Лестница на второй этаж своими руками в доме, чертежи и схемы

Если в частном доме не один этаж, без лестницы не обойтись. Но кроме того, что она должна соединять этажи, лестница еще должна вписываться в интерьер. Поэтому при выборе конструкции обращать надо внимание не только не габариты и то, сколько места она занимает в помещении, но и обязательно учитывать стилистику. Тогда лестница на второй этаж, сделанная своими руками будет не только функциональным предметом, но еще и украшением интерьера. Работа сложная и ответственная, но справится можно.

Виды лестниц на второй этаж в частном доме

Если говорить об устройстве, то межэтажные лестницы бывают трех типов:

• Винтовые или спиральные. Занимают меньше всего места, хорошо смотрятся, но не очень удобны в эксплуатации. Чаще всего используются как дополнительные.
  Самые компактные межэтажные лестницы

• На больцах. Ступени крепятся на специальных металлических болтах — больцах. В конструкции отсутствуют тяжеловесные элементы крепления, из-за чего визуально сооружение смотрится легким.
  Лестницы на больцах — очень интересно выглядят

• Маршевые. Самый распространенный тип. Могут состоять из одного, двух и более маршев (элементов). При наличии нескольких маршев между ними делают площадки — поворотные или нет — зависит от выбора владельцев, но в основном определяется габаритами помещения и выделенной площадью.

Маршевые есть двух типов — на косоурах и тетивах

Все эти конструкции могут быть сделаны из металла, дерева, бетона, стекла, мрамора и других декоративных камней, а еще часто используют комбинации этих материалов. Но чаще всего лестница на второй этаж своими руками делается из дерева, немного реже — из металла или комбинаций металла и древесины.

Кроме того есть два вида степеней — открытые и закрытые. В открытых лестницах есть только горизонтально расположенная часть — сама ступенька, в закрытых — еще и вертикальная часть — подступенок.

Ступени могут быть открытыми и закрытыми

Нормы для проектирования

Разрабатывая проект лестницы, важно сделать так, чтобы она была удобной и безопасной. Есть вполне конкретные цифры и рекомендации, которые касаются параметров ступеней и общего угла подъема:

• Угол наклона должен находиться в пределах 30-50°. Оптимальный наклон — 45°, при меньшем угле ходить удобно, но требуется много места, при большем слишком крутой подъем вызывает затруднения.
  Желательно чтобы угол наклона лестницы вписывался в данный сектор.
  В таблице приведены стандартные размеры проступи и подступенка для каждого угла наклона

• Количество ступеней нечетное.
• Ширина ступени (проступи) находится в пределах 22-30 см. Самые удобные ступеньки имеют ширину порядка 25 см — на них становишься всей ступней. При более узких пятка висит, и основная нагрузка приходится на носок.
• Высота подступенка (расстояние от одной ступени до другой) 15-20 см. При слишком маленькой высоте приходится часто переставлять ноги, что некомфортно, при большой сложно задирать ноги (особенно пожилым людям).
• Высота перил 90-120 см.
• Минимальная ширина лестницы — 80 см.

Количество ступеней определяется путем элементарного деления высоты планируемой лестницы на выбранную высоту подступенка. Например, высота помещения 285 см. Решено сделать угол подъема в 40°. По таблице видим, что высота подступенка 19 см. Делим 285 см / 19 см = 15 ступеней. Если количество получается четным, соответственно чуть корректируем размер, чтобы получить нечетное число.

Если одна из ступеней получается меньше на несколько сантиметров, эту высоту «отбирают» у первой ступеньки. Все остальные, включая последнюю, должны быть одинаковыми.

При выборе размеров ступеней комфортность можно проверить. Если удвоенную высоту подступенка сложить с выбранной шириной ступени, результат должен быть от 60 мс до 64 см. Второй вариант проверки — сумма длин проступи и подступенка оптимально равна 45 см, но допустимы отклонения на 2 см в обе стороны.

Как проверить комфортность и безопасность лестницы

Все эти параметры должны закладываться при проектировании дома. Если же дом уже построен, приходится исходить из того, что есть и подгонять размеры к существующим габаритам.

Винтовая лестница

Как уже говорили, винтовая лестница в частном доме занимает меньше всего места. Но у нее есть серьезный недостаток: по ней неудобно ходить, а поднять на второй этаж что-либо громоздкое практически невозможно. Так что они не очень популярны, хотя смотрятся неплохо и нормально вписываются в любой интерьер.

Особенности расчета

При проектировании винтовой лестницы надо принимать во внимание, что в некоторых положениях, над головой находятся другие ступени. Поэтому сделать маленькие подступенки не получится.

Следующая особенность — ступени все имеют неодинаковую ширину — с одной уже, с другой — шире. Узкой частью они крепятся к центральной опоре (столбу), широкой — к стенам или балясинам. Норматив по ширине проступи измеряют в средней части, а широкая не должна быть больше 40 см.

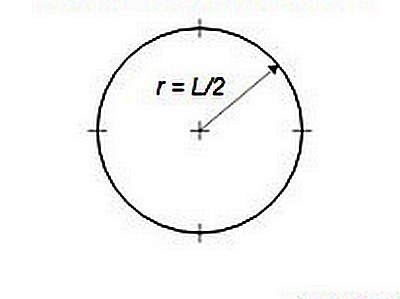

Ширина пролета — от 50 см до 100 см. На всю конструкцию идет удвоенное расстояние — необходим квадрат со стороной от 100 см до 200 см.

Конструкция на сборной колонне

Этот тип винтовой лестницы сделать проще всего: ставится труба, на которую надеваются деревянные элементы — ступени, промежуточные цилиндры и т.д..

Устройство винтовой лестницы на центральном столбе

Если смотреть подробнее, то кроме металлической трубы (в данном случае диаметром 40 мм), ступеней и балясин (есть в любой конструкции) имеются точеные деревянные цилиндры (сегменты), которые задают расстояние от одной ступени до другой.

Элементы винтовой деревянной лестницы

С другой стороны расстояние между ступенями Выдерживается при помощи запилов на балясинах. В эти пазы крепят ступени (на клей + крепеж).

То же устройство, но в металле

Монтаж лестницы на второй этаж своими руками начитается с установки столба. В полу первого этажа и потолке второго делают отверстие, равное диаметру столба. Вставляем трубу в отверстие, надеваем увеличенную шайбу, закручиваем гайку. Далее сборка проста: на стержень насаживаются соответствующие элементы, параллельно с установкой ступени ставится и закрепляется балясина. Размеры ступеней для данной спиральной лестницы с заданными параметрами есть в чертеже.

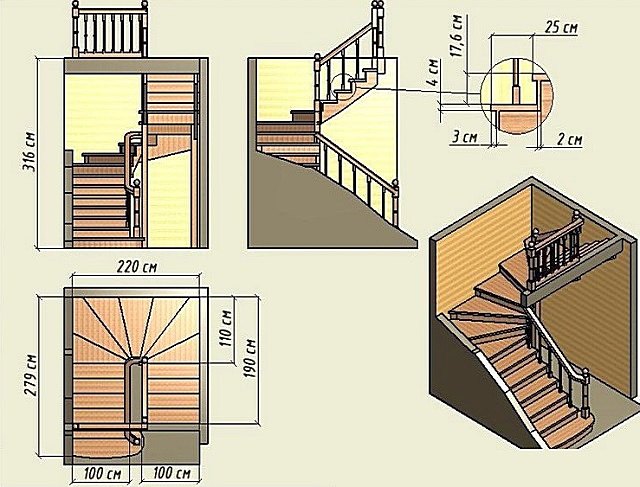

Чертеж элементов винтовой лестницы с размерами

Ступени вырезаются из клееной доски или мебельного щита. Можно использовать массив, но мебельного качества, то есть без каких-либо дефектов и высушенный, с влажностью не более 8-12%. Хотя более надежной считается клеенная древесина: ее точно не поведет и она не растрескается при усушке.

Пример сборки подобной конструкции смотрите в видео. В нем столб сборный, но можно использовать и цельный, правда собирать ступени будет неудобно — каждый раз придется подниматься на лестницу.

Конструкция винтовой лестницы из металла представлена в следующем видео-фрагменте. Для тех, кто дружит со сваркой этот вариант будет проще.

Винтовая лестница на второй этаж: фото интересных вариантов

Винтовые лестницы могут иметь футуристический вид.
Такие модели хорошо вписываются в стили минимализм,
хай-тек и другие современные направления в оформлении помещений

С перилами и без перил — выбор ваш.

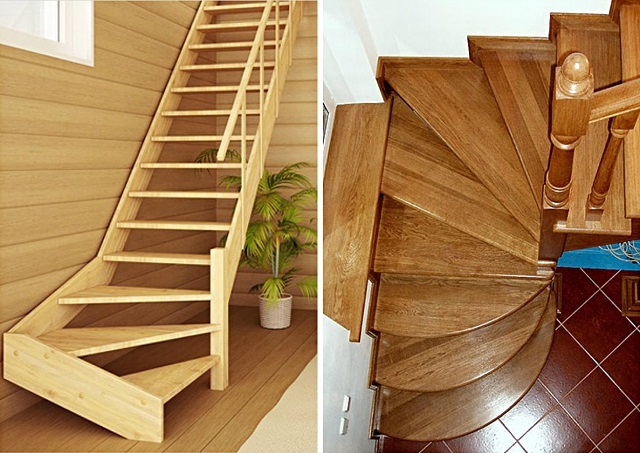

На фото справа деревянная винтовая лестница на гнутом косоуре — сложный для исполнения элемент

Оригинальной формы ступени в виде полукруга очень удобны при ходьбе

Кованные витые лестницы — классика жанра

При одинаковой конструкции впечатление может быть разным

Цветовое оформление тоже важно

Маршевая лестница на второй этаж

Маршевые лестницы — самые популярные. Во-первых, ими пользоваться удобно, во-вторых, технология их строительства давно отработана. Особенностей расчета немного. Важно определиться с количеством маршей. В одном участке должно быть от 3 до 15 о ступеней. Самые удобные имеют 11-13 штук. Если по расчету получается, что ступеней должно быть больше, их делят на несколько участков, между которыми делают площадки. Размеры площадок кратны длине шага (600-630 мм). Тогда подъем и спуск не будут вызывать неудобств.

Виды лестниц

Лестницы с площадками занимают довольно много места. Если места не хватает, добавляют повороты. Самый распространенный вариант — расположить лестницу по двум смежным стенам углам. Также для экономии места можно вместо площадки сделать забежные (поворотные) ступени. Только один момент: участок с забежными ступенями — самый травмоопасный. Если в семье есть маленькие дети или пожилые люди, лучше сделайте площадку.

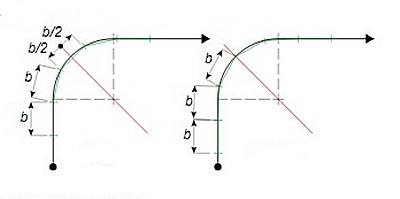

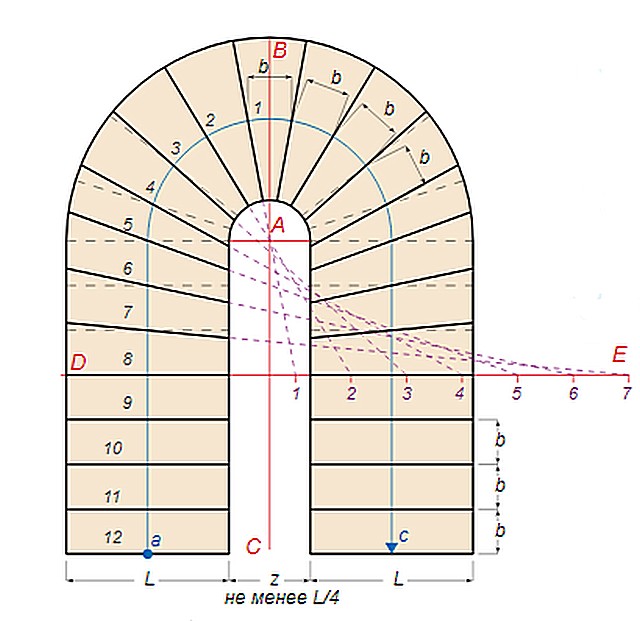

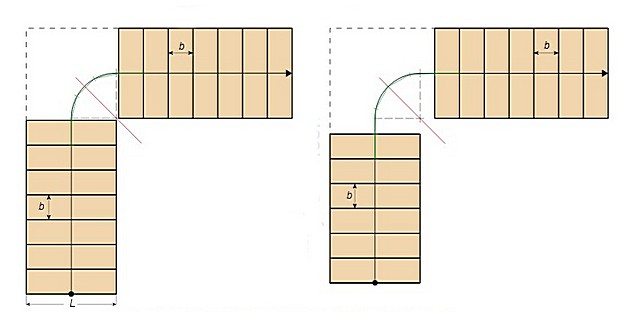

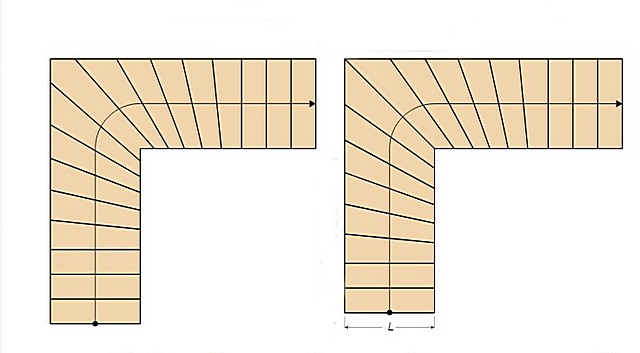

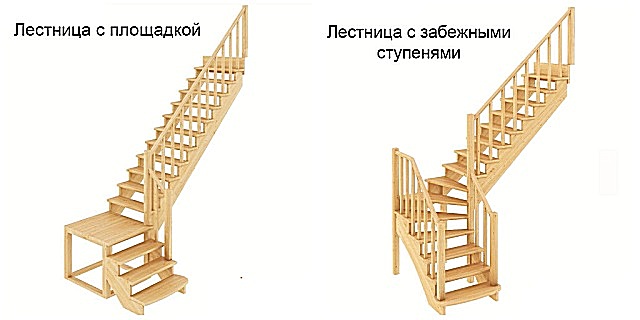

Забежные ступени еще можно описать как поворотные

Как уже говорили раньше, маршевые лестницы делают на косоурах (балки с пилообразным краем) и на теривах (просто наклонная балка). Крепление ступеней к балкам-тетивам требует больше времени и мастерства. Обычно под каждую ступень вырезается «посадочное» место — в доске выбирается паз. Для дополнительной надежности снизу еще прибиваются бруски или устанавливаются уголки. Вариант с уголками надежный, но довольно спорный с эстетической точки зрения. Если вся лестница сделана из дерева, металлические детали очень «режут» взгляд. Аккуратно обработанные бруски смотрятся намного органичнее. Впрочем, при достаточной толщине досок для ступеней и ширины тетивы, можно обойтись и без дополнительного крепежа. В этом случае важно, чтобы ступени не прогибались, иначе они могут выскочить из пазов.

Маршевая лестница на тетивах

Сборка ступеней на косоурах более простая: у вас есть две-три опоры, к которым крепят вырезанные по размерам детали. Основная задача — правильно разметить и выпилить косоуры.

Это лестница на косоурах — один из фрагментов сборки

Монтаж маршевой лестницы с пошаговыми фото

Косоуры делают из широкой доски 75-80 мм толщиной и 350-400 мм шириной. Если нет массивной сухой доски, можно использовать клеенные. Как рассчитать косоур описано в виде, но собирать лестницу на второй этаж можно не только как отдельно стоящую.

Пример сборки лестницы на косоурах у стены дальше. Сначала крепим опорные столбы, на которые будут опираться забежные ступени. К этим столбам крепим верхние косоуры.

Установка верхних косоуров

Затем ставим нижние. Косоур возле стены крепим поверх декоративной доски — ее проще мыть и грязь менее видна, чем на стене.

Крепим нижние косоуры — один к столбу, второй к отделочной доске

Промежуточные косоуры устанавливаются в последнюю очередь. Так проще состыковать все элементы.

Косоуры установлены

Начинается монтаж ступеней. После того как они нарезаны, отшлифованы и покрашены все просто: ставим на место, завсерливаем отверстие под саморез, потом закручиваем его.

Монтаж ступеней

Следующий шаг — крепление балясин. В данном случае они сделаны из нержавеющей трубы с деревянными вставками. Под каждую балясину сверлится отверстие, в которое вставляется трубка фиксируется она на шпильку или любым другим доступным способом.

Отверстия под установку балясин

Сами балясины и перила

Вид сверху

Вариант для тех, кто не любит вычурности

Металл и стекло — интересное сочетание

Необычный дизайн межэтажной лестницы

Деревянная лестница с элементами ковки

Вариант использования пространства под маршевой лестницей

Интересная идея, а с торца — кладовая

Лестницы на больцах

Самые необычные по виду — межэтажные лестницы на больцах. Больцы — это особый вид металлического крепежа, который одним краем крепится к ступням, вторым — к опоре.

Некоторые виды больцев

Конструкция получается очень легкой на вид, но несущая способность таких устройств немалая — порядка 220 кг.

Лестница на больцах — воздушное сооружение

Одной стороной ступени могут крепиться непосредственно к стене (тоже на больца), а также к тетиве или косоуру. Противоположная часть обычно крепится к раме, закрепленной в межэтажном перекрытии. Это и есть несущий элемент. От него опускаются вниз больца, которые затем крепятся к некоторой части ступеней. Те же, которые оказались без опоры, держатся за счет перераспределения нагрузки. Самостоятельный расчет и проектирование в этом случае очень проблематично, надежнее заказать разработку проекта.

Идеально вписывается в современные интерьеры

Воздушная конструкция, тем не менее, надежна

Интересные эффекты создают сами больцы

Поворотные модели тоже могут быть на больцах

В сочетании со стеклом вид необычный

Ковка всегда привлекает внимание

Нагрузка в основном переносится на межэтажное перекрытие

Больцевые лестницы — имеют самый «воздушный» вид

как сделать своими руками (инструкция, фото и видео)

Строительство загородных домов подразумевает наличие второго, а иногда и третьего этажа. Как попасть «наверх» иным способом, если не по лестнице? Для настоящих хозяев-строителей в этой статье будет подробно рассказана схема – как сделать лестницу своими руками. Кстати, применение она находит не только в загородном строительстве, но и в популярных нынче двухуровневых квартирах.

Если говорить о материалах, которые используются для создания лестницы, то образно их столько же, сколько букв в алфавите. В данном случае будет рассмотрена древесина – зарекомендовавшая себя, как легкий и долговечный (при должной обработке) материал, также уместный в жилом доме с точки зрения экологии.

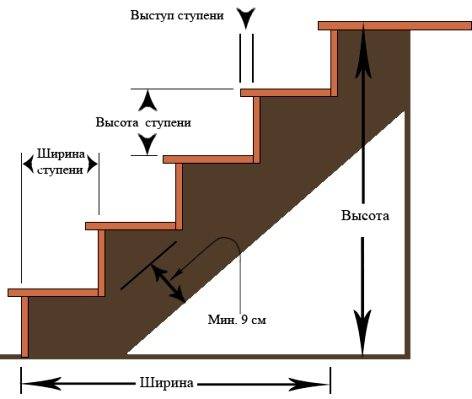

На фото – «шпаргалка» по расчету габаритов лестницы

Деревянные лестницы никогда не выходили из моды в плане дизайнерских решений, да и в плане обработки бруса и доски это доступно для каждого, кто понимает, как держать в руке рубанок и шуруповерт. Чтобы понять описанные преимущества древесины достаточно сравнить их с бетонной или металлической лестницей, требующей наличия сварочного инструмента или аренды бетономешалки.

Расчет лестницы

Прежде, чем строить лестницу из древесины, нужно иметь четкий план конструкции и подробный расчет затрат на расходные материалы. Зная высоту от пола нижнего этажа до верхней точки потолочного перекрытия можно приступать к проектированию.

Обычно в загородных домах потолки делают не выше 2300 мм, так что размеры лестницы окажутся сантиметров на 30-40 больше. Далее необходимо определить, сколько ступеней включает схема лестницы. Это зависит от высоты шага.

Совет: выбирайте для лестницы оптимальную высоту шага в пределах 18-20 см.

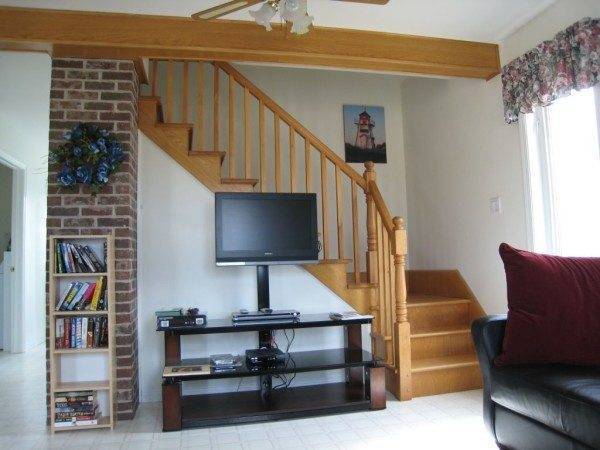

Готовая лестница, как на фото, станет украшением для вашего интерьера

Наглядный пример

Предположим, что за основу взята высота шага 18 см, тогда, чтобы понять, сколько ступеней сделать, необходимо разделить общую высоту лестницы на высоту шага. Как пример при высоте потолка 270 см получим: 270/18=15 штук.

Конечно, такие расчеты не совсем точны, потому что толщина ступени поглощает небольшую дистанцию шага и многое зависит от того, под каким углом устанавливать лестницу и под каким углом располагать ступени.

Совет: выбирайте ширину проступи в пределах 25-30 см, но не более.

Рекомендуется всегда брать немного меньше, ведь по лестнице будут спускаться и дети, и домашние животные, и пожилые люди, которые плохо видят. Чтобы не оступиться, берем проступь 25 см. Остается умножить эту цифру на число ступеней и получит окончательную проекцию лестничного марша на пол – 3м75 см.

Как из этого понять, какой будет длина лестницы в итоге? Представьте прямоугольный треугольник, у которого катет 1 – проекция марша на пол, катет 2 – высота потолков до верхней точки перекрытия.

По теореме Пифагора вычисляем гипотенузу, она равна 4м 62 см, это и будет наша лестница на практике. Конечно, схема винтовой лестницы подразумевает несколько иной расчет, но такие параметры как высота шага и ширина проступи должны учитываться и в этом случае.

Выполнение работ по монтажу лестницы

Второй этап предполагает строительно-монтажные работы, для выполнения которых понадобятся закупленные ранее материалы и подручный инструмент:

Подбор необходимого для работы инструмента

• Дрель, коловорот – для проделки отверстий под метизы;
• Ножовка для распила древесины или электропила;

Совет: Лучше иметь две, одну с крупным зубом, другую мельче, с двухмиллиметровыми.

• Шуруповерт и биты к нему, который будет использоваться при монтаже согласно схемы креплений лестницы своими руками;
• Стамеска;
• Молоток «легкий», весом до 200 г;
• Рубанок для обработки и подгонки деталей;
• Наждачная бумага для шлифовки ступеней и поручней;
• Измерительный инструмент – рулетка, уровень, линейка;
• Болты или винты для креплений. Их можно приобрести в магазине мебельной фурнитуры или на строительном рынке;
• А также карандаш и перчатки для работы.

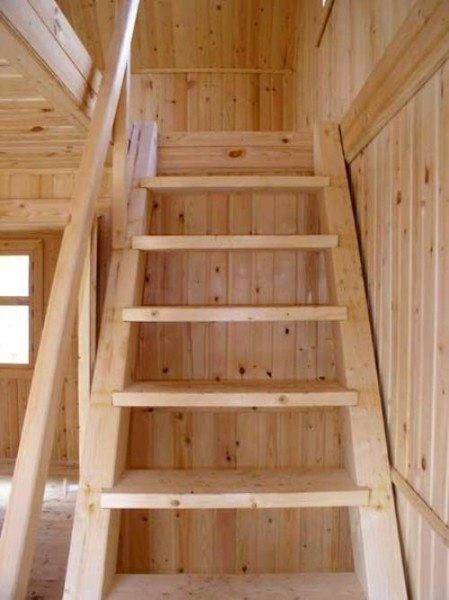

На выходе получаем деревянную лестницу болтовой сборки.

Очень важную роль в данной ситуации играет правильный выбор материалов. Древесина для этих целей отбирается первого сорта, желательно из пород осины или сосны. Определите на вес, насколько высока влажность доски, подержав ее в руке. Приобретайте для работы уже готовую оструганную древесину, которая не имеет сучков и заусенцев особо крупного размера.

Совет: следите, чтобы расположение сучков было не более 1 штуки на каждый метр доски.

Предварительно следует продумать, как будет располагаться схема лестничного выключателя, какой будет ширина марша лестницы, нужны ли вам резные перила. Ответы на эти вопросы позволят заранее все рассчитать и сэкономить, но с другой стороны нельзя доводить экономию до безрассудства и жертвовать безопасностью.

Первым делом советуем выстрогать косоуры из бруса 140х60, а затем изготовить необходимое количество ступеней из доски, толщина которой должна быть не менее 30 см. К ним из того же материала, или доски чуть потоньше (до 25 см) выстрогать подступенки.

Собираем лестницу

Рекомендация для хозяев и строителей: перед тем, как приступить к сборке готового конструктора, будет не лишним сделать примерку деталей и при необходимости подогнать их.
То же самое касается и схемы лестниц из металла.

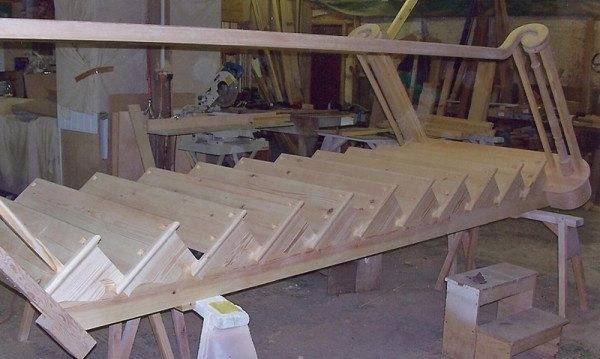

Вот такой результат может у вас получиться

Рассмотрим пошагово весь процесс сборки и монтажа:

1. Отшлифовать, зачистить и довести до нормального состояния ступени, перила, подступенки. Особенное внимание следует уделить торцам;
2. При помощи морилки (либо горячей олифы) и столярного лака покрывают изделие в два или несколько слоев, так, как того требует инструкция к лаку. Закройте места стыков скотчем, чтобы потом нанести туда клей;
3. Теперь при помощи шуруповерта скрепляем поверхности между собой, предварительно промазав клеем. В работе использовать только нержавеющие шурупы, а в качестве клея подходит как столярный, так и обычный ПВА;
4. Приступают к прорезке пазов под ступени в косоурах. Здесь используют стамеску и подключают ножовку;

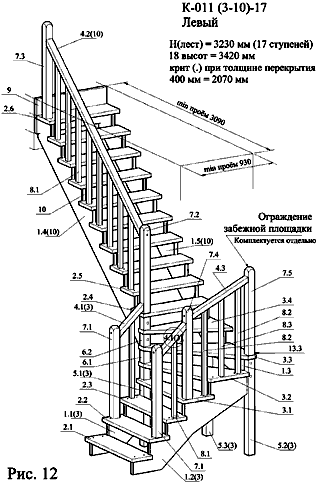

Схема для сборки серийной деревянной лестницы

5. В пазах сверлятся отверстия под болты с прорезью под шлицевой бит. Диаметр отверстия обычно 9 мм;
6. Вставляют ступени в пазы, сквозь отверстие карандашом наметив место для болта;
7. Вынимают ступень и высверливают дыру под турбомуфту для болта М8. Глубина отверстия 3-4 см;
8. Сперва турбомуфта ввинчивается в ступень, а затем конструкция помещается в паз и при помощи болта фиксируется;
9. По той же схеме крепятся готовые перила, выстроганные из бруса и собранные отдельно от ступеней.

Выбранный тип крепления ступеней отличает не только цена, но и надежность соединения деталей: лестница прослужит вам долгие годы. Можно использовать и мебельные винты, для этого подготавливая отверстие в ступеньке на пару миллиметров меньше.

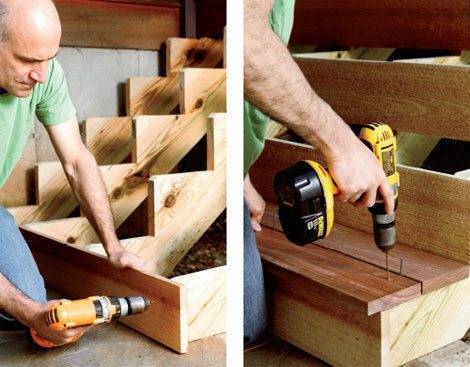

На фото показано как скреплять между собой элементы при помощи шуруповерта

В итоге должна получиться готовая лестница, которую легко смонтировать самостоятельно, либо привлечь для этих работ пару-другую рабочих рук. Что касается красивых резных лестничных балясин в перилах, то их владельцы нередко заказывают в столярных мастерских на заказ, подгадывая оттенок под цвет ступеней лестницы, а затем монтируют так, как того требует схема сборки лестницы.

Выводы

Как видно из материалов статьи, изготовить деревянную лестницу на второй этаж самостоятельно может каждый, и для этого необязательно иметь специальное образование. Что касается более сложных и комбинированных схем, например, таких как лестница с металлическим каркасом и деревянными ступенями, то здесь следует трезво оценивать свои навыки и уровень мастерства.

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Лестницы на второй этаж в частном доме своими руками: схема, фото

Многоэтажное частное строительство предполагает наличие в доме лестницы. Эта архитектурная деталь помещения сегодня представлена достаточно широким ассортиментом, как в плане конструкции, так и в плане материалов, из которых она изготавливается. В сегодняшнем обзоре мы рассмотрим, как изготавливаются схемы лестниц на второй этаж в частном доме своими руками и какие параметры требуют обязательного расчета.

Функциональная модель с ящиками для хранения

Читайте в статье

Какие лестницы бывают

Начнем именно с конструктивных особенностей лестниц, потому что именно этот критерий является основным в выборе данного архитектурного элемента.

Маршевые лестницы

Это самая распространенная лестничная модель, которую используют в частных домах, ввиду своей простой конструкции. Они могут быть прямыми, то есть одним маршем соединять первый и второй этаж. Могут быть поворотными с изменением направления на 90° или 180°.

Необходимо отметить, что прямые лестницы с перилами на второй этаж – это самый простой вариант. Их сборка достаточно проста, главное – правильно рассчитать количество ступеней с учетом угла наклона конструкции. Потому что именно от этих двух параметров зависит безопасное по ней перемещение.

Внимание! Оптимальный угол наклона лестничного марша — 45°. Чем круче пролет, тем сложнее по нему двигаться.

Нормами обозначено, что идеальный пролет лестничного марша должен состоять из 10 ступеней, не больше. Если количество превышает данный показатель, то надо задуматься над тем, чтобы использовать поворотную модель.

Деревянная лестница прямого типа на косоурах

Кроме направления расположения лестничных конструкций маршевые лестницы различаются по несущему элементу сооружения. Здесь две позиции:

• на косоурах;
• на тетивах.

Косоуры – это балка (одна или две), на которую сверху устанавливаются ступени. Если посмотреть на такую лестницу сбоку, то вся конструкция будет на виду. Тетивы – это тоже балки (их обязательно должно быть две), только ступени крепятся к ним сбоку на тыльные стороны. Они оказываются внутри конструкции, и если посмотреть на последнюю сбоку, то ступени видны не будут. Они закрыты тетивами. На фото выше показана лестница на второй этаж на косоурах, на нижнем снимке на тетивах.

Деревянная лестница прямого типа на тетивах

Винтовые лестницы на второй этаж

Необычность спиральных лестниц сделало их популярными. Сегодня многие владельцы загородных коттеджей стараются придать интерьеру комнат определенный шарм, поэтому винтовые модели все чаще встречаются в загородных домах. Но, во-первых, такие конструкции не везде уместны, во-вторых, по технологии сборки они самые сложные, в-третьих, перемещаться по ним неудобно, особенно это будет касаться людей пожилых, в-четвертых, переносить по ним мебель просто невозможно.

Но в некоторых ситуациях без них не обойтись. К примеру, если лестница устанавливается в стесненных условиях, где нет возможности соорудить наклонную модель. Потому что для нее площадь 1,5×1,5 м – реальный вариант расположения и размещения.

Лестницы на больцах

В первую очередь определимся, что такое больц. Это специальный крепеж, который вставляется в стену, а на него устанавливается ступень. Это может быть обычный штырь, это может быть металлический уголок, который прикрепляется к стене анкерами или металлическими дюбелями. То есть, основное назначение этого элемента –несущая основа для ступени.

Одна из разновидностей больца

Чисто конструктивно лестницы на больцах не имеют несущих балок, потому что в качестве опоры для ступеней здесь выступает стена дома. Что касается противоположной стороны ступеней от стены, то они обычно устанавливаются друг на друга при помощи специальных поставок. Последние могут быть изготовлены из металла или дерева. Но такая конструкция используется не всегда. На фото ниже показана лестница на больцах, в конструкции которой нет дополнительных элементов. Смотрится такое сооружение легко и изящно.

Лестница на больцах без дополнительных подставок и других элементов

Комбинированные конструкции

В эту категорию входят конструкции, в которых используются две разные разновидности: маршевые и винтовые. Надо сказать честно, что используются такие модели в частных домах редко. Они сложны в сборке, здесь требуется точный расчет, особенно это касается размеров сопряжения марша и винтовой части, где будут использоваться забежные ступени. Как показывает практика, комбинированные лестницы на второй этаж приобретают в готовом виде или делают на заказ. Своими руками их изготавливать сложно ввиду сложности самой конструкции.

Собрать готовый вариант по инструкции просто. Но надо учитывать возможность установки конструкции в пространство, выделенное под нее. Вот почему специалисты рекомендуют такие лестницы своими руками не устанавливать. Для них потребуется подгонка, что связано с изменениями размеров конструкции или помещения.

Комбинированная лестница с нижней винтовой частью и верхней маршевой

Материалы для изготовления лестницы

Когда разговор заходит о сооружении межэтажной лестницы для частного дома своими руками, надо предполагать, что возведение не должно быть сложным. Поэтому не стоит выбирать для лестничных конструкций нетрадиционные материалы, которые сегодня используются в готовых изделиях. Оптимальный вариант – дерево или металл.

Лестницы из дерева

Вообще, деревянные лестницы на второй этаж – это классика. Материал удобный для обработки, не требует специальных инструментов, знаний и опыта. Конечно, некоторые нюансы сооружения знать надо, но они не такие сложные, чтобы говорить о проблемах со сборкой и изготовлением.

Необходимо отметить, что винтовую лестницу из дерева сделать самостоятельно сложно, поэтому многие домашние мастера предпочитают возводить маршевые конструкции. А сложность заключается не в том, что требуется точный расчет размеров ступеней и их изготовление, а непросто провести крепление их к несущим конструкциям. На фото ниже показано несколько конструкций деревянных лестниц на второй этаж.

Деревянные винтовые лестницы в частном доме

Что касается маршевых моделей, то здесь и простота изготовления, и простота расчета, возможность сборки прямых и поворотных конструкций. Поэтому рассмотрим, как можно своими руками сделать маршевую лестницу из дерева.

Статья по теме:

Лестница на второй этаж своими руками из дерева с поворотом на 90 является одним из самых популярных вариантов. Возможно ли самостоятельно изготовить такую конструкцию, какие существуют варианты лестниц? Читайте в нашей публикации.

Маршевая деревянная лестница своими руками: пошаговая инструкция

Итак, в первую очередь надо провести расчет. Есть стандартные параметры маршевых лестниц, которые определяют удобство перемещения по ним:

• ширина ступени – 80-100 см;
• расстояние между степенями по высоте, то есть, высота подступени – 15-25 см;
• глубина ступени – 17-22см;
• угол наклона конструкции 26-45°.

Нормы размеров лестничного марша для удобного по нему перемещения

Сначала выбирается угол наклона, пусть будет 45°. Теперь надо вычислить проекцию лестницы на пол. Здесь используется формула определения длины катета равнобедренного прямоугольного треугольника. Вот формула Пифагора, которую надо использовать:

c² = a² + b², где

с — это длина лестницы,

а — проекция на пол.

А так как 45° определяет равные катеты треугольника, то формула упрощается:c² = 2a². Отсюда надо вывести а:

a = c²/2

Длина лестницы замеряется с учетом угла наклона от пола первого этажа до пола этажа второго. Это значение подставляется в формулу и находится значение «а». Его надо разделить на глубину ступеней. Это и будет количество ступеней в лестнице. Их и надо будет подготовить с учетом ширины и устанавливать на равных расстояниях между собой.

Теперь рассмотрим сам процесс изготовления лестниц из дерева на второй этаж. Возьмем модель на косоурах, как самую простую. Для этого потребуются две доски толщиною 5-6 см и шириною не меньше 20 см. Из них будут делаться косоуры.

Изображение	Описание работ
	Так как расчеты по количеству ступеней уже проведены, остается лишь нанести размеры. По сути, это будут прямоугольные треугольники, которые легче всего нанести на доски металлическим уголком.
	Теперь по нанесенным линиям надо вырезать треугольники из досок, чтобы получилась гребенка. Вырезать можно пилой или электролобзиком. Опытные мастера вырезку делают сразу у двух косоуров одновременно, положив одну доску на другую. Таким образом точно делается подрез сразу на двух элементах лестницы, плюс сокращается время производства работ.
	Теперь надо установить две косоура между полом первого этажа и второго, выдерживая угол установки. Важно – выставить два элемента в одной плоскости по горизонтали, чтобы ступени легли на выступы в горизонтальной плоскости.Для этого используется строительный уровень.
	Два несущих элемента крепят с полу первого этажа и перекрытию второго. Крепление можно провести и к стенам, если один из косоуров укладывается около нее. В качестве крепежных элементов выбирается удобный для проведения работ. Главное – прочность соединения.
	Остается установить ступени. Они изготовлены точно по расчету, так что остается лишь их установить и закрепить к косоурам саморезами. Если сооружается закрытая конструкция, то тут же устанавливаются и подступени. В открытой их не должно быть.

Что касается лестниц на тетивах, то технология сборки точно такая же. Просто на тетивы устанавливаются упоры, на которые и должны ложиться ступеньки. Хотя способов крепления немало, это и металлические профили, и запилы, куда вставляются ступени, и саморезы или болты.

Лестница на тетивах в сборе

И несколько фото, где показаны проекты деревянных лестниц в частном доме маршевого типа.

Обратите внимание, что маршевые модели часто собираются в виде поворотных конструкций. Как уже было сказано выше, это делается для удобства перемещения по ним. Пролет с количеством ступенек более 10 сложен в преодолении. Но это не говорит о том, что не существует угловых лестниц на второй этаж с большим количеством ступенек.

Статья по теме:

Как самостоятельно создать удобные и стильные лестницы на второй этаж в частном доме — читайте в нашей публикации. Вы узнаете  не только возможные варианты конструкций и их достоинства и недостатки, а также стили оформления и секреты самостоятельной установки лестницы.

Лестницы на металлокаркасе

По сути, это все те же конструкции, только в качестве опорных элементов здесь выбираются металлические профили. Необходимо понимать, что для сборки лестницы на металлическом каркасе потребуется электрическая сварка. А значит, при сооружении своими руками надо владеть сваркой и иметь под рукой сварочный аппарат.

Как сделать металлическую лестницу на второй этаж своими руками

В первую очередь надо выбрать опорные элементы. Обычно для этого используют швеллер №16-20 или профильную трубу 100×100 или 150×150 мм. Их, как и в случае с деревянными косоурами, выбирают по длине с учетом угла наклона и высоты потолков.

Два профиля укладываются между полом первого и второго этажа и закрепляются к ним любыми способами и средствами. Чаще всего для этого используют анкера или металлические дюбели. Хотя можно использовать и сварку, если в полах заложены закладные детали в виде уголков или пластин.

Сложность начинается именно на этом этапе, потому что необходимо сформировать опоры для ступенек. По сути, из двух профилей надо создать две гребенки. Вырезать здесь ничего не надо, потому что это ослабит несущие элементы. Балки будем наращивать. Для этого придется сделать из уголка 35×35 или 40-40 мм несколько подпорок в виде уголковых конструкций. Их количество – это удвоенное количество ступенек. Потому что под каждую придется укладывать по две опоры.

Размеры уголков определяют высоту подступени и глубину ступени. После чего эти элементы привариваются к балкам по месту расположения ступенек. На фото ниже показана схема распределения уголковых опор.

Металлические косоуры в сборе

Внимание! Собирать косоуры можно по отдельности на полу, а затем их устанавливать по месту расположения. А можно установить несущие профили, а уже затем на них приваривать опоры под ступени.

Теперь, что касается крепления ступенек. Самый простой вариант – на болты. Для этого на верхней плоскости уголковых опор дрелью и сверлом делаются по два отверстия. Ступенька (обычно деревянная) устанавливается по месту и снизу через отверстия на ней делаются маркером метки. По последним делаются сквозные отверстия. С лицевой стороны (верхней) отверстие надо расширить под размер головки болтов. Это делается с целью, чтобы головки были заподлицо с поверхностью ступеней

Забежная лестница своими руками — от расчетов до монтажа

Нередко случается так, что недостаточная площадь помещения в частном доме просто не позволяет соорудить обычную одномаршевую лестницу на второй этаж. Приходится искать иное решение – делить подъем на два марша или вписывать в имеющееся пространство винтовую конструкцию.

Забежная лестница своими руками

А можно и объединить эти подходы – лестница будет иметь два марша, но между ними предусматривается не площадка, а участок подъёма по типу винтовой, для перехода между прямыми отрезками. На этом участке монтируются так называемые забежные ступени, которые позволяют изменять направление лестницы. Конструкция, конечно, усложняется, но зато достигается требуемая компактность межэтажного перехода.

Может ли быть построена забежная лестница своими руками? Да, безусловно. Но чтобы разобраться в этом вопросе, необходимо для начала рассмотреть, какими бывают конструкции, имеющие забежные ступени, научиться производить их расчёт.

Лестницы с забежными ступенями

В первую очередь, необходимо сказать, что забежными называются ступени, имеющие форму правильного или неправильного треугольника и располагающиеся практически всегда на одной опоре. Такие ступени могут полностью формировать конструкцию лестницы или же заменять в ней площадку между двумя пролетами.

К лестницам, имеющим забежные ступени, относится несколько типов конструкций:

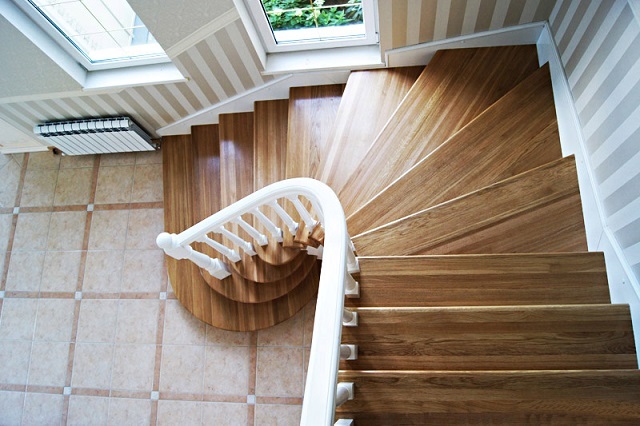

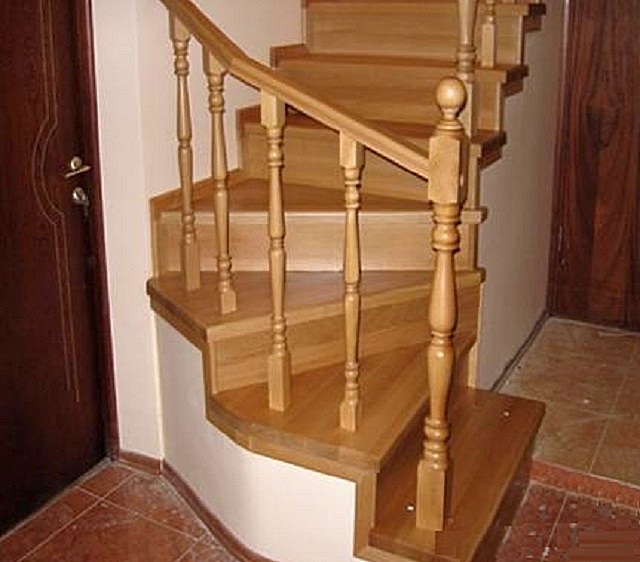

Несколько моделей лестниц с участками, оснащенными забежными ступенями

— Винтовые лестницы, которые, в принципе, полностью и состоят из забежных ступеней;

— Маршевые лестницы, в которых пролеты не разделены площадками, а соединены забежными ступенями;

— Смешанный тип конструкции, нижняя часть которой является винтовой, а верхняя — маршевой. В таких случаях эти два отдела соединены также забежными ступенями, и при этом обычно выстраивается Г-образная конструкция;

— П-образные лестницы, имеющие поворот в 180 градусов и два расположенных параллельно марша, также могут быть оснащены забежными ступенями, которые формируют области поворота.

Забежные лестницы, помимо специфических особенностей конструкции, обладают своими достоинствами и недостатками. Поэтому прежде чем выбрать подобный вариант межэтажного перехода, стоит ознакомиться с их характеристиками.

Два варианта лестниц — с площадкой и забежными ступенями. Рисунок позволяет сравнить визуально и выбрать наиболее подходящий из них для определенного помещения.

Итак, достоинствами лестниц, оснащенных забежными ступенями, можно считать их следующие особенности:

• Забежная конструкция обычно применяется в тех помещениях, где необходимо по максимуму сэкономить площадь. Вполне очевидно, что такая лестница более компактна по сравнению с маршевой, оснащенной переходными площадками.
• Лестница с забежными ступенями выглядит более эстетично. Наличие таких ступеней создает плавный поворот при изменении направления лестничного марша.

Недостатками забежных лестниц многие мастера, а также владельцы частных домов, считают следующие моменты:

• Забежные ступени бывают не слишком удобны для постановки ноги, особенно во время спуска с лестницы. Это связано с тем, что проступи имеют по своей длине имеют изменяющуюся ширину — она уменьшается к внутренней стороне и увеличиваясь к наружной. В узкой области ступени недостаточно места для установки стопы, а в широкой, наоборот, ступень шире, чем необходимо для нормального шага человека. Это отличие забежных ступеней от обычных может вызвать неудобство при перемещении по лестнице.
• Забежная конструкция требует особо тщательных расчетов при проектировании. При неправильном изначальном моделировании лестницы, она может получиться не только неудобной для шага, но и весьма небезопасной для членов семьи, особенно для детей и людей преклонного возраста.

Расчет лестницы с забежными ступенями

Общие принципы расчета

Чтобы сделать конструкцию лестницы максимально безопасной и надежной, при ее проектировании необходимо учесть некоторые нюансы, к которым относят следующее:

При проектировании лестницы с забежными ступенями обязательно принимают в расчет целый ряд важных требований

• Следует соблюдать необходимую пропорциональность в параметрах. Так, ширина проступи забежной ступени у ее внутреннего края должна быть не менее 100 мм, а у внешнего — не более 400 мм. По центру проступи обычно выдерживается оптимальный размер, установленный для маршевых участков, но не менее 200 мм.
• Высота ступеней должна быть комфортной для подъема и спуска всех членов семьи. Она может варьироваться в зависимости от крутизны, но однозначно не должна отличаться от высоты остальных ступеней лестницы. Это требование — непререкаемое для любых конструкций, любого типа и крутизны.

Кстати, рассчитать оптимальную высоты и ширину степеней маршевого участка лестницы придётся так или иначе — чтобы забежной участок был, как говорится, «согласован» с общей конструкцией.

К таким расчетам подходят с разных сторон. Но оптимальным видится алгоритм вычисления, который основан на закономерностях эргономики перемещения человека по лестнице. Отталкиваются в данном случае от нормальной длины шага человека (ее, кстати, можно выбрать и «под себя», что важно для людей слишком высоких или, наоборот, небольшого роста). Второй важный параметр – это угол крутизны лестницы.

Методику расчета в настоящей публикации расписывать не станем, но вот калькулятор, в котором она воплощена, наверное, лишним не станет.

Цены на забежные лестницы

забежная лестница

Калькулятор для определения оптимальных размеров ступеней лестницы

Перейти к расчётам

• Рассчитывая П-образную конструкцию, следует помнить, что промежуток между маршами должен составлять не менее четверти ширины самого марша. В противном случае ширина проступей забежных ступеней по внутреннему их краю окажется чрезмерно маленькой. (Правда, на иллюстрации ниже показан вариант, когда между маршами оставлено расстояние в 1/5 ширину продета. Так что, стоит ли считать такое правило обязательным – еще вопрос… Все зависит от конкретных размеров конструкции)

Вариант лестницы на второй этаж с двумя противоположно направленными маршами и забежным участком между ними

• Ширина забежных ступеней по линии движения, должна быть равна ширине остальных прямых ступеней.
• Расстояние между потолочным перекрытием второго этажа и верхним краем лестничного марша не должно быть меньше 2000 мм.  То есть у человека, перемещающегося по лестнице не должно быть опасений удариться головой.
• В расчетах обычно за основу берется средняя ширина шага человека, которая составляет 600÷640 мм. Впрочем, как уже упоминалось, каждый волен рассчитывать и на свой рост и, соответственно, длину шага.

Учитывая особенности расчетов забежных ступеней, их можно произвести несколькими способами, ориентируясь на конкретное место обустройства лестничной конструкции. Чаще всего прибегают к графическим методам предварительного проектирования. При этом прямая часть лестницы просчитывается, как обычная маршевая.

Графические расчеты забежной лестницы

Расчеты для каждой из лестниц с забежными ступенями производятся с учетом ее конструкции. Для того, они были правильными, следует составить чертеж для конкретного места установки лестницы или же воспользоваться ниже представленными вариантами.

Расчет лестницы с резким переходом от маршевого участка к забежному

Начнем с варианта, когда все ступени на прямых маршевых участках делаются обычными, прямоугольными, без изменений размеров проступей. И лишь на забежном участке им придается специфическая трапециевидная форма.

Забежный участок может создавать поворот на 90 градусов или на все 180 – в данном случае это не принципиально.

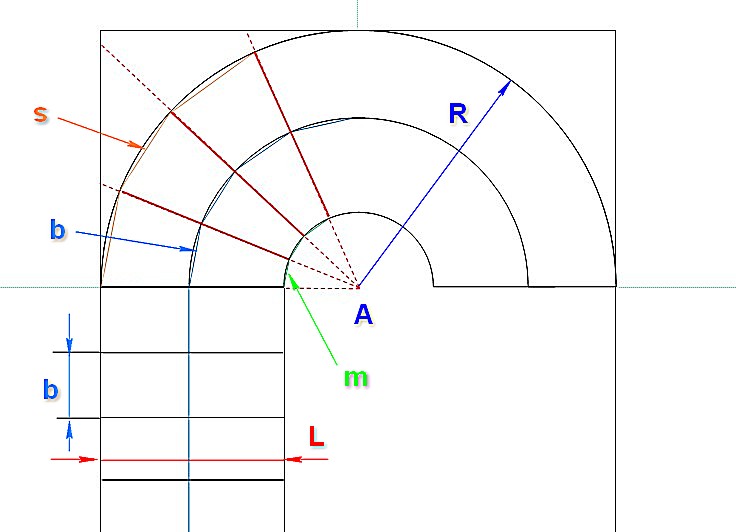

Схема для графического построения и расчета забежных ступеней без плавного перехода от маршевого участка к повороту

Разбираемся со схемой – она несложна.

Красной стрелкой и буквой L обозначена ширина лестничного марша. Ровно по центру его проложена голубая линия – это так называемая линия движения. На участке поворота она переходит в среднюю дугу.

Точка А – это центр, из которого задается радиус поворота лестницы. При проведении проектирования, в принципе, у мастера еще есть возможность «поиграть» местом расположения центра в определенных пределах, чтобы найти оптимальный вариант Место его, в принципе, может выбираться произвольно, например, в точке пересечения линий последних прямых маршевых ступеней двух перпендикулярно сходящихся маршей. Если марши противоположно направленные, то центр, естественно, окажется ровно между ними. Важно то, что этот центр стремятся вынести за пределы марша хотя бы на 1/8 его ширины, иначе забежные ступени с внутренней своей стороны получатся слишком узкими.

R – Внешний радиус поворота. Он, как, наверное, понятно, должен быть равен расстоянию от центральной точки А до внешнего края маршей на прямом участке. Соответственно, зная R, можно задать и внешний контур забежного участка.

Также из центра А несложно провести дуги, который продолжать внутреннюю границу марша на участке поворота и центральную линию движения.

Теперь на центральной линии движения, на ее дугообразном участке, необходимо отложить хорды b, равные ширине ступеней на маршевом участке (показаны голубым цветом). Этим достигается то, что и на прямых участках лестницы, и на забежных ступенях ширина проступей по линии движения будет выдерживаться одинаковой.

Через точки, которыми эти хорды опираются на центральную окружность, из центра А проводятся радиальные лучи. Они-то и зададут контуры искомых забежных ступеней. В точках их пересечения с внутренней и внешней окружностью участка поворота также строятся хорды:

s – задаст ширину ступени с внешнего края (показано оранжевым). Как уже говорилось, следует стремиться, чтобы она не превышала 400 мм.

m – ширина ступени по внутреннему радиусу поворота (показано зеленым). Эта величина не должна быть менее 100 мм.

Схему-чертеж делают в масштабе, то есть после ее составления несложно промерить полученные отрезки и перевести их к реальным размерам.

Понятно, что изготавливать лестницу с криволинейными косоурами – это задача повышенной сложности. Поэтому забежный участок чаще всего просто «вписывают» в реальное пространство, проецируя линии ступеней до стены (показано красным пунктиром). Форма ступеней получится несколько более сложная, но сборка такой лестницы, сама по себе, становится намного проще.

Кстати, показанную на схеме методику определения параметров ступеней несложно перевести и в «математический облик», пользуясь правилом подобия треугольников. Тогда, даже не прибегая к вычерчиванию, можно заранее «прикинуть», какими получатся ступени при выбранном радиусе поворота забежного участка, и попадают ли они под рекомендуемые параметры.

Для подобного расчета можете воспользоваться нашим онлайн-калькулятором:

Цены на деревянные лестницы

деревянная лестница

Калькулятор расчёта ширины внутренней и внешней стороны забежной ступени

Перейти к расчётам

Однако, практика использования лестниц показывает, что такой резкий переход от маршевого участка к поворотному делает подъем и спуск неудобным, а зачастую – и небезопасным. Поэтому, чтобы хоть как-то нивелировать эти недостатки, стараются сделать этот переход более плавным.

Расчет лестницы с плавным переходом от маршевого участка к забежному

По сути, изменение формы ступеней на трапециевидную начинается еще на маршевом участке, сначала – незначительно, а затем – по нарастающей, до прихода к формам, подчиняющимся описанным выше зависимостям.

Рассчитать параметры ступеней такой лестницы будет уже несколько сложнее. И в этом случае лучше всего прибегнуть к графическому расчету, то есть к точному изображению проекта на бумаге (или в графическом редакторе) с соблюдением масштаба. А затем, после вычерчивания, уже промеряется и приводится к реальным величинам размер каждой из ступеней.

П-образная лестница – с противоположно направленными маршами

Первый способ расчета

При использовании и любого из способов расчета вначале на чертеж наносится контур лестничных маршей. Как уже говорилось, расстояние между ними (обозначено на схеме буквой z) рекомендуется выдерживать не менее ¼ от ширины марша.

Первый способ расчета параметров забежных ступеней П-образной лестницы

• В средней части, между двумя параллельными маршами, строго по центру проводится линия ВС.
• Наносится точка А — центр закругления лестничного марша. Понятно, что расстояние от это точки до внешнего края обоих маршей и забежного участка лестницы – одинаково. По сути, можно промерить или вычислить это расстояние от осевой линии до края марша (оно равно ширине пролета L плюс половина расстояния между маршами — z/2). А затем это расстояние (отрезок АВ) откладывается от верхнего края забежного участка – и точка А определяется безошибочно.
• Теперь берется циркуль, устанавливается в найденную точку A, и можно прочертить внешнюю и внутреннюю полуокружность поворота.
• Далее, наносится линия движения – на рисунке она показана тонкой стрелкой синего цвета ас. Понятно, что она должна проходить по центру любого из участков лестницы. На прямых участках она проводится по линейке, на закругленном – циркулем.
• Следующим шагом идет распределение ступеней. Начать лучше от центра. По линии движения хордой с длиной b (это, как мы помним, расчетная ширина проступи ступени для всей лестницы) вписывается центральная ступень, так, чтобы осевая линия ВС делила ее пополам. Затем последовательно намечаются центральные линии других ступеней. В данном примере они показаны по левой стороне лестницы. Точки пересечения с линией движения можно пронумеровать по порядковому номеру ступеней от центральной – показано от 1 до 12.
• По сути, мы пока лишь повторили то, что проделывалось при расчете лестницы с резким переходом к забежному участку. А вот теперь начинается специфика расчета плавного перехода. Для начала следует определиться, с каких ступеней маршевого участка начнётся выполнение плавного перехода. Следует правильно представлять, что чем больше прямых ступеней будет задействовано, тем более плавным станет этот забежный переход, и тем комфортнее лестница будет для перемещения по ней. На данной схеме решено оставить четыре ступени прямыми (с 9 по 12), а начиная с пятой снизу – выполнять переход. По этой границе прочерчивается горизонтальная линия DE.
• Теперь через точки 1 и 2 на линии движения и через центр А проводятся вспомогательные линии, до пересечения с линией DE. Точки пересечения с ней также обозначаются соответственно 1 и 2.
• Замеряется длина получившегося отрезка между точками 1 и 2. Затем это же расстояние откладывается столько раз, сколько ступеней будет задействовано в обеспечении плавного перехода. В данное примере – до точки 7.
• Ну а теперь осталось только соединить одноименные точки на линии движения и на линии DE прямыми вспомогательными линиями. Они-то и определят границы каждой из ступеней. После этого эти границы можно выделить – появится понятный рисунок всего лестничного марша. Промерив получившиеся на чертеже ступени и располагая значением масштаба, можно перевести их к реальным размерам — для изготовления деталей.

На противоположную сторону лестницы перенести полученные размеры можно по обычным правилам осевой симметрии – перпендикулярными линиями к осевой BC.

Цены на ступени

ступени

Второй способ

Предварительное вычерчивание ведется точно так же, как и в первом способе. Различия начинаются только с момента определения прямых ступеней, не участвующих в повороте, и с вычерчивания линии DЕ – при этом расчете она не потребуется.

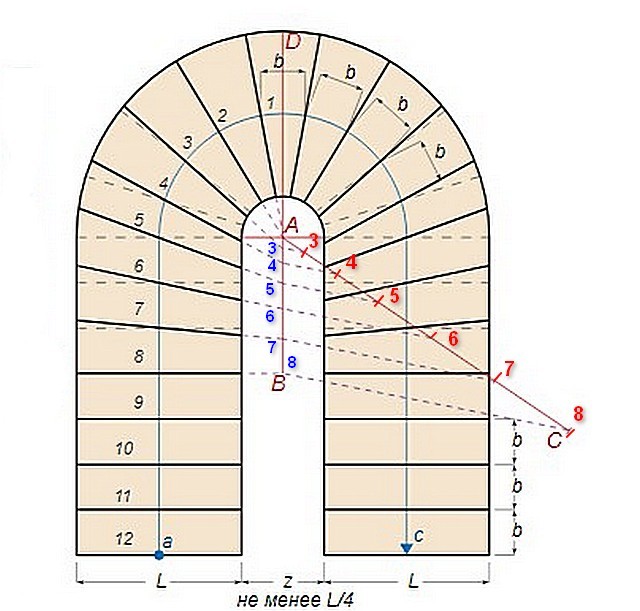

Второй способ – с использованием произвольной вспомогательной линии АС

• Вместо нее, вначале вычерчивается отрезок по вертикальной осевой линии – АВ. Точка В при этом располагается по линии границы прямых и забежных ступеней.
• Далее, из точки А прочерчивается произвольная вспомогательная линия АС. Важно, чтобы она располагалась под острым углом к осевой, но величина угла значения не имеет.
• От точки А эта линия разделяется на отрезки, которые увеличиваются по длине в арифметической прогрессии. Нумерацию точек лучше начать с 3, так как корректироваться размеры ступеней начнут именно с третьей. Первый отрезок (до точки 3) должен быть равен двум частям (произвольным, например 1 см), второй (от точки 3 до точки 4) – трем, третий – четырем, и так далее, по количеству ступеней, которые будут участвовать в обеспечении плавного перехода. В данном случае показано до точки 8.
• Далее, крайняя точка (8) соединяется линий с точкой В. На схеме показано отрезком ВС.
• Теперь необходимо точки (от 3 до 8) на вспомогательной линии АС спроецировать на осевую АВ, линиями, параллельными отрезку ВС. Пересечения с ней тоже можно пронумеровать одноименными цифрами (нумерация показана синим цветом).
• И теперь только остается соединить эти точки пересечения с одноименными точками на линии движения лестницы. Получившиеся линии определят границы забежных ступеней. Ну а дальше – все, как и в предыдущем примере.

Расчет забежной лестницы с поворотом на 90 градусов — пошагово

Очень часто в практике частного домостроения применяются лестницы с двумя маршами, расположенными под прямым углом – их обычно размещают вдоль стен в одном из углов помещения. Между маршами может оставляться площадка, но компактнее все же станет лестница с забежным участком, соединяющим прямые марши. Поэтому посмотрим пошагово, как производится ее графически расчет.

• Начинают с вычерчивания окружности, радиус которой равен половине ширины лестничного марша — L/2. Она впоследствии задаст линию движения на забежном участке лестницы.

Первый шаг – окружность с радиусом, равным половине ширины лестничного марша.

• Следующим шагом необходимо провести линию под углом 45 градусов к вертикали – эта линия станет своеобразной осью поворота (показана красным цветом). Касательными к окружности по вертикали и горизонтали намечаются средние линии движения на маршевых участках лестницы. В итоге получается общая линия движения, включающая четверть окружности и прямолинейные участки (показана стрелкой).

Шаг второй — намечается ось поворота (под углом в 45°) и линия движения по лестнице.

• Далее, линия движения разделяется отрезками, равными расчётной ширине ступеней (b) для этой лестницы. На участке дуги это будут хорды, опирающиеся на линию окружности, на прямых участках – обычные прямые отрезки.

Следующий шаг – намечается расположение ступеней на забежном участке и на переходах к прямым маршам. Возможны два варианта.

Обратите внимание – этот шаг можно выполнить по-разному. В одном варианте нанесенная ось делит центральную ступень забежного участка пополам (левый фрагмент иллюстрации). Другой вариант – от оси в каждую из сторон откладываются по симметричной целой ступени.

• После этого можно «пристыковать» на чертеже и прямые марши лестницы, одновременно «загнав» всю конструкцию в угол помещения. Также возможны варианты – марши могут соединяться в крайне точке по внутренней стороне, или же быть разнесены на определенное равное расстояние от осевой линии.

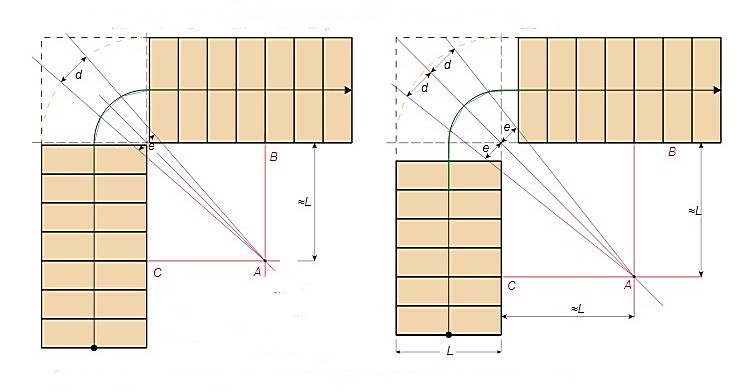

К забежному участку пристыковываются прямые марши лестницы (возможны два варианта). Часть их ступеней все равно будет задействована в обеспечении плавности перехода

Эти маршевые участки предварительно делятся на ступени по известной ширине проступи. Однако, часть ступеней, прилегающих к участку поворота, будут все же несколько видоизменены позднее.

• Теперь необходимо прочертить линии АС и АВ, параллельные маршам, и найти их точку пересечения А.

Вычерчиваются вспомогательные построения АВ и АС. При этом необходимо постараться добиться выполнения условий минимальной и максимальной ширины проступи ступеней забежного участка.

Эти линии обычно вычерчиваются по краю тех ступеней, которые останутся прямолинейными, то есть форма которых корректироваться не будет. Примерное расстояние линий от края параллельного им марша равно ширине марша. Почему примерное? А просто необходимо прийти к тому, что минимальная ширина центральных забежных ступеней (показана символом е) должна быть не менее 100 мм, а максимальная, по внешнему обводу (символ d) – не более 400 мм. Так что есть возможность слегка скорректировать положение, разместив эти вспомогательные построения, а значит и центр А, ближе или дальше от маршей.

Итак, эти линии понадобятся для дальнейшего построения забежных ступеней, и они же ограничивают полностью прямой участок каждого марша.

• Вот теперь можно перейти к воспроизведению контуров будущих забежных ступеней. Для этого вначале на вспомогательных линиях АС и АВ (а участках после их точки пересечения А) откладываются отрезки, равные расчетной ширине ступени b. Точки нумеруются согласно расположению одноименных ступеней на маршах ом 2 и дальше, по количеству ступеней, которые будут участвовать в повороте.

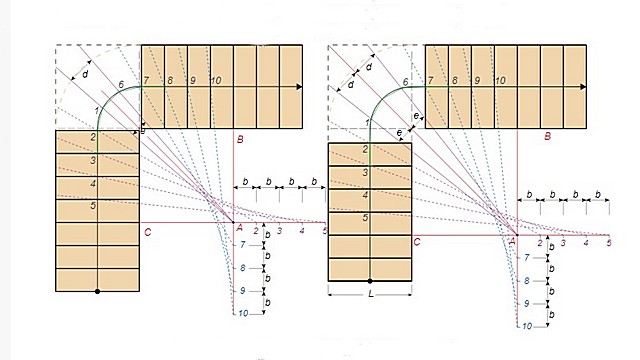

Построение контуров забежных ступеней по нанесенным равным отрезкам на вспомогательных линиях

А теперь производится соединение одноименных точек на вспомогательных линиях АС и АВ и на линии движения лестничных маршей. Эти соединительные линии как раз и покажут контуры забежных степеней – от начала участка поворота до центральной (фрагмент слева) или двух центральных (фрагмент справа) ступеней.

• Остается лишь окончательно выделить контуры ступеней, одновременно продлив из границы до линии стены помещения (или до границы лестничной клетки). Вспомогательные линии нам больше не нужны – их можно удалить, чтобы не путаться.

План лестницы, получившийся в итоге (оба варианта). С него можно смело снимать размеры и переводить их через масштаб к реальным величинам.

Получившийся в итоге чертеж станет основой для снятия размеров с учетом применяемого при составлении плана масштабирования.

Чтобы легче было производить геометрические построения и получать максимально точные параметры, подобную работу удобнее всего производить на разлинованной миллиметровой бумаге. Так значительно проще перевести размеры в натуральную величину на материал, из которого предполагается изготовить ступени.

Говоря о графических расчетах, необходимо отметить то, что они все же не дают идеальной точности — со специализированными компьютерными приложениями им, безусловно, не конкурировать. Тем не менее, если построения выполнялись очень аккуратно, то хозяин может быть уверен в надежности и удобстве получаемой лестницы. А мелкие нестыковки, иже они проявятся (чаще всего их и не бывает) можно слегка подкорректировать в ходе монтажа. Но при этом можно слегка менять ширину ступени только по наружному и (или) внутреннему краю, оставляя в неизменности размер по центральной линии движения.

Итак, разрабатывать план лестницы мы научились. Теперь необходимо переходить к практическим вопросам. Но прежде давайте посмотрим, что предлагают некоторые строительные магазины.
