Лестница с площадкой на второй этаж своими руками из дерева чертежи – «Как сделать деревянную лестницу на второй этаж своими руками?» – Яндекс.Знатоки

чертежи онлайн, деревянная своими руками на второй этаж, изготовление

Материал, из которого делают лестницу, может быть разным – дерево, железо, бетон или комбинация данных материалов. Но чаще всего, используют дерево для строительства лестниц.

Расчет деревянной лестницы для частного дома

Любая конструкция должна быть безопасна для передвижения по ней. Для этого, перед строительством лестницы, необходимо выполнить ее расчеты, исходя из того, какой тип конструкции лестницы предполагается.

Для расчета деревянной лестницы, следует сделать следующее:

1. Определить высоту межэтажного пространства, от пола до потолка с учетом межэтажного перекрытия, и определить площадь, которая будет отведена под лестницу.
2. Определить количество ступеней в лестнице, исходя из их глубины проступи, высоты подступенка, и угла наклона лестницы. Обычно высота подступенка равняется 150 – 200 мм, а оптимальная ширина подступи обычно равняется 250 – 320 мм.
3. Следует учесть также высоту просвета между горизонтальной плоскостью ступеней и самой нижней частью потолочной конструкции, это необходимо с тем, чтобы человек, поднимаясь или спускаясь по лестнице, не задевал головой потолочные конструкции.

Также следует рассчитать ширину лестницы, с тем, чтобы можно было по ней комфортно передвигаться, оптимально ширина лестницы должна быть равна 120 см.

Существует много видов лестниц, изготовленных из дерева, поэтому каждый сможет выбрать для себя наиболее подходящий вариант. Ознакомиться с красивыми и оригинальными проектами деревянных лестниц можно тут: https://homeli.ru/remont-i-otdelka/lestnitsy/proekty-i-foto-derevyannykh-lestnits-v-chastnom-dome.

Общие примеры чертежей для деревянной лестницы

Перед тем как выполнять какие-либо чертежи в формате dwg, необходимо выбрать тип лестницы.

Надо выполнить определенные замеры и расчеты, и определить общие параметры лестницы:

1. Угол подъема лестницы, такой параметр обычно находится в пределах 23 – 37 градусов.
2. Минимальная высота между потолком и ступенями должна быть не менее 2 м.
3. Ширина самой лестницы должна быть не менее 1 метра.

После определения всех параметров, нужно нарисовать план помещения, на котором необходимо отметить расположение лестницы и все ее размеры с привязкой к плану помещения. Отдельно стоит сделать общий чертеж всей лестницы для лучшего понимания всех необходимых параметров.

Все чертежи можно сделать вручную, но с тем, чтобы избежать ошибок, лучше всего все чертежи сделать онлайн, используя специальный калькулятор.

Если человек затруднится самостоятельно создать чертеж лестницы, можно воспользоваться готовыми чертежами и схемами лестниц, распечатав их, и подобрать наиболее оптимальный вариант. Но, делать это необходимо еще на этапе строительства дома, так как под готовое строение подобрать чертеж будет затруднительно.

От того, какой будет лестница, и насколько качественно она будет построена, зависит очень многое. Расскажем об этом подробнее в статье: https://homeli.ru/remont-i-otdelka/lestnitsy/derevyannye-lestnitsy-na-vtoroj-etazh.

Детальное и общее описание онлайн-расчета деревянных лестниц

Для расчета всех необходимых параметров для создания деревянных лестниц своими руками, необходимо снять все размеры, такие как высота между перекрытиями, площадь, которая будет отведена под лестницу, угол ее наклона, длина проема, количество ступеней.

Для расчета лестницы из дерева, лучше всего воспользоваться специальными онлайн калькуляторами или же специальными утилитами:

1. Разные утилиты позволяют также рассчитывать, просматривать, в том числе и в 3D формате, и, при необходимости, все редактировать, и переделывать все схемы и чертежи. Можно даже в подобных утилитах создать схему всего дома, а также нарисовать лестницу и посмотреть, как все будет смотреться на виртуальном макете.
2. При расчете онлайн, необходимо определиться с типом лестницы, это может быть одномаршевая, двухмаршевая, спиральная, лестница с поворотной площадкой на 180 градусов, и т.д. и для каждого типа лестницы необходим свой расчет.

Вот поэтому следует пользоваться специальными онлайн калькуляторами или специальными утилитами, что гораздо выгоднее и проще даже начинающим строителям.

Основа чертежа для лестницы из дерева

Основное преимущество деревянной лестницы, это ее относительная легкость, экологичность, к тому же, дерево легко обрабатывать, и деревянная лестница будет оптимально смотреться в загородном деревянном доме.

Подробнее про разработку чертежей для изготовления лестниц читайте в специальной статье: https://homeli.ru/remont-i-otdelka/lestnitsy/chertezhi-lestnits.

Но, перед тем, как делать лестницу на второй этаж дома, необходимо сделать чертеж лестницы, на котором будут учтены все параметры:

1. На основе чертежей производится разметка деревянных заготовок, из которых впоследствии будет собрана лестница. Все размеры, которые будут на бумаге, переносятся на заготовки, и они распиливаются, согласно нанесенной разметке.
2. Но, перед тем, как делать чертежи и заниматься распиловкой материала и последующей сборкой лестницы, следует оценить свои силы, так как грамотно составить чертеж и правильно сделать распиловку всего материала не каждому под силу.

Перед тем как делать чертеж, необходимо произвести обмер того места в помещении, где будет располагаться лестница. Это высота от пола до потолка, ширина перекрытия, также следует учесть тип лестницы, угол ее наклона, систему крепления и т.д.

Без этих данных сделать чертеж лестницы, а уж тем более, ее изготовить, будет практически нереально.

Принцип составления чертежа деревянной лестницы на второй этаж

Дома строят двухэтажные, трехэтажные, а, для перемещения между этажами, необходимо оборудовать лестницу.

Подробнее о том, как сделать ступени для различных типов лестниц, читайте в нашем следующем материале: https://homeli.ru/remont-i-otdelka/lestnitsy/stupeni-dlya-lestnits-iz-dereva.

Изготовление любой лестницы начинается с определения ее типа, это может быть:

• Винтовая или спиральная лестница, одномаршевая классическая лестница, двухмаршевая с поворотом, и т.д.;
• Также лестница, помимо своей основной функции подъема или спуска, может быть практически незаметной в помещении, а может, наоборот, выделяться в интерьере, и служить даже декоративным украшением.

Поэтому, перед тем как начать проектировать лестницу, необходимо выбрать ее тип, после этого стоит схематично нарисовать план дома, саму лестницу и посмотреть, как тот или иной тип лестницы будет смотреться на схеме. Если человека все устраивает, можно приступать к созданию детальных чертежей лестницы.

При создании чертежа, следует учитывать все ранее сделанные обмеры, угол наклона, ширину и высоту ступеней, ширину самой лестницы, если предполагается сделать ограждение, то и его следует также изобразить на чертеже.

Схемы и чертежи для изготовления деревянных лестниц своими руками

Лестница, это обязательный элемент домов, она обеспечивает связь между этажами, также лестница должна обеспечивать комфортное передвижение по ней, быть безопасной и вписываться в интерьер помещения. Планировать и строить лестницу следует, опираясь на строительные нормы, а также необходим точный расчет и чертежи, так как, если этого не сделать, то впоследствии, при изготовлении, могут быть обнаружены ошибки.

Нюансы, которые предотвратят переделывание всей конструкции, лишний расход материалов и времени:

1. Перед созданием чертежей, необходимо определиться с типом лестницы, посмотреть разные примеры, и выбрать ту, которая наиболее полно будет удовлетворять всем требованиям. После этого, можно приступать к созданию чертежей, и планировать обустройство лестницы в том или ином месте дома.
2. Перед созданием чертежа, следует сначала выполнить обмер, это высота от пола до потолка с учетом межэтажной перегородкой. А также рассчитать количество ступеней, их ширину, высоту и угол наклона лестницы и т.д.
3. На чертеже следует не только отобразить все размеры лестницы, но и также указать ограждения, их высоту.

Также стоит нарисовать общую схему дома, на которой будет отображено местоположение лестницы с указанием занимаемой площади.

Такая схема позволит лучше понять, как будет выглядеть готовая лестница, и позволит еще раз перепроверить все расчеты перед изготовлением лестницы.

Начинающему строителю на основе чертежей лучше всего начать делать самую простую лестницу с использованием несущей балки – косоура. Их количество в лестнице может колебаться от 1 до 3.

Лестница своими руками из дерева: расчеты (видео)

При строительстве многоэтажного дома, необходимо обустройство лестниц, чтобы можно было попадать с этажа на этаж комфортно и безопасно для здоровья жильцов.

Лестница на второй этаж своими руками: схемы, чертежи, примеры.

Содержание:

В настоящее время при строительстве загородного дома, дачи владельцы редко ограничиваются одним этажом. В большинстве случаев возводят двухэтажные, а иногда — трехэтажные дома. Чтобы доступ на второй этаж был возможен, необходимо возвести лестницу. Конечно, ее проектирование, изготовление и установку можно заказать у специалистов. Однако конструкцию можно изготовить самостоятельно. Монтаж лестницы на второй этаж своими руками, без привлечения специалистов осуществляется  достаточно часто. Это неудивительно, поскольку выполнение работ своими руками позволяет экономить значительные средства при отделке частного дома. Не менее выгодный вариант — купить готовую деревянную лестницу на второй этаж и собрать ее самостоятельно.

Проект, разработанный своими руками, позволяет создать лестницу с учетом архитектурных особенностей здания. Изобилие материалов позволяет выполнить лестницу на второй этаж в подходящем стиле. Конструкция, изготовленная своими руками, в обязательном порядке будет соответствовать интерьеру, а также потребностям владельцев. Перед тем, как приступить к работе, необходимо ознакомиться с некоторыми правилами.

Выбор правильного материала

После выбора места расположения конструкции многие задаются вопросом, какой материал выбрать. К этому вопросу нужно подходить с максимальной ответственностью. Ведь от качества материала зависит надежность, внешний вид возведенной лестницы.

Деревянная лестница на второй этаж своими руками — это классический вариант, поскольку деревянные конструкции всегда смотрятся аккуратно, красиво, они наполняют дом уютом, невероятным теплом. Можно выделить следующие преимущества деревянной лестницы:

• экологичность: лестницы на второй этаж из натурального дерева совершенно безвредны для окружающих;

• доступность: дерево — относительно недорогой и распространенный материал;
• универсальность: дерево прекрасно сочетается практически с любой отделкой;
• небольшим весом: сооружая крупную конструкцию, можно не беспокоиться о значительных нагрузках на фундамент.

Для изготовления лестниц используются следующие виды дерева: сосна- самый востребованный и недорогой материал, ясень, клен, дуб, лиственница, а также бук.

К выбору древесины для лестницы на второй этаж своими руками необходимо относиться с максимальной ответственностью. Неправильно подобранный материал способен привести к тому, что изделие в конечном итоге прослужит совсем непродолжительный срок.

Достоинства лестниц из сосны

Огромную популярность имеет такой материал как сосна. Сосна отличается невысокой стоимостью, а также универсальностью. Если говорить о сосновых лестницах на второй этаж, чаще всего они отличаются светлым оттенком, достойным внешним видом. Еще один немаловажный плюс — удивительный аромат. Примечательно, он держится даже после нескольких месяцев эксплуатации лестницы.

Сосна — очень легкий материал, который не создает значительных нагрузок на стены, пол. Из этих характеристик следует простота в использовании. Благодаря особенной структуре сосна просто распиливается, легко шлифуется. Эти свойства позволяют осуществлять художественную отделку по сосне.

Для создания элементов лестниц можно использовать клеёную продукцию. Лучше выбирать древесину с небольшими сучками, категории А. Можно использовать бессучковый массив, категории Экстра.

Основные элементы лестницы

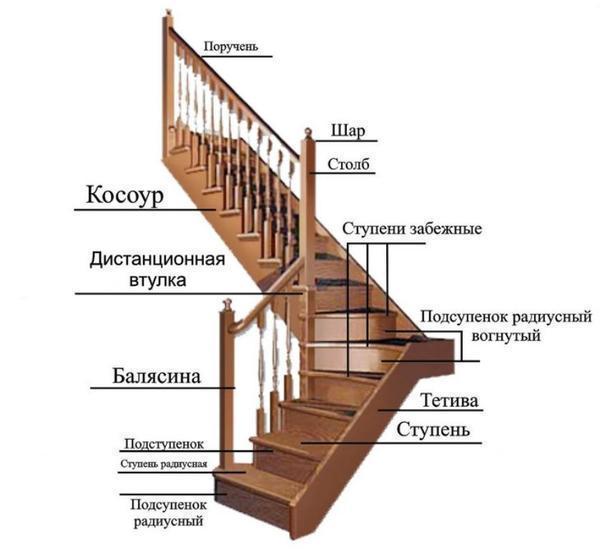

Можно выделить следующие элементы, которые используются для возведения деревянных лестниц на второй этаж: Любая лестница состоит из следующих компонентов: 1. Ступени и подступенники. Подступенники устанавливают вертикально к основным ступеням. 2. Опоры – в данном случае, имеется в виду так называемая тетива, которая фиксирует ступени с торцов. Кроме того, иногда в сборке лестниц используется косоур – балка, которая фиксирует ступени снизу. Все остальные элементы могут и не быть представлены в структуре лестнице, однако они имеют очень большое значение: Перила устанавливают не на всех видах лестниц, но для удобства и безопасности мы рекомендуем все-таки установить. Балясины – вертикальные опоры для перил. Имеют не только структурное, но и декоративное значение. Столбы представляют собой вертикальные конструкции, которые устанавливают на опорные балки. Основная функция столбов — удерживать перила; Одним из важных структурных компонентов винтовой лестницы является стойка – опорный элемент, к которому производится крепление ступенек с определенным шагом. Помимо этого, для сооружения лестницы на второй этаж своими руками требуются площадки. Для изготовления лестницы выше перечисленные элементы можно приобрести в готовом виде.

Расчетные данные, чертежи для возведения деревянной лестницы

Маршевые конструкции считаются наиболее популярными моделями лестниц на второй этаж. Для правильного возведения необходимо провести расчеты:

1. Для начала необходимо измерить точное расстояние от пола до потолка по стене («плюс» толщина перекрытия).
2. Рассчитываем количество ступеней. Расстояние от потолка до пола с учетом толщины перекрытия лестницы делим на высоту ступеней. Практикой доказано, что оптимальная высота ступени 150 – 200 мм. Толщина, как правило составляет 40 мм. Пусть расстояние от пола до потолка 2800 мм, при высоте ступени 200 мм, потребуется 14 ступеней (2800 мм / 200 мм= 14 шт)
3. Длина марша лестницы = количество ступеней умножаем на предварительно принятую ширину ступени. 14 шт * 270 мм=3780 мм
4. Расчёт высоты прохода, ее ещё называют точкой «удара головой». Рассчитываем на какую ступень попадает окончание пролёта проёма (на рисунке, это 3-я). Необходимо учитывать рост человека плюс запас, 20-25 см, это расстояние должно быть не менее 2 метров. Лучше рассчитывать габариты лестницы так, Длина лестницы = Длина проёма, в этом случае высота прохода будет всегда оптимальной.
5. Вычисляем длину косоура (тетивы). По теореме Пифагора, длина равна квадратному корню, взятому из суммы квадратов катетов прямоугольного треугольника. =4,70м
6. Ограждения. Балясины желательно располагать друг от друга на расстоянии 10-12 см, высота ограждения: 0,9 м – стандарт для жилых домов, 1.2 метра рекомендуется, для помещений с детьми.

Для комфортного передвижения угол наклона лестницы должны быть не более 35-40 градусов. Для расчёта оптимального угла наклона и количества ступеней используют таблицу.

Маршевые лестницы на второй этаж состоят из маршей (в каждом должно присутствовать не более 15, не менее 3 ступеней). Маршевый тип различают по виду крепления, их монтируют при помощи тетив и косоуров. Косоурная конструкция основывается на закладке ступеней в специальные ячейки.

Изготовление деталей лестницы

Чтобы изготовить элементы для лестницы на второй этаж своими руками, необходимо создать чертеж будущей и размеры всех элементов перенести на материал. Подбор качественной древесины — не менее важный этап. Изготовление (выпиливание) деталей лестницы — сложный процесс, он включает:

• аккуратное выпиливание косоуров: от этой работы зависит надежность, внешний вид конструкции. Для таких несущих элементов необходимо отобрать ровные доски без смоляных карманов, сучков. Толщина заготовок должна быть не менее 4,5 – 5 см. Внимание ширина от «нижнего зуба» косоура должна быть не менее 20 см. При увеличении глубины ступени ширина от «нижнего зуба» должна быть увеличена.

• для изготовления ступени необходимо взять доску, предпочтительнее клееную толщиной минимум 40 мм. Выпиливаются шириной на 1- 2 см больше, чем место, которое предусмотрено для них на косоурах. По длинному краю снимается фаска.
• при возведении лестницы на второй этаж с подступенниками, для изготовления подступенников необходимо взять материал толщиной 18-20 мм.

Что касается поручней, балясин, их целесообразнее всего приобрести в готовом виде со всеми необходимыми креплениями. Если в семье присутствуют дети, на каждую ступеньку лучше установить по 2 балясины.

Процесс монтажа

Несмотря на то, что монтаж лестницы на второй этаж — это завершающий этап, к его выполнению необходимо подойти с максимальной ответственностью. Работы по установке требуют определенных навыков. Монтаж не отнимет значительных сил, если следовать некоторым советам:

По разметке монтируют косоуры. На полу их закрепляют на опорный брус, в верхней части — в созданные ранее отверстия (в балке перекрытия). Для фиксирования косоуров необходимо использовать анкерные болты; Если лестница на второй этаж своими руками возводится с подступенниками, их прикручивают перед укладкой полотен ступеней; Сверху косоуров, подступенников при помощи саморезов закрепляются ступени; Когда ступени установлены, можно приступать к монтажу балясин. У основания и в верхней части лестницы устанавливают опорные стойки, которые служат в качестве границы для перил. От вида конструкции, балясины могут просто устанавливаться в подготовленные отверстия в поручнях, ступенях. Некоторые элементы прикручиваются при помощи саморезов; После установки балясин фиксируют поручень, который закрепляют на крайних опорных стойках;

Удобная, надежная лестница на второй этаж — обязательный атрибут многоэтажного дома. Теперь, когда вы знаете как самостоятельно делать лестницы на второй этаж то стоит набраться терпения и запастись временем. Тут важно помнить, что это не только красивый элемент в доме, но и конструкция, выполняющая вполне определённую функцию — ПО НЕЙ ХОДЯТ ЛЮДИ.

Простая лестница на второй этаж своими руками

Руководство по изготовлению деревянной лестницы на второй этаж своими руками

Большинство частных домов в наше время имеют по несколько этажей. Строить такой дом дешевле, поскольку можно получить больше жилой площади при меньших размерах фундамента. Ведь именно на фундамент приходятся основные траты при строительстве. Да и организовать удобную планировку двухэтажного дома проще.

Но наличие большего числа этажей требует возведения лестниц, что часто пугает занимающихся строительством своего дома или дачи. Им такие работы кажутся чем-то сложным, а на самом же деле — всё достаточно просто. Хорошую лестницу легко построить своими руками, просто зная некоторые особенности.

Из чего состоит лестница

Для начала нужно, конечно, понять, что она собой представляет, каковы её основные элементы. Основы конструкции тут настолько просты, что отличия между разными типами минимальны.

Во-первых, все знают что она состоит из ступенек. Именно на них ложится основная нагрузка. Ступени не висят в воздухе, они опираются на один из двух типов опорных конструкций — тетивы или косоуры.

• Тетивами называют две толстых доски, в которых вырезают специальные пазы для ступеней и подступенков. Такие пазы делаются по шаблону. Стягиваются тетивы тяжами как из металла, так и из дерева;
• В отличие от тетивы, косоуры не прямые доски, а имеют пилообразную форму. В качестве опоры для ступенек используются горизонтальные срезы, а вертикальные — для крепления подступенков. Ещё одно отличие косоура от тетив заключается в том, что при строительстве можно использовать не две доски, а одну. В последнем варианте ступени опираются на стены.

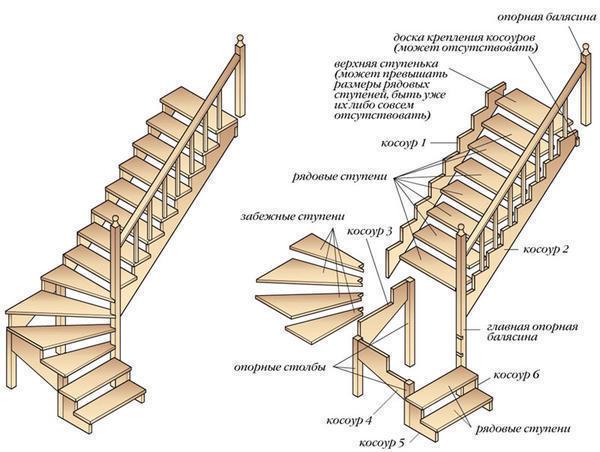

Схема разметки косоура

Необязательным, но присутствующим почти везде, элементом являются подступенки. Их главная функция — декоративная. Подступенки дают возможность скрыть внутреннее пространство лестницы.

Также не обязательны, но крайне желательны перила, повышающие уровень безопасности пользования. Иногда у лестниц имеются в наличии такие элементы, как опорная ступенька или специальные площадки.

Какими бывают лестницы

В большинстве современных домов делают один из трёх основных их видов — маршевую, на больцах, винтовую. При этом, выбирают исходя из эстетических предпочтений, наличия свободного места в доме, бюджета и других параметров.

Маршевые лестницы

Наиболее распространенны маршевые лестницы

Наиболее простой и распространённой является маршевая лестница. Хотя, имея такой важный плюс, простоту в строительстве, она имеет и один немаловажный недостаток — занимает довольно много места. В результате, её возведение может оказаться неоправданным в небольшом доме.

В зависимости от этажности здания, его размеров, лестницы этого типа строят одномаршевыми, двухмаршевыми, трёхмаршевыми и т.д. Маршами называют отдельные отрезки, которые могут состоять из разного числа ступеней, но обычно не больше пятнадцати. Наиболее оптимальным считается количество в десять ступенек.

Кроме того, их делят на открытые и закрытые. В большинстве случаев владельцы делают выбор из эстетических предпочтений, ведь единственное отличие между ними в наличии или отсутствии подступенок. Открытые маршевые лестницы выбирают те, кто хочет ощущения лёгкости в интерьере.

Устройство у них похожее. Отличаются они и просто тем, какую опору используют для них. Могут опираться на тетивы, а могут — на косоуры. При этом, тотального предпочтения одного типа опоры не наблюдается. Всё зависит от пожеланий владельца или места расположения. Например, для лестницы у стены довольно логично использовать косоур в качестве несущей балки.

Для экономии пространства их нередко делают с поворотом. В таком случае используют трапециевидные поворотные ступени, называемые забежными. Наиболее часто встречающиеся углы поворота маршевых лестниц — 90 градусов (четвертьоборотная лестница) и 180 градусов (полуоборотная). Они бывают и с оборотом в 360 градусов, но тогда их можно отнести и к винтовым.

Лестницы на больцах

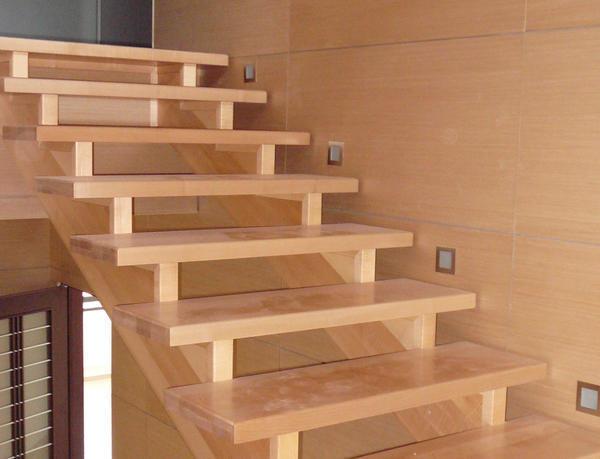

Лестницы на больцах имеют современный, технологичный и лёгкий вид

С ростом популярности интерьеров в стиле хай-тек или модерн, выросла популярность лестниц на больцах. Они действительно имеют современный, технологичный и в то же время лёгкий вид. Своё название они получили от немецкого слова «больц», означающего в переводе «болт» — именно так называется их основной конструктивный элемент, большие навесные балясины.

Особенностью конструкции тут является отсутствие каркаса, благодаря чему создаётся ощущение будто она парит в воздухе. Его роль принимают на себя сами ступени и больцы, монтирующиеся к поручням.

Существует несколько видов конструкций лестниц на больцах. Можно выбрать как такую, которая предусматривает лишь использование балясин, так и с опорой одной стороной на стену, тетиву или косоур. Довольно распространены комбинированные варианты. Выбор зависит лишь от вкуса и планировочных особенностей дома.

Помимо эстетики у них есть один несомненный практический плюс — высокая ремонтопригодность. Любой элемент, начиная ступенями, и заканчивая перилами, очень легко демонтируется.

Винтовые лестницы

Винтовые лестницы популярны как в современных, так и в классических интерьерах

Как в современных, так и в классических интерьерах популярны винтовые лестницы. Их ценят в первую очередь за то, что они занимают очень мало места (пример на фото). Если у вас маленький домик, то это выбор для вас. Их компактные, малогабаритные пропорции позволяют эффективно использовать пространство. С другой стороны, и без недостатков не обошлось — они неширокие и крутые, а самостоятельное монтирование хотя и не сильно сложное, но требует большего труда, чем в случае с маршевыми.

На сегодняшний день используется две основные конструкции:

• Первая из них предусматривает использование гнуто-клееных поручней, на которые и крепятся ступени. Такая конструкция довольно сложная, но и отличается особой красотой;
• Вторая же, наиболее распространённая и классическая, предусматривает использование центральной опоры и гнутых поручней. Ступени крепятся как на опоре, так и на поручнях. Данная конструкция проще и не имеет таких строгих требований к прочности материалов, как первая.

Конструкция винтовой лестницы также может предусматривать опору ступеней на стену. В таком случае в стене делаются специальные углубления, к которым они и крепятся. Она не обязательно будет иметь форму круга, она вполне может быть многоугольной.

Сделать лестницу: Требования

Проектировать лестницу нужно на стадии проектирования всего дома. При этом, нужно учитывать несколько простых моментов и требований:

1. Надо учесть то, где она будет установлена;
2. То, какое количество жильцов и как часто будет ею пользоваться, и какого возраста будут эти люди;
3. Будет ли необходимость переносить по ней что-то очень тяжёлое;
4. Требуется, чтобы угол уклона не только не превышал 42 градусов, но и был постоянным по всей её длине;
5. Минимальная ширина должна составлять 80 сантиметров, и не меньше;
6. Ступени должны устанавливаться исходя из минимальной расчетной нагрузки 200 килограмм на метр. куб.;
7. Минимальная расчетная нагрузка для перил — 100 кг на метр. куб.;
8. Перила лестницы не должны быть слишком низкими. Наименьшая их высота может быть не меньше 80 сантиметров;
9. Балясины не должны стоять слишком редко, расстояние в свету между ними не должно превышать 15 сантиметров.

Сделать лестницу: Расчёты

Перед изготовлением лестницы необходимо правильно произвести расчёты

Приняв во внимание все вышеизложенные требования и выбрав подходящий вид лестницы, можно смело приступать к её возведению своими руками по чертежу.

Успех самостоятельного возведения зависит от правильно произведённых расчётов. Рассчитывая параметры конструкции лестницы, вы определяете те её размеры, которые лучше всего способствуют обеспечению удобного и безопасного передвижения. Причём, удобство поддерживается определённым соотношением между подъёмом и продвижением вперёд.

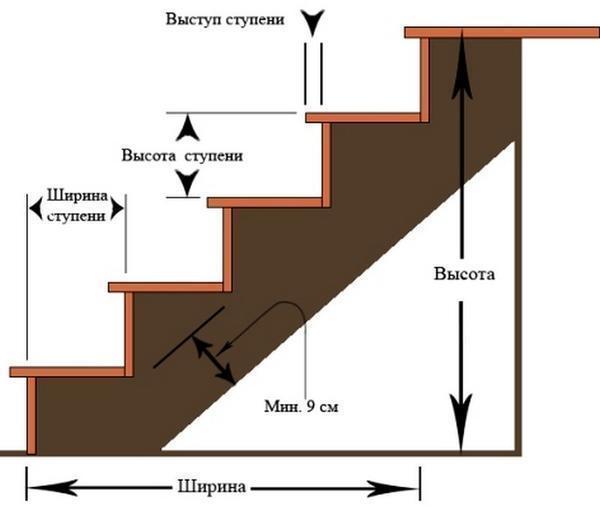

Проектируя, нужно помнить, что все ступеньки одного марша должны иметь одинаковые размеры. При этом, сумма удвоенной высоты подступенка и ступени не должна быть меньше длины среднего человеческого шага, которая равняется 60–66 сантиметрам.

Для достижения наибольшего удобства стоит поддерживать разницу между шириной ступени и высотой подступенка на уровне 12 см, а вот наибольшая безопасность достигается при сумме этих параметров не меньше 46 см.

Рассчитывая угол наклона учитывают, что расстояние от плоскости каждой ступени до потолка не должно быть меньше двух метров.

Оптимальным считается угол наклона в диапазоне от 23 до 37 градусов.

Естественно, что чем он больше — тем меньше места займёт конструкция, но при угле больше 45 градусов по ней просто будет неудобно подниматься.

Для того, чтобы определить общую длину простой маршевой лестницы можно воспользоваться формулой Н2 + D2 = L2, где Н — сумма расстояния от пола первого этажа до потолка и толщины межэтажного перекрытия, а D – размер проекции на пол. Для того, чтобы определить размер проекции нужно сначала узнать количество необходимых ступеней. Для этого нужно поделить H на выбранную высоту ступени. После чего полученное число ступеней умножается на выбранную их ширину.

Сделать лестницу по инструкции: лестница на тетивах

Видов лестницей есть множество, сейчас мы расскажем о лестнице на тетивах.

Лестница на второй этаж на тетивах

Как сделать тетиву

Начинать возводить лестницу на тетивах надо с их изготовления. Для чего выбирается или прочная цельная и достаточно толстая доска, или же прочный клеёный брус. Длина досок подбирается исходя из длины лестницы или марша. Также нужно приготовить тяжи, которыми вы скрепите балки для того, чтобы они не разъехались в разные стороны в процессе эксплуатации.

Разметка делается ещё до установки тетив. Этот этап играет важную роль, поскольку неправильное её выполнение часто приводит к банальному перекашиванию ступеней. Для того, чтобы вырезы пазов были полностью одинаковыми, расположены равноудалено друг от друга, при разметке используют самодельный шаблон. В качестве шаблона используют тонкий лист фанеры.

На внутренней стороне доски нужно провести ограничительную линию, отступив 5 см от края, иначе тетива имеет шанс превратиться в косоур.

Именно эти линии будут выступать в качестве границы ступеней. Потом берут шаблон, прикладывают и очерчивают места для будущих пазов, перемещая до конца. Расположение пазов на балках тетив должно быть зеркальным.

Монтаж тетивы

Монтирование тетив не требует каких-то особых навыков и много времени. Вся процедура заключается в том, что тетива крепится саморезами к полу и перекрытию этажей. Иногда, если предполагается очень большая нагрузка, используют опорные балки. Но такая конструкция редко встречается в интерьерах, ввиду её громоздкости и отсутствия практической необходимости.

Вырезание элеметов

Для вырезания пазов используют обычную фрезерную машину. Для этого требуется два-три подхода, не больше. Начинают практически всегда с боковых пропилов, после которых делают дополнительные, облегчающие работу с помощью стамески. Оптимальной является глубина 1,5–2 см. В конце пазы зачищают и перед монтажом ступеней края смазывают клеем.

Как сделать ступени и смонтировать их

Изготовление ступеней является одной из самых простых процедур среди всех монтажных работ. Берётся сухая доска. Её толщина должна быть не меньше 3,5 см. Ширина должна соответствовать той, которая была выбрана для ступенек при расчётах. Доску нарезают исходя из ширины лестницы, учитывая в том числе и перила. После нарезания шлифуют. Процедура изготовления подступенок выглядит практически так же. Разве что можно использовать менее толстую доску — до 2 см.

При сборке лестничного марша первым делом крепятся ступени, для чего используются саморезы. Наилучшим вариантом являются саморезы 6х90, которых должно быть шесть штук.

Возможно также крепление без использования дополнительных приспособлений, а только на клей. Но, его прочность зависит того, насколько плотно ступенька заходит в паз.

Иногда ступени крепят к тетивам не применяя пазы. Тогда ко внутренней стороне досок прикрепляются с помощью металлических держателей прибоины или бруски, на которые ступени и кладутся. Подступенки могут крепиться к тетивам также как с помощью шурупов, так и без.

Как сделать перила и смонтировать их

Перила можно как изготовить самостоятельно, так и купить готовые. Хотя они могут отличаться друг от друга внешним видом, конструкция у них у всех одинаковая — состоят перила из поручней и балясин. Поручни обычно делают из доски, а балясины — из брусков квадратного сечения. Причём, последние могут быть как очень простыми, так и резными.

Количество балясин обычно должно соответствовать числу ступеней. Две из них, устанавливающиеся в начале лестницы и в её конце, играют роль опорных. Все же остальные — декоративных.

Также они помогают безопасному пользованию конструкцией. В качестве крепежа выступают саморезы, которые можно скрыть с помощью декоративной заглушки. После закрепления балясин к ним прикрепляют поручни. Для этого тоже нужны саморезы.

Лестница на косоурах

Лестница на второй этаж на косоурах

Изготовление косоура во многом похоже на изготовление тетив, хотя два эти типа опорных конструкций используют несколько разный принцип держания ступеней.

По такой технологии делаются временные, наружные (уличные) самодельные лестницы в домах.

Нужно выбрать цельную доску из твёрдых прочных пород древесины.Доска обязательно должна быть сухой.

После этого делают шаблон для разметки, подобный тому, который использовался для изготовления тетивы. Шаблон, имитирующий выступы, должен соответствовать расчётным размерам ступеней. На этот раз не нужно рисовать линию отступа, поскольку выпиливать надо будет не пазы.

Для выпиливания выступов удобнее всего использовать электролобзик. После того, как они выпилены, их нужно отшлифовать.

Самостоятельное изготовление лестницы на первый взгляд может показаться довольно сложным занятием, требующим расчётов, правильного выбора материала и определённых навыков. Но это только на первый взгляд. Достаточно познакомиться с тем, как всё делается, чтобы понять — тут нет ничего сложного.

Сделать свой дом удобным не займёт ни слишком много времени, ни слишком больших усилий, ни значительных финансовых затрат.

Есть еще виды лестниц для ограниченного пространства — складывающиеся, выдвижные, лестницы-шкафы. Они являются временными и выполняются в основном из железа.

Посмотрите видео из ютуб о том как изготовить лестницу своими руками.

Чертеж деревянной лестници на второй этаж

Подробная и простая схема для стандартной лестницы на второй этаж.

Планируете постройку частного дома на два этажа или больше? Рекомендуем сразу распланировать, какой будет лестница. И мы в этом поможем – в данном материале подробно рассказано про виды для коттеджей, дач и частных домов, требования к конструкции. Также с помощью схем и чертежей мы на примере расскажем, как рассчитывается и строится лестница. Конструкция довольно простая – с кровлей не сравнить, поэтому изготовить её сможет и хозяин, обладающий только минимальными строительными навыками. Мы расскажем, как сделать так, чтобы вместо деревянной лестницы не получилось стремянки. Изучив чертежи и схемы, можно сделать качественную конструкцию.

В частных домах уже на протяжении столетий используются два типа, которые мы кратко рассмотрим:

• Маршевые. Этот вариант наиболее простой в исполнении, при этом конструкция отличается надежностью. Если за дело берется новичок, то маршевая деревянная лестница будет отличным решением. Также конструкцию можно разделить на одномаршевую и двухмаршевую. Несмотря на отличия между этими видами, сложность изготовления у них одинаковая.
• Винтовая. Работа для профессионалов, так как требует тщательных замеров и расчетов. Один просчет может испортить всю конструкцию, поэтому своими руками сделать её может только мастер. Главное преимущество такой конструкции – это компактность, ведь конструкция занимает минимальное количество пространств в доме. Зачастую винтовая деревянная лестница является центром композиции интерьере. Единственный минус – это довольно крутой подъем, который отрицательно сказывается на безопасности.

Разновидности маршевых лестниц.

Разумеется, что разбирать мы будем маршевую лестницу, хотя рекомендуем ознакомиться и с винтовыми вариантами. Своими руками проще выполнять маршевой вариант, к которому есть чертежи.

Еще один недостаток винтовой лестницы заключается в том, что переносить габаритные предметы с одного этажа на другой будет неудобно.

Подготовка материалов и особенности работы

Перед тем, как обдумывать строительство своими руками, необходимо составить или взять готовые чертежи, а также подготовить инструменты и материалы для лестницы, соединяющий второй этаж с первым.

Начнем с материалов для строительства конструкции на второй этаж:

• шурупы;
• толстые доски, которые в дальнейшем превратятся в ступеньки;
• бруски – сечение должно быть не менее 40 миллиметров.

Без чертежа выполнить работу невозможно, на изображении ниже подробно показано, что нужно замерять, чтобы в итоге можно было рассчитать габариты будущей конструкции.

Также стоить учесть следующие размеры при планировании конструкции на второй этаж с первого:

• угол наклона лестницы;
• ширина;
• высота всей конструкции;
• количество ступеней.

Если есть навыки в работе с 3D-редактором, то можно сделать подробную схему. К примеру, проект продемонстрирует, не получится ли из лестницы стремянки. Также рекомендуется изучить чертежи.

Простейший чертеж маршевой лестницы на второй этаж, которую хозяин сможет изготовить своими руками. Чертеж демонстрируют довольно большую конструкцию, но иногда такая лестница ведет на второй этаж.

Здесь подробно расписаны размеры ступенек и брусьев. Это простой чертеж, на котором изображена профильная проекция.

Полноценный чертеж со всеми проекциями, который позволит полностью рассчитать деревянную лестницу на второй этаж.

Расчеты и процесс изготовления

Отталкиваться необходимо от комфорта – лестница не должна быть как стремянка. Оптимальный угол наклона должен быть 30-45°. Что касается ширины ступеньки, то она может быть 30-35 сантиметров, минимум – это 25 см. Также важным фактором является площадь, которая будет выделена под лестницу. И если места мало, то можно сузить ступеньки.

Схема деревянной конструкции на второй этаж:

Зная расстояние между этажами, можно рассчитать количество ступенек. К примеру, высота от пола до пола составляет 290 сантиметров, ступеньки выбраны по 20 см. После нехитрых вычислений получается 14,5 ступенек. Необходимо округлить до 14 или 15. В первом случае высота каждой ступеньки должна быть 20,71 см, а во втором – 19.33 см.

В примере используются целые числа – высота лестницы на второй этаж 260 см, каждая ступенька идет по 20 см, в итоге их получается 13. Что касается размеров лестничного марша, то его ширина не должна быть менее 70 сантиметров. В большую сторону уклон может быть любым. В примере, рассматриваемом в этой статье, лестничный марш имеет ширину в 1 метр.

Также стоит обдумать площадки, которые будут внизу и вверху. Размеры должны соответствовать габаритам лестничного марша. Идеальной формой будет прямоугольник или квадрат.

Это самые простые схемы для изготовления деревянной лестницы на второй этаж. Главное, подобрать удобный угол наклона, чтобы в итоге не было стремянки.

Самым надежным вариантом является прямая лестница. П-образный вариант подходит для частных домов, где большая площадь. Г-образную конструкцию новичок вряд ли осилит.

Выбор способа установки

В конструкции будущей лестнице могут присутствовать:

• Тетивы. Этим словом называются балки, поддерживающие конструкции с двух сторон.
• Косоуры. Второй вариант – это балки, которые держат ступени лестницы снизу.

Так выглядит конструкция деревянной лестницы с тетивами.

Когда ступеньки, площадки и балки готовы, можно переходить к монтажу лестницы своими руками. В примере рассмотрен вариант с косоурами. Заранее необходимо сделать пометки для места их монтажа. На полу первого этажа косоуры устанавливаются на опорный брус. В месте, где лестница переходит на второй этаж, опорные элементы помещаются в зазоры в балке перекрытия. В некоторых случаях применяются металлические опоры, служащие для тех же целей. Крепление косоуров выполняется при помощи анкерных болтов.

В процессе монтажа под рукой всегда должен быть строительный уровень, также определять положение можно по обвесу, чтобы в конце не получилось стремянки. Элементы деревянной конструкции должны быть установлены идеально ровно. Панели поступей необходимо закрепить сверху косоуров, делать это удобнее всего саморезами.

Подступенники – это дополнительный элемент.

Ступеньки готовы? Значит можно начинать установку балясин на этаж. Наверху и внизу конструкции монтируются опорные стойки, ограничивающие поручни. Также они являются декоративными и поддерживающими элементами.

На изображении показаны способы крепления балясин.

1. Готовые балясины необходимо накрыть поручнями (перилами), которые монтируются на опорных стойках. Если конструкция большая, то посередине лестницы не помешает дополнительная опора.
2. Иногда требуется 3-4 стойки. В этом случае не стоит тратить силы на балясины, так как ровные доски будут более рациональным решением.
3. После завершения сборки деревянную поверхность необходимо тщательно отшлифовать. Делать это можно своими руками или при помощи электроинструмента.
4. Далее идет подготовка перед покраской: удаляется весь мусор и пыль, она должна полностью высохнуть. Если необходимо, после шлифовки выполняется шпаклевка. Разумеется, что для этой работы нужны покрытия для дерева.
5. Когда подготовительные работы завершены, можно красить элементы из дерева. Наносится грунтовка, а затем 1-2 слоя краски. После высыхания необходимо покрыть конструкцию лаком. В качестве альтернативы можно взять морилку.

В итоге получается удобная лестница, с помощью которой можно с комфортом и безопасностью подняться на второй этаж. Если угол рассчитан правильно, то стремянки не будет.

Чертеж деревянной лестници на второй этаж обновлено: Март 7, 2017 автором: kranch0

Читайте по теме

Деревянная лестница на второй этаж своими руками — легко и просто

Современное строительство частного дома или дачи предполагает наличие двух и более этажей, так что для подъема на каждый последующий этаж не обойтись без лестницы. Построить металлическую или бетонную лестницу самостоятельно довольно проблематично, так как требуются сварочные или тяжелые бетонные работы. А вот деревянная лестница на второй этаж своими руками – вполне реальная задача даже для начинающего мастера, причем, в некоторых случаях вполне можно обойтись ножовкой и молотком.

Деревянная лестница на второй этаж своими руками

Возможно, конечно, пригласить бригаду для постройки лестницы на второй этаж, но, во – первых, это выльется в значительную сумму денег, а во – вторых, они делают не как для себя, и могут не обращать внимание на мелкие недостатки, которые возможно приведут в дальнейшем к поломке лестницы из дерева. Таким образом, изготовленная своими руками лестница на второй этаж, будет наиболее оптимальным выбором.

Самая простая в изготовлении – так называемая маршевая лестница, то есть лестница с прямым пролетом. Вот её сооружением мы и займемся. Устройство лестницы из дерева можно посмотреть на следующем фото:

Устройство деревянной дестницы

Маршевая лестница монтируется на косоурах – несущих досках и содержит проступи (ступени) и подступенки.

Расчет лестницы на второй этаж

Чтобы определить требуемый наклон лестницы, обратимся к следующему рисунку:

Требуемые углы наклона лестниц

Угол наклона от 23 до 37 градусов считается наиболее удобным. Чем больше угол наклона деревянной лестницы, тем меньше места потребуется для ее размещения в доме, но в то же время по ней будет труднее подниматься и переносить, например, тяжелые предметы. Если угол наклона менее 23 градусов, можно установить наклонную площадку – пандус.

Ширину В лестничного марша определяем исходя их пропускной способности лестницы, то есть количества человек, могущих по ней пройти.

Внутриквартирные лестничные марши могут иметь ширину не менее 0,9 – 1 метра, а лучше 1,25 – 1,5 метра. Наиболее удобными считаются марши шириной 1,2 – 1,4 метра. Для садового домика можно ширину уменьшить до 0,8 метра, причем это при условии простой конфигурации и расположении вдоль одной стены.

Высота Н деревянной лестницы на второй этаж – это расстояние от пола первого этажа до потолка плюс толщина перекрытия второго этажа. Предположим, что наша искомая высота H=2 м 70 см. Определим требуемое количество ступеней. Практически установлено, что удобной для подъема будет лестница, если высота h ступени будет 180 – 200 мм.

Выбираем, например, 180 мм. Разделим высоту помещения 2700 мм на 180 мм, получаем 15 ступеней.

Оптимальной считается ширина проступи l. равная 250 – 300 мм. Выбираем 250 мм, умножаем на количество ступеней 15 и получаем 3750 мм – размер D проекции деревянной лестницы на пол.

Чтобы определить требуемую общую длину лестницы L, воспользуемся известной из школьного курса теоремой Пифагора для прямоугольного треугольника: сумма квадратов катетов равна квадрату гипотенузы.

Расчет длины лестницы

Отсюда длина лестницы L будет получена как корень квадратный из суммы квадратов высоты H помещения и размера D проекции лестницы на пол. В нашем случае, с помощью калькулятора, определяем искомую длину лестницы

Таким образом, с помощью несложных расчетов, мы получили необходимые нам размеры элементов деревянной лестницы и можем приступать к подбору материалов, инструментов и изготовлению самой конструкции.

А как сделать лестницу на второй этаж своими руками – это тема следующей статьи. А пока предлагаю посмотреть очень полезные рекомендации на видео: Деревянные лестницы

Источники: http://fastbuildings.ru/stroitelstvo-doma/lestnicy/derevyannaya-lestnica-svoimi-rukami.html, http://jsnip.ru/dom/lestnicy-svoimi-rukami-chertezhi.html, http://moysyte4you.ru/lestnitsa-na-vtoroj-etazh-svoimi-rukami.html

Как сделать чертеж лестницы на второй этаж дома своими руками

Лестницы в домах бывают очень разными. Обычная лестница с этажа на этаж выкладывается из готовых ступеней, отливается из бетона или изготавливается своими руками из досок, укладываемых на направляющие брусья. Иногда лестницы делают в виде сборных или готовых элементов.

Чертеж с размерами простой классической лестницы

Они проще в монтаже и установки, так как рассчитываются под определённые габариты и изготавливаются на месте или при помощи привлечённой фирмы, специализирующейся на такой продукции. В качестве примера можно вспомнить о винтовых лестницах, как правило, поставляющихся в готовом виде.

Вернуться к оглавлению

Содержание материала

Лестница из металла

Сталь является очень технологичным материалом, дающим возможность создания любых изделий. Для работы со сталью требуется квалификация и специализированное оборудование. Если говорить о винтовых лестницах из металла, то они являются очень сложной конструкцией.

Подробный чертеж винтовой лестницы из металла

Лестничные ступени должны выдерживать значительную нагрузку, что предъявляет к ним повышенные требования. Использование слишком толстого металла очень усложнит работу. Для создания элементов коробчатого сечения сложной конфигурации потребуется специальное оборудование. Изготовить её своими руками может только истинный мастер.

Лестница на чердак или мансарду обычно гораздо проще. Она может свободно устанавливаться на верхний этаж, подвешиваться или закрепляться на шарнирах. Изготовление такой лестницы следует начать с чертежа, на котором отображаются все необходимые размеры. Элементы конструкции из металла придётся резать и сваривать, поэтому все габариты следует рассчитать заранее.

Чертеж и схема металлической лестницы на второй этаж

Для начала нужно уточнить высоту, которую имеет этаж здания от верха пола нижнего уровня до верха пола чердачного помещения. Длина лестницы должна быть несколько больше этой цифры.

Лестница устанавливается под наклоном к вертикали и составляет гипотенузу прямоугольного треугольника. Несущие прогоны лестницы из металла должны выдерживать вес человека, не поддаваясь деформации. Чем больше наклон лестницы, тем большая изгибающая нагрузка на них действует.

Обычно лестницу стараются установить в очень маленькую площадь. Приставная или навесная лестница применяется тогда, когда свободного места практически нет.

Пример металлической лестницы на второй этаж

Тем не менее некоторый наклон при установке лестницы на этаж следует предусмотреть. Определившись с уклоном и высотой помещения, можно легко рассчитать длину прогонов лестницы. Учитывая уклон, следует подобрать сечение прогона, обеспечивающее необходимую жёсткость.

В качестве прогона можно использовать заготовки из листового металла или профиля прямоугольного сечения. Труба имеет наименьшую жёсткость, поэтому применять её не нужно. Боковые элементы из листовой стали нужно детально вычертить на бумаге или в компьютере, чтобы потом перенести на сам материал.

Вернуться к оглавлению

Чертёж бокового прогона

Нижние опорные поверхности лестницы должны иметь скос, позволяющий надёжно установить её на пол под требуемым углом. Расчёты угла и скоса легко выполнить своими руками, нарисовав чертёж этой детали в разрезе или на виде сбоку. В чертеже указываются расстояния между ступенями и места закрепления ступеней на основании. Лестница из металла обычно собирается на сварных соединениях, которые на чертеже лестницы можно не указывать в том случае, если сварка будет производиться своими руками.

При сборке конструкции на болтах или саморезах желательно рассчитать места предполагаемых отверстий и отобразить их на чертеже.

Если боковины лестницы решено делать из стального профиля, опорные грани также должны срезаться под необходимым углом. В дальнейшем этот чертёж пригодится для проектирования ступеней. Определение габаритов и направления ступеней относительно боковых элементов является очень важным этапом создания лестницы.

Кроме эстетической функции, удобства пользования, от размещения ступеней зависит безопасность людей, которые станут пользоваться лестницей. Неправильно спроектированное и изготовленное изделие может привести к травмам из-за вызванного ошибкой неудобства.Вернуться к оглавлению

Расчёт ширины ступени

Лестничные ступени должны располагаться строго горизонтально и быть параллельными полу. Это требование не относится к лестницам типа стремянки, но для всех остальных оно обязательно. Ширина ступени должна быть достаточной для устойчивой фиксации на ней ноги. В обычных лестничных маршах это расстояние составляет, как правило, 27 сантиметров.

Если лестница соединяет верхний этаж и мансарду, жёстко придерживаться этого размера не нужно. Но учитывать этот габарит желательно. Уменьшение его до пятнадцати-двадцати сантиметров незначительно ухудшит эксплуатационные характеристики.

Схема и чертеж с размерами ступеней лестницы

Очень важно учитывать, что ступени не должны перекрывать друг друга по ширине. Иначе возникнет реальная угроза того, что человек запнётся за ступень, находящуюся выше той, на которой стоит его нога. Это реальная опасность, которой нельзя пренебрегать.

Вернуться к оглавлению

Высота ступени

Под этим термином понимают расстояние между верхними плоскостями ступеней. Оно тоже является важным параметром, обеспечивающим удобство и безопасность эксплуатации изделия. Высота ступеней может варьироваться от 13 до 17 сантиметров. Оптимальной высотой считают 15 сантиметров для лестниц из металла, дерева и других материалов.

Сложность проектирования лестниц заключается в том, что уменьшение высоты ступеней приводит к увеличению их количества. Большее число ступеней делает лестницу длиннее, что иногда нежелательно.

Когда лестница связывает верхний и мансардный этаж, условия не позволяют увеличивать её длину. Поэтому приходится увеличивать высоту ступени или уменьшать их ширину. Обычно увеличивают высоту ступеней примерно до 20 сантиметров. Это уменьшает комфортность эксплуатации, но позволяет вписаться в ограниченный габарит. Вернуться к оглавлению

Чертёж лестницы

Определив все необходимые размеры, можно закончить чертёж, изобразив лестницу на бумаге в соответствии с масштабом. Лучше чертёж выполнять в конструкторской или графической программах, которые сегодня обычно используются для таких целей. Электронную версию чертежа легче корректировать и редактировать.

При необходимости внести изменения в свою схему, преимущество компьютерного формата станет очевидным.

Сделанная своими руками работа, поможет воплотить идею в настоящее изделие. Даже элементарна лестница, чуть сложнее стремянки из металла или дерева, требует довольно сложных расчётов и перебора вариантов решений. Проектирование винтовых лестниц гораздо труднее, поскольку она меняет конфигурацию в трёх измерениях. Для этого обычно применяют специальные конструкторские программы, позволяющие сэкономить много усилий и времени, избежав при этом ошибок.

Вернуться к оглавлению

Деревянные лестницы

Чертёж лестниц из дерева выполняется точно так же, как и металлических. Никаких принципиальных различий между ними не существует. Характер материала вносит небольшие коррективы в процесс разработки. В чертеже следует учитывать толщину дерева, используемого для устройства лестницы.

Необходимо предусмотреть способы крепления ступеней к боковым прогонам и нарисовать необходимые пазы в масштабе и с размерами. Деревянная лестница может скрепляться шурупами или гвоздями. Нужно учесть расстояния от края элементов до точки крепежа, чтобы избежать растрескивания и порчи изделия при установке шурупа.

Чертеж лестницы из дерева на два пролета

Изготовление деревянной лестницы своими руками гораздо проще, чем металлической. Материал дешевле, доступней и легче в обработке. Поэтому обычно чертёж для них не делают, предпочитая подбирать размеры по месту и оценивать уже собранную конструкцию.

Это не совсем правильно, поскольку может привести к ошибочному выбору высоты и ширины ступеньки, неверному расчёту количества ступеней.

Приступая к изготовлению лестницы своими руками, лучше всё рассчитать на бумаге и нарисовать чертёж и продумать расположение лестницы в доме, чтобы не потерять плоды своих размышлений. Если в процессе подготовки к работе вы сочтёте задачу слишком сложной, чертёж пригодится для мастера, который возьмётся выполнить эту работу. Более сложные лестницы следует рисовать в общих чертах, без лишней детализации.

Процесс сборки деревянной лестницы

Необходимо указывать габариты лестничной клетки, высоту, которую имеет этаж и желаемое количество ступеней. Эта информация послужит основой для конструкторов фирмы-производителя, которая возьмётся изготовить лестницу. Детальные чертежи они изготовят сами в соответствии со стандартом фирмы и представят вам вместе с готовым изделием при выполнении заказа.

Чертежи лестницы на второй этаж с поворотами: основные нюансы

Правильно спроектированная поворотная лестница отлично дополнит интерьер.

Любой частный дом, имеющий больше одного этажа, вынуждает его владельца возводить межэтажную лестницу. Опытному в строительных делах хозяину вполне реально сделать ее своими руками. Но следует иметь в виду, что о постройке деревянной лестницы на второй этаж своими руками лучше подумать заранее – еще до строительства дома, на этапе его проектирования.

Сложными лестничные конструкции получаются по причине элементарной нехватки пространства. Хозяева в таких случаях делают выбор в пользу винтовой лестницы или маршевой с поворотом. Добиться успеха в сооружении межэтажной лестницы своими руками можно, если грамотно рассчитать всю лестничную конструкцию и спланировать процесс ее возведения. Но проконсультироваться у специалиста, например, насчет допустимой нагрузки на лестницу, конечно, стоит.

Какой тип конструкции выбрать

Прежде всего, нужно определиться с назначением и частотой ее использования. В некоторых случаях предпочтительным вариантом является легкая складная конструкция, не имеющая поворотов и не предназначенная для больших нагрузок. Например, когда 2-й этаж является мансардой (или даже чердаком), то вряд ли возникнет необходимость перемещать туда большие и тяжелые предметы. Количество людей, регулярно поднимающихся на такой этаж, тоже будет невелико.

В некоторых случаях именно такая лестница будет уместной.

Самая распространенная и наиболее простая в изготовлении конструкция, соединяющая второй этаж с первым, – это маршевая лестница. Она является не только удобной, но и безопасной, а это важно, если пользоваться лестницей будут дети и люди преклонного возраста. Кроме того, по качественно сделанной маршевой лестнице без проблем можно поднимать на верхний этаж и спускать обратно крупногабаритные предметы – мебель, например, или стройматериалы. Возвести своими руками проще именно маршевую лестницу. Строят ее обычно из дерева или металла.

Маршевая лестница не только очень удобна, ее еще и весьма просто сконструировать своими силами.

Лестницу на второй этаж часто делают в несколько маршей. Причиной такого решения является необходимость вписать конструкцию в ограниченное пространство, сохраняя правильный угол наклона.

Важно!

Если лестницу сделать слишком крутой, пользоваться ею будет некомфортно.

Поворотная лестница с удобным углом наклона маршей.

Какая польза от чертежа

Собственник жилья имеет полное право делать все по своему усмотрению – выбирать высоту и ширину конструкции, строить ее из дерева или металлических деталей, производить все работы своими руками или нанимать специалистов, делать выбор в пользу той или иной конфигурации. Но все-таки стоит внимательно отнестись к соблюдению определенных параметров лестницы. Чтобы она получилась безопасной и удобной следует, прежде всего, выдерживать правильные соотношения высоты и глубины ступеней, потому что именно эти размеры определяют уклон всей конструкции.

Нестандартные ступени может и придадут вашей лестнице оригинальный вид, но пользоваться ей будет не очень комфортно.

В любом случае составление чертежа будущей лестницы позволит учесть все тонкости сооружения, соединяющего первый этаж со вторым, что значительно снизит вероятность ошибок. Даже подгонка деталей, скорее всего, не понадобится, если чертеж выполнен должным образом (что, кстати, не так уж и сложно). Другой положительный момент – возможность точно рассчитать количество материала, требующегося для изготовления лестничной конструкции.

Даже такой незамысловатый чертеж позволит вам избежать массы ошибок.

Основные параметры

Чертеж должен начинаться с составления плана помещения. В него включаются двери, окна, элементы мебели и другие возможные препятствия. Дальнейшие шаги по проектированию желательно делать только после ознакомления с существующими строительными нормами, касающимися лестничных построек. Вот список самых основных:

• Наклон лестницы не должен превышать 45°.
• Минимум ширины марша – 0,9 м.
• Максимальная высота подступенка – 20 см.
• Глубина ступеньки – не меньше 25 см.
• Ограждение (высота перил) – 0,9 м.

Кроме того, все ступени должны быть одинаковыми по высоте, иначе ходить по лестнице будет некомфортно. Исключением могут быть лишь первая и последняя ступени. Иногда так требуют расчеты, а иногда первую ступень делают в виде площадки перед лестницей.

Примечательно, что различная ширина марша в пределах одной лестницы допускается.

Средний шаг человека

Удобство лестницы будет зависеть еще от того, какой принимается величина шага человека при расчетах. Средний человеческий рост находится в диапазоне 160–180 см, соответствующий этому росту шаг: 60–64 см.

Учитывается также длина стопы. Здесь исходят из того, что шагающий чувствует себя безопасно, когда 70% его стопы находится на опорной поверхности. Опять же, опираясь на средние значения, глубину ступени выбирают из диапазона 25–30 см. Существует формула, связывающая три параметра: 2h + d ≈ 60–64 см, где 2h – удвоенная высота подступенка, d – глубина проступи, а сумма этих чисел должна давать величину среднего человеческого шага. Стоит отметить, что данная формула не является “панацеей”, поэтом не следует воспринимать ее, как обязательное условие.

Альтернативный способ расчета лестницы Часть 1

Альтернативный способ расчета лестницы Часть 2

Насколько сложно черчение

Чтобы начертить схему прямого марша, достаточно будет школьных знаний из курса геометрии. Сделать это можно своими руками. Но перед тем, как наносить чертеж будущей лестницы на план помещения, необходимо вычислить все ее параметры. Для этого можно воспользоваться следующей инструкцией:

1. Рассчитывается число ступенек – высота помещения делится на высоту одной ступеньки. При этом должно учитываться перекрытие, то есть берется расстояние от пола 1-го этажа до пола 2-го.
2. Затем нужно определить длину конструкции, для этого глубина проступи умножается на количество ступеней. Если длина известна или есть серьезные ограничения на ее величину, тогда делают наоборот – вычисляют глубину проступи, исходя из длины марша: делят предполагаемую длину на количество ступеней.
3. Вносят необходимые коррективы, чтобы конструкция получилась удобной и вписалась в интерьер помещения.
4. Вычисляется площадь лестничной конструкции: значение ширины марша умножается на его длину.
5. Необходимы также длины опорных балок (тетив или косоуров). Для вычисления пользуются теоремой Пифагора – в качестве катетов выступают высота лестничной конструкции и ее проекция на горизонтальную ось. Квадратный корень из суммы квадратов этих размеров даст гипотенузу – искомую длину.
6. Полученные значения вносятся в чертеж.

Лестничный поворот

Теперь самое главное – сначала рассчитывают параметры поворотной части, а уж потом берутся за марши. Тут знаний нужно побольше, чем в случае с простыми лестницами и без грамотно построенного чертежа сложно будет разобраться. Чертежи, выполненные профессионалами, могут послужить хорошим примером для новичков. Следует также иметь в виду, что расчеты часто являются процессом последовательного приближения, то есть, сразу попасть в те самые размеры получается далеко не всегда, приходится шаг за шагом уточнять отдельные параметры.

Чертеж должен отображать лестницу в трех проекциях.

Как делается поворот? Возможны два варианта – межпролетная площадка или забежные ступени. Первый вариант проще, его по силам сделать своими руками. Кроме того, пользоваться площадкой удобнее, но нужен простор.

Отличаются конструкции удобством пользования и сложностью проектирования.

Второй вариант используется при нехватке пространства. Расчеты в этом случае сложнее – придется постараться, чтобы лестница получилась удобной и безопасной. Для расчета забежных ступеней используются следующие методы:

• пропорциональный;
• датский;
• метод поворота линий;
• метод развертки.

Чертим забежные ступени.

Важно!

При использовании забежных ступеней необходимо контролировать их глубину на линии движения – она не должна быть меньше 20 см.

Глубину проступи забежных ступенек, как правило, увеличивают созданием напуска в 3–4 см. Нежелательно превышать эту величину, так как спуск может стать неудобным и даже опасным. Когда недостаточно места для полноценной постановки стопы, человек может поскользнуться, что приведет к травмам. Подниматься по таким ступеням тоже неудобно – носок будет постоянно цепляться за чересчур большой напуск.

Поворотная конструкция на 180° требует соблюдения определенного расстояния между маршами. Значение равное 75 мм является минимально допустимым для этого зазора.

Создание забежных ступеней для поворотной лестницы

Готовые варианты

Не у всех владельцев частных домов есть желание и время делать чертежи и выполнять строительные работы своими руками. Тем более, когда существуют очень неплохие варианты готовых лестничных конструкций, собираемых из модулей. Доступны самые разные модификации – прямые, винтовые, криволинейные. Одни собираются из деревянных элементов, другие – из металлических. И все это не сложнее детского конструктора – на самостоятельную сборку модульной лестницы тратятся считанные часы. Высота и ширина частей легко регулируется, давая возможность вписать лестницу в интерьер и предоставить доступ на верхний этаж в кратчайшие сроки. Многообразие стилевых решений позволит найти подходящий вариант для любой обстановки.

Современные модульные лестницы могут быть очень стильными и, при этом, просто собираться.

Стоит также обратить внимание на специализированное ПО, предназначенное для расчетов различных параметров, – SolidWorks, StairDesigner и другие. С такими инструментами строительство сложной конструкции своими руками станет возможным даже для того, кто не имел дело с чертежами. Кроме того, для проектирования несложных конструкций существуют бесплатные онлайн-сервисы, то есть любой желающий может пробовать свои силы в проектировании без установки на свой компьютер дополнительного софта.

Проектирование лестницы в программе “Компас” (простой вариант)

Проектирование лестницы в программе AutoCAD (сложный вариант)

Предыдущая

Своими рукамиСоветы по монтажу и установке лестниц из дерева на второй этаж

Следующая

Своими рукамиКак произвести грамотный расчет лестничных ступеней

Делаем лестницу на второй этаж своими руками

Большинство частных домов в наше время имеют по несколько этажей. Строить такой дом дешевле, поскольку можно получить больше жилой площади при меньших размерах фундамента. Ведь именно на фундамент приходятся основные траты при строительстве. Да и организовать удобную планировку двухэтажного дома проще.

Но наличие большего числа этажей требует возведения лестниц, что часто пугает занимающихся строительством своего дома или дачи. Им такие работы кажутся чем-то сложным, а на самом же деле — всё достаточно просто. Хорошую лестницу легко построить своими руками, просто зная некоторые особенности.

Из чего состоит лестница

Содержание статьи

Элементы лестницы

Для начала нужно, конечно, понять, что она собой представляет, каковы её основные элементы. Основы конструкции тут настолько просты, что отличия между разными типами минимальны.

Во-первых, все знают что она состоит из ступенек. Именно на них ложится основная нагрузка. Ступени не висят в воздухе, они опираются на один из двух типов опорных конструкций — тетивы или косоуры.

• Тетивами называют две толстых доски, в которых вырезают специальные пазы для ступеней и подступенков. Такие пазы делаются по шаблону. Стягиваются тетивы тяжами как из металла, так и из дерева;
• В отличие от тетивы, косоуры не прямые доски, а имеют пилообразную форму. В качестве опоры для ступенек используются горизонтальные срезы, а вертикальные — для крепления подступенков. Ещё одно отличие косоура от тетив заключается в том, что при строительстве можно использовать не две доски, а одну. В последнем варианте ступени опираются на стены.

Схема разметки косоура

Необязательным, но присутствующим почти везде, элементом являются подступенки. Их главная функция — декоративная. Подступенки дают возможность скрыть внутреннее пространство лестницы.

Также не обязательны, но крайне желательны перила, повышающие уровень безопасности пользования. Иногда у лестниц имеются в наличии такие элементы, как опорная ступенька или специальные площадки.

Какими бывают лестницы

В большинстве современных домов делают один из трёх основных их видов — маршевую, на больцах, винтовую. При этом, выбирают исходя из эстетических предпочтений, наличия свободного места в доме, бюджета и других параметров.

Маршевые лестницы

Наиболее распространены маршевые лестницы

Наиболее простой и распространённой конструкцией является маршевая лестница. Хотя, имея такой важный плюс – простоту в строительстве, она имеет и один немаловажный недостаток — занимает довольно много места. В результате её возведение может оказаться неоправданным в небольшом доме.

В зависимости от этажности здания, его размеров, лестницы этого типа строят одномаршевыми, двухмаршевыми, трёхмаршевыми и т.д. Маршами называют отдельные отрезки, которые могут состоять из разного числа ступеней, но обычно не больше пятнадцати. Оптимальным считается количество в десять ступенек.

Кроме того, их делят на открытые и закрытые. В большинстве случаев владельцы делают выбор из эстетических предпочтений, ведь единственное отличие между ними в наличии или отсутствии подступенок. Открытые маршевые лестницы выбирают те, кто хочет ощущения лёгкости в интерьере.

Устройство у них похожее. Отличаются они и просто тем, какую опору используют для них. Могут опираться на тетивы, а могут — на косоуры. При этом, тотального предпочтения одного типа опоры не наблюдается. Всё зависит от пожеланий владельца или места расположения. Например, для лестницы у стены довольно логично использовать косоур в качестве несущей балки.

Для экономии пространства их нередко делают с поворотом. В таком случае используют трапециевидные поворотные ступени, называемые забежными. Наиболее часто встречающиеся углы поворота маршевых лестниц — 90 градусов (четвертьоборотная лестница) и 180 градусов (полуоборотная). Они бывают и с оборотом в 360 градусов, но тогда их можно отнести и к винтовым.

Лестницы на больцах

Лестницы на больцах имеют современный, технологичный и лёгкий вид

С ростом популярности интерьеров в стиле хай-тек или модерн возросла популярность лестниц на больцах. Они действительно имеют современный, технологичный и в то же время лёгкий вид. Своё название они получили от немецкого слова «больц», означающего в переводе «болт», именно так называется их основной конструктивный элемент – большие навесные балясины.

Особенностью конструкции тут является отсутствие каркаса, благодаря чему создаётся ощущение будто она парит в воздухе. Его роль принимают на себя сами ступени и больцы, монтирующиеся к поручням.

Существует несколько видов конструкций лестниц на больцах. Можно выбрать как такую, которая предусматривает лишь использование балясин, так и с опорой одной стороной на стену, тетиву или косоур. Довольно распространены комбинированные варианты. Выбор зависит лишь от вкуса и планировочных особенностей дома.

Помимо эстетики, у них есть один несомненный практический плюс — высокая ремонтопригодность. Любой элемент, начиная со ступеней и заканчивая перилами, очень легко демонтируется.

Винтовые лестницы

Винтовые лестницы популярны как в современных, так и в классических интерьерах

Как в современных, так и в классических интерьерах популярны винтовые лестницы. Их ценят в первую очередь за то, что они занимают очень мало места (пример на фото). Если у вас маленький домик, то это выбор для вас. Их компактные, малогабаритные пропорции позволяют эффективно использовать пространство. С другой стороны, и без недостатков не обошлось — они неширокие и крутые, а самостоятельное монтирование хотя и не сильно сложное, но требует большего труда, чем в случае с маршевыми.

На сегодняшний день используются две основные конструкции:

• Первая из них предусматривает использование гнуто-клееных поручней, на которые и крепятся ступени. Такая конструкция довольно сложная, но и отличается особой красотой;
• Вторая же, наиболее распространённая и классическая, предусматривает использование центральной опоры и гнутых поручней. Ступени крепятся как на опоре, так и на поручнях. Данная конструкция проще и не имеет таких строгих требований к прочности материалов, как первая.

Конструкция винтовой лестницы также может предусматривать опору ступеней на стену. В таком случае в стене делаются специальные углубления, к которым они и крепятся. Она не обязательно будет иметь форму круга, она вполне может быть многоугольной.

Сделать лестницу: Требования

Проектировать лестницу нужно на стадии проектирования всего дома. При этом, нужно учитывать несколько простых условий и требований:

1. Надо учесть то, где она будет установлена;
2. То, какое количество жильцов и как часто будет ею пользоваться, и какого возраста будут эти люди;
3. Будет ли необходимость переносить по ней что-то очень тяжёлое;
4. Требуется, чтобы угол уклона не только не превышал 42 градусов, но и был постоянным по всей её длине;
5. Минимальная ширина должна составлять 80 см и не меньше;
6. Ступени должны устанавливаться исходя из минимальной расчетной нагрузки 200 килограмм на метр. куб.;
7. Минимальная расчетная нагрузка для перил — 100 кг на метр. куб.;
8. Перила лестницы не должны быть слишком низкими. Наименьшая их высота может быть не меньше 80 см;
9. Балясины не должны стоять слишком редко, расстояние в свету между ними не должно превышать 15 см.

Сделать лестницу: Расчёты

Перед изготовлением лестницы необходимо правильно произвести расчёты

Приняв во внимание все вышеизложенные требования и выбрав подходящий вид лестницы, можно смело приступать к её возведению своими руками по чертежу.

Успех самостоятельного возведения зависит от правильно произведённых расчётов. Рассчитывая параметры конструкции лестницы, вы определяете те её размеры, которые лучше всего способствуют обеспечению удобного и безопасного передвижения. Причём, удобство поддерживается определённым соотношением между подъёмом и продвижением вперёд.

Проектируя, нужно помнить, что все ступеньки одного марша должны иметь одинаковые размеры. При этом, сумма удвоенной высоты подступенка и ступени не должна быть меньше длины среднего человеческого шага, которая равняется 60–66 см.

Для достижения наибольшего удобства стоит поддерживать разницу между шириной ступени и высотой подступенка на уровне 12 см, а вот наибольшая безопасность достигается при сумме этих параметров не меньше 46 см.

Рассчитывая угол наклона учитывают, что расстояние от плоскости каждой ступени до потолка не должно быть меньше двух метров.

Оптимальным считается угол наклона в диапазоне от 23 до 37 градусов.

Естественно, что чем он больше, тем меньше места займёт конструкция, но при угле больше 45 градусов по ней просто будет неудобно подниматься.

Для того чтобы определить общую длину простой маршевой лестницы, можно воспользоваться формулой Н2 + D2 = L2, где Н — сумма расстояния от пола первого этажа до потолка и толщины межэтажного перекрытия, а D – размер проекции на пол. Для того чтобы определить размер проекции, нужно сначала узнать количество необходимых ступеней. Для этого нужно поделить H на выбранную высоту ступени. После чего полученное число ступеней умножается на выбранную их ширину.

Сделать лестницу по инструкции: лестница на тетивах

Видов лестницей есть множество, сейчас мы расскажем о лестнице на тетивах.

Лестница на второй этаж на тетивах

Как сделать тетиву

Начинать возводить лестницу на тетивах надо с их изготовления. Для чего выбирается или прочная цельная и достаточно толстая доска или же прочный клеёный брус. Длина досок подбирается исходя из длины лестницы или марша. Также нужно приготовить тяжи, которыми вы скрепите балки для того, чтобы они не разъехались в разные стороны в процессе эксплуатации.

Разметка делается ещё до установки тетив. Этот этап играет важную роль, поскольку неправильное его выполнение часто приводит к банальному перекашиванию ступеней. Для того чтобы вырезы пазов были полностью одинаковыми, расположены равноудаленно друг от друга, при разметке используют самодельный шаблон. В качестве шаблона используют тонкий лист фанеры.

На внутренней стороне доски нужно провести ограничительную линию, отступив 5 см от края, иначе тетива имеет шанс превратиться в косоур.

Именно эти линии будут выступать в качестве границы ступеней. Потом берут шаблон, прикладывают и очерчивают места для будущих пазов, перемещая до конца. Расположение пазов на балках тетив должно быть зеркальным.

Монтаж тетивы

Монтирование тетив не требует каких-то особых навыков и много времени. Вся процедура заключается в том, что тетива крепится саморезами к полу и перекрытию этажей. Иногда, если предполагается очень большая нагрузка, используют опорные балки. Но такая конструкция редко встречается в интерьерах, ввиду её громоздкости и отсутствия практической необходимости.

Вырезание элементов

Для вырезания пазов используют обычную фрезерную машину. Для этого требуется два-три подхода, не больше. Начинают практически всегда с боковых пропилов, после которых делают дополнительные, облегчающие работу с помощью стамески. Оптимальной является глубина 1,5–2 см. В конце пазы зачищают и перед монтажом ступеней края смазывают клеем.

Как сделать ступени и смонтировать их

Изготовление ступеней является одной из самых простых процедур среди всех монтажных работ. Берётся сухая доска. Её толщина должна быть не меньше 3,5 см. Ширина должна соответствовать той, которая была выбрана для ступенек при расчётах. Доску нарезают исходя из ширины лестницы, учитывая в том числе и перила. После нарезания шлифуют. Процедура изготовления подступенок выглядит практически так же. Разве что можно использовать менее толстую доску — до 2 см.

При сборке лестничного марша первым делом крепятся ступени, для чего используются саморезы. Наилучшим вариантом являются саморезы 6х90, которых должно быть шесть штук.

Возможно также крепление без использования дополнительных приспособлений, а только на клей. Но его прочность зависит того, насколько плотно ступенька заходит в паз.

Иногда ступени крепят к тетивам, не применяя пазы. Тогда к внутренней стороне досок прикрепляются с помощью металлических держателей прибоины или бруски, на которые ступени и кладутся. Подступенки могут крепиться к тетивам также как с помощью шурупов, так и без.

Как сделать перила и смонтировать их

Перила можно как изготовить самостоятельно, так и купить готовые. Хотя они могут отличаться друг от друга внешним видом, конструкция у них одинаковая — состоят перила из поручней и балясин. Поручни обычно делают из доски, а балясины — из брусков квадратного сечения. Причём, последние могут быть как очень простыми, так и резными.

Количество балясин обычно должно соответствовать числу ступеней. Две из них, устанавливающиеся в начале лестницы и в её конце, играют роль опорных. Все же остальные — декоративных.

Также они помогают безопасному пользованию конструкцией. В качестве крепежа выступают саморезы, которые можно скрыть с помощью декоративной заглушки. После закрепления балясин к ним прикрепляют поручни. Для этого тоже нужны саморезы.

Лестница на косоурах

Лестница на второй этаж на косоурах

Изготовление косоура во многом похоже на изготовление тетив, хотя два эти типа опорных конструкций используют несколько разный принцип держания ступеней.

По такой технологии делаются временные, наружные (уличные) самодельные лестницы в домах.

Нужно выбрать цельную доску из твёрдых прочных пород древесины. Доска обязательно должна быть сухой.

После этого делают шаблон для разметки, подобный тому, который использовался для изготовления тетивы. Шаблон, имитирующий выступы, должен соответствовать расчётным размерам ступеней. На этот раз не нужно рисовать линию отступа, поскольку выпиливать надо будет не пазы.

Для выпиливания выступов удобнее всего использовать электролобзик. После того как они выпилены, их нужно отшлифовать.

Самостоятельное изготовление лестницы на первый взгляд может показаться довольно сложным занятием, требующим расчётов, правильного выбора материала и определённых навыков. Но это только на первый взгляд. Достаточно ознакомиться с тем, как всё делается, чтобы понять — тут нет ничего сложного.

Сделать свой дом удобным не требует ни слишком много времени, ни слишком больших усилий, ни значительных финансовых затрат.

Есть еще виды лестниц для ограниченного пространства – складывающиеся, выдвижные, лестницы-шкафы. Они являются временными и выполняются в основном из железа.

Видео

Посмотрите видео из ютуб о том как изготовить лестницу своими руками.
