Ленточный фундамент на склоне своими руками пошаговая инструкция: Ленточный фундамент на склоне — Фундамент своими руками – достоинства и недостатки + пошаговая инструкция по монтажу ступенчатого вида

Содержание

характеристики, инструменты и материалы, планирование, инструкция по строительству по этапам

Строительство дома на склоне вызывает некоторые трудности. В том числе сложным становится выбор фундамента. К решению этого вопроса нужно подойти со всей ответственностью, поскольку с течением времени все погрешности при строительстве могут привести к негативным последствиям, например, оседанию фундамента, осыпанию грунта, затопление дома. Именно поэтому ленточный фундамент на склоне должен строиться с соблюдением четкой технологии.

Характеристика ленточного фундамента

Такой вид основы можно выбирать лишь в том случае, когда склон незначительный. Также стоит учитывать возможные противопоказания геодезистов. Если таковых нет, то мелкозаглубленный ленточный фундамент вполне пригоден для использования.

Если наклон существенный, то лучше выбрать ступенчатый ленточный фундамент. Его преимуществом является тот факт, что сооружается он в виде ступеней, которые идут по нарастающей высоте, в зависимости он уклона. Это поможет создать достаточно прочное основание своими руками, которое в силах выдержать значительную нагрузку, которая идет со стороны склона.

А вот на участках, которые характеризуются повышенной подвижностью, от использования такого типа основы дома лучше вообще отказаться.

Устройство ленточного основания на наклонной поверхности

Устройство ленточного основания на наклонной поверхности

Установка ленточного фундамента на склоне требует учета некоторых важных моментов. В частности:

  • угол склона, который является главным параметром при выборе определенного типа фундамента;
  • состав грунта, который влияет на уровень заглубления основания, а также особенности обустройства дренажной системы;
  • уровень грунтовых вод. Данный параметр будет влиять на уровень закладки основания, а также особенности обустройства гидроизоляционного слоя.

Особое внимание нужно уделять обустройству дренажа, поскольку основной причиной порчи фундамента, расположенного на склоне остается вода, которая поступает сверху и способна подмывать основание дома.

Профилактические меры

Перед строительством здания на участке со склоном стоит подумать о профилактических мерах. Избежать осыпания грунта помогут специальные предпринятые меры по укреплению фундамента. Зачастую выбор делают из двух возможных вариантов:

  • укрепление механическим методом. Для этого используются металлические распорки, которые вкапываются по склону;
  • насаждения растений, которые обладают достаточно развитой корневой системой. Данный метод является наиболее эффективным и дешевым, который помимо практической функции выполняет и декоративную.

Перед непосредственным строительством фундамента желательно убедиться в высокой несущей способности конкретного грунта участка, а также уровень устойчивости откоса. Согласно нормам безопасным наклоном является угол от 27 до 31 градуса для песчаных грунтов и до 70 градусов для глинистых.

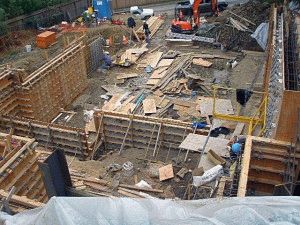

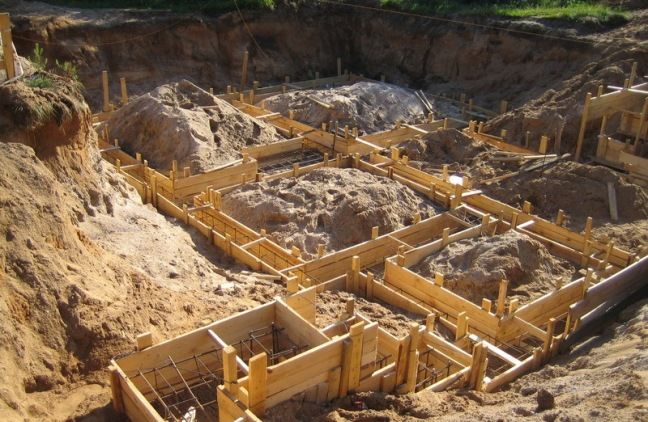

Опалубка для фундамента на склоне

Опалубка для фундамента на склоне

Необходимые инструменты и материалы

Независимо от того, какой тип ленточного фундамента вы планируете строить самостоятельно, будто мелкозаглубленный или ступенчатый, список необходимых материалов и инструментов мало чем отличается. Итак, вам понадобится:

  • лопата;
  • деревянные колышки;
  • песок, можно использовать мокрый;
  • цемент;
  • гравий;
  • рулетка;
  • арматурные пруты;
  • сварочный аппарат;
  • мастерок;
  • материал для обустройства гидроизоляционного слоя;
  • строительный уровень.

Планирование строительства

Данный этап работы является наиболее важным, поскольку от качества проведенных расчетов будет полностью зависеть качество постройки. На схеме необходимо четко расположить схему дома. Для этого нужно найти самую нижнюю точку почвы. От этой отметки вниз пойдет сам фундамент чуть ниже точки промерзания грунта. К этой величине нужно добавить около 50 см на слой щебня, песка и гравия.

Если земельный участок расположен в районе, где достаточно часто наблюдаются сильные ветра или заморозки, нужно учесть необходимость наличия траншеи около 2-2,5 м. Верхняя часть фундамента должна располагаться немного выше поверхности грунта.

Основные этапы строительства ленточного фундамента

Для самостоятельного эффективного возведения ленточного фундамента на склоне существует определенная технология, которая требует четкого выполнения этапности работы.

  1. Подготовительные работы. Перед непосредственной укладкой ленточного фундамента необходимо пробурить так называемые разведочные скважины. Они выполняют одновременно несколько функций. В первую очередь являются источником воды, и вместе с тем показывают уровень залегания грунтовых вод.

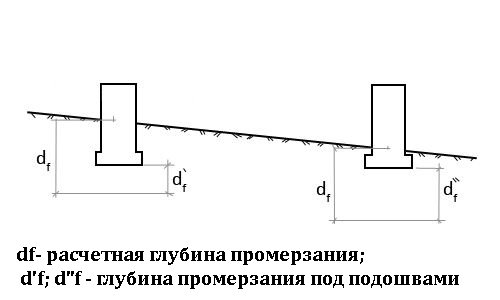

  2. Расчет фундамента. Для проведения этой процедуры необходимо определить возможный вес постройки, снеговую нагрузку, возможное давление на грунт, а также размеры фундамента. После нужно провести корректировку всех данных. Для получения веса дома нужно вычислить его объем математическим путем, даже если форма будущего строения достаточно сложная. В результате вычислений вы получите некоторое число в м3. Вычисляется количество строительных материалов, которое позволит определить удельный их вес. Зная две эти величины достаточно легко определить вес общей конструкции. Учитывать нужно и всю технику, которая будет расположена в доме, а также, в случае строительства гаража, весь автомобиля. Данная величина именуется полезной нагрузкой. Определить глубину залегания фундамента нужно из расчета грунта на участке. Если основной материал грунта песок, глубина должна быть не менее 0,7 метра, непучинистых грунтов – 0,5 м, глинистых – более глубины промерзания почвы. Возведение фундамента лестничным типом

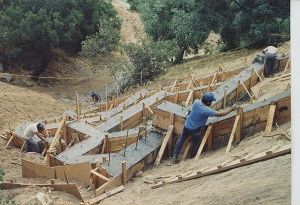

    Возведение фундамента лестничным типом

  3. Обустройство траншеи. Для качественного выполнения всех работ необходимо четко соблюдать порядок строительства подобного фундамента. Глубина траншеи полностью зависит от того типа почвы, который преобладает на застраиваемом участке. В случае, если основным материалом грунта является песок, глубина траншеи должна быть не менее 70 см. В целом можно сказать, что глубина должна быть около 20-30 см ниже возможного уровня промерзания грунта. Однако если строительство происходит на сухом грунте, залегание может быть и незначительно выше. Но все же минимальным остается размер в 50 см. Ширина вырытой траншеи должна соответствовать ширине стены и быть немного шире. Дно ямы ни в коем случае нельзя делать под наклоном, оно должно быть ровным. Помимо этого траншея не должна располагаться в непосредственной близости с котлованами или обрывами, поскольку такое расположение может стать причиной сдвига, и как следствие разрушение всего здания. В случае сильного уклона поверхности рекомендуется строить ступенчатый фундамент, однако инструкция требует строго горизонтальной подошвы. Если планируется монолитная подобная конструкция, необходимо провести армирование. Нижние пруты необходимо располагать отдельно на нижнюю ступеньку, а вертикальные нужно класть так, чтобы они практически поднимались до верхнего уровня фундамента. Помимо этого нужно дополнительно добавить два несущих уровня для обеспечения жесткой конструкции.
  4. Монтаж песчаной подушки. Этот элемент является обязательным. Основная функция песчаной подушки – это распределение нагрузки. Толщина должна составлять около 10-15 см. Уложенный песок требуется тщательно выровнять, после чего смочить и как следует утрамбовать. В ситуациях, когда основа строения несколько выше 40 см, слой песка нужно дополнительно покрыть слоем гравия или щебенки. Толщина данного слоя должна быть идентичной толщине песчаного слоя. Заливка фундамента ленточного типа на склоне

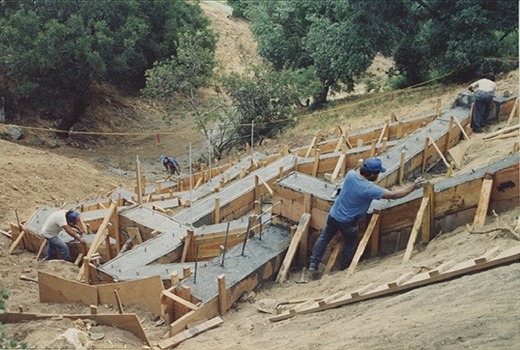

    Заливка фундамента ленточного типа на склоне

  5. Процесс бетонирования. После процесса армирования можно переходить к самому бетонированию фундамента. Оптимальным будет выбор цемента марки М200, не ниже. Процесс заливки опалубки должен быть непрерывным, иначе железобетонная лента станет очень уязвимой в местах границ заливов. Особо тщательно нужно избавлять раствор от пузырьков воздуха. Этому может способствовать использование глубинного вибратора. После того, как бетон залит, нужно дать ему время для полной просушки. Обычно для этого требуется не менее месяца. И только после этого можно переходить к строительству самого здания.
  6. Гидроизоляция основы. Несмотря на то, что ленточный фундамент на склоне выполняют из бетона, он нуждается в качественной гидроизоляции. Как правило, для этих целей застывший бетонный фундамент требуется покрытие наплавляемой, обмазочной, напыляемой гидроизоляцией. Возможно применение и рулонной гидроизоляции. Также не стоит забывать про устройство дренажной системы. Бетонная лента станет препятствием возможному перемещению некоторого количества грунтовых вод с возвышенности, что может становиться причиной накапливания влаги. Дренажная же система будет препятствовать размыву основы. При монтаже водоотвода нужно учитывать напластование почвы, а также величину склона участка. В некоторых ситуациях достаточным будет монтаж системы лишь со стороны возвышенности, однако для более высокой надежности и уверенности в том, что подмыва не будет, лучше монтировать водоотвод вокруг всего дома. Длительный срок эксплуатации здания возможен лишь при условии высокого качества дренажа.

Мелкозаглубленный или ступенчатый ленточный фундамент, который был возведен без нарушения строительных норм, способен обеспечить достаточно надежную опору для вашего жилья или гаража, что стоит на участке с уклоном, который будет служить длительное время. Все работы можно выполнить без помощи специалистов, главное четко соблюдать все советы профессионалов в этом деле.

поэтапная инструкция, расчёты и разметка постройки

В настоящее время всё стремительней развивается строительная сфера, в связи с чем, постоянно пересматриваются требования к качеству осуществляемых работ, связанных с возведением фундаментного основания. Фундамент является основной составляющей каждой без исключения постройки. Если речь идёт об одно- и двухэтажном частном строительстве, то к числу наиболее популярных фундаментов относится ленточное основание. Бывает и такое, что требуется возвести фундамент на склоне своими руками.

Если так случилось, то вместе с этим появляется большое количество различных вопросов, связанных с тем, какой именно фундамент выбрать для того или иного случая. Так, к примеру, если участок под строительство находится неподалёку от края склона, то имеет смысл обустроить основание столбчатого или ленточного типа. В подобной ситуации имеет смысл осуществить расчёты угла склона. Данный показатель измеряют в процентах. Выполнение расчётов несложное занятие:

Устройство фундамента на склоне

  • Так, например, трёхпроцентный уклон означает почти ровную поверхность.
  • В тех случаях, когда величина находится возле десяти процентной отметки, тогда можно говорить о сильном уклоне.
  • Если же имеет место показатель в восемь процентов, то это означает средний уклон. В нашей сегодняшней статье приведём подробное рассмотрение того, каким образом следует обустроить ленточный фундамент на склоне.

Подготовительный этап

Абсолютно все разновидности строительных операций берут своё начала с этапа подготовительных работ, который включает в себя анализ почвы в пределах участка под постройку. Перед началом непосредственно строительных работ, обычно проделывают т.н. «разведочные» отверстия. Такие скважины дают возможность не только пользоваться дополнительным источником воды, но и оценить глубину пролегания подземных вод. Особо актуально в тех случаях, когда планируется возвести фундамент на склоне с подвалом.

Кроме всего прочего, немаловажной является операция, связанная с анализом грунта. Для возведения фундаментного основания наиболее благоприятные условия могут быть обеспечены на непучинистой почве. В тех случаях, когда имеют место пучинистые типы почвы, то речь идёт уже о выборе других разновидностей фундаментов, либо о замене такой почвы.

Осуществление расчётов

Производимые расчёты необходимо выполнить перед тем, как построить фундамент дома на склоне. Они осуществляются в несколько основных шагов. Сюда можно отнести следующие этапы:

  1. Расчёт массы постройки;
  2. Определение снеговой нагрузки;
  3. Выявление давления на почву;
  4. Планирование параметров возводимого фундаментного основания.

Итак, для начала необходимо получить вес сооружения. С этой целью требуется нахождение объёма постройки. В том случае, если оно будет выполнено в форме прямоугольника, то следует умножить его все его показатели между собой. К их числу относится длина, ширина и высота. В тех случаях, когда в планах возвести сооружение сложной формы, её следует предварительно разбить на небольшие составляющие.

Ленточный фундамент на склоне

После получения данных об объёме конструкции, необходимо определиться с удельным весом всех стройматериалов. Рассчитывается он исходя из типа строительного материала. Затем стоит отметить также и то, что для нахождения общего веса сооружения следует перемножить между собой предыдущие два показателя. Это удельный вес и объём. Что касается расхода стройматериалов для того или иного типа здания, то за этой информацией необходимо обратиться к табличным данным.

Перед тем, как вы начнёте возводить фундамент на склоне своими руками, следует определить также и снеговую нагрузку. Она различается в зависимости от того, в каком регионе будет осуществляться строительство фундаментного основания. С целью нахождения данного показателя следует перемножить значение величины нагрузки и поправочный коэффициент. Второй показатель зависит от угла крыши. Так, к примеру, если значение угла крыши будет равно двадцати пяти градусом, то коэффициент равен единице, а если угол превышает значение в шестьдесят градусов, то данный показатель равняется нулю.

Последующие работы связаны с определением такого показателя, как удельное давление на грунт. С этой целью каждое из значений должно быть сложено между собой. В результате мы получим общий вес постройки. Далее требуется разделить вышеуказанный результат на показатель площади подошвы основания. Таким образом, будет найдено искомое удельное давление на почву.

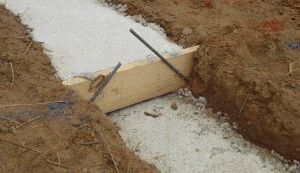

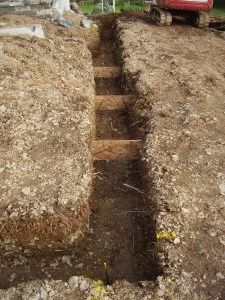

Сооружение траншеи на склоне

Разметочные работы и сооружение траншеи

Перед тем, как сделать фундамент на склоне, следует для начала осуществить разметочные работы в пределах участка под постройку. Эти действия требуется осуществлять с использованием кольев и шнура. Неплохо также запастись рулеткой, она также может пригодиться. После проведения разметочных работ следует выкапывание траншеи. В целях качественного выполнения фундаментного основания, необходимо добиться зачищенного и выровненного дна котлована. Что касается глубины траншеи, то данное значение зависит от того, какими свойствами обладает грунт. Сюда относится уровень его промерзания и глубина пролегания подземных вод.

В тех случаях, когда существует потребность в возведении лёгкой постройки, отличным вариантом станет обустройство фундаментного основания мелкого заложения. Его обустройство актуально на грунтах, отличающихся слабой степенью пучинистости. В таких случаях необходимо сооружать траншею с полуметровой глубиной. Что касается определения ширина траншеи, то оно выполняется достаточно просто. Необходимо определённое ранее значение веса постройки разделить на то число, которое представляет собой коэффициент сопротивления грунта. Во многих случаях процесс возведения фундамента подразумевает под собой ширину котлована не менее чем в семьдесят сантиметров.

Фундамент на склоне

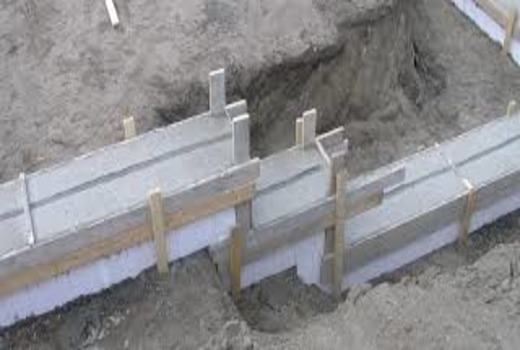

Технология постройки опалубочной конструкции

Вне зависимости от предпочитаемого вами фундаментного основания, в каких целях он бы ни возводился, к числу обязательных работ относится возведение опалубочного сооружения. В данном случае нецелесообразным решением будет возвести свайный фундамент на склоне, также не лучшим выбором станет и плиточное основание. Если имеет место большой угол уклона, то и ступенчатая основа не будет оправдана. Дело в том, что одной из особенностей опалубки является наличие больших горизонтальных перепадов уровня. В связи с чем, возникает необходимость в выравнивании такого основания перед заливкой.

Опалубочную конструкцию можно выполнить своими руками. Для этого понадобятся деревянные доски, высота которых должна равняться аналогичному показателю фундамента. Вне зависимости от выбранного вами типа фундаментного основания, следует обустроить специальную песчаную подушку. Делается она только после того, как будет выкопан котлован и сооружена опалубка. Укладка песчаной подушки осуществляется на дно котлована. Стоит также отметить и то, что строительство фундамента на склоне в обязательном порядке должно сопровождаться данной операцией, поскольку такая подушка способна наилучшим образом обеспечить перераспределение оказываемых нагрузок.

Что касается толщины песчаной подушки, то данное значение находится в диапазоне от ста до ста пятидесяти миллиметров. В дальнейшем её следует обязательно выровнять. После этого подушку из песка необходимо смочить водой для того чтобы можно было бы её утрамбовать. Если фундаментное основание превышает 400 миллиметров, то в таких случаях необходимо поверх песчаного слоя засыпать гравий или щебёнку. Это действие актуально также в тех случаях, когда необходимо возвести столбчатый фундамент на склоне. Стоит также отметить и то, что толщина гравийного слоя должна быть приблизительно равной песчаному. Если вы предпочли фундамент ленточного типа, то необходимо выполнить его армирование.

Заливка бетонным раствором

В завершении строительных работ по возведению фундаментного основания осуществляется заливка траншеи бетонным раствором. С целью обустройства мелкозаглублённого основания применяется бетон, имеющий марку 400. Он отличается прочностью и широкой распространённостью для подобных работ. В процессе приготовления бетонного раствора сперва замешивают цементную и песчаную составляющие, после чего переходят к добавлению щебёнки и разбавлению водой. В итоге, когда будет получена однородная масса, раствор готов к заливке. На этом процесс возведения фундамента можно считать оконченным.

как правильно сделать своими руками

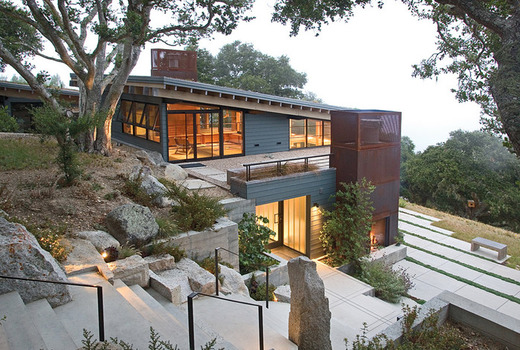

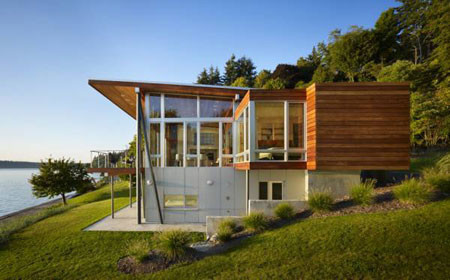

Дом на склонеДом на склоне

Порой приходится возводить дом на наклонном рельефе местности. Фундамент для дома на склоне – это специальная конструкция, требующая особого подхода при проектировании основания здания. На выбор материалов, из которых создаётся опорная база строения, влияет величина крутизны склона, его грунтовое содержание. То ли это будет прочное основание или фундамент придётся возводить на наклонном основании, подверженному оползням, подмыву от разлива реки или озера. Все эти факторы надо обязательно учитывать при проектировании, чтобы правильно сделать фундамент на склоне.

Величина уклона местности

При небольшой величине уклона участка (до 8%) основание строений воздвигают в виде ленточного, плитного либо комбинированной — ленточно-плитной конструкции. Также это может быть основание в виде ступенчатого ленточного фундамента.

При сильно большом наклоне рельефа целесообразно устраивать основание строения на сваях. Свайный фундамент позволяет «удерживать» здание на участке с уклоном 35ои более. Свайный фундамент на склоне в основном воздвигают на винтовых опорах.

Виды фундаментов на склоне

Вид основания дома, расположенного на косогоре, бывает самой различной конструкции. Каждая опорная конструкция учитывает особенности условий строительного участка. Для строительства зданий и сооружений на участках с уклоном используют следующие видыфундаментов:

Ленточный

Воздвигать ленточный фундамент из сборных элементов не рекомендуется. Ввиду неравномерной нагрузки на основание здания, фундамент из сборных элементов делается гораздо более мощным, чем если бы стройка осуществлялась на ровной площадке.

Построить надёжное ленточное основание на склоне возможно только из монолитного железобетона. После проведения проектно-изыскательских работ, подготовительных мероприятий приступают к возведению ленточного монолитного основания дома:

  1. Делают разметку участка в тех местах, где будет залегать монолитная лента.
  2. Вырывают траншеи заданной глубины. Дно траншей должно быть горизонтальным.
  3. На дно засыпается песок. Его трамбуют до получения плотного слоя толщиной 200 мм.
  4. Устанавливают опалубку. В связи с уклоном в нижней части стройплощадки опалубка будет выше над уровнем земли, чем наверху. Соответственно фундаментная стенка внизу будет выше верхней её части.
  5. Заливают жидкий бетонный раствор в опалубку с обязательным послойным уплотнением. Каждый слой толщиной 300 мм уплотняют штыковым способом или применяют электрический вибратор.
Ленточный фундамент на склонеЛенточный фундамент на склоне

В нижней части основания дома траншея не должна находиться вблизи обрыва. Если этого нельзя избежать, тогда делают дополнительную засыпку грунта в месте обрыва. Проводят работы по уплотнению грунтовой засыпки.

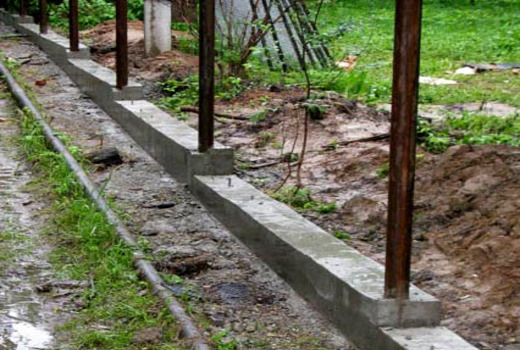

Ленточный ступенчатый

Ступенчатый фундамент на склоне устраивают тогда, когда уклон участка не позволяет делать траншеи в одном уровне. Рвы под опалубку на склоне сверху вниз делают отдельными ступенчатыми отрезками. От обыкновенного ленточного монолита ступенчатая конструкция отличается тем, что план участка разбивается на несколько секторов в разных уровнях.

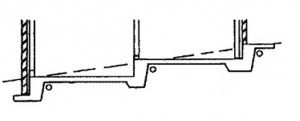

Схема ступенчатого фундаментаСхема ступенчатого фундамента

Строительство такого типа основания для дома на склоне не требует создания котлована. Достаточно прорыть ступенчатые рвы и убрать излишний грунт. Котлован вырывают в том случае, если возникает необходимость в устройстве подвала. Подвал потребует отдельных затрат на строительство дополнительных подпорных стенок, пола и прочего.

Котлован не должен стать причиной осыпания и сползания почвы. Для твёрдых глинистых грунтов безопасный угол наклона откоса в пределах 50о – 60о, а для песчаного основания – от 30одо40о.

В другом варианте делают 2 продольные траншеи, а ступени формируются секциями опалубки в разных уровнях.

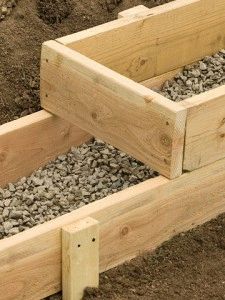

Фрагмент опалубки ступенчатого фундаментаФрагмент опалубки ступенчатого фундамента

Процесс установки ступенчатой опалубки достаточно трудоёмкий. Деревянные детали соединяют в единую конструкцию вместе с элементами упоров и распорок.

Дренаж

Разница в глубине заложения ступеней вызывает в нижних частях конструкции более активное воздействие грунтовых вод. Также может происходить стекание воды по стенкам основания дома сверху вниз. Вследствие чего может произойти вымывание почвы и проседание грунта, поэтому стоит позаботиться об устройстве дренажной системы вдоль стен фундамента для забора грунтовой воды.

Дренаж представляет собой систему труб, которые отводят накапливаемую подземную воду на безопасное расстояние от дома.

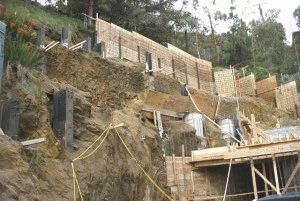

Подпорные стены

Если построенный дом расположен на середине косогора, то верхняя часть склона будет нависать над зданием. Чтобы не возникал риск сползания грунта в сторону строения, возводят подпорную стенку в виде монолитного забора. Высота забора должна практически перекрывать вертикальный массив верхней части косогора.

Подпорные стены строят из монолитного, сборного железобетона, кирпича и других кладочных материалов. Иногда вдоль забора устанавливаю поперечные укосы в виде прямоугольных треугольников, где гипотенузой является внешняя сторона укоса, а катеты исполняю роль опорных частей.

Плитный

При слабом грунтовом основании на склоне для возведения фундамента применяется технология устройства железобетонных опорных плит. Сама по себе железобетонная плита представляет собой свободно плавающий диск, который под воздействием грунтовых масс на склоне может сместиться вниз. Чтобы этого не происходило, плитный фундамент на склоне опирают на боковые стенки ступенчатого ленточного фундамента.

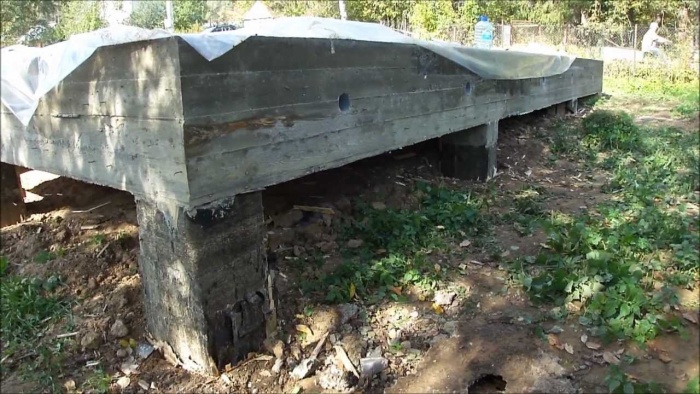

Столбчатый

Столбчатый фундамент на косогоре возводят в виде асбоцементных труб, заполненных арматурным каркасом и бетоном. Для устройства основания дома на столбах используется следующая технология:

  1. В намеченных местах буровой установкой делают скважины глубиной ниже уровня несущего пласта грунта на 200 — 300 мм.
  2. В отверстия вставляют асбоцементные трубы. В них помещают арматурные каркасы.
  3. В трубы заливают раствор бетона с послойным уплотнением.
  4. Выпуски арматуры сваривают с металлическим ростверком или с арматурой плитного фундамента.
  5. Из-за разницы высот уровня земли в нижней части основания дома наземная высота столбов будет длинней, чем у опор наверху. Для защиты от атмосферных явлений внешнюю поверхность труб покрывают стойкой краской.

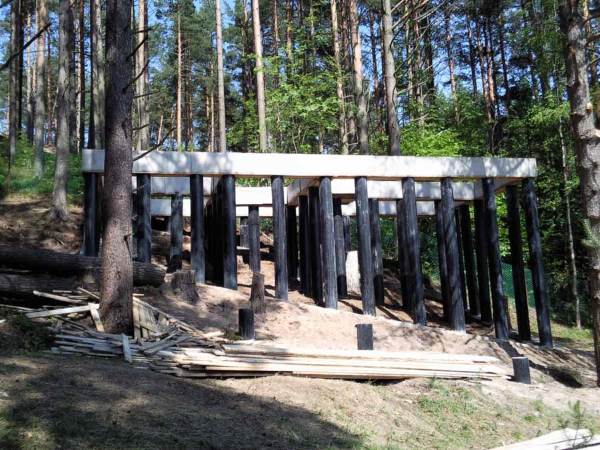

Столбчатые опоры из асбоцементных трубСтолбчатые опоры из асбоцементных труб

Столбчатые опоры из других материалов для строений на косогоре практически не применяют. При сильно крутом уклоне участка только асбестовые столбы будут служить надёжной опорой для строений.

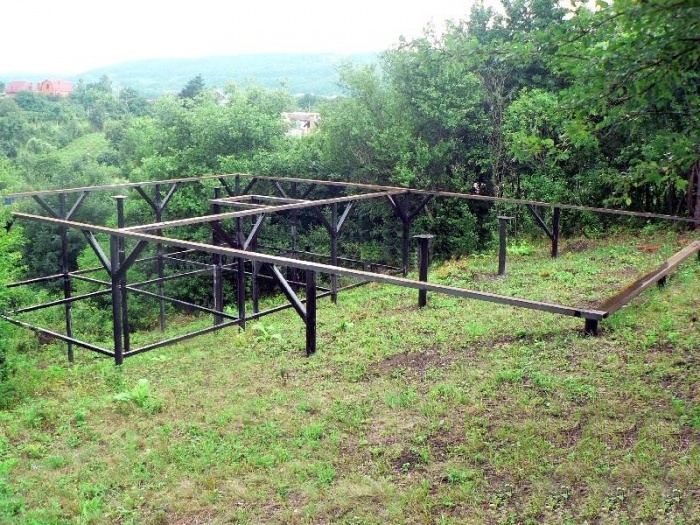

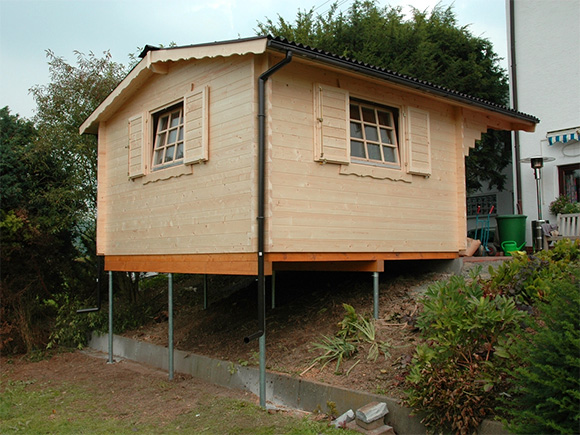

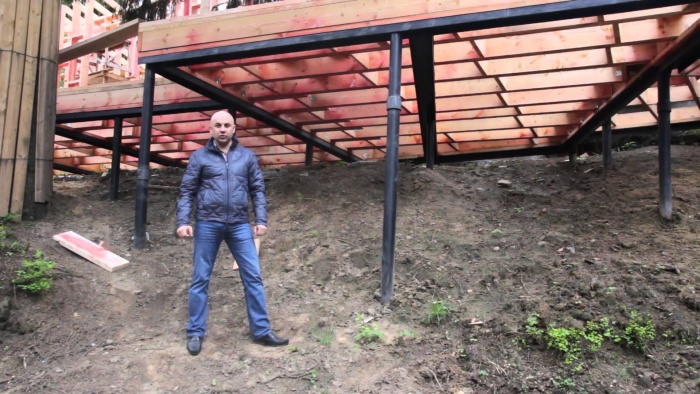

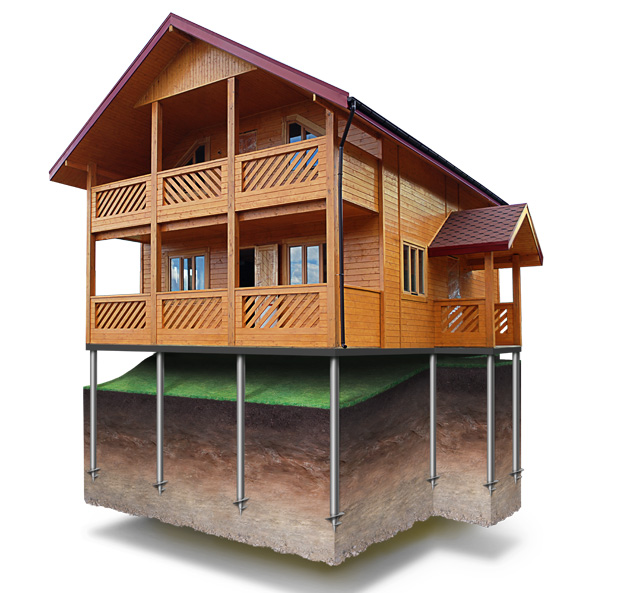

Свайно-винтовой

Фундамент здания на косогоре из винтовых свай на сегодня является одним из лучших решений устройства опорной конструкции. Винтовые сваи можно монтировать на любых грунтах кроме каменистых оснований.

Винтовые сваиВинтовые сваи

Металлическая свая погружается в грунт способом ввинчивания. При наличии в почве каменистых включений лопасти свай при погружении разрушаются, и свая приходит в негодность. Это единственное ограничение применения винтовых опор.

Даже самый крутой склон не становится препятствием для возведения свайного фундамента на винтовых опорах.

Сваи небольшой длины устанавливают ручным способом. Винтовые стойки диаметром больше 108 мм и длиной более 2,5 м монтируют с помощью механизированной установки. На подающей стреле механизма установлен силовой блок, который сообщает свае вращательное движение.

На крутом косогоре длины наземных частей винтовых опор вверху и внизу участка могут отличаться на несколько метров, поэтому винтовые сваи удлиняют путём соединения частей труб металлической муфтой с последующей сваркой деталей.

Установленные опоры нивелируются под единый горизонт. Их обрезают абразивным кругом. Внутреннюю полость труб заливают бетонным раствором, что придаёт опорам дополнительную прочность и значительно увеличивают несущую способность свай.

Наземную часть опор покрывают гидроизоляцией (битумной мастикой). Оголовки свай обвязывают металлическим профилем – швеллером.

Видео: свайно-винтовой фундамент дома на склоне:

Строить фундамент на склоне своими руками, не имея опыта в проектировании несущих конструкций зданий и сооружений, стоит только при небольшом уклоне местности.

Укрепление придомовой территории

Укрепление основания придомовой территории есть неотъемлемая часть работ по взведению всего опорного комплекса сооружений на склоне. Покатый рельеф местности способствует стоку дождевых вод сверху вниз. Потоки воды разрушают почву, способствуют появлению промоин, застою влаги в них. Всё это приводит к эрозии поверхности придомовой территории, что впоследствии приведёт к подтоплению фундамента дома и повреждению опорной конструкции здания.

Небольшой уклон достаточно укрепить посадкой растений с развитой корневой системой. Крутые склоны закрепляют установкой биоматов, габионов, георешёток, террас с подпорными стенками в разных уровнях. Установка забора по сторонам дома вдоль косогора ограничит укреплённую придомовую территорию от негативного воздействия условий соседних участков.

Самая удобная конструкция забора, установленного на склоне – это ограда на винтовых сваях. Винтовые опоры устанавливают вдоль уклона с шагом 2,5 – 3 м. Проёмы между опорами заполняют ограждениями в виде рам из уголков 50х50 мм с металлической сеткой. Между сваями по склону укладывают монолитные железобетонные бордюры или балки.

Дом, построенный на склоне, обладает одним неоспоримым преимуществом – это вид на окрестности. Простор для взгляда всегда придаёт ощущение особой свободы. Жилище, расположенное на высоте в живописной местности, своим видом из окон всегда будет радовать хозяев дома и гостей.

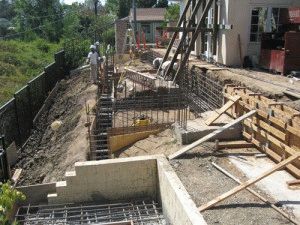

Ступенчатый фундамент: нюансы строительства на склоне

Зачастую сооружения возводят на площадках со сложными рельефными условиями, и требуется тщательная геологическая разведка, чтобы подобрать надежное и устойчивое фундаментное основание. Ступенчатый фундамент особой сложности не вызывает, строительство его возможно собственными силами даже на проблемном участке.

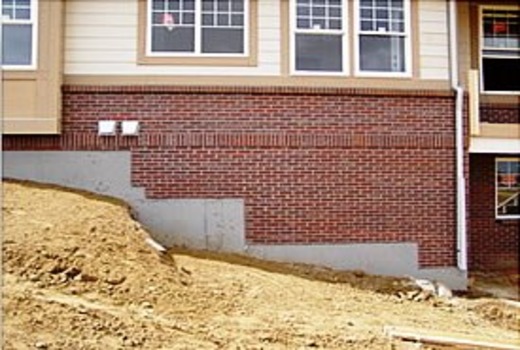

Ступенчатый фундамент

Ступенчатый фундамент – что это

Такое основание представлено конструкцией с несколькими выступами, заглубленными в землю. Его устраивают, чтобы преодолеть высотные перепады на отведенной под строительство территории. Такое основание применяется исключительно на бугристой местности.

Заложение ступенчатого основания представляет обустройство обычной железобетонной ленты, имеющей определенные изменения в виде одинаковых по уровню высоты ступеней.

Основными отличиями между ступенчатым и ленточным фундаментом, заливаемых на склоне, являются:

  • котлован устраивается не горизонтально, а в виде ступеней. Данная мера дает возможность устраивать плавные переходы по высотам в любом месте;
  • при выставлении опалубочной конструкции поперечные стенки устанавливаются на торцевых участках ступеней;
  • металлический каркас из арматуры тоже готовят в аналогичной ступенькам форме;
  • бетонирование выполняется этапами – от нижней ступени.

Имеется еще одна особенность – расчетные данные на такое основание сможет выполнить только опытный строитель. Придется определять глубину протекания грунтовых вод, устанавливать тип почвенного состава и т. п.

Особенности ступенчатого фундаментного основания

Помимо правильно составленного проекта необходимо знать порядок проведения работ и их технологические особенности.

Преимущества и недостатки

Ленточный ступенчатый фундамент имеет определенные достоинства:

  • обладает хорошей прочностью, переносит разнонаправленные нагрузочные воздействия;
  • отличается высоким показателем несущей способности, устойчив к внешним воздействиям;
  • такое основание можно залить самостоятельно, не привлекая специальную технику;
  • на строительство потребуется оптимальное количество материалов.

К сожалению, застройщиками отмечены и определенные недостатки:

  • фундамент обладает прямой зависимостью от строения грунтового состава;
  • нагрузочные воздействия направляются под углами к ленточным осям, что приходится учитывать при выполнении предварительных расчетов;
  • строительство подразумевает тщательное геологическое обследование территории, результаты которого оказывают непосредственное влияние на все рабочие этапы.

Технология строительства

Итак, ступенчатый фундамент – как сделать его правильно? Составление проекта – половина успеха. Остается все работы выполнить правильно, для чего необходимо знать, что представляет собой схема монтажа ступенчатого фундамента на склоне.

Фундаментное основание должно быть стабильным и защищенным от возможных оползаний, не поддаваться воздействию воды.

В ходе работ придется отслеживать устойчивость стен котлована, очередность монтажных мероприятий и качество их проведения.

Земляные работы

От правильности подготовки котлована зависит стабильность фундаментного основания. Вариант его формирования определяют по состоянию и разновидности грунтового состава.

Угол наклонности откосов выбирается с таким расчетом, чтобы грунт не осыпался. Для песчаной почвы этот показатель составляет тридцать – сорок пять градусов, на глинистом составе значение его увеличивается до пятидесяти – шестидесяти градусов.

Стабильность фундаментного основания

Если вы устраиваете фундамент в виде ступеней, котлован под всей площадью объекта можно не копать, так как каждая из ступеней должна в качестве опоры иметь материковый грунтовый состав. Выкапывается только траншея под формирование ступени.

Изначально снимают грунтовый слой на откосе по линии фундаментного основания, несколько выше уровня его закладки, выдерживая при этом наклонный угол. Если встретится грунтовый участок, не отвечающий требованиям по несущей способности, его следует удалить полностью, дойдя до более плотной почвы.

Оставшуюся часть котлована, предназначенного под ступенчатый фундамент, выкапывают вручную. Работы начинают вести с самой нижней разметочной точки, постепенно перемещаясь вверх, выдерживая размерные параметры очередной ступени. По ширине траншея должна быть несколько больше фундамента.

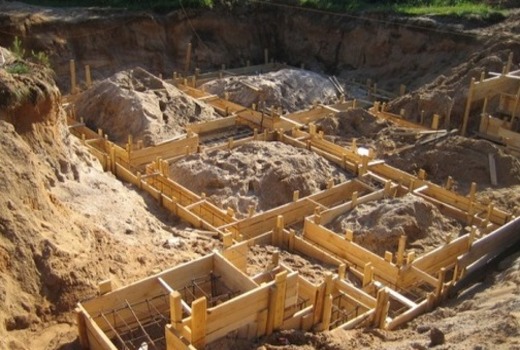

Установка опалубки

Чтобы грунт не осыпался, в местах уступов закладывается сплошная опалубочная конструкция. Частично такое укрепление представляет собой несъемный вариант, так как после выполнения бетонирования не все щиты можно демонтировать.

Закончив подготовку и защиту траншеи, на дно ее заливают тонкий слой тощего бетона, чтобы предотвратить проникновение в землю цементного молочка.

Подготовка и защита траншеи

Если дно траншеи получилось ровным, тощий бетонный раствор можно залить в выставленную опалубку.

Опалубка выставляется сплошной системой в зависимости от состояния почвы. Ее необходимо соединить с крепежными элементами, установленными во время подготовки траншеи.

Как правило, ширина фундамента ступенчатого на склоне достигает пятидесяти – восьмидесяти сантиметров, а значение высоты составляет не менее тридцати сантиметров. Как и при устройстве традиционных фундаментных оснований, размеры его определяются с учетом несущих возможностей почвенного состава. Чем слабее основа, тем шире будет фундамент в виде ступеней.

Гидроизоляция

Выполняется вертикально и горизонтально, как в случаях с обычным ленточным или плоским фундаментным основанием. Если с этой целью используется рулонный рубероидный материал, то предусматривается десятисантиметровый нахлест верхней полосы на нижнюю.

Армирование

Так как общий уклонный угол ступенчатой фундаментной основы должен быть максимально идентичен рельефному рисунку площадки или несущим слоям почвы, то определяется необходимая высота уступа для фундамента.

Если проектным заданием определена закладка бетонной основы, уступ не должен превышать тридцать сантиметров, и армирование выполняется обычным способом. Ступени армируют дополнительно в случаях, когда грунты в этих местах отличаются неоднородностью состава или слабостью. Фундаментные ступени, превышающие по высоте шестьдесят сантиметров, устраиваются редко, проектируются из железобетонного материала и дополнительно усиливаются поперечными металлическими прутьями, расположенными горизонтально.

При рельефном уклоне, превышающем восемнадцать градусов, планируется уступ более 0.3 м, и его следует укреплять анкерами. В более широкое фундаментное основание закладываются стальные арматурные стержни, размещенные поперек и продольно в соответствии с проектными расчетами.

Бетонирование

Бетонный раствор, предназначенный для заливки ступенчатого основания, рекомендуется готовить на строительной площадке самостоятельно. Заливку следует осуществить в течение рабочего дня, чтобы вся масса схватывалась одновременно.

Раствор подается слоями, периодически уплотняется, чтобы удалить пустотные участки. Как правило, они образуются в точках пересечений арматурных каркасов.

Опалубочная конструкция заполняется раствором до нужной отметки, поверхность бетона разравнивается.

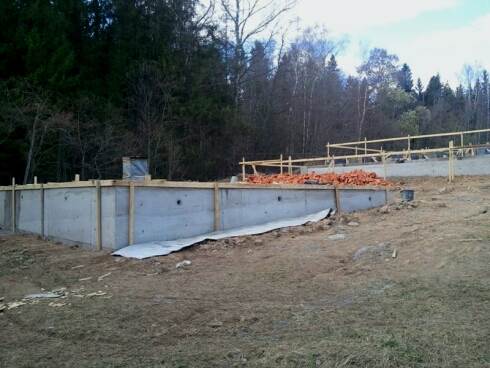

Монолитная бетонная конструкция

Монолитная бетонная конструкция набирает необходимую прочность в течение четырех недель, и за это время опалубка должна оставаться на месте. В некоторых случаях разрешается выполнять демонтаж щитов через две недели, когда бетон набирает до семидесяти процентов прочности, определенной проектом. Несъемные опалубочные элементы остаются в фундаментной конструкции. Как только бетон окончательно затвердеет, приступают к возведению стен.

Дренаж

Фундаментные основания ступенчатого типа, частично заглубленные по причине обустройства подвального помещения, периодически подвергаются негативному воздействию грунтовых вод. Следовательно, вдоль оснований необходимо предусматривать дренажную систему.

Дренаж оборудуется по отдельному проектному решению, после завершения работ принимается в эксплуатацию. Если строительство объекта ведется на уклонном участке, то изменяются гидрологические местные особенности, и обустройство дренажа становится важным мероприятием.

Стекающая вниз влага оседает на стенах фундамента, впитывается в них, под сооружением образуются водные потоки, вымывающие почвенный состав и приводящие к просадке грунта. Предотвратить подобное явление негативного характера можно дренажными трубами, собирающими воду и выводящими ее за территорию участка. Как правило, такие элементы дренажной системы укладываются до момента засыпки фундаментного основания.

Определенные проблемы возникают, когда дренаж устраивается на большой строительной площадке, потому что часть труб должна прокладываться непосредственно под объектом. Данная мера ограничивает численность колодцев, что усложняет их очистку и ослабляет несущие возможности почвенного состава. Линии дренажа, проходящие под фундаментами, закладываются в специальные муфты.

Необходимость дренажа в строительстве фундамента

Не стоит упускать из виду влагу, стекающую с кровельного перекрытия. Необходимо исключить ее просачивание в почву возле стен сооружения, но и делать ее отвод в дренаж тоже не рекомендуется. Будет лучше, если под нее предусмотрите отдельную водоотводную линию.

Дренаж – мера необходимая, но порой недостаточная. Только тщательное изучение гидрогеологических особенностей места позволит вам принять решение на необходимость проектирования и устройства дополнительных средств, защищающих от воды.

Заключение

Вы теперь знаете, как сделать ступенчатый фундамент. Как видите, все работы вполне можно выполнить самостоятельно.

Фундамент на склоне

Не все могут похвастаться идеально ровным участком, который даже подготавливать под строительство дома не нужно. Обычно, каждый участок имеет свои «подводные камни». Но, есть счастливчики, которым достался участок, расположенный на склоне или с большими неровностями. Понятно, что это явление не очень приятное, но все же некритичное, паниковать не стоит! Решение есть и оно не одно. Делать фундамент на склоне своими руками мы не рекомендуем, как и план к нему, если вы не имеете должных навыков и понятий. Желательно обратиться к опытному специалисту.

А в этой статье мы рассмотрим некоторые виды фундаментов на склоне и технологию их устройства. Если вы ознакомитесь с этой информацией, то выберете лучшее основание и сможете принять проект инженеров.

Особенности работ

Особенность строительства такого вида фундамента в том, что нужно делать все под оптимальным углом. Выбирается правильный наклон и формируется основание. Здесь важный момент – правильно рассчитать этот наклон. Если сделать его больше, то возникнет риск того, что грунт будет смещаться. Вот почему мы не рекомендуем полагаться только на свои силы. Лучше заплатить подрядчику, нежели пожинать плачевные результаты.

Хоть работу выполнить сложно, но можно. Чтобы построить свой дом на склоне, вы можете выбирать из таких видов фундаментов:

  1. Ленточный.
  2. Свайный.
  3. Столбчатый.
  4. Плитный.

Каждый из них мы подробно рассмотрим далее. Сразу отметим, что обустройство такого основания обойдется вам в разы дороже. Нужно укреплять почву и тратить много материалов, чтобы фундамент на склоне соответствовал стандартам и требованиям.

Ниже подается стандартный список материалов и инструментов, которые нужно будет иметь, чтобы соорудить качественное основание:

  • вода, цемент и песок;
  • щебень;
  • строительный уровень и нивелир;
  • винтовые или забивные сваи;
  • рулетка, мастерок;
  • бетономешалка;
  • теодолит;
  • опорные столбы;
  • прутья арматуры Ø10–12 мм;
  • веревки и колья.

А теперь давайте рассмотрим, как используя весь этот набор сделать качественное основание для дома на проблемном склоне.

Ленточный фундамент на склоне

Для обычного грунта обустроить ленточное основание не составит труда. Да, вам нужно будет выполнить рад земельных работ, потратиться на материал и подобное, но все это меркнет наряду с тем, что нужно сделать на склоне. Выбирать такой фундамент не следует, только в случае, если тип почвы не позволяет использовать иной вариант. Чаще всего его используют при уклоне до 10˚.

Так как поверхность неровная и идет под наклоном, то в разных местах участка фундамент будет иметь различную глубину заложения. Трудности возникают и с конструированием опалубки. Ведь в нижней части основания нужно делать опалубку выше, чем в верхней точке. В то же время важно следить за тем, чтобы все было строго горизонтально. Каждый этап конструирования сверяйте при помощи рулетки.

Схема сооружения ленточного фундамента на склоне такова:

  1. Выполняется копка траншеи под заливку бетона. Глубина отдельных частей сверяется согласно готовому плану. На дно, как обычно, высыпается песок, смачивается и трамбуется. За ним идет щебень. Его тоже трамбуют. Толщина подушки на выходе примерно 20 см (10 см слой песка и 10 см слой щебня).
  2. Затем из прутьев арматуры вяжется сетка, которая будет играть роль армирования. Благодаря ей конструкция будет жестче и прочнее на излом. Все части соединяются вязальной проволокой.
  3. В обязательном порядке сделать вокруг траншеи дренажную систему. И если другие работы можно было выполнить самому, то для этого процесса обязательно прибегните к помощи опытных специалистов. Самим сделать дренаж фундамента на склоне вам вряд ли удастся.
  4. Следующий этап – возведение опалубки.
  5. Дальше выполняются работы по заливке бетона в подготовленное основание.

Обратите внимание! Для фундамента на склоне важно, чтобы вы выполнили заливку за один приход, создавая монолитную конструкцию. Если заливать его порциями, то основание не простоит и четырех лет.

В конце остается утрамбовать бетон и выровнять поверхность мастерком. На рисунке вы можете увидеть, как выглядит ступенчатый фундамент на склоне.

Свайный фундамент

Гораздо дешевле и проще сделать свайный фундамент на склоне. Можно сказать, что он таки создан для работ с таким типом грунта. Все дело в том, что рыть вам ничего не придется, особенно если использовать винтовые сваи. Достаточно ввинтить их в землю на нужный уровень, выровнять по горизонту и выполнить обвязку. А что самое важное, такое строительство не будет сильно бить по вашему бюджету.

Если сравнивать с предыдущим вариантом, при котором стандартное возведение ленточного фундамента на ровной поверхности и на склоне отличалось, то здесь, по сути, ничего не меняется. Технология все та же, просто сваи углубляются на разные уровни. Все это просчитывается на этапе проектирования. Итак, как выглядит процесс:

  1. Первым делом нужно найти наивысшую точку на поверхности. Именно с нее нужно начинать ввинчивать сваи. Для удобства можете заранее сделать разметку под фундамент, чтобы ориентироваться, где нужно устанавливать сваи. Над поверхностью свая должна выступать на уровень желаемого вами цоколя.
  2. Далее, устанавливается угловая свая. С высотой все то же самое.
  3. По разметке выполняется ввинчивание каждой сваи на свои места. Все что от вас требуется – закручивать их так, чтобы по горизонтали они находились на одном уровне.
  4. Когда все готово, сваи фундамента выровнены, можно делать ростверк. Он может быть из металлического швеллера, из деревянного бруса или из железобетона.

С уверенностью можно сказать, что этот фундамент прослужит вам долго. А его устройство в несколько раз проще и дешевле, чем устройство ленточного фундамента. Для склона – это идеальный вариант.

Столбчатое основание

Вариант, который немного похож на свайный фундамент. Здесь тоже есть опоры, на которых делается обвязка. Преимущество такое же – работа практически ничем не отличается от той, которую бы вы проводили на ровной поверхности.

Отличие в том, что опоры вы не вкручиваете в землю, а закапываете. Опоры могут быть из дерева, метала, бетона или кирпича. Они будут передавать всю нагрузку на основание. Важно правильно рассчитать количество столбов, чтобы они выдержали всю нагрузку здания. По возможности площадку на склоне можно выровнять, а потом заниматься вкапыванием столбов.

Как и в случае со сваями, все они должны размещаться на одном уровне. Это важный момент. Кроме того, перед тем как делать обвязку или ростверк, на основание столбов укладывается гидроизоляционный материал. А перед тем как устанавливать столбы на место, на дне ямы обустраивают все ту же песчаную подушку.

Плитный фундамент

Есть «профессионалы», которые говорят, что лучший вариант – этоплитный фундамент на склоне. Как реагировать на такие заявления? Может действительно предпочитать эту надежную конструкцию? На самом деле такое заявление необоснованно. Ведь если на устройство ленточного фундамента придется потратить немало средств, то представьте, сколько уйдет на монолитную плиту. При этом поверхность грунта выравнивается тяжелой техникой.

С уверенностью можно сказать, что плитный фундамент для склона – это заведомо плохая идея. Вы потратите не только много денег, но и сил на его устройство. Для условий наклонного грунта это не вариант.

Что же выбрать

Мы рассмотрели несколько вариантов, которые вы можете использовать для территории с большим уклоном. Все они имеют свои плюсы и минусы. Сразу определимся, что плитный фундамент не подходит. Можно сделать некий хит-парад, проанализировав все за и против каждого основания. Итак, на последнем месте плитное основание. Выбирают его ну крайне редко. Что же поставить на третье место? Безусловно, ленточный фундамент, ввиду того, что на его сооружение потребуется много усилий, земельных работ и вложения средств.

На второе место вырвался столбчатый фундамент. Он хорош, но не так, как наш победитель, а именно – свайный фундамент. Только он заслуживает наивысших похвал, если говорить о проблемном грунте с уклоном. Все дело в простоте монтажа, минимальном количестве работ и денежных вложений.

Заключение

Понятно, что это мнение, к которому мы пришли исходя из фактов. Но вот слушаться его или нет, дело ваше. Вы можете посоветоваться с подрядчиком и сделать так, как будет удобно в вашем случае.

Фундамент на неровном участке под большим уклоном

Пример фундамента на неровном участкеПример фундамента на неровном участке

При покупке земельного участка под будущее строительство часто подбираются ровные поверхности без видимых уклонов. Но далеко не всегда можно найти именно такой идеальный участок для застройки. Также не каждый застройщик имеет достаточно денег, чтобы устранить большие уклоны или неровности, поэтому вынужден часто отказываться от традиционных типов фундаментов.

При возведении фундамента на участке под уклоном часто бывает достаточно сделать песчано-гравийную подсыпку. Такой вариант возможен, если угол наклона составляет несколько градусов, а также финансово целесообразно создавать подушку.

Но такой вариант не подходит, если уклон составляет пять и больше градусов. В таких случаях практикуется проектирование фундаментов ступенчатого типа, где основная нагрузка лежит на верхней плите террасы, а ступени опускаются к самой низкой точке. Понятно, что такие основания нужно надежно укреплять, чтобы не возникла деформация единичных ступеней или несущей плиты.

Возведение основания на участке с малым уклоном

Схематическое отображение ленточного фундамента на неровном участкеСхематическое отображение ленточного фундамента на неровном участке

Как правило, на участках с уклоном, который составляет до 30 см в одну сторону, больше практикуют возведение ленточных блочных и монолитных фундаментов. Такие конструкции прочные, возведение стоит относительно недорого, вот только нужно провести земельные работы.

Хотя такие участки считаются ровными, на самом деле ситуация будет плачевной, ведь возникнет резкий скачок высот по разным сторонам основания. Таким образом, ленточный фундамент при таком уклоне можно возвести следующими способами:

  • Простой вариант. При проектировании и разметке территории под будущее основание выкапывается котлован и выравнивается дно. Делается это таким образом, чтобы получить идеально ровную поверхность дна без даже минимальных уклонов. Понятно, что такой метод финансово затратный, ведь приходится делать подробные геодезические изыскания и правильно рассчитать глубину погружения фундамента. Метод простой в выполнении, практикуется для небольших по размерам и массе зданий.
  • Более сложный, но и надежный вариант – это проведение локального углубления траншеи. В таких случаях нужно предварительно рассчитать необходимую глубину погружения каждого конкретного участка основания, а уже затем выполнять выравнивание дна.

Как делается такой вариант возведения фундамента? Для этого используется следующая формула:

hт = hпв + hр, где:

  • hт – это, собственно, необходимая расчетная глубина траншеи;
  • hпв – это перепад высот на разных участках, причем лучше сразу выбирать большее значение для получения точных данных;
  • hр – толщина грунта, который обязательно снимается в процессе выкапывания траншеи.

Если принимать максимальный перепад высот в 15 см, а толщина плодородного слоя составляет до 40 см, тогда глубина траншеи будет составлять 55 см. Подошва заглубления составляет 30 см, поэтому подушку нужно делать толщиной в 25 см.

При возведении ленточного фундамента на небольших неровных земельных участках нужно предусмотреть дренажную систему и водоотлив. Особенно это важно в нижней части конструкции, ведь именно туда пойдет основной поток дождевой воды.

Для таких целей отлично подходит также водосборная канава, лоток или утрамбованный земляной вал. После заливки основания рекомендуется засыпать канаву песком и гравием, затем утрамбовать и сверху установить ливнестоковые системы.

Возведение фундаментов на уклонах среднего типа

Основание столбчатого типа для неровных участковОснование столбчатого типа для неровных участков

Тут уже стоит задуматься, какой именно тип фундамента лучше использовать. Например, для ленточного основания придется использовать много подсыпки, причем делать это нужно сначала в самой низкой точке и затем равномерно выравнивать дно по горизонтали. Такое строительство будет финансово затратным, но использовать его можно при возведении небольших зданий.

Как вариант, можно тут использовать столбчато-ленточный фундамент. Он имеет ряд преимуществ перед обычным ленточным, а именно:

  • не нужно проводить подробные геодезические расчеты и подбирать оптимальную глубину установки ленты;
  • тут используется минимум песчаной подушки, а столбы можно устанавливать даже в несколько ярусов;
  • сразу на готовые столбы можно установить бетонную ленту.

Понятно, что такой фундамент на среднем уклоне стоит немного дороже, но в некоторых случаях себя оправдывает. Возведение ленточной конструкции имеет ряд нюансов, а именно:

  1. Неправильно положенная и утрамбованная подсыпка со временем расползется, а следом и лента.
  2. Перед созданием песчаной подушки нужно предварительно обустроить котлован с ровными стенками, а уже затем класть подушку.
  3. Не нужно строго придерживаться одинаковой толщины подушки, она может быть различной, но не меньше, чем 30 см.

После возведения конструкции нужно сделать вертикальную отсыпку грунта. Для этого используется непучинистая почва, например, песок. Отмостку нужно сделать в сторону от цоколя под небольшим углом, но обязательно с уклоном в большую сторону.

Как возвести фундамент на склонах

Эскиз ступенчатой конструкции фундамента на участке со сложным рельефомЭскиз ступенчатой конструкции фундамента на участке со сложным рельефом

Как правило, возведение таких оснований слишком сложное и финансово затратное. Уклон считается большим, если высотный перепад составляет метр и больше, а это полноценные склоны. Тут нужно сразу проектировать ступенчатую конструкцию основания, но она слишком дорогая. А вот столбчатые основания тут будут как раз оптимальными.

Возведение таких оснований состоит с нескольких этапов:

  1. Разметка территории, устранение растительности и первичное выравнивание грунта.
  2. Выкапывание углублений под будущие столбы. Глубина подбирается таким образом, чтобы будущие столбы имели горизонтальную плоскость, а ростверк немного выступал от грунта в самой высокой точке.
  3. Затем устанавливается арматура и заливается конструкция бетоном.

Понятно, что именно земляные работы тут будут составлять как минимум половину расчетных расходов на возведение основания здания.

Стоит ли выравнивать неровный участок

Виды обустройства фундамента на участке со склономВиды обустройства фундамента на участке со склоном

Бытует мнение, что в некоторых случаях достаточно только выровнять поверхность участка и уже можно возводить ленточный фундамент. В любом случае, идеально ровных участков не существует, поэтому их в любом случае сначала выравнивают. Оптимальное решение – это использование песчано-гравийной подушки, которую также нужно выровнять и утрамбовать.

Такой вариант приемлемый, если участок действительно имеет минимальные неровности. Но он не подходит, если неровности слишком большие, то нужно делать повторную заливку поверхности для получения абсолютно ровной горизонтали. С внешней стороны опалубки лучше предусмотреть место для кирпичной кладки, которую легче выровнять и утеплить при необходимости.

Фундамент на неровном участке возвести не так просто. Тут лучше сразу привлекать специалистов, а также проводить тщательные подробные геодезические расчеты. Самостоятельно все это сделать практически невозможно, но только после получения подробного проекта существует гарантия, что здание будет стоять десятилетия и не сместится вниз по склону.

Отправить ответ

avatar
  Подписаться
Уведомление о
