Запрет на подключения вытяжки в 2020 году: что теперь делать

Для многих станет неожиданностью тот факт, что не во всех квартирах можно подключать кухонную вытяжку к общему каналу вентиляции. Особенно остро стоит вопрос в старых домах и новом жилом фонде, где используются газовые плиты. Начиная с 1 января 2019 года вступили в действие новые поправки в Правила пожарной безопасности. Подключать вытяжные приборы к системе естественной вентиляции запрещено.

Управляющие компании аргументируют и предупреждают домовладельцев о запрете на подключение вытяжки, ссылаясь на СНиП (строительные нормы и правила) и ГОСТ от 2003 года, но раньше за исполнением правил никто не следил. После ряда печальных событий, связанных со взрывами газа в многоэтажных домах, контроль значительно усилился. На кону не только безопасность эксплуатации здания, но и жизни людей.

Почему все ставят, а нам нельзя?

В старых домах вопрос с вытяжкой никогда не поднимался, поэтому все устанавливали прибор и подключали его к вентиляционной шахте, чтобы избавиться от запахов приготовления еды. Также отсутствие проблем при установке объясняется тем, что в устаревающем жилом фонде использовали индивидуальные каналы для воздухообмена. У каждой квартиры была собственная шахта, к которой никто из соседей не может подключиться.

В современных домах, особенно в многоэтажных новостройках, для ускорения строительства и стандартизации воздухообмена используют общую вентиляционную шахту. Конструкция предусматривает ответвления для каждой квартиры и один общий выход воздуха. Если шахта массивная, в ней присутствует несколько каналов, изолированных друг от друга. Это требуется для разделения вентиляции ванной комнаты, туалета, кухни и т.д.

Важно понимать, что законы предназначены исключительно для квартир, где используется газовые плиты. Дело в том, что наличие вытяжки ухудшает работу естественной вентиляции и в квартире может накапливаться газ. Без притока свежего воздуха помещение становиться резервуаром для опасного вещества, а при достижении критической концентрации ситуация переходит в статус взрывоопасный. Варианты «держать открытой форточку» или «помещение постоянно проветривается» не смягчают ситуацию, ведь нельзя постоянно контролировать вентиляцию квартиры. Воздухообмен обязан быть естественным и правильным!

Если все соседи ставят вытяжку, не следуйте их примеру. За несоблюдение правил владелец квартиры будет оштрафован, а также его вынудят демонтировать устройство. Не следуйте глупым примерам, ведь речь идет не про нарушение правил, а про безопасность жизни.

Какие варианты подходят?

Если вытяжка на кухне уже установлена или вы находились в процессе выбора прибора, не расстраивайтесь. Проветривать помещение можно и нужно, достаточно соблюдать простые советы по монтажу. Список рекомендаций, не нарушающих действующие правила:

Отказ от газовой плиты. Максимальная нагрузка на электрическую линию квартиру должна удовлетворять требования электроплиты. Достаточно поставить варочную поверхность и отключать вытяжку не придется. Правила распространяются исключительно на помещения с газовым оборудованием.

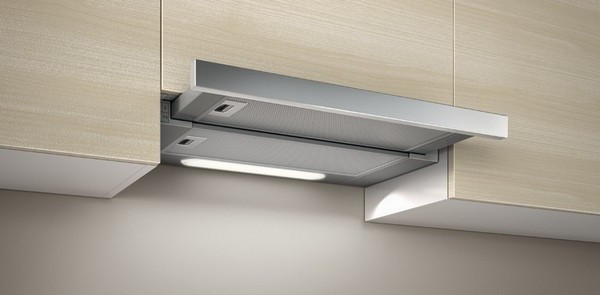

Используйте угольные вытяжки. Они обладают специальным фильтром, который очищает воздух от неприятного запаха и не пропускает грязь. Монтаж ничем не отличается от обычного прибора, кроме ненадобности подключения к вентиляционной шахте.

Пример вытяжки без подключения к вентиляционному каналу. Она прогоняет воздух через фильтры.

Расширение вентиляционного канала. Большинство людей при ремонте используют накладку, которая подразумевает исключительно подключение вытяжки. Для обеспечения естественного притока воздуха можно расширить канал и использовать специальную решетку, которая гарантирует постоянный воздухообмен.

Вытяжка подключена через разделитель и не препятствует работе вентиляции.

Выведение воздуха в форточку. Вариант подойдет далеко не всем, поскольку вытяжное устройство может располагаться далеко от окон. Также это сказывается на дизайне помещения. При желании, можно сделать специальное отверстие в окне или заменить стекло на прочный пластик, чтобы вырезать в нем вентиляционную решетку.
Подключение на улицу. С разрешения ответственных инстанций можно сделать отдельное отверстие в стене и вывести канал воздуховода на улицу. Процесс запрещено проводить самостоятельно, поскольку это может нарушить правила эксплуатации и пожарную безопасность здания. Следует обращаться за помощью к специалистам.

В заключение хочется отметить, что безопасность должна находиться на первом месте. Не следуйте примерам соседей, которые нарушают правила, а лучше сообщите об известных инцидентах в управляющую компанию. Несоблюдение норм кажется безобидным только до того момента, пока не произойдет непоправимое. Есть множество альтернатив для вентиляции кухни, которые не подвергают ничьи жизни риску. Перед установкой вытяжки, обязательно изучите нашу статью про монтаж кухонной вытяжки для плиты.

Как установить вытяжку на кухне своими руками

1. Приготовьте материалы

  • Вытяжка;
  • воздуховоды;
  • фланец для вентканала;
  • герметик;
  • кромочный профиль для ДСП;
  • хомуты;
  • шуруповёрт;
  • лобзик;
  • ножовка по металлу;
  • дрель;
  • перфоратор;
  • уровень;
  • рулетка;
  • карандаш;
  • шило;
  • циркуль.

2. Определитесь с высотой

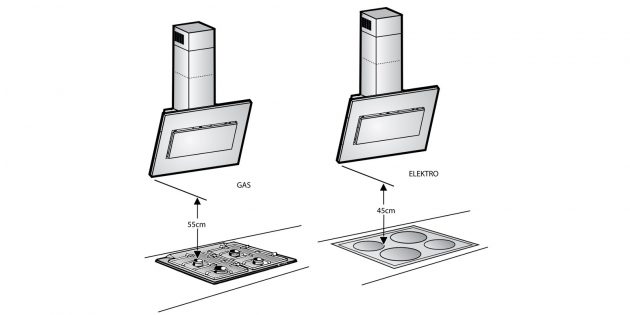

Как установить вытяжку на кухне: определитесь с высотойФото: Bosch

Уровень, на котором будет располагаться нижний край вытяжки, зависит не только от вашего роста и высоты подвесных шкафов кухни. Эти параметры тоже важны, но прежде всего следует руководствоваться рекомендациями производителей устройства и плиты.

В зависимости от типа последней минимальное расстояние от вытяжки до варочной поверхности отличается. Как правило, для индукционных и электрических плит оно составляет от 45 до 75 см, для газовых — от 55 до 85 см. Роль играет ещё и вид самой вытяжки: у моделей с прямым расположением высота больше, у наклонных — меньше.

Всё это обусловлено тем, что в процессе работы на сетчатых фильтрах накапливается жир, который при чрезмерном нагреве может воспламениться и стать причиной пожара.

3. Сделайте разметку

Для аккуратной и точной установки очень важно правильно выполнить разметку. Для настенных вытяжек достаточно точек под сверление крепёжных отверстий. Встраиваемые модели помимо этого нуждаются в выпиливании гнёзд под воздуховод в днище шкафа.

В обоих случаях разметка осуществляется по монтажному шаблону, который обычно идёт в комплекте с вытяжкой. Процесс разметки детально описывается в инструкции. Последовательность операций примерно такая.

Настенные модели

Установка вытяжки на кухне: сделайте разметкуКадр: @Мастерская Aleksa / YouTube

Найдите центр плиты и отметьте от этой точки вертикальную осевую линию. Для удобства наклейте на стену малярную ленту и рисуйте карандашом на ней. Затем на нужной высоте прочертите горизонтальную линию, на которой будет располагаться низ вытяжки.

Приклейте трафарет малярной лентой и карандашом или шилом пометьте точки для сверления отверстий. Если шаблона в комплекте нет, воспользуйтесь крепёжным кронштейном и сделайте по нему метки в нужных местах. Другой вариант — измерить рулеткой расстояния до отверстий на корпусе и перенести их на стену, отмеряя от осевой линии.

Встраиваемые модели

Установка вытяжки на кухне: сделайте разметкуКадр @М.Видео / YouTube

Снимите со стены шкафчик, на который будет устанавливаться вытяжка. Демонтируйте днище и малярной лентой приклейте к нему трафарет. Отметьте шилом точки крепления, а также центр гнезда под воздуховод. Измерьте циркулем радиус трубы по шаблону и начертите окружность, по которой затем вырежете ДСП.

Если трафарета для монтажа нет, то задвиньте вытяжку в шкаф, установив её таким образом, чтобы она была вровень с фасадами с учётом толщины дверцы. Наденьте на выход воздуховода раструб и нанесите по контуру герметик. Затем аккуратно приложите сверху днище, чтобы на ДСП остался отпечаток, и обведите след карандашом.

Если воздуховод пройдёт над шкафами, то подобным образом необходимо разметить вырез для трубы в верхней крышке.

4. Подготовьте шкаф

Установка вытяжки на кухне: подготовьте шкаф
Кадр: @Строим для себя / YouTube

Если устанавливаете настенную вытяжку, переходите к следующему пункту.

Дрелью просверлите отверстие для захода лобзика, а затем вырежьте по размеченной ранее окружности гнездо для воздуховода. Чтобы защитить срезанные края ДСП от разбухания, наклейте поверх них кромку или пластиковый профиль. В крайнем случае обработайте торцы спила силиконовым герметиком. Также сделайте небольшой вырез для кабеля у задней стенки.

Поместите вытяжку в шкаф и закрепите вырезанную полку на нужной высоте шурупами или конфирматами, предварительно просверлив в стенке отверстия меньшего диаметра.

5. Смонтируйте вытяжку

В зависимости от выбранной производителем конструкции монтаж может отличаться, поэтому ориентируйтесь на инструкцию. В целом же алгоритм следующий.

Настенные модели

Как установить вытяжку: смонтируйте настенную модельКадр: @КаЮТ Компания / YouTube

По размеченным ранее точкам просверлите отверстия перфоратором и установите в них дюбели. Шурупами закрепите крепёжную пластину. Если её нет, просто вверните крепёж в стену, не докручивая на 1–2 мм.

Навесьте вытяжку на кронштейн или шурупы в стене. Разместите электрический кабель таким образом, чтобы не передавить его. При необходимости выровняйте корпус и окончательно зафиксируйте.

Встраиваемые модели

Смонтируйте встраиваемую вытяжкуКадр @Redecoration / YouTube

Если шкаф, куда монтируется вытяжка, массивный, сразу установите его на стену и выровняйте относительно остальных. Затем прижмите корпус устройства к полке, уложите в подготовленный вырез кабель и прикрепите вытяжку к шкафу с помощью шурупов.

Если шкафчик небольшой, можно привинтить к нему вытяжку и уже потом навесить на стену всю конструкцию в сборе.

6. Прикиньте конструкцию воздуховода

Как установить вытяжку: прикиньте конструкцию воздуховода
Фото: Public domain / Pinterest

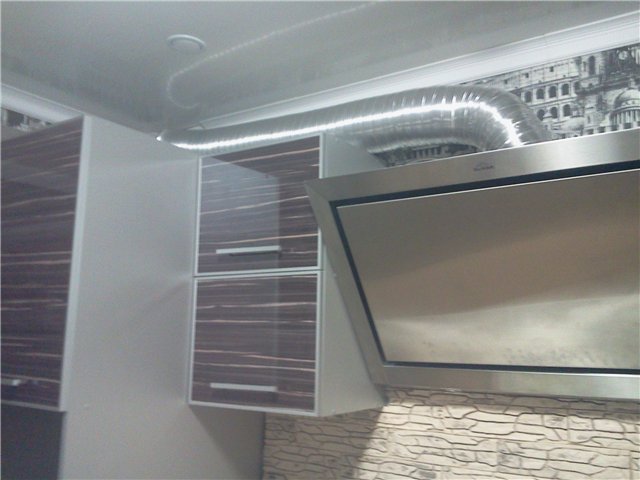

Для подключения вытяжки к вентканалу используют гибкую алюминиевую гофру либо жёсткие пластиковые трубы круглого или прямоугольного сечения.

Первый вариант дешевле и проще в монтаже, поскольку позволяет проложить воздуховод под любым углом без использования дополнительных фитингов. Недостатки гофры — неэстетичный внешний вид, а также высокий шум и склонность к обрастанию жиром из‑за ребристой внутренней поверхности.

ПВХ‑трубы выглядят гораздо привлекательнее, менее шумные за счёт гладких стенок, а при выборе прямоугольного профиля легко прячутся под потолком. Платой за это является более высокая цена, к которой добавляется стоимость фитингов для соединения и поворотов.

Независимо от материала для наиболее эффективной и бесшумной работы сечение воздуховода должно быть таким же, как у выходного раструба вытяжки, или минимально отличаться от него. Как правило, это 125–150 мм. Помните, что уменьшение диаметра не только снижает производительность, но и резко увеличивает шум.

7. Проложите воздуховод

Неважно, какой материал трубопровода выбран, он должен иметь наименьшую длину и количество изгибов. При этом все соединения должны быть герметичны, а стыки — надёжно закреплены.

Для снижения шума можно оклеить поверхность воздуховода вспененным полиэтиленом или другим звукоизолирующим материалом. Хотя бы в самом громком месте — переходе с большего диаметра на меньший.

Алюминиевая гофра

Установка вытяжки на кухне: проложите воздуховодКадр: @Life is good / YouTube

Максимально растяните трубу, чтобы распрямить складки и уменьшить сопротивление воздуха. Один конец наденьте на патрубок вытяжки и зафиксируйте хомутом. Если диаметр гофры отличается от выходного раструба, воспользуйтесь переходным адаптером из комплекта поставки.

Без резких изгибов проложите гофру по стене или шкафчикам до вентканала. Для лучшего прохождения воздуха приподнимите горизонтальный участок трубы в сторону вентканала примерно на 10 градусов.

Пластиковые трубы

Как установить вытяжку на кухне: проложите воздуховод из пластиковых трубКадр: @Строим для себя / YouTube

Наденьте на выход вытяжки раструб или отвод в зависимости от ситуации и соберите весь воздуховод до вентканала. Колена и другие фитинги соединяйте между собой трубами необходимой длины. Размечайте их рулеткой и отрезайте с помощью ножовки по металлу. Выдержите небольшой подъём в сторону вентканала.

Сначала соберите всю конструкцию насухо, а затем промажьте стыки силиконом, чтобы добиться максимальной герметичности соединений. Не используйте жидкие гвозди и другой клей, иначе разобрать воздуховод при необходимости будет уже невозможно.

8. Подключитесь к вентканалу

Соединение воздуховода с вентиляцией — один из самых важных моментов. Из‑за неправильного подключения может нарушиться вентиляция не только на кухне, но и во всей квартире. При этом даже самая дорогая вытяжка будет шуметь, как самолёт, и не справится со своей задачей.

Как быть, если канала два

В новостройках на кухне по два вентканала: один для естественной вентиляции, второй — специально для вытяжки. Если у вас так, то всё, что нужно сделать, — это снять с одного из каналов решётку и подключить вместо неё воздуховод с помощью соответствующего фланца.

Как быть, если канал один

Если вентканал один, присоединяться к нему напрямую ни в коем случае нельзя. Вытяжка не заменяет естественную вентиляцию, поскольку улавливает только пары и жир в районе плиты, никак не реагируя на спёртый и загрязнённый воздух под потолком. При прямом подключении вентиляция просто перестаёт работать из‑за сопротивления воздуха, которое оказывают фильтры и лопасти турбины.

Установка вытяжки на кухне: подключитесь к вентканалуКадр: @Александр А Любименко / YouTube

Поэтому в таком случае есть два варианта: использование фланца с решёткой или установка тройника с клапаном. Первый проще, но менее эффективен: вместо полного перекрытия вентканала оставляют решётку, через которую осуществляется естественная вентиляция. Тяга станет похуже, к тому же во время работы вытяжки часть пара будет попадать назад в кухню.

Установите на воздуховод тройник с обратным клапаномКадр: @Анатолий Лупашин / YouTube

Более правильной будет установка на воздуховод тройника с обратным клапаном. При выключенной вытяжке он открыт, и естественная вентиляция действует как полагается. Во время работы вытяжки клапан закрывается потоком воздуха, и вентилятор выводит пары в шахту вентканала. Как только прибор отключится, клапан автоматически откроется и работа естественной вентиляции восстановится.

Установка вытяжки на кухне своими руками

Минусы такого способа в громоздкости конструкции и не очень эстетичном виде, когда воздуховод не скрыт.

9. Подключитесь к электросети

Подключитесь к электросетиКадр: @Вова Полтавский / YouTube

После установки воздуховода остаётся подключить устройство к сети. Вытяжка не является мощным прибором, поэтому не требует прокладки отдельной линии. В большинстве случаев достаточно вставить вилку в ближайшую розетку, желательно с заземлением.

На некоторых моделях вилки может не быть. В таком случае придётся сначала установить её или воспользоваться для подключения автоматическим выключателем либо клеммной колодкой.

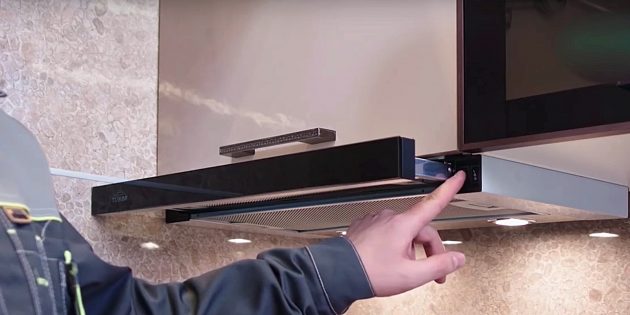

10. Проверьте работу вытяжки

Проверьте работу вытяжкиКадр @М.Видео / YouTube

По завершении всех подключений и монтажа проверьте, что внутри вытяжки нет посторонних предметов вроде документов, крепежа и забытых инструментов. Установите на место фильтры, лампы и другие съёмные детали согласно инструкции. Включите вытяжку и убедитесь в корректной работе.

Читайте также 🔨🔧✂

Как установить вытяжку над плитой: газовой, электрической

Главная » Кухня » Установка и подключение кухонной вытяжки

Чтобы в квартире или доме был свежий и чистый воздух, на кухне должна быть очень хорошая вентиляция. С задачей своевременного удаления запахов при приготовлении пищи естественная вентиляция не справляется, потому над плитой вешают специальное устройство принудительной вентиляции — кухонную вытяжку. Как установить вытяжку правильно, как ее закрепить и вывести в систему вентиляции — об этом дальше.

Установить на кухне вытяжку - мудрое решение

Установить на кухне вытяжку — мудрое решение

Как повесить вытяжку над плитой

Содержание статьи

При правильно подобранном размере она по ширине равна или даже чуть больше ширины плиты. Чтобы правильно установить вытяжку надо ее правильно разместить и закрепить. Располагается электровытяжка точно над плитой. Высота установки зависит от типа варочной поверхности:

  • Над газовой плитой минимально допустимая высота навешивания вытяжки — 75 см.
  • Над электрической значение чуть меньше — 65 см минимум.

Точную высоту определяете самостоятельно — по росту хозяйки, которая будет готовить. Нижний край вытяжки должен быть чуть выше ее головы. Ниже чем минимальное расстояние вешать не стоит, а выше можно. Но если вам необходимо повесить оборудование выше чем на 90 см от уровня плиты, необходим агрегат с повышенной мощностью — чтобы загрязненный воздух удалялся эффективно.

Минимальная высота для установки вытяжек над газовой и электрической плитой

Минимальная высота для установки вытяжек над газовой и электрической плитой

Крепится вытяжка в зависимости от типа. Встроенные — к специально заказанному по размерам шкафу. Навесные (плоские) и купольные (каминные) — к стене. Сами каминные вытяжки могут состоять из двух частей — агрегата с мотором и фильтрами и купола. Обе части крепятся независимо друг от друга, но так, чтобы выходы их совпадали.

Отдельно стоит сказать об островных вытяжках. Их прикрепляют к потолку. В комплекте идет система подвеса и четкие рекомендации о том, что и как делать.

Этапы монтажа

Весь процесс установки и подключения можно разбить на несколько этапов:

  • Сначала надо установить вытяжку в нужное место. Это предполагает физическое ее крепление к стене или потолку.
  • Второй этап — подключение к электропитанию. Если есть неподалеку розетка, сложностей быть не должно. В противном случае придется тянуть провод от ближайшего источника, в качестве временной меры можно использовать переноску (удлиннитель).
  • Последний этап актуален только для моделей с выводом отработанного воздуха в систему вентиляции. На этом этапе происходит подключение воздуховода и его вывод в вентканал. Правильно повесить вытяжку на кухне своими руками несложно

    Правильно повесить вытяжку на кухне своими руками несложно

Если поблизости есть розетка, проблем с подключением к электричеству не предвидится. Другие этапы тоже не очень сложные, но рассмотрим их более подробно.

Крепление к стене навесной или купольной модели

Хоть внешне эти две модели отличаются, крепятся они к стене. На задней стенке корпуса у них есть четыре отверстия — два слева, два — справа. Многие производители снабжают свои изделия монтажным шаблоном, на котором отмечены места расположения крепежа. Все что необходимо — прислонить шаблон к стене, перенести отметки. Если шаблона нет, измеряете расстояние между отверстиями, переносите на стену. Если есть помощник, можно попросить подержать на выбранной высоте, а самому сделать отметки.

Крепить вытяжку к стене надо через штатные отверстия в корпусе

Крепить вытяжку к стене надо через штатные отверстия в корпусе

Дальше все просто: при помощи дрели делаем отверстия подходящего размера, вставляем пластиковые заглушки дюбелей, затем навешиваем вытяжку на дюбель-гвозди. Естественно, проверяем горизонтальность установленного оборудования.

Этот способ хорош, если стена ровная и ничего не мешает. Часто рядом с плитой проходит газовая труба, которая не дает возможности навесить вытяжку вплотную к стене. В этом случае можно на стену прибить деревянные бруски, а к брускам уже крепить вытяжку. Это простой вариант, но не очень хороший — бруски покрываются копотью и мыть их сложно.

Второй вариант установить вытяжку за трубами — использовать шуруп-шпильку (второе название шпилька сантехническая). Они имеет резьбу для вкручивания в стену, гладкую часть, которая дает возможность отнести вытяжку на некоторое расстояние от стены и более мелкую резьбу с двумя гайками, которыми и будем фиксировать корпус. Есть эти шпильки разных размеров, выбирайте какой вам нужен, но все гайки сделаны под биту или восьмигранный ключ.

Как установить вытяжку на стену, если мешает газовая труба или стена неровная

Как установить вытяжку на стену, если мешает газовая труба или стена неровная

Этот вариант крепления вытяжки универсален, прост в исполнении, надежен. Также он более удобен в уходе — металл обычно нержавеющий, мыть его от отложений несложно.





Установка встроенной вытяжки в шкаф

Встраиваемая вытяжка практически полностью прячется в сделанном для нее шкафу. Крепится она точно также как описанные выше — на шурупы, только вкручиваются они в стенки. Только предварительно в расположенных выше полочках необходимо проделать отверстия под воздуховод. Это делают уже после того как вытяжка куплена, так как расположение выхода для воздуха зависит от фирмы и модели.

Пример установки встроенной вытяжки

Пример установки встроенной вытяжки

Если шкафчик висит, его лучше снять. В снятом шкафу установить вытяжку на место, отметить на нижней полке место расположения выхода воздуха, вырезать его. Для этого проще использовать электролобзик и пилку с мелкими зубцами. Почти не оставляет сколов пилка для ламината. При желании заделать место среза можно пластиковым С-образным мебельным профилем. Они есть жесткие и гибкие. Гибким пользоваться просто — он изгибается под любым углом, жесткие перед монтажом придется разогревать строительным феном. Эти профиля «садят» на клей, чаще всего используют «жидкие гвозди». После установки на место, убирают остатки клея (влажной чистой тряпкой), фиксируют малярным скотчем к полке. Излишки профиля обрезаем пилкой с мелким зубом, срез зачищаем наждачной бумагой с мелким зерном.

Процесс подготовки шкафчика к установке вытяжки

Процесс подготовки шкафчика к установке вытяжки

Таким же образом проделываем отверстия в других полках. Они, кстати, уже могут быть не круглыми, а прямоугольными — зависит от сечения выбранного вами воздуховода.

После этого все полки устанавливаются на место, шкаф навешивается и закрепляется. К нему шурупами через отверстия в корпусе крепится встроенная вытяжка. Далее — процесс подключения воздуховода.





Как подключить вытяжку к электричеству

Так как потребляемая мощность кухонных вытяжек редко когда превышает 1 кВт, их можно подключать в обычные розетки. Желательно чтобы они были с заземлением. Это требование обязательно должно выполняться если вы хотите чтобы  гарантийные обязательства были действительны.

Если проводка в квартире старая, можно провод заземления или зануления кинуть самостоятельно. Только не надо крепить его к трубам водопровода или отопления. Это грозит возможностью электротравмы или даже летальным исходом для вас, членов ваших сечей или соседей.

Чтобы дотянуть провод заземления, на щитке найдите шину с прикрепленными к ней проводами или трубу, к которой приварен/прикручен многожильный провод. К этим устройствам можно подключать и собственный многожильный провод (не откидывая те, которые уже есть). Чтобы он нормально работал сечение должно быть 2,5 мм, проводник — многожильный медный, желательна негорючая оболочка.

Подключить вытяжку через клеммники Ваго

Подключить вытяжку через клеммники Ваго

Часть вытяжек идет с вилкой на конце. С подключением таких моделей никаких вопросов — в розетку и все. Но есть модели, у которых шнур заканчивается проводами. Это не от жадности производителя, а для того чтобы потребитель сам решил, как ему лучше подключать оборудование. Если хотите — можно подключить вилку. Не подходит этот вариант — берите клеммную колодку и подключайте через нее. Еще один вариант — клеммники Wago. Их надо взять три штуки — по числу проводов. В одном клеммнике соединяют одинаковые провода от вытяжки и от щитка — фаза с фазой (тут цвета могут быть разные), ноль (голубой или синий) с нулем, заземление (желто-зеленое) с заземлением.

Воздуховод для кухонной вытяжки

Один из этапов установки вытяжки — выбор и монтаж воздуховодов. Из кухни отводится воздух комнатной температуры, потому особых требований к воздуховодам нет и использовать можно любые. Обычно используют три типа:

  • Алюминиевый гофрированный рукав. Он хорош тем что ему легко придать желаемую форму — он легко изгибается под любым углом. Просто берут кусок нужной длины и придают ему желаемую форму. Недостаток: работа вытяжки будет шумной, так как поток воздуха вызывает шумы и резонанс. Второй отрицательный момент — поверхность ребристая, что создает дополнительные трудности для потока воздуха. Ну и еще один недостаток — тяжело ухаживать: в бороздки забивается копоть с пылью, вычищать тяжело.
  • Пластиковый (ПВХ) круглый воздуховод. Удобные в эксплуатации круглые полимерные трубы. Воздуховод нужной конфигурации собирается из фасонных элементов — закруглений, отводов, переходников, муфт. С трубой они соединяются за счет наличия расширений на фасонных элементах. Чтобы в процессе эксплуатации элементы не разъединились, стыки можно промазать клеем (жидкими гвоздями или Моментом). Еще один вариант — скрепить саморезами — три-четыре штуки на каждое соединение. Достоинство ПВХ воздуховодов для вытяжки — они «тихие», гладкие внутренние стенки не создают препятствий движению воздуха, наружные легко мыть. Недостаток — более сложный процесс сборки (по сравнению с алюминиевой гофрой). Виды воздуховодов для кухонных вытяжек

    Виды воздуховодов для кухонных вытяжек

  • Пластиковый квадратный воздуховод. Также производится из поливинилхлорида (ПВХ), но имеет прямоугольное сечение. Все остальные характеристики такие же. Применяют прямоугольные воздуховоды если необходимо сэкономить место — они хорошо прячутся за гипсокартонными перегородками, за натяжными или подвесными потолками.

Есть еще разница между пластиковым и гофрированным воздуховодом — цена. Полимерные стоят дороже. Несмотря на это, если есть у вас возможность установить вытяжку с использованием ПВХ, ставьте их. При равном сечении они обеспечивают более эффективный отвод воздуха, а также меньше шумят.

Сечение труб для воздуховода определяется размером выходного отверстия на вытяжке. В случае с прямоугольными трубами используют переходник.

Размеры воздуховодов для вытяжек

Круглые воздуховоды есть трех размеров: 100 мм, 125 мм и 150 мм. Это диаметр пластиковых труб и гофрированных рукавов. Сечений плоских воздуховодов больше и они представлены в таблице.

Размеры плоских ПВХ воздуховодов для вытяжек

Размеры плоских ПВХ воздуховодов для вытяжек

Как выбрать размер? В случае с круглыми трубами их диаметр должен совпадать с диаметром выходного отверстия вытяжки. Очень нежелательно на выход ставить переходник, а затем использовать воздуховод меньшего диаметра — это снизит скорость очищения воздуха. И если даже вытяжка будет очень мощной, она тогда с очищением воздуха не справится.

С выбором сечения прямоугольного воздуховода — площадь его сечения не должна быть меньше площади сечения выходного патрубка. А подключение происходит через подходящий переходник.

Как крепить гофру к вытяжке и вентиляции

Если вы решили установить вытяжку и использовать для воздуховода алюминиевую гофру, вам надо будет подумать о том, как ее крепить к корпусу и к вентиляции. Для этого понадобятся хомуты подходящего размера. Они могут быть металлическими или пластиковыми.

Для подключения вытяжки к системе вентиляции также потребуется специальная вентиляционная решетка. Она в верхней части имеет отверстие для подключения трубы воздуховода. В нижней части есть отверстия для удаления из кухни воздуха при помощи естественной циркуляции в то время, когда вытяжка не работает.

Крепление гофры к решетке на стене

Крепление гофры к решетке на стене

Для крепления гофры подходит решетка с выступом — вокруг отверстия имеется бортик в несколько сантиметров, на который надевается гофра, после чего она крепится при помощи хомута подходящего размера.

По тому же принципу крепится гофрированный воздуховод к вытяжке. На ней есть выступ, на который надевается гофра. Стягивается соединение при помощи хомута.

Как крепить воздуховод к стенам

Для пластиковых воздуховодов есть специальные крепления в виде защелок. Они сначала монтируются на стену с использованием дюбелей. Шаг установки зависит от кривизны трассы, но в среднем достаточно 1 крепление на 50-60 см. В эти защелки во время монтажа с небольшим усилием вставляются трубы.

Если воздуховод необходимо закрепить на потолке, можно использовать те же крепления. Но если необходимо выдержать какое-то определенное расстояние от потолка, такой вид монтажа не подойдет. В таких случаях берут перфорированные подвесы для гипсокартона, крепят их к потолку, затем к ним небольшими шурупами ПВХ воздуховод для вытяжки.

Способы крепления гофры

Способы крепления гофры

Гофрированные воздуховоды к стенам крепятся при помощи хомутов или пластиковых затяжек большого размера. К потолку при необходимости они тоже монтируются при помощи перфорированных алюминиевых подвесов.

Куда и как выводить воздуховод

Чаще всего воздуховод от вытяжки на кухне подсоединяют в вентиляционное отверстие, через которое идет естественная вентиляция (за счет тяги). Это неправильно, так как при этом большая часть решетки оказывается закрытой воздуховодом, а через оставшиеся доступными отверстия обмен воздуха будет явно недостаточен.

Значительная часть вентиляционной решетки закрыта и вентиляция в квартире будет недостаточной

Значительная часть вентиляционной решетки закрыта и вентиляция в квартире будет недостаточной

Правильно подключать воздуховод в отдельный вентканал. В этом случае на отверстие устанавливается такая же решетка, как на фото выше.

Если отдельного вентканала нет, но рядом расположена наружная стена, можно вывести трубу на улицу, поставив снаружи решетку. Это два способа иметь нормальную вентиляцию и обеспечить нормальную работоспособность вытяжке.

Как вывести на улицу

Чтобы установить вытяжку и вывести воздуховод в стену, необходимо проделать в ней отверстие. И это единственная сложность. Далее в это отверстие вставляется воздуховод, заделывается раствором. Снаружи отверстие закрывается решеткой — чтобы не попадал мусор, не селились птицы и мелкие животные.

Один из примеров установки вытяжки не кухне с выводом воздуха через стену

Один из примеров установки вытяжки не кухне с выводом воздуха через стену

Чтобы в помещение не задувал воздух с улицы, устанавливают обратный клапан (на рисунке выше он обозначен косой линией). Его, кстати желательно ставить и при подключении воздуховода к системе вентиляции — чтобы запахи из труб не попадали в помещение.

Так выглядит обратный или антивозвратный клапан для воздуховодов

Так выглядит обратный или антивозвратный клапан для воздуховодов

Обратный или антивозвратный воздушный клапан представляет собой легкую пластиковую или металлическую пластину. Она подвижно крепится в двух местах к трубе — вверху и внизу, лепестки подпираются несильной пружиной. Пока вытяжка не работает, клапан перекрывает доступ воздуху снаружи. Когда вытяжка включается, поток воздуха отгибает пластину вперед, отжимая пружину. Как только вытяжка выключена, пластина при помощи пружин возвращается на место. Если установить вытяжку без этого клапана, зимой в кухне может быть слишком холодно — наружный воздух будет без проблем попадать в помещение.





Чтобы вытяжка не мешала естественной вентиляции в кухне

При помощи тройника и обратного клапана можно, кстати, установить вытяжку так, чтобы она не мешала естественной вентиляции в кухне. Понадобится специальная вентиляционная решетка для подключения вытяжек, обратный клапан и тройник. К вентрешетке крепится тройник, к его нижнему входу подключается воздухвод от вытяжки, а на свободный выход ставится обратный клапан, то только так, чтобы лепестки запирались при прохождении воздуха из трубы (на фото ниже).

Антивозвратный клапан для нормальной естественной вентиляции в кухне

Антивозвратный клапан для нормальной естественной вентиляции в кухне

Как работает такая система? Когда вытяжка выключена, лепестки обратного клапана отогнуты, воздух из кухни в вентканал попадает через решетку и открытый выход тройника. Когда вытяжка включается, поток воздуха от нее разворачивает пластину клапана, и воздух идет в систему вентиляции. При отключении вытяжки, пружины снова открывают доступ воздуху через тройник.

Внешне такая системы выглядит не очень привлекательно и ее придется каким-то образом маскировать. Но это единственный способ подключить вытяжку к единственному существующему выходу вентиляции и не снизить воздухообмен.

Вытяжка для кухни через стену

Многие владельцы квартир приобретают кухонные вытяжки и подключают их к общедомовому каналу вентиляции. Однако делать это запрещено. Поскольку вентиляция жилого дома — это инженерная система со своими правилами эксплуатации, их нарушение может привести к частичной или полной потере функционирования. Лучше вывести вентканал на улицу. Вытяжка на кухне через стену необходима, чтобы исключить потребность в частом ремонте помещения. Если принудительно не удалять продукты испарения, они будут оседать на мебели и стенах.

Вытяжка для кухни через стенуВытяжка для кухни через стену

Содержание статьи

Нормы и требования к кухонным вытяжным системам

Сечение воздуховода вентиляции на кухне делают круглым или квадратным. Оптимальное решение — установка воздуховода 13х13 см. При смещении его оси относительно отверстия вентиляции соединение выполняют при помощи гофрированной трубы.

Особенности выбора кухонной вытяжной системы:

  • На дешевые вытяжки монтируют осевые вентиляторы. Они эффективны только при подключении к короткому горизонтальному каналу через стену.
  • На подбор типа вытяжки влияет расстояние от выхода вентканала до плиты. Сечение выходного диаметра переходника между вытяжкой и воздуховодом должно соответствовать мощности прибора. Не следует покупать более мощный прибор. Эффективность вытяжки зависит от диаметра вентканала.

    Если это не учесть, устройство будет потреблять много энергии, но выдавать низкий КПД.

    Лучшей производительности можно добиться при работе вентилятора на средней и малой скорости.

  • Сперва обращают внимание на мощность вытяжки. Она измеряется в куб. м/ч. Многие ошибочно полагают, что чем больше этот показатель, тем лучше. Система предназначена для удаления нежелательных запахов и жировых взвесей, а не вентилирования помещения. Поскольку пропускная способность трубы 13х13 см составляет от 150 до 180 м³/ч, следует покупать прибор соответствующей мощности. Этот показатель соответствует нормативам воздухообмена по вытяжке СНиП — 60-90 м³/ч.
  • Высота вытяжки над плитой определяется типом кухонного оборудования — 75-85 см для газовых плит и 65-75 см — для электрических. В случае установки наклонной вытяжки ее монтируют на расстоянии от рабочей поверхности прибора в 55-65 см (газовые) и 35-45 (электрические).

Чтобы сделать вытяжку на кухне через стену, потребуется подобрать прибор с определенными характеристиками. При выборе слишком мощного устройства будет создаваться лишний шум, а часть продуктов сгорания все равно останется в помещении. Уровень шума, в соответствии с санитарными нормами, не должен быть больше 70-80 дБ. При следовании требованиям ГОСТ вытяжка будет работать наиболее эффективно.

Важно! Каждые 3 года проводят антикоррозийную окраску вытяжных шахт.

Подготовительные работы по установке вытяжки на кухне

Для нормальной работы вытяжки отвод делают прямо на улицу через стену. Для этого прокладывают канал минимальной длины. Лучше выбрать трубу круглого сечения и обойтись одним-двумя поворотами. Для исключения протекания и промерзания канала устанавливают обратные клапаны. Перед монтажом вытяжки следует определиться с ее габаритами и размещением.
podgotovitelnye-raboty-po-ustanovke-vytyazhki-na-kuhnepodgotovitelnye-raboty-po-ustanovke-vytyazhki-na-kuhne

Расположение и размеры оборудования

Вытяжку на кухне устанавливают с учетом положения плиты и размеров комнаты. Лучше, если помещение имеет высокие потолки. В таком случае даже скромная вытяжка окажется привлекательным элементом интерьера.

По месту монтажа устройства делят на:

  • Угловые. Благодаря такому решению экономится пространство, а варочная поверхность становится доступнее.
  • Настенная. Одной стороной купол прилегает к стене, а второй — находится над плитой.
  • Островные. При большой площади кухни возможна установка конструкции островного типа. Ее помещают над кухонным оборудованием, которое стоит в центре помещения.

Вытяжки отличаются и по форме. К примеру, существуют наклонные и плоские модели.

raspolozhenie-i-razmery-oborudovaniyaraspolozhenie-i-razmery-oborudovaniya

Размер вытяжки должен быть равным площади рабочей поверхности плиты, или превышать ее на 5 см с каждой стороны. Основное правило при подборе размеров — пользоваться плитой должно быть удобно.

Розетку для вытяжки размещают под навесным шкафом или непосредственно в нем. Нередко ее помещают в кожухе, маскирующем воздуховод. Высота установки розетки от пола составляет около 190 см.
razmer-vytyazhkirazmer-vytyazhki

Выбор материалов вытяжного канала

При выборе вытяжного клапана, который будет вмонтирован в стену, учитывают ее толщину и материал, через который придется проводить канал вытяжки.

Лучше выбрать круглую оцинковку.

Такую трубу можно использовать как для создания канала в стене, так и для оборудования скрытого воздуховода. Утеплять трубу можно любыми материалами. Главное — чтобы изолятор был хорошим, и до него не могла добраться влага.

Можно обклеить трубу пенофолом с самоклеящейся стороной (10 мм). Снаружи устанавливают зонтик, защищающий канал от осадков. Лучше, если в нем будет 2 клапана — один снаружи, а второй внутри — для создания воздушной прослойки, препятствующей образованию конденсата.

При выборе материала для вытяжного канала стоит присмотреться к таким вариантам:

  • поливинилхлорид;
  • полипропилен;
  • полиэтилен;
  • полиуретан.

Пластиковые изделия просты в установке, они легкие и доступные. Поэтому такие материалы чаще всего используют при оборудовании вентиляционного канала на кухне в квартире. Однако пластиковые трубы не должны нагреваться выше +120 градусов, чтобы не выделять хлор.

Важно! При +5 градусах ПВХ теряет прочность и становится ломким, поэтому предпочтительнее выбирать полиэтиленовые изделия.

Наиболее прочным является армированный стальными элементами виниуретан. Его сложно повредить, а воздуховод можно развернуть под любым углом.

Создание и подготовка вентиляционного отверстия в стене

После создания схемы на стене следует просверлить в ней отверстие для крепления станины инструмента. В него забивают дюбель и вкручивают шпильку для фиксации станины. Затем станину крепят к стене и делают контрольные замеры.

sozdanie-i-podgotovka-ventilyacionnogo-otverstiya-v-stenesozdanie-i-podgotovka-ventilyacionnogo-otverstiya-v-stene
Затем стоит соорудить водосток, по которому будет стекать охлаждайка сверлящей коронки. Ее можно сделать из металлической фольги.

Затем стену сверлят в несколько этапов:

  • Сперва проходят внутренний слой и вытаскивают бетонный цилиндр из коронки. Так он не будет мешать при дальнейшей работе.
  • Затем проходят внутреннюю часть фасадной плиты. Необходимо также достать цилиндр бетона.
  • Остается просверлить внешний слой плиты. После этого можно снимать инструмент со станиной.

Когда отверстие для вытяжки в стене выполнено, его следует подготовить к монтажу вентканала.

Затем необходимо собрать систему обратных клапанов. Они будут защищать канал от проникновения холодного воздуха с улицы. Поскольку клапанов будет несколько, в стене образуется своеобразный тамбур, исключающий промерзание воздуховода. Теперь можно закрепить вытяжку к стене.

Монтаж корпуса вытяжки

Плоские вытяжки устанавливают к нижней части подвесной мебели или к стене. При наличии угловой планки корпус устраивают в подвесной шкаф. Если установка вытяжки затруднена из-за расположения газовой трубы или стеновых выступов, используют сантехнические саморезы-шпильки. Их вкручивают в стену как дюбеля, а вытяжку закрепляют на определенном расстоянии от стены.

Важно! При правильной установке системы сохраняется достаточная тяга. Каждый поворот канала снижает мощность установки на 10%.

montazh-korpusa-vytyazhkimontazh-korpusa-vytyazhki

После монтажа обратного клапана снаружи стены его необходимо герметизировать. Затем вставляют утепленную трубу канала. На внутренней стене ее герметизируют и закрепляют квадратным элементом на 4 дюбеля. Теперь к ней можно подсоединять воздуховод.

Прокладка воздуховодов

Теперь осталось проложить до отверстия воздуховод. Для него подготавливают пластиковый или гипсокартонный короб. Такие материалы легко обрабатывать. Короб должен выдерживать нагрузку собственного веса и веса воздуховода. Для крепления каркаса под гипсокартонную конструкцию используют дюбеля.

Совет! Необходимо сделать соединения воздуховода полностью герметичными. Для такой задачи выбирают силиконовый герметик.

prokladka-vozduhovodovprokladka-vozduhovodov

Последовательность работ при оборудовании воздуховода:

  • разметить расположение элементов;
  • высверлить в стене или потолке отверстия и зафиксировать металлические подвесы при помощи дюбелей;
  • последовательно установить элементы возховода;
  • загерметизировать стыки.

Затем можно укутать воздуховод шумоизоляцией, особенно если он будет помещен в гипсокартонную маскирующую конструкцию. Это поможет избавиться от лишнего шума.

Создание короба для маскировки воздуховодов

Поскольку воздуховоды представляют собой довольно массивные изделия, их следует закрыть коробом. Существует несколько вариантов:

  • Использование пластикового короба. Его устанавливают под потолком или над навесной мебелью. Изделия достаточно жесткие и легкие, поэтому устанавливать их очень просто.
  • Гипсокартонная конструкция. Для этого создается металопрофильный каркас. Дополнительно его можно оснастить осветительными приборами.

Перед тем, как замаскировать воздуховод, его обязательно проверяют на протечки.

sozdanie-koroba-dlya-maskirovki-vozduhovodovsozdanie-koroba-dlya-maskirovki-vozduhovodov
Последовательность работ при создании гипсокартонного короба:

  • Делают разметку под короб. В местах соприкосновения вертикальных линий и точек основания короба проводят перпендикулярные линии. Они пересекаются под углом 90 градусов. Здесь будет расположен третий профиль.
  • Выполняют отверстия под саморезы. Их легко просверлить непосредственно через профиль.
  • Затем в отверстия вставляют дюбеля.
  • Профили крепят на саморезы.
  • Углы у вытяжки оформляют металлическим перфорированным уголком.
  • Профили соединяют поперечинами.
  • На каркас крепят листы гипсокартона. Внешний угол панелей закрывают декоративным уголком.

Осталось провести финишную отделку.

Установка приточного клапана

Чтобы восполнять запасы воздуха, которые иссякают при работе вытяжки, следует установить приточный клапан. Он способен обеспечить приток воздуха в количестве от 40 до 60 м³/ч. Он может быть самостоятельным устройством (стеновой) или дополнительным (устанавливается на пластиковые окна).

При покупке готового клапана следует сначала разобрать конструкцию. После разметки контура можно сверлить отверстие. Для самостоятельного устройства клапана в стене оно должно иметь диаметр 45 мм. В начале сверления диаметр должен быть 65 мм (на глубину 4 см). отверстие делают с уклонов вниз. Затем вставляют гильзу.

ustanovka-pritochnogo-klapanaustanovka-pritochnogo-klapana
Трубка клапана должна быть обмотана изоляцией. Затем трубку клапана помещают в отверстие. Она должна немного выступать из стены внутри помещения. корпус клапана крепят на дюбели. После окончания работ в систему помещают фильтры, которые исключают попадание в комнату вредных частиц. Скорость, с которой будет регулироваться интенсивность притока воздуха, регулируют заслонкой.

Подключение вытяжки к вентиляции и электропитанию

При наличии в доме контура заземления и евророзеток при подсоединении системы провод подключают к клемме заземления. Ее обозначают тремя полосами, имеющими разную длину. Однако на вытяжке может отсутствовать разъем под заземление. В этом случае его необходимо создать самостоятельно. Для этого провод винтом прикручивают к металлическому корпусу.

Если евророзетка отсутствует можно заземлить систему подключением к глухой нейтрали от электрощита. В нем можно найти шину с готовым штырем для подсоединения провода. На нем уже накинут провод заземления (желто-зеленый). К этому креплению добавляют дополнительный заземляющий провод и протягивают его на кухню.

Кабель должен иметь сечение не меньше 2,5 мм² и быть медным многожильным. Свой провод следует накидывать поверх старого, затянув гайку с шайбой. Вытяжку следует подключать через автомат в 6 А.

podklyuchenie-vytyazhki-k-ventilyacii-i-ehlektropitaniyupodklyuchenie-vytyazhki-k-ventilyacii-i-ehlektropitaniyu
Остается включить вилку вытяжки в сеть и наслаждаться работой системы.

Дважды в год следует прочищать вытяжку от гари. Это позволит избежать возгорания. При электрических работах следует соблюдать правила безопасности. При отсутствии необходимых знаний лучше обратиться к опытному электрику.

Соорудить вытяжную вентиляцию можно своими руками. Для этого стоит определиться с расположением ее элементов и особенностями подключения.

Т С

варианты устройства и схемы установки

В результате повсеместного использования пластиковых окон в кухнях наших домов нарушилась естественная вентиляция, которую обеспечивали рамы из древесины. Между тем эффективная вентиляция на кухне просто необходима.

Причем организовывать её нужно со знанием дела, чтобы вместо вытяжки кухонного воздуха не получить приток «ароматов» из соседних квартир или из туалета. Вас тоже волнует эта проблема, но вы не знаете с чего начать? В нашем материале речь пойдет о обустройстве вентиляции на кухне. Мы расскажем о видах вытяжек и нюансах их монтажа.

Содержание статьи:

Зачем нужно вентилировать кухни?

Большинство отечественных квартир оборудовано плитами, в работе которых используется природный газ. В процессе его сгорания образуется углекислый газ, ядовитые свойства которого проявляются по мере увеличения его концентрации в воздухе.

Самое разумное и современное решение этой проблемы – установка вытяжки и принудительная вентиляция помещения.

Вытяжка на кухне нужнаВытяжка на кухне нужна

Современная вытяжка – непременный атрибут кухни, если в ней присутствует газовая плита: с её помощью можно вывести из помещения несгоревший и углекислый газ

Итак, вентиляция необходима даже в случае идеальной работы газовой плиты. Потребность в ней возрастает при ошибках в настройке оборудования, которые могут стать причиной выделения угарного газа. Он значительно опаснее углекислого, а его присутствие можно и не заметить: этот газ не имеет ни цвета, ни запаха.

Кроме того, газопроводный или природный газ может сгорать не полностью, накапливаясь в воздухе. Бывают ситуации, когда пламя горелки погасло. Например, его залило «сбежавшим» молоком. Если нет специальной защиты, то поступающий в помещение газ может спровоцировать взрыв, способный натворить бед во всем доме.

Получается, что, приступая к работе с газовой плитой, нужно сразу же включать вентилятор вытяжного устройства. Но и присутствие в кухне электроплиты не уменьшает значимость вентиляции этого помещения.

Галерея изображений

Фото из

Самым мощным и действительно крупным, независимо от реальной площади, потребителем воздуха является кухня

На кухне размещено максимальное количество оборудования, выделяющего во время работы тепло, в том числе плиты, духовки, варочные поверхности

Естественная разновидность вентиляции зачастую не справляется с формированием воздухообмена даже в небольшой кухне. А в помещении больше 7 м² практически обязательно использование вентилятора

Самый распространенный вариант устройства вентиляции на кухне заключается в установке зонта с механической вытяжной системой

В случае установки рециркуляционной модели вытяжки нет сообщения с вентиляционной системой дома. Такая схема только чистит воздух от жирной взвеси, загрязнений и микроорганизмов

Если вытяжная система подключена к вентиляционной шахте, кроме загрязненной воздушной массы она отводит избыток тепла и выделяемые при приготовлении пищи испарения

Вытяжку с вентилятором подбирают, умножив объем кухонного помещения на 10. Из полученного значения необходимо вычесть объем, занимаемый мебелью и бытовой техникой

Следует помнить, что при использовании оборудования, отводящего отработанный воздух в вентшахту, необходимо обеспечивать его приток. Для этого нужно чаще открывать форточки, желательно устанавливать приточные вентиляторы в окно или приточные клапаны в стену

Самый крупный потребитель воздуха

Концентрация источников тепловыделения

Использование механической вентиляции

Зонт с вытяжным вентилятором

Рециркуляционный тип вытяжки

Связанный с вентиляцией зонт

Подбор кухонной вытяжки по мощности

Обеспечение притока воздуха

Пригорание пищи, которое частенько случается у любителей жареной картошки и рыбы, сопровождается выделением вредных соединений, которые образуются в результате пиролиза органических соединений. Те же, кто предпочитает продукты, приготовленные на пару, знают, что испарения приводят к росту влажности в помещении. И её уровень тоже необходимо понижать.

И даже сторонники запаха свежей выпечки понимают, что насыщать этим замечательным ароматом всю квартиру нельзя. Смесь привлекательных на первых порах запахов со временем превращается в мешанину частично разложившейся летучей органики, присутствие которой в воздухе вряд ли кому-то понравится.

Повышение влажности на кухнеПовышение влажности на кухне

Даже если ваша кухня оборудована электрической варочной поверхностью, вытяжка вам пригодится, чтобы понизить влажность в помещении и устранить из него запахи готовки

Вывод: вытяжка в условиях современной кухни – это не дань моде, а жизненная необходимость.

Разновидности кухонных вытяжек

Разные потребности пользователей заставляют товаропроизводителей разрабатывать предложения, которые бы оптимально подходили под запросы конкретного покупателя. Поэтому ассортимент вытяжных устройств для кухни, который предлагает нам современный рынок бытовых приборов, достаточно широк. Постараемся разобраться в их многообразии.

По способу очистки воздушных масс

Очищать воздух на кухне можно разными способами.

В зависимости от того, какой из них применяется в конкретной модели, вытяжки подразделяются на:

  • Эвакуирующие. Эти модели выводят воздух из кухни наружу по воздуховодам, выполненным в виде металлического короба или гофрированной трубы. Чтобы такое устройство заработало, необходимо наличие вентиляционного канала или простого отверстия. Обычно воздуховод снабжают клапаном, предотвращающим возникновение обратной тяги.
  • Циркуляционные. В этой модели предусмотрен , похожий на противогазный. По сути, это не вытяжка, а фильтрующая установка, очищающая воздух от основных «ароматов»: воздухообмен с внешней средой отсутствует. Такое устройство привлекает простотой своего монтажа, но оно не способно защитить, например, от утечки газа.

Циркуляционные вытяжки могут соседствовать со штатной вентиляцией кухни. К их недостаткам обычно относят высокую стоимость и дорогое обслуживание: угольные фильтры требуют периодической замены.

Эвакуирующая вытяжкаЭвакуирующая вытяжка

Циркуляционная модель кухонной вытяжки не поможет вам, если в помещении скопился углекислый или угарный газ, а эвакуирующая легко справится с этой проблемой

Особенностью эвакуирующей вытяжки является то, что она выводит и избыточное тепло, которое всегда образуется в период готовки. У циркуляционной модели такой функции нет.

Деление по типу конструкции

Помимо основной функции покупатели обращают внимание и на другие отличительные характеристики различных моделей. Вытяжное устройство должно хорошо вписываться в общий интерьер помещения, быть удобным в эксплуатации и ещё: хорошо, если бы можно было сэкономить и установить его самостоятельно.

Поэтому современные вытяжки отличаются не только , но и способом монтажа, дизайном, материалом изготовления и наличием дополнительных опций.

Купольная вытяжкаКупольная вытяжка

Каминная или купольная вытяжка часто встречается в наших домах: важно, чтобы площадь нижней части её купола соответствовала площади установленной в помещении плиты

По типу конструкции вытяжные устройства подразделяют на:

  • Купольные. Эта модель получила своё название благодаря форме воздухозаборника. Он похож на усеченную пирамиду, купол которой располагается непосредственно над плитой. От отверстия в верхней части купола отходит воздухопровод, транспортирующий воздух за пределы кухни через отверстие в стене или через вентиляционный канал.
  • Встраиваемые. Такая вытяжка располагается внутри мебели на кухне. Довольно часто комплектуется выдвижной панелью, что позволяет экономно расходовать пространство помещения и, одновременно, обеспечить комфортное управление оборудованием.

Перед тем, как заказывать мебель и покупать вытяжку, следует распланировать помещение кухни, чтобы предметы мебели и бытовой техники не мешали друг другу, выглядели бы эстетично, а пользоваться ими было бы удобно.

Пространственная планировка очень важна и при устройстве встраиваемой вытяжки. Как правило, если вытяжка не входит в комплект изначально, мебель под неё делают на заказ. При этом обязательно предусматриваются все нюансы, позволяющие красиво и аккуратно расположить все элементы встроенного оборудования.

Классификация по месту монтажа

Вытяжное оборудование устанавливается в кухне с учетом разных факторов: размера помещения, местоположения плиты и так далее.

Настенная вытяжкаНастенная вытяжка

Хорошо, если в помещении вашей кухни высокие потолки, тогда и скромная настенная вытяжка будет смотреться очень эффектно

По месту установки вытяжки делятся на:

  • Настенные. В этом случае одна сторона купола вытяжки прилегает непосредственно к стене, а вторая находится над плитой.
  • Угловые. Размещение плиты в углу не только экономит площадь кухни, но и делает варочную поверхность доступнее. Сама конструкция купола угловой вытяжки имеет форму, при которой две её стороны вписываются в угол помещения, плотно прилегая к стенам.
  • Островные. Счастливчики, которые располагают большим помещением кухни, могут позволить себе установку островной конструкции. Её размещают над плитой, расположенной в центре комнаты.

В ассортименте выпускаемых моделей есть разнообразные по форме варианты вытяжек. Например, плоские модели монтируются под мебелью так, чтобы нависать над плитой.

Островная вытяжкаОстровная вытяжка

Что уж говорить о кухнях, площадь которых позволяет разместить плиту и рабочий стол прямо в середине помещения, а вытяжку – над островной плитой

Прежде, чем самостоятельно устанавливать вытяжку на кухне, необходимо тщательно изучить инструкцию. Для каждой из моделей есть собственные нюансы монтажа, но кое-какие общие правила распространяются на все вытяжки.

Это высота, на которой они должны располагаться относительно поверхности плиты. Для газовых плит расстояние составляет от 75 см, а для электрических – не меньше 65 см.

Правила монтажа вытяжкиПравила монтажа вытяжки

Правил монтажа вытяжки не так уж и много, но им необходимо строго следовать, поскольку они продиктованы заботой о безопасности владельцев дома

Итак, нижний уровень установки определен, верхний же выбирается самостоятельно. И зависит он от роста владельцев квартиры: пользоваться плитой и вытяжкой должно быть удобно. Более подробно о нюансах монтажа вытяжки можно прочесть в .

Чаще всего современные покупатели отдают предпочтение встроенным моделям. Они обходятся дешевле, и их достаточно просто смонтировать своими руками.

Принципиальная схема устройства кухонной вытяжки

В состав любой вытяжки входят следующие элементы:

  • Вентилятор с электродвигателем. Многоскоростной асинхронный двигатель обеспечивает вращение вытяжного вентилятора, благодаря которому воздушные потоки проходят через фильтры, задерживающие жир.
  • Фильтры. Все вытяжки оснащаются многоразового или одноразового использования. Угольные фильтры присутствуют только в циркуляционных моделях и действуют аналогично активированному углю. Их замена выполняется раз в 3-4 месяца эксплуатации.
  • Лампы освещения. Освещение варочной поверхности выполняется с помощью ламп накаливания, светодиодных или галогенных световых приборов.
  • Схема переключения скоростей. В разных моделях переключение скорости осуществляется различными способами: с помощью сенсорных устройств, посредством кнопок или с применением ползункового переключателя.

Взгляните на стандартную электросхему вытяжки, в которой присутствуют все названные выше элементы.

Схема вытяжки на кухнеСхема вытяжки на кухне

В состав стандартной электросхемы вытяжки для кухни входят все основные элементы, перечисленные нами выше, и представлен порядок их подключения

Обеспечение безопасности конструкции

В комплект вытяжного оборудования обязательно входит вентилятор, а это значит, что вытяжка должна подключаться к розетке. Если вы только приступили к ремонту в новой квартире, обязательно предусмотрите для вытяжки отдельную розетку, потому что данное оборудование постоянно должно находиться в подключенном состоянии.

Занятость розетки единственным прибором позволяет спрятать её за элементами мебельного гарнитура. Но не забудьте обеспечить к ней легкий доступ. Существует и ещё одно важное правило: розетка должна располагаться не ближе 60 см от раковины мойки и от плиты.

Помните, что этот вытяжка – электроприбор, который способен поразить током, поэтому к вопросам электробезопасности нужно относиться серьёзно.

Кухня, как и ванная комната, – помещение, в котором одновременно может быть и жарко, и влажно. Лишняя влага и жир от готовки оседают на решетке вытяжки. Это создаёт благоприятные условия для электрического пробоя на металлический кожух от мотора вентилятора. Именно по этой причине прибор следует подключать к электрической сети при помощи трех проводов.

Схема подключения вентилятораСхема подключения вентилятора

Схема подключения вентилятора, входящего в комплектацию кухонной вытяжки, наглядно демонстрирует, что необходимы три провода: фаза, ноль и “земля”

В составе проводки должны быть ноль, фаза и «земля». Провод заземления легко отличить по желтой изоляции и по продольной зеленой полосе. Современные дома заблаговременно оборудуются евророзетками и контуром заземления. В этом случае достаточно заземляющий провод соединить с соответствующей клеммой штепселя. Её несложно отличить от других по значку в виде трех разновеликих параллельных линий.

Постройки постарше могут не иметь контуров заземления. В этом случае необходимо позаботиться о защите самостоятельно. В случае возникновения пробоя на корпус заземление позволит защитному автомату отключиться. Кроме того, оно необходимо для выравнивания потенциалов.

В качестве дополнительной защиты рекомендуется проводку для розетки вытяжки сделать отдельным кабелем с защитой УЗО и выключателя-автомата.

Как самостоятельно сделать защитное заземление?

Чтобы соорудить в старом доме защитное заземление, совершенно не обязательно копать траншею и вбивать в землю металлические штыри. Нельзя заземлять вытяжное оборудование на водопровод, теплоцентраль и, тем более, на газовую трубу. Это опасно не только для вас, но и для соседей.

Для устройства заземления в доме старой постройки необходимо отыскать глухую нейтраль и подключиться к ней. Для этого откройте вводный щиток в вашем подъезде или в квартире. Входящие в него провода заключены в трубу, которая замурована в стене. На ней должен находиться резьбовой штырь, возможно, с подключенными ранее заземлениями. Это искомая глухая нейтраль: труба надежно заземлена.

Нужно взять гибкий многожильный провод, сечение которого составляет не менее 2,5 мм2, и провести его от нейтрали до места установки розетки. Вытяжку следует подключать к сети с использованием автомата-разъединителя на 6,3 Ампер.

Пример размещения розеткиПример размещения розетки

Розетка скрыта за элементами встроенной мебели, но доступ к ней очень легко получить: достаточно открыть нужную дверцу

Как уже было сказано выше, на глухой нейтрали могут находиться и другие заземления. Их отключать нельзя. Свою клемму следует накинуть поверх уже имеющихся и закрепить её с помощью гайки. При гладкой поверхности нейтрали для закрепления заземления можно использовать хомут. Отлично, если в выполнении этой работы поучаствует электрик вашей Управляющей компании.

Возможные проблемы с вентиляцией

При установке вытяжки может быть нарушена штатная вентиляционная система квартиры. Попыткой решить эту проблему является пробивание специально для вытяжки дополнительного отверстия наружу или в канал вентиляции. Но нужного эффекта таким путем не достичь. Площадь сечения того же вентиляционного канала не увеличивается при появлении в нем ещё одной дыры.

При удачном стечении обстоятельств лишь ¾ чада из кухни отправятся в канал, а ¼ останется в квартире. Если же снаружи будет сильный ветер или возникнет тяга с нижних этажей, то вся гарь вернётся на кухню или отправится к соседям, что может обернуться испорченными отношениями с ними.

Что касается вывода воздуха наружу через пробой в стене, то при этом затрагивается несущая конструкция. Такие работы необходимо предварительно согласовывать, составлять проект вносимых изменений. Кроме того, такое решение создаёт опасность оседания конденсата как в воздуховоде, так и на моторе вентилятора. Тогда-то пробой на корпус практически неизбежен.

Схема работы вытяжки с хлопушкойСхема работы вытяжки с хлопушкой

На схеме работы вытяжки с хлопушкой хорошо раскрывается принцип её функционирования: воздушные массы не будут поступать по воздуховоду обратно в помещение кухни

В качестве выхода из возникшей ситуации предлагается использовать дополнительный участок воздушного короба, оснащенный клапаном-хлопушкой. Схема этого устройства приведена ниже.

Под воздуховод вытяжки нужно окно в форме квадрата, сторона которого составляет ¾ диаметра воздуховода. Это позволяет площади его поперечного сечения соответствовать аналогичной площади воздуховода. Периметр же окажется немного меньше, чем длина окружности воздуховода. Тогда и с подключением сложности не возникнет.

Заслонку можно сделать из алюминия толщиной 0,5 мм или из такого же по толщине фторопласта или стеклотекстолита. Предпочтительнее изделие из алюминия, потому что важна не только жесткость и толщина материала, но и его легкость. Срабатывание хлопушки будет эффективнее при меньшем удельном весе материала, из которого её сделали.

Заслонка оснащается слабой тонкой пружинкой. Её функция такова: когда заслонка будет поднята в верхнее положение и воздействие на неё прекратится, она должна плавно вернуться на своё место. Если пружина слабо натянутая, но жесткая, то для нашей цели она не подойдет.

Поволока, составляющая пружину, должна иметь в диаметре 0,2-0,3 мм. При длине в 120-150 мм диаметр самой пружины должен составлять 3-5 мм.

Подробнее о том, как правильно подключить кухонную вытяжку к вентиляции, читайте .

Использование нейтрализаторов запаха

Часто кухонные вытяжные устройства снабжают нейтрализаторами запаха.

В наших магазинах можно встретить три типа нейтрализаторов:

  • Химические. Эти нейтрализаторы нужно часто менять, потому что они быстро затягиваются жировой пленкой и перестают действовать, не выработав до конца собственный ресурс. Кроме того, они и сами источают соединения, способные нанести вред здоровью.
  • Электроионизационные. Если у вас имеется ионизатор, то принцип действия этого устройства вам тоже знаком. Но в любой комнате дома вредные вещества находятся в значительно меньшей концентрации, чем в кухне над варочной поверхностью. Для их нейтрализации необходим сильный разряд, который может навредить и хозяйке, стоящей у плиты.
  • Ультрафиолетовые. При использовании нейтрализаторов этого типа необходимо иногда очищать лампочки от налёта и менять их примерно раз в два года. А лампочки эти стоят недешево. Зато такой нейтрализатор безопасен для здоровья людей. Более того, лампы излучают не один лишь ультрафиолет, а ещё и свет: белый или с небольшой голубизной.

Вооруженные полученной информацией, мы выберем себе нужный нейтрализатор не вслепую, а со знанием дела.

Несколько слов о воздуховодах

В комплект вытяжки воздуховод не входит. Его придется покупать отдельно. Считается, что металлический короб с прямоугольным сечением выглядит эстетичней , но и у него есть свои достоинства.

Гофр в качестве воздуховодаГофр в качестве воздуховода

Тот, кто считает, что гофра выглядит не слишком привлекательно, может и ошибаться: при определенных условиях он способен даже украсить интерьер помещения

Гофру следует выбирать с таким диаметром, который соответствует входному отверстию в верхней части колпака вытяжки. Если длина этой трубы менее 1,5 метров, то аэродинамическое сопротивление этого материала практически ничтожно в сравнении со случайными потерями, возникающими в результате завихрений в вентиляции. Гофру легко разрезать обычными ножницами.

Гофре можно придать квадратную форму, чтобы соединить его с хлопушкой. У нее напрочь отсутствуют резонансные свойства, иногда возникающие у жестких коробов. Если вы все-таки предпочтете приобрести гофру, то готовку пищи в вашем доме никогда не будет сопровождать монотонный гул.

Выводы и полезное видео по теме

Рекомендации специалиста в этом ролике помогут вам не растеряться, рассматривая модели вытяжных устройств, которые предлагают вам современные супермаркеты электрической бытовой техники. Выбор нужно делать со знанием дела, поэтому прислушайтесь к консультации профессионала:

При монтаже вытяжки могут возникать и нестандартные ситуации. Справиться с поставленной задачей вам помогут практические советы мастера, которые вы найдете в этом видео:

Соорудить вентиляцию на кухне можно и своими руками. Но перед тем как приступить к работе, необходимо узнать, какие виды вытяжных устройств предлагает современный рынок, какие правила и для кухни существуют.

Если вам приходилось сталкиваться с обустройством кухонной вентиляции и есть что посоветовать нашим читателям, или остались вопросы, на которые хотелось бы получить ответ, оставляйте, пожалуйста, свои комментарии в расположенном ниже блоке.

как сделать ествесственную и принудительную

Не для кого не секрет, что вентиляция на кухне важна для любого дома. Для эффективного отвода отработанных газов и обеспечения притока свежего воздуха вдобавок к существующим коммуникациям жильцы добавляют вытяжку. Сразу же отметим, что неправильно установленный прибор не создаст ожидаемого эффекта, скорее ухудшит работу существующей естественной вентиляции. В нашей статье узнаем, зачем нужна вентиляция на кухне, а также ознакомимся с разновидностями таких систем.

Зачем нужна вентиляция на кухне


При готовке пищи в кухне скапливаются различные вредные вещества. Некоторые из них могут быть опасными для здоровья человека. Одним из таких считается угарный газ, который накапливается в воздухе после сгорания «голубого топлива» или при готовке пищи в дровяной печи. Его запах не ощущается, да и само вещество не может качественно отбираться угольными фильтрами. Высокие концентрации угарного газа приводят к отравлению, а затем и к летальному исходу. Вот почему важно разработать эффективную схему воздухообмена кухонь и удалить этот опасный продукт.

При включении конфорки газовой плиты, а также при работе водонагревательной колонки во внутреннее пространство помещения попадает некоторое количество не успевшего сгореть природного газа. Правильно работающая естественная вентиляция, установленная на кухне, легко справится с подобным выбросом, но её мощности будет не достаточно при утечке топлива с трубопроводов. При выявлении устойчивого запаха этилмеркоптана необходимо позвонить в аварийную службу.

Существуют и другие вещества, загрязняющие воздух на кухне:

  1. Чад от жарки продуктов выделяется в виде переработанных частиц жира и подсолнечного масла В результате сильного нагрева такие вещества становятся опасными для жителей дома, они оседают на стенах помещения, посуде и мебели, а также на наших лёгких. Для эффективного отвода таких частиц необходимо подобрать правильный размер вентиляции на кухне.
  2. Кроме чада в помещении выделяется водяной пар. Он относительно безвреден, но может повлиять на микроклимат в помещении.


Из вышеуказанного можно сделать единственный правильный вывод о необходимости использования качественной вентиляционной системы. Она позволит удалить кухонные запахи и излишнюю влажность.

Системы вентиляции кухонь: естественная или принудительная

Не все знают о том, какая схема вентиляции для кухни лучше, стандартная естественная, когда отработанные газы выходят через канал на улицу или принудительная (для отвода загрязнённого кислорода используется вентилятор). Однозначного ответа на этот вопрос нет, ведь каждая из вытяжек выполняет свои функции, имеет свойственные достоинства и недостатки.

В кухне, не зависимо от её расположения (в квартире или частном доме) наличие системы естественной вентиляции обязательно. Особенное значение нужно уделять работоспособности оборудования, а особенно, если в комнате стоит газовая плита. В данном случае вредные выбросы будут выводиться на выход по вертикальному каналу естественной вентиляции. Правила вытяжки не считают принудительную вентиляцию обязательной инженерной коммуникацией, она лишь обеспечивает комфорт жильцов. Далее опишем каждый из типов воздухообмена более подробно, рассмотрим их сильные и слабые стороны.

Естественная вентиляция на кухне

Вытяжная вентиляция на кухне знакома всем жильцам по вертикальным шахтам, которые имеют выход на крыше жилого здания. Вредные вещества и испарения удаляются через такие хода, а свежий воздух поступает в помещения сквозь щели в окнах или специальные клапана на рамах. Тёплый, нагретый кухонной плитой воздух стремится вверх, он скапливается на потолке и уходит сквозь вентиляционное отверстие за пределы дома. На его место поступает свежий кислород с улицы.



Правильная, качественно смонтированная вентиляция для кухни в квартире отводит небольшое количество отработанного газа, но делает это в постоянном режиме. Очищенный от мусора вентканал способен отводить угарный газ и незначительные протечки топлива от кухонного оборудования. Для качественного удаления посторонних запахов должна быть смонтирована вытяжка над плитой.

Приточная вентиляция имеет следующие преимущества:

  • качественный воздухообмен в квартире;
  • отвод вредных веществ, которые выделяются во время приготовления пищи;
  • удаление запахов и повышенной влажности воздуха при включении нескольких конфорок;
  • отсутствие финансовых вложений на работу системы;
  • бесшумность.

Вентиляция на кухне с вытяжкой имеет следующие недостатки:

  • снижение эффективности работы при наличии жаркой погоды;
  • возможность обратного хода воздуха с улицы в кухню;
  • относительно небольшой объём перерабатываемого воздуха за единицу времени;
  • нужно постоянно проверять тягу в вентканале.

Не все владельцы загородной недвижимости знают, как правильно устроить естественную вентиляционную систему в частном доме. В этом случае каналы будут сделаны в стенах хозяйственных помещений, таких как ванная, туалет и кухня. Для качественного проветривания всего дома, а не только этих комнат необходимо дополнительно пускать поток воздуха из спальни, гостиной или столовой. В некоторых случаях нужно держать окна открытыми.

Если в кухне установлена четырёх конфорочная газовая плита, то часовой объём перерабатываемого воздуха должен находиться в пределах 90м3. Для эффективной работы вентиляционной системы необходимо установить канал с сечением 0,02м2. Этому параметру соответствует диаметр трубы 16сантиметров или шахта, выложенная из кирпича в форме квадрата с размером стороны 14 сантиметров. Вход в канал располагают на потолке или на расстоянии 20-30 сантиметров от него. Для обеспечения стабильной тяги нужен вентиляционный канал длиной от 5 метров.

Принудительная вытяжная система

Под понятием принудительная вентиляция подразумевают инженерную систему, в которой загрязнённые воздушные потоки выводятся наружу с использованием вентилятора. В кухне такие приборы монтируют разными методами:

  • В вертикальную шахту вентиляции.
  • В отверстие, сделанное в стене здания. В таком случае загрязнённый воздух будет выводиться из кухни наружу, минуя вентиляционные шахты.
  • Гофрированную трубу от кухонной вытяжки можно вставить в окно.
  • Некоторые потребители устанавливают над газовой плитой специальное устройство, вытяжку. Загрязнённый воздух может выходить из кухни в шахты естественной вентиляции или сразу на улицу через отверстие в стене.

Достоинствами подключения вытяжного вентилятора или кухонной вытяжки считаются:

  1. Улучшенная производительность. Эффективная вентиляция на кухне позволяет быстро удалять запахи и скопившиеся в воздухе вредные вещества.
  2. Кухонная вытяжка над плитой отводит вредные вещества до их попадания в пространство комнаты.

Минусами устройства вытяжки являются:

  1. Грязный воздух удаляется с комнаты только при работающем вентиляторе.
  2. Такая система требует финансовых вложений. Кроме стоимости самой вытяжки придётся постоянно платить за потребляемую электроэнергию.


Во время установки вентилятора в шахту нужно учитывать несколько важных моментов. Дело в том, что такое устройство имеет обратный клапан, который предотвращает всасывание грязного воздуха при неработающей вытяжке. Этот клапан нужно убрать, чтоб он не мешал работе естественной системы воздухоотвода. Следует отметить, что производительность прибора будет совпадать с паспортными данными только в случае устройства горизонтального отводящего канала небольшой длины. Современная вытяжка, подключенная к обще домовой шахте, будет иметь меньшую производительность, по сравнению с заявленными техническими характеристиками.

Схема вентиляции на кухне с вытяжкой

Схема вентиляции на кухне с вытяжкой

Какая вентиляция будет оптимальным вариантом

Для людей, которые возводят большой по размерам загородный дом или делают ремонт в элитной квартире можно посоветовать дорогую, качественную и эффективную вентиляционную систему с рекуперацией тепла. Владельцы дорогой недвижимости монтируют мощную вытяжку, причём вывод для отработанного воздуха следует сделать в стене. Вместо газовой плиты лучше применять электрический бытовой прибор через меньшие выбросы канцерогенов.

Для застройщиков, которые ограничены в финансовых средствах лучшим вариантом будет использование естественной вентиляции, которую подводят к кухне, ванне и туалету, а также вспомогательным помещениям. Если в частном доме будет использоваться работа вытяжки, установленной над кухонной плитой, то канал для отвода отработанных воздушных масс делают не в вертикальном направлении на крышу, а в стене. На вентиляторе устанавливают обратный клапан, он предотвращает проникновение холодного воздуха из улицы внутрь комнаты.

Лучшим вариантом для владельцев квартир считается уже существующая в доме естественная вентиляция. Кроме этого над плитой в кухне устанавливают вытяжку и с отводом воздуха через отверстие в стене. Если такой вариант не проходит, вентилятор монтируют в стояк существующего канала, но снимают обратный клапан.

С 1 января 2019 года введен запрет на подключение вытяжки к вентиляции — ТСН Кирова 7

Начиная с 1 января 2019 года, усилен контроль за соблюдением норм СНиП, согласно которым, если ваша вытяжка над газовой плитой принудительно выводит воздух в общедомовую систему многоквартирного дома, то вытяжку необходимо демонтировать или обеспечить альтернативный отвод воздуха, если это допускается конструкцией здания.
Сразу отметим, что на почве этих поправок зарегистрировано много фактов, когда сотрудники проверяющих служб требуют демонтировать вытяжку даже если она не нарушает действующие нормы. В этой статье мы разберемся в сути вопроса и проинформируем что является незаконным подключением и как исправить ситуацию если вытяжка уже установлена.

Основные требования к вытяжкам над газовыми плитами в многоквартирных домах Хотим обратить ваше внимание, что новые поправки касаются только оборудования с принудительной циркуляцией воздуха, установленным над газовой плитой и систем отвода газов из газовых котлов. Если в вашей кухне над плитой установлен вытяжной зонт без принудительной циркуляции, то такая естественная вытяжка не запрещается и может быть подключена к общедомовому каналу вентиляции.

Общие требования к кухонной вытяжке над газовой плитой следующие:

Отводной канал вытяжного оборудования не должен полностью перекрывать канал общедомовой вентиляции. То есть необходима установка комбинированной решетки, которая обеспечит работу вентиляции помещения при неработающей вытяжке как показано на рисунке ниже. Мощность вытяжки не должна превышать проектную мощность вентиляционного канала. В этом случае, работа слишком мощной вытяжки создаст в общем канале эффект опрокидывания тяги, о котором мы расскажем ниже. Не допускается переделка вентканала без предварительного согласования в установленной форме с органами контроля. То есть вы не можете произвольно расширять вентиляционное отверстие или переносить его в другое место без согласования. Важно! В постановлении комитета РФ по строительству и ЖК комплексу № 170, в пункте 5.7.8 указывается, что допустима установка вытяжек с принудительной вентиляцией и отводом в общедомовую систему вентиляции только для квартир на верхних этажах, однако требования по мощности вытяжки сохраняются. В современных новостройках уже на уровне проекта предусматривается несколько основных вентиляционных каналов с разными разгонными шахтами. Один канал служит исключительно для общей вентиляции помещения с естественным током воздуха, второй для подключения вытяжки и оборудован специальным вытяжным оборудованием на крыше дома. Однако в старых домах есть только один общий канал с диаметром вытяжной разгонной шахты 22-24 см. и не имеет принудительной вытяжки, а работает исключительно на естественной циркуляции.

В каких случаях нельзя подключать кухонную вытяжку к общедомовой вентиляции? Запрещено устанавливать вытяжку над кухонной плитой с принудительной вентиляцией и отводом воздуха в общедомовой канал с полным его блокированием как показано на рисунке ниже.

Отчасти принятие таких поправок продиктовано частыми взрывами природного газа в многоквартирных домах. Специальные комиссии, которые были созданы для расследования причин взрывов пришли к заключению, что результатами взрыва стала большая концентрация природного газа в помещении из-за неисправных газовых приборов.

Воздушные каналы общедомовой вентиляции рассчитаны на то, чтобы удалять природный газ, который легче воздуха и скапливается в верхней части кухни. Однако установка вытяжек блокирует эти каналы. В результате чего концентрация становится сильно большой и малейшая искра приводит не только к возгоранию газа, но и его быстрому расширению в ограниченном пространстве с большими разрушениями. Цитирование фото: domikelectrica.ru К тому же, по результатам проверки выяснилось, что практически все вытяжки значительно превышают по мощности пропускную способность канала и это вызывает эффект опрокидывания тяги. Что такое эффект опрокидывания тяги? Эффектом опрокидывания тяги называют полную остановку работы вентиляционного канала или его работу в неестественном режиме, который не предусмотрен проектом. Опрокидывание тяги происходит в основном из-за нарушений режимов использования канала. Многоквартирные дома старого жилого фонда с общедомовыми вентиляционными каналами рассчитаны на работу по схеме естественной вентиляции, согласно которой, приток воздуха в помещение осуществляется через оконные проемы, в помещении воздух нагревается и теряет плотность поднимаясь вверх. Далее он поступает в вентиляционный канал под самым потолком и удаляется через разгонный основной канал как показано на рисунке ниже. Такая система не может работать без обеспечения притока свежего воздуха из квартиры.

Закрывая вытяжной канал, при неработающей вытяжке, циркуляция воздуха не происходит и в помещении накапливается углекислый газ или концентрируется природный газ при наличии утечек. Повсеместная установка вытяжек с перекрытием каналов приводит к тому, что тяга в разгонном канале уменьшается или вовсе пропадает и воздушные массы отработанного воздуха уже не выходят через крышу.

Если на улице тепло, то тяга практически прекращается, и вы начинаете по запаху ощущать, что готовят соседи снизу, так как скорости в разгонном канале не хватает вывести их наружу. Если на улице холодно, то холодный воздух извне, через выходное отверстие на крыше дома, передавливает разгонный канал, то есть стремиться заместить собой теплый воздух. Это приводит к обратной тяге и из вентиляции начинает дуть холодный воздух, который потом конденсируется в квартире и приводит к запотеванию окон, повышенной влажности и появлению плесени не только в квартире, но и в самом воздушном канале. Выдержка из СНиП по многоквартирным зданиям.

Цитирование фото: vamnapolzu.ru Что делать если вытяжка уже установлена с нарушением новых норм? Наиболее оптимальный вариант решения проблемы, это установка специальной решетки, которая имеет отверстие для подключения патрубка от вытяжки и одновременно решетку для естественной циркуляции воздуха даже при неработающей вытяжке. Рисунок выше. Изучите характеристики своей модели вытяжки. Современные вытяжки имеют универсальную конструкцию, предусматривающую как отвод воздуха через патрубок наружу, так и установку специальных угольных фильтров, которые удерживают запах и очищают воздух. Если возможность установки фильтров есть, то установите их и снимите патрубок вовсе. Монтаж отдельного канала. Эта работа предусматривает проделывание отверстия в наружной стене здания специально для вытяжки. Напоминаем, что такую работу нельзя проводить самостоятельно. Для этого нужны специальные разрешения и сертифицированный специалист. Выведение вытяжки в форточку. Этот вариант возможен если сама вытяжка находится не далеко от окна и в конструкции самого окна предусмотрена форточка, чего нет в большинстве пластиковых окон. В форточку устанавливается специальная решетка и подключается выходной канал от вытяжки. Замена газовой плиты. Согласно новых требований, если у вас установлена электрическая плита, то вы никаких правил не нарушаете и претензий к вам быть не может, даже если вы полностью закрыли вентиляционный канал.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
