Двускатная или щипцовая крыша — крыша с двумя наклонными к наружным стенам скатами.

Из трёх основных форм крыш (1/ односкатная; 2/ двускатная или щипцовая; 3/ четырёхскатная или шатровая) двускатная считается лучшей, поэтому очень распространена. В такой крыше стропила опираются друг на друга, каждая пара стоит отдельно, и связываются пары стропил обрешёткой. В торцах крыша имеет треугольные стены — фронтоны или, иначе, щипцы. Под крышей устраивается чердак. Освещение и вентиляция чердака двускатной крыши производится посредством окон во фронтонах и (или) окон на скатах, называемых слуховыми.

Комбинация двускатной и шатровой крыши образует полувальмовую крышу, по удобствам занимающую среднее место между двускатной и шатровой крышами.

Пересечением двух двускатных крыш образуется многощипцовая крыша.

Крыши с неравномерными углами наклона скатов (то есть расположение конька не через центр здания) и различной длиной карнизных свесов применяются при желании заказчика выразить архитектурную особенность его жилья. Такая кровля, в плане дизайна, выглядит достаточно оригинально, но имеет недостаток нерационального использования чердачного помещения.

  • Крыша с разными углами наклона скатов

Ломаная щипцовая крыша применима в тех случаях, когда имеется надобность использовать чердачное помещение под мансарду. В такой крыше увеличенный объем чердака позволяет с легкостью обустроить мансарду, которую защищают от влаги и утепляют.

  • Ломаная щипцовая крыша

Двускатная симметричная крыша имеет в своем основании равнобедренный треугольник. Ортодоксальная форма и неприхотливость при возведении сделали её любимицей не только профессиональных строителей, но и начинающих специалистов.

  • Двускатная симметричная крыша

конструкция, стропильная система и др

Частные дома украшают крыши самых разнообразных форм. Среди них есть и щипцовые. Они представляют собой конструкцию, которая опирается на две стены одинаковой высоты. Такие крыши имеют два ската. Торцевая часть по своей форме напоминает треугольник. Если стены выполнены из дерева, то такой треугольник носит название щипцов, а если из кирпича — фронтонов. Изготовить щипцовую крышу можно своими руками.

Расчёт щипцовой крыши

Щипцовые крыши имеют два ската. По выбору кровельных материалов ограничений нет никаких.

При устройстве такой крыши, как правило, отходы материала минимальны. Это происходит из-за того, что форма скатов прямоугольная. К слову, скаты могут иметь различную длину и угол уклона.

Для такой крыши характерно применение тёплого чердака, который используют как дополнительное помещение. Утепление кровли может привести к дополнительным расходам на материалы и усложнит работу.

Оптимальный угол для уклона определяется в пределах 20-45 градусов и зависит от района строительства

. Если местность снежная, то лучше увеличить уклон, чтобы избежать образование снежных накоплений.

Щитовая крыша: начало строительстваЩитовая крыша: начало строительства

Устройство такой крыши начинают с выкладывания торцевых частей — щипцов. Это не самая лёгкая задача, ведь они должны быть полностью одинаковыми.

Для расчёта длины ската пользуются теоремой Пифагора, знакомой всем со школы. Так, если представить, что скат — это гипотенуза рассчитываемого треугольника, то одним из катетов будет высота от начала ската до конька по плоскости стены, а вторым — половина длины фасадной стены.

Если дом имеет простую форму в плане, то можно воспользоваться применением щипцовой крыши, но если форма сооружения сложная, то появляется вариант с использованием многощипцовой. Их возводить сложнее, потому как они имеют много ендовых.

Устройство щипцовой крыши

При устройстве такой крыши используют два вида стропил — наслонные и висячие.

Наслонные представляют собой конструкцию, имеющую посередине опорную балку, которая передает нагрузку от конька на мауэрлат, уложенный на несущие стены. Эту балку монтируют посередине от наружных стен.

Висячие стропила используют в тех случаях, когда расстояние между стенами менее 10 метров или же отсутствует несущая стена посередине дома.

Виды стропильных систем щитовых крышВиды стропильных систем щитовых крыш

Их опирают на боковые стены. Но при этом возникает распирающий эффект. Он даёт дополнительную нагрузку на стены. Чтобы этого избежать, конструкция висячих стропил предусматривает соединение стропил затяжками таким образом, что появляется треугольник. Для выполнения этой функции можно применять балки перекрытия.

Затяжки можно монтировать сверху и снизу. При этом верхние нужно устанавливать таким образом, чтобы расстояние от конька было более 50 сантиметров.

Виды стропильных систем щитовых крышВиды стропильных систем щитовых крыш

Материалы

Для работы понадобятся:

  • мауэрлат. Для него подойдут деревянные бруски сечением 15х10 или 15х15 сантиметров;
  • стропила. Для них выбирают сосновые доски с сечением 15х5 сантиметров.
  • распоры;
  • контробрешётка. Её укладывают после слоя гидроизоляции. Для неё выбирают бруски с сечением 5х5 сантиметров или же доски 3х10 сантиметров;
  • обрешётка выбирается под кровельное покрытие. Может быть выполнена из обрезных или необрезных досок, фанеры, плит ОСБ.

Этапы работ

  1. В зависимости от конструкции дома, выбираем подходящую систему стропил.
  2. Если система стропил висячая, то сборку стропильных ног производят заранее. А после того как сборка завершена, получившиеся треугольники стропил монтируют на две крайние конструкции стропильной системы. Далее переходят к установки смежных стропил.
  3. Укладываем мауэрлат (опорный брус) на несущие стены при условии, что дом выполнен из блоков или кирпича, если же здание построено из брусов или бревен, то можно в качестве мауэрлата использовать верхний брусок.
  4. К кирпичным стенам мауэрлат крепится на заранее замурованные металлические стержни с резьбой. Их следует установить с шагом в метр — полтора. Это позволит сделать конструкцию более прочной и стойкой. При этом диаметр таких стержней должен быть не менее 10 мм.
  5. Перед монтажом мауэрлата на кирпичные стены укладывают слой гидроизоляции (для этих целей можно использовать рубероид). Его крепят на болты с шайбами.
  6. Если стены выполнены из пенобетона или керамики, то перед установкой мауэрлата поверхность их заливают армированным бетоном высотой 20-30 сантиметров.
  7. Мауэрлаты устанавливают параллельно друг другу, чтобы избежать неровностей при монтаже стропильной системы.
  8. Перед установкой стропил необходимо произвести разметку на мауэрлате, используя карандаш и линейку.
  9. Стропила изготавливают в соответствии с длиной ската, который можно определить по теореме Пифагора, опираясь на уже построенные щипцы.
  10. При расчёте длины стропил необходимо учесть наличие свеса, поэтому к рассчитанной величине прибавляют еще от 50 сантиметров.

Длина свеса зависит от личных предпочтений по внешнему виду крыши, но не рекомендуется делать его менее 50 сантиметров, иначе он не будет выполнять своих функций — защиты стен дома.

Опирание диагональной стропильной ноги на мауэрлат
Опирание диагональной стропильной ноги на мауэрлат
  1. Нижний конец стропила должен иметь отверстие, которое создаст идеальное крепление к мауэрлату. Этот вырез должен быть сделан в 1/3 от ширины стропила.

Чтобы не ошибиться с расположением вырезов, можно подготовить небольшой чертеж, где отметить все необходимые величины.

  1. При висячей системе стропил, они крепятся между собой на металлические накладки или болты.
  2. Фиксируют их укосинами, демонтируемыми после окончания работ.
  3. Далее производят крепление кобылок, которые будут образовывать свес крыши.
  4. После того, как произведена установка кобылок и стропил, переходят к монтажу обрешётки и массивных прочных досок к коньку.
  5. Если речь идёт о наслонных стропилах, то тут сборку начинают с монтажа лежня. На него крепят опоры.
  6. Далее следует установка конькового бруса, закрепляемого укосинами.
  7. И в завершении на брус монтируют стропила с длиной, превышающей длину бруса.
  8. Тип обрешётки выбирают в зависимости от кровельного покрытия.
  9. Любую крышу, в том числе и шипцовую, следует снабдить слоем гидро- и пароизоляции. А при наличии тёплого чердакаещё и утеплителем.

Многощипцовая крыша

Многощипцовая крышаМногощипцовая крыша

Многощипцовая крыша также является двускатной, а отличается от щипцовой большим количеством скатов и наличием ендовых. Их устройство — довольно сложный и трудоёмкий процесс. Ендовые — это места стыка двух скатов, когда образуется внутренний угол. В таких местах образуются скопления снега и большая нагрузка может привезти к разрушению конструкции. При организации такой крыши обязательно нужно предусмотреть организацию схода воды и снега в виде водосточных жёлобов.

При устройстве ендовых обязательно использование гидроизоляционных материалов, чтобы избежать протечек и образование гниения на древесине. Обрешётка в месте таких внутренних углов делается сплошной, вне зависимости от того, какая она для выбранного кровельного покрытия. Все стыки стоит делать качественно, без возможного образования щелей, чтобы не было уязвимых мест.

Стропильная система многощипцовой крыши

Для монтажа такой кровли необходимо правильно рассчитать все размеры дома и вычертить небольшой план кровли, на котором указать, где будет располагаться коньки, а где –ендовы. Это поможет правильно рассчитать длину стропильных ног.

Многощипцовая крыша над квадратным домом: строительство стропильной системы, устройство

многощипцовая крыша

В этой статье мы поговорим о том, какой бывает многощипцовая кровля. Многощипцовая крыша над квадратным домом имеет большое количество ендов, ребер, фронтонов, щипцов. Щипец представляет собой верхнюю часть стены здания, которая ограничена двумя скатами крыши и при этом не отделена карнизом снизу. Когда верхняя часть стены от нижней отделена карнизом, то это уже фронтон. Щипцовая крыша представляет собой две плоскости, которые опираются на стены и ограниченная фронтонами или щипцами с торцов.

Что представляет собой многощипцовая кровля

Многощипцовые крыши устраивают на домах, которые имеют сложную планировку, при боковом освещении мансард, покрытии пристроек, фронтонах над входами.

При устройстве такой крыши, как четырехскатная вальмовая крыша, должны присутствовать такие элементы, как ендовы. Также необходимо знать, что здание с такой крышей должно иметь вентилируемый чердак, который полностью будет изолирован от всех теплых помещений.

Крыши многощипцовые требуют большого расхода кровельных материалов, и после ее устройства остается довольно много отходов материала.

многощипцовая крыша над квадратным домомМногощипцовая кровля характерна для строений, имеющих сложный план

Такой тип, как крыша обычная полувальмовая своими руками, образуется благодаря установке нескольких скатов. Это довольно сложная конструкция, главным недостатком которой является сложность реализации.

При устройстве конструкции этой крыши пересечения скатов образуют внутренние углы (ендовы). По ним стекает большое количество воды и поэтому гидроизоляции таких углов следует уделить пристальное внимание.

Помимо этого в ендовах может скапливаться большое количество снега, а это значительно увеличивает нагрузку на кровлю. Основным достоинством многощипцовой крыши является выразительный внешний вид, а также перекрытие одноуровневой кровлей нескольких помещений.

Щипцовая кровля

Крыша щипцовая — это кровля самая тяжелая в устройстве крыш, так как в конструкции присутствуют множество ендов, разжелобков, ребер. Она в основном используется в сооружениях с многоугольным проектом строения, трудной архитектурой.

Ее часто применяют в строительстве частных домов. Шпиль имеет художественный характер, и устанавливают такие элементы на куполовидные кровли и башни.

Эти кровли полезного смысла не несут, но выполняют значительную работу в создании архитектурного стиля постройки. В индивидуальном строительстве щипцовая крыша представляет собой комплекс нескольких форм, иногда таких замысловатых, что даже сложно их узнать.

На сегодняшний день популярными являются двухуровневые покрытия и полувальмовые кровли.

Вашему вниманию!Самая простая конструкция представляет собой пересечение между собой под углом 90º двух скатных крыш.

Стропильная система многощипцовой крыши состоит из стропил, мауэрлата, прогонов (балок). Такой элемент, как мауэрлат перераспределяет нагрузки от крыши на стены дома через стропильные ноги и таким образом соединяется со стенами.

Он представляет собой бруски из дерева 150х100 мм и 150х150 мм. А также для этого используют куски бруса, имеющие длину 1,5 метра. Собирают стропила для такой крыши из сухих сосновых досок, которые имеют сечение 150х50 мм.

Стропила бывают висячие и наслонные – это зависит от наличия или отсутствия дополнительных опор, а также от конструкции многощипцовой крыши. В устройстве крыши могут одновременно использоваться оба вида стропил.

В местах, где сочленяются двускатные крыши, устанавливают накосные или диагональные стропильные ноги, на которые будут опираться нарожники (укороченные стропильные ноги). Из-за того, что на диагональные стропила действует очень большая нагрузка, их необходимо усиливать – сплачивать в две доски.

В верхней части стропила соединяют коньковым прогоном, изготовленным из сплоченных между собой досок или бруса. В случае необходимости устанавливаются дополнительные промежуточные прогоны.

Совет!После того, как установят стропильную систему, укладывают гидроизоляционную пленку полосами, перпендикулярно направлению ската, с напуском не менее 15 см, а также с обязательной проклейкой стыков с помощью соединительных лент. Пристальное внимание следует уделять местам, где расположены ендовы, так как по ним будут идти большие потоки воды.

По стропилам нашиваются бруски контробрешетки после укладки гидроизоляционного слоя. В основном для выполнения таких работ применяют бруски, сечением 50х50 мм или же доски 32х100 мм. Обрешетку следует проводить в соответствии с инструкциями по выбранному кровельному покрытию.

Конструкция многощипцовой крыши

строительство четырехщипцовой крыши своими рукамиЩипцовые крыши

Очень многие владельцы частных домов хотят знать, как сделать многощипцовую крышу.

Этот вид крыш представляют собой довольно сложные конструкции и при устройстве такой конструкции несколько фрагментов здания могут представлять двускатные вариации, которые потом соединяют в единый комплекс, создавая при этом удивительное впечатление.

Строительство четырехщипцовой крыши своими руками состоит из таких этапов:

  • необходимо снять правильно размеры дома;
  • рассчитать сечение и длину стропил;
  • правильно расположить упоры, коньки, ендовы;
  • затем следует установить мауэрлат, который должен проходить по периметру стены и служить надежным «фундаментом» крыши;
  • далее необходимо установить стропила, которые закрепляются на мауэрлате запилами или гвоздями;
  • потом устанавливается обрешетка, гидроизоляция, само кровельное покрытие, а также паро- и теплоизоляцию.

Конструкция многощипцовой крыши представляет собой скатную крышу с наклонными поверхностями кровли к наружным стенам и при этом обеспечивает естественный сток талых и дождевых вод.

Выбор уклона напрямую зависит от климатических условий региона, материала кровли и архитектурных требований. На отдельных участках угол наклона составляет 90º.

Основные элементы крыши

стропильная система многощипцовой крышиСхема четырехщипцовой крыши

Конструктивная схема четырехщипцовой крыши состоит из таких элементов:

  1. наклонных плоскостей – скатов;
  2. стропил;
  3. обрешетки;
  4. мауэрлата;
  5. горизонтальных и наклонных ребер;
  6. конька;
  7. ендов;
  8. желобков;
  9. свесов;
  10. водостоков.

Устройство многощипцовой крыши — это довольно трудоемкий процесс, так как в пересечении скатов следует устанавливать дополнительные диагональные стропила при возведении такой конструкции.

При этом образуются такие элементы, как разжелобки, которые еще называют «снежными мешками». И при устройстве крыши особенное внимание следует обратить именно на эти элементы, так как при некачественной установке – крыша обязательно в этих местах потечет.

Формы крыши

При сложной крыше необходимо устройство ендов, которые являются наименьшим надежным местом кровли, так как в этих местах скапливается снег и увеличивается нагрузка на стропильную систему.

Четырехщипцовая крыша представляет собой конструкцию скатов на четыре стороны. Ее еще называют вальмовой или шатровой, а скаты – вальмами.

Эти конструкции не требуют устройства щипцовых стен, но стропильная система является более сложной в отличие от двускатной. Иногда такую кровлю выполняют в виде полувальмовой, и при этом боковые скаты как бы срезают часть шпица.

Поэтому полувальмы имеют меньшую длину по линии уклона, чем основные скаты.

Они могут располагаться в виде треугольника, в самом верху крыши, и образуют щипец в виде трапеции, или трапециевидную анизу – тогда в верху образуется треугольный щипец, который лежит вне плоскости стены.

Такую конструкцию используют для зданий, которые имеют многоугольный или квадратный план. Крыша с таким скатами в виде равнобедренных треугольников сходится вершинами в одной точке.

ее устройство и особенности монтажа своими руками

Существует большое количество видов кровель, которые строятся для того или иного здания. Самой сложной по конструкции и монтажу считается многощипцовая крыша. Несмотря на это, она очень привлекательна и по-настоящему украшает дом, за что она и пользуется спросом у «зажиточных» людей. Такую конструкцию возводят на домах с квадратной или многоугольной формой, причем на тех, к которым пристраиваются помещения выше или ниже основного строения. Также она устанавливается на мансардах, которые нуждаются в особом освещении, и на домах со сложной планировкой.

Основное преимущество многощипцовой крыши в ее красивом дизайне. Она способна одним уровнем перекрыть несколько помещений. В целом никаких полезных функций данная кровля не выполняет, «работая» преимущественно на архитектурный стиль строения. По-другому она называется шатровой или вальмовой, а скаты – вальмами. В настоящее время наиболее распространены полувальмовые кровли и двухуровневые покрытия.

Она состоит из трех основных элементов, которые отличают ее от других: щипцов, большого количества ендов, фронтонов и разжелобков. Она представляет собой скатную конструкцию с наклонными поверхностями кровли к наружным стенам, благодаря чему обеспечивается естественный сток дождевой и талой воды.

Щипцом называется верхний участок стены, ограниченный двумя скатами крыши. При этом он не отделяется в нижней части карнизом, в отличие от фронтонов. Ендова – конструктивный элемент, представляющий собой внутренние углы на стыках. Любая щипцовая кровля состоит из опирающихся на стену плоскостей на одном уровне. С торцов они ограничиваются фронтонами или щипцами.

Квадратные дома с многощипцовой крышей выглядят красиво

Достаточно важная часть крыши – ендова – во время эксплуатации принимает на себя наибольшую часть атмосферных осадков, в ней скапливается дождевая вода и снег. Поэтому при строительных работах ей нужно уделять пристальное внимание, иначе она будет «страдать» от протечек.

Следующий элемент крыши – ребро. Оно образуется в результате соединения скатов и представляет собой наружный угол. Пример ребра – место, где скрепляются два ската на четырехугольной крыше.

Многощипцовая крыша своими руками – достаточно затратное дело, в первую очередь из-за большого количества материалов, которые расходуются на стропильную систему и кровлю из-за ее сложной геометрической формы. После окончания работ образуется много отходов, особенно если для крыши используется металлочерепица. Самостоятельно строить многощипцовую крышу без основательных знаний в данной области не следует. Лучше обратиться к профессионалам, потому что возведение такой сложной конструкции не обходится без нюансов.

Ендова. На ней сходятся и с нее стекают атмосферные осадки, поэтому нужно особое внимание уделять ее устройству.

Стропильная система многощипцовой крыши тоже устроена не так просто, так как в ней часто сочетаются наслонные и висячие стропила, поэтому расчет их сечения, установку элементов жесткости нужно делать особенно внимательно.

Простейший вариант многощипцовой крыши – две двускатные конструкции, соединенные под прямым углом. При виде сверху данное сооружение будет выглядеть как крестообразная фигура. Чаще всего несколько частей здания могут содержать двускатные конструкции, объединенные в единое целое. Именно они и придают зданию причудливый внешний вид.

Основные элементы стропильной системы – это мауэрлат, стропила и балки:

  • Мауэрлат перераспределяет нагрузку с крыши на стены. Изготавливается из бруса длиной 1000 – 1500 мм и сечением 150х150 или 100х150 мм. Чтобы усилия от стропил не раздвинули стены, мауэрлат необходимо прочно крепить к армированному поясу, который возводится во время строительства стен. После этого устанавливаются стропильные ноги.
  • Для стропил используются брусья того же сечения, что и для мауэрлата. Они могут быть наклонными или висячими в зависимости от наличия и отсутствия дополнительных опор.
  • Из брусьев делается конек, который соединяет верхние части стропил. Иногда требуется устанавливать дополнительные промежуточные прогоны.

Устройство фронтона многощипцовой крыши

Во время строительства необходимо проделать следующие шаги:

  1. Для начала следует правильно снять размеры дома. Профессионалам все расчеты дадутся легче. Человеку, не имеющему опыта в строительстве таких сложных конструкций, трудно будет сориентироваться в положении прогонов, мауэрлатов и т. д., поэтому контроль и советы опытного строителя будут как раз кстати.
  2. Вычислить длину и сечение стропил. Они делаются из хвойных пород. Влажность древесины должна быть не более 20%.
  3. Потом необходимо расположить остальные элементы: упоры, коньки и ендовы.
  4. Установить мауэрлат по периметру стены.
  5. На мауэрлате закрепить стропила с помощью запилов или гвоздей.
  6. В конце идет установка обрешетки, гидроизоляции кровельного покрытия, тепло- и пароизоляции. Какую именно обрешетку выбрать, с каким шагом, зависит от кровельного материала. Для мягких покрытий необходимо выбрать сплошной настил, а для профилированного металлопокрытия или жестких кровельных материалов обрешетка выполняется разреженной.

Многощипцовая крыша должна иметь качественную пароизоляцию и гидроизоляцию

Гидроизоляционная пленка укладывается полосами, перпендикулярно направлению ската. Делается напуск не менее 15 см, кроме того, стыки нужно обязательно заклеить соединительными лентами. Большое внимание следует уделять ендовам, так как они являются наименее надежным местом кровли и принимают на себя наибольшее количество воды.

Выбор угла наклона кровли зависит от климатических условий, материала и архитектурных особенностей здания. Порой этот показатель может достигать 90 градусов.

Во время строительства многощипцовой крыши по умолчанию предусматривается наличие чердачного пространства для мансарды. Поэтому кровлю следует хорошо утеплять. Также в нее не должна проникать лишняя влага.

Утеплитель должен быть на основе минерального волокна, например, базальта или стекла. Эти вещества отличаются мягкой структурой, которая позволяет утеплить труднодоступные участки кровли. Утеплитель предотвращает образование зон холода, способствующих появлению сильного конденсата. Влага, которая скапливается в подкровельной области, ухудшает теплоизоляцию и приводит к гниению деревянных элементов.

Для мансардных помещений необходимы дополнительные скаты, те же ендовы и ребра, а также стропила и обрешетки

Наличие мансарды в доме позволяет значительно расширить полезное пространство. Обустраивая ее, стоит помнить о вентиляции. Именно для мансарды она нужна даже больше, чем для остальных жилых помещений. Традиционные виды рулонной гидроизоляции (вроде пергамина или рубероида) не обеспечивают большого срока службы, прочности и экологичности. Поэтому сейчас все больше становятся распространенными материалы мембранного типа, которые увеличивают толщину утеплителя на всю высоту стропил и значительно снижают теплопотери мансардного этажа.

Перед строительством многощипцовой кровли вопрос цены стоит особняком. Ведь это не только самый сложный вариант строительства крыши, но и наиболее затратный из-за большого объема работ и дорогих материалов, которых требуется немало. Данная конструкция может обойтись на половину дороже, чем другой вид крыши. Стоит обратить внимание на то, что на стропильную систему будут ложиться немалые нагрузки, поэтому следует покупать только качественные брусья.

Обустройство такой кровли будет стоить минимум вполовину дороже другого вида крыши

Если вы построите такую крышу, то в вашем распоряжении окажется большое пространство, которое вы можете использовать по своему усмотрению. Например, с помощью этой кровли делаются замечательные верхние комнаты и мансарды. Поскольку угол наклона крыши очень большой, то все осадки с нее быстро скатываются.

Итак, как вы уже поняли, строительство многощипцовой крыши не является простым делом. Однако если подойти к нему профессионально, то в итоге можно получить настоящий «дом-конфетку», в котором находиться – одно удовольствие. На фото многощипцовая крыша выглядит очень привлекательно, но вживую она смотрится еще эффектнее, если подойти к ее обустройству творчески.

Многощипцовая крыша сочетает в себе привлекательный внешний вид и сложный монтаж

Единственный недостаток – цена на необходимые материалы, инструменты, услуги кровельщиков достаточно высока, именно поэтому данная крыша не пользуется большой популярностью. В основном наши дома могут похвастаться разве что двускатной или разновидностями четырехскатной крыши. Однако привлекательный внешний вид и наличие пространства для мансарды делают многощипцовую крышу отличным вариантом для частного дома.

Многощипцовая крыша один из самых презинтабельных видов крыш

Выбор кровельного материала следует начинать с определения угла наклона Вашей кровли. Конечно можно пренебречь данным правилом, но это повлечёт увеличение затрат на обустройство подкровельной гидроизоляции, конструктивных элементов, потребует дополнительной герметизации нахлестных зон. Каждый кровельный материал имеет требования к минимальному углу наклона, которые устанавливаются производителем согласно испытаниям. Кроме того на крышах с малым уклоном не будет видно самого кровельного материала и смысл переплачивать за эстетические свойства пропадает.
Вид кровельного материала особенно важен при обустройстве многощипцовой крыши. В виду того что на данном типе крыш особенно много угловых скатов, целесообразнее использовать штучные материалы. Применение листовых материалов ведет к большому количеству отходов. Кроме того сложность конструкции кровли ведет к ухудшению подкровельной вентиляции, что неблагоприятным образом влияет на деревянные элементы крыши и кровельный материал, чтобы это предотвратить также рекомендуется применять штучные материалы, которые при укладке дают зазоры, что увеличивает приток воздуха или использовать специальные вентиляционные элементы.
Конструктивные особенности также стоит учитывать при выборе материала. Все элементы дома должны выдерживать нагрузки как своего веса, так и внешние, такие как снеговые и ветровые нагрузки. Так как кровля является конечным этапом строительства здания нужно учесть тип фундамента, стен, стропильной системы, какие нагрузки они способны выдержать и согласно этого подбирать кровельный материал.
Внешний вид является одним из главных факторов при покупке кровельного материала. На рынке представлено большое разнообразие кровельных материалов разных видов, производителей, моделей и цветов от самого простого шифера и профлиста, до керамической черепицы и респектабельного кровельного сланца. Возможно захочется выделиться на общем фоне и сделать деревянную или тростниковую кровлю. Прежде всего кровля должна нравиться Вам, так как именно Вы будете видеть ее каждый день и именно Ваш дом она будет украшать.
Долговечность еще одно качество на которое стоит обратить Ваше внимание. Основную долю этому качеству задает прежде всего монтаж и последующая эксплуатация материала, но следует ознакомиться и с гарантийными обязательствами производителя, а также на то как данный материал ведет себя на других домах в Вашем регионе. Следует учесть что у каждого вида кровельного материала есть множество производителей, которые используют при изготовлении различное сырье, которое и задает срок службы материала. С виду одинаковая металлочерепица или другой материал может в корне отличаться по температуре эксплуатации, физико-химической стойкости, цветостойкости, которые и определяют долговечность материала. Кроме того следует учесть близость к крупным водным артериям, особенно с соленой водой и источникам химических выбросов, таких как крупные автомагистрали, вредные производства и исходя из этого подбирать материал.
Следующим момент, который нужно учесть это стоимость кровельного материала и всех необходимых доборных элементов. Помните стоимость основного кровельного материала это процентов 60-70, как правило, от всей стоимости материалов, не считая стоимости водосточной системы. Также следует учесть стоимость работ по монтажу данного кровельного покрытия. Важным фактором является какое количество отходов будет в процессе монтажа, это особенно заметно при строительстве многощипцовой крыши.

При выборе материала для многощипцовой крыши следует учесть отходность кровельного материала и его способность пропускать в подкровельное пространство воздух для вентиляции. Идеальные материалы для данного вида крыш являются штучные изделия, такие как кровельный сланец керамическая и цементно-песчаная черепица.

особенности и установка стропильного каркаса

Сегодня дома с многощипцовой крышей стали встречаться довольно часто. Такие строения отличаются весьма оригинальным дизайном. Но возводить многощипцовую конструкцию возьмется далеко не каждый, поскольку под силу это только специальным строительным компаниям. Стоимость таких услуг довольно высокая, поэтому может позволить себе возвести подобную конструкцию далеко не каждый владелец. Однако результаты превосходят все ожидания. Давайте разберемся, каковы особенности такой кровли и чем она отличается от других?

многощипцовая крыша стропильная система

Особенности

Крыша многощипцовая - довольно сложное сооружение, которое включает в себя множество конструктивных элементов (скатов, щипцов, ребер, ендов и т.п.).

Такой вид кровли применяется в основном при возведении домов со сложной многоугольной формой, нетиповой планировкой, с большим количеством комнат и где присутствуют дополнительные пристройки к зданию.

Устройство многощипцовой крыши – дело довольно затратное, поскольку необходимо много кровельного материала, причем после работы остается большое количество его отходов. Также рекомендуется обязательно позаботиться о качественной вентиляции чердачного пространства и полной изоляции от отапливаемых помещений.

Образуется многощипцовое покрытие за счет устройства нескольких скатов и создания внутренних углов - ендов, по которым стекает основная часть атмосферных осадков.

Одним из минусов этой конструкции является сложность ее возведения и большие затраты сил и времени. Такой вид кровли чаще всего встречается при строительстве частных домов.

Крыша многощипцовая может быть простой с двумя скатами или же многоскатной с несколькими склонами.

Сегодня считаются очень популярными полувальмовые конструкции и двухуровневые покрытия.

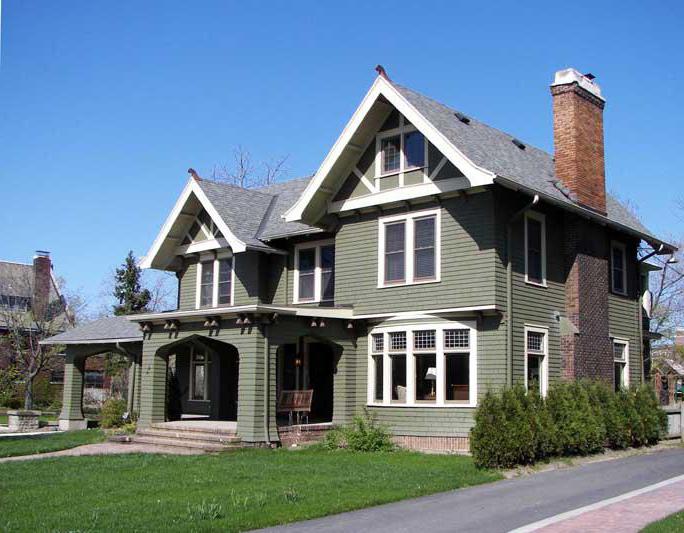

многощипцовая крыша конструкция

Преимущества

Среди положительных характеристик многощипцовых кровель можно выделить:

  • Необычный и очень привлекательный внешний вид. Конструкция может быть абсолютно разной, в зависимости от параметров и функциональных возможностей строения.
  • Высокая прочность и надежность. Такой вид кровли способен выдерживать своей поверхности большие нагрузки без изменения своего первоначального вида.
  • Долговечность конструкции, срок эксплуатации которой неограничен. Правда, нужно учитывать, что здесь немалую роль играет используемый материал и оформление.
  • Практичность. Благодаря скатам, расположенным под большим наклоном, на таких крышах не скапливаются осадки.
  • Эффективность. Пространство под крышей можно использовать по своему усмотрению.

устройство многощипцовой крыши

Недостатки

Помимо множества достоинств, многощипцовая крыша обладает также и определенными недостатками, о которых также следует помнить.

  • Сложность возведения таких сооружений, связанная с наличием множества элементов (щипцов, скатов, ребер и т.п.). Для выполнения таких работ требуется профессиональная подготовка. Если возводится многощипцовая крыша своими руками, во избежание ошибок при сооружении следует получить консультацию у специалистов в этой области, которые помогут в разработке проекта крыши, расскажут, как учесть нагрузки кровельных материалов на стропильную систему и т.д.
  • Значительное количество отходов строительных и отделочных материалов, которые, за счет того, что крыша многощипцовая имеет определенное количество скатов, ребер, изгибов и т д, будут использоваться нерационально.

крыша многощипцовая

Рекомендации по составлению плана конструкции

1. Проект любого дома можно составить при помощи современных компьютерных программ. Это не сложно, главное учитывать:

  • Параметры возводимого строения;
  • Количество несущих конструкций;
  • Нагрузки кровли, и какой будет использоваться материал;
  • Глубину основания.

2. Нужно знать, из каких элементов состоит крыша и основные особенности ее стропильной системы.

3. Необходимо правильно распределить нагрузки несущих балок и стропил на стены дома, поскольку именно они гарантируют устойчивость кровли. Важно понимать, что чем меньше расстояние между стропилами и балками, тем прочнее крыша.

многощипцовая крыша

Материалы для строительства дома

Поскольку крыша многощипцовая оказывает большие нагрузки на строение, специалисты советуют сооружать дома из прочных и надежных материалов:

  • ракушечника;
  • кирпича;
  • газобетона;
  • пеноблока.

Иногда используется и древесина: оцилиндрованный или профилированный брус. Дома в таких случаях, для выдерживания нагрузки кровли, должны иметь большие габариты и множество несущих конструкций.

Для увеличения срока службы строения проводят ряд работ по его усилению. Например, изначально усиливается фундамент дома. По периметру уже готового основания выкапывают канавы подливают бетон с применением арматуры. Несущие стены усиливаются аналогичными материалами или специальными готовыми металлическими конструкциями, которые можно быстро и просто монтировать на внутренние и внешние углы строения.

многощипцовая крыша своими руками

Многощипцовая крыша: конструкция

Для правильного составления проекта такой кровельной конструкции следует внимательно изучить ее устройство. Сооружение состоит из:

  • наклонных скатов;
  • стропил;
  • мауэрлата;
  • обрешетки;
  • наклонных и горизонтальных ребер;
  • ендов;
  • конька;
  • желобка;
  • водостока;
  • свеса.

Многощипцовая крыша: стропильная система

Поскольку конструкция такой кровли достаточно сложная, особое внимание нужно уделить ее чертежу. Для этого необходимо:

  • измерить все размеры;
  • выбрать уклон для крыши;
  • определить тип стропильной системы;
  • произвести расчет стропил;
  • разметить места расположения ендов, коньков, ребер, вертикальных стоек, затяжек, прогонов, упоров и прочих элементов стропильной системы.

Основой стропильной системы многощипцовой крыши является мауэрлат. Для его сооружения используются бруски, размер которых 15х15 см или 10х15 см. Длина примерно 1,5 м. Укладывается он по верху бетонной или кирпичной стены и выглядит в виде связанной жесткой рамы. К наружным стенам мауэрлат крепится металлическими оцинкованными шпильками, установленными в армопояс. Стропила (наклонные или висячие) делаются из досок, сечение которых 5х15 м. В месте соединения скатов монтируют наклонные и диагональные стропильные ноги. Поскольку основная нагрузка направлена будет именно на диагональные стропила, их следует усилить досками такого же размера. Сверху стропила между собой соединяются коньком, который можно купить уже готовый или изготовить из досок или бруса самостоятельно. На уже установленных стропилах из досок монтируют обрешетку. Для увеличения прочности и надежности конструкции ячейки обрешетки делают не более 50х50 см.

Обустройство многощитовой кровли

После возведения каркаса приступают к изоляции конструкции. Для этих целей используется простая полиэтиленовая пленка, которая прокладывается на перекрытия с заходом на мауэрлат.

В зависимости от выбранного типа отделки крыши делается основание. К примеру, листовой шифер можно класть прямо на обрешетку. Для монтирования мягкой кровли понадобятся листы ОСБ или фанеры. Их крепят на кровельном каркасе, сверху выкладывают материал. Утепление и изоляция конструкции в данном случае производится изнутри.

Многие свое предпочтение отдают металлочерепице. Но в связи с низкими показателями звукоизоляции, теплопроводности и прочих недостатков этого материала понадобится проведение качественной изоляции кровли.

Многощипковая крыша домов - устройство стропильной системы своими руками

Прежде чем решиться на строительство такой крыши, хорошенько подумайте – готовы ли вы раскошелиться во имя красоты? Какой-то особой пользы эта крыша не несет, но и серьезных недостатков у нее нет.

Для тех, кто планирует строительство дома и хочет превратить его в настоящее произведение искусства, многощипцовая крыша позволит воплотить самые оригинальные фантазии в этом деле. Многощипцовые крыши домов быстро завоевали сердца тех, кто любит что-то изысканное и располагает достаточным количеством финансов, потому что этот вид крыши удовольствие не дешевое.

Содержание:

  1. Многощипцовая крыша – преимущества и недостатки

  2. Элементы многощипцовой крыши

  3. Виды многощипцовых крыш

  4. Стропильная система

  5. Видео

Многощипцовая крыша – преимущества и недостатки

Часто можно услышать, что такой вид крыши используют исключительно в строительстве квадратных домов, но это миф. Бывает к дому достраивают всевозможные помещения, и он приобретает несуразную форму. В таком случае, многощипцовая крыша полностью преображает внешний вид дома – выглядит очень эффектно!

Что касается надежности, то устройство многощипцовой крыши очень крепкое, но в только в том случае если монтаж стропильной системы произвести правильно. Если вы не специалист, то лучше обратиться к опытным строителям.

Под многощипцовой крышей много пространства, можно сделать вместительный чердак или оборудовать роскошную мансарду, часто ради нее такую крышу и строят, чтобы обеспечить хорошее освещение.

Важно: при возведении многощипцовой крыши, нельзя все помещение оборудовать как жилое – нужно выделить часть, в которой будет вентилируемое помещение, отдельное от отапливаемого.

Из недостатков можно выделить:

- Дороговизна. Неэкономный расход древесины, нужно постоянно вырезать, подравнивать, и в итоге некоторая часть материала просто выбрасывается. Стропильная система многощипцовой крыши сложна в монтаже, соответственно, мастера берут за работу солидную сумму.

- Большой риск образования протечек. Особенностью такой крыши является множество скатов, а места, где они пересекаются называются эндовы – самые уязвимые места кровли. Там проходят большие потоки воды, и если не уделить внимание качественной изоляции этих стыков, то при первой же возможности они протекут.

Элементы многощипцовой крыши

Стропильная система многощипцовой кровли такая же, как у других крыш – мауэрлат, стропильные ноги, конек, желобки для отвода воды, обрешетка и больше количество наклонных ребер с дополнительными стойками. Все это крепится между собой металлическими крепежами.

Отличием от стандартной кровли является наличие эндов, разжелобков, много ребер и скатов.

Про эндовы было сказано выше – это впадины, которые образуются на стыке скатов, они же и разжелобки. Ребра, это тоже стыки двух скатов, только идут не внутрь, а наружу. Именно в этих элементах вся «сладость», ведь это они формируют щипцы и многочисленность вальмов (скаты), придавая крыше такой особенный вид.

Виды многощипцовых крыш

В архитектурном плане, вальмовой кровле можно придать наиболее вычурный вид. Тут-то есть где проявить фантазию и удивить необычностью формы.

Многощипцовые крыши – это самый популярный вид. Несмотря на то, что такая конструкция требует тщательного крепления с правильным распределением нагрузки. Заостренные углы придают строению строгости и лаконичной завершенности. Любой загородный дом с такой крышей выглядит богато и оригинально.

Полувальмовая щипцовая кровля – тоже довольно распространенный вид. В монтаже немного проще. Характерная черта этого вида, это «гладкие» углы. Крыша выглядит плавной и элегантной, чем-то напоминает шатер. Это только на первый взгляд она кажется скромнее, чем предыдущий вид, если к ее строительству подойти творчески, то может получится необыкновенно красиво.

Стропильная система

Если говорить просто, то стропильная система многощипцовой кровли, это две двускатные крыши, которые соединяются между собой под углом 90 градусов.

Из-за большого веса и сложности строения, в конструкции такой крыши используют оба вида стропильной системы – висячие и наслонные, а также создают

фермы.

схема многощипковой крыши

Несколько слов о том, как возводится многощипцовая крыша своими руками:

  • На мауэрлат, сечением 150х150 мм и длиной в 1.5 м, крепят стропила 150х50 мм.

  • Стропила скрепляют вверху коньком нужного сечения, затем конструкцию усиливают, устанавливая промежуточные прогоны.

  • Так как в данной конструкции есть места, где соединяются две крыши, там нужно сделать дополнительные накосные стропила, чтобы прикрепить к ним нарожники.

многощипцовая крыша - чертеж

Важно: перед монтажом стропильной системы нужно правильно рассчитать наклон скатов и нагрузку на стропила, чтобы конструкция получилась крепкой. Желательно, чтобы это сделал специалист. Кроме того, важно климатическое расположение – если предвидится много осадков, то наклон вальм должен быть максимальным, чтобы не задерживалась вода и снег. Нужно ухаживать за эндовами – счищать с них снег и мусор.

Как бы там ни было, специалисты не рекомендуют приступать к строительству многощипцовой крыши самостоятельно. Хотя бы потому что, материал обойдется вам в немалую копейку и будет обидно, если ничего не получится. Конечно, мастера тоже возьмут немало, но в итоге вас будет радовать красота и надежность архитектурного шедевра.

Видео

Добавить комментарий

Отправить ответ

avatar
  Подписаться
Уведомление о
