Крепление стропил к мауэрлату: способы соединений

Стропила представляют собой основные несущие конструктивные элементы крыши. Правильное и надежное крепление стропил к мауэрлату позволяет исключить риск деформации и обрушения кровли под собственным весом и внешними нагрузками.

Основные крепежные элементы

Чтобы установить стропильные ноги на мауэрлат и прочно закрепить их, применяются различные виды врубок (врезок) и металлический стропильный крепеж :

  • проволочные стяжки;
  • уголки;
  • пластины;
  • кронштейны WB;
  • уголок КР;
  • крепежные элементы LK;
  • саморезы;
  • гвозди;
  • перфорированная монтажная лета ТМ;
  • болты, шпильки в комплекте с гайками и шайбами.

Соединение стропил и мауэрлата может выполняться с использованием кронштейнов. В этом случае не производится врезка в стропилине, таким образом, данный ключевой элемент конструкции не ослабляется. Кронштейны для монтажа изготавливаются из стали толщиной 0,2 мм с антикоррозийным цинковым покрытием. К деревянному брусу и стропилине кронштейны крепятся саморезами, гвоздями или анкерными болтами.

Крепежные элементы LК позволяют крепить стропилину к мауэрлату, а также соединять другие элементы системы. При монтаже данного крепежа не используются анкерные болты.

Применение перфорированной монтажной ленты позволяет усилить узел соединения. Перфорированная лента делает более прочным соединение стропил с мауэрлатом, не ослабляет несущие конструкции, так как не нарушает их целостности. Для ее установки требуются саморезы или гвозди.

Уголок КР и его модификации – широко востребованный крепежный элемент стропильной системы. Применяется при необходимости надежно установить стропильные ноги на мауэрлат. Уголок добавляет прочности узлам соединения, повышает несущие характеристики конструкции, исключает смещение стропилин под высокими эксплуатационными нагрузками. Уголок не требуется врезать в деревянные элементы стропильной системы, он монтируется саморезами либо ершенными гвоздями (снабженными специальными выступами).

Металлический крепеж для стропильной системы должен быть изготовлен из качественного материала с надежной антикоррозийной защитой – это гарантирует его прочность и долговечность.

В каких случаях требуется мауэрлат?

Мауэрлат нередко называют фундаментом крыши. Эта конструкция, выполненная из бревна или бруса, позволяет не только надежно закрепить стропила, но и обеспечить равномерную передачу нагрузки на стены и фундамент сооружения .

При строительстве домов из бруса или бревна роль опоры для стропил выполняет верхняя обвязка стен, установка дополнительных конструкций не требуется.

Для сооружений, стены которых выполнены из штучных материалов (кирпича, пенобетонных или газобетонных блоков и т.д.), установка мауэрлата необходима. Это связано с тем, что стены данного типа плохо справляются с точечными, нераспределенными нагрузками. Кроме того, блоки из вспененного материала недостаточно прочны для надежной фиксации стропильной системы – крепеж под нагрузкой может быть вырван из блока. Таким образом, требуется монтаж мауэрлата.

Чтобы деревянный брус, уложенный на продольных стенах здания или по всему периметру (зависит от типа крыши) было прочно крепить к основанию, рекомендуется предварительно создать армированный бетонный пояс в верхней части стен. В монолитную балку высотой 200 мм и шириной, совпадающей с шириной стены, вмуровывается крепеж для опорного бруса. Это анкерные болты либо шпильки диаметром от 14 мм, расположенные строго вертикально. Чтобы исключить вероятность их вырывания из бетона под высокой нагрузкой, нижние концы шпилек или болтов следует загнуть. Закладной крепеж располагается с шагом не более 1,5 м.

Применение шпилек диаметром менее 14 мм может привести к деформации крепежа под нагрузками.

В брусе, из которого монтируется мауэрлат, следует выполнить отверстия, соответствующие расположению шпилек. Брус надевается на шпильки, на свободный резьбовой конец крепежа надеваются шайбы и навинчиваются гайки. Данная технология позволяет надежно закрепить основание крыши на стене.

Перед монтажом бруса требуется уложить гидроизоляционный слой, чтобы предупредить порчу древесины под воздействием влаги.

Принципы крепления стропил к мауэрлату

Монтаж стропил на опорный брус может требоваться при создании распорных и безраспорных стропильных конструкций. Установка наслонных или висячих стропил на мауэрлат выполняется при помощи жесткого или скользящего соединения. В зависимости от особенностей конструкции, выбираются способы крепления стропил к мауэрлату.

Врубку рекомендуется выполнять в стропильной ноге, а не на мауэрлате, чтобы избежать ослабления его несущей способности.

Жесткое соединение подразумевает полное исключение смещения элементов относительно друг друга, отсутствие таких воздействий, как сдвиг, кручение, изгиб. Необходимая жесткость соединения обеспечивается, если стропила к мауэрлату крепятся уголками с опорным бруском, либо в стропильной ноге выполняется специальный вырез «седло». Место выреза в стропиле дополнительно закрепляется саморезами, гвоздями, скобами, болтами. Кроме того, необходимо выполнить проволочную скрутку, которая соединяет узел крепления стропила с мауэрлатом и анкер, вмонтированный в стену.

При строительстве крыш деревянных домов применяется специальный крепежный элемент («салазки»), который позволяет выполнить скользящее соединение. Узел крепления стропил к мауэрлату с определенной степенью свободы стропил дает возможность избежать деформации кровли при усадке дома из бруса или бревна.

Установка стропил с применением уголка

Выбирая, как крепить стропила к мауэрлату, необходимо исходить из конструктивных особенностей крыши. Если речь идет не о деревянных постройках, то сочленение должно быть жестким.

Если установка стропила выполняется с вырезкой «седла», то технология работ следующая :

  • в стропильной ноге выполняется вырез таким образом, чтобы горизонтальной частью стропилину можно было установить на деревянный брус, при этом угол наклона стропильной ноги должен соответствовать углу наклона ската;
  • стропилина фиксируется тремя гвоздями, два из которых вбиваются с обеих сторон стропильной ноги под углом (внутри мауэрлата должно произойти скрещивание), а третий гвоздь вбивается вертикально сверху;

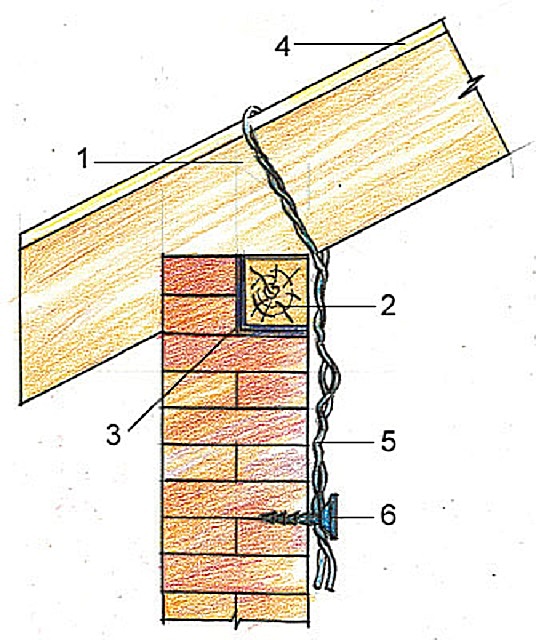

  • дополнительно узел крепления фиксируется скобами, проволокой-катанкой.

Такое крепление стропил к мауэрлату обеспечивает необходимую жесткость и прочность узла.

Достаточно распространенной технологией является монтаж стропил с использованием металлического уголка и подшивного бруса. Крепятся стропила следующим образом :

  • стропильная нога зарезается под необходимым углом, чтобы обеспечить заданный проектом наклон ската кровли;
  • по краю мауэрлата монтируется подшивной брус, длина которого составляет около 1 метра, стропило жестко упирается в него по линии давления – такая конструкция исключает сдвиг стропильной ноги под нагрузками на распор;
  • по бокам стропило следует крепить к мауэрлату при помощи металлических уголков – крепеж стропил к мауэрлату этими элементами дает возможность избежать поперечного смещения стропильной ноги;
  • готовый узел крепления дополнительно усиливается проволокой-катанкой.

Крепление стропила к мауэрлату следует выполнять, придерживаясь инструкции, с подробностями технологии работ можно ознакомиться по видео.

Стропила к деревянному опорному брусу крепятся при помощи специальных уголков. К подвидам уголка КР относятся :

  • модели КР11 и 21 (усовершенствованные КР1 и КР2) снабжены овальными отверстиями для анкеровки, что позволяет значительно снизить риск обрыва крепежного элемента при осадке здания или нагрузке конструкции;
  • модель КР5 позволяет крепить конструктивные элементы с большой несущей способностью;
  • модель КР 6 (усиленный уголок) изготавливается из стали 3 мм, имеет овальное отверстие для анкеровки, применяется для монтажа конструкций с большим весом.

Несущие и вспомогательные элементы деревянной стропильной конструкции также крепятся с применением монтажного уголка КМ, выполненного из перфорированной стали. К его преимуществам относится возможность крепежа саморезами и шурупами, отсутствием необходимости использовать для монтажа специальное оборудование.

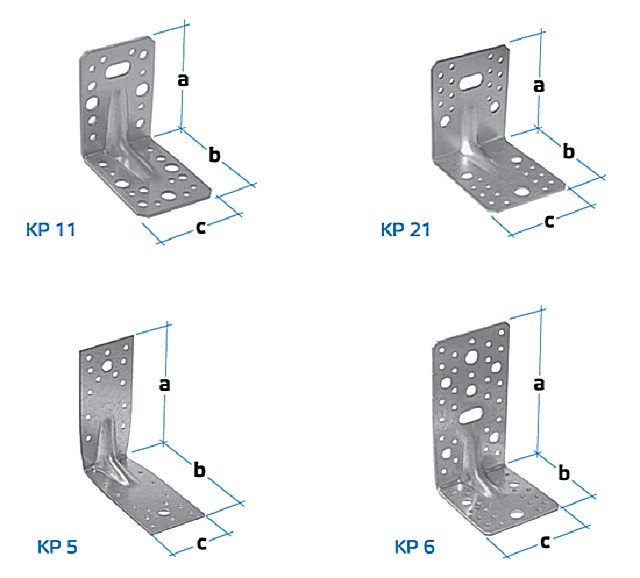

Усиленный уголок KMRP применяется для соединений под углом 90°. Его использование позволяет надежно установить деревянные стропила на опорный брус. Уголок может регулироваться.

Установка стропил на мауэрлат: полезные советы

Правильная фиксация стропильных ног на мауэрлате – залог долговечности и надежности кровельной конструкции. Схема крепления стропил к мауэрлату может быть различной, но существуют общие правила монтажа :

  • важно обеспечить плотное прилегание плоскостей деревянных элементов, что требует аккуратного и точного выполнения запилов и врубок;
  • используя болтовые соединения необходимо устанавливать шайбы или металлические пластины, чтобы избежать утапливания гайки в древесину – это может привести к разрушению узла крепления.

Запрещается применение подкладок, так как со временем они деформируются, что ведет к неправильному распределению нагрузок на кровлю и влечет за собой ухудшение эксплуатационных характеристик, разрушение.

Подробно ознакомиться с тем, как правильно крепить стропила к мауэрлату, можно благодаря тематическому видео.

Похожие новости

Варианты и технология крепления стропил к мауэрлату

Залогом долгой и беспроблемной жизни в новопостроенном доме служит прочная и безопасная кровля. Основу ее надежности составляет правильный расчет всех элементов выбранной стропильной системы и добротно выполненный монтаж. Качество же монтажа базируется на правильном подборе материалов, крепежных изделий и способов соединения всех узлов конструкции.

Варианты крепления

Устройство любой крыши включает в себя нескольких основных элементов:

  • Стропильный каркас — главный опорный элемент кровли, можно сказать, ее скелет.
  • Обрешетка — ребра для кровли, если продолжать анатомическую аналогию.
  • Кровельный пакет — верхнее кожное покрытие, следуя тому же образу.

Все разновидности стропильных систем можно свести в конечном счете к двум основным классам:

Висячие стропила

Эта разновидность устройства крыши образуется жестким треугольным сопряжением ферменной конструкции из стропильных досок и нижнего бруса‑затяжки, который, в свою очередь, опирается на мауэрлат. Такое устройство создает нагрузку на стены здания, имеющую преимущественно вертикальную компоненту.

Конструкция с висячими стропилами

Мауэрлат — толстый опорный брус, плотно закрепленный наверху стены и служащий основанием, а фактически фундаментом, для стропильного каркаса. Он выполняет важную роль равномерного распределения по стенам дома как статических нагрузок от веса кровли и оборудования на ней, так и динамических воздействий от снега, ветра, веса работающих на крыше людей и т. п.

Стропильные системы висячего типа могут удерживаться на месте лишь благодаря собственному весу, а дополнительное их сцепление со стеной выполняется исключительно для компенсации сдвигающих усилий при значительных ветровых нагрузках. Оно обеспечивается креплением нижнего бруса‑затяжки висячих стропил к мауэрлату и, не представляя большой технической сложности, может быть выполнено любыми доступными крепежными деталями: скобами, угольниками, гвоздями, хомутами и т. п.

Наслонные стропила

Конструкция с наслонными стропилами

Наслонные стропила — вариант устройства кровли, когда брусья стропилин, лежащих под углом, имеют две точки опоры на своих концах: мауэрлат и коньковый брус. Последний, в свою очередь, опирается через промежуточные стойки на внутреннюю стену дома либо на толстый продольный брус — «матицу».

Стропильная система наслонного типа имеет более сложное распределение нагрузок: помимо вертикальной «гравитационной» здесь уже имеют место и «скользящая» горизонтальная, и «распирающая» угловая составляющие.

Ввиду сложности треугольника сил, их компенсацию должно обеспечивать надежное соединение стропильных ног с мауэрлатом.

Узлы опирания и их крепление

Одной из особенностей наслонного стропильного каркаса является то, что его элементы могут иметь между собой как неподвижные, так и подвижные шарнирные узлы‑сопряжения. Все три неподвижных узла каркаса обычно применяются в кирпичных или каменных домах, где дополнительную жесткость им придают прочные стены здания.

В деревянных строениях роль мауэрлата часто выполняет последний венец бревенчатого сруба или брус верхней обвязки каркасных стен.

Узлы крепления стропил к мауэрлату

Соединение верхних концов стропильных досок с коньком либо нижних с мауэрлатом или оба вместе часто выполняют шарнирно‑подвижными. Это необходимо для снижения возникающих в стропильном каркасе внутренних напряжений, причиной которых могут быть:

  • температурные колебания;
  • осадка дома;
  • деформации деревянных конструкций, такие как кручение или изгиб;
  • неравномерные нагрузки от ветра и снега.

Если работать под коньком на большой высоте, устанавливая крепление, не очень удобно, то лучше выбрать вверху жесткое сопряжение для стропильных досок. Для нижних же их концов оставить небольшую свободу продольного перемещения.

Крепление стропильной ноги

Нижний узел опирания стропила на мауэрлат выполняют обычно одним из двух способов:

  • Распорный — вариант неподвижного нижнего узла сцепления, когда стропилина жестко упирается в брус.
  • Скользящий — подвижное соединение, при котором стропило скользит по брусу, удерживаясь на нем только крепежными элементами.

Оба этих способа широко распространены и имеют свои особенности и разновидности.

Способы крепления с запилом и без

Сопряжение без запила используется только при скользящем соединении. Стропильная нога свободно лежит нижней своей кромкой на мауэрлате, удерживаемая только крепежом, в качестве которого чаще всего используются уголки. Такой вариант крепления нельзя назвать абсолютно надежным при значительных нагрузках со стороны кровли, поэтому он используется в основном для перекрытия небольших пролетов.

Для более надежного сочленения элементов нижнего узла в стропильной доске выпиливается блокирующий зуб‑запил. Он может быть выполнен следующими способами:

  • С упором во внутреннюю сторону мауэрлата, образуя жесткое крепление, работающее на сжатие.

С упором на внутреннюю часть

  • Вместо выполнения запила в стропильной доске иногда используется прибиваемый к стропилине упорный брусок.
    С прибиваемой доской
  • Подвижное соединение с зубом на наружной стороне. Для предотвращения соскальзывания стропила с бруса применяется их сцепление скобами, уголками или проволокой, работающее на растяжение.

    В большинстве случаев запил необходимо выполнять в стропильной доске, а не в мауэрлате, чтобы не ослаблять и не деформировать его.

    Крепеж для стропил

    В недалеком прошлом в качестве крепежных изделий для элементов кровельных каркасов применялись традиционные скобы и гвозди, а в простейшем случае — обычная проволока‑катанка, сложенная в несколько рядов. Сегодня на строительном рынке можно найти крепежные детали различных видов для любых применений. Выпускаются промышленностью и специализированные комплекты для применения в стропильных системах.

    Гвозди, используемые в соединениях, во избежание вытаскивания, следует брать крученые либо со специальной насечкой.

    Важно! Если соединение деревянных деталей выполняется шурупами или болтами, под них обязательно необходимо подкладывать шайбы или пластины из металла во избежание утапливания крепежных деталей в древесине.

    Правила выполнения работ

    • Заготовку стропильной ноги необходимо положить верхним краем на коньковый брус, а нижний ее угол совместить с внутренним ребром бруса мауэрлата.
    • Приложив кусок доски, служащий шаблоном, отчертить на стропилине линию, параллельную верхней грани мауэрлата.
    • Если необходимо, разметить с наружной или внутренней стороны упорный зуб‑запил.
    • Отрезать по линиям разметки.

    При выполнении запилов необходимо строго соблюдать отмеренные и размеченные углы для плотного прилегания всех плоскостей деревянных элементов конструкции .

    • Установить стропило на свое место, точно совместив все запилы.

    Зафиксировать его выбранным методом крепления. Каждый из приемов крепления имеет свои особенности для правильного исполнения:

    • Гвозди забиваются под углом сквозь стропильную доску в мауэрлат по два с каждой стороны.

    Забиваем гвозди

  • Скоба забивается с внутренней стороны мауэрлата примерно в его середину. Другой ее конец разворачивается на 90° в сторону стропилины и забивается в нее.
    Забиваем скобой
  • Из проволоки‑катанки сложенной в 4 ряда делается хомут, которым снаружи вовнутрь стропилина надежно прикручивается к брусу. Часто стяжка проволокой или скобами комбинируется с другими видами соединений, выполняя роль резервного. Вместо проволоки можно взять специальную перфорированную монтажную ленту.
    Крепление проволкой-катанкой
  • Уголки, прикручиваются шурупами к верхней грани бруса с двух сторон от стропила и прикрепляются к нему. Для большей надежности уголки следует брать с двумя рядами отверстий и ребром жесткости.
    Крепление уголками
  • Вместо уголков можно использовать специальные пластины с разворотом концов на 90°.

    Сейчас специально для стропил в продаже появились уголки‑«салазки» со скользящей пластиной. Они обеспечивают надежное соединение с полной компенсацией деформаций.

    Выполнив монтаж нижнего узла стропильной ноги, можно приступить к сопряжению ее с коньковым брусом .

    Возведение кровли занимает едва ли не половину всего времени строительства дома. Да и материальные затраты на нее примерно такие же. При этом мельчайшие ошибки, допущенные при проектировании и строительстве крыши, могут стать источником значительных проблем при ее эксплуатации.

    Приступая к этому ответственному и сложному этапу в строительных работах, необходимо тщательно и неоднократно проверить все наметки и расчеты. Совсем неплохо при этом посоветоваться со специалистами или обратиться к справочным изданиям.

    Подробнее о технологи крепления своими руками смотрите в видео.

    Методы крепления стропильных ног к мауэрлату

    Стропила являются несущими элементами крыши. Мауэрлат, основа стропильной системы, этакий фундамент конструкции крыши. Грамотное крепление стропил к мауэрлату обеспечивает надежность всей конструкции, исключает деформацию стропильной системы, не допускает обрушения кровли под весом внешней нагрузки.

    Мауэрлат — правильный монтаж

    Мауэрлат являющийся, по сути, фундаментом крыши изготавливается из бревна или бруса, прокладывается по периметру, предназначается для обеспечения равномерной передачи нагрузки кровельной конструкции на стены и фундамент здания. Чтобы крыша стояла прочно требуется правильное крепление стропил к мауэрлату.

    Важно! В деревянном доме из бруса или бревна, мауэрлатом служит верхняя обвязка стен, верхний венец, дополнений к нему не требуется. В доме из кирпича, пенно или газобетонных блоков, строительного камня обязательно устанавливается мауэрлат.

    Кирпичные или блоковые стены плохо реагируют на нераспределенные нагрузки, сами блоки или кирпич плохой материал для фиксации стропильных ног. Даже самый надежный крепеж не прочно фиксируется в таких стенах, под нагрузкой его может вырвать, в результате произойдет деформация стропильной ноги и всей крыши.

    Мауэрлат следует прочно крепить на верхних торцах стен по всему периметру к обустроенному армированному бетонному поясу. Крепление бруса к бетону может быть очень надежным, если использован правильный крепеж. В процессе заливания армированного пояса производится монтаж крепления мауэрлата. Он представляет собой штыри, шпильки, анкера, вмурованные в бетон на которые затем производится установка мауэрлата .

    Важно! Концы крепежных шпилек снизу следует загнуть, расстояние между ними 1- 1,5м, диаметр крепежа должен иметь не меньше 15мм. В брусе, который будет использоваться, как мауэрлат сделать технологические отверстия под крепеж, верх крепления зафиксировать болтами. Перед установкой мауэрлата проложить слой гидроизоляционного материала.

    После того как основа смонтирована можно приступать к работе со стропилами.

    Обзор типов крепежа

    Крепление при любых работах связанных с возведением крыши очень важный момент. Для крепления прочного и надежного стропил к мауэрлату используются разный металлический крепеж, а также применяются разной геометрии врезки, запилы. Для стропильного крепления применяются:

    И многое другое от перфорированной ленты до шпилек. Использование того или иного вида крепления предполагает разные техники монтажа.

    Если крепление стропил к мауэрлату производится с помощью кронштейнов, не требуются запилы, если используется крепление LK, не нужны анкера. Использование перфорированной ленты делает узел соединения сверхпрочным, Крепление уголком наиболее популярно, востребовано, так как его не нужно врезать в древесину стропильной ноги, уголок легко монтируется саморезами.

    Важно! На крепеже экономить нельзя. Он должен быть качественным с антикоррозийным верхним слоем, оцинкованный. Крепеж, ржавеющий в балке, разрушает её.

    Принципы соединения стропильных ног с мауэрлатом

    Особенности конструкции крыши определяют способы крепления стропил к мауэрлату. Распорные стропильные конструкции, а также те, в которых распорки не применяются, опираются на мауэрлат. На него могут опираться наслонные и висячие стропила, соединение может быть жестким и скользящим.

    Жестким называется такое соединение стропильных ног и мауэрлата, при котором невозможны сдвиги, смещения, изгибы элементов. Неподвижность соединения достигается способом крепления с использованием уголка. В стропильной ноге вырезается седло, это снижает прочность, поэтому его дополнительно укрепляют скобами, стягивают болтами, а также соединяют узел крепления стропила с мауэрлатом проволочной скруткой в местах расположения анкеров вмурованных в армированную бетонную опору.

    Скользящее крепление, салазки для стропил к мауэрлату отличается от жесткого крепления тем, что допускает некоторое смещение стропильной ноги относительно основы, это позволяет избежать деформации и провалов крыши при усадке, снеговой и ветровой нагрузках.

    Важно! Если в процессе монтажа крепления жесткого типа стропильной ноги к мауэрлату требуется изготовления гнезда или врубки, делать такие элементы следует на стропиле, а не на мауэрлате. Основу ослаблять нельзя.

    Правильное опирание стропильной ноги с мауэрлатом обеспечивает надежность крыши, её долговечность. При любом способе опирания, для фиксации стропил на мауэрлате важно соблюдение трех принципиальных моментов:

    1. правильное и точное проделывание запилов, врубок и прочего, для идеального прилегания элементов;
    2. использование шайб, гаек, гроверов для исключения утапливания крепежного элемента в дерево;
    3. недопустимо использовать подкладки, которые от времени могут изменять форму, что приведет к перераспределению нагрузки и разрушению.

    Правильный монтаж несущей системы крыши гарантирует долговечность её эксплуатации.

    Виды соединения стропил с мауэрлатом

    Стропильная система состоит из множества элементов, но главные среди них стропила.

    Важно! Как крепить стропила к мауэрлату зависит от того какие стропила использованы (наслонные, висячие), от нагрузок и насколько массивная крыша.

    Крепление может быть скользящим и жестким, закрытым и съемным.

    Наиболее используемое соединение стропил с мауэрлатом:

    1. Крепление закрытое скользящее, представляет собой прикрепленный к стороне мауэрлата уголок с проушиной. В этом отверстии крепится петля из прочного металла, которая в свою очередь соединяется со стропилом. Такое крепление стропил к мауэрлату без запила является подвижным, на него не влияет изменения, происходящие в стене в результате усадки или разбухания.
    2. Скользящее крепление открытого типа монтируется так же, но без петли в проушину не входит, а загибается, но фиксация остается так же свободной. Подробнее в материале — скользящая опора для стропил .
    3. Жесткие крепления производятся уголками разных типов, креплением LK, для которого требуются запилы. Крепление для стропил LK подходит для бруса или доски любой толщины, нужно правильно подобрать размеры крепежа. Толщина 2мм у любых размеров крепежа такого типа, величина длина разная. Крепление надежное, лучше всего подходит для фиксирования узлов соединения.
    4. Жесткие крепления осуществляются с помощью уголков. Используют уголок с увеличенным ребром жесткости, такие детали следует крепить с запилом. Применяются также уголки с высокими сторонами толщиной 2-3мм, их нужно крепить без запилов, но с большим количеством саморезов.

    Установка стропил на мауэрлат производится усовершенствованными уголками КР1, КР2. В их конструкции предусмотрены технологические отверстия для анкерного крепления. Овальная форма отверстий снижает риск вырывания анкерного болта при усыхании древесной основы конструкции. Так же надежны уголки КР5, КР6, которые нужны чтобы крепить стропила к мауэрлату при большой нагрузки массивной крыши. Надежно крепить стропила к мауэрлату, если они имеют большое сечение, лучше перфорированными уголками КМ. Такое крепление очень надежно, не требуется врезки, но обязателен точный угол.

    Важно! Для крепления под прямым углом применяется усиленный уголок KMRP, от обычных уголков он отличается вытянутым отверстием, применяется для компенсации смещения крыши, сделан так, что при подобных процессах не происходит повреждения элементов крепежа, особенно пригоден там где невозможно применить врезку одной детали к другой. Изготавливают уголок из прочной стали толщиной в 2мм.

    Еще один вид соединения это установка между досками. Доски являются креплением, они спиливаются под нужным углом и фиксируются в нижней части уголками.

    Также применяются способы крепления стропил с помощью подкладок из досок, проволочной скрутки, скобами, к мауэрлату. Эти типы крепления известны давно, популярны и экономичны.

    Виды опор стропил на мауэрлат

    В основном для жилых домов возводятся двухскатные крыши. Особого внимания при двускатной конструкции требует узел опирания стропил на мауэрлат. Понятно, что для деревянной основы нужны деревянные балки.

    Важно! Стропила требуются правильной формы, без сучков, калиброванные и фрезерованные со всех сторон. Сечение стропил двускатной крыши 40х150мм, мауэрлат – 100х100мм.

    От геометрии двускатной крыши зависит выбор типа крепежа. Крепить стропила можно всеми перечисленными выше способами. Стоит рассмотреть так же шарнирные узлы крепления стропил к мауэрлату.

    Шарнирный узел это тип соединения позволяющей балке двигаться по кругу. Это происходит при помощи одного гвоздя или самореза ввинченного в мауэрлат. Существует узел с одной, двумя и тремя степенями свободы. Узел с двумя степенями свободы дает возможность балке смещаться горизонтально, стропила крепятся салазками. С тремя степенями подвижности узел устанавливается с помощью ползуна, специальной опоре для скольжения стропила в вертикальном, горизонтальном положении, кроме того стропило может вращаться по кругу. Для этого делают специальный шарнир, который крепят к основе.

    Важно! Самый типичный способ для двускатной крыши использование узла с нулевой свободой. Стропило крепится уголками с двух сторон, оставаясь неподвижным.

    Сложная геометрия двускатной крыши предполагает использование наслонных стропил и висячих. Балки с опиранием на основу эффективно крепят с помощью перфорированной ленты.

    Наслонные стропила опираются на основу, и другие опорные точки, снимая тем самым часть нагрузки. К ним могут примыкать боковые стойки, бабки конька, стропила стягивают конструкцию, усиливая её. На основу наслонные конструкции не опираются, а скользят по ней. Висячие стропила не опираются на основу, нависая над внутренностями крыши они, имеют опору на боковые несущие стены.

    Основные правила сопряжения стропил с мауэрлатом

    Для надежного соединения нужно тщательно крепить соединительные элементы, подбирать их требуемых размеров. Нужно точно выверять запилы, делать их не больше трети величины основы. Использовать качественный брус для основы правильного сечения.

    Важно! Использовать для крепежа только гвозди и саморезы нельзя, такая фиксация не может считаться надежной, использовать следует металлические крепежные элементы разного типа.

    Крыша будет прочной и долговечной, если грамотно проведены расчеты, правильно подобран материал и верно смонтированы узлы соединения.

    Видео по теме:

    Посмотрите еще статьи:

    Источники: http://vseokrovle.com/stropilnaja/88-kreplenie-stropil-k-maujerlatu.html, http://netosadkam.ru/ustrojstvo-kryshi/mauerlat/kreplenie-k-stropilam.html, http://kryshagid.ru/stropilnaya-sistema/kreplenie-stropil-k-mauerlatu-dvuxskatnoj-kryshi-sposoby-uzly.html

крепление стропил к мауэрлату, к балкам перекрытия, к стене

Прочность крыши – это суммарная прочность и качество всех ее составляющих элементов: стропил, балок, конькового прогона и обрешетки. А также то, насколько крепко и грамотно эти элементы соединены между собой. Ведь разобраться с сечением и расчетом нагрузки крыши способен почти каждый из нас, но вот как закрепить стропила так, чтобы крыша служила верой и правдой не менее полувека?

На самом деле это – целая наука, и в каждом виде кровельного узла есть свои плюсы и минусы, и один и тот же вид крепления может оказать самое разное влияние на прочность разных крыш. Поэтому давайте подойдем к этому вопросу со всей ответственностью!

Как вы видите, все выполнимо своими руками:

Существует два вида стропил – наслонные и висячие. Основные конструкционные особенности:

Висячие и наслонные стропильные системыВисячие и наслонные стропильные системы

Висячие стропила отличаются тем, что всегда опираются верхними концами друг в друга и под их местом стыка опоры нет. А чтобы уравновесить нагрузку от крыши, в нижнюю часть их стропил соединяют еще одним элементом – затяжкой.

Получается правильный треугольник, у которого на растяжение работает только нижний элемент. Еще одна балка в крыше, куда так же нужно крепить стропила, называется лежнем. Она расположена горизонтально и поддерживает коньковый прогон.

Именно те места, где стропила крепятся к элементам крыши, и называются опорным узлом:

Основные узлы стропильной системыОсновные узлы стропильной системы

Опорный узел далеко не всегда статичный – иногда его приходится делать подвижным, если на какой-то конструктивный элемент действуют непостоянные нагрузки. Это как колесо у автомобиля, которое сжимается, крутится, сдавливается и поворачивается.

Нечто подобное реализуется и в опорных узлах, только сама степень свободы у них может быть разной – от нулевой, когда узел сама по себе уже неподвижный, до тройной, т.е. максимальной:

  • Опорный узел с нулевой степенью свободы. Оба конца в этом случае жестко скреплены уголками с обеих сторон. Стропило на балке или мауэрлате с таким узлом двигаться не может совсем.
  • Шарнирный узел с одной степенью свободы. В этом случае балка имеет возможность вращаться по кругу.
  • Шарнирный узел с двумя степенью свободы. Теперь, кроме кругового вращения, есть возможность также смещения. Это обеспечивает специальное крепление стропил к мауэрлату или балкам, а вам нужно только установить ползуны или салазки.
  • Шарнирный узел с тремя степенью свободы позволяет балке смещаться и горизонтально, и вертикально. Правда, круговое вращение здесь как может быть ,так может и не быть.

Вот такие металлические уголки применяют для крепления стропил к мауэрлату, балкам и стенам:

Крепежные элементы для стропилКрепежные элементы для стропил

Типы металлических пластин

Отметим, что всего существует целых два вида таких пластин: гвоздевые и перфорированные.

У перфорированных много отверстий под болты и саморезы, и именно с помощью их такие пластины крепятся к древесины. Преимущество перфорированных пластин в том, что они способны соединять нужные элементы стропильной системы практически под любым углом. Причем такие пластины легко подрезаются под нужный размер. Устанавливают перфорированные пластины с двух сторон соединений.

У гвоздевых пластин самих гвоздей нет. Этот крепеж применяется только в заводских условий, либо при наличии специального пресса. Дело в том, что молотком такую пластину в стропила вы не забьете – необходимо грамотное равномерное давление.

Дополнительные элементы

Иногда, кроме тех же металлических уголков и гвоздей, дополнительно применяются опорные бруски:

Опорный брус для стропил и мауэрлатаОпорный брус для стропил и мауэрлата

И еще так:

Усиление стропил на мауэрлатеУсиление стропил на мауэрлате

Несколько ценных советов

Если в узловых соединениях вы применяете плоские или фасонные стальные крепежные элементы, тогда:

  • Толщина деревянных элементов не должна быть меньше 5 см. Все из-за саморезов.
  • Во-вторых, простые гвозди здесь уже применять нельзя – только винтовые или ершенные, которые просто так уже не вылезут. Особенно, если древесина для стропил имеет влажность более 18%, т.е. не до конца просушена, а после высыхания этого материала узловые соединения всегда ослабляются.
  • В-третьих, берите гвозди диаметром не менее 4 мм и длиной не менее 40 мм.
  • Всегда используйте по два стальных уголка на одном узле, если это возможно. Просто располагайте их симметрично.

Балки перекрытия иногда выступают как своеобразная альтернатива затяжке. Чаще всего это происходит при строительстве легких мансард – так удобнее. Но крепить стропила прямо с балками перекрытия можно только в том случае, если вы уверены в надежности стен дома. Т.к. в этом случае нет мауэрлата, и, как следствие, нагрузка на стены не распределяется равномерно – теперь она точечная. А это хуже, конечно.

К слову, балки для перекрытий вовсе не обязательно брать толстые, достаточно сечения 5х15 см. Главная ваша задача – сделать такое крепление, чтобы стропило ни в коем случае не начало скользить по балке.

К слову, существует большая разница, как крепить одни и те же стропила к балкам перекрытия у односкатных и двускатных крыш. Так, чем большую нагрузку испытывает кровля, тем это крепление следует делать с двойным зубом, а у односкатных вполне достаточно и одного. К слову, у двойного зуба обычно делают два шипа.

Наиболее прочное закрепление получается, если делать врубку, причем с дополнительным шипом, который также будет препятствовать боковым сдвигам стропил из-за нагрузок. С другой стороны, важно не ослабить в это же время саму балку. Поэтому вырез для стропила делать следует не ближе, чем на 25 см от края (это поможет избежать также соколов), и глубиной всего 1/3-1/4 от толщины самой балки:

Вырез в стропилах для крепления с мауэрлатомВырез в стропилах для крепления с мауэрлатом

Для того, чтобы стропильная нога не соскальзывала с мауэрлата, в ней делается специальная выемка. И в самом мауэрлате иногда делают еще одну, ответную – так только надежнее, и упорный замок получается крепким.

Правда, сам мауэрлат от этого значительно ослабнет – учитывайте это. Делать подобное с ним можно только тогда, когда мауэрлат – из твердых лиственных пород и обладает хорошей прочностью.

Какова глубина запила стропил?Какова глубина запила стропил?

Одни только пазы стропильные ноги не удержат, а потому дополнительно обязательно используйте металлический крепеж. Если ваше соединение неподвижно, достаточно будет вбить под углом гвозди, а для более ненадежных конструкций используйте хомутовые соединения и металлические накладки. Поможет также кованная проволока, которую для этих целей монтируют в стену.

Еще один вид крепления стропильных ног к балкам – болтовое:

  • Шаг 1. На конце балки, который выступает, делаем треугольный вырез. Гипотенуза выреза должно получиться под тем же углом, что и угол наклона стропил.
  • Шаг 2. Под этим же углом запиливаем также нижнюю часть стропильной ноги.
  • Шаг 3. Ставим стропило на балку срезом и фиксируем гвоздями.
  • Шаг 4. Перпендикулярно стропильной ноге высверливаем отверстие для болта – сквозное, чтобы через болт можно было впустить снизу через вырез в балке.
  • Шаг 5. На болт надеваем шайбу и плотно фиксируем весь узел гайкой.

По окончанию крепления обязательно проверяем прочность всех соединений.

Но далеко не во всех стропильных конструкциях используется мауэрлат. Тогда как же крепить стропила к самой стене? Все просто: находим замену мауэрлату и работаем уже с ней.

Например, в каркасном строительстве в качестве мауэрлата выступают балки каркаса, на которую делают обшивку:

Закрепление стропил на каркасных стенахЗакрепление стропил на каркасных стенах

Если же вам по каким-то причинам приходится крепить стропила прямо к стене, без мауэрлата, тогда обязательно нужно сделать затяжку – доску или брус, которые соединят стропила в одно и возьмут на себя часть напряжения.

Не всегда такое крепление вообще возможно. Например, пено- и газоблоки плохи не только тем, что легко передают свою влагу деревянным стрпоилам. Они вообще не удерживают в себе крепления. Тот же гвоздь, забитый в блок на 10 см, вы легко сможете вытянуть руками – тогда как закрепить стропила? Плюс немалое давление от стропильной системы крыши на такие хрупкие стены. А потому здесь уже без мауэрлата не обойтись никак.

В любой стропильной конструкции крыши стропила ставят нижним концом на мауэрлат, а верхние концы соединяют в коньке крыши. Мауэрлат – это специальный брус, который уложен по периметру наружных стен. Он предназначен для опоры несущих стропил.

А теперь давайте разберемся, когда стропилы опираются на мауэрлат, а когда – только на стены:

  • Если стены сделаны из бетона, кирпича или пеноблока (в принципе, любых материалов, которые способны передавать влагу), тогда опирать на них стропильные ноги нельзя. Иначе начнет быстро гнить вся крыша. А поэтому используем брус, которые называется мауэрлат, и отделяем его от самой стены любой рулонной гидроизоляцией.
  • В бревенчатых и брусчатных домах для стропил уже не нужен мауэрлат – достаточно сделать в верхней балке врубки и использовать дополнительное крепление в виде металлических уголков и скоб.

А в зависимости от того, будет ли усадка дома, делают жесткое и скользящее крепление стропил к мауэрлату.

Способ #1 – жесткое крепление

Чтобы обеспечить узлу жесткое, неподвижное крепление, у вас есть два пути. Первый состоит в использовании специальных уголков с подшивными брусками и специальные запилы на стропильной ноге. Стропило здесь фиксируется уголками с обеих сторон, а потому двигаться уже не может:

Крепление стропил к мауэрлату стальным уголкомКрепление стропил к мауэрлату стальным уголком

Во втором способе, который более распространен, нужно забить гвозди под углом другу ко другу. В мауэрлате они скрещиваются, а третий гвоздь уже забиваете вертикально:

Закрепление мауэрлата гвоздямиЗакрепление мауэрлата гвоздями

Два гвоздя по бокам удерживают стропильную ногу от смещения влево-вправо, а верхний гвоздь уже притягивает стропило к самому мауэрлату.

Или же использовать длинные саморезы вместо гвоздей:

Виды крепления стропил к мауэрлатуВиды крепления стропил к мауэрлату

Способ #2 – крепление с одной степенью свободы

А вот в этой конструкции уже допускается определенное движение стропила под давлением всей крыши:

Крепление стропил к мауэрлату с одной степенью свободыКрепление стропил к мауэрлату с одной степенью свободы

Но сразу отметим, что если мы говорим о возможности горизонтально сдвигаться, речь вовсе не идет о том, что стропило будет в буквальном смысле «ездить» по балке. Это всего лишь небольшая возможность сдвинуться на миллиметры из-за динамичных нагрузкой и температурно-влажностных изменений. Причем двигаться ползун будет только при предельно допустимых нагрузках, и обычным глазом таких изменений вы не сможете увидеть.

Возможность некоторого движения остается и при креплении узла гвоздями – если их не много. А вот забитые в шахматном порядке с определенной силой уже не дадут двигаться стропилу.

В завершение для страховки жесткого крепления стропил к мауэрлату дополнительно используйте проволоку или анкеры. Только об этом нужно подумать заранее:

Как закрепить стропила в мауэрлатеКак закрепить стропила в мауэрлате Как закрепить стропила в мауэрлатеКак закрепить стропила в мауэрлате

Или еще вот отличный наглядный пример:

Укладка и закрепление мауэрлатаУкладка и закрепление мауэрлата

Способ #3 – скользящее крепление

Скользящим называют такое крепление, у которого – две степени свободы. Т.е., говоря простым языком, у одного из двух элементов есть возможность смещения:

Крепление к мауэрлату с двумя степенями свободыКрепление к мауэрлату с двумя степенями свободы

И в этом есть свой смысл. Так, те стропила, которые врубкой упираются в мауэрлат, а сверху – друг в друга, равномерно передают на стены нагрузку от крыши и снега на ней. А вот те стропила, которые опираются уже горизонтальными врубками на мауэрлат и на коньковый прогон, называются безраспорной конструкцией.

Как мы уже говорили, скользящее крепление даже с тремя степенью свободы на самом деле вовсе не означает, что стропило будет расшатанно ездить туда-сюда по опоре. Все это только для невидимых физических законов.

Способ #4 – крепление с большой степенью свободы

Это – наиболее редко встречающееся на практике крепление стропил к мауэрлату:

Подвижное крепление стропил к мауэрлатуПодвижное крепление стропил к мауэрлату

Используют его обычно только при серьезных динамических нагрузках на крышу.

Способ #5 – сращивание с кобылками

Для устройства свесов крыши вам нужно еще сделать кобылки из досок, 50х100 мм сечением и такой длиной, чтобы она была равна свесу плюс еще 0,5 м – для стыка со стропилом.

Далее все просто: прибиваете кобылки к стропильным ногам и продлеваете их за пределы крыши. Вам интересно, почему этот стропильный элемент называется так? Просто раньше их вырезали по форме лошади – для красоты. Да и сегодня нередко тоже.

опирание, как правильно крепить стропильную ногу, уголки для крепежа, кронштейн, узлы

Содержание:

Грамотное крепление стропил к мауэрлату обеспечит долговечность кровли, позволит избежать множества проблем.

опирание стропил на мауэрлат

Элементы для крепления стропил к мауэрлату

В процессе выполнения работы потребуются всевозможные врезки и различные крепежи.

Необходимые элементы крепления:

  • крепежные элементы LK;
  • резьбовые изделия;
  • проволочные стяжки;
  • монтажная лента с перфорацией;
  • уголки;
  • пластины;
  • гвозди;
  • кронштейны для стропил.

как правильно крепить стропила к мауэрлату

При креплении стропил желательно использовать кронштейны. В такой ситуации не требуется врезка в стропилине, которая ослабила бы конструкцию. Подходящие кронштейны должны быть стальными, с толщиной слоя в 0.2 мм. Материал коррозионностойкий. Для фиксации кронштейна к брусу или стропилине используются гвозди резьбовые элементы.

Как правильно и чем лучше крепить

Крепежные элементы LK предназначены для опирания стропил к мауэрлату и соединения других деталей. При их использовании не требуется посадка на анкерные болты.

Перфорированная монтажная лента позволяет повысить прочность узлов крепления стропил. Ее использование обеспечит большую надежность соединения, при этом не нарушает целостность несущих конструкций, а также никак их не ослабляет. Для монтажа перфорированной лентой нужны гвозди либо винтовые крепежи.

крепление стропильной ноги к мауэрлату

Уголок для стропил КР, а также его разновидности — часто используемый крепежный элемент в строительстве. В нашем случае он задействован в фиксации стропильных ног. Его использование позволит сделать узлы соединения более прочными. Такие детали дают конструкции дополнительной надежности, препятствуют смещением стропилин. Монтаж уголка возможен на саморезы или ершенные гвозди, в которых имеются выступы.

Необходимо выбирать качественные крепежные элементы, в которых присутствует антикоррозийная защита. В противном случае конструкция получится недостаточно надежной, значительно возрастет риск поломки.

Когда нужен мауэрлат

Мауэрлат — деревянная конструкция, предназначенная для закрепления стропил и равномерному распределению давления на стены и фундамент постройки. Делается она из бруса или бревна. Такую конструкцию еще часто называют фундаментом крыши.

Рекомендация: если идет постройка дома из бруса либо бревна, в качестве опоры для стропилин выступает обвязка стен. При этом не нужен монтаж дополнительных конструкций.

Для построек, у которых стены состоят из штучных материалов (например, кирпича, газобетонных блоков и так далее), требуется установка мауэрлата. Необходимость появляется ввиду того, что стены таких сооружений неспособны выдержать точечные нагрузки. А у пенобетонных блоков недостаточная прочность для поддержки стропильной системы, высокая нагрузка просто вырвет крепеж. Теперь разберемся, как правильно крепить стропила к мауэрлату.

уголки для крепления стропил к мауэрлату

Специалисты советуют делать бетонный пояс с дополнительным армированием в верхней части стен. Тогда получится прочно закрепить деревянный брус на основании.

Нужно подобрать цельную балку по ширине такую же, как и стена, и высотой 20 сантиметров. В нее надежно устанавливается крепеж для опорного бруса. Обычно для этого выбирают анкерные болты, их можно заменить шпильками с диаметром не меньше 14 миллиметров, расположить их нужно вертикально. Необходимо загнуть нижние концы крепежных элементов, это исключит возможность их вырывания под действием нагрузки. Для закладного крепежа максимальный шаг составляет 1.5 м.

Совет: если использовать шпильки меньшего диаметра, то они не выдержат всю нагрузку и деформируются.

В брусе для установки мауэрлата нужно проделать отверстия для ранее вмурованных шпилек, а затем соединить обе части. Перед монтажом бруса необходимо обустроить гидроизоляцию, в противном случае возможно гниение древесины.

Монтаж стропил к мауэрлату

Выполнение данной работы потребуется для выполнения различных стропильных систем. При монтаже наслонных или висячих стропил можно использовать жесткое или скользящее соединение. Выбор конкретного вида крепления стропил зависит от особенностей конструкции.

Мастера советуют делать врубку не в мауэрлате, а в стропилине. Связано это с тем, что в противном случае несущая способность мауэрлата будет ослаблена.

крепеж стропил к мауэрлату

При жестком соединении элементы надежно зафиксированы, никакое их смещение невозможно. Добиться такого варианта крепления получится, если для монтажа опирания стропильной ноги на мауэрлат используются уголки с опорным бруском. Альтернативный вариант — сделать вырез «седло» в стропилине. Он дополнительно закрепляется с помощью гвоздей, резьбовых крепежных изделий и болт. Помимо этого, еще потребуется проволочная скрутка, чтобы соединить узел крепления, и анкер в стене.

Опирание стропильных ног - основные правила

Для крыш деревянных домов необходимо использование так называемых салазок. Это специальные крепежные элементы, обеспечивающие скользящее соединение. С помощью «салазок» получится сделать крепление стропил к мауэрлату с возможностью движения конструкций. Тогда в случае усадки дома не произойдет деформации кровли.

Выбор способа крепежа стропил к мауэрлату должен основываться на конструктивных особенностях крыши. Если сооружение не деревянное, то необходимо делать жесткие сочленения.

уголок для стропил

Для способа выполнения задачи с вырезкой «седла» необходимо придерживаться следующей инструкции:

  1. Первый шаг — вырез в стропильной ноге. Его нужно сделать таким образом, чтобы получилось поставить стропилину на брус. Нельзя забывать, что угол ее наклона должен соответствовать наклону крыши.
  2. Затем стропилину нужно посадить на гвозди. По одному с каждой боковой стороны, вбивать под углом, чтобы они скрестились в мауэрлате, еще один гвоздь сверху.
  3. С помощью скоб и проволоки-катанки укрепляется узел соединения.

Такой подход к монтажу стропил позволяет добиться максимальной надежность узлов крепления. Конструкция прослужит весь свой срок без каких-либо поломок.

Использование уголка

Существует схема крепления стропила к мауэрлату.

Крепление стропил на металлический уголок:

  • Для начала нужно сделать вырез стропильной ноги под таким углом, чтобы получился необходимый наклон кровли.
  • Подшивной брус размещается по краю мауэрлата. Его длина должна составлять примерно 1 м. В брус будут упираться стропила согласно линии давления. В таком случае исключено смещение стропильной ноги при распорных нагрузках.
  • Для фиксации стропилины с боковых сторон к мауэрлату используются металлические уголки. Их применение позволяет исключить поперечное смещение стропилины.
  • Проволока-катанка позволяет придать дополнительной прочности узлу крепления.

кронштейн для стропил

Необходимо четко придерживаться инструкции, чтобы выполнить работу максимально качественно. В продаже имеются уголки для крепления стропил к мауэрлату.

Разновидности уголка КР:

  • «КР5» — уголок с большой несущей способность;
  • «КР 6» (еще называется усиленным уголком) — стальной элемент (толщина — 3 мм), присутствует анкерное отверстие, предназначается для фиксации тяжелых конструкций;
  • «КР11» и «КР21» — модернизированные модели уголков «КР1» и «КР2», в них присутствуют отверстия для анкерных болтов, их использование снижает риск вырывания крепежа в случае повышенной нагрузки или осадки постройки.

как правильно закрепить стропила

Вспомогательные и несущие части стропильной системы фиксируются с помощью уголка КМ, который сделан из перфорированной стали. Среди достоинств данного элемента можно выделить возможность крепления на шурупы или саморезы, а также простоту монтажа.

Усиленный уголок KMPR используется для скрепления элементов под прямым углом. С его помощью получится надежно зафиксировать стропила на опорном брусе. Возможна регулировка уголка, чтобы подстроить элемент под конструкцию.

Рекомендации по крепежу

То, насколько надежной будет кровельное сооружение, зависит от грамотности крепления стропильной ноги к мауэрлату. Существует множество схем крепления, но можно выделить несколько общих правил и рекомендаций по выполнению данной работы.

опирание стропильной ноги на мауэрлат

Рекомендации по монтажу:

  • Деревянные элементы должны плотно прилегать друг к другу. Чтобы добиться этого, предварительно нужно качественно выполнить запилы и врубки.
  • Для всех болтов нужны шайбы либо специальные пластины. В противном случае гайка будет утоплена в древесину, что впоследствии может привести к различным осложнениям.
  • Недопустимо использование прокладок. Связано это с тем, что со временем они деформируются. А это приводит к неравномерному распределение нагрузок и снижению срока эксплуатации кровли.

По полученной информации можно понят, как правильно закрепить стропила к мауэрлату. Следование всем рекомендациям позволит выполнить работу максимально качественно, избежав возможных проблем. Достаточно просто изучить инструкцию, подготовить все необходимые инструменты, материалы и элементы крепления.



Как крепить стропила к мауэрлату

Важным элементом конструкции крыши является мауэрлат. Опорные балки фермы не устанавливаются напрямую на стены. Монтаж балок крыши производится на основании из опорного бруса – мауэрлата. Он бывает цельным. Мауэрлат прокладывается точно по периметру под стропила. Используются бревна (с обрезанным боком), брус, доски. С его помощью вес крыши равномерно, рационально распределяется по конструкции. К нему именно присоединяются стропила.

Образец расположения стропил на мауэрлате

Образец расположения стропил на мауэрлате

Доминирующее предназначение стропил (наслонных, висячих) – перенести нагрузки от крыши на боковые опоры — стены. Большая опорная площадь для стропил обеспечит правильную передачу этих нагрузок. Серьезные нагрузки бывают постоянные, временные, чрезвычайные. К временным относятся обслуживающее оборудование, работающие строители, снег, ветер. Особые (чрезвычайные) нагрузки – это сейсмическое воздействие. Постоянные — вес кровельной конструкции.

Все соединительные детали для стропил, мауэрлата подбираются тщательно — нужны качественные, надёжные детали. Запилы должны делаться четко, прилегать плотно. Исключается применение каких-либо подкладок, подложек. Эти элементы со временем, без сомнения, могут выпадать, деформироваться. Крепления стропил крыши производят с применением пластин (металлических), специальных уголков, кронштейнов, гвоздей, болтов. Их в продаже предостаточно. Для болтов, гаек обязательны шайбы, металлические пластины. Они успешно предотвратят «погружение» гайки в древесину. За накладки вместо пластин вполне сойдут отрезки фанеры.

Схема крепления стропил к мауэрлату

Схема крепления стропил к мауэрлату

Как крепятся стропила

Рабочий момент крепления стропил очень важен при монтаже крыши. Несомненно, от способа соединения опорных балок к мауэрлату зависит состояние («поведение») крыши в разную погоду. Например, при температурных перепадах, снежном завале, ветре. Соединение делается двумя методами: жестким, скользящим. Тут важны форма крыши, модель устанавливаемых стропил. Также смотрите про армопояс под мауэрлат.

Дерево, без сомнения, расширяется от влаги. При высокой температуре — сжимается. Следовательно, конструкция крыши будет не статичной (т.е. подвижной). Здесь жесткий метод крепления должен быть исключен. Есть опасность смещений, даже разрывов. Неправильный монтаж может спровоцировать появление распорной силы. Ее действие на стены опасно. Поэтому правильное закрепление стропил — гарантия безопасности.

Еще один пример крепления стропил

Еще один пример крепления

Жесткое крепление стропил к мауэрлату

Главный принцип данной технологии крепления стропил — исключение любых воздействий на соединение элементов. Не допустимы изгибы, повороты, сдвиги. Такой статичности достигают выполнением креплений посредством уголков, опорных брусов. Соединение можно осуществить также, делая запилы на стропилах, скобами, вбиванием гвоздей.

В первом случае балки будут опираться на мауэрлат, снабженный подшивным опорным бруском. Однометровый брусок обеспечивает жесткое упирание балки. Дополнительно можно зафиксировать балку с боков металлическими уголками. Это исключит поперечные смещения.

На рисунке показан пример жесткого крепления стропил

На рисунке показан пример жесткого крепления стропил

Второй метод более популярен. При забивании боковых гвоздей (для крепления), придается определенный уклон. Внутри полотна они должны скрещиваться. Далее сверху вертикально забивается еще один гвоздь. В итоге создается жесткий узел, скрепляющий балку с мауэрлатом.

Крепление с помощью гвоздей

Крепление с помощью гвоздей

При обоих вариантах стропила еще крепятся проволокой, анкерами к стене.

Скользящее крепление

Подобное скрепление нередко называют шарнирным. Здесь имеются две степени свободы. Выполняются модели крепежей, допускающие беспрепятственное смещение какого-либо элемента. В данной конструкции движущейся частью являются стропила. Данный тип крепления опорных балок производится различными методами.

  •  На стропильной ноге проделывается специальный запил. Этой частью стропила укладываются на мауэрлат. Место сцепления должно закрепляться двумя гвоздями. Следует запомнить: забиваются они под углом. Можно детали закрепить одним гвоздем, забитым вертикально. Он пробивает стропило, вонзаясь в мауэрлат. Еще нередко применяется металлическая пластина, снабженная отверстиями для гвоздей. Скрепляют элементы иногда только скобой.
  •  Вывод стропил за стену. Тут применяют крепежные пластины (единичное сцепление).
  • Соединение делается специальным крепежом (металлическим). Этот элемент называется «салазки», широко применяется для стропил.
Крепление стропил - методом "салазки"

Крепление стропил — методом «салазки»

Каждый представленный вариант крепления надежно сцепляет стропила с мауэрлатом. Даже при малых сдвигах кровельных конструкций составлчющие части движутся относительно друг друга. Известно, что скользящее сопряжение при строительстве крыши используется чаще. Технология эта особенно применима при создании деревянных конструкций, возводимых из бревен, бруса. Спустя время, из-за усадки дома, немного меняется геометрия постройки. Поэтому при применении жестких соединений стены могут разрушиться. Следовательно, при возведении деревянных сооружений целесообразно применять скользящее скрепление. Такие соединения помогут бревенчатым (брусчатым) стенам и крыше постепенно приноравливаться к подобным изменениям пропорций.

Правила правильного крепления

  1. Скрепление стропил с мауэрлатом – непростое, важнейшее соединение. Долговечность крыши, безопасность жителей дома, как известно, зависят от надежности сцепления. Обеспечить надежное соединение непросто. Ошибка, неграмотные действий при устройстве кровли чреваты сходом стропильных ног, перекосом крыши с возможным падением. С учетом этого опорные балки крепить к мауэрлату следует с соблюдением конкретных правил:
  2. Использовать, несомненно, надо качественные крепежи. Здесь экономия недопустима, ведь неподходящие, некачественные метизы не способствуют созданию устойчивой, долговечной кровли. Запилы на стропилах необходимо выполнять предельно аккуратно, точно, во избежание необходимости установки каких-либо прокладок, вкладышей. Подобные детали помогут, конечно, обеспечить хорошее соединение. Однако спустя время они могут деформироваться, могут выпасть. Это приведет к ослаблению конструкции.
  3. Стропила целесообразней фиксировать именно на металлические уголки, пластины. Ими лучше запастись до начала устройства крыши. Иначе придется докупать их во время монтажа. Правда, можно воспользоваться другими типами креплений. Но это будет временной мерой. При этом важно учитывать, что для монтажа бруса подходящим вариантом станет использование гвоздей, саморезов. Для создания же добротной, долговечной конструкции обязательно применяется специально производимый стропильный крепеж, болтовые (шпилечные) соединения.
  4. Рекомендуется при установке крыши деревянной постройки прибегать к скользящему креплению. Подобная технология хороша для соединения с боковыми бревнами, с мауэрлатом. Специальные элементы — салазки — обеспечат возможность для беспрепятственного скольжения стропил. Подвижность конструкций является обязательным условием.
  5. Соединение стропил тоже должно быть предельно прочным. Перед закреплением стропил в мауэрлате готовятся выемки — «седла». Они могут обеспечить герметичное, плотное прилегание элементов. Чтобы создаваемые запилы получались одинаковыми, применяют готовые шаблоны. Если скаты сделаны под разным углом, то шаблоны эти должны изготавливаться для каждого отдельно. Глубина запила должна соответствовать одной четвертой ширины стропильной ноги. Можно работать, конечно, без использования шаблона. Тогда потребуется дополнительно проводить измерения. Может также в процессе установки потребоваться корректировка.
  6. Устанавливаться стропильные балки должны по такой технологии, чтобы обеспечить устойчивость, прочность крыши при сильном ветре. Нужно одновременно позаботиться о проблеме распирающего усилия, которое тоже имеет сильное воздействие.
  7. Вся кровельная система сначала должна конструироваться на земле. Это необходимая подготовка. Проводятся все замеры, делаются необходимые врезки в мауэрлате, пропилы на стропильных ногах. В конце все подгоняется, устанавливается на места. После по очереди готовые части конструкции по выработанной технологии устанавливаются на сооружении.

Видео — крепление стропил к мауэрлату

Крепление стропил к мауэрлату | Екатеринбург

Надежность конструкции крыши напрямую зависит от того, насколько правильно будет смонтирована вся ее несущая система. А основными ее элементами являются стропила. Вся же система состоит из стропильных ног, которые поддерживают и распирают дополнительные элементы, такие как подкосы, затяжки-ригели, боковые прогоны, опорные стойки и растяжки. Стропильные ноги соединяются на коньковой балке сверху, а нижние их края очень часто опираются на мауэрлат, закрепленный на боковых несущих стенах здания.

Крепление стропил к мауэрлату

Крепление стропил к мауэрлату

Так как на мауэрлат выпадает самая большая нагрузка, его изготавливают из мощного бруса. Его сечение определяется массивностью всей стропильной системы, но в основном размер составляет от 150 ? 150 до 200 ? 200 мм. Этот несущий элемент предназначен для равномерного распределения нагрузки от всей конструкции крыши и кровли на несущие стены строения. Крепление стропил к мауэрлату осуществляется различными способами. Они выбираются по месту в зависимости от типа стропильной системы (которая может быть наслонной или висячей), ее сложности и массивности, от величины суммарных нагрузок, которым будет подвергаться вся конструкция крыши.

Разновидности соединительных узлов «стропила - мауэрлат»

Содержание статьи

  • 1 Разновидности соединительных узлов «стропила - мауэрлат»
    • 1.1 Видео: пример установки подвижного крепления на стропильную ногу и мауэрлат
  • 2 Особенности стропильных систем
    • 2.1 Наслонные стропила
    • 2.2 Висячие стропила
  • 3 Расчет установки стропил
  • 4 Несколько правил по креплению стропил к мауэрлату
    • 4.1 Видео: несколько примеров крепления стропил к мауэрлату

Прежде всего, существуют скользящие и жесткие крепления стропил к мауэрлату.

1. Скользящие крепления состоят из двух отдельных элементов, один из которых имеет возможность перемещаться относительно другого.

 Эти крепления могут быть разными по конструкции - закрытыми и съемными.

Закрытое скользящее крепление

Закрытое скользящее крепление

  • Закрытое крепление состоит из уголка, который крепится одной стороной к мауэрлату, а на другой стороне имеет специальную щелевидную проушину. В ней устанавливается металлическая петля с отверстиями для креплений к стропилу. Благодаря свободной, не закрепленной вертикальной стороне уголка, крепление дает возможность стропилу при необходимости несколько смещаться, гне оказывая деформирующего воздействия на стены здания.
Подвижное скользящее крепление открытого типа

Подвижное скользящее крепление открытого типа

  • Открытое крепление устроено по тому же принципу, и отличается лишь тем, что металлическая петля не вставляется в проушину, а просто верхняя часть вертикальной полки уголка после монтажа загибается вниз, фиксируя тем самым соединение.
Видео: пример установки подвижного крепления на стропильную ногу и мауэрлат

2. Видов жестких креплений - гораздо больше. Они выбираются в зависимости от массивности деревянных элементов конструкции и способа установки стропила на мауэрлат.

Разнообразные жесткие крепления

Разнообразные жесткие крепления

Сюда можно отнести металлические уголки разных размеров, крепления LK, которые надежно зафиксируют стропило, устанавливаемое с помощью запила, не повредив его крепежными саморезами или гвоздями.

Крепление ЛК1

Крепление ЛК1

  • Крепления LK производится в нескольких размерных вариантах, поэтому их можно подобрать под любую толщину бруска или доски. Толщина металла, из которого изготавливаются это крепежные элементы, составляет 2 мм, какой бы размер они ни имели. В зависимости от величины, крепежные детали имеют разное обозначение.
ОбозначениеРазмер в мм
LK-1L40 ? 170
LK-2P40 ? 170
LK-3L40 ? 210
LK-4P40 ? 210
LK-5L40 ? 250
LK-6P40 ? 250

Необходимо отметить, что эти крепления подходят не только для соединения стропил на мауэрлате – их используют и для фиксации узлов «балки перекрытия – мауэрлат».

Крепления ЛК в деле

Крепления ЛК в деле

Главное преимущество этой крепежной детали - это максимальная жесткость и надежность соединения деревянных элементов.

  • Закрепление стропил с запилом на мауэрлате с помощью уголков осуществляется с двух сторон, что обеспечивает требуемую жесткость.
Уголок с усиленным ребром жесткости на изгибе

Уголок с усиленным ребром жесткости на изгибе

Существуют уголки, предназначенные для крепления стропил без запилов. Они имеют более высокие полки и прикручиваются большим количеством саморезов. Их производят из металла толщиной в 2; 2,5 или 3 мм.

Крепление стропил к мауэрлату уголками

Крепление стропил к мауэрлату уголками

ОбозначениеРазмер (длина, высота, ширина, толщина металла) в ммОбозначениеРазмер (длина, высота, ширина, толщина металла) в мм
Усиленный уголок105 ? 105 ? 90 ? 2Усиленный уголок KP5140 ? 140 ? 65 ? 2,5
Усиленный уголок130 ? 130 ? 100 ? 2Усиленный уголок KP6105 ? 172 ? 90 ? 3,0
Усиленный уголок105 ? 105 ? 90 ? 2Усиленный уголок KP7145 ? 145 ? 90 ? 2,5
Усиленный уголок50 ? 50 ? 35 ? 2Усиленный уголок KP8145 ? 70 ? 90 ? 2,5
Усиленный уголок70 ? 70 ? 55 ? 2Усиленный уголок KPL190 ? 90 ? 65 ? 2
Усиленный уголок90 ? 90 ? 40 ? 2Усиленный уголок KPL1190 ? 90 ? 65 ? 2
Усиленный уголок KP190 ? 90 ? 65 ? 2,5Усиленный уголок KPL2105 ? 105 ? 90 ? 2
Усиленный уголок KP1190 ? 90 ? 65 ? 2,5Усиленный уголок KPL21105 ? 105 ? 90 ? 2
Усиленный уголок KP2105 ? 105 ? 90 ? 2,5Усиленный уголок KPL390 ? 50 ? 55 ? 2
Усиленный уголок KP21105 ? 105 ? 90 ? 2,5Усиленный уголок KPL470 ? 70 ? 55 ? 2
Усиленный уголок KP390 ? 50 ? 55 ? 2,5Усиленный уголок KPL550 ? 50 ? 35 ? 2
Усиленный уголок KP470 ? 70 ? 55 ? 2,5Усиленный уголок KPL660 ? 60 ? 45 ? 2

О некоторых уголках, приведенных в таблице, нужно сказать несколько слов дополнительно, так как их описание требует уточнений:

- КР11 и КР21 - это усовершенствованные уголки, маркированные часто, как КР1 и КР2. В этих элементах имеется отверстие для анкерного крепления, имеющее овальную форму, которое снижает риск срыва болта в случае усадки конструкции.

Уголки серии КР

Уголки серии КР

- КР5 и КР6 - это уголки, применяемые для крепления элементов, на которые выпадает большая несущая нагрузка. Уголок КР6 тоже снабжен овальным отверстием, и его рекомендовано использовать при создании стропильной системы на новом доме, который будет еще давать усадку. Эти модели востребованы при монтаже конструкций, имеющих большой вес.

Уголок КМ

Уголок КМ

- Уголок КМ произведен из перфорированной стали и используется для крепления стропил с большим сечением. Особенно он хорошо подходит для деревянных строений. Этот уголок закрепляет элементы конструкции очень надежно, и при его использовании не требуется врезки стропила в мауэрлат - достаточно на первом выпилить правильный угол.

Усиленный уголок серии KMRP

Усиленный уголок серии KMRP

- Уголок KMRP используется для скрепления деталей стропильной системы под прямым углом, в том числе и стропила с мауэрлатом. Он также отличается от обычных уголков своим вытянутым отверстием, с помощью которого возможно смещение при усадке без повреждения крепежного болта. Его можно использовать в конструкции, где нельзя сделать врезку одного элемента к другому.

Производятся уголки KMRP из стали толщиной в 2 мм. Выпускаются три разновидности:

Обозначение уголка Размеры в мм
abc
KMRP1606060
KMRP2808080
KMRP3100100100
  • Другим вариантом закрепления стропил на мауэрлате является установка их между двумя досками, спиленными под определенным углом, и дополнительно в нижней части зафиксированных с помощью металлических уголков или креплений LK.
Крепление стропила между двумя дощатыми накладками

Крепление стропила между двумя дощатыми накладками

Такое закрепление стропил дает хорошую жесткость и надежность. Этот способ хорошо подходит в тех случаях, когда стропило нужно закрепить под нужным углом, приподняв его над горизонтальной плоскостью мауэрлата, но закрепив его на вертикальную внешнюю сторону.

  • Способ крепления стропил на мауэрлат, сделанный из бруса не слишком большого сечения. Осуществляется путем усиления бруска с помощью деревянных подкладок, имеющих необходимую толщину.
Крепление с применением усиливающей подклаждки

Крепление с применением усиливающей подклаждки

 Отрезки досок прикрепляются к мауэрлату с помощью гвоздей или саморезов, в тех местах, где будут установлены стропильные ноги.

В этом случае в стропилах делаются вырезы нужной конфигурации и глубины. Надежно фиксируются стропильные ноги к стене с помощью стальной проволоки, которую закрепляют на вбитый стальной костыль.

Фиксация с помощью проволочной скрутки

Фиксация с помощью проволочной скрутки

  • Кроме вышеописанных способов крепления, стропила прибиваются к мауэрлату с помощью скоб. Нужно отметить, что этот метод достаточно распространен и используется уже очень давно. При правильном закреплении этих элементов, стропильная система прослужит долгие годы.
Крепление

Крепление «по-старинке» - скобами

Скобы могут иметь различный размер, вбиваются в разных местах соединения.

  • Еще один крепежный элемент, который применяется как вспомогательный - это перфорированная лента ТМ. Ее используют для усиления крепежного узла при необходимости дополнительной его фиксации.
Часто на помощь приход

Крепление стропил к мауэрлату - основные способы

коньковая часть стропильной системыКрепление стропильных балок к мауэрлату – одно из наиболее важных соединений, от прочности которого зависит долговечность кровельной конструкции и безопасность находящихся в доме людей. Неграмотное осуществление работ может привести к постепенному опусканию стропильных ног, деформации крыши и даже обрушению отдельных элементов на окружающую здание территорию.

Как производить крепление: основные правила

Создание надежного соединения стропил с мауэрлатом – задача довольно сложная, но вполне осуществимая при соблюдении некоторых условий.

  • Крепление соединительных деталей к стропилам и мауэрлату необходимо производить качественно и прочно.
  • В точках прилегания к мауэрлату запилы должны быть максимально точными для обеспечения надежности соединения. Допустимо использование различных дополнительных элементов (например, подкладок), которые со временем могут подвергаться деформации, вылетать и т.д.
  • При монтаже стропил на мауэрлат, в процессе крепления к другим стропильным брусам, раскосам, растяжкам, прочим деталям используются металлические уголки, пластины, шпильки с резьбой, болты, специально предназначенные для этих целей кронштейны. Современный строительный рынок предоставляет широчайший выбор стропильных крепежей для разных видов соединений.
  • При использовании болтов и гаек необходимо применять шайбы или металлические пластины, предупреждающие затопление гайки в древесном материале. Их можно заменять обрезками фанеры.

четырехскатная крыша, её конструкция, расчетЦенная информация, как выглядит четырехскатная крыша, её конструкция, расчет и особенности монтажа.

В чем заключаются преимущества и недостатки инверсионной кровли, читайте в статье.

  • Крепление стропил только шурупами или гвоздями допустимо лишь в течение ограниченного временного промежутка – во время монтажа стропил. Затем их необходимо заменить на крепление с помощью уголков, пластин, болтов.
  • Для деревянных строений используется метод скользящего крепления к брусу мауэрлата или верхним боковым бревнам.
  • Чтобы во время усадки стен стропильные ноги могли скользить по стене, используются особые детали – “салазки”. Они являются обязательным элементом, особенно при устройстве мягкой кровли или когда кровельным покрытием является дорогостоящая черепица.
  • До закрепления стропила необходимо осуществить запиливание “седла” в стропило нижнего крепления на участке примыкания стропильных брусов к мауэрлату.

Такая мера обеспечит надежное прилегание к поверхности мауэрлата. В основном для подобного действия предварительно выполняется шаблон, после чего делают запилы на всех стропилах при одинаковой величине угла крыш на всех скатах. В случае разных величин угла отличия касаются и запила под мауэрлат для стропильных брусов каждого из скатов. Как правило, глубина запила составляет не более ¼ ширины стропил.

  • Чтобы участки крепления стропил к мауэрлату обеспечивали устойчивость крыши к сильным порывам ветра и выдерживали нагрузки веса кровельной конструкции на мауэрлат, необходимо использовать специальные уголки на основе стали. Аналогичным способом создаются узлы укладки стропил на так называемое вертикальное кресло.
  • Крепление стропил между собой в коньковом прогоне осуществляется встык, для его закрепления используют стальные пластины.
  • На других участках прилегания стропил друг к другу (например, на диагональном стропиле) также требуется точное припиливание элементов для максимально плотного прилегания. Также производится закрепление с использованием уголков или пластин (выбор конкретного крепежа определяется местом соединения) и скрутка болтами.

Способы создания конька стропильной пары

крепление верха стропилВ коньковом прогоне используются три главных метода.

  1. Первым является соединение встык. Его суть заключается в обрезании верхней части стропильной ноги под углом, по величине равным углу наклона ската, с последующим соединением с его парой, также обработанной аналогичным методом. Оптимальным способом получения одинаковых узлов крепления стропил считается использование готового шаблона. В таком случае для фиксации применяют длинные гвозди.
  2. Вторым вариантом является закрепление стропильных брусов на коньковый прогон. Он напоминает первый метод. Отличие заключается в наличии при данном способе коньковой балки. В результате получается довольно надежная конструкция. В отдельных случаях появляется необходимость использования дополнительных опор, наличие которых заметно сокращает функциональность помещения чердака. Естественно, применение подобной технологии нецелесообразно при планировании утепления и устройства жилой комнаты в чердачном пространстве.
  3. Плюсом такого метода является отсутствие необходимости использования шаблона и возможность произвести монтаж балок непосредственно на месте. Опорой для верхней части стропила является коньковая балка, а нижней – мауэрлат.

  4. Третьим способом является соединение стропил внахлест. Способ напоминает вышеописанный. Разница заключается в том, что в этом случае верхний стык стропил получается внахлест. Получаемое соединение отличается значительной прочностью, поскольку площадь соприкосновения стропил увеличивается, а применяемые шпильки проходят одновременно через два элемента.

Монтаж нижних концов стропил

крепление низа стропилСпособ, посредством которого осуществляется фиксация нижних концов стропил, определяется типом постройки.

В случае деревянной постройки опорой может служить верхняя обвязка стен, но при пено- и газоблоках такой способ не подходит. Суть проблемы заключается в необходимости крепления стропил к мауэрлату, поскольку каменные блоки не могут удерживать стропила.

Если основу стен составляют пеноблоки, это создает определенные условия, при которых традиционно применяемые способы не работают надлежащим образом. Например, гвоздь длиной 10 см возможно выдернуть руками из блока – по этой причине фиксация скрутки не получается. Кроме того, необходимо учитывать наличие значительного давления в горизонтальной плоскости.

Если используются кладочные материалы, одним из максимально эффективных решений считается создание армпояса, благодаря чему можно не придумывать новые методы крепления стропил. Как правило, армированный пояс представляет собой расположенную в верхней части стены железобетонную конструкцию. По ширине она равна толщине стены, а высота обычно составляет 200 мм.

Выполнение заливки требует опалубки: как правило, она устраивается из соединенных стяжками досок. До начала заливки в опалубку монтируют анкерные болты или же шпильки. Их расположение должно быть строго вертикальным. Они служат крепежными элементами для бруса, монтаж которого осуществляется после обретения бетоном необходимой прочности. Помимо строго вертикального расположения шпилек, необходимо следить, чтобы длина шага не превосходила 150 см. При использовании меньшего по диаметру крепежа он не обеспечит требуемой степени надежности и прогнется.

Метод крепления стропил к мауэрлату – самый популярный способ фиксации их нижнего участка. Работа должна выполняться с максимальной тщательностью, поскольку долговечность конструкции напрямую зависит от прочности участков соединения. Создание такого соединения требует устройства выреза в стропильных ногах, чтобы их можно было надевать на балку мауэрлата.

Это действие является обязательным для надежной установки стропил – в обратном случае возрастает вероятность соскальзывания плоской грани бруска.

В мауэрлате может устраиваться ответная выемка. Данный момент определяется тем, из дерева какой породы изготовлен брус. В случае, когда основой элемента является древесина лиственных сортов, будет достаточно создать прорезь. Действуя с прорезью в стропильной ноге, она образует упорный замок.

Процесс закрепления стропил к выполненному из хвойных деревьев мауэрлату осуществляется без прорези, так как ее наличие будет снижать надежность конструкции.

Основные способы крепления к балкам

правила крепления стропилДля крепления стропильных брусов к балкам применяют два основных способа.

Самым простым вариантом является прикладывание стропила к балке с последующей фиксацией конструкции с помощью гвоздей, однако созданная таким методом кровля не будет отличаться надежностью. Она может устраиваться на небольшой постройке хозяйственного назначения или беседке. Для монтажа крыши дома требуется большая надежность конструкции.

Для предупреждения скольжения деталей по отношению друг к другу при креплении стропил к балкам перекрытия используются специальные соединения:

  • зуб с шипом;
  • упор в конечную часть балки;
  • зуб с упором.

Соединение осуществляется с применением одного или двух зубьев. Конкретный выбор определяется углом наклона скатов. Надежность конструкции можно повысить и посредством использования металлических уголков.

Выполнение врубки одним зубом целесообразно при достаточно крутой кровле – в случае, когда величина угла наклона ската превышает 35 градусов. На стропильной пятке устраивается зуб с шипом, а выполнение упора с гнездом под шип производится в балке. Глубина гнезда будет составлять 1/4 или 1/3 толщины балки. Глубина непременно должна сохраняться в указанном диапазоне – это необходимо для предупреждения ослабления конструкции.

Стропила должны крепиться к балке с отступом 25-40 см от края – соблюдение этого требования предупредит скол конца балки под давлением стропильных ног.

На одинарном зубе можно обойтись без использования шипа, но он необходим для предотвращения бокового сдвига стропила.

При величине угла наклона менее 35 градусов монтаж ног осуществляется таким образом, чтобы площадь соприкосновения увеличивалась благодаря перекрытию с балкой – одним словом, посредством увеличения опорной ноги. В подобном случае применяются следующие способы крепления:

  • упор с шипом или без шипа;
  • в два шипа;
  • в 2 два шипа в замок.

При упоре с щипом (без него) предполагается применение вырезки шипа с упором лишь под один зуб, а также использование отдельного упора для второго зуба. В стропильной ноге необходимо вырубить проушину с заданными характеристиками. В подобной ситуации стропила крепятся к балкам перекрытия при помощи врубки, глубина которой составляет третью часть толщины балки. При разной глубине врезки зубов рекомендовано использование следующих значений:

  • для первого – 1/3;
  • для второго – 1/2.

Менее популярным способом является монтирование стропильных балок в конец затяжки. Для этой цели в стропильной ноге производится вырезка зуба-упора, одна плоскость которой должна приходиться на самый конец балки, а вторая плоскость – упираться в созданный запил. Его глубина должна быть больше 1/3 части общей толщины балки, а выполнение самого упора должно осуществляться на возможно большем расстоянии от края.

Надежность соединения можно повысить посредством использования стропильных болтов или хомутов, затем произвести монтаж всего узла к стене здания – точнее, к предварительно вмурованному анкерному костылю. При этом применяются железные полосы или проволочные петли.

Виды крепежных элементов для монтажа стропил к мауэрлату

крепежДля крепления стропил к мауэрлату используются различные виды крепежных элементов и врубок (врезок).

Для стропил из металла применяется следующий крепеж:

  • уголки;
  • болты с гайками;
  • проволочные стяжки;
  • пластины;
  • саморезы;
  • крепежные элементы LK;
  • кронштейны WB;
  • разные виды уголка КР;
  • перфорированная монтажная лента ТМ.

Использование крепежных элементов LК целесообразно при необходимости соединения стропил с мауэрлатом, а также других элементов системы стропил. Крепление к древесине осуществляется аналогично креплению кронштейнами. Исключение составляют анкерные болты.

Применение кронштейнов WBрекомендуется для монтажа стропил к мауэрлату. Врезка на стропиле при этом не осуществляется, благодаря чему удается избежать ослабления его несущей способности. Для изготовления кронштейнов используется оцинкованный металл 2-миллиметровой толщины, а крепление производится при помощи болтов, гвоздей или шурупов.

как сделать фронтон из брусаЧитайте на нашем сайте рекомендации специалистов, если вы ищите информацию, как сделать фронтон из бруса.

В чем заключаются достоинства и недостатки медной кровли можно узнать здесь.

Не знаете, как соорудить лестницу для кровли своими руками? Читайте статью с дельными советами по адресу https://rooffs.ru/accessories/lestnici/mozhno-li-sdelat-svoimi-rukami.html.

Использование уголков КР, его различных модификаций при устройстве стропильной системы усиливает участки крепления стропил к мауэрлату. Помимо придания дополнительной прочности узлам соединения кровельных элементов, уголки улучшают несущие характеристики всей конструкции. Аналогично использованию остальных металлических крепежных элементов, этом случае также нет необходимости во врезании уголков в конструкции, благодаря чему сохраняется требуемый уровень несущих способностей деталей системы стропил. Крепление уголков производится при помощи шурупов или гвоздей с выступами в виде ерша.

Монтажную перфорированную ленту при устройстве стропильной системы применяют с целью повышения прочности узлов соединения. Она применяется:

  • для обеспечения более прочного крепления мауэрлата и стропил;
  • с целью закрепления дополнительных деталей системы стропил, которые обеспечивают прочность и жесткость всей системы.

Для крепления перфорированной ленты необходимо использовать гвозди или шурупы. Ее применение не приводит к ослаблению несущих конструкций, поскольку при этом не нарушается их целостность.

Процесс крепления к мауэрлату

Конкретный тип сопряжения выбирается в зависимости от конструкции кровли: в некоторых случаях оптимальным является использование жесткого сочленения, в других случаях более подходит скользящее.

Достоинствами жесткого крепления являются абсолютная неподвижность конструкции и отсутствие вероятности поворотов, сдвигов, кручения элементов. Это достигается двумя способами:

  • посредством применения уголков с подшивными брусами;
  • за счет создания на стропильной ноге седла с последующей фиксацией соединения при помощи скоб, гвоздей, проволоки.

При первом варианте стропила крепятся к мауэрлату при помощи опорного бруса. Стропильные ноги прочно упираются по линии давления. Это становится возможным в результате использования подшиваемого бруса размером до 100 см. Затем для исключения поперечного смещения осуществляют фиксацию. Для этого применяют металлические уголки.

Первый способ крепления сегодня используется нечасто. В последнее время растет популярность второго метода, при котором для крепления применяют забиваемые под углом друг к другу гвозди. Внутри материала они скрещиваются, после чего в вертикальном направлении забивается третий гвоздь. Получаемые в результате такого забивания узлы отличаются повышенной прочностью.

Как в первом, так и во втором случае посредством проволоки-катанки осуществляется дополнительная фиксация.

В определенных случаях требуется выполнение скользящей разновидности крепления стропильных брусов к мауэрлату. При этом используются особые уголки для скользящего крепления. Они делают возможным беспрепятственное скольжение одного из элементов в двух направлениях, поэтому прекрасно подходят для обеспечения безопасных сдвигов.

Для применения таких деталей следует осуществить некоторые действия:

  • сделать запил и смонтировать стропильную ногу на мауэрлат;
  • произвести соединение элементов при помощи специальных уголков.

В большинстве случаев скользящий тип соединения применяется для построек из дерева, склонных к определенной усадке за время эксплуатации. При использовании жесткого крепления усадка может привести к нарушению геометрии строения, повреждению стен или кровельной конструкции. Применение скользящих соединений позволяет избежать подобных последствий.

ВЫВОДЫ:

  • Крепление стропильных балок к мауэрлату – одно из наиболее важных соединений, от прочности которого зависит долговечность кровельной конструкции.
  • Для создания надежного крепления необходимо соблюдать определенные правила.
  • Конек стропильной пары создается тремя способами: соединением встык, закреплением стропильных брусов на коньковый прогон и соединением внахлест.
  • Способ, посредством которого осуществляется фиксация нижних стропильных концов, определяется типом постройки.
  • Крепление стропил к мауэрлату – самый популярный способ фиксации их нижнего участка.
  • Для крепления к балкам применяют два основных способа.
  • При креплении стропил к мауэрлату используются различные виды крепежных элементов и врубок (врезок).
  • Тип сопряжения выбирается в зависимости от конструкции кровли: в некоторых случаях оптимальным является использование жесткого сочленения, в других случаях более подходит скользящее.

Видео инструкция, как выполнить крепление стропил к мауэрлату.

Мауэрлат для разных видов крыш: установка и крепление стропил

Конструкции скатных крыш разнообразны, но одним из компонентов системы кровли является мауэрлат. Эта часть крыши важна и выполняет несколько функций. Для правильного обустройства кровли подбирается вид мауэрлата, технология его монтажа и материалы.

Что такое мауэрлат и его функции

Конструкция кровли включает в себя множество функциональных элементов, так как обеспечивает защиту несущих стен здания. Одним из таких компонентов стропильной системы является мауэрлат, представляющий собой ряд или венец из бруса, уложенного на верхнюю часть стен. Мауэрлат соприкасается с верхней областью стен по всему периметру здания, что обеспечивает выполнение функций, возложенных на этот ряд бруса.

Схема конструкции мауэралатаСхема конструкции мауэралата

Мауэрлат имеет простую конструкцию

Простое устройство мауэрлата обеспечивает его функциональность и максимальную эффективность. Система брусьев служит для равномерного распределения веса кровли по всем стенам здания, что необходимо для предотвращения перекоса, деформации крыши. Это является первой функцией мауэрлата, а вторая заключается в удерживании и фиксации кровли на стенах.

Мауэрлат и стропила кровлиМауэрлат и стропила кровли

К мауэрлату присоединяется стропильная система крыши

Из чего делают мауэрлат

Стропильная система крыш наиболее часто выполняется из древесины. Из этого же материала делают и мауэрлат. В деревянных домах роль мауэрлата может выполнять последний венец стен, который надёжно закреплён. В зданиях из газобетона, кирпича и других подобных материалов мауэрлат сооружают с помощью деревянных брусьев с определёнными параметрами, зависящими от габаритов стен.

Деревянный мауэрлат на кирпичных стенахДеревянный мауэрлат на кирпичных стенах

Древесина высокого качества оптимальна для сооружения мауэрлата

Крепление мауэрлата к стенам осуществляется с помощью металлических анкеров. Для этого в кирпичной кладке закрепляют болты, длина которых больше толщины балок. Затем на досках отмечают места для отверстий, укладывают балки, вставляя концы болтов в отверстия. Сверху закручивают специальные гайки, надёжно фиксируя мауэрлат. Таким образом, для создания основы для стропильной системы необходимы деревянные брусья с сечением 150 или 200 мм, анкерные болты длиной больше, чем толщина бруса.

Монтаж мауэрлата кровли

Установка мауэрлата может проводиться с армирующим поясом или без него. Первый вариант оптимален для недостаточно прочных стен, что случается редко. Поэтому наиболее распространён монтаж без армирующего пояса.

Мауэрлат в процессе укладкиМауэрлат в процессе укладки

К стенам мауэрлат крепится анкерами, но возможны и другие крепления

Фиксация к кирпичной стене

Перед креплением мауэрлата на кирпичную стену укладывают гидроизоляционный материал, края которого после монтажа фиксируются скобами на брусьях. И также можно обработать края стен битумом, а затем проводить укладку досок. Это позволяет защитить основу от гниения и деформации. Дальнейшие действия заключаются в следующем:

  1. Брусья связывают в единую жёсткую раму путём сращивания, которое проводится косым прирубом и фиксацией гвоздевым боем или болтами.Пример сращивания брусьевПример сращивания брусьев

    Брусья мауэрлата сращивают вдоль стен и скрепляют на углах

  2. По мере сращивания доски крепят на предварительно установленные анкерные болты. Возможна дополнительная фиксация на прочную металлическую проволоку, вмурованную в кирпичную кладку.Мауэрлат на анкерных болтахМауэрлат на анкерных болтах

    Концы болтов должны быть достаточно длинными для накручивания гаек

  3. После укладки и крепления мауэрлата по всему периметру нужно загнуть края гидроизоляционного материала, натянуть их и зафиксировать скобами.Готовый мауэрлатГотовый мауэрлат

    Мауэрлат также можно обработать защитной морилкой для предотвращения коррозии

Крепление основы для кровли может проводиться с армопоясом. Для этого по краю стен сооружают заливку бетоном армирующей конструкции из прутьев, уложенных по длине стен и скреплённых в прямоугольные конструкции. Опалубка для заливки состоит из досок, прикрученных с наружней и с внутренней стороны стен. Внутрь заливают бетон на арматуру и выжидают время фиксации, составляющее от 5 суток.

Армопояс для мауэрлатаАрмопояс для мауэрлата

Ширина армопояса не должна превышать толщины стены

Видео: крепление мауэрлата на армопояс

Соединение брусьев между собой

Мауэрлат может состоять из толстых брусьев, скреплённых между собой методом проруба или запила в половину толщины элементов. Если же для основы используются доски размером 150х50 мм, то их укладывают по три штуки в ряду. Между собой элементы тщательно фиксируют прочными саморезами, дополнительно устанавливая на анкера.

Видео: сращивание брусьев

Внутренняя теплоизоляция мауэрлата

В результате сооружения основы для крыши образуются небольшие мостики холода, которые существенно влияют на атмосферу внутри помещения. Например, область соприкосновения пола чердака и мауэрлата часто является такой зоной. В подобных ситуациях необходимо тщательное утепление.

Схема утепления мауэрлата домаСхема утепления мауэрлата дома

Для утепления важно определить зоны, через которые поступает холод

Перед укладкой утеплителя все деревянные элементы нужно обработать антисептическим составом для предотвращения развития грибка. В качестве утепляющего компонента наиболее часто используют минеральную вату, а также популярны плиты пенополистирола, стекловолокнистые материалы, пенополиуретан. Плиты материала просто укладывают и приклеивают на поверхности необходимых зон. Эффективным решением является напыляемый утеплитель, а именно — пенополиуретан.

Особенности гидроизоляции

Предотвращение попадания влаги на конструкцию основания кровли — важный момент строительства. Гидроизоляция защищает брус от гниения и сохраняет целостность стропильной системы. Для этой цели брус мауэрлата оборачивают несколькими слоями рубероида или одним слоем гидроизола. Дополнительную защиту обеспечит предварительная обработка досок морилкой или другими антисептическими и противопожарными средствами, предназначенными для древесины.

Гидроизоляция мауэрлата битумом и рубероидомГидроизоляция мауэрлата битумом и рубероидом

Рубероид и битум являются популярным вариантом гидроизоляции

Минимальное количество стыков, высокое качество древесины, отсутствие трещин являются важными условиями для длительного срока службы мауэрлата. В таком случае гидроизоляция хорошо защитит материал и сделает конструкцию прочной.

Мауэрлат для разных типов кровель

Конструкция основания кровли не предполагает существенных отличий при сооружении разных видов кровель. Для простых двускатных кровель мауэрлат всегда размещается на стенах, так как служит опорой и слоем соединения стропильной системы и несущих элементов.

Схемы крепления мауэрлатаСхемы крепления мауэрлата

В зависимости от варианта соединения кровли определяется тип крепления мауэрлата

Если в строящемся доме планируется обустройство жилой мансарды, то сооружение мауэрлата проводится по обычной технологии. При этом не используются сложные методы, а брус крепят к стенам анкерами. Особым моментом является тщательное утепление, а также гидроизоляция, поскольку мансарда должна быть комфортной.

Проект мансардной крышиПроект мансардной крыши

Мауэрлат для мансардной крыши имеет стандартную конструкцию

Вальмовые кровли имеют довольно сложную конструкцию и поэтому система мауэрлата должна быть максимальной прочной. Основа для вальмовой кровли создаётся по общим принципам, но нагрузка на неё немного больше, чем при наличии простой двускатной кровли. Для этого лучше всего крепить основу на армопояс.

Вариант вальмовой крышиВариант вальмовой крыши

Вальмовая кровля имеет четыре ската

Для сооружения крыши, имеющей два ската, требуется мауэрлат, надёжно прикреплённый к стенам. Основная нагрузка осуществляется на две стены, на которые опираются скаты кровли. В этом случае подходит закрепление как с армопоясом, так и без него.

Стропила двускатной крышиСтропила двускатной крыши

Для двускатной крыши мауэрлат можно крепить любым методом

Крепление стропил к мауэрлату

Стропильная система обязательно должна быть прочно зафиксирована на мауэрлате. Для этого можно использовать два варианта крепления: стальным уголком и гвоздями. В первом случае стальной уголок прибивается к стропилу тремя или одним гвоздём с каждой стороны в зависимости от необходимой степени подвижности. Второй метод более распространён и предполагает забивание двух гвоздей под прямым углом друг к другу, а третий гвоздь крепится вертикально.

Варианты крепления стропил к мауэрлатуВарианты крепления стропил к мауэрлату

Каждый метод обладает определенной степенью надёжности

Видео: крепление стропил к мауэрлату

https://youtube.com/watch?v=uP3hf7X5LHY

Система мауэрлата требует тщательного устройства для обеспечения надёжности кровли. Поэтому важно рассчитать параметры этого компонента стропильной системы и выполнить монтаж в соответствии с технологией.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
