Как крепить стропила к мауэрлату правильно своими руками: двускатной и односкатной крыши: Пошаговая Инструкция +Фото

От того, насколько грамотно смонтирована несущая система крыши, прямо зависит прочность и надежность всей ее конструкции. Стропила являются главными ее элементами.

Полностью система включает в себя стропильные ноги, распирающие и поддерживающие все дополнительные элементы (затяжки-ригели, подкосы, опорные растяжки и стойки, боковые прогоны).Вверху на коньковой балке эти ноги стропил соединяются, их же нижние края обычно опираются на закрепленный на несущих боковых стенах мауэрлат.

Из всех перечисленных элементов наиболее высокая нагрузка приходится на мауэрлат, поэтому для его изготовления используют прочный мощный брус.

Какого он должен быть сечения?

Оно определяется размером и весом системы стропил, но чаще всего его размер бывает от 150 на 150 мм и, в зависимости от указанных факторов, до 200 на 200 мм.

Данный элемент способствует равномерному распределению массы всей кровельно-крышной конструкции на стены жилища.

Стропила к мауэрлату могут крепиться по-разному. Выбор определенного способа зависит от типа системы (висячей или наклонной), от ее массивности и сложности, от общей величины нагрузок, которые будут действовать на всю конструкцию крыши.

Способы крепления стропил к мауэрлату

Для начала отметим, что возможно два основных типа крепления к мауэрлату: скользящие и жесткие.

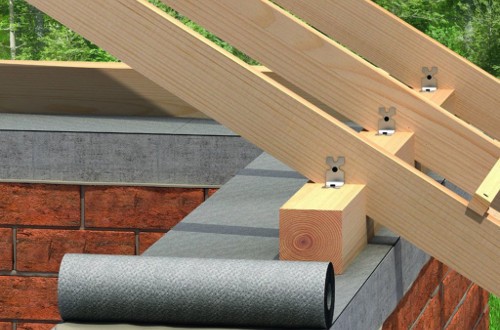

В скользящих само крепление состоит из пары отдельных элементов, один из которых способен свободно перемещаться по отношению к другому.

По своей конструкции они бывают закрытыми и открытыми.

Закрытое крепление

Это уголок, с одной стороны которого сделана специальная проушина в виде щели, а другой поверхностью его прикрепляют к мауэрлату. В щелевидной проушине фиксируется петля из металла, оснащенная отверстиями, с помощью которых она крепится к стропилу. Незакрепленная, свободная вертикальная сторона уголка позволяет стропилу слегка смещаться при необходимости, не нагружая и не деформируя своим воздействием стены.

Открытое крепление

Принцип устройства открытого крепления в целом такой же. Отличие заключается в том, что никакая петля в проушину не вставляется. После монтажа верхняя часть полки уголка загибается вниз для фиксации соединения.

Жесткие крепления
Жестких креплений имеется значительно большее количество видов. Наиболее подходящий выбирают исходя из различных факторов: тяжести и массивности деревянных составляющих, выбранного метода установки стропил.

Сюда относятся всевозможные разноразмерные уголки из металла, LK крепления, держащие установленные с помощью запила стропила.
При этом последние не повреждаются гвоздями или крепежными саморезами.

Крепления LK выполняются в разных размерах, и под любую толщину доски или бруска без труда можно подобрать оптимальный. Независимо от размеров таких креплений для их изготовления всегда используется металл одной толщины – 2 мм. Разобраться в них несложно – разные размеры крепежа обозначаются по-разному.

Надо заметить, что такие крепления удобны не только для фиксации мауэрлата и стропил. Также они подходят для фиксации мауэрлата с балками перекрытия. Основное преимущество такого крепежа – максимальная надежность и жесткость соединения частей из дерева.

Схема крепления стропил к мауэрлату уголками

Фиксация на мауэрлате стропил с запилом посредством уголков должна осуществляться с двух сторон. Только так можно гарантировать требуемую жесткость.

Выпускаются также уголки, которые служат для фиксации стропил без запилов. Они имеют большую высоту полок, для их крепления нужно больше саморезов. Изготавливаются они из металла в 2; 2,5 или даже 3 мм толщиной.

Еще один интересный вариант крепления стропил. Они устанавливаются между двумя досками, спиленными под заданным углом, а внизу дополнительно фиксируются LK-креплениями или металлическими уголками. Такая фиксация обеспечивает отличную жесткость и высокую надежность. Данный способ хорош, когда требуется закрепить стропило под определенным углом, слегка подняв его над плоскостью мауэрлата, при этом зафиксировав его на внешнюю вертикальную сторону.

Еще один способ используется, когда мауэрлат сделан из не очень большого бруса. Такой брусок можно усилить посредством деревянных подкладок различной толщины. Отрезки досок присоединяются гвоздями или саморезами к мауэрлату в тех местах, где встанут стропильные ноги.

Тогда в стропилах проделываются специальные вырезы необходимой глубины и формы. Можно надежно прикрепить стропильные ноги к стене посредством прочной проволоки из стали, которая надежно крепится на стальной костыль, надежно вбитый.

Стропила можно скобами прикрепить к мауэрлату. Этот метод используется довольно давно, и считается довольно распространенным. Если все сделать правильно, такая стропильная система будет служить много лет. Скобы бывают разной величины, также они могут вбиваться в различных местах.

Перфорированную ленту TM можно считать вспомогательным крепежным элементом. Ее применяют, если требуется дополнительная фиксация крепежного узла, для его усиления. В отдельных случаях она оказывается незаменимой.

Особенности различных стропильных систем

Вид стропильной системы выбирают исходя из того, как расположены несущие стены строения. Каждая такая система предполагает собственные дополнительные элементы, стягивающие или подпорные.

Наклонные стропила

Какими отличиями обладает система с так называемыми наклонными стропилами? Кроме основных несущих стен, она обладает еще одной (или даже не одной) опорной точкой. Благодаря этому, большая часть нагрузки со стен снимается.

В качестве дополнительных подпорных креплений используют боковые «бабки» и стойки, которые закрепляются на балки перекрытия и подпирают конек. Сами балки при этом также являются для конструкции затяжками, облегчая несущим стенам вес нагрузки стропильной системы.

К мауэрлату такие стропила крепятся обычно соединениями скользящими, способными при деформации стен или усадке сдвигаться, оберегая от повреждения конструкцию крыши.

Особенно важно это для только возведенных строений, так как любое новое здание под влиянием температурных колебаний и подвижек грунта непременно дает усадку.

Висячие стропила

Какие стропила получили название висячие?
Те, что кроме двух боковых стен, не имеют других опор. Другими словами, над внутренним пространством самого строения они как бы нависают.

Понятно, что в подобном случае основная нагрузка от всей кровельной конструкции приходится именно на мауэрлат.

Висячие стропила крепят к мауэрлату исключительно с помощью жестких соединений, полностью ограничивающих возможность движения: ведь каркасная конструкция обладает всего-навсего парой точек опоры. По своему строению система висячих стропил считается распорной – именно поэтому на стены приходится такое значительное давление.

Чтобы снять со стен какую-то часть нагрузки, используются специальные добавочные элементы (затяжки-ригели, подкосы и «бабки»). Они подтягивают всю систему к коньковому бруску, распределяя нагрузку на стены равномерно. Параллельно балкам перекрытия устанавливают ригели, с помощью которых стропила стягиваются меж собой.

Такие дополнительные приспособления обеспечивают конструкции большую надежность.

Несколько важных правил при закреплении стропил к мауэрлату

Чтобы соединения таких важных элементов были достаточно надежными, важно соблюдать разработанные специально для этого правила:

В том случае, когда в качестве креплений применяются крепежные металлические изделия, их необходимо чрезвычайно надежно и жестко фиксировать к деревянным элементам качественными саморезами.
Если предполагается размещать стропила в запилы, сделанные на мауэрлате, необходимо тщательно выверять все размеры. Только тогда стропило жестко и плотно встанет в подготовленный запил, глубина которого не менее трети толщины маэурлата. Данное правило используется только в тех случаях, когда для изготовления мауэрлата использовался толстый брус не менее 150 на 150 мм в сечении.

Часто запилы под требуемым углом делают непосредственно в стропильной ноге, а узел дополнительно фиксируют уголками: это позволяет не ослаблять мауэрлат. Если работа ведется подобным образом, то запил размером не должен составлять больше четверти стропила. Это жесткий способ крепления, и он может быть использован для висячих стропил.
Если для соединения откосов (и других элементов из дерева) и стропил применяют болты, обязательно потребуется шайба для болта, или специальная пластина из металла. Это необходимо для предотвращения затопления гайки в дерево, от чего может ослабнуть вся конструкция.
Использование для соединения стропил и мауэрлата одних только гвоздей или саморезов является крайне ненадежным: нужно непременно использовать крепежные элементы из металла различных конфигураций, например, стальные уголки.

При установке на деревянные стены стропил, не важно, какой системы: наклонной или висячей, желательно к мауэрлату крепить их скользящим соединением, особенно если кровельные материалы имеют достаточно большую массу.

Крепление стропил без мауэрлата

Если мауэрлат не используется, а стропила крепятся прямо к балкам перекрытия, происходит точечное распределение нагрузки от веса всей крыши.

Для этого используют удлиненные балки, которые на 40 см должны выступать за линию стен. Поперек балок натягивается струна – так соблюдается равный угол при креплении. Эта струна будет служить ориентиром, когда под подошвы стропил начнут выпиливать пазы. Как происходит крепление балки и стропил? Известно три популярных способа:

упор в торец балки;
зуб упорный;
зуб шипованный.

Число требуемых зубьев (два или один) зависит от величины угла наклона стропильной подошвы. Стропильные концы вставляют в пазы, дополнительно фиксируя стропила на балках стальными уголками или болтовым соединением. Одинарного зуба вполне достаточно, если крепления с балкой происходит с помощью врубки.

технология монтажа с запилом и без

Залогом долгой и беспроблемной жизни в новопостроенном доме служит прочная и безопасная кровля. Основу ее надежности составляет правильный расчет всех элементов выбранной стропильной системы и добротно выполненный монтаж. Качество же монтажа базируется на правильном подборе материалов, крепежных изделий и способов соединения всех узлов конструкции.

[contents]

Варианты крепления

Устройство любой крыши включает в себя нескольких основных элементов:

Стропильный каркас — главный опорный элемент кровли, можно сказать, ее скелет.

Обрешетка — ребра для кровли, если продолжать анатомическую аналогию.

Кровельный пакет — верхнее кожное покрытие, следуя тому же образу.

Все разновидности стропильных систем можно свести в конечном счете к двум основным классам:

Висячие стропила

Эта разновидность устройства крыши образуется жестким треугольным сопряжением ферменной конструкции из стропильных досок и нижнего бруса‑затяжки, который, в свою очередь, опирается на мауэрлат. Такое устройство создает нагрузку на стены здания, имеющую преимущественно вертикальную компоненту.

Конструкция с висячими стропилами

Мауэрлат — толстый опорный брус, плотно закрепленный наверху стены и служащий основанием, а фактически фундаментом, для стропильного каркаса. Он выполняет важную роль равномерного распределения по стенам дома как статических нагрузок от веса кровли и оборудования на ней, так и динамических воздействий от снега, ветра, веса работающих на крыше людей и т. п.

Стропильные системы висячего типа могут удерживаться на месте лишь благодаря собственному весу, а дополнительное их сцепление со стеной выполняется исключительно для компенсации сдвигающих усилий при значительных ветровых нагрузках. Оно обеспечивается креплением нижнего бруса‑затяжки висячих стропил к мауэрлату и, не представляя большой технической сложности, может быть выполнено любыми доступными крепежными деталями: скобами, угольниками, гвоздями, хомутами и т. п.

Наслонные стропила

Конструкция с наслонными стропилами

Наслонные стропила — вариант устройства кровли, когда брусья стропилин, лежащих под углом, имеют две точки опоры на своих концах: мауэрлат и коньковый брус. Последний, в свою очередь, опирается через промежуточные стойки на внутреннюю стену дома либо на толстый продольный брус — «матицу».

Стропильная система наслонного типа имеет более сложное распределение нагрузок: помимо вертикальной «гравитационной» здесь уже имеют место и «скользящая» горизонтальная, и «распирающая» угловая составляющие.

Ввиду сложности треугольника сил, их компенсацию должно обеспечивать надежное соединение стропильных ног с мауэрлатом.

Узлы опирания и их крепление

Одной из особенностей наслонного стропильного каркаса является то, что его элементы могут иметь между собой как неподвижные, так и подвижные шарнирные узлы‑сопряжения. Все три неподвижных узла каркаса обычно применяются в кирпичных или каменных домах, где дополнительную жесткость им придают прочные стены здания.

В деревянных строениях роль мауэрлата часто выполняет последний венец бревенчатого сруба или брус верхней обвязки каркасных стен.

Узлы крепления стропил к мауэрлату

Соединение верхних концов стропильных досок с коньком либо нижних с мауэрлатом или оба вместе часто выполняют шарнирно‑подвижными. Это необходимо для снижения возникающих в стропильном каркасе внутренних напряжений, причиной которых могут быть:

температурные колебания;
осадка дома;
деформации деревянных конструкций, такие как кручение или изгиб;
неравномерные нагрузки от ветра и снега.

Если работать под коньком на большой высоте, устанавливая крепление, не очень удобно, то лучше выбрать вверху жесткое сопряжение для стропильных досок. Для нижних же их концов оставить небольшую свободу продольного перемещения.

Крепление стропильной ноги

Нижний узел опирания стропила на мауэрлат выполняют обычно одним из двух способов:

Распорный — вариант неподвижного нижнего узла сцепления, когда стропилина жестко упирается в брус.

Скользящий — подвижное соединение, при котором стропило скользит по брусу, удерживаясь на нем только крепежными элементами.

Оба этих способа широко распространены и имеют свои особенности и разновидности.

Способы крепления с запилом и без

Сопряжение без запила используется только при скользящем соединении. Стропильная нога свободно лежит нижней своей кромкой на мауэрлате, удерживаемая только крепежом, в качестве которого чаще всего используются уголки. Такой вариант крепления нельзя назвать абсолютно надежным при значительных нагрузках со стороны кровли, поэтому он используется в основном для перекрытия небольших пролетов.

Для более надежного сочленения элементов нижнего узла в стропильной доске выпиливается блокирующий зуб‑запил. Он может быть выполнен следующими способами:

С упором во внутреннюю сторону мауэрлата, образуя жесткое крепление, работающее на сжатие.
С упором на внутреннюю часть

Вместо выполнения запила в стропильной доске иногда используется прибиваемый к стропилине упорный брусок.
С прибиваемой доской

Подвижное соединение с зубом на наружной стороне. Для предотвращения соскальзывания стропила с бруса применяется их сцепление скобами, уголками или проволокой, работающее на растяжение.
Подвижное соединение

В большинстве случаев запил необходимо выполнять в стропильной доске, а не в мауэрлате, чтобы не ослаблять и не деформировать его.

Крепеж для стропил

В недалеком прошлом в качестве крепежных изделий для элементов кровельных каркасов применялись традиционные скобы и гвозди, а в простейшем случае — обычная проволока‑катанка, сложенная в несколько рядов. Сегодня на строительном рынке можно найти крепежные детали различных видов для любых применений. Выпускаются промышленностью и специализированные комплекты для применения в стропильных системах.

Гвозди, используемые в соединениях, во избежание вытаскивания, следует брать крученые либо со специальной насечкой.

Важно! Если соединение деревянных деталей выполняется шурупами или болтами, под них обязательно необходимо подкладывать шайбы или пластины из металла во избежание утапливания крепежных деталей в древесине.

Правила выполнения работ

Заготовку стропильной ноги необходимо положить верхним краем на коньковый брус, а нижний ее угол совместить с внутренним ребром бруса мауэрлата.

Приложив кусок доски, служащий шаблоном, отчертить на стропилине линию, параллельную верхней грани мауэрлата.

Если необходимо, разметить с наружной или внутренней стороны упорный зуб‑запил.
Отрезать по линиям разметки.

При выполнении запилов необходимо строго соблюдать отмеренные и размеченные углы для плотного прилегания всех плоскостей деревянных элементов конструкции.

Установить стропило на свое место, точно совместив все запилы.

Зафиксировать его выбранным методом крепления. Каждый из приемов крепления имеет свои особенности для правильного исполнения:

Гвозди забиваются под углом сквозь стропильную доску в мауэрлат по два с каждой стороны.
Забиваем гвозди

Скоба забивается с внутренней стороны мауэрлата примерно в его середину. Другой ее конец разворачивается на 90° в сторону стропилины и забивается в нее.
Забиваем скобой

Из проволоки‑катанки сложенной в 4 ряда делается хомут, которым снаружи вовнутрь стропилина надежно прикручивается к брусу. Часто стяжка проволокой или скобами комбинируется с другими видами соединений, выполняя роль резервного. Вместо проволоки можно взять специальную перфорированную монтажную ленту.
Крепление проволкой-катанкой

Уголки, прикручиваются шурупами к верхней грани бруса с двух сторон от стропила и прикрепляются к нему. Для большей надежности уголки следует брать с двумя рядами отверстий и ребром жесткости.
Крепление уголками

Вместо уголков можно использовать специальные пластины с разворотом концов на 90°.
Крепление «уголками-салазками»

Сейчас специально для стропил в продаже появились уголки‑«салазки» со скользящей пластиной. Они обеспечивают надежное соединение с полной компенсацией деформаций.

Выполнив монтаж нижнего узла стропильной ноги, можно приступить к сопряжению ее с коньковым брусом.

Возведение кровли занимает едва ли не половину всего времени строительства дома. Да и материальные затраты на нее примерно такие же. При этом мельчайшие ошибки, допущенные при проектировании и строительстве крыши, могут стать источником значительных проблем при ее эксплуатации.

Приступая к этому ответственному и сложному этапу в строительных работах, необходимо тщательно и неоднократно проверить все наметки и расчеты. Совсем неплохо при этом посоветоваться со специалистами или обратиться к справочным изданиям.

Подробнее о технологи крепления своими руками смотрите в видео.

Чем и как крепить стропила к мауэрлату

Предлагаем рассмотреть важные этапы конструирования кровельной системы. В этой статье вы найдете все о технологии крепления несущих элементов крыши, рассмотрим также надежное крепление стропил к мауэрлату.

При выполнении таких работ необходимо учесть следующие нюансы:

Если углы на скатах разные, то запил для каждого ската также будет разным. В этом случае он должен быть не глубже¼ ширины стропила.

Опирание стропильной ноги на мауэрлат должно быть правильным, прочным. От этого зависит надежность кровельной системы, ее срок службы.

Стоит отметить, что элементы конструкции требуют точного припиливания, они должны плотно прилегать друг к другу. Такие моменты нужно особенно учитывать в том случае, если стропила находятся в диагональном положении. При их крепеже необходимо использовать болты, пластины, уголки.

Как закрепить стропила к мауэрлату

Некоторые полагают, что стропила нужно крепить при помощи скруток к пеноблокам или газоблокам. Стоит отметить, что это ошибочное мнение. Дело в том, что каменные блоки не всегда способны выдержать все детали крепления.

Скрутки не смогут удерживать нормально мауэрлат, стропила и другие конструкции, так как на них постоянно будет оказываться давление. Возьмем, к примеру, 10-сантиметровый гвоздь, вбитый в стену. Если приложить определенное усилие, то его можно будет вынуть даже руками. Что тут говорить о скрутке, на которую будет оказываться давление со всех сторон.

Профессионалы советуют крепить стропила к кирпичной и другим видам каменных стен при помощи армированного пояса. При этом его ширина и высота должны составлять 20 сантиметров. Обычно перед его заливкой в него крепят резьбовые шпильки. При этом диаметр должен составлять от 14 миллиметров, а шаг – 1 – 1,5 метра. Если выбрать шпильки маленького диаметра, то они не будут надежными из-за способности гнуться.

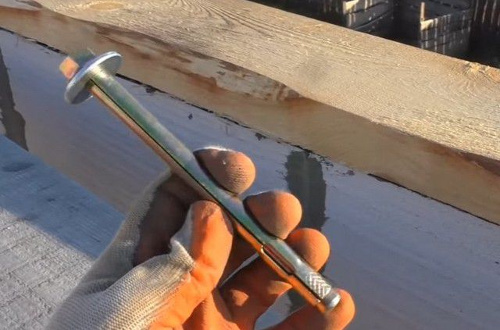

Самым лучшим вариантом будет использование шпилек, к основанию которых приварены арматурные крестовины. В этом случае может также использоваться усиленная шайба с гайкой. Крепление стропил будет максимально надежным.

При заливке армированного пояса профессионалы советуют корректировать вертикальность расположения шпилек при помощи уровня. Таким образом, шпильки на мауэрлат будут надеваться легче.

Бывают случаи, когда шпильки были введены в мауэрлат под углом, то есть, неправильно. В этом случае нужно постараться высверлить их и потом правильно установить.

Чем крепить стропила к мауэрлату

Сегодня выделяют несколько видов креплений стропил к мауэрлату. Все они имеют свои особенности. Рассмотрим самые распространенные из них. На фото представлены различные крепления.

Кронштейны для балок типа WB. Такие кронштейны предназначены для крепления консолей несущих балок. В этом случае обычно занимаются устройством деревянных перекрытий дома, но применяют и перекрытие по металлическим балкам.

Кронштейны имеют массу плюсов. Во-первых, им не нужна врезка в несущий тип балки. Таким образом, они не способны ослабить несущую способность конструкции.

Во-вторых, при работе с кронштейнами не требуется какого-либо профессионального оборудования, инструментов. Они крепятся простыми гвоздями, шурупами, анкерными болтами.

Обычно кронштейны изготавливают из листовой оцинкованной стали, толщина которой составляет 2 миллиметра;

Крепление балок раздельного типа WBD. В этом случае балки могут быть нестандартного размера.

Такой крепеж стропил к мауэрлату имеет также множество достоинств. Во-первых, не нужно врезать его в несущую балку, то есть, как и в предыдущем случае. Главным преимуществом является то, что этот кронштейн может применяться для брусьев нестандартных размеров. В-третьих, такой крепеж также не требует какого-либо дорогого профессионального оборудования, инструментов. Крепление происходит при помощи таких же анкерных болтов, гвоздей, шурупов;

Соединитель универсальный также востребован в подобных работах;
Соединитель бруса;
Крепеж для стропил LK. Такой элемент отлично подойдет для балок перекрытий и стропил стропильно-подстропильной системы деревянных построек. Преимущества в этом случае такие же, как и у крепления первого варианта;
Перфорированная монтажная лента ТМ. Такая лента необходима для усиления несущей способности узла конструкции. При помощи нее можно также прикреплять и поправлять вспомогательные элементы кровли.

При помощи монтажной перфорированной ленты можно надежно соединить детали, важные элементы. Такая лента, как и кронштейны, не нуждаются во врезке в несущие балки. Крепится конструкция также при помощи обычных гвоздей и шурупов;

Усиленный уголок КР. Такой вид крепления предназначен для несущих элементов стропильно-подстропильной системы деревянного дома. При помощи этого уголка укрепляют стропила на мауэрлате, обеспечить надежность несущей конструкции.

Уголок КР11 и 21. Они представляют собой усовершенствованные типы уголков. Обычно такие уголки используются профессиональными строителями. Риск обрыва болта в случае усадки здания или нагрузки стропильной системы практически нулевой;
Уголок КР5. Такая деталь отлично подойдет для крепления сложных, больших несущих конструкций;
Уголок КР 6. Такой уголок изготавливается из 3-миллиметровой стали. В детали есть овальное отверстие, которое помогает надежно закрепить анкерный болт. Таким образом, с ним ничего не случится во время усадки дома, тяжести кровельной системы;

Этот уголок также широко используется профессионалами. Он предназначен для конструкций с большой массой;

Крепление стропил на мансардной крыше, смотрите на видео:

Такой уголок не нужно врезать в конструкцию, он не нуждается в использовании специального оборудования и инструментов, нужны только шурупы и гвозди;

Уголок усиленный KMRP. Уголок такого типа отлично подойдет для соединений, которые имеют угол в 90 градусов. Кроме того, его можно регулировать. В такой конструкции имеется штамповка, которая может переносить очень большие нагрузки уголку. Установка стропил на мауэрлат при помощи этого уголка сделает конструкцию прочной и надежной. В такой детали есть уникальное отверстие, то есть, уголок можно использовать даже в случае смещения подпорки.
Закладная опора;
Забивной крепеж для стоек;
Перфорированная монтажная лента ТМ. Данный вид ленты способен усилить несущую способность узла конструкции. Она подойдет для крепления вспомогательных элементов, а также их фиксации.

При помощи такой ленты все элементы хорошо, прочно соединяются, отлично прилегают друг к другу. В этом случае также не нужна врезка ленты в несущую конструкцию балки. Монтажной перфорированной лентой пользуются не только профессиональные строители, так как при ее использовании не нужны специальные инструменты, оборудование. Для ее крепления подойдут гвозди, шурупы;

Саморезы;
Ершеные оцинкованные гвозди с конической головкой.

Таким образом, можно сделать вывод, что для крепления стропил к мауэрлату сегодня существует множество деталей и специальных приспособлений. Все они продаются в строительных магазинах по приемлемым ценам. Стоит отметить, что приспособление в этом случае может быть доступно каждому, либо быть профессиональным, то есть, для его крепления потребуется специальное оборудование и, конечно, определенный опыт работы, знания (читайте также: «Как крепить мауэрлат к газобетону»).

В любом случае, устройство кровельной системы является одним из самых серьезных и трудоемких процессов в строительстве дома. Поэтому такие работы лучше доверить настоящим знатокам своего дела.

основные варианты с запилом и без

Важным элементом кровельной конструкции считается мауэрлат, поскольку крыша фактически опирается именно на опорный брус. Он помогает равномерно и рационально распределить его крыши. К нему же присоединяют стропила.

Крепление стропил к мауэрлату – значимый этап при возведении крыши. Прочность и безопасность кровли зависит во многом от качества монтажа стропильной системы, в частности, от правильного выбора крепежных элементов и грамотного соединения узлов несущей конструкции.

Узлы крепления стропил к мауэрлату ↑

Способов крепления стропил к мауэрлату – два:

жесткий и
скользящий.

Очевидно, что от технологии крепления стропильной ноги к опорному брусу будет зависеть ее «поведение» в различных погодных условиях. К примеру, при перепадах температур, снежных завалах несущая конструкция не может быть статичной. Действительно, в условиях повышенной влажности древесина расширяется, а высокая температура вызывает сжатие. Если использовать жесткую фиксацию, то возникает риск смещения, нельзя исключать даже разрывов. Из-за неграмотного монтажа может появиться распорное усилие, представляющее опасность для стен. Поэтому грамотное крепление стропил к мауэрлату – определенный гарант безопасности.

Различают следующие узлы опирания:

одна степень свободы. Дает возможность балке из дерева или металла поворачиваться по кругу. Такого состояния можно добиться, используя при фиксации один ввинченный гвоздь либо саморез;
две степени свободы. Допускается вращение балок по кругу или небольшое перемещение в горизонтальной плоскости. Достигается путем крепления стропилин либо с использованием салазок, либо при помощи скользящей опоры – ползуна из крепежных уголков;
три степени свободы. Передвижение стропил возможно по кругу, а также в вертикальной и горизонтальной плоскостях. Подобный эффект получают за счет специально изготовленного шарнира, который ввинчивают в мурлат;

нулевая степень свободы. Концы балки жестко зафиксированы с обоих концов, что не дает ей смещаться. Такой вариант преимущественно используют в кирпичных строениях.

Варианты крепления стропильной ноги ↑

Для выполнения нижнего узла опирания стропильной ноги на опорный брус в основном выбирают один из следующих способов:

скользящий, представляющий собой подвижное соединение: нижний конец балки удерживается на мауэрлате только с помощью крепежных элементов, которые не препятствуют его скольжению по брусу;
распорный – это неподвижный узел сцепления с жесткой опорой стропилин в брус.

Оба эти варианта имеют одинаковое право на жизнь и используются с учетом формы крыши, особенностей стропильной системы.

Способы крепления с запилом и без ↑

Сразу отметим, что крепление стропил к мауэрлату без запила используют исключительно в случае скользящего соединения. Для удержания свободно лежащей на мауэрлате нижней кромки стропильных ног, как правило, используют уголки. Очевидно, что подобная фиксация может не выдержать существенных нагрузок, поэтому его рекомендуется использовать преимущественно при перекрытии сравнительно небольших пролетов.

Значительно надежнее считается устройство нижнего узла сопряжения, в котором используется крепеж с запилом, блокирующим зубом. Его выпиливают в стропильной доске. Как правило, он занимает не более четверти балки. Выполнить его можно по-разному:

жесткая фиксация, которая работает на сжатие, образованное упором, направленным на внутреннюю сторону опорного бруса;
подвижная фиксация, образованная зубом на внешней стороне. Чтобы стропильные ноги не соскальзывали с мурлата, их фиксируют крепежными элементами, которые работают на растяжение, к примеру, скобами либо уголками.
запил в стропильном брусе доске порой заменяют упорным бруском, который прибивают к стропильной ноге.

Рекомендуем

Запил рекомендуется выполнять на стропилинах, а не на опорном брусе, чтобы не ослабить или деформировать мауэрлат.

Крепеж для стропил и правила работы с ними ↑

Современный строительный рынок предлагает широкий ассортимент элементов крепежа. Помимо классических вариантов – скоб, крученых гвоздей или проволоки-катанки, которую складывают в несколько рядов, здесь можно найти специальные комплекты, предназначенные для работ со стропилами.

Внимание!

В процессе соединения деталей из дерева при помощи шурупов (болтов) под ними обязательно используют металлические шайбы. Этот нехитрый прием поможет избежать утапливания крепежей в древесине.

Работы по выполнению крепления осуществляют в определенном порядке. Предлагаем вашему вниманию несколько самых простых методов распиловки и последующей подгонки стропил.

Низ опирается на мурлат, верх – упираются один в другой или рядом.

Низ упирается в мурлат, верх упирается в прогон за счет горизонтальной врубки.

Низ упирается в мурлат, верх – в прогон.

Стропильные ноги фиксируют одним из вариантов крепежа. Следует учесть, что каждый из них имеет свои тонкости. В основе выбора лежат такие параметры, как угол наклона скатов и оптимальный узел опирания.

Гвозди забивают в опорный брус через стропильную доску под углом. Для правильного соединения необходимо использовать два гвоздя, прибитые с обеих сторон по направлению друг к другу. Иначе говоря, гвозди перекрещиваются внутри мурлата. Завершает крепеж еще один гвоздь, забитый вертикально.
Один конец скобы забивают примерно в центр опорного бруса с его внутренней стороны. Другой – в стропилину, развернув его на прямой угол.

Катанку, сложенную в четыре ряда, используют для изготовления хомута. С его помощью стропильную ногу прикручивают к брусу по направлению снаружи вовнутрь. Проволоку можно заменить на специальную перфорированную ленту. Нередко стяжку при помощи проволоки или скобы используют в качестве резервного крепления как дополнение к другим типам соединений.
Уголки при помощи шурупов прикручивают с обеих сторон к стропилам и стропил и к верхней грани мурлата. Соединение будет более надежным , если использовать уголки, имеющие два ряда отверстий и ребро жесткости.

На заметку

Уголки можно заменить на специальные пластины, концы которых под прямым углом.

Среди специальных крепежных элементов стоит отметить уголки‑«салазки», имеющие скользящую пластину. Подобные уголки не только обеспечивают надежность соединения, но также полностью компенсируют деформацию.

После устройства нижнего узла стропил переходят к его соединению с коньковым брусом.

© 2020 stylekrov.ru
Крепление стропил к мауэрлату двухскатной крыши
Качественные материалы, продуманное соединение всех элементов строения — гарантия надежности любой конструкции. Немало вопросов при самостоятельном строительстве дома появляется, когда дело доходит до сборки и установки стропильной системы — каркаса крыши, ее скелета, на который будет крепиться кровельный материал. От прочности соединений зависит срок службы всего здания, его способность противостоять снеговым, ветровым нагрузкам. Поэтому крепление стропил к мауэрлату двухскатной крыши — самая важная тема. Несоблюдение любого из правил монтажа, и недостаток крепежей грозит очень опасными последствиями. Самый худший сценарий — внезапное, «скоропостижное» разрушение конструкции.
Стропильная система

Чтобы обеспечить надежное крепление стропил к мауэрлату двухскатной крыши, необходимо грамотное проектирование стропильной системы, так как в расчет всегда принимают толщину стен, вес выбранного кровельного материала, угол наклона скатов, ветровую, снеговую нагрузку, типичную для конкретного региона. Некачественная работа приведет к тому, что крыша в один «прекрасный» день «поедет» — сорвется, а такой вариант событий вряд ли кого-то обрадует.
В состав этого «крышующего» каркаса двухскатной конструкции входят главные «столпы» — стропильные ноги, коньковый брус и мауэрлат. Последний представляет собой опорный брус, смонтированный по периметру несущих стен здания. Элементы этой конструкции скрепляют металлическими пластинами. Непосредственно к мауэрлату под углом крепят стропильные ноги.
Задача мауэрлата — обеспечение равномерной нагрузки на все несущие стены. Эту опору для кровли обязательно используют для строений из газобетона, кирпича, пенобетона или шлакоблоков. В каркасных зданиях в мауэрлатном брусе необходимости нет. В домах, построенных из дерева, его заменяет верхний венец.
Материал для мауэрлата — бревна либо брус 80х180, 100х150, 150х150, 200х200 мм. Это золотая середина, меньшие или большие размеры не рекомендуют. Первые не выдержат вес конструкции, вторые станут причиной повышенной нагрузки на стены, да и поднимать вверх такие элементы будет затруднительно.
Виды опор стропильной системы
Они бывают двух видов — висячие и наслонные. Первые одним концом опираются на мауэрлат, а другим крепятся на коньковый брус. Такие стропильные ноги требуют монтажа добавочных элементов — «бабок», затяжек, подкосов и ригелей, — которые будут препятствовать прогибу конструкции. У вторых, наоборот, есть две полноценные точки опоры: мауэрлат с одной стороны, внутренняя стена здания — с другой.
Висячие стропила

Они на самом деле нависают, так как опираются только на боковые стены конструкции. Этот тип стропил используют для строений, ширина которых составляет максимум семь метров. Нагрузка от стропил передается на затяжку, а от нее — мауэрлату. Однако вспомогательные элементы снимают давление на стены лишь частично. Висячие ноги предполагают жесткое крепление. В этом случае никаких врезок, способных ослабить конструкцию, не делают.
Наслонные стропила

Здесь на помощь мауэрлату приходит лежень, который укладывают на капитальную перегородку для поддержки конькового прогона. На нем располагают опорные стойки. «Прислоняющиеся» ноги чаще всего крепят по-другому — используют врезку. Глубина таких отверстий составляет ¼ высоты самих стропил. Элементы фиксируют с обеих сторон металлическими уголками. Нередко крепеж делают скобами, которые вбивают в мауэрлат и в стропила.
Существуют и комбинированные схемы, однако данные системы применяют только для крыш особо сложной формы.
Как крепят мауэрлат?
Есть несколько вариантов, предназначенных для разных строений.
Для монтажа мауэрлата в кирпичную кладку замоноличивают резьбовые шпильки, минимальный диаметр их — 14 мм, глубина закладки — 450 мм. Поверхность обрабатывают битумной мастикой, затем устилают двойным слоем гидроизоляционного рулонного материала, обычно рубероида либо гидроизола. Просверлив отверстие в мауэрлате, его устанавливают, на шпильки одевают шайбы, потом гайки, которые надежно закручивают.

«Воздушные» газо- и пеноблоки не отличаются большой прочностью, чтобы сразу крепить к ним стропильную систему. Поэтому сначала на них создают монолитный армированный пояс, в процессе в него с определенным шагом вмуровывают металлические шпильки.
В мауэрлате заранее просверливают отверстия, затем его насаживают на шпильки, крепят к поясу болтами. Между деревом и бетоном делают гидроизоляцию. Самый простой вариант — несколько слоев того же рубероида. Дальнейшая работа — крепление стропил к мауэрлату не отличается от описанного «кирпичного процесса».
Есть еще 2 варианта крепления мауэрлата:

Для кирпичных стен — стальная проволока. Берут материал, диаметр которого составляет 4-6 мм. Его скручивают несколько раз, монтируют в кладку за 3-4 ряда до ее завершения. После застывания раствора и укладки гидроизоляционного слоя на стену укладывают мауэрлатный брус, его фиксируют проволокой, скручивают ее концы и загибают их к стене. Главные плюсы этого способа — низкая стоимость и легкость монтажа.
Для бетонных конструкций — анкерные болты. Этот метод отличает большая надежность. К армирующему поясу анкера приваривают с таким расчетом, чтобы над уже уложенным мауэрлатом они возвышались на 30 мм. Брус с просверленными отверстиями укладывают на стены, фиксируют гайками с шайбами. Минус анкерного варианта — его высокая стоимость.
Виды соединений конструкций
Существует 2 способа соединения стропил с мауэрлатом — жесткое и скользящее. Первое применяют для зданий из блоков либо кирпича, второе — для строений из дерева.
Жесткое соединение

Такое крепление выполняется следующим образом:
На стропилах делают запил, который называют «посадочным седлом».
Элементы устанавливают на мауэрлат, фиксируют с помощью гвоздей.
По бокам ног крепеж вбивают крест-накрест. Один гвоздь забивают посередине.
С обеих сторон для надежности крепят металлические уголки.
Такой вид соединений абсолютно противопоказан для деревянных домов. Запилы должны быть лишены любых перекосов и зазоров.
Скользящее крепление

Этот способ идеален для зданий из бревен, так как только этот вариант способен спасти конструкцию от возможной деформации, которая неизменно сопровождает усадку строения. Есть крепежи открытые и закрытые. В состав первых входит неподвижный уголок и направляющий элемент — пластина, перпендикулярная ему. Ее сгибают самостоятельно. Ход такого крепления может составлять от 60 до 160 мм. Закрытое устройство отличается лишь одним — его монтируют уже собранным.
При установке этих крепления нужно соблюдать несколько правил:
стропильные ноги должны выходить за стены здания, независимо от вида крепления;
все элементы обязаны иметь одинаковые размеры;
параллельность всех стропил — необходимое условие, в противном случае шарнирное соединение может заклинить.
Существует несколько комбинаций скользящих и неподвижных узлов. Наиболее распространенный из вариантов — одно жесткое крепление плюс два подвижных. Такой способ гарантирует как прочность конструкции, так и достаточную ее «мобильность».
Способы крепления к мауэрлату

Делают крепление стропил к мауэрлату двухскатной крыши по-разному. При выборе оптимального способа учитывают несколько факторов:
вид стропил системы — висячие, наслонные;
ее массу, включающую вес будущей кровли;
конструкцию стен и материал, из которых они изготовлены;
величину будущих нагрузок на крышу.
Деревянные стены

В этом случае способ сопряжения мауэрлата и стропил существенно отличается от вариантов для зданий, построенных из другого материала, так как необходимо обеспечить подвижность ног. Причина всем известна: это усадка, присущая деревянным постройкам. Она одна в состоянии нарушить конструкцию, если крепление элементов будет жестким. Поэтому здесь оптимальны подвижные типы креплений, они дадут возможность стропилам двигаться в обоих направлениях.
Есть два популярных вида соединений: запил без вспомогательных деталей и использование крепежа. Нередко выбирают комбинацию — делают врубку, а затем, для надежности, добавляют крепежные элементы. Скользящие крепления для стропил деревянного дома — две отдельных детали, одна из которых может достаточно свободно перемещаться относительно другой.
Кирпич, газо-, пенобетон

Крепление стропил к мауэрлату двухскатной крыши кирпичного или бетонного здания делают металлическими уголками, скобами, кронштейнами, гвоздями, саморезами и многими другими крепежными элементами.
Уголки. Их монтируют на боковых сторонах стропил, фиксируют с помощью саморезов.
Перфорированная монтажная лента. Она может быть как главным, так и вспомогательным элементом. Крепится саморезами или гвоздями.
Пластины из металла. Их используют для фиксации таких же стропил. Крепят из саморезами либо болтами с гайками.
Проволока. Действуют так же, как и при креплении мауэрлата, максимальный диаметр материала — 6 мм.
Скоба — отрезок прута, изогнутый в виде буквы «П». Его забивают молотком: один конец элемента в мауэрлат, другой — в стропило.
Кронштейны, изготовленные из оцинкованного металла. Их крепят анкерами, гвоздями либо саморезами.
Перфорированный крепеж LK. Это изделие изготавливают из металла толщиной 2 мм. Для фиксации стропил пользуются гвоздями или саморезами.
Если для соединения деревянных элементов используются гвозди, диаметр которых менее 6 мм, то никаких дополнительных манипуляций не требуется. Для крепежа больших размеров в древесине необходимо заранее сверлить отверстие, чуть меньшее, чем диаметр гвоздя. Эта операция даст возможность избежать появления трещин в материале.
О «креплении креплений»

Опытные кровельщики до сих пор не пришли к единодушному мнению, какой крепежный элемент идеален для соединения конструкций. Речь идет всего о двух претендентах на звание — о саморезе и гвозде. Какое крепление стропил к мауэрлату двухскатной крыши эффективнее, практичнее? Идеала нет, оба имеют недостатки и достоинства.
Гвозди любят за то, что для них нужен только самый элементарный инструмент, — молоток, однако некоторые сетуют на то, что их вручную забивать слишком долго. Самый лучший вид гвоздей для фиксации стропил — зазубренные, которые гарантируют надежное соединение с древесиной.
Саморезы для изготовления стропильной системы используют особенные — оцинкованные элементы, которым не страшна коррозия. Завинчивать их легко, подойдет даже самый простой аккумуляторный шуруповерт. Минус — долгое, нудное удаление саморезов при демонтаже конструкции, однако крышу обычно строят не для того, чтобы вскоре ее разбирать.

Несмотря на то, что единодушия в «стане» кровельщиков не наблюдается, многие из них уже нашли себе фаворита. Для фиксации стропильных ног они выбрали ершеные оцинкованные гвозди. Их длина — на 3-5 мм больше толщины материала.
Некоторые правила соединения
Чтобы гарантировать прочное и долговечное крепление стропил к мауэрлату двухскатной крыши, нужно соблюдать несколько правил:
Любой крепеж из металла должен гарантировать надежную, жесткую фиксацию к дереву, поэтому он просто обязан быть качественным.
Размеры всех запилов в мауэрлате следует тщательно выверять и проверять. Надежный крепеж возможен, если глубина его составляет не менее 1/3 толщины бруса. Это правило касается материала, имеющего размеры 150х150 мм, или более.
Глубина запила, который делается в стропилах, не должна превышать ¼ ширины досок. Этот узел, обычно только для висячих ног, требует дополнительной фиксации металлическими уголками.
Для соединения всех деревянных элементов помимо болта необходима шайба либо специальная металлическая пластина. Эти элементы предотвратят утапливание в древесину шляпки крепежа, а эта ситуация уже чревата ослаблением конструкции.
Использовать только саморезы и/или гвозди не рекомендуется, так как данное крепление будет не слишком надежным. Его нужно усилить уголками, пластинами либо другими металлическими элементами.
Если кровельный материал имеет большой вес, то, независимо от вида стропильной системы, следует выбирать скользящие соединения.
Крепление стропил к мауэрлату двухскатной крыши будет надежным и беспроблемным, если обеспечить достаточную жесткость и прочность конструкции, не менее важно большое количество качественных крепежных элементов. В этом случае экономия на материалах — непозволительная «роскошь», она может привести к тому, что срок эксплуатации кровли значительно сократится, а жить в таком здании будет попросту опасно.
Чтобы поближе познакомиться с темой, лучше посмотреть этот видеоролик, в котором все очень хорошо показано и «разжевано»:
Мауэрлат для крыши: тонкости монтажа своими руками

Любая современная кровля начинается с мауэрлата. Он является основанием, которое закреплено по периметру верха наружных стен. Приспособление служит для поддержки кровли и предотвращает ее парусность. Благодаря равномерному распределению нагрузки на площадь, мауэрлат как бы «привязывает» крышу к дому.

Мауэрлат — что это такое и для чего нужен
Классический мауэрлат представляет собой просушенный брус или бревно, закрепленное сверху на наружные стены. Крепление осуществляется за счет армопояса или просто по периметру дома. Конструкция является опорой для всей стропильной системы. Это своеобразный фундамент, объединяющий все элементы крыши.
Для чего необходимо приспособление:
обеспечение ровности крыши;
предотвращение наклонов и перекосов;
устранение парусности;
равномерное распределение нагрузки;
привязка крыши к дому.
Размер элемента рассчитывается, исходя из площади дома, типа крыши, кровельного материала, климатических условий, а также наличия мансарды.
Из каких материалов его можно сделать
Конструкцию зачастую изготавливают из дерева, для этого используют деревянный брус или доски, скрепленные между собой. Нередко применяется стальной профиль. Выбор зависит от веса кровли.
Деревянный брус
Брус подкладывают под стропильные балки вдоль периметра крыши. При таком расположении нагрузка равномерно распределяется на каждую точку стен дома. На брусе не должно быть сучков, а если они есть, то их размер не должен превышать 2/3 толщины деревянного изделия. При обустройстве мауэрлата сучки будут мешать основной конструкции, поэтому их лучше избегать. Если на брусе имеется много сучков, то в местах их образования может произойти разлом.
Доски, скрепленные между собой
При каркасном строительстве, когда крыша имеет небольшой вес, могут использоваться доски, скрепленные между собой. Такая конструкция не подойдет для тяжелой конструкции — доски не выдержат высокую нагрузку. Этот материал подойдет для кровли без утеплителя и дополнительных элементов, увеличивающих вес. Доски крепятся по периметру здания. Для мауэрлата желательно брать прочный материал, который не растрескается при эксплуатации и воздействии внешних факторов.
Стальной профиль
Вместо деревянных изделий нередко применяют стальные конструкции. Такой материал более долговечен, так как способен выдержать повышенные нагрузки. Стальной профиль представлен квадратным сечением или круглыми металлическими трубами. Использование стали в качестве опоры для кровли подразумевает наличие металлической обвязки по периметру наружных стен. Устройство подходит для двускатной крыши, при этом брусья также могут быть задействованы. Обвязка закрепляется с наружной стороны деревянного пояса.
Размеры сечения мауэрлата СНИП
Рекомендуемые параметры в соответствии с правилами СНИП должны составлять не менее 100х100 мм для деревянного бруса. Именно такие показатели считаются средними, позволяющими надежно удержать крышу на стенах. Строители рекомендуют увеличивать размеры до 150х150 или 100х150 мм, чтобы повысить надежность конструкции.
Есть несколько требований к сечению:
древесина должна быть обработана антисептиком не только на срезе, но и по всей длине;
крепление отдельных элементов происходит за счет прямого замка;
брусья укладывают по всей площади стен.
Если уменьшить сечение бруса или досок, то конструкция будет не надежной: крыша может быть неустойчива к неблагоприятным погодным условиям.
Чем крепить мауэрлат
Основное требование при обустройстве опоры — неподвижность и точная фиксация элементов конструкции. Для этого используют шпильки, анкерные болты, проволочный способ и деревянные пробки.
Специальные металлические шпильки вмуровывают в каменную кладку стен, затем используют их для фиксации мауэрлата. Такой способ идеален для легких по весу конструкций. Шпилька выглядит как металлический болт в форме буквы «Г», а также бывают приваренными к квадрату из металла. Шпильки погружаются в кирпичную кладку на глубину 45 см. Они вертикально выступают из стены на 3 см. Вставлять шпильки необходимо на этапе укладки стен, в конечном или предпоследнем ряду. Оптимальное расстояние от внешней части стены — 5 см.
Крепление анкерными болтами
Для усиления надежности мауэрлат крепят на армопояс с помощью анкерных болтов. Изготовление армированного пояса обязательно в случае использования газобетона. Такие блоки отличаются мягкостью, поэтому вкрутить в них болты невозможно.
Когда армопояс установлен в опалубку, к нему привязывают анкера с резьбой. Они должны быть выставлены ровно по линии — это обеспечит прочную фиксацию. Сами крепежи должны стоять строго по вертикали, чтобы процесс скрепления прошел точно. Анкерных креплений должно быть столько же, сколько стропил или больше. Анкера не должны располагаться в местах крепления стропильных ног.
Как крепить проволокой
Классический способ — использование проволочного крепления. Для этого придерживаются определенной последовательности работ:
За 4-5 рядов до конца каменной кладки размещают куски проволоки.
Расстояние между кусочками соблюдается от 60 см.
Концы проволоки поднимаются вверх на 20-30 см.
Окончания проволочного материала прячут в растворе.
Другой конец проволоки используется для привязывания бруса или досок к стене.
Этот вариант используется в строительстве повсеместно. Он подойдет для домов из кирпича или другого камня, а также там, где для стен используется раствор.
Использование деревянных пробок
Для небольших сооружений, например, для дачных домиков, используются в качестве креплений деревянные пробки. Они также надежно фиксируют мауэрлат. Пробки имеют размер с традиционный кирпич, каждый элемент обрабатывается антисептиком и покрывается толем. Иногда пробки производят из бруса, пропитанного битумом для укрепления. Пробка закладывается ниже уровня стропил или на том же уровне на расстоянии 50-70 см друг от друга.
Способы крепления мауэрлата
Приспособление для привязки крыши к стенам может крепиться за счет армированного пояса, а также без его использования. Во втором случае используется косой прируб или другие материалы в зависимости от сырья возведенных стен.
Крепление без армопояса
Для начала важно определить из чего сделаны стены — кирпич, керамзит, газобетон, газосиликат, пеноблок или шлакоблок. Далее используют один из вариантов.
Крепление к кирпичной стене
Сначала проводят подготовительный этап: кладку кирпича заканчивают ровной горизонтальной поверхностью или уступом. В первом случае приспособление для привязки крыши кладется на внутреннюю сторону, а в конце утепляется блоками из керамзита. Крепление производят одним из способов:
вмурованными шпильками;
деревянными пробками;
проволокой;
анкерами.
На конечном этапе кладки обустраивают гидроизоляционный слой. В качестве гидроизоляции используют толь, рубероид, гидроизол или линокром.
Крепление к керамзитоблокам
Наиболее надежным способом крепления к блокам из керамзита является химические анкеры. Из-за особой структуры керамзита другие варианты могут привести к его разлому и конструкция не выдержит.
Химические анкера — специальные составы, которые сделаны на основе химических веществ. Они быстро отвердевают, имеют длительный срок службы и повышенную адгезию.
Химические анкера бывают ампульными и полимерными. Ампульные представлены небольшой капсулой, вставляющейся в блок. Вещество заполняет пустоты, затем в отверстие вставляют анкер. Полимерные закладываются в полость за счет пистолета — дозатора.
Крепление к газобетону
Закрепить мауэрлат на газобетоне реально с использованием стальной проволоки. Для этого выполняют такие действия:
За несколько рядов до окончания кладки блоков размещают проволоку толщиной 6 мм.
Концы проволоки располагают в свисающем виде с двух сторон от блока.
Длина концов должна быть такой, чтобы свободно обвязать брус.
Количество отрезков подбирают исходя из периметра стен.
Затем прикладывают брус и обвязывают его с помощью скрутки. Этот способ оптимален, так как газобетон имеет мягкую структуру камня и другие варианты не подойдут.
Крепление к газосиликату
Для фиксации мауэрлата на газосиликатной стене потребуются оцинкованные шпильки. При размере блоков 375 мм нужны шпильки диаметром 12 мм и длиной 33 см. На концах у шпилек должна быть усиленная шайба. Чтобы крепление было надежным, шпильки устанавливают с одинаковым шагом и заглублением строго по вертикали. В брусе просверливают дырки по диаметру шпильки, затем деревянное изделие надевается на них. Для точности крепления можно изготовить шаблон из доски, в котором надо сделать отверстие и туда вставить шпильку. Для креплений 12 мм требуется отверстие диаметром 14 мм.
Крепление к пеноблоку
Перед тем, как крепить опору к стене, обеспечивают надежную гидроизоляцию. Наилучшим способом крепления будет использование проволоки. На последнем ряду кладки пеноблока продевают стальную проволоку, сложенную в несколько слоев. Ее концы свободно выходят наружу, а середина закладывается под блок. Длина материала должна быть такой, чтобы продеть его сквозь брус и скрутить концы. Количество креплений проволокой должно быть не меньше, чем количество стропил.
Крепление к шлакоблоку
Если строящийся дом маленький, то можно использовать способ фиксации на вмурованные шпильки. Если дом имеет большой периметр, подойдет использование анкеров. Металлические штыри должны выступать из конструкции на 20 см, их шаг должен быть не более 80 см. Расстояние между анкерами размечают заранее, затем вкручивают болты и устанавливают мауэрлат. Перед креплением используют изоляционный слой по типу рубероида.
Крепление к армопоясу
Если дом строится из панельных щитов или ячеистых конструкций, то обустройство армированного пояса для мауэрлата будет обязательным. Перед креплением крыши важно узнать оптимальную толщину, способы изготовления и соединения с армопоясом.
Толщина армопояса под мауэрлат
Толщина армированного пояса обеспечивает надежность конструкции. Минимальные показатели — 15 см, оптимальные — 20 см. Толщина не должна превышать ширину стены. Минимальное сечение армированного пояса составляет 250 на 250 мм. Конструкция должна быть непрерывной, а также иметь одинаковую прочность. Бетонный пояс зачастую монолитный и выполняется за 1 заливку, затем вставляют армирующий слой диаметром не менее 10 мм.
Согласно СНиП армирующий пояс должен быть размером треть с толщины стены.
Как правильно сделать армопояс
Технология сооружения армопояса состоит из следующих этапов:
Монтаж опалубки: используются деревянные доски, боковые упоры или резьбовые шпильки. Длина и ширина пояса должны быть одинаковыми. Верхний край опалубка выставляется в горизонтальной плоскости с помощью водяного уровня.
Установка арматурного каркаса. Сетка из арматуры состоит из продольных стержней диаметром 10-12 мм. Расстояние между ними составляет от 20 до 40 см.
Далее происходит непрерывная заливка бетона марки М200 или выше. Лучше использовать готовый бетон, применяя бетононасос.
Как крепить к армопоясу
Фиксируется мауэрлат с помощью тех же способов — шпильками или анкерами. Последовательность этапов:
в брусе просверливают отверстия;
мауэрлат накладывают на шпильки или анкера;
выполняют изоляцию;
закрепляют болты шайбами и гайками;
подстраховывают соединения контргайками.
Остатки элементов обрезают с помощью болгарки.
Особенности устройства мауэрлата в зависимости от типа крыши
В зависимости от типа крыши — двускатная, трех или четырехскатная, а также вальмовая или односкатная, мауэрлат будет иметь нюансы крепления.
Для односкатной крыши
Опорный брус для стропильной системы этого вида крыши требует увеличить высоту одной стены, так как здесь отсутствует скат. Для этого применяется формула расчета прямоугольного треугольника. Толщина мауэрлата зависит от угла односкатной крыши. Сначала верхний слой стены застилается рубероидом, затем брус фиксируется к стене анкерами. Уровнем измеряется горизонтальное расположение, затем болты затягиваются.
Для двускатной крыши
В этом случае приспособление фиксируется всегда на две противоположные стены — на них будет опираться крыша. При строительстве дома из бруса или бревен такое приспособление не понадобится. Если в доме имеется по центру несущая стена, то мауэрлат захватывает 3 точки опоры — параллельные и несущую. Расстояние от внешнего края стены должно быть не менее 5 см.
Для трехскатной крыши
Опорный брус в такой конструкции также устанавливается по периметру с опорой на несущую стену. Устройство предполагает распределение нагрузки крыши на стены. Здесь подойдет брус с сечением 100х100 мм или 150х150 мм. В качестве бруса используется хвойный пиломатериал. Перед укладкой он обрабатывают антисептиком. Сверху мауэрлата устанавливаются балки перекрытия.
Мауэрлат для четырехскатной крыши
Четырехскатная крыша имеет конструкцию прямоугольного конверта или 4 одинаковых треугольников. Основная цель — предотвратить смещение крыши от осей мауэрлата. Элементы конструкции фиксируются по 4 сторонам стен. Это делают шпильками, анкерами или проволокой, иногда используют деревянные пробки — в зависимости от материала стен. Четырехскатная крыша считается самой устойчивой к воздействию ветра, но при этом ее конструкция все равно требует обустройства опорного бруса.
Мауэрлат для вальмовой крыши
Брус для опоры крыши устанавливается по периметру стен, а также на несущих элементах перегородок, если они присутствуют. Чтобы снять нагрузку на стены и увеличить жесткость, между двумя соседними элементами мауэрлата устанавливают диагональную перемычку. Опорный брус должен иметь сечение 100х150 мм. В вальмовых крышах лучше выбирать мягкую кровлю.
Установка и крепление стропил на мауэрлат
После обустройства и фиксации опорного бруса происходит установка и крепление стропил. Для этого есть несколько правил:
Формирование запилов, обеспечивающих плотное прилегание элементов друг к другу.
В местах соединения со стропильными ногами нельзя использовать подкладки — со временем они истончаются и деформируются.
Для фиксации стропил используют металлические углы, пластины, кронштейны, болты, гвозди, шпильки с резьбой.
Чтобы обеспечить скольжение стропильных ног к мауэрлату используют «салазки».
Гидроизоляция и утепление
Работы включают два необходимых этапа — прокладка гидроизоляции под опорным брусом, а также его утепление изнутри.
Утепление мауэрлата крыши изнутри
Утепление опорного бруса выполняется изнутри чердака. В нижней части под балкой прокладывается слой пароизоляции. Это предотвратит проникновение паров из помещения. Опорный брус сам по себе массивный, поэтому на чердаке будет тепло.
При покупке утеплителя обращают внимание на его влагостойкость, нетоксичность, огнеупорность и быстроту монтажа.
Для утепления подходят керамзит, прессованные опилки, минеральная вата, монтажная пена и пенополистирол.
Гидроизоляция под мауэрлат
Защита от влаги происходит на этапе фиксации опорного бруса. Перед тем, как крепить его любым способом, на стену кладут гидроизоляционный слой. Таким образом холод не будет проникать через зазоры в конструкции крыши. В качестве защиты используется рулонный рубероид или другие материалы.
Мауэрлат используется для предотвращения парусности крыши, а также для ее привязки к стенам. Он крепится за счет армопояса или без него с помощью шпилек, анкеров, проволоки или деревянных пробок. В зависимости от типа крыши особенности фиксации будут изменяться. Мауэрлат делается из бруса, стального профиля или досок. Опорный брус обязательно утепляют и прокладывают слой гидроизоляции.
Популярное

Как крепить стропила правильно?
Стропильная система является базой для всей кровельной конструкции. От того, насколько грамотно спроектирована эта система и насколько прочно соединены между собой ее составляющие элементы, напрямую зависит безопасность эксплуатации крыши. Не менее важен и правильный выбор строительных материалов: и древесины для самих стропил, и крепежной фурнитуры. Итак, какое конструктивное решение для организации стропильной системы выбрать, чтобы крыша успешно справлялась с воздействием ветров и тяжестью снежного покрова зимой? Как крепить стропила, чтобы не возник риск преждевременной деформации или разрушения кровли? Об основных моментах, касающихся монтажа стропил, поговорим далее.

Основные термины
1. Стропила – это балки из бревен или брусьев, являющиеся опорой для кровельного «пирога», включающего как финишное кровельное покрытие, так и гидро- и пароизоляционные слои. Нижняя часть стропил – стропильные ноги – могут опираться как на саму стену постройки, так и на мауэрлат. Верхние части стропил соединяются между собой встык или внахлест под углом, а затем крепятся к коньковому брусу или прогону. Основные виды стропил – это:
Наслонные, которые подходят для крыш, имеющих промежуточные столбчатые опоры. Нижняя часть таких стропил (нога) опирается на мауэрлат, средняя – на промежуточную стену или опору, верхняя – на конек. Таким образом, стропила испытывают меньшую нагрузку.
Висячие, которые не имеют дополнительной опоры, а значит, работают и на изгиб, и на сжатие, а также создают существенное распирающее усилие. Чтобы укрепить конструкцию, используют затяжку – горизонтальный брус, который крепится у стропильных ног и одновременно может служить балкой перекрытия.
2. Мауэрлат – это массивная балка, обычно брус сечением не менее 15х15 см, которую укладывают на осевые стены параллельно коньку. Крепление мауэрлата к стене происходит при помощи шпилек, утопленных в армированном поясе из бетона. На выступающие части шпилек и насаживается мауэрлат, а затем крепление усиливается гайками. Мауэрлат необходим для того, чтобы нагрузка от кровельной конструкции была равномерно распределена по всей протяженности осевых стен, а не представляла собой отдельные точки. В легких конструкциях, например, домах из бруса или бревенчатых срубах допускается крепление стропил непосредственно на верхний венец или брус стены, без возведения мауэрлата. Капитальные здания из кирпича и бетонных блоков должны обязательно иметь мауэрлат.
Максимально исчерпывающую информацию о стропилах можно получить в Википедии.
Обзор крепежной фурнитуры для монтажа стропил
Существует несколько разновидностей крепежных элементов для обустройства стропильной системы. Все их объединяет материал изготовления – металл. Самые востребованные виды крепежей – это:
Уголки, которые используются для усиления узлов во время монтажа стропил. Уголки не только делают крепление более прочным, но и повышают несущую способность конструкции. Еще одно их достоинство в том, нет необходимости делать углубления в древесине, то есть не нарушается целостность элементов стропильной системы. Уголки крепят гвоздями с выступами типа «ерш» на ножке или шурупами.
Перфорированная лента, которая также служит для придания стропильной конструкции прочности и дополнительной жесткости.
Кронштейны, которые изготавливаются из 2-миллиметрового оцинкованного металла и крепятся к древесине анкерными болтами, шурупами или гвоздями.
Крепежи LK, похожие по конструкции на кронштейны и фиксирующиеся гвоздями или шурупами.
Крепежи «салазки», используемые для монтажа стропильной системы деревянных домов в целях защиты кровельной конструкции от деформации в процессе усадки здания.
Перфорированные металлические пластины.
Другие виды креплений, которые используются при обустройстве стропильной системы, — это болты с гайками, саморезы, стяжки из проволоки.
Основные виды соединений, встречающиеся при обустройстве стропильной системы
Подход к тому, как крепить стропила, определяется в зависимости от местоположения узла крепления:
стропила и мауэрлат;
два бруска при наращивании длины стропила;
стропила и дополнительные конструктивные элементы, упрочняющие кровельную систему.
Схема жесткого крепления стропил к мауэрлату
Жесткое крепление стропил используется тогда, когда необходимо создать прочное соединение стропильного основания с мауэрлатом. Важное требование: на крепление не должны влиять такие факторы, как крутящее, скользящее, поворачивающее и т.д. усилие.
Прочность конструкции обеспечивается за счет:
оснащения стропильной ноги запилом – так называемым «седлом»;
оснащения крепежного узла нашивкой в виде подпорного бруска.
Как правильно крепить стропила к мауэрлату данным способом? Сначала при помощи шаблона на стропильной ноге создается углубление («седло») для того, чтобы далее насадить стропило на мауэрлат. Запрещается делать какие-либо надпилы на мауэрлате, потому что нарушение целостности этого элемента может существенно снизить несущую способность всей стропильной системы!
После того, как проведена состыковка стропильной ноги и мауэрлата, производится крепление элементов при помощи трех гвоздей: два забиваются боков стропила под углом к стропилу и друг к другу, а третий – строго вертикально посередине. Более надежный способ крепления – металлические уголки, которые фиксируют гвоздями со специальными выступами на ножке.
Еще более прочным узел сделает подпорный брусок, который монтируется под стропильной ногой и упирается в мауэрлат.
Технология скользящего крепления стропил

О скользящем креплении захотят узнать те, кого интересует, как крепить стропила при обустройстве кровли дома из бруса или оцилиндрованного бревна. Жесткое соединение мауэрлата и стропил в данном случае не подходит, потому что деревянные дома в первые несколько лет после постройки обязательно дают усадку. Если кровле не оставить некоторый простор для движения в сторону расширения/сжатия, она может деформироваться или даже обрушиться.
При таком методе крепления мауэрлат и стропила соединяются при помощи специальной фурнитуры «салазки» или уголков с удлиненными отверстиями для гвоздей.
Фотография скользящего крепления стропил к мауэрлату

Видео о скользящем способе крепления и его монтаже:

Монтаж стропил на балки (при обустройстве кровли без мауэрлата)
Если вы планируете обустройство простейшей кровли деревянного дома, стропила можно крепить к балкам перекрытия. Однако учтите, что распределение нагрузки от крыши будет точечным, а не распределенным, как при наличии мауэрлата. При таком конструктивном решении балки перекрытия должны выступать за контур стен примерно на 40 см. Чтобы все стропила были закреплены под одинаковым углом к балкам, поперек последних натягивают струну, которая послужит ориентиром для выпиливания пазов под установку стропильных ног.
Чтобы крепежный узел был более прочным, пропилы выполняют и в основании стропильной ноги, и в балке перекрытия. В первом случае это «зуб с шипом», во втором – гнездо для шипа. Чтобы не уменьшалась несущая способность балки, гнездо должно иметь глубину не более 1/3-1/4 от ее ширины.
Далее вставленные в пазы стропильные ноги фиксируют на балках при помощи металлической фурнитуры: уголков или болтов с гайками.
Крепление стропил в верхней (коньковой) части
На этом этапе можно действовать по одной из трех схем:
скрепить верхние части стропил, обрезанные под необходимым углом (идеально – по шаблону) встык при помощи длинных гвоздей, а еще лучше – металлических пластин;
скрепить стропила внахлест при помощи болта с гайкой, шпильки или гвоздей. Этот способ считается более надежным, чем первый, потому что стропила имеют большую площадь соприкосновения;
скрепить стропила встык и зафиксировать на коньковом прогоне. От первого способа данная схема отличается тем, что есть еще и коньковая балка. При этом «седло» делается не только на стропильной ноге, но и на верхней части, которая будет опираться на коньковый прогон. Если конек имеет значительные размеры, для него могут потребоваться дополнительные опоры, что совершенно не подходит для чердаков, которые будут использоваться как жилое помещение.
Удлинение стропил
Как правило, стандартные пиломатериалы имеют длину до 6 м. Если скат вашей крыши имеет большую длину, необходимо провести наращивание, или удлинение стропил. Здесь тоже можно действовать по-разному:
методом косого прируба (под углом 45°) и соединения частей стропила болтом диаметром не менее 12 мм;
встык, усиливая соединение брусьями-накладками, зафиксированными гвоздями в шахматном порядке;
внахлест, соблюдая пересечение участков стропила длиной не менее 1 метра и расположение крепежной фурнитуры в шахматном порядке.
Несколько аксиом, касающихся крепления стропил
Как крепить стропила, каждый строитель выбирает сам, исходя из особенностей конструкции кровли, здания в целом, а также климатических условий региона (сила ветров, снежность зим и т.д.). Однако есть несколько правил, которые должны соблюдаться в любом случае:
Используйте качественную крепежную фурнитуру. Если вы хотите, чтобы крыша была долговечной и безопасной, экономить не стоит.
Самые надежные типы крепления – это металлические уголки, пластины, болтовые и шпилечные соединения. Гвозди и саморезы – это фурнитура для временного крепления стропил.
При строительстве деревянного дома обязательно используйте скользящее соединение стропил с мауэрлатом или стеной, чтобы избежать деформации кровли во время усадки здания в первые несколько лет эксплуатации.
Делайте запилы на стропилах аккуратно, чтобы в дальнейшем не пришлось использовать вкладыши или выпиливать лишние сантиметры/миллиметры уже на месте. Идеальный вариант – использование шаблона. Учтите, что если крыша сложная, и стропила будут крепиться к мауэрлату под разным углом, для каждого типа расположения потребуется свой шаблон. Для всех случаев действует правило: глубина запила должна составлять 1/3-1/4 ширины стропильной ноги.
Если вы выбрали в качестве крепежной фурнитуры болта с гайками, обязательно используйте шайбы и другие уплотнители, не дающие головке болта «утонуть» в древесине.
Таким образом, к обустройству стропильной системы дома следует подходить предельно внимательно и ответственно. Спешке здесь не должно быть места. До того, как начнутся непосредственно монтажные работы, стропильная система должна быть спроектирована, а также должны быть определены места расположения всех крепежных узлов. В вашем распоряжении всегда должно быть достаточное количество крепежных элементов хорошего качества. Только при таком подходе можно гарантировать прочность и надежность кровли, отсутствие деформаций и серьезных разрушений во время эксплуатации дома. Стройте с умом и с душой, и вас обязательно все получится!
Как строить кровлю вы уже наверное поняли в общих чертах. А вот как не надо ее строить — посмотрите в этом видео:

Не забудьте поделиться этой статьей с друзьями! Возможно кому-нибудь она очень пригодиться!
