Крепление сэндвич панелей к каркасу: Крепление сэндвич панелей к металлическому каркасу – что это такое, как проводить монтаж, инструкция по установке на металлический каркас

Содержание

что это такое, как проводить монтаж, инструкция по установке на металлический каркас

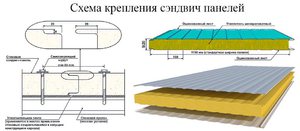

Схема крепления сэндвич - панелей Впервые сооружения из сэндвич-панелей начали возводит 100 лет назад. Со временем эта технология строительства переросла в целую отрасль, которая активно развивается. Технология пользуется спросом, поскольку позволяет за короткий срок возводить объёмные конструкции.

Особенность сэндвич-панелей заключается в том, что для их монтажа не требуется использовать специализированный инструмент. Материал используют для широкого спектра строительных работ: создание перегородок и перекрытий, возведение кровли, отделка и облицовка, утепление стен. Квалифицированная бригада строителей способна обработать данным материалом за день до 500 кв. м. поверхности.

Материалы изготовления и применение

Технология монтажа сэндвич панелей

Современная сэндвич-панель состоит из двух слоёв облицовки, которые огибают утеплитель. В качестве материала облицовки используют:

Утепление в виде наполнителя:

  • Пенополистирол.
  • Полиуретан.
  • Минеральная вата.
  • Стекловолокно.
  • Иные полимерные материалы.

В итоге получается три слоя, которые связывают полиуретаном.

Из слоистых панелей можно возвести любую конструкцию каркасного типа, которая будет отличаться универсальным назначением. В ней можно организовать жилое помещение или производство — всё зависит от потребностей заказчика. Из плит ПВХ и OSB создают перекрытия, используют в качестве отделочного материала для малоэтажной жилой застройки. Панели из стали или алюминия применяют для создания стен в промышленных сооружениях или для покрытия кровли.

Преимущества и недостатки материала

Современный монтаж сэндвич-панелей — технология предлагает следующие отличительные черты:

  • Монтаж сендвич панелейМалая масса элементов.
  • Небольшой вес снижает требования к фундаменту здания.
  • Экономичное производство, которое даёт низкую стоимость материала.
  • Хорошие теплоизоляционные свойства.
  • Монтаж производится с высокой скоростью и не зависит от времени года и погоды.
  • Долговечность материала.
  • Заводское производство.

Огнеупорные свойства элемента зависят от наполнителя. Их делят на категории:

  • Негорючие.
  • Слабогорючие.
  • Горючие.

Стоимость изделий в большей степени зависит от вида и толщины внешнего покрытия.

Недостатки рассматриваемому строительному материалу также присущи:

  • Сэндвич - панели:инструкция по монтажу Стыки между элементами требуется тщательно обрабатывать, чтобы не было щелей.
  • Наполнитель, то есть средний слой, должен быть хорошо защищён от проникновения влаги.
  • Ремонтировать повреждённые блоки спустя время сложно.
  • При монтаже кровли из слоистых панелей на неё затруднительно будет вывести вентиляцию и технологическое оборудование. Стыки загерметизировать будет крайне сложно.
  • Низкая эстетика.
  • Внутренний водосток требует установки водоприёмных желобов.

Главная проблема при монтаже — качественно соединить стыки панелей. Они служат источником холода в здании. Производители постоянно совершенствуют соединение, предлагают оптимизированные конструкции паза-шипа. А также существуют системы, которые позволяют проводить скрытое соединение. То есть каждая последующая панель закрывает собой часть предыдущей и место соединения не видно. В качестве дополнительных элементов производители предлагают доборные элементы, чтобы защитить соединения.

Подготовка к монтажным работам

Панели не являются несущими элементами, поэтому для их крепления требуется установка каркаса. В большинстве случаев его выполняют из металла. При монтаже требуется учитывать следующие нюансы:

  • Основные виды сэндвич панелейКаркас должен быть точно собран. Следует обратить внимание на размер стоек как по горизонтали, так и по вертикали. Их размер не должен превышать габариты панели. В ином случае монтаж слоёных элементов будет невозможен.
  • Пролёты должны быть по ширине такими, чтобы между панелями было расстояние не больше 5 см от края друг друга.
  • Поверхность у грунта требуется обработать антикоррозийным составом.

Виды оснований для установки сэндвич-панелей:

  • Металлическая ферма. Панели закрепляют к каркасу при помощи специализированного инструмента — винта самосверлящего. Опорный элемент при этом должен быть оснащён по месту монтажа отверстиями под винты, но немного меньшего диаметра.
  • Направляющие из дерева. Для крепления применяют обыкновенные саморезы для деревянных изделий.
  • Бетон. Потребуются дюбели, которые предстоит вставлять в заранее приготовленные поверхности. Закрепление производят анкерами.

Некоторые производители выпускают самонесущие сэндвич-панели и для их монтажа требуется лишь фундамент.

Доставка на объект и подъём на место

Доставка на объект и подъём на место сэндвич - панелейТранспортировка готовых панелей с производства на объект строительства должна осуществляться грузовым транспортом в транспортном пакете. Поднимает на требуемую высоту такой пакет специальный вакуумный кран — он имеет присоски, которыми цепляет пакет. Если такое оборудование отсутствует, то можно осуществлять подъём пакета обычным краном или же лебёдкой с текстильными канатами. Однако потребуются дополнительные действия, чтобы не допустить повреждения сэндвичей:

  • Стропы должны быть мягкими.
  • Захватывать пакет стропами запрещено. Для этого требуется применять специальные мягкие прокладки.
  • Замки панелей требуется дополнительно защитить от повреждений стропами при помощи распорочных брусков длиною 120 см. Их следует равномерно расположить внизу и вверху пакета.
  • Поднимать панели с паллет запрещено. Их нужно снять и перенести на ровную поверхность.

Несоблюдение данных правил приведёт к повреждению материала и убыткам.

Инструменты для обработки материала

Тип материала облицовки диктует тип применяемого инструмента для обработки при монтаже. Особые требования к обработке у материала из тонколистной стали, которая корыта полимером для предотвращения коррозии. Задача при обработке — не повредить полимерное покрытие.

Особенности обработки различных видов материала:

  1. Сэндвич - панели: виды, применение, крепление OSB или СИП-панели. Подойдут ручные инструменты. Однако для идеально гладкого среза, который позволит вплотную подогнать две срезанные плоскости лучше воспользоваться электроциркуляркой
    . Электролобзик не подойдёт — велик риск повредить кромку из-за поступательных движений пилы.
  2. Сталь. Задача при обработке — не повредить внутренний слой термоизоляции. Поскольку плазменные резки, болгарки или шлифовальные машины разогревают режущую поверхность, то их использовать не рекомендуется. Защитный слой будет повреждён. Требуется инструмент для холодной обработки — циркулярка или лобзик.
  3. Пластик. Не предъявляет высоких требований к инструменту. Можно пилить ножовкой или лобзиком.

Обратите внимание! Во всех случаях во избежание повреждения кромки следует использовать острый инструмент. В противном случае на срезе возможно появление трещин и заусенцев.

Для создания отверстий следует применять обычную дрель.

Торцевание плит делают строго в горизонтальной плоскости. Желательно проверить линию при помощи уровня, но отмерять её обязательно угольником. Лучше несколько раз отмерять, чтобы не вызвать повреждений края кромки. Вначале режут облицовку, а затем уплотнитель. Все слои сразу отрезать не рекомендуется во избежание повреждений.

Особенности монтажа панелей

Монтажные работы следует начинать после возведения каркаса. При этом технология монтажа стеновых сэндвич-панелей позволяет параллельно проводить доставку, а не складировать материал на строительной площадке.

Установка сэндвичей на стену

Установка сэндвичей на стенуСуществует два способа укладки сендвичных панелей:

  1. Горизонтальный.
  2. Вертикальный.

Конечный выбор зависит от типа каркаса и эргономики рабочего места монтажников. Главное, чтобы было комфортно производить раскрой, а отходов при этом было минимальное количество.

При горизонтальном способе монтажа панели устанавливают на основание здания. Чтобы утеплить стыки применяют минеральную вату или пенопласт. Панели первой очереди требуется выровнять по уровню, согласно предварительно нанесённым меткам. Соединения между плитами по вертикали утепляют монтажной пеной или минеральной ватой.

Крепление сэндвич-панелей к металлическому каркасу вертикальным способом начинают от одного из нижних углов сооружения. В первую очередь всё равно предстоит выложить нижний ряд элементов на цоколь строго по уровню. А затем производят монтаж рядами в вертикальном направлении. Важно при этом не допустить отвеса от вертикального уровня.

Обратите внимание! При наружной облицовке здания плиты требуется укладывать пазом вниз — это позволит избежать подтёков внутрь замка, что сохранит утеплитель от негативного воздействия влаги.

Для надёжного соединения узлы примыкания плит требуется промазывать герметиком. При соединении они должны стыковаться плотно. Однако уплотнительные элементы между плитами не должны быть подвергнуты деформации.

Монтаж кровельных панелей

Отделкой крыши занимаются после окончания работ по облицовке стен. Особенность монтажа панелей на кровле — при длинне ската менее 12 метров целесообразно устанавливать цельные листы, чтобы избежать обустройства горизонтальных швов. Это сэкономит время и материал.

Если монтаж будет производиться в несколько рядов, то обрезание нижней кромки и слоя утеплителя до верхней кромки, которая ляжет поверх другой плиты требуется выполнять следующим образом:

  1. От 30 см для кровли с углом наклона менее 10.
  2. От 20 см для более покатых крыш.

Продольные стыки требуется надёжно загерметизировать. Чтобы влага не просочилась сквозь щели, требуется надёжно смазывать места стыков герметиком на основе силикона. А после его высыхания места крепления желательно обработать гидроизоляционным составом.

Рекомендации по креплению к каркасу

Инструкция предлагает воспользоваться различными крепёжными элементами на усмотрение специалиста. Поэтому требуется правильно их подобрать. От их выбора зависит надёжность конструкции и её внешний вид.

Советы по правильному закреплению сендвичных плит на каркасе:

  1. Все крепёжные элементы должны устанавливаться перпендикулярно лицевой плоскости панели. Это позволяет добиться максимальной надёжности и точности.
  2. Нельзя загонять в панель крепёжный элемент с самого края — нужно отступить не менее 5 см.
  3. При использовании саморезов с уплотнителем из резины требуется ввинчивать их до полного прилегания к поверхности. Однако уплотнитель нельзя подвергать деформации, поскольку герметичность соединения может пострадать.
  4. Для Средней полосы России достаточно одного самореза на метр длинны плиты. Это при двухрядном креплении. Однако плотность крепёжных элементов может быть иной, поскольку зависит от типа возводимого здания, а также интенсивности ветра.

Правильное закрепление материала гарантирует целостность и долгий срок службы при больших перепадах температуры. Главное — не перестараться с плотностью саморезов.

Советы от профессионалов начинающим

Установка сендвичных плит — это последовательное выполнение простых операций. Даже неопытный монтажник может с ними справиться без особых навыков. Однако требуется соблюдать некоторые тонкости, которые уберегут от ошибок и не позволят повредить материал:

  • При всех операциях с плитой требуется следить за сохранностью защитного покрытия, особенно на основе полимеров. Нельзя ударять по нему, допускать появление сколов. Важно избежать прислонения на установленные элементы лестниц, инструментов и техники.
  • Торцевание плит основа которых выполнена из минеральной ваты требуется производить только в респираторе.
  • Хотя бы раз в год поверхность стен и кровли требуется осматривать на предмет повреждений. Грязь требуется очищать мягкой щёткой.
  • Повреждения защитного слоя восстанавливают при помощи специальных красителей.

Соблюдая данные правила можно значительно увеличить срок эксплуатации сэндвичей.

крепление к металлическому каркасу, технология установки, видео и фото

Кровля из сэндвич панелей – это универсальное решение как для обустройства быстровозводимых промышленных объектов, так и для строительства недвижимости жилищного назначения. Актуальность технологии объясняется сжатыми сроками, простотой реализации и доступной стоимостью строительства из сэндвич, или как их еще называют sip-панелей.

В этой статье расскажу о том, что собой представляет этот замечательный материал и как с его помощью собираются кровельные системы.

Оптимальный выбор для строительства кровли на каркасном домеОптимальный выбор для строительства кровли на каркасном доме

Основные сведения о строительном материале

Наверно ни для кого не секрет, что сэндвич — это бутерброд, в котором между двух кусков хлеба спрятана та или иная начинка. Так вот, сэндвич-панель — это тот же бутерброд, но на строительный лад.

В соответствии с ГОСТ 32603-2012 между двумя слоями жесткого материала располагается тепло- и шумоизоляционный заполнитель.

Если выбрать такой материал, потребуется крепление сэндвич панелей к металлическому каркасуЕсли выбрать такой материал, потребуется крепление сэндвич панелей к металлическому каркасу

Например, для сборки кровельных систем на промышленных объектах применяются трехслойные панели с внешней обшивкой гофрированной листовой сталью. Для защиты от атмосферных осадков металлическая обшивка оцинковывается, окрашивается, реже имеет полимерное покрытие.

Промежуточный слой таких конструкций выполнен из плит минеральной ваты или из полимерных материалов с малой степенью теплопроводности.

Принцип скрепления плит в деревянном каркасном домеПринцип скрепления плит в деревянном каркасном доме

Для сборки кровельных систем на быстросборных каркасных домах применяются менее тяжелые панели с внешними слоями, выполненными из влагостойких ориентированно-стружечных плит (ОСП).

Несмотря на пометку «влагостойкие», такие плиты не выдерживают долговременного контакта с атмосферными осадками, поэтому поверх конструкции собранной из панелей настилается традиционный кровельный материал, чаще всего, мягкая черепица.

Теперь пару слов о преимуществах и недостатках технологии. Пожалуй, начну с минусов.

Единственный существенный недостаток любых сип-панелей в том, что они не «дышат», то есть, не пропускают воздух. Это грозит выпадением конденсата, так как влажный воздух из помещения не сможет выйти наружу. Впрочем, проблему можно решить грамотным устройством системы пароизоляции и вентиляции подкровельного пространства.

Кстати, пример безопасности использования сип-панелей с прослойкой из пенополиуретана – она не горит, а плавится!Кстати, пример безопасности использования сип-панелей с прослойкой из пенополиуретана – она не горит, а плавится!

Среди преимуществ технологии отмечу следующее:

  • Простота и сжатые сроки сборки кровельной системы из-за малого веса и точных типоразмеров панелей;
  • Малый вес готовой конструкции и, как следствие, малая нагрузка на несущие стены и на фундамент;
  • Возможность выполнять строительные работы всесезонно, так как отсутствуют мокрые процессы как при использовании традиционных стройматериалов;
  • Доступная цена готовой кровельной конструкции в сравнении с аналогичными конструкциями, собранными из других материалов.

Кстати, используя сэндвич-панели можно строить теплые крыши без чердачного помещения, что затруднительно при использовании традиционных технологий. Такое преимущество по достоинству оценят владельцы небольших домов, где мансарда окажется как нельзя кстати.

Можно ли собрать кровельную систему из сип-панелей своими руками? Разумеется, можно, если речь идет о строительстве крыши жилого каркасного дома.

Особенности строительных работ

Строительство крыши было начато и окончено в течении одного зимнего месяцаСтроительство крыши было начато и окончено в течении одного зимнего месяца

Бытует мнение, что строительство крыш на небольших каркасных домах выполняется без традиционной стропильной системы, то есть, прочность конструкции обеспечивается панелями и замковым соединением между ними. Это грубая ошибка, так как замковое соединение не обеспечит должной прочности по отношению к ветровым нагрузкам и нагрузке слоя снега.

Кровельные панели в каркасном доме — это ни в коем случае не самостоятельные элементы конструкции, а всего лишь утеплитель, закрепленный между балками и стропилами.

Для того чтобы было понятно, как собирается простая крыша на каркасном доме, предлагаю вашему вниманию фотоотчет и инструкцию по проделанным работам.

В таблице перечислены этапы сборки крыши каркасного домаВ таблице перечислены этапы сборки крыши каркасного дома

Для выполнения монтажных работ нам потребуются следующие материалы:

  • Клееный брус для устройства коньковой балки;
  • Стропилины толщиной с выемку в торце кровельных плит, их число рассчитываем по количеству вертикальных рядов сэндвич-панелей на каждом скате;
  • Брус с толщиной аналогичной толщине изоляции сип-панели;
  • Обрезки кровельных плит и доска для устройства боковых скосов;
  • Уплотнительная лента из вспененного полиэтилена;
  • Саморезы по дереву;
  • Монтажная пена;
  • Пароизоляционная мембрана;
  • Доска 100×25 мм для строительства обрешетки;
  • Ориентированно-стружечные плиты OSB3 с толщиной не менее 9 мм;
  • Гибкая черепица.

Сборка кровельной системы

Инструкция сборки крыши следующая:

  • На начальном этапе разрабатывается проект кровельной системы с определением угла наклона скатов и с расчетом общей площади поверхности;
  • В соответствии с проектом рассчитывается количество стройматериалов, крепёжных элементов и прочих расходных материалов;
Комплект трехслойных плит, нарезанных с завода по нужным размерамКомплект трехслойных плит, нарезанных с завода по нужным размерам
  • Стройматериалы завозятся на объект и переносятся как можно ближе к месту выполнения монтажных работ;
  • Из панелей поднимаются фронтоны;
Коньковая балка обтесывается по бокам чтобы не выступать за периметр фронтонаКоньковая балка обтесывается по бокам чтобы не выступать за периметр фронтона
  • В верхней части фронтонов делается выемка, куда с помощью винтового соединения устанавливается коньковая балка из клееного бруса;

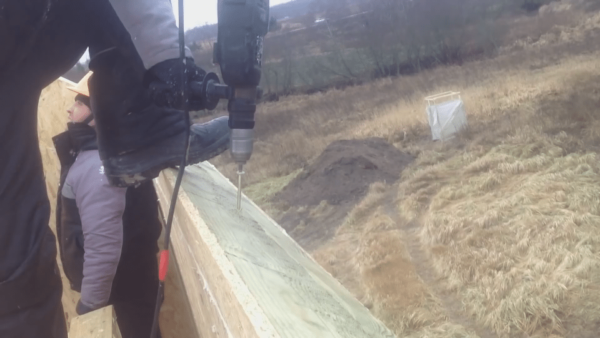

Монтаж скошенной доски по краю свесаМонтаж скошенной доски по краю свеса
  • По верхней части боковых несущих стен устраиваются скошенные конструкции из панелей и досок, с тем расчётом чтобы сделанный уклон соответствовал уклону ската;
  • Пропениваются монтажной пеной все стыки, а после высыхания монтажной пены ее излишки срезаются;
Уплотнитель по периметру торца фронтона крепим степлеромУплотнитель по периметру торца фронтона крепим степлером
  • По всей длине коньковой балки стропил и по торцу фронтона, то есть, по всем участкам, которые будут контактировать с кровельными плитами, настилаем полосу полимерного уплотнителя;
Установка сэндвич панелей начинается от коньковой балкиУстановка сэндвич панелей начинается от коньковой балки
  • Укладываем первую плиту, начиная от коньковой балки, фиксируя саморезами к самой балке и к обвязочной доске (торцу) фронтона;

Кровельные плиты производятся с учетом проекта каркасного дома. Но на объекте панели так или иначе придётся править. Поэтому запаситесь электролобзиком, ножовкой и возможно торцовочной пилой.

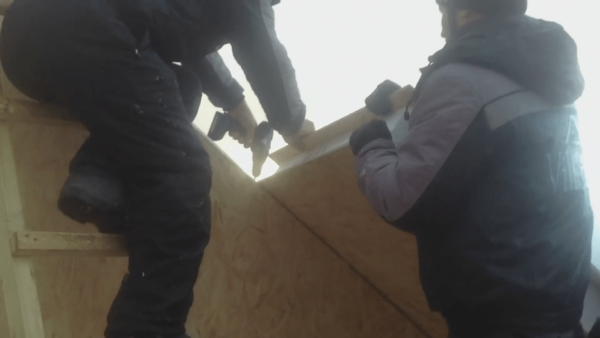

Последнюю панель прихватываем саморезом чтобы по ней равнять положение стропилиныПоследнюю панель прихватываем саморезом чтобы по ней равнять положение стропилины
  • Временно устанавливаем первую панель, начиная от нижней балки и также фиксируем ее одной стороной к нижней балке, а боком к торцу фронтона;

Не забываем подкладывать под плиты пенополиэтилен, так как такая мера исключит образование мостиков холода и продлит ресурс кровли.

Будьте готовы к тому, что пены уйдет много, очень много!Будьте готовы к тому, что пены уйдет много, очень много!
  • Запениваем торец верхней панели там, где к ней будет крепиться стропилина;
Торец стропилины спилен под нужным углом чтобы вплотную прислониться к коньковой балкеТорец стропилины спилен под нужным углом чтобы вплотную прислониться к коньковой балке
  • Вставляем стропилину в торец первой и последней закреплённой плиты и фиксируем там саморезами;
За счет этого бруса будут фиксироваться две смежные панелиЗа счет этого бруса будут фиксироваться две смежные панели
  • В свободный торец плит также наносится монтажная пена, устанавливается брус и фиксируется саморезами к стропилине и к обвязочной доске фронтона;
Выступающие концы бруса выравниваем по всему фронтону с учетом средней длины 50-70 смВыступающие концы бруса выравниваем по всему фронтону с учетом средней длины 50-70 см
  • Конец бруса, который выступает за пределы обвязочной доски не срезаем, а оставляем для последующей подшивки свеса выноса кровли;
Монтаж сэндвич панели вплотную к первой плите и к брусуМонтаж сэндвич панели вплотную к первой плите и к брусу
  • Аналогичным образом кровельные плиты устанавливаются в зазор между первой и последней сэндвич-панелью;
  • В верхней части уложенные плиты проходятся по торцу саморезами с шагом 100 мм;
  • По длине установленных панелей нарезаются куски бруса аналогичного стропилинам;
Заполнение торцевого зазора плиты брусомЗаполнение торцевого зазора плиты брусом
  • Куски бруса вставляются во внешние торцы панелей, в зазоры между концов перекладин и фиксируются саморезами;

Внешняя обвязка из бруса по фронтону выполняется не заподлицо с стеной, а с выступом примерно на 50 мм. Это нужно для того чтобы впоследствии выполнить обшивку стен сайдингом или аналогичными облицовочными материалами.

  • Все зазоры между установленными материалами проверяем на наличие монтажной пены и если таковой нет, дополнительно задуваем пеной;
Последняя панель выкладывается из двух треугольниковПоследняя панель выкладывается из двух треугольников
  • Крайняя плита на свесе кровли делается из двух треугольных кусков, как это показано на фото;
Устанавливается диагональная опора свесаУстанавливается диагональная опора свеса
  • Между двумя треугольными кусками сэндвич-панели устанавливается кусок бруса, необходимый для последующей обшивки кровли;
  • Аналогичным образом устанавливаются остальные кровельные плиты;

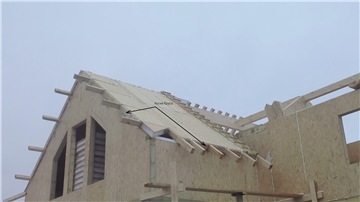

Заполнение всего скатаЗаполнение всего ската
  • По линии свеса между стропильными ногами закрываем изоляционный слой сэндвича кусками бруса;

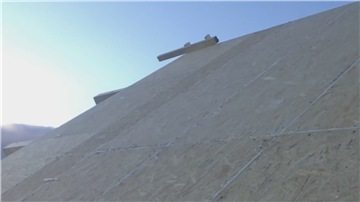

Технологические зазоры между плитами заполнены монтажной пенойТехнологические зазоры между плитами заполнены монтажной пеной
  • После того как весь скат крыши заполнен плитами, изолируем технологические зазоры с внешней стороны монтажной пеной;

После застывания пены сразу же обрезать ее излишки необязательно, ведь это можно будет сделать позже при укладке кровельного материала.

Аналогичное запенивание выполнено изнутри строенияАналогичное запенивание выполнено изнутри строения
  • С внутренней стороны запениваем все технологические зазоры, а после полного высыхания пены срезаем ее излишки;

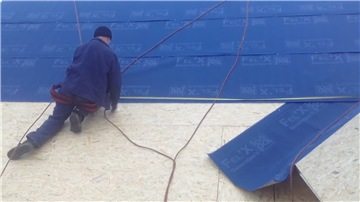

  • По поверхности ОСП выстилается пароизоляционная мембрана поперечными полосами с нахлестом по 10 см друг на друга;
Обрешетка, набитая поверх пароизоляцииОбрешетка, набитая поверх пароизоляции
  • Поверх мембраны набивается дощатая обрешётка;

Строительство, показанное на фото , велось зимой, поэтому обрешетка была накрыта тентом для защиты от атмосферных осадков. Если бы тента не было, каждый рабочий день начинался бы с тщательной вычистки снега в пространстве между досками обрешетки.

  • Поверх обрешетки в разбежку настилаются и фиксируются саморезами ориентированно-стружечные плиты;
Поверх плит ОСБ выстилается подложкаПоверх плит ОСБ выстилается подложка
  • По поверхности уложенных плит выстилается подкладочный ковер под гибкую черепицу и фиксируется степлером чтобы избежать появления складок;
Выемки, выпиленные под крепленияВыемки, выпиленные под крепления
  • На этом же этапе по линии свеса вырезаются выемки, как это показано на фото;
Держатели желоба, закрепленные в выемкахДержатели желоба, закрепленные в выемках
  • В эти выемки крепятся держатели водосточного желоба;

Метод крепления желоба выбран неслучайно. Во-первых, участки крепежа можно будет закрыть торцевой планкой и гибкой черепицей, а значит их не будет видно и все будет аккуратно. Во-вторых, желоб будет располагаться максимально близко к свесу, а значит вода будет попадать прямо в него.

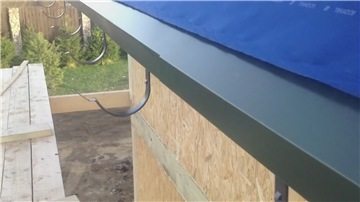

Свес крыши с уже установленной торцевой планкойСвес крыши с уже установленной торцевой планкой
  • По линии свеса устанавливается торцевая планка, которая прикроет куски бруса, закрепленные в торцах сип-панелей.

На этом строительство кровли из сэндвич-панелей можно считать законченным, а значит самое время приступать к настилу черепицы.

Вывод

Теперь вы знаете, какова технология строительства крыши с применением теплоизоляционных сэндвич-панелей. Надеюсь предложенная инструкция будет вам полезна. Кстати, если остались вопросы, задавайте их в комментариях и кроме этого не забудьте посмотреть видео в этой статье.

соединение с каркасом, узлы примыкания и крепления

Сэндвич панели – это один из наиболее популярных строительных материалов для сборки быстровозводимых конструкций. Они используются для облицовки и утепления стен, перегородок, перекрытий, а также для кровельных и отделочных работ.
Одно из наиболее важных преимуществ такого решения заключается в том, что технология монтажа сэндвич панелей не требует применения специальных приспособлений и инструментов. Бригада из нескольких высококвалифицированных рабочих вполне в состоянии обрабатывать до 500 кв. м. поверхности в день.

Подготовка основания

Сэндвич-панели не являются самостоятельным несущим материалом. Поэтому они должны монтироваться на предварительно собранный каркас. Перед началом работ необходимо удостоверится в том, что расстояния между вертикальными стойками и горизонтальными перекладинами соответствуют размерам применяемых панелей.

Ширина пролетов должна обеспечивать возможность крепления панелей на расстоянии не менее 5 см от краев и предусматривать места для их стыка.

Поверхность цоколя должна быть очищена от пыли и грязи и обработана антикоррозийными или антисептическими составами.

Установка сэндвич панелей может производиться на следующие виды оснований:

  • Металлический каркас. Крепление панелей производится при помощи специальных самосверлящих винтов. Для этого в опорных элементах выполняются отверстия немного меньшего диаметра, в которые потом вкручивается винт.

    Металлический каркас с закрепленными на нем стеновыми панелями

  • Деревянные направляющие. Для фиксации сэндвич панелей можно использовать обычные саморезы по дереву.
  • Бетонное основание. Используются дюбели, которые вставляются в предварительно просверленные отверстия, после чего панели закрепляются при помощи анкеров.

Установка стеновых сэндвич панелей

При облицовке стен, перегородок или перекрытий можно использовать два способа укладки: горизонтальный и вертикальный. Выбор конкретной реализации зависит от того, как выполнен каркас для сэндвич панелей и как наиболее удобно произвести раскрой имеющегося материала, обеспечив минимальное количество отходов.

  • Горизонтальный монтаж. Первый ряд панелей устанавливается непосредственно на цоколь. При необходимости утепления стыков можно использовать минеральную вату или пенопласт. Для обеспечения ровного расположения каждую панель выравнивают по предварительно размеченным рискам. Вертикальные соединения уплотняются монтажной пеной или минватой.

    Важным моментом, особенно при выполнении наружных работ, является ориентация плиты пазом вниз. Это поможет избежать затекания влаги внутрь замка.

  • Вертикальный монтаж. Последовательность укладки похожа, но работы начинаются от одного из углов. Первым также устанавливается нижний ряд, который по необходимости прокладывается утеплителем в местах соединения с цоколем. Вертикальность покрытия обязательно выверяется при помощи отвеса.

Всевозможные варианты сопряжения и крепления сэндвич-панелей подробно проиллюстрированы на рисунках ниже:

Узлы примыкания сэндвич панелей обрабатываются герметиком, которым смазывается паз замка непосредственно перед соединением изделий. При этом важно следить за тем, чтобы обеспечивалась плотная стыковка панелей без деформации уплотнительных элементов.

После окончания работ в местах стыков устанавливаются декоративные нащельники и доборные элементы.

Монтаж кровельных панелей

Отделка кровли обычно начинается после установки стеновых панелей. При длине ската менее 12 метров желательно использовать цельные листы, чтобы избежать лишних работ по устройству горизонтальных швов. Если же покрытие будет монтироваться в несколько рядов, в месте стыка необходимо обрезать нижнюю обшивку и слой утеплителя устанавливаемой поверх панели на величину нахлеста:

Важно обеспечить герметичность кровельного покрытия в местах продольных стыков. Для этого в пазы соединительных замков непосредственно перед установкой панелей наносится силиконовый герметик, а затем узлы крепления сэндвич панелей обрабатываются гидроизоляционными составами.

Крепление сэндвич панелей

Как уже отмечалось ранее, сэндвич панели могут монтироваться на различные виды каркасов. Для каждого материала основания необходимо применять соответствующие крепежные элементы. От правильного выбора крепежа зависит несущая способность полученной конструкции, срок ее службы и внешний вид.

Правильное и неправильное крепление панелей

Отметим несколько основных моментов относительно того, как крепятся сэндвич-панели:

  • Крепежные элементы должны устанавливаться под углом 90° к лицевой поверхности панели. Такое расположение обеспечивает надежность соединения и точность установки всех элементов конструкции.
  • Расстояние от края панели до места установки самореза не должно быть менее 50 мм.
  • Если используются самонарезающие винты с уплотнительной резиновой шайбой, их необходимо закручивать до полного прилегания к поверхности, избегая при этом деформации шайбы, т. к. она может со временем привести к потере герметичности соединения.
  • Общее количество саморезов, необходимое для крепления одной панели, зависит от типа объекта, вида сэндвич-панели и интенсивности ветровых нагрузок в месте возведения здания. Для районов Москвы и области технология монтажа сэндвич панелей предусматривает использование одного самореза на каждый метр длины в два ряда.

Обработка сэндвич панелей

В зависимости от типа материала, из которого изготовлена внешняя облицовка сэндвич панели, для ее обрезки под необходимые размеры нужно использовать разные инструменты.

Особые требования предъявляются к трехслойным панелям из тонколистной стали, покрытой полимерным антикоррозийным составом – основная задача при их обработке заключается в сохранении защитного покрытия.

  • ОСБ (СИП-панели). Для получения гладкого прямого среза, который нужен для того, чтобы выполнить абсолютно ровное соединение сэндвич панелей, лучше использовать ручные инструменты или электрическую циркулярную пилу. При работе электролобзиком велика вероятность испортить кромку панели.
  • Сталь. Такие сэндвич панели лучше всего резать ножницами по металлу или пилами, предназначенными для холодной обработки (та же циркулярная пила или лобзик). Применение шлифовальных машинок, болгарок, устройств плазменной резки категорически не рекомендуется, поскольку в процессе их работы происходит сильный разогрев рабочей поверхности. В результате можно повредить защитный слой, что в дальнейшем приведет к коррозии и разрушению материала.
  • Пластик. Легко пилится ножовкой или электролобзиком. Особых требований к инструменту нет.

Особенности монтажа и ухода за поверхностью

Монтаж конструкций из сэндвич панелей представляет собой набор довольно простых операций, которые под силу практически любому взрослому человеку, имеющему минимальные навыки проведения строительных работ. Вместе с тем, такая работа сопряжена с определенными тонкостями, знание которых может предостеречь от совершения некоторых распространенных ошибок.

  • Если сэндвич панель выполнена на основе утеплителя из минеральной ваты, все работы по обрезке и установке необходимо проводить в защитном респираторе.

    Волокна минваты при попадании в дыхательные пути могут вызвать раздражение, аллергию или другие более тяжелые заболевания.

  • Сэндвич панели из минеральной ваты не рекомендуется устанавливать в условиях высокой влажности – при контакте с водой утеплитель разбухает, а его теплоизолирующие свойства сильно ухудшаются.
  • Необходимо следить за сохранностью защитного полимерного покрытия не только при обрезке, но и при любых других операциях с сэндвич панелями. Нельзя допускать ударов, царапин и сколов на защитном слое, поэтому не рекомендуется прислонять к поверхности лестницы, элементы погрузочной техники, конструкции временных опор и т. д.
  • После проведения работ необходим профилактический осмотр поверхности с интервалом не менее одного раза в год. Все загрязнения можно отмывать мягкой щеткой, смоченной мыльным раствором. Повреждения защитного покрытия восстанавливаются при помощи ремонтных красителей.

При соблюдении всех приведенных рекомендаций по установке и обслуживанию покрытие из сэндвич панелей будет служить надежным защитным и декоративным материалом в течение многих лет.

Как крепятся сэндвич панели к металлическому каркасу

Число быстровозводимых сооружений ежегодно увеличивается за счет использования в строительстве панелей-сэндвич. Они применяются в строительстве жилых домов, торговых зданий, складских помещений, при возведении жилищных поселков, где все перекрытия домов обшиваются такими панелями. От качества установки сэндвич-панелей зависит надежность здания, эксплуатируемый срок, а также состояние температурного режима внутри помещений.

Предварительные работы

Перед тем, как крепить панели к металлическому каркасу, необходимо проверить весь комплект. Важным моментом в подготовке является выбор стройматериалов. Монтирование металлокаркаса и сэндвич-панелей можно доверять только профессионалам, тем более, что подобных бригад предостаточно. При найме мастеров с высокой квалификацией стройка обойдется дороже, но все затраты с избытком компенсируются быстротой и качеством сделанных работ. При покупке товара следует ознакомиться с сопровождающей документацией, где указываются особенности установки данной модели панелей, включая крепежные узлы и руководствоваться не ценой, а качеством. Только в этом случае выстроенное здание будет служить долгие годы и сохранит свои технические данные в течение эксплуатируемого срока. Сэкономить можно на покупке сборных панелей. Здесь выбор вида облицовки и типа утеплителя сохраняется за клиентом.

Основные приготовления:

  1. Сборка металлического каркаса, его очистка, грунтовка и окрашивание;
  2. На каркасе сделать отметки, где изделия будут крепиться к колоннам;
  3. Подготовить площадку для временного размещения облицовочных изделий. Ее следует освободить от мусора и застелить полистиролом или пенопластом, можно использовать деревянную чистую поверхность.
  4. Изделия освободить от упаковочной пленки и убрать излишки наполнителя.
  5. Для сборки панелей подготовить инструментарий: пилы циркулярную и ленточную, электролобзик, электроножницы, герметик и уплотнитель, шуруповерт, саморезы, уровень, стропы, захваты, ножовка, доборные детали.

Сендвич панели

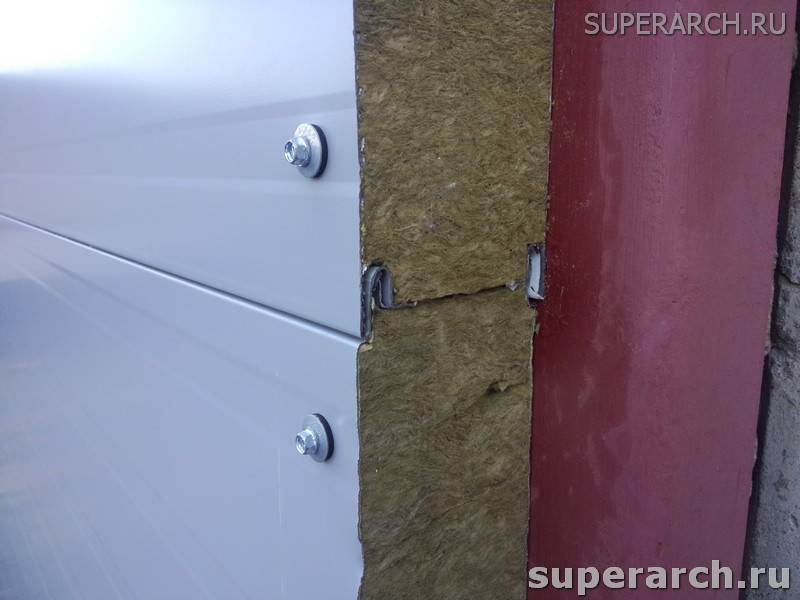

Технология монтажа сэндвич панелей

Что надо учитывать при монтаже

Установить панели-сэндвич не трудно, но необходимо со всей серьезностью отнестись к работе и следовать правилам:

  1. Прежде чем приступить к работе, необходимо проверить все размеры на соответствие с данными в прилагаемой документации и прямолинейность опорной конструкции.
  2. Работы можно вести при любых погодных условиях, но, выбирая герметик, нужно учесть атмосферную температуру.
  3. Для смывания грязи с панелей нельзя использовать химсоставы, а пользоваться мыльной жидкостью.
  4. По облицовке не допускается сильно ударять, иначе она может потрескаться.
  5. Если в процессе работы потребуется перерыв, каждый элемент следует надежно закрепить винтами на конструкции.
  6. Нельзя пользоваться инструментами, которые могут сильно нагреть материал и разрушить тем самым клей.
  7. Подошва на обуви у всех рабочих должна быть мягкой.

Монтаж панелей с разными наполнителями

При монтаже необходимо принимать во внимание, какой тип наполнителя содержится в сэндвич-панелях, так как каждый из них обладает особенностями:

  1. С тем стройматериалом, внутри которого находится минвата или стекловата, не рекомендуют работать в дождь. Повышенная влажность негативно отразится на их качестве.
  2. Сип-панели, утеплителем в которых служит пенополиуретан, влагоустойчивы.
  3. Чтобы уплотнить полиуретановую прослойку, применяют строительную пену. Для уплотнения минваты – полосы утеплителя из ваты.
  4. Если для облицовки брать панели сборного вида, то наполнитель можно выбирать самолично, основываясь на особенностях пользования будущей постройки.

Будите ли вы производить монтаж самостоятельно или обратитесь в компанию, все работы осуществляются поэтапно. Шаги действий, представленные ниже, касаются 2-х, 3-хслойных готовых изделий. Технология установки сборных панелей расходится с принципом монтажа цельных стройматериалов. У двухслойных сэндвичей отсутствует профильный металлический лист. Для прочной установки здесь необходима дополнительная обрешетка стройконструкции.

Крепление сэндвич панелей к металлическому каркасу

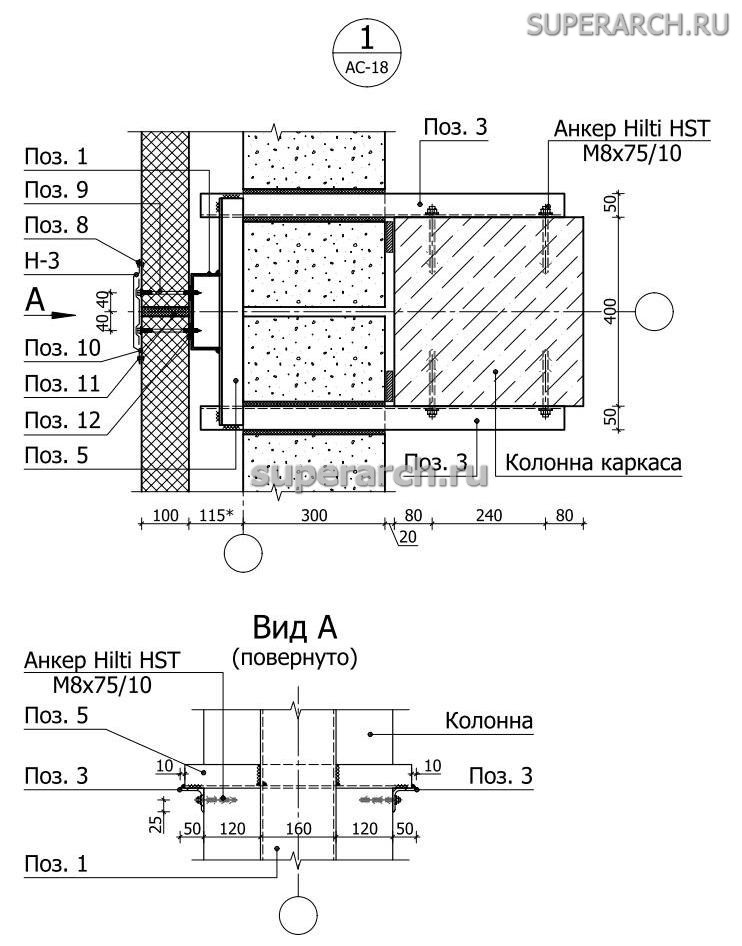

Схема крепления к металлическому каркасу

Подготовка основания

Сами панели не отвечают за конструкцию и не могут выполнять несущую функцию. Поэтому, их крепят на специально подготовленное основание из металла, бетона или дерева. Сегодня используют, в большинстве случаев, стальные оцинкованные каркасы. Какое бы не было основание, его нужно подготовить:

  • в металлических деталях опорной постройки сверлят каналы для саморезов диаметром меньше сечения крепежа.
  • на опорах из дерева отмечают места соединений;
  • на основании из бетона крепление осуществляется посредством анкеров (потребуется предварительная установка в посадочные места дюбелей).

Резка панелей

Почти всегда на этапе оформления фасада возникает необходимость резки сэндвич-панелей. Это можно сделать электроножницами или пилой. Главное, чтобы процесс был холодным, иначе нагревание материала испортит облицовку.

Подъем сэндвич-панелей на высоту

Для этого имеется спецоборудование. Вакуумный подъемник – это автокран с присосками. При отсутствии такового можно воспользоваться лебедкой, следуя предписаниям:

  • стропы выбирать мягкие, распоры использовать из дерева длиной не менее 120 см;
  • между изделием и захватами предусмотреть прокладки из мягкого материала;
  • прежде чем крепить к поднятию облицовочные изделия, их сначала следует переложить с поддона на ровный участок.

Для монтажа понадобятся приспособления, предотвращающие деформацию панелей в процессе работы. Захваты бывают механизированные и вакуумные. Первые экземпляры зажимают, просверливают или монтируются в замок. В другом варианте захваты присасываются к изделию путем откачивания атмосферы между ними.

Основные положения монтирования к металлическим конструкциям:

  • лицевая сторона облицовки должна располагаться относительно крепежей строго перпендикулярно;
  • крепление должно отдаляться от края не менее пяти см;
  • если используются винты с резиновой шайбой, их необходимо плотно прикручивать, но не перетягивать;
  • число крепежей зависит от региона эксплуатации сооружения и погодных там условий.

Крепление сендвич панелей

Как крепить к карккасу панели

Сборка

Панели-сэндвичи выпускают кровельные и стеновые. Установка каждого из них имеет свои тонкости. Облицовочные панели для стен могут монтироваться горизонтально или вертикально.

При горизонтальном способе работы начинают вести от фундамента. Стены формируют, укладывая панели одну на другую параллельно поверхности земли. При данном способе гарантирована надежность соединения, добавляемая давлением изделий друг на друга.
При вертикальном монтаже стройматериал располагают под прямым углом к поверхности основания и ведут его с угловой части постройки. Вертикальный способ рационально использовать при облицовке зданий выше шести метров. Соединение болтами осуществляется в районе кровли и цоколя.

Кровлю начинают формировать от свеса с продвижением к коньку. Одновременно с этим нужно выравнивать край по стене. Покат крыши не должен превышать семи градусов. Крепежи можно устанавливать в ребра жесткости (продольный монтаж) или на каждые пять см (поперечный).

Зная тонкости и, применив рекомендации по установке сэндвич-панелей, эффектный вид, долгий срок службы, качество, может обеспечить не только профессионал, но и каждый желающий застройщик.

Технология монтажа сэндвич панелей к металлическому каркасу

Структурная теплоизоляционная (СИП) панель состоит из трех слоев, внешне они напоминают сэндвич. Такая структура повлияла на название панелей. Внешние элементы изготавливаются из более прочных материалов: сталь, пластик, листы из гипсокартона, фанеры. После наружного слоя размещают материалы для теплоизоляции: стекловата, пенополиуретановые материалы, пенополистирол, минеральная вата из базальта.

С помощью метода прессования все элементы скрепляются между собой. Метод прессовки используют как горячий, так и холодный.

Содержание статьи

Подготовительные работы перед монтажом

Сэндвич панели применяюПодготовительные работы перед монтажомПодготовительные работы перед монтажомтся для того, чтобы быстро строить здания, дома, сооружения, в основе которых будет находиться металлический каркас. Монтаж панелей можно считать несложным процессом, но все же необходимо строго соблюдать многие моменты, а это обязательное соблюдение технологий, качество материалов и опытность персонала.

Чтобы монтажные работы выполнялись хорошо и в срок, очень немаловажным фактором является насколько надежными будут применяемые составляющие элементы, различные инструменты, каркасная основа для крепления. Наиболее применяемым в возведении коммерческих, торговых и прочих зданий является каркас из металла, так как он не восприимчив к температурным скачкам, землетрясениям и другим сюрпризам и катаклизмам окружающей среды.

Необходимый инструмент для монтажа сэндвич панелей

Для осуществления монтажных работ используют следующие инструменты:

  • электропила;
  • дрель;
  • ножовка для металла;
  • шуруповерт;
  • пила электрическая;
  • устройства для прижима.

Также применяются дополнительные материалы:

  • металлический или пластиковый уголок;
  • различные метизные материалы;
  • герметические и уплотнительные материалы.

Строительные нормы по установке сэндвич панелей

Строящиеся сооружения будут очень высокого качества, если при их изготовлении соблюдаются определенные нормы:

  • работники должны иметь соответствующую квалификацию;Строительные нормы по установке сэндвич панелейСтроительные нормы по установке сэндвич панелей
  • использовать качественные подходящие инструменты и материалы;
  • для разгрузочно-погрузочных и установочных работ использовать специальные захваты и ленты;
  • на панели не должно оказываться какое-либо механическое воздействие, чтобы они не деформировались;
  • нельзя пользоваться таким инструментом, при работе с которым поверхности нагреваются, так как высокие температуры разрушают антикоррозийный слой;
  • важное значение имеет качество утеплителя, так как воздействие атмосферных явлений сильно снижает термические и изоляционные характеристики;
  • для качественного закрепления используют анкерные болты и винты-саморезы с прокладкой чтобы надежно защищать панели в тех местах, где влияния факторов окружающей среды особенно велико;
  • в ночной период, в нерабочие и праздничные дни теплоизоляционные материалы, которые открыты, обязательно накрывают полиэтиленом для защиты от влаги.

Подготовка основания

Так как сэндвич панели не несущие конструкции, то каркас из металла перед началом нужно предварительно очень тщательно подготовить:

  • очень важно проверить, что каркас надежен так как главную нагрузку получает металлический каркас;
  • крепления панелей как вертикальные так и горизонтальные должны быть расположены на таком расстоянии друг от друга чтобы это соответствии их размерам;
  • высота и ширина пролетов должны быть такими чтобы закрепить СИМ на расстоянии примерно 5 см от их краев учитывая стыковочное место;
  • для предохранения от влияния коррозийных явлений конструкцию из металла очищают от загрязнения и покрывают защитными веществами.

Поэтапный алгоритм установки сэндвич панелей для стен

Особенности монтажа и ухода за поверхностьюОсобенности монтажа и ухода за поверхностьюМонтаж можно осуществлять как горизонтальным, так и вертикальным методом монтирования сэндвич панелей для стен, монтирование проводится в направлении снизу вверх от цоколя. Для снижения вибрации и обеспечения более тесного прилегания основного каркаса применяют ленту уплотнительную самоклеящуюся.

В то же время важно, чтобы водные потоки стекали верно. Основание должно иметь ширину, достигающую шестидесяти (60) сантиметров. Для обрезки панелей в соединительных точках с проемами дверей и окон использую инструмент только холодной обработки.

Метод сборки горизонтальным способом

Выбирается метод монтирования в зависимости от формы несущей конструкции, и для того чтобы уменьшить отходы, выбирают варианты распила материала. Длину между захватами следует обеспечить в пределах двух с половиной метров для использования способа монтирования, параллельного горизонту и от 0,4 до 0,5 метров для консолей. Необходимо заранее установить отметки чтобы направление сэндвич панелей выдерживалось ровным и правильным. Для уплотнения всех прилеганий обязательно используется минеральная вата, силиконовый герметик и пена для монтажа.

Метод сборки вертикальным способом

Технические условия для выполнения вертикального монтажа используют такие же как и для монтажа, параллельному горизонту. Отличается только начальный процесс прикрепления панелей. В этом случае начинают монтировать с нижнего угла конструкции. Необходимо установить также панель на цоколь. По порядку производиться монтаж сначала нижнего ряда, а затем следующих.

Сборка панелей для кровли

Панели для кровли Сборка панелей для кровлиСборка панелей для кровлидолжны выдерживать большие нагрузки, создаваемые различными природными явлениями, такими как снег и ветер. Панели для кровли намного крепче конструкций для стен и монтаж кровель осуществляется после того как возведены стены и эти работы более сложные и ответственные.

В связи с этим необходимо учитывать много нюансов:

  • какой вид крыши;
  • какой вид профиля;
  • тип плит для кровли;
  • точки всех соединений;
  • виды мест соединений, их количество и расположение.

Нормы монтажа панелей для кровли

Для монтажа “сэндвичей” для кровли чаще всего придерживаются основных правил: длина панелей не должна быть более десяти (10) метров, чтобы панели при подъеме на “ферму” не повредились, а также чтобы атмосферные температурные перепады не деформировали панели. Для того чтобы максимально увеличить прочность кровельного покрытия, монтажники должны придерживаться промежуток между прогонами максимум двух метров. Предельно наклон крыши необходимо выдерживать в диапазоне от 7 до 15 процентов.

Для того, чтобы конструкция имела герметичные свойства все стыки перед скреплением обрабатываются надежными герметиками.

Монтирование сэндвич панелей

На прочность и долговечность конструкции очень влияет то, какой вид крепежа выбирается и какие будут использованы крепежные материалы.

В связи с этим учтем следующее:

  • угол монтирования панели необходим девяносто (90) градусов;
  • расстояние между креплением и краем сэндвича составляет диапазон от 50 до 75 мм;
  • крепежные материалы – должны плотно прилегать к поверхности, но не деформировать ее;
  • от веса сэндвич панелей зависит то сколько элементов крепления будет применяться при монтаже, каким образом расположено на каркасе.

Инструмент для обработки сэндвич панелей

Монтирование сэндвич панелейМонтирование сэндвич панелейСуществуют различные виды сэндвич панелей в зависимости от производственной технологии и используемых материалов. Соответственно для обработки таких панелей используют совершенно разный инструмент.

Чтобы получить прямой, без повреждений защитного слоя срез СИП – панели, используют циркулярную ручную пилу. А панели из стали с успехом обрезают ножницами для металла или пилой. Панели из пластика режут электроинструментом или ручным инструментом, например ножовкой.

Особенности монтажа и ухода за поверхностью

Вид панели выбирают в зависимости от условий, в которых они в дальнейшем будут использоваться. В первую очередь увеличенная влажность воздуха оказывает влияние на тепловые изоляторы, в частности вата минеральная. Монтировать панели с таким теплоизолятором необходимо с использованием респираторов, так как минеральная вата оказывает раздражающее влияние на дыхательные пути человека. Необходимо обязательно выполнять ежегодные проф обследования на предмет появления коррозии, удалять грязь. Если защищающий слой нарушен, то его необходимо срочно восстанавливать с помощью нанесения красителей. Высокий период использования, сохранение красивого экстерьера панелей зависит от соблюдения всех технических рекомендаций, эксплуатационных правил застройщиками.

Монтаж сэндвич-панелей - технология установки стеновых сэндвич-панелей

Быстровозводимые здания давно создаются с помощью сэндвич-панелей – популярного строительного материала. При этом чем отличаются поперечные и продольные стыки, в чем особенности крепления плит, а также многие другие вопросы остаются загадкой для многих приверженцев этой технологии. Поэтому мы решили монтаж панелей разными способами с описанием особенностей крепления и другие технологические моменты. Надеемся, что предоставленная информация восполнит пробелы и подарит знания, которые будут полезны специалистам при выполнении работ с сэндвич-панелями.

Монтаж сэндвич-панелей

Выполнение подготовительных работ

Объем предварительной подготовки зависит от вида панелей, которые вы собираетесь монтировать – выделяют обычные и самонесущие конструкции. Классический первый тип требует обустройства металлического каркаса, а во втором случае достаточно иметь прочный фундамент. С другой стороны, в любом из этих вариантов больших временных затрат не потребуется – не зря ведь технология называется быстровозводимой.

Конечно, при строительстве высоких зданий и сооружения фундамент должен быть очень прочным – к его обустройству предъявляются особые требования. Именно поэтому все нюансы мы рассмотрим подробнее.

Подготовка к монтажу сэндвич панелей

Требования к основанию и каркасу

  • Важно достичь создания максимально ровной поверхности. Наличие небольших перепадов допускается, но они не должны составлять более 3мм.
  • Касательно расстояния между горизонтальными и вертикальными стойками, важно, чтобы оно соответствовало высоте и ширине панелей. Допускается делать запас до 5мм в местах стыковок. Несоблюдение этого требования приведет к неустойчивости будущей конструкции.
  • Если направляющие выполняются из дерева, обязательно необходимо произвести его обработку специальными пропитками, защищающими их от грибка и плесени и повышающими противопожарные свойства материала.

Существуют и другие нормы и правила, но именно эти очень важно соблюдать. Отметим также, что работы по возведению фундаментов следует проводить с нивелирами и другими подобными устройствами. Так выполнить предъявляемые требования по созданию ровных поверхностей будет гораздо проще, а работы по возведению пройдут быстрее.

Каркас сэндвич панелей

Технология сверления мест крепления и резка панелей

Сверление производится обычной дрелью, а после того как оно закончено, нужно обязательно убрать стружку. Это же касается и области распила. Что касается резки, то здесь немного сложнее. Недопустимо использовать болгарку с отрезным диском и открытый огонь. Это объясняется отрицательным воздействием на состояние материала высоких температур, нарушающих свойства защитного слоя. Из-за этого возможно возникновение коррозии, что приведет к ухудшению эксплуатационных характеристик постройки, чего нельзя допускать. Поэтому чаще всего используют электролобзики или профессиональные циркулярные пилы.

Важно не забывать о правильном подборе сэндвич-панелей при производстве их монтажа – есть кровельные и стеновые разновидности. Они обладают рядом особенностей, учитываемых при креплении.

Сверление сэндвич-панелей

Нюансы монтажа стеновых панелей

Вначале нужно провести небольшие подготовительные работы по оклейке каркаса специальной демпферной ленты. Она обеспечивает дополнительное уплотнение и теплоизоляцию. После этого приступают непосредственно к монтажу и его технологию можно условно разделить на несколько этапов:

  1. Доставка панели месту монтажа и ее выравнивание с последующей фиксацией специальными зажимами с проушинами.
  2. Контролируется горизонтальный уровень даже в случае выставления по нему направляющих. Выравнивание осуществляется с помощью деревянных клиньев.
  3. Далее осуществляется крепление сэндвич-панели к каркасу. Для этого используют длинные саморезы. Металл предварительно засверливается для удобства работы.
  4. После закрутки шурупов и надежной фиксации панели снимаются зажимы и монтируются на следующем участке. Панели ставят друг на друга – получается стена.
  5. После установки всех элементов необходимо использовать монтажную пену с целью герметизации всех щелей, после чего можно монтировать доборные элементы, призванные скрыть швы и угловые стыки.

Краткое описание основных шагов позволит иметь общее представление о процессе монтажа, но важно также рассмотреть важные особенности каждого из этапов. Ниже мы опишем их более подробно, чтобы вы имели полное представление обо всех нюансах монтажных работ.

Сверление сэндвич-панелей

Установка зажимов – важные нюансы

При использовании струбцин для фиксации проушин панелей недопустима излишняя перетяжка винтов, причем ослабленными их также нельзя оставить. В последнем случае есть опасность для человека, ведь если панель ненадежно зафиксирована и выскользнет, это может привести к травмам. И наоборот, пережим приводит к деформации металла, что отрицательно скажется на герметичности. В результате вода попадет внутрь конструкции, что приведет к разрушению утеплителя. Потому важно соблюдать принцип золотой середины в этом вопросе.

Очень важна идеальная подгонка продольных стыков – это отразится на общих эксплуатационных характеристиках конструкции и ее способности удерживать тепло. Поперечные швы не так важны, ведь они закрываются доборными элементами, но все равно нужно стараться все подогнать с максимальной точностью и аккуратностью.

Установка зажимов для сэндвич-панелей

Кровельные панели: их отличие от стеновых и нюансы монтажа

Наличие ребер на наружной стороне является основным отличием кровельных моделей от стеновых. Этот рельеф необходим для максимально точной подгонки элементов при укладке внахлест под углом на крыше. Монтажные работы здесь отличаются от описанных в случае стеновых панелей – ниже мы отметим основные этапы установки:

  • Панели подаются на крышу с помощью удавок. Давно установлено, что такой способ самый быстрый и не бывает никаких повреждений плит при транспортировке.
  • Верхняя часть панели накидывается на уложенный элемент. В этом состоит отличие от фасадных панелей и именно так обеспечивается герметичность.
  • После укладки сразу снимают защитную пленку. Если она останется на несколько дней, то затем ее удаление станет очень сложным и даже порой невозможным делом.
  • В качестве крепежа используются длинные саморезы 13,5см. Они должны быть расположены через каждые два ребра, но допускается местами и через три.
  • Шурупы вворачивают во впадину или в ребро – выбор способа зависит от рекомендаций производителя панелей, поэтому следует ознакомиться с инструкцией.

На заключительном этапе производится запенивание швов и крепление конька – он также изготавливается из металла. Этот элемент необходим для защиты от влаги. Также необходимо не забыть на предварительном этапе используют демпферную ленту для уплотнения и теплоизоляции.

Все работы выполняются довольно быстро, даже если опыт выполнения кровельных работ есть лишь у одного человека из трех – именно такого количества людей достаточно для выполнения необходимых операций.

Кровельные панели

Организация поперечных стыков при необходимости их создания

Производство кровельных панелей осуществляется таким образом, чтобы у монтажника была возможность создать максимально прочные продольные и поперечные стыки. О первых мы уже говорили, а вот вторые требуют специальной подготовки.

Если панель по длине не покрывает всю кровлю, то нужно отрезать недостающие куски и начинать укладку ими снизу. Следующая вверх по скату панель должна перекрывать нижний элемент минимум на 15см. При этом резка производится снизу, убирается утеплитель и остается только верхний слой металла для нахлеста – его вырезать нельзя. Такой подход позволяет исключить попадание влаги в местах стыковки. Стыки могут монтироваться по-разному – ниже мы представим несколько популярных вариантов на фото. Здесь все зависит от разновидности кровельной сэндвич-панели от разных производителей.

Нюансы монтажа огнестойких сэндвич-панелей

Огнестойкие сэндвич-панели являются особым строительным материалом, способным защитить от открытого огня определенную комнату в случае пожара. Важно выполнить работы по установленным нормам и без нарушений технологии монтажа, так как в противном случае они не смогут выполнить свою защитную функцию. Именно поэтому монтажные работы осуществляют специалистами, прошедшими соответствующее обучение, и это очень важный момент.

Конструкцией панелей предусмотрены специальные пазы, обеспечивающие идеальную герметичность. Заполнителем в них выступают материалы с повышенной устойчивостью к высоким температурам. Их свойства негорючести также нужны для обеспечения надлежащего уровня безопасности в условиях возникновения пожара.

Для обустройства зданий с помощью таких панелей подбирают доборные элементы с соответствующими характеристиками. Касается это также состава монтажной пены и других элементов конструкции, в то числе дверей, окон и т.д. То есть и характеристики огнестойкости не должны уступать сэндвич-панелям, в противном случае теряется весь смысл их использования.

Огнестойкие сэндвич-панели не устанавливают в деревянных постройках – здесь их применение попросту лишено смысла. Используют свойства повышенной огнестойкости обычно в зданиях, выполненных из бетона и кирпича, так как эти материалы отличаются огнеупорными характеристиками, чем и обусловлено ограничение области применения панелей.

И не забывайте при покупке таких панелей, что уровень огнестойкости обязательно подтверждается специальными свидетельствами утвержденного образца, выдаваемыми соответствующими органами контроля.

Огнестойкие сэндвич-панелей

Вместо заключения

С помощью сэндвич-панелей, современного строительного материала, можно довольно быстро возвести качественную постройку, причем расходы не ее создание будут минимальны. Вы получите объект с повышенными теплоизоляционными характеристиками, и простоит он многие десятилетия, важно лишь учесть все нюансы при монтаже, помнить об особенностях разных типов панелей и подобрать надежные и качественные изделия от проверенного производителя.

Из представленного материала вы наверняка поняли, что процесс монтажа не очень сложен, и вполне можно самостоятельно выполнить все работы. Только мы не рекомендуем сразу начинать с жилого дому – лучше попрактиковаться на складском помещении, гараже, какой-то нежилой постройке. Полученный опыт даст реальное представление обо всех нюансах монтажа и вариантах решения возникающих проблем, вот потом можно опробовать свои силы в создании жилья.

Надеемся, что предоставленная информация принесла пользу нашим уважаемым читателям. Если у вас возникнут вопросы, вы всегда можете получить на них ответы от наших специалистов. Если у вас имеется собственный опыт монтажных работ с этим материалом, особое мнение и рекомендации, мы будем рады, если вы поделитесь всем этим с посетителями сайта. Мы уверены, что ваши знания будут интересны начинающим специалистам и профессионалам – дерзайте!

Огнестойкие сэндвич-панелей

Установка сэндвич панелей - как крепить, чем резать, способы монтажа

Монтаж сэндвич-панелей – весьма важный этап в строительстве здания, и настолько же ответственный. Важные нюансы здесь заключаются не столько в том, как крепить сэндвич панели, сколько в соответствии выполнения их монтажа технологическому процессу. От этого зависит и их срок службы, и энергетическая эффективность здания в целом.

Избегаем ошибок и промахов

Большое число ошибок при монтаже сэндвич-панелей связано с невнимательным, беглым чтением сопровождающей их проектно-монтажной документации, а ведь она зачастую содержит исчерпывающую информацию о панелях и соединительных элементах.

Но даже точное следование инструкции не может застраховать от некоторых ошибок при монтаже, а именно:

  • Металлические сэндвич-панели должны быть без повреждений и следов коррозии. В таком же состоянии должен быть и металлокаркас, на который будет производится крепление;
  • Если панели крепятся к деревянному каркасу, он должен быть пропитан антисептиками и инсектицидами;
  • Загрязненные сэндвич-панели нельзя очищать моющими средствами, содержащими щелочи, кислоты и абразивы;
  • Защитная пленка не должна находиться под воздействием прямых солнечных лучей. Ее также следует оберегать от растворителей;
  • Защитную пленку нужно снять с сэндвич-панелей не позднее полутора недель после монтажа, но в очень жаркую и очень холодную погоду делать это нельзя;
  • Нельзя ходить по сэндвич-панелям, ложить на их поверхность различные предметы и крепить к ним что-либо.

Как правильно поднять и установить панели?

Транспортный пакет с сэндвич-панелями (о технических характеристиках этих изделий читайте в этой статье) поднимается на монтажную высоту специальным оборудованием – вакуумными подъемниками.

Одна из форм исполнения вакуумного подъемника

Если же для этих целей применяется обычный подъемный кран, необходимо принять ряд мер по предотвращению повреждения панелей:

  • Для подъема транспортного пакета применяются мягкие стропы. При этом захват стропами собственно пакета не допускается. Замковые части панелей защищаются от возможного повреждения стропами брусками-распорками, длиной не менее 122 см, равномерно расположенными над и под пакетом;
  • Непосредственно с паллеты сэндвич-панель поднимать нельзя.

Также в процессе работ следует придерживаться следующих правил:

  • Панели должны стыковаться строго под углом 180 градусов, т.е. по вертикали. Стыковка под другим углом может привести к деформации замков;
  • Монтаж следует вести крайне осторожно во избежание повреждения защитного покрытия. В противном случае, срок службы панелей значительно сократится.

Будем резать. Только чем?

Резку панелей необходимо производить строго по горизонтали. Контроль горизонтальности линий предстоящего разреза проводится с обеих сторон панели строительным уровнем. Вначале разрезается металл, затем – утеплительный слой.

При использовании болгарки в месте разреза возникает высокая температура, которая может привести к возгоранию утеплителя. Кроме того, перегретый металл теряет свою коррозионную устойчивость, поэтому для резки сэндвич-панелей используются только дисковая или ленточная пила по металлу либо электролобзик. В качестве исключения и только при незначительных объемах работ допускаются электроножницы по металлу.

С панелями, где в качестве оболочки применяется дерево или ПВХ все проще – они режутся электролобзиком или обычной ручной пилой.

Крепи, но в меру

Крепеж для сэндвич-панелей выбирается с учетом вида конструкции и ее толщины. Как правило, для этого используются самонарезающиеся шурупы (саморезы).

Их длина – это сумма толщины панели, каркаса и компенсации высоты резиновой шайбы (5 мм). Последняя обязательна для использования с саморезами – она не дает металлической головке повредить панель при вкручивании и герметизирует место крепления.

Правильное и неправильное крепление панелей

Панель длиной 6 м крепится шестью саморезами, длиной 4 м и меньше – четырьмя, длиной более 6 м – восемью. Саморезы крепятся шуруповертом с предварительно откорректированной силой затяжки.

При правильной затяжке шайба не деформируется и в то же время достаточно плотно прижата к металлу. Слишком тугая затяжка раздавливает шайбу, недостаточно сильная не обеспечивает герметичность крепления. Категорически недопустимой является косая посадка самореза.

Вертикальное и горизонтальное крепление

Крепление сэндвич панелей к металлоконструкциям может вестись в двух направлениях: вертикальном и горизонтальном. У обоих способов монтажа есть свои достоинства и недостатки.

Если этаж имеет небольшую высоту (от 3 до 6 м), применяется вертикальный монтаж. Панели при этом прикрепляются только к направляющим профилям пола и потолка, а между собой жестко соединяются. Создающаяся при этом целостная и крепкая конструкция избавлена от “мостиков холода” и не имеет тепловых потерь. При монтаже экономятся значительные средства, поскольку нет необходимости в подъемной спецтехнике и строительных лесах.

Правила вертикального монтажа сэндвич-панелей – закладка герметика ОБЯЗАТЕЛЬНА с обеих сторон

Однако без них не обойтись, если высота этажа больше 6 метров. Возможно, вместо лесов потребуется каретка для обеспечения на высоте фасадных работ. Все они, кроме того, немыслимы без применения автокрана. Дополнительных расходов требует и усиление металлокаркаса здания для предотвращения прогиба высоких панелей.

Уровень расходов при такой высоте стен можно уменьшить горизонтальным монтажом сэндвич-панелей. Они выкладываются одна на другую и прикрепляются краями к колоннам каркаса. При этом также образовывается сплошная обшивка. Однако для применения горизонтального монтажа необходимо, чтобы расстояние между колоннами каркаса здания было не более 6 метров.

Установка панелей горизонтально

При монтаже сэндвич-панелей должен применяться либо горизонтальный, либо вертикальный метод. Их сочетание недопустимо.

Посмотреть как правильно нужно монтировать панели можно на видео ниже:

Нюансы монтажа сэндвич-панелей

При вертикальном методе монтажа первой выкладывается от угла панель, упирающаяся в стык. При горизонтальном – вначале выполняется первый от цоколя ряд, и только после него – следующий. Независимо от того, как монтировать сэндвич панели, работа заканчивается установкой доборной панели. Если это необходимо, ее размеры подгоняются на месте путем резки.

Сэндвич-панели не должны прямо контактировать с опорной конструкцией. Чтобы избежать этого, выполняют прокладку уплотнителя. Если панели имеют утеплитель из пенополиуретана, применяется монтажная пена; если из минеральной ваты – такой же материал. Используются также полимерная лента и силиконовый герметик.

При вертикальном монтаже необходимо добиться как можно более плотного соединения замковой части панелей. Однако прижимать панели следует крайне осторожно, чтобы не повредить их. При горизонтальном монтаже плотность стыковки замковых частей обеспечивается их весом.

Для герметизации соединения снаружи в замок нужно внести силиконовый герметик, но так, чтобы он не реагировал с покрытием панелей. Примыкания от внешних воздействий предохраняются специальными доборными элементами – нащельниками.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
