Кран-буксы для смесителей: размеры, виды, замена, предназначение

Кран-букса для смесителей – это незаметная деталь, которая чаще всего является причиной поломки сантехники, из-за чего возникает неприятный шум, сложность в пользовании краном и образуется протечка. Данный элемент смесителя предназначен для регулировки потока воды. Именно на эту деталь ложится основная нагрузка при ежедневном пользовании краном, из-за чего букса может сломаться.

Восстановительные работы производятся в минимальные сроки, как самостоятельно, так и с привлечением помощи специалистов. Только при грамотном подборе сантехнической детали и при качественном ремонте возможно не только избавиться от поломки, но и продлить срок эксплуатации сантехники в целом.

Виды кран-буксы

На сегодня на современном рынке сантехнических изделий представлено два типа буксы отечественного и импортного производства, а именно:

— керамические;
— червячные.

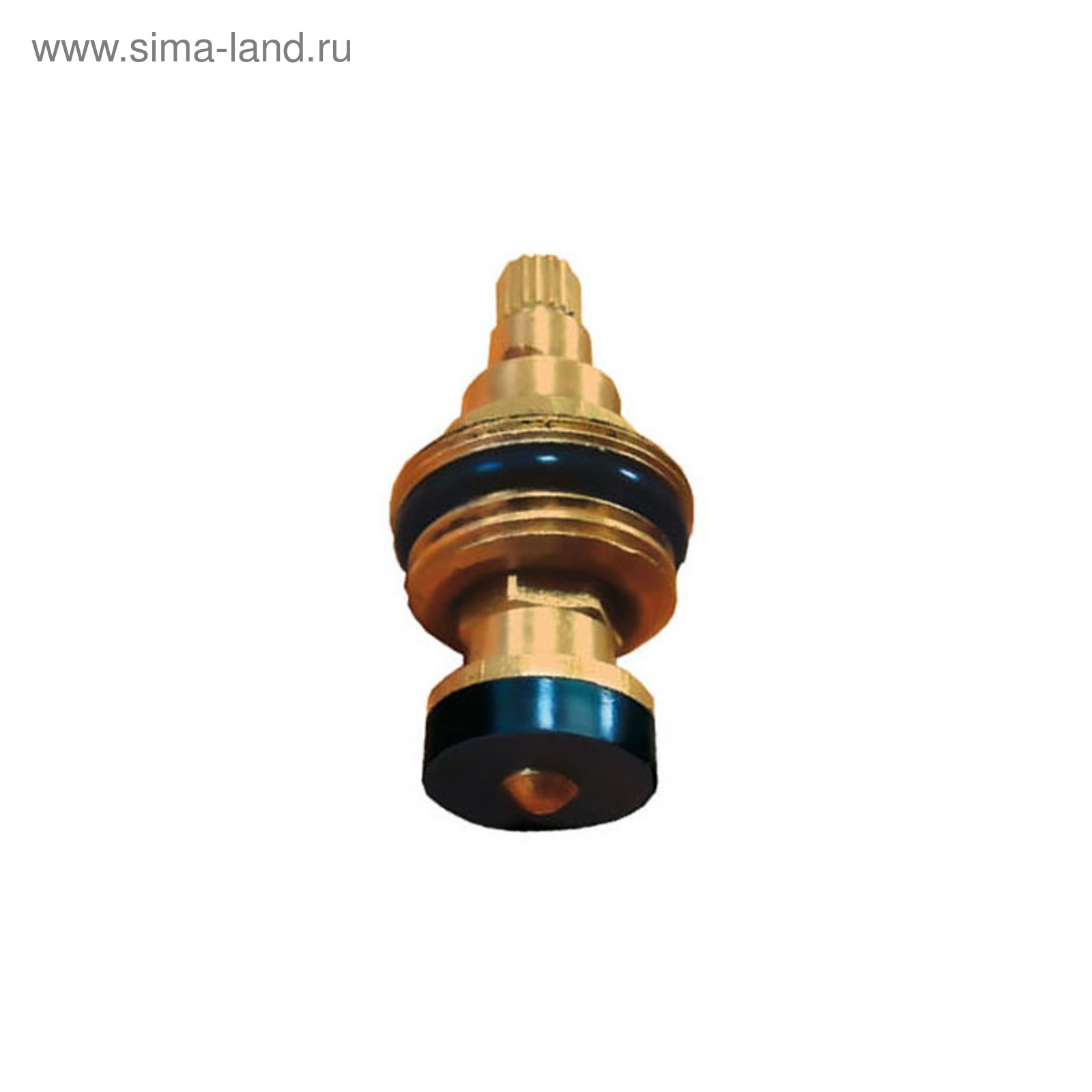

Кран-букса для смесителя — фото


Каждая разновидность обладает своими характеристиками, разнится принципом действия и имеет собственные, как преимущества, так и недостатки. Рассмотрим детальнее каждый из типов.

Особенности червячной кран-буксы: квадрат и шлиц

Название деталь получила из-за поворотного штока, что при движении зажимает резиновую прокладку и производит перекрывание подачи воды. На корпусе можно заметить резьбу, которая позволяет плотно крепить деталь в конструкции смесителя кухни и ванной. Кран-букса для смесителя делится на два подтипа:

— с направляющими для запорного клапана;
— с резьбой обратной к валу.

Снаружи она имеет, как квадратную, так и шлицевую головку, на которой устанавливается маховик. Для надежного крепления болтом вентиля в головке сформирована внутренняя резьба. Чтобы было удобнее закрутить деталь гаечным ключом, имеются специальные грани.

Букса с червячным механизмом использовалась еще в советское время и на сегодня также считается широко распространенной деталью для смесителей.


Устройство червячной кран-буксы для смесителя душа


Плюсы червячной буксы:

— средняя стоимость резиновых прокладок, которые со временем изнашиваются;
— есть возможность изготовить резиновую прокладку для детали самостоятельно;
— такая букса считается широко распространенной;
— не требуется проведения сложного и долгого ремонта.

Минусы червячных букс:

— в процессе эксплуатации, букса может способствовать возникновению шума;
— со временем значительно теряется плавность регулировки;
— для полного перекрытия потока воды следует сделать несколько поворотов краном;
— фактический срок службы резиновой прокладки – не продолжительный;
— купить кран-буксу для смесителя легко, так как сама деталь и ее элементы широко распространены.

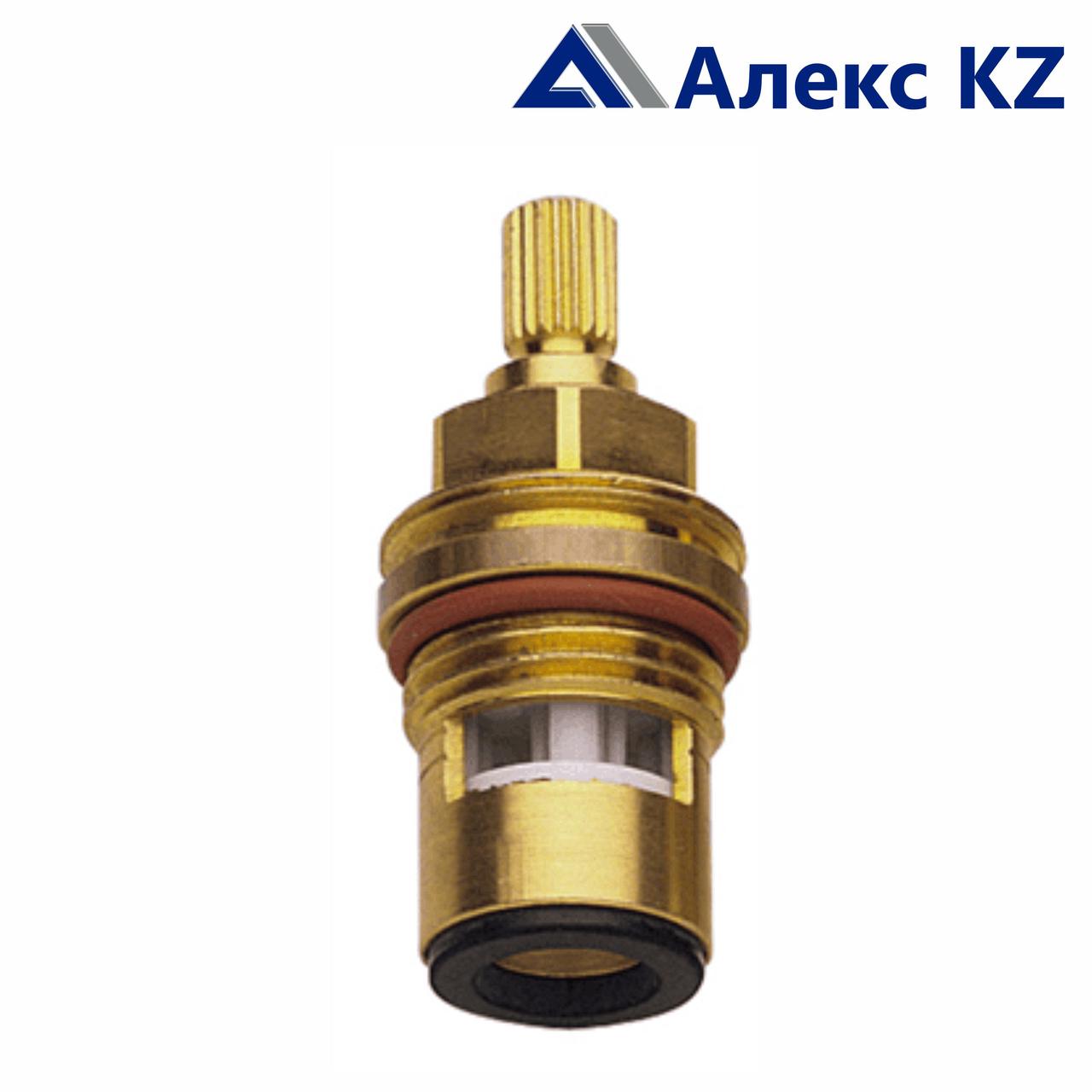

Кран-букса с керамическими элементами

Такая деталь смесителя имеет в своем строении две керамические пластины одинакового внешнего и внутреннего диаметра. Одна из них крепится на штоке, где монтируется ручка, а вторая — в корпусе крана-буксы.

Принцип действия – при повороте ручки крана, оба элемента сжимаются, тем самым перекрывая поток воды и наоборот. Произвести ремонт такой детали будет намного сложнее, так как нужно будет отыскать аналогичные керамические пластины. Использовать пластины другого диаметра и другой высоты не получится.

Единственной причиной выхода буксы из строя может быть накопившийся из воды песок, что и приводит к заклиниванию механизма.

Устройство керамической кран-буксы


1 — резиновая прокладка;
2 — керамические пластины с отверстиями для прохода воды;
3 — поворотный шток вращающий керамические пластины;
4 — корпус кран-буксы;
5 — декоративный колпачок;
6 — маховик;
7 — декоративная заглушка.

Преимущества керамической кран-буксы для смесителя:

— длительный период фактического использования;
— значительно повышается плавность хода рычага крана;
— минимальный уровень шума в процессе использования;
— необходимо произвести лишь половину оборота для открытия/закрытия потока воды.

Негативные моменты в эксплуатации:

— стоимость в сравнении с буксой червячного типа намного выше;
— устанавливается только при условии, что имеется очистительная система или фильтр для воды, а в ином случае срок службы значительно снижается из-за загрязнения механизма.

Правила подбора кран-буксы для смесителя: размеры

Чтобы кран исправно работал длительный период времени, следует грамотно подобрать одну из главных деталей — кран-буксу. В обязательном порядке следует понять, деталь какого размера подойдет наилучшим образом. На сегодня предлагается приобрести буксу размером 1/2 и 3/8 дюйма.

Отличия кран-букс: шлицевая, квадратная, размеры


Перед покупкой стоит обратить внимание на компанию, что выпускает такие детали. Это можно объяснить тем, что кран-букса «под квадрат» керамического и червячного типа может быть эффективна только со смесителями отечественного производства, а деталь, что на верхушке штока 20-24 шлица подходят для смесителей импортных компаний-производителей.

Перед тем, как покупать ту или иную буксу, необходимо измерить длину штока и самой конструкции крана. Чтобы не допустить ошибку в подсчетах, в магазин сантехники можно взять старый вентиль и вышедшую из строя кран-буксу, как образец. Это объясняется тем, что, как кран, так и сам вентиль могут быть выполнены в разных стандартах, то есть маховик и болт могут иметь различный шаг резьбы.

Обратите внимание! Приобретая смеситель для ванны или для кухни, рекомендуется заранее определить, какой кран-букса встроен в сантехнику. В этом можно убедиться самостоятельно, прокрутив маховик. В керамических конструкциях вентиль будет поворачиваться в половину оборота, а в резиновом типе — на 3-4 оборота.

Важно обратить внимание и на качество воды. Если в водопровод встроена очистительная система, то можно остановить свой выбор на керамических кран-буксах, что считаются чувствительными к разного рода загрязнениям. В иной ситуации, когда нет фильтрующих установок, то рекомендуется монтировать детали с резиновыми прокладками.

Перед тем, как покупать сантехнические запасные части, следует заранее взвесить все «за» и «против», подобрав наиболее оптимальный вариант.

Замена кран-буксы в смесителе

В случае, когда такой элемент сантехнической системы износился, необходимо произвести его замену. Разобрать кран и монтировать новую деталь сможет даже тот человек, который не обладает особыми навыками работы с сантехникой. Придерживаясь рекомендаций инструкции и пошагово выполняя действия, можно быстро и безболезненно заменить вышедший из строя кран.

Обратите внимание! Перед тем, как выполнять те или иные ремонтные работы, следует перекрыть подачу воды, чтобы предотвратить затопление помещения. Рассмотрим план проведения замены буксы.

Замена кран-буксы своими руками


Изначально следует снять верхний колпачок крана с маховика. Если сантехникой пользовались длительный период времени, то сделать это будет не так легко. В данном случае можно воспользоваться пассатижами. После того, как колпачок снят, под ним будет виден болт, который откручиваясь, позволяет извлечь крановой вентиль. Со временем металл может окислиться и для снятия вентиля также могут понадобиться усилия.

Важно! После снятия деталей крана, следует хорошо почистить их от скопившейся на них грязи и солевого налета.

Также необходимо демонтировать фурнитуру крана. Если она плотно прикреплена к основанию, разрешается воспользоваться инструментом, но в обязательном порядке следует подложить плотную ткань. Это позволит избежать повреждений поверхности хромированного/матового металла.

После снятия фурнитуры, откроется доступ к буксе, что необходимо выкрутить. Резьбу следует хорошо очистить, что позволит при сборке легко и прочно установить все элементы.

На место старой детали следует монтировать новую кран-буксу, при этом стоит заранее убедиться, что она подходит по размерам. Если используется сантехнические детали GROHE и VIDIMA, то рекомендуется намотать несколько слоев «фумки» на резьбу с целью уплотнения соединения.

Сборку всей конструкции проводят в обратной последовательности. Не стоит прикладывать максимальное усилие при зажатии деталей, иначе они могут лопнуть. С целью создания плотной установки, может использоваться контргайка. Подачу воды включают только после того, как вся конструкция крана будет собрана.

Если говорить о запчастях с керамическими пластинами, то их ремонт чаще всего – это нецелесообразное мероприятие, ведь в данной ситуации легче всего будет заменить целую конструкцию. Произвести замену резиновых прокладок намного быстрее и проще, однако при покупке расходных материалов стоит отдать предпочтение качественной и долговечной резине. Именно от нее будет зависеть срок службы конструкции. Смотрим видео.

Произвести замену кран-буксы для смесителей можно, как самостоятельно, так и вызвав эксперта на дом. Вовремя проведенный ремонт позволит обеспечить бесперебойную работу водосточной системы, избавит от неприятных звуков и обеспечит нормальную подачу воды в нужный момент.

Читайте также:

Виды кран-буксы для смесителей

Водопровод в ванной и на кухне в общем понимании представляют единую сантехническую систему, венцом которой выступает смеситель. Основным назначением этого устройства является подача необходимого напора, а также смешивание холодной и  горячей воды до необходимой температуры.

Главным элементом каждого смесителя, который отвечает за регулировку, выступает кран-букса. Именно на него ложится основная нагрузка при эксплуатации. В силу этого он наиболее подвержен поломке. Сразу же необходимо сказать, что процесс ремонта или замены не является очень сложной процедурой, что позволяет каждому производить восстановительные манипуляции без привлечения помощи специалистов. Все же, если у Вас возникают затруднения с ремонтом, лучше доверить данные работы специалисту, который сделает все быстро и действительно качественно.

Виды и особенности кран-буксы для смесителей

Прежде чем говорить о разновидностях, необходимо подчеркнуть, что букса в общей конструкции смесителя выступает в качестве запорного механизма, который и осуществляет процесс открытия/закрытия подачи воды. С его помощью также проводится настройка температуры воды.

Несмотря на огромный ассортимент смесителей на строительном рынке, которые отличаются по дизайну, цене, варианту монтажа, все они по типу установленной буксы делятся на два основных типа:

  1. Кран-букса с червячным механизмом.

Свое название системы этого типа получили от поворотного штока, который при повороте прижимает резиновую прокладку, тем самым перекрывая подачу воды. Сам корпус снаружи имеет резьбу для крепления в самом смесителе.

На верхней части имеются грани для закручивания гаечным ключом. Данные устройства также подразделяются на два типа: с направляющими для запорного клапана и с обратной резьбой к валу. Букса снаружи имеет шлицевую или квадратную головку, на которой и крепится маховик. Также в головке есть внутренняя резьба для крепления болтом вентиля.

Особенности эксплуатации

Червячные буксы очень распространены еще с советских времен. Необходимо отметить, что практически все смесители тех годов легко определить по квадратной головке, на которую посажен маховик. В настоящее время большинство смесителей имеют шлицевые головки.

Важно! Наибольше подвержена износу резиновая прокладка запирающего клапана. Окончательный срок данного элемента конструкции зависит от двух основных факторов:

  • Первый – это износ прокладки в процессе эксплуатации за счет прижима к седлу водозабора. Снизить урон можно, осуществив шлифовку седла.
  • Еще одним критерием выступает материал, из которого выполнена прокладка. Далеко не все виды резины одинаково устойчивы к химическим соединениям, которые могут быть в воде. В большинстве случаев именно примеси солей или металлов приводят к ее разрушению.

Также необходимо отметить, что сальники могут выйти из строя по тем же причинам. За счет обильной смазки узла ремонт может потребоваться не так скоро. С учетом всего вышесказанного можно сделать вполне логичный вывод, что срок эксплуатации червячных систем относительно небольшой. Специалисты оценивают, что использовать без ремонта такие смесители можно в течение 1-5 год. Конечно же, подобные неудобства компенсируются доступной ценой и простотой ремонта.

Необходимо понимать, что на время использования смесителя и в частности кран-буксы влияет качество установки и интенсивность использования. К примеру, в ванной системы могут служить существенно дольше, чем на кухне, поскольку система используется чаще.

  1. Керамическая кран-букса.

В этом механизме основным запирающим узлом выступают две прижатые одна к одной керамические пластинки с отверстиями для пропуска воды. Одна из них закреплена неподвижно, а вторая может поворачиваться, тем самым смещая отверстия.

Шток системы крепится подвижно к корпусу смесителя с помощью внутренних уплотнительных сальников и шайбы. К самому валу прикреплен керамический поворотный диск. Его форма зависит от конкретной модели. На верхней части установлен маховик. Всю конструкцию завершает стыковочная прокладка с седлом.

Особенности эксплуатации

В наше время технология обработки искусственной керамики позволяет создавать системы с идеально подогнанными поверхностями пластин механизма. При этом используемый в производстве материал не подвергается воздействию воды и химических соединений, которые в ней могут быть. За счет этого устройства данного типа имеют большой срок службы, который составляет не менее 5 лет. Единственной причиной поломки могут выступить частицы песка в воде, которые приводят к заклиниванию механизма. Чтобы уберечь смеситель, рекомендовано устанавливать специальные очистительные фильтры.

Что касается ремонта керамической кран-буксы, то в большинстве случаев он сводится к полной замене узла. Несмотря на то, что в магазинах можно найти соответствующие диски или пластинки, у Вас не получится провести идеальную подгонку, как это делается на заводе. В силу этого самостоятельное восстановление  работоспособности керамических смесителей может привести к протечкам.

Процесс замены кран-буксы в смесителе

Провести ремонт буксы в смесителе на кухне или ванной может даже новичок с минимальными познаниями в сантехническом деле. Главной задачей для каждого выступает правильный выбор необходимого устройства. В силу этого покупать новую буксу в магазине нужно, прихватив с собой сломанную деталь. Таим образом, Вы сможете быть на 100% уверенным, что купите именно то, что нужно для Вас. После этого Вам потребуется детальная инструкция снятия и установки детали:

  • Прежде всего, необходимо перекрыть воду в доме, лучше сделать это непосредственно на стояке. Только после этого можно начинать ремонтные манипуляции.

  • Касательно инструментов, Вам понадобится крестовая и плоская отвертка, трубный и разводной ключ, нож и пассатижи.

  • Изначально с помощью отвертки Вы должны снять декоративный колпачок, который установлен в центре вентиля. Он может быть на резьбе или просто защелкнут, как пробка.

  • После снятия вышеуказанного элемента Вам станет доступен крепежный винт. Он откручивается с помощью отвертки.

  • Далее следует аккуратно снять вентиль, при этом осуществляя раскачивающие движения. Таким образом, Вы не повредите пазы под головку штока в самом маховике.

  • На следующем этапе открутите декоративную накладку. Это можно сделать с помощью пассатижей, предварительно подложив ткань, картон или резину. Это сохранит привлекательный внешний вид элемента.

  • Осуществив все вышеуказанные манипуляции, Вам станет доступна верхняя часть буксы, на которой будут специальные насечки для разводного или рожкового ключа. Если стыки немного прикипели или покрылись коррозией, их необходимо обработать специальным раствором или уксусом. После этого можно осуществить выкручивание против часовой стрелки.

  • Только после всего этого можно приступить к установке новой буксы. Предварительно нужно очистить внутреннюю часть смесителя и смазать резьбу. Важно! Не рекомендуется сильно зажимать устройство, чтобы не повредить прокладку на стыке резьбы и седла. Лучше воспользоваться всем знакомым правилом «полуоборота». Закрутить буксу вручную до упора и только после этого сделать поворот ключом на 90 или 180 градусов.

Варианты устранения поломок

Если при работе Вашего смесителя проявляется характерный скрежет внутри устройства или прерывистый напор воды, то это говорит о поломке запорной прокладки. Иногда замена данного элемента необходима в случае протечки. Для ремонта достаточно снять буксу и внимательно осмотреть седло водозабора. Если Вы обнаружите трещины, раковины или сколы, то лучше заменить всю сердцевину. Если подобных дефектов не выявлено, достаточно заменить изношенную прокладку. Ее можно вырезать самостоятельно или же приобрести в магазине. Она крепится на конце штока или на винте.

При протечке прямо под вентилем следует провести замену сальников. Для восстановления нормальной работы системы потребуется снять отверткой крепежную шайбу со штока. Обычно ремкомплект представлен несколькими уплотнительными кольцами, которые нужно покрыть водостойкой смазкой. Даже новые смесители, только купленные в магазине, рекомендуют проверять на достаточное количество смазки на сальниках.

Теперь Вы знаете, какие бывают виды кран-буксы для смесителей и как их правильно заменить. Вся вышеуказанная информация позволит Вам своими силами провести качественный ремонт сантехнического оборудования в Вашем доме.

Возможно Вам будет также интерестно:

виды и устройство керамической и червячной модели

Во всех сантехнических изделиях: кранах, смесителях и прочих, есть запорный механизм, который называется кран-букса. С его помощью производится открытие или закрытие подачи воды, регулировка напора струи, а также смешивание горячей и холодной воды. Буксы соединяются с рукоятками, барашками и другими частями сантехнических изделий, с помощью которых проводится воздействия от руки на кран-буксу. Эту деталь изготавливают из цветных металлов (чаще из латуни), не коррозирующих с влагой, отсюда и длительный срок эксплуатации сантехприборов.

Виды кран-букс

По конструктивному наполнению кран-буксы делятся на два вида:

  1. Червячная модель. Представляет собой две части одного целого: корпус и червяк. Внутри корпуса нарезана резьба, по которой при вращении движется червячный шток. Он проходит через корпус насквозь. На конце штока располагается резиновая или паранитовая прокладка, которая при опускании штока попадает в седло смесителя, перекрывая подачу воды. Вращая шток в обратную сторону, производится открытие подачи воды. В бытовых смесителях используются резиновую прокладку, поэтому кран-буксу часто называют резиновой.

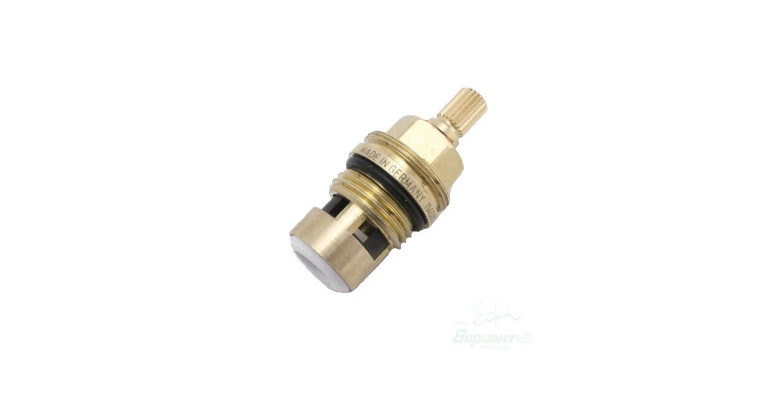

  2. Керамическая модель. В основе этой конструкции лежат два диска с отверстиями: один неподвижный, он закреплён внутри корпуса буксы, второй подвижный, зафиксированный на штоке. При повороте последнего происходит или совмещение отверстия, при этом открывается подача жидкости, или закрытие отверстий глухими плоскостями керамических дисков. Поэтому для открытия или закрытия нужно лишь повернуть шток на половину оборота. Такие краны и смесители часто называют полуоборотными.

Оба вида кран-букс для смесителей являются деталями взаимозаменяемыми, поэтому, при необходимости вместо одного можно поставить другой, но с одним условием – резьба внутри корпуса смесителя должна подходить под обе разновидности.

Ещё один момент, на который надо обратить внимание, это внешняя резьба для вкручивания. Сегодня производители предлагают широкий ассортимент букс, отличающихся друг от друга конструкцией и формой, но существуют две модели, которые отличаются друг от друга резьбой (формой и шагом).

  1. Отечественные производители делают внешнюю резьбу на штоке метрической. Это или М18 с шагом в 1 миллиметр, или М22 с шагов в 1,5 миллиметра. На верхнем конце штока нарезается квадрат, на который надевается барашек (маховик) для кручения штока вокруг своей оси и относительно корпуса кран-буксы.
  2. Зарубежные производители используют в кран-буксах дюймовую резьбу: или 1/2, или 3/8. Вместо квадрата, на конец штока наносятся продольные шлицы количеством 15-24 штук для вентиля, который сверху фиксируется винтом с шайбой.

Таким образом, отечественные кран-буксы не подойдут под зарубежные модели. Поэтому собираясь в магазин за новой деталью, возьмите с собой старую кран-буксу, вышедшую из строя.

Кроме основных параметров, есть и другие показатели (технические характеристики). Например, температура, которую выдерживает букса, давление воды, пропускная способность. Эти характеристики не являются менее важными, но при выборе детали на них практически не обращают внимания. Все известные производители предлагают детали с запасом по этим показателям.

Смесители – это не только сантехнические приборы, установленные на раковинах. Под этим названием скрываются все изделия, с помощью которых производится смешивание горячей и холодной воды. Следовательно, в душевой прибор, в биде и другие изделия устанавливаются смесители. Все они отличаются друг от друга по форме и виду, но кран-буксы у них одинаковые. Таким образом, производители делают всё, чтобы унифицировать конструкцию сантехнических приборов. Это даёт возможность избежать больших затрат, изготавливая детали разной формы и размеров. К тому же такая позиция упрощает ремонт сантехприборов.

Достоинства и недостатки червячных и керамических кран-букс

К особенностям червячных моделей относятся следующие характеристики:

  1. Ремонтопригодность. Чаще всего из строя выходит резиновая прокладка, которой перекрывается подача воды. Для того чтобы произвести ремонт изделия, нужно вывернуть прижимной винт, установить новую прокладку и закрутить винт на место. Если готовых прокладок нет, то их можно вырезать из любой резины.
  2. Небольшой эксплуатационный ресурс. Но стоит такая букса небольших денег, поэтому всё компенсируется.
  3. Для открытия воды через смеситель приходится проделывать большое количество вращательных движений. При этом изнашивается резиновое кольцо и прокладка, что приводит к протечке излива и стыка смесителя. Чем больше износ, тем сильнее приходится вкручивать шток в корпус буксы, что может привести к срыву резьбы.

В этом плане керамические кран-буксы надёжнее. Их преимущества перед червячными состоят из следующих характеристик:

  1. Вращение в пол-оборота продлевает срок службы детали.
  2. Керамические диски практически не изнашиваются.
  3. Плавный ход открытия или закрытия со временем не изменяется.
  4. Не нужно усилий, чтобы открыть или закрыть подачу воды.
  5. Керамическая букса стоит так же дёшево, как и червячная. Но в продаже есть ремкомплект, так что провести ремонт не составит труда.

Единственный минус керамической кран-буксы – чувствительность к твёрдым примесям, которые содержатся в воде. Даже маленькая песчинка поцарапает зеркало керамического диска, отчего кран (смеситель) начнёт подтекать. Поэтому, чтобы продлить срок эксплуатации кран-буксы, а, соответственно, и смесителя, перед последним следует установить фильтр, который будет задерживать все примеси из воды.

Устройство буксы

Обе модели сильно отличаются друг от друга по конструктивным особенностям.

Конструкция червячной кран-буксы

Конструкция червячной кран-буксы

У червячной модели есть четыре основные детали:

  1. Шток – это стержень, состоящий из разных конструктивных частей. Сверху – квадрат, на который надевается барашек, поджимаемый винтом и шайбой. Чуть выше середины располагается кольцо, как неотъемлемая часть штока. Её предназначение – упираться в корпусе шлямбура, чтобы не опускаться ниже определённого уровня. Ниже кольца нарезана резьба.
  2. Шлямбур, он же корпус кран-буксы. В верхней части с внешней стороны на нём сделаны грани под гаечный ключ. Их используют, когда нужно выкрутить буксу из смесителя. В нижней части с внешней стороны нарезана резьба, с помощью которой шлямбур вкручивается в сантехприбор. Здесь же установлено резиновое кольцо, как уплотнительный элемент. Внутри шлямбура нарезана резьба, соответствующая резьбе на штоке. Внутри установлен сальник, обработанный смазкой. Он предотвращает прохождение воды через резьбовое соединение.
  3. Шайба, с помощью которой шток фиксируется в корпусе (шлямбуре).
  4. Запорный клапан. Внутри нарезана винтовая резьба, снаружи грани. Последние не дают клапану поворачиваться, когда вращается шток, потому что грани упираются в стенки корпуса кран-буксы. По резьбе клапан движется вверх или вниз, открывая или закрывая седло.

Конструкция керамической модели

Конструкция керамической кран-буксы

Керамическая разновидность по конструкции сложнее, поэтому и состоит из семи основных деталей:

  1. Шток без резьбы. Вместо квадрата, на верхнем конце сделаны шлицы для фиксации вентиля. Вентильную головку нужно прижать винтом. Есть металлическое кольцо, как и в червячной конструкции.
  2. Шлямбур в верхней части имеет грани под гаечный ключ. Есть внешняя резьба для вкручивания в смеситель, здесь же установлено резиновое кольцо. Ниже резьбы два отверстия для протока воды. Внутренней резьбы нет.
  3. Шайба для крепления штока в корпусе шлямбура.
  4. Переходник. Это специальная деталь, с помощью которой поворачивается подвижный диск. Он крепится в верхней части со штоком, а в нижней вставлен рожками в специально сделанные пазы на диске. По своей форме переходники у разных производителей отличаются друг от друга.
  5. Диск поворотный. В нём есть отверстия для протока воды и два паза для переходника. Размер отверстий и их форма могут быть разными. Внутри буксы диск может поворачиваться на 180°.
  6. Диск неповоротный керамический. По форме и размерам он такой же, как и поворотный, с теми же отверстиями для прохода воды. Только у него нет пазов под переходник, но есть два прямоугольных выступа. С их помощью он закрепляется в корпусе шлямбура, в котором сделаны специальные под них пазы.
  7. Вставка уплотнительная. Она располагается в нижней части шлямбура в его торце. С помощью резинового уплотнителя создаётся плотное примыкание к седлу смесителя.

Внимание! Седло прибора сантехники – это очень важный элемент, от которого зависит, будет или не будет течь кран (смеситель). Ровная поверхность седла – гарантия полной герметичности стыка.

Принцип работы

Обе модели работают по принципу вращения штока. Но у червячной шток движется вверх-вниз по резьбе, открывая и закрывая подачу воды. У буксы с керамической парой он остаётся на месте, но при вращении происходит совмещение отверстий керамических дисковых пластин. При этом вращение штока неполное, а всего лишь на 180°.

Принцип работы

Таким образом, принцип работы кран-букс двух видов сильно отличается. Но в процессе эксплуатации смесителя с червячной деталью можно регулировать напор и объём потребляемой воды, постепенно открывая или закрывая подачу. С керамическим сделать это сложнее. Скорее всего, в этом виновата привычка поворачивать рычаг или барашек до конца, что приводит к максимальному открытию седла. А максимальное открытие, в свою очередь, приводит к максимальному расходу жидкости.

Ремонт кран-букс

Кран-букса стоит недорого, поэтому если смеситель начал подтекать, то самое простое – заменить буксу новой. Но если есть желание повозиться с кран-буксой и попробовать отремонтировать эту деталь, то для этого понадобится ремкомплект.

  • Сначала из корпуса смесителя вынимается букса. Для этого следует снять маховик, предварительно открутив отвёрткой прижимной винт.
  • После чего гаечным ключом (можно газовым или накидным) откручивается букса.
  • Если это червячная деталь, то следует обратить внимание на резиновую прокладку, которой закрывается седло. Обычно она истирается или рвётся. Из ремкомплекта достаёте новую деталь и ставите её на место старой.
  • В керамической модели нужно обратить внимание на дисковые пластины. Если между ними попали твёрдые частички, то можно их почистить и обработать водоотталкивающей смазкой, или поменять на новые пластины. Если выбран первый вариант, то диски устанавливаются точно так же, как они стояли до разборки буксы, так как одними сторонами они уже притёрлись друг к другу.

Что лучше: керамика или резина

Сравнивать резиновые и керамические кран-буксы несложно, потому что у них разная конструкция подачи воды. В основе первой лежит резиновая прокладка, которая прижимается к седлу смесителя, а поэтому чистота поверхности седла является основным качественным показателем сантехнического прибора. Если чистота невысокого качества, то и смеситель начнёт подтекать быстрее. И даже установка новой прокладки не решит проблему окончательно. Выход один – полностью заменить смеситель или провести непростую работу по зачистке седла с помощью шарошки.

В керамической буксе чаще всего выходят из строя диски. Хотя, если сравнивать их долгосрочную работу с резиновой прокладкой, то по времени она почти в десять раз эффективнее. И если резину приходится менять один раз в два года, то диски, если вода в водопроводной сети чистая, прослужат весь срок вместе со смесителем. Детали такого типа являются новыми, они появились относительно недавно, так что они гарантированно отработают дольше, чем прокладки из резины. К тому же, работая в половину оборота, сокращается время истирания керамики.

Оба варианта кран-букс работают до сих пор, у каждого свои плюсы и минусы. Поэтому приобретая один из них, надо обязательно учитывать критерии эксплуатации и технические характеристики сантехдетали.

червячная, полуоборотная, резиновая, шаровая, 1-2, 3-8, 18, 20 шлицов с маховиком, видео-инструкция по монтажу своими руками, размеры, фото и цена

Кран-буксу можно считать главным элементом любого крана, именно эта нехитрая конструкция отвечает за то, что при повороте вентиля перекрывается подача воды. При выборе конкретной модели приходится учитывать не только геометрические размеры, но и условия эксплуатации этого устройства. Предложенный материал позволит понять, что такое кран-букса, ее устройство и принцип действия, а также поможет при выборе.

Керамическая и резиновая кран-буксы

Виды кран буксы

Что касается классификации, то в зависимости от конструкции можно выделить:

  • устройства с червячной связью, при работе просто выдвигается шток и перекрывает проход, через который поступала вода. Червячная кран-букса – классика, именно к этой категории относится большинство старых устройств.

Обратите внимание! Понять, что в кране используется этот тип буксы можно по тому, сколько оборотов нужно сделать до перекрытия воды. В червячных моделях шток опускается плавно, поэтому нужно сделать несколько полных оборотов.

На фото – обычная кран-букса отечественного производства

  • керамические – из, собственно, керамики изготовлено не все устройство, а только 2 диска, которые и являются запорным элементом. Цена немного выше, чем у червячного аналога, зато керамические диски очень медленно изнашиваются, к тому же, кран можно закрыть почти мгновенно, достаточно поворота ручки примерно на 90ᵒ;

Внешне резиновые и керамические кранбуксы также отличаются

  • отметить стоит еще и шаровые устройства. Шаровая кран-букса отличается от вышеперечисленных тем, что в роли запорного элемента выступает обычный металлический шар со сквозным отверстием. Так же, как и керамический вариант позволяет быстро перекрыть поток воды.

В целом конструкция кран-букс разных производителей остается одной и той же, изменяются только отдельные детали с целью повышения долговечности. Например, некоторые производители устраивают жировую камеру между уплотнительным и кольцом скольжения, это повышает долговечность поршня и обеспечивает плавность поворота ручки.

Жировая камера повышает долговечность движущихся деталей

А запорную прокладку можно просто защитить латунной обечайкой – это позволит не расползтись ей при нагрузках.

Прокладка защищена металлом

Виды+размеры крана-букса особенно важны при выборе. Если тип этого устройства влияет только на долговечность и удобство использования крана, то от посадочного размера зависит вообще возможность установки буксы в гнездо.

Подробнее об устройстве и установке

Что касается того, какие виды кранбукс можно считать оптимальными, то универсального ответа нет, все зависит от условий эксплуатации и требований к крану. Поэтому имеет смысл рассмотреть конструкцию и принцип работы перечисленных ранее типов устройств.

Устройство и принцип действия червячной кранбуксы

Принцип действия состоит в том, что при вращении маховика шток перемещается вверх-вниз и закрепленная на его конце резиновая запирающая прокладка надежно перекрывает канал, по которому поступала вода. Именно запирающую прокладку можно считать самым «слабым звеном», но заменить ее не составит труда, так что резиновая кран-букса может считаться довольно надежной.

Сравнение устройства керамической и червячной кранбуксы

Металлический стержень с нарезанной левой резьбой (он же червячный винт) фиксируется в штоке. Сам шток выпускается в виде полого шестигранного стержня с головкой для установки ручки (маховика). На конце червячного винта закрепляется запорная резиновая прокладка.

По виду головки под маховик можно судить о том, кто производитель кран-буксы. У моделей отечественного производства она имеет четырехгранную форму, у зарубежных – круглую насечками. Например, кран букса 20 шлицов – гарантированно зарубежного производства.

Если сравнивать ее с аналогами (керамической и шаровой), то отметить можно разве что намного меньшую долговечность. Зато такая кран-букса намного менее требовательна к качеству воды, так что если в воде встречаются мелкие механические включения, то подойдет именно такой вариант.

Что касается размеров, то самой ходовой считается кран букса 3 4, 3/8, 1/2 дюйма. Именно такие диаметры посадочной части встречаются в подавляющем большинстве домов.

Основные размеры

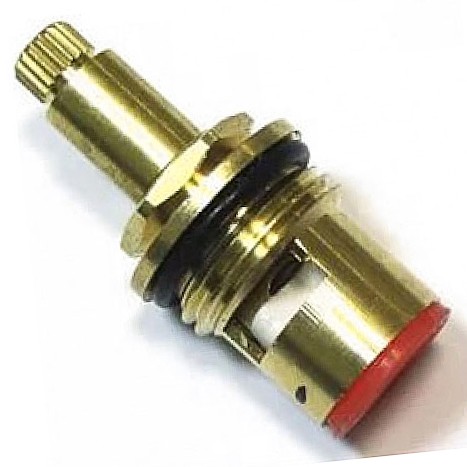

Керамическая кран-букса

Ключевой элемент такого устройства – 2 керамические пластины с идеально ровной поверхностью. В каждой из них проделано сквозное отверстие одинаковой формы. Нижняя пластина – неподвижная, а верхняя – соединена со штоком и ручкой. Если кран-букса с маховиком требует нескольких оборотов для открытия, то максимум, чего потребует полуоборотный аналог – поворота на 90ᵒ.

Устройство керамической кран-буксы

Когда кран открывается, то отверстия на нижнем и верхнем дисках совмещается, при закрытии – верхняя пластина поворачивается так, что отверстия перекрываются.

Обратите внимание! Единственным минусом такой конструкции можно считать практически полную непригодность к ремонту. Если из строя выйдет керамический диск, то придется покупать новую буксу.

Герметичность зависит от того, насколько плотно прилегают пластины одна к другой, поэтому полуоборотная кран-букса должна пропускать только чистую воду, без песчинок и прочих твердых включений. Например, она может использоваться для подачи воды после фильтра.

О размерах и взаимозаменяемости кран-букс

Довольно часто люди хотят заменить постоянно подтекающую червячную кран-буксу на керамическую. В связи с этим возникает вопрос – потребуется ли для этого замена крана целиком или достаточно просто на место старой кран-буксы вставить новую.

Ориентироваться при выборе нужно на диаметр посадочного отверстия, то есть размер той части кранбуксы, которая вкручивается в смеситель, должна точно соответствовать размеру гнезда. Понятно, что, например, кран букса 3 8 дюйма не подойдет для отверстия меньшего диаметра.

Также стоит обратить внимание на устройство части под маховик. В импортных устройствах значение имеет количество насечек, а отечественных эта часть и вовсе выполнена в виде четырехгранника. Так что, если меняется кран-букса отечественного производства на керамический аналог, то понадобится еще и замена маховика.

Количество шлицов имеет значение

Что же касается длины, то по этому параметру большинство кран-букс не отличаются друг от друга, что только способствует их взаимозаменяемости.

Порядок выполнения работ при замене и ремонте кранбуксы

При замене инструкция по выполнению работ будет выглядеть так:

  • сперва нужно прекратить подачу воды и приступить к демонтажу старого устройства. Первый шаг – снятие колпачка с маховика;
  • под ним обнаружится болт, открутив который, можно снять вентиль;
  • после этого можно ключом выкрутить саму буксу из посадочного гнезда;

Демонтаж кранбуксы

  • после осмотра резьбы и удаления мусора можно приступать к установке новой кран-буксы. Работы проводятся в обратном порядке – сперва вкручивается сама букса, затем наступает черед декоративного колпачка и вентиля.

Обратите внимание! При выборе новой кран-буксы крайне важно правильно подобрать размер. На глазок делать выбор точно не стоит, в результате можно обзавестись, например, кранбуксой с диаметром посадочной части 3/8 дюйма, тогда как нужна была кран букса 1 2 дюйма.

Установка маховика выполняется только если он соответствует количеству шлицов на штуцере. Понятно, что кран букса 18 шлицов и маховик с квадратным сечением отверстия просто несовместимы.

Что касается ремонта, то в случае с червячными устройствами он, как правило, заключается в замене запорной прокладки. В этом случае все, что нужно сделать – демонтировать кранбуксу и заменить старую прокладку на покупную новую. При желании можно даже вырезать ее самому из достаточно плотной и толстой резины.

Схематически показан процесс замены прокладки

Гораздо хуже, если повреждено само дно посадочного гнезда, в результате этого даже при исправной прокладке кран-букса будет немного подтекать. В этом случае понадобится замена всего крана, как временную меру можно рассматривать установку более толстой прокладки.

Что касается керамических кранбукс, то, скорее всего, при появлении проблем с герметичностью поможет только ее полная замена. Но иногда причина течи кроется в истирании кольца, через которое обеспечивает плотный прижим пластин друг к другу.

Показано место, где располагалась истершаяся прокладка

В таком случае ремонт возможен своими руками, для этого достаточно просто вырезать новое кольцо примерно такой же толщины (в точном соблюдении размеров нет нужды) и разместить его вместо старого на штоке. На этом возможности ремонта керамических кран-букс исчерпываются.

Шток с новой прокладкой

Подведение итогов

Кран-букса – простой, но от этого не менее важный механизм, отвечающий за нормальную работу любого крана в доме. Предложенный материал позволит получить представление о принципе работы таких устройств и определиться с выбором.

Видео в этой статье можно рассматривать как краткое руководство по самостоятельной замене кран-буксы.

виды, размеры, как выбрать + фото

Водопровод в квартире – это достаточно сложная сантехническая система. И запорным механизмом в ней является кран-букса. Без нее довольно сложно представить себе нормальное функционирование всей водопроводной системы в жилище. Эти устройства отвечают за регулировку подачи воды через смеситель, за включение и перекрывание ее выхода из крана. Они имеют определенный срок службы, по истечении которого заменяются. Данные приспособления бывают разных видов, отличаются они и по размерам. И решая вопрос о том, как правильно выбрать их для замены, все это обязательно нужно учитывать.

Виды и размеры устройств

Внешне все кран-буксы очень схожи между собой, но по внутреннему устройству они могут довольно сильно отличаться. Конструктивно выделяют два вида данных устройств:

  • червячные – их называют еще резиновыми из-за расположенной внутри механизма прокладки из этого материала, которая служит для перекрывания седла крана для подачи воды через смеситель;
  • керамические – эти приспособления еще можно назвать дисковыми. Из керамики же в таких кран-буксах выполнены только два диска, на которых есть отверстия для прохождения воды. Один диск неподвижен, второй — подвижен. При повороте рукоятки крана для подачи воды, он открывает или перекрывает отверстия на первом диске.

Внимание! Устройства керамические и с червячным механизмом могут в некоторых случаях быть взаимозаменяемыми. Но это возможно лишь в случае, если они подходят к корпусу смесителя по размеру и резьбе.

На рынке сантехнических приспособлений и устройств сегодня можно увидеть достаточно большой выбор кран-букс как отечественного, так и зарубежного производства. Они могут отличаться пропускной способностью, температурой воды и максимально выдерживаемым давлением. Есть различия в этих устройствах и в размерах. При покупке устройств для замены нужно учитывать, что они могут различаться количеством шлицов на поверхности штока под маховик – это 20 либо 24. А типоразмеры резьбы под установку в смеситель бывают на 1/2 и 3/8 дюйма.

Резиновые кран-буксы

Устройства с червячным механизмом

Резиновые или червячные устройства оснащены штоком. При повороте рукоятки крана он выдвигается. В результате прокладка в устройстве открывает или перекрывает седло клапана и, соответственно, подачу воды. Сама прокладка может быть изготовлена из различных типов резины. И от этого зависит, насколько долго она будет служить. Ее износ можно определить по гулу в трубах, который появляется при включении крана на подачу воды.

Основным недостатком кран-буксы данного типа можно назвать не слишком большой срок эксплуатации этого устройства. Среди же достоинств, которыми обладают приспособления с червячным механизмом, выделяют:

  • достаточно низкую стоимость данных устройств;
  • распространенность в продаже, что позволяет без проблем найти нужную модель;
  • несложность для замены своими руками либо для ремонта этого приспособления;
  • возможность изготовить прокладку самому из подходящей для этого резины.

Кран-буксы керамического типа

Конструктивно они очень просты. В изготовлении таких устройств используют два вида материалов – это латунь и керамика. Керамические в них только диски или вставки, с помощью которых и производится регулировка подачи или отключения воды. К недостаткам устройств такого типа можно отнести более высокую стоимость по сравнению с кран-буксами с червячным механизмом. Кроме того, они более чувствительны к качеству проходящей через них воды. Соответственно, при наличии в ней примесей песка и других посторонних частиц возможны поломки устройства. Чтобы защитить устройство от возможных поломок, лучше подумать о дополнительной установке качественного фильтра для очистки воды, поступающей в квартиру.

Керамические кран-буксы

Но несмотря на некоторое количество недостатков, свойственных данному типу устройств, не стоит забывать и о несомненных достоинствах керамических кран-букс. Среди таких плюсов можно выделить:

  • бесшумность работы устройства;
  • длительность срока эксплуатации;
  • отсутствие прилагаемых усилий для открывания подачи воды и ее отключения.

Выбор кран-буксы для замены

Практически любое устройство требует со временем замены. И при покупке кран-буксы важно не ошибиться с размерами, иначе приобретенное приспособление может просто не подойти к имеющемуся смесителю, в результате чего его установка будет невозможна. Обычно обращают внимание при приобретении кран-буксы и на производителя данных устройств. От этого зачастую зависит и качество механизма, и общий срок его эксплуатации.

Если же при покупке кран-буксы возникли затруднения с определением вида устройства, установленного в системе, и неизвестно, что именно стоит в смесителе – приспособление керамического типа или с червячным механизмом, то это легко узнать с помощью количества поворотов вентиля для открывания или отключения подачи воды. Если установлено устройство червячного типа, то оборотов нужно сделать 3-4, а у керамических – лишь половину оборота.

Устройство кран-буксы

Вентили бывают «под шлиц», что чаще встречается в импортных устройствах, либо «под квадрат» — это используется, в основном, для моделей отечественного производства. Также кран и вентиль (маховик) могут быть не одного стандарта. На это тоже нужно обращать внимание при покупке. Перед тем, как делать приобретение нового устройства, рекомендуется измерить кран и шток в старом по длине, а также определиться с типом и шагом резьбы под корпус смесителя.

Совет. Если с замерами и определением типа устройства возникают трудности, лучше взять с собой в магазин в качестве образца те вентиль и кран-буксу, что стояли в системе, чтобы специалист помог подобрать нужную модель приспособления.

Хоть кран-букса и довольно простой, но очень важный механизм, на который возложена функция регулировки подачи воды, ее включения и перекрывания. Это устройство отвечает за работу любого крана в квартире. Поэтому нужно правильно подбирать его к установленному в системе смесителю.

Какую кран-буксу выбрать: видео

Кран-буксы: фото

Кран-букса для смесителя, виды и особенности покупки

На протяжении последних двух лет, я представляю компанию, которая делает упор на продажу бытовой сантехники и комплектующих к ней. Популярным видом комплектующих к бытовой сантехнике, являются кран-буксы.

Кран-букса

Кран-букса – составная часть смесителей для умывальника, ванны, душа или биде где используются кран-букса и маховики для регулирования и смешивания воды. Кран-букса – является запирающим устройствам смесителя, она удерживает воду из водопроводной системы, при открытии маховика происходит отпирание кран буксы. вода поступает в корпус смесителя.
Можно говорить о том, что кран-букса одна из основных видов комплектующей для смесителя, которая требует постоянной замены.

Кран-буксы выполняются из сантехнического сплава латуни.

Типы кран-буксы по виды материала используемого для запирания воды:

  • керамическая;
  • резиновая.

Кран-буксы где используется керамический запирающий механизм более долговечные чем резиновые. Резина быстро изнашивается в результате чего возникает необходимость замены прокладки резиновый кран-буксы, а в худшем случаи и самой кран-буксы.

Резьбы кран-буксы (из опыта):

  • мелкая резьба – М18*1
  • крупная резьба – 1\2

Мелкая резьба кран-буксы М18*1 – любимая резьба советских смесителей и различных современных копий подобных смесителей. На мой взгляд самый распространенный вид кран-буксы, может быть как керамическая, так и резиновая.

Крупная резьба кран-буксы 1\2 – смесители многих китайский и около китайских производителей имеют именно подобную кран-буксы с крупной резьбой 1\2.

По хорошему на объект нужна брать комплект из крупных и мелких резьб кран букс.

По типы установки маховика на кран буксу:

  • звездочка;
  • квадрат.

Звездочка, это тип соединения маховика смесителя и кран-буксы через специальные шлицы (выступы) на кран буксе, шлицы могут иметь разное количество выступов, например 24 шлица, 20 шлица и др. При заказе кран-буксы нужно знать количество шлицов. Так как для маховика под 24 шлица, нужна кран-букса под 24 шлица.

Как правило квадрат сейчас выпускается универсальном варианте: квадрат 7х7.

Подобные кран-буксы могут быть как с мелкой, так и с крупной резьбой,а также  как керамические, так и резиновые кран-буксы.

Виды кран-буксы по размерам резьбы:

3\8 – наиболее редкий вариант резьбы кран-буксы, однако он встречается и часто при заявке организации, она попадает в продажу.

Размещайте вашу заявку через мою электронную почту, буду рад вам предложить интересные вам вариации кран-буксы.

Кран букса виды размеры — ремонт и замена за 5 шагов

Керамическая кран букса: что это такое?

Запорный механизм смесителя, который предназначен для подачи и точной регулировки напора воды в кране это кран букса. Другими словами она открывает и закрывает горячую и холодную воду. Таким образом, этот важный элемент системы водоснабжения, способен ещё и регулировать температуру воды. От качества этой детали зависит срок службы вашего смесителя. В большинстве случаев, первой выходит из строя, именно – кран букса.

Разновидности на рынке

Кран буксы бывают абсолютно разных форм и размеров. Подобрать нужную вентильную головку можно в любом сантехническом магазине. В основном их разделяют на два вида:



  1. Металлокерамического исполнения. Такие устройства осуществляют контроль подачи воды с помощью двух керамических дисков. Их поверхность идеально отшлифована для плотного прилегания. На обоих дисках проделаны специальные дырочки, через которые осуществляется проход воды. Один диск неподвижно закреплён, а второй подвижный. В нём расположены две выемки, в которые вставляются выступы штуцера. Такое соединение позволяет вращать подвижный диск путём поворота главного штуцера. Отверстия двух дисков становятся в открытое или закрытое положение при повороте маховика на 90 градусов в одну или другую сторону. Чтобы обеспечить герметичное прилегание керамических изделий друг к другу, используется упорная прокладка, изготовленная из резины. Она плотно вставлена внутрь корпуса и прижимает керамические пластинки Устройство такого типа, позволяет очень точно регулировать напор воды. Но, как и у резьбового варианта, проблемным местом является износ пластиковой прокладки. Она расположена между штуцером и корпусом. Если вы заметили подозрительный звук, а кран перестал держать воду, то это означает, что кран букса вышла из строя. Металлокерамические буксы очень чувствительны к воде содержащей известковые и песчаные примеси, поэтому вместе с ними рекомендуется устанавливать системы фильтрации воды.
  2. Резьбовые буксы червячного типа. В таких моделях подача воды прекращается путём вращения специального штуцера. Он в свою очередь приводит в движение шток. А напротив штока вмонтирована круглая резиновая прокладка. Когда кран закрыт, прокладка плотно перекрывает отверстие внутри смесителя, соответственно и подача воды прекращается. Для того чтобы открыть или закрыть кран необходимо выполнить три, четыре поворота. Краны отечественного производства, похожи по конструкции, но они не подходят для европейских смесителей. Большой недостаток такого типа кран букса это постоянное протирание резиновой прокладки. После износа, резинка неплотно прилегает к отверстию и не может удерживать весь поток воды. Из-за этого кран начинает протекать и часто сопровождается резонирующим звуком. Для того чтобы решить эту проблему, необходимо заменить запорную резинку или саму кран буксу.

Как правильно подобрать кран буксу

Для того чтобы заменить неисправный кран, необходимо точно определить размеры и тип нового устройства. Тщательно проведите все необходимые замеры, перед тем как совершить покупку. Основные характеристики, на которые стоит обратить внимание это:

  • Диаметр внешней резьбы;
  • Тип устройства;
  • Высота корпуса;
  • Высота штока.

Если вы ошибётесь в размерах, то приобретённый в магазине предмет может не подойти к вашему смесителю и поставить его не удастся. Не пытайтесь подсоединить устройство другого типа, так как существует риск сломать всю систему смешивания воды. Перед покупкой, посмотрите на фирму производителя крана, это поможет вам в выборе подходящей комплектующей. Срок службы и качество заменяемых деталей, тоже зависит от производителя.

Если у вас возникли сложности и не получается определить тип подключённого устройства, то это можно выяснить простым способом. При повороте вентиля подачи воды, в механизме с керамическими пластинками, необходимо выполнить всего половину оборота. В кран буксах с резьбовой конструкцией, для открытия или перекрытия потока, нужно выполнить три четыре полных оборота.

Что важно знать при выборе

В устройствах зарубежного производства, обычно используют вентили под шлиц. Такое соединение приводит в действие механизм, за счёт вертикальных насечек на штоке изделия, вентиль имеет углубление с такими же насечками и надевается на шток. Кран букса и шток закрепляются маленьким болтом. Не забывайте и о том, что отверстие маховика может отличаться от размера крана, поэтому будьте внимательны при покупке.

В смесителях отечественного производства или старых советских кранах, соединительная часть поворотного механизма разработана под квадратную форму. Такой вариант более надёжный, так как насечки импортных моделей со временем изнашиваются, и маховик начинает прокручиваться, не выполняя своих прямых функций.



Как заменить вентильную головку

Перед тем как отправиться в магазин для совершения новой покупки, вам необходимо выполнить замеры устройства. Если кран букса течёт, то в первую очередь нужно перекрыть подачу воды в системе, после чего приступить к извлечению неисправной кран буксы из смесителя. Для этого снимите декоративную крышку, которая прикрывает болтик фиксирующий вентиль.



Снять заглушку можно, подковырнув ножом или другим плоским предметом. Далее откручиваете винтик и отделяете маховик от крана.



Кран букса откручивается гаечным ключом. Подберите необходимый размер ключа и аккуратно приступайте к отсоединению.



Смесители имеют большое разнообразие особенностей, которые отличают их друг от друга. Отсутствие единого стандарта приносит массу неудобств. Будьте внимательны, и предельно аккуратны откручивая устройство. Резьбы в них могут быть обратного типа, поэтому есть риск повредить смеситель, сделав поворот в неправильную сторону. Не пытайтесь открутить деталь при помощи пассатижей или газового ключа, так как металл изделия очень хрупкий и его легко повредить. Используйте, только, гаечный ключ! Повреждённые грани устройства могут вызвать затруднения в его дальнейшем изъятии.



Если вы не можете провести нужные замеры, тогда просто возьмите старый кран и маховик для образца и отправляйтесь в магазин за покупкой. Таким образом, продавец без проблем подберёт для вас нужный экземпляр. Или закажите услугу сантехника, который сам выполнит все замеры и установку нового оборудования. На сайте Хороший ремонт вы можете заказать специалиста для любого вида ремонта. Найдёте много интересной информации. Читайте статью, как сделать дом уютным и красивым своими руками.

Качественная кран букса это лучший способ избавиться от лишних проблем связанных с перерасходом воды и другими неприятностями. Это устройство играет основную роль в системе подачи и регулировки воды. Поэтому очень важно правильно зафиксировать его в смесителе при замене. Неправильная установка может привести к затоплению собственного помещения. А если вы проживаете в многоквартирном доме, тогда рискуете залить и своих соседей. Ответственность за такие последствия несёте именно вы, и в случае нанесения ущерба хозяевам затопленной квартиры, придётся возмещать все убытки.

Керамическая кран букса подтекает — причины и исправление течи

В процессе эксплуатации любое устройство в скором времени приходит в негодность. Такое происходит по разным причинам:



  1. Стирание керамических пластинок. Неисправность такого характера случается довольно редко. Происходит это из-за некачественной воды в системе. Что бы восстановить работу неисправного устройства, нужно приобрести ремонтный комплект. В нём должны находиться необходимые керамические пластинки нужного вида и размера.
  2. Замусоривание керамических пластин приводит к слабому примыканию их друг к другу. Через образовавшиеся полости начинает проходить вода и перекрыть её не удаётся. При таких обстоятельствах нужно незамедлительно извлекать неисправное устройство для дальнейшей очистки. В противном случае поверхность дисков из керамики может повредиться, а это в свою очередь приведёт к утечке жидкости.
  3. Во всех известных смесителях используются резиновые прокладки, силиконовые кольца и другие уплотнительные элементы. Они в процессе частого использования перетираются и теряют свои свойства. В связи с данной проблемой происходит протекание воды во всех соединительных местах.
  4. Износ корпуса буксы и его штока. Такой вид поломки встречается крайне редко, и устранить эту проблему удастся, только заменив неисправный механизм целиком.

Чтобы понять из-за чего случилась неисправность и почему течёт кран букса, необходимо раскрутить и извлечь смеситель для тщательного анализа. Перед демонтажем, обязательно перекройте систему водоснабжения в доме. Ремонт прижимного кольца

Ремонт или замена поворотного вентиля

Во всех, без исключения буксах, для уплотнения соединений используют резиновые прокладки. С помощью них обеспечивается задержка воды. Чаще всего, именно из-за износа этих прокладок происходит протечка.

Замена уплотняющих прокладок

Резиновое кольцо, которое расположено между запорным механизмом и смесителем, предназначено для герметичного соединения. При постоянном использовании, такая прокладка теряет свои качества, и перестаёт выполнять возложенные на неё функции. В некоторых ситуациях протечку может вызвать разрушение стопорного кольца. Его разрушению способствует регулярное воздействие влаги. Независимо от причины изношенные детали подлежат замене.



Для того чтобы заменить прокладку в седле крана, не нужно разбирать весь механизм. Достаточно вынуть устройство из крана, после этого извлечь саму прокладку. Перед установкой необходимо смазать уплотнительную резинку, специальной водоотталкивающей смазкой. При отсутствии нужного уплотнителя, можно нанести герметик на старую прокладку, и таким образом продлить срок её службы. Внимательно проверьте седло крана на наличие выбоин и трещин.



Если вы увидите что-то подобное, тогда заменой комплектующих частей не обойтись и смеситель придётся заменить.

Следующим уплотнителем является прокладка, которая предназначена для компенсации зазоров между подвижными частями механизма. Она делается из полипропилена, пластика или фторопласта. Как и другие расходные материалы, данная шайба под воздействием нагрузок износится и выходит из строя. После таких реакций, она не может выполнять свои прижимные функции, а это в свою очередь приводит к появлению пустот, через которые и проходит вода.



Для замены фторопластовой шайбы нужно полностью разобрать кран буксу. В первую очередь снимите стопорную скобу или кольцо, которое удерживает шток в корпусе. Далее вынимаем сам шток вместе с керамическими дисками и извлекаем изношенную прокладку. При возникновении затруднений в поиске кольца нужного размера, можно использовать любую пластиковую пластинку, из которой вырезается шайба для фиксации.

Перед тем как приступить к сборке устройства, тщательно очистите всю конструкцию и обработайте сантехнической смазкой. Это нужно для того чтобы деталь не подвергались трению и не вышли из строя раньше времени.

Подведём итоги

Важно знать какие имеет кран букса виды размеры, чтобы не тратить время на возврат товара, который не подходит. Не забывайте, что своевременная замена изношенного механизма, предотвратит вас от возможных неприятностей связанных с поломкой смесителя. Читайте также статью как выбрать кран в ванную для раковины. На сайте компании Хороший Ремонт вы найдёте много полезного и сможете заказать любой вид сантехнических и других ремонтных работ любого типа.

Типы буксовых кранов для смесителей. Кран-ящик исправный

Если наши предки добывали воду из колодцев, неся ведрами с соседней улицы, то нам достаточно открыть кран, и, пожалуйста, в вашем распоряжении целое море животворной влаги. Однако смеситель, как и другие «устройства» в доме, требует ухода, иначе трубы начнут гудеть и «излив» потечет. Основным элементом устройства является буксирный кран, который отвечает за соответствующий напор и качество подачи воды.Что это за «зверь»?

А вот и «герой» статьи, благодаря которому мы получаем воду нужной температуры на выходе из труб

Эту деталь можно встретить только в смесителях с двумя ручками, где необходимо регулировать поток горячей и холодной воды.

Оси кранов различаются по типу и размеру. Устройства бывают следующих типов:

  • привычные - червячный с резиновой манжетой;
  • «Аппараты» нового поколения - с керамическими вставками.

Если говорить о размерах, то это 3/8 или 1/2 дюйма.

Кстати, произвести замену или ремонт буксы крана не так уж и сложно, конечно, если вы будете знакомы с ее устройством и особенностями работы. Давайте посмотрим на оба типа «устройств».

Резиновый патрон

Червячный редуктор Вам знаком с детства, как раз то, что наши родители и их родители использовали в эпоху Союза. Других вариантов просто не существовало.Возможно, вы не видели эту деталь, но наверняка слышали. Как это? Все просто. Помните, хоть раз, но каждый из нас сталкивался с гудением труб, когда казалось, что какой-то дикий зверь поселился внутри водопровода, вырвавшись на свободу или выведя из строя нервную систему, как истязание каплями - это с закрытый клапан. Виновник таких неудобств - резиновая манжета, которая быстро приходит в негодность и портится, кстати, это сам смеситель. Так что, если вы слышите дребезжание или наблюдаете капание, немедленно замените букс крана или хотя бы резиновую прокладку, чтобы уберечь смеситель от преждевременной «гибели».

Принцип работы резинового клапана прост: по резьбе поршень движется и блокируется в нужный момент, обеспечивая подачу воды и перекрытие.

Самый большой плюс такого картриджа - цена, деталь стоит копейки. Второй положительный момент - возможность замены манжеты, тогда как с керамическими буксами кран-буксы такой номер, как правило, не работает. Дно картриджа, отвечающего за перекрытие воды, резиновое и быстро изнашивается.Если вовремя не заменить смесительную коробку, смеситель начнет протекать, капать и течь. К недостаткам также можно отнести необходимость многократно поворачивать ручку, чтобы открыть или закрыть воду, и стоимость частых вызовов водопроводчика, если вы не знаете, как заменить кран самостоятельно.

Смеситель керамический

На смену капризным резиновым патронам пришли керамические крановые ящики, в народе называемые «полуоборота» - из-за удобного хода ручки: чтобы открыть или закрыть воду, не нужно многократно крутить маховик .

Какие буксы крана у этого есть характеристики, каковы его плюсы и минусы?

Как вы понимаете, в этой модели вместо резины используется керамика - материал более надежный, прочный и современный. Такие картриджи меняют крайне редко, трубы никогда не «чихают», а «нос» не капает.

Но есть минус - значительная цена. Однако, кто знает, переплатите или сэкономите, ведь замена манжет резиновой модели тоже стоит денег.На крайний случай, если не позволяет бюджет, купите хотя бы смеситель для переключения душа, чтобы в ванной не крутилось, как на сковороде, регулируя нужную температуру и мощность подачи воды.

Это важно знать! Если вы знаете, что вода, поступающая в квартиру, содержит песок, то установите фильтр на входе, чтобы защитить керамический картридж от повреждений.

Как заменить кран-ящик

Какой бы картридж вы ни выбрали, рано или поздно вы столкнетесь с необходимостью его замены.Какие признаки указывают на то, что пора покупать новый модуль?

  1. Из-под ручки вытекает струйка / капля воды.
  2. Маховики вращаются с трудом.
  3. Капает с «носа» (вращательные движения ручки ситуацию не меняют).

Как заменить?

самостоятельный ремонт? Почему нет? Видите, это всего лишь

Подготовка к ремонту

Во-первых, при покупке новой детали убедитесь, что она подходит по размеру (3/8 или 1/2 дюйма) и резьбе (паз или квадрат).Если вы не понимаете, о чем идет речь, лучше открутить картридж и взять с собой, продавец обязательно подберет то, что подойдет вашему смесителю.

Во-вторых, не забудьте отключить воду - и горячую, и холодную, чтобы после ремонта крана не пришлось делать ремонт во всей квартире. Проверить, действительно ли перекрыта вода, открыв оба крана до предела, иначе бывает, что клапаны на стояках тоже выходят из строя.

В-третьих, подготовьте необходимый инструмент: плоскогубцы, ключи нужного размера, на всякий случай и дрель, а также пару отверток с разными крестовинами.

Пошаговая инструкция


Итак, новая деталь куплена, инструменты найдены, морально готовы? Разберем этапы, как сделать ремонт.

  1. Снятие заглушки, которая обычно имеет круглую форму и сделана из пластика. Подденьте заглушку отверткой или другим плоским инструментом и снимите. Если «прибор» импортный, то под заглушкой еще может быть пластиковый фиксатор, тоже снимаем.
  2. Ослабьте винт отверткой.
  3. Разборка маховика (ручки).
  4. Отвинчивание буксы (возможно, вам еще придется открутить стопорную гайку, имеющуюся на некоторых моделях).
  5. Очистка резьбы и внутренней части миксера (насколько это возможно). Пользуясь случаем, внимательно осмотрите поверхность на предмет трещин, усадки и т. Д.
  6. Установите новый картридж. На самом деле все происходит так, как описано выше, но в обратном порядке. При этом вы можете что-то изменить, например, направление вращения буксы. Что для этого нужно? Вам нужно открутить стопорный винт, вкрученный в штангу, и прикрутить его с другой стороны, что позволит повернуть кран в обратном направлении.
  7. Проверка работы нового модуля.

Это важно знать! А как открутить букс, если он заклинило, покрылось ржавчиной или закисло? Вернитесь в магазин и купите специальную жидкость - для таких случаев. Прокрутить винтом, подождать четверть часа, да и по делу.

Если замена модуля не помогла, поменяйте ручку; не исключено, что течь произошла из-за выхода из строя этой детали

Согласитесь, замена буксы крана не такая уж и сложная задача ?!

Коробка для смесителя - это устройство, которое блокирует или открывает поток воды внутри смесителя.Причем для клапана применяется крановая коробка, то есть для смесителя с переключателями клапанов. Букса с маховиком смесителя связана напрямую: вращение маховика (клапана) заставляет кран перекрывать поток воды.

Устройство крановых ящиков

Известны два типа таких механизмов: букс червячный и букс керамический для мешалки. Их устройство разное, и мы опишем каждый отдельно.

Смеситель для смесительной коробки

Червячный редуктор - Это не что иное, как винт, проходящий через корпус, который установлен в смесителе.Один конец этого винта соединен с маховиком (клапаном, «барашком» и т. Д.), Расположенным вне смесителя. Другой конец соединяется со стержнем, на конце которого закреплена резиновая прокладка (манжета). В связи с этим в обиходе используется другое название таких устройств: «букс резиновый кран».

- статья под этим заголовком поможет вам найти в магазинах нужный и наиболее подходящий продукт для ваших нужд

Используются мосты кранов. В чем их особенности? Об этом читайте на нашем сайте.

Когда маховик вращается по часовой стрелке или против часовой стрелки (то есть вышеупомянутый винт) перемещается вперед или назад по резьбе внутри корпуса клапана и с резиновой прокладкой, соответственно, он закрывает или открывает отверстие для подачи воды в смеситель.

Схема работы кранового ящика червячного

В таком крановом ящике быстро изнашивается резина, приходится менять прокладку. Хотя стоит (копейки) копейки, и эта операция пустяковая, а по хозяйству - это хлопоты!

Если в основе конструкции кранового ящика - керамика , то устройство еще проще.Основной элемент - два соседних керамических диска с отверстиями. Один диск соединен со штоком, соединенным с маховиком клапана; другой неподвижен. Все это упаковано в рукавный кожух буксы, который вкручивается в смеситель.

Керамическая ось: внешний вид

Если вращение маховика вызывает совмещение отверстий керамических дисков, то в смеситель подается вода. Если вращение маховика приводит к смещению отверстий друг относительно друга, то поток перекрывается.

Кран с керамическим буксом удобнее, чем с резиновым, более прочный, но более дорогой и более чувствительный к загрязнению воды: песчинка, застрявшая между керамическими дисками, может их повредить. Заменить их нельзя: придется покупать новый кран-бокс целиком.

Что нужно знать при покупке кран-бокса

Сейчас существует так много вариантов кран-боксов, что их замена становится настоящей проблемой. По крайней мере, покупатель должен узнать несколько вещей:

Принцип работы керамического кранового ящика

Кран буксовый имеет дюймовую резьбу ½ или 3/8 дюйма (относится к резьбе, с помощью которой кран ввинчивается в смеситель).Крепление клапана имеет прорези, количество прорезей на конце штока от 15 до 24;

Внутренние размеры резьбы кран-букс - метрические: либо М22 с шагом 1,5 мм, либо М18 с шагом 1 мм. Гнездо маховика на буксовой коробке квадратное, с фиксацией после установки винтом.

Конечно, простому смертному невозможно правильно определить и запомнить все характеристики КБП, а идя в магазин, лучше просто привезти старую КМБ и забрать новый на нем.

Замена буксы крана на керамическую

Конечно, имеют значение и другие технические характеристики буксы крана. Например, давление, которое он может выдержать, или максимальная температура воды, пропускная способность (количество воды, которое букс может пропустить за минуту - для тех, у кого есть керамические вкладыши). Эти параметры являются основополагающими, но все легальные производители делают на них такой запас, что при выборе кран-бокса мало кто их учитывает.

Замена манжеты червячного редуктора

Некоторых читателей интересует, есть ли специальные смесители-боксы для ванной, душа, биде и т. Д.?

Производители стремятся максимально унифицировать эти изделия, и хотя смесители для раковины и душа имеют разную конструкцию, смеситель для душа принципиально не отличается от других аналогичных изделий.

Водопроводные краны есть на каждой кухне и в ванной, иногда их можно найти и в туалете. Смесители были изобретены, чтобы контролировать поток и температуру воды. Поскольку они используются достаточно активно (особенно, если это большая семья с детьми), их часто приходится менять.Естественно, что мужчина отремонтирует или заменит сломанный прибор, но чаще всего это приходится делать женщине. Поэтому знать: какие они и на что нужно обратить внимание, чтобы сделать правильный выбор, просто необходимо.

Одна из самых важных частей для такого устройства, как кран-ящик. Ведь именно эта деталь, расположенная в корпусе, отвечает за начало, давление, температуру и прекращение подачи воды в кран. Поэтому если кран начал «протекать», то чаще всего это связано с этим.

В этой статье мы попробуем разобраться, какая букса крановая лучше и как ее поменять.

Технические характеристики буксировочного крана

Выбирая буксовый кран, следует обращать внимание на его размер и материал, из которого изготовлены прокладки, отвечающие за обеспечение плотного давления на седло клапана для перекрытия подачи воды. Если возникла необходимость в замене, то нужно покупать деталь с такими же параметрами длины и диаметра, что и исходная.Поэтому старую деталь нельзя выбрасывать сразу после поломки. Лучше взять с собой в магазин и показать продавцу.

Кран с черной резиновой прокладкой (манжетой), расположенной на одной стороне, также называемый червяком, является более старой моделью этой детали. Благодаря невысокой стоимости и простоте ремонта (нужно просто поменять прокладку) пользуется большой популярностью. Но в связи с тем, что такая кран-букса имеет небольшой ресурс и для перекрытия потока воды необходимо сделать 2–3 оборота с помощью клапана; есть необходимость в его улучшении.

Результатом этого процесса стало появление кран-балки с керамическим покрытием. Такая деталь имеет более высокую износостойкость. Кроме того, его большим преимуществом является то, что кран открывается после поворота клапана на 180 °, что значительно сокращает затраты времени и увеличивает срок службы всего смесителя.

Но есть и недостатки:

  • более высокая стоимость по сравнению с червячной передачей;
  • ремонт достаточно сложный, поэтому рекомендуется сразу покупать новую деталь;
  • чувствителен к примесям в воде, чаще всего рекомендуется сначала поставить фильтр на воду, а затем установить его.

Для замены крановой коробки в смесителе нет необходимости вызывать сантехнику. Вы можете сделать это сами.

Водоснабжение в квартире - довольно сложная водопроводная система. А механизм блокировки в нем - букс. Без него довольно сложно представить нормальное функционирование всей системы водоснабжения в доме. Эти устройства отвечают за регулировку подачи воды через смеситель, за включение и отключение ее выхода из крана.У них есть определенный срок службы, по истечении которого производится их замена. Эти устройства бывают разных типов, они различаются по размеру. И решаясь, как правильно их выбрать для замены, все это необходимо учитывать.

Типы и размеры устройств

Внешне все буксы очень похожи друг на друга, но по внутреннему устройству могут сильно отличаться. Конструктивно различают два типа этих устройств:

  • червячные - их еще называют резиновыми из-за расположенной внутри механизма прокладки из этого материала, которая служит для перекрытия седла клапана для подачи воды;
  • керамика - эти устройства еще можно назвать дисковыми.Из керамики в таких крановых ящиках делают всего два диска, на которых есть отверстия для прохода воды. Один диск стационарный, второй - мобильный. Когда вы поворачиваете ручку крана для подачи воды, она открывает или закрывает отверстия на первом диске.

Внимание! Керамические и червячные передачи в некоторых случаях могут быть взаимозаменяемыми. Но это возможно только в том случае, если они подходят по размеру и резьбе к корпусу смесителя.

На рынке сантехники и устройств сегодня можно увидеть достаточно большой выбор крановых ящиков как отечественного, так и зарубежного производства.Они могут отличаться пропускной способностью, температурой воды и максимальным выдерживаемым давлением. Есть различия в этих устройствах и в размерах. При покупке сменных устройств нужно учитывать, что они могут отличаться количеством прорезей на поверхности штока под маховик - это 20 или 24. А размеры резьбы для установки в смеситель - 1/2 и 3. /8 дюймов.


Буксы резиновые

Червячная передача

Резиновые или червячные устройства снабжены штоком.При повороте рукоятки она выдвигается. В результате прокладка в устройстве открывает или закрывает седло клапана и, соответственно, подачу воды. Сама прокладка может быть изготовлена ​​из различных видов резины. А это зависит от того, сколько он прослужит. Его износ можно определить по шуму в трубах, который появляется при открытии крана на подачу воды.

Основным недостатком крановых ящиков такого типа можно назвать не слишком долгий срок службы данного устройства. Среди преимуществ, которыми обладают устройства с червячным механизмом, выделяют:

  • достаточно невысокую стоимость этих устройств;
  • Распространенность
  • в продаже, что позволяет легко найти нужную модель;
  • легко заменить своими руками или отремонтировать данный прибор;
  • возможность самому сделать прокладку из подходящей для этого резины.

Буксы керамические

Конструктивно они очень простые. При изготовлении таких устройств используются два типа материалов - это латунь и керамика. Единственные диски или вставки, которые в них керамические, используются для регулировки подачи или отключения воды. К недостаткам устройств этого типа можно отнести более высокую стоимость по сравнению с крановыми ящиками с червячной передачей. Кроме того, они более чувствительны к качеству проходящей через них воды. Соответственно, если он содержит примеси песка и других посторонних частиц, возможно повреждение устройства.Чтобы уберечь прибор от возможных поломок, лучше подумать о дополнительном качественном монтаже, идущем в квартиру.


Букс керамический

Но, несмотря на ряд недостатков, присущих данному типу устройств, не стоит забывать и о несомненных достоинствах керамических крановых ящиков. Среди этих преимуществ можно выделить:

  • бесшумная работа устройства;
  • продолжительность эксплуатации;
  • Отсутствие усилий открыть подачу воды и отключить ее.

Выбор кран-ящиков под замену

Практически любое устройство со временем требует замены. И при покупке кран-бокса важно не ошибиться с габаритами, иначе купленное устройство может просто не подходить к имеющемуся смесителю, в результате его установка будет невозможна. Обычно при покупке кран-бокса обращают внимание на производителя этих устройств. Часто от этого зависит качество механизма и общий срок его эксплуатации.

Если при покупке кран-бокса сложно определить тип устанавливаемого в системе устройства и неизвестно, что именно в смесителе - устройство керамического типа или с червячным механизмом, то это легко узнать по количеству оборотов клапана для открытия или отключения подачи воды. Если установлено червячное устройство, то нужно сделать 3-4 оборота, а для керамического - только половину оборота.


Устройство крановых ящиков

Затворы «щелевые», что чаще встречается в импортных устройствах, или «квадратные» - это используется в основном для отечественных моделей.Также кран и клапан (маховик) могут быть разных стандартов. На это тоже нужно обращать внимание при покупке. Перед покупкой нового устройства рекомендуется измерить кран и шток в старом по длине, а также определить тип и шаг резьбы корпуса смесителя.

Наконечник. Если возникают трудности с замерами и определением типа устройства, лучше взять с собой в магазин в качестве образца те клапаны и крановые ящики, которые были в системе, чтобы специалист помог подобрать подходящую модель устройства. .

Хотя кран-ящик - довольно простой, но очень важный механизм, на который возложена функция регулировки подачи воды, включения и выключения. Этот прибор отвечает за работу любого крана в квартире. Поэтому нужно правильно подобрать его к смесителю, установленному в системе.

Какой кран-бокс выбрать: видео

Оси кранов: фото







Буксы крановые для смесителей импортного производства.Подробное описание букс керамических кранов

Появляется все больше и больше знакомых нам моделей предметов с новыми качествами - и этот процесс не обошел стороной самые обычные предметы сантехники, которые, казалось бы, кардинально изменить нельзя, так как их функции всегда имеют строгий практический вектор. Керамический смеситель-букса является составной частью сантехники, которая содержит внутренние элементы модернизации. Он появился на рынке недавно, но быстро занял прочные позиции.

Что такое керамический кран-ящик?

В отличие от обычного «червячного» буксового крана с резиновым уплотнением, керамический содержит керамических вставок ... Элемент крана, отвечающий за подачу воды и ее перекрытие, выполнен из металлокерамики - оксида алюминия. Механизм состоит из двух керамических пластин с отверстиями, из-за твердости материала на них царапины отсутствуют и от их схождения и расхождения, при котором образуется отверстие, поступает поток воды, который можно регулировать.

В быту кран с резиновыми прокладками при открытии или закрытии нужно закрутить на несколько оборотов в ту или иную сторону, затем кран с керамической буксой - оборотов легким движением.

Смесители с резиновыми прокладками выходят из строя довольно часто, так как их нужно закручивать в несколько оборотов, добиваясь герметичности, прикладывать силу, в результате чего резиновые прокладки быстро изнашиваются, и кран начинает шипеть и «кашлять» .

Принцип действия керамической буксы крана другой заключается в процессе смещения керамических пластин. Коробка содержит две пластины - одна закреплена в самом корпусе, другая расположена на стержне, к которому крепится ручка смесителя.При открытии крана между пластинами появляется дырка - и поток воды проходит; при закрытии пластины внутри корпуса сходятся - вода перестает течь. Такой элемент может служить long , но имеет цену выше, чем обычный резиновый, и очень не любит жесткую воду с примесями, поэтому при установке лучше установить светофильтр.

Открытие крана с керамической буксирной коробкой происходит легко и бесшумно, что немаловажно при использовании - внутренняя пластина поворачивается на на 45 или на градусов в зависимости от желаемой головки.

Как работает устройство

Чтобы лучше понять преимущества керамической буксы крана по сравнению с традиционными, давайте разберемся, из каких элементов она состоит и каков принцип их взаимодействия.

Деталь конструктивных элементов керамических буксов кранов включают:

Корпус выполнен из сплавов цветных металлов, внутри имеет резиновую прокладку для обеспечения лучшей герметичности, не требующей дополнительных изоляционных элементов.Также по бокам корпуса есть прорези, через которые течет вода. Покупая такой смеситель, обязательно обращайте внимание на длину корпуса, так как длина корпуса у них разная и может не подойти к вашему смесителю.

Корпус крепится к штоку с помощью фиксатора , который изготовлен из стали и в разобранном виде снимается с помощью простой отвертки. Указатель поворота отвечает за поворот ручки и не терпит чрезмерного усилия при приложении.

На верхней поворотной плите предусмотрено место для соединения с указателем поворота и формой для прохождения воды. Хочу отметить, что если раньше пластина поворачивалась на ограниченное расстояние, то в современных керамических метчиках она может вращаться на без ограничений.

Нижняя поворотная пластина должна точно совпадать с верхней поворотной пластиной во время работы крана, что определяет правильную подачу воды. Для этого на нижней пластине имеются дополнительные зажимы , с помощью которых пластина усиливается более надежно.Также важно смазать обе пластины силиконовой смазкой.

Уплотнительная прокладка изготовлена ​​из резины и отвечает за то, чтобы вода проходила только между пластинами. В прямом трении не участвует, поэтому срок службы может быть довольно долгим и зависеть только от качества воды, проходящей через кран.

Итак, вы берете ручку крана и поворачиваете ее, чтобы открыть воду - верхняя керамическая пластина перемещается на под действием стержня и указателя поворота. Вода поступает в смесительную камеру и оттуда вытекает через кран.

Когда пластины - верхняя и нижняя сходятся - вода перестает течь, кран закрывается.

Как выбрать кран-бокс керамический

Вы можете купить краны уже с современными элементами, или вы можете вставить саму буксовую коробку в кран, где раньше была резиновая прокладка ... На рынке также есть продукты, которые специально разработаны для очень старых кранов и могут будет успешно использоваться там.Это изделия с квадратной шарнирной головкой ... Наиболее популярные и широко применяемые буксы крановые для смесителя имеют звездообразную головку с 12 или 16 гранями и без ограничителя круга поворота.

Что делать при поломке?

Если вода перестает течь или кран не работает так, как вы считаете необходимым, следует провести тщательную диагностику.

Причины проблем могут быть совершенно разными. Мастера говорят, что наиболее частая поломка возникает, когда резиновая прокладка не входит в седло смесителя. В любом случае, если можно починить самостоятельно, то резиновых прокладок на рынке много и они совсем другие, но лучше проконсультироваться у специалиста.

Несмотря на отдельные точечные нюансы, керамический буксовый кран - это современная сантехническая деталь , которая облегчает нам жизнь.

Переход к чему-то важному в жизни никогда не бывает легким, даже если это всего лишь внутренняя часть вашего смесителя. Но всегда того стоит.

Современные инженерные системы подачи горячей воды в жилые или офисные помещения сложно представить без смесителей.Обычный смеситель для кухни имеет смеситель, его назначение - регулировать температурный режим подаваемой воды для хозяйственных нужд.

Ванная комната всегда укомплектована сантехникой, в состав которой входит смеситель. Это непростое устройство, оно зависит от комфорта купания и экономии воды ... Правильный клапан - это запорный элемент, который предотвращает протекание воды через кран, что позволяет сэкономить на расходах на потребление воды.

Что такое кран-бокс, определение

Кран-ось - запорный элемент, с помощью которого осуществляется регулируемая подача воды в кран (на кухне или в ванной).В быту за работой смесителя и этого элемента можно наблюдать ежедневно. Клапан крановый:

  1. Керамическое изделие , угол поворота штока до появления воды от закрытия до пол-оборота.
  2. Червячная шестерня , которую необходимо повернуть шток на 1-2 оборота для подачи воды.

Каждый смеситель в квартире имеет два сердечника, два клапана соответственно для холодной и горячей воды в кране. Червячные крановые устройства имеют резиновые прокладки.В качестве прокладки в керамических изделиях используется металлокерамический материал, который обеспечивает надежную блокировку воды без эластичного уплотнения.

Современный смеситель доступен в двух вариантах: с резиновой манжетой или керамической вставкой.

Принцип работы керамического и червячного редукторов

Понять работу червячной буксы с резиновой прокладкой очень просто. Весь принцип запирания воды основан на герметичности прокладки к седлу клапана, тем самым прекращая ее подачу.

Регулировка давления воды в кране осуществляется маховиком, повернув его на один или несколько оборотов.Часто причиной неэффективного использования данного вида изделия служит быстро изнашивающаяся резиновая прокладка.

Керамический элемент (пластина) в смесителе данного типа является основным. Через отверстия в них, расположенные симметрично и одинаковой формы, вода подается в кран. Одна пластина установлена ​​в буксовом узле, а другая - на маховике штока.

Посредством выравнивания керамических пластин поворотом маховика достигается полное или частичное совмещение отверстий, по этому принципу регулируется давление подачи воды ... Смеситель с керамическими буксами имеет два типа моделей:

  • Головка в форме звезды с 12 точками.
  • Улучшенные звездные модели с 16 концовками.

Керамическое устройство имеет квадратное поперечное сечение штока и фиксируется винтом в гнезде. Для замены этого типа прибора № необходимо учесть высоту, на которой установлена ​​рукоятка крана , и размер посадочной площадки. Замену желательно подбирать по имеющемуся образцу.

Достоинства и недостатки керамических и червячных буксов

У каждого продукта есть свои преимущества и недостатки. Рассмотрим недостатки червячной буксы, в которой установлена ​​резиновая прокладка:

Достоинства запорного устройства - невысокая стоимость, доступность для населения. Ремонт можно провести заменой одной прокладки ... Можно сделать резиновую прокладку своими руками.

Недостатки керамической буксы:

  • Замена изделия значительно дороже червячного клапана с резиновой прокладкой.
  • Качество подаваемой в смеситель воды должно быть высоким, без песка и взвешенных частиц.

Преимущество керамической буксы - длительная безотказная работа.

Устройство кран-бокса керамическое

Рассмотрим из чего состоит керамический букс, его элементы:

Корпус ввинчивается в смеситель. Его конструкция сделана таким образом, что на дне есть отверстия для воды.

Шток для поворота ручки, на него надет маховик.У него вверху крепежный винт, у в средней части штока есть распорное кольцо , которое фиксирует его. С помощью переходника, расположенного в нижней части штока, он крепится к керамической пластине. После установки штока устанавливается стопорная шайба.

С помощью специального переходника поворотный шток и верхняя керамическая пластина жестко фиксируются в клапане. Адаптер может иметь разную форму, это зависит от модели продукта. В клапане с керамическим смесителем шток свободно вращается за счет верхней и нижней пластин.

Резиновая прокладка необходима для плотного прилегания буксы к седлу клапана.

Самостоятельная замена букс керамических

Заменить кран-ящик можно самостоятельно, но при выборе в магазине необходимо помнить, что они другие.

Элементы крана

российского производства (буксы) отличаются от импортной продукции квадратным маховиком и наличием винта для фиксации. Крановые устройства зарубежного производства подбираются по количеству шлицев и длине под ручку, важно правильно подобрать диаметр резьбового соединения.

В быту чаще всего используются клапаны с полудюймовой резьбой. Подбирать их рекомендуется по имеющемуся образцу, который можно арендовать дома.

Для замены керамических клапанов вам потребуются плоскогубцы для снятия верхней крышки. Далее нужно открутить крепежный винт под ним и вынуть. Необходимо очистить крепление от мусора. Снимаем все комплектующие крана, освобождаем путь к буксе. Открутите крановую коробку и прочистите внутреннюю резьбу смесителя.Примерка новой буксы.

Керамический клапан, проба, легко устанавливается на свободное пространство в обратном порядке в смесителе. Крепеж фиксируется контргайкой.

Важно! Необходимо помнить, что смеситель всегда можно отремонтировать, если клапан неисправен. Керамическую буксовую коробку необходимо устанавливать так, чтобы ее конец плотно прижимался к седлу клапана.

Характеристики кран-ящика керамического

Факторы, определяющие характеристики керамического изделия:

  • Продолжительное время работы по сравнению с червячными запорными устройствами.
  • Во время работы работает неслышно, возможного шума в червячном продукте нет.
  • Ломается прямо при попадании посторонних частиц между пластинами (чистота поступающей воды).
  • Замена буксы проще, но дороже модуля с клапаном.
  • Рабочий ход рукоятки составляет от до ½ оборота штока.

Первые симптомы неисправности мостов крана

Рассмотрим некоторые из первых симптомов неисправности мостов крана :

  • Утечка воды из маховика крана.
  • Появление постороннего звука.
  • В закрытом положении из смесителя капает вода.

Рисунок 248.1 ... Клапанный врезной смеситель с червячно-редукторным клапаном-акселератором - слева, и керамическим клапаном-буксиром - справа.

Основное различие между керамическими кранами и червячными передачами заключается в том, что при повороте рукоятки запорный клапан червячных редукторов перемещается вверх или вниз в зависимости от направления вращения, и, таким образом, запорный клапан с прокладкой поднимается над седло или примыкает к седлу смесителя (седло не показано на рисунке), позволяя или останавливая поток воды в смесительную камеру.А в керамических кранах нет движения вверх или вниз. Подача воды или прекращение подачи воды осуществляется поворотом одной керамической пластины кран-буксы относительно другой пластины. Благодаря этой особенности износ резиновой прокладки буксы крана сводится к минимуму, а для открытия или закрытия воды не нужно поворачивать ручку на 2-4 оборота, достаточно легкого движения, в при этом одна пластина будет поворачиваться относительно другой на 45-90 °. Почему? сейчас разберемся.

С каждым днем ​​появляется все больше и больше моделей крановых осей с керамическими пластинами, и это неудивительно, ведь керамические клапанные оси устанавливаются не только в новые модели смесителей, но и могут заменять изношенные оси червячных клапанов в старых смесителях. Кроме того, есть люди, которые из принципа по эстетическим или каким-либо другим причинам не хотят использовать смесители с картриджами, и для таких людей смесители с керамическими кранами - лучший вариант.

Есть керамические буксы с четырехсторонней головкой поворотной оси, такие клапанные оси предназначены для старых, еще моделей лопаточных смесителей (как ни странно, но для многих смесители, установленные в эпоху соцреализма, все еще работают) .А вот буксы кранов с верхом в виде 12- или 16-конечной звезды пользуются гораздо большим спросом. Раньше выпускались керамические буксы кранов, у которых шток мог поворачиваться максимум на 90 или 180 °, но сейчас такие модели считаются устаревшими, их заменили керамические буксы кранов без ограничителя угла поворота. Но как бы то ни было, устройство и основной принцип работы у большинства керамических крановых ящиков схожи.

Керамический кран-ось:

Рисунок 248.2

1. Жилье.

Изготавливается из сплавов цветных металлов. Имеет резиновую прокладку 1 (1) для плотного прилегания к корпусу смесителя после ввинчивания буксы крана, поэтому при установке буксы крана дополнительная намотка не требуется. Если прокладка не плотно прикреплена к корпусу смесителя, вода может протечь через резьбовое соединение. В нижней части корпуса по бокам имеются отверстия 1 (2), через которые вода поступает в смесительную камеру.Корпус керамической распределительной коробки вкручивается и выкручивается гаечным или разводным ключом, также можно использовать газовый ключ. Если кран-ящик простоял несколько лет, то открутить его от врезного смесителя не так-то просто. Кран-букса может «прилипать» к кузову. В таких случаях предварительно необходимо полностью снять врезной миксер. С настенными смесителями такой проблемы нет. При покупке керамической клапанной коробки следует обращать внимание на длину корпуса, так как моделей клапанных смесителей много, к вашему смесителю подойдет не любая керамическая клапанная коробка.Перед тем, как вставить шток, корпус заполняется водостойкой смазкой (например, смазкой), это необходимо не только для уменьшения трения между корпусом и штоком, но и для того, чтобы вода вытекала только через отверстия 1 (2 ), предназначенный для этого. С годами смазку можно вымыть, и из-под ручек может сочиться вода. Ремонт буксы крана в этом случае несложный - нужно просто заполнить сальник консистентной смазкой.

2 Фиксатор штока.

Изготовлен из пружинной стали.Обеспечивает соединение корпуса со штоком. После того, как шток вставлен в корпус крановой коробки, защелка встает на место. При разборке замок можно отломать простой отверткой (не Phillips).

3. Шток.

Изготавливается из сплавов цветных металлов. На головке штока имеется специальный вырез 3 (1) для ручек миксера. Так как ручки разные, при покупке кран-буксы нужно обратить внимание на обрезку штока. После примерки ручка фиксируется винтом (кран-букса в комплект не входит).В середине стержня имеется выемка 3 (2) для защелкивания фиксатора. В верхней части тяги имеется резьбовое отверстие для ввинчивания винта ручки, в нижней части - четырехсторонняя выемка для указателя поворота.

4. Указатель поворота.

Изготовлен из пластика или металла, форма указателя поворота может отличаться от показанной на рисунке. Пластиковый указатель поворота - слабое звено керамической буксы крана, если повернуть ручки с чрезмерным усилием, указатель поворота может сломаться.Указатель поворота передает крутящий момент, который мы прикладываем к ручке, на верхнюю керамическую пластину.

5. Верхняя вращающаяся пластина.

Изготовлен из оксида алюминия. В более старых моделях керамических кранов-осей пластина поворачивалась на четверть или пол-оборота (90 или 180 °) при повороте ручки. Что при пластиковом указателе поворота и непонимании пользователем принципа работы керамической буксы крана может привести к довольно быстрому выходу из строя керамической буксы крана. В современных моделях этот недостаток устранен, верхняя пластина теперь может свободно вращаться минимум на пол-оборота минимум на 10.На верхней пластине имеются пазы для указателя поворота 5 (1) и отверстия для прохода воды 5 (2). Форма отверстий для прохода воды может отличаться от показанной на рисунке.

6. Нижняя неподвижная пластина.

Также изготовлен из оксида алюминия. Верхняя поверхность нижней пластины и нижняя поверхность верхней пластины очень хорошо подходят и довольно плотно прижимаются друг к другу. Когда отверстия в верхней пластине 5 (2) и отверстия в нижней пластине 6 (2) не совпадают, как показано на рисунке, вода не течет.Это обеспечивается не столько точной посадкой поверхностей пластин, сколько наличием водостойкой смазки. Как правило, для смазки керамических пластин используют силиконовую смазку (не путать с санитарным силиконом). Чтобы нижняя пластина всегда находилась в одном положении, по бокам выполнены позиционные защелки (на рисунке они отмечены красным цветом). Конструктивно фиксация нижней пластины может быть достигнута другими методами.

7. Уплотнительная прокладка.

Изготовлен из резины.Прокладка при вкручивании керамической клапанной коробки в корпус смесителя плотно прижимается к седлу и тем самым пропускает воду только через отверстие в прокладке. Таким образом, если отверстия в пластинах не совпадают, то вода будет заблокирована. Поскольку уплотнительная прокладка не относится к трущимся частям клапанной коробки, срок службы прокладки ограничивается только химической агрессивностью воды. Более того, прокладка может быть повреждена, если ось клапана закручена слишком сильно или седло фрезеровано некачественно, из-за чего прокладка может не обеспечить герметичность стыка, а значит, смеситель будет протекать.Можно, конечно, отшлифовать седло миксера в домашних условиях, но если на седле есть сколы, трещины, раковины или другие дефекты, заметные невооруженным глазом, то лучше сразу купить новый миксер.

Принцип керамической буксы крана:

При повороте ручки шток поворачивает верхнюю керамическую пластину с помощью указателя поворота. В этом случае, если отверстия в верхней и нижней пластинах совпадают, то вода, проходя через эти отверстия, поднимается выше и через отверстия в корпусе 1 (2) выходит в смесительную камеру, а оттуда - на выход смесителя. .Когда отверстия нижней пластины перекрыты корпусом верхней пластины, то воде течь некуда - клапан закрыт.

Если керамическая букса начала протекать и проблема не была устранена методами, описанными в разделе «Кран-мостовое устройство», то купить новую буксовую кран-балку проще и быстрее, чем искать Ремкомплект керамической буксы.

В целом сантехника в ванной и на кухне - это единая сантехническая система, венцом которой является смеситель.Основное назначение этого устройства - подача необходимого давления, а также смешивание холодной и горячей воды до необходимой температуры.

Основным элементом каждого смесителя, отвечающим за регулировку, является кран-букса. Именно на него при работе падает основная нагрузка. Из-за этого он наиболее подвержен поломке. Сразу нужно сказать, что процесс ремонта или замены - не очень сложная процедура, позволяющая проводить восстановительные манипуляции без помощи специалистов.Тем не менее, если у вас возникнут трудности с ремонтом, лучше доверить эти работы специалисту, который сделает все быстро и действительно качественно.


Типы и особенности кран-балок для смесителей

Прежде чем говорить о разновидностях, необходимо подчеркнуть, что букса в общей конструкции смесителя выполняет роль запорного механизма, осуществляющего процесс открытия / закрытия водопровода. Он также регулирует температуру воды.

Несмотря на огромный ассортимент на строительном рынке смесителей, различающихся по конструкции, цене, варианту установки, по типу устанавливаемой буксы все они делятся на два основных типа:

  1. Букса крановая с червячной передачей.

Система этого типа получила свое название от поворотного стержня, который при повороте прижимает резиновую прокладку, перекрывая тем самым подачу воды. Сам корпус имеет снаружи резьбу для крепления в самом смесителе.


Сверху края для затяжки гаечным ключом. Эти устройства также делятся на два типа: с направляющими для запорной арматуры и с обратной резьбой на валу. Букса имеет с внешней стороны шлицевую или квадратную головку, на которой установлен маховик. Головка также имеет внутреннюю резьбу для крепления болтом клапана.

Особенности эксплуатации

Буксы червячные были очень распространены еще с советских времен. Следует отметить, что практически все смесители тех лет легко узнать по квадратной головке, на которой установлен маховик.В настоящее время большинство микшеров имеют шлицевые головки.


Важно! Наиболее подвержена износу резиновая прокладка запорной арматуры. Окончательный срок для данного конструктивного элемента зависит от двух основных факторов:

  • Первый - это износ прокладки во время работы из-за давления на седло водозаборника. Уменьшить урон можно шлифованием седла.
  • Еще один критерий - материал, из которого сделана прокладка. Не все виды резины одинаково устойчивы к химическим соединениям, которые могут находиться в воде.В большинстве случаев именно примеси солей или металлов приводят к его разрушению.


Также следует отметить, что сальники могут выйти из строя по тем же причинам. Из-за обильной смазки агрегата ремонт может потребоваться не так скоро. Принимая во внимание все вышесказанное, вполне логично сделать вывод об относительно небольшом сроке службы червячных передач. По оценкам специалистов, такие смесители можно использовать без ремонта в течение 1-5 лет. Конечно, такие неудобства компенсируются доступной ценой и простотой ремонта.


Необходимо понимать, что качество монтажа и интенсивность использования влияют на время использования миксера и, в частности, кран-букс. Например, системы в ванной могут прослужить значительно дольше, чем на кухне, так как система используется чаще.

  1. Керамическая коробка для смесителя.

В этом механизме основным блокирующим элементом являются две керамические пластины, прижатые друг к другу с отверстиями для прохождения воды. Один из них закреплен неподвижно, а второй можно вращать, тем самым смещая отверстия.


Шток системы подвижно закреплен на корпусе смесителя с помощью внутренних уплотнительных манжет и шайбы. К самому валу прикреплен керамический поворотный диск. Его форма зависит от конкретной модели. Сверху установлен маховик. Вся конструкция завершается стыковочной прокладкой с посадочным местом.

Особенности эксплуатации

В настоящее время технология обработки искусственной керамики позволяет создавать системы с идеально подобранными поверхностями пластин механизма.При этом материал, используемый в производстве, не подвергается воздействию воды и химических соединений, которые могут в нем находиться. Благодаря этому устройства этого типа имеют длительный срок службы, который составляет не менее 5 лет. Единственной причиной поломки могут быть частицы песка в воде, которые приводят к заклиниванию механизма. Для защиты смесителя рекомендуется установить специальные очищающие фильтры.


Что касается ремонта керамической буксы крана, то в большинстве случаев он сводится к полной замене агрегата.Хотя вы можете найти подходящие диски или пластинки в магазинах, вы не сможете получить идеальную посадку, как на заводе. Из-за этого самовосстановление работоспособности керамических смесителей может привести к утечкам.

Процесс замены клапанной коробки в смесителе

Отремонтировать букс в смесителе на кухне или в ванной сможет даже новичок с минимальными знаниями слесарного дела. Основная задача для каждого - это правильный выбор необходимого устройства. Из-за этого нужно покупать в магазине новый букс, взяв сломанную деталь с собой.Таким образом, вы можете быть на 100% уверены, что купите именно то, что вам нужно. После этого вам понадобится подробная инструкция по снятию и установке детали:

  • В первую очередь необходимо перекрыть воду в доме, лучше это делать прямо на стояке. Только после этого можно приступать к ремонтным манипуляциям.


  • Для инструментов вам потребуются крестовая отвертка с плоским шлицем, трубка и разводной ключ, нож и плоскогубцы.


  • Первоначально с помощью отвертки необходимо снять декоративный колпачок, который установлен в центре клапана. Он может иметь резьбу или просто вставляться на место, как заглушка.


  • После снятия вышеуказанного элемента вам станет доступен крепежный винт. Откручивается отверткой.


  • Далее следует осторожно снять заслонку, при этом совершая качающиеся движения.Таким образом, вы не повредите канавки для головки штока в самом маховике.


  • На следующем этапе откручиваем декоративную планку. Это можно сделать плоскогубцами, подложив ткань, картон или резину. Это сохранит привлекательный внешний вид изделия.


  • Проделав все вышеперечисленные манипуляции, вам станет доступна верхняя часть буксы, на которой будут специальные насечки под разводной или рожковый ключ.Если стыки немного прилипли или покрылись коррозией, их необходимо обработать специальным раствором или уксусом. Затем можно открутить против часовой стрелки.


  • Только после этого можно приступать к установке новой буксы. Для начала нужно очистить миксер изнутри и смазать резьбу. Важный! Не рекомендуется сжимать устройство слишком сильно, чтобы не повредить прокладку на стыке резьбы и седла. Лучше воспользоваться привычным правилом «полуоборота».Затяните буксовый узел вручную до упора и только после этого поверните ключ на 90 или 180 градусов.

Варианты поломки

Если во время работы вашего смесителя появляется характерный скрежет внутри устройства или прерывистый напор воды, то это свидетельствует о поломке уплотнения. Иногда в случае утечки необходима замена этого элемента. Для ремонта достаточно снять буксовый узел и внимательно осмотреть водозаборное седло.Если вы обнаружите трещины, ямки или сколы, лучше всего заменить всю сердцевину. Если таких дефектов не обнаружено, достаточно заменить изношенную прокладку. Вы можете вырезать его самостоятельно или приобрести в магазине. Он прикрепляется к концу стержня или винта.


Если есть утечка непосредственно под клапаном, следует заменить сальники. Чтобы восстановить нормальную работу системы, вам нужно будет снять стопорную шайбу со штока с помощью отвертки. Обычно ремонтный комплект представляет собой несколько уплотнительных колец, на которые наносится водостойкая смазка.Даже купленные в магазине новые смесители рекомендуется проверять на наличие достаточного количества смазки на сальниках.

Теперь вы знаете, какие бывают смесители-боксы для смесителей и как их правильно заменить. Вся вышеперечисленная информация позволит вам самостоятельно провести качественный ремонт сантехники в своем доме.

Ремонт смесителя своими руками: замена буксового крана

Ремонт смесителя своими руками - прекрасная альтернатива его дорогостоящей замене. Самая частая проблема - постоянно капает вода из носика.Причина - неисправный буксирный кран. О том, как самостоятельно заменить кран-ящик, расскажем в этой статье.

О необходимости замены клапанной коробки в смесителе говорят следующие признаки:

  • вода капает из излива или постоянно течет, вращение рукояток некорректно ситуация;
  • вращение регулировочных ручек затруднено;
  • сочится вода из-под маховика.

Следует понимать, что, несмотря на большую разницу во внешнем виде различных смесителей, все они подлежат определенной классификации, то есть разделены на определенные группы по своему устройству.Об этом, например, можно прочитать в статье «Как выбрать смеситель». Внутри каждой группы разные смесители имеют одинаковую конструкцию. Поэтому для всех краново-буксирных смесителей порядок замены буксового крана одинаковый.

Необходимый инструмент

Для проведения работ нам потребуется:

  1. Нож для обоев.
  2. Отвертка шлицевая (плоская).
  3. Разводной ключ.

Замена кран-ящика

Следует отметить, что буксовых кранов всего два типа: керамические и червячные, но их много.Поэтому есть смысл ехать покупать новый буксовый кран, имея под рукой образец.

Для получения образца нам необходимо снять оригинальную клапанную коробку с корпуса смесителя. Если по каким-то причинам у вас не получается разобрать сломанную крановую коробку, то вам придется покупать новую мешалку, поэтому все работы, описанные в статье, необходимы не только для получения образца, но и для того, чтобы убедить вас в ремонтопригодности. вашего микшера.

Приступим. Опишем процедуру замены буксы смесителя на примере смесителя ванна-душ этого типа.

  1. Обязательно перекрывайте холодную и горячую воду на входе из стояка.
  2. Снимите ручку маховика. Для этого демонтируем декоративную крышку. В некоторых случаях он навинчивается на корпус ручки, поэтому должен быть отключен. В нашем случае он просто вставляется. Осторожно возьмите его плоским предметом, например ножом, и выньте.

  1. Под крышкой находится винт. Откручиваем отверткой.

  1. Снятие рукоятки маховика.

  1. У ряда маховиков есть дополнительный элемент - юбка, закрывающая верхнюю часть крановой коробки. Отворачиваем руками.

  1. Кран-ящик доступен для демонтажа. Используя любой гаечный ключ подходящего размера или разводной ключ, поверните кран-ящик против часовой стрелки.

  1. Ослабляем только резьбовое соединение ключом. Затем вы можете повернуть его вручную. Вытаскиваем кран-ящик.

Едем с кран-буксой в магазин и покупаем аналогичный.

  1. Монтаж смесителя производить в обратной последовательности. Самое главное - не перетягивать резьбовые соединения. Лучше всего делать все вручную, а потом немного затянуть гаечным ключом. В конце концов, если после сборки куда-то закопается, то в любой момент подтянуть текущее соединение довольно легко.

Отдельно стоит рассмотреть ситуацию, довольно часто встречающуюся с буксовыми крановыми смесителями.В процессе эксплуатации при приложении чрезмерных усилий при открывании / закрывании буксовых кранов маховики часто проворачиваются. Это срежет фиксирующие выемки внутри ручки. В этом случае необходимо заменить маховик. Для этого нужно заполнить 2-й, 3-й, 4-й и, при необходимости, 5-й пункты. Нет необходимости перекрывать воду. Со снятым маховиком идем в магазин и покупаем необходимый новый.

видов и типов ремкомплектов |

Приобретая запчасти к смесителю, следует проверить их на предмет повреждений. Ни для кого из нас не секрет, что сантехнические приборы очень часто выходят из строя.Это происходит по разным причинам. Иногда виной всему не качественная вода, протекающая по водопроводным трубам, иногда нечестность производителей накладывает отпечаток на срок службы устройств, а иногда дело в том, что мы сокращаем срок службы наших смесителей. Как бы то ни было, они ломаются, и им приходится либо ремонтировать, либо покупать новые.

Детали смесителя: что в нем могло быть повреждено

Для того, чтобы правильно установить причину поломки смесителя, нам необходимы хоть какие-то знания о его устройстве и составных частях.Также мы не можем приступить к ремонту крана, пока не определимся с типом конструкции, и не подберём подходящий ремкомплект.

Детали смесителя, которые мы можем использовать при ремонте крана, называются ремкомплектами. Его состав разный, и для каждого типа миксера он будет разным. Обязательно в ремонтном комплекте присутствовать прокладки, резинки, вставка и накладка.

Смесители низкого качества часто ломают орехи

Для смесителя-смесителя комплект запасных частей может быть намного больше, чем запасных частей для смесителя-картриджа.Это связано с тем, что картриджной системы мало, когда она подлежит ремонту, тогда как смеситель-смеситель можно реанимировать гораздо чаще. Необходимо лишь заменить одну из вышедших из строя частей конструкции. Попробуем разобраться, из чего состоит миксер.

Детали, из которых состоит смеситель-ось:

  • Сама кран-балка является основной частью смесителя-крана, или крестовины;
  • Ворота, или загоны, или ягнята, как их еще называют;
  • Переключатель для душа;
  • Разлив, или в простонародье - гусак.Он носик;
  • Аэратор.
  • Вытяжки декоративные, скрывающие точки подключения к трубам;
  • Эксцентричный. Они нужны для выравнивания расстояния между трубами и входами смесителя;
  • Гайки и муфта;
  • Тройник;
  • Гибкий шланг;
  • Озерный душ;
  • Прокладки;
  • Подкладка;
  • Кольца уплотнительные.

Этот набор деталей всем известный смеситель в ванную или душевую кабину.

Запчасти на смеситель в ванну: где и как выбрать

Чтобы понять, какие детали лучше всего подходят для миксера, сначала осторожно разберитесь, из чего сделаны миксеры.Существует четыре основных материала, из которых изготавливаются краны, смесители и аксессуары. Эти материалы различаются по прочности, долговечности и зависят от срока службы изделия.

Запчасти для смесителей в ванную комнату можно купить в специализированном магазине или в Интернете

Запчасти для смесителя в ванную продаются отдельно, и если у вас нет какого-то эксклюзивного смесителя, то в случае поломки вы обязательно найдете нужные детали.

В случае поломки смеситель лучше всего разобрать, а сломанный предмет взять с собой в магазин.Это важно, поскольку формы и размеры смесителей и аксессуаров различаются, а купленная вами на глаз вещь может не подойти к вашему смесителю.

Материалы, из которых сейчас производят смесители и краны:

  • Силумин. Самый дешевый и ненадежный миксер;
  • Керамика. Материал прочный, но не совсем подходит для жесткой воды. Необходимо установить фильтры и добавить смягчители.
  • Нержавеющая сталь. Хороший, ходовой вариант. Подходит для жесткой водопроводной воды.
  • Латунь и бронза. Самый дорогой из смесителей. Прочный и менее подверженный разрушению из-за сильных осадков.

Если у вас хороший, дорогой кран, не ставьте плохую деталь. Ты разрушишь всю постройку,

Аксессуары для смесителя в ванную: выбираем надежного помощника

Чтобы правильно разобраться в ситуации и не растеряться в магазине от огромного количества предложений, которые вы будете заполнять менеджерами, вам необходимо вооружиться некоторыми знаниями.Попробуем разобраться в тех, кто лучше, а кто нет особо.

Ремкомплект смесителя, как и сам смеситель, может быть произведен той же торговой маркой. И это будет хорошо для миксера, который у вас уже есть. Родные детали станут правильнее на месте, чем чужие.

Перед покупкой запчастей к миксерам запросите у продавца сертификат, подтверждающий их качество

На рынке хозяйственных товаров сегодня существует пара десятков всемирно известных фирм, производящих сантехнику высочайшего качества.

Фирмы-производители сантехники, у которых есть отличные отзывы покупателей:

  • Grohe;
  • Iddias;
  • Frap;
  • Vidima;
  • Esko;
  • Hansgrohe.

По типам смесители делятся на кран-осевые, однорычажные - картриджные и термостатические.

Ремкомплект смесителя: состав и качество деталей

Типы смесителей поломки разные. Может случиться так, что вам не потребуется заменять какие-либо дорогие крупные детали.50% протечек воды из смесителя устраняется простой заменой прокладки или закручиванием гайки.

Ремкомплект

к смесителю создан для того, чтобы в любой момент Вы могли самостоятельно выполнить комплексный ремонт вышедшего из строя смесителя.

Ремкомплект смесителя включает все необходимые кольца

Запчасти к смесителям продаются в хозяйственных магазинах, а чаще всего комплектом. Это называется «ремкомплект». Для устранения более серьезных поломок придется покупать вышедшую из строя деталь.

В ремонтный комплект смесителя обычно входят:

  • Резиновые кольца для носика - это уплотнитель. Его надевают в начале выделения. В процессе эксплуатации эта прокладка изнашивается и изнашивается.
  • Кольцо стопорное выпуклое - прокладка кольцевая, уплотняет водоблок смесителя.
  • Прокладка головки клапана - обычно в комплекте по две штуки.
  • Прокладка резиновая манжета, надеваемая на ось крана.
  • Шайба головки клапана представляет собой металлический фиксатор, герметизирующий механизм гидрозатвора.
  • Прокладки для обратного клапана.
  • Прокладка эксцентрика.
  • Размер болта 5х8.
  • Декоративные наклейки-индикаторы воды, красный и синий.

Если позволяют средства, лучше заранее приобрести такой ремкомплект. Если у вас есть миксер, то запчасти вам рано или поздно понадобятся.

Излив или излив для смесителя в ванну: ремонт и восстановление

Поломка смесителя бывает разной. Они делятся на мелкие проблемы и серьезные проблемы.Вы можете определить серьезность ситуации по «симптомам», которые выдает ваш миксер. Если вода течет из носа гусака при полностью закрытом кране, скорее всего, протерется прокладка-вентиль кран-буксы, а головка клапана не полностью фиксирует поток. Если протекает из-под гайки, возможно, потребуется заменить резиновую ленту или затянуть гайку более плотно. Если вода течет из-под носика, значит. Скорее всего, виноват он сам.

Перед тем, как приступить к ремонту излива, стоит изучить советы специалистов

Насадка для смесителя в ванну не представляет никакой сложности в конструкции.По сути, это трубка, которая прикреплена к смесителю и направляет поток воды в нужном направлении. Носик крепится к смесителю гайкой с прокладкой.

Наводнения бывают разные по длине, конструкции и форме. Внешний вид излива зависит от разновидности самого смесителя. Но в любом случае от изменения внешнего вида значение смесителя не меняется. Длина излива миксера может быть разной. Минимальная длина насадки смесителя 32 см, максимальная достигает 51 см.Если смеситель вышел из строя, необходимо либо заменить, либо очистить аэратор. либо очистите саму полость смесителя, либо замените прокладку или гайку вместо крепления гусака к смесителю.

Форсунки смесителей имеют следующий вид:

  • Форма круглая.
  • Форма полукруга.
  • Плоский излив.
  • Каскадная форма излива.

Излив каскадной формы - довольно новый вид излива для миксеров. Он пока еще не получил широкого распространения на практике из-за своей причудливой формы, но выглядит достаточно оригинально и может придать вашей ванной комнате неповторимый дизайн.

Где найти запчасти для смесителей (видео)

Запасные части к смесителю в ванную нужно покупать по мере необходимости. Но если в вашем доме есть смеситель, то штатный ремкомплект для него всегда должен быть у вас под рукой. Капитальный ремонт смесителя нужно производить аккуратно, внимательно анализируя вид неисправности. Ремонт однорычажного шарового крана может отличаться от ремонта вентильного смесителя. Если у вашего миксера керамическая «начинка», то такие картриджи ремонту практически не подлежат.Чтобы ваша сантехника служила вам верой и правдой, почаще уделяйте вам достаточно внимания.

Букс крана керамические характеристики. Смесительный клапан для смесителя

Вода - это жизнь. Чтобы проснуться, взбодриться, поесть, быть здоровым и красивым, нужна вода. А теперь получаем просто - открыв кран. Конечно, можно пойти к колодцу или источнику, но зачем, если государство беспокоилось о том, что животворная влага поступает в каждый дом ?! За комфортную подачу воды отвечает смеситель - работяга, с которым мы работаем нещадно.Как улучшить качество работы и продлить жизнь этой детали? С такими задачами легко справиться. керамические краны - составная часть смесителя, отвечающая за подачу и отключение воды.

Водопроводный кран дребезжит и течет? Скорее всего, за открытие и закрытие воды отвечает не керамический букс, а обычный - резиновый, часто приводящий к таким неисправностям.

Вот где прячется «героиня» статьи

Резиновые или, как их часто называют «червячные» крановые ящики, - наиболее распространенный вариант и, по мнению многих домовладельцев, единственно возможный.Однако наука не стоит на месте, а непрерывно работает на благо человека и для его комфорта. Поэтому на смену резиновым буксам пришли керамические - более надежные, прочные и предохраняющие смесители от преждевременной «кончины».

В чем разница в функционировании "братьев"? Резиновая модель включает выдвижной шток с гнездом, закрытым резиновой прокладкой. Когда последний изнашивается, клапан начинает резонировать, отсюда и очень неприятный звук дребезжания в трубах.Конечно, резинку можно заменить в любой момент, но если вы не знаете, как это сделать самостоятельно, то мелкая проблема превращается в хлопотную эпопею с вызовом мастера, пропусками на работу и т.д. , резиновый кран не очень удобен - вентиль приходится крутить 4 раза, от чего смеситель быстро изнашивается.

Будь то керамический кран-букс с маховиком, работающим с пол-оборота. 1 крановая коробка состоит из 2-х керамических вставок с одинаковыми отверстиями.Одна из этих деталей неподвижна, а вторая размещена на прикладе. Также в комплект входит латунь. Чтобы не ломать голову над тем, как отремонтировать кран-манипулятор из керамики, сразу позаботьтесь о его защите - установите фильтр водоподготовки, который защитит смеситель от песка и продлит срок эксплуатации крана.

Стоит обратить внимание! Единственный минус керамики - это ее цена, между тем, если посчитать стоимость частой замены резинового крана, то затраты будут одинаковыми.

Устройство кранового ящика

В случае, если вам предстоит установить или отремонтировать керамический кран-букс, не помешает ознакомиться с его составными частями.

Букса керамическая в разобранном виде

Итак, в состав устройства входят:

  1. Корпус из сплава нескольких видов цветных металлов.
  2. Ложа, изготовленная из того же вида сырья. Наконечник этой детали имеет фаску для крепления к ней миксера.
  3. Средняя и нижняя часть снабжена выемкой соответственно под защелку и индикатор.
  4. Зажим штока из пружинной стали отвечает за надежное соединение штока с корпусом.
  5. Указатель поворота из металла или пластика. Эта часть отвечает за передачу вращательного действия керамической пластины при повороте ручки.
  6. Нижняя пластина (фиксированная) из глинозема (керамика).
  7. Верхняя пластина (вращающаяся) также керамическая.
  8. Прокладка (для герметизации).
  9. Как это работает? Шток с указателем поворота после поворота ручки способствует вращению верхней пластины.Вода поднимается и попадает в смесительную камеру, а затем в «носик».

Замена детали своими руками


Теперь, когда вы ознакомились с устройством и преимуществами смесителей-боксов из керамики, можно приступить к практическим занятиям - замене этой детали смесителя.

Инструменты и детали

Начнем с подготовительного этапа. Какой ремкомплект нужен для керамической буксы крана?

  • сама деталь;
  • плоскогубцы;
  • гаечный ключ;
  • ключи разводные;
  • отвертка обыкновенная;
  • крестовая отвертка
  • дрель с насадкой шпица.

Если в доме не нашлось необходимых инструментов, а бюджет на ремонт скромный, одолжите «приспособления» у соседей или друзей

Пошаговая инструкция

Итак, вы приобрели необходимые детали и инструменты? Тогда ознакомьтесь с кейсом по замене буксы крана.

Шаг 1. Как и положено, все ремонтные работы, связанные с водопроводом, начинаются с отключения водопровода во избежание наводнения.

Шаг 2. Снятие маховика. Для работы понадобится отвертка, чтобы открутить колпачок, затем крепежный винт.

Шаг 3. Демонтаж старой крановой коробки. Удаление бывшей в употреблении детали осуществляется ключами размером 7 и 17 мм, а также разводным ключом.

Шаг 4. Очистка «гнезд» старой детали от ржавчины, грязи и т. Д.

Шаг 5. Вкручивание новой крановой коробки. Не перетягивайте деталь, иначе при раскрытии маховика «новичок» откажется нормально работать.

Стоит обратить внимание! Если старая деталь покрылась ржавчиной, то открутить ее с трудом получится. Но выход есть: просверлить головку шурупа дрелью, обычно этого достаточно. Если и эта уловка не помогла, то обильно смажьте резьбу специальным растворителем против ржавчины. Подождите 15 минут, пока инструмент проявится, и удалите оставшиеся части.

Даже женщина может заменить старую деталь

Теперь вы знаете, как заменить и отрегулировать керамический кран-баллон.Да будет вода!

Букс представляет собой механическое устройство, предназначенное для регулирования потока воды. Устанавливается в одноручный или двуручный смеситель «крылатого типа». Используются два вида продукции:

  • Букса с резьбой;
  • металлокерамическая конструкция.

Устройство кран-ящика керамическое

В состав конструкции входят:

  1. Джемпер (футляр) с резьбой для фиксации в смесителе.На корпусе изделия имеется шестигранник, предназначенный для гаечного или разводного ключа. Изоляция выполняется резиной, а также силиконовой прокладкой.
  2. Поворотный шток (штуцер) - предназначен для смещения подвижных дисков, регулирующих поток воды. Изделие заканчивается квадратной или зубчатой ​​(шлицевой) головкой, на которой закреплен маховик (барашек).
  3. Керамические пластины, устанавливаемые внутри перемычки. Один неподвижен, другой имеет свободу передвижения - вращение вокруг вертикальной оси.В керамике выполнены сквозные отверстия. Герметизация обеспечивается точной подгонкой плоскостей металлокерамики друг к другу. Как используется оксид алюминия?

Принцип действия

Регулировка подачи воды осуществляется поворотом маховика (барашка). Вращательное движение через поворотный стержень передается на верхнюю металлокерамическую пластину.

Перемещаясь относительно нижнего диска, верхний выравнивает отверстия, тем самым открывая или закрывая свободный доступ воды. Полный оборот маховика составляет 180 °.В этом положении в открытом состоянии обеспечивается максимальный поток воды.

Под нижним концом перемычки монтируется резиновая прокладка, обеспечивающая прижим пластин друг к другу - за счет этого получается плотное соединение при закрытом смесителе.

Плюсы и минусы использования

По сравнению со своим предшественником - коробкой с резьбой, металлокерамика имеет ряд потребительских свойств:

  1. Extended Life , который обеспечивается высокой точностью изготовления металлокерамических стопорных пластин, а также повышенной износостойкостью материала, из которого они изготовлены.Дополнительным фактором, способствующим улучшению условий труда, является отсутствие чрезмерных усилий, возникающих при закрытии крана. Подобные явления характерны для коробок с резьбой, где для обеспечения герметичности необходимо зажать резиновую прокладку.
  2. Удобство использования , которое обеспечивается за счет полного открытия потока воды - при повороте всего на 180 °, или, как говорят в народном выражении, «пол-оборота». В резьбовой конструкции для получения аналогичного результата потребуется 2-3 полных оборота маховика вокруг своей оси.
  3. Исправное металлокерамическое изделие в процессе эксплуатации практически не издает звука - шум производит проточная вода.

Недостатки:

  1. Керамические изделия очень чувствительны к качеству воды. Наличие взвешенных твердых частиц, высокое содержание химических веществ, образующих нерастворимые соли, приводит к ускоренному износу поверхности дисков, что приводит к утечке;
  2. Керметы на 50-100% дороже крановых ящиков с резьбой , но их цена оправдана повышенным сроком службы и простотой использования.

Как выбрать кран-ящик

При необходимости замены буксы необходимо принять ряд мер:

  • Отзыв или определение по документации производителя смесителя и его назначения;
  • Определите тип буксовой коробки. В керамике белая керамика видна через боковые отверстия; Кроме того, в конце фитинга будут прокладки разной формы и из разных материалов.Резьбовые изделия комплектуются только резиновым уплотнением повышенной толщины; для керамических устройств используется силикон или резина;
  • Вспомните начало фитинга - с квадратной или шлицевой головкой.

Наружная резьбовая часть на корпусе (перемычка), предназначенная для крепления в смесителе, имеет размеры ½ ”или 3/8 ″.

Количество пазов на сопловой головке - 20 или 24. Причем этот вид крепления маховика чаще всего используется на импортных смесителях.

Ремонт и замена

Металлокерамическое изделие ремонтопригодно, его можно разобрать на отдельные части и заменить вышедшие из строя.

Причины неисправностей

Основные факторы, вызывающие сбой в работе:

  • вода плохого качества, которая может содержать твердые механические примеси или быть насыщенной химическими минералами;
  • некачественное изготовление изделия;
  • нарушение правил эксплуатации смесителя (приведенных в сопроводительной документации).

Чтобы уменьшить негативные факторы от плохого качества воды, в линию встроен механический фильтр.

Более дорогой вариант - комплексное устройство для полной очистки воды, в том числе от химических примесей. Но такая конструкция стоит дорого, поэтому желательно использовать ее для загородных домов, использующих воду из колодцев.

Нарушение нормальной работы смесителя, вызванное выходом из строя крановой коробки, потребует ремонта или замены.

Ремонтные буксы

Для проведения восстановительных работ дефектный продукт необходимо удалить из миксера.

Порядок работы:

  • перекрыть подачу воды в смеситель внешним краном;
  • с маховика снята декоративная крышка, откручен крепежный винт;
  • с помощью гаечного или разводного ключа снимается основное изделие;
  • далее снимается нижняя прокладка, снимается шток поворотный.
  • Поврежденная часть идентифицируется визуально.

Возможно, нет необходимости в полной разборке, если проблемы вызваны повреждением нижней прокладки, замените ее. Сложнее - при ношении керамических дисков. Это связано с тем, что найти необходимые металлокерамики достаточно сложно - большинство торговых точек предлагают сборку кран-балок из керамики.

С учетом этого фактора, а также количества времени, которое будет потрачено на поиск необходимых запчастей и ремонт, будет проще заменить весь продукт.

Замена всей буксы крана

Процесс демонтажа неисправного изделия описан выше. Далее необходимо приобрести точно такие же или взаимозаменяемые. Для этого посещают специализированные магазины с нужной буксой, где визуально сравнивая имеющиеся сантехнические изделия, подбирают необходимый товар.

Заказ установки:

  • Место для нового товара протерто, удален возможный мусор и грязь;
  • Примерка купленного товара.В случае ошибки при выборе покупка меняется на нужную;
  • Нанесите водостойкую смазку. Это облегчит установку при затяжке и демонтаже по прошествии некоторого времени;
  • Для увеличения герметичности можно дополнительно обмотать нить 2–3 слоями фумовой ленты;
  • Винт буксы вкручивается в смеситель вручную;
  • Далее в стояке открывается забитая вода;
  • При помощи гаечного ключа или разводного ключа букс затягивается до тех пор, пока вода не перестанет течь;
  • Маховик установлен;
  • Букс установлен.

Совет 1. При закисшей (прихваченной) резьбе последние можно обработать химическим препаратом, например, WD-40. Через 15-30 минут в большинстве случаев букс можно открутить.

Совет 2. При отсутствии водостойкой смазки ее можно заменить графитовой.

Совет 3. Чаще всего выходят из строя смесители-боксы у дешевых смесителей, о качестве которых можно сказать: «что недешево, а дешево».

Совет 4. Не стоит пренебрегать установкой фильтра механической очистки, особенно если установлены счетчики воды, это сэкономит в будущем нервы, время и финансы.

Смесительный клапан Это устройство внутри клапанного смесителя, предназначенное для открытия и закрытия воды. По сути, это картридж вентильного смесителя, который необходимо заменить или отремонтировать в случае выхода из строя. Последнее сделать не так-то просто, что особенно ярко проявляется в случае керамических моделей. Достоинством крановой коробки является простота использования, а также экономичный механизм передачи воды, позволяющий создавать достаточно сильное напор, несмотря на то, что количество воды, используемой в единицу времени, меньше.

Разновидности смесителей для смесителей

Есть две основные разновидности смесителей для смесителей:

Буксы червячные по сути являются аналогом обычных советских кранов. На конце выдвижного стержня находится резиновая прокладка, которая после 2-4 оборотов крана прижимается к седлу клапана внутри смесителя, перекрывая подачу воды. Преимущество таких крановых ящиков - относительная долговечность, от которой зависит срок эксплуатации прокладки. К тому же эти устройства легко ремонтируются, для чего достаточно поменять прокладку.Однако есть недостатки, среди которых главный - время, затрачиваемое на открытие и закрытие воды, а также необходимость затрачивать дополнительные усилия при износе прокладки.

Смеситель

Reverse для смесителей призван устранить вышеперечисленные недостатки. Такие крановые ящики комплектуются керамическими плитами с двумя отверстиями. Один из них жестко закреплен на корпусе буксы, а второй вращается на штанге, к которой прикреплена ручка смесителя. Вода в таких крановых ящиках блокируется при повороте ручки крана на 180 градусов (пол-оборота), что значительно облегчает и ускоряет этот процесс и позволяет дополнительно экономить воду.


Однако у таких крановых мостов есть и недостатки, главный из которых - быстрый износ керамических пластин, после которого необходимо менять всю крановую ось целиком. К тому же керамические боксы для смесителей по сравнению с обычными несколько дороже, и подобрать изношенное устройство для каждого отдельного смесителя иногда бывает проблематично. При этом керамические крановые ящики сегодня очень популярны, практически вытесняя с рынка червячные модели.

Вы всегда можете выбрать из широкого ассортимента смесителей-боксов и купить их по низкой цене в Москве в нашем интернет-магазине качественной сантехники «СанКомф», где также можно найти множество других элементов сантехники, комплектующих и оборудование.

Рисунок 248.1 . Слева врезной кран с червячным редуктором, справа - керамический кран.

Основное различие между керамическими и червячными буксами состоит в том, что при повороте ручки запорный клапан червячной буксы перемещается вверх или вниз, в зависимости от направления вращения, и, таким образом, отключается. Прокладка клапана поднимается над седлом или примыкает к седлу смесителя (на рисунке седло не показано), позволяя или останавливая поток воды в смесительную камеру.А в керамических кран-ящиках нет движения вверх или вниз. Подача воды или прекращение подачи воды осуществляется поворотом одной керамической пластины крана-оси относительно другой пластины. За счет этой особенности износ резиновой прокладки буксы крана сводится к минимуму, а для открытия или закрытия воды ручку не нужно крутить на 2-4 оборота, достаточно легкого движения, в котором одна пластина поворачивается относительно другой на 45-90 °. Почему? А теперь разберемся.

С каждым днем ​​появляется все больше моделей крановых ящиков с керамическими плитами, и это неудивительно, ведь керамические крановые ящики устанавливаются не только в новые модели смесителей, но и могут заменять устаревшие червячные крановые ящики в старых смесителях.Кроме того, есть люди, которые из принципа по эстетическим или каким-либо другим причинам не хотят использовать смесители с картриджами, и для таких людей смесители с керамическими смесителями - лучший вариант.

Есть керамические смесители с четырехгранной головкой поворотной штанги, такие смесители предназначены для старых, еще советских моделей смесителей (как ни странно, для многих смесители, установленные еще в эпоху соцреализма, работают и сегодня. ). А вот крановые ящики с головкой в ​​виде 12- или 16-конечной звезды гораздо более востребованы.Раньше выпускались керамические крановые ящики, в которых шток мог разворачиваться максимум на 90 или 180 °, но сейчас такие модели считаются устаревшими, их заменили керамические крановые ящики без ограничителя угла поворота. Но как бы то ни было, устройство и основной принцип работы у большинства керамических крановых ящиков схожи.

Устройство крановой коробки керамической:

Рисунок 248.2

1. Футляр.

Изготовлен из сплавов цветных металлов.Имеет резиновую прокладку 1 (1) для плотного прилегания к корпусу смесителя после ввинчивания буксы, поэтому при установке кран-балки не требуется дополнительной намотки. Если прокладка не плотно прилегает к корпусу смесителя, вода может протечь через резьбовое соединение. В нижней части корпуса по бокам выполнены отверстия 1 (2), через которые вода поступает в смесительную камеру. Корпус керамической крановой коробки вкручивается и выкручивается гаечным ключом или разводным ключом, можно использовать газовый ключ.Если букса простояла несколько лет, то открутить ее от врезной мешалки не так уж и просто. Кран букс может «прилипать» к кузову. В таких случаях необходимо предварительно полностью снять врезной миксер. С настенными смесителями такой проблемы нет. При покупке керамического смесителя следует обращать внимание на длину корпуса, так как моделей клапанных смесителей много, не каждый керамический смеситель подойдет к вашему смесителю. Перед тем, как вставить шток, корпус заполняется водостойкой смазкой (например, солидолом), это необходимо не только для уменьшения трения между корпусом и штоком, но и для того, чтобы вода протекала только через отверстия 1 (2 ), предназначенный для этого.С годами смазку можно смыть, и из-под ручек может капать вода. Ремонт буксы в этом случае несложный - нужно всего лишь залить сальник смазкой.

2 Фиксатор штока.

Изготовлен из пружинной стали. Обеспечивает связь между корпусом и штоком. После того, как шток вставлен в корпус крана, защелка встает на место. При разборке защелку можно отломать простой (не крестовой) отверткой.

3. Акция.

Изготовлен из сплавов цветных металлов. На конце стержня имеется специальный вырез 3 (1) под ручку миксера. Так как ручки разные, при покупке кран-бокса необходимо обратить внимание на огранку штанги. После монтажа ручка фиксируется шурупом (в комплект не входит). В середине стержня имеется выемка 3 (2) для фиксации защелки. В верхней части тяги имеется резьбовое отверстие для ввинчивания винта ручки, в нижней части - четырехсторонняя выемка для указателя поворота.

4. Указатель поворота.

Изготовлен из пластика или металла, форма указателя поворота может отличаться от показанной на рисунке. Пластиковый указатель поворота - слабое звено в керамической буксировочной коробке; если повернуть ручки с чрезмерным усилием, поворотник может сломаться. Указатель поворота обеспечивает передачу крутящего момента, который мы прикладываем к ручке, верхней керамической пластине.

5. Верхняя поворотная пластина.

Изготовлен из глинозема. В более старых моделях керамических смесителей пластина поворачивалась на четверть или пол-оборота (90 или 180 °) при повороте ручки.Что при пластиковом указателе поворота и непонимании пользователем принципа устройства керамической буксы крана может привести к довольно быстрой поломке керамической буксы крана. В современных моделях этот недостаток устранен, верхняя пластина теперь может свободно вращаться не менее чем на пол-оборота не менее 10. В верхней пластине имеются пазы для индикатора 5 (1) и отверстия для прохода воды 5 (2). . Форма отверстий для прохода воды может отличаться от изображенной на рисунке.

6.Нижняя неподвижная пластина.

Также из оксида алюминия. Верхняя поверхность нижней пластины и нижняя поверхность верхней пластины очень хорошо подогнаны и плотно прижаты друг к другу. Когда отверстия в верхней пластине 5 (2) и отверстия в нижней пластине 6 (2) не совпадают, как показано на рисунке, вода не проходит. Это обеспечивается не столько точной подгонкой поверхностей пластин, сколько наличием водостойкой смазки. Силиконовая смазка обычно используется для смазывания керамических пластин (не путать с санитарным силиконом).Чтобы нижняя пластина всегда находилась в одном и том же положении, по бокам выполнены позиционные фиксаторы (обозначены красным на рисунке). Конструктивно закрепить нижнюю пластину можно и другими способами.

7. Уплотнительная прокладка.

Изготовлен из резины. Прокладка при ввинчивании керамического смесителя в корпус смесителя плотно прижимается к седлу и тем самым пропускает воду только через отверстие в прокладке. Таким образом, если отверстия в пластинах не совпадают, то вода будет перекрыта.Поскольку уплотнительная прокладка не касается трущихся частей буксы, срок службы прокладки ограничивается только химической агрессивностью воды. Более того, прокладка может быть повреждена, если ось крана закручена слишком сильно или седло фрезеровано некачественно, из-за чего прокладка может не обеспечивать прилегающее уплотнение, а значит, миксер будет протекать. Сиденье смесителя, конечно, можно отшлифовать в домашних условиях, но если на седле есть сколы, трещины, раковины или другие дефекты, заметные невооруженным глазом, лучше сразу купить новый смеситель.

Принцип работы кран-ящика керамический:

При повороте ручки шток поворачивает верхнюю керамическую пластину с помощью указателя поворота. Более того, если отверстия в верхней и нижней пластинах совпадают, то вода, проходящая через эти отверстия, поднимается выше и выходит через отверстия в корпусе 1 (2) в смесительную камеру, а оттуда в носик смесителя. Когда отверстия нижней пластины перекрываются корпусом верхней пластины, воде течь некуда - клапан закрыт.

Если кран-балка керамическая начала протекать и устранить проблему способами, описанными в разделе: «Устройство кран-балки», невозможно, то проще и быстрее заменить кран-балку на новую, чем искать для ремкомплекта керамического кран-бокса.

Смеситель - не самый надежный элемент сантехники в вашем доме. Со временем они это проявляют, образуя протечки, неприятный шум и затруднения с перекрытием воды. Чаще всего требуется замена букс крана для простого решения текущей проблемы.Сегодня мы поговорим о его разновидностях, особенностях выбора и замены.

  • 1 Типы
  • 2 Нюансы выбора
  • 3 Замена

Виды

Сейчас буксовый кран делится на два основных типа:

Имеют свои конструктивные особенности, достоинства и недостатки.

Поговорим о каждом отдельно.

Червячная передача

Для процедуры полного закрытия или открытия требуется сделать 2-4 оборота рукоятки крана.В основе устройства лежит червячный принцип действия. На выдвижном штоке расположена резиновая прокладка. Она прижимается к седлу клапана и перекрывает воду. Такую прокладку несложно заменить, изготовить своими руками. Они изготавливаются из резины разных марок, от которых во многом зависит срок службы устройства.

Сильные стороны:

  • Доступная стоимость прокладок;
  • Возможность сделать прокладку из подручного куска резины;
  • Нет необходимости в сложном ремонте;
  • Широкое распространение.

Но наряду с достоинствами необходимо учитывать и недостатки, которые характерны уже для нескольких устаревших типов буксовых кранов. Возможно, они привели к появлению керамических аналогов и концентрации вокруг них потребителей:

  • Короткий срок службы резиновой прокладки;
  • Необходимость нескольких оборотов для закрытия и открытия воды;
  • Потеря хода со временем;
  • Резонанс и неприятный шум;
  • Постепенное разрушение водопроводной сети.

Керамика

Для полного цикла открытия-закрытия требуется всего пол-оборота. Такая ось короба имеет главный конструктивный элемент - две керамические пластины, на которых сделаны одинаковые отверстия.

Одна пластина жестко закреплена в корпусе буксы, а вторая закреплена на штанге, на которой держится ручка миксера. При вращении маховика отверстия на пластине смещаются или совмещаются, тем самым открывая или перекрывая подачу воды.

Отметим, что такое устройство отремонтировать непросто.Поменять только тарелку не получится, ведь нужно найти похожую. Проще сразу полностью поменять букс.

К преимуществам, которыми обладает устройство этого типа, можно отнести:

  • Большой срок службы;
  • Необходимость только пол-оборота для закрытия и открытия крана;
  • Плавный ход;
  • Меньше шума.

Но есть и минусы:

  • Стоит немного дороже кран-бокса с резиновой прокладкой;
  • Не очень любит взаимодействовать с загрязненной водой;
  • Они требуют установки фильтра тонкой очистки, если в водопроводной воде присутствует песок.

Нюансы выбора

Сегодня устройства Vidima и Grohe зарекомендовали себя с хорошей стороны и пользуются большим спросом у потребителей. Но чтобы не ограничивать свой выбор только устройствами vidima и grohe, ознакомьтесь с основными правилами выбора.

  1. На рынке букс крановый представлен в широком ассортименте, их существует множество разновидностей. Это затрудняет выбор неопытным людям, мало разбирающимся в сантехнике. Иногда специалисту даже сложно выбрать подходящий вариант.Поэтому первый совет - открутите старый букс, прихватите с собой и покажите продавцу. Так что аналог ему быстро найдется.
  2. Определитесь с типом. Нельзя сказать, что керамический коробчатый кран значительно дороже резинового. Разница в цене есть, но небольшая. А вот керамический прибор видима и грохе намного проще и удобнее в использовании, обеспечивает долгий срок службы. С другой стороны, заменить резиновую прокладку заметно проще, чем отремонтировать керамический аналог.Поэтому хорошенько подумайте и сделайте выбор.
  3. Если поменять кран буксы старого бытового смесителя, современные решения могут не работать. Он использует свои особые типы.
  4. Обратите внимание на маховик импортного смесителя. Нередко они имеют крестообразную форму. Это говорит о том, что обычный кран для букс типа Vidima и Grohe не подойдет, но стоит поискать элемент с двойной резьбой.
  5. Остальные типы маховиков имеют только одну резьбу, на которую устанавливается смеситель.В этом случае обязательно пригодятся устройства vidima и grohe.

Замена

Если букса изношена и больше не справляется со своими обязанностями, ее необходимо заменить. Сделать это несложно даже без особых навыков работы с сантехникой.

Следуйте инструкции пошагово, и дальше все наладится.

Перед заменой клапанной коробки обязательно отключите подачу воды. Это первое действие, которое нужно предпринять.

  1. Снимите верхнюю крышку с маховика. Если его долго использовали, не снимали, могут возникнуть определенные трудности. Используйте плоскогубцы, чтобы удалить предмет. Под крышкой вы увидите болт. Откручивается довольно легко, снимая тем самым кран крана.
  2. Клапан тоже придется с усилием откручивать, если металл начнет окисляться. После его снятия очистите болт и резьбу от скопившейся грязи, также очистите маховик изнутри.
  3. Снимите фитинги с крана, которые иногда плотно прилегают.Если вы не можете обращаться с инструментом, обязательно подложите под него кусок ткани. Это предотвратит повреждение поверхности.
  4. Снимите крепеж. Так вам откроется доступ к буксе. Открутите ее.
  5. Разобрав буксовую коробку, очистить резьбу смесителя. Это поможет новой коробке прочно и надежно сесть на новом месте.
  6. Примерьте новую буксу, убедитесь, что размеры, отверстия и резьба совпадают. На буксы Vidima и Grohe специалисты советуют наматывать пару слоев пресс-формы.За счет этого резьба герметизируется, элемент может держаться надежнее.
  7. Если вы ранее качественно очищали прибор, то установка не займет много времени и сил.
  8. Соберите в обратном порядке.
  9. Посмотрите, насколько плотно затянута керамическая пластина. Выдернув, керамический диск лопнет и придется покупать новый. Для плотной установки используйте стопорную гайку.
  10. Включить подачу воды, проверить результат проделанной работы. Если все работает, значит, вам удалось отремонтировать буксирный кран самостоятельно.

Высококачественный буксирный кран от Vidima, Grohe способен проработать долгое время, обеспечивая комфорт. Но даже самые надежные модели grohe со временем поддаются, требуют замены.

Ремонт керамических плит часто бывает нецелесообразным. Здесь проще полностью заменить элемент целиком. А с резиной все намного проще. Достаточно разобрать кран, снять букс крана, заменить старые прокладки на новые и продолжить пользоваться устройством.При этом отдавайте предпочтение качественной резине. От этого зависит степень надежности и срок службы буксирующего крана после проведения ремонта.

Необязательно прибегать к помощи специалистов для выполнения несложных ремонтных работ по сантехнике. Но если нет времени, возможности или желания самостоятельно провести такое мероприятие по ремонту и реставрации, обратитесь к проверенным мастерам.

Обзор

, виды, производитель и отзывы / Паултюрнер-Митчелл.com

Качество смесителей во многом зависит от комфортности нашей жизни. Ведь водопад ранним утром в ванной еще не улучшил настроение. Один из популярных брендов - Haiba. В чем разница между товарами этого производителя? Какие отзывы оставляют пользователи о миксерах Haiba?

Производитель

Смесители Haiba - продукт китайской корпорации. Он был основан в конце прошлого века. За эти годы было открыто пять филиалов в разных частях страны.Здесь работает более тысячи сотрудников Haiba.

Производитель смесителей

находится в Китае, но утверждает, что процесс производства постоянно находится под контролем немецких специалистов. Смесители Haiba изготовлены из высококачественной латуни. В качестве комплектующих используются картриджи из Испании и буксы из Германии.

Ассортимент

Корпорация Haiba производит смесители различного назначения и другие сантехнические устройства. Это лейки и душевые стойки.

Есть серия аксессуаров, в том числе диспенсеры.Производят различные комплектующие, детали для водоснабжения, инструменты для работы с ними. Выпускает зеркала Haiba для ванных комнат. Недорогие и достаточно качественные мойки из нержавеющей стали - тоже продукция корпорации.

Смесители

В ассортименте Haiba есть широкий выбор смесителей. В основном они используют двухклапанный принцип смешивания. Но есть модели более современного типа, однорычажные.

Предназначены для ванных комнат, умывальников, кухонных моек.

Цвет: хром, бронза.

Устанавливается снаружи на стене или на раковине. Достаточно проста в установке и эксплуатации.

Преимущества

Производитель позиционирует свою продукцию как продукт высокого качества. Он отмечает преимущества своих смесителей:

  • высококачественное хромирование;
  • все детали усиленной прочности;
  • металл надежной толщины;
  • фурнитура отличного качества;
  • Смеситель поставляется в прочной упаковке, предотвращающей его повреждение.

Ремонт смесителя

Пользователи жалуются на ремонт смесителей Haiba очень сложно. То, что болты закручиваются шестигранной отверткой, никого не должно удивлять. Ну, скрученные ручки были сделаны из силумина - сплава алюминия и кремния. Нить на них стирается, после чего закручивать обратно уже невозможно. Но разве в ситуации виноват покупатель?

Care

Смеситель особого ухода для кухни Haiba не требует. Периодически его нужно протирать салфеткой из микрофибры.Можно смочить мыльным раствором.

Чтобы на мойке рядом с гусаком не было ржавых пятен, необходимо перед ним установить фильтр грубой очистки. В противном случае на гусака попадет мусор, а могут быть и ржавые металлические предметы, и он начнет ржаветь.

Наконечники сантехника

Неплохо бы новый смеситель разобрать перед установкой. Удалите весь имеющийся мусор, смажьте трущиеся поверхности и сальники вазелином. Футорки советуют сразу сажать на суперклей, не надеясь на их сверхпрочность и надежность крепления.

Посадочное место вокруг картриджа, манжета и зажимная гайка должны быть тщательно смазаны. Только тогда вы или сантехник, который придет к вам через несколько лет, сможете легко разобрать кран и провести его текущий ремонт.

Особенно подвержены коррозии и потере мобильности смесители для кухни Haiba. Их также необходимо разобрать перед установкой и хорошенько смазать солидолом. Шланги советуем покупать силиконовые, с ними почти нет проблем. Тогда смесители Haiba прослужат вам долго.

Отзывы положительные

Смесители Haiba нравятся многим пользователям. Выбирают их в первую очередь из-за относительно невысокой цены. Мне нравится, что в пакете есть инструкция, написанная понятным языком.

Детали просты на вид, без сложной конструкции. Установка проста. Все детали встают на свои места и там прочно фиксируются. Смеситель работает, соединения не протекают. Для сборки нужен только ключ на 11.

Пластиковые ручки позволяют открывать и закрывать кран с горячей водой, не обжигая руки.

Нравится пользователям и полив душа. Струя из него идет сильная и равномерная.

Наличие гибкого плетеного шланга для подачи воды улучшает ее качество. Нет запахов и вкусов.

Аэратор экономит воду и смягчает струю. При необходимости его можно легко открутить, очистить смеситель и поставить на место.

Некоторым пользователям настолько понравился смеситель для ванны Haiba, что они покупают их каждый раз, когда им нужно заменить следующий кран на себя или у своих родственников.

Понравилось покупателям и тем, что в комплект запчастей на автомобильный штекер идет смеситель.

Покупатели заметили, что под гусаком нет ржавчины, как у многих кранов.

Покрытие держится достаточно крепко, не ходит. Нет темных пятен.

Отзывы отрицательные

Но не всем покупателям так повезло с покупкой миксера. Есть и гневные отзывы потребителей. Жалуются на низкое качество буксовых кранов.Керамические пробки быстро разрушаются. Запчасти не продаются. Надо покупать с резиновой шторкой.

Шток переключателя сифона-душа снят. Запчастей тоже нет. Покупатели делают вывод, что качество такого товара очень низкое.

Есть жалобы, что в корпусе смесителя появилась трещина, по которой постоянно вытекает вода. Другие пользователи находят трещины в полости крана.

Есть жалобы на плохую работу микшера при включении соула.Вода постоянно меняет температуру от ледяной до кипящей. Такой контрастный душ не входит в планы пользователя. Поэтому они оценивают ситуацию как брак.

Некоторые покупатели после установки смесителя обнаруживают, что он не обеспечивает нужный напор воды. Из-за этого колонка не загорается, и необходимость в смесителе отпадает сама собой. Но умыться все равно нужно.

Потребители говорят, что на колонку нельзя устанавливать смеситель однорычажный.Но для других это работает!

Пользователи предоставляют статистические данные, которые указывают процент качественной и бракованной продукции. Оказалось, что на 1 неисправность приходится 20 качественных. Это много или мало? Все зависит от того, что у вас есть. Эта статистика касается неподходящих смесителей. А есть такие, которые хозяева пытаются вернуть к жизни. Но это не всегда возможно.

Сравнение с дорогими смесителями

Есть мнение, и оно небезосновательно, что покупка дорогого крана - это покупка трех дешевых с предоплатой.Ведь если сложить стоимость этих дешевых смесителей и сравнить результат с ценой дорогих, то особой разницы вы не почувствуете. Но когда он сломает дорогу, потери будут намного выше. Но от этой ситуации никто не застрахован.

Сухое раздельное уплотнение - решение для высокотемпературных смесительных резервуаров

Химическое воздействие является разрушительной силой в любом высокотехнологичном производственном процессе. На заводе TIMET в Лас-Вегасе, штат Невада, сила проявлялась во время высокотемпературного смешивания тетрахлорида титана (TiCl4), известного в промышленности как TiCL.

TIMET - поставщик высококачественной металлической титановой продукции. Благодаря уникальному сочетанию прочности, легкости, коррозионной стойкости и других металлургических свойств титан компании используется в сотнях различных аэрокосмических, промышленных и новых применений.

Компания

TIMET искала консалтинговую компанию, чтобы определить лучший способ уплотнения точки входа вала в высокотемпературные смесительные резервуары, в которые заправлялся TiCL. Агрессивный химикат имеет тенденцию вспыхивать и образовывать потенциально вредный пар и ядовитое белое облако, что ставит под угрозу безопасность рабочих.Кроме того, когда химическое вещество контактирует с водой, оно может стать опасным.

Смеситель TIMET


Задача

Как TIMET может разработать более эффективный способ герметизации каждого резервуара? Возникли две серьезные проблемы. Во-первых, нужно было определить, как поддерживать прочное и надежное уплотнение. Конструкция уплотнения имела первостепенное значение, также существовали критические вопросы металлургии.

Торцевое уплотнение, установленное на одном из смесителей Philly

Ранее в системе использовалось двойное механическое уплотнение с затворной жидкостью на основе минерального масла, которая обеспечивала смазку между внутренней и внешней поверхностями. Заказчик планировал использовать разъемное механическое уплотнение, поскольку оно позволяло быстро заменить.

Однако для улучшения работы требовалось сухое уплотнение.Проблема? Никто не делал прокладку «всухую».

Вторым препятствием была длина вала. В процессе смешивания использовался длинный вал без опоры, что приводило к чрезмерному биению механического уплотнения.

Решение

Компания рекомендовала использовать DuPont Vespel CR6100 в качестве материала подшипниковой втулки. Дополнительная втулка будет способствовать правильной работе длинного вала и минимизировать биение вала на торцевом уплотнении.

Разъемное уплотнение всухую

Типичный зазор для неподвижного подшипника для вала такого диаметра составляет 0,0020 из стороны в сторону, что в сумме составляет 0,040 дюйма. Подшипник скольжения Vespel, который использовался, был обработан для обеспечения общего зазора от 0,007 дюйма до 0,010 дюйма. Это уменьшение зазора между подшипником и валом было настолько значительным, что подшипник скольжения Веспеля действовал как первичное уплотнение и сводил к минимуму биение вала значительно ниже допустимого уровня.

Причина, по которой зазоры могут быть уменьшены до этого уровня, связана с коэффициентом теплового расширения (CTE). Тепловой рост Dupont Vespel 6100 ограничен направлением Z (вдоль вала), при этом рост в направлениях X и Y остается чрезвычайно низким. Помимо уникальных свойств КТР материала, Vespel химически инертен по отношению к TiCL и может работать без смазки из-за очень низкого коэффициента трения этого материала.

Консалтинговая компания модернизировала сальниковую коробку смесителя для установки на John Crane Type 3740D с использованием подшипника скольжения Vespel, одного из первых бета-разъемных уплотнений для работы всухую, установленных John Crane.

Окончательный анализ

Во время окончательной сборки системы подшипников и разъемного уплотнения инженерная группа столкнулась с небольшими проблемами размеров, которые изначально не позволили им установить уплотнение. В результате было мало времени, и смеситель пришлось снова вводить в эксплуатацию.И TIMET, и команда инженеров были довольны, увидев, что только подшипник скольжения Vespel изолирует почти 100% паров.

Инженерная группа и представители завода решили оставить установку без разрезного уплотнения, пока не будут решены незначительные проблемы с размерами. При первой возможности на смесителях были установлены разъемные уплотнения для работы всухую, чтобы полностью устранить утечку пара.

Регулировки сальника смесителя

Подшипник скольжения Vespel продемонстрировал уменьшенное биение в качестве временного уплотнения.Команда внесла в систему изменения размеров и стандартизировала все компоненты.

Заключение

Несколько резервуаров на заводе, которые столкнулись с проблемами, аналогичными первым резервуарам, были оснащены раздельными уплотнениями для сухого хода в своих смесителях, а также подшипниками скольжения Dupont Vespel 6100, что позволило удерживать все пары TiCl. Разъемное уплотнение, которое было установлено во время очень короткого простоя, работало без сбоев (установка двойного уплотнения потребовала бы дней, а не часов).

Новое механическое уплотнение John Crane (скрыто от глаз) обеспечивает полное уплотнение резервуара для модифицированной системы смесителя.

Стоимость усовершенствований системы TIMET снизила время простоя и снизила требования к сложным системам поддержки уплотнений. Тот факт, что барьерная жидкость на основе минерального масла не требовалась для разъемного уплотнения, как это требуется для двойного механического уплотнения, был серьезным улучшением.

Это сэкономило деньги, специализированное вспомогательное оборудование для уплотнения для регулирования потока и давления на уплотнение и сократило время, необходимое для замены механических уплотнений в будущем.


Система поддержки уплотнения, устраненная после модификации

Для всех резервуаров комбинация разъемного уплотнения сухого хода и гильзы Dupont Vespel, а также других модификаций дала полный успех.В результате работы, выполненной на сегодняшний день, члены группы инженеров включают все новые модификации в качестве стандартных предложений для новых смесителей, которые компания закупает для своего завода. Оценка потребностей в смесителях началась в конце 2010 года, а окончательная установка на обоих резервуарах будет завершена к концу 2011 года.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
