Коптильня для горячего копчения из бочки своими руками

Речь пойдет о коптильне для именно для горячего копчения, я копчу в ней рыбу, преимущественно скумбрию, а также делаю куриные крылья, сделать ее можно самому из бочки 200 литров, нам понадобится даже не вся бочка, а лишь ее третья часть, самая нижняя, бочка разделена кольцами на три части, вот из нижней мы и будем делать коптильню.

Нам понадобится

  1. УШМ, она же болгарка
  2. Защитные очки (обязательно!!!!)
  3. Шуруповерт или дрель
  4. Сверло на 5 мм по металлу
  5. Лопата (если зимой — то кирка)

Для изготовления и успешной работы коптильни понадобится

  1. Бочка металлическая 200 литров (конечно б/у)
  2. Кирпичи (4-6 шт)
  3. Паяльная лампа
  4. Доски или листовой материал для крышки
  5. Старое одеяло
  6. Решетка для продуктов (у меня сетка кладочная просечно-вытяжная)

И так приступим, сначала нужно отрезать бочку, к сожалению свою бочку я не сфоткал перед тем как ее распилить на коптильню, поэтому взял фото в интернете. И так одели очки, взяли болгарку — отпиливаем.

Нам нужна только нижняя часть, перечеркнутое не берем
Нам нужна только нижняя часть, перечеркнутое не берем

После того как мы отпилили бочку, ее скорее всего нужно прожечь, для этого накидаем в нее дров и сделаем в ней костер, после того как все что было в бочке выгорело, наша заготовка под коптильню продолжает преображаться дальше.

Что бы можно было положить побольше продуктов в коптильню, я сделал двухярусные решетки из кладочной сетки, ее можно купить в любом строительном магазине, стоит не великих денег, но если есть решетка от старого холодильника, можно поставить ее.

3

После прожига бочка становится больше похожей на коптильню-самоделку. Замечу что полки (решетка) для продуктов должны быть съемными, для того что бы можно было достать поддон и заложить щепу для копчения. Для этого я просверлил отверстия в стенках коптильни, и вставил в них металлические пруты, на которые в последствии можно положить решетки для продуктов под копчение.

2

Обязательно нужно сделать поддон для сбора жира и прочих излишеств, выделяющихся с продуктов во время копчения, в противном случае они попадут на щепу и будет выделяться древесный дым вместе с продуктами горения жиров.

Зелеными стрелками показан поддон для жира на дне бочки, он так же выполняет функцию частичной заслонки кислорода, что бы щепа не горела а дымила. Поддон я согнул из листа жести, не очень красиво, но не было под рукой тазика, да именно тазик можно использовать для сбора жира, естественно металлический.

4

Вот фотография с тазиком, он был найден позже, и заменил собой этот поддон.

2

Коптильня готова, осталось сделать крышку, можно накрывать каждый раз одеялами, но это не очень удобно.

Подготовка к копчению

Теперь на дно бочки высыпаем щепу для копчения или кладем обрезки фруктовых веток, в интернете много пишут о том что щепу нужно замочить перед тем как использовать, я разницы не заметил, так что не заморачивайтесь. В такую коптильню я высыпаю примерно 3 жмени щепы в центр, там куда будет греть лампа.

И так засыпали щепу или заложили ветки,

в случае с ветками по периметру веток лучше вложить что то не горючее чтобы поставить поддон ровно на эти предметы (я кладу 3-4 куска колотого кирпича), потому как при прогорании веток, поддон перекосит, и есть риск вылить всю каку на материал для копчения.

Просовываем металлические прутья в отверстия, и устанавливаем на них решетку, на решетку выкладываем продукты, в данном случае это куриные крылышки.

6

Дальше ставим коптильню на заранее подготовленные кирпичи, между которых я заранее выкопал не большую ямку для того что бы в нее встала паяльная лампа.

5

Перед тем как поставить паяльную лампу под коптильню, разжигаем ее и выводим в режим, что бы пламя было синим и гудела как трансформатор.

5-1

Лампу ставим немного под углом к горизонту, направляем ее на центр дня коптильни, ведь именно туда мы положили щепу/ветки

Коптильню накрываем крышкой, заранее сделанную из листового материала или досок сбитых в щит, оббитую старым одеялом, для плотного прилегания к неровному краю отпиленной бочки (мы ж не ювелиры).

1

и еще

Фотографировал на паяльную лампу, прошу прощения за качество.

3

Так вс оставляем и наблюдаем периодически за процессом.

Процесс копчения в коптильни из бочки

Удобство копчения лампой, в том что она не нуждается в постоянной подкачки давления в ручную, если ее не затушит ветром (а у нас это продумано, для этого мы капнули ямку), и не забьется сопло, она будет «гудеть» около 3х часов, пока не израсходует весь бензин.

Процесс копчения по времени может занимать от 40 минут до нескольких часов, это зависит от температуры окружающего воздуха, естественно что мы коптим на улице, поэтому зимой процесс может затянуться, потому что температура в самой коптильне остается слишком низкой, идеальная температура на мой взгляд, это когда ладонь терпит но не долго (руку прикладывать сбоку на бочку). Если же температура будет не достаточной, то вы можете получить резиновую курицу. Повлиять на температуру можно накрыв коптильню из бочки одеялом, но так что бы оно не загорелось, для этого кирпичи под коптильней должны стоять по периметру, это тоже сохранит тепло под самой бочкой, при таких условия как я описал копчение крыльев 1-2 часа, рыба около часа.

Кстати можете коптить рыбу с мясом, и не боятся передачи запаха. Только рыба пусть лежит на нижней решетке.

Результат копчения:

Скумбрия

7

Куриные крылья

8

На последок поделюсь рецептом для копчения крыльев который мне очень нравится, делаю только так:

  • Засыпаем в промытые крылья следующие:
  • соль, сахар, перец, лимонную кислоту в пропорции 1:1:1:0,5
  • Перемешиваем, ждем 1-2 часа, коптим.

(Visited 1 760 times, 1 visits today)

Коптильня из бочки своими руками

Многие считают коптильню для дачи незаменимой вещью. С этим сложно поспорить. А если вы охотник или рыбак, то такое изделие просто бесценно для вас. Всегда приятно скушать копченое мясо, рыбу или дичь, приготовленную на природе. Если вы нуждаетесь в коптильне, то у вас есть два варианта развития. Самый простой — это пойти в магазин и приобрести для себя коптильню. Но, не все могут себе это позволить. Поэтому многие выбирают второй вариант — сделать коптильню для дачи самостоятельно. Хочется сказать, что для этого не нужно быть бывалым мастером, а инструменты и материалы, нужные для работ, вполне доступные.

Многие имеют на даче бочку, которая валяется без дела. Если у вас такой нет, то можете приобрести ее, ведь именно она станет нашим сырьем для коптильни. Желательно, чтобы бочка была на 200 литров. Это позволит коптить много мяса. Итак, если вы настроились, давайте узнаем, как сделать коптильню из бочки.

Понятие холодного и горячего копчения

Для начала, вы должны понимать, что существует два вида копчения, которые может выполнять ваш агрегат:

  • горячее копчение;
  • холодное копчение.

Суть вам может быть ясна. В первом случае, способ довольно быстрый, безопасный и качественный. Сырье, помещенное внутрь, проходит обработку дымом, температура которого в среднем достигает 70 градусов Цельсия (диапазон от 45 до 120 градусов). В такой среде нужно выполнять копчение начиная с двух часов, заканчивая двумя сутками. В итоге у вас получится сочный, ароматный и вкусный готовый продукт. Его сразу же можно употреблять в пищу. Это основная разница.

Если же говорить о холодном копчении, то такой процесс происходит намного дольше. В коптилку помещают уже готовые засоленные небольшие ломтики продукта, которые обрабатываются там на протяжении 4 суток (минимум от 2, все зависит от результата). Что касается больших кусков, то они могут находиться внутри даже неделю. Средняя температура копчения при этом достигает 40 градусов. В чем суть такого метода? Влага с мяса или другого продукта удаляется постепенно, насыщая сырье копченым вкусом и ароматом. Блюдо будет в меру подсушенное и с частичкой жира.

Обратите внимание! Этот вид копчения хорош тем, что исходный продукт можно хранить длительное время.

Как вы поняли, коптильня холодного копчения, и коптильня горячего копчения отличаются только температурой работы, и, соответственно, итоговым продуктом. Давайте узнаем, какая она, коптильня горячего копчения своими руками. К тому же вы можете сделать агрегат из двух бочек, чтобы увеличить количество сырья, которое можно обрабатывать. Так можно сделать коптильню холодного копчения своими руками и горячего. Но, какова она будет, решайте сами.

Подготовка инструментов и материалов для создания коптильни

Первое, с чего начинается наша работа — это заготовка всего необходимого для работы. Как уже говорилось вначале, все инструменты простые и с ними сможет работать каждый. Да и материала на обустройство уйдет немного. Вот список всего арсенала:

  1. Металлическая бочка (новая или б/у) на 200 л.
  2. Прутья арматуры, из которых можно сделать решетку. Как вариант купить уже готовую.
  3. Металлический уголок, преобразующийся в ножки для бочки.
  4. Петли, позволяющие открывать и закрывать крышку коптильни.
  5. Фитинг или часть трубы.
  6. Гайки и болты.
  7. Болгарка.
  8. Заклепки и пистолет к ним.
  9. Небольшая цепочка.
  10. Щетка по металлу.
  11. Ручка, которая будет приварена к крышке.
  12. Сварочный аппарат.
  13. Маркер для разметки и рулетка.
  14. Шлифмашинка и дрелька.

Этого вполне хватит, чтобы вы имели прекрасную коптилку холодного или горячего копчения из бочки. Остается только рассмотреть инструкцию по созданию конструкции. Мы рассмотрим два варианта коптильниц из бочек: сделанные без сварочного аппарата и с его использованием. Ведь не все умеют им пользоваться или даже не обладают им. Это поможет вам реализовать все в жизнь.

Делаем коптильню из бочки без сварочного аппарата

Такой способ имеет огромное преимущество, ведь лишь ограниченное количество людей могут и умеют пользоваться сварочным аппаратом. Это не болгарка, здесь нужны профессиональные навыки. Именно этот вариант и выбирают большинство пользователей. Итак, приступим к работе по созданию коптильни из бочки.

Первым делом вам нужно подготовить бочку к работе. Что это значит? Ее поверхность нуждается в зачистке. В этом вам поможет шлифовальная машинка или специальная насадка на болгарку. Тщательно обработайте поверхность бочки, чтобы на ней не осталось следов ржи и краски.

Важно! Не пренебрегайте правилами безопасности. При работе будут образовываться мелкие частицы, которые вредны для глаз и дыхательных путей. Поэтому нужно работать в респираторе и очках.

Посмотрите на фото. Именно такую конструкцию мы будем с вами сооружать. Чертежей делать не нужно, так как фотография поможет вам сориентироваться.

Здесь в качестве подставки используется металлическая конструкция. Это могут быть и уголки. Решать вам. Теперь вся инструкция по созданию бочки коптилки будет подана пошагово:

  1. На боковой части бочки нужно выполнить разметку крышки. Она должна быть достаточного размера. Сравните с оригиналом на фото. После того как разметка сделана, можете отрезать эту деталь болгаркой. Хочется обратить внимание, что люк может быть каким угодно, все зависит от желания. Можете сделать его как на фото, можете просто распилить бочку напополам или другим способом. Сама крышка может быть круглой, прямоугольной или квадратной.
  2. Так как размер люка и отверстие под него идентичные, нужно позаботиться о том, чтобы крышка была зафиксирована и не проваливалась вовнутрь. Для этого используйте металлические полосы, обод из другой бочки или специально купленная планка. Фиксировать ее можно заклепками, достаточно только выгнуть заготовку по форме бочки, просверлить отверстия и выполнить стыковку.
  3. Следующая задача — закрепить петли для нашей крышки. В продаже есть разные модели петель, выберете оптимальный вариант для себя. Что касается фиксации, то здесь все то же самое, что и с планками. Нужно наметить отверстия, просверлить их и склепать петлю к бочке заклепкой. Сперва зафиксируйте одну сторону, а потом и вторую. Следите за тем, чтобы крышка не перекосилась или ушла вбок.
  4. Когда петли готовы, остается прикрепить к люку ручку. В ход идут самые разные детали: старые ручки от холодильника, серванта, шкафа и т. п. Можно использовать рейку или трубку. Здесь уже решайте сами. Фиксируется ручка для коптилки из бочки на болты. Нужно только просверлить отверстия.
  5. Переходим к дымоходу для бочки. Его можно сделать из любой трубы или фитинга. Дымоход будет размещен на дне бочки, сбоку люка. Ваша задача — зафиксировать трубу или фитинг болтами так, чтобы соединение было герметично. Со сваркой было бы проще, но выходим из ситуации по-своему.

    Обратите внимание! Чтобы крышка не падала в противоположенную сторону, вы можете сделать для нее фиксатор из цепочки. Она будет предотвращать падение люка, фиксируя его в одном положении. Один конец цепки фиксируется на неподвижной части бочки, а другой на люке. На фото выше показано, как это реализовано.

  6. Коптильня из бочки своими руками практически готова. Остается сделать совсем немного. Откройте люк и измеряйте пространство внутри бочки. В нее будет установлена решетка. Вы можете сделать ее самостоятельно или же купить готовую. Первый вариант прост. Нужно всего лишь просверлить отверстия в бочке и вставить арматуру внутрь.
  7. Но и теперь бочка не готова к работе. Внутри ее еще есть краска. Поэтому всю поверхность нужно хорошенько обработать. Для начала зажгите огонь внутри, чтобы краска обгорела. Потом при помощи щетки по металлу очистите остатки и удалите гарь с поверхности. Теперь можете обезжирить всю поверхность и нанести на бочку краску, которая будет устойчивая к высоким температурам.
  8. Осталось только сделать подставку или раму-держатель. Как именно ее сделать, решайте сами. Можете сделать в виде козла или просто установить на заранее подготовленное место на даче.

Вот и все, теперь делайте копчу сколько угодно. Такая конструкция обходится недорого, а на ее создание потребуется максимум половина дня. Все довольно быстро, просто и дешево. И никакой сварки не использовалось. На фото видно, как все смотрится в готовом виде.

Обратите внимание! Вы можете делать бочку коптилку и в вертикальном положении. Суть работы точно такая же, только вот меняется вид конструкции.

Коптильня из бочки своими руками, вариант №2

Если вы сварщик, или же умеете пользоваться сварочным аппаратом, то можете упростить себе жизнь и сделать все значительно быстрее. Нужно только выбрать чистую и снаружи и изнутри бочку. Если раньше в ней хранились химические вещества, то ее лучше не использовать. В этом варианте мы рассмотрим вертикальное расположение коптильни. Вот как будет выглядеть коптильня из бочки и процесс копчения в ней.

Инструкция по изготовлению:

  1. Если бочка запаяна, то нужно болгаркой отрезать верхнюю ее часть. Не спешите выбрасывать крышку, так как ее можно будет использовать как поддон для камеры копчения.
  2. Наша топка будет находиться в нижней части. Вот почему нужно сделать там дверцу и соорудить дымоходный выход. Сама дверца может иметь размер 20х30 см. Точно по такому же принципу, только с использованием сварки, дверцу нужно соединить с бочкой петлями. Именно туда будут загружаться дрова.
  3. Дно бочки нужно сделать перфорированным. Оно будет служить поддувалом и отсеком для сбора и удаления золы и остатков от огня. Зрительно разделите бочку на три равных части и на 1/3 фиксируйте дно из прочного металла, толщина которого минимум 4 см.
  4. Теперь вырежьте проем для дымохода, соответствующий диаметру трубы или фитинга. Саму трубу нужно приварить на место. Высота дымохода не должна быть слишком большой, чтобы не увеличивать тягу. Тогда жир будет слишком сильно выделяться из продуктов.
  5. Присоедините к коптильнице из бочки ножки, которые будут создавать воздушное пространство. Так процесс горения будет еще лучше.
  6. Обратите внимание! Вам необязательно делать топку внутри самой бочки. Ее можно сделать из кирпичей и установить в любой части дачи. Дно коптилки будет играть само дно бочки. Зато вы получите больше ценного пространства конструкции.
  7. Передняя часть топки отделывается кирпичами, только частично. В отверстие будут подкладываться дрова.
  8. Крышка резервуара используется как поддон для жира. Чаще всего диаметр крышки не больше диаметра коптилки. Для ее установки можете приварить арматурные прутья крест-накрест. При этом высота — 15-20 см от дна. В это место и вставьте поддон.
  9. Осталось сделать вверху основу для решетки и установить ее. Петельками могут служить прутья арматуры, зафиксированные с 4 сторон бочки. Петли должны быть такими, чтобы не мешали вам доставать поддон.
  10. Сделайте решетку из прочной проволоки, закрепленной на подготовленную основу.
  11. Осталось сделать крышку для нашей коптильни.

Посмотрите на фото, где схематически изображен процесс копчения и сама коптильня, сделанная своими руками.

Вариант коптильни №3 — холодное копчение

Если вас заинтересовала схема холодного копчения, то конструкцию тоже можно сделать своими руками. Это универсальный коптильный аппарат, который делается без встроенной топки. Особенность ее в том, что бочка может использоваться как для одного метода копчения, так и для другого.

Вам нужна бочка, у которой прочное дно. В нем нужно сделать небольшие дырки (отверстия). Топка же сооружается как отдельная конструкция. Ее можно сделать из металла или из кирпича. Верх топки сделайте незакрытым.

На топке сверху будет сделана коптильня, а продукты, что находятся внутри, будут обработаны по методу горячего копчения.

Теперь нужно сделать топку для холодного копчения, сделав дымоход и отверстие для входа трубы снизу. По сути, внутренности бочки делаются по такому же принципу, только вот без сборника отходов и продуктов горения. Охлажденный дым будет проникать в бочку через трубу и выполнять свою работу. Посмотрите на фото, как это можно реализовать.

Заключение

Теперь вы знаете, как можно сделать коптильню у себя на даче из бочки. Вы могли убедиться, что способ несложный и вполне реализуемый. Нужно только подготовить все необходимое и выделить несколько часов на работу. Зато вы в скором будущем сможете наслаждаться вкусной вяленой рыбкой, колбасой или другим мясом. Этот вкус поможет вам забыть обо всех трудах, которые вы сделали. Конструкция точно оставит вас равнодушной. А чтобы помочь вам с заданием, мы подготовили видео.

Коптильня из старой бочки своими руками


Скоро начнётся лето и рыболовный сезон. Я покажу замечательную идею, как сделать коптильню из старой бочки. В такой коптильне вы сможете коптить рыбу и мясо за несколько часов. Эта самоделка проста в изготовлении и дешева в создании. Рыба в такой коптильне получается лучше чем в магазине.

Для начала посмотрим авторское видео:

[media=http://www.youtube.com/watch?v=DnPkxKLVYHk]

Необходимые материалы и инструменты:
- бочка
- кирпичи
- проволока
- тазик
- щепки

Шаг 1: Поставим бочку на несколько кирпичей, для того чтобы развести костёр под ней.


Шаг 2: Положите на дно бочки 3 кирпича для тазика и щепок для их тления.

Шаг 3: Насыпаем на дно щепки фруктового дерева: яблоня, груша - рыба лучше прокоптится и будет запах.

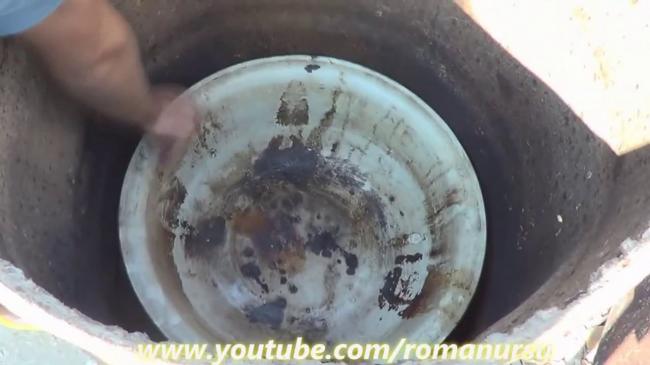

Шаг 4: На кирпичи устанавливаем тазик, чтобы туда стекал жир от рыбы или мяса.

Шаг 5: Установим толстую проволоку вверху бочки, чтобы подвесить на неё рыбу.

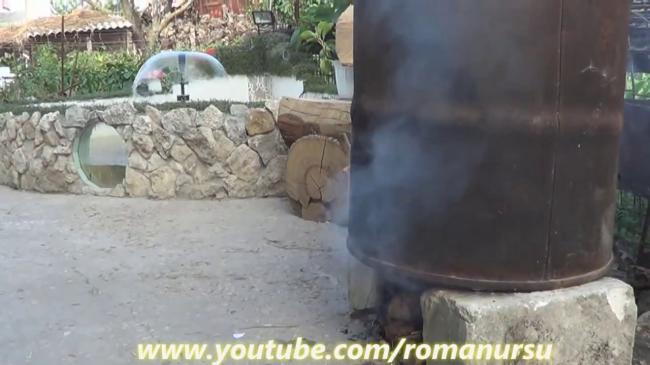

Шаг 6: Накрываем бочку фанерой или чем-то другим и разжигаем костёр.

Коптильня готова! Рыбу нужно коптить несколько часов регулярно подкладывать в костёр. Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

как сделать своими руками, видео

Чтобы приготовить потрясающие копчёности в домашних условиях, нужно обзавестись необходимым оборудованием – коптильней. Она может трудиться на электричестве, газу или углях. И совсем не обязательно приобретать такую технику. Её можно создать самостоятельно. Например, удобная самодельная коптильня из бочки.

Для начала нужны знания устройства данного аппарата (схема коптильни):

Какой бы материал ни был задействован в производстве, у аппарата должно быть два отдела:

  • Для продуктов.
  • Для топлива.

Они могут совмещаться или быть разделёнными. Во втором варианте требуется труба, чтобы подавать дым.

Первый вариант используется для готовки деликатесов по принципу горячего копчения. Здесь продукция находится под воздействием и дыма, и высоких температур. Это агрегат горячего копчения – АГК.

Схема АГК:

Второй вариант – это агрегат холодного копчения – АХК. В нём дым утрачивает свою температуру, и высокие температурные показатели снижаются.

Схема АХК:

Если вы намерены сделать АХК из бочки, обязательно поставьте отдельно дровяную печь. Она может быть кирпичной или металлической. В отделении для продуктов устройте крюки или полочки для размещения и фиксации продукции.

Крышку лучше сделать из дерева. Можно вместо неё применять мешковину. Так дым и влага будут удерживаться. Печь и коптильный отсек связываются с помощью трубы. Она может быть самой простой.

Деревянную крышку не создавайте из хвойной древесины. При нагреве из неё выделяются большие объёмы канцерогена. На практике закрывать АХК достаточно смоченной тканью. Ткань периодически заменяется. Коптильня из бочки своими руками закрывается только металлической крышкой, ведь там образуются солидные температуры.

Принципы создания коптильни

Как сделать коптильню из бочки? Аппарат сооружается по такому принципу: топливо сосредотачивается на дне продуктового отсека.

Схема-чертеж:

Под продукцией на место с опилками (жаровней) дополнительно ставится противень. Это оборона от попадания жира, стекающего от готовящихся мясных и рыбных продуктов, в угли. В ином случае вспыхнет огонь, и все копчёности просто сгорят. А в изолированном аппарате его погасить, как в шашлычнице, не получится.

Между стенками и этим противнем должен сохраняться зазор для свободного подъёма дыма. Опилки перед применением пропитываются водой. Так они будут именно тлеть, а не гореть. В АХК процесс продолжается гораздо дольше – до недели и более. В установке горячего копчения несколько часов.

Поэтапный инструктаж

Наличие на даче коптильни из бочки – это гарантия беспрепятственного и быстрого приготовления копчёных вкусностей.

Материалы и инструменты

Для её изготовления необходимо обзавестись такими материалами:

  • Бочкой из металла на 200 литров. Желательно, чтобы в ней ранее не хранились химические и нефтяные продукты.
  • Арматура. Её минимальный диаметр – 6 мм.
  • Стальная проволока. Из неё будет сделана сетка.
  • Уголок из металла. Из него будут сооружены ножки. Используется 4 одинаковых по длине отрезка.
  • Трубы для дымохода. Её диаметр – 10 см. Длина – примерно 100 см.

Нужный инструментарий:

  • Болгарка с дисками по металлу.
  • Сварочная техника с электродами. Будет использован электродуговой метод.
  • Рулетка.

Если из 200 литровой бочки были извлечены вредные химикаты и машинные масла, её нужно и промыть и пропарить паяльной лампой. Если лампы нет, можно просто обжечь. После этой процедуры бочка наполняется водой и остаётся в покое на несколько суток.

Алгоритм работ

Если используемая бочка полностью запаяна, сначала срезается её крышка. Из этой крышки потом можно сделать противень для жира.

Нижняя зона – это топочный отсек. Здесь нужно вырезать отверстие прямоугольной формы. Это вход для закладки дров. Примерные параметры дверцы: 20 (высота) и 30 (ширина) см. Этот элемент не выкидывайте. Он сгодится для хорошей дверцы.

Сначала привариваются петли. Затем монтируется ручка. Здесь должна быть фиксирующая задвижка. С противоположной части устройте отверстие под дымоход. Его форма круглая.

На дне вырезаются прорези для подачи воздуха, и оптимального горения, и быстрого устранения золы. Их ширину не следует задавать слишком большой, иначе топливо просто выпадет раньше, чем нагреется.

Сейчас можно делать камеру. Она находится на линии 1/3 от дна. Здесь монтируется железный лист – это днище коптильного отсека. Плотность металла – 4-5 мм. Это гарантия, что он не прогорит и равномерно раздаст тепло.

Затем ставится дымоход. Он приваривается к ранее созданному отверстию. Труба в некоторых случаях немного загибается, поскольку она должна идеально поместиться в участке монтажа.

После этого можно монтировать ножки. Их нужная высота – минимум 30 см. Это гарантия лучшего зазора для проникновения воздуха и получения требующейся тяги, то есть оптимального тления дров.

Для развития полезного объёма вашего аппарата его можно разместить на специальной плите. Её вы предварительно создаёте из кирпича. Позиция дымохода – задняя сторона кирпичной установки.

Отдельно производится противень для жировых скоплений. Его параметры: по окружности он на 3-4 см уступает диаметру бочки. Это залог качественного попадания дыма.

Чтобы установить поддон внутри, следует монтировать пару металлических распорок. Сам поддон не приваривается, он – съёмный. Это существенно облегчит подгрузку горючего.

Теперь можно располагать решётки или крюки. На число решёток влияет высота бочки. Необходимая дистанция между каждым ярусом – порядка 15 см. Чем больше ярусов, тем больше продуктов готовится за одну сессию.

При изготовлении опорных элементов для крюков или решёток удостоверьтесь, что они не станут помехой для изъятия противня.

Совет! Решётку делайте из очень плотной стальной проволоки.

Кульминация. Изготовления крышки. Самый подходящий материал – дерево лиственных или фруктовых пород. В неё высверливаются незначительные дырки. Это способ испарения лишней влаги.

Так создаётся коптильный аппарат на основе бочки. Главное – следовать предложенным чертежам и алгоритмам.

Выбор щепы

Первым важным фактором здесь является подбор стружки для образования дыма. Хвойное сырье исключайте сразу. От него исходят вредные смолы и портится вкус пищи. Лучше применять сырьё от таких древесин:

  • яблоневой,
  • вишнёвой,
  • абрикосовой,
  • сливовой,
  • другой фруктовой,
  • ольховой.

Чтобы придать блюду особый вкус, можно любые из предложенных стружек сочетать с небольшим количеством можжевельника. Его опилки располагаются на дне коптильной ёмкости. От них исходит дым, придающий мясной или рыбной продукции изящный специфический вкус.

В самой нижней части получается зона дна с опилками. После чего располагается поддон для жира. На решётку ложатся продукты, они обвязываются шпагатом либо бечёвкой.

После этого бочка закрывается сделанной ранее крышкой. А в саму печь можно помещать и хвойную древесину. Поскольку дым от неё устраняется через дымоходную трубу.

Происходит поджигание дров. Они горят. И нагревается дно коптильного отделения. Вследствие чего опилки, выложенные ровно, тлеют. Время готовки продуктов обуславливается их видом:

  • Рыба – 30 минут.
  • Мясо – минимум час. Здесь важен его вид и параметры кусков.
  • Курятина – немного больше 40 минут.

Деликатесы, приготовленные по таким принципам, имеют непревзойдённые вкусовые качества. В них отсутствуют разные добавки и примеси, которые часто встречаются в копчёных заводских продуктах

Другие бочковые варианты коптилен

Их всего три. Они изготавливаются несложно и за короткий промежуток времени. Используются те же методы.

Например, можно создать наиболее простую модификацию. Здесь производятся такие действия:

  1. Используется старая труба из водостока.
  2. Она под незначительным уклоном вкапывается в землю. Она связывает участок нахождения костра с продуктовым отсеком.
  3. Чтобы создать костровую зону, достаточно вырыть неглубокую ямку и накрыть её металлическим листом.
  4. Этот лист – способ контроля над активностью горения. Чем больше его открываете, тем мощнее огонь.

Второй вид – особая сушилка. В этой модификации, как правило, копчение не проводится. Здесь сушатся фрукты и грибы. Можно, конечно, потратиться и приобрести электрическую версию. Но самостоятельно её сделать проще. И при этом не понадобятся большие расходы.

Суть устройства такова:

  1. Используются две бочки. Их можно заменить бетонными блоками.
  2. Одна ставится на другую. Получается канал для дыма. Высота канала – примерно 3 м.
  3. Между бочками кладется лист из металла или противень.
  4. На него сыплется мелкий щебень, ставится сетка, на которой будут размещаться продукты для сушки.

Коптить в данном аппарате тоже можно. Но его основная функция – сушка.

Третий тип – бочка из дерева. Это тоже довольно простой метод. Но создаётся не только функциональный агрегат, но и изящный декоративный элемент в вашем саду. Туннель для дыма и топочный отсек находятся в земле. Их нужно затаить под грунтовым слоем. Когда нет копчения топка закрывается крышкой. На ней имеется некоторый слой дёрна. В некоторых случаях в этом месте делают небольшую клумбу.

Получается оригинальная коптильня. А с виду изящная бочка из дерева. Её можно декорировать камнем. Так она преобразуется в компонент ландшафтного дизайна.

Сделанные по любому из типов установки будут полезны в хозяйстве не одни десяток лет.

Итоги

Таким образом, имея бочку из любого материала и с подходящим объёмом в своём хозяйстве, можно соорудить качественный коптильный агрегат или мангал.

Коптильня из бочки 200 л своими руками: чертежи, размеры и схемы

Основная часть домашней коптилки — это коптильная камера. Она изготавливается из разных материалов, один из вариантов — металлическая или деревянная бочка. Сделать коптильню из бочки своими руками можно на даче или во дворе частного дома.

Самодельная коптильня из бочки

Коптильня из бочки ёмкостью 200 литров

Оптимальным вариантом является изготовление коптильной камеры из двухсотлитровой бочки. Коптилка из бочки такого размера имеет большую производительность и в ней проще поддерживать необходимую температуру в режиме горячего копчения.

Форма коптильни из большой железной бочки позволяет расположить в ней крюки для колбасы или рыбы в несколько рядов.

Кроме достоинств, у такого устройства есть недостатки. При работе из него выделяется дым, поэтому аппарат нельзя использовать в закрытом помещении, например, на кухне. Для этого необходима .

Схема коптильни из бочки с ёмкостью 200 литров

Коптильня из маленькой бочки

Не всегда есть возможность сделать коптильню из бочки ёмкостью 200 литров. В этом случае приходится использовать бочки 50, 60 и даже 20 литров. Конструкция этих коптилен не отличается от аппаратов бОльших размеров, за исключением количества решёток с продуктами и производительности.

Альтернативой коптилки из бочки является похожая по конструкции .

Как сделать коптильню горячего копчения в домашних условиях из бочки

Самое распространённое приспособление — для горячего копчения. Такое устройство проще в изготовлении, а процесс обработки продолжается 0,5-2часа.

Перед началом изготовления нуждается в подготовке. Бочку из под масла достаточно отмыть раствором соды или средством для мытья посуды, ёмкости из-под других жидкостей необходимо выжечь газовой горелкой.

Простая коптильня горячего копчения

Проще всего сделать устройство для обработки горячим дымом. Для этого в стенках металлической бочки сверлятся отверстия, в которые вставляются стальные прутья, при помощи которых крепятся решётки с продуктами и поддон для жира. Нижние прутья устанавливаются на высоте 5см от дна для установки поддона, следующие для решёток, через каждые 15-20см. Опилки насыпаются на дно бочки.

Собранная накрывается крышкой и ставится на подставку из кирпичей, между которыми разводится небольшой костёр. Огонь нагревает дно с опилками и они выделяют дым, необходимый для копчения.

Схема коптильни горячего копчения из металлической бочки

Коптильня из двух бочек

Из двух бочек получается устройство со встроенной топкой. По форме этот аппарат похож на букву «Т». Чертежи и размеры этого аппарата зависят от размеров используемых бочек. Аналогом такого аппарата является .

Ёмкость больших размеров используется в качестве коптильной камеры и устанавливается горизонтально:

  1. Вырезать боковую стенку по всей длине и 1/3 окружности.
  2. Закрепить вырезанную часть на петлях в качестве крышки.
  3. На расстоянии 1/3 и 1/2 диаметра от дна коптильной камеры просверлить отверстия Ø10мм для стальных прутьев Ø8мм.
  4. Изготовить поддон и решётки, которые будут устанавливаться на прутья.

Бочка меньшего размера устанавливается вертикально. Это топка для аппарата:

  1. Удаляется верхняя крышка.
  2. Верхняя часть обрезается так, чтобы без зазоров соединяться с коптильной камерой.
  3. Вырезаются две дверцы — бОльшего размера вверху, для загрузки дров, меньшая над дном, для поддувала и очистки печки от золы.
  4. Дверцы закрепляются на петлях.
  5. Внутри бочки между дверями закрепляется колосниковая решётка из металла толщиной не менее 5мм.
  6. Сзади вверху прорезается отверстие Ø100мм для дымохода.

После изготовления отдельных частей они собираются вместе и к печке присоединяется дымоход.

Принцип работы такой коптильни аналогичен другим аппаратам горячего копчения:

  1. На дно (нижнюю боковую стенку) верхней бочки насыпаются опилки.
  2. На стальные прутья устанавливаются поддон для жира и решётка с продуктами.
  3. В печке разводится огонь.
  4. Опилки нагреваются и выделяют дым.

Сборка коптильни из двух бочек

Универсальное устройство для холодного и горячего копчения

Самодельная коптильня из бочки может использоваться для всех видов копчения:

  • В холодном режиме к ёмкости подключается труба с дымогенератором. Она подключается через отверстие в нижней части боковой стенки.
  • В горячем режиме дымоходное отверстие закрывается деревянной или металлической пробкой и она устанавливается на подставку из кирпичей. Между кирпичами разводится костёр.

Схема универсальной коптильни для горячего и холодного копчения

Электрическая коптильня

Если установить на дно бочки электроплитку, то получается . В этом случае на плитку устанавливается старая чугунная сковородка с опилками, а поддон для жира размещается на 5см выше сковороды.

Провод от электроплитки выводится наружу через специальное отверстие внизу стенки коптильной камеры. При установке в верхней части коптильни термодатчика он поддерживает постоянную температуру обработки и электрокоптильня становится автоматической.

Для использования электрокоптильни в закрытом помещении необходимо оснастить бочку гидрозатвором. и дымоотводящей трубкой отличается пониженным дымовыделением.

Схема электрической коптильни из металлической бочки

Как сделать из бочки коптильню холодного копчения

Из такой ёмкости получается не только коптилка горячего, но и холодного копчения.

В этих аппаратах обработка продуктов производится при температуре 20-40°С, поэтому дым вырабатывается не в бочке, а рядом с ней и поступает внутрь по дымоходу. Его длина зависит от конструкции дымогенератора.

Для повышения качества дыма и готовых изделий дымоход может оснащаться охладителем, фильтром, конденсатосборником и другими аксессуарами, поэтому такие устройства имеют более сложную конструкцию, чем предназначенные для обработки продуктов горячим дымом.

Аналогом этого аппарата является .

Коптильня из бочки без дна

Эти коптильни располагаются на склоне холма или оврага, коптильный дым вырабатывается при сгорании дров в яме или небольшом очаге, располагающемся в нижней части дымохода:

  1. На склоне холма выкопать канаву длиной 5-10 метров сечением 15х15 см.
  2. В нижней части канавы выкопать яму 50х50х50см.
  3. Накрыть дымоход досками, шифером или листами металла, оставив ненакрытым верхний конец канавы на длину 20см.
  4. Из брусков изготовить решётки и закрепить их на 4 вертикальных рейках.
  5. Установить рейки с решётками над ненакрытым концом канавы.
  6. Разместить мясо или рыбу на решётках.
  7. Накрыть стойку с продуктами бочкой без дна.
  8. Развести в очаге небольшой огонь.

Топить печку нужно только дровами лиственных пород деревьев.

Коптильный аппарат из металлической бочки без дна

Коптильня из бочки и трубы

Аналогичную конструкцию можно сделать во дворе частного дома:

  1. Огонь разводится в небольшой кирпичной или стальной печке.
  2. Дым в бочку поступает по трубе Ø100-150 мм длиной 3-5метров.
  3. Дымоход присоединяется к бочке через отверстие в стенке на высоте 10см от дна.

Для обеспечения тяги бочка устанавливается на подставке так, чтобы дно было выше печки.

Фото коптильного аппарата из бочки и трубФото коптильного аппарата из бочки и труб

Коптилка холодного копчения из бочки

Копчение с дымогенератором и вентилятором

При недостатке места и для экономии опилок для выработки дыма рядом с бочкой располагается дымогенератор. В этих устройствах дым выделяется при тлении опилок. Для улучшения тяги и повышения дымообразования в верхней части генератора устанавливается эжектор, к которому подключается компрессор.

обрабатывает продукты дольше, чем коптилка горячего копчения, но закуски получаются более высокого качества.

Для равномерного поступления дыма к продуктам дымоход подключается к нижней части коптильной камеры.

Для работы коптилки нет необходимости использовать мощный компрессор. Допускается использовать компьютерный кулер или аналогичный вытяжной или нагнетающий вентилятор:

  1. В дне пластиковой бутылки вырезается отверстие, диаметром, соответствующим лопастям кулера.
  2. Скотчем вентилятор максимально герметично приматывается к отверстию.
  3. В крышке сверлится отверстие, соответствующие ПВХ трубке для подачи воздуха к эжектору.
  4. Крышка накручивается на бутылку и в неё вставляется трубка.
  5. Место входа шланга в крышку обматывается клейкой лентой.

Для регулировки потока воздуха вентилятор подключается через диммер или его входное отверстие прикрывается куском плотной бумаги.

Фото вентилятора для копченияФото вентилятора для копчения

Изготовление вентилятора в домашних условиях

Коптильня из деревянной бочки

Для холодного копчения допускается использовать не только стальную бочку или из нержавейки, но и деревянную. Решётки также допускается изготовить из деревянных брусков и реек.

Есть два вида деревянных бочек:

  • Из отдельных клёпок. Решётки устанавливаются на стальных прутьях аналогично металлической бочке.
  • Из толстой фанеры. Решётки собираются на стойках в цельную конструкцию и опускаются в коптильню сверху, вместе с продуктами.

Есть два способа подачи дыма в деревянную бочку — через дымоход, выкопанный  в земле или при помощи дымогенератора через дымоходную трубу. Для герметичности места присоединения дымоходной трубы его обмазывают глиной или тестом из муки и воды.

Фото четрежа коптилки из деревянной бочкиФото четрежа коптилки из деревянной бочки

Чертеж коптильни из деревянной бочки

Коптилка с патроном и паяльной лампой

Для производства дыма можно использовать металлическую ёмкость небольшого размера со съёмной крышкой, желательно из толстого металла. Другое название этой ёмкости — «патрон». Он так называется из-за цилиндрической формы, как у ружейной гильзы и опилок внутри вместо пороха.

Патрон нагревается на костре или при помощи паяльной лампы. Для поступления дыма в бочку он соединяется с ней в нижней части трубой с резьбой 1/2-3/4″. Для лучшего охлаждения труба должна быть длиной не менее 1метра.

Бочка с патроном может использоваться в качестве коптилки горячего копчения. В этом случае опилки насыпаются на дно, а костёр разводится под бочкой.

Фото коптилки из бочки и паяльной лампыФото коптилки из бочки и паяльной лампы

Коптильный аппарат горячего копчения из металлической бочки с паяльной лампой и патроном

Фотогалерея домашних копченых деликатесов

особенности, плюсы и минусы, необходимые материалы и инструменты, технология сооружения, экплуатация и уход

Традиция коптить добычу досталась нам от наших далеких предков. И хотя острой необходимости сохранять продукты с помощью копчения сейчас нет, побаловать себя копченой рыбой, салом или мясом собственного приготовления иногда хочется. И в этом может помочь простая коптильня, сделанная своими руками из подручных материалов. Самый простой пример коптильного приспособления — коптильня, сделанная из металлической или деревянной бочки.

Что собой представляет коптильня?

Коптильная установка состоит из нескольких элементов:

  • камера копчения — в ней будут помещаться продукты, предназначенные для переработки;
  • печка или топливник, где будет происходить тление опилок и образование дыма;
  • дымоход, который соединяет коптильную камеру и печку (если он необходим по задумке автора коптильни). Длина дымохода зависит от того, каким видом копчения планируется заниматься. Для горячего копчения достаточно 2 м. Если же предполагается холодный способ, то его длина может быть до 5 метров.

Холодное копчение продуктов происходит при температуре +18−220С. При горячем копчении температура газов достигает +350С и выше. Производится оно на большом огне.

Горячим способом чаще всего коптят нежирные продукты. Для копчения жирных продуктов лучше подойдет холодный способ.

Особенности коптильни из бочки

Коптильня из бочки

Коптильня из бочкиСамый, пожалуй, простой вариант коптильни — это коптильня из бочки. Небольшую 200 литровую бочку можно купить, а можно использовать и бывшую в употреблении, только с химически безопасными веществами (предварительно тщательно ее вымыв и продезинфицировав).

Используя железную бочку, можно при желании не делать даже специального топливника и дымохода. При этом бочку можно поставить на кирпичи, на ее дно уложить стружки и опилки лиственных деревьев и, поддерживая огонь под бочкой, таким образом закоптить необходимые продукты.

С чего начать сооружение коптильни?

Существует несколько вариантов выполнения коптильни из бочки, но во всех них выбор и подготовка бочки под коптильную камеру проводится почти одинаково. Сама бочка может быть любой величины, но высота коптильной камеры должна быть в 3 раза больше ее диаметра. Обычная 200 литровая железная бочка прекрасно подходит под эти условия. Однако ее придется немного переделать.

Если планируется коптить продукты холодным способом (а он значительно полезней и надежней для качества продуктов и их сохранности), то необходимо также запастись железной трубой длиной около 5 м для дымохода.

Затем необходимо подобрать место, где будет располагаться коптильня. Оно должно быть защищено от ветров и желательно иметь накрытие. Определить и отметить на поверхности земли место, где будет коптильная камера и очаг.

От места, где будет располагаться бочка-коптильня до места, где будет находиться очаг, нужно разметить место под траншею для устройства дымохода. Затем нужно выкопать углубление под импровизированную печку и траншею под дымоход. При выполнении этих работ необходимо учитывать тот факт, что для создания в коптильне хорошей тяги, нужно создать в устройстве такой наклон трубы, чтобы дно коптильной камеры и противень печки с расположенными на нем коптящими опилками, оказались на одном уровне (согласно закону сообщающихся сосудов).

Печка-очаг из кирпича

Печка-очаг из кирпичаПечка-очаг может быть сделана из камней или кирпича. Делать ее лучше с большой камерой для закладки дров. Поверху камеры сгорания устраивается камера, где будут тлеть опилки. Делается такая печка как можно глубже, чтобы обеспечить достаточную плотность и температуру дыма. Стык камеры и дымохода тщательно присыпается землей для увеличения тяги, а остальная часть траншеи покрывается жестью и также засыпается землей.

Технология сооружения коптильни

Когда будут проведены все подготовительные работы, можно будет приступать к усовершенствованию бочки. Основные этапы работы будут выглядеть примерно так:

  • первым делом нужно вырезать дно в бочке с одного конца;
  • затем определить у бочки половину и вварить на этом расстоянии с помощью сварки или закрепить болтами решетку из нержавеющей стали. Она будет служить как противень для укладки более мелких кусков продуктов;
  • Самодельная домашняя коптильняСамодельная домашняя коптильняпосле этого в верхней части бочки нужно приварить прутья, на которые будут с помощью крючьев вешаться более крупные куски продуктов. Чтобы подвешенные куски мяса или рыбы хорошо прокоптились, они должны висеть свободно, не соприкасаясь друг с другом. Поэтому достаточно будет вварить только 3 прута;
  • для более качественного копчения продуктов крышку, которой будет по верху закрываться коптильная камера, нужно сделать максимально плотной;
  • в центральной части дна камеры копчения вырезается отверстие одного диаметра с трубой дымохода. После завершения работ по устройству печки и дымохода и установки на подготовленное место коптильной камеры в это отверстие вваривается труба дымохода.

Эксплуатации и уход за самодельной коптильней

Приступая непосредственно к процессу копчения, нужно сначала приготовить продукты. Для этого, предварительно засоленные и замаринованные продукты нужно обернуть марлей, для того, чтобы защитить их от возможного попадания копоти и грязи. Затем поместить меньшие кусочки на противень, а большие развесить на крючках. Прикрыть верх бочки плотной крышкой и хорошо обмотать мокрой мешковиной, что не дает дыму быстро уходить из коптильной камеры. Мешковина должна быть влажной все время пока идет процесс копчения.

  • Разложив ровным слоем опилки в дымовой камере можно разжигать костер в печке.
  • Растопку начинают с малого количества, постепенно увеличивая до полной загрузки.
  • Использование коптильни из бочкиИспользование коптильни из бочкиДля копчения нельзя использовать сырые дрова. Они горят медленно и образуют много сажи, которая может оседать на продуктах. Лучшие всего использовать сухие дрова. Они хорошо и жарко горят, а значит, быстрее начнется процесс копчения. Опилки для образования ароматного дыма нужно брать обязательно лиственных пород: лучше вишню, яблоню, грушу, можно граб, бук, ясень, ольху. Можно также использовать можжевельник. Он придает продуктам красивый цвет и замечательный аромат.
  • О том, что процесс копчения начался, будет свидетельствовать дымок, который в некоторых местах все же может просачиваться из коптильной камеры.
  • Коптильню нельзя перегревать. Температура не должна быть слишком высокой, иначе это может сказаться на качестве готового продукта. В начале копчения происходит процесс подсушивания, поэтому температура не должна быть выше 90 градусов. При самом процессе копчения она допускается не выше 120 градусов. Регулировать температуру можно самостоятельно добавляя или уменьшая количество дров в топочной камере.
  • Время копчения продуктов зависит от желаемого результата (горячее или холодное копчение) и величины продукта.
  • Чем больше температура и суше воздух, тем быстрее происходит процесс копчения продуктов и тем качественнее и вкуснее они будут. Если копчение производилось правильно, то на поверхности продукта образуется красивая корочка, прекрасно сохраняющая его.
  • После завершения процесса копчения копченостям необходимо дать остыть в подвешенном состоянии несколько суток при температуре 10−120С.

Уход за такой коптильней не составит большого труда. После каждого копчения нужно промыть решетку и прутья, на которых коптились продукты, и почистить внутреннюю часть коптильной камеры. Вычистить остатки опилок из печки.

Конечно же, копчение дело не простое, но знания приходят с опытом. И если конструкция получиться удачной, то вкусные и приятные продукты, приготовленные своими руками, будут хорошей наградой за труд.

Видео обзор самодельной коптильни из бочки

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
