Конструкции из профиля для гипсокартона, монтаж металлопрофиля под ГКЛ своими руками: инструкция, фото и видео-уроки

Массовый бум строительства 90-ых – 2000-ых годов привёл к парадоксальной ситуации. С одной стороны – приход новейших технологий и материалов, а с другой – повальное увлечение многих ремонтными строительными работами.

Причём, увлечение коснулось даже тех, кто по своей основной специальности очень далёк от строительства. И виной всему эти самые материалы, которые предлагают очень простые способы проведения ремонта, причем с невероятным качеством и скоростью. Одним из таких материалов является металлический профиль, на который в будущем и крепится такой распространённый отделочный материал, как гипсокартон.

Когда закончены все финишные работы, расставлена мебель и налажено освещение, никто даже не сможет догадаться, из «какого сора рождены эти стихи»

Современные технологии на службе поэтов от ремонта

А идея изобретателей, скорее всего, шла от гипсокартона. Нужно было придумать способ быстрого и надёжного крепления этого материала в виде плоских широких панелей.

И способ, конечно, был найден – металлические оцинкованные длинные скобы, называемые профилями. Из подобных  профилей создаются каркасы, на которые уже и крепится гипсокартон, самого разного цвета и формы.

А в основе всех работ вот такая конструкция из профиля для гипсокартона

Действительно, если не принимать во внимание 100-кратные масштабы работ, то они будут очень похожи на сборку из деталей детского конструктора. Но при одном непременном условии – необходимо знать теорию материала, с которым придётся иметь дело.

Для начала – знать предлагаемые на рынке разновидности профилей, благодаря которым и создаются конструкции из металлопрофиля для гипсокартона:

• CD-профиль (или, в русском обозначении — ПП) – основной применяемый вид профиля для подвесных потолков; размеры его поперечного сечения 60 на 25 мм, длина — до 4,5 метров;
• UD-профиль (ПН) – также может применяться для монтажа подвесного потолка, но с успехом служит и для облицовки стен, часто является направляющим для CD; размеры поперечного сечения UD поэтому меньше – 28 на 27 мм, длина — также до 4,5 метров;
• CW-профиль (ПС) – незаменим для создания вертикальных стоек конструкций, так как отверстия по всей длине позволяют с лёгкостью производить монтаж инженерных коммуникаций; существует несколько вариантов данного профиля, учитывая размеры его поперечного сечения : 50 на 50,  75 на 50 и 100 на 50 мм; длина CW-профиля может доходить до 6 метров;
• UW-профиль (ПН) – в основном служит направляющим для CW-профиля, поэтому имеет также три варианта сечения при тех же длинах : 50 на 40, 75 на 40 и 100 на 40 мм.

Незаменимым при создании криволинейных конструкций оказывается вогнутый и выпуклый арочный CD-профиль. На рынке присутствует такой профиль со строго регламентированными радиусами скругления – от 50 до 500 сантиметров, при всё той же максимальной длине в 4 метра.

Статьи по теме:

Безусловно, при работе с такими гигантскими скобами не обойтись без соответствующего надёжного крепежа. Среди этого набора деталей:

• соединитель CD профилей двухуровневый – оказывается незаменим при соединении взаимно перпендикулярных полос CD-профилей; этот соединитель всегда продаётся в развёрнутом виде, поэтому перед монтажом его выгибают буквой «П», а для фиксации с двух сторон используют саморезы;
• соединитель CD профилей одноуровневый (или в простонародье «краб») – обеспечивает также соединение взаимно перпендикулярных полос; если нагрузка на профиль не превышает 20 кг на кв.м, то такой соединитель можно просто защёлкнуть, иначе дополнительно фиксируется саморезами;
• прямой подвес – крепится сверху непосредственно к потолку, а затем снизу к CD-профилю; перед креплением прямой подвес необходимо изогнуть в виде буквы «П», крепление к профилю производится саморезами; выбирая длину прямого подвеса (от стандартной 125 до 300 мм) можно регулировать расстояние от навесного потолка до реального, «чернового»; такой подход позволяет выбирать объём проходящих в этом пространстве коммуникаций, но учтите, что у прямого подвеса есть ограничение на максимум несущей способности, он равен 40 кг;
• анкерный подвес (или, подвес с тягой) – если вам не хватило длины прямого подвеса, вы можете нарастить его анкерным, вставляя в отверстие профиля; но учтите, что длина тяги такого подвеса максимум 1 метр, а нагрузочная способность меньше чем у прямого подвеса – только 25 кг;
• удлинитель CD-профиля (продольный соединитель продольный) – напрашивается при нехватке длины профиля для его удлинения;
• угловой соединитель для CD – часто используется в одноуровневой системе вместо ”краба”.

К профилю разработано огромное количество крепежа на все случаи жизни

Кроме того, сразу не мешает позаботиться и о крепеже для гипсокартона:

• саморез по металлу TN25 (или, 3,5 на 25 мм) – самый распространённый крепёжный материал;
• саморез LN 9, 11, 16 (прокалывающий, число – длина в миллиметрах) и LB 9, 11, 16 (сверлящий) – для соединения профилей между собой, крепления прямого повеса, соединителей, удлинителя;
• саморез с пресс-шайбой (прокалывающий и сверлящий) – более предпочтителен, по сравнению с LN и LB; практически для всех видов соединений подходит такой прокалывающий саморез длинной 14-16 мм;
• саморез с пластиковым дюбелем – самый подходящий для крепления UW и UD профилей к стенам;
• дюбель потолочный – как замена пластикового при большой вероятности рассыхания пластика;
• существует также целый набор всевозможного крепежа для крепления к пустотелым конструкциям.

Полезный совет! Если вы выбрали конструкцию из прямого и анкерного подвеса учтите, что вы теряете в нагрузочной способности. Она будет соответствовать меньшей из имеющихся у этих двух типов подвесов – значит только 25 кг. Причём рассчитывать только на эту величину придётся независимо от количества используемых анкеров.

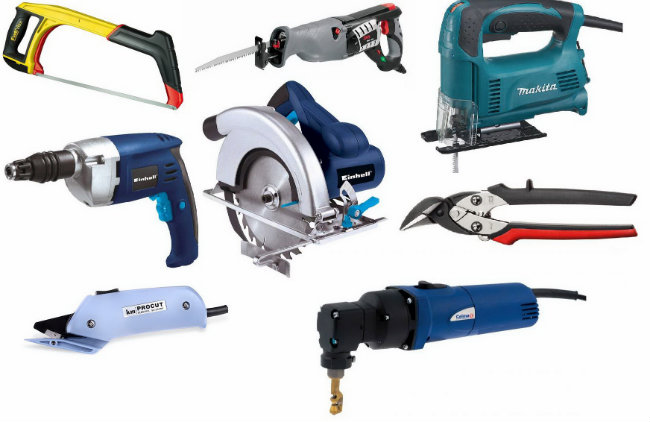

Инструмент – то без чего не обойтись при работе с профилями

Конструкции из профилей для гипсокартона требуют и внимания к наличию подходящего инструмента, без которого при работе не обойтись в любом случае:

• перфоратор или ударная дрель – для сверления отверстий под крепеж;
• шуруповерт – для крепления гипсокартона и скручивания профилей; если шуруповёрта в вашем распоряжении нет, его часто можно заменить дрелью на низких оборотах;
• уровень – для разметки линий; в последнее время всё большую популярность приобретают лазерные уровни, во многом более совершенные приборы;
• шнуроотбойное приспособление (или, малярная нить) – для «отбивания» идеально ровной линии;
• нож – для резки гипсокартонных листов;
• рубанок для гипсокартона – применяется для шлифовки торца листа; если уж такой рубанок вам недоступен, можно использовать наждачку.

Сначала собирается каркас, который скрывает все коммуникации и является основой для будущего крепления гипсокартона

Излишне, наверное, говорить, что инструкция по работе с каждым инструментом должна быть под рукой в любое время.

Опыт и расчёт

Любые строительные работы, тем более, проводимые своими руками требуют опыта и расчёта. Для начала точно рассчитайте параметры рабочей поверхности, смоделируйте свои дальнейшие действия. При недостатке опыта не зазорным будет получить подробную консультацию у Мастера, или даже пригласить его лично для помощи в выполнении работ.

В любом случае, приступайте к работе с холодной головой, следуя правилу «семикратной проверки» перед резкой.

Металлическая природа профиля, тем не менее, не ограничивает вас в творчестве – возможно создание конструкций самых различных форм.

Любая деталь может оказаться незаменимой при создании двухуровневого потолка

Чтобы правильно выбрать количество необходимого материала рассчитайте его, исходя из размеров перекрываемой поверхности. Увеличение расстояний между профилями ведёт к уменьшению их количества и, таким образом, уменьшается цена конструкции. Но при этом теряется надёжность всего сооружения.

Главное – последовательность в работе и чёткое представление о порядке хода работ – некоторые элементы уже могут быть закончены.

А некоторые идеи ещё могут ждать своей реализации

Оптимальным выглядит установка, по крайней мере, трех полос профилей по вертикали – в крайних левых и правых границах площади, а также симметрично посередине.

Статьи по теме:

Дизайнерская сторона вопроса

Использование профилей позволяет значительно сократить время на проведение ремонтных строительных работ, так как исключает такую трудоёмкую операцию на потолке, как штукатурка. Но использовать освобождающееся время необходимо с умом – обратите особое внимание на дизайн уже создаваемой конструкции из профиля.

При работе с металлопрофилем не обойтись без вспомогательного инструмента и знания тонкостей использования профиля.

Некоторые приёмы работы приходят только с опытом и смекалкой

Полезный совет! Чтобы быть полностью уверенным в создаваемой конструкции, произведите предварительные точные расчёты на компьютере. Существует целый класс строительных программ для расчёта конструкций из профилей. Вы вводите в программу параметры потолка или стены, необходимость коммуникаций, а на выходе получаете полный чертёж своей конструкции со всеми размерами, количеством всех материалов и их типов.

Не случайно говорится, как корабль назовёшь, так он и поплывёт. Уже на уровне установки профилей фото, того, что вы сделали, вам должно нравиться с эстетической точки зрения. Не нужно предполагать, что будущий гипсокартон скроет все недостатки в креплении за ним.

Завершение работ всегда вызывает только восхищение, тем более, если знаешь, из каких элементарных конструкций всё было собрано

Посмотрите видео на нашем сайте, строго следуйте рекомендациям опытных мастеров и тогда этот «сор» действительно поможет создать настоящее произведение искусства, которое будет уже «смотреть» на вас и радовать не один год.

преимущества и основные этапы монтажа

Хотите отделывать внутреннее помещение дома или квартиры с помощью гипсокартонных листов, тогда вам стоит узнать о том, как монтируется каркас для гипсокартона на стену.

Преимущества металлопрофиля

В последнее время все чаще строители рекомендуют использовать в качестве каркаса под гипсокартон не деревянные конструкции, а металлопрофили. Связано это с тем, что последние имеют множество преимуществ, что выводит их в лидеры в этом вопросе.

Если вы решили сделать какую-либо конструкцию из гипсокартона, на первом этапе вам необходимо изучить всю информацию об установке каркаса

1. Идеальная геометрия позволяет избавить себя от утомительного перебирания и подбора большого количества материала из-за возможности присутствия изгибов, что встречается в деревянных брусках.
2. Устойчивость при изменении влажности говорит о постоянстве в размере профилей. Что касается древесины – она может разбухать или коробиться в зависимости от уровня влаги.
3. При использовании металлокаркаса под гипсокартон существует возможность сделать оригинальную подсветку, поскольку конструкция позволяет встраивать светодиодные ленты и светильники.
4. Простота в создании ниш и оформлении их нестандартной подсветкой.
5. В пространство между каркасом и стеной могут поместиться электропроводка, материалы для звукоизоляции и утепление.
6. Большой срок эксплуатации по сравнению с деревянными конструкциями. Последние через несколько лет утратят свою функциональность и не будут пригодны для дальнейшего использования.

Выбираем профили

Если вы решились делать каркас из профилей для гипсокартона, тогда для начала необходимо разобраться с видами профилей:

Существует пять основных типов профиля для каркаса под гипсокартон

• Стоечный, или ПС – он производится в П-образной форме с продольными желобками. Его боковины, которые еще называют «полками», имеют размер 50 мм, при этом «спинка», или основание, возможна от 50 до 100 мм. Он идеально подходит для использования в качестве вертикальных стоек.
• Направляющий (ПН) – по размерам основания идентичен стоечному, а вот ширина боковины – 40 мм. Применяется для создания рамок основной конструкции и фиксируется как к полу, так и к потолку.
• Потолочный (ПП) – именно к нему и выполняется крепление листов гипсокартона.
• Потолочный направляющий (ПНП) – фиксируется на стенах помещения и служит основой для установки ПП.
• Угловой (ПУ) – необходим для укрепления углов жилья и изготавливается из перфорированного металла.
• Арочный (ПА) – применяется при создании дверных проемов.

Дополнительные материалы и инструменты

Установка конструкции из профиля для гипсокартона предусматривает использование и других элементов и инструментов в работе:

• Муфта – соединитель, использующийся, когда необходимо достичь большей длины профилей (их стандартные размеры – 2750 – 4000 мм).
• Краб – необходим для прочности каркаса и используется в местах, где пересекаются профили. Его форма – крестообразная.
• Прямой подвес – обеспечивает фиксацию ПП и ПС.
• Ножницы по металлу – применяются для резки оцинковки. Часто для этих целей, перед тем как сделать каркас под гипсокартон, покупают болгарку. Но ее применение может привести в дальнейшем к ржавлению профиля при высокой влаге в помещении.
• Перфоратор – необходим для создания отверстий под дюбеля.
• Шуруповерт – поможет быстрее справиться с вкручиванием саморезов.
• Отвес и уровень – обеспечат ориентацию конструкции в горизонтальных и вертикальных положениях.
• Линейка, карандаш и рулетка – используются при разметке.

Определиться с необходимыми инструментами точно получиться после совершения всех подсчетов

Обратите внимание, что окончательное количество всех необходимых материалов и элементов можно узнать, только правильно сделав расчеты. При этом всегда рекомендуют профили брать с запасом, особенно если такую работу вы будете проделывать впервые.

Подготовительные работы

Прежде чем узнать, как собрать каркас из профиля для гипсокартона, необходимо провести подготовительные работе. Их главное предназначение – это нанесение точной разметки. Если отнестись к этому этапу безответственно, тогда могут пострадать не только эстетические, но и эксплуатационные качества конструкции. Негативные последствия такой деятельности делают возможными перекашивание каркаса, отклонения от изначальных расчетов и гораздо больший расход материалов.

Работа начинается с нанесения на пол линий по всему периметру помещения, которые и будут границей конструкции. При расчете отступа необходимо помнить, чем он ближе к стене, тем больше будет полезная площадь жилья. Но не стоит придерживаться этого правила тем, кому необходимо спрятать за каркасом электропроводку, канализацию и другие инженерные коммуникации. Полученные линии должны быть параллельными касательно противоположных стен. Если удалось этого достичь, тогда можно переносить разметку на потолок (делается это с использованием отвеса).

Главным этапом установки профиля является точная разметка, если эта работа будет проделана неверно может пострадать как эстетическая составляющая, так и эксплуатационная

После этого можно чертить горизонтальные линии с помощью линейки или профиля, прижатого к стене. Необходимо сделать и вертикальную разметку, при этом нужно придерживаться шага в 40 – 60 см. Чтобы правильно рассчитать его в этом случае, измерьте лист картона, который будете использовать. По правилам один лист должен крепиться на 3 стоечных профиля. Исключение составляют листы с шириной менее 50 см – они могут крепиться и на 2 профиля.

Окончательная сборка конструкции

После разметки можно переходить к особенностям того, как сделать каркас из профиля для гипсокартона. Первым делом стоит, используя ножницы по металлу, изготовить участки ПН необходимой длины (она зависит от параметров комнаты). Монтирование проходит в соответствии с ранее сделанной разметкой и с учетом шага в 50 – 60 см между крепежами.

Не забывайте, что углы конструкции должны быть прямыми, поэтому обязательно пользуйтесь угольником. При креплении стоит использовать только дюбель-гвозди, поскольку окончательная конструкция в итоге будет иметь значительный вес. В противном случае, например при применении пластмассовых патронов, имеющих свойство ослабевать со временем, конструкция будет провисать, а поверхность искривится.

Следующий этап – крепление подвесов к основанию. Делается это с помощью дюбель-гвоздей, а сами подвесы размещаются перпендикулярно к линии прохождения вспомогательных профилей. После можно с помощью плоскогубцев отогнуть боковые элементы подвесом, при этом угол отклонения должен быть 90° к стене.

Монтаж каркаса под гипсокартон заканчивается установкой вспомогательных профилей (планок, которые в дальнейшем будут использованы для крепления гипсокартонных листов). Сначала заготавливаем элементы необходимой длины. Обратите внимание, что профессионалы рекомендуют делать длину рейки короче на 10 мм от предусмотренной расчетами. Это упростит работу по монтированию. После того, как планки и подвесы были соединены, боковые элементы подвесов необходимо отогнуть внутрь либо наружу.

Для соединения профилей между собой в длину используйте соединители. При этом не забывайте, что крепление должно происходить с помощью саморезов. Если необходимо укрепить конструкцию, тогда на пересечениях применяйте краб.

Перед тем, как монтировать конструкцию, стоит определиться с тем, где будет размещено освещение и другие элементы, которые будут закреплены на стене. Эти места необходимо укрепить с помощью дополнительных профилей, поскольку здесь нагрузка будет увеличиваться.

Теперь вы знаете, как сделать каркас для гипсокартона самостоятельно. Главное, придерживайтесь всех указанных правил – и хороший результат вам гарантирован.

Теплица из профиля для гипсокартона своими руками: каркас, чертежи

Многие кто занимается строительством и ремонтом своими руками, тот явно работал с гипсокартоном, и, конечно же, обратил внимание на удобство работы с профилями. Такие элементы обладают большими преимуществами, оцинкованная сталь защищена от коррозии, обладают довольно большой прочностью, достаточно прилично выглядят и элементарно поддаются обработке (режутся, гнуться и т.д.). Такой материал, благодаря своим многочисленным функциям очень хорошо подойдет для постройки теплицы. Давно хотели обустроить ее на садовом участке? Тогда самое время, тем более, если уже работали с данным материалом, то впечатления остались только наилучшие. Сам процесс элементарно прост, и сейчас рассмотрим, как же это делается.

О чем эта статья

Основные нюансы

Часто бывает, что теплицы устанавливают на старых фундаментах. Ну а почему бы и не установить, если у вас уже есть подобная заготовка. Причем обычно фирмы застройщиков, которые занимаются подобными работами, отказываются работать над созданием особой модели, нестандартные размеры или формы. Для них незачем все усложнять, все по шаблону и не более.

Вторым нюансом собственноручного возведения теплицы является свободное размещение оконных проемов. Как уже можно было заметить, профессиональные фирмы также пренебрегают этим. Они предпочитают устанавливать стандартно по торцам. А все потому, что уже есть готовые чертежи таких вариаций, и легче все сделать по ним, чем персонально для вас создавать новый вариант. Да и тем более при такой расстановке будут оставаться излишки материалов, профилей и т. д., что также не нужно производителю. Главное, с этим чаще всего соглашаются, поскольку, в противном случае работы не будут проводить. А здесь, такой хороший вариант, создание вручную, своей, индивидуальной теплицы, любой формы и размера. При этом можете даже воспользоваться компьютерными технологиями и создать собственный 3д макет.

И, самое главное, вы не ограничены в формах. Можно остановиться на стандартной, но можно заморочиться и сделать нечто такое что показано на изображении ниже.

Бесспорно, что теплица, сваренная из труб, простоит намного дольше, но мало кто хочет связываться со сваркой. Но есть и нюанс, если в работе и возведении такой теплицы, вы все сделаете правильно, то и она прослужит не меньше. Практически каждый, кто использует подобные конструкции, уже после первого года отмечают из преимущества, и говорят о том, что конструкция лучше и надежней чем многие магазинные варианты.

Преимущество постройки из профилей

• использование оцинкованной стали, т. е. металл не будет ржаветь со временем;
• дешевизна;
• свобода творчества — можно построить теплицу абсолютно любой формы;
• легкость в постройке, даже для неопытного человека;
• конструкция довольно легкая и не требует дополнительной опоры, т. е. фундамента.

Недостатки

• Глобальным недостатком является хрупкость конструкции. Профиля не предназначены для больших изгибающий нагрузок и если их не усилить специальным образом, вся конструкция может прогнуться даже под весом снега;
• Легкость конструкции является и минусом так как требует дополнительного закрепления от ветра.

Профиля и детали крепления

На сегодняшний день ГКЛ используется повсеместно, из него можно сделать все, что угодно: потолки, стены, арки и многое другое. Но суть в том, что для него требуется довольно прочное крепление, которое в первую очередь не будет нагружать собой основание, к которому оно крепится. Таким креплением отлично послужат профиля.

Вскоре после появления профилей для ГКЛ, появились и умельцы, которые добавили ряд возможностей в эксплуатации такого крепления и смекнули, что кроме гипсокартона, крепить-то можно и другие элементы.
Что же нам понадобится, вот небольшой список основных элементов:

Из профилей нам понадобятся ПС 50х50 и ПН 50х40. Для небольшой расшифровки ПС – стоечный профиль, ПН – направляющий профиль. Если рассказать немного проще, из стоечных профилей мы строим в теплице все, что направлено вертикально, а из направляющих все горизонтальные элементы.

Можно использовать и профили других размеров, в зависимости от того, какого размера строиться теплица. Главное, обращайте внимание на качество материалов, иногда профили делают не очень качественными и тонкими. Для того, чтобы проверить сожмите профиль в руке, при выполнении в хорошем качестве согнуть ребра будет трудно, и после они вернуться в исходное состояние, при плохом качестве они останутся в согнутом положении.

Обычно, для крепления, используют стандартные профильные саморезы 4,2х19 и 4,2х16 миллиметров. В качестве альтернатив крепления профилей можно также выделить так называемый «Краб» и специальный инструмент — просекатель.

Строим теплицу постепенно

Перейдем непосредственно к строительству и разберем пошагово строение обычной стандартной теплицы. Возведение проводится в следующем порядке:

1. Проводятся замеры;
2. Подготавливаются профили;
3. Собирается каркас;
4. Проводится крепление поликарбоната.

И на этом все. А теперь подробней разберем каждый шаг.

Проводим замеры

Самым первым, и одним из важнейших шагов является проведение замеров территории, на которой в дальнейшем и будет возводиться теплица.  При замере, сразу же, подготовьте инструмент, вам понадобиться его немного: отвес, шуруповерт, маркер, рулетка, уровень и плоскогубцы.

Подготавливаем и режим профили

Вторым этапом является подготовка профилей. Для этого вам понадобятся просто ножницы по металлу (поскольку профили очень легко режутся). Разрез проводится следующим образом:

• Прорезаются боковые ребра;
• Профиль немного сгибается;
• Разрезается основание.

Важно: даже не думайте использовать дисковые устройства для разреза, например, болгарку, при их использовании вы повредите оцинковку стали, в результате чего профиль будет подвергаться коррозии.

Также для большей прочности рекомендуется в узлах загнуть профиль, это можно легко сделать с помощью киянки. Для этого нужно просто загнуть концы и немного прибить их, таким образом, узлы будут трех, а то и четырехслойные.
Особо требуется уделить внимание тому, что материалы нужно подготовить заранее, и хранить в сухом помещении.

Сбор каркаса

Переходим к основной стадии, это сбор каркаса. На него уйдет больше всего сил и времени. Подготавливаем профили, устраиваем их на площадке, где будет стоять теплица, и начинаем сборку с торцевой стороны.
После того как собрали одну сторону, начинаем по секциям собирать каркас, после сбора каждой секции прикрепляем ее к основе каркаса. Важно учесть расстояние между каждым из профилей, оно не должно быть меньше чем полметра, при этом и исключается пригибание конструкции.

При такой конструкции полностью исключается наличие щелей, будут присутствовать только небольшие в районе дверей и окон. Но данная проблема также легко решается, путем прибивания брусков по периметру рамы конструкции.
По поводу использования крепежных материалов, рекомендуется использовать стандартные саморезы с пресс-шайбой. Также не используйте саморезы «клопы», они имеют большую шляпку, что впоследствии будет сильно мешать.

Важно: При закреплении шурупы закручивайте не в центре профиля, а ближе к углам у которых больше жесткость, таким образом, вы получите более надежный каркас.

Крепление поликарбоната

Итак, мы плавно подошли к последней стадии возведения теплицы. У нас полностью собран каркас, по всем нормам и размерам, и осталось только его обшить. Для обшивки используем поликарбонат. Крепить данный материал лучше внахлест, при этом с дополнительной проклейкой двусторонним скотчем.

Несколько особенностей этого материала:

• Листы поставляются с транспортировочной пленкой;
• Торцы должны быть заклеены;
• У лицевой стороны имеется защитное покрытие ультразвуковых лучей, именно этим покрытием вверх и нужно крепить.

Можно с уверенностью сказать, что вы хорошо разберётесь, поскольку даже имеется инструкция от производителя.

В общих чертах, отмеряем нужный размер, обрезаем, это элементарно делается с помощью строительного ножа. После чего удаляем защитную пленку, заделываем торцы, что делается специальной липкой лентой, нижний торец при этом оставляем открытым. Для чего это делается? Объяснение достаточно просто: к примеру, теплицу побыло градом, и теперь имеются мелкие дырочки вверху, при дожде вода будет попадать внутрь, а с закрытыми торцами, выходить ей будет некуда.

При этом ставить конструкцию можно на стандартные деревянные бруски, главное предварительно обработать их смесью, которая защищает от коррозии и отталкивает влагу. При постройке в сильно ветреном регионе понадобиться армирование. Установите арматуру, на расстоянии 1,5-2 метра от друг друга, и заземлите ее. Такое мероприятие предаст большей устойчивости конструкции. Если же имеется готовый фундамент, то для закрепления понадобятся дюбеля или анкерные шурупы.

Видео, чтобы вам было еще более понятно как происходит весь процесс

Еще примеры

Пример раз

Пример два

Пример три



Комплектующие для монтажа гипсокартона: собираем потолок и стены

Монтаж гипсокартонных листов  чаще всего производится на каркас. Комплектующие для гипсокартона – это и есть все те элементы, которые необходимы для сборки каркасной конструкции: профили, составляющие его основу, соединительные элементы, крепеж, необходимый для фиксации частей каркаса и монтажа ГКЛ. Важно правильно подобрать гипсокартон и комплектующие, чтобы создать надежную конструкцию.

Виды профилей

Скелет каркаса под гипсокартон составляют профили, изготовленные из оцинкованного стального листа. Каркас получается простым – стойки, закрепленные в направляющих. Конструкции бывают потолочные и перегородочные, и для каждой из них используются соответствующие металлопрофили. В зависимости от способов соединения элементов создаются разные варианты перегородок, подвесных потолков, отделки стен, коробов и ниш.

Существующие разновидности профилей:

1. ПНП (UD) – потолочный направляющий или стартовый. Создает основание и выравнивает каркас, крепится по периметру помещения. В скобках указана маркировка «Кнауф».
2. ПП (CD) – несущий (стоечный) потолочный. Создает целостную каркасную конструкцию. Применяется также для обшивки стен. Стойки предназначены для монтажа гипсокартона.
3. ПН (UW) – направляющий (стартовый) профиль для перегородок. Является основой для установки каркаса. Его крепят к потолку и к полу.
4. ПС (CW) – стоечный для перегородок и облицовки стен. Подбирается по длине под высоту помещения.
5. ПУ (UA) – усиленный для создания прочных конструкций.
6. ПА (CD) – арочный, для сооружений, где есть изгибы. Профиль ослаблен для большей гибкости.
7. ПУ – угловой профиль, имеет малую толщину, повышает прочность углов и выравнивает их.

Толщина металла составляет 0,4–0,8 мм. Необходимая прочность каркаса достигается при использовании элементов толщиной от 0,55 мм. Слишком тонкие стойки отличаются недостаточной жесткостью и в них плохо держатся саморезы.

Длина изделий составляет 2,75–4 м. Стандартные размеры профилей дают возможность создавать каркасы для конструкций из ГКЛ практически без отходов.

Дополнительные элементы

В комплектующие для ГКЛ входят также подвесы и разнообразные соединители, саморезы и дюбели. Применяются следующие вспомогательные элементы.

1. Прямой подвес для CD. Деталь крепится к потолку или стене на саморезы или дюбели. Подвес изгибают буквой «П». Длина изделия составляет 7,5, 12,5 и 30 см.
2. Соединитель двухуровневый («бабочка») применяют для крепления CD друг к другу крест-накрест. Деталь сгибается буквой «П» и крепится саморезами по металлу к профилям, по одному на краях.
3. Соединитель одноуровневый («краб») служит для закрепления профилей на одном уровне. При нагрузке до 20 кг для крепления не нужны саморезы: достаточно просто защелкнуть соединитель.
4. Удлинитель продольный применяют для наращивания CD. Его вставляют с торца внутрь и крепят двумя саморезами.
5. Соединитель угловой обеспечивает Т-образное соединение на одном уровне наподобие «краба».

Самодельные подвесы и соединители

Из остающейся обрези можно делать соединительные элементы, не уступающие и даже превосходящие по прочности стандартную фурнитуру. Можно заняться изготовлением подвесов своими руками из потолочного профиля следующим образом.

1. «Сапог». Берется кусок подходящего размера и у него подрезаются грани сбоку. Его складывают под прямым углом и просекают, получая жесткий уголок, называемый сапогом. Если 2 таких устройства установить вплотную друг к другу на потолок, получится очень прочный подвес для ПП.
2. При большом расстоянии от перекрытия профиль сгибают, придавая ему П-образную форму. Подвес крепят подошвой к потолку, а нижними ушками — к профилю.
3. Часть спинки у куска профиля вырезают, после чего боковушки отгибают и крепят на дюбели к потолку, а нижнюю часть – к ПП.

Представленные варианты самодельных подвесов гораздо надежней проволочных подвесов, удерживающих подвесной потолок только двумя загнутыми пружинными полочками. От действия нагрузки соединение проскальзывает, а повторную регулировку часто сделать невозможно, поскольку конструкции являются неразборными.

Когда количество соединений небольшое не хватает соединителей, можно заменить крабы самодельной конструкцией. Для этого профиль берут на 10 см длиннее. В планке делают продольные прорези, после чего края отгибают в стороны и крепят к другому профилю саморезами. Чтобы облегчить работу, в отогнутых планках заранее сверлят отверстия.

Для получения длинномерных изделий профили наращивают, вставляя внутрь куски ПС и соединяя саморезами. Чтобы они подходили по размеру, следует немного поджать полку.

Если оптимально использовать металлопрофили и отходы, цена материалов будет снижена, а качество конструкции нисколько не ухудшится.

Крепеж для ГКЛ

Элементы каркаса скрепляются между собой сверлящими (LB) или прокалывающими (LN) саморезами по металлу («клопами»). Длина самого короткого самореза составляет 9 мм. Его трудно закрутить, а шляпка мешает прилеганию ГКЛ к профилю.

Гипсокартон обычно крепится к каркасу саморезами типа TN длиной 25 мм. Длина 35–40 мм берется, если обшивка делается в несколько слоев.

Для крепления направляющих к стене используются нейлоновые дюбели с саморезами, дюбель-гвозди.

Производители

Лидером на рынке строительных материалов, изготавливающим  гипсокартон и комплектующие, является немецкая компания «Кнауф». Во многих городах России построены заводы, производящие изделия по технологии «Кнауф»: Кнауф-профиль и фурнитура для Кнауф-профиля. В последнее время появились изделия отечественного производства, не уступающие по качеству импортным и выигрывающие по стоимости, например, марка «Петрович». Производство профиля освоено практически на всех ведущих металлургических предприятиях России.

Несколько советов по выбору комплектующих

При выборе металлопрофиля нужно обратить внимание на следующие моменты:

• Металл должен быть достаточной толщины, профиль должен иметь точные размеры.
• На изделии не должно быть следов ржавчины.
• Обильная смазка на профиле может маскировать некачественное покрытие.
• Элементы будущего каркаса не должны быть деформированы, на них не должно быть заусениц.

Заключение

От того, насколько правильно выбраны гипсокартон и комплектующие, зависит прочность, долговечность и внешний вид конструкции.
