Компенсационные швы – Компенсационные швы при укладке деревянного пола. Для чего делают температурные швы в бетонных конструкциях. Когда заложить компенсационные швы

какими бывают и как выполняются?

Бетонные основания являются наиболее долговечными, надежными и прочными. Однако бетон — капризный материал при формировании конструкций, поверхностей и их эксплуатации. Нагрузки, действующие на материал и в материале, которые имеют разные причины, приводят к растрескиванию монолитной поверхности. Так происходит, если вовремя не принять меры по созданию компенсационных разрезов, которые препятствуют подобным явлениям.

Что такое компенсационный шов?

Это целенаправленное фрагментирование бетонного основания (пол, стена, кровля и пр.), которое ослабляет действие внешних и внутренних сил (напряжений), ведущих к неконтролируемому деформированию и разрушению монолита бетона на всю его глубину. Подобные деформации могут стать причиной снижения показателей характеристик зданий. Компенсационный разрез реагирует и демпфирует изменения геометрии бетонной плиты, состоящей из нескольких независимых фрагментов. Такие швы являются серьезным фактором обеспечения надежности и долговечности сооружений.

Вернуться к оглавлению

Необходимость устройства

Конструкционные элементы построек связаны и постоянно взаимодействуют между собой на фоне того, что здания изменяют геометрические размеры под воздействием перемен в температурно-влажностном режиме эксплуатации, усадки каркаса, осадки твердеющих бетонных монолитов. Все это вызывает напряжения в узлах единой конструкции сооружения, хотя часто подобные изменения геометрии элементов визуально незаметны. Создание разрезов способствует равномерному распределению дополнительно возникающих нагрузок (сил, напряжений) путем компенсации изменений геометрических размеров (расширения, сжатия, скручивания, сдвигания, сгибания и пр.) материала, возникших из-за факторов, действующих на бетон (или в бетоне).

Нагрузки влияют на сооружения всегда, но без сформированных компенсационных швов они влекут за собой ухудшение характеристик фундаментов, возникновение трещин, проявления деформаций конструкций, увеличение внутренних напряжений, сокращение длительности эксплуатации и пр. К примеру, нагрев/охлаждение стен приводит к незначительному изменению их размеров, что в свою очередь создает в материале напряжения. Больше габариты стен — больше и напряжения.

Они вызывают трещинообразование (в стяжках бетона, внутренней отделке), передаются через жестко связанный каркас перекрытиям, балкам, лестницам, фундаменту и пр. Минимальный сдвиг положения стены в очаге напряжения немедленно создаст угрозу целостности жесткой конструкции постройки. Длительность воздействий, их величины могут даже стать причиной разрушения каркаса сооружения. Подвижки и сезонные пучения грунтов также проявляются как фактор разрушения отмосток, если в них не предусмотрены температурные разрезы.

Вернуться к оглавлению

Какими бывают компенсационные швы?

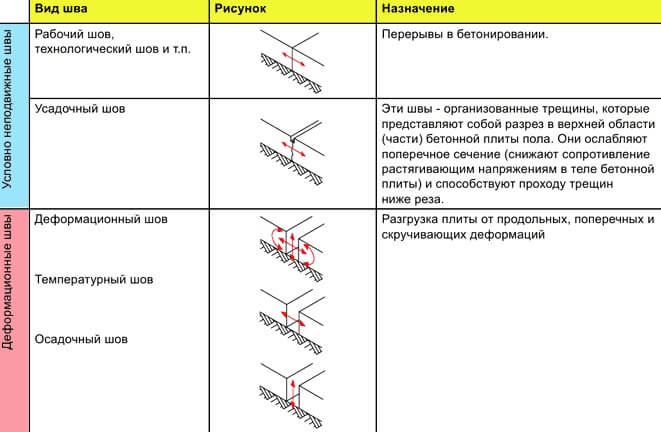

Виды и назначение швов в бетоне.

Характер нагрузок, которые должны компенсировать разрезы — основной признак их классификации. Они подразделяются на неподвижные (условно) — технологические и усадочные, а также на осадочные, изоляционные и температурные, деформационные. Перерывы в работах с бетоном сопровождаются формированием технологических разрывов, когда подушка материала, отлитая ранее, примыкает к грани нового участка монолита.

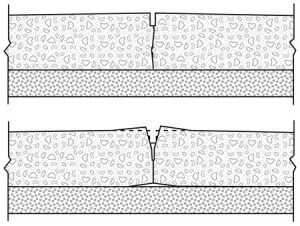

Усадочные разрезы путем фрагментирования плиты ослабляют напряжения растягивания в твердеющем материале, что способствует проходу трещин ниже разреза без выхода на ее поверхность либо проходу разлома по шву. Они компенсируют деформацию и усадку при неравномерной потере влаги разными участками стяжки. Наружными температурными разрезами здания разделяются на секции, что защищает от деформаций, вызванных изменением температуры бетона.

Часто их комплексируют со швами, задача которых — компенсация вертикальных сдвигов в отдельных частях сооружений из-за неравномерности осадки грунтов под постройкой. Деформационные швы разгружают монтажные стыки конструкционных элементов от деформаций скручивания, поперечных и продольных напряжений. Их формируют в местах примыканий пола к колоннам, лестничным маршам, пандусам, бордюрному камню, на изломах плоскостей материала, участках ступенчатого перепада высоты стяжек и пр.

Изоляционные швы обязательно создаются на стыке пола со стенами, лестницами, колоннами и пр. Их задача — пресечение передачи деформаций (температурных, усадочных и пр.) от каркаса сооружения на стяжку пола. Такое разъединение препятствует прохождению ударных звуковых волн внутрь помещений через стяжку и обратно. Температурные швы формируются для компенсации движения грунтов и зданий относительно отмостки. Ее фрагментирование и эластичная привязка к фундаменту обеспечивают демпфирование нагрузок.

Вернуться к оглавлению

Как выполняются?

Используется два метода формирования швов с использованием алмазных или абразивных кругов:

• монтажный — когда на стадии заливки бетон разделяется на фрагменты с использованием закладываемых на всю глубину плиты демпфирующих материалов (стекло, брус, полимерные ленты, пластиковая вагонка и пр.), которые могут удаляться из шва или оставаться в нем;
• разрезание — когда твердеющая бетонная плита прорезается на фиксированную глубину, а сформированные швы заделываются полимерными герметиками, мастиками, закрываются специальными конструкциями или оставляются незаполненными. Шаг (ширина полосы) нарезки определяется следующим образом: высота стяжки (в см) умножается на коэффициент «24». Результат — шаг обустройства швов (в см).

Они делаются идеально прямыми, допускается их пересечение только под прямым углом. Вместе с тем стыки рассечений не должны в плане формировать букву «Т». Когда невозможно исключить в плане пересечение швов в виде треугольника, фигуру делают равносторонней. Минимальная ширина швов 0,6 см, которая зависит от высоты слоя искусственного камня. По влажному бетону резка может проводиться уже через 12 — 72 часа после укладки (зависит от температуры воздуха), однако следует исключать ситуацию, когда бетон окончательно высох, и прорезанный край материала осыпается.

Глубина сечений составляет 1/4 — 1/2 высоты плиты. Площадь пола внутри помещений считается неделимой (до 30 м2), когда соотношение сторон такого «прямоугольника» не больше 1:1,5. Большие площадки разделяются усадочными швами на подобные или меньшие по площади участки. Когда монолит имеет длину от 25 м и более, его обязательно пересекают швами. Если дорожки твердеющего материала имеют ширину 3 метра и больше, делаются продольные швы.

На открытых для осадков плитах прорезы делаются с шагом 3 м, а максимальная площадь цельного куска не более 9 м2. Монолиты дорожек (коридоров) рассекаются поперечными швами с шагом до 6 м (обычный шаг — удвоенная ширина укладки материала), а Г-образные повороты фрагментируются на прямоугольники (квадраты). Также прорези разделяют напольные покрытия из различных материалов, основания в помещениях по дверным проемам, места перепада высоты стяжек.

Подобные швы, как и те, что оказываются под паркетной доской, не заполняются, а на открытом воздухе герметизируются. Разрезы плит пола, опоясывающие колонны, должны быть в плане квадратами, углы которых располагаются против плоских граней колонн (квадрат, образованный швами, поворачивается на 45 град. относительно граней колонны). Конструкционная целостность рассеченных оснований обеспечивается специальными системами, помещаемыми в швы или накладываемыми на них. Это профили из металла и уплотнители.

В отмостках пристеночные швы заполняются рубероидом, битумом или герметиком. Отмостка подразделяется на участки по 2 – 2,5 метра, которые пересекаются швами (перпендикулярными стене) на всю глубину заливки бетона. Такой разделитель формируется доской (несъемная опалубка), укладываемой на ребро так, чтобы верхний ее край совпадал с поверхностью опалубки. Доски (толщина до 3 см) обрабатываются горячим битумом, септиком. Также используются специальные ленты из винила толщиной до 15 мм. Затем опалубка бетонируется.

Вернуться к оглавлению

Компенсационный шов в стяжке

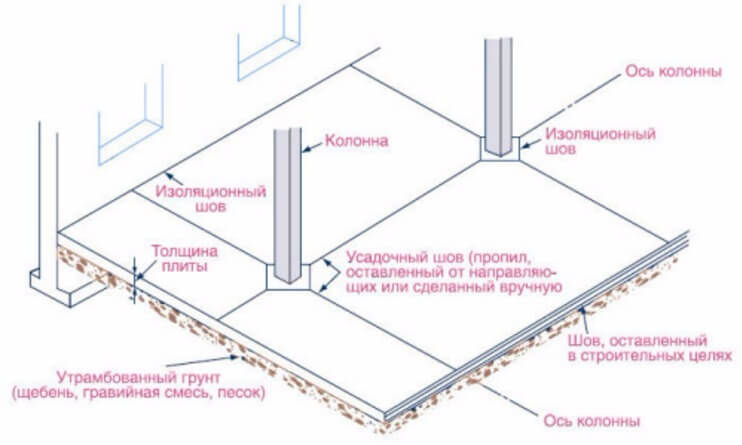

Схема расположения разных видов швов стяжки.

Рисунок разрезов, которыми разделяется стяжка, зависит от площади и конфигурации помещения. Пристенные швы имеют глубину на всю высоту стяжки. Их заполняют эластичными прокладками толщиной до 10 мм, силиконом. Также плиты заливки перерезаются на уровне дверных проемов и коридоров, но не на всю высоту материала. Аналогичным образом ее необходимо отделять от лестничного марша.

Если площадь помещения больше 30 м2 или если в нем есть Г-образные участки, она фрагментируется на прямоугольные (квадратные) составляющие со стороной не длиннее 6-ти метров. Установленные в помещении колонны также обособляются разрезами (в форме квадрата) у их основания. Когда стяжка содержит армирование, прорезание делается по границам листов арматурного каркаса.

В середине монолита рассечения обычно привязываются, например, к габаритам плитки, укладываемой на пол (шов должен проходить между ними). В теплых полах стяжка разрезается по границам полей тепловыделяющих элементов. Глубина прорезания определяется ее высотой, а также она зависит от наличия греющих труб в полу. В таких случаях массив бетона рассекается на 1/3 — 1/2 его толщины.

Вернуться к оглавлению

Заключение

Компенсационные швы являются необходимой составляющей формирования каркасов сооружений из бетона и обязательно обустраиваются при создании стяжек. Правильное применение швов — гарантия длительной и надежной эксплуатации зданий, сохранения эстетичности внутреннего декора.

Компенсационные швы в бетонных полах. Какие бывают, нормы

Полы из бетона не напрасно укладывают в любых типах зданий, от жилых до производственных. Прочные и долговечные, они являются прекрасной основой под любое напольное покрытие, верой и правдой служат долгие годы. Однако без подводных камней не обходится даже у самых идеальных материалов. Вот и бетонные полы имеют свойства растрескиваться, если технология их заливки соблюдена не полностью. Такие неприятные явления, если оставить их без внимания, в итоге могут привести к разрушению всей конструкции здания.

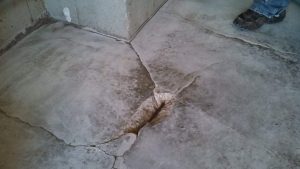

Трещины в бетоне – как не допустить?

Трещины в стяжке – настоящая трагедия для строителей. Такой пол уже не является монолитным, его невозможно отремонтировать, легче залить новый, ведь трещины обычно прорезают его на всю глубину. Причина их появления – напряжения, возникающие в твердеющем бетоне. К их возникновению приводит:

• неравномерное высыхание стяжки;
• изменение температурного режима;
• усадка отвердевающего монолита.

Именно поэтому после заливки бетонного пола в нем нарезают компенсационные швы. Это целенаправленно созданные руками человека разрезы, искусственно снимающие напряжения в монолите путем разделения его на отдельные элементы. Важно сделать эту работу вовремя, если пропустить нужный момент, образования первых трещин не избежать и потребуется сложный ремонт бетонного покрытия.

Классификация компенсационных швов

Конструкции сооружений подвержены влияниям внешних условий. На материал, из которого они построены, разрушительно влияют перепады температуры и влажности, во вновь построенном здании идет невидимая глазу, но постоянная усадка отдельных элементов. Поэтому на этапе строительства предусматриваются швы, которые компенсируют воздействия, ведущие к образованию деформаций:

• температурные – позволяют материалу расширяться свободно, без создания в нем напряжения и без образования трещин;
• изоляционные – исключают возможность передачи напряжения от несущих стен или колонн стяжке;
• усадочные – снимают напряжение, возникающее в бетонных конструкциях при их неравномерном застывании, уменьшении в размерах.

Технология устройства швов определена строительными нормами. Однако не только строители, но и рядовые домашние умельцы должны иметь представления об основных правилах их нарезки. Даже если вы не собираетесь устраивать бетонную стяжку своими руками, нелишним будет проконтролировать правильность выполнения работ нанятыми строителями.

Правила устройства швов разных видов

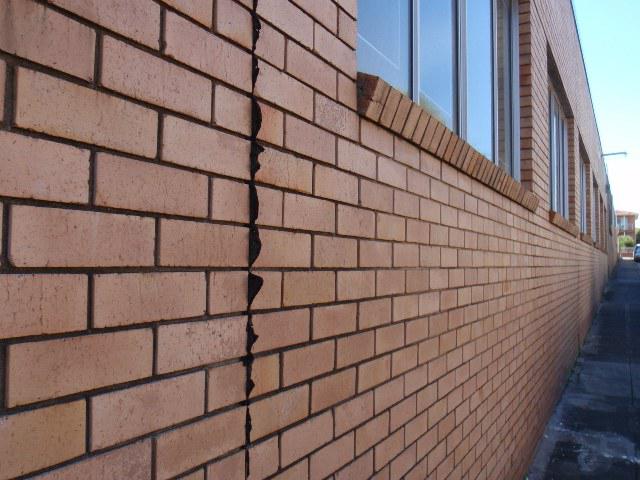

Обычно температурные швы устраиваются в наружных конструкциях здания, особенно подверженных влиянию климатических условий. В стяжке пола они нужны, если по условиям эксплуатации он будет подвергаться постоянным изменениям температуры. Основные требования – ширина не менее 6 мм, совпадение оси с осями колонн, швами подстилающего слоя и перекрывающих плит.

Изоляционные швы обязательны вдоль всех несущих стен, вокруг фундаментов под тяжелое оборудование, колонн. Средняя ширина – 10 мм, устройство тех, что отделяют стены от наливных полов, производится перед заливкой путем укладки изоляционного материала, остальные – обычно нарезаются.

Глубина усадочных швов определяется толщиной монолитного слоя. Они должны разрезать бетонную плиту не менее, чем на 1 треть. Шаг между ними равен толщине стяжки, умноженной на 24. Обычная практика – нарезка монолита на квадраты со стороной от 3 до 6 м.

Способы выполнения компенсационных швов

Нарезка монолитного бетона

Когда местоположение разрезов точно рассчитано, осталось определиться со способом получения швов. В строительной практике применяют 2 основных метода:

1. Закладка досок, реек, пластика, обработанных антиадгезионным составом, в местах запланированных разрезов. После заливки и застывания бетона они легко удаляются.

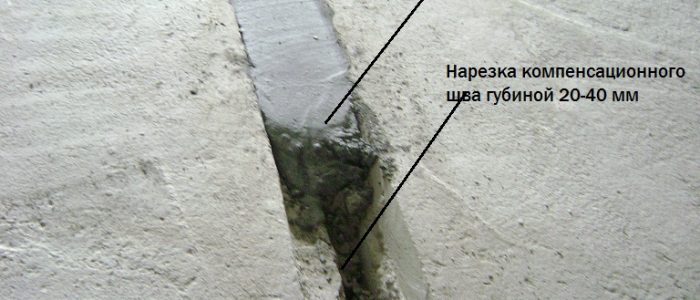

2. Нарезка монолитного бетона машиной с абразивным или алмазным кругом. Выполняется спустя 2 суток после обработки поверхности упрочняющей пропиткой.

Если после заливки бетона на его основании устраивают бесшовное полимерное покрытие, температурные и изоляционные разрезы делают и в полимерных наливных полах, так как колебания температуры воздуха и небольшие подвижки здания происходят постоянно. Усадочные компенсационные швы после полного высыхания монолита и остановки усадочных процессов заделывают полимерными шпатлевками, на эту основу наносят покрытие из полиуретана или эпоксидной смолы.

Материалы, применяемые для герметизации швов

Разрезы выполнены, нагрузки в полах распределены равномерно, возникает другая проблема: открытые отверстия следует немедленно изолировать, иначе в них немедленно начинается накапливание влаги и пыли, размножение патогенных микроорганизмов. Все это в конечном итоге проводит к расслаиванию монолита и его разрушению. Для решения проблемы используют различные материалы:

• уплотнительные жгуты, имеющие прекрасную эластичность, материал их исполнения – вспененный полиэстер;
• профилированные ленты, иначе называемые гидрошпонки, их изготавливают из полимеров, в стяжку укладывают непосредственно при заливке бетона;
• профили, выполненные из морозостойкой резины и металлических направляющих – алюминиевых или стальных, бывают накладными и скрытыми;
• мастики акриловые, латексные, полимерные – самый популярный способ герметизации деформационных швов, при котором достигается полное обеспыливание и защита от проникновения влаги.

Технология герметизации мастиками

Сразу после нарезки из швов полностью удаляют пыль промышленным пылесосом. Разрезы грунтуют, и только спустя 8 часов после грунтовки, когда поверхность внутри разрезов полностью просохнет, становится возможным внести туда мастику. Для качественной герметизации влажность бетона очень важна. Герметизирующий состав не будет выполнять своих функций, если при его укладке она была выше 4%.

Мастику тщательно смешивают с отвердителем в точных пропорциях, указанных в инструкции. Деформационные швы заполняют полученным составом при помощи рамочного пистолета. Полосу герметика разравнивают узким шпателем, смоченным в мыльном растворе, вровень с напольным покрытием. Мастики, которые используются для герметизации, после окончательного застывания отличаются особой прочностью и эластичностью, они не дают усадки и легко окрашиваются в нужный оттенок.

Остались вопросы? Задайте их нашему эксперту!

Самые интересные вопросы

Компенсационный(деформационный) шов в отмостке :виды,как сделать своими руками

Чтобы дом простоял долго, нужно соблюдать технологии в строительстве. На заключительном этапе возведения здания для защиты фундамента делается отмостка.
Поверхностные дождевые и талые воды не проникают к основанию сооружения. Трава не растет вплотную к стенам, дополнительно не удерживает влагу.
Для увеличения срока службы отмостка должна быть выполнена правильно.

Деформационный шов в отмостке

Почва вокруг дома периодически меняет свой воздушно-газовый режим, вспучивается от мороза из-за содержащейся в ее составе воды, которая увеличивает объем грунта.
Такие движения поверхности создают дополнительную нагрузку на фундамент и воздействуют на отмостку. С целью предотвратить разрушения железобетона, который находится в соприкосновении с землей, при устройстве стяжки в ней делают специальные швы.
Общая структура защитного бетонного слоя вокруг постройки становится менее жесткой, что позволяет ей компенсировать изменения почвы, температуру среды и осадку строения.

Виды деформационных швов

Силы, воздействующие на фундамент и отмостку, имеют различную природу и направления. Поэтому конструкция деформационных швов отличается в зависимости от:

• климата в месте расположения здания;
• характеристик почвы;
• применяемого при строительстве материала.

Усадочные

Покрытие, сделанное из бетона, просыхает и твердеет на различных участках неравномерно. Снизу процесс испарения влаги идет медленнее, чем сверху. В результате этого по центру высота стяжки немного ниже, чем с края.
Такой перекос, имеющий естественное природное происхождение, способствует образованию трещин покрытия из-за возникающих напряжений.

Чтобы избежать разрушения материала отмостки, в промышленном строительстве с помощью орошаемого водой резца швонарезчика делают разрезы. При самостоятельных работах на глубину, равную 1/3 ширины покрытия, закладывают рейки, которые потом удаляют.

Образовавшееся расстояние делает напряжения растягивания более слабыми. Усадка полностью отрабатывается, или образуются трещины вдоль разрезов, что разделяет поверхность на секции, независимые друг от друга.

Температурные

Чтобы компенсировать температурные колебания, которые приводят к сжатию или расширению материала из бетона, также устраивают швы в расчетных местах слоя. Их делают во всех железобетонных элементах построек, кроме фундамента.

Такой тип предотвращения разрушений требуется в регионах, где большая сезонная разница температур. Перед заливкой между стеной и стяжкой прокладывают не толстые доски, а рубероид, демпферную ленту.

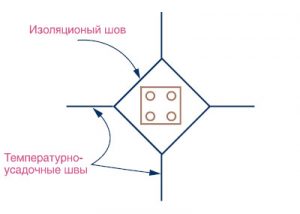

Согласно нормам, если у дома предусмотрены колонны, то вокруг столбов тоже оставляют расстояние.

Осадочные

Компенсационный шов в отмостке делит ее структуру на независимые изолированные части. Это позволяет избежать разрушений при неравномерной осадке здания, вызванной разницей в весе отдельных элементов постройки и неравномерностью характеристик рельефа и грунта.

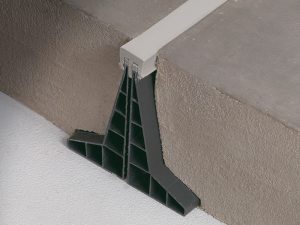

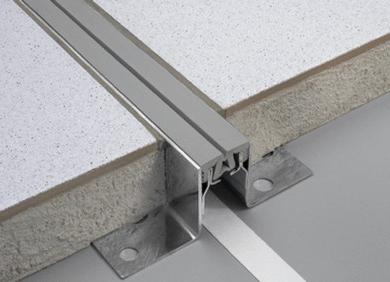

Для создания швов такого рода существуют специальные профили. Их делают для потолков и стен, пешеходных дорожек. Можно использовать и для отмостки.
Конструкции можно применять при различных покрытиях стяжки (керамогранит, бетонная или керамическая плитка). Профильные элементы ставятся совместно с гидроизоляцией деформирующих швов.

Сейсмические

Задумываться о необходимости устройства такого типа швов следует, если домовладение находится в регионе с повышенной сейсмической активностью.
Технологии производства термопластичных эластомеров, ПВХ, нержавеющих сталей и алюминиевых изделий позволили промышленности создать специальные профили, которые при установке в бетонные стяжки делают всю конструкцию подвижной.
Небольшие горизонтальные или вертикальные деформационные сдвиги земной коры не разрушают поверхность отмостки.

Нюансы правильного создания

Чтобы защитная стяжка вокруг дома служила больше 1 сезона, и не требовала переделки каждый год, строителю нужно учесть:

• особенности земельного участка с точки зрения геологии и рельефа;
• систему стока и отвода воды;
• необходимость и расположение компенсационных швов различного типа;
• нужные размеры и материал отмостки.

Если поверхность будет входить в пешеходную зону, следует рассчитать возможные дополнительные нагрузки. Внешнее покрытие может играть не только декоративную роль, но и улучшить общую прочность и износостойкость.
Расстояние между швами в отмостке в среднем принимают 2-2,5 м. Более точные расчеты может сделать специалист, который примет во внимание материал стен и характер фундамента. Для деревянных домов с облегченным основанием из бетона расстояние, тип шва, и его ширина будут отличаться.

Заполнение швов

После того как бетон застынет, и будут вынуты доски и рейки, лентой из вспененного полиэтилена или строительным герметиком нужно заполнить швы.
В промышленных бетонных полах для заполнения деформационных швов используют гибкий профиль, представляющий собор шнур из пластифицированного ПВХ. Его производят длиной до 500 м и шириной до 6 мм.
Заполнять швы герметиком можно через 60-90 дней, а шнур нужно укладывать в течение недели.

Изоляция швов

Для того чтобы в цокольный этаж, подвал, к фундаменту не попадала влага, компенсационные швы нужно от нее изолировать. Если под отмостку будет протекать вода, то вся работа по ее созданию окажется бесполезной, а бетон вокруг дома будет играть только декоративную роль.
Варианты гидроизоляции рассчитывают исходя из характера разрезов, давления воды, максимальной деформационной нагрузки:

1.  Применить полимерные или резиновые уплотнители.
2.  Поместить в разрез гернитовый жгут.
3.  Закрыть разрез гидрошпонкой.
4. Поставить профильные конструкции, сделанные специально для этой цели.

Наиболее недорогим способом будет установить уплотнители из вспененного полиэтилена, которые обладают хорошей эластичностью, легко сжимаются.
На бетонной поверхности швы также заливают мастикой. После того как она затвердеет, получается материал, обладающий свойствами резины. Чтобы смесь выровнять, используют мягкий шпатель.
Гидрошпонка — профилированная лента, сделанная из полимеров и резины. Это лучший способ герметизации швов, лента обладает такими достоинствами, как простота укладки, долгий срок службы, эластичность и высокая прочность.

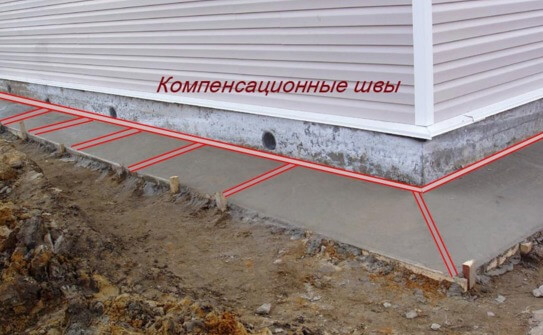

Как в отмостке сделать компенсационные швы?

Чтобы разделить монолитную структуру плиты на отдельные блоки (карты), сначала укладывают на подготовленное из щебня и песка основание гидроизолирующий слой, затем электросварную противоусадочную армирующую сетку. На нее ставят и закрепляют разделительные перегородки.
Варианты исполнения компенсационного шва:

1. Можно между фундаментом и отмосткой, и поперек прицокольной ленты уложить слой рубероида, стекла, пластика, полимерной пленки, дерева, чтобы не дать материалам сцепиться.
2. Другой способ состоит в том, что нарезают деформационные швы машинкой, используя алмазный или абразивный круг.

Конструктивные особенности отмостки

Из всех видов обустройства отмостки самый надежный и наиболее простой способ ее сделать — использовать бетон. Для этого:

1. Первым делом следует нанести границы, определяющие периметр конструкции.
2. На штык лопаты снять грунт.
3. Утрамбовать и выровнять дно траншеи.
4.  Рубероидом выполнить гидроизоляцию с напуском 15-20 см.
5.  Насыпать щебень и песок, снова уплотнить трамбовкой.

Компенсирующие швы создаются с помощью ленты, сделанной из винила, или брусков внутри опалубки.
После этого заливается первый слой бетона (5 см), сверху него укладывается армирующая сетка после схватывания раствора. Заливается верхний слой с формированием уклона от стены.
Если грунтовые воды проходят высоко, то заглублять опалубку нужно на 40-50 см и проложить на дно дренажную трубу.

Зачем нужен демпфирующий шов, и как его правильно сделать?

Последнее время для создания противоосадочных и температурных разрезов используется демпферная лента, которая компенсирует линейные деформации железобетона или раствора.
Под воздействием тепла цементная стяжка расширяется на 0,5 мм/м. За счет этого она давит на стену здания, и возникающая дополнительная нагрузка приводит к тому, что в стяжке образуются трещины, выпуклости и сколы.
Демпфирующий шов, который дает лента, отличается тем, что:

• компенсирует напряжения в широких пределах;
• обладает хорошей теплоизоляцией;
• его легко скрыть за счет внешней отделки поверхности.

Ленту укладывают перед тем, как залить бетон, между стяжкой и стеной (цоколем, фундаментом), закрепляют с помощью клея.

Компенсационный шов в стяжке

Чтобы компенсировать изменения геометрии бетонной плиты, ее делают из нескольких частей. Это позволяет снимать внутренние напряжения, свойственные единой конструкции, при воздействии тепла, влаги, изменений в почве.
В некоторых случаях деформационный разрез образуется за счет перерывов в бетонировании, т.е. объединяется с технологическим швом. В остальных ситуациях требуется специальное создание полостей.
Например, при устройстве в доме теплых полов демпфирующие и деформационные разрезы в стяжке просто необходимы. Также их нужно делать на стыке пола с колоннами или лестницами.

Если у отмостки вместо опалубки сразу устанавливается бордюрный камень, между ним и бетоном тоже предусматривается прокладка из изоляционного материала.

На участках, где есть перепад уровней бетона, раствора, или изменение структуры материалов, в дверных проемах, тоже необходимо делать разделяющую полость.
Во внутренних помещениях, если поверхность будет закрываться паркетной доской, то герметизировать швы необязательно. Но на открытом воздухе нужно заполнять швы.

Когда заложить компенсационные швы?

Разделители ставятся на этапе монтажа опалубки вдоль стены и через каждые 2-2,5 м. Самый первый шов делается в месте стыка цоколя дома и отмостки по длине всего здания.
Остальные монтируются перпендикулярно фундаменту постройки, поперек заливаемой ленты. Деформационный шов делают шириной 1-2 см.

Для уличных работ подойдут промасленные или покрытые битумом деревянные бруски, доски, рейки, которые ставятся в уровень с опалубкой, куски стекла, пластиковые панели.

Вдоль дома можно проложить демпферную ленту:

1. При использовании такой ленты после укладки нужно несколько раз провести по ней валиком. Она лучше прижмется к стене, разгладятся небольшие дефекты, улучшится схватывание клея.
2. Компенсатор крепится на стену после удаления защитного слоя, который использует производитель перед сматыванием ленты в рулон.
3. Ленту укладывают так, чтобы она выходила чуть выше бетонного слоя.
4. Впоследствии ее можно оторвать по технологическим надрезам или срезать ножом. При укладке ленту нельзя натягивать, чтобы обеспечить равномерную толщину по всей длине.

Г-образные участки поверхности нужно разделить швами на прямоугольники. Желательно рассчитать схему расположения так, чтобы облицовочный материал перекрывал разрезы.
В случае если деформационные полости не сделаны на этапе заливки, то в течение 12-72 часов по влажному бетону можно сделать разрезы, используя болгарку с широким кругом. Прорезать плиту нужно на 20-30% высоты.

Заключение

При создании стяжек и отмосток устраиваются компенсационные швы, которые защищают железобетон от растрескивания и разрушения под воздействием осадки здания, колебаний температуры или движения грунта.
Правильное их исполнение обеспечивает надежную и длительную эксплуатацию сооружения, способствует сохранению внешней отделки без ремонта на долгое время.

Компенсационные швы, виды и устройство компенсационных швов

Компенсационный шов в стене, полу или кровле предусматривает фрагментирование последних, направленное на сведение к минимуму напряжения в них. Правильное устройство компенсационных швов позволяет исключить не только деформации и появление трещин, но и преждевременное разрушение конструкции.

Почему это так важно?

Любое строение или конструкция постоянно находится под воздействием целого ряда факторов:

• температурные перепады;
• изменения уровня влажности;
• усадка каркаса;
• осадка бетонного монолита.

Все они являются причиной нагрузок, которые приводят к появлению напряжения в узлах конструкции здания. Компенсационные швы в стяжке и других элементах позволяют распределять эти нагрузки равномерно и исключить следующее:

• ухудшение эксплуатационных характеристик строения;
• появление трещин;
• деформации несущих конструкций;
• сокращение срока службы здания.

Виды компенсационных швов

Принято выделять несколько разновидностей компенсационных швов. Технология их исполнения напрямую зависит от их типа. Классификация осуществляется в соответствии с характером нагрузок, которые призван компенсировать шов.

Температурные швы

Температурные швы обеспечивают защиту от деформаций конструкций вследствие воздействия температур и их перепадов. Их устройство допускается в бетонных полах и на площадках, в фасадах здания, в плитах перекрытий и несущих стенах. Технология их правильной реализации требует проведения обработки. Швы не должны иметь пустот, поскольку это может негативно повлиять на теплоизоляционные и эстетические характеристики строения. Поэтому они требуют проведения герметизации и гидроизоляции с применением материалов, подобранных в индивидуальном порядке.

Осадочные швы

Осадочные швы обеспечивают защиту от разрушения строения, сооружения и конструкции в случае неравномерной осадки их отдельных частей. Они компенсируют их смещение в вертикальной плоскости, возникающее по причине осадки грунта под зданием. Устройство осадочных швов предусматривает разделение строения по длине на части. Места их расположения и размеры должны быть указаны в проекте.

Усадочные швы

Усадочные швы позволяют исключить образование трещин в бетонных монолитных конструкциях в процессе их усадки во время застывания бетона. Технология их устройства может быть разной и подбирается в зависимости от особенностей строения и условий, в которых оно будет эксплуатироваться.

Заказать проведение работ по устройству и гидроизоляции компенсационных швов можно в компании «ИМС-КОНСТРУКТ»!

Деформационный шов — Википедия

Материал из Википедии — свободной энциклопедии

Деформационный шов — предназначен для уменьшения нагрузок на элементы конструкций в местах возможных деформаций, возникающих при колебании температуры воздуха, сейсмических явлений, неравномерной осадки грунта и других воздействий, способных вызвать опасные собственные нагрузки, которые снижают несущую способность конструкций. Представляет собой своего рода разрез в конструкции здания, разделяющий сооружение на отдельные блоки и, тем самым, придающий сооружению некоторую степень упругости. С целью герметизации заполняется упругим изоляционным материалом.

В зависимости от назначения применяют следующие деформационные швы: температурные, компенсационные, осадочные, антисейсмические и усадочные.

Температурные швы делят здание на отсеки от уровня земли до кровли включительно, не затрагивая фундамента, который, находясь ниже уровня земли, испытывает температурные колебания в меньшей степени и, следовательно, не подвергается существенным деформациям. Расстояние между температурными швами принимают в зависимости от материала стен и расчетной зимней температуры района строительства.

Отдельные части здания могут быть разной этажности. В этом случае грунты основания, расположенные непосредственно под различными частями здания, будут воспринимать разные нагрузки. Неравномерная деформация грунта может привести к появлению трещин в стенах и других конструкциях здания. Другой причиной неравномерной осадки грунтов основания сооружения могут быть различия в составе и структуре основания в пределах площади застройки здания. Тогда в зданиях значительной протяженности даже при одинаковой этажности могут появиться осадочные трещины. Во избежание появления опасных деформаций в зданиях устраивают осадочные швы. Эти швы, в отличие от температурных, разрезают здания по всей их высоте, включая фундаменты.

Если в одном здании необходимо использовать деформационные швы разных видов, их по возможности совмещают в виде так называемых температурно-осадочных швов.

Антисейсмические швы применяются в зданиях, строящихся в районах, подверженных землетрясениям. Они разрезают здание на отсеки, которые в конструктивном отношении должны представлять собой самостоятельные устойчивые объёмы. По линиям антисейсмических швов располагают двойные стены или двойные ряды несущих стоек, входящих в систему несущего остова соответствующего отсека.

Усадочные швы делают в стенах, возводимых из монолитного бетона различных видов. Монолитные стены при твердении бетона уменьшаются в объёме. Усадочные швы препятствуют возникновению трещин, снижающих несущую способность стен. В процессе твердения монолитных стен ширина усадочных швов увеличивается; по окончании усадки стен швы наглухо заделывают.

Для организации и гидроизоляции деформационных швов используют различные материалы:

Компенсационные швы в бетоне: разновидности, обустройство

Чтобы предотвратить появление трещин в наливных монолитных поверхностях, необходимо выполнить компенсационные швы в бетоне. Эти деформационные разрезы послужат препятствием от образования деформаций на долговечном, прочном, надежном, но капризном материале для возведения конструкций. Если не сделать операцию по обустройству защитных элементов, то последующие процессы могут привести к разрушению объекта.

Что это и зачем нужны?

Определение

Компенсационный шов — это особым образом выполненное углубление на определенном участке бетонного изделия, которое предохраняет конструкцию от негативного влияния температурных колебаний окружающей среды и подвижек грунта. Это устройство приобрело популярность в регионах с высокой сейсмической активностью, а также его используют для защиты ленточного фундамента.

Внутреннее напряжение бетона — причина появления деформаций в монолитных конструкциях.

Как работают?

Наличие такого элемента к конструкции уберегает ее от разрушения на фоне смены геометрических параметров.

Элементы готового сооружения находятся в тесной взаимосвязи между собой. При этом постройки постоянно изменяют свою геометрию под влиянием температурных перепадов, изменения влажности окружающей среды, усадочных процессов стенных конструкций и вызревающих бетонных монолитов. Это приводит к возникновению внутреннего напряжения в основных элементах сооружения, хотя эти изменения сначала визуально обнаружить невозможно. Созданные особым образом швы способствуют равномерному перераспределению нагрузок, которые появляются во время эксплуатации сооружений. Это достигается путем компенсации изменения геометрических параметров материала (расширение, сжатие, скручивание, сгибание, сдвигание), которое возникает из-за причин, действующих на монолит или его внутреннюю структуру.

Такие силы воздействуют на бетонные конструкции постоянно, но если не выполнить деформационные швы, нагрузки приведут к следующему:

• ухудшению эксплуатационных характеристик несущей основы строения;
• появлению трещин на монолитных поверхностях по всей глубине заливки;
• проявлению деформаций изделий;
• увеличению внутренних сил.

Отсутствие такого элемента в конструкции может привести к ее массивному растрескиванию.

Такие факторы способствуют сокращению сроков полезного использования строений из бетона. При этом наблюдается закономерность — большегабаритным конструкция соответствуют большие внутренние силы. Вызванное нагрузками образование трещин передается через жесткий арматурный каркас внутренним конструкциям строения. Несущественное изменение положения несущей стены в центре появления деформационных сил вызывает разрушительные процессы по всему сооружению. Кроме этого, не нужно забывать о сезонных пучениях и постоянной подвижке земли.

Разновидности швов

В строительной практике, основываясь на стандартах проектирования полов, данных в СНиП 2.03.13—88, применяются такие виды защитных углублений:

Изолирующий тип стыка целесообразно делать вокруг колонн.

• Изолирующие. Основная функция шва — предотвращение передачи деформирующих нагрузок от капитальных конструкций к стяжке пола. Технологический процесс обустройства компенсирующего элемента состоит в прокладывании специального материала вдоль конструкции, которая будет заливаться бетоном. Исходя из этого, такой тип углублений размещают следующим образом:
  • по периметру стен;
  • вокруг колонн;
  • вдоль фундаментной основы.
• Усадочные швы. Процесс схватывания бетонного раствора происходит неравномерно — в поверхностных слоях он протекает быстрее, чем во внутренних. Это является причиной появления глубинного напряжения, которое приводит к растрескиванию стяжки. Чтобы предотвратить это явление, используя специальное оборудование или закладывая при заливки особые рейки, формируется усадочный шов. Он нарезается по осевым линиям колон, соединяясь с угловыми элементами, расположенными по периметру сооружений. Шов выполняют глубиной до 1/3 мощности бетонной заливки.
• Деформационный шов конструкционного типа. Применяется при порционной заливке бетона в месте, где приостановились укладочные работы. В качестве материала для обустройства шва используют деревянную рейку, стеклянную полоску или слоя размягченного битума. Эта прокладка одновременно выполняет сглаживание горизонтального перемещения элементов монолитного сооружения.

Посмотреть «СНиП 2.03.13-88» или cкачать в PDF (1 MB)

Наружные компенсационные швы и защитные углубления, выполненные в местах повышенной влажности, обязательно герметизируются.

Правильное обустройство

Инструменты и материалы

Перед началом работ по обустройству компенсационных углублений готовят такой инструментарий:

Для обустройства такого стыка понадобится специальный профиль.

• Инструмент для нарезания швов. Ручная шлифмашинка со специальными насадками.
• Компенсационная лента. Демпферный элемент применяется для распределения нагрузок от поверхности стен и высыхающих монолитных полов. Существующий ассортимент такого вида изделий позволяет создать защиту для стяжек.
• Шнур для уплотнения. Популярный и удобный материал из вспененного полиэтиленового вещества. Существуют две разновидности средства:
  • цельный шнур;
  • трубчатый материал.
• Мастики, герметизирующие средства. Используются отдельно и в комплексе с полиэтиленовыми шнурами. Мастичный материал на битумной основе применяют для обработки компенсационных швов, выполненных снаружи помещений.
• Профили для заделки защитных швов. Представленные на рынке строительных материалов эти средства имеют различную конфигурацию, изготовлены из разных веществ. Некоторые разновидности устанавливаются перед заливкой бетонной конструкции в место, предназначенное для формирования защитного углубления. Другие монтируются после созревания монолитной поверхности.

Устройство шва

Компенсирующее углубление выполняется двумя способами. Первый метод проводится в процессе заливания раствора путем установки в рассчитанные места демпферных материалов, которые останутся или демонтируются из углубления. При втором способе нарезается в бетонной поверхности компенсационный шов, который обрабатывается специальными средствами или оставляется в незаполненном состоянии.

типы и устройство :: SYL.ru

Любые конструкции и строения подвергаются деформации по разным причинам: оседание здания после строительства в процессе эксплуатации, температурные и сейсмические воздействия, неоднородность грунтов в основании конструкций. Несомненно, при проектировании и строительстве необходимо учитывать все эти факторы и сделать объект максимально безопасным для людей, а также минимизировать возможность повреждений и риск частого ремонта. Поскольку в современном мире все чаще строят большие и массивные сооружения как жилые, так и торговые, промышленные, невозможно обойтись без применения деформационных швов во всех конструктивных элементах строений.

Определение, назначение деформационных швов

С целью уменьшения напряжения в конструкциях из-за деформации и усадки элементов зданий, мостов, дорог и других сооружений в них устраивают деформационные швы. Это элементы, разделяющие все строение на отдельные блоки, что позволяет им свободно двигаться в определенных направлениях. Данное явление значительно снижает риск разрушения конструкций в местах возможной деформации. Участки, разделенные подобными швами, оседают равномерно внутри своего объема, не мешая целостности соседних блоков.

Виды деформационных швов

Существует множество классификаций деформационных швов.

Типы деформационных швов по характеру нагрузки, из-за которой возникает деформация:

1. Осадочные. Данные деформации возникают из-за неравномерного уплотнения грунтов под разными частями здания. Это может происходить по нескольким причинам. Во-первых, на изменения влияет неравномерное распределение веса. В современной архитектуре часто строят дома с разной этажностью, с многими конструктивными особенностями в частях здания. Во-вторых, причиной может служить разнородность грунтов под отдельными частями сооружения или дома. Однородный грунт под всем основанием считается идеальным случаем, который встречается крайне редко. При значительной разнице величин осадки отдельных элементов могут возникать вертикальные деформации в виде изломов, сдвигов, трещин, смещений. Деформационные швы осадочного типа рассчитывают для каждого случая отдельно и устраивают вертикально по всей высоте здания от фундамента. Они призваны компенсировать разницу между осадкой отдельных конструктивных блоков.
2. Усадочные. Такие деформации вызваны уменьшением объема конструкций и элементов. Этому явлению подвержены все бетонные монолитные части и каменная кладка: при застывании и твердении смесь теряет влагу. Данный аспект также рассчитывается, и конструкцию делят на определенные части для избегания трещин, надломов и пр.
3. Температурные. Особенно важно учитывать данный тип деформации в местности со сменой климата: лето-зима. В разное время года конструкции наружных частей подвергаются воздействиям температур, что сказывается на их объеме. Особенно в зимний период, когда стена с внутренней стороны помещения и с улицы имеет существенную разницу температур. При том, что внутренняя часть ее имеет постоянную температуру, а наружная подвергается большим изменениям, внутри конструкции может возникать внутреннее напряжение, способное достичь предела и привести к необратимым последствиям. Для решения данной проблемы устраивают температурные швы. Часто они совпадают с усадочными. В отличии от осадочных, температурные швы необходимы только в наземной части зданий, поскольку фундамент не испытывает больших колебаний температур, если рассчитан и устроен верно.
4. Сейсмические нагрузки возникают в районах с частыми землетрясениями и колебаниями почвы. В этих случаях здания особым образом делят на отдельные самостоятельные блоки, разделяемые специальными сейсмическими деформационными швами, имеющими особое строение, что позволяет сохранить целостность конструкций при сейсмической активности.

Помимо этого, деформационные швы в зданиях классифицируют по типу конструкции, в которой они устроены. Выделяют швы, находящиеся:

• в стенах;
• в фундаментах;
• в бетонных полах;
• в монолитных плитах.

Деформационный шов в каждом элементе имеет отдельное строение. Таким образом учитываются особенности изменений форм и нагрузок для каждого участка и направления. К этой классификации дополнительно можно отнести деформационный шов между зданиями. Например, в городском пространстве часто можно встретить сопряженные между собой жилые дома и магазины. Они, как правило, имеют разные архитектурные особенности, объемы и размеры, материалы строительства, но их объединяет одна общая стена. Чтобы эти объекты не влияли на изменения друг друга, между ними также устраивают компенсирующие швы.

Проектирование: основные нюансы

При проектировании строений учитывают все возможные нагрузки, которые будут воздействовать на конструктивные элементы, и в зависимости от этого распределяют деформационные швы таким образом, чтобы они компенсировали все разрушающие эффекты, направленные на каждый элемент.

Устройство деформационных швов разнообразно. Их производят на строительной площадке из специальных материалов или набирающих популярность готовых металлических профилей. Конструкция деформационного шва из металла включает в себя специальный прокат и (при необходимости) вставки из различных материалов, подобранных в зависимости от места применения. Для каждого элемента здания направляющие имеют различное строение и готовятся из несхожих материалов, поскольку выполняют они разные функции.

На стадии проектирования рассчитывают не только места расположения компенсирующих разрезов, их частоту, размер и состав. Часто для отдельных мест определяют отличный от других деформационный шов. Узел, отображающий принцип примыкания конструкций, должен быть прорисован и расписан подробно, чтобы на строительной площадке не возникло трудностей с его сборкой. В каждом случае состав и вид шва могут быть индивидуальны, поскольку разные части конструкций испытывают определенные нагрузки, не всегда одинаковые. Такие ситуации могут возникнуть в местах сопряжений блоков разной этажности, назначения, веса и т.д.

Компенсационный шов в разных элементах здания

Для всех конструкций устройство компенсирующих зазоров индивидуально, они имеют собственное техническое решение, состав, размеры и особенности. Каждому материалу и конструкции соответствует свой деформационный шов. СНиП 2.03.04-84 приводит пример расчетов для наиболее распространенных железобетонных конструкций в различных условиях, СНиП 2.01.09-91 рассказывает о расчетах в просадочных грунтах и подрабатываемых территориях.

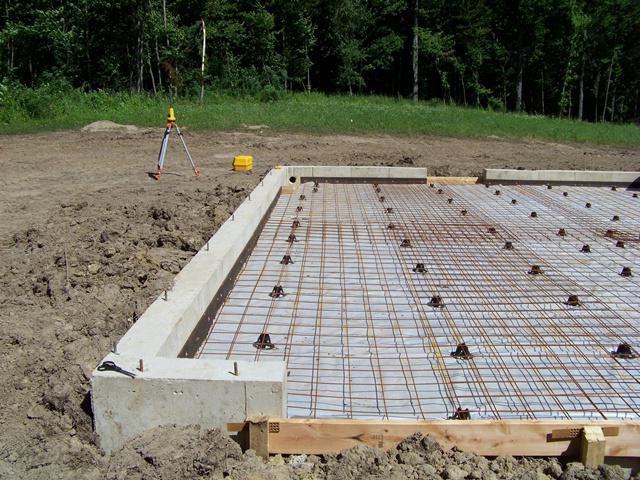

Швы в фундаментах: назначение

Фундамент – одна из самых сложных и ответственных в возведении частей любого строения. От его целостности зависят безопасное функционирование и надежность сооружения. Поэтому в его конструкции все должно быть продумано до мелочей – от правильного конструктивного решения до верно устроенных деформационных швов. Фундамент испытывает сразу несколько видов разрушающих нагрузок: от усадки и сезонного движения грунта; неравномерного оседания разных частей здания. Наружный периметр может быть подвержен температурным перепадам (в редких случаях, чаще говорится о верхней части стены фундамента, переходящей в цоколь). Деформационный шов в фундаментах должен компенсировать все поступающие воздействия и придавать ему упругости и подвижности. Кроме того, он должен иметь качественную внешнюю гидроизоляцию, которая предотвратит проникновение влаги в тело шва для избегания разрушения самого его основания.

Особенности устройства

Деформационный шов в фундаментах устраивают по всей высоте его стены от подошвы основания. Расстояние между швами определяется расчетом и зависит от величины влияющих нагрузок, типа грунтов, материала для стен, функционального назначения помещений и т.д. Для кирпичных строений шаг составляет от 15 до 30 м, для деревянных – до 70 м. Кроме этого, на границах частей здания, имеющих разное техническое назначение, также должны присутствовать компенсирующие разрывы, поскольку там возникает наибольшее напряжение.

Деформационный шов в плите фундамента представляет собой зазор, разделяющий ее на отдельные блоки. Его заполняют паклей, пропитанной смолой.

Одной из составляющих фундамента является отмостка. Она также нуждается в компенсирующих разрывах, ведь при неровном ее оседании и движении грунтов данный элемент может попросту надломиться, что повлечет за собой намокание стен основания. Отмостка перестанет выполнять свою защитную функцию. Швы устраиваются с шагом до 2 метров, в них укладывают деревянные рейки и сверху заливают горячим битумом или другим полимером, обеспечивающим надежную гидроизоляцию.

Место стыка отмостки и фундаментной стены обязательно имеет подвижный шов. Обычно его роль играет гидроизоляционная отделка наружной стены основания.

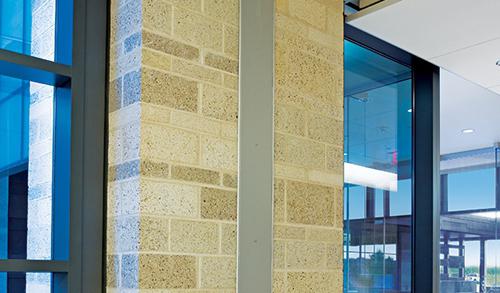

Деформационные швы в стене

Вертикальные конструкции подвержены воздействию сразу нескольких деформационных нагрузок. На них влияют осадка в процессе эксплуатации, температурные воздействия (сезонные и с одновременным перепадом температур наружной и внутренней части в холодное время), нагрузка от верхнего покрытия, снеговые массы. Потому, рассчитывая деформационный шов в стене при проектировании, важно учесть все воздействия и устроить разделения, которые не дадут конструкции разрушиться.

В современном строительстве используют самые разнообразные материалы и методы для возведения стен, которые бывают:

• сборными блочными и кирпичными;
• монолитными бетонными/железобетонными;
• сборными панельными;
• комбинированными.

Во всех из них возникают разрушающие воздействия, причем чем прочнее и тверже материал, тем большие деформационные нагрузки возникают в конструкции. Деление стены на блоки с помощью компенсационных швов позволяет отдельным частям деформироваться в определенных интервалах без угрозы разрушения всего элемента, внутри которого не возникает опасное напряжение.

Проектирование и устройство деформационных швов в вертикальных конструкциях

Для внутренних и наружных стен шаг разрывов рассчитывается по-разному, делается это на стадии проектирования. Высоту стен разделяют на отсеки по всей высоте, устраивая между ними деформационные швы. Расстояние между ними для несущих стен после расчетов — от 20 м, для внутренних перегородок – до 30 м. Расположение деформационных швов в местах максимальных напряжений позволяет снимать эти самые напряжения. Как говорилось ранее, температурные и усадочные швы возникают в надземной части дома и в основном совпадают, располагаются в местах наибольшей концентрации перепадов температур – у углов наружных стен. Деформационные швы, компенсирующие осадочные воздействия, устраиваются по всей высоте стены до основания фундамента и равномерно распределяются по длине здания.

Важным нюансом проектирования швов в стенах является их заполнение и оформление, поскольку находятся они на видимых частях любого строения, особенно, если не подразумевается дополнительная облицовка.

Температурные деформационные швы устраивают в горизонтальной плоскости стены. В процессе возведения в кладке размещают шпунт, который обкладывают толем в 2 слоя и забивают паклей. Закрывают шов глиняным замком. Данные материалы не реагируют на перепады температур, тем самым компенсируют деформацию стены. При ручной кладке заделка получается незаметной и не требует дополнительной облицовки.

В современном строительстве все чаще применяют профили для деформационных швов. Достоинством применения их является особая конструкция, армирующая зазор в стене. Это предотвращает появление трещин в области деформационного шва в процессе воздействия разрушающих нагрузок. Кроме этого, в теле профиля имеются вставки из гидрофобных материалов, что предотвращает попадание влаги в стеновой материал и дальнейшее его разрушение. Оформление наружной части деформационного шва выполнено таким образом, что он отлично вписывается в любой фасад. Большой ассортимент предлагаемых профилей позволяет подобрать к любому зданию наиболее подходящий дизайн.

Швы в горизонтальных плитах

При устройстве монолитных плит перекрытий обязательно должны быть выполнены деформационные швы, поскольку бетон является жестким неэластичным материалом и подвержен разрушению в результате воздействия различных нагрузок и одновременного оседания всего объема здания. С помощью расчетов определяют ширину одного блока перекрытия, и по такому параметру производят заливку межэтажных элементов. Заполнение швов выполняют с использованием гидроизолирующих материалов и заделок.

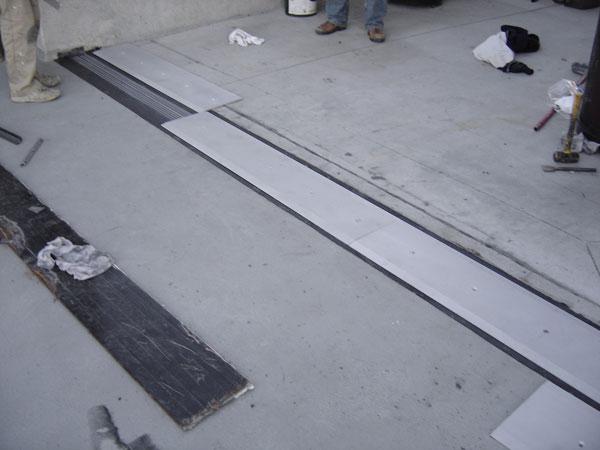

Швы в бетонных полах

Полы постоянно принимают нагрузку от предметов интерьера, оборудования, а их покрытия все время подвергаются износу. В одном помещении могут быть устроены полы из разных материалов, которые в процессе эксплуатации непохоже реагируют на поступающую нагрузку, влажность и другие воздействия. Такие участки тоже нуждаются в разделении, как и монолитный бетонный пол.

По назначению деформационные швы в бетонных полах разделяют на 3 основных типа.

1. Изоляционный шов имеет круглую или квадратную форму, отделяет пол от стен, колонн и других внутренних вертикальных конструкций, от их воздействия во избежание деформации напольного покрытия. При его устройстве весь периметр прокладывают полимерной изоляцией и внутри образовавшегося контура производят заливку бетонного пола.
2. Усадочный шов предназначен для предотвращения растрескивания бетона во время застывания и эксплуатации. Его устраивают двумя способами: при помощи формующих швы реек, которые вставляют в материал до потери им пластичности; нарезкой и устройством после окончательной обработки поверхности.
3. Конструкционный шов выполняют на границах смен заливки участков полов. Он имеет сложный вид соединения «шип-паз» и позволяет бетону двигаться в горизонтальной плоскости и не допускает изменения соседних участков.

Деформационные швы в полах представляют собой зазоры, разделяющие поверхность на несколько блоков или участков. В подавляющем большинстве для устройства компенсационных швов применяют различные профильные конструкции.

Основные виды профилей для устройства швов в полах выделяют следующие.

1. Встроенные – системы из алюминия, встраиваемые в плоскость напольного покрытия. Применяются в сухих промышленных помещениях с высокой проходимостью, подвергающихся регулярным воздействиям тяжелого оборудования, машин и спецтехники. Профиль может быть усилен резиновой вставкой, может иметь декоративную накладку из нержавеющей стали.
2. Накладные. Данные системы устанавливают на стыке разных покрытий. Они представляют собой накладку на шов. Такие профили также выдерживают интенсивные нагрузки от техники и большого количества людей. При повышенной загруженности профиль может быть усилен полимерными вставками.
3. Водонепроницаемые системы профилей предназначены не только для компенсации деформационных нагрузок, но и для защиты напольного разреза от попадания влаги и воды в помещениях с малой гидроизоляцией или на открытых площадках, парковках, складах и т.д. Такие профили выполнены из нержавеющей стали, имеют в своей конструкции специальные прокладки из ПВХ или резины.
4. Разделительные системы представляют собой профили из мягкого или жесткого ПВХ. Их устраивают в качестве температурных и компенсирующих швов в монолитных полах различного назначения. ПВХ-профили герметизируют и защищают напольные стыки, они стойки к воздействию температур, кислот и моющих средств, что делает их применение универсальным. Деформационные швы в бетонных полах иногда заполняют полимерными мастиками. ПВХ-системы наиболее функциональны и долговечны, поэтому следует отдать им предпочтение.

Технология устройства разделительных швов в полах

Бетонные полы заливают не за один раз всю площадь, а частями, в несколько этапов. Разделительные швы необходимо устраивать в местах стыков разных участков заливки, поскольку бетон может иметь отличающиеся свойства. Зачастую перед заливными работами периметр участка ограничивают изолирующими материалами, которые впоследствии будут служить в качестве заделки образовавшихся стыков. Если площадь заливки большая, то швы можно нарезать уже в готовых полах. Размер зазоров и расстояние между ними рассчитывают, исходя из размера коэффициента линейного расширения бетона. Средняя ширина шва 12-20 мм, расстояние между разрезами – 1,5 м. Глубина достигает 2-3 см. Разделение производят с помощью специального оборудования. Нарезанные по готовому полу швы заполняют специальными уплотнителями и герметизируют их износостойкими полимерами или встраивают в них специализированные профили.

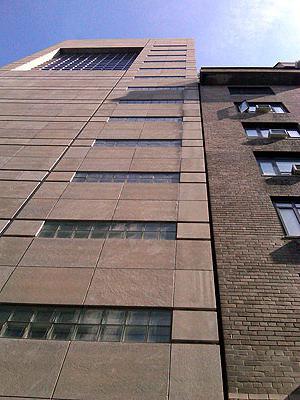

Швы на стыках зданий

Нередко к существующим зданиям пристраивают дополнительные: в виду экономии места в пределах города или удобства пользования в частном порядке. Пристрои могут иметь различное назначение: торговые площади, офисные помещения, бани, гаражи, хозяйственные постройки. Почти всегда осадка основного и дополнительного строений происходит по-разному. Чтобы избежать связанных с этим явлением неприятностей, нужно устраивать деформационный шов между зданиями.

Зазоры между зданиями компенсируют все виды воздействий: осадочные, усадочные, температурные, сейсмические. Поскольку основное и пристраиваемое здания имеют одну общую стену, в ней организовывают компенсационный шов, объединяющий функцию защиты от всех поступающих нагрузок.

Также прокладка между стенами нужна при неоднородности материала: например, первоначальное строение каменное, а дополнительное – деревянное. В этом случае шов может быть выполнен из гидроизоляционного материала без дополнительных конструкций.

Если фундамент под пристрой не был рассчитан сразу, а возводится дополнительно, обязательно нужно отделить его от основного с помощью шва, ведь его конструкция может отличаться. В этом случае будет происходить усадка и осадка самого основания и опираемого строения.

Компенсационный шов устраивают по всей высоте примыкающего здания.
