Когда необходимо армировать кирпичную кладку – СП 15.13330.2012 Каменные и армокаменные конструкции. Актуализированная редакция СНиП II-22-81* (с Изменениями N 1, 2, 3)

Содержание

Виды, особенности и правила армирования кладки из кирпича

Армирование кирпичной кладки: технология и особенности процесса

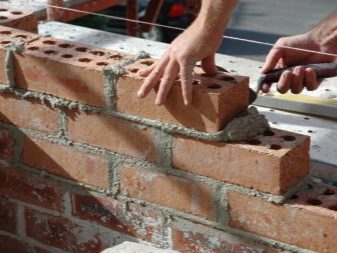

Укрепление кладки и придание прочности — главная задача при строительстве зданий и сооружений. Выбор арматуры зависит от несущей способности кладочного материала, перевязки кирпичной кладки и расстояния стержней при укреплении. Правила и техника выполнения армирования регламентируется нормативными документами.



Зачем необходимо армирование

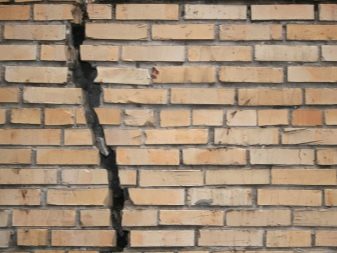

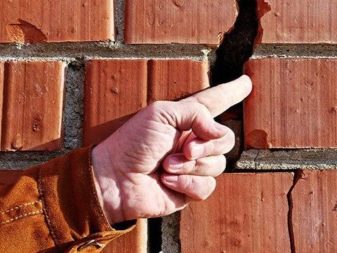

Процесс армирования необходим для предотвращения появления трещин в зданиях. Перед проведением строительства определяют необходимый диаметр стержней для арматуры, просчитывают нагрузку конструкции, выбирают способ укладки стержней и проводят другие не менее важные мероприятия.

Существует некоторые причины для использования армирования:

  • вероятность усадки грунта и проседания почвы;
  • для зданий в несколько этажей нагрузка на стены увеличивается за счет веса плит перекрытия, лестницы и крыши;
  • при нехватке материала используют недорогие растворы и остатки кирпичей, которые следует укрепить для создания прочности;
  • при возведении колонн и столбов, имеющих небольшой диаметр в сечении;
  • строительство дома в сейсмически опасном регионе;
  • пристройка нового здания к существующему объекту предполагает сооружение армопояса на стыке конструкций;

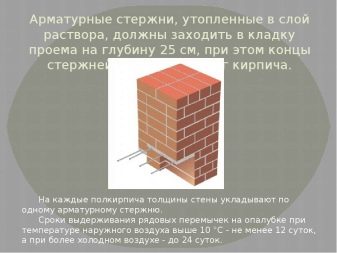

  • участки кладки над проемами окон и дверей — уязвимы, они также дополнительно армируются;
  • во время кладки без перевязки швов проводят армирование стен для придания жесткости.

При частном строительстве укрепление можно провести самостоятельно. Возведение сооружений в районах с частыми землетрясениями следует доверить специалистам.

Что написано в СНИП по этому поводу

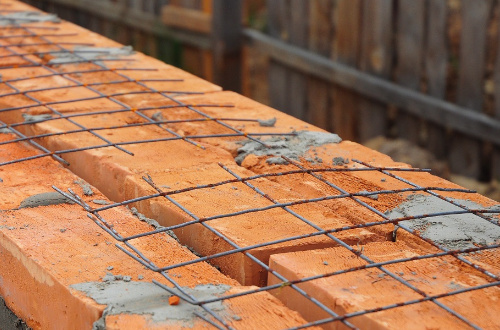

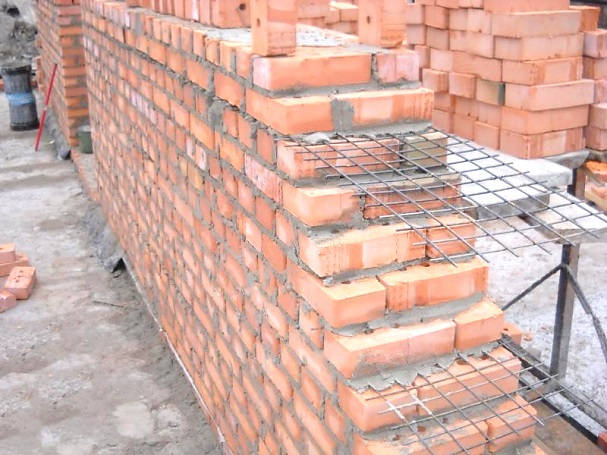

Армирование кирпичной кладкиНормативный документ, регламентирующий устройство армирующего слоя, а именно СНиП 3.03.01-87 «Несущие и ограждающие конструкции», имеет такие пункты:

  1. При армирующей кладке наружных стен и колонн, толщина шва должна быть не более 1,6 см, и превышает сумму диаметров арматуры при пересечении не менее чем на 4 мм. При поперечной укладке в стенах и простенках сетка должна состоять минимум из двух стержней по ширине. И она должна выступать за наружную грань стены на 2-3 мм.
  2. Перегородки могут не армироваться, если они не раскреплены временным креплением, и имеют высоту 1,5 м, а толщину — 9 см. При толщине 12 см, высота не должна превышать 1,8 м.
  3. При продольной стальные стержни арматуры соединяются с помощью сварки. Если она не применяется, то прутья заканчиваются крюками и перевязываются проволокой. Стержни идут внахлест и каждый конец не должен быть короче, чем сумма 20 диаметров.

Расчеты толщины, диаметра и размера ячеек сеток определяются из нормативов, приведенных в СНиП II-22-81 «Каменные и армокаменные конструкции».

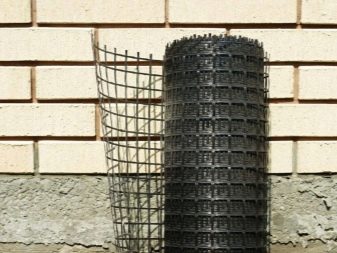

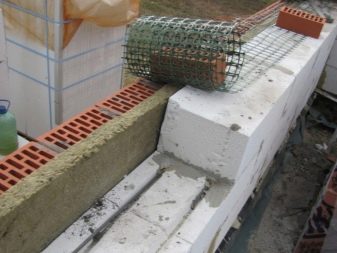

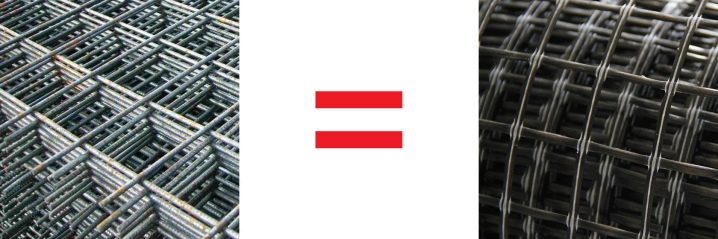

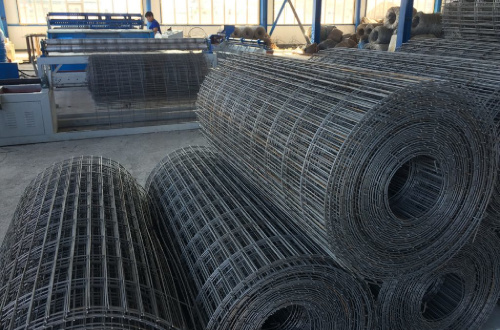

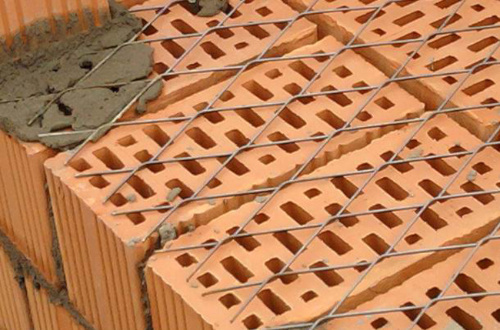

Какая сетка используется для армирования

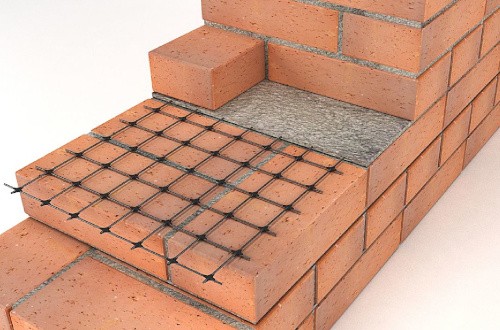

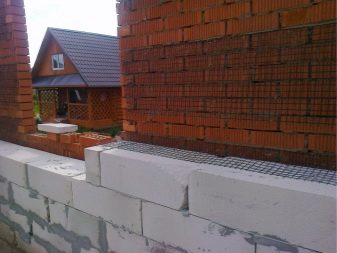

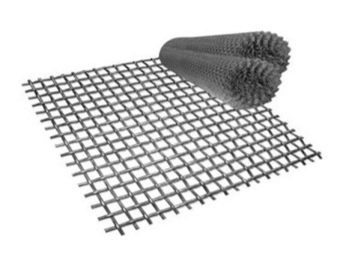

Армирующая сеткаВ основе армирующей конструкции в качестве усилительных элементов используются стальные прутья, либо сетка. С развитием технологий в настоящее время в качестве арматуры применяют полиэтиленовые или ПВХ стержни. Их диаметр составляет от 3 до 8 мм. Ячейки сетки могут иметь размеры от 3 до 10 см.

Высота сооружения определяет толщину элементов арматуры.

При сооружении частных домов применяют элементы с сечением около 3-4 мм, однако допускаются и более крупные размеры стержней. Армирующая сетка не используется, так как в точках пересечения прутьев толщина будет очень большая. В такой ситуации толстые стержни укладывают в виде зигзагов. Проволока искривляется каждые 5-10 см. Промежутки между прутьями могут различаться в зависимости от толщины арматуры.

Через сколько рядов проводится армирование

Частота горизонтальной укладки арматурной сетки определяется расчетом, основанным на строительных нормах. В расчетах учитывается нагрузка на стену, расположение относительно осей и высота кладки ряда. Сетки арматуры закладывают с промежутками 2-5 рядов обычной кирпичной кладки. При использовании утолщенного кирпича армирование проводится через 4 ряда.

Укладка зигзагом осуществляется парами в смежных рядах, чтобы они находились под углом 90о относительно друг друга.

Сетки располагаются на расстоянии не более 45 см друг от друга. При расположении больше указанного расстояния эффект арматуры снижается. При укладывании сетки внахлест концы выступают не менее 15 см. На фасад стержни арматуры выходят не меньше чем на 2 мм. Это делается для контроля правильности укладки и служит для прочного соединения наружной отделки.

Общие правила армирования кирпичной кладки

Для укрепления здания необходимо не только правильно выбрать сечение проволоки и порядок укладки, но и соблюдать правила установки.

  1. Армирующую сетку из стержней погружают в бетонную смесь полностью.
  2. При использовании черного металла для прутьев его предварительно обрабатывают средствами от коррозии, затем окрашивают.
  3. Толщина шва кирпичной кладки превышает размер арматуры не менее чем на 0,4 см.
  4. При возведении здания на каждой стене используются стержни и армирующие сетки с одинаковыми показателями прочности и размером.
  5. Концы сеток выступают за внешнюю линию кладки на несколько миллиметров.
  6. Вручную изготовленные ячейки сетки соединяются с помощью вязального материала, сварка не используется.
  7. Размеры ячеек сетки определяются расчетами перед началом работ.

Виды армирования

Арматура на кирпичной кладке может иметь разное расположение:

  • продольное;
  • поперечное;
  • вертикальное.

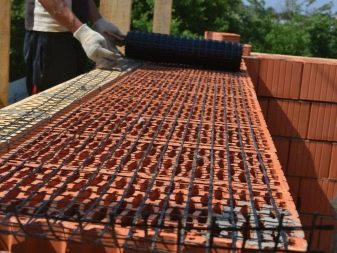

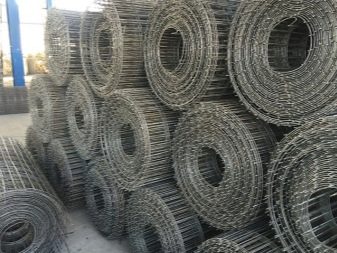

Сетку для армирования покупают в магазине или делают самостоятельно на строительной площадке перед проведением кладки.

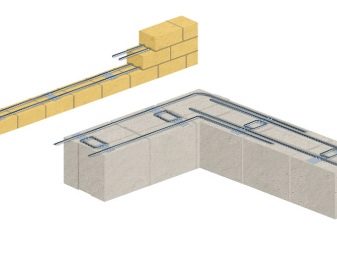

Продольное армирование кирпичной кладки

Для  упрочнения здания при боковых нагрузках и изгибе применяется продольное армирование. В таком случае сетка монтируется довольно редко, в основном укладываются стальные стержни, уголки, полоски, проволока. Арматуру располагают в продольном положении при кладке ограждающих конструкций и перегородок. Элементы армирующего слоя могут находиться с внутренней или наружной стороны стены.

Промежутки между проволокой рассчитываются на основе расположения арматуры. Внешнее размещение подразумевает шаг, не превышающий диаметр арматурного стержня более чем в 15 раз. Элементы укрепления, расположенные внутри стен, не должны находиться на расстоянии, превышающем толщину стержня в 25 раз.

При выборе сетки необходимо учитывать ее диаметр, от 3 до 8 мм. Ее располагают на расстоянии около 40 см в горизонтальных швах кладки из кирпича. Раствор используется не ниже 25 марки, а арматура при укладке полностью утапливается в него.

Качество элементов продольного укрепляющего слоя должно совпадать с параметрами вертикальной арматуры.

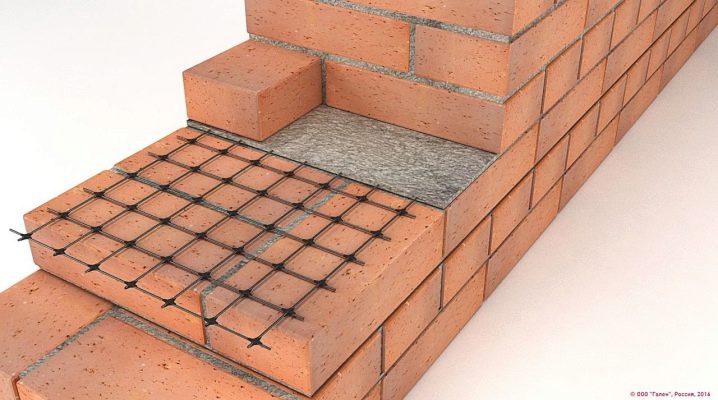

Поперечное армирование

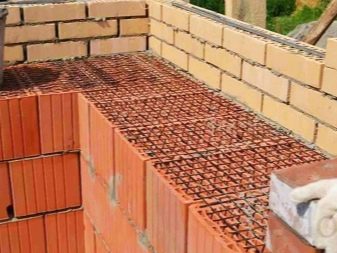

Поперечное армированиеТакое укрепление кирпичных стен используется для перегородок, наружных стен и колонн. Способ работает при укреплении на изгиб и сжатии конструкции. При поперечном способе используется сетка из прутьев, связанных вязальным материалом. Все чаще строители выбирают просечные и вытяжные сетки, которые более удобны в работе.

При стандартной кирпичной кладке стен толщина прутьев может составлять от 5 до 8 мм. Более толстая арматура неблагоприятно повлияет на прочность возводимого здания. Укрепляющий слой кладут через каждые 2-5 рядов, при крупном кирпиче — каждые 4 ряда.

При продольном армировании допускается использование сетки в виде зигзага. Ее укладывают в соседних рядах перпендикулярно друг другу.

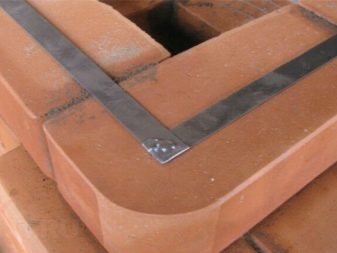

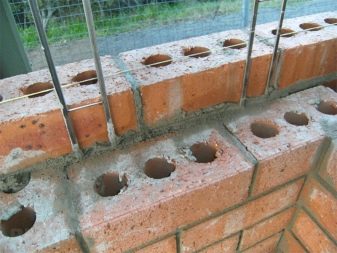

Вертикальное армирование кирпичной кладки колонн

Процесс заключается в использовании прутов, имеющих различную длину. При кладке через несколько рядов устраивают пустоты, в которые впоследствии вставляют арматурные прутья и заливают раствор. Это делает колонну или столб прочнее без увеличения сечения. Армирование по вертикали может быть внешнее или внутреннее. При внешнем устройстве стержни укладываются снаружи и заделываются бетонным раствором.

Внутреннее армирование предполагает установку прутов в полость колонны и последующую заливку раствором. При этом используются армирующие уголки для увеличения прочности. Их укладывают по углам колонны по мере возведения кирпичной кладки и перевязывают между собой. Для вертикального армирования проволока должна иметь диаметр 10-15 мм. Для большого здания с увеличенным количеством нагрузки берут арматуру диаметром 30 мм.

Нюансы выполнения работ

Помимо наружных несущих стен в зданиях возводят внутренние перегородки, ограждения балконов, наружные ограждающие конструкции печей и каминов. Также из кирпича производят облицовку здания, при этом используют красный или декоративный клинкерный кирпич. Такая кладка не несет основную нагрузку, однако она тоже должна обладать прочностью и устойчивостью.

Армирование кирпичной кладки в полкирпича

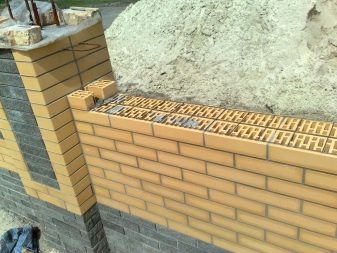

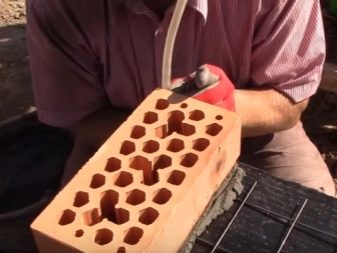

Кладка в пол кирпичаПри строительстве дома нередко проводится кладка в полкирпича. Укладка стены не требует особых навыков. Схема расположения кирпича сводится к тому, что каждый последующий ряд кладки сдвигается относительно предыдущего на 120 мм, то есть половину кирпича. Такая кладка в шахматном порядке обеспечивает перегородкам прочность и устойчивость.

При проведении работ основой ровности кладки является первый ряд.

Работы начинают от угла, затем кладут кирпичи посередине. Между первым рядом и вторым укладывается арматурная сетка. Далее сетку используют в каждом пятом ряду.

В четверть кирпича

Кладку также используют для возведения внутренних перегородок, ограждений и отделки фасадов. Армирование производится по такому же принципу, как и укрепление перегородки в половину кирпича. Стена может быть одинарной или двойной.

При возведении кладки с помощью двойного кирпича толщиной 250 мм армирование необходимо проводить чаще: каждые 2-3 ряда.

При высоте кирпичной перегородки в половину или четверть кирпича до 300 см и ширине не более 500 см, армирование можно не выполнять в случае, если на стену не планируется установка оборудования или крупногабаритной мебели. При креплении к стене объемной и тяжелой техники ее армируют по общему правилу с использованием сетки или стальных прутьев.

При кладке стен должно присутствовать армирование, несмотря на расходы и увеличение срока проведения работ. Укрепление стен с помощью армирующего слоя придает зданию прочности и увеличивает срок эксплуатации. Перед проведением работ необходимо ознакомиться с нормами и требованиями, которые предъявляют к качеству и размеру элементов, а также правильности выполнения укладки.

Популярное


Армирование кирпичной перегородки 120 мм

Высота кирпичных перегородок

Допустимые отношения высот стен и столбов к их толщинам — п. 9.16-9.20 СП 15.13330.2012 "Каменные и армокаменные конструкции" Актуализированная редакция СНиП II-22-81

Кирпичная перегордка с проёмами толщиной 120 мм

Примем марку раствора — "50 и выше", группа кладки — I:

В соответствии с п.9.17 и табл.29 отношение бэтта равняется 25

В соответствии с п.9.18 и табл.30 коэффициент k равняется 1,72 х 0,9

В соответствии с п.9.20 для незакреплённых в верхнем сечении перегородок — коэффициент 0,7

Таким образом, максимальная высота перегородки составляет H = 120 x 25 x 1,72 x 0,9 x 0,7 = 3250 мм. При этом свободная длина перегородки не должна превышать 2,5H = 8100 мм

В соответствии с п.9.19 при конструктивном продольном армировании кладки — коэффициент 1,2. В этом случае максимальная высота перегородки составляет H = 120 x 25 x 1,72 x 0,9 x 0,7 x 1,2 = 3900 мм. При этом свободная длина перегородки не должна превышать 2,5H = 9750 мм

Кирпичная перегордка с проёмами толщиной 250 мм

Примем марку раствора — "50 и выше", группа кладки — I:

В соответствии с п.9.17 и табл.29 отношение бэтта равняется 25

В соответствии с п.9.18 и табл.30 коэффициент k равняется 1,2 х 0,9

В соответствии с п.9.20 для незакреплённых в верхнем сечении перегородок — коэффициент 0,7

Таким образом, максимальная высота перегородки составляет H = 250 x 25 x 1,2 x 0,9 x 0,7 =

4700 мм. При этом свободная длина перегородки не должна превышать 2,5H = 11800 мм

В соответствии с п.9.19 при конструктивном продольном армировании кладки — коэффициент 1,2. В этом случае максимальная высота перегородки составляет H = 250 x 25 x 1,2 x 0,9 x 0,7 x 1,2 = 5670 мм. При этом свободная длина перегородки не должна превышать 2,5H = 14200 мм

Расчёт массы сетки в кг для армирования кирпичных стен по заданной длине и высоте стены, при выбранной толщине стены и типа сетки в Excel

Владимир. 2014-10-23 12:28

swell, а разве вообще "перегородка" независимо от материала бывает несущей? Я за чистоту понимания и употребления разных терминов, исключая их вольные толкования без официального определения.

В моем давнем представлении перегородки могут быть только "ненесущими". И понимать их только такими, без разновидности "несущими". А вот уже элемент под названием "стена" может быть как "несущей", так и "самонесущей", или "ненесущей" кому как нравится. Поэтому к перегородке применять термин "ненесущие" избыточно. Закрепляемая в примыкании к потолку по длине — уместная характеристика. Что конечно, для устойчивости дает поправку на высоту и длину предельном значении.

Другое. Различают перегородки одинарные и двойные (спаренные с зазором, как межквартирные) что дает им большую устойчивость со связями между ними.

Как будет их устойчивость обеспечиваться, по какой методике?

Dmitry Rudenko. 2014-10-23 17:20

Как выполняется армированная кирпичная кладка?

  • Принципы ведения работ
  • Кирпичная стена: поперечный тип армирования
  • Сетки для поперечного типа армирования
  • Стержневое армирование поперечного типа
  • Продольное армирование
  • Подведение итогов

При строительстве любых сооружений важнейшими являются прочностные характеристики. Порой огромные нагрузки воздействуют на несущие кладки стен и колонн, в том числе кирпичные. Требования безопасности эксплуатации таких сооружений приводят к необходимости упрочения этих элементов конструкции. Армированная кирпичная кладка – это один из распространенных способов увеличения прочности зданий.

Виды кладки кирпича.

Технология армирования конструкции отрабатывалась веками. В частности, вопрос: как армировать кирпичную кладку, решался еще нашими предками. Использование такого приема вполне оправдано для ответственных сооружений, к которым предъявляются повышенные прочностные требования. В целом армированная кладка стен, хоть и усложняет конструкцию, вполне выполняет свое предназначение.

Принципы ведения работ

Принципиально усиливающие элементы конструкции могут располагаться как по плоскости стены, так и в поперечном направлении (вглубь кладки). Разное расположение элементов определяется направлением нагрузки, воздействующей на стену при эксплуатации здания.

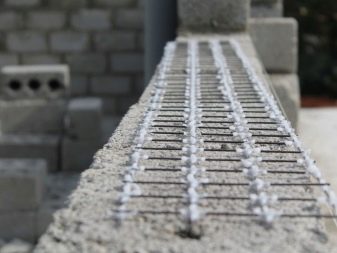

Армирование кирпичной кладки производится с помощью проволочной арматуры, при этом кладка кирпича значительно укрепляется.

Арматура, равномерно установленная на стене, перераспределяет нагрузку, не допуская локальных перегрузок. Кроме того, она, принимая на себя нагрузку, устраняет недостаточную прочность и хрупкость кирпича и связующего вещества. Соответственно, кирпич увеличивает свою несущую способность.

В зависимости от направления размещения арматуры армирование подразделяется на поперечный и продольный типы. В свою очередь, продольное делится по виду размещения элемента по поверхности стены на вертикальное и горизонтальное.

Для того чтобы самостоятельно выполнить кладку, потребуются:

  • вязальная проволока;
  • уголок металлический;
  • планки из металла;
  • сетка под кладку;
  • арматурные стержни;
  • стальные стержни;
  • краска по металлу.

Вернуться к оглавлению

Кирпичная стена: поперечный тип армирования

Схема армирования кирпичной кладки.

Армирование поперечного типа осуществляется путем наложения армирующих элементов на поверхность слоев кирпича для повышения ее прочности на сжатие и изгиб. Особое значение такой тип имеет при изготовлении наклонных кладок, например, арочного вида. В качестве закрепляющих частей может использоваться специальная арматура (стержни) или стальная арматурная сетка.Допускается применять как стандартную, заводского исполнения, так и сваренную из проволоки непосредственно в процессе строительства.

Поперечное армирование производится при укладке кирпичных стен. колонн и перегородок. Армирующие элементы, в зависимости от их конструкции, укладываются через определенное количество слоев кирпича и покрываются дополнительным слоем раствора толщиной не менее 2 мм. Для надежной защиты от коррозии стали и обеспечения необходимых связующих свойств общая толщина слоя должна достигать 14-15 мм. Для работ применяется один из типов армирующих элементов; использование и стержней, и сетки в одной конструкции одновременно нежелательно.

Вернуться к оглавлению

Сетки для поперечного типа армирования

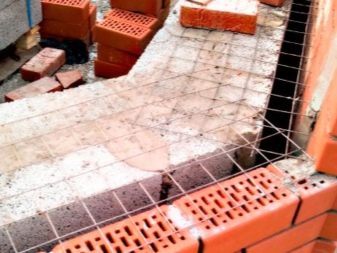

Армировать кирпичную кладку в поперечном направлении принято сетью или стержнями. Наиболее распространены сетчатые элементы, которые по форме ячейки условно можно подразделить на квадратную, прямоугольную, зигзагообразную.

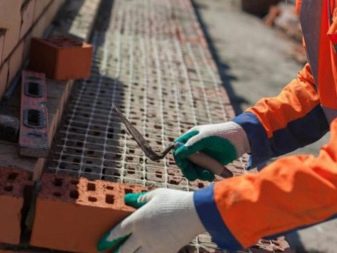

Армирование кирпичной кладки.

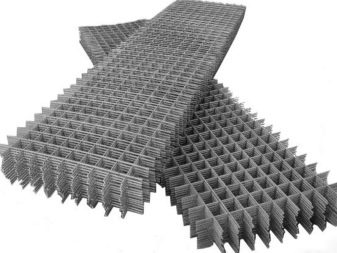

Прямоугольные (квадратные) варианты изготавливаются из стальной арматуры (проволоки) диаметром до 5 мм. Размер стороны ячейки в зависимости от диаметра арматуры и назначения колеблется в пределах от 30 до 100 мм. Обычно такая сетка укладывается через каждые пять слоев кирпича. При использовании утолщенного кирпича сетка накладывается через каждые четыре слоя. Сетку накладывают так, чтобы концы проволоки выходили на внутренней стороне стены наружу на длину 2-3 мм. Вывод концов наружу позволяет контролировать наличие сетки на нужных слоях кладки. В последующем такие припуски заделываются штукатуркой или обрезаются.

Зигзагообразные сетки сделаны из стальной арматуры (проволоки), предварительно искривленной в виде зигзага через каждые 50-100 мм в зависимости от диаметра арматуры. Размер стороны ячейки составляет от 50 до 120 мм. Арматура используется диаметром 5-8 мм. Принято укладывать такой материал через каждые два слоя кирпича попарно с условием взаимной перпендикулярности направления арматуры в смежных слоях.

Из современных видов стандартных сеток можно выделить цельнометаллическую просечную или вытяжную сетку, которая используется взамен зигзагообразной и находит все более широкое применение. Такой материал удобен при производстве работ и имеет повышенные прочностные характеристики.

Вернуться к оглавлению

Стержневое армирование поперечного типа

Для стержневого армирования используется прямая или зигзагообразная стальная арматура. Зигзагообразные стержневые элементы изготавливаются аналогично сетке, то есть с искривлением в виде зигзага через каждые 50-100 мм длины. Укладывают стержни через 3-5 слоев кирпича.

Прямые стержни применяют в правильной рядовой кирпичной кладке. По ширине размещается несколько стержней на расстоянии 30-120 мм друг от друга. Арматура располагается в поперечном направлении и вминается в шов между кирпичами на глубину до 20 мм. Армирование прямыми стержнями производится через каждые 2-3 ряда кирпича. Диаметр такой арматуры выбирается в пределах 3-8 мм в зависимости от толщины шва между кирпичами.

В случаях когда необходимо обеспечить повышенную прочность кирпичной кладки, вместо круглых стержней может использоваться стальная полоса или стальная арматура некруглого профиля. Размер таких элементов выбирается исходя из параметров кладки и требований по прочности.

Вернуться к оглавлению

Продольное армирование

Армирование продольного типа может быть как внешним, так и внутренним, в зависимости от того, на какой стороне стены располагаются упрочняющие элементы.

Наиболее часто в качестве элементов продольного армирования используются стержни. При внешнем расстояние между стержнями, как правило, не превышает более, чем в пятнадцать раз диаметр арматуры; при внутреннем – 25 раз.

При вертикальном стержни замуровываются в основании кирпичной кладки и направляются вертикально вдоль кирпичных стен. Диаметр стержня обычно составляет 10-15 мм; а для крупных зданий он может превышать 30 мм. В последнем случае для горизонтальной обтяжки применяется стальной уголок.
Горизонтальное армирование предназначено для упрочнения всего армирования продольного типа. Оно обеспечивает связку вертикальных стержней. В качестве горизонтальных элементов может использоваться стальная арматура, проволока, полоса, уголок. Размеры элементов зависят от размеров вертикальной арматуры.
Для защиты элементов продольного армирования от внешней среды они покрываются слоем раствора. При внешнем расположении толщина слоя выбирается в пределах 10-12 мм; при эксплуатации в условиях повышенной влажности – 20-30 мм.

Вернуться к оглавлению

Подведение итогов

Армирование кирпичных стен, колонн, арок, перегородок не является очень сложным процессом. Оно может быть выполнено практически в любых условиях строительства. В то же время, армированная кладка из кирпича – это прочность и долговечность всего сооружения.

Следует помнить, что укрепление несущих конструкций включается в категорию строительных работ, обеспечивающих безопасность строения при эксплуатации. Проведение такой работы надо начинать с изучения основных норм и требований. Несмотря на дополнительные финансовые затраты для ведения строительных работ, армировать кирпичную кладку целесообразно.

Армирование кирпичных стен и перегородок

Строительство домов и других объектов из кирпича должно осуществляться только по СНиПам. Большая часть правил касается прочности возводимых сооружений. Мастерам известно очень много способов, которые помогают улучшить показатели прочности почти любых частей сооружения. То же самое можно сказать и о кладке стен из кирпича.

Кто-то может предположить, что самая крепкая сцепка – цементная. Однако есть способы сделать кирпичную кладку еще крепче с помощью включения особых деталей. Чтобы конструкция их кирпича оказалась прочнее, ее следует усилить арматурой.

Виды армирования

Выделяют несколько разновидностей армирования стен из кирпича: поперечное, вертикальное и продольное. Первый тип подразумевает применение простых прутков или сетки из металла. Прутки помогают не допустить раскол камня во время нагрузок, которые пытаются согнуть или растянуть его.

Прутки можно объединить в единую решетку с помощью сварочного аппарата или проволоки. Ширина ячеи должна составлять от 30 до 120 мм. В находящихся рядом швах нельзя заменять сетку отдельными прутками, которые положены под углом 90 градусов друг к другу.

Если арматурная решетка сделана из прутков очень большого размера, то это вызовет снижение прочности кладки вследствие большей толщины междурядных швов. Армирование стен и любых других конструкции осуществляется при помощи сетки, собранной на сварку. Она может быть в виде квадратов, прямоугольников или волнообразных фигур.

Чтобы металл не подвергался разрушению от ржавчины, его нужно погрузить в цементный раствор полностью на глубину не менее 2 мм со всех сторон. Шов будет иметь толщину не менее 14 мм, из которых 5 мм будут приходиться на армирование.

Стены и перегородки нужно армировать в каждом 5 ряду кирпичной кладки. Если применяется полуторный или двойной кирпич, то процедуру повторяют в каждом 4 ряду. Волнообразные изгибы придают арматуре непосредственно в месте стройки. Для этого арматуру толщиной от 5 до 15 мм изгибают каждые 5 или 10 см. Применять арматуру с большим диаметром недопустимо, потому что это повлечет увеличение толщины междурядного шва.

Армирование волнообразной проволокой стен делают в каждом 5 ряду. Укладывать ее следует парами перпендикулярно предыдущим 2 рядам. Стараются не допускать расстояние между прутками в сетке свыше 120 мм. Это один из самых доступных методов: просто выполняется и требует минимальных финансовых затрат. Его часто применяют в индивидуальном строительстве коттеджей и домов. Перемычки и аналогичные конструкции выкладывают из кирпича с применением поперечных ровных прутков.

Армирование стен и перегородок из кирпича

В местах повышенной сейсмической опасности стены домов нуждаются в укреплении следующими методами: вертикальный и продольный. Такое решение применяется для того, чтобы поглощать силы, пытающиеся растянуть небольшие стены, перегородки и столбы.

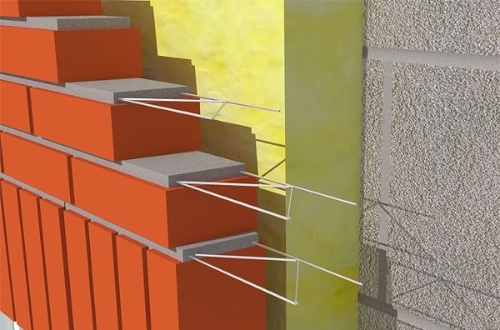

Решетка из металла должна выступать из кладки с внутренней стороны перегородки на пару миллиметров. Это необходимо для того, чтобы ориентироваться в рядах, имеющих арматуру.

Продольное армирование кладки из кирпича существует в двух разновидностях:

  1. Наружное. В этом случае арматура должна располагаться на расстоянии не превышающем 15-кратного диаметра прутков.
  2. Внутреннее. При его применении величина шага вычисляется умножением диаметра прутка на 25. Следовать этой рекомендации необходимо, чтобы у перегородки получилась достаточная прочность.

Продольное армирование стен и перегородок выполняют арматурой AI или AII. В этом случае толщина кладочного шва будет находиться в зависимости от влажности воздуха. Когда она не высокая, то она будет в пределах 1,2 см. Если влажность высокая, то кирпичи нужно укладывать на слой толщиной около 2-3 см.

Для выполнения армирования стен и перегородок в вертикальной плоскости используется арматура, имеющая класс AI или BI, толщиной от 3 до 8 мм. Металлическим сеткам для кладки создана современная альтернатива, которая получила название ЦПВС. Прочность и надежность у них на высоком уровне, однако они обладают малым весом и удобством работы.

Прямые прутки арматуры закладываются в рядовую кладку стен. Часть арматурных прутков кладутся по всей стене и вставляются в нее на глубину от 15 до 20 см. Это помогает усилить балку, организуя распределение нагрузки от камня на проем.

Арматура должна находиться в каждом втором-третьем ряду. Выбор зависит от нагрузки, которую испытывает балка. Выбор размера прутка осуществляется в зависимости от толщины шва кирпичной кладки. Балка и любые проемы в стене не должны быть больше 2 м.

Армирование кирпичных столбов

Столбы из кирпича можно выполнить двумя способами:

  1. Несущие. Такие столбы служат опорой, которая способна удержать большое давление, имея небольшую поверхность основания. Они опираются на основание дома и рассчитаны исключительно на противостояние сжатию.
  2. Заборные. Даже у них есть разновидности: калиточные и промежуточные. Первые рассчитаны на удержание веса подвижных ворот, а вторые – нет.

Выполнять кладку столбов из кирпича нужно с использованием усиливающих включений (сетка или прутки). Размер ячеи не должен превышать 120 мм. Чтобы обеспечить повышенную крепость кладке столба, в их основание бетонируется стальной столб или каркас из арматуры. Кирпичная кладка будет их закрывать со всех сторон, замуровывая.

Строить столбы с пустой серединой нельзя, потому что они обладают очень низкими показателями прочности. Что в будущем отразится на характеристиках всей конструкции. Чтобы сделать столбы еще прочнее, в некоторых рядах делают армирование сеткой. Если столб находится вплотную к стене, то их лучше соединить при помощи металлических прутков.

Устанавливать арматуру в кирпичные стены и перегородки можно производить без особых умений. Однако этот процесс оказывает очень сильное влияние на прочность и срок эксплуатации сооружения. По вопросу использования арматуры лучше проконсультироваться у профессионалов.

Похожие статьи

Толщина кирпича размеры

Толщина несущей стены из кирпича

Источники: http://fordewind.org/wiki/doku.php?id=высота_кирпичных_перегородок, http://ostroymaterialah.ru/kirpichi/armirovannaya-kirpichnaya-kladka.html, http://pluskirpich.ru/steny/peregorodki-tolshchinoj-120-mm.html

Армирование, укрепление кирпичной кладки сварной сеткой и арматурой

Армирование кирпичной кладки

Издавна дома из кирпича считались одними из самых надежных и долговечных. Если здание спроектировано и построено правильно, то оно может прослужить десятки лет. К сожалению, одним из главных рисков при возведении кирпичных домов можно назвать появление трещин в стенах. Это происходит по нескольким причинам: просадка почвы, ошибки в расчетах и нарушение технологий возведения.

Для того, чтобы минимизировать риск подобных проблем, необходимо делать армирование кирпичной кладки. Это довольно простой и быстрый процесс, который не требует глубоких знаний в области строительства. Тем не менее арматура способна серьезно укрепить всю конструкцию и снизить затраты на последующий ремонт. Закупку материалов для армирования лучше производить у проверенных продавцов, которые смогут квалифицированно проконсультировать вас по возникшим вопросам.

Когда необходимо армировать кирпичную кладку?

Когда необходимо армировать кирпичную кладку?

Существует ряд ситуаций, когда армирование нужно делать обязательно. Если проигнорировать этот шаг, то есть большой шанс того, что со временем стена обвалится.

Когда армирование необходимо

  • Когда грунт может дать усадку. Во многих случаях дома возводятся на почве, которая со временем оседает. Из-за этого в стенах могут возникнуть трещины. Во избежание этого нужно сделать армирующий каркас всего здания.
  • Большая нагрузка на стены. Когда возводится здание с несколькими этажами, на стены оказывается очень серьезное давление. В него входят плиты перекрытия, мебель, лестницы, крыша. Без дополнительного армирования стены просто не смогут долго выдерживать такой вес.
  • Нехватка раствора или материала. Иногда возникают ситуации, когда не хватает стройматериала. В таком случае строители используют более дешевые растворы и битые кирпичные остатки. Для того, чтобы конструкция оставалась прочной, ее в обязательном порядке необходимо армировать.
  • Сейсмическая активность в регионе. Если в месте, где возводится дом, есть риск колебаний земли, то может потребоваться серьезное укрепление всей кладки. Как правило, для этого выполняют продольное армирование. Благодаря этой технологии стены могут выдержать серьезные колебания без повреждений.
  • Возведение столбов и колонн. Армирование нужно выполнять тогда, когда столбы имеют маленькую толщину. Металлические прутья усиливают колонны и делают их прочнее.
  • Области дверей и оконных проемов. Как известно, эти места наиболее уязвимы, поэтому окна и двери армируют над проемами. Благодаря арматуре кладка может успешно выдержать серьезную нагрузку.
  • Присоединение нового строения к старому. На стыках, где соединяются две постройки, могут появиться трещины. Специальный армопояс объединяет оба здания и усиливает общую конструкцию. Как правило, для этого используют армирующую сварную сетку, середина которой должна располагаться на стыке стен.
  • Если не осуществляется перевязка швов. Для усиления эстетического эффекта кладку могут делать без перевязочных швов. Это плохо сказывается на прочности стен, поэтому в нее закладывают арматуру. Делают этого в каждом третьем ряду.

Прочитать обо всех нормативах, которые касаются армирования кладки можно в СТБ 2087-2010. Если вы строите небольшой дом для себя, то армирование можно произвести самим. Если же вы живете в районе, где происходят землетрясения, или возводите большое здание, этот процесс лучше поручить специалистам. Инженеры проделают все расчеты и подсчитают, сколько арматуры вам понадобится для качественного армирования.

Какие бывают виды армирования кладки?

В современном строительстве выделяют продольное, поперечное и вертикальное армирование. Чтобы осуществить любое из них, вам будут нужны металлические прутки либо сварная сетка.

  1. Поперечное армирование. Как правило, при данном типе армирования специалисты используют кладочную сетку. Вы можете приобрести уже готовую сварную сетку или сделать ее самостоятельно из отдельных прутьев, связанных между собой проволокой. Для стандартных стен специалисты советуют прутки диаметром от 5 до 8 мм. Если взять более толстую арматуру, то кладка может стать толще, что негативно влияет на ее прочность.

Поперечное армирование следует выполнять через каждые 2-5 рядов. Если вы выбрали для своего дома толстые кирпичи, то сетка закладывается в каждом 4 ряду. Иногда для армирования выбирают зигзагообразную сетку: ее следует укладывать в двух соседних рядах так, чтобы стержни располагались перпендикулярно друг другу.

Занимаясь армированием, следите, чтобы концы арматуры торчали из стены не менее, чем на 3-5 мм. Так вы сможете контролировать ее местонахождение и не запутаетесь. Чтобы дополнительно усилить кладку, рекомендуется брать раствор марки 50. После того, как процесс армирования завершен, выступающие части арматуры замазывают этим раствором для предупреждения появления ржавчины.

Чаще всего такой тип армирования применяют при строительстве различных наклонных конструкций и арочных проемов. Лучше всего использовать уже готовую сварную сетку, так как это существенно сэкономит ваше время.

Поперечное армирование

  1. Продольное армирование. Этот тип армирования чаще всего используется в том случае, когда необходимо усилить стены на возможные изгибы и нагрузки с боковых сторон. При продольном армировании сварная сетка укладывается вдоль кладки. Это позволяет укрепить продольные швы и повысить прочность всей конструкции. Для продольного армирования отлично подходят отдельные пруты.

Те, кто хочет воспользоваться сварной сеткой для кладки, могут купить готовые сетки диаметром от 3 до 8 мм. Профессионалы советуют оставлять около 40 см между сетками. Сама арматура размещается в горизонтальных швах. Обязательно проследите, чтобы толщина швов была больше диаметра арматуры как минимум на несколько миллиметров. Что касается раствора, то его марка должна быть не менее 25. Если вы хотите быть уверены, что кладка будет надежной, то выбирайте раствор 50.

В некоторых случаях продольное армирование делают снаружи кладки. Это делается тогда, когда часть стены уже готова. Чаще всего к такой технологии прибегают, если не хватает арматуры.

Продольное армирование

  1. Вертикальное армирование. Такой тип армирования идеально подходит для кирпичных колонн. В этом случае вам нужно приобрести арматуру разной длины. Что касается диаметра прутков, то она должна составлять 10-15 мм. Но если вы строите большое здание, то могут понадобиться прутья 30 мм в диаметре.

Главным отличием кладки при вертикальном армировании является укладка кирпичей с учетом размещения арматуры. Во время работы вам нужно оставлять пустоты, куда позже помещаются пруты. Затем их необходимо залить раствором. Обратите внимание, что пустоты нужно делать через равное количество рядов. Если вы соблюдете все эти правила, то столбы и колонны из кирпича будут прочными.

Вертикальное армирование бывает внешним и внутренним. В первом варианте арматуру устанавливают по внешним сторонам столба. После этого она заливаются бетонным раствором. При внешнем армировании удобнее использовать сварную сетку.

При выполнении внутреннего армирования прутья вставляются внутрь колонны. Затем их также заливают бетоном. Для еще большего упрочнения столба по его углам устанавливают армирующие уголки. Между собой они должны соединяться специальными перемычками.

Вертикальное армирование

Какую арматуру используют для усиления кирпичной кладки?

Традиционным видом арматуры являются металлические прутья диаметром от 3 до 8 мм. В настоящее время, кроме металла, для изготовления арматуры также используют ПВХ или другие подобные материалы. Наиболее удобным видом арматуры можно назвать сетку. Ее чаще всего используют для строительства малоэтажных зданий с небольшими нагрузками.

Если вам понадобилась арматура диаметром от 6 до 8 мм, то в таком случае лучше всего покупать отдельные пруты. Готовые сетки будут слишком толстыми, из-за чего увеличится шов. Отдельные пруты укладывают зигзагом на расстоянии 50-100 мм.

Те, кто не хочет платить деньги за готовую сетку, могут сделать ее самостоятельно на стройплощадке. Вам нужно соединить прутья на примерно одинаковом расстоянии друг от друга. Для связки лучше использовать проволоку, а не сварку, поскольку из-за этого металл может начать ржаветь.

Если вы закупили арматуру из черного металла, ее нужно в обязательном порядке покрасить. Это поможет избежать появления преждевременной коррозии, которая может значительно снизить прочность кладки.

Почему строители предпочитают кладочную сетку из металла?

Почему строители предпочитают кладочную сетку из металла?

Бесспорным лидером в области армирования по-прежнему остается металлическая сварная сетка. У нее есть свои плюсы:

  • Сетка отлично выдерживает даже значительные нагрузки. Это важно, если вы планируете возвести несколько этажей. Несмотря на большой вес стены, сетка не деформируется и не теряет своих качеств.
  • Устойчивость к ржавлению. Это касается той арматуры, которая была правильно обработана от коррозии. Специальные составы защищают прутья от появления ржавчины.
  • Металлические сетки для армирования имеют приемлемую цену. Еще выгоднее закупать ее оптовыми партиями, когда за большой объем могут дать скидку.
  • Хороший выбор размеров ячеек. Благодаря большому разнообразию сеток, вы сможете выбрать именно тот вариант, который подойдет для вашего дома. Чаще всего люди покупают сетки с небольшими ячейками.

Техника соединения фасадного кирпича и основной стены

Техника соединения фасадного кирпича и основной стены

Иногда люди строят дом из одного материала, а в качестве облицовочного материала выбирают кирпич. Как правило, сначала выстраивают фасадную часть, а затем возводят основные стены. Многие думают, что в этом случае укрепление кладки производить не нужно. Это ошибочное мнение, так как любую стену необходимо армировать, если вы хотите, чтобы она простояла долго.

Для армирования облицовочной стены используют сетку 4 мм диаметром. Она более практична в использовании, чем отдельные металлические прутья. С помощью сварной сетки вы сможете быстрее закончить работу и соединить фасадную и основную стену без особых сложностей. В качестве альтернативы можете использовать обычную проволоку либо ленту из стали.

Тем, кто все-таки воспользуется проволокой, необходимо будет нарезать ее на куски нужной длины. Чаще всего это делают с помощью болтореза или подручного лобзика. Если таких инструментов у вас нет, то можно воспользоваться обычными пассатижами.

Когда арматура нарезана, можно приступать к ее укладке. Для этого ее нужно положить на кирпич и придавить другим кирпичом. После этого сетку или проволоку необходимо соединить с забутовочной кладкой. Возведение основной и облицовочной кладки лучше выполнять одновременно, тогда вы сможете подогнать высоту подоконников под один уровень. Также это поможет упростить укладку перемычек над дверными и оконными проемами. Во время укладки нужно быть предельно внимательными, чтобы на облицовочный кирпич не попала грязь.

Даже если вы уверены, что ваш дом стоит в надежном месте и не подвергнется никаким разрушительным силам, потратьте время на армирование стен. На эту часть дома приходятся наибольшие нагрузки, поэтому их просто необходимо укрепить. Это станет гарантией того, что ваш дом простоит долгое время и не потребует незапланированного ремонта.

Видеоурок: армирование кладки



Читайте также:

СНиП и нормы, выбираем арматурную сетку для рядов кирпича

В настоящее время армирование кирпичной кладки не является обязательным, так как строительный материал производится по современным технологиям, при этом используются различные компоненты и добавки, которые улучшают структуру кирпича, обеспечивая надежное соединение между элементами.

Также повышается и прочность бетона, что исключает необходимость в использовании сетки для армировки рядов из кирпича. Но для обеспечения улучшенной устойчивости определенным типам конструкций по СНиПам все же рекомендуется применение арматурной сетки.

Особенности

Перед тем как определить, зачем нужна сетка, надо рассмотреть разные виды этого изделия, которые применяются при строительстве сооружений. Все они имеют свои преимущества и недостатки, а потому надо знать о том, где лучше всего будет применять сетку.

Армировка проводится для того, чтобы улучшить прочность всего сооружения. Также это не дает возможности растрескиваться стенам при усадке фундамента, что происходит на протяжении первых трёх-четырёх месяцев после возведения сооружения. Применение арматурной сетки дает возможность снять все нагрузки с кладки, но при этом необходимо использовать только металлические или базальтовые изделия.

Для укрепления здания и устранения усадки могут выбираться различные варианты арматуры, независимо от того, из какого материала они изготовлены. Арматурная сетка помогает качественнее возвести стены, при этом рекомендуется укладывать ее на расстоянии 5-6 рядов кирпича.

Также арматурой отделываются и стены в полкирпича. Для этого нужно класть сетку через 3 ряда. В любом случае шаг ее прокладки определяется классом прочности сооружения, самой сетки и цоколя.

Чаще всего для армирования кирпичных стен используется сетка ВР-1. Ее можно использовать также при проведении других видов строительных работ и укладывать на различные растворы, в том числе и клей для керамической плитки. Такая сетка имеет размер ячеек в диапазоне от 50 до 100 мм и толщину проволоки 4-5 мм. Ячейки могут быть квадратными или прямоугольными.

Изделие отличается прочностью и устойчивостью к агрессивным веществам или влаге. Оно имеет увеличенную прочность на удар и может сохранять свою целостность в кладке даже при частичном повреждении основы, что дает возможность ее быстро восстановить. Сетка не способствует ухудшению теплоизоляции кладки и может прослужить до 100 лет. Ее установка позволяет снижать уровень вибрации сооружения, она прекрасно сцепляется с бетоном. Продаётся в рулонах, что обеспечивает удобство транспортировки.

Свойства сетки

В зависимости от используемого материала, арматурная сетка бывает:

  • базальтовой;
  • металлической;
  • стеклопластиковой.

Материал изготовления выбирается исходя из конструктивных особенностей сооружения, где будет применяться армирование. Наименьшей прочностью обладает последняя сетка, а недостатком первой и второй является то, что они могут подвергаться коррозии при эксплуатации. Металлическая сетка часто применяется для вертикального армирования. Она является достаточно прочной, но может вызвать некоторые трудности при укладке в стену, а потому с таким материалом необходимо работать очень аккуратно.

Оптимальным вариантом для армирования кирпича считается базальтовая сетка, которая отличается прочностью и превосходит по своим параметрам металлические изделия. Также в эту сетку при производстве добавляются полимерные компоненты, что предотвращает коррозию и увеличивает устойчивость к вредным факторам.

Достоинства и недостатки

Все сетки, которые продаются сегодня, выпускаются в соответствии с требованиями СНиПов, а потому для обеспечения их долговечности необходимо соблюдать только нормы кладки кирпича и стен. Такая сетка может выдерживать существенную разрывную нагрузку, что является важным фактором для стен из кирпича. Также она имеет небольшой вес и может легко укладываться в стены.

К другим достоинствам также можно отнести:

  • хорошее растяжение;
  • небольшой вес;
  • невысокую стоимость;
  • удобство использования.

Минусом является только то, что надо правильно укладывать сетки, определяя их расход в зависимости от типа стены и особенностей фундамента. Поэтому с такими материалами должны работать специалисты, чтобы обеспечить максимальный эффект от строительства. Если неграмотно и неправильно укладывать армировочный материал, то это только увеличит стоимость работ, но не принесет ожидаемого результата и не усилит прочность стены.

Виды

Армирование может выполняться в следующих вариантах.

Поперечный

Этот типа укрепления стен предполагает применение армировочных элементов на поверхности кирпича, чтобы повысить его прочность на сжатие. При этом рекомендуется выбирать особые виды сеток из проволоки диаметром от 2 до 3 мм. Либо может использоваться обычная арматура, которая порезана на стержни (6-8 мм). При необходимости применяют и обычную стальную проволоку, если высота стены не очень большая.

Поперечное укрепление производится обычно при сооружении колонн или перегородок, а все элементы армировочного материала устанавливаются на расстоянии в зависимости от типа конструкции. Укладывать их надо через небольшое количество рядов кирпича и при этом укреплять сверху бетоном. Чтобы сталь на протяжении срока использования не подвергалась коррозии, толщина раствора должна быть 1-1.5 см.

Стержневой

Для этого типа укрепления поверхности применяется арматура, которая изготавливается из металлических стержней, нарезанных длиной 50-100 см. В стену такая арматура укладывается через 3-5 рядов. Используют этот вариант только при рядовой кладке кирпича и размещают стержни на расстоянии 60-120 мм друг от друга в вертикальном или горизонтальном положении.

При этом армировочный материал должен входить в шов между кирпичами на глубину 20 мм. Диаметр стержней определяется исходя из толщины этого шва. Если потребуется усилить кладку, то можно, кроме стержней, применять дополнительно и стальные полосы.

Продольный

Этот вариант армирования делится на внутренний и внешний, а элементы внутри кладки располагаются в зависимости от местонахождения упрочняющих частей. Часто для этого вида армирования тоже дополнительно используются стержни диаметром 2-3 мм, устанавливаются они на расстоянии 25 см друг от друга. Можно также применить и обычный стальной уголок.

Чтобы защитить такие элементы от воздействия негативных факторов, рекомендуется прикрывать их слоем раствора толщиной 10-12 мм. Монтаж армирующих элементов производится через каждые 5 рядов кирпича или по иной схеме, в зависимости от особенностей кладки. Чтобы предотвратить смещение и деформацию стержней, их необходимо дополнительно крепить к кирпичам. Если предполагается существенная механическая нагрузка на сооружение в процессе его эксплуатации, то возможен вариант укладки армирующих компонентов через каждые 2-3 ряда.

Полезные советы

  • Для лицевой кладки сегодня можно использовать разные виды сеток и при этом укладывать их в различных вариациях, что поможет облицевать стены декоративными материалами при необходимости. Для этого можно дополнительно оставлять небольшое количество сетки снаружи кладки для монтажа теплоизоляции.
  • В обязательном порядке необходимо связывать отдельные элементы армирующих сеток между собой в кладке.
  • Специалисты отмечают, что при армировании можно выбирать любую форму сетки с квадратными, прямоугольными или трапециевидными ячейками.
  • Иногда сетки можно изготавливать самостоятельно, изменяя размер ячеек и сечение проволоки.
  • При установке такого армирующего элемента необходимо очень хорошо погружать его в раствор, чтобы с двух сторон он покрывался составом на толщину не менее 2 мм.
  • Обычно армирующий элемент монтируется через 5 рядов кирпича, но если это будет нестандартное строение, то армирование производится чаще, в зависимости от толщины стены.
  • Все работы по армированию производятся вдвоём, а материал укладывается с нахлестом. После этого он фиксируется раствором и сверху на него кладутся кирпичи. При работе следует наблюдать за тем, чтобы материал не смещался и не деформировался, так как прочность армировки будет снижаться.
  • Все изделия для армировки производятся в соответствии с ГОСТом 23279-85. Он регламентирует не только качество этих изделий, но также их прочность и содержание полимерных волокон в составе.
  • При необходимости арматуру можно укладывать при помощи цементного состава, но это уменьшает теплопроводность самой конструкции и ее шумоизоляцию.
  • Если потребуется использовать арматурную сетку при укладке декоративного кирпича, рекомендуется применять изделия небольшой толщины (до 1 см), которые можно будет утопить в небольшом слое раствора. Это позволит обеспечить привлекательный вид стене и увеличит продолжительность эксплуатации всей конструкции, улучшив ее устойчивость при минимальном слое раствора.

Как видите, несмотря на то, что процесс кладки является довольно сложным и требует участия специалистов, армирование стен может быть произведено и самостоятельно при соблюдении необходимых правил и норм. При осуществлении мероприятий надо помнить, что укрепление конструкций при строительстве сооружений тоже относится к строительным работам. Поэтому все действия необходимо проводить с учетом требований СНиП и ГОСТов, что поможет продлить срок службы здания, несмотря на увеличение затрат на его возведение.

Подробнее об армировании кирпичной кладки можно узнать в видео.

Армирование кирпичной кладки: советы, рекомендации, пошаговая инструкция

Дата: 28 сентября 2018

Просмотров: 5945

Коментариев: 0

Увеличение прочности здания актуально для любых типов строений. Ведь дополнительное усиление никогда не повредит строящемуся дому. Именно поэтому армирование кирпичной кладки, как никогда, актуально. В дальнейшем оно обеспечивает безопасные условия эксплуатации здания.

Бытует мнение, что для кирпичной кладки достаточно хорошего бетонного раствора, влияющего на прочность. Имеется возможность дополнительно усилить кирпичные стены, осуществив их армирование. Для этого разработан ряд прогрессивных строительных технологий, направленных на выполнение этой задачи. Они способствуют укреплению стен, перегородок, несущих колонн, воспринимающих серьезные усилия.

Порой огромные нагрузки воздействуют на несущие кладки стен и колонн, в том числе кирпичные

При строительстве любых сооружений важнейшими являются прочностные характеристики

Ранее каждый из строителей индивидуально принимал решение, как лучше обеспечить прочность. Сегодня механизм достижения этой цели четко регламентирован строительными нормами и правилами по укладке кирпича. Ознакомимся детальнее.

Виды и особенности усиления

Армирование кирпичных стен бывает различным. Оно зависит от направленности действующих на строение усилий и их величины. Элементы арматуры, равномерно размещенные в стенах, предотвращают точечные перегрузки, выравнивают распределение усилий. Они компенсируют хрупкость связующей основы и кирпича, повышают несущие характеристики постройки. Учитывая индивидуальные особенности, армирование осуществляют в различных плоскостях:

  • Поперечной. Укрепление обеспечивает сетка для кирпичной кладки. Она препятствует разрушению, повышает ресурс здания. Этот способ наиболее востребован.
  • Вертикальной. Процесс осуществляется с помощью стальных прутков диаметром не более 15 мм, размещённых в строгой очередности.
  • Продольной. Применение этого вида обеспечивает повышение устойчивости возводимого объекта и актуально для сейсмоопасных зон.
Технология армирования конструкции отрабатывалась веками

Армированная кирпичная кладка – это один из распространенных способов увеличения прочности зданий

Готовимся к работе

Самостоятельно не сложно выполнить упрочнение кирпичной кладки. Все материалы следует предварительно подготовить. Вам понадобится:

  • стальная проволока для вязания;
  • металлический угловой профиль;
  • сетка для армирования кирпичной кладки;
  • прямоугольные планки;
  • армированные прутки;
  • стержни круглого сечения из стали;
  • краска для металла.

Поперечное упрочнение стен

Армирование кирпичных стен в поперечном направлении производят методом наложения арматуры на поверхность. Это способствует увеличению устойчивости к сжимающим и изгибающим усилиям, возрастанию прочности. Метод актуален при выполнении расположенных под углом кладок сооружений арочного типа. Армирование кладки из кирпича производится рифлеными прутками или стальной сеткой, которая предлагается производителями на строительном рынке. Вы можете ее сварить самостоятельно.

Разное расположение элементов определяется направлением нагрузки, воздействующей на стену при эксплуатации здания

Принципиально усиливающие элементы конструкции могут располагаться как по плоскости стены, так и в поперечном направлении (вглубь кладки)

С помощью поперечного усиления повышают прочность перегородок зданий, опорных конструкций и капитальных стен. Арматура через заданный интервал ложится в кирпич и заливается дополнительным раствором толщиной более 2 мм. Через сколько рядов устанавливать, регламентировано строительными нормами. Правилами оговорено, что при использовании кирпича стандартного размера необходимо армировать кладку через каждые 4 ряда.

Важно надежно защитить сталь от появления ржавчины, обеспечить высокую связующую способность. Обеспечьте суммарную толщину слоя порядка 15 миллиметров. Специфика операций предусматривает использование только одного из усиливающих элементов. Нежелательно производить армирование кирпичной кладки сеткой одновременно со стержнями.

Особенности поперечного усиления

Специальные стержни и сварная сеть применяются при поперечном упрочнении. Армирующая сетка для этого варится с ячейками различной формы:

  • в виде квадрата;
  • в форме прямоугольника;
  • зигзагообразного вида.
Она, принимая на себя нагрузку, устраняет недостаточную прочность и хрупкость кирпича

Арматура, равномерно установленная на стене, перераспределяет нагрузку, не допуская локальных перегрузок

Для выполнения квадратных или прямоугольных вариантов применяется проволока сечением 5 мм. В зависимости от диаметра используемого прутка и сферы применения, размер ячейки принимается от 3 до 10 см. Традиционно, сетка для кирпичной кладки укладывается с интервалом через пять слоев. Если толщина кирпича выше стандартной, то можно накладывать через четыре ряда. Концы проволоки должны выступать из стены наружу на 2-3 мм. Благодаря этому вы всегда сможете проверить расположение проволоки в наружных слоях. Затем выступающие части удаляются, места выхода проволоки штукатурятся или прячутся под плиткой.

Где вы предпочли бы жить: в частном доме, или квартире?

Однозначно квартира! Комфорт, уют и тепло, вокруг люди и инфраструктура 829 ( 7.62 % )

Только частный дом! Вокруг тишина, покой, много места и мало людей! 4955 ( 45.56 % )

Зачем выбирать что-то одно? В городе квартира, а за городом - частный дом. 4611 ( 42.4 % )

Я - свободный Гражданин Планеты Земля! Мне не нужна рукотворная клетка! 481 ( 4.42 % )

Назад

Армирующая сетка для мероприятий по усилению может иметь ячейки зигзагообразного вида. Интервал между зигзагами составляет 5-10 см. На это влияет диаметр стержней, составляющий 5-8 миллиметров. Технология укладки такого материала регламентирует его установку через 2 слоя кирпича, одновременно с перпендикулярно направленной арматурой в рядом расположенных слоях.

Сетка для обеспечения жесткости бывает цельнометаллической, вытяжной или просечной. Она постепенно вытесняет зигзагообразную, пользуется спросом. Это связано с ее повышенной прочностью и удобством выполнения работ.

Стержневое усиление поперечного вида

Стержневое упрочнение выполняется зигзагообразной или прямой стальной проволокой. Технология изготовления зигзагообразных элементов аналогична сетке. Шаг между зигзагами составляет до 100 миллиметров. Укладка стержней производятся с равным интервалом через 3-5 слоев.

В зависимости от направления размещения арматуры армирование подразделяется на поперечный и продольный типы

Армирование кирпичной кладки производится с помощью проволочной арматуры, при этом кладка кирпича значительно укрепляется

Очередность операций:

  • Параллельными рядами установите прямые стержни с интервалом от 3 до 12 сантиметров.
  • Перпендикулярно к ним расположите арматуру сечением 3-8 мм, вдавите в раствор на глубину 2 сантиметра.
  • Повторяйте операцию через каждые 3 ряда.

Возникают ситуации, когда требуется повышение прочности конструкции. Для этого стержни круглого сечения заменяют стальными полосами и прокатом другого сортамента. На сечение элементов влияет требуемая прочность сооружения и размеры объекта.

Технология продольного армирования

В продольной плоскости армирование осуществляют с внешней стороны здания или внутренней. Оно бывает горизонтальным или вертикальным, зависит от места расположения. В качестве упрочняющих элементов применяются стержни. Интервал между ними при наружном армировании не должен превышать в 15 раз сечение арматуры, для внутреннего варианта – 25.

Горизонтальный тип упрочняет всю продольную конструкцию, связывает на одном уровне вертикальные стержни. Горизонтальные элементы арматуры – не только стальная арматура и проволока, а также полосы и уголки, сечения которых связаны с размерами вертикально установленной арматуры. Защита контуров усиления от природных факторов производится окрашиванием и покрытием раствором. Для внешнего расположения допускается слой толщиной до 12 мм. Если объект эксплуатируют при увеличенной влажности, используется слой цементного раствора толщиной 3 см.

Поперечное армирование производится при укладке кирпичных стен, колонн и перегородок

Армирование поперечного типа осуществляется путем наложения армирующих элементов на поверхность слоев кирпича для повышения ее прочности на сжатие и изгиб

В вертикальном варианте арматура располагается вдоль вертикальных стен здания и помещается в кирпичную кладку. Используются стержни диаметром до 15 мм. Для крупных объектов размер сечения увеличен до 30 мм. Для связки горизонтальной плоскости может применяться стальной угловой профиль.

Обязательные требования

Нормативными документами по строительству регламентированы правила выполнения работ и требования, которые обязательно необходимо соблюдать. Остановимся на них:

  • полностью утапливайте в цементный раствор сетку;
  • покрасьте до выполнения работ металлические элементы, защитите их от коррозии;
  • обеспечьте гарантированное превышение толщины шва, закрывающего прутья;
  • используйте одинаковый тип усиления при строительстве здания;
  • обратите внимание на конфигурацию ячеек;
  • добейтесь выступания за края стен сетчатого полотна;
  • используйте стальную вязальную проволоку, не применяйте сварку, если укрепляющие изделия изготавливаются самостоятельно.

Обратите внимание

Соблюдайте основные условия, которые обеспечат усиление любых частей здания:

  • Начинайте работы по обеспечению надежности внешних стен с основания объекта. Для укрепления на базовый ряд кирпичей, положенных на основание, уложите арматурный каркас. Операцию повторите через пять горизонтальных слоев.
  • Укрепляйте все проблемные участки, проемы, где имеется вероятность образования трещин. Например, дверной проем укрепляется двумя слоями усиления, расположенными над ним. Укрепление окон выполняется аналогично, но упрочняющие слои устанавливаются над и под оконным проемом.
  • Усиливайте верхний контур нижнего уровня постройки, если центр строения смещен. Запомните, что в местах перепада уровней, например, пристроек, чаще всего находятся проблемные участки. Причиной раскола является разница в действующих усилиях.

Заключительные моменты

Армирование кирпичной кладки сеткой не представляет сложности, если соблюдать рекомендации специалистов. Оно применяется при любых видах строительства, обеспечивает долговечность здания, равномерно распределяет весовую нагрузку, усиливая конструкцию.

Не забывайте, что укрепление постройки увеличивает безопасность объекта при его дальнейшей эксплуатации. Тщательно изучите требования строительных норм и правил до начала работ. Обязательно армируйте кладку из кирпича, несмотря на возникающие дополнительные расходы. Обратите на это внимание!

Филонцев Виктор Николаевич

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Армирование кирпичной кладки: пошаговая инструкция

Как сделать армирование кирпичной кладки

Трещины в кирпичных фасадах зданий появляются не так редко, как это может показаться на первый взгляд. По статистике подобные проблемы возникают в каждом третьем вновь построенном доме. Причины их возникновения могут быть разными: ошибки при проектировании, неравномерная осадка грунта, нарушение технологии кладки и т. д. Избежать появления расколов, а следовательно, значительного снижения стоимости здания, поможет армирование кирпичной кладки. О том, как это делается, и поговорим далее.

Какие понадобятся материалы?

Для выполнения армирования используют стальную проволоку 4мм, либо разного рода специальные сетки или готовую арматуру. Очень часто также применяется стеклохолст.

Материал Количество и характеристики Назначение
Готовая арматура Например, компании Murfor Укрепление кладки
Кирпич Стандартный Кладка
Цемент М300 - 400 Раствор для кладки
Песок Крупный Раствор для кладки
Пластификатор   Раствор для кладки

Схема армирования кирпичной кладки

Правила укрепления фасада

Для того чтобы возвести максимально надежные и долговечные стены, армирование сплошной кирпичной кладки следует выполнять от самого ее низа. Если цоколь предполагается собирать из кирпича, данную процедуру следует произвести и в отношении него. Выложив первый ряд кирпичей на ленту фундамента, его прокладывают сверху готовой арматурой. Таким образом укрепляют первые пять рядов. Далее стену поднимают на шесть рядов в обычном порядке и опять укладывают арматуру. Затем процедуру повторяют.

Важно: При сборке кирпичного фронтона высотой менее 8м, вставка выполняется – как и при строительстве стен – каждые 6 рядов. В фронтоне выше прокладываются каждые три ряда.

Правила укрепления кладки

Укрепление проемов и проблемных мест

Очень часто трещины появляются в районе проемов. Дело в том, что в кладке в этом месте возникает довольно - таки серьезное напряжение. Компенсировать его можно прокладкой арматуры. Для дверного проема данную операцию выполняют в двух рядах непосредственно над ним. Окна армируют также в двух рядах, но сверху и снизу.

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class="eliad">

Проблемным местом могут быть также участки примыкания частей дома разной высоты. К примеру, там, где к основному сооружению в два этажа по проекту предусмотрено присоединение пристройки в один этаж. Расколы могут появиться на стыке из-за разницы в вертикальном давлении. В этом случае армирование кирпичной кладки выполняется в трех последних рядах кладки низкой части с заводом ее в стену более высокой постройки таким образом, чтобы центр сетки по горизонтали располагался в месте стыка.

Укрепление проемов и проблемных мест

Кладка без перевязки швов

Иногда ограждающие конструкции построек выкладываются без перевязки швов. Выглядят подобные дома довольно-таки эффектно и стильно. Однако кладка при этом должна быть заармирована в обязательном порядке. Сетку прокладывают в каждом третьем ряду.

Совет: Все вышеперечисленные рекомендации относятся к арматуре компании Morfor. Если вы будете выполнять укрепление материалом другого производителя, вам следует предварительно прочитать инструкцию к нему. Правила установки другой арматуры могут быть иными. К примеру, менее надежный материал может использоваться каждые 4 ряда.

Правила укладки арматуры

При армировании кирпичной кладки стоит соблюдать некоторые нормативы. В этом случае стены, возведенные своими руками, получатся максимально надежными. Итак:

  • Сетку утапливают в раствор полностью.
  • Если вы используете арматуру из черного металла, перед укладкой ее следует окрасить.
  • Швы должны быть толще прутов минимум на 4мм.
  • При возведении здания допускается использовать только одинаковую по диаметру и другим параметрам арматуру.
  • Сетка должна иметь такую ширину, чтобы концы ее элементов выступали на одной из поверхностей простенка на пару миллиметров.
  • Если сетка будет изготавливаться самостоятельно, отдельные ее элементы связываются вязальной проволокой. Сварку использовать не рекомендуется.

Иногда у владельцев загородных участков возникает вопрос о том, как сделать вертикальное армирование кирпичной кладки. Данная процедура производится обычно только в сейсмически опасных регионах. Места расположения прутов в данном случае определяются специально для данного конкретного проекта.

Видео:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class="eliad">

Армирование кирпичной кладки: вертикальное, продольное и поперечное

Содержание статьи

Армирование кирпичной кладки является важным и ответственным процессом, поэтому перед началом работ, рассчитывается: необходимый диаметр арматурных стержней, нагрузку здания, шаг, с которым укладываются стержни и так далее. Только грамотно рассчитанные стержни станут надежными, и стены построятся прочными.

Армирование кирпичной кладки Армирование кирпичной кладки

Когда требуется армирование кирпичной кладки:

  • При больших нагрузках на стены, например, если строится многоэтажный дом, то нижняя часть здания выдерживает нагрузки (от верхних этажей, плит перекрытия, отделочных материалов, лестничных маршей, конструкции крыши), для этого и используется армирование.
  • Если здание возводится на грунтах, которые способны давать усадку. В таких случаях здание, просядет неравномерно, и стены потрескаются. Чтобы грамотно объединить все здание, нужно правильно разложить арматурный каркас.
  • Армирование производится при недостаточном качестве кирпича или раствора, таким образом, компенсируются недостаточно качественные материалы стен (колотый кирпич, несоответствующее марки раствора, неровность самой кладки).
  • В районах, где есть сейсмическая опасность, чаще всего, для таких зданий используется продольный каркас армирования или одновременно несколько приемов усиления зданий, только при грамотном армировании здание выдержит опасные моменты.

Обоснование и подробные нормативные требования изложены в СП 15.13330.2012 Каменные и армокаменные конструкции.
Если здание малой площади, то, учитывая его особенности, армирование выполняется самостоятельно. В других случаях, рекомендуется воспользоваться услугами строителей или проектировщиков. Они смогут правильно рассчитать количество арматуры и строительство пройдет грамотно.

Виды армирования кирпичной кладки

При правильном выборе типа армирования кирпичной кладки, учитываются: способ кладки, несущие способности кирпичных стен, тип перевязки кирпичей, через какое расстояние проводится армирование и другие особенности. Главное, знать, сколько стена выдерживает нагрузок.

Армирование кирпичной кладки происходит при помощи армирующей сетки. Сетка, относительно кладки, располагается:

  • Продольно.
  • Поперечно.
  • Вертикально.

Что такое арматура?

Армирование происходит при помощи длинных прутов арматуры или специальной сетки. Сетка или пруты выполняются из металлической проволоки. Но современные арматурные стержни выполняются из ПВХ или полиэтилена.

Для таких целей подойдет прут диаметром 3-8 миллиметров. При строительстве небольших зданий используются пруты толщиной 3-4 миллиметра. А вот если решено использовать арматуру диаметром 6-8 миллиметров, то из нее не рекомендуется вязать сетку, сетка в местах соединения имеет большую толщину, а значит увеличится и толщина шва. Лучше всего, уложить ее зигзагом.

Стержни могут располагаться на расстоянии 40-100 миллиметров друг от друга. Таким образом, сетка будет иметь ячейки от 40х40 до 100х100 миллиметров.

Сетка укладывается через каждые 3-5 рядов. Частота укладывания сетки зависит от необходимой прочности стены, при больших нагрузках укладывать арматуру можно через 1 ряд. Но укладывать арматурную сетку реже, чем через 5 рядов, строители не рекомендуют, в этом случае, способности арматуры сильно снижаются и армирование проходит неправильно.

Арматурная сетка может выполняться самостоятельно, непосредственно на строительной площадке. А можно приобрести уже готовую сетку. Она представляет собой соединение прутиков арматуры на одинаковом расстоянии друг от друга. Соединение происходит при помощи сварки. Если же сетка будет собираться на строительной площадке, то специалисты рекомендуют не использовать сварные соединения из-за возможности образования коррозии, лучше воспользоваться вязальной проволокой.

Арматурный стержень, выполненный из черного металла обязательно красится. Если этого не сделать, то металл покроется коррозией, и проволока не будет прочной. А это означает, что арматура не будет выполнять свою основную функцию – укрепление кладки.

Порядок укладки стержней

Вместо сетки может использоваться проволока, укладываемая зигзагом. Проволока должна располагаться в соседних рядах, причем по отношению друг к другу, они должны располагаться перпендикулярно.

Арматура должна выступать из кладки не меньше, чем на 5 миллиметров, можно оставлять выступ больше, ведь выступающая проволока, в дальнейшем, может использоваться для закрепления слоев отделки, например, штукатурки. По выступающим из рядов сеткам можно контролировать везде ли уложена сетка.

Армирующая проволока укладывается на слой раствора, не менее 2 миллиметров и сверху и снизу. Такой прием, необходим для защиты арматуры от коррозии в период эксплуатации, а значит, что стены будут прочными и надежными на протяжении всего срока эксплуатации.

Материалы для изготовления арматурной сетки:

  • Арматурная проволока (необходимой толщины).
  • Вязальная проволока.
  • Крючок для вязания арматуры.

Выполняется все очень просто. Для начала нужно отмерить длину поперечных и продольных стержней арматурного каркаса. Длина поперечных стержней должна быть немного больше, чем толщина кирпичной кладки. Потом нужно нарезать стержни по отмеренной длине. Затем остается только связать прутики между собой, это просто сделать при помощи специального вязального крючка.

Вертикальное армирование кирпичной кладки

При вертикальном армировании используются пруты различной длины. Особенностью данного вида армирования является то, что кладка выполняется с учетом установки стержней. Кладка должна иметь пустоты через несколько рядов, в которые вставляют арматуру и впоследствии заливают связывающим раствором. Чаще всего, такой способ используется для усиления конструкции кирпичных столбов и колонн. Этот прием позволяет сделать колонну прочной без увеличения размеров. Вертикальное армирование кирпичной кладки бывает внутреннее и внешнее:

  • Внешнее армирование заключается в том, чтобы установить стержни на внешней стороне колонны и закрыть ее бетонным раствором. Также здесь используется сетка, она укрепит площадь всей стены.
  • При внутреннем армировании укрепления, пруты вставляют в полость колонны и заливают раствором. Также используются специальные армирующие уголки и вставлять их нужно по мере выкладывания столба или углов стен.

Диаметр проволоки при вертикальном армировании обычно составляет 10-15 миллиметров. Но если здание предполагается строить большое и тяжелое, то используют арматуру диаметром 30 миллиметров. Сколько арматуры использовать, решается индивидуально для каждого здания.

В каких местах укрепляют кирпичную кладку:

  1. При строительстве высоких зданий, нижний пояс конструкции рекомендуется усиливать большим количеством арматуры.
  2. Столбы и колонны армируют, если они не имеют достаточную толщину. Их устраивают, как дополнительные опоры.
  3. Дверные проемы дополнительно армируются в двух рядами над проемами.
  4. В оконных проемах армирующая конструкция укладывается в двух рядах над проемом и под проемом.
  5. В местах присоединения нового здания с уже построенным, армирующий пояс соединяет обе части постройки.
  6. Если кирпичная кладка ведется без перевязки швов, сетка, в этом случае, укладывается в каждом третьем ряду.

Продольный тип армирования кирпичной кладки

Продольное армирование кирпичной кладки используется для укрепления стен на боковые нагрузки и на изгиб. В этом случае, в продольные швы кладки укладываются стержни, реже используют кладочную сетку.

Расстояние между стержнями рассчитывается исходя из расположения стержней. При внешнем расположении, шаг стержней не должен превышать диаметр арматуры, более чем в 15 раз. А если стержни расположены внутри конструкции стен, то расстояние между ними не должно превышать диаметр арматуры в 25 раз.

Продольное армирование используется в кладке стен и перегородок.

Элементы усиления располагаются внутри конструкции и снаружи. Отдельные стержни, соединяются между собой сваркой. Если сварка не используется, то концы стержней загибаются в виде крюка и связываются вязальной проволокой. В таком случае, из стержней получается своеобразная сетка.

Преимущество наружного способа — армирование возможно после укладки части стен.

Поперечный тип армирования кирпичной кладки

Поперечное армирование кирпичной кладки используется для кладки стен, перегородок, колонн. Эффективно, такой способ армирования работает на изгиб и сжатие. А это важно, при строительстве наклонных конструкций, например, арочных типов стен.

Поперечное армирование происходит посредством укладывания в ряды сетки из прутьев. Прутья свариваются сваркой или связываются вязальной проволокой самостоятельно.

В современном строительстве для армирования кирпичных стен, все чаще, используют вытяжные и просечные сетки. Они, заменяют арматуру в виде зигзагов и превосходят ее по прочности. Кроме того, сетки удобны в применении.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Понравилась статья?

Поделиться с друзьями:

Подпишитесь на новые

Отправить ответ

avatar
  Подписаться
Уведомление о
