Кладка ракушки и ракушечника. Кладка стен из ракушняка видео

Кладка ракушки требуется в основном при индивидуальном строительстве строений: домов, коттеджей, времянок, сараев и т.д. Чтобы конструкция была крепкой и надежной, необходимо класть камень по всем правилам и нормам.

Обычно, ракушечник выкладывают либо:

в один камень;
в половину камня.

Т.к. ракушняк добывают в Крыму, он очень часто используется в качестве строительного материала на полуострове. Теплопроводность этого материала выше средней, поэтому дома из камня ракушечника достаточно теплые.

Кладка стен из ракушняка видео

Смотрите видео про кладку ракушечника:

Если Вы строите первый этаж жилой постройки, то лучше класть ракушку не в пол камня, а в камень. А верхний этаж можно делать уже в половину камня, только в таком случае, постройку крайне желательно утеплить.

В качестве утеплителя можно использовать пенопласт.

Смотрите видео кладки стен из ракушняка на примере:

Если Вы ни разу не делали кладку камня, то лучше обратитесь к специалистам, там можно будет сэкономить на отделке, т.к. чем ровнее выложен камень, тем меньший слой штукатурки уйдет на отделку.

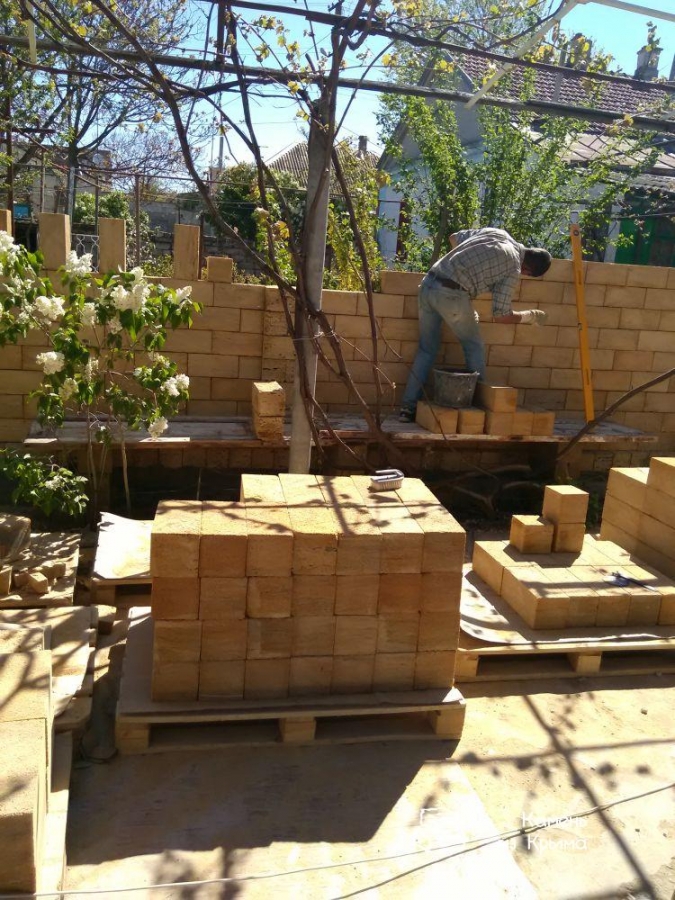

Кладка ракушняка

На нижний этаж лучше использовать ракушечник поплотнее, например марку М-35. Для верхних этажей и закладки стен в многоэтажках, можно использовать камень марки М-15 и марки М-25.

Каждый третий-четвертый ряд крайне желательно армировать, чтобы укрепить конструкцию. Не экономьте на растворе при кладке ракушечника.

Обычно раствор формируется по таким пропорциям: 3 порции песка на 1 порцию цемента – разбавляется водой до пластичного вида. Запрещается делать кладку ракушки в мороз.

Расход ракушняка

При возведении стен в камень, расход будет примерно – 25 камней на 1 квадратный метр стены. Если стена кладется в половину камня, то расход составит примерно 13 камней на 1 квадратный метр. Соответственно при расчете камня не учитываем дверные и оконные проемы.

Инструменты для кладки ракушечника

Для работы нам потребуется:

уровень;
рулетка;
мастерок;
молоток;
ведро для раствора;
лопата для замеса раствора.

пропорции раствора для кладки стен из ракушечника, его расход на камень. Как правильно класть ракушняк своими руками?

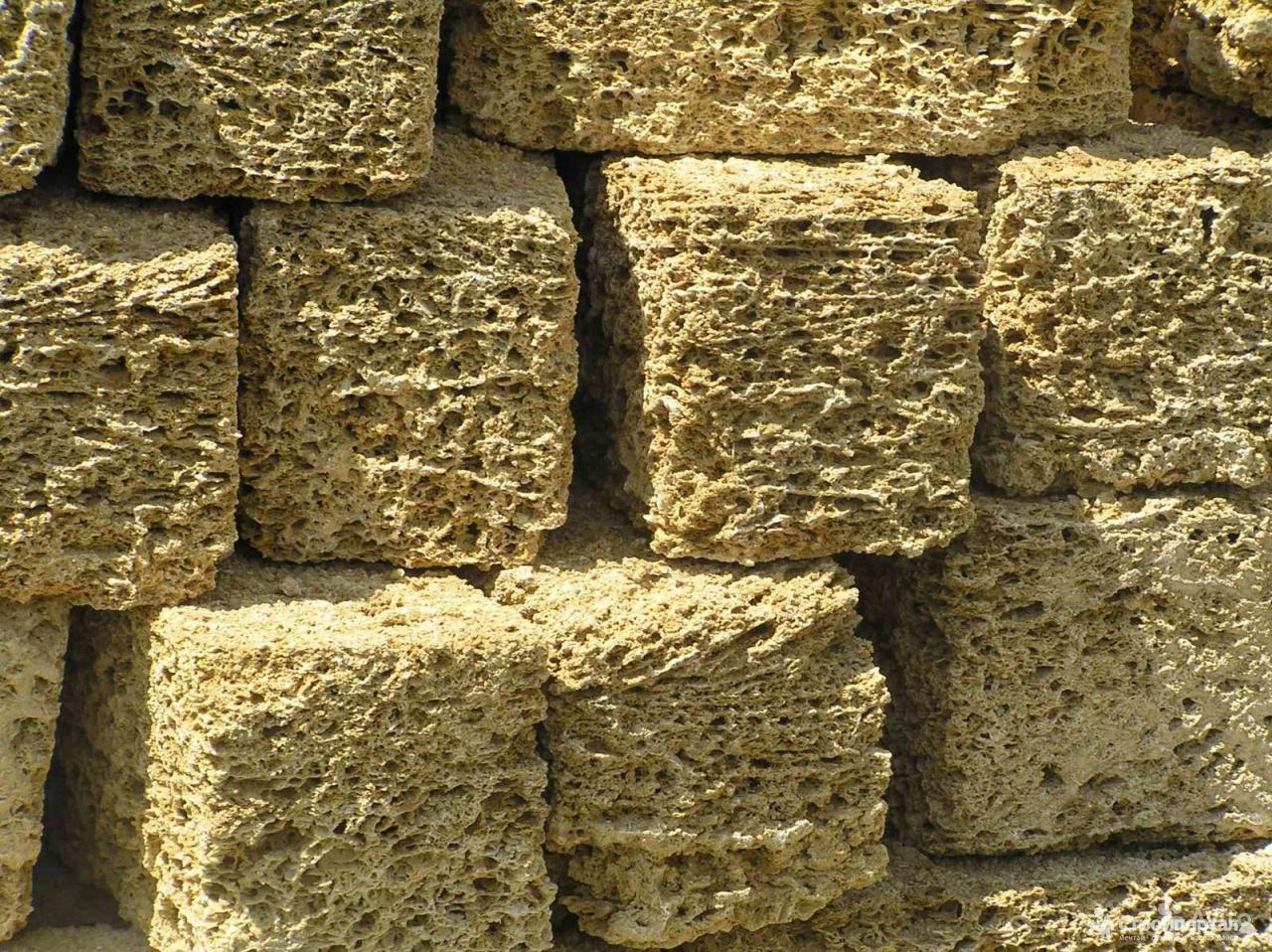

Ракушняк представляет собой камень, который состоит из множества мелких морских раковин моллюсков. Наиболее распространенным вариантом считается крымская разновидность. Эту породу не производят – ее в готовом виде добывают из приморских земель. Сегодня мы поговорим об особенностях данного камня и о том, как правильно проводить кладку такого материала своими руками.

Особенности

Ракушняк часто также называют ракушечником. Данная порода имеет фактуру, которая похожа на фактуру гравия. В зависимости от своих основных характеристик камень подразделяется на несколько отдельных типов: конгериевый, гастроподовый и брахиоподовый.

Ракушечник обладает отличными декоративными свойствами, поэтому он приобретает все большую популярность в отделочных ремонтных работах. Кроме того, он обладает интересной и красивой расцветкой. Поверхность камня пронизана множеством мелких пор, что позволяет долгое время удерживать тепло.

При должной обработке камень становится материалом с максимальной устойчивостью к различным неблагоприятных атмосферным воздействиям, поэтому его можно использовать при отделке конструкций, что будут располагаться в дальнейшем на открытом воздухе.

Ракушняк все чаще используют для отделки жилых домов, ведь он обойдется гораздо дешевле привычных строительных блоков. В некоторых случаях его с внешней стороны дополнительно обкладывают кирпичом – это делают для того, чтобы защитить материал от излишнего количества влаги.

Материалы и инструменты

Чтобы выполнить кладку ракушняка, следует заранее подготовить все необходимое для этого. Помимо самого камня, нужно приобрести составляющие компоненты для раствора. Для этого можно использовать обычный цемент. А также нужно подготовить объемную емкость, в которой будет готовиться раствор.

В качестве необходимых инструментов для кладки нужно взять строительный уровень, мастерок, рулетку, молоток и лопатку для замеса раствора. При расчете необходимого количества камня следует учитывать площадь, которую нужно обложить (не учитываются оконные и дверные проемы).

Расход и состав раствора

Перед началом строительных работ надо правильно замесить раствор, соблюдая все пропорции. В качестве основной строительной массы можно использовать или обычный цемент, или специальную смесь марок 10, 25 или 50.

При приготовлении массы в нее следует добавить небольшое количество извести. Обязательным элементом является вода. При смешивании всех составляющих компонентов должен получиться строительный раствор вязкой консистенции. Состав иногда делают с использованием тырсы. А также в него могут входить и другие элементы:

глина;
мура;
песок;

Если вы используете при приготовлении песок, то тогда на 4 ведра такого материала уйдет 1 ведро цемента. При изготовлении состава сначала между собой смешивают все сухие компоненты, а лишь потом в полученную массу постепенно добавляют воду, и тщательно все это размешивают.

Как правильно класть?

Когда раствор и сам ракушечник будут готовы, можно приступать непосредственно к монтажу материала. Сначала можно наметить схему будущей кладки, которая поможет при монтаже.

Саму кладку стен можно сделать несколькими способами: однорядным, двухрядным и многорядным методом с перевязкой швов. В двух последних случаях установка происходит таким образом, чтобы между собой чередовались блоки, уложенные поперек (ложковые ряды) и вдоль (тычковые ряды) настенного покрытия.

При двухрядном методе такие блоки будут чередоваться постоянно.

При многорядном способе сначала формируются несколько ложковых линий (чаще всего 3-5), а затем монтируется один тычковый ряд.

Однорядный метод установки используется, когда кладка происходит в ½ кирпича. Во всех случаях работу начинают с формирования угла сооружения.

В любом случае нужно отслеживать, чтобы вертикальное заполнение швов было достаточным. В некоторых случаях готовый строительный состав в них приходится наливать сверху.

Помните, что толщина вертикальных шовных зон в процессе работы не должна быть больше 20 миллиметров. Толщина горизонтальных швов не должна превышать 15 миллиметров.

В процессе укладки ракушняка швам следует уделять особое внимание.

Если их неправильно заполнить, то тогда в покрытии образуются небольшие пустые «мостики», которые будут пропускать через себя холод, что значительно ослабит теплоизоляцию всего здания.

Толщина несущих настенных покрытий, как правило, соответствует толщине каменных блоков. Если вы сооружаете внутренние перегородки, которые не являются несущими конструкциями, то тогда кладку лучше производить в половину блока.

При отделке таким материалом можно привязаться к другому зданию. Это позволит сделать общую конструкцию еще более прочной и надежной. Такая кладка под расшивку будет выглядеть наиболее презентабельно и аккуратно.

Если вы производите укладку целым камнем, то тогда на один квадратный метр будет уходить примерно 25 блоков. Если вы делаете отделку в половину камня, на ту же площадь понадобится около 13 блоков.

Когда вы уложите последний верхний слой ракушняка, его нужно будет залить бетонной стяжкой. Делают это для выравнивания поверхности. Затем надо поверх всего этого поместить специальный армирующий пояс. Для этого лучше использовать арматуру, также сможет подойти армирующая сетка.

О плюсах и минусах ракушняка смотрите в следующем видео.

Особенности кладки ракушняка своими руками: свойства и проготовление раствора

Опубликовано:

09.08.2015

Ракушечник является природным материалом, состоящим из раковин морских животных. Ближайшим для России местом его добычи и производства является Крым. Именно в южных районах он приобрел свою популярность более всего.

Ракушечник – природный материал, состоящий из раковин морских животных.

Ракушечник отлично подходит для изготовления стен домов, амбаров, фундаментов различных строений и многих других построек. В зависимости от плотности материала выбирается его функционал.

Мрамор и известняк также являются природными материалами, сходными по составу с ракушечником, но их плотность много более превосходит последний.

Ракушечник отлично подходит для изготовления стен домов, амбаров, фундаментов различных строений.

Ракушняк формируется не одну сотню лет под воздействием внешних условий из раковин моллюсков, оседающих на дне. При его добыче обнаруживают красно-бурый, желтый или коричневый цвет пород, который легко поддается деформации при выпиливании. Несмотря на пористую структуру ракушняка, он достаточно прочен и годен для возведения даже трехэтажных зданий. Отличная звукоизоляция и теплопроводность являются привлекательными качествами этого материала в процессе строительства. Дом или постройка, возведенная из ракушечника, никогда не будет иметь избыточного количества влаги внутри. Это объясняется тем, что все ее излишки удаляются через пористые стены ракушняка.

Стоимость постройки, возведенной из этого материала, гораздо ниже, чем стоимость кирпичной, это дает дополнительные преимущества хозяину. Кроме того, в частных домах мансардные этажи возводятся именно из ракушняка, так как мансарда не должна быть тяжелой.

Основные свойства ракушняка

Ракушечник является экологически чистым материалом.

Помимо того, что ракушечник является экологически чистым материалом, он обладает рядом полезных для строительства свойств. Низкая теплопроводность позволяет сохранять тепло и экономить на отоплении в холодное время года. Выделение материалом таких веществ как йод и соль способствуют сохранению здоровья и поддержанию благоприятного химического состава в воздухе. Пористая структура ракушняка позволяет влаге не задерживаться внутри помещения, а выходить наружу, сохраняя сухую и комфортную атмосферу в доме. Невысокая стоимость открывает перспективу использования этого материала не только в процессе укладки стен домов, но и фундаментов. Так как ракушечник неоднороден по своей структуре, то его можно использовать в ландшафтном дизайне и оформлении декоративных элементов здания. Известны случаи использования последнего в процессе возведения каминов с попутным использованием огнеупорного кирпича.

Из положительных качеств можно отметить и абсолютную химическую инертность материала, благодаря которой стены и фундамент дома абсолютно не подвержены загниванию и воздействию огня. Кроме того, ракушняк позволяет помещению сохранять звуковую герметичность, что особенно важно в случае близкого проживания соседей. Это единственный в мире материал, который не пропускает радиационное излучение! Специалисты подсчитали, что стоимость дома из ракушняка на 35% дешевле стоимости такого же по площади дома, выстроенного из кирпича. Летом в таком помещении достаточно прохладно, в то время как зимой тепло не покидает пределы дома. Последние тенденции строительства направлены в пользу экологичности, поэтому спрос на ракушняк растет.

Кладка материала

Виды ракушечника.

Для того чтобы осуществить кладку ракушняка своими руками, потребуется определенный набор инструментов. Емкости для раствора и мастерок – это первоочередной инвентарь для осуществления кладки. Помимо этого необходим строительный уровень, резиновая киянка и отвес. Специалисты единогласны во мнении о том, что стоит уделить достаточно внимания процессу обивки углов. Именно от него будет зависеть внешний вид и прочность стен. Кладка своими руками начинается с того, что нам необходимо положить два первых кирпича под углом друг к другу. Затем кладется еще пара камней и поверх уже уложенных осуществляется кладка второго ряда.

Если вы осуществляете кладку своими руками впервые, специалисты рекомендуют использовать угломер или нивелир для того, чтобы проверять правильность углов. Облегчить процесс поможет специальный шнур, который натягивается после того, как были уложены первые углы. Он будет являться своеобразным ориентиром, который сделает будущую стену ровной. В случае укладки ракушняка необходимо определиться с тем, какая сторона будет фасадной, а какая – внутренней. Более обработанная или отшлифованная может претендовать на роль фасадной.

После того как вы проделали основные работы кладки ракушечника своими руками, можно приступать к процессу устройства армопояса. Его изготавливают для того, чтобы избежать вынужденной деформации стен и равномерно распределить нагрузку. В этом сможет помочь опалубка, изготавливаемая своими руками из подручных материалов.

Приготовление раствора

Ряды кладки из ракушника

Перед тем, как приступить к процессу, убедитесь в том, что ваши руки защищены специальными перчатками. Приготовление раствора для кладки ракушняка своими руками подразумевает выбор консистенции. Она должна быть не слишком жесткой и не слишком пластичной (жидкой). Подойдет раствор средней пластичности, приготовленный из следующего соотношения: ведро цемента, ведро воды, 4 ведра песка. Для того чтобы раствор отвечал всем требованиям укладки и не был чрезмерно пластичным, не поддавался расслаиванию, рекомендуется использовать специальную добавку, например, DOMOLIT-TR. Расход данной добавки на 1 м³ раствора равен 0,5 кг. Не секрет, что вместо названного средства в раствор добавляют жидкое мыло или чистящее средство, расход которого равен 10 мл на 1 л воды. Необходимо помнить, что качество раствора напрямую ависит от его консистенции.

Перед началом кладки своими руками, убедитесь в том, что объем выполняемых работ будет соответствовать производительности одного человека. Если объемы кладки велики, а предполагаемый расход раствора потребует дополнительного времени и сил для его замеса, стоит применить бетономешалку и подключить к этому процессу отдельного человека, который будет контролировать раствор и его наличие. Кладка по измерительному уровню и по натянутой вами нити позволит соблюсти ровность стен. Раствор, расход которого можно высчитать в режиме онлайн на специализированном сайте, зная такие параметры как марка ракушняка и цемента, а также высота и длина стен, необходимо готовить заранее.

Если кладка ракушняка является для вас новым занятием, можно доверить ее профессионалу. Многие каменщики способны осуществить качественную кладку в короткие сроки.

Стена из ракушняка в пол блока своми руками

Ракушняк — недорогой, легкий и при этом надежный материал, который при малом весе обладает высокой прочностью. Стена из ракушняка при соблюдении технологии кладки и правильном выборе марки камня будет не менее надежной и долговечной чем традиционная кирпичная.

Оно из главных достоинств этого материала — экологичность и безопасность для здоровья, а также уникальная способность не пропускать радиацию.

Особенности возведения стен из ракушняка в полблока

Строительство из ракушняка очень экономичное за счет невысокой стоимости материала, а кладка в полкамня обеспечивает двойную экономию. Такая технология возведения зданий широко распространена в приморских регионах, где добывают ракушняк и хорошо себя зарекомендовала.

Для стен лучше выбирать камень марки 35, он плотный, прочный и тяжелый, его используют даже для фундаментов. Обычно из него кладут стены первого этажа. Чтобы построить один квадратный метр стены в полблока их потребуется около 13 штук. Зная высоту и длину сооружения можно подсчитать расход камня умножив все эти данные и отняв от полученной суммы различные проемы.

Прочность и устойчивость стен зависит от качества раствора. Можно использовать цементный раствор в пропорции 1 часть цемента на 4 части песка и 1 часть воды. Желательно применять специальные добавки, которые придадут раствору пластичность. Стоит учитывать, что расход при строительстве стен из ракушняка весьма серьезный. На один куб камня может уйти около 0,3 кубов раствора. Но если выбирать качественные блоки, он будет не таким большим.

Под внутренние и внешние несущие стены дома или другого сооружения необходимо закладывать полноценный фундамент. Кладка в полкамня существенно снижает стоимость строительства, но экономить нужно на чем-то одном, поэтому нужно заливать основательный железобетонный фундамент.

Фундамент для межкомнатных стен под полблока не делают. Достаточно в черновую стяжку положить по 2 прута продольной арматуры диаметром 10 мм под ненесущие перегородки. Для подстраховки, можно сделать небольшие ленточки в земле по 20-30 см по ширине стены и армировать их аналогичным образом.

Сам ракушняк является материалом, отлично сохраняющим тепло, но кладочные швы образуют многочисленные мостики холода. Поэтому если вы хотите, чтобы в помещении было тепло, стены обязательно придется утеплять.

Марка ракушняка для строительства стен зданий

Кладка ракушняка

Ракушняк издревле является прекрасным строительным материалом. Здания, построенные из ракушняка, могут стоять по нескольку сотен лет. Этот материал легко обрабатывать – пилить, сверлить и откалывать. Размер ракушняка (стандартный размер блока 38х18х18 см) оптимальный для его кладки при возведении стен жилого дома, хозяйственных построек или забора. Широкое применение ракушняка обусловлено его невысокой ценой по сравнению с кирпичом (50%) или газобетонными блоками (20-25%), а также прочностью и экологичностью. Прочность ракушняка определяется его маркой – М35; М25; М15; М10.
Марка ракушняка М15 и М25 используется для кладки стен и простенков жилого дома. Кладка стен дома может выполняться в один целый блок (что соответствует толщине стены 38см) с чередованием тычкового и ложкового ряда и перевязкой швов, или в пол блока (толщина стены 20см) с обустройством дополнительного утепления стен.

В качестве связующего материала используют бетонные растворы марок 10,25 и 50, цементный раствор в пропорции 1:3 (цемент: вода), цементно-глиняный в пропорции 1:1:5 (цемент: вода: глина), цементно-известковый в пропорции 1:1:9 (цемент: вода: известь). Один кубометр ракушняка состоит из 72-х блоков. Для кладки ракушняка при ширине стены 38 см потребуется 30 блоков, а для кладки в пол блока — 18 шт.
Кладку ракушняка начинают с углов, которые выводятся с помощью уровня и отвеса. Первый ряд ракушняка укладывают на ровный фундамент, изолированный 1-2 слоями гидроизолирующего материала (рубероида). Толщина горизонтального шва кладки не больше 2см, а вертикального 1,5см.
После выгонки углов, для ровной кладки стен, натягивается шнур между углами, который определяет плоскость стены. Перекрытие (деревянные балки либо ж/б плиты) лучше укладывать на выполненный армированный пояс во избежание сколов или трещин блоков из ракушняка. После завершения кладки ракушняка стены штукатурят с обеих сторон (с внутренней стороны, как вариант, можно применить гипсокартонные плиты).

Понравилась статья? Поделиться с друзьями:

Советы специалистов при укладке стен из ракушечника

Ракушняк считается одним из основных строительных материалов. Сначала этот материал использовался при постройке подсобных помещений: конюшен, сараев, гаражей. А за последнее время, изучив его особенности, он стал незаменимым для постройки или утепления частных домов. Собираясь этим заняться, нужно учесть, что ракушняк имеет много таких особенностей, которые отличают его от других строительных искусственных камней.

Рассчитываем ведущую способность материала – ракушечника

По своим характеристикам у ракушечника относительно небольшая плотность. Из-за этой особенности некоторые люди считают его ненадежным.

Для опасных районов в плане землетрясений при использовании ракушечника необходимо учесть следующее:

прибавление простенков и несущих стен;
устройство поясов и каркаса из железобетона;
сокращение свободных пролетов в стене;
использование высококачественного материала.

Укладка стен

Начнем с раствора. Он должен быть эластичным, то есть не быть слишком жестким, но и не растекаться. Для «правильного» составления понадобится: 1 ведро цемента ПЦ-400, 4 ведра песка и почти 1 ведро воды. Но, без определенных добавок этот раствор получится очень грубым. Все попытки разбавить водой приведут к его расслоению. Чтобы этого не произошло, лучше пользоваться DOMOLIT-TR, добавкой, которая прибавит пластичности раствору.

Если у вас нет средств или возможности приобрести данную примесь, с таким же успехом можно использовать обычное средство для мытья посуды или же жидкое мыло в соотношении 1 л воды:10 мл средства.

В случае, если объемы укладки ракушняка небольшие, цементный раствор готовим вручную, если 3000 и больше блоков, то понадобится бетономешалка.

Инструменты, которые понадобятся при постройке дома: резиновый молоток, нить из капрона, уровень, мастерок, ведра для переноски раствора и корыто или бетономешалка для замесов. Приоритет отдаем высококачественному уровню, потому что именно от него и будет зависеть надежность укладки. Не следует экономить и на ведрах. Лучше приобрести стальные, не разваливающиеся от раствора внутри.

Выгоняем стены из ракушняка, начиная с углов. Это наиболее ответственная работа, ведь от грамотного вывода угла зависит дальнейшая стройка и качество укладки всего дома. Но существует одна сложность: ракушняк имеет неправильную геометрическую форму. И если вы не уверены, что сможете сделать это самостоятельно, лучше пригласить каменщика.

Блоки укладываем таким образом, чтобы крайний верхний угол отходил от капроновой нитки на 2 мм. Это необходимо для того, чтобы последующие ряды не были уложены дугообразно, что вполне реально, если ракушняк будет придвинут вплотную и она продавится. Если вы будете придерживаться правильной кладки по нити, вы избежите многих ошибок.

В случае строительства в один кирпич, желательно делать укладку камня через каждый четвертый ряд. Это можно сделать 2 вариантами:

сложить блоки не вдоль стены, а поперек;
в шов между ними утопить сетку для кладки.

Перевязку используют для связки ракушняка в несущем перекрытии, делая его более прочной и цельной.

Очень надеемся, что наши нехитрые советы вам пригодятся. А если вы не хотите тратить свое время, то строительство дома из ракушечника под ключ в Крыму вы всегда можете заказать у нашей компании.
