Кирпичный карниз: Карниз из кирпича: как делается кладка, разновидности

Содержание

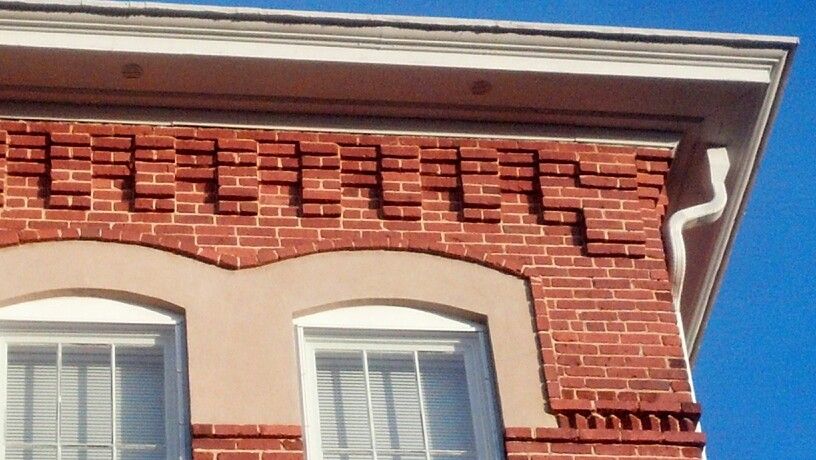

Как обустраивается кирпичный карниз

Кладка кирпичного карниза выполняет несколько функций, одна из которых декоративная. В современном строительстве архитекторы, для того чтобы украсить здания, используют самые различные декоративные элементы и детали. Кирпичный карниз поддерживает крышу здания, а также защищает стену от стекающей воды во время непогоды, усиливает стену в определенных местах и, помимо этого, является еще и элементом декора.

Кирпичный карниз служит для поддержания крыши здания и защиты стены от воды во время дождя, усиливает стену и еще является декором.

Он представляет собой дополнительные ряды кладки, выступающие над основным массивом. Карнизы делают и для разграничения этажей или чтобы выделить окна, арки и дверные проемы. Все зависит от желания застройщика, идеи архитектора и, в конечном итоге, от умелых рук строителя.

Есть несколько вариантов кирпичной кладки карнизов, с помощью которых можно преобразить здание.

Некоторые варианты конструкций

Разновидность кирпичного карниза – сандрик.

  1. Кладка контрфорсов в основном применяется для усиления несущей стены, выглядит как вертикальные выступы либо ребра. Такие системы применяются в романском или готическом стиле, поскольку именно тогда они идеально вписываются в общую архитектуру здания.
  2. Сандрик, представляет собой одну из разновидностей небольших устройств в виде маленького выступа над окном или дверью. Функция сандрика заключается в отводе дождевого потока от проема, кладка по очертанию может быть прямоугольной или криволинейной.
  3. Эркеры, это часть стены, выступающая из общего массива здания. Высота их может быть самой разнообразной, так же как и форма.

Кирпичная кладка карнизов

Кладка карниза из кирпича производится одновременно с возведением самого здания, а не отдельно от него.

Инструменты, необходимые при работе, это:

  • Кельма;
  • Рулетка;
  • Молоток;
  • Уровень;
  • Емкость.

Кладка кирпичного карниза выстраивается одновременно с самим зданием.
Детали карниза кладутся ступенчато. Для этого нужно поставить кирпич на ребро или плашмя.

Детали карниза выкладываются из кирпича в виде кронштейнов и имеют ступенчатый профиль.

Для выполнения этого момента нужно поставить кирпич на ребро или положить плашмя.

Пустое пространство, остающееся между кронштейнами, можно заполнить как простым кирпичом, так и профильным, или же заполнить художественными вставками. Это особенно важно для районов с жестким климатом, пустоты должны быть обязательно заполнены. Для этих целей можно использовать шлак или трехпустотные камни, так как они не пропускают воздух напрямую.

Для карнизов, которые сильно выступают относительно остальной плоскости здания, применяются целые кирпичи, на это не влияет то, какой перевязкой выполняется кладка здания.

Карниз, который будет выступать больше, чем на половину толщины кирпича, обязательно должен быть армирован. При этом марка бетона не должна быть ниже М25, или как вариант можно использовать специальные сборные инструменты. Если армирование не делается, то для одного ряда размер напуска не должен превышать одну треть целого кирпича.

Для свешивающихся карнизов нужно использовать только полнотелый кирпич, независимо от того, из какого кирпича строится здание.

Для оформления карнизов из кирпича можно использовать и бетонные детали, это актуально для устройства больших конструкций.

Карниз из кирпича с керамическими деталями выполняется перевязкой с кладкой напуском, при этом вынос также не должен превышать половину толщины стенки.

Если по архитектурной задумке вынос запланирован больше, чем положено (то есть больше чем на половину толщины стены), то нужно позаботиться и о дополнительном креплении. Для этого используют анкерные болты, их заранее крепят в кладке.

Армирование конструкций

Есть свои тонкости и нюансы, которые должны быть обязательно соблюдены при армировании кирпичных карнизов.

Для придания прочности кирпичные карнизы армируют.

При продольном армировании, вам понадобятся:

  1. Металлические стержни.
  2. Сварочный аппарат.
  3. Крюки для фиксации.
  4. Проволока.

Металлические стержни соединяются сварочным аппаратом. Если вы хотите обойтись без него, тогда используйте метод внахлест, используя для фиксации специальные крюки, остальные же элементы скрепляются при помощи проволоки.

При поперечном армировании вам понадобятся:

  1. Металлические стержни.
  2. Армировочная сетка.

Для того чтобы придать должную прочность, как минимум два стержня должны выступать на 3 мм на обе стороны или только на внутреннюю часть.

  1. Обязательно нужно контролировать толщину швов. Сложите сумму диаметров арматуры и прибавьте 4 мм, такой должна быть толщина кладки.
  2. Диаметр металлических стержней для армирования карнизов должен варьироваться от 2,5 до 8 мм. Диаметр используемой проволоки не должен быть меньше 5 мм. При использовании такой проволоки в качестве усиления можно использовать армировочную сетку типа «зигзаг».

Декоративная деталь здания в виде кирпичного карниза сделает его привлекательнее и совершеннее только в том случае, если все будет сделано в соответствии с требованиями и технологиями.

Карниз из кирпича как архитектурный элемент

Архитекторы всегда старались украсить возводимые ими здания, используя самые различные детали и декоративные элементы. Один из таких – кирпичный карниз, который представляет собой выступающие дополнительные ряды кладки. Такая декоративная деталь позволяет усложнить кладку, сделать ее более привлекательной, индивидуальной. А использование самых различных приемов и стилей дает возможность придать всему архитектурному ансамблю законченность и выразительность.

Карниз – очень важная и распространенная архитектурная деталь, имеет громадное количество вариантов. Особенно выигрышно смотрятся карнизы из кирпича.

Часто такие карнизы делают не только около поверхности крыши, но и для разграничения этажей, отдельных архитектурных элементов всего здания, для выделения арок и оконных, дверных проемов. Сегодня применяются самые разнообразные варианты кирпичной кладки, которые позволяют полностью преобразить строение.

Для каких архитектурных элементов применяется кирпичная кладка?

Пример карнизов с напуском кирпичей.Напуск — это фрагмент кладки, когда ее очередной ряд укладывают с выступом на лицевую поверхность.

Для начала рассмотрим, где и для чего применима кирпичная кладка при строительстве здания. Сами карнизы и пояски, как уже было отмечено выше, используются для выделения и подчеркивания определенной части дома. Они выступают вперед над уже уложенными рядами, создавая простой или затейливый рисунок. В отличие от них пилястры представляют собой часть всей кладки стены, то есть вертикальный выступ с прямоугольным сечением. Такой архитектурный элемент разделяет плоскость стены, он является основной геометрической осью композиции.

Сандрик – это разновидность маленького карниза, обычный выступ над оконным либо дверным проемом. Функция этого элемента не только декоративная, но и практичная – он отводит дождевую и талую воду от проема. С эстетической точки зрения сандрик подчеркивает горизонтальное членение для фасада здания. Деталь эта может быть криволинейной, треугольной либо прямоугольной строгой (зависит от общего стиля и дизайна дома).

Кирпичные русты представляют собой горизонтально расположенные борозды с глубиной до 30-60 мм, их располагают каждые 4-8 рядов.

Примеры кирпичных карнизов. Совокупный карнизный вынос не должен превышать стенной толщи. Каждый напуск  должен не выступать больше чем на треть кирпичной длины.

Такой элемент применяется для разделения фасада здания на пояса, чтобы придать поверхности большую рельефность.

Контрфорсы – вертикальные выступы либо ребра, которые служат для усиления несущей основной конструкции. Делают их с наружной стороны дома, они придают стене большую декоративность. Контрфорсы принимают на себя горизонтальное усиление, давление грунтов на стены, распор от сводов, которые перекрывают здание. Обычно такой элемент применяется только при строительстве домов в определенном стиле: готическом либо романском, где он органически вписывается в общую картину.

Эркеры представляют собой часть кирпичной стены, которая выступает из общей плоскости фасада. Они могут иметь высоту в один либо несколько этажей, быть различной формы, опираться на собственный фундамент либо консоли. Применяются в качестве декора и простые полуколонны, обрамления для проемов, подоконные ниши и многое другое.

Особенности использования кирпичной кладки в фасадном декоре

При строительстве здания, когда планируется использование подобных кирпичных элементов, необходимо соблюдать определенные правила и требования, предъявляемые к кладке:

Схема карнизной кладки: 1 —из мауэрлата; 2 —из толя; 3 — кобылки из досок; 4 — кирпич, кладущийся внапуск.

  1. Все подобные архитектурные элементы выкладываются одновременно с возведением стен. То есть нельзя сначала построить стены, а потом уже приступить к кладке карнизов либо прочих деталей.
  2. Все элементы при кладке должны выступать в виде кронштейнов, иметь ступенчатый профиль. Чтобы это обеспечить, необходимо лицевой кирпич ставить на ребро либо укладывать плашмя. После этого свободное пространство между отдельными кронштейнами стоит заполнить обычным или профильным кирпичом, художественными вставками.
  3. Для сильно выступающих карнизов здания применяют только цельные кирпичи вне зависимости от того, какая система перевязки используется.
    Для одного ряда величина напуска должна быть не больше, чем одна треть длины целого кирпича в ряду, размер общего выноса для неармированного карниза должен составлять до половины толщины кирпича. Если карниз имеет вынос больший, чем половина толщины кирпича, то кладку необходимо армировать, для раствора использовать бетон с маркой не ниже, чем М25, либо применять специальные железобетонные сборные элементы.
  4. Если архитектурные элементы будут свешивающимися, то лучше использовать полнотелый кирпич.
  5. Для устройства больших карнизов, откосов оконных, дверных проемов дополнительно могут применяться бетонные элементы, кроме традиционной кладки.
  6. Если карнизы имеют вынос больший, чем половина толщины всей стены, то дополнительно потребуется закреплять всю конструкцию при помощи анкерных болтов, которые предварительно заделываются в кладку здания.

Армировка карнизов из кирпича

Конструктивные элементы кирпичной кладки: 1 – тычковый ряд; 2 – ложковый ряд; 3 – наружная верста; 4 – внутренняя верста; 5 – забутовочный ряд;
6 – горизонтальный шов; 7 – вертикальный продольный шов; 8 – вертикальный поперечный шов.

Как вы уже заметили, в определенных ситуациях требуется армировка кирпичных карнизов. Это позволяет придать кладке большую прочность и надежность, принимать и выдерживать значительные нагрузки, не разрушаясь. Армирование выполняется согласно таким требованиям и правилам:

  1. Толщина швов подобной кладки должна быть больше на 4 мм, чем сумма диаметров для уложенной арматуры (при точном соблюдении усредненной толщины шва кладки).
  2. При выполнении поперечного армирования из сетки, не менее двух стержней должно выступать на 2-3 мм на внутреннюю часть простенка либо на обе стороны. Это придаст требуемую прочность и надежность всему карнизу.
  3. Для армировки карнизов применяемые стержни должны иметь диаметр, который не меньше 2,5 мм и не больше 8 мм. Если используется проволока с диаметров больше 5 мм, то подойдет в качестве дополнительного усиления армировочная сетка типа «зигзаг».
  4. Если используется продольное армирование, то все металлические стержни между собой соединяются при помощи сварочного аппарата. Если стыки делают внахлест без сварки, то на концах стрежней должны быть специальные крюки для фиксации, все отдельные элементы дополнительно связываются между собой проволокой.

Для сооружения карнизов здания применяются самые различные виды кирпичной кладки. Это обычный вариант с воздушными прослойками на кирпичную стену, кладка с внутренним утеплением из тычковых кирпичей, которые располагаются в шахматном порядке в одной плоскости. Интересен и вариант устройства с горизонтальными диафрагмами из обычного цементно-песчаного раствора. Обязательно наличие чередования тычковых и ложковых кирпичей, чтобы вся связка была максимально прочной и надежной.

Сегодня большое распространение получили цепная, русская кладка, многорядные, двухрядные ложковые системы с чередованием тычковых кирпичей. Все это позволяет создать красивый рисунок, а сам карниз получается прочным, надежным, он с успехом выдержит многочисленные воздействия.

Карнизы из кирпича – это особый архитектурный элемент, который способен выполнять не только декоративную, но и практическую функцию. Такие детали позволяют защитить оконные, дверные проемы от дождевой воды, фасады здания от негативного воздействия осадков. Кроме того, карнизные элементы позволяют усилить несущие стены в определенных местах, правильно распределить нагрузки.

Как обустраивается кирпичный карниз - Работаем с Кирпичом

Карниз крыши и его устройство

Любая крыша имеет карнизы. Даже плоская, выполняемая из рулонных материалов, оснащается карнизом, чтобы исключить попадание влаги в подкровельное пространство при сильном ветре во время дождя. Исключение могут составлять крыши, на которых оборудованы парапеты. Карниз крыши – это часть кровли, которая прикрывает верх наружных стен от негативного воздействия влаги, ветра.

Кроме своих функциональных обязательств карниз завершает общий вид крыши, после подшивки закрывая все внутренние элементы  стропильной  системы.

Карнизы стоит делать по той простой причине, что они служат защитой верней части стены от негативного влияния  ветра, дождя, снега.  И выбор длины свесов зависит в первую очередь от климатических условий данной местности. Зимой на краях крыши, т. е. на карнизных свесах происходит скапливание значительной массы снега или наледи, что чревато обрушением карнизов или их поломкой.

вентиляция через карнизный свес

Обратите внимание

При минимальных размерах карнизных свесов  или их отсутствии происходит постепенное разрушение любых стен, как кирпичных, так и деревянных.

А разрушение верхних рядов кирпичной кладки или верхних венцов деревянных стен неизменно приведет к изменению геометрии всей кровли и возможному обрушению. Следует обязательно устраивать карнизные свесы.

Они не только оградят дом от разрушения, но и придадут всему законченный вид общему облику дома.

  • Карниз  крыши может образовываться свесами стропильных ног, с фронтонной стороны дома карнизы устраивают другим способом. С фасадной стороны выпуск стропильных ног может достигать одного метра в регионах с сильными ветрами. Обычный размер свесов определяется в каждом случае индивидуально и бывает в пределах 50-60 см.

Фронтальные карнизы на скатных крышах образуются за счет выпуска конькового бруса или досок, образующих конек, на нужную длину. В соответствии  с этим размером по краю ската крыши набиваются доски параллельно коньку по всей длине ската, которые крепятся к стропилам.

1- стропило, 2 — доски карнизного свеса, 3 (4) — опорная доска для софитов, 5 — софит, 6 (7,8) — обрешетка , 9 — водосточный желоб, 10 — капельник, 11 — карнизная планка (фартук)

Перед тем как сделать карниз крыши, выступающие концы досок обрезаются по ровно натянутому шнуру, который крепится на коньке и на нижней выступающей доске. После этого пришивается карнизная доска, к торцу конькового бруса  и выступающим поперечным доскам. Эта доска еще называется ветровой.

Кровельный материал укладывается на заданную длину карниза одновременно с общей укладкой на кровлю. Можно не подшивать эти карнизы, но внешний вид дома все же требует произвести эту операцию. Длина карниза определяется исходя из ширины отмостки и высоты дома.

Точно так же и обрезаются края стропильных ног, выступающих за плоскость стены. Т.е.  параллельно стене по одной линии.

После этого производится монтаж карниза крыши из обрезной доски или из металлических профилей. Выбор материала зависти от того, чем в дальнейшем будет подшиваться карниз. Естественно, что  металлический или виниловый сайдинг нужно подшивать на соответствующие профили, а деревянную  вагонку на каркас из дерева.

Вид карнизной коробки можно выбирать  для каждой крыши  индивидуально, но обычно применяют два способа устройства карнизов:

  • В первом случае подшивку производят непосредственно по стропилам, выступающим за вертикаль стены. Этот метод годится только тогда, когда уклон кровли небольшой.
  • Во втором варианте устройства карнизов крыши предполагается делать горизонтальные короба, которые крепятся одним краем к доске, находящейся в месте выхода стропильных ног  и стены дома, другим к низу стропил в конечной их точке.
  • Подшивка карнизов осуществляется под углом 90 градусов к стене дома и может выполняться из различных материалов.

В этом случае вся поверхность стены будет утеплена, а если сделать наоборот, то верхняя часть останется не утепленной, что может привести к промерзанию стен.

подшивка карнизного свеса

В качестве подшивочного материала может использоваться обрезная доска хвойных пород толщиной 17-22мм, вагонка, виниловый сайдинг или металл гладкий либо профилированный. Древесина, используемая для пошивки свесов должна иметь определенную влажность, для этого её хранят  на улице, чтобы её состояние было одинаковым с влажностью окружающего воздуха.

Так как пересушенная древесина после монтажа  начнет активно насыщаться влагой из воздуха и разбухать, что вызовет деформацию  подшитой поверхности. И наоборот слишком влажная древесина на воздухе начнет усыхать, в результате чего в подшитой поверхности образуются широкие щели, и может произойти искривление прибитых досок.

Важно

Прежде чем подшить карниз крыши древесиной, её следует подвергнуть обработке антисептиками, чтобы предотвратить гниение и возгорание.

Длинные доски, укладываемые на каркас параллельно стене,  крепятся к коробке через каждый метр, короткие, которые обычно укладываются перпендикулярно стене,  должны крепиться по краям.

Использование деревянных досок  привлекательно тем, что само по себе создаётся  вентилируемое подкровельное пространство.

Кроме древесины  подшить карниз крыши своими руками можно и другими материалами. Производители сейчас предлагают различные виды  для отделки карнизов.

Источник: http://novakrovlya.ru/ustrojstvo-kryshi/karniz-kryshi-i-ego-ustrojstvo.html

Как осуществляется подшивка карнизов крыши

Если вас интересует подшивка карнизов крыши, варианты, которые мы намерены вам предложить, могут пригодиться.

Это заключительный этап строительства любой крыши, уже после того, как кровля была полностью обшита.

К сожалению, на данном этапе многими людьми совершаются ошибки, которые приводят к техническим нарушениям крыши и ведут к неправильному водостоку дождя и снежных масс. Итак, чем подшить карниз?

Основные моменты данного процесса

Обшивка свеса крыши карнизами выполняет несколько различных функций. В первую очередь это защита фасада от повреждения при выпадении осадков и стекании их с крыши.

Еще карниз должен правильно обеспечивать вентиляцию крыши, дабы не началось гниение стропильной системы.

Но качественные свесы должны выполнять еще одну функцию — придавать зданию законченный и аккуратный вид, который невозможен без качественного карниза.

Обшивка свеса крыши

Данная работа, конечно же, не может охватить все существующие типы карнизов и используемых для их изготовления материалов, поэтому мы остановимся на нескольких основных вариантах, чтобы вы знали, чем и как сделать подшивку крыши.

В частности, это будут такие популярные в частных домах материалы, как профнастил, деревянная вагонка и софит. Они отвечают всем техническим требованиям, которые необходимы, чтобы подшивка крыши прошла успешно.

В то же время цена делает эти материалы доступными широкому кругу граждан. Именно поэтому мы и решили на них остановиться.

Поэтапная схема работ

Первое, на чем мы остановимся подробно — это правильное устройство карниза кровли, которое будет разобрано по основным элементам. В таком деле, как подшивка свесов крыши именно элементам, о которых далее будет идти речь, следует уделить основное внимание, если вы не хотите, чтобы уже через год или даже несколько месяцев потребовалось проведение срочного ремонта.

Так что же такое этот карнизный свес и зачем вообще нужна подшивка свесов крыши для частного дома? Под карнизом понимается часть стропил, которая выступает за пределы фасада дома. Это часть крыши, которая свешена наружу, отсюда и такое название.

Карнизный свес бывает двух основных типов: простые и с выносом. Мы рекомендуем использовать первый, так как он не такой сложный в устройстве, а еще не создаст проблем в будущем. При сильном ветре в нем не возникает гула и других звуков, чем часто грешит вариант с выносом.

Устройство карниза кровли

Совет

Первый основной элемент, на котором мы остановимся — это узел свеса крыши. Мы не будем приводить тут подробный чертеж, вы легко найдете его в Интернете. Но укажем основные его части, без которых вам нельзя обойтись. В первую очередь, это, конечно же, водосток. Для чего он служит, в общем-то, понятно — в дождь и при таянии снега по его желобу будет стекать вода.

Так она не будет размывать стены дома. Желательно, чтобы желоб был выведен в сторону от дома, чтобы постоянный поток воды не размывал вам постепенно фундамент. Поэтому мы не рекомендуем строить так, как это иногда делают частные домовладельцы, у которых водосток спускается вплотную к стене дома.

Обдумать это вам стоит еще на этапе строительства крыши и устройства фасада дома.

Другой важной частью узла является специальный защитный лист металла, который должен закрывать лобовую доску за и под водостоком. Как бы не был идеален последний, часть воды все равно будет попадать на стену отдельными каплями и брызгами. Данный металлический фартук поможет защитить дерево от гниения.

Карнизный свес крыши может иметь различные виды, а именно фронтальный и боковой. Давайте остановимся на них подробнее, потому что без изучения этого вопроса правильно свес крыши не сделаешь. Далее вы можете ознакомиться с тем, какими преимуществами и недостатками обладает каждый из вариантов.

Фронтальный и боковой свес

Как понятно из названия, фронтальный свес необходим для того, чтобы обеспечить достаточную защиту дома.

От такого свеса крыши зависит еще и то, насколько привлекательно будет смотреться ваш дом снаружи, поэтому будьте с ним внимательнее. Такой карниз представляет собой два края скатов крыши.

Поэтому если у вас кровля вальмового типа, еще именуемого четырехскатным, он будет отсутствовать.

Обыкновенный свес фронтального карниза устроен достаточно просто. Несущие перекладины выводятся наружу и закрепляются на стропилах. Но еще есть и другие варианты.

Например, многие в целях экономии и простоты устройства делают карниз из обрешетки, уложенной поверх пароизоляции, прямо под кровельный материал. На этой обрешетке уже крепится сама карнизная доска, к которой в свою очередь и будет пришит выбранный кровельный материал.

Такой вариант устройства тоже вполне допустим, если вам он кажется по каким-то причинам удобнее и проще. Но помните, что досками обрешетки должно служить хорошее дерево.

Фронтальный и боковой свес

А вот боковой свес можно увидеть на любом типе наклонной крыши. Как же он создается? Его основа — стропила, которые выходят за стены дома.

Каждый раз расстояние, на которое они будут выведены, нужно рассчитывать индивидуально при строительстве, исходя из того, какой высоты у вас дома, а еще какую ширину имеет отмостка.

Но обычно это примерно от 50 до 70 сантиметров, редко больше и почти никогда меньше.

Обратите внимание

Итак, теперь, когда вы знаете, как правильно сделать карниз для фасада и боковых сторон дома, время перейти к еще одному важному вопросу — созданию необходимого вентилирования через карнизы для кровли.

Без этого долго ваша крыша не продержится, начнется гниение в стропилах, появится плесень в утеплителе и еще много других неприятных последствий.

Поднимающийся изнутри дома теплый воздух должен свободно выходить наружу, иначе начнет образовываться конденсат.

Поэтому при устройстве карниза ни в коем случае не используйте герметики, а еще монтажную пену. Они наглухо перекрывают движение воздуха, тем самым создавая внутри неправильную и вредную для материалов атмосферу.

Советы профессионалов

Но вам еще следует знать, что фронтальные свесы необходимо делать полностью закрытыми, а вентилируемыми только боковые свесы. Это связано с особенностями циркуляции воздуха.

А теперь давайте разберемся в особенностях всех вариантов материала для обшивки карниза, чтобы вы знали, чем можно подшить свесы вашего дома. Выше мы уже перечислили варианты, которые можно встретить на данный момент в продаже.

При выборе мы рекомендуем ориентироваться не только и не столько на внешнюю привлекательность, сколько на гарантированный срок службы, потому что каким бы красивым не был материал, вам едва ли захочется менять его слишком часто.

Первым материалом, на который вам стоит обратить свое внимание, является профнастил. Что он из себя представляет? Это специальная оцинкованная сталь, которая может иметь различного цвета полимерное покрытие.

Профнастил обладает отличными техническими характеристиками, устойчив к механическим повреждениям, а еще резким изменениям температуры окружающей среды. Что еще важно, профнастил отлично справляется даже с самым сильным ветром.

Но для того, чтобы была нормальная вентиляция, сделайте зазор между профнастилом и домом, который должен быть примерно равен высоте волны его листа. Обшивка таким металлопрофилем карниза достаточна популярна благодаря его высокой прочности.

Подшивка карниза профнастилом

Все более популярным с годами становится другой материал, подшив карниза которым имеет много преимуществ. Это софиты. По своему устройству они представляют собой обычные панели из пластика.

Но эти панели имеют уже сделанные при изготовлении вентиляционные отверстия, благодаря чему обеспечивается отличная циркуляция воздуха.

Важно

Что еще важно, софиты отлично защищены от воздействия солнечного света, в том числе ультрафиолетовых лучей, благодаря чему отлично подойдут для устройства карниза дома, расположенного на хорошо освещенной территории. Именно поэтому все больше людей решает подшить карниз крыши именно софитом.

Обшивание карниза деревянной вагонкой — это классический вариант. Он подкупает тем, что это природный материал, который отлично сочетается с деревянными домами и создает красивый органичный вид.

Но нужно правильно выбирать дерево. Оно не должно быть слишком тонким, минимально допустимая ширина — около двух сантиметров.

Ведь вагонка будет должна обеспечить надежную защиту свесов кровли от атмосферных воздействий и потому должна быть прочной и надежной.

Теперь вы знаете, как подшить карниз крыши и каким материалом, а еще почему так важно создать правильную вентиляцию. Хотя подшивка карнизов — дело не такое простое, как кажется на первый взгляд, оно вполне по силам одному человеку. Вы вполне сможете сделать все своими руками, если подойдете к делу ответственно и серьезно, заранее просчитав все необходимое.

Источник: https://remoskop.ru/podshivka-karnizov-kryshi-profnastilom-sofitom-varianty.html

Как самостоятельно утеплить карниз дома

В строительстве каждую крышу оснащают карнизами. Они предназначены для того, чтобы защищать подкровлю от дождя и снега.

Карнизы не установлены только на тех домах, крыши которых имеют парапеты. Без карнизов дома имеют незаконченный вид.

Здания с карнизами имеют более эстетичный вид. Карнизы кирпичных домов могут быть разной формы, чем еще больше украшают строения.

Совет

Карнизы защищают верхнюю часть стены от дождя и от снега, поэтому их длину выбирают в зависимости от климата территории.

В зимний период на свесах карнизов скапливается снег и образуется лед, в результате чего может обрушиться карниз или повредиться частично.

Как можно утеплить карниз?

Также бывает, что карнизные свесы имеют минимальные размеры или они отсутствуют вообще.

Такой случай более опасный, чем скапливание снега, так как влага попадает прямо на кладку, что приводит к разрушению верхних рядов или к нарушению структуры кровли.

Кроме этого, частая непогода может привести к полному разрушению стены. Поэтому, если изначально не предусмотрены карнизы нужного размера, то обязательно необходимо их достроить и утеплить, для того чтобы создать дополнительную защиту.

Длина карнизных свесом может быть 50-60 см, с фасадной стороны – 1 метр.

В зависимости от размера края скатов укрепляют досками, прикрепляя их к стропилам. Набивая доски по всей длине, не только укрепляется карниз.

Чем лучше утеплить карниз дома?

Доски, которые выступают, ровно обрезают и после этого пришивают карниз, который крепится к торцовой части брусов и доскам.

Дерево, которое утепляет карниз, называют ветровым. Эту доску укладывают на заднем карнизе.

Их можно не утеплять, но все же такая несложная работа сделает фасад дома намного привлекательней.

В зависимости от того, какая высота стен и ширина отмостки, определяют длину карниза.

Лишние края, выступающие за пределы стены, ровно обрезают. Затем монтируется карниз крыши, для изготовления которого можно использовать дерево или металл.

Необходимо выбирать исходя из того, чем будет укрепляться карниз дома.

Деревянный каркас утепляют только вагонкой такого же качества, так и металлические сайдинги можно подшить только соответствующим профилем.

Насколько реально утеплить карниз дома самому?

Карнизные коробки для разных крыш имеют индивидуальные размеры, но чаще на практике можно встретить два, наиболее распространенные, вида карнизов.

Подшивка может производиться по стропилам, которые выступают за периметр стены.Но такой способ больше подходит для зданий, у которых кровля расположена не под большим углом.

Обратите внимание

Также могут делать карнизы дома горизонтально коробу, при этом их закрепляют к доске, которая выходит за стены, а также к нижней части стропил. Подшивают карнизы под прямым углом к стенке, материал может быть разным.

Утеплять карниз дома можно и самостоятельно, без помощи строителей. Для этого необходимо иметь определенные знания и материалы, а затем не спеша и аккуратно приступать к делу.

Как утеплить карниз кирпичного дома?

Подшивка карнизов начинается с утепления стены. Утеплять необходимо полностью всю стену, иначе в не утепленных местах будет промерзать поверхность.

Карнизы кирпичного дома или деревянного утепляют обрезной доской, вагонкой, виниловым сайдингом или металлическим профилем.

Древесина обязательно должна быть определенной влажности, такой как влажность воздуха местности, на которой ее используют.

Также древесину обязательно обрабатывают специальными растворами, которые создают защитный слой от влаги и возгорания.

Доски прикрепляют к коробке и укладывают под прямым углом к стене, края закрепляют. По такому принципу утепляют карнизы и другими материалами.

А также вы можете посмотреть видео деревянный дом — чем обшить и как утеплить — Строить не перестроить

Подобрано для вас:

Источник: http://stroysvoy-dom.ru/kak-samostoyatelno-uteplit-karniz-doma/

Отделка карниза крыши: как и чем отделать своими руками, видео-инструкция, фото

При обустройстве скатной кровли любого загородного дома отдельного внимания заслуживает организация подкровельного пространства, одним из этапов которой является подшивка свесов крыши.

Для выполнения этих работ наиболее подходящими являются жесткие влагоустойчивые отделочные материалы, поэтому чаще всего в таких случаях используется отделка карниза крыши профнастилом, деревом или специальными панелями.

На первый взгляд эта работа может показаться малозначимой, однако от того насколько грамотно и качественно она будет выполнена во многом зависит долговечность несущей конструкции кровли.

Зашивка карниза перфорированной софитной панелью.

Самостоятельная зашивка свесов крыши

В этой статье будет идти речь о том, чем отделать карниз крыши, какие для этого лучше использовать материалы и какие применить строительные технологии.

Также читателю будет предложена пошаговая инструкция, в которой будет описано, как отделать карниз крыши и в каких случаях предпочтительнее использовать те или иные строительные материалы.

Профильные системы для отделки карнизов.

Для чего нужна зашивка карниза крыши

Несущими элементами любой скатной крыши являются стропила, которые изготавливаются чаще всего из деревянного бревна или бруса большого сечения.

Своим верхним концом стропила обоих скатов соединяются между собой под углом, образуя конек крыши.

В то же время нижними концами они опираются на несущие стены, немного выступая за их габариты, в результате чего образуется свес крыши.

При монтаже кровли на стропила укладывается деревянная обрешетка, сверху которой крепится кровельный материал, а для того чтобы закрыть боковые свесы, или так называемые карнизы крыши спереди и снизу используется специальные отделочные материалы.

Основные функции отделки свесов крыши заключаются в следующем:

  • Визуальное разграничение стен и крыши придает готовому зданию законченный внешний вид.
  • Свободная циркуляция воздуха в подкровельном пространстве создает нормальный микроклимат и препятствует образованию конденсата.
  • Защита от атмосферных осадков обеспечивает долговечность конструкции и сохраняет теплоизоляционные свойства кровли.
  • Сплошная зашивка поверхности защищает чердак и подкровельное пространство от проникновения птиц, грызунов и вредных насекомых.

На фото показан свес кровли в разрезе.

Подшивка доской вагонкой

При строительстве деревянного дома из бревен или бруса наиболее целесообразным для подшивки карниза крыши будет применение натурального дерева.

В качестве ветровой или фронтальной панели можно использовать обрезную доску толщиной 20-30 мм соответствующей ширины, а в качестве нижнего подшивного материала обычную доску вагонку. (См.

также статью Делаем качественную отделку бани вагонкой своими руками. )

Она имеет подходящие размеры, хорошо стыкуется между собой, скрывая видимый крепеж, а большое количество стыков между ними будет обеспечивать дополнительную вентиляцию.

Важно

Однако учитывая то, что вагонка изготовлена из натурального дерева ее цена существенно выше стоимости аналогичных панелей из полимерных материалов.

  1. Все стопила нужно обрезать по длине параллельно стене дома таким образом, чтобы на каждой стороне дома их торцы образовывали одну ровную линию. При этом важно везде сохранить одинаковое расстояние от стены дома до торца стропила.
  2. По высоте зашиваемого свеса вырезать ветровую (фронтальную) панель из доски и укрепить ее к торцам стропил по всей длине карнизов крыши.

Подшивка вагонкой нижней части карниза.

  1. К внутренней стороне фронтальной панели закрепить направляющий брусок сечением 30х30 мм сместив его кверху относительно ее нижнего торца на расстояние немного большее, чем толщина вагонки.
  2. Параллельно ему закрепить такой же направляющий брусок к стене дома на одинаковом расстоянии от земли.
  3. Пространство между фронтальной стеной и домом закрыть отрезками вагонки. Крепление выполнять при помощи финишных гвоздиков или маленьких саморезов, закручивая их в направляющие бруски.

Устанавливать вагонку своими руками необходимо так, чтобы гребень каждой панели плотно входил в паз предыдущей не оставляя щелей и скрывая под собой видимый крепеж.

Для обеспечения свободной циркуляции воздуха через каждые 1,5 м в подшивку необходимо устанавливать специальную вентиляционную решетку.

В процессе эксплуатации доска высохнет и даст небольшую усадку, обеспечив, таким образом, естественные зазоры для вентиляции кровли. (См. также статью Как отделать балкон вагонкой своими руками быстро и недорого.)

Софитная панель с перфорацией.

Отделка карниза специальными панелями

В настоящее время существуют отделочные материалы, так называемые софиты, которые разработаны для зашивки карнизных и фронтонных свесов крыши. Они представляют собой набор специальных профилей и панелей для подшивки изготовленных из оцинкованного металла или пластика. Они могут быть окрашены в разные цвета и, как правило, имеют заводскую перфорацию для свободной циркуляции воздуха.

Схема монтажа софитов.

Финишная отделка карнизов крыши софитом из металла или пластика выполняется по следующей схеме:

  1. По внешнему нижнему краю стропил закрепить деревянные направляющие бруски сечением 30х30 мм по всей длине карниза.
  2. Параллельно им на одинаковом расстоянии от земли закрепить такие же бруски к стене дома.
  3. Со стороны дома прикрепить к бруску J-образный профиль, который будет служить в качестве паза для одной стороны панели.
  4. Панели по одной нарезать в соответствии с размером вылета бокового свеса крыши, замеряя последовательно каждый участок.
  5. Один край завести в паз J-образного профиля, а второй закрепить при помощи оцинкованных саморезов к горизонтальному брусу на внешнем краю стропил.
  6. После установки всех панелей лицевой торец карниза закрыть L-образным профилем из комплекта, который в свою очередь будет выступать в качестве фронтальной планки.

Зашивку свеса кровли при помощи софитов можно считать универсальным и долговечным способом отделки карнизов для зданий построенных практически из любых материалов. Однако следует иметь в виду что, несмотря на оцинкованное покрытие, металл со временем все же подвержен коррозии, поэтому более предпочтительно использовать отделку сайдингом из полимерных материалов.

Установка софитов на карниз.

Заключение

Как видно из данной статьи, грамотная отделка свесов крыши имеет большое значение для конструкции кровли и всего здания в целом, поэтому ее обустройству необходимо уделить особое внимание.

С дополнительной информацией по этому вопросу можно ознакомиться, посмотрев видео в этой статье.

Источник: https://nashaotdelka.ru/vneshnjaja/krysha/83-otdelka-karniza-kryshi

Конёк крыши, карнизы и разжеблоки: конструкция и монтаж — Мастремонт.

ру

Ремонт покрытий для каждого отдельного вида используемого для этих целей материала отличается друг от друга. Тем не менее, есть и общие требования для всех видов покрытий кровли:

  1. Рабочие плоскости сжатых стыков и врубок необходимо тщательно приторцовывать и подгонять одну к другой путем пропила.
  2. Местные неплотности в стыках не должны превышать 1 мм.
  3. Наличие сквозных щелей не допускается.
  4. Глубина врубок (для крепления конструкций и узлов) может отличаться от принятых (или существующих в ремонтируемом покрытии) не более чем на 2 мм.

Коньки и ребра крыш покрывают деталями из кровельной стали V-образной формы, ширина каждого из сторон которых составляет 200мм. Стыки коньков и ребер перекрывают колпаками, изготавливаемыми из листовой стали. Покрытие производится по рубероиду.

Возможно выполнение покрытия конька в упрощенном варианте:

  • из кровельной стали кроится лист шириной 600 мм
  • полученный лист перегибается пополам
  • и ещё раз перегибается с каждой стороны, с таким расчетом, чтобы получился гребень высотой 50 мм и шириной фартука по 250 мм с каждой стороны гребня

Покрытие карнизов и разжелобков следует выполнять «из картин» (отдельных листов) соединенных одна с другой, а также с рядовым покрытием, двойными лежачими фальцами, заполняя швы замазкой. Листы карнизных свесов обделывают отворотными лентами с капельниками, отстающими от края обрешетки на 100-150 мм.

Картины свесов крепят к обрешетке гвоздями, перекрываемыми картинами желобов, и к металлическим костылям, прибиваемым к обрешетке на расстоянии 700 мм один от другого.

Картины прикрепляют к обрешетке с помощью клямер размером 170х140 мм (не менее двух на одну сторону листа). Края кровельного покрытия, примыкающие к каменной стене или к парапету, стене шахты вентиляционного канала, отгибают вверх не менее чем на 100 мм.

Их заводят в борозду глубиной не менее 70 мм и высотой не менее 130 мм, оставленную в кладке, и укрепляют костылями или гвоздями, забиваемыми через 250-300 мм. В кровлях без настенных желобов нижняя кромка листа рядового покрытия должна крепиться за костыли и оканчиваться отворотной лентой с губкой и слезником.

Часть кровли, примыкающая к парапетам, может выполняться с соединением листов двойными лежачими фальцами. Листы, покрывающие стенку парапета, могут соединяться одинарными фальцами.

В местах примыкания рядового покрытия к дымовой трубе кромки прилегающих картин отгибают и запускают под «выдру» трубы в виде воротника, охватывающего её ствол, причем со стороны конька (для лучшего отвода воды от трубы) устраивают распалубку.

Ширина вертикальных отгибов кромок воротника, заводимых под выдру, должна составлять не менее 150 мм со стороны конька и 100 мм с низовой и боковых сторон. Зазор между кладкой и воротником должен быть заполнен замазкой. Покрытие поясков, сандриков и оконных отливов производят с соблюдением следующих требований:

  • листы в картины следует соединять двойным лежачим фальцем;
  • верхняя кромка листа должна быть отогнута на 25-40 мм и прибита к кладке стены гвоздями с круглыми шляпками, забиваемыми через 150-200 мм;
  • выдра, предотвращающая проникновение воды под покрытие, образуется кирпичной кладкой, но может быть выполнена и штукатуркой;
  • нижняя кромка листа должна быть обработана в виде отворотной ленты с капельником шириной 50-70 мм, которая крепится мягкой проволокой к гвоздям, забиваемым в швы кладки через 500 мм;
  • при покрытии оконных отливов верхняя загнутая кромка листа должна быть прибита гвоздями к оконной коробке.

Колпаки дымовых труб выполняют со свесами не менее 20 мм и с губками, предохраняющими трубу от подтеков. Выходные отверстия для дымовых каналов оканчивают вертикальными отгибами, направленными вверх, с двойной кромкой высотой 20 мм. Колпаки прикрепляют к трубе проволокой и гвоздями.

Отдельные заплаты из новой листовой кровельной стали ставят на всю ширину листа. Негодные места кровельной стали вырубают вдоль линии обрешетки так, чтобы новый стык (лежачий фальц) приходился на жесткое основание.

Заплаты соединяют со старым покрытием кровли стоячими лежачими фальцами. После ремонта кровельное покрытие, предварительно очищенное от старой краски и ржавчины, должно быть окрашено за два раза.

Источник: https://mastremont.ru/konyok-kryshi-karnizy-i-razzhebloki-konstrukciya-i-montazh/

Карниз крыши + видео

Сооружение кровли – достаточно сложный процесс. Выполнять монтаж крыши необходимо с учетом множества параметров, расчетов и схем. Но и после установки крыши строительные работы нельзя назвать оконченными – настает черед карниза и свесов.

Действительно ли дому так необходимы карнизы, для чего нужны эти конструкции, какие разновидности свесов существуют – ответы на эти вопросы в данной статье.

Что такое свесы кровли

Карниз (или свес) представляет собой продолжение кровли, ее нависание над стенами сооружения. Эта конструкция защищает верхнюю часть стен дома от намокания, попадания дождя и снега. Такой подход способствует лучшему сохранению тепла внутри сухих стен, увеличивает срок службы материалов, из которых построен дом, препятствует развитию грибка и плесени на влажной поверхности.

Еще одна функция свеса кровли – защита стропил и всего «кровельного пирога». Ведь без карниза край крыши окажется открытым, ничто не будет защищать его от влаги, ветра и холода. Все это приведет к преждевременному износу материалов (утеплителя, изоляции, стропильной конструкции), намоканию венца дома, несущих конструкций.

Совет

Конечно, больше всего в защите от влаги нуждаются дома из дерева. Именно поэтому на деревянных постройках делают самые длинные свесы, их длина может достигать 120 см. На панельных и кирпичных домах достаточно карнизов от 40 до 60 см.

Важно! Размер свеса напрямую зависит от высоты цоколя и стен дома. Есть такая закономерность – чем выше дом, тем длиннее должен быть карниз его крыши.

Ну, и третьей функцией свесов можно назвать эстетическую составляющую. Ведь дома с красиво обшитыми кровельными свесами выглядят законченными. Эта архитектурная деталь не только защищает дом, но и делает его красивее.

Виды кровельных карнизов

Строительством домов люди занимаются тысячи лет. За это время сооружения претерпели массу изменений и дополнений. Устройство карниза на сегодняшний день считается обязательной составляющей монтажа любой кровли. А вот тип свеса каждый хозяин может выбрать самостоятельно, кстати, вид карниза во многом зависит от типа кровли:

  1. Двускатные и четырехскатные (вальмовые) крыши любых размеров и конструкций могут обустраиваться свесами подшитого типа.
  2. Неподшитые карнизы так же подходят для скатных крыш.
  3. Если крыша дома имеет только один скат, либо, наоборот, это кровля сложной ломаной конструкции, то свес выполняют в виде короба, его так и называют – коробчатым.
  4. Укороченная конструкция карниза универсальна – подходит для крыш любой конструкции и размера.

Внимание! Свес кровли конструктивно является продолжением самой крыши. Поэтому выбирать материалы для изготовления свесов необходимо с учетом тех же параметров: климатических особенностей региона, необходимых слоев «кровельного пирога», конструкции всего дома.

Устройство кровельных карнизов

В зависимости от формы карниза крыши различают несколько устройств кровельных свесов:

  • Кровельный карниз, который выполняют заподлицо со стропилами. Такая конструкция свесов защищает только две боковые стороны дома, тогда как фронтальные стены остаются незащищенными. Стропила над фронтальными стенами не имеют продолжения, заканчиваясь на их уровне. Поэтому здесь должна устанавливаться горизонтальная планка, которая призвана защищать слои кровли и стропила от осадков, холода и ветра. Планка прибивается к стропилам, впоследствии к ней монтируются водосточные желоба. С боковых сторон стропила могут выдвигаться на 40-60 см дальше уровня стены. Если стропила, предусмотренные конструкцией кровли, слишком короткие, их можно удлинить отрезками бруса – кобылками. Эти куски крепят гвоздями или саморезами непосредственно к стропилам. После наращивания стропильных ног приступают к обустройству карниза, в ходе которого к концам стропил крепится карнизная планка. Образованный свес можно оставить открытым или зашить вагонкой, досками или другим материалом. Обшивку крепят параллельно линии кровли, непосредственно к стропилам.
  • Во время строительства загородных коттеджей или дач применяются облегченные технологии. Одной из таких конструкций является карнизный свес открытого типа. Стропильные ноги такой кровли должны равномерно выступать над всеми стенами. К концам стропил крепится планка, защищающая «кровельный пирог» от дождя и ветра. Водосточные желоба и воронки крепятся к боковым граням стропил или к их верхней поверхности.
  • Карниз закрытого типа предполагает обшивку пространства, образованного выступающими над стенами отрезками стропильных ног и самим домом. Полученная в итоге конструкция напоминает короб – пустое внутри закрытое пространство треугольного сечения. Для крепления навесной обшивки часто используют выступ на стропилах, брусок, закрепленный на стене дома, специальные направляющие для сайдинга и тому подобное. Закрытые свесы выглядят эстетично, а так же, дополнительно утепляют кровлю и подкровельное пространство. Если в доме есть чердачное помещение, необходимо продумать вентиляцию обшивки карниза.
  • Фронтонный карниз. Этот свес устраивается с фронтонных сторон дома. Конструкция его может быть как выступающей, так и делаться заподлицо со стенами. Обязательно необходимо обшивать свес карниза, длина которого превышает 0,5 метров.

Важно! Способов обшивки карнизов два: горизонтальный и вертикальный. Вертикальный короб сооружают, когда наклон ската крыши небольшой. Обшивочные материалы в этом случае крепятся к стропильным ногам. Горизонтальные короба сооружают между концами стропил и стеной дома. Для этого на стену крепят брус или доску, а обшивку крепят в одной точке к стропилу, в другой – к брусу.

Чем подшивают свесы крыши

Чтобы дом выглядел красиво, а крыша не потеряла в утеплении и гидроизоляции, необходимо подшить карнизные свесы. Лучшими материалами для этих целей считаются:

  1. Доски из дерева хвойных пород (сосны, ели, лиственницы). Планка для подшивки свеса должна иметь толщину в пределах 17-22 мм. Первая доска, которая крепится около стены дома на 3-5 см шире остальных. Делается это для отвода воды, так как в такой конструкции доска играет роль капельника. Хвойная древесина более приоритетна, так как она не боится влажности, благодаря содержанию в своем составе смол. Перед монтажом обшивки карниза дерево необходимо выдержать на открытом воздухе, чтобы древесина набрала определенную влажность. Тогда короб не будет деформироваться из-за усыхания или чрезмерного увлажнения. Между досками оставляют небольшой зазор – всего 2-3 мм будет достаточно для нормальной вентиляции карниза. Перед установкой доски для карниза обрабатывают антисептическим раствором, это продлит срок их эксплуатации.
  2. Пластиковый или виниловый сайдинг. Этот вариант более бюджетный, но и менее прочный и долговечный. Можно выбрать металлический сайдинг, однако стоимость такого материала высокая, в то время как он подвержен коррозии, поэтому тоже недолговечен.
  3. Поливинилхлоридная вагонка считается доступным и быстрым способом обшивки карниза. Поначалу такой свес выглядит аккуратно и красиво, но через несколько лет карниз теряет свою привлекательность. Пластик быстро деформируется, выгорает, теряет первоначальный глянец и лоск. К тому же, пластиковая вагонка не пропускает воздух, что нарушает микроклимат в подкровельном пространстве.
  4. Софиты – самый современный способ подшивки свесов. Изготовлены эти материалы из высокопрочного качественного пластика. Срок его службы намного дольше, чем обычного ПВХ. Выглядят софиты очень привлекательно, есть масса размеров, цветов и оттенков софитов для карниза. Самое большое достоинство такой обшивки – заводская перфорация. Через эти отверстия воздух беспрепятственно проникает в подкровельное пространство, не нарушая теплоизоляции и устраняя лишнюю влагу с конструкции крыши.

Занимаясь обустройством карнизов, необходимо помнить, что именно на кровельные свесы приходится самая большая нагрузка от снежных масс. Сползая с верха крыши, снег и лед часто задерживаются на карнизах, поэтому конструкция свеса должна быть рассчитана до мелочей, а материалы выбираются самые прочные и качественные.

Совет! В последнее время крыши новых домов оборудуются нагревательными элементами, проложенными в карнизах. Такая система позволяет растапливать лед и снег, препятствуя его скоплению на краю кровли.

Заключение

Если соорудить крышу сможет только опытный специалист, то заняться обустройством карнизов может каждый хозяин самостоятельно. О том, как правильно сделать подшивку карниза кровли, рассказано в этом видео:

Обсудить статью на форуме

Источник: https://bouw.ru/article/karniz-krishi-i-ego-ustroystvo

Оформление кирпичом

Современный рынок пополняется каждый год новыми строительными материалами, но при этом кирпич не теряет своей актуальности. Он является универсальным строительным материалом.

Оформление кирпичом стен фото

Назначение его, как область применения, достаточно разнообразны. В зависимости от вида кирпичного изделия, его можно использовать для кладки и облицовки стен, отделки каминов и печей, строительство заборов из кирпича и так далее. При возведении кирпичных домов кроме укладки ровной стены возникает потребность отделки фигурных конструкций:

  • окон;
  • дверей;
  • декоративных стен;
  • карнизов;

Отделка оконных проемов

Процесс отделки оконного проема

Что касается выполнения таких работ, для новичка – это является достаточно сложной задачей. Оконный проем должен полностью соответствовать конструкционным размерам, отклонение в которых может привести к тому, что стандартные размеры окон не впишутся в отведенное для них пространство.

Под окна в процессе облицовки должен быть предусмотрен выступ в четвертую часть кирпича, по отношению к черновой кладке.

Что касается ширины проема, то она должна закладываться чуть шире, заявленного размера в чертежах.

Нужны точные измерения

Верхнюю часть получившегося оконного отверстия принято перекрывать уголком №120, который должен устанавливаться в строго горизонтальном положении, обязательна проверка уровнем. Во избежание появления плесени и промерзания оконных проемов, по периметру необходимо произвести утепление.

Возникают такие ситуации, когда нужно произвести изменения в размерах уже готового оконного проема, для этого необходимо выполнить работу по подрезке кирпичей или частичному демонтажу части стеновой конструкции. Такая задача требует от исполнителя предельной аккуратности, чтобы в результате получить:

  • ровную линию стыка с рамой;
  • не нарушить целостность всей стеновой конструкции;
  • внешний вид, соответствующий общей цветовой гамме;

Лучше всего подойдет для этих работ такой же материал, который использовался при стеновой облицовке. Можно выполнить полностью новое оформление окна кирпичом фото, которых вам представлено для подбора необходимого варианта. Выбранный вариант декора должен соответствовать по фактуре и цвету материалу строения.

Оконный проем отделанный кирпичом фото

Оформление окна кирпичом можно выполнять специальными фигурными арочными сегментами и даже специальными круглыми конструкциями. Все зависит от формы оконного пакета, которое будет в него устанавливаться. Что такое декоративный кирпич можно узнать, прочитав данную статью. Как укладывать декоративный кирпич и камень читайте тут.

Во избежание появления плесени и промерзания оконных проемов, по периметру необходимо произвести утепление. Заделку внутренних швов можно выполнить монтажной пеной или раствором. Внутреннюю отделку поверхности оконного проема можно выполнять следующими материалами:

  • обработка штукатуркой;
  • гипсокартоном;
  • пластиком;
  • деревом;

Качественная отделка обеспечит тепло, и не будет сыреть.

Отделка дверных проемов

При ремонте или перепланировке домов и квартир часто возникает потребность в переносе дверных отверстий. Для того чтобы перенести проем в стеновом перекрытии нужно:

Пример дверного проема отделанного кирпичом

  1. сделать разметку будущего проема по размеру дверного блока с учетом зазоров 15 см.
  2. демонтировать плинтус.
  3. выбить ряд стеновых блоков под железную или бетонную перемычку.
  4. установить перемычку и зафиксировать раствором.
  5. оставить до достижения прочности на две недели.
  6. произвести выбивание кирпичных блоков по разметке.
  7. выровнять пол стяжкой.

Но такие работу требуют максимальной точности и аккуратности от исполнителя, но все равно могут привести к нарушению стеновой перегородки. Более подходящим вариантом выполнения отверстий в кирпичной стене будет алмазная резка, ее преимущества состоят в следующем:

  • точность выполнения линии среза;
  • быстрота выполняемых работ;
  • минимальное воздействие на опорную стену;
  • пониженный уровень шума;

Если требуются работы по уменьшению дверного проема, последовательность работ будет такая:

  1. Нужно выполнить кирпичную кладку в один кирпич.
  2. Оштукатуривание сторон производится после трех дней после укладки.
  3. Через неделю можно производить установку дверного блока.

Нужно также учесть момент укрепления металлическими конструкциями, если прочность отверстия под дверь недостаточна.

Работы по отделке дверного проема приводит мастер

Оформление кирпичных стен

В ровные стеновые конструкции всегда хочется привнести индивидуальности. Чтобы украсить стены зданий применяют всевозможные узоры, рельефные рисунки, орнаменты или пояса в несколько кирпичных блоков, можно также сыграть на разноцветной разделке швов. По ровности исполнения поверхности стен можно разделить на четыре подвида:

  • простые – фигурные элементы поверхности не выходят за предел 10%;
  • средней сложности – поверхность усложняется фигурными элементами не более чем на 20%;
  • сложные – предел использования архитектурных деталей составляет не более 40% от общего объема лицевой плоскости;
  • особо сложные – фигурное усложнение должно составлять больше 40% от общей поверхности.

Декоративная кладка кирпича фото

Декоративная кладка кирпича должна основываться на четкости геометрических форм рисунка, это достигается применением различных технологий укладки кирпичных изделий и сочетанием различных цветовых решений. Выполнять оформление стен кирпичом можно несколькими приемами:

  • готической кладкой, когда тычковые и ложковые ряды укладываются по очереди;
  • крестовой сложной кладкой, когда идет поочередное сочетание двух кирпичей ложковой стороной и одного тычкового кирпича;

Правила декоративной кладки не отличаются от обычной облицовки:

  • поверхности должны быть выдержаны точно по горизонтали и вертикали;
  • толщина швов равномерна по всей высоте;
  • правильная закладка первого ряда;

Все архитектурные декоративные элементы должны идти в перевязке с основной кладкой. Сюда относят карнизные устройства, обрамления откосов, наличников, поясков и т. д.

Украшение карнизов

Этот элемент представляет собой выступ относительно стены, карниз несет на себе не только декоративное значение, но и служит защитой от осадков и поддерживает крышу строения. Карнизными устройствами также можно украшать оконные и дверные отверстия. Есть несколько вариантов конструктивного исполнения карнизов:

  • эркер – это часть фасада здания, которая выступает над основным массивом;
  • контрфорс — вертикально выступающая часть здания;
  • сандрик – элемент декора небольших размеров над окнами и дверями;

сандрик фото

контрфорс фото

эркер фото

Технология выполнения карнизов

Оформление карнизов кирпичом нужно выполнять только во время строительства, после возведения конструкции выполнить эти работы будет невозможно.

  1. Форма выкладываемого карнизного сооружения должна представлять собой кронштейн и выполняться ступеньками.
  2. Пустое пространство между элементами можно заполнять архитектурными вставками или простым кирпичным блоком.
  3. Сильно выступающие карнизные строения нужно укладывать только из цельного полнотелого кирпичного блока.
  4. Если выступ кирпича больше половины его длины, конструкцию карниза нужно обязательно армировать. Без армирования прочность конструкции можно получить, если кирпичный блок будет выступать лишь на треть длины.
  1. При дополнении карнизного устройства керамическими деталями выполняется перевязка с напуском.
  2. Если карниз выступает на расстояние, превышающее толщину стены, укрепить такую

    кирпичные карнизы фото

    конструкцию нужно анкерами, которые предварительно монтируются в кладку.

Виды укладки, которые применяются для карнизов:

  • укладка с воздушными слоями на возводимую стену;
  • укладка, обустроенная утеплением внутри, выполняется в одной плоскости тычковых кирпичей, чередуя их по порядку;
  • формированием перегородок из цементной смеси;

Еще фото интересных красивых узоры из кирпича по ссылке.

Выполнение всех видов перечисленных выше работ своими силами очень проблематично, лучше обратиться за помощью к специалистам, которые проведут все необходимые расчеты, выполнят необходимые чертежи применительно к вашему строению.

Еще по теме:

Понравился пост? Поделись с друзьями и оцени публикацию. Тебе не трудно, а автору приятно. Спасибо.

(10 Голосов, в среднем: 5,00

Источник: http://stroykirpich.com/oformlenie-kirpichom.html

Что такое карниз крыши: дефиниция, функция, правила монтажа

Карнизные установки вызваны прикрыть стропильные выступы. Если стропила не выходят за пределы стены, их удлиняют посредством кобылок. Это способ является достаточно распространенным. Применяются разнообразные виды кобылок.

В особой защите нуждается фронтон дома. И в этом случае помогает карниз крыши.

Ширина кровельных (карнизных) свесов, укрывающих фронтон от проявлений окружающей среды, может обладать параметрами в полметра. Важно установить на конец крыши карнизную доску.

Нижний край установки свеса обшивается защитными материалами. Узел карниза закрывается деревянной доской (наиболее распространенный способ).

На заметку: установка скатного и фронтального свесов имеют разный способ монтажа.

Обратите внимание

Мастера разработали достаточно схем монтажа карниза. Следовательно, рассматривают множество типов кровельных свесов:

  1. Неподшитые карнизы – карнизы, применяющиеся при монтаже вальмой (четырехскатной) кровли здания. Их использование также наблюдалось при обустройстве односкатной и двухскатной крыши.
  2. Подшитые – распространение получили у двухскатных и вальмовых кровель.
  3. Коробчатый тип карнизов – имеет нестандартное использование. Применяется при монтаже односкатных крыш и ломаной схемы кровли.

4. Укороченный кровельный узел (яркий пример — датская кровля). Используем для всех вышеперечисленных видов крыш.

Узел свеса имеет специфический характер. Его вид применяется по климатическим условиям местности. Различают несколько видов:

Его обустройство происходит при отсутствии выступающей стропильной системы. Стропильная доска в этом случае закрепляется сливной конструкцией, располагающейся параллельно поверхности земли. Подобная установка укроет фронтонную часть от атмосферных осадков. Дополнительным плюсом станет возможность обустройства водосточных желобов, обеспечивающих вывод скопленной воды.

Негативная характеристика узла карниза заподлицо:

— открытость верхнего края стены, возможность попадания на нее влаги;

— недостаточная длина узла (полметра).

Компенсация отсутствия стропильных выступов – кобылки (применяются обрезки деревянного бруса, их крепят к стропилам и затем к ним привинчивается карнизная система).

Он создается при выступе стропильной установки двухскатной крыши за черту фронтона. Крепление водосточной конструкции происходит сбоку досок стропил.

Открытый узел карниза по своим функциональным качествам применяется для ломаного типа кровли.

Создаются в процессе закрытия стропил, выходящих за пределы фронтона. Применяется технология паза с внутренней части. В нее крепятся составляющие отделки карниза.

Важно отметить: фронтонный узел может монтироваться, выходя за периметр стен. Выбранный вариант показывает предпочтения хозяина дома и рекомендации специалиста. Любой выбор подразумевает обшивку незащищенной поверхности карнизного свеса.

Рассмотрим список нужных материалов, часто используемых для обшивки узла карниза:

  • Оцинкованные стальные пласты;

Важно отметить: деревянная основа выбирается влагоустойчивая, способная не разрушаться под воздействием внешних факторов. Предварительно обрабатывается влагозащитным средством (на основе краски, лака).

Толщина деревянного материала – в среднем 0,2 сантиметра. Толщина стальных пластов составляет 0,08 сантиметров. Их стоит в обязательном порядке вскрыть краской.

Параметры алюминиевого сырья – толщина 0,6 сантиметров, ширина – 30 сантиметров.

Используются инструменты:

  1. Уровень
  2. Молоток
  3. Измерительная рулетка
  4. Электрический шуруповерт
  5. Угловая измерительная лента
  6. Маркер для отметки длины
  7. Вспомогательные детали крепления.

Для более детального ознакомления предлагаем просмотр видео в соседней вкладке:

Источник: http://ogodom.ru/chto-takoe-karniz-kryishi-definitsiya-funktsiya-pravila-montazha.html

Физический износ кирпичных стен

Признаки износа

Количественная оценка

Физическийизнос, %

Примерный состав работ

Отдельные трещины и выбоины

Ширина трещины до 1 мм

0-10

Заделка трещин и выбоин

Глубокие трещины и отпадение штукатурки местами, выветривание швов

Ширина трещин до 2 мм, глубина до 1/3 толщины стены, разрушение швов на глубину до 1 см на площади до 10%

11-20

Ремонт штукатурки или расшивка швов; очистка фасадов

Отслоение и отпадение штукатурки стен, карнизов и перемычек; выветривание швов; ослабление кирпичной кладки; выпадение отдельных кирпичей; трещины в карнизах и перемычках; увлажнение поверхности стен

Глубина разрушения швов до 2 см на площади до 30%. Ширина трещины более 2 мм

21-30

Ремонт штукатурки и кирпичной кладки, подмазка швов, очистка фасада, ремонт карниза и перемычек

Массовое отпадение штукатурки; выветривание швов; ослабление кирпичной кладки стен, карниза, перемычек с выпадением отдельных кирпичей; высолы и следы увлажнения

Глубина разрушения швов до 4 см на площади до 50%

31-40

Ремонт поврежденных участков стен, карнизов, перемычек

Сквозные трещины в перемычках и под оконными проемами, выпадение кирпичей, незначительное отклонение от вертикали и выпучивание стен

Отклонение стены от вертикали в пределах помещения более 1/200 высоты, прогиб стены до 1/200 длины деформируемого участка

41-50

Крепление стен поясами, рандбалкамн, тяжами и т. п., усиление простенков

Массовые прогрессирующие сквозные трещины, ослабление и частичное разрушение кладки, заметное искривление стен

Выпучивание с прогибом более 1/200 длины деформируемого участка

51-60

Перекладка до 50% объема стен, усиление и крепление остальных участков стен

Разрушение кладки местами

-

61-70

Полная перекладка стен

Активисты ОНФ добились устранения последствий некачественного капитального ремонта дома в Воронеже

После обращения активистов Общероссийского народного фронта в правительство Воронежской области и фонд капитального ремонта многоквартирных домов устранены последствия некачественных работ в доме на Московском проспекте, 80 в областном центре. Подрядчик восстановил частично обрушившийся карниз кровли, его кирпичную кладку, заменил окна в подъездах, перекрасил фасад, убрал строительный мусор.

Ранее в региональное отделение Народного фронта обратились жильцы многоквартирного дома на Московском проспекте, 80. В марте 2019 г. в нем начался капитальный ремонт, включающий восстановление фасада, входных групп в подъезды, замену мягкого покрытия плоской кровли.

«Начали почему-то не с кровли, а с фасада, поэтому на момент первой выездной проверки отремонтированные внешние стены здания были сильно загрязнены. Их нужно было заново красить. Поврежденный кирпичный карниз кровли привели в порядок только с лицевой стороны. Со стороны двора его восстанавливать не стали, небрежно закрыв дыры коробом из тонкого металлопрофиля. Полностью отсутствовали водостоки, всюду валялся строительный мусор», – рассказал член регионального штаба ОНФ Газиз Апырбаев.

В первую же грозу часть короба старой кирпичной кладки обрушилась вниз, элементы поврежденного карниза нависли над входом в подъезд. Жильцы сообщили о происшествии в фонд капремонта, подрядной организации. Однако почти неделю на обращения не реагировали.

Жители также пожаловались, что в подъездах установили глухие окна, показали заваленный строительным мусором двор, небрежно сделанные кабель-каналы.

«Мы попросили региональный департамент ЖКХ и энергетики, фонд капитального ремонта вмешаться в ситуацию, заставить подрядчика устранить последствия некачественного ремонта. Спустя месяц общественники совместно с представителями госкорпорации «Фонд содействия реформированию ЖКХ» повторно побывали на объекте. Все огрехи и недоделки, на которые жаловались жильцы, в полном объеме исправлены», – сообщил Апырбаев.

Подрядная организация восстановила не только разрушившийся металлический короб карниза кровли, но и кирпичную кладку по всему периметру, смонтировала водостоки. Глухие пластиковые окна в подъездах демонтировали и заменили на открывающиеся. Загрязненный фасад перекрасили, переделали кабель-каналы, а со двора вывезли весь строительный мусор. Жильцам, квартиры которых затопило во время дождей, компенсировали нанесенный ущерб. Также не возникло претензий к качеству обновленной отмостки.

«Капитальный ремонт призван решать проблему ветхого жилья, он не должен создавать людям новые трудности, как это зачастую происходит в Воронеже. Хотя большая часть работ по дому №80 на Московском проспекте выполнена, недостатки устранены, мы оставляем этот объект на контроле и обязательно вернемся сюда во время приемки работ», – подчеркнул Апырбаев.

Стены кирпичные износ - Строительная экспертиза

Стены кирпичные износ[]
Отслоение и отпадение штукатурки стен, карнизов и перемычек; выветривание швов; ослабление кирпичной кладки; выпадение отдельных кирпичей; трещины в карнизах и перемычках; увлажнение поверхности стен []
стен, трещина, шов, перемычка, карниз, кладка, кирпичный, штукатурка, разрушение, участок[]


Признаки износа
Количественная оценка Физический износ, % Примерный состав работ
Отдельные трещины и выбоины Ширина трещины до 1 мм0-10 Заделка трещин и выбоин
Глубокие трещины и отпадения штукатурки местами, выветривание швов Ширина трещин до 2 мм, глубина до 1/3 толщины стены, разрушение швов на глубину до 1 см на площади до 10 % 11-20 Ремонт штукатурки или расшивка швов; очистка фасадов
Отслоение и отпадение штукатурки стен, карнизов и перемычек; выветривание швов; ослабление кирпичной кладки; выпадение отдельных кирпичей; трещины в карнизах и перемычках; увлажнение поверхности стен Глубина разрушения швов до 2 см на площади до 30 %. Ширина трещины более 2 мм 21-30 Ремонт штукатурки и кирпичной кладки, подмазка швов, очистка фасада, ремонт карниза и перемычек
Массовое отпадение штукатурки; выветривание швов; ослабление кирпичной кладки стен, карниза, перемычек с выпадением отдельных кирпичей; высолы и следы увлажнения Глубина разрушения швов до 4 см на площади до 50 % 31-40 Ремонт поврежденных участков стен, карнизов, перемычек
Сквозные трещины в перемычках и под оконными проемами, выпадение кир­пичей, незначительное отклонение от вертикали и выпучивание стен Отклонение стены от вертикали в пределах помещения более 1/200 высоты, прогиб стены до 1/200 длины деформируемого участка 41-50 Крепление стен поясами, рандбалками, тяжами и т.п., усиление простенков
Массовые прогрессирующие сквозные трещины, ослабление и частичное разрушение кладки, заметное искривление стен Выпучивание с прогибом более 1/200 длины деформируемого участка 51-60 Перекладка до 50 % объема стен, усиление и крепление остальных участков стен
Разрушение кладки местами 61-70 Полная перекладка стен

Нормативные правовые акты | Администрация Томской области

Об утверждении предмета охраны объекта культурного наследия регионального значения «Управа городская, где в октябре 1918 г. состоялся первый Всесибирский съезд профсоюзов» (г. Томск)



В соответствии со статьями 9.2, 33 Федерального закона от 25.06.2002
№ 73-ФЗ «Об объектах культурного наследия (памятниках истории и культуры) народов Российской Федерации», подпунктом е) пункта 4) части 2 статьи 5 Закона Томской области от 06.09.2016 № 98-ОЗ «Об объектах культурного наследия (памятниках истории и культуры) Томской области», подпунктом г) пункта 8) части 9
главы 2 Положения о Комитете по охране объектов культурного наследия Томской области, утвержденного постановлением Губернатора Томской области от 29. 04.2016 № 37,

ПРИКАЗЫВАЮ:

  1. Утвердить предмет охраны объекта культурного наследия регионального значения «Управа городская, где в октябре 1918 г. состоялся первый Всесибирский съезд профсоюзов», расположенного по адресу (местонахождение): Томская область, г. Томск, Ленина проспект, 78 угол Нахановича переулок, 5, Нахановича переулок, 3а, Ленина проспект, 78/1, Ленина проспект, 76а (ранее сложившийся адрес по акту включения в реестр: г. Томск, пер. Нахановича, 5), согласно приложению к настоящему приказу.
  2. Контроль за исполнением настоящего приказа возложить на председателя Комитета по охране объектов культурного наследия Томской области.





И.о. председателя комитета































Ю.С.Матвеева



УТВЕРЖДЕН

приказом Комитета по охране объектов культурного наследия Томской области

от  10.09.2020    №  0121/01-07



Предмет охраны объекта культурного наследия регионального значения

«Управа городская, где в октябре 1918 г. состоялся первый Всесибирский съезд профсоюзов», расположенного по адресу: Томская область, г. Томск, Ленина проспект, 78 угол Нахановича переулок, 5, Нахановича переулок, 3а, Ленина проспект, 78/1, Ленина проспект, 76а



  1. Градостроительные характеристики:
  1. Местоположение здания в северо-восточной угловой части квартала, главными фасадами: северным – по красной линии пер. Нахановича, восточным – по красной линии пр. Ленина с развитием объемов в глубину квартала.
  2. Расположение здания в центральной части города в среде исторической застройки кон.  XIX – нач. XX вв. Композиционно фиксирует угол квартала, формирует линию и облик застройки улиц и Театральной площади. По проспекту Ленина представляет собой сплошную фасадную застройку.
  3. Габаритные размеры и силуэт всех объемов здания на дату нач. XX в. Силуэт основного объема, акцентированный аттиком по северо-восточному углу здания и мезонином – по северному фасаду.
  4. Секторы и направления видовых раскрытий здания при восприятии застройки с проспекта Ленина, переулка Нахановича, Театральной площади, с территории внутренних дворов и внутриквартальной территории.
  1. Объемно-пространственная композиция здания на дату строительства втор. пол. XIX – нач. ХХ вв. (без поздних пристроек), состоящего из пяти объемов разных по габаритам и времени строительства. Основной объем, втор. пол. XIX в. (Ленина пр., 78 угол Нахановича пер., 5; Нахановича пер., 3а) – угловое двухэтажное каменное здание с подвалом и мезонином, надстроенное со стороны двора третьим этажом (1914 г.), форма плана Г-образная, вытянутая по оси запад-восток со сквозным проездом во двор, расположенным в центральной части северного крыла (заложен). Дворовые пристройки 1908 г. (Нахановича пер., 3а, Ленина пр., 78/1): брандмауэрная стена и две каменные двухэтажные прямоугольные в плане пристройки (одна – примыкает к боковой части южного дворового фасада основного объема, вторая – к северной стороне брандмауэра), формирующие внутренний двор усадьбы. Южный объем, втор. пол. XIX в. (Ленина пр., 76а) – двухэтажное каменное здание с подвалом, форма плана прямоугольная, вытянутая по оси север-юг усложнена дворовым ризалитом. Дворовая пристройка нач. ХХ в. (Ленина пр., 78/1) – 3-х этажный каменный объем примыкает к ризалиту дворового фасада южного объема и к южной стороне брандмауэрной стены, формирует внутренний двор соседней усадьбы (Ленина пр., 76) со сквозным арочным проездом с пр. Ленина. Высотные отметки по венчающему карнизу всех объемов здания, включая мезонин.
  2. Крыша всех объемов на дату сохранившихся элементов, ее конфигурация (над основным зданием и южным объемом – вальмовая, над мезонином – двухскатная, над пристройками – односкатная), габаритные размеры и высотные отметки по коньку. Конфигурация крыши над северной пристройкой к брандмауэру (трехскатная, устанавливается по материалам реставрационных исследований). Характер кровельного покрытия листовой металл с фальцовкой и окраской. Кирпичные брандмауэрные стены на крыше, их габаритные размеры и высотные отметки. Кирпичные печные трубы. Водосточные трубы, восстановленные в процессе научной реставрации. Местоположение слуховых окон, их габаритные размеры и декор (устанавливаются по результатам реставрационных исследований).
  3. Композиция и архитектурно-художественное оформление фасадов всех объемов здания, включая пристройки на дату нач. XX в. (до 1917 г.):
    1. Композиция уличных фасадов – фронтальная, северо-восточный угол основного объема скошенный, решен в 1 ось проемов, акцентирован балконом в уровне 2-го этажа и аттиком в уровне крыши. В композиционном решении уличных фасадов в уровне 1-го этажа применен модуль торговой лавки в 3 оси проемов (центральная дверь и два окна). Восточный фасад скомпонован из двух фасадов разных зданий: левая часть (Ленина пр., 76а) решена в 9 осей окон со слабо выступающим боковым ризалитом (в 2 оси окон), правая часть (Ленина пр., 78 угол Нахановича пер.,5) решена в 9 осей окон. Северный фасад решен в 16 осей оконных проемов, композиционная ось акцентирована крупным арочным проемом сквозного проезда во двор (заложен) и мезонином в 3 оси проемов (два окна и дверь) с балконом. Дворовые фасады основного объема здания решены: южный фасад – в 9 осей оконных проемов (левая боковая часть фасада скрыта двухэтажной пристройкой 1908 г.), западный фасад – в 7 осей оконных проемов. Композиция фасадов двухэтажной пристройки к южному дворовому фасаду основного объема (Нахановича пер. , 3а): западный и южный фасады – «глухие» (брандмауэрные стены), восточный фасад решен в 6 оконных проемов (по второму этажу – в 5 осей окон). Композиция фасадов двухэтажной пристройки к брандмауэрной стене (Ленина пр., 78/1, северный объем): северный фасад решен в 4 оси оконных проемов, композиция западного и восточного фасадов (устанавливается по результатам реставрационных исследований). Композиция дворового фасада южного объема (пр. Ленина, 76а) решена в 6 осей оконных проемов. Дворовый (южный) фасад ризалита – в 2 оси окон. Фасады трехэтажной пристройки решены: южный – в 5 осей окон, торцевой (западный) – в 1 ось проемов (заложены), северный – в виде брандмауэрной стены в 1 ось оконного проема (к нему примыкает двухэтажная пристройка).
    2. Местоположение, размеры и форма оконных проемов: окна основного объема и дворовых пристроек с лучковыми перемычками разных типоразмеров, окна мезонина – арочные полуциркульные, окна южного объема – прямоугольные с клинчатыми перемычками, окна подвала– небольшие лучковые, прямоугольные и их конструкция в толщине стены с оконными приямками (засыпаны).
    3. Местоположение, габаритные размеры и форма основных входов: дверные проемы с лучковыми перемычками (для двухстворчатых дверей с остекленными фрамугами), дверные проемы прямоугольные с клинчатыми перемычками (местоположение заложенных дверных проемов исторических входов устанавливается по результатам реставрационных исследований). Крупные арки сквозного проезда северного фасада (лучковая, полуциркульная).
    4. Декоративное оформление фасадов основного объема (Ленина пр., 78 угол Нахановича пер., 5). Элементы декора уличных фасадов (включая отдельные элементы фасадного декора, восстановленные в процессе научной реставрации): венчающий профильный карниз с плитами песчаника в конструкции; широкий фриз и междуэтажный пояс, оформленные профильными штукатурными тягами, прямоугольными филенками и выступами пилястр; рустованные пилястры, расположенные на углах и в оконных простенках. Выступающий цоколь с профильным поясом. Рустованное обрамление арки-проезда. Оформление дверных проемов прямоугольными нишами с замковым камнем на перемычках проемов. Декор оконных проемов 1-го этажа в виде прямоугольной и лучковой ниши с профильным обрамлением и филенкой над проемом. Декор оконных проемов 2-го этажа в виде наличника с прямоугольным сандриком навершия (с двумя видами декора из простых прямоугольных филенок с «кольцом» по центру и сложного декора из валютообразных завитков с профилированным «кольцом» по центру), профильным обрамлением проема, профилированными боковинами и клинчатым замковым камнем на перемычке проема. Декоративное оформление мезонина северного фасада: треугольный фронтон с круглым окном в профильном обрамлении и треугольными филенками, широкий профильный карниз большого выноса с «сухариками»; широкое профильное обрамление проемов с замковым камнем, узкие вертикальные филенки на оконных простенках и профильные тяги; элементы декора нижней части окна (профильный карниз, тяги, квадратные филенки). Балкон, воссозданный в процессе научной реставрации, с ажурной металлической решеткой ограждения и профильными тягами на торцевой части плиты. Декоративное оформление проема уличного входа (в дереве) в виде портала – точеные колонки профильное завершение с зубчиками повторяющее лучковый силуэт проема. Исторический вид балкона и аттика скошенного угла фасада (устанавливаются по результатам реставрационных исследований). Элементы декора торцевого (западного) фасада: аналогичный карниз с широким фризом, оформленным профильными штукатурными поясами, прямоугольными филенками, профильный межэтажный пояс, профильное штукатурное обрамление оконных проемов и простые прямоугольные сандрики. Элементы декоративного оформления дворовых фасадов основного объема: фрагменты профильного штукатурного декора на фризе и междуэтажных поясах, фрагменты профильного обрамления отдельных оконных проемов 2-го
      и 3-го этажа (юго-восточный угол).
    5. Элементы декоративного оформления фасадов пристройки (Нахановича пер. , 3а) с более детальной проработкой восточного фасада: венчающий карниз с редкими ступенчатыми «сухариками» и фризом, простые лопатки (на углах и в оконных простенках), кирпичный декор оконных перемычек (фигурный в уровне 2-го этажа), выступающий цоколь с профильным поясом. Западный фасад, оформленный тремя пилонами и междуэтажным карнизом со скатом под металлический фартук. Декор торцевого (южного) фасада: простые угловые лопатки и междуэтажный карниз со скатом под металлический фартук.
    6. Элементы декоративного оформления фасадов внутри дворовой северной пристройки к брандмауэрной стене (Ленина пр., 78/1): венчающий карниз с редкими ступенчатыми «сухариками» и фризом, простые угловые лопатки, ступенчатый карниз под оконными проемами
      2-го этажа.
    7. Элементы декоративного оформления фасадов южной пристройки к брандмауэрной стене (Ленина пр., 78/1): венчающий карниз профильный с применением лекального кирпича.
    8. Элементы декоративного оформления фасадов южного объема (Ленина пр., 76а) с более детальной проработкой главного фасада: венчающий карниз (с плитами песчаника в конструкции) и широкий фриз, ограниченный поясом, междуэтажный пояс, ризалит, оформленный рустованными лопатками (исторический вид фасада устанавливается по результатам реставрационных исследований). Декор дворовых фасадов здания: венчающий карниз небольшого выноса профильный с применением лекального кирпича.
  4. Виды отделки фасадной поверхности всех объемов здания на дату строительства кон. XIX – нач. XX вв. Главный и дворовые фасады основного объема  (Ленина пр., 78) – штукатурка по кирпичной кладке и элементы фасадного декора с окрашенной поверхностью. Фасады внутри дворовых пристроек – кирпичная кладка из красного лицевого кирпича с использованием лекального кирпича (карниз, декор окон). Фасады южного объема (Ленина пр., 76а): главный фасад– штукатурка по кирпичной кладке и элементы фасадного декора с окрашенной поверхностью, дворовый фасад – кирпичная кладка из красного лицевого кирпича с использованием лекального кирпича (карниз).
  5. Колористическое решение фасадов здания на дату строительства кон. XIX – нач. XX вв. (устанавливается по результатам реставрационных исследований).
  6. Заполнения дверных и оконных проемов на дату сохранившихся элементов, их материал (дерево), характер оформления, рисунок переплета оконных рам и дверных фрамуг, профильные подоконники, откосы, рисунок филенок дверных полотен. Деревянные филенчатые двери (одно-, двухстворчатые), остекленные балконные двери с фрамугой и дверные ручки (латунь), восстановленные в процессе научной реставрации. Исторический вид и колористическое решение оконных заполнений и наружных дверей устанавливается по результатам реставрационных исследований. Кованые металлические подставы для навески металлических ставней (на проемах 1-го этажа). Ажурные металлические кованые решетки на оконных проемах подвала.
  7. Пространственно-планировочная структура интерьеров в габаритах капитальных несущих конструкций стен и перекрытий на дату строительства кон. XIX – нач. XX вв., включая габариты и форму дверных проемов всех помещений здания, ниши, крупные лучковые и прямоугольные проемы с широкими откосами, арочные и лучковые проемы подвала.
  8. Конструктивные элементы всех объемов здания на дату строительства кон. XIXнач. XX вв.: бутовый фундамент, кирпичные стены здания, кованые металлические связи, все виды кирпичных перемычек проемов и арок (лучковые, клинчатые, арочные). Междуэтажные перекрытия: кирпичные своды по металлическим балкам, кирпичные коробовые своды (в т.ч. с распалубками в местах расположения проемов). Металлические колонны в зальном помещении 1-го этажа и балка перекрытия. Вставки из блоков песчаника в местах установки подстав на проемах 1-го этажа.
  9. Лестницы на дату сохранившихся элементов, их местоположение, материал, конструкция, конфигурация маршей, форма ступеней, ограждение (включая элементы, восстановленные в процессе научной реставрации): лестницы основного объема здания и пристроек– двухмаршевые по металлическим косоурам со ступенями из песчаника, оформленными «валиком». Междуэтажные площадки на кирпичных сводах. Одномаршевые лестницы в подвальных помещениях (при условии подтверждения историко-культурной ценности).
  10. Архитектурно-художественное оформление интерьеров на дату сохранившихся элементов декоративного оформления: профильные штукатурные тяги в отделке плоских и сводчатых потолков отдельных помещений и балки перекрытия в зале 1-го этажа, потолочные розетки (простые и с элементами декора) и их профиль сечения. Профильное обрамление откосов оконных проемов и проема балконной двери. Металлические колонны и их декор (коринфская капитель, канелюры, фигурная база с ромбовидным рисунком декора).
  11. Инженерно-техническое оборудование здания на дату сохранившихся элементов. Система вентиляции конструкций (продухи на фасадах). Печи (при условии подтверждения их соответствия ценному историческому периоду).
  12. Металлический сейф, встроенный в стену с фигурной ручкой–замком и валютообразным декором навершия.

  1.

Приложение

к Предмету охраны объекта культурного наследия регионального значения «Управа городская, где в октябре 1918 г. состоялся первый Всесибирский съезд профсоюзов», расположенного по адресу: Томская область, г. Томск, Ленина проспект, 78 угол Нахановича переулок, 5, Нахановича переулок, 3а, Ленина проспект, 78/1, Ленина проспект, 76а



Фотографические изображения объекта культурного наследия

Автор снимков: архитектор ОГАУК "Центр по охране памятников"

Рачковская О.Н., дата съемки: 22.06.2020 г.

Здание по адресу: Ленина пр.,  78 угол Нахановича пер., 5, Нахановича пер., 3а

Видовая точка № 1. Общий вид здания с пр. Ленина



Видовая точка № 2. Восточный (главный) фасад здания. Вид с пр. Ленина

Видовая точка № 3.

Главный (северный) фасад здания. Вид с пер. Нахановича (Яблонская М.А., 28.08.2020)



Видовая точка № 4.

Северо-восточный угол здания

Видовая точка № 5.

Западный (торцевой) фасад здания

(Яблонская М.А., 28.08.2020)

Видовая точка № 6.

Фрагмент северного фасада, мезонин и проезд во двор (заложен). Вид с пер. Нахановича

Видовая точка № 7.

Кирпичные дымовые трубы

(Яблонская М.А., 28.08.2020)



Видовая точка № 8.

Входная дверь северного фасада (20.05.2020)

Видовая точка № 9.

Деревянный декор дверного проема
восточного фасада



Видовая точка № 10. Фрагмент северного фасада, декор окон 2-го этажа







Видовая точка №11. Фрагмент северного фасада, декор окон 1-го этажа







Видовая точка № 12.
Металлическая кованая решетка окна подвала (в глубине проема) восточного фасада









Видовая точка № 13.

Дворовый фасад основного объема здания (Ленина пр., 78)





\

Видовая точка № 14.

Дворовый фасад здания (Нахановича пер., 3а)



Видовая точка № 15.

Дворовый фасад здания. Арочный проем сквозного проезда во двор



Видовая точка № 16.

Дворовый фасад. Профильные тяги междуэтажного пояса (Яблонская М.А., 04.06.2020 г.)

Видовая точка № 17.

Профильный штукатурный декор дворового фасада (Яблонская М.А., 04.06.2020 г.)

Видовая точка № 18.
Вставки из песчаника, кованые подставы оконных проемов 1-го этажа дворового фасада

Видовая точка № 19.

Угловое зальное помещение 1-го этажа. Кирпичные своды по металлическим балкам. Чугунные колонны.



Видовая точка № 20.

Дверной проем с лучковой перемычкой

(1-й этаж)

Видовая точка № 21.

Чугунные колонны. Элементы лепного декора

(зал 1-го этажа)



Видовая точка № 22.

Помещение 1-го этажа. Кирпичные своды по металлическим балкам. Потолочные тяги



Видовая точка № 23.

Помещение 1-го этажа (Нахановича пер., 3а). Кирпичные своды по металлическим балкам

Видовая точка № 24.

Помещение 1-го этажа (Нахановича пер., 3а). Ниши с лучковым завершением



Видовая точка № 25.

Помещение 2-го этажа (Ленина пр., 78/Нахановича пер., 5).

Элементы декора помещения: потолочно-стенные тяги и потолочные розетки

Видовая точка № 27.

Многопрофильные потолочные тяги



Видовая точка № 26.

Штукатурные тяги оконного проема

(Ленина пр., 78/Нахановича пер., 5)

Видовая точка № 28.

Потолочная розетка с лепным декором





Видовая точка № 29.

Профильные потолочно-стенные тяги в помещении 2-го этажа



Видовая точка № 30.

Арочный проем сквозного проезда во двор (заложен)

Видовая точка № 31.

Двухстворчатые филенчатые двери

Видовая точка № 32.

Двухстворчатые филенчатые двери



Видовая точка № 33.

Дверная ручка (латунь)

Видовая точка № 34.

Лестница двухмаршевая (песчаник)

Видовая точка № 35.

Лестница двухмаршевая (Нахановича пер., 3а)

Видовая точка № 36.

Лестница двухмаршевая со ступенями из песчаника (Нахановича пер., 3а)



Видовая точка № 37.

Помещение 1-го этажа перекрытое кирпичным коробовым сводом (Нахановича пер., 3а)



Видовая точка № 38.

Помещение 2-го этажа (Нахановича пер., 3а). Сейф (встроенный)

Видовая точка № 39.

Помещение 2-го этажа (Нахановича пер., 3а). Ручка сейфа





Видовая точка № 40.

Помещение подвала (Нахановича пер., 3а). Кирпичные своды по металлическим балкам



Видовая точка № 41.

Помещение подвала (Нахановича пер., 3а)

арочный проем и коробовый свод помещения

(под лестницей 1-го этажа)

Видовая точка № 42.

Помещение подвала (Ленина пр., 78/ Нахановича пер., 5). Лучковая арка, кирпичные своды
по металлическим балкам

Видовая точка № 43.

Помещение подвала с кирпичным коробовым сводом и лучковой аркой (Ленина пр., 78/Нахановича пер., 5)

Видовая точка № 44.

Лучковый проем помещения подвала

Видовая точка № 45.

Помещение подвала с кирпичным коробовым сводом (Ленина пр., 78/Нахановича пер., 5)



Двухэтажная каменная пристройка к дворовому (южному) фасаду основного объема здания, расположенная по адресу: Нахановича пер., 3а

Видовая точка № 46.

Фрагмент восточного фасада пристройки

Видовая точка № 47.

Фрагмент восточного фасада пристройки

Видовая точка № 48.

Западный фасад (брандмауэрная стена) с пилонами

2-х этажной пристройки (пер. Нахановича, 3а)

Видовая точка № 49.

Южный фасад (брандмауэрная стена)

2-х этажной пристройки (пер. Нахановича, 3а)



Видовая точка № 50.

Элементы декора оконных проемов 1-го этажа восточного фасада

Видовая точка № 51.

Декор перемычки оконного проема

2-го этажа восточного фасада

Видовая точка № 52.

Вентиляционный продух на фасаде дворовой пристройки (Нахановича пер., 3а)
(Яблонская М.А., 04.06.2020)

Видовая точка № 53.

Оконные проемы с откосами и профильными подоконными досками



Видовая точка № 54.

Кирпичные своды по металлическим балкам в помещении 1-го этажа

Видовая точка № 55.

Лучковые проемы в помещении 1-го этажа





Здание по адресу: Ленина пр., 78/1 (2-х этажное здание, пристроенное к брандмауэру)



Видовая точка № 56.

Общий вид внутри дворовой (северной) пристройки

к брандмауэрной стене



Видовая точка № 57.

Фрагмент фасадного декора пристройки

(Яблонская М.А., 28.08.2020)



Здание, расположенное по адресу: Ленина пр. 76а



Видовая точка № 58.

Восточный (главный) фасад здания (Ленина пр., 76а). Вид с пр. Ленина

Видовая точка № 59.

Дворовый (западный) фасад здания



Видовая точка № 60.

Помещение 2-го этажа. Прямоугольные проемы (ниши)

Видовая точка № 61.

Печь (фрагмент). Помещение 2-го этажа





Трехэтажная пристройка к зданию, расположенная по адресу: Ленина пр., 78/1



Видовая точка № 62.

Южный фасад трехэтажной пристройки к дворовому фасаду здания по пр. Ленина, 76а

Видовая точка № 63.

Западный фасад трехэтажной пристройки к зданию со стороны пр. Ленина, 76а.

Видовая точка № 64.

Одномаршевая деревянная лестница

(переход из здания по пр. Ленина, 78 в пристройку по пр. Ленина, 78/1).

Видовая точка № 65.

Двухмаршевая лестница (песчаник), лестничный марш на 2-й этаж

Видовая точка № 66.

Двухмаршевая лестница (песчаник), лестничный марш на 1-й этаж

Видовая точка № 67.

Помещение 1-го этажа пристройки, вид на конструкцию лестничной площадки

(предположительно сохранившаяся деревянная опалубка под кирпичные своды

по металлическим балкам)



Видовая точка № 68.

Городская управа, угол пр. Ленина и пер. Нахановича, 1907 г. (из фондов ТОКМ)



Видовая точка № 69.

Северный фасад здания. Вид с пер. Нахановича (Коханенко П.Н., 1968-1974 гг.)

Словарь архитектурных терминов | PHMC> Полевой справочник по архитектуре Пенсильвании

Примечание: щелкните эскизы для увеличения изображений.

Отсеков
Количество пролетов относится к ширине здания путем подсчета количества проемов, включая двери и окна. В доме с центральной дверью и окнами с обеих сторон 3 ОТСЕКА.
Колокольня
Небольшая квадратная колокольня на крыше для колокола, часто встречающаяся в церквях и школах.
Доска и рейка
Метод строительства дверей или стен, при котором древесина укладывается в вертикальные доски и удерживается на месте с помощью горизонтальной доски, называемой обрешеткой.
Кронштейны
Декоративные опоры, обычно из дерева или штампованного металла, которые появляются на линии карниза здания. Они могут быть вырезаны в виде прокручиваемого узора или быть более простой формы и являются общими для всех зданий в итальянском стиле, но часто появляются и с другими стилями.
Переборка
Перегородка - это металлическая дверь, через которую можно попасть в подвал.
Контрфорс
Стеновая опора, обычно из камня или кирпича, размещаемая по бокам здания, обычно встречается в некоторых церквях в стиле готического возрождения.
Рельс для стульев
Рейка для стула - это декоративная деревянная планка, прикрепленная горизонтально на уровне спинки прямого стула.
Дымоходы
Дымоходы обычно строятся из камня или кирпича (более современные дымоходы могут быть из шлакоблока) и располагаются либо на внешних боковых стенах здания, либо в центре или внутри здания. Некоторые народные строительные образцы размещают дымоход в центре дома или в углу.
Вагонка
Узкая деревянная доска, у которой один край тоньше, чем у другого, прикладываемая горизонтально к наружным стенам зданий для образования водонепроницаемой поверхности стены.
Колонка
Опорный столб, обычно круглый, на подъездах и как декоративная деталь.
Капители столбцов
Капители - это вершины круглых колонн, они могут быть нескольких различных типов или порядков. Греческие дорические капители рифленые и простые, римские дорические капители гладкие и простые, ионические капители имеют бараньи рога на всех четырех углах, а коринфская капитель очень декоративна с вьющимися листьями аканта.
Копинг
Накладка наверху стены для защиты от атмосферных воздействий.
Корбель
Декоративное использование кирпича на окнах, стенах или дымоходе или для создания формы кронштейна или зубца наверху здания под карнизом.
Карниз
Карниз - это законченный край крыши, где он встречается с внешней стеной, различных размеров, иногда простой, но часто декоративный и отмеченный скобками, зубцами, медальонами или другими декоративными элементами.
Зубчатый парапет
Низкая подпорная стена на краю крыши или крыльца с равномерным рисунком проемов, образующих зубчатую стену. В средневековье отверстия использовались для защиты крепостей, отсюда и термин «бойница».
Крестинг
Гребень крыши - это ажурное декоративное ограждение из кованого железа, обрамляющее край или вершину крыши, часто встречающееся в зданиях в стиле Второй Империи (мансарде).
Купол
Купол - это небольшая декоративная выступающая башня в верхней части крыши здания, часто квадратная, круглая или окатагональной формы.
Дормер
Оконный проем на уровне крыши, увенчанный фронтальной двускатной или односкатной крышей.
Карниз
Край крыши, выступающий над внешними стенами, иногда с открытыми стропилами.
Дормер для век
Декоративное окно полуэллиптической формы, расположенное на поверхности крыши, по форме напоминающее глаз.
Фасад
Фасад здания, обычно относящийся к фасаду.
Фанлай
Полукруглое (веерообразное) окно, расположенное над дверью, обычно встречается в зданиях в стиле федерального и колониального возрождения.
Узор с отверстиями
Расположение окон на фасаде здания.
Окончание
Декоративный элемент на шпиле, куполе, фронтоне или стойке ворот.
Фламандский фронт
Декоративный фронтон, часто встречающийся во Фландрии и Нидерландах, стороны которого падают каскадом прямых углов, также называемый фронтоном с вороной ступенькой.Используется как декоративное украшение в стилях викторианской эпохи в США.
План этажа
План различных уровней здания с указанием расположения комнат, внутренних стен, дымоходов, подъездов и лестниц.
Флютинг
Рифление - это декоративная отделка деревянных колонн или отделки, в которой вертикально проделаны параллельные канавки вдоль поверхности.
Frieze
Фриз - это панель под карнизом наверху внешней стены здания, которая часто украшена скобами, зубцами или модальонами.
Перемычка
Плоский горизонтальный элемент в верхней части окна.
Каменная кладка
Тип строительства из камня, кирпича, плитки или бетонных блоков с использованием раствора.
Багет
Декоративная приподнятая поверхность по краю архитектурного элемента, такого как окно, колонна, дверь или стена.
Миномет
Смесь из песка, воды, извести и цемента, используемая для укладки кирпича, камня, плитки или бетонных блоков.
миллионов
Деревянные перегородки между стеклами окон.
Оги Арка
Центральная заостренная арка с обратными изогнутыми сторонами, часто встречающаяся на зданиях в стиле экзотического мавританского возрождения.
Окно Ориэл
Выступающий эркер, поддерживаемый скобами или треугольной опорой.
Палладианское окно
Окно с круглой аркой, состоящее из трех частей, названное в честь итальянского архитектора 15 века Андреаса Палладино, также известное как Венецианское окно и распространенное в стилях грузинского и колониального возрождения.
Парапет
Парапет - это невысокая каменная или кирпичная стена наверху здания. Зубчатый парапет имеет ритмичные перерывы в стене, чтобы создать узор зубцов.
Фронтон
Треугольное пространство, образованное фронтальной двускатной крышей, часто встречается в зданиях в стиле классического возрождения.
Кулон
Элемент декора из дерева или металла, свисающий с крыльца, карниза или кронштейна.
Односкатная крыша
Узкая односкатная крыша, расположенная над первым этажом здания для защиты дверей, окон и нижних стен, часто покрывающая все четыре стороны здания.
Пилар
Опорный столб без классической деталировки.
Пилястра
пилястры являются узко выступающей колонкой крепится к стене, давая иллюзию реальной свободной колонки стоячей поддержки.
Остроконечная арка
Арка с сильной центральной точкой, обычно встречающаяся в зданиях в стиле готического возрождения.
Крыльцо
Крытое пространство за пределами основных опорных стен здания.
Портик
Небольшая входная веранда.
Койнов
Куойны - это декоративные прямоугольники или квадраты из камня, кирпича, дерева или бетона, размещаемые по углам зданий, чтобы добавить архитектурный интерес.
Стропила
Деревянные опорные балки для крыши, иногда видимые снаружи для определенных типов и стилей зданий.
Крыша
Крыши могут быть крутыми, плоскими или пологими и иметь разные формы: двускатные, двускатные, шатровые, ступенчатые, односкатные, двускатные или мансардные. Тип крыши - важный ключ к определению стиля здания.
Круглая арка
Полукруглая арка над окном или дверью.
Сегментная арка
Слегка закругленная арка над окном или дверью.
Полуэллиптическая арка
Вытянутая круглая арка над окном или дверью.
Подоконник
Плоский горизонтальный нижний элемент окна или двери, часто из дерева, но иногда из камня.
Ступень
Открытая широкая ступенька, ведущая к парадной или парадной двери здания.
Рассказы
Количество этажей в здании отражает его высоту, считая количество этажей, уложенных друг на друга. Если в крыше здания есть слуховые окна, верхняя часть здания называется 1/2 этажа.
Штукатурка
Тонкий слой штукатурки, нанесенный на внешние стены.
Турель
Небольшая башня, часто отделанная ригелем.
Башня
Высокое строение квадратной или круглой формы, возвышающееся над остальной частью здания.
Ажурное окно
Окно с остроконечной аркой, заполненное изогнутыми каменными столпами, которые часто можно увидеть в зданиях в стиле готического возрождения.
Фонарь транец
Плоская стеклянная панель над дверью, обычно с несколькими панелями.
Тюдоровская арка
Уплощенная арка с центральной точкой над дверью или окном, обычно встречающаяся в зданиях в стиле эпохи Тюдоров (также называемая четырехцентровой аркой).
Башня
Маленькая башня на углу здания.
Вайнскот
Обшивка - это обшитая деревом нижняя часть внутренней стены, обычно увенчанная перилами для стульев.Деревянная обшивка может быть однотонной или обшитой рисунком рельефной деревянной отделки.
Стены
Историческая конструкция наружных стен может быть из бревна, камня, кирпича, каркаса или штукатурки. В более современную эпоху материалом для стен мог быть бетон, стекло или металл. Стекло Carrera было инновацией начала 20-го века, создавая гладкую гладкую цветную стеклянную отделку, часто применяемую для стен первого этажа коммерческих зданий.
Обшивка
Наружная горизонтальная деревянная доска, уложенная нижним краем внахлест на нижнюю доску, которая используется для формирования наружных стен (шире и меньше по форме, чем вагонка, хотя используется для тех же целей).

Карниз из кирпича | Houzz

Kimberton

Автор: Griffiths Construction, Inc.

Фотография традиционного ландшафтного дизайна на заднем дворе под открытым небом в Филадельфии.
Замечательный, фантастический вид. - davesarver

Таунхаус в Филадельфии на Деланси Плейс

Фасад этого викторианского таунхауса 1840-х годов был восстановлен до его первоначальной элегантности. Были перестроены крыльцо и входные двери, а также детали карниза и окон. Дизайн интерьера Барбары Гизель и Мэри Макелри.
Оконные ящики и более светлая красная отделка - webuser_413203699

Wicker Park Residence

Этот отель Wicker Park состоит из двух зданий: итальянского особняка (1879 г.) и каретного двора Второй империи (1893 г.). Этот отель, внесенный в Национальный реестр исторических мест, был тщательно отреставрирован как дом для одной семьи. Наружные работы включают новые крыши, окна, двери и веранды, которые дополняют исторические каменные стены и металлические карнизы. Внутри исторические помещения, такие как вестибюль и гостиная, были отреставрированы, а задние части дома были обработаны в более современной манере.Новая стальная лестница, окрашенная в белый цвет, соединяет все четыре уровня здания, а новый пролет из нержавеющей стали расширяет историческую парадную лестницу до уровня чердака, который теперь включает освещенные небом спальни и игровые площадки. В здании каретного двора есть парковка на три машины на первом уровне и рабочая зона наверху, соединенная новой винтовой лестницей, заключенной в пристройке из стекла и кирпича. Стратегии устойчивого проектирования включают изоляцию из распыляемой пены с высоким значением R, геотермальные системы отопления, вентиляции и кондиционирования воздуха, а также условия для будущих солнечных панелей.Фотографии (c) Эрик Хаусман
Что-то в этой структуре я нахожу очаровательным. Дачный домик / коттедж - Ear616

River House

Eat-in kitchen - деревенская кухня-столовая в Колумбусе с приборами из нержавеющей стали, шейкерами, белыми шкафами, бетонными столешницами и коричневым фартуком
Остров с духовкой на месте и местом для стол, чтобы поесть. - webuser_679971043

Spice Warehouse Tribeca Loft Living Room

Основанный в 1895 году как склад для торговли специями, 481 Вашингтон был построен на долгие годы.В этом царственном здании с его 25-дюймовым основанием и очаровательным фасадом в стиле Beaux Arts позже разместилась процветающая типография на Гудзон-сквер. После безупречного ремонта оригинальные арочные окна и изысканный карниз великолепного лофта остаются свидетельством величия минувших дней. Расположенный между Сохо и Трибека, Spice Warehouse был преобразован в 12 просторных лофтов, занимающих весь этаж, в которых характер Старого Света гармонично сочетается с современными удобствами. Отель Spice Warehouse находится в нескольких шагах от реки Гудзон, в нескольких минутах ходьбы от известных ресторанов, знаменитых художественных галерей, специализированных магазинов и бутиков.Это идеальное место для тех, кто ищет безмятежные удовольствия на набережной реки Гудзон, с его золотыми закатами и выдающимися удобствами. Просторные частные резиденции были спроектированы так, чтобы быть универсальными и функциональными, каждая с 3-4 спальнями, 3 ванными комнатами и домашним офисом. Из нескольких резиденций открывается потрясающий вид на реку Гудзон. Это открытое пространство было спроектировано с учетом идеального образа жизни города Трибека для развлечений, отдыха и работы. Этот дизайн гостиной отражает индивидуальный стиль «старого мира» с учетом оригинальных особенностей Spice Warehouse.Это пространство с высокими потолками, арочными окнами, оригинальной кирпичной стеной и железными колоннами является свидетельством древности и элегантности Старого Света. Выбор дизайна представляет собой сочетание нейтральной современной отделки, такой как полы с натуральной матовой отделкой из дуба и белые стены, белые кухонные шкафы в стиле шейкер в сочетании с множеством текстур, характерных для кирпичной стены, железных колонн и различных тканей и мебели. Части отделки использованы в пространстве и подчеркнуты красивым естественным светом, проникающим через стену с арочными окнами.Планировка открытая и плавная, чтобы сохранить ощущение величия пространства, поэтому каждая деталь и дизайнерская отделка можно рассматривать индивидуально. Как только вы входите, удобное кресло Eames Lounge приглашает вас в нее, возвращая ее к массивной кирпичной стене, украшенной художественной фотографией «капучино» Фрэнсиса Августина и окруженной струящимися льняными серо-коричневыми занавесками на окнах и блестящим ковриком из воловьей кожи. В центре внимания льняной секционный диван кремового цвета с морем текстурных подушек, придающих ему характер, комфорт и уникальность.Гостиная сочетает в себе современные линии, такие как стулья Hans Wegner Shell из орехового дерева и черной ткани, с элементами деревенского стиля, такими как этот единственный в своем роде индонезийский старинный журнальный столик, гигантские старинные железные настенные часы и джутовый коврик ручной работы, который задает тон Старого Света для исключительный интерьер. Фотография: макет Фрэнсиса Августина
- близость кухни и гостиной - keywikimi

Classic Mid-Atlantic Georgian

Charles Hilton Architects Фотография: Woodruff Brown
Традиционный трехэтажный дом из красного кирпича в Нью-Йорке
Окно из палладия - tk90

Heavy Timber Tudor

Новый залив Тюдоров добавлен к фасаду существующего дома из красного кирпича с использованием нового камня для интеграции основания с существующим каменным основанием.Окна из пихты и отделка из кедра окрашены в дополнительные цвета. Более темный цвет окна вытягивает темные «клинкерные» кирпичи. Крыша сделана из асфальтовой черепицы Certainteed Grand Manor, которая выглядит как шифер. Желоба и водосточные трубы медные. Краска лепнины - низкий глянец Benjamin Moore Exterior в цвете «Вересковое дерево». Фотография Хоахлендера Дэвиса
скошенных углов выдвижной секции - paul_manz

маленький красный домик

Библиотека семейной комнаты - идея библиотеки семейной комнаты в деревенском стиле в Нью-Йорке
Окружение камина в винтажном стиле - mcwall

Cold Springs Farm

Photo by Angle Eye Photography .
Двухэтажный коттедж с каменной двускатной крышей в Филадельфии
Как внутренний двор из кирпича и камня, как фасадные окна - kimberly_dulaney

Spice Warehouse Tribeca Loft Living Room view

Основанный в 1895 году как склад для торговли специями, 481 Вашингтон был построен длиться. В этом царственном здании с его 25-дюймовым основанием и очаровательным фасадом в стиле Beaux Arts позже разместилась процветающая типография на Гудзон-сквер. После безупречного ремонта оригинальные арочные окна и изысканный карниз великолепного лофта остаются свидетельством величия минувших дней.Расположенный между Сохо и Трибека, Spice Warehouse был преобразован в 12 просторных лофтов, занимающих весь этаж, в которых характер Старого Света гармонично сочетается с современными удобствами. Отель Spice Warehouse находится в нескольких шагах от реки Гудзон, в нескольких минутах ходьбы от известных ресторанов, знаменитых художественных галерей, специализированных магазинов и бутиков. Это идеальное место для тех, кто ищет безмятежные удовольствия на набережной реки Гудзон, с его золотыми закатами и выдающимися удобствами. Просторные частные резиденции были спроектированы так, чтобы быть универсальными и функциональными, каждая с 3-4 спальнями, 3 ванными комнатами и домашним офисом.Из нескольких резиденций открывается потрясающий вид на реку Гудзон. Это открытое пространство было спроектировано с учетом идеального образа жизни города Трибека для развлечений, отдыха и работы. Этот дизайн гостиной отражает индивидуальный стиль «старого мира» с учетом оригинальных особенностей Spice Warehouse. Это пространство с высокими потолками, арочными окнами, оригинальной кирпичной стеной и железными колоннами является свидетельством древности и элегантности Старого Света. Выбор дизайна представляет собой сочетание нейтральной современной отделки, такой как полы с натуральной матовой отделкой из дуба и белые стены, белые кухонные шкафы в стиле шейкер в сочетании с множеством текстур, характерных для кирпичной стены, железных колонн и различных тканей и мебели. Части отделки использованы во всем пространстве и подчеркнуты красивым естественным светом, проникающим через стену с арочными окнами.Планировка открытая и плавная, чтобы сохранить ощущение величия пространства, поэтому каждая деталь и дизайнерская отделка можно рассматривать индивидуально. Как только вы входите, удобное кресло Eames приглашает вас войти, возвращая ее к массивной кирпичной стене, украшенной произведением искусства «капучино» Фрэнсиса Августина и окруженной струящимися льняными серо-коричневыми занавесками на окнах и блестящим ковриком из воловьей кожи. В центре внимания льняной секционный диван кремового цвета с морем текстурных подушек, придающих ему характер, комфорт и уникальность.Гостиная сочетает в себе современные линии, такие как стулья Hans Wegner Shell из орехового дерева и черной ткани, с элементами деревенского стиля, такими как этот единственный в своем роде индонезийский старинный журнальный столик, гигантские старинные железные настенные часы и джутовый коврик ручной работы, который задает тон Старого Света для исключительный интерьер. Фотография: Фрэнсис Августин
Обратите внимание, что такой чрезмерно масштабный дизайн не обязательно является запретом для маленькой гостиной. Добавление большого декоративного аксессуара часто может помочь компактному пространству почувствовать себя больше.- marie_galllichan

Ферма Колд-Спрингс

Фотография сделана Angle Eye Photography.
Двухэтажный коттедж со смешанной двускатной крышей в Филадельфии
Детали. Подробности. Именно детали, распределенные повсюду, передают аппетитность. Нет нужды в «неоновых вывесках». Тонко элегантный и встроенный .... не застрявший - kbeazley

Cold Springs Farm

Photo by Angle Eye Photography.
Вдохновение для реконструкции двухэтажной каменной двускатной крыши фермерского дома в Филадельфии
Медный стояк - огонь! Водосточные трубы медного цвета? - colemadj

Склад специй Tribeca Loft Гостиная

Основанный в 1895 году как склад для торговли специями, 481 Вашингтон был построен на долгие годы.В этом царственном здании с его 25-дюймовым основанием и очаровательным фасадом в стиле Beaux Arts позже разместилась процветающая типография на Гудзон-сквер. После безупречного ремонта оригинальные арочные окна и изысканный карниз великолепного лофта остаются свидетельством величия минувших дней. Расположенный между Сохо и Трибека, Spice Warehouse был преобразован в 12 просторных лофтов, занимающих весь этаж, в которых характер Старого Света гармонично сочетается с современными удобствами. Отель Spice Warehouse находится в нескольких шагах от реки Гудзон, в нескольких минутах ходьбы от известных ресторанов, знаменитых художественных галерей, специализированных магазинов и бутиков.Это идеальное место для тех, кто ищет безмятежные удовольствия на набережной реки Гудзон, с его золотыми закатами и выдающимися удобствами. Просторные частные резиденции были спроектированы так, чтобы быть универсальными и функциональными, каждая с 3-4 спальнями, 3 ванными комнатами и домашним офисом. Из нескольких резиденций открывается потрясающий вид на реку Гудзон. Это открытое пространство было спроектировано с учетом идеального образа жизни города Трибека для развлечений, отдыха и работы. Этот дизайн гостиной отражает индивидуальный стиль «старого мира» с учетом оригинальных особенностей Spice Warehouse.Это пространство с высокими потолками, арочными окнами, оригинальной кирпичной стеной и железными колоннами является свидетельством древности и элегантности Старого Света. Выбор дизайна представляет собой сочетание нейтральной современной отделки, такой как полы с натуральной матовой отделкой из дуба и белые стены, белые кухонные шкафы в стиле шейкер в сочетании с множеством текстур, характерных для кирпичной стены, железных колонн и различных тканей и мебели. Части отделки использованы в пространстве и подчеркнуты красивым естественным светом, проникающим через стену с арочными окнами.Планировка открытая и плавная, чтобы сохранить ощущение величия пространства, поэтому каждая деталь и дизайнерская отделка можно рассматривать индивидуально. Как только вы входите, удобное кресло Eames Lounge приглашает вас в нее, возвращая ее к массивной кирпичной стене, украшенной художественной фотографией «капучино» Фрэнсиса Августина и окруженной струящимися льняными серо-коричневыми занавесками на окнах и блестящим ковриком из воловьей кожи. В центре внимания льняной секционный диван кремового цвета с морем текстурных подушек, придающих ему характер, комфорт и уникальность.Гостиная сочетает в себе современные линии, такие как стулья Hans Wegner Shell из орехового дерева и черной ткани, с элементами деревенского стиля, такими как этот единственный в своем роде индонезийский старинный журнальный столик, гигантские старинные железные настенные часы и джутовый коврик ручной работы, который задает тон Старого Света для исключительный интерьер. Фотография: Фрэнсис Августин
Красивая стена из потрепанного кирпича (для подвального офиса) - rondawolfordsmith3020

University

Charles Smith
Традиционная идея дома из белого дерева в Далласе
Изменяется фасадный фасад.- haliks

Georgian

Showcase Photographers, Нэшвилл, TN
Вдохновение для большого вневременного серого трехэтажного кирпичного ремонта дома в Нэшвилле с шатровой крышей
Могу ли я окрасить кирпич вокруг двери - liz_jamieson71

Georgia Greek Revival

Richard Лео Джонсон | Atlantic Archives
Вдохновение для вневременной реконструкции дома в Атланте
Греческое возрождение -высокие двухвесные двухместные -мелкая скатная крыша -Фасадный колонный портик -Проходной фронтон -Декоративные пилястры -Дентил молдинги -тяжелый карниз - torie_burrell

Locust Point Federal Style Facade

Martin Marren
Вдохновение для вневременной переделки единственной входной двери среднего размера в Балтиморе с красной входной дверью
Мне нравится эта цветовая схема для экстерьера! - dustin_leclerc18

Palmetto Bluff Cottages

Фотография Роба Кауфмана
Фотография переходной гостиной в Чарльстоне с кирпичным камином
обрамление кирпичного камина - можно покрасить в белый цвет или сделать узор в елочку - bonniekespohl

page_type: page_browse_photo 9000 вы хотите вдохновения для планирования кирпичного карниза или строите дизайнерский кирпичный карниз с нуля, на Houzz есть фотографии лучших дизайнеров, декораторов и архитекторов страны, включая KASA Interior Design и Period Architecture Ltd.. Просмотрите фотографии кирпичных карнизов разных цветов и стилей, и когда вы найдете какой-нибудь кирпичный карниз, который вас вдохновляет, сохраните его в книге идей или свяжитесь с профессионалом, который их создал, чтобы узнать, какие дизайнерские идеи они имеют для вашего дома. Изучите красивую фотогалерею кирпичных карнизов и узнайте, почему Houzz - лучший вариант для ремонта и дизайна дома.

Подробнее

Средняя школа Гарден-Сити: Деталь кирпичного карниза

Кто

Люди и организации, связанные с созданием этого элемента или его содержимого.

Какие

Описательная информация, помогающая идентифицировать этот элемент. Перейдите по ссылкам ниже, чтобы найти похожие предметы на Портале.

Когда

Даты и периоды времени, связанные с этим элементом.

Статистика использования

Когда последний раз использовался этот предмет?

Где

Географическая информация о происхождении этого элемента или о его содержании.

Информация о карте

  • Координаты названия места. (Может быть приблизительным.)
  • Для оптимальной печати может потребоваться изменение положения карты.

Помогите отобразить этот элемент

Сообщите нам, если вы знаете точное местонахождение этого предмета. В нижнем левом углу карты ниже выберите булавку () или поле ().Отпустите булавку или перетащите, чтобы создать новый прямоугольник. Масштабируйте и перемещайте карту по мере необходимости.

Взаимодействовать с этим предметом

Вот несколько советов, что делать дальше.

Начать просмотр

Ссылки, права, повторное использование

Международная структура взаимодействия изображений

Распечатать / Поделиться


Печать
Электронная почта
Твиттер
Facebook
Tumblr
Reddit

Ссылки для роботов

Полезные ссылки в машиночитаемых форматах.

Ключ архивных ресурсов (ARK)

Международная структура взаимодействия изображений (IIIF)

Форматы метаданных

Изображений

URL

Статистика

Дэвид С.Castle Co. Средняя школа Гарден-Сити: Деталь кирпичного карниза, предмет, 1937; (https://texashistory.unt.edu/ark:/67531/metapth7/: по состоянию на 7 апреля 2021 г.), Библиотеки Университета Северного Техаса, Портал в историю Техаса, https://texashistory.unt.edu; кредитование Tittle-Luther / Parkhill, Smith and Cooper, Inc.

Восстановление старинного карниза и реставрация стен

ПРОБЛЕМА

Из-за долгих лет атмосферных воздействий металлический карниз и кирпичная облицовка нуждались в реставрации этого исторического 7-этажного деревянно-бетонного здания, расположенного в мясокомбинате. район Чикаго.Внутренние опоры карниза сильно гнили. Внешний металлический карниз находился в аварийном состоянии, а кирпичный фасад был в плохом состоянии и нуждался в значительной замене кирпича. Нас наняли, чтобы спроектировать, спроектировать и осуществить реставрацию карниза и элементов фасада.

РЕШЕНИЕ
  • Выполните осмотр с помощью подъемника, зондируйте кладку и определите количество сколов для замены.

  • Копирование и замена исторического карниза и парапетной стены до их первоначального дизайна, включая детальную переработку металлического карниза и замену гниющих деревянных опор на стальные.Восстановите первоначальный дизайн, исследуйте существующие участки, подлежащие утилизации, и используйте фотографии и видео, чтобы понять участки фасадов.

  • Просмотрите предыдущую ремонтную документацию и выполните обследование состояния на всех отметках.

  • Создать программу поэтапного ремонта фасада с учетом финансовых требований Заказчика.

  • Разработайте исторически точные строительные чертежи для каждого этапа программы ремонта фасада, которые будут использоваться для получения разрешений и строительства.

ЗНАЧЕНИЕ

Состоящие из трех разных строений, соединенных общим коридором, здания были преобразованы в жилые дома на верхних этажах и магазины на первом этаже. Самая северная шестиэтажная секция представляет собой деревянно-балочную конструкцию с несущими внешними стенами, а прилегающая к югу постройка представляет собой бывший склад с бетонным каркасом. Внешняя конструкция облицована кирпичом, декоративной терракотой и имеет детализированный металлический карниз.

Историческая целостность здания была сохранена в соответствии с первоначальным замыслом проекта, при укреплении конструкции с использованием современных материалов и методов.

Ода архитектурным карнизам - Боб Вила

Архитектурные детали меня очаровывают. Глядя на различные исторические здания в долине Гудзона и вокруг нее, я всегда замечаю постройки, увенчанные декоративными карнизами.

Карнизы относятся к классической греческой архитектуре и исторически служили как функциональным, так и декоративным целям.С функциональной стороны карнизы обычно представляют собой базовые горизонтальные конструкции, предназначенные для отвода дождевой воды от стен здания, и могут быть такими же простыми, как прямой выступающий выступ, закрывающий верхний край стены; термин «карниз» фактически происходит от итальянского слова «выступ».

Фото: roofer911.com

Что касается декоративной стороны, карнизы могут быть сложными декоративными конструкциями, которые добавляют зданию достоинства и характера. Декоративные карнизы визуально выделяют здание и служат противовесом между более толстыми нижними частями стены и более узким краем крыши.Карнизы часто украшены карнизами короны, а стили могут варьироваться от скромных лепных украшений зубцов до более сложных резных гребешков, завитков или спиралей.

1914 Масонский храм, Ньюбург, Нью-Йорк

В жилищном строительстве используются три основных типа карнизов: коробчатый карниз, открытый карниз и закрытый карниз. В узких коробчатых карнизах высотой 12 дюймов или меньше потолочная доска прибивается непосредственно к нижней стороне стропил; Для более широких коробчатых карнизов обычно требуются дополнительные опорные элементы, называемые смотровыми площадками, которые обеспечивают основу для крепления потолка.Открытые карнизы обычно используются в более современных и деревенских проектах и ​​оставляют открытыми нижнюю часть стропил и крышу. Закрытые карнизы применяют в тех случаях, когда стропила не выступают за стену; низ свеса крыши закрыт и отделан прямой доской, называемой фризом, а также может быть украшен лепниной.

Историческое жилое здание, в котором сейчас находится Brick House Deli, Ньюбург, Нью-Йорк

Хотя в прошлом карнизы изготавливались вручную на месте, сегодня доступно большое количество готовых решений, которые могут сэкономить время и деньги, а также находятся в пределах досягаемости опытного мастера.Типичные готовые материалы для карнизов включают фанеру, ДВП, металл, стекловолокно и пенополиуретан. Эти системы продаются со стандартной шириной от 12 до 48 дюймов и стандартной длиной от 8 до 12 футов.

Связано: Руководство Боба Вилы по стилям исторических домов

Сборные карнизы обычно загрунтованы на заводе и могут быть обработаны различными способами, включая внешнюю краску, гелькоут, искусственный камень, искусственный металлик, и другие привлекательные покрытия.Дополнительные готовые комплекты потолка и отделки также доступны для создания единообразного внешнего вида здания. Также доступно множество индивидуальных опций, включая литой камень, алюминий и дерево, хотя они, как правило, дороже.

Фотография предоставлена: Architectural Fiberglas Corp.

Карнизы могут повысить ценность и помочь защитить здание от изнурительного воздействия дождевой воды, снега и льда. Доступны различные базовые и украшенные дизайны, подходящие для множества архитектурных стилей и бюджетов.И все карнизы объединяет то, что они привлекают внимание и завершают конструкцию эстетически приятным образом - черта, которую могут оценить любители как нового, так и старого строительства.

Подробнее об архитектурных деталях и истории см .:

Корпус для молдингов
10 способов вернуть дом в историческом стиле
Руководство Боба Вилы по стилям исторических домов

Ключевые моменты и условия проекта: Фасад

Ниже приводится список полезных терминов, которые можно использовать при поиске дополнительной информации о Façade по каждой из обсуждаемых тем:

Архитектурные детали
Широкий спектр фасадных элементов, таких как карнизы, молдинги, фасадная скульптура, которые, как часть старых зданий, могут выступать в общественную полосу отвода

Архитектурная терракота
Блок из твердо обожженной глазурованной или неглазурованной глины, используемый в строительстве в качестве облицовки или облицовки внешних стен; терракотовый блок может быть однотонным или декоративным, экструдированным или лепиться вручную и обычно больше кирпича или облицовочной плитки

Стена полости
Наружная стена, обычно каменная, состоящая из внешней и внутренней сторон, разделенных непрерывным воздушным пространством, но соединенных между собой проволокой или стяжками из листового металла; воздушное пространство обеспечивает теплоизоляцию

Облицовка
Защитный или изолирующий слой, прикрепленный к наружным / наружным стенам здания или другого сооружения

Заглушка
Защитный колпак, верх или крышка стены, парапета, пилястры или дымохода; колпак часто делают из камня, терракоты, бетона, металла или дерева; заглушка может быть плоской, наклонной, двоякой или изогнутой для отвода воды для защиты кирпичной кладки от проникновения воды сверху

Карниз
Выступ, венчающий или завершающий часть строительного элемента, к которому он прикреплен; внешняя отделка конструкции на стыке крыши и стены, обычно состоящая из карниза кровати, потолка, фасции и карниза

Навесная стена
Наружная обшивка здания; ненесущая стена из стекла, металла или кирпичной кладки, прикрепленная к несущим каркасам экстерьера здания

Перемычка
Горизонтальный конструктивный элемент (например, балка) над проемом для дверей и окон, который выдерживает вес стены, расположенной выше; перемычки обычно изготавливаются из стали, сборного железобетона, камня или дерева

Сетка
Обычно состоит из сетки, боковых тросов, стяжек и других компонентов; сетка применяется на различных строительных площадках, особенно в многоэтажных домах; на строительные леса установлена ​​сетка для защиты пешеходов и рабочих от падающего мусора

Парапетная стена
Непрерывное продолжение наружной стены, установленное полностью над крышей здания

Пилястры
Прямоугольный или полукруглый выступ с поверхности стены для усиления или использования в качестве имитации опоры в входах и других дверных проемах; пилястры также могут быть установлены в качестве выступов самой внешней стены

Указание и повторное указание
Раствор между стыками кирпичных блоков, таких как кирпич, камень и т. Д.; перенаправление предполагает удаление и замену существующего на новый раствор

Перила
Конструкция, состоящая из перил и их опорных стоек, балясин или столбов, образующих ограждение или разделительную линию, в качестве балконного поручня или поручня на крыше

Строительные леса
Временная платформа для рабочих и материалов, прикрепленных к лицевой стороне строительной конструкции, обеспечивающая доступ к рабочим зонам над землей

Сарай на тротуаре
Конструкция безопасности, установленная на тротуаре общего пользования для защиты пешеходов от падающих предметов во время возведения или ремонта здания

Подвесные подмости
Подмости, состоящие из выносных опор, с которых наматываются тросы на лебедках на платформе подмостей

Шпон
Неструктурная внешняя стена, мембрана или обшивка здания, например, одинарный слой неструктурного кирпича

Подоконник
Горизонтальный элемент у основания оконного проема, сделанный из камня, листового дерева или другого материала


Категории проектов:
  1. Монтаж и модификация строительных систем

  2. Ремонт

  3. Строительное оборудование

  4. Изменения

  5. Demolition Скоро в продаже!

  6. Новостройки Скоро в продаже!


Полезные ссылки

Замена карниза | RAND Engineering Architecture, DPC

Оригинальный терракотовый карниз в нашем кооперативе Park Slope постоянно ухудшается.(Ему более 100 лет.) За последние несколько лет мы залатали особенно плохие места, но сейчас мы достигли точки, когда нам, вероятно, придется заменить некоторые части карниза и, возможно, все это . Мы хотели бы заменить его терракотовым и максимально сохранить декоративные особенности карниза, но затраты могут быть выше нашего бюджета. Нам сказали, что есть заменяющие материалы, но поскольку наше здание находится в историческом районе, мы можем ограничиться тем, какие типы мы можем использовать.Какие у нас есть варианты замены карниза, который отвечает требованиям Комиссии по сохранению достопримечательностей, но при этом остается относительно доступным?

Этот карниз изготовлен из армированного стекловолокном пластика, легкого материала, используемого для замены существующего металлического карниза.

Хотя карнизы выполняют функцию гидроизоляции, защищая верхнюю часть фасада здания от дождевых стоков, их назначение в основном декоративное. Для сознательных владельцев зданий, которые хотят сохранить архитектурные качества и исторический облик своей собственности, поддержание карниза в исправном состоянии имеет первостепенное значение.

Поскольку ваше здание находится в историческом районе города Нью-Йорка, ваши варианты ремонта и / или замены карниза устанавливаются Комиссией по сохранению достопримечательностей. Хотя LPC требует замены карниза, чтобы он точно соответствовал внешнему виду существующего, он действительно дает свободу действий в отношении типа заменяемого материала, который может быть использован.

Типы карнизов

Традиционно карнизы обычно строились либо из кирпичной кладки (терракота или камень), листового металла (обычно оцинкованной стали или иногда из меди) или, для некоторых старых зданий, из дерева.Терракотовые карнизы, такие как карниз вашего дома, представляют собой прочную конструкцию, поддерживаемую стальными балками, крюками и анкерами, встроенными в здание и сам карниз. Металлические карнизы крепятся к зданию стальным или деревянным каркасом и блокировкой. Деревянные карнизы состоят из выступа или «полки», поддерживаемой декоративными скобами, прикрученными непосредственно к фасаду. Карнизы могут выступать от здания на несколько дюймов до трех или четырех футов.

При рассмотрении вопроса о ремонте или замене карниза первым делом необходимо поручить инженеру или архитектору выполнить практическую оценку и исследовательское зондирование с подмостков.Инженер или архитектор оценит состояние терракоты и основной поддержки обрамления. Оценка поможет определить, можно ли залатать или отремонтировать карниз в некоторых местах, или требуется ли замена отдельных участков или всего карниза. Металлические карнизы следует проверять на предмет ржавчины, коррозии, прогиба, а деревянные карнизы следует аналогичным образом проверять на предмет гниения, трещин и расколов.

Прикрепление нового карниза к неисправной стене нарушит монтаж и увеличит утечки.

Если карниз сильно изношен, участки него, возможно, потребуется удалить, поэтому состояние дублирующего стены могут быть проверены. Скорее всего, вода проникла внутрь карниза или за ним, что также приведет к повреждению стены. Перед установкой нового карниза на стене может потребоваться переналадка или замена кирпича, чтобы сделать ее водонепроницаемой и структурно устойчивой. В некоторых случаях может потребоваться установка новой гидроизоляционной мембраны или нанесение цементного покрытия.Прикрепление нового карниза к дефектной стене только нарушит монтаж и увеличит проникновение воды.

Если будет установлено, что весь карниз или его части нуждаются в ремонте или замене, тогда у вашей доски есть несколько вариантов, все из которых подлежат утверждению LPC. Как правило, Комиссия предпочитает, чтобы объекты в исторических районах ремонтировали или заменяли кирпич, камень, кладку, карнизы и декоративные элементы теми же материалами, что и существующие. Но в зависимости от особенностей вашего здания, таких как размер карниза, его декоративность, степень повреждений и высота над уровнем улицы, ваша доска может заменить карниз на карниз, сделанный из нескольких Материалы, одобренные LPC.Но новый карниз должен быть точной визуальной копией оригинала.

Если ваша доска решает - или LPC требует от вас - заменить терракотовый карниз на терракотовый, рекомендуется выполнить несколько шагов. Армирующие стальные балки следует зачистить, загрунтовать и покрасить или при необходимости заменить. Следует использовать новые крюки, стержни, стяжки и анкеры из нержавеющей стали, а любые дефектные участки основной стены здания необходимо будет отремонтировать или заменить. Если только некоторые части карниза нуждаются в замене и исправлении других участков, можно нанести покрытие, чтобы скрыть цветовые вариации и придать карнизу более однородный вид, в ожидании утверждения LPC.Уплотнение между сегментами карниза часто содержит асбест, поэтому при удалении существующего карниза может потребоваться уменьшение содержания асбеста.

Карнизы из пластика, армированного стекловолокном

Все более популярным материалом для замены карнизов, одобренным LPC, является пластик, армированный стекловолокном. FRP, тонкая оболочка с покрытием из полиэфирного геля, стойкого к ультрафиолету, может быть отформована и окрашена, чтобы почти точно соответствовать стилю, деталям и цвету существующего карниза.Даже стыки из раствора, опорные кронштейны и другие конструктивные элементы в существующем карнизе могут быть предусмотрены исключительно для декоративных целей в форме FRP в заменяющем карнизе. Для наблюдателя, смотрящего с земли, хорошо продуманный сменный карниз, сделанный из FRP, часто неотличим от карниза, сделанного из оригинальных материалов, будь то кладка, металл или дерево.

FRP обычно выпускается в виде секций длиной от двух до 16 футов с толщиной оболочки приблизительно 3/16 дюйма.Секции карниза крепятся к зданию с помощью деревянного каркаса и системы блокировки, аналогичной той, что используется для металлического карниза, а затем заделываются по швам и по краям. Вдоль дна могут быть предусмотрены дренажные отверстия для выхода воды, попадающей за карниз.

Сменный карниз должен быть неотъемлемой частью здания и его конструктивных опор.

Основные преимущества FRP заключаются в том, что, в отличие от терракоты, металла или дерева, он не требует особого ухода, поскольку не растрескивается, не корродирует, не окрашивается и не выцветает.Кроме того, поскольку они сделаны из легкого материала, карнизы из стеклопластика не требуют тяжелых стальных опор и не создают структурных нагрузок на здание. Они также намного дешевле в изготовлении и установке, чем терракотовые или металлические. Деревянные карнизы обычно изготавливаются вручную, что увеличивает время и затраты на их строительство. На карнизы из стеклопластика обычно предоставляется 10-летняя гарантия.

Для замены карниза иногда используются другие материалы. Бетон, армированный стекловолокном, также может быть изготовлен в соответствии с деталями и цветом существующего карниза.Сменные сегменты GFRC обычно имеют толщину до нескольких дюймов, а материал легче кирпичной кладки, хотя и не такой легкий, как FRP. В отличие от камня и другой кладки, FRP и GFRC не являются несущими материалами, поэтому их можно использовать только в качестве декоративных элементов, а не в качестве конструктивных элементов.

Имейте в виду, что установка заменяющего карниза должна быть неотъемлемой частью здания и его конструктивных опор; его нельзя просто врезать в стену. Верхняя поверхность карниза должна быть немного отклонена от здания, чтобы вода стекала с края, а не обратно к стыку карниза со стеной здания.В зависимости от конструкции карниза может быть рекомендована установка противомоскитной планки над верхней кромкой нового карниза для дальнейшего предотвращения проникновения воды. Замена частей карниза на другие материалы (например, терракота и стеклопластик), даже если они совпадают визуально, может привести к проблемам, возникающим из-за различных свойств расширения и сжатия материалов, а также деталей крепления.

Долгая рамка времени

Независимо от того, какой тип материала ваша доска решит использовать, есть несколько соображений, которые следует учитывать при любой программе замены карниза.Во-первых, это сроки: для знаковых объектов или зданий в исторических районах LPC может потребоваться от нескольких недель до нескольких месяцев, чтобы рассмотреть и утвердить проект заменяющего карниза.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
