виды кладок и их особенности

Бетон, дерево и кирпич — та тройка лидеров, которая, несмотря на появление большого количества конкурентов, до сих пор входит в число важнейших строительных материалов. Из них возводят всевозможные постройки — жилые, общественные и промышленные здания, гаражи, бани, хозяйственные сооружения. Кирпич долговечен и прочен, поэтому в надежности конструкций можно не сомневаться. Однако начинающим каменщикам надо знать, что такое кирпичная кладка, виды кладок, особенности перевязок и их отличие. Возведение кирпичного здания — процесс требовательный, но соблюдение технологии даст шанс выполнить работы качественно, но без помощи профессионального каменщика.

Разновидности кирпичей

Все знакомы с тем, как выглядит такое привычное изделие-параллелепипед, однако немногие осведомлены о названиях граней этого искусственного камня.

Кирпичная кладка, виды кладок, особенности, требования к работе

Кирпичная кладка, виды кладок, особенности, требования к работе
  1. Постель — самая большая грань, которая чаще всего параллельна основанию кладки.
  2. Ложок (ложковая часть) — длинная боковая грань кирпича, вторая по площади.
  3. Тычок (тычковая часть) — грань, имеющая самую маленькую поверхность.

Существует и еще пара терминов, относящихся к героине этой статьи. «Верстой кладки» называют наружный, фасадный ряд. «Забуткой» — свободное пространство, которое заполняют (забутовывают) керамзитом, старым кирпичным материалом, или заливают бетоном (пенобетоном).

Сейчас в продаже есть достаточно широкий ассортимент этого строительного материала. Каждый вид имеет свою сферу применения, форму, размер, структуру, различаются они и по цене. Поэтому сначала надо познакомиться с наиболее популярными видами сырья, а потом остановиться на самом подходящем камне для конкретного строительства.

Кирпичная кладка, виды кладок, особенности, требования к работе

Кирпичная кладка, виды кладок, особенности, требования к работе

В списке наиболее востребованных строительных материалов находится несколько видов кирпичей. Это:

  • силикатные;
  • шамотные огнеупорные;
  • керамические обычные;
  • клинкерные изделия.

Бывают полнотелые и пустотелые блоки, их используют в зависимости от возводимых конструкций.

Силикатный

Этот вид считают одним из самых покупаемых, причина — его невысокая цена. Силикат — смесь извести и песка. Изготавливают силикатные кирпичи в автоклаве, где создают высокое давление и температуру (200°). Заканчивается процесс сушкой и формовкой. Этот материал неидеален, он имеет довольно много минусов.

Кирпичная кладка, виды кладок, особенности, требования к работе

Кирпичная кладка, виды кладок, особенности, требования к работе
  1. Большая плотность, но малая прочность. Тяжелый материал может стать причиной разрушения фундамента, а его не слишком впечатляющая надежность не дает использовать силикат для сооружения массивных строений.
  2. Невозможность долго противостоять огню, который через некоторое время разрушит гидросиликат кальция. Это компонент, придающий изделию прочностные характеристики. По этой причине силикат нельзя использовать для кладки печей, каминов, мангалов и т. п.
  3. Низкий уровень влагостойкости. Такой недостаток требует очень надежной гидроизоляции фундаментов. Без обустройства дополнительной защиты высок риск деформации возведенного основания.

Высокая теплопроводность — еще один негативная характеристика силиката. Но, несмотря на все минусы, кирпич широко используют в разных областях строительства.

Шамотный

Кирпичная кладка, виды кладок, особенности, требования к работе

Кирпичная кладка, виды кладок, особенности, требования к работе

У этого огнеупорного материала своя «ниша»: он защищает объекты, подвергающиеся постоянному воздействию высокой температуры, — печи и камины. Сырье для него — огнеупорная глина и шамотный порошок. Главные достоинства кирпича:

  1. Возможность выдерживать рекордную температуру (до 1500°). Постоянный и сильный нагрев не приносит огнеупорному камню никакого вреда.
  2. Высокая теплоемкость. Такая кирпичная кладка прогревается очень медленно, зато она очень долго держит тепло, которое постепенно отдает помещению.

Недостаток у шамотных материалов один — это высокая цена, но она оправдана, если речь идет об использовании их по назначению — при сооружении каминов и печей.

Керамический

Кирпичная кладка, виды кладок, особенности, требования к работе

Кирпичная кладка, виды кладок, особенности, требования к работе

На производство этого красного кирпича идет обычная глина, которую обжигают, постепенно доводя температуру до 1000°. Пористость он приобретает благодаря выпариванию воды, выгоранию органических компонентов. К сильным сторонам этой разновидности относят:

  1. Относительную легкость, если сравнивать с силикатными камнями. Это преимущество дает возможность использовать его для разнообразных строений.
  2. Высокую прочность, несмотря на небольшой вес.

Стоимость материала изменяется в больших пределах, так как цена зависит от предназначения (лицевой, рядовой), от декоративных качеств и технических характеристик.

Клинкерный

Кирпичная кладка, виды кладок, особенности, требования к работе

Кирпичная кладка, виды кладок, особенности, требования к работе

Отличия этого кирпича от предыдущего — применение тугоплавких видов глины и более высокие температуры обжига (1200-1300°). Последнее условие обеспечивает качественное спекание частиц. Результат — преимущества клинкера перед керамическими камнями:

  1. Легкость по сравнению с силикатом, но повышенная прочность, позволяющая не слишком беспокоиться о фундаменте.
  2. Стойкость к повышенным температурам, сильной влажности.

Цена клинкера выше, чем у обычной керамики. Ее объясняют большие производственные энергозатраты, а также достаточно быстрый износ оборудования.

Структура и размеры

По структуре эти искусственные блоки бывают полно- и пустотелыми. В первых изделиях нет отверстий, сделанных специально, поры и пустоты, получившиеся при производстве, не в счет.

Кирпичная кладка, виды кладок, особенности, требования к работе

Кирпичная кладка, виды кладок, особенности, требования к работе

Кирпичи «в теле» используют для сооружения несущих стен и других конструкций, которые будут испытывать повышенную нагрузку. Прочность — их достоинство, а недостаток — худшие теплоизоляционные качества.

Внутри пустотелых камней (в постели) сделаны отверстия — прямоугольные либо круглые. Плюс этой кладки — лучшие теплоизоляционные качества, которые гарантируют пустоты, заполненные воздухом, минус — ее не слишком высокая прочность.

Размеры материалов также отличаются. Есть «нормальный» формат — 65х120х250 мм. Существуют и более оригинальные, но стандартные изделия:

  • 88х120х250 мм — полуторные;
  • 138х120х250 мм — двойные;
  • 65х138х288 и 88х138х288 мм — модульные, одинарный и утолщенный соответственно;
  • 65х85х250 мм — «евро-кирпич».

Кирпичная кладка, виды кладок, особенности, требования к работе

Кирпичная кладка, виды кладок, особенности, требования к работе

У последнего вида камней своя узкая «специализация»: элитных «европейцев» оставляют исключительно для облицовочных работ.

Толщина кладки: зависимость от роли

Стены из кирпича могут иметь разное предназначение, поэтому и толщина их разнится. В одних случаях они служат только отделкой, в других являются межкомнатными перегородками. Нередко возводимые стены становятся несущими конструкциями. При выборе толщины кирпичной кладки руководствуются ее ролью и требуемым уровнем теплопроводности.

Кирпичная кладка, виды кладок, особенности, требования к работе

Кирпичная кладка, виды кладок, особенности, требования к работе
  1. В полкирпича. Из-за небольшой толщины чаще такие стены строят в качестве облицовки (например, одного из видов «воздушных» блоков).
  2. В кирпич. Такая стена может служить межкомнатными перегородками, исполнять роль несущей стены для небольших построек.
  3. В 1,5, 2 и 2,5 кирпича. Это уже полноценные несущие стены, максимально надежные, гарантирующие незыблемость строения.

Выбирая вид кладки, всегда принимают в расчет характеристики будущей конструкции и толщину стен. От этого зависит нагрузка, которая будет возложена на фундамент. По этой и другим причинам в частном строительстве крайне редко используют кладку в 2 и 2, 5 кирпича: она не только требует максимально прочного основания, но и трудоемка, невыгодна, так как обходится очень дорого.

Есть ли загадки у кирпичной кладки?

Эта работа совсем непроста, поэтому заслуживает отдельного разговора. Однако есть несколько основных правил. Их надо соблюдать, чтобы получить почти идеальное здание: как долговечное, так и максимально надежное.

Кирпичная кладка, виды кладок, особенности, требования к работе

Кирпичная кладка, виды кладок, особенности, требования к работе

Требования к «укладке кладки»

Самое важное — корректное расположение кирпичных блоков.

  1. Постели должны укладываться перпендикулярно силе, что действует на кладку. Ряды обязаны быть строго горизонтальными. Это необходимо, чтобы давление передавалось на каждый камень конструкции равномерно по всей поверхности. Если не обеспечить это условие, то кирпичам, находящимся под изгибающими нагрузками, будет угрожать деформация.
  2. Вертикальность швов между кирпичами обязательна, они должны быть перпендикулярны постелям. Любые нарушения геометрии боковых граней, использование неидеальных (бывших в употреблении) материалов, укладка с наклоном может привести к неприятным последствиям. Худший финал — образование трещин в ближайшее время.
  3. Поперечные и продольные швы должны перекрываться (перевязываться) кирпичами следующих рядов. Смещение на половину либо четверть длины камня — условие, необходимое для корректного распределения давления между элементами. Иначе в будущем неминуема их деформация и разрушение из-за воздействия вертикальных нагрузок.
  4. Кладку из кирпичей и фундамент (цоколь) должен всегда разделять гидроизоляционный материал.

Кирпичная кладка, виды кладок, особенности, требования к работе

Кирпичная кладка, виды кладок, особенности, требования к работе

Но есть еще требования к не менее важному материалу — к связующему составу таких стен.

Смеси для разных кирпичей

Качественный раствор — второе обязательное условие. Смесь можно купить или сделать самостоятельно, но только точное соблюдение пропорций и следование инструкции даст шанс обеспечить прочность конструкции. Раствор применяют разный.

Кирпичная кладка, виды кладок, особенности, требования к работе

Кирпичная кладка, виды кладок, особенности, требования к работе
  1. Для возведения наружной части стены оптимален состав, сделанный на основе цемента. Он наименее подвержен неблагоприятному влиянию внешней среды. С честью он выдержит и многочисленные атаки влаги.
  2. Для укладки кирпичей внутри помещений нередко выбирают известковые растворы, которые способны удерживать тепло. Они легко распределяются по поверхности. Если не нарушать технологию, то воздуха в швах не будет.
  3. Для конструкций, которые будут постоянно контактировать с высокой температурой, у шамотного кирпича есть свой фаворит — глиняная смесь. Такой раствор очень эластичен, к тому же ему экстремальная температура не страшна.

Сухие готовые смеси — лучший состав для декоративной кладки, для большого объема работ внутри помещений.

Кирпичная кладка: виды кладок

Кирпичная кладка, виды кладок, особенности, требования к работе

Кирпичная кладка, виды кладок, особенности, требования к работе

Когда в ближайшем будущем запланирована кирпичная кладка, виды кладок — тема, необходимая для изучения. Уже изобретено достаточно много видов расположения кирпичей, ведь этот материал используется повсеместно уже столетиями. У любого из них есть свои требования, несоблюдение их приведет к скорой деформации возведенных стен. Разница — в размещении материала. Самыми качественными и популярными в строительной среде являются несколько способов.

Ложковая перевязка

Кирпичная кладка, виды кладок, особенности, требования к работе

Кирпичная кладка, виды кладок, особенности, требования к работе

Кладка в полкирпича — самый простой и знакомый практически всем вариант, когда ложковые ряды смещаются на половину либо на четверть длины параллелепипеда. При строительстве настоящих стен эту перевязку применяют очень редко, однако для облицовочных работ такая кладка практически идеальна.

Цепная кладка в кирпич

Кирпичная кладка, виды кладок, особенности, требования к работе

Кирпичная кладка, виды кладок, особенности, требования к работе

Это лучший способ для возведения стен в один кирпич. Особенность цепной перевязки — смена рядов. Если первый из них тычковый, то следующим укладывают ложковый: он состоит из двух параллельных камней, которые размещают с разбежкой (смещением) швов. Вертикальные швы рядов совпадать не должны.

Многорядная перевязка

Кирпичная кладка, виды кладок, особенности, требования к работе

Кирпичная кладка, виды кладок, особенности, требования к работе

Предыдущий вид кладки на практике применяют редко, так как большой необходимости в частой смене тычковых и ложковых рядов нет, а прочность конструкции уменьшится незначительно. Поэтому после тычкового ряда кирпичей укладывают от 3 до 6 ложковых. Но есть требования к такой кладке: тычковый ряд начинает и завершает возведение стены, он обязателен под балками и там, где располагаются выступающие элементы конструкции (например, карнизы).

Облегченная кладка

Она типична для малоэтажного строительства. Особенность такого облегченного варианта кирпичной кладки в том, что между рядами-стенами оставляют свободное пространство. Его заполняют каким-либо теплоизоляционным материалом — пенобетоном (полистиролбетоном), керамзитом и т. п. Ряды кладок соединяют по-разному.

Кирпичная кладка, виды кладок, особенности, требования к работе

Кирпичная кладка, виды кладок, особенности, требования к работе
  1. Трехрядные перевязки. Каждые пять рядов с пустотой сменяют три сплошных, перевязочных. Усиливают и соединяют конструкции металлическими стяжками, замурованными в растворе обоих рядов.
  2. Анкерные бетонно-кирпичные кладки. При ложковой перевязке в ряды добавляют тычковые элементы-анкера, которые выступают во внутреннее пустое пространство. Затем пустоты заполняют пенобетоном.
  3. Колодцевая кладка. Если посмотреть на нее в разрезе, то легко увидеть конструкцию, очень похожую на цепь колодцев. Особенность ее — вертикальная перевязка рядов. Внутри каждого из отделений должен находиться утеплитель.

Кирпичная кладка, виды кладок, особенности, требования к работе

Кирпичная кладка, виды кладок, особенности, требования к работе

Теплоизоляционный материал засыпают после полного застывания кирпичных стен. В противном случае они могут «уехать».

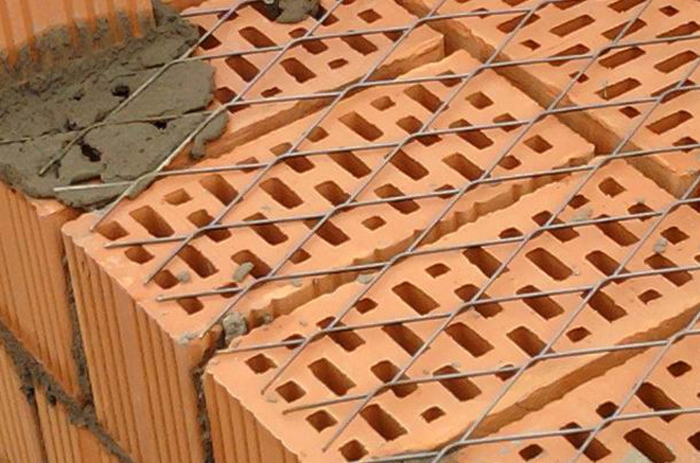

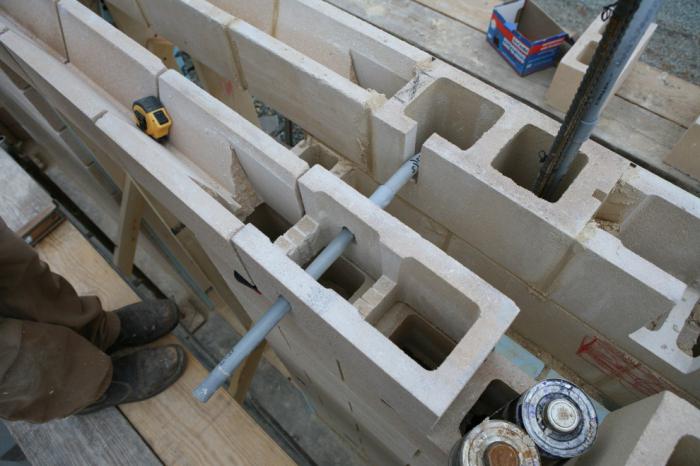

Армированная кирпичная кладка

Такой вариант возведения стен значительно повышает их прочность, гарантирует большую надежность и долголетие зданий. Армирование нередко используют и для несколько иных целей:

  • для максимально крепкого соединения капитальной несущей стены и облицовочной кирпичной конструкции;
  • для придания зданию дополнительной прочности, если строительство идет в сейсмически опасных зонах.

Иногда закладка арматуры становится альтернативой или дополнением тычковым элементам в бетонно-кирпичных кладках, в трехрядных перевязках. Используют как арматурные прутья, так и сетку.

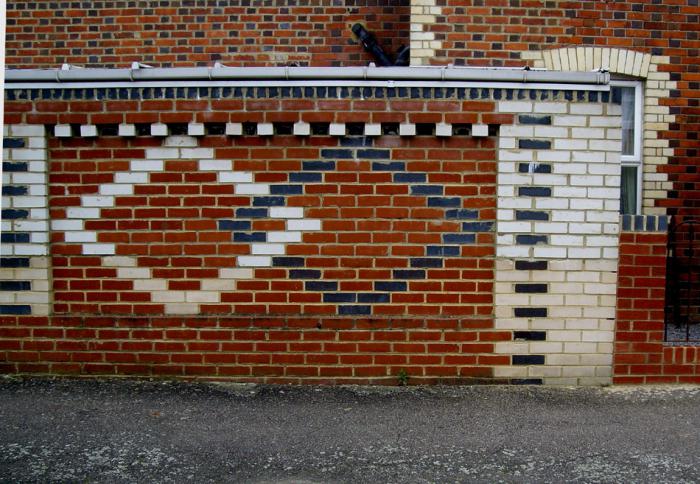

Декоративная кладка

Ее цель — придание фасаду строения необычного вида. Неповторимости здания можно достигнуть несколькими способами.

Кирпичная кладка, виды кладок, особенности, требования к работе

Кирпичная кладка, виды кладок, особенности, требования к работе
  1. Ажурная кладка (с перфорацией). В этом случае используют ложковую перевязку, во время работ оставляют просветы между элементами. Второй способ — смещение кирпичей относительно плоскости стены.
  2. Лицевая кладка. Здесь используют те же «в полкирпича», но в роли строительного материала выступают изделия с различными декоративными эффектами-«дефектами».
  3. Баварский вариант — случайное смешивание кирпичей определенного цвета, но различных оттенков без какой-либо строгой закономерности.

Кирпичная кладка, виды кладок, особенности, требования к работе

Кирпичная кладка, виды кладок, особенности, требования к работе

Самый простой вариант для цепной перевязки — оформление стен разноцветным кирпичом: например, белым силикатным и керамическим красным.

Нужно ли утепление?

Экономичный облегченный вариант кладки всегда требует участия теплоизоляции. Чаще других используется колодцевый метод. В качестве утеплителя помимо бетона и керамзита могут выступить обломки кирпича, камни, песок или щебень. Во время укладки теплоизоляции необходима тщательная трамбовка каждого уложенного слоя.

Кирпичная кладка, виды кладок, особенности, требования к работе

Кирпичная кладка, виды кладок, особенности, требования к работе

Кирпичные несущие стены без пустот рекомендуют утеплять в любом случае, независимо от их толщины. Если кладку используют для облицовки здания, возведенного из газобетона, то операция по утеплению необязательна. Когда все же решаются на этот шаг, то к несущей стене крепят теплоизоляцию, оставляют воздушную прослойку (40-50 мм), затем выкладывают фасадную стену из облицовочного кирпича.

Как видно, кирпичная кладка, виды кладок и разнообразие имеющихся вариантов дает большой простор для выбора. Однако любому каменщику-новичку нельзя ни на йоту не отступать от правил возведения таких стен, стараться делать все неспешно и основательно. Именно такой подход гарантирует незыблемость будущего здания.

«Венчает» тему интересное видео:

Виды кирпичных кладок (фото). Виды кирпичной кладки по конструктивным и технологическим особенностям :: SYL.ru

Кирпичная кладка всегда выполняется на основе определенных правил, ведь главное в ней – прочность и монолитность. Существуют различные виды кирпичных кладок, при этом каждый из них имеет свои особенности.

Как разрезается кладка?

виды кирпичных кладок

Основное правило кирпичной кладки – это четкое следование трем правилам разрезки. Структура этого материала особенная, поскольку он может переносить разные нагрузки, кроме нагрузки на изгиб. Поэтому к основным правилам кладки относятся следующие:

  1. Ряды должны располагаться параллельно друг другу, чтобы на кирпич приходилась только нагрузка на сжатие, при этом давление на конструкцию под углом оказываться не будет.
  2. Боковые грани кирпичей в каждом ряду должны располагаться так, чтобы между ними образовывались поперечные и продольные швы.
  3. Все швы кладки располагаются строго параллельно и образуют между собой шов.

Какие бы виды кирпичных кладок ни использовались при строительстве, этих правил обязательно стоит придерживаться.

Перевязка: зачем она нужна?

Перевязка играет важную роль. Ее суть в следующем: верхний кирпич кладется на два или три нижних, при этом оставляется максимальная глубина в ¼ кирпича. То есть верхний кирпич кладется в кладке так, чтобы равномерно распределялась нагрузка на всю кладку во всю ширину стены. Если правило будет нарушено, строительная конструкция потеряет в прочности и монолитности. Перевязка выполняется на вертикальные, поперечные и продольные швы. В зависимости от того, какие виды кирпичной кладки используются, применяются два типа перевязки:

  1. Цепная. Она необходима при чередовании тычковых и ложковых рядов. Такой подход целесообразен при отсутствии необходимости в дальнейшей отделке облицовочным кирпичом.
  2. Если стены будут отделаны облицовкой, применяется многорядная перевязка. Ее суть в том, что кирпичная кладка состоит из нескольких стенок шириной в половину кирпича, состоящих из ложков. Сначала укладывается шесть рядов ложковой кладки, затем кладется тычковый ряд.
  3. Если будут возводиться столбы или простенки высотой до одного метра, применяется трехрядная перевязка, где один тычковый ряд сменяется тремя ложковыми.

Основные правила и составляющие кладки

Процесс кирпичной кладки непростой, к тому же нужно учесть ряд моментов. Во-первых, перед укладкой материала важно провести изоляцию, например слоем рубероида или каким-нибудь другим изолирующим материалом. Сначала кирпич укладывается по углам, при этом на них крепятся скобы и порядовки – они помогут сделать кладку ровной и прямолинейной. Шнур в качестве порядовки располагается каждые 5 метров, он не должен провисать, иначе есть риск нарушить всю красоту конструкции.

виды кирпичной кладки

Шириной кладки считается толщина стены, которая кратна числу уложенных полукирпичей. То есть стены могут быть выполнены в один, два или полтора кирпича. При монтаже перегородок возможна толщина в половину или четверть кирпича.

Сплошная кладка

Существуют различные виды кирпичных кладок, каждая из которых нашла применение в строительстве. Рассмотрим каждый из видов подробнее.

Сплошная кладка – это монолитная конструкция, ширина которой равняется половине кирпича. Они укладываются вдоль наружной грани стены: в этом случае ряды называются версты, а заполнения между ними – забутки. При сплошной кладке кирпичи укладываются без пустот и утеплителя, то есть стена состоит только из раствора и кирпичей. Чаще всего этот вариант применяется при возведении несущих стен, ограждающих конструкций, когда монтаж утеплителя выполняется снаружи, или теплоизоляция выполняется другими способами.

виды кирпичной кладки стен

Сплошные виды кирпичной кладки могут быть уложены по многорядной или однорядной перевязке швов, но простенки и столбы укладываются только по системе трех рядов. Если выполняется кладка конструкций, на которые будет приходиться слабая нагрузка, целесообразно и экономично использовать бой кирпича или кирпич-половняк. Если сплошной кладкой монтируется дымовой канал, то кирпич берется обожженный глиняный, а швы каналов тщательно промазываются глиной. При монтаже сплошной кладки используются только пластичные растворы, нельзя выполнять заливку кладки жидким раствором, то есть прыском.

Облегчённая кладка

Эти виды кирпичных кладок применяются при строительстве объектов с небольшим количеством этажей. Суть конструкции в том, что в ней возводятся две стенки в полкирпича шириной, которые располагаются параллельно друг другу. Используются только целые кирпичи. Простенок утепляется теплоизоляционными материалами, при этом вся стена не может быть выполнена облегченной кладкой – на стене через каждый метр требуется укладка тычкового ряда.

Облегченная кладка была придумана строителями с целью сделать стены тоньше, но чтобы при этом сохранились теплотехнические свойства. Так, стены, уложенные облегченной кладкой, при экономии материала порядка 40% обладают уменьшенными показателями водопоглощения, поэтому работы по отделке могут выполняться гораздо раньше. Часто такие виды кирпичных кладок стен используются при возведении конструкций с внутренним утеплителем. Кладка ведется с применением теплого раствора, куда добавляется любая разновидность пористого песка. Такая смесь – это возможность сделать кладку тоньше за счет его повышенной теплостойкости. Стены могут возводиться на основе пористо-пустотелого или пустотелого, керамического или легкобетонного кирпича. Облегченная кладка предполагает расшивку швов по всему фасаду здания. Защитить участок под окном можно выкладыванием участков из двух рядов кладки.

Армированная кладка

виды кирпичных кладок для домов

Армированная кладка широко применяется для возведения конструкций, на которые приходятся значительные нагрузки. Арматура может располагаться в вертикальных или горизонтальных швах, при этом их толщина должна быть большей толщины, чем толщина диаметра прута. Сущесвуют различные виды кирпичной кладки стен на основе армирования: готическая, цепная, голландская. Если армирование выполняется поперечно, используются металлические сетки разной формы, которые следует уложить через каждые 3-5 рядов кирпичной кладки.

Армирование кладки – это возможность сделать ее устойчивее и прочнее. Особенно когда возводятся конструкции, на которые приходится большая нагрузка. Суть работ сводится к тому, что в швы кладки помещается стальная арматура. Она хорошо сцепляется с раствором, поэтому кладка получается монолитной. Уложить арматуру можно вдоль и поперек. После того как прутья закрепляются в швах, они будут забирать часть нагрузки на себя. Кроме того, благодаря армированию можно воплотить в реальность любые нестандартные решения, например декоративную перевязку швов или колонны необычной формы. В качестве арматуры можно использовать полосовую сталь, периодический профиль, проволоку катанку. Фиксация в кладке выполняется посредством сгибания свободных концов арматуры в крюки.

Декоративная кладка

Для создания определенного архитектурного облика фасада используются различные виды кирпичной кладки облицовочного кирпича. Особенность такого подхода – возможность создания необычного экстерьера, который будет выделяться на фоне остальных застроек. Кладка лицевого кирпича выполняется такими способами, как прямой, декоративный и художественный, то есть рельефный. Прямая кладка предполагает разные способы перевязки кирпича, когда швы распределяются равномерно.

виды кирпичных кладок в старину

Декоративная кладка – это возможность создать определенный рисунок на фасаде и использовать для этого кирпичи разного цвета. При художественной кладке рисунок на фасаде создается на основе схемы швов, использования цветных кирпичей, которые укладываются по-особенному. Достоинство рельефной кладки – в возможности создания сложного рисунка, дополненного такими архитектурными деталями, как выступы, выемки, наклоны, пилястры.

Данные разновидности – самые современные и красивые виды кирпичных кладок для домов с применением цветного и фактурного кирпича. Декоративной называется кладка, когда фасад украшается рисунком благодаря продуманному шву и использованию необычных видов материала. Подобный эффект применяется для отделки торцов зданий, простенков, подкарнизных пространств и других заметных участков стен. Если использовать глазурованные кирпичи, можно сделать кладку еще интереснее.

Декоративная кладка – это различные виды кирпичных кладок. Фото показывает, что схем и рисунков на фасадной поверхности предостаточно. Варьируя и чередуя материалы, можно создать яркую композицию на поверхности. При этом стены могут быть простыми, а могут иметь рельефную поверхность – для ее получения используются различные технологии и архитектурные элементы.

Лицевая кладка

Разновидностью декоративной кирпичной кладки выступает лицевая, когда используется силикатный или керамический кирпич. Это хороший способ для отделки фасадов, лицевая часть которого выстраивается из отборного целого кирпича или камней, которые имеют правильные кромки и углы. Такая кладка ведется на основе многорядной системы перевязки: облицовочный материал перевязывается с основной стеной, при этом на каждые пять ложковых рядов кладки приходится один тычковый.

виды кирпичных кладок в интерьере кухни

Лицевая кладка широко применяется для отделки наружной части стен и интерьера на лестничных площадках, в холлах и вестибюлях. Швы в таком типе кладки должны быть одной толщины и аккуратно расшитыми. Если выполняется кладка различных архитектурных форм, например эркеров или колонн, используется фасонный камень или полнотелый кирпич.

Как выполняется кладка?

Виды кирпичных кладок по конструктивным и технологическим особенностям следующие: вприсык, вполуприсык и вприжим. Выбор способа зависит от пластичности раствора, времени года, когда ведется строительство, степени чистоты самого материала.

  • Кладка вприсык применяется только на основе пластичного раствора, когда все швы на фасаде заполняются раствором, но не полностью. Чтобы раствор не выдавливался из швов, а лицевая часть кладки была гладкой, при работе нужно отступить от стены на 20 мм.
  • Кладка вприжим применяется при использовании жестких растворов, когда швы заполняются полностью.
  • Кладка вполуприсык с подрезанием раствора используется при необходимости заполнения швов, расположенных вертикально и горизонтально.

Требуется ли утепление?

Очень часто в строительстве используются эффективные виды кирпичных кладок с утеплителем. Чаще всего это колодцевая кладка, которая популярна и экономически выгодна. Она представляет собой две стенки шириной в полкирпича, которые располагаются на расстоянии от 15 до 34 см друг от друга. Стены соединяются горизонтальными или вертикальными мостиками, при этом их толщина равняется четверти кирпича. Образующиеся колодцы можно заполнить легким бетоном или вкладышами из щебня, камней, керамзита и песка.

виды кирпичных кладок с утеплителем

Укладка утеплителя требует внимательности. Так, обязательно нужно выполнить трамбовку каждого слоя. Подобная технология кладки – отличная возможность защитить утеплитель от внешнего воздействия и улучшить теплоизоляционные характеристики дома. В зависимости от толщины колодцевая кладка будет иметь разную степень устойчивости и капитальности. Очень часто более высокая прочность обеспечивается соединением слоев диафрагмами – они монтируются на уровне окон и плит перекрытия. Кирпичная кладка с утеплителем может выполняться двумя способами:

  1. Внутренним утеплением – через монтаж воздушных прослоек и колодцев, которые заполняются утеплительным материалом.
  2. Внешним утеплением – для этого используется дополнительный слой утеплителя.

А как было раньше?

Виды кирпичных кладок в старину ограничивались несколькими вариантами. Причем основные отличия приходились на способы перевязки. Их называли по названию граней кирпича: самая маленькая грань – это тычок, средняя – ложок, самая большая – постель. Согласно старорусской кладке, требовалось чередовать ложки и тычки в горизонтальном ряду – именно на основе подобной технологии возводились многие здания, церкви. Второй популярной техникой была цепная. Согласно ей, горизонтальные ряды ложков чередовались с таким же горизонтальным рядом тычков. Правда, такая техника была не столь популярна. Уже в XVIII веке существовали различные виды кирпичных кладок – в полтора кирпича или два, с затиркой швов или без нее, с цепной или многорядной перевязкой. Многие из этих способов дошли и до наших дней и активно используются в строительстве.

виды кирпичных кладок в полтора кирпича

Кстати, в старину и способ получения кирпича был совершенно другим. Чаще всего это была ручная работа, когда требовалось найти глину и ил со дна водоемов, привезти их домой, добавить воду, солому, сено, после чего сформовать материал и оставить его сушиться. Конечно, в таком варианте кирпич до наших дней не дошел, зато можно понять, насколько трудоемким был путь получения этого материала.

Кирпич в интерьере кухни: почему бы и нет?

Современная кухня радует глаз различными декоративными элементами. И удивительно, но кирпичная кладка нашла отражение не только для оформления фасадов, но и при дизайне этого важного функционального помещения. Кладка из кирпича сегодня активно используется для придания комнате необычности и индивидуальности. Причем для декора применяются самые разные виды кирпичных кладок в интерьере кухни, но чаще всего декоративная и рельефная.

Чаше всего кирпичная кладка на кухне встречается в помещениях, оформленных в современном стиле. Основное правило – не переборщить с кирпичом, который считается мощным и внушительным материалом. Возможно применение кладки для отделки одной стены или кухонного фартука, оформления арки над дверным проемом или отдельной части стены, где располагается обеденная зона. При этом очень важно соблюдать правила обустройства кухни, где не самые выгодные условия для любого отделочного материала.

Виды кирпичных кладок

Привет друзья! Сегодня мы будем рассматривать такую интересную тему, как виды декоративных кирпичных кладок. К слову замечу, что на сайте есть онлайн-калькулятор для расчета кол-ва кирпичей и рядов, площади кладки, необходимого кол-ва раствора, и других данных. Думаю, он вам пригодится.

Порядовка декоративных кладок

На самом деле существует порядка двадцати видов декоративных кладок.

Мы не будем пока их все затрагивать. Но вот на парочку основных из них я хочу подробнее обратить ваше внимание. Тем более, что они считаются самыми популярными и на мой взгляд не требуют больших вложений.

Это готическая кладка, состоящая из перемежающихся рядов, где ложковые и тычковые кирпичи устроены поочередно. Этот вид кирпичной кладки вы встретите в семи случаях из десяти. Это и не удивительно. Потому что, как я уже говорил, порядовка с готической кладкой считается самой популярной и часто используемой при строительстве и облицовки дома. Ну и конечно же порядовка крестовой кирпичной кладки. В этой кладке также идет чередование ложковых и тычков рядов кирпичей. Разница лишь в том, что чередование здесь идет так: два ложковых, один тычковый и т. д.

На заметку: тычковая кладка — это когда кирпич своей узкой стороной (тычком), обращен к внешней стороне стены.

Готическая кладка

Схема готической кладки в 1 и 2 кирпича (нажмите на картинку для увеличения)

Стены созданные толщиною в два кирпича с порядовкой готической кладки выкладываются в следующей последовательности. Начальный ряд наружной версты – перемежающиеся ложковые и тычковые кирпичи, внутренняя верста – кирпичи, положенные тычком, забутка из ложковых, следующий ряд наружной версты также как и первый, только с перевязкой вертикальных швов; внутренняя верста выкладывается так же, как и наружная, только забутка выполняется уже тычками.

На заметку: верста это крайние ряды кирпича образующие поверхность стены. ЗАБУТКА — это кладка находящаяся межу внешней и наружной верстой (внутренняя).

Прямые углы кирпичных кладок с готическим узором швов на фасаде начинают выкладывать в следующем порядке:

Готическая кладка кирпича

Начальный ряд:

— с трех-четвертки и целого кирпича начинаем выкладывать наружную версту. Далее по обе стороны угла чередуем ложковые и тычковые кирпичи;

— внутренняя верста складывается с двух трех-четверок, выложенных ложком, а продолжают её тычками;

— забутка ведется ложками, в углу выкладываются четверки и половинки кирпичей.

Кладка углов

Следующий ряд:

— наружная верста начинается с трех-четверки и целого кирпича, затем чередуем ложки с тычками, выполненные с перевязкой вертикальных швов на фасаде;

— внутренняя верста копирует наружную;

— забутка ведется тычками, а угол заполняется четверткой и трех-четверкой.

Во время кладки простенков с готическими узорами швов на фасаде начальный ряд кладется так же, как и на участках глухих стен, только с уложенными в наружной версте четвертками. Во втором ряду внутренняя и наружная версты идентичные – это сменяющиеся тычки и ложки. Чтобы соблюдать перевязку углы внутренней версты заканчивают трех-четверками. Окна в забутке делают четверками.

Крестовая кирпичная кладка

Крестовая кладка в 1 и 2 кирпича

Стены толщиною в два кирпича с узором швов крестовой кирпичной кладки на фасаде выстраиваются в следующей последовательности:

— первый ряд наружной версты – чередующиеся тычки с двумя ложками;

— внутренняя верста – кирпичи, выложенные тычками;

— забутка выкладывается из ложковых кирпичей.

Крестовая кладка

Следующий ряд наружной версты имитирует первый, но так, чтобы вертикальный шов между ложками находился на середине ниже лежащего тычка;

— внутренняя верста копирует наружную;
— забутка складывается из тычков.

Прямые углы кирпичной кладки стен выкладываются в следующей последовательности.

Начальный ряд:

— наружная верста начинается с двух трех-четверок, положенных ложком, далее выкладываются тычковый и ложковый кирпичи, затем идет чередование тычок и два ложка, на другой стороне угла наружная верста выкладывается из чередующихся тычка и двух ложков;

— внутренняя верста начинается с двух трех-четверок и продолжается тычками по обе стороны угла;

— забутка выполняется ложками.

Второй ряд:

— наружная верста начинается с двух трех-четверок, положенных тычками, затем идет чередование один тычок и два ложка, с другой стороны к трех-четверке примыкают тычок и ложок, а далее чередование тычок, два ложка;

— внутренняя верста начинается с двух трех-четверок, перевязывающих лежащие ниже кирпичи. Укладка кирпичей продолжается в том же порядке, как и в лицевой версте;

— забутка ведется тычками, но во внутренней части угла кладутся два ложка.

Простенки с крестовыми узорами швов на фасаде выкладываются в том же порядке:

— начальный ряд так же, как и на участках глухих стен, только с укладкой в наружной версте двух трех-четверок;

— следующий ряд – внутренняя и наружная версты одинаковые, но чтобы соблюдать перевязку используются половинки и трех-четверки;

— забутка складывается из кирпичей, уложенных тычком, с заполнением промежутков неполномерным кирпичом.

Видео-ликбез кирпичной кладки

Подозреваю, что многие из вышеописанного не всё поймут – тычки, четверки, половинки, трех-четверки, и др. не всем понятные термины. Но стоит вам посмотреть хотя бы раз все это в деле вы все сразу поймете и научитесь выкладывать хоть готическую, хоть крестовую, хоть какую другую кладку.
Посмотрите тогда видео, где будет показано наглядно.

А у меня о видах кирпичных кладок пока все. А напоследок узнайте о новом виде кладки из деревянного кирпича.

Проголосуйте!

[Голосов: 0 Среднее: 0]

«Живу в городе Шатура Московской области. С детства был «повернут» на строительстве. Освоил множество профессий, в т.ч. плотника-бетонщика, каменщика-строителя, мебельщика. Полученным опытом делюсь на этом блоге.»

Кладка из кирпича: виды и характеристики.

Кирпич – давно известный строительный материал, который не теряет своей актуальности и сегодня. Виды кирпичной кладки со временем преобразовывались, их количество росло, но при всех возможных методах главное – соблюдение четких правил ведения кладки, что обеспечивает достаточную прочность и устойчивость готовой конструкции.

Состав кладки

В конструкцию кирпича входят:

  • Верхняя и нижняя плоскости – постель;
  • Длинная боковая грань – ложок;
  • Короткая боковая грань – тычок;
  • Места пересечения граней – ребра.

В большинстве случаев в строительстве используют классический керамический кирпич с размерами 250х120х65 мм и силикатный 250х120х88 мм. Бывают увеличенные камни полуторные и двойные с высотой 88 и 138 мм соответственно.

В разных видах кирпичной кладки камни укладывают в разных направлениях в строгой последовательности.

Кирпичи монтируются на цементный раствор цементного вяжущего и песка, затворенных водой. Для замеса рабочей массы используют разные рецепты: в некоторые добавляют пластификаторы, для создания других ограничиваются стандартным составом или обыгрывают плотность, консистенцию смеси. Марка раствора для кирпичной кладки зависит от характеристик конструкции и нагрузки на нее, для приготовления рабочей смеси используют цемент марки М400 или М500. В таблице приведены пропорции (цемент:песок):



Марка раствора

Марка цемента

200

150

100

75

500

1:03

1:04

1 : 5.5

1:06

400

1 : 2.5

1:03

1 : 4.5

1 : 5.5



Количество воды определяется нужной консистенцией.

Виды кладки кирпича

Разные способы укладки кирпичей принимаются при проектировании объекта в зависимости от свойств будущей конструкции и воздействующих на нее нагрузок.

Сплошная кладка

Самый простой способ укладки кирпичей. Для строительства используют только раствор и сами кирпичи. Камни могут быть уложены в 1 и более рядов общей толщиной от 120 мм.

  • Перегородки, внутренние ненесущие стены допускается выкладывать в 1 кирпич, полтора или два.
  • Несущие стены и столбики выкладывают минимальной шириной 3 кирпича (трехрядная кладка).

Толщина кирпичной кладки определяется количеством рядов, то есть количество тычков в поперечном разрезе конструкции. Получается, 1 ряд – 120 мм, 2 ряда – 250 мм с учетом шва и так далее.

Для сплошной кладки не характерно использование армирующих сеток, утеплителей. Для строительства используют только целый кирпич и пластичный раствор нормальной консистенции. Применение боя и поврежденного камня допускается для сборки подоконных стенок и заполнения каркасов стен.

Армированная кладка

Кладка с использование арматурной (армирующей) сетки применяется для сборки конструкций, к которым предъявляют повышенные требования жесткости и устойчивости:

  • Армирование обязательно к применению в сейсмоопасных районах;
  • Несущие массивные конструкции;
  • Конструктивные сборные элементы из кирпича нестандартной формы – колонны, эркеры и т.д.

Для армирования используют арматурную сетку из прутков, сваренных или связанных между собой. Фиксацию производят цементным раствором и закладыванием свободных концов между камнями. Также используют прутья проката диаметром 8 мм и более в свободной продольной укладке.

Облегченная кладка

Никакие способы кирпичной кладки не применяются так часто, как облегченная. Это трехслойные современные фасады, в состав которых введен слой утеплителя.

Стены возводят в 1 или полтора кирпича, далее оставляют промежуток нужной толщины и выкладывают облицовочный ряд в 1 или полкирпича. Кладку ведут одновременно всеми тремя рядами. Чтобы не происходило обрушений и вся конструкция работала как единое целое, кирпичные слои перевязывают между собой камнем или прочными анкерами, которые поддерживают и фиксируют утеплитель. Чтобы пористый материал не намокал от конденсата, его необходимо защитить пароизоляционной пленкой со стороны улицы (рассмотрим далее).

Облегченная кладка может быть комбинирована с легкими бетонами. В любом случае, для строительства применяется меньшее количество сборочных элементов, соответственно, снижаются затраты на материал и дорогостоящие каменные работы.

Декоративная кладка

Это художественный вид облицовочной кладки. Для нее используют кирпичи разного цвета, укладывают их необычным образом (на тычок или ложок), распиливают их делают необычные фигуры по заранее обозначенным эскизам. Интересные эффекты достигаются и разными способами перевязки, комбинирования размеров камня.

Правила ведения кладки

Чтобы конструкция получилась крепкой, важно соблюдать правила ее сборки.

  1. Кирпич – прочный камень, но только на сжатие. Изгиб для него губителен, поэтому очень важно соблюдать горизонтальность каждого камня.
  2. Горизонтальные и вертикальные грани соседних камней должны образовывать ровные ряды без выпирания из общей плоскости. Это сделает распределение нагрузки равномерным и исключит потребность в дополнительной облицовке фасада, придания ему хорошего экстерьера.
  3. Перпендикулярные и продольные швы должны быть строго параллельны друг другу попарно. Это правило вытекает из предыдущих двух.

Толщина швов также строго соблюдается:

  • Поперечные швы – не более 10 мм;
  • Продольные (ложковые) – 12 мм.

Допускаются некоторые отклонения для горизонтальных и вертикальных стыков, но они принимаются согласно конструктивным расчетам только профессиональными каменщиками. .

Деформационные швы

Чтобы стена и другая конструкция из кирпича могли функционировать полноценно без деформаций, необходимо предусмотреть деформационный шов в кирпичной кладке. Он необходим для разбивания протяженных конструкций на сегменты для равномерной их усадки и изменения объема при температурных расширениях.

Температурный шов и деформационный усадочный обычно объединяют в один. Это поперечный разрез стены от кровли до фундамента.

Порядок организации деформационных швов в кирпичной кладке регламентирует СНиП 3.03.01-87 «Несущие и ограждающие конструкции». Согласно документу, зазоры необходимо предусматривать на расстоянии каждых 10 метров, размер шва – 10…20 мм на сооружениях протяженностью 40 и более метров. Также швы нужно создавать при строительстве на неоднородных грунтах.

Для заполнения зазоров используют разные эластичные вещества:

  • Полимерно-цементный раствор;
  • Цементно-латексный раствор;
  • Полимерные эластичные уплотнители.

Выбор материалов для заполнения позволяет выбрать подходящий по цене и качеству.

Характеристики кладки из кирпича

При проектировании дома и других конструкций (беседки, заборы и др.) во внимание принимают разные характеристики кладки, которые оказывают влияние на фундамент, грунтовое основание, выбор техники.

Плотность кирпичной кладки в кг/м3 зависит от вида используемого кирпича. Как правило, конкретно плотность кладки не так важна, как количество используемых материалов:

Вид по высоте

Количество камня без раствора, шт

Количество кирпичей с учетом швов, шт

Одинарный (65 мм)

512

394

Полуторный (88 мм)

378

302

Двойной (138 мм)

242

200



Количество раствора для кладки одинарного и полуторного камня:

Толщина кладки, кирпичей

Раствор, м3

Толщина кирпича 65 мм

Толщина кирпича 88 мм

0,5

0,189

0,160

1,0

0,221

0,200

1,5

0,234

0,216

2,0

0,240

0,222

2,5

0,245

0,227



Удельный вес 1 м3 кирпичной кладки определяют, исходя из общей массы кирпичей и раствора.  В среднем он составляет 1600-1900 кг/м3.

Гидроизоляция конструкций

Только гиперпрессованные кирпичи не боятся высокой влажности, керамические и силикатные способны постепенно разрушаться под действием воды. Защиты требуют те конструктивные части, которые постоянно или периодически длительно соприкасаются с водой – фундаменты и цоколи. Гидроизоляция кирпичной кладки может быть выполнена двумя способами:

  • Обмазочная изоляция предполагает использование полимеров в жидкой форме (мастик) из битумов и латексов. Это самый эффективный вид защиты, который адаптируется к линейному расширению основы, не рвется и максимально исключает проникновение влаги к каменной стенке.
  • Рулонная – самая доступная гидроизоляция. Рулоны рубероида раскатывают в 1-2 слоя, фиксируют швы битумной мастикой, как и сами полотна к стене.

Гидроизоляция, а точнее – защита от пара нужна и внутренним слоям облегченной кладки. Чтобы конденсат не смачивал утеплитель, между внешним рядом и теплоизоляцией оставляют зазор (дренажную полость), через которую эвакуируется образующаяся жидкость. Утеплитель прокладывают пароизоляционной мембраной.

Проложить рубероидом необходимо и место «встречи» фундамента и стены.

Виды кирпичной кладки — СамСтрой

Кирпичная кладка является одним из древнейших способов строительства зданий, и сегодня существуют различные виды кирпичной кладки – как черновой, так и лицевой. Также от выбранного типа укладки кирпича зависит прочность, надежность и долговечность зданий и сооружений. В очередной нашей статье мы раскроем вопросы о способах перевязки, разновидностях облицовки фасадов кирпичом и рассмотрим ключевые особенности каждого вида укладки.

Виды кирпича, используемые в строительстве

Современный рынок стройматериалов предлагает нам широкий выбор как рядового, так и облицовочного кирпича. Но, кроме этого, он отличается еще и по способу производства. Мы подробно остановимся на самых востребованных сегодня кладочных материалах.

Силикатный

Самым дешевым в производстве является силикатный кирпич, поэтому его цена на порядок ниже по сравнению с другими кладочными материалами. Производится на основе извести и песка. Традиционный метод изготовления – автоклавный.

Кирпич силикатный

Но силикатный материал имеет несколько существенных недостатков:

–Высокая плотность – увеличивается нагрузка на основание, снижаются теплоизоляционные характеристики.

–Низкая влагостойкость – этот вид кирпича не допускается применять для кладки фундаментов и прочих конструкций, подверженных воздействию повышенной влажности.

–Низкая стойкость к высоким температурам.

Керамический Классический красный кирпич производится из обыкновенной глины. Сырье формуется, после чего выполняется обжиг с нагревом до 800-1000 °C. В результате этого частицы глины спекаются между собой и образуют подобие сплошного камня.

Керамический кладочный материал

Стоимость материала может варьироваться в широких пределах в зависимости от назначения (рядовой, лицевой), технических характеристик и декоративных качеств.

Клинкерный

Клинкерный кирпич

По технологии изготовления клинкерный кирпич отличается от керамического большей температурой обжига, что способствует более качественному спеканию частиц глины между собой. Этим обусловлена повышенная прочность и устойчивость материала к любым негативным факторам – будь то повышенная влажность, воздействие атмосферных осадков или высоких температур.
Цена этого вида кирпича выше по сравнению с керамическим, что объясняется большими энергозатратами на производство и ускоренным износом оборудования.

Шамотный

Данный вид кирпича имеет специализированную сферу применения – он предназначен для строительства сооружений, работающих под воздействием открытого огня или повышенных температур. К таким конструкциям относятся топки печей, каминов и плит.

Шамотный огнеупорный кладочный материал

Отличительными особенностями шамотного материала являются:

–устойчивость к разрушению при многократном нагреве и охлаждении;

–большая теплоемкость – конструкции из него долго остывают (отдают тепло), но медленно нагреваются.

Как выполняется кладка?

Технология кладочных работ подробно описана в другой нашей статье, а в этом материале мы подробно остановимся на основных правилах разрезки, соблюдение которых позволит построить действительно надежное и долговечное строение.

Существует 3 основных правила разрезки:

1.Постели кирпичей нужно укладывать перпендикулярно силе, воздействующей на кладку, а сами камни необходимо класть строго горизонтальными рядами. Давление, которое воздействует на кладку, должно передаваться от одного камня на другой по всей плоскости соприкасающихся граней. В противном случае под воздействием изгибающих нагрузок камни могут деформироваться.

Силы, воздействующие на кирпичную кладку

2.Вертикальные швы, которые разделяют одни кирпичи от других, должны быть строго перпендикулярны постелям. В каждом ряду камни укладывают таким образом, чтобы исключить вероятность их сдвига. Если элементы уложены с наклоном или нарушена геометрия их боковых поверхностей, это чревато образованием трещин в будущем.

Критичное воздействие силы сжатия на кирпичи с нарушенной геометрией.

3.Продольные и поперечные швы в горизонтальных рядах необходимо перекрывать элементами последующих рядов. Это выполняется путем их сдвига на половину или на четверть длины нижележащего кирпича. Другими словами, нагрузку от каждого верхнего камня должны воспринимать минимум 2 элемента в нижнем ряду. В противном случае под воздействием вертикальных нагрузок конструкций со временем деформируется и разрушится.

Последствия неправильной перевязки

4.Также важно использовать качественные строительные смеси – можно приготовить самостоятельно, строго соблюдая пропорции, либо купить уже готовые. Это обеспечит необходимую прочность конструкции и отсутствие высолов на ее лицевой поверхности.

Толщина кладки

Выбирая подходящие для будущего строения виды кирпичной кладки стен, рекомендуется изначально определиться с толщиной конструкции, так как она рассчитывается исходя из кратности к длине ложковой части кирпича, которая составляет 250 мм. В зависимости от этого толщина кладки может составлять:

–полкирпича или 120 мм;

–1 кирпич или 250 мм;

–1,5 кирпича или 380 мм;

–2 кирпича или 510 мм;

–2,5 кирпича или 640 мм.

Толщина кладки

При толщине свыше одного кирпича кроме длины тычка и ложка камня учитывается еще и толщина растворного шва (10 мм).

На практике при строительстве жилых домов кладка в 2 и 2,5 кирпича применяется крайне редко. Обусловлено это большими затратами как с точки зрения трудоемкости, так и в финансовом плане.

После выбора оптимальной толщины стен будет легче определиться со способом укладки кирпича.

Виды кладки кирпича

При строительстве зданий и сооружений применяются различные виды кладки кирпича. Они отличаются по типу перевязки, конструктивным и декоративным качествам. Мы остановимся на самых качественных и популярных среди строителей способах.

Ложковая перевязка

Ложковая перевязка

Самым простым в исполнении способом является кладка в полкирпича с перевязкой ложковых рядов кирпича – камни смещаются на четверть или половину длины. При строительстве стен применяется редко, чаще – при облицовочных работах.

Цепная перевязка

Цепная перевязка при кладке в 1 кирпич

При возведении стен в 1 кирпич самым надежным способом перевязки будет цепная. Схема кладки: один ряд тычковый, второй – ложковый с параллельной укладкой 2-х камней, но с обязательной разбежкой швов. Также нужно учитывать, что вертикальные швы тычкового и ложкового рядов не должны совпадать.

При кладке в полтора кирпича схема укладки несколько иная – один элемент будет представлять собой 1 ложковый и 2 тычковых кирпича с обязательным смещением швов в каждом ряду.

Цепная перевязка при толщине стен в 1,5 кирпича

Многорядная перевязка

На практике редко каждый второй ряд делают тычковым, да и особой необходимости в этом нет, так как прочность стен пострадает незначительно. Поэтому обычно с одним тычковым рядом чередуют 3, 4, 5, а иногда даже 6 ложковых.





Системы перевязки

Но для такого способа перевязки есть некоторые правила – тычком обязательно выкладываются:

–1-й и последний ряды кирпичной кладки;

–участки стен под балками;

–выступающие архитектурные элементы (к примеру, карнизы).

Облегченная кладка

Обычно применяется в малоэтажном строительстве. Особенностью этого способа укладки кирпича является наличие больших пустот в стеновых конструкциях, которые, как правило, заполняются теплоизоляционными материалами. Стены, выполненные по технологии облегченной кладки, по сути, представляют собой 2 стены, которые соединены между собой кирпичными перевязками или металлическими связями.

В зависимости от конструктивного исполнения различают следующие виды облегченной кладки:

–С трехрядными перевязками – каждые 5 рядов кладки с пустотой внутри стены сменяются 3-мя сплошными перевязочными рядами.

Сплошная кладка с трехрядными диафрагмами

где 1 – теплоизоляционный материал (например, керамзит, пенобетон)

2 – металлическая стяжка;

3 – сплошная кладка углов;

4 – перевязочные ряды (или диафрагма)

Анкерная кирпично-бетонная кладка – тычковые элементы укладываются с выступом во внутреннюю полость и будут служить своего рода анкерами. Впоследствии пустота внутри стен заполняется пенобетоном.

Анкерная кирпично-пенобетонная кладка

Колодцевая кладка – в разрезе напоминает цепь колодцев, за что и получила свое название. Перевязки в подобных конструкциях выполняются вертикально.

Колодцевая облегченная кладка

где 1 – теплоизоляционный наполнитель;

2 – вертикальный связующий простенок.

Армированная кладка

Армирование повышает прочность и надежность строительных конструкций из кирпича. Но в зависимости от исполнения может применяться для таких целей:

Связь несущей стены с облицовкой

1.Связь облицовочной стены с несущей.

2.Обеспечение дополнительной прочности – например, при строительстве в сейсмоопасной местности.















Армирование кладки металлической сеткой

Декоративная кладка

Применяется для создания красивого архитектурного облика фасада, который будет выделять ваше строение на фоне остальных.

Наиболее распространенные виды орнаментальной декоративной кирпичной кладки представлены на рисунке.

Основные разновидности декоративной кладки

Баварская кладка кирпича

Эта технология кладки считается немецкой, но такой вид имеют множество старинных зданий не только в Германии, но и в других странах Европы и даже в России. Техника баварской кладки заключается в случайном смешивании кирпичей разных цветов. Отличается отсутствием точной закономерности в чередовании камней различных оттенков.

Фасад, облицованный по технологии баварской кладки

Лицевая кладка

Предполагает применение качественного лицевого материала, который сегодня выпускается с различными декоративными эффектами (фото 6). Поэтому виды кладки облицовочного кирпича просто невозможно сосчитать. Но, как правило, при облицовке фасадов строений применяется классическая технология – кладка в полкирпича. Еще одна особенность – все швы должны быть одинаковой толщины и аккуратно расшиты.

Кирпич выпускается разных видов по цвету, форме и фактуре лицевой поверхности

Ажурная кладка

Мы привыкли ассоциировать кирпич с капитальными сплошными конструкциями. Вопреки этому из него можно построить даже сооружения с перфорацией (часто называют ажурной кладкой). Возведение подобных конструкций осуществляется с применением традиционной ложковой кладки в полкирпича. Особенность этого способа укладки заключается в другом – между тычками соседних кирпичей оставляют зазоры и аккуратно разделывают швы.

Пример ажурной кладки с просветами

Но не обязательно сооружение должно быть с просветами – кладка может быть выполнена с выступающими элементами, как показано на фото 8, или с необычными рельефами, которые достигаются за счет смещением кирпичей при кладочных работах.

Ажурная кладка с выступающими кирпичамиРельефная кладка

Нужно ли утеплять?

Необходимость утепления определяется исходя из толщины материала несущих стен. Если они кирпичные, то, с целью экономии энергоресурсов, а значит и своих финансов, рекомендуется выполнить теплоизоляцию, вне зависимости от их толщины. Но если стены из газобетона достаточной толщины (в пределах 400 мм), а из кирпича будет только облицовка, то процедуру утепления можно опустить.

Если утепление все же планируется, то обычно выполняется трехслойная кладка, которая в разрезе представляет собой несущую стену, слой теплоизоляционного материала необходимой толщины, воздушную прослойку в пределах 40 мм и внешнюю стену из облицовочного кирпича.

Пример трехслойной стены из поризованных блоков с облицовкой кирпичом

Разумеется, видов кирпичной кладки намного больше, а в данном материале мы перечислили наиболее популярные типы, которые пользуются неизменным спросом как среди застройщиков, так и в кругах профессиональных каменщиков.

Виды и назначение каменных кладок

Каменная кладка — это конструкция, которая состоит из камней, уложенных в определенном порядке на строительном растворе. Она несет на себе нагрузки от собственного веса и веса опирающихся на нее прочих конструктивных элементов, а также выполняет теплоизоляционные, звукоизоляционные и другие функции.

Виды кладок и их назначение

Существуют следующие виды кладки, которые используют при строительстве домов:

  • кирпичная
  • кладка из керамических камней
  • кладка из искусственных крупных блоков, изготовляемых из бетона, кирпича или керамических камней
  • кладка из природных камней правильной формы (пиленых или тесаных)
  • бутовая кладка из природных неотесанных камней, имеющих неправильную форму
  • смешанная кладка (бутовая, облицованная кирпичом; из бетонных камней, облицованных кирпичом,и кирпича, облицованного тесаным камнем)
  • бутобетонная кладка
  • облегченная кладка из кирпича и других материалов

Для выполнения каменной кладки применяют известковые, смешанные цементно-известковые и цементные растворы, а также цементно-глиняные растворы, в которых глина служит пластифицирующей добавкой.

  • Кладка из керамического кирпича пластического прессования обладает отличной влаго- и морозостойкостью, повышенной прочностью, вследствие чего ее применяют при возведении стен и столбов зданий, подпорных стенок, дымовых труб, конструкций различных подземных сооружений.
  • Кладка из керамического пустотелого или пористо-пустотелого кирпича используется главным образом при возведении стен зданий. Благодаря своей малой теплопроводности, эти кладки позволяют сократить толщину наружных стен на 20-25% по сравнению с толщиной стен, выложенных из полнотелого кирпича.
  • Кладка из бетонных камней, изготовленных на тяжелом бетоне, применяется при строительстве фундаментов, стен подвалов и других подземных конструкций.
  • Кладка из пустотелых и легкобетонных камней используется при возведении наружных и внутренних стен здания. Этот материал обладает хорошими теплоизолирующими показателями, но при этом пустотелые и легкобетонные камни влагоемки, вследствие чего обладают недостаточной морозостойкостью. Учитывая это качество, фасады наружных стен, выложенные из этих камней, штукатурят.
  • Кладка из силикатных камней и кирпича обладает большей прочностью и сроком службы, чем кладка из пустотелых и легкобетонных камней. Однако она более теплопроводна. Из силикатных камней и кирпича возводят как внутренние, так и наружные стены.
  • Низкомарочные легкобетонные и пустотелые бетонные камни применяют исключительно для возведения конструкций, расположенных внутри здания, с нормальным тепловлажностным режимом. Кладка, выполненная из этого материала, обладает большей теплопроводностью, плотностью, однако более прочна и долговечна, чем кладка из легкобетонных камней. Поэтому ее широко применяют для возведения не только внутренних стен, но и наружных.
  • Кладку из крупных бетонных, силикатных или кирпичных блоков, так же как из штучных материалов, используют для возведения подземных и надземных конструкций зданий и сооружений, блоки из легких бетонов, силикатного, пустотелого и пористо-пустотелого кирпича — в основном для кладки наружных стен зданий.
  • Кладка из природных камней и блоков правильной формы обладает хорошими декоративными качествами, прочностью, устойчивостью против замораживания и выветривания, мало подвержена истираемости. Мягкие пористые горные породы в виде пиленых штучных камней массой до 45 кг (пористые туфы, ракушечники и т.д.) служат для кладки наружных и внутренних стен зданий. Из пористых горныхпород (известняков, туфов) изготовляют также крупные стеновые блоки, предназначенные для укладки (монтажа) механизмами.

Камни твердых пород имеют высокую стоимость и трудоемки в обработке, поэтому их главным образом применяют в не жилом строительстве — для облицовки цоколей или отдельных частей зданий и сооружений, облицовки опор мостов, набережных.
Бутовая и бутобетонная кладки требуют больших затрат ручного труда и обладают большой теплопроводностью. Этот материал лучше применять для строительства фундаментов. Облицованная кирпичом, бутовая и бутобетонная кладки пригодны для подвальных и подпорных стен.
Кладки из силикатного кирпича сухого прессования и керамического пустотелого кирпича не применяют в конструкциях, расположенных в сырых грунтах, во влажных и мокрых помещениях, для возведения труб и печей.
Кладка из керамических пустотелых камней применяется главным образом при строительстве наружных стен отапливаемых зданий. Хорошие теплотехнические свойства этого материала позволяют сократить толщину наружных стен в средней полосе страны на полкирпича по сравнению с кладкой из обыкновенного керамического или силикатного кирпича.

Элементы кладки

Ниже мы рассмотрим основные термины:

Две большие по площади грани кирпича, расположенные по противоположным сторонам, называют верхней и нижней постелью. Ими кирпич укладывается на раствор. Длинные боковые стороны называются ложками, короткие — тычками
Кладка выполняется горизонтальными рядами, кирпичи в большинстве случаев укладываются на постель (плашмя). Бывают случаи, когда кирпичи кладут на ложковую грань (на ребро) — например, при кладке карнизов, тонких перегородок.
Версты — крайние ряды кирпича в рядах, которые образуют поверхность кладки. Версты, расположенные со стороны фасада здания, называются наружными, расположенные внутри — внутренними.
Ложковый ряд кладки — ряд, образованный из кирпичей, которые уложены длинной боковой стороной к наружной поверхности стены.
Тычковый ряд кладки — ряд, обращенный короткой стороной.
Забутовочные кирпичи (забутка) — кирпичи, уложенные между внутренней и наружной верстами.

Высота рядов кладки складывается из высоты кирпича и толщины горизонтального слоя раствора (шва). Средняя толщина шва равна 12 мм.
Ширина кладки (толщина стен) делается кратной 1/2 кирпича. При ее определении также необходимо учитывать вертикальные швы, средняя толщина которых составляет 10 мм.

Стены, выложенные из кирпича или камня, бывают глухими или с проемами. В последнем случае они могут иметь выступающие элементы — напуски, пояски, обрезы, уступы, пилястры.
Напуск — фрагмент кладки, в котором ее очередной ряд укладывают с выступом на лицевую поверхность. Ширина напуска не должна превышать 1/2 длины кирпича в каждом ряду. Пояски, карнизы и другие и другие элементы, разделяющие фасад по вертикали, образуются в результате нескольких рядов кладки выступом.
Обрез — делают с отступом от лицевой части кладки при переходе от цоколя к стене, при уменьшении толщины стен в верхних этажах зданий и т. д. Выше обреза стена имеет меньшую толщину. Последний перед обрезом ряд кладки должен быть тычковым.
Уступ — кладка, смещенная относительно основной плоскости стены по вертикали.
Пилястры — столбы прямоугольной формы, которые выступают из общей лицевой плоскости стены, выкладываются вперевязку с нею.
Борозды — углубления в стене, предназначенные для размещения трубопроводов, скрытой электропроводки и т.п. После монтажа проводок, борозды заделывают вровень с плоскостью стены. Борозды, расположенные вертикально, выкладывают кратными 1/4 кирпича. Горизонтальные борозды делают кратными 1/4 кирпича в высоту и 1/2 кирпича в глубину.
Ниши — углубления в стене, предназначенные для оборудования встроенных шкафов, электрических устройств и т. п. Их выкладывают кратными 1/2 кирпича.
Простенок — в конструкциях стен, предусматривающих оконные и дверные проемы, так называют участок кладки, расположенный между двумя соседними проемами. Их можно выкладывать в виде простых прямоугольных столбов, а можно — в виде столбов с четвертями, в которых будут крепиться дверные и оконные блоки.
Штраба — элемент, устраиваемый в тех местах, где кладка временно прерывается. Их выкладывают так, чтобы при последующем продолжении кладки можно было обеспечить надежную перевязку очередной части кладки с предыдущей. Штрабы бывают убежными и вертикальными. Убежные обеспечивают более надежную связь соединяемых частей стен. В вертикальные штрабы с целью повышения надежности закладывают стальную арматуру.

Разрезка каменной кладки

Для того чтобы камни в кладке лучше выдерживали действующую на них нагрузку всей стены, их располагают в соответствии с правилами так называемой разрезки. Камни укладывают таким образом, чтобы они соприкасались друг с другом по возможности большей площадью. Например, если верхний камень будет опираться на лежащий под ним лишь двумя точками, то рано или поздно под влиянием нагрузки от вышележащих рядов он деформируется или сломается. И наоборот, камень, опирающийся всей плоскостью, может выдерживать гораздо большие нагрузки. Для этого необходимо выровнять впадину в его постели, заполнив ее раствором.

  1. Первое правило разрезки
    Если поверхности, которыми камни соприкасаются друг с другом перпендикулярны усилию, действующему на них, камни будут работать только на сжатие. Следовательно, постели камней необходимо располагать перпендикулярно силе, воздействующей на кладку, а камни должны укладываться горизонтальными рядами.
  2. Второе правило разрезки
    Камни каждого ряда укладываются таким образом, чтобы не произошел их сдвиг. Камни со скошенными боковыми поверхностями образуют в кладке клинья, которые будут раздвигать соседние камни. Для того чтобы этого не произошло, кладку нужно выстраивать таким образом, чтобы плоскости между соседними камнями были перпендикулярны постелям. Вместе с тем, если две боковые плоскости не будут расположены перпендикулярно наружным поверхностям стен, а две другие боковые плоскости не будут перпендикулярны первым, то камни, имеющие, например, острые углы у наружной поверхности, могут выпасть из кладки.
    Таким образом, кладку необходимо разделять вертикальными плоскостями(швами), параллельными ее наружной поверхности (параллельными швами), а также плоскостями, расположенными перпендикулярно наружной поверхности (поперечными швами).
  3. Третье правило разрезки
    Если продольные и поперечные вертикальные швы будут сквозными, получится кладка, разделенная на отдельные столбики Это весьма неустойчивая конструкция, в которой швы под воздействием вертикальной нагрузки будут расширяться, что рано или поздно приведет к деформации и разрушению кладки. Чтобы избежать этого, поперечные и продольные швы в граничащих друг с другом горизонтальных рядах перевязывают камнями вышележащего ряда, сдвигая их на половину или на четверть длины относительно камней нижележащего ряда (рис. 8). В этом случае нагрузка будет распределяться равномерно на всю массу кладки. Следовательно, плоскости вертикальной разрезки каждого ряда должны быть сдвинуты относительно плоскостей, граничащих с ними рядов.

Система перевязки кладки

Системой перевязки называют порядок укладки кирпичей (камней) относительно друг друга. При кладке различают перевязку вертикальных швов, продольных и поперечных.

  • Перевязку продольных швов делают для того, чтобы кладка не расслаивалась вдоль стены на более тонкие стенки, и чтобы нагрузка в кладке равномерно распределялась по ширине стены.
  • Перевязка поперечных швов необходима для продольной связи между отдельными кирпичами, обеспечивающей распределение нагрузки на соседние участки кладки и монолитность стен при неравномерных осадках, температурных деформациях и т. п.
    Перевязку поперечных швов выполняют ложковыми и тычковыми рядами, а продольных — тычковыми.

Основными системами перевязки кирпичной кладки стен, широко применяемыми в нашей стране, являются однорядная (цепная) и многорядная, а также трехрядная перевязка.

Однорядная перевязка — в ней чередуются ложковые и тычковые ряды. Поперечные швы в смежных рядах сдвинуты относительно друг друга на четверть кирпича, а продольные — на полкирпича. Все вертикальные швы нижнего ряда перекрываются кирпичами вышележащего ряда. Цепная перевязка применяется при кладке стен. При возведении стен, у которых лицевой слой выкладывается из облицовочного или другого эффективного кирпича, цепная перевязка применяется только при соответствующем указании в проекте.

Многорядная перевязка — при ней кладка состоит из отдельных стенок толщиной 1/2 кирпича (120 мм), сложенных из ложков и перевязанных через несколько рядов по высоте тычковым рядом. В зависимости от размеров кирпича установлена максимальная высота ложковой кладки между тычковыми рядами для различных видов кладки: из одинарного кирпича толщиной 65 мм — один тычковый ряд на 6 рядов кладки; из утолщенного кирпича толщиной 88 мм — 1 тычковый ряд на 5 рядов кладки.

При многорядной перевязке кладки из одинарного кирпича продольные вертикальные швы через каждые 5 ложковых рядов перекрываются тычковым. При этом тычки могут располагаться как в отдельных рядах, так и в других рядах в чередовании с ложковыми кирпичами. Поперечные вертикальные швы в четырех ложковых рядах перекрываются ложками каждого смежного ряда на половину кирпича, а швы пятого ложкового ряда — тычками шестого ряда на четверть кирпича. Такую кладку называют пятирядной. Иногда с целью усиления переемки кладки тычковые ряды укладывают через 3 ложковых ряда.

При использовании многорядной перевязки не полностью соблюдается третье правило разрезки кладки. При этом отсутствие перевязки продольных швов на высоту пяти рядов кладки практически не снижает ее прочности, в то же время вследствие большого термического сопротивления этих швов, расположенных на пути теплового потока, улучшаются теплотехнические показатели кладки. Кладка наружных и внутренних верст — наиболее трудоемкая операция.

Производительность труда при укладке кирпича в конструкцию зависит от соотношения количества кирпича в верстах и забутке, т. е. от системы перевязки кладки. При пятирядной перевязке стен, например, толщиной в два кирпича, в версты укладывают в 1,3 раза меньше кирпичей, чем при цепной (однорядной). Это значительно облегчает работу каменщика, так как укладка ложковых кирпичей по шнуру-причалке производительнее, чем тычковых; проще обеспечивается точность перевязки, сокращается количество поперечных швов кладки, требующих аккуратности в работе.

Многорядная система перевязки рекомендуется как основная при возведении стен, в том числе и стен, облицовываемых лицевыми или другими вицами кирпича. Многорядную систему перевязки не допускается применять для кладки столбов, так как из-за неполной перевязки швов они будут недостаточно прочными.

Раскладка кирпича

Кирпич располагают на стене по возможности ближе к месту укладки. Делают это в таком порядке: для ложковых рядов — параллельно стене или под небольшим углом к ней, для тычковых — перпендикулярно оси стены. Для наружной версты кирпич располагают на внутренней половине стены, для внутренней — на наружной.

Постель, предназначенная для укладки версты или забутки, не должна при этом быть занята кирпичом.

На стенах толщиной в два и более кирпича (рис) для тычковых наружных верст кирпичи размещают стопками по две штуки перпендикулярно оси стены; для кладки ложковых наружных верст стопками по два кирпича параллельно оси стены или под углом 45° к ней с расстоянием между стопками в один кирпич. Для стен толщиной в 1/2 кирпича для тычкового ряда кирпичи укладывают по два в стопки, одна вплотную к другой параллельно оси стены; для ложкового ряда так же, но с расстоянием между стопками один кирпич.

Для стен толщиной в один кирпич для кладки ложкового ряда кирпичи располагают стопками по два кирпича, размещаемыми посередине стены параллельно ее оси с расстоянием между стопками в один кирпич; для кладки тычкового ряда — на середине стены перпендикулярно ее оси с расстоянием между стопками в 1/2 кирпича.

Для стен и перегородок толщиной в 1/3 кирпича раскладка кирпичей производится параллельно оси стены по одному друг за другом.

Кирпич начинают располагать на стене, отступив на 50—60 см от последнего кирпича укладываемой версты — так, чтобы оставалось место для расстилания раствора. При таком порядке раскладываемый кирпич не мешает разравниванию раствора на постели. Кроме того, на перемещение кирпича к месту укладки потребуется минимальное количество движений.

При раскладке кирпичей на стене необходимо следить за тем, чтобы к фасаду здания они были обращены стороной, не имеющей повреждений и отколов.

Подготовка неполномерных кирпичей

Для правильной перевязки швов кладки вертикальных ограничений, мест примыкания и пересечения стен, при кладке столбов и простенков требуются неполномерные кирпичи: четвертки, половинки и трехчетвертки.

Их обычно заготовляют сами каменщики непосредственно на рабочем месте в процессе производства работ. Для получения четверток, трехчетверток и половинок в целях экономии необходимо использовать кирпичи, имеющие отбитые углы или другие дефекты. Каждый должен уметь точно определять размер требуемого неполномерного кирпича и правильно отрубать его.

Это необходимо потому, что при неправильных размерах укладываемых неполномерных кирпичей нарушается перевязка швов и увеличивается расход раствора, а это снижает прочность кладки. Чтобы правильно отмерить длину неполномерного кирпича, наручке молотка делают зарубки, соответствующие длинам частей кирпича. Линию обрубки кирпича отмечают лезвием молотка. Затем делают насечку ударом молотка сначала по ложку одной стороны, потом по ложку другой стороны и, наконец, сильным ударом перерубают кирпич по отмеченной линии.

При рубке кирпича удар молотка должен быть направлен перпендикулярно ложку, в противном случае линия обрубки может оказаться неправильной и получится неполномерный кирпич с косым торцом. Если кирпич надо расколоть вдоль, то сначала наносят легкие удары по четырем его плоскостям, а затем сильным и коротким ударом по линии обрубки на торце кирпича раскалывают его на требуемые части. Кирпич также можно рубить ребром кельмы. При простой теске кирпича, употребляемого для кладки поясков закругленной формы и других частей здания, пользуются молотком-кирочкой.

Расстилание и разравнивание раствора на постели

Равномерное по толщине расстилание раствора является едва ли не самым важным моментом в процессе кирпичной кладки — от этого зависит, будут ли одинаковыми обжатие и плотность раствора в кладке.

Для ложкового верстового ряда раствор расстилают в виде грядки шириной 80-100 мм, для тычкового — 200—220 мм. При кладке в пустошовку, то есть когда швы оставляют незаполненными на глубину 10 мм от наружной поверхности стены, раствор расстилают с отступом от лица версты на 20-30 мм. При кладке с полным заполнением швов раствор расстилают с отступом от лицевой поверхности стены на 10-15 мм. Толщина грядки раствора, уложенного на стене, в среднем должна быть 20-25 мм. Это обеспечивает при укладке кирпича толщину шва 10-12 мм. Качество кирпичной кладки зависит не только от правильности расстилания и разравнивания раствора на постели, но и от свойства раствора. Например, известковые или смешанные цементно-известковые или цементно-глиняные растворы, обладающие большой пластичностью, легко расстилаются, разравниваются по кладке и равномерно уплотняются при укладке кирпича.

Цементные растворы менее пластичны, их труднее расстилать и разравнивать. Для повышения пластичности цементных растворов в них добавляют пластифицирующие добавки в процессе приготовления.

Пластифицированные растворы медленнее расслаиваются и после нанесения на пористое основание слабо отдают воду, что обеспечивает твердение вяжущего вещества в растворах в нормальные сроки.

Подвижность раствора для кирпичной кладки стен и столбов из обыкновенного керамического или силикатного кирпича в зависимости от способа кладки, вида и состояния кирпича характеризуется погружением эталонного конуса на 9—13 см. При кладке стен из пористо-пустотелого и пустотелого кирпича применяют раствор с подвижностью не более 7—8 см, чтобы предотвратить потери его при затекании в дыры и пустоты кирпича и избежать ухудшения теплотехнических свойств кладки. Подвижность растворов следует повышать за счет введения пластифицирующих добавок до погружения конуса на 12-14 см при кладке в жаркую погоду из сухого кирпича.
При кладке стен расстилают раствор под ложковые ряды через боковую грань лопаты, а под тычковые ряды — через ее передний край; растворную грядку разравнивают тыльной стороной лопаты.

При укладке забутки раствор набрасывают лопатой в корыто, образованное между верстами, и разравнивают также тыльной стороной лопаты.

При кладке отдельно стоящих столбов небольшого сечения раствор подают на середину столба, а затем расстилают и разравнивают кельмой по всему ряду в процессе укладки кирпича. При кладке столбов большего сечения раствор расстилают так же, как и при возведении стен.

На участках стен с большим количеством дымовых и вентиляционных каналов раствор между каналами расстилают кельмой, причем его берут со сплошной части стены или же с внутренней версты, куда раствор подают заранее. Непосредственно перед подачей на стену раствор перемешвают, так как за время, пока он лежит в ящике, тяжелые частицы песка оседают, происходит расслоение раствора и он становится неоднородным.

виды укладки и способы затирка швов

Кладка стен из кирпича – конструкция строительного типа, состоящая из уложенных в ряды определенного порядка брусков кирпича, скрепленных цементным раствором. Прочность конструкции зависит от качества продукта, состава смеси и соблюдения технологических особенностей выкладки.

Общие принципы кладки

кладка кирпича

Укладка кирпича основывается на физических свойствах материала, в частности, выдерживаемости повышенных перегрузок на сжатие

Укладка кирпича основывается на физических свойствах материала, в частности, выдерживаемости повышенных перегрузок на сжатие. Однако нагрузки на изгиб приводят к повреждению брусков, как и следующие свойства штучного материала:

  • Параллельность плоскости рядов обеспечивает перераспределение нагрузки. Допускается обустройство арочных конструкций с углом до 17°;
  • Элементы, уложенные в соседних вертикальных рядах, должны перекрывать минимум 1/4 ширины и длины элемента, то есть, один кирпич имеет опору на два других;
  • Вертикальные межкирпичные швы в обязательном порядке заполняются раствором. Процесс минимизирует угрозу расслоения кладки кирпича;
  • Возводя одновременно несколько рядов по горизонтали, необходимо перевязывать их друг с другом, что гарантирует повышенное качество соединений и стабильность слоев;
  • Первый ряд кирпичей, выкладываемый на цоколь или фундамент, отделяется слоем гидроизоляции, в качестве которого выступает битумный листовой материал или полимеры;
  • При наличии выступающего цоколя, фрагмент покрывается отливом для защиты стеновой конструкции от влаги;
  • Кирпичная кладка любого дома начинается всегда с угла, причем первой выкладывается наружная стена;
  • Упрочнить конструкцию поможет армирование с помощью стальных прутов. Способ применим как для внешних, так и для внутренних стеновых панелей.

Способы выкладки

кирпичная кладка

Вертикальные швы ложкового и тычкового ряда не должны совпадать

Профессионалы разделяют следующие виды кирпичной кладки:

  1. Ложок или ложковая выкладка – способ, отличающийся легкостью при котором каждый последующий элемент смещается на половину или четверть предыдущего: то есть, это подвижка в полкирпича от ряда к ряду со смещением вертикального шва.
  2. Цепная основывается на связке двух горизонтальных рядов. Позволяет упрочнить стену и сделать ее «однородной». Выполняется так: ложковый горизонтальный ряд, затем выкладка двух кирпичей с проведением разбежки шва и тычкового второго ряда, как показана кладка кирпича на фото.

Важно! Вертикальные швы ложкового и тычкового ряда не должны совпадать!

Если делается стеновая панель в 1,5 бруска, то применяется более сложная кладка кирпича своими руками: 1 ложковый и 2 тычковых со смещением шва по мере увеличения высоты рядов.

  1. Перевязка многорядного типа подразумевает выполнение каждого второго ряда тычковым типом, однако конструкция не уменьшит прочности и при выкладке 6 рядов ложка и одного тычка. Но при этом тычком обязательно должны быть выполнены:
    • первый и последний ряд,
    • карнизные элементы и прочие выступающие формы;
    • элементы стеновых конструкций, находящиеся под балками.
  1. Облегченная кирпичная кладка своими руками – альтернативный и самый простой вариант для застройщиков, возводящих малоэтажные строения. Отличительная черта технологии в том, что стена имеет большие полости, заполняемые теплоизоляционным материалом. Облегченная кирпичная кладка, как видно на картинке, это пара стен, выложенных в полкирпича, с заполнением внутри.
  2. Трехрядная диафрагма – сложный вариант, где происходит чередование пяти рядов полой стены с тремя тычковыми рядами. Способ в три ряда обеспечивает не только прочное соединение элементов по длине, но и формирует надежность всей конструкции.
  3. Колодец – кладка, подразумевающая наличие вертикальных перевязок между двумя тонкими стенами.
  4. Кирпично-бетонная анкерная кладка показана для утепления конструкции и применяется вместо пенобетона. Выглядит как выступающие во внутреннюю полость из формы тычковые кирпичи. Способ помогает формировать анкеровку бетона с кирпичом.
  5. Прослойка – этот вариант представляет собой кладку домов с образованием зазора в 5 см. Надежная перевязка и стабильность формы обязательна, а прослойка может быть заполнена утеплителем или сама выступать в роли теплоизоляционной конструкции.
  6. Армированный способ – это тип кладки с применением арматуры, укрепляющей стены в сейсмоопасных районах.

Зная способы кладки кирпича, несложно выбрать собственный вариант для возведения строения своими руками. Но есть несколько дельных советов и правил для получения ровного, практичного и крепкого строения.

Рекомендуем к прочтению:

Начальный этап

  1. Выровнять поверхность фундамента, устранить перепады в 10 мм на каждые 2 м несущей основы.
  2. Уложить гидроизоляционный слой на поверхность фундамента: выполняется двумя слоями рубероида.
  3. Первый ряд материала укладывается без раствора, прямо на листы гидроизоляции, скреплять нужно торцевые части брусков.
  4. Кладка производится от угла, кирпич кладется поперечно плоскости несущей основы. При выкладке в полтора элемента (если толщина панелей более 25 см), внутри добавляется продольный ряд.
  5. Горизонтальную ровность каждого ряда проверяют нитью, натянутой по уровню.
  6. Вертикальная ровность проверяется отвесом.

Правила возведения наружных стен и оконных, дверных проемов

кирпичная кладка это

Каждый последующий уложенный ряд должен сдвигаться на 1\2 кирпича

Укладывать кирпич необходимо с соблюдением технологических особенностей, что гарантирует прочность всего строения:

  • Каждый последующий уложенный ряд должен сдвигаться на 1\2 кирпича;
  • Перевязка осуществляется каждые пять продольных слоев: первый слой материала выложен тычком наружу, затем пять выкладываются вдоль основы.
  • Угловые перевязки выполняются по тому же способу, при этом нужно следить, чтобы вертикальный шов не располагался на одной линии.
  • Для выкладки углов применяются порядовки – специальный строительный инструмент, который стоит приобрести, если вы планируете строить свой дом без помощи профессионалов.

Штучный материал позволяет возвести стеновые конструкции разного размера, однако есть стандартные параметры:

  1. перегородки внутреннего типа редко превышают толщину половины бруска;
  2. возведение подсобных помещений и строений хозяйственного назначения предполагает параметры толщины в полный брусок;
  3. дома жилого типа обустраиваются стеновыми панелями в полтора – два бруска;
  4. максимальная толщина шва 12 мм, в зависимости от выбранной технологии, швы бывают выпуклыми и вогнутыми;
  5. разделка шва допускается: впустошовку, вподрезку, расшито-выпуклая, расшито-вогнутая.

При обустройстве дверных, оконных проемов также требуется соблюдение технологии, чтобы не повредить целостности и не нарушить прочность всей конструкции. Правила просты:

  • вне зависимости от выбранных видов кладки кирпича, в местах обустройства входной группы и оконной конструкции необходимо создавать проем, смещая кирпич на четверть;
  • верх проема формируется посредством перемычки, допускается использование швеллера из металла или прочного уголка;
  • геометрические пропорции проемов постоянно контролируются отвесом и уровнем строительным – малейшее смещение нарушит целостность и появится угроза обрушения конструкции;
  • выкладка брусков над проемом осуществляется с соблюдением требований, предъявляемых к строительству основных участков стеновых панелей.

Армирующий пояс, внутренние перегородки

укладка кирпича

Армопоясом называется укрепляющая сварная сетка, выложенная по всему периметру строения

Армопоясом называется укрепляющая сварная сетка, выложенная по всему периметру строения. Необходимость данной конструкции обусловлена следующими факторами:

  • придание конструкции монолитности, прочности;
  • уменьшение риска осадки здания;
  • дополнительная стяжка стеновых панелей и устранение проблемы появления трещин;
  • равномерное перераспределение нагрузки в конструкциях оконных и дверных проемов.

Армирование выполняется также по правилам:

Рекомендуем к прочтению:

  1. первый пояс бывает в виде ростверка высотой до 0,4 м;
  2. второй пояс монтируется поверх блоков фундамента, цель – равномерное распределение нагрузки на несущее основание по всей площади. Выполняется второй армопояс из прутков диаметра 10-12 мм, увязанных в сетку и погруженных в бетон, который заливается в заранее оборудованную опалубку;
  3. третий пояс армирования выполняется под перегородками межэтажного типа. Цель – перераспределение нагрузочной массы плит перекрытия на стеновые конструкции;
  4. четвертый делается на втором этаже под плитами.

Совет! Для более серьезного упрочнения строения применяется армирование кладки: каждые три-четыре ряда укладывается проволочная сетка, погружаемая в сцепляющий цементный состав. Для предотвращения коррозии и расслаивания требуется очень тщательная затирка швов кирпичной кладки (не только в местах армирования, но и по всему возводимому строению).

Что касается внутренних перегородок, то их толщина редко составляет более половины бруска. Чтобы слегка сэкономить, можно применить бутовый кирпич. При постоянстве размеров, но неровности формы, материал отличается доступной ценой. Однако, придется постоянно выравнивать каждый ряд, зато не придется армировать слои, да и качество поверхности особого значения не имеет – внутренние перегородки всегда требуют дополнительной отделки штукатуркой, которая скроет огрехи неровности элементов.

Завершающий этап работы выкладки кирпича

кладка стен из кирпича

Максимальная прочность обеспечивается только полным погружением штучных брусков в смесь

Важно! Вне зависимости от типа выкладки, не стоит экономить раствор. Максимальная прочность обеспечивается только полным погружением штучных брусков в смесь, толщина швов при этом допускается до 1 см.

После выкладывания 3-4 рядов, швы заполняются раствором. Разделка дополнительным слоем укрепит швы и добавит стойкости к агрессивным воздействиям внешней среды. При этом достигается защита кирпича, эстетика и облегчение переноса температурных колебаний. Профилактика минимизирует риск разрушения, если регион богат осадками.

Совет! Дополнительное нанесение раствора не нужно, если предполагается финальная отделка стен штукатуркой.

Если брать на вооружение некоторые простые правила, здание получится крепче:

  1. обязательно контролировать ровность рядов;
  2. постоянно следить за составом и однородностью цементного раствора;
  3. не сдвигать кирпичи после застывания раствора;
  4. чтобы в период простоя стена не просыхала и не засорялась, конструкцию нужно накрывать пленкой, кроме того, изоляция поможет кирпичам не набрать влагу.

Конечно, строительство дома – процесс сложный, многоэтапный и требующий умений. Но все начинается с малого: выбрать тип кладки, посмотреть изображение, видеоматериалы, определиться с проектом и задаться целью – остальное приложится и обязательно получится.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
