Презентация "Виды столярного инструмента"

Описание презентации по отдельным слайдам:

1 слайд Столярный инструмент Описание слайда:

Столярный инструмент

2 слайд   Столярные инструменты — инструменты, используемые в столярном деле, для раб Описание слайда:

  Столярные инструменты — инструменты, используемые в столярном деле, для работы с древесиной и древесными материалами. Столяр — профессиональный рабочий, ремесленник, работающий с деревом, вытачивающий и изготавливающий изделия из дерева или изделия на основе дерева. Столяр занимается столярными работами: изготовлением сложной мебели, дверей,  окон, арок, лестниц и других изделий из массива древесины с возможным применением  фанерования, шпонирования,  ламинирования. Столяр выполняет более точную, тонкую работу, чем плотник, и не менее, чем резчик  по дереву.

3 слайд Загадка Самый бойкий я рабочий - В мастерской. Колочу я, что есть мочи - Ден Описание слайда:

Загадка Самый бойкий я рабочий - В мастерской. Колочу я, что есть мочи - День-деньской.

4 слайд Молоток - ударный инструмент, применяемый для забивания гвоздей, разбивания п
Описание слайда:

Молоток - ударный инструмент, применяемый для забивания гвоздей, разбивания предметов и других работ. Из истории: Древнейший ударный инструмент. Уже к началу нашей эры люди изобрели практически все виды столярных, слесарных и кузнечных молотков (всего 8 основных видов), и с тех пор внешний вид молотка практически не изменился.

5 слайд Молотки Старинные Современные Описание слайда:

Молотки Старинные Современные

6 слайд Техника безопасности работы с молотком: 1.Работать можно только исправным инс
Описание слайда:

Техника безопасности работы с молотком: 1.Работать можно только исправным инструментом, использовать его надо строго по назначению. 2.Молоток при работе надо держать на расстоянии 20-30 мм (2-3 пальца) от свободного конца ручки. 3. Нельзя оставлять столярный молотокна краю верстака. 4.Нельзя стоять за спиной человека, работающего молотком.

7 слайд Загадка Доску грызла и кусала, На пол крошек набросала, Но не съела ни куска Описание слайда:

Загадка Доску грызла и кусала, На пол крошек набросала, Но не съела ни куска, - Знать не вкусная доска

8 слайд Ручная пила(ножовка)  - плотницкий и столярный инструмент, предназначенный дл
Описание слайда:

Ручная пила(ножовка)  - плотницкий и столярный инструмент, предназначенный для распиловки древесины. Пилы по конструкции бывают нескольких видов. В зависимости от назначения и формы зубьев разделяются на поперечные, продольные, мелкозубые и выкружные. Из истории: Первые пилы появились еще в бронзовом веке, когда люди только-только освоили технологии обработки металлов. Сначала пилы были одноручными (ножовки), а в начале 1-го тысячелетия до н.э.  в Финикии была изобретена двуручная пила для распиливания бревен на брус, что позволило древним мореходам строить легкие и маневренные каркасные корабли, обшитые досками. А вот в Древней Греции изобрели лучковую (или рамную) пилу, конструкция которой с тех пор не изменилась.

9 слайд Пилы (ножовки) Старинные Современные
Описание слайда:

Пилы (ножовки) Старинные Современные

10 слайд Техника безопасности при работе с пилой (ножовкой): 1.Перед распиливанием заг Описание слайда:

Техника безопасности при работе с пилой (ножовкой): 1.Перед распиливанием заготовки следует правильно установить ее на верстаке. 2.Работать пилой надо без рывков и изгибов полотна. 3.Нельзя направлять полотно пилы пальцем. Используйте для этих целей деревянные бруски, специальные упоры. 4.Нельзя держать левую руку близко к полотну пилы. 5.Стружки со столярного верстака убирайте щеткой-сметкой.

11 слайд Загадка Что за слово, угадай,  Части в нем — загадки:  Первая — нота, Вторая
Описание слайда:

Загадка Что за слово, угадай,  Части в нем — загадки:  Первая — нота, Вторая - игра.  Целое встретится у столяра.

12 слайд Долото́ —  плотничий или столярный инструмент, предназначенный для выдалблива Описание слайда:

Долото́ —  плотничий или столярный инструмент, предназначенный для выдалбливания отверстий, гнёзд, пазов и т. п. Из истории: Долото, также как и молоток, появилось в эпоху каменного века. Обычно, первобытные люди отёсывали им камни. Со времени разделения труда долотом пользовались многие ремесленники. Позже этот предмет помогал и рабочим. Рабочие используют данное орудие труда и в наше время.

13 слайд Долота Старинные Современные Описание слайда:

Долота Старинные Современные

14 слайд Техника безопасности при работе с долотом: 1.Инструмент должен быть исправным Описание слайда:

Техника безопасности при работе с долотом: 1.Инструмент должен быть исправными и хорошо заточенными. 2.Ручки инструментов не должны иметь трещин и сколов, кольца должны плотно сидеть на своих местах. 3.Заготовка должна плотно лежать на верстачной доске или прочно зажатой в зажим верстака. 4.При долблении сквозных гнёзд под заготовку подкладывается фанера или дощечка. 5.При работе долотом запрещается работать по направлению на себя. 6.По окончании работ, инструмент очищают от стружки щеткой и убирают на хранение в специально отведённое для этого место.

15 слайд Ребус Описание слайда:

Ребус

16 слайд Стамеска (от нем. Stemmeisen) — плотничий или столярный ручной режущий инстру Описание слайда:

Стамеска (от нем. Stemmeisen) — плотничий или столярный ручной режущий инструмент. Используется для выборки небольших углублений в древесине, зачистки пазов, снятия фасок, рельефной и контурной резьбы, резцы- токарных работ Из истории: Незаменимый инструмент для изготовления каких-либо пазов и выемок в древесине, известный человечеству еще с каменного века. На сегодня из всего многообразия стамесок из обращения вышел только ложкорез – стамеска круглой формы, которая использовалась для вырезания деревянных ложек.

17 слайд Стамески Старинные Современные Описание слайда:

Стамески Старинные Современные

18 слайд Техника безопасности при работе со стамеской. 1.При резании стамеской заготов Описание слайда:

Техника безопасности при работе со стамеской. 1.При резании стамеской заготовку надо надежно закреплять на верстаке. 2.По окончании работы стамеску кладут лезвием от себя, чтобы оно не выступало за край крышки верстака. 3.При работе стамеску держите так, чтобы торец ее ручки упирался в ладонь, левая рука обхватывала стержень стамески, а лезвие находилось под углом к слоям древесины. 4.Не режьте стамеской в направлении поддерживающей руки и на весу.

19 слайд Что это?  Металлический изогнутый пруток, с одной стороны грибок, с другой - Описание слайда:

Что это?  Металлический изогнутый пруток, с одной стороны грибок, с другой - патрон…

20 слайд Коловорот — ручной инструмент для сверления отверстий в дереве и других мягк
Описание слайда:

Коловорот — ручной инструмент для сверления отверстий в дереве и других мягких материалах Из истории: Как и почти весь плотницкий инструмент, первые сверла для проделывания отверстий были изобретены в Древнем Египте. Сначала все плотники пользовались буравом — сверлом, в которое вставлялась ручка для вращения. В начале нашей эры в Риме был изобретен лучковый бурав — прообраз коловорота, а вот сам коловорот (инструмент с патроном для замены сверла, верхним упором и коленчатым валом для удобства вращения) появился в XV веке. Первые механические (или шестеренчатые) дрели появились лишь в середине позапрошлого столетия.

21 слайд Коловороты Старинные Современные Описание слайда:

Коловороты Старинные Современные

22 слайд Техника безопасности при работе с коловоротом 1.Перед сверлением отверстий не Описание слайда:

Техника безопасности при работе с коловоротом 1.Перед сверлением отверстий необходимо надежно закрепить заготовку и подкладную доску на столярном верстаке. 2.Сверло в патроне должно быть закреплено без перекосов. 3.Нельзя держать коловорот сверлом к себе. 4.Подачу сверла при работе надо осуществлять плавно, без рывков. 5.Нажим на упор коловорота в начале и конце сверления должен быть небольшим, вращение рукоятки – медленным.   6.Стружки с поверхности изделия сдувать нельзя, их надо сметать специальной щеткой.

23 слайд Загадка Цепкий рот на тех сердит, Кто зазря в доске сидит…   Описание слайда:

Загадка Цепкий рот на тех сердит, Кто зазря в доске сидит…

24 слайд Клещи —  инструмент в виде рычажных щипцов, обычно с относительно длинными ру Описание слайда:

Клещи —  инструмент в виде рычажных щипцов, обычно с относительно длинными ручками, соединенными на шарнире, и короткими губками, смыкающимися на небольшом протяжении плоскими или заостренными поверхностями. Выделяют столярные клещи, которые используются для вытаскивания вбитых гвоздей. Из истории: Первые щипцы с осью-стержнем придумали еще в неолите, но тогда их мастерили из обожженного дерева. Уже в бронзовом веке появляется множество миниатюрных инструментов для изготовления кольчуг и ювелирных работ. В эпоху Возрождения появляются сложные многорычажные системы, например универсальные пулелейки—щипцы для изготовления пистолетных и ружейных пуль.

25 слайд Клещи Старинные Современные Описание слайда:

Клещи Старинные Современные

26 слайд Техника безопасности при работе с клещами 1.Перед работай проверь исправность Описание слайда:

Техника безопасности при работе с клещами 1.Перед работай проверь исправность инструмента. 2.Вытаскивай гвозди, не тяни клещи кверху. 3.При работе не подставляй пальцы левой руки (если левша – то за пальцами правой  руки) между лезвиями. 4.Передавай инструмент товарищу ручками вперед в закрытом виде. 5.После работы клади инструмент на место.

27 слайд Загадка Деревянная речка, деревянный катерок,  А над катером вьется деревянны Описание слайда:

Загадка Деревянная речка, деревянный катерок,  А над катером вьется деревянный дымок.

28 слайд Рубанок (от нем. Raubank) — ручной деревообрабатывающий инструмент для строга Описание слайда:

Рубанок (от нем. Raubank) — ручной деревообрабатывающий инструмент для строгания. Рубанки используются для придания поверхностям деревянных деталей нужной шероховатости, прямолинейности,  плоскостности формы, уменьшения размеров деталей, а также для создания в деталях протяжённых выемок различной формы («четвертей», «шпунтов» и пр.) Из истории: Рубанок — достаточно древнее изобретение человека. Считается, что первый железный рубанок был найден при раскопках Помпеи и относится к 1 в. н. э., однако развитие рубанка началось в позднее Средневековье в XV— XVI веках. Доподлинно известно, что наибольшее распространение рубанки получили в 18 столетии.

29 слайд Клещи Старинные Современные Описание слайда:

Клещи Старинные Современные

30 слайд Техника безопасности при работе с рубанком Надежно закреплять заготовку на ве Описание слайда:

Техника безопасности при работе с рубанком Надежно закреплять заготовку на верстаке; Работать рубанком с остро заточенным ножом; Крепко удерживать рубанок при строгании; Нельзя руками проверять качество обработанной поверхности и остроту лезвия. Во время работы надо очищать строгальные инструменты от стружки при помощи деревянного клина. В перерывах в работе строгальные инструменты надо класть на бок лезвиями от себя.

31 слайд Спасибо за внимание! Описание слайда:

Спасибо за внимание!

Спасибо за внимание!

Курс профессиональной переподготовки

Учитель, преподаватель технологии

Спасибо за внимание!

Курс повышения квалификации

Найдите материал к любому уроку,
указав свой предмет (категорию), класс, учебник и тему:

Выберите категорию: Все категорииАлгебраАнглийский языкАстрономияБиологияВсеобщая историяГеографияГеометрияДиректору, завучуДоп. образованиеДошкольное образованиеЕстествознаниеИЗО, МХКИностранные языкиИнформатикаИстория РоссииКлассному руководителюКоррекционное обучениеЛитератураЛитературное чтениеЛогопедия, ДефектологияМатематикаМузыкаНачальные классыНемецкий языкОБЖОбществознаниеОкружающий мирПриродоведениеРелигиоведениеРодная литератураРодной языкРусский языкСоциальному педагогуТехнологияУкраинский языкФизикаФизическая культураФилософияФранцузский языкХимияЧерчениеШкольному психологуЭкологияДругое

Выберите класс: Все классыДошкольники1 класс2 класс3 класс4 класс5 класс6 класс7 класс8 класс9 класс10 класс11 класс

Выберите учебник: Все учебники

Выберите тему: Все темы

также Вы можете выбрать тип материала:

loading

Общая информация

Номер материала: ДБ-264173

Похожие материалы

Вам будут интересны эти курсы:

Оставьте свой комментарий

Столярный инструмент: виды и назначение

Ручной столярный инструмент должен присутствовать в арсенале любого мужчины, привыкшего выполнять хозяйственные работы своими руками. Набор приспособлений для обработки древесины определяется видом выполняемых работ.

Содержание

Столярный инструмент

Инструменты для раскройки древесины

В набор столярных инструментов для раскройки древесины входят:

  1. пилы и ножовки;
  2. лобзики;
  3. ножи, резаки, скальпели;
  4. деревообрабатывающие станки.

Пилы и ножовки

Применение пил:

  • продольная и поперечная резка – классические ножовки;
  • вырезание отверстий – выкружные пилы;
  • изготовления соединительных шипов – шиповые пилы.

По конструкции выделяют пилы:

  • двуручные, применяемые для распиловки больших бревен;
  • одноручные – ножовки;
  • лучковые – с натянутым полотном;
  • наградки – короткие пилки.

Ножовки для продольной резки имеют зубья, наклоненные вперед, для поперечной резки – симметричные зубья. Пилы с крупным зубом (4 – 6 мм) используют для распиловки бревен и брусков, со средним (3 – 3,5 мм) – для резки деталей средних размеров, с малым (2 – 2,5 мм) – для точного изготовления небольших деталей.

По международной классификации в маркировке РРХ или ЕРХ цифра Х обозначает количество зубьев на дюйм. Чем меньше зубьев, тем они крупнее. Для резки сырой древесины применяют ножовки, зубья которых расположены группами по 5 – 7 штук. Промежутки между группами нужны для удаления склеившихся сырых опилок.

Лобзики

Лобзик представляет собой разновидность лучковой пилы с узким полотном и большим расстоянием между ним и рамой. Рама имеет U или П-образную форму. Лобзик применяется для фигурных пропилов. Он обеспечивает высокое качество резов и точность изготовления деталей.

Деревообрабатывающие станки

При распиловке древесины применяют:

  • циркулярные пилы для продольной и поперечной резки;
  • станки для обрезки брусков;
  • электролобзики.

Инструменты для строгания

К столярным инструментам и приспособлениям для строгания относят рубанки, фуганки и цикли.

Рубанок состоит из следующих деталей:

  • колодки (корпуса),
  • ножа – режущего инструмента;
  • клина для фиксации ножа в колодке.

Различают рубанки следующих видов:

  • Шерхебель для первичной обработки древесины. Лезвие имеет закругленную форму, за один заход снимает трехмиллиметровый слой древесины в виде желоба. Ширина ножа – 30 – 35 мм, угол резания – 45о. Размеры колодок – (205 – 240) х (50 – 65) х (40 – 50) мм.
  • Рубанок с одиночным лезвием для выравнивания деревянных поверхностей. Прямой нож шириной 40 – 50 мм за один заход снимает 0,5 мм стружки. Размеры колодки соответствуют размерам шерхебеля.
  • Рубанок с двойным ножом для чистовой обработки поверхности. Чистота обработки поверхности достигается подпором волокон древесины стружколомом, небольшим (0,3 мм) слоем снимаемой древесины. Размеры ножа и колодки соответствуют характеристикам рубанка с одиночным ножом.

Фуганки применяют для строгания длинных деталей. От рубанков они отличаются шириной ножа (60 – 65 мм) и размерами колодки (650 х 70 х 75 – 80 мм). Для строгания вогнутых и выпуклых поверхностей, а также выборки пазов применяют рубанки с фигурными ножами и различной конфигурацией подошвы колодки – горбачи, калевки, зензубели, фальцгобели, шпунтубели и т.д.

Цикли применяют для строгания деревянных полов. Они представляют собой ножи, прикрепленные к ручкам под определенным углом.

Измерительные и разметочные устройства

Перечень устройств, применяемых для разметки и измерения габаритов деревянных изделий, представлен в таблице.

Тип устройства Назначение Особенности конструкции
Линейка, рулетка, метр Измерение линейных размеров -
Угольник Разметка и проверка прямых углов Тонкая планка столярного угольника вставлена в толстую (колодку) под прямым углом. Колодка служит упором при измерениях и разметке
Угломер Измерение и разметка углов Состоит из двух шарнирно соединенных пластин. Угол между пластинами регулируется и фиксируется зажимом
Малка Измерение и разметка углов Отличается от угломера разной толщиной пластин. Толстая пластина (колодка) служит упором, как в угольнике
Ярунок Разметка углов 135 и 45° По конструкции ярунок аналогичен угольнику, но детали расположены под углом 45°
Уровень Контроль горизонтальности поверхностей -
Отвес Контроль вертикальности поверхностей -
Поверочная рейка, шнур Контроль прямолинейности поверхностей -
Кронциркуль Измерение размеров объемных деталей Циркуль с изогнутыми ножками
Штангенциркуль Точное измерение линейных размеров -
Рейсмус Разметка параллельных линий Две планки, вставленные в брусок с параллельными направляющими
Черта Разметка параллельных линий Напоминает кронциркуль, ножки которого изогнуты не внутрь, а в сторону
Отволока Разметка линий для плотного соединения деталей Фигурное устройство с рабочей частью в виде клина. Клин вставляют между сопрягаемыми поверхностями. Гвоздем, вбитым в отволоку, выполняют разметку, перемещая инструмент
Циркуль Вычерчивание окружностей -
Карандаш Нанесение линий -

Сверлильный и резьбонарезной инструмент столяра

Для сверления отверстий в древесине применяют:

  • напарье и центровую перку – перьевое или ленточное сверло с деревянной ручкой. В центре режущей кромки перки имеется винтовая резьба;
  • буравчик  –  небольшое сверло с конической режущей частью и резьбой;
  • раздвижное сверло для сверления неглубоких отверстий большого диаметра, возле режущей части которого имеется выдвижная штанга с резцом на конце;
  • коловорот -  инструмент с патроном для зажима сверл, имеющий коленчатую конструкцию;
  • ручную или электрическую дрель;
  • сверлильный станок.

Сверла для древесины имеют шип или винтовую резьбу в центре режущей кромки для облегчения процесса сверления и выступы по краям режущей кромки для повышения гладкости стенок отверстия.

Пазы различной формы проделывают стамесками и долотами. Долото отличается от стамески наличием металлического кольца на конце ручки. Стамеска имеет более тонкое лезвие, применяется для выборки небольших пазов, снятия фасок. Долото служит для выдалбливания отверстий.

Для нарезания резьбы используют специальные плашки (вентильни), фрезы, метчики, токарные станки с соответствующей оснасткой. Резьбу по дереву нарезают с большим шагом, она имеет круглый или трапециевидный профиль.

Дополнительное оборудование

Для работы с древесиной потребуется верстак. Его оснащают упорами, бортиками, углублениями для инструментов, зажимным столярным инструментом. Для установки упоров в рабочей доске сверлят сквозные отверстия.

По краям верстака крепят двое тисков для фиксации длинных деталей. Дополнительным инструментом для крепления деревянных изделий служат струбцины. Они используются при склеивании, одновременном просверливании нескольких деталей.

Топор считается основным инструментом плотника. Им выполняют первичную обработку древесины. Для забивания гвоздей понадобится молоток и добойник – металлический стержень, один конец которого заточен на усеченный конус. Для соединения деталей «шип в паз» используют киянку – массивный деревянный молоток. Нелишним в столярной мастерской окажется точило для заточки топоров, ножей, стамесок.

За многовековую историю человек придумал множество приспособлений для обработки древесины. Оснастка плотника может состоять из нескольких десятков инструментов и постоянно пополняется новыми устройствами.

деревянные столы для работ плотника, устройство профессиональных моделей и их основные части

В мастерской профессионального деревообработчика неизменным и важным атрибутом является столярный верстак. Это необходимое для работы приспособление дает возможность удобно и эргономично обустроить рабочее пространство, вне зависимости от того, каким инструментом – ручным или электромеханическим – планируют пользоваться.

На столярном столе выполняется цикл обработки изделий из древесины. Конструкционные особенности и различные приспособления, имеющиеся у верстака, дают возможность обрабатывать деревянные заготовки в любой требуемой плоскости. Кроме сборки изделий, можно выполнять их отделочную обработку с помощью различных составов лакокрасочных составов.

Особенности

Столярный верстак представляет собой устойчивое и надежное приспособление в виде рабочего стола, назначение которого – выполнение столярных работ.

Самым важным требованием к такому оборудованию является его прочность и удобство для работы.

Любой столярный верстак оборудуется набором дополнительных устройств, которые необходимы для фиксации деталей во время их обработки.

Параметры верстака зависят от того, какие масса и габариты предполагаются у обрабатываемых деревянных заготовок, а также от габаритов и наличия свободного пространства в помещении. Помимо полногабаритных конструкций, существуют и компактные варианты, которые можно использовать для применения дома или на даче.

Комплекс работ, которые выполняют на столярном верстаке, осуществляется с применением электрического или ручного вида инструмента. Нагрузка на верстак бывает очень значительной, поэтому его делают с применением крепкого и толстого бруса из особо прочных пород древесины: бука, дуба, граба.

Поверхность столешницы, изготовленная из мягких древесных пород, например, из ели, сосны или липы, будет быстро приходить в негодность, особенно при интенсивном использовании такого оборудования, что повлечет за собой дополнительные расходы на периодические обновления покрытия.

Плотницкий верстак имеет несколько элементов, которые являются основными в этой конструкции: основание, столешница и дополнительные элементы крепежа. Столешница должна быть прочной, и проверить это можно так: положите на верстак несколько мелких предметов, а затем ударьте столярным молотком по поверхности верстака – предметы, лежащие на столешнице, при этом действии не должны подпрыгивать.

Традиционно столешницу верстака делают так, чтобы она не обладала излишней упругостью – для этого склеивают несколько деревянных брусков между собой в вертикальном положении, при этом общая толщина должна быть от 6 до 8 см. Иногда столешницу делают из двух щитов, между которыми оставляют продольный зазор. Такая модификация дает возможность обрабатывать детали и заниматься их распиловкой без упора на край верстака, а фиксируя заготовку за счет ее опоры на столешницу всей ее площадью.

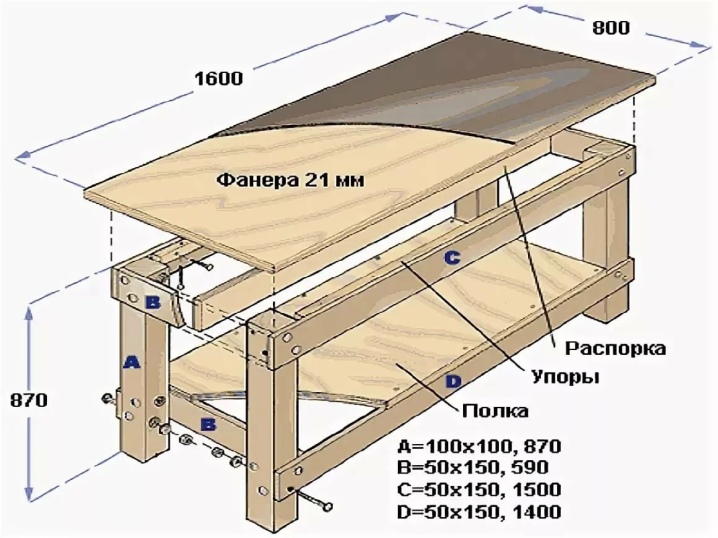

Основание для столярного верстака выглядит, как две рамные опоры, которые соединяются при помощи двух царг. Опорная часть должна иметь хорошие жесткость и прочность, ее составляющие элементы входят друг в друга по принципу соединения шип-паз, которые скрепляет столярный клей. Царги, в свою очередь, проходят через сквозные отверстия и закрепляются при помощи вбитых клиньев – изредка клинья требуется добавлять, так как древесина ссыхается и теряет свой первоначальный объем, а также стол расшатывается от больших и регулярных нагрузок.

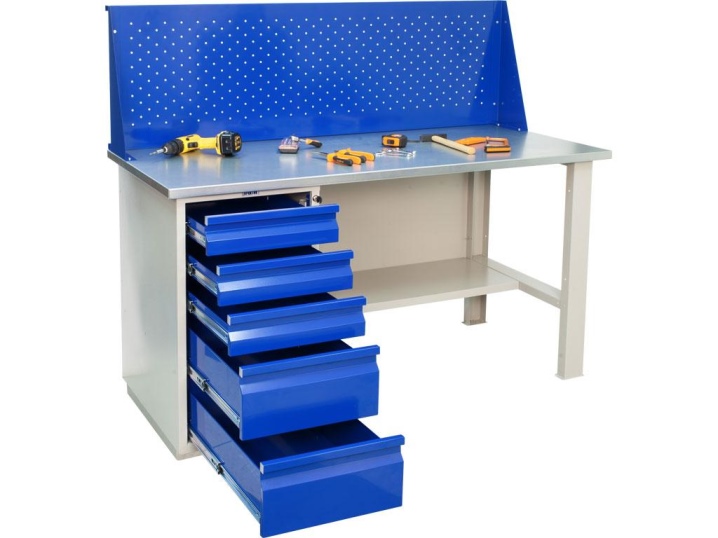

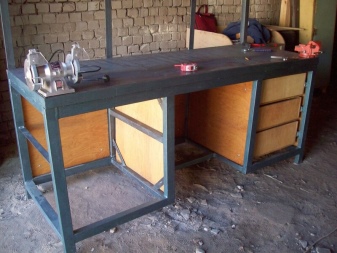

В части дополнительных устройств столярные столы имеют отличия от слесарных моделей, которое заключается в том, что прижимающие части выполнены не из стали, а из дерева. Тиски из металла не подходят для обработки деревянных заготовок, так как оставляют на поверхности изделия вмятины.

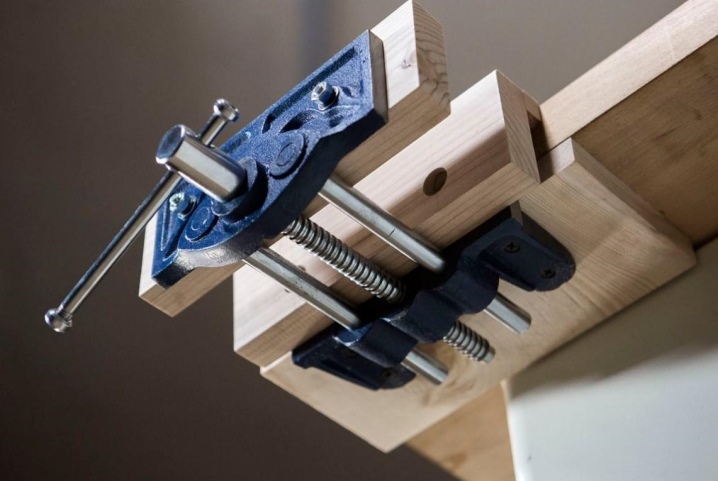

Обычно верстак оборудован парой тисков, расположенных на поверхности столешницы. Различные упоры вставляются в соответствующие гнезда на столе и применяются только при необходимости, а в остальное время хранятся в отдельном ящике. Лоток для расположения инструмента хорош тем, что в процессе работы ничего не теряется и не падает с верстака.

Виды и их устройство

Профессиональный деревянный верстак – это универсальный и многофункциональный рабочий инструмент для столяра и плотника. Варианты конструкции столярного рабочего стола могут быть различны и зависят от функциональности тех задач, что определяются технологическими процессами обработки заготовок.

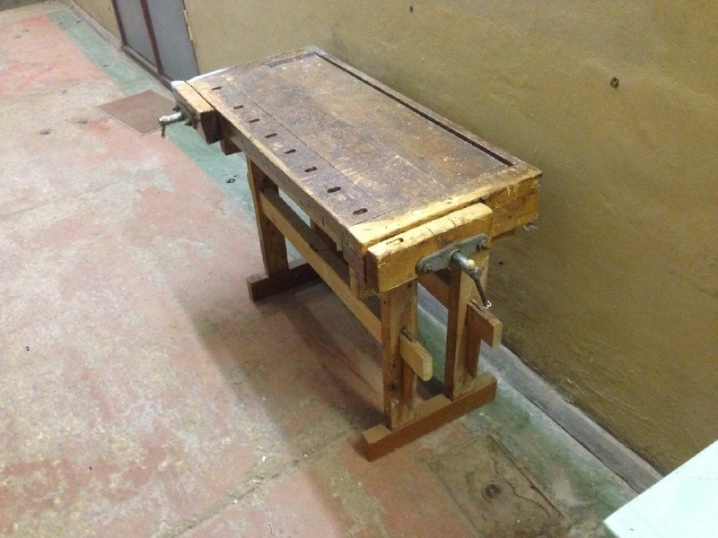

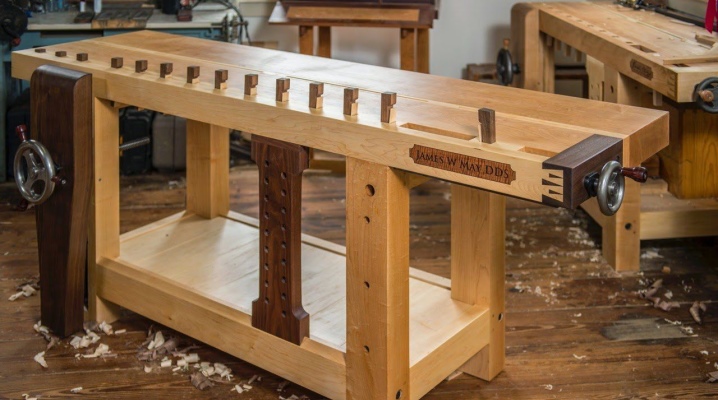

Стационарные

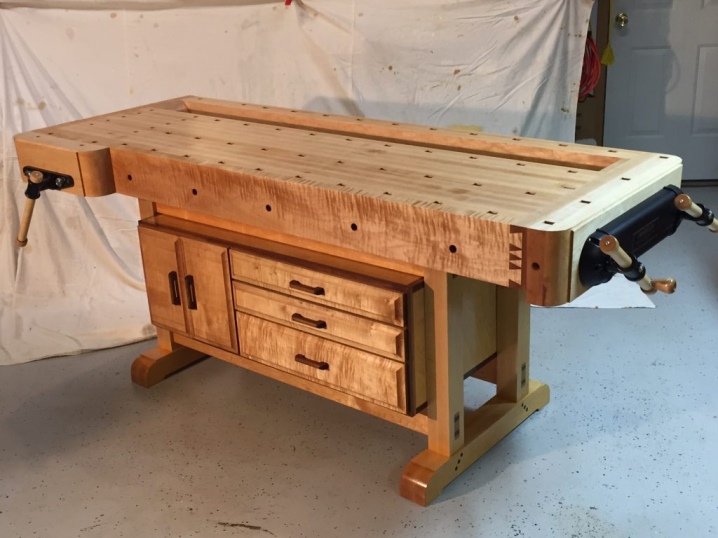

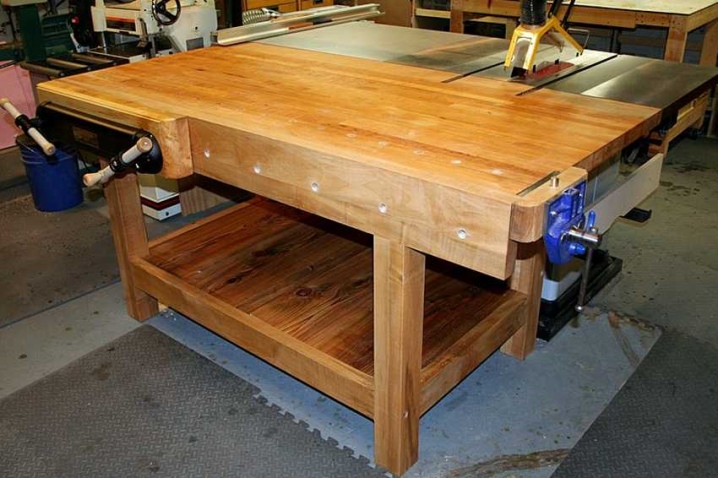

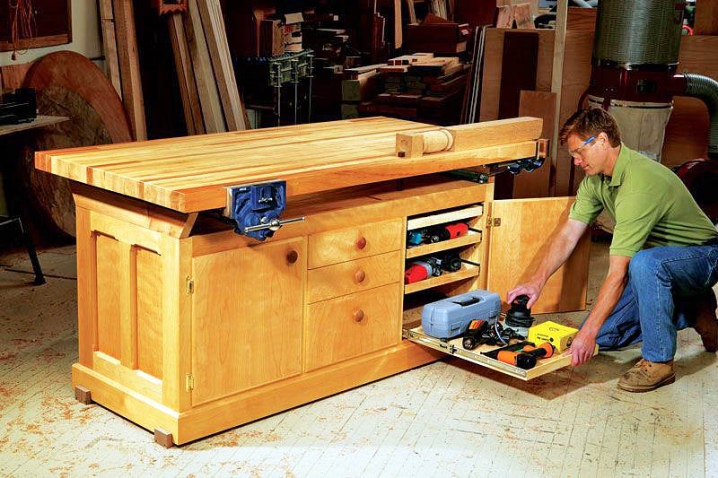

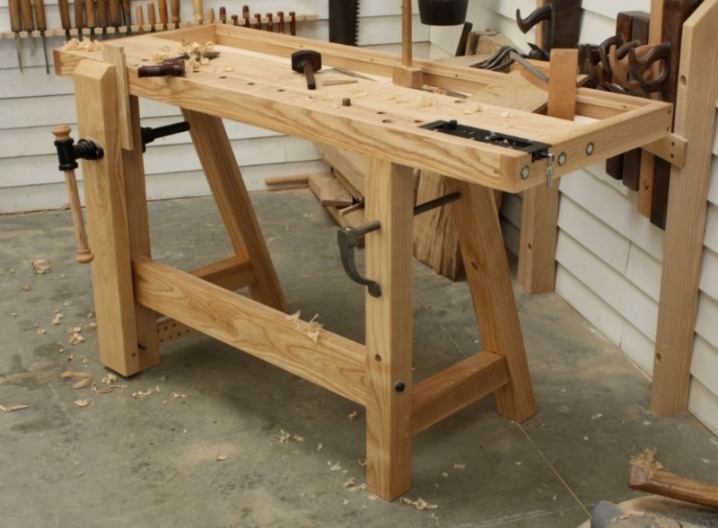

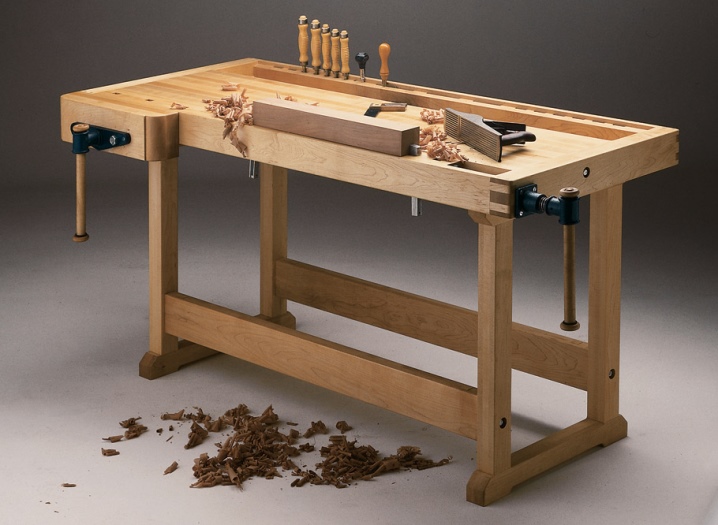

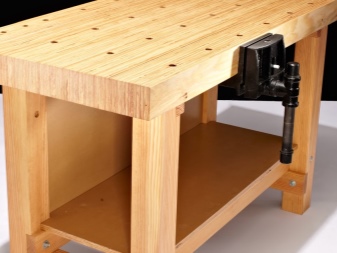

Это классический вид столярного станка, который постоянно находится в одном помещении и не подразумевает никаких передвижений во время его использования. Простой верстак дает возможность работать с деталями различных размеров и массы. Как правило, это массивное и прочное сооружение, состоящее из основных частей и имеющее дополнительное оборудование – винт, зажимы, упоры, которые обеспечивают крепеж деталей.

Стационарный верстак может быть укомплектован на усмотрение мастера. Например, в нем могут быть установлены лобзик, фрезерная машина, наждак, сверлильное приспособление. Такой универсал, 4 в 1, удобен тем, что у мастера всё необходимое находится под рукой, а значит, производительность его труда возрастает.

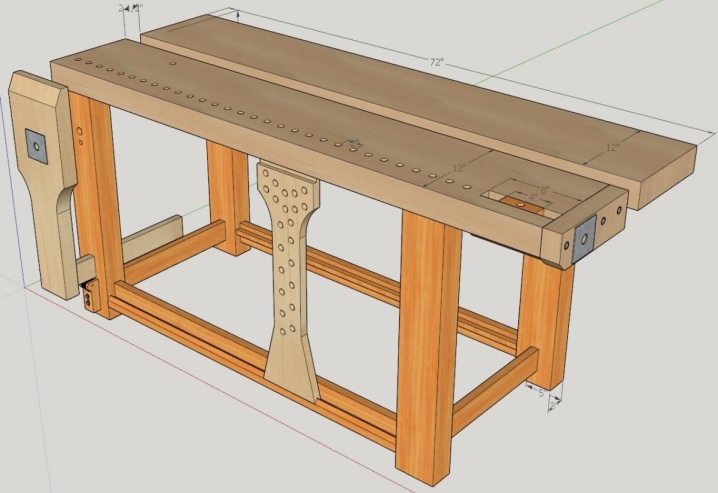

Столешница у стационарных верстаков делается наборной или изготавливается из деревянного массива. Применять древесно-стружечные плиты для верстака не рекомендуется, так как такое покрытие будет недолговечным. По мнению профессионалов, длина столешницы удобнее всего размером 2 м, а ее ширина составит 70 см. Такой размер позволяет сделать удобной обработку как больших, так и маленьких заготовок.

Для каркаса конструкции используется брус, сечение которого должно быть как минимум 10х10 см. Толщина цанг должна иметь сечение от 5-6 см и более. Узлы стыковки выполнены шиповым или шкантовым соединением, а также используют болты и шурупы.

Для установки настольного упора в столе делают сквозные отверстия, причем размещают их так, чтобы рядом расположенные тиски могли совершить как минимум половину хода.

Упоры так же, как и бранши тисков, делают из прочных пород древесины, металлический упор не используют, так как он будет деформировать заготовки, оставляя на них вмятины.

Мобильные

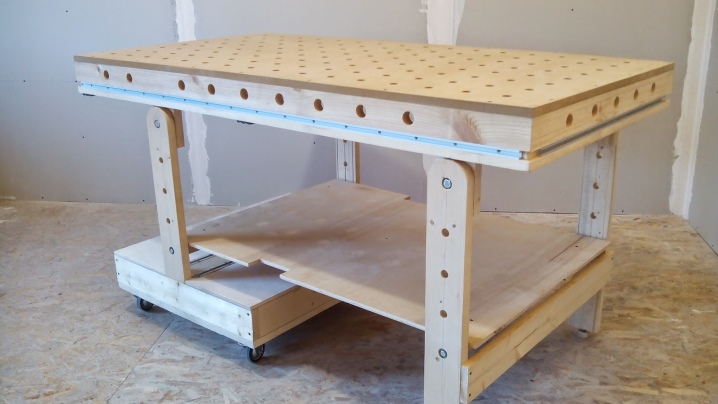

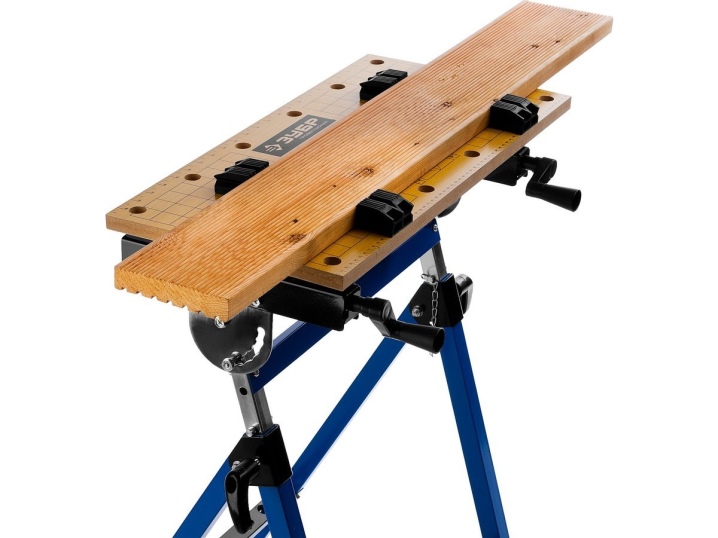

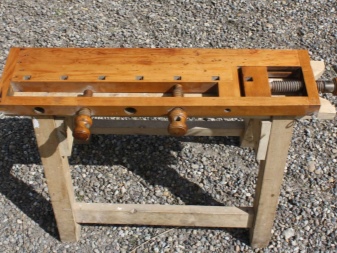

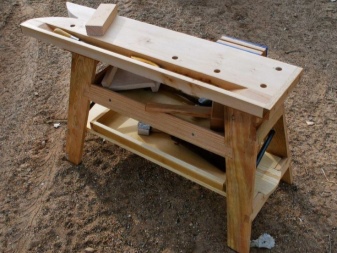

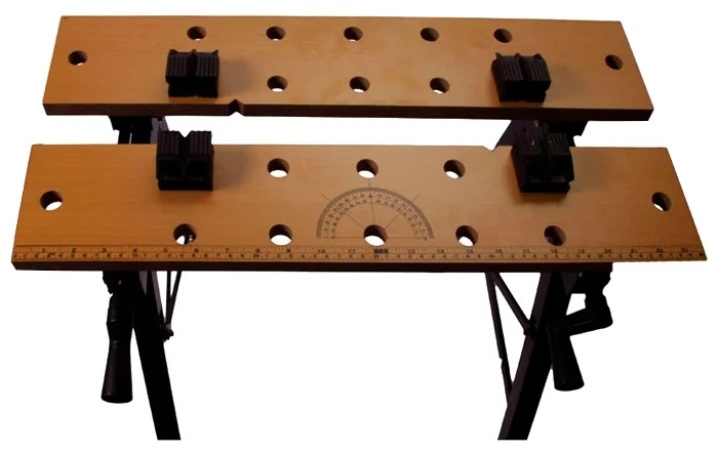

Существует также компактный переносной тип столярного верстака. Его применяют в том случае, если свободного места для работы недостаточно. Длина мобильного верстака обычно не более 1 м, а ширина может быть до 80 см. Такие габариты позволяют переносить верстак с места на место, его вес в среднем 25-30 кг.

Компактное приспособление удобно тем, что его можно использовать с целью обработки небольших деталей, выполнить различные ремонтные работы, заняться резьбой по дереву.

Мобильный столярный верстак удобен в условиях дома, гаража, дачи и даже на улице. Как правило, компактные приспособления обладают раскладным механизмом, что позволяет хранить такой верстак даже на балконе.

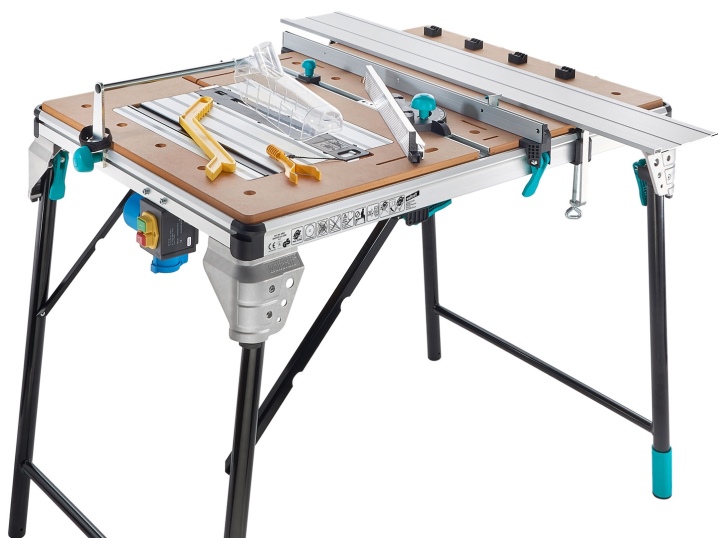

Сборные

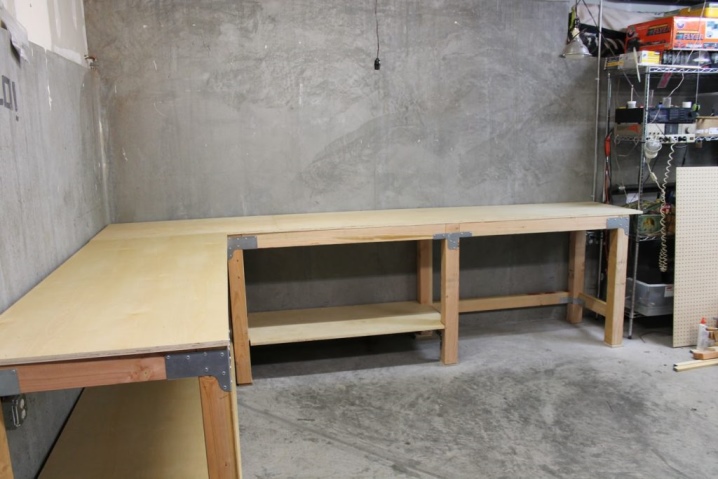

Этот вид столярных приспособлений состоит из отдельных модулей, которые при необходимости можно заменять, так как разборная конструкция верстака имеет соединения на болтах. Сборные модели применяются для выполнения различных методов обработки заготовок, а также они незаменимы там, где площадь свободного пространства ограничена.

Чаще всего сборные столярные верстаки имеют съемные столешницы и основу-каркас, оснащенную раскладным механизмом. Верстак может стать рабочим местом как для одного, так и сразу для двоих человек. Конструктив верстака позволяет переносить его на определенные расстояния или перемещать в пределах мастерской.

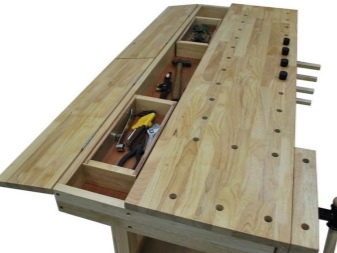

У сборных моделей столешницы часто делают на специальных петлях, благодаря чему она может откидываться, а ножки каркаса при этом будут складываться под откидную часть. Сборные верстаки используют для работы с небольшими по размеру и массе заготовками. Опорный каркас у таких конструкций значительно меньше по размеру, чем у стационарных массивных аналогов. Столешницу для верстака сборной модели можно сделать не только из массива дерева, но и из фанеры или древесно-стружечной плиты, так как на такие верстаки не предполагается большой нагрузки.

Размеры

Габариты столярного верстака будут зависеть от того, сколько человек за ним будут работать одновременно. Модель может быть выполнена в мини-формате, удобном для переноса, или иметь стандартные габариты при стационарном применении. Приспособление должно быть удобным для человека, который будет за ним работать, поэтому наиболее популярны модели с регулировкой высоты столешницы. Кроме того, размеры верстака зависят и от наличия свободного пространства в том помещении, где планируется производить деревообрабатывающие работы.

Наиболее эргономичными верстаками считаются варианты с учетом всех габаритов.

  • Высота от уровня пола. Для удобства выполнения работ и минимизации утомляемости мастера рекомендовано выбирать расстояние от пола до столешницы не более 0,9 м. Такой параметр подходит для большинства людей, обладающих ростом 170-180 см. Кроме того, необходимо учитывать и место установки рабочего станка – к приспособлению должен быть удобный доступ и возможность совершать свободные движения в процессе работы.
  • Длина и ширина. Наиболее удобной шириной специалисты считают размер 0,8 м, а длину верстака чаще всего выбирают не более 2-х метров. Если вы сами планируете создать для себя верстак, то при разработке конструкции следует учитывать не только габариты, но и принять во внимание размеры и количество дополнительных лотков, полок, выдвижных ящичков.
  • Дополнительные приспособления. Чтобы верстак для деревообработки был удобным и многофункциональным, необходимо оснастить его как минимум двумя зажимами для фиксации деталей из древесины. Расположение заготовок зависит от того, левша будет работать за верстаком или правша. Обычно 1 зажим устанавливается на торцевой части стола с правой стороны, а второй зажим располагают слева, на фронтальной части столешницы. Для левши все зажимы переустанавливаются в зеркальном порядке.

Выбирая размеры столешницы, важно не забывать и о том, что часть пространства стола будут занимать места для крепления ручных или электрических инструментов, а также розетки и электроосветительные лампы.

Как выбрать?

Выбор удобного стола для выполнения столярных работ во многом зависит от предпочтений самого мастера. Размеры и функциональные дополнения моделей верстака определяются спектром задач, что будут выполняться при деревообработке заготовок.

Размеры деталей, их вес, частота применения верстака – все это играет роль при подборе варианта его исполнения. Помимо этого, существуют еще и общие стандарты, на которые можно ориентироваться при выборе:

  • определите, какой вам нужен верстак для работы – стационарная модель или переносная;
  • столярный верстак должен обладать такими весом и габаритами, чтобы в процессе работы конструкция была абсолютно устойчива;
  • необходимо заранее определиться с тем, какие приспособления вам понадобятся в вашей работе, какие функциональные дополнения должен иметь верстак;
  • выбирая модель, обратите внимание на ее габариты и сравните их с площадью поверхности, на которую вы будете устанавливать верстак – достаточно ли будет места для размещения выбранного вами оборудования;
  • определитесь, какими максимальными размерами и весом будут обладать заготовки, с которыми вам предстоит работать;
  • если вам нужен компактный верстак, определите, достаточно ли места у вас для его хранения в сложенном виде, и сможете ли вы установить его на предполагаемое место для работы в развернутом состоянии;
  • высота верстака должна быть подобрана с учетом роста человека, которому предстоит за ним работать;
  • выбирая размеры столешницы, продумайте, где будут размещены все дополнительные устройства, чтобы мастер мог без усилий дотянуться своей рукой до любого инструмента.

Чтобы выбрать удобный столярный верстак, не переплачивая за те дополнения, что вам не понадобятся в работе, тщательно взвесьте все плюсы и минусы понравившихся вам моделей. Специалисты рекомендуют выполнять подбор верстака, главным образом ориентируясь на его назначение. Если вы хотите заниматься только деревообрабатывающими работами, то имеет смысл обратить внимание на столярные варианты верстака.

А в случае когда вам предстоит заниматься еще и металлообработкой, то целесообразней всего выбрать слесарный верстак. Для домашнего мастера подойдет универсальная модель, позволяющая выполнять оба вида работ.

Тем же принципом необходимо руководствоваться и при выборе дополнительного функционального оборудования к вашему верстаку.

Выбирая для работ столярный верстак, обратите внимание на то, из какого материала сделана его столешница. Деревянный стол подходит только для работы с деревянными заготовками. Столешницу, обшитую металлом, можно использовать и для работы с металлическими деталями. Если обшить поверхность стола линолеумом, то такой верстак подойдет для работы с заготовками небольших размеров, а полипропиленовое покрытие позволит работать с химическими компонентами, которые применяются, например, при покраске заготовок – это могут быть лаки, краски, растворители.

Столярный верстак для работы можно купить в готовом виде, через специализированные торговые сети или сделать самостоятельно. Верстак, сделанный своими руками, будет удобен тем, что сможет отвечать всем пожеланиям мастера, и его стоимость, как правило, бывает ниже, чем у заводских моделей.

В следующем видео вы узнаете об основных отличиях и достоинствах классических столярных верстаков.

Презентация по технологии на тему "Столярные инструменты"

Описание презентации по отдельным слайдам:

1 слайд СТОЛЯРНЫЕ ИНСТРУМЕНТЫ Составитель: учитель технологии МАОУ СОЩ№24 г.Березники Описание слайда:

СТОЛЯРНЫЕ ИНСТРУМЕНТЫ Составитель: учитель технологии МАОУ СОЩ№24 г.Березники Мальцева Олеся Владимировна

2 слайд  Описание слайда: 3 слайд  Описание слайда: 4 слайд  Описание слайда: 5 слайд  Описание слайда: 6 слайд  Описание слайда: 7 слайд  Описание слайда: 8 слайд  Описание слайда: 9 слайд Контрольно-измерительные и разметочные инструменты 1 — рулетка; 2 — угольник; Описание слайда:

Контрольно-измерительные и разметочные инструменты 1 — рулетка; 2 — угольник; 3 — складной метр; 4 — малка; 5 — уровень; 6 — циркуль; 7 — рейсмус; 8 — отвес; 9 — шило

10 слайд Рейсмус  — инструмент для разметки, создающий равноудалённые линии отволока - Описание слайда:

Рейсмус  — инструмент для разметки, создающий равноудалённые линии отволока - для проведения черты, по которой отесывают.

11 слайд Цикля - Заточенная стальная пластина различной формы, используемая для сглажи Описание слайда:

Цикля - Заточенная стальная пластина различной формы, используемая для сглаживания и выравнивания деревянных поверхностей. Существуют варианты с рукоятью и без неё.

12 слайд Пильный инструмент Описание слайда:

Пильный инструмент

13 слайд К пильному инструменту принадлежат ручные пилы раз­личного назначения, разме Описание слайда:

К пильному инструменту принадлежат ручные пилы раз­личного назначения, размеров и форм полотна, ножовки, лобзики, обушковые пилы, наградки, пилки для раскроя шпона. Лучковые пилы употребляют для распила материала поперек, вдоль, под углом, запиливания проушин и шипов, спиливания концов «на ус», для точной подгонки торцов брусков.

14 слайд Наградка нужна для пропила в древесине несквозных прорезей и пазов. Описание слайда:

Наградка нужна для пропила в древесине несквозных прорезей и пазов.

15 слайд Ножовки с широким полотном служат для запиливания шипов проушин, для распила Описание слайда:

Ножовки с широким полотном служат для запиливания шипов проушин, для распила поперек волокон широких досок и щитков Ножовка с обушком пригодится в случае спиливания концов «на ус», при точной торцовке, для распила мелких деталей.

16 слайд  а с узким полотном - для работы по выпили­ванию криволинейных заготовок. Описание слайда:

а с узким полотном - для работы по выпили­ванию криволинейных заготовок.

17 слайд Лобзики применяют тогда, когда необходимо выпилить отверстие или сложный кон Описание слайда:

Лобзики применяют тогда, когда необходимо выпилить отверстие или сложный контур в тонких деталях, в пластинках искусственных имитирующих и природных материалах, например кости.

18 слайд  Описание слайда: 19 слайд Долота и стамески применяются при долблении пазов для скрепления деревянных э Описание слайда:

Долота и стамески применяются при долблении пазов для скрепления деревянных элементов. работа долотом. Мастер выдалбливает паз в брусе, держа в правой руке киянку, в левой — долото. На торце рукоятки видно металлическое кольцо, защищающее её от раскалывания.

20 слайд  При резании на стамеску нажимают рукой и лишь иногда слегка ударяют киянкой  Описание слайда:

 При резании на стамеску нажимают рукой и лишь иногда слегка ударяют киянкой или молотком по торцу ручки стамески.

21 слайд  Описание слайда: 22 слайд инструменты для строгания древесины Рубанок применяют для чистой обработки по Описание слайда:

инструменты для строгания древесины Рубанок применяют для чистой обработки поверхности древесины. Сначала применяют одинарный рубанок, а затем — двойной

23 слайд Фуга́нок (от нем. Fugbank) предназначен для окончательной обработки древесины Описание слайда:

Фуга́нок (от нем. Fugbank) предназначен для окончательной обработки древесины. Его используют тогда, когда возникает необходимость выровнять поверхность большого размера, а также для прифуговки кромок у длинных деталей.

24 слайд Зензу́бель (нем. Simshobel) — столярный и плотницкий инструмент, разновидност Описание слайда:

Зензу́бель (нем. Simshobel) — столярный и плотницкий инструмент, разновидность рубанка. Русское название — «отборник». Зензубель служит для выборки четвертей, фальцев и за­чистки их. Он имеет в корпусе боковое отверстие, обеспечи­вающее свободный выход стружки в процессе строгания. Но­жи у зензубеля по форме напоминают лопатку.

25 слайд Калёвкой производят профильную обработку деталей. По­дошва этого инструмента Описание слайда:

Калёвкой производят профильную обработку деталей. По­дошва этого инструмента имеет зеркальную (обратную) форму профиля детали. Для обработки разных профилей обычно имеют набор калёвок.

26 слайд Горбач — рубанок со съёмными колодками, использующийся для ручного строгания Описание слайда:

Горбач — рубанок со съёмными колодками, использующийся для ручного строгания выпуклых и вогнутых деталей.

27 слайд Фальцгебель - рубанок для отборки и зачистки четвертей (фальцев). Колодка фал Описание слайда:

Фальцгебель - рубанок для отборки и зачистки четвертей (фальцев). Колодка фальцгебеля имеет ступенчатую подошву, что дает возможность отбирать фальцы только одного размера.

28 слайд Па́зник (другие названия — шпунту́бель, доро́жник)— инструмент, родственный д Описание слайда:

Па́зник (другие названия — шпунту́бель, доро́жник)— инструмент, родственный долоту. Предназначен для того, чтобы выбирать пазы. Для того, чтобы прострагивать паз на заданном от края расстоянии, сбоку колодки пазника имеется специальное ребро или переставная направляющая линейка].

29 слайд Сту́сло — столярное приспособление в виде лотка для резки досок (также любого Описание слайда:

Сту́сло — столярное приспособление в виде лотка для резки досок (также любого другого профильного пиломатериала) под углом, как правило составляющим 45° и 90°. Изготавливается из пластмассы, иногда из дерева или алюминиевых сплавов.

30 слайд Теслó — плотницкий инструмент, напоминающий топор, но, в отличие от него, име Описание слайда:

Теслó — плотницкий инструмент, напоминающий топор, но, в отличие от него, имеющий лезвие, перпендикулярное топорищу (как у мотыги). Иногда тесло имеет выпуклое лезвие и желобчатую форму.

31 слайд Рашпиль -  напильник с самой крупной насечкой для опиловки главным образом мя Описание слайда:

Рашпиль -  напильник с самой крупной насечкой для опиловки главным образом мягких металлов, древесных и пластмассовых материалов.

32 слайд Напи́льник — многолезвийный инструмент для обработки металлов, дерева, пластм Описание слайда:

Напи́льник — многолезвийный инструмент для обработки металлов, дерева, пластмасс и т. п.

33 слайд Надфили рифели Описание слайда:

Надфили рифели

Надфили рифели

Курс профессиональной переподготовки

Учитель, преподаватель технологии

Надфили рифели

Курс повышения квалификации

Найдите материал к любому уроку,
указав свой предмет (категорию), класс, учебник и тему:

Выберите категорию: Все категорииАлгебраАнглийский языкАстрономияБиологияВсеобщая историяГеографияГеометрияДиректору, завучуДоп. образованиеДошкольное образованиеЕстествознаниеИЗО, МХКИностранные языкиИнформатикаИстория РоссииКлассному руководителюКоррекционное обучениеЛитератураЛитературное чтениеЛогопедия, ДефектологияМатематикаМузыкаНачальные классыНемецкий языкОБЖОбществознаниеОкружающий мирПриродоведениеРелигиоведениеРодная литератураРодной языкРусский языкСоциальному педагогуТехнологияУкраинский языкФизикаФизическая культураФилософияФранцузский языкХимияЧерчениеШкольному психологуЭкологияДругое

Выберите класс: Все классыДошкольники1 класс2 класс3 класс4 класс5 класс6 класс7 класс8 класс9 класс10 класс11 класс

Выберите учебник: Все учебники

Выберите тему: Все темы

также Вы можете выбрать тип материала:

loading

Общая информация

Номер материала: ДБ-242047

Похожие материалы

Вам будут интересны эти курсы:

Оставьте свой комментарий

Доклад на тему: "Столярные и плотницкие инструменты".

Столярные и плотницкие инструменты


Имея в наличии даже самую качественную древесину, нельзя без столярных инструментов превратить ее в какую-либо заготовку или предмет. В этом деле помогут знакомые всем вещи: клещи, долото, отвертки, гвоздодер, топор, молоток и гаечный ключ. Для столяра, имеющего большой навык работ, вышеуказанного перечня может и достаточно, но с приобретением новых знаний начинающему специалисту наверняка понадобятся еще и другие инструменты.

Молодому мастеру могут понадобиться: напильники и надфили с разной насечкой, разные типы наждачной бумаги, электрическая дрель со шлифовальным диском и набором сверл, ножовка по дереву и металлу, лобзик, нож-косяк и стамески.

Основную часть ручных инструментов столяра можно заменить механическими. Последние работают от электротока и не требуют при работе больших усилий. Но есть список инструментов, которые годятся только для ручной работы. К ним можно отнести: дрели, напильники, зажимы, отвертки, добойники, клещи, ножи, долото, стамески, рубанки, топоры, ножовки и молотки.

Список инструментов и их назначение

Незаменимый для столяра или плотника инструмент - молоток. Данный инструмент можно купить в любом торговом центре. Его ручка изготавливается из дерева акаций, кизила или груш - прочных и недорогих сортов деревьев. Ударная часть молотка производится из стали. Одна ее сторона имеет круглую, квадратную и прямоугольную плоскость, а вторая может быть заостренной или выполнять функции гвоздодера.


Для склеивания различных частей дерева и для других операций плотника используется деревянный молоток – «киянка». Верный спутник данного инструмента – это долото. Последнее, как правило, имеет деревянную ручку, поэтому для ударов по нему обычный железный молоток не подойдет, так как во время работы ручка долото просто-напросто треснет.

Еще один инструмент столяра – это плотнический молоток. Главное отличие такого инструмента – это раздвоенная сторона одного из концов, которая используется для вытаскивания гвоздей.


Не менее важен для столяра топор. Вариантов этого инструмента имеется несколько. Есть топоры, заточенные с одной стороны. Они предназначены для обтески древесины. Имеются инструменты, которые заточены с двух сторон. Они более распространены, так как способны не только тесать, но и кубковать. Третий вид топора – колун. Он применяется для заготовки дров. Благодаря увеличенному весу и тупому острию он способен справиться даже с мокрыми пнями.

Топоры, заточенные с двух сторон, разделяются на остроугловые и тупоугловые. Первые обладают топорищем имеющим угол менее девяноста градусов. Эти инструменты прекрасно походят для предварительной обработки дерева – снятия сучков и коры. Тупоугловые, наоборот, имеют топорище с углом около ста градусов. Они годятся для более грубых работ, например, для строительства сруба.

В работе плотника также незаменима ножовка. Ножовки бывают несколько типов. Разновидности инструмента отличаются толщиной полотна и шириной разводки зубьев. От этих параметров зависит то, насколько хорошее будет качество среза. В зависимости от особенностей конструкции ножовки можно выделить несколько типов инструмента.


У столяров популярны ножовки с частыми и мелкими зубцами. Плотнику для работы больше подойдет инструмент с редкими и крупными зубцами. Ножовки, оснащенные широкими зубцами, используются для распилки дерева поперек волокон. Такие инструменты имеют зубья, заточенные под 45° и разведенные по сторонам на один миллиметр.

Ножовки узкие как нельзя лучше подходят для распила тонких досок криволинейных деталей и древесностружечных плит. Развод зубьев и способ заточки таких инструментовтакой же, как и для больших ножовок. Также в арсенале столяров имеются ножовки с обухом. На их полотне по все длине имеется дощечка. Такие ножовки предназначены для дополнительной подгонки соединений и выпиливания мелких деталей. Минус такого инструмента – это не способность удерживания направления распила.

Презентация к уроку по технологии (5 класс) на тему: Презентация "Столярный инструмент"

Слайд 1

Столярный инструмент Выполнил: учитель технологии Тутов Н.И.

Слайд 2

Столярные инструменты — инструменты , используемые в столярном деле, для работы с древесиной и древесными материалами. Столяр — профессиональный рабочий, ремесленник, работающий с деревом, вытачивающий и изготавливающий изделия из дерева или изделия на основе дерева. Столяр занимается столярными работами: изготовлением сложной мебели, дверей, окон, арок, лестниц и других изделий из массива древесины с возможным применением фанерования, шпонирования , ламинирования . Столяр выполняет более точную, тонкую работу, чем плотник, и не менее, чем резчик по дереву .

Слайд 3

Загадка Самый бойкий я рабочий - В мастерской. Колочу я, что есть мочи - День-деньской.

Слайд 4

Молоток - ударный инструмент, применяемый для забивания гвоздей, разбивания предметов и других работ. Из истории: Древнейший ударный инструмент. Уже к началу нашей эры люди изобрели практически все виды столярных, слесарных и кузнечных молотков (всего 8 основных видов), и с тех пор внешний вид молотка практически не изменился.

Слайд 5

Молотки Старинные Современные

Слайд 6

Техника безопасности работы с молотком: 1.Работать можно только исправным инструментом, использовать его надо строго по назначению. 2.Молоток при работе надо держать на расстоянии 20-30 мм (2-3 пальца) от свободного конца ручки. 3. Нельзя оставлять столярный молотокна краю верстака. 4.Нельзя стоять за спиной человека, работающего молотком.

Слайд 7

Загадка Доску грызла и кусала, На пол крошек набросала, Но не съела ни куска, - Знать не вкусная доска

Слайд 8

Ручная пила(ножовка) - плотницкий и столярный инструмент, предназначенный для распиловки древесины. Пилы по конструкции бывают нескольких видов. В зависимости от назначения и формы зубьев разделяются на поперечные, продольные, мелкозубые и выкружные . Из истории: Первые пилы появились еще в бронзовом веке, когда люди только-только освоили технологии обработки металлов. Сначала пилы были одноручными (ножовки), а в начале 1-го тысячелетия до н.э. в Финикии была изобретена двуручная пила для распиливания бревен на брус, что позволило древним мореходам строить легкие и маневренные каркасные корабли, обшитые досками. А вот в Древней Греции изобрели лучковую (или рамную) пилу, конструкция которой с тех пор не изменилась.

Слайд 9

Пилы (ножовки) Старинные Современные

Слайд 10

Техника безопасности при работе с пилой (ножовкой): 1.Перед распиливанием заготовки следует правильно установить ее на верстаке. 2.Работать пилой надо без рывков и изгибов полотна. 3.Нельзя направлять полотно пилы пальцем. Используйте для этих целей деревянные бруски, специальные упоры. 4.Нельзя держать левую руку близко к полотну пилы. 5.Стружки со столярного верстака убирайте щеткой-сметкой.

Слайд 11

Загадка Что за слово, угадай, Части в нем — загадки: Первая — нота, Вторая - игра. Целое встретится у столяра.

Слайд 12

Долото́ — плотничий или столярный инструмент, предназначенный для выдалбливания отверстий, гнёзд, пазов и т. п. Из истории: Долото, также как и молоток, появилось в эпоху каменного века. Обычно, первобытные люди отёсывали им камни. Со времени разделения труда долотом пользовались многие ремесленники. Позже этот предмет помогал и рабочим. Рабочие используют данное орудие труда и в наше время.

Слайд 13

Долота Старинные Современные

Слайд 14

Техника безопасности при работе с долотом: 1.Инструмент должен быть исправными и хорошо заточенными. 2.Ручки инструментов не должны иметь трещин и сколов, кольца должны плотно сидеть на своих местах. 3.Заготовка должна плотно лежать на верстачной доске или прочно зажатой в зажим верстака. 4.При долблении сквозных гнёзд под заготовку подкладывается фанера или дощечка. 5.При работе долотом запрещается работать по направлению на себя. 6.По окончании работ, инструмент очищают от стружки щеткой и убирают на хранение в специально отведённое для этого место.

Слайд 15

Ребус

Слайд 16

Стамеска (от нем. Stemmeisen ) — плотничий или столярный ручной режущий инструмент. Используется для выборки небольших углублений в древесине, зачистки пазов, снятия фасок, рельефной и контурной резьбы, резцы- токарных работ Из истории: Незаменимый инструмент для изготовления каких-либо пазов и выемок в древесине, известный человечеству еще с каменного века. На сегодня из всего многообразия стамесок из обращения вышел только ложкорез – стамеска круглой формы, которая использовалась для вырезания деревянных ложек.

Слайд 17

Стамески Старинные Современные

Слайд 18

Техника безопасности при работе со стамеской. 1.При резании стамеской заготовку надо надежно закреплять на верстаке. 2.По окончании работы стамеску кладут лезвием от себя, чтобы оно не выступало за край крышки верстака. 3.При работе стамеску держите так, чтобы торец ее ручки упирался в ладонь, левая рука обхватывала стержень стамески, а лезвие находилось под углом к слоям древесины. 4.Не режьте стамеской в направлении поддерживающей руки и на весу.

Слайд 19

Что это? Металлический изогнутый пруток, с одной стороны грибок, с другой - патрон…

Слайд 20

Коловорот — ручной инструмент для сверления отверстий в дереве и других мягких материалах Из истории: Как и почти весь плотницкий инструмент, первые сверла для проделывания отверстий были изобретены в Древнем Египте. Сначала все плотники пользовались буравом — сверлом, в которое вставлялась ручка для вращения. В начале нашей эры в Риме был изобретен лучковый бурав — прообраз коловорота, а вот сам коловорот (инструмент с патроном для замены сверла, верхним упором и коленчатым валом для удобства вращения) появился в XV веке. Первые механические (или шестеренчатые) дрели появились лишь в середине позапрошлого столетия.

Слайд 21

Коловороты Старинные Современные

Слайд 22

Техника безопасности при работе с коловоротом 1.Перед сверлением отверстий необходимо надежно закрепить заготовку и подкладную доску на столярном верстаке. 2.Сверло в патроне должно быть закреплено без перекосов. 3.Нельзя держать коловорот сверлом к себе. 4.Подачу сверла при работе надо осуществлять плавно, без рывков. 5.Нажим на упор коловорота в начале и конце сверления должен быть небольшим, вращение рукоятки – медленным. 6.Стружки с поверхности изделия сдувать нельзя, их надо сметать специальной щеткой.

Слайд 23

Загадка Цепкий рот на тех сердит, Кто зазря в доске сидит…

Слайд 24

Клещи — инструмент в виде рычажных щипцов, обычно с относительно длинными ручками, соединенными на шарнире, и короткими губками, смыкающимися на небольшом протяжении плоскими или заостренными поверхностями. Выделяют столярные клещи, которые используются для вытаскивания вбитых гвоздей. Из истории: Первые щипцы с осью-стержнем придумали еще в неолите, но тогда их мастерили из обожженного дерева. Уже в бронзовом веке появляется множество миниатюрных инструментов для изготовления кольчуг и ювелирных работ. В эпоху Возрождения появляются сложные многорычажные системы, например универсальные пулелейки —щипцы для изготовления пистолетных и ружейных пуль.

Слайд 25

Клещи Старинные Современные

Слайд 26

Техника безопасности при работе с клещами 1.Перед работай проверь исправность инструмента. 2.Вытаскивай гвозди, не тяни клещи кверху. 3.При работе не подставляй пальцы левой руки (если левша – то за пальцами правой руки) между лезвиями. 4.Передавай инструмент товарищу ручками вперед в закрытом виде. 5.После работы клади инструмент на место.

Слайд 27

Загадка Деревянная речка, деревянный катерок, А над катером вьется деревянный дымок.

Слайд 28

Р убанок (от нем. Raubank ) — ручной деревообрабатывающий инструмент для строгания. Рубанки используются для придания поверхностям деревянных деталей нужной шероховатости, прямолинейности, плоскостности формы, уменьшения размеров деталей, а также для создания в деталях протяжённых выемок различной формы («четвертей», «шпунтов» и пр.) Из истории: Рубанок — достаточно древнее изобретение человека. Считается, что первый железный рубанок был найден при раскопках Помпеи и относится к 1 в. н. э., однако развитие рубанка началось в позднее Средневековье в XV— XVI веках . Доподлинно известно, что наибольшее распространение рубанки получили в 18 столетии .

Слайд 29

Клещи Старинные Современные

Слайд 30

Техника безопасности при работе с рубанком Надежно закреплять заготовку на верстаке; Работать рубанком с остро заточенным ножом; Крепко удерживать рубанок при строгании; Нельзя руками проверять качество обработанной поверхности и остроту лезвия. Во время работы надо очищать строгальные инструменты от стружки при помощи деревянного клина. В перерывах в работе строгальные инструменты надо класть на бок лезвиями от себя.

Слайд 31

Спасибо за внимание!

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
