Как сделать каркас под гипсокартон правильно — инструкция

При ремонтных работах, для отделки внутренних помещений квартир, загородных домов, дач или офисов чаще применяют такой материал, как гипсокартон. С его помощью удается не только скрыть существенные неровности поверхностей, но и осуществить практически любые идеи при оформлении комнат: арки, сложные системы потолков, перегородки, альковы. В статье рассмотрим, как сделать правильный каркас на стену под гипсокартон.

Содержание:

1. Преимущество стен и потолков из гипсокартона
2. Условные обозначения для гипсокартона
3. Последовательность работ
4. Монтаж потолочного каркаса
5. Каркас стены из металлопрофиля





Преимущество стен и потолков из гипсокартона



• Конструкция каркаса для гипсокартона из профиля позволяет монтировать светодиодную ленту, упорядоченным или хаотичным образом встроенные светильники или подвесить классическую люстру.

• Стены можно оформить нишами и довольно оригинальным способом произвести их подсветку.
• В полученном межпотолочном пространстве поместятся вентиляционные трубы, спрячется электропроводка, останется место и для утеплителя, звукоизоляционного материала.
• А если высота помещения позволяет можно установить и кассетного типа кондиционер, так как толщина внутреннего блока может составлять от 230 до 300 мм.





Условные обозначения для гипсокартона



Приобретая данный строительный материал можно столкнуться со следующими акронимами (аббревиатурой):

• ГКЛ – гипсокартонный лист серого цвета, толщиной от 8 до 16 мм, шириной 1200 мм и длиной 2000-4000 мм. Обычно используется в помещениях, к которым не предъявляются особые требования;
• ГКЛВ – влагостойкий лист (картон окрашен в зеленые тона), который отличается гидрофобными добавками. Производится со следующими размерами: 18х600х2000 мм.
  Применяется в ванных комнатах или кухнях;
• ГКЛО – огнестойкий гипсокартон имеет розовый оттенок, обладает повышенной стойкостью к воздействию открытым огнем. Его толщина может составлять от 10 до 16 мм, ширина – 1200 мм, а длина – 2000-4000 мм. Такой вид актуален для комнат с камином;
• ГКЛВО – гипсокартон сочетающий в себе влаго- и огнезащитные характеристики, толщина 12-16 мм, ширина 600 или 1200 мм, длина 2000-4000 мм.



Здесь следует отметить, что для потолков используется чаще 9,5 мм листы, а для отделки стен, откосов или создания перегородок, ниш – 12,5 мм, для выполнения проемов лекальных, арочных форм – 6,5 мм гипсокартон.

Не рекомендуется для выставления меток на гипсокартоне использовать маркер, потому что некоторые виды имеют «удивительное» свойство проявляться на поверхности листа даже через несколько слоев шпаклевки и покраски.





Условные обозначения металлического профиля для гипсокартона



• ПС – профиль стоечный П-образного вида с продольными желобками. Его основание называется «спинкой», а боковины – «полками», равные всегда 50 мм. Ширина спинки находится в диапазоне от 50 до 100 мм. Его используют как вертикальные стойки.
• ПН – профиль направляющий, его сечение идентично стоечному профилю. Ширина «полок» только 40 мм, «основания» 50-100 мм. Используется при сооружении стенового каркаса или создании перегородок. Он фиксируется к полу и потолку, образуя рамку для основной конструкции.
• ПП – потолочный профиль (60х27 мм) с 3 продольными канавками. Именно к нему выполняется монтаж гипсокартонных листов.
• ПНП – потолочный направляющий профиль (27х28 мм). При сооружении подвесной конструкции он крепится к стенам комнаты, направляя ПП.
• ПУ – профиль угловой (85°) из перфорированного металла, служит для укрепления углов. Он может быть как внутренним, так и внешним, отличаться по предназначению и параметрам. При дальнейших работах отверстия заполняются шпаклевочным материалом, тем самым обеспечивая надежное сцепление с гипсокартоном.
• ПА – профиль арочный (вогнутый или выпуклый). С его помощью оформляются не только дверные проемы арочного типа, но и создаются подвесные конструкции сложных волнообразных форм.



Если планируется монтаж тяжелой картины, люстры с существенным весом или кронштейнов для установки какого-либо прибора – рекомендуется еще на этапе сооружения усилить каркас в этих точках.





Дополнительные элементы



• Профили могут быть длиной от 2750 до 4000 мм, если необходима большая длина, тогда используется своеобразная муфта (соединитель для ПП 60х27 мм).
• Краб имеет крестообразную форму и используется в точках пересечения профилей, обеспечивая прочность каркаса. Двухуровневый краб одевается на ПП верхнего уровня и надежно фиксирует профиль нижнего уровня.

• Прямой подвес монтируется к стене или потолку, затем производится сгиб по специальным линиям. В полученный П-образный проем вставляются профили и затем фиксируются. После установки излишки «ушек» отгибают или отрезают. Если использовать такой крепежный элемент – подпотолочное пространство составит не более 60 мм.
• С помощью зажимов и тяги анкерного подвеса можно регулировать высоту межпотолочного пространства от 250 до 1000 мм. Его опорная часть обеспечивает стабильное положение ПП.





Метизы



Метизы для крепления направляющих и подвесов выбираются в зависимости от поверхностей, например:

• если стены и потолок из бетона, тогда профиль или анкерные подвесы монтируются дюбелями 6х40 или 6х60 мм в зависимости от качества поверхностей.

• К деревянным основам крепеж производится шурупами 6х70, 6х80 мм.
• Фиксировать между собой все металлические элементы каркаса, например, прямые подвесы к потолочным профилям, стоечные к направляющим, соединительные муфты, крабы — лучше саморезами с острым концом 3,5х11 мм.
• Гипсокартон монтируется к металлическим профилям посредством саморезов с частой резьбой из оцинкованной стали 3,5х25 мм. Здесь нет необходимости выполнять предварительное просверливание рабочего отверстия.
• Прикрепить направляющий профиль для стоек к гипсокартонному потолку можно применив специальные раскрывающиеся дюбеля, которые обеспечат надежное крепление.





Последовательность работ



• Если планируется отделка и стен и потолка, то работу следует начинать с монтажа каркаса на потолке. Редко какой потолок может «похвастаться» ровными углами (90°) и если в этом случае начать ремонтные работы со стен, тогда подгон гипсокартонных листов наверху станет весьма затруднительным.
• Провести электромонтажные работы, подвести кабель к точкам расположения осветительных приборов. Запас длины провода должен составлять 10-15 см от «нового» потолка. Необходимо проверить все соединения (работоспособность) проводки. При установке точечных светильников, следует тщательно распланировать прохождение металлических фрагментов конструкции.
• Производится разметка поверхностей под установку профилей. Точка отсчета начинается с самого заниженного угла или бугра базового потолка. Монтируются горизонтальные направляющие, прямые подвесы, потолочные профили, фиксируются гипсокартонные листы.
• Таким же образом происходит монтаж каркаса на стенах. Определяется их кривизна и устанавливается ПН на потолке и полу, при наличии окон – разметка начинается с них.
• Остается провести шпаклевочные и другие отделочные этапы работы.





Монтаж потолочного каркаса



• Сначала определяется расстояние, на которое опустится новый потолок. Здесь следует помнить, что если будут монтироваться точечные светильники, то необходимо знать их высоту – одним достаточно 5-8 см межпотолочного пространства, другим – 12-15 см.
• Далее на стене находится точка, от нее и будет выполняться вся разметка. При помощи лазерного уровня определяется горизонтальная линия, которую можно провести карандашом или воспользоваться отбивочным шнуром.
• Рулеткой отмерить нужную длину профиля и отрезать, воспользовавшись обычными ножницами по металлу. При необходимости они легко стыкуются, вставляясь один в другой, в этом случае нахлест должен составлять не менее 3 см и эта точка обязательно фиксируется метизом.

• По линиям на стенах монтируется ПНП, некоторые модели уже имеют рабочие отверстия, если нет, тогда они просверливаются с шагом 50 см перфоратором или дрелью в зависимости от основания, к которому крепятся данные профили.
• Далее осуществляется разметка для потолочных профилей. От стены отступить примерно 60 см (так как стены не всегда отличаются идеальными размерами), и уровнем проверить точность нахождения рисок. Отметки должны быть видны на стенах. Профилем, здесь он послужит в качестве линейки, соединить черточки на противоположных стенах, полученная линия станет «точкой» отсчета. От нее параллельно, каждые 60 см проводятся линии по всему потолку.
• Таким же образом произвести разлиновку и по длине комнаты, в итоге почти все ячейки получатся с размерами 60х60 см. Размеры ячеек у стен будут иметь другие параметры.
• Прямые подвесы фиксируются дюбелями (саморезами) с шагом 60-70 см, центр основания должен находиться точно по размеченной линии. В местах, где будут устанавливаться какие-либо приборы или оборудование (вентилятор, светильник, кондиционер), рекомендуется дополнительно установить траверсы.

• Потолочные профили для гипсокартона не следует заготавливать «впрок», как сказано выше, расстояние от стены до стены в разных точках комнаты может существенно отличаться. Поэтому для каждого профиля длина замеряется отдельно, и она должна быть на 2-3 см меньше ширины помещения.
• В направляющие вставляются потолочные профили, где центральный желобок должен выходить на риску. Зафиксировать его положение одним саморезом. При необходимости применяется муфта.
• Используя ножницы по металлу подготовить перемычки из потолочного профиля равные 60 см, а поперечины, предназначенные для установки с краю (от стены до первого продольного профиля) на пару сантиметров меньше действительного расстояния.
• Также необходимо следить за совпадением канавки профиля с отметками на стенах, в местах их соединения с продольным профилем установить одноуровневый «краб», зафиксировав его саморезами.

• Окончательный этап монтажа данной конструкции заключается в креплении потолочных профилей к подвесам. Для этого к ПП прикладывается уровень к каждой точке соединения. И после того, как будут проверены, и при необходимости отрегулированы отклонения, производится фиксация. Далее выполняется монтаж листов гипсокартона.

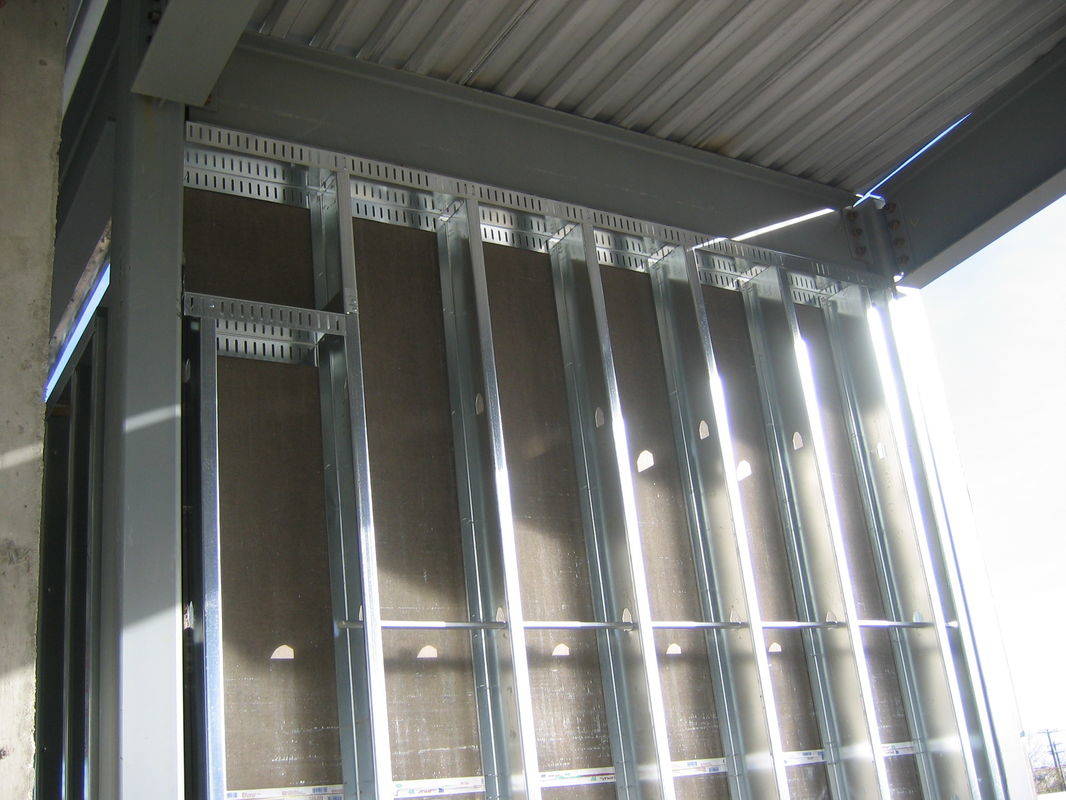

Каркас стены из металлопрофиля



• Перед монтажом каркаса стены из профиля проводятся все электрические работы, подводятся провода к розеткам, выключателям и точкам размещения осветительных приборов, бытовых устройств.
• Сразу следует отметить, что технология выполнения стенового каркаса отличается от монтажа потолочной конструкции. Сначала полностью отделывается одна стена, от направляющих профилей до установки гипсокартона. И только затем осуществляется переход на следующую стену и так далее.

• Технологически сложными объектами, при устройстве каркаса стен, считаются помещения с окнами, так как откосы требуют особого внимания. Если предполагается выполнить утепление стен, тогда вертикальные профили следует устанавливать на расстоянии 5 см от базовой поверхности (старых откосов).
• Большое значение имеет ширина подоконника, если отделка стен начинается уже после его установки, ведь разметка под каркас производится именно от окна. Но тут учитывается и толщина листа гипсокартона, которая может составлять 9,5 или 12,5 мм.
• Угольник прикладывается к раме и отмеряется расстояние, не забывая о дополнительных 5 см. Это выполняется и с другой стороны оконного проема. Аналогичные манипуляции следует провести, если в комнате несколько окон. Эти отметки будут обозначать край каркаса. Можно сразу установить ПН ко «дну» подоконника, в этом случае шаг вертикальных стоек может составлять менее 60 см.

• К этим рискам прикладывается уровень, чтобы перенести их на боковые стороны подоконника. Исходя из этих отметок, используя уровень, отмечается край каркаса на полу и потолке. Для установки металлической конструкции рекомендуется использовать 2-х метровый уровень, он показывает более точное значение.
• Метки на потолке и полу соединяются и по полученным линиям монтируются направляющие профиля. Первые ПС выставляются по сторонам окна, поэтому вертикали отмечаются с шагом в 60 см от этих профилей. Один из них обязательно устанавливается в углу комнаты.
• Монтаж подвесов осуществляется каждые 60-70 см, их центр должен находиться строго по линии. В направляющие вставляются профили стоечные таким образом, чтобы их средний желобок совпал с отметкой на потолке и полу, и соединяются между собой. Далее уровнем регулируется их вертикаль по основанию и полкам. Затем выполняется окончательная фиксация саморезами.

• Перекладины устанавливаются с использованием «краба», особое внимание следует обратить на их монтаж в районе окна. Горизонтальная перемычка монтируется над проемом.
• После завершения крепления металлического каркаса к стене рекомендуется зарисовать расположение продольных и поперечных профилей. Данная схема может понадобиться, если в дальнейшем возникнет необходимость в размещении на стене картины, еще одной полочки или подвешивании декоративного кашпо к потолку.
• Здесь в качестве крепежных элементов применяются так называемые «бабочки», «зонтики» и так далее, принцип их крепления следующий: пластиковый дюбель расправляет свои «крылышки» при вкручивании шурупа, таким образом, обеспечивает надежную фиксацию с обратной стороны гипсокартона.
• Если понять принцип монтажа, и осуществить для начала простую конструкцию под гипсокартонные листы, то при следующем ремонте можно будет воплотить и более сложные решения: двухуровневый потолок, ниши в стенах и арочного типа дверные проемы.
