чертежи и инструкция по кладке
Различные печи барбекю из кирпича: проекты, фото, чертежи
Когда вы не можете остановиться на каком-то одном проекте барбекю из кирпича, фото, схемы, чертежи кладки барбекю могут определиться с выбором. Изучите подготовленную нами подборку иллюстраций, чтобы понять, какой из проектов вам больше по душе
Обращайте особое внимание на сложность предлагаемой конструкции: под силу ли вам будет осуществить тот или иной проект собственными руками?
Фото 6. Фрагмент инструкции, показывающей, как складывается из кирпича печь барбекю. Порядовка кладки барбекю, подобная этой, значительно облегчает работу и особенно – тем, кто никогда не строил кирпичный барбекю своими руками. Чертежи, поэтому старайтесь выбирать именно с порядовкой.
Фото 7. Графическая схема барбекю из кирпича. Своими руками сложить барбекю кирпичный для дачи по такому проекту будет совсем несложно.
Фото 8. Компьютерная модель барбекю из кирпича: порядовка и схема постройки. Барбекю сложить будет легче с более подробной схемой, но даже такой чертеж ускоряет возведение конструкции.
Фото 9. Сгенерированная на компьютере приблизительная схема барбекю из кирпича. Кладочные чертежи, приложенные к такой схеме, дадут точную информацию о размере сооружения и порядке его строительства.
Фото 10. Схематичный набросок пьедестала под проект барбекю. Чертежи с размерами необходимы, какого бы типа печь вы ни выбрали – из камня или из кирпича, маленькую или большую, сложную по своей конструкции или нет.
Фото 12. Начинающий печник осуществляет порядовую кладку барбекю из кирпича своими руками. Фото сделано на этапе, когда фундамент уже готов и уже положены несколько рядов кирпичей.
Фото 13. Небольшое уличное барбекю из кирпича. Чертежи такого сооружения предельно простые, однако, если вы решили ставить барбекю из кирпича своими руками, порядовка, подробно описывающая кладку кирпичей, желательна и в данном случае.
ч
Фото 14. Кирпичная печь с двумя трубами. На нашем сайте можно увидеть самые необычные барбекю проекты. Фото данной модели, например, показывает, что печка для барбекю и шашлыка, сложенная своими руками, может напоминать очертаниями печку из русской избы.
Фото 15. Существуют самые разнообразные виды барбекю для дачи из кирпича. Фото показывает удлиненную модель, сложенную уголком. Заметно по боковой стенке, что применялась оригинальная схема кладки барбекю из кирпича.
Фото 16. Возле дощатого забора стоит дачное барбекю из кирпича, своими руками выстроенное хозяином участка. Состоит данное сооружение из трех простейших секций. При этом видно, что применялась достаточно необычная раскладка барбекю из кирпича.
Фото 17. Кирпичное сооружение для приготовления различных блюд на открытом воздухе. Чтобы построить даже такую, относительно простую печь барбекю своими руками, порядовка кирпичной кладки может оказаться необходимой.
Фото 18. Задний дворик загородного дома с зоной барбекю и печью с большим дымоходом. Чтобы построить такое, довольно сложное кирпичное барбекю собственными руками, схемы с подробными размерами и очередностью действий просто необходимы.
Порядовка: как сложить мангал из кирпича
Несмотря на то, что мы разбираем несложный в строительстве уличный мангал из кирпича, порядовка укладки кирпича (схема) составляется заранее, с учетом выбранных габаритов и конфигурации. Удобнее всего делать это на листе в клетку.
Как класть кирпич? Наиболее простой способ укладки — со смещением каждого ряда на половину кирпича по отношению к предыдущему. Первые два ряда выкладываются сплошными. Самый первый ряд складывается из цельных кирпичей, без половинок.
Нижняя часть мангала — это цоколь. Схема кладки — от углов к центру по намеченным заранее линиям. Через каждые 3 ряда необходимо проверять правильность укладки уровнем и отвесом, выкладывать сетку для армирования.
Высота цоколя зависит от проекта. В нем могут быть одна или несколько ниш, где хранят дрова, уголь и прочую утварь. Выкладывается он сплошной кладкой.
Центральная часть конструкции — топливник. Основание для жаровни заранее отливается из бетона с армированием или выкладывается из кирпича. Если по проекту сооружаются арки для топливника и ниш, применяется кружало. Для равномерного распределения кирпичей между ними вставляются щепки.
Зазоры одинаковые, примерно 1 см. Лишь после полной выкладки арки пространство между кирпичами смачивается и заполняется раствором. Застывать выложенную арку оставляют с кружалом на день-два.
Если мангал будет использоваться еще и в качестве барбекю, следует заранее озаботиться возможностью установки решетки. Для нее оставляют небольшой выступ, или несколько выступов, чтобы решетку можно было размещать на разных уровнях. Устанавливают ее на стержни арматуры, вделанные в стенки мангала.
Совет: если оставлять между кирпичами небольшие зазоры при укладывании топливника, при использовании мангала в дальнейшем благодаря проникающему в щели воздуху горение будет лучше.
Жаровню укладывают на металлические уголки, которые крепятся к кладке штырями. Учтите это собирая дачный мангал из кирпича своими руками (фото правильно сложенного топливника ниже).
Важно! Недопустимо попадание атмосферных осадков на незаконченную кирпичную кладку. Если начался дождь — ее необходимо тщательно укрыть полиэтиленом
Последний этап — сооружение дымохода. Его наличие позволяет дольше сохранять жар в мангале и отводить дым. Для дымовой трубы кладку продолжают выкладывать, постепенно сужая ее кверху. Делается это путем смещения кирпичей в рядах. Смещение производится не более, чем на треть кирпича — в противном случае сооружение может оказаться неустойчивым.
Особенность: труба — тяжелая часть, для ее установки требуются опорные колонны.
Если выкладка кирпичной трубы кажется слишком сложной — можно установить металлическую. По окончании кладки нужно произвести обжиг стенок топливника. Для этого разжигают дрова в очаге и по максимуму повышают жар.
Сооружение жаровни, установка казана или поддона проводятся на заключительном этапе. После этого проводят декорирование. При наличии столешницы, ее можно оформить плитой из керамогранита. Сам мангал облицовывают штукатуркой, декоративным камнем, облицовочной плиткой и т.д.
Мы рассмотрели, как самому сделать мангал из кирпича. Отдельный вопрос — защита сооружения от вымывания раствора. Задача решается путем обработки специальными составами. Это может быть термостойкий лак, масляный пропиточный состав для печей и каминных кладок, силиконовый гидрофобизатор, вдобавок защищающий и от появления микроорганизмов в кладке.
Чтобы обеспечить пожарную безопасность, мангал для дачи обкладывают тротуарной плиткой. Помимо защиты от пожара, она создаст ровную, удобную площадку. В непосредственной близости от мангала не должно быть легко воспламеняющихся предметов. Для декора выбирают только негорючие, жаропрочные материалы.
Строительство барбекю своими руками
Так же важно, как вы будете готовить блюда. Часть работы может быть выполнена дома, но некоторые должны быть сделаны на месте, на улице
Вот почему эти грили, которые рядом с очаговой камерой имеют рабочую поверхность, а под ней угольную камеру и другие необходимые аксессуары, настолько удобны в использовании.
Кирпичная кладка барбекю — высота, на которой расположена столешница, а также решетка с посудой для выпечки, обычно составляет около 80 см, но вы можете разместить их немного ниже или выше, приспосабливаясь к росту человека, который чаще будет шеф-поваром.
Сторонники «сидячих» собраний могут построить барбекю, в котором очаг и решетка находятся на 50–60 см над поверхностью земли. Скорее, вы не готовите на гриле в одиночку, поэтому вам нужно убедиться, что вокруг камина есть место как для повара, так и для гостей. Лучше всего с асфальтированной поверхностью, на которой стоит (или на время встречи) садовая мебель.
С прелестями выпечки мы также сможем пользоваться садом под дождем, если гриль ставить под укрытие. В расширенной версии он иногда оснащен проточной водой и светом. Однако прежде чем принять решение о таких инвестициях, мы должны спросить себя: будем ли мы часто использовать это место в саду или только несколько раз в течение сезона? Строительство барбекю с фото примерами:
Мангал-коптильня
Конструкция мангал-коптильня сама по себе очень удобное и практичное изделие, поскольку за один прием можно приготовить и шашлык и закоптить мясные продукты
Чтобы начать самостоятельно делать, нужно обратить внимание на важные нюансы:
- Размеры конструкции стоит подбирать с учетом количества людей, которых нужно будет накормить. Слишком маленькие изделия не будут удобными, поскольку прийдеться разделать процесс приготовления пищи на несколько подходов. Слишком большие сооружения не выгодны из-за того, что не вся поверхность будет использоваться.
- Каким будет сооружаться изделие: стационарным или разборным.
- Основной материал для изготовления: метал или кирпич.
Мангал-коптильня
Особенности построения коптильни
В постройке коптильни рекомендуется чтобы сооружение включало крышку, которая будет задерживать дым для копчения продуктов. Существует несколько способов ее изготовления:
- Соорудить ее раздвижную из двух половинок.
- Сделать с одной половинки. В таком случае она будет откидная.
- Съёмную.
- Задвигающую.
Основание коптильни можно разместить на ножках из метала, или сделать кирпичные опоры. Длину ножек можно подобрать индивидуально. В конструкцию мангала-коптильни можно встроить дополнительный столик. При таком варианте будет комфортно готовить еду на приспособлении.
При сооружении этого девайса нужно быть готовым к тому, что это займет много времени и сил. Но то, что получиться в результате будет полезным на протяжении многих лет. Качественно сделана конструкция– это залог того, что приготовленные блюда всегда будут вкусными.
Очень компактная коптильня
Весь процесс состоит из тех же этапов, что и предыдущие изделия. Отличие в том, что укладка кирпичей делается по другим чертежам.
Что касается облицовочных работ, то также требуется уделить этому не мало внимания. Можно использовать декоративный кирпич. Сейчас его видов большое количество, поэтому внешне девайс можно сделать таким как требует того обстановка. Также, чтобы вся локация изделия выглядела эстетично, можно обложить ее тротуарной плиткой.
Как правильно класть печной кирпич
Чтобы успешно сложить работоспособную уличную печку, обязательно соблюдайте следующие правила кладки:
- Каждый уровень сначала складывайте как конструктор, без раствора. Примерка позволит точно обрезать камни в нужных местах и подогнать друг к другу.
- Керамический кирпич замачивается на 2—3 минуты в емкости с водой, затем укладывается на место. Огнеупорный камень только ополаскивается от пыли.
- Максимальная толщина шва кладки на глиняно-песчаном растворе – 5 мм. Превышение грозит образованием трещин.
- Не перевязывайте огнеупорную стенку с обычной. В зазоры между разносортными кирпичами вставляйте листы базальтового картона.
- Проверяйте горизонтальность каждого яруса строительным уровнем, а вертикаль – отвесом.
Выступающий наружу раствор снимайте мастерком, а внутренние поверхности обтирайте влажной ветошью. При недостатке опыта не пытайтесь колоть камни киркой, лучше используйте болгарку с отрезным кругом по бетону.
Как построить большую кирпичную беседку с печью — практические советы
https://youtube.com/watch?v=abZRz8ClENg
Желания современных дачников вполне сопоставимы с ростом общего благосостояния российских граждан. Многим уже недостаточно на участке просто дачного домика, теплицы и бани. К тому же участки увеличились в размерах – традиционные шесть соток остались в прошлом, сейчас загородные владения составляют и десять и пятнадцать соток, а поскольку не всем хочется на даче заниматься только сельскохозяйственными работами, немало желающих еще и отдохнуть, то обустройство зон отдыха все чаще занимает умы владельцев дачных участков. Кому-то вполне достаточно легкой металлической беседки со скромным столом и табуретками, а кто-то не прочь обзавестись фундаментальным и многофункциональным строением, каким по праву можно назвать кирпичную беседку с печью барбекю. Рассмотрим варианты строительства этого объекта на дачном участке.
Как и любое серьезное строительство, возведение сложного инженерного сооружения, каким является кирпичная беседка, требует тщательной подготовки с обязательным проектированием всех элементов будущего строения.
Для начала нужно определиться с типом беседки, для чего самым разумным будет ознакомиться с фото беседок с барбекю, а после анализа понравившихся вариантов и сопоставления возможностей приступить к проектированию уже конкретного сооружения, учитывающего особенности участка и функционального назначения конкретной беседки, по возможности добавляя к стандартным проектам индивидуальные черты.
Устройство фундамента
После выбора проекта кирпичной беседки с барбекю необходимо подготовить территорию (для чего выравнивается площадка) и изготовить фундамент. Так как нагрузка несущих конструкций беседки будет существенной, к тому же сама печь имеет большой вес, фундамент необходимо сделать бетонным, для чего, в зависимости от характеристик почвы, выбрать нужный тип фундамента:
ленточный фундамент – заливается по периметру будущего строения с заглублением на определенное расстояние. При устройстве ленточного фундамента отдельно заливается блок под печь. Этот тип фундамента подходит при плотном грунте, не вызывающем деформацию.
при пучнистом или болотистом характере почвы (подверженном просадке) необходимо изготавливать фундамент в виде монолитной плиты, которая исключит разрушение конструкции от возможных движениях грунта, так как все сооружение будет двигаться вместе с фундаментной плитой.
Виды барбекю
Само понятие барбекю имеет американское происхождение и по смыслу представляет собой устройство для приготовления пищи на углях. Нам более привычно определение мангал или гриль, но для хорошего продукта гораздо важнее его правильно и вкусно приготовить, а название вторично. К тому же сам процесс приготовления в барбекю происходит немножко по-другому, чем на гриле, поэтому в названии тоже заложен определенный смысл.
Печь барбекю может представлять собой сложную по конфигурации конструкцию с несколькими отделениями – очагом, духовкой, металлической решеткой и дымоходом. Возможно даже устройство вертела. Некоторые проекты предусматривают наличие тандыра. Настоящая печь барбекю также включает в себя несколько дополнительных полок для хранения готовых продуктов и кухонной утвари, необходимой для приготовления различных блюд.

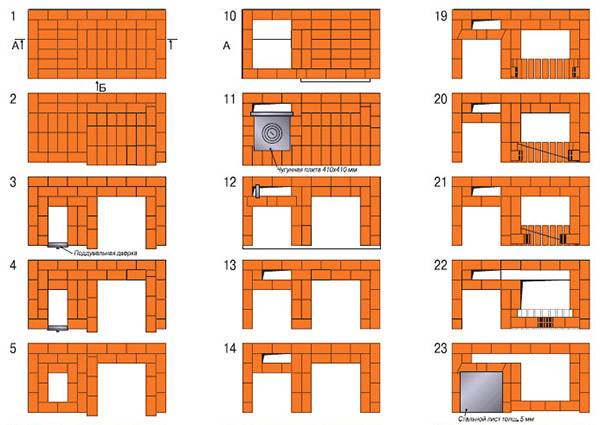

Порядовка барбекю
При изготовлении печи барбекю своими руками чертежи составляются с учетом порядовки барбекю, то есть четкого расположения каждого ряда кирпичей в зависимости от требований к назначению печи, состава и количества материалов (непосредственно кирпича) и геометрических размеров конструкции ( с учетом всех отделений печи, включая дымоход). Пример порядовки показан на рисунке.
Барбекю с казаном
Для разнообразия в печь барбекю можно встроить металлический казан, чтобы дополнительно готовить плов или овощи. Конструкция печи позволит этим блюдам готовиться в жаркой атмосфере, необходимой для качественного тушения.
Поскольку полусферическая форма казана создает большую температуру (и позволяет ее дольше удерживать), принцип длительного приготовления некоторых блюд выдерживается замечательно и барбекю с казаном как раз может стать тем особенным элементом летней кухни, которого нет больше ни у кого из соседей и знакомых.
Создание чертежа с размерами
Перед тем, как приступить к строительным работам, непременно разработайте план сооружения. Учтите в проекте размер беседки, место для камина и его площадь, а также материалы для изготовления. Начальный этап создания — составление грамотного чертежа, в котором будут учтены все требования техники безопасности.
Знаете ли вы? Начало отопительного сезона 1952 года в Великобритании сопровождалось нависшим над городами смогом, состоящим из продуктов горения угля. После фактов гибели граждан правительство запретило использование угольного отопления, тем самым резко повысив спрос на безотходные электрические камины.
Итак, при создании проекта соблюдайте следующие параметры:
- При расчёте площади учтите размеры нагревательного устройства. Идеальная глубина мангала из кирпича составляет 750–100 см, ширина — 120 см.
- Сбоку от печи для удобства желательно предусмотреть рабочий стол шириной 60–80 см, а рядом вплотную запланируйте установку мойки такой же ширины. С другой стороны уделите место для хранения дров, соблюдая при этом аналогичную дистанцию (для соразмерности).
- Перед мангалом нужно оставить свободное место (примерно 1–1,2 м), чтобы в процессе готовки не было тесно, а жар не мешал отдыхающим. Таким образом, для досуга выделите 8–12 м² площади, а под мангал — минимум 240×175 см.
- С целью сбережения места можете установить печку в углу беседки.
1- искроулавливатель, 2 -малая труба, 3- большая труба,4- Боковая верхняя левая кирпичная стенка топки, 5- правая кирпичная стена топки,6 – нижняя левая кирпичная стена топки, 7- нижняя правая стена топки,8 – задняя кирпичная стена, 9- основные нога с торца( левая), 10- основные нога с торца( правая), 11- задняя нижняя крашеная стенка, 12- кирпичная полка, 13- декоративная панель,14- основная панель, 15- основная столешница, 16- правая столешница, 17- левая столешница с мойкой, 18- левая дополнительная каменная нога, 19- правая дополнительная каменная нога
Делаем печь-барбекю из кирпича c дымоходом
Рассмотрим пошаговую инструкцию по кладке барбекю из кирпича.
Необходимые инструменты
- Мастерок.
- Резиновая киянка.
- Таз или корыто.
- Строительный миксер или лопата для перемешивания.
- Длинная рейка с ровной поверхностью, по которой можно проверять качество работ в процессе их выполнения.
- Рулетка.
- Строительный уровень.
Выбор материала
Для улицы подойдут облицовочный и полнотелый керамический камень. В помещении рекомендуют использовать шамотный — он лучше выдерживает высокую температуру и хуже ее проводит. На улице печь охлаждается быстрее, чем в доме.
Подготовка кладочной смеси
Цемент смешиваем с песком в пропорции 1:3. Чтобы масса была более подвижна, можно ввести в состав известь или специальную добавку, повышающую пластичность.
Есть и другой рецепт кладочного раствора. В таз засыпают глину и заливают ее водой. Через 5 дней ее перемешивают, добавляя немного песка и цемента.
Монтаж стенок
Первый ряд лучше сначала выложить без раствора, как показано в фотогалерее. Это нужно, чтобы убедиться, что расчеты размеров проведены правильно и количество сборных элементов соответствует длине и ширине всей конструкции. Чтобы обозначить шов, оставляют зазоры в 1 см.
Основанием служит железобетонный фундамент. Кирпичи укладывают в длину. Каждый последующий ряд смещают так, чтобы шов приходился на центр изделия, расположенного снизу. Разбить керамику на две равные части сложно. Лучше сделать срез болгаркой с диском по бетону. Раствор укладывают одинаковым слоем в 1 см. Для проверки применяют арматурный прут сечением 1 см либо порядовку — рейку с нанесенными на нее размерами. Каждые три яруса проверяют рулеткой и строительным уровнем. Чтобы правильно выставить сборный элемент, по его сторонам и сверху постукивают резиновой киянкой.
Instagram @besedkibarbecue
Instagram @ofensteinbbq
Если на углах перевязку сделать не удается, их армируют проволокой либо перфорированной лентой.
Установка перемычек
При достижении стенками расчетной высоты на них выкладывают горизонтальные опоры под очаг и столешницу.
Способы создания опор
- Ряд кладут на металлическую пластину, заделанную в боковины. В блоках можно проделать желоб и разместить их на стальных уголках, сложенных сторонами вместе. Стороны должны смотреть вверх. Их помещают в желоба, обращенные к низу. Достаточной прочностью обладает профиль сечением от 45х45 мм. Его грани не должны выступать за пределы кладки. Глубину прорези берут с запасом — сталь расширяется при нагревании и может разрушить керамические изделия.
- Пустотелые изделия нанизываются на арматурный прут или каркас и скрепляются цементно-песчаной смесью.
Пространства между перемычками могут служить для хранения дров либо кухонных принадлежностей. Чертежи и фотографии барбекю из кирпича помогут найти решение, как еще задействовать эту зону.
Instagram @kamin_mangal_moscow
Instagram @ofensteinbbq
Выкладка топки
Она расположена на уровне перемычек. Опорой для ее дна служат стальные профили. Их заделывают в стены. Очаг представляет собой свод или прямоугольную камеру из шамотного кирпича. Вяжущим служит специальный термостойкий раствор. Он продается в виде порошка. Чтобы правильно развести его водой, нужно изучить инструкцию. Кирпичи располагают горизонтально в два ряда с перевязкой, защищающей нижние швы. Вместо кирпичей снизу можно сделать бетонную стяжку.
Стенки камеры возводят одновременно с внешними — так удобнее вести работы. Между ними делают зазор в 1 см. Он защищает внешнее покрытие от высокой температуры, а внутреннее — от растрескивания при неравномерных термических деформациях. Сборные элементы соединяют в длину.
Чтобы создать арку, потребуется кружало — металлическая или деревянная дуга. Ее фиксируют в проеме, а сверху устанавливают ряд, повторяющий форму дуги. Верхний кирпич помещают в проем последним. Соседние опираются на него и поэтому не падают. Арку изнутри защищает огнеупорная прослойка.
Instagram @kladkakamina
Instagram @kladkakamina
Instagram @mangal_kamin_rostov
Возведение трубы
Огнеупорные материалы не потребуются. Ряды располагают со смещением внутрь на треть ширины, создавая вытянутую пирамиду. На определенном уровне переходят на ровную вертикальную кладку.
Ребристую внутреннюю поверхность сложнее чистить, поэтому иногда ребра срезают либо закрывают плоскими щитами.
Отличие барбекю от мангала и гриля
Шашлык — любимое блюдо россиян на отдыхе. Самый простой способ пожарить шашлык — воспользоваться одноразовым мангалом и шампурами. Но гораздо удобней и цивилизованней делать это на даче, в созданном собственными руками более сложном устройстве. Все такие приспособления — гриль, мангал, барбекю — очень помогают дачному повару, а отличаются лишь некоторыми особенностями конструкции.
Гриль, мангал и барбекю придуманы для жарки мяса, птицы, рыбы, овощей и грибов на углях. Они отличаются лишь сложностью конструкции и дополнительными возможностями.
Мангал
Это самое простое приспособление для жарки: прямоугольный металлический ящик на ножках без решётки для углей. Тлеющие угли лежат прямо на дне мангала, и жар от них направлен снизу вверх. На боковых стенках сверху имеются выемки для шампуров, а в нижней части — перфорация для создания тяги. Часто бывает складным и не имеет крышки. Его проще всего прихватить с собой на пикник или в туристический поход вместе с шампурами или решёткой.
Мангал — прямоугольный металлический ящик на ножках без крышки и решётки для углей
Гриль
Гриль отличается тем, что у него есть решётка для углей и крышка, которая обеспечивает воздействие жара со всех сторон, а не только снизу. Но если отложить её в сторону, то агрегат станет работать как обычное барбекю. В гриле можно регулировать приток воздуха к углям и жарящемуся продукту, для чего в нижней и верхней частях сделаны заслонки. Иногда он оснащён зонтиком для собирания падающих тлеющих углей. Крышка — вещь очень нужная. Во-первых, увеличивается скорость приготовления пищи; во-вторых, готовое блюдо получается скорее тушёным, чем жареным, а значит, более полезным.
Главное отличие гриля — наличие решётки и крышки
Барбекю
О слове «барбекю» до сих пор много споров. Кажется, все же самым лучшим толкованием является происхождение его от французского «barbe et queue» – «от бороды до хвоста». Изначально на решётке жарились не куски, а ягнята или поросята целиком. В русском языке это устройство получило нежное название «барбекюшница». Барбекю отличается от мангала тем, что имеет более сложное устройство. Там, как в печи, имеется решётка для угля, чем обеспечивается хорошая тяга, и решётка для продукта, который должен жариться. Как и мангал, барбекю не имеет крышки. Это более сложное и дорогое устройство. Широко продаются готовые «мобильные» барбекю, представляющие собой металлическую конструкцию на высоких ножках, часто — с крышей и дополнительными откидными полочками. Они неудобны тем, что в непогоду их желательно убирать с участка. В более дорогих моделях расстояние между решёткой для продукта и решёткой с углями может изменяться, что позволяет регулировать силу жара и очень облегчает готовку. Жар в барбекю тоже направлен снизу вверх.
Часто словом «барбекю» называют сооружение из кирпича на садовом участке
Но часто словом «барбекю» называют большое сооружение на участке, «садовый камин». Как правило, оно выстроено из кирпича или камня, с солидной крышей и столом для подготовки. Часто в «садовый камин» вставляют казан (котёл) и раковину для мытья мяса и овощей.
Технология строительства
Качественная порядовка мангала с казаном из кирпича позволит сохранить надолго конструкцию и улучшит ее безопасность при эксплуатации. Данный этап очень важен и требует определенного времени даже у профессиональных строителей.
Фундамент
Переходим к заложению основания под мангал с казаном из кирпича
Здесь важно соблюдать последовательность:
| Этап | Комментарии |
|---|---|
| Выкопать траншею под фундамент, после засыпать слоем песка | Глубина должна быть примерно 25-30 см |
| Засыпать песчаной подушкой и залить водой | Толщина слоя – 5 см |
| Поверх слоя песка положить слой гравия или мелкого щебня | Толщина слоя – 10 см |
| Сделать опалубку из досок | Выступ над землей должен быть минимум 5 см |
| Положить слой арматурной сетки | Толщина сетки – 15 на 15 или 20 на 20 |
| Залить уровень бетона | После заливки подождать минимум три дня |
| Уложить слои рубероида для гидроизоляции | Количество слоев – 4-6 |
Раствор для кладки
На следующем этапе готовим раствор. Для этого возьмите:
- 2 ведра цементной смеси;
- 0,5 ведра гашеной извести;
- 1 ведро песка.
Смешайте компоненты в специальной емкости, тщательно перемешивайте и доводите массу до состояния густого теста.
Цоколь
Перед тем как приступить к кладке кирпичного мангала с казаном на раствор, сложите будущий мангал по рядам без раствора, всухую. Есть два важных правила реализации данного этапа:
- Учитывайте, что между кирпичами будет слой раствора толщиной 5-10 мм;
- При подгонке кирпичей обязательно используйте защитные перчатки, чтобы избежать травм;
Когда все «сложилось» и результат устраивает Вас как архитектора, приступайте к кирпичной кладке на раствор:
- Кладку основания, то есть не горячей зоны, выполняете в полкирпича;
- При укладке кирпичей обязательно проверяйте все горизонтали и вертикали строительным уровнем;
- Когда Вы достигните высоты примерно 70 см с открытой стороны установите 2 стальных уголка 50 x 50 мм полками кверху. Они нужны, так как с этого места нужно укладывать кирпичи четвертой стенки-боковины мангала;
- Далее продолжайте кладку в 1/4 кирпича, то есть кирпичи укладывайте на ребро;
- Уложив кирпичи на боковые и заднюю стенки в 1/4 кирпича, вы получите опорный выступ для дна по всему внутреннему периметру. Учитывайте, что это уже ряды горячей зоны, поэтому рекомендуется использовать огнеупорный или полнотелый красный кирпич.
Жаровня
До начала кладки жаровни решите вопрос уборки золы из топки. Например, установите металлический поддон, который будет легко вытащить и очистить от продукта сгорания. Многие строители рекомендуют сконструировать топку не ниже 80 см. Эта величина равна 12 рядам кладки из кирпича. Закройте верх конструкции бетонным перекрытием и рядом кирпичной кладки.
Стены и дымосборник
Сооружение дымосборника несколько сложнее, но вполне вам по силам. Для этого стенки очаговой зоны, где непосредственно происходит приготовление, необходимо выложить повыше, так, чтобы вам было удобно. Затем необходимо «сузить» трубу. Укладываем кирпичи, сдвигая каждый новый ряд на полкирпича внутрь. Так формируется колокол печи.
Декоративная отделка
Существует огромное количество вариантов украшения Вашего домашнего очага. Дайте волю своей безграничной фантазии и применить все свои творческие навыки.
Есть несколько вариантов отделки мангала:
- оштукатурить кирпичный мангал с печкой под казан;
- облицевать плиткой и изразцами;
- установить металлические футляры;
- применить декоративную отделку без облицовки путем расшивки кирпича.
Подготовка к строительству барбекю с казаном
Прежде чем приступать к постройке печи, необходимо определиться с местом её установки, набросать эскиз будущей модели и выбрать подходящий материал для кладки.
Определение места
Печь не должна стоять под деревьями и близко к воспламеняющемуся забору. Оптимально ставить её недалеко от вашего любимого места для еды на участке. Площадка должна быть большой, тогда готовить будет удобно. При желании можно соорудить печь с мойкой, тогда надо подвести к ней воду и канализацию. Если же это сложно, то печь ставится возле садового водопроводного крана.
Выбор материала
Печь-барбекю можно сложить из речного камня (это очень красиво), из керамзитовых блоков или обычного красного кирпича. Но поверхности, соприкасающиеся с огнём, выкладываются из специального огнеупорного кирпича, потому что все перечисленные выше материалы не выдерживают высокой температуры в мангале или под казаном и растрескиваются. То же самое относится к раствору для кладки. Места, где горит пламя, выкладываются на специальном составе. Раствор для остальной печи тоже специфический: цемент не выдержит даже небольшой температуры, поэтому вместо цементной части раствора применяется глина.
Уличная печь из речного камня смотрится эффектно, но требует определённых навыков кладки
Видео: какой кирпич выбрать
Определение модели
Прежде чем рассчитывать количество стройматериала, необходимо определиться с моделью «садового камина». Здесь следует учесть следующие аспекты:
- габариты печи-барбекю; если конструкция массивная, ей понадобится фундамент;
- местоположение;
- форму топочного отделения;
- форму и размеры дымохода;
- дополнительные элементы, такие как казан, мойка, духовка.
Мы выбрали для постройки сложную печь. Это мангал-барбекю с плитой для готовки и казаном, проект мастера Валентина Бруя под названием «Стоунхендж».
Авторский проект барбекю с казаном «Стоунхендж» Валентина Бруя
Расчёт количества кирпичей
Расчёт материала делается после выбора модели со схемой порядовки. Считается примерное количество кирпичей в каждом ряду, учитывается их тип (огнеупорные, силикатные, обычные) и форма. Примерные подсчёты производят следующим образом: считают кирпичи в первом, сплошном ряду; полученное число умножают на количество рядов и так называемый заполнительный коэффициент. Для печей барбекю он составляет 0,65. Учитываем, что примерно 15% кирпичей уйдёт в брак, это число надо увеличить до 30%, если предполагается резка кирпичей. Они при этом ломаются.
Таблица: расчёт потребности материалов
| Наименование материала | Количество |
| Красный печной полнотелый кирпич | 1000 штук |
| Огнеупорный кирпич для топок | 300 штук |
| Обычный кирпич | 300 штук |
| Огнеупорная глина | 100 кг |
| Речной песок | 0,2 м3 |
| Мертель шамотный МШ-28 | 100 кг |
| Цемент М400 | 300 кг |
| Топочная прочистная дверца | 1 штука |
| Чугунная плита под казан 705х530 мм | 1 штука |
| Утеплитель для печей фольгированный | 3 метра |
| Вьюшка | 1 штука |
| Уголок стальной небольшого сечения | 5 метров |
| Казан | 1 штука |
Таблица: необходимые инструменты
| Инструмент | Количество |
| Мастерки | 1 набор |
| Расшиватель швов | 1 штука |
| Топорик или тяпка для рубки кирпичей | 1 штука |
| Болгарка для резки кирпичей | 1 штука |
| Дрель с комплектом насадок для шлифовки кирпичей на рабочем столе | 1 штука |
Подготовка фундамента
Прежде чем приступать к кирпичной кладке, необходимо подготовить фундамент для будущей печи.
Для фундамента колышками и нитью разметить нужную площадь с запасом по 1 метру с каждой стороны. Перед печью запас можно сделать и гораздо больше.
- Вырыть котлован глубиной 30–50 см. Учитывая размеры и вес печи, нужно делать не ленточный фундамент, а плиту.
- На дно котлована насыпать слой щебня или гравия высотой около 10 см; слой плотно утрамбовать.
- Армировать фундамент решёткой из металлических прутьев, чтобы сделать его более надёжным.
Приготовить раствор: 1 часть цемента на 2 части песка, хорошо перемешать, залить одномоментно, чтобы не было трещин. Дать плите хорошо застыть.
После высыхания смеси покрыть плиту рубероидом, лучше в два слоя — для обеспечения гидроизоляции.
Обычный кирпич перед кладкой надо вымачивать в воде, иначе он впитывает воду из раствора, раствор быстро высохнет и будет некрепким.
Уличные печи и мангалы из кирпича фото
Конструкционное разнообразие уличных печей позволяет обустроить во дворе собственного дома очаг с коптильней, варочной поверхностью, духовкой и даже казаном. Это не просто украшение участка, делающее акцент на тепле и юте домашнего очага, но еще и удобное место для приготовления пищи во время отдыха на свежем воздухе.
О чем эта статья
Фотогалерея
Для вдохновения ознакомьтесь с нашей подборкой фото отличных дачных печей.
Конструктивные элементы уличных печей
Выбор проекта уличной печи зависит от потребностей и пожеланий хозяев. В особенности конструкции может входить один или сразу несколько нижеописанных элементов.
Мангал, барбекю
Конструктивно эти 2 элемента особо ничем не различаются, однако их расположение должно быть установлено еще на этапе выбора схемы печи. В целом, это устройства, помогают готовить пищу на углях с естественной циркуляцией воздуха, только мангал подразумевает готовку на шампурах, а гриль на решетке.
Также под барбекю-печью часто понимают печной комплекс, в который помимо решетки входят другие элементы для приготовления еды.
В зависимости от выбранной схемы, решетка и элементы мангала могут быть расположены в разных частях печи, в частности над топливником либо сбоку от него. А также они могут являться частями самостоятельной конструкции.
Разделочный стол
Формируется в части печи, в которую не попадает горячий воздух либо открытое пламя. Предназначен для разделки мяса, овощей, фруктов в непосредственной близости от места их приготовления.
Варочная поверхность
Чаще всего располагается над топкой и представляет собой металлическую плиту с кольцами, благодаря которым можно регулировать доступ пламени к емкости для приготовления пищи. На ней можно греть воду, варить супы, тушить, жарить продукты, по сути, она выполняет все те же функции, что и обычная кухонная плита.
Духовка
Находится в непосредственной близости к стенкам топливника. Обычно это металлический ящик, но она может быть выложена и из кирпича.
Казан
В казане готовят супы, плов, тушеные блюда. Печь под этот элемент обычно высотой 80—90 см, топливник и поддувало обязательно обладают дверками. Сам казан — это котел со стенками толщиной в 5 мм-2 см, чаще всего чугунный, с плотной крышкой, устанавливается в специальное сферическое закругление над топкой.
Коптильня
Коптильня может быть обустроена по принципу горячего и холодного копчения. Для горячего (85—120 градусов), камера копчения обычно располагается над топкой и в среднем, время приготовления в ней занимает не более 2,5 суток. А вот «холодная камера» находится в отдалении от горнила, так как попадающий в нее дым должен быть остывшим (около 35 градусов) и процесс часто занимает до 7 суток. Готовить в устройстве можно практически что угодно — мясо, дичь, рыбу, колбасы, овощи и фрукты.
Следует отметить, что существует масса проектов многофункциональных печей-барбекю, совмещающих в единой конструкции несколько этих элементов или даже все сразу. При этом необязательно их индивидуальное расположение, как например некоторые печи модульного типа — снимается варочная панель, вместо нее устанавливается конструкция для мангала или гриля.
Помимо прочего, уличные печи могут также содержать в модуле рукомойник, дровник, пазуху для просушивания одежды.
Популярны и печи-камины, когда в конструкции присутствуют топки обоих типов — закрытого и открытого.
Выбор места под уличную печь
Перед тем как начинать строить печь, необходимо до мелочей продумать ее расположение. Следует сразу отметить, что до каких-либо строений кирпичного типа расстояние должно быть не менее метра, от деревянных — 10 метров и как минимум 3 метра от топливника, во избежание пожара. Поэтому если площадь участка не позволяет построить масштабное устройство, лучше отказаться от него в пользу более компактного либо выбрать проект определенной формы, подходящей под заданные нормы, например в форме буквы «П», «Г» или вовсе, сделать печь угловой.
Многие специалисты рекомендуют в непосредственной близости к очагу расположить емкость большого объема с водой, чтобы в случае возгорания можно было потушить пламя.
Форма печи
Угловой печной комплекс значительно экономнее в пространстве, чем развернутый фронтальный. Барбекю такого типа чаще всего, в простейшем варианте состоит из 3 частей — 1 боковая с духовкой, средняя с топкой и барбекю, 2 боковая с разделочным столом и дровником.
Квадратная и прямоугольная печь — классические и самые распространенные варианты.
Круглая форма очага — чаще всего используется в 3 случаях:
- Для печи-тандыра или пиццы
- В качестве устройства для нагрева большого количества воды со встроенной бочкой
- В некоторых схемах печей с казаном
Итак, вариантов множество, рабочих схем также немало. Однако к выбору идеальной печи для личного садового или приусадебного участка необходимо подойти со всей ответственностью, учитывая противопожарные нормы, реальную полезную площадь участка, потребности и пожелания хозяев.
Популярные проекты уличных печей из кирпича
Самый простой мангал состоит всего лишь из 6 рядов кирпичей. Он выполнен в виде открытой кирпичной коробки и оборудован дверцей для подачи топлива в фасадной части наружной стенки. Такое устройство можно выполнить даже без применения раствора для разового или не долгосрочного использования. Шампуры укладываются на верхние ряды кирпичей, после образования углей.
Вариант посложнее представляет собой открытую печную топку, высокий очаг, выстроенный с использованием раствора, с полноценным дымоходом. Внутри топливника располагаются пазы для установки шампуров. Конструкция приемлема для длительного пользования и обладает компактными габаритами. Также предусмотрен дровник, благодаря которому у хозяев всегда будут сухие дрова для растопки.
Барбекю с духовкой и варочной поверхностью сложнее в построении. Это трехкомплексная система, в которой совмещены мангал или барбекю (часто и то и другое) во фронтальной части конструкции, плита для приготовления пищи (или место под казан) и духовка — в боковой. Конструкция сложная, оснащена поддувалом, прочистной дверцей для чистки каналов и дровником.
Угловой вариант садовой печи с варочной поверхностью и разделочным столом состоит из 3 основных частей. При этом разделочный стол может быть заменен мойкой или совмещен с ней на одной столешнице. Проект интересен также тем, что при наличии варочной поверхности с объемным сферическим кольцом, можно использовать ее для казана.
Печь с коптильней совмещает сразу несколько интересных элементов. Это шкаф для копчения продуктов, отделение для барбекю в фасадной части конструкции, варочная поверхность и дровник. Печь оснащена 3 топливниками, каждый из которых можно использовать по мере необходимости отдельно либо комплексно с остальными. Для такого масштабного проекта также можно предусмотреть еще одну часть на которой будут находиться рукомойник и разделочная столешница.
Выбор конструкции печи должен быть ориентирован на потребности пользующихся ей людей.
Не стоит строить комплексы, которыми вы не будете пользоваться, это создаст лишние неудобства в чистке печи.
Строительство уличной печи
Фундамент под уличную печь необходим, так как конструкция без него перекосится и развалится уже в первый сезон использования печи. Как правило — это монолитная бетонная плита, выполненная с применением опалубочного метода построения, с заглублением в грунт не менее чем на 50 см.
При этом если комплекс строится в беседке очень важно помнить, что основания печи и строения соприкасаться не должны.
Допускается обустройство свайного фундамента на участках со слабым грунтом. Основание такой подошвы должно выходить за пределы очага как минимум на 10 см с каждой стороны. В качестве ростверка устанавливают швеллеры, роль подложки выполняет толстый металлический лист.
Для постройки уличной печи используют все те же материалы, что и для домашней. Это огнеупорные кирпичи, выложенные на шамот или полнотелые печные на глиняно-песчаном растворе для тела печи и топливника. Обустройство на цементно-песчаном растворе подходит для фундамента и дымовой трубы, выходящей за пределы навеса. Можно также применять готовые кладочные смеси, подходящие по характеристикам для уличной кладки.
Кладка всегда выполняется строго по схеме. Швы идут обязательно вперевязку с контролем уровня.
Чтобы обеспечить защиту печи от погодного влияния, устанавливать ее нужно в месте, максимально защищенном от порывов ветра либо соорудить стенку таким образом, чтобы конструкция находилась с подветренной стороны. Кроме того, следует учесть и выход дымовых газов, чтобы они не мешали соседям и отдыхающим.
Ни в коем случае не устанавливайте печь под отливами крыши, стекающая влага рано или поздно разрушит кладку. От постамента, на котором очаг будет находиться, очень важно сделать уклон, а первые ряды печи защитить гидроизоляцией. От дождя и снега спасет навес, выполненный из негорючих материалов. Также печь с условием соблюдения противопожарных норм можно разместить в беседке.
Выходящий в атмосферу оголовок трубы, защитите подходящим четырехскатным оголовком из металла, во избежание попадания в трубу влаги и мусора.
Уличная печь при правильном обустройстве может обеспечить своих хозяев не менее вкусной едой при минимуме трудозатрат, чем такое же угощение в соответствующих точках общепита.
Строим и проектируем барбекю в современном классическом стиле. Мы работаем более двадцати лет в сфере постройки уличных барбекю, за это время мы разработали и сложили сотни конструкций, базовые модели доступны для просмотра на этой странице. Территориально — Москва и Московская область. Центральный федеральный округ. Содержание:Одним из наиболее популярных средств для приготовления пищи на природе является барбекю. По своей сути это летний очаг, на котором можно готовить разнообразную пищу. Конструкции для готовки еды сооружаются только из огнеупорных материалов кирпича , камня, конструкционных секционных бетонных блоков и их комбинаций. Для облагораживания конструкций из шамотных или бетонных блоков — секций можно покрывать их термостойкими фасадными красками или облицовывать натуральным или искусственным камнем. Стационарное барбекю может иметь столешницу и мойку, комплектуется грилем и плитой под казан, но каков бы ни был вариант, такие проекты требуют наличие фундаментной плиты, на которую впоследствии и осуществляется само строительство. Кладку в зависимости от вида барбекю можно делать и из обычного кирпича с расшивкой швов, контролируя горизонтальное и вертикальное выравнивание. Для решетки и поддона для углей (если предусмотрен вариант с поддоном) делаются выступы, которые могут быть кирпичными, либо в швы закладываются металлические полосы, уголок или арматура.
Выбор места для барбекюМангал — барбекю, возводимый из кирпича, невозможно будет передвинуть, поэтому нужно учитывать, что место его расположения будет постоянным. Плюс также стоит учесть длительность использования, качество материалов. От правильного выбора места зависит дальнейшее удобство использования мангала. Важным параметром, на который стоит сначала обратить свое внимание, является ветер. Необходимо вычислить предпочтительное направление ветра на участке. Также важно, чтобы мангал был расположен достаточно далеко от дома и хозяйственных построек, чтобы избежать возникновения пожара на территории. Особо необходимо обратить внимание на деревянные строения, легковоспламеняемые материалы, а также деревья и кустарники. Однако очаг нужно расположить так, чтобы он был в надлежащей близости к зоне отдыха. Так будет удобнее готовить пищу, общаться с семьей и переносить приготовленную еду на стол. Какие бывают конструкции
Оснащение и материалыУличные барбекю строятся с широким набором различных дополнительных возможностей: Кирпич тоже нужно уметь выбрать правильно. Так как очаг будет использоваться круглый год в любую погоду, а кирпич будет всегда нагреваться до высокой температуры, нужно подойти к выбору со всей ответственностью. На сегодняшний день есть несколько видов кирпича, которые как раз подходят для постоянного перепада температуры. Лучше всего для строительства мангала применить кирпич, предназначенный для печей. Раствор готовят из песка и глины. Мангальные вставки
Конструкция
Общепринято, размер всегда имеет немаловажное значение. Опытные дизайнеры советуют изначально нарисовать планируемую конструкцию на бумаге. Когда будет готов проект, то и строить мангал по нему доставит удовольствие, и ничего не забудется в процессе. Также необходимо составить перечень нужных материалов, продумать мелочи, учесть место для хранения поленьев, угля, а также точку под золу и мусор. Не стоит забывать о навесе над мангалом и об отделочных материалах. Еще одним важным условием для удобства будет закладка места под хранение кухонного инвентаря, необходимого для приготовления пищи на мангале и рабочего стола. Если продумать все мелочи, то в дальнейшем процесс приготовления еды будет доставлять лишь сплошное удовольствие. Высота и длина мангала тоже должна быть максимально удобной. Оптимальные размеры – 60 см на 140 см. В таком случае нужно заготовить приблизительно 300 шт. кирпича. Строительство барбекю
Процесс строительства таков: Видео:
Ещё статьи почитать:
Строительство каминов
Строительство печей
Барбекю комплексы
|
Неизменный атрибут хорошего отдыха на воздухе — роскошное застолье с блюдами, приготовленными на открытом огне. Стационарный мангал из кирпича необходим на каждом участке. Его форма, размеры, наличие дополнительных секций зависит от площади будущей зоны отдыха, стиля постройки дома и ландшафтного дизайна, кулинарных предпочтений хозяев, наличия средств. Чтобы печь смогла удовлетворить все запросы владельца, при выборе проекта необходимо учесть все нюансы.
О чем эта статья
Самый простой
Прямоугольная конструкция без лишних деталей, выделенной топочной камеры и дымохода — основное достоинство этой модели мангала. Сложить его под силу даже начинающему мастеру, на глаз, без подробной схемы. Бетонная подушка, половина сотни хорошего огнеупорного кирпича, раствор, дверка для поддувала — все, что понадобится для строительства.
Небольшой стационарный
Данный мангал уже является полноценной стационарной конструкцией которой можно будет пользоваться из года в год. По чертежу и фото видно, что он отличается компактными размерами и простотой постройки.
Мангал каминного типа
Большой, солидный, он имеет большую топку с высоким сводом и вместительную нишу для дров. Такой проект отлично подойдет для домов и участков, оформленных в классическом стиле. Массивная, достойная уважения конструкция — хороший вариант для тех, кто из всех блюд на огне предпочитает барбекю. С таким мангалом приготовленной еды хватит для большой компании. Схема-порядовка ниже.
Проект с боковыми разделочными поверхностями
Симметричная конструкция с объемной центральной топкой, футерованной шамотом, и двумя рабочими столиками по бокам. Пара удобных ниш подойдет для хранения дров и посуды. На самом деле дополнительные поверхности могут быть пристроены почти к любому типу описанных тут проектов мангалов.
Печь-мангал с варочной поверхностью
Высокая печная конструкция с полноценной варочной поверхностью и отделением приготовления пищи на открытом огне. Отдельная топка, перекрытая чугунной плитой с регулируемым съемными кольцами проемом, позволит прогреть казан, вскипятить воду в кастрюле и сварить варенье в тазу. Рядом можно развести огонь под барбекю. Отличный многофункциональный, но довольно компактный вариант.
Оригинальный мангал
Стилизованный под пианино, этот мангал поразит воображение ваших гостей. Акцент на комбинации красного огнеупора с белым кирпичом на панели, имитирующей клавиатуру. Довольно простая конструкция, которую усложняет лишь необходимость распила кирпичей под нужные формы. Но именно они главная изюминка этой модели. Небольшой размер и малый расход материалов позволят каждому обзавестись таким мангалом. Над огнем можно ставить как решетку, так и шампуры. Внизу — просторная полка для посуды. На боковой поверхности — крючки для кухонных принадлежностей.
Сложные проекты индивидуальной планировки
Их исполнение — задача для профессионалов. Большое количество топочных камер должно быть грамотно объединено.
При неверном расположении дымовых ходов одновременное разведение огня в нескольких топках может оказаться невозможным, так как тяга будет создаваться только в одном направлении. Мастер должен иметь опыт реализации подобных проектов печей.
Чертежи с размерами нескольких сложных проектов:
У каждой из топок — свое поддувало и заслонка, особенное назначение (для варочной поверхности, открытого огня, коптилен). Печи можно дополнить длинными просторными рабочими поверхностями, чтобы колдовать над приготовлением пищи могло сразу несколько кулинаров. Представленные конструкции полностью кирпичные, устанавливаются в больших садовых павильонах. Их строительство требует значительных трудовых и финансовых затрат. Но результат превзойдет все ожидания.
При выборе проекта стоит трезво оценить свои силы, способности и финансовые возможности. Чем сложнее конструкция, тем больше знаний и опыта понадобится для ее успешного строительства. Важно руководствоваться не только своими желаниями. Особенность расположения участка, роза ветров, специфика почвы также должны учитываться при строительстве. Возможно, лучшим окажется индивидуальный макет, разработанный специалистом с учетом всех деталей. И тогда уголок для отдыха будет максимально комфортным для хозяев и их гостей.
Термин “барбекю” может означать, как и просто процесс связанный с приготовлением пищи на открытом огне, так и саму жаровню с решеткой либо шампурами для приготовления различных блюд. Это может быть шашлык или стейк на гриле, либо же рыбные, овощные блюда жареные на углях, либо на открытом огне. Также, комплекс барбекю может содержать: коптильню, плиту под казан, хлебную или русскую печь и другие очаги для приготовления пищи с помощью жара от дров и угля.
Из древних времен, устройство печи-барбекю для многих считалось сердцем дома. Очаг, который: является источником тепла, кормит, служит оберегом и создает уют для всей семьи. Не исключено, что по этим самым причинам, современный человек так часто испытывает первобытную тягу к огню и стремится построить в доме камин, а в саду — барбекю из кирпича.
Комплекс барбекю из кирпича, это многофункциональное и удобное в использовании устройство. Это устройство имеет собственный дымоход, что позволяет строить барбекю даже в помещении. Также, комплекс барбекю может послужить украшением участка вашего летнего домика. Но не стоит забывать о том, что к построению такого сооружения нужно подойти ответственно, потому как необходим — накопленный с годами опыт и знания печника.(В зависимости от площади, строиться угловой мангал из кирпича с повернутым порталом мангала к стенкам помещения под 45 градусов.)
Устройство барбекю
Комплекс барбекю, кроме мангала может включать в себя: тандыр, коптильню горячего и холодного копчения, плиту под казан и духовую печь. Также, садовой комплекс барбекю может предусматривать: столешницу, мойку и полочки для размещения различных кухонных приспособлений для приготовления мяса, рыбы и овощей на гриль-решетке.
Тандыр для барбекю
Тандыр — это печь-жаровня, напоминающая по своей форме некий сосуд или бочку, предназначенная для приготовления пищи. В основном, это блюда из теста (пирог, лепешки, пирожки), но также в тандыре легко можно приготовить шашлык или плов, запечь крупный кусок мяса и даже приготовить пиццу из тонкого теста с начинкой подобранной исключительно по вашему вкусу. Процесс приготовления пищи в тандыре, происходит за счет жара, который постепенно и равномерно отдают нагретые стенки печи.
Встроенная коптильня
Коптильня — это металлическая конструкция в виде ящика с поддонами, решетками и крючками для копчения, которая встроенная в кирпичную кладку над топкой печи. Коптить можно практически все продукты: птицу, овощи, сыры, фрукты; но более популярны, конечно же мясо и рыба. Преимущества этого устройства в том, что оно дает пище своеобразный приятный вкус и аромат, а что самое главное — пища сохраняет в себе все витамины. Благодаря такому устройству, вы будете избавлены от покупки продуктов сомнительного происхождения с большим количеством консервантов.
Печь с плитой под казан
Плита под казан — это устройство изготовленное из прямой чугунной поверхности с кольцами, которые могут, как уменьшаться, так и увеличиваться в объеме, что позволяет подобрать казан, как маленького, так и среднего, большого размера. Приготовление в казане, дает возможность порадовать, как себя, так и своих близких: вкусным пловом, тушеным картофелем, овощным рагу и множеством других блюд соответствующих вашим предпочтениям.
Хлебная печь
Хлебная печь — это камера над топкой в печи с закрытой дверцей. Через устройство этой камеры, проходит горячий газ и попадает в дымоход, нагревая при этом кладку огнеупорного шамотного, либо печного витебского кирпича. В этой печи вы сможете приготовить: топленое молоко, хлеб, лаваш, различные супы, каши и множество других блюд, которые наполнят ваш праздничный стол.
Русская печь
Русская печь — это конструкция, которая содержит в себе: горнило или топливник, свод, под, щека (фасадная часть горнила), устье, дымовая труба, шесток, под-шесток и подпечье. Русскую печь можно применить, как для обогрева помещения, так и для приготовления пищи. Благодаря русской печи, вы сможете не только испечь хлеб или пирог с начинкой из свежих ягод или варенья, но также вы всегда сможете высушить фрукты для приготовления узвара и лесные грибы, которые зимой будут дополнять ваши блюда изумительным вкусом и ароматом.
Аксессуары для барбекю
Помимо самой конструкции из кирпича, неотъемлемыми деталями кирпичного барбекю являются печное литье и различные аксессуары: вертел, шампура, решетки, направляющие и ящик под золу. Все детали, которые должны контактировать с пищей, должны быть изготовлены из чугуна либо из нержавеющей стали; не допускается применение алюминиевой посуды и аксессуаров из черного металла.
Ящик вставка в мангал под золу
Ящик вставка в мангал под золу — это металлическая конструкция, которую устанавливают в портал кирпичного печного комплекса барбекю. Применения мангальных вставок, обеспечит вам: пожаробезопасность, чистоту, комфорт во время работы, экономный расход угля и долговечность печного устройства.
Направляющие для решетки гриль
Направляющие для решетки гриль — это огнеупорный кирпич (шамот) с прорезанными в нем глубокими, поперечными канавками, которые обеспечивают простой и надежный захват решетки.
Решетка гриль
Решетка гриль — это решетка для приготовления: мяса, рыбы, овощей. Изготавливают такую решетку из нержавеющей стали либо чугуна.
Шампура
Шампура — это металлические прутья для жарки мяса, рыбы, овощей над огнем. Изготовлены из нержавеющей стали.
Вертел
Вертел — это конструкция состоящая из крутящегося механизма с ручным или электрическим приводом и самого вертела — шомпола из нержавеющей стали с установленными на нем вилами-держателями для нанизывания и удержания цельных мясных туш и птицы. Вертел встраивается горизонтально в портал мангала.
Зачастую, при постройке барбекю комплекса используют не только кирпич, но также различные природные материалы для отделки (дикий камень: валунный, песчаник, рваный, а также древесина:дуб, сосна), придающие постройке оригинальный стиль и дизайн; также их можно дополнить коваными изделиями из металла.
Отличия барбекю-мангала от печи, гриля и камина
К примеру, если вы собрались установить металлический гриль, это не отнимет у вас много времени, а вот для того, чтобы построить камин, печь или полноценный мангал из кирпича с дымоходом, это займет более длительное время, но позволит вам готовить не выходя из помещения или не покидая территорию под навесом беседки и существенно расширит ваши возможности в ассортименте приготовленных вами блюд.
Отличия печных конструкций существуют такие:
- В отличие от барбекю, камина или обычной печи, у гриля, как у отдельного устройства из металла, нет задней стенки для экономии жара и распределения его по периметру всего продукта;
- У гриля, нет специального дымохода отводящего дым и горячий воздух;
- Что в печи, что в камине, угли горят в специальной топке, а на гриле и мангале — на поддоне из металла;
- Печь, это единственная конструкция, которая остается теплой еще длительное время после прогорания углей;
- Что печи, что барбекю можно применять, как для приготовления пищи, так и для отопления. Камин пригоден только для декоративной и в меньшей степени — отопительной функции, гриль — только для приготовления пищи. Мангал из кирпича и барбекю комплексы выполняет основную функцию приготовления пищи и дополнительную — служит украшением и отоплением вашей веранде или беседке закрытого типа;
- Барбекю, это мангал открытого или закрытого типа, который имеет съемную металлическую решетку для приготовления пищи.
Всем известно, что во все времена огонь считался символом богатства и уюта. Обратившись к специалистам нашей компании “Барбекю, камин и печь”, Вы обеспечите себе создание долговечного комплекса барбекю, который не только эстетично будет смотреться на Вашем участке, но и долгие годы будет дарить Вам незабываемые моменты проведенные в кругу друзей и семьи около живого огня наполняющего Вас теплом и энергией.
на Ваш сайт.
Барбекю из кирпича под ключ
Многофункциональные печи барбекю: максимум преимуществ
Строительство барбекю, печных комплексов, беседок – основные направления деятельности нашей компании. Многолетний опыт работы позволяет нам создавать практичные и многофункциональные конструкции, которые удобны в эксплуатации и отличаются отменным качеством и долговечностью.
Мы представляем вам построенные нами комплексы барбекю из кирпича — это разнообразные варианты, каждый из которых является авторской работой. Реализуемые нашей компанией печные конструкции: барбекю и камины обеспечены полным циклом их изготовления, от разработки дизайна до создания авторских элементов декора и их монтажа «под ключ».
Какими бывают барбекю из кирпича?
В настоящее время, наша компании способна воплатить в жизнь практически любые проекты конструкций барбекю, которые просты в эксплуатации и гармонично будут смотреться, практически, на любом ландшафте. Профессиональные печники построят барбекю из кирпича различной сложности в любом декоративном исполнении.
Это могут быть печи-барбекю, на которых можно приготовить пищу и согреть веранду. Большинство россиян предпочитает наличие садовой печи на открытом воздухе. В этом случае, придутся по душе совместные проекты — беседки с барбекю.
Вы можете приготовить любые блюда, начиная от традиционного шашлыка (как рыбного, так и мясного), и заканчивая всевозможными восточными блюдами (плов, овощные закуски). Среди основных преимуществ, которыми обладает кирпичная печь барбекю, можно выделить основные:
- Прекрасные эстетические характеристики – подобная конструкция станет стильным декоративным элементом, украшающим участок
- Приготовление полезных блюд – создавайте вкусные яства без грамма жира
- Пожаробезопасность – конструкция барбекю тщательно продумана, а потому вы можете пользоваться ею, не боясь возгорания
- Долговечность – используем только качественные материалы, рассчитанные на продолжительный срок службы.
Барбекю – приобретение, которое и через годы не утратит своей актуальности. Ведь так приятно пожарить шашлык, наслаждаясь его потрясающим вкусом и ароматом. Тем более наши печи позволят вам получать удовольствие от такого времяпровождение в любое время года.
С нами удобно, ведь мы комплексно подходим к работе с каждым клиентом. Вы можете заказать исключительно печь барбекю, либо обустроить полноценную зону отдыха – позаботимся о создании просторной беседки, в которой так приятно наслаждаться трапезой.
Основные этапы строительства барбекю:
- Выбор места
- Разработка проекта и дизайна конструкции
- Подбор материалов для строительства
- Черновая кладка
- Финальная облицовка.
Квалифицированные мастера-печники создают настоящие шедевры – мы разрабатываем проект барбекю, учитывая все требования и пожелания наших заказчиков. Успешно воплощаем задачи любой сложности, создавая оригинальные и нестандартные конструкции: при необходимости можно дополнить стандартную печь дополнительными элементами, начиная от вертела и заканчивая дополнительными полочками и свободными поверхностями.
4 причины доверить строительство барбекю специалистам «Камин Очаг»
Доверяя профессионалам, вы получаете гарантию качества и безопасности печи барбекю – наши работы соответствуют всем действующим стандартам. Более того, сотрудничая с нами, вы получаете целый ряд дополнительных преимуществ и выгод. А именно:
- Готовые проекты и индивидуальная разработка дизайна – подберем то, что вас устроит на все 100%
- Квалифицированные специалисты – наши мастера прекрасно разбираются в тонкостях возведения печей и беседок для барбекю
- Бесплатная консультация – подробно ответим на все вопросы и поможем определиться с выбором
- Оперативность – работаем быстро и продуктивно, никогда не срываем сроки и не задерживаем заказчиков.
А главное, наша ценовая политика выгодна и лояльна – общая стоимость строительства зависит от выбора проекта, его сложности и размера. Подберем оптимальный для вас вариант, в соответствии с выделенным финансовым бюджетом – только честные цены и выгодные условия.
Чтобы узнать подробнее и заказать строительство барбекю в Москве – свяжитесь с нами уже сегодня по контактным телефонам. Или заполняйте на сайте форму обратного звонка – перезвоним в удобное время для детального согласования условий.
Отзывы о нашей работе:
Ещё больше отзывов на странице отзывов.
Самые популярные готовые проекты печей для дома, каминов, барбекю комплексов из кирпича: порядовки, размеры и чертежи.
Кирпичи: 1 185 шт.
Длина: 1 820 мм
Ширина: 1 040 мм
Высота: 2 520 мм
Кирпичи: 678 шт.
Длина: 1 395 мм
Ширина: 1 020 мм
Высота: 2 750 мм
Кирпичи: 1 300 шт.
Длина: 1 395 мм
Ширина: 1 395 мм
Высота: 2 590 мм
Кирпичи: 400 шт.
Длина: 175 мм
Ширина: 41.8 мм
Высота: 115 мм
Кирпичи: 1 200 шт.
Длина: 2 925 мм
Ширина: 1 020 мм
Высота: 2 170 мм
Кирпичи: 2 500 шт.
Длина: 2 925 мм
Ширина: 1 020 мм
Высота: 2 170 мм
Кирпичи: 500 шт.
Длина: 1 040 мм
Ширина: 1 040 мм
Высота: 1 210 мм
Кирпичи: 2 200 шт.
Длина: 2 925 мм
Ширина: 1 020 мм
Высота: 2 240 мм
Кирпичи: 3 000 шт.
Длина: 1 260 мм
Ширина: 1 640 мм
Высота: 2 820 мм
Кирпичи: 1 270 шт.
Длина: 1 525 мм
Ширина: 1 020 мм
Высота: 2 170 мм
Etsy использует файлы cookie и аналогичные технологии, чтобы обеспечить вам лучший опыт, обеспечивая такие вещи, как:
- Основные функции сайта
- обеспечение безопасных, безопасных транзакций
- безопасный вход в аккаунт
- запоминание учетной записи, браузера и региональных предпочтений
- запоминание настроек конфиденциальности и безопасности
- анализ трафика сайта и использования
- персонализированный поиск, содержание и рекомендации
- помогает продавцам понять свою аудиторию
- показывает релевантные целевые объявления на Etsy и за его пределами
Подробную информацию можно найти в Политике Etsy в отношении файлов cookie и аналогичных технологий и в нашей Политике конфиденциальности.
Всегда на
Требуемые файлы cookie и технологии
Некоторые из технологий, которые мы используем, необходимы для критически важных функций, таких как безопасность и целостность сайта, аутентификация учетной записи, настройки безопасности и конфиденциальности, данные внутреннего использования и обслуживания сайта, а также для правильной работы сайта для просмотра и транзакций.
отНастройка сайта
Файлы cookie и аналогичные технологии используются для улучшения вашего опыта, например:
- запомнить ваш логин, общие и региональные предпочтения
- персонализировать контент, поиск, рекомендации и предложения
Без этих технологий такие вещи, как персональные рекомендации, настройки вашей учетной записи или локализация, могут работать неправильно.Узнайте больше в нашей Политике в отношении файлов cookie и аналогичных технологий.
отПерсонализированная реклама
Эти технологии используются для таких вещей, как:
- персонализированных объявлений
- , чтобы ограничить количество просмотров рекламы .
- , чтобы понять использование через Google Analytics
- чтобы понять как ты добрался до Etsy
- , чтобы убедиться, что продавцы понимают свою аудиторию и могут предоставить релевантную рекламу
Мы делаем это с партнерами по социальным сетям, маркетингу и аналитике (у которых может быть своя собственная информация, которую они собрали).Сказать «нет» не помешает вам видеть рекламу Etsy, но это может сделать их менее актуальными или более повторяющимися. Узнайте больше в нашей Политике в отношении файлов cookie и аналогичных технологий.
,Более сопутствующая информация, пожалуйста щелкните на название продукта
Описание:
Laurel производит обширный ассортимент глиняного кирпича огня, состоящий из 30-55% Alumina все из которых показывают отличную прочность.Для более тяжелых условий эксплуатации мы предлагаем огнеупорный глиняный кирпич ручной работы с очень высокой механической прочностью.
Обычно наш огнеупорный кирпич диапазон основан на кремневой глине придавая ему одновременно низкое содержание железа и низкую щелочную характеристику. Стойкость к тепловому удару, истиранию, химическому воздействию и восстановительной атмосфере — это лишь некоторые из ключевых критериев, определяющих выбор продукта для каждого применения. широкий ассортимент размеров проводится на складе.
Особенности:
1.Низкая теплопроводность, хорошая теплоизоляция.
2. Длительный срок службы, простота в эксплуатации, возможность произвольной формовки.
3. Технические характеристики изделия: стандартные формы, стандартные стандартные, фасонные и специальные фасонные кирпичи.
4. Может использоваться в различных печах из-за своей дешевизны и общей упаковки в лотках. Среди всех огнеупорных материалов он наиболее широко используется.
Области применения:
1. Печи для обжига углерода в алюминиевой промышленности
2.Зоны предварительного нагрева и циклоны вращающихся цементных печей
3. Изоляция для стеклянных резервуаров
4. Камины и печи для пиццы
5. Коксовые печи
6. Доменные печи
7. Нагревательные печи
8. Подвесные крыши
9. Печи для извести
10. Дымоход
Наше конкурентное преимущество:
1. Конкурентоспособная цена. Сделайте продукты конкурентоспособными на вашем рынке.
2. Обильный опыт.Предотвратить трещины и скручивать в кирпичи.
3. Различные формы. Сохранить плесень сборов для вас.
4.Lower оксид железа, пористость, выше огнеупорность, плотность, более высокие C и точная толерантность.
5. Строгий контроль качества. Удовлетворять требованиям клиентов к качеству.
6.Безопасная упаковка, быстрые сроки поставки и отличное послепродажное обслуживание.
7. Большие запасы. Гарантия быстрой доставки.
8. Профессиональная упаковка. Избегать повреждения и закрепить груз при транспортировке.
Технические данные:
Артикул | SK-30 | SK-32 | SK-34 1 | -36 | SK-38 |
AL 2 O 3 % (мин) | 30-35% | 35-38% | 38-42 % | 50-55% | 60-65% |
Fe 2 O 3 % (макс.) | 3 | 3 3 ,8 | 2,5 | 2,3 | |
| Тугоплавкость | ≥1670 ° С | ≥1690 ° С | ≥1710 ° С | ≥1750 ° С | ≥1770 ° С |
Огнеупорность под нагрузкой, 0.2MPa, (° С) | ≥1270 | ≥1350 | ≥1350 | ≥1430 | ≥1450 |
Кажущаяся пористость (%) | 20-24 | 20-24 | 19-23 | 18-22 900 22 9 901 3 22 | |
Объемная плотность (г / см³) | 2.00-2.05 | 2.05-2.1 | 2.1-2.15 | 2.15-2.25 | 2.25-2.35 |
Прочность холодного дробления (МПа) | ≥30 | ≥35 | ≥45 | ≥50 | |
Тепловое расширение при 1000 ° C (%) | 9013 | 0101 9983 ≤0,69800 ,55≤0.55 | ≤0.4 | ≤0.4 |
Вы можете смешать нагружать контейнер, как на фотографии ниже, чтобы сохранить стоимость
1. Детали лучше, чем мы ожидали. Хорошо. Спасибо! — Филиппины
2.Джеки, я хочу сообщить, что мы очень довольны качеством упаковки и персонализации, и мы благодарим Вас за всю помощь и поддержку .— Румыния
3.Наш клиент доволен огнеупорным кирпичом SK-32. Но было бы лучше, если бы срок поставки в нашем следующем заказе был короче. — Корея
4. Это наш первый опыт сотрудничества. Они действительно то, что мы хотим. Мы с нетерпением ждем совместной работы с вами в ближайшем будущем .— Алжир
5. Мы всегда ценим ваши хорошие продукты и услуги.Спасибо — Перу
6. Очень хороший сервис и продукты все время. Спасибо .— Испания
1. Вы производитель или продавец?
Фабрика + торговля (в основном фабрики, в то же время мы эксплуатируем другие сопутствующие товары)
2.Можем ли мы посетить ваш завод?
Конечно, добро пожаловать в любое время, посмотрев, поверив
3. Каков MOQ пробного заказа?
Без ограничений, мы можем предложить лучшие предложения и решения в соответствии с вашим состоянием.
4. Какие условия оплаты вы принимаете?
T / T, LC, Western Union, MoneyGram, PayPal доступны для нас.
5. После размещения заказа, когда доставить?
15-25days
6. Ваша компания принимает настройки?
У нас есть собственный завод и отличная техническая команда, и мы принимаем обслуживание OEM.
7. Как насчет сертификации вашей компании?
SGS, ISO9001 и протокол испытаний, также мы можем применить другие необходимые сертификаты.
8. Как решить проблемы с качеством?
Если продукты не соответствуют образцам клиентов или имеют проблемы с качеством, наша компания будет нести ответственность за компенсацию.
Более сопутствующая информация, пожалуйста щелкните на название продукта
Описание:
Laurel производит широкий ассортимент глиняного кирпича огня, состоящий из 30-55% глинозема, все из которых проявляют отличную силу.Для более тяжелых условий эксплуатации мы предлагаем огнеупорный глиняный кирпич ручной работы с очень высокой механической прочностью.
Обычно наш огнеупорный кирпич диапазон основан на кремневой глине придавая ему одновременно низкое содержание железа и низкую щелочную характеристику. Стойкость к тепловому удару, истиранию, химическому воздействию и восстановительной атмосфере — это лишь некоторые из ключевых критериев, определяющих выбор продукта для каждого применения. широкий ассортимент размеров проводится на складе.
Особенности:
1.Низкая теплопроводность, хорошая теплоизоляция.
2. Длительный срок службы, простота в эксплуатации, возможность произвольной формовки.
3. Технические характеристики изделия: стандартные формы, стандартные стандартные, фасонные и специальные фасонные кирпичи.
4. Может использоваться в различных печах из-за своей дешевизны и общей упаковки в лотках. Среди всех огнеупорных материалов он наиболее широко используется.
Области применения:
1. Печи для обжига углерода в алюминиевой промышленности
2.Зоны предварительного нагрева и циклоны вращающихся цементных печей
3. Изоляция для стеклянных резервуаров
4. Каминные и пиццерийные печи
5. Коксовые печи
6. Доменные печи
7. Нагревательные печи
8. Подвесные крыши
9. Печи для извести
10. Дымоход
Наше конкурентное преимущество:
1. Конкурентоспособная цена. Сделайте продукты конкурентоспособными на вашем рынке.
2. Обильный опыт.Предотвратить трещины и скручивать в кирпичи.
3. Различные формы. Сохранить плесень сборов для вас.
4.Lower оксид железа, пористость, выше огнеупорность, плотность, более высокие C и точная толерантность.
5. Строгий контроль качества. Удовлетворять требованиям клиентов к качеству.
6.Безопасная упаковка, быстрые сроки поставки и отличное послепродажное обслуживание.
7. Большие запасы. Гарантия быстрой доставки.
8. Профессиональная упаковка. Избегать повреждения и закрепить груз при транспортировке.
Технические данные:
Артикул | SK-30 | SK-32 | SK-34 | SK -36 | SK-38 |
AL 2 O 3 % (мин) | 30-35% | 35-38% | 38-42 % | 50-55% | 60-65% |
Fe 2 O 3 % (макс.) | 3 | 3 | 901 2% ,8 | 2,5 | 2,3 |
| Тугоплавкость | ≥1670 ° С | ≥1690 ° С | ≥1710 ° С | ≥1750 ° С | ≥1770 ° С |
Огнеупорность под нагрузкой, 0.2MPa, (° С) | ≥1270 | ≥1350 | ≥1350 | ≥1430 | ≥1450 |
Кажущаяся пористость (%) | 20-24 | 20-24 | 19-23 | 18-22 | 9013 18- 22 |
Насыпная плотность (г / см³) | 2.00-2.05 | 2.05-2.1 | 2.1-2.15 | 2.15-2.25 | 2.25-2.35 |
Прочность на холодное дробление (МПа) | ≥25 | ≥30 | ≥35 | ≥45 | ≥50 |
Тепловое расширение при 1000 ° C (%) | ≤0,6 | ,55 | ≤0.55 | ≤0.4 | ≤0.4 |
Вы можете смешать нагружать контейнер, как на фотографии ниже, чтобы сохранить стоимость
1. Детали лучше, чем мы ожидали. Хорошо. Спасибо! — Филиппины
2.Джеки, я хочу сообщить, что мы очень довольны качеством упаковки и персонализации, и мы благодарим Вас за всю помощь и поддержку .— Румыния
3.Наш клиент доволен огнеупорным кирпичом SK-32. Но было бы лучше, если бы срок поставки в нашем следующем заказе был короче. — Корея
4. Это наш первый опыт сотрудничества. Они действительно то, что мы хотим. Мы с нетерпением ждем совместной работы с вами в ближайшем будущем .— Алжир
5. Мы ценим ваши хорошие продукты и услуги все время.Спасибо — Перу
6. Очень хороший сервис и продукты все время. Спасибо .— Испания
1. Вы производитель или продавец?
Фабрика + торговля (в основном фабрики, в то же время мы эксплуатируем другие сопутствующие товары)
2.Можем ли мы посетить ваш завод?
Конечно, добро пожаловать в любое время, посмотрев, поверив
3. Каков MOQ пробного заказа?
Без ограничений, мы можем предложить лучшие предложения и решения в соответствии с вашим состоянием.
4. Какие условия оплаты вы принимаете?
T / T, LC, Western Union, MoneyGram, PayPal доступны для нас.
5. После размещения заказа, когда доставить?
15-25days
6. Ваша компания принимает настройки?
У нас есть собственный завод и отличная техническая команда, и мы принимаем обслуживание OEM.
7. Как насчет сертификации вашей компании?
SGS, ISO9001 и Протокол испытаний, также мы могли бы применить другие необходимые сертификации.
8. Как решить проблемы с качеством?
Если продукты не соответствуют образцам клиентов или имеют проблемы с качеством, наша компания будет нести ответственность за компенсацию.
