Какой угол наклона крыши оптимальный – минимальный и оптимальный уклон плоской и скатной кровли в процентах и градусах СНиП, расчет с помощью онлайн калькулятора

Содержание

как определить минимальный или же оптимальный наклон ската

угол наклона крышиНадежность и комфортность эксплуатации здания во многом зависит от того, насколько грамотно и качественно выполнено строительство его крыши, в том числе – насколько правильно выбран оптимальный угол наклона крыши, о чем и пойдет речь в данной статье.

Наклон крыши связан с материалом кровли

Уклон крыши принимается в зависимости от проекта дизайна кровли и фасада здания, а также от материала, выбранного для покрытия кровли. Кроме того, на выбор угла наклона могут повлиять климатические условия региона, в котором ведется строительство.

В районах, где происходит частое выпадение осадков, а в зимнее время происходят обильные снегопады, обычно выбирается большой уклон ската крыши, составляющий от 45 до 60 градусов.

Это позволяет снизить нагрузку снежных покровов на кровельную систему, поскольку крупные массы снега не будут скапливаться на крыше, а будут сползать с нее на землю под собственным весом.

Если же для региона, где производится строительство, характерны сильные ветра, то желательно выбрать минимальный угол наклона крыши, уменьшающий так называемую парусность материала кровельного покрытия.

Для этого обычно выбирают значение из диапазона от 9 до 20 градусов.

Следовательно, наиболее универсальным решением является выбор значения между двумя указанными диапазонами, поэтому наиболее распространенным является уклон крыши, составляющий 20-45 градусов.

Такое значение уклона также позволяет использовать большинство современных кровельных материалов при возведении, к примеру, можно возвести крышу из профнастила своими руками.

Разновидности кровли

минимальный угол наклона крышиСложная форма вальмовой крыши

Наиболее распространенной для хозяйственных и подсобных строений формой является односкатная кровля, не предлагающая ничего оригинального в плане дизайна, но привлекающая низкой стоимостью и простотой возведения: конструкция такой кровли по сути состоит из стен различной высоты и уложенного на них кровельного материала.

Наклон крыши в данном случае преимущественно составляет от 9 до 25 градусов, поскольку чаще всего такие крыши покрываются профнастилом. Отсутствие чердака под крышей позволяет выбрать довольно маленький угол ее наклона, но не следует забывать об организации вентиляции пространства под кровлей.

Наиболее распространенным типом кровли является двускатная крыша, конструкция которой представляет собой две плоскости (скаты), соединяющиеся по одной линии (конек).

Стены, являющиеся торцами здания, называют фронтонами, в них могут быть предусмотрены двери, позволяющие использовать помещение чердака или производить небольшой ремонт, а также исполняющие роль вентиляционных отверстий (продухов).

В современном строительстве наибольшей популярностью пользуются вальмовые крыши, позволяющие выполнить поистине неповторимый дизайн кровли.

Угол уклона крыши здесь может быть практически любым в зависимости от вкуса и воображения человека, выполнявшего проектирование конструкции кровли.

Наиболее часто возводится вальмовая четырехскатная крыша, причем два ската выполнены в форме треугольников.

Полезно: при строительстве вальмовых крыш практически нет ограничений на используемый для покрытия кровли материал. Довольно сложная конструкция такой кровли компенсируется весьма эффектным внешним видом крыши, причем, чем сложнее общий план дома, тем более оригинальной может получиться вальмовая крыша.

Немного более усложненным вариантом вальмовой крыши является мансардная, возведение которой производится с целью использования чердачного пространства в качестве жилого помещения, что делает обязательными качественное утепление и пароизоляцию кровли.

Пространство, из которого состоит мансардный этаж, образуется за счет системы скатов ломаной формы и довольно высоких углов наклона. Кроме того, здесь следует оборудовать слуховые окна, которые могут также послужить дополнительным украшением кровли, а также необходимо выполнить инсоляцию помещения.

Оптимальный уклон крыши зависит не только от дизайнерских решений застройщика, но и от погодных условий региона, где производится строительство, что также следует учитывать при выборе наилучшей конструкции кровли.

Важную роль при определении уклона также играет кровельный материал, предъявляющий определенные требования к конструкции крыши.

Влияние климатических особенностей региона строительства

оптимальный угол наклона крышиУглы уклона кровли из металлочерепицы

Если местность, где происходит строительство, отличается частыми сильными ветрами, оптимальный наклон крыши должен быть минимальным, поскольку большие значения угла будут вызывать «парусность» крыши, приводящую к повышенной нагрузке на несущую конструкцию, что может вызвать ее повреждение и разрушение при малейшем просчете в ее проекте.

Возведение же усиленной несущей конструкции с учетом сильных ветров требует значительно более серьезных финансовых затрат.

Строительство в регионе, для которого характерны частые обильные снегопады, требует повышения угла наклона, не позволяющего значительным снежным массам задерживаться на крыше: они будут скатываться по кровле на землю под воздействием собственного веса, не создавая опасных для кровельного материала нагрузок.

В регионах, где преобладают солнечные дни, наиболее предпочтительным вариантом являются плоские крыши, обладающие минимальной нагреваемой поверхностью.

Также крыши в таких местностях часто покрывают гравием, поскольку темные рулонные материалы также могут существенно нагреваться под действием лучей солнца. При этом даже плоская крыша должна обладать небольшим углом уклона (от 2 до 5 градусов), ведущим в направлении отверстия для стока осадков.

Выбор уклона кровли в зависимости от материала

уклон крышиНаклон кровли из профнастила

При выборе материала для покрытия кровли следует внимательно изучить характеристики предлагаемых материалов, а также их рекомендации, что поможет выбрать материал, который прослужит долго и надежно.

Следует подробнее ознакомиться с тем, как определить минимальный угол уклона для различных кровельных материалов:

  • Для наборных штучных материалов, таких как шифер и черепица, минимальный угол составляет 22 градуса, что позволяет предотвратить скапливание влаги на стыках и просачивание ее внутрь крыши;
  • Для рулонных материалов минимальный угол наклона выбирается в зависимости от количества уложенных слоев: от 2 до 5 градусов при трехслойном покрытии, до 15 градусов – при двухслойном;
  • Минимальный угол наклона кровли из профнастила по рекомендации производителей составляет 12 градусов, при небольших углах следует дополнительно производить проклейку стыков герметиками;
  • При покрытии крыши металлочерепицей минимальный угол равен 14 градусам;
  • При покрытии ондулином – 6 градусов;
  • Для мягкой черепицы минимальный угол уклона равен 11 градусам, при этом обязательным условием является монтаж сплошной обрешетки независимо от выбранного угла;
  • Мембранные кровельные покрытия могут применяться с кровлей любой конфигурации, поэтому их минимальный уклон составляет от 2 до 5 градусов.
наклон крыши

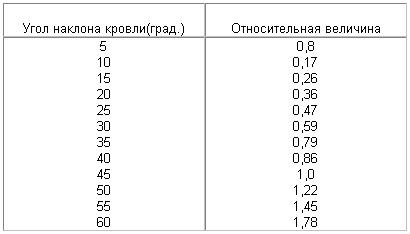

Таблица коэффициентов для различных углов уклона кровли

Выбирая угол наклона необходимо также грамотно рассчитать несущую способность конструкции кровли – она должна быть способна выдержать любые нагрузки и внешние воздействия, возможные в данной местности.

При этом учитывается постоянная нагрузка, складывающаяся из веса кровли и ее конструкций, и временная – возникающая в результате выпадения снега или ударов ветра.

Важно: тип обрешетки и ее шаг также зависит от угла уклона крыши для многих материалов. Рекомендуется для небольших углов наклона выполнять либо сплошную обрешетку, либо с шагом от 350 до 450 миллиметров.

При возведении плоской кровли также следует выполнять ряд требований, одним из которых является организация отвода воды с крыши при помощи системы уклонов.

В случае большой площади крыши часто устанавливается дополнительный аварийный слив на случай, если поток воды превысит возможности основной сточной системы.

С учетом довольно серьезных расценок на материалы, использующиеся при строительстве и ремонте, выбор кровельного материала следует делать тщательно и продуманно, оценив все положительные и отрицательные характеристики предлагаемой продукции и выбрав тот материал, который может обеспечить наибольшую надежность по наименьшей цене.

Производить возведение кровли также следует очень серьезно, поскольку небольшая ошибка при выборе угла ее наклона может повлечь неприятные последствия не только в виде затрат на незапланированный ремонт, но и в виде вреда для здоровья и жизни проживающих в здании людей.

Пример расчета угла наклона крыши

Угол уклона крыши рассчитывается с учетом климата местности, где строится дом, а также выбранного кровельного материала: при большом количестве осадков угол увеличивают, а при сильных ветрах – уменьшают, причем наиболее эффективными в плане расхода материалов являются углы кровли от 10 до 60 градусов.

Значения высоты конька крыши и поднятия стропил определяются либо при помощи угольника, либо рассчитываются, для чего ширина пролета делится пополам и умножается на соответствующий коэффициент из приведенной таблицы.

Например, при ширине дома, составляющей 10 метров и угле наклона кровли, равном 25º, высота, на которую поднимается стропил рассчитывается путем умножения половины ширины дома (5 м) на коэффициент из таблицы, равный 0,47, и получаем 2,35 – именно на эту высоту и должны быть подняты стропила.

минимальный угол наклона крыши для схода снега

Содержание статьи

Угол наклона односкатной крыши: оптимальный и минимальный

Дома с односкатной крышей всегда были распространены в южных странах. Мода на подобную архитектуру, появившаяся относительно недавно в северных регионах, вынудила строителей решать проблемы с весом снега, который иногда способен достигать десятков тонн. Одним из способов перераспределить нагрузку и обеспечить максимальную прочность конструкции является выбор правильного угла наклона кровли. Это достаточно сложная инженерная задача, целью которой становится не только снижение снеговой нагрузки в зимнее время, но и решение множества других сопутствующих вопросов. Наклон односкатной крыши определяется многими факторами, которые будут рассмотрены в этой статье.

Дом с односкатной крышей

Особенности односкатных крыш

Односкатная крыша – это наиболее простой и экономичный вариант конструкции, строительство которого обходится намного дешевле, чем другие варианты. Она представляет собой наклонную плоскость, покрытую кровельным материалом, уложенную на поверхность опорной конструкции – стропильной системы.

Угол наклона кровли определяется многими факторами, основными из которых являются:

Минимальный уклон односкатной крыши позволяет снизить ветровую нагрузку, но увеличивает давление снега. В то же время, при увеличении угла появляется возможность соскальзывания снеговых масс, но повышается парусность кровли.

В регионах, где возможны резкие шквалистые ветра, нередки случаи срыва наружного покрытия

Проблема в том, что требования по снеговой и ветровой нагрузке противоречат друг другу, вынуждая строителей принимать компромиссные решения. Оптимальный угол наклона односкатной крыши представляет собой «золотую середину», позволяющую минимизировать оба вида нагрузки.

Варианты конструкции

Односкатная крыша представляет собой одну половинку от наиболее распространенного варианта конструкции – двускатной кровли. С точки зрения конструкции это намного проще, так как требуется лишь увеличить высоту одной стены и уменьшить размер противоположной.

Упрощается строительство стропильной системы, поскольку вся крыша представляет собой единую плоскость без ребер или ложбин

Существует два варианта конструкции:

Вентилируемые. Отличаются наличием вентиляционного зазора между кровельным покрытием и стропильной системой.

Невентилируемые. Уложены на опорную конструкцию плотно, без воздушного зазора.

Принципиальным различием между ними является область использования – вентилируемые кровли нужны только на жилых домах.

Вспомогательные помещения в подобных элементах не нуждаются

Причина этого в том, что воздух жилых помещениях содержит большое количество водяного пара. Он конденсируется на холодных поверхностях и впитывается в материалы, разрушая их. Страдают деревянные и металлические элементы конструкции, что рано или поздно приводит к необходимости ремонтировать или полностью переделывать крышу. С точки зрения конструкции разница состоит только в наличии слоя контробрешетки между кровлей и стропильной системой, которая и создает вентиляционный зазор.

Достоинства и недостатки

К достоинствам односкатных крыш принято относить:

Простота и экономичность строительства.

Относительно малый вес крыши.

Допускается укладка разнообразных кровельных покрытий.

Высокая ремонтопригодность, безопасность передвижения по крыше (особенно на малых углах наклона).

Возможность строительства как на малых, так и на крупных зданиях с большой площадью кровли.

Дом с односкатной кровлей На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услуги проектирования и ремонта кровли. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Недостатками односкатных крыш являются:

Зависимость конструкции от снеговых и ветровых нагрузок.

Необходимость учитывать преобладающее в регионе направление ветров.

Направление уклона кровли приходится выбирать с учетом возможности схода снеговых масс в зимнее время.

Сток дождевых или талых вод необходимо организовать так, чтобы не наносить ущерб элементам благоустройства или опорным конструкциям дома.

Необходимость качественной гидро- и теплоизоляции кровли, особенно если уклон односкатной крыши мал и не способствует активному стоку воды.

Основным недостатком принято считать необходимость располагать постройку нижней стороной крыши по направлению ветра. Преобладающее направление – далеко не единственное, а шквалистые порывы могут возникать с любой стороны, что существенно затрудняет выбор направления уклона. Обычно исходят из более реальных соображений – расположения соседних построек, дорожек, стоянок автомобилей и т.п.

Необходимо располагать постройку нижней стороной крыши по направлению ветра

Высокая сторона крыши должна располагаться со стороны входа, там, где возможно наличие людей, имущества или автомобилей. Иначе, в случае внезапного схода снега, возможны нежелательные, а иногда и очень опасные инциденты.

Выбор кровельного покрытия

Выбор материала для кровельного покрытия – важная и ответственная задача. Односкатная крыша имеет большую площадь, что определяет особые требования к типу кровли:

Устойчивость к внешним механическим нагрузкам.

Невосприимчивость к ультрафиолетовым лучам.

Высокие гидроизоляционные качества.

Низкий коэффициент теплового расширения.

Прочность, стойкость абразивному воздействию мелких частиц, принесенных ветром.

Существуют разные типы кровли:

Наиболее распространенными видами являются листовые и рулонные материалы – металлочерепица, профнастил, ондулин или рубероид (мягкая кровля).

Необходимо учитывать, что каждый тип покрытия имеет свой рекомендованный угол наклона кровли На нашем сайте Вы можете ознакомиться с самыми популярными в Подмосковье участками для строительства загородного дома. В фильтрах можно выставить желаемое направление, наличие газа, воды, электричества и прочих коммуникаций.

Среди пользователей самыми востребованными являются металлические виды покрытий – профнастил, металлочерепица и т.п. Они образуют герметичную и прочную кровлю, устойчивы ко всем видам нагрузок. При этом, герметичность нередко становится причиной нежелательных инцидентов, связанных с атмосферными проявлениями. Сильный порыв ветра, направленный с нужной стороны, с легкостью срывает сплошное металлическое полотно, чего не наблюдается при использовании, например, штучных материалов.

Кроме того, металлические покрытия нуждаются в качественном утеплении или, как минимум, шумоизоляции. Во время дождя они издают довольно громкий звук, распространяющийся через конструкции дома по всем помещениям. Мягкие покрытия не шумят, практически не способствуют конденсации влаги, но намного менее устойчивы к внешним воздействиям.

Ремонтопригодность мягкой кровли намного выше, чем у альтернативных вариантов и допускает точечный или частичный ремонт

Традиционные асбоцементные материалы (гладкие листы или шифер) долговечны и достаточно прочны, но считаются вредными из-за выделения асбестовой пыли. Кроме того, они имеют большой вес, создающий излишнюю нагрузку на стропильную систему. В сочетании с весом снега (один м3 мокрого снега может весить до 950 кг) это может вызвать деформации или разрушение опорной системы кровли. Односкатные кровли с малым уклоном, покрытые подобными материалами, склонны к накоплению снеговых масс из-за высокой шероховатости поверхности, а также вследствие способности впитывать влагу.

Такая кровля склонна к накоплению снеговых масс

Снег примерзает к покрытию и теряет возможность схода, в результате чего на крыше образуются большие сугробы, которые приходится регулярно счищать.

Расчет угла наклона односкатной кровли

Для того, чтобы рассчитать параметры кровли, правильнее всего обратиться к СНиП, где имеются все необходимые данные, методики и формулы расчета. К удивлению, специализированного расчета угла наклона односкатной кровли не имеется. Указывается только, что допускается угол от 2° до 60°, после чего рассматриваются детали и размеры конструкций. Поэтому основным источником информации становятся инструкции к различным кровельным покрытиям, в которых указываются оптимальные параметры укладки, и в том числе – диапазон углов наклона.

Минимальный угол уклона кровли

Нередко производители рекомендуют значения, отличные от требований ГОСТ, что объясняется развитием технологий и постоянными изменениями в технологии изготовления и химическом составе материалов. Практика вносит свои коррективы в рекомендуемые показатели, на которые следует обратить внимание.

Рекомендованный угол уклона

Приступая к расчету кровли, следует прежде всего определиться со среднегодовым количеством снега в зимний период. Проще всего это выяснить по таблицам СНиП или из других источников:

Вес снегового покрова на горизонтальной плоскости Это может быть интересно! В статье по следующей ссылке читайте про современную пристройку к дому.

Необходимо учитывать, что минимальный угол наклона односкатной крыши наиболее экономичен с точки зрения расхода материалов и, соответственно, денег. При этом, возможность соскальзывания снега практически исчезает, он накапливается на крыше и создает значительную нагрузку на конструкции здания.

Чем выше угол наклона, тем больше потребуется кровельного материала. При этом, резко возрастает ветровая нагрузка, особенно опасная при фронтальном направлении на высокую сторону дома. Преобладающие ветра в разных регионах также можно изучить в таблицах СНиП:

Карта ветровых нагрузок в РФ

Немаловажный фактор – расположение дома. Если он находится в низине, прикрытый от ветра складками рельефа или другими зданиями, стоящими неподалеку, ветровые нагрузки существенно уменьшаются. И наоборот, если дом расположен на возвышении и открыт для воздействия ветра, нагрузки будут максимальными.

Это потребует выбрать минимальный наклон односкатной крыши, иначе риск ее потери становится слишком высоким. Рекомендуется учитывать все требования по ветровым нагрузкам при выборе, поскольку, в отличие от снеговых, они существуют в течение всего года и способны оказывать воздействие как в летний, так и в зимний период.

Окончательный выбор угла наклона производится исходя из сопоставления свойств кровельного покрытия и величины нагрузок. Не рекомендуется выбирать предельные значения, поскольку они создают слишком много рискованных ситуаций при появлении внешних воздействий экстремального характера. В любом регионе время от времени случаются обильные снегопады, образующие мокрые и очень тяжелые сугробы. Не исключение и ветра ураганной силы, которые случаются не часто, но последствия от них достаточно серьезные.

Заключение

В заключение необходимо напомнить, что любой инженерный расчет – сложная задача, которая не должна выполняться неподготовленными людьми, в особенности, если речь идет о жилых или хозяйственных постройках. Вероятность появления ошибок почти стопроцентная, а следствием от них могут стать разрушения, потери имущества и травмы для людей. Поэтому выбор параметров кровли следует поручать опытным и грамотным специалистам, которые смогут принять оптимальные решения и исключат возможность появления ошибок.

Как рассчитать угол наклона крыши

Надежность любого здания, а также комфортность проживания в нем, зависят, главным образом, от того, насколько качественно устроена его крыша.

А одним из критериев качества кровли является ее наклон.

Поскольку от его величины зависит и количество кровельного материала, то выбор угла наклона и его предварительные расчеты производят до начала закупки выбранного кровельного материала.

Что на него влияет

В зависимости от величины уклона скатов крыши зависит особенность ее эксплуатации.

Принято выделять 4 типа крыш:

  • высокие, с углом в 45-60 градусов;
  • скатные, с наклоном от 30 до 45 градусов;
  • пологие, угол уклона у которых 10-30 градусов;
  • плоские. Уклон в 10 градусов и меньше.

Ветровая нагрузка

Сильный ветер самое большое давление оказывает на кровли высокие.

Потому что такие кровли из-за большого угла наклона имеют очень большую площадь.

У большой площади поверхности очень высока парусность.

Соответственно, очень велика нагрузка на всю конструкцию стропильной системы.

И если вы решили устраивать именно высокую кровлю с очень большим уклоном, то следует позаботиться и об очень прочном основании.

Однако в районах, где преобладают сильные ветра, небезопасно устраивать и крыши плоские.

При таком типе кровли на нижнюю часть ската будет оказываться повышенное давление при сильном ветре.

И если крепление кровли будет ослабленным, может произойти срыв всей конструкции.

Поэтому в районах, где сильные ветра бывают часто, рекомендуется устраивать скатные кровли с величиной наклона 25 — 30 градусов.

Если же сила ветра невелика, то величина уклона крыши может равняться 30-45 градусов.

Нагрузка снеговая

Если в той местности, где строится дом, в холодное время года снегопад обильный, то следует строить кровлю с большим углом уклона.

В этом случае высокая крыша вне конкуренции.

На кровлях с большим уклоном снег не задерживается.

Именно по этой причине во всех северных странах кровли на зданиях очень высокие (Швеция, Финляндия, Норвегия и пр.).

Чем меньше угол уклона кровли, тем дольше выпавший снег будет находиться на скатах.

Тем больший вес будет воздействовать на всю конструкцию.

Если конструкция стропильной системы сделана с большим запасом прочности, то некоторый слой снега на крыше – это неплохо.

Он обеспечивает небольшую дополнительную теплоизоляцию.

Однако, если конструкция стропильной системы сооружения на большую нагрузку не рассчитана, то могут быть большие проблемы.

Выбираем уклон в зависимости от используемого кровельного материала

Прошли те времена, когда для покрытия использовали всего два вида кровельных материалов: черепицу и шифер.

Сегодня кровельных материалов огромное количество!

О размерах шифера плоского листового.

О размерах шифера волнового по ссылке. Также о количестве волн.

Об отливах для крыши здесь. Какие выбрать и как установить.

Каждый материал имеет свои индивидуальные технические характеристики и это при расчете необходимого значения угла наклона обязательно следует учитывать.

Ведь может произойти так, что понравившийся вам материал по своим параметрам просто не подойдет.

Минимальный угол наклона

Существует понятие минимального значения этого параметра.

Для каждого из материалов этот параметр свой.

И если угол наклона, полученный в результате ваших расчетов, окажется меньше, чем минимальная величина для выбранного вами кровельного материала, то использовать его для устройства кровли нельзя.

В дальнейшем может возникнуть очень много проблем, если нарушить это правило:

  • для любых штучных наборных кровельных материалов, таких как черепица или шифер, минимальная величина уклона составляет 22 градуса. Именно при таком значении на стыках не скапливается влага и внутрь крыши влага не просачивается;
  • угол наклона для рулонных материалов (рубероид, бикрост и пр.) зависит от того, какое вы планируете укладывать количество слоев. Если три слоя, то уклон может составлять 2-5 градусов. Если же два слоя, то его требуется увеличить до 15 градусов;
  • производители профнастила рекомендуют при устройстве кровли из этого материала устраивать угол уклона 12 градусов. Профнастил можно использовать и при меньших значениях, но в таком случае необходимо выполнить проклейку стыков листов герметиком;
  • для металлической черепицы значение этого параметра равняется 14;
  • для ондулина – это величина в 6 градусов;
  • минимальный уклон для мягкой черепицы равняется 11 градусам. Но при этом обязательное условие – сплошная обрешетка;
  • для мембранных кровельных покрытий не существует жестких требований по минимальному значению этого параметра.

Это о минимальных величинах.

Дам совет – придерживайтесь этих правил.

Чтобы посреди зимы не пришлось всю кровлю перестилать.

Теперь об оптимальных значениях

Ведь с кровли необходимо как можно скорее снимать нагрузку от воды и снега.

А благодаря большому уклону кровли дождь и снег будут сходить максимально быстро.

Если в регионе, где построен дом, постоянно сильные ветра, то с крышей поступают иначе.

При меньшем наклоне снижается ее парусность.

И не возникает запредельных нагрузок на кровельный материал и стропила.

Также не произойдет срывания крыши при резких порывах ветра.

При этом оптимальный угол уклона кровли равняется 9 — 20 градусов.

Очень часто в регионе есть и снега, и ветер.

Например, Оренбургская область.

В таком случае выбирают среднее значение угла наклона.

Как правило, его величина находится в диапазоне 20 — 45 градусов.

Если вы обратите внимание, большинство скатных крыш имеют именно такое его значение.

Рассчитываем его величину

Для односкатной

Поскольку односкатная крыша опирается на стены, имеющие разную высоту, то формирование заданного угла наклона производят, просто поднимая одну из стен.

Проводим вдоль стены перпендикуляр L сд, берущий свое начало в точке, где оканчивается короткая стена и опирающийся на стену, имеющую максимальную дину.

В итоге образуется прямоугольный треугольник.

Для того, чтобы рассчитать длину стороны L bc, надо воспользоваться тригонометрической формулой.

Если длина стены L сд равняется 10 метрам, то, чтобы получить угол наклона 45 градусов, длина стены L bc должна ровняться 14.08 метра.

Для двускатной

Принцип расчета для двускатной крыши похож на предыдущий принцип.

Катет С – это половина ширины здания.

Катет а – это высота от перекрытия до конька.

Гипотенуза является длиной ската.

Если нам известны любые два параметра, то величину угла наклона можно легко рассчитать с использованием калькулятора.

Если ширина равна 8, а высота – 10 метров, то следует пользоваться формулой:

cos A = c+b

Ширина с = 8/2 = 4 метра.

В итоге формула выглядит так:

По таблицам Брадиса находим значение угла, которому соответствует данная величина косинуса.

Он равняется 66 градусов.

Для четырехскатной

И снова не обойтись без рулетки и таблиц Брадиса.

Зная несколько параметров, можно без проблем вычислить другие.

В том числе и угол наклона четырехскатной крыши.

Следует помнить о том, что все размеры необходимо снимать максимально точно.

А измерить уклон уже построенной крыши поможет специальный инструмент — уклономер.

Ведь если вы ошибетесь, то углы наклона, длины и площади могут быть не верны.

А значит, вы ошибетесь в количестве требуемого материала или прочность кровли окажется ниже запланированной.

Угол ската крыши: как рассчитать

Как ни крути, но практически все частные дома имеют скатную крышу, что не удивительно, так как они просты в обслуживании, хоть их устройство и сложнее, чем у плоских крыш.Для того чтобы сделать кровлю правильно, нужно рассчитать минимальный угол ската крыши, а для того чтобы произвести расчет, нужно знать от чего он зависит.

Впрочем, именно углом ската кровли и отличаются скатные кровли от плоских. Если угол превышает 10 градусов, то крыша считается скатной.

В том случае, если угол не достигает двух с половиной градусов, крышу относят к плоским. Существуют крыши, уклон которых более 80-ти градусов, но делаются они очень редко.

Угол крыши зависит от многих факторов, не только природных, но и от свойств используемого кровельного материала.

  • Ветер. Чем больше будет уклон крыши, тем большей будет ветровая нагрузка. При увеличении угла с 10-ти до 45-ти градусов, произойдет увеличение нагрузки в 5 раз. Правда, если сделать небольшой угол, то ветер может сорвать листы покрытия, попадая под стыки.
  • Снег и дождь. С увеличением уклона ската кровли с нее лучше сходит снег и стекает вода. В то же время, уже давно известно, что максимальная снеговая нагрузка наблюдается на скатах в 30 градусов. При устройстве 45-ти градусного ската достигается полное схождение снега, с меньших же углов снег просто сдувается ветром.

Вашему вниманию!Если уклон будет маленьким, то ветер будет стараться загнать воду под стыки, что и определяет минимальный скат крыши. Например, для черепицы минимальный угол равен 22 градусам, для шифера – 30-ти, для рулонных материалов – 5-ти.

В итоге получается, что при большом количестве осадков лучше сделать скат, по крайней мере, в 45 градусов, если же осадков выпадает немного, то достаточно будет 30 градусов.

Что же касается ветра, то с нормальными ветровыми показателями в районе справится кровля, имеющая 35-40 градусов, в то время как в районах с сильными ветрами – 15-20 градусов.

А вот с устройством флигеля на крыше тут не все так просто. скорее всего. придется обращаться к специалистам.

Как рассчитать угол уклона кровли

Изначально нужно правильно рассчитать уклон кровли.

Как уже отмечалось ранее, уклон зависит не только от конструкции крыши, но и от используемого материала:

  1. Рассчитывая угол наклона нужно учитывать климатические особенности региона, в котором ведется строительство. Чем суше и теплее на улице, тем более пологую крышу можно строить. При увеличении угла наклона, произойдет уменьшение скопления снега на крыше, а значит, и снеговая нагрузка сведется к минимуму. Кроме этого, увеличение угла наклона приведет к усилению ветряного давления, поэтому крутая крыша не подойдет для районов, в которых преобладают сильные ветра. Обычно уклон ската колеблется от 10-ти до 60-ти градусов.
  2. Кроме этого, нужно помнить о том, что увеличивая угол наклона крыши, вы увеличиваете стоимость кровли в целом. Например, устраивая крышу с наклоном 60 градусов, вы увеличиваете материальные затраты вдвое по сравнению с плоской кровлей, а крыша в 45 градусов, превышает стоимость плоской в полтора раза.
  3. Рассчитывать уклон кровли нужно как отношение между половиной заложения и высотой конька, тогда и уборка самого снега с крыш не доставит труда.
  4. Главное помнить, что в ендове уклон должен быть не менее одного процента. В том случае, если уклон кровли будет меньше 10-ти градусов, а крыша сделана из битумных или рулонных битумно-полимерных материалов, то обязательно нужно сделать слой из гравия или каменной крошки, чтобы защитить верхний слой. При этом слой гравия должен иметь толщину 1-1,5 см, каменной же крошки потребуется 3-5 мм. В том случае если кровля делается из металлочерепицы или волнистых асбестовых листов, то в обязательном порядке нужно сделать герметизацию стыков между настилами.
  5. Рассчитывая скат крыши, нужно помнить о том, что от той величины, которую вы получите, будет зависеть и способ, которым будут отводиться талые и дождевые воды. Водоотведение, в свою очередь, может быть как наружным или неорганизованным, так и организованным или внутренним и наружным.

Совет!Стоит отметить, что не существует такого устройства кровли, которое бы удовлетворяло всем климатическим требованиям одновременно. Поэтому очень важно найти золотую середину. Здесь нужно не забыть о том, что расход кровельных материалов возрастает прямо пропорционально площади крыши, что влияет на ее стоимость.

После того как рассчитана величина уклона, подбирается необходимый для кровли материал. Здесь нужно отметить то, что штучные материалы, такие как шифер и черепица, используются на скатах, уклон которых превышает 20 градусов.

В том случае, если уклон будет меньше, то в стыки будет попадать вода, что за короткое время может привести к тому, что крыша придет в негодность.

Битумные рулонные материалы пригодны для плоских крыш, или для крыш, скаты которых не превышают 30-ти градусов. Это обусловлено тем, что при большом уклоне и при воздействии высоких температур может произойти сползание кровли .

Применять такие материалы можно абсолютно на всех типах крыш. Для металлочерепицы и стальных листов требуется угол наклона крыши не меньше, чем 10 градусов.

Крыша считается плоской, если наклон перекрытия не более 3-х градусов. Для устройства такой конструкции не требуется большое количество материалов, правда, строить их следует только в том случае, если выпадает небольшое количество осадков.

Кроме этого у устройства кровли и уклона есть некоторые разновидности:

  1. Односкатная крыша. Такая крыша представлена наклонной плоскостью, которая закреплена на стенах, имеющих разную высоту. У односкатной крыши простая типовая конфигурация и сделать ее можно из любого материала.
  2. Двускатная крыша. Данная крыша имеет простое устройство кровли и надежность. Покрыть ее можно всем, что будет угодно душе. Состоит такая крыша из двух пологих скатов, которые смыкаются на вершине, а также двух скатов, которые служат их продолжением. С такой крышей можно использовать чердачное пространство, но сделать ее очень сложно. Также минусом такой крыши является то, что над мансардой образуется непроходной чердак.
  3. Шатровое перекрытие. Такая крыша получается тогда, когда несколько треугольников вершинами сходятся в определенной точке. У такой системы замысловатая стропильная конструкция и небольшое количество используемых материалов.
  4. Вальмовая крыша. Образуется благодаря двум треугольным и двум трапецевидным скатам. Полувальмовые крыши имеют срезанные вершины, расположенные над торцевыми стенами. Такие крыши трудны в исполнении, но экономичны в плане расходуемого материала.
  5. Сводчатое перекрытие. Делается такое перекрытие по дуге из кирпича или камня и в настоящее время практически не используется, так как имеет большой вес.
  6. Многощипцовые крыши. Делаются в домах, имеющих сложную конфигурацию и большое количество примыканий и ребер. Достоинствами такой кровли является то, что они имеют красивый вид и позволяют покрыть одной кровлей несколько помещений, правда, выполнять такие кровли очень трудно.

Как уже отмечалось ранее: все скаты крыш имеют подходящий для них материал. Давайте рассмотрим самые распространенные типы кровельных материалов:

  1. Черепица. Этот материал является идеальным. Кровля из такого материала имеет большое количество преимуществ перед остальными материалами. Не будем перечислять их все, скажем только, что глиняная черепица прошла проверку временем и популярна до сих пор. Существует большое количество видов этого материала.
  2. Кровельные панели заводского изготовления. Комплектуются они на заводе и содержат все то, что нужно для современной крыши. Состоят они из слоя пароизоляции, утеплителя, несущей плиты и основания. Монтировать их можно в любое время года без особых усилий, так как склеиваются они друг с другом при помощи самоклеящейся ленты. Недостатком этого материала является высокая стоимость, поэтому этот материал уступает многим другим.
  3. Металлические листы. Изготавливается этот материал из оцинкованной стали. Он экологичен и устойчив к коррозии. Прослужить они могут порядка 75-ти лет, правда, имеют несовременный внешний вид.
  4. Штучные материалы из древесины, такие как дрань, стружка и гонт. В наши дни эти материалы практически не используются, так как кровля из них подвержена гниению, поражению паразитами и легко воспламеняется.
  5. Шифер. Этот материал прочный, долговечный, огне и морозостойкий и не пропускает воду. В настоящее время может быть любого цвета, а не стандартного серого, как было раньше.

Угол наклона крыши для схода снега — оптимальный и минимальный (фото, видео)

В гражданском малоэтажном строительстве наиболее распространённым, рациональным и экономически целесообразным видом крыши опытные строители называют скатные конструкции. Они могут состоять из одного, двух, трех или даже четырех скатов, плоскостей, смыкающихся в одной точке, называемой коньком. От плоских кровель скатные отличает угол наклона, который согласно строительным нормам должен превышать 2,5 градуса. Выбор уклона – важный этап создания проекта, от которого зависит прочность, несущая способность и долговечность конструкции. В этой статье мы расскажем, как правильно выбрать угол наклона, чтобы облегчить сход снега в зимний период.

Содержание статьи

Определение угла

Угол наклона крыши – параметр инженерного расчета кровельных конструкций, отражающий отношение высоты конька к ширине основания ската. Скатные кровли могут иметь уклон 2,5-80 градусов, однако, оптимальный диапазон значений угла наклона составляет 20-450. От этого параметра зависит площадь скатов, ветроустойчивость и снеговая нагрузка. В специальной литературе встречаются следующие термины:

  • Минимальный уклон. Минимальный угол наклона в целом для скатных крыш составляет 2,5 градуса, но в зависимости от используемого гидроизоляционного материала этот параметр может увеличиваться. Меньше всего минимальный угол у рулонных битумных и мембранных покрытий, он составляет 2-4 градуса. Минимально допустимое значение для металлочерепицы и профнастила составляет 11-120, для керамической черепицы – 220.
  • Оптимальный. Оптимальным называют наиболее подходящий уклон крыши в данных климатических условиях при использовании определенного гидроизоляционного материала. Оптимальный угол наклона обеспечивает самостоятельный сход снега, облегчая обслуживание кровли.

Важно! Уклон крыши может выражаться в градусах, в процентах или в виде соотношения сторон. Чтобы вычислить этот параметр кровельной конструкции, необходимо разделить половину ширины фасада на высоту, а затем умножить на 100 процентов.

Расчет уклона

Расчет уклона

Расчет угла наклона ската

Расчет угла наклона ската

Критерии выбора

Выбор уклонности основывается на инженерном расчете, учитывающем климатические условия зоны, где ведется строительство, характеристики кровельного покрытия и несущую способность стропильного каркаса. Чтобы конструкция получилась надежной, необходимо принимать во внимание следующие критерии:

  1. Ветровая нагрузка. Чем круче кровля, тем сильнее ее парусная способность. Поэтому в регионах с сильным, порывистым ветром предпочтительнее более пологие кровельные конструкции. Хотя с другой стороны, с низкоуклонных скатов ветром может срывать гидроизоляционный материал.
  2. Снеговая нагрузка. Чем больше снеговая нагрузка, тем более крытыми делают скаты. Угол наклона кровли 40-45 градусов обеспечивает самостоятельный сход снега с поверхности кровельного материала.
  3. Характеристики финишного покрытия. У каждого покрытия для возведения кровли существует оптимальный уклон, который необходимо учитывать при проектировании конструкции.
  4. Несущая способность каркаса. Чем меньше сечение элементов каркаса и больше расстояние между ними, тем выше круче должен быть скат, чтобы выдержать снеговую нагрузку.
Влияние уклона на шаг обрешетки

Влияние уклона на шаг обрешетки

Вес низкоуклонной и среднеуклонной крыши

Вес низкоуклонной и среднеуклонной крыши

Оптимальный показатель для облегчения схода снега

Лимитирующим фактором при выборе угла наклона кровельных скатов в средней полосе России является высокая снеговая нагрузка, характерная для этой местности. Большое количество снега, выпадающее в зимний период, повышают давление на стропильную систему, приводя к деформациям каркаса и кровельного материала конструкции. Опытные мастера считают, что существует устойчивая корреляция между уклоном и сопротивлением снеговой нагрузке:

  1. Если он меньше 30 градусов, то происходи накапливание снега на поверхности скатов. Снежные наносы и наледь имеет значительную массу, из-за которой повышается нагрузка на стропильный каркас, достигая критических показаний. Однако, часть снега сдувается с поверхности ветром. Если угол наклона кровли находится в этом диапазоне, то снегозадержатели на нее не устанавливают, особенно если кровельный материал имеет шероховатую поверхность.
  2. При значении, равном 0 градусов (т.е. для плоских крыш), снеговая нагрузка на поверхность достигает максимальных значений. Снег на таких конструкциях скапливается в большие сугробы, которые приводят к обрушению каркаса, если крышу периодически не чистить.
  3. Если он кровли составляет 45 градусов и выше, то в расчетах нагрузки на стропильный каркас весом снега можно пренебречь, так как снег со скатов соскальзывает самостоятельно, не задерживаясь на скате. Чтобы обезопасить эксплуатацию кровли, имеющей большой угол наклона, на нее устанавливают снегорезы, разрезающие пласт снега при сходе на более тонкие пластины, имеющие меньшую скорость и энергию падения.

Учтите! Согласно строительной климатологии территория России разделяется на 8 климатических зон, каждой из которых соответствует своя среднегодовая снеговая нагрузка. Это справочное значение используют для расчета уклона крыши, толщины сечения элементов стропильного каркаса и выбора кровельного покрытия.

Влияние угла наклона на высоту мансарды

Влияние угла наклона на высоту мансарды

Влияние уклона крыши на высоту подкровельного пространства

Влияние уклона крыши на высоту подкровельного пространства

Влияние на конструкцию

Важно, что изменение уклона для облегчения схода снега сильно влияет на конструкцию кровли в целом. Увеличение крутизны влечет за собой следующие последствия:

  • Увеличение веса кровельного пирога. Вес 1 квадратного метра кровельного пирога с уклоном 50 градусов в 2-2,5 раза выше, чем кровли с уклоном 2 градусов.
  • Увеличение площади скатов. Чем круче кровля, тем больше площадь ее скатов, тем больше расход, а, следовательно, и стоимость кровельного материала.
  • Облегчение стропильного каркаса. В отсутствии снеговой нагрузки, можно облегчить каркас крыши, чтобы сэкономить на древесине.
  • Невозможность использования рулонных материалов. Если уклон кровли превышает 40 градусов, не рекомендуется использовать битумные и мембранные рулонные материалы, так как они под воздействием высокой температуры могут просто «сползать» вниз.

Опытные мастера отмечают, что правильный выбор помогает увеличить срок службы кровельных конструкций, облегчить эксплуатацию и обслуживание крыши в условиях снежных российских зим. Ошибки в проекте, связанные с неправильным выбором оптимального угла приводят к деформациям стропил, обвалу обрешетки, заливанию атмосферной влаги в межшовное пространство во время косого дождя или при оттепелях.

Критерии выбора уклона

Критерии выбора уклона

Видео-инструкция

Как рассчитать угол наклона крыши с примерами

Крыша дома должна быть надежной и красивой, а возможно это при правильном определении ее угла наклона для данного вида  кровельного материала. Как рассчитать угол наклона крыши — в статье.

Назначение подкровельного пространства

Содержание статьи

Перед расчетом угла наклона крыши надо определиться с тем, как будет использоваться чердачное помещение. Если вы планируете сделать его жилым, угол наклона придется делать большим — чтобы помещение было просторнее, а потолки выше. Второй выход — делать ломанную, мансардную кровлю. Чаще всего такую крышу делают из двухскатной, но может она иметь и четыре ската. Просто во втором варианте очень уж сложной получается стропильная система и без опытного проектировщика просто не обойтись, а  большинство предпочитает делать все самостоятельно, своими руками.

Чем выше конек, тем больше полезная площадь подкровельного пространства. Но одновременно увеличивается и площадь крыши

Чем выше конек, тем больше полезная площадь подкровельного пространства. Но одновременно увеличивается и площадь крыши

При увеличении угла уклона кровли стоит помнить несколько вещей:

  • Значительно увеличиваются расходы на кровельные материалы — возрастает площадь скатов.
  • На большие скаты сильнее воздействует ветровая нагрузка. Если сравнивать нагрузку на одном и том же доме с углом в 11° и в 45°, во втором случае она окажется больше почти в 5 раз. Чтобы кровля могла противостоять таким нагрузкам, стропильную систему делают усиленную — ставят балки и стропила большего сечения с меньшим шагом. А это — увеличение ее стоимости.
  • Если угол наклона ската больше 60°, снеговые нагрузки не учитываются — осадки скатываются и не задерживаются. Но при устройстве ломанной мансардной крыши снеговые нагрузки учитываются при расчете  верхней ее части — там плоскости имеют уклон менее 60°.
  • Не все кровельные материалы могут использоваться на крутых скатах, так что внимательно сморите на максимальный угол наклона, с которым могут данные крыши использоваться. Угол наклона отображен через отношение высоты конька и половины ширины здания

    Угол наклона отображен через отношение высоты конька и половины ширины здания

Это не значит, что крыши с малым уклоном лучше. Они обходятся по материалам дешевле — меньше площадь кровли, но имеют свои нюансы:

  • Требуют мер по снегозадержанию чтобы предотвратить лавинообразный сход снега.
  • Вместо снегозадержателей можно сделать обогрева кровли и водосточной системы — для постепенного таяния снегов и своевременного отвода воды.
  • При малом уклоне велика вероятность того, что влага будет затекать в стыки. Это влечет за собой усиленные меры по гидроизоляции.

Так что кровли с малым уклоном — тоже не подарок. Вывод: рассчитать угол наклона крыши надо так, чтобы найти компромисс между эстетической составляющей (дом должен смотреться гармонично), практической (при жилом подкровлельном пространстве) и материальной (расходы необходимо оптимизировать).

Угол наклона в зависимости от кровельного материала

Крыша на доме может иметь практически любой вид — может иметь низкие скаты, может — почти отвесные. Важно при этом правильно рассчитать ее параметры — сечение стропильных ног и шаг их установки. Если вы хотите уложить на крышу определенный вид кровельного материала, принимать во внимание надо такой показатель, как максимальный и минимальный угол наклона для данного материала.

Наименование кровельного материалаМинимальный угол наклона (в градусах)
Асбоцементный шифер и ондулин6­°
Цементно-песчаная и керамическая черепица10°
Гибкая битумная черепица12°
Металлочерепица
Асбо-цементные или сланцевые плиты27°
Стальные оцинкованные, медные, цинк-титановые листы 17°
Профнастил

Минимальные углы прописаны в ГОСТе (смотрите таблицу выше), но часто производители дают свои рекомендации, так что желательно определиться с конкретной маркой еще на стадии проектирования.

Чаще угол ската крыши часто определяют исходя из того, как сделаны они у соседей. С практической точки зрения это правильно — условия у близлежащих домов аналогичны, и, если соседские крыши стоят хорошо, не текут, можно взять за основу их параметры. Если же по соседству нет крыш с тем кровельным материалом, который вы планируете использовать, можно начать расчеты со средних значений. Они приведены в следующей таблице.

Тип кровлеьного материалаРекомендуемый угол наклона минимальный/максимальныйКакой наклон ската делают чаще всего
Кровля из толя с посыпкой3°/30°4°-10°
Двухслойная толевая4°/50°6°-12°
Цинковая с двойными стоячими фальцами3°/90°5°-30°
Шпунтованная черепица с 4-мя желобками18°/50°22°-45°
Голландская черепица40°/60°45°
Обычная керамическая черепица20°/33°22°
Профнастил и металлочерепица18°/35°25°
Асбоцементный шифер5°/90°30°
Искусственный шифер20°/90°25°-45°
Солома или камыш45°/80°60°-70°

Как видите, в графе «как делают» в большинстве случаев есть солидный диапазон. Так что имеется возможность варьировать внешний вид здания даже с одинаковой крышей. Ведь кроме практической роли крыша еще и украшение. И при выборе угла ее наклона немаловажную роль играет эстетическая составляющая. Сделать это проще в программах, дающих возможность отобразить объект в объемном изображении. Если воспользоваться этой методикой, то рассчитать угол наклона крыши в данном случае — выбрать его из определенного диапазона.

Влияние климатических факторов

На угол наклона кровли влияет количество снега, выпадающее за зиму в конкретном регионе. Также при проектировании учитываются ветровые нагрузки.

Карта снеговых нагрузок РФ

Карта снеговых нагрузок РФ

Все более-менее просто. По данным многолетних наблюдений вся территория РФ разделена на зоны с одинаковой снеговой и ветровой нагрузкой. Эти зоны нанесены на карты, закрашены разными цветами, так что ориентироваться несложно. По карте определяете местоположение дома, находите зону, по ней — значение ветровой и снеговой нагрузки.

Расчет снеговых нагрузок

На карте снеговых нагрузок стоит две цифры. Первая используется при расчете прочности конструкции (наш случай), вторая — при определении допустимого прогиба балок. Еще раз: при расчете угла наклона кровли пользуемся первой цифрой.

Основная задача расчета снеговых нагрузок — учесть планируемый уклон кровли. Чем круче скат, тем меньшее количество снега может на нем удержаться, соответственно, меньшее сечение стропил или больший шаг их установки потребуется. Для учета этого параметра вводятся поправочные коэффициенты:

  • угол наклона менее 25° — коэффициент 1;
  • от 25° до 60° — 0,7;
  • на крышах с уклоном более 60° снеговые нагрузки не учитываются — снег не удерживается на них в достаточных количествах.

Как видим из списка коэффициентов, изменяется значение только на крышах с углом наклона 25° — 60°. Для остальных это действие смысла не имеет. Итак, чтобы определить действительную снеговую нагрузку на планируемую крышу, берем значение, найденное по карте, умножаем на коэффициент.

И все это крыша должна выдержать

И все это крыша должна выдержать

Например, рассчитываем снеговую нагрузку для дома в Нижнем Новгороде, угол уклона кровли — 45°. По карте это 4-ая зона, со средней снеговой нагрузкой 240 кг/м2. Крыша с таким скатом требует корректировки — найденное значение умножаем на 0,7. Получаем 240 кг/м2 * 0,7 = 167 кг/м2. Это — только часть расчета угла наклона крыши.

Расчет ветровых нагрузок

Влияние снега высчитать просто — чем больше снега в регионе, тем больше возможные нагрузки. Предсказать поведение ветра намного сложнее. Можно только ориентироваться на преобладающие ветра, местоположение дома и его высоту. Эти данные при расчете угла наклона кровли учитываются при помощи коэффициентов.



Карта ветровых нагрузок РФ

Карта ветровых нагрузок РФ

Положение дома относительно роза ветров имеет большое значение. Если дом стоит между более высокими зданиями, ветровые нагрузки будут меньше, чем в том случае, когда он находится на открытой местности. Все дома по типу расположения делят на три группы:

  • Зона «А». Дома, находящиеся на открытой местности — в степи, пустыне, тундре, на берегах рек, озер, морей и т.п.
  • Зона «Б». Дома находятся в лесистой местности, в небольших городках и поселках, с препятствием для ветра высотой не более 10 м.
  • Зона «В». Здания, которые находятся в районах плотной застройки, высотой не менее 25 м.

Дом считается принадлежащим к данной зоне, если указанное окружение находится на расстоянии не менее 30-кратной высоты дома. Например, высота дома 3,3 метра. Если на расстоянии 99 метров (3,3 м * 30 = 99 м) находятся только небольшие одноэтажные дома или деревья, он считается принадлежащим к зоне «Б» (даже если территориально находится в крупном городе).

В зависимости от зоны, вводятся коэффициенты, учитывающие высоту здания (приведены в таблице). Потом их используют при расчете ветровой нагрузки на крышу дома.

Высота зданияЗона "А"Зона "Б"Зона "В"
менее 5 метров0,750,50,4
от 5 м до 10 м1,00,650,4
от 10 м до 20 м1,250,850,55

Например, рассчитаем ветровую нагрузку для Нижнего Новгорода, одноэтажный дом находится в частном секторе — относится к группе «Б». По карте находим зону ветровых нагрузок — 1, ветровая нагрузка для нее 32 кг/м2. В таблице находим коэффициент (для зданий ниже 5 метров), он равен 0,5. Перемножаем: 32 кг/м2 * 0,5 = 16 кг/м2.

Но это еще не все. Надо еще учесть аэродинамические составляющие ветра (при определенных условиях он стремиться сорвать крышу). В зависимости от направления ветра и его воздействия кровлю, ее делят на зоны. В каждой из них возникают разные нагрузки. В принципе, в каждой зоне можно ставить стропила разного размера, но так не делают — это неоправданно. Для упрощения расчетов рекомендуют брать показатели из самых нагруженных зон G и H (смотрите таблицы).

Коэффициенты для учета аэродинамической составляющей ветровой нагрузки

Коэффициенты для учета аэродинамической составляющей ветровой нагрузки

Найденные коэффициенты применяют к рассчитанной выше ветровой нагрузке. Если коэффициента два — с отрицательной и положительной составляющей, считается оба значения, а потом они суммируются.

Найденные значения ветровых и снеговых нагрузок являются основой для расчета сечения стропильных ног и шага их установки, но не только. Суммарная нагрузка (вес конструкции кровли + снеговая + ветровая) не должна превышать 300 кг/м2. Если после всех расчетов сумма у вас получилась больше, надо или выбирать более легкие кровельные материалы, или уменьшать угол наклона кровли.

Итак, выводы. Рассчитать угол наклона крыши  — это, Скорее, выбрать один из возможных вариантов. Важно только чтобы выбор этот оказался правильным.

минимальный уклон крыши, малоуклонная шиферная кровля, скат с небольшим, маленьким уклоном, какой должен быть

Содержание:

Правильно обустроенная крыша является залогом надежности и комфорта всего здания. Особое значение имеет угол уклона кровельных скатов, расчет которого проводится на этапе проектирования. Давайте рассмотрим, как определить угол наклона крыши в градусах, не прибегая к сложным вычислениям и громоздким приборам.

Влияние различных факторов на выбор угла наклона

На степень уклона кровли влияет дизайн конструкции всего дома. Кроме того, это зависит также от кровельного материала. Некоторое значение имеют также климатические условия данного региона. К примеру, если строительство ведется в местности с частыми дождями и снегопадами, минимальный уклон крыши рекомендуется, как 45-60 градусов. Таким образом достигается уменьшение нагрузки снежного покрова на кровельную конструкцию: снежные массы просто не смогут там скапливаться, сползая вниз под собственным весом.

минимальный уклон крыши

Если же местность характеризуется сильными ветрами, то оптимальным вариантом в таком случае будет малоуклонная кровля с низкой парусностью. Обычно речь идет об углах 9-20 градусов. Что касается универсального показателя, то он находится где-то между двумя указанными параметрами, и соответствует 20-45 градусов. Такой угол уклона дает возможность широкого выбора кровельного материала.

Какая бывает кровля

Хозяйственные и подсобные постройки чаще всего оснащаются односкатной кровлей. Особой дизайнерской оригинальности она не несет, подкупая своей дешевизной и скоростью монтажа. Все, что потребуется – соорудить две отличающиеся по высоте стены, и переложить их кровлей. Угол уклона подобных конструкций в основном находится в пределах 9-25 градусов, а для покрытия нередко используют профнастил. Так как чердак здесь отсутствует, может быть выбран минимальный скат крыши. Однако не стоит забывать о необходимости вентиляционного подкровельного пространства.

минимальный уклон шиферной кровли

Наибольшей популярностью пользуются двухскатные крыши, состоящие из пары плоскостей (скатов), соединенных по одной линии. Фронтоны (торцы конструкции) могут оформляться дверями, для входа на чердак или проведения ремонтных мероприятий. Там же могут располагаться вентиляционные отверстия (продухи). В настоящее время набирают популярность вальмовые крыши, обладающие значительным эстетическим потенциалом. Показатели уклона кровли здесь могут быть самыми разнообразными: все зависит от личного вкуса и выбранного проекта.

малоуклонная кровля

Чаще других используют четырехскатную разновидность вальмовой конструкции, где два ската имеют треугольную форму. При возведении вальмовых крыш допускается использование практически любого кровельного материала. Хотя приходится иметь дело с конструкцией высокой сложности, однако потраченные усилия с лихвой окупаются красотой и эффектностью.

Мансардная крыша является усложненной разновидностью вальмовой: в данном случае за цель ставится создание оптимальных условий для использования чердачного пространства для обустройства жилой комнаты. Это предусматривает проведение работ по надежному утеплению и пароизоляции. Мансардное помещение формируется системой ломанных скатов, с довольно значительными углами наклона. Чаще всего здесь имеются слуховые окна, несущие как практическую, так и эстетическую функции. В обязательном порядке осуществляется инсоляция пространства.

Климатический фактор

Выбирая оптимальный угол уклона, в учет нужно взять климатические особенности местности. Если в регионе случаются частые сильные ветры, то оптимальнее использовать крышу с небольшим уклоном. Если этого не сделать, то из-за повышенной парусности конструкция может повредится и даже разрушиться. Что касается возможности усиления крыши с крутыми скатами, то это обычно сопровождается значительными финансовыми вложениями.

минимальный скат крыши

Если в регионе случаются сильные снегопады, крыша с маленьким уклоном будет не эффективной. Наклон скатов следует увеличить, что обеспечит снеговым массам быстрое сползание вниз под собственным весом. Таким образом удается избежать значительного увеличения нагрузок на кровельную конструкцию.

Для местностей с обильными солнечными периодами рекомендуются минимальный уклон кровли из шифера, что позволит максимально уменьшить нагреваемую поверхность. Нередко в таких случаях для защиты от перегрева темных рулонных материалов на плоские скаты насыпается слой гравия. Лучше всего для такой крыши выбрать угол уклона не более 5 градусов, грамотно расположив сточные отверстия.

Минимальный уклон для некоторых кровельных материалов

Выбирая кровельный материал, следует внимательно ознакомиться с его эксплуатационными характеристиками и рекомендациями к использованию.

Для каждого из материалов рекомендуется свой оптимальный показатель наклона:

  • Штучные материалы (шифер, черепица). Минимальный уклон шиферной кровли - 22 градуса. В таком случае влага не будет иметь возможности скапливаться в области стыков, что грозит последующим просачиванием внутрь.
  • Рулонные материалы. Здесь большое значение имеет число слоев укладки. Если используется три слоя, наклон выбирается в пределах 2-5 градусов. Двухслойная укладка потребует увеличения угла до 15 градусов.
  • Профнастил. Уклон металлической кровли должен быть не меньшим, чем 12 градусов. Малые углы предусматривают необходимость дополнительной герметизации стыковочных участков.
  • Металлочерепица. Наклон скатов - не менее 14 градусов.
  • Ондулин. От 6 градусов.
  • Мягкая черепица. От 11 градусов, при чем обустройство сплошной обрешетки является обязательным.
  • Мембраны. Универсальное покрытие, применяемой на самых различных кровлях. Минимальный скат кровли – 2 градуса.

крыша с небольшим уклоном

Определяя, какой должен быть минимальный уклон крыши, следует учесть несущие способности кровельной конструкции. Важно, чтобы она могла эффективно противостоять всем внешним нагрузкам, характерным для данного региона. Различают постоянные (вес кровли и ее оснащения) и временные (атмосферные воздействия) нагрузки.

Угол уклона оказывает непосредственное влияние на сооружение обрешетки. Минимально наклонные скаты рекомендуется оснащать сплошной обрешеткой, или использовать шаг 350-450 мм. Кроме того, плоская кровля потребует дополнительного времени на обустройство отвода воды с ее поверхности. Для этих целей используется система уклонов. На крышах большой площади нередко монтируют систему аварийного слива воды, на случай превышения водными потоками возможностей основных стоков.

крыша с маленьким уклоном

Так как кровельные материалы довольно дорогие, выбирать их нужно очень тщательно, учитывая все достоинства и недостатки. Важно из всего разнообразия представленных в продаже вариантов выбрать наиболее оптимальное покрытие для своего дома. Процесс возведения кровли также должен быть организован максимально ответственно, так как даже минимальные погрешности в процессе расчета угла наклона может иметь самые плачевные последствия. Хорошо еще, если удастся отделать небольшим ремонтом или переделкой. Нередко бывает так, что неправильно рассчитанная кровля во время сильного ветра или снега претерпевает значительные повреждения и разрушения. Это может привести не только к серьезными финансовым потерям, но и к травмам живущих в таком доме людей.

Пример расчета ската крыши

Приступая к расчету уклона кровельных скатов, следует внимательным образом изучить климатические особенности местности, где планируется сооружение дома. Во время сбора информации можно обратится к опыту соседей, взяв на вооружение их конструктивные изыскания. Чем больше в регионе осадков, тем угол уклона делают большим; чем более сильные ветра – меньшим. Если говорить об экономических соображениях, то наименьший расход материала наблюдается при сооружении крыш с наклоном 10-60 градусов.

Чтобы определить высоту конька кровли и расположение стропилин, используют или угольник, или специальную формулу расчета. Здесь величину, равную половине ширины пролета, следует умножить на специальный коэффициент. К примеру, если дом имеет ширину 10 м, а угол наклона его кровли – 25 градусов, для расчета высоты поднятия стропил половина ширины (5) умножают на соответствующий коэффициент (0,47). В результате получается 2,35: именно это является рекомендуемой высотой поднятия стропил. Список коэффициентов, в зависимости от угла наклона, содержит специальная литература.

уклон металлической кровли

Древняя поговорка «семь раз отмерь – один раз отрежь» вполне справедлива и для организации кровли. Особое значение имеет правильность расчетов наклона ее скатов. Если угол наклона кровли будет высчитан неправильно, последствия могут быть самыми печальными. Самый распространенный дефект - протекание кровли в местах стыков отдельных элементов укладки. Обычно это случается во время сильного дождя и весеннего таяния скопившегося на крыше снега. Более серьезными последствиями ошибок в расчете угла наклона является повреждение или разрушения крыши под воздействием ветровой или снеговой нагрузки.

Если принимается решение возвести дом своими силами, но уверенности в проведении расчетов по организации кровли нет, лучше всего обратится к опытным специалистам, которые смогут составить оптимальный проект. В дальнейшем строительные работы можно осуществлять самостоятельно, используя точные расчеты.



Как рассчитать оптимальный угол наклона крыши?

Каждый потенциальный домовладелец должен знать, как рассчитать угол наклона крыши загородного дома или дачи, ведь от угла наклона зависит не только стоимость кровельного материала и строительных работ, но и сама безопасность проживания. Правильная геометрия кровли позволяет сэкономить на стройматериалах и создать конструкцию, препятствующую накоплению на крыше снеговых шапок и ледяных глыб, обрушение которых может повредить и строению, и домочадцам. Поэтому в данной статье мы приведем методики расчета оптимального угла наклона ската.

1

Разновидности крыш для частного дома – выбираем оптимальный вариант

В жилых домах можно использовать четыре основные разновидности крыш. Односкатный вариант подойдет пристройке или флигелю, но совершенно не смотрится на основном строении. Единственный настоящий плюс данного типа – это минимальный расход кровельного материала, но с безопасностью тут могут быть проблемы. На плоском скате задерживается практически весь выпавший снег, поэтому такие крыши чистят вручную, выбираясь на скат.

Для двускатной крыши не требуется построение сложного каркаса

Щипцовый вариант, построенный на основе двух скатов, позволяет создать безопасную кровлю, с которой будут сходить снеговые шапки любой толщины. Кроме того, двускатная крыша выглядит очень презентабельно и не требует строительства сложного каркаса. Вальмовый вариант и его производные – это четырехскатная конструкция со сложным каркасом и относительно небольшим расходом кровельного материала. Построить такую конструкцию способны далеко не все специалисты – обилие стыков (особенно в мансардном или полувальмовом варианте исполнения) требует больше умения и времени на сборку кровли. Ведь в случае ошибки она будет течь, затапливая жилой дом.

Многощипцовый вариант – это многоскатная конструкция сложной формы. Такой вариант построят лишь опытные кровельщики. На многощипцовую крышу уходит больше стройматериала и времени, что делает этот вариант самым дорогим из возможных. Причем усложненная форма (у такой кровли бывает пять и более скатов) может как украсить, так и перегрузить экстерьер жилища, создавая ощущения избыточной сложности, вызывающей чувство раздражения у людей с тонким архитектурным вкусом.

И если выбирать по соотношению простоты конструкции и проводимых расчетов, объема используемого стройматериала и презентабельности экстерьера, то лучшим вариантом будет щипцовая кровля с двумя скатами. Именно такую конструкцию мы и будем рассматривать, пытаясь понять, как рассчитать угол наклона крыши для загородного дома или дачи.

2

Общие сведения о конструкции крыши – знакомимся с терминологией

Перед вычислением оптимальной геометрии крыши для понимания процесса и применяемой терминологии вы должны ознакомиться с ее конструкцией. Это не отнимет много времени, поскольку выбранный нами вариант состоит из 7 оригинальных элементов:

  1. 1. Мауэрлата – бревна в основании каркаса, которое укладывают на несущую стену.
  2. 2. Конька – верхней грани кровли. В нашем случае это не совсем деталь, а место сопряжения скатов кровли.
  3. 3. Лежня – балки под коньком крыши, укладываемой на одном уровне с мауэрлатом.
  4. 4. Стойки – вертикальной балки, соединяющей лежень и коньковый прогон (балку под верхней гранью).
  5. 5. Стропила – балки, опирающейся на мауэрлат и коньковый прогон крыши.
  6. 6. Обрешетки – чередования продольных реек, укладываемых поверх стропил и образующих основу каркаса для ската крыши.
  7. 7. Подкоса – балки, укладываемой под прямым углом к стропилу и протянутой до точки сопряжения стойки и лежня.

В основании каркаса лежат бревна, которые размещаются на несущих стенах (мауэрлата)

Общее число элементов зависит от их функционального назначения. Например, лежень у крыши всегда один, а мауэрлата – как минимум два. Число стропил всегда парное и равно количеству подкосов. Ну, а число стоек определяют, разделив сумму стропил на два. Ведь на каждую пару стропильных ног приходится только одна стойка. А теперь о самом главном – вычисляемые нами углы кровли образуются плоскостью основания (горизонталью) и линией стропила, уложенного под углом к мауэрлату.

3

Что влияет на величину угла уклона кровли

Технически наклон крыши может изменяться в пределах от 0 до 90 градусов. В первом случае у нас получится плоская кровля, а во втором – односкатная (второй уклон должен быть меньше 90°).

Снеговая нагрузка - важный фактор для определения угла наклона крыши

Геометрия крыши с двумя скатами и углами отличается от предельных значений, но не может быть любой, возможное значение уклона стропил определяют под влиянием следующих факторов:

  • Ветровой и снеговой нагрузки. Правильный уклон должен помочь сэкономить на строительстве каркаса. Ведь чем выше такая нагрузка, тем больше понадобится стропил, стоек и подкосов.
  • Типа кровельного покрытия. Каждая разновидность конструкционного материала кровли накладывает ограничение на минимальное и максимальное значение вычисляемого угла.
  • Стоимости строительных материалов – чем меньше уклон, тем дешевле конструкция. Ведь если уклон крыши равен нулю, то площадь ската равна габаритам кровельного перекрытия. А с увеличением уклона растет и площадь ската. И если вы выбрали дорогой стройматериал, то правильный уклон поможет сэкономить на его покупке.
  • Габаритов самого строения – высота конька должна соответствовать расстоянию между мауэрлатами. Иначе вы получите искаженные пропорции и нарушите эстетику экстерьера дома.

Причем все упомянутые выше факторы взаимосвязаны, поэтому их рассматривают только в комплексе, когда высчитывают оптимальную геометрию кровли. Как это сделать? Об этом мы поговорим ниже по тексту.

4

Как определить оптимальный уклон – вычисления в градусах

Оптимальный угол наклона двухскатной крыши не должен приводить к увеличению снеговой и ветровой нагрузки, искажать экстерьер дома и вынуждать покупать больше кровельного и строительного материала. Поэтому для определения его величины мы будем последовательно двигаться по всем упомянутым параметрам, подбирая оптимальный размер для каждого из них. После чего мы вычислим уклон по среднему значению и допустимым пределам для кровельного материала.

Наиболее оптимальный угол наклона двухскатной крыши - около 37 градусов

Для ветровой нагрузки оптимальный уклон – это 0 градусов. В этом случае он не добавляет высоты строению. Поэтому все многоэтажные дома имеют плоскую кровлю. Кроме того, нулевой уклон дает минимальную площадь ската. В этом случае она равна площади перекрытия (потолка или пола). Для снеговой нагрузки оптимальный угол – это 60 градусов. Крыши с такими углами не накапливают снег на скатах, что позволяет не принимать во внимание снеговую нагрузку как таковую. В итоге средний уклон по снегу и ветру равен 30 градусам ((0+60)/2). Эта величина лежит за пороговым значением (25 градусов), позволяющим уменьшать расчётную снеговую нагрузку на 30 процентов и не наращивает нагрузку от ветра.

Оптимальный экстерьер дает соотношение высоты стойки и расстояние между мауэрлатом и лежней в пропорциях 3:4 или 1:1 (в случае с эксплуатируемой кровлей). То есть тангенс угла уклона в данном случае будет равняться 0,75 (3/4) или 1,0 (1/1), что соответствует углам 37 и 45 градусов. Средний угол по экстерьеру и ветровой/снеговой нагрузке равен 37,5 градусам ((30+45)/2), что соответствует оптимальной пропорции 3:4 (соотношение между высотой конька и половиной ширины строения со стороны фронтона).

То есть оптимальный угол ската должен находиться максимально близко к 37 градусам. Причем в заснеженных регионах его можно приблизить к 45 или даже 50°, а в южных областях – уменьшить до 30°. Ведь снеговая и ветровая нагрузка даже в средней полосе России соотносятся в пропорции 4:1. На квадратный метр кровельной конструкции в среднем давит около 200-210 килограмм снега или эквивалент 35-40 килограмм ветра. Поэтому противодействие снегу в наших широтах будет более актуальным.

С точки зрения кровельных материалов угол 37° позволяет использовать при обустройстве крыши такие разновидности, как двухслойный рубероид (толь), оцинковка с фальцами, шпунтованная черепица, шифер.

Как видите, под этот угол можно подобрать материал на любой вкус и кошелек. С позиции рационального использования пространства этот угол выгоден еще и тем, что обустроенная внутри крыши мансарда даст не менее 4 квадратных метров полезной площади на каждый метр длины лежня, а площадь внешнего покрытия будет колебаться в пределах 13 м2 на метр длины конька. То есть 37° будут выгодны еще и с экономической точки зрения.

Расчет оптимального угла наклона двухскатных крыш

В современном частном строительстве двухскатные крыши пользуются большой популярностью, поскольку они просты в монтаже и экономичны по своей стоимости, а также их строительство может быть выполнено самостоятельно. Угол наклона двухскатных крыш является одним из показателей, как надежности, так и эстетической привлекательности будущего дома, поэтому при проектировании кровли ему отводится первостепенное значение.

крышаДвухскатная крыша

кровля двускатная

Правильный выбор уклона скатов, выбранный с соблюдением строительных норм и технологических особенностей, позволит максимально обеспечить защиту строения от неблагоприятных погодных условий, а также оптимизировать финансовые затраты.

Вернуться к оглавлению

Содержание материала

Определяем угол двухскатной крыши

Углом двухскатной кровли в строительстве принято понимать наклон между линией стропильной ноги и горизонтальным уровнем, совпадающим со стеной здания. Измеряется он, в градусах. Реже встречается процентное измерение величины уклона ската, которое вычисляется по формулам на основании соотношения сторон треугольника в процентном исчислении.

пологая кровля Вариант пологих скатов двускатной кровли

пологих скатов

По величине уклона ската все крыши можно разделить:

Тип кровли Диапазон углов в градусах
Плоские 0-5
Малоуклонные 6-30
Крутоуклонные 31 и более

Считается, что стандартная или классическая двухскатная крыша имеет уклон равный 45 градуса, однако такая конструкция требует более надёжного крепления, поскольку обладает повышенной парусностью и подходит не для каждой местности.
двускатная крыша

В практике строительства более распространены пологие кровли с углами, расположенными в диапазоне от 0 до 45 градусов. Исключение составляют лишь нижние части ломаной двухскатной крыши, в которой наклон составляет 60 более градусов.

Крыши разный уклонПримеры крыш по разной величине уклона ската

разноуровневый скат
Зачастую при строительстве владельцы выставляют уклон кровли, как говорится, «на глаз», руководствуясь исключительно эстетическими соображениями. Это является рискованным решением, поскольку не только увеличивает вероятность преждевременного износа, но и исключает возможность оптимизировать как полезную площадь подкровельного пространства, так и затраты на материалы.

Вернуться к оглавлению

Факторы, которые следует учесть при расчёте уклона скатов кровли

При проектировании общей конструкции двухскатного покрытия дома выбору оптимального уклона скатов необходимо уделить особое внимание, поскольку от этого будет зависеть как функциональность крыши, так и её надёжность.

Проект крышиПример проект двускатной крыши

При этом нужно учитывать следующие факторы:

  1. Тип кровельного материала. материал крышаРазные типы кровельного материала

    материал крыша
    Каждый тип кровельного покрытия отличается не только по технологии установки и весу, но и рекомендованными показателями минимального угла при установке, в том числе:

    металлическая крышаПример металлического кровельного материала для крыши

    металлическая крыша
    металлическая крыша

    Тип покрытия Минимальная величина угла в градусах Особенности
    Рубероид и другие рулонные материалы 4 Такой уклон допустим при укладке в три слоя. Для однослойного покрытия минимальное значение составляет 25 градусов.
    Мягкая битумная кровля 4 Верхнее ограничение составляет 15 градусов, поскольку при жаркой погоде есть вероятность сползания кровельного покрытия.
    Стальные фальцованные листы 5 Не рекомендуется делать такое покрытие на скаты с уклоном более 30 градусов.
    Ондулин 6 Для укладки на плоских крышах требуется сплошная обрешётка.
    Профлист 12 При минимальном показателе требуется дополнительная герметизация стыков
    Металлочерепица 14 Лучше укладывать на менее покатые скаты, чтобы исключить срыв покрытия ветром.
    Шифер 20 При меньшем наклоне возможно подтекание воды
    Натуральная черепица 22 Рекомендуется укладывать на более крутые скаты, чтобы снизить нагрузку на стропильную систему, поскольку черепица имеет значительный вес

    металл черерепица
    металл черерепица
    металл черерепица

  2. Функциональное назначение подкровельного пространства.
    При устройстве двухскатной крыши естественным является желание максимально использовать подкровельное пространство и, как правило, там обустраивают жилое помещение. При различном наклоне скатов полезная площадь может различаться по высоте и ширине.
    Считается, что оптимальным решением для жилого помещение будет уклон, находящийся в диапазоне от 30 до 45 градусов.
    Надо отметить, что даже при таком наклоне площадь мансарды будет невелика. Альтернативным вариантом будет сделанная двухскатная крыша ломаного типа, которая позволяет максимально использовать подкровельное пространство.

    чертеж крышиЧертеж крыши ломаного типа

  3. Среднестатистическая снеговая нагрузка.
    Этот фактор также имеет немаловажное значение, поскольку залежавшийся на крыше снег после снегопада существенно увеличивает давление ,как на покрытие, так и на стропильную систему и повышает вероятность обрушения кровли.
    Для местности с обильными снегопадами рекомендуется устанавливать кровли с уклоном 35-40 градусов. Актуальным углом будет и наклон в 45 градусов, поскольку при таком расположении ветром сдувается снеговое покрытие, такие кровли называются самоочищающимися. Крыша снег наклон Связь угла наклонной крыши и количества снега на ней

    Крыша  наклон

  4. Ветровые метеоусловия.
    Расположение дома на участке в открытой местности с сильными ветрами требует снижения показателя угла, чтобы уменьшить парусность кровли и исключить срыв кровельного покрытия.
    С другой стороны, чересчур маленький уклон повышает опасность отрыва всей стропильной системы от строения.
    Поэтому рекомендованный наклон углов, для домов, строящихся в зонах повышенных ветров и ураганов, составляет 30-42 градуса.

    нагрузка крыша Ветровая нагрузка на крышу

Надо отметить, что кровля с крутыми скатами по стоимости будет обходиться дороже, чем с пологими. Однако решающим значением при выборе уклона должны быть технические характеристики, поскольку именно они влияют на безопасность и долговечность строения.

Вернуться к оглавлению

Расчёт угла двухскатной кровли

Для того чтобы вычислить оптимальный угол наклона двухскатной крыши необходимо выполнить следующие действия:

  1. Собрать воедино следующую информацию:
  2. На основании данных первых двух пунктов определяем возможный диапазон расположения углов.

    угол крыши Возможный диапазон угла крыши

  3. На основании длины стены и используя математические формулы, выполняется расчёт высоты конька здания при минимальном и максимальном угле диапазона.

    угол наклона крышиУгол наклона отображен через отношение высоты конька и половины ширины здания

  4. Окончательный показатель уклона определяется исходя из организации подкровельного пространства, при этом нужно учесть, что:

Проанализировав все полученные данные, можно принять решение, какой будет оптимальный угол для двухскатной крыши конкретного дома. Видео-урок по нахождению высоты и наклона крыши.

Вернуться к оглавлению

Вычисление угла нестандартной двухскатной крыши

Виды двухскатных кровель не ограничиваются только классическим типом или тем, который с фронтона образует равнобедренный треугольник и скаты имеют одинаковый уклон.
Другими типами, имеющими более сложную конструкцию, но для которых также актуален расчёт угла наклона сторон, являются:

Для проектирования сложной крыши онлайн — калькулятор будет оптимальным способом рассчитать угол уклона каждого из скатов, поскольку позволяет быстро вычислить и оптимизировать этот показатель на основании вводимых данных, таких как:

В зависимости от типа кровли и программы данные, необходимые для ввода, могут отличаться наличием дополнительных параметров.

Достоинством применения онлайн — калькуляторов является то, что изменяя вводимые параметры можно выбрать оптимальный вариант для конкретного строения.

Если же делать расчёт сложной кровли вручную, то необходимо принимать во внимание следующие основные моменты:

  1. Ломаная кровля.
    Основное предназначение кровли такого типа это увеличение полезной площади подкровельного пространства, которое обеспечивается более крутыми нижними скатами и пологой верхней частью. ломаная кровля ломаная кровля
    Оптимальными углами для мансардной крыши считается соотношение 30 градусов для верхней части и 60 градусов для нижних сторон. Такое сочетание наклонов делает двускатную ломаную кровлю эстетически привлекательной и функционально удобной. ломаная крышаПримеры двускатной ломаной крыши

    ломаная крыша
    ломаная крыша

  2. Крыша с разной длиной скатов.
    Зачастую к такому варианту прибегают, когда необходимо разместить под одной крышей помещения разного функционального назначения, например, проект жилого дома и веранды, при этом уклон более длинного ската будет намного меньше, чем короткого.
    В этом случае целесообразно выполнить расчёт короткого ската по стандартной методике, а угол второй из сторон вычислять математически на основании высоты конька и длины от точки, соответствующей проекции конька, до места окончания ската. длина скатов длина скатов
    Крыша с разными углами требует внимательного подбора кровельного покрытия, чтобы оба угла наклона крыши находились в допустимом диапазоне конкретного материала. Если это не представляется возможным, то необходимо расположить постройку на местности так, чтобы более длинный скат был с подветренной стороны, при этом рекомендуется ориентироваться на данные метеослужбы о розе ветров на данной территории. крыша разные скатыПримеры крыши с разной длинной скатов

    крыша разные скаты

  3. Разно уровневые. Такое строение двухскатной кровли в последнее время становится все более популярным, поскольку оно расширяет возможности организации внутреннего пространства, а также позволяет максимально задействовать технологии энергосбережения. разноуровневый скатПример крыш с разноуровневым скатом

    разноуровневый скат разноуровневый скат Можно выделить два типа разно уровневых покрытий:

    • с одинаковым уклоном скатов;
    • с разными углами наклона.

    Принцип расчета для любого из типов является таким же, как и в предыдущих вариантах.разноуровневый скат

Многообразие вариантов конструкций двухскатных сложных крыш предполагает гибкий подход при вычислении уклонов скатов в каждом отдельном случае, но принципы расчетов должны оставаться неизменными.

Примерны оформления мансардного этажа разных типов двухскатной крыши



Таким образом, угол двухскатной крыши является немаловажным показателем при проектировании кровли, поскольку от этого будет зависеть долговечность и безопасность постройки.


дизайн мансарда

Корректно просчитанная крыша своими руками будет гарантией будущего комфорта, а также оптимальных финансовых затрат на строительство.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
