Какой нахлест профнастила на крыше: Нахлест профнастила на кровле — основные требования и инструкция по монтажу – инструкция по монтажу покрытия на крышу своими руками (нахлест, укладка и т.д)

Содержание

нюансы выбора и особенности монтажа, фото и видео Минимальный нахлест профлиста

Работа по укладке кровельного покрытия, как всегда, начинается с проверки геометрических размеров скатов крыши и их выравнивания, если это необходимо.

Под планку ендовы (рис. 71) нужно сделать плотный дощатый настил на уровне обрешётки на расстоянии 60 см по обеим сторонам разжелобка. Донные (нижние) планки ендовы устанавливают с нахлестом не менее 200 мм. На стыках пологих крыш используется уплотнительная мастика. Донную планку прикрепляют сперва с краев при помощи нескольких гвоздей, окончательное прикрепление делается одновременно с кровлей.

Рис. 71. Установка нижней (донной) планки ендовы

Верхний конец донной планки ендовы сгибают через конек крыши или делают на нем отбортовку. Под профнастил планка должна войти не менее чем на 250 мм. Расстояние между профилированными листами на разных скатах крыши должно быть около 200 мм. Между нижней планкой ендовы и профнастилом желательно укладывать универсальный либо профилированный уплотнитель.

На прямоугольных скатах монтаж профнастила удобнее начинать после установки торцевых досок (рис. 72), так легче позиционировать кровельные листы на крыше. Верхнюю торцевую доску устанавливают на высоту профиля кровли выше обрешетки. Впоследствии к этой доске будет прикреплена торцевая планка (ветровой уголок).

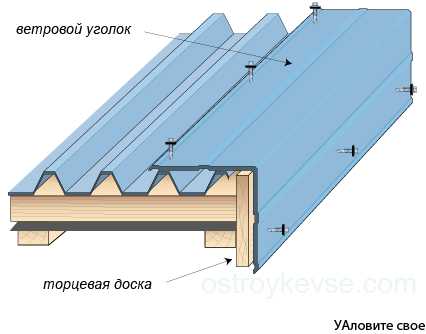

рис. 72. Узел торцевого свеса кровли из профнастила

Монтаж профнастила начинается с установки карнизной планки (рис. 73), которую крепят гвоздями и саморезами. Обязательное условие при установке карнизной планки: она должна быть ниже гидроизоляционного ковра, то есть конденсат, скатывающийся по гидроизоляции, должен попасть на планку и затем сорваться в водосбор или на землю (на отмостку). Если карнизная планка монтируется непосредственно под профнастил, необходимо обеспечить вентилирование подкровельного пространства для удаления водяных паров. Под профнастилом устанавливают воздухопроницаемый уплотнитель.

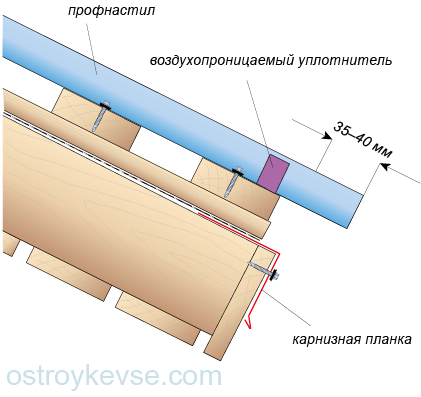

рис. 73. Вариант устройства карнизного свеса кровли из профнастила

Профнастил имеет дренажный желоб, который накрывается следующим листом. Монтаж производится как справа налево, так и слева направо, то есть с накладыванием листа сверху либо подсовыванием его под предыдущий. На пологих крышах нахлест листов в ряду с использованием продольной уплотнительной прокладки - одна волна, без использования прокладки - две волны. На крутых скатах нахлест одна волна, без применения продольного уплотнителя.

Укладку профилированных листов на двускатной крыше начинают с торцевого края крыши, на вальмовой крыше - с центра вальмы. Листы выравниваются по шнуру, натянутому воль карниза, не рекомендуется выравнивать листы по торцу ската.

Очередность монтажа профнастила похожа на очередность монтажа металлочерепицы. Не забывая о карнизном свесе (35–40 мм), установить на своё место первый кровельный лист и временно прикрепить одним шурупом у конька крыши по центру листа. Уложить рядом следующий лист, выровнять его край у свеса с предыдущим листом и временно укрепить так же, как и первую плиту. Кровельные листы от свеса до конька крыши соединить между собой на гребне волны самосверлящими шурупами 4,8×19 мм шагом 500 мм. Таким образом установить 3–4 кровельных листа, выровнять их по линии свеса кровли, после чего прикрепить окончательно.

У свеса и на коньке кровельные листы прикрепляются к обрешётке через дно профиля в каждую вторую волну. У торцевого края в каждую решетину по дну профилированных листов. В середине в шахматном порядке, закручивая саморезы 4,8×38 мм в каждый квадратный метр листа по 4–5 штук.

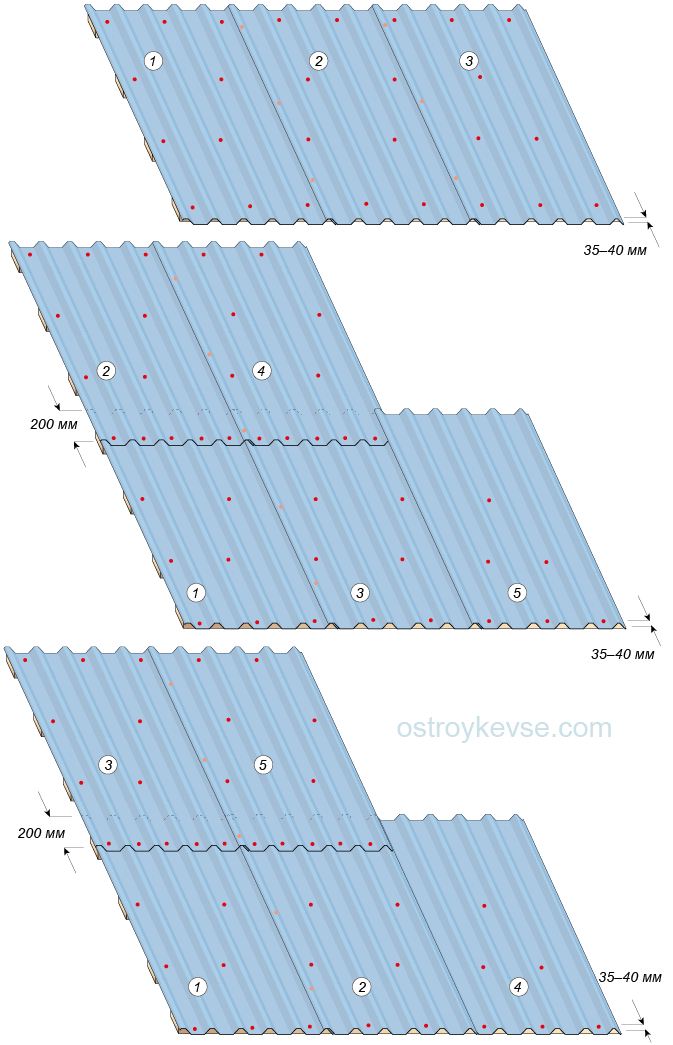

рис. 74. Последовательность укладки профилированных листов: однорядная и двухрядная

На длинных скатах крыши профнастил наращивается с нахлестом листов не менее 200 мм. Крепятся листы между собой одновременно с креплением к обрешетке в каждое дно профиля. При многорядной укладке профнастила используют два распространенных способа укладки (рис. 74).

1. Укладывается первый лист нижнего ряда, к нему укладывается и прикрепляется первый лист второго ряда. Затем укладываются и прикрепляется второй лист первого ряда, потом второй лист второго ряда. Таким образом на крыше получается блок из четырех листов. К этому блоку пристыковывают следующий блок. Другими словами, из четырех листов собирается как бы один большой лист и рядом с ним укладывается второй сборный лист с боковым перехлестом первого листа. Метод применяется для профнастила с водосточной (дренажной) канавкой.

2. Делается блок из трех листов. Укладываются и скрепляются между собой два листа первого ряда, затем к ним пристыковывается и прикрепляется первый лист второго ряда. Блок выравнивается по карнизу и окончательно закрепляется. Затем к нему прикрепляется следующий блок. Этот вариант применяется для профилированных листов без водосточной канавки, поскольку в нем все листы первого ряда накрываются вторым рядом.

Статьи построены на основе нормативных документов и инструкций фирм-изготовителей кровельного материала.

Для того, чтобы крыша здания была герметичной и не пропускала ни влагу, ни лишний воздух (особенно при больших порывах ветра), следует правильно укладывать кровельный материал, придерживаться всех правил . В частности следует придерживаться правил стыковки профилированных листов. Так, стыкуются листы на крыше обязательно нахлестом там, где происходит их соединение. Кроме того, следует знать, что нахлест профнастила всегда происходит между рядами внизу и вверху, а также соединяются листы по одному ряду.

Правильные нахлесты профнастила

Профнастил все чаще и чаще применяют в строительных работах, при этом потихоньку данный материал вытесняет с рынка другие кровельные. Объясняется это весьма просто. Крыши, устроенные из профнастила, прочны, долговечны. Они не требуют специального ухода, не подвергаются негативному воздействию условий и факторов извне. При всем этом профнастила отличается относительно невысокой стоимостью, простотой монтажа, что и делает его столько популярным среди частных застройщиков.

Но даже не смотря на то, что профнастил очень просто монтировать, существуют некоторые нюансы, которых следует придерживаться. Так, покупая профнастил, обязательно попросите, чтобы он приложил к нему инструкцию, в ней могут содержаться советы относительно того, как подобрать вспомогательные материалы, такие, как саморезы.

Кроме того, выбирая материал. Обращайте внимание на его длину. Желательно, чтобы она полностью перекрывала крышу от конька до карниза и еще имела небольшой запас на 50 мм для свеса. Это позволит избежать поперечных стыков во время монтажа.

Обустраиваем крышу под профнастил

Итак, чтобы обустроить крышу под профнастил, следует позаботиться о таких ее главных составляющих, как гидроизоляция и вентиляция.

  1. Устраиваем гидроизоляцию. Профнастил – замечательное защитное средство, которое препятствует проникновению влаги в пространство под кровлей. Однако вода все-таки способна подтекать под материал. Если дом жилой, то внутри постоянно происходит конденсация влаги. Посему обустройство слоя гидроизоляции – непременное условие, которое должно соблюдаться при обустройстве крыши из профилированного листа. Ее укладка происходит горизонтально от низа крыши с нахлестом полос на 10-15 сантиметров. Чтобы гидроизоляция была герметичной, ее проклеивают клейкой лентой по стыкам.
  2. Делаем вентиляцию. Итак, влага в любом случае немного поникает под кровельный материал. Соответственно, у нее должна быть возможность свободно испаряться оттуда. С этой целью устанавливаются вентиляционные системы. Проще всего в этом плане установить гидроизоляцию стропила – 40-50 мм по высоте брус, который гарантирует наличие зазора между изоляцией и обрешеткой.

Помните! Любая часть крыши, выполненная из дерева, должна обрабатываться специальными антисептическими средствами, препятствующими гниению, грибковому поражению и так далее.

Монтаж профнастила

Схема устройства крыши под профнастил

Профилированные листы – настолько универсальный материал, что им можно осуществлять монтаж любой крыши, главное, чтобы соблюдалось оптимальное расстояние между стропилами – от 60 до 90 сантиметров. Если же вы не попадаете в эту меру, не отчаивайтесь, укладка профнастила так же возможна, но вначале следует укрепить крышу более толстыми досками обр

Как крепить профнастил на крышу саморезами: пошаговый инструктаж в деталях

Если вам по душе аккуратный и стильный кровельный профнастил, тогда эта статья как раз для вас! Ведь важно не только грамотно выбрать качественное покрытие, но и правильного его закрепить. Тогда металлическая крыша будет служить долго, не беспокоя периодической необходимостью в локальном ремонте.

Но как крепить профнастил на крышу саморезами и насколько это сложно? Тонкостей и нюансов здесь действительно немало: начиная от выбора подходящих саморезов и заканчивая головоломкой, в какую волну листа их крепить – верхнюю или нижнюю. Разберемся?

Чтобы крыша из профнастила была долговечной и безупречно эксплуатировалась не менее десятков лет, существует своя специальная технология крепления. Вы только представьте себе на минуту, что некоторым людям действительно приходит в голову тонкие металлические листы попросту прибивать гвоздями! Прямо к деревянной опоре!

В итоге вода легко просачивается в отверстия и толку от такой гидроизоляции вообще никакой: уже буквально через месяц-другой на этих местах появятся первые следы ржавчины, а под листами будет хроническая сырость.

Далее ржавчина станет разъедать всю крышу, пока не уничтожит ее полностью. Вот почему крепить кровельными гвоздями профнастил крайне не рекомендуется, тем более, что они попросту не удержат листы под воздействием сильного ветра.

Конкретно для современной металлической крыши сегодня выпускаются профессиональные кровельные саморезы –  с резиновой прокладкой, которая, сжимаясь, полностью перекрывает путь любой капле воды:

Как выбрать кровельный саморез для профнастила

Речь идет о специальных врезающихся винтовых шурупах высокого качества! И даже похожие по внешнему виду саморезы не подходят для обустройства кровли, потому что такие способны вскоре ощутимо ослабить крепеж и покрыться коррозийным налетом.

К слову, на самый крайний случай, если вы использовали не самые подходящие для кровли саморезы (или их ввинтили безалаберные рабочие), то не выдирайте их с мясом!

Даже если там присутствует резиновая прокладка, все отверстия обязательно вокруг крепежа заделайте герметиком. Но все-таки к такому способу лучше вообще не прибегать.

Профессиональные кровельные саморезы всегда изготавливают из оцинкованной легированной стали. Именно материал напрямую влияет на конечное качество крепежа крыши, обеспечивает правильное крепление и исключает нарушение структуры металла вокруг просверленного отверстия. На что это влияет?

В первую очередь, появится ли коррозия у кровельного листа возле самореза. Если вы когда-либо видели крышу с дешевыми саморезами, то наверняка узнали ее именно по ржавым потокам от шайб. Направляясь вниз, такие попутно разрушают весь лист!

В случае с применением правильных кровельных саморезов такого не возникает. Ведь еще в заводских условиях их оцинковывают электролитическим способом слоем не менее 20 мкм.

Далее шляпку покрывают полимерной краской сразу со всех сторон, чтобы тоже защитить от коррозии. У качественных саморезов – это порошковая полиэфирная краска, которая имеет цвет соответственно каталогу RAL. А каучуковая резиновая прокладка устойчива к перемене температуры, ультрафиолетовым лучам и изменению нагрузок.

К слову, среди самых подходящих именно для профлиста рекомендуется брать саморезы фирмы Essve, Gunnebo и Sfs-intec.

В зависимости от того, к какому именно основанию будут крепить профнастил, вам понадобятся разные виды саморезов. И их нельзя путать!

Также вы встретите в продаже кровельные саморезы с увеличенным сверлом, которые способны проходить металл толщиной до 12 мм. Поэтому самый первый шаг, который вам нужно сделать – это попросить у продавца кровельного материала прилагаемую инструкцию к монтажу.

У любого сертифицированного материала такая есть. В противном случае мы не рекомендуем ничего в такой торговой точке не приобретать, иначе крыша прослужит сравнительно недолго.

Конечно, монтаж профнастила от разных производителей практически не отличается, но в этой инструкции вы найдете ценные советы по подбору наиболее удачных саморезов под конкретную толщину металла и покрытие.

Так, сегодня выпускают два основных вида саморезов для обрешетки из разных материалов: крепежные элементы для металла и дерева. Так, для деревянной обрешетки нужны саморезы 4,8х28 мм или 4,8х35 мм. Для металлических прогонов берутся саморезы по металлу:

  • 4,8х19 мм для металла толщиной от 3-х мм;
  • 5,5х25 мм для металла толщиной до 6 мм;
  • 5,5х35 и 5,5х50 мм для металла до 12 мм толщиной.

Выглядит такое крепление потолще своего аналога для дерева:

Как закрутить саморез в металлическую обрешетку?

Все эти саморезы похожи между собой тем, что имеют шестигранную головку, острый сверлящий наконечник и прочный стержень с резьбой. А отличаются только толщиной стержня.

Также шаг резьбы у саморезов по дереву более редкий, чем у саморезов по металлу: разница составляет от 1 до 1,5 мм и ее видно на глаз. Чем толще основание из металла, которое нужно просверлить, тем чаще резьба и длиннее сверло.

Обычно, для того чтобы узнать, какую толщину металла способен просверлить саморез, достаточно измерить длину сверла. Логично, что толщина металлического основания, в сумме с толщиной прикручиваемого металла, не должна превышать длину сверла самореза:

Виды саморезов для монтажа профнастила

Также, согласно общему правилу, чем толще лист профнастила и плотнее обрешетка, тем острее и длиннее должно быть сверло.

К слову, у опытных кровельщиков есть своя технология подбора длины сверла. Часто они они берут длинные и короткие сверла в такой пропорции – 80% коротких и 20% длинных.

Можно, конечно, взять все саморезы длинные,  чтобы перестраховаться, но короткие закручиваются легче и меньше срываются со сверла. Вообще правильно, если речь идет о деревянной обрешетке, то короткими саморезами нужно крепить профлист в нижний гребень, а длинными через оба листа. Просто подбирайте саморезы такой длины, чтобы они немного выходили с обратной стороны прогона.

В общей сложности схем крепления профнастила основных две:

  • вертикальная, которая идеальна для профнастила с дренажной канавкой. В этом случае сначала кладут первый лист в первом ряду, закрепляют на время, а затем – первый лист уже второго ряда. Как результат должен получиться блок из четырех листов, который следует выровнять и закрепить на крыше. По этой же схеме укладывают все остальные листы.
  • по 3 листа, который подходит для профнастила без водосточных канавок. В этом случае укладывают сначала два первых листа в первом ряду, к ним крепят лист второго ряда и после выравнивания по карнизу блок уже надежно крепят к крыше.

Схема крепления также зависит от длины приобретаемых профилей:

В каком порядке крепить профнастил на крышеПроцесс монтажа профнастила на крышу своими руками

Отдельно остановимся на том, какой должен быть нахлест у профнастила:

  • При угле менее 15° нахлест должен быть не менее 200 мм, и желательно в две волны.
  • При угле до 30° нахлест делают от 150 до 200 мм, смотря какая ширина волны.
  • При угле более 30° нахлест уже может быть от 100 мм.

Если у профлиста будут горизонтальные нахлесты, тогда их делать нужно не менее, чем 20 см, с обязательной герметизацией каждого. Для этого используйте битумную мастику или силиконовый герметик, которые подходят и для вертикальных.

Чтобы рассчитать количество саморезов для современного профнастила, вам нужно сложить всю площадь покрытия в квадратных метрах плюс количество всех доборных изделий, которые будут использоваться (это планки, обходы и свесы). Вот самая рациональная схема крепления:

Куда крепить саморезы в профнастил?

Также учитывайте, что шаг крепления профнастила для разных марок профнастила свой:

Шаг крепления профнастила для разных марок профнастила

После этого готовую цифру множим на 6 или 8, в зависимости от того, насколько вы переживаете за итоговое качество. Чем больше, тем крепче профлист будет смонтирован на скат, но, в то же время, придется больше заплатить за крепежные элементы и для дождевой воды здесь уже выше шанс найти себе дорогу в подкровельное пространство.

Полученное количество саморезов просто приведите к кратности 250. Зачем? Дело в том, что саморезы продаются в пачках по 250 штук либо ящиках, в которых их кладут от 1000 до 4000 штук.

Поэтому вашу цифру сделайте такой, чтобы она целостно делилось на 250, и при этом увеличивайте цифру в большую сторону – пусть будет небольшой запас.

А теперь переходим к самому щекотливому вопросу. Дело в том, что сколько существует в продаже профнастил (а это – немало времени), столько не утихают споры по поводу его монтажа.

Все-таки, как правильно крепить саморез, в верхнюю или нижнюю волну? Почему вообще возникают подобные вопросы, если производитель четко указывает, что именно в нижнюю?

В какую волну нужно крепить саморез?

На самом деле смысл есть. Саморез в нижней волне надежно прижимает профлист к обрешетке, и сама кровля выглядит защищенной. Но, в то же время, вода по скатам всегда идет по нижней волне, и такое крепление всегда находится в воде, в отличие от верхней.

Любая погрешность в процессе монтажа – протечки крыши и быстрая коррозия кровельного материала. Поэтому самое смешное и одновременно верное в практическом плане решение вопроса предлагают сами кровельщики:

  • Если крышу монтируют профессионалы, в которых вы уверены, тогда пусть ввинчивают саморез в нижнюю волну;
  • Если бригада неблагонадежная, состоящая из малоговорящих по-русски ребят – лучше в верхнюю. На общую прочность крыши этот метод не повлияет никак, зато во время дождя проблемные места крепления не создадут проблем.

Стоит прислушаться! Но помните, что гарантию на кровлю дают только тогда, когда она закреплена по всем правилам производителя, без их нарушения. Но тогда на чашах весов оказывается добросовестность гаранта и долговечность самой крыши. Решать вам.

Давайте разберем основные ошибки – чем больше вы будете о них знать, тем лучше, и тем надежнее потом будет сама крыша:

  • Слишком большое сверло. Итог – никакой герметичности и несущей способности соединения.
  • Слишком тонкое сверло. Это наверняка приведет либо к сломанному крепежу, либо закусыванию резьбы – ее частичному уничтожению. И качественным такое крепление, конечно, не назовешь.
  • Саморез закручен слишком слабо. В этом случае резиновая прокладка не будет плотно прилегать к поверхности металлического листа, и под нее легко попадет влага.
  • Саморез закручен слишком сильно. В таком случае резиновая прокладка из-за перенапряжения быстро пойдет трещинами и станет пропускать воду.

Разобраться в этом вам поможет такая иллюстрация:

Как правильно закрутить саморез в крыше из профнастила?

Чтобы избежать перетягивания шайбы или облома сверла, вам нужно знать, какой лучше взять инструмент для профнастила. Для этой цели подходит шуруповерт с невысокой скоростью вращения, которая позволяет контролировать угол входа самореза в кровлю.

Будьте внимательны: специальные саморезы для профнастила комплектуют шайбой, которая чутко реагирует на перезатяжку при завинчивании.

А вот что делать, если вы закрутили саморез не в то место (например, не попали в обрешетку), причем дважды? Ведь после такого его вытащить практически нереально! Выход есть: нужно просто заделать его так, чтобы неправильный крепеж не был заметен на новой кровле:

Еще один хороший совет по этой же проблеме:

Как вы видите, напортачить не сложно, но если знать обо всех этих моментах, и подготовиться, то оплошностей можно избежать.

Профнастил принято укладывать на крышу с расстоянием между стропилами от 600 до 900 мм. В процессе вкручивание саморезов всегда следите за тем чтобы они заходили в профнастил только под прямым углом, а резиновая шайба самореза сжималась не более, чем на 1 мм. Если нарушить одно из этих правил, то не избежать попадания влаги прямо в места крепления.

Чтобы было удобно ввинчивать кровельные саморезы, используйте шуруповерт с насадкой под шестигранник. В таком случае специально заранее сверлить профнастил уже нужно:

Как правильно закрутить саморез на металлопрофиле?

Сами саморезы равномерно распределяют на стыках листов по волнам, на стыках листов, при подходе к коньку, хребтам, вдоль фронтонов и на линии карниза.

Заранее отрегулируйте ограничение вращающегося шуруповерта – так, чтобы в процессе, когда вы прижмете лист профнастила к обрешетке, резиновую прокладку только слегка прижало. Только слегка! Вот пример неправильного (слева) и правильного (справа) сжатия каучуковой прокладки:

Как правильно закручивать профнастил?Саморезы с удлиненным сверлом для монтажа профнастила

К слову, иногда приходится монтировать профнастил в обрешетку из более плотной древесины. Например, если саморез попал в сучок. Тогда при том же вращения шуруповерта саморез останется недокрученным. Здесь просто увеличьте ограничение вращающегося элемента, докрутите саморез и верните предыдущие настройки.

Постарайтесь всеми силами попадать саморезом ровно в центр обрешетки – это обеспечит отсутствие вероятности деформации гофры. Далее закручивайте саморезы в шахматном порядке. Точки крепления высоких профилей размещайте через одну волну, а низких через две – это увеличит надежность крыши.

Совет: если профнастил слишком длинный, как у крыш промышленных объектов, а профиль высокий, тогда при шаге прогона более одного метра крепите листы в каждую нижнюю гофру.

Далее вдоль линии торца кровли вам нужно закрутить саморезы в каждую обрешетку. В общем у вас уйдет около 6 и 8 штук на каждый квадратный метр.

Как только вы закончите монтаж профнастила, внимательно смотрите крышу. Ее общий визуальный вид, надежность поперечных и продольных стыков, вмятин и правильность крепления саморезами.

Но своя технология у крепления доборных элементов. Так, в качестве коньковой планки используют гладкие коньковые элементы, которые укладывают с нахлестом 10 см и шагом до 30 см.

Дополнительно между планками и профнастилом располагают уплотнитель. Если у листов мелкая волна, то обычного уплотнителя будет достаточно, если волны большие или трапециевидные – тогда уплотнитель нужен проветриваемый:

Как фиксировать профнастил саморезами своими руками

При этом для планок сами саморезы берите большей длины, чем для обрешетки, ведь иногда их придется крепить через верх волны. Вот почему длину самореза следует выбрать так, чтобы она превышала толщину материала с высотой волны профлиста.

Технология такова:

  • Шаг 1. На уплотнитель нанесите герметик и прижмите планку.
  • Шаг 2. Зафиксируйте планку саморезами с пресс-шайбой.
  • Шаг 3. Подрежьте и подогните коньковую планку, затем тоже закрепите на крыше.
  • Шаг 4. Теперь, если у вас вальмовая крыша, тогда вам еще понадобятся хребтовые планки.
  • Шаг 5. Вот в таком порядке нужно работать с ендовой.
  • Шаг 6. И в таком порядке фиксируют кровельный материал у карниза.

Вот вам и известны все секреты профессиональных кровельщиков. Задавайте вопросы, делитесь опытом и мыслями по поводу того, как все-таки правильно крепить современный профнастил.

Уклон кровли из профлиста - Всё о кровле

Оптимальный и минимальный уклон кровли из профлиста – допуски и нормативы

Профнастил имеет отличные эксплуатационные качества, благодаря чему он получил широкое применение в гражданском и промышленном строительстве. Создать качественное покрытие крыши с его использованием можно при условии соблюдения технологии укладки и уклона кровли из профлиста.

Минимальный угол наклона скатов

Опытные кровельщики рекомендуют обустраивать кровли с применением стального профилированного листа с углом наклона, составляющим не менее 20 градусов. Но данный совет относится в основном к объектам жилого фонда.

При возведении строений промышленного назначения допускается использование данного материала для устройства кровли, когда минимальный уклон крыши из профнастила равен 8 градусам и более.

Важно знать, что при монтаже слишком пологих крыш промышленных зданий допускается использование особых изделий — с самонесущим профилем. Стоит такая продукция достаточно дорого, но при наличии финансовых возможностей ее также задействуют при возведении частных домовладений — тогда угол уклона кровли может составлять минимум 15 градусов.

Несоблюдение нормативов допустимого уклона кровли и последствия

В случае, если при проектировании крыши нарушены положения СНиП, касающиеся допустимого минимального уклона для профлиста, владельцев недвижимости ожидает ряд серьезных проблем:

  • протечки, возникающие во время обильных атмосферных осадков, проникающих через отверстия под саморезы;
  • продавливание кровельной поверхности снежными массами;
  • увеличенные потери тепла через крышу;
  • деформация покрытия кровли под сильными и резкими порывами ветра.

Среди хозяев частных домов существует мнение, что пологая крыша является эконом вариантом, поскольку для ее обустройства требуется меньше материала. В действительности строительство такой кровли требует использования увеличенного количества стропильных ног при уменьшении шага монтажа до 40 сантиметров. Кроме этого, на пологих крышах материал покрытия монтируют с большим нахлестом, поэтому специалисты рекомендуют строить скаты покруче.

Величина нахлеста листов профнастила на крыше

Данный показатель больше всего зависит от уклона крыши из профлиста, который был выбран при проектировании объекта.

Нахлест, например, должен составлять:

  • при угле уклона, равном 15 – 30 градусов -20 сантиметров;
  • при наклоне от 30 градусов и более –15 сантиметров.

Когда в проектной документации заложена минимальная величина уклона, профлист монтируют с нахлестом между рядами в 2 волны. Одновременно задействуют герметики и специальные уплотнители. Кроме этого, профнастил нужно укладывать на сплошную обрешетку.

Выбор профилированных листов

Производители выпускают профлисты двух видов — стеновые (С) и кровельные (К). Также данный материал отличается по форме профиля. При обшивке стропильной конструкции обычно пользуются изделиями с рельефом в форме волн или трапеции, имеющими высоту 25 –31 миллиметр.

Оптимальной толщиной профлиста для крыши принято считать 0,8 миллиметра. В некоторых случаях для обшивки применяют изделия на 1 миллиметр. Кровельный материал такой толщины выбирают при обустройстве кровли с минимальным наклоном, составляющим 8 – 15 градусов. На скатах, имеющих большую площадь, профлисты нужно укладывать в два-три ряда.

Но обычно при проектировании крыши предусматривают монтаж кровельного покрытия в один ряд, по этой причине нужно обращать внимание на длину профлиста. Обычно в продаже имеются изделия длиной 6 метров.

Расчет количества материалов для кровли

К проекту крыши, разработанной профессионалами, прилагаются чертежи и смета расходов. Порядок расчета количества кровельного материала несложен. Нужно разделить площадь скатов на площадь одного профлиста.

При этом не следует забывать про нахлесты. Поскольку минимальный допустимый уклон кровли из профнастила согласно СНиП составляет 8 – 15 градусов, величина данного параметра будет равна 20 сантиметрам. Тогда от площади листа нужно вычесть размер нахлеста.

При покупке материалов необходимо делать небольшой запас, так как в процессе укладки возможно повреждение изделий. Это же относится и к доборным элементам. Особенно в случае выбора для кровли из профнастила минимального уклона. В данном случае обязательно соблюдение допустимых параметров.

В любом случае укладывать кровельное покрытие на пологую кровлю сложнее, чем на крышу с крутыми скатами, поскольку помимо монтажных работ предстоит использовать герметики и уплотнители.

Технология укладки профлиста

После того, как принято решение, какой должен быть уклон крыши из профнастила, составлен проект и приобретены необходимые стройматериалы, приступают к монтажу кровельного покрытия, стартуя от нижнего края ската:

  1. До укладки листов устанавливают карнизную планку, водосточную систему, производят гидроизоляцию дымохода.
  2. Крепление профлистов выполняют блоками на саморезы, к которым прилагаются специальные уплотнители. Располагают крепежные изделия в изгибах волн. Для этого сначала у конька к обрешетке прикрепляют первый лист, а затем и второй, который фиксируют к первому. Аналогично поступают с третьим листом. Потом полностью вес блок выравнивают относительно карниза и окончательно закрепляют.
  3. В завершение работы монтируют конек, торцевые планки, ендовы и фартук дымоходной трубы и при необходимости – элементы снегозадержания.

Рекомендации специалистов по монтажу

При работе с профнастилом следует придерживаться нескольких правил:

  1. Поднимать листы наверх к месту укладки нужно по одному.
  2. Металлическую стружку, которая появляется в процессе вкручивания саморезов, необходимо тут же удалять щеткой, иначе можно повредить полимерный слой, защищающий от коррозии, которая значительно сокращает срок службы материала для оформления крыши.
  3. По поверхности кровли нужно ходить в обуви, имеющей мягкую подошву.
  4. Если при укладке поврежден полимерный слой, эти места необходимо сразу же покрыть специальным составом.
  5. Минимальный наклон кровли из профнастила самонесущего типа составляет 8 градусов.
  6. Листы к обрешетке крепят специальными саморезами с прокладкой. Применять заклепки или гвозди нельзя. Крепежные элементы вкручивают не чересчур плотно.
  7. Чем круче угол наклона навеса из профнастила, тем сильнее влияет на постройку ветровая нагрузка. Но помимо силы ветра следует принимать во внимание его преобладающее направление и среднегодовое количество осадков.

Минимальный уклон кровли из профлиста — нормы и рекомендации

Профнастил – практичный, недорогой и долговечны материал, с помощью которого перекрывают крыши малоэтажных частных домов, садовых или хозяйственных построек, производственных сооружений. Крыши из этого материала славятся надежностью и устойчивостью к коррозии. При условии правильного расчета и монтажа, такая конструкция может прослужить до 20-25 лет. Залогом длительного срока эксплуатации профнастила считается правильно выбранный угол наклона крыши, от которого зависит эффективность отвода воды и схода снега с поверхности ската. В этой статье мы расскажем про рекомендуемый и минимальный уклон кровли из профлиста, который обеспечивает уверенную гидроизоляцию сооружения.

Характеристика материала

Чтобы правильно выбрать угол наклона крыши из профнастила, необходимо знать технические и эксплуатационные свойства этого материала. Он изготавливается из прокатной рулонной стали толщиной 0,5-0,7 мм, которая в процессе производства покрывается цинковым сплавом и полимерным или лакокрасочным покрытием. С помощью мощного роликов на поверхности стального листа выдавливается трапециевидный или прямоугольный профиль. Процесс профилирования увеличивает прочность и несущую способность этого кровельного материала. Различают 3 категории профлиста:

  1. Стеновой. Эта категория профнастила изготавливается из наиболее тонкой стали и имеет небольшую высоту профиля. Стоит стеновой профилированный лист дешевле, а используется для обшивки стен, изготовления заборов и оград, сооружения крыш с небольшой площадью.
  2. Несущий. Несущий профилированный лист снабжается дополнительными ребрами жесткости, которые увеличивают несущую способность материала. Он изготавливается из более толстой стальной заготовки, имеет высоту профиля до 114 мм. Он применяется для строительства гаражей, ангаров, устройства перекрытий и создания крыш с большой площадью и расстоянием между стропилами.
  3. Универсальный. Универсальный профилированный лист обладает средними характеристиками, позволяющими использовать этот материал для выполнения большинства строительных задач. Этот вид покрытия маркируется буквами «НС»

Обратите внимание! Согласно строительным нормам для обустройства перекрытий в качестве кровельного материала допускается использование профлиста стенового, несущего и универсального типа, если высота профиля материала превышает 20 мм, а угол наклона крыши составляет не менее 8 градусов.

Факторы выбора уклона

Непрофессиональным строителям, незнакомым со строительным нормами, часто кажется, что уклон кровли из профлиста выбирается только в соответствии с архитектурным стилем сооружения и вкусом заказчика. Однако, такой подход является грубой ошибкой, потому что на выбор этого важного показателя оказывают влияние факторы, которые можно условно разделить на 2 группы: технические и механические. К техническим факторам, которые учитывают, определяя угол наклона крыши из профнастила, являются свойства самого материала. К климатическим факторам относятся:

  • Определяя угол наклона крыши из профлиста, в первую очередь учитывают снеговую нагрузку. В регионах, где выпадает большое количество снега, делают конструкции с уклоном от 20-25 градусов, чтобы предотвратить образование снежной шапки на поверхности скатов.
  • Важным фактором, который учитывается в процессе проектирования кровельной конструкции, является количество выпадающих дождей. Чем больше в регионе строительства выпадает осадков, тем круче делают угол наклона крыши.
  • Также на уклон скатов из профлиста оказывает влияние ветровая нагрузка. Если в регионе строительства дуют сильные, порывистые ветра, то кровлю делают боле пологой, чтобы снизить парусность конструкции.

Важно! При определении уклона кровли важнейшими факторами являются рекомендации производителя кровельного материала и климатические условия в зоне строительства. После этого создается проект конструкции, отражающий состав, сечение и взаимное расположение элементов стропильной системы.

Минимальный уклон

Согласно строительным нормам минимально разрешенный уклон крыши из профлиста составляет 8 градусов при условии монтажа сплошной или частой обрешетки. Однако, опытные кровельные мастера утверждают, что, соблюдая некоторые специальные условия, этот материал можно укладывать и на более пологие скаты. Если угол наклона крыши меньше рекомендованного нахлест между листами увеличивается, а горизонтальные и вертикальные стыки обрабатываются силиконовым герметиком. Различают 3 вида крыш из профлиста:

  • Малоуклонные. Если угол наклона крыши из профилированного листа меньше 14 градусов для повышения гидроизоляционных свойств покрытия горизонтальный и вертикальный нахлест увеличивают до 20 см, делают частую или сплошную обрешетку, используют мембранный материал для защиты стропил от влаги. Каждый лист материала перекрывает предыдущий на 3 волны, что уменьшает полезную площадь материала, увеличивая расход.
  • Среднеуклонные. Если уклон кровли составляет 15-30 градусов, то нахлест между листами профнастила делается 15-20 см, что соответствует 1-2 волнам. Такой наклон скатов позволяет экономить средства на выполнение кровельных работ за счет увеличения полезной площади листа.
  • Крутоуклонные. Если уклон кровли превышает 30 градусов, при монтаже профнастила допускается минимальный нахлест 10-15 см, соответствующий 1 волне материала. При этом для настила можно использовать решетчатую обрешетку с шагом до 25 см.

Учтите, что при настиле профилированного листа прослеживается четкая закономерность: чем меньше угол наклона скатов конструкции, тем больше необходим нахлест между листами, чтобы защитить крышу от протечек в стыках и срывания материала порывами ветра.

Зависимость вида обрешетки от уклона

Производственные постройки чаще всего перекрываются крышей плоского типа, хозяйственные – односкатного типа, а жилые – двухскатными, вальмовыми и четырёхскатными. В независимости от вида кровельной конструкции покрытие должно настилаться на надежное основание, которое выдерживает интенсивные нагрузки, равномерно распределяет вес профнастила. Уклон кровли из профнастила оказывает влияние на выбор типа обрешетки:

  1. Если высота профиля материала не превышает 20 мм, а уклон крыши меньше 15 градусов, то для обеспечения надежной опоры монтируется сплошное основание и обрезной доски толщиной 2-3 см.
  2. Если высота профиля больше 35 мм, а уклон кровли также меньше 15 градусов, допускается монтаж решетчатого основания, шаг между досками в котором составляет 30 см.
  3. Если высота профиля 44 мм или больше, а уклон кровли превышает 15 градусов, для монтажа обрешетки используется обрезная доска толщиной 2-3 см, приколачиваемая с шагом 35-50 см.

Учтите, что любая кровля из профнастила, каким бы крутым не был угол наклона скатов, требует устройства водосточной системы, состоящей из водосточных желобов, воронок, труб, которая отвечает за сбор и перенос дождевой или талой воды в ливневую канализацию.

Видео-инструкция

Уклон крыши из профнастила

Стальной профилированный лист с защитным цинковым покрытием или цинковым+полимерным слоем – популярный материал для покрытия кровель. Одна из задач, которую решают перед строительством крыши с покрытием из профнастила, – определение минимально допустимого угла уклона ската. Если сделать этот уклон слишком большим, то снизится устойчивость к ветровым нагрузкам и увеличатся расходы профлиста, если слишком маленьким – конструкция может не выдержать массы снеговых накоплений. Чем больше угол между основанием крыши и скатом, тем опаснее кровельные работы.

СНиП о необходимом уклоне ската кровли из профлиста

Определение! Углом уклона ската называют угол между ним и горизонтальной поверхностью. Эта величина может измеряться в градусах или в %. Параметр в % равен отношению вертикального катета прямоугольного треугольника, образованного одним скатом и горизонтальной поверхностью, к горизонтальному катету.

В СП 17.13330.2011, который является актуализированной редакцией СНиПа II-26-76, минимальный угол уклона скатов крыш из профнастила составляет 12°. Угол может быть и меньше, но в этом случае велика вероятность попадания осадков в стыки между листами профнастила из-за медленного стекания воды. Для решения проблемы необходимы дополнительные мероприятия по гидроизоляции с использованием специальных герметиков для кровель.

Для плоских кровель и крыш с малым уклоном ската подходит только профилированный лист с высоким профилем. Если на крышах с уклоном скатов 12-14° сделать увеличенный нахлест – на две волны, то дополнительные гидроизоляционные мероприятия не проводят. Минус такого варианта – значительное увеличение расхода материала.

Виды крыш, в зависимости от угла уклона кровли

В зависимости от угла уклона ската (скатов), крыши разделяют на:

  • плоскиедо 5°, профилированный лист для таких конструкций применять не рекомендуется;
  • односкатные или многоскатныес небольшим уклоном20-40°, в многоскатных конструкциях крыш скаты могут быть наклонены под одинаковыми или разными углами;
  • с крутыми скатамиболее 40°, обычно такие кровли устраиваются в строениях с мансардным этажом.

Нормативных ограничений по максимальному углу уклона ската не существует, но обычно он не превышает 60°. Конструкции крыш с большим углом сооружаются только в регионах с низкими ветровыми нагрузками.

Таблица соответствия уклона ската кровли, изготовленной из профлиста, в градусах и процентах

Градусы % Градусы % Градусы %
1 1,7 16 28,7 31 60,0
2 3,5 17 30,5 32 62,4
3 5,2 18 32,5 33 64,9
4 7,0 19 34,4 34 67,4
5 8,7 20 36,4 35 70,0
6 10,5 21 38,4 36 72,6
7 12,3 22 40,4 37 75,4
8 14,1 23 42,4 38 78,9
9 15,8 24 44,5 39 80,9
10 17,6 25 46,6 40 83,9
11 19,3 26 48,7 41 86,0
12 21,1 27 50,9 42 90,0
13 23,0 28 53,1 43 93,096,5
14 24,9 2 55,4 44 100
15 26,8 30 57,7 45

Сложность выбора правильного уклона ската заключается в том, что в этом вопросе необходимо учесть ряд параметров, среди которых:

  • возможность быстрого схода осадков с поверхности кровли;
  • способность сопротивляться ветровым нагрузкам;
  • простота конструкции;
  • экономия кровельных материалов;
  • возможность использования подкровельного пространства.

Расчеты угла уклона кровли с учетом различных параметров

Предварительно угол уклона ската принимают в соответствии с общепринятыми в данном регионе и личными предпочтениями. А затем определяют допустимость выбранного наклона скатов кровли с учетом массы кровельного пирога, снеговых и ветровых нагрузок, характерных для конкретного региона.

Масса кровельного пирога

Примерную величину нагрузки на стропильную систему от самого кровельного пирога можно определить по представленной ниже таблице.

Масса 1 м 2 профнастила, кг Масса 1 м 2 теплоизоляции, кг Масса 1 м 2 обрешетки, кг Прочие компоненты, кг Суммарная нагрузка на 1 м 2 стропильной системы, кг
6 20 30 2 58

Определение снеговых нагрузок

Для определения этого параметра используют карту РФ, на которой отмечена средняя величина снеговых нагрузок на горизонтальную плоскость. Для наших расчетов используется первое число дроби. В зависимости от запланированного угла, при расчетах используется поправочный коэффициент µ, который равен:

  • до 25° – 1;
  • 25°-60° – 0,7;
  • выше 60° – не учитывается.

Пример: Строительство ведется в Московской области – регионе со средними снеговыми нагрузками 180 кг/м 2 , запланированный угол наклона ската – 30°, следовательно, коэффициент µ составляет 0,7. При умножении средней нагрузки на поправочный коэффициент получают 180х0,7 = 126 кг/м 2 . Если запланирован уклон ската более 60°, то величина снеговой нагрузки не учитывается, поскольку снег легко сходит с крыши.

Определение ветровых нагрузок

Ветровые нагрузки, как и снеговые, определяются по специальной карте.

Величину ветрового сопротивления умножают на поправочный коэффициент, зависящий от конкретного расположения здания.

Таблица поправочных коэффициентов

Высота здания, м Местоположение строения
Открытая местность – степь, пустыня Лесная местность, города с домами, высота которых не превышает 10 м Плотная городская застройка со строениями высотой более 25 м
До 5 0,75 0,5 0,4
5…10 1,0 0,65 0,4
10…20 1,25 0,85 0,55

Для континентальной части России он в большинстве случаев составляет 32 кг/м 2 . Предположим, мы строим дом в Московской области высотой до 5 м в городе с невысокими домами, поправочный коэффициент – 0,5. Это означает, что ветровая нагрузка для данного случая составляет 32х0,5 = 16 кг/м 2 .

Для получения точного результата специалисты проводят расчеты по формулам, учитывающим аэродинамический коэффициент.

Суммарная нагрузка на стропильную систему

Суммарная нагрузка на среднюю стропильную систему не должна превышать 300 кг/м 2 . Сравним с ней нагрузку, полученную в результате расчетов. Она равна сумме массы кровельного пирога, снеговой и ветровой нагрузок.

М = 58 + 126 + 16 = 200 кг/м 2 . Это означает, что выбранный нами изначально угол уклона скатов 30°, является допустимым для дома высотой до 5 м, расположенного в Московской области в населенном пункте с малоэтажной застройкой.

Зависимость между углом наклона ската и типом профнастила

Марка профнастила, который может использоваться в качестве кровельного материала, во многом зависит от того, какой угол уклона имеет скат кровли.

Таблица популярных марок профнастила и допустимые углы уклона кровли

Источники: http://kryshadoma.com/profnastil-proflist/optimalnyy-i-minimalnyy-uklon-krovli-iz-proflista-dopuski-i-normativy.html, http://krovlyakrishi.ru/krovelnye-materialy/profnastil/minimalnyj-uklon-krovli-iz-proflista.html, http://treydmetall.ru/info/uklon-kryshi-iz-profnastila

минимальный угол наклона крыши навеса из профнастила, какой должен быть допустимый уклон

Содержание:

Профнастил имеет отличные эксплуатационные качества, благодаря чему он получил широкое применение в гражданском и промышленном строительстве. Создать качественное покрытие крыши с его использованием можно при условии соблюдения технологии укладки и уклона кровли из профлиста.

минимальный уклон крыши из профнастила

Минимальный угол наклона скатов

Опытные кровельщики рекомендуют обустраивать кровли с применением стального профилированного листа с углом наклона, составляющим не менее 20 градусов. Но данный совет относится в основном к объектам жилого фонда.

При возведении строений промышленного назначения допускается использование данного материала для устройства кровли, когда минимальный уклон крыши из профнастила равен 8 градусам и более.

угол наклона навеса из профнастила

Важно знать, что при монтаже слишком пологих крыш промышленных зданий допускается использование особых изделий - с самонесущим профилем. Стоит такая продукция достаточно дорого, но при наличии финансовых возможностей ее также задействуют при возведении частных домовладений - тогда угол уклона кровли может составлять минимум 15 градусов.

Несоблюдение нормативов допустимого уклона кровли и последствия

В случае, если при проектировании крыши нарушены положения СНиП, касающиеся допустимого минимального уклона для профлиста, владельцев недвижимости ожидает ряд серьезных проблем:

  • протечки, возникающие во время обильных атмосферных осадков, проникающих через отверстия под саморезы;
  • продавливание кровельной поверхности снежными массами;
  • увеличенные потери тепла через крышу;
  • деформация покрытия кровли под сильными и резкими порывами ветра.

допустимый уклон кровли из профнастила

Среди хозяев частных домов существует мнение, что пологая крыша является эконом вариантом, поскольку для ее обустройства требуется меньше материала. В действительности строительство такой кровли требует использования увеличенного  количества стропильных ног при уменьшении шага монтажа до 40 сантиметров. Кроме этого, на пологих крышах материал покрытия монтируют с большим нахлестом, поэтому специалисты рекомендуют строить скаты покруче.

Величина нахлеста листов профнастила на крыше

Данный показатель больше всего зависит от уклона крыши из профлиста, который был выбран при проектировании объекта.

Нахлест, например, должен составлять:

  • при угле уклона, равном 15 – 30 градусов -20 сантиметров;
  • при наклоне от 30 градусов и более –15 сантиметров.

минимальный уклон для профлиста

Когда в проектной документации заложена минимальная величина уклона, профлист монтируют с нахлестом между рядами в 2 волны. Одновременно задействуют герметики и специальные уплотнители. Кроме этого, профнастил нужно укладывать на сплошную обрешетку.

Выбор профилированных листов

Производители выпускают профлисты двух видов - стеновые (С) и кровельные (К). Также данный материал отличается по форме профиля. При обшивке стропильной конструкции обычно пользуются изделиями с рельефом в форме волн или трапеции, имеющими высоту 25 –31 миллиметр.

наклон кровли из профнастила

Оптимальной толщиной профлиста для крыши принято считать 0,8 миллиметра. В некоторых случаях для обшивки применяют изделия на 1 миллиметр. Кровельный материал такой толщины выбирают при обустройстве кровли с минимальным наклоном, составляющим 8 – 15 градусов. На скатах, имеющих большую площадь, профлисты нужно укладывать в два-три ряда.

Но обычно при проектировании крыши предусматривают монтаж кровельного покрытия в один ряд, по этой причине нужно обращать внимание на длину профлиста. Обычно в продаже имеются изделия длиной 6 метров.

Расчет количества материалов для кровли

К проекту крыши, разработанной профессионалами, прилагаются чертежи и смета расходов. Порядок расчета количества кровельного материала несложен. Нужно разделить площадь скатов на площадь одного профлиста.

При этом не следует забывать про нахлесты. Поскольку минимальный допустимый уклон кровли из профнастила согласно СНиП составляет 8 – 15 градусов, величина данного параметра будет равна 20 сантиметрам. Тогда от площади листа нужно вычесть размер нахлеста.

какой должен быть уклон крыши из профнастила

При покупке материалов необходимо делать небольшой запас, так как в процессе укладки возможно повреждение изделий. Это же относится и к доборным элементам. Особенно в случае выбора для кровли из профнастила минимального уклона. В данном случае обязательно соблюдение допустимых параметров.

В любом случае укладывать кровельное покрытие на пологую кровлю сложнее, чем на крышу с крутыми скатами, поскольку помимо монтажных работ предстоит использовать герметики и уплотнители.

Технология укладки профлиста

После того, как принято решение, какой должен быть уклон крыши из профнастила, составлен проект и приобретены необходимые стройматериалы, приступают к монтажу кровельного покрытия, стартуя от нижнего края ската:

  1. До укладки листов устанавливают карнизную планку, водосточную систему, производят гидроизоляцию дымохода.
  2. Крепление профлистов выполняют блоками на саморезы, к которым прилагаются специальные уплотнители. Располагают крепежные изделия в изгибах волн. Для этого сначала у конька к обрешетке прикрепляют первый лист, а затем и второй, который фиксируют к первому. Аналогично поступают с третьим листом. Потом полностью вес блок выравнивают относительно карниза и окончательно закрепляют.
  3. В завершение работы монтируют конек, торцевые планки, ендовы и фартук дымоходной трубы и при необходимости – элементы снегозадержания.

Рекомендации специалистов по монтажу

При работе с профнастилом следует придерживаться нескольких правил:

  1. Поднимать листы наверх к месту укладки нужно по одному.
  2. Металлическую стружку, которая появляется в процессе вкручивания саморезов, необходимо тут же удалять щеткой, иначе можно повредить полимерный слой, защищающий от коррозии, которая значительно сокращает срок службы материала для оформления крыши.
  3. По поверхности кровли нужно ходить в обуви, имеющей мягкую подошву.
  4. Если при укладке поврежден полимерный слой, эти места необходимо сразу же покрыть специальным составом.
  5. Минимальный наклон кровли из профнастила самонесущего типа составляет 8 градусов.
  6. Листы к обрешетке крепят специальными саморезами с прокладкой. Применять заклепки или гвозди нельзя. Крепежные элементы вкручивают не чересчур плотно.
  7. Чем круче угол наклона навеса из профнастила, тем сильнее влияет на постройку ветровая нагрузка. Но помимо силы ветра следует принимать во внимание его преобладающее направление и среднегодовое количество осадков.


Как правильно стыковать профнастил и металлочерепицу

Стыковка – один из самых ответственных моментов в сооружении любой конструкции из металлических листов. Для забора особенно важен декоративный аспект, потому что только качественный стык обеспечит его привлекательный внешний вид. А для фасада и крыши это важно, чтобы обеспечить герметичность соединения. Технологии стыковки профнастила и металлочерепицы в целом очень похожи.

Стыковка и крепеж листов профнастила

Технология стыковки профнастила и металлочерепицы на кровле

Вероятность протечки крыша наиболее высока именно в месте стыка. Только правильная стыковка листов металлочерепицы позволит этого избежать. Главным правилом является укладывание листов внахлёст, и нахлёсты при этом выполняются между нижним и верхними рядами, а также между соседними листами в одном ряду – то есть со всех сторон. Таким образом капли воды не могут проникнуть в помещение.

Работает это за счёт поверхностного натяжения: часть воды, стекающей по крыше, затягивается на внутреннюю поверхность металлического листа. Соответственно, чем меньше угол уклона кровли, тем больше должен быть нахлест между верхним и нижним рядом (как минимум 200 мм). А вот между соседними листами достаточно одной волны — вода стекает внутри волн покрытия, и этого вполне достаточно.

Собрать попавшую под края влагу можно при помощи капиллярной канавки, в которую будет стекать вода.

Листы профнастила с капиллярными канавками

  1. Монтаж начинается снизу, то есть с карнизного свеса: ставится либо левый, либо правый нижний лист – в зависимости от расположения канавки.
  2. Когда края профнастила закреплены, поверх стыка монтируют накладку ендовы.
  3. Там, где она примыкает к покрытию кровли, необходимо обеспечить герметизацию. Иногда она нужна и для вертикальных, и для горизонтальных нахлёстов. В последнем случае это особенно важно при уклоне крыши менее 12° – в этом случае без герметика не обойтись

Если листы состыковались неровно, то нужно аккуратно приподнять один лист от другого, слегка наклонить его движением снизу вверх, и снова состыковать складку за складкой. После этого по верху волн всё закрепляется саморезами.

Стыковка делается достаточно плотно, и для крепления используют специальные саморезы для кровли. Они имеют размеры 4,8х35 мм, покрыты цинковым составом и снабжены уплотнительной шайбой. В целом, длина зависит от волны листа, но конёк в верхней точке закрепляется изделиями по 80 мм длинной. Расход на каждый метр квадратный покрытия составляет от 7 до 9 штук. Также в качестве соединительных элементов могут выступать специальные вытяжные заклёпки.

Некоторые ошибки монтажа, касающиеся стыковкли листов профнастила, разбираются в этом видео:

Технология стыковки профнастила на фасаде

Для сохранности нижней части фасада также необходима правильная стыковка профнастила, чтобы вода не могла просочиться и навредить строению. В данном случае саморез ставится в центр первой волны, которая прилегает к профилю, а затем они ставятся через одну-две волны. Качественный монтаж защитит цоколь дома от деструктивных процессов.

Нахлест профлиста

Количество и шаг установки саморезов определяют, исходя из нормальных показателей по 6-10 штук на квадратный метр. Дальше листы так же кладутся друг за другом и крепятся они аналогично. В целом, нахлёст, согласно рекомендациям, должен составлять 150 мм. Когда листы установлены, закрываются зазоры в местах примыкания к кровле, проёмы и стыки с кровлей обрамляются специальными угловыми планками.

Если будет необходимо подогнать материал вокруг окон, то рекомендуется отрезать профнастил с добавлением 6-9 мм.

Технология облицовки фасада может предполагать и горизонтальное, и вертикальное расположение листов, но последняя обеспечивает наилучшую герметизацию стыков.

Технология стыковки профнастила на заборе

Правильно выполненная стыковка металлочерепицы или профнастила обеспечит забору привлекательный вид, долговечность и надёжное функционирование. В данном случае листы крепятся к рейкам, а стыковка осуществляется внахлёст одной волны.

  1. Начинать установку листов можно так, как вам удобно, но важно установить самый первый лист так, чтобы были соблюдены и вертикаль, и горизонталь. Затем, по горизонтальному уровню этого первого листа крепятся последующие.
  2. Листу придают нужное положение и придерживают его, закрепляя его к лагам в местах прилегания волн 4-мя саморезами. Когда он таким образом уже зафиксирован, приступают к монтажу следуюшего.
  3. Всё делается внахлест в одну волну, и крепление осуществляется на подъеме волны, то есть шуруп или саморез вкручивается в отверстия верхушек наложившихся друг на друга волн. Для крепления берутся саморезы длиною 35 мм и шагом 500 мм.
  4. Для прикрытия места стыковки двух профлистов можно использовать уголок – он закрепляется на опорном столбе и эффективно выполняет свою функцию.

На самом деле, листы на заборе можно устанавливать и в стыки, но после, места этих стыков необходимо перекрыть нащельниками. И всё же, крепления внахлёст оказываются намного надёжнее, а потому рекомендуются специалистами.

Монтаж истов профнастила при возведении забора

Расчет припусков на стыковку

Для того, чтобы заказать нужное количество материала, необходимо учесть припуски. При этом стоит брать в расчёт тот факт, что стыковка часто осуществляется и по вертикали, и по горизонтали – например, в случае с сооружением кровли. В данном случае особенно важно учесть все нюансы и качественно выполнить работу.

Ширина профлиста обычно колеблется в пределах 80-185 см, но можно выбирать и более широкие листы, если есть возможность доставить такие. Профилированные листы нахлестываются по последней волне, а это значит, что расстояния между стыками зависят от конкретной марки материала. Если для заборов требуется одна волна припуска, то это и принимается в расчёт. Многое в данном случае зависит от того, где и как будет происходить монтаж. Например, с кровлей возможны такие варианты:

  • угол 15° предполагает напуск листов до 200 мм;
  • при наклоне более 30°, нужный напуск будет равняться 150 мм;
  • при угле более 30°, напуск на стыки может соответствовать менее 100 мм.

Конечно, уклон зависит также от высоты профлиста, поэтому только после того, как он выбран, можно приступать к окончательным подсчётам.

Припуск разный для разных марок профнастила

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
