Какой цвет провода что обозначает – фаза, ноль, земля и их обозначение в квартире. Что означают цвета электрических проводов, расшифровка на схеме и в электрике 220

Содержание

Цвета проводов в электрике: фаза, ноль, земля

Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так. Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

Как окрашиваются провода фазы

Содержание статьи

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая —  B, третья — C.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер —  с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

Определение фазного провода при помощи индикаторной отвертки

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

Итак, запомните, что при прозвонке пары «фаза-ноль» показания мультиметра всегда выше, чем при прозвонке пары «фаза-земля».

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Маркировка кабеля — Википедия

Маркиро́вка ка́беля — нанесение на кабель цветовой разметки, условных знаков (надписей), бирок и этикеток, а также специальных электронных маркеров. Маркировка сообщает о свойствах данного кабеля, позволяет однозначно идентифицировать его среди других кабелей или обнаружить место его залегания.

  • заводская маркировка — цветовая, буквенная или другая маркировка, наносимая на заводе-изготовителе.
  • маркировка кабельных окончаний — маркировка, наносимая на окончания кабельных линий, в виде условных знаков (надписей), бирок и этикеток в процессе прокладки или подключения кабелей, например, к кроссу (в телефонии)
  • электронный маркер — используется для обозначения трасс инженерных коммуникаций (телекоммуникационных или силовых кабелей, трубопроводов и т. п.).

Заводская маркировка — система буквенно-цифровых (реже символьных) обозначений, позволяющая определить характеристики кабеля, область его применения и прочую информацию, необходимую для грамотного и полноценного использования кабеля, наносимая на тару на которой доставляется кабель (коробки, барабаны и пр.) а также непосредственно на внешнюю сторону изоляции кабеля с целью облегчения его идентификации на месте. Как правило, данная система разрабатывается техническо-конструкторской службой (технический директорат, отдел главного конструктора, отдел главного технолога) на заводах выпускающих кабель, определенным образом стандартизируется и в последующем становится широкодоступной продавцам и конечным потребителям кабельно-проводниковой продукции.

Силовой кабель[править | править код]

Маркировка европейских кабелей

  • har (harmonized) — продукция стандартизирована
  • цифры 03, 05 или 07 — рабочее напряжение, соответственно 300/300, 300/500 или 450/750
  • буквы v или r — тип изоляции, соответственно ПВХП или резина
  • буквы U, R, K, F — тип проводника, соответственно: цельный, многопроволочный, гибкий для стационарной проводки, гибкий.
Идентификация проводников по цветам или цифровым обозначениям в России[править | править код]

5 Идентификация посредством цветов

5.1 Общие положения

Для идентификации проводников применяют чёрный, коричневый, красный, оранжевый, жёлтый, зелёный, светло-синий (именуемый далее синим), фиолетовый, серый, белый, розовый, бирюзовый цвета.

Примечание — Перечень цветов и их буквенный код приведены в ГОСТ 28763.

Цветовая идентификация должна быть выполнена на концах и желательно по всей длине проводника или посредством цвета изоляции, или посредством цветных меток, за исключением неизолированных проводников, где цветовая идентификация должна быть выполнена на концах и в точках соединений.

5.2.1 Разрешенные цвета

Для идентификации проводников не должны быть использованы по отдельности жёлтый и зелёный цвета. Жёлтый и зелёный цвета следует применять только в комбинации желто-зеленого цвета.

5.2.2 Нейтральный и средний проводники

Нейтральный и средний проводники следует идентифицировать синим цветом. Синий цвет не должен быть использован для идентификации никакого другого проводника, кроме заземленного линейного проводника. Если применяют идентификацию посредством цвета, неизолированные проводники, используемые в качестве нейтрального или среднего проводников, должны быть или окрашены посредством синей полосы шириной от 15 до 100 мм в каждом устройстве или оболочке и каждом доступном месте, или окрашены синим цветом по всей их длине.

5.2.3 Фазные проводники в электрических цепях переменного тока

Для фазных проводников предпочтительными цветами являются чёрный, коричневый и серый.

Для фазного проводника однофазной электрической цепи, питающейся непосредственно от однофазного источника питания, предпочтительным цветом является коричневый. В том случае, если однофазная электрическая цепь является ответвлением от трехфазной электрической цепи, цветовая идентификация фазного проводника однофазной электрической цепи должна совпадать с цветовой идентификацией того фазного проводника трехфазной электрической цепи, с которым он имеет электрическое соединение.

5.3.2 Защитные проводники

Защитные проводники должны быть идентифицированы посредством двухцветной желто-зеленой комбинации.

Комбинация жёлтого и зелёного цветов предназначена только для идентификации защитного проводника.

Желто-зеленая цветовая комбинация должна быть такой, чтобы на любых 15 мм длины проводника, где применяют цветовое обозначение, один из этих цветов покрывал не менее 30 % и не более 70 % поверхности проводника, а другой цвет покрывал остаток этой поверхности.

Если неизолированные проводники, используемые в качестве защитных проводников, поставляют с окраской, они должны быть окрашены в желто-зеленый цвет или по всей длине каждого проводника, или в каждом отсеке или блоке, или в каждом доступном месте. Если для цветовой идентификации используют липкую ленту, то должна быть применена только двухцветная желто-зеленая лента.

Примечание 3 — В тех случаях, когда защитный проводник может быть легко идентифицирован посредством его формы, конструкции или положения, например концентрическая жила, допускается не выполнять цветовое обозначение по всей его длине, однако концы или доступные места должны быть идентифицированы графическим символом Schutzklasse 1 fett.svg или желто-зеленой двухцветной комбинацией, или буквенно-цифровым обозначением «РЕ».

5.3.3 PEN-проводники

PEN-проводники, когда они изолированы, должны быть маркированы посредством одного из следующих способов:

желто-зеленым цветом по всей их длине и, кроме того, метками синего цвета на их концах и в точках соединений;

синим цветом по всей их длине и, кроме того, метками желто-зеленого цвета на их концах и в точках соединений.

ГОСТ Р 50462-2009 (МЭК 60446:2007) БАЗОВЫЕ ПРИНЦИПЫ И ПРИНЦИПЫ БЕЗОПАСНОСТИ ДЛЯ ИНТЕРФЕЙСА "ЧЕЛОВЕК-МАШИНА", ВЫПОЛНЕНИЕ И ИДЕНТИФИКАЦИЯ - Идентификация проводников посредством цветов и буквенно-цифровых обозначений

Телекоммуникационный кабель[править | править код]

В зависимости от области применения кабелей (телефония, сети передачи данных, электронно-вычислительная аппаратура) цветовая маркировка кабелей, использующихся для одних и тех же целей (например, вторичное электропитание) может отличаться.

Буквенная маркировка телекоммуникационных кабелей производится только на внешней оболочке многожильных кабелей (и то не всегда).

Цветовая кодировка оболочки[править | править код]

Schutzklasse 1 fett.svg Витая пара категории 6 (у каждой пары свой цвет, второй провод в паре двухцветный: второй цвет — белый) Schutzklasse 1 fett.svg
25-жильный кабель с двухцветной схемой кодировки

Многие стандарты определяют цветовое соответствие покрытия функциональному назначению кабеля, провода или отдельной жилы. Некоторые стандарты являются узкоспециализированными, некоторые стандартизированы международными метрологическими организациями и рекомендуются к повсеместному использованию.

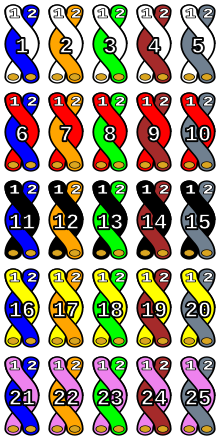

Schutzklasse 1 fett.svg Маркировка жил в 25-парном кабеле
Цвет Стандарт
Русск. Англ. DIN 47002 DIN IEC 757-83
(CENELEC-HD 457)
ГОСТ 28763-90
ГОСТ 28763-90
Чёрный Black sw BK Ч
Коричневый Brown br BN КЧ
Красный Red rt RD К
Оранжевый Orange or OG Ж
Жёлтый Yellow ge YE Ж
Зелёный Green gn GN З
Синий (голубой) Blue bl BU С
Фиолетовый Violet vi VT Ч
Серый Grey gr GY Б
Белый White ws WH Б
Розовый Pink rs PK К
Бирюзовый Turquoise tk TQ БЗ
Золотой Gold - GD ЗЛ
Зелёно-желтый Green-Yellow gnge GNYE ЗЖ
Серебристый Silver SR СР
DIN[править | править код]
Цветовой код жил в кабеле с повторением цветов после позиции № 45[править | править код]

Составлен согласно DIN 47100. Маркировка жил и цветов изоляционного покрытия выполняется в соответствии с DIN 47002 и DIN IEC 304 (в соответствии с согласования документа HD 402 S2). Для улучшения идентификации, а также по соображениям безопасности, в качестве основного цвета выбран более яркий цвет, в качестве второго цвета выбран более темный цвет. Сочетание цветов состоит из 10 основных цветов.
Четырехжильный кабель является исключением и характеризуется использованием последовательности белого, жёлтого, коричневого, зелёного цветов.

Цветовой код жил в кабеле без повторения цветов после позиции № 45[править | править код]
Номер пары Цвет пары Номер пары Цвет пары Номер пары Цвет пары Номер пары Цвет пары Номер пары Цвет пары
1 Белый 2 Коричневый 3 Зелёный 4 Жёлтый 5 Серый
6 Розовый 7 Синий 8 Красный 9 Черный 10 Фиолетовый
11 Серый-розовый 12 Красный-синий 13 Белый-зелёный 14 Коричневый-зелёный 15 Белый-жёлтый
16 Жёлтый-коричневый 17 Белый-серый 18 Серый-коричневый 19 Белый-розовый 20 Розовый-коричневый
21 Белый-синий 22 Коричневый-синий 23 Белый-красный 24 Коричневый-красный 25 Белый-чёрный
26 Коричневый-чёрный 27 Серый-зелёный 28 Желтый-серый 29 Розовый-зелёный 30 Желтый-розовый
31 Зелёный-синий 32 Жёлтый-синий 33 Зелёный-красный 34 Жёлтый-красный 35 Зелёный-чёрный
36 Жёлтый-чёрный 37 Серый-синий 38 Розовый-синий 39 Серый-красный 40 Розовый-красный
41 Серый-чёрный 42 Розовый-чёрный 43 Синий-чёрный 44 Красный-чёрный 45 Белый-коричневый-чёрный !!!
46 Жёлтый-зелёный-чёрный 47 Серый-розовый-чёрный 48 Синий-красный-чёрный 49 Белый-зелёный-чёрный 50 Зелёный-коричневый-чёрный
51 Белый-жёлтый-чёрный 52 Белый-коричневый-чёрный !!! 53 Белый-серый-чёрный 54 Серый-коричневый-чёрный 55 Белый-розовый-чёрный
56 Розовый-коричневый-чёрный 57 Белый-синий-чёрный 58 Коричневый-синий-чёрный 59 Белый-красный-чёрный 60 Коричневый-красный-чёрный
61 Чёрный-белый
Цветовой код витой пары с повторением цветов[править | править код]

Цвет (или сочетание цветов) пар производится в соответствии с нижеприведённой таблицей. Начиная с позиции № 11, маркировка осуществляется с помощью одного (далее двух) цветных колец, с кольцом шириной от 2 до 10 мм. Расстояние между кольцами приблизительно 7 мм.

Номер пары Цвет пары
Первый цвет Второй цвет
1 23 45 Белый Коричневый
2 24 46 Зелёный Жёлтый
3 25 47 Серый Розовый
4 26 48 Синий Красный
5 27 49 Черный Фиолетовый
6 28 50 Серый-розовый Красный-синий
7 29 51 Белый-зелёный Коричневый-зелёный
8 30 52 Белый-жёлтый Желтый-коричневый
9 31 53 Белый-серый Серый-коричневый
10 32 54 Белый-розовый Розовый-коричневый
11 33 55 Белый-синий Коричневый-синий
12 34 56 Белый-красный Коричневый-красный
13 35 57 Белый-чёрный Коричневый-чёрный
14 36 58 Серый-зелёный Желтый-серый
15 37 59 Розовый-зелёный Желтый-розовый
16 38 60 Зелёный-синий Жёлтый-синий
17 39 61 Зелёный-красный Жёлтый-красный
18 40   Зелёный-чёрный Жёлтый-чёрный
19 41   Серый-синий Розовый-синий
20 42   Серый-красный Розовый-красный
21 43   Серый-чёрный Розовый-чёрный
22 44   Синий-чёрный Красный-чёрный
Цветовая кодировка TKD[править | править код]
Номер пары Цвет(а) жилы Номер пары Цвет(а) жилы Номер пары Цвет(а) жилы
0 Зелёный-жёлтый 38 Красный-жёлтый 71 Синий-белый-красный
1 Чёрный 39 Синий-жёлтый 72 Жёлтый-белый-красный
2 Синий 40 Фиолетовый-жёлтый 73 Зелёный-белый-красный
3 Коричневый 41 Белый-жёлтый 74 Коричневый-белый-красный
4 Бежевый 42 Коричневый-жёлтый 75 Красный-белый-чёрный
5 Жёлтый 43 Красный-синий 76 Синий-белый-чёрный
6 Зелёный 44 Белый-синий 77 Жёлтый-белый-чёрный
7 Фиолетовый 45 Оранжевый-синий 78 Зелёный-белый-чёрный
8 Розовый 46 Коричневый-синий 79 Фиолетовый-белый-чёрный
9 Оранжевый 47 Жёлтый-фиолетовый 80 Оранжевый-белый-чёрный
10 Прозрачный 48 Зелёный-фиолетовый 81 Коричневый-белый-чёрный
11 Красный-белый 49 Белый-фиолетовый 82 Красный-белый-зелёный
12 Синий-белый 50 Оранжевый-фиолетовый 83 Жёлтый-белый-зелёный
13 Жёлтый-белый 51 Коричневый-фиолетовый 84 Фиолетовый-белый-зелёный
14 Зелёный-белый 52 Чёрный-белый 85 Оранжевый-белый-зелёный
15 Фиолетовый-белый 53 Чёрный-жёлтый 86 Коричневый-белый-зелёный
16 Оранжевый-белый 54 Чёрный-красный 87 Красный-белый-синий
17 Коричневый-белый 55 Чёрный-зелёный 88 Жёлтый-белый-синий
18 Синий-красный 56 Чёрный-синий 89 Оранжевый-белый-синий
19 Жёлтый-красный 57 Чёрный-фиолетовый 90 Коричневый-белый-синий
20 Зелёный-красный 58 Серый-белый 91 Жёлтый-белый-фиолетовый
21 Белый-красный 59 Серый-чёрный 92 Зелёный-белый-фиолетовый
22 Оранжевый-красный 60 Серый-жёлтый 93 Оранжевый-белый-фиолетовый
23 Коричневый-красный 61 Серый-красный 94 Коричневый-белый-фиолетовый
24 Красный-чёрный 62 Серый-синий 95 Синий-красный-чёрный
25 Синий-чёрный 63 Серый-фиолетовый 96 Жёлтый-красный-чёрный
26 Жёлтый-чёрный 64 Красный-серый 97 Зелёный-красный-чёрный
27 Зелёный-чёрный 65 Синий-серый 98 Белый-красный-чёрный
28 Фиолетовый-чёрный 66 Жёлтый-серый 99 Коричневый-красный-чёрный
29 Белый-чёрный 67 Зелёный-серый 100 Жёлтый-красный-зелёный
30 Оранжевый-чёрный 68 Фиолетовый-серый 101 Белый-красный-зелёный
31 Коричневый-чёрный 69 Белый-серый 102 Оранжевый-красный-зелёный
32 Красный-зелёный 70 Оранжевый-серый
33 -зелёный
34 Фиолетовый-зелёный
35 Белый-зелёный
36 Оранжевый-зелёный
37 Коричневый-зелёный
Пучки телефонного кабеля согласно VDE 0815 и VDE 0816[править | править код]
Desina[править | править код]
Область применения. Особые требования Цветовое соответствие
Экранированные силовые кабели Оранжевый (orange) RAL2003
Кабели энкодеров Зелёный (green) RAL6018
Кабели полевых шин 4 x 1,5 мм² Cu, 2 x POF Красно-сиреневый (violet) RAL 4001
Периферийные устройства; датчики 4 x 0,34 мм² Жёлтый (yellow) RAL1021
Силовые кабели для трёхфазных моторов Чёрный (black) RAL 9005
Кабели управляющих цепей (24 вольта постоянного тока) Серый (grey) RAL 7040
Пример оформления документации на кабель, питающего распределительный шкаф с предохранителями. Пример бирки маркировки кабеля, питающего распределительный шкаф с предохранителями.

Кабели, применяемые в сфере телекоммуникаций и связи обычно имеют большое число жил: до 200 и более. Быстро обнаружить нужную жилу (кабельное окончание) позволяет маркировка, которая наносится на этапе закладки кабеля или при его подключении к кроссу (расшивочным колодкам, распределительным щитам и панелям, разъемам аппаратуры и т. п.).

Маркировка кабеля (кросса) используется для идентификации кабеля (в пучке однотипных кабелей) или каждой жилы (внутри одного кабеля). Маркировка производится с двух сторон на окончаниях кабельных линий.

В телефонной связи кабельные окончания обычно маркируют цифрами: 125, 234, … и т. п.

Для маркировки кабелей на напряжение до 1 кВ рекомендуется применять бирки прямоугольной формы; для кабелей на напряжение выше 1 кВ — круглой; для контрольных кабелей — треугольной формы[1]. Если линия состоит из нескольких параллельных кабелей, то в обозначение каждого из них к номеру линии добавляются буквы «А», «Б», «В» и так далее.

На бирке указывается:

  • у силовых кабелей — напряжение, сечение, номер или наименование линии,
  • у контрольных кабелей — то же, дополнительно количество жил,
  • у муфт и заделок — номер муфты, дата монтажа, фамилия и инициалы монтёров производивших монтаж. На бирке концевой муфты обязательно должны быть указаны номера или обозначения пунктов, откуда и куда проложен кабель. На концевых муфтах и заделках бирки размещаются на расстоянии 100 мм от шейки муфты или заделки; на соединительных и ответвительных муфтах — на расстоянии 100 мм от одной из шеек муфт; на кабелях, проложенных в траншеях, каналах, туннелях и в помещениях, — с обеих сторон прохода кабеля в закрытых устройствах и на прямолинейных участках через каждые 20 метров. Размер бирки 120 × 40 мм, крепятся стальной оцинкованной проволокой диаметром 2 мм. Текст, в случае применения бирки из листового хлорвинила или винипласта, наносится острым нагретым предметом, выдавленные надписи заливаются краской.

Характеристики маркировки[править | править код]

Современные решения для маркировки кабельных окончаний позволяют сегодня получать различные виды маркировки, отличающиеся:

Способы маркировки[править | править код]

Самым простым способом маркировки кабельных окончаний является нанесение надписей на кабели вручную с помощью несмываемых маркеров. Надписи могут делаться на самом кабеле или на маркировочной ленте, которая затем приклеивается к кабелю. Недостатком данного способа является кустарность и недолговечность. Достоинством — дешевизна. Наиболее часто такой способ маркировки применяется IT службами компаний малого и среднего бизнеса.

Другой дешевый метод маркировки — самоламинирующиеся[неизвестный термин] маркеры производства, которые заменяют собой кабельные бирки как устаревший способ маркировки. Достоинством таких маркеров высокая термостойкость (более 200 градусов Цельсия) превышающая термостойкость самого кабеля, долговечность (до 50 лет использования), износоустойчивость (часто превышает прочность оболочки кабеля). Самоламинирующийся маркер так же стоек к бензинам растворителям и т. д. Рекомендован для использования монтажными организациями, операторами связи, системными интеграторами.

Другой способ маркировки — использование маркировочных элементов заводского изготовления. Имеет другие ограничения — это ограниченный выбор вариантов маркировки и ориентация на типы кабелей, выпускаемые только данным производителем.

Третий способ маркировки — использование специального маркировочного оборудования. Данный способ используется компаниями, профессионально занимающимися прокладкой и обслуживанием телефонных и телекоммуникационных сетей. Маркировочное оборудование используют: операторы связи, системные интеграторы, инсталляторы.

Иногда также применяется цветная изолента.

Цветная изолента также применяется для маркировки

Маркировочное оборудование[править | править код]

В 1960-х годах были очень популярны аппараты для холодного или горячего тиснения. Сейчас это оборудование морально устарело, хотя оно до сих пор эксплуатируется на многих производствах России. На смену им пришли термотрансферные принтеры, позволяющие наносить маркировку на кабель или провод, работающие от компьютера, обладающие внутренним объёмом памяти и позволяющие сохранять необходимую информацию.

Помимо нанесения маркировки непосредственно на кабель возможна маркировка различными вариантами маркировочных (самоклеящихся) лент. Современное маркировочное оборудование позволяет изготавливать сложные надписи и обозначения, отличающиеся:

  • шрифтами
  • количеством строк символов
  • типом и цветом ленты
  • расположением символов (продольное / поперечное)
  • внутренним ресурсом памяти

и другими характеристиками.

Электронный маркер используется для обнаружения мест залегания кабелей (силовых и телекоммуникационных), канализаций, газопроводов и т. п.

Электронный маркер является пассивным устройством. Маркеры закапываются над трассами залегания кабельных трасс и/или над ключевыми точками (муфты, пересечения трасс кабеля и т. п.). Для поиска маркеров используются специальные устройства — маркероискатели.

В режиме поиска, маркероискатель излучает радиосигнал на резонансной частоте маркеров. Маркер, настроенный на ту же резонансную частоту, отражает радиосигнал. Отраженный радиосигнал обнаруживается маркероискателем, при этом пользователю выдается сигнал об обнаружении.

Характеристики электронного маркера[править | править код]

  • пассивная работа (не создает электронных помех, так как активируется только при наведении электрического поля маркероискателя)
  • долговечность (пластиковый корпус устойчивый к воздействию внешних факторов)
  • типичная глубина закладки: 0.5-2.5 м.
  1. Бондаренко В. П., Плетник М. И. Справочник электромонтажника. Издание третье, переработанное и дополненное.. — К.: Будівельник, 1976. — С. 93. — 254 с.

типовая маркировка + разбор нюансов

Чтобы облегчить труд электромонтажников, выпуск изоляции кабельной продукции подчинен определенным нормам цветовой маркировки. При подключении многожильного кабеля по окраске полимерной оболочки можно идентифицировать жилу и понять, с каким контактом ее следует коммутировать.

Разные цвета проводов в электрике, установленные положениями ГОСТ, помогают ускорить процесс монтажа и обеспечить электробезопасность. Согласитесь, понимание цветовой маркировки пригодится каждому домашнему мастеру.

Предлагаем разобраться в обозначениях электропроводки, узнать стандарты ГОСТ и научиться читать буквенные коды проводов на схемах. Кроме того, мы расскажем, как проверить соответствие подключенной жилы ее назначению, используя индикаторную отвертку или мультиметр.

Содержание статьи:

Что говорится в ГОСТ и ПУЭ о цветовой маркировке

Основным документом, на который стоит опираться при производстве или , является ГОСТ 31947-2012. До его появления единообразия и порядка в области цветового обозначения электропроводки не было.

До сих пор в старых домах можно встретить провода в одинаковой оболочке, по цвету которой не определить, что подключено – «фаза», «ноль» или «земля».

Маркировка по европейскому стандартуМаркировка по европейскому стандарту

Сейчас идентифицировать жилы стало намного легче. Даже без применения тестера можно определить, к какому контакту следует подключить ту или иную жилу – по цвету полимерной изоляции

В выше обозначенном документе ГОСТ указано, что изоляция кабельной продукции должна отличаться по расцветке. Определенный оттенок должен покрывать провод сплошным слоем – с начала и до конца. Нельзя, чтобы один провод в начале бухты был синим, а конце – белым; также запрещена прерывистая окраска.

Заземляющая зеленая-желтая жилаЗаземляющая зеленая-желтая жила

Единственная жила, которая может иметь двухцветную оболочку – это «земля». Официально ей присвоена комбинация зеленый/желтый, по отдельности эти два оттенка использоваться не могут

Также в нормативных документах содержатся рекомендации по применению различных схем для 3-жильных, 4-жильных и 5-жильных кабелей.

Например, при производстве 3-жильных кабелей приветствуются следующие комбинации:

  • коричневый – синий – зеленый/желтый;
  • коричневый – серый – черный.

Если кабель состоит из 4 жил, то рекомендуется также два типовых варианта окраски:

  • коричневый – серый – черный – зеленый/желтый;
  • коричневый – серый – черный – синий.

Схемы для 5-жильного провода выглядят следующим образом:

  • коричневый – серый – черный – зеленый/желтый – синий;
  • коричневый – серый – 2 черных – синий.

Синим цветом обозначается «нулевая» жила.

Не рекомендуют использовать только два цвета – красный и белый.

Распределения цветов изоляцииРаспределения цветов изоляции

К распределению цветов заземляющей жилы предъявляются особые требования: на любом случайно выбранном фрагменте провода длиной 1,5 см один цвет должен покрывать 30-70 % изоляции, второй цвет – остальную площадь

Окраска должна наноситься прочно и быть хорошо различимой.

Если обратиться ко второму важному для электромонтажников документу – ПУЭ, то в п.1.1.29 и п.1.1.30 также можно найти информацию о цвете проводов фаза-ноль-земля. Точнее, данные там не расписаны, но есть отсылка к ГОСТ P 50462-92, который уже давно заменен более свежей редакцией ГОСТ Р 50462-2009, действующей и сегодня.

Материал соответствует информации, изложенной в ГОСТ 31947, но есть некоторые уточнения. Например, особым образом должны окрашиваться провода, выполняющие двойную функцию: если нулевой рабочий совмещен с нулевым защитным, то по всей длине он окрашивается в голубой цвет, а по краям имеет зелено-желтые полоски.

Цветовая маркировка проводниковЦветовая маркировка проводников

Схематичное изображение цветовой маркировки проводников. Наряду со цветовым обозначением жилы имеют и буквенное: нулевой – N, защитный – PE, совмещенный нулевой + защитный – PEN

Таким образом, все цвета, за исключением синего (голубого) и зеленого/желтого, можно применять для окраски изоляции фазного проводника. В эту группу попадают белый и красный цвета, которые почему-то ГОСТом редакции 2012 года не рекомендованы к использованию.

Трехжильный кабель с цветовой маркировкойТрехжильный кабель с цветовой маркировкой

Пример трехжильного кабеля, изготовленного с учетом норм ГОСТ: зеленая/желтая жила предназначена для заземления, синяя – нулевая, коричневая – фазная

В приложении А к ГОСТ Р 50462 есть таблица, в которой можно найти буквенные обозначения всех цветов. Например, фазный проводник 1-фазной цепи (L) окрашивается в коричневый цвет, код цвета – BN. Буквенные коды применяют для черно-белых копий схем, на которых не используются различные цвета.

Маркировка жил для электромонтажных решений

Не зря в начале статьи прозвучала мысль о том, что цветовое обозначение проводников значительно упрощает процесс монтажа.

Если вы самостоятельно занимаетесь или , подбираете провода согласно нормам, при подключении электроустойств, монтаже автоматической защиты, распределении жил в распаечных коробках не нужно перепроверять, где фаза, нуль, земля – об этом расскажет цвет изоляции.

Несколько примеров электромонтажа, когда важна маркировка:

Галерея изображений

Фото из

Соединение жил в распредкоробке

Монтаж электрической розетки

Подключение линий к автоматам

Установка люстры или светильника

Существуют кабели с большим количеством жил, окрашивание которых не представляется целесообразным. Пример – СИП, в котором используется иной способ определения проводников. Один из них помечен небольшой канавкой по всей длине. Рельефная жила обычно выполняет функцию нулевого проводника, остальные играют роль линейных.

Чтобы отличать жилы, их маркируют скотчем, термоусадками, буквенными обозначениями, которые наносят разноцветными маркерами. А в процессе электромонтажных работ обязательно производят прозвон – дополнительную идентификацию.

Проверка правильности подключения

К сожалению, не все электромонтажники строго соблюдают нормы и при подключении ошибаются в выборе проводника. Поэтому при подвешивании люстры, монтаже розетки или другого электроустановочного устройства лучше дополнительно проверить, соответствует ли изоляция каждой жилы ее назначению.

Проверка подключения автоматовПроверка подключения автоматов

Обязательная проверка нейтрали или фазы продиктована нормами техники безопасности и инстинктом самосохранения: если случайно при монтаже перепутать контакты, можно получить неприятную травму – электрический ожог

Для идентификации монтажники применяют два способа: первый – проверка индикаторной отверткой, второй – использование тестера или мультиметра. Отверткой обычно определяют фазу, а измерительными приборами – нейтраль и нуль.

Как пользоваться индикатором?

Даже такие простые устройства, как индикаторные отвертки, бывают разными. Одни из них оснащены небольшой кнопкой, другие срабатывают автоматически, при соединении металлического стержня и токоведущей жилы или контакта.

Но во все без исключения модели вмонтирован светодиод, зажигающийся под напряжением.

Применение индикаторной отверткиПрименение индикаторной отвертки

Индикаторной отверткой предпочитают пользоваться любители, не имеющие специальной квалификации. Профессиональные же электромонтажники ценят точность, поэтому у них всегда с собой тестер

Отвертка – удобный инструмент для определения фазного проводника. Чтобы узнать, рабочая ли жила, металлическим стержнем отвертки необходимо аккуратно прикоснуться к оголенному проводу.

Если светодиод загорелся – жила находится под напряжением. Отсутствие сигнала говорит о том, что это земля или нуль.

Защитные прорезиненные перчаткиЗащитные прорезиненные перчатки

При  использовании индикатора следует придерживаться правил ТБ. Даже если ручка отвертки изолирована, рекомендуется надевать защитные (с прорезиненным внутренним слоем) перчатки, как при работе с электрикой в целом

Процедура проверки выполняется одной рукой, следовательно, вторая свободна. Лучше ее также задействовать – например, для фиксации проводов. Но категорически запрещается второй рукой касаться оголенных частей проводников или металлических предметов, находящихся поблизости (труб, арматуры).

Правила применения тестера

Тестер или мультиметр всегда есть в комплекте электромонтажника. Ему приходится работать с подключением жил в электроустановках внутри помещений и . Если проводка монтировалась давно, маркировкой проводов по цвету можно пренебречь.

Даже если цвета изоляции вроде бы выдержаны, не факт, что они подключены по всем правилам.

Тестирование электрики в щитеТестирование электрики в щите

С помощью тестера можно узнать не только вероятность подключения проводников к электросети, но и некоторые параметры: силу тока, сопротивление, напряжение. Мультиметром можно прозвонить диоды, проверить транзисторы, определить индуктивность

Перед замерами следует изучить инструкцию, которой сопровождаются все измерительные приборы.

Порядок действий примерно следующий:

  • выставляем значение, которое заведомо больше ожидаемого напряжения, например, 260 В;
  • подключаем щупы в нужные гнезда;
  • прикасаемся щупами к двум проводникам – предположительно фазе и нейтрали;
  • повторяем процедуру с другой парой проводников.

Сочетание жил фаза-ноль должно выдавать результат, близкий к 220 В. Он всегда будет выше пары фаза-земля.

В продаже есть как цифровые, современные приборы, так и устаревшие, со стрелками и шкалами значений. Пользоваться цифровыми удобнее. Перед самостоятельным монтажом электроустройств рекомендуем научиться пользоваться или индикаторной отверткой, или мультиметром – полагаться только на цвет жил не стоит.

Умение использовать мультиметр пригодится домашнему мастеру и для проверки напряжения в розетке. Подробная инструкция по использованию тестера приведена в .

Выводы и полезное видео по теме

Общепринятые стандарты цветовой маркировки:


Способы маркировки в дополнение к цветовой:

Когда все провода одного цвета – проверка контрольной лампой:

Цветовая маркировка жил – замечательный способ идентификации провода при его монтаже. Однако в процессе работы с уже установленными кабелями не стоит полагаться только на внешний вид проводников, так как они могут быть подключены ошибочно.

Обязательно следует использовать дополнительные способы определения жил, и если нельзя поменять сами провода, то нужно промаркировать их цветным скотчем или буквенными символами.

Есть, что дополнить, или возникли вопросы по цветовой маркировке? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом определения проводников. Форма для связи находится в нижнем блоке.

Какого цвета провода фаза ноль земля

разные цвета проводов кабеля что значатВ современной жизни маркировка проводов по цвету это не рекламный ход завода-изготовителя, чтобы выделиться среди других. Это необходимость и требование, без которого невозможен быстрый и качественный монтаж эл.проводки. Чем помогает данная расцветка?

  • быстрая идентификация назначения провода (фаза, ноль или земля)
  • уменьшение количества ошибочных подключений в процессе монтажа
  • отсутствие необходимости в прозвонке провода для фазировки

Производители выбирают цвета проводника не по своему желанию, а согласно правил. Причем на проводник может наноситься не только цвет, но и цифро-буквенное обозначение. буквенное и цифровое обозначение проводов
Расцветка наносится на всей протяженности изоляции жилы. Но на некоторых участках можно также использовать разноцветные кембрики под термоусадку. В основном они широко применяются на концевых разделках кабеля.разноцветные кембрики под термоусадку для маркировки

Расцветка в сети 220В и 380В однофазного и трехфазного напряжения

В трехфазной сети провода и шины ранее раскрашивались следующим образом:

Фаза А

Желтого цвета

Фаза В

Зеленого цвета

Фаза С

Красного цвета

Для того чтобы легче запомнить порядок цветов, электрики использовали аббревиатуру – Ж-З-К.маркировка цветом ж-з-к шин в распредустройстве

С 01.01.2011г ввели новые стандарты согласно ГОСТ Р 50462-2009 (СКАЧАТЬ):

Фаза А

Коричневый

Теперь пора переходить на сокращения – К-Ч-С! Субъективно говоря, данная маркировка в наглядности проигрывает предыдущей цветной раскраске Ж-З-К.обозначение цветом фазных нулевых и заземляющих проводов кабелей

А представьте, что в щитовой или в помещении плохое освещение, пыль на проводах? Как вы думаете, что ваш глаз лучше различит, желтый от зеленого цвета или коричневый от черного? Правилами в этом случае оговаривается необходимость буквенного обозначения и маркировки жил, помимо цветовой.

Буквенное обозначение проводов

Каким должно быть буквенное обозначение проводов по ГОСТ представлено в следующих таблицах: таблица гост цветовой и буквенной маркировки фаз ноля и земли

таблица по ГОСТ буквенно цветовое обозначение заземления и нулевых проводовНаносить эти буквы лучше всего при помощи специальных колечек бирок. маркировочные колечки бирки для жил кабеля
Они представляют из себя ПВХ трубку, предварительно надрезанную, с нанесенными на ней буквами и цифрами.колечко бирка для проводов

Маркировать фазные проводники желтым или зеленым цветом по новым правилам запрещено. Именно из-за их схожести с желто-зеленым проводником заземления.

Также стоит заострить внимание, что коричневый цвет – именно фаза А или L1 (просто L в однофазной 220в сети), а черный – фаза B или L2. Когда вы проводите проводку для себя, невольно можете и упустить данный момент. А вот если электрика делается на промышленный объект, то здесь с вас потребуют четкого соблюдения международного стандарта и правильной фазировки.

Белый цвет является самым дешевым вариантом при изготовлении изоляции жил, так как не требует применения красителей. Поэтому его чаще всего используют производители дешевых марок кабелей. На счет этого цвета нет каких-либо специальных указаний по маркировке.

Расцветка в сети постоянного напряжения

В сетях постоянного напряжения задействовано 3 шины. Здесь отсутствует привычные нам ноль и фаза. Есть положительный проводник или шина (со знаком плюс) и отрицательный проводник (со знаком минус). Плюсовая шина, по старым правилам должна быть красного цвета, минусовая – синего. Нулевая рабочая шина – голубого.расцветка шин в сети постоянного тока

По новым стандартам с 01.01.2011г:

Плюсовая

Коричневого цвета

Минусовая

Серого цвета

Средний проводник

Синего цвета

Ошибки и варианты расцветки фазных, нулевых и заземляющих проводов

Вопрос маркировки проводов по цвету остро встает, когда проводку монтирует один электрик, а затем обслуживает другой. При соблюдении всех правил расцветки на поиске неисправности значительно экономятся и время и деньги.

К сожалению, в старой советской проводке большинство проводников одноцветные и здесь уже никак не обойтись без пробника или мультиметра. замер мультиметром для определения фазы

Если цветовая маркировка есть и соблюдена, то нулевые и защитные провода должны быть:

Нулевой провод N – должен быть синего цвета.
Нулевой защитный PE – желто-зеленого.
Проводник совмещающий нулевой защитный и рабочий ноль PEN – желто-зеленый на всей протяженности провода, но на конце в месте соединения - синего цвета.цветовая маркировка жил провода

При расцветке фазных проводов производителю дается выбор из множества вариантов расцветки. Вот основные из них:маркировка по цветам фазы ноль и земли

Нестандартные варианты расцветки проводов

Иногда из-за неправильной маркировки цветов производителями, приходится пренебрегать ГОСТом. Например у вас 3 жилы в кабеле разных цветов:

  • синий
  • коричневый
  • черный

В этом случае фазу делаете по правилам, а именно – коричневым цветом. Нулевой провод будет синим. А вот черная жила станет заземлением. В таком варианте цвета будут хотя бы напоминать советский стандарт.нестандартный вариант расцветки жил кабеля

Еще один из ”неудобных” вариантов комбинирования цветов жил кабеля:

  • черный
  • синий
  • красный
Чтобы по минимуму нарушить ГОСТ и быть близко к его требованиям, фазу делайте черным цветом. Синий – нулевым, а вот красный будет защитным проводником PE.

Только обязательно промаркируйте его на конце желтой и зеленой изолентой.

нестандарт в цветовой маркировке кабеля что делать

А что делать, если в кабеле нет вообще ни одного цвета напоминающего фазный провод? То есть отсутствуют цвета черный, коричневый и серый. Тогда выбирайте за фазу тот провод, который максимально близко соответствует к установленному правилами коричневому цвету. Например, красный.

Для двухжильных кабелей, в которых часто попадаются цвета черный и белый, также полагайтесь на ГОСТ:

  • черный будет фаза – L
  • белый – нулевой совмещенный с заземляющим PEN

Если от 3-х фазного кабеля на 380в отходит отпайка на однофазную сеть 220в, то отходящая жила обязательно должна быть того же цвета, что и провод питания. Когда вам все же попался кабель с отсутствием расцветки жил, можно воспользоваться цветными цифровыми кембриками.кембрики для цветовой фазировки проводов

Еще на концах разделки проводов, согласно фазировки, можно одеть разноцветные изолирующие термотрубки или разноцветную изоленту. цветная изолента для маркировки фазы ноля и заземленияЧтобы не прибегать к таким методам, заранее на стадии покупки и выбора кабеля обратите внимание на его цветовую расцветку.

Что делать, если кабель уже проложен без соблюдения цветовой маркировки?

Чаще всего можно столкнуться с ситуацией, когда проводка уже проложена, а электрик который этим занимался, как правило не озаботился ознакомиться с правилами цветовой маркировки и ГОСТ. Что делать в этом случае?

Здесь ничего не остается как брать в руки приборы – пробник, индикатор, прозвонку и тратя время, выискивать нужные проводники. схема поиска земли и нуляПосле каждого определения того или иного проводника, используйте цветные кембрики для их обозначения согласно ГОСТ и переходите к следующему. Данное обозначение достаточно сделать только в конце и начале кабеля, а не по всей его протяженности.

Фазные проводники от нулевых отличить легко. А как различить нулевой рабочий от защитного, можно ознакомиться в статье "4 способа отличить заземляющий проводник от нулевого".

Советы, связанные с расцветкой проводов, которых следует придерживаться при монтаже:
  • старайтесь не использовать кабели разных производителей. Как правило, и расцветки у них не одинаковые, что в дальнейшем может привести к ошибкам при монтаже.
  • если вы все же вынуждены работать с кабелями разных производителей и расцветок, в самом начале прозванивайте все жилы и заранее маркируйте их разноцветной изолентой, чтобы не перепутать в дальнейшем. Не надейтесь на свою память
  • когда приходится наращивать короткий кабель, то используйте провода тех же цветов, что и на основном участке.
  • старайтесь не использовать кабели, в которых нет жил с желто-зеленым цветом (защитный ноль)
  • если в кабеле отсутствует жила желто-зеленого цвета, то в качестве земли используйте ближайший родственный цвет.

Статьи по теме

Цветовая маркировка проводов: фаза, земля, ноль

В большинстве современных кабелей проводники имеют изоляцию разных цветов. Цвета эти имеют определенное значение и выбираются не просто так. Что такое цветовая маркировка проводов и как с ее помощью определить где ноль и заземление, а где — фаза, и будем говорить дальше.

Содержание статьи

Зачем это надо

В электрике принято различать провода по цветам. Это намного облегчает и ускоряет работу: вы видите набор проводов разных цветов и, по цвету, можете предположить какой для чего предназначен.  Но, если разводка не заводская и делали ее не вы, перед началом работ обязательно надо проверить соответствуют ли цвета предполагаемому назначению.

Цвета проводов имеют определенное значение

Цвета проводов имеют определенное значение

Для этого берут мультиметр или тестер, проверяют на каждом проводнике наличие напряжения, его величину и полярность (это при проверке сети электропитания) или просто прозванивают куда и откуда идут провода и не меняется ли «в пути» цвет. Так что знание цветовой маркировки проводов — один из необходимых навыков домашнего мастера.

Цветовая маркировка провода заземления

По последним правилам проводка в доме или квартире должна иметь заземление. Последние годы вся бытовая и строительная техника выпускается с заземляющим проводом. Причем заводская гарантия сохраняется только при условии подачи электропитания с работающим заземлением.

Чтобы не путаться для провода заземления принято использовать желто-зеленую окраску. Жесткий одножильный провод имеет зеленый основной цвет с желтой полосой, а мягкий многожильный — основное поле желтого цвета с зеленой продольной полосой. Изредка могут встречаться экземпляры с горизонтальными полосками или просто зеленые, но это — нестандарт.

Цвет провода заземления - одножильного и многожильного

Цвет провода заземления — одножильного и многожильного

Иногда в кабеле есть только ярко-зеленый или желтый провод. В таком случае именно их используют как «земляной». На схемах «земля» обычно рисуется зеленым цветом. На аппаратуре соответствующие контакты подписываются латинскими буквами PE или в русскоязычном варианте пишут «земля». К надписям часто добавляется графическое изображение (на рисунке ниже).

В некоторых случаях на схемах шина "земля" и подключение к ней обозначается зеленым цветом

В некоторых случаях на схемах шина «земля» и подключение к ней обозначается зеленым цветом

Цвет нейтрали

Еще один проводник, который выделяют определенным цветом — нейтраль или «ноль». Для него выделен синий цвет (ярко-синий или темно-синий, изредка — голубой). На цветных схемах эта цепь также прорисовывается синим, подписывается латинской буквой N. Так же подписываются контакты, к которым необходимо подключить нейтраль.

Цвет нейтрали - синий или голубой

Цвет нейтрали — синий или голубой

В кабелях с гибкими многожильными проводами, как правило, используется более светлые оттенки, а одножильные жесткие проводники имеют оболочку более темных, насыщенных тонов.

Окраска фазы

С фазными проводниками несколько сложнее. Их окрашивают в разные цвета. Исключены уже используемые — зеленый, желтый и синий — а все остальные могут присутствовать. При работе с этими проводами надо быть особенно аккуратными и внимательными, ведь именно на них присутствует напряжение.

Цветовая маркировка проводов: какого цвета фаза - возможные варианты

Цветовая маркировка проводов: какого цвета фаза — возможные варианты

Итак, наиболее часто встречающаяся цветовая маркировка проводов фазы — красный, белый и черный. Еще могут быть коричневый, бирюзовый оранжевый, розовый, фиолетовый, серый.

На схемах и клеммах фазные провода подписываются латинской буквой L, в многофазных сетях рядом стоит номер фазы (L1, L2, L3). П кабелях с несколькими фазами они имеют разную окраску. Так проще при разводке.





Как определить правильно ли подключены провода

При попытке установить дополнительную розетку, подключить люстру, бытовую технику, требуется знать, какой именно провод является фазным, какой нулевым, а какой — заземляющим. При неправильном подключении техника выходит из строя, а неосторожное прикосновение к токоведущим проводам может окончиться печально.

Надо убедиться что цвета проводов - земля, фаза, ноль - совпадают с их разводкой

Надо убедиться что цвета проводов — земля, фаза, ноль — совпадают с их разводкой

Проще всего ориентироваться по цветовой маркировке проводов. Но не всегда все просто. Во-первых, в старых домах проводка обычно однотонная — торчат два-три провода белого или черного цвета. В этом случае надо разбираться конкретно, после чего навешивать бирки или оставлять цветные метки. Во-вторых, даже если в кабеле проводники окрашены в разные цвета, и вы визуально можете найти нейтраль и землю, правильность своих предположений надо проверить. Случается, что при монтаже цвета перепутаны. Потому сначала перепроверяем правильность предположений, потом начинаем работы.

Для проверки понадобятся специальные инструменты или измерительные приборы:

  • индикаторная отвертка;
  • мультиметр или тестер.

Найти фазный провод можно при помощи индикаторной отвертки, для определения нуля и нейтрали нужен будет тестер или мультиметр.

Проверка с индикатором

Индикаторные отвертки бывают нескольких видов. Есть модели, на которых светодиод зажигается при прикосновении металлической частью к токоведущим частям. В других моделях для проверки требуется дополнительно нажать кнопку. В любом случае при наличии напряжения зажигается светодиод.

С индикаторной отверткой работать просто

С индикаторной отверткой работать просто

При помощи индикаторной отвертки можно найти фазы. Металлической частью прикасаемся к оголенному проводнику (при необходимости наживаем на кнопку) и смотрим, горит ли светодиод. Горит — это фаза. Не горит — нейтраль или земля.

Работаем аккуратно, одной рукой. Второй к стенам или металлическим предметам (трубам, например) не прикасаемся. Если провода в проверяемом кабеле длинные и гибкие, можно придержать их второй рукой за изоляцию (держитесь подальше от оголенных концов).

Проверка с мультиметром или тестером

На приборе выставляем шкалу, которая немного больше предполагаемого напряжения в сети, подключаем щупы. Если позваниваем бытовую однофазную сеть 220В, ставим переключатель в положение 250 В. Одним щупом прикасаемся к оголенной части фазного провода, вторым — к предполагаемой нейтрали (синего цвета). Если при этом стрелка на приборе отклоняется (запоминаем ее положение)  или на индикаторе загорается цифра, близкая к 220 В. Проделываем ту же операцию со вторым проводником — который по цвету определили как «землю». Если все верно, показания прибора должны быть ниже — меньше чем те, которые были перед этим.

Тестер дает однозначный ответ

Тестер дает однозначный ответ

В случае, если цветовая маркировка проводов отсутствует, придется перебирать все пары, определяя назначение проводников по показаниям. Пользуемся тем же правилом: при прозвонке пары «фаза-земля» показания ниже, чем при прозвонке пары «фаза-ноль».

Какого цвета фаза ноль земля цвет обозначения (L, N, PE)

При монтаже проводки и сборке электрощитов цвет изоляции проводов, выполненной согласно нормативным документам, имеет большое значение. Это ускоряет монтажные работы и облегчает поиск неисправностей. По цветовой маркировке видно, какой проводник является фазным, а какой нейтральным или заземлением.

Несмотря на все преимущества использования этой маркировки, пользоваться этими стандартами можно только в том случае, если она была выполнена самостоятельно или квалифицированным электромонтёром. В остальных ситуациях необходимо проверить, какого цвета фаза в конкретном электрощите. Для этого мультиметром или тестером проверяется напряжение на проводах, отходящих от автоматических выключателей и других устройств защиты.

Маркировка проводов по цвету в разных кабелях на соединениях и клеммниках в переходных коробках может отличаться друг от друга, поэтому на остальных участках сети она проверяется аналогичным образом или путём визуального осмотра.

Цвет обозначения фаза ноль земля

Производители проводов и кабелей изготавливают кабельно-проводниковую продукцию с изоляцией, имеющей различную окраску. Цвет проводов фаза ноль земля выбран не по желанию дизайнеров, а согласно требованиям ПУЭ, ГОСТ и международных стандартов.

Бытовая электропроводка прокладывается трёхжильным проводом, каждый из которых имеет своё назначение. При подключении розеток и светильников это фаза, нейтраль и заземление. Цветовая маркировка облегчает ремонт и монтаж, позволяет избежать ошибок и предотвратить короткое замыкание.

Благодаря разноцветной оболочке нет необходимости прозванивать каждый отрезок кабеля. Достаточно просто посмотреть на цвет изоляции проводников на обоих концах кабеля. Это упрощает прокладку электропроводки и исключает ошибки при подключении розеток и выключателей.

какого цвета фаза_kakogo cveta faza

Есть несколько распространённых ошибок, которые допускают неопытные электромонтёры при монтаже электропроводки:

  • То, какого цвета фаза и ноль в кабелях разных марок, а тем более разных лет производства и изготовленных по различным ГОСТам может не совпадать. Например, в одном из проводов чёрным цветом обозначается нейтраль, а в другом заземление. Поэтому при соединении кабелей разных марок следует обращать внимание не на цвет изоляции отдельной жилы, а на её назначение в кабеле.
  • При несоответствии цветовой маркировки отдельных проводов их следует пометить изоляцией или термоусадочной трубкой соответствующего цвета. При их отсутствии допускается сделать пометки маркером на отрезках ПХВ трубки и надеть её на конец жилы.
  • Отсутствие запаса проводов при монтаже. Эта проблема не относится к цветовой маркировке, но от этого не становится менее актуальной.

Недостаточная длина приводит к плохому контакту в автоматическом выключателе, особенно модульном, а после выгорания клеммы и конца провода его придётся удлинять.

Совет! В переходных коробках после определения длины, необходимой для подключения, нужно оставлять запас по длине не менее 15-20см, в электрощитах 0,5-1м. При неизвестной высоте установки электрощита и прокладке кабеля вверху стены он обрезается на уровне пола.

Маркировка проводов по цвету

В советское время такое понятие, как "цветовая маркировка" отсутствовало. Для прокладки электропроводки использовался двух- или трёхжильный провод одного, чёрного или белого цвета.

Это приводило к затратам времени при монтаже для вызванивания жил, а так же к ошибкам, при которых выключатель разрывал не фазу, а ноль. При таком подключении светильник всё время находился под напряжением и простая замена электролампы была опасной операцией.

цвет проводов ПУЭ

каким цветом можно обозначать фазу и ноль

каким цветом обозначается фаза, ноль, земля

Для предотвращения подобных ситуаций ГОСТом Р 50462-2009 и ПУЭ п.1.1.30 устанавливаются нормы окраски оболочки токопроводящих жил.

Информация! Цвет изоляции в контрольных кабелях - красный, синий и белый (прозрачный) не имеют отношения к цветовой маркировке. Они используются для упрощения процесса прозвонки.

Каким цветом обозначается фаза

Прежде всего, следует обратить внимание на цвет оболочки фазных проводников. В однофазной сети чаще всего этот провод имеет коричневый либо белый цвет, но встречаются и токопроводящие жилы других цветов - черный, серый, розовый, оранжевый, бирюзовый или фиолетовый.

предпочтительный цвет фазы ГОСТ Р-50462-2009

фаза ноль цвета_faza nol cveta

Каким цветом обозначается ноль

Нейтральный проводник в кабеле всегда в оболочке синего или голубого цвета. Это не зависит от количества жил в кабеле и числа фаз в сети. На электросхемах и в щитках нейтраль обозначается буквой "N".

какого цвета ноль в электрике

Каким цветом обозначается заземление

Заземляющий проводник имеет жёлто-зелёную оболочку. Эти цвета расположены вдоль всей жилы. Заземление подключается к металлическому корпусу электроприбора или к заземляющему выводу розетки. На схемах и в панели оно обозначается "РЕ". Отключать этот проводник запрещается. Правила, по которым осуществляется эта маркировка, указаны в примечаниях к п.5.3.2.

провод заземления маркировка по цвету

Если заземляющую шину или провод невозможно перепутать с другими проводниками, то допускается выполнять маркировку только на концах или других местах, в которых возможно подключение.

Информация! Заземлённые элементы здания, используемые в качестве контура заземления, не маркируются.

Проводник PEN

В некоторых случаях функции нулевого и заземляющего проводников выполняет один провод. Как правило такое совмещение можно встретить в системах заземления TN-C или TN-C-S. Согласно ГОСТу Р 50462-2009, специальный цвет для изоляции таких проводов отсутствует, поэтому для PEN-проводника применяется два вида сочетаний цветов:

  • синяя или голубая оболочка, на концы должны надеваться трубки ПХВ жёлто-зелёного цвета;
  • жёлто-зелёный цвет изоляции, концы помечаются голубой трубкой или изолентой.

цвет PEN проводника ГОСТ 50462

Такой проводник и его клеммы обозначаются буквами "PEN".

Цвет проводов в трехфазной сети (380 В)

Согласно ПУЭ п.1.1.30 и ГОСТу, действовавшему до 01.01.20011 фазные провода обозначались желтым (L1,A), зеленым (L2,B) и красным (L2,C) цветом.

цвет проводов в трехфазной сети фазы A B C

Сейчас эти фазы имеют серый, коричневый и черный цвета. При прокладке шинопроводов достаточно окрасить соответствующим цветом места подключений к оборудованию и соединений с кабелями.

Друзья, а теперь я бы хотел приведенную выше информацию аргументировать правилами и ГОСТами, в которых это все указано.

Правила и ГОСТ маркировки проводов по цвету

Согласно ПУЭ п.1.1.30 для упрощения ремонтных и монтажных работ, а так же для предотвращения ошибочного подключения проводов токопроводящие части электросети должны иметь буквенно-цифровую и цветовую маркировку, причём наличие одного вида меток не отменяет необходимость использовать другой.

Там же указывается, что маркировка производится согласно ГОСТ Р 50462-92. В п.3.1.1 этого документа указывается, какие цвета изоляции проводов и окраски шин допускается применять для маркировки. Необходимый цвет отображается на электросхемах буквенным кодом. Соотношение цветов и букв определяется ГОСТом 28763-90

фаза ноль заземления цвет

Конкретное указание, какого цвета фаза, отмечено в ПУЭ п.1.1.29:

  • нулевой проводник обозначается голубым цветом и буквой "N";
  • заземляющий проводник обозначается жёлто-зелёными продольными полосами и буквами "РЕ";
  • провод, совмещающий функции заземления и нейтрали имеет голубой цвет, на концах должны находиться жёлто-зелёные бирки, буквенное обозначение такого проводника "PEN".

ноль и заземление в электрике цвета

Все остальные цвета допускаются для обозначения фазных проводников. В трёхжильных кабелях обычно используется коричневый цвет, в пятижильных белый и другие цвета.

Изменения в ГОСТ

Важно! С 01.01.2011 отменено действие ГОСТа Р 50462-92. Вместо него введён в действие ГОСТ Р 50462-2009, в котором некоторые пункты были изменены.

В частности, в п.5.2.3 указывается, каким цветом обозначается фаза. Рекомендованными цветами для таких проводников являются серый, коричневый и черный. Этим новые правила отличаются от действовавших много лет стандартных цветов - жёлтого, зелёного и красного (привычная в союзе ЖЗК).

цвет фазы ГОСТ Р-50462-2009

пример современной маркировки проводов

Информация! Новая цветовая маркировка используется для того, чтобы избежать путаницы - жёлто-зелёную окраску имеет заземляющий проводник.

Согласно ГОСТ Р 50462-2009 п.5.2.1 жёлтый и зелёный проводники по отдельности использовать запрещено, если есть опасность ошибочной индентификации.

Несмотря на введение в действие нового ГОСТа, нет необходимости переделывать существующую электропроводку. Новые правила являются обязательными только при прокладке новых сетей или замене старой проводки.

какого цвета фаза и ноль в электрике

каким цветом фаза в проводке

При отсутствии возможности использовать проводники с изоляцией необходимого цвета концы проводов необходимо пометить одним из следующих способов:

  • надеть кусочки ПХВ или термоусадочной трубки необходимого цвета;
  • намотать изоляционную ленту;
  • на концы проводов напрессовать наконечники НШВИ.

Что делать если цветовая маркировка не совпадает?

При выполнении ремонтных работ возникает необходимость определить, какого цвета фаза в существующей электропроводке. Для этого необходимо учитывать несколько правил:

  1. 1. Жёлто-зелёный проводник ВСЕГДА является заземляющим РЕ
  2. 2. Синий (голубой) всегда должен быть нейтралью N (нулем).
  3. 3. В однофазной проводке у фазного провода должна быть коричневая оболочка. Вместо коричневого фаза может обозначаться другими приоритетными цветами (серый, белый, красный и т.п.). Она не должна быть синей или жёлто-зелёной.
  4. 4. При отсутствии в кабеле проводов желто-зеленого цвета, но есть просто зелёный к заземлению подключается зелёный проводник.

При подключении двухклавишного выключателя задействуются три жилы кабеля и часто можно встретить картину, когда в распределительной коробке на общую клемму выключателя фаза подается через желто-зелёную жилу. Так делать не рекомендуется! «Общая фаза» в таких случаях должна быть коричневой или другого приоритетного цвета (серый, белый, красный и т.п.).

Если вышло так, что все провода одного цвета или цвет обозначения фаза ноль земля отличается от указанных выше, то для маркировки можно использовать цветную изоленту или термоусадочную трубку.

цвет проводов фаза ноль земля_cvet provodov faza nol zemlja

Важно! Наличие цветовой маркировки и бирок на концах проводов не отменяет необходимость отключения автоматического выключателя и проверки отсутствия напряжения при ремонте

Соблюдение всех правил цветовой маркировки проводов позволит упростить ремонтные работы и поможет избежать ошибок при монтаже электропроводки.

Похожие материалы на сайте:

Понравилась статья - сохрани на стену!

Какой цвет провода что обозначает

Какими бывают цвета проводов фазы, ноля и земли в квартирах или частных домах

Играют ключевую роль для обслуживания и ремонта. Сильно упрощается работа для мастеров и скорость устранения проблемы.

Цвета в электропроводке: важность и практичность

Маркировка — необходимый элемент создания сети электропитания. Благодаря простым обозначениям и цветовому решению удается выделить нужный кабель из пучка.

Такой подход упрощает профилактику, замену оборудования или выявление поломки. Поэтому так важно разбираться в окрашивании электропроводки.

Как окрашиваются провода на электропроводке?

Согласно европейским и нашим стандартам производители окрашивают провода в разный цвет и индивидуально маркируют. Окрашивается изоляционный материал.

Цветная маркировка проводится по всей длине. Такой подход определяет предназначение каждого элемента, что облегчает коммутацию. Обязательно правильно соединять цвета, чтобы предупредить опасные моменты. Провода в электрике делятся на три вида:

Каждый из них имеет разную окраску, чтобы мастер мог быстро определить их назначение.

Всегда ли одинаково обозначение цветов для сети 220 в?

У каждого производителя свои обозначения, но в целом стараются придерживаться общепринятых правил – европейских и отечественных стандартов. Например, фаза обозначается ярким цветом, чтобы даже непрофессионалу было ясно — опасность.

Какие цвета в элетропроводке?

Согласно правилам устройства электроустановок (ПУЭ), электропроводка покрывается изоляционным материалом разного цвета. Так элементы проще распознаются мастером. В работе используется трехжильный кабель, где есть фаза, ноль, земля, которые окрашены по-разному. Ранее было только черное и белое исполнение, но с введением новых правил, стало безопасней и проще.

Цвет провода заземления

Желто-зеленый – элементов «заземления». Иногда владельцу прибора встречается просто желтый или зеленый, с двумя буквами — «РЕ», которые отвечают за маркировку «земли». Если элемент заземления вместе с нулевым, то обозначается «PEN» и чаще имеет зелено-желтый оттенок.

Каким обозначается фаза?

Контакт с фазой самый опасный. При проведении работ стоит остерегаться его. Поскольку некоторые случаи могут быть даже летальными, производители отмечают его ярким цветом, чтобы не спутать с другими вариантами.

Красный и черный – цвета фазы. Встречаются и другие:

Разобраться с пучком элементов питания будет проще, когда будет исключен ноль и земля. Фаза на схеме отмечается буквой L. Если в сети несколько фаз, что часто встречается при 380 В, такие провода обозначаются L1, L2, L3. В других случаях, могут обозначаться: первая фаза — A, вторая — B и т.д.

Нулевой провод в однофазной сети

Представлен синим или голубым оттенками. В электрике больше не встречается другого обозначения этого цвета. Не важно какой используется в работе кабель – трехжильный, пятижильный, цвет один и тот же.

Как проверить правильность маркировки в квартире?

Полагаться только на цвет не рекомендуется. Перед началом работ рекомендуется проверить их принадлежность. Для этого используется специальная отвертка.

Светодиод на ней загорается при прикосновении к фазе. С двухжильным кабелем проблем не возникнет, ведь второй окажется нулем. Для трехжильного используют другой инструмент — мультиметр или тестер.

Переключатель выставляется по шкале больше 220В. На экране должен высветится этот показатель или даже меньше, ведь таковы наши реалии.

Чтобы использовать мультиметр стоит учитывать, что при прозвоне пары «фаза-земля» показатели ниже, чем при прозвоне пары «фаза-ноль»

Обозначение цветов на схемах по электрике

Прежде чем приступить к работам с электропроводкой, важно знать обозначения цветов каждого провода. Во-первых, ради собственной безопасности, во-вторых, такой подход обеспечит максимальный комфорт. Такие знания упрощают процесс монтажа и будущую профилактику сети. Не придется каждый раз использовать специально отвертку, чтобы определить фазу. Опытные электрики смогут «разговаривать» на одном языке, пользуясь стандартами цветобуквенной маркировки.

Полезное видео

Цветовая маркировка проводов

Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так. Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая — B, третья — C.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер — с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

Итак, запомните, что при прозвонке пары «фаза-ноль» показания мультиметра всегда выше, чем при прозвонке пары «фаза-земля».

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Цвета проводов в электрике: стандарты и правила маркировки +способы определения проводника

Чтобы облегчить труд электромонтажников, выпуск изоляции кабельной продукции подчинен определенным нормам цветовой маркировки. При подключении многожильного кабеля по окраске полимерной оболочки можно идентифицировать жилу и понять, с каким контактом ее следует коммутировать.

Разные цвета проводов в электрике, установленные положениями ГОСТ, помогают ускорить процесс монтажа и обеспечить электробезопасность. Согласитесь, понимание цветовой маркировки пригодится каждому домашнему мастеру.

Предлагаем разобраться в обозначениях электропроводки, узнать стандарты ГОСТ и научиться читать буквенные коды проводов на схемах. Кроме того, мы расскажем, как проверить соответствие подключенной жилы ее назначению, используя индикаторную отвертку или мультиметр.

Что говорится в ГОСТ и ПУЭ о цветовой маркировке

Основным документом, на который стоит опираться при производстве или приобретении кабелей, является ГОСТ 31947-2012. До его появления единообразия и порядка в области цветового обозначения электропроводки не было.

До сих пор в старых домах можно встретить провода в одинаковой оболочке, по цвету которой не определить, что подключено – «фаза», «ноль» или «земля».

В выше обозначенном документе ГОСТ указано, что изоляция кабельной продукции должна отличаться по расцветке. Определенный оттенок должен покрывать провод сплошным слоем – с начала и до конца. Нельзя, чтобы один провод в начале бухты был синим, а конце – белым; также запрещена прерывистая окраска.

Также в нормативных документах содержатся рекомендации по применению различных схем для 3-жильных, 4-жильных и 5-жильных кабелей.

Например, при производстве 3-жильных кабелей приветствуются следующие комбинации:

  • коричневый – синий – зеленый/желтый;
  • коричневый – серый – черный.

Если кабель состоит из 4 жил, то рекомендуется также два типовых варианта окраски:

  • коричневый – серый – черный – зеленый/желтый;
  • коричневый – серый – черный – синий.

Схемы для 5-жильного провода выглядят следующим образом:

  • коричневый – серый – черный – зеленый/желтый – синий;
  • коричневый – серый – 2 черных – синий.

Синим цветом обозначается «нулевая» жила.

Не рекомендуют использовать только два цвета – красный и белый.

Окраска должна наноситься прочно и быть хорошо различимой.

Если обратиться ко второму важному для электромонтажников документу – ПУЭ, то в п.1.1.29 и п.1.1.30 также можно найти информацию о цвете проводов фаза-ноль-земля. Точнее, данные там не расписаны, но есть отсылка к ГОСТ P 50462-92, который уже давно заменен более свежей редакцией ГОСТ Р 50462-2009, действующей и сегодня.

Материал соответствует информации, изложенной в ГОСТ 31947, но есть некоторые уточнения. Например, особым образом должны окрашиваться провода, выполняющие двойную функцию: если нулевой рабочий совмещен с нулевым защитным, то по всей длине он окрашивается в голубой цвет, а по краям имеет зелено-желтые полоски.

Таким образом, все цвета, за исключением синего (голубого) и зеленого/желтого, можно применять для окраски изоляции фазного проводника. В эту группу попадают белый и красный цвета, которые почему-то ГОСТом редакции 2012 года не рекомендованы к использованию.

В приложении А к ГОСТ Р 50462 есть таблица, в которой можно найти буквенные обозначения всех цветов. Например, фазный проводник 1-фазной цепи (L) окрашивается в коричневый цвет, код цвета – BN. Буквенные коды применяют для черно-белых копий схем, на которых не используются различные цвета.

Маркировка жил для электромонтажных решений

Не зря в начале статьи прозвучала мысль о том, что цветовое обозначение проводников значительно упрощает процесс монтажа.

Если вы самостоятельно занимаетесь разводкой электрики в квартире или частном доме, подбираете провода согласно нормам, при подключении электроустойств, монтаже автоматической защиты, распределении жил в распаечных коробках не нужно перепроверять, где фаза, нуль, земля – об этом расскажет цвет изоляции.

Несколько примеров электромонтажа, когда важна маркировка:

Существуют кабели с большим количеством жил, окрашивание которых не представляется целесообразным. Пример – СИП, в котором используется иной способ определения проводников. Один из них помечен небольшой канавкой по всей длине. Рельефная жила обычно выполняет функцию нулевого проводника, остальные играют роль линейных.

Чтобы отличать жилы, их маркируют скотчем, термоусадками, буквенными обозначениями, которые наносят разноцветными маркерами. А в процессе электромонтажных работ обязательно производят прозвон – дополнительную идентификацию.

Проверка правильности подключения

К сожалению, не все электромонтажники строго соблюдают нормы и при подключении ошибаются в выборе проводника. Поэтому при подвешивании люстры, монтаже розетки или другого электроустановочного устройства лучше дополнительно проверить, соответствует ли изоляция каждой жилы ее назначению.

Для идентификации монтажники применяют два способа: первый – проверка индикаторной отверткой, второй – использование тестера или мультиметра. Отверткой обычно определяют фазу, а измерительными приборами – нейтраль и нуль.

Как пользоваться индикатором?

Даже такие простые устройства, как индикаторные отвертки, бывают разными. Одни из них оснащены небольшой кнопкой, другие срабатывают автоматически, при соединении металлического стержня и токоведущей жилы или контакта.

Но во все без исключения модели вмонтирован светодиод, зажигающийся под напряжением.

Отвертка – удобный инструмент для определения фазного проводника. Чтобы узнать, рабочая ли жила, металлическим стержнем отвертки необходимо аккуратно прикоснуться к оголенному проводу.

Если светодиод загорелся – жила находится под напряжением. Отсутствие сигнала говорит о том, что это земля или нуль.

Процедура проверки выполняется одной рукой, следовательно, вторая свободна. Лучше ее также задействовать – например, для фиксации проводов. Но категорически запрещается второй рукой касаться оголенных частей проводников или металлических предметов, находящихся поблизости (труб, арматуры).

Правила применения тестера

Тестер или мультиметр всегда есть в комплекте электромонтажника. Ему приходится работать с подключением жил в электроустановках внутри помещений и при сборке электрощитка. Если проводка монтировалась давно, маркировкой проводов по цвету можно пренебречь.

Даже если цвета изоляции вроде бы выдержаны, не факт, что они подключены по всем правилам.

Перед замерами следует изучить инструкцию, которой сопровождаются все измерительные приборы.

Порядок действий примерно следующий:

  • выставляем значение, которое заведомо больше ожидаемого напряжения, например, 260 В;
  • подключаем щупы в нужные гнезда;
  • прикасаемся щупами к двум проводникам – предположительно фазе и нейтрали;
  • повторяем процедуру с другой парой проводников.

Сочетание жил фаза-ноль должно выдавать результат, близкий к 220 В. Он всегда будет выше пары фаза-земля.

В продаже есть как цифровые, современные приборы, так и устаревшие, со стрелками и шкалами значений. Пользоваться цифровыми удобнее. Перед самостоятельным монтажом электроустройств рекомендуем научиться пользоваться или индикаторной отверткой, или мультиметром – полагаться только на цвет жил не стоит.

Умение использовать мультиметр пригодится домашнему мастеру и для проверки напряжения в розетке. Подробная инструкция по использованию тестера приведена в этой статье.

Выводы и полезное видео по теме

Общепринятые стандарты цветовой маркировки:


Когда все провода одного цвета – проверка контрольной лампой:

Цветовая маркировка жил – замечательный способ идентификации провода при его монтаже. Однако в процессе работы с уже установленными кабелями не стоит полагаться только на внешний вид проводников, так как они могут быть подключены ошибочно.

Обязательно следует использовать дополнительные способы определения жил, и если нельзя поменять сами провода, то нужно промаркировать их цветным скотчем или буквенными символами.

Есть, что дополнить, или возникли вопросы по цветовой маркировке? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом определения проводников. Форма для связи находится в нижнем блоке.

{SOURCE}

Отправить ответ

avatar
  Подписаться
Уведомление о
