Какое должно быть расстояние между трубами теплого пола – Водяной теплый пол как лучше укладывать трубу. Какое расстояние между трубами теплого пола считается оптимальным

расчет шага укладки, схема соединения, монтаж своими руками

Комфортный и самый экономичный способ отопления жилья – устройство теплого пола. Этот способ сохраняет значительное количество тепла – до 20-30 % при высоте потолков порядка 2,5 м и до 50% при более высоких потолках (3,5 м и выше). Но водяной теплый пол – достаточно сложная инженерная система, его устройство требует определенных знаний.

Я приветствую моего постоянного читателя и предлагаю его вниманию статью о том, каково оптимальное расстояние между трубами теплого пола и от каких факторов оно зависит.

Достоинств у нагрева дома с помощью теплого пола множество:

• Отапливается все помещение, причем самым физиологически комфортным способом – внизу теплее, на уровне головы прохладнее.
• Нет сильной конвекции, тепло не поднимается к потолку и не расходуется зря, поэтому такое отопление экономичнее.
• На отопительных приборах не собирается пыль и грязь.
• Приборы и коммуникации не занимают место, шторы и мебель не загораживают конструкции теплого пола и не мешают его работе.

Но комфортный обогрев получается только при правильном монтаже и регулировке отопительной системы. Один из основных факторов, определяющих мощность теплого пола, – это расстояние между трубами отопления.

Какие параметры влияют на шаг раскладки трубы

Расстояние между трубами определяет теплоотдачу системы. Теплоотдача пола равна требуемой мощности системы обогрева. При большей мощности расстояние между трубами будет меньше, при меньшей мощности можно укладывать трубу с большим шагом.

Полные расчеты отопления сложны и доступны только специалистам. Но для устройства в частном доме длину трубопроводов в каждом помещении определяют по приблизительным эмпирическим (опытным) данным.

Следует иметь в виду, что данные по системам теплого пола, приведенные ниже, определены для современного хорошо утепленного дома – из газо- или пенобетона, с утеплением пенополистиролом толщиной не менее 200 мм, с утеплением пола (тем же пенополистиролом 200 мм).

Если вы хотите положить в полу трубопроводы в старом неутепленном доме, обратитесь к специалистам и рассчитайте их точную длину или используйте такой обогрев в комплексе с обычным радиаторным.

Почему в комплексе? Потому что в старом неутепленном доме сложно рассчитать требуемую мощность системы, теплого пола может быть недостаточно для обогрева, и в морозы понадобится дополнительный источник тепла. К тому же радиаторная система легче поддается регулированию (если, конечно, работает не от угольного или дровяного котла).

На расстояние между трубами влияют несколько параметры. Ниже приведены и данные для расчета протяженности трубопровода и частоты расположения труб теплого пола. Для расчетов системы обогрева в частном доме этими расчетами можно пользоваться – они проверены многолетней практикой эксплуатации подобных систем.

Повторюсь: данные пригодны для современных хорошо утепленных домов или термомодернизированных старых. Только в этом случае получатся правильные результаты расчета.

Следует иметь в виду, что в случае избыточного нагрева система теплого пола легко регулируется, а в случае очень больших морозов хорошо утепленный дом можно подогреть электроприборами, например тепловентилятором. Поэтому небольшие погрешности в расчетах не имеют большого значения, но все полученные значения округляют в большую сторону.

Коэффициент теплопроводности

Отдача тепла в помещение зависит от коэффициента теплопроводности конструкций вокруг трубопроводов и напольных покрытий. Традиционный вариант – прокладка труб в стяжке. Если толщина стяжки больше 70 мм, при укладке трубопроводов необходимо учитывать этот момент.

Нельзя накрывать стяжку дощатым или паркетным полом, ковролином, коврами. Финишное покрытие для водяного отопления – плитка, камень, керамогранит, линолеум или ламинат.

При устройстве отопления в деревянном перекрытии и применении алюминиевых пластин теплоотдача от трубы почти такая же, как и при использовании стяжки. В качестве напольных покрытий используют обычно ламинат или линолеум. Все виды плиток не используют по технологическим причинам: деревянные перекрытия всегда прогибаются под весом человека. Даже 1 мм достаточно, чтобы плитка отклеивалась.

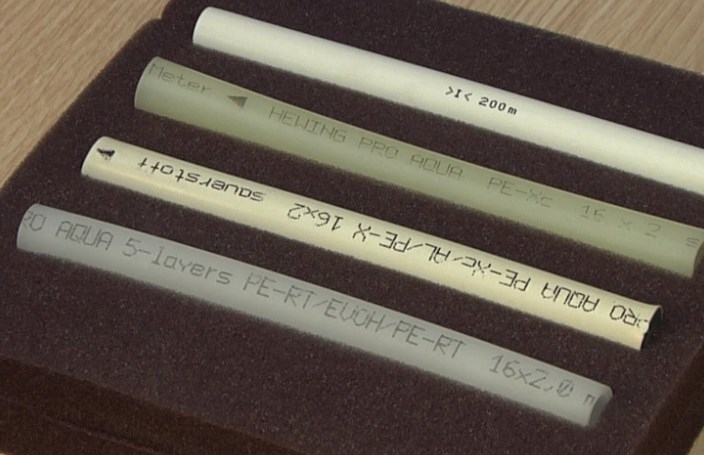

Диаметр и вид труб

Чем больше диаметр трубы, тем больше ее площадь поверхности и больше тепла труба отдаст окружающим конструкциям. Более тонкая труба создает большее гидравлическое сопротивление. Расстояние между тонкими трубами меньше, толстыми – больше. Применяют для нагрева пола трубы с внутренним диаметром 12-20 мм. Самые ходовые – диаметром 16 мм.

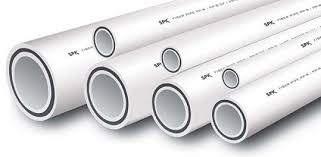

Чаще всего в стяжку укладывают трубы из сшитого полиэтилена, ПНД (полиэтилена низкого давления) или металлопластиковые, армированные алюминиевой фольгой. Все эти материалы немного замедляют теплопередачу.

Полипропилен отдает тепло стяжке медленнее, к тому же он плохо гнется, а сварка с помощью муфт на каждом повороте – слишком трудоемкий процесс, поэтому установка ПП не пользуется спросом.

Практически идеальный вид труб для любых систем отопления – медные, у них почти 100% теплопередача. Но стоимость меди высока, и коммуникации из медных труб не каждому по карману. Поэтому расчет медных систем водяного пола крупных помещений или дома стоит доверить специалистам.

Чем выше у труб коэффициент теплопередачи, тем больше они отдают тепла, тем больше расстояние между линиями трубопровода.

Температура теплоносителя

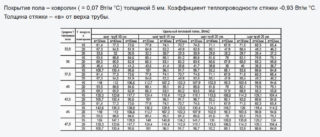

Расстояние между трубами меняется в зависимости от температуры горячей воды в системе. Данные приведены ниже в таблице:

Шаг, см	Диаметр, мм	Средняя температура теплоносителя, °С	Количество трубы на 1 м², м.п.	Количество трубы на 20 м², м.п.
10	20	31,5	10	200
	36	32,5
15	20	33,5	6,7	134
	36	35
20	20	36,5	5	100
	36	37,5
25	20	38,5	4	80
	36	40
30	20	41,5	3,4	68
	36	43,5

При расчетах следует ориентироваться не на максимальную температуру теплоносителя (при прохождении системы он остывает), а на идеальную для человека температуру 37 °С, в противном случае расстояние между трубами и длина трубопровода в системе теплого пола окажутся недостаточными для обеспечения температурного режима.

Тепловые потери и место расположения

На междутрубное расстояние влияют тепловые потери через окна и наружные стены. Кроме того, применяют коэффициент при расположении жилья в холодных северных районах – при большом перепаде температур на улице и в помещении потери тепла через стены и окна увеличиваются.

Для компенсации этих потерь увеличивают протяженность трубопровода (см. ниже пункт про расчет длины трубы). Данные для расчета использованы эмпирические, но они довольно точны.

Оптимальная температура в помещении

В разных помещениях требуется разная температура. Во вспомогательных помещениях пониженная температура, в жилых – немного выше; в детской, спальне пожилого члена семьи требуется лучший обогрев, в ванной должно быть очень тепло. В таблице приведены рекомендованная температура в различных частях дома.

Наименование помещения	Температура воздуха, °С
	оптимальная	допустимая
Жилая комната	20-22	18-24
Кухня	19-21	18-26
Туалет	19-21	18-26
Ванная	24-26	18-26
Коридор	18-20	16-22
Холл, лестничная клетка	16-18	14-20
Кладовая	16-18	12-22

Следует иметь в виду, что у разных людей восприятий комфортной температуры различается – кто-то замечательно себя чувствует при 20 °С, а кто-то только при 23 °С. Кроме того, нужно предусмотреть, что будет здесь в будущем – возможно, это будет детская, а кабинет сменит спальня пожилого члена семьи. Оптимальный вариант – сделать небольшой запас по длине.

В больших домах с просторными комнатами пониженная температура в холлах и на лестницах вполне допустима, а в небольшом доме коридор лучше прогревать до более комфортных 20 °С, иначе возникнут некомфортные сквозняки.

Как определить площадь комнаты

Определить общую площадь помещения – задачка для второклассников. Но трубы укладываются только под поверхностью, свободной от корпусной и другой громоздкой мебели.

При этом общая протяженность трубопровода должна быть равна расчетной (см. ниже), иначе в комнате будет прохладно. Из общей площади вычитают площадь шкафов, кроватей и диванов. На оставшемся месте укладывают трубопровод. Расстояние между витками при этом уменьшается.

Общепринятые шаги укладки

Обычно трубы укладывают так, чтобы расстояние между ними было 100-300 мм. Более точно шаг определяется только после расчета общей длины трубопровода и определения площади отопления (площадь комнаты минус площадь громоздкой мебели). Практически расстояние рассчитывается приблизительно (см. ниже), а затем чертится схема укладки теплого пола и уточняется шаг.

Примерное расстояние в ванных составляет 100-150 мм, в жилых помещениях – 250 мм, 300-350 мм в коридорах, вестибюлях, кухнях, подсобках, кладовках и пр. Междутрубное расстояние может различаться в разных частях одной комнаты – быть меньше у наружных стен и больше в остальной части комнаты. Любой способ расположения теплых трубопроводов может иметь разный шаг в разных частях помещения.

Как производится расчет длины трубы

Традиционно при расчетах принимают, что 5 м трубы достаточно для отопления 1 м² пола (см. табличку выше). Номинальное расстояние при этом будет равно 200 мм. Исходя из этого соотношения можно рассчитать номинальную протяженность всего трубопровода: умножить полную площадь комнаты на 5 и округлить в большую сторону.

Для угловых комнат с одним окном лучше увеличить эту длину на 20% (на 1,2), с двумя окнами – на 30% (на 1,3). Для северных районов Российской Федерации необходимо умножить получившуюся длину еще на 20% (на 1,2).

Например, для угловой комнаты площадью 20 м² с двумя окнами и в холодном регионе России протяженность трубопровода будет:

В данном расчете используется полная площадь комнаты без вычета площади крупных предметов мебели. Так делается потому, что воздух над диванами (и даже шкафами) также необходимо отапливать, часть тепла расходуется на нагрев самой мебели. Если рассчитать по уменьшенной площади, в комнате будет прохладно, а в маленькой заставленной мебелью комнате может быть попросту холодно.

При покупке необходимо прибавить небольшой запас на повороты и неточности (6%, или коэффициент 1,06) и двойное расстояние от коллектора до комнаты.

Определение максимальной длины одного контура

Максимальная длина одного контура ни при каких условиях не должна превышать 100 м – иначе насос просто не продавит теплоноситель в контур. Да и стометровый контур лучше разделить на два – отопление улучшится, а при избыточном нагреве всегда можно отрегулировать нагрев каждого контура при помощи трехходового клапана в коллекторном узле.

Как определяют расстояние

Сначала рассчитывается площадь комнаты, затем вычисляется длина трубы (см. выше). Определяется площадь комнаты с вычетом площади мебели (например, 16 м²). Затем по пропорции рассчитывается фактическая длина трубы на 1 м² пола:

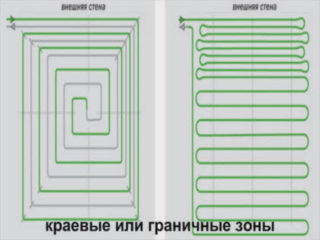

Формы укладки

Существуют различные способы укладки трубопроводов в стяжке.

Змейка

При укладке змейкой, или меандром, трубопроводы размещают параллельно. Помещение при этом прогревается неравномерно. Способ подходит для маленьких помещений. Змейка применяется при комбинированном способе монтажа – коммуникации укладывают вдоль наружной стены и отсекают холодный воздух.

При укладке змейкой необходимо небольшое расстояние или дополнительный обогрев (радиаторы).

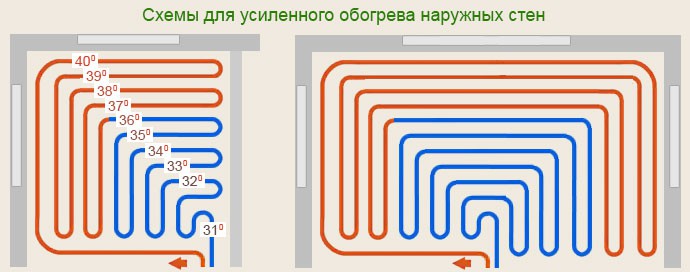

Угловая змейка

Труба укладывается вдоль наружного угла, следующие витки укладываются параллельно так, что трубопровод занимает квадрат. Подходит для прогревания углов. Сдвоенная угловая змейка применяется для помещений, у которых три стены – наружные.

Двойная змейка

Параллельно укладывается начало и конец одного контура отопления. Из всех вариантов змеек обеспечивает самый равномерный прогрев помещения.

Улитка

Иначе этот способ называют улиткой, ракушкой, спиралью. Трубопроводы укладываются по спирали, обеспечивается максимально равномерный нагрев всей площади. Так удобно размещать трубы в больших по площади помещениях.

Какой способ лучше

Соединение двух вариантов укладки позволяет оптимально расположить коммуникации в помещении. В больших комнатах лучше использовать улитку или комбинировать ее со змейкой – у наружной стены проложить несколько труб змейкой, а по остальной площади расположить трубы по спирали.

Змейка у наружной стены будет отсекать холод от стен и окон. Можно отрегулировать этот контур на более высокую температуру теплоносителя.

В маленьких помещениях, например ванной, коридоре, оптимальна змейка. В помещениях среднего размера – двойная змейка. При раскладке труб способом угловой змейки помещение будет прогреваться неравномерно, применение угловой змейки уместно только при прогревании углов при комбинированной укладке.

Нередко комбинированные варианты или смену расстояния применяют сознательно – для компенсации неотапливаемых участков (под мягкой мебелью) или обогрева рабочего места, игрового уголка для детей и т.д. Например, лучше немного сильнее обогреть:

1. Участок возле письменного стола, швейной машинки или фортепиано – там человек сидит неподвижно и может замерзнуть.
2. Часть комнаты, где часто и много играют дети.
3. Теплые участки вокруг кровати, зону отдыха с мягкой мебелью в гостиной.

В любом случае перед монтажом своими руками необходимо начертить схему укладки трубопроводов, рассчитав длину трубопровода и расстояние между витками. Затем вооружиться карандашом и миллиметровкой и начертить схему с учетом расстановки мебели и способа раскладки теплого пола. При этом учесть увеличение частоты укладки у мягкой мебели, кровати и других требующих тепла мест.

Тонкости укладки и подключения трубопроводов можно увидеть на нашем видео.

Может ли быть контур в системе теплого пола разной длины

Может. Но нежелательно в одной комнате укладывать контуры, различающиеся в разы, например 10 и 30 м. При большой разнице в длине теплоноситель будет хуже поступать в длинную трубу – у нее большее гидравлическое сопротивление, комната прогреется неравномерно. Нужно скорректировать укладку так, чтобы было два примерно равных контура. Но разница в 5-7 метров вполне допустима.

Можно ли стыковать трубу для теплого пола

При укладке системы из меди в стяжку трубы, скорее всего, придется состыковывать между собой. Такое соединение надежно и долговечно. Так же надежно и паяное соединение полипропиленовых труб и сварка полиэтилена при помощи терморезисторной муфты. Сложнее обстоит вопрос с применением фитингов для ПНД, РЕ-Х и термостабильного полиэтилена (PE RT).

Пресс-фитинги применять можно, хотя и нежелательно (всякое бывает, любое соединение может протечь). Но при подключении трубопроводов к коллектору без пресс-фитингов не обойтись. Соединить между собой трубы с помощью пуш- и компрессионных фитингов не допускается. То же касается цанговых соединителей для ПНД.

Желательно использовать гибкие трубы одним целым куском – так надежнее. Сушка перекрытия, ремонт нижней комнаты и разбивка стяжки в случае протечки обходятся дороже.

Заключение

Я прощаюсь со своим уважаемым читателем. Надеюсь, что эта статья поможет вам рассчитать параметры и уложить в доме теплый водяной пол – замечательное изобретение инженеров в области отопительных систем. Делитесь всем, что сегодня узнали, с друзьями в соцсетях, и приводите их на сайт – у нас будет еще много полезной информации.

Загрузка…

Расстояние между трубами теплого пола — правила расчета

На чтение 4 мин.

Системы для нагрева половых покрытий устанавливаются в коттеджах, частных домах. Они пришли на смену громоздким радиаторам. Чтобы отопление работало эффективно, нужно учитывать ряд особенностей монтажа, правильно рассчитывать расстояние между трубами теплого пола. Если проект разработан неправильно, тепло будет неравномерно распространяться по помещениям, отопление будет работать в холостом режиме.

Расстояние между трубами теплого пола

Что такое теплый пол?

Водяной теплый пол — замкнутая конструкция, которая подключается к центральной системе отопления или нагревательному котлу. Горячая вода циркулирует по трубкам благодаря работе насоса. Выделяющегося тепла достаточно для прогревания комнат. Можно отказаться от установки громоздких радиаторов, дополнительных отопительных приборов.

Если укладка труб теплого пола выполнена правильно, прогрев будет равномерным. Если работы проведены неверно, в комнатах будут зоны перегрева полового покрытия, холодные точки. Укладку труб теплого пола, работающего от воды, можно выполнить самостоятельно. Для этого нужно научиться рассчитывать шаг между отдельными элементами, выбрать схему монтажа.

Особенности системы

Прежде чем обучаться укладке труб теплого водяного пола нужно уделить внимание особенностям системы:

1. Помещения с системами подпольного отопления прогреваются равномерно. Этого нельзя сказать про комнаты с радиаторами.
2. Система подпольного отопления не подходит для помещений с низкими потолками.

Срок службы обогревающей конструкции зависит от того, из каких элементов она изготовлена. Если для этого используются металлополимерные, полимерные составляющие, он может достигать 50 лет. Электрические нагревательные элементы прослужат 20 лет, а металлические радиаторы рекомендуется менять раз за 25 лет.

Как определить площадь комнаты?

Прежде чем заниматься установкой отопительной конструкции нужно рассчитать ее мощность зависимо от площади помещения, чтобы конструкция могла прогревать комнаты равномерно. Чтобы трубопровод функционировал в оптимальном режиме, нужно установить циркуляционный насос. При выборе мощности нужно обращать внимание на некоторые факторы:

• диаметр трубок;
• количество дополнительных ответвлений, соединительных фитингов, метраж трубопровода;
• требуемое давление;
• количество теплоносителя.

Площадь комнаты (Фото: Instagram / santexnik_altai)

Правила расчета и варианты укладки

Прежде чем изучать, как уложить трубы для теплого пола, соединять отдельные элементы трубопровода, нужно научиться рассчитывать метраж трубок. Для этого необходимо учитывать некоторые правила:

1. Для расчета количества отдельных элементов конструкции нужно учитывать шаг между спиралями. Если между отдельными витками 10 см, для выполнения монтажа понадобится около 10 метров трубок. Если расстояние 30 см — необходимо подготовить 3,4 метра. При этом расход не изменяется зависимо от выбранного способа укладки конструкции.
2. Максимальное количество метров расходного материала на один водяной контур отопления не должно превышать 70. Для обогрева больших помещений нужно монтировать несколько отопительных контуров.
3. Важно учитывать расположение мебели. Если она будет длительное время стоят на одном месте без перемещения, систему под ней можно не монтировать.
4. Минимальное расстояние от крайних элементов трубопровода до стен, межкомнатных перегородок — 20 см.

Для равномерного прогрева помещения площадью 20 м² понадобится около 55 м трубок. После расчета нужно выбрать способ укладки конструкции.

Змейка

Особенности монтажа труб по схеме змейка:

1. Для эффективного отопления, достижения равномерного прогрева без холодных зон лучше сделать два отопительных контура.
2. Облегчить монтаж помогут специальные маты с выемками под трубки.
3. Нужно использовать специальные крепежные элементы, которые не зажимают отдельные элементы трубопровода. При нагревании стенки деталей изменяются в размерах.

Актуально применять способ укладки нагревающегося основания змейкой в тех местах, где невозможно применить технологию улитки.

Улитка

Укладка труб теплого пола улиткой считается более эффективной для прогрева больших помещений. Главное рассчитать шаг между отдельными витками конструкции, чтобы не появлялось холодных зон. Укладка труб теплого пола происходит по закручивающейся спирали. При этом между витками горячей воды должны быть расположены контуры обратки. Благодаря такой конструкции, поверхности основания не перегреваются. Оптимальное расстояние между витками — 10 см.

Комбинированный способ

Если помещение большое раскладку труб водяного теплого пола можно комбинировать. Для этого выполняется два витка улитки, 3–4 ряда змейки. Эффективнее всего расположить полосы змейки по краям комнаты, в центральную часть выложить в форме улитки.

Разный способ укладки труб (Фото: Instagram / santexnik_altai)

Выбор шага

Шаг укладки труб водяного теплого пола зависит от диаметра составных элементов. Например, малое расстояние недопустимо для трубок большого диаметра. Большой промежуток между деталями малого сечения приведет к появлению холодных зон.

Для обогрева комнат в частном доме часто внутрь напольной стяжки или под декоративное покрытие основания устанавливаются нагревательные трубопроводы. Такие системы избавят хозяина дома от установки громоздких радиаторов, будут равномерно прогревать комнаты, обеспечивая высокий уровень комфорта.

Самый эффективный шаг укладки теплого пола! Как не ошибиться

Watch this video on YouTube

Какое расстояние между трубами теплого пола при укладке

Видов обогрева жилья достаточно много. Это водяное, паровое, электрическое отопление, которое может работать с различными нагревателями. Сегодня мы будем говорить про трубы для теплого пола – какие лучше, как выбрать диаметр и рассчитать длину конура, рассмотрим правила укладки. Низкотемпературный контур, по сравнению с традиционными системами отопления с батареями, более равномерно нагревает помещение. В таком доме приятно ходить босиком, удобно, если в доме есть маленькие дети. Кроме этого, нет массивных радиаторов и ничто не портит эстетический вид.

Из какого материала выбрать трубы для теплого пола

Металлопластиковая труба.

Если вы предпочли подогрев плов традиционной системе отопления, то первое что потребуется сделать – это выбрать трубы для теплого пола. Какие лучше из всех? Вариантов в принципе не так уж и много, всего три:

• металлопластик;
• полиэтилен;
• медь.

При этом реально рассматривать какую трубу выбрать для теплого пола нужно среди двух первых вариантов. Трубы из цветного металла не только для низкотемпературных систем отопления, а для традиционных уже не используются. Это связано с тем, что полимеры во всех отношениях лучше:

• не ржавеют – несмотря на то, что медь это цветной металл, она подвержена химической коррозии от контакта с алюминием и при воздействии на нее вихревых токов;
• легкий монтаж;
• низкая стоимость;
• устойчивость к механическим воздействиям.

Мы можем выбирать какие трубы лучше для теплого водяного пола среди полимерных изделий, благодаря тому, что в низкотемпературном контуре теплоноситель не нагревается больше чем 55 градусов. В принципе, максимальная рабочая температура, которую выдерживает пластик, составляет 95 градусов. Возможно повышение до 110 градусов, но только на короткое время. При этом полимер сильно расширяется (тепловое расширение). Именно поэтому так важно, чтобы температура в теплом полу не превышала 55 градусов. В идеале стяжка должна нагреваться до температуры тела. В противном случае вследствие теплового расширения трубы теплого пола разорвут слой стяжки.

По надежности РЕХ трубы лучше металлопластиковых. Они монолитные, поэтому не расслаиваются. Зато у металлопластиковых благодаря алюминиевому армированию меньше тепловое расширение и они сохраняют форму после сгибания. Несмотря на это, специалисты рекомендуют все же остановить свой выбор на сшитом полиэтилене.

Провести утепление потолка Эковатой можно даже вручную, без задувной машины.



Напыляемый жидкий утеплитель Пеноизол прекрасно пропускает пар. Подробные характеристики здесь.

Расчет параметров труб

Изделие из сшитого полиэтилена.

После того как вы определились с материалом нужно делать расчет трубы для теплого пола. Он заключается в подборе диаметра и длины контура. Эти два значения тесно связаны, так как от них зависит общее гидравлическое сопротивление. Рассмотрим на примере:

• контур из металлопластиковых труб с наружным диаметром 16 мм может максимально достигать ста метров, а из труб 20 мм – ста двадцати метров;
• контур из РЕХ труб с наружным диаметром 18 мм максимально может достигать 120 м.

Затем нужно посчитать длину трубы для теплого пола. Для вычисления нам понадобится значение шага и площадь зон укладки. Конечно, важно учитывать тепловую мощность будущего обогрева, но для таких расчётов есть специальные программы со многими вводными. Чтобы разобраться во всех тонкостях потребуется немало времени и сил, поэтому можно опираться на базовые принципы. Шаг укладки – это расстояние между трубами теплого пола, которое варьируется от 150 до 300 мм. Чем ближе трубы друг к другу, тем теплее будет в помещении и, соответственно, материала пойдет больше.

Чтобы посчитать точный расход трубы на теплый пол нужно определить зоны укладки контура. Главные правила:

• отступать от стены 300 мм;
• не класть трубу там, где будет стоять мебель и бытовая техника.

Имея все необходимые значения, можно приступать к расчету длины контура низкотемпературного отопления.

Длина трубы = (полезная площадь / шаг укладки) + 10%

Кроме этого, нужно посчитать расстояние от входа в помещение до коллекторного ящика, где находится коллектор – это такая трубка для распределения потоков теплоносителя по разным контурам.

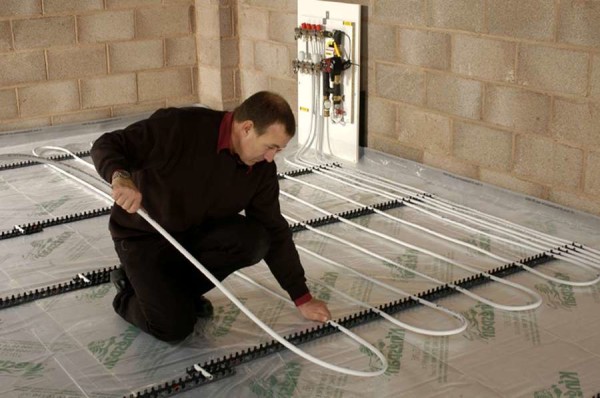

Непосредственно монтаж труб теплого водяного пола

Две основные схемы разводки низкотемпературного водяного контура.

Осталось разобраться, как уложить трубу для теплого пола. Чтобы максимально эффективно использовать тепловую энергию, полученную от низкотемпературной системы отопления, необходимо проводить утепление пола. Для этого сгодится любой плотный теплоизолятор (пенопласт, ЭППС, минвата, керамзит), но в приоритете, конечно же, экструдированный пенополистирол.

Абсолютно бессмысленно использовать отражающую изоляцию. Во-первых, должным образом она работает только при наличии воздушной буферной зоны. Во-вторых, раствор разъедает алюминиевую фольгу и через пару лет от отражающей поверхности уже ничего не останется. При укладке труб для теплого водяного пола желательно делать гидроизоляцию, чтобы соседей не затопить в случае утечки.

Волокнистый утеплитель каменная вата, по отзывам, до сих пор остается самым популярным теплоизоляционным материалом.



О том, чем опасен базальтовый утеплитель и так ли это на самом деле читайте тут.

Есть четыре способа раскладки труб теплого пола:

• змейка;
• двойная змейка;
• угловая змейка;
• улитка.

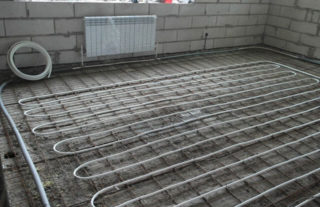

Рассмотрим алгоритм монтажа. Для начала рабочая поверхность выравнивается и укладывается утеплитель. Затем кладется гидроизоляция и проклеивается демпферная лента по периметру помещения. После гидроизоляции кладется армировочная сетка для будущей стяжки – лучше брать листовую, а не в рулонах. На армировочную сетку согласно выбранной схеме крепится труба. Важно хорошо закрепит контур, чтобы он не сместился во время заливания стяжки. Поверх труб заливается бетон. Толщина слоя должна быть не менее 3 см, в идеале 5-7 см. В противном случае пол потрескается.

Будьте крайне осторожны, чтобы не повредить трубы. Определить место утечки в теплом полу сложно. Явные признаки аварии – это скачки давления в системе отопления. Определить точное место можно только тепловизором.

Итоги

Для теплого пола используют металлопластиковые трубы с наружным диаметром 16 и 20 мм, а также РЕХ трубы с наружным диаметром 18 мм. Чтобы рассчитать длину контура нужно знать полезную площадь укладки и расстояние между трубами (от 15 до 30 см). Монтаж сопровождается утеплением пола и укладкой гидроизоляции. Класть трубы там, где будет стоять мебель и бытовая техника не нужно.

Расстояние между трубами теплого пола: материалы, выбор шага укладки

Содержание статьи:

Теплый пол – это дополнительное или основное устройство обогрева. Для обеспечения комфортной температуры в помещении нужно правильно смонтировать систему. При создании плана отопления, включающего теплый пол, нужно учесть разные показатели, к которым относится межтрубное расстояние. Его расчет зависит от многих индивидуальных параметров помещения.

Достоинства системы

Достоинством водяного контура теплого пола является долговечность при правильном монтаже

При обустройстве жилого дома важно уделить внимание отоплению. Комфортным и экономичным способом является создание теплого пола. Он позволяет сохранить до 30% тепла при высоте потолка 2,5 м и около 50% при высоте более 3,5 метров. Водяной теплый пол – сложная конструкция, при создании которой нужно учесть многие факторы.

К достоинствам относят:

• Обогрев всей площади помещения. Для этого используется самый комфортный метод – наибольшее тепло внизу и меньшие температуры на уровне головы.
• Отсутствие сильной конвекции. Тепло не поднимается до уровня потолка, поэтому нет излишних расходов и потерь. Это также приводит к экономии.
• Отсутствие загрязнений системы и ее гигиеничность. На радиаторах быстро накапливается пыль, которая может мешать работе оборудования. Водяной пол меньше накапливает грязи, удалить ее проще.

• Теплый пол занимает минимальное пространство. Обеспечению максимального тепла не будут препятствовать мебель и перегородки.
• Безопасность. Конструкция не наносит вреда окружающей среде и здоровью людей.
• Доступность системы. Все необходимые материалы можно найти в любом строительном магазине на различный бюджет.
• Прочность. При соблюдении условий монтажа и правильной эксплуатации пол прослужит десятки лет.
• Саморегуляция системы. Она включается и выключается при достижении заранее выставленных температур. Это же приводит к значительной экономии и отсутствию пустых трат тепловой энергии.

Создать комфортный обогрев можно только после тщательных расчетов теплого пола и коммуникаций, обеспечивающих движение теплоносителя.

Факторы, учитываемые при расчете

Важнейшим параметром является расстояние между трубами теплого пола, которое также называется шагом укладки. Показатель зависит от коэффициента теплопроводности, диаметра трубы, места прокладки трубопровода, а также возможных тепловых потерь. В случае некорректного расчета есть риск перегрева поверхности или перепада температур. Эти явления дают дополнительную нагрузку на систему и могут привести к ее выходу из строя.

Влияние коэффициента теплопроводности

Нужно заранее ознакомиться со всеми разновидностями труб, которые традиционно применяются для обогрева дома при помощи теплого пола. Лучше всего проводят тепло следующие материалы, расположенные в порядке убывания:

• медь;
• сталь;
• металлический пластик;
• сшитый полиэтилен;
• полипропилен.

Чем выше показатель теплопроводности, тем больше шаг между трубами. Лучшим вариантом являются гофрированные трубы из меди и стали, но их используют редко для водяного теплого пола из-за высокой стоимости. Полипропиленовые трубы хуже всего проводят тепло. Они также используются редко из-за своей плохой эластичности.

Влияние диаметра трубы

Расход материала в зависимости от шага укладки и диаметра труб

Сечение трубопровода также влияет на расстояние. Чем меньше диаметр основного элемента системы, тем меньшая дистанция должна быть между петлями в контуре теплого пола. Шаг укладки трубы 16 мм будет составлять 10-15 см. Если диаметр 20 мм, шаг составляет 15-20 см.

Рекомендуется использовать элементы с диаметром 16-25 мм, чтобы не ухудшилась эффективность обогревательной системы.

Тепловые потери и местоположение

При дополнительном утеплении пола и стен шаг укладки может быть шире

Отопительный контур представляет собой сложную систему, поэтому шаг между петлями может быть непостоянным. Если теплый пол используется в помещениях с жесткими требованиями относительно температуры воздуха (ванная, промышленные объекты), шаг может быть постоянным. Соблюдаются следующие значения:

• Большие промышленные помещения, бассейны, аквапарки – 20 см между петлями при диаметре труб в 20 мм.
• Санузел – шаг укладки 15 см.

В остальных случаях значения примерные и неодинаковые по длине всего трубопровода. Необходимо соблюсти минимальное расстояние между витками вдоль стен, так как здесь наблюдаются наибольшие тепловые потери. При отдалении от стен шаг возрастает. Если тепловые потери горячих труб составляют менее 50 Вт/кв.м., шаг будет равняться 30 см. При превышении теплопотерь 80 Вт/кв.м. нужно соблюдать минимальный шаг.

Традиционно трубы укладываются таким образом, чтобы между ними была дистанция в 100-300 мм. Более точные значения получают после общего расчета.

Примерное расстояние в ванной комнате составляет 10-15 см. В жилой комнате интервал увеличивается до 25 см. Для коридоров, кухонь, подсобках, кладовок оптимальное значение составляет 40-35 см. Значения могут варьироваться в разных частях помещения.

Формы укладки

Способы укладки водяного контура теплого пола

Способ укладки трубопровода также влияет на эффективность обогрева теплого пола и расстояние между трубами. К наиболее популярным относятся змейка и улитка. Как раскатать теплый водяной пол, зависит от индивидуальных особенностей и назначения помещения.

Змейка

При таком способе размещения трубопроводы укладываются параллельно друг другу. Обогрев комнаты осуществляется неравномерно, поэтому метод применяется в небольших помещениях. Также требуется дополнительный обогрев от радиаторов и небольшая дистанция между трубами.

В случае использования угловой змейки труба укладывается вдоль наружного угла, а следующие витки прокладывают параллельно.

При двойной змейке начало и конец одного контура укладывается параллельно. Такой метод обеспечивает самый равномерный прогрев комнаты.

Улитка

Этот способ также называют ракушкой или спиралью. Трубы укладываются по спирали, благодаря чему обеспечивается равномерный обогрев всего помещения. Подходит для использования в больших комнатах.

Какой метод лучше

Возле внешних стен шаг укладки может быть уже, чтобы уменьшить теплопотери

Добиться лучшего эффекта можно путем комбинации двух способов коммуникации под напольным покрытием. В больших комнатах (гостиные, залы) используют улитку, а в маленьких комбинацию из разных видов змейки. В ванной, коридоре подходит обычная змейка. В комнатах среднего размера – двойная. Угловой способ используется только при комбинированной укладке.

Если используется комбинированный вариант, лучше дополнительно подогреть следующие зоны и уложить их улиткой:

• участок у рабочего стола, фортепиано или другого предмета, где человек сидит неподвижно в течение длительного времени;
• игровая часть детской комнаты;
• места рядом с кроватью, зоной отдыха с мягкой мебелью.

Предварительно расчерчивают схему размещения трубопроводов со всеми расстояниями и выделяют отдельно участки, где нужен более/менее интенсивный прогрев. Только после этого можно укладывать трубы под теплый пол.

Рекомендации по монтажу

Удобно укладывать трубы на сетчатый или ячеистый утеплитель

Сделать качественный монтаж можно своими руками. Для этого нужно придерживаться основных правил:

• Не менять во время укладки утвержденную схему расположения трубопровода. Разработанный план просчитан, поэтому малейшие изменения приведут к нарушению работоспособности системы.
• Теплоноситель не должен подвергаться механическим растяжениям, нагреву, деформации.
• Трубы следует отрезать перед их присоединением к насосу.
• Не наступать на теплоноситель во время монтажных работ.
• Чтобы трубы было удобнее укладывать, можно применить разлинованную подложку из фольги.

Соблюдая перечисленные рекомендации, можно сделать качественную укладку труб для теплого пола.

Особенности фиксации труб

Выполнить закрепление труб под теплым полом можно одним из перечисленных способов:

• планки из пластмассы;
• коврики, которые имеют укладочные пазы;
• металлические ленты;
• отдельные кронштейны.

Наиболее удобным методом монтажа является крепление контура на фиксаторы. При использовании точечных кронштейнов соблюдают расстояние в 20-25 см. Они используются для равномерного обогрева стяжки вне зависимости от выбранной методики укладки.

Укладка труб теплого пола: варианты

Содержание:

1. Преимущества использования пола с обогревом
2. Как выбрать трубы для водяного пола
3. Расчет количества труб
4. Порядок монтажа теплопроводящих контуров

Отопление при помощи системы водяного теплого пола является одним из вариантов теплоснабжения частных домовладений. В квартирах, расположенных в многоэтажных зданиях, прокладка труб отопления в полу связана с многочисленными проблемами, поэтому такой вид обогрева помещений в них используется крайне редко.

Преимущества использования пола с обогревом

Обеспечение необходимого температурного режима в жилых и подсобных помещениях при помощи конструкции теплого пола обладает целым рядом преимуществ по сравнению с традиционными радиаторами отопления. Теплоноситель, которым является вода, подогретый примерно до 30-40 градусов, двигаясь по расположенному на полу трубопроводу, равномерно снабжает теплом комнаты, а при необходимости и подсобки. Когда для теплоснабжения задействуют радиаторы, потоки горячего воздуха от них поднимаются вверх к потолку вдоль стен и там остывают, в результате чего энергоресурсы используются неэффективно.

Чаще всего укладка труб теплого пола делается под напольное покрытие, выполненное из керамической плитки, обладающей великолепной теплопроводностью. Особенно это касается таких помещений как санузел, ванная, кухня, столовая, прихожая, коридор и крытая лоджия.

Что касается ламината и ковролина, то эти материалы имеют незначительную теплопроводность. Их использование снижает эффективность отопления при помощи водяного подогрева жидкого теплоносителя. Специалисты рекомендуют применять для ламината и ковролина пленочные инфракрасные теплые полы. Безвредное для человека излучение не нагревает данные напольные покрытия, а проникая через них, обогревает стены, потолок и предметы, находящиеся в помещении.

Устанавливать электрический кабель для обогрева, особенно в комнатах, где часто находятся дети, крайне нежелательно, поскольку электромагнитное излучение, возникающее при работе такой системы теплоснабжения, оказывает негативное воздействие на их здоровье (прочитайте также: «Расчет теплого пола электрического: основные параметры»).

Как выбрать трубы для водяного пола


Выбрать, какой трубой делать теплый пол, несложно, поскольку можно использовать:

• медные трубки;
• металлопластиковые изделия;
• полипропиленовые трубы;
• продукцию из сшитого полиэтилена.

Оптимальным считается выбор трубы для теплого пола из меди, так как этот металл имеет высочайшую степень проводимости тепла. Изделия из него отличаются долговечностью, но у них высокая стоимость, малодоступная для многих потребителей.

Кроме этого монтаж трубопровода требует использования профессионального оборудования, что приводит к значительным финансовым расходам.

Укладка труб теплого пола из металлопластика обойдется значительно дешевле, чем из меди. У них первый внутренний слой представляет собой полиэтиленовую трубку, затем следует клеящий состав, благодаря которому крепится алюминиевая труба, необходимая для обеспечения жесткости и теплопроводности системы. Последним из слоев является трубка из полиэтилена, защищающая трубопровод от возможных механических повреждений.  Читайте также: «Какие лучше трубы для теплого пола выбрать – различия и особенности».

Когда выполняется раскладка труб теплого пола, сделанных из полипропилена, тогда установка конструкции обойдется еще дешевле. Но поскольку эти изделия обладают плохой эластичностью, их применяют крайне редко.  Читайте также: «Правильная раскладка теплого пола – водяного и электрического».

Неплохим выбором являются трубы для теплого пола, произведенные из сшитого полиэтилена, так как им присуща прочность, долговечность, они неплохо проводят тепло и доступны по цене для многих владельцев недвижимости.

Диаметр трубы для теплого пола находится в пределах 16 — 20 миллиметров.

Расчет количества труб

После того, как сделан выбор, нужно рассчитать расход трубы на теплый пол. Для этого потребуется миллиметровая бумага. На листе с помощью линейки и карандаша следует начертить план помещения, придерживаясь масштаба.

Как видно на фото, существует два способа укладки труб контуров обогрева:

• спираль;
• змейка.

Схема монтажа, называемая спиралью, обеспечивает равномерный прогрев напольного покрытия, поскольку соединение труб теплого пола выполняется таким образом, что горячие трубки и уже остывающие чередуются.

Второй способ используется гораздо реже, так как у него имеется существенный недостаток – пол прогревается неравномерно. Теплоноситель теряет температуру постепенно в направлении от дальней точки к месту врезки. Подобную схему монтажа системы обогрева применяют, когда, например, около ванной требуется сделать пол более теплым, чем у входной двери.

Выбранный вариант укладки водяного теплого пола наносят на подготовленный миллиметровый лист. По мнению специалистов, расстояние между трубами теплого пола не может превышать 35 сантиметров. Как показала практика, трубка, имеющая 16-миллиметровый внутренний диаметр, в состоянии прогреть 15-сантиметровую полосу с обеих сторон. По этой причине шаг укладки труб теплого пола меньше 15 сантиметров считается неприемлемым. При этом трубопровод для водяного пола нельзя монтировать ближе, чем 20 сантиметров от стен помещения.

На схеме следует отметить место нахождения смесительного коллектора. Чтобы сделать расчет трубы на теплый пол, необходимо измерить ее длину линейкой на чертеже, умножив на масштаб, ведь трубка нагревательного контура начинается и заканчивается в специально оборудованном коллекторном шкафу. К вычисленному результату прибавляют 10%, которые требуются на подрезку и закругления. Читайте также: «Как рассчитать метраж трубы для теплого пола».

Укладка теплого пола, подробное видео:

Порядок монтажа теплопроводящих контуров



1. Укладка трубопровода для обогрева пола начинается с удаления старого напольного покрытия. Если на стяжке имеются трещины, их устраняют при помощи цементно-песчаного раствора. Далее с использованием саморезов закрепляют демпферную ленту из вспененного полиэтилена 8-миллиметровой толщины, чтобы компенсировать температурные расширения стяжки в процессе нагревания системы (детальнее: «Укладка теплого пола в стяжку: основные правила»).
2. Затем на старую поверхность помещают полипропиленовую подложку, имеющую с одной стороны слой фольги, который должен располагаться сверху. Для скрепления полотен между собой используют скотч. На подложку укладывают специальную арматурную сетку в виде ячеек со стороной 10 сантиметров, ее скрепляют вязальной проволокой.
3. Трубопровод помещают на сетку. Чтобы обеспечить крепление для труб теплого пола к ней, пользуются пластиковыми хомутами (прочитайте: «Какое крепление труб теплого пола лучше – способы крепления, преимущества и недостатки методов»). Их применяют с интервалом 30-50 сантиметров. При этом шаг укладки труб должен составлять 15-30 сантиметров. Вместо арматурной сетки можно использовать маты из пенополистирола с бобышками для крепления трубопровода.
4. В месте, где трубки выходят из стяжки, надевают металлические кожухи, предназначенные для защиты их от истирания.
5. После подключения уложенных труб к коллектору и источнику теплоносителя выполняют проверку отопительной системы. Когда опрессовка завершена, монтируют маяки и поверх труб делают песчано-цементную стяжку толщиной не менее 30 и не более 70 миллиметров.

как выбрать, шаг укладки, схема и расстояние, расчет и виды

Одной  из ключевых составляющих теплого водяного пола представляются трубы, от верного выбора и правильной раскладки которых во многом зависит эффективность и практичность организуемого встроенного отопления.

Как выбрать трубы для водяного теплого пола? Как рассчитать метраж трубы? Об этом мы и поговорим в статье.

Трубы для теплого водяного пола

Загоревшись идеей основного или дополнительного отопления помещения или жилища в целом, стоит максимально ответственно выбирать трубы под теплый водяной пол. Мысль о том, что вполне можно обойтись остатками и обрезками, материалом подешевле, должна немедленно отметаться.

От качества, параметров и верного расчета комплектующих в конечном итоге зависит уровень комфорта в жилище, экономичность работы системы, ее долговечность и надежность.

Далеко не каждый вариант способен удовлетворять ряду требований, обусловленных самой спецификой монтажа, а также эксплуатации выбранной отопительной системы:

• ВГП трубы категорически не подходят для теплого водяного пола , поскольку в закрытых контурах по строительным нормам и правилам не разрешается применять прямо- или спиральношовный сварной пайпинг, такие варианты имеют большой вес, что существенно увеличивает нагрузку на перекрытия, а также подвержены коррозии, засорению солями с сужением просвета;
• укладка труб для теплого водяного пола должна осуществляться с минимумом сращиваний, которые являются «слабыми» местами, способными рано или поздно дать течь, для ликвидации которой придется поднимать декоративное покрытие, удалять залитую стяжку;
• материал, диаметр, длина, схема укладки труб для водяного теплого пола должны обеспечивать невысокое гидравлическое сопротивление, способное значительно понизить экономичность и эффективность системы отопления;
• комплектующие должны быть механически прочными, не подверженными термической деформации, отличаться идеально гладкой внутренней поверхностью.

Долговечность системы отапливаемого пола, укладываемого, как правило, под стяжку, должна соизмеряться со сроком эксплуатации самого здания, по крайней мере, до проведения его капремонта. Несмотря на то, что сегодня доступны способы монтажа контуров без заливки, стяжка предпочтительней, так как обеспечивает более надежную защиту трубам от повреждений, а также более мягкий, равномерный прогрев, распределение и отдачу тепла.

Рекомендации для расчетов

С целью уменьшения гидравлического сопротивления системы, повышения эффективности ее работы, специалисты рекомендуют придерживаться соотношений между диаметром трубы для теплого водяного пола и длиной контура:

• 16 мм — максимальная длина трубы для теплого водяного пола (на 1 контур) в пределах 60-70 м;
• 20 мм – до 80-90 м;
• 25 мм – до100-120 м.

Чем больше расстояние между трубами водяного теплого пола, или шаг в каждом контуре, тем больший диаметр труб выбран.

В расчете сколько трубы теплый пол водяной потребует, необходимо определиться с количеством контуров. Существует правило, согласно которому площадь, обогреваемая контуром, не должна превышать 20 квадратных метров. Если площадь комнаты больше, следует организовать несколько контуров.

Выбор по типу

Какие трубы использовать для теплого водяного пола?

На строительном рынке потребителю доступны следующие виды труб для теплого водяного пола, характеризующиеся своими достоинствами и недостатками:

• Медный пайпинг – наиболее дорог, укладка требует специальных знаний и оборудования, однако только данный тип характеризуются отличным коэффициентом теплоотдачи, прочностью, долговечностью, коррозионной инертностью, пластичностью (при определенных условиях может быть изогнут без сращений).Однако ответ специалистов, какие трубы лучше для теплого водяного пола, остается однозначным.
• Гофрированная нержавейка – такие трубки для теплого водяного пола не подвержены коррозии, могут быть дополнительно защищены полимерным покрытием, гибки, стабильны в размерах и свойствах, механически прочны, единственный    вид, отличающийся совершенной системой соединительных фитингов (риск протечки исключен).Из минусов можно отметить довольно высокую стоимость и пока еще малую распространенность.
• Сшитый полиэтилен – одни из лучших труб для теплого водяного пола в виду их гибкости и прочности.Также обеспечивается возможность повышения температуры теплоносителя. Соединение осуществляется методом обжима с помощью специального инструмента и особых фитингов.Для бытового использования, в частности, для укладки контуров для обогрева небольших помещений это хороший вариант. Из минусов – цена, а также то, что раскладка труб водяного теплого пола потребует определенной сноровки в их закреплении.
• Металлопластик, или полипропилен для горячей воды – наиболее бюджетный и распространенный вариант, тем не менее, при реализации которого не обходится без пайки и стыков.Теплопроводность на среднем уровне, а потому высокой теплоотдачи ждать не приходится, что снижает потенциальный КПД теплого пола. Прочность и долговечность высокие.

Сегодня рейтинг трубы для водяного теплого пола возглавляют варианты из сшитого полиэтилена. Более того, некоторые разновидности разработаны специально для применения в системах отапливаемого водяного пола.

Расчет перед укладкой

Как рассчитать трубу на теплый водяной пол? После того как принято решение, какую трубу выбрать для теплого водяного пола, нужно определить общий расход, учитывая все потери.

Необходимо определиться со схемой укладки. Существует 2 основных варианта – змейка и улитка (спираль). Далее на миллиметровой бумаге с учетом размеров помещения в масштабе составляется схема раскладки контуров. Расчеты, скорее всего, придется делать несколько раз. А потому в расчете труб теплого пола водяного калькулятор онлайн сможет оказать неоценимую помощь.

Схема должна включать расположение мебели. Под крупной тяжелой мебелью обустройство встроенного отопления нецелесообразно.

Расстояние от стены до первой нитки – от 20 см и более. Определить какое расстояние между трубами водяного теплого пола (шаг) можно исходя из размера диаметра, а также требуемой теплоотдачи с учетом общих теплопотерь помещения и назначения системы (дополнительная, основная).

Для того чтобы избежать неравномерного прогрева и холодных зон, шаг трубы для теплого водяного пола не должен превышать 35 см. 16-миллиметрового диаметра хватает для нормального прогрева до 15 см поверхности в обе стороны.

Заключение

Определить, какие трубы нужны для теплого водяного пола, можно самостоятельно. Однако правильно рассчитать метраж, а также выбрать оптимальную схему и шаг укладки труб водяного теплого пола поможет опыт специалиста.

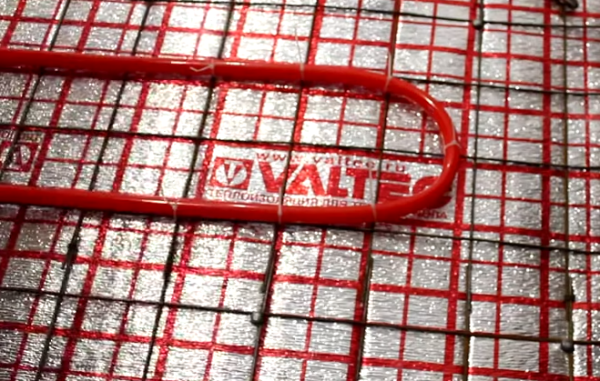

Оптимальный шаг укладки теплого пола: Виды труб и расчет

Водяной теплый пол уже достаточно долгое время занимает лидирующие места на потребительском рынке. Он достаточно надежен и экономичен при эксплуатации, имеет качественный обогрев здания и удобен при использовании. Но все эти качества напрямую зависят от правильного расчета рабочего материала, на который влияет шаг укладки труб водяного теплого пола.

Виды трубопроводов для водяной системы

В настоящее время потребительский рынок предлагает несколько вариантов материалов и комплектующих для водяной системы отопления. При выборе трубопровода для теплого пола, нужно отталкиваться от их стоимости, характеристик и срока эксплуатации.

Рассмотрим самые распространенные виды трубопроводов и их характеристики.

Полипропиленовые

В магазине стройматериалов можно встретить два варианта труб из полипропилена, такие как металлополимерные и полимерные. Характеризуются они хорошей устойчивостью к коррозии, стойкостью к абразивному действию теплоносителя и прочному верхнему слою, который не деформируется при контакте с цементным раствором. Производители металлопластиковых трубопроводов гарантируют, что они прослужат около 40 – 45 лет, полимерные изделия более – 50 лет.

Полиэтиленовые

Отличительной особенностью этих труб заключается в том, что для провидения монтажа не понадобятся комплектующие соединения. Стыковка изделий осуществляется с применением паяльника. Для эластичности трубопровода, достаточно будет прогреть его феном. Полиэтиленовые изделия надежны и прочны, но для водяного пола они должны обязательно иметь армирующий слой. В среднем срок эксплуатации трубопровода составляет – 50 лет.

Нержавеющие

Гофрированные трубы из этого материала считаются самыми долговечными, срок их эксплуатации до сих пор не установлен. Они не поддаются коррозии, не деформируются от высокой температуры и не перемерзают при заморозках. Гибкость материала, позволяет трубопровод укладывать шагом разной величины, что упрощает монтажные работы. Единственным недостатком нержавеющих труб считается то, что их уплотнительные резинки имеют эксплуатационный срок всего 30 лет.

Медные

По отзывам потребителей, трубы из этого материала имеют самую высокую теплоотдачу. С ними можно использовать такие теплоносители как тосол или антифриз. Они удобны в эксплуатации. За счет своего оптимального размера, при монтаже не снижается прочность бетонной стяжки. Срок их эксплуатации около 60 лет.

Помимо приведенных характеристик, при выборе труб для укладки теплого пола, необходимо обратить на их технические параметры. Они должны соответствовать следующим требованиям:

1. Линейное расширение не более — 0, 055 мм/мК;
2. Теплопроводность не менее – 0,43 Вт/мК;
3. Диаметр – от 1,6 см до 2 см.

Также стоит обратить внимание на их предназначение. Многие новички допускают большую ошибку, выбирая для теплых полов, обычные водопровода для горячей воды. Поэтому, перед покупкой очень важно ознакомиться с прилагаемой инструкцией, где можно будет убедиться, что изделие подходят для системы отопления.

Способы укладки труб под напольным покрытием

Укладку теплоносителей водяного пола, можно выполнить несколькими способами. Самыми распространенными укладками считаются «улитка» и «змейка».  Каждый вид имеет свои преимущества и недостатки, поэтому стоит рассмотреть их более подробно.

Улитка

Такой метод укладки еще называют – ракушка. Выполняется контур по полу в форме спирали так, чтобы между теплоносителями проходила обратка, по которой будет протекать остывшая жидкость. Такой способ монтажа достаточно прост, для того чтобы его выполнить без услуг специалиста. Однако, при большом шаге укладки водяного теплого пола, появятся холодные зоны на основании помещения. Поэтому шаг между трубопроводами не должен превышать 10 см.

Змейка

Такой монтаж теплоносителей может выполняться обычной или двойной укладкой по всей площади помещения в виде колец. Самостоятельно выполнить такую укладку достаточно сложно, поэтому были разработаны специальные маты для крепления труб со специально фиксирующими элементами. Поэтому при выборе этого метода, стоит быть готовым к дополнительным затратам. Но если учесть то, что шаг укладки труб теплого пола выполняется на большем расстоянии, можно будет значительно сэкономить на затратах трубопроводов.

И так, определившись с выбором и укладки труб водяного теплого пола, можно непосредственно приступить к подготовке расчета длины рабочего материала, для определенной комнаты помещения.

Данные для расчета длины трубопровода

Для того, чтобы рассчитать длину трубопроводов для определенного пространства помещения понадобятся следующие данные: диаметр теплоносителя, шаг укладки трубы теплого пола, обогреваемая поверхность.

Длина трубы для контура

Длина теплоносителя напрямую зависит от внешнего диаметра трубы. Поэтому, если на начальном этапе упустить этот момент расчета, появятся затруднения с циркуляцией воды, что в свою очередь приведет к некачественному обогреву пола. Рассмотреть допускаемые нормы сечения трубы теплого пола и его длинны можно по следующей схеме.

Внешний диаметр трубы	Максимальная величина трубы
1,6 – 1,7 см.	100 – 102 м.
1,8 – 1,9 см.	120 – 122м.
2 см.	120 – 125 м.

Но так, как контур должен быть выполнен из цельного материала, на количество контуров для обогревающей площади, будет влиять шаг укладки водяного теплого пола.

Шаг укладки теплого пола

От шага укладки будет зависеть не только длина трубопровода, но и мощность теплоотдачи. Поэтому при правильно произведенном монтаже теплоносителей можно будет сэкономить на потребляемой энергии теплых полов.

Рекомендуемый шаг укладки труб теплого пола считается 20 см. Этот показатель обуславливается тем, что при его применении происходит равномерный обогрев пола, а также упрощаются монтажные работы. Помимо этого показателя также допускаются следующие нормы: 10 см. 15 см. 25 см. и 30 см.

Приведем наглядный пример, расход трубопровода при оптимальном шаге теплого пола.



Шаг, см.	Расход рабочего материала на 1 кв.м., м.
10 — 12	10 – 10,5
15 — 18	6,7 – 7,2
20 — 22	5 – 6,1
25 — 27	4 – 4,8
30 — 35	3,4 – 3,9

При более плотной укладке повороты изделия будут петлеобразные, что затруднит циркуляцию теплоносителя. А при большем шаге монтажа прогрев помещения будет не равномерным.

Онлайн калькулятор для расчета

Так как контур теплого пола должен максимально захватывать общую площадь помещения, необходимо составить схему его расположения. Для этого понадобится миллиметровый лист бумаги и карандаш. Схема составляется в следующем порядке:

1. На бумаге рисуется общая площадь помещения.
2. Измеряются размеры габаритной мебели и напольной электротехники.
3. В соответствующем расположении все измерения переносятся на бумагу.
4. Категорически запрещено, чтобы теплоноситель проходил с близким расположением к стенам, поэтому вдоль всей нарисованной площади делается отступ в 20 см.

Заштриховав все нанесенные измерения и отступы, можно визуально посчитать площадь помещения, где будут располагаться теплоносители.

Итак, зная все необходимые данные, можно приступить к непосредственному расчету рабочего материала системы отопления.

Высчитывается длина по следующей формуле:

Д = Р/Т ˟ k, где:

Д – длина трубы;

Р – обогреваемая площадь помещения;

Т – шаг трубы для теплого водяного пола;

k – показатель запаса, находящийся в промежутке 1,1-1,4.

Рассмотрев всю последовательность расчета трубопровода для водяной системы, можно сделать вывод, что выполнить его не так уж и сложно. При его выполнении самое главное придерживаться рекомендуемых норм шага укладки контуров и площадь обогреваемой поверхности. Если же упустить эти показатели из вида, можно будет не только переплатить при покупке рабочего материала, но и не получить желаемого обогрева жилого помещения. АдминАвтор статьи Понравилась статья? Поделитесь с друзьями:
