Какие бывают скважины на воду: Виды скважины на воду — все особенности на vodatyt.ru – Какие виды скважин на воду? Особенности и преимущества по глубине для дачи и в частном доме- Обзор +Видео

Параметры скважины. Главные характеристики скважины на воду

На чтение 4 мин. Опубликовано Июль 8, 2019

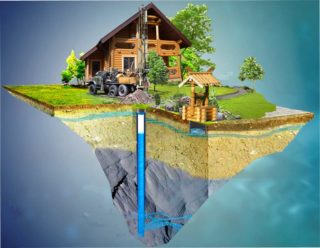

Источником автономного водоснабжения в частном или загородном доме чаще всего является скважина. Она должна отвечать многим параметрам, от которых зависит выбор последующего оборудования, срок службы и производительность. Параметры скважины – это ее глубина, внутренний диаметр обсадных труб, дебит воды источника, статический и динамический уровень жидкости, производительность.

Глубина скважины

Скважины подразделяются на типы, каждый из которых разной глубины:

Глубина один из основных параметров скважины на воду, но на нее влияют геологические условия почвы. Абиссинская скважина и источник на песок бурятся не везде, – артезианские бассейны есть на территории всей страны, но водоупорные слои находятся на разных глубинах, что может повлиять на цену бурения.

Внутренний диаметр обсадных труб

В параметры скважины так же включают диаметр обсадных труб, которые нужны для блокировки верхних и грунтовых вод. Для артезианских колодцев используются обсадки. Оптимальным вариантом для источника является диаметр трубы 133 мм, длина доходит до первого водоносного слоя. Последующие трубы идут вглубь, каждая из них в диаметре меньше предыдущей. Вторая будет диаметром 125 мм, непосредственно в нее устанавливают насос.

Выбирая трубы для обсадки, надо узнать параметры для скважины: структура грунта, диаметр и глубина, оборудование, глубину водоносного слоя и грунтовых вод.

Дебит воды в скважине

Дебит воды относится к основным параметрам скважины, так как от него зависит выбор насосного оборудования. Дебит определяется количеством жидкости, которое выдает источник за единицу времени. Для того чтобы узнать этот показатель, определяется статистический и динамический уровень воды.

Статистический уровень – это отметка нахождения жидкости в неэксплуатируемом состоянии. Он измеряется от зеркала воды до поверхности земли при выключенном насосе. Измерение можно проводить спустя 2 часа после бурения.

Динамический уровень жидкости – это отметка ее уровня при непрерывной работе насоса. Динамический уровень ниже статистического на метр, в артезианских колодцах точка остается на одной отметке. Разница между ними и является дебитом воды. Если вода со статического уровня опускается быстро, это означает, что дебит низкий и, возможно, дно заилено, если медленно или не опускается вообще, то дебит высокий.

Производительность

Производительность является одним из более важных для пользователя параметров скважины, ведь он отвечает за обеспечение необходимым количеством жидкости. На него влияют вышеперечисленные характеристики. Наиболее глубокие из источников, артезианские – наиболее мощные (5 литров в минуту, чего вполне хватит для водоснабжения 3 – 5 семей). На них влияет низкое гидравлическое сопротивление воды во время прохождения через пористый слой известняка.

Другие виды скважин меньшей производительности:

• на песок – 10 – 20 литров в минуту. Этого вполне хватит для водообеспечения одной семьи. Производительность зависит также от водозабора, чем он больше, тем больше выше она становится.
• абиссинский колодец – 10 – 25 литров в минуту.

Количество воды в минуту зависит от геологических условий почвы. В случае если почва не отвечает этим условиям, производительность может быть менее десяти литров или пропасть вообще, если дно заилится. Данную характеристику надо узнать до бурения.

Остальные параметры скважины на воду

К остальным параметрам относятся:

1. Срок службы. Разные источники имеют особый срок службы: артезианский – от 50 лет; на песок – 5 – 15 лет; абиссинский – 5 – 35 лет, в зависимости от зоны его расположения.
2. Качество и чистота жидкости.

Артезианский источник чистый, не содержит органических загрязнений, но может быть перенасыщение какими-либо отдельными минералами, это также зависит от местности. Абиссинский практически не отличается от артезианского, он не перенасыщен минералами, его употребляют в питье. Вода из водопесчанного колодца тоже хороша, песок – отличный фильтр, но она может содержать большое количество железа. Нужно использовать фильтр.

Все важные параметры скважины должны быть указаны в паспорте на нее, так же как и параметры оборудования. Их знание дает возможность максимально и долго использовать скважину.

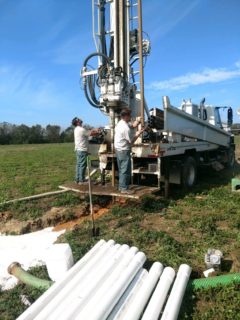

«Пластиковые обсадные трубы для скважины на воду бывают разные, какие из них лучше?» – Яндекс.Знатоки

Некоторые буровые компании приследуя финансовую выгоду говорят, что металлические трубы можно заменить полностью, трубами НПВХ (плотного непластифицированного поливинилхлорида). Многие опытные буровики так не считают, это очень спорная тема.

Минусы труб НПВХ:

1. Подвижки грунтов и межпластовое давление приводит к сплющиванию колонны, скважины выходят из строя и не поддаются ремонту;
2. Резьба не выдерживает нагрузки и при скручивании трескается во внутрирезьбовом соединении. И такое соединение становится не герметичным;
3. Непластифицированный поливинилхлорид со временем склонен к высыханию и растрескиванию, так что говорить о надёжности и долговечности не приходится;
4. Крепление кессона к обсадной колонне из НПВХ происходит через зажимную муфту, поэтому часто происходит соскакивание кессона, это осложняет монтаж системы водоснабжения.

Достоинство у труб НПВХ только одно — трубы не поддаются коррозии.

Буровые инженеры нашей компании ООО БК Водоподъём советуют устанавливать проверенные временем металлические трубы.

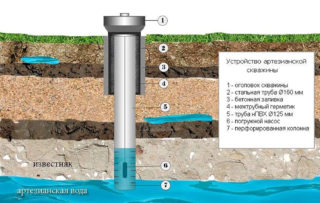

Самая надёжная конструкция артезианской скважины двухтрубная — металл + ПНД, которая прослужит более 50 лет и на которую даётся гарантия 10 лет.

Статья «Обсадные трубы для индивидуальных скважин на воду» прояснит все тонкости выбора обсадных труб для вашей скважины — https://vodopod-em.ru/info/articles/burenie-skvazhin/obsadnye-truby-dlya-individualnykh-skvazhin-na-vodu/

Какой диаметр обсадной трубы для скважины на воду лучше выбрать?

Обустраивая скважину на собственном земельном участке, владелец, разумеется, хочет получить от нее наибольшую выгоду – чтобы воды хватило и на собственные нужды, и на полив, и на все, чего душа пожелает. Проще говоря, чтобы она обладала высокой производительностью или, как говорят профессионалы, имела высокий показатель дебита.

Казалось бы, все просто и понятно – чем шире будет ствол водозабора, тем больше воды в нее будет поступать, тем больший показатель дебита она будет иметь. Но так ли это на самом деле? Всегда ли широкая скважина приносит больше пользы, чем узкая? Получить ответ на этот вопрос, а также узнать, от чего зависит диаметр скважины на воду, Вы сможете из этой статьи.

Преимущества и недостатки узких стволов

Говоря о малых скважинах, подразумевают стволы диаметром 50-110 мм. Выгоднее всего использовать их на участках, где водоносный слой находится не ниже 9 метров от поверхности грунта. Вода из таких источников поднимается на поверхность при помощи стандартных насосов или переносных насосных станций.

Для скважин шириной 50 мм применяют самовсасывающие насосы центробежного действия. Использовать такое оборудование возможно только на малой глубине. Если же глубина превышает 9 метров, насосная станция попросту не сможет поднять воду на необходимый уровень.

Для диаметра выше 70 мм подойдут трехдюймовые насосы, отличающиеся высокой производительностью и не менее высокой стоимостью.

Для скважин диаметром 80-110 мм – насосные станции, оснащенные эжектором – устройством, ускоряющим процесс подъема воды к поверхности земли. С его помощью можно за короткий срок выкачать крупный объем воды со дна скважины глубиной 50 метров.

Таким образом, скважины малого диаметра оказываются наиболее выгодными в плане бурения и используемого оборудования, однако их максимальная производительность достигается только на сравнительно малой глубине. Впрочем, если поблизости нет химических или перерабатывающих предприятий, а насос оборудован хорошим фильтром, взятая вода будет вполне чистой и пригодной к употреблению.

Преимущества и недостатки широких стволов

К этому «семейству» относят скважины, диаметр которых превышает 110 мм (максимальное значение колеблется в районе 170-200 мм). Эти размеры позволяют использовать крупногабаритные насосы с погружными эжекторами, благодаря чему становится возможным извлечение воды с глубокозалегающих (до 100 метров) пластов. Скважины такой глубины называются артезианскими.

Конструкция скважин большого диаметра

Бурение широкой скважины – долгое и трудоемкое дело, но в итоге Вы сможете добраться до самой чистой воды на большой глубине. Широко распространено мнение, что чем больше размер ствола водозабора, тем больше воды пройдет через фильтр насоса при закачке.

Отчасти это утверждение верно, хотя размер не оказывает влияния на производительность. Куда более важную роль играет объем воды в водоносном слое и пропускная способность используемого в насосе фильтра. Для поддержания высокой производительности фильтр насосного оборудования требует периодической очистки посредством вибробура или специальных химических добавок. Помимо того, если Вы хотите пробурить широкую скважину, приготовьтесь к крупным денежным тратам на обустройство и покупку оборудования.

Какой размер лучше?

Размер скважины не имеет прямого отношения к ее производительности, поэтому при планировании опирайтесь, прежде всего, на глубину залегания водоносного слоя (определяется специальной экспертизой) и собственными финансовыми возможностями. Для дачи или летнего домика лучше всего подойдет диаметр 50 мм – так Вы сумеете сэкономить на бурении и насосном оборудовании, и при этом получить необходимый объем воды для полива и отдыха.

Если скважина будет располагаться возле места постоянного жительства, лучше использовать больший диаметр – при условии, что уровень воды находится на глубине ниже 50 метров. В этом случае Вы сможете максимально быстро добывать чистейшую воду, не имеющую никаких вредных примесей и солей, оказывающих негативное влияние на организм.

Если подземные воды залегают на глубине меньше 30 метров, рыть широкую скважину нецелесообразно. Иначе Вам придется использовать крупногабаритные дорогостоящие насосные станции, хотя справиться с доставкой воды смогут и более простые агрегаты.

От чего зависит выбор сечения?

Одним из главных элементов обустройства скважины является обсадная колонна. Она представляет собой сборную конструкцию. Состоит она, как правило, из нескольких длинных труб, изготовленных из металлопрофиля или полимерного пластика, соединяющихся друг с другом при помощи винтовых стяжек (реже – сваривания).

Основное функциональное назначение обсадной колонны – предотвращение осыпания стенок скважины и, как следствие, загрязнения водоносного слоя и фильтра насоса.

Элементы обсадной колонны последовательно вбиваются в пробуренную скважину на необходимую глубину. Метод позволяет добиться полной герметичности стенок шахты. Верхняя часть последней секции дополнительно укрепляется бетоном.

Чем больше диаметр обсадной трубы, тем более широкий диапазон насосного оборудования можно использовать для добычи воды, что может способствовать увеличению дебита. Если же большой объем Вам не нужен, можно использовать трубы малого сечения, предварительно высчитав (хотя бы примерно) количество потребляемой воды в течение дня.

• При потреблении воды от 2 до 3 м³ в час, закрыть потребность поможет колонна сечением до 80 мм;
• Объемы от 4 м³ и выше могут обеспечить скважины с диаметром обсадных труб до 125 мм.

Как рассчитать сечение ствола скважины?

Приведенные выше расчеты являются приблизительными. Чтобы знать точно, какого диаметра бурить скважину, потребуется провести точный расчет с учетом габаритов используемого насосного оборудования и глубины залегания природного источника, из которого планируется поднимать воду.

Для этого необходимо, в первую очередь, подсчитать потребляемое количество воды в час, о чем уже было сказано выше. Если этот показатель составляет 3 м

3 в час, лучшим вариантом будет 75-миллиметровый насос без эжектора. Соответственно, чем больше объем, тем более крупный насос потребуется. Например, при потреблении 8 м³ в час понадобится насос диаметром 102 мм.

Исходя из размеров насоса, высчитывается оптимальное сечение ствола скважины. Для этого берут диаметр выбранного насоса – скажем, 102 мм, складывают его с величиной минимального зазора между внешней трубой и насосом (среднее значение составляет 4 мм) и значением толщины стенок трубы, умноженным на два.

Например, если мы используем трубу с толщиной стенки 4 мм, представленное, выше выражение будет иметь следующий вид:

102 + 4 + 8 = 114

Так Вы  получите внутренний диаметр обсадной колонны, с которым и пойдете в строительный магазин. Можно заказать трубы для ее монтажа на заказ, либо воспользоваться стандартными размерами – 89, 108, 114, 127, 133 мм и т.д.

Опытные специалисты советуют приобретать трубу большего диаметра – так насос внутри скважины останется неповрежденным в случае деформации стенок колонны. Например, при пучении грунта в зимнее время.

Как увеличить размер ствола?

Иногда случается и так, что водоносный слой истощается в ходе естественных причин или под действием внешних факторов, приведших к смещению слоев грунта. Чаще всего это случается на малой глубине. Из-за чего владелец автономного источника в один прекрасный день обнаруживает, что насос перестал качать воду и, драгоценная скважина превратилась в бесполезное отверстие в земле.

Выход только один – демонтировать обсадную трубу и углублять скважину. А, как мы помним, для большей глубины требуется и расширение диаметра – чтобы впоследствии можно было использовать крупногабаритное насосное оборудование. Лучший способ – ручное расширение при помощи конусного бура или шнека на глубине до 3-5 метров, после чего можно использовать канатно-ударный метод.

• Для этого используется так называемый бур-стакан – широкая прямая труба с отверстиями для большей проходимости и заостренным концом с зубьями. Можно купить уже готовый или изготовить самому – если необходимый диаметр не соответствует стандартным значениям.

К нижней части «стакана» приваривается металлическая петля, к которой крепится конец троса – другой находится на барабане, размещаемом в верхней части буровой вышки. Бурение (и, заодно, расширение диаметра) скважины происходит за счет падения стакана с высоты этой самой вышки – после чего его поднимают наверх, очищают от грунта и продолжают до тех пор, пока его конец не попадет на водоносный горизонт.

После необходимого расширения водозабор обустраивается аналогичным образом – подбирается насосное оборудование, соответствующее глубине залегания грунтовых вод и монтируется новая обсадная колонна.

Что такое водоносный горизонт: глубина залегания водоносных слоев

При отсутствии на приусадебном участке центрального водопровода владельцы загородных домов вынуждены решать вопрос с водоснабжением самостоятельно. Использование подземных источников позволяет вести автономное существование с максимальным уровнем комфорта. Перед тем, как обустроить водозабор, частному застройщику важно иметь представление о расположении водоносных слоев, их характеристиках, методах поиска. В последующем это поможет определиться с выбором водоносного горизонта и постройкой соответствующего гидротехнического сооружения.

Классификация и особенности подземных вод

К подземным источникам относятся воды, располагающиеся в разных по своей структуре и глубине слоях земной коры. Как правило, водоносные горизонты находятся в рыхлых, зернистых или пористых породах, полостях и трещинах твердых пластов, способных аккумулировать влагу. Подпитываются они за счет талых вод, атмосферных осадков, просачивания воды из лож озер, русел рек и ручьев.

В зависимости от условий залегания поземных источников выделяют следующие их виды:

• Почвенные.
• Грунтовые.
• Межпластовые.
• Артезианские.

Почвенные воды — верховодка

Залегают в пределах метровой глубины, разливаясь в поверхностных слоях земли. В некоторых случаях верховодка может располагаться и гораздо ниже, но, не достигая горизонта грунтовых вод. Поскольку почвенные воды формируются из осадков и проникают в неглубокие слои их нельзя назвать полноценным водоносным слоем. Единственным достоинством данного горизонта является его легкая доступность.

Из недостатков  верховодки можно выделить следующие:

• Объем почвенных вод носит сезонный характер и связан с количеством осадков.
• Нестабильность слоя – его насыщенность зависит от количества осадков выпавших за год. В периоды засухи вода может исчезать.
• Низкая очистка воды. Малая толщина почвы не позволяет полноценно задерживать химические и органические примеси, влияющие на качество жидкости.
• Высокая вероятность загрязнения удобрениями, гербицидами и пестицидами, применяемыми в сельском хозяйстве, продуктами из полигонов по сбору мусора и промышленными выбросами.

ВНИМАНИЕ! Верховодку можно использовать только для полива и бытовых нужд. Без дополнительного кипячения вода совершенно непригодна для питья из-за своего микробиологического и химического состава.

Грунтовые воды

Как и верховодка, грунтовые воды относятся к первому водоносному горизонту. В отличие от первого вида такие источники располагаются на ближайшем от поверхности земли водоупорном слое, в рыхлых или трещинных породах. Сверху они не перекрываются водонепроницаемым пластом. Пополнение происходит за счет просачивания осадков, таяния снегов, вод из рек, ручьев, озер, оросительных каналов.

• Глубина залегания данного водоносного слоя составляет от 7 до 30 метров.
• Толщина пласта от 1 до 3 метров.

ВАЖНО! Объем ресурса грунтовых вод менее зависим от уровня осадков. Однако в период весеннего таяния и обильных дождей он растет. В период засухи происходит его истощение, степень пополнения которого очень сложно оценить. Этот факт необходимо учитывать при бурении скважин на воду или копки колодца.

Поскольку, грунтовые воды залегают глубже, то они в некоторой степени проходят частичную фильтрацию и очистку. На химический и бактериологический состав воды оказывают влияние толщина грунта и его состав. В связи с этим рекомендуется регулярно производить анализ проб воды в специализированных государственных лабораториях.

В целом для бытовых нужд вода, добытая из первого горизонта, годится во всех случаях, тогда как для питья не всегда. Все зависит от условий расположения водозабора и его глубины. Чем глубже находится водоносный слой, тем чище поднимаемая из него вода.

Межпластовые

Межпластовые водоносные слои или второй водоносный горизонт располагаются между двумя водоупорными пластами грунта и характеризуются большей стабильностью объема. Пополняется горизонт за счет инфильтрации грунтовых вод сквозь толщу слабопроницаемых пород. В зависимости от условий движения выделяют два типа подземных вод:

1. Циркулирующие в рыхлых породах (песчаные, галечные, гравийные).
2. Аккумулирующиеся в скальных трещиноватых пластах (гранитных, известняковых, доломитовых).

Глубина залегания такого ресурса в недрах земли составляет от 30 до 100 метров. Просачиваясь через мелкие поры, трещины и каверны влага подвергается естественной природной очистке. В большинстве случаев она соответствует нормам определенным СанПиНом.

ВАЖНО! В зависимости от пород, через которые проходит влага, может происходить ее насыщение растворенным железом, солями кальция и магния, а так же другими элементами. В результате чего их концентрация может превышать предельно допустимые показатели (ПДК), определенные санитарными правилами и нормами. При превышении ПДК потребуется дополнительное оборудование для очистки воды.

Артезианские

Артезианский водоносный горизонт находится в более глубоких подземных слоях. Встречается он в специфических геологических структурах:

• Впадинах.
• Мульдах (пологие тектонические прогибы в форме чаши или корыта)
• Флексурах (коленообразные изгибы слоистых пород).

Водоносный слой заключен в пористых или щелевых породах, находящихся между двумя водоупорными слоями (известняк, гранит, песчаник). Что делает пласт более защищенным от воздействия внешних факторов. Пополняется бассейн удаленно. Расстояние до источника подпитки может исчисляться десятками, а то и сотнями километров. Преодолевая такие расстояния, вода естественным путем очищается от примесей и загрязнений.

Глубина залегания артезианского горизонта  от 100 до 1000 метров.

ИНТЕРЕСНО! Вогнутые и выгнутые геологические структуры, в пластах которых находятся артезианские водоносные слои, обуславливают постоянное статическое давление на горизонт. При бурении скважины уровень воды повышается, на много превышая уровень водоупорной кровли. В результате чего можно наблюдать фонтанирование.

К преимуществам артезианского горизонта относят:

• Большие запасы.
• Высокое качество и чистоту.
• Пригодность для питья без дополнительной очистки
• Стабильный не лимитируемый объем.

Из недостатков можно выделить:

• Чрезмерная минерализация.
• Сложность добычи.
• Дороговизна устройства артезианского водозабора.

ВНИМАНИЕ! Согласно Закону Российской Федерации «О недрах» воды, находящиеся в артезианских водоносных горизонтах являются государственным стратегическим запасом.

Основные сооружения для добычи воды

В зависимости от расположения на участке водоносных горизонтов, их глубины, наличия средств, потребностей в воде и целей ее использования выбирают соответствующие способ добычи.

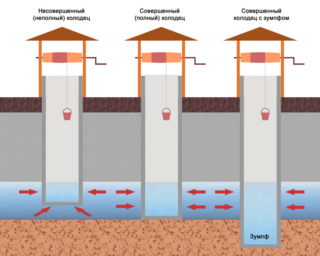

Колодцы

Для бытовых и сельскохозяйственных нужд используют колодцы глубиной до 5 метров. Для получения питьевой воды шахты углубляют до 10…15 метров. Это наиболее бюджетный и простой вариант обустройства водозабора. Наличие такого сооружения позволит решить вопросы:

• с поливом огорода;
• с наличием воды для технических и бытовых нужд;

ВНИМАНИЕ! Для питьевых целей воду из колодца можно употреблять исключительно после кипячения.
При копке шахты учитывайте объем воды, который способен выдать колодец. На нужды семьи в среднем берется объем порядка 250 литров. Рекомендуется для более легкой добычи воды использовать такое вспомогательное устройство как специальный водный насос.

Скважины

Получить чистую питьевую воду позволяют только скважины. Ствол, уходящий в глубоко (до 50 метров) в подпочвенный песчаный горизонт, будет самым оптимальным вариантом обеспечения загородного дома водой. Чистота поднимаемой на поверхность влаги объясняется тем, что суглинки и песок, сквозь который она попадает в водоносный слой, служат отличным фильтром.

• Срок эксплуатации скважин на песок ограничен из-за истощения данного водного горизонта либо заиливания скважины. Как правило, служат такие сооружения в среднем 8…10 лет.
• Артезианские водозаборы служат до 50 и более лет, так как объем водоносных пластов неограничен. Вода в них высокого качества.

Для водоснабжения загородного дома используют в основном скважины на песок. В сравнении с артезианскими водозаборами, они менее затратны. К тому же их можно пробурить своими силами, не используя дорогостоящие машины.

Карта глубин в Московской области

карта залегания артезианских водоносных слоев в Московской области

Напорные слои

Под определением напорные воды имеются в виду глубоко залегающие водные жилы, как бы зажатые водоупорными слоями земной коры, что образует давление, создает напор. Это артезианские водоносные горизонты. Они присутствуют в тектонических разломах, даже образуют целые подземные бассейны, в некоторых местах имеются очаги выхода на поверхность, от этого зависит мощность напора водного потока. Когда артезианская скважина сделана, при повышенном напоре поток воды легко минует водоупорную кровлю и даже возможно фонтанирование из скважины.

Преимущества и недостатки

Преимущество в качестве воды, недостаток в том, что мероприятие требует больших затрат и поэтому пригодно только как вариант для большого поселения. Однако, для большого поселения такое сооружение будет менее затратно, поскольку в отличие от колодца, откуда придется качать воду электронасосом, здесь затраты энергии будут существенно меньше и скважина помимо удобства быстро себя окупит.

Безнапорные слои

Грунтовые воды, свободно разливающиеся по зазорам в почвенных слоях, глубже полутора метров, межпластовые воды, не имеют какого-либо напора, называются соответственно безнапорными водами, так как не сдавлены слоями горных пород. Только при залегании в виде линзообразных участков могут характеризоваться малым местным напором.

Они проходят по трещинам скальных участков земной коры, разливаются между почвами рыхло-зернистого типа. Наблюдаются в богатых водоносных участках нашей планеты, испещренных сеткой рек и ручьев.

Преимущества и недостатки

Необременительный доступ к таким водам наряду с ненадежностью этих источников в смысле санитарных норм делает оптимальным данный вид для использования как дополнительный. Также этот вариант будет уместен в случае, если речь идет о необходимости создания забора воды для нужд небольшого количества людей или же при недостатке средств дачного поселения, препятствиях в получении разрешения и регистрации артезианской скважины.

Главное же отличие напорных водоносных горизонтов от безнапорных заключается в том, что напорные воды могут образовывать точки выхода на поверхность, пробиваясь в виде ключей и родников, встречаясь чаще всего в разломах, оврагах, у подножий гор.

Способы определения глубины залегания

1. Растения с избыточной потребностью во влаге отлично показывают местонахождение водоносных слоев. Даже в периоды сильной засухи, произрастая на таких изобильных подземными водами местах, они сохраняют пышность и насыщенный зеленый цвет.
2. По разновидности этих влаголюбивых растений определяют заглубление водоносных жил. Например, присутствие камыша указывает на то, что вода может быть на глубине от метра до трех, заросли рогозы показывают наличие подземных вод на метровой глубине, черный тополь предполагает воду на глубинах от полуметра и до трех. Полынь растет на местах прохождения водоносных жил на три-семь метров вглубь, а люцерна до десяти метров. Березняки и ольха тоже могут быть индикаторами присутствия водоносных слоев, тогда как сосна говорит совершенно об обратной ситуации.
3. Для определения, насколько глубоко залегают водоносные жилы, с успехом используют ручное бурение. Этот метод хорош для земель с мягкими почвами. Бур вводят в землю и последовательно на каждом этапе заглубления осматривают грунт на предмет влаги.

Там, где вода находится в ближайшем доступе, подойдет колодец, в местах же, где водоносные жилы залегают глубоко, лучшим вариантом будет скважина.

Колодец делается глубиной 10-15 м, тогда как скважина вбивается в почву на глубину существенно более чем 15 м, ее размер может доходить и до полусотни метров. Скважины сравнительно небольшой глубины можно поставить и своими силами, тогда как если речь идет о большей глубине 30-50 м, то здесь в ход идут уже буровые установки.

Скважина дает более качественную воду и является более стабильным источником акваресурса.

Колодец же более доступен, но дает менее качественную воду. К тому же, возможность добычи воды с помощью колодца есть не везде, тогда как поставить скважину будет более универсальным методом водозабора.

Как найти воду на участке для скважины самому: эффективные методы поиска

Обустройство автономного источника воды на приусадебном участке – одна из важнейших задач для частного застройщика. Его наличие в загородном доме комплексно решает потребности семьи в питьевой и технической воде. Поскольку водоносные горизонты распределены в недрах земли неравномерно, а глубина залегания может колебаться, поиск воды на участке для скважины небольших размеров становится затруднительным. Технические и народные способы помогут с большой вероятностью определить расположение источника, его характер и глубину.

Какие водоносные пласты годятся для бурения скважин на воду?

Водоносные слои, на которые ставят водозабор, представлены тремя основными видами:

1. Верховодка и почвенные воды.
2. Грунтовые воды .
3. Межпластовые песчаные горизонты.
4. Межпластовые артезианские водоупорные слои из известняковых или других водоупорных пород (базальта, гранита).

Верховодка находится на глубинах от 2 до 5 метров, накапливается в результате проникновения в почву талых и дождевых вод. Объем влаги, химический состав зависят от сезонного колебания осадков. Водоносный слой подвержен загрязнению продуктами сельскохозяйственной деятельности, промышленными выбросами, которые вымываются с поверхности почвы.  Для извлечения такой воды достаточно колодца шахтного типа. Для питьевых целей такая вода не годится.

Грунтовые воды, залегающие в песчаном слое на глубине от 7 до 30 метров, более чистые и в меньшей степени зависят от сезонных колебаний осадков. Чем глубже находится пласт, тем чище в нем вода. В качестве источника используют шахтный или Абиссинский колодцы.

Межпластовые песчаные и артезианские горизонты можно найти на глубинах от 30 и более метров. Проходя длинный путь фильтрации, через различные породы земли, вода очищается и становится пригодной не только для бытовых и технических целей, но и для питья. Объем и химический состав таких ресурсов практически постоянен. Для их извлечения используют скважины.

Как определить наличие воды на участке?

Рамки, лозы и другие альтернативные методы могут пригодиться только для поиска верховодки. Их можно использовать в качестве косвенного ориентира расположения межпластовых вод. Верным же способом поиска воды на участке под будущую скважину является разведочное бурение. Благодаря ему определяют глубину залегания водоноса, качество влаги и примерный дебет источника.

На этапе тестового бурения при поиске водоносного слоя берут пробы воды для лабораторного исследования. Первичный анализ дает полную картину по микробиологическому и химическому составу.

1. Для песчаного горизонта оценить качество можно только после суточной прокачки скважины.
2. Для артезианского слоя пробы берут через 20 дней работы водозабора.

Это связано с тем, что в процессе бурения используются привезенные объемы воды и ясная картина проявится только после длительной прокачки.

Для определения местоположения подходящих водоносных горизонтов используют следующие методы:

• Метод бурения параметрической скважины.
• Метод сейсмической разведки.
• Метод электрического зондирования толщи земли.

Бурение параметрических или разведочных скважин

Работы выполняются с исследовательской целью. Главная задача пробного поиска найти толстый водоносный слой, который залегает в толще земной коры, и определить его основные характеристики. С помощью параметрических скважин собираются гидрологические показатели, позволяющие определить место локации оптимальной точки водозабора. Бурить скважину на песок при условии хорошего попадания легче и дешевле.

Перед тем, как искать воду методом разведочного бурения, необходимо ознакомиться с общими гидрологическими данными местности, которые подскажут оптимальный вид скважины. Изучение специальной документации поможет оценить характер геологических разрезов в регионе, подсказать ожидаемую глубину залегания водоносного слоя. Такие данные легко найти, если речь идет о плотно населенных землях.

На равнине глубина залегания водоноса примерно одинаковая. Прикинуть примерную глубину можно исходя из того, насколько заглублены скважины на соседних участках.

После соответствующих предварительных замеров и работы с гидрологическими данными, определяют предполагаемый участок для параметрического бурения. При удачном стечении обстоятельств и опыте бурильщиков параметрическая скважина вполне может превратиться в стационарную точку водозабора.

Основные способы бурения

Способ колонкового бурения используют для поиска сильно заглубленных водоносных слоев (до 100 и более метров). При углублении вращающейся колонковой трубы с керном подается промывающая жидкость. Мощная струя вымывает вскрытый по кольцу грунт, выбрасывая его на поверхность.  В самой трубе остается керн (порода в цилиндрической форме). При прохождении водоупорной кровли, в целях предотвращения заиливания горизонта  вместо промывочной жидкости используют сжатый воздух.

Колонковый способ имеет свои преимущества:

• Высокая производительность.
• Возможность внедрятся на глубину 100 метров и более.
• Легкое прохождение твердых пород.

К главным недостаткам данного способа можно отнести:

• Привлечение дополнительного оборудования (помпа, компрессор)
• Высокую вероятность заиливания водоносного пласта продуктами промывки при его вскрытии.

Шнековое бурение скважины применяют при поиске водоносных слоев на меньшей глубине. Главная особенность данного способа, это одновременное удаление разрабатываемой породы из шахты путем ее подъема по реборде вращающегося шнека. Сам шнек представляет собой стальной стержень, по всей длине которого расположена спиралевидная реборда. На конце снаряда находится долото. Ввинчиваясь в породу долото, разрушает ее, а лопасти реборды поднимают грунт на поверхность.

Для того чтобы стенки скважины не осыпались, после проходки 1…2 метров в ее ствол помещают обсадную трубу, постепенно наращивая по мере углубления в грунт.

К основным преимуществам данного способа относят:

• Невысокую стоимость.
• Быстрое погружение.
• Не требуется промывка ствола.
• Нет необходимости поднимать шнек для очистки.

Из недостатков можно отметить:

• Непригодность для разработки сыпучих и скальных пород.
• Неглубокое погружение.

• Для рыхлых грунтов глубина шнекового бурения составляет не более 30 м.
• Для грунтов средней плотности глубина бурения составляет до 20 м.

Ударно-канатный способ применяется на твердых породах. Привязанный на стальной трос ударный снаряд, закрепленный на мачтоподобной конструкции, постепенно разбивает слои скальных пластов, создавая разведочное отверстие.

Ручное бурение садовым буром. Выполняется самостоятельно, подходит для глубин 15-20 м. Постепенно проходя слои почвы, исследуется грунт на уровень влажности.

Все эти способы используются как для разведки, так и для создания самой скважины. Выбор способа зависит от геологических факторов и бюджета проекта.

Метод сейсмической разведки

Метод поиска основан на «простукивании» энергетическим устройством земной коры посредством воздействия звуковых волн и улавливании ответных колебаний с помощью сейсмочувствительного прибора.

В зависимости от структуры и материала слоев земной коры волны по-разному проходят сквозь них, возвращаясь затухающими отраженными сигналами, по свойствам и силе которых судят о породах представляющих эти слои, о пустотах и наличии водоносных слоев, о скоплении вод между прочными водоупорными пластами. Учитывают не только силу возвращенного колебания, но и время, за которое волна приходит обратно.

Вода и порода отражают звуковые волны не одинаково, поэтому, зная разницу этих показателей можно судить о том, где и как глубоко расположены водоносные слои.

Тестирование осуществляется в нескольких точках участка, все показатели вносятся в компьютер и обрабатываются специальной программой для выяснения места присутствия водоноса.

Сравнивают полученные данные, собранные в местах со сходной геологией, непосредственно поблизости от водоемов, с данными, собранными на предполагаемом участке бурения. Либо выясняют стандарт сейсмосигнала, характерный для большинства точек конкретного места и по отклонению от этого стандарта выявляют предполагаемый участок залегания водоносного слоя. Артезианские воды дают высокий сейсмический фон, в разы превышающий стандартный.

Метод электрического зондирования

Метод позволяет с помощью приборов зафиксировать наличие воды по показателям удельного сопротивления слоев земли. Используется специальная зондирующая аппаратура.

Используется для поиска воды на глубинах от десяти до сотни метров.

В почву забивают четыре трубы-электрода длиной до полутора метров. Две из них являются создающими поле электрического напряжения, а две другие выполняющими роль тестирующих устройств.

Их последовательно разводят в стороны. При этом фиксируют данные, по которым измеряют удельное сопротивление, выясняют разность потенциалов, таким образом, последовательно выявляя показатели на разных уровнях земной коры.

Сопротивление меняется от того, насколько высок уровень влажности и каков состав слоев пород. Это методика электрозондирования, с ее помощью выясняют наличие и глубину залегания воды.

Так электроразведка выясняет недоступную сейсмоспектральному методу информацию, будучи менее затратным способом поиска.

Недостаток метода в том, что если местность поиска обогащена ископаемыми металлами или находится в близости к железнодорожным путям, то зондирование станет невозможным.

Как самостоятельно найти воду на дачном участке?

Самостоятельное исследование возможно только когда дело касается скважин на песке. Для артезианского водозабора требуется более серьезный подход.

Изучение рельефа местности

На водоносный слой проецируются те же особенности рельефа, которые мы встречаем на поверхности. Самому найти воду на участке можно на пологих прямых низинах, у подножий склонов, в местах рядом с водоемами или с расположенными по соседству колодцами и скважинами.

С помощью барометра

Если недалеко находится водоем или соседский колодец, узнать наличии ресурса на своем участке поможет барометр анероид. Чем ближе вода, тем больше будет атмосферное давление в данном месте. Последовательность поиска следующая:

1. Замеряется давление рядом с колодцем или озером.
2. Делаются замеры в месте предполагаемого водозабора.
3. Рассчитывается коэффициент разницы данных.
4. Полученная цифра является мерой глубины залегания водоноса. Одно деление шкалы идет за метр глубины.

Метод годится только в случаях, когда речь идет о горизонтально лежащих водоносных слоях. В гористых районах нужны поправки с учетом возможного наклона потоков воды.

Приборы, измеряющие расстояние до водоносного слоя могут дать только ориентировочную информацию, точные полноценные данные предоставляет лишь разведочное бурение.

артезианские, скважины на песок, промышленные, совершенный и смотровой колодец

Содержание статьи:

На многих частных участках, а бывает даже и нескольких целых поселков, подачу воды решает подземная скважина. Скважина на воду бурится вглубь земли и при наличии подземного источника воды выкачивает ее на нужды человека. Такой подземный источник может примерно работать от 5 до 50 лет, в зависимости от глубины колодца и самого источника, на сколько он богат подземными водами. Существует несколько классификаций и подвидов скважин, а также у них бывает различное предназначение. В зависимости от целей колодца и выбирается способ бурения скважин. Самое важно, это помнить, что все работы лучше выполнять профессиональным оборудованием и нанимать специалистов. Об этом мы расскажем в этой статье.

Какие классификации скважин могут быть

Геодезисты разделают несколько видов скважин на участке, их классификация зависит от глубины, назначения и ширины вырытого колодца. Существуют виды:

1. Разведочные.
2. Фильтровые.
3. Артезианские.
4. Промышленные скважины.

Для бурения колодцев и скважин используют специальное оборудование, оно может только отличаться шириной и глубиной, а принцип действия везде один и тот же вне зависимости от подвида.

Чтобы проверить наличие источника воды, необходимо для начала произвести проверочное бурение. Оно также имеет свои виды и зависит от исходного наличия грунта. Бурение колодца не дешевое дело, поэтому следует подходить со всей внимательностью, чтобы не потратить лишние средства. Для этого необходимо правильно выбрать один из видов проверки: вращательный, колонковый, снековый.

Первый способ самый дешевый и выгодный для проверки, он не подразумевает наличие сложного дорогостоящего оборудования, но если найти источник воды не удалось на высоком уровне, то следует применить вторые два способа проверки, они позволят узнать глубину подземных вод на более низком расстоянии от поверхности.

Поэтому, прежде чем приступать и выбирать какой из видов скважин вам потребуется пробурить, следует определиться с типами скважин, после чего понимать какой из видов бурения для нее подойдет.

Картировочная скважина

Картировочные скважины нужны для определения формы залегания слоев, сложенных коренными породами, обычно такие скважины бурят на глубину от 20 до 300 м. Назначением такого бурения является изучение и анализ грунтовых вод, а также определяется уровень сложности и мощности установления насосов для откачки воды.

В основном при бурении используют трубы легких сплавов, если это не глубокие скважины, то до 24 мм, при глубинных бурениях трубы с диаметром от 150 до 200 м. Так же этот вид скважин еще называют поисково-картировочным, так как бурят на стадии съемочных работ с целью выявить геолого-гидрогеологическое строение участка и перспективу на будущее бурение. Еще главой отличительной особенностью можно назвать то, что этот способ выбирают при бурении неустойчивых пород.

Разведочная

В разведочных скважинах производят частичный или полный забор керна. Керн, так называют это образец горной породы, который предназначен для конкретного вида бурения. Разведочное бурение отличается большим диаметром труб, так как преследуется необходимость исследования, и чем больше площадь, тем точнее определение водоносной породы. Если по итогу исследования назначение скважины будет являться разведочно-эксплуатационной, то на конце трубы располагают насос для выкачивания воды.

Артезианская

Артезианские скважины относят к добыванию минеральных вод, глубина скважин может достигать от 50 до 200 метров. Именно на такой глубине подземные источники насыщаются полезными минералами. Производительность артезианской скважины может достигать 3-4м3/час, что может обеспечить несколько жилых кварталов или небольшой городок настоящей минеральной водой. Время бурения артезианской скважины может достигать от трех до двенадцати дней, это зависит от известняковых слоев почвы, где протекает вода. Стальные трубы обеспечивают проток воды по скважине. Обсадные трубы достигаются диаметром от 219 до 425 мм. Продолжительность не спадающей производительности артезианской скважины может достигать 50-60 лет.

Скважина на песок

Скважина на песок – это самая простая из видов скважин. На дне располагается дополнительный фильтр из песка. Бурение таких скважин продолжается до той поры, пока не будет вырабатываться из песчаного грунта воды до одного метра кубического за час. Глубина бурения песчаных скважин невелика, она достигает от пятнадцати до тридцати пяти метров глубины. Ее эксплуатация при правильном строительстве и бурении может достигать и года.

Вода из таких скважин может являться питьевой, а не только поливного или производственного назначения, если конечно перед употреблением поставить дополнительный фильтр и очистить. Весь процесс бурения на воду не так прост, как кажется, бурение занимает достаточно продолжительное время и много сил. Обязательно обращаться к профессионалам, людям которые в этом понимают и смогут качественно пробурить скважину. Также определение места бурения и нахождения воды не так просто, как кажется, нельзя просто на глаз выбрать участок и начать копать. Помимо самого процесса добывания воды, большую роль играет сам песчаный фильтр, который позволяет улучшить саму подачу и срок службы колодца.

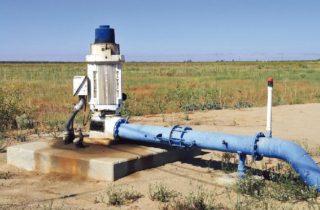

Промышленная

Главная отличительная черта промышленных скважин заключается в том, что перед началом бурения необходимо собрать множество специальных разрешающих документов. Промышленные скважины относятся к квалификации скважин со сложными процессами бурения и колодцев. Уровень глубины такой скважины не уступает глубине артезианской скважины.

Только в отличие от артезианских скважин, промышленное бурение считается и является более сложным, так как используется сложное промышленное оборудование и специальные трубы с сечением не меньше 219 мм. Скважины промышленного назначения предназначены для обеспечения водой больших предприятий, города и сельскохозяйственные производства. Производственные колодцы производят от 100 м3/час.

Совершенный колодец

Если на участке известно, что мощность водоносного слоя не велика, то особенностью выбора типа колодца лучше выбрать совершенный колодец, иначе его еще называют совершенный с зумпфом. Иногда при раскопке колодца, некоторые работники, не зная специфики совершенного колодца, строят несовершенный. Это выражается в копании вглубь, хотя иногда можно построить таким способом, что бы даже слабого напора хватало на все нужды. Если копать глубоко, то вода упирается в водоносный слой и поступление идет с поверхности, что не очень хорошо.

Лучший вариант-это сделать совершенный колодец. Его дно должно быть на уровне водоносного слоя, что гарантирует пересыхание только в том случае, если сам водоносный слой истощится и пересохнет. Бывает только влияние сезонное, но она так же некритично. Шахта такого колодца может проходить насквозь, и быть в углублении только на 1-2 кольца. Соответственно создается выемка, которая делает буферную емкость, где скапливается вода. Таким способом, дно совершенного колодца опускается ниже, а сама вода и столб воды больше. Для частного участка это идеальный вариант постройки.

Смотровой колодец

Смотровой колодец сделан из сборного железобетона или кирпича на водопроводной сети. В большинстве частных домов, которые находятся в деревнях, обычно подключены к центральному водоснабжению. Но некоторые дополнительно на границе участка врезают магистраль, труба который проходит к жилому дому. Центральный водопровод закопан всегда в землю, а для врезки строят углубление в виде колодца, из которого и берет воду в дом. На месте монтируют кран, и ставят счетчик на воду. По сути хозяева сами не ищут подземные воды, а берут их на прямую из центрального снабжения водой.

Перед бурением скважин необходимо организовать и обратиться к профессионалам, обязательно учитывать схемы коммуникаций по участку бурения, учитывать уровень уклона земной поверхности. Конечно, чтобы определиться какой вид скважин необходимо бурить, нужно знать для чего и в каких количествах будет потребляться вода. Если для местного использования и при условии, что есть централизованная вода, то лучше выбрать смотровой колодец. Для обеспечения поселка подземной водой, конечно берется разрешение на строительство промышленных скважин.
