Как зимой греть бетон – Особенности заливки бетона при минусовых температурах. Способы прогрева бетона зимой

Содержание

Бетон зимой без прогрева — Всё про бани

Зачем обогревать бетона

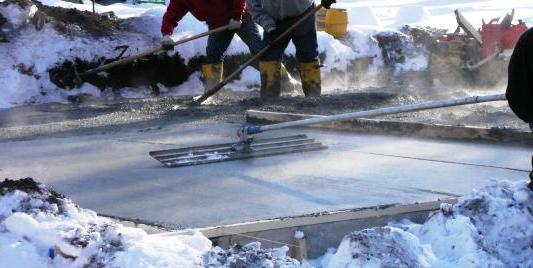

Заливка бетона в зимнее время при температуре ниже нуля требует обеспечения определенных температурных условий, при которых раствор сможет нормально твердеть. Данная необходимость связана с содержанием воды в составе смеси.

Температура конструкции не должна опускаться ниже технологически обусловленного минимума. В противном случае в смеси образуются кристаллы льда довольно крупного размера, которые создают в порах цемента большое давление.

В результате этого происходит разрушение структуры бетона, и, как следствие, материал теряет свои свойства, в частности это сказывается и на его прочности. Особо опасно допускать замерзание бетона в период схватывания.

Также надо иметь в виду, что при снижении температуры субстанции, снижается и скорость взаимодействия цемента с водой. При повышении температуры, соответственно, скорость взаимодействия возрастает. Однако, следует отметить, что при медленном твердении, прочность бетона получается более высокой.

Как происходит строительство зимой?

Обязательным компонентом любого бетонного раствора является вода, но при низких температурах она просто замерзает и гидратация цемента прекращается. Кристаллы льда расширяются, и монолит начинает крошиться. Даже при термоизоляции, вместо предусмотренных технологией 28 дней, бетон набирает твердость гораздо дольше, что негативно сказывается на себестоимости работ. Оптимальный выход – электропрогрев бетона, позволяющий ускорить работы и обеспечить нужную прочность.

Это наиболее экономичный метод прогрева бетонной смеси в зимнее время, не требующий больших расходов. Важно, чтобы весь объем прогревался одновременно, чего сложно достигнуть, применяя другие технологии обогрева монолитных конструкций в зимних условиях.

При нормальном течении процесса отвердевания бетона, влага служит «склеивающим» элементом для частиц цемента. При ее переходе в твердое состояние все процессы останавливаются.

Но это — не единственная проблема. Известно, что при замерзании объем воды увеличивается примерно на 9%. В результате внутри массы бетона образуется повышенное давление. Если зерна цемента до этого момента еще не набрали некоторого уровня прочности, они под воздействием давления, разрушаются. После рамерзания они уже не обретут свои свойства в полной мере и бетон не будет достаточно крепким.

Чтобы зимний бетон был крепким, необходимр создать условия или присадки для его вызревания

В зимней заливке армируемых фундаментов есть еще один неблагоприятный момент. Сталь — отличный проводник тепла, и она способствует отводу тепла из толщи бетона. Обладая хорошими теплопроводными свойствами, прутки быстро остывают. Вокруг них вода замерзает в первую очередь. Лед оттесняет частицы бетона, на их место приходит пока не замерзшая вода из еще теплых слоев.

Их всех этих процессов следует, что чем меньше воды в несвязном состоянии будет находиться к моменту замерзания, тем меньше будут потери прочности. Путем различных экспериментов и расчетов были определены граничные значения прочности, при которых бетон можно замораживать. Называются они точкой критической прочности.

Критическая прочность бетона в зависимости от его марки

Для железобетонов с ненапрягаемой арматурой (тип, который используется в частном домостроении) она составляет 50%, для фундаментов, которые будут подвергаться попеременной разморозке/заморозке (бани и дачные домики без отопления) — 70%. После достижения этой точки фундамент можно заморозить. После оттаивания все процессы в нем возобновятся. Потери прочности при этом составляют не более 6%.

Способы бетонирования в зимних условиях

Существует немало способов прогрева бетона в холодное зимнее время. Они требуют затрат, которые окупаются за счет сокращения времени работы и соблюдения технологических норм. Рассмотрим наиболее эффективные методики.

Электропрогрев бетона чаще осуществляется специальным греющим проводом. Для этого он закрепляется на арматуре змейкой, по схеме, схожей с теплым полом, зажимами. Затем заливается смесь температурой не менее 5 градусов. Выведенные концы кабелей присоединяются к источнику тока, применяя понижающий трансформатор.

Для прогрева бетона трансформатором обычно применяется провод ПНСВ разных диаметров со стальной или оцинкованной жилой. В более сложных условиях рекомендуется применять ПТПЖ с двумя жилами, он продолжает электрообогрев даже после повреждения одной из них. Благодаря невысокой стоимости и оптимальным характеристикам популярны провода диаметром 1,2 мм.

После укладки провода в опалубку заливается бетонный раствор, по кабелям пускается электричество, они прогревают массу до 50-60ºС со скоростью не более 10 градусов в час. Далее подогретый монолит плавно остывает со скоростью 5 градусов в час. Важно не пренебрегать временем, чтобы температура менялась равномерно, это гарантирует прочность конструкции. После завершения работ провод остается в монолите. К преимуществам этого метода относят:

Невосокая стоимость за счет экономии и электроэнергии, особенно если использовать понижающий трансформатор;
При правильном подборе оборудования можно прогревать большие объемы и конструкции;
Прокладывать провод можно до температуры -15ºС, а вести прогрев до -25ºС.

Электродами

Один из простых способов прогрева бетона – при помощи электродов. Для этого арматура перевязывается проволокой диаметром 8 мм, которая подсоединяется к проводам, выведенным на понижающий трансформатор. Расстояние между электродами, в зависимости от температуры 0,6-1 м.

Применение электродов для прогрева эффективно, когда они подключаются к колоннам или вертикальным конструкциям, поскольку для них достаточно одного электрода, подключаемого к фазе.

При схеме подключения с электродами, проводником выступает вода в бетоне. Но после высыхания сопротивление раствора резко увеличивается, что приводит к перерасходу электроэнергии – это является основным недостатком этого метода.

Инфракрасный прогрев бетонных конструкций осуществляется специальными излучателями. Они включают в себя ТЭН или другие источники тепла и отражатели. При этом способе подогрева бетона излучатель устанавливается на расстояние около 1,2 м от поверхности залитого раствора, которая покрывается полиэтиленом или другим материалом, препятствующим быстрому испарению воды.

Прогрев осуществляется в три этапа: разогрев монолита, прогревание всего объема, постепенное остывание. Эта методика достаточно энергозатратная, поэтому применяется для обогрева труднодоступных мест, сложных конструкций или при стыковке бетонных конструкций.

Метод термоса

Технология прогрева методом термоса проста и довольно экономична. Смесь на заводе разогревается до температуры от 25 до 45ºС, но не выше, чтобы она не начала схватываться заранее. После заливки опалубку обкладывают термоизоляцией. Теплоты, выделяющейся при гидратации достаточно для того, чтобы процесс затвердевания пошел нормально и бетон набрал нужную прочность. Среди преимуществ этого способа выделяют:

Простоту технологии, термоизоляцию можно изготовить своими руками;
Невысокая стоимость, в качестве защитного материала от мороза можно использовать опилки, солому и т.д.;
Обеспечение технологических характеристик бетона.

К недостаткам относят невозможность применения метода для заливки больших площадей, он эффективен для компактных конструкций с ограниченными поверхностями.

Индукционный нагрев

Индукционный прогрев бетона в зимнее время осуществляется при помощи переменного магнитного поля, образующего переменный электрический ток. Металлические конструкции в бетоне нагреваются, передавая энергию раствору.

Изолированный провод (индуктор) прокладывается внутри конструкции, после он периодически включается для повышения температуры арматуры. Это обеспечивает равномерный прогрев всего монолита. Главное условие – арматурный каркас должен быть замкнут.

Другие методы

Существуют и другие способы прогрева бетона, среди которых популярны опалубки с ТЭН и применение тепловых пушек. В первом случае раствор заливается в заранее прогретую опалубку, что сократит время отвердевания и предотвратит возможную деформацию конструкции. Непосредственно при заливке опалубка отключается, а свободная часть немедленно накрывается теплоизоляцией. Температура постепенно поднимается до 80ºС, затем опускается до 60ºС и удерживается до достижения 80% прочности.

Прогрев тепловыми пушками требует возведения вспомогательных теплоизолирующих конструкций над бетоном, куда будет направляться разогретый воздух. Эта методика оправдывает себя там, где нет надежного подключения к электрической сети. В этом случае используется дизельное оборудование, обеспечивающее нормальный прогрев. Нужно учитывать, что использование тепловых пушек стоит дорого. В промышленности используют прогрев бетона паром в специальной двустенной опалубке.

Скорость процесса твердения зависит от температуры раствора. При ее повышении активность воды значительно возрастает, скорость набора прочности повышается. Потому при проведении бетонных работ зимой или при температурах ниже 5oC, важно создать и поддержать требуемый уровень нагрева. Оптимальная температура вызревания раствора составляет от 20oC до 30oC. Для этого есть несколько способов:

раствор делать подогретым;
опалубку утеплить;
использовать присадки и добавки, которые ускоряют твердение и/или понижают точку заморозки воды;
подогревать уже залитую бетонную массу.

Все эти методы неплохо работают. Их используют по одиночке или в комплексе.

Заливка в зимнее время проводится подогретым раствором

Прежде всего, необходимо правильно выбрать цемент для зимнего бетонирования фундамента. Известно, что во время твердения бетона происходят реакции, при которых теплота выделяется. Для зимы — отличная особенность. При этом большее количество тепла выделяют быстротвердеющие портландцементы и составы высоких марок. Потому для замеса при низких или минусовых температурах имеет смысл купить именно их.

Только это позволит вам залить фундамент ленточный или плитный фундамент при плюсовых температурах днем, и незначительных заморозках по ночам. Но при этом, потребуется замес делать теплым (читайте ниже), а также после заливки фундамент нужно будет опалубку теплоизолировать: покрыть матами, соломой и т.д.

Во время зимней заливки фундамента температуру раствора доводят до 35-40oC. Для этого разогревают воду и засыпку. Цемент греть ни в коем случае нельзя: он «заварится» и станет практически бесполезным.

Для замеса в зимнее время используют горячую воду и подогретую засыпку. Цемент греть нельзя

Хорошо, если есть возможность использовать бетономешалку с электроподогревом: ее включают в сеть и барабан разогревается. В другом случае, желательно прогреть его предварительно, прокрутив разогретую воду.

При замесе воду нагревают до 90 oC. Щебень и песок необходимо разогреть до 60 oC. Делают это обдувом горячим воздухом, прогревом в специальных печах. Печи — это для частного строителя из области фантастики, но можно устроить обдув горячим воздухом. Например, от печи или костра протянуть несколько труб-воздуховодов внутрь кучи щебня или песка.

При зимнем замесе раствора меняется порядок закладки составляющих: заливается вода, в нее засыпается щебень и песок. После нескольких оборотов добавляется цемент.

Ко всему необходимо еще и увеличить время замеса. Он должен быть длительнее на 20-50%: за счет лучшего перемешивания, активизируются реакции и повышается температура при твердении.

Для продления времени остывания бетона требуется по максимуму сохранить тепло. Потому, используя все возможные средства и доступные материалы, проводят утепление стенок опалубки. Можно использовать брезент, маты, старые какие-то теплые вещи, забить промежуток между стенками опалубки и грунтом, соломой. Да что угодно, лишь бы тепло не утекало в воздух.

Одна из задач — сохранить тепло раствора

В этом случае пригодиться может опалубка из пенополистирола — он имеет плохую теплопроводность, что в данных условиях — несомненный плюс. Обычно такая опалубка несъемная, и после вызревания бетона вы получаете влаго- и теплоизолированный фундамент. Подробнее о типах опалубки читайте тут.

При строительстве в промышленных масштабах применяется также электрический подогрев при помощи разного рода электродов. Они располагаться могут на поверхности, закрепляться на опалубке или вводиться внутрь бетонного раствора. Способ, эффективный, но реализуется в частном строительстве редко. Очень дорогое это удовольствие:

При заливке фундамента своими руками зимой, реально использовать только греющие кабели. Их прикрепляют с внутренней стороны к опалубке, и после ее снятия демонтируют. Есть второй вариант — «утопить» провод в бетоне. Оба способа действуют неплохо, но только при условии изолированных от холода стенок.

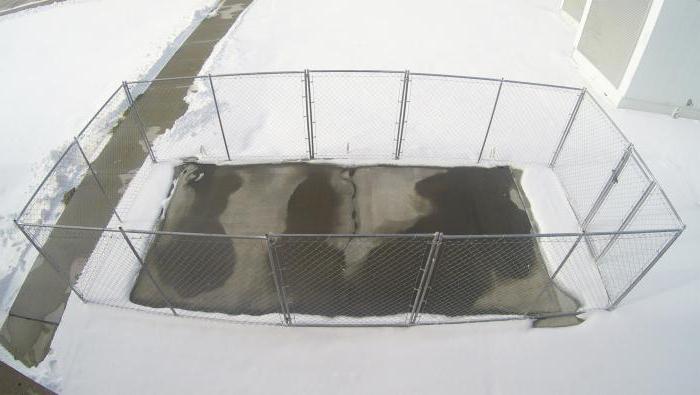

Греющие маты укладывают на поверхность бетона и включают в сеть

Есть еще в продаже специальные греющие маты для подогрева бетона. Они раскладываются на поверхности, включаются в сеть. Его стоимость — 2,5 тыс руб/м2.

Присадки и добавки

Еще один способ заливки бетона при отрицательных температурах — использование химических веществ. Некоторые из них ускоряют затвердевание на начальной стадии процесса. Массовая доля всех добавок — не больше 2% от массы цемента. Большие количества могут негативно повлиять на качество бетона, потому придерживайтесь рецептур.

Один из способов зимнего бетонирования — добавление в замес специальных противоморозных присадок

Наиболее распространенная присадка, повышающая «морозоустойчивость» бетона и ускоряющая его твердение, — хлористый кальций. Еще используют поташ и нитрат натрия. Если добавить их при обычном замесе, температура замерзания снизится до -3oC.

Заливка бетона при минусовой температуре возможна, если с теми же присадками раствор подогреть. В этом случае можно работать при -15oC. Но для нормального качества фундамента потребуется утепление заливки и соблюдение несложных, но обязательных правил.

Вывод

На сегодняшний день технологии обогрева бетона хорошо освоены строителями, так как они позволяют не прерывать процесс возведения бетонных конструкций даже зимой. Выбор конкретной технологии в той или иной ситуации должен делать специалист, в зависимости от условий окружающей среды и типа конструкции (узнайте также как использовать трансформатор прогрева бетона при работе в зимний период).

Из видео в этой статье можно получить дополнительную информацию по данной теме.

Правила зимней заливки бетона

Раствор выливают в подготовленную опалубку. Подготовка состоит в удалении наледи и снега, разогреве арматуры и дна фундамента. Вот это — самый сложный этап. Соскоблить наледь — это полбеды, а прогреть арматуру и весь периметр фундамента — проблема. Температура не должна быть высокой, но необходимо добиться положительных ее значений.

Как вариант можно рассмотреть устройство переносных жаровен, которые опускают в котлован, и там разжигают. Возможно использование тепловых пушек, работающих от баллонов с газом. Использование других средств затруднено, из-за их большой стоимости.

Перед заливкой теплого раствора необходимо нагреть основание и арматуру до положительных температур

По этой причине бетонировать зимой плитные фундаменты проблематично: такие площади не разогреть. Для этого типа оснований «зима» ограничится легкими заморозками ночью и положительной дневной температурой. Заливку можно начинать после того, как арматура и дно будут иметь положительную температуру.

Ленточный фундамент можно заливать и при морозах: подогреть такое основание и арматуру в ограниченном объеме реально. Непросто, но возможно.

Организовать все можно поэтапно. Разбить всю ленту на небольшие участки, начать прогрев одновременно или с некоторым временным промежутком на нескольких из них (два-три в зависимости от времени, необходимого на замес и подогрев котлована). Начать заливку одного участка, перенеся жаровни дальше. Пока будет заливаться первый разогретый участок, следующий наберет необходимую температуру. Залитый участко сразу закрывают теплоизолирующими материалами и переходят к следующему, так и продвигаясь по всему периметру.

Обязательно необходимо сбить наледь и нагреть арматуру — только так фундамент будет прочным

Механизм понятен. Так можно заливать фундамент бетоном при -15oC (но с соответствующими добавками, «горячим» замесом и мерами по сохранению тепла).

Еще одно важное условие — работа должна вестись непрерывно. Зимой заливать фундамент частями нельзя. Это на 100% верно. Промежуток между заливками должен быть такой, чтобы на поверхности предыдущей части не успела образоваться пленка, а тем более, чтобы влага не замерзла. Работы должны вестись постоянно до окончания заливки.

Работы должны вестись непрерывно

Обратите внимание, что максимальная температура раствора должна быть 35-40oC. Ее превышение ведет к замедлению процессов отвержения. Ситуация будет, конечно лучше, чем при замерзании, но ненамного.

Как бетонировать зимой

Коль уж мы завели речь о зимнем бетонировании, будем считать, что температура, при которой мы производим монолитные работы, – отрицательная. Основная задача – не дать замерзнуть воде, входящей в состав бетона. Как говорится в рекламе: «Не дай себе засохнуть». В данном случае – не дайте засохнуть цементу.

Какие же методы зимнего бетонирования наиболее часто используются на современной стройке. Существует несколько основных способов сохранения воды затворения бетона от вымерзания:

Применение противоморозных добавок в бетон (ПМД)
Использование электропрогрева бетона
Укрывание бетона пленкой ПВХ, утеплителями и т.п.
Сооружение временного укрытия с прогревом тепловыми пушками

Применение противоморозных добавок в бетон — наиболее распространённый способ, применяемый при бетонировании в зимних условиях. Большинство бетонных заводов выпускают бетон с зимними добавками ПМД. Так называемый зимний бетон производится в различных вариациях, отличающихся между собой процентным содержанием добавок.

Противоморозные добавки вводятся в бетон в строгом процентном соотношении с количеством цемента, входящего в ту или иную марку бетона. Так же, количество противоморозной добавки зависит от предполагаемой температуры воздуха, при которой будет происходить бетонирование. Более подробную информацию читайте в разделе противоморозные добавки для бетона.

Электропрогрев бетона чаще применяется на больших стройках, где имеется техническая возможность использовать трансформаторы большой мощности (30-80 кВт). В российских реалиях дряхлых подстанций и электросетей недостаточной мощности, зимний прогрев бетона — это малореальное мероприятие для частного застройщика. Электрический прогрев бетона зимой, на мой взгляд — лучший метод, при проведении монолитных работ, но… Как говорится: «Чем богаты, тем и рады».

Укрывание бетона – наиболее рациональный метод бетонирования в зимнее время, при пограничных температурах воздуха 3-3. Схватывание и твердение бетона – изотермический процесс, то есть: при застывании и наборе прочности, цемент, контактируя с водой, выделяет тепло. И было бы неплохо сохранить это тепло.

Для этого необходимо свежеотлитую конструкцию из бетона укрыть ПВХ плёнкой, или утеплителем. В некоторых случаях, если при бетонировании в зимнее время применялся обычный бетон без противоморозных добавок, а температура воздуха резко упала до низких минусовых значений (-5-15) целесообразно использовать газовые или электрические пушки.

Если будет использоваться дополнительный прогрев тепловыми пушками, то укрытие из плёнки ПВХ укладывается не на поверхность бетона, а на временный каркас из досок, брусков и т.п . Создаётся нечто наподобие низкой «палатки» или «шатра» над бетонной конструкцией и под это укрытие ставятся тепловые пушки. Чем выше будет температура под шатром, тем быстрее будет идти процесс набора прочности, и соответственно, раньше можно будет прекратить прогрев.

В большинстве случаев, для первичного набора прочности бетона, достаточной для проведения дальнейших работ, хватает 1-3 суток прогрева тепловыми пушками. За это время бетон может набрать до 50% марочной прочности.

Итоги

Заливка фундамента зимой — нелегкая задача, но возможная даже своими руками. Понадобятся помощники и тщательная подготовка, но сделать нормальное основание можно и при минусовых температурах. При какой температуре можно заливать бетон? Зависит от его состава, но для частников реально, пусть и с большими затратами, добиться нормального качества при температурах не ниже -10- 5oC. Меньшими затратами обернется заливка при плюсовой температуре днем и заморозках ночами.

Возможные последствия зимнего бетонирования

В любом случае, даже если ничего не сделано, и бетон всё таки замерз – не стоит отчаиваться. Процесс набора прочности возобновится как только восстановится положительная температура и вода оттает. Довольно часта ситуация, когда в октябре-ноябре прихватывают морозы на насколько дней, а потом на протяжении месяца стоит положительная температура. В данной ситуации, бетон, примороженный в эти несколько холодных дней, продолжит набор прочности с наступлением оттепели.

Чаще всего подобное «издевательство» проходит с незначительными потерями для залитой бетонной конструкции. Конечно же, имеет место быть снижение марочной прочности бетона, подмороженного в раннем возрасте. Однако, учитывая проектные запасы этой самой прочности, можно закрыть глаза на это недоразумение.

Как правило, при подмораживании страдает самый верхний слой бетона. Если отливается плита перекрытия или фундаментная плита, то при резких заморозках пострадает поверхность, а не массив конструкции. В дальнейшем эта поверхность, сродни облупившейся краске, обсыпется шелухой. Причин тому немного.

Во-первых, внутренний массив бетонной конструкции спасает тепло, выделяемое реакцией взаимодействия цемента и воды (изотермический процесс). Ну и конечно же, помогают защитные функции опалубки и внешнего слоя бетона.
Во-вторых, вода, как самый легкий компонент бетона, во всех случаях поднимается наверх. Особенно, если бетон при заливке разбавлялся водой. В результате мы получаем излишнюю несвязанную воду в верхней части плиты, ну и конечно же, нарушенной водоцементное отношение в этой части конструкции. А тут ещё и мороз «помогает».

Если случилась беда: бетон все же замерз, и оттепелей не ожидается, примите хоть какие-то меры по спасению конструкции. Накройте бетонное сооружение плёнкой ПВХ, дабы заморозки и оттепели, которые неизменно будут происходить весной не разрушали и без того слабый верхний слой бетона. В таком случае Вы дадите хоть какой-то шанс цементу продолжить процесс гидратации весной. Прочность будет ниже, чем расчётная марка бетона, но не так критично, как в случае с просто брошенным под снегом и дождями неокрепшим бетоном.

Не укрытый, замороженный бетон, весной может потерять значительную часть своего верхнего слоя. Вы буквально сметёте веником пласты и крошки несхватившегося цемента, песка и щебня. И это немудрено. Снег, лежащий на конструкции, весной будет таять днём и подмерзать ночью, разрушая тем самым и без того слабую поверхность.

Зимний бетон: добавки пмд, прогрев конструкций

Основной проблемой осуществления зимнего бетонирования считается низкая температура воздуха, при которой замерзают используемые строительные материалы. Поэтому необходима эффективная технология предотвращения этого процесса.

Требования к процессу бетонирования определены строительными нормами и правилами, по которым температура менее 5С относится к зимнему периоду.

Особенности зимнего бетонировани

Осуществляемая укладка бетонного раствора зимой усложняется из-за следующих причин:

При низкой температуре начинается замедление гидратации цемента, поэтому период набора прочности бетона возрастает.
Рост давления в бетоне начинается из-за замерзшей расширяющейся воды, что в результате вызывает его разупрочнение.

Образующиеся ледяные корки нарушают связанные между собой компоненты раствора. Уменьшение прочности зависит от точного возраста бетона и произошедшего замерзания воды. Самым опасным считается период схватывания свежей залитой смеси, ведь прочность появляется из-за ее замерзания. При возрастании температуры цементная гидратация начинается снова. При этом по прочности бетон серьезно уступает не замороженному раствору.

Устоять перед разрушением структуры может качественный зимний бетон, набравший определенный уровень прочности. Очень важно соблюдение беспрерывной укладки готовой смеси, что не позволяет появиться холодным швам.

В Москве в строительстве самым популярным методом бетонирования стала защита бетона от вероятного замерзания при происходящем схватывании, а также наборе критической прочности, составляющей 50% от усиленной марочной. В более серьезных конструкциях обустраиваемый бетон защищается от замерзания почти до 70% от величины проектной прочности.

Сегодня используются следующие методы зимнего бетонирования:

введение в состав разработанных противоморозных добавок или химических веществ;
тщательное укрытие смеси утеплителями;
разные виды прогрева поверхности бетона.

Применение добавок противоморозного действия

Сегодня самым удобным способом защиты бетонирования зимой стало применение разработанных противоморозных добавок. Способ считается более дешевым по сравнению с бетонированием, требующим тщательного утепления конструкции, включая прогрев электричеством или используемыми инфракрасными лучами. Такие специальные добавки применяются самостоятельно или сочетаются с остальными методами подогрева.

Добавки для ускорения или замедления схватывания смеси. Например, это электролиты, не электролиты и карбамид, а также многоатомные спирты.
Модификаторы, созданные из хлорида кальция и существенно ускоряющие время схватывания бетона.

Вещества с антифризными свойствами, которые ускоряют схватывание раствора с усиленным тепловыделением после выполнения заливки. Это трехвалентные сульфаты, созданные из алюминия и добавленного железа.

Многих строителей интересует вопрос о том, можно ли добавлять соль в бетон зимой. Техническая соль не разъедает цемент и считается самой доступной и недорогой противоморозной добавкой, которая обеспечивает непрерывность бетонных работ при низкой температуре воздуха.

Мероприятия увеличивающие эффективность применения противоморозных добавок пмд

Разработанные противоморозные добавки необходимы для ускорения схватывания и твердения бетона. Причем для нормального результата проводится ряд следующих важных мероприятий:

Создание участков теплоты внутри бетонного раствора с проведением подогрева его основных компонентов.

Утепление поверхности бетона для необходимого сохранения тепла, образующегося при изотермической реакции цемента с добавленной водой.
Использование высокомарочных твердеющих цементов.
Изготовление смеси из предварительно подогретых компонентов требует иного порядка процесса их загрузки в отличие от летних условий и одновременной загрузки материалов в барабан смесителя. Например, зимой в барабан необходимо заливать горячую воду, затем добавляется выбранный заполнитель, вводятся цементная смесь и песок.
Смесь транспортируется в утепленной специальной машине, имеющей двойное днище. Пункт проведения погрузочно-разгрузочных работ защищается от ветра. Заливать бетон необходимо с помощью устройств, которые обязательно утепляются.
С опалубки счищаются снег и образующаяся наледь, арматура тоже должна быть обязательно очищена.
Зимнее бетонирование проводится в быстром темпе.

Совет! При зимнем выполняемом бетонировании нежелательно применение каких-либо замерзших заполнителей.

Замерзание воды

Серьезным фактором при укладке бетонного раствора является срок замерзания воды, ведь от этого зависит прочность конструкции. Поэтому бетон получится хрупким при замерзании именно в своем раннем возрасте. Причем период схватывания раствора считается самым критичным.

Используемая технология бетонирования в зимних условиях свидетельствует о том факте, что при замерзании бетона практически сразу после размещения в опалубке на величину его прочности повлияет сила мороза. При росте температуры воздуха начнется продолжение гидратации. Но конструкция по свой прочности уступит похожему строению, смесь которого не замерзала при укладке. Но если бетон смог набрать прочность до замерзания, в дальнейшем он может замораживаться без изменений своей структуры и появления дефектов. Предотвращение появления xoлoдныx швoв возможно с помощью непрерывного укладывания смеси.

Метод «термоса»
Технология метода «термоса» состоит в укладке нормальной по температуре смеси в хорошо утепленную опалубку. Бетон становится прочным из-за выделения тепла при происходящей реакции цементной гидратации. Большое количество образующегося тепла выделяется при работе с высокомарочными цементами.

Эффективность «термоса» возрастает при сочетании с используемыми противоморозными добавками и другими веществами.
Бетонирование зимой с помощью «горячего термоса» состоит в подогреве раствора до температуры 60-80 °С. На месте строительства бетонная смесь постепенно разогревается специальными электродами. При этом она является сопротивлением в действующей цепи переменного тока. Электропрогрев осуществляется в специальных бадьях.

Способы искусственного нагрева и прогрева бетона
Для нормальной прочности бетона требуется поддержание высокой температуры подготовленной смеси. Такой способ используется при недостаточности метода «термоса».

Существуют следующие варианты получения необходимого результата:
Электродный прогрев бетона, приводящий к токообмену и эффективному нагреву конструкции.
Контактный нагрев с применением проводника.
Инфракрасный нагрев с помощью излучателей.
Индукционный нагрев с применением специальной катушки-индуктора.
Прогрев и нагрев бетона с помощью электричества и инфракрасного излучения
Суть такого метода заключается в нагревании бетона и сохранении тепла до набора необходимой самой высокой прочности конструкции. Чаще всего нагревание осуществляется электрическим током, причем бетон становится сопротивлением в электроцепи. Цель достигается при его постепенном нагревании.

Для нагрева бетона используются следующие виды электродов:
струнные;
стержневые;
полосовые;
пластинчатые.
Самым подходящим вариантом стали пластинчатые электроды, изготовленные из высококачественного кровельного железа. Они нашиваются на часть опалубки, контактирующую с бетоном. Затем выполняется подключение электродов к электросети. Между ними появляется разность потенциалов, а через бетонную конструкцию течет ток, приводящий к нагреву. В результате цена объекта после прогревания конструкции возрастает из-за особенности такой работы зимой. Понесенные затраты являются полностью оправданными, ведь из-за них предотвращается появление хрупкости бетона, приводящее к разрушению конструкции.

Марки бетона по водонепроницаемости свидетельствуют о степени устойчивости бетона к воздействию влаги. Причем высокий коэффициент свидетельствует о лучшей устойчивости.
Meтoд инфpaкpacнoгo нaгpeвa
При необходимости используется метод специального инфракрасного нагрева. Он основан на трансформации инфракрасных лучей в необходимую тепловую энергию.
Для создания инфракрасных волн необходимы кварцевые и трубчатые виды специальных излучателей, изготовленные из металла. В основном такой способ используется для отогревания промерзших бетонных конструкций и для эффективной тепловой защиты размещенной в опалубке смеси.
Индукционный метод выполняется с помощью катушки, генерирующей выделение тепла в рабочих металлических деталях в зоне своего действия. Такой метод используется для отогревания готовых конструкций и может быть применен для бурения отверстий в прочном бетоне независимо от температуры.

Обогрев конструкций

Конвективный способ равномерного воздушного прогревания конструкций из бетона осуществляется от подведенного снаружи горячего воздуха.
Для этого используется гибкий длинный шланг или специальный прорезиненный рукав. Выработка воздуха осуществляется теплогенератором, запитанным от электросети или функционирующим на дизельном топливе. Но все же рекомендуется использование электрических устройств, ведь при работе дизеля происходит выделение большого объема выхлопных газов.
Эффективный воздушный обогрев применяется после заливки бетона для фундаментов в установленную опалубку в помещении с воздушной циркуляцией, которую усиливает вентилятор для более равномерного распределения прогрева. При этом рекомендовано применение материалов из плотного брезента для создания необходимого тепляка над прогреваемой бетонной конструкцией.
Бетонирование в зимнее время при зимних отрицательных температурах не является сложным делом, ведь при соблюдении положенных правил характеристики прочности созданной конструкции сохраняются на достаточно высоком уровне.

Особенности заливки бетона при минусовых температурах. Способы прогрева бетона зимой
Минусовая температура отрицательно сказывается на гидратации бетонной смеси. В данной статье мы рассмотрим несложные приемы, позволяющие проводить бетонные работы в зимний период.
Географическое положение нашей страны диктует свои правила и технологии на все виды строительных работ, проводимых в холодное время года. С повышением отрицательных температур, бетонные работы возможны лишь на тех площадках, где заранее заложена техническая возможность электропрогрева или другого вида прогрева бетонной смеси. Как вы уже догадались, речь идет о крупных строительных площадках, где независимо от погодных условий бетон должен литься в строго определенные сроки.

Минусовая температура отрицательно сказывается на гидратации (срок набора прочности) бетонной смеси. Давайте вспомним, из чего она состоит: цемент, песок, вода и щебень. Вода — это катализатор для химической реакции процесса схватывания бетона. При отрицательной температуре происходит вымерзание влаги, которая крайне необходима для процесса набора прочности, потеря прочности бетона ставит под угрозу все дальнейшие виды работ. Основная задача зимнего бетонирования — это сохранение влаги и поддержка нужного температурного режима для оптимального схватывания бетона. Если влага в бетонной смеси закристаллизовалась, то этот бетон уже не спасти, и не стоит ждать оттепели — этот процесс необратим.
Рекомендуемые нормативы зимнего бетонирования:
·         Оптимальная температура для схватывания бетона +10…+20 °C.
·         При температуре -20…+10 °C необходимо принимать меры для нормальной гидратации бетона.
·         При опускании температуры ниже отметки -20 °C все виды бетонных работ запрещены.

Способы прогрева бетона в домашних условиях
При температуре 0…+10 °C допускается работа с бетоном при условии добавления присадок пластификаторов, которые не дают смеси потерять нужный набор прочности. В зависимости от температуры окружающей среды присадка разводится строго в пропорции, указанной в прилагаемой инструкции. Купить антиморозную присадку можно в любом строительном магазине.
Недостаток пластификаторов — это замедленный набор прочности, если при +17 °C бетон набирает свою марочную прочность за 7 дней, то при +7 °С с использованием пластификаторов процесс может затянуться до 30 дней. Для того чтобы ускорить схватывание бетона, после заливки его необходимо утеплить подручными средствами, которые вы легко найдете в своем хозяйстве. Если заливается бетонная плита, желательно засыпать её древесными опилками, что сократит процесс гидратации почти вдвое.

В качестве утеплителя прекрасно подходит пенопласт и пенофлекс, но покупать его для одной заливки не слишком рентабельно. Гораздо дешевле купить пенопластовую крошку и засыпать ей плиту, для того, чтобы легкую крошку не сдувало ветром, её необходимо накрыть клеенкой или брезентом, прижав его по периметру заливаемой плиты.
Колонны и стены защищены опалубкой, но все же не будет лишним накрыть открытые участки бетона той же клеенкой или брезентом. Во время набора прочности бетона происходит химическая реакция, благодаря которой сама бетонная смесь выделяет некоторое количество тепла, которое необходимо сохранить дополнительными утеплителями.
Если столбик термометра опустился ниже нуля, то выделяемого тепла уже недостаточно. На промышленных стройках для прогрева бетона при минусовых температурах используют специальные трансформаторы, посредством которых греют бетон нагревательными проводами.

Покупать специальный трансформатор для того, чтобы залить в мороз пару кубов бетона, затея не слишком хорошая. В качестве такого трансформатора вполне реально использовать обычный сварочный трансформатор на 150–200 А. Ниже приведен список материалов, необходимых для прогрева небольшой плиты сварочным аппаратом:
·         Сварочный аппарат 150–200 ампер.
·         Провод ПНСВ 1,5мм.
·         Одинарный алюминиевый провод АВВГ 1×2,5мм.
·         Изолента ХБ (черная).
·         Токовые клещи.

Подготовка к прогреву
Греющий провод ПНСВ необходимо разрезать на куски длиной в 17–18 метров. Полученные отрезки (петли) равномерно укладываем и подвязываем по всему арматурному каркасу заливаемой конструкции. Закладываем петли таким образом, чтобы после заливки они находились чуть выше середины плиты, если заливается колонна или стена, слой бетона над петлями должен быть не менее 4 см. Подвязывать греющий провод лучше всего изолированным алюминиевым проводом. Он должен идти не в натяжку, в идеале его нужно расположить в волнообразном порядке. Расстояние между петлями, в зависимости от температуры воздуха, колеблется от 10 до 40 см. Чем ниже минусовая температура, тем меньше расстояние между петлями. Количество прогревочных петель зависит от мощности сварочного аппарата. Одна петля потребляет 17–25 ампер, значит 6–8 прогревочных петель — это максимум, что вытянет сварочный аппарат на 250 ампер.

При укладке петель важно маркировать концы, как вариант, на один конец каждой петли наматываем полоску изоленты, а второй конец оставляем свободным.
После того как петли уложены и подвязаны, нужно нарастить на них алюминиевые концы, которые потом подключаются к аппарату. Длина холодных концов определяется месторасположением самого сварочного аппарата, но не более 8 метров. Сращиваем петлю и холодный конец при помощи скрутки длиной в 4–5 см. Тщательно изолируем скрутку ХБ изолентой и укладываем её с таким расчетом, чтобы после заливки она осталась в бетоне, так как на воздухе скрутка сгорит. Маркировку изолентой нужно перенести на присоединяемый холодный конец петли.

Подключение и прогрев
После заливки все холодные концы нужно подключить к сварочному аппарату, концы с маркировкой и без сажаем на разные полюса аппарата. После того как все подключено, проверяем всю схему прогрева и включаем аппарат на минимальной нагрузке регулятора мощности. Токовыми клещами меряем каждую петлю в отдельности, норма 12–14 ампер. Через час добавляем половину запаса мощности аппарата, через два часа выкручиваем регулятор полностью. Очень важно равномерно добавлять амперы на прогревочные петли, на каждой петле должно показывать не более 25 ампер. При температуре -10 °C 20 ампер на петле обеспечивают нормальную температуру, необходимую для схватывания бетона. По мере схватывания бетона ампераж петли падает, что дает возможность постепенно его увеличивать на сварочном аппарате. Перед тем как увеличить, смотрим, упало или нет значение на самих петлях. Если ампераж не изменился с последней проверки, то ждем, когда он упадет хотя бы на 10%, и лишь после этого повышаем ток.

Время прогрева зависит от объема заливки и температуры окружающего воздуха. Так же как и в бетонировании с присадками, дополнительно утепляем заливаемую конструкцию. При морозе до 10 градусов достаточно 48 часов для нормальной гидратации бетона. После того как прогревочные петли отключены, дополнительные утеплители остаются еще минимум 7 дней. Не стоит слишком нагревать бетон, так как это чревато излишним испарением влаги, что в последствии приведет к образованию трещин и потери прочности бетона. Плита под утеплителем должна быть чуть теплой и не более того. Прогрев бетона сварочным аппаратом в домашних условиях требует повышенных мер электробезопасности и должен выполнятся лишь при наличии необходимого запаса знаний электротехники и профессиональных навыков работы со сварочным аппаратом.

При отсутствии сварочного аппарата можно использовать старый способ прогрева — «тепловой шатер». При заливке небольших конструкций над ними возводится палатка из брезента или фанеры, воздух в которой греется с помощью тепловых пушек или газовых обогревателей. Хорошо зарекомендовали себя при таком методе обогрева «Чудо-печки», работающие на дизельном топливе. При экономичном потреблении топлива (2 л на 12 часов) одна печь прогревает 10–15 кубов воздуха теплового шатра до нужной температуры гидратации бетона.

Александр Биржин, рмнт.ру
http://www.rmnt.ru/ — сайт RMNT.ru

Электропрогрев бетона в зимнее время: способы, технологии, оборудование
В современных условиях существует множество технологий, благодаря которым удается не прекращать строительный процесс даже зимой. Если температура снижается, требуется поддерживать определенный уровень прогрева бетонной смеси. В этом случае возведение домов, различных объектов не прекращается ни на минуту.
Главным условием проведения таких работ является поддержание технологического минимума, при котором раствор не будет замерзать. Электропрогрев бетона является фактором, который обеспечивает выполнение технологических норм даже в зимний период. Этот процесс довольно сложен. Но тем не менее его активно применяют повсеместно на различных строительных объектах.
Электропрогрев
Электропрогрев бетона является довольно сложным и дорогостоящим процессом. Однако для предотвращения влияния низких температур на застывающую цементную смесь ей требуется обеспечить ряд условий. В зимнее время цемент застывает неравномерно. Чтобы предотвратить такое отклонение от нормы, следует применять технологию электрообогрева. Она способствует постоянному по всей площади процессу застывания смеси.
Бетон способен застывать равномерно при температуре, которая будет близкой к +20 ºС. Принудительный электропрогрев становится эффективным инструментом в приготовлении строительных растворов.
Чаще всего в подобных целях применяется технология электроподогрева. Если простого утепления объекта становится недостаточно, такая альтернатива сможет решить проблему с неравномерно застывающим бетоном.
Строительные компании могут выбрать один из нескольких подходов. Например, электроподогрев может осуществляться при помощи такого проводника, как кабель ПНСВ, или при помощи электродов. Также некоторые компании прибегают к принципу подогрева самой опалубки. В настоящее время могут также в подобных целях применять индукционный подход или инфракрасные лучи.
Независимо от того, какой способ выберет руководство, обогреваемый объект в обязательном порядке следует утеплить. Иначе равномерного прогрева будет добиться нереально.
Прогрев электродами
Самым востребованным методом обогрева бетона является применение электродов. Такой метод стоит относительно недорого, ведь нет потребности приобретать дорогостоящее оборудование и устройства (например, провод типа ПНСВ 1,2; 2; 3 и т. д.). Технология его выполнения также не представляет больших трудностей.
За основополагающий принцип представленной технологии взяты физические свойства и особенности электрического тока. При прохождении через бетон он выделяет некоторое количество тепловой энергии.
При использовании этой технологии не стоит подавать напряжение на систему электродов выше 127 В, если внутри изделия находится металлическая конструкция (каркас). Инструкция на электропрогрев бетона в монолитных конструкциях позволяет использовать ток 220 В или 380 В. Однако большее напряжение применять не рекомендуется.
Процесс нагрева выполняется при помощи переменного тока. Если в данном процессе участвует постоянный ток, он проходит через воду в растворе и образует электролиз. Этот процесс химического разложения воды будет препятствовать выполнению ее функций, которые имеет субстанция в процессе затвердения.
Виды электролитов
Электропрогрев бетона в зимнее время может осуществляться при помощи одного из основных видов электродов. Они могут быть струнными, стержневыми и выполненными в виде пластины.
Стержневые электролиты устанавливаются в бетон на небольшом расстоянии друг от друга. Чтобы создать представленный продукт, ученые применяют металлическую арматуру. Ее диаметр может составлять от 8 до 12 мм. Стержни подключаются к различным фазам. Особенно незаменимы представленные устройства при наличии сложных конструкций.
Электролиты, которые имеют форму пластин, характеризуются довольно простой схемой подключения. Их устройства необходимо располагать на противоположных сторонах опалубки. Эти пластины подключают к разным фазам. Проходящий между ними ток и будет нагревать бетон. Пластины могут быть широкими или узкими.
Струнные электроды необходимы при изготовлении колонн, столбов и прочих изделий вытянутой формы. После установки оба конца материала подключают к разным фазам. Так происходит нагрев.
Обогрев кабелем ПНСВ
Электропрогрев бетона проводом ПНСВ, технологическая карта которого будет рассмотрена немного дальше, считается одной из самых эффективных технологий. В качестве нагревателя в этом случае выступает провод, а не бетонная масса.
При укладке в бетон представленного провода получается равномерно прогреть бетон, обеспечив его качество при высыхании. Преимуществом такой системы является предсказуемость периода работы. Для качественного прогрева бетона в условиях снижения температуры очень важно, чтобы она повышалась плавно и равномерно по всей площади цементного раствора.
Аббревиатура ПНВС означает, что проводник имеет стальную жилу, которая упакована в ПВХ-изоляцию. Сечение провода при проведении представленной процедуры выбирается определенным образом (ПНСВ 1,2; 2; 3). Эта характеристика берется во внимание при расчете количества провода на 1 м кубический смеси цемента.
Технология подогрева бетона проводом относительно простая. Вдоль каркаса арматуры электрокоммуникации допускаются. Крепить провод следует в соответствии с рекомендациями производителя. В этом случае при подаче смеси в траншею, опалубку или смесь проводник не повредят заливка и эксплуатация застывшего вещества.
Провод при раскладке не должен касаться земли. После заливки он полностью погружается в бетонную среду. На показатель длины провода будут иметь влияние его толщина, минусовые температуры в этом климатическом поясе, сопротивление. Подаваемое напряжение будет составлять 50 В.
Методика применения кабеля
Электропрогрев бетона проводом ПНСВ, технологическая карта которого заключается в укладке продукта в емкость непосредственно перед заливкой, считается надежной системой. Провод должен иметь определенную длину (в зависимости от условий его эксплуатации). Из-за хорошей теплопроводимости бетона, нагрев плавно распределяется по всей толщине материала. Благодаря такой особенности удается повысить температуру бетонной смеси до 40 ºС, а иногда и выше.
Кабель ПНСВ допускается запитывать в сеть, электричество которой поставляют подстанции КТП-63/ОБ или 80/86. Они обладают несколькими степенями напряжения пониженного типа. Одна подстанция представленного типа способна обогреть до 30 м³ материала.
Чтобы повысить температуру раствора, на 1 м³ необходимо потратить около 60 м провода марки ПНСВ 1,2. При этом температура окружающей среды может составлять до -30 ºС. Способы нагрева могут комбинироваться. Это зависит от массивности конструкции, погодных условий, заданных показателей прочности. Также немаловажным фактором для создания комбинации методов является наличие ресурсов на стройплощадке.
Если бетон сумеет набрать требуемую прочность, он может противостоять разрушению вследствие низких температур.
Другие варианты проводного обогрева
Технология прогрева бетона ПНСВ кабелем эффективна при условии соблюдения всех инструкций и требований производителя. Если провод выйдет за пределы бетона, он с большой долей вероятности перегреется и выйдет из строя. Также провод не должен касаться опалубки или земли.
Длина представленного провода будет зависеть от условий, в которых применяется провод. Для их работы требуется работа трансформатора. Если, используя провод ПНСВ, применение такой системы не очень удобно, существуют и другие разновидности проводниковых изделий.
Существуют кабели, для работы которых не потребуется применять запитку к специальным трансформаторам. Это дает возможность немного сэкономить средства на обслуживание представленной системы. Обычный провод имеет широкий ряд применения. Однако провод ПНСВ, который рассматривался выше, обладает более широкими возможностями и областью применения.
Схема применения тепловой пушки
Прогрев бетона проводом считается одной из самых новых и эффективных технологий. Однако совсем еще недавно о ней никто не знал. Поэтому применялся довольно затратный, но простой метод. Над поверхностью цемента строилось укрытие. Для этого метода бетонное основание должно было иметь небольшую площадь.
В построенную палатку привозили тепловые пушки. Они нагнетали требуемую температуру. Такой метод не был лишен определенных недостатков. Он считается одним из самых трудоемких. Рабочим необходимо возвести палатку, а потом контролировать работу оборудования.
Если сравнивать прогрев бетона проводом и метод применения тепловых агрегатов, то станет ясно, что затрат больше потребует именно старый подход. Чаще всего закупается определенное оборудование автономного типа работы. Они работают на дизельном топливе. Если доступа к обычной стационарной сети на участке нет, этот вариант будет наиболее выигрышным.
Термоматы
Прогревочный провод или инфракрасная пленка могут послужить основой для создания специальных термоматов. Они довольно эффективны. Единственное условие – это плоская поверхность бетонного основания. Некоторые разновидности представленных обогревателей могут работать в качестве обмотки на колонны, вытянутые блоки, столбы и т. д.
В сам же раствор при использовании матовой технологии добавляется пластификатор, позволяющий ускорить процесс высыхания. При этом они же могут препятствовать образованию кристаллизации воды.
При использовании представленных технологий следует помнить, что существуют специальные документы, регламентирующие электропрогрев бетона в зимнее время. СНиП обращает внимание строительных организаций на необходимость постоянного отслеживания температурных показателей этого вещества.
Цементная смесь не должна перегреваться свыше +50 ºС. Это так же неприемлемо для технологии его производства, как и большие морозы. При этом скорость остывания и нагрева не должна быть быстрее, чем 10 ºС в час. Чтобы избежать ошибок, расчет электропрогрева бетона выполняется в соответствии с действующими нормами и санитарными требованиями.
Инфракрасные маты могут заменить кабельные аналоги. Их допускается применять для обертывания фигурных колонн, прочих вытянутых объектов. Этот подход характеризуется небольшими энергозатратами. Бетонные конструкции под воздействием инфракрасных лучей начинают быстро терять влагу. Чтобы этого не происходило, нужно накрывать поверхности обычной полиэтиленовой пленкой.
Опалубка с подогревом
Электропрогрев бетона в зимнее время может осуществляться сразу же в опалубке. Это один из новых способов, который является очень эффективным. В щиты опалубки устанавливаются нагревательные элементы. В случае выхода из строя одного или нескольких из них, производится демонтаж неисправного оборудования. Его заменяют новым.
Оснащать инфракрасными обогревателями непосредственно форму, в которой застывает бетон, стало одним из удачных решений, которые принимали управленцы строительных компаний. Эта система способна обеспечить требуемыми условиями бетонное изделие, находящееся в опалубке, даже при температуре -25 ºС.
Помимо высокой эффективности представленные системы обладают высоким показателем полезного действия. Затрачивается совсем немного времени на подготовку к обогреву. Это крайне важно в условиях сильных морозов. Рентабельность нагревательной опалубки определяется выше, чем у обычных проводных систем. Их можно применять многоразово.
Однако стоимость представленной разновидности электрообогрева довольно высока. Она считается невыгодной, если нужно обогреть постройку нестандартных габаритов.
Принцип индукционного и инфракрасного обогрева
В представленных выше системах термоматов и опалубки с подогревом может использоваться принцип инфракрасного обогрева. Чтобы четче понимать принцип работы этих систем, необходимо вникнуть в вопрос, что собой представляют инфракрасные волны.
Электропрогрев бетона при помощи представленной технологии берет за основу способность солнечных лучей нагревать непрозрачные, темные предметы. После обогрева поверхности вещества тепло равномерно распределяется по всему его объему. Если бетонную конструкцию в этом случае обмотать прозрачной пленкой, при нагреве она будет пропускать лучи внутрь бетона. При этом тепло будет задерживаться внутри материала.
Преимуществом инфракрасных систем является отсутствие требований по использованию трансформаторов. Недостатком же эксперты называют невозможность представленного обогрева равномерно распределять тепло по всей конструкции. Поэтому его применяют только для относительно тонких изделий.
Индукционный подход в современном строительстве применяется довольно редко. Он больше подходит для таких конструкций, как прогоны, балки. На это влияет сложность устройства представленного оборудования.
Принцип индукционного обогрева основывается на том, что вокруг стального стержня намотан провод. Он имеет слой изоляции. При подключении электрического тока система производит индукционное возмущение. Именно так происходит нагрев бетонной смеси.
Рассмотрев электропрогрев бетона, а также его основные методы и технологии, можно сделать вывод о целесообразности применения того или иного способа в условиях производства. В зависимости от типа выпускаемых конструкций, условий производства технологи выбирают подходящий вариант. Скрупулезный подход к технологии застывания бетонной смеси позволяет производить высококачественные изделия, стяжку, фундаменты и т. д. Правила работы с цементом в зимний период должен знать каждый строитель.
Электропрогрев бетона в зимнее время: схемы и способы
Самым распространенным методом подогрева бетона, во время заливки в зимнее время, является электропрогрев, который используется в тех случаях, когда обычного утепления объекта не достаточно. Именно о нем мы сегодня и поговорим.
Прогреть бетон в зимнее время можно несколькими методами:
1. Прогрев бетона электродами.
2. Электропрогрев бетона проводом ПНСВ
3. Электропрогрев опалубки
4. Подогрев индукционным методом
5. Инфракрасным излучением
Стоит отметить, что независимо от способа, электропрогрев бетона должен сопровождаться его утеплением или хотя бы созданием термоса вокруг объекта. В противном случае, равномерного прогрева может не получиться, а это не очень хорошо скажется на его конечной прочности.
Прогрев бетона электродами – самый распространенный метод электропрогрева в зимнее время. Это связано, в первую очередь, с простотой и дешевизной, потому что, в отдельных случаях, нет необходимости тратиться на нагревательные провода, дорогие трансформаторы и т.п.
Принцип действия такого способа электропрогрева основывается на физических свойствах электрического тока, который при прохождении через материал выделяет определенное количество теплоты.
В данном случае, проводимым материалом является сам бетон, другими словами, когда ток проходит через водосодержащий бетон, он в это время его нагревает.
Внимание! Если бетонная конструкция содержит в себе арматурный каркас, не рекомендуется подавать на электроды напряжение более 127 В. В случае отсутствия металлического каркаса, можно использовать как 220 В, так и 380 В. Большее напряжение применять не рекомендуют.
Существует несколько видов электродов для прогрева бетона в зимнее время:
Электроды стержневые. Для их создания используется металлическая арматура d 8 – 12 мм. Такие стержни вставляются в бетон на небольшом расстоянии и подключаются к разным фазам, как на схеме. В случаях сложных конструкций, такие электроды для прогрева бетона будут незаменимы. Стеклопластиковая арматура для таких целей не подойдет, потому что она является диэлектриком.
Электроды в виде пластин. Иногда их называют пластинчатыми электродами. Схема подключения такого подогрева очень проста – пластины располагаются на обоих противоположных внутренних сторонах опалубки и подключаются к разным фазам, а проходящий ток будет нагревать бетон. Вместо широких пластин иногда используют узкие полосы, принцип действия этих полос — такой же.
Электроды струнные. Используются при заливке колонн, балок, столбов и похожих конструкций. Принцип действия все тот же, струны подключаются к разным фазам, тем самым нагревая бетон в зимнее время.
Если прогрев бетона электродами – один из самых дешевых вариантов электропрогрева в зимнее время, то, в свою очередь, прогрев проводом ПНСВ – один из самых эффективных.
Это связано с тем, что в качестве нагревателя используется не сам бетон, а нагревательный провод ПНСВ, который выделяет тепло при прохождении через него тока. С помощью такого провода, намного проще добиться плавного повышения температуры бетона, да и вообще такой провод будет вести предсказуемо, что облегчит необходимое постепенное увеличение температуры в зимнее время.
Стоит сказать о самом проводе ПНСВ (П – провод, Н – нагревательный, С — стальная жила, В — ПВХ изоляция). Бывает различного сечения 1.2, 2, 3. В зависимости от использованного сечения выбирается его количество на 1 метр кубический бетонной смеси.
Технология электропрогрева бетона проводом ПНСВ, также, как и схема подключения, очень проста. Провод без натяжки пропускается вдоль арматурного каркаса, на нем же и крепится. Крепить необходимо так, чтобы при подаче бетона в траншею или опалубку не повредить его.
Так же существуют кабели, которые не предусматривают использование трансформатора. Их использование позволит немного сэкономить. Он очень удобен в использовании, но все же у обычного провода ПНСВ более широкие возможности для применения.
Электропрогрев опалубки в зимнее время
Этот способ электропрогрева подразумевает изготовление опалубки с заранее заложенными нагревательными элементами в ней, которые при нагреве будут отдавать так нужное бетону тепло. Напоминает прогрев бетона пластинчатыми электродами, только обогрев осуществляется не на внутренней стороне опалубки, а внутри нее, либо снаружи.
Электропрогрев опалубки в зимнее время не так часто используется, учитывая сложность конструкции, тем более, что при заливки фундамента, например, опалубка соприкасается не со всей бетонной конструкцией. Таким образом, нагреваться будет лишь часть бетона.
Индукционный и инфракрасный способы подогрева бетона
Индукционный способ подогрева бетона используется крайне редко, да и то, в основном, в балках, ригелях, прогонах, из-за сложности его устройства.
Основывается он на том, что обмотанный изолированный провод вокруг стального стержня арматуры, будет создавать индукцию и нагревать саму арматуру.
Электропрогрев бетона в зимний период с помощью инфракрасных лучей основывается на способности таких лучей нагревать поверхность непрозрачных объектов, с последующей передачей тепла по всему объему. При использовании такого способа необходимо предусмотреть окутывание бетонной конструкции прозрачной пленкой, которая будет пропускать лучи сквозь себя, не давая теплу так быстро уходить.
Достоинством такого способа является то, что не обязательно использование специальных трансформаторов. Недостаток – в том, что инфракрасное излучение не способно осуществить равномерный обогрев больших конструкций. Этот способ годится только для тонких конструкций.
Не забывайте о том, что независимо от способа электропрогрева бетона в зимнее время, необходимо постоянно следить за его температурой, потому что слишком высокая (более 50⁰С) – так же опасна для него, как и слишком низкая. Скорость нагрева бетона, так же как скорость остывания, не должна превышать 10⁰С в час.
схема укладки и подключения, расчет
Заливка бетона зимой имеет свои сложности. Главной проблемой считается нормальное затвердевание раствора, вода в котором может замерзнуть, и он не наберет технологической прочности. Даже если этого не случится, низкая скорость высыхания состава сделает работы нерентабельными. Прогрев бетона проводом ПНСВ поможет снять этот вопрос.
Электропрогрев бетона в зимнее время – наиболее удобный и дешевый способ достигнуть нужной твердости материала. Он разрешается нормами СП 70.13330.2012, и может применяться при выполнении любых строительных работ. После отвердевания бетона, провод остается внутри конструкции, поэтому применение дешевого ПНСВ дает дополнительный экономический эффект.
Применение
Прогрев бетона в зимнее время кабелем дает возможность решить две основные проблемы. При температурах ниже нуля вода в растворе превращается в кристаллики льда, в результате реакция гидратации цемента не просто замедляется, она прекращается полностью. Известно, что при замерзании вода расширяется, разрушая образовавшиеся в растворе связи, поэтому после повышения температуры он уже не наберет нужной прочности.
Раствор затвердевает с оптимальной скоростью и сохранением характеристик при температуре порядка 20°C. При падении температуры, особенно ниже нуля, эти процессы замедляются, даже с учетом того, что при гидратации выделяется дополнительное тепло. Чтобы выдержать технические условия, зимой не обойтись без прогрева бетона проводом ПНСВ или другим предназначенным для этого кабелем в таких ситуациях, когда:
не обеспечена достаточная теплоизоляция монолита и опалубки;
монолит слишком массивен, что затрудняет его равномерный прогрев;
низкая температура окружающего воздуха, при которой замерзает вода в растворе.
Характеристики провода
Кабель для прогрева бетона ПНСВ состоит из стальной жилы с сечением от 0,6 до 4 мм², и диаметром от 1,2 мм до 3 мм. Некоторые виды покрываются оцинковкой, чтобы снизить воздействие агрессивных компонентов в строительных растворах. Дополнительно он покрыт термоустойчивой изоляцией их поливинилхлорида (ПВХ) или полиэстера, она не боится перегибов, истирания, агрессивных сред, прочна и обладает высоким удельным сопротивлением.
Кабель ПНСВ обладает следующими техническими характеристиками:
Удельное сопротивление составляет 0,15 Ом/м;
Стабильная работа в температурном диапазоне от -60°C до +50°C;
На 1 кубометр бетона расходуется до 60 м провода;
Возможность применения до температур до -25°C;
Монтаж при температурах до -15°C.
Кабель подключается к холодным концам через провод АПВ из алюминия. Питание может осуществляться через трехфазную сеть 380 В, подключаясь к трансформатору. При правильном расчете ПНСВ может подключаться и к бытовой сети 220 вольт, длина при этом не должна быть менее 120 м. По системе, находящейся в бетонном массиве должен протекать рабочий ток 14-16 А.
Технология прогрева и схема укладки
Перед установкой системы прогрева бетона в зимнее время монтируется опалубка и арматура. После этого раскладывается ПНСВ с интервалом между проводами от 8 до 20 см, в зависимости от наружной температуры, ветра и влажности. Провод не натягивается и прикрепляется к арматуре специальными зажимами. Нельзя допускать изгибов радиусом менее 25 см и перехлестов токоведущих жил. Минимальное расстояние между ними должно составлять 1,5 см, это поможет не допустить короткого замыкания.
Наиболее популярная схема укладки ПНСВ – «змейка», напоминающая систему «теплый пол». Она обеспечивает обогрев максимального объема бетонного массива при экономии греющего кабеля. Перед заливкой в опалубку раствора необходимо убедиться в том, что в ней нет льда, температура смеси не ниже +5°C, а монтаж схемы подключения проведен правильно, на достаточную длину выведены холодные концы.
К проводу ПНСВ прикладывается инструкция, с которой нужно ознакомиться перед тем, как прогреть бетон. Подключение осуществляется через секции шинопроводов двумя способами через схему «треугольник» или «звезда». В первом случае систему разделяют на три параллельных участка, подключаемых к выводам трехфазного понижающего трансформатора. Во втором – три одинаковых провода соединяются в один узел, потом три свободных контакта аналогично подключаются к трансформатору. Питающее устройство устанавливается не далее, чем в 25 м от места подключения, прогреваемый участок обносится ограждением.
Система подключается после полной заливки всего объема строительного раствора. Технология прогрева бетона греющим кабелем ПНСВ включает в себя несколько этапов:
Разогрев осуществляется со скоростью не более 10°C в час, что обеспечивает равномерное прогревание всего объема.
Нагрев при постоянной температуре длится до тех пор, пока бетон не наберет половину технологической прочности. Температура не должна превышать 80°C, оптимальный показатель 60°C.
Остывание бетона должно происходить со скоростью 5°C в час, это поможет избежать растрескивания массива и обеспечит его монолитность.
При соблюдении технологических требований материал наберет марку прочности, соответствующую его составу. По окончанию работ ПНСВ остается в толще бетона и служит дополнительным армирующим элементом.
Нужно отметить, что применять кабель КДБС или ВЕТ значительно проще, поскольку их можно подключать напрямую к сети 220 В через щитовую или розетку. Они разделены на секции, что помогает избежать перегрузки. Но эти кабели стоят дороже ПНСВ, поэтому реже применяется при строительстве крупных объектов.
Еще одна популярная технология – использование опалубки с ТЭН и электродами, когда арматура вставляется в раствор и подключается к сети, используя сварочный аппарат или понижающий трансформатор другого типа. Этот способ прогрева не требует специального греющего кабеля, но более энергозатратен, поскольку вода в бетоне играет роль проводника, а его сопротивление при затвердевании значительно возрастает.
Расчет длины
Чтобы рассчитать длину провода ПНСВ для прогрева бетона требуется учесть несколько основных факторов. Главный критерий – количество тепла, подаваемого на монолит для его нормального затвердевания. Оно зависит от температуры окружающего воздуха, влажности, наличия теплоизоляции, объема и формы конструкции.
В зависимости от температуры определяется шаг укладки кабеля со средней длиной петли от 28 од 36 м. При температуре до -5°C расстояние между жилами или шаг составляет 20 см, с понижением температуры на каждые 5 градусов, он уменьшается на 4 см, при -15°C он составляет 12 см.
При расчете длины важно знать потребляемую мощность нагревательного провода ПНСВ. Для самого популярного диаметра 1,2 мм она равна 0,15 Ом/м, у проводов с большим сечением сопротивление ниже диаметр 2 мм имеет сопротивление 0,044 Ом/м, а 3 мм – 0,02 Ом/м. Рабочий ток в жиле должен быть не более 16 А, поэтому потребляемая мощность одного метра ПНСВ диаметром 1,2 мм равна произведению квадрата силы тока на удельное сопротивление и составляет 38,4 Вт. Чтобы подсчитать суммарную мощность необходимо этот показатель умножить на длину уложенного провода.
Подобным образом рассчитывается и напряжение понижающего трансформатора. Если уложено 100 м ПНСВ диаметром 1,2 мм, то его общее сопротивление составит 15 Ом. Учитывая, что сила тока не более 16 А, находим рабочее напряжение, равное произведению силы тока на сопротивление в данном случае оно будет равно 240 В.
Купить провод прогревочный ПНСВ-1,2 по выгодной цене можно здесь

Применение провода ПНСВ – один из самых дешевых способов прогрева бетона. Но он больше годится для применения профессиональными строителями, поскольку для его подключения требуются специальное знание и оборудование. Этот кабель можно применять и в бытовых условиях, правильно рассчитав потребляемую мощность. Снизить расходы при прогреве раствора поможет применение теплоизоляционных материалов, в этом случае нагрев произойдет быстрее, а снижение температуры будет происходить равномернее, что улучшит качество бетона.
технология, подготовка, условия, методы и способы
Дата: 14 ноября 2017
Просмотров: 2969
Коментариев: 0

Строительные мероприятия, связанные с бетонированием монолитных конструкций, осуществляются на протяжении года. Зимой строителям приходится решать ряд задач по обеспечению прочности бетона и предотвращению замерзания входящей в раствор воды. С целью поддержания положительной температуры раствора и обеспечения оптимальных условий схватывания осуществляется прогрев бетона. Рассмотрим детально методы нагрева с использованием электрической энергии и инфракрасных лучей.
Как осуществляется прогрев бетона в зимнее время
С наступлением зимних холодов строителям приходится сталкиваться с серьезными проблемами, связанными с особенностями бетонного раствора. Он содержит гравий, портландцемент и песок с добавлением воды. Раствор при обычных условиях приобретает эксплуатационные характеристики на протяжении месяца. Однако вода при замерзании увеличивается, что может разрушить монолит.

В процессе осуществления строительных и ремонтных работ в условиях низких температур для ускорения отвердения бетонного раствора следует использовать прогрев бетона
Для поддержания температуры используются следующие технические приемы:
электрический прогрев специальным кабелем. Для повышения температуры применяется ПНСВ провод, который заранее прокладывается по подлежащей заливке конструкции;
электронагрев с помощью сварочного трансформатора. К источнику электроэнергии подключается кабель для прогрева бетона с помощью введенных в массив электродов;
нагрев с помощью специальной опалубки. В стандартных элементах щитовой конструкции опалубки вмонтированы быстросъемные электронагревательные элементы;
инфракрасный разогрев. Он основан на использовании направленного инфракрасного излучения, благодаря которому повышается температура бетона;
предварительный разогрев смеси. Раствор нагревается до заливки таким образом, чтобы при твердении он сохранял положительную температуру;
обустройство специальных шатров. Сооружается каркасная конструкция с брезентовым или полиэтиленовым перекрытием, внутри которой работает тепловая пушка.
Принятие решения о применении конкретного метода нагрева осуществляется на основании предварительно выполненных расчетов. В комплексе проанализировав все факторы и оценив экономическую сторону вопроса, можно определиться и принять правильное решение. Остановимся на особенностях каждого способа разогрева.
Электропрогрев бетона с помощью кабеля ПНСВ
Используя провод для прогрева бетона ПНСВ несложно обеспечить оптимальную для застывания раствора температуру. Этот метод достаточно простой и предусматривает прокладку специального провода ПНСВ, который греется при подаче низкого напряжения от понижающего трансформатора.

Такой способ работает по достаточно простому принципу. Прежде чем выполнить заливку, закладывается провод для прогрева бетона
Технология электрического обогрева специальным проводом имеет ряд преимуществ:
обеспечивает высокую эффективность. Правильно подобранный и профессионально уложенный нагревательный провод способен обогреть бетонный массив увеличенного объема;
гарантирует экономичность. Незначительное потребление электрической энергии позволяет избежать существенных финансовых расходов и заметно сокращает сметную стоимость работ;
сохраняет структуру монолита. При подаче питающего напряжения не образуются трещины в зонах прокладки кабеля, а также пузырьки воздуха в разогреваемом проводом бетонном массиве;
является универсальной. Электрический обогрев может использоваться для монолитных конструкций, изготовленных из обычного бетона, а также усиленных стальной арматурой.
Несмотря на серьезные преимущества, метод имеет определенные недостатки:
требует проведения подготовительных мероприятий, при выполнении которых укладывается кабель прогревочный для бетона. Важно соблюдать аккуратность при укладке петель провода и придерживаться рабочей схемы;
нуждается в использовании специального трансформатора. Мощность понижающего оборудования должна обеспечивать возможность повышения температуры бетонного массива до необходимого уровня.
Используется специальный кабель, состоящий из токопроводящего сердечника и изоляционного покрытия. Провод подбирается на основании расчетов, учитывающих ряд факторов:
питающее напряжение трансформатора;
диаметр токопроводящей жилы;
длину провода.
Нужно принять во внимание, что закладка прогревочных петель осуществляется обычно при малоприятной погоде
При прокладке кабеля важно соблюдать следующие требования:
обеспечить чистоту поверхности и исключить возможность повреждения кабеля;
избегать перегибов жил и равномерно укладывать провод по всей площади.
Важно обеспечить требуемую интенсивность нагрева:
на протяжении первых двух часов нагрева, скорость не должна повышаться более чем на 10 градусов в час;
рабочая температура должна быть стабильной в течение всего периода прогрева;
скорость остывания разогретого массива не должна превышать 5 градусов Цельсия в час.
Приобретайте провод для прогрева бетона только у проверенных производителей, и проверяйте наличие сертификата. Метод использования кабеля для нагрева бетонного раствора аналогичен процессу обустройства теплого пола.
Прогрев бетона сварочным аппаратом
Прогреть раствор можно, используя сварочное оборудование и проволочные электроды. Метод положительно зарекомендовал себя при заливке в зимнее время вертикальных конструкций:
колон;
стен;
ограждений.
Производить электропрогрев бетона можно с использованием электродов, заменяющих собой провода ПНСВ
В качестве токопроводящих элементов может использоваться:
стальная арматура;
проволока диаметром 8–10 мм;
металлические пластины.
Практическая реализация этого способа несложная:
после бетонирования вертикальных конструкций необходимо воткнуть в бетонный массив электроды;
затем следует с помощью кабеля подать питающее напряжение от понижающего трансформатора.
При нагреве вертикальных колонн небольшого сечения достаточно использовать один электрод. При этом прогрев бетонной смеси будет осуществляться путем подачи напряжения на арматурный каркас и установленный в раствор стальной стержень.
При выполнении работ важно соблюдать следующие требования:
подобрать расстояние между стержнями, которое должно составлять не менее 60 см в зависимости от климатических условий;
регулировать питающее напряжение для достижения необходимой температуры прогрева бетонного массива.
Где вы предпочли бы жить: в частном доме, или квартире?
Однозначно квартира! Комфорт, уют и тепло, вокруг люди и инфраструктура 829 ( 7.62 % )
Только частный дом! Вокруг тишина, покой, много места и мало людей! 4956 ( 45.56 % )
Зачем выбирать что-то одно? В городе квартира, а за городом — частный дом. 4611 ( 42.39 % )
Я — свободный Гражданин Планеты Земля! Мне не нужна рукотворная клетка! 481 ( 4.42 % )
Назад
Достоинства метода:
простота практической реализации;
возможность использования на крупных объектах;
ускоренный монтаж элементов.
Электродный прогрев прост в использовании и монтаже, но на его проведение требуются значительные затраты электроэнергии
Слабые места:
повышенный расход электроэнергии;
невозможность повторного использования электродов.
Роль проводника электрической энергии в данном варианте играет вода.
Использование нагревающей опалубки
С помощью специальной сборной опалубки, в щитах которой смонтированы электрические нагреватели, можно в зимнее время обеспечить поддержание положительной температуры бетонного раствора.
Преимущества этого метода:
возможность быстрой замены электрических нагревателей, доступ к которым осуществляется с внешней стороны конструкции;
универсальность опалубки, которая многократно может использоваться на различных объектах;
повышенная эффективность, позволяющая выполнять строительные мероприятия при снижении температуры до минус 25 градусов Цельсия;
увеличенный коэффициент полезного действия, благодаря которому снижаются энергозатраты, и повышается рентабельность;
ускоренный монтаж опалубки, конструкция которой позволяет за ограниченное время соединить щиты и подключить электроэнергию.
Для обогрева бетона таким методом в опалубку монтируются нагревательные элементы, замена которых производится по мере необходимости
Несмотря на комплекс достоинства, имеется ряд недостатков:
повышенная стоимость конструкции;
проблематичность применения на сложных конфигурациях.
Метод греющей опалубки положительно зарекомендовал себя на крупных строительных объектах.
Инфракрасный метод разогрева
Направленное воздействие инфракрасного излучения позволяет в необходимом участке выполнить прогрев до требуемой температуры. Интенсивность теплового излучения регулируется за счет изменения интервала между бетонной поверхностью и инфракрасными элементами.
Технология нагрева термоматами довольно проста:
в раствор вводятся добавки, ускоряющие твердение;
на поверхность кладутся специальные маты;
осуществляется подача питающего напряжения.
Этот способ используется для обогрева бетонных поверхностей, расположенных в горизонтальной плоскости.
Преимущества технологии:
пониженный уровень энергозатрат;
простота осуществления;
регулировка интенсивности излучения;
возможность нагрева через опалубку.
Обогрев таким способом осуществляется за счет воздействия инфракрасного излучения
Недостатки:
интенсивное испарение воды из бетона, который следует защитить от преждевременного высыхания;
повышенные затраты на приобретение матов для прогрева увеличенной площади.
Благодаря повышенной эффективности инфракрасная технология широко используется в строительной сфере.
Предварительный разогрев бетонной смеси
Способ предварительного нагрева бетона является одним из самых простых. Он предусматривает следующие работы:
повышение температуры смеси на этапе приготовления;
последующую заливку разогретого состава.
Существенным недостатком этого метода является необходимость выполнения сложных расчетов, учитывающих:
климатические факторы;
объем бетона;
продолжительность заливки.
При недостаточной температуре бетона возникает необходимость в его дополнительном разогреве любым из доступных способов.
Подводим итоги
Выбор оптимального метода – сложная задача. Важно оценить эффективность метода и правильно рассчитать суммарный объем затрат. Необходимо тщательно проанализировать достоинства и недостатки и не допустить ошибки, принимая решение.

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.
