Как закрепить варочную панель к столешнице: Как установить варочную панель своими руками – https://www.youtube.com/watch?v=2cm1yxftsmi

Содержание

Как установить варочную панель своими руками



Варочные панели современных производителей — это функционально завершенная техника, которую можно использовать самостоятельно. Но во многих гарнитурах есть специальные ниши для встройки плиты. Правильная установка новой варочной панели в уже готовую столешницу обеспечит качество ее подключения и функциональность.

Блок: 1/5 | Кол-во символов: 315
Источник: https://tehnikoved.ru/kuhnya/varochnaya-panel/ustanovka-varochnoj-paneli-v-stoleshnitsu.html

Разделы статьи

Подготовка посадочного отверстия

Разметка

От того, насколько точно будет проведена разметка, зависит внешний вид готовой кухни, а ошибка даже в половину сантиметра заставит приобретать новую столешницу.

Разметку можно провести двумя способами:

  • положить устройство на место и обвести маркером;
  • рассчитать и разметить место крепления с точностью до миллиметра.

Несмотря на кажущуюся простоту и привлекательность первого пути, шансов ошибиться и нанести неправильную разметку очень много.

Предварительная примерка размеров

Гораздо надежнее размечать место установки путем тщательных расчетов:

  1. На поверхность столешницы наносятся границы внутреннего пространства тумбы, над которой будет размещена варочная панель. Таким образом, будет обозначено место, в пределах которого будет вестись работа. Разметку нужно наносить карандашом, чтобы по окончании работ линии можно было легко стереть. Если столешница не позволяет нанести хорошо видимые линии, то на ее поверхность следует наклеить бумажный малярный скотч, а уже на нем рисовать разметку.
  2. Необходимо найти будущий центр отверстия, в которое установится корпус. Для этого на столешнице чертятся диагонали прямоугольника, образованного передней и задней частями столешницы и начерченными границами тумбы.
  3. В точке пересечения нанесенных диагоналей и будет размещаться центр варочной панели. Через нее нужно провести две прямые линии: одну параллельно краю столешницы, другую – перпендикулярно.
  4. На этих прямых нужно отметить габариты встраиваемой части корпуса. Их можно посмотреть в технической документации или померить самостоятельно. Эти размеры следует увеличить на 1-2 мм, чтобы впоследствии удобнее установить прибор.
  5. Через нанесенные отметки проводятся прямые линии (параллельно и перпендикулярно краю столешницы). Они образуют прямоугольник, в точности соответствующий заглубляемой части корпуса и расположенный по центру столешницы.
  6. Необходимо проконтролировать, чтобы между линиями окончательной разметки и окружающими предметами было соблюдено минимальное расстояние, указанное производителем в технической документации.
  7. Полученный прямоугольник необходимо обвести маркером, а лишние линии стереть, чтобы не ошибиться при прорезании отверстия.

Размеченный прямоугольник соответствует размеру варочной поверхности

Прорезание посадочного отверстия

Чтобы вырезать посадочное место под варочную панель, можно использовать следующие инструменты:

  • фрезерная машинка;
  • электролобзик;
  • дрель.

Наиболее качественный рез получается при работе фрезерной машинкой. Чуть менее качественный разрез делает электрический лобзик с мелкозубчатой пилкой.

Для работы можно использовать дрель или электролобзик

Порядок прорезания отверстия лобзиком следующий:

  • По углам отмеченного прямоугольника (с внутренней стороны) просверлить отверстия сверлом 8-10 мм.
  • Пилкой с мелкими зубьями аккуратно сделать пропил по отмеченным линиям. Корпус электролобзика нельзя держать «на весу», его следует плотно прижимать к столешнице.

Отверстие прорезается по намеченным линиям

Но не в каждом хозяйстве найдутся удобные инструменты. Гораздо менее красивый, но, тем не менее, подходящий для установки рез можно сделать при помощи обычной дрели.

Порядок прорезания посадочного отверстия при помощи дрели таков:

  • Сверлом 8-10 мм проделываются отверстия вдоль намеченной линии. Их нужно сверлить с внутренней стороны отметок таким образом, чтобы высверленные места соприкасались с намеченной линией отреза. Отверстия необходимо делать как можно чаще, чтобы отрезаемый кусок столешницы можно было легко обломить.
  • Грубые края отверстия необходимо выровнять по отмеченной линии. Для этого можно воспользоваться рашпилем либо мелкой пилкой по дереву или металлу. Полученные края нужно сделать максимально ровными.

Внимание! После того, как посадочное отверстие проделано, необходимо вставить в него варочную панель. Прибор должен входить без усилий и полностью закрывать своим корпусом прорезанное отверстие.

Герметизация посадочного отверстия

Следующий шаг – герметизация. Она необходима для защиты столешницы от попадания воды во время уборки или приготовления пищи. Столешница из дерева или древесно-стружечной плиты может от этого разбухнуть и испортиться.

Герметизация выполняется при помощи акрилового герметика для сантехнических работ или нитролака. Его нужно тщательно нанести тонким слоем изнутри на торцы проделанного отверстия. На верхнюю поверхность столешницы герметик наносить не нужно – там будет использоваться специальная прокладка в виде уплотнительной ленты, идущая в комплекте с панелью.

Торцы столешницы обрабатываются силиконом

Наклейка уплотнительной ленты:

  • На уплотнительную ленту нанесен клеевой слой, закрытый пленкой. Ее не следует снимать сразу всю, а отдирать постепенно, по мере приклеивания к поверхности.
  • Лента приклеивается по периметру посадочного отверстия единым куском. На углах она не разрезается, а просто наклеивается с поворотом.
  • Конец и начало ленты соединяются встык, без нахлеста и зазора.

Некоторые производители комплектуют варочные панели алюминиевыми уплотнителями. Инструкция по их установке содержится в документации на прибор.

Крепление панели

Крепление варочной панели проводится следующим образом:

  • Прибор вставляется в посадочное отверстие и центрируется так, чтобы передняя сторона была параллельна краю столешницы.
  • Изнутри шкафа корпус крепится к столешнице специальными пластинами, входящими в комплект поставки.
  • Монтаж должен быть выполнен таким образом, чтобы между варочной поверхностью и столешницей не осталось зазоров.
  • Канцелярским ножом сверху обрезаются излишки уплотнителя.

Уплотнитель обрезается канцелярским ножом

Блок: 2/3 | Кол-во символов: 5544
Источник: https://TechnoSova.ru/dlja-kuhni/kuhonnaja-plita/kak-ustanovit-varochnuju-panel-svoimi-rukami/

Разновидности варочных поверхностей

Все варочные поверхности можно разделить на две большие группы. Объединяет эти группы источник питания, в его роли может выступать:

  • электричество;
  • газ.

По внешнему виду варочные панели, которые подключаются к газовой магистрали практически ничем не отличаются от обычных плит. Опцией для таких модулей может быть система автоматического запуска, которая может быть автономной или зависимой от электричества. В первом случае она представлена пьезоэлементом, который в нужный момент подает искру. Конфорки на газовых поверхностях могут отличаться по размеру для большего удобства использования.

Электрические варочные поверхности могут быть двух видов:

  • классическая;
  • индукционная.

В классической варочной поверхности роль конфорки выполняет ТЭН или другой нагревательный элемент. Такой модуль стоит дешевле и не отличается особой экономичность. Индукционные варочные поверхности являются мечтой любой современной хозяйки. Суть функционирования изделия заключается в нагреве продукта благодаря электромагнитному полю. При этом если положить руку на работающую конфорку, то ничего не почувствуешь. Для нормального функционирования изделия требуется наличие металлической кастрюли с толстым дном. При этом материал, из которого изготовлена посуда обязательно должен магнититься. Процесс установки каждой из этих поверхностей очень схож. Различие кроется только в необходимости подключения газового шланга для первого варианта плиты.

Блок: 2/7 | Кол-во символов: 1468
Источник: https://2proraba.com/elektrika/ustanovka-varochnoj-paneli-v-stoleshnicu.html

Установка варочной панели: разметка места монтажа

Разметка – это, пожалуй, самый важный этап работ, связанный с установкой варочной панели своими руками, на котором, как ни странно, больше всего нюансов. Судите сами – от того, насколько четко и точно вы сможете разметить, а потом и вырезать отверстие под варочную панель, зависит весь внешний вид кухни. Это как раз тот случай, при котором ошибка в один сантиметр может оказаться непоправимой – всегда нужно помнить о стоимости . Покупать новую не так уж и дешево. Дело в том, что сама панель должна поместиться четко над тумбой, а запаса по ширине там практически нет.
Разметить посадочное отверстие можно двумя способами – ее можно просто уложить на столешницу, отцентровать на глазок и обвести карандашом, или же пойти путем профессионалов и все рассчитать вплоть до миллиметра. Естественно, лучше выбрать второй вариант решения вопроса, так как в этом случае шансов ошибиться минимум. Делается это следующим образом.

Теперь дело за малым – вырезать и произвести монтаж варочной панели в отверстие. Об этом и поговорим дальше. Для тех, кто не любит читать и вникать в написанное, прилагаем видеоролик по установке варочной панели в столешницу.

Блок: 3/14 | Кол-во символов: 1200
Источник: https://istrador.ru/okna/ustanovka-varochnoi-paneli-v-stoleshnicu-ustanovka-varochnoi-paneli/

Как вырезать отверстие

Для осуществления работ по созданию посадочного отверстия под варочную панель может использоваться три варианта инструментов:

  • Дрель;
  • Лобзик;
  • Фрезерная машина.

Для создания точног

Несколько подсказок о том, как установить варочную панель – Сделаем мебель сами

Здравствуйте.

Сегодня мы будем говорить о встраиваемой кухонной технике.

Подавляющее большинство современных кухонных гарнитуров содержат в своем составе варочную панель. По этому, тем, кто хочет изготавливать кухни, нужно обязательно уметь ее устанавливать, тем более, что это совсем не сложно.

Так, как же это делается?

Все очень просто: нужно взять столешницу, вырезать в ней нишу, вставить туда варочную панель, и закрепить. Вроде бы так…

Но для большей ясности, я предлагаю, рассмотреть все важные моменты, связанные с установкой этой техники.

Итак, установка начинается с того, что на нижние ящики кухни устанавливается столешница, и если нужно – подрезается в нужных местах, и снизу, карандашом, вычерчивается контур короба под варочную панель.

На этом этапе, важно точно все выставить и вычертить, чтобы точно определить положение встраиваемой панели. Если пойдет перекос – часть панели может попасть на бока коробов (но это еще ничего, их можно урезать лобзиком), а вот, если на бока попадет крепеж – это караул… столешница будет испорчена.

Следующим этапом будет вырезка ниши под варочную.

Здесь лучше не полагаться на опыт, а взять паспорт к ней, и посмотреть размеры вырезаемой ниши (они всегда там указаны).

Эти размеры нужно перенести на размеченную часть столешницы (на ту, которую мы вычерчивали в самом начале, изнутри короба).

Когда ниша размечена – не забывайте сравнить ее диагонали (они должны быть равны). Эта ниша должна быть геометрически правильной.

Кроме того, если в одну столешницу врезается и варочная поверхность и мойка, то разметку под врезку нужно делать таким образом, чтобы по переднему краю, и варочная и мойка имели одинаковый отступ от переднего торца столешницы.

Дальше, не нужно лениться, и обработать внутренние торцы вырезанного паза силиконом.

Если нужно – сделать сопутствующие отверстия под газовые трубы.

Столешница – это самое ответственное место на кухне, так как на ней, обычно, бывает больше всего влаги, или еще хуже – воды. По этому, везде, где только можно (это касается всего того, что врезается в столешницу), нужно наносить силикон (изнутри, снаружи, везде).

Дальше, все встраиваемые поверхности имеют свои гидрозащитные барьеры. Это могут быть липкие ленты, а может быть специальный пластилин.

Лично я советую, если есть возможность, приобретать варочные именно с пластилином. Но, в любом случае, подобная техника – не мойка, которая, обычно, при установке, всей своей поверхностью притягивается к столешнице.

Крепеж варочной расположен, даже не знаю, как правильно выразиться, короче, расположен «по козьи», и что не делай, всей поверхностью к столешнице ее притянуть не получится. По этому, по установке, нужно обязательно, снаружи, места стыка, обработать силиконом.

Да, лучше и удобнее крепить эту технику, когда столешница уже закреплена на нижних модулях. И планируете гарнитур таким образом, чтобы варочная поверхность не была расположена близко к мойке (ну, хотя бы, не ближе 250-300 миллиметров).

Ну, вот, вроде бы и все, касающееся установки варочной панели.

Хочу еще отметить одну деталь: Ничего идеального никогда и нигде не бывает.

По этому, если при установке варочной, где то не убрался небольшой зазор, посмотрите крепеж (может его нужно подогнуть), и если ничего не помогает – заливайте щель силиконом и не беспокойтесь, такая это техника, не идеальная. Здесь не все зависит от вас.

Да, еще. Старайтесь крепеж закручивать один раз, а то, зачастую, в варочных, отверстия с резьбой под крепеж такие, что если пару раз туда закрутить-выкрутить соответствующий болтик, то резьба слизывается, и тогда вообще, ничем крепеж не закрутишь…

На этом все.

Установка варочной панели в столешницу + видео

Неотъемлемым атрибутом кухни является газовая плита, за которой в идеальном варианте стоит муж и готовит завтрак своей жене. Все большую популярность набирают не классические газовые или электрические плиты, а варочные поверхности. Их удобство заключается в компактности и возможности отдельной установки духового шкафа. Но их монтаж на столешницу заставит попотеть неопытного мастера. Можно ли самостоятельно закрепить такой модуль и что для этого понадобится? Об этом речь пойдет в статье.

Разновидности варочных поверхностей

Все варочные поверхности можно разделить на две большие группы. Объединяет эти группы источник питания, в его роли может выступать:

  • электричество;
  • газ.

По внешнему виду варочные панели, которые подключаются к газовой магистрали практически ничем не отличаются от обычных плит. Опцией для таких модулей может быть система автоматического запуска, которая может быть автономной или зависимой от электричества. В первом случае она представлена пьезоэлементом, который в нужный момент подает искру. Конфорки на газовых поверхностях могут отличаться по размеру для большего удобства использования.

Электрические варочные поверхности могут быть двух видов:

  • классическая;
  • индукционная.

В классической варочной поверхности роль конфорки выполняет ТЭН или другой нагревательный элемент. Такой модуль стоит дешевле и не отличается особой экономичность. Индукционные варочные поверхности являются мечтой любой современной хозяйки. Суть функционирования изделия заключается в нагреве продукта благодаря электромагнитному полю. При этом если положить руку на работающую конфорку, то ничего не почувствуешь. Для нормального функционирования изделия требуется наличие металлической кастрюли с толстым дном. При этом материал, из которого изготовлена посуда обязательно должен магнититься. Процесс установки каждой из этих поверхностей очень схож. Различие кроется только в необходимости подключения газового шланга для первого варианта плиты.

Инструмент для установки

Весь процесс установки не занимает много времени и требует наличия инструмента, который, возможно, уже есть в арсенале домашнего мастера. Среди основного инструмента можно выделить:

  • шуруповерт или дрель;
  • электрический лобзик;
  • рулетка;
  • маркер или карандаш;
  • силиконовый герметик.

Дополнительно может понадобиться уровень или длинная металлическая линейка, чтобы было легче навести прямые линии.

Подготовительный этап

Если речь идет о варочной поверхности, которая питается от электрической сети, тогда подготовительный этап будет заключаться в подводе питания. Средняя потребляемая мощность таких модулей находится в пределах 3,2 кВт. Это означает, что для подключения будет достаточно обычной, но хорошей розетки. Если розетка не была установлена заранее, тогда можно приобрести накладной вариант, т. к. его будет проще смонтировать и не понадобится дополнительный инструмент в виде перфоратора или дрели с коронкой. Кабель для такой розетки должен идти непосредственно от распределительного щитка.

Делается такой шаг для того, чтобы обеспечить такому мощному прибору отдельный автоматический выключатель, который бы контролировал его работу. Номинальная сила тока, на которую должен быть рассчитан автомат составляет 16 ампер. Лучшим решением будет установка дифференциального автомата, который способен улавливать малейшие утечки. Розетка монтируется немного ниже столешницы. Делается это не для большего удобства подключения, а для того, чтобы на нее не попадала влага и жиры при готовке. Розетка обязательно должна быть заземлена на случай короткого замыкания.

Обратите внимание! Стоит отметить, что стандартная розетка выдерживает нагрузку в 3,5 кВт и силу тока в 16 ампер.

Пошаговая инструкция

Важным этапом во время монтажа варочной панели в столешницу является разметка. Обычно производитель в технической документации, которая идет в комплекте с варочной панелью указывает, какие должны быть габариты отверстия для установки. Одним из вариантов будет изготовление образчика из картона, который можно использовать для того, чтобы нарисовать контур будущего отверстия. Есть и другой вариант, как можно произвести разметку, он виден на фото ниже.

Необходимо разместить варочную панель на столешнице, но перевернуть ее вверх ногами. Она и будет образчиком. Расположить ее необходимо на том месте, где будет осуществляться непосредственный монтаж. На фото хорошо видно, что важно сделать небольшой зазор от края столешницы до варочной панели. Обычно он составляет около 5 см. Делается он для того, чтобы край поверхности для варки не повреждался от постоянного взаимодействия с ним.

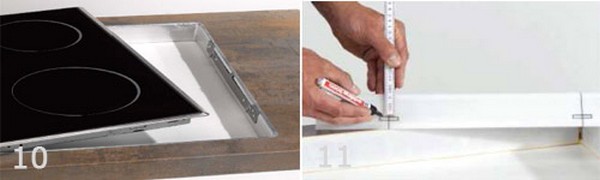

Следующим шагом, как показано на фото, необходимо нанести разметку. Для этого варочная панель просто очерчивается по кругу карандашом. Линии должны быть точные, чтобы их не приходилось перерисовывать по несколько раз, т. к. это впоследствии только собьет с толку.

На фото видно, что у варочной панели есть небольшой выступ, благодаря которому и осуществляется его фиксация в отверстии. Этот выступ имеет определенный размер, который необходимо учитывать. Его также важно обозначить на контуре будущего отверстия, как показано на фото ниже.

При этом необходимо сделать небольшой зазор. Если выступ имеет длину в 15 мм, то от основной линии размер варочной поверхности необходимо отступить только 10 мм. Пятимиллиметровый зазор требуется для беспрепятственного монтажа варочной панели в подготовленное отверстие.

После выполнения разметки под варочную поверхность, необходимо подготовить отверстия, чтобы было легче вырезать необходимую часть. Отверстия сверлятся дрелью или шуруповертом по четырем углам. При этом необходимо следить, чтобы сверло не нанесло повреждений фасаду или другим элементам кухонного гарнитура. Диаметр сверла должен быт таким, чтобы пилочка свободно вошла в отверстие.

Для продолжения процесса монтажа варочной поверхности понадобится лобзик. Его пилка вставляется в подготовленное отверстие и осуществляется рез. При этом важно помнить, что резать необходимо по внутренней, а не по внешней линии. Если будет допущена ошибка, тогда поверхность просто провалится в отверстие без фиксации.

В процессе работы необходимо своевременно убирать опилки, чтобы они не перекрывали линию реза, т. к. можно легко сойти с нее и повредит столешницу. Во время реза необходимо следить за тем, чтобы пилочка не повредила стенки шкафчиков или их поверхность. Перед тем как пройти последнюю сторону, необходимо обеспечить столешнице достаточную опору, чтобы пилочку не закусило, а также чтобы часть столешницы не упала на ногу.

После того как отверстие готово, можно примерить варочную поверхность, чтобы убедиться в том, что она встает так, как это необходимо.

На этом процесс не заканчивается. Столешница чаще всего изготавливается из древесно-стружечной плиты. Если на нее попадает влага, то она разбухает и деформируется. При приготовлении пищи на варочной панели такой расклад событий неизбежен, поэтому важно защитить то место, которое лишилось ламинированного слоя. Для этого на него наносится специальный герметик, который применяется при монтаже панелей. Он одновременно выступает и фиксирующей основой для всей конструкции. Слой должен быть достаточным, чтобы закрыть все доступные влаге места.

На обратную сторону бортика варочной поверхности наносится клей-герметик, который дополнительно зафиксирует изделие на столешнице. После этого панель вставляется на свое место и аккуратно придавливается до того момента, пока не будет ощутим контакт с поверхностью столешницы. Герметик, который выступил, необходимо сразу убрать, т. к. после высыхания это будет сделать сложнее. Важно проверить, чтобы примыкание было одинаковым на всей поверхности. Если этого не сделать, то при давлении от тяжелой кастрюли стекло может лопнуть.

Совет! Если варочная поверхность стеклянная, тогда важно быть осторожным при надавливании, чтобы она не лопнула.

На этом фиксация не заканчивается. В комплекте с поверхностью поставляются специальные металлические пластины, как видно на фото выше. Их необходимо прикрутить таким образом, чтобы они обеспечивали упор и предотвращали возможность подъема панели над столешницей. Видео об установке варочной поверхности можно посмотреть ниже.

Подключение к сети

По завершении процесса монтажа можно перейти к подключению электрической части. Чаще всего варочные поверхности поставляются в однофазном варианте, но могут быть и трехфазные, что будет полезно, если три фазы приходят в дом или квартиру. Обычно варочная поверхность имеет встроенный кабель питания. Но если его нет, то потребуется купить его отдельно. Для подключения потребуется провод с маркировкой ПВС 3×4. Каждая жила этого кабеля рассчитана на номинальную постоянную нагрузку в 8 кВт.

Это необходимо для небольшого запаса, что исключит перегревание проводника. Провода зачищаются с двух сторон. С одной монтируется вилка, которая по силе тока должна соответствовать тому, который указан для варочной поверхности. Если этого не соблюсти, тогда она может просто расплавиться. Провод немонолитный, поэтому потребуется обжать жилы наконечниками. Возле клеммника, где будет осуществляться подключение к варочной поверхности обычно наносится разметка.

Латинской буквой L обозначается кабель, по которому приходит фаза, буква N обозначает ноль, может быть и третья буква E, которая обозначает место подключения провода заземления. Чаще всего вместо третьей буквы наносится рисунок, который обозначает заземление. Каждую жилу, которая обжата наконечником важно прочно зафиксировать болтом. От качества контакта будет зависеть срок службы. Если под варочной поверхностью будет производиться установка духового шкафа, тогда для него обязательно необходимо предусмотреть отдельную розетку. Общая мощность потребления поверхности и шкафа в два раза выше допустимой для однофазной розетки.

Резюме

Как видно установка поверхности может производиться самостоятельно без значительных навыков. Во время работы необходимо соблюдать все меры предосторожности и техники безопасности. Во время сверления и работы электрическим лобзиком на глазах обязательно должны быть защитные очки, которые уберегут от разлетающихся опилок. Во время монтажа розетки и подключения электрической части необходимо использовать инструменты, которые имеют диэлектрические рукоятки, защищающие от пробоя электрическим током. До начала работ необходимо обесточить автомат, который закреплен за подготовленным проводом на кухне.

Отправить комментарий

Как встроить варочную панель в столешницу: пошаговая инструкция :: SYL.ru

Варочная панель позволяет не только приготовить любое блюдо, но и сэкономить место. Ведь подобная техника обладает меньшими габаритами, чем большие и громоздкие газовые плиты. Как установить варочную панель и духовой шкаф? Все просто. Главное, действовать по инструкции. Справиться с подобными задачами способен каждый. Для этого не требуется дорогой оборудование, а важно лишь наличие определенных инструментов.

встроить варочную панель

Что потребуется

Чтобы встроить варочную панель, необходимо заранее подготовить все инструменты. Для работы может потребоваться:

  1. Рулетка.
  2. Электрический лобзик либо ручной фрезер.
  3. Нитролак либо силиконовый герметик.
  4. Самоклеющийся уплотнитель либо алюминиевая лента.

Это основные материалы и инструменты, которые могут потребоваться в процессе установки варочной панели. Остальное зависит от вида техники. Не стоит забывать, что варочная панель может быть газовой либо электрической. Если у вас нет опыта в подключении подобной техники, то следует обратиться к специалистам за помощью.

встроить варочную панель в столешницу

Делаем замеры

Итак, как установить варочную панель в столешницу своими руками? Инструкция гласит, что начинать работу следует с прорезывания отверстий под технику. Для этого стоит знать точные размеры встраиваемой панели. Как правило, вся необходимая информация указана в инструкции. В данном случае не нужно ничего изобретать. Если же инструкция по какой-либо причине была утеряна, то придется проводить замеры. Для этого потребуется рулетка. Встраиваемую панель рекомендуется перевернуть. Затем следует померить ее длину и ширину именно по внутреннему краю.

Стоит отметить, что в инструкции указывают минимальный отступ от края столешницы. Уменьшать его не рекомендуется, так как это может привести к облому. Этот показатель можно только увеличивать.

 как встроить варочную панель в столешницу своими руками

Вырезаем отверстия

Так как установить варочную панель на столешницу без подготовки поверхности невозможно, придется проделать специальное отверстие. Именно для этого и требуются размеры встраиваемой техники. Перед началом работы рекомендуется сделать разметку, которая будет соответствовать габаритам варочной панели. Если поверхность столешницы темного цвета или же на ней не заметны линии, то можно использовать малярный скотч. Его стоит наклеить на поверхность и сделать на нем отметки.

После подготовки столешницы можно приступить к работе. Для начала рекомендуется сделать отверстие. Именно с него и будет начинаться вырез. Для работы стоит использовать электрический лобзик. При этом пилка должна иметь мелкие зубья и быть очень острой. В противном случае край среза может раскрошиться. Если лобзика нет, то можно использовать ручной фрезер. Углы стоит закруглить, а край среза аккуратно зашлифовать. Когда отверстие готово, нужно примерить варочную панель.

как установить варочную панель в столешницу своими руками инструкция

Герметизация и уплотнение

Встроить варочную панель в столешницу может практически каждый. Главное, знать все особенности процесса. Когда отверстие готово, стоит тщательно обработать все срезы. Для этого можно использовать нитролак либо силиконовый герметик. Такая мера предосторожности позволит уберечь поверхность от преждевременной порчи, разбухания, намокания и грязи. Для этих целей также можно использовать самоклеящийся уплотнитель. Он также способен защитить столешницу. Его следует клеить сверху, чтобы на него ложились края столешницы.

Для уплотнения кромки можно применять алюминиевую ленту. Этот материал способен защитить поверхность еще и от резкого перепада температур. Наличие качественного уплотнителя позволит сохранить столешницу и увеличить срок ее эксплуатации.

как установить варочную панель на столешницу

Как подключить электрическую панель

Итак, как установить варочную панель в столешницу своими руками? Инструкция в этом случае просто необходима. Большой популярностью пользуется электрическая техника. Такие панели более удобны. А при хорошей сборке такая техника крайне редко выходит из строя. Если потребуется ремонт, то демонтировать панель можно самостоятельно.

Чтобы подключить такую технику, следует внимательно изучить схему. Она указана на задней стенке панели. Чтобы подключить встраиваемую технику, следует перевернуть и подсоединить. При проведении работ следует быть осторожными. При неправильном подключении у вас не будет возможности отрегулировать температуру нагрева, а также включение конфорок.

Встроить варочную панель можно без использования розетки и вилки. Это в тех случаях, когда предусмотрен отдельный щиток с кабелем. Достаточно только подключить провод панели. После этого можно перевернуть панель, а затем вставить ее в подготовленное отверстие. Техника готова к работе. В завершение следует проверить варочную панель. Для этого стоит включить ее и подогреть воду.

Как встроить газовую панель

Встроить газовую панель не сложнее, чем электрическую. Процесс установки очень прост. Вначале следует внимательно рассмотреть панель. Это позволит понять, каким образом техника фиксируется в столешнице. После установки варочной панели в отверстие, необходимо ее выровнять, а затем закрепить.

Чаще всего для фиксации газовой техники снизу используются скобы. Они обычно идут в комплекте с панелью. После установки можно подключить кабель к электропитанию.

как установить варочную панель и духовой шкаф

Как проверить газовую панель

Встроить варочную панель – это половина дела. Ее необходимо еще и подключить. Для этого просто необходимо знать все правила безопасности. Прежде всего, следует хорошо перекрыть газ, а затем подключить к трубе варочную панель. Для этого можно использовать гибкий шланг. При этом в гайку необходимо положить паронитовые прокладки. Это обязательное условие.

После подсоединения стоит провести проверку. Для этого необходимо открыть газ и зажечь конфорки. Теперь следует осмотреть места, где происходит соединение со шлангом. Возможна утечка газа. Чтобы убедиться в ее отсутствии, следует намазать пеной места стыков. Если она продолжает пузыриться, то есть утечка, и ее необходимо устранить. Для проверки соединений можно использовать специальный газовый анализатор.

В завершение

Теперь вы знаете, как встроить варочную панель в столешницу своими руками. Перед началом работы стоит оценить свое умение и способности. Если вам это не по силам, то стоит обратиться за помощью к профессионалам. Однако можно с уверенностью сказать, что процесс установки не очень сложный. С подобной задачей может справиться практический каждый. Главное, внимательно изучить инструкцию и иметь под рукой все необходимые инструменты. При выполнении подобных работ рекомендуется учесть все нюансы и тонкости процесса.

Установка варочной панели своими руками

Варочные панели позволяют сэкономить место на кухне, а работают они точно так же, как громоздкие плиты. Ко всему прочему установка варочной панели совершенно нетрудна, происходит достаточно быстро, и справиться с ней сможет любой взрослый человек при наличии определенных инструментов.

Для тех, кто затеял ремонт в кухне, предоставляется возможность заменить плиту на поверхность. Вы можете также сделать комбинацию поверхности и отдельного духового шкафа, и таким образом абсолютно ни в чем не проиграете.

Пропиливание отверстия

Если вы уже когда-то делали ремонт в доме или занимались какими-то строительными работами, то процесс установки варочной панели в столешницу не должен составить для вас труда. Итак, начнем.

  1. Чтобы установить поверхность в столешницу своими руками, прежде всего надо знать ее размеры. Все необходимые размеры указаны на схеме в инструкции, выдумывать ничего не надо. Это ускоряет работу и значительно уменьшает вероятность ошибки при замерах. Замеры можно сделать своими руками, перевернув панель, и с помощью рулетки определив ее ширину и длину по внутренним краям.
  2. Обратите внимание, что в инструкции указаны значения минимальных отступов от краев столешницы. Вы можете их изменять только в большую сторону, поскольку слишком узкий край может со временем обломиться.
  3. Сделайте разметку на столешнице, согласно габаритам варочной панели. В это место она будет встраиваться. Для того чтобы линии не стирались и были лучше заметны на темной поверхности, приклейте полоски бумажного скотча и перенесите линии на него.
  4. Далее просверлите отверстие, с которого будет начинаться вырез. Вырез делают с помощью электрического лобзика. Чтобы срез получился ровным, не крошился, рекомендуется использовать пилку с мелкими зубьями, не затупленную. Еще лучше использовать ручной фрезер, углы закруглять радиусной фрезой, а срезы шлифовать.
  5. Образовавшиеся опилки можно собрать при помощи пылесоса.

Когда отверстие будет готово, примерьте варочную поверхность, чтобы убедиться, что все сделано правильно.

пропиливание отверстия

пропиливание отверстия

Уплотнение и герметизация

Обработайте срезы силиконовым герметиком или нитролаком. Это позволит уберечь столешницу от грязи, намокания, разбухания и преждевременной порчи. Можно также использовать самоклеящийся уплотнитель, который выполняет ту же самую функцию. Его наклеивают сверху, чтобы края панели ложились на него.

Еще для уплотнений кромки можно применяют алюминиевую ленту, которая ко всему прочему, защитит столешницу от перепада температур. Наличие качественного уплотнителя приведет к тому, что ваша столешница прослужит долго, и ей не потребуется ремонт или замена.

Далее различия в установке будут связаны с тем, газовая у вас поверхность – газовая или электрическая, а также с некоторыми особенностями крепления. Элементы крепления можно зафиксировать шурупами.

Подсоединение электрической панели

Современные электрические панели очень удобны, при хорошей сборке они редко выходят из строя, а значит, ремонт им не понадобится долгое время. Если же все-таки ремонт потребуется, то панель легко отсоединить и своими силами отвезти в мастерскую, тем самым сэкономив на вызове мастера.

подключение варочной поверхности

подключение варочной поверхности

Прежде чем встроить электрическую поверхность, необходимо положить ее на столешницу, перевернуть и подсоединить согласно схеме. Схема изображена прямо на панели с обратной стороны, чтобы вам было удобно. Когда делаете эту процедуру своими силами, будьте внимательны. При неправильном подсоединении проводов вы не сможете регулировать включение конфорок и температуру нагрева.

Если для подключения электрической варочной панели предусмотрен отдельный провод со щита, то вилка и розетка не нужны. Просто подсоединяете провод к панели.

Переверните панель и установите ее в отверстие. Она уже готова к работе, осталось только проверить, правильно ли она включается и нагревается.

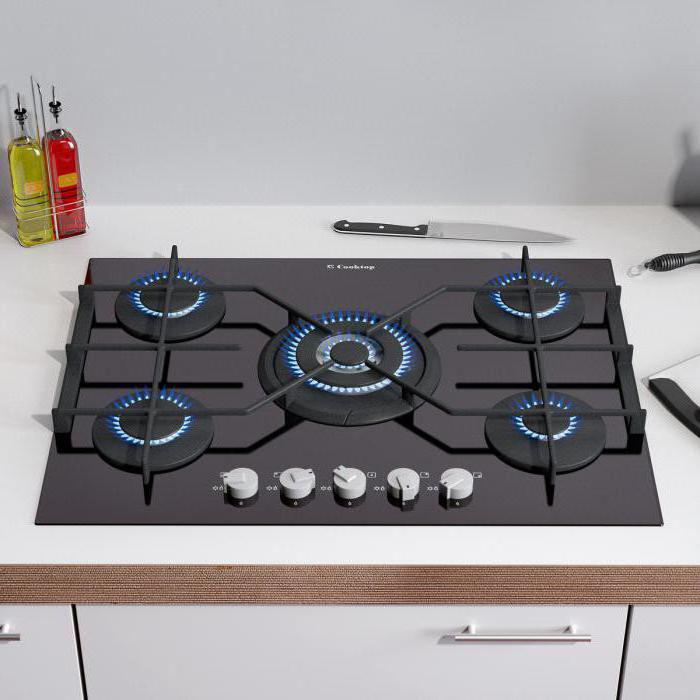

Подсоединение газовой панели

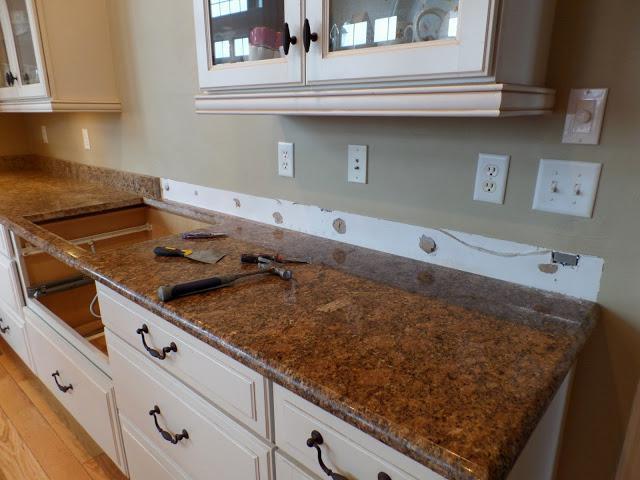

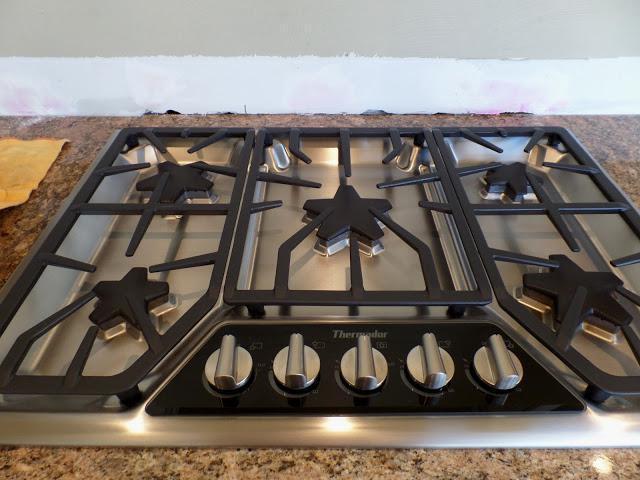

При установке газовой варочной панели вначале посмотрите, каким образом она крепится. Установите панель, выровняйте ее по краю стола и закрепите. Обычно для крепления снизу в комплекте с панелью предусмотрены скобы. Электрический провод необходимо включить в розетку.

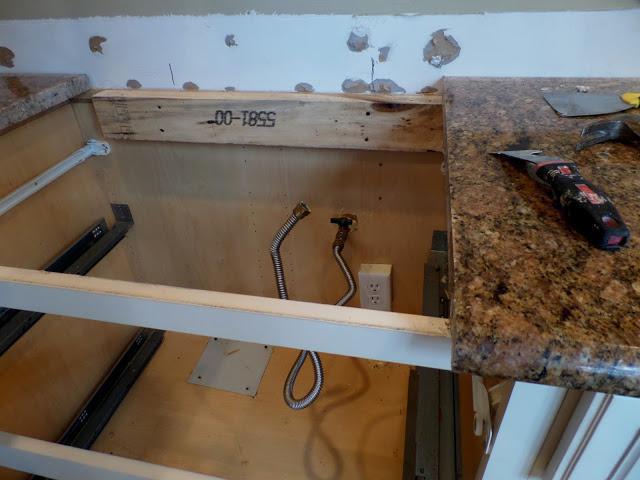

Чтобы подключить газ своими руками, надо знать правила безопасности. Перекройте газ и подсоедините варочную поверхность к трубе посредством гибкого шланга. В гайки обязательно положит паронитовые прокладки. Откройте газ, включите конфорки и проверьте места соединения шланга на утечку. Для этого их надо намылить. Если пена не будет пузыриться, то утечки нет, вы все сделали правильно. Для проверки можно также использовать газовый анализатор.

правила и требования к установке индукционной варочной панели в столешницу. Можно ли устанавливать ее над духовым шкафом?

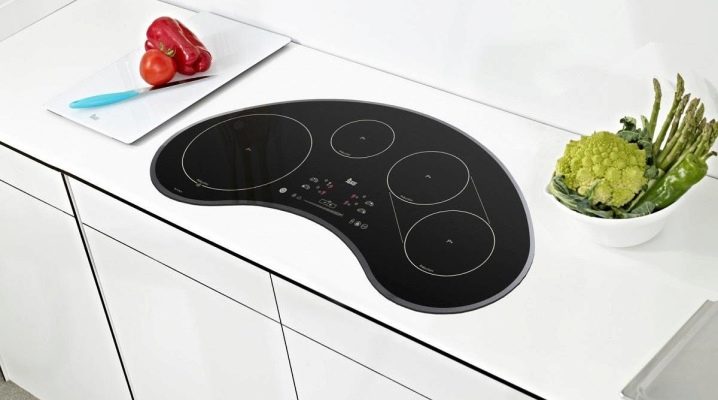

Встраиваемая бытовая техника набирает все большую и большую популярность с каждым годом. Это связано с тем, что такие приборы максимально компактны и при этом легко вписываются абсолютно в любой интерьер. Первым таким прибором, о покупке которого задумываются современные хозяйки и хозяева, является варочная панель. Согласно статистике, выбор покупателей чаще всего падает на модели, работающие по индукционному принципу. Для того чтобы такая панель работала корректно и не послужила источником опасности, во время подключения необходимо учитывать особенности подобных устройств.

Особенности

Несмотря на то что впервые такая плита появилась уже более четверти века тому назад, свое распространение она получила не так давно. Это связано с тем, что подобная техника в прошлом имела просто неподъемную для среднестатистического человека стоимость. На сегодняшний день цена индукционных панелей ненамного выше обычной стеклокерамики, а потому шанс встретить ее на обычной городской кухне достаточно высок.

Нагрев еды варочной панелью происходит за счет электромагнитного поля, которое воздействует на дно посуды, не затрагивая саму поверхность устройства. Сама вихревая магнитная индукция создается за счет медной катушки и электрического тока, который техника получает, будучи присоединенной к сети. У подобного метода есть множество преимуществ перед обычным электричеством или газовым нагревом.

  • Скорость. По сравнению с другими видами плит, индукционная нагревает до кипения 1 литр воды всего за 4 минуты при помощи режима «быстрый нагрев». При этом расход электроэнергии остается на уровне обычной стеклокерамической поверхности.
  • Безопасность. Так как на подобной панели нагревается лишь дно самой посуды, о такую поверхность практически невозможно обжечься. Этот параметр особенно актуален для тех семей, в которых есть маленькие дети или пожилые родители, плохо контролирующие свои движения.
  • Удобство. На поверхность индукционной панели можно спокойно положить ложку для помешивания, прихватку и даже поставить тонкий стеклянный стакан с жидкостью. Ничего не нагреется и не загорится. Кусочки пищи, которые выпадут из посуды при активном помешивании, не пригорят и не задымят кухню.

А любые брызги воды или жира, оставшиеся после готовки, можно протирать сразу после того, как посуда была снята с плиты, ведь она останется холодной.

Как у абсолютно любой бытовой техники, кроме преимуществ, у индукционной панели есть и свои недостатки. Об этом необходимо знать еще на этапе выбора устройства, чтобы не столкнуться с неприятными сюрпризами в дальнейшем.

  • Цена. К сожалению, до сих пор цена на такие модели еще достаточно высока, и не любая семья может позволить себе такую покупку без взятия кредита или ссуды.
  • Шум. Некоторым может доставлять ощутимое неудобство небольшое гудение, которое издает панель во время работы.
  • Требования к посуде. Во-первых, посуда должна быть изготовлена из ферромагнитного материала. Во-вторых, ее диаметр должен быть больше 6 сантиметров. Ну и, наконец, посуду необходимо не только правильно покупать, но и ставить на панель. Если сковорода будет стоять не на отметке, то нагрев просто не начнется.
  • Аккуратное обращение. Несмотря на то что толщина стеклокерамической индукционной панели достаточно большая, если уронить на нее тяжелую жаровню или полную сковороду с большой высоты, то можно повредить поверхность.

Правила установки над духовым шкафом

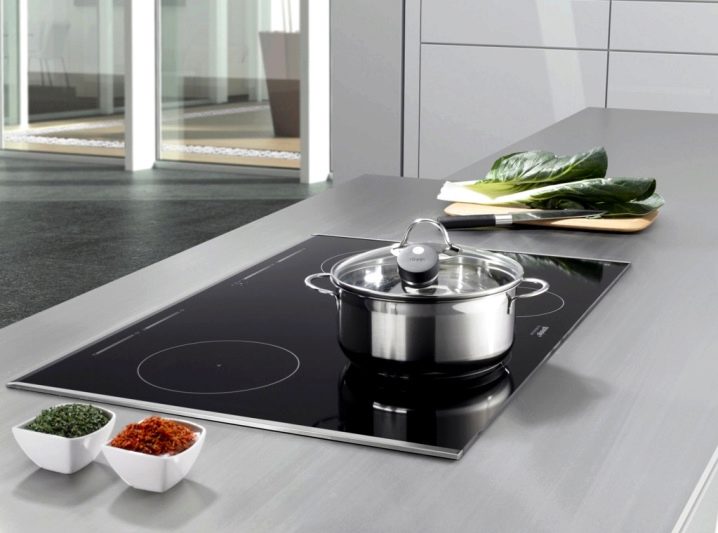

Установить варочную панель можно практически в любом кухонном шкафу, однако наиболее удобным будет ее классическое расположение – над духовкой. Существует мнение, что функционирование духового шкафа способно повлиять на качество работы такой панели и даже совсем нарушить ее. На самом деле достаточно соблюдать 2 простых правила монтажа, чтобы таких ситуаций не возникло на кухне.

  • Между двумя приборами обязательно должно оставаться небольшое расстояние. Подобный зазор необходим для того, чтобы корпуса и шкафа, и панели могли охладиться естественным путем. В том случае, если это невозможно, необходим монтаж принудительной вентиляции и внешней системы охлаждения приборов.
  • На работу индукционного магнитного поля можно воздействовать лишь предметами, которые сделаны из ферромагнетиков. При этом, даже если духовой шкаф содержит в себе такие материалы, достаточно расположить панель всего на 3 сантиметра выше края духовки, чтобы полностью пресечь возможность такого вмешательства.

Пошаговая инструкция

Установка варочной панели не требует особых умений и легко проводится даже без привлечения специалиста. Единственное, что для этого необходимо – сама столешница, в которую она и будет встроена. То есть об этом необходимо задуматься еще на стадии планирования ремонта в кухне, чтобы она не отличалась от самой рабочей поверхности.

В первую очередь необходимо выполнить подготовительные работы.

  • Определить размеры столешницы и размеры индукционной панели. Естественно, первая должна быть шире и длиннее второй. На обратную сторону столешницы наносится разметка обычным карандашом и рулеткой в том месте, где будет стоять панель. По нанесенной разметке электрическим лобзиком выпиливается соответствующее панели отверстие. Лучше всего взять лобзик с самыми мелкими зубцами, чтобы получить более ровный и не крошащийся край.
  • Установить электрическую розетку ниже уровня столешницы, в которую будет включена плита. В том случае, если розетка уже имеется в наличии, необходимо проверить ее состояние.

По технике безопасности розетка должна обязательно иметь заземление и соответствующий уровень напряжения при подключении штепселя.

После того как все предварительные работы были проведены и возможные неполадки сети были устранены, можно приступать к самой установке и подключению.

  • Короткие шурупы в количестве четырех штук вкручиваются по бокам, закрепляя соответствующие пружины.
  • Панель вставляется в отверстие столешницы и аккуратно выравнивается легким нажимом руками по центру и бокам.
  • Если модель предусматривает наличие боковых профилей, то после установки панели вставляются крепежные крюки. Шурупы центровочных пружин при этом должны оставаться в свободном доступе.
  • Проводится поочередное подключение сначала духового шкафа, а потом и индукционной варочной панели к электрической сети. Такая последовательность обусловлена правилами техники безопасности.
  • Проводится проверка работы устройств и уборка территории после всех работ.

Чаще всего при покупке варочной панели в комплекте к ней производитель предоставляет подробную инструкцию, в которой в том числе описана и грамотная установка модели. Достаточно правильного следования такой инструкции и простой внимательности, чтобы поставить на своей кухне современное электромагнитное устройство, которое поможет приготовить или мгновенно разогреть готовую еду.

В видео ниже можно найти советы по выбору посуды для индукционной варочной панели.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
