Инсталляция для унитаза: как установить подвесной унитаз

Подвесные унитазы не так распространены, как традиционные. И это несмотря на то, что впервые они появились в восьмидесятых годах. Тем не менее, его можно считать современным сантехническим устройством, которое хорошо вписывается в раздельный или совмещенный санузел. Многим такое решение нравится за минимализм и компактность, другие остались верны традиционным моделям. Основное отличие состоит в креплении. Подвесной унитаз устанавливается не на пол, а как бы висит над ним. Пол остается полностью свободным. Людям с большой массой такое крепление может показаться недостаточно прочным, но оно способно выдержать и довольно «большого» человека. При этом никакого фокуса тут нет, удержание сантехнического оборудования производится при помощи системы инсталляции унитаза.

Что такое инсталляция унитаза

О системе инсталляции

Инсталляция унитаза – это специально разработанное крепление для унитазов подвесного типа. Оно представляет собой прочную металлическую раму, которая выдерживает не только вес самой сантехники, но и человека, пользующегося оборудованием. Такая конструкция позволяет скрыть технические элементы санузла. Сама рама крепится при помощи анкерных соединений к полу и стене. Сливной бачок также крепится на подвесах на раму. Он скрыт, как и все водопроводные соединения за гипсокартонной стенкой. Линейные размеры рамы не влияют никоим образом на несущую способность каркаса и стен.

Плюсы инсталляции унитаза

Компактность оборудования позволяет экономить место в туалете и ванной. Но это не единственное преимущество инсталляции подвесного унитаза. Помимо него отмечают следующее:

  • Высоту сидения можно подобрать. Проще уборка вокруг чаши и под ней. Система выдерживает до 150 кг.
  • Более эстетичный внешний вид туалетной комнаты. Стильно и современно.
  • Крепления инсталляции стандартны. При смене чаши не потребуется менять инсталляцию.
  • Меньше шум при спуске воды. Два варианта слива унитаза: полный и экономный. Кнопку можно вывести в удобное место, для этого используются тросики либо пневматические устройства.
  • Простой монтаж системы инсталляции.
  • С инсталляцией совместима и другая сантехника: биде, раковина и т.д.

Минусы инсталляции унитаза

Но тем не менее, есть и оборотная сторона медали. К недостаткам инсталляции унитаза относятся:

  • Цена примерно в два раза выше традиционного унитаза.
  • Сложность доступа к системе слива и канализации.
  • Металлическая рама-стойка крепится капитально! Нельзя устанавливать такую конструкцию на тонкие стены. Следовательно, сфера применения является узкой.
  • Длительность монтажа. В большинстве случаев это зависит от опыта того, кто занимается инсталляцией.
  • Чаша унитаза меньше стандартной, не для каждого подходит.
  • Менее качественный гидрозатвор.
  • Мало моделей для углового крепления.

Виды системы инсталляции

В зависимости от конфигурации туалетной или ванной комнаты могут потребоваться инсталляции разных видов. Для деревянных домов обычно применяют более широкие инсталляции с меньшей высотой. Это объясняется необходимостью снижения нагрузки на стену. В таких домах целесообразно крепить инсталляцию к полу. Качественное изделие обычно имеет антикоррозионное покрытие.

  • Рамная инсталляция унитаза. Ее допустимо устанавливать в любом помещении. Прочность стен не играет важной роли. Обычно фиксируется в четырех точках на пол или стены. Возможно комбинированное крепление. Есть угловые модификации. Достаточно дорого стоит. Считается, что они имеют улучшенную надежность. Высота до 1.4 метра, ширина 50-60 см, глубина от 15 до 30 см.Высота подбирается индивидуально. При установке под окном используют укороченную инсталляцию высотой 80 см.
  • Блочная инсталляция унитаза. Фиксируется исключительно на капитальную несущую стену. По цене – более доступный вариант. Обычно комплектуется крепежными элементами (пластины, анкеры, шпильками для крепления чаши и т.д.) и сливным бачком из пластика. Типовая ширина 50 см, глубина до 15 см, высота 1 м.

Сами чаши унитаза могу быть изготовлены из фаянса, фарфора, стали, стекла, пластика (самый ненадежный вариант), полимербетона (искусственный камень). Существуют чаша трех размеров:

  1. Компактная, до 54 см. Для небольших туалетов и ванных комнат.
  2. Средних размеров, от 55 до 60 см. Это универсальное решение.
  3. Увеличенные, свыше 60 см. Подходят для людей с ограниченными возможностями.

Форма унитаза может быть самая разная. Но наиболее практичны круглые или овальные. Их намного легче чистить, у них нет острых углов – меньше риск получить травму. Желательно, чтобы чаша имела пологий скат к сливу, это уменьшает количество брызг воды. От этих параметров зависит комфорт при использовании.

Установка подвесного унитаза

Произвести монтаж инсталляции можно и самостоятельно. Это потребует времени и трудов, хотя сам процесс не такой уж и трудоемкий, скорее кропотливый. Прочность и устойчивость системы будет зависеть от того, насколько качественно произведен крепеж. Крепить инсталляцию на гипсокартонные стены или перекрытия категорически нельзя. Самое лучше – производить крепеж на бетон. Если вы не уверены в своих силах, стоит обратиться к мастеру, для которого не составит труда произвести такую работу.

Для работы потребуются: перфоратор, герметик силиконовый, рулетка, строительный уровень, фановая труба, трубы или шланги для воды, ФУТ-лента, гаечные ключи. После того, как выбрано место установки инсталляции и тип системы, можно приступать к монтажу.

Пошаговая инструкция состоит из нескольких этапов:

  1. Разметка. Отметки делаются в местах крепления к полу и стене. Размечается положение водопроводных труб и канализационного слива. Выбирается высота крепления чаши – это индивидуальный параметр. Чаша унитаза обычно крепится на высоте 40 см. Сама инсталляция должна быть ровной, перекосов быть не должно. Возможно придется использовать строительный уровень. Выравнивание относительно пола можно произвести и с помощью отвеса.
  2. Подведение водопровода и слива канализации. Рамные инсталляции имеют место для подведения канализационной трубы. Для них важна точность разметки. Обычно вода к баку подводится гибкими шлангами. Некоторые мастера рекомендуют металлопластиковые трубы. Они служат больше.
  3. Фиксация инсталляции. Отверстия для крепления пробивают с помощью перфоратора. Обычная дрель с бетоном скорее всего не справится. Крепление производится при помощи анкеров.
  4. Присоединение чаши унитаза к системе канализации. Выпуск унитаза вставляется в канализационный отвод. Соединение фиксируется гофрой. Возможно использование манжеты-уплотнителя.
  5. Установка сливного бачка и прочей фурнитуры. Подсоединяется шланг к водопроводному бачку. Вентиль бачка необходимо закрыть до окончания монтажа.
  6. После этого инсталляцию зашивают гипсокартоном. Далее его поверхность можно привести к единому виду с туалетной комнатой. Отделочные материалы сейчас широко представлены на рынке. Для снижения шумности спускаемой воды, стенки можно обшить дополнительным слоем звукоизоляции.
  7. Заключительная стадия – крепление унитаза. Подвешивание унитаза производится при помощи двух штифтов. Далее осуществляется фиксация чаши.

Последовательность этих действий может незначительно различаться, все зависит от конкретной модели. Поэтому перед сборкой важно прочитать инструкцию. Данный алгоритм является примерным.

Не забывайте о и том, что желательно оставлять технологический люк при обшивке инсталляции на случай непредвиденных обстоятельств. Через него после подвеса унитаза соединения обычно уплотняются силиконовым герметиком. Естественно, что проверить унитаз в действии можно будет только по застыванию слоя герметика. Особых трудностей при самостоятельной установке навесного унитаза не должно возникать. Необходимо лишь придерживаться общей инструкции и тщательно выполнить разметку. Остальное – рутинная работа.

При всех очевидных достоинствах и недостатках, подвесные унитазы с инсталляцией имеют популярность. Использование по прямому назначению не отличается от использования классических унитазов. Установка такой системы придаст дополнительную рациональность санузлу. По этой причине сантехника с инсталляцией пользуется спросом.

Как установить подвесной унитаз?

Сегодня все чаще в квартирах можно увидеть подвесной унитаз. Еще какое-то время назад такая конструкция была в диковинку и вызывала сомнения - не отвалится ли такой унитаз от стены, если на него сядет достаточно крупный человек плотного телосложения?

И на самом деле, достаточно ли надежен подвесной унитаз? Есть ли у него какие-то преимущества перед обычным унитазом, который ставится на пол? Как правильно установить унитаз, крепящийся к стене, самостоятельно?

На все эти многие другие вопросы вы найдете ответы ниже.



Чем подвесной унитаз лучше обычного?

Самый главный плюс такого унитаза - это его компактность.

Если измерить расстояние от стены до его переднего края, то мы получим примерно 50-52 см. В то время, как обычный унитаз выступает в комнату более, чем на 70 сантиметров.

Кроме того, подвесная конструкция гораздо более удобна в плане уборки помещения - под ней не скапливается мусор, расстояние от низа чаши унитаза до пола позволяет легко делать уборку.

Визуально помещение кажется более просторным за счет отсутствия громоздкой ножки и смывного бачка.


Конструкция подвесного унитаза

Что входит в комплект подвесного унитаза?

Как правило, в комплект для установки производитель вкладывает раму, которая и является элементом, удерживающим на себе унитаз и передающую нагрузку от него и сидящего на нем человека на строительные конструкции, к которым эта рама крепится при установке, крепежные элементы, а также сам унитаз с патрубками для присоединения к смывной трубе и арматуру для смыва.

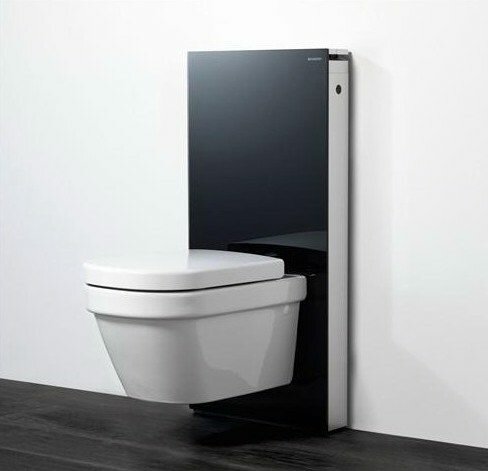

Подвесной унитаз крепится к раме, которая закрывается фальшстеной из гипсокартона с последующей облицовкой плиткой или стеновыми панелями.

Смотрится такая конструкция очень эстетично и помещение приобретает совсем другой вид:


Установка подвесного унитаза

Эта небольшая инструкция пригодится вам при установке унитаза, крепящегося к стене. Ниже вы найдете описание последовательности монтажа всех элементов его конструкции.

В первую очередь устанавливают раму, на которую крепится унитаз. Многие называют эту раму "инсталляцией", хотя такое название не совсем корректно (англ. installation - установка), но оно прижилось в народе и сегодня, говоря инсталляция, подразумевают раму для подвесного унитаза.

Установка рамы производится на самом первом этапе ремонтных работ в ванной, когда на стенах и потолках еще нет отделки и выглядит это примерно вот так:

Рама оснащена всеми необходимыми элементами для установки унитаза - патрубками для подвода и отвода воды, монтажными болтами и смывной арматурой.  Все имеющиеся крепежные элементы имеют возможность небольшой регулировки для более точной установки унитаза.

При самостоятельном монтаже часто возникает вопрос - на какой высоте устанавливать подвесной унитаз?

Ответ здесь довольно прост - устанавливать унитаз нужно на высоте, которая будет удобна для тех, кто будет им пользоваться.

Все дело в том, что рама имеет возможность регулировки и это дает возможность подобрать наиболее комфортную высоту установки.

В целом же рекомендуется устанавливать унитаз на высоте 400 мм от пола до верха борта чаши, как показано на рисунке ниже:

После того, как рама установлена и надежно закреплена к стенам и полу анкерными болтами, ее закрывают фальшстеной из гипсокартона, который отделывается в одном стиле с остальными стенами - керамической плиткой или декоративными панелями. Графическое изображение последовательности действий изображено в этом скане инструкции:

Главное при этом не забыть разметить и вырезать в нужных местах все отверстия, которые потребуются для дальнейшего монтажа:

После того, как рама убрана в стену, а в стене выполнены все необходимые отверстия и произведена финишная отделка можно приступать к непосредственной установке самого подвесного унитаза.

Последовательность операций при этом выглядит следующим образом:

Нам потребуется вкрутить монтажные резьбовые шпильки, на которые будет крепиться наш унитаз, а также присоединить к нему трубу выпуска и трубу для подачи воды (смыва).

Чтобы не ошибиться, сначала следует замерить глубину отверстий в стене, в которые будут вставляться патрубки и отметить это расстояние на патрубках фановой (выпускной) трубы и трубы подачи воды в унитаз (смыва):

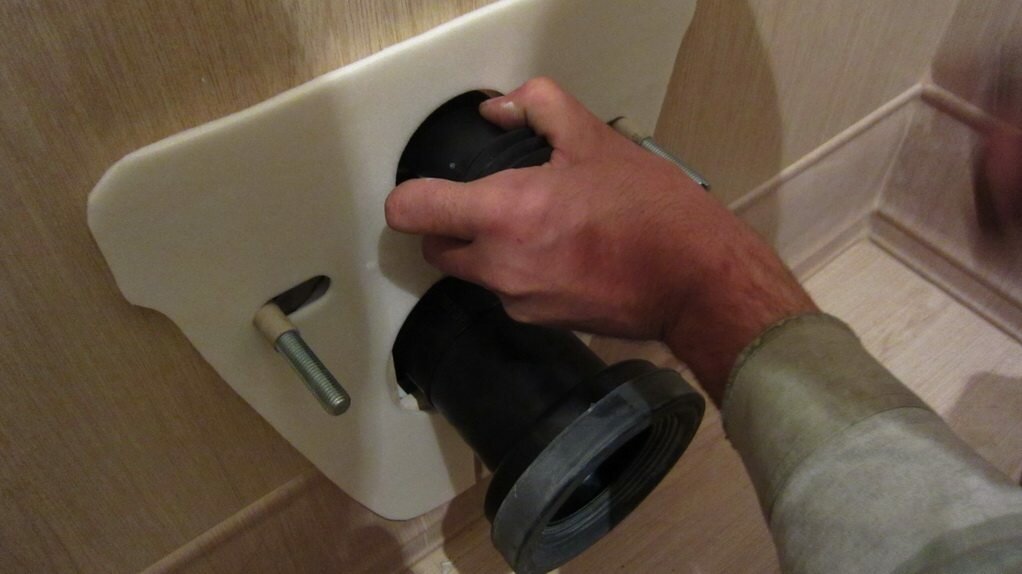

Отрезанные до нужной длины патрубки прикрепляют к чаше унитаза:

Важно! Крепить патрубки при сборке нужно сначала именно к унитазу, а не вставлять в стену, а потом пытаться к ним присоединить унитаз.

Все места соединений и находящиеся в них уплотнительные резинки можно для надежности промазать санитарным силиконовым герметиком:

Это позволит улучшить герметичность соединений и предотвратит возможные протечки.

После того, как все соединения промазаны герметиком, а прокладки установлены на свои места, можно надевать унитаз на монтажные шпильки, вкрученные в стену и крепить его гайками к стене:

Подтягивать гайки следует аккуратно, чтобы хрупкий фаянс не лопнул от чрезмерного усилия.

После того, как унитаз надежно зафиксирован, можно отрезать выступающие края уплотнительной прокладки с помощью канцелярского ножа:

Также после этого нужно отрезать лишнюю гармошку для кнопки спуска:

Теперь пришло время включить подачу вода в бачок. Для этого нужно удалить пластмассовую крышечку в отверстии, где будет ставиться кнопка спуска:

За этой крышечкой располагается кран, перекрывающий подачу воды в бачок подвесного унитаза. Этот кран нужно открыть:

После того, как вода начала поступать в бачок, надо дождаться, пока он наполнится и проверить регулировку запорного клапана, а также работу смыва.

Если все работает, как и должно, то пластиковую крышку возвращаем на место, а в проделанные в ней отверстия вставляем рычажки, которые будут приводить в действие смывной механизм при нажатии на кнопку спуска воды:

Под кнопку устанавливается специальная рамка, которая фиксирует выставленные по длине рычаги спуска:

В самую последнюю очередь на рамку защелкивается кнопка спуска воды и на этом установка подвесного унитаза закончена.

Ниже вы можете посмотреть 3D-визуализацию процесса установки подвесного унитаза Geberit:

Смотрите также:

  • <Стеклянные раковины
  • Как самому заменить смеситель?>
Добавить комментарий

Подвесной унитаз: конструкция, виды, установка

Добавить в закладки Версия для печати

Несмотря на то, что унитазы с инсталляцией появились в конце 80-х прошлого века, в России и странах ближнего зарубежья это подвесное сантехническое оборудование только начинает набирать популярность. Появление любого новшества практически всегда сопровождается массой домыслов, большинство из которых не имеет под собой никаких оснований. Причина этого – недостаток информации. Чтобы развеять все сомнения, мы сделали подборку материалов, позволяющих получить ответы на большинство вопросов, связанных с подвесной сантехникой.

Содержание статьи

Конструкция подвесного унитаза

Данный тип представляет собой монтажную конструкцию, служащей для крепления чаши унитаза, биде или другого входящего в комплект оборудования. Установка системы производится на стену или сделанную в ней полость. При этом бачок, трубы подвода и другие инженерные коммуникации остаются скрытыми за фальш панелями. Кнопка слива, а также другие элементы управления остаются на поверхности.

Подвесной унитаз, биде и раковина от компании Villeroy & BochПодвесной унитаз, биде и раковина от компании Villeroy & BochПодвесной унитаз, биде и раковина от компании Villeroy & Boch

Для получения доступа к обслуживанию системы достаточно снять фальш-панель. Утверждение, что для этого необходимо делать демонтаж покрытия стены, мягко говоря, неверное (при условии, что установка выполнялась правильно).

Для систем инсталляции необходимы опоры, в зависимости от способа крепления, они могут быть:

  • Блочными. Данный тип считается бюджетным вариантом инсталляции. Эта конструкция состоит из двух основных элементов:
  1. Подвесного модуля, устанавливаемого на стену или нишу в ней и закрытого фальш панелью.

    Блочная инсталляцияБлочная инсталляцияБлочная инсталляция

  2. Чаши сантехнического прибора, который в данном случае прикрепляется, непосредственно к стенке или полу.

Основной недостаток данной схемы заключается в том, что в случае установки подвесного оборудования вся нагрузка приходится на капитальную стену. К плюсам можно отнести простату установки и относительно невысокую стоимость решения.

Обозначения:

  • А – Кнопка управления сливной арматурой.
  • В – Опорная рама.
  • С – Труба подачи воды из бачка.
  • D – Опорная ножка для крепления с несущим основанием.
  • Е – Отвод к канализационной системе.
  • F – Крепеж для подвесной чаши.
  • G – Встроенный сливной бачок.
  • Н – Крепление к стене.

Представленная конструкция рассчитана нагрузку до 400-450 кг, это опровергает необоснованное утверждение о том, что подвесными унитазами могут пользоваться только дети.

В зависимости от конструктивного исполнения рамочные опоры могут быть:

Помимо этого многие производители (например, Gustavsberg, Delafon, Cersanit и т.д.) выпускают универсальные модели, под различные виды сантехнического оборудования. Это достигается за счет возможности регулировки высоты его установки и дополнительных крепежных наборов.

Типовые размеры

Для проведения монтажных работ по установке подвесного оборудования, важно знать его габариты. Большинство производителей придерживается следующих стандартных размеров:

  • Для систем блочного типа:

– Ширина – 50,0 см.

– Высота – 100,0 см.

– Глубина – 10,0-15,0 см.

  • Для рамных конструкций:

– Ширина – 50,0-60,0 см.

– Высота – 80,0-140,0 см.

– Глубина – 15,0-30,0 см.

Такой значительный разброс по высоте у последних, позволяет подобрать оборудование под определенные условия места установки. Например, для размещения под окном необходимо выбрать компакт-модель с укороченной рамой. Что касается габаритов подвесного оборудования, в частности, чаш унитазов, то их размеры соответствуют классическим напольным конструкциям:

  • Длина – 50,0-60,0 см.
  • Высота и ширина – 30,0-40,0 см.

Плюсы и минусы

Прежде чем установить подвесную сантехнику, необходимо принять объективное решение. Для этого необходимо знать все особенности данного оборудования, начнем с преимуществ:

  • Значительно упрощается процесс уборки в санузле, в частности, не возникает проблем с доступом за унитаз, это же касается биде и умывальника.
  • Более рационально используется пространство помещения, поскольку часть оборудования оказывается встроенным в стену.
  • Визуально увеличивается пространство санузла.
  • Помещение приобретает более эстетичный вид.

Безусловно, такое решение имеет и свои отрицательные стороны, а именно:

  • Перекрывается доступ к коммуникациям. Даже при наличии фальш панелей оперативно перекрыть краны в случае возникновения протечки не получится, на это потребуется определенное время или, как вариант, перекрытие ввода.
  • При поломке сливной арматуры бачка, возникнут проблемы с ее заменой. В большинстве случаев самостоятельно решить возникшую проблему не удастся, потребуется помощь специалиста, что ведет за собой дополнительные расходы. Выбор качественного оборудования известных брендов, таких, как Grohe, Jacob, Vitra или Belbagno существенно уменьшает риск возникновения такой проблемы.
  • Возникают проблемы при замене сантехнического оборудования, в первую очередь это связано с поиском унитаза или раковины того же производителя или с подходящим креплением и подключением ввода и отвода воды. Замена же инсталляции равносильна капитальному ремонту в помещении.
  • Чтобы рама выдерживала необходимую нагрузку, она должна быть установлена на крепкое основание, стены-перегородки для этой цели не подходят, а это снижает выбор мест установки.

Как выбрать?

Предложим несколько советов, которые помогут при выборе оборудования:

  1. Рекомендуем приобретать продукцию известных брендов, качество и надежность таких изделий на порядок выше китайских производителей. Учитывая перечисленные выше особенности, экономия на стоимости может в дальнейшем обернуться серьезными затратами.
  2. Некоторые модели могут обладать дополнительными функциями, повышающими комфортность, в качестве примера можно привести микролифт, обеспечивающий плавное опускание сиденья и крышки. Но следует помнить, что такая дополнительная обвязка существенно увеличивает стоимость оборудования.

    Пример функционального набора для повышения комфортаПример функционального набора для повышения комфортаПример функционального набора для повышения комфорта

  3. Обратите внимание на безободковые модели, их рейтинг популярности высоко поднялся в последние годы.

    Унитаз без ободка существенно упрощает уход за собойУнитаз без ободка существенно упрощает уход за собойУнитаз без ободка существенно упрощает уход за собой

  4. Система кругового слива значительно эффективней очищает чащу, чем горизонтальный смыв.

    Горизонтальный (А) и круговой (В) сливГоризонтальный (А) и круговой (В) сливГоризонтальный (А) и круговой (В) слив

  5. Обратите внимание на механизм сливной арматуры, она бывает механическая и пневматическая, первая отличается более высокой надежностью.
  6. Арматура, позволяющая экономить воду, окупается в течение года-двух. Сейчас практически все известные производители по умолчанию устанавливают ее на свою продукцию.

    Двухкнопочная система слива стала практически стандартом для подвесных унитазовДвухкнопочная система слива стала практически стандартом для подвесных унитазовДвухкнопочная система слива стала практически стандартом для подвесных унитазов

  7. Перед покупкой обязательно проверьте размеры инсталляционного модуля, он может быть больше или меньше необходимых габаритов.
  8. Не торопитесь дополнительно покупать биде, некоторые унитазы поддерживают данную функцию, поэтому поинтересуйтесь о ее наличии такой модели.
  9. Проверка наличия соответствующего сертификата позволит избежать покупки контрафактной продукции. К брендовым изделиям (Roca, GaP, IFO, Laufen и т.д.) обязательно полагается техническая документация, куда входит инструкция по установке и подключению.
  10. Проверяйте правильность заполнения гарантийного талона.

Обзор производителей

Ниже представлена таблица, в которой собраны лучшие производители с учетом различных критериев.

Рейтинг производителей по нескольким критериямРейтинг производителей по нескольким критериямРейтинг производителей по нескольким критериям

Надеемся, эта таблица позволит ответить на вопрос, какой из производителей лучше. Следует учитывать, что на рынок выходят новые модели, следовательно, объективность и актуальность выборки может быть не достоверной.

Как устанавливать подвесной унитаз?

Прежде, чем производить установку своими руками, следует учитывать, что это может повлечь за собой потерю гарантии. Многие производители, ставят условие, при котором гарантийные обязательства признаются только в случае выполнения монтажных работ специалистами сертифицированных центров.

В приведенном ниже алгоритме действий подразумевается, что к месту установки осуществлена прокладка необходимых коммуникаций, а инсталляционный модуль собран в соответствии с инструкцией (закреплен бачок, к нему подведен выпуск и т.д.). Приводить очередность сборки не имеет смысла ввиду большого разнообразия моделей и их конструктивных особенностей. Этот монтажный процесс необходимо делать самостоятельно, сверяясь с инструкцией. Максимум, чем мы можем помочь, это дать несколько рекомендаций:

  • Кнопку слива удобно располагать на высоте 80,0-100,0 см от основания.
  • Чашу унитаза устанавливайте на высоте 40,0-45,0 см.
  • Высота до канализационного отвода 20,0-25,0 см.

Алгоритм действий:

  1. Выставляем инсталляционный модуль по вертикали и горизонтали, используя для этого строительный уровень.
  2. Фиксируем раму каркаса к опорным поверхностям при помощи входящего в комплект крепежа.
  3. Устанавливаем шпильки держателя унитаза.
  4. Проверяем горизонталь и вертикаль и при необходимости делаем подводку при помощи регулировочных болтов.
  5. Подключаем к канализационному отводу гофру одним концом.
  6. Наживляем унитаз и подключаем к сливу второй конец гофры.
  7. Набираем в ведро воду и имитируем слив, если нет подтеков.
  8. Подключаем отвод воды от бачка к унитазу. Наливаем в бак воду, нажимаем слив.
  9. Подключаем к бачку подвод воды и проверяем работу всей системы.
  10. Перекрываем поступление воды в бак и демонтируем чашу.
  11. Устанавливаем заглушки на сливные отверстия.
  12. Производим обшивку зоны инсталляции гипсокартоном или фальш-панелью. Чтобы правильно раскроить технологические отверстия в обшивке, в комплект оборудования, как правило, входит специальный шаблон.
  13. Далее выполняются отделочные работы в помещении, по их окончанию устанавливаем и подключаем чашу.
  14. На завершающем этапе затягиваем крепежные болты на унитазе и включаем подачу воды.

Установка подвесного унитаза | Строительный портал

Отличным украшением и неординарной деталью в оформлении санузла, станет покупка подвесного унитаза. Данное устройство не занимает много места, и при правильном подходе к установке, прослужит довольно долго. Как выбрать подвесной унитаз, как установить этот прибор поговорим далее.

Оглавление:

  1. Устройство и конструкция подвесного унитаза
  2. Преимущества установки подвесного унитаза
  3. Разновидности подвесных унитазов
  4. Крепление подвесного унитаза
  5. Монтаж подвесного унитаза без готовой инсталляции
  6. Установка подвесного унитаза
  7. Установка подвесного унитаза с наличием инсталляции

Устройство и конструкция подвесного унитаза

Подвесной унитаз представляет конструкцию, состоящую из чаши и сливного бачка, которые размещены в подвешенном состоянии.

В качестве чаши выступает сосуд, изготовленный из фарфора. Единственное отличие подвесного унитаза, от напольного, состоит в типе крепления, которое осуществляется сбоку.

Подвесные унитазы отличаются стандартной комплектацией. Унитаз подвесной размеры:

  • длина: 50-60 см;
  • ширина: 30-40 см;
  • высота 35-45 см.

Система подвесных унитазов отличается наличием скрытой системы слива, которая состоит из сливного бачка. Он располагается за перегородкой, и имеет такие особенности:

  • небольшие размеры, толщина 80-120 мм;
  • кнопка пуска расположена в боковой части;
  • имеет пластиковую основу, оснащен теплоизолящией, которая предотвращает образование конденсата.

Стандартный объем бачка составляет 8-10 л. Чтобы установить сливной бачок необходимо наличие патрубков, комплектующих, боковой кнопки слива и панели смыва.

Некоторые унитазы предполагают установку смыва, который осуществляется благодаря наличию высокого давления в струи воды. Такая система состоит из специальной кнопки, которая имеет подключение к системе водоснабжения.

Подвесной унитаз фото:


Преимущества установки подвесного унитаза

1. Подвесной унитаз позволяет сэкономить место в санузле, так как имеет встроенный бачок, и не требует большого отступа от стены, для установки.

2. Высокая прочность унитаза не позволит чаше сломаться даже в подвешенном состоянии.

3. Благодаря тому, что унитаз находится в подвешенном состоянии, пол под унитазом легко моется.

4. Разнообразие видов позволит подобрать унитаз в соотношении с материальными и индивидуальными предпочтениями.

5. О подвесном унитазе отзывы, характеризуют данной устройство как удобный, надежный и долговечный предмет.

6. Подвесные унитазы полностью соответствуют санитарно-гигиеническим нормам.

Разновидности подвесных унитазов

В зависимости от размеров подвесные унитазы разделяют на:

  • небольшие, длина которых не превышает 550 мм, устанавливаются в небольших санузлах, значительно экономят место;
  • средние, длиной до 600 мм, наиболее популярны, так как отлично подходят для установки в любых помещениях;
  • большие, до 700 мм, устанавливают в том случае, если в доме есть пожилые люди или инвалиды.

В соотношении с конструкцией выделяют унитазы:

  • пристенного типа - крепление рамы осуществляется к стене и к полу;
  • углового типа - крепятся под определенным углом только к стене, значительно экономят пространство.

В зависимости от формы выделяют унитазы:

  • круглые,
  • прямоугольные,
  • квадратные,
  • овальные.

Крепление подвесного унитаза

Есть два способа крепления подвесного унитаза:

  • с помощью готовой системы установки,
  • бетонной стяжкой.

Первый вариант является более дорогостоящим, но менее сложным. Готовая система установки состоит из стальной рамы, которая крепится к стене и к полу. Для фиксации рамы используют четыре точки: две, расположены на стене, а две - на полу.

Более дорогостоящие системы предлагают выбор ширины расположения точек и их регулировку.

Такая инсталляция устанавливается на расстоянии 15-18 см от стены. В комплект набора входит наличие:

  • чаши унитаза,
  • бачка слива,
  • панели кнопки смыва,
  • открытого керамического бачка слива,
  • системы инсталляции.

Монтаж подвесного унитаза без готовой инсталляции

Чтобы произвести установку унитаза самостоятельно, без использования готовых крепежных элементов, необходимо наличие:

  • двух резьбовых стержней, диаметр которых составляет 2 см, а длина 50-80 см;
  • четырех гаек, четырех шайб;
  • 40 л бетонной массы марки М 200;
  • нескольких листов фанеры;
  • саморезов по дереву.

Чтобы подключить подвесной унитаз требуется:

  • сливная прямоугольная муфта;
  • пластиковая канализационная труба диаметром 1,10 см;
  • силиконовый герметик.

Инструкция по выполнению подготовительных работ перед установкой подвесного унитаза:

1. Начните монтажные работы с установки сливной муфты. Данный процесс поможет определить высоту расположения унитаза.

2. При слишком большой высоте, возможно отрезание муфты. При недостаточной высоте, добавляется отрезок канализационного патрубка.

3. Отмерьте расстояние щитов, для сооружения опалубки. Увеличьте расстояние на несколько сантиметров, для запаса.

4. С помощью рулетки, следует измерить интервал, между местом крепления крепежей. Стандартное расстояние - 20 см.

5. После выполнения замеров, перенесите данные на фанерные листы, для изготовления щита опалубки. В качестве материала для щита, подойдет ДСП, фанера или другие доски.

6. Еще раз проверьте правильность сделанных замеров.

7. Отрежьте стержни резьбового типа. Длина стержней составляет расстояние между конечной точкой заглубления в стену, интервал между стеной и унитазом, установочную длину унитаза и конец для накручивания гаек.

8. Для крепления стержней есть два способа:

  • стенное крепление, которое осуществляется шайбой и гайкой м 20, простота и универсальность этого способа делают его более популярным, для того, чтобы прикрепить стержень нужно всего лишь просверлить отверстие в стене, одеть шайбу и закрутить гайку, данный способ подходит для любых стен;
  • при отсутствии доступа к внешней стороне стены, закрепите стержень клеем или специальным средством, например “химическим анкером”, Просверлите отверстие в стене, минимальная длина которого составляет 14 см, очистите его от пыли, заполните клеем и установите стержень, данный способ подходит для стен, выполненных из бетона, кирпича, пеноблоков, дерева,

9. После того как опалубка собрана, получается конструкция, состоящая из трех щитов, которая имеет отверстия для установки стержней.

Совет: Перед закреплением щитов опалубки, муфтовый вывод следует закрыть с помощью полиэтиленового пакета, для того, чтобы бетон и грязь не попали в систему слива.

10. Правильность сборки деревянных щитов проверяется строительным уровнем. Для того, чтобы опалубка стала более устойчивой, установите стержни и закрутите гайки.

11. Примерьте чашу унитаза, установив ее на будущее месторасположение, после завершения сооружения опалубки. Если есть какие-то недочеты, еще не поздно их исправить.

Совет: Для того, чтобы после заливки опалубки бетоном, осталось место для подключения унитаза, следует к стержню прикрепить небольшой прямоугольный кусок пенопласта.

12. После завершения подготовительных работ, приступите к заливке бетоном. Чтобы приготовить бетонный раствор на одну часть цемента, возьмите две части песка, три части щебня и седьмую часть воды.

Совет: Чтобы бетон легко ложился на поверхность в воду рекомендуется добавить немного жидкого мыла.

13. Для укладки бетона используйте мастерок, производите укладку небольшими порциями. Постепенно разравнивая поверхность.

14. Стержни для установки унитаза, следует также закрыть с помощью полиэтилена, чтобы бетон не попал на них.

15. Для уплотнения бетона используйте длинный стержень, которым постепенно проштыкуйте залитую поверхность, уделите внимание угловым местам.

16. После залития опалубки должно пройти 7-10 дней, перед ее снятием.

17. Для подсоединения сливного бачка воспользуйтесь гибкой ПВХ гофрой. Вставьте ее в отверстие унитаза, закрепите с помощью герметика.

18. Закрепите трубу с таком положении и оставьте на 24 часа, для полного высыхания силикона.


Установка подвесного унитаза

1. Чтобы совершить надежную герметизацию стыка унитаза и резинового кольца, по всему периметру данных устройств нанесите силикон.

2. Наденьте унитаз на стержни и закрутите гайки.

3. Подождите 12 часов, чтобы герметик полимезировался.

4. Подключите унитаз к канализационному сливу.

5. Установите крышку для унитаза.

6. Для произведения финишных отделочных работ бетонного основания используйте любые влагоустойчивые материалы.

Установка подвесного унитаза с наличием инсталляции

Большинство рам для подвесных унитазов, позволяют регулировать положение по высоте. Перед началом установки следует произвести замеры и сделать разметку. Перед установкой, рекомендуется изучить инструкцию, в которой обычно указывается интервал между сливным бачком и полом. Средняя величина этого расстояния ровняется одному метру.

Перед началом монтажных работ, позаботьтесь о выводе канализационной и водопроводной трубы. Крепление рамы осуществляется с помощью анкерных болтов. Они способны зафиксировать ее в одном положении, и обеспечивают неподвижность сооружения.

Во время установки рамы на деревянный пол, следует использовать самые мощные саморезы по дереву.

Перед фиксацией инсталляции, следует еще раз измерить ровность конструкции. Для выравнивания рамы воспользуйтесь обычным уровнем. Измерьте переднюю, заднюю, верхнюю и нижнюю части. Для фиксации правильных настроек используйте шпильки и штанги, которые способны временно прикрепить раму к стене.

Высота расположения чаши подбирается в соответствии с индивидуальными параметрами проживающих людей. Средняя высота, которая является оптимальной для среднестатистического взрослого человека составляет 400 мм.

Для подключения унитаза воспользуйтесь гибким шлангом, для соединения с водопроводом примените металлический шланг, чтобы обеспечить надежность и долговечность соединения.

Совет: Закройте вентиль на сливном бачке, в процессе подключения унитаза к водопроводу.

Для внешней отделки используйте любые материалы, которые обязательно должны быть водостойкими.

Не следует закрывать доступ к сливному бачку, чтобы в любой момент провести профилактические или ремонтные работы.

Установка подвесного унитаза видео:

видео-инструкция по монтажу своими руками, как крепится правильно, цена, фото

Давайте постараемся разобраться, как крепится подвесной унитаз. Мы разберем случай его штатного крепления на рамную инсталляцию, предназначенную именно для этих целей, и бюджетный вариант – самодельное крепление.

Но вначале – немного общих слов.

Конструкция выглядит очень привлекательно. А как крепится унитаз?Конструкция выглядит очень привлекательно. А как крепится унитаз?

Плюсы и минусы

Есть ли смысл остановить свой выбор именно на подвесной конструкции? В чем ее преимущества? Есть ли у подвесных унитазов серьезные недостатки?

Достоинства

  • Унитаз не занимает своим основанием место на полу, тем самым резко упрощая уборку и не оставляя в туалете традиционных мест скопления пыли и грязи.
  • На виду, кроме самого унитаза, остается лишь кнопка слива. Все коммуникации аккуратно убраны за фальшстену.
  • Наконец, есть одна тонкость, связанная с визуальным восприятием. Человек оценивает объем помещения по площади двух плоскостей: ее пола и потолка. Свободный от сантехнического оборудования пол заставляет туалет выглядеть просторнее.
Последнее свойство особенно важно в тесных санузлах многоквартирных домов. Учтите, однако: задняя стенка станет ближе к двери как минимум на 15 сантиметров.Последнее свойство особенно важно в тесных санузлах многоквартирных домов. Учтите, однако: задняя стенка станет ближе к двери как минимум на 15 сантиметров.

Следствие: по той же причине не стоит загромождать тесную комнату антресолями или комодами.
Визуально такое решение превратит небольшое помещение в стенной шкаф-переросток.
Разумное решение в этом случае – шкаф-купе с зеркальным фасадом.

Недостатки

Не хочется топтаться грязными сапогами по вашей мечте, но с позиций обслуживания и с некоторых других подвесная сантехника сильно проигрывает напольной.

  • Крепление унитаза подвесного и всей его обвязки намного сложнее, чем установка напольного аналога. И по объему работы, и по причиняемым в процессе установки разрушениям. Фактически, подвесной унитаз обычно устанавливается в процессе капитального ремонта помещения.
  • Конечная стоимость, вопреки уверениям продавцов подвесной сантехники, отличается как минимум вдвое. Чаще – втрое-вчетверо. Если сам подвесной унитаз стоит примерно наравне с напольным, то рамная инсталляция, бачок скрытого монтажа, его арматура и кнопка слива уже во много раз превосходят по стоимости обычный нижний бачок. Картина усугубляется тем, что придется монтировать фальшстену.
  • Наконец, первое и главное правило прокладки любых коммуникаций, вынесенное автором из многолетней работы сантехником: после окончания монтажных работ они должны быть легкодоступными. Даже стояки и подводку не стоит необратимо прятать в стене. Что уж говорить про бачок и соединения с водопроводом и канализацией, которые при установке подвесного унитаза оказываются за неразборной стеной…

Ваша решимость не поколебалась? Что же, приступим.

Выбор инсталляции

Выделяют два основных типа инсталляций для подвесных унитазов.

  • Рамные представляют собой жесткий каркас, который может крепиться к стене и полу.
Инсталляции немецких производителей Geberit и Grohe пользуются заслуженной популярностью. И они сами, и бачки скрытого монтажа, и комплекты арматуры исключительно надежны и отказоустойчивы.Инсталляции немецких производителей Geberit и Grohe пользуются заслуженной популярностью. И они сами, и бачки скрытого монтажа, и комплекты арматуры исключительно надежны и отказоустойчивы.
  • Блочные несколько дешевле, компактнее и предназначены, в отличие от рамных, для установки исключительно на капитальную стену.
    Мало того: для их монтажа требуется ниша, которая затем закладывается кирпичам, газобетоном или другим блочным материалом.

Очевидно, в абсолютном большинстве случаев рамная инсталляция выглядит привлекательнее (см. также статью Как выбрать инсталляцию для унитаза: кто спрячется за кулисами).

Если унитаз будет ставится рядом с капитальной стеной, не имеющей существенных неровностей и отклонений от вертикали, можно смело остановить свой выбор на раме с монтажом на стену.

С другой стороны, предназначенные для установки на пол инсталляции позволяют установить подвесной унитаз вблизи легкой перегородки или вообще в отдалении от стен, замаскировав раму и коммуникации под декоративную перегородку с полкой наверху.

Подготовка коммуникаций

В плане коммуникаций подвесной унитаз не отличается от напольных собратьев: требуется лишь подвести к месту установки холодную воду и канализационную трубу.

Есть, однако, несколько нюансов, знание которых может оказаться полезным.

  • Гибкие подводки к бачку в случае подвесных конструкций и вообще сантехнических приборов со скрытым монтажом не используются. Категорически. Срок службы гибкой подводки оценивается в 5 лет, срок службы скрытого бачка – в 25. Едва ли вас порадует необходимость через несколько лет вскрывать стену для поиска источника течи.
  • Инсталляции со скрытыми бачками от приличных производителей обычно снабжаются переходниками с выпуска унитаза на канализацию диаметром 90 и 110 миллиметров.
  • Если для горячей воды применение металлопластиковых труб с компрессионными фитингами не рекомендуется из-за возможных течей на штуцерах, то здесь опасных для них колебаний температуры не предвидится. Металлополимерная труба будет прекрасным выбором для подводки.
  • Чем короче путь канализационных стоков от унитаза до стояка – тем меньше вероятность засоров.
Канализационная труба до стояка должна быть максимально короткой.Канализационная труба до стояка должна быть максимально короткой.

Полезно: по возможности не стоит объединять сток от унитаза с кухонной канализацией.
Кухня – это неизбежный жир с тарелок, который быстро снижает просвет канализационной трубы и провоцирует засоры крупными фракциями стоков.

Монтаж инсталляции

Сама установка инсталляции никаких особых навыков не требует. Это всего лишь прочная стальная рама, которую нужно закрепить к стене на анкерах.

Как всегда, важны детали.

  • Установка – строго по уровню и/или отвесу. На глаз лучше не полагаться: особенности освещения в туалете искажают оценку горизонтали, да и сами перекрытия подчас бывают неровными.
  • Комфортная высота от пола до крышки унитаза – 42-45 сантиметров. В большинстве случаев инсталляция монтируется до укладки на пол кафеля, поэтому не забудьте прибавить толщину самой плитки и слоя плиточного клея.
  • В хрущевках туалет обычно отделен от подъезда стеной толщиной в кирпич, а в нише со стояками – и вовсе в полкирпича. Когда будете перфоратором делать отверстия под анкера, используйте штырь-ограничитель или просто наклейте на бур ограничивающую глубину отверстия изоленту.

Подключение коммуникаций

Сама установка бачка на инсталляцию выполняется согласно инструкции производителя. Схемы крепления могут быть разными; инструкция обычно снабжена подробными иллюстрациями, наглядно демонстрирующими процесс монтажа.

Несколько общих советов, однако, можно дать и здесь.

  • Все соединения канализации, помимо резиновых уплотнителей, герметизируются дополнительно силиконовым герметиком для канализационных труб. Резина со временем может рассохнуться, при этом добраться до источника течи будет нелегко.
  • Лучшая подмотка для резьбовых соединений – сантехнический лен, пропитанный краской. Лен в чистом виде на холодной воде сгниет за несколько лет, а лента ФУМ дает течь при самом незначительном обратном ходе резьбы.
Достаточно намотать лен по ходу резьбы и нанести сверху немного краски.Достаточно намотать лен по ходу резьбы и нанести сверху немного краски.
  • Ни в коем случае не монтируйте подводку внатяжку. Сезонные колебания температуры холодной воды вызовут некоторое тепловое расширение трубы; излишек трубы, оставленный за фальшстеной, компенсирует их.
  • Многие бачки позволяют подвести холодную воду и снизу, и сбоку. При прочих равных боковой монтаж предпочтительнее: в этом случае вы избавитесь от одного потенциального места течи. Заливной клапан будет прикручен к стенке бачка выше уровня воды.

Установка унитаза

Как крепить унитаз подвесной на инсталляцию?

Стоит учесть, что до крепления унитаза декоративная стена, скрывающая инсталляцию, должна быть уже возведена, а кафель на нее уложен (если, конечно, стена будет отделываться именно плиткой). При этом с момента укладки кафеля должно пройти не меньше полутора недель.

Шпильки под унитаз, разумеется, крепятся до возведения фальшстены.

Они могут монтироваться с разным расстоянием между осями, поэтому не поленитесь удостовериться, что вкручиваете их по размеру крепежных отверстий унитаза.

  1. Нанесите силиконовый герметик на внутренности резиновой манжеты, на выпуск унитаза и на его раструб для подключения сливной трубы.
  2. Проложите между унитазом и стеной демпфирующую прокладку. Она обычно идет в комплекте с инсталляцией.
Патрубки для подачи воды и соединения с канализацией ставятся в последнюю очередь.Патрубки для подачи воды и соединения с канализацией ставятся в последнюю очередь.

Полезно: если прокладка в вашем случае заменена неудобной в использовании лентой или отсутствует, поможет тот же герметик. Нанесите его по периметру обращенной с стене плоскости унитаза и дайте схватится, затем прикручивайте унитаз к стене.

  1. Далее мы насаживаем унитаз на шпильки и проверяем его положение уровнем. При необходимости нивелируем его положение шайбами – эксцентриками.
  2. Осторожно, без перекосов и лишних усилий затягиваем крепление для подвесного унитаза – гайки с прокладками.

Силикон водостоек даже до полного высыхания; однако, все же лучше дать ему высохнуть в течение суток до первого использования.

Крепление без инсталляции

Как крепить подвесной унитаз, если в силу каких-то причин использовать систему инсталляции для унитаза невозможно?

Стоит сразу оговорить: бачок со скрытым монтажом все равно желательно приобрести. Впрочем, есть более компактная альтернатива – клапан, создающий на несколько секунд короткое замыкание между унитазом и стояком холодного водоснабжения. Разумеется, такая система смыва очень чувствительна к давлению холодной воды.

Каким будет в этом случае крепеж для подвесного унитаза?

Им станут две шпильки с резьбой М20, гайками и шайбами. Наша задача – надежно зафиксировать их в стене или другой конструкции, обеспечив стандартную для подвесных унитазов максимальную нагрузку в 400 килограммов.

Этот нехитрый набор может заменить дорогую рамную инсталляцию.Этот нехитрый набор может заменить дорогую рамную инсталляцию.

Способов сделать это несколько.

  • Самый универсальный из них – собрать опалубку и залить бетонную стойку, в которую на нужной высоте предварительно будут вставлены шпильки. Ширина шайб и гаек с тыльной стороны не даст им оказаться выдернутыми из бетона.
  • Стену из кирпича или даже газобетона можно пройти насквозь длинным буром соответствующего диаметра. Затем с противоположной стороны отверстия рассверливаются под диаметр шайб. После того, как шпильки вставлены, а унитаз притянут, отверстия шпаклюются заподлицо со стеной.
  • Наконец, в случае бетонной стены может выручить пара длинных (не менее 120 мм) анкеров, к которым придется заказать токарю очень специфичные гайки в форме грибка. Анкер вначале затягивается без установленного унитаза, и лишь затем, когда он уже расперт в стене, крепится хрупкая фаянсовая чаша.
Невысокая бетонная колонна с замурованными в нее шпильками стала прочным креплением для подвесного унитаза.Невысокая бетонная колонна с замурованными в нее шпильками стала прочным креплением для подвесного унитаза.

Успехов в ремонте!

Установка подвесного унитаза своими руками: подробная инструкция по монтажу

Напольные унитазы в интерьере современных санузлов все чаще заменяют подвесными приборами. Несмотря на то, что установка подвесного унитаза гораздо сложнее традиционного, эту работу сможет выполнить каждый. Нужно лишь внимательно ознакомиться с данным руководством, запастись необходимым инструментом и материалами. Стимулом послужит возможность сэкономить немалые средства.

Унитазы подвесного типа – современное сантехническое устройство, хорошо вписывающееся в концепцию дизайна помещения как в стиле хай-тэк, так и в классическом. Они не только эстетически привлекательны, но и практичны, удобны в эксплуатации. Материалы, использующиеся при изготовлении, достаточно прочные для того, чтобы выдерживать нагрузки до 400 кг, что позволяет пользоваться сантехникой людям с большим весом. Рассекатели воды особой конструкции обеспечивают эффективный слив и омывание внутренней поверхности чаши.

Подвесной унитаз хорошо вписывается в интерьер санузла

Главное преимущество подвесной конструкции – в облегчении доступа к поверхности пола для ухода за напольной плиткой. В отличии от более привычных моделей, у которых вокруг ободка опорной площадки всегда задерживается грязь, монтаж подвесного унитаза способствует поддержанию помещения в надлежащем санитарном состоянии.

Не стоит заблуждаться, думая, что подвесные системы экономят пространство: для инсталляции сливного бачка, поддерживающей конструкции и труб также необходим определенная площадь. Но необычный внешний вид и возможность скрыть неприглядные детали делают настенную сантехнику привлекательной.

Модели такого типа унитазов сравнительно недавно появились на рынке сантехники, но они уже стали доступны практически всем: цена стремительно снижается из-за возросшего спроса на эту продукцию.

Все массивные детали конструкции закреплены на стальной раме. Для того, чтобы было возможно отрегулировать высоту установки, производители снабжают раму специальным устройством.

Подвесной унитаз представляет собой конструкцию, детали которой крепятся на металлической раме

К трубам рамы приварены штыри для ее крепления к стене, сооруженной из бетона, кирпича или газобетонных блоков. К перегородкам из гипсокартона крепить раму нельзя: ГКЛ не выдержит веса керамики.

Сливной бачок представляет собой пластиковую емкость, изолированную стирополом: этот пористый материал предотвращает образование конденсата. Этот бачок укреплен между трубами каркаса. В передней его части находится встроенная система спуска воды – пара клавиш, отвечающих за слив разного количества воды: при нажатии одной из них расходуется 6 литров, а другой – 3 литра. Блок клавиш устроен так, чтобы находиться снаружи при отделке фальшстенки, скрывающей бачок. Таким образом, после монтажа остается видимой только керамическая чаша.
К изделию прилагается инструкция и комплектующие части (шланги, патрубки, крепежи).

Помимо самого сантехнического прибора, необходимо приобрести следующее: полиэтиленовую трубу для монтажа канализации, шпильки, винты с наполнителями, гофрированную трубку для подключения к водопроводу, угловой вентиль, фум-ленту.

Инструменты, необходимые для работы: перфоратор, молоток, набор торцевых ключей, рожковые ключи, строительный уровень и рулетка. Могут понадобитьсядругие инструменты и материалы: это зависит от модели унитаза и должно быть указано в сопроводительных документах на изделие.

Установка подвесного унитаза своими руками выполняется следующим образом.

Схема инсталляции подвесной конструкции

  • Конструкция временно устанавливается в выбранном для этого месте, после чего выполняется регулировка по высоте. Для этого измеряется расстояние от пола до отметки на краю трубы каркаса. Другим ориентиром может служить чаша: ее высота над полом должна быть около 40 см.
  • Если замеренное расстояние превышает указанное в паспорте значение,высотуконструкции уменьшают с помощью винтового устройства ножек. Аналогично действуют, если высоту подвески необходимоувеличить.
  •  С помощью строительного уровня проверяют положение конструкции: вертикальные и горизонтальные элементы должны быть установлены точно. При необходимости корректируют положение рамы, регулируя винтовые ножки.
  • Рулеткой проверяют расстояние от стены: оно должно быть одинаковым. При этом принимается во внимание качество поверхности стены.

Раму крепят к стене так, чтобы соблюдалось одинаковое расстояние в нескольких точках

  • Через отверстия в ушках приспособлений для крепления маркером отмечают точки для сверления. Отставив раму в сторону, перфоратором сверлят отверстия и вставляют в них пластиковые дюбели.
  •  Выполняется подводка трубы канализации к месту установки сантехнического устройства. Прокладывается труба холодной воды для наполнения сливного бачка. Для соединения можно использовать гофрированную трубу из нержавеющей стали. Гибкий резиновый шланг использовать нельзя, так как срок его службы ограничен.
  • Следует предусмотреть установку вентиля для отключения подачи воды в бачок на случай аварии или выполнения профилактических работ.
  • Сливное отверстие бачка соединяется с канализационной системой с помощью гофрированной или жесткой (рекомендуется) полиэтиленовой трубы.

Подключение к канализации выполняют жесткой полиэтиленовой трубой

  • Установив подвесную конструкцию, закрепив ее и подключив все коммуникации, убеждаемся в правильной работе всех систем и герметичности соединений. Для этого требуется несколько раз смыть по очереди полный и наполовину набранный бачок. Воспользовавшись разными клавишами.
  •  Керамическую чашу требуется после проверки снять: окончательно ее устанавливают после обшивки конструкции. Сливное отверстие прикрывается полиэтиленовой пленкой или тряпкой для предотвращения попадания мусора. Перекрывается вентиль подачи воды.

После установки рамы чашу снимают для облицовки стены

Для того, чтобы обшить подвесной унитаз, необходимо воспользоваться шаблоном, прилагающимся к изделию. Раскрой лицевой части таким способом выполнить легче: все технологические отверстия будут на своем месте.

После обшивки снаружи остается только чаша унитаза и лицевая панель клавиш

Для обшивки лучше всего использовать влагостойкий гипсокартон. Его крепят саморезами к заранее сооруженному каркасу из металлического профиля. Первые вертикальные стойки устанавливают возле рамы подвесной сантехники, прикрепляя их к трубам каркаса саморезами.

Гипсокартон должен быть в два слоя. Поверх него с помощью плиточного клея выполняют облицовку таким же кафелем, каким отделывают остальные стены. Можно использовать влагостойкие интерьерные краски.

Конструкцию облицовывают керамической плиткой

По окончании отделки окончательно устанавливают чашу на шпильках, вкрученных в раму, и повторно проверяют герметичность соединения ее с трубой канализационной системы.

Последний этап – крепление чаши унитаза на шпильках и соединение ее с канализацией

Установка подвесного унитаза не требует специальной подготовки и использования сложных инструментов. Но при отсутствии опыта лучше обратиться за помощью к опытным специалистам. Это избавит вас от неприятных «сюрпризов» в виде протечек.

Пригодилась статья? Расскажите друзьям:

Монтаж подвесного унитаза на инсталляцию своими руками

Одним из преимуществ подвесного унитаза является его уникальная конструкция, которая при знании некоторых нюансов позволяет выполнять быструю и качественную установку. Кроме того, такие унитазы обладают высокой надежностью, ведь ремонт уже установленного консольного унитаза может вызывать некоторые затруднения. Именно по этой причине производители таких систем поставляют их потребителю в полностью готовом к применению виде, а от монтажника требуется только подготовить для него нишу и правильно собрать систему, четко придерживаясь инструкции производителя.

Состоит консольный унитаз из двух основных частей:

  1. это инсталляция
  2. и непосредственно сам унитаз, а вернее, его чаша.

Последняя в процессе установки практически не вызывает трудностей, а вот с первой придется разбираться достаточно подробно.

Geberit-Duofix инсталляция для углового унитазаGeberit-Duofix инсталляция

Инсталляция для подвесного унитаза представляет собой металлическую регулируемую по высоте раму (консоль), на которой установлен плоский пластиковый бачок со всеми необходимыми механизмами и трубопроводами.

Кроме того, нижняя часть консоли оснащена специальными отверстиями для шпилек, с помощью которых выполняется крепление чаши унитаза.

Кроме двух основных частей, для установки подвесного унитаза понадобится отдельно приобрести кнопку слива и патрубки соединения унитаза с инсталляцией.

Все части такой конструкции реализуются отдельно – инсталляция сама по себе, унитаз, кнопка и патрубки аналогично.

инсталляция для подвесного унитаза

Виды систем инсталляций

Современный рынок строительного и сопутствующего оборудования предлагает два вида инсталляционных систем. Оба варианта удобны и практичны, а выбор зависит от того, к каким стенам будет крепиться конструкция и на какие ее части придется основная эксплуатационная нагрузка.

Блочная инсталляция

блочная инсталляция

Блочная инсталляция – наиболее простой, бюджетный вариант, однако, для ее установки нужны определенные условия. Использовать конструкцию можно только на капитальной стене, предварительно подготовив в ней нишу для размещения бачка и мест подключения к канализации с водопроводом.

Второй вариант предполагает обмуровку системы кирпичом, маскировку гипсокартоном или другим листовыми материалами с последующей декоративной облицовкой. Производятся эти действия только по окончании всех монтажных мероприятий.

Для крепления требуются прочные анкеры. Именно на них приходится главная эксплуатационная нагрузка. К основным достоинствам модели относятся разумная цена и возможность применять инсталляцию не только в комплекте с подвесными, но и со стационарными напольными унитазами.

Рамочная инсталляция

Рамочная инсталляция принадлежит к более сложному типу конструкции, но дает возможность закрепить унитаз на тонких пустотелых перегородках или стенах из гипсокартона. Считается очень надежной системой и имеет все характеристики для того, чтобы удерживать и сантехнический модуль, и саму себя.

рамная инсталляцияРамочная инсталляция

Рамочная инсталляция размещается на полу или фундаменте.

Допускает несколько вариантов крепления: специальными элементами к четырем точкам стены, к двум точкам на полу и двум -на стене, либо только к основанию пола посредством устойчивых лап. Основная нагрузка поступает на нижнюю часть основания.

Главным достоинством рамной инсталляции являются регулируемые ножки. Их выставляют на любую нужную и удобную для себя высоту. Конструкция подходит для монтажа в помещениях нестандартной формы, легко вписывается в самый неожиданный дизайн и может располагаться даже в углу, не скрадывая полезного пространства санузла.

Габариты блочных систем всегда стандартны. Их ширина составляет 50 сантиметров, глубина колеблется от 10 до 15 см, а высота не превышает 1 метра. Рамные инсталляции имеют ширину базовой основы от 50 до 60 см, глубину – от 15 до 30 см, а высоту (за счет регулируемых ножек) – от 80 см до 1,4 метра.

Для деревянных домов или некапитальных построек специалисты рекомендуют покупать максимально широкие и невысокие системы. Это дает возможность снизить нагрузку на стены и обеспечивает нормальное функционирование модуля в течение длительного времени

Инструменты для монтажа подвесного унитаза с инсталляцией своими руками

Чтобы выполнить установку понадобится также ряд инструментов, прежде всего:

  1. перфоратор
  2. сверла по бетону, соответствующие крепежу.
  3. строительный уровень,
  4. рожковые накидные ключи,
  5. рулетка,
  6. карандаш для выполнения разметки,
  7. нож для подрезки гипсокартона и т.п.

Порядок монтажа подвесного унитаза
Схематически порядок работ при монтаже унитаза с инсталляцией самостоятельно можно представить в виде ряда основных шагов:

  1. Сделать в стене нишу подходящего размера.
  2. Подвести к нише канализацию.
  3. Выполнить монтаж рамы-инсталляции.
  4. Подвести к месту монтажа трубы холодного водоснабжения.
  5. Подключить бачок унитаза.
  6. Закрыть нишу, установить кнопку смыва и выполнить отделку.
  7. Навесить унитаз, подключив к бачку, а также к канализации.
  8. Понадобится также некоторое количество гипсокартона, как для монтажных, так и для отделочных работ.

Каждый этап работ по монтажу навесного унитаза требует пристального внимания. Срок эксплуатации устройства, количество и характер поломок во многом зависят от качества выполнения монтажных работ.

Результаты даже незначительных погрешностей, допущенных в процессе установки, могут стать очевидными не сразу, а только в процессе эксплуатации.

Ремонт может оказаться очень затратным и трудоемким, поэтому лучше сразу правильно установить все элементы этого устройства, чем потом переделывать.

Видео: монтаж унитаза подвесного своими руками

Определяем место для монтажа подвесного унитаза

В первую очередь необходимо решить, где будут располагаться инсталляционная конструкция и унитаз. Если домашняя ванная комната имеет небольшие габариты, стоит выделить место в угловой части помещения или разместить систему так, чтобы она не мешала естественному проходу.

Специалисты утверждают, что разумнее всего установить комплекс туда, где находился старый унитаз. Там уже выведены  канализационные и водопроводные коммуникации, что существенно облегчает и ускоряют процесс монтажа.

Если в малогабаритном санузле недостаточно места для расположения обычной модели опорной рамы для подвесной сантехники, отличным выбором станет угловой унитаз.

Как правильно осуществить предварительную разметку?

Для выполнения разметки берут простой карандаш или маркер, рулетку и строительный уровень. Все замеры делают с учетом габаритов самой инсталляции. Чтобы последующая установка была корректной, сначала определяют место расположения центральной оси конструкции и отмечают его ровной линией.

Затем рулеткой замеряют расстояние от условного края инсталляции до стены – оно не должно быть меньше 13,5 мм. Обозначают штрихами на стене область, где предположительно будет находиться сливной бачок и помечают на полу и стенах места для крепежных механизмов оборудования.

Правильно сделанная разметка дает возможность установить инсталляцию именно там, где она не будет загромождать пространство и мешать входу и выходу в ванную комнату.

Обшивка и внешняя отделка ниш для инсталляции

Для того, чтобы обшить подвесной унитаз, необходимо воспользоваться шаблоном, прилагающимся к изделию. Раскрой лицевой части таким способом выполнить легче: все технологические отверстия будут на своем месте.

Для обшивки лучше всего использовать влагостойкий гипсокартон. Его крепят саморезами к заранее сооруженному каркасу из металлического профиля. Первые вертикальные стойки устанавливают возле рамы подвесной сантехники, прикрепляя их к трубам каркаса саморезами.

Гипсокартон должен быть в два слоя.

Поверх него с помощью плиточного клея выполняют облицовку таким же кафелем, каким отделывают остальные стены. Можно использовать влагостойкие интерьерные краски.

По окончании отделки окончательно устанавливают чашу на шпильках, вкрученных в раму, и повторно проверяют герметичность соединения ее с трубой канализационной системы.

Нужна ли прокладка между унитазом и инсталляцией

монтаж чаши подвесного унитазаМежду унитазом и кафелем прокладка-демпфер.

Между унитазом и кафелем нужна прокладка-демпфер. Иначе плитка может расколоться.

Прокладка для подвесного унитаза Alcaplast M91Прокладка для подвесного унитаза Alcaplast M91 Звукоизоляционная прокладка для подвесного унитаза или с функцией биде. Компенсирует неровности между унитазом или биде и облицовочной плиткой, поглощает вибрации стены, не имеет эффекта памяти. Материал XPLE (пенополиэтилен).

Установка подвесного унитаза не требует специальной подготовки и использования сложных инструментов. Но при отсутствии опыта лучше обратиться за помощью к опытным специалистам. Это избавит вас от неприятных «сюрпризов» в виде протечек.

Видео: Установка подвесных унитазов на системы инсталляции

Отправить ответ

avatar
  Подписаться
Уведомление о
