Как забить заземление в землю: Модульно штыревое заземление — секреты и ошибки монтажа в частном доме. – Заземление в частном доме своими руками: схема, устройство, подключение

порядок устройства и правила безопасности

Согласно электротехническим нормативам прошедшего века сооружение защитного заземления в частных владениях считалось делом необязательным. Нагрузка была невелика, с задачами отвода электроутечек сносно справлялись стальные трубопроводы. Время идет. Сталь и чугун коммуникаций заменил пластик и композиты. Загородная собственность наполнилась многочисленной бытовой техникой. Вода и тепло поставляются с помощью мощных насосов, работают нагревательные приборы. Пора защищать себя лично и агрегаты от капризов полезного, но своенравного электротока. Сделаем заземление своими руками! Работа не сложная, у мастеровитого хозяина проблем с выполнением не возникнет.

Задача и устройство защитного заземления

Цель заземления заключается в отводе электротока, нашедшего в изоляции лазейку для выхода на поверхность. Поверхностью этой являются металлические корпуса и крепежные детали стиральных машин, компьютеров, СВЧ-печей, электронагревательного оборудования. Согласно функциональным обязанностям ток проводить они не должны, но свой металлический «бочок» утечкам и току замыкания всегда готовы подставить. Этот радушный прием нередко ощущают хозяева прохудившейся или излишне нагруженной техники в виде легких ударов, щипков и покалываний.

Подробнее о правилах расчёта заземления можно прочитать тут: https://stroy-banya.com/provodka/raschet-zazemleniya-cel-pravila-i-algoritm-vychislenij.html

Пробои на корпус бытовых агрегатов редко вызывают серьезные опасения. Ну, шарахнуло слегка: типа взбодрило. Однако видимое отсутствие серьезных рисков не повод расслабляться. Вырвавшиеся наружу блуждающие токи способствуют головным болям, дискомфорту и необоснованному ощущению тревоги. Кроме того, незаземленное оборудование шумит, в нем возникают помехи, снижающие скорость и качество получения, обработки и передачи сигнала. Подобные передряги не выведут технику моментально из строя, но ощутимо помогут сократить ее рабочий ресурс.

Значит, заземляющий контур необходим:

• для защиты хозяев от электромагнитного излучения, негативного настроения и недомоганий;
• для устранения помех в электрической сети;
• для сохранения рабочих характеристик оборудования.

Защитное заземление устранит перечисленные невзгоды посредством предоставления току наиболее привлекательных путей для выхода. По принципу движения электричество очень напоминает воду. Течет туда, где нет преград, где меньше сопротивление и где ему легче пройти. Т.е. для того чтобы не пострадали люди и агрегаты, нужно банально проложить электротоку беспрепятственную тропинку «налево», в случае с заземлением по определению в землю.

Сопротивление сооружаемого пути должно быть меньше, чем у человека и подключаемой к защитному заземлению аппаратуры. Вот тогда и потечет большая часть пробившегося электричества по намеченной дорожке с наименьшими барьерами, выйдет за пределы здания и рассеется в грунте. А владельцу и технике достанется лишь нормативный минимум.

Система заземления представляет собой замкнутый или линейный контур, в составе которого:

• два или более металлических стержня-заземлителя, строго вертикально погруженных в грунт;
• горизонтальный заземляющий проводник, который объединяет стержни-электроды в общий контур;
• шина, обеспечивающая вход в дом и подключение заземления к оберегаемым агрегатам.

Систем заземления у автономного строения может быть несколько, но одно из них в обязательном порядке подводится к главной заземляющей шине или к главному элементу электропроводки – к распределительному щитку с формированием металлической связи между щитком и выведенным на него заземляющим проводником.

Выбор геометрической формы для системы заземления

Самая распространенная конфигурация, согласно которой проще всего осуществить устройство защитного контура заземления собственными руками – равносторонний треугольник. Треугольный в плане контур образуют три загнанных кувалдой в землю металлических стержня, расстояние между парой которых должно быть равным. Кроме треугольников системы заземления сооружаются в форме квадратов, прямых или округлых линий либо иных геометрических фигур. Соблюдение равных расстояний между заземлителями – условие обязательное, четкая геометрия желательна, но не принципиальна.

Нередко автономные строения, наполненные всевозможной техникой, просто окружают заземляющим контуром. Прекрасный, эффективный вариант, если для этого имеются средства и достаточно свободного места на участке. Точнее, денег особых на самостоятельную организацию заземления не нужно, а вот выбор формы контура чаще всего продиктован запланированной под устройство заземления площадкой. Однако не стоит забывать, что при параллельном соединении заземлителей в один ряд эффективность системы будет снижена из-за влияния электродов друг на друга. В приоритете замкнутые контуры.

В комплексе защитного заземления три и более заземляющих электрода. Рабочее заземление, создаваемое для оптимизации поставляемого на приборы сигнала, может иметь два заземляющих стержня. Т.к. грунт – проводник нелинейный, заземлителей должно быть как минимум два. Так нужно, чтобы в пространстве между ними формировалась потенциальная поверхность, способствующая растеканию тока. Единственного стержня для этого недостаточно.

На рабочий потенциал заземляющей системы влияет расстояние между вертикальными электродами. Чем чаще они установлены, тем действенней заземление. Рекомендуемый минимум расстояния 1,0м, максимум 2,0м. При увеличении максимального предела между металлическими стержнями образуется разрыв потенциальной поверхности, он сведет к нулю все усилия по обустройству.

Между крайней точкой заземления и фундаментом расстояние должно быть более 1,0м. Безупречно система будет работать при удалении от дома на 4-6м. Дальше 10м от строения устраивать заземление бессмысленно.

Подробно об составляющих контура

Выше упоминалось, что заземление состоит из горизонтальных и вертикальных компонентов. По аналогии производят готовые наборы для оперативного устройства контуров заземления. Следуя приложенной инструкции, сооружать заземление из заводских элементов легко и приятно, но дорого.

Вертикальные проводники заземления

В качестве заземляющих вертикальных стержней для самодельного заземления могут использоваться любые длинномерные изделия из черного металлопроката без оцинковки. Данная обработка не нужна для расположенных в земле деталей, она снижает потенциал. Нежелателен арматурный пруток с ребрами, его сложно забивать в грунт. Подойдет квадрат, полоса, швеллер и его двутавровый собрат. Металлопрокат со сложным профилем применим, если предполагается перед монтажом системы пробурить скважины для закладки вертикальных электродов.

Совет. Для того чтобы процесс забивки заземлителей в грунт не был излишне трудоемким, лучше приобрести металлопрокат с гладкой поверхностью. Перед работой его нижний край нужно заострить болгаркой. В процессе работы землю вокруг стержня надо периодически «орошать» водой. Так забивать будет легче.

Распространенными материалами для изготовления вертикальных проводников являются:

• труба с толщиной стенки не меньше 3,0мм, рекомендованный диаметр 32мм;
• уголок с равными или разными полками с предпочтительной толщиной 5мм;
• круг с диаметром от 10мм.

Оптимальная площадь сечения вертикального электрода 1,6 см². Отталкиваясь от этого размера, следует подбирать материал. Длина заземлителя определяется в соответствии с местной геологической ситуацией. Необходимо углубиться как минимум на полметра ниже уровня сезонного промерзания.

Второе условие, влияющее на длину металлических стержней – водонасыщенность вмещающих пород. Проще говоря, чем ниже грунтовые воды, тем длиннее нужны электроды.

Для того чтобы не мучиться с геологическими характеристиками и расчетами, сведения о глубине закладки заземлителей нужно узнать в местном энергоуправлении у дежурных электриков. Ориентировочные данные помогут в любом случае, т.к. у них есть некоторый расчетный запас эффективности.

Среднестатистический стандарт длины заземлителя варьирует от 2х до 3х метров с полуметровыми вариациями. Благоприятной для сооружения заземления средой являются суглинки, торф, насыщенные водой пески, супеси, трещиноватые обводненные глины. Совершенно самостоятельно устроить заземление в скальных породах нереально, но способы для создания электрозащиты есть. Перед сооружением контура бурятся скважины требующейся глубины. В них и производится установка стержней, а свободное пространство заполняется песком или супесью, перемешанной с солью или предварительно залитой соляным раствором. Приблизительно полпачки на ведро.

При недостаточной электропроводности грунтов на участке в качестве вертикальных заземлителей лучше использовать трубы. В нижней части их нужно произвольно высверлить несколько технологических отверстий. Через трубы с отверстиями можно периодически заливать соляной раствор для уменьшения сопротивления. Соль, безусловно, поможет разрушиться электродам от коррозии, зато заземление достаточно долго будет действовать безупречно. Потом надо будет просто стержни заменить.

Самостоятельные мастера для изготовления электродов чаще всего используют черный стальной металлопрокат. Ведь во главе собственноручных усилий заложена экономия. Отличный, но недешевый материал для вертикальных электродов – сталь с электрохимическим медным покрытием или медь. Заложенные в землю элементы заземления нельзя окрашивать, краска ухудшит электрохимический контакт металла с грунтами.

Заземляющая металлосвязь — горизонтальный проводник

Горизонтальный элемент заземления, объединяющий систему и подводящий ее к щитку, чаще всего выполняют из полосы шириной 40 мм, толщина полосы 4 мм. Используют также круглую сталь, реже уголок или рифленую арматуру. Полоса приваривается к верхнему краю вертикальных заземлителей или крепится болтами. Преимущества у сварки, она надежней. Места сварных и болтовых соединений щедро обрабатываются противокоррозионной битумной мастикой или просто битумом. Соединять обжимным способом подземные элементы заземления нельзя!

Для сооружения горизонтальной составляющей, расположенной под землей, нежелательно менять материал, чтобы при неизбежном увлажнении не формировалась гальваническая пара с ее традиционными коррозионными последствиями. К выведенному из земли горизонтальному компоненту заземления можно присоединить алюминиевый, медный или стальной проводник. Далее проводом для заземления вся система через приваренный болт подключается к шине, а уже от нее подается на каждый из заземляемых приборов по отдельности.

Алгоритм устройства треугольного контура

Порядок работ:

• На выбранной для устройства системы заземления площадке размечаем точки закладки вертикальных проводников. Это вершины треугольника со сторонами примерно 1,2-1,4м.
• Наметили контур будущей траншеи. Она будет треугольной с «отростком» для подведения заземления к точке входа в дом или в наружный щиток. Выбор минимального расстояния от контура до щитка обеспечит экономию материалов. Ширина траншеи произвольная, но учитывающая необходимость проведения в ней сварных работ. Глубина зависит от местных условий. К рекомендованному электриками уровню установки горизонтального проводника нужно прибавить 20 см. Например, если глубина расположения горизонтальной металлосвязи 0,8м, заглубить траншею нужно на 1,0м.
• Предварительно заостренные стержни забиваем в точки их установки, периодически смачивая водой почву вокруг точки забивки. Вертикальный заземлитель должен погрузиться в землю практически весь за исключением крайних 20 см.
• Привариваем к торчащим из земли отрезкам электродов горизонтальную связующую планку.
• От ближайшей к заземляемому строению точки ведем планку по отрезку траншеи, прорытому к силовому шкафу. Ее выводим на стену.
• В удобной для подключения точке подведенной к шкафу планки привариваем стальной болт резьбой наружу. Т.е. к планке будет привариваться шляпка болта, с которой нужно счистить ржавчину и оцинковку, если имелась. Для подключения заземления к расположенному внутри дома щитку в стене нужно будет выбурить отверстие, через которое будет проводиться заземляющий кабель.
• К приваренному болту присоединяем заземляющий провод, крепим его гайкой.
• Затем густо обрабатываем сварные швы подземных соединений битумом, наружные ботовые соединения заливаем автомобильным силиконовым герметиком.
• Вызываем электрика с омметром и проверяем работу созданной системы заземления. Проверку проводят в сухую погоду, чтобы атмосферная влага не внесла коррективы в показания. По нормативам сопротивление контура не должно превышать 4 Ом. Если прибор подтвердил превышение сопротивления, заземление  придется доработать: установить дополнительный вертикальный заземлитель и превратить треугольник в ромб.
• Если показания прибора удовлетворят требования ПУЭ-7 и подтвердят формирование контура с достаточно низким сопротивлением, зарываем траншею, оборудование подключаем к заземлению не параллельно, а в отдельности каждую техническую единицу.

Все. Процесс сооружения заземления можно считать завершенным.

Домашний мастер, знающий как правильно сделать и грамотно подключить заземление, потратит на работу не более 2х – 3х дней.

«Как сделать заземление в частном доме?» – Яндекс.Знатоки

Для безопасного проживания частный дом обязательно требует организации заземления. Заземление частного дома представляет собой монтаж в земле заземляющего электрода, который отводит на себя электрический ток в случае повреждения изоляции проводки или неисправности электроприборов. Также заземление требуется для большинства типов современного бытового оборудования и электрических проборов, расположенных в газовой котельной дома. Принцип работы заземления базируется на законах физики, в соответствии с которыми электрический ток стремится в сторону наименьшего сопротивления. В случае повреждения электрики или электроприборов в доме заземление «отведет» ток на себя. В сочетании с УЗО (устройством защитного отключения) эта схема работает следующим образом: при повреждении электрической цепи УЗО отключает подачу электричества, а заземление «отводит» на себя тот ток, который остается на корпусе отключенного электроприбора. Грамотная организация совместного использования УЗО и заземления позволяет полностью обезопасить жильцов дома от поражения током.
ВАЖНО: Если в Вашем доме предполагается установка крупной бытовой техники – стиральной машины, бойлера или любого другого электроприбора класса «1», установка заземления является обязательной, так как при нарушении изоляции или повреждении таких электроприборов даже при использовании УЗО на корпус техники происходит утечки тока, опасного для жизни.
Установка заземления происходит таким образом:

• Недалеко от дома на небольшом участке земли в землю вбиваются покрытые медью стержни, соединенным между собой резьбовыми соединениями и латунными муфтами. Места соединений обрабатываются особой токопроводящей пастой. В собранном виде эта конструкция представляем собой единый вертикальный электрод, закопанный в землю.
• От закопанного в землю электрода через специальный зажим выводится проводник. Место вывода защищается от воздействия внешней среды долговечной гидроизоляционной лентой.
• С помощью проводника заземление соединяется с главной заземляющей шиной (ГЗЩ), расположенной в электрическом распределительном щите дома.

Для удобства диагностики верхний край электрода заземления может быть закрыт инспекционным колодцем. В соответствии с актуальным ГОСТом 50571.5.54-2013 (пункт D.3) заземляющие электроды, предназначенные для установки в грунт, могут быть изготовлены исключительно из:

• стали горячего цинкования
• стали в медной оболочке или с медным покрытием
• нержавеющей стали
• голой меди.

В соответствии с нормативами пункта 1.7.103 седьмого издания ПУЭ (Правил Устройства Электроустановок) для грунтов типа суглинка, глины или чернозема значение сопротивления заземления не должно превышать 30 Ом. Для грунтов с более высоким удельным сопротивлением (влажного песка, каменистого или гранитного грунта, известняка) это нормативное значение существенно возрастает (вплоть до 300 Ом). Таким образом, значение сопротивления заземления может отличаться в зависимости от состава и влажности почвы, в которую установлено заземление. Поэтому после установки заземляющего электрода производятся замеры сопротивления заземления и грунта, позволяющие убедиться в том, что установленного оборудования достаточно для безопасной эксплуатации электрики в доме.
(с) https://amikta.ru/elektrika/zazemlenie/

Как сделать заземление на даче

Строительство частного дома или загородной дачи всегда сопряжено с большим объемом электротехнических работ. В этом диапазоне задач, наряду с подводкой электропитания к дому, установке распределительного и защитного оборудования, прокладке внутренних линий, не меньшую значимость имеет и грамотно спланированная и исполненная система заземления. К сожалению, при проведении «самостроя» неопытные хозяева про этот момент достаточно часто забывают или же даже намеренно его игнорируют, пытаясь достичь какой-то ложной экономии денежных средств и трудозатрат.

Как сделать заземление на даче

А между тем система заземления имеет чрезвычайную важность – она способна предупредить многие неприятности, которые могут привести к весьма печальным или даже трагическим последствиям. Согласно существующим правилам, специалисты электросетей не произведут подключение дома к линии электропередач, если этой системы в доме нет или же она не отвечает необходимым требованиям. И владельцу, так или иначе, придется решать вопрос, как сделать заземление на даче.

В современных домах городской застройки контур заземления обязательно предусматривается еще на стадии проектирования здания и его внутренних коммуникаций. Хозяину частного жилья этот вопрос придется решать самому – приглашать специалистов или постараться все сделать своими руками. Пугаться не надо – все это является вполне выполнимой задачей.

Для чего необходим контур заземления

Для того чтобы понять важность заземления, достаточно базовых понятий из школьного курса физики.

Подавляющее большинство частных домов запитываются от однофазной сети переменного тока 220 вольт. Электрическая цепь, необходимая для работы всех приборов или установок обеспечивается наличием двух проводников – собственно, фазой и нулевым проводом.

Типовые схемы проводки однофазной электросети

Конструкция всех электрических приборов, инструментов, бытовой и иной техники предусматривает элементы изоляции и защитные приспособления, которые должны предотвратить попадание напряжения на токопроводящие корпуса или кожухи. Тем не менее, вероятность такого явления никогда не исключается – изоляция может быть пробита разрядом, прогореть от ненадежных, искрящих контактов в соединениях проводов, могут выйти из строя элементы схемы и т.п.  В этом случае фазное напряжение может попасть на корпус прибора, прикосновение к которому становится чрезвычайно опасным для человека.

Особую опасность представляют ситуации, если рядом с таким неисправным прибором находятся металлические предметы, имеющие так называемое естественное заземление – стояки отопления, водопроводные или газовые трубы, открытые элементы армирования строительных конструкций и т.п. При малейшем касании к ним цепь может замкнуться, и смертельно опасный ток пройдет через тело человека в сторону меньшего потенциала. Не менее опасны подобные ситуации и в том случае, если человек стоит босой или в мокрой обуви на влажном полу или земле – тоже есть все предпосылки к замыканию цепи переменного тока от корпуса прибора.

Одно из выраженных свойств электрического тока в том, что он обязательно выберет проводник с минимальным сопротивлением. Значит, необходимо заранее создать линию с минимальным сопротивлением и нулевым потенциалом, по которой в случае пробоя на корпус напряжение будет безопасно отводиться.

Сопротивление человеческого тела – величина непостоянная, зависящая и от индивидуальных особенностей, и даже от временного состояния человека. В электротехнической практике эту величину обычно принимают за 1000 Ом (1 кОм). Стало быть, сопротивление заземляющего контура должно быть многократно ниже. Существует сложная система расчетов, но обычно оперируют величинами в 30 Ом для бытовой электросети частного дома и 10 Ом в том случае, если заземление используется еще и в качестве защиты от молнии.

УЗО будет корректно работать только при наличии заземляющего контура

Могут возразить, что все проблемы вполне решаемы установкой специальных защитных устройств (УЗО). Но для корректной работы УЗО заземление также является необходимостью. При появлении даже малейшей утечки тока цепь практически мгновенно замкнется и устройство сработает, отключив опасный участок домашней электросети.

Некоторые хозяева пребывают в предубеждении, что для заземления достаточно использовать трубы водопровода или отопления. Это – чрезвычайно опасно и абсолютно ненадежно. Во-первых, гарантировать эффективный отвод напряжения невозможно – трубы могут быть сильно окислены и не иметь достаточно хорошего контакта с землей, а кроме того, на них нередко бывают пластиковые участки. Не исключается и поражение током при прикосновении к ним в случае пробоя электропитания на корпус, причем такой опасности могут быть подвержены в том числе и соседи.

Вилка и розетка с заземляющим контактом

Большинство современных электроприборов сразу оснащаются кабелем питания с трехконтактной вилкой. Соответствующие розетки должны устанавливаться и при проведении работ по монтажу проводки в доме. (Некоторые электроприборы старых моделей имеют вместо этого контактную клемму на корпусе для подключения заземления).

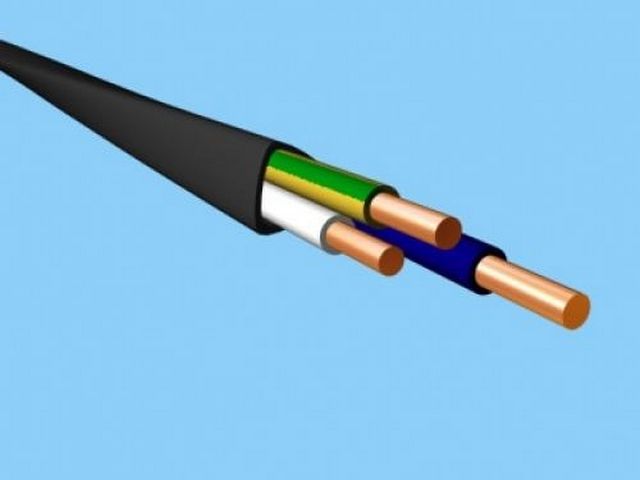

Цветовая маркировка проводов однофазного кабеля

Есть строго определённая цветовая «распиновка» проводов: синий провод однозначно является «нулевым», фаза может иметь различную расцветку, от белой до черной, а заземляющий – всегда желто-зеленый.

И вот, зная это, некоторые «мудрые» хозяева, желая сэкономить на обновлении проводки и организации полноценного заземления, просто делают в розетках перемычки между нулевым контактом и заземляющим. Однако, этим они не решают проблемы, а, скорее, усугубляют ее. При определенных условиях, например, при перегорании или плохом контакте рабочего нуля в каком-то участке цепи, или при случайной перефазовке, на корпусе приборов появится фазный потенциал, причем это может случиться в самом неожиданном месте дома. Опасность поражения током возрастает в такой ситуации многократно.

Заземление — это надежная защита от многих неприятностей

Вывод из всего сказанного – заземление является обязательным конструктивным элементом домашней электрической сети. Оно выполняет сразу функций:

• Эффективный отвод утечки напряжения с токопроводящих деталей, прикосновение к которым может вызвать поражение током.
• Выравнивание потенциалов всех объектов в доме, например, заземленных приборов и труб отопления, водопровода, подачи газа.
• Обеспечение корректной работы всех установленных систем и устройств безопасности – плавких предохранителей, автоматов или УЗО.
• Немаловажное значение имеет заземление и в предотвращении накопления на корпусах бытовых приборах статического заряда.
• Особую важность приобретает оно для современной электроники, особенно – вычислительной техники. Например, работа импульсных блоков питания компьютеров очень часто сопровождается наведением напряжения на корпуса системных блоков. Любой разряд может привести к выходу из строя электронных элементов, сбоям в работе, потере информации.

Теперь, когда важность системы заземления разъяснена, можно перейти к вопросу, как ее сделать условиях частного дома самостоятельно.

Цены на защитную автоматику

Защитная автоматика

Какими бывают системы заземления в частных домах

Итак, грамотно исполненная система заземления должна обеспечивать надежный контакт с нулевым потенциалом земли и с минимально возможным сопротивлением созданного контура. Однако, грунт — грунту рознь – разные его типы серьезно отличаются друг от друга удельным сопротивлением:

Тип грунта	удельное сопротивление грунта (Ом × м)
Песок (при уровне грунтовых вод ниже 5 м)	1000
Песок (при уровне грунтовых вод выше 5 м)	500
Плодородная почва (чернозем)	200
Влажная супесь	150
Полутвердый или лесовидный суглинок	100
Меловой слой или полутвердая глина	60
Графитовыен сланцы, глинистый мергель	50
Суглинок пластичный	30
Пластичная глина или торф	20
Подземные водоносные слои	от 5 до 50

Очевидно, что те слои, которые обладают наименьшим удельным сопротивлением, располагаются, как правило, на значительной глубине. Но и при заглублении электрода получаемых результатов может быть недостаточно. Проблема эта решается несколькими способами – от увеличения глубины установки штыревых электродов, до увеличения их числа, расстояния между ними или общей площади контакта с грунтом. На практике чаще всего применяются несколько основных схем:

Возможные схемы заземления в частном доме

• Схема «а» — установка заглубленного металлического замкнутого контура по периметру дома. Как вариант – неглубоко забитые штыри, соединённые по кольцу шиной.

В дачном строительстве применяется она нечасто из-за большого объема земляных работ или в связи с особенностями расположения построек на участке.

• Схема «б», пожалуй, самая популярная у владельцев загородного жилья. Три или больше умеренно заглубленных штыревых электрода, связанных одной шиной – такую конструкцию несложно выполнить самостоятельно даже на ограниченном пространстве.
• На схеме «в» показано заземление с одним электродом, установленным на большую глубину. Иногда подобную систему устраивают даже в подвале здания. Схема удобная, но не всегда исполнимая – ее практически невозможно реализовать на каменистых грунтах. Кроме того, для такой системы заземления нужно использовать специальные электроды – речь о ней пойдет чуть ниже.
• Схема «г» — достаточно удобная, но лишь в том случае, если она была продумана еще на стадии проектирования дома, а выполнена во время заливки фундамента. Воплощать ее в жизнь на готовом здании будет крайне нерентабельно.

Итак, проще всего реализовать с минимальными затратами схемы «б» или, по возможности, «в».

Заземление с использованием самодельных металлических деталей

Чтобы сделать систему заземления такого типа, потребуются металлические профили, сварочный аппарат, инструменты для земляных работ, кувалда. В ряде случаев, при сложных плотных грунтах, может понадобится ручной бур.

Схематично эта система выглядит подобным образом:

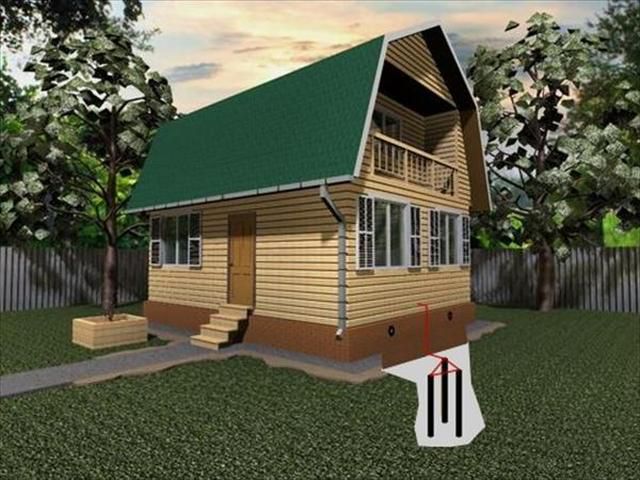

Наиболее часто применяемая схема заземления частного дома

Место расположения заглубленных электродов выбирается с тем расчетом, чтобы было максимально удобно подвести заземляющую шину к распределительному щитку. Оптимальное расстояние от дома – 3— 6 метров. Допустимые пределы – не ближе одного метра и не далее десяти.

Размеры, указанные на схеме, отнюдь не являются какой-то догмой. Так, сторона треугольника может быть и до трех метров в длину, а глубина забивки штыря может быть  несколько меньшей — 2,0 ÷ 2,5 м. Количество электродов тоже может меняться – если грунт плотный и на большую глубину забить штыри не удается, можно увеличить их количество.

Здравый совет – заранее обратиться в местную службу энергоснабжения за получением рекомендаций по выполнению заземляющего контура. У этих специалистов наверняка есть продуманные и опробованные в данном регионе схемы. Кроме того, они смогут помочь просчитать размеры и исходя из планируемой нагрузки домашней электросети – это тоже имеет значение.

Металлический прокат, который может быть использован для заглубляемых электродов

Что может послужить электродами? Для этих целей чаще всего используют стальной уголок с полкой 50 × 50 мм и толщиной не менее 4 ÷ 5 мм. Могут применяться трубы, лучше – оцинкованные с толщиной стенок не менее 3,5 мм. Можно взять стальную полосу с площадью поперечного сечения порядка 48 мм² (12 × 4), но ее сложнее вбить вертикально в грунт. Если решено использовать стальной прут, то тоже лучше брать оцинкованный, диаметром не менее 10 мм.

Чтобы связать штыри в один контур, используют полосу 40 × 4 мм или катанку 12 – 14 мм. Этот же материал подойдёт для прокладки шины заземления к точке ввода ее внутрь дома.

• Итак, первоначально на выбранном месте делается разметка.

Котлован и траншея для контура заземления

• Затем целесообразно отрыть небольшой котлован намеченной формы на глубину до 1 метра. Минимальная глубина – 0,5 м. Одновременно роется траншея на ту же глубину – по ней от контура к цоколю дома пойдет шина заземления.

Можно не рыть котлован, а ограничиться выкапыванием траншей

• Задачу можно несколько упростить, выкапывая не сплошной котлован, а лишь траншеи по периметру создаваемого контура. Главное, чтобы их ширина позволяла свободно проводить забивку электродов и сварочные работы.

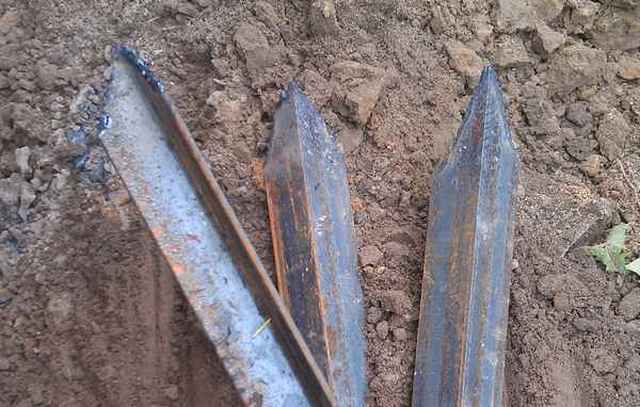

Края уголков нужно обрезать и заточить,, чтобы они легче входили в грунт

• Готовятся электроды нужной длины. Край, которыми они будут вбиваться в землю, необходимо заострить шлифмашинкой, обрезав его под углом. Металл должен быть чистым, неокрашенным.

Электроды последовательно забиваются в землю на нужную глубину

• В намеченных местах электроды вбиваются в землю с помощью кувалды или электромолота. Их заглубляют так, чтобы в котловане (траншее) они выступали над уровнем поверхности примерно на 200 мм.

Электроды с помощью сварки соединяются стальной полосой

• После того, как все электроды забиты, из связывают общей шиной (горизонтальным заземлителем) из металлической полосы 40 × 4 мм. Здесь применима только сварка, хотя можно встретить рекомендации обойтись болтовым соединением. Нет, чтобы обеспечить надежное и долговечное заземление эту обвязку обязательно приваривают – резьбовой контакт, размещенный под землей, быстро окислится, сопротивление контура резко возрастет.

Шина приваривается к контуру и проводится до цоколя здания

• Теперь можно проложить шину из той же полосы к фундаменту дома. Шина приваривается в одному из забитых электродов и укладывается в траншею затем она заходит на цоколь здания.
• Шина крепится к цоколю. На рисунке не показано, но целесообразно перед точкой крепления предусмотреть небольшой изгиб, так называемый «компенсационный горб», чтобы компенсировать линейные расширения металла при перепадах температур. На конце полосы приваривается болт с резьбой М10. К нему будет крепиться медная клемма с проводом заземления, который уйдет на распределительный щиток.

Клеммный переход на провод заземления

• Для прохождения провода через стену или через цоколь сверлится отверстие и в него вставляется пластиковая гильза. Провод используется медный, сечением 16 или 25 мм² (этот параметр лучше заранее уточнить у специалистов). Гайку и шайбы для соединения тоже лучше использовать медные.

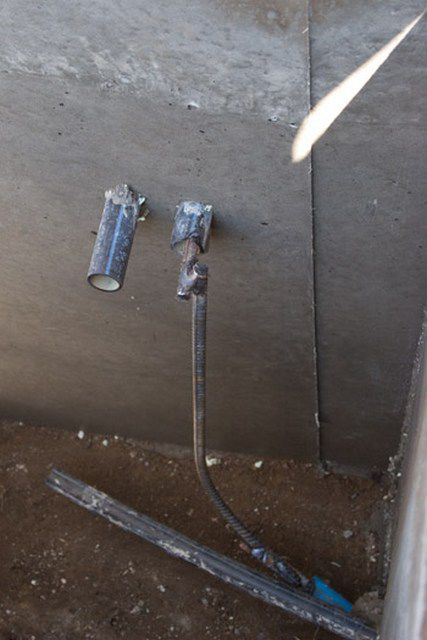

В данном случае шина заземления из арматуры заведена внутрь помещения

• Иногда поступают и иначе – к шине приваривают длинную стальную шпильку, так чтобы она проходила насквозь через стенку дома, также через гильзу. В этом случае клеммная часть окажется в помещении и меньше будет подвержена окислению под действием повышенной влажности воздуха.

Бронзовая распределительная пластина для подключения проводов заземления

• Заземляющий провод заводится к электрическому распределительному щитку. Для дальнейшей «раздачи» лучше всего применять специальную пластину из электротехнической бронзы – к ней будут крепится все провода заземления, уходящие к точкам потребления.

По окончании монтажа необходимо произвести проверку работоспособности ситемы

Не следует торопиться сразу же засыпать смонтированный контур грунтом.

— Рекомендуется, во-первых, запечатлеть его на фотографии с привязкой к окружающим стационарным наземным объектам – это может потребоваться для внесения изменений в проектную документацию, а также для проведения контрольно-проверочных мероприятий в будущем.

— Во-вторых, необходимо проверить сопротивление получившегося контура. Для этих целей лучше пригласить специалистов энергоснабжающей организации, тем более что их вызов, так или иначе, будет необходим для получения разрешительных документов.

Если результаты проверки показывают, что сопротивление велико, необходимо будет добавить еще один или даже несколько вертикальных электродов. Иногда перед проверкой идут и на хитрости, обильно поливая места около заколоченных в грунт уголков насыщенным раствором обычной поваренной соли. Это безусловно, улучшит показатели, однако, не стоит забывать и о том, что соль активизирует коррозию металла.

Обычная поваренная соль существенно снижает сопротивление контура, но, увы, активизирует коррозию металла

Кстати, если забить уголки не получается, то прибегают к бурению скважин на нужную глубину. После установки электродов их с максимально возможной плотностью заполняют глиняным грунтом, в который также перемешивают с солью.

После того как работоспособность контура заземления проверена, необходимо обработать сварные швы антикоррозийным составом. Это же можно проделать и с шиной, идущей к зданию. Затем, после высыхания мастики, котлован и траншеи засыпаются грунтом. Он должен быть однородным, не замусоренным и без щебеночных включений. Затем место засыпки тщательно утрамбовывается.

Видео: монтаж заземляющего контура с применением металлического уголка

Использование готовых заводских комплектов

Весьма удобны для организации заземления на даче готовые комплекты заводского изготовления. Они представляют собой набор штырей с соединительными муфтами, позволяющими наращивать глубину погружения в грунт по мере забивки.

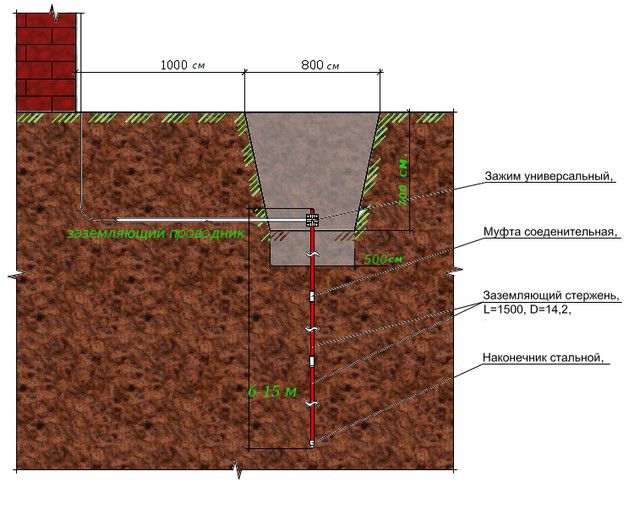

Система заземления с одним штырем

Эта система заземления предусматривает монтаж одного штыревого электрода, но на большую глубину, от 6  и даже до 15 метров.

В комплект обычно входят:

• Штыри стальные длиной 1500 мм с оцинкованной или омеднённой поверхностью, или же сделанные из нержавеющей стали. Диаметр штырей может в разных комплектах отличаться – от 14 до 18 мм.

Комплект штанг для сборки заземляющего электрода

• Для их соединения они оснащаются резьбовыми муфтами, а для удобства проходки через грунт в комплект входит стальной наконечник.

Соединительная резьбовая муфта и наконечник для упрощения забивки

В некоторых комплектах муфты являются не резьбовыми, а запрессовочными. В этом случае один конец заземляющего штыря сужен  с помощью ковки и имеет ребристую поверхность. При ударном воздействии происходит прочное соединение и достигается надежный электрический контакт между стержнями.

Штыри могут иметь и запрессовочную муфту

• Для передачи ударного воздействия предусматривается специальная насадка (нагель) из высокопрочной стали, которая не будет деформироваться от воздействия молота.

Нагель — насадка, которая будет передавать ударное усилие от молота

• В некоторых комплектах предусмотрено наличие специального переходника, который позволяет использовать в качестве забивного инструмента мощный перфоратор.

Забивание электрода с помощью перфоратора

Для установки такой системы заземления также целесообразно вырыть небольшой котлован глубиной до метра и такой же в диаметре, хотя некоторые предпочитают даже наружное размещение.

Наращивание электрода по мере забивки в грунт

Штыри последовательно вбиваются с наращиванием на нужную глубину.

Затем на оставленный на поверхности участок (порядка 200 мм) надевается латунный контактный зажим.

В такой контактный зажим могут быть вставлены или металлическая шина, или провод заземления

В него вставляется или токопроводящая шина из металлической полосы, или же сразу кабель заземления сечением 25 кв. мм. Для соединения со стальной полосой предусмотрена специальная прокладка, которая не даёт возможности для электрохимического контакта между мелью стержня и сталью (цинком). В дальнейшем шина или кабель заводятся в дом и подключаются к распределительному щитку точно так же, как это было описано выше.

Видео: забивка штыревых электродов вручную

Цены на комплектующие для молниезащиты и заземления

Комплектующие для молниезащиты и заземления

Какой тип покрытия стержней выбрать – оцинкованный или омедненный?

• С точки зрения экономичности, оцинковка с тонким слоем (от 5 до 30 мкм) выгоднее. Эти штыри не боятся механических повреждений при монтаже, даже оставленные глубокие царапины не влияют на степень защищенности железа. Тем не менее, цинк является довольно активным металлом, и, защищая железо, окисляется сам. Со временем, когда весь слой цинка прореагировал, железо остается без защиты и быстро «съедается» коррозией. Срок службы подобных элементов обычно не превышает 15 лет. А делать цинковое покрытие более толстым – это стоит немалых денег.

Сравнительный тест: оцинкованный (слева) и омедненный (справа) электрод после 10 лет эксплуатации в условиях агрессивной среды кислого грунта

• Медь же, наоборот, не вступая в реакции, защищает закрываемое ею железо, которое более активно с точки зрения химии. Такие электроды могут без ущерба эффективности служить очень долго, например, производитель гарантирует их сохранность в суглинистой почве вплоть до 100 лет. Но при монтаже следует проявлять осторожность – в местах повреждения слоя омеднения наверняка возникнет участок коррозии. Чтобы снизить вероятность этого, слой омеднения делают достаточно толстым, до 200 мкм, поэтому такие штыри значительно дороже обычных оцинкованных.

Каковы общие достоинства такого комплекта системы заземления с одним глубоко размещённым электродом:

• Монтаж не представляет особой сложности. Не требуется объемных земляных работ, не нужен сварочный аппарат – все производится обычным инструментом, который есть в каждом доме.
• Система очень компактна, ее можно разместить на крошечном «пятачке» или даже в подвале дома.
• Если используется омедненные электроды, то срок службы такого заземления будет исчисляться несколькими десятками лет.
• Благодаря хорошему контакту с грунтом достигается минимальное электрическое сопротивление. Кроме того, на эффективность системы практически не влияют сезонные условия. На уровень промерзания грунта приходится не более 10% длины электрода, и зимние температуры никак не могут отрицательно сказаться на проводимости.

Есть, конечно, и свои недостатки:

• Такой тип заземления не может быть реализован на каменистых грунтах – скорее всего, забить электроды на требуемую глубину не удастся.
• Возможно, кого-то отпугнет и цена комплекта. Однако это – вопрос спорный, так как качественный металлический прокат для обычной схемы заземления тоже стоит недешево. Если еще присовокупить длительность эксплуатации, простоту и быстроту монтажа, отсутствие необходимости в специализированном инструменте, то, вполне возможно, такой подход к решению проблемы заземления может показаться даже более перспективным с точки зрения экономичности.

Видео: как сделать заземление не даче с помощью модульной штыревой системы

Заземление в частном доме — правильный расчёт и монтаж условие безопасной работы электроприборов

Жизнь сегодня практически невозможно представить без техники, как минимум привычную нам, цивилизованную и комфортную. Весь набор современной техники потребляет довольно много электроэнергии, причем отдельные ее виды особенно прожорливы в этом плане.

Прочитав инструкцию к условной стиральной машине, вы узнаете, что использование ее без заземления чревато потерей гарантийных обязательств продавца и производителя.

Сегодня мы поговорим о том, каким должно быть заземление в частном доме, его роли, особенностях и многом другом. Итак, начнем.

Содержимое обзора:

Роль заземления

Электричество открыли уже более двух сотен лет назад. За это время оно не просто прижилось в нашем обществе, но и стало абсолютно незаменимой его частью.

Технический прогресс в последние 20-30 лет развивался невероятно быстро, в результате чего появилось огромное количество электрических приборов и устройств, которые либо необходимы в нашей жизни, либо просто делают ее комфортнее

Контур заземления нужен для того, чтоб вся эта электрическая утварь работала нормально и не являлась непосредственным источником опасности

Прежде всего заземление необходимо на случай утечки электричества при повреждении электропроводки или неисправности одного из устройств в сети.

Если сеть сделана правильно, при возникновении подобных проблем срабатывает устройство защитного отключения.

Обычные электрические устройства не должны создавать подобных проблем. Серьезные неполадки в электрической схеме дома обычно связанны с крупной бытовой техникой – холодильники, стиральные машинки, микроволновки, духовки и так далее.

Грубо говоря под эту категорию подпадает техника, которая может использовать свыше 500 Ватт в режиме работы.

Если банальные светильники без проблем могут обходиться защитой внутри розетки, которая еще и не всегда есть, то для крупной бытовой техники обычно более предпочтительным вариантом является непосредственное подключение к линии заземления.

Если посмотреть на фото заземления в частном доме, то можно заметить, что оно должно проходить через все этажи и иметь доступ ко всем необходимым электрическим устройствам.

Именно поэтому электрики рекомендуют проводить отдельно линию заземления во все комнаты в доме, на случай появления в них устройств, которые в нем нуждаются.

Простой пример – микроволновка. Микроволновки есть сейчас практически во всех домах. Прибор довольно простой, но жизнь делает заметно удобнее и комфортнее, а цена у нее при этом довольно доступная, в зависимости от модели и производителя.

На начальной мощности никто обычно не пользуется микроволновкой, но мало кто знает, что она относится к технике, к которой нужно подводить заземление.

Зачем? Если не сделать банальное заземление своими руками для микроволновки, во время работы она будет создавать довольно сильный фон, который негативно сказывается на здоровье окружающих – людей, животных, растений.

Некоторые могли замечать, что рядом с микроволновкой, у которой нет заземления, крайне плохо растут комнатные растения.

Другой пример – стиральная машинка. Они также есть в каждом доме и также имеют большое потребление электричества.

Прочитав инструкцию к стиральной машине обычно люди сразу начинают думать о том, как сделать заземление. Те же кто инструкцию не читает и не делает заземление, через время начинает замечать, что, если во время работы стиральной машины коснуться к ней влажной рукой, чувствуется легкое пробитие электричеством.

Помимо подобного дискомфорта внутри самой машинки тоже могут быть проблемы, в итоге ведущие к поломке, оплачивать которую будете уже вы.

Компьютеры также стоит подключать, как минимум, к розеткам с заземлением. Внутри корпуса компьютера работает сложная с технической стороны экосистема деталей, причем нередко все это происходит с большим потреблением электричества.

Отсутствие заземления может даже сказываться на скорости интернета, ее стабильности, да и стабильности устройства в целом. Именно поэтому кабель питания компьютера всегда имеет контакт для заземления в розетке.

Заземление и деревянный дом

Некоторые люди думают, что раз уж дерево не проводит ток, то и заземление в деревянном доме является совсем не обязательным.

Электрики с таким утверждением будут однозначно не согласны, ведь заземление во всех частных домах является процедурой обязательной.

Схема заземления может быть предельно простой, но оно должно обязательно присутствовать.

Да, дерево не проводит электричество, но оно крайне хорошо горит, а потому простое появление искры или короткое замыкание могут стать причиной пожара.

Заземление на частном участке нужно делать всегда, причем не только из-за электрических приборов. Не забывайте, что правильное заземление направлено не только на проблемы внутри дома, но и на природные источники электричества – на грозу.

На участке обычно есть огромное количество разных предметов, которые притягивают к себе молнию: трубы на земле, колодец, трубопровод, металлические элементы на самом доме и так далее.

Попадание молнии во что-то из этого списка без наличия заземления практически всегда означает пожар.

Устройство заземления

На самом деле заземление работает предельно просто. От электрических линий ток попадает к вам в дом через провода, после чего оказывается в розетках. К розетке должно быть подключено в итоге 3 провода – 2 от электричества и 1 на заземление.

В многоэтажных домах заземление обычно подводится к распределительному щитку, который есть на площадке, а потому вам просто достаточно подключить линию заземления к нему.

В частном же доме вы делаете все сами, а потому если вам требуется заземление газового котла, например, одного провода вам будет недостаточно.

Заземление состоит из провода, который подключается к щитку, заземляющих штырей и перемычек между ними.

Для заземления нужны три металлических штыря (такого количества практически всегда достаточно), которые при получении лишнего электричества из сети через провод, будут выпускать его в землю.

Диаметр металлического штыря должен быть от 16 мм, а желательно все 20 мм и больше. Сразу стоит отметить, что арматура для такого не подходит. Все потому, что арматура для прочности закаляется, а проходя через закаленный металл электричество ведет себя немного иначе.

Если же найти пруты в хозяйстве не получается, на рынке нередко продают комплекты заземления – три прута, перемычки и провод.

Может быть просто каркас из трех прутов, сваренных между собой стальными полосами. Конец прута обычно острый, чтоб удобнее было забивать его в землю.

Размеры и глубина

Теперь поговорим о глубине забивания прутов и их размерах. Для того, чтоб заземление работало одинаково эффективно в любое время года, пруты должны уходить минимум на пол метра дальше уровня промерзания земли.

Если же говорить о лете, то в жарких регионах грунт может довольно сильно высыхать, а потому хорошо, если пруты достают до подземных вод.

Именно поэтому стоит брать пруты, ну или металлические уголки, от 2 м в длину, а желательно и все 3 м.

Такое заземление будет эффективно работать как зимой при морозах, так и летом во времена засухи.

Для более удобного монтажа делайте нижнюю часть острой, а наверху приваривайте небольшие площадки, чтоб молотом было проще бить.

Фото заземления в частном доме

Пожалуйста, сделайте репост

Просмотров: 233
