Как установить защелку на межкомнатную дверь – как правильно вставить круглую с дверным замком и защелкой своими руками, на какой высоте, а также уход и советы экспертов

Содержание

Как установить защелку на межкомнатную дверь

Установка ручки-защёлки на межкомнатную дверь

Если вы впервые устанавливаете ручку с защёлкой в межкомнатную дверь, данная задача может показаться для вас достаточно сложной и трудоёмкой. Но это только на первый взгляд. Ничего особо сложного в этом нет. При соблюдении инструкции и наличии необходимого инструмента, установить ручку с защёлкой вполне реально за один час.

Ручки с замками-защёлками подразделяются на три типа:
без фиксатора — дверь с такой ручкой не запирается изнутри
с фиксатором — установленным на ручке дополнительным механизмом, с помощью которого дверь закрывается изнутри
ключом — с внешней стороны ручки находится разъём под ключ, позволяющий запирать дверь снаружи, а с внутренней стороны находится фиксатор.

Также, ручки-защёлки бывают двух видов:
Кноб – шарообразная ручка с защёлкой и поворотным механизмом. Вместе с ручкой в комплекте обычно идёт инструкция по её установке и схема-шаблон для разметки двери.
Фалевая ручка – практически идентична кнобу, отличие лишь в нажимном механизме, который приводится в движение нажатием, а не вращением.

И хотя некоторые ручки имеют различие по своей конструкции и внутреннему механизму, процесс их установки практически ничем не отличается друг от друга и выполняется идентично.

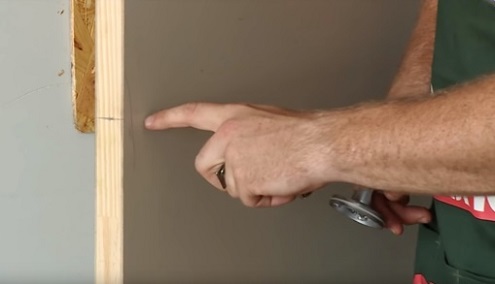

Сначала необходимо сделать разметку под ручку и защёлку. В большинстве случаев вместе с ручкой в комплекте идёт инструкция с подробной схемой разметки, где указаны все необходимые размеры. Если по какой-либо причине её нет, ничего страшного, можно обойтись и без неё.

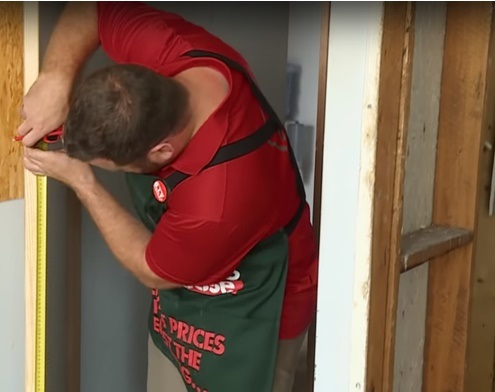

Высота ручки зависит от индивидуального подхода, но чаще всего она устанавливается на расстоянии 90-100 см от уровня пола. Отметив на двери необходимую высоту, отмеряем расстояние в 60 мм от края двери и помечаем карандашом. С помощью угольника переносим разметку на торец двери, сделав пометку шилом ровно посередине торца.

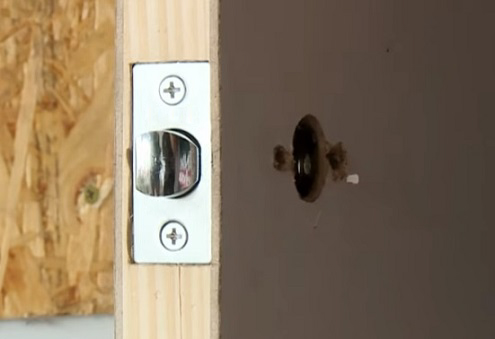

Теперь нам нужно просверлить два отверстия под ручку и защёлку. Очерёдность не имеет значения, поэтому начинаем с торца двери. С помощью дрели просверливаем перьевым сверлом отверстие диаметром 23-24 мм. Затем устанавливаем на дрель коронку диаметром 50 мм и на той стороне двери, где мы ставили разметку, высверливаем отверстие под ручку. Сверлить лучше с двух сторон, чтобы при выходе коронки не повредить дверное покрытие. В итоге у нас должно получиться два отверстия.

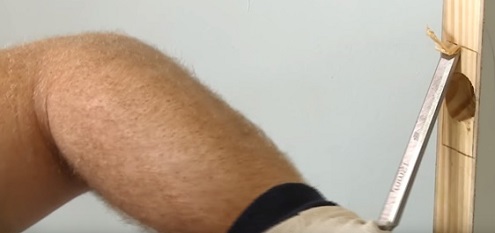

Вставляем механизм защёлки в отверстие на торце двери и карандашом обводим лицевую накладку по контуру. С помощью стамески и молотка выбираем под неё паз на необходимую глубину, чтобы накладка встала заподлицо с дверью. Прикручиваем защёлку к двери шурупами, предварительно просверлив под них отверстия чуть меньшего диаметра. Установка механизма защёлки готова.

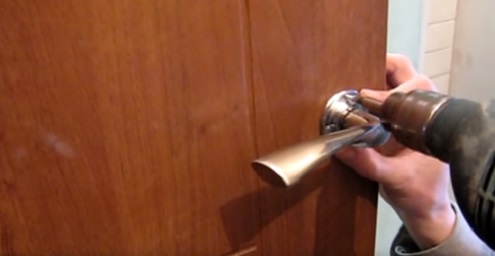

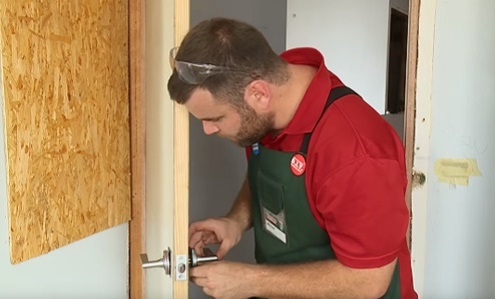

Приступаем к установке дверных ручек. С одной стороны двери устанавливаем накладку с квадратным стержнем в защёлку таким образом, чтобы стержень и втулки под винты вошли в отверстия механизма защёлки.

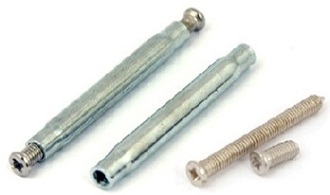

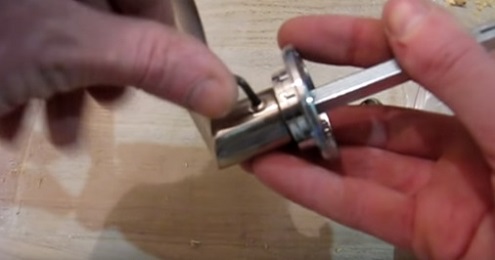

Чтобы вставить вторую часть, её необходимо разобрать. Сначала снимаем ручку, нажав ключом, входящим в комплект, на внутренний фиксатор сбоку ручки. Затем, с помощью этого же ключа снимаем круглую декоративную накладку. На квадратный стержень с другой стороны двери вставляем внутреннюю накладку и стягиваем обе части крепежными винтами, идущими в комплекте. Затем устанавливаем на место декоративную накладку и вставляем ручку до щелчка, если фиксатор скошенный. Если нет, тогда на него нужно нажать, чтобы зафиксировать ручку до конца.

Осталось установить ответную планку на дверной коробке. Определяем место касания «язычка» защёлки на косяке короба. Это можно сделать различными способами, например, помечаем кончик «язычка» чёрным маркером и несколько раз выполняем открытие и закрытие двери. В итоге у нас должна остаться пометка на дверном косяке.

В отмеченном месте просверливаем отверстие под «язычок» защёлки. Затем прикладываем ответную планку и обводим её карандашом. С помощью стамески и молотка выдалбливаем паз на глубину, равную толщине планки. Ставим её на место и шилом отмечаем места под саморезы. Просверливаем под них отверстия чуть меньшего диаметра, чем сами шурупы, и плотно прикручиваем планку. На этом установка ручки с замком-защёлкой закончена.

Установка ручки с замком-защёлкой:

Как выбрать и установить защелку на межкомнатную дверь

В жилом помещении на межкомнатные двери устанавливаются защелки, позволяющие зафиксировать в закрытом положении. Защелка межкомнатная бывает различных видов, что затрудняет выбор обычного потребителя. Как подобрать устройство самостоятельно и произвести его установку без помощи специалистов, можно узнать из этой статьи.

Ручка с защелкой для двери

Разновидности дверных защелок

Основным критерием выбора защелок для межкомнатных дверей является вид устройства. Классификация защелок производится по следующим параметрам:

  • тип запорного механизма;
  • способ монтажа;
  • наличие/отсутствие дополнительные функции.

Типы защелок

В настоящее время производятся:

  • механические защелки;
  • магнитные защелки.

Механическая защелка – это устройство, работа которого осуществляется при помощи пружинного механизма.

Дверная механическая защелка может быть:

  1. фалевой. Фалевая ручка-защелка представляет собой устройство, оснащенное запорным язычком с косым срезом. При воздействии на ручку язычок отодвигается, а пружина возвращает его в исходное состояние. Для фиксации запорного язычка на дверной коробке устанавливается специальная планка. В зависимости от метода воздействия на запорный механизм различают:
    • поворотные ручки, то есть язычок приводится в действие при вращении рукоятки;

Защелка, открываемая поворотом ручки

    • нажимные ручки, то есть запорные элемент реагирует на нажатие на рукоять устройства;

    Фалевая защелка с нажимным способом управления

    1. роликовой. Запорным механизмом устройства является ролик, который при закрытии двери попадает в специальный паз.

    Защелка для двери с роликом-фиксатором

    Роликовые защелки преимущественно устанавливаются на двери детской комнаты, так как легко открываются и закрываются и не могут фиксироваться.

    Наиболее известными производителями механических защелок являются фирмы:

    • Apecs;
    • Магнитная защелка – это устройство, в основе которого лежит магнит, притягивающий металлическую планку.

    Дверная защелка на основе магнита

    Такое устройство отличается:

    • бесшумностью и плавностью при работе. При закрытии двери не слышно щелка от попадания запорного элемента в паз;
    • долговечностью. Защелка может использоваться в течение длительного времени без дополнительного обслуживания, так как состоит из простейших элементов.

    Наиболее популярным производителем магнитных защелок является фирма Palladium. Какое устройство установить на межкомнатную дверь? Решать самостоятельно каждому пользователю.

    Классификация защелок по способу монтажа

    Защелка может быть установлена:

    • внутрь дверного полотна. Врезная защелка отличается более приятным внешним видом, так как основной механизм располагается внутри двери. Однако установка такого устройства более сложная;

    Устройство, устанавливаемой внутрь двери

    • на поверхность дверного полотна. Устройство защелки накладного типа располагается на двери, что несколько портит дизайн помещения, но установить накладную защелку достаточно просто.

    Устройство, устанавливаемое на поверхность двери

    Большей популярностью среди потребителей пользуются врезные защелки различных видов.

    Дополнительные способности

    Стандартная защелка может быть дополнена:

    • фиксатором. Защелка с фиксатором преимущественно устанавливается на двери ванной или туалетной комнаты, так как позволяет не просто удерживать дверь в закрытом положении, но и защитить помещение от проникновения;

    Устройство, дополненное поворотным фиксатором

    • замком. Защелки с замками, работающими от ключей, предназначены для офисных помещений с малой секретностью.

    Устройство, фиксируемое ключами

    Процесс установки защелки

    Как установить защелку на межкомнатную дверь самостоятельно? Накладные защелки не вызывают проблем при монтаже, так как крепятся на дверь крепежными болтами. Для установки врезной защелки потребуются следующие инструменты:

    • маркер и рулетка для разметки;
    • дрель, дополненная набором сверл и коронкой по дереву;
    • стамеска;
    • молоток;
    • шуруповерт (набор отверток).

    Установка межкомнатной защелки производится следующим способом:

    1. на первой стадии необходимо нанести разметку на дверное полотно для монтажа устройства. При нанесении разметки отмечаются:
      • область установки запорного механизма;
      • область монтажа дверной ручки;
      • область нахождения планки;
      • места крепления устройства;

    Разметку можно нанести более точно, если использовать шаблон.

    Определение места расположения основных элементов защелки

    1. на втором этапе высверливаются отверстия для монтажа элементов устройства. Отверстие для запорного механизма просверливается перьевым сверлом соответствующего диаметра, а отверстие для ручки – коронкой;

    Подготовка отверстий для крепления защелки

    1. на торце двери образуется ниша для монтажа планки защелки;

    Выемка для крепления планки

    1. крепится запорный механизм. Для этого устройство вставляется в подготовленное отверстие и фиксируется торцевая планка;

    Установка и крепление механизма защелки

    1. устанавливается и закрепляется ручка устройства;

    Схема крепления дверной ручки

    1. на дверной коробке монтируется ответная планка – устройство, предназначенное для захвата запорного язычка. Перед креплением производится разметка и сверление крепежных отверстий, а также выемка древесины.

    Монтаж ответной планки на дверной коробке

    Более подробно процесс самостоятельной установки защелки рассмотрен на видео.

    Ознакомившись с видами защелок и способом установки устройства, представленными в статье, подбор и монтаж не вызовут трудностей.

    Устанавливаем дверную ручку-защелку своими руками, пошаговая инструкция

    Дверная ручка-защелка вещь полезная, практичная и красивая. Установить ее собственными силами особого труда не представляет, для этого необходимо наличие инструментов и желания. Подробная инструкция поможет быстро и качественно справиться с этой работой.

    Содержание

    Виды ручек-защелок

    Строительный рынок предлагает большое разнообразие ручек-защелок различных форм и стилевых решений, но отличаются такие ручки лишь механизмами. Механизм ручки-защелки являются фалевым, то есть подвижным, – защелка срабатывают от поворота или нажатия ручки. Следовательно, есть два типа механизмов:

    • Нажимной механизм. Приводится в движение нажатием рычага ручки.
    • Поворотный механизм. Приводится в движение поворотом ручки-ноба (шарика или набалдашника).

    Материал изготовления ручек может быть разным: алюминий, латунь, сталь, различные сплавы, нержавейка. Каждая из деталей покрывается специальным защитным слоем для улучшения характеристик и продления срока эксплуатации. Ручки-защелки выпускаются просто с защелкой, с защелкой и фиксатором, либо с фиксатором, защелкой и обычным простым замком.

    На что обратить внимание при покупке

    1. Нужно точно знать, в какую сторону открываются двери – в продаже имеются ручки с разным исполнением поворота – правым или левым.
    2. Необходимо знать толщину двери (дверного полотна). Это необходимо при выборе комплекта ручек.
    3. Обязательно следует убедиться в исправности работы механизма: он должен работать бесшумно. При нажатии ручки, язычок должен полностью заходить внутрь корпуса. Внешний вид изделий должен быть безупречным и приятным на ощупь.

    Из чего состоит ручка-защелка

    Следует отметить, что устройство дверной ручки с защелкой как с нажимным механизмом, так и поворотным одинаково:

    • Внутренний механизм
    • Две ручки
    • Фиксатор
    • Декоративные накладки

    Внутренний механизм ручки-защелки называют фалевым, то есть, открываемым поворотом ручки, в нем нет ничего сложного. Основа такого запирающего устройства – это косоугольный язычок, удерживаемый пружиной.

    Когда дверь открыта, язычок защелки находится в выдвинутом состоянии. Благодаря фалевой защелке дверь можно захлопывать, не задействовав ручку. При закрытии двери язычок входит в запорную планку в косяке двери. Что бы открыть защелку обратно, следует повернуть ручку, это уберет язычок внутрь замка.

    Ручки с фалевой защелкой – оптимальный вариант для межкомнатных дверей. Самыми популярными являются ручки-защелки с фиксатором. С одной стороны они снабжены поворотной кнопкой (фиксатором), что дает возможность запирать дверь изнутри комнаты. В доме, где есть маленькие дети, лучше всего устанавливать ручки-нобы, также их чаще всего устанавливают на двери ванных комнат или санузлов.

    Как установить ручку-защелку

    Сам процесс установки ручки на дверь разделяется на три этапа:

    1. Разметка
    2. Сверление отверстий в двери
    3. Монтаж и крепление

    Не зависимо от выбора механизма, ручка-защелка устанавливается одинаково в каждом из случаев. В зависимости от фирмы производителя может несколько отличаться сборка/разборка самой ручки. Для этого к каждому механизму прилагается инструкция. Если в одну зону выходят несколько дверей, желательно приобретать одинаковые ручки и четко следить за тем, чтобы они располагались на одной высоте от пола. Обычно специалисты говорят, что ручка дверная межкомнатная с защелкой должна быть установлена на уровне пояса человека, так чтобы при открывании двери, рука была согнута под 90 0 в локте. Но ведь рост всех живущих в доме не одинаков. Именно поэтому, дверные ручки устанавливаются в среднем на высоте 80 – 120 см от пола. На новом полотне двери (на торце) обычно есть пометка для установи ручки или замка — нарисованный ключ.

    что потребуется для установки

    Какой дизайн и тип механизма будет у ручки, каждый решает сам. Естественно, любая ручка должна быть удобной и красиво вписываться в общий интерьер комнаты. Четкая инструкция о том, как установить дверную ручку, поможет быстро и качественно справится с этой задачей самостоятельно. Стандартный основной набор для установки дверной включает в себя:

    • Направляющее сверло по дереву спиральное. Диаметр 6 мм;
    • Перьевое сверло. Диаметр 23-24 мм;
    • Коронка по дереву. Диаметр 50 мм;
    • Стамеска.

    Также обязательно понадобятся: шуруповерт, дрель, рулетка, угольник, молоток, карандаш. В строительном магазине можно приобрести в виде набора основной «Комплект для установки врезных замков и ручек».

    этап первый: разметка

    На этом этапе необходимо правильно выполнить разметку под все необходимые отверстия. Лучше всего дверь снять, так будет удобнее работать. Иногда производители дверей четко указывают место для монтажа ручки (в зависимости от фактуры двери). Следует придерживаться этого правила. Также вполне закономерно, что если в доме есть малыши, то ручки на дверь в детскую и ванную комнату следует устанавливать несколько ниже обычной высоты.

    Внимание! Установка ответной пластины защелки на коробке выполняется после монтажа ручки-защелки на двери.

    Высоту ручки намечают по выбранному параметру, в пределах 80-120 мм от пола. При этом следует помнить что, если рядом находятся несколько дверей, то все ручки более эстетично расположить на одинаковой высоте. После определения необходимой высоты размечется центр расположения ручки. К краю двери прикладывается угольник и проводится горизонтальная линия длиной 60 см. В этом месте следует поставить четкую метку.

    Далее необходимо выполнить разметку для язычка ручки-защелки. На торце дверного полотна по горизонтальной линии отмечается центр толщины двери. Теперь следует приложить механизм относительно центра так, чтобы язычок полностью выступал за границы полотна, именно так, как это будет выглядеть в готовом виде. Нужно очертить язычок с двух сторон – в этом месте будет просверлено место под механизм.

    этап второй: сверление отверстий

    Отверстие под механизм ручки в дверном полотне выполняется коронкой по дереву. Сверлить всегда следует не насквозь, а сначала с одной стороны двери, потом с другой до половины толщины двери. Чтобы лучше видеть глубину вхождения коронки в дверное полотно можно сделать на ней отметку маркером.

    При сверлении насквозь коронка на выходе с другой стороны повредит полотно двери или может уйти в сторону. Дрель нужно держать под углом 90 0. не допуская отклонений. Отверстие под язычок механизма сверлится при помощи направляющего и перьевого сверла. Направляющее сверло четко обозначает отверстие для последующего рассверливания перьевым сверлом. Такое сверло подбирается по диаметру язычка (немного больше), обычно подходит сверло на 22 мм.

    Работу в этом месте надо выполнять очень аккуратно на малой скорости дрели, так как до краев остается всего около 6 мм. В рассверленное отверстие вставляется механизм защелки и размечается место под пластину язычка. Лишнее дерево выбирается стамеской четко по линиям разметки. Периодически следует прикладывать пластину. Правильно утопленная в дерево пластина должна лежать в одной плоскости с торцом двери.

    этап третий: крепление ручки-защелки

    В отверстие вставляется механизм и шурупами прикручивается пластина под защелку. Для удобства тонким сверлом можно наметить места вкручивания шурупов, так они войдут четко в нужном месте, без перекосов.

    Далее в механизм устанавливается стержень и собирается сама ручка.

    Когда болты видны, то вставляется сначала одна ручка (необходимо попасть в отверстия защелки двумя направляющими), затем вторая ручка накладывается с другой стороны и вся конструкция стягивается болтами.

    Если места крепления болтов не видно, ручку следует разобрать и снять накладную пластину. Для этого в комплекте идет специальный ключ, на ручке необходимо найти ступор, нажать на него ключиком и потянуть за ручку – конструкция разберется.

    Далее необходимо установить разборную конструкцию и также прикрутить болтами. Затем защелкнуть колпак и нажав на стопор, закрепить ручку. Что бы это сделать легко, надо найти, где именно расположено отверстие. Если все правильно выставлено, плоский наконечник без труда входит в отверстие.

    установка металлической пластины на коробку

    Разметка под металлическую пластину выполняется двумя способами. При первом способе можно намазать язычок защелки маслом или, например, зубной пастой. Нажать ручку и закрыть дверь. Затем несколько раз легонько закрыть и открыть защелку, при этом на коробке будут сделаны отметки. При втором способе дверь закрывается, между коробкой и дверью вставляется металлическая линейка сначала над язычком, потом под ним, при этом карандашом делаются отметки.

    Перьевым сверлом высверливается отверстие под язычок. Если после проверки, язычок, при вхождении в коробку, полностью выходит из защелки, то намечается и прорезается стамеской контур под пластину.

    Пластина должна находиться на уровне с дверной коробкой, она утапливается в дверную коробку и прикручивается шурупами. Теперь можно закрыть дверь, полюбоваться своей работой и проверить, как работает ручка дверная с защелкой, – установка на этом этапе закончена.

    Ход работы защелки должен быть свободным, ручка должна работать с легким прижатием, а дверь легко закрываться.

    Ничего особо сложного в монтаже дверной ручки нет. Вполне возможно установить дверную ручку защелку своими руками. Более подробно обо всех нюансах можно узнать из представленного видео.

    Источники: http://samoremont.net/okna-i-dveri/39-ustanovka-ruchki-zaschelki-na-mezhkomnatnuyu-dver.html, http://furni-info.ru/zashhelka-mezhkomnatnaja.html, http://svouimirukami.ru/articles/ustanavlivaem-dvernuyu-ruchku-zashhelku-svoimi-rukami-poshagovaya-instrukciya.html

    Установка защелки в межкомнатную дверь своими руками.

    Установку защелки в межкомнатную дверь можно выполнить своими руками при наличии необходимых инструментов и базовых навыков работы с деревом. Монтаж ручки с запорным механизмом выполняется по аналогичной схеме. Отличие заключается только в углублении для ответной планки под замок.

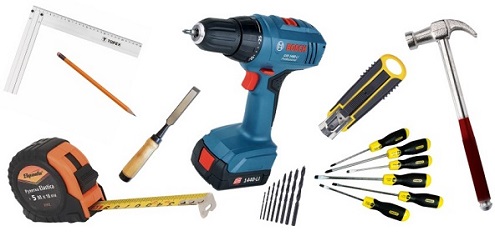

    Инструменты необходимые для работы

    Следует подготовить такие инструменты и материалы, как:

    • дрель;
    • сверла или коронки;
    • молоток и стамеска;
    • отвертка;
    • карандаш или черный маркер;
    • линейка;
    • саморезы;
    • рулетка.

    Как самостоятельно установить в межкомнатную дверь защелку - пошаговая инструкция

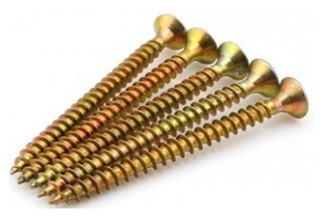

    Если саморезы не поставляются в комплекте с ручкой, их можно приобрести отдельно.

    Как врезать защелку в межкомнатную дверь

    Чтобы установить защелку, необходимо следовать такому плану действий:

    1. разметить дверное полотно;
    2. сделать отверстия для защелки и квадратного стержня;
    3. вставить механизм и собрать все детали.

    Все следует делать аккуратно, поскольку повреждения устранить достаточно сложно. Чтобы было удобнее вырезать углубления, сделайте метки черным маркером.

    Разметка полотна

    Перед установкой ручки с фиксатором в межкомнатную дверь своими руками выполняют разметку полотна. Отмечают высоту расположения замка и его ширину. Глубину врезки определяет ширина механизма. Делать пометки лучше с внутренней стороны. Выбор высоты ручки зависит от роста хозяев, она должна располагаться на уровне пояса. Стандартом считается 1 м от напольного покрытия.

    Как самостоятельно установить в межкомнатную дверь защелку - пошаговая инструкция

    Затем прикладывают замок ко внутренней стороне двери и очерчивают его карандашом. Таким образом определяется глубина отверстий. Также отмечают положение ручки и фалевой защелки. Последняя устанавливается с торцевой стороны полотна. Разметку на нем гораздо удобней делать с помощью угольника. Место установки ответной планки определяется после монтажа ручки.

    Как самостоятельно установить в межкомнатную дверь защелку - пошаговая инструкция

    Высверливание отверстия для ручки и защелки

    Следующим шагом является высверливание отверстий для квадратного стержня и фиксирующего механизма. Для установки личинки делают углубление в полотне двери с помощью перьевого или витого сверла, диаметр которого соответствует ширине механизма. Чтобы точно определить, насколько погружать сверло, на него клеят изоленту. Поэтому при создании полости должна остаться пометка сверху, чтобы не погружать инструмент ниже маркера.

    Теперь сверлим ряд отверстий друг возле друга на необходимую глубину. Дрель нужно держать строго параллельно поверхности пола. Если это сложновыполнимая задача, полотно двери желательно снять с петель и положить. После этого с помощью стамески выравнивают паз. Если есть фрезерный станок, отверстие удобнее сделать им. Глубина погружения фрезы выставляется заранее.

    Механизм должен входить плотно. При необходимости нужно нажать на него. Отверстия под саморезы подготавливают заранее. Для этого используют сверло маленького диаметра. Если закручивать саморезы без направляющего отверстия, может произойти раскол древесины. Также сверлят отверстие под ручку сверлом, диаметр которого соответствует размеру квадратного стержня.

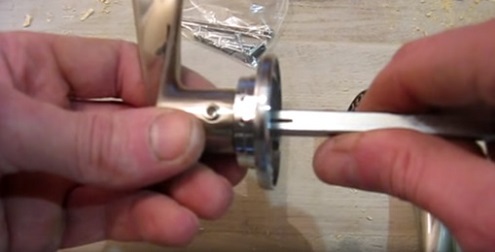

    Установка механизма и сборка ручки

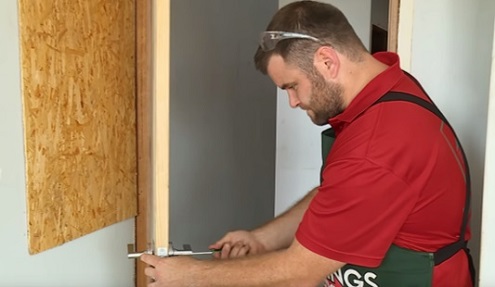

    Монтаж завершается установкой механизма, внутренней накладки и планки на лутке. Механизм ручки вставляется в углубление так, чтобы совпали отверстия. После этого продевают квадрат и надевают на него рычаги или нобы. Последней устанавливают накладку на квадратный стержень и фиксируют ее специальным винтом. Защелку закрывают другой накладкой.

    После этого нужно правильно установить ответную планку на дверную коробку. Дверь прикрывают и отмечают карандашом положение защелки и запорного механизма, если таковой присутствует. С помощью стамески делают углубление до 1 см, которое закрывают планкой. Если устанавливается роликовая защелка, паз должен быть до 5 мм.

    Установка защелки в межкомнатную дверь

    Установка ручки-защёлки на межкомнатную дверь

    Если вы впервые устанавливаете ручку с защёлкой в межкомнатную дверь, данная задача может показаться для вас достаточно сложной и трудоёмкой. Но это только на первый взгляд. Ничего особо сложного в этом нет. При соблюдении инструкции и наличии необходимого инструмента, установить ручку с защёлкой вполне реально за один час.

    Ручки с замками-защёлками подразделяются на три типа:
    без фиксатора — дверь с такой ручкой не запирается изнутри
    с фиксатором — установленным на ручке дополнительным механизмом, с помощью которого дверь закрывается изнутри
    ключом — с внешней стороны ручки находится разъём под ключ, позволяющий запирать дверь снаружи, а с внутренней стороны находится фиксатор.

    Также, ручки-защёлки бывают двух видов:
    Кноб – шарообразная ручка с защёлкой и поворотным механизмом. Вместе с ручкой в комплекте обычно идёт инструкция по её установке и схема-шаблон для разметки двери.
    Фалевая ручка – практически идентична кнобу, отличие лишь в нажимном механизме, который приводится в движение нажатием, а не вращением.

    И хотя некоторые ручки имеют различие по своей конструкции и внутреннему механизму, процесс их установки практически ничем не отличается друг от друга и выполняется идентично.

    Сначала необходимо сделать разметку под ручку и защёлку. В большинстве случаев вместе с ручкой в комплекте идёт инструкция с подробной схемой разметки, где указаны все необходимые размеры. Если по какой-либо причине её нет, ничего страшного, можно обойтись и без неё.

    Высота ручки зависит от индивидуального подхода, но чаще всего она устанавливается на расстоянии 90-100 см от уровня пола. Отметив на двери необходимую высоту, отмеряем расстояние в 60 мм от края двери и помечаем карандашом. С помощью угольника переносим разметку на торец двери, сделав пометку шилом ровно посередине торца.

    Теперь нам нужно просверлить два отверстия под ручку и защёлку. Очерёдность не имеет значения, поэтому начинаем с торца двери. С помощью дрели просверливаем перьевым сверлом отверстие диаметром 23-24 мм. Затем устанавливаем на дрель коронку диаметром 50 мм и на той стороне двери, где мы ставили разметку, высверливаем отверстие под ручку. Сверлить лучше с двух сторон, чтобы при выходе коронки не повредить дверное покрытие. В итоге у нас должно получиться два отверстия.

    Вставляем механизм защёлки в отверстие на торце двери и карандашом обводим лицевую накладку по контуру. С помощью стамески и молотка выбираем под неё паз на необходимую глубину, чтобы накладка встала заподлицо с дверью. Прикручиваем защёлку к двери шурупами, предварительно просверлив под них отверстия чуть меньшего диаметра. Установка механизма защёлки готова.

    Приступаем к установке дверных ручек. С одной стороны двери устанавливаем накладку с квадратным стержнем в защёлку таким образом, чтобы стержень и втулки под винты вошли в отверстия механизма защёлки.

    Чтобы вставить вторую часть, её необходимо разобрать. Сначала снимаем ручку, нажав ключом, входящим в комплект, на внутренний фиксатор сбоку ручки. Затем, с помощью этого же ключа снимаем круглую декоративную накладку. На квадратный стержень с другой стороны двери вставляем внутреннюю накладку и стягиваем обе части крепежными винтами, идущими в комплекте. Затем устанавливаем на место декоративную накладку и вставляем ручку до щелчка, если фиксатор скошенный. Если нет, тогда на него нужно нажать, чтобы зафиксировать ручку до конца.

    Осталось установить ответную планку на дверной коробке. Определяем место касания «язычка» защёлки на косяке короба. Это можно сделать различными способами, например, помечаем кончик «язычка» чёрным маркером и несколько раз выполняем открытие и закрытие двери. В итоге у нас должна остаться пометка на дверном косяке.

    В отмеченном месте просверливаем отверстие под «язычок» защёлки. Затем прикладываем ответную планку и обводим её карандашом. С помощью стамески и молотка выдалбливаем паз на глубину, равную толщине планки. Ставим её на место и шилом отмечаем места под саморезы. Просверливаем под них отверстия чуть меньшего диаметра, чем сами шурупы, и плотно прикручиваем планку. На этом установка ручки с замком-защёлкой закончена.

    Установка ручки с замком-защёлкой:

    Врезка замка в межкомнатную дверь своими руками

    Очень часто меняя двери между комнатами перед нами встает вопрос — как правильно установить дверную ручку с замком? С помощью этой статьи Вы сможете установить замок в межкомнатную дверь быстро, а главное правильно, избежав ошибок, допускаемых многими неопытными людьми. На самом деле это совсем не сложный процесс, у опытного мастера он занимает до получаса времени, но неопытный в этом деле человек может промучиться и несколько часов.

    В этой статье рассмотрим установку самого распространенного по конструкции на сегодняшний день замка. Такой замок состоит из следующих частей:

    1. двух ручек, которые могут быть круглыми или Г-образными;
    2. цилиндрового механизма с возвратной пружиной;
    3. крепежных винтов соединяющих цилиндровые механизмы;
    4. защелки;
    5. и двух розеток закрывающих цилиндровых механизмы.

    Инструменты для врезки замка

    Для установки межкомнатного замка требуется минимальный набор инструментов, часть из них скорее всего у Вас уже есть, но если и придется что-то докупить, то Вы не понесете больших финансовых затрат.

    1. Рулетка и карандаш;
    2. Шуруповерт или дрель;
    3. Канцелярский нож;
    4. Стамески на 10 и 20 мм;
    5. Перьевое сверло или сверло форстнера на 23 мм;
    6. Сверло на 2 мм;
    7. Коронка по дереву на 54 или 50 мм в зависимости от толщины двери;
    8. Малярный скотч.

    Это перечень самых оптимальных инструментов которые Вам понадобятся. Продаются специальные наборы для врезки замков, они стоят относительно недорого, но ещё дешевле будет приобрести всё по отдельности. Зачастую в такие наборы включают перьевое сверло на 22 мм, оно тоже подходит, но тогда отверстие под защелку Вам придется расширять стамеской.

    Выборка отверстий под ручку механизм замка

    Как и любой процесс монтажа установка замка начинается с разметки. Но перед этим обезопасим дверное полотно от случайных повреждений. Для этого малярным скотчем заклеиваем торец и плоскость двери в предполагаемом месте установки замка, это расстояние, примерно, от 90 до 110 см от пола. Наклеенный малярный скотч не только защитит нашу дверь от повреждений, но и проводить разметку на нём гораздо удобней.

    В первую очередь размечаем высоту расположения дверной ручки с замком. Чаще всего ручку располагают на высоте 1 м от уровня пола. Рулеткой отмеряем это расстояние и ставим карандашом метку на плоскости двери.

    При покупке такого типа замка с ним в комплекте всегда идет шаблон для точной разметки расположения отверстий. Цилиндровый механизм замка у разных производителей может отличаться диаметром, поэтому приобретайте коронку по дереву после покупки замка. Если в Вашем комплекте замка не оказалось шаблона, можете распечатать их с этой статьи как картинки и использовать при установке замка.

    Согните аккуратно шаблон по линии дверного выступа и приложите к двери с торца. В зависимости от толщины дверного полотна острым предметом (саморезом или кончиком перьевого сверла) сделайте метки центров отверстий по шаблону с торца и на плоскости двери.

    С помощью шуруповерта и коронки по дереву высверлите отверстие в плоскости двери.

    Совет: при высверливании будьте аккуратны, не сверлите сразу на сквозь всей двери. Когда при сверлении направляющее сверло покажется с обратной стороны двери, остановитесь и начните сверлить коронкой с другой стороны, так Вы точно избежите сколов на плоскости дверного полотна.

    Следующим этапом будет высверливание отверстия под защелку замка. По нанесенной ранее метке шаблоном на торце двери, перьевым сверлом на 23 мм, сверлим сквозное отверстие до предыдущего.

    Держите сверло строго перпендикулярно двери, иначе в дальнейшем защелка может стать наискось и её будет заедать при работе.

    Следующим шагом вставляем защелку в торцевое отверстие выравниваем относительно кромки двери и обводим карандашом по контуру декоративной рамки. После этого вынимаем защелку и с помощью канцелярского ножа, по нанесенной линии делаем надрез верхнего слоя дверного полотна. И только потом стамеской выбираем потай для защелки замка. Глубина потая должна быть чуть меньше толщины рамки защелки, в дальнейшем, когда Вы будете притягивать защелку саморезами она вдавится в дерево и станет вровень плоскостью двери.

    Совет: Многие новички сразу приступают в выбору потая под защелку стамеской, это неправильно, так как дверное полотно покрыто пленкой, которая может повредиться дальше линии реза стамеской, поэтому срежьте сначала пленку.

    После выборки паза вставляем защелку на место и предварительно, сверлом на 2 мм, рассверлив отверстия под саморезы притягиваем защелку на место. Если защелка заходит в отверстие туго, то стамеской подрубаем места соприкосновения защелки и отверстия.

    Приступаем к установке ручки. Сборка ручки производится по инструкции прилагаемой к ней. При монтаже обратите внимание на расположение язычка закрывания на ручке, если такой имеется, он должен располагаться внутри комнаты.

    На одном из цилиндровых механизмов расположены поворотный штырь и ответки под крепежные винты. Снимите с механизма декоративную розетку с помощью штырькового ключа из комплекта и смонтируйте на места, винтами прикрутите второй цилиндровый механизм с обратной стороны.

    При затяжке винтов не перестарайтесь — пережатые цилиндровые механизмы не будут работать как им полагается.

    Установите все части ручки на место поп прилагаемой инструкции, на том работа по монтажу ручки закончена. На самом деле делается это намного проще чем кажется, можете просмотреть видео ролик в котором наглядно увидите весь процесс монтажа замка своими руками.

    Установка ответной части замка

    Последним этапом установки дверного замка в межкомнатную дверь будет установка ответной части на дверной проём.

    Прикройте дверь и сделайте две отметки на дверном проёме ориентируясь на ширину защелки замка.

    Замерьте расстояние от угла двери до начала защелки.

    Такое же расстояние у Вас должно быть от края дверного проёма до начала углубления ответной части. Необходимо выдержать это расстояние для того чтобы в дальнейшем закрытая дверь не ходила вперед назад от движения воздуха в квартире и не стучала.

    Если ответку требуется утопить в косяк двери, то прикладываем её по месту и карандашом очерчиваем её наружный и внутренний контур. Если же утапливать не надо, то очерчиваем только внутренний контур. Всё зависит от зазора между дверью и косяком.

    Сверлом подходящего диаметра (можно и перьевым, если отверстие потом не будет выступать за пределы ответки), высверливаем отверстие под язычок замка и крепим ответку на место, засверлив предварительно сверлом на 2 мм отверстия под саморезы.

    Не забудьте расширить отверстия под саморезы на глубину 2-3 мм, так как на задней стороне ответки есть выступающие части в этом месте.

    Устанавливаем ответку на место притянув её саморезами и пробуем закрыть дверь, если есть лишний люфт устраняем его отгибом язычка на ответке.

    Всё врезка замка в межкомнатную дверь полностью выполнена, осталось только прибрать накопившийся мусор и радоваться новым ручкам в дверях.

    Врезка замка с личинкой

    Очень часто возникает ситуация, когда требуется установить замок на дверь, где уже стоит ручка. Для этого подойдут любые замки с личинкой.

    Такие замки имеют прямоугольную форму и поэтому процесс врезки может показаться сложным без применения специнструментов. На самом деле такие замки врезаются достаточно легко и с минимальным набором инструментов. Располагать их можно на ваше усмотрение — выше или ниже уже установленной ручки.

    Последовательность установки замка:

    • Проводим продольную линию на торце двери в месте куда Вы планируете установить замок;
    • Приложив замок проводим линии ограничивающие отверстие по высоте замка;
    • Высверливаем подходящим (лучше перьевым) сверлом отверстия по продольной линии как можно ближе друг к другу;
    • Сверлом по дереву или металлу подходящей длины рассверливаем продольное отверстие подгоняя его под размеры замка или выбираем лишнюю древесину стамесками;
    • Устанавливаем замок на место, закрепив его саморезами и канцелярским ножом вырезаем периметр пластины замка примерно на её толщину;
    • Снимаем замок и стамесками подходящего диаметра выбираем потай для замка;
    • Приложив замок к плоскости двери, ориентируясь на его расположение в ней, острым предметом отмечаем расположение личинки замка. Затем приложив личинку, обводим её контур карандашом;
    • Повторяем предыдущий пункт с другой стороны двери;
    • Сверлами подходящего диаметра высверливаем отверстия под личинку чуть выходя за контур разметки для свободной установки личинки.
    • Ставим замок на место, крепим его саморезами, рассверлив перед этим сверлом на 2 или 3 мм отверстия под саморезы.
    • Закрепляем личинку в замке, проверяем его работоспособность и ставим на место декоративные накладки на личинку, закрепив их штатными саморезами из комплекта.

    Установка ответной части замка:

    • На открытой двери выдвигаем регеля (выдвижная часть замка) замка, то есть ключом закрываем замок и прислонив к дверному проему отмечаем какой высоты у нас будет ответная часть, ориентируясь на края ригелей;
    • Рулеткой или угольником отмеряем расстояние от края двери до середины замка и переносим это расстояние на косяк дверного проёма;
    • Перьевым сверлом сверлим ряд отверстий по разметке и затем объединяем сверлом по дереву получившиеся отверстия;
    • Предварительно закрепив ответную часть на косяк, канцелярским ножом надрезаем по контуру, а затем стамеской выбираем потай под ответку;
    • Устанавливаем ответную часть на место и проверяем работоспособность замка ещё раз.

    Так же часто такие замки идут с ручками, последовательность врезки такого замка не меняется, добавляется только операция по высверливанию отверстия под ручку.

    Ну вот и всё, замок врезан!

    Обязательно просмотрит видеоролик по врезке замка с личинкой, возможно в нем вы подметите какие-нибудь тонкости, которые не поняли из статьи.

    Если у Вас возникнут какие-либо вопросы, Вы можете задать их в комментариях. Удач в ремонте!

    No related posts.

    Как установить ручку на межкомнатную дверь: Фото.

    В этой статье описаны и для просмотра представлены фотографии всех этапов выполняемых работ по врезке и установке на межкомнатные двери ручки-защелки. Если придерживаться всего алгоритма выполняемых работ описанных в этой статье, то не прилагая больших усилии эту работу сможете выполнить и вы.

    В этой статье будут описаны выполняемые работы по установке на межкомнатные двери ручки-защелки, которые на сегодняшний день являются самыми популярными в использовании.

    Ручка-защелка имеет следующую конструкцию.

    Видимая часть ручки может быть совершенного разного вида и выглядеть может быть так:

    Или таким образом:

    Все такие ручки-защёлки в основном состоят из двух частей, из ручки:

    Каждая из этих частей ручки-защелки требует отдельной врезки в полотно.

    Такие ручки-защелки в продаже имеются разные, с фиксатором которые имеют дополнительный механизм установленного в самой ручке, который позволяет дверь запирает изнутри, а с наружи на ручке имеется личина для ключа, которая позволяет дверь запирать. Также такие ручки имеются и без фиксатора они не запираются. Ручки-защелки от разных производителей имеют различные конструктивные особленности, которые ни каким образом не могут влиять на сам процесс врезки в полотно. У вес таких ручек её внутренная часть имеется защелка, поэтому весь процесс установки ручки-защелки у всех одинаков.

    Поэтому если имееются какие то различия то из-за этого сильно сомневаться не стоит и следует набратся смелости и приступить к выполнению работ. И начинать следует с подготовки инструментов.

    Для этого нам для работы будут нужны инструменты .

    • Шуруповерт или дрель ручная.
    • Коронка диаметр которого 50 мм по дереву.
    • Свело размером 23-24мм по дереву.
    • Карандаш
    • Стамеска
    • Молоток

    Для того чтобы максимально облегчить и ускорить процесс установки ручки–защелки в дверное полотно в специализированных магазинах можно приобрести специальный набор.

    Начинаем устанавливать ручку-защелку

    1. Для того чтобы приступить к установке необходимо с начала на полотне сделать разметку для сверления. Если вы для врезки такой ручки-защелки приобрели специальный набор то в этом наборе уже имеется схема разметки.

    Если такая схема у вас отсутствует, то разметку можно сделать в ручную. Для чего примерно на расстояний 1 метра от низа дверного полотна делаем отметку, далее по этой отметке от края полотна отмеряем 60 мм и делаем отметку для сверления, как показано на фотографии.

    2. Сбоку на дверном полотне тоже находим центр и делаем отметку для сверления.

    3. Далее берем стамеску и для лицевой пластины защелки на дверном полотне выдалбливаем углубление равное 3мм. Центр толщины дверного полотно лучше немного тоненьким сверлом за сверлить, для того чтобы потом не пришлось делать разметку вновь.

    4. Коронкой диаметр которой 50 мм делаем сквозное отверстие. Сквозное отверстие на дверном полотне лучше сделать с двух сторон, чтобы не повредить полотно.

    5. В результате проделанных манипуляции получим отверстие.

    6. Далее на боковой кромке двери, там где мы сверлом отметили центр толщины дверного полотна, коронкой диаметр которой 23-24 мм делаем отверстие для защелки.

    7. В результате чего получаем на дверном полотне получается несколько отверстии.

    8. В отверстие с боку на дверном полотне вставляем защелку и приворачиваем её.

    9. Дальше необходимо снять верхнюю часть у ручки. Для этого на ручке с боку имеется отверстие.

    При помощи специального ключика который должен быт в комплекте или любого тонкого и плоского предмета.

    Нажимаем в отверстии на язычок.

    и снимаем ручку.

    10. После ручки снимаем декоративный колпачок и обнажаем крепежные отверстия.

    11. Далее с внешней стороны вставляем другую половинку ручки.

    12. Вставляем другую половинку, после чего стягиваем обе половинки ручки винтами которые идут в комплекте.

    13. Далее собираем ручку в обратной последовательности надеваем в начале декоративный колпачок, а потом надеваем корпус ручки.

    14. Прикрываем дверное полотно и отмечаем место где язычок касается косяка, в этом месте выдалбливаем для язычка защелки углубление.

    15. В выдолбленное углубление необходимо установить пластиковый кармашек.

    16. Сверху на пластиковый кармашек устанавливаем металлическую накладку и приворачиваем её.

    В результате проведенных работ дверная ручка-защелка установлена, теперь дверь готова к эксплуатации.

    Источники: http://samoremont.net/okna-i-dveri/39-ustanovka-ruchki-zaschelki-na-mezhkomnatnuyu-dver.html, http://ugolok-remonta.ru/ustanovka-dverey/vrezka-zamka-v-mezhkomnatnuyu-dver-svoimi-rukami.html, http://intdom-remont.ru/remont/doors/kak-ustanovit-ruchku-na-mezhkomnatnuyu-dver-foto.html

    Как установить дверную ручку с защелкой

    Установка ручки-защёлки на межкомнатную дверь

    Если вы впервые устанавливаете ручку с защёлкой в межкомнатную дверь, данная задача может показаться для вас достаточно сложной и трудоёмкой. Но это только на первый взгляд. Ничего особо сложного в этом нет. При соблюдении инструкции и наличии необходимого инструмента, установить ручку с защёлкой вполне реально за один час.

    Ручки с замками-защёлками подразделяются на три типа:
    без фиксатора — дверь с такой ручкой не запирается изнутри
    с фиксатором — установленным на ручке дополнительным механизмом, с помощью которого дверь закрывается изнутри
    ключом — с внешней стороны ручки находится разъём под ключ, позволяющий запирать дверь снаружи, а с внутренней стороны находится фиксатор.

    Также, ручки-защёлки бывают двух видов:
    Кноб – шарообразная ручка с защёлкой и поворотным механизмом. Вместе с ручкой в комплекте обычно идёт инструкция по её установке и схема-шаблон для разметки двери.
    Фалевая ручка – практически идентична кнобу, отличие лишь в нажимном механизме, который приводится в движение нажатием, а не вращением.

    И хотя некоторые ручки имеют различие по своей конструкции и внутреннему механизму, процесс их установки практически ничем не отличается друг от друга и выполняется идентично.

    Сначала необходимо сделать разметку под ручку и защёлку. В большинстве случаев вместе с ручкой в комплекте идёт инструкция с подробной схемой разметки, где указаны все необходимые размеры. Если по какой-либо причине её нет, ничего страшного, можно обойтись и без неё.

    Высота ручки зависит от индивидуального подхода, но чаще всего она устанавливается на расстоянии 90-100 см от уровня пола. Отметив на двери необходимую высоту, отмеряем расстояние в 60 мм от края двери и помечаем карандашом. С помощью угольника переносим разметку на торец двери, сделав пометку шилом ровно посередине торца.

    Теперь нам нужно просверлить два отверстия под ручку и защёлку. Очерёдность не имеет значения, поэтому начинаем с торца двери. С помощью дрели просверливаем перьевым сверлом отверстие диаметром 23-24 мм. Затем устанавливаем на дрель коронку диаметром 50 мм и на той стороне двери, где мы ставили разметку, высверливаем отверстие под ручку. Сверлить лучше с двух сторон, чтобы при выходе коронки не повредить дверное покрытие. В итоге у нас должно получиться два отверстия.

    Вставляем механизм защёлки в отверстие на торце двери и карандашом обводим лицевую накладку по контуру. С помощью стамески и молотка выбираем под неё паз на необходимую глубину, чтобы накладка встала заподлицо с дверью. Прикручиваем защёлку к двери шурупами, предварительно просверлив под них отверстия чуть меньшего диаметра. Установка механизма защёлки готова.

    Приступаем к установке дверных ручек. С одной стороны двери устанавливаем накладку с квадратным стержнем в защёлку таким образом, чтобы стержень и втулки под винты вошли в отверстия механизма защёлки.

    Чтобы вставить вторую часть, её необходимо разобрать. Сначала снимаем ручку, нажав ключом, входящим в комплект, на внутренний фиксатор сбоку ручки. Затем, с помощью этого же ключа снимаем круглую декоративную накладку. На квадратный стержень с другой стороны двери вставляем внутреннюю накладку и стягиваем обе части крепежными винтами, идущими в комплекте. Затем устанавливаем на место декоративную накладку и вставляем ручку до щелчка, если фиксатор скошенный. Если нет, тогда на него нужно нажать, чтобы зафиксировать ручку до конца.

    Осталось установить ответную планку на дверной коробке. Определяем место касания «язычка» защёлки на косяке короба. Это можно сделать различными способами, например, помечаем кончик «язычка» чёрным маркером и несколько раз выполняем открытие и закрытие двери. В итоге у нас должна остаться пометка на дверном косяке.

    В отмеченном месте просверливаем отверстие под «язычок» защёлки. Затем прикладываем ответную планку и обводим её карандашом. С помощью стамески и молотка выдалбливаем паз на глубину, равную толщине планки. Ставим её на место и шилом отмечаем места под саморезы. Просверливаем под них отверстия чуть меньшего диаметра, чем сами шурупы, и плотно прикручиваем планку. На этом установка ручки с замком-защёлкой закончена.

    Установка ручки с замком-защёлкой:

    Нюансы использования ручки защелки на межкомнатных дверях

    Среди всех элементов, которыми могут быть оснащены межкомнатные двери, следует выделить такой, как ручки-защелки. Их отличает не только эстетичный дизайн, но и практичность. Необходимы же эти изделия для того, чтобы надежно зафиксировать створку.

    При наличии в конструкции межкомнатной двери ручки-защелки исключаются случаи самостоятельного открытия и закрытия двери, вызванного воздействием сквозняка. Этому способствует конструкция и принцип работы этого элемента. Особое внимание заслуживают характеристики изделия, среди которых следует назвать универсальность, исправность и отсутствие проблем в использовании.

    Какими бывают ручки защелки ?

    В качестве главного элемента рассматриваемого механизма выступает фалевое устройство, обеспечивающее защелке подвижность, в результате чего при повороте либо нажатии она запирает дверную конструкцию.

    Если исходить из типа используемого механизма, то можно выделить следующие виды ручек-защелок:

    1. Устройство с поворотным механизмом, выполненным в виде ручки-ноб. Если присмотреться к этой модели, то в центре можно увидеть замочную скважину. а на тыльной стороне фиксатор. Чаще всего подобными механизмами оснащают дверные блоки, устанавливаемые в жилых помещениях.
    2. Устройство с нажимным механизмом — они срабатывают за счет силы, которую прилагают к рычагу ручки. Во время работы подобных изделий защелка входит в толщу полотна, за счет чего створка запирается.
    3. Устройство со стационарным механизмом — для их монтажа на полотно межкомнатной двери используют шурупы, при этом исключается прямой контакт с замочным устройством. Часто изделия поставляются вместе с защелкой роликового типа, функция которой заключается в запирании двери.

    Назначение защелки

    На сегодняшний день на рынке представлено большое количество моделей подобных изделий, которые по конструкционному исполнению заметно отличаются от первых образцов этих механизмов. Однако и в тех, и в других по-прежнему предусмотрена основная их функция. которая сводится к удерживанию створки в закрытом, но не запертом положении.

    Оценить по достоинству эту опцию владелец может в том случае, когда межкомнатная дверь разделяет отапливаемое помещение от неотапливаемого. Если межкомнатная дверь будет максимально плотно прилегать к створке, то это поможет свести к минимуму потери тепла и лучше защитить от проникновения посторонних шумов. Также этот элемент будет весьма полезен и в летние месяцы, когда температура повышается до критических отметок: если комната будет достаточно хорошо изолирована, то кондиционеру потребуется меньше времени на то, чтобы создать в нём комфортный тепловой режим, для чего ему не нужно будет повышать интенсивность работы.

    Также следует обратить внимание на такой важный момент, как травмоопасность. Нередкими являются ситуации, когда сквозняк заставляет межкомнатную дверь произвольно открываться, что может нанести травму ребенку или взрослому человеку. При наличии же в конструкции межкомнатной двери ручки с защелкой подобное исключается. Немаловажно и то, что этот аксессуар не способен изменить внешний вид межкомнатной двери. поскольку он тщательно замаскирован.

    Как демонтировать ручку?

    Решив вопрос с предпочтительным вариантом фурнитуры для межкомнатной двери, можно начинать демонтаж, а затем и установку нового устройства.

    Во время выполнения демонтажа ручки с механическим фиксатором первым делом нужно извлечь шурупы. для чего используют отвертку.

    После этого необходимо вытащить систему накладок, которая позволит извлечь и само изделие вместе со стержнем, удерживающим механизм внутри полотна.

    Необходимо взять гаечный ключ, выкрутить стержень, а затем вытащить обмотанный пружиной поворотный механизм из ручки. Для выявления причины неисправности механизма и определения своих дальнейших действий следует внимательно осмотреть ручку. Хотя известно несколько методов, позволяющих выполнить демонтаж ручки округлой формы с фиксатором, все же мы остановимся на одном из наиболее простых и эффективных.

    1. Необходимо взять плоскую отвертку и убрать закладку на той части двери, на которой располагается устройство с фиксатором. Вы сможете упростить задачу по демонтажу, если надавите на открывшийся стопор и в то же время начнете тянуть ручку на себя.
    2. При помощи отвертки нужно выкрутить два винта, а зачем снять с поверхности двери части ручки-защелки.
    3. Выполнив эту операцию, следует уже вытаскивать сам механизм с фиксатором. Для этого нужно открутить шурупы, которые помогут освободить фиксирующую защелку.

    Установка дверной ручки с фиксатором

    К процессу монтажа новой ручки следует подойти с максимальной серьезностью, поскольку здесь риск ошибки гораздо велик. нежели при ее замене. Дело в том, что во время замены вам следует знать, каков был порядок демонтажа. В этом случае вам останется выполнить все действия в обратной последовательности. Если же вы установили новые межкомнатные двери, то вам придется приложить максимум усилий для того, чтобы выполнить монтаж ручки-защелки строго в соответствии с технологией.

    В процессе монтажа фурнитуры с механизмом защелки на межкомнатную дверь следует выполнить следующие основные этапы:

    • разметка полотна;
    • высверливание отверстия;
    • монтирование и крепление.

    Разметка полотна

    Во время выполнения этой работы нужно действовать предельно аккуратно. Чтобы вам было проще решить эту задачу, желательно вначале снять полотно межкомнатной двери. Есть модели дверей, которые имеют нанесенные предварительно производителями контуры мест. Хотя это и кажется удобным, все же не следует ориентироваться на них.

    При определении высоты, на которой будет размещена ручка, следует от нижней части пола отмерить расстояние 80-100 см.

    После этого нужно выбрать центр места размещения ручки-защелки. Далее нужно разметить на торцевой части конструкции место, куда будет входить язычок механизма. Это делается путем нанесения горизонтальной линии и отметки центра толщины полотна. Размещать корпус следует с тем расчетом, чтобы он не мог выйти за пределы полотна. Подобное его расположение следует разметить с каждой из сторон.

    Высверливание отверстия

    Для создания отверстия, в которое будет помещен механизм, следует использовать коронки по дереву.

    Чтобы сделать паз для язычка, необходимо использовать направляющие и перьевое сверло.

    Для удаления остатков древесины используют стамеску, которой необходимо работать, ориентируясь на нанесенные заранее линии. Важно следить за тем, чтобы вы не выбрали больше, чем требуется. Для этого время от времени нужно сверяться с глубиной кармана. Понять, правильно ли вы все сделали, можно в том случае, если после ввода в отверстие пластина механизма не выходит за пределы плоскости торца двери.

    Монтаж и крепление

    Берем механизм, помещаем его в сделанное отверстие, а затем фиксируем его пластину при помощи шурупов. Чтобы вам было легче вкручивать шурупы, вы можете предварительно сделать соответствующие пазы. Благодаря этому при креплении пластины шурупами вы будете уверены, что они войдут достаточно ровно. Далее переходят к установке стержня, а затем начинают собирать ручку.

    При помощи перьевого сверла нужно сделать заранее размеченный паз. Здесь вам важно убедиться, что находясь в коробке, он сможет полностью выходить из защелки. Если с этим нет проблем, то можно начинать вырезать контур для пластины, используя стамеску.

    Установка пластины ответной части выполняется по такой же схеме, что и основного корпуса: ее следует полностью поместить в полотно и зафиксировать при помощи шурупов. После этого можно закрыть дверь и убедиться, правильно ли работают межкомнатные ручки. Если механизм функционирует без замечаний, то это станет поводом для того, чтобы гордиться выполненной работой.

    Такой элемент, как ручка-защелка способен заметно повысить уровень удобства при пользовании межкомнатной дверью. Причем здесь имеется ввиду не только повышение теплоизоляционных и шумоизоляционных характеристик помещения в результате оснащения подобным механизмом межкомнатной двери, но и обеспечение безопасности. Дело в том, что, благодаря ручке-защелке можно исключить ситуации, когда межкомнатная дверь неожиданно ударяет входящего человека из-за сильно сквозняка.

    Поэтому решение установить ручку-защелку на межкомнатную дверь представляется разумным. Причем справиться с этой работой под силу любому владельцу. При условии, что вы тщательно ознакомитесь со всеми этапами работ по демонтажу и установке ручки-защелки и будете в точности соблюдать порядок выполнения всех операций, можете быть уверены, что выполните эту работу на высоком уровне. Благодаря этому вы сможете воспользоваться всеми преимуществами этого механизма.

    Данилко Степан Игоревич

    Виды защелок для межкомнатных дверей

    Ремонт в квартире заканчивается, наступает пора устанавливать межкомнатные двери. Комплект поставки состоит из дверного полотна и стоек, из которых нужно будет собрать коробку. Фурнитура в комплект поставки межкомнатной двери не входит и ее придется покупать отдельно.

    Важно! Обязательно обращайте внимание не только на эстетические свойства понравившейся вам фурнитуры, но и на ее надежность. Отдавать предпочтение лучше продукции известных производителей. Совет этот «затертый», однако от этого не менее актуальный. Купив модель известного завода, вы получите гарантию качества и продолжительной службы изделия.

    На межкомнатные двери в квартире крайне редко устанавливают замковые системы, обычно ограничиваются защелками. Замки с цилиндрами под ключ нужны для ограничения доступа в помещение для посторонних и им место скорее в офисах, а не в квартирах. В квартире замок под фиксатор устанавливают только в ванной комнате и санузле. Такой замок называют еще сантехническим. Фиксатор, который может устанавливаться на одной планке с дверной ручкой или на индивидуальной розетке, состоит из завертки и шайбы с прорезью. Завертка устанавливается с внутренней стороны двери и с ее помощью дверь закрывается. Шайба монтируется с наружной стороны и вставив в прорезь монету можно в случае возникновения непредвиденной ситуации открыть дверь. Всякое случается, и человек внутри помещения может оказаться не в состоянии открыть дверь.

    Какие бывают защелки для межкомнатных дверей

    В квартире установленной на межкомнатную дверь защелки достаточно, чтобы надежно зафиксировать ее в закрытом положении. Существуют следующие виды:

    • Фалевые с механическим язычком. Язычок фалевой защелки имеет с одной стороны скошенную форму, и при попадании в специальный паз такая форма препятствует произвольному открыванию двери. Когда язычок попадает в паз ответной планки, слышен звук щелчка. Открыть дверь можно поворотом ручки, которая приведет в действие механизм, сожмет пружину и освободит язычок.Это самый распространенный тип механизма, устанавливается на нажимные и поворотные ручки. Поворотные ручки имеют форму шара или овала, реже форму цилиндра, и называются еще ручками-кнобами.

    Дверные с фиксатором. По принципу действия они похожи на замки, только функцию ключа в этом случае выполняет фиксатор – специальная завертка, которая может располагаться на одной планке с ручкой или устанавливаться отдельно на некотором расстоянии. Фиксатор не дает возможности открыть дверь только с помощью ручки.

    Роликовые, которые обычно устанавливают на двери с пружинными петлями. Когда дверь закрывается, ролик попадает в отверстие ответной планки и фиксирует дверь в закрытом положении. Защелку можно вернуть в положение «открыто» без нажатия на ручку – дверь надо потянуть с небольшим усилием на себя. Роликовые защелки оптимально подходят для детских комнат. С ней вам не потребуется вызывать слесаря из управляющей компании, чтобы попасть к своим маленьким озорникам.

    Магнитные закрываются почти бесшумно (нет характерного механического щелчка). Магнитный язычок «прилипает» к ответной планке уже в закрытом положении двери. Достоинство магнитных защелок заключается в значительно более простой установке. Не нужно добиваться точной подгонки полотна в коробке, магнитная защелка будет работать, даже если у полотна появится небольшой перекос. Выпускается всем знакомая магнитная защелка, которая состоит из магнита и металлической пластины. Есть и более сложные разновидности, например, защелка с движущимся магнитом, который выполняет роль язычка.

    Важно! Для межкомнатных дверей используются либо защелки без фиксатора, которые удерживают их в закрытом положении без запирания, либо механизмы с фиксатором, который может запереть дверь без возможности открыть ее снаружи (за исключением сантехнических замков). Как правило, защелки с фиксатором делаются в виде ручки-кноб. При этом располагаться фиксатор может как на самой ручке, так и на индивидуальной розетке.

    Установка ручки-защелки

    Для установки защелки нам потребуется:

    • Дрель с набором сверл для установки замка (сверла перьевые, коронки по дереву, сверла по дереву).
    • Шуруповерт или отвертка.
    • Средняя и узкая стамески. Делать выборку под планку защелки очень удобно фрезером, однако он не входит в число «обязательного» инструмента дома.
    • Молоток.
    • Шило.
    • Угольник и карандаш.
    • Столярный нож.

    Устанавливают защелки на дверном полотне на высоте 1,0 м. Это связано с тем, что производители на этой высоте пускают в конструкции двери деревянный брус для жесткости. От низа дверного полотна с обеих сторон отмечается нужное расстояние и с помощью угольника мягким карандашом проводится линия. Защелка прикладывается к полотну и определяется место под установку ручки. Защелки выпускаются размером 60 и 70 мм.

    Некоторые строители советуют начинать сверление с торцевой стороны полотна. Потом, когда коронкой 50 мм вы будете сверлить полотно, стружка будет вылетать в готовое отверстие, и не будет забивать зубья коронки.

    Перьевым сверлом на глубину его лопатки сверлится отверстие. Затем оно выравнивается обычным сверлом и стамеской до нужного размера. К торцу полотна прикладывается планка защелки, и острым столярным ножом по ее периметру прорезается шпон. Затем стамеской делается выборка для установки планки таким образом, чтобы она была в один уровень с дверным полотном.

    С боковых сторон коронкой высверливается отверстие под установку ручки.

    Важно! Сквозного отверстия делать не нужно, коронка при выходе с противоположной стороны может повредить шпон. Достаточно, чтобы появился край направляющего сверла, после этого дрель надо выключить и продолжить сверление с другой стороны.

    После того, как оба отверстия будут готовы, их аккуратно выравнивают узкой стамеской. Затем устанавливается защелка с планкой. Планка фиксируется к двери маленькими саморезами. Для установки ручки ее разбирают, для чего один стопорный винт откручивают, второй ослабляют. Ручку устанавливают на место, оставшийся винт затягивают, чтобы центральный штырь оставался во время сборки на месте. С другой стороны одевают вторую ручку и затягивают стопорный винт. Затем саморезами ручки крепятся к дверному полотну и одеваются декоративные накладки.

    Завершается работа установкой ответной планки («обратки») на коробке. Для этого дверное полотно прикрывают, но не полностью, и карандашом переносят на коробку размеры язычка. С помощью угольника измеряют расстояние от края полотна до центра защелки, затем его также переносят на коробку. В коробке высверливается отверстие под паз для язычка, делается выборка для установки ответной планки, после этого планка прикручивается к коробке. Для паза выпускаются специальные кармашки из пластика.

    В качестве заключения

    Определитесь, какой тип защелки для межкомнатной двери вам больше подходит, и решите, кто ее будет устанавливать – вы или вызванный вами мастер. Однако, если вы приняли решение межкомнатные двери устанавливать самостоятельно, то монтаж защелки вам точно будет по силам.

    Источники: http://samoremont.net/okna-i-dveri/39-ustanovka-ruchki-zaschelki-na-mezhkomnatnuyu-dver.html, http://vhod.guru/furnitura/dvernye-ruchki/nyuansy-ispolzovaniya-ruchki-zaschelki-na-mezhkomnatnyh-dveryah.html, http://bouw.ru/article/vidi-zashtelok-dlya-mezhkomnatnih-dverey

    как самому быстро установить магнитную защелку на деревянное полотно

    Поставить на двери защелку или врезать замок не так уж и сложно. При наличии инструмента (ничего сверх дорогого или необычного не нужно) управиться можно за 30-40 минут. И это без наличия опыта. О том, как врезать замок в межкомнатную дверь и как установить защелку, и будем говорить дальше.

    Инструменты для врезки замков и защелок>

    Врезать замок в межкомнатную дверь не так уж и сложно, но для работы потребуются инструменты:

    • Дрель с коронкой на 25 мм и/или перьевым сверлом на 22-23 мм (есть элементы замков и с меньшими размерами, так что может потребоваться перо/коронка на 20 мм). Этим инструментом вырезают отверстия под замок в дверном полотне.
    • Перьевое сверло на 16 мм — чтобы сделать выемку в ребре двери и ответную часть в косяке.
      Коронкой лучше работать с деревянной дверьюВрезать замок в межкомнатную дверь: как самому быстро установить магнитную защелку на деревянное полотно

    • Киянка и стамеска (лучше — дюймовая). С их помощью «заглубляют» накладку с защелкой и пластину на ответное отверстие.
    • Сверло диаметром 1 мм — просверлить отверстия под установку саморезов, которыми крепится сам замок и накладки.
    • Отвертка — закрутить саморезы.
    • Еще нужны будут рулетка или длинная линейка (более метра длиной), карандаш, треугольник (лучше плотницкий, но подойдет обычный школьный).

    Не такой уж дорогой и редкий инструмент. Если у вас нет сверла и коронки, купить можно в любом строительном супермаркете или на рынке. Так как сверлить будем не камень, слишком дорогие покупать не надо — обычные коронки или сверла по дереву.


    Готовый набор для врезки замков в межкомнатные двери (по дереву): перьевое сверло, державка, коронкаВрезать замок в межкомнатную дверь: как самому быстро установить магнитную защелку на деревянное полотно

    Пару слов о том, что лучше — коронка или перьевое сверло. Вырезать в двери отверстие под замок проще и быстрее коронкой, стружек при этом меньше. Но в торце работать коронкой далеко не так удобно, да и отверстие получается больше чем нужно. Сверлить пером чуть дольше и стружек больше, но проще контролировать процесс. А вообще, большой разницы нет, но чаще всего, отверстие в полотне делают коронкой, а в торце — пером. Но можно везде использовать перо.


    Без стамески не обойтисьВрезать замок в межкомнатную дверь: как самому быстро установить магнитную защелку на деревянное полотно

    Еще момент: стандартная коронка имеет диаметр 25 мм, а под замок необходимо отверстие 22-23 мм. Лишние 2 мм без проблем перекрываются декоративными накладками, но при очень узкой двери эти лишние миллиметры могут стать критичными.

    Как врезать замок в межкомнатную дверь: пошаговые фото

    Перед тем как устанавливать замок или защелку, надо определиться с высотой, на которой будут располагаться ручки. Рекомендуемая высота 90-110 см. В этом промежутке обычно и ставят замок или защелку. Но при врезке замка в двери МДФ, не стоит ставить замок выше метра. Дело в том, что в бюджетных моделях деревянная планка, в которую и устанавливается замок, имеет высоту 1 метр. Выше будет только пустота и вам придется пересверливать отверстие и придумывать, как закрыть образовавшуюся дыру. После того как определились с высотой, можем начинать установку.


    В межкомнатные двери обычно ставят замки которые закрываются без ключаВрезать замок в межкомнатную дверь: как самому быстро установить магнитную защелку на деревянное полотно

    Выемка под замковую часть

    Перед тем как врезать замок в межкомнатную дверь, отмечаем выбранную высоту на двери. Сделать это удобнее при помощи рулетки. Отметку ставим на торце, переносим при помощи угольника или строительного уровня на обе стороны дверного полотна.

    1. Берем замок/защелку, прикладываем ее к торцу двери так, чтобы середина замка пришлась на проведенную линию. Отмечаем ширину металлической замковой части и уровень, на котором заканчивается накладка.
      Врезать замок в межкомнатную дверь: как самому быстро установить магнитную защелку на деревянное полотно

    2. Берем перьевое сверло на 16 мм, прикладываем его к той части замка, которая будет вставляться в дверное полотно. При помощи маркера или малярного скотча, куска изоленты, делаем отметку на сверле. Эта отметка должна быть чуть дальше, чем замок. По ней будем ориентироваться до какой глубины делать отверстия. Это особенно важно, если замок устанавливается напротив стекла. Иначе можно просверлить слишком глубоко и повредить стекло.
      Ставим на перьевом сверле отметку — таким образом будем контролировать глубину сверленияВрезать замок в межкомнатную дверь: как самому быстро установить магнитную защелку на деревянное полотно
    3. Установив перьевое сверло, делаем несколько отверстий одно под другим, формируя выемку под замок. Количество отверстий зависит от размеров замка. В одних моделях достаточно 4-6, в других понадобится 8-10.
    4. Края у отверстий получились неровные, кроме того, древесина местами поднялась. Берем стамеску и убираем с краев торчащие древесные волокна, слегка подрабатывая и в глубину (но не слишком увлекайтесь).
      Края получились неровные, убираем торчащие волокна при помощи стамескиВрезать замок в межкомнатную дверь: как самому быстро установить магнитную защелку на деревянное полотно
    5. Берем обычное сверло на 16 мм, ставим в дрель. С его помощью выравниваем края сделанного отверстия. Для этого свело водим вверх-вниз, прижимая слегка то к одной, то к другой стороне выемки. Эта операция нужна для ускорения процесса, но дрель надо жестко контролировать. Если вы неуверены, лучше выровняйте выемку при помощи стамески и киянки.
      Дрелью ровнять быстрееВрезать замок в межкомнатную дверь: как самому быстро установить магнитную защелку на деревянное полотно
    6. Вставляем замок в полученное отверстие. Оно обычно немного больше, так что проблем не возникает. Если есть необходимость, при помощи стамески или дрели его можно увеличить до нужных размеров.
    7. Выставляем замок в нужное положение, крепим при помощи двух саморезов (один вверху, другой внизу) к дверному полотну.
      Как врезать замок в межкомнатную дверь: дорабатываем выемкуВрезать замок в межкомнатную дверь: как самому быстро установить магнитную защелку на деревянное полотно

    8. При помощи карандаша или канцелярского ножа обводим накладку замка по периметру. Снимаем замок, берем стамеску и снимаем 1-2 мм древесины, МДФ или шпона внутри сделанной разметки.

    Глубина выемки под замковую часть зависит от толщины декоративной планки. Обычно стараются сделать так, чтобы планка была на одном уровне с торцом двери, но может и немного выступать. Во время работы снимайте понемногу — проще доработать, чем пытаться восстановить снятое.

    Ставим ручки

    Чтобы закончить установку замка в межкомнатную дверь, надо сделать отверстия под установку ручек. Работы намного меньше той, что уже проделали, но нужна точность. Ошибки не слишком критичны, хотя лучше постараться их не допускать.

    В комплекте с ручками идут саморезы для деревянных дверей и стяжные болты для установки в металлическую дверь. Саморезы из комплекта лучше заменить — обычно они из мягкого металла. Разве что вы купили фирменный заграничный запор, в котором саморезы каленые. А так, купите несколько хороших саморезов диаметром 1,5-2 мм и длиной около 1 см.

    1. Берем замок и прикладываем к боковой поверхности двери, совмещая по высоте.
    2. Карандашом, маркером или шилом через прорези под установку ручек ставим отметки.
      Делаем отметки на обоих сторонах двериВрезать замок в межкомнатную дверь: как самому быстро установить магнитную защелку на деревянное полотно
    3. Повторяем операцию с другой стороны дверного полотна.
    4. На дрель устанавливаем коронку или перьевое сверло подходящего диаметра. Центр сверла/коронки устанавливаем в отметины, делаем отверстия. Важный момент: сверлим не насквозь, а с двух сторон, навстречу друг другу. То есть, как только сверло провалится в сделанную выемку под замок, работу останавливаем и начинаем с другой стороны.
    5. Убираем из выемки под замок стружки, ставим на место замковую пластину, закрепляем саморезами.
    6. На ручках ослабляем прижимные винты — центральный стержень должен свободно «ходить», устанавливаем на место.
      Ставим и закрепляем ручкиВрезать замок в межкомнатную дверь: как самому быстро установить магнитную защелку на деревянное полотно
    7. Выравниваем, прикручиваем саморезами. В шпонированных дверях лучше предварительно просверлить отверстия.
    8. Надо только затянуть крепежный винт, который связывает две ручки и личинку замка. Они находятся обычно с нижней стороны ручки. Берем отвертку и затягиваем винты на обеих ручках.
      Устанавливаем декоративные накладкиВрезать замок в межкомнатную дверь: как самому быстро установить магнитную защелку на деревянное полотно

    В некоторых моделях есть декоративные накладки. Их выравниваем при помощи угольника.

    Установка замковой защелки

    Замки для межкомнатных дверей, обычно имеют с одной стороны поворотную щеколду (завертку), которая запирает замок, с другой стороны есть только накладка с прорезью. То есть снаружи двери просто так не откроешь — нужен специальный ключ. Установка этой части замка занимает буквально пару минут, но есть нюансы.

    1. Берем центральную часть, которая вставляется в замок. Ту сторону где нет прорези, вставляем в накладку без ручки, вставляем эту конструкцию в нижнее отверстие с наружной стороны.
      Как врезать замок в межкомнатную дверь: установка фиксатора замкаВрезать замок в межкомнатную дверь: как самому быстро установить магнитную защелку на деревянное полотно
    2. Со стороны комнаты на штырь надеваем накладку с заверткой.
    3. Затягиваем прижимной винт (до того как закрепить саморезами).
    4. Крепим саморезами, если это предусмотрено конструкцией, ставим декоративные накладки.

    Все, врезка замка в межкомнатную дверь почти закончена, осталось проверить работу.

    Врезка ответной части

    Ответную часть надо установить четко, чтобы двери не люфтили и не было проблем с закрыванием. Поэтому стараемся отмечать как можно точнее и берем остро отточенный карандаш.

    1. Прикрываем двери так, чтобы язычок защелки уперся в косяк. Отмечаем положение защелки карандашом (сверху и снизу).
    2. По меткам при помощи треугольника проводим горизонтальные прямые.
    3. Измеряем точно расстояние от края дверного полотна до середины замка. Середина замка — это середина язычка или центр отверстия крепления.
      Середину замка найти простоВрезать замок в межкомнатную дверь: как самому быстро установить магнитную защелку на деревянное полотно
    4. На линиях, отмечающих положение язычка, откладываем измеренное расстояние (его отмеряем от планки, в которую упрется дверное полотно). Через эти две точки проводим прямую. Это разметка под установку ответной части замка.
    5. Берем сверло или перо на 14 мм, сверлим в косяке отверстие по заданным меткам. Глубина отверстия — чуть больше длины язычка.
    6. При помощи стамески выравниваем отверстие.
      По отметкам сверим отверстия, дорабатываем его стамескойВрезать замок в межкомнатную дверь: как самому быстро установить магнитную защелку на деревянное полотно
    7. Закрываем двери, проверяя, нормально ли заходит язычок. Если закрытую дверь потянуть на себя, должен быть небольшой люфт — в пару миллиметров — под установку регулировочного язычка на накладке. При необходимости отверстие корректируем.
    8. Ставим на место ответную планку, прикручиваем.
    9. Закрываем двери и проверяем наличие люфта. Если он есть, при помощи регулировочного язычка этот люфт убираем. Возле этого язычка есть прорезь под отвертку. Заводим отвертку в это отверстие и немного поджимаем. Закрываем двери, проверяем. Повторяем до тех пор, пока не исчезнет люфт.
      Убираем люфт закрытой двериВрезать замок в межкомнатную дверь: как самому быстро установить магнитную защелку на деревянное полотно

    Все, как врезать замок в межкомнатную дверь вы знаете. Описание занимает много места, сам процесс — минут 25-30, если делаете первый раз. Больше времени потребуется, если ровнять отверстия стамеской, а не сверлом. Но общая продолжительность все равно больше часа не будет.

    Особенности установки защелки

    Полноценный замок в межкомнатные двери ставят не так уж часто. Чаще приходится ставить защелку — ручку с язычком. Она имеет меньшие размеры и врезать ее намного быстрее и проще.

    1. Отмечаем высоту установки защелки на торце двери, переносим отметки на обе стороны дверного полотна.
    2. При помощи угольника измеряем расстояние от начала планки до центра отверстия под установку центрального штыря (квадратного сечения). При помощи угольника переносим это расстояние на отметки. Есть и второй способ — приложить корпус защелки к двери чтобы совпал центр отверстия и начерченная линия, через отверстие карандашом поставить отметку.
      Измеряем расстояние от начала пластины до центра отверстияВрезать замок в межкомнатную дверь: как самому быстро установить магнитную защелку на деревянное полотно
    3. При помощи пера на 23 мм или коронки на 25, делаем в торце двери отверстия, установив пику сверла в центр метки (чтобы не сдвинулось, можно наметить шилом). Глубина отверстия равна длине корпуса защелки + 2-4 мм.
      Второй способ сделать отметку под стержень ручкиВрезать замок в межкомнатную дверь: как самому быстро установить магнитную защелку на деревянное полотно
    4. Меняем сверло на 20 мм, с двух сторон проделываем отверстия в дверном полотне, установив пику в намеченных точках.
      В торце двери сверлим перьевым сверлом отверстие под личинку защелкиВрезать замок в межкомнатную дверь: как самому быстро установить магнитную защелку на деревянное полотно
    5. Ставим личинку защелки на место, крепим.
    6. Устанавливаем ручки и накладки, как и в предыдущем варианте.

    Поставить защелку в межкомнатную дверь еще быстрее и проще, чем замок. Работы совсем немного. Справится можно за 20 минут. И это совсем без опыта.

    установка дверной ручки на межкомнатную дверь в Москве

    Шаг за шагом объясняем, как самостоятельно установить ручку на розетке на деревянную межкомнатную дверь. Фрезер и шаблоны не понадобятся – подойдут обычные инструменты из арсенала домашнего мастера.

    НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ, ФУРНИТУРА И КРЕПЕЖ

    Инструменты

    • Рулетка
    • Карандаш или маркер
    • Угольник
    • Дрель с набором сверл по дереву
    • Перьевое сверло 21-25 мм
    • Канцелярский или строительный нож
    • Стамеска
    • Молоток
    • Шуруповерт или отвертка с набором бит

    Фурнитура

    • Комплект ручек на розетке
    • Врезная защелка или замок под фиксатор

    Крепеж

    набор крепежа.jpg
    • Квадрат сечением 8×8 мм – 1 шт.
    • Стопорные винты – 2 шт.
    • Шестигранный ключ – 1 шт.
    • Саморезы по дереву – 6 шт.
    • Стяжные винты – 2 шт.

    Как ориентироваться в инструкции

    Если вы проводите монтаж дверных ручек с нуля (на «голую» дверь), начинайте с шага 1. Если в дверь уже врезана защелка (замок) и вы просто меняете ручки – начинайте с шага 7.

    В инструкции рассмотрены два варианта крепления

    Установка дверных ручек на межкомнатную дверь с креплением на стяжных винтах описывается в части III (А). На саморезах – в части III (Б).

    ЧАСТЬ I. ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ И ВРЕЗКА ЗАЩЕЛКИ

    Шаг 1. Определяемся с высотой установки ручек

     высота установки.jpg

    Сразу о стандартах: какого-то единого нет. Установщики в основном отмеряют 100, 95 или 96 см от пола – кто как привык. Берите любое из этих трех значений, не ошибетесь.

    Совет: можно ориентироваться на высоту крепления ручек на остальных дверях в квартире. Особенно это касается соседних дверей (например, в ванную и туалет) – там несоответствие будет бросаться в глаза.

    Выбрали высоту? Нанесите метку посередине торца двери. Угольником по метке прочертите линию на торце и перенесите ее на две боковые стороны.

    Шаг 2. Размечаем отверстие под квадрат ручки

     разметка двери.jpg

    Приложите защелку вдоль дверного полотна. Следите, чтобы ее корпус проходил посередине прочерченной линии, а лицевая планка была вровень с краем полотна. Отметьте середину квадратного отверстия на защелке (красная точка на фото ниже):

     отмечаем отверстие.jpg

    Шаг 3. Сверлим отверстия под квадрат ручки


    Возьмите дрель с перьевым сверлом 16-24 мм. Начните сверлить отверстие с одной стороны под углом 90°. Как только жало сверла чуть вылезет, переходите на другую сторону и оттуда уже досверливайте навылет.

    Шаг 4. Сверлим отверстие в торце под защелку

     засверловка продолжение.jpg

    Помните, мы наносили метку по центру торца? Просверлите по ней отверстие на глубину защелки. Сверло возьмите перьевое, 21-25 мм (при подборе ориентируйтесь на ширину корпуса защелки).

    Шаг 5. Намечаем контур под лицевую планку

     разметка под планку.jpg

    Вставьте защелку в отверстие. Канцелярским ножом сделайте прорезь по контуру лицевой планки. Глубина – буквально 1 мм.

    Некоторым удобнее сначала обвести планку карандашом, а уже затем прорезать ножом по начертанному. Так или иначе, прорезь лучше сделать. Если выбирать стамеской по карандашному контуру, можно покоробить покрытие двери.

    Совет: чтобы контур получился точнее, рекомендуем временно вкрутить защелку на саморезы.

    Шаг 6. Делаем выборку под лицевую планку защелки

     выборка под планку.jpg

    Выньте защелку. Возьмите молоток и стамеску. По нанесенному контуру снимите лишние слои материала – столько, чтобы углубить лицевую планку заподлицо (то есть вровень к торцу двери). Обычно это 2 мм или около того.

    Шаг 7. Фиксируем защелку в двери


    Вставьте ее в отверстие и закрутите саморезы шуруповертом или отверткой.

    ЧАСТЬ II. УСТАНОВКА ДВЕРНОЙ РУЧКИ НА МЕЖКОМНАТНУЮ ДВЕРЬ

    Шаг 8. Берем ручки, снимаем верхние декоративные накладки

     разбор розетки ручки.jpg

    Цель – получить доступ к крепежным отверстиям на розетке:

     разметка розетки ручки.jpg

    Имейте в виду, что накладки снимаются по-разному. С круглыми легче: они почти всегда держатся на резьбе и откручиваются вращением против часовой стрелки. Чтобы снять квадратную накладку, обычно нужно открутить торцевой стопорный винт. Сделайте это с помощью шестигранного ключа из комплекта ручек.

    Также имейте в виду, что некоторые накладки не снимаются, а просто сдвигаются к рычагу.

    Шаг 9. Решаем, как будем устанавливать ручку

    – На стяжных винтах (стяжках)

     стяжные винты.jpg



    На пустотелые двери ручки устанавливают так и только так. Да и в целом это более надежный вид крепления. Но есть нюанс: у ручки и замка должно совпадать расположение отверстий под стяжки. В 90% это достижимо. Не совпадает, как правило, если у ручки широченная розетка и/или вам попался какой-то странный замок.

    – На саморезах


    Прелесть саморезов в том, что с ними монтаж ручки на деревянную межкомнатную дверь до безобразия упрощается. Но есть ряд минусов. Во-первых, полотно обязательно должно быть из массива. Во-вторых, с ручками нужно обращаться максимально деликатно, чтобы не допустить их вырывания. В-третьих, даже так остается риск, что за 2-3 года крепление ослабнет, и ручки разболтаются.

    Совет: ввиду последней причины ручки на квадратной розетке рекомендуем всегда устанавливать на стяжках. Вы же не хотите, чтобы однажды розетка развернулась ромбом?

    ЧАСТЬ III (А). УСТАНОВКА ДВЕРНОЙ РУЧКИ НА СТЯЖНЫХ ВИНТАХ

    Шаг 10 (А). Помечаем отверстия под стяжки

     установка ручек.jpg

    Вставьте квадрат 8×8 мм в поворотное гнездо защелки и наденьте на него ручки. С обеих сторон наметьте карандашом места отверстий под стяжки.

    Наметили? Снимите ручки и вытащите квадрат.

    Шаг 11 (А). Сверлим отверстия под стяжки


    Выньте защелку и просверлите по меткам два отверстия (диаметр – как на отверстиях в защелке). Как закончите – вставьте защелку обратно в дверь.

    Шаг 12 (А). Раскручиваем стяжки

     разборка стяжек.jpg

    Раскрутите стяжные винты из комплекта. У вас должны остаться два коротких винта, два длинных и две втулки.

    Шаг 13 (А). Устанавливаем внешнюю ручку


    Наденьте одну ручку на квадрат так, чтобы прорезь квадрата проходила под стопорным винтом на ручке:

    крепление квадрата.jpg

    В отверстия под стяжки на розетке вставьте и закрутите ранее раскрученные короткие винты. Затем накрутите на эти винты втулки.

    Совет: если квадрат длинноват, с двух сторон (равномерно) обрежьте его до нужного размера. Можно использовать болгарку, насадку на дрель для резки металла, а можно и обычную ручную пилу по металлу. Если квадрат слишком короткий – купите подходящий. Например, у нас.

    В такой сборке установите ручку в защелку с внешней стороны межкомнатной двери. Из коридора, проще говоря.

    Шаг 14 (А). Устанавливаем внутреннюю ручку

     монтаж 1.jpg

    Наденьте вторую ручку на свободный конец квадрата. Проденьте длинные винты от стяжек в отверстия на розетке. С помощью отвертки вкрутите их во втулки, тем самым затянув ручку на двери.

    Совет: если стяжные винты длинноваты и мешают работе механизма – обрежьте их ножовкой. Или купите новые, покороче.

    Шаг 15 (А). Закручиваем стопорные винты

    Шестигранником из комплекта туго закрутите стопорные винты на обеих ручках.

    Шаг 16 (А). Накрутите декоративные накладки на ручки

     монтаж розетки.jpg

    Готово!

    ЧАСТЬ III (Б). УСТАНОВКА ДВЕРНОЙ РУЧКИ НА САМОРЕЗАХ

    Шаг 10 (Б). Насаживаем ручку на квадрат

     монтаж квадрата.jpg

    Наденьте одну ручку на квадрат 8×8 мм. Убедитесь, что прорезь на конце квадрата проходит под стопорным винтом на ручке. Как на фото:

    крепление квадрата.jpg

    Шаг 11 (Б). Фиксируем ручку стопорным винтом

    Придерживая ручку на квадрате, шестигранным ключом туго закрутите стопорный винт. Теперь ручка не слетит с квадрата.

     работа шестигранником.jpg

    Шаг 12 (Б). Устанавливаем ручки в гнездо защелки

     совмещение ручек.jpg

    Вставьте квадрат с ручкой в поворотное гнездо защелки. На свободный конец квадрата наденьте вторую ручку, но пока не фиксируйте стопорным винтом.

    Совет: если квадрат длинноват, с двух сторон (равномерно) обрежьте его до нужного размера. Можно использовать болгарку, насадку на дрель для резки металла, а можно и обычную ручную пилу по металлу. Если квадрат слишком короткий – купите подходящий.

    Шаг 13 (Б). Прикручиваем ручки на саморезы

     монтаж розетки ручки.jpg

    Чтобы крепеж вошел ровно, рекомендуем просверлить направляющие отверстия, взяв сверло меньшего диаметра. Дальше просто вкрутите саморезы в готовые отверстия в межкомнатной двери.

    Шаг 14 (Б). Затягиваем стопорный винт на второй ручке

    Используйте все тот же шестигранник из комплекта.

    Шаг 15 (Б). Накрутите декоративные накладки на ручки

    Готово! Дверные ручки на своем месте.

    P. S. Если вы устанавливали ручку с нуля, не забудьте врезать в короб ответную планку защелки (замка).




    Теги: установка дверной ручки

    врезной с замком, с магнитным, на дверях купе

    Изначально полотно продаётся без фурнитуры. Приобрести и выполнить установку дверной ручки придётся отдельно. Работа простая. Монтаж можно осуществить самостоятельно, нужен только определенный инструмент.

    Виды дверных ручек

    Различаются изделия материалом изготовления, дизайном, рабочим механизмом. Фурнитуру подбирают под стиль комнаты, учитывая удобство пользования. По типу крепления бывают:

    • Накладные. Фурнитура просто прикручивается саморезами к поверхности полотна.

    накладная ручка

    • Врезные. Часто идут в комплекте с замком или защёлкой. Монтаж фурнитуры предусматривает вырезание паза и сверления сквозного отверстия в теле дверного полотна.

    ручка с заверткой

    Все врезные модели разделяются на два типа:

    • Кнобы. Фурнитура оснащена поворотным механизмом, двигающим защёлку. Обычно сама рукоятка сделана шарообразной или дисковой формы.

    ручка-кноб

    • Нажимные модели. Функционирует механизм по аналогичному принципу, только для приведения его в действие рукоятку надо нажать. Фурнитура в комплекте с замком востребована для межкомнатных и входных дверей.

    нажимные дверные ручки

    Нажимные модели в свою очередь делятся на два типа:

    • Механизм с ручкой и защелкой в сборе. Такие модели недорогие, но не долговечные. Быстро расшатываются и выходят из строя.

    нажимная дверная ручка с защелкой

    • Ручка, защелка, завертка и сам механизм (с язычком или магнитный) подбираются отдельно в зависимости от предпочтений. Такие изделия качественней и надежней первого варианта.

    врезная дверная ручка

    Распространённым материалом для производства фурнитуры служат сплавы металлов или алюминий. Накладные модели могут быть сделаны из дерева. Для дорогих полотен выпускают рукоятки из камня, стекла. Самый дешёвый вариант – это пластик. Металлические элементы подвергаются хромированию или покрываются никелем.

    Различаются изделия по типу замка. Простейшим запорным элементом выступает защёлка. Замок может закрываться ключом с одной или обеих сторон. В первом варианте с внутренней стороны комнаты ключ заменяет защёлка.

    ручка с заверткой на двери

    Необходимые инструменты

    Чтобы выполнить установку ручки на межкомнатную дверь своими руками понадобится простейший столярный инструмент:

    • электродрель;
    • насадка коронка диаметром 50 мм;
    • перьевое сверло диаметром 20–25 мм;
    • карандаш;
    • отвёртка;
    • молоток;
    • стамеска.

    Облегчить монтаж поможет шаблон для установки дверных ручек, продающийся вместе с изделием. Если такового не оказалось в упаковке, его можно распечатать с интернета. Шаблон представляет собой схему корпуса механизма в масштабе 1:1. Её прикладывают к полотну для разметки паза и отверстия. Если предполагается устанавливать большое количество ручек, из дерева вырезают кондуктор для сверления.

    шаблон для установки дверной ручки

    Как установить дверную ручку?

    Определяют высоту установки ручек на межкомнатные двери по своему предпочтению, но обычно придерживаются расстояния от пола 0,9–1 м. Показатель может зависеть от роста людей, проживающих в доме. Для соблюдения эстетики рукоятки всех полотен ставят на одной высоте.

    Начинают установку дверных ручек на межкомнатные двери с нанесения разметки, но сначала полотно легонько простукивают. По звуку определяют плотность. Современные двери часто идут внутри пустые. Деревянный каркас сделан только по периметру и установлены перемычки. Если фурнитура попадёт на пустоту, то закрепить её невозможно.

    конструкция межкомнатной двери

    Выполняется установка ручки на снятой с петель двери. Если полотно нельзя безболезненно демонтировать, то его расклинивают в открытом состоянии. Каждая модель имеет свои особенности конструкции. Поэтому перед врезкой важно ознакомиться с прилагаемой инструкцией, сделать замеры. Они помогут точно подобрать по диаметру сверлильные насадки.

    Монтаж ручки защёлки

    Начинают установку ручки защёлки на межкомнатные двери с выбора полнотелого места и нанесения разметки. Обычно схему производитель прилагает. При её отсутствии делают ручную разметку одновременно с врезкой:

    • Сначала от края полотна на расстоянии 60 мм ставят отметку. На торце проводят осевую линию, отмечают центр для будущего отверстия.
    • Чтобы лицевая пластина корпуса защёлки получилась заподлицо с древесиной, в торце дверного полотна стамеской выбирают гнездо глубиной 3 мм.
    • Для дальнейшей установки ручки кноб берут электродрель с коронкой и сверлят в полотне сквозное отверстие. Важно соблюдать аккуратность, чтобы избежать повреждения декоративного покрытия полотна.
    • С торца створки на отмеченном центре сверлят перьевым сверлом отверстие. Его глубина и диаметр равен размеру корпуса защёлки. Глубже сверлить нельзя, так как существует риск повреждения филёнки. Защёлку вставляют внутрь, фиксируют двумя саморезами.

    установка дверной ручки

    • Чтобы установить кноб, сначала её разбирают. Сбоку имеется технологическое отверстие, внутри которого расположен фиксатор – язычок. При нажатии его ключиком рукоятка легко снимется.
    • Следующим элементом снимают декоративную накладку. Внешнюю половинку ручки вставляют в отверстие двери, а с другой стороны ставят внутреннюю и оба элемента стягивают болтами. Теперь осталось поставить на место декоративную накладку и саму рукоятку.

    установка ручки кноб

    • Продолжение установки дверной ручки с защёлкой предусматривает крепление ответной планки. Створку полностью закрывают и пытаются обозначить на лудке место прилегания язычка запорного механизма. По разметке стамеской выбирают углубление, вставляют декоративный карман, сверху саморезами фиксируют стальную накладную пластину.

    По окончании работ проверяют работоспособность механизма.

    Монтаж ручки с замком

    Установка дверной ручки с замком усложнена выдалбливанием большого паза в торце створки для корпуса запорного механизма. Работа состоит из следующих действий:

    • Замок прикладывают к торцевой поверхности полотна. Карандашом обводят заднюю часть корпуса. По разметке электродрелью сверлят отверстия, располагая их максимально плотно. Оставшиеся перемычки выбирают стамеской. Делать отверстие лучше перьевым сверлом, причём его диаметр должен быть на пару миллиметров больше толщины корпуса запорного механизма.
    • Внутрь паза вставляют замок. На торце створки карандашом обводят контур лицевой пластины, выбирают стамеской под неё углубление.
    • Приложив к боковой поверхности полотна замок, отмечают отверстие для рукояток. Ниже обозначают и проделывают отверстие под замочную скважину.
    • Замок устанавливают внутрь паза, фиксируют саморезами. Вставляют металлический квадрат, надевают декоративные накладки. На квадрат надевают рукоятки. Каждую накладку фиксируют к створке саморезами или насквозь болтами, что зависит от модели.
    • При закрытом дверном полотне выполняется разметка лудки под ответную планку. После выборки стамеской углубления саморезами фиксируют пластину.

    дверная ручка с замком

    После установки замка проверяют его работоспособность.

    Монтаж ручек для раздвижных дверей

    Для врезки ручки в межкомнатную дверь откатного типа понадобится только дрель, стамеска и отвёртка. Упростить задачу можно фрезёром. Обычно рукоятки раздвижной двери выполнены продолговатой формы. Состоят они из пластмассового вкладыша, на который защёлкивается декоративная накладка.

    Происходит установка на двери купе ручки так:

    • Пластиковый вкладыш прикладывают к боковой поверхности створки. Обводят карандашом контур.
    • С помощью сверла и стамески или фрезером выбирают паз. Его глубина соответствует толщине вкладыша. Обычно достаточно 12–15 мм.

    установка ручек на раздвижные двери

    • Внутрь паза вставляют вкладыш, фиксируют саморезами. Декоративную накладку, исполняющую роль ручки, просто защёлкивают сверху.
    • Аналогичное действие выполняют на обратной стороне полотна. Если форма рукоятки круглая, углубление выбирают перьевым сверлом. Фурнитура может идти в комплекте с замком. Для его врезки в торце раздвижной двери выбирают паз, а на лудке крепят ответную планку.

    Монтаж ручки с магнитным замком

    Чтобы вставить ручку в межкомнатную дверь с магнитной защёлкой, выполняют аналогичные действия, предпринимаемые при врезке обычного замка. Для плавного защёлкивания нужно правильно установить ответную планку.

    При закрытой двери на лудке пытаются точно обозначить верхний и нижний край замка. К разметке прикладывают ответную планку, отмечают паз под магнит. Перьевым сверлом проделывают отверстие. Внутрь паза ставят магнит. Сверху саморезами прикручивают ответную планку, не заглубляя её заподлицо. Если пластину утопить внутрь выборки, со временем ослабший магнит перестанет удерживать полотно.

    магнитный замок для межкомнатных дверей

    Монтаж стационарных ручек

    Существует две разновидности стационарных рукояток, но все они легко крепятся к двери. Накладные модели просто фиксируют саморезами к поверхности полотна. Для сквозного варианта дверь сверлят. Через отверстие вставляют резьбовую шпильку и с обеих сторон накручивают рукоятки.

    Монтаж фурнитуры на дверное полотно под силу осуществить каждому хозяину. Важно изначально правильно выполнить разметку и разобраться с механизмом изделия.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
