Как установить шариковый фиксатор на дверь – роликовые и шариковые модели стопоров для межкомнатной двери-купе, напольные держатели «козья ножка» для безопасности детей

Содержание

Шариковая дверная защёлка: обеспечиваем надёжную защиту

Если устроить опорос среди людей, задав им вопрос: что вы можете рассказать о дверях? Большинство из них ответят лишь то, что они бывают входными или межкомнатными, а для их изготовления используют металл или дерево. Вот и все познания, по их мнению, другая информация не так уж и важна, чтобы вникать в детали. Им даже невдомек, что при выборе как раз таки и учитывают массу деталей и нюансов, без этого невозможно приобрести качественное и надежное изделие. Следует внимательно подойти к выбору запорных устройств, эта составляющая дверной фурнитуры обеспечивает безопасность имущества и человеческой жизни.

Замок – важная составляющая входных и межкомнатных конструкций. Но на дверь можно установить и замочный механизм, и фиксатор-защелку. К тому же, сегодня все ведущие производители дверной фурнитуры предпочитают устанавливать на межкомнатной конструкции сразу два запорных механизма – полноценный замок и защелку. Учитывая вкусы и запросы современных людей, на рынке представлено огромное количество интересных предложений, это, конечно же, не может не радовать, но такое многообразие изделий может запутать даже самого искушенного покупателя в правильности выбора. Чтобы этого не случилось, мы рассмотрим основные виды запорных устройств.

Виды защелок

Сложные замочные устройства не так уж часто устанавливают на межкомнатные двери в жилых помещениях, здесь подойдут стандартные защелки. А вот запорные устройства со сложным механизмом используют там, где следует ограничить вход в конкретные помещения, это могут быть компании и другие объекты общественного назначения. Для жилых помещений на межкомнатные дверные конструкции лучше устанавливать защелки, которые бывают:

  • Фалевое запорное устройство, в конструкции которого предусмотрен механический язычок, одна сторона которого слегка скошена. Такая форма язычка удобна тем, что во время закрытия створки он заходит в расположенный на полотне паз и создает преграду для произвольного открытия двери. Как только он зайдет в расположенный на планке ответной паз, раздастся негромкий щелчок, это говорит о том, что дверная створка закрылась. Чтобы открыть ее, нужно повернуть рукоятку, такое действие заставит работать механизм – пружинка сожмется и язычок освободится. Таким механизмом оснащается дверная рукоятка, которая может быть поворотного или нажимного типа.
Фалевая защёлка
  • Защелки с фиксатором. Принцип работы таких устройств сильно схож с замковыми механизмами, только здесь функцию ключа выполняет специальный фиксатор, который препятствует открытию дверной створки только рукояткой. Фиксатор может быть установлена на той же планке, что и рукоятка, или отдельно на расстоянии.
  • Роликовые защелки. Чаще их монтируют на межкомнатные деревянные или другие полотна, которые оборудованы пружинными петлями. В то время, когда происходит закрытие створки, ролик заходит в паз и обеспечивает фиксацию двери в закрытом состоянии. Если потребуется открыть дверь, можно даже не нажимать на рукоятку, потяните створку на себя. Такой тип защелки рекомендуется ставить на двери в детскую комнату.
Роликовая защелка

Магнитные типы защелок. Такое устройство работает бесшумно, во время закрытия дверного полотна не слышно никого щелчка, как это происходит при использовании фалевой защелки. Главное преимущество магнитной защелки заключается в том, что установка происходит намного легче, чем у аналогов, к тому же, здесь не требуется выполнять тщательную подгонку полотна межкомнатной двери в коробе, такая защелка исправно функционирует даже в том случае, если полотно слегка перекошено. Конструкция магнитного замка несложная и состоит из двух элементов: пластина из металла и магнит. Хотя существуют и другие разновидности магнитной защелки, их механизм устроен сложней, например, запорное устройство, оборудованное движущимся магнитом.

Магнитная дверная защелка
  • Фиксатор шариковый. Нужно сразу сказать, что такой вариант запорного устройства на данный момент является самым недорогим и относится к линейке бюджетных изделий. Устанавливается защелка шариковая в межкомнатные двери, которым не требуется длительное запирание. Защелка оснащена подвижным механизмом, благодаря этому нет надобности приобретать специальную дверную рукоятку. Принцип работы шарикового механизма прост – нужно слегка потянуть за ручку и толкнуть дверь. Такое устройство удерживает створку при небольшом сквозняке, но легко открывается, даже если тихонько толкнуть дверь.
Шариковый фиксатор для двери

Совет! Для дверей внутри дома или квартиры можно применять защелки, не оснащенные фиксатором или же запорные устройства с фиксатором, который позволяет закрыть створку и не позволит открыть снаружи.

Монтаж

Чтобы выполнить самостоятельный монтаж ручки-защелки, нужно приготовить специальные инструменты, вот список:

  • Электродрель.
  • Набор разных сверл: по дереву, перьевые, коронки по дереву.
  • Отвертка, но лучше шуруповерт.
  • Молоток.
  • Острый нож (столярный).
  • Две стамески. Одна должна быть узкой, другая средней. Эти инструменты нам понадобятся, чтобы выполнить работу по выборке под планку. Вместо стамески можно использовать фрезу.
  • Крепкое шило.
  • Угольник.
  •         Карандаш.

Монтаж таких изделий должен осуществляться на высоте одного метра от пола. Дело в том, что производители предусматривают на этой высоте в дверной конструкции брусок из дерева, он придает жесткость этому месту под монтаж замка.

Далее измерить расстояние от низа створки, для этого у нас есть угольник и карандаш. Линию проводим с одной и другой стороны полотна. Потом берем защелку и прислоняем к двери, это позволит нам определить будущее месторасположение рукоятки. Теперь нужно просверлить отверстия. Специалисты рекомендуют делать это с торцевой стороны двери. Это поможет в дальнейшей работе, когда вы будет сверлить дверь с помощью специальной коронки по дереву (пятьдесят миллиметров), стружка не станет забивать инструменту зубья, потому что будет падать в уже сделанное отверстие.

Как происходит самостоятельный монтаж ручки – защелки

Теперь нужно взять перьевое сверло и высверлить отверстие в полотне. Получившееся отверстие выровнять до необходимого размера, для этой цели используем стамеску или же сверло. К торцу створки накладываем планку запорного устройства и потом по периметру прорезать шпон. Для такой работы используют столярный нож. Далее выполняем выборку с помощью стамески для монтажа планки. Выполнять это действие следует так, чтобы она располагалось на том же уровне, что и деревянное полотно. На этом этапе монтажа нужно с одной и другой стороны просверлить отверстие (коронкой) на полотне под монтаж дверной рукоятки.

Внимание! Лучше не делать в деревянной створке сквозной дыры, потому что может случиться так, что коронка повредит шпон на поверхности створки с противоположной стороны.

Как только два отверстия сделаны, их необходимо выровнять с помощью стамески (узкой). Теперь можно произвести монтаж планки с защелкой. К полотну двери планка закрепляется с помощью саморезов. Для монтажа рукоятки сначала нужно разобрать, один стопорный болт аккуратно откручивают, а другой слегка ослабляют. Далее рукоятку ставят на посадочное место и фиксируют. Затем надобно установить вторую рукоятку, после чего затянуть ранее снятый винт. Теперь осталось закрепить рукоятки и поставить декоративные специальные накладки. На последнем этапе работ осуществляется монтаж ответной планки. Для наглядности, как происходит монтаж ручки-защелки посмотрите видео:

Вконтакте

Facebook

Twitter

Google+

Фиксаторы открытого и закрытого положения двери: магнитный, шариковый, напольный, СТН-0960

На чтение 6 мин.

Правильный монтаж, качественные материалы и эргономичная ручка – основы удобного пользования дверью. Но для более комфортной и безопасной эксплуатации необходимо оснащать дверное полотно дополнительными приспособлениями. Одно из них – фиксатор, основной функцией которого является стопорение створки в требуемом положении.

Виды фиксаторов

Чтобы правильно выбрать это вид аксессуара из множества моделей, нужно определить, в каком помещении и с какой целью он будет установлен. Всё многообразие дверных фиксаторов принято делить по нескольким признакам:

  • назначение – для фиксации двери в закрытом, открытом положении или под определённым углом;
  • по расположению – напольные, настенные, надверные;
  • по конструкции – с жёстким крепление или мобильные.

Случаи применения

Стопперы дверных створок – маленькие и недорогие, но очень полезные аксессуары. Их применяют в быту, общественных учреждениях и производственных помещениях. Основные преимущества и причины использования фиксатора:

  • обеспечивает безопасное распахивание створки, что предотвращает сами двери, предметы мебели и стены от случайного повреждения;
  • фиксирует дверь в заданном положении в помещениях с большой проходимостью или при необходимости пронести габаритные предметы;
  • предотвращает резкое закрытие створки и её возможное повреждение от порыва ветра или сквозняка;
  • даёт возможность домашним животным беспрепятственно перемещаться по всей площади квартиры или дома;
  • позволяет на некоторое время оставить в комнате детей без присмотра.

Фиксаторы открытого положения, ограничители угла открывания

магнитный фиксатор двериМагнитный фиксатор двери

Широкая категории фиксаторов как по внешнему виду, так и по способу крепления и принципу действия. Полезно иметь их дома, так как периодически возникают ситуации, когда нужно временно застопорить дверь в открытом положении для проноса вещей или проветривания. В общественных помещениях с активной посещаемостью такие аксессуары незаменимы.

магнитный фиксатор для межкомнатных дверейЕще одна разновидность магнитных фиксаторов

Напольные (настенные) фиксаторы

Распространённые и простые в монтаже виды ограничителя. Отличаются простотой монтажа и использования, невысокой стоимостью и долговременной надёжностью. Такие устройства могут быть как стационарные, так и переносные:

  • Мобильные. Надеваются на нижнюю часть створки, распахнутой в нужном положении, или просто подкладываются под неё. Выполняют роль клина и служат для фиксации двери в нужном положении. Многообразие форм и расцветок позволяет превратить это простейшее устройство в оригинальную и стильную деталь интерьера.мобильный фиксатор двери
  • Стационарные. Крепятся к полу или стене и препятствуют полному открыванию двери. Изготавливаются из металлических сплавов: нержавеющей стали, меди, латуни.Стационарный фиксатор
  • Магнитные (автостоп). Являются вариантом стационарного ограничителя, дополненного магнитной пластиной, которая крепится на полотно двери на том же уровне, что и напольная зафиксированная часть. При соприкосновении двух частей происходит надёжная фиксация створки в стабильном положении. Аналогичный магнитный ограничитель может крепится не только на пол, но и на стену.магнитный фиксатор двери

Надверный фиксатор СТН-0960

Надверный фиксатор СТН-0960

Фиксатор-упор крепится на нижней части створки и позволяет временно зафиксировать полотно в открытом или полуоткрытом положении. Выпускается  в различных цветовых исполнениях, подходит для установки на деревянные, алюминиевые, пластиковые двери любого назначения.

Видео по установке магнитного фиксатора двери (автостоп):

Фиксаторы закрытого положения

Такие разновидности ограничителей устанавливают для фиксации створки в закрытом положении, используют для межкомнатных и балконных дверей в жилых помещениям, входных дверей в общественных местах и магазинах. Различают несколько типов конструкций, каждая из которых имеет свои особенности и преимущества.

Шариковые (роликовые)

фото: роликовая защелка
Монтируются на торец дверного полотна, при закрывании шарик-язычок с пружинкой входит в отверстие ответной планки, закреплённой на дверной коробке на том же уровне, и надёжно фиксирует дверь в закрытой позиции. Достаточно надёжный и проверенный временем механизм, выдерживает множество циклов открывания-закрывания. Принцип действия и конструкция роликовых ограничителей аналогичны шариковому механизму, но форма язычка более вытянутая.

Шариковые (роликовые) защёлки не сопряжены с дверной ручкой – для открытия створки достаточно нажать на полотно. Такие механизмы удобны для оснащения дверей, которые должны быть в закрытом положении большую часть времени, но легко открываться при необходимости.фото: шариковая защелка

Установка такой защёлки не требует демонтажа ручки и запорного устройства двери – это дополнительное приспособление, которое обычно располагают чуть выше или ниже. Необходимо соблюдать относительное соответствие уровней язычка и отверстия на ответной планке по горизонтали.

Фалевые

фалевая защелкаИмеют скошенный язычок, который также при закрывании входит в соответствующую прорезь металлической ответной планки, установленной на дверной коробке. Чтобы открыть дверь, нужно повернуть дверную ручку – фалевые фиксаторы, в отличие от шариковых, сопряжены с ней.

Этот вид фиксаторов надёжнее по сравнению с шариковыми (роликовыми) – такую дверь не откроет сильный порыв ветра или маленький ребёнок. При установке фалевого фиксатора на балконную дверь рекомендуется обязательно предусмотреть двустороннюю поворотную ручку, иначе открыть такую створку со стороны балкона будет невозможно.

Монтаж фалевой защёлки производится вместо стандартной ручки, при этом не с каждой дверью возможны такие модификации – предварительно получите консультацию у продавцов или производителей. Важно точно разметить и смонтировать ответную планку строго напротив язычка – от этого будет зависеть плотность прилегания полотна и надёжность всей системы.

Шариковые и фалевые фиксаторы могут престать надёжно закрываться я при провисании двери – в этом случае необходимо провести регулировку петель и, возможно, перенавесить створку.

Магнитные защёлки

магнитная защелка на пластиковую балконную дверьМагнитная защелка на пластиковую дверь

Представляют собой две магнитные металлические пластины, одна из которых фиксируется на торце створки, а другая параллельно на дверной коробке. Считаются самыми долговечными запорными аксессуарами, так как в процессе эксплуатации практически не происходит истирание поверхностей друг о друга. Единственное, что может вывести конструкцию из строя – размагничивание пластин, которое редко происходит при стандартном бытовом использовании.

магнитная защелка на пластиковую балконную дверьМагнитная защелка для межкомнатных дверей с ручкой

Магнитные защёлки бесшумны, просты в монтаже, надёжно фиксируют дверное полотно в закрытом положении, а для открывания двери нужно приложить незначительное усилие без поворота ручки.

К установке магнитных защёлок не предъявляется никаких особых требований и ограничений. Их монтируют в произвольном месте в соответствии с личными предпочтениями, точной подгонки и строгого соответствия уровней навески двух деталей не требуется. На их функциональность никак не повлияет провисание полотна.

Простота использования и полезность – основные достоинства фиксаторов двери. Не забывайте про такие мелочи – они значительно упрощают жизнь и дают дополнительную степень безопасности.

Обзор роликовых и шариковые фиксаторов Apecs, особенности монтажа

Обзор роликовых и шариковые фиксаторов Apecs, особенности монтажа

Удерживать межкомнатную дверную створку закрытой помогает фиксатор. Это одновременно простое по конструкции и надежное устройство. И стоит такое приспособление совсем недорого. В каталоге производителя Apecs представлены модели, в которых удерживающим элементом является ролик, серия R-0002. В других изделиях створка фиксируется закрытой с помощью шарикового приспособления, эта серия R-0001.

Особенности роликового фиксатора

Функция ригеля в этих устройствах принадлежит вращающемуся металлическому ролику. Когда створка закрывается, он слегка перемещается внутрь корпуса, потом возвращается, но уже в проем ответной планки, расположенной на раме. Фиксируется ролик в таком положении пружиной. Преимуществом роликового фиксатора является возможность устанавливать его на двери, распахивающиеся сразу в двух направлениях.

Производитель Апекс выпускает фиксаторы, оснащенные роликовым механизмом защелкивания. Это модели R-0002. Особенностью данной продукции является возможность регулирования вылета защелки. Длина лицевой планки изделия 158 мм, ширина 22 мм. Данный модельный ряд предназначен для установки на профильные полотна. Серия Standart R-0002 представлена в двух цветовых вариантах: хром и золото.


Особенности шарикового фиксатора

Это самое простое по конструкции и функционирование запирающее устройство. Для дверей из массива предназначены шарикового типа защелки. В роли фиксатора выступает небольшая металлическая деталь закругленной формы диаметром 15 мм. Для корпуса длиной 55 мм, шириной 27 мм и глубиной 19 мм требуется вырезать небольшое отверстие в дверном полотне. Принцип работы шарикового фиксатора следующий: при закрытии дверей шарик плавно перемещается в отверстие на раме, таким образом, дверь удерживается закрытой. Не дает шарику вернуться в первоначальное положение внутренняя пружина. В каталоге фиксаторы шарикового типа серия R-0001 представлены в широкой цветовой гамме.


Преимущества моделей Apecs Standart R-0002 и R-0001

Роликовые и шариковые фиксаторы Апекс – достаточно востребованная фурнитура, так как обладает рядом преимуществ:

  • могут монтироваться на створки, распахивающиеся в обе стороны;

  • легко устанавливаются;

  • устойчивы к деформации;

  • закрываются плавно и практически бесшумно;

  • просты в обслуживании;

  • имеют покрытие, устойчивое к износу;

  • не подвержены коррозии;

  • открываются без каких-либо усилий и нажима или поворота ручки, при этом надежно фиксируют створку в закрытой позиции;

  • большой срок эксплуатации;

  • низкая стоимость.

Защелки данного типа не защищают от несанкционированного проникновения злоумышленников, поэтому область их установки – внутренние двери. Для этого доукомплектовать створки можно дополнительными запорными механизмами. Фиксаторы удерживают створки от самопроизвольного открытия, тем самым препятствуя потере и проникновению шума. Современные модели фиксирующих приспособлений выпускаются в большом цветовом разнообразии, выглядят эстетично и при монтаже мало заметны.

Особенности монтажа

Для установки фиксаторов потребуется классический набор инструментов: дрель, стамеска, молоток, отвертка, нож столярный, карандаш для разметки.

Расположить фиксатор необходимо на высоте примерно 1 м от пола. Именно в этой части дверного полотна располагается элемент жесткости (деревянный брус). С торцевой стороны намечают карандашом место монтажа корпуса фиксатора, на раме – место ответной планки. С помощью стамески и острого ножа делается отверстие с торцевой стороны створки. Производится монтаж корпуса фиксатора в посадочное место. Лицевая планка фиксируется шурупами. Далее осуществляется монтаж ответной планки.

Аккуратность и правильность монтажа обеспечит долгий срок эксплуатации дверных фиксаторов.

Все обзоры В категорию

Установка дверного фиксатора

dvernoi_fiksator_gl       Неправильно установленная дверь иногда самопроизвольно открывается. Чаще всего это происходит, когда при её монтаже не соблюдают вертикальность закреплённых петель на дверной коробке или на самом полотне. В принципе, в этом ничего страшного нет, так бывает очень часто. Единственное неудобство – это жутко раздражает. Особенно, если на двери не установлена ручка с защёлкой. Чтобы сберечь нервы, можно приделать крючок или щеколду и запирать их после каждого открытия полотна.



    Но самый простой и доступный способ избавиться от такой неприятности – установить дверной фиксатор. В этом случае не надо будет монтировать замок или ручку с защёлкой, сверлить отверстия и выдалбливать древесину под корпус замка.

   В нашем случае такой дефект имела дверь в курятник. Зайдёшь в помещение, прикроешь за собой дверь, начнёшь раскладывать обед по тарелкам курам, а полотно возьми и откройся. Птица, вместо кормления, выбегает на свежий воздух, искать червячков в хозяйских грядках. Приходится тратить время, чтобы вернуть беглецов на место, к тому же одному человеку это сделать очень непросто. dver_v_kuryatnik

   Поэтому однажды в магазине был куплен дверной фиксатор с шариком. fiksator_dvernoi

   Установка его несложная. Фиксатор состоит из двух частей: корпуса с шариком и запорной планки. dvernoi_fiksator

   Определим место, где будет установлен фиксатор, прислоним его к торцу дверного полотна и обведём карандашом. razmetka_pod_fiksator

   Теперь в двери нужно сделать паз под корпус фиксатора. Можно его выдолбить стамеской, можно высверлить перьевым сверлом, но удобней и быстрее всего выполнить эту простую операцию ручным фрезерным станком. Для этого нужно подобрать пазовую фрезу с шириной кромки больше, чем размер корпуса фиксатора. frezer

   Выберем неглубокий паз, используя фрезер. paz_pod_fiksator

   Осталось вставить фиксатор на место и закрепить его винтами, входящими в комплект поставки. В нашем случае щель между дверью и коробкой равна 0,5 см, поэтому необходимости устанавливать корпус заподлицо с дверью, подрубив её стамеской, не было. fiksator_ustanovlen

   Размечаем карандашом место напротив шарика фиксатора на коробке и устанавливаем запорную планку. zapornaya_planka

   Проверяем работу фиксатора, закрыв дверь. Шарик зашёл в паз запорной планки и надёжно удерживает полотно на месте. dver_zakryta

   После несложных манипуляций, потратив на всё 30 минут времени, дверь прочно зафиксирована, и ни одна курица не выскочит из курятника во время их кормления, уборки помещения или сбора яиц.


Дверная защелка: виды,монтаж своими руками

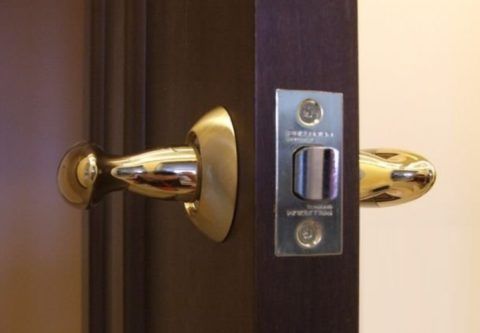

Защелка — непременный атрибут большинства дверей

Защелка — непременный атрибут большинства дверей

Защелки широко используются во всех домах и квартирах. Разновидностей не так и много, но все они имеют свои особенности.

Например, дверная защелка с фиксатором позволяет запирать дверь с одной стороны, вариант без фиксатора просто закрывает дверь, а есть еще и другие способы блокировки, которые мы разберем в нашем обзоре.

Типы защелок

Рассмотрим самые распространенные варианты, которые проверены временем и пользуются заслуженной популярностью:

  • Фалевая защелка;
  • Защелка дверная с фиксатором с одной стороны;
  • Роликовая система;
  • Магнитная конструкция;
  • Защелка для раздвижных дверей.

Обратите внимание! Некоторые типы конструкций универсальны, а некоторые используются в определенных системах (как, например, варианты для раздвижных дверей). Выбор защелки дверной — вопрос ответственный, поэтому внимательно изучите информацию по каждому варианту.

Фалевые конструкции

Их еще называют защелки дверные простые, так как это самый широко распространенный вариант.

Его основные особенности таковы:

Иллюстрация Описание

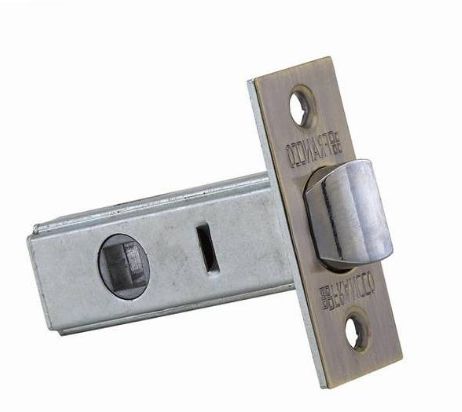

Фалевая защелка

Фалевая защелка

Конструкция имеет язычок, который скошен с одной стороны. Благодаря такому конструктивному решению при закрывании двери он легко заходит в ответную планку и надежно фиксируется ровной стороной, исключая самопроизвольное открывание двери.

Простота системы обеспечивает ее надежность и долговечность, да и с заменой и запасными частями проблемы вряд ли возникнут.

Конструкция в сборе с ручками

Конструкция в сборе с ручками

Язычок имеет простое устройство: он подпружинен изнутри, поэтому при закрывании двери слышен характерный щелчок.

Чтобы открыть дверь, надо нажать на ручку, которая приводит в действие механизм, сжимающий пружину и освобождающий язычок. Благодаря такой простоте система долговечна, главное, чтобы конструкция была сделана из качественных износостойких материалов.

Если вам нужна защелка дверная межкомнатная, то это оптимальное решение с точки зрения соотношения факторов «цена-качество».

Поворотная ручка кноб

Поворотная ручка кноб

Конструкция может быть как с обычными нажимными ручками, как на фото выше, так и с поворотными, которые чаще всего имеют форму шара или овала (подробней читайте тут). Тут механизм работает за счет проворачивания ручки.

Обратите внимание! В торговых сетях такие устройства называются кноб.

Система состоит из защелки и ответной части

Система состоит из защелки и ответной части

Ввиду крайней простоты конструкции она не вызывает сложностей при монтаже. Нужно врезать элемент в полотно двери, а на коробке, на требуемом уровне, закрепить ответную планку, в которой будет фиксироваться язычок.

Весь необходимый крепеж обычно идет в комплекте поставки. Также чаще всего есть и подробная инструкция, в которой рабочий процесс показан по шагам, для удобства есть и схемы.

Варианты с фиксатором

Дверные защелки с фиксатором похожи на вышеописанные, но при этом имеют свои особенности.

Разберем их ниже:

Иллюстрация Описание

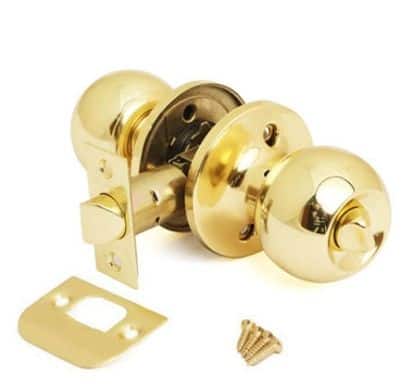

Фиксатор располагается в ручке

Фиксатор располагается в ручке

В конструкции присутствует фиксатор, который располагается в ручке с одной стороны. Он позволяет заблокировать дверь, что очень удобно в санузлах, ванных и других помещениях, где время от времени нужно ограничить вход.

Чтобы не оказаться в ситуации, когда вы находитесь в помещении, а фиксатор заблокирован и не открывается, рекомендуется приобретать качественные изделия от известных производителей.

Совет! Никогда не покупайте дешевые ручки такого типа. Ими наводнен рынок, но качество не выдерживает никакой критики. Выбирайте изделия подороже.

Нажимная ручка с фиксатором

Нажимная ручка с фиксатором

Ручки могут быть как поворотными, так и нажимными. Выбирайте тот вариант, который удобнее вам.

Помните, что поворотный механизм нужно обязательно провернуть рукой, а нажимной можно отжать ладонью, локтем или даже коленом, если руки заняты.

Вариант с отдельным фиксатором

Вариант с отдельным фиксатором

Особым типом изделий является вариант, в котором фиксатор расположен не в ручке, а ниже и конструкция объединена наружной планкой. В целом такой вариант более надежен, но и его установка заметно сложнее, ведь вам придется врезать широкий механизм.

Еще один плюс заключается в том, что за счет широкой планки ручки намного лучше держатся.

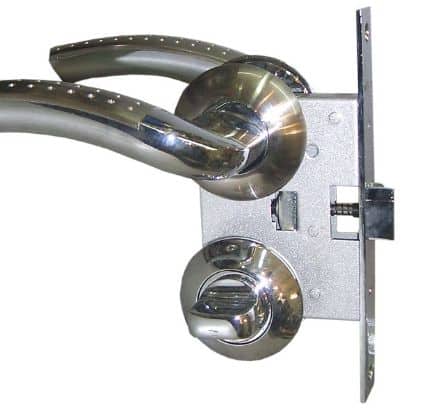

Вариант с отдельной ручкой и заверткой

Вариант с отдельной ручкой и заверткой

Есть вариант с раздельной компоновкой ручки отрывания и фиксатора. В нем используется такой же механизм, как и в случае выше, но с наружной части ручка и завертка располагаются отдельно на специальных розетках.

Этот вариант смотрится совершенно иначе, хотя по принципу действия ничем не отличается от системы на планке.

Роликовые системы

Этот вариант заметно отличается от вышеописанных. Разберемся, в чем его особенности:

Иллюстрация Описание

Роликовые системы

Роликовые системы

Дверная роликовая защелка отличается тем, что в ней запорным элементом является ролик овальной или цилиндрической формы.

Он подпружинен изнутри, поэтому при попадании в ответную планку плотно фиксирует дверное полотно в закрытом положении.

Механизм роликовой защелки

Механизм роликовой защелки

Особенностью конструкции является то, что она открывается за счет небольшого усилия. Нужно лишь потянуть за ручку, и фиксатор выйдет из ответной планки.

У этого варианта нет необходимости соединения с ручкой, что заметно упрощает процесс монтажа. Вы можете поставить любые ручки в любом удобном месте.

Механизм шариковый

Механизм шариковый

Отдельным вариантом являются небольшие узлы, которые ставятся сверху или снизу дверных полотен. Они имеют маленький размер и ставятся на верхнем или нижнем торце двери.

В требуемом месте на направляющей планке ставится ответная часть, чтобы дверь фиксировалась именно там, где нужно.

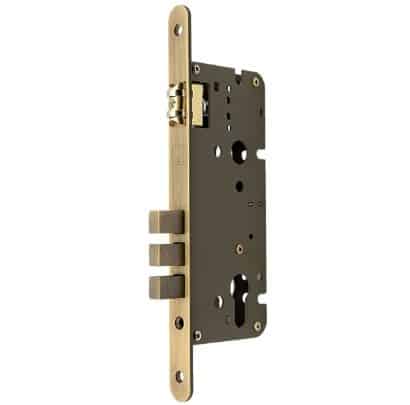

Вариант для входной двери

Вариант для входной двери

Роликовая конструкция может быть совмещена с замком, такие варианты используются во входных дверях.

Это неплохое решение, ведь такая система очень легко закрывается и открывается.

Магнитные варианты

Межкомнатные дверные защелки этого типа имеют целый ряд достоинств:

  • Простота конструкции. Система работает за счет того, что язычок из магнитного материала прилипает к стальной ответной планке. Это достаточно новый вариант, который стремительно набирает популярность. Единственным препятствием к повсеместному распространению магнитных систем является высокая стоимость, пока они намного дороже, чем классические фалевые системы;

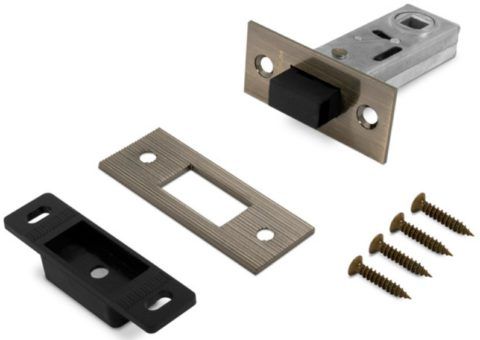

Так выглядит комплект поставки

Так выглядит комплект поставки

  • Это практически бесшумные дверные защелки, которые закрываются без характерного щелчка, ведь в конструкции отсутствует пружина. Если вам важно соблюдение тишины и постоянные щелчки язычков вас раздражают, то данное преимущество приобретает особое значение;
Системы на магнитах работают бесшумно

Системы на магнитах работают бесшумно

  • Существуют специальные системы для распашных дверей. В них язычок выдвигается не прямо, а под углом, это упрощает фиксацию створок. В целом нужно отметить, что этот тип защелок требует точности монтажа — любые смещения нарушают работу конструкции.
Вариант для распашных дверей с фиксатором

Вариант для распашных дверей с фиксатором

Защелки для раздвижных дверей

Этот тип изделий специально предназначен для дверей, которые не открываются, а двигаются по направляющим.

Из-за этого данный вариант имеет целый ряд конструктивных особенностей:

Иллюстрация Описание

Комплект для раздвижных дверей

Комплект для раздвижных дверей

Конструкция имеет язычки необычной формы, которые фиксируют дверное полотно и исключают его сдвиг. Также этот вариант отличается конфигурацией ручек, они показаны на фото слева.

Естественно, механизм сложнее, чем в фалевых вариантах, и он не подлежит ремонту. При любых проблемах он заменяется целиком.

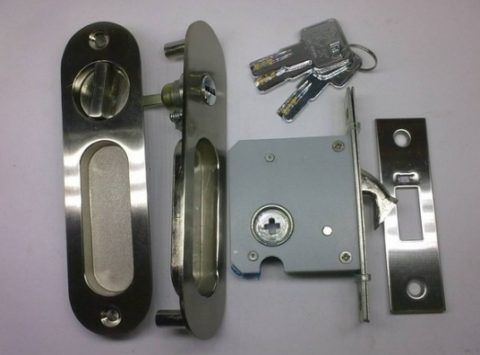

Вариант с замком

Вариант с замком

Если вам нужна функция запирания на ключ, то используйте защелки дверные для раздвижных дверей с замком.

Этот вариант имеет замочную скважину с одной стороны и завертку с другой. Они имеют более прочный корпус для обеспечения безопасности.

Установленные защелки

Установленные защелки

Монтаж таких систем сложнее, чем у стандартных вариантов. Ниже мы разберем именно этот вид работ, так как по нему информации немного.

Если вы разберетесь с подобными конструкциями, то без труда поставите любые другие, процесс аналогичен во всех случаях.

Монтаж защелок раздвижных дверей

Разберемся, как ставится дверная врезная защелка на полотна, двигающиеся по направляющим:

Иллюстрация Описание

Разметка дверного полотна

Разметка дверного полотна

В первую очередь нужно произвести разметку будущего расположения конструкции:
  • Стандартная высота — 1 метр, именно на эту метку должна приходиться середина ручек.
  • Вначале ставятся метки на торце, а потом нужно определить положение ручек, они ставятся с отступом, размер которого подскажет инструкция, которая всегда идет в комплекте поставки.

Выборка под пластину защелки

Выборка под пластину защелки

Вначале отчерчивается силуэт пластины и выбирается углубление под нее. Глубина обычно составляет 3 мм. Работу можно выполнять или фрезером, или обычной стамеской.

Если вы работаете стамеской, то вначале пробивается силуэт, а потом снимается древесина.

Сверление под защелку

Сверление под защелку

Далее нужно приставить крепежную пластину, чтобы убедиться в том, что она правильно становится. Если все хорошо, то размечается ширина и высота будущей выемки под механизм. Работа начинается со сверления отверстий рядом друг с другом. Ширину сверла лучше выбирать по ширине вашего механизма.

Совет! Чтобы не сверлить слишком глубоко, наклейте на нужной высоте скотч или изоленту.

Доработка выемки

Доработка выемки

Чтобы придать нише нужную форму и убрать все лишнее, используется стамеска подходящей ширины.  С ее помощью легко провести доработку, ведь после сверления остается много огрехов.

Подготовка выемки под ручку

Подготовка выемки под ручку

По ранее нанесенной разметке производится высверливание выемки под ручку. Нужно делать отверстия рядом друг с другом, как показано на фото.

Доработка выемки под ручку

Доработка выемки под ручку

Углубление под рукоятку дорабатывается так:
  • Вначале стамеской сбиваются выступы по сторонам;
  • Затем выемке придается идеальная форма по разметке;
  • Примерьте ручку и при необходимости внесите правки.

Примерка элементов

Примерка элементов

Поставьте механизм и ручку, чтобы убедиться, что все идеально сходится. Если все нормально, то таким же образом делается выемка и с другой стороны дверного полотна.

Примерка ручки

Примерка ручки

Ручка с другой стороны тоже обязательно проверяется. Не нужно закреплять элементы, вначале убедитесь в их работоспособности.

Сверление отверстия под шурупы

Сверление отверстия под шурупы

Теперь нужно закрепить все элементы. Так как в комплекте с дверью идут шурупы, а не саморезы, под них нужно предварительно высверлить отверстия. Диаметр сверла должен быть на 1 мм меньше диаметра крепежа.

В процессе работы следите за тем, чтобы инструмент располагался ровно, а не наперекосяк.

Закручивание шурупа

Закручивание шурупа

Для заворачивания шурупов можно использовать шуруповерт, хотя после высверливания отверстия вы справитесь и с отверткой, затянув их своими руками.

Шляпка должна стать заподлицо с поверхностью пластины.

Система работает отлично

Система работает отлично

Обязательно проверьте работоспособность системы. Поверните защелку, язычок или язычки должны выскочить. После они так же убираются.

Результат работы

Результат работы

На этом работа окончена, можно ставить двери на место.

Вывод

Теперь вы знаете, каких видов бывают дверные защелки с фиксатором, и в чем разница между исполнительными механизмами запирающих устройств. Выбрать нужное решение несложно, если вы знаете, преимущества и недостатки каждого из рассмотренных видов конструкций. Видео в этой статье позволит разобраться в некоторых важных аспектах темы еще лучше.

Правила установки защелки на дверь

Рано или поздно многим приходится менять межкомнатные двери. Для тех, кто занимается этим впервые, – сложная задача. Поэтому, чтобы не возникало трудностей, особенно с установкой ручек, следует разобраться с нюансами, которые могут возникнуть при выполнении такой работы.

Прежде чем ручка будет установлена в дверное полотно, следует изучить возможные конструкции, так как это имеет важное значение. Стандартная модель состоит из следующих элементов: рукоятка, кольца, розетка, стержень, ограничитель, стопоры, язычок, механизм замка и накладка на коробку.

Если межкомнатные двери полые, то потребуется стяжной винт, стягивающий в противоположные стороны, чтобы зафиксировать всю систему.

Типы ручек

Очень важный момент, от которого будет зависеть установка ручки защелки на межкомнатные двери, – какая используется конструкция. Поэтому следует рассмотреть существующие типы ручек:

  • Нажимные. Чтобы открыть, производят давление на ручку. Защелка освобождается, затем становится на место.
  • Нобы. Круглая конструкция с защелкой и замочной скважиной. Часто используют для ванной комнаты. Недостаток – быстро портится, если выполнена некачественно.
  • На розетке. Установка такого устройства не нуждается в большом отверстии, для декора комплектуется накладкой-розеткой.

Стоит обратить внимание, что шариковая ручка отличается по типу крепления к полотну, поэтому возможны варианты: автономное (саморезами) либо стяжкой – более надежно.

В первом случае шариковая модель удобна, когда требуется конструкция с одной стороны дверного полотна или установка на различную высоту.

Можно комбинировать такие модели с задвижками, что позволит закрывать полотно. При этом стоит учесть, что шариковая защелка непрочная, для открывания потребуется лишь небольшое усилие.

Монтаж защелки на межкомнатные двери

Чтобы вставить стандартные ручки в межкомнатные двери, не требуется особых умений. Главное, иметь карандаш, линейку угольник, дрель. Сначала производят разметку, чтобы определить высоту, на которую устанавливаться ручка, как правило – 80-100 см.

Рассмотрим подробно правила, как происходит установка ручки защелки на межкомнатные двери, которую осуществляет фирма Апекс:

  1. Прикладывают конструкцию к одной из сторон полотна и используют как трафарет. То же самое делают с другой. Стоит точно отметить центр, где будет располагаться ручка.
  2. Следует пометить, где будет язычок. Сделать углубление для него при помощи перового либо витого сверла. Важно, чтобы оно входило в материал полотна двери перпендикулярно, чтобы впоследствии защелка прилегала плотно к двери.
  3. Вставив накладку в полученную выемку, ее располагают вертикально и обводят карандашом.
  4. Снимают и вынимают слой материала, на глубину накладки, по отметкам.
  5. Делают сквозное отверстие для ручки, используя дрель;
  6. Защелка вставляется на место. Проверяют, как закрывается замок, закрепляют саморезами.
  7. Накладка закрепляется крепежными элементами. После этого вставляют стержень, на который одевается ручка с кольцом и розеткой. Прикручивают саморезами, стянув штифтами.

После этого осуществляется установка запорной планки на дверном косяке. Данный процесс должен проходить в определенной последовательности:

  1. Прикрыв полотно, на дверной коробке отмечают, где заканчивается защелка, либо обводят торчащий язычок.
  2. Открыв полотно, следует продолжить линии на внутреннюю поверхность рамы.
  3. Проверив линии на совпадение, прикладывают запорную планку к разметке, обводят отверстия.
  4. Вырезается долотом глубина: для защелки и для толщины планки, чтобы они углубились в раме дверного косяка.
  5. Проделав эти действия, планку прикладывают и закрепляют крепежными элементами.

Как правильно установить на межкомнатные двери ручку-защелку, можно посмотреть на видео.

Монтаж защелки на пластиковые двери

Металлопластиковые двери часто применяют как входные, так и межкомнатные, но, несмотря на назначение помещения, где будет происходить установка, такое изделие следует оснастить специальной фурнитурой, что позволит увеличить защитные свойства конструкции. Поэтому следует знать, что пластиковая дверь оснащается замками, отличающимися количеством точек запирания и исходя из особенностей эксплуатации:

  • Однозапорные. В конструкцию может входить: защелка для неактивного использования либо ролик – в дверях с частым пользованием.
  • Электромагнитные. Допускают частое открывание, как правило, используют, если полотно с домофоном. Установка магнитных элементов происходит в углы полотна. Важно акцентировать внимание на такой параметр как остаточная намагниченность – не должна быть сильная, так как в обратном случае пластиковая дверь может быть повреждена.
  • Электромеханические. Конструкция с узким профилем, что удобно для врезки. Для нечасто открывающихся дверей.

  • Многозапорные. Надежное устройство, с которым полотно плотно прилегает к дверной коробке. Различают ригельные и безригельные, использующие для закрытия защелки.

Следует знать, что выбрать модель – полдела, нужно, чтобы правильно прошла установка защелки на пластиковую дверь. Поэтому следует знать особенности. Если уже был замок, то в таком случае самостоятельно провести демонтаж старой конструкции не составит труда, затем подобрать подходящую и поставить ее. Если же никогда не было, лучше, чтобы установку осуществляла фирма Апекс, специалисты которой имеют необходимые инструменты и навыки.

Монтаж на балконные двери

Стоит обратить внимание, что когда происходит установка защелки на балконную дверь, то есть нюансы в конструкции и принципе работы.

Рассмотрим подробно типы замка с защелкой, которыми может оснащаться балконная пластиковая дверь:

  • Роликовые. Установка в торец двери. Ролик подпирается пружиной, когда полотно закрывается, то он заходит в паз.
  • Магнитные. Крепится с помощью магнита. Есть фиксатор положения полотна, что удобно при выходе на балкон.
  • Фалевые. На систему крепится поворотная рукоятка.

Следует знать, что в процессе эксплуатации балконная дверь может просесть, поэтому защелка требует периодической регулировки, чтобы щеколда входила в пазы плавно. Если используются магнитные конструкции, то они работают без звуков. Прежде чем производить замену устройства, стоит смазать и отрегулировать замок, так как в некоторых случаях этого бывает достаточно, а уже потом приступать к кардинальным действиям.

Механические защелки надежные, но лучше, если балконная дверь будет иметь защелки магнитные. Рассмотрим особенности их использования:

  • Бесшумность;
  • Долговечность, так как элементы механизма не взаимодействуют друг с другом;
  • Полотно всегда закрыто, так как защелка сама притягивается.

Магнитные защелки бывают накладные и встраиваемые. Чтобы установка магнитных защелок на двери была произведена самостоятельно, можно посмотреть фото, на которых показаны последовательно все этапы.

На выборе фурнитуры для дверного полотна не стоит экономить, так как помимо того, что она должна гармонично вписаться в интерьер помещения, так и выполнять функции открывания и закрывания качественно.

самое важное. Как установить фиксатор на дверь



Предназначение и разновидности фиксаторов для дверей: самое важное. Как установить фиксатор на дверь

Как установить ручку на межкомнатную дверь, замок

Установить ручку на межкомнатную дверь — занятие, не требующее особых навыков и тайных знаний. Справиться с этой задачей под силу любому мужчине, ели он хоть раз в жизни держал в руках инструменты. Трудности могут возникнуть, только если человек вообще никогда никакими ремонтно-строительными работами не занимался и не интересовался. Но и в этом случае ничего страшного нет: из нашей статьи вы узнаете, как правильно, быстро и качественно установить ручку на межкомнатную дверь. Также мы расскажем о том, как определиться с моделью ручки, и как грамотно рассчитать необходимую высоту ее размещения на дверном полотне.

Из чего состоит

Чтобы было легче совладать с монтажом дверной фурнитуры, узнаем, какие детали и элементы входят в состав ручки.

  • Рукоятка. Это главная декоративная часть изделия.
  • Каждая ручка имеет специальное кольцо, которым крепится к двери.
  • Стрежень и розетка — тоже две неотъемлемых детали дверной ручки.
  • Ограничитель хода. Этот элемент не дает створке биться об стену при открытии.
  • Стопоры.

А вот как происходит ремонт ручки пластиковых окон, можно прочесть в данной статье.

Кроме перечисленного, в «состав» дверной ручки также иногда включаются следующие элементы:

  • замковый механизм;
  • язычок;
  • накладка на коробку из металла;
  • винт для стягивания конструкции. Эта деталь необходима, когда ручка устанавливается на пустотелую межкомнатную дверь.

Бывает, в «состав» ручки входит и защелка. Для того, чтобы установить такую модель, понадобится врезка дополнительного поворотного винта. Имейте это ввиду.

Возможно вам также будет полезно и интеерсно больше узнать о том, как выглядят ручки для стеклянных раздвижных дверей.

Как выбрать

Выясним, какие разновидности ручек для межкомнатных дверей представлены сейчас на рынке, каковы их особенности и преимущества.

На розетке

Данный вид ручки — самый простой в монтаже. Отверстия здесь большого не потребуется, нужно только, чтобы стержень изделия свободно проходил в заготовленный круглый проем.

На розетке

Снаружи отверстие закрывается выпуклой ручкой-розеткой, чаще всего — круглой и декоративной.

Ноба

Так называется ручка с поворотной системой, имеющая защелку или же предусматривающая замочную скважину. Это удобный вариант для тех межкомнатных дверей, которые должны запираться: в ванную, туалет.

Ручка Ноба

Однако, к выбору подобной модели следует подходить особенно тщательно: изготовленная из некачественного материала при активной эксплуатации ноба быстро придет в негодность. Также стоит обратить своё внимание на то, как выглядит электронный замок на входную дверь, и как его можно установить.

Нажимная

Для того чтобы с помощью этой ручки открыть дверь, нужно нажать на нее, и перевести рукоятку вниз.

Нажимная модель

Все сталкивались с такими типами конструкций, когда посещали кабинеты чиновников в каких-нибудь госорганах: именно в подобных кабинетах чаще всего встречаются эти лаконичные и практичные модели. Но устанавливают их и дома, особенно если стиль жилища тоже лаконичен и минималистичен. А вот как выбрать замок для входной металлической двери, можно увидеть здесь.

Защелка

Этот тип ручки состоит из двух частей, каждая из которых требует отдельной врезки. Данная разновидность дверной фурнитуры может быть изготовлен как с фиксатором, так и без него. Если изделие фиксатором не снабжено, дверь изнутри запираться не будет. Фиксатор позволяет как запереться в комнате изнутри, так и снаружи закрыть помещение на ключ.

Ручка защёлка

Кроме выбора принципа работы механизма ручки, необходимо учитывать и внешний дизайн изделия, и его форму, и материал, из которого изделие изготовлено. А вот как выглядит многозапорный замок на алюминиевую дверь, и как его можно установить своими руками, поможет понять данная статья.

Чаще всего ручки для межкомнатных дверей изготавливаются из дерева или металла.

Но бывают экземпляры из стекла, пластика, и даже камня. Очень многие выбирают металлические модели с разными видами внешнего покрытия: под хром, никель, латунь и т. д. Кроме того, обратите еще внимание на то, что некоторые виды ручек предназначены для установки с правой стороны двери, а некоторые — с левой. Уточните этот момент у продавца.

Возможно вам также будет полезно узнать о том, как установить ручку на межкомнатную дверь.

Инструменты

Какой арсенал инструментов понадобится, чтобы профессионально и качественно установить дверную ручку.

  • Дрель и шуроповерт — незаменимые инструменты для сверления отверстий и закручивания саморезов.
  • Различные сверла. Обязательно — перо, а также коронки разных размеров.
  • Молоток — инструмент, который есть в каждом доме.
  • Саморезы.
  • Карандаш и угольник помогут расположить ручку на дверном полотне идеально ровно.
  • Канцелярский нож, а также шило.
  • Рулетка поможет определиться с высотой устанавливаемой ручки.
  • Пригодится и кондуктор — своеобразный шаблон, используемый для установки ручек. С его помощью легче будет делать замеры и сверлить отверстия.

А вот как выглядит и как можно установить врезной замок для деревянной двери без ручки.

Определение нужной высоты

Узнаем, какие советы помогут грамотно рассчитать необходимую высоту установки ручки.

Специалисты-отделочники рекомендуют устанавливать фурнитуру на межкомнатных дверях таким образом, чтобы ее высота приходилась примерно на уровень пояса взрослого человека. Обычно это в районе девяноста-ста сантиметров от пола.

Но следует заметить, что если отталкиваться от ГОСТов, то данные стандарты четко обозначают высоту ручки — это один метр от пола. Конечно, мы в своих квартирах и домах вовсе не обязаны следовать подобным рекомендациям, так как в данном случае они предназначены, скорее, для профессиональных строителей.

Лучше всего соблюсти по всей квартире единую высоту ручек, особенно если двери расположены рядом. Да и в целом такой подход гораздо удобнее, поскольку, привыкнув, открывать двери во всем доме вы будете уже «на автомате».

Если устанавливаете ручку в детскую комнату, и ребенок пока мал, не лишним будет учесть этот нюанс, и снабдить дверь в комнату малыша фурнитурой, расположенной в зоне его досягаемости.

Как установить

Узнаем, какие этапы работы необходимо предпринять, чтобы установить ручку на межкомнатную дверь самостоятельно.

Перед началом работ необходимо провести разметку, чтобы изделие было расположено правильно, ровно и на необходимой высоте. Для замерочных работ нужен простой карандаш и угольник. Вначале отмерьте нужную высоту от пола. Как уже говорилось, высота эта варьируется от 90 до 100 см. Учитывайте свой рост и длину рук — подбирайте данный параметр индивидуально, ориентируясь по своим ощущениям: главное, чтобы было удобно.

Для того, чтобы правильно провести разметку своими руками, прочертите на нужной высоте горизонтальную линию при помощи угольника. Ручка врезается обычно в 6 см от торца двери. Отметьте на полученной горизонтальной линии эту точку. Все те же самые действия проделайте и с другой стороны двери, точно определившись с тем участком, где будет установлено изделие. Можно на это же этапе и разметить место для врезки углубления под язычок, если он предусмотрен моделью.

Определившись с высотой и точным расположением ручки, прикрепите в этом месте кондуктор с торца двери. Он облегчит дальнейшую работу по сверлению. Возьмите дрель и проделайте ею сквозное отверстие в дверном полотне: понятно, что в том месте, где вы намереваетесь расположить фурнитуру.

Сверлом-пером или коронкой меньшего диаметра проделайте еще одно отверстие в том же месте, но с торца. Внутрь получившегося «туннеля» вставьте язычок изделия с замком, и сразу же на месте проверьте, как он работает. А вот как установить электронный кодовый замок на входную дверь, и как сделать все работы своими руками, поможет понять данная информация.

На видео- как установить ручку на межкомнатную дверь:

Обведите простым карандашом контуры накладки, а затем снимите небольшой слой материала, чтобы деталь была установлена эстетично. Привинтите накладку саморезами.

Стержень изделия поместите внутрь накладки, а сверху на него наденьте саму ручку, снабженную кольцом и декоративной розеткой. В том случае, если кольцо слишком плотно прилегает к двери, и трется об него, необходимо сточить немного покрытия двери стамеской, чтобы кольцо получилось утопленным в дверном массиве.

Механизм прикрутите при помощи саморезов (обычно хватает трех), или же закрепите специальными штифтами. Сверху на конструкции закрепите накладку с декором. Для этого чаще всего требуется ключ-шестигранник подходящего размера.

А вот как выглядит

Добавить комментарий

Ваш адрес email не будет опубликован.
