Как установить правильно варочную поверхность – как правильно встроить газовую варочную поверхность в столешницу? Правила монтажа. Как она крепится? Какое должно быть расстояние между панелью и газовой трубой?

Популярность: 2 511 просм.

Как правильно установить варочную панель на столешницу. Встраиваемая техника, варочная панель, как правильно установить варочную панель, полезные советы.

Очень красиво и по-современному смотрится на кухне варочная поверхность. Итак, Вы купили варочную поверхность. Как же теперь врезать варочную панель в столешницу своими руками? Возможно ли это сделать самостоятельно и какие есть в этом деле тонкости и рекомендации?

Итак, Вы решили сэкономить и установить варочную поверхность своими руками и не вызывать сборщика мебели, то эта статья для Вас!

Установить варочную поверхность не так и сложно, но, как и в любом деле, есть свои тонкости. Самое главное иметь под рукой необходимый инструмент, желание и не много терпения.

Современные варочные панели могут быть зависимыми (т.е. установка варочной панели производится только в комплексе с зависимым духовым шкафом) или независимыми (при этом подключение независимой варочной панели производится автономно) .

Зависимая варочная панель подключается через духовку, а управляются оба компонента при помощи сенсорной панели или обычных регуляторов, расположенных на поверхности. Зависимая варочная панель располагается над духовым шкафом, как в конструкции привычной кухонной плиты.

Не зависимая варочная панель может устанавливаться куда угодно по желанию клиента главное, чтоб она не нарушала основные правила установки варочных панелей.

Также варочные панели подразделяются по способу нагрева на: газовые и электрические.

Газовая варочная поверхность

При покупке газовой варочной поверхности, при самостоятельной установке, вам нужно тщательно проверить правильность всех соединений, так как это опасно для вашей жизни, поэтому лучше вызвать специалиста, который сможет подключить вам вашу варочную поверхность к природному газу. Бывают такие ситуации, когда варочную поверхность невозможно установить из-за того что газовая труба проходит слишком далеко от стены и как результат размер столешницы и варочной панели, вам не позволят это сделать. Предусмотрите это.

Электрическая варочная поверхность

С электрической варочной панелью все гораздо проще достаточно соблюдать правила электробезопасности и осторожности работы с электроприборами. При покупке варочной поверхности вы должны внимательно отнестись к размерам самой варочной поверхности.

Установка варочной поверхности

Какой инструмент понадобится для установки варочной панели? Инструмента потребуется не много, а именно:

• дрель или дрель-шуруповерт;
• шуруповерт;
• лобзик электрический;
• карандаш;
• рулетка;
• измерительный уголок;
• пара разводных ключей;
• плоская и крестовая отвертки.

Вот такой инструмент необходим для врезки и установки варочной поверхности.

Установку варочной панели можно разделить на несколько отдельных видов работ.

Первое – это осуществление правильной врезки варочной поверхности в столешницу.

Второе – что потребуется сделать, собственно подключение варочной панели к газу или электричеству.

И так приступим. Первым делом всегда нужно ознакомиться с документацией, которая идет вместе с варочной панелью. Там всегда есть примерная инструкция и схема врезки для варочной поверхности. Исходя из тех размеров, которые рекомендует производитель, варочной поверхности, вам будет необходимо сделать пропил в столешнице. Хотя производители и предоставляют в документации с варочной поверхностью инструкцию для вырезки, ее точность все равно следует проверить.

Для того чтобы врезать варочную поверхность в кухонную столешницу, нужно нанести разметку по которой и будет выпиливаться технологическое отверстие.

Обычно варочную поверхность врезают над специальным рабочим столом, в который потом, будет установлен духовой шкаф.

Там где будет установлена варочная поверхность, от края столешницы, который прилегает к стене, отмеряем от 50 до 75 мм. Производитель рекомендует стандартно 50 мм, но в не которых случаях это не возможно сделать, так как или проходит газовая труба, либо это пожелание хозяев. При чем отмеряем и ставим метки в двух и по ним проводим карандашом сплошную линию, по этой линии и будет производится пил столешницы. Еще раз проверяем расстояние от края столешницы до линии в нескольких местах, руководствуясь выражением семь раз отмерь один раз отрежь!

Теперь когда у нас есть первая линия, мы можем приступить к дальнейшей разметки поверхности. Конечно же сколько, мастеров, столько и способов но я обычно делаю так, снизу столешницы вдоль стенки ставлю линейку и отчерчиваю на край столешницы линию с одной стороны и потом с другой, потом продолжаю ее с помощью измерительного уголка, так чтобы она вышла на верхнюю часть столешницы, таким образом я точно знаю края внутренних стенок рабочего стола.

Потом с помощью все того же уголка провожу эти линии до пересечения с первой линией. Проверяю угол пересечения между этими линиями, он должен быть равен 90 градусов. После этого от первой линии вдоль этих линий нужно отмерить расстояние равное 490 мм и поставить метки, вдоль которых мы и проведем линию параллельную первой.

Но это еще не все, поскольку мы разметили только две вдоль, которых будет идти пил. Теперь измеряем расстояние между линиями, которые мы вывели снизу оно может отличаться в размерах, но примерно равно 576 мм, а у нас ширина должна быть равна 560 мм. Теперь из 576 вычитаем 560 и полученное значение делим пополам. Получается, что с каждой стороны во внутрь надо отступить по 8 мм и провести линию, с каждой стороны.

Теперь контур, по которому мы будем вырезать готов. Еще раз прове

как врезать и закрепить варочную поверхность

В эпоху новых технологий на смену неудобным и громоздким газовым и электрическим плитам приходит совершенно новый вид кухонного оборудования. Это варочные панели. Такие устройства гармонично вписываются в дизайн кухонной мебели, удобны при использовании. Установка варочной поверхности в столешницу своими руками — процесс довольно простой. При наличии даже небольших навыков при работе с электроинструментом такая задача по плечу и новичку. При этом можно сэкономить средства на оплату услуг по монтажу.

Выбор варочной панели

Эти кухонные приборы практически лишены недостатков. Все устройства можно условно разделить на категории:

• электрические;
• газовые;
• комбинированные;
• индукционные.

По материалу изготовления:

• нержавеющие;
• керамические;
• стеклянные;
• эмалированные.

При этом панель может иметь различное число комфорок и разнообразное расположение их на поверхности. На первом этапе нужно выбрать наиболее удобный и подходящий прибор. При заказе кухонной мебели необходимо заранее продумать место установки в мебели. Возможно, в комплекте с панелью будет установлен духовой шкаф. Предварительно нужно продумать о подключении к сети: к газовой трубе при выборе газовой панели и к электросети при предпочтении электроустройства.

Для монтажа электрической сети в обязательном порядке предусмотреть сечение питающего кабеля и мощности розетки, учитывая ток потребления панели и возможного духового шкафа, указанных в инструкции. Не стоит забывать о заземлении или защитном занулении металлических деталей электрического прибора. После проведения подготовки можно приступить к работе.

Установка варочной панели в столешницу своими руками — процесс несложный, доступен и новичку. Для начала нужно приготовить все необходимые материалы и инструменты. Врезка варочной панели в столешницу начинается с нанесения размеров. От того, насколько правильно и точно будет выполнена разметка, зависит дальнейший монтаж. Сначала нужно снять с панели все детали, которые могут выпасть при монтаже (это защитная решётка, конфорки, регуляторы).

Нанесение разметки на столешницу

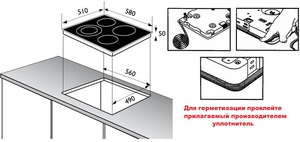

Размеры для технологического отверстия в столешнице могут быть указаны изготовителем в инструкции. Если их нет, придётся снять мерки самостоятельно. Это несложно. Для этого нужно перевернуть панель и снять её размеры, учитывая, что она должна лежать на столешнице по всему периметру. Для удобства можно изготовить шаблон, вырезав его из листа картона по соответствующим размерам. Затем перенести размеры на столешницу, используя длинную линейку, угольник или подготовленный шаблон. С максимальной точностью, чтобы избежать кривизны, карандашом или маркером нанести контур на столешницу.

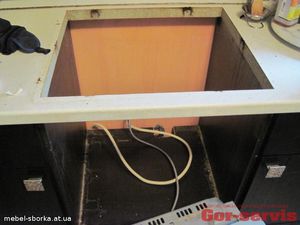

Вырез окна для установки панели

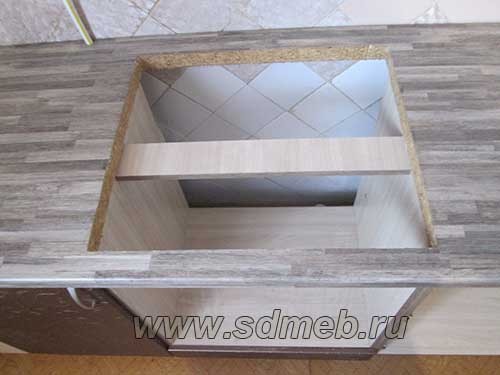

Убедившись в правильности нанесённой разметки, можно приступить к вырезу отверстия. Сверлом диаметром больше ширины пилки применяемого лобзика на 2 мм просверлить 4 отверстия по внутренним углам нарисованного контура. Вставить лезвие лобзика в одно из отверстий и по всему контуру произвести вырез в столешнице. Для предотвращения крупных сколов нужно использовать пилку с мелкими зубьями или ручной фрезер.

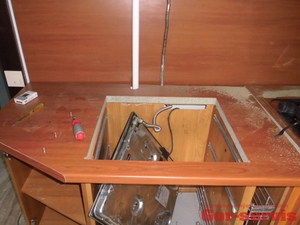

В образовавшуюся нишу примерить устанавливаемую панель, выровнять её. Посмотреть со стороны, все ли выполнено ровно. Если все сделано правильно, приступить к следующему этапу врезки в столешницу. Теперь обработать места среза наждачной бумагой, напильником, рашпилем. Если применяемая столешница изготовлена с применением дерева, обязательно исключить возможность проникновения влаги. Для этого место среза тщательно обработать влагонепроницаемым материалом:

• силикон;
• герметик;
• нитролак.

Если столешница выполнена из пластиковых материалов, такую обработку можно пропустить. Пластик не будет разбухать и вздуваться от наличия влаги. Можно покрыть в несколько слоёв для надёжности. После просыхания последнего слоя обклеить срез самоклеящимся уплотнителем. Подготовка завершена. Можно выполнять монтаж.

Монтаж и подключение

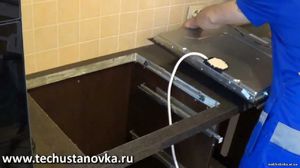

Установка варочной поверхности в подготовленное окно не составит труда. Для этого панель опустить в отверстие. С использованием измерительного инструмента выровнять её положение. Убедившись в правильности, закрепить снизу специальными скобами и саморезами к столешнице. Скобы и саморезы поставляются изготовителем в комплекте. Нелишним будет применение уплотнителя по периметру устанавливаемого прибора. Такой шаг тоже будет препятствовать попаданию мусора и влаги под устанавливаемую поверхность. Как правило, он поставляется в комплекте с изделием.

Осталось установить на место все снятые ранее детали и приступить к подключению энергоносителя. Если панель газовая — её необходимо врезать в газовую магистраль. Если устанавливалась электрическая, то правильно подключить в заранее подготовленную электрическую сеть. Остаётся только опробовать в работе и с комфортом пользоваться. Как правильно установить варочную поверхность, можно посмотреть на видео.

Как устанавливать варочную панель в столешницу — Ваша техника

Здравствуйте.

Сегодня мы будем говорить о встраиваемой кухонной технике.

Подавляющее большинство современных кухонных гарнитуров содержат в своем составе варочную панель. По этому, тем, кто хочет изготавливать кухни, нужно обязательно уметь ее устанавливать, тем более, что это совсем не сложно.

Так, как же это делается?

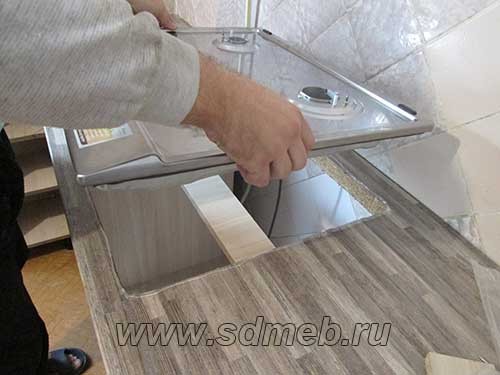

Все очень просто: нужно взять столешницу, вырезать в ней нишу, вставить туда варочную панель, и закрепить. Вроде бы так…

Но для большей ясности, я предлагаю, рассмотреть все важные моменты, связанные с установкой этой техники.

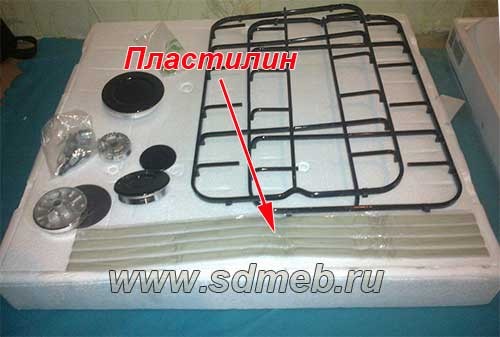

Лично я советую, если есть возможность, приобретать варочные именно с пластилином. Но, в любом случае, подобная техника – не мойка, которая, обычно, при установке, всей своей поверхностью притягивается к столешнице.

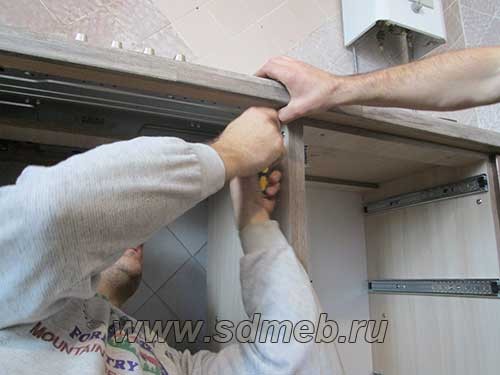

Крепеж варочной расположен, даже не знаю, как правильно выразиться, короче, расположен «по козьи», и что не делай, всей поверхностью к столешнице ее притянуть не получится. По этому, по установке, нужно обязательно, снаружи, места стыка, обработать силиконом.

Да, лучше и удобнее крепить эту технику, когда столешница уже закреплена на нижних модулях. И планируете гарнитур таким образом, чтобы варочная поверхность не была расположена близко к мойке (ну, хотя бы, не ближе 250-300 миллиметров).

Установка варочной панели в столешницу своими руками: пошаговая видеоинструкция

    Если раньше в каждом доме было принято иметь большую газовую плиту с четырьмя конфорками и духовым шкафом, то сейчас становится более принятым экономить жизненное пространство в квартире, и на смену старым плитам пришла варочная панель. Она представляет собой плоскую поверхность с конфорками, которой можно легко подыскать место на небольшой кухне, а в идеале стоит встроить в кухонную мебель. В зависимости от интерьера вашей кухни, необходимо выбрать эмалированную плиту, модель из нержавеющей стали или из закаленного стекла.

Читайте также:Какой должна быть стандартная ширина столешницы для кухни

Существует три вида варочных панелей:

• газовые;
• электрические;
• индукционные.

В последнее время в связи с подорожанием газа все больше людей отдают предпочтения электрическим плитам. Однако следует иметь в виду, что дом может быть на некоторое время обесточен, и таким образом человек рискует остаться на некоторое время без горячих блюд. Если вы живете в доме, где по каким-либо причинам часто происходят отключения электроэнергии, то стоит подумать о приобретении панели смешанного типа – и с газовыми, и с электрическими конфорками. Такие панели стоят дороже, но очень выручают в таких ситуациях.

Читайте также:Столешница из эпоксидной смолы своими руками

Индукционные панели являются относительно новым видом и еще не очень распространены. Принцип их работы основан на явлении электромагнитной индукции. В корпусе плиты установлена индукционная катушка, являющаяся первичной обмоткой трансформатора, а посуда, в которой готовится пища, выступает вторичной обмоткой.

Читайте также:Делаем своими руками столешницу для кухни: из чего, схема, видео

Таким образом, во время готовки на индукционной панели нагревается только сама посуда и продукты, которые в ней, а сама панель из стеклокерамики греется от стоящей на ней посуды и потому не нагревается до высоких температур. Следовательно, такая панель считается наиболее безопасной в употреблении. Следует обратить внимание, что не вся посуда подходит для готовки на таких панелях. Нужно использовать посуду, которая обладает ферромагнитными свойствами. Поэтому следует обзавестись посудой из чугуна, нержавеющей стали или эмалированной. Категорически не подойдет посуда, сделанная из меди, алюминия, стекла и керамики.

Установка варочной панели

Когда вы уже сделали выбор в пользу определенного типа панели, можно приступать к ее установке. У вас есть возможность это доверить профессионалу либо сделать самостоятельно. Установка современной варочной панели в столешницу своими руками не требует никаких особых навыков и не займет у вас много времени. Вам понадобятся рулетка, карандаш, электродрель и электролобзик. Прежде всего, нужно определить размеры панели – они в основном указаны в инструкции, но можно измерить их и с помощью рулетки. Преимущественно плиты имеют стандартные размеры – 50 на 60 см, но бывают исключения. К полученным измерениям необходимо добавить 1-2 мм с каждой из четырех сторон, чтобы был небольшой зазор между панелью и столешницей. Затем нужно сделать разметку на столешнице, начертив карандашом контуры вашей плиты.

Основным требованием безопасности при выборе места на столешнице является то, что расстояние от края стола до плиты должно быть не менее 5 см с каждой стороны. После разметки берем электродрель и делаем четыре отверстия в каждом углу разметки. Рекомендуется использовать сверла диаметром 8-10 мм, чтобы потом туда легко вошло полотно электролобзика. Затем ним аккуратно выпиливаем пространство для варочной панели. После этого места пропила понадобится обработать силиконом или акрилом. Это требуется для защиты деревянной поверхности от грязи и влаги.

Также необходимо нанести силикон на периметр вырезанной ниши, так сказать, сделать небольшой бортик. Если есть возможность, то нужно дать силикону немного просохнуть в течение 1-2 часов. Если нет, то можно сразу укладывать туда панель. Часто в комплекте с ней идут липкие ленты либо специальный пластилин, которым нужно обработать ее края. В таком случае необходимо применить их в соответствии с инструкцией, тогда герметизация среза столешницы будет на самом высоком уровне. Если в комплекте ничего такого нет, то достаточно и силикона.

Укладываем подготовленную панель в нишу и удаляем излишки силикона. Затем, используя специальные зажимы из комплекта, закрепляем панель под столешницей. Осталось только подключить варочную панель к источнику питания. Если у вас газовое оборудование, то его подключение безопаснее доверить профессионалам. В случае когда вы сами подключили газовый шланг, обязательно проверьте все стыки с помощью мыльной воды – там не должны образовываться пузыри, а иначе это говорит о неполной герметизации, что может привести к утечке газа. К электрической или индукционной панели нужно просто подсоединить вилку и включить ее в розетку. Все, можно приступать к приготовлению обеда.

как правильно крепится к столешнице

Установку газового оборудования рекомендуют производить с помощью сотрудников специализированных организаций, имеющих лицензию на такую деятельность. Самостоятельный монтаж требует наличия определенных знаний и соблюдения мер безопасности. Разберемся, как правильно установить газовую варочную панель.

Подготовка к самостоятельному монтажу газовой варочной панели

В кухне варочную поверхность устанавливают около газовой трубы. Возможен сдвиг на небольшое расстояние в пределах шланга. При этом его нельзя натягивать, он должен висеть свободно.

Изменение места расположения бытовой техники, требующее переноса газовой трубы, выполняют только специалисты газовой службы. Их также ставят в известность в случае замены нагревательного прибора.

Перед покупкой панели измеряют длину и ширину столешницы. Размер техники должен соответствовать ее габаритам. Стандартные установочные параметры встраиваемой 4-конфорочной поверхности составляет 50х60 см (+/- 2 см). В инструкции по эксплуатации указывают габариты устройства и требуемый размер отверстия под него.

При установке выдерживают расстояние от панели до кромок поверхности. Чтобы при распиливании не разрушить тонкую стенку, это расстояние должно быть не меньше 5 см.

Справка. Важна толщина столешницы. Не рекомендуют встраивать варочную поверхность в конструкцию тоньше 38 мм.

Учитывают материал изготовления столешницы. Врезку в деревянной поверхности выполняют самостоятельно. Более прочные материалы, например, искусственный камень рекомендуют доверить специалисту.

Перед тем, как поставить встраиваемую технику, учитывают следующие нюансы:

• чтобы упростить крепление гаек, подводку к трубе подключают до установки кухонного гарнитура;
• сильфонный шланг должен крепиться через штуцер или сантехнический сгон;
• для соединений используют льняную подмотку или ФУМ ленту и пасту для газа;
• если панель оснащена электроподжигом, заранее готовят отдельную розетку;
• в комплекте с техникой идут жиклеры для магистральной подачи газа, для соединения с баллоном покупают другие дополнительно.

Для начала монтажных работ приобретают газовую панель, силиконовый санитарный герметик, малярный скотч; газовый шланг для подключения, подмотку (льняную или ФУМ ленту), пасту для газа Multipak.

Подготавливают инструменты:

• электрический лобзик и дрель — для выпиливания отверстия в столешнице;
• набор отверток;
• шпатель — для нанесения герметика;
• газовый ключ — для подключения варочной поверхности.

Как правильно установить газовую варочную панель своими руками: пошаговое руководство

Установка газовой варочной панели включает в себя следующие этапы:

• разметку столешницы и пропил отверстия;
• герметизация пропила и крепление столешницы;
• подготовка панели к установке;
• подключение к газовой магистрали;
• установка и крепление варочной панели;
• проверка герметичности и работоспособности.

Рассмотрим подробно каждый из этих этапов.

Читайте также:

Правила установки индукционной варочной панели

Сечение кабеля для электрической варочной панели

Разметка столешницы и пропил отверстия

Перед монтажом изучают инструкцию по эксплуатации к устройству. В ней указан размер пропила и описан процесс разметки. Ее делают двумя способами. Чтобы сформировать контур, панель прикладывают к столешнице и обводят.

Либо используют более точный и надежный метод, рассчитывая и размечая место крепления:

1. На столешнице размечают границы внутреннего пространства шкафа, в который планируют встроить технику.
2. Затем находят центр отверстия, в которое будет установлена панель. Для этого чертят диагональные линии из углов поверхности.
3. Через центр (пересечение двух диагоналей) проводят параллельную и перпендикулярную краю столешницы линии. На них размечают габариты техники.
4. По меткам проводят прямые линии. Таким образом, получают прямоугольник, который равен размеру встраиваемого устройства. Его обводят маркером, лишние метки стирают.

После чего выпиливают отверстия. Для чего дрелью по углам метки высверливают отверстия, которые шире режущего полотна. В них вставляют пилку электролобзика и производят распил от угла к углу. Чтобы избежать сколов, края оклеивают малярным скотчем. А чтобы пропил не упал и не сломал столешницу, его закрепляют струбцинами.

Совет. После выпиливания проверьте, хорошо ли варочная панель входит в отверстие.

Герметизация пропила и крепление столешницы

Чтобы края столешницы не осыпались, их ошкуривают, очищают от пыли и обрабатывают клеевым составом. Для ДСП подходит санитарный силикон, который защищает края от влаги. Его наносят с помощью шпателя. Чтобы предотвратить воздействие высоких температур, используют термофольгу или отражатель из алюминиевого скотча. После чего столешницу закрепляют на тумбу.

Подготовка панели к установке

Затем варочную поверхность подготавливают к встраиванию. В технологические отверстия вставляют жиклеры. Схема их установки указана в технической документации и приклеена на дне техники. Закрепляют сантехнический уголок с герметизирующей прокладкой.

Подключение к газовой магистрали

Подключение панели к газовой магистрали выполняют в два этапа. Сначала шланг присоединяют к газовой трубе. Гибкий (сильфонный) рукав присоединяют через сантехнический сгон или штуцер. На резьбу сгона наматывают лен по часовой стрелке. Затем его промазывают пастой для газа, чтобы уплотнить соединение. В гайку шланга вставляют уплотнительное кольцо. Части соединяют сначала руками, после чего затягивают газовым ключом.

На втором этапе шланг подключают к сантехническому уголку, закрепленному на панели. Его предварительно пропускают через отверстие в столешнице. При креплении также используют льняную подмотку и пасту.

Для одновременного подключения варочной поверхности и духового шкафа используют две подводки. Использование тройника в этом случае не приветствуется представителями газовых служб. Они настаивают на разводке газовой трубы. Это уменьшает количество резьбовых соединений, при этом увеличивается герметичность и безопасность. Отсекающие краны устанавливают на оба отвода, отдельно для духовки, отдельно для панели. Если используется тройник, то сохраняется один общий кран.

Справка. Все действия, связанные с газовым оборудованием, требуется согласовывать с газовыми службами. Это позволит избежать штрафов и переделок.

Установка и крепление варочной панели

К панели прикрепляют монтажные планки, идущие в комплекте, и выполняют установку:

• пропил прокладывают уплотнителем из комплекта;
• вставляют варочную поверхность и выравнивают ее;

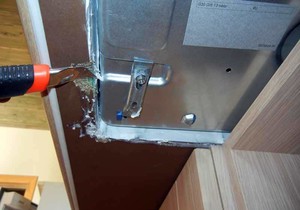

• снизу затягивают крепежные элементы, цепляя их за столешницу;
• ножом срезают лишний, выступающий уплотнитель.

После этого проверяют надежность фиксации и переходят к пусконаладочным работам.

Проверка герметичности и работоспособности

Сначала проверяют герметичность соединений. Их покрывают мыльным раствором, пускают газ и наблюдают. Если раствор не пузырится, значит протечек нет.

Проверить подводку на герметичность должен сотрудник газовых служб. Он составит заключение и сделает отметки в газовой книжке. В ней укажет дату установки новой плиты, марку и серийный номер. До его прихода пользоваться плитой не рекомендуется.

После проверки герметичности соединения, приступают к переменному включению горелок.

Справка. Примерно около минуты из конфорок новой техники будет выходить воздух, затем пойдет газ.

Для розжига используют спички (не зажигалку) или специальные пьезоэлектрические приборы. Горение должно быть равномерным, без перерывов и всполохов. Цвет пламени — голубовато-фиолетовый, без желтых и красных проблесков, высота — не более 2,5 см.

После проверки устанавливают решетку для посуды и начинают эксплуатировать устройство. Если техника оснащена электроподжигом, то ее подключают к сети.

Заключение

При самостоятельном встраивании варочной газовой панели важно соблюдать все нюансы и правила процесса. Основное — это сделать герметичное соединение техники с газовой магистралью. От этого зависит безопасность пользователей. Монтаж рекомендуется доверить квалифицированному специалисту.
