Как установить насосную станцию: Установка насосной станции в частном доме, на даче – схемы установки, монтаж и подключение

Содержание

подключение насосной станции к колодцу

После приобретения участка под постройку загородного дома важнейшей задачей становится обеспечение его чистой водой при отсутствии центрального водоснабжения. Самым рациональным решением этой задачи является бурение и монтаж скважины под воду.

Насосные станцииРис.1 Насосные станции

В зависимости от глубины залегания водоносного пласта бурят скважины разных видов, для подъема воды из которых используют широкий ряд насосного оборудования. Из всех вариантов водоснабжения самым бюджетным является бурение абиссинской скважины при неглубоком залегании водоносного пласта и использование для откачки воды типовой насосной станции. Дальнейшая постройка жилья на месте водозабора и установка насосной станции в частном доме с отведением отдельного помещения для размещения водозаборного оборудования значительно снижает расходы на обеспечение водоснабжения. Также это облегчает эксплуатацию и подключение насосной станции к водопроводу, обеспечивает ее защиту от неблагоприятных климатических условий и сохранность.

Содержание статьи:

Устройство насосной станции

Элементы насосной станцииРис.2 Элементы насосной станции

Насосные станции являются агрегатами с компоновкой основных узлов водопроводной системы в едином модуле. Это позволяет не только компактно разместить оборудование, но и сэкономить существенные средства, проведя установку насосной станции своими руками — для этого даже не потребуются чертежи. К тому же станции являются бюджетными устройствами — многие качественные модели можно приобрести всего за 100 у. е., что несоизмеримо со стоимостью установки и монтажа системы водоснабжения с погружением насоса в колодец или скважину. Поверхностная насосная станция состоит из нескольких узлов, назначение которых и принцип работы приведены ниже.

Электрический насос

Центробежные поверхностные насосыРис. 3 Центробежные поверхностные насосы

Насос является основным элементом станции, устанавливающим ее эксплуатационные характеристики, габаритные размеры, стоимость. В бытовых станциях нашли применение центробежные виды, имеющие следующие параметры.

Глубина погружения. Перед тем, как установить насосную станцию в частном доме, необходимо убедиться в ее соответствии скважине по глубине погружения, подключая оборудование без установки. Согласно физическим законам водяной столб не может быть поднят на высоту более 10 метров — под действием силы тяжести происходит его обрыв и падение вниз. С учетом потерь, все поверхностные центробежные устройства имеют глубину всасывания жидкостей не более 8 — 9 м.

Установлено, что расположение насоса в доме непосредственно над скважинным отверстием, в отличие от кессонного размещения в яме далеко от дома, существенно снижает гидравлические потери в водопроводной схеме за счет сокращения длины трубопровода — это повышает эффективность работы всей системы.

КПД. Центробежные поверхностные насосы имеют довольно высокий КПД порядка 60 — 92%, зависящий от размеров агрегата, у небольших бытовых приборов он составляет 60 — 75%. Конкурентами поверхностных центробежных насосов могли бы быть вихревые виды, но их габаритные размеры почти в два раза больше при тех же параметрах и более низком значении КПД.

Напор. Данный показатель измеряется в метрах, у стандартных центробежных насосов в станциях его величина составляет около 40 метров. Данное значение в центробежных видах может быть увеличено в несколько раз при установке в схему дополнительных ступеней, повышающих давление в системе.

Конструкция центробежного электронасосаРис.4 Конструкция центробежного электронасоса

Качество воды. Центробежные устройства рассчитаны на работу с чистой водой, но они не так критичны к этому показателю, как вихревые виды, которые могут выйти из строя при попадании в рабочую камеру загрязненной жидкости. Некоторые модели центробежных электронасосов рассчитаны на работу со слегка загрязненной водой — это позволяет использовать их для забора воды из колодца или песчаной скважины.

Производительность. Центробежные электронасосы в станциях имеют средний показатель объема перекачиваемой воды около 3 м.куб./ч., если мы подключаем к водоснабжению большее количество потребителей, можно легко подобрать модель с более высокими значениями.

Гидроакккумулятор

Устройство гидроаккумулятораРис. 5 Устройство гидроаккумулятора

В схемы по подключению водяных электронасосов обязательно включают гидроаккумулятор — самую объемную часть станции, выполняющую в водоснабжении следующие функции:

  • Защищает водопроводные узлы и места их соединений от гидравлических ударов, приводящих к выходу из строя оборудования.
  • Поддерживает постоянное давление, что предотвращает срабатывание оборудования при его кратковременном изменении.
  • Создает запас воды в системе — это увеличивает промежутки времени включения — отключения электронасоса и соответственно его срок службы.

В стандартные станции устанавливают гидроаккумуляторы объемом от 10 до 30 литров, в них предусмотрена возможность установки внутреннего давления за счет нагнетания или откачки воздуха через ниппельное отверстие в стенке бака.

Реле давления

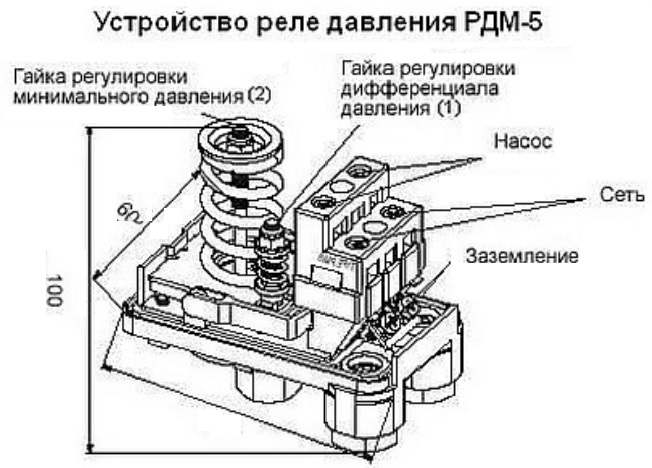

Конструкция стандартного реле давления
Рис. 6 Конструкция стандартного реле давления

Подключение к станции на скважину реле давления, включающего насос при отсутствии воды в магистрали и отключающего его при полном заполнении линии и гидравлического бака, автоматизирует работу водопроводного оборудования. Размещение реле давления в насосной станции подразумевает его заводскую настройку на нижний и верхний порог срабатывания, согласованный с параметрами злектронасоса.

Манометр

Внешний вид манометровРис. 7 Внешний вид манометров

Для контроля давления в системе и настройки оборудования нельзя обойтись без измерения давления в системе, которое производит манометр. С его помощью можно не только контролировать процесс работы, но и обнаружить неполадки системы в виде различных утечек, загрязнений фильтров и водопроводных труб, забивания песком и илом входных отверстий на фильтре всасывающей трубы или рабочей камеры электронасоса.

Сантехнические узлы

Пятивыводной водопроводный штуцер и соединительный шланг
Рис. 8 Пятивыводной водопроводный штуцер и соединительный шланг

Все узлы станции жестко крепятся на металлическую раму, их соединение производят с помощью пятивыводного штуцера, обычно устанавливаемого на корпусе насоса, гидроаккумулятор подсоединяют подключением к насосу гибкого шланга в металлической оплетке.

Установка насосной станции в доме

Схема подключения насосной станции к системе водопроводаРис. 9 Схема подключения насосной станции к системе водопровода

При монтаже и подключении станции в доме необходимо решить задачи по обеспечению необходимых параметров, которыми являются:

Глубина всасывания

Хотя в паспортных данных на насосные станции указана глубина всасывания 8 или 9 метров, на практике производитель может ввести потребителя в заблуждение, слегка завысив данный параметр на пару метров, или это расстояние окажется недостаточным для подъема воды на поверхность.

Единственным приемлемым выходом из положения может стать опускание всей станции на некоторую глубину для уменьшения расстояния до водного зеркала. Для этого в земле придется вырыть кессонную яму глубиной 1 — 2 метра и установить в ней водозаборное оборудование.

Второй метод для подъема воды с больших глубин — подсоединение водяного насоса к эжекторным приспособлениям, слишком затратен в силу своей низкой эффективности, КПД таких устройств не превышает 40%.

Водоснабжение частного дома насосной станциейРис. 10 Водоснабжение частного дома насосной станцией

Шумоизоляция

Насосная станция при работе издает довольно громкий шум, поэтому размещение ее под полом помещения с закрывающимся звукоизоляционным люком является неплохим вариантом даже при высоком уровне воды в скважине. При открытом расположении в помещении придется изолировать стены шумопоглощающими материалами.

Температурный режим

Если вы установили и подключили насосную станцию, то помещение придется отапливать зимой, опускание ее под землю для исключения замерзания большого смысла не имеет — отходящие водопроводные трубы в любом случае придется утеплять или обогревать. Так как в зимнее время дом при проживании или отсутствии в нем людей все равно должен отапливаться, вопрос с замерзанием воды в трубах и механизме насоса решается естественным путем. Во избежание коррозии узлов насосного оборудования помещение должно быть сухим и хорошо вентилируемым.

Насосная станция в кессонной ямеРис. 11 Насосная станция в кессонной яме

Размещение

Устанавливать и подключать станцию рациональнее всего как можно ближе к скважине на водонепроницаемую поверхность, при этом необходимо обеспечить удобный доступ для контроля работы оборудования. При опускании станции ниже уровня пола помещение не должно быть тесным, как в некоторых кессонных камерах из бетонных колец малого диаметра, обслужить насосное оборудование которых под силу только карлику. Местами для размещения могут быть как отдельные комнаты, так и цокольные бройлерные или котельные, гаражи, мастерские, подвалы частных домов.

Подключение насосной станции к водопроводной системе дома

Монтаж насосной станцииРис. 12 Монтаж насосной станции

Поверхностные станции рассчитаны на забор воды из неглубоких колодцев и скважин, при размещении их в доме вода чаще всего берется из абиссинской или песчаной скважины. Перед тем, как подключить насосную станцию к колодцу или скважине с замутненной водой, следует принять меры по ее очистке. На входе всасывающей трубы и в водопроводной линии необходимо установить фильтры для песка и далее в водопроводной магистрали фильтры мягкой очистки. Для начала работы с центробежным насосом необходимо наполнять его водой (для этого имеется специальное отверстие), поэтому обязательно использование обратного клапана при опускании всасывающей трубы насоса в колодец или скважину. Это оставит воду в водопроводе при отключении оборудования в процессе работы в автоматическом режиме.

Модели насосных станций

В силу своей невысокой стоимости насосные станции — один из наиболее популярных видов оборудования для индивидуального водоснабжения на просторах СНГ, работающего с бюджетными абиссинскими и более дорогими песчаными скважинами. Их поставщиками на рынок являются все российские и китайские производители насосного оборудования, итальянские, немецкие и датские компании.

Джилекс Джамбо 50/28 Ч-18 (110 у.е.) — поверхностная центробежная насосная станция с горизонтальной установкой от известного российского производителя.

Насосная станция Джилекс ДжамбоРис. 13 Джилекс Джамбо

Особенности

  • глубина всасывания: 9 м.;
  • напор: 28 м.;
  • производительность: 3 м.куб./ч.;
  • мощность: 500 Вт.;
  • размер частиц: 0,8 мм.;
  • температура: от 1 C до 50 C.;
  • гидроаккумулятор: 18 л.;
  • выходной патрубок: 1 дюйм;
  • кабель питания: 1,5 м.;
  • масса: 15,1 кг.

Gardena 3000/4 eco Classic (140 у.е.) — качественная станция от известного немецкого бренда с отличным дизайном и качеством исполнения.

Насосная станция GardenaРис. 14 Gardena

Особенности

  • глубина всасывания: 8 м.;
  • напор: 40 м.
  • производительность: 2,8 куб. м./ч.;
  • мощность: 650 Вт.;
  • вода: чистая;
  • температура: до 35 C.;
  • гидроаккумулятор: 24 л.;
  • кабель питания: 1,5 м.;
  • масса: 13,6 кг.

Насосные станции являются самым бюджетным вариантом для организации водоснабжения загородного дома, отличаются удобством в эксплуатации и простотой монтажа. При покупке практичнее выбирать модели с наибольшим объемом гидроаккумулятора — это сократит циклы включений отключений насоса и соответственно сроки службы оборудования.

Советуем почитать: Плунжерный насос высокого давления

Возможно вам также будет интересно почитать:

Пользуясь сайтом oBurenie.ru вы автоматически соглашаетесь с политикой конфиденциальности для использования любых доступных средств коммуникации таких как: комментарии, чат, форма обратной связи и т.д.

схема подключения, установка своими руками, фото

Не всегда есть возможность пользоваться централизованным водоснабжением, в особенности, если жилье несколько удалено от города. Но иногда приходится подключать специальное оборудование, как, например, насосная станция для дома схема подключения которой зависит от условий эксплуатации и параметров источника воды (скважины, колодца), и в условиях недостаточного напора воды из центрального трубопровода.

Основы функционирования и конструктивные особенности

В качестве наиболее важных, основных узлов выступает непосредственно сам насосный агрегат и накопитель. В зависимости от исполнения механизмом управляет узел автоматики или поплавковый элемент. В результате получается, что каждый из действующих узлов встречается в разных исполнениях. Например, накопитель существует в виде гидроаккумулятора и бака. Сам же насосный агрегат может быть оснащен эжектором или не иметь такового. Причем первый из названных вариантов может выполнен со встроенным или внешним эжектором.

Устройства с накопительным баком обладают длинным перечнем недостатков, среди которых основные: крупные габариты, а соответственно, и затруднения при монтаже, а также отсутствие принудительного воздействия на воду, что не способствует повышению давления в системе.

Насосная станция с накопительным баком является достаточно громоздким оборудованием

Наиболее распространены сегодня именно исполнения с гидроаккумулятором. Принцип их действия основан на особенности основного узла, который разделен внутри полости на два отсека. Оба они отвечают за разные функции: подкачка воздуха или воды.

За уровнем давления следит реле, которое отключает устройство при достижении им давления определенного уровня. Если же значение данного параметра опускается до минимальной границы, реле срабатывает и устройство включается в работу. Несмотря на популярность, данный вид техники имеет и свои недостатки, в частности, не слишком вместительный бак.

Устройство насосной станции с гидроаккумулятором

Основные критерии выбора устройства

Установка насосной станции в частном доме предваряется тщательным подбором наиболее подходящей модели. Среди всех функций, включая и наименее важные, следует в первую очередь обращать внимание на следующие:

  • глубина всасывания устройства, что должно соответствовать параметрам самой скважины, ведь при соответствии данных параметров, а также при достаточной мощности можно получить наивысший уровень производительности;
  • скорость подачи воды, она же – производительность;
  • мощность устройства, при этом не следует выбирать модель с наибольшим запасом по данному параметру, так как это приведет к излишне большим энергозатратам;
  • тип управления устройством: ручной привод или автоматика;
  • количество человек, которые в будущем будут пользоваться такой системой водоснабжения;
  • объем резервуара, что позволит длительное время использовать устройство без подключения к электросети.

Если говорить о производительности самого устройства, то данный параметр никогда не должен превышать естественную производительность источника воды (скважины, колодца). При несоответствии данных характеристик жидкость будет подкачиваться с примесями.

Насосная станция для дачи своими руками подключается на основании некоторой информации о составе семьи. Так, если мощность устройства не будет достаточной, чтобы обеспечить требуемую скорость подкачки воды, то для обеспечения большого количества человек, живущих в доме, воды в системе будет недостаточно, что приведет к ослаблению напора и бесперебойной работе устройства.

Например, чтобы семья из 4 человек могла пользоваться системой локального водоснабжения, требуется уровень производительности устройства, равный примерно 3 куб. м/ч, однако, эта цифра может варьироваться в зависимости от уровня интенсивности использования воды.

Если вы хотите узнать больше об устройстве и принципе действия гидроаккумулятора, который является одной из составляющих насосной станции, то эту информацию вы найдете в нашей отдельной статье.

Как правильно взять пробу воды из колодца для проведения ее анализа читайте здесь.

Принцип выбора участка для установки

Необходимо подобрать правильное место для установки насосной станции

Основной недостаток насосных станций – это невозможность использования их в холодное время года в неотапливаемых помещениях или на открытой местности. Случается, пользователи организовывают дополнительный обогрев для устройств, стоящих на поверхности земли, защищенных лишь примитивной постройкой. В этом случае, конечно, будет некоторый эффект от подобных действий, но на деле получится только перерасход топлива (если используется жидкотопливный обогреватель, например).

Для более эффективного и экономного использования таких агрегатов, перед тем, как подключить насосную станцию на даче или в частном доме, рекомендуется придерживаться ряда правил:

  • выбирать место для установки насосного оборудования следует с учетом возможности подведения централизованной системы отопления, причем в помещении не желательно присутствие источников энергии;
  • рекомендуется организовывать свободный доступ к устройству, что упростит обслуживание и ремонтные работы в случае поломки оборудования;
  • профессионалы советуют устанавливать такую технику как можно ближе к источнику воды (скважине, колодцу).

Итак, приняв во внимание эти рекомендации, перед тем, как производить подключение насосной станции своими руками, вполне можно переходить к выбору участка, где будет устанавливаться устройство. Среди возможных вариантов рассматриваются:

  1. Выделенное помещение в жилище. В данном случае речь идет о своего рода котельной, при этом желательно организовать звуко- и теплоизоляцию коммуникаций. Такой вариант включает в себя все вышеназванные пункты, которые желательно учитывать при организации локального водоснабжения посредством насосного агрегата.
  2. Когда в доме нет возможности оборудовать отдельное помещение, то допускается устанавливать технику такого рода на кухне или в ванной комнате, коридоре, одним словом, задействуется, опять же, хорошо протапливаемое помещение. Но при этом нужно понимать, что уровень шума в дома будет очень высоким.
  3. Использование подвала. При этом в первую очередь необходимо позаботиться об отсутствии сквозняков, больших потерь тепла и сырости, для чего в подвале должны быть настелены полы, а также необходимо организовать эффективную теплоизоляцию.
  4. Расположение в кессоне, который находится в непосредственной близости ко входу в скважину. Главный нюанс при этом – установка ниже уровня промерзания грунта. Только в данном случае отдаваемого почвой тепла будет достаточно для полноценной работы оборудования. Но дополнительно к тому необходимо утеплить крышку кессона.

    Схема установки насосной станции в кессоне

Как видно, если планируется покупка такого оборудования, схема подключения насосной станции для дома и дачи из колодца или скважины должна охватывать все возможные особенности, вплоть до организации специального помещения под эти нужды.

Выбор системы: однотрубная или двухтрубная?

Всего существует два варианта подключения техники такого рода, каждый из которых предполагает необходимость учета нескольких параметров: глубины установки техники, конфигурации водопровода. Так, различают однотрубную и двухтрубную систему подключения насосного оборудования. В первом случае речь идет о небольших глубинах, тогда как второй вариант обычно используется с целью увеличения глубины всасывания воды насосом из скважины.

Говоря более конкретно, можно отметить некоторые границы для обоих случаев. Для однотрубной схемы достаточным является порог до 8 м глубины, для двухтрубной системы – от 8 м и более. Причем второй вариант предполагает использование насосного оборудования с внешним эжектором.

Как реализуется подключение к источнику воды (колодцу, скважине)

Обычно месторасположение скважины находится в непосредственной близости к жилищу, что значительно упрощает добычу воды и поставку ее для общих нужд семьи в дом. Соответственно, не придется рыть бесконечной длины траншеи для прокладки трубопровода, который является одним из главных звеньев в цепи организации локального водоснабжения с использованием насосного агрегата. Основные работы:

  1. Подготовка траншей, которые выполнены глубиной ниже уровня промерзания почвы и с небольшим уклоном в сторону водоисточника для повышения эффективности работы оборудования и поставки воды на объект.
  2. Подготовка полиэтиленовой трубы диаметром 32 мм из колодца (скважины) для соединения с насосным оборудованием. На данном этапе на торцевой ее части монтируется обратный клапан и сетка. Причем установка насосной станции на даче своими руками не обязательно должна подразумевать самостоятельное крепление данных элементов, так как вполне можно приобрести готовую трубу с подсоединенным к ней обратным клапаном и фильтром грубой очистки (он же – сетка).
  3. Подключение к насосному агрегату выполняется с использованием муфты, крана «американки», металлического уголка с резьбой.
  4. Далее к насосному оборудованию проводится подключение трубы, идущей к водопроводу, по описанному выше принципу, используя комбинированную муфту углом в 90 градусов и «американку».
  5. Перед первым запуском через специальное отверстие в насосный агрегат предварительно заливается вода.

Подробная схема подключения насосной станции представлена на фото.

При монтаже насосной станции на даче немаловажным является нюанс, на каком уровне располагается трубопровод. Если траншея имеют глубину ниже уровня промерзания грунта, тогда можно обойтись без специальной теплоизоляции труб, в противном случае следует использовать минеральное базальтовое волокно, пенополистирол или электрический кабель.

Подробнее про схему подключения насосной станции к колодцу читайте в нашем материале.

Как правильно провести регулировку реле давления мы рассказали на этой странице сайта. От грамотной настройки этого устройства зависит комфорт эксплуатации и надежность в работе насосного оборудования.

Про преимущества пластиковых колодезных крышек мы рассказали тут http://okanalizacii.ru/vodosnabzhenie/kolodec/plastikovaya-kryshka-dlya-kolodca.html

Организация подключения к водопроводу

При подключении насосной станции к центральному водопроводу также используются соединительные элементы (фитинги). К каждому из отверстий (входное и выходное) прилагается соединительный элемент, обеспечивающий герметичное крепление трубопровода.Трубопровод от насосной станции подключается к водопроводу с помощью специальной врезки либо тройника.

Для более качественной очистки воды рекомендуется устанавливать два фильтрующих элемента: грубой и глубокой очистки. Причем есть свои нюансы при установке таких деталей. Перед подключением к внутреннему водопроводу монтируется фильтр глубокой очистки, а на входе насосной станции монтируется фильтрующий элемент грубой очистки. После крепления всех элементов производится пусковой старт оборудования.

Таким образом, в общей сложности требуется выполнить не так много работы на этапе подключения насосной станции для дачи и дома, однако именно подготовка занимает больше времени, например, копка траншей для укладки трубопровода.

Для большего удобства нередко используются некоторые хитрости, сглаживающие работу подобной техники, в частности, установка насоса на бетонное или кирпичное основание, поверх которого располагается резиновый коврик. В данном случае оборудование фиксируется к основанию с помощью анкеров. Это позволит несколько сгладить эффект от вибрации во время работы устройства.

Дополнительная информация о том, как установить насосную станцию на даче своими руками, представлена в видеоролике.

Установка и подключение насосной станции своими руками

Из всех коммуникаций, которые устраиваются в частном домовладении, самой первой создается система водоснабжения. Причем, уже давно она представляет собой нечто большее, чем банальный трубопровод, заканчивающийся водопроводным краном. Современные технологии позволяют создать эффективный водовод, обеспечивающий все потребности жильцов дома, независимо от того, что выбрано в качестве источника водоснабжения. Именно поэтому является актуальной тема о том, как устраивается насосная станция своими руками, которая является обязательным элементом хорошо продуманной функциональной водопроводной системы.

Какая станция нужна именно вам?

В зависимости от эксплуатационных задач

Сегодня потребителю предлагаются два вида насосных станций – бытовые и промышленные. Второй тип оставим профессионалам, нас в большей степени интересует установка насосной станции бытового предназначения.

Задачи, которые должна решать бытовая насосная станция: обеспечение питьевой водой, полив огорода, горячее водоснабжение в доме, удовлетворение бытовых нужд (санузел, туалет, стиральная машина, посудомоечная машина) обеспечение водой отопительной системы.

Выбор насосной станции должен быть продуманным

Нужно четко понимать какие задачи должна решать насосная станция, от этого будет зависить дальнейший выбор

В зависимости от источника воды

Подключение насосной станции зависит от того, какой источник водоподачи планируется устраивать или уже имеется на индивидуальном подворье. В принципе выбрать по этому критерию это оборудование не составляет большого труда, поскольку воду в дом можно поставлять из трех источников: скважины, колодца или централизованного водовода.

В зависимости от оптимального рабочего режима

Станция может функционировать в ручном или автоматическом режиме. При необходимости можно выбрать передвижную модель. Кроме того, нужно понимать какой объем перекачиваемой воды за час нужен в конкретном случае. Именно поэтому, прежде чем идти в специализированный магазин стоит произвести несложные расчеты.

Так, считается, что один человек в сутки для удовлетворения всех своих нужд в частном доме расходует 250 л воды. Монтаж насосной станции на даче может быть выполнен с учетом меньших показателей.

Где установить станцию — в кессоне или подвале?

Монтаж станции может быть выполнен в одном из двух мест — в кессоне или же в специальном помещении в доме. При этом наиболее практичным вариантом все-таки считается установка оборудования в помещении, к примеру, в подвале. В этом случае установку нужно устроить таким образом, чтобы защитить станцию от повреждений при возможном подъеме грунтовых вод. То есть, насосная станция должна быть установлена на подставку или полку, при этом нужно проследить, чтобы не было касаний к стенам, что позволит избежать их вибрации, при работе оборудования. Подвал должен быть отапливаемым.

Если же решение принято в пользу кессона, то он должен быть обязательно утепленным, а сама станция должна быть установлена, ниже уровня промерзания грунта. То есть глубина кессона будет составлять минимум 2 м.

Установка станции в подвале

Подвал должен быть отапливаемым, а станция в нем, как правило, устраивается на подставке

Схема подключения насосной станции

Двухтрубный вариант подключения оборудования к колодцу или скважине

Если глубина скважины (колодца) не превышает 10 м, то актуальной будет однотрубная модель станции. При глубине от 10 до 20 м, предпочтение стоит отдать двухтрубной станции с эжектором. Естественно, прежде чем приступить к монтажу должна быть разработана схема установки насосной станции, которая и будет реализована на практике.

Порядок выполнения работ по подключению

Вариант #1 — подключение к скважине или колодцу

Алгоритм, как правило, один и тот же:

  • Собирается эжектор – чугунный литой узел с тремя выходами для соединений.
  • В нижнем секторе эжектора устанавливается сетчатый фильтр.
  • Сгон нужной длины (диаметр 32 мм) одевается на пластиковый раструб в верхней части эжектора.
  • Собирается сгон нужного диаметра. Как правило, он состоит из двух частей, наделенных переходными соединениями.
  • На выходе сгона монтируется муфта (бронзовая), посредством которой выполняется переход на полиэтиленовую трубу.
  • Обеспечить герметичность резьбовых соединений, можно применяя лен или уплотняющую пасту.
  • Роются траншеи на глубину ниже порога промерзания грунта.
  • В траншеи укладываются водопроводный трубопровод – длина труб должна быть с запасом.
  • Обсадная труба должна быть оснащена специально приобретенным оголовком. Однако на практике, такие детали в продаже найти непросто, поэтому, как вариант может быть использовано колено с плавным углом.
  • Для подсоединения трубы к эжектору используются муфты.
  • Прежде чем опустить второй конец трубы его просовывают в колено под углом 90°. Чтобы пространство герметизировать его заполняют монтажной пеной. Затем трубу соединяют с угловыми переходниками (90°), в свою очередь соединенными с наружной частью трубопровода.
  • Эжектор в сборе опускается в скважину на нужную глубину, которая отмечается заранее, при этом отметка, выполняется на том уровне, на котором выходит обсадная труба.
  • Оголовок трубы укрепляется на обсадной трубе с применением сантехнического армированного скотча.

Возможные ошибки монтажа:

  • При прокладке труб к дому не учтен некоторый запас длины, то есть, не взяты во внимание изгибы и повороты, а возможно и толщина фундамента, сквозь который будет проходить трубопровод.
  • Не затянуты резьбовые соединения ключом. Просто уплотнение и закручивание вручную являются недостаточными. В процессе эксплуатации возможны утечки воды.
  • Не оказано должное внимание гидроаккумулятору. Если давление опускается ниже 1,2-1,5 атмосфер, то его нужно повысить с использованием компрессора или автомобильного насоса.

Подробнее про настройку гидробака и регулировку реле давления читайте здесь.

Соединение элементов трубопровода

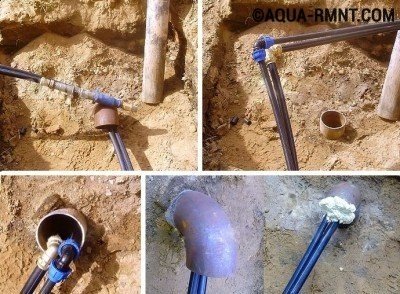

Примеры выполнения соединений элементов трубопровода при монтаже

Вариант #2 — подключение к водопроводу

Потребность в подключении насосной станции к централизованному водопроводу обычно возникает, когда в нем не хватает давления для корректной работы отопительного оборудования. Это, в свою очередь, может быть спровоцировано несколькими причинами:

  • изменившиеся гидрогеологические условия;
  • устаревшее оборудование;
  • увеличение количества водопотребления за счет прироста населения и пр.

Здесь важно заметить, что перед тем как подключить насосную станцию необходимо позаботиться о приобретении и монтаже накопительного бака.

Итак, алгоритм работ:

  • В заранее продуманно месте разъединяется водопроводная труба.
  • Конец, от городской магистрали присоединяется к накопительной емкости.
  • Из бака вода направляется на вход насоса, к выходу подсоединяется конец трубы, ведущей к дому.
  • Выполняется монтаж электропроводки.
  • Настройка/регулирование оборудования.

Настройка насосной станции в первую очередь направлена на установку оптимального давления в системе. Чтобы отрегулировать оборудование, сначала в улитку через специальное отверстие заливается порядка 2-х литров воды. Теперь нужно проследить на каком этапе насос отключился, а затем, когда включился. Давление отключения – 2,5-3,0 бар, давление включения – 1,5-1,8 бар.

Если отмечено, что станция отключается раньше, чем нужно, стоит уменьшить создаваемое давление. Вообще настроить оборудованием довольно просто. Нужно открыть крышку реле и винт с обозначением «ДР» покрутить в сторону «+» или «-». А для регулирования конкретно давления включения используется винт с обозначением «Р».

Монтаж фильтра

Фильтр обеспечит долговечность эксплуатации насоса

Еще одно обстоятельно, которое обязательно стоит учесть, перед тем как правильно подключить насосную станцию – химические и физические характеристики воды. Независимо от источника подачи воды, в ней имеются вредные примеси, от которых нужно избавиться прежде, чем вода попадет в насосную станцию. Самый простой и действенный способ решения этой задачи – установка фильтра на всасывающем устройстве станции.

Что будет, если не установить фильтр? Механические примеси в виде песка, глины и пр. постепенно будут накапливаться в гидроаккумуляторе, что в конечном итоге приведет к поломке насоса, являющегося составным элементом насосной станции. Эта проблема особенно актуальна при использовании вибрационного насоса.

С другой стороны нельзя не акцентировать внимание и на отрицательных моментах установки фильтра. Так, создается дополнительное сопротивление току вод, уменьшается создаваемое давление и напор. Чтобы избежать подобных проблем фильтр нужно постоянно чистить. И может возникнуть ситуация, когда загрязненный фильтр вообще не пропустит сквозь себя воду, что может стать причиной выхода из строя насоса.

Видео инструктаж с полезными советами

Установив насосную станцию самостоятельно, можно сэкономить значительные средства, которые будут направлены на приобретение действительно качественного оборудования. А это, наряду с правильным монтажом и настройкой позволит на много лет забыть о том, что возможны какие-либо проблемы с системой водоснабжения. Акцентируем ваше внимание, что стнацию можно не тольго купить в готовом виде, но и самостоятельно собрать.

Как установить насосную станцию

Систему водоснабжения в загородном доме считают одной из самых важных, поэтому ее устанавливают в первую очередь. Благодаря современным технологиям можно создать эффективный водопровод, которые обеспечит все потребности семьи. Обязательным элементом водопроводной системы считается насосная станция, которую сделать можно своими руками. Предлагаем узнать, какие бывают насосные станции для дома и схемы подключения.

Что такое насосная станция

Насосные станции различаются по видам. Они бывают промышленными и бытовыми.
Промышленные станции устанавливаются только специалистами, а для использования дома подойдёт бытовая станция. Такая станция обеспечивает стабильное водоснабжение для питья, использования воды для хозяйственных и бытовых нужд, а также снабжения водой отопительной системы.

Подключение данной установки зависит от типа водоподачи. Источники бывают трёх типов, это центральная водоснабжающая магистраль, колодец и скважина. Насосная станция работает в автоматическом режиме или управляется вручную. Это напрямую зависит от объёма потребления воды ежедневно.

Перед покупкой нужно подсчитать количество потребляемой воды за сутки и рассчитать среднее потребление за час. В среднем, для одного человека требуется 250 литров воды за день.

Где устанавливается насосная станция

Станцию для водоснабжения дома можно монтировать в подвальном помещении, цокольном этаже, кессоне, либо отдельно отведённом помещении. Если станция устанавливается в подвальном помещении, она защищается от попадания влаги при любых возможных подтоплениях или подъёме грунтовых вод. Для этого монтируется полка или же подставка. Станция не должна касаться стен. Также помещение должно иметь отопление.

Если же это — кессон, то он предварительно утепляется. Станция размещается ниже глубины уровня промерзания почвы, как минимум на 20 сантиметров. Глубина кессона должна составить около 2 — 2,5 метров. Если скважина 10-метровая, подходит однотрубная станция. Если же 20-метровая, то ставится двухтрубная эжекторная станция.

Схема подключения станции насосной

Когда станция выбрана, делается схема размещения. Подсоединение системы к колодцу, и к скважине, является аналогичным.

Для сбора эжектора, то есть литого узла с 3 подсоединяющими выходами, в него вставляется фильтр из сетки. Сгон с диаметром в 32 миллиметра, одевается сверху эжектора и закрепляется на раструбе из пластмассы. У сгона идут две части со специальными переходниками. На выходе у него крепится муфта из бронзы. Муфта соединяет сгон с трубой из полиэтилена. Для надёжности, на резьбу наматывается (наносится) уплотнитель из льна, ленты, пасты.

Полезная статья: Как сделать пруд на даче

Траншея выкапывается глубже промерзания почвы. В готовую траншею прокладывается труба. Её длина должна идти с запасом. Если труба будет без запаса, впоследствии трубопровод может протечь. Все возможные повороты и изгибы, толщина стен, всё должно учитываться. Для обсадной же трубы нужен оголовок, одеваемый на неё. Если оголовка нет, можно взять колено с небольшим уклоном. Для присоединения трубы с эжектором используются специальные муфты. Второй конец ведётся в колено с уклоном 90 градусов. Образовавшееся пространство запенивается пеной для монтажа. После этого труба соединяется переходниками с углом наклона 90 градусов и снаружи совмещается с трубой.

Схема подключения насосной станции

Эжектор помещается в колодец (скважину) на отмеченную заранее глубину. Оголовок закрепляется армированным скотчем на обсадной трубе, другой материал не подходит. Если давление в гидроаккумуляторе опускается меньше 1,2 атмосферы, необходимо повысить давление при помощи насоса для автомобиля или компрессора.

При необходимости или желании подсоединения насоса к центральной магистрали, например, для снабжения водой системы отопления или когда воды в скважине не достаточно для постоянного напора нужно установить накопитель в виде бака. Может также не хватать воды из-за старого оборудования или прироста в семье (повышения потребления воды).

Подготавливается место для разъёма трубы водопровода. Конец выведенной трубы от магистрали подсоединяется к накопителю. Из накопителя вода выводится на вход насосной станции. На выходе же присоединяется трубопровод, идущий к домовладению.

Смотрите видео:Автономная система водоснабжения. Насосная станция и накопительный бак


Когда эти манипуляции сделаны, производится монтаж проводки электричества. Затем настраивается оборудование. Выравнивается давление. В улитку через специальное отверстие вливается небольшое количество воды. При включении и выключении насоса нужно проверить давление. Для начала работы должно идти 1,5 барреля, для окончания, около, 2,7 барреля. При несовпадении показателей давление уменьшается. Для этого снимается крышка с реле насоса и подкручивается в ту или другую сторону винт.

Для долговечной работы насоса, нужно обязательно поставить фильтр. Для выбора подходящего фильтра, проводится анализ воды на все содержащиеся в ней компоненты. Все вредные примеси должны быть очищены перед подачей воды в насос. Для этого, на всасывающее устройство станции устанавливается фильтр. Песок и глина при попадании в насос вскоре приведут его к поломке. Вибрационная насосная станция ломается в таком случае быстрее всего.

Как сделать водоснабжение дома

Любой фильтр понижает давление, напор становится меньшим.Чтобы это минимизировать, нужно фильтр регулярно очищать. Иначе, загрязнённый фильтр забьётся, и насос сломается. При покупке качественного оборудования для водоснабжения и правильном его монтаже, вскоре вся система окупит себя и будет работать без перебоев.

Также почитайте: Водопровод из скважины

Теперь вы знаете особенности монтажа насосной станции, поэтому если хотите сэкономить, сможете ее установить самостоятельно. Используйте пошаговую схему и советы из этой статьи, тогда в вашем доме или на даче будет полноценный водопровод. Благоустраивайте собственный загородный дом, тогда сможете в нем находиться не только во время уик-энда, но и провести полноценный отпуск в кругу семьи.

published on cemicvet.ru according to the materials svoimi-rukamy.com/

Установка насосной станции (подключение): как установить (подключить)?

На чтение 7 мин.

Система подачи воды в частных домах и дачах обустраивается в первую очередь. Установка насосной станции на даче обеспечит всех жильцов удобствами в виде постоянной подачи воды из гидросистемы вне зависимости от давления в ней. Еще одна функция насосной станции – пожаротушение.

От правильности монтажа зависит долговечность конструкции и качество подачи жидкости. Прежде, чем приступать к установке, необходимо изучить информацию по этому вопросу.

Классификация станции по месту и способу монтажа

В зависимости от источника жидкости, станция может быть подключена к трем видам источников:

  • колодец;
  • скважина;
  • водопровод.

Расположение агрегата может быть:

  • в подвале;
  • в кессоне.Установка насосной станции в кессонеУстановка насосной станции в кессонеУстановка насосной станции в кессоне

В первом варианте агрегат располагают на возвышенности. Это необходимо для предотвращения соприкосновения сточных вод с аппаратом. Для предотвращения вибраций, аппарат не должен касаться стен помещения в котором он находится. Температура в помещении должна быть плюсовой, то есть необходимо отапливаемое помещение.

Во втором варианте размещение происходит на глубине два метра и больше. Это связано с промерзанием грунта.

Варианты конструкции станций:

  • однотрубная;
  • двухтрубная.

Первая используется при глубине скважины до десяти метров.

Вторая устанавливается при глубине скважины от десяти до двадцати метров. Модель снабжается эжектором. Смета на монтаж и расположение трубопровода рассчитывается на этапе планирования.

Конструкция

Конструкция насосной станции состоит из следующих частей:

  1. Обеспечивающий подачу воды из колодца или скважины центробежный насос.
  2. Гидроаккумулятор, который регулирует давление при отключении и включении агрегата.
  3. Реле давления, которое отключает аппарат при высоком давлении и включает его, если показатели занижены.
  4. Манометр, устройство измеряющее давление.
  5. Водозаборная система с обратным клапаном.
  6. Труба, соединяющая нагнетатель с водозаборной системой.

Как подключить насосную станцию?

Самое первое действие – должна быть разработана схема размещения установки. Механизм располагают максимально приближенно к источнику. Перед  тем,  как установить насосную станцию, ее размещают на резиновом коврике. Это действие предупредит вибрации устройства и предотвратит от попадания аппарата в воду. При размещении аппарата в колодце, его прикручивают болтами к полке, на которой он будет размещаться.

Насосную станцию устанавливают на возвышенности на антивибрационный коврикНасосную станцию устанавливают на возвышенности на антивибрационный коврикНасосную станцию устанавливают на возвышенности на антивибрационный коврик

Подключение насосной станции к колодцу, как и установка насосной станции в скважине, состоит из следующих действий:

  1. Яма для размещения труб вырывается глубиной ниже промерзания грунта. Длину труб для трубопровода подбирают с запасом. В вырытую траншею укладывается трубопровод.
  2. На глубине ниже промерзания грунта в колодце и фундаменте здания производятся отверстия для магистрали.
  3. На противоположной стороне от отверстия в колодце прикрепляется полка для агрегата.
  4. Прокладывается трубопровод.
  5. Насосная станция крепится к полке с помощью болтов. Это действие предостерегает аппарат от движения и попадания в колодец.

Прокладка трубопровода и установка станции

При установке насосной станции в частном доме необходимо учитывать длину трубопровода, включая повороты. Любое соединение должно быть плотно затянуто с помощью ключа. При снижении давления до 1,2 атмосферы, его повышают за счет компрессоров. Давление гидроаккумулятора контролируют с помощью манометра.  Для этого к ниппелю присоединяют манометр и производят замер.

Необходимое давление насосной станции для создания напора составляет 1,5 атмосферы. Если давление воды в системе будет выше, то у пользователя будет возможность использовать душ, при этом нагрузка на оборудование будет повышенная, что приведет к изнашиванию. При пониженном давлении система не изнашивается, но водоснабжение будет на низком уровне комфорта. Для комфортных показателей необходимо настроить реле давления. Подключение насосной станции к скважине проводят после тщательного изучения схем.

Настройка и запуск агрегата

После закрепления оборудования и соединения с магистралью выполняется подключение. Эта операция состоит из следующих пунктов:

Схема установки насосной станцииСхема установки насосной станцииСхема установки насосной станции

  1. Для правильного функционирования водозаборной трубы и всей системы на ее конец крепиться сетка-фильтр.
  2. Обратный клапан обеспечивает заполнение патрубка водой. С наружной стороны он прикрепляется с помощью муфты.
  3. Конец трубы помещается в колодец или скважину.
  4. К нагнетателю подключается заборный шланг, а с его обратной стороны крепится обратный клапан.
  5. Все стыки герметизируются с помощью специальной пасты.
  6. Насос подключается к трубопроводу.

После завершения монтажа и подключения, тестируют всю систему. Для проверки насос, гидроаккумулятор и магистраль наполняется водой. Включается мотор. Мотор отключается, когда показатели давления достигнуты, до этого момента система наполняется водой. Для обеспечения автоматического отключения и включения механизма по достижению определенных показателей регулируется реле давления.

Реле давления регулируется таким образом:

  1. В случае самостоятельной сборки станции необходимо задать показатели отключения и включения. Под верхней крышкой находится две пружины. Большая отвечает за регулирование нижнего давления, маленькая за разницу давлений.
  2. Аппарат включается. После достижения гидроаккумулятором необходимых показателей, бак подключается к системе и включается. Показания манометра контролируются. Допустимые значения давления не должны быть превышены. В случае превышения, насос для дома отключается.
  3. После отключения нагнетателя проводится регулирование реле. Для выстраивания давления отключения, гайку с обозначением «Р» вращают по часовой или против часовой стрелки. Если показатель давления нужно увеличить-вращают по часовой. Для уменьшения-против часовой стрелки.
  4. Для регулировки показателей нижнего предела давления и последующего включения нагнетателя необходимо вращать гайку с показателем «ДP». Для понижения показания вращаем по часовой стрелке, для повышения-против часовой стрелки.

Есть правило выставления показателей давления, которое позволяет предупредить быстрое изнашивание мембраны. Разница между показателями давления включения и отключения агрегата составляет десять процентов в пользу показателя включения.

Монтаж и запуск насосной станции в подвале (видео)

Как подключить насосную станцию к водопроводу?

Установка насосной станции своими руками к водопроводной системе уместна при недостаточном давлении в общей системе водоснабжения. При необходимости к системе подсоединить бойлер или домашний водонагреватель, напор должен быть достаточным.

Для подключения к магистрали используют способ врезки или тройника. Если водопровод представляет собой полиэтиленовую трубу диаметром тридцать два миллиметра(это стандарт для такого материала), в таком случае используют способ с тройником. Если водопровод состоит из стальной трубы, а его диаметр больше тридцати двух миллиметров, в таком случае используется способ врезки в систему. Обязательно все соединения уплотняются резинкой для предотвращения протечек.

Для подключения станции к врезке присоединяют кран шаровый. К крану подсоединяют трубу, с двух концов присоединенную к муфтам. Крайнюю муфту крепят к аппарату.

К выходу агрегата с помощью футорки крепят шаровый кран. К нему вкручивается цанга, подходящая к трубе из пластика и прикрепляют саму трубу ведущую в помещение.

Нюансы при подключении

Установку производят с накопительным баком. Бак накопления необходимо подключать к общей системе водоснабжения. Прежде чем попасть в жилье, вода, проходя через емкость, идет к насосной станции. После этого должен устанавливаться провод и настройка аппаратуры. Установленный водонасосный агрегат настраивается. Подключение насосной станции к водопроводу без регулированного давления не будет функционировать.

Устройство реле давленияУстройство реле давленияУстройство реле давления

Регулировку давления на насосной станции осуществляют следующим образом: после наполнения улитки двумя литрами воды контролируют отключение и включение аппарата. Показатели отключения три бара, показатель включения-до двух бар. Для регулировки давления включения предназначен винт Р, для регулировки отключения винт ДР. Винт используется как регулятор давления.

При установке насосная станция обязательно обеспечивается фильтром для предварительного очищения воды. Фильтр устанавливается на всасывающем агрегате. Монтаж насосной станции сопровождается очисткой фильтра, поскольку его загрязнение повлечет за собой загрязнение всей системы и снижения напора в ней. Регулировку насосной станции проводят кропотливо для качественной работы всего механизма.

Установив насосную станцию на даче, пользователь получает постоянный напор в кране и комфортное пользование водой. Правильно отрегулированный и настроенный агрегат,  прослужит долгое время.

Схема подключения насосной станции к скважине: Инструкция +Фото и Видео

Вид насоса для скважиныЗагородные дома редко имеют подключение к централизованному водоснабжению, по этой причине на участках организуют собственные источники питьевой воды. Одним из них является скважина.

Воду из источника необходимо транспортировать до жилища, для этого требуется подключение насосной станции к скважине.

Содержание статьи:

Насосное оборудование

Оно позволяет поддерживать в водопроводной магистрали необходимое давление и бесперебойную подачу ресурса.

Стандартная насосная установка состоит из следующих элементов:

  • Насос
  • Гидробак (гидроаккумулятор)
  • Автоматический блок управления
  • Фильтр для установки на вход в систему
  • Трубы, гибкие шланги, запорные краны, переходники

Важно. Перед насосной установкой монтируется клапан обратного хода, который купирует понижение давления и ход воды в обратном направлении при отключении электричества.

Как подключить насос

Насосы

Станции выпускаются с насосами нескольких видов:

  • Фото схемы подключения насоса для скважиныПоверхностным насосом. В скважину производится погружение только водозаборный шланг. Такие насосы оснащены эжектором, который вмонтирован в само устройство или может быть выносным.
  • Насос с встроенным эжектором. Изделие способно транспортировать воду с глубины до 8 метров и издает много шума. Но есть существенный плюс, насос не боится холостого хода, то есть при попадании воздуха он спокойно перекачает его, а после приступит к подаче воды. Модель надежная с хорошим КПД. Из-за большого шума установку таких станций осуществляют в подсобном помещении.
  • Модель с выносным эжектором. Рассчитана, для поднятия ресурса с 20 и более метров. Выносной эжектор погружается в источник. Он оснащен напорным шлангом и вакуумным. По напорному шлангу вода поступает в эжектор, по всасывающему транспортируется в гидробак. Такой насос практически бесшумный, для его функционирования не требуется много энергии, но производительность низкая.
  • Погружной насос. Устройство подъема воды опускается непосредственно в источник. Может транспортировать ресурс с больших глубин и на приличное расстояние. Существенный недостаток погружных насосов их дороговизна, и они требуют дополнительной установки фильтров, которые регулярно придется чистить.

К сведению. Поверхностные насосы обладают меньшей мощностью, высота подъема жидкости имеет ограничение. При выборе станции с поверхностным насосом стоит особое внимание обратить на этот параметр.

Гидроаккумулятор

  • Контролирует давление жидкости
  • Купирует гидроудары
  • Уменьшает нагрузку на насос
  • Дает определенный запас воды при отключении питания

Гидробак – это герметичная емкость разделенная резиновой мембраной, в одной части которой находится воздух, в другой вода. Жидкость наполняет бак, мембрана растягивается, воздух сжимается, образуется давление.

Как только давление достигает максимального показателя, насос отключается, если давление падает, устройство включается автоматически.

Объем гидробака выбирают в соответствии с водопотреблением, которое напрямую связано с количеством постоянно проживающих человек, и мощности установки. Маленький бак гарантирует быстрый выход насоса из строя и перерасход электроэнергии, слишком большой накопитель допустит длительные простои, что плохо скажется на мембране.

Блок управления

  • Стандартный блок состоит из реле давления, манометра и штуцера.
  • Манометр контролирует давление.
  • Реле управляет станцией, включает и отключает насос в зависимости от показателей давления.
  • Автоматический блок управление помимо стандартного набора функций защищает систему от сухого хода.

Рекомендация. Приобретать выгоднее автоматический блок управления. Он защитит всю систему, если по каким — то причинам уровень воды опустится ниже насоса, не позволит насосу перегреться, в случаи попадания крупного мусора и плохого всасывания так же даст знать.

Рабочие циклы насосной станции

  • Насос транспортирует ресурс из скважины и заполняет гидробак, когда уровень давления достигнет максимальной точки, насос отключается.
  • При начале водопотребления, вода из бака поступает в рабочие точки, уровень давления начинает падать. Как только стрелка манометра упадет до минимума, реле даст команду насосу включиться, начнется заполнение гидробака.

Стоит заметить, что количество включений установки в час имеет ограничения по моделям. При выборе насосной станции учитывается этот фактор.

Достоинства насосной станции

  • Рисунок схемы подключения насоса для скважиныУлучшает систему водоснабжения
  • Гарантирует определенный объем воды в запасе при отключении электричества
  • Защищает трубную магистраль и оборудование
  • Обеспечивает требуемое давление
  • Защищает от износа бытовые приборы
  • Экономит электричество
  • Не большие габариты
  • Простой монтаж

Где устанавливается насосная станция

  • Чем ближе станция к скважине, тем равномернее давление и КПД
  • Станция не должна контактировать со стенами
  • Место, где будет стоять насосное оборудование должно быть сухим и теплым
  • К станции требуется свободный доступ для ревизии и устранения неисправностей.

Установка системы с поверхностным насосом требует тщательного подхода.

  • В доме. Прекрасно если есть котельная. Если нет, то стоит позаботиться о звукоизолированном помещении с отоплением для станции.
  • В цоколе или подвале. Главное соблюдение основных правил при монтаже. Обеспечить тепло, звукоизоляцию и гидроизоляцию.
  • В кессоне. У скважины, ниже уровня промерзания грунта оборудуют помещение для станции. На кессон устанавливают теплоизоляцию и люк для ревизии и ремонта.
  • В отдельном строении. Такой вариант полностью исключает шум, но значительно увеличивает энергозатраты, так как помещение требует отопления.

Монтаж

  • Для станции требуется ровная поверхность, для этого площадку оборудуют подстилкой из бетона, дерева, кирпича.
  • Перекачивание жидкости создает внушительную вибрацию в насосе. Чтобы исключить протечку, под него подкладываются резиновые вкладки, а сама станция прочно фиксируется.
  • Трубопровод доскважины прокладывается ниже уровня промерзания почвы, если это не возможно, то магистраль следует утеплить, чтобы обезопасить от замерзания.
  • При прокладке труб следует помнить об уклоне и по возможности исключить повороты трубопровода.

Сборка узла для водозабора

  1. Установка с поверхностным насосом и встроенным эжектором. К трубе муфтой подсоединяется клапан обратного хода с фильтром.
  2. Насос с выносным эжектором. Непосредственно на эжектор производится установка обратного клапана с сеткой, после подсоединяются две трубы.
  3. Насосная станция со скважинным насосом. Фильтр для воды вмонтирован в насос, просто подсоединяется обратный клапан и труба.
  4. Водозаборный шланг погружается в источник. При поверхностном насосе до дна должно быть не мене метра, при погружном 0,5 м.
  5. Важно. Скважинный насос тяжелый по — этому дополнительно к нему крепится трос, чтобы облегчить нагрузку на трубопровод.
  6. Сборка и монтаж насосной станции имеет различия в зависимости от типа насоса.
  7. Главное правило: все дополнительные элементы устанавливаются через запорные арматуры и клапан обратного хода.
  8. На входную трубу лучше установить фильтр.
  9. Также устанавливается кран для слива воды из системы.
  10. Установка насосной станции своими руками не вызовет вопросов. Гидробак, блок управления и электронасос уже соединены между собой. Потребуется установить устройство, для первичного заполнения бака. Так же как и для слива устанавливается воронка с запорными кранами.
  11. При монтаже насосной станции, трубопровод (две трубы в варианте выносного эжектора) от скважины подключаются к насосу.
  12. После производится установка гидробака и блока управления. В напорную магистраль устанавливается штуцер, в который монтируется реле с манометром.
  13. К штуцеру, сбоку через запорный кран подсоединяется гидробак. Для комфортной эксплуатации тут же организуется слив.
  14. Далее станция подключается к раздаче воды (коллектору).

Схема сборки с погружным насосом

Запуск насосного оборудования

Насос любого вида имеет приличную мощность, по этой причине, для насосной станции лучше провести отдельную проводку с заземлением и установит автомат.

  • Перед запуском насосную установку следует наполнить водой, проверить давление.
  • Насос подключается к сети
  • Заливную воронку чуть-чуть открывают, позволяя оставшемуся воздуху уйти
  • Подают питание на установку. Из крана в доме через несколько минут должна потечь вода.
  • Если движение жидкости не началось, установка отключается, в гидробак доливается вода, после еще раз проводится проверка.

Рекомендация Все винтовые соединения стоит делать с уплотнителем или фум – лентой.

Правила эксплуатации

  • Проводить регулярную ревизию
  • Чистить фильтр грубой очистки
  • Один раз в месяц проводить проверку давления в гидроаккумуляторе
  • Если зимой насосная станция находится в простое, то перед началом заморозков следует слить из установки всю воду.

Монтаж с соблюдением всех правил и инструкций гарантирует работу станции без перебоев.

Установка и подключение насосной станции к колодцу или скважине своими руками: схемы монтажа

Может ли быть собрана и установлена насосная станция своими руками, без привлечения сторонних специалистов? Таким вопросом задаются многие собственники дач и загородных домов, желающие обеспечить себя требуемым количеством воды как для бытовых нужд, так и для полива растений на приусадебном участке. Еще большую актуальность вопрос по установке насосной станции, собрать которую своими руками вполне реально, приобретает в тех случаях, когда дача или загородный дом расположены в районах без централизованного водоснабжения.

Насосная станция – это компактное и одновременно функциональное оборудование, обеспечивающее стабильное водоснабжение частного дома

Для чего в автономной системе водоснабжения нужна насосная станция

Решив установить на скважину, уже имеющуюся на приусадебном участке, насосную станцию, следует сначала разобраться в том, для чего нужна такая установка. Если говорить о тех задачах, которые позволяют эффективно решать насосные станции для скважин и колодцев, то сюда следует отнести:

  • подъем воды из скважины или колодца и ее бесперебойная подача ко всем точкам автономной системы водоснабжения;
  • обеспечение стабильного давления потока жидкой среды, транспортируемой по трубопроводной системе, а также отсутствия в элементах такой системы воздушных пробок;
  • обеспечение подачи воды в трубопроводную систему в течение некоторого периода даже в тех случаях, когда электронасос не работает, что может произойти из-за его поломки или при сбоях в сети электроснабжения.

Летняя насосная станция обеспечит подачу воды для полива и хозяйственных нужд в теплое время года

В отличие от отдельно взятых насосов, также используемых для откачивания воды из скважины или колодца, насосные установки обеспечивают более щадящий режим работы оборудования, поскольку электронасос, входящий в состав таких станций, включается не при каждом открытии кранов в точках водоразбора, а только в те моменты, когда уровень жидкой среды в гидроаккумуляторе снижается до критической отметки.

Конструктивные особенности насосной установки

Насосная установка (станция) – это целый комплекс технических устройств, каждое из которых играет свою роль в вопросе обеспечения эффективной работы всей системы в целом. Типовая конструктивная схема насосной установки включает в себя целый ряд элементов.

Основные части насосной станции

Насос

В этом качестве, как правило, используются поверхностные устройства самовсасывающего или центробежного типа. Устанавливаются они вместе с комплектом остального оборудования, входящего в состав станции, на поверхности земли, а в скважину или колодец опускается заборный шланг, по которому и осуществляется откачивание жидкой среды из подземного источника.

Фильтр механической очистки

Фильтр устанавливается на конец шланга, опускаемый в перекачиваемую жидкую среду. Задача такого устройства заключается в том, чтобы не допустить попадания во внутреннюю часть насоса твердых включений, содержащихся в составе откачиваемой из подземного источника воды.

Сетчатые фильтры для скважин

Обратный клапан

Этот элемент не дает откачиваемой из скважины или колодца воде двигаться в обратном направлении.

Гидроаккумулятор (гидробак)

Гидробак представляет собой металлическую емкость, внутренняя часть которой разделена упругой перегородкой из резины – мембраной. В одной части такого бака содержится воздушная среда, а в другую закачивается вода, поднимаемая насосом из подземного источника. Поступающая в гидроаккумулятор вода натягивает мембрану, а при отключении насоса начинает сжиматься, воздействуя на жидкость в другой половине бака и выталкивая ее через напорный патрубок в трубопровод под определенным давлением.

Устройство гидроаккумулятора насосной станции

Работая по вышеописанному принципу, гидроаккумулятор насосной станции обеспечивает постоянное давление потока жидкости в трубопроводе. Кроме того, насосная станция, установка которой не отнимает много сил и средств, исключает появление опасных для системы водоснабжения гидравлических ударов.

Блок автоматики

Он управляет работой насосной установки. Основным элементом блока насосной автоматики является реле, реагирующее на уровень давления воды, которой наполняют бак гидроаккумулятора. В том случае, когда давление воды в гидроаккумуляторе падает до критической отметки, с помощью реле автоматически включается электронасос, и в емкость гидробака начинает поступать вода, натягивая мембрану. Когда же давление жидкой среды поднимается до требуемого уровня, насос выключается.

Блоки автоматики позволяют автоматизировать работу электронасоса

Насосные установки также оснащаются манометрами для измерения давления и трубами, при помощи которых осуществляются обвязка и соединение с основным контуром системы водоснабжения.

Следует иметь в виду, что типовая насосная установка, которая изготовлена на базе поверхностного насоса, может использоваться для откачивания воды из скважин и колодцев, глубина которых не превышает 10 метров. Для того чтобы поднимать воду из более глубоких подземных источников, можно дополнительно оснастить насосную установку эжектором либо собрать насосную станцию с погружным насосом, но такая конструктивная схема используется достаточно редко.

Схема монтажа насоса с выносным эжектором

На современном рынке предлагается множество насосных станций различных моделей и торговых марок, цены на которые довольно сильно разнятся. Между тем можно сэкономить на приобретении серийного оборудования, если купить необходимые комплектующие и собрать насосную станцию своими руками.

С чего начать

Прежде чем задумываться о том, как собрать насосную станцию для частного дома или для дачи, надо рассчитать параметры системы водоснабжения, которую такое оборудование будет обслуживать. Ниже перечислены основные характеристики системы водоснабжения, которыми определяются технические параметры насосного оборудования, а также схема подключения насосной станции.

Дебет скважины

От этого параметра будет напрямую зависеть, какое количество воды насосная установка сможет откачать из подземного источника за единицу времени.

Формула расчета дебита скважины

Объем водопотребления

При расчете учитывают количество людей, которые будут постоянно проживать в доме, обслуживаемом водопроводной системой, а также количество и тип бытовой техники, для работы которой необходима вода. Естественно, объем водопотребления не может превышать дебет скважины, так как в таком случае подземный источник просто не сможет обеспечить подачу того количества воды, которое необходимо для обслуживания автономной водопроводной системы. При расчете объема водопотребления следует учитывать и тот факт, что в летний период насосные установки используются не только для бытовых нужд, но и при поливе зеленых насаждений.

Характеристики скважины

Здесь речь идет о глубине источника. Важны также архитектурные особенности строения, которое будет обслуживаться водопроводной системой. Учитывать данные параметры необходимо для того, чтобы подобрать насосное оборудование, которое будет в состоянии откачать воду из самой нижней точки источника и поднять ее по трубопроводной системе до самой верхней точки водоразбора в доме.

После определения всех вышеперечисленных параметров можно подобрать и приобрести все необходимые комплектующие и приступить к монтажу насосной станции.

Выбираем место для установки

Изготовить насосную установку для частного дома или дачи своими руками несложно. Однако при этом надо решить вопрос о том, как и где правильно установить насосную станцию. Место для установки насосной станции, от правильного выбора и обустройства которого будет зависеть эффективность работы оборудования, должно соответствовать определенным требованиям.

  • Если бурение скважины или обустройство колодца на приусадебном участке уже выполнено, то насосная станция монтируется как можно ближе к источнику водоснабжения.
  • В целях защиты насосного оборудования от замерзания воды в холодное время года место установки должно отличаться комфортными температурными условиями.
  • Поскольку насосные установки нуждаются в регулярном техническом обслуживании, то к месту их установки должен быть обеспечен свободный доступ.

Исходя из вышеперечисленных требований, в качестве места для установки насосной станции на даче или в частном доме используют кессон или отдельное и специально оборудованное помещение.

В идеале место для насосной станции следует предусмотреть на стадии строительства дома, выделив для этого отдельное помещение

Иногда монтируют насосные установки в постройках, которые уже есть на территории приусадебного участка. У каждого из перечисленных вариантов есть свои плюсы и минусы, на которых следует остановиться подробнее.

Размещение насосной станции в отдельном помещении в здании с пробуренной под домом скважиной

Схема установки насосной станции в подвальном помещении дома является практически идеальным вариантом для расположения такого оборудования. При данной схеме установки обеспечивается легкий доступ к оборудованию, а также легко решается вопрос по снижению уровня шума, создаваемого при работе станции. Наиболее удачным такой вариант станет в том случае, если помещение для насоса будет отапливаемым.

Размещение насосной станции в теплом обустроенном подвале

Если насосная установка располагается в надворном строении, несколько затрудняется быстрый доступ к ней. Зато при такой схеме подключения насосной станции кардинально решается проблема с шумом от работы оборудования.

Станцию можно установить на кронштейне в достаточно широком и глубоком колодце

Следует уделить особое внимание вопросу прокладки трубопроводной системы. Трубы, по которым вода будет транспортироваться от насосной станции до жилого строения, размещают в грунте ниже уровня его промерзания либо, если их монтируют на поверхности земли, хорошо утепляют. Такой подход к монтажу трубопровода защитит воду от замерзания в зимний период.

Установка станции в кессоне обеспечит защиту от промерзания и полную шумоизоляцию

Достаточно часто насосные станции монтируют в кессоне – специальном резервуаре, который устанавливают над оголовком скважины, непосредственно в приямок. В качестве кессона может выступать как пластиковая или металлическая емкость, заглубленная в грунт ниже уровня его промерзания, так и капитальное подземное сооружение, стенки и основание которого выполнены из бетона либо отделаны кирпичной кладкой. Следует иметь в виду, что при установке насосной станции в кессоне доступ к оборудованию достаточно ограничен. Кроме того, если используется для насосной станции схема подключения данного типа, то отрезок трубопровода между насосным оборудованием и обслуживаемым им строением необходимо тщательно утеплять или располагать в грунте на глубине, находящейся ниже уровня промерзания.

Как осуществляется процесс сборки

Лучше всего, если сборка насосной станции и ее подключение осуществляются в сухую и теплую погоду. Это позволит без спешки, правильно и аккуратно выполнить все процедуры, проводимые на открытом воздухе. Придерживаться такой рекомендации следует и потому, что на сборку, подключение и регулировку насосной станции может потребоваться значительное количество времени.

Схема подключения насосной станции

Схема, по которой осуществляются сборка и подключение насосной станции с накопительным баком-гидроаккумулятором, выглядит следующим образом.

  1. Сначала на заборный шланг устанавливаются обратный клапан и фильтр грубой очистки, который защитит насос от попадания в его внутреннюю камеру твердых включений, содержащихся в составе перекачиваемой воды.
  2. Затем осуществляется подсоединение верхнего конца заборного шланга к входному патрубку насоса.
  3. После соединения заборного шланга и помпы собираем всю конструкцию насосной станции. Для этого, используя шланг, напорный патрубок насоса соединяем с входным патрубком гидроаккумулятора.
  4. Для обеспечения автоматического включения и выключения насоса на гидроаккумулятор монтируют реле, которое устанавливает соответствующие параметры давления воды в гидробаке.
  5. После выполнения всех вышеописанных процедур осуществляется подключение собранной и установленной насосной станции к системе водоснабжения, для чего может быть использован шланг (или жесткая труба).
  6. После соединения всех элементов системы насосная станция подключается к сети электроснабжения. Осуществляется тестовый запуск оборудования.

Подключение реле давления насосной станции

На входную и напорную магистрали насосной станции обязательно устанавливаются шаровые краны, которые необходимы для того, чтобы изолировать оборудование от обслуживаемой им системы в тех случаях, когда требуется выполнить его демонтаж для техобслуживания и ремонта.

Автоматика для насосной станции, которая обеспечивает более эффективную работу оборудования и его защиту от нештатных ситуаций, кроме реле давления, может дополнительно включать в себя и ряд других технических элементов. К таким элементам, в частности, относятся датчик наличия воды в системе и датчик, контролирующий степень нагрева корпуса электронасоса.

При запуске насосной станции и ее дальнейшей эксплуатации важно также знать, как отрегулировать реле давление на требуемые параметры срабатывания. Настроить такое реле на верхнее и нижнее значения давления, при которых оно будет автоматически отключать и включать насос, можно при помощи двух пружин. Степень их сжатия регулируется посредством специальных винтов. Правильно отрегулированный датчик давления запускает и отключает насос станции именно в те моменты, когда это необходимо, а также обеспечивает подачу воды в гидроаккумулятор равномерным потоком и без перебоев.

Рекомендации по установке

Перед тем как осуществлять подключение насосной станции к сети электропитания и опускать в шахту скважины или колодца заборный шланг, важно правильно установить такое оборудование. Чтобы получить более полное представление о процессе монтажа насосной станции, можно не только изучить теоретическую информацию на данную тему, но и просмотреть соответствующее видео.

В качестве опорной площадки, на которую устанавливается насосная станция, может быть использовано предварительно залитое бетонное основание, а также обычная бетонная плита или деревянный щит. Главное, что следует контролировать при выполнении установки насосной станции, – это чтобы оборудование располагалось на опорной площадке абсолютно ровно, без перекосов.

Какие элементы насосной станции можно изготовить самостоятельно

На стоимости самодельной насосной станции можно неплохо сэкономить, если изготовить для нее гидроаккумулятор своими руками. Самодельный гидроаккумулятор изготавливают многие домашние мастера.

Самодельный гидробак

Как сделать самостоятельно такое устройство? Чтобы сделать гидроаккумулятор своими руками, потребуются следующие комплектующие:

  • емкость объемом не менее 30 л;
  • резиновая мембрана соответствующего диаметра;
  • реле давления;
  • манометр;
  • набор фитингов;
  • запорный кран.

В качестве основного элемента – бачка – можно использовать пластиковую, алюминиевую или стальную емкость, внутренние стенки которой должны быть ровными и гладкими, чтобы не повредить мембрану. После подготовки всех комплектующих для самодельного гидроаккумулятора их соединяют в одну конструкцию.

Как бюджетно сделать гидроаккумулятор без мембраны? Подробный ответ в небольшом видеоролике ниже.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

Отправить ответ

avatar
  Подписаться
Уведомление о
