Американка для радиаторов отопления – устройство и способы применения

Одним из самых узких мест при монтаже системы отопления всегда было подключение батареи при помощи резьбовых соединений. Привычные муфты с контргайками были хороши для массивных чугунных радиаторов. Но эра многотонных чугунных панелей уже уходит в прошлое, уступая место компактным и более эффективным системам, использующим в качестве системы подключения соединения типа американка.

Что такое «американка»

Среди способов соединения труб и отопительных приборов используется два основных способа – при помощи сгонов и муфт, при помощи гайки и фитингов или по-другому американки.

На техническом языке это соединение именуется как соединение при помощи накидной гайки. В отличие от традиционных муфт и сгонов американка представляет собой отдельный узел с резьбой для установки в радиатор и в трубопровод, соединяемый накидной гайкой. Обе половинки имеют соединительный узел в виде конуса и воронки. При затяжке части соединения плотно прилегают друг к другу и затягиваются гайкой.

В отличие от сгонов и муфт, при подключении американкой делается меньше операций, во-первых, а во-вторых, соединение получается более плотным и надежным.

Как выбрать краны-американки для радиаторов центрального отопления

При выборе арматуры для подключения радиаторов отопления внимание обращается обычно на два момента – качество изделия и его техническое состояние.

Краны для установки в батарею выбираются в зависимости от типа радиатора  и при этом учитываются рекомендации фирмы производителя. Правильный выбор зависит от учета размеров посадочного отверстия в батареи, типа резьбы и диаметра используемых труб в системе.

Для подключения к системе используются прямые и угловые фитинги с американками. Это дает возможность оптимально подобрать вариант монтажа. В схеме подключения можно устанавливать в посадочное гнездо, как фитинги американки, так и сам регулировочный кран.

При установке в батарею фитинга американки используется герметизирующая лента или пакля с герметиком или краской.

Опытные строители рекомендуют подбирать американки с конусным соединением, оно более прочное и надежное, поскольку в нем отсутствует уплотнитель. Кроме этого при выборе рекомендуется внимательно осмотреть корпус деталей – чем толще тело, тем надежнее соединение. И обязательно обратить внимание на то, сколько оборотов резьбы нарезано на гайку и на тело фитинга. Если имеется всего 2-3 оборота, то такую американку покупать не стоит.

Как правильно установить американку на радиатор отопления

Установка запорной арматуры делается в батарею согласно схеме монтажа. Для монтажа радиатора в частном доме обычно используется диагональная схема, а для многоквартирного односторонняя. После того как из посадочных мест выкручиваются транспортировочные пробки и осматривается резьба переходят к установке крана под американку.

Алгоритм имеет следующий вид:

• Определяется тип резьбы в посадочном месте радиатора;
• Проводится намотка уплотнительной ленты на резьбу фитинга;
• Фитинг вместе с гайкой ввинчивается в резьбу и фиксируется ключом;
• Примеряется кран в трубопроводе, устанавливается фитинг в трубу и фиксируется;
• После этого согласно схеме установки кран фиксируется накидной гайкой на радиаторе;
• Следующим этапом выступает фиксация крана накидной гайкой со стороны трубопровода.
• В финале при помощи гаечного ключа зажимаются обе гайки, окончательно герметизируется соединение.

Инструменты и материалы

Для получения прочного и надежного соединения кроме качественных фитингов и гаек необходимы и надежные инструменты. Это касается, прежде всего ключей для установки фитингов в корпус радиатора.

В конструкции фитинга предусмотрено использование ключа для внутреннего объема фитинга. Чтобы не повредить резьбу во время установки, внутренняя поверхность выполнена в виде шестигранника или имеет два выступа для захвата специальным ключом.

Эта особенность крайне важна при монтажных работах. Опытные специалисты рекомендуют не совершать ошибок, а сразу приобрести ключи для американок. Посоветовать можно ключ для американок Добродушный сантехник, это оптимальное отношение цена/качество для подобного рода инструмента. Ключ представляет собой ступенчатый конус с пазами. Каждый из диаметров соответствует размеру внутреннего диаметра фитинга. Для работы используется ручка-трещотка, позволяющая менять направление затяжки. Для шестигранных форм используются обычные шестигранники.

Наружная резьба фитингов на многих моделях имеет зазубрины. Такая форма не является чем-то необычным просто на такую резьбу удобнее наматывать уплотнительную ленту или пеньковую паклю. При закручивании в батарею именно зазубрины не дают сползать уплотнителю по резьбе. Такое соединение получается довольно надежным. Что касается уплотнителя, то для современных моделей радиаторов рекомендуется использовать уплотнительную ленту, а для традиционных радиаторов из чугунного литья использовать классический метод – паковку паклей.

Какой кран-американка лучше?

Традиционно, при выборе крана-американки предпочтение отдается иностранным моделям. Бытует мнение, что качество именно этих является эталонным. При этом, упускается тот момент, что многое зависит от  условий эксплуатации крана и комплектующих.

В многоквартирных домах, особенно в высотках, где сохраняется высокое давление в системе отопления применение американок с тонкими стенками чревато постоянными протечками. Особенно это сказывается при неквалифицированном монтаже приборов отопления. Из-за постоянного высокого давления теплоносителя в системе или гидроударов тонкостенные соединения склонны к деформации.

В частных домах, где давление в системе намного меньше опасность протечек меньше, поэтому для многоэтажных домов рекомендуется установка качественных фитингов известных торговых марок.

Что нужно знать о производителях кранов-американок

В век информационных технологий потребителю открылась уникальная возможность самому удостовериться в реальности информации о фирме производителе. Достаточно заглянуть в интернет, чтобы найти сайт фирмы производителя и убедиться в том, что купленная деталь не является подделкой. А вот производителей фурнитуры интернет представительство это не только дополнительная реклама, но и возможность подтвердить свое имя и качество товара.

При покупке фурнитуры рекомендуется обратить внимание на таких производителей кранов-американок:

• Arco – valvulasarco.com;
• Bianchi – bianchifratelli.it;
• Bugatti – it;
• Fiv – fiv.it;
• General Fitings – generalfittings.it.

Кроме итальянских производителей стоит обратить внимание и на одного отечественного производителя фурнитуры высокого качества – Valtec – valtec.ru

Как не ошибиться с выбором

Чтобы точно быть уверенным в том, что именно этот элемент сантехнической арматуры и является краном американкой стоит внимательно осмотреть фотографии кранов и фитингов из набора аксессуаров.

А вот наглядное пособие, как правильно самостоятельно установить кран-американку на радиаторе, или в качестве запорного крана байпаса можно ознакомиться на представленном видео.

как производится замена своими руками, инструкция по монтажу, фото и видео

Запорная и регулирующая арматура, которую в обиходе часто называют кранами, является важнейшей частью любой отопительной системы. Ошибки при выборе или установке этих устройств очень часто не ограничиваются ухудшением рабочих показателей системы отопления, но приводят к аварийным ситуациям с весьма ощутимыми последствиями. Бьющая с сильным напором из лопнувшего или сорванного крана горячая вода успеет принести немалый ущерб, пока система будет полностью отключена, а в худшем случае дело может окончиться ожогами и другими травмами. Поэтому к выбору, установке и эксплуатации арматуры следует подходить очень обстоятельно. О том, как правильно делать все это, мы и поговорим.

Назначение арматуры

Установленный вблизи радиатора кран может выполнять одну из следующих функций:

1. Изменение количества поступающего в радиатор теплоносителя. Таким образом регулируют теплоотдачу батареи, а соответственно, и температуру в помещении;
2. Полное отключение радиатора от системы отопления. Чаще всего это делают для проведения ремонтных работ;
3. Сброс рабочей среды. Производится при выполнении ремонта или для промывки батареи;
4. Сброс воздуха.

Поскольку перепад давления в системе отопления весьма незначителен, даже небольшая воздушная пробка способна остановить циркуляцию теплоносителя. Стравливая воздух, мы устраняем причину затора и восстанавливаем функционирование системы.

В квартирах и частных домах на радиаторах систем отопления устанавливают шаровые вентили. Такой вентиль еще называют пробковым. Внутри него имеется металлический шар, вращающийся вокруг оси, перпендикулярной оси трубопровода. В шаре выполнено сквозное отверстие, сечение которого равно сечению трубопровода (диаметр самого шара превышает просвет трубопровода). Вращая рукоятку, пользователь поворачивает шар, при этом ось проделанного в нем канала либо совмещается с осью трубы (вода течет через кран), либо занимает перпендикулярное ей положение (вода через кран не поступает). Герметичность посадки шара в седле обеспечивается покрывающей его пластиковой оболочкой.

Шаровый вентиль — наиболее популярный тип запорной арматуры для трубопроводов диаметром менее 50 мм. Главное их преимущество — скорость: перекрыть поток воды в трубопроводе можно одним движением, повернув вентиль на 90 градусов. Принцип устройства крана исключает протечки через отверстие для штока, поэтому в нем нет необходимости устанавливать сальник, который периодически приходилось бы менять. Благодаря появлению новых материалов и технологий все недостатки, которые были свойственны пробковым кранам в прошлом, в современных моделях устранены. Сегодня это надежные, практичные и долговечные устройства, с которыми очень легко работать.

Другие виды

Рассмотрим винтовые вентили, кран Маевского, промывочный кран, дроссель и термостатическую головку более подробно.

Винтовой вентиль

Рабочим органом такого вентиля является шток с закрепленным на его конце клапаном. На штоке нарезана резьба, поэтому при вращении барашка с гайкой он может двигаться вверх и вниз. При крайнем нижнем положении штока находящийся на его конце клапан перекрывает отверстие — седло, препятствуя таким образом движению потока воды.

Опытные сантехники не рекомендуют применять данный тип кранов на батареях отопления. Со временем сальник, установленный для герметизации отверстия штока, начинает подтекать. Клапан тоже рано или поздно даст течь: латунный — из-за отложения солей, имеющий резиновую прокладку — из-за разрушения резины в горячей воде. Более надежными являются клиновидные латунные клапаны, но и они не идеальны: при чрезмерном усилии такой клапан может заклинить в седле.

В отличие от шаровых кранов, винтовой вентиль следует устанавливать только в том направлении, которое указано стрелкой на его корпусе. Если деталь будет установлена в обратном направлении, напор воды довольно быстро сорвет клапан.

Если вентиль закручен не до конца, то клапан, неплотно перекрывающий седло, начинает вибрировать. Это становится причиной череды гидравлических ударов, сопровождающихся характерным звуком. Как известно, гидроудары являются нежелательным явлением, поскольку могут приводить к разрушению оборудования и деталей трубопровода.

Кран Маевского

Данный тип арматуры применяется для сброса воздуха, образующего пробку в батареях отопления. Кран Маевского — довольно надежное устройство, его замена или ремонт требуются крайне редко. Кран снабжен резьбой, посредством которой осуществляется его установка в пробку радиатора. В подавляющем большинстве современных моделей шток проворачивается отверткой, но встречаются экземпляры, которые открываются/закрываются только специальным ключом. Их монтаж не рекомендуется, поскольку ключ, в котором возникает необходимость только один раз в год, быстро теряется.

При покупке кран Маевского следует внимательно проверять, поскольку в некоторых моделях шток можно полностью выкрутить. Если это случайно произойдет во время промывки батареи отопления, вернуть его на место уже не получится из-за напора горячей воды. В этом случае придется отключать весь стояк.

Промывочный

В продаже эти краны, имеющие сварной корпус из стали, встречаются довольно часто, но специалисты считают их ненадежными из-за резиновой прокладки, которая может разрушиться во время промывки радиатора. Вращение штока производится газовым ключом или плоскогубцами.

Дроссель

С помощью этого крана можно менять объем теплоносителя, поступающего в радиатор. Регулировка осуществляется вручную.

Термостатическая головка

По своей функции это устройство абсолютно аналогично предыдущему, только здесь пропускная способность регулируется автоматически с помощью термостата, который таким образом поддерживает требуемую температуру в помещении. По принципу устройства термостатические головки делятся на механические и электронные.

Монтаж

В отопительных системах жилых домов, где применяются в основном трубы малых диаметров, установка кранов на батареи выполняется посредством резьбовых соединений. Наиболее удобным признан тип соединения, называемый в обиходе «американкой». Деталь арматуры снабжена одной или двумя накидными гайками, каждая из которых охватывает присоединительный хвостовик и может вокруг него свободно вращаться. Гайка накручивается на трубу, прижимая к ней кран, при этом торец трубы упирается в установленную внутри крана прокладку. Установка арматуры на «американку» осуществляется проще, чем на муфтовое соединение, при этом вентиль может быть расположен довольно близко к стене.

Кран на «американке».

Для того чтобы разобрать соединение, достаточно открутить гайку с одной стороны. Это позволяет, к примеру, демонтировать батареи отопления для ремонта или доступа к находящемуся за ними участку стены без отключения всего стояка. Замена кранов на «американке», как и монтаж, требует минимальных усилий. Большинство «американок» имеет форму шестигранника, их установка на батареях выполняется с помощью обычного гаечного ключа. Но в некоторых моделях гайка снабжена двумя выступами, для которых предусмотрен специальный ключ. Первый вариант, несомненно, более удобный, поскольку гаечные ключи в домашнем хозяйстве используются довольно часто, а потому всегда находятся под рукой.

При первой установке крана для батареи отопления все резьбовые соединения собирают без уплотнения. Таким способом выясняют, хорошо ли детали подходят друг к другу и насколько свободно они двигаются. Зная это, можно определить количество уплотняющего материала, которое понадобится для данного резьбового соединения. Недостаток уплотнителя приведет к появлению течи, но его избыток еще более нежелателен: во время закручивания гайка может лопнуть, единственный выход в этом случае — замена всей детали.

Способы уплотнения соединений

Если профиль резьбы не имеет острой кромки, в качестве уплотнителя можно использовать ФУМ ленту. Однако в среде опытных специалистов этот современный материал не прижился, самым надежным уплотнителем они считают лен. Тонкую прядь этого материала, собранную в жгут, наматывают на патрубок, начиная с его торца. Направление намотки должно быть противоположным направлению резьбы. Лен должен заполнять резьбу на всю глубину, при этом каждым новым витком следует частично перекрывать предыдущий. Уплотнение будет более надежным, если резьба снабжена насечкой, препятствующей прокручиванию льняной обмотки. Резьбу детали перед установкой следует промазать упаковочной пастой «ЮниПак» или аналогичной.

Установка на полипропиленовые трубы с помощью муфт переходников.

Если система отопления выполнена из полипропиленовых труб, то металлические шаровые вентили на батареях отопления устанавливаются посредством муфт-переходников. Все резьбовые соединения в этом случае уплотняют по описанному выше способу.

Краны Маевского часто комплектуются прокладкой из резины или другого материала, поэтому в уплотнении ФУМ лентой или паклей не нуждаются.

Когда установка или замена всей запорной и регулирующей арматуры произведена полностью, необходимо выполнить пробный запуск системы. Это даст возможность проверить герметичность всех соединений и функционирование кранов в рабочих условиях. При этом важно убедиться, что система полностью развоздушена и рабочая среда циркулирует в ней нормально. В резьбовые соединения, в которых были обнаружены протечки, следует добавить небольшое количество уплотняющего материала.

Краны американки для батарей отопления

Установка батарей отопления своими руками в 9 простых шагов

Если при замене батарей в многоквартирном доме пользуются услугами сантехника, то в своем домовладении можно выполнить монтаж отопления и установку радиаторов самостоятельно. При этом стоит тщательно изучить нюансы проведения работ и соблюдать правильную последовательность действий.

При замене батарей в многоквартирном доме чаще всего пользуются услугами сантехника

Поэтапный монтаж

Работы по установке радиаторов в доме выполняются в следующей последовательности:

1. Сначала определяют тип разводки: однотрубная или двухтрубная. Если отопление монтируется самостоятельно, то этот вопрос не вызовет раздумий. Уточнить тип разводки важно, чтобы правильно посчитать количество необходимых радиаторов и число секций в них, подобрать соединительные трубы, муфты и прочие детали. Если контур однотрубный, радиаторы отопления оборудуют байпасами: элементами, позволяющими отключить конкретный радиатор, не отключая все отопление.
2. Когда характеристики схемы учтены, список необходимых материалов определен, приобретают недостающие детали в магазине и приступают к установке.
3. Отопительный контур перекрывается, удаляется вода из труб, в том числе с помощью насоса.
4. Батарею отопления навешивают на опоры, сверяя правильность положения по горизонтали и вертикали с помощью уровня.
5. Из батареи выкручивают заглушки.
6. Если схема отопления однотрубная, устанавливается байпас. Если двухтрубная – устанавливают сгон с вентилем.
7. При помощи сгона батарея подключается к трубе.
8. Стыки герметизируются паклей, либо свариваются, если планируется применение сварочного аппарата. В деревянных домах лучше отдать предпочтение безсварочным методам соединения.
9. Когда установка батареи отопления своими руками закончена, а батареи подключены к системе, опрессовывают оборудование. Для выполнения опрессовки лучше пригласить профессионала, чтобы не покупать ради однократной процедуры специальное дорогостоящее оборудование.

Снимать магазинную защитную пленку следует, когда батарея уже установлена, чтобы избежать царапин, которые легко сделать в процессе.

Материал и детали для монтажа

Когда проводится монтаж батарей отопления, важно обеспечить сохранение герметичности системы. Для этого все соединения и запорные элементы надежно изолируют и тщательно соединяют друг с другом.

Если для того, кто будет устанавливать радиатор отопления своими руками, сантехника мало знакомая область, желательно исключить сложные элементы и ограничиться набором из самого необходимого:

• Сгоны для труб, которые совпадают с трубами по диаметру и резьбе. При помощи них легче всего соединить радиатор с магистралями без сварки.
• Соединительные втулки
• Краны Маевского для выпуска скопившегося в трубах воздуха. Могут продаваться сразу в комплекте с радиатором. Если нет, стоит их приобрести отдельно.
• Герметик, чтобы обработать все места соединений и обеспечить герметичность.
• Пакля, пропитанная масляной краской, либо специальная уплотнительная лента.
• Кран «американка» — разъемное соединение, при помощи которого стальная или пластиковая труба и запорно-регулирующий вентиль батареи соединяются друг с другом. По одному на каждый радиатор. Обычный сгон с муфтой и контргайкой уступает соединению «американка», т.к. она предназначена для многократного применения, достаточно заменить прокладку. Бывает прямая «американка», если соединение происходит встык и угловая «американка», для монтажа в труднодоступных местах.
• Шестигранный ключ для монтажа «американки»
• Запорно-регулирующая арматура для радиаторов отопления: позволяет регулировать температуру в помещении, установив клапан термоголовки крана на нужное значение.
• Монтажный комплект для радиатора отопления, в который входят кронштейны, дюбели, футорки и другие необходимые элементы.
• Опоры трубопроводов для монтажа вблизи разветвлений, чтобы нагрузка от разводки не распределялась на трубы.

Важно убедиться, что они соответствуют типу материала стен и весу батарей. Иначе все может очень печально закончиться, особенно, если батареи из чугуна.

Разметка

Батарея крепится на заранее намеченное место. Чтобы верно выбрать это место, учитывают расстояние от пола до батареи, подоконника, стены. Рекомендуется крепить радиатор не менее чем на 10-15 см выше пола, чтобы обеспечить достаточное пространство для движения воздуха и облегчить процесс уборки. Расстояние между батареей и подоконником — не менее 15 см. По этой же причине оставляют зазор в 3-4 см между радиатором и стеной. Степень примыкания к стене регулируется с помощью кронштейнов, на которые крепится батарея.

Местоположение

Трубы, которые подводят теплоноситель к приборам отопления, размещают с небольшим уклоном в сторону движения теплоносителя. Если не уделить этому внимания, в трубах будет скапливаться воздух, что приведет к ухудшению теплоотдачи и понижению температуры в помещении.

Правильная установка заключается в соблюдении всех горизонталей и вертикалей, перепроверяя их уровнем. Только так можно обеспечить бесперебойную работу радиатора.

Центральная ось батареи отопления должна совпасть с центральной осью оконного проема. Допускаются погрешности в пределах пары сантиметров. Трубы монтируются с уклоном в 0,5 см на каждый метр длины. Соответственно, уклон каждого конкретного отрезка рассчитывается исходя из его длины, опираясь на эту цифру.

Специальный щит из отражающего тепло материала повысит качество обогрева помещения, если установить его на стену за батареей. Также можно обработать стену за радиатором теплоотражающим составом.

Инструменты

В список инструментов, необходимых чтобы осуществить монтаж радиаторов отопления, входят:

1. Динамометрические ключи, хорошо подходящие по размеру, чтобы обеспечить хорошую перетяжку, но при этом не перетянуть соединения и не сорвать резьбу.
2. Плоскогубцы
3. Шуруповерт
4. Набор отверток
5. Уровень
6. Дрель, оснащенная ударным механизмом
7. Победитовое сверло
8. Радиаторный ключ
9. Сварочный аппарат, если планируется сварка

Если батареи приобретаются в собранном виде, то некоторыми ключами, необходимыми для сборки деталей радиатора, можно пренебречь.

Материал изготовления радиатора

Сегодняшний ассортимент батарей отопления предлагает широкий выбор покупателю. Можно купить легкие, как по весу, так и визуально, батареи из алюминия или провести монтаж радиаторов из биметаллических сплавов. А можно хранить верность давно присутствующему на рынке чугуну. Чугунные батареи хоть и тяжелы и мало эстетичны, но хорошо сохраняют тепло, постепенно отдавая его окружающему пространству.

Помимо внешнего вида и теплоотдачи при выборе радиатора также учитывают материал стен: если кирпич или бетон выдержат чугунную батарею, то для деревянной стены лучше подойдет установка биметаллических радиаторов. Чугун для нее слишком тяжелый. Если хочется поставить в деревянном доме именно чугунные отопительные приборы, то для этого покупают напольные подставки для батарей, дополнительно прикрепив батареи к стенам специальными держателями.

На выбор влияют условия, в которых будет работать батарея. Если

Подключение радиатора отопления — Добродушный Сантехник

О том, как заменить радиатор отопления самостоятельно, я писал ещё в самом начале создания сайта.

С тех пор уже много было задано вопросов и вот, одному из частых вопросов посвящён этот материал.

Василий написал:

Добрый день! Прошу помочь советом.
2 года назад сделал ремонт с соответствующей заменой радиаторов (не сам делал так как я я в этом полный дилетант), вот что получилось:

Всё было хорошо, но тут в очередной слив/залив воды по стоякам отопления у меня потекла американка и не одна на другом радиаторе тоже((. Вызвал сантехника, он затянул чуть потуже американку(течь перестало) и сказал, что теперь так и будет периодически течь, так как резинка подсыхает при спадах температуры, на вопрос что же делать сказал нужно краны ставить. Но как же краны ставить до байпаса мне непонятно))

Прошу помочь советом, что же теперь делать с этим монтажом? И как нужно делать правильно? А то боюсь опять сделают а через годика 2 опять потечет ((
Зарание спасибо!

Так получается, что полипропиленовые американки я не могу назвать надёжными и не рекомендую их зашивать отделкой.
Начать надо с того, что полностью исключил турецкую трубу Пилса из материала которым работаю.  Были случаи не то что бы просто потекла американка, а такую американку даже вырывало из гайки. Чего не скажу про Валтек и Экопластик.

Конкретно в вашем случае, не помешает перепаять байпас полностью. Спаяно не очень хорошо. Труба перемычки слишком короткая и она «стягивает» подачу и братку меж собой.



Если паять байпас из полипропилена, то американку можно исключить вовсе. Схема примерно такая:

В вашем случае, спаять такую перемычку без американки не составит труда. Длинны хватает чтобы раздвинуть трубы и спаять их.

Как быть, если длинна не позволяет спаять перемычку таким образом. Например отводы намного короче и их невозможно разжать.



Тогда используйте конусную американку.

Суть конусной американки в том, что в ней отсутствует прокладка. В ней точно подогнанный конус, который при затяжке накидкой гайки не пропускает воду. Соединение на дешёвое, но надёжное. Если правильно затянуть, то протечки не будет.

Байпас вообще лучше ставить как можно ближе к батарее, но если от отводов до радиатора не более полуметра, то перемычку можно установить сразу же на отводах. В случае с полипропиленом, не обойтись без американки.

Но ели ваша система из металлопластиковых труб, то американка исключается, ведь такую трубу можно изогнуть.

Иногда металлопластиком подключают вот так:

Но я рекомендую следующую схему подключения:

Причём не имеет значения, собираете ли вы прессфитингами или же обжимными.

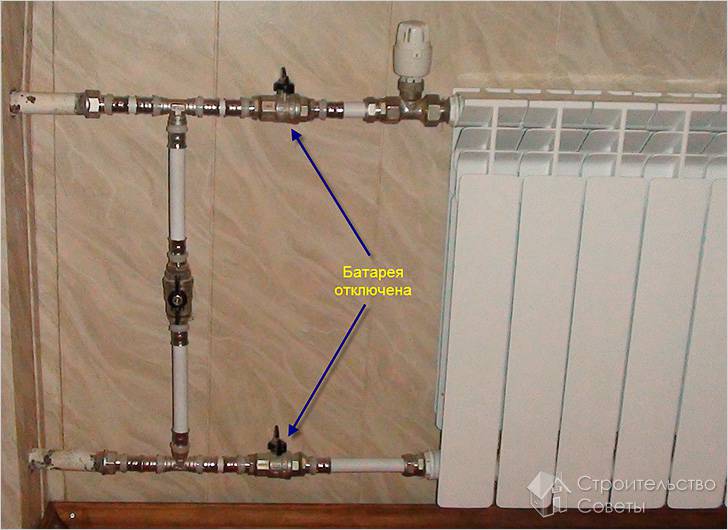

По второй схеме мы перекрываем отводы к радиатору, что позволит в любой момент перекрыть радиатор полностью если появится теч на гайках или на прессе.

В обоих случаях, мы не перекрываем перемычку и не нарушаем циркуляцию.

Если смотреть на первую схему, то нужны краники или терморегуляторы с американками, причём выбирать их так же рекомендую без прокладок. Ищите конусные.

На второй схеме, нужны отдельные американки, которые надо вкрутить в радиатор отопления.

Что в итоге:

1. Краны должны быть после перемычки, чтобы не нарушать циркуляцию
2. Не используйте американки с прокладками. Используйте конусные.
3. Старайтесь минимизировать количество разъёмных соединений.

Может понадобится:

Что такое американка и где используют.
Уплотнение резьбы льном.
Как заменить батарею.
Шаровый краник.
Фитинг для металлопластика.
Нарезка резьбы

Как поставить кран на батарею

Для нормального функционирования радиатора отопления необходимо установить дополнительную запорную арматуру. С помощь крана можно регулировать поступление теплоносителя в батарею, отключать ее от стояка в случае необходимости, а также стравливать воздух, чтобы радиатор нагревался равномерно. Какие запорные арматуры существуют и как поставить кран на батарею, будет рассказано в этой статье.

Какие краны бывают и для чего они используются

Если вы решили установить на своей батарее кран, то его нужно правильно подобрать. В сантехнических магазинах большой выбор различной запорной арматуры, но не каждая из них подойдет для установки на радиатор.

В системе отопления могут использоваться следующие тепы запорной арматуры:

• фланцевые шаровые краны;
• муфтовые шаровые краны;
• игольчатые краны.

Каждая конструкция используется по-разному. Особенностью фланцевого шарового крана является то, что вентиль может использоваться только в одном положении. Устройство должно быть полностью открыто и пропускать весь поток, либо полностью закрыто. Из-за конструктивных особенностей установить фланцевый шаровой кран на батарею нельзя. Такие устройства используются для контроля трубопроводов.

При помощи муфтового шарового крана можно плавно регулировать движение жидкости. Именно поэтому такое устройство прекрасно подходит в качестве запорной арматуры для установки на радиатор отопления. Муфтовый шаровой кран имеет резьбу. С ее помощью устройство надежно фиксируется на нужном приборе.

Сегодня в продаже есть большой выбор муфтовых шаровых кранов. Они могут быть предназначены для пропускания через себя жидкости с разной плотностью. Эту особенность необходимо учитывать при покупке и внимательно читать технические характеристики к изделию.

Существует еще один вид запорной арматуры, который обычно устанавливают на батарею – это игольчатый кран, или кран Маевского. Центральной частью такого устройства является игольчатый клапан. При помощи ключа (а в случае его отсутствия можно воспользоваться обычной отверткой) клапан можно открыть.

Устройство Маевского предназначено для спуска воздуха из батареи. В системе центрального отопления циркуляция теплоносителя происходит неравномерно. В результате образуются многочисленные воздушные пузырьки. Попадая в радиатор, они скапливаются в верхней его части (как правило, с противоположной стороны от входного отверстия). Такая воздушная пробка в батарее не даст последней равномерно нагреться. Поэтому игольчатый кран или устройство Маевского и устанавливают с торца радиатора.

Кроме этого, существует и другая запорная арматура для радиаторов. Сегодня в продаже можно найти различные автоматические краны. Они позволяют регулировать объем поступающего в батарею теплоносителя, и тем самым управлять температурой его нагрева. Также автоматизации подвергся и кран Маевского. Можно установить устройство, которое само (без участия человека) будет спускать накопившийся воздух.

Как установить кран на батарею

Чаще всего (из-за удобства монтажа) кран на радиатор устанавливается при помощи резьбового соединения или (как его называют в народе) «американки». Такое устройство представляет собой конструкцию с одной или двумя накидными гайками. С их помощью кран прижимается к трубе.

Большая часть «американок» оснащается шестигранными гайками. Это позволяет использовать для закручивания обычный гаечный ключ. Но есть модели, оснащенные двумя прорезями по бокам гайки, в этом случае необходимо использовать специальный ключ.

Не стоит забывать, что вся запорная арматура устанавливается одновременно с монтажом радиатора. Если это делается на уже действующей батарее, то необходимо предварительно слить теплоноситель, а для этого придется перекрывать стояк отопления. Такую услугу должна предоставить управляющая компания.

Установка крана Маевского на чугунную батарею также не составит большого труда. Перед установкой убедитесь, что заглушка имеет нужное отверстие для закручивания устройства. Кран Маевского устанавливается в торцевую заглушку в верхней части радиатора и с противоположной от входного отверстия стороны. Если на заглушке нет нужного места для установки, то необходимо купить другую или просверлить имеющуюся и нарезать в ней резьбу.

Перед установкой перекройте стояк отопления (или закройте запорную арматуру на входе и выходе батареи). Затем необходимо слить воду. После этого можно заменить заглушку и вкрутить кран. При этом необходимо добиться, чтобы отверстие крана смотрело в сторону от стены и немного вниз. Так будет удобнее удалять скопившийся воздух.

При монтаже любого крана важно добиться полной герметичности. Для этого лучше использовать подмотки. При монтаже запорной арматуры с помощью «американки» можно воспользоваться ФУМ лентой, но только в том случае, если резьба не имеет острых краев. Если конструкция резьбы не подходит, то можно применить обычную сантехническую паклю.

Также хотим предложить вашему вниманию некоторые статьи, которые могут оказаться вам полезными:

Видео

Поставить кран Маевского в радиатор отопления несложно. Небольшая разница лишь в том, с какой стороны нужно произвести монтаж крана. Посмотрите, как это делает мастер:

Это видео познакомит вас с кранами и фитингами к радиатору:

Фото

Как установить американку на радиатор — Портал о стройке

22.01.2017

Ни одна отопительная система, которая обычно устанавливается в домах, дачах или квартирах не может нормально функционировать без запорно-регулировочной арматуры. По причине необходимости экономить энергоресурсы, которые тратят на отопление, появилась потребность в оснащении подобными устройствами, хотя системы, которые ранее устанавливались в домах, таковой не содержали. Вопрос о том стоит ли приобретать угловой кран для радиатора как вариант запорной арматуры с возможностью регулировки или нет, требует детального рассмотрения.

Угловой кран для радиатора

Содержание статьи:

Содержание статьи:

Назначение углового крана

Если во время монтажа системы отопления будет принято решение устанавливать угловой кран для радиатора, то в итоге система будет обладать следующим рядом свойств, которые составляют ее преимущество:

1. Первостепенная положительная особенность заключена в возможности проводить отключение батареи, а также подключение ее обратно в любой момент времени, если возникла такая необходимость. Такое свойство пригодиться, когда радиатору батареи требуется ремонт или прочистка. Нет необходимости ждать для того, чтобы появилась возможность провести подобные действия.
2. В случае, когда температурный режим в квартире или доме становится некомфортным из-а того, что отопительная система отдаёт слишком много тепла, можно самостоятельно провести регулировку температуры, благодаря угловому крану для радиатора, который перекроет поток теплоносителя. Также это полезно в случае изменения температуры за окном.
3. Угловой кран для радиатора служит прямым и удобным сливом теплоносителя, что существенно сокращает время, затраченное на процесс ремонта и подключение системы после него.
4. Если система оснащена таким краном, процесс обслуживания радиатора батареи не требует много сил и средств. Провести устранение лишнего количества воздуха из системы и различную грязь, можно благодаря устройству крана.

Те, кто собирается приобретать угловой кран для радиатора, иногда обеспокоены тем, что такая конструкция будет уязвима и склонна к поломке или протечке. С такими проблемами не придется столкнуться, если приобретать устройство, сделанное из надежного и качественного материала и проводить установку правильно.

Внутреннее устройство углового крана

 К радиаторам в основном для установки применяют краны шарового типа, состоят которые из:

• затвора;
• корпуса;
• уплотнительного тока;
• шайбы;
• седла;
• регулировочной ручки;
• гайки для корпуса и регулирования.

Работа системы такого устройства заключается в перемещении затвора в одно из возможных положений для открытия или закрытия крана. Производится это благодаря ручки, которая и смещает шар из металла (которым представлен затвор). Такой принцип работы очень прост и это является гарантом надежности.

Производятся они из латуни, в некоторых случаях используют сплавы, которые также гарантируют надежность при использовании элемента.

Дополнительное положительное свойство – это небольшие размеры, это позволяет встроить угловой кран для радиатора в любую систему отопления. Габариты кранов стандартного типа указаны в таблице.

Таблица размеров углового крана для радиаторов

Маркировка	Угловой кран 1\2	Угловой кран 3\4
Высота, мм	88	99
Вентиль – центральная ось, мм	58	59
Начало резьбы – центральная ось, мм	57	69
Масса, г	160	230

Кроме того, существует еще разделение таких кранов в зависимости от способности пропускать через себя теплоноситель, и выделяют следующие типы:

Тип крана	Процент пропускания жидкости, %
Полнопроходной	До 100
Стандартный	70- 80
Неполнопроходной	До 50

Чтобы не возникало никаких проблем в процессе использования конструкции системы отопления, оснащенной угловым краном, следует выбирать для установки краны полнопроходного типа. Это обеспечит теплоносителю свободное прохождение по конструкции системы.

Важно: Не стоит рассматривать для установки краны, которые сделаны из пластикового сырья, в системе, где жидкость достигает высокого температурного режима, они не смогут работать.

Что касается характерных особенностей при разделении устройств относительно принципа, по которому проводят их установку, то можно выделить такие:

Тип крана	Описание
Муфтовый	Подходит для труб, сечение которых не превышает значение 45 мм. Легко поддаются установке, при этом, не требуя специальных для монтажа устройств.  Простой является и использование устройств, что дает возможность применять их в любого рода помещениях. Подходят для установки не только в системах отопления, но и газо и водопровода.
Фланцевый	Если трубы в системе имеют диаметр сечения, превышающий значение в 50 мм, то краны такого типа подойдут для установки идеально. Во время процесса установки должны быть использованы специальные уплотнительные элементы, которые способны обеспечивать при использовании системы, ее герметичные свойства и прочность в месте присоединения. Могут беспрепятственно использоваться в системах отопления. Такой тип кранов дополнительно разделен на разборные конструкции и неразборные. В первом случае имеющийся корпус может разбираться, что обеспечивает дополнительное удобство при необходимости заменить какой-либо элемент конструкции. В основном заменять приходится уплотнительные элементы, в редких случаях затвор. Если же кран неразборный, то в случае возникновения проблемы, заменять приходиться полностью устройство на новое.
Приварной	Исходя из того, как называется разновидность крана, можно догадаться, что монтаж происходит только при помощи сварочного оборудования. В основном прибегают к такому типу для установки в тех местах, где доступ затруднен. Установку производить может лишь мастер.
Комбинированный	В таком типе сочетаются несколько способов установки одновременно. Использование этой разновидности не частое и применяется в случаях, где необходимо смешивать или регулировать направление различных потоков.

На что обращать внимание при выборе

В продаже существует очень большое разнообразие кранов, однако следует быть внимательными при покупке. Это связано с тем, что в некоторых случаях можно столкнуться с подделкой под качественных кран, который неопытный человек не сможет отличить. Называются такие краны силуминовыми, они дешевые и ненадежные. Их внешне идентичный внешний вид дает возможность нечестным продавцам выставлять их вместо латунных.

Следует знать, что силуминового типа кран способен прослужить не более 12 месяцев, после чего может привести к множеству неприятностей, таких как протечки системы или ожоги. Материал, из которого производят приспособление, не способен выдерживать регулярные температурные воздействия повышенного уровня, из-за чего перегревается и трескается. Часто встречается ситуация, когда кран отваливался от радиатора.

Как установить угловой кран на радиатор

Условия эксплуатации, касаемо отопительной системы могут быть представлены несколькими вариантами, которые будут иметь значение в указанных рекомендациях по установке угловых кранов для радиатора:

• центральной системой теплообеспечения;
• отоплением, проведенным в собственных загородных домах и дачах;
• системами, проведенными в помещениях квартирного типа.

Видео — по установке углового крана

Первостепенно стоит помнить, что угловой кран для радиатора способен только уменьшать количество подаваемого теплоносителя за счет перекрытия и уменьшения диаметра в трубе, увеличить поток кран не способен. Если изначальная проблема отопительной системы заключена в том, что потока не хватает, то и кран для регулировки тут не спасет.

Что касается рекомендаций, относительно разновидностей систем отопления, то они указаны в таблице.

Центральный тип отопления	Обычно такие системы не характеризуются высоким качеством теплоносителя, поэтому необходимо позаботиться о материале крана, который будет надежен в использовании. Лучше всего выбирать латунное устройство. Касаемо вентилей и клапанов, то рациональность их установки под вопросом, поскольку за достаточно короткий промежуток времени выйдут из строя из-за засорения и регулировку подачи теплоносителя будет невозможно произвести. Также стоит обратить внимание, что такой тип систем характерен нестабильным уровнем давления, что должно быть учтено при покупке крана. Лучшим вариантом в таком случае станет кран, предназначенный для давления больше 16 Бар.  Дополнительные требованию к качеству крана составляет необходимость в ежесезонном опорожнении системы, из-за которой усиливаются коррозионные процессы.
Дом, дача	В ситуации с частным домом, в котором может производиться экономия энергоресурсов, уходящих на отопление, применение клапанов, оснащенных термоголовками самое лучшее решение. Установку производят в месте подачи жидкости в систему, в обратном направлении устанавливается кран шарового типа. В некоторых случаях можно использовать устройства, сделанные из полипропилена, однако это не совсем удобно относительно дизайна.
Помещение квартирного типа, комната	Если установка проводится в одной комнате, то нет необходимости это делать с каждой батареей. По правилам монтажа, он проводится с расчетом теплоотдачи и в случае ее суммы больше 50% — там и устанавливается кран. Те радиаторы, на которых не проводился монтаж кранов, оснащают при помощи вентилей в сторону подачи и краном шарового типа в обратном направлении. Что касается определения вида арматуры, которая допустима для установки в многоэтажные дома, то указания об этом можно найти в документах проекта. Обычно только новые сооружения обладают таким типом системы отопления, соответственно, для нее предназначены соответствующие элементы арматуры. Единственно возможный вариант в такой ситуации будет установить латунные краны в местах подачи теплоносителя.

Для простоты установки углового крана для радиатора рекомендуется использование соединительного элемента американка. В некоторых случаях такой элемент продается вместе с краном. Помимо этого сливной штуцер, установленный дополнительно поможет облегчить задачу со сливом из системы жидкостей.

Последовательность, в которой должна производиться установка, рекомендована следующая:

• Определение подходящего для установки устройства мета.
• Произвести обмотку при помощи ФУМ ленты места резьбы на кране.
• Присоединить кран.
• Провести проверку и убедиться в герметичности.

Каким бы ни казался простым процесс установки крана к радиатору батареи, существуют правила, которых лучше придерживаться, проводя установку:

1. К крану должен быть обеспечен легкий доступ.
2. В ситуации, когда устройство монтируется в имеющуюся отопительную систему, необходимо позаботится о том, чтобы на трубе, которая обрезается, присутствовала подходящая резьба.
3. Безусловно, понадобиться устранить жидкость, которая находится в системе. В случае модернизации системы отопления, которая находится в доме, то это не составит труда. Но если речь идет о квартире, то такая манипуляция потребует предварительного согласования с соответствующей инстанцией.
4. Место установки крана обычно выбирают в промежутке байпаса и радиатором. Это обеспечит не прекращаемый процесс циркуляции жидкости по системе, даже если кран находится в закрытом положении.
5. Регулировочная ручка должна располагаться таким образом, чтобы она смогла свободно передвигаться в любое из своих положений.
6. Очень важно точно подобрать кран под размер диаметра трубного сечения, к которой будет привинчен элемент. Также убедиться нужно и в соответствии резьбы по ее типу.
7. Если на приспособлении имеется специальное маркировочное обозначение, которое указывает, в какую сторону должен идти поток жидкости, то стоит придерживаться такого рода указаниям.
8. Во избежание при использовании системы, в которую вмонтирован угловой кран для радиатора, необходимо правильно производить изоляцию при помощи ФУМ ленты. Такая манипуляция зависит от того, какого типа резьба в месте соединения. Если лента-уплотнитель намотана правильно, то для того, чтобы присоединить кран, необходимы будут немалые усилия, а также допускается небольшой выступ ленты за пределы. Когда запорное устройство при установке очень легко присоединяется и свободно вращается, то это признак того, что уплотнителя недостаточно и необходимо снять элемент обратно и намотать несколько дополнительных слоев ленты.
9. Последним и очень важным правилом при монтаже становится проверка. Следует ее проводить очень скрупулёзно, поскольку невнимательность в этом деле может обернуться неприятностями не только для тех, кто модернизировал свое отопление, но и для всех квартир, которых объединяет один стояк.

Цены на угловые краны

Усредненные цены угловых кранов для радиатора, установленных на рынке.

Вам может понравиться

Source: v-teplo.ru

Читайте также

Выбираем кран для радиаторов отопления

Пользователи сети Интернет обычно задают вопросы о том, какие конкретно краны для радиаторов отопления лучше, не смотря на то, что данный вопрос сам по себе некорректный, поскольку всё будет зависеть от обстановки, типа контура, радиаторов и без того потом.

Однако, у различной запорной арматуры имеется свои преимущества и недостатки, каковые будут проявляться в зависимости от условий монтажа и конкретного назначения вентиля. Так что давайте определим, какие конкретно краны возможно применять по большому счету, где и как их монтировать, а помимо этого, посмотрим видео в данной статье.

Запорная арматура для радиаторов

Какой она возможно

Компания LUXOR из Италии создаёт разную сантехническую продукцию, а также и угловые краны для радиаторов отопления с нижним подключением, один из которых вы видите на фото вверху.

К прибору отопления такое запорное устройство подключается посредством соединения G 3/4 либо 1/2 Евроконус, помимо этого, возможно применять возможно применение переходников на кран М532. Кран вычислен на большое рабочее давление 10 бар и большую температуру в рабочем состоянии 120?C.

Настоящая модель сделана компанией AGUA-WORID из Китая, не смотря на то, что факт расположения производителя вряд ли оказал влияние на уровень качества продукта, но цена у него немного ниже, как но, и на другие товары из КНР.

О его положительных сторонах свидетельствует материал, из которого он изготовлен — это латунь и он в состоянии держать рабочее давление 10 бар и большую температуру в рабочем состоянии 120?C.

Компания Best (Китай) создаёт краны для радиаторов отопления полипропиленом, другими словами, у них имеется прямой выход (патрубок) для пайки ППР, без добавления каких-либо переходников. Приведенная на верхней фотографии модель имеет угловой корпус с диаметром 1/2″H. Большая рабочая температура образовывает 96?C, минимальная 5?C, допустимое рабочее давление 10 бар.

Модель GIACOMINI R402X035 1\’\’ представляет собой кран с термостатической головкой типа CLIP-CLAR с уплотнительной прокладкой под фитинг у клапана из резины EROM (диаметр 1/2″, 3/4″). Инструкция по эксплуатации предусматривает применение прибора при большом рабочем давлении 10 бар (опрессовочное — 16 бар) и большой рабочей температуре 110?C.

Работа термостата принципиально отличается от работы шарового крана, поскольку тут вероятен лишь дискретный режим, другими словами, в случае если шаровый запор разрешает уменьшить либо расширить поток, то тут он или имеется, или его нет.

Вы нужную температуру, к примеру, 50?C, и если она в радиаторе поднимается, то проход перекрывается машинально, а в то время, когда она опускается ниже, то проход раскрывается заново.
