Как установить аэратор на металлочерепицу: Кровельный аэратор для металлочерепицы – Как установить аэратор на металлочерепицу – Вентиляция кровли из металлочерепицы, ее элементы и назначение, а также как правильно рассчитать и организовать

Содержание

виды кровельных аэраторов для металлочерепицы и мягкой кровли, монтаж конькового аэратора

Содержание:

Установка аэраторов на крыше необходима, поскольку их наличие препятствует разрушению кровельного ковра под действием влаги, которая образуется в подкровельном пространстве.

Желание сэкономить на обустройстве кровельной вентиляции приводит к возникновению многих проблем: в первую очередь начинает протекать крыша, на карнизах собираются сосульки, а в доме появляется запах сырости. В результате дорогостоящий материал покрытия очень быстро разрушается. Дело в том, что влага попадает в слой теплоизоляции и элементы стропильной системы.

кровельный аэратор для металлочерепицы

Решить данную проблему может монтаж кровельного аэратора, представляющего собой искусственный вентиляционный канал. Воздух циркулирует посредством его, вытягивая при этом лишнюю влагу и подсушивая пирог конструкции изнутри.

Причины появления влаги в кровельном пироге

Производители финишных покрытий для крыш позиционируют свои материалы как герметичные, откуда же тогда в кровельном пироге появляется влага, а ведь в его составе имеются слои паро- и гидроизоляции?

К сожалению, наличие влажных паров присутствует в любой квартире или доме. Они образуются в результате приготовления пищи, принятия водных процедур, стирки и дыхания людей. Согласно научным исследованиям, было установлено, что в домах, где проживает семья, состоящая из 4 человек, за сутки образуется не менее 2 литров водяного пара. Он частично оседает в подкровельном пространстве.

коньковый аэратор для металлочерепицы

Когда теплый пар соприкасается с холодными поверхностями, образуется конденсат. В итоге водяные капельки пропитывают материалы и элементы конструкции кровли, в которые могут проникнуть. В первую очередь пары достигают утеплителя, стропильной системы и обрешетки.

Еще одним путем проникновения влаги является наружная сторона кровли. Теплый пар скапливается на чердаке и нагревает кровельное покрытие изнутри. Снег, собирающийся в зимний период на крыше, начинает таять. При снижении температуры воздуха на кровле образуется лед, и он при некоторых условиях тоже может подтаивать. Вода проникает в мельчайшие зазоры между стыками покрытия и на крыше образуются протечки.

Кровельный материал начинает постепенно покрываться микротрещинами, в которые проникает влага. При минусовых температурах она замерзает и разрывает отделку крыши. Трещины все больше увеличиваются и превращаются в сквозные щели. В результате кровельное покрытие приходит в негодность.

Что такое кровельный аэратор

Данное устройство состоит из трубы диаметром 6 –11 сантиметров, изготовленной из нержавейки или полипропилена. Поверх нее устанавливается колпак, который защищает вентилятор от проникновения внутрь его осадков. Аэратор способствует сушке теплоизоляционного слоя и ускоряет процесс испарения конденсата.

Применяют эти устройства в регионах с разными погодными условиями, поскольку они отличаются хорошими эксплуатационными параметрами и выдерживают изменение температуры в широком диапазоне, составляющем от +90 до -50 градусов.

аэратор для металлочерепицы

Кровельный аэратор для металлочерепицы и других видов покрытий крыши предназначается для следующих целей:

  • вентилирования слоев кровельного пирога;
  • испарения конденсата;
  • отвода влажного воздуха;
  • предотвращения процессов, приводящих к разрушению крыши;
  • недопущения возникновения протечек.

Принцип функционирования аэраторов заключается в появлении тяги в трубе, которая возникает за счет низкого давления, создаваемого наружными воздушными потоками.

Виды вентиляционных устройств для кровли

Согласно особенностям конструкционного решения, бывает несколько видов кровельных вентиляторов:

  1. Точечные. Такие устройства имеют грибообразную форму, они снабжены вентиляторами. Их монтируют в месте, где ограничен доступ – это может быть сложная конфигурация кровли или мансардные окна. Точечные изделия подразделяют на коньковые и скатные. Первые из них монтируют под коньком – они предназначаются для удаления конденсата и паров вдоль всей конструкции конька. Этого типа аэраторы устанавливают на участках, которым требуется усиленная циркуляция потоков воздуха.
  2. Непрерывные. Их размещают равномерно по всей кровельной поверхности и таким образом обеспечивают вентилирование всех слоев «пирога», а также участков чердаков и мансард. Наиболее востребованы из непрерывных аэраторов вентиляционная влагоустойчивая лента, которую устанавливают в слое гидроизоляции, и коньковый вентилятор.
  3. Турбинные. Их производят в виде трубы и оснащают электрическим вентилятором или вытяжкой с электроприводом. Специалисты советуют отдавать предпочтение изделиям из алюминия, поскольку они устойчивы к коррозийным процессам и не меняют форму под воздействием высоких температур.

При выборе модели аэратора учитывают величину уклона крыши. Обычно данную информацию можно увидеть на упаковке изделия.

Выбор аэратора

Определенный вид устройства используют для разных кровельных покрытий. Для мягких материалов подходят аэраторы, произведенные из атмосферостойкого и ударопрочного полипропилена (прочитайте также: «Как устроена вентиляция мягкой кровли – важные особенности крыши»). Обычно их размещают равноудалено друг от друга на наиболее высоких точках кровельного покрытия или в месте стыка плит термоизоляции.

Такое устройство выполняет следующие функции:

  • снижает в подкровельном пространстве давление;
  • удаляет пар из слоев «пирога»;
  • предупреждает появление конденсата.

монтаж кровельного аэратора

Корпус вентилятора аэратора для металлочерепицы выпускают из материалов, которые устойчивы к коррозии и агрессивным средам, воздействию разных температур и ультрафиолета. Таким требованиям отвечают полипропилен и нержавеющая сталь.

Для покрытий из профнастила для корпуса дефлектора применяют те же материалы, что и для металлочерепичных крыш.

Монтаж коньковых аэраторов

Установка устройств такого вида выполняется просто, и для этого нет необходимости производить сложные расчеты. Коньковый аэратор размещают по всей протяженности конька. Специалисты рекомендуют применять данное изделие для кровель, имеющих уклон от 12 до 45 градусов. Его монтируют исключительно на конек и тем самым обеспечивают в чердачном пространстве вентиляцию воздуха.

аэраторы для кровли

Условия использования конькового аэратора:

  1. С целью обеспечения притока воздуха необходимо наличие продух на свесах.
  2. Устройство следует монтировать по всей длине конька – его сегменты соединяют в единую конструкцию.
  3. Поверх собранного изделия укладывают коньковую черепицу, и поэтому внешний вид кровли не пострадает от наличия на ней вентилятора.

аэраторы для кровли

Обустройство конькового аэратора для металлочерепицы или мягкой кровли выполняют в определенной последовательности:

  1. Чтобы вырезать вентиляционный паз, задействуют циркулярную пилу. Отверстий может быть как одно (на верхней точке конька), так и два (по обеим его сторонам). В зависимости от рекомендаций производителя конкретной модели аэратора суммарная толщина зазора должна составлять от 3 до 8 сантиметров. Прорези вырезают так, чтобы они не доставали до края конька примерно 30 сантиметров. В результате кровля по его сторонам получается сплошной.
  2. В месте на коньке, где зазор не делался, укладывают коньковую черепицу.
  3. Приступают к монтажу аэратора: каждый его сегмент фиксируют кровельными гвоздями или шурупами, которые вкручивают посредством готовых отверстий, сделанных на заводе-производителе. Отдельные части изделия собираются в единую конструкцию аналогично тому, как это делают с деталями конструктора.
  4. Профиль вентиляционного изделия накрывают коньковой черепицей – лепестки кровельного материала укладывают внахлест. Для крепления покрытия к устройству вентиляции используют длинные специальные гвозди.
  5. Места соприкосновения торцов с кровлей обрабатывают силиконовым герметиком.

Особенности монтажа точечных устройств на металлочерепице

Аэраторы данного типа устанавливают:

  • на плоских крышах или на кровлях, имеющих уклон меньше 12 градусов;
  • в качестве дополнения к другому типу устройств с целью повышения эффективности вентилирования;
  • если не представляется возможным обустройство конькового изделия, например, потому что отсутствует конек, или существует примыкание кровельного покрытия к стенам или вертикально расположенным поверхностям.

Условия применения точечного аэратора:

  1. Монтируют их на скатах, соблюдая расстояние 50-80 сантиметров от горизонтально расположенного ребра конька.
  2. На свесах должен быть обеспечен приток воздуха.
  3. Одно точечное устройство способно обеспечить качественную вентиляцию на площади до 5 — 100 «квадратов» кровли в зависимости от его модели. На основании данной величины производится расчет требуемого количества вентиляционных изделий.

аэраторы для кровли

Технология установки точечных устройств на крыше:

  1. В сплошной обрешетке делают отверстие, которое по размерам должно совпадать с параметром внутреннего канала аэратора. Для этого к поверхности листа фанеры или плиты ОСП прикладывают юбку-основу устройства и через проходной канал наносят на крыше гвоздем или карандашом контуры зазора. Электролобзиком по начерченной линии вырезают отверстие.
  2. Поверх него помещают юбку устройства и прикрепляют ее саморезами либо кровельными гвоздями в количестве минимум 6 штук. Некоторые компании – производители рекомендуют использовать дополнительно помимо крепежных изделий фиксацию на клеевой состав. В этом случае на обратную поверхность юбки наносят битумную мастику, приклеивают ее, а потом только применяют детали для крепления.
  3. С целью гидроизоляции мест примыкания поверх юбки используют битумный клей.
  4. Гонтами черепицы, подрезанными в местах соприкосновения, перекрывают юбку.
  5. Сверху на нее помещают сетку аэратора и фиксируют ее саморезами. Потом устанавливают колпак (крышку), защелкивают и опять используют для крепления саморезы.

аэраторы для кровли

Аналогичным образом монтируют и другие точечные аэраторы для кровли согласно произведенному расчету, которые и составят в итоге единую систему вентиляции.

Как видно из вышеприведенной информации, установка подобных устройств не является сложной работой — с ней легко справятся неопытные мастера-самоучки.

Благодаря наличию на крышах аэраторов из кровельного пирога удаляются водяные пары, предотвращается образование конденсата, распространение грибка и плесени, неприятного запаха. Отсутствие этих неблагоприятных факторов положительным образом сказывается на продолжительности сроков эксплуатации деревянных элементов кровельной конструкции и на состоянии микроклимата в жилых и подсобных помещениях дома.



правила проектирования и особенности обустройства

Любые самые качественные строительные материалы со временем приходят в негодность. Срок их службы значительно уменьшается из-за постоянного воздействия агрессивных факторов, одним из которых является влага. Крыши с металлическим покрытием – не исключение, даже если это профилированная жесть с суперустойчивым полимерным покрытием.

Грамотное устройство вентиляции кровли из металлочерепицы и организация воздухообмена в ограниченном крышей пространстве поможет избежать эксплуатационных проблем.

Мы расскажем, как обеспечить конструкцию регулярной циркуляцией воздуха. Подскажем, как исключить формирование и выпадение конденсата, отвести атмосферную воду в случае ее проникновения в кровельную систему. Наши рекомендации помогут ощутимо продлить срок службы металлочерепичной крыши.

Содержание статьи:

Воздухообмен в кровельном пироге

Влажность в области подкровельного пространства могут спровоцировать дождь и снег, сильным ветром заносимые под кровлю. Со стороны жилых помещений на конструкцию негативно действуют бытовые испарения. Влажный утеплитель теряет свои эксплуатационные характеристики, а дальше начинает разрушаться обрешетка и деревянная стропильная конструкция.

Правильная вентиляция пирога металлочерепичной кровли предотвращает негативные последствия влияния повышенной влажности. Она поможет создать комфортный микроклимат и на чердаке, в мансарде и в жилых помещениях. Защитит верхнюю ограждающую конструкцию, систему ее утепления и опорную стропильную конструкцию.

Большинство каркасов крыш сооружают из пиломатериалов, на которых отображаются все негативные последствия воздействия взвешенной в воздухе воды и осадков. Кроме этого, от влаги страдает утеплитель кровли и сама кровля, даже если это металлочерепица, срок службы которой при правильном монтаже достигает полувека.

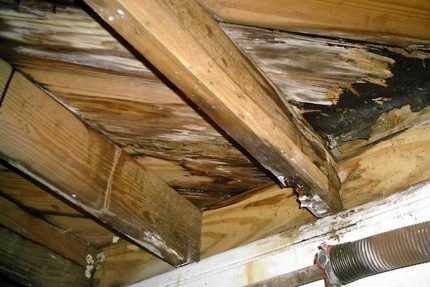

Гниение стропил - результат отсутствия качественной вентиляцииГниение стропил - результат отсутствия качественной вентиляции

Чтобы конструкции крыши не гнили и не портились от плесневого грибка, расселяющихся по сырым компонентам с неимоверной скоростью, не разъедались конденсатом, следует организовать стабильный воздухообмен

Итак, как правильно устроить вентиляцию кровли? Кровельный пирог состоит из нескольких слоев, каждый из которых выполняет определенную функцию. При грамотном монтаже совокупность этих слоев обеспечит долговечную эксплуатацию ограждающей конструкции, кровли и находящейся под ней системы.

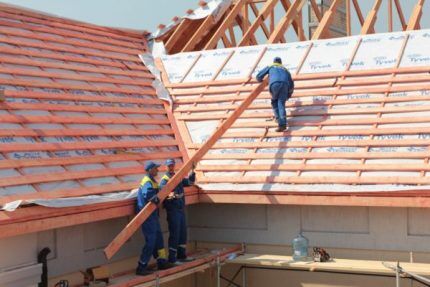

К процессу укладки всех материалов без исключения нужно относиться крайне тщательно. Даже если кровельные работы будут выполнены идеально, а пароизоляция, например, уложена небрежно, это повлечет скопление пара со всеми негативными последствиями: снижением теплоизоляционных характеристик утеплителя, гниением стропил и обрешетки.

Кровельный пирог под металлочерепицуКровельный пирог под металлочерепицу

Необходимо рассматривать по отдельности вентиляцию кровли и крыши. В понятие кровли входит покрытие и расположенные под ним изоляционные слои

Правильная укладка вентилируемого кровельного пирога

Система вентиляции кровли представляет собой сеть горизонтально направленных каналов, сформированных обрешеткой и контробрешеткой. Каналы, именуемые продухами, начинаются у карнизов, завершаются в зоне конькового хребта. От осадков их сверху закрывают металлическими планками конька, разжелобков, вальм.

В вальмовых и шатровых крышах отток воздуха замедлен из-за конструктивной специфики. Для обеспечения полноценной вентиляции кровли в этих случаях используют кровельные аэраторы. Что это такое и как их установить, мы рассмотрим ниже.

Как правильно укладывается кровельный пирог под металлочерепицу? Сначала между стропилами враспор укладывается утеплитель.

На этапе укладки гидро- и пароизоляции необходимо предусмотреть наличие вентзазоров:

  1. При укладке обычных гидроизоляционных пленок должны остаться 2 вентзазора по 30-50мм: один – между пленкой и теплоизоляционным материалом, второй – между кровельным покрытием и пленкой.
  2. Если укладывается супердиффузионная мембрана, вентзазор должен быть только между мембраной и кровельным материалом. Полотно укладывается прямо на утеплитель.
  3. При укладке пароизоляционной пленки зазор должен быть между подшивочным материалом и пленкой.

Все слои кровельного пирога располагают таким образом, чтобы с внешней стороны, т.е. над утеплителем, находилась гидроизоляция, а с внутренней, т.е. под утеплителем, – пароизоляция. Нахлест между полотнами должен быть не меньше 150мм.

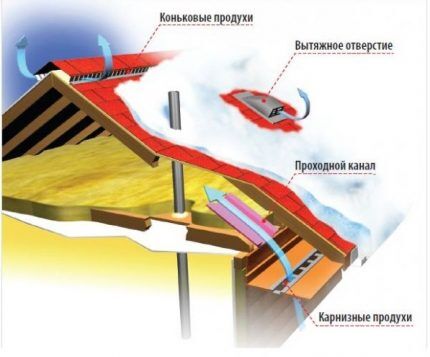

Кровельный пирог теплой крышиКровельный пирог теплой крыши

В схеме устройства вентиляции для кровельного пирога утепленной кровли обрешетка формирует вентиляционные каналы между пароизоляцией и утеплителем, утеплителем и гидроизоляцией, гидроизоляцией и кровельным покрытием

Затем осуществляется монтаж обрешетки под укладку непосредственно профилированной металлической кровли. Под гидроизоляционную пленку вдоль карниза устанавливается капельник для сгона с нее влаги. Деревянная обрешетка перед монтажом должна быть тщательно просушена и обработана антисептиками и антипиренами.

После окончания монтажа обрешетки устанавливается карнизная планка, закрывающая подкровельную область от попадания влаги. На торцы контрреек и начальной карнизной доски саморезами крепится вентиляционная лента.

Желоб и капельник крыши из металлочерепицы Желоб и капельник крыши из металлочерепицы

В схемах укладки холодных крыш обрешетка формирует вентиляционные каналы между гидроизоляцией и кровельным покрытием

Вентиляционные элементы могут быть:

  • точечными – это отверстия диаметром от 10 до 25мм в нижней части карниза. Размер точечных продухов зависит от уклона кровли. Чем он меньше, тем больше должны быть отверстия. Располагают отверстия под водосточными желобами, чтобы они не обледеневали. Снаружи их лучше прикрыть мелкоячеистой сеткой для предохранения от засорения листьями;
  • щелевые – это горизонтальные или вертикальные щели размером от 2,5 до 5,0 см. Щелевые продухи также можно закрыть вентиляционной сеткой.

Воздух поступающий через карнизные продухи будет свободно перемещаться в подкровельном пространстве и вытягиваться через вентилируемый конек (выход вентиляционный).

Конек – это самая высокая конструктивная часть крыши, называемая также коньковым хребтом или ребром. Вентилируемый конек изготавливается в 2 вариантах: с щелевидными продухами и с точечными по всей длине конька. Можно рассмотреть вариант устройства щелевидного продуха во всю длину ската.

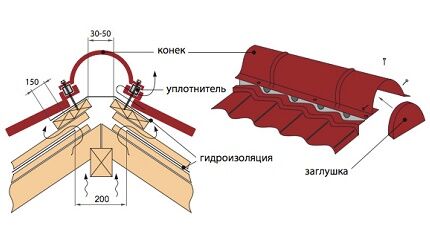

Схема укладки коньковой планкиСхема укладки коньковой планки

Под коньковую планку вдоль ее кромок укладывают пористый уплотнитель из вспененного полиэтилена. Он не пропустит пыль и грязь под кровлю, но выпустит пар, конденсат и отработанный воздух наружу

Для кровли сложной конфигурации обязательно устраиваются разжелобки, они же ендовы. Это элемент обустройства вогнутого угла. Характерным примером служит стык основного ската крыши и малого ската веранды, слухового окна или входной группы.

В устройстве разжелобка используются две планки: первую укладывают под кровельное покрытие, второй накрывают линию между смежными плоскостями скатов, уже покрытых металлочерепицей.

Согласно сборнику правил по устройству кровли СП17.13330.2011 размеры вентканалов для плоских и скатных кровель должны определяться расчетным путем. Однако разница в произведенных расчетах даже с учетом различий в климатических условиях и углов уклона кровли незначительно отражается на результате. Потому в большинстве случаев принимают усредненные значения.

Таблица для определения размера продуховТаблица для определения размера продухов

Размеры сечения продухов можно рассчитать по формулам или найти с помощью специализированной расчетной программы. Однако проще и быстрее определить площадь сечения по таблице с усредненными значениями

Многие производители кровельных материалов также в сопроводительных документах предлагают технические решения для устройства вентиляции. Ну и конечно, проведение регулярной ревизии (пару раз в год) кровли поможет решить устанавливать ли дополнительные устройства вентиляции или нет.

Кровельные аэраторы и вентиляторы

Дополнительными элементами системы вентиляции кровли являются кровельные аэраторы. Они усиливают многократно движение воздушных масс. Аэратор представляет собой недлинную до 50см трубу с проходом внутри и с – колпаком, защищающим элемент вентиляции от воды и мусора.

Аэраторы можно установить на крыше из металлочерепицы в любое время: как во время первичной сборки, так и во время эксплуатации. Форму и цвет можно подобрать под характеристики кровельного материала. Аэраторы производят из литого пластика, устойчивого к воздействию атмосферных явлений, УФ излучения, кислот и даже к кратковременному воздействию огня.

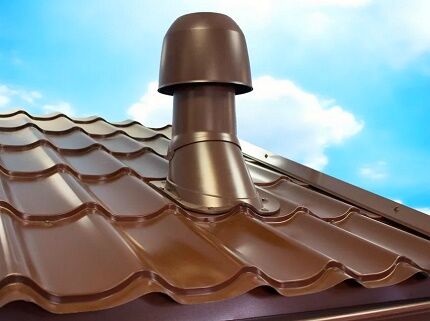

Кровельный аэраторКровельный аэратор

Сколько ставить аэраторов на крышу решается чаще всего на основании практического опыта

Наиболее эффективными элементами для вентиляции крыши считают . В верхней части такого прибора находится дефлектор с турбиной.

Лопасти турбины вращаются под действием ветра. Естественная тяга в этом случае увеличивается многократно в зависимости от силы ветра, полностью исключается. Установку такого рода приборов нужно продумывать заранее, так как потребуется увеличение размеров продухов (входов).

Кровельные аэраторы: многообразие выбораКровельные аэраторы: многообразие выбора

Аэраторы и крышные вентиляторы для металлочерепицы выпускают в комплекте с проходным фланцевым элементом, что существенно облегчает и значительно ускоряет проведение монтажных операций

Выбирая аэратор для металлочерепицы, нужно обращать внимание, чтобы:

  • в комплектацию входило руководство по установке, уплотняющие прокладки, монтажный шаблон, проходной элемент, крепеж;
  • цвет устройства подбирается под цвет металлочерепицы;
  • качество материала, из которого изготовлен аэратор должно подтверждаться документально.

Ориентироваться на форму и вид профиля кровли необязательно, т.к. фланец монтажного элемента для кровельных аэраторов и вентиляторов выполнен из материала, который после приложения незначительных усилий в точности повторяет требующийся рельеф.

Если для вентиляции металлочерепичной кровли таких систем недостаточно, устанавливают крышные вентиляторы. Это аэрационные устройства с расположенным внутри трубы электрическим лопастным осевым прибором. Скоростью движения воздуха в таких устройствах можно управлять вручную или настроить на автоматическую регулировку.

Установка кровельных аэраторов

Чтобы правильно подобрать оборудование для вентиляции кровли нужно учитывать:

  • производительность устройства;
  • площадь крыши, ее форму;
  • угол наклона скатов.

Металлическая кровля безусловно очень уязвима для влаги и особенно нуждается в защите от паров из жилых помещений. Ограничений для устройства вентиляции, если крыша покрыта металлом, нет. Лучший вариант, когда температура воздуха снаружи и внутри кровли различается. Тогда активное проветривание происходит самопроизвольно.

Установка аэратора по шаблонуУстановка аэратора по шаблону

В комплекте аэратора обязательно должен быть шаблон, согласно которому на покрытии вычерчивается абрис отверстия для установки вентиляционного устройства

Аэраторы устанавливают по завершению монтажа кровли, для этого:

  1. По шаблону на кровлю наносят форму отверстия.
  2. Вырезают металл до теплоизоляционного слоя электролобзиком.
  3. Нижняя часть трубы покрывается битумной мастикой, затем с усилием прижимается к основанию.
  4. Юбка (фланец) патрубка с защитным кожухом крепятся саморезами.

Сколько ставить аэраторов, решает каждый владелец дома сам. Кто-то считает, что для вытяжки для металлочерепицы достаточно одной трубы на 40 квадратов крыши, кто-то рекомендует увеличить это количество вдвое. На самом деле проверяется расчет на практике, по практическим результатам эффективности вентсистемы.

Вентилирование крыш с утепление и без него

Технологических особенностей при монтаже вентсистем крыш разной формы нет. В двускатных и односкатных, ломаных, вальмовых и шатровых формах принципы вентиляции одинаковы. Меняется только сложность монтажа и число устанавливаемых приборов.

Обустройство холодной крыши

На холодном чердаке подкровельное пространство обдувается большим объёмом воздуха, поэтому влага не конденсируется. Воздух свободно циркулирует через карнизные свесы, конек, слуховые окна, вальмовые хребты крыши и ендовы.

В двускатной крыше воздух поступает через карнизы или отверстия во фронтонах. В каменных фронтонах отверстия для притока воздуха делаются в виде окон, открывающихся вручную.

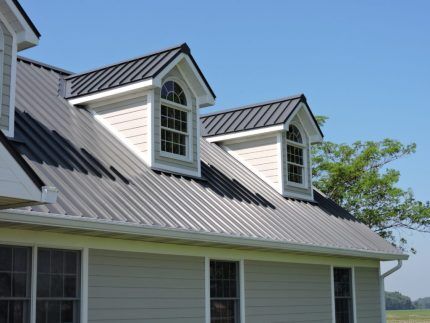

Окна кукушкиОкна кукушки

Слуховые окна кукушки разрабатывают во время проектирования дома. Они выполняют множество функций: производят вентилирование, уравнивают давление за пределами кровли и внутри чердака, чтобы при превышении крышу “не снесло” в прямом смысле

В 4-хскатной вальмовой крыше фронтонов нет. Здесь в роли воздухозаборника выступают карнизные свесы с отверстиями от 5 до 10мм. Воздух выходит через наклонные вальмовые ребра и слуховые окна. Если для разгрузки их недостаточно, ставят аэраторы и крышные вентиляторы.

Проблемными местами скатной формы крыши являются разжелобки – зимой в них скапливается снег. Поэтому целесообразно вдоль разжелобков установить точечные аэраторы или устройства принудительной вентиляции.

Организация вентиляции теплой крыши

В утеплённой крыше между кровлей и чердаком находится теплоизоляционный материал с обеих сторон закрытый прослойками гидро- и пароизоляции. Если кровельный пирог уложен с соблюдением всех норм, то на стропильные ноги, теплоизоляцию и покрытие не будут действовать ни бытовые испарения снизу, ни атмосферная влага сверху.

Классическая схема вентиляции для утеплённых крыш неизменна. Через карнизные свесы втягивается воздух и выталкивается из-под вентилируемого конька, ендовых и вальмовых планок. Вместе с потоками воздуха выходят бытовые испарения, которые частично проникают через пароизоляцию, конденсат, оседающий из-за разницы температур внутри чердака и за его пределами, атмосферная вода.

Устройство слуховых и фронтонных окон

Традиционный – установка слуховых и фронтонных окон. Слуховые окна делаются на скатах крыши при отсутствии фронтона. Если есть фронтон, в нем устанавливаются фронтонные окна. Конечно, вентиляция не первостепенная функция чердачных окон.

Схема расположения вентиляционных оконСхема расположения вентиляционных окон

Как фронтонные, так и слуховые вентиляционные окна располагают так, чтобы в пределах чердака был сформирован естественный воздушный поток без стимуляции вентиляторами

Они предназначены, в первую очередь, для выравнивания давления в чердачном пространстве с уличным во время порывистого ветра. Если ветер обтекает крышу, на чердаке будет давление воздуха более высоким, чем снаружи.

Это способствует по законам физики образованию подъёмной силы, которая снимает крыша. Слуховые и фронтонные окна препятствуют ее образованию, выравнивая давления. Так как никто не хочет, чтобы крыша дома лежала после бури рядом с домом на огороде, слуховые/фронтонные окна нужно делать в любом случае.

Слуховые и панорамные окна на крышеСлуховые и панорамные окна на крыше

Выбор типа слухового окна зависит от эстетических предпочтений хозяина. Оно может быть овальной, трапециевидной или двускатной треугольной крышей. Сейчас их нередко дополняют панорамными окнами, вмонтированными в скаты

Вторая функция чердачных окон – проветривание. Для полноценной вентиляции крыши только окон недостаточно, но как дополнительный способ борьбы с конденсатом они зарекомендовали себя достаточно хорошо.

Существуют следующие типы чердачных окон:

  1. Фронтонные – самые распространенные конструкции в двускатных крышах. Как и все чердачные окна для целей вентилирования пространства должны располагаться на противоположных фронтонах напротив друг друга. Геометрическая форма фронтонных окон может быть любой.
  2. Дромеры или кукушки – декоративные конструкции окон, располагающиеся в кровле и выступающие за ее пределы. Дромеры – по большей мере декоративные окна, тем не менее на отлично справляющиеся с функциональными задачами слуховых окон.
  3. Антидромеры – окна в скатах крыши не выступающие за их пределы, а наоборот слегка утопленные в них.
  4. Мансардные окна располагаются вровень со скатом крыши.

Все типы окон нуждаются в тщательной гидроизоляции во избежание протекания. Слуховые окна на чердаке в зависимости от того является он жилым или нет, могут застекляться или же остаются открытыми и забираются декоративной решёткой. Застекленные окна обеспечивают необходимую вентиляцию только при открытии створки.

Для устройства слуховых окон продают готовые комплекты с коробкой и наличником для наружной отделки места установки. Изготавливают коробки окон для из пластика или древесины. Конфигурация окон может быть абсолютно любой. В принципе, в любой момент эксплуатации крыши можно прорезать слуховые или фронтонные окна.

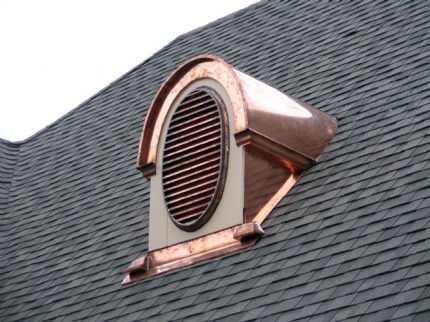

Слуховое окошко со стационарной решеткой Слуховое окошко со стационарной решеткой

В идеале слуховые окна должны быть все время открыты, но нужно вставить решетку от птиц

Для устройства вентиляционного окна во фронтонной неутепленной стенке вырезается проем равный по форме и по размеру коробке окна. Окно устанавливается в отверстие и закрывается наличником.

В теплоизолированных фронтонах место для окон нужно заранее предусмотреть и установить короб. Короб обеспечит правильную установку рамы, облегчит установку, будет противостоять оседанию утеплителя.

Для обеспечения регулярной циркуляции воздуха окошки на фронтоны монтируют таким образом, чтобы между оконной нижней гранью и верхней линией перекрытия было не меньше 80см и не больше 100см.

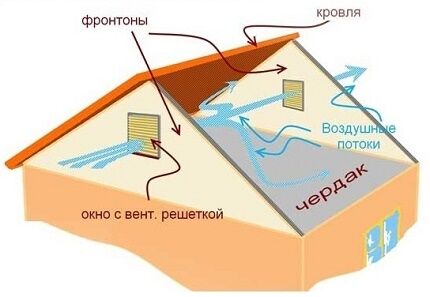

Вентиляция фронтонаВентиляция фронтона

Размеры слуховых окон должны быть не меньше 60см на 80см. Расстояние между несколькими окнами должно быть не меньше метра

Более доступной и простой альтернативой фронтонным окнам в бетонных и кирпичных стенах являются вентрешетки с трубкой. Они устанавливаются еще проще.

Перфоратором или станком с буром, снабженным алмазной коронкой, в противоположных стенах выбирают отверстия. Между стеной и тыльной поверхностью решетки наносится герметик. В отверстие заводится венттруба до решетки. Решетка фиксируется.

Выводы и полезное видео по теме

С нюансами организации вентиляции кровли и крыши ознакомит следующий ролик:

Обзор плоских аэраторов для обустройства крыши с черепицей:

Видео-руководство по обустройству прохода вентиляционной трубы через кровельный пирог:

Для простых двухскатных крыш естественная приточно-вытяжная вентиляция крыши из металлочерепицы считается идеальным вариантом, функционирующим практически без сбоев. В крышах сложных форм должны обязательно быть вентиляционные отверстия и окна, так как в подкровельном пространстве имеется множество препятствий для свободного прохождения воздуха.

В таких случаях рекомендуется совмещать естественную вентиляцию с точечной установкой аэраторов. Важно грамотно установить вентиляционные систему крыши, так как от ее правильной работы напрямую зависит срок эксплуатации крыши.

Пожалуйста, оставляйте комментарии, задавайте вопросы, размещайте тематические фото в находящейся ниже блок-форме. Расскажите о том, каким образом обеспечили вентилирование собственного загородного дома или дачи. Делитесь информацией, которая будет полезна посетителям сайта.

Кровельный аэратор — как установить

Частой проблемой кровельных конструкций является скопление влаги и конденсата. Решить ее поможет приспособление, которое называется аэратор. Он может называться также флюгаркой или дефлектором. В чем же заключается его функциональное назначение?

Кровельный аэратор

Кровельный аэратор

Основные функции

Они состоят из трех пунктов:

  1. Предотвращение образования конденсата, который образовывается в нижнем слое гидроизоляции. Он отрицательно влияет на материал, снижая его гидроизолирующие свойства.
  2. Вывод пара на поверхность, поднимающегося от внутренних помещений. Его скопления под кровлей наносит вред деревянным конструкциям.
  3. Защита от образования вздутостей и пузырей за счет снижения давления между слоями кровельных материалов.

Теперь стоит выяснить, вследствие каких причин возникает повышенная влажность покрытия.

Образование влаги в кровельной конструкции

схема и принцип работы кровельных аэраторов

схема и принцип работы кровельных аэраторов

Самой распространенной и широко используемой является мягкая кровля. Особенно если речь идет о промышленных и гражданских строениях. Она состоит из нескольких слоев, которые называются пирогом:

  • железобетонное перекрытие;
  • прослойки пароизоляции;
  • стяжка из песчано-цементной смеси;
  • теплоизоляционное покрытие;
  • слой гидроизоляции;
  • кровельное покрытие;

Из перечисленных выше пунктов самым подверженным к накоплению влаги является пароизоляция. Происходить это может от воздействия различных факторов:

  • влияния окружающей среды;
  • поднятия паров из верхних помещений через чердачное перекрытие.

В первом случае сырость появляется, если произошло нарушение покрытия. Различные климатические условия могут приводить к прямому проникновению влаги, так и ее накапливанию из влажного воздуха.

Во втором варианте поднимающийся пар оседает на пароизоляторе и цементной стяжке в виде конденсата. У намокшего пароизоляционного слоя увеличивается теплопроводность в пределах 30-40%. К тому же в замкнутом непроветриваемом пространстве пирога образовывается грибок и плесень. (Рекомендуем к прочтению для более полного раскрытия информации статью о защите стен от различного вида разрушающего воздействия. Может ли кирпич разрушаться грибком и плесенью?) Кроме, этой неприятности сырость крыши может приводить и к другим негативным факторам.

Последствия воздействия влаги

кровельный аэратор - флюгарка

кровельный аэратор — флюгарка

  1. Разрушение стяжки. В большинстве случаев она выполняется из цементно-песчаной смеси, после застывания она представляет собой пористую структуру. Поры в обычном состоянии заполняет воздух. При повышенной влажности такая поверхность способна впитывать влагу и накапливать ее. При низких температурах жидкость в порах замерзает. При этом происходит кристаллизация и расширение, которые приводят к образованию микротрещин и разрушению структуры стяжки.
  2. Влияние на гидроизоляционный пласт. Процессы, протекающие в стяжке, затрагивают и гидроизоляцию, вследствие чего происходит разрушение ее структуры.
  3. Вздутие поверхности. Этот дефект вызывается двумя факторами:
  • в пространстве под перекрытием образуется пар. Это происходит между пароизоляционным и гидроизоляционным слоем. Скопившаяся между ними вода при высоких температурах превращается в пар, за счет этого и происходит вздутие кровли;
  • воздействие высоких температур в летний сезон. Нагрев приводит к изменениям битумно-полимерных материалов, то есть к их размягчению и увеличению пластичности, что вызывает образование вздутий;

Избежать повышенной влажности, а также разрушений и дефектов с ней вам поможет кровельный аэратор для мягкой кровли. Необходимо только определиться с выбором приспособления.

Разновидности аэраторов

возможные варианты установки аэраторов

возможные варианты установки аэраторов

Материалов, из которых изготавливаются кровельный аэратор дефлектор, огромное количество, но самыми эффективными из них является пластик и нержавеющая сталь. Они устойчивы к следующим факторам:

  • температурные перепады;
  • воздействие ультрафиолетовых лучей;
  • коррозия;
  • кислотная среда;

Из какого бы материала ни был изготовлен аэратор крышный кровельный, его основной задачей является выведение конденсата, выветривание влаги и вентилирование кровельного пространства. Различные размеры и модификации предусматривает аэратор кровельный, фото некоторых из них представлено. Они могут быть различных размеров и модификаций.

Самым лучшим вариантом для мягкой крыши является аэратор кровельный технониколь 160х460мм, фото показывает, что он состоит из трех частей. Его конструкция обеспечивает:

  • длительный срок службы кровельного покрытия;
  • удаление образующейся влаги из всех слоев кровли;
  • улучшение теплоизоляционных свойств;

Одна из новейших моделей – аэратор кровельный технониколь эко. Он не только обеспечивает все требования «дышащей» кровли, но и изготавливается из экологически чистого сырья.

Если вы хотите получить качественную крышу с продолжительным сроком эксплуатации, вам стоит установить аэратор кровельный технониколь. Цена его колеблется в зависимости от конструкции и модификации. Всегда можно подобрать оптимальный вариант по стоимости.



Расчет количества аэраторов

расчет количества аэраторов

расчет количества аэраторов

Прежде всего, следует определиться с количеством вентилируемых дефлекторов. Для этого вам необходимо знать площадь поверхности крыши и технические данные, которые обеспечивает кровельный аэратор флюгарка. Если плоскость крыши расположена под наклоном, они должны располагаться равномерно на самых возвышенных участках.

Если конфигурация покрытия несложная, тогда норма предусматривает на 100 м² один аэратор кровельный, купить необходимо для установки рассчитанное количество.

Важный момент! Расстояние между вентилируемыми патрубками не должно быть больше 12 метров.



Производить монтаж кровельных аэраторов можно самостоятельно, но для этого необходимо иметь минимальные строительные навыки. Если таковых нет, тогда лучше обратиться к услугам специалистов.

Установка кровельного аэратора

грамотная установка аэратора

грамотная установка аэратора

Она может вестись как во время обустройства крыши, так и уже на готовой конструкции. В первом случае они должны быть заложены проектом. Если помещения будут иметь заведомо повышенную влажность помещений, такие как баня или сауна. Вентилируемые выводы должны быть предусмотрены на стадии проектирования зданий. Такие проекты должны вести только специальные проектные организации. Во втором варианте аэратор кровельный поливент устанавливается в такой последовательности:

  1. Размечается необходимое количество мест, на которых будут располагаться дефлекторы.
  2. В нужном месте прорезается окно в стяжке. Оно должно пройти в глубину до расположения утеплителя.



ВАЖНО! Если пароизоляционная прослойка влажная, ее необходимо заменить на сухую, чтобы она отвечала теплоизоляционным нормам.



  1. В готовые гнезда устанавливаются аэраторы кровельные для плоской кровли. Нижняя часть трубы, которых должна быть связана специальной мастикой.
  2. Крепление необходимо произвести с помощью саморезов. Они должны располагаться равномерно по всему периметру аэраторной юбки. Их общее количество должно быть не меньше шести.
  3. Основание патрубку сверху также дополнительно защитить гидроизоляцией.

Кровельный аэратор для металлочерепицы имеет другую конструкцию и монтируется с обеих сторон от конька с отступом не менее 60 см. Работы по установке желательно проводить в летнее время.

Еще по теме:

Наши рекомендации:

Понравился пост? Поделись с друзьями и оцени публикацию. Тебе не трудно, а автору приятно. Спасибо.

грамотная установка аэратора Загрузка…

Подписывайся на наши новости Вконтакте!

грамотная установка аэратора

Кровельный аэратор для металлочерепицы

Причины появления влаги в кровельном пироге
Что такое кровельный аэратор
Виды вентиляционных устройств для кровли
Выбор аэратора
Монтаж коньковых аэраторов
Особенности монтажа точечных устройств на металлочерепице

Установка аэраторов на крыше необходима, поскольку их наличие препятствует разрушению кровельного ковра под действием влаги, которая образуется в подкровельном пространстве.

Желание сэкономить на обустройстве кровельной вентиляции приводит к возникновению многих проблем: в первую очередь начинает протекать крыша, на карнизах собираются сосульки, а в доме появляется запах сырости. В результате дорогостоящий материал покрытия очень быстро разрушается. Дело в том, что влага попадает в слой теплоизоляции и элементы стропильной системы.

Решить данную проблему может монтаж кровельного аэратора, представляющего собой искусственный вентиляционный канал. Воздух циркулирует посредством его, вытягивая при этом лишнюю влагу и подсушивая пирог конструкции изнутри.

Причины появления влаги в кровельном пироге

Производители финишных покрытий для крыш позиционируют свои материалы как герметичные, откуда же тогда в кровельном пироге появляется влага, а ведь в его составе имеются слои паро- и гидроизоляции?

К сожалению, наличие влажных паров присутствует в любой квартире или доме. Они образуются в результате приготовления пищи, принятия водных процедур, стирки и дыхания людей. Согласно научным исследованиям, было установлено, что в домах, где проживает семья, состоящая из 4 человек, за сутки образуется не менее 2 литров водяного пара. Он частично оседает в подкровельном пространстве.

Когда теплый пар соприкасается с холодными поверхностями, образуется конденсат. В итоге водяные капельки пропитывают материалы и элементы конструкции кровли, в которые могут проникнуть. В первую очередь пары достигают утеплителя, стропильной системы и обрешетки.

Еще одним путем проникновения влаги является наружная сторона кровли. Теплый пар скапливается на чердаке и нагревает кровельное покрытие изнутри. Снег, собирающийся в зимний период на крыше, начинает таять. При снижении температуры воздуха на кровле образуется лед, и он при некоторых условиях тоже может подтаивать. Вода проникает в мельчайшие зазоры между стыками покрытия и на крыше образуются протечки.

Кровельный материал начинает постепенно покрываться микротрещинами, в которые проникает влага. При минусовых температурах она замерзает и разрывает отделку крыши. Трещины все больше увеличиваются и превращаются в сквозные щели. В результате кровельное покрытие приходит в негодность.

Что такое кровельный аэратор

Данное устройство состоит из трубы диаметром 6 –11 сантиметров, изготовленной из нержавейки или полипропилена.

Кровельный аэратор для мягкой кровли

Поверх нее устанавливается колпак, который защищает вентилятор от проникновения внутрь его осадков. Аэратор способствует сушке теплоизоляционного слоя и ускоряет процесс испарения конденсата.

Применяют эти устройства в регионах с разными погодными условиями, поскольку они отличаются хорошими эксплуатационными параметрами и выдерживают изменение температуры в широком диапазоне, составляющем от +90 до -50 градусов.

Кровельный аэратор для металлочерепицы и других видов покрытий крыши предназначается для следующих целей:

  • вентилирования слоев кровельного пирога;
  • испарения конденсата;
  • отвода влажного воздуха;
  • предотвращения процессов, приводящих к разрушению крыши;
  • недопущения возникновения протечек.

Принцип функционирования аэраторов заключается в появлении тяги в трубе, которая возникает за счет низкого давления, создаваемого наружными воздушными потоками.

Виды вентиляционных устройств для кровли

Согласно особенностям конструкционного решения, бывает несколько видов кровельных вентиляторов:

  1. Точечные. Такие устройства имеют грибообразную форму, они снабжены вентиляторами. Их монтируют в месте, где ограничен доступ – это может быть сложная конфигурация кровли или мансардные окна. Точечные изделия подразделяют на коньковые и скатные. Первые из них монтируют под коньком – они предназначаются для удаления конденсата и паров вдоль всей конструкции конька. Этого типа аэраторы устанавливают на участках, которым требуется усиленная циркуляция потоков воздуха.
  2. Непрерывные. Их размещают равномерно по всей кровельной поверхности и таким образом обеспечивают вентилирование всех слоев «пирога», а также участков чердаков и мансард. Наиболее востребованы из непрерывных аэраторов вентиляционная влагоустойчивая лента, которую устанавливают в слое гидроизоляции, и коньковый вентилятор.
  3. Турбинные. Их производят в виде трубы и оснащают электрическим вентилятором или вытяжкой с электроприводом. Специалисты советуют отдавать предпочтение изделиям из алюминия, поскольку они устойчивы к коррозийным процессам и не меняют форму под воздействием высоких температур.

При выборе модели аэратора учитывают величину уклона крыши. Обычно данную информацию можно увидеть на упаковке изделия.

Выбор аэратора

Определенный вид устройства используют для разных кровельных покрытий. Для мягких материалов подходят аэраторы, произведенные из атмосферостойкого и ударопрочного полипропилена (прочитайте также: «Как устроена вентиляция мягкой кровли – важные особенности крыши»). Обычно их размещают равноудалено друг от друга на наиболее высоких точках кровельного покрытия или в месте стыка плит термоизоляции.

Такое устройство выполняет следующие функции:

  • снижает в подкровельном пространстве давление;
  • удаляет пар из слоев «пирога»;
  • предупреждает появление конденсата.

Корпус вентилятора аэратора для металлочерепицы выпускают из материалов, которые устойчивы к коррозии и агрессивным средам, воздействию разных температур и ультрафиолета. Таким требованиям отвечают полипропилен и нержавеющая сталь.

Для покрытий из профнастила для корпуса дефлектора применяют те же материалы, что и для металлочерепичных крыш.

Монтаж коньковых аэраторов

Установка устройств такого вида выполняется просто, и для этого нет необходимости производить сложные расчеты. Коньковый аэратор размещают по всей протяженности конька. Специалисты рекомендуют применять данное изделие для кровель, имеющих уклон от 12 до 45 градусов. Его монтируют исключительно на конек и тем самым обеспечивают в чердачном пространстве вентиляцию воздуха.

Условия использования конькового аэратора:

  1. С целью обеспечения притока воздуха необходимо наличие продух на свесах.
  2. Устройство следует монтировать по всей длине конька – его сегменты соединяют в единую конструкцию.
  3. Поверх собранного изделия укладывают коньковую черепицу, и поэтому внешний вид кровли не пострадает от наличия на ней вентилятора.

Обустройство конькового аэратора для металлочерепицы или мягкой кровли выполняют в определенной последовательности:

  1. Чтобы вырезать вентиляционный паз, задействуют циркулярную пилу. Отверстий может быть как одно (на верхней точке конька), так и два (по обеим его сторонам). В зависимости от рекомендаций производителя конкретной модели аэратора суммарная толщина зазора должна составлять от 3 до 8 сантиметров. Прорези вырезают так, чтобы они не доставали до края конька примерно 30 сантиметров. В результате кровля по его сторонам получается сплошной.
  2. В месте на коньке, где зазор не делался, укладывают коньковую черепицу.
  3. Приступают к монтажу аэратора: каждый его сегмент фиксируют кровельными гвоздями или шурупами, которые вкручивают посредством готовых отверстий, сделанных на заводе-производителе. Отдельные части изделия собираются в единую конструкцию аналогично тому, как это делают с деталями конструктора.
  4. Профиль вентиляционного изделия накрывают коньковой черепицей – лепестки кровельного материала укладывают внахлест. Для крепления покрытия к устройству вентиляции используют длинные специальные гвозди.
  5. Места соприкосновения торцов с кровлей обрабатывают силиконовым герметиком.

Особенности монтажа точечных устройств на металлочерепице

Аэраторы данного типа устанавливают:

  • на плоских крышах или на кровлях, имеющих уклон меньше 12 градусов;
  • в качестве дополнения к другому типу устройств с целью повышения эффективности вентилирования;
  • если не представляется возможным обустройство конькового изделия, например, потому что отсутствует конек, или существует примыкание кровельного покрытия к стенам или вертикально расположенным поверхностям.

Условия применения точечного аэратора:

  1. Монтируют их на скатах, соблюдая расстояние 50-80 сантиметров от горизонтально расположенного ребра конька.
  2. На свесах должен быть обеспечен приток воздуха.
  3. Одно точечное устройство способно обеспечить качественную вентиляцию на площади до 5 — 100 «квадратов» кровли в зависимости от его модели. На основании данной величины производится расчет требуемого количества вентиляционных изделий.

Технология установки точечных устройств на крыше:

  1. В сплошной обрешетке делают отверстие, которое по размерам должно совпадать с параметром внутреннего канала аэратора. Для этого к поверхности листа фанеры или плиты ОСП прикладывают юбку-основу устройства и через проходной канал наносят на крыше гвоздем или карандашом контуры зазора. Электролобзиком по начерченной линии вырезают отверстие.
  2. Поверх него помещают юбку устройства и прикрепляют ее саморезами либо кровельными гвоздями в количестве минимум 6 штук. Некоторые компании – производители рекомендуют использовать дополнительно помимо крепежных изделий фиксацию на клеевой состав. В этом случае на обратную поверхность юбки наносят битумную мастику, приклеивают ее, а потом только применяют детали для крепления.
  3. С целью гидроизоляции мест примыкания поверх юбки используют битумный клей.
  4. Гонтами черепицы, подрезанными в местах соприкосновения, перекрывают юбку.
  5. Сверху на нее помещают сетку аэратора и фиксируют ее саморезами. Потом устанавливают колпак (крышку), защелкивают и опять используют для крепления саморезы.

Аналогичным образом монтируют и другие точечные аэраторы для кровли согласно произведенному расчету, которые и составят в итоге единую систему вентиляции.

Как видно из вышеприведенной информации, установка подобных устройств не является сложной работой — с ней легко справятся неопытные мастера-самоучки.

Благодаря наличию на крышах аэраторов из кровельного пирога удаляются водяные пары, предотвращается образование конденсата, распространение грибка и плесени, неприятного запаха. Отсутствие этих неблагоприятных факторов положительным образом сказывается на продолжительности сроков эксплуатации деревянных элементов кровельной конструкции и на состоянии микроклимата в жилых и подсобных помещениях дома.

403 Forbidden

Установка  аэратора кровельного поможет избежать вам много проблем. Кровля, как элемент здания, призвана защищать, в первую очередь, строение от воздействия природных осадков. В то же время, она подвержена разрушительному влиянию, как выпадающей влаги, так и влаги, находящейся в воздухе, а так же влаги, которая образуется в результате жизнедеятельности во внутренних помещениях.

Особенно подвержена этому мягкая кровля, которая представляет собой «слоёный пирог»: железобетонные плиты покрываются пароизоляционным слоем, утепляются, далее на поверхности создаётся стяжка с уклоном для отлива воды, потом нижние слои накрываются гидроизоляционным слоем из рулонных материалов. Каждый из слоёв влияет на качество мягкой кровли, но более всего – слой утеплителя и гидроизоляционный слой. Наиболее разрушительное воздействие оказывает скопившаяся влага на утеплительный слой и стяжку.

При более детальном рассмотрении воздействия влаги на мягкую кровлю, можно констатировать, что последствия этого воздействия могут представлять собой различные повреждения.

Вздутие

Этот дефект образуется в результате воздействия тепловых лучей, в связи с чем, снижаются адгезионные свойства битума или мастики, степень сцепления между слоями падает. Кровля, в которой под гидроизоляцией находится пароизоляционный слой, подвержена воздействию излишнего давления, возникающего при образовании пара из влаги под воздействием высокой температуры. Кровля расслаивается и пузырится.

Снижение теплоизоляционных свойств

Этому способствует скопившаяся под гидроизоляционным слоем влага. Теплопроводность увеличивается в геометрической прогрессии – увлажнение порядка одного-двух градусов, даёт рост теплопроводности на уровне 30-40%!

Попадание влаги в поры, увеличивает расстояние между частицами материала. При промерзании, насыщенного влагой кровельного слоя, теплопроводность будет ещё увеличена в 4 раза! Потери тепла через кровлю резко возрастают. Это потребует увеличения затрат на обогрев, так же появляется риск возникновения грибков, плесени.

Разрушение стяжки и гидроизоляции

Поскольку стяжки представляют собой пористый слой из гигроскопичных цементно-песчаных смесей, то есть вероятность попадания в эти поры влаги, что приведет в дальнейшем к увеличению их объема при замерзании зимой.

Как устанавливать кровельные аэраторы: фото и видео монтажа

Такие процессы разрушительно сказываются на стяжке и гидроизоляционном слое.

Агрессивное воздействие окружающей среды на мягкую кровлю рано или поздно приведёт к возникновению протечек. Это потребует дорогостоящей реконструкции, замены пришедших в негодность кровельных материалов. Противодействие накоплению избыточной влаги, удаление конденсата из кровельной подушки поможет вам осуществить аэратор кровельный.

Он представляет собой полиэтиленовую трубу низкого давления, имеющую диаметр от 6,1 до 11,1 см с защитным зонтиком, расположенным на её торце и предотвращающим попадание атмосферных осадков внутрь.

Принцип действия аэратора

Принцип функционирования аэратора основан на перемещении более тёплого, насыщенного влагой, подкровельного воздуха из зоны более высокого давления, в более холодную зону окружающей среды, где давление ниже. Таким образом, в трубе аэратора возникает воздушная тяга, которая и удаляет вместе с воздухом избыточную влагу.

Схема работы

Назначение:

  1. Предотвращение конденсации влаги из поднимающегося воздуха внутренних помещений.
  2. Снятие избыточного давления, от которого могут образоваться вздутия.
  3. Предотвращение конденсации влаги на нижней поверхности гидроизоляции кровли и её попадание в слой теплоизоляции.

Установка

Весь процесс монтажа довольно прост и выглядит следующим образом:

  1. По диаметру патрубка аэратора в кровле делается отверстие, вплоть до нижней кромки утеплителя.
  2. Перед монтажом проверьте состояние старого утеплителя на предмет насыщенности влагой. Если требуется, удалите насыщенный влагой старый утеплитель в этом месте и замените на сухой, имеющий необходимую теплопроводность.
  3. Основание патрубка, с примыкающей к кровле стороны, покрываем мастикой и приклеиваем его к поверхности крыши.
  4. Фиксируем, для надёжности крепления, равномерно вкручивая саморезы по окружности юбки патрубка. Воспользуйтесь не менее чем шестью саморезами.
  5. На патрубок устанавливается зонтик, противодействующий попаданию осадков внутрь аэратора.
  6. Вокруг основания аэратора делаем слой гидроизоляции. Особое внимание уделяем гидроизоляции на примыкании слоя к поверхности трубы.

Установка кровельного аэратора не представляет особой сложности, но требует некоторых навыков, отсутствие которых может только нарушить свойства вашей кровли. Имея опыт проведения строительных работ, установка патрубка будет для вас не сложной операцией.

Количество кровельных аэраторов определяется исходя из потребностей, обусловленных размером и формой крыши, динамике парообразования и влажности во внутренних помещениях.

Обычные горизонтальные крыши, без сложностей в конфигурации, обеспечиваются для оптимального пароводоотведения одним аэратором на 100 м. кв., с учётом расстояния, не превышающего 12 метров.

На более сложных кровлях, имеющих скаты или стыки двух поверхностей скатов, образующих внутренний угол, кровельные вентиляторы устанавливают вдоль этих стыков.

Количество аэраторов в таких помещениях как бассейны, кухни ресторанов и кафе, бани, прачечные, везде, где происходит интенсивное парообразование и повышенная влажность, рассчитывается проектантами.

руководство, нормы СНИП, советы монтажа

Чтобы длительно и, что не менее важно, безопасно эксплуатировать мягкую кровлю, нужно позаботиться о грамотном устройстве вентиляции под кровлей. Отсутствие вентиляции пространства под крышей чревато массой неприятностей – от протечек, запаха сырости до очень скорого разрушения материала покрытия крыши, который, поверьте, обходится совсем недешево. Установка аэраторов на мягкой кровле — один из важных элементов, но далеко не всеми используемый. Хотим показать необходимость его устройства.

точечный аэратор

Проблему может решить установка аэраторов на мягкой кровле. Циркулирующий через эти искусственные вентканалы воздух, предупреждает скопление конденсата, соответственно, защищает деревянные элементы от загнивания, образования плесени, просушивает слой утеплителя кровельного пирога, а также другое.

Таким образом, наличие вентиляционных аэраторов для мягкой кровли ограждает ее от повреждения, гарантирует комфортное проживание в доме.

Почему под крышей конденсирует влага ↑

Даже присутствие пароизоляции и гидроизоляции в составе пирога кровли не может полностью перекрыть доступ влажных паров, продуктов жизнедеятельности человека, из жилых помещений.

Когда теплый пар соприкасается с более холодной поверхностью, то, как известно из курса физики, он начинает конденсировать, образуя мельчайшие капли воды. Они оседают на различные материалы и конструкции (стропила, утеплитель и другое) и пропитывают их.

чем опасен конденсат в подкровельном пространстве

Влага может попасть в подкровельное пространство и снаружи. Теплый воздух, скопившийся на чердаке, прогревает кровлю изнутри, из-за чего снежный покров на крыше зимой начинает таять. С понижением температуры местами образуется наледь. При соответствующих условиях также тает и она. Через стыки кровельного материала вода проникает внутрь, и крыша, таким образом, начинает протекать.

Страдает также и покрытие на крыше. Когда температура понижается, то влага, проникшая в образовавшиеся микротрещины, может разрушить материал. В итоге микротрещины становятся видимыми, возможно даже сквозными.

На мягкой кровле наиболее часто встречаются следующие дефекты, вызванные избытком напитки влагой:

  • Пузыри на поверхности. Как правило, верхний слой в пироге такой кровли – гидроизоляция, а нижний – пароизоляция. По сути, они образуют замкнутый воздухонепроницаемый контур.
  • В жару температура кровельного пирога может достигать аж 100°. В подобных условиях скопившаяся в контуре вода превращается в пар, готовый испариться. Это может стать причиной появления вздутий на поверхности либо разрушения кровли.
  • Понижается эффективность утеплителя. Намокшая теплоизоляции теряет свою эффективность: намокание на два процента повышает теплопроводность утеплителя процентов на сорок. В результате кровля начинает намного хуже удерживать тепло. Соответственно, возрастает стоимость отопления.
  • Разрушаются перекрытия. Структура цементно-песочных составов, из которых они обычно выполнены, капиллярно-пористая. Как только температура падает, попавшая в эти поры вода кристаллизуется. Увеличившись в объеме, она с большей силой давит изнутри на поры. В результате чего, они разрушаются.

В чем суть аэрации кровли ↑

суть аэрации кровли

Излишки влаги из-под кровли удаляются за счет испарения, которое становится возможным благодаря перемещению потоков воздуха. Показатели давления внутри дома и снаружи сильно разнятся, поэтому воздух начнет циркулировать как только две среды будут сообщены.

Создать эффективную вентиляцию для холодного чердака довольно просто. Достаточно ограничиться слуховым окном, щелями в районе конька или неплотным прилеганием свесов карниза.

В случае теплого чердаков либо мансарды подобное решение неприемлемо, поскольку в холодное время года нерегулируемая вентиляция станет причиной понижения температуры в помещениях.

Оптимальным вариантом для них являются кровельные аэраторы для мягкой кровли (фото ниже), через которые соединяются пространства под и над крышей. В проходной трубе аэратора для гибкой черепицы формируется принудительная тяга, вызванная разницей давлений, которая способствует вытягиванию влажных паров наружу.

Установка аэраторов на мягкой кровле

аэратор для гибкой черепицы

Чтобы вентиляция крыши из мягкой кровли функционировала нормально, необходим подвод воздуха извне. Они поступают через вентиляционные зазоры (продухи), предусмотренные на карнизах. Поступивший с улицы воздух в процессе прохождения через теплый чердак нагревается, затем устремляется вверх – непосредственно к крыше. Тяга, сформированная в аэраторе на крыше, выводит поток воздуха через проходную трубу и выбрасывает наружу.

На заметку

Коньковый аэратор для мягкой кровли при правильной установке за один час дважды пропускает воздух, поступающий через карнизные продухи на карнизах и слои кровельного пирога, просушив и провентилировав его.

Установка аэраторов на мягкой кровле в требуемом количестве обеспечивает сухость, как покрытия кровли, так и утеплителя. Примечательно, что вентиляция мягкой кровли через кровельный аэратор сможет предупредить накопление влаги под новой крышей, как и высушить пирог старой, который уже успел напитаться влагой.

Виды аэраторов ↑

Различают три вида установок, работающих на вентиляцию подкровельного пространства:

коньковый аэратор для мягкой кровли

  • Непрерывные в основном монтируются на коньке. Модель необходимо расположить на всю протяженность стыка скатов. Внешне конструкция выглядит, как угловой элемент с отверстиями. Открытые полости защищены барьерами, которые препятствуют попаданию под крышу осадков, пыли и насекомых.

вентиляция для мягкой кровли

  • Точечные аэраторы располагают в отдельных местах кровли, где больше всего необходим отвод влаги и пара. Чаще всего это скаты, реже –конек. Их устанавливают в определенном порядке. Каждая такая конструкция есть не что иное, как вентиляционная труба с защитным колпаком. Обычно последний имеет вид «коробочки» либо «грибка».

На заметку

Точечная скатная конструкция соединяется с кровлей посредством плоского основания, коньковая — имеет угловое основание, посредством которого она сопрягается с кровлей близ кровельного ребра.

турбинные аэраторы

  • Турбинные – самые мощные: они извлекают влагу как из кровельного пирога, так и из помещений дома. Для вытяжки влажного воздуха устройство снабжают электроприводом. Модели этого типа подбирают с учетом уклона ската. Нужно отметить также, что они не походит для установки на скатах большим углом наклона.

Совет

Профессионалы рекомендуют использовать турбинные аэраторы из алюминия, поскольку этот материал не корродирует и не деформируется под воздействием тепла.

Важно отметить, что для каждого типа покрытия крыши необходим аэратор из конкретного материала. Рассмотрим несколько примеров. Начнем с битумной черепицы.

  • Аэратор подкровельного пространства в этом случае изготавливают из полипропилена, который отличается высокой ударопрочностью. К тому же он успешно противостоит температурным перепадам, воздействию ультрафиолета, коррозии. Как правило, в качестве мест установки выбирают стыки плит либо наивысшую отметку ската.

аэратор для металлочерепицы

  • Для металлочерепицы. Аэратор производят из металлов, устойчивых к различным агрессивным воздействиям, включая коррозию. Устанавливают практически на любом участке кровли.
  • Для профлиста. Установки изготавливаются из того же материала, что и в предыдущем случае, только устанавливать его нужно ближе к коньку.

Конструктивные особенности предполагают существенные различия в подходе к монтажу аэраторов на мягкой кровле.

Установка аэраторов на мягкой кровле пошагово ↑

аэратор что это такое фото

Напомним, что же такое аэратор (смотри на фото). Это искусственный вентканал, который работает как на вытяжку влаги наружу из-под крыши, так и проводит циркуляцию воздуха.

Рассмотрим, в отдельности, как монтируют каждый вид аэратора, конькового и точечного.

монтаж конькового аэратора

Устройство конькового варианта предельно простое. Он подходит для кровель, имеющих угол наклона в пределах от 12 до 45°.

  • По обе стороны конька либо на его вершине прорезается паз для вентиляции толщиной 30–80 мм. Выбор конкретной толщины изначально определен производителем. Для работы со сплошным основанием используют циркулярную пилу.
  • Прорези должны заканчиваться, не доходя до края конька на 300 мм, и не нарушать целостности скатов с обеих его сторон.
  • На сплошные участки, оставшиеся по краям конька, накладывают коньковую черепицу.
  • Затем накладывают коньковый аэратор. Все его сегменты фиксируют на кровельные удлиненные гвозди либо на шурупы, которые вкручивают сквозь имеющиеся на детали готовые отверстия. Сами же сегменты присоединяют аналогично деталям конструктора.
  • На готовую конструкцию укладывают коньковую черепицу. Принцип монтажа мало отличается от обычного способа: разница только в элементах крепления. Это должны быть удлиненные элементы крепежа.
  • Герметичность конструкции обеспечивает силиконовый герметик, которым заделывают ее торцы.

В видео-сюжете детализированы нюансы процесса установки аэраторов на мягкой кровле.

Схема устройства точечной вентиляции мягкой кровли ↑

установка точечного аэратора

Схема монтажа точечного варианта несколько сложнее:

  • Как известно, мягкую кровлю укладывают на сплошную обрешетку из фанеры или ОСП. В ней вырезают отверстие, углубленное до теплоизоляционного слоя. Диаметр его должен в точности соответствовать размерам внутреннего отверстия канала искусственного вентзазора. Если диаметр будет меньше, то на поверхности покрытия крыши начнут появляться образуются вмятины, где будет скапливаться влага или грязь, если же больше, то понадобится дополнительная уплотнительная прокладка.

Важно

Если по какой-либо причине утеплитель на этом месте оказался слишком влажным, то его необходимо полностью или частично заменить. Таким образом можно будет сохранить теплопроводность теплоизолятора на должном уровне.

  • Для разметки юбку располагают на обрешетке, обводят контуры отверстия вентканала с помощью карандаша либо гвоздя, и по полученному контуру вырезают отверстие электролобзиком.
  • Поверх него размещается юбка аэратора, которую фиксируют как минимум на 6 кровельных гвоздей либо шурупов.

Совет

По рекомендации некоторых производителей для повышения адгезии помимо крепежных элементов дополнительно используют битумную мастику. При таком подходе сначала на оборотную сторону основания трубки наносят герметик и плотно приклеивают к скату, после чего используют крепежные детали.

  • На юбку надевают защитный каркас и прикручивают его саморезами. После чего монтируют колпак, защищающий пирог кровли от проникновения осадков, защелкивают его и крепят на саморезы.
  • Место стыковки герметизируют и обязательно накладывают дополнительный слой гидроизоляции.
  • Аналогично выполняют монтаж остальных точечных моделей (согласно расчетам), которые образуют единую систему вентиляции.
  • Поверх юбки укладывают черепицу, подрезая лепестки по линии примыкания.

Монтаж аэраторов в советах от профессионалов ↑

вентиляция мягкой кровли кровельный аэратор

  • При установке аэраторов учитывается размер и форма кровли, состояние пароизоляции, а также степень влажности воздуха.
  • Установку аэраторов для плоской кровли, имеющей несложную конфигурацию рекомендуется проводить из расчета: по 1 грибку/100 кв. м кровельной поверхности. Однако, отстоять друг от друга они должны не более, чем на 12 м.
  • Если в конструкции кровли имеются ендовы либо четко выраженный конек, искусственные вентканалы располагают на участках водораздела.
  • Расчет систем вентилируемых установок для зданий, имеющих высокий уровень влажности лучше поручить строительным проектным компаниям.
  • Профессионалы рекомендуют комплектовать аэрирующие системы у одного и того же поставщика. Таким образом можно уменьшить риск возникновения проблем, когда заменяются бракованные детали.

Наиболее популярные бренды производителей аэраторов ↑

Одной из первых моделей семейства сплошных устройств является коньковый. Начнем именно с него.

коньковый аэратор ridge-master

  • Аэраторы Ridge Master (США) (Plus и другая модификация HipMaster). Форма профиля конструкция, она запатентована) исключает повреждения.

Модели Ridge Master можно устанавливать исключительно на строго горизонтальных коньках, Они не рекомендованы для использования на наклонных ребрах. Для этих случаев подходит Хип Мастер. Отметим некоторые преимущества вентиляционных аэраторов этого производителя.

  • Особая запатентованная система для защиты от атмосферных осадков и ветра. Она имеет специальную конструкцию внутренних перегородок, спроектированную на компьютере.
  • Защитный каркас спаян ультразвуком.
  • Встроенные смыкающиеся края позволяют быстро и намного надежнее соединять детали конструкции, повышают устойчивость к погодным воздействиям, обеспечивают точное прилегание к скатам.
  • Аэратор с успехом противостоит раздавливанию. На нем предусмотрена поддержка для крепежных элементов, а также специально разработанные ребра, которые обеспечивают ровность и гладкость линии крыши.
  • На конструкции не образуются вмятины, например, от веток или трещины при резких перепадах температуры, она устойчива к ударам молотка.
  • Гарантия от производителя – 40 лет.
  • Коньковый аэратор для мягкой кровли Технониколь – полностью аналогичен Ridge Master, но отличается по длине. Эффективность вентиляции: примерно 1 элемент/25 кв.м.

Компания Технониколь предлагает также различные варианты точечных моделей. Вот некоторые из них.

  • КТВ скатный. Используют исключительно на кровельных покрытиях их битумной черепицы. Их крепят к кровле через проходной элемент в процессе укладки мягкой черепицы. Устройство сложно заметить на крыше. Эффективность вентиляции: примерно 1 элемент/ 5-10 кв.м.
  • КТВ-альфа. Это эконом вариант скатной модели аэратора КТВ для гибкой черепицы. Защищен от атмосферных воздействий и насекомых полиуретановым (ретикулированный) фильтром. Эффективность вентиляции: примерно 1 элемент/20 кв.м.
  • Pilot скатный. Используется на крышах, покрытых битумной черепицей. Крепится к кровле через проходной элемент непосредственно в процессе укладки кровельного материала. Нижний скользящий элемент позволяет фиксировать его строго по вертикали при любом уклоне крыши. Эффективность вентиляции: примерно 1 элемент/ 5 кв.м.

  • Финский производитель SK Toute предлагает широкий ассортимент аэраторов назначения. Модели Vilpe Vent принципиально разнятся от изделий других производителей:
  • Исключительно высокое качество использованных материалов, которое обеспечивает превосходные характеристики подобных систем: исключительная стойкость к агрессивным воздействиям внешней среды и ультрафиолету.
  • Они надежно защищены от коррозии.
  • Универсальны, то есть их можно устанавливать на любую кровельную систему.
  • Высокая степень шумоизоляции.

© 2020 stylekrov.ru

обзор вариантов и нюансов обустройства

Металлочерепица гарантирует надежную защиту дома от воздействия внешних неблагоприятных факторов, удобна в монтаже. Однако и она страдает от атмосферной воды, конденсата, бытовых испарений. Грамотно устроенная кровельная вентиляция для металлочерепицы защитит кровлю от губительных для нее воздействий.

Все о способах удаления влаги, разрушающей стройматериалы, негативно отражающейся на микроклимате, вы узнаете из представленной нами статьи. Мы расскажем о том, как уберечь многослойную конструкцию и опорный каркас системы. Подскажем, что нужно сделать, чтобы крыша с металлочерепичной кровлей прослужила максимально долго.

Содержание статьи:

Требования к вентиляции кровли

Главное предназначение вентиляции кровли — осушение кровельного пирога и вывод из-под кровли всех видов влаги, снижающей изоляционные качества и несущую способность стройматериалов.

При условии правильного монтажа вентилирование дает следующие преимущества:

  • охлаждает черепицу летом;
  • создает условия для равномерного прогрева всех зон подкровельного пространства в холодное время;
  • выводит из-под кровли случайно попавшую влагу, что предотвращает появление наледи;
  • улучшает эксплуатационные условия стропильной и кровельной системы, исключающие появление коррозии и плесени;
  • создает комфортные условия в огражденном крышей чердаке или мансарде, что является актуальным при наличии обустроенных помещений.

Кровельный пирог, смонтированный с нарушением технологии, даже при самой совершенной вентиляционной системе, может стать причиной неэффективного проветривания и накопления влаги внутри. Воздух не сможет свободно циркулировать, если хотя бы один слой уложен с нарушением правил.

Схема циркуляции воздуха под крышейСхема циркуляции воздуха под крышей

Циркуляция воздушных масс под крышей — не только гарантия отсутствия конденсата на металлочерепице, а еще и термическая прослойка. Она не дает проникать холоду в подкровельное пространство при охлаждении отделочного материала или теплу при нагреве

Главное, что правильная кровельная вентиляция обеспечивает длительный эксплуатационный ресурс для всех материалов кровли.

Способы осуществления вентиляции

Для создания условий беспрепятственной циркуляции воздушных масс в чердачном пространстве существует два способа: точечный и непрерывный. Отличаются они разным распределением выходящего потока воздуха, уносящего с собой все испарения.

Вентиляция непрерывным методом закладывается еще при проектировании кровли либо перед монтажом металлочерепицы. Суть ее в равенстве исходящих и входящих потоков, достигаемом за счет одинаковых вентиляционных зазоров-продухов. Начинаются они у карниза и завершаются у конька, т.е. верхушки крыши.

Кровельный пирогКровельный пирог

Правильный монтаж предполагает, что как между кровельным покрытием и гидроизоляционным слоем, так и между защитными мембранами и теплоизоляцией будут заложены зазоры

Чтобы исключить возможность засорения отверстий, их закрывают накладками либо решетками с мелкими ячейками. Важный нюанс — суммарная площадь зазоров должна составлять не менее 1% от общей площади крыши.

Для того чтобы обеспечить это условие, с высотой бруса для устройства обрешетки и контробрешетки сверху паро-, тепло- и гидрозоляции, нужно определиться заранее.

Этот метод эффективно работает на простых двухскатных крышах, воздух в подкровельном пространстве которых может циркулировать беспрепятственно. Если схема выполнена правильно, возникает естественная, наподобие печной тяга. Она обеспечивает постоянное поступление воздуха.

Сбои в функционировании системы приводят к застою влажного воздуха под кровлей и, как следствие, появлению грибка и ржавчины. Точечный метод, как дополнение к непрерывному, используют на сложных крышах и при наличии мансарды.

Аэраторы на крыше из металлочерепицыАэраторы на крыше из металлочерепицы

Для крыши площадью до 60 м² достаточно одного аэратора. Если дом большой и площадь крыши значительная, необходим монтаж нескольких точечных выходов

«Грязные» воздушные потоки выводят через  металлический или пластиковый аэратор, устройство, выполненное в форме короткой трубы с дефлектором или плоской плитки с решеткой. Устанавливают аэраторы в местах, требующих активного отвода влаги на готовую кровлю, учитывая при этом розу ветров местности.

Чтобы не повредить конструкцию, на одном листе перекрытия нельзя устанавливать больше одного аэратора. На крыше со сложной геометрией и с несколькими коньками выходы вентиляции для металлочерепицы делают возле каждого из коньков с удалением от них не более чем на 0,6 м. Точечный выход рекомендуется при небольшом уклоне крыши (до 1/3).

Монтаж подкровельной естественной вентиляции

Для организации естественной подкровельной вентиляционной системы предпринимают следующие шаги:

  • Прибивают обрешетку к внутренней стороне стропил, к ней крепят брус. В зоне ендовы брус должен быть сплошным. Для создания дополнительного зазора в промежутке обрешетка-брус прокладывают вентиляционную обрешетку.
  • Укладывают пароизоляцию поверх обрешетки. Важная деталь: между слоем пароизоляции и стропилами должны остаться полые вентиляционные каналы высотой минимум 5 см со стенками из бруска. В промежутке меж стропилами поверх пароизоляции размещают утеплитель. При использовании пароизоляционной мембраны зазор необязателен.
  • Над утеплителем устраивают еще один ярус обрешетки и кладут гидроизоляцию. Этот ряд бруска обеспечивает дистанцию между теплоизоляцией и гидроизоляционной пленкой. Его можно не устраивать, если в качестве гидроизоляции используется специализированная мембрана. Тогда гидроизоляцией застилают утеплитель без вентиляционного зазора.
  • Прибивают контробрешетку к внешней стороне стропил, на нее — обрешетку. Так формируются вентиляционные каналы между гидроизоляцией и кровлей. В случае укладки металлочерепицы этот зазор обязателен, нужен даже в случае применения гидроизоляционной мембраны.
  • Монтируют металлочерепицу, проделывают в ней вентиляционные выходы в межстропильных пролетах.

Торцы кровельного пирога ничем кроме решеток не закрывают. Воздух при непрерывной естественной вентиляции будет поступать через отверстия, сформированные дистанционным бруском обрешетки и контробрешетки.

Устройство контробрешетки под металлочерепицуУстройство контробрешетки под металлочерепицу

Для металлочерепицы влага изнутри причиняет больше вреда, чем сырость снаружи. Спасает положение только хороший кругооборот воздуха в подкровельном пространстве

Отработка выйдет через продухи и аэраторы в зоне конька, вдоль которого скаты не соединяют герметично. Между плоскостями крыши по коньковому ребру остается зазор в 3-5 см. Его перекрывают , выпускаемой для обустройства конька черепицей или сплошной металлической планкой.

Элементы для устройства вентиляции крыши

Для обустройства пересечения кровельного пирога трубой внутренней вентиляционной системы производители покрытий выпускают монтажные комплекты.

При их выборе нужно учитывать следующие нюансы:

  1. Профили металлочерепицы и аэрационные накладки, как и их цвет, должны совпадать.
  2. Свойства материала должны подходить под климатические условия эксплуатации.
  3. В комплекте необходимо наличие инструкции по установке накладки, шаблона, крепежа, проходного элемента. В некоторых комплектах последней детали нет, а т.к. качественный монтаж вентиляции без нее невозможен, приобретать ее придется отдельно.
  4. Некоторые производители укомплектовывают вентиляционные выходы добавочными, улучшающими процесс вентилирования, функциями. Это может быть вентилятор — механический либо электрический, спиртовой уровень, облегчающий установку на основание.

Конструкция не отличается сложностью. В нее входят три основные составляющие: вентиляционная труба, проход, дефлектор-зонтик. Первая часть является основной, воздух через нее выводится через кровлю на улицу.

Задача второго элемента — обеспечение герметичности прилегания трубы к кровле. Последняя составляющая выполняет роль зонта, защищающего отверстие от атмосферных осадков и попадания мусора.

Вентиляционный выход на крышуВентиляционный выход на крышу

Вентиляционный проход бывает с клапаном или без него. В первом случае имеется заслонка, при помощи которой трубу перекрывают, чтобы остановить движение воздушных струй. Проходы без клапана имеют более низкую стоимость. Первые применяют для производственных помещений, вторые — в быту

Встречаются проходные узлы утепленные и неутепленные. Проходы со слоем утеплителя нивелируют разницу наружных и внутренних температур. Это предотвращает возможность появления конденсата внутри проходки. Элементы без утепления выпускают для использования в регионах с мягким климатом.

По форме узлы провода могут быть круглыми, овальными, прямоугольными, квадратными. Выбор осуществляют в зависимости от степени влажности в помещениях, минимума и максимума температурных показателей внутри дома. Выпускают их из пластика или металла. Лучшие трубные аэраторы — алюминиевые, они устойчивые к коррозии, высоким температурам.

Высота вентиляционной трубы на крышу под металлочерепицу в среднем достигает 0,5 м, диаметр — в пределах от 3 до 10,5 см. Чем выше труба, тем более низкой устойчивостью к ветру она обладает, но тяга будет сильнее. Обычно наружу выводят небольшую ее часть, но в регионах с обильными снегопадами, стараются установить трубу как можно выше — не менее 65 см.

Вентиляционные выводыВентиляционные выводы

Лучшее решение — при покупке вентиляционного выхода для, выполненной из металлочерепицы, кровли — приобретать его совместно с кровельным материалом. Это будет гарантировать 100% совпадение профиля накладки и цвета

Чтобы обеспечить хорошую тягу на крышах со скатами длиной более 6 м, применяют выступающие на 0,4 м примыкания. Кроме основных элементов системы кровельной вентиляции, важную роль играют дополнительные детали.

К ним относят:

  • смотровые люки, при помощи которых проводят осмотр состояния каналов и разводки;
  • непрерывные выходы или аэраторы коньковые;
  • решетки, которыми подшивают свесы и используют в других зонах приточно-вытяжной системы;
  • вентиляторы;
  • специальные дефлекторы, предназначенные для коньков и крыш плоской конструкции.

Исходя из конструктивного исполнения, различают следующие виды кровельных проветривателей:

  1. Точечные устройства. Они имеют грибообразную геометрию, укомплектованы вентилятором. Предназначены для монтажа в местах с ограниченным доступом. В свою очередь точечные аэраторы делят на коньковые, устанавливаемые под коньком, и скатные, которые монтируют в зонах, требующих усиления циркуляции воздуха.
  2. Непрерывные. Их размещают по всей поверхности крыши равномерно для вентиляции всех слоев кровельного пирога, чердака и мансарды.

Для усиления оттока воздуха как вентиляционные трубы, так и аэраторы оснащаются турбинными устройствами. Расположенная в устье турбина может двигаться самостоятельно или работать от электропривода.

Верх непрерывных вентиляционных каналов, как и при , чаще всего закрывает коньковый вентилятор. Его дополняет размещенная над гидроизоляционном слоем влагостойкая вентиляционная лента.

Вентиляционная самоклеящаяся лентаВентиляционная самоклеящаяся лента

Вентиляционная самоклеящаяся лента состоит из трех полос. Боковые гофрированные алюминиевые ленты оснащены самоклеящейся полосой. В центре — лента из нетканого материала, пропускающего водяные пары, но не саму воду. Это качественна защита от снега, косого дождя, насекомых, пыли

Корпус вентилятора для кровли из металлочерепицы выполняют из материалов, стойких к коррозии, кислотным средам, воздействию УФ лучей, высоких и низких температур. Наиболее подходящими являются нержавейка и полипропилен.

Аэраторы как часть применяют во всех регионах, независимо от климата. Они имеют хорошие эксплуатационные параметры, переносят изменение температуры в пределах +90 /-50⁰.

Размещение вентиляционных выходовРазмещение вентиляционных выходов

Рекомендуется размещать вентиляционные выходы непосредственно над воздуховодом так, чтобы не допустить изгиба канала, иначе снизится эффективность воздухопотока

Трубы чаще всего используют пластиковые. Они выгодно отличаются от оцинкованных аналогов не только эстетичным внешним видом, но и большим сроком эксплуатации.

Порядок установки конструкции

Технология устройства прохода вентиляции через кровлю на крыше с металлочерепицей несложна. Чтобы выполнить работу, нужен набор простых инструментов: карандаш, ножницы по металлу, стамеска, строительный уровень, шуруповерт или отвертка.

На первом этапе решают вопрос с местом установки. Для этого с внутренней стороны кровли при помощи отвеса определяют точку прохождении вентиляционного выхода. Затем точку переносят на крышу путем замера ее координат по вертикали и горизонтали, отталкиваясь от стропил.

Далее начинают обустройство узла. Размечают контур фиксации накладки при помощи шаблона, который накладывают на гребень волны. В металлическом листе делают надрез шириной около 2,5 см, используя стамеску и молоток. По разметке ножницами по металлу вырезают контур, стараясь, чтобы края у отверстия получились ровными.

Второй этап начинают с получения доступа к гидроизоляции путем снятия листа металлочерепицы с вырезанным контуром под монтаж узла прохождения трубы. На гидроизоляционное полотно наносят контур уплотнительной прокладки, после чего вырезают в пленке отверстие.

Подгоняют размеры, тыльную сторону прокладки покрывают клеем, прикладывают ее к гидроизоляционному полотну и крепят к обрешетке саморезами. Непосредственно к гидроизоляционному слою изоляционную прокладку крепят клипсами.

Крепление вывода к кровлеКрепление вывода к кровле

Если вывод возвышается над кровлей на 0,9-1,2 м, конструкция будет достаточно нежесткой, в период снегопадов она может деформироваться. Крепить ее нужно в двух точках как минимум

Устанавливают прокладку с внутренней стороны. Снятый лист устанавливают на место. На жесткую накладку, предназначенную для монтажа снаружи, наносят клей, прижимают ее к месту установки на металлочерепице. Далее, укрепляют по всему контуру саморезами. Заворачивают крепеж так, чтобы каждая последующая точка находилась по отношению к предыдущей по диагонали.

После высыхания клея монтируют вывод вентиляционной трубы. Ее корпус вставляют в проходной узел, края которого промазаны герметиком. Добиваются устойчивого положения, выравнивают обязательно по строительному уровню.

Выравнивание на глаз не подходит, даже если кажется, что труба занимает строго вертикальное положение. Трубу также крепят саморезами, а на ее срез монтируют . Герметичность перехода трубы через крышу является немаловажным условием.

Нужно прижать основание прохода к кровле насколько плотно, чтобы из-под прокладки вышли излишки герметика. Каждая, допущенная во время монтажа неосторожность, приведет к течи сквозь кровлю.

Выход вытяжной трубы необходимо состыковать с внутридомовым воздуховодом. Наиболее часто это делают при помощи гофрированной трубы, протянутой через все слои пирога — паро- и гидроизоляцию, утеплитель. Каждое место пересечения герметизируют посредством липкой ленты, герметиком, водоотталкивающим материалом для гидробарьеров.

Стыковка вытяжной трубы с внутридомовой вентиляциейСтыковка вытяжной трубы с внутридомовой вентиляцией

Если вытяжная труба находится непосредственно над домовой вытяжкой, для стыковки лучше использовать пластиковые трубы. Когда они удалены друг от друга на определенное расстояние, применяют гофрированные изделия

Если проходка сделана правильно, ей не страшны перепады температур, вибрация, давление, оказываемое атмосферными осадками. Этот элемент выполняют из материалов не подверженных коррозии, не плавящихся под солнечными лучами, противостоящими влаге. Наиболее часто таким надежным заслоном является резина или силикон.

Выводы и полезное видео по теме

Посмотрев это видео, можно получить дополнительную информацию о вентиляции кровли из металлочерепицы с применением аэраторов:

Видео-инструкция об установке вентиляционных выходов:

Видео о монтаже вентиляционных труб на металлочерепичную кровлю:

Чтобы крыша из металлочерепицы прослужила долго без ремонтов, нужно обязательно установить кровельную вентиляцию. Установка вентиляционного оборудования не потребует огромных материальных затрат. А желание сэкономить приведет в будущем к серьезным проблемам.

Дорого обойдется и исправление ошибок, допущенных при установке, поэтому так важно учитывать каждый нюанс технологии монтажа.

Расскажите о том, как обустраивали вентиляцию собственной металлочерепичной кровли. Поделитесь с посетителям сайта технологическими тонкостями, известными только вам. Для того чтобы оставить комментарий, задать вопрос, опубликовать фото по теме статьи, воспользуйтесь блоком, расположенным ниже.

Установка аэраторов на мягкой кровле: как правильно сделать вентиляцию

Монтаж мягкой кровли не терпит мелочей. Иногда, думая сэкономить на такой, вроде бы необязательной детали, как кровельная вентиляция, застройщик сталкивается с массой неприятностей. Крыша начинает протекать, в доме ощущается запах сырости, на карнизах скапливаются сосульки. И, апофеозом всему, становится скоротечное разрушение дорогостоящего кровельного материала. Подобные неприятности происходят потому, что в пирог мягкой кровли проникает влага, просачиваясь в утеплитель, стропильные конструкции и само битумное покрытие. Решить проблему можно, установив на кровле искусственные вентиляционные каналы – аэраторы. Через них будет циркулировать воздух, вытягивая лишнюю влагу и просушивая внутренний пирог конструкции.

Таким образом, установка аэраторов на мягкой кровле – процесс рекомендованный специалистами, а в некоторых случаях (над мансардным этажом, например) – обязательный, предотвращающий ее повреждение и обеспечивающий комфортное пребывание в доме.

Понятно, что аэраторы обеспечивают проветривание и просушивание кровельного пирога от влаги. Но откуда она там берется? Ведь производители изначально позиционируют мягкую кровлю, как герметичную.  Причем в составе подкровельного пирога присутствуют слои гидро- и пароизоляции (пароизоляция – в случае наличия утеплителя).

Но от наличия влажных паров это не спасает. Они – обязательный атрибут любого жилого помещения, образующийся в процессе приготовления пищи, стирки, принятия ванны и даже, в конце концов, дыхания человека. В соответствии с исследованиями, каждый день в доме, где живет семья из 4-х человек, образуется 2-4 л водяного пара, часть из которого скапливается в подкровельном пространстве.

При соприкосновении теплого пара с холодной поверхностью (во время резких скачков температуры снаружи-внутри), происходит его конденсация. В результате, мельчайшие капельки воды начинают пропитывать любые конструкции и материалы, до которых смогут «дотянуться». В первую очередь, это стропила, обрешетка, утеплитель.

Еще один путь проникновения влаги – с внешней стороны кровли. Теплый пар, скапливаясь на чердаке, нагревает кровельное покрытие изнутри. Зимой, лежащий на крыше снег, начинает подтаивать. Образуются корки льда, которые при усугублении ситуации, также тают. Вода проникает в стыки покрытия, крыша начинает протекать.

Кроме того, страдает и само покрытие, которое в любом случае имеет микротрещинки. Туда проникает влага и, при понижении температуры, разрывает материал. Трещины становятся видимыми, иногда – сквозными. Покрытие приходит в негодность.

Повреждения мягкой кровли по причине отсутствия вентиляцииПовреждения мягкой кровли по причине отсутствия вентиляции

На мягкой кровле последствия избыточной напитки влагой проявляют себя достаточно быстро. Вы можете заметить:

  • Появление пузырей на поверхности. Пирог мягкой кровли, как правило, имеет в своем составе гидроизоляционный слой (сверху) и пароизоляционный слой (снизу). По сути, это – замкнутый герметичный контур. Летом кровельный пирог нагревается до 80-100°C, вследствие чего накопившаяся в контуре влага образует пар и пытается испариться. Подобная ситуация влечет за собой появление вздутий и разрушение кровли.
  • Понижение эффективности теплоизолятора. Намокание теплоизоляционного слоя даже на 2% приводит к повышению его теплопроводности (и понижению изоляционных свойств) на 40%! Соответственно, такая кровля перестает выполнять свои функции в плане удерживания тепла, затраты на отопление возрастают.

Все это приводит к разрушению структуры кровельного материала и возникновение протечек.

Как же не допустить оседания влаги на кровельных поверхностях? Или же осушить уже напитанные влагой конструкции?

На помощь нам придут законы физики. Удалить влагу можно путем ее испарения, возникающего при перемещении (циркуляции) воздушных потоков. Так как существует значительная разница между внутренним (в доме) и внешним (на улице) показателями давления, для циркуляции воздуха достаточно обеспечить процесс сообщения двух сред.

Если чердак холодный, то эффективную вентиляцию можно обеспечить достаточно просто – через слуховые окна, неплотное прилегание карнизных свесов, щели в коньке. Для теплых чердаков и мансард такое решение не подходит, так как в холодный сезон нерегулируемая вентиляция будет снижать температуру в помещении.

В таких домах наиболее приемлемо применение кровельных аэраторов – вентиляционных каналов, соединяющих подкровельное и надкровельное пространства. После установки аэратора, благодаря разнице давлений, в его трубе создается принудительная тяга, которая вытягивает влажные пары из-под кровли.

Удаление влаги из подкровельного пространства с помощью аэраторовУдаление влаги из подкровельного пространства с помощью аэраторов

Очень важный момент: чтобы процесс вытягивания воздуха через аэратор стал возможным, необходимо в общей системе предусмотреть подвод свежего прохладного воздуха. Иначе воздушные массы циркулировать не будут. Для этого в карнизах обустраивают вентиляционные продухи, куда беспрерывно поступает свежий воздух. Проходя через чердачное пространство, он нагревается и поднимается вверх – к кровле.

Благодаря созданной тяге в аэраторе, он проходит через его трубу и выбрасывается на улицу. При грамотно оборудованной вентиляции, всего за 1 час воздушный поток 2 раза проходит через кровельный пирог, просушивая и вентилируя его.

Соответственно, установив аэраторы для мягкой кровли в нужном количестве, можно не беспокоиться о сухости покрытия и утеплителя. Поэтому правильнее приступать к их монтажу еще на стадии строительства. Но, если это по каким-то причинам не произошло, можно сделать это и позже. Главное, не дожидаться возникновения неустранимых дефектов кровли (вспучивания, разрушения материала). К счастью многих застройщиков, с помощью аэраторов можно не только предотвратить накопление влаги в новом кровельном пироге, но и осушить уже напитанную влагой старую кровлю.

Для мягкой кровли применяют аэраторы, изготовленные из ударопрочных пластиков, способных противостоять перепадам температур, коррозии, воздействию УФ-лучей. В зависимости от конструкционных особенностей, назначения и способу действия, различают 2 типа аэраторов: коньковые непрерывные и точечные.

Коньковый аэратор относят к непрерывным системам вентиляции, так как его устанавливают по всей протяженности конька для аэрации всего подкровельного пространства. По виду, конструкция представляет собой угловую деталь с отверстиями, защищенными специальными барьерами – от попадания насекомых, пыли, снега.

Коньковый аэратор для мягкой кровлиКоньковый аэратор для мягкой кровли

Точечные аэраторы устанавливаются на отдельных участках (точках) кровли, как правило, на скатах, реже – на коньках. Каждый такой аэратор представляет собой вентиляционную трубу, защищенную сверху колпаком различной конфигурации. Обычно общий вид конструкции напоминает «грибок» или «коробочку».

Точечный скатный аэратор имеет плоское основание (юбку), через которое происходит его соединение с кровлей. Основание точечного конькового аэратора – угловое, предназначенное для сопряжения с кровлей в районе ее верхнего горизонтального ребра.

Точечные аэраторы на мягкой кровлеТочечные аэраторы на мягкой кровле

Различия в конструкциях имеющихся типов аэраторов предполагает и значительную разницу в технологиях их монтажа.

Коньковый аэратор установить проще всего, он не требует особого расчета количества, так как обычно ставится по всей протяженности конька. Установка конькового аэратора рекомендуется на кровли с уклоном 12-45°. При этом он монтируется только на конек, обеспечивая циркуляцию воздуха в чердачном пространстве.

Нормы использования:

  • обязательно наличие продухов на свесах для обеспечения притока воздуха;
  • рекомендуется устанавливать аэратор по всей длине конька, соединяя его сегменты в одну конструкцию;
  • поверх конькового аэратора монтируют коньковую черепицу, таким образом внешний вид кровли не страдает от «чужеродного» элемента.

Технология монтажа:

  1. В сплошном основании циркулярной пилой прорезают вентиляционный паз. Он может быть один (на вершине конька) или два (по обе стороны от конька). Общая толщина вентзазора должна составить 3-8 см (зависит от рекомендаций производителя конкретного аэратора). Прорези делают так, чтобы они заканчивались за 30 см до края конька, то есть по обеим сторонам конька кровля остается сплошной.
  2. По краям конька (там, где не был прорезан вентиляционный зазор) укладывают коньковую черепицу.
  3. Монтируют коньковый аэратор. Каждый его сегмент закрепляют с помощью удлиненных кровельных гвоздей или шурупов, вкручиваемых через готовые заводские отверстия. При этом сегменты соединяют и друг с другом, как детали конструктора.
  4. Накрывают профиль аэратора коньковой черепицей. Ее лепестки монтируют внахлест, по обычному способу, не отличающемуся от технологии ее укладки вдоль ребер. Единственное отличие заключается в элементах крепления. В данном случае черепицу прибивают к аэратору удлиненными кровельными гвоздями
  5. Торцы аэратора, в местах сопряжения с кровлей, герметизируют силиконовым герметиком.

Пример работ на фото:

Установка конькового аэратора на мягкой кровлеУстановка конькового аэратора на мягкой кровле

Видео-сюжет поможет более детально разобраться с тонкостями устройства кровельной аэрации на мягкой кровле:

Кроме конькового аэратора возможно применение нескольких точечных аналогов. Такие аэраторы используются:

  • на кровлях с уклоном менее 12°, а также на плоских кровлях;
  • для повышения эффективности вентиляции, в дополнение к кровельному аэратору;
  • если установка конькового аэратора невозможна, например, при отсутствии конька или при существовании примыканий кровельного материала к вертикальным поверхностям и стенам.

Нормы использования:

  • монтаж точечных аэраторов выполняют на скатах, на расстоянии 0,5-0,8 м от горизонтального ребра конька;
  • обязательно обеспечение воздушного притока на свесах;
  • один аэратор обеспечивает эффективную вентиляцию 5-100 м2 кровли (зависит от диаметра и формы конструкции), в соответствии с этими данными ведется расчет их количества – от 2-х штук и больше.

Технология установки:

  1. В сплошной обрешетке вырезают отверстие, совпадающее по размерам с внутренним зазором канала аэратора. Для этого на фанере (ОСП) размещают основу (юбку) аэратора и на крыше, через проходной канал, рисуют контуры отверстия. Разметку выполняют карандашом или гвоздем. С помощью электролобзика вырезают по линии отверстие.
  2. Размещают поверх отверстия юбку аэратора и закрепляют его кровельными гвоздями или саморезами (в количестве не менее 6 штук). Некоторые производители рекомендуют в дополнение к крепежным элементам применять клеевой метод фиксации. В этом случае, оборотную сторону юбки промазывают битумной мастикой, приклеивают ее к основанию, а уже затем – закрепляют крепежными деталями.
  3. Проклеивают верх юбки битумным клеем для гидроизоляции примыкания.
  4. Юбку перекрывают гонтами черепицы, подрезая их в местах примыканий.
  5. На юбку сверху надевают сетку аэратора, прикручивая ее саморезами. Затем монтируют крышку (колпак), защелкивают ее и тоже прикручивают саморезами.
  6. Аналогично монтируют остальные точечные аэраторы (в соответствии с расчетом), которые в общей массе будут составлять единую вентиляционную систему.

Вот как это выглядит:

Установка точечного аэратора на мягкой кровлеУстановка точечного аэратора на мягкой кровле

Более наглядную информацию об этапах монтажа точечного аэратора можно получить, посмотрев обучающий видео-ролик:

Таким образом, монтаж аэраторов – работа не сложная, под силу даже мастерам-самоучкам. Однако польза от нее огромна!

Благодаря аэраторам происходит вытягивание водяных паров из кровельного пирога, предотвращается оседание конденсата, появление плесени, грибка и затхлости. Все это положительно сказывается на длительности эксплуатации деревянных конструкций (стропил, обрешетки, обшивки), работе теплоизоляции, микроклимате жилого помещения.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
