Как подключить ресивер Триколор к телевизору

Вы совершили долгожданную покупку и задумались, как без проблем подключить новый ресивер Триколор к телевизору? Производитель заинтересован в том, чтобы его устройство было максимально доступным в плане подключения «из коробки». Рассмотрим алгоритм подключения ресивера к телевизору и к спутниковой антенне.

Особенности старых и новых моделей ресиверов

Все приставки Триколор имеют буквенные обозначения:

Кабельное подключение – аббревиатура С на коробке.
Наземный ресивер – буква Т.
Спутниковый ресивер – S.

Триколор предлагает широкий спектр спутниковых устройств. Старый и новый ряд моделей соседствуют в магазинах, и выбор далеко не всегда в пользу последних. Дело в том, что разделения на «старый» и «новый» лишь формально, некоторые устройства выпускались не больше двух месяцев, уступая дорогу следующим поколениям. Между моделями существует значительная разница. К примеру, целый ряд интерфейсов, которые можно обнаружить на задней панели ресивера:

HDMI кабель.
Антенный высокочастотный выход.
Тюльпан.
Провод SCART

Схема подключения ресивера

Старому поколению приставок присущи антенный выход и SCART. В некоторых современных моделях имеется только HDMI. Прежде чем приобрести оборудование и подсоединить его к сети провайдера, следует сопоставить все «за» и «против», расспросить консультанта о скорости, с которой происходит включение устройства, а также о его технических характеристиках.

Все приборы провайдера являются преднастроенными и не требуют дополнительных манипуляций, однако сложности могут возникнуть в аппаратном плане, например, отсутствие необходимых переходников.

Процедуру подключения никак нельзя назвать сложной или запутанной: каких-то специфических знаний и инструментов здесь не требуется. Главное, следовать инструкции и не забывать о технике безопасности. Разберём, как подключить ресивер разными способами.

Подключение к спутниковой антенне

Для процедуры потребуется кабель и пара разъёмов типа F. Последние в доброй половине случаев идут в комплекте с ресивером. Если кабель будет прокладываться по дому, то подойдёт самый доступный вариант в лице RG-6. Но когда провод большей своей частью уходит на улицу, то лучше взять более надёжные, равно как и дорогие варианты, вроде РК-75 или SAT-50.

После укладки кабеля его концы необходимо зачистить:

С помощью бокорезов выравниваем конец жилы, откусив её на 1-2 мм.
Обрезаем изоляцию на 1 см.
Укладываем оплётку вдоль кабеля.
Убираем остатки изоляции с центральной жилы, зачистив 2-3 мм.
Накручиваем разъём.

Важно! Фольга и оплётка под изоляцией не должны касаться центральной жилы, иначе изображение на выходе будет с артефактами: «снег», рябь и полосы.

Один конец кабеля подсоединяем к блоку на спутниковой антенне «Триколор», а другой к ресиверу (интерфейс LBNin). Разъёмы на оборудовании должны быть с резьбой, поэтому проблем с подключением, как правило, не бывает.

Подключение ресивера к ТВ

Здесь всё зависит от штатных интерфейсов как на телевизоре, так и на самом ресивере. В фирменных магазинах провайдера можно найти приставки с разным набором портов. При покупке необходимо обязательно заострить на этом моменте особое внимание, чтобы не покупать адаптеры.

HDMI

Это современный формат подключения. Хороший кабель с толковой оплёткой исключает какие-либо потери или преобразование сигнала. Контент на выходе получается с такой же развёрткой и битностью звука, каким уходит от провайдера. К тому же «Триколор» начинает потихоньку отказываться от устаревших кодеков МР2 и МР4, а их место занимает видео в высоком разрешении.

Важно! HDMI-интерфейс является оптимальным вариантом для трансляции любого цифрового вещания.

Для подключения достаточно вставить разъёмы на ресивере и телевизоре. Последний может комплектоваться несколькими выходами.Чаще всего они пронумерованы. После подключения необходимо выставить соответствующий источник сигнала в меню ТВ: порт HDMI 1, 2, 3 и т.д.

HDMI — оптимальный формат подключения ресивера к современному телевизору

Коаксиальный RF

Такими интерфейсами оснащалась техника 10-летней давности. Вещание организовано в аналоговом формате, поэтому качество картинки на выходе не самое лучшее. Максимум на что можно рассчитывать – это развертка в 360р. Подключаем кабель к телевизору и ресиверу. Выход маркируется как Cable/ANT. В меню ТВ выбираем источником сигнала RF-интерфейс.

Компонентное видео (RCA)

В народе RCA-интерфейс называют «тюльпанами». Среди прочих аналоговых форматов подключения компонентное считается самым эффективным.

Максимальная развёртка составляет 1080р, чего более чем достаточно для большинства классических моделей ТВ.

Интерфейс разветвляется на три разноцветные жилы. Каждую нужно подключить к соответствующему выходу на телевизоре и ресивере. Набор портов на оборудование обозначается как ComponentVideo. Иногда вместо цветовой идёт буквенная маркировка: Pr, Pb и Y. В меню ТВ источником сигнала ставим RCA-порт.

Для старых телевизоров без HDMI лучше выбрать RCA

Композитное видео

Это универсальный аналоговый интерфейс, который можно увидеть практически на каждом телевизоре. По качеству изображения он немногим уступает «тюльпанам», но превосходит RF-видео. Максимальная развёртка изображения – 480р.

Для подключения используется порт Video– композитный миниджек, чем-то схожий с интерфейсом аудио: вставляем разъём до упора на ТВ и ресивере.

В меню выставляем источник сигнала – AV.

S-Video

Интерфейс часто можно увидеть на игровых приставках и DVD-проигрывателях. Современные ресиверы и фирменная техника от «Триколор», в том числе, такими портами уже не оснащаются. S-Video предлагает картинку в высоком качестве, но для подключения оборудования понадобится дополнительный кабель.

Дело в том, что интерфейс передаёт только видеосигнал. То есть для организации звука необходимо подключить колонки или наушники (3,5 мм миниджек), что не очень удобно. Выбираем в меню источником сигнала S-Video.

Вот так выглядит порт S-Video

SCART

Это устаревший тип интерфейса, который почти не используется, а современные ресиверы ими не комплектуются. Порт передаёт как звук, так и картинку, причём в достойном качестве. Для подключения достаточно вставить разъём в соответствующие пазы. Последние имеют специфическую структуру, поэтому неправильная стыковка исключена. При подключении SCART телевизор сам определяет источник сигнала, поэтому настраивать что-то в меню, как правило, нет необходимости.

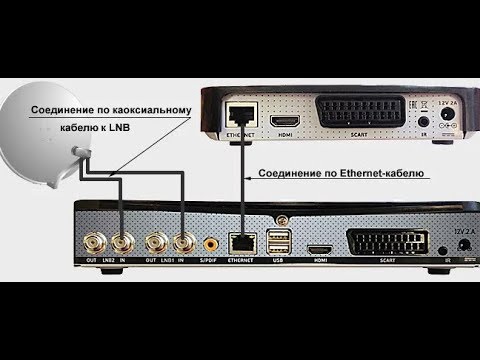

Подключение двух ТВ к ресиверу через UTP-кабель

Рассмотрим процедуру на примере фирменного оборудования от «Триколор»: приставок E521L и GS С5911, где первая будет ведущей. От спутниковой антенны придётся протянуть два кабеля в соответствующие порты – LBNin 1 и LBNin 2 на E521L.

Процедура подключения:

В меню первого ТВ выбираем источником сигнала нужный интерфейс (HDMI, RCA и т.п.).
Выполняем первоначальную настройку E521L (подробные шаги указаны в руководстве пользователя, что идёт в комплекте с ресивером).
Соединяем устройства между собой UTP-кабелем через порт ETHERNET.
Подключаем приставку GS С5911 к телевизору и проводим первоначальную настройку по аналогии с E521L.
В меню первого ТВ находим пункт «Настройка сети».
Выбираем подключиться к серверу с названием GS С5911.

Если в «Настройках сети» нет колонки с дополнительной приставкой, то нажимаем на «Поиск» и ждём, пока она не появится.

Иногда может потребоваться обновление ПО. Проводить его нужно с ресивера GS С5911, обозначив канал под номером 3333 «Телемастер». Обновление занимает не больше 10 минут.

Схема подключения Триколор на два телевизора

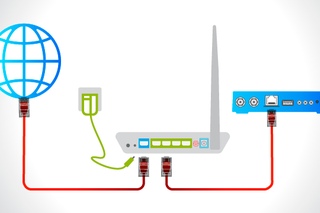

Подключение через Wi-Fi-роутер

Такой формат синхронизации позволяет транслировать сигнал на мобильные гаджеты – планшеты, смартфоны и ноутбуки. Процедура подключения аналогична предыдущему способу, с той лишь разницей, что между приставками появляется посредник – Wi-Fi-роутер.

Синхронизация происходит также по UTP-кабелю. В качестве сервера выбираем имя роутера, а не приставку GS С5911. Для просмотра контента на мобильных устройствах потребуется установка фирменного софта – «Play.Триколор».

Подводя итог, следует заметить, что подключение ресивера к телевизору не составит труда, так как в комплекте всегда есть подробная пошаговая инструкция, к тому же, как отмечалось ранее, на сегодняшний день этот процесс максимально упрощен и автоматизирован.

Как подключить Триколор ТВ самостоятельно к телевизору: пошаговая инструкция

«Триколор ТВ» предоставляет своим клиентам просматривать высококачественные телевизионные трансляции, и задействует при этом достаточно сложное оборудование. Однако подключение всех необходимых элементов вполне может быть выполнено самим пользователем на дому, при условии, что он или она будут соблюдать рекомендации самого провайдера спутникового телевидения.

Что нужно, чтобы все заработало без привлечения техника «Триколор ТВ» – читайте далее.

Содержание статьи:

Какое оборудование понадобится

Трансляция спутникового телевидения происходит по определенной схеме, в которую включено различное оборудование. Чтобы без проблем подключиться и начать получать сигнал от спутника, пользователю нужна:

Спутниковая тарелка «Триколор ТВ» с антенной и всеми проводами.
Ресивер или приемник, поставляемый компанией или приобретаемый самостоятельно.
Телевизор, поддерживающий технологии трансляции спутникового телевидения (есть нужные разъемы).

Кроме этого нужны будут расходники – кабели для подключения оборудования к сети и связи между собой. Обычно они поставляются в комплекте, так что докупать ничего не нужно. Комплект оборудования, который компания выдает на руки клиенту, самодостаточен.

Сложности могут возникнуть только, если ваш телевизор не оборудован нужным разъемом, чтобы связать его с приемником. В таком случае может понадобиться поиск или приобретение дополнительного кабеля.

Этапы подключения

Весь процесс самостоятельного подключения и настройки трансляции «Триколор ТВ» происходит так:

Правильно смонтировать тарелку и антенну

От четкости монтажа будет зависеть не только сам факт принятия сигнала от спутника, но и качество передаваемой на экран картинки, поэтому к данному пункту необходимо отнестись серьезно. Нельзя просто так приделать антенну, и ждать, что это сработает. Есть несколько важных правил монтажа:

Смотреть оборудование должно только на юг. Если в вашей квартире нельзя установить тарелку подобным образом, подключение будет идти с перебоями.
Лучше ставить тарелку за пределами балкона, чтобы стекла и стены не мешали приему сигнала.
Не рекомендуется устанавливать тарелку, если прямо за балконом находится соседний дом, высокие деревья или любое другое препятствие на пути воображаемой оси к спутнику.
Тарелка должна располагаться как можно ближе к приемнику – если телевизор стоит в гостиной, а балкон находится в спальне, рекомендуется монтировать оборудование за окном гостиной.
Тарелка не должна подвергаться влиянию чрезмерных осадков.

Сама сборка антенны и тарелки сложностей не вызывает, но могут потребоваться дополнительные инструменты – например, пассатижи:

Первым выполняется крепление кронштейна к стене.
После этого ставятся заглушки и прикрепляется опора к установленной дуге.
Далее – соединить зеркало антенны с полученной конструкцией, и собрать поворотный кронштейн.
Кронштейн крепится к антенне.
К антенне нужно присоединить LNBдержатели для дальнейшей установки конвертера. ВАЖНО! Разъем должен оказаться снизу, в противном случае велик шанс попадания влаги и порчи оборудования!
Кабель через разъем Fкрепится к конвертеру – удаляется изоляция с провода, нанизывается F-разъем, после чего кабель присоединяется к конвертору.
Антенна устанавливается на кронштейн. Важно! Не затягивайте гайки, поскольку вам придется еще несколько раз двигать антенну, чтобы поймать достаточной силы сигнал от спутника.
Можно приступать к регулировке антенны.

Настройка ресивера

Для этого:

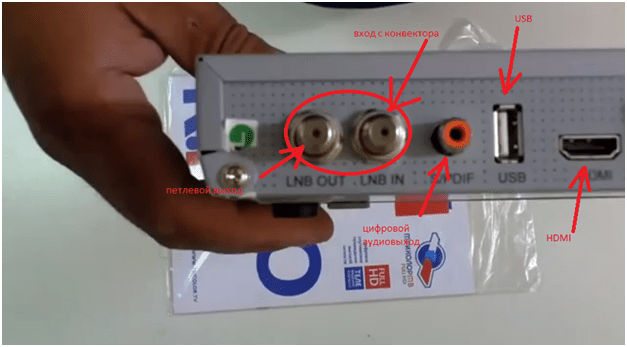

Соединить конец кабеля с нужным разъемом приемника (см. инструкцию к вашему оборудованию, разъемы могут быть разные).
Установить в приемник смарт-карточку, выданную «Триколор ТВ».
При помощи кабелей HDMIили тюльпанов, присоединить ресивер к телевизору (тип присоединения может быть и другой, в зависимости от вашего телевизора). Удачное присоединение будет маркировано словом Boot на экране при включении ТВ.
Настройте оборудование – выберите регион и язык, и перейдите к калибровке антенны.
Заручитесь поддержкой семьи – чуть поворачивая антенну, необходимо добиться значений 70% в графах сигнала приема, которые вы будете видеть на экране. Для этого нужно задействовать двоих людей – один наблюдает за значениями, другой поворачивает. Значение ниже 70% не дадут в полной мере насладиться хорошей трансляцией.
Когда нужный угол антенны будет найден, настройку можно завершать. После чего необходимо вернуться к тарелке, и закрепить ее положение гайками.

Регистрация в Триколор ТВ

Мало просто поставить все правильно и соединить – для трансляции, ваш ресивер должен быть зарегистрирован в «Триколор ТВ». Для этого:

Убедитесь, что телевизор может транслировать канал информации – именно это и говорит о том, что вы установили оборудование правильно.
Выберите один из способов регистрации – на сайте или по телефону. И в том, и в другом случае необходимо будет подписать и выслать/отнести в Триколор договор. Скачать его можно на официальном сайте.
После регистрации и оплаты абонентского взноса, можно будет инициировать на ресивере поиск телеканалов (Меню – Поиск каналов).

Что делать, если картинки нет

Если вы все сделали, согласно инструкции, но каналы не транслируются, необходимо:

Проверить, что все кабели находятся в рабочем состоянии и не были повреждены.
Проверить, ловит ли тарелка сигнал на нужном уровне, и, если нет, отрегулировать ее еще раз.
Оплатить услуги «Триколор ТВ».
Обратиться в колл-центр.

Вы всегда можете заказать установку и настройку оборудования вместе с подачей заявки в компанию, и тогда квалифицированные мастера выполнят всю процедуру за вас.

Как подключить второй телевизор к Триколор ТВ без второго ресивера: способы, пошаговая инструкция

Во многих семьях количество телевизоров на одну квартиру равно количеству членов семьи. Это нормально, ведь каждый хотел бы смотреть телевидение в своей собственной комнате или закутке – будь то кухня или детская. Поэтому возникает вопрос, как подать картинку от ресивера на все телевизоры в доме сразу. И как при этом обойтись наименьшими затратами.

Содержание статьи:

Доступные варианты подключения

«Триколор ТВ» поставляет своим клиентам особое оборудование по приемке и декодированию сигнала от спутника – ресивер или приемник. Именно через его связь с конкретным телевизором и происходит трансляция качественной телепрограммы на экран. Есть два способа, как можно использовать приёмник сигнала, чтобы трансляция шла на два и более устройства:

Разделение передачи данных – дополнительного оборудования не требуется, только кабели.
Использование ресивер-клиента с повышенной абонентской платой за год.

У каждого способа подключения есть нюансы. Давайте рассмотрим их подробнее.

Подключение при помощи одной приставки

Одной приставки достаточно, чтобы передать транслирование ТВ на несколько устройств. Однако, придется терпеть некоторые особенности такого подключения, которые могут быстро нивелировать радость от дешевизны способа.

Во-первых, если не использовать дополнительное оборудование, каждый телевизор в доме будет транслировать одно и то же. То есть, если на «основном» ТВ папа включает сериал, то на телевизоре ребенка в детском будет показываться только этот канал с этим сериалом.

Во-вторых, второй телевизор нужно будет подключать к приёмнику другим способом, отличным от первого. Например, если первый подключен через разъем HDMI, то второй придется присоединять при помощи «тюльпанов». Здесь же возникает еще одно ограничение – на количество подключаемых ТВ. Если в ресивере не предусмотрено больше двух способов подключения, то больше 2 телевизоров подключить не получится.

В-третьих, если ваш спутниковый приёмник и телевизоры поддерживают Wi-Fiпередачи, настроить трансляцию можно через них. Однако обычно ресиверы не оснащены нужными модулями, поэтому придется приобретать видеосендер – набор блоков, подключаемых как к ТВ, так и к ресиверу. Это дорогостоящее удовольствие, которое вполне можно заменить приобретением стандартного комплекта от «Триколор ТВ».

В-четвертых, скорее всего, платные каналы на втором ТВ отображаться не будут. Основная трансляция будет возможна, но на втором экране возможно появление ошибки «отсутствие сигнала».

Если вы все-таки решили выбрать этот способ, особо сложных действий выполнять не понадобится:

Возьмите сплиттер HDMI или HDMI и «тюльпаны», и подсоедините все к разъемам ресивера.
Протяните выбранные кабеля к телевизорам, и подключите в нужные разъемы.
Настройте каналы на основном ТВ, как обычно.

Подключение с применением доп. оборудования

«Триколор ТВ» предлагает своим абонентам доплатить небольшую цену, и наслаждаться полноценной трансляцией телеканалов на нескольких устройствах. При этом:

Можно будет смотреть разное на каждом ТВ.
Будут работать платные телеканалы на всех подключенных устройствах.
Подключение второго и следующих телевизоров будет производиться при применении ресивер-клиента, приемник же останется один и тот же.
Абонентская плата за трансляцию может быть выше стандартной (ненамного).
Нужно будет докупить кабель UTP, чтобы соединить всю систему.

Обычно «Триколор ТВ» продает клиентам специальный комплект оборудования – систему для декодирования сигнала. Обычно она состоит из двух приёмников сигнала: один – это сервер-ресивер, основной, к которому все подключится; второй – клиент-ресивер, который поможет подключить второй экран. Система работает так, что оба устройства транслируют ТВ независимо друг от друга.

Подключение производится так:

После сборки антенны, нужно присоединить кабели (два) в разъемы ресивера (обычно именуются LNBIN).
Сервер-приемник нужно соединить с клиентом-приемником через витую пару UTP – это делается через порты Ethernet.
Вставьте смарт-карту в слот, и начните новый поиск каналов.

Единственной проблемой при применении этого метода может быть невозможность найти каналы. Это будет значить, что UTP кабель неправильно обжали и в обжимке перекрестились провода. Если это устранить, проблем с дальнейшей трансляцией возникнуть не должно.

Важно! Если использование кабеля накладно, можно прибегнуть к помощи видеосендера, и передавать цифровой сигнал по Wi-Fi.

Как подключить ресивер Триколор к телевизору самостоятельно?

Многообразие аудио – видео соединений порой пугает своим изобилием и пользователь самостоятельно не в силах выбрать правильное подключение к телевизионному приемнику приставки Триколор. Возникает справедливый вопрос; как подключить Триколор ресивер к телевизору самостоятельно?

Самым дорогостоящим в комплекте оборудования для приема цифрового сигнала со спутника является ресивер. И для того, чтобы сразу исключить недоразумения, при покупке приставки триколор целесообразно сверится с перечнем рекомендуемого оборудования на официальном сайте, и выбрать подходящий для вас ресивер.

Какие бывают подключения и как выбрать подходящий источник сигнала

Кроме основного шнура питания, через который включается приемник спутникового телевидения, на задней панели можно встретить следующие аудио – видео выходы:

аналоговый RF;
композитный аудио – видео выход AV;
формат S-Video;
формат SCART;
компонентный выход Y Pb Pr;
HDMI (High Definition Multimedia Interface).

Рассмотрим каждый из них по порядку и определим подходящий тип подключения для вашего цифрового спутникового приемника.

Аналоговый RF – устаревший формат передачи видео и аудио сигнала, использовался раньше как антенный вход для приема аналоговых телерадио передач.

Композитный аудио – видео выход AV – самый распространенный вид подключения, который можно встретить практический на любом телевизоре или спутниковой приставке. В простонародье такой вид соединения получил название мартовского цветка – «тюльпаны».

Вы можете воспользоваться разноцветными кабелями, если у вас еще остался телевизионный приемник старого образца с электроннолучевой трубкой. Для того чтобы самостоятельно подключить, достаточно подсоединить соответствующие цветовые концы кабеля к гнездам на приставке и телевизоре.

Формат S-Video – самый интересный разъем, который очень напоминает соединение клавиатуры или компьютерной мыши с системным блоком. Его можно встретить на более дорогих моделях телевизоров и ресиверов. Напоминает круглую розетку с несколькими контактами внутри.

Формат SCART – распространенный вид соединения ресивера и ТВ, европейский стандарт, через который одновременно проходит видео – аудио сигналы. Качество картинки при соединении через SCART сравнимо с изображением, получаемым при подключении через компонентный видео выход. Представляет собой толстый кабель на концах которых расположены разъемы с 21 контактами. Для того чтобы самостоятельно состыковать ТВ и ресивер достаточно подсоединить соответствующие концы к гнездам на приставке и телевизионному приемнику.

Компонентный Y Pb Pr – один из разновидностей кабельных соединении, который способен передавать сигнал высокого разрешения, вплоть до 1080i. Шнур представляет собой набор из разноцветных кабелей, которые передают соответствующий своему цвету сигнал.

Зеленый служит для передачи HDTV яркостный Y
Красный HDTV Cr\Pr Chroma
Синий HDTV Cb\Pb Chroma
А так же дополнительный, красный и белый для звуковых каналов.

Для того, что бы произвести самостоятельно соединение ресивера триколор по компонентному кабелю необходимо внимательно прочитать инструкцию и не перепутать кабеля. Большинство телевизоров и ресиверов оснащаются таким видом подключения. Связано это с тем, что канал может передавать картинку в высоком разрешении без существенной потери качества. Если ваш телевизор позволяет произвести соединение подобным образом, не стоит отказываться от такого выбора. Картинка на выходе будет значительно отличаться качеством от предыдущих методов соединения.

HDMI (High Definition Multimedia Interface) – современный формат передачи данных между ресивером триколор и вашим телевизором. Преимуществом HDMI подключения является обход дополнительных преобразований в процессе передачи видеосигнала. То есть цифровой сигнал попадает в телевизор в том виде, в котором транслирует оператор связи и не претерпевает изменении.

Для сопряжения вашего ресивера к ТВ, лучшим вариантом является HDMI соединение, если конечно таковое имеется у ресивера и телевизионного приемника. Так как спутниковые телеканалы переходят на новый стандарт вещания. И компания триколор ТВ не является исключением, она потихоньку отказывается от вещания своих телеканалов в форматах MPEG 2 и MPEG 4 и переходит на вещание телевидения высокой четкости HD. Поэтому целесообразно использовать соединение, которое максимально качественно может передавать транслируемую картинку на ТВ.

Схемы подключения ресивера триколор к телевизору

Подключение цифрового приемника к телевизору может осуществляется только с помощью тех или иных соединительных кабелей. Схема очень проста; необходимо взять подходящий кабель и подсоединить к соответствующему выходу приставки, другой конец к такому же гнезду к телевизору. Если возникают трудности с определением необходимых выходов, можно воспользоваться схемой приведенной на рисунке.

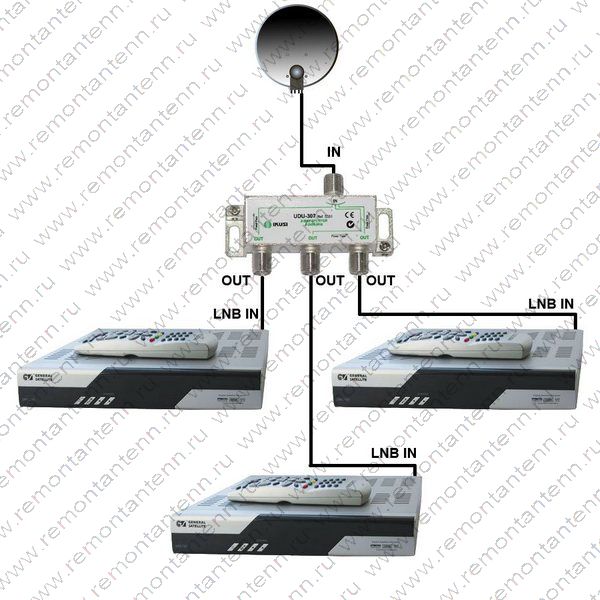

Схема самостоятельного сопряжения двух телевизоров немного отличается от первой задачи, но эти отличия не существенны. Так, в данном случае нам понадобится второй, более длинный кабель для второго телевизора. Если в первом случае вы используете соединение с помощью тюльпанов, то ко второму телевизионному приемнику необходимо подобрать другое соединение, например, SCART или HDMI.

Надо отметить, что второй телевизор будет показывать тот же канал, что и первый, так как включается и управляется телевизионный сигнал от приставки триколор. Для того, что бы второй телевизор показывал независимую от первого картинку, необходимо приобрести второй ресивер. Включается и работает дополнительный ресивер через ту же антенну, что и первый, используется только отдельный выход на конвертере. В таком случае оба приемника будут работать независимо друг от друга.

Важным моментом для самостоятельного подключения приставки к телевизору является использование минимального количества проводов. Так же не стоит производить соединение с заведомо длинными кабелями, так как длинный кабель теряет часть сигнала.

Как самостоятельно подключить 4K Ultra HD на Триколор ТВ

Компания Триколор ТВ, являясь крупнейшим спутниковым оператором, регулярно запускает новые услуги.

Так, абонентам стали доступны 4K каналы на Триколор ТВ. На сегодняшний день запущено уже восемь каналов, обладающих самой высокой четкостью. Формат 4K Ultra HD значительно превосходит по качеству стандартный Full HD, картинка четче, насыщенней, практически с эффектом присутствия.

Особенности нового формата

Как подключиться к этим каналам

Какие ресиверы поддерживают Ultra

Подключение услуги для просмотра телеканалов в формате Ultra HD

В заключение

Особенности нового формата

Пакет ультра HD содержит восемь каналов с максимально качественным изображением. Полное отсутствие рекламы, только лучшие фильмы и увлекательные передачи. В процессе просмотра ощущаешь себя зрителем в зале, а не перед обычным телевизором. Подобный эффект обеспечивает ультра формат. В пакете доступны следующие каналы:

«Fashion One 4K».
Показывает последние веяния моды и стиля. Учит зрителя, как правильно одеваться, продемонстрирует жизнь известных людей.
«КИНО UHD».
Первый канал, позволяющий смотреть 4к фильмы. В эфире представлены не только известные зарубежные картины, но и лучшие отечественные.
«Ultra HD Cinema».
Самые популярные новинки фильмов в жанре Action (экшн). Также канал предлагает зрителям качество звука в формате Dolby Digital 5.1, что делает просмотр ещё более реалистичным.
«СЕРИАЛ UHD».
Канал, который в полном объеме удовлетворит запросы почитателей современных сериалов.
«INSIGHT UHD».
Реалити-шоу, документальные передачи об экстремальных путешествиях, спорт.
«Russian Extreme Ultra».
С этим телеканалом знакомы все почитатели экстремальных видов спорта. Теперь он доступен в более высоком качестве.
«Eurosport 4K».
Первый круглосуточный канал, который транслирует ключевые события из мира спорта в сверхвысоком качестве. 4 турнира Большого шлема по теннису, кубки и чемпионаты мира по биатлону, горным лыжам и другим зимним видам спорта, гран-туры в велоспорте, мировые события в снукере, автоспорте, водных видах спорта и легкой атлетике.
«Промо UHD».
Канал премиального качества в формате Ultra HD (4K), доступный всем клиентам Триколора. Невероятно реалистичное изображение, потрясающе насыщенные цвета, высочайший уровень детализации. Познайте мир во всей его красоте с телевидением сверхвысокой чёткости. Ваш взгляд на кино станет ярче, глубже, острее. «Промо UHD»: ни одна деталь не ускользнёт.

Учитывая, что огромное количество пользователей хотят смотреть Ultra HD на «Триколор ТВ», в ближайшее время представленный перечень будет расширен.

Как подключиться к этим каналам

Чтобы смотреть Ultra HD 4к, потребуется предварительно обзавестись следующими элементами:

Телевизор.
Чтобы в полном объеме насладиться этим форматом, необходим телевизор поддерживающий формат изображения UHD 4K.
Ресивер с поддержкой формата UHD 4K или Модуль Conditional Access Module CI+ в сочетании со смарт-картой (Тогда телевизор дополнительно должен быть оснащенный тюнером спутникового формата DVB-S2 и слотом CI+)
Спутниковую антенну настроенную на оператора «Триколор ТВ».

Именно такой комплект откроет доступ к нужным каналам.

Какие ресиверы поддерживают Ultra HD

На данный момент ресиверы, поддерживающие 4К Ultra HD, представлены в ограниченном ассортименте. Своим пользователям компания предлагает всего две модели GS A230 и GS B527 (GS B528). При этом стоит GS B527 (GS B528) совсем недорого и обладает необходимыми характеристиками с широким спектром возможностей.

Заполучить подобную модель можно на выгодных условиях, с приличной скидкой. Триколор ТВ как раньше, так и сейчас проводит акцию по обмену устаревших ресиверов на современные.

Подключение услуги для просмотра телеканалов в формате Ultra HD

Для просмотра телеканалов в формате Ultra HD необходимо подключить основной пакет«Единый». Доступ к пакету «Единый» предоставляются при оплате одной из услуг «Единый», «Единый Мульти Лайт» и «Единый Мульти», в зависимости от модели Вашего оборудования. Далее необходимо оплатить пакет «Ultra HD». Стоимость подключения нужного пакета или услуги можно узнать пройдя по ссылке. Если Ваше оборудование позволяет подключить сразу основной пакет «Единый Ultra HD», то пакет «Ultra HD» дополнительно оплачивать не нужно. По какому тарифному плану оплачивать Вы можете узнать, войдя в Личный кабинет абонента «Триколор ТВ» или позвонив нам по телефону 8 (8452) 46-26-71.

В завершение

Разобраться, как смотреть Ultra HD телевидение несложно. Первостепенно необходимо обзавестись всем оборудованием – телевизор+ресивер или телевизор+модуль. Последующие настройки проводятся в штатном режиме. Особенности настройки телевизора при подключение модуля Conditional Access Module CI+ можно узнать пройдя по ссылке.

Как подключить второй приемник Триколор ТВ самостоятельно?

Если кому-то стало не хватать в доме одного телевизора, захотелось переместиться в отдельную комнату для спокойного просмотра любимых каналов, он может воспользоваться специальным решением от «Триколор ТВ». Вариант предусматривает подключение второго ресивера к другому экрану. Наличие такой функции придется по душе семьям, внутри которых часто разгораются конфликты из-за такого вопроса, как выбор подходящего телеканала.

Изначально решение кажется простым. Вроде бы достаточно соединить пару телевизоров с единственной приставкой через порты HDMI и SCART, и можно наслаждаться любимыми передачами или фильмами. Человек покупает шнуры нужной длины и готовится к небольшому триумфу. Плохо, что он забыл про один важный нюанс. Ресивер «Триколор ТВ» не генерирует сигнал. Его функция заключается в передаче данных, поступающих от антенны. То есть изображение на всех телевизорах, которые соединены с одним приемником, будет одним и тем же. Поэтому вопрос, поставленный вначале, не решить подключением разных устройств к одному ресиверу.

Получается, сигнал должен разделяться на уровне антенны. Без использования второго приемника тут не обойтись. Задачу можно решить двумя способами:

приобрести дополнительный ресивер «Триколор ТВ»,
заказать систему для цифрового ТВ «Триколор», в комплектацию которого входит два приемника.

Следует разобраться, в чем принципиальные отличия двух способов.

Независимый ресивер

Некоторым экономным пользователям этот способ кажется более подходящим. Можно отказаться от покупки нового устройства, а приобрести прибор, бывший в эксплуатации. Подержанная модель отлично справится с задачей, при этом будет стоить дешевле в сравнении с новыми аналогами. Но здесь есть нюанс. Такой девайс будет не соответствовать новейшим технологическим решениям, из-за чего часть каналов будет недоступна.

Впрочем, покупка старого ресивера – неплохое решение для тех, кому достаточно иметь небольшой ассортимент каналов. Вариант можно рассмотреть для кухни либо детской комнаты. Чтобы максимально сберечь семейный бюджет, этот способ лучше применять действующим абонентам «Триколор ТВ», в пользовании которых есть хотя бы один приемник, соответствующий новым стандартам.

Подключение

Для разделения сигнала от спутниковой антенны на отдельные потоки потребуется купить делитель, имеющий 3 разъема. В один подключается кабель, идущий от тарелки, в два других – ресиверы. Не стоит забывать и про необходимость наличия коаксиального провода. Чаще всего он поставляется в комплекте с приемником.

Подготовка кабеля

С двух концов оголяется медный проводник. Для этого осторожно срезается наружная оболочка примерно на 0,1-0,15 см.
Она скрывает тонкую пленку из железа. Следует избегать ее повреждения. Данные волокна отгибаются назад так, чтобы они ложились вдоль наружной поверхности провода.
Это действие приведет к открытию фольги, которая тоже выстилается поверх оплетки по аналогичной схеме.
Внутренний изолирующий слой снимается так, чтобы центральная медная жила выступала примерно на 1 см.
В этой точке плотно фиксируется F-разъем, лишний сегмент проводника отрезается. Остается только 0,2 см.
Аналогичная процедура выполняется с противоположной стороны кабеля.

Присоединение спутникового делителя (сплиттера)

Выбирается сегмент антенного кабеля, где будет произведено ветвление, и разрезается в этом месте.
На срез накручивается F-разъем.
Антенный провод вставляется в делитель со стороны одного выхода (ориентироваться на маркировку «IN»).
От дополнительного ресивера к точке соединения прокладывается коаксиал.
Кабель вставляется в один из выходов, имеющий маркировку «OUT». С противоположной стороны он подключается к разъему приемника с пометкой «IN».
Такая же процедура проделывается с кабельной линией от первой приставки.
Подключение выполнено.

Система «Триколор» с двумя приемниками

Любая модель ресивера периодически нуждается в обновлении ПО. Процедуру перепрошивки можно откладывать сколь угодно долго. Но рано или поздно делать это придется, если обладатель системы желает пользоваться новыми функциями и смотреть не только старые каналы. Чаще всего обновление программного обеспечения проходит без сбоев. Только в небольшом количестве случаев после этого в работе отдельно использующихся ресиверов возникают проблемы.

Тем, кто хочет пользоваться двумя приставками, важно помнить один нюанс. Так, за доступ к каналам с двух телевизоров человек должен заплатить 2 абонплаты. Поэтому в ряде случаев более целесообразной будет покупка сертифицированной системы от изготовителя, оптимизированной для пользователей, которые хотят смотреть ТВ в разных помещениях.

Кто подключает

Этот вариант стоит продумать тем, кто еще не определился с поставщиком телевизионных услуг. Для такого пользователя цена приобретения комплекта новой аппаратуры для вышеозначенных целей будет сопоставима с предложениями других фирм.

Подключение

Поставщик услуг полностью обеспечит необходимым оборудованием, так что ничего докупать не придется. Компания выделит сетевые адаптеры (2 шт.), приемник-клиент и приемник-сервер, спутниковую тарелку, конвертер на 2 выхода, два пульта ДУ. В комплект поставки обязательно включаются коаксиальные провода, пара кабелей HDMI, скретч-карта, сегмент витой пары для подключения по стандарту Ethernet.

Подробную инструкцию по подключению второго ресивера можно отыскать на сайте «Триколор». Перед тем, как соединять отдельные компоненты, необходимо отдельно проверить работоспособность каждой приставки. Для этого их поочередно подключают к электрической сети и нажимают кнопку Power. Двигаться дальше по инструкции можно только тогда, когда индикаторы подсвечиваются на двух устройствах.
Антенна имеет конвертер с парой выходов. Посредством коаксиала они связываются с выходами LNB 1 IN и LNB 2 IN. Соответствующие интерфейсы имеет задняя панель сервера (имеет больший размер).
Сервер и клиент объединяются в единую домашнюю сеть посредством витой пары через LAN-разъемы. Для подключения ресиверов можно использовать также WiFi. Схема предполагает настройку «раздающего» на ПК и мобильные гаджеты интернет роутера.
На следующем этапе приставки подключаются к телевизорам посредством интерфейсов HDMI (SCART для более древних моделей).
Передняя панель сервера содержит слот, куда помещается скретч-карта.
Включается питание ресиверов.
Пользуясь пультом ДУ, необходимо перейти в основное меню приемника-сервера и отыскать раздел с сетевыми настройками.
Если связь между устройствами устанавливалась посредством витой пары, то в разделе «Настройка сети» активируется пункт «Link local». При подключении ресиверов через Router выбирается «DHCP» с автоматической раздачей адресов. Необходимо также найти строку «Включить сервер» и установить бегунок на надпись «ОК».
Если процедура была выполнена корректно, в настройках двух ресиверов в текущем разделе должна отобразиться сообщение «Подключено».
На этом процедуру подключения можно считать завершенной. Остается лишь найти каналы, после чего получать удовольствие от любимых телепрограмм, фильмов и семейной гармонии.

Как подключить провода к приемнику триколор

Триколор находится в списке провайдеров, которые предлагают гражданам подключить спутниковое телевидение. Многих интересует, как самостоятельно подключить Триколор ТВ к телевизору, не вызывая на дом мастера.

Что входит в комплект Триколор

Компания выпускает нескольких видов оборудования и предлагает разные тарифные планы. Покупатели могут выбрать комплекты для стандартных и смарт-телевизоров.

Большая часть комплектов оборудована ресиверами, также имеются устройства с CAM-модулем. Если говорить о стандартном наборе, то он включает следующее:

CAM-модуль. Он совместим с приемниками телевизионного сигнала, поддерживающими стандарт спутникового ТВ. Это DVB-S2.
Смарт-карта. Она необходима для телевизора.
Спутниковую антенну.
Приемное устройство, которое называется конвертером спутниковым круговым.

Для подключения телевидения не обязательно приобретать полный комплект оборудования. Достаточно купить смарт-карту, а потом заключить с поставщиком услуг договор.

Подключение Триколор ТВ к телевизору: подробная инструкция

Триколор ТВ устанавливают, когда есть желание выбирать программы из более сотни каналов. Благодаря спутниковой антенне пользователи получают изображение высокой четкости.

Тарелку фиксируют на крыше здания или стене строения. Дополнительно устанавливают конвертер, для работы нужен тюнер. Устройство подключают к аппаратуре. Пользователей часто интересует, сколько телевизоров можно подключить. Если есть необходимость, можно к одной антенне подключить несколько устройств, например, 4 шт.

Для того чтобы просматривать телеканалы, ресивер соединяют с антенной. Для этого следует использовать отверстия, расположенные на технике.

Пользователей часто интересует, как подключить приемник Триколор к телевизору.

Есть разные способы подключения:

RF. Этот вариант использовали, когда были старые телевизоры и при необходимости установить комнатную или наружную антенну.
AV. Его можно найти на всех устройствах. С помощью разноцветного кабеля ресивер подключают к старой аппаратуре.
S-Video. Он нужен для того, чтобы соединить системный блок с мышью или клавиатурой. Такой элемент призван дополнить современные ресиверы или последние модели техники.
YPbPr. Он необходим для того, чтобы можно было передать изображение в разрешении 1080i. При этом используется несколько кабелей, каждый из них имеет свой цвет.
HDMI. Он позволяет показывать картинку так, как ее транслирует оператор. Никаких изменений и преобразований при этом не происходит.

Компания поставила целью постепенно перейти на HDMI, это позволит всем подключившимся пользователям просматривать четкое изображение в формате HD.

Если интересно, как подключить ресивер Триколор к телевизору, можно выполнить следующие шаги:

подключить антенну;
соединить с телевизионным приемником.

Для подключения антенны нужно сделать следующее:

Взять коаксиальный кабель.
Оголить жилу по центру. Для этого нужно отвернуть оплетку.
Нужно взять разъем F, произвести соединение с 2 концами провода.
Выполнить подключение к антенне.
Со входом ресивера LBM in соединяют второй конец.
На тарелке фиксируют кабель.

Когда работа будет завершена, проверяют надежность соединения всех элементов. От этого зависит, насколько качественным будет получаемый сигнал.

На втором этапе тарелку соединяют с техникой. Сначала приставку проверяют, нужно убедиться в наличии выходов. Для подключения к конвертеру используют LNB in. Гнездо, через которое можно подключить антенну, подписано как LNB out.

В зависимости от того, какой вид ресивера используется, меняется набор разъемов. Полезно убедиться в том, что версия прошивки современная. В этом случае картинку можно транслировать на все выходы. Но бывают ситуации, когда пользователям придется выбрать, на какой выход направить сигнал.

В разъем LNB out нужно вставить высокочастотный кабель, в результате подключится антенна. Произойдет включение ресивера и телевизора, на мониторе можно будет увидеть надпись Boot, после чего станет виден номер канала.

Владельцу телевизора нужно выполнить настройку, а потом дождаться, когда станет видна надпись «Нет сигнала». Ее появление будет означать, что все операции выполнены правильно. Аналогичным образом подключают остальные кабели, выполняется их настройка.

Если в комнате стоит старый телевизор, но владелец решил подключить его, то для этого понадобится «тюльпан». У него 3 выхода, каждый помечен своим цветом. Но такой вариант имеет недостатки, в высоком качестве передавать картинку не получится.

С 2017 г. телевизионные каналы стали отображаться в списках, это было сделано для удобства пользователей. Если нужно настроить каналы Триколор ТВ, пошаговая инструкция следующая:

Нужно включить телевизор, а потом перевести его в режим, позволяющий выполнить настройку спутниковых каналов. Для этого в меню нужно выбрать раздел настройки антенны.
Выбирают пункт меню «Ручная настройка».
Перед тем как начать запуск поиска каналов, нужно убедиться, что выставлены параметры ручного режима: включен Network Search (это опция отвечает за сетевой поиск). Устанавливают частоту транспондера, выбирают символьную скорость и спутник. Значения должны быть 12226, 27500 и Eutelsat 36E.
О том, как настроить каналы Триколор, написано в инструкции. Нужно запустить поиск каналов, а потом выполнять действия, которые будут написаны на экране телевизора. В процессе будут отображаться данные о том, как идет поиск, и какие каналы найдены.
Когда поиск завершается, владелец телевизора должен сохранять список каналов.

При поиске каналов, если в настройках отсутствуют необходимые данные, их можно ввести вручную.

Как подключить Триколор на 2 телевизора

Если требуется подключить к Триколору 2 телевизионных приемника, нужно сделать следующее:

Всю технику соединить в одну сеть. Если не была установлена антенна, необходимо это сделать.
Подключить основной ресивер, телевидение.
Когда первый телевизор начнет показывать картинку, аналогично настроить второй.

Никаких дополнительных операций выполнять не придется. Если все сделано правильно, техника самостоятельно настроится, и вмешательство владельца не потребуется.

Многих интересует, как подключить второй телевизор к Триколор ТВ без второго ресивера. Это можно сделать без дополнительного оборудования, но в этом случае будут неудобства. На каждом телевизоре изображение будет одинаковым, поэтому одновременно смотреть разные передачи не получится.

Если кого-то устраивает такое положение, можно подключить тарелку Триколор. При этом схема подключения следующая: соединение осуществляется через разъемы, находящиеся на задней панели техники.

Телевизоры подключают к приставке, для этого используют разные кабели. Также можно купить в магазине разветвитель, с его помощью можно одновременно на 2 устройства передавать сигнал. Но нужно учесть, что установка такой аппаратуры может повлиять на качество картинки.

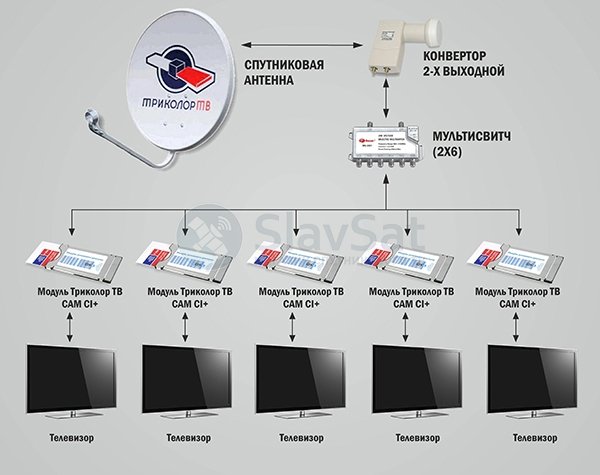

Настройка модуля CI Триколор на телевизоре

Перед тем как в телевизоре подключить CAM-модуль, необходимо посмотреть, соответствует ли оборудование предъявляемым требованиям.

Антенна должна ловить поступающие со спутников частоты. Если сигнал есть, для слота CI не придется выставлять настройки. Система будет функционировать в автоматическом режиме.

После этого следует посмотреть на слот, необходим CI+. Он является новой версией, провайдер переходом на такую технологию защищает данные от копирования. Это значит, что не все передачи можно будет записать, а только те программы, на которые дано разрешение.

Также телевизор должен иметь LNB In. Этот порт показывает, что может быть использована технология CI+.

Владельцы телевизоров LG могут заметить, что в системе не появляется список каналов. Потребители начали сталкиваться с трудностями, когда начали выбирать каналы, используя быстрый поиск. Это происходит из-за того, что телевизоры LG некорректно воспринимают сигналы. Сложности возникают с техникой 2014-2018 гг. выпуска.

Если пользователи не знают, как настроить Триколор ТВ, они могут сделать следующее:

Отключить телевизор. Взять карту Триколор, перевернуть ее контактами вверх. Ее вставляют в CAM-модуль, она должна входить до упора. CAM помещают в слот. Затем нужно подсоединить антенный кабель.
Включить телевизор, а затем посмотреть, какие данные отображаются на экране. Если будет сообщение об ошибке, нужно проверить, как вставлена карта. Лучше заранее зайти в меню и посмотреть, видит ли телевизор устройство.
Перейти в настройки, нажать «Быстро», а затем «Каналы».
Выбрать режим настройки и найти спутник, оператора, указать Триколор. Настройки будут выставлены в автоматическом режиме. Качество сигнала должно быть не менее 70%. Если нужна корректировка, производится настройка антенны Триколор ТВ. Стоит проверить, насколько хорошо соединены кабели и другие элементы.
После этого переходят к подключению каналов, операция осуществляется с помощью автоматического поиска. Когда работа будет завершена, список сохраняют.

Если каналы открываются, для старых нужно настроить звук. Для этого в настройках звука выбирают MPEG, а потом сбрасывают все настройки CI до заводских. Для этого выбирают «Данные CI». После этого телевизор отключают от источника питания. Процесс настройки завершен.

Компания предлагает не только доступ к сотням телеканалов, но и спутниковый интернет. Как подключить интернет через Триколор ТВ, и сколько стоит услуга, пользователи узнают в компании.

Что входит в комплект Триколор

CAM-модуль. Он совместим с приемниками телевизионного сигнала, поддерживающими стандарт спутникового ТВ. Это DVB-S2.
Смарт-карта. Она необходима для телевизора.
Спутниковую антенну.
Приемное устройство, которое называется конвертером спутниковым круговым.

Подключение Триколор ТВ к телевизору: подробная инструкция

Пользователей часто интересует, как подключить приемник Триколор к телевизору.

Есть разные способы подключения:

RF. Этот вариант использовали, когда были старые телевизоры и при необходимости установить комнатную или наружную антенну.
AV. Его можно найти на всех устройствах. С помощью разноцветного кабеля ресивер подключают к старой аппаратуре.
S-Video. Он нужен для того, чтобы соединить системный блок с мышью или клавиатурой. Такой элемент призван дополнить современные ресиверы или последние модели техники.
YPbPr. Он необходим для того, чтобы можно было передать изображение в разрешении 1080i. При этом используется несколько кабелей, каждый из них имеет свой цвет.
HDMI. Он позволяет показывать картинку так, как ее транслирует оператор. Никаких изменений и преобразований при этом не происходит.

Если интересно, как подключить ресивер Триколор к телевизору, можно выполнить следующие шаги:

подключить антенну;
соединить с телевизионным приемником.

Для подключения антенны нужно сделать следующее:

Взять коаксиальный кабель.
Оголить жилу по центру. Для этого нужно отвернуть оплетку.
Нужно взять разъем F, произвести соединение с 2 концами провода.
Выполнить подключение к антенне.
Со входом ресивера LBM in соединяют второй конец.
На тарелке фиксируют кабель.

Нужно включить телевизор, а потом перевести его в режим, позволяющий выполнить настройку спутниковых каналов. Для этого в меню нужно выбрать раздел настройки антенны.
Выбирают пункт меню «Ручная настройка».
Перед тем как начать запуск поиска каналов, нужно убедиться, что выставлены параметры ручного режима: включен Network Search (это опция отвечает за сетевой поиск). Устанавливают частоту транспондера, выбирают символьную скорость и спутник. Значения должны быть 12226, 27500 и Eutelsat 36E.
О том, как настроить каналы Триколор, написано в инструкции. Нужно запустить поиск каналов, а потом выполнять действия, которые будут написаны на экране телевизора. В процессе будут отображаться данные о том, как идет поиск, и какие каналы найдены.
Когда поиск завершается, владелец телевизора должен сохранять список каналов.

При поиске каналов, если в настройках отсутствуют необходимые данные, их можно ввести вручную.

Как подключить Триколор на 2 телевизора

Если требуется подключить к Триколору 2 телевизионных приемника, нужно сделать следующее:

Всю технику соединить в одну сеть. Если не была установлена антенна, необходимо это сделать.
Подключить основной ресивер, телевидение.
Когда первый телевизор начнет показывать картинку, аналогично настроить второй.

Настройка модуля CI Триколор на телевизоре

Также телевизор должен иметь LNB In. Этот порт показывает, что может быть использована технология CI+.

Если пользователи не знают, как настроить Триколор ТВ, они могут сделать следующее:

Отключить телевизор. Взять карту Триколор, перевернуть ее контактами вверх. Ее вставляют в CAM-модуль, она должна входить до упора. CAM помещают в слот. Затем нужно подсоединить антенный кабель.
Включить телевизор, а затем посмотреть, какие данные отображаются на экране. Если будет сообщение об ошибке, нужно проверить, как вставлена карта. Лучше заранее зайти в меню и посмотреть, видит ли телевизор устройство.
Перейти в настройки, нажать «Быстро», а затем «Каналы».
Выбрать режим настройки и найти спутник, оператора, указать Триколор. Настройки будут выставлены в автоматическом режиме. Качество сигнала должно быть не менее 70%. Если нужна корректировка, производится настройка антенны Триколор ТВ. Стоит проверить, насколько хорошо соединены кабели и другие элементы.
После этого переходят к подключению каналов, операция осуществляется с помощью автоматического поиска. Когда работа будет завершена, список сохраняют.

Главным критерием подключения ресивера является правильно установленная и качественно настроенная тарелка Триколор ТВ. Если ваша спутниковая антенна настроена правильно, то подключение ресивера займет у вас не более 10-15 мин.

В этой статье мы разберем возможные схемы подключения ресивера Триколор ТВ как к тарелке, так и к телевизору на примерах определённых моделей ресиверов. Ресиверы могут отличаться технической составляющей от вашего приемника, но суть подключения всегда остается одной и той же.

Если вы всё сделали по инструкции, но результатов нет, можете прочитать статью – Что делать если нет сигнала Триколор.

Как подключить ресивер к тарелке.

Для подключения ресивера Триколор ТВ к спутниковой антенне вам понадобиться:

2 F разъема
Коаксиальный кабель RG-6

Первое что нам нужно сделать это проложить кабель RG-6 от спутниковой антенны до места установки ресивера. Следующим шагом, накручиваем F разъемы с обоих концов кабеля. Давайте разберем схему как это сделать.

С помощью обычных кусачек откусываем конец кабеля что бы он был перпендикулярный.
Делаем надрез изоляции на 10-12 мм от конца кабеля и снимаем её.
Расправляем оплетку и фольгу вдоль кабеля.
Отступаем 2-3 мм от оплетки кабеля и снимаем изоляцию центральной жилы.
Проверяем что бы оплетка и кусочки фольги не касались центральной жилы кабеля и накручиваем F разъем до упора.

Следующим шагом прикручиваем один конец кабеля к ресиверу в LBN in а другой конец к конвертеру на спутниковой антенне. Аккуратно, не сбивая тарелку, закрепляем кабель к антенне обычными строительными стяжками или изолентой.

Как подключить ресивер к телевизору.

Способ подключения ресивера Триколор ТВ напрямую зависит от вашего телевизора. Есть 3 основных типа соединения ресивера с телевизором, давайте их разберем.

Первым является подключение через встроенный RF модулятор (для старых моделей ресиверов).

Суть этого подключения является в том, что ваш приемник преобразует видеосигнал в аналоговый и передается на телевизор по средствам обычного коаксиального кабеля. Для этого соединения на вашем приемнике должен быть выход RF OUT.

По практике такое соединение используют в общественных местах, таких как торговые центры, кафе, где нужно подключить множество телевизоров с возможностью просмотра одного канала, выбранного на спутниковом ресивере.

К примеру, если на ресивере выбран канал Россия24, то на всех телевизорах будет показывать канал Россия24.

Что бы подключить таким способом, вам всего лишь понадобится обычный TV кабель. Один конец кабеля вы вставляете в ресивер (RF OUT), другой конец вставляете в телевизор (ANT in), после этого запускаете авто-настройку каналов на вашем телевизоре. Ваш телевизор найдет один аналоговый канал, где и будет находиться ваш видеосигнал с ресивера Триколор.

Главное запомнить номер канала на телевизоре с сигналом Триколор и больше не переключать программы с пульта от телевизора, теперь управления вашими каналами вы будете осуществлять с пульта от вашего ресивера.

Если у вас нет встроенного RF модулятора в ресивере Триколор ТВ и вас устраивает просматривать одновременно один и тот же канал на всех телевизорах, то вы можете приобрести RF модулятор и разделить сигнал по средствам сплиттера с количеством выходов, соответствующих числу ваших телевизоров.

Подключение ресивера Триколор ТВ к телевизору 3RCA или SCART. Этот тип подключения в основном используется для старых телевизоров, у которых отсутствует вход HDMI.

Подключение ресивера Триколор ТВ с помощью кабеля HDMI. С помощью этого соединения вы добьетесь высокого качества на вашем телевизоре, это касается не только картинки, но и звучания. Все современные телевизоры оснащены входами HDMI.

Как подключить ресивер к 1 телевизору

На примере приемника GS E521 L с возможностью подключения второго ресивера

Кабель идущий от спутниковой антенны прикручиваем к разъему LBN in 1.

Ресивер с телевизором соединяем кабелем HDMI или 3RCA в зависимости от наличия соответствующих разъемов (для достижения наилучшего качества стоит соединять кабелем HDMI).

Соединив их между собой, выбираем соответствующий вход, к которому вы подключили ваш телевизор (узнать это можно заглянув за телевизор, все разъемы подписаны и пронумерованы. Пример : HDMI 1,HDMI 2 или AV 1) с помощью телевизионного пульта.

На экране вы увидите первоначальную настройку ресивера, выполнив её и сохранив найденные каналы, можно приступать к просмотру спутникового телевидения.

После настройки вам возможно понадобиться регистрация, сделать ее можно самостоятельно на сайте www.tricolor.tv в графе “регистрация абонента”.

Как подключить два телевизора к Триколор ТВ.

На примере приемника GS E521L/GS C5911

Способ №1 (с помощью сетевого кабеля UTP)

Два кабеля, идущие от спутниковой антенны Триколор мы подключаем к LBN in 1 и LBN in 2.

Если нет возможности протянуть к серверу Е521L два кабеля от антенны, то можно воспользоваться перемычкой между контактами LBN 1 out и LBN 2 in (при таком соединении на втором приемнике С5911 будут небольшие потери по количеству каналов).

Сделать перемычку можно из кусочка обычного коаксиального кабеля RG-6, накрутив с обеих сторон F разъемы. Подключаем ресивер с помощью кабеля HDMI или 3RCA (если на телевизоре имеются оба входа, то в предпочтении соединение HDMI).

Выбираем на телевизоре нужный нам видеовход, допустим HDMI 1, после этого на своем экране вы увидите первоначальные настройки. Как выполнить первоначальные настройки вы можете найти в книжке “руководство пользователя”, входящую в комплект.

Следующим шагом будет соединить между собой сервер E 521L и дополнительную приставку C 5911, для этого нам потребуется обжатый сетевой кабель UTP. С помощью кабеля UTP соединяем приемники между собой, вставив концы кабеля в разъемы ETHERNET. Соединяем дополнительную приставку C 5911 с телевизором с помощью HDMI или 3RCA. Как и на первом телевизоре выбираем соответствующий видеовход и выполняем первоначальные настройки.

Для соединения с сервером, в пункте “настройки сети” вам нужно выбрать сервер, при правильном соединении он появится автоматически во 2 колонке, выберите его и нажмите “поиск”. В некоторых случаях после полного подключения приемников вам потребуется обновить программное обеспечение ресиверов. Обновление следует производить с дополнительной приставки C 5911, выставив канал под № 333 “телемастер” и подождать 5-10 минут. В течении этого времени на экране появится колонка c запросом на обновление программного обеспечения, нажимаем кнопку “OK” и ждем окончания обновления. Очень важно не выключать питание во время обновления!

Способ №2 (с помощью Wi-Fi роутера)

Отличием подключения в схеме № 2 от схемы № 1 является возможность просмотра любимых каналов на планшете или мобильном устройстве. Для этого соединяем приемники через роутер, выставив соответствующие параметры в первоначальной настройке приемников в пункте “настройка сети”. Для просмотра Триколор ТВ на планшете или мобильном устройстве необходимо скачать приложение “Play.Триколор”. Подключиться к сети Wi-Fi вашего роутера и выставить соответствующие настройки на вашем устройстве в приложении “Play.Триколор”.

пошаговых инструкций. Инструкция по самонастройке триколор тв

Спутниковый HD-ресивер GS 9305 , новинка 2013 года. Производство General Satellite, компания-производитель оборудования для оператора спутникового телевидения Триколор ТВ. Ресивер позволяет принимать все пакеты Триколор, такие как: Максимум HD, , Оптимум, Супер-Оптимум, а также дополнительные пакеты: Кино Триколор ТВ, радиопакет и др. Ресивер оснащен встроенным модулем доступа dRE. Версия крипты 3.

Спутниковый ресивер продается в яркой коробке с внутренним блоком питания. В комплект поставки ресивера входят: пульт, батарейки ААА — 2 шт., Кабель HDMI 0,7 метра, смарт-карта Триколор ТВ HD. В стоимость ресивера включена подписка на пакеты: Максимум HD, Оптимальный и Супер-оптимальный сроком на 1 год.

Ресивер Триколор ТВ HD-9305 Имеет компактные размеры, размеры ресивера (мм): 250 * 180 * 38. HD-ресивер Триколор ТВ, на базе процессора ST7111, с 32 Мб флеш-памяти и 256 Мб оперативной памяти.

Ресивер HD 9305 позволяет принимать каналы Триколор ТВ в следующих форматах: MPEG2, MPEG-4 / AVC, картинка воспроизводится на телевизоре в разрешении 1080i / 720p / 576p. Он позволяет принимать сигнал как в стандартах DVB-S, так и DVB-S2 в диапазоне частот от 950 до 2150 МГц.

На сегодняшний день это наиболее функциональная по опциям модель спутникового HD-ресивера из списка рекомендованных Триколор ТВ, позволяющая просматривать пакет «Максимум HD», включающий более 25 каналов в HDTV качестве.

В отличие от модели GS 8306, GS 9305 имеет несколько дополнительных опций: позволяет работать с моторизованными системами, переключатели DISEq, это дает возможность подключать несколько спутниковых антенн и принимать сигнал с разных спутников, таких как Hotbird, Astra , Сириус и др.

В отличие от модели GS 9303, ресивер HD 9305 оборудован разъемом звонков — это обеспечивает возможность одновременной работы выхода HDMI и звонков, такая опция может быть полезна, если предполагается раздача телевизионного сигнала на несколько телевизоров, при условии, что на всех телевизионных приемниках будет показан один и тот же канал.Для раздельного просмотра к каждому телевизору необходимо подключить спутниковый ресивер.

Ресивер имеет такие функции, как: подробный гид телепрограмм с подробным описанием и анонсом фильмов и программ, который называется телегидом (EPG), телетекст, ТВ-чат, ТВ-почта Триколор ТВ, поддержка субтитров, таймер и т. Д.

Данное устройство обладает богатейшим функционалом, оснащено оптическим выходом SPDIF, позволяющим подключать аудиосистемы.

Вы всегда можете купить GS 9305, или купить комплект Триколор ТВ, в нашей компании, телефоны в Мурманске: 23-63-35 и 750-335.

Описание разъемов и панелей приемника HD 9305

По габаритам HD-ресивер аналогичен предыдущим моделям, таким как: GS 9303. На передней панели ресивера есть кнопка включения / выключения спутникового ресивера, слот для смарт-карты Триколор ТВ, карта вставляется чипом вверх.

Передняя панель GS 9305

Спутниковый ресивер оснащен 7-сегментным 4-значным дисплеем, на котором отображаются: индикация приема спутникового сигнала, индикация режима ТВ / Радио, индикация времени и т. Д.

1. Экран — показывает номер принимаемого телеканала или радиостанции, специальные символы для индикации приема спутникового сигнала, режимы телевещания / радиовещания, режим ожидания («Standby»), символ почты, текущее время.
2. КЛАВИША «РЕЖИМ ОЖИДАНИЯ» — предназначена для переключения между режимами ожидания и работы. Индикация зеленой кнопки — режим работы приемника HD 9305. Индикация красной кнопки — режим ожидания.
3. Клавиши — переход к следующему / предыдущему каналу или радиостанции.
4.КЛЮЧ «ТВ / Р» — переход из режима приема каналов Триколор на прием радиостанций.
5. Коннектор ДЛЯ СМАРТ КАРТЫ Триколор ТВ

Клавиши Далее / Назад ТВ канал или радиостанция (3), клавиши переключения режимов приема каналов или радиостанций (41, слот для смарт-карты (5) расположен под откидной правой частью передней панели сателлита ресивер.

Задняя панель HD 9305

1. РАЗЪЕМ «LNB OUT» — выход, к которому можно подключить очередной ресивер Триколор ТВ, так называемый шлейфовый выход.
2. РАЗЪЕМ «LNB IN» — вход для подключения коаксиального кабеля от преобразователя спутниковой антенны.
3. Порт «USB» — предназначен для подключения флешки, используется при обновлении прошивки спутникового ресивера.
4. РАЗЪЕМ CVBS — композитный аналоговый видеовыход (желтый разъем). Используется, когда ресивер подключен к телевизору во время стандартного вещания SD.
5. РАЗЪЕМ «AUDIO L / R» — два выхода для подключения аудио. Правый канал (R) красный, а левый канал (L) белый.
6. РАЗЪЕМ «HDMI» — используется при подключении спутникового HD-ресивера к телевизору в режиме HDTV.
7. S / PDIF CONNECTOR — разъем для оптического аудиокабеля. Цифровой аудиовыход.
8. POWER SWITCH — выключатель питания приемника. Положение 0 — выключено, положение I — включено.

Пульт для спутникового ресивера GS 9305

Пульт ДУ аналогичен пульту предыдущих моделей: GS 9300 и GS 9303. Пульт условно можно разделить на три сегмента:

Первый сегмент отвечает — листание ТВ и радио каналов, переключение между ТВ и РАДИО каналами, кнопка Satatus дает возможность увидеть ID ресивера Триколор ТВ, версию ПО и другие технические данные.

Второй сегмент — это вызов меню теле- и радиоканалов, с кнопкой ОК также есть кнопки для прокрутки каналов и регулировки громкости. Внизу расположены разноцветные клавиши для управления подменю GS9305.

Нижний сегмент не используется в текущей конфигурации приемника.

Более подробное описание кнопок пульта ДУ ресивера представлено ниже:

1. «STANDBY» — переключение между дежурным и рабочим режимом.
2. «ЧАСЫ» — служит для отображения текущего времени в правом верхнем углу экрана и на экране лицевой панели спутникового HD-ресивера Триколор ТВ.
3. «MUTE» — Используется для отключения / включения (после отключения звука) звука.
4. «СОСТОЯНИЕ» — вызов меню «Статус», в котором есть специальная информация для связи со службой поддержки или сервисным центром Триколор ТВ. 5. ЦИФРОВЫЕ КНОПКИ 0-9 — Используются для вызова теле- и радиоканалов по номеру и ввода числовых данных.
6.«*» — кнопка не используется в базовой программной настройке ресивера спутникового триколор тв hd.
7. «ИГРА» — используется для вызова игрового меню HD-ресивера.
8. КНОПКИ УПРАВЛЕНИЯ КУРСОРОМ — Используются для перехода между пунктами меню, а также для выбора типов любых настроек. При просмотре / прослушивании каналов или радиостанций клавиши переключаются на телеканал или радиостанцию вперед / назад по списку; отрегулируйте громкость.
9. «ПОСЛЕДНИЙ» — перейти к предыдущему просмотренному / прослушанному телеканалу или радиоканалу.
10. ЗЕЛЕНЫЙ — Используется для вызова списка звуковых дорожек, доступных для этого теле- или радиоканала.
11. КРАСНЫЙ — Используется для вызова информационного баннера. При просмотре / прослушивании теле- или радиоканала однократное нажатие кнопки вызывает отображение информационного баннера. Повторное нажатие активирует расширенный информационный баннер.
12. «РЕЖИМ HD» — позволяет установить разрешение, с которым видеоизображение будет выводиться на интерфейс HDMI.
13. «ГИД» — активирует телегид.
14.КНОПКИ «VOL» — регулировка громкости в режиме просмотра каналов или прослушивания радиостанций.
15. БЛОК КНОПОК «PVR» и «TIMESHIFT» — кнопки не используются в базовой конфигурации программного обеспечения приемника.
16. «ТВ-ПОЧТА» — кнопка вызова услуги «Триколор ТВ-Почта».
17. «TV SNAT» — кнопка не используется в базовой конфигурации программного обеспечения ресивера.
18. «ИНТЕРНЕТ» — кнопка не используется в базовой настройке программного обеспечения ресивера «Триколор ТВ HD».
19. «МЕНЮ» — вызывает «Главное меню» GS 9305. В режиме просмотра меню используется для выхода из меню и возврата к просмотру телеканала или прослушиванию радиостанций из радиопакета Триколор.
20. КНОПКИ «CH» — перемещение вперед или назад по списку теле- или радиоканалов в режиме просмотра / прослушивания.
21. «REC LIST» — не участвует в базовой настройке программного обеспечения приемника.
22. «ФОРМАТ ИЗОБРАЖЕНИЯ» — позволяет изменять формат выходного видео («Как есть», «Конверт», «Панорамное сканирование», «Комбинированный»).
23. СИНИЙ — вызвать списки любимых теле- и / или радиоканалов.
24. ЖЕЛТЫЙ — меню для работы с телетекстом и субтитрами.
25. «ВЫХОД» — прерывание / отмена операции, переход к предыдущему экрану меню, выход из «Главного меню».
26. «ОК» — при просмотре телеканала или прослушивании радиостанции вызывает список теле- и / или радиоканалов. В остальных случаях выбор пунктов меню или подтверждение ввода.
27. «HELP» — не используется.
28.»#» — не используется.
29. «ТВ / РАДИО» — переключение между режимами приема теле- и радиоканалов.

Неплохая комплектация

Минусы

Не все соответствует заявленному

Обратная связь

1. В комплекте платная смотровая карта на 7 дней! Не месяц, как указано в описании. 2. Пришлось искать эту карту 2 дня, даже открывал тикет в службе поддержки по этому поводу. Выяснилось, что дятел вставил карту в щель коробки с приемником, видимо коробку открывать было лень.Я обнаружил это, только полностью разобрав коробку из-под ствольной коробки. 3. Самостоятельная настройка на спутник прошла довольно успешно. На сайте проблемы с регистрацией (2 дня не мог получить смс-подтверждение на номер мобильного от Билайн. Когда я ввел другой номер, пришло мгновенно. Какая-то невезение, что ли?) 4. Забрал комплект для дачи. B521 был выбран из-за наличия 2-х приемников и заявленной поддержки многоэкранной функции.На самом деле мультиэкран коряво работает. На сайте TRIKOLOR.TV говорится о приложении Play.Tricolor, но для android такого приложения нет. Те. это было когда-то, но теперь приходится использовать что-то другое. Вдруг назвали «Мультиэкран»! Рецензии на него читаются как на роман «Идя через агонию». Все это удалось запустить через WiFi, но опять облом — ни одного из платных каналов пакета One в нем не увидел. Только бесплатная информация, техподдержка и промо-кинотеатр. Другое радио почему-то… Программа на планшете периодически падает; все очень сырое. В целом набор хороший, качество трансляции отличное, но TRICOLOR не устает разочаровывать своим сервисом. Сидят, кстати, в Питере. Получить поддержку может быть сложно. Есть CIP-телефон прямо с сайта, это удобно, если интернет-канал нормальный (что есть не у всех на дачах) и если соизволят ответить. На выходных напряженно. Есть скайп, на выходных звонил, ни разу не подключился.

Для подключения и настройки спутникового оборудования необходим грамотный системный подход. В противном случае неприятных последствий не избежать. Для того, чтобы самостоятельно правильно смонтировать и запустить приёмник Триколор GS-8306, производитель рекомендовал инструкцию для изучения, которая может существенно упростить эти процессы. Материал расскажет, что такое схема подключения оборудования, и как не запутаться в многочисленных разъемах приставки.

Спутниковый ресивер представленной модели был выпущен в 2012 году, когда компания «Триколор» начала передавать абонентам контент в высоком разрешении .

Это один из немногих ресиверов компании, выполненных в двух цветах: черном — GS-8306b и серебряном — GS-8306s.

Также это устройство является одним из самых компактных в линейке. Продуманная комбинация разъемов позволяет не только подключить оборудование, но и максимально упростить с ним работу, расширить функционал за счет установки дополнительного программного обеспечения.

Металлический корпус GS-8306 от «Триколор» снабжен большим количеством вентиляционных отверстий.Связано это в первую очередь с тем, что бюджетная техника часто выходит из строя из-за перегрева. Эта модель имеет внешний блок питания и продуманную систему охлаждения.

Предупреждаем пользователей, что упаковочная пленка может оставаться как на поверхности, так и внутри приемника. Это может привести к перегреву и поломке.

Чтобы избежать таких последствий, перед запуском спутникового ресивера GS-8306 Триколор ТВ необходимо внимательно осмотреть .

Итак, открыв коробку, потребитель найдет:

цифровая приставка GS-8306;
спутниковая антенна;
и адаптер к нему;
пульт дистанционного управления;
две батарейки для ДУ типа ААА;
смарт-карта;
.

Необходимые документы

Не многие абоненты имеют обыкновение изучать руководство пользователя после покупки оборудования и, согласно ему, приступать к установке. Как правило, все происходит с точностью до наоборот. Когда спутниковый ресивер перестает работать или возникают проблемы с его функциональностью, потребитель тянется за брошюрами, которые производитель вложил в коробку.

Эти же документы дают возможность получить исчерпывающую информацию не только о свойствах и обозначении получателя, но и о сроках, адресах и условиях.гарантийное обслуживание … Именно поэтому нельзя выбрасывать , как и всю упаковку.

Сохранение оригинальной конфигурации оборудования — гарантия обмена и возврата оборудования в случае его выхода из строя.

Самостоятельное подключение приставки

Ознакомившись с содержимым упаковки, можно приступать к сборке комплекта и его последующей настройке.

Важно, чтобы все действия производились только при отключенном питании.Это необходимо для безопасности работы, а также сохранности самого ресивера Триколор.

Настройка приемника

Как только приставка будет подключена к сети и начальная загрузка данных будет завершена, автоматически запустится «Мастер настройки». Любой абонент сможет быстро ориентироваться в необходимых действиях, используя регулятор громкости и кнопки «ОК» на пульте дистанционного управления для выбора и подтверждения.

Просмотр телеканалов в высоком качестве с четким изображением картинки — выгодное предложение от одного из ведущих провайдеров.Чтобы воспользоваться его услугой, необходимо приобрести и установить телевизор «Триколор», который позволяет принимать трансляции каналов, входящих в заказанный пакет.

Сегодня компания предлагает несколько видов оборудования для домашнего просмотра любимых телепрограмм.

Full HD E212 Аппаратное обеспечение

Благодаря этому оборудованию пользователь сможет просматривать на ТВ более 100 каналов в высоком качестве и формате четкого изображения. Языковое меню понятное и доступное. Наличие телегида, телетекста на русском языке и других сервисов делает ежедневное использование ТВ настоящим удовольствием, ведь все удобно и доступно.В комплекте есть все необходимое для установки системы. Стоимость оборудования, рассчитанного на просмотр на одном экране телевизора, составляет 8 990 рублей.

В комплект входит:

ресивер GS E212;
антенна размером 0,55 м;
пульт дистанционного управления;
несколько батареек;
видеокабель и аудио;
переходник HDMI;
;
специальный кабель длиной 6 метров;
инструкция по применению;
гарантия.

Лист данных приемника

Модель ресивера E212 разработана компанией General Satellite по индивидуальному заказу оператора спутникового ТВ «Триколор». Ресивер поддерживает декодирование передачи сигнала в форматах Full HD и EG-2 / MPEG-4, таких как DVB-S / DVB-S2, а также многоканальный звук Dolby Digital 5.1.

Если говорить об особенностях самого преемника, то в нем есть несколько тюнеров для приема спутникового и простого наземного вещания и специальный порт.Благодаря этому приемник можно установить, разместив его в любом укромном уголке интерьера или спрятав за плазмой.

Входящий в комплект USB-порт позволяет воспроизводить фильмы, музыку и качественные изображения, просто подключив флэш-память. Модель E212 оснащена выходом в Интернет, что позволяет подключить дистрибьютора к роутеру, тем самым обеспечивая трансляцию каналов на планшет. Подробная информация о настройке и использовании приемника содержится в инструкции, прилагаемой к оборудованию.

Ресивер управляется операционной системой linux с удобным интерфейсом последнего поколения Stingray TV. Модель E212 считается лучшим достижением GS среди ресиверов провайдера; С ней может составить конкуренция только последняя модель GS E501, рассчитанная на просмотр на нескольких телевизорах, так как в комплекте оборудования 2 ресивера.

Ядром GS E212 является Lanthanum, криптографический микрочип, созданный компанией Tricolor TV, специализирующейся на интерактивном телевидении, что позволяет ей конкурировать на глобальном уровне с создателями спутникового оборудования.Именно благодаря этой детали оператор может декодировать Full HD в сигнал открытого вещания со спутника, а также звук Dolby Digital 5.1.

Многоточечный комплект Full HD

Для удобства просмотра любимых телеканалов одновременно на нескольких экранах провайдер предлагает своим абонентам новейший комплект Триколор ТВ с двумя ресиверами. Теперь вам не нужно смотреть то, что хочет один из членов семьи, теперь вы можете наслаждаться любимым сериалом одновременно с футбольным матчем.

Основной приемник GS E501 обеспечивает прием сигнала и трансляцию телепрограмм в форматах DVB-S2 и DVB-S с полным диапазоном на 950–2150 МГц и оснащен несколькими тюнерами DVB-S2.

Стоимость системного комплекта 12 490 руб.

Комплект оборудования:

Главный маршрутизатор E501 и второй вспомогательный приемник C591;
Смарт-карта;
Антенна для приема спутникового сигнала;
Преобразователь круговой специальный;
Договор об абонентском обслуживании;
Справочник;
Монтажный комплект;
кабель 32 м;
Медный кабель длиной 19 м.

20 июля 2017 года в вещание внесены изменения, направленные на разделение региональных телеканалов по соответствующим спискам и призванные сделать просмотр этих телеканалов более удобным.

Эта страница содержит инструкции для всех моделей ресиверов (см. Ниже на странице).

Инструкция по настройке списка каналов Триколор для ресиверов GS E501, GS E502, GS C591, GS C5911, GS U510

4. Выбрать оператора «Триколор ТВ» и, при необходимости, нужные вам настройки антенны (при стандартном подключении ресивера к антенне рекомендуется оставить настройки по умолчанию).Затем нажмите кнопку «Продолжить».

5. Выберите регион, который вам подходит. Для выбора будут доступны 3 региона — «Главный», «Москва +0ч». и «Москва +2 часа».

6. Дождитесь завершения поиска телеканалов и сохраните найденные телеканалы.

Инструкция по настройке списка каналов для приемников GS U210, GS U210 CI, GS B210, GS B211, GS B212, GS E212, GS A230

Для корректного отображения списка телеканалов выполните следующие действия:

1.Нажмите кнопку «Меню» на пульте дистанционного управления и выберите «Приложения».

2. Выберите «Мастер установки».

3. Установите время, часовой пояс и язык меню приемника, а затем нажмите кнопку «Поиск».

4. Выбрать оператора «Триколор ТВ» и, при необходимости, нужные вам настройки антенны (при стандартном подключении ресивера к антенне рекомендуется оставить настройки по умолчанию). Затем нажмите кнопку «Продолжить».

Внимание! Необходимо выбрать один из двух регионов — «Москва +0ч.»или« Москва +2 часа. »- в зависимости от региона вашего проживания. В первом случае все телеканалы будут транслироваться по московскому времени, во втором — некоторые телеканалы будут транслироваться со смещением по времени + 2 часа по московскому времени

При выборе региона «Основной» в списке каналов будет сохранен один информационный телеканал.

Инструкция по настройке списка каналов для приемников GS B520, GS B521, GS B521L, GS B522, GS B531M, GS B532M, GS B533M, GS C592

Для корректного отображения списка телеканалов выполните следующие действия:

1.Нажмите кнопку «Меню» на пульте дистанционного управления и выберите «Приложения».

2. Выберите «Мастер установки».

3. Установите время, часовой пояс и язык меню приемника, а затем нажмите кнопку «Поиск».

4. Выбрать оператора «Триколор ТВ» и, при необходимости, нужные вам настройки антенны (при стандартном подключении ресивера к антенне рекомендуется оставить настройки по умолчанию). Затем нажмите кнопку «Продолжить».

5. Выберите регион, который вам подходит.Для выбора будут доступны 3 региона — «Главный», «Москва +0ч». и «Москва +2 часа».

Внимание! Вы должны выбрать один из двух регионов — «Москва +0 ч.». или «Москва +2 часа». — в зависимости от региона вашего проживания. В первом случае все телеканалы будут транслироваться по московскому времени, во втором — некоторые телеканалы будут транслироваться со сдвигом по времени +2 часа от московского времени.

При выборе региона «Основной» в списке каналов будет сохранен один информационный телеканал.

6. Дождитесь завершения поиска телеканалов и сохраните найденные телеканалы.

Инструкция по настройке списка каналов для приемников HD 9303, HD 9305.

Для корректного отображения списка телеканалов выполните следующие действия:

1. Нажмите кнопку «Меню» и выберите «Искать каналы Триколор ТВ».

2. На экране выбора региона выберите регион, который вам подходит. Для выбора будут доступны 3 региона — «Главный», «Москва +0ч.»и« Москва +2 часа ».

Внимание! Вы должны выбрать один из двух регионов -« Москва +0 ч. »или« Москва +2 ч. »- в зависимости от региона вашего проживания. В первом случае все телеканалы будут транслироваться по московскому времени, во втором некоторые телеканалы будут транслироваться со сдвигом по времени +2 часа от московского времени

При выборе региона «Основной» будет транслироваться один информационный телеканал. сохранены в списке каналов

3. Дождитесь завершения поиска телеканалов и сохраните найденные телеканалы.

Инструкция по настройке списка каналов для приемников GS 6301, GS 8305, GS 8306, GS 8307, GS 8308, DRS 8308.

Для правильного отображения списка телеканалов выполните следующие действия:

1. Нажмите кнопку «Меню» на пульте дистанционного управления и выберите «Приложения».

2. Выберите «Мастер установки».

3. Установите язык меню приемника, затем нажмите кнопку «Далее».
4. Установите время и часовой пояс, затем нажмите «Поиск».

5. Выбрать оператора «Триколор ТВ» и, при необходимости, нужные вам настройки антенны (при стандартном подключении ресивера к антенне рекомендуется оставить настройки по умолчанию).Затем нажмите кнопку «Продолжить».

6. Выберите регион, который вам подходит. Для выбора будут доступны 3 региона — «Главный», «Москва +0ч». и «Москва +2 часа».

При выборе региона «Основной» в списке каналов будет сохранен один информационный телеканал.

7. Дождитесь завершения поиска телеканалов и сохраните найденные телеканалы.

Инструкция по настройке каналов для телевизоров с модулем CI +.

Для корректного отображения списка телеканалов выполните следующие действия:

1. Переведите телевизор в режим настройки спутниковых каналов … Для этого перейдите в раздел настройки источников сигнала (антенн) в меню вашего ТЕЛЕВИЗОР.

2. В разделе настроек выбираем «Ручная настройка» и заходим в него.

3.Перед запуском ручного поиска каналов убедитесь, что установлены следующие параметры:

Опция сетевого поиска включена.
Частота (транспондер) — 12226 (H / L)
Скорость передачи — 27500
Спутник — Eutelsat 36E

При необходимости введите эти параметры вручную.

4. Начните поиск каналов и следуйте инструкциям на экране телевизора. Во время поиска на телевизоре должна отображаться информация о ходе поиска и найденных каналах.

5.По окончании процесса подтвердите сохранение списка каналов (на некоторых моделях телевизоров запрос может не появляться).

Подключение спутникового ресивера. Как подключить себя к ЖК-телевизору и настроить собственное цифровое телевидение Триколор ТВ. Наладка и настройка спутниковой антенны и ресивера Триколор ТВ в домашних условиях

Технологии в наши дни дают человеку массу возможностей. Не так давно наличие в нашем доме телевизора, который показывал несколько каналов, считалось достижением.Сегодня телевидение может отображать сотни каналов, но этого недостаточно. Многие пользователи готовы установить сразу два телевизора, которые принимают спутниковые сигналы и получают качественное изображение.

Спутниковое ТВ на 2 телевизора: какой вариант недопустим

При покупке и установке дома спутникового телевидения мало кто знает, что этот комплект рассчитан на один телевизор. А поскольку вкусы жителей не совпадают при просмотре программ, фильмов, у многих есть два, а то и три телевизора.И в этом случае владельцы нескольких телевизоров сталкиваются с проблемой подключения этого оборудования к одной антенне и разделения сигнала между ними.

Есть два варианта, с помощью которых вы можете смотреть телевизор одновременно с другим:

Подключение с помощью 2-х приемников;
А с помощью ВЧ модуля.

Есть очень простой способ подключить одну спутниковую тарелку к двум телевизорам, но такой способ мало кому нравится. Этот метод заключается в использовании одного приемника.В этом методе первое устройство подключается к первому телевизору через тюльпаны, а трехкратное устройство, то есть RF-модуль, подключается ко второму выходу к тюнеру, что позволяет подключать другие мониторы.

Но, к сожалению, у такого подключения есть огромное количество минусов. Управление каналами возможно только в комнате, где находится тюнер. И пока 2 ТВ показывает одинаковые каналы. Качество изображения также снижается.

Схема подключения спутниковой антенны на 2 телевизора

Есть возможность подключения 2 телевизоров с помощью разветвителя или щепы, которая делит сигнал антенны на 2 телевизора.Для таких работ используется современное оборудование, поэтому паяльник, олово и канифоль нам не потребуются.

В этих схемах разветвления используются винтовые гнезда. Зачищенный конец вставляется в гайку, а второй с таким же штекером подключается к телевизору. Кабель центральной антенны вставляем в специальное отверстие резьбового гнезда осколка, заворачиваем гайку и плотно прижимаем медную оболочку кабеля к корпусу устройства.

Перед работой отключите устройство от сети перед окончательным подключением.

Инструкция по подключению, пошаговая:

Покупаем специальный кабель по необходимости, длиной не менее 12 метров, качество изображения зависит от правильного выбора кабеля, и осколок с двумя выводами;
Если спутниковая антенна уже подключена к одному из телевизоров, вставьте этот конец в выходной порт разветвителя и зажмите гайкой;
Затем отрежьте от катушки небольшой кусок кабеля, наденьте на него концы стандартной вилки (так называемая головка) и обожмите их;
Так же опрессовываем оставшуюся длину кабеля, это даст возможность подключить разветвитель сигнала и телевизор в другой комнате;
Вставляем штекер в соответствующие разъемы на корпусе осколка и подключаем к телевизору;
Отрезок, идущий в другую комнату, прячем под плинтусом, чтобы не наступить на него;
Чтобы уменьшить длину этого кабеля, можно просверлить отверстие в стене между комнатами.

После подключения антенны к телевизору 2м проверяем качество изображения, а в случае его искажения или скачков — проверяем подключение или переделываем обжим.

Как подключить 2 телевизора к одному тюнеру

Чтобы успешно подключить 2 телевизора к одному спутнику, вам понадобится подходящий инструмент.

А именно:

Самый простой инструмент для зачистки кабеля;
Спутниковая антенна или стандартная антенна;
тюнер;
Разветвитель или разветвитель на 2 выхода;
2 телевизора;
Комплект необходимых кабелей.

Если один телевизор находится, например, в гостиной, а второй — в другой комнате, то подключение выполняется возле телевизора с купленным ресивером и кабелем. Включите телевизор в зале и приступайте к настройке.

Выполните следующие действия:

Нажмите кнопку меню;
Определите и отметьте желаемый источник сигнала;
В найденном источнике отметьте разъем, к которому подключен телевизор;
Выполните программный поиск;
После окончания поиска удаляем из списка каналы с некачественным изображением.

Теперь расскажем, как подключить 2-й телевизор к тюнеру. Замеряем минимальное расстояние от телевизора до телевизора. Кабель проводим по плинтусу, чтобы не повредить его при ходьбе по комнатам.

Затем возьмем высокочастотный или обычный телевизор кабельного типа, который подключен к выходу на задней панели тюнера, а другой конец — к антенному входу, который находится на телевизоре. После подключения осталось только настроить телевизор.

Оптимальное подключение двух телевизоров к одной спутниковой антенне

Для того, чтобы правильно подключить 2 телевизора к одному спутнику и дать возможность смотреть на этих телевизорах разные каналы, необходимо подключить к каждому из них свой тюнер.После попадания сигнала на тюнер, сигнал можно разделить как угодно и просматривать любимые каналы, не мешая другим обитателям дома.

Все каналы переключаются на тюнере — это дает возможность смотреть разные каналы на двух телевизорах одновременно.

Сделать такое подключение недешево, но такого способа нет.

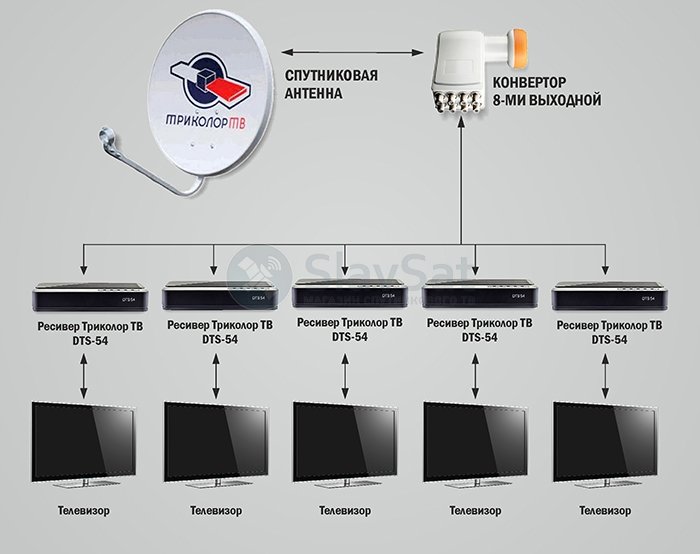

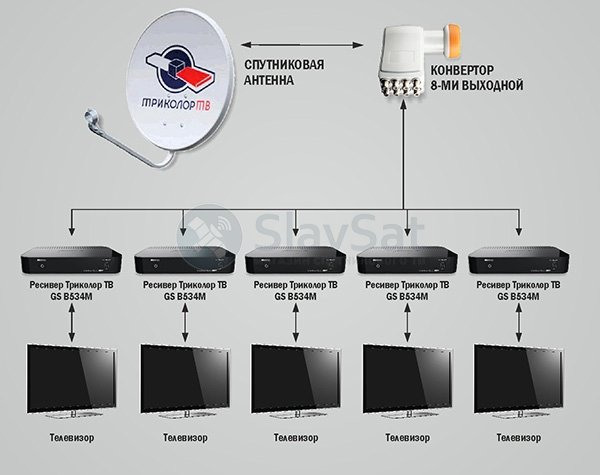

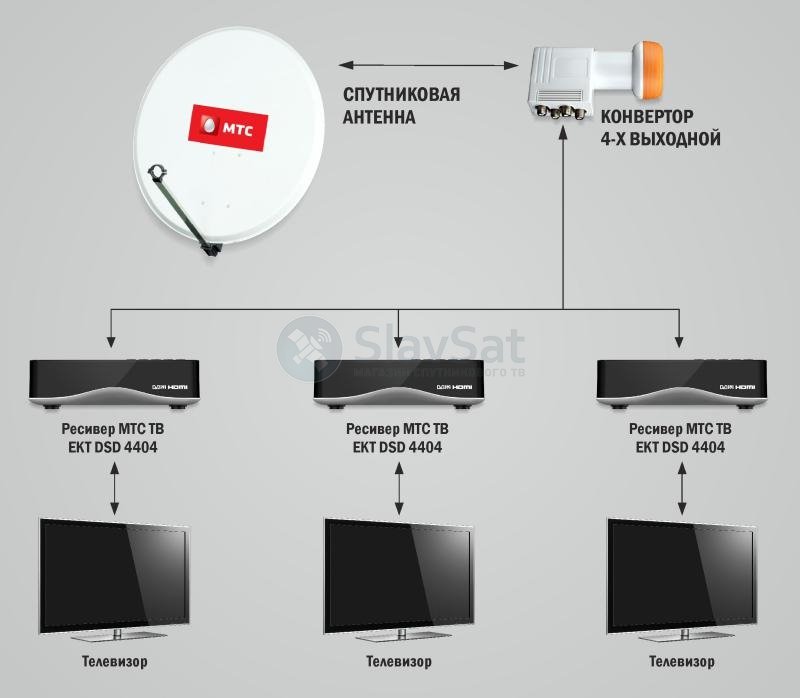

В каждой из комнат стоит отдельный такой прибор. Подключение осуществляется по цепочке.При подключении через цепочку все устройства подключаются к проходному выходу.

Как установить спутниковую тарелку на 2 телевизора (видео)

Прочитав нашу статью, вы понимаете, что вариантов подключения много. У каждого из них есть не только свои особенности, но и определенные сложности. Исходя из этого, можно сказать, что кому-то будет проще найти свободное время и справиться с задачей самостоятельно, а кто-то решит потратиться и обратиться к мастерам.В любом случае он и этот вариант имеет право на существование.

Внимание, только СЕГОДНЯ!

Сегодня мы поговорим о том, как самостоятельно подключить к LCD телевизору и настроить оборудование цифрового телевидения Триколор тв своими руками. Мы также узнаем, как осуществляется регулировка и регулировка. спутниковая антенна и ресивер триколор тв дома

спутниковое цифровое телевидение Триколор ТВ — вещь очень хорошая. 120 каналов + радио в цифровом качестве — очень хорошее предложение.Однако первоначальные вложения довольно большие.

Мастер-установщик возьмет приличную сумму за настройку Триколор ТВ. Можно ли сэкономить на услугах мастера и самостоятельно настроить Триколор ТВ? Конечно: в настройке Триколор ТВ своими руками нет ничего сверхъестественного.

Рассмотрим, как установить антенну Триколор ТВ, подключить ресивер и настроить антенну на спутник Триколор ТВ.

Для сборки, установки и настройки ТВ-антенны «Триколор» вам потребуются: дрель (пробойник), гаечные ключи, крестовая отвертка, карандаш, уровень, компас и транспортир (или iPhone с электронным компасом и транспортиром). .

Технические параметры приемной антенной системы должны обеспечивать характеристики сигнала на входе цифрового спутникового приемника, необходимые для стабильного приема сигнала вещания Триколор ТВ (частота 12226 МГц, поляризация. — круговая слева, скорость потока SR = 27,500). Msimp / sec, параметр коррекции ошибок FEC = 3/4). Тип и конструкция преобразователя должны соответствовать типу используемой антенны. Технические параметры кабеля должны обеспечивать передачу сигнала, принимаемого антенной, на вход спутникового ресивера с параметрами, гарантирующими его надежную работу.

Определение места установки параболической антенны Триколор ТВ

Выбор места размещения антенны определяется следующими требованиями:

Обеспечение прямой видимости спутника Eutelsat W4 (36 в.д.)
— надежность механического крепления антенны.

При выборе места установки антенны не рекомендуется располагать ее вблизи мощных источников радиопомех (радиостанций, радаров, антенных систем базовых станций мобильной связи).Из-за значительных потерь спутникового сигнала. В различных (в том числе прозрачных для видимого света) материалах антенну нельзя размещать внутри застекленного балкона или лоджии. Полиэтиленовая пленка толщиной 70 — 200 мкм не оказывает существенного влияния на прохождение спутникового радиосигнала.

Чтобы убедиться, что в направлении спутника нет мешающих объектов (зданий, деревьев и т. Д.), Необходимо определить угловые координаты спутника: азимут (угол в горизонтальной плоскости между направлением на спутник). истинный север и направление на спутник) и угол места спутника (угол в вертикальной плоскости между горизонтальным направлением и направлением спутника).В таблице 1 представлены данные об угловых координатах спутника Eutelsat W4 (36 ° в.д.), рассчитанные для некоторых городов России.

Используя заданные значения, можно с достаточной точностью определять направления на спутник для других населенных пунктов, расположенных на расстояниях 100-150 км от указанных городов. Направление на истинный север желательно определять с помощью географической карты местности. Ошибки определения направления на истинный север в точке установки антенны с помощью магнитного компаса могут быть значительными из-за локальных искажений магнитного поля Земли из-за наличия магнитных аномалий железной руды и металлических структур.

Если при определении места установки возникли сомнения в возможности обеспечения прямой видимости спутника, связанные с наличием близко расположенных мешающих объектов, могут потребоваться более точные измерения угла возвышения и азимута спутника . В этом случае имеет смысл выбрать другое место для установки антенны, где выполняется требование прямой видимости на спутник с большими допусками при определении расчетных значений углов.

Выбранное место установки антенны должно обеспечивать надежное крепление антенны и ее элементов. Во избежание механических и коррозионных повреждений компонентов антенны не рекомендуется устанавливать антенну в местах, где возможно интенсивное проникновение воды, снега и льда (под карнизами скатных крыш и водосливов).

Установка и настройка антенны тарелки Триколор ТВ.

Конструкция антенной системы и ее крепежного устройства (опоры) должны обладать необходимой механической прочностью, обеспечивающей устойчивость к ветровым нагрузкам и ее безопасную эксплуатацию.

Монтаж крепления (опоры) приемной антенны на выбранной поверхности осуществляется с учетом конкретного места установки и конструкции используемой антенны. Установка антенны осуществляется в соответствии с прилагаемой к ней инструкцией по сборке. Преобразователь, предназначенный для преобразования высокочастотного сигнала, принимаемого антенной, устанавливается на крепление, предусмотренное конструкцией антенны. Приемный рупор преобразователя должен быть обращен к поверхности антенны.

Приемная антенная система подключается к цифровому приемнику с помощью ВЧ-кабеля, снабженного разъемами F-типа. Используется кабель с волновым сопротивлением 75 Ом и низким уровнем затухания в диапазоне частот 950 — 2000 МГц. Один конец кабеля подключается к F-разъему конвертера, а другой — к входу «LBN Input» спутникового ресивера. Необходимо исключить возможность попадания влаги внутри кабеля при подключении к антенне, чтобы предотвратить ухудшение ее технических характеристик.

Подключите радиочастотный кабель к преобразователю, отключив цифровой приемник от электросети. Полностью собранная антенна устанавливается на монтажное приспособление (опору), установленное и надежно закрепленное в выбранном месте (наружная стена балкона или лоджии, стена дома, крыша или элементы или конструкции, находящиеся на ней, специально подготовленная площадка на земля).

Для точной настройки антенны на прием сигнала цифрового пакета «Триколор ТВ» используется цифровой спутниковый ресивер DRE-4000, DRE-5000.

Шаги настройки Триколор телевизор :

1. Подключите ресивер к принимающей системе и к телевизору. Включите питание ресивера. После перевода ресивера из режима ожидания (StandBy) в рабочий режим инициализируется меню быстрой настройки (см. Руководство пользователя).

2. Выполните следующие пункты меню мастера в
Express Settings:

Language Settings — OK

Setting AV Out — «OK»

После этого на экране телевизора отобразится меню «Автоматический поиск каналов», оснащен графическими индикаторами уровня и качества принимаемого сигнала (см. Руководство пользователя).Можно приступить к настройке антенны на полученный сигнал.

3. Медленно поворачивая антенну по горизонтали и вертикали, близко к вычисленным азимуту и углу места, чтобы добиться появления показаний (уровня и качества сигнала) на соответствующих индикаторах меню, отображаемых на экране телевизора.

4. Перемещая антенну в небольших пределах относительно горизонтального и вертикального положения, определенного в пункте 4, добейтесь максимальных показаний индикаторов уровня и качества сигнала, отображаемых на экране.Диапазон угловых перемещений зависит от типа используемой антенны и не превышает 1 градуса.

5. Закрепите антенные пластины Триколор ТВ в найденном оптимальном положении.

6. Подтвердите начало поиска каналов в автоматическом режиме, нажав кнопку «ОК» на пульте дистанционного управления.

7. Если при поиске каналов на экране отображаются названия каналов, входящих в комплект «Триколор ТВ», то необходимо произвести окончательную затяжку креплений антенны на опоре.Перейдите к пункту 9, если нет, то к пункту 8.

8. Если антенна настроена на другой спутник, а список каналов отличается от того, что транслируется в пакете Триколор ТВ, необходимо:

А) Отказаться от сохраните найденные каналы, выбрав ответ «Нет» на вопрос экранного меню «Сохранить найденные каналы?»

Б) Выбрать «Установка времени -» Назад. «Затем на экране появляется меню« Автоматический поиск каналов ».

C) Выполните шаги 3-7 шагов настройки.

9. Продолжите выполнение программы Setup Wizard в соответствии с Руководством пользователя, выполнив последние шаги:

Установка времени — «ОК»

Настройка завершена

Краткая инструкция по установке антенны

Телекомпания Триколор ТВ вещает со спутника EUTELSAT W4
(36 ° в.д.) на территории европейской части России.

Элементы не могут полностью блокировать поток света — черный цвет на экране ЖК-телевизора на самом деле не полностью черный.

Из недостатков также необходимо отметить искажение цветов и потерю контрастности, так как угол обзора ЖК не такой широкий. Из-за этой особенности ЖК-телевизоры долгое время не могли завоевать популярность, но теперь, благодаря усилиям разработчиков, искажения стали практически незаметными.

К достоинствам ЖК-телевизоров можно отнести широкий выбор моделей с разными значениями яркости (от 250 до 1500 кд / м2) и контрастности (от 500: 1 до 5 000 000: 1).Благодаря этому покупатель может приобрести устройство, оптимально сочетающее необходимое качество изображения и доступную цену. Кроме того, ЖК-телевизоры легкие и толстые, поэтому их можно разместить на стене.

Но самое большое достоинство жидкокристаллической технологии — ее массовость. Из-за масштабного производства цены на ЖК-телевизоры сейчас ниже, чем на другие аналогичные устройства.

Этапы установки и настройки антенны тарелки Триколор ТВ.

Определение местоположения антенны.Основным критерием выбора места установки является хороший обзор спутника, который вы можете приблизительно определить по таблице в разделе 3 данной инструкции. Бесплатный просмотр означает, что на воображаемой линии, соединяющей антенну и спутник, нет посторонних предметов: зданий, деревьев и т. Д.

Близость антенны к месту расположения телевизора и доступность для владельца упростят процесс его установки и настройки.
Антенну можно установить на внешней части балкона или лоджии, на стене у окна или на крыше дома.
Антенну не рекомендуется устанавливать внутри балкона или лоджии с остеклением, в местах, где возможно сильное попадание воды, снега, льда на антенну: под скатами скатной кровли, водосливами и т. Д.
Установка антенны антенна к стене.

Учтите, что при настройке антенну придется поворачивать в вертикальной и горизонтальной плоскостях, а окружающие предметы (стена дома, перила балкона) не должны препятствовать этому движению.

1. Делаем разметку на поверхности для крепления кронштейна антенны. Просверлите дырочки пробойником. Прикрутите кронштейн к стене. Крепеж подбираете вы сами, в зависимости от материала стены, размера антенны, ветровой нагрузки.

2. Установите собранную спутниковую антенну на кронштейн.
3. Подготовьте кабель (с обоих концов).

a) Мы очищаем 15 мм верхнего изоляционного слоя ПВХ от края кабеля, не повреждая экранирующую оплетку.
б) Экранированная тесьма вместе с фольгой заправляют в обратном направлении.
c) Внутренняя изоляция обрезана примерно на 10 мм.
г) Прикрутите F-разъем к кабелю до упора.
д) Обрежьте центральную жилу (провод) так, чтобы она выступала за край разъема на 2 мм.
4. Прикручиваем подготовленный кабель к преобразователю. Дополнительно можно изолировать состав от влаги изолентой и силиконовым герметиком.
5. Дополнительно, чтобы кабель не болтался, можно прикрепить его к кронштейну пластиковыми стяжками или таким же скотчем.
6. Прикрутите другой конец кабеля к разъему «LNB IN» приемника.
Порядок установки стандартных F-разъемов спутникового ТВ Триколор ТВ.

1. Снимите верхнюю изоляцию кабеля на 15 мм, не повредив экранирующую оплетку.
2. Уложите экранирующую оплетку вдоль кабеля.
3. Осторожно расположите фольгу вдоль оплетки экрана.
4. Снимите внутренний изоляционный слой на 10 мм.
5. Закрутите соединитель до упора.
6. Откусите центральный провод, чтобы он не выступал более чем на 2 мм за разъем.

Настройка антенны тарелки Триколор ТВ (55 см или 60 см)

1. Установите примерно азимут и угол места антенны, ориентируясь на данные для ближайшего к вам города, приведенные в таблице. Азимут можно установить с помощью компаса. Точно определить угол места сложнее, так как угол наклона офсетной антенны зависит от ее конструкции, а в проекте Триколор ТВ используются антенны нескольких производителей.Например, точное вертикальное положение антенны завода «Супрал-Ульяновск» соответствует углу места 26,5 °. Поэтому в Москве эту антенну можно установить вертикально, в Волгограде ее можно немного наклонить назад, а в Санкт-Петербурге — немного вперед. Для антенн других производителей ситуация может быть иной.

2. В соответствии с инструкцией по эксплуатации цифрового терминала подключите к нему кабель от преобразователя.Выполните обрезку F-образного соединителя, как описано выше.

3. Подключите цифровой терминал к телевизору согласно инструкции по эксплуатации терминала и включите его.

4. Цифровой терминал предварительно запрограммирован на работу с каналами Триколор ТВ.

5. Медленно перемещая зеркало антенны в вертикальной и / или горизонтальной плоскостях вокруг намеченной точки спутника, добейтесь появления телевизионного изображения на экране вашего телевизора.

6. Активируйте пункт «Уровень принимаемого сигнала» в меню вашего терминала.Добейтесь максимального значения принимаемого сигнала, плавно перемещая зеркало антенны в вертикальной
и / или горизонтальной плоскостях. Следует помнить, что уровень сигнала зависит от погодных условий. В условиях плотной облачности, сильного дождя или снегопада уровень сигнала может снижаться вплоть до исчезновения изображения. Снег, налипающий на антенну, также значительно ухудшает условия приема.

7. Затягивайте регулировочные гайки, контролируя уровень принимаемого сигнала.
Важная дополнительная информация о Триколор ТВ.

1. Обращаем ваше внимание, что просмотр программ Триколор ТВ управляется ресивером и пультом от ресивера. Пульт дистанционного управления от телевизора потребуется только для включения и выключения самого телевизора. Переключение каналов, информационный вызов, настройки производятся только на самом ресивере и только с помощью пульта дистанционного управления ресивера.

2. Пульт ДУ ресивера, как и другие пульты дистанционного управления электронным оборудованием, является инфракрасным и действует в прямой видимости от устройства на расстоянии около 5 метров.Для управления ресивером, находящимся в другой комнате (комнате), необходимо дополнительно приобрести радиоуправление для спутникового оборудования (конкретно для вашей модели спутникового ресивера). Радиоуправление работает на расстоянии 100 метров.

3. Кодированный сигнал, поступающий со спутника, обрабатывается приемником, а не телевизором. Телевизор предназначен только для вывода изображения с ресивера на экран. Но вы можете подключить несколько телевизоров к одному ресиверу, поэтому:
a) Для просмотра одного и того же канала, включенного в ресивер, вы можете подключить несколько телевизионных точек (на всех телевизорах будет отображаться один и тот же канал).
б) Для просмотра разных каналов на разных телевизорах необходимо подключить к каждому телевизору собственный ресивер.

4. Каждые выходные обновленные ключи декодирования сигналов отправляются приемникам со спутника, поэтому рекомендуется оставить приемник включенным (не выключать) с пятницы по воскресенье. Если вы не могли этого сделать или просто долгое время не пользовались ресивером, то некоторые каналы (или все) могут не отображаться (у ресивера нет обновленных ключей для их декодирования). Дальше действия предельно просты: включить ресивер на канал, который не показывает (кодированный канал DRE) и оставить до появления картинки.Обычно картина определяется за час-два, но это может занять около суток. После этой процедуры необходимо определить все каналы.

5. Надпись на экране ТВ «Кодированный канал DRE» означает, что сигнал от путешественника принимается антенной и передается на приемник, но ключей декодирования для этого сигнала нет. Нужно включить закодированный канал и дождаться появления картинки. Надпись на экране телевизора «Нет сигнала» означает, что сигнал с антенны не поступает на приемник.Чтобы выявить причину и затем устранить ее, необходимо проверить кабель, соединяющий антенну и приемник, и проверить положение самой спутниковой антенны (не смещена ли она физически даже на сантиметр и более от направления на спутник)

6. Регистрация приемника и активация карты «Старт» дополнительных каналов пакета Оптимум необходимы для декодирования каналов, т. Е. Чтобы каналы начали показываться. Поиск сигнала со спутника осуществляется на самом оборудовании, которое будет принимать его вне зависимости от регистрации.Поэтому рекомендуем сначала поймать сигнал, а уже потом регистрироваться.

Не будут активированы каналы Базового пакета:

а) Если вы сначала зарегистрировали DRE ID спутникового ресивера и активировали карту «Старт» дополнительных каналов пакета Оптимум, но не смогли самостоятельно поймать сигнал со спутника в течение 5 дней после регистрации.

б) Если вы зарегистрировали приемник и активировали карту «Старт», но не включали приемник в течение 5 дней после регистрации.
При этом платный пакет дополнительных каналов «Оптимум» активируется самостоятельно. Если каналы пакета Оптимум не отображаются, необходимо включить закодированный канал этого пакета (например, Теленяня или Кинопоказ) и дождаться появления картинки.

Для активации Basic вам необходимо отправить письмо на адрес [адрес электронной почты защищен] в службу технической поддержки Триколор ТВ. Четко опишите ситуацию и укажите свои регистрационные данные. Техническая поддержка «Триколор ТВ» обработает вашу заявку и повторно активирует пакеты в течение 5 дней.Вы включаете закодированный канал бесплатного пакета (например, ОРТ, Россия, НТВ) и ждете появления картинки.

Спутниковое телевидение — это специальный комплект оборудования, с помощью которого осуществляется прием телевизионных программ, транслируемых по спутниковой связи. Схема спутникового телевидения — это сама антенна, в народе называемая «тарелкой», приемник (тюнер) и преобразователь. Чтобы принимать все телетрансляции той зоны покрытия спутника, в которой мы находимся, антенна должна быть направлена на юг.На данный момент используются в основном офсетные пластины. О том, как подключить пластину, будет рассказано ниже.

Установка антенны

Спутниковая антенна идет домой. На улице нужно только прикрепить его к вертикальной поверхности и немного отрегулировать прием сигнала.

При установке антенны убедитесь, что на пути к спутнику нет препятствий. Рекомендуется устанавливать антенну как можно ближе к телевизору. Не устанавливайте антенну в помещении, под крышей или за стеклом, так как спутниковый сигнал не будет проходить.Если вы используете кабель с двойной оплеткой и более толстый медный проводник, то при превышении длины 100 м используйте усилитель. Для монтажного кронштейна просверлите отверстия и прикрепите к ним антенну в сборе.

Для того, чтобы подключить тарелку к телевизору, необходимо подготовить кабель. Начинайте чистку с самого края на длине около 15 мм изоляционного слоя, при этом стараясь сохранить экранированную оплетку. Затем прикрутите F-коннектор к кабелю до упора, обрежьте центральную жилу с учетом выступа не более двух мм.Проделайте то же самое с другим концом кабеля. После этого прикрутите концы кабеля один к специальному разъему приемника, а другой к преобразователю на «пластине».

Если у вас несколько «головок», то возникает вопрос, как подключить две пластины к тюнеру. Для этого вам потребуются дополнительные провода длиной около метра, которые будут соединять коммутатор DiSEqC и преобразователи.

Настройка антенны

Так называемая «настройка» антенны должна выполняться, зная частоты, скорость потока и поляризацию конкретного спутника, который вы выбрали.Узнать больше о частоте на сайте lyngsat. Помните, что не все частоты имеют одинаковую мощность.

Сигнал состоит из таких показателей, как качество и сила. Нам нужно сосредоточиться на качестве. Для этого разместите антенну вертикально и вращайте как можно медленнее. Во время «стрельбы» не обязательно закрывать «голову» руками, иначе сигнала не дождетесь.

Если сигнал не появляется, то немного наклоните антенну и продолжайте крутить ее в сторону.Таким образом добиваются максимального значения сигнала. Затем активируйте сканирование, чтобы узнать, настроены ли вы на нужный спутник. Следите, чтобы канал не «тормозил» и не «сыпался» кубиками. Если настройка верна, то на экране отобразится список желаемых каналов. Теперь аккуратно затяните гайки, чтобы не потерять сигнал.

Если у вас несколько конвертеров, скажем два, то при настройке сигнала меняйте номер антенны через меню ресивера. После настройки обоих преобразователей подключите к ним коммутатор DiSEqC.Используя меню тюнера, перейдите в «Antenna Setup» и выберите установку конвертера. Убедитесь, что подключение такое же, как в меню каждого из двух спутников. И, наконец, в главном меню выберите режим «Автоматическая настройка» и просканируйте обе пластины.

Подключение «Триколор ТВ»

В России самым популярным спутниковым телевидением является «Триколор ТВ». Установка этой антенны ничем не отличается от описанного выше способа, поэтому ниже будет описано, как подключить тарелку Триколор ТВ к телевизору.Есть два способа сделать это.

Первый способ — подключить спутниковую антенну к радиочастоте через антенный кабель, используя разъем «RF Out» на ресивере и антенный разъем на телевизоре. Подключаем к питанию кабель от ресивера и его выключателя питания. Ждем появления слова «BOOT», а затем номера канала. Появление часов на дисплее означает, что ресивер находится в режиме ожидания, поэтому включите его. Затем активируйте режим поиска телеканалов и найдите канал с надписью «Нет сигнала».Если такой канал найден, значит вы подключили тюнер как надо.

Второй способ осуществляется от НЧ-динамика через кабель, имеющий разъемы типа «скарт» или «тюльпаны». Этот кабель соединяет телевизор с ресивером. Подключаем тюнер к сети и включаем выключатель питания. Появляется надпись «BOOT» и номер канала, а часы на ресивере в режиме ожидания. После этого нажимаем «POWER» на пульте тюнера, а на телевизоре переходим в видеорежим (нажимаем кнопку «A / V»).Если подключение правильное, появится сообщение «Нет сигнала».

Для настройки антенны нажмите кнопку «i» на пульте от тюнера, появятся две шкалы — «Качество сигнала» и «Уровень сигнала». Пустые весы означают отсутствие сигнала. Соотношение этих двух шкал регулируется приемом сигнала. Теперь вы знаете, как подключить спутниковую антенну и чего ожидать.

Как настроить тарелку трехцветных каналов. Как правильно установить спутниковую антенну оператора триколора

Самонастраивающийся телевизор: Триколор ТВ

Самостоятельная установка и настройка антенны не доставят особых хлопот, при условии соблюдения рекомендаций производителя. Сравнительно недавно мы могли смотреть только несколько каналов, сигнал которых улавливала наша антенна.Теперь, когда телевидение стало настолько прогрессивным, что доступ к каналам передается через спутник, лучи которого ловят спутниковые антенны, мы можем видеть бесконечное множество программ. Одна из самых известных спутниковых телекомпаний — Триколор ТВ. Однако, чтобы воспользоваться этим достижением науки, его необходимо не только приобрести, но и правильно подключить. Как сделать самому — читайте дальше.

Немного информации о спутнике Триколор ТВ

Чтобы понять, как подключить спутниковое ТВ, нужно разобраться, что это за технология и как она работает.Только в этом случае вы сможете понять смысл всех описанных нами действий и выполнить их максимально точно.

Установочные комплекты для спутниковых антенн имеют полный комплект всех необходимых деталей для самостоятельной установки

Для упрощения описания работы такой системы передающий центр кодирует информацию и отправляет ее на спутник, который в свою очередь отображает полученные данные на спутниковую антенну. Таким образом, на вашем телевизоре будут доступны каналы самого высокого качества.

Основным элементом такого устройства является спутниковая антенна. Обычно он сделан из металла и имеет форму вогнутой линзы.

Благодаря форме антенны все уловленные ею сигналы отражаются в одну точку, где установлен преобразователь. Далее сигнал перенаправляется на спутниковый тюнер, который называется приемником. Данное устройство декодирует полученную информацию в понятный вид и отправляет ее на выходы вашего телевизора.

Вы можете приобрести полный комплект, который можно установить на один телевизор вместо старого ресивера.Покупка недостающих деталей. Также такое устройство подключается к двум телевизорам и планшету за одну абонентскую плату.

Данные комплектующие покупаются в специализированных магазинах. Далее подключение производится мастером. Также можно установить спутниковое телевидение своими руками.

Спутниковое телевидение можно установить даже там, где плохой прием сигнала. Например, если вы много времени проводите на даче, то вам ничего не помешает подключить его там. Также этот вид телевидения работает в Казахстане.Даже Сибирь может пользоваться услугами спутниковой связи.

Положение спутника и настройка Триколор ТВ

Спутник посылает сигнал на антенну с высоты 38 000 километров. Его сигнал напоминает тонкий луч прожектора, который, к сожалению, не может проходить сквозь стены, поэтому, если вы выберете неправильное место для установки антенны, вы не сможете ее настроить.

Рассчитайте точное местоположение антенны перед установкой

Чтобы установка антенны не вызывала у вас вопросов, вы должны знать, что все спутники находятся выше линии экватора.Исходя из этого, можно понять, что зеркальная часть тарелки должна смотреть на юг, поэтому, если ваши окна выходят на север, лучше установить антенну на север. В этом случае вы сами должны провести провода удобным для вас способом. Только так вы сможете правильно поставить прибор и получить бесперебойный сигнал.

Помимо того, что нужно точно определять направление, нужно рассчитать диаметр устройства. Оптимальный размер тарелки, улавливающей сигнал Триколор ТВ, — 0.6 метров. Можно использовать антенны большего размера, но самостоятельно их установить будет проблематично.

Чтобы правильно установить спутниковую антенну, нужно правильно подобрать крепеж для кронштейна. Его установка осуществляется на анкерные болты, которые защитят устройство от раскачивания. В противном случае любой порыв ветра может оставить вас без сигнала.

Как самостоятельно подключить Триколор ТВ к телевизору

После того, как вы определились с местом, где будет установлена антенна, ее нужно собрать.Для самостоятельной установки такого устройства в комплект входит подробная инструкция по установке. Вы также можете воспользоваться нашими советами.

В установочном комплекте содержится подробная инструкция по сборке антенны.

Сборка спутниковой антенны:

С помощью анкерных болтов крепится кронштейн на стене или крыше дома. Размер анкерных болтов выбирается в зависимости от прочности стены и силы преобладающих ветров.
Далее необходимо поместить преобразователь в держатель.В этом случае держатель должен смотреть вниз, иначе в нем будет скапливаться снег и дождевая вода, мешая улавливанию сигнала.
Далее необходимо соединить концы кабеля и преобразователя F-коннектором. Делается это так: внешняя изоляция кабеля зачищается на 20 мм, а внутренняя — на 12, параллельно кабелю кладется экранирующая оплетка и фольга, максимально прикручиваем разъем, отрезаем секции, выступающие более чем на 2 мм.
Изолентой прикрепляем кабель к выемке держателя дуги.
Заклеиваем весь F-соединитель тремя слоями изоленты или теплоизоляционной трубки. Для лучшего прилегания можно использовать силиконовый герметик.
Далее необходимо соединить пластину с кронштейном. Для его фиксации используются болты, которые не вкручиваются до конца.
Теперь вы можете прикрепить кабель к кронштейну, оставив 1,5 метра кабеля.

Если вы устанавливаете спутниковый комплект самостоятельно, то при выборе угла азимута и места установки антенны руководствуйтесь данными в таблице, которая всегда присутствует в комплекте, для вашего города или поселка.Согласно инструкции проложите кабель от преобразователя к ресиверу, а затем подключите устройство напрямую к телевизору. Постарайтесь выполнить всю работу правильно, так как перенастроить устройство будет довольно сложно.

Подготовительные действия перед настройкой Триколора

После того, как вы самостоятельно установили спутниковую антенну и подключили ресивер к телевизору, можно приступать к настройке антенны. Однако перед этим необходимо ознакомиться с некоторыми особенностями этой работы.

Приемник спутниковой тарелки ничем не отличается от других аналогичных устройств

Если вас беспокоит вопрос: «Могу ли я самостоятельно уловить сигнал?», То вам необходимо знать, что спутник движется со скоростью вращение земли, постоянно находящейся в одном месте относительно вашего дома. Благодаря такому положению, настроить спутниковое телевидение под силу обычному обывателю.

Если вы хотите настроить антенну без посторонней помощи, рекомендуется приобрести новое устройство под названием SatFinder.Эта насадка устанавливается на антенну и сообщает тюнеру о правильности своих действий.

Чтобы настроить антенну как можно быстрее, важно знать, что легче всего найти правильное положение антенны в полдень. Также учтите, что в дождливый и пасмурный день облака ослабляют сигнал, поэтому в такие дни от проведения данных работ лучше отказаться.

Приемник настраивается через поиск в меню, где расположены индикаторы качества и силы сигналов.Чтобы найти сигнал, вам нужно увидеть экран телевизора или иметь партнера, который подскажет вам, в какую сторону двигаться.

Инструкция: как настроить антенну Триколор самостоятельно

После того, как вы установили антенну и сделали все остальные подготовительные работы, можно сразу перейти к поиску сигнала. Не забудьте убедиться, что ваш партнер видит все необходимые ему индикаторы.

Компания производит комплекты, предназначенные для одновременного подключения двух телевизоров.

В каком порядке искать сигнал:

Поверните зеркало тарелки в ту сторону, где обычно солнце в обед;
Далее установите пластину в вертикальное положение, максимально приподнимите ее «головку» и затяните гайки.
Поверните и постепенно переместите тарелку на 2 мм по направлению к обеденному солнцу;
Перемещая эти миллиметры, не забывайте останавливаться в каждой позиции на несколько секунд, чтобы поймать сигнал;
Не забывайте стоять там, где вы не будете мешать сигналу тарелки.

Если после того, как вы переместили антенну из положения солнца в двенадцать, пока она не окажется в положении 14 часов, и вы не можете восстановить сигнал, вам необходимо ослабить вертикальные гайки и переместить пластину вниз. 1 мм, и повторить все действия заново.Если вы запутались, то вам придется повторить весь процесс настройки заново.

Когда на экране появится шкала качества сигнала или трехцветное ТВ-изображение, вы можете выполнить окончательные настройки. Для этого нужно постепенно двигать зеркало, картинка на экране телевизора подскажет, в каком направлении. Идеально настроенная антенна должна давать параметры каждой шкалы 70%.

Разбираемся, как самостоятельно настроить каналы на Триколор ТВ

Чтобы правильно настроить спутниковую антенну, нужно настроить ее по разметке на экране.Для этого нужно проделать некоторые действия с самим телевизором и ресивером.

Настроить антенну без спецтехники лучше с помощником.

Как включить отметку уровня сигнала в меню:

Возьмите пульт приемника и нажмите «Меню»;
Когда откроется меню, найдите пункт «Установка» и нажмите кнопку «ОК»;
Измените пароль, например, на 0000;
Затем выберите «Системные настройки и снова нажмите« ОК »;
В новом меню выберите пункт «Установка антенны» и выберите его, нажав кнопку «ОК».

Далее настраиваем спутниковую антенну согласно описанной ранее инструкции. В этом случае обе шкалы, показывающие уровень сигнала, должны быть заполнены не менее чем на 70%. Если вы не можете правильно выровнять тарелку, проверьте кабельные соединения.

После подключения вы можете наслаждаться качественным телевизором. Чтобы сигнал не пропадал надолго, постоянно сметайте с антенны скопившуюся грязь, воду и снег.

Как самостоятельно установить антенну Триколор ТВ (видео)

Установка спутникового телевидения Триколор ТВ не такая сложная задача, как может показаться на первый взгляд.Вы можете легко установить антенну самостоятельно. Главное — внимательно и качественно следовать всем нашим советам, и эта работа займет не более 2,5 часов!

Следуя подробным инструкциям, приведенным в статье, вы сможете настроить Триколор ТВ без чьей-либо помощи. Давайте начнем!

Сначала соберите антенну в соответствии с прилагаемой инструкцией. После того, как вы собрали антенну Триколор ТВ, вам нужно будет ее установить. Выберите место для антенны и надежно закрепите ее там.Если вы устанавливаете антенну на балконе, просверлите перегородку и прикрутите к ней антенну. Рекомендуется прикреплять антенну к стене с помощью саморасширяющихся анкеров.
Установленную антенну необходимо повернуть по направлению к солнцу примерно в 16-17 часов дня, слегка наклонив ее вперед (примерно на 3-5 градусов). ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! На пути приема спутникового сигнала могут быть препятствия, которые значительно искажают или полностью прекращают прием сигнала.К таким препятствиям могут относиться не только деревья, заборы, стены и т. Д., Но и стеклянные окна.
Когда антенна направлена к спутнику, прикрепите ее к кронштейну, но пока не затягивайте полностью. Установка зажима даст вам свободное вращение антенны.
Подключите приемник к конвертеру с помощью кабеля. Теперь можно приступить к настройке.

Вам нужно настроить антенну на спутник Bonum 1. Для этого необходимо установить данные транспондера в приемнике.Он будет искать для вас спутниковый сигнал.

Откройте «Меню», выберите «Установка антенны» или «Поиск транспондера».
Введите параметры транспондера (частота — 12226; поляризация — горизонтальная; расход — 27500).
Посмотрите тип преобразователя (LNB) установленный в настройках. Правильные данные: тип преобразователя — «Одиночный», частота гетеродина — 10750.
Затем откройте пункт «Уровень сигнала» (Сканирование). Метод секторного сканирования ищет спутниковый сигнал.По мере приближения к спутнику масштаб должен увеличиваться. Важно помнить об упомянутых выше препятствиях. В современных тюнерах обычно есть две шкалы уровней: «уровень» (сигнал), показывающий ПЧ на входе тюнера, желаемый спутниковый сигнал и различные шумы; и «качество» — эта шкала показывает уровень полезного сигнала по заданным параметрам.
Спутниковый сигнал ловится, если вы видите появившийся уровень шкалы «Качество», который будет использован на следующем этапе настройки.Шкала «Качество» может быть в любом из пунктов «Меню». Его можно располагать как вертикально, так и горизонтально. Это зависит от марки вашего ресивера. Одно можно сказать наверняка: если опция «Питание LNB» отключена, то шкала покажет нулевое значение.
Начните сканирование второй шкалы с позиции, в которой вы установили антенну. Разверните в стороны на 10-15 градусов. Это нужно делать очень медленно, потому что для обработки цифрового сигнала требуется время. В случае успешного отлова нижняя полоса шкалы «Качество» будет окрашена.Продолжайте осторожно вращать антенну, пока не достигнете максимально возможного значения.

Если вам не удалось поймать спутниковый сигнал с первого раза, то вы можете изменить положение антенны, подняв или опуская ее. После этого следует повторить сканирование с самого начала.

Наряду с большинством спутниковых операторов компания «Триколор ТВ» предлагает покупателям своего оборудования услуги по его настройке и установке. Но большинство подписчиков решают справиться с этим процессом самостоятельно.Насколько сложно настроить Триколор ТВ самостоятельно, и как правильно это выполнить — об этом вам расскажет наша статья.

Начало работы

Прежде всего, абоненту необходимо зарегистрировать полученную приставку у оператора. Это нужно сделать еще до установки устройств (в том числе антенны), поскольку обработка регистрации может занять некоторое время. А без внесения данных в базу оператора настроить приемник Триколор ТВ будет невозможно, а значит, отследить правильную установку антенны не удастся.

Регистрация получателя

В некоторых случаях дилер, у которого он был куплен, может зарегистрировать приставку при покупке. Если эту процедуру проводят специалисты, они обычно информируют об этом покупателей. Тогда тебе не нужно ничего делать.

Важно! Проверить регистрацию приставки можно на официальном сайте Триколора в разделе «Проверить подписки».

Если данные устройства не были внесены дилером в базу оператора, абонент может исправить ситуацию самостоятельно.Возможна регистрация:

на официальном сайте компании, через кнопку «Регистрация абонента»;
, позвонив в службу поддержки оператора.

Независимо от выбранного способа пользователю потребуется:

Идентификатор получателя;
смарт-карта;
инструкция к приемнику;
собственный паспорт.

Эти документы содержат все данные, необходимые для регистрации. Их нужно будет ввести в соответствующие поля на сайте самостоятельно или продиктовать сотруднику службы поддержки.После завершения регистрации абонент сможет настроить приставку Триколор ТВ.

Настройка антенны

После регистрации приставки устанавливается тарелка, подключается к ТВ-приемнику, а затем антенна Триколор ТВ настраивается на спутник. Этот процесс лучше проводить не в одиночку, а при поддержке кого-то из членов вашей семьи. Один человек будет менять положение тарелки, а другой будет следить за уровнем сигнала в меню настроек на телевизоре.

Совет! Чтобы быстро и качественно настроить антенну Триколор ТВ самостоятельно, мы рекомендуем использовать устройство SatFinder или одноименное приложение для смартфона. Эти вспомогательные инструменты позволят вам выбрать оптимальную частоту вещания.

Доступ к меню настройки

Порядок настройки оборудования будет зависеть от того, как приставка подключена к телевизору. Возможны два варианта подключения:

высокочастотный — с помощью антенного кабеля;
низкочастотный — через обычные «тюльпаны».

При использовании высокочастотного метода подключите один конец кабеля к антенному разъему на телевизоре. Другой его конец подключается к разъему RF Out приемника. После включения приставки на экране телевизора должна появиться Boot. Это будет означать, что загрузка началась. Затем с пульта ДУ нужно запустить автоматический поиск каналов и пролистывать частоты, пока не появится сообщение об отсутствии сигнала. Такое поведение оборудования свидетельствует о правильности его подключения.

Если использовался низкочастотный метод, подсоединив все провода к нужным разъемам, телевизор нужно перевести в видеорежим, нажав кнопку A / V на пульте дистанционного управления. В результате на экране должно появиться сообщение об отсутствии сигнала — это означает, что все сделано правильно.

Перед тем, как приступить к настройке сигнала Триколор ТВ, необходимо перейти в раздел оценки качества сигнала. Для этого нажмите кнопку «i» на пульте дистанционного управления.Две шкалы, появляющиеся после нажатия на экране ТВ-приемника, будут отображать мощность сигнала на антенне, а также его качество.

Важно! Для нормальной работы телевизора значения обеих шкал должны быть не менее 70%. В противном случае необходимо изменить положение пластины.

Как поймать сигнал?

Самостоятельно настроить спутник Триколор ТВ может быть довольно сложно. Как уже было сказано выше, эту операцию лучше проводить вместе.Положение антенны меняют постепенно, поворачивая ее на пару миллиметров каждые 5-7 секунд. После каждого поворота значения шкалы отслеживаются на экране ТВ-приемника. Как только удается поймать максимальное значение, пластина окончательно фиксируется.

Важно! Желательно ловить сигнал в хорошую погоду, при отсутствии облачности и осадков.

Необходимая работа с ресивером

Для удобства использования спутникового ТВ стоит настроить на ресивере дополнительные настройки.Триколор ТВ предоставляет своим абонентам возможность спросить:

порядок необходимых им каналов;
время и дата;
регион проживания и разница в вещании с Москвой;
необходимость автоматического восстановления сигнала при его падении и т. Д.

Давайте посмотрим, как выполняются некоторые из этих действий.

Составление списка каналов

Самостоятельная настройка ТВ-приемника Триколор позволяет полностью адаптировать оборудование под свои нужды.Например, распределив каналы, входящие в подключенный пакет, по категориям, абонент может значительно сократить время их поиска в будущем.

Для упрощения поиска по содержанию необходимо:

перейти к общему списку каналов;
нажмите зеленую кнопку на пульте дистанционного управления;
в появившемся столбце введите первую букву названия нужного канала.

После этого действия на экране останутся только те каналы, имена которых начинаются с введенной буквы.Затем вы можете начать просмотр одного из них или переместить канал в нужную категорию.

Для доступа к категориям нажмите кнопку Fav на пульте дистанционного управления. На экране отобразится список стандартных категорий. Абонент должен выбрать из них нужный, затем перейти в соседний столбец со списком каналов, выбрать из него тот, который нужно добавить в раздел, и нажать ОК. Канал будет автоматически сохранен в указанной папке.

Важно! Для перемещения между столбцами используйте клавиши со стрелками на пульте дистанционного управления.

Установка даты и времени

Пользователь сталкивается с необходимостью установки даты и времени сразу во время первоначальной настройки приемника. Во время настройки рабочих параметров прибор отобразит окно, в котором необходимо указать следующие значения:

смещение uTC — ближайший к часовому поясу региона, в котором установлен префикс;
обновление со спутника — «да»;
— в каждом значении «текущий»;
по местному времени является «текущим».

После заполнения всех полей таблицы нажмите ОК.

Как выставить время на табличке Триколор ТВ, если она теряется в процессе работы? Для этого зайдите в меню приставки и выберите подраздел «Настройки». В этом подразделе нужно найти пункт «Время и дата» и перейти к нему. В результате на экране телевизора появится приведенная выше таблица (такая же, как при первоначальной настройке параметров). Его нужно заполнить, как в первый раз.
Важно! В том случае, если во время настройки возникнут какие-либо трудности, рекомендуем в первую очередь обратиться к инструкции, прилагаемой к оборудованию.Если в них недостаточно информации, следует позвонить в техподдержку оператора.

На какой спутник нужно настроить антенну Триколор ТВ

Для жителей европейской части России и Урала антенна должна быть настроена на спутники Eutelsat 36B & Express AMU1 36.0 ° E … Для жителей Сибирского округа и части Дальневосточного округа антенна должна быть настроена на спутник Express AT1 56.0 ° E … В Уральском округе, граничащем с зонами облучения, антенну можно настроить на любой из этих спутников.

Что делать, если не работают каналы Триколор ТВ!

2 апреля 2018 года все каналы в стандарте MPEG-2 были отключены. Для просмотра каналов оператора необходимо обменять оборудование MPEG-2 на оборудование MPEG-4 у дилеров оператора.Почему платные каналы перестают работать на старых моделях приемников MPEG-4, это вопрос к спутниковому оператору Триколор ТВ в Санкт-Петербурге!

1. Если у вас перестали работать все каналы Триколор ТВ, не спешите настраивать тарелку и перерегистрировать каналы, возможно, у оператора есть профилактика каналов!

2. Если у оператора нет профилактики и спутник на месте, а пакеты оплачены, а приемник выдает «Нет сигнала», то нужно проверить подключение к антенне, настройку тарелки на спутник. , преобразователь, а затем и сам ресивер.
3. Иногда бывает полезно сбросить настройки ресивера до заводских (затем отключить и снова включить) и заново зарегистрировать каналы.
4. Прилипший к конвертеру снег может полностью блокировать спутниковый сигнал!

5. Когда ресивер выдает «Закодированные каналы», «Ошибка …» и что-то подобное, и информационный канал работает.
В этом случае необходимо проверить возможность оплаты через личный кабинет абонента.
Попробуйте сбросить ресивер до заводских настроек (потом выключить и снова включить) и заново прописать каналы, тогда нужно оставить ресивер включенным на зашифрованном русском канале и дождаться прихода ключей.Если каналы не открываются, то нужно обратиться к менеджерам Триколор ТВ, а если они не помогают, проверить ресивер на наличие последней прошивки или неисправности.

6. Если вы не обновили ПО ресивера со спутника вовремя, когда оператор предложил это сделать, то все или некоторые телеканалы могут перестать работать. При этом обновлять ресивер нужно принудительно, через разъем USB с помощью «флешки». Все прошивки можно найти на сайте производителя приемника GS.

Как самостоятельно настроить антенну Триколор ТВ на спутники Eutelsat 36B и Express AMU1 36.0 ° E

Координаты, на которые настроена спутниковая антенна:
1. Азимут.
2. Угол возвышения.
В чем сложность настройки антенны
Очень узкий луч диаграммы направленности антенны, всего несколько градусов. Причем, чем больше антенна, тем уже луч. Настройка антенны на спутник Express AT1 56.0 ° E выполняется так же, как для Eutelsat 36B и Express AMU1 36.0 ° E, в программу необходимо ввести только координаты спутника Express AT1 56.0 ° E.
Процесс настройки
1. Настроить антенну Триколор ТВ на спутник довольно просто! На начальном этапе необходима информация о телекоммуникационных спутниках, координатах их расположения, об особенностях спутникового телевидения и спутникового оборудования. Об этом и многом другом вы можете узнать на нашем сайте, в статье «Спутниковое телевидение».
2. Перед установкой и настройкой антенны необходимо определить направление на спутник:
а). С помощью компаса (следует учитывать, что на его показания могут влиять близлежащие металлические предметы), солнце, GPS-навигатор или расположенные поблизости тарелки размером примерно 0,6 м, определите азимут на спутники Eutelsat 36B и Express AMU1. 36,0 ° в.д. (36 ° в.д.). Убедитесь, что в направлении спутника нет высотных зданий, деревьев и т. Д.
б). Чтобы точно определить местоположение спутника, вы можете использовать программу Satellite Antenna Alignment, которую можно скачать с сайта http://www.al-soft.com/saa/satinfo-ru.shtml

«Спутник» Программное обеспечение Antenna Alignment »поможет вам рассчитать азимут и угол места, необходимые для установки и выравнивания спутниковой антенны с любым доступным спутником в выбранной географической точке приема. С помощью программы вы можете рассчитать углы сразу для всех геостационарных телекоммуникационных спутников, находящихся на «дуге».
Программа запоминает географические координаты мест, для которых производился расчет. Впоследствии вы можете использовать эти координаты, потому что они хранятся в памяти программы.
Вначале при работе с программой «Выравнивание спутниковой антенны» необходимо ввести географические координаты места установки в разделе «Координаты места установки антенны».
Обозначения: «N — северная широта», «S — южная широта», «E — восточная долгота» и «W — западная долгота».После ввода координат в левой части таблицы получите рассчитанные азимут и углы возвышения (угол возвышения) антенны сразу для всех спутников. Азимут — это направление на спутник (в градусах), определяемое как угол между севером и спутником. Высота — это направление, определяемое как угол (в градусах) между направлением на спутник и землю в точке приема. Отрицательный угол возвышения означает, что спутник находится ниже горизонта и недоступен для приема.Таким образом, в месте установки антенны теоретически можно определить все спутники, с которых возможен прием сигналов. Ориентируясь на азимут и угол места, можно быстро определить направление на спутник на земле и возможность приема сигнала в выбранной точке.

При отсутствии инструмента определения географического направления можно использовать определение координат спутника по солнцу.
Программа позволяет рассчитать азимут солнца.Для этого в программе нужно указать географические координаты местности. Ориентировочная высота над уровнем моря — 0 метров.
Расчет производится на конкретную дату. Результаты расчета представлены в левой части таблицы. По таблице для солнца определяем азимут и угол возвышения в данный момент времени.
Как работать: сначала определяем азимут на выбранный спутник, а затем вычисляем азимут солнца в день установки антенны.Далее в таблице находим азимут солнца, близкий по значению к азимуту на спутник, и определяем время (и дату), когда солнце будет в этом направлении. В расчетный момент времени поворачиваем антенну прямо на солнце, потому что в это время азимуты солнца и спутника совпадают. Углы возвышения спутника и Солнца могут не совпадать. Если они совпадают, то прием со спутника в заданное время будет нестабильным или вообще невозможен, потому что мощное электромагнитное излучение солнца «подавит» сигнал со спутника.Это явление называется солнечной интерференцией, и оно происходит весной и осенью в течение нескольких дней.
При расчете необходимо учитывать часовой пояс (для Москвы +3 часа к среднему времени по Гринвичу).
Если на даче стрелки переведены на летнее время, то к полученным расчетам азимута необходимо прибавить 1 час!
Программа отображает направление на спутник красной линией, красная линия не рисуется, если спутник находится за линией горизонта и недоступен для приема в этом месте.Желтый сектор указывает на дневное время, стороны горизонта также указаны на схеме.

У офсетных антенн фокус смещен относительно центра, если антенна установлена строго вертикально, то она имеет угол возвышения (20 … 25 градусов). Для расчета угла места спутника и реального угла установки антенны (в градусах относительно плоскости земли) в программу вводятся размеры антенны в миллиметрах (высота и ширина).Расчет производится только для офсетных антенн.

Также с помощью этой программы можно рассчитать угол между препятствием на пути спутниковой антенны и плоскостью условного горизонта, где расположена антенна. Указав высоту препятствия и расстояние до него, вы можете определить этот угол. Если он больше, чем угол места выбранного спутника, то спутниковый прием в этом месте установки невозможен.

Еще одна полезная функция программы: при активации вкладки «Транспондеры» программа загружает из Интернета все активные транспондеры выбранного спутника.
Программа сохраняет все данные в выбранном вами формате файла.
Для определения местоположения спутников Eutelsat 36B и Express AMU1 36.0 ° E введите в программу координаты своего населенного пункта (данные можно получить в Яндексе), и вы определите их азимут и высоту. Согласно расчетам программы Satellite Antenna Alignment, точные параметры спутников в Нижнем Новгороде: азимут — 189,592 градуса восточной долготы, угол места — 25,516 градуса.
3. Далее соберите антенну по инструкции, закрепите на ней преобразователь и установите антенну на кронштейн, который следует закрепить вертикально к Земле на ровной поверхности. Подключите антенну к ресиверу с помощью ТВ-кабеля с волновым сопротивлением 75 Ом, при этом ресивер отключен от сети.
4. Включите ресивер, на экране телевизора вы увидите надпись «нет сигнала». Чтобы на экране телевизора загорелся индикатор настроек, последовательно нажимайте кнопки на пульте: меню, настройка, ручной поиск.Индикатор настройки имеет две шкалы: «качество сигнала» и «мощность сигнала». Регулировку следует проводить по шкале «качества сигнала». При этом следует учитывать, что на уровень сигнала влияет длина кабеля от приемника до преобразователя. При большой длине кабеля необходимо использовать специальные спутниковые усилители (уровень сигнала различается на разных моделях ресиверов).
Далее настраиваем саму антенну. Перемещая плоскость антенны по углу места с интервалом 3-4 градуса из положения, в котором плоскость антенны направлена перпендикулярно плоскости земли, в положение примерно 80 градусов к плоскости земли в обоих направлениях, поверните антенну по азимуту на кронштейн в секторе примерно 20 градусов от указанного направления на спутник (см. пункт 2).Операции нужно проводить последовательно: сначала изменяется угол возвышения, затем вращается антенна. Антенну нужно вращать медленно, чтобы не сбить направление на спутник, рабочий сектор приема (диаграмма направленности) антенны всего 2-2,5 градуса. При появлении изображения на экране телевизора необходимо установить максимальный уровень сигнала в кружочках индикатора уровня сигнала, перемещая антенну по азимуту и углу места, и окончательно затянуть гайки крепления антенны.
5. Приятного просмотра!

Инструкция по самостоятельной установке и настройке спутниковой антенны на Триколор ТВ и НТВ +

сразу предупреждаю желающих сэкономить несколько тысяч рублей на услуге установки специалистом. Сама телекомпания предупреждает, что самонастройка спутниковой антенны — дело непростое, и не рекомендует делать это самостоятельно. Но в России еще не вымерли инженеры и просто люди с головой и руками.Кризис как-то сильно подогревает желание сэкономить и настроить «Триколор ТВ», или НТВ +, или что-то еще, самому. Те, кто чувствует, что могут самостоятельно просверлить четыре отверстия в стене с южной стороны, прикрутить кронштейн и настроить спутниковую антенну, могут попробовать сделать это сами. Настоятельно рекомендуем не пренебрегать требованиями безопасности. Мы, за нарушения, нигде ответственности не несем и честно предупреждаем, что самостоятельно устанавливать спутниковую антенну на высоте очень и очень опасно.Подумай об этом? перед началом работы ….

Итак, вы решили рискнуть и сэкономить три тысячи рублей кровно заработанных денег на установке специалистом спутниковой антенны и не испугались некоторых трудностей. Похвально. Тогда продолжим.
Не буду рассказывать, как разметить стену и просверлить «дырочки» для крепления спутниковой антенны. Надеюсь, что вы сами освоите эту процедуру.
Начнем с выбора места для установки спутниковой «тарелки».

Расположение спутниковых антенн «НТВ +» и «Триколор ТВ»

Для начала нужно определиться со сторонами света.В Москве (где мы работаем) солнце на юге в 13:30 по летнему времени и в 12:30 по зимнему. Этот метод достаточно точен, но его можно использовать только в солнечную погоду. В пасмурную погоду можно использовать обычный магнитный компас. Жалко, что у железобетонной стены он много лежит, отвлекаясь на железную арматуру … Имейте это в виду. Спутник EUTELSAT W4 расположен на юге (приблизительно).

Итак, по сторонам света определились. Теперь нам нужно определить видимость спутника.

Главное понимать, что если вы используете своего рода телескоп, то вы можете видеть спутник визуально и ничто не помешает этому. Даже стекло и листва. Самый простой способ, конечно, поставить «тарелку» на крышу. Учтите только, что его можно банально украсть оттуда. Кроме того, нежелательно прикреплять его к стержням коллективных антенн. Владельцам коллективных антенн это не понравится, их можно аккуратно снять и унести, как боевой трофей.Трубы газовых дымоходов также плохо подходят для присоединения непосредственно к ним. Стены лифтовых шахт вполне приемлемы.

Если окна вашей квартиры выходят на юг, то помните, что спутниковые «тарелки» нельзя ставить под навесом — весь сигнал будет «съеден» навесом. Снег и лед, падающие с крыши, как минимум сдвинут антенну, и прием просто прекратится. Оптимальное место для крепления спутниковой тарелки (с южной стороны) — внешняя сторона балкона или лоджии.В коттедже на хорошо натянутую мачту можно установить «тарелку», где «тарелка» будет висеть неподвижно.

Установка спутниковой антенны на высоте

Соберите спутниковую антенну согласно инструкции по эксплуатации.
Закрепите кронштейн спутниковой антенны. Крепеж пластин (анкерные болты, шпильки, гайки, винты и т. Д.) Подбирается в зависимости от ветровой нагрузки и материала стены, к которой крепится спутниковая антенна.
Установите преобразователь спутниковой антенны в держатель разъемом вниз, чтобы атмосферная влага не попала внутрь преобразователя спутниковой антенны.
Подключите кабель к конвертеру спутниковой антенны с помощью F-разъема *.
Прикрепите кабель к дуге держателя тарелки пластиковыми стяжками или изолентой.
Заклейте F-соединитель по всей длине двумя слоями изоляционной ленты и равномерно

нанести слой силиконового герметика на изоляционную ленту.

7. Установите спутниковую антенну на кронштейн. Затяните регулировочные гайки так, чтобы можно было с некоторым усилием перемещать антенну по вертикали и горизонтали.

8. Прикрепите кабель к кронштейну спутниковой антенны с помощью пластиковых стяжек или изоленты. Оставьте 1-метровый кабель возле антенны, также закрепив его на кронштейне.

Порядок установки стандартных F-разъемов спутникового ТВ

1. Удалите верхнюю изоляцию кабеля на 15 мм, не повредив плетеный экран.
2. Поместите экранирующую оплетку вдоль кабеля.
3. Осторожно уложите фольгу вдоль плетеного экрана
4. Удалите внутренний изоляционный слой на 10 мм.
5. Закрутите разъем до упора.
6. Откусите центральный провод, чтобы он не выступал за разъем более чем на 2 мм.

Самонастраивающаяся спутниковая антенна

1. Ориентировочно установите азимут и угол места спутниковой антенны, ориентируясь на данные для ближайшего к вам города, приведенные в таблице. Азимут можно установить с помощью компаса. Точно определить угол места сложнее, так как угол наклона офсетной антенны зависит от ее конструкции, а в проекте НТВ-Плюс используются антенны нескольких производителей.

2. В соответствии с инструкцией по эксплуатации цифрового спутникового ресивера подключите к нему кабель от преобразователя. Отрежьте F-соединитель, как описано выше.

3. Подключите цифровой ресивер к телевизору согласно инструкции по эксплуатации ресивера и включите его.

4. Приобретенный у нас цифровой спутниковый ресивер Триколор ТВ запрограммирован на работу с каналами « Триколор ». Выберите «открытый» канал из списка каналов приемника (например, TNT).

5. Медленно, небольшими рывками, перемещая зеркало спутниковой антенны в вертикальной и / или горизонтальной плоскостях вокруг расчетной точки расположения спутника, добейтесь появления телевизионного изображения на экране вашего телевизора. Причем после поворота на 1 градус нужно подождать 3-5 секунд, пока сигнал от антенны дойдет до телевизора.

Использование индикатора часового типа для настройки позволяет избежать ожидания. Стоит он совсем недорого, и его может себе позволить практически каждый. В нашем магазине есть и более «продвинутая» версия устройства настройки спутниковой антенны — устройство настройки LED GTP-52F.Концептуально они практически не отличаются, но светодиодный прибор дороже. Как использовать это зависит от вас. В разделе «Инструменты настройки» есть и другие устройства для настройки спутников.

6. Активируйте в меню спутникового ресивера пункт « Уровень принимаемого сигнала ». «. Увеличьте уровень принимаемого сигнала, плавно перемещая зеркало антенны по вертикали и / или по горизонтали. Помните, что мощность сигнала сильно зависит от погодных условий. При сильной облачности, сильном дожде или снегопаде мощность сигнала может уменьшаться до тех пор, пока не появится изображение исчезает.Снег, прилипший к антенне, также значительно ухудшает условия приема.

7. Затяните регулировочные гайки, проверяя уровень принимаемого сигнала.

8. Вставьте карту «НТВ-Плюс» или Триколор ТВ в цифровой спутниковый ресивер, как написано в инструкции по эксплуатации.

Цифровые спутниковые ресиверы DRE 5001 или GS-7300

Напоминаем, что со своей стороны мы постарались предоставить вам полную и исчерпывающую информацию о технологии установки и настройки спутниковой антенны и ресивера, но категорически отказываемся от этого. ответственность за несоблюдение техники безопасности при работе.

Для спутниковой связи EUTELSAT W4
Город	Угол возвышения	Азимут
Архангельск
Астрахань
Белгород

Владимир
Волгоград


Екатеринбург


Калининград

Кострома
Краснодар


Мурманск
Н.Новгород
Ростов-на-Дону

Санкт-Петербург

Ставрополь

Челябинск
Если вы устанавливаете спутниковую антенну на даче, то вам может понадобиться туалетная кабина

Как подключить ресивер к телевизору: 3 принципа |

Ресивер для ТВ — проводник сигнала от плеера к ТВ Ресиверы предназначены для качественной передачи сигнала. Ресивер преобразует цифровые, аналоговые, видео, аудио и радиосигналы. Устройство может преобразовывать сразу несколько сигналов, перенаправлять их на системы отображения видео или звука. ТВ-приемник не требует использования большого количества кабелей. Источники сигнала включаются на самом приемнике.Качество изображения и звука во многом зависит от качества связи.

Как подключить ресивер к телевизору

Ресивер — многофункциональное устройство. Удобен в установке ресивер, который имеет небольшой набор тюльпанов и имеет удобный и простой интерфейс. Схема подключения будет отличаться в зависимости от модели телевизора и ресивера.

Качество изображения будет напрямую зависеть от качества исходного сигнала, качества интерфейса.

Наилучшим способом подключения является использование кабеля HDMI: один конец кабеля подключается к задней панели телевизора, а другой — к выходу на ресивере. Кабель улучшит качество изображения и передачу аудиосигналов. Часто бывает, что телевизор или видеоплеер имеет компонентный выход (ypbpr). Затем для подключения приемника используйте провода для подключения компонентов.

Схема подключения ресивера к телевизору

Варианты подключения Триколора:

Спутниковый ресивер Триколор Б520 подключаем по другой схеме.Для подключения используйте антенный кабель. Ресивер подключается к телевизору с помощью антенного кабеля. Поиск каналов начнется автоматически. Вы можете настроить телевизор после остановки сканирования на частоте приемника.
Для этого варианта подключения необходим кабель в виде «звонков». После подключения кабеля устройство включается, ожидая пока на ресивере не загорится номер канала. С помощью пульта они переходят в режим видео. В меню необходимо выбрать разъем подключения.

Надпись на экране телевизора должна выглядеть так. Если этикетка отсутствует или выглядит неправильно — значит, ресивер неправильно подключен и телевизор не может поймать нужный сигнал. Чтобы исправить ситуацию, можно попробовать нажать на консоли сразу две кнопки «ноль» и «единица».

Как подключить приемник HDMI

Ресивер со стандартом HDMI считается самым современным и универсальным. Этот тип ресивера передает высококачественные аудио- и видеосигналы в двух типах телевизионных форматов: аналоговом и цифровом.Вы можете установить ресивер HDMI на любой телевизор.

Ресивер HDMI — это устройство, которое обеспечит бесперебойную работу видео и акустической системы.

Это устройство выполняет особую функцию. Неправильная установка может привести к неисправности всей телевизионной системы. При покупке ресивера каждый покупатель должен выяснить, предоставляет ли магазин услуги по установке ресивера. Если мастер вызвать не удается, то перед подключением пользователь должен самостоятельно разобраться в процедуре подключения приемника.

Схема подключения HDMI-ресивера

Принципы подключения приемника:

Ресивер HDMI обеспечивает наилучшее качество обработки сигналов, передачи звука и изображения.
Вам необходимо выбрать тип подключения, который будет содержать наименьшее количество проводов. Чем меньше размеры кабельных линий, тем меньше помех при передаче сигнала.
Нужно выбирать ресивер с проводами лучшего качества. Они будут зависеть от качества передаваемого изображения и звука.

Подключить ресивер можно как к новому, так и к старому телевизору. Один конец кабеля вставляется в разъем ресивера, телевизионный штекер кабеля подключается к разъему, на котором написано: «Вход HDMI». Если в телевизоре нет необходимого входа, вам необходимо использовать компонентный метод для его установки.

Как подключить ресивер Триколор к телевизору

Правильно подключить Триколор — задача не из легких, ведь между приемниками есть существенные отличия.Перед совершением покупки нужно как можно подробнее узнать у провайдера, какой ресивер он вам продает. Марки ресиверов меняются по мере изменения их прошивки.

При покупке необходимо точно знать, какая версия стандарта нужна — эти знания помогут правильно выбрать оборудование и длину кабеля.

Чтобы обеспечить вещание в любых помещениях, необходимо использовать видеокодеры как по кабелю, так и по стандартам Wi-Fi.Но стоит отметить, что такое оборудование будет намного дороже. При покупке необходимо указать уровень мощности передатчиков на конкретной частоте.

Ресивер Триколор должен быть правильно подключен к телевизору

Рекомендации:

Особенностью Триколора является регулярный обмен моделями ресиверов. Некоторые провайдеры советуют перед подключением нового ресивера поменять оборудование. Узнать о возможностях ресивера можно на форумах, где пользователи активно обсуждают этот вопрос.
При покупке ресивера важно обратить внимание на то, подходит ли интерфейс. Также нужно оценить качество кабелей.
Если вы подключаете к Триколору два телевизора, необходимо предварительно ознакомиться со схемой установки и правилами прокладки кабелей.

Важно отметить, что Триколор предварительно настроен для конкретного провайдера. Первый пункт меню — это список каналов. Но список каналов в этом случае отсутствует. Обычно тюнер Триколор выдает только сигнал, поэтому подключиться к двум телевизорам одновременно будет довольно сложно.

Советы: как подключить ресивер цифрового ТВ к телевизору

Цифровое телевидение имеет ряд преимуществ перед аналоговым. Цифровые каналы и специальное кодирование сигнала обеспечивают передачу высококачественного изображения и звука. Есть несколько способов подключить цифровое телевидение.

Выбор оборудования зависит от того, какой метод подключения выбран: тюнер может быть встроенным, а может быть недоступен.

Самый простой способ установить «цифру» — это выбрать цифровое наземное телевидение.Для его установки понадобится антенна, телевизор и приставка. Для успешного подключения в телевизор должен быть встроен тюнер.

Цифровое ТВ имеет массу преимуществ перед аналоговым

Возможности подключения:

Цифровое кабельное телевидение. Предполагает использование приемника цифрового кабеля и специального модуля доступа. Подключение специального модуля доступа возможно с приемником цифрового кабеля и слотом PCMCIA. Доступ к платным каналам можно получить, купив смарт-карту.
Цифровое спутниковое телевидение. Метод подключения считается самым трудоемким. Для подключения телевизора вам потребуются спутниковая антенна, конвектор, спутниковый ресивер и кабель. Диаметр антенны следует подбирать максимально точно.

Вы можете соединить ресивер и телевизор разными способами. Любая схема подключения подразумевает проведение всех работ при выключенном телевизоре. Важно помнить, что не все телевизоры могут поддерживать цифровой сигнал.

Подключение AV-ресивера к телевизору

Подключение ресивера к телевизору или компьютеру обеспечивает отлаженное аудио и видео. Распаковав ресивер, многие могут столкнуться с проблемой распознавания разъемов и определения их назначения.

AV-ресивер — это коммутационный центр, который обучает, а также распределяет все аудио- и видеосигналы по назначению.

Наивысшее качество передачи аудио и видео — это сигнал HDMI, RGB, S-Video и RF.Лучшее соединение — это соединение с наименьшим количеством кабелей. Лучше выбирать короткие кабели — они будут дешевле, а передаваемый сигнал будет лучше.

Подключение ресивера к телевизору обеспечивает отлаженное аудио и видео

Наконечники для подключения:

При покупке важно обращать внимание на тип подключения.
Обратите внимание на соединение входа ресивера и телевизора. Именно между ресивером и телевизором должно быть соединение наилучшего качества.
Если выбран кабель HDMI, подключите один разъем к разъему под названием «HDMI Monitor Out». Его можно найти на задней панели ресивера. Другой конец кабеля подключается к разъему под названием «Вход HDMI».

Разъемы Scart очень популярны. Тюльпаны Samsung, Pioneer, Scart и BBK имеют богатый набор разъемов и высокое качество. После подключения ресивера можно включить оборудование и проверить настройки. Если телевизор показывает четко, значит, ресивер подключен правильно.

Как подключить ресивер к телевизору (видео)

Приемник — устройство, отвечающее за качественную передачу аудио- и видеосигналов. Выбор ресивера — важная задача. При выборе устройства важно обращать внимание на качество кабелей — от него будет зависеть тип передаваемого сигнала. Тип подключения будет зависеть от типа приемника. Вы можете выполнить подключение самостоятельно или с помощью мастера.

Датчик цвета

Hummingbird — BirdBrain Technologies

Вы когда-нибудь мечтали о том, чтобы был датчик цвета для Hummingbird? Тогда у нас есть хорошие новости — вы можете сделать его сами! Во-первых, один нюанс — это достаточно продвинутая тема.Перед тем, как попробовать, вам нужно убедиться, что вы хорошо знакомы с этими темами в Scratch или Snap: вложенные блоки if else , логические операторы с использованием и и или , переменные и создание собственных блоков.

Изготовление датчика цвета

Для изготовления датчика цвета вам понадобятся трехцветный светодиод и датчик освещенности. Вы можете определить цвет поверхности, измерив количество красного, зеленого и синего света, которое отражает поверхность. Представьте, что вы пытаетесь определить красную поверхность.Когда вы освещаете поверхность красным светом, будет отражаться много света. Когда вы освещаете поверхность зеленым или синим светом, будет отражаться лишь небольшое количество света.

Важное примечание : цвет блестящей поверхности определить сложнее. Мы рекомендуем использовать для этого урока плотную бумагу.

Чтобы создать датчик цвета, сначала оберните изолентой стороны светодиода и датчика. Это поможет гарантировать, что свет должен отражаться от поверхности, прежде чем достигнет датчика.Не закрывайте конец светодиода или датчика! Затем склейте два компонента вместе, чтобы зафиксировать положение датчика относительно светодиода. Подключите трехцветный светодиод и датчик освещенности к доске Hummingbird.

Программирование с помощью датчика цвета

Теперь пришло время использовать Scratch (или Snap), чтобы написать программу для определения цветов. Начните с создания блока для калибровки вашего датчика. Вы откалибруете датчик цвета, измерив количество красного, зеленого и синего света, отраженного от листа черной плотной бумаги.Черная поверхность должна отражать очень мало света любого цвета. Это означает, что значения, которые мы измеряем для черной поверхности, по сути являются шумом, вызванным избыточным светом, падающим на наш датчик. Калибровка помогает нам убрать этот шум.

Чтобы откалибровать датчик, вы хотите, чтобы светодиодный индикатор мигал красным, затем зеленым, а затем синим. Для каждого цвета вы должны измерить количество отраженного света. В приведенной ниже программе отраженный свет сохраняется в переменных blackR, blackG и blackB .Между каждым блоком HB triLED и соответствующим блоком set существует короткое ожидание. Это необходимо для обеспечения правильного цвета светодиода перед измерением отраженного света.

После калибровки датчика цвета вы хотите создать еще один блок, определяющий цвет поверхности. Первая часть этого очень похожа. Вы хотите измерить количество отраженного красного, зеленого и синего света. Единственное отличие состоит в том, что при измерении отраженного света вы хотите вычесть калибровочное значение для этого цвета.Например, когда светит красный свет, вы хотите вычесть blackR из значения датчика освещенности, чтобы измерить количество отраженного красного света. Это значение сохраняется в переменной R .

Теперь у вас есть отраженное количество красного, зеленого и синего света. Вы можете использовать их, чтобы определить цвет поверхности. Это требует некоторой продвинутой логической логики и вложенных блоков , если еще . Это выглядит сложно, но мы будем делать это постепенно.

Если одна из переменных отраженного света ( R , G и B ) отрицательная, это означает, что никакая поверхность не находится достаточно близко к датчику, чтобы отражать свет. В этом случае мы устанавливаем для переменной color значение «none». Поскольку мы хотим проверить, является ли ЛЮБАЯ переменная отрицательной, мы используем или блоков в логическом выражении.

Если ни одна из переменных не является отрицательной, мы переходим к части else первой части if else .Вот еще , если еще . Мы знаем, что поверхность черная, если все значения отраженного света близки к нулю. Процесс калибровки гарантирует, что это правда. Мы проверяем, что каждая переменная меньше 5. Эти операторы объединены с блоками и , потому что ВСЕ значения должны быть меньше 5 для черной поверхности.

Если поверхность не черная, мы переходим к , иначе , части второго , если еще . Теперь мы знаем, что поверхность должна быть красной, зеленой или синей (потому что мы решили, что это единственные цвета, с которыми мы сейчас имеем дело).Если значение красного цвета самое большое, то поверхность должна быть красной. Это проверяется в третьем блоке , если еще блок .

Если поверхность не красная, мы переходим к , иначе , к третьей части , если еще к . Поверхность должна быть зеленой или синей. Если G больше B , то поверхность зеленая. В противном случае он синий.

Теперь, когда вы создали эти два блока, вы можете использовать свой датчик цвета в самых разных проектах! Простая программа, показанная ниже, определит цвет или поверхность; пример кода приведен в ColorSensor.sb2 (ссылка выше).

На видео ниже показан проект, в котором разноцветные карты управляют роботом. Каждый цвет указывает на разные факты о лемурах и разные действия робота. С помощью цветных карточек вы можете заставить своего робота идентифицировать разных людей или создать умный кукольный домик, который узнает разных жителей. Обязательно поделитесь тем, что вы делаете!

Определение разных цветов

До сих пор в этом руководстве было показано, как создать датчик цвета, который может определять четыре цвета: красный, зеленый, синий и черный.Можно использовать один и тот же датчик для определения большего количества цветов, как показано во второй половине видеоролика о датчике цвета Hummingbird. Однако для этого требуется более сложная программная логика. Например, пример кода, приведенный в ColorSensor2.sb2, использует десять блоков , если , и , если еще, блоков вместо четырех, показанных в приведенном выше коде. ColorSensor2.sb2 может идентифицировать восемь цветов: черный, красный, зеленый, синий, желтый, фиолетовый, бирюзовый и белый.

Этот пример кода определяет сочетание желтого, пурпурного, бирюзового и белого цветов путем поиска комбинаций значений RGB.Например, фиолетовый отражает много красного и синего, но не отражает много зеленого. Для определения цвета используются шесть логических переменных. redHigh , greenHigh и blueHigh истинны, когда эти цвета превышают пороговое значение. redCloseBlue , с другой стороны, истинно, когда значения красного и синего близки друг к другу. redCloseGreen и greenCloseBlue определяются аналогично.

Часть формулировок решений, определяющих цвет, показана ниже.Это операторы, которые выполняются, когда redHigh истинно. Если значение красного близко к значению синего и зеленого, то мы знаем, что все три значения высокие. Это означает, что цвет должен быть белым. Если значение красного близко к зеленому, но не синее, тогда цвет должен быть желтым. Внешнее else относится к случаям, когда красный не близок к зеленому. Если красный близок к синему, то цвет пурпурный. В противном случае цвет будет красным, если значение красного больше, чем значения зеленого и синего.Этот самый внутренний блок if гарантирует, что сочетание цветов, таких как R = 41, G = 77 и B = 20, не будет ошибочно идентифицировано как красный. Сможете ли вы написать программу, распознающую более восьми цветов?

как подключить второй телевизор

Содержание:

Триколор ТВ — спутниковое телевидение, транслирующее русскоязычные эфирные каналы в цифровом качестве. В первую очередь, этот пакет используется в удаленных районах, расположенных в европейской части, где обычные наземные каналы очень плохого качества или их прием вообще невозможен.Поэтому в наше время все более актуальным становится вопрос, как подключить Триколор ТВ к телевизору.

Триколор ТВ уверенно принимает телеканалы вне зависимости от расстояния до телебашен, мощности ретрансляторов, помех и других проблем, часто влияющих на вещание. Это одно из основных преимуществ цифрового вещания, поскольку сигнал со спутника передается на оборудование, установленное непосредственно пользователем. Триколор ТВ охватывает обширные территории, с высоким качеством сигнала и большим количеством каналов.

Как подключить пакет Триколор ТВ

Для подключения к цифровому вещанию необходимы спутниковая тарелка, так называемая тарелка и дополнительное оборудование в виде ресивера (он же тюнер) и конвектора. После установки антенны она подключается к телевизору через ресивер.

На задней панели ресивера есть разъемы LNBIN, подключенные к конвектору. К разъему LNBOUT подключается высокочастотный антенный кабель.Также есть разъем, в который подключается блок питания. Вдобавок есть разъем, через который обновляется ПО тюнера. В зависимости от прошивки приемников сигнал может передаваться как на все выходы, так и на любой из них.

После того, как все кабели подключены, нужно включить телевизор и ресивер. В случае нормальной работы на дисплее приемника появится надпись «Boot». Тогда вместо этого появится номер канала. Перед появлением сообщения «Нет сигнала» необходимо выполнить поиск каналов на телевизоре.Это свидетельствует о правильном подключении ресивера. Подключение нужно производить очень аккуратно, уделяя особое внимание выбору разъемов для кабелей.

Подключение нескольких телевизоров

Решая, как подключить Триколор ТВ к телевизору, возникает дополнительный вопрос о возможности подключения сразу нескольких телевизионных приемников.

По мнению специалистов, можно подключить любое количество телевизоров. Однако в этом случае трансляция будет на том же канале.Для переключения каналов необходимо использовать пульт дистанционного управления или радиорасширение. Для того, чтобы смотреть разные каналы, на каждый телевизор необходимо установить отдельный ресивер Триколор ТВ.

Как триколор тв подключить на 2 тв

Ресиверы

предназначены для улучшения отображения каналов общественного и спутникового телевидения. На рынке огромный выбор устройств DVB T2 от известных брендов — BBK, НТВ + или Триколор. Сегодня мы подробно остановимся на новейшей спутниковой тарелке и рассмотрим варианты ее подключения.

Функции и популярные опции

Перед подключением триколор-ресивера к телевизору необходимо установить оборудование, входящее в комплект:

Спутниковая антенна;
тюнер;
Конвектор

После крепления антенны на крыше или стене дома можно переходить к следующему этапу — подключению к телевизору (порядок работы не зависит от модели бытовой техники — Samsung, Philips, LG и т. Д.) ). Это так же просто, как подключить планшет к телевизору.Главное, правильно выполнить все действия инструкции.

Подключить цифровой ресивер к телевизору можно разными способами, выбор которых зависит от технических характеристик устройства. Для этого внимательно осмотрите заднюю панель тюнера, на которой расположены разъемы. В зависимости от модели и комплектации «Триколор ТВ» набор интерфейсов может заметно отличаться:

Тюльпан;
SCART;
HDMI и другие.

Наличие всех разъемов на устройстве значительно расширяет его функциональные возможности.Например, подключение к тюнеру по HDMI возможно только для современных моделей техники (особенно ЖК-панелей с большой диагональю). Это качественный видео и аудио интерфейс.

Разъем SCART более универсален, чем тюльпан, но уступает по качеству передаваемому по кабелю HDMI изображению. Он имеет форму широкой гребенки, которая подключается к соответствующим интерфейсам ТВ-тюнера и панели. Используя кабель SCART, вы можете добиться передачи изображения с высоким разрешением и чистого звука.

Как подключить ресивер к телевизору через тюльпан?

Многокомпонентный кабель, получивший название «тюльпан», был разработан много лет назад специалистами американской компании Radio Corporation of America, поэтому получил аббревиатуру RCA. На протяжении многих лет он был единственным способом подключить антенну к ЖК-панели.

Кабель имеет три разъема, которые обозначены разными цветами — желтым, белым и красным. Первый отвечает за передачу видеоданных, второй и третий — аудиоканалы.Соединение трехкомпонентного тюльпана с соответствующими коннекторами по технике осуществляется в соответствии с цветовой маркировкой.

Существенным недостатком данного способа подключения является невозможность передачи высококачественных цифровых аудио- и видеосигналов. Если выбрать эту опцию для подключения ТВ-тюнера к панели, на экран может передаваться нечеткое изображение с шумом. Поэтому использовать тюльпан стоит только в том случае, если у ТВ нет других более современных интерфейсов.

Шаги подключения

Перед установкой тюнера спутникового ТВ важно выполнить следующие важные рекомендации:

Отключить от электросети всю бытовую технику, гаджеты и приборы;
Последовательность работ, выполняемых в соответствии с инструкцией к устройству;
По возможности используйте короткие кабели;
После подключения кабелей к соответствующим разъемам электросхемы необходимо сначала проверить правильность, только после этого включить оборудование.

После подключения устройств потребуется настроить передачу изображения и звука с антенны. Для этого нужно в настройках с помощью пульта ДУ телевизора выбрать тип входного сигнала (в зависимости от используемого подключения) — AV для многокомпонентного, EXT для кабеля SCART или HDMI.

Примечание! Если на экране отображается «нет сигнала», вам необходимо будет проверить правильность подключения на всех предыдущих этапах и перенастроить оборудование. При возникновении проблем с антенной Триколор следует обратиться в техподдержку для получения исчерпывающей консультации.

Вы совершили долгожданную покупку и задумались, как легко подключить новый ресивер «Триколор» к телевизору? Сейчас в Интернете существует множество специализированных сообществ, где выложены подробные пошаговые инструкции по подключению различных моделей, а сам производитель заинтересован сделать свое устройство максимально доступным в плане подключения из коробки. Благодаря постоянному процессу отладки со стороны производителя и увеличению базы знаний сообщества, цифровая приставка перестала быть редким гостем в квартирах и домах россиян.

Особенности старых и новых моделей ресиверов

Все приставки Триколор имеют буквенное обозначение:

Кабельное соединение — сокращение C на коробке.
Наземный приемник — буква Т.
Спутниковый ресивер — С.

Триколор предлагает широкий выбор спутниковых устройств. Старые и сосуществуют в магазинах, и выбор не всегда в пользу последних. Дело в том, что разделение на «старые» и «новые» носит формальный характер, некоторые устройства выпускались не более двух месяцев, уступая место следующим поколениям.Между моделями есть существенная разница. Например, количество интерфейсов, которые можно найти на задней панели приемника:

Кабель HDMI.
Антенный высокочастотный выход.
Тюльпан.
Провод Scart

Схема подключения приемника

Генерация антенны и скарт присущи приставкам старого поколения. В некоторых современных моделях есть только HDMI. Перед приобретением оборудования и подключением его к сети провайдера следует сравнить все плюсы и минусы, узнать у консультанта скорость включения устройства, а также его технические характеристики.

Не лишним будет включить ресивер в магазине, внимательно изучить оборудование (кабели и переходники, которые могут поменяться) и прислушаться ко всем рекомендациям продавца перед тем, как согласиться на покупку.

Все устройства провайдера предварительно настроены и не требуют дополнительных манипуляций, однако могут возникнуть сложности в аппаратном плане, например, отсутствие необходимых адаптеров. Однако старому кабелю от ресивера замену искать не приходится, чаще всего он подходит к новому устройству.

Подключить к телевизору специальный ресивер Триколор будет проще, если заранее знать некоторые нюансы.

Для более точной настройки необходимо включить ресивер и посмотреть какая у него прошивка. Если нужно, ее.

Рассмотрим алгоритм , как подключить приемник через кабель :

Гнездовой выход на телевизоре подключается к устройству кабелем.
Оба устройства включены.Ресивер отображает нумерацию каналов.
На пульте дистанционного управления телевизора нажмите «0» и воспользуйтесь поиском. Автосканирование остановится на частотах вашего Триколора.
Если устройство подключено правильно, на экране телевизора отображается «нет сигнала».

Другой способ подключения к ЖК-панелям :

Для подключения нужен провод SCART или, проще говоря, «колокольчики».
Кабель вставляем в розетку на ресивере, другой конец провода соответственно к телевизору, потом его надо включить.
Устройство покажет серийный номер канала.
На пульте дистанционного управления необходимо нажать A / V, это поможет переключиться в режим видео. Далее нам нужно найти нужное нам соединение в меню. При правильном подключении вы увидите сообщение «нет сигнала».
Если не появляется (или другая надпись), значит что-то сделано неправильно. Далее зажмите кнопки 0, 1 на пульте ДУ.
Картинка отобразится, как только будет получен сигнал (узнайте, что делать, если).Снизу вы можете посмотреть всю информацию о полученном телеканале. Для отображения уровня сигнала на пульте дистанционного управления необходимо несколько раз нажать кнопку «i». Эти весы помогут в дальнейшем поиске сигнала со спутника.

Подключение ресивера через SCART и HDMI

Если текстовая версия схемы подключения ресивера Триколор не совсем понятна и требуется наглядность, рекомендуем просмотреть тематические видеоролики.

Подводя итоги, следует отметить, что подключить ресивер к телевизору не составляет труда, так как всегда в комплекте идет подробная пошаговая инструкция, и, как уже отмечалось ранее, сегодня этот процесс максимально простой и автоматизированный. Кстати, установить систему Триколор можно не только на одного, но и, если хотите, возможно.

Посмотрим сегодня, как подключить Триколор к телевизору, и площадок вещания будет несколько. Типичный набор провайдеров из антенны, ресивера, иногда карточек, мы хотим одну программу смотреть в нескольких местах.В чем проблема? Провайдер знает желание пользователя, продавцу это невыгодно. Обычным гражданам лучше купить два комплекта, чем копить. Ресиверы на выход дают один канал, нельзя выбрать из спектра пакета Триколор.

Ресиверы цифровые Триколор

Ресиверы на плеяду Триколор. Одни выпускались буквально за два месяца, другие — дольше. Между ними есть существенная разница. Интерфейсы, встречающиеся на задней панели устройства:

HDMI
Tulip.
Высокочастотный антенный выход.
Scart

Понятно, редкое изобилие радует, хуже когда выбора нет. Бюджетные модели ресиверов содержат один HDMI. Перед покупкой посмотрите оборудование, переданное провайдером. Фирменные магнитолы меняются при прошивке. Некоторые требуют выбора выхода сигнала, другие транслируют программу на все разъемы. В последнем случае каждый ТВ-кабель подключается к индивидуальным интерфейсам, проблем нет. Даже один HDMI рекомендуется разветвлять.Для небольшой гостиницы подойдет делитель сигнала HDMI на нужное количество телевизоров. Внутри коробки находится усилитель, позволяющий увеличить длину кабеля.

Стандарт HDMI постоянно расширяется. Ограничения 10 метров, 35 метров преодолены … Перед покупкой необходимо знать версию стандарта (паспорт приемника). По рисунку выбираем оборудование, длину кабеля. Вы можете планировать трансляцию на территории … только один канал. Вы можете использовать отправители видео по кабелю, стандартный Wi-Fi.В последнем случае передача изображения мало чем отличается от организации доступа в Интернет, оборудование будет стоять в копеечку. Но нулевые провода. Попробуйте уточнить допустимую мощность передатчиков. Используемые диапазоны, такие как WiFi: 2,4 ГГц, 5 ГГц.

Считаем, что задача расколоть тюльпан вызовет улыбку у радиолюбителя, если сигнал идет по этой дороге, проблем с подключением двух телевизоров возникнуть не должно. Способ использования разъема SCART описан ранее, не без проблем.Полная версия стандарта реализуется редко, задействована часть линейки.

Спросите у провайдера (дилер не разбирается в тонкостях). Типичный видеовыход высокочастотной антенны представляет собой стандартный канал, например 38. Купите в магазине разветвитель с минимальным затуханием (измеряется в дБ, указано на корпусе), пользуйтесь им.

Добавьте, поместите сигнал на несущую, используя RF модулятор. Стоит около 2500 рублей, подумайте, нужно ли.

Живой пример ресивера Триколор ТВ

Пример. В августе 2014 года в обмен на старые ресиверы (список указан на сайте провайдера Триколор ТВ) можно получить ряд новых:

GS8306;
GS8307;
GS8308;
DRS8305;
GSB210.

Как настроить «триколор тв» самому

Вы наконец-то обзавелись «тарелкой». В магазине вам сразу предложили услугу его настройки и установки, но, учитывая необходимость экономии, вы решили отказаться от услуг специалистов и самостоятельно настраивать каналы Триколор ТВ.

Идея, конечно, похвальная, похвальная. В коробке с оборудованием вы нашли инструкцию и решили в точности следовать ее указаниям. Поскольку антенна хранится в коробке в разобранном виде, прежде чем задаться вопросом, как самому настроить «Триколор ТВ», необходимо ее собрать. В самой сборке ничего особо сложного нет. Табличка не понимает, значит нужно собрать крепление и прикрепить транспондер к кронштейну. Как только вы это сделаете, пора переходить ко второму этапу — установке антенны.

Нам нужно выяснить, где именно будет ориентирована ваша антенна. Это не обычная телевизионная антенна, а спутниковая, и ее нужно ориентировать на спутник. В руководстве мы читаем, что нам нужен Eutelsat W, который вращается вокруг Земли под углом 36 градусов восточной долготы. Это означает, что необходимо ориентировать антенну так, чтобы спутниковый сигнал ничего не экранировал.

Жителям частных домов проще — они могут просто поставить «тарелку» на крышу, а затем использовать метод настройки, чтобы сориентировать обстановку.В городе это не сработает по той простой причине, что крыши давно заняты голубями и обычными антеннами. К тому же вы не сможете круглосуточно охранять свою тарелку, а ваши революционно настроенные соседи ее быстро экспроприируют. И в этом случае вам будет совершенно не интересно, как самому настроить «Триколор ТВ».

По этой причине подавляющее большинство владельцев спутниковых антенн предпочитают устанавливать их на собственных балконах. Если у вас дома нет компаса и вы в детстве не занимались туризмом и спортивным ориентированием, то лучшим решением для вас будет просто посмотреть, как ваш сосед установил подобное оборудование.И таким же образом установите и сориентируйте пластину самостоятельно.

Вы, наверное, сами знаете, как сверлить стены и вкручивать шурупы, поэтому подробно описывать этот процесс нет необходимости. Так что с креплением можно справиться самостоятельно. Только не затягивайте все винты плотно, оставьте небольшой зазор. Он понадобится вам для настройки антенны «Триколор ТВ». Как настроить каналы, сказано в инструкции, а пока вам нужно подключить кабель к антенне и к телевизору. Эта операция также не требует мозгового штурма, поэтому подробное описание процесса не требуется.По инструкции подключаем ресивер и подключаем все к сети.

А теперь пора научиться настраивать «Триколор ТВ» самостоятельно. В инструкции, которая лежит перед вами, этого не написано, поэтому вы не зря начали читать эту статью. Входим в режим настройки ресивера (это произойдет автоматически сразу после того, как вы подключите его к сети), а затем начинаем двигаться по стрелке вправо, пока внизу экрана не появятся две полосы.

Как триколор подключить самому: Подключение и настройка ТВ | Официальный сайт Триколора

Как подключить ресивер Триколор к телевизору

Особенности старых и новых моделей ресиверов

Подключение к спутниковой антенне

Подключение ресивера к ТВ

HDMI

Коаксиальный RF

Компонентное видео (RCA)

Композитное видео

S-Video

SCART

Подключение двух ТВ к ресиверу через UTP-кабель

Подключение через Wi-Fi-роутер

Как подключить Триколор ТВ самостоятельно к телевизору: пошаговая инструкция

Какое оборудование понадобится

Этапы подключения

Правильно смонтировать тарелку и антенну

Настройка ресивера

Регистрация в Триколор ТВ

Что делать, если картинки нет

Как подключить второй телевизор к Триколор ТВ без второго ресивера: способы, пошаговая инструкция

Доступные варианты подключения

Подключение при помощи одной приставки

Подключение с применением доп. оборудования

Как подключить ресивер Триколор к телевизору самостоятельно?

Какие бывают подключения и как выбрать подходящий источник сигнала

Схемы подключения ресивера триколор к телевизору

Как самостоятельно подключить 4K Ultra HD на Триколор ТВ

Как подключиться к этим каналам

Какие ресиверы поддерживают Ultra HD

Подключение услуги для просмотра телеканалов в формате Ultra HD

В завершение

Как подключить второй приемник Триколор ТВ самостоятельно?

Независимый ресивер

Подключение

Подготовка кабеля

Присоединение спутникового делителя (сплиттера)

Система «Триколор» с двумя приемниками

Кто подключает

Подключение

Как подключить провода к приемнику триколор

Что входит в комплект Триколор

Подключение Триколор ТВ к телевизору: подробная инструкция

Как подключить Триколор на 2 телевизора

Настройка модуля CI Триколор на телевизоре

Что входит в комплект Триколор

Подключение Триколор ТВ к телевизору: подробная инструкция

Как подключить Триколор на 2 телевизора

Настройка модуля CI Триколор на телевизоре

Как подключить ресивер к тарелке.

Как подключить ресивер к телевизору.

Как подключить ресивер к 1 телевизору

Как подключить два телевизора к Триколор ТВ.

Способ №1 (с помощью сетевого кабеля UTP)

Способ №2 (с помощью Wi-Fi роутера)

пошаговых инструкций. Инструкция по самонастройке триколор тв

Описание разъемов и панелей приемника HD 9305

Пульт для спутникового ресивера GS 9305

Минусы

Обратная связь

Необходимые документы

Самостоятельное подключение приставки

Настройка приемника

Full HD E212 Аппаратное обеспечение

Лист данных приемника

Многоточечный комплект Full HD

Инструкция по настройке списка каналов Триколор для ресиверов GS E501, GS E502, GS C591, GS C5911, GS U510

Инструкция по настройке списка каналов для приемников GS U210, GS U210 CI, GS B210, GS B211, GS B212, GS E212, GS A230

Инструкция по настройке списка каналов для приемников GS B520, GS B521, GS B521L, GS B522, GS B531M, GS B532M, GS B533M, GS C592

Инструкция по настройке списка каналов для приемников HD 9303, HD 9305.

Инструкция по настройке списка каналов для приемников GS 6301, GS 8305, GS 8306, GS 8307, GS 8308, DRS 8308.

Инструкция по настройке каналов для телевизоров с модулем CI +.

Спутниковое ТВ на 2 телевизора: какой вариант недопустим

Схема подключения спутниковой антенны на 2 телевизора

Как подключить 2 телевизора к одному тюнеру

Оптимальное подключение двух телевизоров к одной спутниковой антенне

Как установить спутниковую тарелку на 2 телевизора (видео)

Установка антенны

Настройка антенны

Подключение «Триколор ТВ»
