Как своими руками сделать лестницу на мансарду своими руками: Лестница на мансарду своими руками – Лестница на мансарду своими руками

Содержание

Лестница на мансарду своими руками

При условии грамотного обустройства обыкновенное чердачное помещение превращается в комфортабельную и прекрасно подходящую для жизни мансардную комнату. Для обеспечения безопасного и максимально удобного доступа к мансардному этажу необходимо установить надежную лестницу. Со сборкой и установкой лестницы при желании можно справиться собственными силами. Изучите инструкцию и приступайте.

Лестница на мансарду своими руками

Лестница на мансарду своими руками

Содержание пошаговой инструкции:

Виды мансардных лестниц

Существует несколько основных разновидностей лестниц, подходящих для обеспечения доступа в мансардное помещение.

Виды лестниц и их устройство

Виды лестниц и их устройство

Лестница-люк

Наиболее компактный и простой в изготовлении вариант. Такие ступени собираются и прячутся за крышкой, закрывающей вход в подкровельную комнату.

Лестница-люк

Лестница-люк

В основе конструкции лежит пружинный механизм, позволяющий быстро и без особых усилий открывать лестницу – необходимо лишь потянуть люк вниз, после чего пролеты плавно разложатся. Последний лестничный марш обычно приходится раскладывать вручную.

Для подъема конструкции лучше всего установить специальную автоматику – с ней пользоваться лестницей будет попросту удобнее и легче.

Маршевые мансардные лестницы

Маршевые мансардные лестницы

Маршевые мансардные лестницы

Традиционный и наиболее распространенный вариант. Такие лестницы максимально надежны и просты в использовании. Ступени лестницы могут фиксироваться на тетивах, больцах и косоурах.

Монтаж обычной одномаршевой лестницы выполняется под некоторым углом. Конкретное значение наклона подбирается индивидуально с учетом высоты потолков в помещении. Если расстояние от пола до потолка большое, лестница будет иметь достаточно крутой спуск, что не очень удобно.

Маршевые мансардные лестницы

Маршевые мансардные лестницы

При помощи лестниц из двух и трех маршей можно организовать максимально безопасный и удобный подъем на мансарду. Однако для размещения таких поворотных конструкций надо довольно много места. Обычно подобные лестницы предусматриваются еще на стадии проектирования мансарды.

Маршевые мансардные лестницы

Маршевые мансардные лестницы

Винтовые мансардные лестницы

Винтовая лестница на мансарду может обустраиваться исключительно с применением забежных ступенек. Подобная конструкция позволяет существенно сэкономить полезное пространство, однако трапециевидные ступени вряд ли можно назвать полностью безопасными и очень удобными, в особенности для пожилых людей и маленьких детей.

Винтовые мансардные лестницы

Винтовые мансардные лестницы

Винтовая лестница обязательно должна быть оснащена удобными и устойчивыми перилами.

Эвольвентные лестницы

Эвольвентные лестницы

Эвольвентные лестницы

Очень красивая и оригинальная конструкция. Обустраивается на изогнутом косоуре. Самостоятельно рассчитать и собрать подобную лестницу при отсутствии должных навыков крайне сложно.

Эвольвентные лестницы

Эвольвентные лестницы

Однако при условии грамотного обустройства эвольвентная лестница станет прекрасным дополнением любого интерьера.

Рекомендации по выбору размеров лестницы

Уделите должное внимание проектированию лестницы на мансарду. Оптимальной глубиной ступеней считается значение 30 см. Наиболее комфортный шаг между ступеньками – порядка 15 см. По лестнице с такими параметрами можно будет удобно и безопасно подниматься и спускаться, опираясь всей поверхностью ступни на ступеньки.

Схема расчета шага лестницы

Схема расчета шага лестницы

Наиболее удобной шириной лестницы считается показатель 80-100 см. Если ширина лестницы будет составлять более 1,2 м, в конструкцию нужно включить дополнительный центральный косоур.

Один человек средней комплекции будет комфортно себя чувствовать и при использовании лестницы с полуметровой шириной.

Наклон пролета старайтесь делать не более 45 градусов.

Угол уклона

Угол уклона

Актуальная нормативная документация требует, чтобы ступени лестницы имели глубину на уровне 25-40 см, а высота подступенка составляла 12-22 см.

Размеры ступеней

Размеры ступеней

Постарайтесь сконструировать лестницу так, чтобы между каждой ступенькой и потолком было не менее 200 см свободного пространства. На такой лестнице не будут испытывать дискомфорта даже высокие люди.

В остальном же ориентируйтесь на собственные предпочтения, не забывая о личном комфорте и, конечно же, безопасности.

Из чего делать лестницу?

Для обустройства мансардных лестниц используются самые разнообразные материалы. В их перечень входят:

  • стекло;
  • бетонный раствор;
  • древесина;
  • металл.

На практике лестницы чаще всего выполняют из древесины либо же используют комбинацию материалов. В этом моменте вы должны принять решение самостоятельно, ориентируясь на особенности дизайна интерьера, личные предпочтения и доступный бюджет.

У каждого материала есть как ряд сильных качеств, так и определенные недостатки.

К примеру, металлические лестницы со ступенями из стекла выглядят очень эффектно, однако стоят достаточно дорого.

Металлические лестницы со ступенями из стекла

Металлические лестницы со ступенями из стекла

Деревянные конструкции вносят определенную изысканность и уют в интерьер, но требуют грамотного и регулярного ухода.

Цельнометаллические и бетонные конструкции выдерживают даже очень большие нагрузки, но не очень хорошо вписываются в интерьер жилых помещений и создают большие нагрузки на основание (перекрытие).

В целом же при выборе материала изготовления лестницы ориентируйтесь на свои личные предпочтения.

Где устанавливать лестницу?

Лестницу на мансардный этаж можно устанавливать на улице и внутри помещения. Самый удобный вариант – это, конечно же, внутреннее размещение лестницы. В такой ситуации не придется выходить на улицу, что особенно ценится в плохую погоду.

Наружные лестницы для мансарды

Наружные лестницы для мансарды

Однако в некоторых ситуациях возникает необходимость наружного обустройства лестницы для обособления мансардного помещения. Наружную лестницу лучше всего делать из металла. В подобной ситуации обязательно установите надежные противовзломные двери на вход в мансарду, чтобы защитить свое имущество от посягательств злоумышленников.

Наружные лестницы для мансарды

Наружные лестницы для мансарды

Можно придумать оригинальные варианты оформления уличной лестницы. К примеру, достаточно часто владельцы пристраивают к дому красивую башню вокруг ступеней. Подобное решение вносит в архитектуру участка свою изюминку.

Лестница на мансарду

Лестница на мансарду

Выберите оптимальный вариант размещения лестницы на мансарду с учетом приведенных выше рекомендаций. По возможности старайтесь отдавать предпочтение внутреннему расположению конструкции.

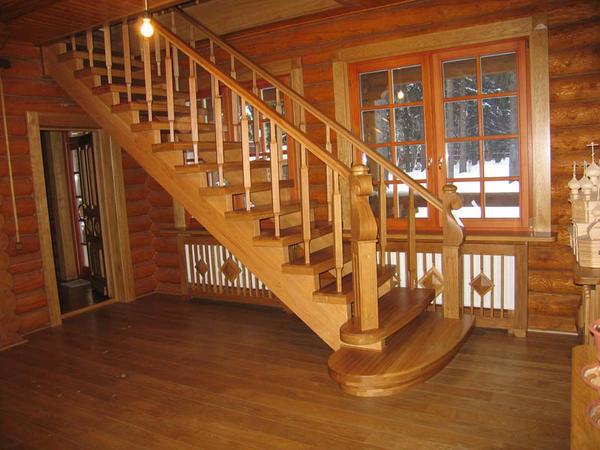

Деревянная стационарная лестница своими руками

Деревянная стационарная лестница

Деревянная стационарная лестница

Наиболее простым вариантом для самостоятельного возведения является одномаршевая лестница, в основе конструкции которой лежат косоуры. Такая конструкция удобна и практична. Она не требует много свободного места и безо всяких затруднений обустраивается своими силами. Именно порядок сборки такой конструкции будет рассмотрен далее.

Набор для работы

  1. Клееный брус (желательно из сосны или другой прочной породы) для обустройства косоуров.
  2. Доска для оформления ступеней. Используйте элементы толщиной не менее 4-5 см. Также ступени можно купить в готовом виде. Делайте так, как вам удобнее.
  3. Доски для изготовления подступенков. Оптимальная толщина элементов – 2 см. В большинстве случаев (если нагрузка на лестницу будет не слишком большой) от использования этих компонентов конструкции можно отказаться.
  4. Крепежные элементы.
  5. Перила на выбор.
  6. Балясины.

В рассматриваемом руководстве приводится инструкция по изготовлению лестницы с врубленными проступами.

Изготовление лестничного косоура

Изготовление лестничного косоура

Изготовление лестничного косоура

Приступайте к подготовке косоура. Для этого сделайте разметку на исходной балке. Изделие необходимо разделить на треугольники. Гипотенуза каждого такого треугольника будет выполнять функцию края балки, один из катетов будет отвечать за глубину ступеньки, а второй – за высоту подступенка.

Изготовление лестничного косоура

Изготовление лестничного косоура

Вырежьте треугольники при помощи подходящего инструмента. Удобнее и быстрее всего это делается с помощью циркулярной пилы.

Отфрезеруйте края изделий. Оптимальный размер фаски – 2-5 мм.

Для большего удобства выполнения разметочных работ можете предварительно изготовить шаблон-треугольник необходимого размера.

Схема устройства лестницы на косоурах

Схема устройства лестницы на косоурах

Монтаж косоура

Приступайте к установке косоура в предназначенном для этого месте. Верхний край изделия должен примыкать к торцу межэтажного перекрытия. В результате будет создана надежная и устойчивая система.

Монтаж косоура

Монтаж косоура

Метод фиксации подбирайте в соответствии с особенностями конструкции лестницы, толщиной балок и остальными значимыми параметрами.

Оптимальный вариант фиксирования косоура к расположенной выше балке – с применением врезания. Также можно крепить косоур с заходом под поверхность площадки и без непосредственного врезания в балку.

Монтаж косоура

Монтаж косоура

Техника с врезанием является наиболее надежной и распространенной. Для выполнения такого соединения сделайте запил подходящего размера в опорной балке и вставьте в него край косоура. Создаваемый запил не должен быть чересчур большим, т.к. любые углубления приводят к снижению прочности и надежности конструкции.

Вместо врезания можете использовать варианты с креплением на болты либо уголки. Однако такие варианты монтажа подходят исключительно для легких конструкций лестниц.

Косоур должен быть закреплен максимально жестко и надежно, чтобы риск сдвига был полностью исключен. Для крепления нижнего конца косоура можете использовать два метода.

Варианты крепления косоура

Варианты крепления косоура

В соответствии с первым способом снизу элемента необходимо сделать угловой вырез для несущей балки. Непосредственно в балке подготавливается паз соответствующего размера. В результате вам останется вставить вырез косоура в паз, подготовленный в опорной балке и зафиксировать элемент при помощи уголков либо же стянуть его вертикальными шпильками.

В соответствии со вторым способом вырез создается непосредственно в опорной балке, после чего в него вставляется нижний угол лестничного косоура. Подобный вариант фиксации является надежным, однако опорная балка в такой ситуации должна иметь довольно большое сечение.

Если вы планируете делать лестницу из двух маршей, предварительно определите габариты площадки. Площадку необходимо зафиксировать до крепления косоуров. Для этого предусмотрите в стенах устойчивые и надежные закладные. В случае если прикрепить площадку к стене невозможно, используйте опорные вертикальные столбы.

Крепление ступеней

Крепление ступеней

Крепление ступеней

Для соединения проступей и подступенков лучше всего использовать шурупы и клей. Гвозди со временем ослабнут.

Фиксирующие элементы размещаются впотай. Также для скрепления конструкции можно применять уголки и планки. Помимо этого, довольно надежным и очень прочным вариантом соединения является монтаж с применением деревянных нагелей.

Как закрепить ступени лестницы своими руками

Как закрепить ступени лестницы своими руками

Если лестница делается из твердой древесины, крепежные нагели рекомендуется изготавливать из мягкой породы дерева, и наоборот. В противном случае крепеж расколет основной материал.

Ступени крепите так, чтобы их края выходили за границы подступенка на 2-4 см.

Крепление проступи к косоуру

Крепление проступи к косоуру

Закрепите все запланированные ступени.

В завершение вам останется смонтировать перила и балясины, а затем обработать все деревянные элементы конструкции антисептическим средством. Нелишне будет покрыть древесину антипиреном. Также материал можно подвергнуть таким обработкам еще до финишной сборки лестницы. Делайте так, как вам удобнее.

Установка балясин

Установка балясин

Перила

Перила

Перила

Перила

При желании можете покрыть лестницу лакокрасочным составом либо декорировать ее другим отделочным материалом на свой выбор.

Готовая лестница на мансарду

Готовая лестница на мансарду

Удачной работы!

Читайте также на нашем сайте статью — строительство мансарды своими руками.

Видео – Лестница на мансарду своими руками

Лестница на мансарду своими руками

Лестница на мансарду своими руками: размещение лестницы и параметры. Выбор материалов. Сборка каркаса и финишная отделка конструкции

Для подъема на верхний этаж или чердак часто приходится тратить много сил. Это неприятно, но стоит помнить, что удобная лестница на мансарду своими руками делается буквально за несколько дней, да и обойдется такой вариант дешевле купленного в магазине. Так что не стоит мучиться со стремянками и приставными конструкциями, а пора браться за работу!

Сегодня специализированные сайты и журналы предлагают нам множество проектов мансардных лестниц, которые можно реализовать самостоятельно. В нашей статье мы опишем один из наиболее доступных вариантов, позволяющий возвести конструкцию в кратчайшие сроки при минимальных навыках работы с деревом.

Задача перед нами стоит несложная, но потрудиться будет нужно!

Планируем работу

Размещение лестницы

Перед тем как построить лестницу на мансарду своими руками, нужно выбрать наиболее удобное место для ее установки:

  • Наилучший вариант – когда вход в помещение под кровлей размещается в отдельной комнатке вроде небольшого тамбура. Это дает возможность не только обустроить лестницу с наиболее удобными габаритами, но и обеспечит теплоизоляцию. При необходимости дверь в тамбур просто закрывается и холодный воздух из чердака или мансарды не попадает в помещение.

Размещать вход нужно правильно!

  • Если же тамбура нет, то ступени стоит размещать у дальней стены помещения. Так они не будут мешать при движении по комнате, да и площадь такая компоновка экономит весьма существенно.
  • Если есть возможность, то на входе в помещение под кровлей стоит сделать не просо проход, а люк. Эта деталь работает аналогично тамбуру, минимизируя теплопотери помещения.
  • Для большинства зданий оптимальным вариантом является постройка одномаршевой лестницы. Если же места категорически не хватает, то можно обустроить винтовую ли двухмаршевую конструкцию.

Обратите внимание!
Если вы не планируете использовать подкровельное помещение регулярно, можно установить складные ступени, которые поднимаются к потолку и при необходимости опускаются посредством специального механизма.
Своими руками изготовить такую систему довольно сложно, но зато места она практически не занимает.

Оптимальные параметры

Каким же требованиям должна соответствовать возводимая нами конструкция?

Типовые чертежи лестниц на мансарду своими руками содержат такие размеры:

  • Оптимальная ширина – от 80 до 100 см. По обеим сторонам необходимо устанавливать поручни.

Чертеж одномаршевой конструкции

Обратите внимание!
С одной или с двух сторон вместо поручней могут находиться стены помещения.
В этом случае перила не обязательны, но их установка облегчит подъем и спуск.

  • Поручни и перила делаем на высоте около 90 см.
  • Оптимальный угол наклона подъемной части – от 33 до 45 0 .
  • Чем круче поднимается лестница, тем выше должны быть ступени. Наиболее рациональным будет изготовление проступей шириной около 30 см, а подступенков – 19-20 см.

В целях безопасности все открытые участки нужно оградить. Материалы, из которых будут изготовлены основные детали лестницы и ее отделка, должны быть устойчивы к воспламенению.

Выбираем материалы

Как правило, изготовление лестницы на мансарду своими руками предполагает использование дерева в качестве основного сырья. Металлические конструкции также имеют право на существование, однако для реализации такого проекта нужен сварочный аппарат и навыки работы с ним.

Кедр и лиственница – наилучший выбор

Для возведения лестниц подходят как хвойные, так и лиственные породы.

  • Идеальный вариант – лиственница или кедр. Древесина прекрасно выглядит, легко обрабатывается, практически не гниет.
  • Чуть похуже – ель. Главная сложность заключается в том, что еловые пиломатериалы без сучков практически не встречаются.
  • Сосна – проста в обработке, но все же главным ее плюсом является демократичная цена.

Среди лиственных пород лидирующее место занимает дуб, затем следуют бук и ясень. (см. также Лестницы из дуба – особенности изготовления и сборки)

Любая древесина, используемая для работы, должна быть хорошо просушена. Пред покупкой проверьте заготовки на наличие трещин, сколов, иных дефектов, а также поищите следы поражения древоточцами.

Делаем лестницу

Элементы каркаса

Как мы отмечали выше, лестница на мансардный этаж своими руками может иметь самую разную конструкцию. С точки зрения оптимизации трудозатрат проще всего установить ступени либо на косоуры с вырезами, либо на ровные боковые тетивы.

Именно эти технологии мы и опишем в следующих разделах:

  • Косоур (тетива) – это наклонная несущая балка, на которой крепятся ступени. Балка может быть как ровной, так и вырезанной под установку горизонтальных частей.
  • Лучше всего на косоуры пускать цельные доски толщиной 50 мм и шириной 250-300 мм.

Совет!
Лестница шириной до 110 см устанавливается на два косоура, от 120 см и более – на три.

  • Заготовку простругиваем по всей долине, удаляя сколы и щепки. При необходимости дисковой пилой или ножовкой делаем вырезы под проступи – горизонтальные части ступеней.
  • В качестве альтернативы можно предложить вариант, при котором в боковых поверхностях опорных балок выбираются пазы, ширина которых равна толщине ступени.
  • Нижние и верхние концы косоуров обрезаем таким образом, чтобы обеспечить их установку на основание.
  • Подступенки и проступи вырезаем по размеру из обрезной доски толщиной до 25 мм. Для снижения риска травм у горизонтальных частей ступеней скругляем углы.

Заготовки для работы

Собираем конструкцию

Монтируются мансардные лестницы своими руками по следующему алгоритму:

  • Вначале в выбранный проем укладываем оба косоура.

Устанавливаем несущие элементы

  • Нижние части закрепляем к черновым брускам пола. Для этого может понадобиться демонтировать часть напольного покрытия, либо обустроить небольшой подъемной площадки.
  • Для крепления в черновом бруске либо в косоуре делаем запил, который даст возможность жестко зафиксировать несущий элемент.

Фото конструкции в процессе работы

  • Верхние края балок крепим к элементам пола мансарды. Схема крепления применяется та же, что и с нижним краем.

Совет!
При монтаже несущей конструкции лестницы очень важно следить, чтобы вырезы в балках или выбранные пазы находились на одном уровне.
При необходимости положение косоуров корректируется с помощью клиньев.

На выровненные балки начинаем устанавливать горизонтальные проступи:

  • Если косоур имеет фигурные вырезы, то ступеньку просто укладываем на место, выравниваем и крепим шурупом «в потай». Шляпку шурупа закрываем пробкой из дерева, которую затем состругиваем вровень с плоскостью ступени.

Сборка деталей

  • При монтаже на ровную тетиву проступи смазываются клеем и заводятся в пазы. Для дополнительного крепления сбоку можно закрутить несколько саморезов.

Некоторые предпочитают оставлять лестницу на мансарду без подступенков. В принципе, дело вкуса, но если вы, все же, решите выполнить полную обшивку, то крепить вертикальные детали ступени лучше изнутри, с помощью специальных кронштейнов или деревянных клиньев.

На завершающем этапе собираем перила, если они, конечно, предусмотрены конструкцией:

  • Вокруг входа на мансардном этаже монтируем ограждение.
  • В верхней и нижней части пролета крепим достаточно толстые опорные столбы.
  • Укладываем перила и фиксируем их, подпирая установленными на ступенях балясинами.

Если же лестница проходит возле одной из стен, то просто крепим к ней поручень на выбранной высоте.

Финишная отделка

Чтобы у нас получалась красивая и долговечная мансардная лестница – своими руками стоит защитить ее от различных воздействий:

  • Вначале выполняем черновую шлифовку готовой конструкции.
  • Затем шпатлевкой заполняем все щели и неровности (если мы не «промазали» с размерами, их должно быть немного).
  • Дождавшись высыхания шпатлевки, выполняем чистовую шлифовку.
  • Убираем всю стружку и древесную пыль с помощью пылесоса.
  • Грунтуем все элементы конструкции и после высыхания грунтовки либо вскрываем деревянную лестницу лаком либо красим интерьерной краской.

Вывод

Вопрос о том, как сделать лестницу на мансарду своими руками, имеет несколько ответов. В рамках нашей статьи мы привели лишь наиболее простой вариант, однако вы можете выбирать ту конструкцию, которая придется вам по душе. Работа предстоит не очень сложная, потому ее стоит расценивать как возможность приобрести новые навыки. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Как сделать лестницу на мансарду своими руками

Если в вашем доме есть мансарда, её можно превратить в уютное и функциональное помещение для отдыха или работы. Это избавит вас от необходимости возведения дополнительных пристроек и этажей. Первостепенным этапом при обустройстве мансарды является установка лестницы, благодаря которой можно легко и безопасно забраться на чердачное помещение. Мы расскажем о разновидностях мансардных лестниц, какому материалу отдать предпочтение и можно ли выполнить монтаж конструкции собственноручно.

Конструкция мансардных лестниц

Исходя из того, сколько свободного места имеется в вашем доме под установку конструкции, можно выбрать абсолютно разные изделия. Рассмотрим все ныне существующие типы мансардных лестниц:

  • «Утиный шаг». Ступеньки, имеющие вырезы с одного края, устанавливаются через одну.
  • Выдвижная с люком. Применяется в случае ограниченного пространства. Лестница поднимается наверх и вход на мансарду закрывается люком.
  • Винтовая. Отличный вариант для подъёма на чердак при нехватке свободного пространства. Конструкция представляет собой опорную ось с закреплёнными по спирали ступеньками.
  • Прямая лестница с одной центральной балкой. Ступени крепятся по центру к опорной балке.
  • Прямая одномаршевая. Самый распространённый вариант лестницы, несмотря на то, что занимает много места.
  • Поворотная двухмаршевая. Разновидность одномаршевой лестницы, имеющая дополнительный поворот в целях экономии пространства.

Разновидности на фото

Как видите, вариаций этого изделия предостаточно. Впрочем, владельцы частных домов зачастую отдают предпочтение простым маршевым конструкциям. В качестве опоры в них могут выступать косоуры, больцы или хребтовая конструкция. В дачных домах обычно устанавливают лестницы на косоурах, так как они считаются наиболее долговечными и прочными. В качестве примера рассмотрим устройство прямой лестницы, возводимой параллельно стене. К тому же, конструкция относительно проста в изготовлении и выполнить монтаж такого изделия сможет любой хозяин, обладающий базовыми техническими знаниями и строительными навыками.

Важно: Приобретение готовой лестницы не всегда оправдано, ведь внутренние размеры частных домов зачастую разнятся. Поэтому работа по месту в этом случае – самое правильное решение. Так вы сможете учесть любые отклонения и исправить неточности.

Прежде чем перейти к рабочему процессу, желательно ознакомиться со всеми терминами, которые используются при монтаже лестниц.

Конструктивные элементы лестницы на мансарду

Косоур – опорный элемент конструкции, которая представляет собой крепкую балку (металлическую или деревянную) со специальными зубьями под ступени. Чаще всего маршевые лестницы имеют два косоура. Но в случае возведения большой конструкции, ширина которой превышает 1,2 м, следует устанавливать третью (центральную) балку.

Важно: Минимальная толщина косоура, изготовленного из бруса, должна составлять 50 мм, а ширина – 250 мм. Это обеспечит достаточную прочность всей конструкции.

Проступь – горизонтальная поверхность ступеньки, то есть место, на которое вы становитесь. Изготавливают этот элемент конструкции зачастую из досок толщиной 25–50 мм. При этом, чем больше ширина ступенек, точнее, расстояние между косоурами, тем крепче доски нужно использовать. Проступь не должна деформироваться под весом человека. Все ступени имеют небольшой выступ, нависающий над нижерасположенной проступью. Его величина должна быть в пределах от 20 до 40 мм. Верхнюю грань ступеней обрабатывают шлифмашиной, дабы предотвратить появление сколов.

Подступёнок – это расстояние между соседними ступенями по вертикали. В деревянных лестницах его часто закрывают каким-нибудь лёгким материалом, например, фанерой толщиной до 15 мм. Впрочем, можно и не закрывать зазор. В последнем случае вы сократите время установки лестницы, расход материала, а также значительно упросите процесс мытья и чистки лестничных пролётов.

Выбор материала и подготовка инструментов

Так как мы делаем лестницу на косоурах своими руками, в качестве материала мы будем использовать дерево. Конструкции из металла тоже хороши, ведь обладают высокой прочностью и имеют привлекательный внешний вид. Но для воплощения в жизнь такого проекта потребуется сварочный аппарат и умение с ним работать. Для постройки деревянных лестниц отлично подходят хвойные и лиственные породы. Так, из хвойных деревьев чаще всего используются:

  • Самый предпочтительный вариант – лиственница или кедр. Эти породы имеют шикарный внешний вид, просты в обработке и мало подвержены гниению.
  • Ель. Тоже хороший пиломатериал, но имеет много сучков. Поэтому требует дополнительной обработки поверхности.
  • Сосна – наиболее бюджетный вариант. При этом главное его достоинство – лёгкость обработки.

Что касается лиственных пород деревьев, то здесь лидером является дуб, затем идут бук и ясень.

Полезный совет: Перед покупкой пиломатериала проверьте, чтобы на нём не было повреждений (трещин, сколов, изгибов). Также не стоит приобретать древесину, поражённую насекомыми точильщиками.

Помимо древесных брусьев, для постройки лестницы понадобятся такие расходные материалы, как лак, краска и шурупы. И, конечно, для работы вам будут нужны следующие инструменты:

  • ножовка по дереву или дисковая пила;
  • электролобзик;
  • строительный уровень;
  • металлический уголок;
  • карандаш;
  • дрель;
  • шлифовальная машинка либо наждачная бумага;
  • столярный клей;
  • кисточки для покраски.

Перед тем как начать сборку лестницы на мансарду своими руками, нужно изучить особенности установки конструкции и выполнить грамотный расчёт.

Правила монтажа

Зависимость размера ступенек от угла наклона лестницы

Ключевым моментом при возведении конструкции является соблюдение угла наклона. Если последний менее 20°, то такая лестница будет больше похожа на пандус. При угле конструкции свыше 50°, вы сможете спускаться по ней только спиной вперёд. Правильным считается наклон в 30°–38°. Но для мансарды обычно его увеличивают до 45°. Размеры ступенек и подступёнка определяются в зависимости именно от угла наклона лестницы. Так, чем угол наклона меньше, тем проступь глубже, и подступёнок меньше; чем угол наклона круче, тем расстояние между ступеньками больше, а их глубина — меньше. При этом существуют некие ограничения:

  • максимальная и минимальная высота ступеньки – 20 см и 12 см, соответственно;
  • наибольшая и наименьшая глубина— 38 см и 30 см, соответственно;

Можно заметить, что если сложить крайние размеры проступи и подступёнка, то мы получим 50 см. Эту величину разрешено немного уменьшить – до 45 см. К примеру, в большинстве многоэтажных зданий глубина ступени на бетонных лестничных маршах составляет порядка 32 см, тогда как высота – 17 см.

Также существуют специальные расчётные формулы и диаграммы, по которым можно определить идеальное соотношение этих размеров. Однако эти методы используют лишь при типовом проектировании. Ввиду того, что при постройке лестницы в частном доме своими руками выдержать все эти параметры довольно сложно, многие берут за основу выверенные приблизительные значения:

  • Если угол наклона равен 33°–37° – высота подступёнка равна 16 см;
  • при угле в 38°–42° – 18 см;
  • при угле в 45° – 20 см.

Что касается ширины лестничного пролёта, то оптимальным считается значение в 80 см. Если же в доме проживают более двух человек, то это расстояние можно увеличить до одного метра. Кроме того, есть требование к конструкции по высоте прохода, которая должна быть не менее 2 м.

Выбор места установки лестницы

После ознакомления с требованиями по установке лестницы можно перейти к выбору места установки изделия. Идеальный вариант – это расположение выхода на мансарду в отдельном небольшом помещении, например, утеплённом тамбуре. Это позволит возвести лестницу любого размера, а также обеспечит хорошую теплоизоляцию. Если же тамбур отсутствует, то лестницу следует устанавливать у дальней стены. Так, конструкция не будет мешать при ходьбе по комнате и не займёт много свободного места.

Создание люка

У вас должно получитсья ровное сквозное отверстие, которое и станет входом на мансарду

Работы по установке лестницы на мансарду начинаются с выполнения входного отверстия – люка. Первым делом необходимо произвести разметку на полу чердачного помещения. При этом желательно не попасть на балку перекрытия. Если на чердаке нет настила, то определить наличие опорного элемента чуть проще. Впрочем, бывают случаи, когда балки невозможно определить визуально. К примеру, если на этапе строительства дома в перекрытии был уложен слой утеплителя и гидроизоляции. Поэтому, если балки не видны, определить оптимальное расположение люка можно посредством перфоратора с длинным тонким сверлом. Выполните несколько вертикальных сверлений в потолке, тем самым набросав контур будущего входа в мансарду. После начертите карандашом точное место расположения люка.

Следующий этап подразумевает пропил перекрытия. Для этого используйте дисковую пилу. Резку следует выполнять очень аккуратно и в прочных перчатках, дабы не поранить руки. Дело в том, что в перекрытии могут попасться метизы. Также желательно поставить на пилу диск с максимально твёрдыми зубьями. После пропила потолка удалите слой теплоизоляционного материала и уберите все лишние детали потолочного покрытия. В итоге у вас должно получиться ровное сквозное отверстие, которое и станет входом на мансарду.

Важно: К расчёту количества материалов можно перейти только после создания люка. Производить какие-либо замеры при несуществующей «входной двери» на верхний этаж – бессмысленно. Ведь особенности перекрытия и расположение несущих балок могут повлиять на место установки лестницы и её габариты.

Разметка и нарезка косоуров

Процесс создания косоура

  1. Натяните верёвку вдоль стены от дальней стороны люка до места основания конструкции на первом этаже. Определите количество ступенек, немного варьируя наклон. Тупой угол между верёвкой и полом – это угол, под которым следует устанавливать ступеньки на косоур.
  2. На опорную балку нанесите соответствующую разметку ступенек и выпилите пазы.
  3. Укоротите доску косоура в соответствии с длиной ранее натянутой верёвки. Срез производится с учётом выбранного наклона. При этом укорачивать брус нужно так, чтобы нижний его край находился не на полу, а на врезанном в пол упоре (бруске).
  4. Сверху вставьте в косоур крепёжный элемент либо заранее оставьте небольшой выступ. Шип необходим для крепления опорной доски к балке перекрытия.

Полезный совет: Сделать пазы на косоуре можно и другим способом. По натянутой верёвке приложите доску к стене. В соответствии с углом наклона начертите на опорной балке ступеньки, используя строительный уровень.

Разметка остальных балок производится аналогично. Чтобы конструкция была симметричной и не имела перекоса, выполните второй и третий (если необходимо) косоуры, строго соблюдая все размеры первого.

Сборка лестницы

Монтаж деревянной лестницы на мансарду

  1. В первую очередь производится установка основания лестницы. С помощью дрели и саморезов прикрутите косоур к предварительно установленному упорному бруску. Шипы следует вставлять в подготовленные отверстия, смазанные столярным клеем. Чтобы основательно закрепить конструкцию на упоре, используйте металлические уголки и пластины. Прилегающая к стене доска сразу же крепится и вверху.
  2. Монтаж ступенек выполняется снизу вверх. При подготовке проступей возникнут некие погрешности по длине. Как раз поэтому второй косоур следует крепить к перекрытию лишь после монтажа последней ступени. Крепление производится с помощью саморезов. И не забывайте промазывать все места соединений клеем. Если планируется установка подступёнков, то их тоже нужно прикручивать, начиная с первой ступеньки.
  3. Установка перил. Сначала ставится крайний столб. Прикрутите его к одной из первых ступеней снизу с помощью мощного самореза. Аналогичным образом установите балясины, можно использовать по 2 штуки на ступеньку. При этом стойки должны иметь строго вертикальное положение. Процедура продолжается до самой последней ступени, на которой снова ставится столб. После на балясины и столбы устанавливаем перила.
  4. В завершение выполняем отделку поверхности. Для этого используем специальный защитный состав или лак, который сделает конструкцию более эстетичной.

Процесс установки лестницы на мансарду нельзя назвать простым занятием, однако и очень сложной задачей он не является. Если вы хотите самостоятельно построить надёжную и долговечную конструкцию строго придерживайтесь всех вышеупомянутых правил и рекомендаций.

Лестницы на мансарды: выбираем лучшее

Мансарда – чердачное помещение на даче. Может быть жилым или использоваться для хозяйственных нужд. В любом случае, мансарда требует сделать лестницу на нее. Внутренняя или наружная, винтовая или прямая, сделанная своими руками или на заказ – варианты лестниц можно выбрать из огромного множества. Как найти верное решение для своего дома, рассмотрим в этой статье.

Мансардная лестница: где расположить

Выбор мансардной лестницы зависит от вида помещения: лестницы в квартире и частном доме, или бане, будут различны.

Лестницы по месту расположения делятся на 2 основных вида: наружная и внутренняя.

Наружная, как правило, устанавливается в частных домах или в бане (если мансарда будет использоваться в качестве жилого помещения).

Она имеет ряд преимуществ:

  • Не занимает полезное пространство внутри помещения;
  • Позволяет сделать отдельный вход в мансарду, что сделает комфортным проживание в доме двух семей;
  • Продуманный дизайн лестницы может стать украшением дома.

Однако, наружная конструкция имеет свои минусы.

А именно:

  • Безопасность: наружная лестница часто используется для проникновения в дом злоумышленников;
  • Повышенное воздействие окружающей среды, что влечет за собой устройство более прочной и надежной конструкции, а, следовательно, повышает стоимость изделия.

Внутренняя лестница может быть установлена практически в любом помещении. Различные варианты конструкций позволяют выбрать мансардную лестницу, отвечающим требованиям проекта.

Плюсы:

  • Монтируется в любом помещении;
  • Поддерживает общий дизайн помещения;
  • Позволяет увеличить жилую площадь дома, за счет присоединения мансарды.

К недостатком относится то, что данная конструкция может занимать много места.

Какие варианты лестницы на мансарды можно использовать в частном доме

Если мансарда дома достаточно просторна и хорошо утеплена, то она может послужить, как полноценный второй или третий этаж. В этом случае необходимо рассчитать проект стационарной удобной и безопасной лестницы.

Распространенные виды стационарных лестниц в доме:

  1. Прямая одномаршевая лестница, самый распространенный и простой вариант, который легко выполнить своими руками. Материал изготовления, обычно дерево, т.к. оно легко в обработке. Лестница располагается под углом, который зависит от высоты потолка, поэтому для помещений, высотой более 2,5 м, такая лестница не подходит, т.к. займет слишком много места. Кроме того, нужно будет сделать проем в перекрытии, что срежет размеры мансарды.
  2. Двухмаршевая (и более) мансардная лестница подходит для помещений большой площади, т.к. занимает место под поворотную площадку. Может применятся для помещений любой высоты, позволяя не срезать ширину ступеней.
  3. С обустройством забежных ступеней – на месте поворота монтируются ступеньки неправильной формы. Такая лестница более компактна, при этом удобная при поднимании.
  4. Винтовая – забежные ступеньки прикреплены к опоре. Очень компактная, занимает минимум места, впишется в дизайн любой гостиной, веранды или бани. Из минусов выделяется небезопасность, на ее ступенях легко оступиться, поэтому важно ступени сделать из нескользящего материала.

Передвижные мансардные лестницы бывают двух видов. Приставная лестница – самая распространенная во время строительства, позволяет легко подняться на мансарду или чердак, можно быстро сделать своими руками, не используя чертежи. Ширина перекладин не должна быть слишком большой, чтобы ее легко можно было переносить.Складная – состоящая из складных секций, которые закрываются люком. Очень удобный вариант для подъема на чердачные помещения, которыми пользуются время от времени.

Особенности лестницы в доме с мансардой

Выбирая лестницу на мансарду, нужно учесть несколько важных моментов.

А именно:

  1. Прежде всего, лестница нужна удобная, т.е. по ней должно одинаково комфортно спускаться налегке и с грузом, складным лестницам присуще удобное закрывание.
  2. Размеры лестницы – в небольшом помещении важно выбрать подходящую модель, чтобы она не занимала полезную площадь проемов.
  3. Где расположить лестницу – важный аспект. Расположение лестниц бывает затруднительным из-за небольших размеров помещения или, если неудачна планировка в квартире. В этом случае, лестницу располагают в неприметном месте, в углу. Но даже при этом, мансардная лестница может стать ярким акцентом комнаты при умелом дизайне.
  4. Максимально безопасно – очень важно сделать безопасную лестницу, даже если подниматься на чердак или второй этаж будут нечасто. Лучше всего, отказаться от лакированных или слишком гладких поверхностей ступеней, обязательно продумать использование перил. Крепления должны быть прочными и надежными.

Мансардная лестница, помимо своей непосредственной функции, может стать центральным стилистическим акцентом, она может быть изюминкой первого этажа, задать тон дизайну.

Какие материалы использовать и как сделать лестницу на мансарду

При выборе мансардной лестницы, прежде всего, следует учесть место установки лестницы (для улицы или помещения) и общий стиль интерьера.

А именно:

  1. Самый распространенный и доступный материал для изготовления лестниц – дерево (дуб, кедр, лиственница, ясень, сосна). Деревянные лестницы могут принимать всевозможные формы, цвета, конструкции. Кроме того, дерево – прочный и долговечный материал, но не следует забывать о дополнительной обработке специальными средствами, чтобы увеличить время эксплуатации лестниц.
  2. Металлическая лестница – прочная и долговечная, которую выполняют в любом стиле (от модерна до винтажного), ее можно покрасить или использовать хромированные элементы. Можно монтировать внутри и снаружи помещения.
  3. Весьма оригинальны каменные лестницы, также прочны и долговечны, как металлические, но при этом громоздки. Поэтому камень лучше использовать снаружи в кирпичных или каменных домах.

Очень оригинальный и эффектный материал – стекло. Такие лестницы нужно заказывать только у проверенных производителей, т.к. для лестниц используется специальное толстое закаленное стекло, что полностью безопасно.

Деревянная лестница на мансарду: устройство и чертежи своими руками

На мансарду или чердак легко приобрести уже готовую лестницу (например, в компании Факро, в которой представлены готовые образцы лестниц).

Если лестницу решено сделать своими руками, то сначала следует разработать проект, рассчитать количество материалов, сделать чертеж лестницы.

Есть специальные формулы для расчета количества ступеней, угла наклона, высоты и глубины ступеней и подступенок. Пренебрегать ими не следует, иначе лестница может получиться неудобной и небезопасной.

Расчет лестницы:

  • Градус угла наклона лестницы при одномаршевой конструкции – 30-45;
  • Глубину ступеней делать от 300 мм;
  • Высоту ступеньки брать не выше 200 мм;
  • Оптимальная ширина марша – 1000 мм;
  • Ширину лестницы делаем от 900 мм;
  • Высоту поручней делаем от 900 мм.

Число ступеней и ширина проемов в мансарде высчитываются.

Красивая одномаршевая лестница на мансарду своими руками

Подготовительные работы к монтажу лестницы начинаются из подготовки проемов мансарды – при необходимости, выпилить «дверь» в потолке.

Дальнейшие действия выглядят так:

  • Подготовка и установка косоуров и открытых боковых балок с внутренней стороны лестницы;
  • Подготовка ступеней;
  • Подготовка балясин и перил.

Заготовив все материалы, приступаем к изготовлению мансардной лестницы.

А именно:

  1. Сначала закрепляют косоуры книзу, к проемам верхнего этажа. Для этого используют металлические уголки и саморезы.
  2. К косоурам крепят ступени начиная снизу, с использованием саморезов или специальных крепежных спиц. Если лестница закрытая, монтируются подступенки.
  3. Чтобы лестница была надежной и прочной, ступени укрепляют уголками и резьбовыми шпильками.
  4. Следующий этап – крепеж балясин и перил. Их крепят для надежности к проступням.
  5. Зашкурив поверхность, покрываем специальными составами, лаками или краской.

Лестница на мансарду или второй этаж будет крепкой, если соблюдены все условия монтажа.

Компактная лестница на мансарду в пятиэтажном доме

В доме с подсобным помещением выше пятого этажа, возможно установить лестницу на чердак.

Установить стационарную лестницу вряд ли получится, поэтому используют различные варианты складных лестниц, которые монтируются в люк.

Компания Fakro – известный производитель мансардных лестниц – предлагает различные модели складных лестниц:

  1. Телескопическая – из металлических секций, трубок, сдвигающихся друг в друга, обеспечивая легкое закрывание.
  2. Лестница-ножницы: полностью металлическая, легко раскладывается по принципу гармошки. Требует тщательного ухода – вовремя смазывать складные детали.
  3. Лестница-книжка: самый популярный вид складной лестницы, работающей по типу книжки. Состоит из нескольких секций, скрепленных между собой петлями, а верхняя часть крепится к потолку крючками или шпингалетами.

Стеновая лестница – не самая популярная модель лестниц. Ступени здесь крепятся петлями одной стороной к стене, а вторая сторона может сдвигаться вбок – к стене.

Лестница на мансарду своими руками (видео)

Итак, вариантов мансардных лестниц очень много, в зависимости от потребностей, можно выбрать необходимую модель.

Источники: http://sdelai-lestnicu.ru/widy/15-lestnica-na-mansardu-svoimi-rukami, http://lestnitsy-perila.ru/vnutrennie/kak-sdelat-lestnicu-na-mansardu-svoimi-rukami.html, http://homeli.ru/remont-i-otdelka/lestnitsy/lestnitsy-na-mansardy

Лестница на мансарду своими руками

В своих домах большинство людей, не желая терять полезную площадь чердака, переделывают его в живое мансардное помещение. Для подъёма в такую комнату, понадобится безопасная и комфортная лестница. Чтобы не ошибиться при выборе, необходимо знать какие бывают мансардные лестницы по конструкции и материалам изготовления, где ее лучше всего расположить в вашем доме, и какие учесть размеры при расчете лестничной конструкции.

Лесенка на мансарду

Виды мансардных лестниц по расположению

Лестничные конструкции на мансардный этаж, по типу размещения подразделяются на два вида:

  • наружная
  • внутренняя

Наружная лестница на мансарду – располагается с уличной стороны здания и обеспечивает нас отдельным входом. Строительство такой лестничной конструкции целесообразно, если владельцу комнаты необходимо попасть внутрь не беспокоя жильцов. В небольшом доме, лестница на мансарду с улицы не будет загромождать жилое пространство своей конструкцией. Чтобы избежать лишние финансовые затраты, входной проем для наружной лестницы лучше всего спроектировать на этапе строительства дома.

Внутренняя лестничная конструкция располагается внутри здания, самый распространённый вариант размещения, так как вы имеете доступ к мансардному помещению непосредственно с внутренней части дома. При правильном выборе конструкции и удобном месте расположения, такая лестничная конструкция может стать изюминкой вашего интерьера.

места расположения лестничной конструкции

Типы мансардных лестниц по конструкции

Существует шесть основных типов лестниц на мансарду:

  1. Одномаршевая – простая конструкция которую под силу изготовить своими руками, состоит из прямого лестничного марша, расположенного под углом. Такая конструкция подойдет не для всех видов домов, так как для комфортного угла наклона, который составляет 20-45 градусов, необходимо иметь высоту потолка не более 2.5 метров. При больших размерах по высоте, у лестницы будет крутой и небезопасный спуск. Строительство данной лестницы потребует более пологого проема в перекрытии, что приведет к уменьшению жилой площади мансардной комнаты.

одномаршевая лесенка

  1. Двухмаршевая – удобная лестница подходит для просторных помещений, состоит из лестничных маршей и поворотной площадки, которая располагается под углом 90 или 180 градусов. При правильном размещении площадки можно задать подходящий угол наклона, что обеспечит безопасный и комфортный спуск и подъем. Такую лестничную конструкцию целесообразней размещать в углу, для экономии места.

двухмаршевая лесенка

  1. С забежными ступенями – в данной конструкции поворотная площадка заменяется ступенями трапециевидной формы, размещение которых происходит узкой стороной к центру лестницы. Благодаря чему, такой тип конструкции занимает намного меньше места, чем одно или двух маршевые лестницы.

лесенка с забежными ступенями

  1. Винтовая лестница на мансарду, благодаря своей конструкции состоящей из забежных ступеней, прикрепленных к опорному столбу, выглядит изыскано и компактно, подходит для небольших помещений. Различным типам такой конструкции может хватить и 1 кв. метра жилой площади. На конструкции небольших размеров очень легко оступиться. Необходимо учесть, что подъем по спирали у пожилых людей может появится головокружение, и такие лестницы требуют дополнительного освещения и более надежные перила. По ней невозможно поднять крупногабаритные вещи на мансарду, учтите этот момент, если необходимо меблировать комнату, лучше это сделать до установки винтовой лестницы.

винтовая лесенка

  1. Эвольвентные лестницы – выглядят очень изящно и оригинально, по конструкционной особенности среднее решение между винтовыми и маршевыми вариантами. Данная конструкция монтируется на изогнутый металлический или деревянный косоур, который самостоятельно очень сложно изготовить, в связи с чем такая лестница довольно дорогостоящий вариант.

эвольвентная лесенка

  1. Складные лестницы представляют собой механизм, состоящий из складывающихся или задвигающихся друг в друга секций. В сложенном состоянии, они помещаются в коробе лестницы и со стороны комнаты закрываются люком, благодаря которому происходит теплоизоляция помещения и не придется делать дополнительное утепление лестничного проема. Такой тип конструкции больше подойдет, если дом невелик или вы не планируете постоянно пользоваться мансардой, например, только летом.

складная лесенка

Из чего делать лестницу для вашего интерьера

Лестница на мансардный этаж является важной и эксклюзивной частью интерьера, на которой акцентируется внимание, при выборе наружной, еще и важным архитектурным элементом. Выбирая материал ориентируйтесь на интерьер дома и свои предпочтения.

Распространенные виды материалов в изготовления лестничных конструкций являются:

  • Древесина
  • Металл
  • Бетон (камень)
  • Стекло
  1. Деревянная лестница на мансарду выглядит красиво в любом интерьере, придавая дополнительный уют помещению. Для самостоятельного изготовления лестничной конструкции, древесина самый подходящий материал, с которым легко работать в домашних условиях.При выборе лестницы из дерева необходимо учесть, деревянные ступени не должны быть слишком гладкими, поскольку отполированные или лакированные, увеличивают шанс поскользнуться и упасть с лестницы.
  2. Металлические лестничные конструкции в интерьере выглядят изыскано и утончено, по своим характеристикам долговечны и надежны, не требующие постоянного ухода. Лестнице из металла можно придать любой вид оформления, от художественной ковки до хромирования отдельных частей или всей конструкции. Если вы не знакомы со сварным делом, то данная лестница на мансарду своими руками, становится трудновыполнимой задачей в домашних условиях.
  3. Бетонные или каменные очень тяжелые и массивные, дают сильную нагрузку на фундамент или плиты перекрытия. Лестницы из такого материала громоздко смотрятся в деревянных домах, лучшее место установки, это в кирпичных домах или снаружи здания. Лестничную конструкцию из такого материала, придется отделывать плиткой или оштукатурить и красить, что приведет к финансовым затратам.
  4. Стеклянные — это комбинированная модель, состоящие из металлического косоура и стеклянных ступеней, которые визуально придают легкость конструкции. Практичная и долговечная, но требует постоянного ухода за стеклом. Довольно дорогие лестничные конструкции, ступени придется покупать в специализированных магазинах.

Как построить мансардную лестницу своими руками

Перед началом работ возникают вопросы, с чего начинать и как сделать лестницу на мансарду. Если вы уже определились с конструкцией, то необходимо выбрать материал, наиболее подходящим и доступным материалом для изготовления лестничной конструкции является дерево. Древесина выбирается твердых пород, так как ей придется выдерживать серьезную нагрузку, причем многократно.

Весь деревянный материал для лестницы заносим в помещение, где собираемся непосредственно строить лестничную конструкцию, и храним в течение двух — трех дней, это необходимо для того, чтобы материал был одной температуры и влажности с помещением и принял окончательные размеры.

Выбор места для установки лестницы

Выбор места установки зависит от использования мансардного помещения, постоянного или временного (сезонного), если это будет жилая комната с постоянным использованием, то идеальным местом установки является прихожая или гостиная. Лучше всего лестничную конструкцию устанавливать возле или вдоль дальней стены (зависит от выбранной конструкции), при таком размещении экономится полезная площадь, и не препятствует перемещаться по комнате.

Размещение лестничной конструкции, для временного или сезонного использования мансардной комнаты, лучше всего подходит веранда, она будет выполнять роль тамбура, что исключит попадание прохладного воздуха в жилое помещение, также хорошим решением будет установка наружной лестничной конструкции с улицы.

Основные параметры при расчете лестницы

Для соблюдения безопасности и удобного передвижения, предусмотрены нормы по допустимым размерам элементов лестничной конструкции:

  • уклон маршевых лестниц -20-40°
  • ширина лестницы не менее 80-100 см
  • ширина (глубина) ступени – 20-32 см (оптимально — 27 см)
  • узкая часть забежной ступени – не менее 10 см
  • высота подступенка – 15 – 20 см

Составление чертежа и пример расчета лестницы

Данная схема расчетов применима для одномаршевых лестничных конструкций из различных материалов, будь то бетон, дерево или металл.

Замеряем общую высоту подъема – расстояние от уровня чистого пола нижнего этажа, до уровня чистого пола мансардного этажа, для примера возьмем равную 260 см.

Вычисляем количество ступеней, для этого общую высоту подъема делим на высоту подступенка, возьмем 18 см (допустимые 15-19 см), получим 260/18=14,44 шт. Полученный результат округляем до целого числа 14.

Следовательно, реальная высота ступеней (от верхней части нижней ступени, до верхней части верхней ступени) будет равна не 18 см, а 18,57 см (260/14).

Рассчитываем длину марша, берем количество ступеней и умножаем на их ширину 27 см (допустимая 20-32 см), получаем 14*27=405 см.

Произведя данные расчеты, полученные размеры лестницы на мансарду переносим на чертеж.

чертеж расчета лестничной конструкции



Высота пространства над головой – расстояние от нижнего края мансардного пола до ступеней. Для беспрепятственного прохода по лестничной конструкции, согласно ГОСТа данное расстояние должно быть не менее 185 см. Если это расстояние получается меньше допустимого, то необходимо уменьшить длину марша, за счет уменьшения количества ступеней и увеличения их высоты.

Производим расчет длины косоура, для этого подойдет формула Пифагора h3 +l2 = k2

l — длина марша

h — высота подъема

k – косоур

Получаем k=√(h3 +l2)=√(2.62 +4.052) =4,81. Лучше взять длину с запасом и округлить до 5 м.

Высчитываем ширину косоура – размер подступенка умножаем на 2, получаем 17,85*2=35,7 см.

Видео — расчет металлической лестничной конструкции.

Монтаж мансардной лестницы

Деревянные элементы лестничной конструкции, необходимо обработать специальными составами (пропитки), предающим материалу устойчивость к возгоранию и защиту от воздействия влаги, а также покрыть лаком, все это проделываем после их изготовления, но до начала монтажных работ.

Работа начинается с подготовки косоуров, для этого берем две доски длиною 5 метров, этот размер взят из вышеизложенных расчетов. С помощью угольника или шаблона производим разметку прорезей, расчерчиваем места распила будущих ступеней и нумеруем их.

Изготавливаем шаблон:

  • берем небольшой лист фанеры
  • с углов отмеряем ширину проступи и высоту подступенка
  • полученные отметки соединяем линией
  • с двух сторон по сделанным линиям прикручиваем рейки
  • изготовленный шаблон прикладываем к косоуру таким образом, чтобы рейки препятствовали смещению, и производим разметку

шаблон и разметка косоура



Готовый первый косоур используем как шаблон, чтобы изготовить второй косоур.

После того как сделали прорези, прикладываем два косоура друг к другу и проверяем их на точное совпадение, это необходимо для устойчивой и надежной конструкции.

Для установки и закрепления косоуров подготавливаем для них опору. В перекрытии мансардного этажа (в торце лестничного проема) делаем пазы или закрепляем дополнительную балку, на которую будут опираться косоуры.  Пазы проще сделать в перекрытии из дерева, а в бетонных плитах лучше прикрепить дополнительную балку из дерева. Крепление косоуров происходит сверху и снизу, поэтому нам потребуется две балки. В подготовленных балках делаем запил под пазы, отступив с краев по 7 см. Ширина запила должна равняться ширине косоура.

Крепление косоуров к балкам

При подборе и установке опорной (площадочной) балки, учтите такие размеры как минимальное сечение равное 5 × 8 см. Данные размеры сечения исключают истончение конструкции, при вырезе в ней пазов под косоур.

Проделав вышеизложенные работы, приступаем непосредственно к сборке. Готовые косоуры вставляем в пазы и закрепляем их при помощи метизов, нагелей или шпилек. Косоур расположенный вдоль стены крепим к ней с помощью анкеров или длинных саморезов. Следующий шаг по сборке, это установка ступеней и подступенков, закрепление происходит одним из способов:

  1. врубкой
  2. винтами
  3. дюбелями

крепление проступи к косоуру

Завершающим этапом производится установка балясин и перил. Благодаря нашей пошаговой инструкции, мансардная лестница своими руками вполне выполнимый проект, если соблюдать последовательность работ и точно произвести расчеты.

инструкция как собрать и отделать своими руками (фото и видео)

Для подъема на верхний этаж или чердак часто приходится тратить много сил. Это неприятно, но стоит помнить, что удобная лестница на мансарду своими руками делается буквально за несколько дней, да и обойдется такой вариант дешевле купленного в магазине. Так что не стоит мучиться со стремянками и приставными конструкциями, а пора браться за работу!

Сегодня специализированные сайты и журналы предлагают нам множество проектов мансардных лестниц, которые можно реализовать самостоятельно. В нашей статье мы опишем один из наиболее доступных вариантов, позволяющий возвести конструкцию в кратчайшие сроки при минимальных навыках работы с деревом.

Задача перед нами стоит несложная, но потрудиться будет нужно!Задача перед нами стоит несложная, но потрудиться будет нужно!

Планируем работу

Размещение лестницы

Перед тем как построить лестницу на мансарду своими руками, нужно выбрать наиболее удобное место для ее установки:

  • Наилучший вариант – когда вход в помещение под кровлей размещается в отдельной комнатке вроде небольшого тамбура. Это дает возможность не только обустроить лестницу с наиболее удобными габаритами, но и обеспечит теплоизоляцию. При необходимости дверь в тамбур просто закрывается и холодный воздух из чердака или мансарды не попадает в помещение.
Размещать вход нужно правильно!Размещать вход нужно правильно!
  • Если же тамбура нет, то ступени стоит размещать у дальней стены помещения. Так они не будут мешать при движении по комнате, да и площадь такая компоновка экономит весьма существенно.
  • Если есть возможность, то на входе в помещение под кровлей стоит сделать не просо проход, а люк. Эта деталь работает аналогично тамбуру, минимизируя теплопотери помещения.
  • Для большинства зданий оптимальным вариантом является постройка одномаршевой лестницы. Если же места категорически не хватает, то можно обустроить винтовую ли двухмаршевую конструкцию.

Обратите внимание!
Если вы не планируете использовать подкровельное помещение регулярно, можно установить складные ступени, которые поднимаются к потолку и при необходимости опускаются посредством специального механизма.
Своими руками изготовить такую систему довольно сложно, но зато места она практически не занимает.

Оптимальные параметры

Каким же требованиям должна соответствовать возводимая нами конструкция?

Типовые чертежи лестниц на мансарду своими руками содержат такие размеры:

  • Оптимальная ширина – от 80 до 100 см. По обеим сторонам необходимо устанавливать поручни.
Чертеж одномаршевой конструкцииЧертеж одномаршевой конструкции

Обратите внимание!
С одной или с двух сторон вместо поручней могут находиться стены помещения.
В этом случае перила не обязательны, но их установка облегчит подъем и спуск.

  • Поручни и перила делаем на высоте около 90 см.
  • Оптимальный угол наклона подъемной части – от 33 до 450.
  • Чем круче поднимается лестница, тем выше должны быть ступени. Наиболее рациональным будет изготовление проступей шириной около 30 см, а подступенков – 19-20 см.

В целях безопасности все открытые участки нужно оградить. Материалы, из которых будут изготовлены основные детали лестницы и ее отделка, должны быть устойчивы к воспламенению.

Выбираем материалы

Как правило, изготовление лестницы на мансарду своими руками предполагает использование дерева в качестве основного сырья. Металлические конструкции также имеют право на существование, однако для реализации такого проекта нужен сварочный аппарат и навыки работы с ним.

Кедр и лиственница - наилучший выборКедр и лиственница – наилучший выбор

Для возведения лестниц подходят как хвойные, так и лиственные породы.

Из хвойных:

  • Идеальный вариант – лиственница или кедр. Древесина прекрасно выглядит, легко обрабатывается, практически не гниет.
  • Чуть похуже – ель. Главная сложность заключается в том, что еловые пиломатериалы без сучков практически не встречаются.
  • Сосна – проста в обработке, но все же главным ее плюсом является демократичная цена.

Среди лиственных пород лидирующее место занимает дуб, затем следуют бук и ясень. (см. также Лестницы из дуба – особенности изготовления и сборки)

Любая древесина, используемая для работы, должна быть хорошо просушена. Пред покупкой проверьте заготовки на наличие трещин, сколов, иных дефектов, а также поищите следы поражения древоточцами.

Делаем лестницу

Элементы каркаса

Основные элементы конструкции и их описаниеОсновные элементы конструкции и их описание

Как мы отмечали выше, лестница на мансардный этаж своими руками может иметь самую разную конструкцию. С точки зрения оптимизации трудозатрат проще всего установить ступени либо на косоуры с вырезами, либо на ровные боковые тетивы.

Именно эти технологии мы и опишем в следующих разделах:

  • Косоур (тетива) – это наклонная несущая балка, на которой крепятся ступени. Балка может быть как ровной, так и вырезанной под установку горизонтальных частей.
  • Лучше всего на косоуры пускать цельные доски толщиной 50 мм и шириной 250-300 мм.

Совет!
Лестница шириной до 110 см устанавливается на два косоура, от 120 см и более – на три.

  • Заготовку простругиваем по всей долине, удаляя сколы и щепки. При необходимости дисковой пилой или ножовкой делаем вырезы под проступи – горизонтальные части ступеней.
  • В качестве альтернативы можно предложить вариант, при котором в боковых поверхностях опорных балок выбираются пазы, ширина которых равна толщине ступени.
  • Нижние и верхние концы косоуров обрезаем таким образом, чтобы обеспечить их установку на основание.
  • Подступенки и проступи вырезаем по размеру из обрезной доски толщиной до 25 мм. Для снижения риска травм у горизонтальных частей ступеней скругляем углы.
Заготовки для работыЗаготовки для работы

Собираем конструкцию

Монтируются мансардные лестницы своими руками по следующему алгоритму:

  • Вначале в выбранный проем укладываем оба косоура.
Устанавливаем несущие элементыУстанавливаем несущие элементы
  • Нижние части закрепляем к черновым брускам пола. Для этого может понадобиться демонтировать часть напольного покрытия, либо обустроить небольшой подъемной площадки.
  • Для крепления в черновом бруске либо в косоуре делаем запил, который даст возможность жестко зафиксировать несущий элемент.
Фото конструкции в процессе работыФото конструкции в процессе работы
  • Верхние края балок крепим к элементам пола мансарды. Схема крепления применяется та же, что и с нижним краем.

Совет!
При монтаже несущей конструкции лестницы очень важно следить, чтобы вырезы в балках или выбранные пазы находились на одном уровне.
При необходимости положение косоуров корректируется с помощью клиньев.

На выровненные балки начинаем устанавливать горизонтальные проступи:

  • Если косоур имеет фигурные вырезы, то ступеньку просто укладываем на место, выравниваем и крепим шурупом «в потай». Шляпку шурупа закрываем пробкой из дерева, которую затем состругиваем вровень с плоскостью ступени.
Сборка деталейСборка деталей
  • При монтаже на ровную тетиву проступи смазываются клеем и заводятся в пазы. Для дополнительного крепления сбоку можно закрутить несколько саморезов.

Некоторые предпочитают оставлять лестницу на мансарду без подступенков. В принципе, дело вкуса, но если вы, все же, решите выполнить полную обшивку, то крепить вертикальные детали ступени лучше изнутри, с помощью специальных кронштейнов или деревянных клиньев.

На завершающем этапе собираем перила, если они, конечно, предусмотрены конструкцией:

  • Вокруг входа на мансардном этаже монтируем ограждение.
  • В верхней и нижней части пролета крепим достаточно толстые опорные столбы.
  • Укладываем перила и фиксируем их, подпирая установленными на ступенях балясинами.

Если же лестница проходит возле одной из стен, то просто крепим к ней поручень на выбранной высоте.

Финишная отделка

Финальные штрихиФинальные штрихи

Чтобы у нас получалась красивая и долговечная мансардная лестница – своими руками стоит защитить ее от различных воздействий:

  • Вначале выполняем черновую шлифовку готовой конструкции.
  • Затем шпатлевкой заполняем все щели и неровности (если мы не «промазали» с размерами, их должно быть немного).
  • Дождавшись высыхания шпатлевки, выполняем чистовую шлифовку.
  • Убираем всю стружку и древесную пыль с помощью пылесоса.
  • Грунтуем все элементы конструкции и после высыхания грунтовки либо вскрываем деревянную лестницу лаком либо красим интерьерной краской.

Вывод

Вопрос о том, как сделать лестницу на мансарду своими руками, имеет несколько ответов. В рамках нашей статьи мы привели лишь наиболее простой вариант, однако вы можете выбирать ту конструкцию, которая придется вам по душе. Работа предстоит не очень сложная, потому ее стоит расценивать как возможность приобрести новые навыки. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Финальные штрихи

Подписка на дзен канал

фото в частном доме, своими руками чертежи, компактную как сделать, дизайн и видео

Мансарда – чердачное помещение на даче. Может быть жилым или использоваться для хозяйственных нужд. В любом случае, мансарда требует сделать лестницу на нее. Внутренняя или наружная, винтовая или прямая, сделанная своими руками или на заказ – варианты лестниц можно выбрать из огромного множества. Как найти верное решение для своего дома, рассмотрим в этой статье.

Мансардная лестница: где расположить

Выбор мансардной лестницы зависит от вида помещения: лестницы в квартире и частном доме, или бане, будут различны.

Лестницы по месту расположения делятся на 2 основных вида: наружная и внутренняя.

Наружная, как правило, устанавливается в частных домах или в бане (если мансарда будет использоваться в качестве жилого помещения).

Она имеет ряд преимуществ:

  • Не занимает полезное пространство внутри помещения;
  • Позволяет сделать отдельный вход в мансарду, что сделает комфортным проживание в доме двух семей;
  • Продуманный дизайн лестницы может стать украшением дома.

Однако, наружная конструкция имеет свои минусы.

Преимущество мансардной лестницы в том, что она практически не занимает много свободного пространства в помещении

Преимущество мансардной лестницы в том, что она практически не занимает много свободного пространства в помещении

А именно:

  • Безопасность: наружная лестница часто используется для проникновения в дом злоумышленников;
  • Повышенное воздействие окружающей среды, что влечет за собой устройство более прочной и надежной конструкции, а, следовательно, повышает стоимость изделия.

Внутренняя лестница может быть установлена практически в любом помещении. Различные варианты конструкций позволяют выбрать мансардную лестницу, отвечающим требованиям проекта.

Плюсы:

  • Монтируется в любом помещении;
  • Поддерживает общий дизайн помещения;
  • Позволяет увеличить жилую площадь дома, за счет присоединения мансарды.

К недостатком относится то, что данная конструкция может занимать много места.

Какие варианты лестницы на мансарды можно использовать в частном доме

Если мансарда дома достаточно просторна и хорошо утеплена, то она может послужить, как полноценный второй или третий этаж. В этом случае необходимо рассчитать проект стационарной удобной и безопасной лестницы.

Распространенные виды стационарных лестниц в доме:

  1. Прямая одномаршевая лестница, самый распространенный и простой вариант, который легко выполнить своими руками. Материал изготовления, обычно дерево, т.к. оно легко в обработке. Лестница располагается под углом, который зависит от высоты потолка, поэтому для помещений, высотой более 2,5 м, такая лестница не подходит, т.к. займет слишком много места. Кроме того, нужно будет сделать проем в перекрытии, что срежет размеры мансарды.
  2. Двухмаршевая (и более) мансардная лестница подходит для помещений большой площади, т.к. занимает место под поворотную площадку. Может применятся для помещений любой высоты, позволяя не срезать ширину ступеней.
  3. С обустройством забежных ступеней – на месте поворота монтируются ступеньки неправильной формы. Такая лестница более компактна, при этом удобная при поднимании.
  4. Винтовая – забежные ступеньки прикреплены к опоре. Очень компактная, занимает минимум места, впишется в дизайн любой гостиной, веранды или бани. Из минусов выделяется небезопасность, на ее ступенях легко оступиться, поэтому важно ступени сделать из нескользящего материала.

Передвижные мансардные лестницы бывают двух видов. Приставная лестница – самая распространенная во время строительства, позволяет легко подняться на мансарду или чердак, можно быстро сделать своими руками, не используя чертежи. Ширина перекладин не должна быть слишком большой, чтобы ее легко можно было переносить.Складная – состоящая из складных секций, которые закрываются люком. Очень удобный вариант для подъема на чердачные помещения, которыми пользуются время от времени.

Особенности лестницы в доме с мансардой

Выбирая лестницу на мансарду, нужно учесть несколько важных моментов.

Лестницу на мансарду следует подбирать так, чтобы она была комфортной и безопасной для всех членов семьи

Лестницу на мансарду следует подбирать так, чтобы она была комфортной и безопасной для всех членов семьи

А именно:

  1. Прежде всего, лестница нужна удобная, т.е. по ней должно одинаково комфортно спускаться налегке и с грузом, складным лестницам присуще удобное закрывание.
  2. Размеры лестницы – в небольшом помещении важно выбрать подходящую модель, чтобы она не занимала полезную площадь проемов.
  3. Где расположить лестницу – важный аспект. Расположение лестниц бывает затруднительным из-за небольших размеров помещения или, если неудачна планировка в квартире. В этом случае, лестницу располагают в неприметном месте, в углу. Но даже при этом, мансардная лестница может стать ярким акцентом комнаты при умелом дизайне.
  4. Максимально безопасно – очень важно сделать безопасную лестницу, даже если подниматься на чердак или второй этаж будут нечасто. Лучше всего, отказаться от лакированных или слишком гладких поверхностей ступеней, обязательно продумать использование перил. Крепления должны быть прочными и надежными.

Мансардная лестница, помимо своей непосредственной функции, может стать центральным стилистическим акцентом, она может быть изюминкой первого этажа, задать тон дизайну.

Какие материалы использовать и как сделать лестницу на мансарду

При выборе мансардной лестницы, прежде всего, следует учесть место установки лестницы (для улицы или помещения) и общий стиль интерьера.

Наиболее популярным материалом для изготовления лестниц на сегодняшний день является дерево

Наиболее популярным материалом для изготовления лестниц на сегодняшний день является дерево

А именно:

  1. Самый распространенный и доступный материал для изготовления лестниц – дерево (дуб, кедр, лиственница, ясень, сосна). Деревянные лестницы могут принимать всевозможные формы, цвета, конструкции. Кроме того, дерево – прочный и долговечный материал, но не следует забывать о дополнительной обработке специальными средствами, чтобы увеличить время эксплуатации лестниц.
  2. Металлическая лестница – прочная и долговечная, которую выполняют в любом стиле (от модерна до винтажного), ее можно покрасить или использовать хромированные элементы. Можно монтировать внутри и снаружи помещения.
  3. Весьма оригинальны каменные лестницы, также прочны и долговечны, как металлические, но при этом громоздки. Поэтому камень лучше использовать снаружи в кирпичных или каменных домах.

Очень оригинальный и эффектный материал – стекло. Такие лестницы нужно заказывать только у проверенных производителей, т.к. для лестниц используется специальное толстое закаленное стекло, что полностью безопасно.

Деревянная лестница на мансарду: устройство и чертежи своими руками

На мансарду или чердак легко приобрести уже готовую лестницу (например, в компании Факро, в которой представлены готовые образцы лестниц).

Если лестницу решено сделать своими руками, то сначала следует разработать проект, рассчитать количество материалов, сделать чертеж лестницы.

Есть специальные формулы для расчета количества ступеней, угла наклона, высоты и глубины ступеней и подступенок. Пренебрегать ими не следует, иначе лестница может получиться неудобной и небезопасной.

 Расчет лестницы:

  • Градус угла наклона лестницы при одномаршевой конструкции – 30-45;
  • Глубину ступеней делать от 300 мм;
  • Высоту ступеньки брать не выше 200 мм;
  • Оптимальная ширина марша – 1000 мм;
  • Ширину лестницы делаем от 900 мм;
  • Высоту поручней делаем от 900 мм.

Число ступеней и ширина проемов в мансарде высчитываются.

Красивая одномаршевая лестница на мансарду своими руками

Подготовительные работы к монтажу лестницы начинаются из подготовки проемов мансарды – при необходимости, выпилить «дверь» в потолке.

Для того чтобы быстро и качественно установить лестницу, лучше обратиться за помощью к специалистам

Для того чтобы быстро и качественно установить лестницу, лучше обратиться за помощью к специалистам

Дальнейшие действия выглядят так:

  • Подготовка и установка косоуров и открытых боковых балок с внутренней стороны лестницы;
  • Подготовка ступеней;
  • Подготовка балясин и перил.

Заготовив все материалы, приступаем к изготовлению мансардной лестницы.

А именно:

  1. Сначала закрепляют косоуры книзу, к проемам верхнего этажа. Для этого используют металлические уголки и саморезы.
  2. К косоурам крепят ступени начиная снизу, с использованием саморезов или специальных крепежных спиц. Если лестница закрытая, монтируются подступенки.
  3. Чтобы лестница была надежной и прочной, ступени укрепляют уголками и резьбовыми шпильками.
  4. Следующий этап – крепеж балясин и перил. Их крепят для надежности к проступням.
  5. Зашкурив поверхность, покрываем специальными составами, лаками или краской.

Лестница на мансарду или второй этаж будет крепкой, если соблюдены все условия монтажа.

Компактная лестница на мансарду в пятиэтажном доме

В доме с подсобным помещением выше пятого этажа, возможно установить лестницу на чердак.

Установить стационарную лестницу вряд ли получится, поэтому используют различные варианты складных лестниц, которые монтируются в люк.

Популярными и востребованными на сегодняшний день являются мансардные лестницы компании Fakro

Популярными и востребованными на сегодняшний день являются мансардные лестницы компании Fakro

Компания Fakro – известный производитель мансардных лестниц – предлагает различные модели складных лестниц:

  1. Телескопическая – из металлических секций, трубок, сдвигающихся друг в друга, обеспечивая легкое закрывание.
  2. Лестница-ножницы: полностью металлическая, легко раскладывается по принципу гармошки. Требует тщательного ухода – вовремя смазывать складные детали.
  3. Лестница-книжка: самый популярный вид складной лестницы, работающей по типу книжки. Состоит из нескольких секций, скрепленных между собой петлями, а верхняя часть крепится к потолку крючками или шпингалетами.

Стеновая лестница – не самая популярная модель лестниц. Ступени здесь крепятся петлями одной стороной к стене, а вторая сторона может сдвигаться вбок – к стене.

Лестница на мансарду своими руками (видео)

Итак, вариантов мансардных лестниц очень много, в зависимости от потребностей, можно выбрать необходимую модель.

Дизайн лестницы на мансарду в частном доме (фото в интерьере)

Лестница на мансарду своими руками: изготовление и установка

Мансардная лестницаМансардная лестницаМансардная лестница

Устройство лестницы в мансардное помещение или на верхний этаж – это не проблема. Подобную конструкцию возможно изготовить собственными силами. Здесь мы рассмотрим, каким образом делается лестница на мансарду своими руками, в случаях отсутствия ее в проекте здания. Поскольку все этапы работ будут проведены самостоятельно, следует внимательно продумать и рассчитать конструкцию.

Разновидности мансардных лестниц

Наиболее простой разновидностью лестницы на мансарду является уличный вариант. Сделать такую конструкцию несложно, ведь нет необходимости сооружать люк в полу мансарды, менять внутренний интерьер и занимать полезное пространство. Правда это несет определенные неудобства – входить на мансарду приходится через улицу. Мансардные лестницы по месту расположения могут быть нескольких видов:

  • Внешняя, конструкция которой расположена с наружной стороны дома, может быть как винтовой, так и маршевой. Винтовая в основном располагается во внутреннем углу снаружи здания или в узком дворе.
Наружная лестница на мансардуНаружная лестница на мансардуНаружная маршевая лестница на мансардуНаружная винтовая лестница на мансардуНаружная винтовая лестница на мансардуНаружная винтовая лестница на мансарду
  • Маршевая, внутренняя лестница, состоящая из одного или нескольких пролетов.
Внутренняя мансардная лестницаВнутренняя мансардная лестницаВнутренняя мансардная лестница
  • Винтовая внутренняя, конструкция, где ступени расположены по спирали вокруг фиксированной оси.
Винтовая лестница на мансардуВинтовая лестница на мансардуВнутренняя винтовая лестница на мансарду

Далее расскажем как изготавливается маршевая лестница на мансарду своими руками.

Начинаем с расчетов конструкции

Перед началом строительства следует подготовить точный проект конструкции – провести расчеты, изготовить чертежи и указать основные параметры лестницы:

  • Высота подъема, которая равняется расстоянию от пола до потолка плюс толщина перекрытия мансарды.
  • Площадь конструкции, определяющую ширину лестницы, т.е. другими словами, площадь конструкции в м², которую она занимает на чертеже.
  • Размеры люка, также зависящие от 2-го параметра.
  • Глубина проступи (проступью называют поверхность, по которой происходит подъем, то есть саму ступеньку)
  • Высота подступенка (вертикальное расстояние между проступями)
  • Размеры и количество ограждений.
Высота ступенейВысота ступеней1. Высота подъема; 2. глубина проступи; 3. высота подступенка

Расчеты следует проводить, учитывая нормативы строительства лестниц, правила безопасности и рекомендации специалистов.

Угол наклона лестницы

Существует норматив вертикального размера прохода. Он должен быть более 2-х метров от каждой ступени до перекрытия. Это относится и к расстоянию между верхней ступенью и обвязкой верхнего люка на мансарду. Высота подъема напрямую влияет на угол наклона лестницы. Конструкция с наклоном меньше 35° займет много места, и, скорее, имитирует пандус. Наклон более 55° сделает передвижение весьма сложным, так как спускаться придется только спиной вперед. Самый удобный уклон рекомендуется проектировать в диапазоне 35°-45°.

Угол наклона лестницыУгол наклона лестницыУгол наклона лестницы

Важно!Уклон влияет на величину проступей и подступенков. Чем меньше угол наклона, тем больше будет глубина проступей и меньше высота подступенков и наоборот.

Ограничения здесь следующие:

  • максимальная высота подступенка не должна превышать 200 мм;
  • минимальная высота не менее 120 мм;
  • максимальная глубина проступи не должна превышать 380 мм;
  • минимальная – не менее 300 мм;
  • ширина марша рекомендуется в пределах 800-1200 мм.
Ширина марша лестницыШирина марша лестницы1. Ширина марша лестницы

Размеры и количество ступеней

Самой удобной и безопасной является лестница, в которой соотношение высоты подступенка и глубины проступи составляет 15:30. Для определения удобства и безопасности конструкции используют формулы:

  • формула удобства: h – f = 120 мм;
  • формула безопасности: h + f = 460 мм,

где h – глубина проступи, а f – высота подступенка. Существующие формулы для расчетов точного соотношения величины ступеней и угла наклона конструкции, используют, как правило, при проектировании стандартных лестниц. В частном строении точно придерживаться этих нормативов не всегда удается. Поэтому можно пользоваться приблизительными расчетами:

  • если угол наклона лестницы составляет 32 – 36°, то рекомендуемая высота ступеней равняется 160 мм;
  • если угол составляет 37 – 43°, то рекомендуемая высота может равняться 180 мм;
  • если угол наклона превышает 45°, высота ступеней должна равняться 200 мм;
Размер ступеней, мм

Ширина

ВысотаУгол наклона марша
40010014º10'
38011016º20'
36012018º30'
34013021º00'
32014023º10'
30015029º40'
28016029º50'
26017033º10'
23018037º10'
22019040º50'
20020045º00'

Совет!Рекомендации специалистов заключаются в том, чтобы сделать нечетное количество проступей (от 3 до 18). При этом необходимо считать и последнюю ступень на верхний этаж. Такое количество дает возможность комфортнее передвигаться по лестнице.

Расчет ступеней https://www.youtube.com/watch?v=yrqxQO_Nb0s

Приступаем к строительству

Перед началом возведения мансардной лестницы следует изготовление люка в перекрытии потолка. Сделать его необходимо в точном соответствии с проектом. Потолочные перекрытия и пол мансарды следует выпилить циркулярной пилой, соблюдая проектные размеры. Отверстие зачищают, убирая лишние элементы конструкции. Основным элементом лестницы являются косоуры — несущие балки, роль которых может выполнять доска с пропиленными пазами для ступеней, ширина которых 250 мм, а толщина около 50 мм. Как правило, используется две балки, но если ширина конструкции превышает 120 см, то устанавливается дополнительный косоур.

КосоурКосоур1. Косоур

Далее рекомендуется следующая последовательность действий:

  • Следует натянуть веревку вдоль стенки, от потолочного перекрытия мансарды до точки начала лестницы на нижнем этаже.
  • Затем, меняя наклон бечевки, проверяют длину косоура и количество предполагаемых ступенек, сравнивая с расчетными данными.
  • Замеряют углы, образовавшиеся между натянутой бечевкой и полом, а также между бечевкой и потолочным перекрытием.
  • В соответствии с замеренными углами обрезают балки.
  • В точке крепления косоура к перекрытию необходимо оставить шип около 10 см, он понадобится при фиксации конструкции в верхнем перекрытии. Для крепления под шип следует сделать паз при помощи стамески.
  • Доска (косоур) крепится к стене и на ней размечаются места крепления ступеней. Горизонтальность и вертикальность линий под посадочные места строго выверяются строительным уровнем.
  • Открепив доску (косоур) от стены выпиливаем по разметке пазы для ступеней. Важно следить, чтобы пропилы были ровными, параллельными, а уровень углублений подходил для установки ступеней.
  • Вторую балку (косоур) вырезаем аналогично первой, приложив ее вплотную.
Изготовления косоураИзготовления косоураПосле того как разметили углы, можете приступать к вырезанию пазов

Монтаж

Монтировать начинаем с установки основания лестницы, которое снизу крепится бруском. К бруску саморезами крепим косоуры. Сверху, как было упомянуто, косоуры при помощи шипов закрепляются в сделанных и смазанных клеем пазах потолочного перекрытия. Для усиления соединений используются уголки из металла и шпильки с резьбой. Резьбовыми соединениями фиксируют балки в 3 – 4-х точках при помощи шайб, создавая жесткие соединения.

Резьбовая шпилькаРезьбовая шпилька1. Резьбовая шпилька

Одну из балок крепят к стене. Ступеньки крепят к косоурам, начав с низу. Фиксируют их нагелями или шурупами, которые утапливают и прикрывают небольшими пробками из дерева. Все соединения необходимо тщательно проклеить. После чего можно приступить к установке подступенок. Проступь прикручиваем с задней стороны конструкции, и зашиваем балки до верхнего окончания. Для эстетики боковая видимая часть зашивается декоративной планкой или фанерой. Остается укрепить лестницу для безопасности и удобства передвижения перилами. Можно соединить при помощи болтов балясины с балкой или можно прикрепить параллельно поручню четыре ряда неширокой доски. Стандарт для высоты крепления перил составляет около 90 см, ширина произвольная. Монтаж деревянной лестницы https://www.youtube.com/watch?v=cs53sgwpvEo

Предыдущая

МансардыКак создать правильную звукоизоляцию деревянных межэтажных перекрытий

Следующая

МансардыОборудование стропильной системы мансардной крыши: чертежи

Как сделать лестницу на мансарду своими руками?

В настоящее время изготовить межэтажную лестницу довольно просто, принимая во внимание богатый выбор строительных и конструктивных материалов, образцов конструкций и детальных инструкций. Лестницу можно выполнить из дерева и железобетона, нержавеющей стали и мрамора. Все зависит от общего стиля интерьера и финансовых ресурсов.

Но независимо от применяемых материалов все лестницы объединяется функциональная направленность, обеспечение удобства, надежности и безопасности конструкции.

Практически строительство лестницы в любом случае следует начинать с теоретической подготовки и выполнения определенных расчетов.

Прежде всего, следует определиться с ее конфигурацией, расположением и количеством маршевых пролетов. Вход на верхний уровень может находиться по центру или сбоку. Какой должна быть высота и ширина ступеней…

Ответственный подход к расчетам позволит упростить строительство и обеспечит удобство и надежность конструкции.

На практике, наиболее распространенной геометрией лестничного проема является обычная маршевая конструкция.Винтовая лестница смотрится более оригинально, но применяется такая конструкция реже, при наличии межэтажного проема в виде окружности. К тому же, выполнять центральный вход из холла на второй уровень с винтовой лестницей не очень практично.

Представьте себе, как ваши гости в вечерних нарядах будут подниматься по винтовой лестнице…Лестница с забежными ступенями на косоуре является оптимальным вариантом. Как правило, ширина обычной ступени составляет 40 сантиметров, высота составляет не более 25 сантиметров. Исходя из этих данных, а также учитывая высоту второго уровня можно рассчитать окончательные размеры лестницы.

Навыки, полученные при изготовлении лестницы, можно применить при постройке забора своими руками.Устроив лестницу в мансарду, вам возможно понадобится ее утеплить.

Подготовка к сборке

Следующим этапом процесса строительства лестницы является подготовка отдельных элементов. Последовательность работ зависит от выбранного материала.

Чаще всего для лестниц используется липа, сосна и дуб.

Конструкции посложнее можно изготовить из стекла или металла. Такие лестницы смотрятся очень оригинально, тем более что в этом случае не требуется монтаж подступенка. Но, в общем, лестница должна соответствовать сложившемуся интерьеру.

Для изготовления ступеней можно использовать раушпунт. Балясины рекомендуется изготавливать из брусков размером 50 х 50 миллиметров, для перил прекрасным вариантом является блокхаус. Все материалы сегодня достаточно просто приобрести в любом строительном магазине.

Основное внимание следует уделить несущим элементам лестницы. Как правило, для крепления ступеней выбирается тетива или косоур. Преимущественно используется первый способ, при этом лестница может изготавливаться как с перилами, так и без них.

При сборке конструкции ступни врезаются непосредственно в тетивы. При использовании косоура, их следует сначала закрепить на стене, ступени же крепятся в прямоугольных выемках.

Для косоуров следует приобрести два бруса размером 100 х 300 миллиметров. Разметив их положение на стене, следует разметить на брусах места размещения ступеней. Для крепления бруса следует выбирать надежный крепеж.

Лестницу в частном доме можно органично вписать в интерьер кухни. Лестницу в доме доме можно отделить от остальных помещений гипсокартонными перегородками. Если вам понадобится делать теплотехнический расчет стен, формулы можно найти по этой ссылке: http://personalhouse.net/stroitelstvo/vozvedenie-sten/teplotehnicheskiy-raschet-naruzhnoy-steny

Подготовив элементы лестницы можно приступать к ее сборке в единую конструкцию:

    Для начала следует установить опорный столб и подступенки. Для закрепления конструкции можно использовать саморезы. Рекомендуется также использовать жидкие гвозди, что позволит избежать появления скрипения собранной лестницы.Затем подгоняются поворотные ступени, и можно считать, что основа конструкции подготовлена.К стене крепится подготовленный косоур, крепятся ступени, балясины, перила, декоративные элементы.Осталось покрасить или покрыть лаком всю конструкцию и все готово.

Если в вашем доме есть мансарда, её можно превратить в уютное и функциональное помещение для отдыха или работы.

Это избавит вас от необходимости возведения дополнительных пристроек и этажей. Первостепенным этапом при обустройстве мансарды является установка лестницы, благодаря которой можно легко и безопасно забраться на чердачное помещение. Мы расскажем о разновидностях мансардных лестниц, какому материалу отдать предпочтение и можно ли выполнить монтаж конструкции собственноручно.

Конструкция мансардных лестниц

Исходя из того, сколько свободного места имеется в вашем доме под установку конструкции, можно выбрать абсолютно разные изделия. Рассмотрим все ныне существующие типы мансардных лестниц:

«Утиный шаг». Ступеньки, имеющие вырезы с одного края, устанавливаются через одну.Выдвижная с люком. Применяется в случае ограниченного пространства.

Лестница поднимается наверх и вход на мансарду закрывается люком.Винтовая. Отличный вариант для подъёма на чердак при нехватке свободного пространства. Конструкция представляет собой опорную ось с закреплёнными по спирали ступеньками.Прямая лестница с одной центральной балкой.

Ступени крепятся по центру к опорной балке.Прямая одномаршевая. Самый распространённый вариант лестницы, несмотря на то, что занимает много места.Поворотная двухмаршевая. Разновидность одномаршевой лестницы, имеющая дополнительный поворот в целях экономии пространства.

Разновидности на фото

Поворотная двухмаршевая лестница используется в помещениях с малой площадью
Прямая одномаршевая лестница имеет высокую прочность и проста в изготовлении
Прямая лестница с одной несущей балкой — самая простая конструкция
Винтовая лестница выглядит эстетично и занимает немного места
Выдвижная лестница по ненадобности убирается на мансарду
Лестница «Утиный шаг» является удобной благодаря вырезам в ступенбках

Как видите, вариаций этого изделия предостаточно. Впрочем, владельцы частных домов зачастую отдают предпочтение простым маршевым конструкциям. В качестве опоры в них могут выступать косоуры, больцы или хребтовая конструкция.

В дачных домах обычно устанавливают лестницы на косоурах, так как они считаются наиболее долговечными и прочными. В качестве примера рассмотрим устройство прямой лестницы, возводимой параллельно стене. К тому же, конструкция относительно проста в изготовлении и выполнить монтаж такого изделия сможет любой хозяин, обладающий базовыми техническими знаниями и строительными навыками.

Важно: Приобретение готовой лестницы не всегда оправдано, ведь внутренние размеры частных домов зачастую разнятся. Поэтому работа по месту в этом случае – самое правильное решение. Так вы сможете учесть любые отклонения и исправить неточности.

Прежде чем перейти к рабочему процессу, желательно ознакомиться со всеми терминами, которые используются при монтаже лестниц.

Конструктивные элементы лестницы на мансарду

Косоур – опорный элемент конструкции, которая представляет собой крепкую балку (металлическую или деревянную) со специальными зубьями под ступени.Чаще всего маршевые лестницы имеют два косоура. Но в случае возведения большой конструкции, ширина которой превышает 1,2 м, следует устанавливать третью (центральную) балку.Важно: Минимальная толщина косоура, изготовленного из бруса, должна составлять 50 мм, а ширина – 250 мм. Это обеспечит достаточную прочность всей конструкции.Проступь – горизонтальная поверхность ступеньки, то есть место, на которое вы становитесь.Изготавливают этот элемент конструкции зачастую из досок толщиной 25–50 мм.

При этом, чем больше ширина ступенек, точнее, расстояние между косоурами, тем крепче доски нужно использовать. Проступь не должна деформироваться под весом человека.Все ступени имеют небольшой выступ, нависающий над нижерасположенной проступью. Его величина должна быть в пределах от 20 до 40 мм.

Верхнюю грань ступеней обрабатывают шлифмашиной, дабы предотвратить появление сколов.Подступёнок – это расстояние между соседними ступенями по вертикали.В деревянных лестницах его часто закрывают каким-нибудь лёгким материалом, например, фанерой толщиной до 15 мм. Впрочем, можно и не закрывать зазор. В последнем случае вы сократите время установки лестницы, расход материала, а также значительно упросите процесс мытья и чистки лестничных пролётов.

Выбор материала и подготовка инструментов

Так как мы делаем лестницу на косоурах своими руками, в качестве материала мы будем использовать дерево. Конструкции из металла тоже хороши, ведь обладают высокой прочностью и имеют привлекательный внешний вид.

Но для воплощения в жизнь такого проекта потребуется сварочный аппарат и умение с ним работать. Для постройки деревянных лестниц отлично подходят хвойные и лиственные породы. Так, из хвойных деревьев чаще всего используются:

Самый предпочтительный вариант – лиственница или  кедр.Эти породы имеют шикарный внешний вид, просты в обработке и мало подвержены гниению.Ель.

Тоже хороший пиломатериал, но имеет много сучков. Поэтому требует дополнительной обработки поверхности.Сосна – наиболее бюджетный вариант. При этом главное его достоинство – лёгкость обработки.

Что касается лиственных пород деревьев, то здесь лидером является дуб, затем идут бук и ясень.

Полезный совет: Перед покупкой пиломатериала проверьте, чтобы на нём не было повреждений (трещин, сколов, изгибов). Также не стоит приобретать древесину, поражённую насекомыми точильщиками.

Помимо древесных брусьев, для постройки лестницы понадобятся такие расходные материалы, как лак, краска и шурупы. И, конечно, для работы вам будут нужны следующие инструменты:

    ножовка по дереву или дисковая пила;электролобзик;строительный уровень;металлический уголок;карандаш;дрель;шлифовальная машинка либо наждачная бумага;столярный клей;кисточки для покраски.

Перед тем как начать сборку лестницы на мансарду своими руками, нужно изучить особенности установки конструкции и выполнить грамотный расчёт.

Правила монтажа

Зависимость размера ступенек от угла наклона лестницы

Ключевым моментом при возведении конструкции является соблюдение угла наклона. Если последний менее 20°, то такая лестница будет больше похожа на пандус.

При угле конструкции свыше 50°, вы сможете спускаться по ней только спиной вперёд. Правильным считается наклон в 30°–38°. Но для мансарды обычно его увеличивают до 45°.

Размеры ступенек и подступёнка определяются в зависимости именно от угла наклона лестницы. Так, чем угол наклона меньше, тем проступь глубже, и подступёнок меньше; чем угол наклона круче, тем расстояние между ступеньками больше, а их глубина — меньше. При этом существуют некие ограничения:

    максимальная и минимальная высота ступеньки – 20 см и 12 см, соответственно;наибольшая и наименьшая глубина— 38 см и 30 см, соответственно;

Можно заметить, что если сложить крайние размеры проступи и подступёнка, то мы получим 50 см. Эту величину разрешено немного уменьшить – до 45 см. К примеру, в большинстве многоэтажных зданий глубина ступени на бетонных лестничных маршах составляет порядка 32 см, тогда как высота – 17 см.

Также существуют специальные расчётные формулы и диаграммы, по которым можно определить идеальное соотношение этих размеров. Однако эти методы используют лишь при типовом проектировании. Ввиду того, что при постройке лестницы в частном доме своими руками выдержать все эти параметры довольно сложно, многие берут за основу выверенные приблизительные значения:

    Если угол наклона равен 33°–37° – высота подступёнка равна 16 см;при угле в 38°–42° – 18 см;при угле в 45° – 20 см.

Что касается ширины лестничного пролёта, то оптимальным считается значение в 80 см. Если же в доме проживают более двух человек, то это расстояние можно увеличить до одного метра. Кроме того, есть требование к конструкции по высоте прохода, которая должна быть не менее 2 м.

Выбор места установки лестницы

После ознакомления с требованиями по установке лестницы можно перейти к выбору места установки изделия.

Идеальный вариант – это расположение выхода на мансарду в отдельном небольшом помещении, например, утеплённом тамбуре. Это позволит возвести лестницу любого размера, а также обеспечит хорошую теплоизоляцию. Если же тамбур отсутствует, то лестницу следует устанавливать у дальней стены.Так, конструкция не будет мешать при ходьбе по комнате и не займёт много свободного места.

Создание люка

У вас должно получитсья ровное сквозное отверстие, которое и станет входом на мансарду

Работы по установке лестницы на мансарду начинаются с выполнения входного отверстия – люка. Первым делом необходимо произвести разметку на полу чердачного помещения. При этом желательно не попасть на балку перекрытия.

Если на чердаке нет настила, то определить наличие опорного элемента чуть проще. Впрочем, бывают случаи, когда балки невозможно определить визуально. К примеру, если на этапе строительства дома в перекрытии был уложен слой утеплителя и гидроизоляции.

Поэтому, если балки не видны, определить оптимальное расположение люка можно посредством перфоратора с длинным тонким сверлом. Выполните несколько вертикальных сверлений в потолке, тем самым набросав контур будущего входа в мансарду. После начертите карандашом точное место расположения люка.

Следующий этап подразумевает пропил перекрытия. Для этого используйте дисковую пилу. Резку следует выполнять очень аккуратно и в прочных перчатках, дабы не поранить руки.Дело в том, что в перекрытии могут попасться метизы.

Также желательно поставить на пилу диск с максимально твёрдыми зубьями. После пропила потолка удалите слой теплоизоляционного материала и уберите все лишние детали потолочного покрытия. В итоге у вас должно получиться ровное сквозное отверстие, которое и станет входом на мансарду.

Важно: К расчёту количества материалов можно перейти только после создания люка. Производить какие-либо замеры при несуществующей «входной двери» на верхний этаж – бессмысленно. Ведь особенности перекрытия и расположение несущих балок могут повлиять на место установки лестницы и её габариты.

Разметка и нарезка косоуров

Процесс создания косоура

Натяните верёвку вдоль стены от дальней стороны люка до места основания конструкции на первом этаже. Определите количество ступенек, немного варьируя наклон. Тупой угол между верёвкой и полом – это угол, под которым следует устанавливать ступеньки на косоур.На опорную балку нанесите соответствующую разметку ступенек и выпилите пазы.Укоротите доску косоура в соответствии с длиной ранее натянутой верёвки.

Срез производится с учётом выбранного наклона. При этом укорачивать брус нужно так, чтобы нижний его край находился не на полу, а на врезанном в пол упоре (бруске).Сверху вставьте в косоур крепёжный элемент либо заранее оставьте небольшой выступ. Шип необходим для крепления опорной доски к балке перекрытия.

Полезный совет: Сделать пазы на косоуре можно и другим способом. По натянутой верёвке приложите доску к стене. В соответствии с углом наклона начертите на опорной балке ступеньки, используя строительный уровень.

Разметка остальных балок производится аналогично. Чтобы конструкция была симметричной и не имела перекоса, выполните второй и третий (если необходимо) косоуры, строго соблюдая все размеры первого.

Сборка лестницы

Монтаж деревянной лестницы на мансарду

В первую очередь производится установка основания лестницы.

С помощью дрели и саморезов прикрутите косоур к предварительно установленному упорному бруску.Шипы следует вставлять в подготовленные отверстия, смазанные столярным клеем. Чтобы основательно закрепить конструкцию на упоре, используйте металлические уголки и пластины. Прилегающая к стене доска сразу же крепится и вверху.Монтаж ступенек выполняется снизу вверх.

При подготовке проступей возникнут некие погрешности по длине. Как раз поэтому второй косоур следует крепить к перекрытию лишь после монтажа последней ступени. Крепление производится с помощью саморезов.

И не забывайте промазывать все места соединений клеем. Если планируется установка подступёнков, то их тоже нужно прикручивать, начиная с первой ступеньки.Установка перил. Сначала ставится крайний столб.

Прикрутите его к одной из первых ступеней снизу с помощью мощного самореза. Аналогичным образом установите балясины, можно использовать по 2 штуки на ступеньку. При этом стойки должны иметь строго вертикальное положение.

Процедура продолжается до самой последней ступени, на которой снова ставится столб. После на балясины и столбы устанавливаем перила.В завершение выполняем отделку поверхности. Для этого используем специальный защитный состав или лак, который сделает конструкцию более эстетичной.

Процесс установки лестницы на мансарду нельзя назвать простым занятием, однако и очень сложной задачей он не является. Если вы хотите самостоятельно построить надёжную и долговечную конструкцию строго придерживайтесь всех вышеупомянутых правил и рекомендаций.

    Автор: Ivan TotskyРаспечатать

Мансардная лестница

Устройство лестницы в мансардное помещение или на верхний этаж — это не проблема. Подобную конструкцию возможно изготовить собственными силами.

Здесь мы рассмотрим, каким образом делается лестница на мансарду своими руками, в случаях отсутствия ее в проекте здания. Поскольку все этапы работ будут проведены самостоятельно, следует внимательно продумать и рассчитать конструкцию.

Разновидности мансардных лестниц

Наиболее простой разновидностью лестницы на мансарду является уличный вариант. Сделать такую конструкцию несложно, ведь нет необходимости сооружать люк в полу мансарды, менять внутренний интерьер и занимать полезное пространство. Правда это несет определенные неудобства – входить на мансарду  приходится через улицу.

Мансардные лестницы по месту расположения могут быть нескольких видов:

    Внешняя, конструкция которой расположена с наружной стороны дома, может быть как винтовой, так и маршевой. Винтовая в основном располагается во внутреннем углу снаружи здания или в узком дворе.

Наружная маршевая лестница на мансарду

Наружная винтовая лестница на мансарду

    Маршевая, внутренняя лестница, состоящая из одного или нескольких пролетов.

Внутренняя мансардная лестница

    Винтовая внутренняя, конструкция, где ступени расположены по спирали вокруг фиксированной оси.

Внутренняя винтовая лестница на мансарду

Далее расскажем как изготавливается маршевая лестница на мансарду своими руками.

Начинаем с расчетов конструкции

Перед началом строительства следует подготовить точный проект конструкции —  провести расчеты, изготовить чертежи и указать основные параметры лестницы:

    Высота подъема, которая равняется расстоянию от пола до потолка плюс толщина перекрытия мансарды.Площадь конструкции, определяющую ширину лестницы, т.е. другими словами, площадь конструкции в м², которую она занимает на чертеже.Размеры люка, также зависящие от 2-го параметра.Глубина проступи (проступью называют поверхность, по которой происходит подъем, то есть саму ступеньку)Высота подступенка (вертикальное расстояние между проступями)Размеры и количество ограждений.

1.

Высота подъема; 2. глубина проступи; 3. высота подступенка

Расчеты следует проводить, учитывая нормативы строительства лестниц, правила безопасности и рекомендации специалистов.

Угол наклона лестницы

Существует норматив вертикального размера прохода. Он должен быть более 2-х метров от каждой ступени до перекрытия. Это относится и к расстоянию между верхней ступенью и обвязкой верхнего люка на мансарду.

Высота подъема напрямую влияет на угол наклона лестницы. Конструкция с наклоном меньше 35° займет много места, и, скорее, имитирует пандус. Наклон более 55° сделает передвижение весьма сложным, так как спускаться придется только спиной вперед.Самый удобный уклон рекомендуется проектировать в диапазоне 35°-45°.

Угол наклона лестницы

Важно!Уклон влияет на величину проступей и подступенков. Чем меньше угол наклона, тем больше будет глубина проступей и меньше высота подступенков и наоборот.

Ограничения здесь следующие:

    максимальная высота подступенка не должна превышать 200 мм;минимальная высота не менее 120 мм;максимальная глубина проступи не должна превышать 380 мм;минимальная – не менее 300 мм;ширина марша рекомендуется в пределах 800-1200 мм.

1. Ширина марша лестницы

Размеры и количество ступеней

Самой удобной и безопасной является лестница, в которой соотношение высоты подступенка и глубины проступи составляет 15:30.

Для определения удобства и безопасности конструкции используют формулы:

    формула удобства: h — f = 120 мм;формула безопасности: h + f = 460 мм,

где  h — глубина проступи, а f — высота подступенка.

Существующие формулы для расчетов точного соотношения величины ступеней и угла наклона конструкции, используют, как правило, при проектировании стандартных лестниц. В частном строении точно придерживаться этих нормативов не всегда удается. Поэтому можно пользоваться приблизительными расчетами:

    если угол наклона лестницы составляет 32 – 36°, то рекомендуемая  высота ступеней равняется 160 мм;если угол составляет 37 – 43°, то рекомендуемая высота может равняться 180 мм;если угол наклона превышает 45°, высота ступеней должна равняться 200 мм;

Размер ступеней, ммШиринаВысотаУгол наклона марша40010014º10’38011016º20’36012018º30’34013021º00’32014023º10’30015029º40’28016029º50’26017033º10’23018037º10’22019040º50’20020045º00′

Совет!Рекомендации специалистов заключаются в том, чтобы сделать нечетное количество проступей (от 3 до 18). При этом необходимо считать и последнюю ступень на верхний этаж. Такое количество дает возможность комфортнее передвигаться по лестнице.

Расчет ступеней

Приступаем к строительству

Перед началом возведения мансардной лестницы следует изготовление люка в перекрытии потолка.

Сделать его необходимо  в точном соответствии с проектом. Потолочные перекрытия и пол мансарды следует выпилить циркулярной пилой, соблюдая проектные размеры. Отверстие зачищают, убирая лишние элементы конструкции.

Основным элементом лестницы являются косоуры — несущие балки, роль которых может выполнять доска с пропиленными пазами для ступеней, ширина которых 250 мм, а толщина около 50 мм. Как правило, используется две балки, но если ширина конструкции превышает 120 см, то устанавливается дополнительный косоур.

1.

КосоурДалее рекомендуется следующая последовательность действий:Следует натянуть веревку вдоль стенки, от потолочного перекрытия мансарды до точки начала лестницы на нижнем этаже.Затем, меняя наклон бечевки, проверяют длину косоура и количество предполагаемых ступенек, сравнивая с расчетными данными.Замеряют углы, образовавшиеся между натянутой бечевкой и полом, а также между бечевкой и потолочным перекрытием.В соответствии с замеренными углами обрезают балки.В точке крепления косоура к перекрытию необходимо оставить шип около 10 см, он понадобится при фиксации конструкции в верхнем перекрытии.Для крепления под шип следует сделать паз при помощи стамески.Доска (косоур) крепится к стене и на ней размечаются места крепления ступеней. Горизонтальность и вертикальность линий под посадочные места строго выверяются строительным уровнем.Открепив доску (косоур) от стены выпиливаем по разметке пазы для ступеней. Важно следить, чтобы пропилы были ровными, параллельными, а уровень углублений подходил для установки ступеней.Вторую балку (косоур) вырезаем аналогично первой, приложив ее вплотную.После того как разметили углы, можете приступать к вырезанию пазов

Монтаж

Монтировать начинаем с установки основания лестницы, которое снизу крепится бруском.

К бруску саморезами крепим косоуры. Сверху, как было упомянуто, косоуры при помощи шипов закрепляются в сделанных и смазанных клеем пазах потолочного перекрытия. Для усиления соединений используются уголки из металла и шпильки с резьбой.Резьбовыми соединениями фиксируют балки в 3 — 4-х точках при помощи шайб, создавая жесткие соединения.

1. Резьбовая шпилькаОдну из балок крепят к стене.Ступеньки крепят к косоурам, начав с низу.

Фиксируют их нагелями или шурупами, которые утапливают и прикрывают небольшими пробками из дерева. Все соединения необходимо тщательно проклеить.После чего можно приступить к установке подступенок. Проступь прикручиваем с задней стороны конструкции, и зашиваем балки до верхнего окончания.

Для эстетики боковая видимая часть зашивается декоративной планкой или фанерой.Остается укрепить лестницу для безопасности и удобства передвижения перилами. Можно соединить при помощи болтов балясины с балкой или можно прикрепить параллельно поручню четыре ряда неширокой доски. Стандарт для высоты крепления перил составляет около 90 см, ширина произвольная.Монтаж деревянной лестницы

Похожие статьи

Источники:

  • personalhouse.net
  • lestnitsy-perila.ru
  • lestnitsygid.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
