Как свайный фундамент переделать в ленточный: Как свайный фундамент переделать в ленточный — Про стройку и не только – Замена фундамента: на ленточный, свайный, винтово

Устройство свайного фундамента

Перед тем как мы рассмотрим условия применения, достоинство и недостатки свайного фундамента, хотелось бы поговорить о том, что собой представляет данный тип фундамента и из чего он состоит.

Свайный фундамент своими руками

Свайный фундамент – в основном железобетонная конструкция, служащая для того что бы выдерживать вес постройки, которая возведена на нем, и для того, что бы передавать создаваемые нагрузки на почву.

Устройство свайного фундамента

Свайный фундамент состоит из свай и ростверков.

Сваи – элементы конструкции свайного фундамента, которые представляют собой длинные столбики, пронизывающие грунт до определенной отметки и передающие все нагрузки на почву. Сваи могут быть деревянные, металлические, бетонные и железобетонные. По форме сечения круглые, квадратные, пирамидальные. Так же существуют пустотелые и полнотелые сваи. По способу залегания в земле сваи делятся на подпорные и висячие. Сейчас немного рассмотрим каждый вид и тип свай.

Деревянные сваи являются наиболее дешевым и недолговечным вариантом. Изготавливаются в основном из лиственницы, ели, пихты и сосны. Используются крайне редко и то для легких построек. Что бы продлить срок службы деревянных свай используют различные антисептические средства, защищающие от поражения древесины грибком и другими заболеваниями.

Деревянные сваи

Металлические сваи часто используются в создании свайного фундамента своими руками. Преимущество металлических свай – быстрота монтажа фундамента, независимость от времени года строительства и средняя долговечность конструкции. Недостаток – высокая цена на материал и необходимость обработки антикоррозийными средствами.

Бетонные и железобетонные сваи так же являются популярным вариантом. Их преимущество в хорошем соотношении цена-качество. Могут изготавливаться как на заводе, так и на месте строительства (заливание вручную). Долговечность железобетонных свай превышает отметку в 1 век. Для создания данного вида свай своими руками рекомендуется использовать цемент марки М400.

Пустотелые сваи представляют собой трубы, которые сначала устанавливаются в почву, а потом уже по желанию заливаются бетонным раствором. Данный вид свай считается весьма хорошим, т.к. при создании легких конструкции сэкономится расход на материал, а при создании тяжелых конструкций облегчится установка свай в почву, т.к. раствор будет заливаться после полной установки.

Полнотелые сваи являются стандартным вариантом, на котором нет смысла останавливаться.

Подпорные сваи отличаются от висячих тем, что на самом конце, который первоначально входит в почву, у них находится «ножка» большего поперечного сечения, передающая всю нагрузку конструкции на почву. Данное приспособление позволяет выдерживать больший вес конструкции (до 9 т на столбик).

Висячие сваи представляют собой столбики постоянного поперечного сечения. Передача нагрузки от свай на почву происходит при помощи сил трения между грунтом и столбиком. Сваи как бы «зависают» в грунте на определенной глубине.

Длина свай может быть различная и зависит от вида конструкции (многоэтажное здание, хозблок, жилой дом, беседка, летняя кухня). В основном, минимальная длина свай составляет 3 метра, а максимальная, как утверждают некоторые источники, может достигать и до 20 метров (но я лично не встречал настолько длинные).

Шаг установки свай так же зависит от конструкции и от вида почвы, расстояние колеблется в пределах от 1,5 до 2,5 метров.

Диаметр свай так же различен и зависит от типа сооружения. В основном используют сваи от 20 см в диаметре.

По способу монтажа свай в почву выделяют:

Забивные сваи – установка свай в почву с участием спец техники, которая забивает столбики вибрационными силами либо вдавливанием.

Набивные сваи – сначала бурится скважина, в нее укладывается арматура и заливается бетон.

Буровые железобетонные сваи – готовые изделия, устанавливаемые подъемными кранами в заранее подготовленные ямы.

Винтовые сваи – наиболее простые в монтаже, представляют собой металлические столбики с резьбой (похожие на саморезы либо сверла), которые ввинчиваются в почву либо вручную, либо с помощью специальной техники.

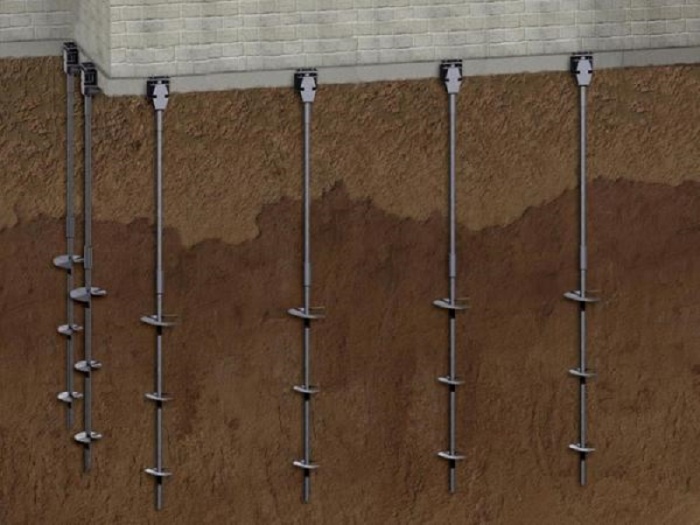

Винтовые сваи

Что касается  свай, вроде бы все что можно рассказали. Следует еще отметить, что для создания своими руками рекомендуется использовать буровые железобетонные сваи либо винтовые. Так же обязательно делаем сваи с подпором на почву, для обеспечения достаточной устойчивости конструкции.

Теперь переходим ко второму элементу свайного фундамента – ростверкам. Ростверки представляют собой горизонтальную, бетонную либо металлическую конструкцию, которая связывает все сваи в одно целое и служит как приемник всех нагрузок для равномерного распределения на все сваи.

Классификация ростверков более скромная. Существуют монолитные, сборные и сборно-монолитные ростверки.

Монолитные ростверки изготавливаются сразу же на месте строительства свайного фундамента при помощи опалубки, арматурной перевязки и жидкого бетонного раствора.

Сборные и сборно-монолитные ростверки представляют собой заводские железобетонные блоки, которые устанавливаются на месте строительства. Их преимущество – сокращение времени на создание свайного фундамента своими руками. Недостаток – потребность в спец технике (подъемном кране), более высокие материальные затраты и меньшая прочность фундамента.

Так же ростверки могут быть высокими и низкими.

Высокие ростверки располагаются на незначительной высоте от земной поверхности и передают все создаваемые нагрузки исключительно на сваи.

Низкие ростверки более удачный вариант, т.к. они создаются на почве. Снимается небольшой слой грунта (до 30 см), создается дренажный слой, выставляется опалубка и заливается бетонный раствор. Таким образом, низкие ростверки передают часть нагрузок на грунт, снижая нагрузки на сваи и тем самым обеспечивая запас прочности всего фундамента. Низкие ростверки представляют собой свайно-ленточный фундамент, о создании которого мы поговорим чуть ниже.

 Где нужно использовать свайный фундамент?

Условия применения свайного фундамента следующие:

• Водонасыщенные почвы с высоким уровнем грунтовых вод
• Пучащие почвы
• Рыхлые болотные почвы
• «Плавающие» почвы
• Почвы слабой устойчивости

Другими словами можно сказать, что свайный фундамент подходит для почв со сложными горно-геологическими условиями.

Достоинство свайного фундамента заключается в следующем:

• Более низкий расход материалов, чем у остальных фундаментов
• Простота возведения фундамента
• Долговечность фундамента
• Подходит для наиболее сложных природных условий
• Возможность создания в любую погоду
• Применяется как для легких построек, так и для многоэтажных зданий

Недостатком свайного фундамента является обязательное привлечение подъемного крана и расчет свайного фундамента специалистами (об этом мы тоже поговорим).

Расчет свайного фундамента

Расчет свайного фундамента требует ОБЯЗАТЕЛЬНОЙ работы специалистов. Крайне не рекомендуется самостоятельно рассчитывать свайный фундамент, тем более, если в дальнейшем он будет предназначен для жилого дома.

Причина того, что не допускается расчет свайного фундамента своими руками, заключается в том, что неопытный человек упускает множество важных нюансов. Эти нюансы в дальнейшем негативно влияют на долговечность конструкции, материальные затраты на поддержание и ремонт фундамента, а так же на внешний вид фундамента.

Мы знаем, что «скупой платит дважды», поэтому настоятельно рекомендуем вам обратиться за помощью к специалистам, которые как никто другой, точно определят размеры, материал, способ установки и другие элементы создания свайного фундамента своими руками. Опытные архитекторы сначала изучат свойства почвы, глубину залегания водоносного пласта, тектонические нарушение и другие факторы, которые в дальнейшем будут влиять на фундамент.

Помимо этого, специалисты смогут начертить  точную схему необходимого вам фундамента, а так же подбить смету на все стройматериалы для его возведения.

Сразу следует отметить, что материальные затраты на создание фундамента составляют около 30% всех затрат на построение здания, поэтому оплата работы специалиста не сильно изменит общую стоимость постройки, за то существенно повлияет на ее долговечность!

Инструкция по созданию свайного фундамента своими руками

Наиболее популярными вариантами свайного фундамента для дачи являются винтовой, свайный с ростверком  и свайно-ленточный фундамент, поэтому далее мы предоставим инструкцию по их возведению своими руками.

Свайно-винтовой фундамент своими руками

Создание свайно-винтового фундамента своими руками является наиболее быстрым и приемлемым для дачных построек.  Если вы собираетесь строить гараж либо беседку, свайно-винтовой фундамент как раз подойдет, т.к. будет иметь следующие преимущества:

• Монтаж конструкции можно осуществить за один рабочий день
• Минимальное количество земельных работ
• Минимум материальных затрат
• Пригоден для любого вида почв

Видео-урок создания свайно-винтового фундамента

Для начала создаем чертеж схему свайно-винтового фундамента, где рассчитываем точное количество свай. Далее приобретаем готовые металлические винтовые сваи и если они имеют небольшую длину, вкручиваем их в землю при помощи штанги и нескольких помощников.

Рекомендуемые размеры постройки для создания свайно-винтового фундамента составляют 4*6 метров.

Заводом изготовителем, в основном выпускаются пустотелые винтовые сваи, поэтому если будущая постройка будет тяжелой, заливаем их бетонным раствором, легкая – ничего не делаем.

Как только все сваи будут ввинчены в землю, необходимо подрезать их по уровню (можно использовать водяной уровень) и соединить между собой металлическим швеллером с помощью сварки.

На швеллер рекомендуется установить сборный ростверк и далее переходить к возведению стен.  На этом краткая инструкция по созданию свайно-винтового фундамента своими руками считается законченной, как вы видите, ничего сложного нет. Далее переходим к более сложному фундаменту – свайному с ростверками.

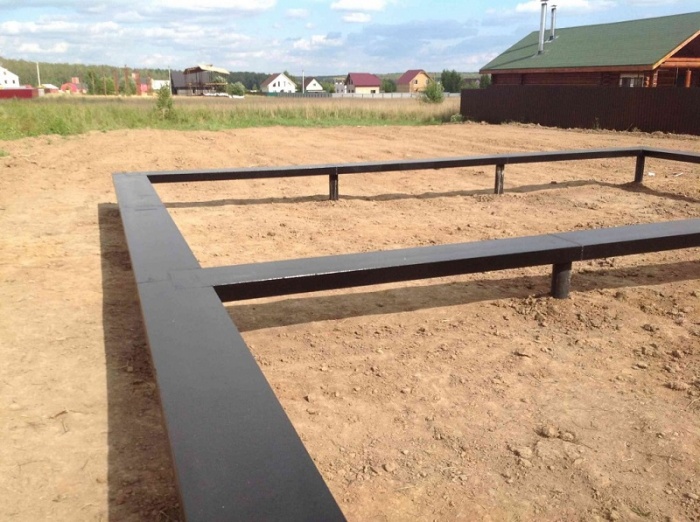

Свайно-винтовой фундамент своими руками

Свайный ленточный фундамент своими руками

Данный вид фундамента является более надежным и устойчивым. Ничего сложного в его возведении нет, и сейчас вы в это убедитесь.

Видео пример создания свайно-ленточного фундамента

Для начала рассчитываем размеры фундамента и подготавливаем местность.

Далее при помощи бура вырываем необходимое количество ям определённой глубины и делаем траншею для ленточного фундамента, после чего приступаем к созданию свай.

Рекомендуется создать небольшую подушку из щебня и песка (дренажный слой), которую тщательно утрамбовываем. Далее создаем гидроизоляцию свай, используя листы рубероида. Из них делаем формочки, в которые будут заливаться сваи, связываем эти формочки леской и устанавливаем в ямы. В формочки необходимо установить арматурную перевязку из нескольких прутьев, диаметром 12 мм. Арматуру перевязываем проволокой и делаем такой длины, что бы она выступала из ямы на 15-20 см (для дальнейшей перевязки с ростверками).

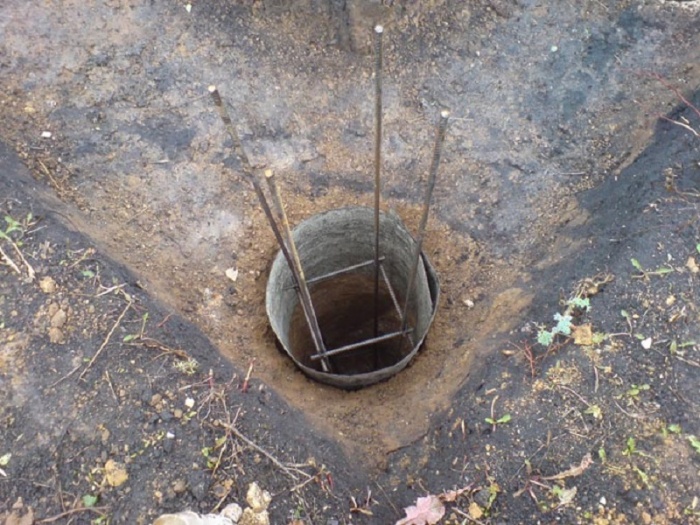

Формочка из рубероида для свай

Когда арматурная перевязка будет создана, начинаем заливать бетонный раствор, после чего ждем 5-7 дней до его полного застывания.

После того как сваи будут созданы,переходим к созданию ростверки. Первым делом сколачиваем деревянную опалубку, что бы ширина будущего фундамент была не менее 40 см (а то и 50). Далее в опалубку укладываем прутья арматуры, связывая их проволокой с арматурой, торчащей из свай.  Когда железный каркас будет создан, приступаем к созданию ленточного фундамента: заливаем бетонный раствор, даем ее схватиться, и сбиваем опалубку.

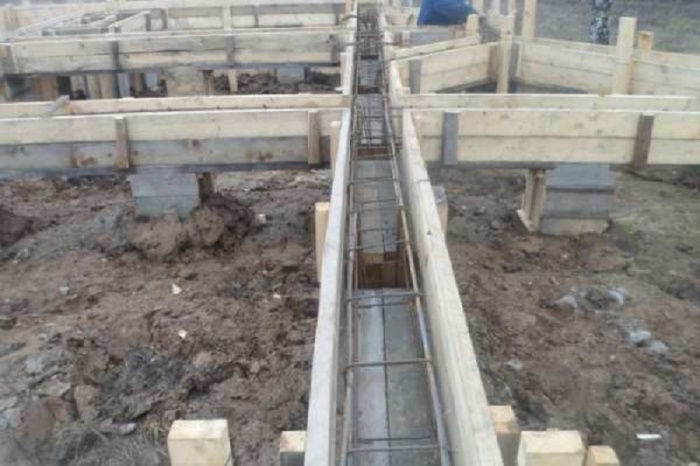

Опалубка для свайно-ленточного фундамента

Детально прочитать о создании ленточного фундамента можно в соответствующей статье, где более подробно описан процесс.

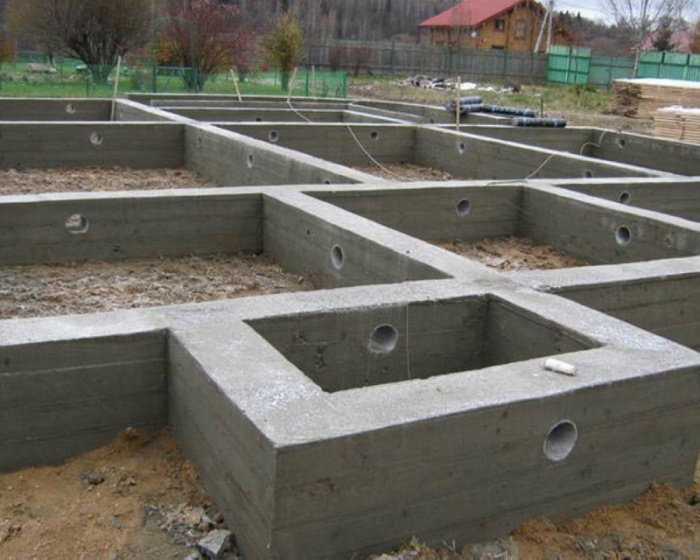

Устройство свайно-ленточного фундамента

Следует отметить, что процесс создания свайного фундамента с ростверками схожий, отличие в том, что ростверки будут находиться на высоте 30-50 см от земли, не передавая ей нагрузки. Такой вариант не всегда устраивает дачников, т.к. слишком сильно бросается в глаза щель между землей и постройкой, хотя ее можно красиво закрыть пластиком.

Как вы видите, построение свайно-ленточного фундамента так же не представляет ничего сложного. Создание данного фундамента позволяет сэкономить на стройматериалах (готовые сваи стоят дороже), а так же не требует привлечение спец техники, поэтому идеально подходит для дачных участков.

Source: samdizajner.ru

Замена фундамента: на ленточный, свайный, винтово

Фундамент – это основа, без которой невозможно возвести сколько-нибудь приличное здание. Если дом был построен давно либо с нарушением технологии, то может потребоваться выполнить капитальный ремонт фундамента. В этом случае, рекомендуется произвести полную замену основания, чтобы обеспечить равномерность нагрузки на почву под строением. О том, как выполняется замена фундамента и в каких случаях невозможно обойтись без этой операции, будет подробно рассказано в этой статье.

Необходимость замены

Не обойтись без замены фундамента, когда имеются значительные повреждения основания дома. Разрушение нижнего слоя стены может произойти по многим причинам, но наиболее часто приходится иметь дело с высоко расположенными грунтовыми водами, которые ранее были значительно глубже и не оказывали пагубного действия.

Замена фундамента под деревянным домом также не редкость. Такое основание часто изготавливается не очень качественно, поэтому от времени некогда прочная поверхность начинает интенсивно разрушаться. Под старым деревянным домом могут также поселиться различные вредители, которые проделав в почве многочисленные ходы снижают прочность грунта из-за чего фундамент приходит смещается со временем.

Необходимость в замене старого основания не составит труда определить невооружённым глазом. В таких строениях стены трескаются и проседают. Деревянные дома также начинают перекашиваться. При обнаружении проблемы можно попытаться устранить её без привлечения профессиональных строителей. Во многих случаях можно полностью заменить фундамент своими руками.

Выбор нового основания

Несмотря на возможность использования различных технологий для сооружения оснований, наиболее подходят для замены ленточные фундаменты и винтовые сваи. Преимущество ленточного фундамента:

• Небольшая стоимость.
• Очень простая технология.
• Выдерживает большие нагрузки.
• Возможна установка при минимальных временных затратах.

Плюсы винтовых свай:

• Идеально подходит при возведении строений на осадочных почвах и на значительном уклоне.
• Высокая прочность.
• Относительно низкая стоимость.
• Быстрый монтаж.

На винтовые сваи поставить даже большое домовладение можно значительно дешевле, чем при использовании ленточного фундамента, а скорость монтажа позволит справиться с работами даже в районах, где тёплое время года ограничено всего несколькими месяцами.

Проведение расчётов

Прежде чем осуществить замену фундамента деревянного дома, потребуется произвести точные расчеты. Прежде чем ремонтировать дачный дом необходимо измерить внешний периметр здания. Это потребуется для того, чтобы вычислить количество бетонного раствора, которое потребуется приготовить, если принято решение заменить фундамент с использованием ленточного типа основания. Объём вычисляется перемножением длины фундамента на его ширину и высоту. Если точно знать какое количество песка, щебня и цемента необходимо для заливки 1 м3, то узнав общий объём, несложно будет подсчитать сколько строительных материалов следует подготовить.

Без отмостки новый фундамент не прослужит долго, поэтому следует также произвести расчёты, касающиеся сооружения этого элемента. Бетонный слой защиты по всему периметру здания должен быть не менее 10 см, но ещё потребуется уложить металлическую армирующую сетку и песчано-гравийную подушку, что следует также учитывать при проведении расчётов.

Для повышения эстетичности отмостки, а также надземной части фундамента можно использовать керамическую плитку. Вычислить необходимое количество этого материала не составит труда. Горизонтальная площадь отмостки, а также вертикальная часть основания будут равны необходимому количеству облицовки.

Если производится замена старого фундамента на винтовые сваи, то в этом случае также необходимо заранее рассчитать количество применяемого материала. При изготовлении такого фундамента потребуется правильно подобрать длину опор. Сваи можно приобрести в специализированных торговых организациях. Наиболее востребованными являются изделия длиной от 1650 до 7000 мм.

Также следует правильно определиться с нагрузкой на основание. Как правило, такой ремонт осуществляется путём подъёма дома с заменой фундамента, поэтому нужно быть уверенным на 100 процентов, что новое основание полностью справится с нагрузкой. Для таких целей могут использоваться следующие модели винтовых свай:

• СВС-57 – разрешённая нагрузка до 800 кг на каждый элемент.
• СВС-76 – применяются для возведения мощных фундаментов, с нагрузкой до 3 000 кг на каждую опору.
• СВС-89 – до 5 000 кг.
• СВС-108 — до 9 000 кг.
• СВС-133 – до 14 000 кг.

Зная примерную нагрузку, подбираются сваи определённой модели, но в любом случае количество таких элементов не может быть менее 4 шт. Чтобы после замены, основание хорошо справлялось с нагрузками, в том числе ветровыми необходимо использовать изделия с запасом прочности.

Порядок выполнения работ

Работы по замене фундамента должны выполняться в строго определённой последовательности. Отклонение в технологии может негативно отразиться на качестве нового основания дома.

Поднятие

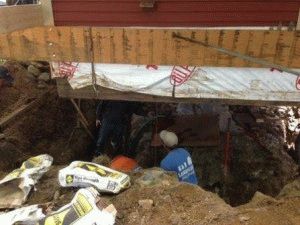

Чтобы заменить фундамент потребуется поднять дом на домкратах. Сделать это в старом деревянном доме будет очень непросто, ведь основание может быть повреждено различными вредителями и сыростью. Подъём домов и замена фундамента должны осуществляется очень медленно и равномерно. Чтобы обеспечить эти условия не обойтись без применения надёжных подъёмных механизмов и качественных вспомогательных материалов:

1. Двух домкратов грузоподъёмностью около 10 тонн каждый.
2. Металлические пластины толщиной 4 мм. Размер этих элементов должен немного превышать ширину стен дома.
3. Отрезки досок толщиной 20 мм и длиной около 30 см.
4. Строительный уровень.

Когда все необходимые материалы будут приготовлены, можно приступать к подъёму конструкции:

• Намечают места установки домкратов (оптимальным вариантом является установка подъёмных механизмов по углам здания).
• Удаляется часть фундамента в местах, где будут устанавливаться домкраты.

• В подготовленные места кладут листы металла, на которые устанавливают подъёмные механизмы.
• С одной стороны приподнимают конструкцию на 2 – 3 см, после чего подкладывают в образовавшееся пространство доски. Деревянные подкладки следует устанавливать в тех местах, где имеются простенки.
• Затем домкраты перемещаются в ниши, сделанные в фундаменте с других сторон и процедура повторяется.

При подъёме здания, для правильного распределения нагрузки необходимо обеспечить горизонтальность приподнятой над основанием конструкции.

Демонтаж

Ремонт фундамента замена фундамента возможны только при полном демонтаже старой конструкции. Эта процедура не представляет какой-либо сложности, но при выполнении работ следует проявлять осторожность, чтобы здание не обрушилось на рабочих.

Для ускорения работ можно воспользоваться отбойным молотком. Кувалдой также можно раскрошить старый фундамент, но ручной инструмент потребует значительно больших усилий.

Монтаж ленточного основания

Наиболее часто осуществляется замена фундамента на ленточный с поднятием дома. После того, как старое основание будет удалено, приступают к заливке бетона под стены здания. Осуществляться такая работа должна в такой последовательности:

• Под домом роется траншея, которая по ширине должна быть шире стен на 15 – 20 см и глубиной примерно 0,5 – 0,7 метра.
• На дно траншеи укладывают песчаную подушку толщиной 10 – 15 см.
• Устанавливают по периметру траншеи опалубку из досок, фанеры или пластика.
• Внутрь установленной опалубки заливают бетонный раствор, приготовленный из одной части цемента, 3 частей песка и 2 частей щебня мелкой фракции.

После проведения работ бетон оставляют набирать марочную прочность. Обычно этот период составляет от 3 до 4 недель.

Монтаж свайного фундамента

Монтаж свайного фундамента может быть осуществлён под баней или любым другим деревянным строением. Процесс монтажа несколько отличается от работ по замене фундамента под деревянным домом на ленточный. Весь процесс замены старого основания на сваи осуществляется в такой последовательности:

• По периметру строения устанавливаются винтовые сваи.
• Используя одновременно несколько домкратов, дом поднимается на необходимую высоту.
• На сваи с обоих сторон параллельно устанавливается п-образный металлический профиль.
• Перпендикулярно профилю монтируются металлические балки.
• Металлические детали свариваются электрической сваркой или закрепляются резьбовыми соединениями.
• Строение плавно опускают на металлическое основание.

Таким образом, осуществляется и замена столбчатого фундамента на винтовые сваи. Если работа была произведена качественно, то такое основание прослужит значительно дольше, а в процессе эксплуатации не понадобится замена венцов и ремонт фундамента.

Как заменить фундамент на свайный фундамент или на основание ленточного типа теперь понятно, поэтому можно приступить к выполнению работ, конечно, при наличии необходимых инструментов и материалов.

Нюансы выполнения работ

• При замене свайного фундамента на ленточный, песчаную подушку рекомендуется слегка увлажнить и утрамбовать.
• Замена столбчатого фундамента на ленточный может производиться только при условии, что качество грунта достаточно высокое. В болотистой местности, такая операция в принципе невозможна. В этом случае можно будет использовать только свайный тип фундамента.
• Если даже после изучения материала по самостоятельной замене основания остались сомнения в собственных силах, то для проведения работ лучше нанять специальную бригаду, которая специализируется на ремонте и замене фундамента.

Свайный фундамент под старый дом: реставрация и укрепление

Свайный фундамент под старый дом достаточно легок в установке на любом грунте. С данной работой, можно справиться самостоятельно. Для старого дома, продление и замена фундамента, является обычным делом, так как он может проседать из-за грунтовых изменений, от чего происходит снижение его несущих функций.

Способы, которые можно применить при замене фундамента

Подвести фундамент под старый дом можно несколькими способами:

• Косметический. Данный способ считается самым простым и дешевым. В данном случае происходит замена прогнившего участка на новый элемент. Но используя такой способ, нужно понимать, что монолитность дома неминуемо нарушается.
• Демонтаж стен. Такой способ является более надежным, но у него есть существенный минус – на него уходит больше времени, так как нужно производить разборку и новую сборку постройки. Его применяют для замены нижней части сруба.
• Ликвидация старого фундамента. В данном случае, потребуется убрать верхний слой на двадцать сантиметров, после чего, произвести замену деревянных венцов и залить фундамент.
• Замещение венцов, с помощью поднимания постройки, домкратами. Это самый используемый метод, при добавлении или замене фундамента. Он позволяет достаточно быстро и качественно, производить подобного рода работы.

Для реализации замещения фундамента, потребуются определенные инструменты. Их выбор заключается в индивидуальных способах и предпочтениях.

Также во время монтажных работ, понадобятся временные опоры, при помощи которых будет держаться постройка, во время проведения замены на новый фундамент. Если в планы входит использование домкратов, то их потребуется несколько штук, все будет зависеть от длины стен.

Выбор нового фундамента

Выбор фундамента это очень важный момент в строительных и ремонтных работах, так как именно от него будет зависеть устойчивость и долговечность постройки.

Первым делом требуется определиться с будущей конструкцией заменяемого фундамента.

Фундамент под старый деревянный дом бывает разных типов:

1. Столбчатый – подойдет для поддержания небольших зданий, стены которого выполнены из дерева, укрепленных щитов или каркаса, которые не образуют сильную нагрузку. Обычно такой фундамент находит свое применение в строительстве небольших домиков расположенных на даче или в саду, сауны или бани, а также небольшого одноэтажного дома. Его выполнение основывается на установке столбов в местах, где предусмотрена максимальная нагрузка. Материал, выбранный для исполнения столбов, может быть разным. Им может выступать кирпич, железобетонные блоки, камень. Дистанция монтируемых столбов должна быть не менее двух метров.
2. Свайный буронабивной. Этот фундамент изготавливается прямо по месту строительной работы. Является модификацией столбчатого фундамента. Отличие у них в том, что в буронабивном фундаменте, в виде несущих выступают асбестовые трубы, которые заполнены специальным раствором. Конструктивно, свайный фундамент под старый дом, выстроен из свай, соединенных ростверком. Расположение несущих частей находится в более важных местах деревянного дома. Применение такого фундамента практикуется на тех участках, где грунт имеет высокое поднятие воды.
3. Винтовой свайный. Является самым доступным из всех фундаментных видов. Первоначально использовался в военных сооружениях. Чуть позже получил распространение и в частном использовании, благодаря своей простоте изготовления. Его можно применять в любом месте, даже при неровной поверхности.
4. Ленточный фундамент – это гарант надежности и прочности. Его используют в строительстве тяжелых зданий. Он подразделятся на сборный фундамент и монолитный. Первый вариант состоит из железобетонных блоков, а в состав второго варианта, входит бетон, основой которого является опалубка.

Последовательность работы замены старого фундамента при помощи домкратов

Большинство владельцев деревянных построек сталкивались с усадкой фундамента. Причиной этого могут быть различные факторы: движение грунта, неправильная установка фундамента, эксплуатация тяжелой строительной техники на соседских участках и т. д. Кроме этого разрушению фундамента может поспособствовать общее обветшание дома, частые перепады температурных режимов, грунтовые воды.

Тут то и стает вопрос, можно ли заменить фундамент под старым домом? Ответ на этот вопрос положительный. И для осуществления этой процедуры, требуется соблюдать правильную последовательность работы.

Самый удобный способ замены фундамента, является применение домкратов с грузоподъемностью не менее пяти тонн.

• Домкраты необходимо устанавливать в целостных местах, где нет повреждений и прогнилости бревен. Лучше всего в просевших углах постройки. Нельзя забывать и о стальных подкладках, которые позволяют правильно распределить усилия от домкратного штока на деревянные бревна. При безошибочном использовании домкрата, поднятие дома пройдет равномерно. Если же в работе будут совершены ошибки, то это чревато прогибу нижней обвязки бревен, что ведет к их повреждению.
• Стена поднимается вверх, на расстояние не меньше шести сантиметров. После чего необходимо извлечь прогнившие надставки и поставить постройку на обрезы брусьев, расположенных на торец. Это и будут временные опоры. Затем промеж опор и бревен необходимо протянуть паклю, заранее обработанную антисептическим раствором. Ее ширина должна равняться удвоенной ширине бруса. Под намеченную область фундамента подсыпают битые кирпичные остатки, щебень и гравий, слой которого должен составлять десять сантиметров.
• В дальнейшем, после опущения сруба, можно приступать к производству ленты фундамента. С этой целью расчищается подстеновое пространство и выстилается опалубок. Нужно следить за тем, чтобы опалубок был крепко закреплен для избегания протечки жидкого бетона через зазоры и деформации фундаментальной формы. Остальные стены в этот момент должны находиться на временных опорах. Заблаговременно, до проведения работ, стоит сделать ниши для расположения домкратов, для исключения проблем при спуске сруба.
• Завершающим этапом требуется заделать ниши кирпичом, после установки сруба.

Последовательность работы замены фундамента при помощи винтовых свай

Поставить дом на новый фундамент с помощью винтовых свай, не составит особого труда. Они прекрасно выдерживают нагрузку и имеют недорогую стоимость.

Технически поднятие дома выполняется таким образом:

• Подбирается необходимое количество свай определенного типа с учетом массы постройки и грунта.
• После поднятия здания, ликвидируется старый фундамент. Главное выделить несущие части стен для последующего завинчивания свай.
• В выделенных частях, при помощи необходимого приспособления, происходит вкручивание свай на расстояние глубже грунтового промерзания.
• Высота при этом должна быть равнозначной. Для того чтобы это проконтролировать, используется монтажный уровень.
• Соединение свай производится посредством стального швеллера.
• Завершение работы заключается в устройстве постройки на новый фундамент.

Подливание фундамента

Иногда дом нуждается в дополнительном пристрое. Для выполнения данной задачи, требуется подлить новый фундамент к старому.

Подлить фундамент можно следующим образом:

• Произвести очистку стыкующего участка между ними.
• Производится монтаж опалубки посредством закрепления дощатых щитков в заранее приспособленный ленточный котлован.
• В области стыка фундаментов, высверливаются отверстия.
• Для сцепки продленного фундамента используется арматура, которая подбирается с учетом размера конструкции.
• Молотом, производится вбивание арматуры в старый фундамент до расстояния просверленных отверстий. Для лучшего крепления арматуры, можно залить ее цементной смесью.
• Фундамент под старый деревянный дом заливается бетонным раствором. Заливка должна производится слоями для того чтобы избежать воздушных вакуумов. Во время высыхания бетонной смеси, требуется скорректировать высоту и желаемую форму конструкции.

Передвижение построек

Иногда требуется произвести передвижение домов, для освобождения небольшой территории. Данный процесс является выполнимой задачей.

• Для этого специальным оборудованием приподнимают постройку на необходимую высоту. После чего под нее подставляются приспособление, при помощи которого можно выкатить постройку.
• После того, как дом прибыл на нужно место, приспособление убирается и дом опускается.

Ленточный фундамент на винтовых сваях

От выбранного типа и способа возведения фундамента будут зависеть как долговечность, так и несущие характеристики планируемого к постройке сооружения. Видов и методик подготовки и обустройства основания существует множество, но часто они не учитывают вес здания, его геометрические размеры и материал, из которого будет осуществлено строительство. Застройщики недостаточно внимательно относятся к исследованию грунта, что в последствии негативно отразится на качестве фундамента.

Например, когда почва на участке болотистая и грунт нестабильный, рыхлый или место застройки обладает сложным рельефом, рекомендуется выбирать для основания фундамент ленточного типа на винтовых сваях. Это позволит решить все проблемные моменты, которые могут возникнуть как в процессе строительства, так и в процессе эксплуатации здания.

Чаще других, при возведении ленточного фундамента на винтовых сваях, особенно при самостоятельном обустройстве, выбирают мелкозаглубленный тип. Такая лента будет заглублена в грунт на 30-60 см, и должна располагаться на предварительно подготовленной подушке из песка и щебня толщиной до 40 см. Этот тип обустройства ленточной части основания применяют на слабопучинистом или непучинистом грунте. На других типах грунта ленточная часть должна находиться в подвешенном состоянии.

Ленточно-винтовой фундамент — это конструкция из вкрученных равномерно по всему периметру и в соответствии с проектной нагрузкой свай. Их верхняя часть, заканчивающаяся оголовком, монолитно крепится к ленте с помощью армирования и заливки бетоном по готовой опалубке.

Такой вид фундамента может отличаться методикой совместного применения свай и ленточной части основы, а также, способом обустройства ростверка. Отличия могут быть и в конструкции применяемых опор.

Типы ленточно-винтового основания

Такие фундаменты, имея общий принцип возведения, состоящий в идее передачи нагрузки на глубокие слои почвы, принято различать в зависимости от применяемых свай:

1. Винтовые сваи под фундамент. Они имеют в своей конструкции лопасти или резьбу, что помогает им вкручиваться в грунт на необходимую расчетную глубину. Винтовые сваи увеличивают несущую способность опоры, так как грунт вокруг лопастей утрамбовывается, а также, они обладают повышенной способностью к сопротивлению пучению.
2. Буронабивные сваи. Такие опоры подходят большинству фундаментов строений малой и средней массы, например, дому, построенному из пеноблоков. Для изготовления такой сваи необходимо пробурить скважину расчетной глубины, создать песчаную подушку, сделать армирование и залить бетоном. Если при обустройстве скважины происходит осыпание земли, делают обсадку. Обычно она делается при помощи стальной трубы, помещенной в скважину, или рубероида, свернутого в трубу.

3. Забивные сваи. В малоэтажном строительстве использовать нецелесообразно, так как их забивают при помощи специальной техники.

Подходящий вариант подбирается исходя из предварительных расчетов, с учетом надежности и практичности строения, а также, в зависимости от геодезических и климатических особенностей.

Где применяется ленточно-винтовой фундамент

Когда стоит выбор, какое основание применить — винтовые сваи или ленточный,  рекомендуется обустроить ленточно-винтовой вариант. Это монолитный фундамент, подходящий для большинства проблемных грунтов. Главная особенность состоит в том, что стены здания опираются на ленточную часть, а она, в свою очередь, с помощью свай передает нагрузки на грунт, глубже уровня замерзания. Таким образом достигается повышенная несущая способность каждой сваи, а затраты на возведение оказываются существенно ниже, чем у аналогичных оснований.

Ленточно-винтовой фундамент применяют в сфере строительства частных малоэтажных домов, коттеджей, дач, а также, различных хозяйственных строений, беседок, гаражей и пристроек. Сваи рекомендованы к применению на грунтах, подверженных морозному пучению, и на участках со сложным рельефом. Еще одной сферой применения является замена фундамента деревянного дома на винтовые сваи.

Основные достоинства и недостатки ленточно-винтового основания

К положительным моментам фундамента такого типа относят:

• винтовой или ленточный фундамент с винтовыми сваями можно обустраивать в любое время года и при любых погодных условиях;
• применяется на участках с большими перепадами высоты рельефа;

• предотвращает негативные последствия действия сил морозного пучения и противостоит подвижкам грунта;
• сроки возведения, судя по отзывам на винтовой фундамент, могут составлять от 3-5 дней;
• монтаж можно осуществить своими руками, не привлекая спецтехнику;
• ощутимая экономия средств при строительстве основания для дома на винтовых сваях, за счет экономии на расходных материалах и аренде спецтехники.

К недостаткам можно отнести такие ограничения:

• сложность применения этого типа основания для обустройства цокольного этажа;
• ограничение максимального веса здания и суммарной нагрузки.

Именно поэтому обязательно произвести точный предварительный расчет максимальной нагрузки будущего строения.

Расчет обоснования применения ленточно-винтовой основы

Если нет специальных теоретических и практических знаний и умений, рассчитать все параметры будущего фундамента будет очень сложно. Рекомендуется обратиться за помощью к подготовленным специалистам проектировщикам. Это позволит избежать различных недочетов и критических ошибок, что повлияет как на общую стоимость строения, так и на такие показатели как безопасность, срок службы и эксплуатационные качества.

Для проведения точного расчета надежного фундамента потребуются:

1. Исследования геологии участка. Данные о структуре и составе почвы, глубине ее промерзания, наличии или отсутствии грунтовых вод, перепадах рельефа.

2. Инженерный проект будущего строения.
3. Рассчитанные значения максимально возможных нагрузок на фундамент, исходя из общего веса всех стройматериалов, потраченных на здание, а также, всех остальных предметов, находящихся в нем.
4. Значения возможных просадок, пределы деформирования как некоторых элементов строения, так и всей конструкции в целом на любом этапе строительства и эксплуатации.
5. Расчетные данные о ширине и глубине фундамента дома.
6. Данные о методике соединения и устройства ростверка.

Для точного расчета надежного и качественного основания вышеперечисленных значений будет достаточно. Необходимо лишь вычислить нужный размер свай, глубину их вкручивания, взаимное расположение и их количество по табличным значениям. Кроме этого, по ним нужно выбрать тип армировки и гидроизоляции.

Порядок проведения и этапы обустройства леночно-винтового основания

Во время принятия решения о возведении такого фундамента своими силами, необходимо реально оценивать возможности и уровень технической подготовки. Вопреки кажущейся простоте конструкции основания, процесс его возведения затратный и трудоемкий. Он потребует не только наличия специальных навыков и умений, но и различных инструментов и приспособлений.

Важно! Не стоит забывать, что пренебрежение технологией возведения может привести к уменьшению надежности основания и серьезным повреждениям строения в дальнейшем.

Для построения ленточно-винтового основания необходимо выполнить такие работы:

1. Подготовка площадки на месте запланированной застройки с проведением разбивки основания. Обозначение местоположения углов и осей, а также мест вкручивания свай. Ширину ленточной части не рекомендуется делать более 50 см. Разметка осуществляется строго по плану фундамента.

2. Определив точки расположения свай, проводится их вкручивание. Для этого необходимо знать расчетную глубину для сваи.
3. Работа по гидроизоляции фундамента считается одним из главных этапов, влияющий на долговечность конструкции. Обычно для этого применяют материалы в рулонах, например, рубероид. Рекомендуется прокладывать изолирующие материалы в несколько слоев, это создаст дополнительную защиту от влаги. Непосредственно винтовые сваи покрывают антикоррозийным покрытием или краской.
4. Если применяются буронабивные сваи, то необходимо подготовить скважины, гидроизолировать их и установить силовой каркас из арматуры диаметром от 10 мм.
5. Под ленточную часть фундамента нужно выкопать траншею расчетной глубины. На дне траншей обустраивается песчано-гравийная подушка толщиной около 30 см.

6. Согласно правил возведения монолитной ленты фундамента, требуется соорудить силовой каркас из стальной арматуры, места соединений связываются специальной проволокой. Толщина прута арматуры не менее 12 мм.
7. Возведение опалубки для железобетонной ленты проводится при помощи деревянных обрезных досок толщиной не менее 50 мм, а также, могут применяться металлические листы, пластик, шифер или специальные формы из ЭППС.

8. Заливка бетонным раствором отверстий для свай, в случае применения буронабивных опор.
9. Возведение ленточной части фундамента рекомендуется осуществлять раствором марки не ниже М350. В зимний период необходимо добавлять пластификаторы, а также, обеспечить подогрев основания в течение первых трех дней. Заливку желательно произвести за один день.

По прошествии 5-7 дней, бетон набирает около 60-70% прочности и тогда можно начинать работы по возведению здания и отделке цоколя.

Ленточно-винтовой фундамент на сваях, выполненный самостоятельно, обеспечит долгие годы надёжной эксплуатации построенного объекта. Залогом успеха будут качественные материалы и точное соблюдение всех нормативов и правил.

Свайно-ленточный фундамент: устройство, плюсы и минусы

Многие застройщики знают основные достоинства фундаментных оснований ленточного и свайного типов. К примеру, ленточный вариант считается долговечным и крепким, может переносить большие нагрузочные воздействия. Зато свайное основание отличается простотой возведения, для него не требуется большого количества стройматериалов, времени и трудозатрат. Многие до сих пор не могут определиться, какая из конструкций лучше. Но есть уже универсальное решение – свайно-ленточный фундамент.

Когда нужно применять свайно-ленточный фундамент

Расходы на возведение таких фундаментов существенно больше по сравнению с ленточными или свайными основами, но некоторые особенности заливки позволили достичь высоких характеристик по качеству для основания строящегося объекта:

• устройство ленточного фундамента с применением свай создает возможность минимизировать чувствительность ленты, устанавливаемой на пучинистых грунтах, к деформированиям. Если земля сильно увлажнена, фундаментное основание поможет перераспределить основную массу здания на плотные грунтовые слои, находящиеся на глубине полутора – двух метров;
• ростверок свайной фундаментной основы в разы увеличит показатель жесткости основы, по этой причине конструкции используют под строящиеся из легких материалов объекты;
• строительство свайно-ленточного фундамента обходится не очень дорого. Возводить такие основания лучше всего под каркасные и бревенчатые срубы, высота которых не превышает двух этажей.

Если почвенные составы песчаного или суглинистого типа, отличаются слабыми несущими возможностями, имеют уклон и высокий уровень грунтовых вод, устройство свайно-ленточного фундамента для жилого дома считается более правильным решением по показателю прочности и финансовым расходам.

Сфера применения

Устраивают такие фундаментные основания при частном малоэтажном строительстве сооружений. Устанавливать их лучше всего на пучинистых землях или участках, имеющих большие перепады по высотам.

Такие основания могут эксплуатироваться продолжительный период, не имея повреждений.

Устройство свайно-ленточного фундамента

Нагрузочные усилия от построенного объекта передаются на землю двумя фундаментными конструктивными элементами – лентой, залитой по периметру сооружения, несущим перегородкам и сваями, придающими фундаментной основе прочность в период сезонных смещений почвенного состава.

Свайные опоры и монолитная лента усиливаются арматурными каркасами. Сваи выполняются буронабивным методом или при помощи асбестоцементных труб, в которые заливается раствор.

Сегодня технология устройства ленточно-свайного фундамента позволяет использовать винтовые сваи из металлического материала, на нижних концах имеющие буровые лопатки.

Сама фундаментная лента выполняется из бетонного раствора, заливаемого по арматурной основе.

Достоинства и недостатки

Свайно-ленточный фундамент имеет свои плюсы и минусы. Естественно, что в первую очередь обращается внимание на положительные моменты, потому что именно они характеризуют фундаментную основу. К ним следует отнести следующие факты:

• для строительства ленточных фундаментов требуется не менее половины средств, выделенных на строительство. Свайный вариант значительно дешевле, так как в землю опускаются только столбы, а не вся монолитная лента. Единую конструкцию будет иметь лишь ростверок;

• времени и трудозатрат на устройство фундаментной основы потребуется много. А здесь большой котлован готовить не придется;
• работа вполне выполняется собственными силами, привлечение специальной техники не требуется;
• мелкозаглубленный свайно-ленточный фундамент можно возводить на сложных грунтах и наклонных участках;
• основа отлично переносит подвижки почвы и пучение;
• если все технологии соблюдены, то фундамент гарантирует надежность и длительный эксплуатационный период.

Теперь рассмотрим недостатки свайно-ленточного фундамента:

• под домом не будет возможности устроить подвальное помещение или погреб;
• свайно-ленточная фундаментная основа для строительства массивных объектов не подходит;
• во время зимнего сезона такой тип основания зачастую становится причиной сквозняков в доме. Приходится дополнительно утеплять полы и устраивать вентиляцию, чтобы не скапливался конденсат;
• для строительства стен придется использовать только легкие группы материалов.

Строительство свайно-ленточного фундамента

На сегодняшний день строительные работы обходятся достаточно дорого. По этой причине многие застройщики стараются самостоятельно возводить различные виды свайно-ленточных фундаментов, используя для этого подручные средства.

Разберемся, какие особенности имеет такая работа.

Подготовительные работы

Все начинается с очистки площадки, отведенной под выполнение строительных работ. С не вывозится мусор, вырубаются кусты и деревья. Очень важно при подготовке места под свайно-винтовой ленточный фундамент удалить сорняки, чтобы в дальнейшем было меньше сложностей с оформлением ландшафта.

Разбивка осей

Строительная площадка выравнивается, потом можно приступать к разбивке. Процесс представляет собой перенос плана с бумажного носителя на поверхность почвы. С помощью колышков и шнура размечаются фундаментные оси, ширина ленточного основания, определяются расстояния между сваями в свайно-ленточном фундаменте, отмечаются точки под установку опорных элементов. Эти сведения берутся из расчетов, прилагаемых к чертежам свайно-ленточного фундамента.

Угловые участки должны получиться идеально ровными. Это даст возможность правильно выполнить разбивку будущего фундаментного основания.

В первую очередь выносят габаритные оси, определяющие основные размеры фундамента. Для этого на земле отмечаются две точки, которые удалены друг от друга на расстояние максимальной оси, отмечают расстояния по направляющим, выполняют привязку.

Вся процедура разметки представляет собой несколько этапов:

• определяются главные оси;
• выполняется их нанесение на площадку;
• делается обноска (разметка всего объекта).

Специалисты советуют в такой работе соблюдать два основных правила:

• углы, если здание квадратное или прямоугольное, должны быть прямыми;
• при выполнении бетонных перекрытий из панелей с крупными пустотами, необходимо учесть, чтобы габариты фундаментной основы им полностью соответствовали.

Земляные работы

Если на участке грунт устойчивый, то ширина фундаментной траншеи определяется по соответствующему размеру ленты. В этом случае установка опалубочных щитов не требуется. Если почва мягкая, траншею готовят шире, с учетом толщины опалубки.

По намеченным точкам бурятся скважины, глубина заложения которых должна превышать уровень промерзания почвы на пятьдесят сантиметров.

Для бурения скважин выбирают ручной или механический способ, шаг установки опор должен составлять около двух метров. Диаметр лунки должен быть на треть больше ширины ленточной основы.

В каждое отверстие устраивается песчаная подушка, толщина которой составляет двадцать сантиметров. Утрамбованная плотно, она отлично защищает фундаментную ленту от влаги. После этого, укрыв стенки скважин рубероидным материалом, устанавливают сваи.

Подготовка опалубки

В подготовленную под монолитную ленту траншею засыпают песок, разравнивают его пятнадцатисантиметровым слоем по всему периметру. Увлажнив его, тщательно утрамбовывают. Для дополнительной прочности при устройстве подушки можно использовать щебенку.

Для опалубочных щитов используют плиты ДСП, доски, панели. Если планируется повторное применение конструкции, стенки следует застилать полиэтиленовой пленкой.

Подготовленные щиты прибивают к колышкам, вбитым в грунт с внешней стороны. Верхние и нижние края дополнительно фиксируются планками, удерживающими стенки.

Армирование

Разберемся, как сделать армированное основание для свайно-ленточного фундамента. Для этого в опалубочную конструкцию закладывают стальные арматурные прутья. Укладка ведется в трех направлениях, чтобы сформировать трехмерные стенки. Точки пересечений прутьев фиксируются с помощью вязальной проволоки.

Обязательное условие – каркасы ленты и свай между собой связываются, чтобы фундамент получился прочным.

Свайный каркас делается из трех прутов, смонтированных треугольником. Концы каркаса должны выступать над поверхностью земли сантиметров на двадцать.

Заливка бетоном

Как правильно залить свайно-ленточный фундамент?

Бетон должен иметь среднюю плотность, но не быть слишком жидким. Заливку необходимо выполнять одновременно, без перерывов, предварительно соединив все арматурные каркасы.

В первую очередь заливаются свайные опоры, через пару дней можно приступать к бетонированию ленты. Работы рекомендуется выполнять с нескольких точек, чтобы бетонная масса укладывалась слоями. Чтобы ускорить процесс, следует использовать бетономешалки или приобрести готовый раствор с доставкой на площадку.

Во время бетонирования необходимом уплотнять раствор, чтобы удалить из него воздушные пузырьки.

Заключительный этап – проверка горизонтальной плоскости ростверка. Если что-то не так, ее следует выровнять.

В мокрую погоду фундаментное основание не бетонируется, так как показатель прочности может понизиться от избытка влаги.

Гидроизоляция

Возводя такой фундамент, необходимо решить вопрос с его гидроизоляцией и проветриванием. Если сваи из асбестоцемента или металла, в гидроизоляционном слое нет необходимости. А для бетонных опор устраивают защитный слой, как и для самой фундаментной ленты. Лучше сего для этого подходит рубероид.

Цель данного мероприятия – сохранение ленточного фундамента от негативных воздействий влаги. Как известно из отзывов застройщиков, защищенный фундамент эксплуатируется значительно дольше, не подвергаясь разрушениям.

Кстати не следует забывать про утеплительный слой.

Заключение

Фундамент действительно пользуется популярностью при обустройстве небольших сооружений. Многие его устраивают для установки бани, потому что приподнятый над землей пол отлично проветривается сквозняками.

Стоимость всех работ зависит от расходов, связанных с бурением свай, приобретением всех необходимых материалов, временем, необходимым для выполнения работ.

Если вы неверно сделали выбор в обустройстве фундаментного основания, то на этапе земляных работ ошибку моно исправить. Опытные строители всегда подскажут, как свайный фундамент переделать в ленточный.

вся правда о хитрой технологии

И снова здравствуйте на страницах нашего сайта.

А вы уже слышали о новом веянии в дачном строительстве? Ленточный фундамент со сваями наделал много шуму, вызывая самые оживлённые споры на строительных форумах. Давайте и мы попробуем разобраться: действительно ли это панацея от всех бед или неудачная выдумка доморощенных «Кулибинов»?

Впервые я услышал о данном виде основания ещё в университете. Там уважаемые люди с серьезным как теоретическим, так и практическим опытом настойчиво рекомендовали усиливать забивными или буронабивными сваями тяжёлые ленточные или даже плитные фундаменты при использовании их на наклонных участках рельефа.

Тогда доводы учёных мужей выглядели вполне убедительными. Но разговор-то велся о громоздких многоэтажках, когда вес здания во много раз превышал силы морозного пучения, а, допустим, для обычной бани всё может оказаться не так однозначно.

Вот и сегодня ко мне пришёл товарищ и попросил помочь советом. Он, как и многие другие, слышал «миф» о супернадёжном фундаментном гибриде и теперь хотел правильно сделать такой же для своей дачи. При этом вопрос о рациональности данного решения даже не рассматривался, от меня нужна была просто пошаговая инструкция.

Пришлось потратить не один час времени чтобы убедить не чужого мне человека, что МЛФ и буронабивная свая, которые по отдельности вполне заслуженно считаются надёжными и проверенными временем основаниями при их комбинировании дают непригодный для пучинистых грунтов результат.

Почему так? Попробую это объяснить и вам.

Для начала рассмотрим принцип работы мелко заглубленного фундамента и буронабивной сваи в отдельности и лишь потом докажем, что совмещать их в условиях дачного строительства нерационально. Но перед этим пару слов о самом пучении:

Морозное пучение

То, что в грунте содержится определённый процент воды ни для кого не секрет. Эту истину мы усвоили ещё в школе, как и ту, что именно водичка – уникальное в своём роде соединение, которое в твёрдом состоянии занимает больший объём нежели в жидком.

Вот в этом её свойстве и вся фишка. Поскольку на большинстве территорий нашей родины лютуют довольно суровые зимы, то содержащаяся в грунте жидкость замерзает, увеличиваясь при этом в объёме, а заодно и приподымает все стоящие на ней объекты, включая и дома.

А поскольку вода в земле даже относительно территории одного участка распределена неравномерно, то и «пучинит» её по-разному. В одном месте приподнимет на сантиметр, а в другом и на 30–40 мм.

Именно эти движения и разрушают неправильно созданные фундаменты, разрывая армирование и усеивая паутиной трещин кирпичную кладку.

Но не всё так плохо. Люди давно научились бороться с этим неприятным явлением.

МЛФ

Первая и самая разумная идея «обмануть» морозное пучение – это поставить основание дома ниже глубины промерзания. Именно поэтому принципу и строится классический ленточный фундамент.

Но хорошо если вы живёте на юге и глубина промерзания незначительная, а если это Сургут, где точка промерзания расположена на глубине до трёх метров? Такая высокая лента в итоге будет стоить как половина дома, а потому, дабы обмануть природу, нашли другой путь.

Малозаглубленный фундамент – это та же монолитная, хорошо армированная лента, только высотой всего 40–50 см, а чтобы минимизировать на неё действие пучения, опирается она не на подножный грунт, а на специальную «подушку» из однородного, не пучинистого (мало паутинистого) грунта, чаще всего песка и гравия.

В результате, если выталкивающие усилия и не удаётся полностью нивелировать, то, по крайней мере, минимизировать их и равномерно распределить по всей площади бетонной подошвы.

Однако это основание имеет довольно существенный недостаток – на склоне его не поставишь. Слишком незначительна глубина «грунтозацепа», а значит, домик может просто сползти.

Сваи

Винтовые, забивные, буронабивные… сваи пронизывают весь пучнинистый и рыхлый слой почвы и «якорятся» на твёрдых, несжимаемых грунтах. Если дом каркасный или деревянный всё вообще супер, но если вы хотите построить подверженные растрескиванию газобетонные стены, придётся выставлять опалубку и отливать бетонный ростверк, который по ширине и толщине будет аналогичен уже знакомой нам малозаглубленной ленте, с той только разницей, что работы придётся проводить «на весу». Да и просвет между землёй и домом послужит сомнительным украшением.

Вот тут-то умельцы и вспомнили когда-то прослушанный в вузах курс лекций, и не сильно заморачиваясь пониманием основоположных принципов, решили закопать бетонный ростверк в землю. Так и от «висячих» работ можно избавиться, и настоящим цоколем обзавестись.

Ленточно-свайный фундамент

Но если копнуть поглубже, то оказывается, что ленточно-свайный фундамент можно использовать только в условиях полного отсутствия морозного пучения или же когда вес здания полностью их нивелируют. Иначе получается следующая картина:

Пучение хоть и незначительно, но приподымают ленту, а та тянет за собой все сваи. А поскольку их подошва расположена за зоной выталкивающих сил, то в результате там образуется пустота, которая тут же частично засыпается грунтом (а местами и не засыпается).

Когда же земля оттаивает, то фундамент вновь проседает, только теперь уже неравномерно. Сваи мешают! И теперь пустота образуется уже под лентой. И она тоже частично засыпается грунтом, и тоже неравномерно. К следующим морозам цикл повторяется.

В результате какой бы бетон вы ни использовали, какое бы надёжное армирование ни применяли, а стены всё равно дадут трещины, хотя бы потому, что их вертикальность будет нарушена.

Для того чтобы всё это понять не нужно заканчивать строительный вуз или всю жизнь проработать на стройплощадке, а потому в, конце концов, мне удалось достучаться даже такого «чистокровного» гуманитария, каковым является мой товарищ.

Думаю ты, мой читатель, и вовсе всё понял с полуслова и теперь никогда не «поведёшься» на подобные новшества.

Постигайте строительное мастерство вместе с нами. До новых встреч!

Василий Молька

В чем его преимущество, когда его можно применять и как возвести своими руками +Видео

Существует универсальный вариант возведения фундамента – свайно-ленточный. Он во много раз лучше, чем другие типы. К тому же не составит труда самостоятельно его выполнить. По структуре такой фундамент представляет собой сооружение из свай, погруженных в землю ниже точки промерзания, и бетонного ростверка, установленного на них.

По внешнему виду, фундаментная лента выглядит обычно.

Общие сведения о свайно-ленточном фундаменте

Свайно-ленточный фундамент – универсальный вариант, применяемый при строительстве массивных зданий со стенами из кирпича, блоков с наличием подвального помещения или цокольного этажа. Это разновидность монолитного фундамента. Затраты при этом компенсируются за счет более низкой себестоимости квадратного метра недвижимости.

Конструкция обеспечивает прочность. Впервые была использована в Финляндии, так как дома там преимущественно строятся из дерева, и они достаточно легкие.

Плюсы и минусы свайно-ленточного фундамента

Плюсы

Ленточный и свайный фундаменты считаются самыми лучшими. Ленточный – долговечный и надежный, свайный – прост в изготовлении с минимальными усилиями и затратами. Свайно-ленточный тип, от же столбчато-ленточный – совмещенная конструкция, с находящимся над грунтом ростверком. Внешне лента ничем не отличается, а низ совершенно другой. Но в основе лежит свайный фундамент. Ростверк располагается на сваях.

Среди плюсов можно отметить:

1. Невысокая цена. Чтобы изготовить ленточный фундамент, понадобится потратить 50% всех средств, запланированных на строительство всего дома. Свайно-ленточный обойдется намного дешевле, так как в земле вместо монолитной ленты будут стоять сваи.
2. Быстрота работы. При данном типе фундамента не нужно рыть большой котлован. Трудозатраты снижаются.
3. Возможность возведения своими руками, так как специальная техника совсем не нужна.
4. Установка на любой почве.
5. Противостояние пучению и движению почвы. В основном используется на неровных участках и слабопучинистых почвах, то есть в тех местах, где почва после промерзания начинает увеличиваться в объеме. У этого свойства есть показатели – если он равен 0,1, то почта промерзает на 1 метр и увеличивается в размере на 1 см. Такой процесс возникает в глинистых породах, так как воды в них больше и структура удерживает жидкость в поверхностных слоях.
6. Долгий срок эксплуатации при правильной технологии.

Для справки! На территории России более 80% почвы имеют разную степень пучения. По статистике, в средней полосе РФ глубина заложения свай равняется примерно 2 метра.

Минусы

Минусы в том, что невозможно организовать полноценный подвал, погреб. Не подходит для массивных сооружений, пол в таком доме придется утеплять.

Область использования

Фундамент этого типа передает нагрузку здания на грунт благодаря двум составляющим:

• — фундаментной ленте, которая устанавливается по всему периметру строительного элемента и несущим перегородкам;
• — сваями, чтобы противостоять подвижности грунта. Для большего закрепления и усиления применяется арматура.

Часто такой фундамент практикуется при строительстве коттеджей, частных домом с полуподвальными помещениями. В отличие от заглубленного способа, данный фундамент значительно экономичнее и быстрее.

Как самому залить фундамент

При строительстве кирпичного коттеджа, в котором предусмотрен цокольный этаж, техническое подполье, необходимо провести земляные работы и вырыть котлован. Если по проекту подвала нет, то допускается вырыть траншею под несущими элементами с шириной 0,6 м. При этом следует соблюдать условие удобства работы со сваями, бетоном, укладки арматуры.

Снаружи по периметру траншеи укладываются дренажные трубы диаметром 11 см. По глубине траншея равняется около полуметра, плюс/минус 10 см.

Важно! Категорически нельзя заводить дрены под фундамент.

Монтирование поля

Когда работа проводится на слабых грунтах, к которым относятся торфяник, плывун, песок, то ленты МЗЛФ слишком нестабильны и возможна усадка. Сваи проходят пласты до несущего, и нагрузка оказывается на скальные породы. Если строительство ведется в условиях сложной геологической обстановки, то фундамент указанного типа отличный вариант.

Итак, прежде всего нужно очистить участок и разметить его. Это ответственный этап, так как разметка – ориентир, которого нужно придерживаться. В соответствии с чертежом, план основания нужно перенести на землю, соблюдая все размеры. Понадобятся колышки, леска, молоток, рулетка, нивелир. Затем выполняется расчет нагрузки на опору. Одна может выдержать до 1600 кг. Вырывается траншея под ленту фундамента, дно и стенки утрамбовываются, на дно засыпается песок.

Виды свай

Винтообразные

Изготовлены из металлической трубы с лопастями в виде винта. Это своего рода огромный шуруп большого диаметра до 133 мм и длиной не менее 1200 мм.

Прежде чем изготовить свайное поле нужно провести пробные работы, чтобы определить глубину пласта с несущими функциями. Путем вкручивания свай в разных местах застройки необходимо поймать резко увеличенный момент затяжки.

Стандартная схема изготовления свайно-ленточного фундамента следующая:

• люди вращают сваю с помощью ломов и рычагов;
• мастер обязательно следит за вертикальностью работы;
• необходимо учитывать отметку промерзания пласта и ориентироваться на то, что несущий пласт находится ниже.

Чтобы добиться качества в определении позиции и легкого захода свай, предмонтажные работы подразумевают бурение лидер-лунки меньшего диаметра на глубину полметра. Это значительно облегчает установку и позволяет придать свае четко вертикальное положение.

Некоторые пользуются бытовым способом погружения. При этом дрель 2 кВт крепится к свае с применением специального гайковерта-редуктора с передаточным числом 1/60. При работе необходим контроль вертикального значения.

Понять, что несущая область найдена можно по увеличению крутящего момента. Затем сваи обрезаются на 2/3 высоты ленты фундамента, чтобы можно было осуществить связку с бетоном. Внутри сваи высверливаются, чтобы вставить прутки для связки с сетками армопояса.

Буронабивные

Этот вариант изготавливается прямо на месте строительства, намного дешевле винтовых. Этот метод более предпочтителен, так как позволяет выполнить монолитную конструкцию более сложной геометрии.

При этом работы выполняются в следующей последовательности:

• предварительные работы по погружению сваи для определения глубины;
• бурение земляных отверстий до уровня несущего пласта, с более низким значением, учитывая региональный показатель промерзания почвы;
• монтирование опалубки с применением полиэтиленовых, картонный, металлических, асбоцементных труб, кусков рубероида;
• армирование прутками по 16 мм, в связке перемычками в форме круга, квадрата, треугольника.

Заливка осуществляется на выбор – сразу, или вместе с МЗЛФ. Второй способ принесет большую прочность и повысит срок эксплуатации.

5 вариантов расстановки свай

1. Одиночный, когда каждая свая имеет свою опору.
2. Ленточный, то есть расстояние между сваями равномерно по периметру.
3. Полосный – подразумевает бурение свай в 2 и более рядов. Подходит для крупных строений.
4. Кустовой – используется при повышенной нагрузке и для тяжелых конструкций.
5. Полевой, то есть сваи располагаются рядами или в шахматном порядке.

Как устанавливается опалубка

Большая часть частных строителей заливают ленту в землю, а опалубку делают над уровнем почвы в подвальной части. При такой работе теряется доступ к боковым стенам. Целесообразнее монтаж проводить по всей высоте ленты с обеих сторон. Такая опалубка конечно повышает объем работы, увеличивает расход пиломатериалов, но однозначно дает высокие эксплуатационные свойства. Можно пользоваться съемной опалубкой, сделанной из обычных досок. Если почва нестабильная, то опалубку нужно начинать делать в траншее. При нормальном грунте – по краям, сверху. Высота равняется высоте цоколя здания.

Установка выполняется так:

1. Дрены в виде гофры или гладких труб укладываются в двойном геотекстиле, используя щелевую, дырчатую перфорацию. Засыпается щебень.
2. Изготавливается подушка, представляющая собой способ уплотнения каждых 10 см песка и щебня попеременно дважды.
3. Заливается стяжка для гидроизоляции ковра, рвущегося щебенкой.
4. Гидроизолируется подошва МЗЛФ, используя Бикрост и другой аналог с основой из стекловолокна.

Гидроизоляция должна выходить за стенки траншеи по всей высоте ленты, создавая непрерывный слой.

Армирование

Создавая армопояса, нужно иметь ввиду, что лента выполняет сжимающие, изгибающие, вращающие, растягивающие функции. Поэтому нужно сделать 2 пояса – вверху и внизу.

• Изготавливаются арматурные сетки или используются продольные прутки. Они соединяются горизонтальными элементами через 30 см в угловых частях и 60 см на прямых участках.
• Опорой низа сетки являются бетонные бобышки 10х10 см, по высоте равные 15 мм. Важно не укладывать их на гидроизоляцию, щебенку, арматуру.
• Чтобы смонтировать верх, нужно к низу сетки привязать вертикально хомутики. Затем на них производится укладка верхней карты. Погружение металлических частей в бетон должно иметь минимальное значение в 15 мм.

Сечение продольных прутьев равняется до 16 мм, хомуты выполняются из арматуры 8 мм. Специалисты советуют варку заменить вязальной проволокой или хомутами из полимера. Обязательно удаление ржавчины и грязи. Армопояса связываются с помощью проволоки нахлестом от 30 до 60 см.

Бетонирование

Бетон разводится в пропорции 1:6. Чтобы залить бетоном опалубки, нужно придерживаться правил и нормативов.

1. Запрещено сбрасывать бетон с высоты от полуметра.
2. Заливать нужно методом переустановки миксера, а не с помощью лопаты, так как теряются свойства бетона.
3. Опалубка наполняется за раз с максимальным перерывом в 2 часа.
4. В случае заливки за несколько дней, необходимо пользоваться вертикальными перемычками или мелкой сеткой Рабицей.

Сначала бетоном заливаются сваи, затем вся лента.

Обязательно должно проводится уплотнение, чтобы исключить образование воздуха. Для этого применяются глубинные вибраторы или куски арматуры. Чтобы установить вибратор в нужное место, необходимо дождаться выхода пузырьков, образования цементного молочка. Раствор протыкается в нескольких местах.

При строительстве летом, бетон нужно защитить от дождя, а зимой от замерзания. Важно следить за процессом сушки, влажности, не допуская пересыхания. Чтобы не допустить обезвоживания, сверху бетон засыпается песком, опилками, мешковиной и заливается лейкой. Когда погода холодная, внутрь опалубки помещается кабель с разогревающим характером до самого окончания строительных работ.

Гидроизоляцию можно проводить через 7 суток, а монтаж сруба через 14 дней, не раньше.

Гидроизолирование

Бетон является гигроскопичным и теплопроводным материалом. Любая часть бетонной конструкции, находящаяся в земле или в контакте с ней, подвергается коррозии, не зависимо от ливневых, паводковых стоков. Дренаж не спасет ситуацию, так как совершенно бесполезен как защита верхнего уровня.

Намокая, бетон при замерзании трескается и разрушается, поэтому сразу после возведения проводится гидроизоляция.

Она может быть выполнена:

• Праймерами – специальными составами, которые создают химическую реакцию с цементом, изменяя его структуру по всей толщине. Вариант очень дорогой.
• С помощью оклейки рулонными материалами. Делается много слоев с использованием мастики. Рулоны рекомендуется покупать на основе полиэфира и стекловолокна с битумной пропиткой с двух сторон. Важно, чтобы покрытие не прерывалось. Для этого укладка производится под подошву ленты, приклеивается, загибается на верхнюю грань.
• Красками на битумной и эпоксидной основе.
• Путем обмазывания мастикой или пропиткой.

Рубероид – самое дешевое решение.

Утепление

Обязательно фундамент должен утепляться. Это очень важный шаг. Современные технологии помогут повысить температуру в подвальном помещении до плюса даже в морозы. Популярностью пользуются способы теплоизоляции из:

1. полистирола – модифицированный пенопласт с устойчивостью к механическим воздействиям и с хорошей теплоизоляцией. Работа выполняется путем наклеивания специальным клеем плит, которые высыхая укрепляются дюбелями;
2. пенополиуретана – покрытие, схожее по действию с монтажной пеной, но обладающее более высокими теплоизоляционными характеристиками. Чтобы его нанести, используется специальная установка.

Свайно-ленточный фундамент является отличным способом возведения экономичного и надежного основания со сроком эксплуатации более 100 лет.
