Как соединить между собой доски – виды соединения, назначение, техника выполнения, необходимые материалы и инструменты, пошаговая инструкция работы и советы специалистов

Содержание

Как соединить доски между собой в длину?

Сращивание стропил по длине: методы наращивания, удлинения и соединения стропил

Как соединить доски между собой в длину?

Нередко в ходе строительства каркасов для крыш сложной конфигурации возникает потребность в использовании элементов нестандартного размера. К характерным примерам относятся вальмовые и полувальмовые конструкции, диагональные ребра которых существенно длиннее, чем рядовые стропильные ноги.

Подобные ситуации возникают при сооружении систем с ендовами. Чтобы созданные соединения не стали причиной ослабления конструкций, надо знать, как производится сращивание стропил по длине, каким способом обеспечивается их прочность.

Специфика удлинения стропильных ног

Сращивание стропильных ног позволяет унифицировать пиломатериал, приобретаемый для возведения крыши. Знание тонкостей процесса предоставляет возможность практически полностью построить стропильный каркас из бруска или доски одного сечения. Устройство системы из материалов одного размера выгодно отражается на итоговой сумме расходов.

К тому же доску и брусок увеличенной длины, как правило, производят с сечением бóльшим, чем у материала стандартных размеров. Вместе с сечением возрастает и стоимость. Такой запас прочности при устройстве вальмовых и ендовых ребер чаще всего не нужен. Зато при грамотном выполнении сращивания стропил элементам системы сообщается достаточная жесткость и надежность при наименьших затратах.

Без знания технологических нюансов сделать действительно жесткие на изгиб соединения пиломатериалов достаточно сложно. Узлы сопряжения стропилин относятся к категории пластичных шарниров, обладающих лишь одной степенью свободы – способностью поворачиваться в соединительном узле при приложении вертикальной и сжимающей по длине нагрузки.

Для того чтобы обеспечить равномерную жесткость при приложении изгибающей силы по всей протяженности элемента, сопряжение двух частей стропильной ноги располагают в местах с наименьшим изгибающим моментом. На эпюрах, демонстрирующих величину момента изгиба, они хорошо видны. Это точки пересечения кривой с продольной осью стропилины, в которых изгибающий момент приближается к нулевым значениям.

Учтем, что при строительстве стропильного каркаса требуется обеспечить равную по всей протяженности элемента сопротивляемость изгибу, а не одинаковые возможности прогибаться. Поэтому места сопряжения устраивают рядом с опорами.

В качестве опоры принимается как установленная в пролет промежуточная стойка, так и непосредственно мауэрлат или шпренгельная ферма. Коньковый прогон можно также оценивать, как возможную опору, но участки состыковки стропильных ног лучше располагать ниже по скату, т.е. там, где на систему возлагается минимальная нагрузка.

Варианты сращивания стропилин

Кроме точного определения места для сопряжения двух частей элемента системы нужно знать, как правильно удлиняются стропила. Способ формирования соединения зависит от выбранного для строительства пиломатериала:

  • Брусья или бревно. Наращиваются косым прирубом, сформированным в зоне соединения. Для усиления и для предотвращения поворота прирубленные под углом края обоих частей стропилины скрепляются болтом.
  • Сшитые попарно доски. Сращиваются с расположением линий состыковки вразбежку. Соединение двух наложенных друг на дружку частей производится гвоздями.
  • Одинарная доска. В приоритете сращивание лобовым упором – путем состыковки торцованных частей стропильной ноги с наложением одной или пары деревянных или металлических накладок. Реже из-за недостаточной толщины материала используется косой прируб с креплением металлическими хомутами или традиционным гвоздевым боем.

Рассмотрим детально указанные методы, чтобы углубленно разобраться в процессе наращивания длины стропил.

Вариант 1: Метод косого прируба

Способ предполагает формирование двух наклонных врубок или запилов, устроенных со стороны сопряжения частей стропильной ноги. Подлежащие состыковке плоскости врубок должны безукоризненно совмещаться без малейших зазоров, независимо от их размеров. В зоне соединения должна быть исключена вероятность деформации.

Запрещено заполнение щелей и неплотностей клиньями из древесины, фанерными или металлическими пластинами. Подогнать и скорректировать огрехи не получится. Лучше заранее точно вымерить и вычертить линии врубок, согласно следующим стандартам:

  • Глубина определяется формулой 0,15 × h, где h обозначает высоту бруса. Это величина участка, перпендикулярного продольной оси бруса.
  • Интервал, в пределах которого расположены наклонные участки врубки, определяется формулой 2 × h.

Место для размещения участка состыковки находят по действующей для всех типов стропильных каркасов формуле 0,15 × L, в которой величина L отображает размер перекрываемого стропилом пролета. Расстояние откладывается от центра опоры.

Детали из бруса при выполнении косого прируба дополнительно крепятся проходящим через центр соединения болтом. Отверстие для его установки высверливается заранее, Ø его равен Ø стержня крепежа. Чтобы древесина в месте установки крепления не сминалась, под гайки укладываются широкие металлические шайбы.

Если с применением косого прируба соединяют доску, то дополнительная фиксация производится с применением хомутов или гвоздей.

Вариант 2: Сплачивание досок

В случае использования технологии сплачивания центр соединяемого участка располагается прямо над опорой. Линии состыковки торцованных досок располагаются с обеих сторон от центра опоры на расчетном расстоянии, равном 0,21 × L, где L обозначает длину перекрываемого пролета. Фиксацию проводят гвоздями, устанавливаемыми в шахматном порядке.

Люфт и зазоры также недопустимы, но их проще избежать, проведя аккуратную торцовку доски. Этот способ гораздо проще предыдущего метода в исполнении, но чтобы попусту не расходовать метизы и не ослаблять лишними отверстиями древесину, следует с точностью рассчитать число точек устанавливаемого крепежа.

Гвозди с сечением ножки до 6 мм устанавливаются без предварительного высверливания соответствующих отверстий. Под крепеж размером больше указанного сверлить нужно, чтобы при соединении не расколоть вдоль волокон доску. Исключением являются метизы с крестообразным сечением, которые независимо от размера в деревянные детали можно просто забивать.

Для обеспечения достаточной прочности в зоне сплачивания нужно соблюдать следующие условия:

  • Крепеж ставят через каждые 50 см вдоль обоих краев сращиваемых досок.
  • Вдоль торцевых соединений гвозди ставят с шагом 15 × d, где d это диаметр гвоздя.
  • Для сплачивания доски в месте сопряжения подходят гладкие круглые, винтовые и резьбовые гвозди. Однако резьбовые и винтовые варианты в приоритете, потому что у них прочность на выдергивание значительно выше.

Отметим, что соединение стропилин сплачиванием приемлемо в случае устройства элемента из двух сшитых досок. В результате оба стыка перекрываются цельным участком пиломатериала. К плюсам способа отнесем внушительную для частного строительства величину перекрываемого пролета. Подобным образом можно наращивать стропильные ноги, если расстояние от вершины до нижней опоры достигает 6,5 м.

Вариант 3: Лобовой упор

Способ лобового наращивания стропил заключается в торцевой состыковке соединяемых частей стропильной ноги с фиксацией участка гвоздями, нагелями или болтами через установленные по обеим боковым плоскостям накладки.

Для исключения люфта и деформации наращенной стропильной ноги необходимо придерживаться следующих правил:

  • Подлежащие состыковки края доски должны быть безупречно отторцованы. Зазоры любого размера по линии соединения необходимо исключить.
  • Длина накладок определяется формулой l = 3 × h, т.е. они обязаны быть не меньше, чем три ширины доски. Обычно длину вычисляют и подбирают, исходя из числа гвоздей, формула дана для выяснения минимальной длины.
  • Накладки выполняются из материала, толщина которого не менее 1/3 аналогичного размера основной доски.

Гвозди в накладки забивают в два параллельных ряда с шахматным «разбросом» крепежных точек. Чтобы тонкую по отношению к основному пиломатериалу накладку не повредить, количество точек крепления рассчитывается с ориентиром на сопротивление гвоздей поперечной силе, действующей на ножки метиз.

Когда стык частей стропилины расположен прямо над опорой, в расчетах гвоздевого боя для фиксации накладок нет необходимости. Правда, в этом случае состыкованная нога станет работать как две отдельные балки и на прогиб, и на сжатие, т.е. по нормальной схеме придется рассчитывать несущую способность для каждой из составляющих частей.

Если в качестве крепежа используются стальные стержневые болты или стержни без резьбы, нагели, при состыковке толстой доски или бруса, то угроза деформации будет полностью исключена. По сути, даже на некоторые зазоры в состыковке торцов можно не обращать внимания, хотя подобных огрехов все же лучше избегать.

При применении шурупов или винтов предварительно высверливают отверстия под их установку, Ø отверстий на 2- 3 мм меньше аналогичного размера ножки крепежа.

При производстве лобовых соединений стропилин необходимо четко соблюдать расчетный шаг установки, численность и диаметр крепежных элементов. При сокращении расстояний между точками фиксации может произойти расщепление древесины. Если отверстия под крепеж будут больше положенных размеров, стропилина деформируется, а если меньше – расколются пиломатериалы в период установки крепежа.

Удлинение составными стропилинами

Для соединения и увеличения длины стропила есть еще весьма интересный способ: наращивание с помощью двух досок. Их пришивают к боковым плоскостям удлиняемого одинарного элемента. Между наращенными деталями остается просвет, равный ширине верхней доски.

Просвет заполняют обрезками равной толщины, установленными с интервалом не более 7 × h, где h это толщина удлиняемой доски. Длина вкладываемых в просвет дистанционн

Соединение встык по длине

Если повнимательнее присмотреться к массивной старинной мебели или дверям, то в глаза бросается красивая и равномерная текстура: изделие кажется вырезанным из одного большого куска дерева. Только при ближайшем рассмотрении можно выделить отдельные дощечки, которые и составляют общую поверхность.

Раньше мебель не изготавливали, как это делается сегодня, из толстых досок. Просто столяры были искуснее. Из множества тонких дощечек они могли сделать большую панель с идеально гладкой поверхностью. Хотя известно, что дерево живет своей довольной бурной жизнью, даже когда оно больше не соединено корнями с землей. Оно подвергается воздействию температуры и влажности, а также механическим, нагрузкам, в результате чего может неожиданно проявить свой «характер».

Техника соединения дощечек так, чтобы они долго оставались ровными и гладкими, называется соединением встык по длине.

Нужно внимательно рассмотреть каждую дощечку и сравнить ее текстуру с текстурой соседних деталей: древесные волокна каждой детали должны проходить в обратном направлении по сравнению с волокнами соседних дощечек. Так одна доска «запирает» другую.

Характер текстуры зависит от того, из какой части ствола вырезана доска — из средней или крайней. Доски можно разложить по-разному: в одном случае так, что поверхность будет казаться срезом одного ствола, в другом, перемешав доски, создать необычный узор.

Но в любом случае при подгонке доски должны располагаться друг против друга так, чтобы получался волнистый узор. Поэтому достичь эффекта «целого дерева» и при этом «запереть» дерево очень непросто. Ведь видны попеременно то лицевая (обращенная к сердцевине дерева), то изнаночная (обращенная к коре) сторона досок.

Чтобы доски по длине плотно прилегали друг к другу, края должны быть абсолютно прямыми. Нужно вертикально закрепить доску между двумя направляющими досками и обработать поверхность рубанком. Обрабатывайте древесину сразу, не откладывая, — при изменении влажности воздуха она может снова деформироваться.

По столешнице, собранной из досок, раньше судили о мастерстве столяра. Умение соединять доски встык по длине может пригодиться и сегодня. Мы покажем и расскажем, как это делается.

Маркирование и склеивание

Как правильно соединять доски по длине вставной планкой

Планка укрепляет соединение по всей длине, выполняя при этом две функции: она увеличивает вдвое площадь стыковочных участков, покрываемых клеем, так как проникает внутрь обеих досок, что придает соединению дополнительную прочность, а благодаря противоположному направлению волокон в планке по отношению к волокнам в основных деталях соединение более устойчиво к нагрузкам.

Использование фанеры

Для планки, которая должна быть очень тонкой, самый подходящий материал — фанера. Если, к примеру, вы возьмете планку из цельного дерева, то расположение волокон в планке и досках окажется параллельным. При этом будет достигнута высокая прочность соединения, но сама планка не выдержит нагрузки и сломается, если доски начнут прогибаться. Можно использовать планку с поперечным направлением волокон. Она хорошо выдерживает нагрузку при прогибании досок и придает большую прочность соединению, но такие планки ограничены по длине и крайне ненадежны при продольных нагрузках. Многослойная фанера компенсирует недостатки планок из цельного дерева, обеспечивая соединению прочность.

Альтернатива рейке — вставные шипы, которые располагают с посадкой на клей на расстоянии 10-20 см друг от друга. Сначала в одной доске высверливают отверстие для шипов, затем специальными маркерами помечают расположение шипов на другой доске.

Левая планка длиннее, средняя — толще, чем нужно, правая выполнена правильно. Она должна быть короче общей высоты пазов, чтобы осталось место для клея.

Глухое соединение с использованием планки из многослойной фанеры. Планка полностью скрыта, а доски в торцах сохраняют целостность.



Чем скрепить доски между собой. Способы соединений деревянных деталей. Сращивание встык досками

Начинающим домашним мастерам будет полезно узнать о методах соединения деревянных деталей. Этой теме мы посвящаем краткий ликбез, в котором будут описаны основные виды столярных соединений и сплачиваний с использованием клея, гвоздей, саморезов или шкантов, либо вовсе без них.

Правила выбора соединения в зависимости от типа нагрузки

Наиболее просты торцевые соединения, их применяют при необходимости нарастить деталь. Лучше всего такие соединения переносят нагрузку сжатия, однако при вырубке замков специальной формы можно достичь хорошего сопротивления скручиванию, растяжению и изгибу. Стандартный вариант торцевого соединения — с подрезкой на половину толщины обеих деталей. Срез может быть прямым или косым, при необходимости препятствовать изгибу, растяжению или скручиванию на конце каждого среза нарезают шип или тупой угол, либо делают срез ступенчатым, образуя своего рода «замок».

1 — прямая накладка вполдерева; 2 — косая накладка; 3 — прямая накладка со ступенчатым стыком; 4 — накладка вполдерева с косым стыком; 5 — косой накладной замок; 6 — соединение вполдерева с косым шипом

Угловые и боковые соединения применяются для соединения прямых деталей в ферму или каркас. Обычно эта часть конструкции опорная, поэтому основные нагрузки приходятся на смещение и сжатие. Если конструкция испытывает статичную предусмотренную нагрузку, на одной из деталей нарезают прямоугольный шип, а на другой — паз или проушину соответствующих размеров. Если возможно действие на разрыв конструкции, шип и паз нарезают в форме трапеции.

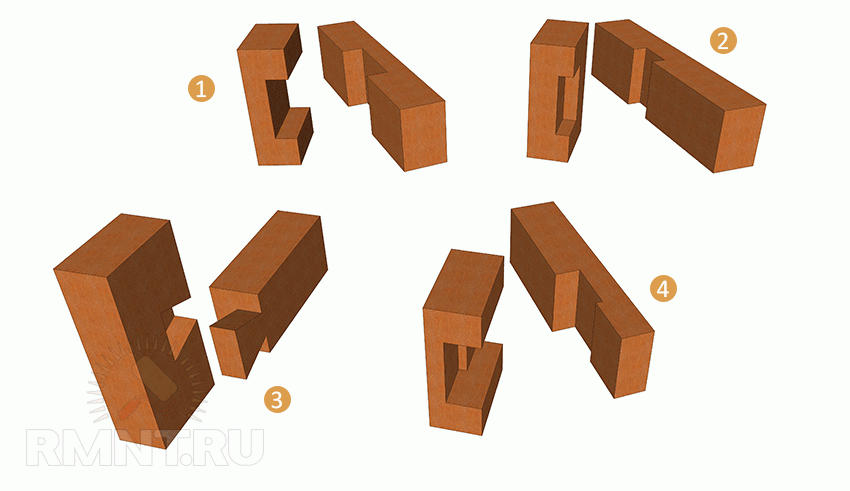

Угловые соединения: 1 — с открытым сквозным шипом; 2 — с глухим закрытым шипом; 3 — со сквозным косым шипом

Накладные крестовые и Т-образные соединения используют, как правило, для дополнительных связей между ответственными деталями конструкции. Основная нагрузка в них — на сжатие, смещение и разрыв. Первые два типа нагрузки устраняются подрубкой в полдерева или меньше с последующим совмещением деталей. Плечи зарубок принимают основную нагрузку на себя, остается лишь закрепить соединение шурупами или накладными скобами. В ряде случаев для укрепления связи используют шкант или вырубают шип с клином.

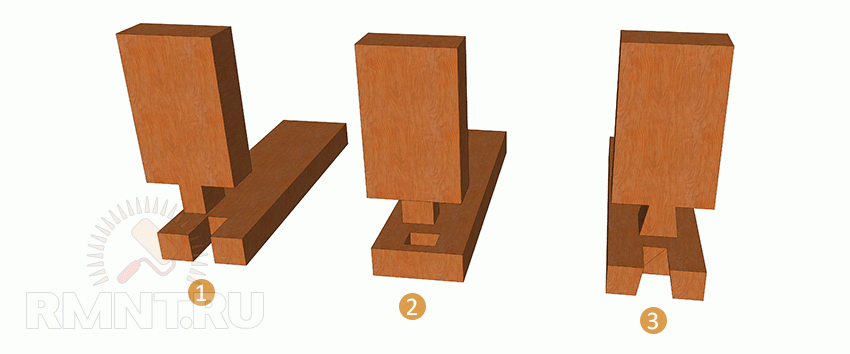

1 — крестовое соединение накладкой вполдерева; 2 — крестовое соединение с посадкой в одно гнездо; 3 — Т-образное соединение с потайным косым шипом; 4 — Т-образное соединение с прямой ступенчатой накладкой

Отдельный тип соединений — ящичные. Предназначены они для соединения досок под прямым углом. Обычно для ящичного соединения на каждой доске нарезают зубья, ширина которых равна расстоянию между ними. На разных досках зубья нарезаны со смещением, поэтому при соединении угол из досок выглядит как одно целое. Зубья также могут иметь клиновидную форму, препятствующую разрыву угла в одном направлении, либо скрепляются дополнительно клеем или гвоздями.

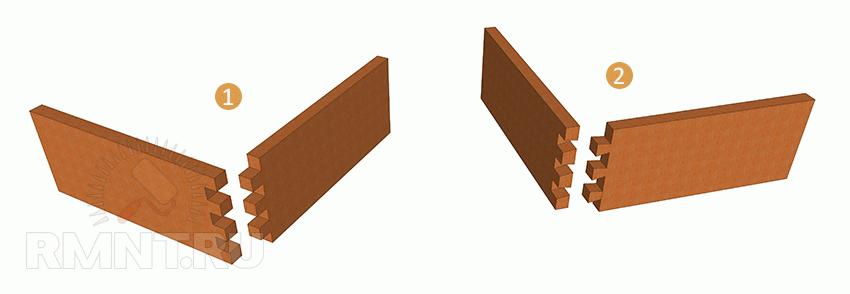

Ящичные угловые соединения: 1 — с прямыми сквозными шипами; 2 — с косыми сквозными шипами

Как сделать шиповое соединение

Для изготовления шипового соединения нужно обвести обе детали линией разметки по всем граням на расстоянии от торца, равном ширине соединения. На двух противоположных сторонах и торце линиями отмечается тело шипа, разметка на обеих деталях полностью идентична.

Шип подрезают с боков ножовкой для поперечного реза и скалывают древесину с помощью ст

виды соединения, назначение, техника выполнения, необходимые материалы и инструменты, пошаговая инструкция работы и советы специалистов

Деревянные детали используют во многих изделиях. И их соединение — важный процесс, от которого зависит прочность всей конструкции.

Для изготовления мебели и других изделий из дерева используют десятки различных соединений. Выбор способа соединения деталей из дерева зависит от того, каким изделие должно быть в итоге и какую нагрузку должно переносить.

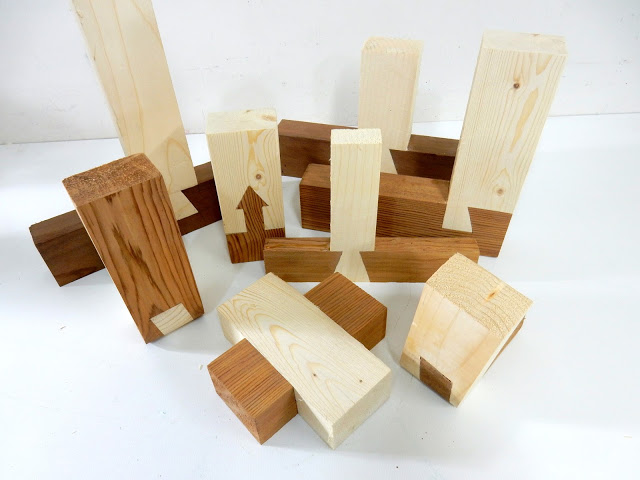

Виды соединения

При соединении деревянных деталей нужно помнить важный момент — всегда тонкая деталь крепится к толстой, но не наоборот.

Согласно взаимному расположению элементов различают такие способы соединения деталей из дерева:

  • наращивание — увеличение детали по высоте;
  • сращивание — удлинение заготовки;
  • сплачивание — увеличение элемента по ширине;
  • вязка — соединение под углом.
виды соединений деталей

Способы соединения деревянных деталей при изготовлении мебели чаще всего используют следующие:

  • склеивание;
  • «ласточкин хвост»;
  • встык;
  • пазовое;
  • внахлест;
  • глухое на шипах;
  • сквозное шиповое.

Рассмотрим технологии некоторых соединений более детально.

Сращивание по длине

Такой вид соединения деревянных деталей имеет некоторые нюансы. По своей сути это удлинение элементов в горизонтальном направлении. Сращивание может быть:

  • Впритык — срезы концов выполняются под прямым углом и совмещаются друг с другом. В оба бруса (бревна) забивают скобу.
  • Косой притык — срезы выполнены под углом, а концы скрепляют штырем или гвоздем.
  • Торцевой притык с гребнем.
  • Прямая накладка — длина вырубки в 1,5-2 раза больше, чем толщина бруса (бревна).
  • Косая накладка — концы срезают под углом и фиксируют болтами.
  • Накладка с косым прирубом — на концах деталей выполняют торцевые гребни, имеющие ширину и длину в одну треть толщины бруса.

Наращивание по высоте

Из названия понятно, что суть заключается в удлинении брусьев или бревен в вертикальном направлении. Оси элементов находятся на одной вертикальной прямой. Виды наращивания такие:

  • Наращивание впритык. Для восприятия случайных нагрузок по бокам вставляется заершенный штырь.
  • Наращивание с одним или двумя шипами. Ширина и высота одного шипа должны быть не меньше одной трети толщины бруса. Глубина гнезда — чуть больше высоты шипа.
  • Наращивание в полдерева. Концы обоих бревен нужно срезать на половину их толщины на 3-3,5 диаметра в длину.
  • Наращивание языком. В одном брусе нужно выпилить развилку, в которую нужно вставить соответственно срезанный конец другой заготовки. Само соединение необходимо обернуть жестью.

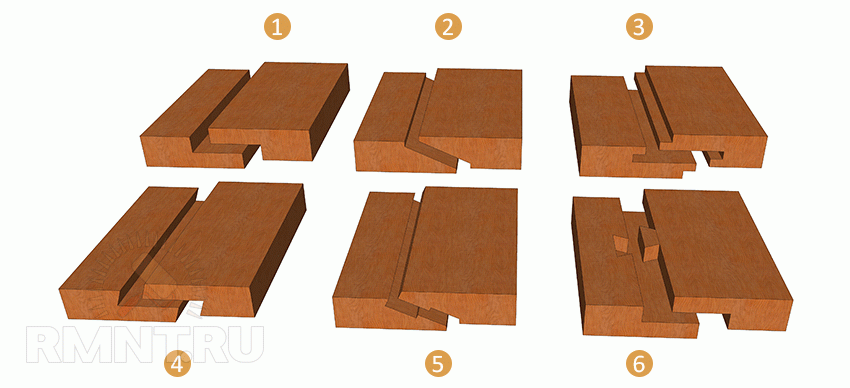

Сплачивание по ширине

Применяют для увеличения изделия по ширине. Используя способы сплачивания, важно обращать внимание на расположение годовых колец дерева. Важно чередовать доски в зависимости от их направления. Варианты сплачивания такие:

  • Впритык — детали нужно обтесать и прифуговать по угольнику.
  • В шпунт — высота и ширина гребня равняется 1/3 толщины доски.
  • В ножовку — кромки нужно обтесать под острым углом к широкой плоскости доски.
  • Гребнем с высотой от 1/3 до половины доски.
  • Четверть с уступом, равным половине толщины доски.
  • В шпунт с рейками — в каждой доске выбрать пазы, в которые нужно вставить рейку, имеющую ширину вдвое больше глубины паза.

Вязка

Вязку используют, когда возникает необходимость в соединении деталей под углом. Виды вязки такие:

  • вязка в полдерева с использованием потайного шипа;
  • вязка в полулапу;
  • одиночный и двойной прорезные шипы;
  • прорезная лапа.
соединение "ласточкин хвост"

Самый простой способ сплачивания двух деталей. Соединение деревянных деталей под прямым углом выполняется с использованием этого метода. Поверхности двух деталей тщательно подгоняют друг к другу и плотно прижимают. Происходит соединение деревянных деталей гвоздями или шурупами. Длина их должна быть такой, чтобы пройти через первую деталь и углубиться во вторую где-то на 1/3 длины.

Чтобы крепление было надежным, необходимо вбить не меньше двух гвоздей. Расположить их нужно по сторонам от осевой линии. Толщина гвоздя не должна вызвать растрескивание древесины. Поэтому рекомендуется заранее сделать отверстия в диаметре 0,7 от толщины используемого гвоздя.

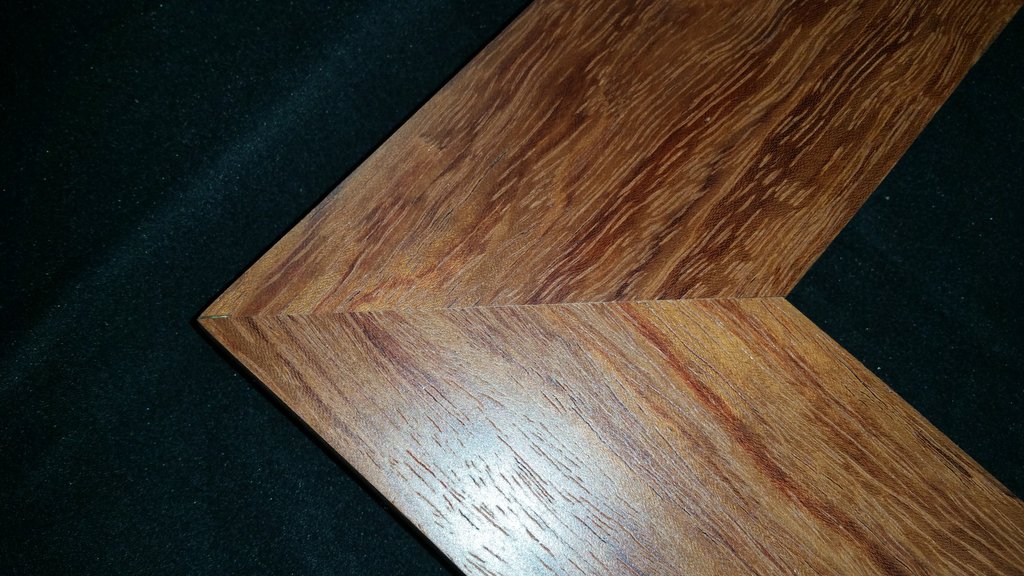

угловое соединение вторец

Для усиления фиксации следует смазать поверхности, которые соединяются, клеем. Для помещений, которые не будут находиться под влиянием влаги, можно использовать столярный, казеиновый или мездровый клей. В случае использования изделия в условиях повышенной влажности лучше использовать влагостойкий клей, к примеру, эпоксидный.

Соединение Т-образное внакладку

Чтобы выполнить такое соединение деревянных деталей, нужно наложить одну заготовку на другую и скрепить их друг с другом, используя болты, шурупы или гвозди. Располагать деревянные заготовки можно как под определенным углом друг к другу, так и по одной линии.

Чтобы угол соединения деталей не менялся, применяют не менее 4 гвоздей. В случае если есть всего два гвоздя, то их вбивают по диагонали. Чтобы фиксация была более прочной, гвозди должны пройти сквозь обе детали, а выступающие концы необходимо загнуть и углубить в дерево.

Соединение вполдерева

Чтобы выполнить такое соединение двух деревянных деталей, требуются определенные навыки и наличие опыта. Выполняется оно следующим образом. В обеих заготовках выполняются выборки глубиной, которая соответствует половине их толщины. Ширина выборки должна быть равна ширине детали.

Способ соединения деревянных деталей вполдерева можно выполнить под разными углами. В таком случае важно следить, чтобы угол был одинаковый на обеих деревянных заготовках, а ширина соответствовала ширине детали. Благодаря этому детали плотно прижимаются одна к другой, а их кромки расположены в одной плоскости.

соединение вполдерева

Кроме того, такое соединение может быть полным или частичным. В случае частичного соединения конец одной заготовки срезают под определенным углом, а на конце другой делают соответствующую выборку. К таким соединениям относят угловое в ус вполдерева. Суть заключается в подрезке обоих шипов под углом в 45о, вследствие чего шов между ними располагается по диагонали. При использовании этого способа нужно быть особо аккуратным, а угловые надрезы выполнять специальным инструментом — стуслом.

Соединение в шпунт

Такой вид соединения деревянных деталей применяют для крепления досок обшивки или при настилке пола. Грань одной доски имеет шип, а грань другой — паз. Соответственно, крепление происходит, когда шип входит в паз. Такое соединение смотрится очень аккуратно, так как между досками нет щелей.

Выполнение шипов и пазов требует некоторого опыта. И кроме того, для изготовления потребуется специальный станок. Поэтому проще приобрести уже готовые детали.

Соединение «гнездо-шип»

Наиболее часто используемый способ соединения деревянных деталей. Такое сочленение прочное, жесткое и выглядит максимально аккуратно. Чтобы выполнить такое соединение, нужно иметь некие навыки и опыт, а также быть внимательным. Неправильно выполненное соединение «гнездо-шип» непрочное и выглядит некрасиво.

Суть его следующая. В конце одной заготовки высверливается или выдалбливается паз, а в конце другой — шип. Лучше, когда элементы имеют одинаковую ширину. Если толщина разная, то шип проделывают в тонкой детали, а паз, соответственно, в толстой.

соединение "гнездо-шип"

Последовательность шипового соединения:

  • Используя рейсмус, прочертить две параллельные друг другу риски сбоку одной заготовки. Расстояние должно быть по ширине будущего шипа. Для его ровности следует сделать разметку с двух сторон.
  • Наиболее оптимальный инструмент для выполнения шипов — ножовка, имеющая узкое полотно и мелкие зубья, или лучковая пила. В процессе работы зубья инструмента должны проходить по внутренней кромке разметочной линии. Для удобства деталь лучше зажать в тисках. Лучше всего шип изготовить чуть больше требуемого размера. Тогда в случае необходимости можно убрать лишнее. А вот если шип окажется короче, то весь процесс потребуется повторить заново.
  • Используя долото или стамеску, во второй детали делают гнездо (паз). Естественно, размеры паза должны соответствовать размерам шипа. Лучше всего перед тем, как приступить к долблению, по всему периметру паза просверлить отверстия. Края аккуратно обрабатываются стамеской.

Если соединение деревянных деталей выполнено правильно, то поверхности кромок шипов прилегают плотно к стенкам гнезда. Это дает хорошее сцепление при склеивании. Чтобы посадка шипов была более тугой, их размеры должны быть на 0,2-0,3 мм больше размеров гнезда. При превышении этой величины может произойти раскол тетивы, при допуске меньше крепление потеряет свою прочность в процессе эксплуатации.

Кроме того, такое соединение предполагает еще склеивание и крепление шурупами, гвоздями или деревянными нагелями. Для упрощения работы перед ввинчиванием шурупов следует просверлить отверстия. Головки шурупов скрывают в потай (выполненный с помощью зенковки). Направляющее отверстие должно быть равно 2/3 диаметра винта и быть меньше на 6 мм (приблизительно) его длины.

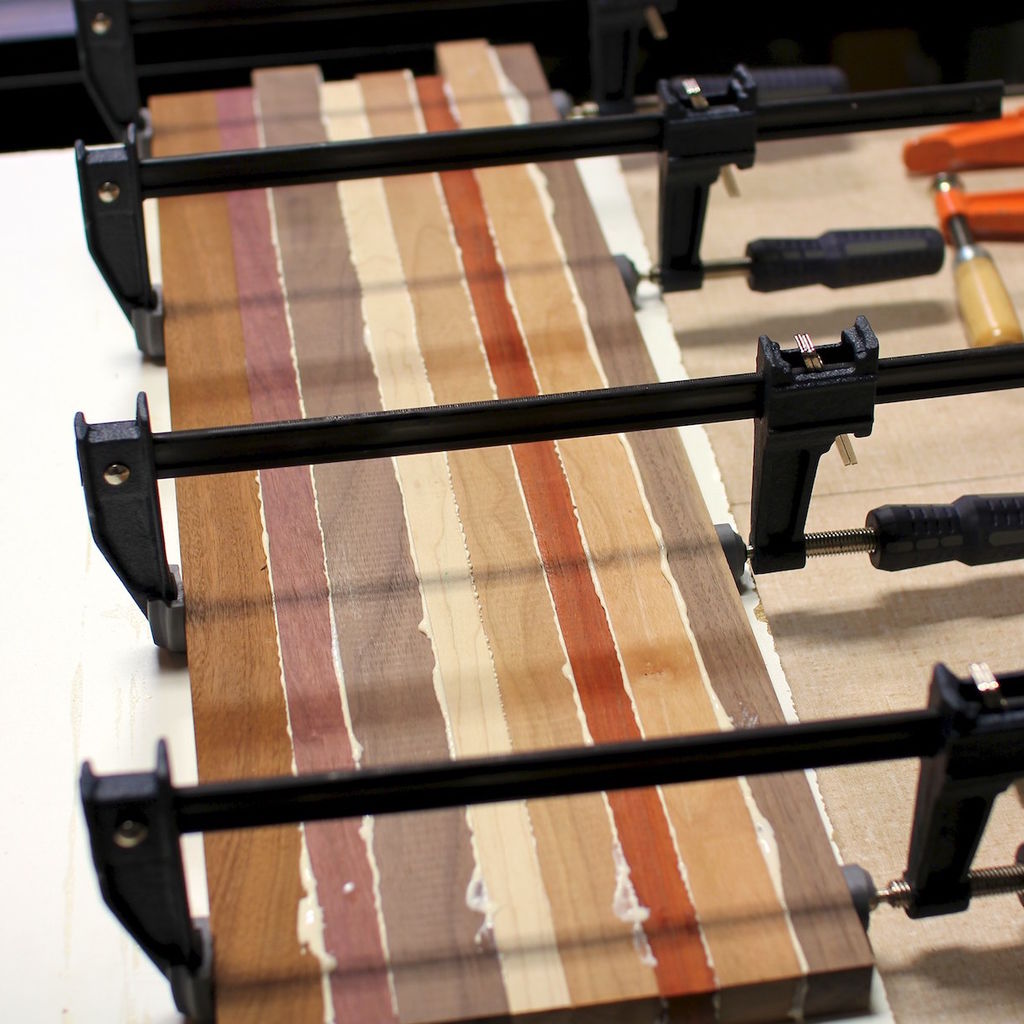

Склеивание

Склеивание деревянных деталей проводят следующим образом:

  • Склеиваемые поверхности очищают тряпкой без ворса, а шероховатости зачищают мелким наждаком.
  • Используя картонную палочку, наносят столярный клей ровным тонким слоем по всем необходимым поверхностям.
  • Смазанные клеем поверхности нужно потереть друг о друга. Это обеспечит ровное соприкосновение и прочное склеивание.
  • Детали нужно стянуть друг с другом, чтобы на стыках удержание было надежным. Убедиться в прямоте углов позволит измерение диагоналей. Они должны быть равны. Если это не так, положение элементов нужно подправить.
  • Соединение укрепляется путем высверливания направляющих отверстий, в которые вбиваются отделочные гвозди или вворачиваются шурупы. Головки шурупов должны быть утоплены, для этого отверстия нужно расточить. Гвозди углубляют, используя пробойник.
  • Отверстия с гвоздями замазываются шпаклевкой для дерева. Отверстия, расточенные под шурупы, закрывают деревянными заглушками из твердых пород, смазанных клеем. Когда клей или шпаклевка высохнут, поверхность зачищают наждаком так, чтобы она была гладкой, и затем покрывают лаком.
склеивание деревянных деталей

Необходимые инструменты и приспособления

Инструменты для выполнения отличаются большим разнообразием. Выбирают их в зависимости от типа выполнения работ. Так как в плотничном деле обрабатываемые элементы более крупные, чем в столярном, соответственно, и инструмент должен быть подходящий.

инструменты и приспособления

Для соединения деревянных деталей используют следующее:

  • топор;
  • рубанок, прямые и кривые струги, медведка, шерхебель — более тщательная обработка поверхностей;
  • долото — долбление отверстий и гнезд;
  • стамеска — для подчистки врубок;
  • буры с различными наконечниками — для сквозных отверстий;
  • различные пилы — для распиловки вдоль и поперек;
  • молоток, молот, кувалда, киянка;
  • угольник, циркуль, уровень и другие вспомогательные инструменты;
  • гвозди, металлические скобы, болты с гайками, шурупы и другие изделия для крепления.

Заключение

На самом деле способов соединения деревянных деталей мебели или других конструкций существует гораздо больше. В статье описаны наиболее популярные методы и технологии выполнения. Важно помнить, что соединение деревянных деталей под покраску или покрытие лаком должно быть тщательно подготовлено, а все крепления должны быть прочными и выполненными на совесть.

Соединение досок между собой



udlinnili_dosku_gl      При изготовлении каких-либо столярный изделий нередко бывают моменты, когда длины доски не хватает. Как назло, вместо одной длинной есть несколько коротких. Опытные столяры в этом случае не бегут в магазин или на пилораму, а наращивают тесины по длине. Восстановленные изделия используются не во всех случаях. Например, для сидений на лавочках или для пола их лучше не применять, а для полотна двери или для стропил соединённые тесины вполне пригодны.



   За долгие годы работы человека с деревом появилось множество способов соединения досок между собой. Один из таких приёмов мы рассмотрим в этой статье.

   Итак, у нас есть 3 тесины, которые нужно соединить между собой в длину. Здесь надо отметить, что чем меньше отрезков используется для сращивания, тем прочнее окажется соединённый массив. В нашем случае получилось так, что для изготовления полотна двери не хватило одной дощечки. Поэтому пришлось её состыковывать из трёх коротких обрезков. Разумеется, части дощечек для сращивания должны быть равной ширины. doski

    Первым делом разметим тесины. Соединим их в полдоски, то есть отрежем половину ширины от одного отрезка, половину — от другого. Часть одной тесины будет заходить на другую. Длины 10-15 см для выреза будет вполне достаточно, но чем больше это расстояние, тем прочнее будет соединение. Тут важно учитывать, что при разметке отрезков нужно помнить про ту длину, на которую планируется вырез. Например, если вы хотите сделать соединённую дощечку длиной 200 см, то общая длина двух отрезков должна быть больше на то расстояние, на которое планируется делать вырез. При вырезе 15 см длина двух досок составит 215 см. На 15-тисантиметровое расстояние одна часть тесины зайдёт в другую, и общая длина будет 200 см. razmetka

   Таким же образов сделаем вырез на 2 и 3 отрезках. soedinili_doski

   Теперь дощечки нужно скрепить между собой. Мы для этих целей будем использовать мебельные шканты. На двух отрезках сделаем метки друг на против друга и просверлим отверстия глубиной, равной половине шканта. В отверстия капнем мебельного клея и забьём шкант, чтобы он торчал наполовину. В отверстия на второй дощечке тоже капнем клея и соединим отрезки между собой. Двух шкантов для соединения будет вполне достаточно. schkanty soedinili_doski_schkantami

   Точно так же состыкуем и третью часть тесины. udlinnili_dosku

   Дальше увеличим прочность соединённого массива на изгиб. Для этого нам понадобится ручной фрезер. frezer

   Установим на него пазовую фрезу диаметром 2 см и настроим глубину реза, равную чуть больше половины толщины дощечки. Здесь главное не прорезать доски насквозь. Фрезером делаем по два паза с каждой стороны, захватив все 3 срощенные доски. Всего сделаем 4 паза, длина каждого – около 15 см. sdelali_pazy

   В эти пазы вставим деревянные бруски, вырезав их из остатков тесины. Получается что-то типа шпонок, только эти шпонки удерживают два бруска в одной плоскости. Бруски должны заходить в пазы с усилием, чтобы они не двигались. Пазы намажем столярным клеем, вставим шпонки и забьём их молотком до упора. Высота брусков здесь не важна. ustanovili_schponki

   Лишние части брусков состругаем рубанком. obrabotka_rubankom

   Чтобы шпонки не выскочили из пазов в случае высыхания дощечки, просверлим в них сквозные отверстия, вставим мебельные шканты и забьем их на всю толщину тесины. Выпирающие части шкантов снова состругаем рубанком. otverstiya_pod_schkanty zabili_schkanty

   На этом этапе соединение досок между собой завершено. Дальше начинаются отделочные работы, чтобы убрать зазоры, если это необходимо. Возьмём универсальную шпатлёвку и резиновым шпателем заполним щели. schpatlevka

   Через пару часов, когда шпатлёвка полностью высохнет, отшлифуем тесину шлифовальной машинкой. Вот теперь соединённая дощечка готова к эксплуатации. udlinnennaya_doska

   В нашем случае она была вставлена в дверное полотно. После изготовления двери и её покраски стало совсем незаметно, что доска состоит из нескольких частей. И на прочности двери это никаким образом не сказывается. polotno

ВИДЕО


методы наращивания, удлинения и соединения стропил

Нередко в ходе строительства каркасов для крыш сложной конфигурации возникает потребность в использовании элементов нестандартного размера. К характерным примерам относятся вальмовые и полувальмовые конструкции, диагональные ребра которых существенно длиннее, чем рядовые стропильные ноги.

Подобные ситуации возникают при сооружении систем с ендовами. Чтобы созданные соединения не стали причиной ослабления конструкций, надо знать, как производится сращивание стропил по длине, каким способом обеспечивается их прочность.

Сращивание стропильных ног позволяет унифицировать пиломатериал, приобретаемый для возведения крыши. Знание тонкостей процесса предоставляет возможность практически полностью построить стропильный каркас из бруска или доски одного сечения. Устройство системы из материалов одного размера выгодно отражается на итоговой сумме расходов.

Цель выполнения сращивания стропилЦель выполнения сращивания стропил

К тому же доску и брусок увеличенной длины, как правило, производят с сечением бóльшим, чем у материала стандартных размеров. Вместе с сечением возрастает и стоимость. Такой запас прочности при устройстве вальмовых и ендовых ребер чаще всего не нужен. Зато при грамотном выполнении сращивания стропил элементам системы сообщается достаточная жесткость и надежность при наименьших затратах.

Без знания технологических нюансов сделать действительно жесткие на изгиб соединения пиломатериалов достаточно сложно. Узлы сопряжения стропилин относятся к категории пластичных шарниров, обладающих лишь одной степенью свободы – способностью поворачиваться в соединительном узле при приложении вертикальной и сжимающей по длине нагрузки.

В какой точке выполнить сращивание стропил по длинеВ какой точке выполнить сращивание стропил по длине

Для того чтобы обеспечить равномерную жесткость при приложении изгибающей силы по всей протяженности элемента, сопряжение двух частей стропильной ноги располагают в местах с наименьшим изгибающим моментом. На эпюрах, демонстрирующих величину момента изгиба, они хорошо видны. Это точки пересечения кривой с продольной осью стропилины, в которых изгибающий момент приближается к нулевым значениям.

Учтем, что при строительстве стропильного каркаса требуется обеспечить равную по всей протяженности элемента сопротивляемость изгибу, а не одинаковые возможности прогибаться. Поэтому места сопряжения устраивают рядом с опорами.

В качестве опоры принимается как установленная в пролет промежуточная стойка, так и непосредственно мауэрлат или шпренгельная ферма. Коньковый прогон можно также оценивать, как возможную опору, но участки состыковки стропильных ног лучше располагать ниже по скату, т.е. там, где на систему возлагается минимальная нагрузка.

Схема наращивания диагональных стропилСхема наращивания диагональных стропил

Кроме точного определения места для сопряжения двух частей элемента системы нужно знать, как правильно удлиняются стропила. Способ формирования соединения зависит от выбранного для строительства пиломатериала:

  • Брусья или бревно. Наращиваются косым прирубом, сформированным в зоне соединения. Для усиления и для предотвращения поворота прирубленные под углом края обоих частей стропилины скрепляются болтом.
  • Сшитые попарно доски. Сращиваются с расположением линий состыковки вразбежку. Соединение двух наложенных друг на дружку частей производится гвоздями.
  • Одинарная доска. В приоритете сращивание лобовым упором – путем состыковки торцованных частей стропильной ноги с наложением одной или пары деревянных или металлических накладок. Реже из-за недостаточной толщины материала используется косой прируб с креплением металлическими хомутами или традиционным гвоздевым боем.

Рассмотрим детально указанные методы, чтобы углубленно разобраться в процессе наращивания длины стропил.

Вариант 1: Метод косого прируба

Способ предполагает формирование двух наклонных врубок или запилов, устроенных со стороны сопряжения частей стропильной ноги. Подлежащие состыковке плоскости врубок должны безукоризненно совмещаться без малейших зазоров, независимо от их размеров. В зоне соединения должна быть исключена вероятность деформации.

Наращивание стропил косым прирубомНаращивание стропил косым прирубом

Запрещено заполнение щелей и неплотностей клиньями из древесины, фанерными или металлическими пластинами. Подогнать и скорректировать огрехи не получится. Лучше заранее точно вымерить и вычертить линии врубок, согласно следующим стандартам:

  • Глубина определяется формулой 0,15 × h, где h обозначает высоту бруса. Это величина участка, перпендикулярного продольной оси бруса.
  • Интервал, в пределах которого расположены наклонные участки врубки, определяется формулой 2 × h.

Место для размещения участка состыковки находят по действующей для всех типов стропильных каркасов формуле 0,15 × L, в которой величина L отображает размер перекрываемого стропилом пролета. Расстояние откладывается от центра опоры.

Правила соединения стропил из брусьевПравила соединения стропил из брусьев

Детали из бруса при выполнении косого прируба дополнительно крепятся проходящим через центр соединения болтом. Отверстие для его установки высверливается заранее, Ø его равен Ø стержня крепежа. Чтобы древесина в месте установки крепления не сминалась, под гайки укладываются широкие металлические шайбы.

Если с применением косого прируба соединяют доску, то дополнительная фиксация производится с применением хомутов или гвоздей.

Схема сращивания стропил косым прирубомСхема сращивания стропил косым прирубом

Вариант 2: Сплачивание досок

В случае использования технологии сплачивания центр соединяемого участка располагается прямо над опорой. Линии состыковки торцованных досок располагаются с обеих сторон от центра опоры на расчетном расстоянии, равном 0,21 × L, где L обозначает длину перекрываемого пролета. Фиксацию проводят гвоздями, устанавливаемыми в шахматном порядке.

Люфт и зазоры также недопустимы, но их проще избежать, проведя аккуратную торцовку доски. Этот способ гораздо проще предыдущего метода в исполнении, но чтобы попусту не расходовать метизы и не ослаблять лишними отверстиями древесину, следует с точностью рассчитать число точек устанавливаемого крепежа.

Гвозди с сечением ножки до 6 мм устанавливаются без предварительного высверливания соответствующих отверстий. Под крепеж размером больше указанного сверлить нужно, чтобы при соединении не расколоть вдоль волокон доску. Исключением являются метизы с крестообразным сечением, которые независимо от размера в деревянные детали можно просто забивать.

Как удлинить попарно сшитые стропилаКак удлинить попарно сшитые стропила

Для обеспечения достаточной прочности в зоне сплачивания нужно соблюдать следующие условия:

  • Крепеж ставят через каждые 50 см вдоль обоих краев сращиваемых досок.
  • Вдоль торцевых соединений гвозди ставят с шагом 15 × d, где d это диаметр гвоздя.
  • Для сплачивания доски в месте сопряжения подходят гладкие круглые, винтовые и резьбовые гвозди. Однако резьбовые и винтовые варианты в приоритете, потому что у них прочность на выдергивание значительно выше.

Отметим, что соединение стропилин сплачиванием приемлемо в случае устройства элемента из двух сшитых досок. В результате оба стыка перекрываются цельным участком пиломатериала. К плюсам способа отнесем внушительную для частного строительства величину перекрываемого пролета. Подобным образом можно наращивать стропильные ноги, если расстояние от вершины до нижней опоры достигает 6,5 м.

Как удлинить накосное стропило вальмовой крышиКак удлинить накосное стропило вальмовой крыши

Вариант 3: Лобовой упор

Способ лобового наращивания стропил заключается в торцевой состыковке соединяемых частей стропильной ноги с фиксацией участка гвоздями, нагелями или болтами через установленные по обеим боковым плоскостям накладки.

Для исключения люфта и деформации наращенной стропильной ноги необходимо придерживаться следующих правил:

  • Подлежащие состыковки края доски должны быть безупречно отторцованы. Зазоры любого размера по линии соединения необходимо исключить.
  • Длина накладок определяется формулой l = 3 × h, т.е. они обязаны быть не меньше, чем три ширины доски. Обычно длину вычисляют и подбирают, исходя из числа гвоздей, формула дана для выяснения минимальной длины.
  • Накладки выполняются из материала, толщина которого не менее 1/3 аналогичного размера основной доски.

Гвозди в накладки забивают в два параллельных ряда с шахматным «разбросом» крепежных точек. Чтобы тонкую по отношению к основному пиломатериалу накладку не повредить, количество точек крепления рассчитывается с ориентиром на сопротивление гвоздей поперечной силе, действующей на ножки метиз.

Способ лобового упора в соединении стропилСпособ лобового упора в соединении стропил

Когда стык частей стропилины расположен прямо над опорой, в расчетах гвоздевого боя для фиксации накладок нет необходимости. Правда, в этом случае состыкованная нога станет работать как две отдельные балки и на прогиб, и на сжатие, т.е. по нормальной схеме придется рассчитывать несущую способность для каждой из составляющих частей.

Если в качестве крепежа используются стальные стержневые болты или стержни без резьбы, нагели, при состыковке толстой доски или бруса, то угроза деформации будет полностью исключена. По сути, даже на некоторые зазоры в состыковке торцов можно не обращать внимания, хотя подобных огрехов все же лучше избегать.

При применении шурупов или винтов предварительно высверливают отверстия под их установку, Ø отверстий на 2- 3 мм меньше аналогичного размера ножки крепежа.

Примеры соединения стропил на схемах с размерамиПримеры соединения стропил на схемах с размерами

При производстве лобовых соединений стропилин необходимо четко соблюдать расчетный шаг установки, численность и диаметр крепежных элементов. При сокращении расстояний между точками фиксации может произойти расщепление древесины. Если отверстия под крепеж будут больше положенных размеров, стропилина деформируется, а если меньше – расколются пиломатериалы в период установки крепежа.

Для соединения и увеличения длины стропила есть еще весьма интересный способ: наращивание с помощью двух досок. Их пришивают к боковым плоскостям удлиняемого одинарного элемента. Между наращенными деталями остается просвет, равный ширине верхней доски.

Просвет заполняют обрезками равной толщины, установленными с интервалом не более 7 × h, где h это толщина удлиняемой доски. Длина вкладываемых в просвет дистанционных брусков не менее 2 × h.

Как грамотно удлинить стропила составными доскамиКак грамотно удлинить стропила составными досками

Удлинение с применением двух наращиваемых досок подходит для следующих ситуаций:

  • Устройство наслонной системы по двум боковым прогонам, которые служат опорой для расположения участка состыковки основной доски с присоединяемыми элементами.
  • Установка диагональной стропилины, определяющей наклонное ребро вальмовых и полувальмовых конструкций.
  • Строительство ломаных крыш. В качестве опоры под соединение используется обвязка нижнего яруса стропилин.

Расчет крепежа, фиксация дистанционных брусков и соединение досок производится по аналогии с вышеописанными способами. Для изготовления дистанционных брусков подойдут обрезки основного пиломатериала. В результате установки этих вкладышей ощутимо возрастает прочность сборной стропилины. Несмотря на существенную экономию материала, работает она как цельная балка.

Демонстрация основных приемов сращивания конструктивных элементов стропильной системы:

Ролик с пошагово изложенным процессом соединения частей стропила:

Видео-пример одного из способов соединения пиломатериалов:

Соблюдение технологических предписаний, согласно которым производится сращивание стропилин по длине, гарантирует беспроблемную работу конструкции. Способы удлинения позволяют снижать расходы на строительство крыш. Следует не забывать о предварительных расчетах и о подготовке к выполнению соединений, чтобы результат усилий стал идеальным.

Сплачивание | Способы соединения древесины

Модели, стержневые ящики и другие части модельных комплектов, как правило, изготовляют не из целого куска древесины, а из отдельных кусков. Основными видами соединений частей древесных заготовок в модельном производстве являются сплачивание, вязка и частично сращивание.

Сплачиванием называется соединение досок или брусков по ширине и толщине, при котором долевые волокна древесины располагаются параллельно. Сплачивание применяют главным образом для получения щитов и массивных заготовок. При сплачивании целых заготовок из отдельных частей применяют клей, гвозди, шурупы, нагели, а сплачивание разъемных заготовок выполняют на шинах, клиньях и т. д. Наиболее распространенным способом сплачивания является соединение склеиванием встык пластями или кромками (рис. 92, а, б). Чем уже сплачиваемые доски (делянки), тем меньше будет коробление.

При сплачивании учитывают расположение годичных слоев древесины. Заготовки, выполненные сплачиванием встык пластями, достаточно прочные и почти не деформируются по сравнению с заготовками, соединенными кромками. Для наиболее ответственных работ применяют сплачивание пластями по способу, указанному на рис. 92, в. Выстроганная доска распиливается на бруски определенной ширины и пластями сплачивается в целую заготовку, но этот способ сплачивания значительно дороже способов, указанных на рис. 92, а, б.

Доски для разъемных моделей сплачивают так, чтобы годичные кольца были направлены выпуклой стороной к плоскости разъема (рис. 92,г), а для разъемных стержневых ящиков небольших размеров — наоборот (рис. 92, д).


Рис. 92. Примеры сплачивания:

а — встык пластями, б — встык кромками, в — встык пластями брусков распиленной доски (делянками), г — для разъемной модели, д — для разъемного стержневого ящика, е — в фалец, ж — в шпунт, з — на круглых шипах, и — в шпунт на рейку

Сплачивание может выполняться соединением досок и брусков в фалец (рис. 92,е) и в шпунт (рис. 92,ж), но эти способы сплачивания не обеспечивают плотного шва. Их применяют при изготовлении изделий без склеивания, работающих в условиях значительного изменения влажности.

При изготовлении широких и длинных щитов, чтобы повысить их прочность, в кромках досок ставят не менее двух круглых (рис. 92, з) или прямоугольных деревянных шипов на клею. Диаметр или толщина каждого из них должны быть равны 1/3 толщины щита, а высота — двойной толщине. Расстояние между ними до 500 мм устанавливать целесообразно в шахматном порядке. Разметку гнезд для шипов делают точно, шипы подгоняют плотно по гнездам, глубина которых должна быть больше длины шипов на 3—5 мм.

Сплачивание в шпунт на рейку (рис. 92, и) — один из несложных и удобных способов соединения досок кромками. Вставная на клею рейка обеспечивает прочность, а также точность сплачиваемых досок, так как кромки можно хорошо пристрогать друг к другу. Этот способ сплачивания экономичнее сплачивания в фалец и в шпунт, так как на рейку, изготовляемую обычно из отходов, не тратят часть доски.

Чтобы увеличить прочность и предупредить поперечное коробление, щиты скрепляют шпонками и наконечниками. Шпонка — деревянный брусок трапециевидной формы в поперечном сечении, который пригоняют к поверхности щита.

При изготовлении модельных комплектов широко применяют накладные шпонки (рис. 93,а). Шпонки плотно пригоняют к плоскости щита и приклеивают. Когда клеевой слой высохнет, ввинчивают шурупы. Этот способ простой, надежный и самый распространенный.

Склеивание щита шпонками в паз приводится на рис. 93, б в двух вариантах. По первому варианту шпонка 1 вгоняется в виде клина в сквозной паз, прорезанный поперек щита (может быть не сквозной), имеющий глубину, равную 1/4 толщины щита и суживающийся по длине к одному концу на угол 2—3°. Паз пропиливают награтной пилкой, подрезанный слой сначала скалывают стамеской, а затем зачищают зензубелем или грунтубелем. По второму варианту шпонку 2 изготовляют с заплечиками. Выступающая часть ее имеет одинаковую ширину по всей длине. Вгоняют такие шпонки в паз щита с клеем. Этот способ применяют для более ответственных частей модели и стержневых ящиков.

Пример скрепления щитка наконечником, насаживаемым шпунтом на гребень, сделанный на торце щита, показан на рис. 93, в. Чтобы крепление было прочнее, наконечник прикрепляют к торцу щита одним, иногда двумя скрытыми шурупами.

На рис. 93, г показан способ скрепления щита наконечником 3 в накладку с применением клея и шурупов. С другой стороны щит скреплен рейкой 4, которая на клею вгоняется в паз, сделанный в торце щита. Этим способом скрепляют толстые щиты. Толщина рейки 4 должна равняться примерно 0,4—0,5 толщины щита. Паз для рейки удобно выполнить на фрезерном станке.

Существует также способ скрепления ящиков рамкой в обвязку. Обвязка рамкой считается лучшей мерой предохранения щита от коробления. В столярном производстве ту часть щита, которая расположена внутри рамки, называют филенкой, а в целом щит с рамкой — филенчатым (рис. 93, д). Для укрепления щита в рамке на внутренних кромках брусков рамки делают шпунты или фальцы, а у щита соответственно гребни или фальцы.

В модельном производстве щит с обвязкой делают не сплошным, а сборным из отдельных досок, а между концами досок закладывают пробочные (пенопластовые) прокладки толщиной 1—2 мм, чтобы в случае повышенной влажности щит не порвал рамку и не покоробился.


Рис. 93. Скрепление щитов при сплачивании:

а — накладными шпонками, б — врезными шпонками, в — наконечником с шпунтом, г — наконечником внакладку и рейкой в шпунт, д — филенчатый щит; 1 — шпонка в паз, 2 — шпонка в паз с заплечиками, 3 — наконечник, 4 — рейка, 5 — филенка, 6 — рамка

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
