Как слить воду из гидроаккумулятора на зиму

Как слить воду из гидроаккумулятора на зиму

Как слить воду из гидроаккумулятора, слить воду с мембранного бака, слить воду из гидробака на зиму.

Нам часто задают вопрос: нужно ли сливать воду из гидроаккумулятора на зиму?

Да, это такая же необходимость, как слив воды из унитаза, раковин и т.д. на время зимней консервации дома. Не важно, что в Ваше отсутствие пройдет всего неделя, месяц или весь зимний период. Если даже дом отапливается и там постоянно плюсовая температура, то нет уверенности, что не будет перебоя с электропитанием. При непостоянном проживании желательно перед отъездом привести систему водоснабжения к консервации.

Варианты слива воды из гидроаккумулятора на зиму:

1. При установке гидроаккумулятора позаботиться о сливе остатка воды как для ремонтных работ бака, так и консервации!
Самый простой вариант — это установить на ниппель бака кран. Для этого можно использовать обычный резьбовой тройник и кран (фото. 1). Или использовать для слива воды специальную 6-ти ходовую муфту (фото. 2). Все зависит от схемы монтажа.

2. Отсоединить от гидробака водопитающую трубу (от насоса). Способ рабочий, но крайне неудобный. Лужи воды, тазик в нужное место. И важно, чтобы соединение Гидробак и магистраль был через «американку», иначе отрезаем, откручиваем и куча неудобств. Данный вариант имеет больше минусов чем плюсов.

3. Третий вариант слива воды из гидроаккумулятора подразумевает монтаж бака выше вводной магистрали в дом (фото. 3). Достаточно установить автоматический сливной клапан ISK в скважину и слив работает автоматически с сливом воды от дома к скважине.

В данной статье мы рассмотрели слив воды из гидроаккумулятора на зиму. Все ремонтные работы по замене мембраны в гидроаккумуляторе, проверке на герметичность мембранного бака и замене фланца, читайте в этой теме — ремонт гидроаккумулятора.

Источник:

balticm.ru

Подготовка водопровода к зиме: как правильно слить воду из гидроаккумулятора

Консервируя водопроводную систему загородного дома на зимний период, необходимо полностью слить воду из гидроаккумулятора. Эта предосторожность связана с риском возникновения неисправностей гидробака, если он останется в неотапливаемом помещении на все время зимних холодов.

Что нужно сделать для освобождения накопительного резервуара от остатков воды

Освободить гидроаккумулятор от воды может потребоваться еще и в следующих случаях:

  • при выполнении ремонтных работ (замена потерявшей герметичность и/или эластичность мембраны)
  • если водопроводом долго не пользовались, и в резервуаре гидробака застоялась вода. Воду сливают, чтобы заполнить гидроаккумулятор чистой водой из скважины.
  1. Обесточить насосное оборудование.
  2. Оставить в открытом положении любой из водоразборных кранов системы.
  3. Отсоединить шланг, подающий воду в накопительный резервуар.

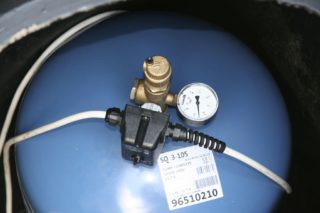

Если гидроаккумулятор оснащен сливным вентилем (дренажной пробкой), остатки воды легче всего слить, открыв дренаж. Устройством слива воды в большинстве случаев оснащают вертикальные гидробаки. Если подобный вентиль не предусмотрен конструкцией, во время монтажа водопроводной системы рекомендуется предусмотреть способ простого отсоединения выходного патрубка. Часто применяется соединительный фитинг типа «американка».

Если вода попала в отсек для воздуха

При нарушении герметичности мембраны вода остается в полости, предназначенной для накачивания воздуха. Подобная неисправность может быть незаметна для потребителя, так как отверстие настолько мало, что не сказывается на функциональности гидроаккумулятора. Но вода, накопившаяся в воздушной полости, замерзнув, разрушит резиновую мембрану.

Чтобы определить, есть ли вода в отсеке для воздуха, после слива воды из накопительного резервуара нужно покачать гидроаккумулятор. Освободить от воды воздушную полость можно только, сняв мембрану. Мембрана извлекается после снятия фланца, на котором расположен штуцер шланга подвода воды. Внимательно осмотрите внутреннюю поверхность отсека для воздуха. Вероятно, в месте, где скапливалась воды, образовался очаг коррозии. Просушите бак и ликвидируйте ржавчину.

Специалисты рекомендуют:

Устанавливая новую мембрану, не забудьте смазать герметиком место контакта фланца с мембраной, чтобы предотвратить утечку воздуха через негерметичный стык.

Источник: spb-burenie.ru

Расширительный бак для водоснабжения: выбор, устройство, установка и подключение

Автономный водопровод, самостоятельно подающий воду к точкам разбора как в городской квартире, давно перестал быть диковинкой. Это норма загородной жизни, которую просто нужно грамотно спроектировать, собрать и оснастить оборудованием, способным запускать и останавливать систему по мере пользования кранами.

Стабильную работу независимой сети обеспечит расширительный бак для водоснабжения. Он защитит от гидроударов, существенно продлит рабочий ресурс насосной техники, гарантирует регулярное наполнение системы водой, избавит от необходимости носить ее ведрами.

Мы рады познакомить вас с особенностями устройства и принципом работы гидроаккумулятора. У нас скрупулезно описаны правила выбора мембранного бака, специфика монтажа и подключения. Предложенную к рассмотрению информацию мы дополнили полезными иллюстрациями, схемами и видеоруководствами.

Характеристика закрытых расширительных баков

Гидробак (или гидроаккумулятор, расширительный бак) — это металлическая герметическая емкость, которая служит для поддержания стабильного напора в водопроводе и создания разных по объему запасов воды.

На первый взгляд, выбор и установка этого устройства не должна вызвать трудностей — в любом интернет-магазине можно увидеть множество моделей, которые лишь немного отличаются по форме и объему, но существенно не отличаются по своей функциональности.

Это совсем не так. В устройстве расширительного бака и принципе его работы есть много нюансов.

Особенности устройства и конструкции

Разные модели расширительных баков могут иметь ограничения по способу использования — некоторые рассчитаны только на работу с технической водой, другие могут использоваться для питьевой воды.

По конструкции гидроаккумуляторы различают:

  • резервуары со сменной грушей;
  • емкости с фиксированной мембраной;
  • гидробаки без мембраны.

С одной стороны резервуара со съемной мембраной (у бака с нижним подключением — внизу) есть специальный фланец с резьбой, к которому и крепится груша. С обратной стороны имеется ниппель, для накачивания или стравливания воздуха, газа. Он рассчитан на подключение к обычному автомобильному насосу.

В баке со сменной грушей вода накачивается в мембрану, не соприкасаясь с металлической поверхностью. Замена мембраны происходит путем откручивания фланца, который удерживают болты. В больших емкостях, для стабилизации заполнения, задняя стенка мембраны дополнительно крепится к ниппелю.

Внутреннее пространство бака с фиксированной мембраной разделяется ею на два отсека. В одном находится газ (воздух), в другой поступает вода. Внутренняя поверхность такого резервуара покрыта влагостойкой краской.

Существуют также гидробаки без мембраны. В них отсеки для воды и воздуха ничем не разделены. Принцип их действия также основан на взаимном давлении воды и воздуха, но при таком открытом взаимодействии происходит смешивание двух веществ.

Достоинство таких устройств — отсутствие мембраны или груши, которая является слабым звеном в привычных гидроаккумуляторах.

Диффузия воды и воздуха заставляет обслуживать баки достаточно часто. Около одного раза за сезон приходится подкачивать воздух, который постепенно смешивается с водой. Значительное уменьшение объема воздуха, даже при нормальном давлении в баке, становиться причиной частого включения насоса.

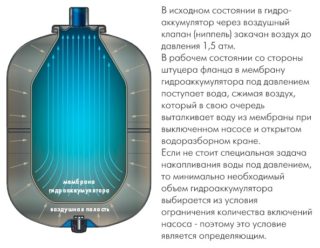

Принцип работы гидроаккумулятора

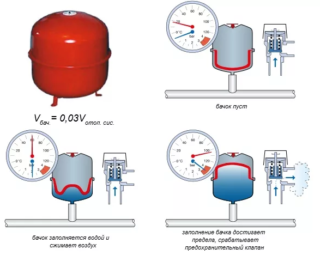

Закрытые гидробаки для водоснабжения работают по такой схеме: насос подает воду в грушу, постепенно заполняя ее, мембрана увеличивается и происходит сжатие воздуха, который находится между грушей и металлическим корпусом.

Чем больше воды поступает в грушу, тем больше она давит на воздух, а тот, в свою очередь, стремится вытолкнуть ее из емкости. В результате в резервуаре повышается давление, это приводит к отключению насоса.

Некоторое время, когда в системе происходит расход воды, сжатый воздух поддерживает напор. Он выталкивает воду в водопровод. Когда ее количество в мембране уменьшается настолько, что давление опускается до нижнего предела, срабатывает реле, снова включая насос.

Классификация по области применения

Нельзя путать баки для водоснабжения и для отопительной системы, поэтому при выборе нужно узнать их предназначение. Для четкой идентификации производители окрашивают гидроаккумуляторы для отопления в красный, для водоснабжения — в синий цвет.

Однако некоторые не придерживаются такой маркировки, поэтому отличительной чертой устройств могут послужить такие данные:

  • для водоснабжения максимальная температура использования гидроаккумулятора будет составлять до 70 °C, допустимое давление может достигать 10 бар;
  • устройства, предназначенные для системы отопления, могут выдерживать температуру до +120 °C, рабочее давление расширительного бака зачастую не бывает выше 1,5 бар.

Все самые важные параметры указаны на декоративном колпачке (шильдике), который закрывает ниппель.

Список функций, которые выполняет гидробак в системе ХВ (холодного водоснабжения), гораздо шире:

  • Поддержание ровного и постоянного напора в водопроводе. Благодаря давлению воздуха, напор некоторое время поддерживается даже при выключенном насосе, пока не упадет до установленного минимума и в работу опять не включится насос. Таким образом напор в системе сохраняется даже при одновременном использовании нескольких сантехнических приборов.
  • Предохранение от износа насосного оборудования. Запасы воды, содержащийся в баке, позволяет некоторое время использовать водопровод, не включая насос. Это уменьшает количество срабатываний насоса за единицу времени и продлевает его работу.
  • Защита от гидроударов. Резкий скачок давления в водопроводе при включении насоса может достичь 10 и более атмосфер, что негативно сказывается на всех элементах системы. Мембранный бак берет на себя удар, выравнивая давление.
  • Создание запасов воды. При отключении электричества система водоснабжения хоть недолго, но, все же, еще некоторые время будет отдавать воду.

Для обвязки водонагревателя используют расширительные баки, которые могут выдерживать высокие температуры.

Материалы для гидропневматического оборудования

Мембрана расширительного бака изготавливается из разных материалов, которые при эксплуатации выдерживают разный диапазон температур.

В гидроаккумуляторах применяют:

  • Натуральную каучуковую резину — NATURAL. Материал может контактировать с питьевой водой, применяется для аккумулирования холодной воды. Со временем может начать пропускать воду. Выдерживает температуру от -10 и до 50 °C выше нуля.
  • Синтетическая бутиловая резина — BUTYL. Наиболее универсальна, водонепроницаема, применяется для станций водоснабжения, подходит для питьевой воды. Температура эксплуатации может колебаться от -10 и до 100 °C.
  • Синтетическая резина из этилен-пропилена — EPDM. Более водопроницаемая, чем предыдущая, может контактировать с питьевой водой. Диапазон допустимых температур — от -10 и до 100 °C.
  • Резина SBR применяется только для технической воды. Температура использования та же, что и у предыдущих марок.

Для организации холодного водоснабжения необходимо выбирать баки с грушей, изготовленной из пищевой резины с усовершенствованными эластичными свойствами, которая позволят лучше гасить гидравлические удары и поддерживать стабильный напор воды в системе.

Корпус бака чаще всего производят из легированной стали, стойкой к коррозии, покрытой снаружи лакокрасочным покрытием. В продаже также можно встретить емкости из нержавейки, очень прочные, но при этом дорогие.

Расчет объема бака перед выбором

В продажу поступают баки вместимостью от 24 до 1000 л. Какой именно выбрать, подскажут расчеты, результат которых следует округлять в сторону увеличения. Выбирая бак со съемной мембраной, следует помнить, что объем воды занимает 30% от общего объема емкости, то есть, в 100-литровом резервуаре запас воды будет равен приблизительно 30 литрам.

Особенностью маленьких баков есть то, что они зачастую не имеют клапана, чтобы стравливать воздух из резиновой груши. Это может создать неудобства при эксплуатации. Большие емкости имеют такой клапан, и помимо создания большего запаса воды, лучше справляются с поддержанием стабильного напора в системе.

Источник: sovet-ingenera.com

Как слить воду из водопровода перед зимой

Если ваш дом на даче рассчитан на промерзание в холодное время года, то вам необходимо каждый раз перед отъездом из дома сливать всю воду из водопровода и всех водосодержащих агрегатов. Концепция промораживания дома зимой имеет свои плюсы и минусы.

Скачать бесплатно брошюру (24 страницы) по устройству колодца и схемам водопровода в доме. (PDF)

К минусам постоянного отопления дома сезонного проживания относятся энерго- и следовательно финансовые затраты, риск сбоев подачи электричества и замораживание не слитой воды в водопроводе, риск возгорания электронагревательных приборов. К минусам концепции промораживания дома относятся повышенный износ элементов конструкции дома и внутренней отделки при более частом переходе через ноль, необходимость трудозатарат по сливу воды каждый раз перед отъездом. К плюсам концепции промораживания относятся экономия средств, снижение риска аварий и пожаров.

В целом, оптимальный режим эксплуатации дома зависит от вашего образа жизни: если вы приезжаете на дачу зимой каждые выходные, то дом целесообразнее держать на подогреве: +5С при помощи электрических полов, например, как одного из самых экономичных и безопасных средств отопления. Перед приездом на дачу или в суровые морозы можно заранее включить по SMS дополнительные конвекторы (при установке соответствующего контроллера), которые поднимут температуру в доме. Если же зимой вы на дачу не приезжаете или приезжаете пару раз за пол года, то никакого смысла держать дом на подогреве нет. А чтобы не замерзли трубы воду из водопровода нужно сливать.

Слив воды перед зимой

Для того чтобы минимизировать трудоемкость слива воды перед зимой из водопровода, нужно продумать несколько важных деталей перед проектированием водопровода и канализационной системы.

Что нужно предусмотреть для удобного регулярного слива воды:

1. Тройник и кран для слива перед обратным клапаном в трубе, подающей воду в дом (в колодце или в кессоне скважины.

2. На случай аварийного промораживания, зимней эксплуатации трубы должны быть из метериала не рвущегося при расширении — например из полиэтилена низкого давления, полипропилена и т.п.

3. В каждой ветке разводки труб в доме установить в нижней точки кран для слива воды.

4. Если невозможно добраться к нижней точке водопровода (трубы зашиты в полу и нет подвала), предусмотреть тройники для подключения переходника на автомобильный компрессор для продувки каждой ветки трубопровода.

5. При подключении водонагревателя предусмотреть тройник и кран для слива воды с насадкой для шланга до обратного клапана на входящей в водонагреватель трубе. И такой же тройник с краном на отводящей трубе из водогрея для быстрой подачи воздуха при сливе воды.

6. При объеме водогрея свыше 50 литров предусмотреть канализационную ветку, не идущую в септик, чтобы не допустить гибели микрофлоры септика при сбросе большого количества кипятка. Либо сливать горячую воду через шланг на улицу, но не в септик.

7. Выбор смесителей. По возможности использовать традиционные керамические или с резиновым уплотнителем краны, а не однорычажные, которые чувствительные к замерзанию остаточной воды.

8. Расширительный мембранный бак. Объем остаточной воды в резиновой груше после слива воды не должен нанести повреждений при замерзании. Автор проверил это на своем баке — бак пережил 5 зим, но на 6-й резиновую грушу пришлось заменить.

9. Расположение стиральной машины. Не следует забывать сливать воду из стиральных, посудомоечных машин и т.п. устройств. К сожалению, простым сливом воды в этом случае не обойтись — понадобятся манипуляции в переворачиванием стиральной машины или продувкой компрессором. Поэтому при выборе места для нее обеспечьте свободный к ней доступ.

Ниже приводится иллюстрации как слить воду из простого временного водопровода, специально неподготовленного к сливу воды перед зимой.

Источник: dom.dacha-dom.ru

Как самостоятельно слить воду с гидроаккумулятора

Наличие гидроаккумулятора в системе водоснабжения частного дома или дачи помогает иметь дополнительный запас воды на случай поломки электронасоса или отключения электроэнергии. Специализация этого прибора направлена на повышение давления жидкости в трубах и на защиту насоса от гидроудара.

Роль гидроаккумулятора в системе водоснабжения

Гидроаккумулятор уменьшает показатель периодичности включения важного узла системы водоснабжения — гидронасоса. Электродвигатель минимально подвергается износу, тем самым увеличивается срок его службы.

Еще одно важное свойство — объем гидробака.

Он имеет запас жидкости при отключении насоса, электроэнергии и при поломках системы водоснабжения. Эта функция удобна для своего применения на загородных участках, где существуют проблемы с электропитанием. Гидроаккумулятор предохраняет систему водоснабжения от гидроударов, возникающих с включением насоса и поддерживает необходимый уровень давления в трубах.

Слив остатка воды из гидроаккумулятора

Перед проведением ремонтных работ этого устройства, необходимо организовать слив остатка жидкости с резервуара. Этот процесс проводится разными способами в зависимости от конструкционных особенностей гидробака. Часть моделей устройства оснащены дренажным механизмом. При его открытии, накопленная жидкость быстро сливается.

Если такой функции гидробак не имеет, применяют соединение устройства с патрубками резьбовым методом. Применение фитинга «американка» — наиболее удобный способ. Наличие такого узла в водопроводной системе, позволяет снять гидробак для проведения слива остатка воды и последующего ремонта. Перед тем как слить воду из гидроаккумулятора, обесточивается электронасос.

Следующее действие – открыть любой водоразборный кран системы и отсоединить патрубок подачи воды в гидробак.

После этого, проводится сам слив. Такая последовательность действий, обеспечит безопасность остановки системы водоснабжения. Слив накопленной воды проводят в таких случаях:

  1. Перед ремонтными работами. Они могут быть вызваны нарушением целостности накопительного резервуара, потерей герметичности резиновых прокладок.
  2. После длительного застоя системы. Слив проводится перед подачей свежей воды.
  3. Консервация системы на зиму. Необходимая операция для защиты целостности бака.
  4. Не соблюдение организации слива воды в зимний период, приводит к замерзанию воды внутри гидроаккумулятото повышает риск его поломки.

Важную роль играет герметичность предохранительной мембраны. Она разделяет камеры воздуха и воды. Целостность мембраны трудно определить. Работа системы при ее повреждении не меняется. Но при наступлении морозов, потерявшая целостность мембрана, окончательно разрушается.

После слива накопленной жидкости, проводится прокачка гидроаккумулятора. Воздушная полость становится доступной после извлечения мембраны. Сняв ее, убедитесь, что воды в воздушном отсеке нет. Осмотрите стенки бака на наличие коррозии. Ее присутствие – признак нарушения герметичности мембраны. Резервуар просушивается и очищается поврежденный участок. Бак для воды осматривать нет необходимости. Он выполнен из толстого слоя резины.

Установка новой мембраны гидроаккумулятора

При обнаружении воды в воздушном отсеке, принимают срочные меры по замене мембраны. Она служит предохранителем между двумя основными узлами устройства, накопительной и воздушной камерой. Что бы добраться до мембраны откручивают фланец со штуцером подачи воды. Удаляется мембрана. Просушивается бак и устанавливается новая деталь.

При установке применяется герметические средства. Ими промазывается место контакта фланца с мембраной. Это позволяет организовать правильную работу системы водоснабжения, защитив бак от потери давления воздуха через незащищенный стык. После проведения всех работ, гидроаккумулятор подсоединяется к патрубкам подачи и отведения воды. Если замена мембраны происходит не перед зимним периодом, начинают эксплуатацию устройства.

Источник: vodospec.club

как правильно слить воду из гидроаккумулятора

Консервируя водопроводную систему загородного дома на зимний период, необходимо полностью слить воду из гидроаккумулятора. Эта предосторожность связана с риском возникновения неисправностей гидробака, если он останется в неотапливаемом помещении на все время зимних холодов.

Что нужно сделать для освобождения накопительного резервуара от остатков воды

Освободить гидроаккумулятор от воды может потребоваться еще и в следующих случаях:

  • при выполнении ремонтных работ (замена потерявшей герметичность и/или эластичность мембраны)
  • если водопроводом долго не пользовались, и в резервуаре гидробака застоялась вода. Воду сливают, чтобы заполнить гидроаккумулятор чистой водой из скважины.

Порядок действий:

  1. Обесточить насосное оборудование.
  2. Оставить в открытом положении любой из водоразборных кранов системы.
  3. Отсоединить шланг, подающий воду в накопительный резервуар.

Если гидроаккумулятор оснащен сливным вентилем (дренажной пробкой), остатки воды легче всего слить, открыв дренаж. Устройством слива воды в большинстве случаев оснащают вертикальные гидробаки. Если подобный вентиль не предусмотрен конструкцией, во время монтажа водопроводной системы рекомендуется предусмотреть способ простого отсоединения выходного патрубка. Часто применяется соединительный фитинг типа «американка».

Если вода попала в отсек для воздуха

При нарушении герметичности мембраны вода остается в полости, предназначенной для накачивания воздуха. Подобная неисправность может быть незаметна для потребителя, так как отверстие настолько мало, что не сказывается на функциональности  гидроаккумулятора. Но вода, накопившаяся в воздушной полости, замерзнув, разрушит резиновую мембрану.

Чтобы определить, есть ли вода в отсеке для воздуха, после слива воды из накопительного резервуара нужно покачать гидроаккумулятор. Освободить от воды воздушную полость можно только, сняв мембрану. Мембрана извлекается после снятия фланца, на котором расположен штуцер шланга подвода воды. Внимательно осмотрите внутреннюю поверхность отсека для воздуха. Вероятно, в месте, где скапливалась воды, образовался очаг коррозии. Просушите бак и ликвидируйте ржавчину.

Специалисты рекомендуют:

Устанавливая новую мембрану, не забудьте смазать герметиком место контакта фланца с мембраной, чтобы предотвратить утечку воздуха через негерметичный стык.

Расширительный бак для холодной воды: критерии выбора и инструкция по установке. Как слить воду с мембранного бака


Сервис бака аквааккумулятора, или можно ли подкачать мембранный расширительный бак, не спуская воду из системы?

Дорогие друзья. есть в нашем хозяйстве такая штука, как мембранный бак. Он же закрытый расширительный бак. Он же аквааккумулятор. Причем очень вероятно, что баков таких у нас не один, а два, или даже больше. Скорее всего один такой прибор есть в водопроводе, и у многих присутствует он и в системе отопления. Бак такой должен находиться под давлением, или, проще говоря, должен быть накачан. Для накачивания используется автомобильный насос для подкачки шин.

Как же мы обычно накачиваем наш бак? Первым делом мы сливаем воду из системы. Затем мы снимаем крышечку, закрывающую воздушный ниппель, подсоединяем к ниппелю шланг насоса и начинаем подкачивать. Давление воздуха мы контролируем манометром, который чаще всего подсоединен прямо к насосу.

Какое давление воздуха должно быть в баке без воды? На хорошем баке это должно быть написано. На моем написано (у меня хороший бак). Давление воздуха должно быть на 2 десятых атмосферы ниже, чем давление включения водяного насоса. Вы знаете давление включения водяного насоса? Если не знаете, значит зря сливали воду. Это надо было узнать заранее.

Но мне всегда лень сливать воду из водопровода и особенно из отопления. А подкачать бак бывает нужно. Что же делать? Можно ли подкачать бак, если он находится под давлением воды? Я думаю — можно, но очень осторожно! Для того, чтобы понять, до какого давления воздуха нам качать наш бак, нам надо хорошенько разобраться, как он работает с точки зрения физики. К счастью законы здесь банальные и никаких формул не понадобится. Обойдемся словами.

Давление воды и давление воздуха

В этой статье я сначала рассматриваю проблему с теоретической точки зрения. Беру даже не сам бак, а идеальную модель и смотрю, какие происходят в нем процессы. И только ближе к концу статьи я указываю, чем же отличается наша идеальная модель от реального бака

Это, как говорят в Одессе, две большие разницы. Вода несжимаема, поэтому создать давление в водопроводе за счет сжатия воды нельзя в принципе. А за счет чего можно? За счет всего двух вещей. За счет растягивания водой всего, что можно растянуть. Например, труб или шлангов.

Сумасшедшая идея!

Я думаю, что гибкий садовый шланг длиной от 25 метров и больше вполне может выполнять роль нашего бака, который, кстати, и подкачивать не нужно. Но и запасать воду он не будет. Будет только защищать от акваударов. Так что идея годится только для полива огорода, но никак не для водопровода.

Более рабочая идея — создать давление воды с помощью воздуха. Воздух, как раз, сжимается очень хорошо и может действовать просто как пружина. Именно поэтому он и используется в закрытых расширительных баках. Обратимся к следующей схеме. На ней я изобразил расширительный бак. Но условно, чтобы можно было понять, как он действует с точки зрения принципа, а не реального устройства. Здесь все очень упрощено. Мы имеем цилиндр, в котором ходит поршень. С одной стороны поршня вода, с другой воздух. Главный физический закон, который нас будет интересовать, заключается в том, что при уменьшении объема газа при постоянном весе газа и температуре, давление увеличивается. Зависимость линейная. Уменьшили объем в 2 раза — давление выросло в 2 раза.

Идеальный расширительный бак

У нас создано давление воздуха, но вода не подключена

Идеальный расширительный бак

Давление воздуха есть, воды нет.

Предположим мы накачали наш бак справа воздухом до давления 1 бар по манометру. В этом случае, совершенно очевидно, поршень под давлением воздуха будет прижат к левому торцу нашего цилиндра. Предположим, мы поместили слева какое-то пренебрежимо малое количество воды. Ну 1 грамм, или 1 наперсток, или 1 куб.см. неважно. Вопрос. Под каким давлением будет эта капля воды находиться? Под давлением 1 атмосфера. На самом деле чуть больше, ибо эта капля сдвинула на какой-то микрон наш поршень, объем газа уменьшился и давление возросло. Но поскольку количество воды пренебрежимо мало, то и рост давление тоже рассматривать не будем. Что тут еще важно? То, что поместить эту каплю в левую часть бака мы могли только используя устройство (насос), создающий давление большее давления воздуха, ибо мы действуем водой против воздуха. В нашем случае это более одного бара.

Начинаем заполнять бак водой

Идеальный расширительный бак

Слева вода, справа воздух. Давление воды уравновешивается давлением воздуха. Давление обеих субстанций в два раза больше давления воздуха в баке без воды

Что же произойдет, если мы заполним бак водой наполовину объема? Объем воздуха уменьшится в 2 раза. Было давление в пустом баке 1 бар. В наполовину заполненном водой стало 2 бара. Давление в водопроводе тоже стало 2 бара. Все очень логично. Можем мы еще четверть бака воды слева загнать? Давайте считать, что да. Можем. В этом случае объем, занимаемый воздухом, уменьшится еще в 2 раза и мы получим давление воздуха 4 атмосферы. Давление воды в системе будет тоже 4 атмосферы.

До какого объема мы можем сжимать воздух справа? В идеальной схеме, я думаю, очень сильно. Полагаю, пока воздух не станет жидким. В реальных условиях мы, все-таки, имеем не поршень, а резиновую грушу, и я нигде не видел в характеристиках реальных баков указание на максимальный объем воды в них (дополнительная информация есть ниже). Полагаю, все регулируется здравым смыслом, а именно разумными пределами включения и выключения насоса. И давайте, наконец, переходить от идеальных схем к реальным вопросам.

Идеальный расширительный бак

Воздух сжат водой. Давление воздуха в 4 раза больше давления того же воздуха в том же баке без воды

Чем приведенная идеальная схема отличается от реального расширительного бака?

Многим. У нас нет поршня. Вместо поршня у нас резиновый мешок, который под давлением сминается. Никаких средств для аккуратного складывания мешка не предусмотрено. Мнется мешок как хочет. Очевидно, образует всякие складки. Когда вода врывается в мешок, она эти складки расправляет. Опять же мешок этот имеет шов.

Резина сама по себе тоже растягивается, чем вносит некие нелинейности в описываемый процесс.

И вообще, все законы про зависимость давления и объема (Бойля Мариотта) писались для идеального газа и идеальных условий. Практически рассматривались только молекулы и все. С реальным газом, тем более с воздухом, который является смесью газов, все сложнее, конечно.

В реальной системе есть сопутствующие факторы. Такие как качество резины, качество бака, настройка оборудования, на котором бак производился, бригада рабочих, которая эти баки делала. Уверен, что баки, сделанные рабочими из Албании будут отличаться от баков, сделанных рабочими из Сербии. Не говорю, кто сделает лучше — не знаю. Но то, что будут отличаться — совершенно точно.

Давление включения и выключения насоса

Что произойдет, если вся вода из бака уйдет, а насос не включится? В нашем баке, накачанном в пустом состоянии до 1 бара минимальное давление воды составляет 1 бар. То есть, вода наша вытекает, давление уменьшается и после 1-го бара должно просто рухнуть на ноль. Просто потому, что воды нет. Кончилась. Мотор начинает работать и вся система испытывает непредвиденную нагрузку. Вода выстреливается из насоса, бьет по трубам и гасится мембраной бака, которая принимает на себя весь удар. Это все не очень комфортно и довольно опасно. Куда лучше, если насос включится, когда в баке еще есть вода! Но не слишком много. В нашем случае насос должен включиться, когда давление воды больше 1 бара. На сколько больше? Если сильно больше, то мы сократим количество накопленной во

Расширительный бак для водоснабжения: устройство гидробака, установка, расчет

Автономный водопровод, самостоятельно подающий воду к точкам разбора как в городской квартире, давно перестал быть диковинкой. Это норма загородной жизни, которую просто нужно грамотно спроектировать, собрать и оснастить оборудованием, способным запускать и останавливать систему по мере пользования кранами.

Стабильную работу независимой сети обеспечит расширительный бак для водоснабжения. Он защитит от гидроударов, существенно продлит рабочий ресурс насосной техники, гарантирует регулярное наполнение системы водой, избавит от необходимости носить ее ведрами.

Мы рады познакомить вас с особенностями устройства и принципом работы гидроаккумулятора. У нас скрупулезно описаны правила выбора мембранного бака, специфика монтажа и подключения. Предложенную к рассмотрению информацию мы дополнили полезными иллюстрациями, схемами и видеоруководствами.

Содержание статьи:

Характеристика закрытых расширительных баков

Гидробак (или гидроаккумулятор, расширительный бак) — это металлическая герметическая емкость, которая служит для поддержания стабильного напора в водопроводе и создания разных по объему запасов воды.

На первый взгляд, выбор и установка этого устройства не должна вызвать трудностей — в любом интернет-магазине можно увидеть множество моделей, которые лишь немного отличаются по форме и объему, но существенно не отличаются по своей функциональности.

Это совсем не так. В устройстве расширительного бака и принципе его работы есть много нюансов.

Галерея изображений

Фото из

Гидроаккумулятор в системе водоснабжения

Емкость для создания резерва воды

Средство защиты от гидроудара

Устройство для автоматизации откачки

Гидроаккумулятор в насосной станции

Гидробак в паре с погружным насосом

Как дополнительное оборудование

Гидроаккумулятор и блок автоматики

Особенности устройства и конструкции

Разные модели расширительных баков могут иметь ограничения по способу использования — некоторые рассчитаны только на работу с технической водой, другие могут использоваться для питьевой воды.

По конструкции гидроаккумуляторы различают:

  • резервуары со сменной грушей;
  • емкости с фиксированной мембраной;
  • гидробаки без мембраны.

С одной стороны резервуара со съемной мембраной (у бака с нижним подключением — внизу) есть специальный фланец с резьбой, к которому и крепится груша. С обратной стороны имеется ниппель, для накачивания или стравливания воздуха, газа. Он рассчитан на подключение к обычному автомобильному насосу.

В баке со сменной грушей вода накачивается в мембрану, не соприкасаясь с металлической поверхностью. Замена мембраны происходит путем откручивания фланца, который удерживают болты. В больших емкостях, для стабилизации заполнения, задняя стенка мембраны дополнительно крепится к ниппелю.

Устройство гидробакаУстройство гидробака

Срок службы съемной груши зависит от настроек давления воздуха в газовом отсеке гидроаккумулятора. Иногда, для создания большего запаса воды, пользователь уменьшает количество воздуха и увеличивает количество воды в груше. Это приводит к касанию мембраны к стенке бака, и становится причиной быстрого истирания

Внутреннее пространство бака с фиксированной мембраной разделяется ею на два отсека. В одном находится газ (воздух), в другой поступает вода. Внутренняя поверхность такого резервуара покрыта влагостойкой краской.

Гидробак с фиксированной мембранойГидробак с фиксированной мембраной

Чаще всего баки с фиксированной мембраной используются для систем отопления. Так как мембрана — это элемент, который выходит из строя гораздо быстрее, то и срок службы такого бака меньший, чем устройства со съемной грушей

Существуют также гидробаки без мембраны. В них отсеки для воды и воздуха ничем не разделены. Принцип их действия также основан на взаимном давлении воды и воздуха, но при таком открытом взаимодействии происходит смешивание двух веществ.

Достоинство таких устройств — отсутствие мембраны или груши, которая является слабым звеном в привычных гидроаккумуляторах.

Типы гидроаккумуляторовТипы гидроаккумуляторов

Внешне расширительные баки можно разделить лишь на горизонтальные и вертикальные модели, но их рабочие параметры могут быть очень разные

Диффузия воды и воздуха заставляет обслуживать баки достаточно часто. Около одного раза за сезон приходится подкачивать воздух, который постепенно смешивается с водой. Значительное уменьшение объема воздуха, даже при нормальном давлении в баке, становиться причиной частого включения насоса.

Как работает расширительный бак для системы водоснабжения Как работает расширительный бак для системы водоснабжения

Гидравлические аккумуляторы в системах водоснабжения сокращают вероятность возникновения гидроударов, предохраняют насосы от излишне частых включений, позволяют сформировать запас воды и поддерживать давление в контуре

Принцип работы гидроаккумулятора

Закрытые работают по такой схеме: насос подает воду в грушу, постепенно заполняя ее, мембрана увеличивается и происходит сжатие воздуха, который находится между грушей и металлическим корпусом.

Чем больше воды поступает в грушу, тем больше она давит на воздух, а тот, в свою очередь, стремится вытолкнуть ее из емкости. В результате в резервуаре повышается давление, это приводит к отключению насоса.

Некоторое время, когда в системе происходит расход воды, сжатый воздух поддерживает напор. Он выталкивает воду в водопровод. Когда ее количество в мембране уменьшается настолько, что давление опускается до нижнего предела, срабатывает реле, снова включая насос.

Устройство раширительного бака для водоснабженияУстройство раширительного бака для водоснабжения

В гидробаке происходит постоянное взаимодействие воды и газа, отделенных друг от друга резиновой мембраной. Объем жидкости внутри устройства регулируется количеством газа (его давлением) (+)

Классификация по области применения

Нельзя путать баки для водоснабжения и для отопительной системы, поэтому при выборе нужно узнать их предназначение. Для четкой идентификации производители окрашивают гидроаккумуляторы для отопления в красный, для водоснабжения — в синий цвет.

Однако некоторые не придерживаются такой маркировки, поэтому отличительной чертой устройств могут послужить такие данные:

  • для водоснабжения максимальная температура использования гидроаккумулятора будет составлять до 70 °C, допустимое давление может достигать 10 бар;
  • устройства, предназначенные для системы отопления, могут выдерживать температуру до +120 °C, рабочее давление расширительного бака зачастую не бывает выше 1,5 бар.

Все самые важные параметры указаны на декоративном колпачке (шильдике), который закрывает ниппель.

Расширительный бак в системе отопленияРасширительный бак в системе отопления

Устройство, предназначенное для системы отопления, служит дополнительным резервуаром, позволяющим  теплоносителю свободно расширяться при нагреве. Без него система обречена на разрушение

Список функций, которые выполняет гидробак в системе ХВ (холодного водоснабжения), гораздо шире:

  • Поддержание ровного и постоянного напора в водопроводе. Благодаря давлению воздуха, напор некоторое время поддерживается даже при выключенном насосе, пока не упадет до установленного минимума и в работу опять не включится насос. Таким образом напор в системе сохраняется даже при одновременном использовании нескольких сантехнических приборов.
  • Предохранение от износа насосного оборудования. Запасы воды, содержащийся в баке, позволяет некоторое время использовать водопровод, не включая насос. Это уменьшает количество срабатываний насоса за единицу времени и продлевает его работу.
  • Защита от гидроударов. Резкий скачок давления в водопроводе при включении насоса может достичь 10 и более атмосфер, что негативно сказывается на всех элементах системы. Мембранный бак берет на себя удар, выравнивая давление.
  • Создание запасов воды. При отключении электричества система водоснабжения хоть недолго, но, все же, еще некоторые время будет отдавать воду.

Для обвязки водонагревателя используют расширительные баки, которые могут выдерживать высокие температуры.

Материалы для гидропневматического оборудования

Мембрана расширительного бака изготавливается из разных материалов, которые при эксплуатации выдерживают разный диапазон температур.

В гидроаккумуляторах применяют:

  • Натуральную каучуковую резину — NATURAL. Материал может контактировать с питьевой водой, применяется для аккумулирования холодной воды. Со временем может начать пропускать воду. Выдерживает температуру от -10 и до 50 °C выше нуля.
  • Синтетическая бутиловая резина — BUTYL. Наиболее универсальна, водонепроницаема, применяется для станций водоснабжения, подходит для питьевой воды. Температура эксплуатации может колебаться от -10 и до 100 °C.
  • Синтетическая резина из этилен-пропилена — EPDM. Более водопроницаемая, чем предыдущая, может контактировать с питьевой водой. Диапазон допустимых температур — от -10 и до 100 °C.
  • Резина SBR применяется только для технической воды. Температура использования та же, что и у предыдущих марок.

Для организации холодного водоснабжения необходимо выбирать баки с грушей, изготовленной из пищевой резины с усовершенствованными эластичными свойствами, которая позволят лучше гасить гидравлические удары и поддерживать стабильный напор воды в системе.

Корпус бака чаще всего производят из легированной стали, стойкой к коррозии, покрытой снаружи лакокрасочным покрытием. В продаже также можно встретить емкости из нержавейки, очень прочные, но при этом дорогие.

Расчет объема бака перед выбором

В продажу поступают баки вместимостью от 24 до 1000 л. Какой именно выбрать, подскажут расчеты, результат которых следует округлять в сторону увеличения. Выбирая бак со съемной мембраной, следует помнить, что объем воды занимает 30% от общего объема емкости, то есть, в 100-литровом резервуаре запас воды будет равен приблизительно 30 литрам.

Таблица объем гидробакаТаблица объем гидробака

Таблица демонстрирует взаимосвязь параметров давления воздуха в газовом отсеке гидроаккумулятора с показателями настройки реле и размером бака (+)

Особенностью маленьких баков есть то, что они зачастую не имеют клапана, чтобы стравливать воздух из резиновой груши. Это может создать неудобства при эксплуатации. Большие емкости имеют такой клапан, и помимо создания большего запаса воды, лучше справляются с поддержанием стабильного напора в системе.

Галерея изображений

Фото из

Небольшой по объему гидробак

Бак с поверхностным насосом

Гидроаккумуляторы со скважинными насосами

Объем гидробаков для погружных насосов

Расчет общего объема гидробака для водоснабжения закрытого типа рассчитывают по такой формуле:

Vt=K*Amax*((1+Pmax)*(1+Pmin))/(Pmax-Pmin)*(1+Pвозд.),

где:

  • Vt — полный объем гидробака;
  • Amax – максимально возможное расходование воды в минуту, литр;
  • К – коэффициент (см. табл.), зависящий от мощности насоса;
  • Pmax – настройки реле при отключении оборудования, бар;
  • Pmin – настройки реле при запуске оборудования, бар;
  • Pвозд. – давление в гидробаке (в его газовой полости), бар.

Коэффициент К можно определить по следующей таблице:

Таблица коэффициентовТаблица коэффициентов

Таблица коэффициента К, зависящего от мощности насоса, для расчета общего объема гидробака закрытого типа для водоснабжения

Некоторые производители также считают объем гидробака по другому:

Как рассчитать объем расширительного бака для водоснабженияКак рассчитать объем расширительного бака для водоснабжения

Компания Джилекс, занимающаяся производством обширной линейки оборудования для систем водоснабжения и отопления, предлагает еще одну формулу для экспресс-определений объема гидробака

Горизонтальная и вертикальная ориентация

Выбор между вертикальным и горизонтальным баком заключается в особенностях помещения. Если комната небольшая или объем емкости внушительный, то чтобы не занимать много места, устанавливают вертикальную емкость.

Горизонтальный бак имеет меньшую вместительность, может подвешиваться на стене, а также служить опорой для установки поверхностного насоса. Для его монтажа предусмотрены специальные крепления. Большие баки производятся только в вертикальном исполнении и устанавливаются на ножки.

Подытоживая все вышесказанное, можно отметить, что выбор гидроаккумулятора предстоит совершать между такими отличительными свойствами:

  • рабочее давление;
  • страна производитель;
  • больший или меньший объем;
  • сменная или нет резиновая мембрана;
  • мембрана для технической или питьевой воды;
  • материал корпуса — нержавеющая или эмалированная сталь.

Чтобы в будущем не было трудностей с заменой комплектующих, лучше выбирать самые ходовые модели устройств. Резиновые груши к ним всегда есть в свободной продаже, если понадобиться срочная замена, не придется долго ожидать доставки.

Галерея изображений

Фото из

Вертикальный гидробак без опор

Гидроаккумуляторы средней емкости

Мембранные баки с ножками

Особенности вертикальных моделей

Схемы подключения гидробаков

Для системы горячего водоснабжения проводят на участке циркуляционной магистрали, всасывающей линии насоса, ближе к водонагревателю.

Бак оборудуется:

  • манометром, предохранительным клапаном, воздухоотводчиком — группа безопастности;
  • запорным клапаном с устройством, которое предотвращает случайное перекрытие.

В водопроводной системе, где присутствует водонагревательное оборудование, устройство берет на себя выполнение функций расширительного бака.

Подключение расширительного бака в системе горячего водоснабженияПодключение расширительного бака в системе горячего водоснабжения

Схема установки в системе ГВ: 1 – гидробак; 2 – предохранительный клапан; 3 – насосное оборудование; 4 – элемент фильтрации; 5 – обратный клапан; 6 – кран запорный

В системе ХВ главное правило при — монтаж в начале обвязки, ближе к насосу.

В схеме подключения обязательно присутствуют:

  • обратный и запорный клапан;
  • группа безопасности.

Схемы подключения могут быть очень разными. Подключенный гидробак нормализует работу оборудования, уменьшая количество включений насоса за единицу времени и этим продлевая срок его службы.

Схема подключения гидробака в системе холодного водоснабженияСхема подключения гидробака в системе холодного водоснабжения

Схема монтажа в системе ХВ со скважиной: 1 – бак; 2 – обратный клапан; 3 – кран запорный; 4 – реле для регулировки давления; 5 – прибор управления насосным оборудованием; 6 – группа безопасности

В схеме с повысительной один из насосов работает постоянно. Такая система устанавливается для домов или зданий с высоким водопотреблением. Гидробак здесь служит в для нейтрализации скачков давления, а для аккумулирования воды устанавливают емкость как можно большего объема.

Выполнение установки расширительного бака

Перед началом работ проверяют гидроаккумулятор на отсутствие повреждений. Установку устройства проводят в звукоизолированном помещении, при плюсовой температуре. Чтобы иметь доступ к крану для слива, запорной арматуре и т. п., расстояние от бака до потолочного перекрытия и стен оставляют не меньше 0,6 м.

В помещении также необходимо предусмотреть возможность наполнения бака и слива воды. Крепеж и место для монтажа должно выдерживать 100%-ю заполненность емкости.

Установка расширительного бакаУстановка расширительного бака

Для расширительных баков объемом до 30 литров используют настенное крепление, большие емкости устанавливают на ножках

Гидроаккумулятр не должен подвергаться механической и статистической нагрузке, нежелательно допускать воздействие на него труб и агрегатов. Бак привинчивают к полу, используя резиновые прокладки. На входе в гидробак устанавливают обратный клапан, кран для слива.

Галерея изображений

Фото из

Для подключения гидроаккумулятора к системе водоснабжения потребуется реле давления, полимерные трубы, американака 1″, переходник и цанговая муфта, фум-лента

Для обеспечения герметичности в узле и возможности разобрать оборудование без повреждений уплотняем резьбу фум-лентой

Для упрощения сборки/разборки и возможности легко демонтировать для ремонта ставим американку перед реле давления

Подсоединяем реле давления, стараясь расположить его под углом, удобным для дальнейшей эксплуатации и отслеживания параметров

Несмотря на то, что в узле соединения манометра с реле есть уплотняющая прокладка, резьбовое соединение в этом месте дополнительно проходим уплотняющей лентой

Сварим колено из труб ПВХ для удобства и упрощения подключения линии, транспортирующей воду к потребителям

К расположенному на выходе из реле давления патрубку подключаем сваренное из труб ПВХ колено

Используя муфту для полиэтиленовых труб, оснащенную цанговым зажимом, подсоединяем водопроводную линию от насоса к гидробаку

Шаг 1: Подбор компонентов для подключения бака

Шаг 2: Уплотнение резьбы на фланце гидробака

Шаг 3: Установка американки перед реле давления

Шаг 4: Подключение к схеме реле давления

Шаг 5: Подсоединение манометра

Шаг 6: Сварка труб для отводящего колена

Шаг 7: Фиксация колена для водопровода

Шаг 8: Крепление трубы от насоса к реле

Перечисленные шаги требовались для устройства обвязки гидроаккумулятора, которую производили на дневной поверхности. Для дальнейших действия надо переместиться в кессон.

Галерея изображений

Фото из

Шаг 9: Погружение участка системы в кессон

Шаг 10: Сборка участка водопровода в кессоне

Шаг 11: Удаление крышки для подключения электрики

Шаг 12: Фиксация кабеля питания насоса

После проведения финишной сборки системы остается провести контрольные испытания и запустить контур водоснабжения.

Особенности регулировки гидроаккумулятора

Расширительные баки для водоснабжения поступают в продажу со стандартными настройками производителя — зачастую давление в воздушном отсеке уже установлено на значении 1,5 бар. Допустимое давление всегда указано на этикетке и производитель не рекомендует отклоняться от заданных параметров, особенно в сторону его увеличения.

Перед тем как приступить к регулировке, систему отключают от электросети и закрывают запорные вентили. Мембранный бак полностью опустошают, сливая воду — точный показатель давления можно измерить только при пустом отсеке для воды.

Далее снимают показатели давления с помощью точного манометра. Для этого с золотника снимают декоративный колпачок и подносят прибор. Если давление отличается от требуемого, то его приводят в соответствие, накачивая или стравливая лишний воздух.

Гидробак в системе водоснабженияГидробак в системе водоснабжения

Учитывая то, что производитель против отклонений от рекомендованных показателей давления, необходимо еще на этапе проектирования выбрать подходящее оборудование, параметры которого не будут конфликтовать между собой

При регулировке давления в газовом отсеке бака производитель заполняет его инертным газом, например, осушенным азотом. Это предотвращает коррозию внутренней поверхности. Поэтому пользователям также рекомендуется использовать для увеличения давления технический азот.

Настройка давления бака в системе водоснабжения

Давление в баке закрытого типа устанавливается всегда несколько ниже (на 10%), чем уровень давления при запуске насоса. Регулируя давление в устройстве можно корректировать напор воды. Чем меньшим будет давление газа в гидробаке (но не меньше 1 бар), тем больше он будет вмещать в себе воды.

Напор при этом станет неравномерным — сильным при наполненном резервуаре и все более слабым при его опустошении. Чтобы обеспечить сильный и ровный поток воды устанавливают давление в камере с воздухом или газом в пределах 1,5 бар.

Реле давленияРеле давления

Напор воды в водопроводе устанавливается с помощью реле. При настройке давления в расширительной камере необходимо учитывать эти значения

Регулировка гидробака в обвязке водонагревателя

Расширительный бак, который используется для горячего водоснабжения, изначально не должен содержать воды. Давление в устройстве устанавливается на показателе, который на 0,2 больше чем верхний порог отключения насоса.

Например, если реле настроено на отключение оборудования при показателях давления в 4 бар, то давление в газовом отсеке расширительного бака должно устанавливаться на значении 4,2 бар.

Установленный в обвязке водонагревателя, бак не служит для поддержания давления. Он призван компенсировать расширение тогда, когда происходит нагрев воды. Если установить давление в нем на меньшее значение, то в баке будет постоянно находиться вода.

Правила обслуживания гидробака

Плановый осмотр расширительного бака заключается в проверке давления в газовом отсеке. Необходимо также провести осмотр клапанов, запорной арматуры, воздухоотводчика, проверить работу манометра и . Чтобы убедиться в целостности бака проводят внешний осмотр.

Измерение манометром давленияИзмерение манометром давления

Во время профилактического обслуживания, следует измерять давление в гидробаке и корректировать его, если необходимо

Несмотря на всю простоту устройства, расширительные баки для водоснабжения все же не вечны и могут сломаться. Характерные причины — разрыв мембраны или потеря воздуха через ниппель. Признаки поломок можно определить по частому срабатыванию насоса, появлению шума в системе водопровода. Понимание принципа работы гидроаккумулятора — это первый шаг к правильному обслуживанию и устранению неисправностей.

Монтаж гидробака открытого типа

Устройство открытого типа используется все реже, так как требует постоянного вмешательства пользователя в свою работу. Открытый расширительный бак — это негерметичная емкость, которая служит для образования , аккумулирования воды, а также служит в качестве расширительной камеры.

Схема подключения бака открытого типаСхема подключения бака открытого типа

К баку подключают: кран для слива, патрубки для рециркуляционной и подающей трубы, контрольную и переливную трубу

Бак устанавливают выше самой верхней сантехнической точки, например, на чердаке, вода в систему поступает самотеком. Каждый метр, на который поднимается устройство, увеличивает давление в водопроводе на 0,1 атмосфер.

Чтобы автоматизировать процесс обеспечения водой, бак оснащают поплавковым переключателем и устанавливают автоматическое реле, которое будет включать и отключать насос.

Конструкция открытого бакаКонструкция открытого бака

Емкость монтируют в непромерзаемом помещении, накрывают крышкой от пыли и мусора, укутывают стенки минеральной ватой или другим утеплителем

Такой способ организации водоснабжения требует регулярного контроля пользователя, иначе вода при отрицательных температурах может замерзнуть (если помещение не отапливается). Жидкость будет испаряться, поэтому придется постоянно доливать ее.

Кроме того, такая емкость громоздкая и не эстетичная, для нее обязательно нужно иметь в доме чердачное помещение. Но главный недостаток устройства — бак не приспособлен работать в условиях высокого напора воды в системе.

Выводы и полезное видео по теме

Ролик #1. Все о расширительных баках — классификация, предназначение, регулировка и признаки неполадок:

Ролик #2. Неправильная работа насосной станции часто связана с неисправностями гидроаккумулятора:

Ролик #3. Нюансы выбора гидробаков для водоснабжения:

Еще на этапе планирования и разработки водопроводной системы необходимо продумать все принципиально важные моменты и просчитать все параметры. Если нет уверенности в непогрешимости своих расчетов и правильном выборе гидробака для водоснабжения, лучше обратиться к специалистам.

Большинство фирм, реализующих профессиональное оборудование, предоставляют консультации или даже проводят расчеты бесплатно. Это поможет избежать ошибок и лишних трат.

Мы ждем ваши комментарии с рассказами о собственном опыте в использовании расширительного бака, с вопросами, возникшими в ходе ознакомления с представленной информацией. Нам интересны ваши замечания и вероятные предложения. Прокомментировать материал можно в расположенном ниже блоке.

Какое давление в расширительном баке системы водоснабжения — MOREREMONTA

Автономность – обязательная характеристика современных отопительных систем и водоснабжения. Чтобы участие домовладельца было минимальным, и не нужно было постоянно отслеживать работу отопления, устанавливают гидробак. А для этого величина давления в расширительном бачке водоснабжения должна быть оптимальной. Только так система работает бесперебойно, и не требует лишнего обслуживания.

Характеристика закрытых расширительных баков

Используются герметичные емкости из металла, в которых находится запас теплоносителя на случай температурного сжатия жидкости. Так решается проблема завоздушивания трубопровода. Если теплоноситель, расширяясь при нагревании, создает слишком большое давление, гидробак компенсирует перепад.

Несмотря на кажущуюся простоту конструкции, расширительные бачки отличаются друг от друга, и различные модели имеют разные эксплуатационные параметры. Конструктивно различаются следующие типы гидробаков:

  1. Резервуары, предусматривающие замену груши.
  2. Баки со стационарно установленной мембраной.
  3. Емкости, не имеющие в конструкции мембраны.

В первом случае груша выполняет функцию мембраны. Именно в нее закачивается воздух, который меняет объем рабочей камеры при термическом увеличении объема жидкости в системе. Давление воздуха в расширительном баке должно быть таким, чтобы выдавливать воду в трубы при падении температуры в радиаторах.

Настройка давления бака в системе водоснабжения

Изначально на момент продажи в гидробаках для водопроводных систем в камере гидробака имеется стандартное давление в 1,5 бар. В инструкции по применению указывается допустимый диапазон, за который не рекомендуются выходить, особенно в сторону увеличения.

Чтобы правильно установить оптимальный режим для гидробака, за основу берут следующие рекомендации:

  1. Регулировку давления воздуха в расширительном баке выполняют после отключения энергоснабжения.
  2. Вентили должны быть перекрыты. Воду сливают, оставляя емкость пустой.
  3. Фиксируют давление воздуха в расширительном баке при помощи манометра.
  4. В случае несоответствия воздух накачивается либо стравливается до достижения показателей, установленных производителем.

При производстве гидробаков вместо воздуха используют инертные газы, чтобы исключить появление очагов коррозии. При регулировке вручную давление делают на 10% ниже, чем того требует производитель.

Следует помнить, что после включения насоса рабочая камера гидробака наполнится водой, а уже потом достигнет потребителя. Если давление воздуха падает, напор нестабильный. А когда оборудование работает в штатном режиме, он постоянен, и не меняется в процессе пользования системой.

Регулировка гидробака в обвязке водонагревателя

Здесь есть одна особенность. Такие гидробаки должны иметь рабочее давление воздуха чуть выше, а именно, на 0,2 бар выше, чем написано в инструкции.

Так, если насос выдает 3,5 бар, гидробак настраивается на 3,7 бар. Первая проверка работоспособности и настройка выполняется перед запуском системы, пока емкость не заполнена теплоносителем.

Отсутствие жидкости в камере – нормальный режим работы. А заполняется она только когда вода в трубах нагревается. Нехватка давления воздуха в расширительном баке приводит к тому, что теплоноситель заполняет резервуар, что является нарушением эксплуатационных требований. В этом случае необходимо отключить и спустить систему, а затем настроить гидробак заново.

Гидробак открытого типа

Такие конструкции считаются устаревшими, так как не обеспечивают абсолютной автономности, и может лишь увеличить период между обслуживанием. Разогретая жидкость испаряется, и ее нехватку нужно ликвидировать, периодически подливая теплоноситель, восполняя его объем. Никаких диафрагм и груш не используется. Давление в системе появляется за счет того, что открытый гидробак монтируется на возвышенности (на чердаке, под потолком и т.д.).

Естественно, никакого давления воздуха в расширительном баке открытого типа нет. При расчете учитывают, что один метр водяного столба создает давление в 0,1 атмосфер. Однако есть способ автоматизировать добор воды. Для этого устанавливается поплавок, который при опускании открывает кран, а после наполнения резервуара поднимается, и перекрывает доступ воды в бак. Но в данном случае все равно нужно контролировать работу системы.

Правила обслуживания гидробака

Суть ревизии заключена в проверке давления в воздушной камере. Манометр должен быть исправен, и иметь точность измерения 0,1 бар. Можно пользоваться автомобильным прибором для проверки давления в шинах. Удобно, когда шкала содержит градацию и в атмосферах. Тогда не придется производить перерасчет, если в инструкции указано давление в других единицах.

Если в результате накачивания давление воздуха в расширительном баке не поднимется, это может свидетельствовать о том, что груша или мембрана вышла из строя, и требует замены. В процессе осмотра проверяют ниппель и клапаны. Они должны быть герметичны.

Важно, чтобы это оснащение выдерживало установленные заводом-изготовителем параметры. Проверять прочность не стоит, но после накачки воздух должен оставаться в газовой камере долгое время.

Расширительный бачок почти незаменим в водоснабжении загородного дома. Он позволяет запастись дополнительным объемом воды на случай отключения, или избежать потери этой жидкости в момент ее нагревания бойлерной системой.

Функции расширительных баков для систем водоснабжения

Расширительный бачок с внутренним давлением универсален, поэтому использоваться может для нескольких целей. Первый способ применения – в системе нагрева воды бойлерами в качестве дополнительной емкости для отвода при тепловом расширении. Другой способ применения – гидроаккумулятор.

Несмотря на разные выполняемые функции, бак в обоих случаях имеет идентичную конструкцию. Состоит из стального корпуса закрытого типа с внутренним пространством, которое разделено пополам эластичной мембраной. В верхнем отсеке содержится сжатый воздух (иногда используется азот), а в нижний закачивается жидкость.

Расширительный бак как аккумулятор

Емкость подключается к системе с целью накопления дополнительной воды на тот случай, если водоснабжение прекратится. Принцип действия такой: бачок соединяется патрубком с трубами водопровода в любой точке, и при открытии крана вода начинает заполнять емкость. На соединении установлен обратный клапан, не позволяющий воде выливаться обратно.

Как только жидкость попадает внутрь, мембрана начинает двигаться вверх до тех пор, пока давление сжатого воздуха над ней не сравняется с давлением воды в системе. Стоит учитывать, что полезный объем бака составляет примерно половину от общего. В моменты отключения подачи водоснабжения, жидкость можно выкачивать из емкости через другой клапан.

Расширительный бак для бойлера

Вода имеет свойство расширяться при нагревании. Когда повышается ее температура, объем начинает возрастать. Так как емкость нагревательной системы изначально заполнена полностью, избыточная жидкость вытекает.

Чтобы избежать потерь воды, дополнительно используют расширительный бачок, устанавливаемый над бойлером. Он принимает в себя излишек. Полезное пространство внутри бака должно составлять примерно 10% от объема бойлера.

Нормальное давление

В руководстве к агрегату написано, какое давление должно быть в расширительном баке системы водоснабжения по умолчанию в данной конфигурации. Обычно оно составляет от 1 до 3 бар.

Необходимый показатель зависит еще от того, где бак находится относительно системы водоснабжения, к которой присоединен. По стандартным правилам в емкости должно быть на 0,2 атмосферы больше. Если они располагаются на одном уровне, достаточно будет этой разницы.

Если высота между расширительным бачком и системой отопления составляет 12 м, на каждые 10 метров нужно добавить дополнительную 1 атм. Получается, что для заданных условий нормальным будет давление внутри бака, которое выше водопроводного на 0,2 + 1,2 = 1,4 атмосферы.

Как измерить давление в расширительном бачке

Существует два способа узнать, под каким давлением газ находится внутри. Если к расширительному бачку с внешней стороны прикреплен манометр, его шкала покажет данные показатели. Желательно убедиться, что устройство работает правильно. Предварительно перекройте клапаны, чтобы отмежевать емкость от системы водоснабжения. Спустя 10 минут нужно сперва накачивать, а потом снова спустить воздух в баке, при этом наблюдая за поведением стрелки. Если она смещается, а движения ее плавные, то все в порядке.

Если на баке отсутствует встроенный манометр, необходимо воспользоваться портативным аналогом. Съемное устройство для измерения давления имеет такой же разъем, какой есть на выпускном клапане расширительного бачка в верхней части. Его нужно надеть и плотно закрепить. Затем открыть клапан, чтобы манометр с баком стали одной системой. Стрелки устройства покажут текущее внутреннее давление.

Регулировка показателей

Временами давление в расширительном бачке падает, поэтому его нужно периодически подкачивать, чтобы эффективность устройства оставалась на прежнем уровне. На каждой мембранной емкости есть золотник. К нему можно подключить велосипедный или автомобильный насос, либо баллон со сжатым газом.

Накачать мембранный бак водоснабжения можно вручную или с использованием автоматического насоса. Если используете баллон со сжатым воздухом, дополнительные усилия не требуются. Нужно соединить его с емкостью специальным шлангом. Затем открыть на баллоне клапан, выпускающий газ, который под давлением сам наполнит закрытый расширительный бачок.

Необходимо внимательно следить за показаниями манометра, чтобы вовремя закрутить клапан, как только внутри установится правильное давление.

Автономный водопровод, самостоятельно подающий воду к точкам разбора как в городской квартире, давно перестал быть диковинкой. Это норма загородной жизни, которую просто нужно грамотно спроектировать, собрать и оснастить оборудованием, способным запускать и останавливать систему по мере пользования кранами.

Стабильную работу независимой сети обеспечит расширительный бак для водоснабжения. Он защитит от гидроударов, существенно продлит рабочий ресурс насосной техники, гарантирует регулярное наполнение системы водой, избавит от необходимости носить ее ведрами.

Мы рады познакомить вас с особенностями устройства и принципом работы гидроаккумулятора. У нас скрупулезно описаны правила выбора мембранного бака, специфика монтажа и подключения. Предложенную к рассмотрению информацию мы дополнили полезными иллюстрациями, схемами и видеоруководствами.

Характеристика закрытых расширительных баков

Гидробак (или гидроаккумулятор, расширительный бак) — это металлическая герметическая емкость, которая служит для поддержания стабильного напора в водопроводе и создания разных по объему запасов воды.

На первый взгляд, выбор и установка этого устройства не должна вызвать трудностей — в любом интернет-магазине можно увидеть множество моделей, которые лишь немного отличаются по форме и объему, но существенно не отличаются по своей функциональности.

Это совсем не так. В устройстве расширительного бака и принципе его работы есть много нюансов.

Особенности устройства и конструкции

Разные модели расширительных баков могут иметь ограничения по способу использования — некоторые рассчитаны только на работу с технической водой, другие могут использоваться для питьевой воды.

По конструкции гидроаккумуляторы различают:

  • резервуары со сменной грушей;
  • емкости с фиксированной мембраной;
  • гидробаки без мембраны.

С одной стороны резервуара со съемной мембраной (у бака с нижним подключением — внизу) есть специальный фланец с резьбой, к которому и крепится груша. С обратной стороны имеется ниппель, для накачивания или стравливания воздуха, газа. Он рассчитан на подключение к обычному автомобильному насосу.

В баке со сменной грушей вода накачивается в мембрану, не соприкасаясь с металлической поверхностью. Замена мембраны происходит путем откручивания фланца, который удерживают болты. В больших емкостях, для стабилизации заполнения, задняя стенка мембраны дополнительно крепится к ниппелю.

Внутреннее пространство бака с фиксированной мембраной разделяется ею на два отсека. В одном находится газ (воздух), в другой поступает вода. Внутренняя поверхность такого резервуара покрыта влагостойкой краской.

Существуют также гидробаки без мембраны. В них отсеки для воды и воздуха ничем не разделены. Принцип их действия также основан на взаимном давлении воды и воздуха, но при таком открытом взаимодействии происходит смешивание двух веществ.

Достоинство таких устройств — отсутствие мембраны или груши, которая является слабым звеном в привычных гидроаккумуляторах.

Диффузия воды и воздуха заставляет обслуживать баки достаточно часто. Около одного раза за сезон приходится подкачивать воздух, который постепенно смешивается с водой. Значительное уменьшение объема воздуха, даже при нормальном давлении в баке, становиться причиной частого включения насоса.

Принцип работы гидроаккумулятора

Закрытые гидробаки для водоснабжения работают по такой схеме: насос подает воду в грушу, постепенно заполняя ее, мембрана увеличивается и происходит сжатие воздуха, который находится между грушей и металлическим корпусом.

Чем больше воды поступает в грушу, тем больше она давит на воздух, а тот, в свою очередь, стремится вытолкнуть ее из емкости. В результате в резервуаре повышается давление, это приводит к отключению насоса.

Некоторое время, когда в системе происходит расход воды, сжатый воздух поддерживает напор. Он выталкивает воду в водопровод. Когда ее количество в мембране уменьшается настолько, что давление опускается до нижнего предела, срабатывает реле, снова включая насос.

Классификация по области применения

Нельзя путать баки для водоснабжения и для отопительной системы, поэтому при выборе нужно узнать их предназначение. Для четкой идентификации производители окрашивают гидроаккумуляторы для отопления в красный, для водоснабжения — в синий цвет.

Однако некоторые не придерживаются такой маркировки, поэтому отличительной чертой устройств могут послужить такие данные:

  • для водоснабжения максимальная температура использования гидроаккумулятора будет составлять до 70 °C, допустимое давление может достигать 10 бар;
  • устройства, предназначенные для системы отопления, могут выдерживать температуру до +120 °C, рабочее давление расширительного бака зачастую не бывает выше 1,5 бар.

Все самые важные параметры указаны на декоративном колпачке (шильдике), который закрывает ниппель.

Список функций, которые выполняет гидробак в системе ХВ (холодного водоснабжения), гораздо шире:

  • Поддержание ровного и постоянного напора в водопроводе. Благодаря давлению воздуха, напор некоторое время поддерживается даже при выключенном насосе, пока не упадет до установленного минимума и в работу опять не включится насос. Таким образом напор в системе сохраняется даже при одновременном использовании нескольких сантехнических приборов.
  • Предохранение от износа насосного оборудования. Запасы воды, содержащийся в баке, позволяет некоторое время использовать водопровод, не включая насос. Это уменьшает количество срабатываний насоса за единицу времени и продлевает его работу.
  • Защита от гидроударов. Резкий скачок давления в водопроводе при включении насоса может достичь 10 и более атмосфер, что негативно сказывается на всех элементах системы. Мембранный бак берет на себя удар, выравнивая давление.
  • Создание запасов воды. При отключении электричества система водоснабжения хоть недолго, но, все же, еще некоторые время будет отдавать воду.

Для обвязки водонагревателя используют расширительные баки, которые могут выдерживать высокие температуры.

Материалы для гидропневматического оборудования

Мембрана расширительного бака изготавливается из разных материалов, которые при эксплуатации выдерживают разный диапазон температур.

В гидроаккумуляторах применяют:

  • Натуральную каучуковую резину — NATURAL. Материал может контактировать с питьевой водой, применяется для аккумулирования холодной воды. Со временем может начать пропускать воду. Выдерживает температуру от -10 и до 50 °C выше нуля.
  • Синтетическая бутиловая резина — BUTYL. Наиболее универсальна, водонепроницаема, применяется для станций водоснабжения, подходит для питьевой воды. Температура эксплуатации может колебаться от -10 и до 100 °C.
  • Синтетическая резина из этилен-пропилена — EPDM. Более водопроницаемая, чем предыдущая, может контактировать с питьевой водой. Диапазон допустимых температур — от -10 и до 100 °C.
  • Резина SBR применяется только для технической воды. Температура использования та же, что и у предыдущих марок.

Для организации холодного водоснабжения необходимо выбирать баки с грушей, изготовленной из пищевой резины с усовершенствованными эластичными свойствами, которая позволят лучше гасить гидравлические удары и поддерживать стабильный напор воды в системе.

Корпус бака чаще всего производят из легированной стали, стойкой к коррозии, покрытой снаружи лакокрасочным покрытием. В продаже также можно встретить емкости из нержавейки, очень прочные, но при этом дорогие.

Расчет объема бака перед выбором

В продажу поступают баки вместимостью от 24 до 1000 л. Какой именно выбрать, подскажут расчеты, результат которых следует округлять в сторону увеличения. Выбирая бак со съемной мембраной, следует помнить, что объем воды занимает 30% от общего объема емкости, то есть, в 100-литровом резервуаре запас воды будет равен приблизительно 30 литрам.

Особенностью маленьких баков есть то, что они зачастую не имеют клапана, чтобы стравливать воздух из резиновой груши. Это может создать неудобства при эксплуатации. Большие емкости имеют такой клапан, и помимо создания большего запаса воды, лучше справляются с поддержанием стабильного напора в системе.

Как проверить и настроить давление в расширительном баке отопления

Расширительный бачок встраивается в закрытые системы отопления для выполнения следующих задач:

  1. Компенсация теплового расширения теплоносителя. При повышении температуры на каждые 100 °C объем воды в системе увеличивается на 4,33%. Давление в контуре системы растет и действует на внутреннюю поверхность труб и оборудования. Чтобы предотвратить разрушение системы отопления, на обратку котла производится монтаж расширительного бака, он наполняется «излишками» теплоносителя;
  2. За счет работы расширительного бачка гасятся гидроудары в системе отопления, которые возникают из-за воздушных пробок или резкого перекрытия арматуры. Чтобы гидроудар не повредил котел, бачок ставят на обратке, перед теплогенератором.

В продаже можно встретить два типа гидробаков — баллонного и мембранного (диафрагменного) типа. Первые чаще используются для холодного водоснабжения и окрашены в голубой цвет, вторые — красного цвета, применяются в системах отопления.

Содержание:

  • 1 Настройка показателей в новом расширительном бачке перед пуском системы
  • 2 Как измерить и отрегулировать давление в расширительном бачке

Настройка показателей в новом расширительном бачке перед пуском системы

Бак диафрагменного типа разделен мембраной. Одна из половин находится под давлением, в нее закачан воздух или азот. Уточнить этот параметр можно, посмотрев документы на бак. Предварительное (заводское) давление не обязательно будет оптимальным для работы контура. Этот параметр можно легко перенастроить. Производители предусмотрели это, оставив в корпусе его «воздушной» части золотник, с помощью которого можно регулировать напор воздуха.

Стоит учитывать, что все манометры показывают только избыточное давление. То есть, если при расчетах нужно воспользоваться понятием абсолютного давления, то к показаниям манометра всегда нужно прибавлять одну атмосферу (бар).

Начальное давление в расширительном баке выставляется на 0,2 атм выше давления теплоносителя в холодной системе, которое равно статическому напору контура. Определяется этот напор как расстояние по высоте между верхней точкой контура и серединой расширительного бака. Например, если высота системы отопления 8 м (2 этажа), то статистический напор будет равняться:

∆P = 0,8 атм (10 м = 1 атм), тогда давление в мембранном баке вычисляется так:

∆P + 0,2 = 0,8 + 0,2 = 1,0 атм (бар).

Ниже представлены последствия ошибочно выставленного давления:

  • Бак перекачан. Например, в воздушной полости изначально выставлен показатель 3 бара при статическом напоре 1,5 бара. При запуске насоса напор теплоносителя изменится, но не сильно — в пределах 1 атм. Получается, что когда манометр у котла показывает максимум 2,5 бара, в воздушной части мембранного бака по-прежнему 3 бара. Такой настройкой сводится на нет вся компенсирующая способность мембранного устройства — воздух будет стремиться вытолкнуть теплоноситель из бачка.
  • Показатели внутри расширительного бака занижены. В этом случае при заполнении закрытой системы вода или антифриз с легкостью продавит мембрану и заполнит собой всю емкость. При каждом повышении температуры, а с ней и напора, будет срабатывать предохранительный клапан. В таком случае расширительный гидробак также становится бесполезным.

Совет! Настройка первоначального давления воздуха была произведена правильно, но продолжают срабатывать предохранительные клапана системы отопления. Возможно, был выбран слишком маленький объем расширительного бака. Чтобы этого избежать, рекомендуется устанавливать бак, объем которого составляет не менее 10 % от общего объема теплоносителя.

Как измерить и отрегулировать давление в расширительном бачке

Давление в системе отопления контролируется манометрами, но в самой емкости нет штуцера под установку этого прибора. Однако есть ниппель, в который вмонтирован золотник для подкачки или выпуска воздуха. Он находится на стороне, противоположной подводу теплоносителя. Ниппель, по сути, является аналогом автомобильного, поэтому чтобы проверить этот параметр или отрегулировать его, можно воспользоваться обыкновенным автомобильным насосом со встроенным манометром.

На шкале автомобильного манометра значения указаны в МПа, тогда как напор в отопительном контуре дается в барах или кгс/см2. Перевести легко:

1 Бар = 1 атм = 100 000 Па = 0,1 МПа

Измерение давления автомобильным манометром:

  1. Нужно отключить котел и подождать 5-10 минут до полного прекращения циркуляции системы;
  2. Перекрыть запорные вентили на участке, где стоит гидробак. Слить воду через дренажный штуцер. Если мембранный бак встроен в котел, то перекрывается подача и обратка теплоносителя;
  3. Открутить колпачок ниппеля и подсоединить к нему насос;
  4. Накачать воздух до 1,5 атм и подождать пока с мембранного бака не выльются остатки теплоносителя, после чего снова спустить воздух;
  5. Перекрыть запорную арматуру и насосом довести давление в мембранном баке до рекомендуемого в разделе выше. Если бак перекачан, нужно стравить лишнее через золотник;
  6. Снять насос, накрутить колпачок на ниппель и перекрыть сливной штуцер. Открыть отсекающую арматуру и добить в систему отопления воду через кран подпитки;
  7. Проверить, правильно отрегулирован напор воздуха или нет, легко. При достижении котлом рабочих параметров стрелка манометра не прыгает, давление набирается плавно без скачков.

Сервис бака аквааккумулятора, или можно ли подкачать мембранный расширительный бак, не спуская воду из системы?

Можно ли подкачать закрытый расширительный бачок (аквааккумулятор) под давлением воды? Скорее всего нет. Но мы тоже не лыком шиты! Если чего-то нельзя, но очень хочется, то мы в лепешку разобьемся, но что-нибудь придумаем

Дмитрий Белкин

Дорогие друзья. есть в нашем хозяйстве такая штука, как мембранный бак. Он же закрытый расширительный бак. Он же аквааккумулятор. Причем очень вероятно, что баков таких у нас не один, а два, или даже больше. Скорее всего один такой прибор есть в водопроводе, и у многих присутствует он и в системе отопления. Бак такой должен находиться под давлением, или, проще говоря, должен быть накачан. Для накачивания используется автомобильный насос для подкачки шин.

Как же мы обычно накачиваем наш бак? Первым делом мы сливаем воду из системы. Затем мы снимаем крышечку, закрывающую воздушный ниппель, подсоединяем к ниппелю шланг насоса и начинаем подкачивать. Давление воздуха мы контролируем манометром, который чаще всего подсоединен прямо к насосу.

Какое давление воздуха должно быть в баке без воды? На хорошем баке это должно быть написано. На моем написано (у меня хороший бак). Давление воздуха должно быть на 2 десятых атмосферы ниже, чем давление включения водяного насоса. Вы знаете давление включения водяного насоса? Если не знаете, значит зря сливали воду. Это надо было узнать заранее.

Но мне всегда лень сливать воду из водопровода и особенно из отопления. А подкачать бак бывает нужно. Что же делать? Можно ли подкачать бак, если он находится под давлением воды? Я думаю — можно, но очень осторожно! Для того, чтобы понять, до какого давления воздуха нам качать наш бак, нам надо хорошенько разобраться, как он работает с точки зрения физики. К счастью законы здесь банальные и никаких формул не понадобится. Обойдемся словами.

Давление воды и давление воздуха

В этой статье я сначала рассматриваю проблему с теоретической точки зрения. Беру даже не сам бак, а идеальную модель и смотрю, какие происходят в нем процессы. И только ближе к концу статьи я указываю, чем же отличается наша идеальная модель от реального бака

Это, как говорят в Одессе, две большие разницы. Вода несжимаема, поэтому создать давление в водопроводе за счет сжатия воды нельзя в принципе. А за счет чего можно? За счет всего двух вещей. За счет растягивания водой всего, что можно растянуть. Например, труб или шлангов.

Сумасшедшая идея!

Я думаю, что гибкий садовый шланг длиной от 25 метров и больше вполне может выполнять роль нашего бака, который, кстати, и подкачивать не нужно. Но и запасать воду он не будет. Будет только защищать от акваударов. Так что идея годится только для полива огорода, но никак не для водопровода.

Более рабочая идея — создать давление воды с помощью воздуха. Воздух, как раз, сжимается очень хорошо и может действовать просто как пружина. Именно поэтому он и используется в закрытых расширительных баках. Обратимся к следующей схеме. На ней я изобразил расширительный бак. Но условно, чтобы можно было понять, как он действует с точки зрения принципа, а не реального устройства. Здесь все очень упрощено. Мы имеем цилиндр, в котором ходит поршень. С одной стороны поршня вода, с другой воздух. Главный физический закон, который нас будет интересовать, заключается в том, что при уменьшении объема газа при постоянном весе газа и температуре, давление увеличивается. Зависимость линейная. Уменьшили объем в 2 раза — давление выросло в 2 раза.

Фотография

Идеальный расширительный бак

У нас создано давление воздуха, но вода не подключена

Фотография

Идеальный расширительный бак

Давление воздуха есть, воды нет.

Предположим мы накачали наш бак справа воздухом до давления 1 бар по манометру. В этом случае, совершенно очевидно, поршень под давлением воздуха будет прижат к левому торцу нашего цилиндра. Предположим, мы поместили слева какое-то пренебрежимо малое количество воды. Ну 1 грамм, или 1 наперсток, или 1 куб.см. неважно. Вопрос. Под каким давлением будет эта капля воды находиться? Под давлением 1 атмосфера. На самом деле чуть больше, ибо эта капля сдвинула на какой-то микрон наш поршень, объем газа уменьшился и давление возросло. Но поскольку количество воды пренебрежимо мало, то и рост давление тоже рассматривать не будем. Что тут еще важно? То, что поместить эту каплю в левую часть бака мы могли только используя устройство (насос), создающий давление большее давления воздуха, ибо мы действуем водой против воздуха. В нашем случае это более одного бара.

Начинаем заполнять бак водой

Фотография

Идеальный расширительный бак

Слева вода, справа воздух. Давление воды уравновешивается давлением воздуха. Давление обеих субстанций в два раза больше давления воздуха в баке без воды

Что же произойдет, если мы заполним бак водой наполовину объема? Объем воздуха уменьшится в 2 раза. Было давление в пустом баке 1 бар. В наполовину заполненном водой стало 2 бара. Давление в водопроводе тоже стало 2 бара. Все очень логично. Можем мы еще четверть бака воды слева загнать? Давайте считать, что да. Можем. В этом случае объем, занимаемый воздухом, уменьшится еще в 2 раза и мы получим давление воздуха 4 атмосферы. Давление воды в системе будет тоже 4 атмосферы.

До какого объема мы можем сжимать воздух справа? В идеальной схеме, я думаю, очень сильно. Полагаю, пока воздух не станет жидким. В реальных условиях мы, все-таки, имеем не поршень, а резиновую грушу, и я нигде не видел в характеристиках реальных баков указание на максимальный объем воды в них (дополнительная информация есть ниже). Полагаю, все регулируется здравым смыслом, а именно разумными пределами включения и выключения насоса. И давайте, наконец, переходить от идеальных схем к реальным вопросам.

Фотография

Идеальный расширительный бак

Воздух сжат водой. Давление воздуха в 4 раза больше давления того же воздуха в том же баке без воды

Чем приведенная идеальная схема отличается от реального расширительного бака?

Многим. У нас нет поршня. Вместо поршня у нас резиновый мешок, который под давлением сминается. Никаких средств для аккуратного складывания мешка не предусмотрено. Мнется мешок как хочет. Очевидно, образует всякие складки. Когда вода врывается в мешок, она эти складки расправляет. Опять же мешок этот имеет шов.

Резина сама по себе тоже растягивается, чем вносит некие нелинейности в описываемый процесс.

И вообще, все законы про зависимость давления и объема (Бойля Мариотта) писались для идеального газа и идеальных условий. Практически рассматривались только молекулы и все. С реальным газом, тем более с воздухом, который является смесью газов, все сложнее, конечно.

В реальной системе есть сопутствующие факторы. Такие как качество резины, качество бака, настройка оборудования, на котором бак производился, бригада рабочих, которая эти баки делала. Уверен, что баки, сделанные рабочими из Албании будут отличаться от баков, сделанных рабочими из Сербии. Не говорю, кто сделает лучше — не знаю. Но то, что будут отличаться — совершенно точно.

Давление включения и выключения насоса

Что произойдет, если вся вода из бака уйдет, а насос не включится? В нашем баке, накачанном в пустом состоянии до 1 бара минимальное давление воды составляет 1 бар. То есть, вода наша вытекает, давление уменьшается и после 1-го бара должно просто рухнуть на ноль. Просто потому, что воды нет. Кончилась. Мотор начинает работать и вся система испытывает непредвиденную нагрузку. Вода выстреливается из насоса, бьет по трубам и гасится мембраной бака, которая принимает на себя весь удар. Это все не очень комфортно и довольно опасно. Куда лучше, если насос включится, когда в баке еще есть вода! Но не слишком много. В нашем случае насос должен включиться, когда давление воды больше 1 бара. На сколько больше? Если сильно больше, то мы сократим количество накопленной воды и увеличим периодичность включений насоса (чаще будет включаться и на меньшее время), что не есть хорошо. Вот теперь мы начинаем понимать, почему нам советовали накачивать бак на 2 десятых бара меньше давления включения насоса. В этом случае в момент включения насоса в баке будет разумный уровень воды. Разумный — значит обоснованный производителем.

А когда же нам надо выключать насос? Очевидно, тут мне скажут, что включать надо на 1 баре, выключать на 4. Тогда наш бак накопит феноменальные три четверти объема воды. Но это неудобно и некомфортно с точки зрения «пойти помыться». Комфортно включать на трех и выключать на четырех. В самом крайнем случае включать на двух и выключать на четырех. Вот и считаем. Если разница давлений всего в 2 раза, то и бак наш максимум способен половину объема использовать.

Требования производителей

Производители хороших баков утверждают, что нельзя допускать до того, чтобы воды в баке было больше половины. Так производители страхуются от гарантийных случаев. У меня лично хороший бак известного производителя, купленный у представителя и я много раз испытывал свой бак на прочность описанным выше способом и ничего с ним не произошло.

Чем хороши в хозяйстве очень большие расширительные баки?

Привожу абстрактный пример. У нас бак 100 литров полного объема. Накачиваем его одним баром. Включение насоса ставим на 3 бара, а выключение на 4. При этом в баке минимальный остаток воды будет больше полбака (более 50 литров). Работать наш бак будет на диапазоне где-то 12 литров. То есть насос включается каждые полторы минуты. Я думаю, что насос выдержит такой ритм, но зато мы получаем супер комфортный водопровод, в котором горячая вода в душе не «гуляет» у нас за счет изменения давления. Имею ввиду довольно распространенный случай, когда горячая вода остывает с уменьшением давления в водопроводе, а потом опять горячеет по мере работы насоса на повышение давления.

А если предположить, что мы стоим в душе с намыленной головой и выключается свет. Что мы думаем? С баком, который отрегулирован до почти полного осушения мы не знаем, сколько у нас в баке воды осталось, даже если бак столитровый. Вполне возможно выключение электричества нас застало, когда бак совсем на исходе! А в моей предложенной выше схеме, неосушаемый остаток целых 50 литров. Мне точно хватит воды для того, чтобы закончить мытье головы и туловища даже. Даже думать нечего! Нужно только крикнуть жене, чтобы свечку принесла.

А как же, все-таки, подкачать бак с водой?

Предупреждение!!!

Производители баков запрещают накачивать баки с водой. Они утверждают, что такие действия могут повредить мембрану. Возможно, дело в том, что резиновый мешок совсем даже не похож на поршень. Он может расположиться в баке неровно. Может образовать некие складки, может растягиваться каким-то непредвиденным образом и все такое. Так что все нижеописанное весьма опасно для повторения. Хотите — делайте на свой стах и риск. Лично я со своими баками делал такое не один раз (а два или три).

У нас может быть всего две неисправности бака, которые связаны с давлением воздуха. Если давление слишком велико (бак перекачан), либо мало (бак сдулся).

Если бак перекачан, то мы испытываем падение стрелки водяного манометра до нуля, и, только затем, включение насоса. Например, давление включения 2 бара, давление воздуха 3. Стрелка спускается до трех бар, потом резко падает до нуля, насос включается.

Бак недокачан. Вы знаете, в этом случае он должен бы как-то работать, пока не сдуется полностью. Если бак у нас сдувается, то мы получаем увеличение остатка воды в баке. При этом работает насос все более и более короткое время. Ведь накачивать ему нужно все меньше и меньше! И, кстати, время до включения уменьшается. В итоге, давление воздуха в баке пропадает. Он полностью заполняется водой и начинает «мигать», то есть, лихорадочно включаться-выключаться.

Таким образом, в системе под давлением вообще не так уж просто определить наличие проблемы!

Если бак перекачан, то давление нужно стравить через ниппель. Если бак недокачан, надо мерить, сколько он накапливает воды. Тогда, зная давление включения и давление выключения насоса можно определить, хотя бы примерно, сколько воды он должен закачивать за один сеанс.

Не зная, сколько в баке воды, мы не сможем точно определить давление воздуха. Можем действовать только приблизительно.

Если насос водопровода залихорадило, а слить систему сложно, некуда, неохота и так далее

  • Выключаем его из сети.
  • Подсоединяем к расширительному баку воздушный насос. Лучше электрический. Но только не патрубок от мощного компрессора!
  • Какое у нас давление выключения водяного насоса (максимальное давление воды)? Предположим 4 атмосферы.
  • Пример

    Зная давление включения насоса, объем бака и знания, полученные выше в этой же статье, мы можем прикинуть, сколько воды закачивает насос за один цикл повышения давления от минимального до максимального. Например, мы имеем бак на 60 литров. Давление включения 1.5 бара, выключения 3.6 бар. Предположим, давление бака без воды должно быть 1.3 бара. Неосушаемый остаток в баке (момент включения насоса) будет округленно 9 литров. В момент выключения насоса в баке должно быть где-то 46 литров воды. За один раз насос закачивает в бак 37 литров. При расчетах я имел ввиду, что 1.5 бара отличается от 1.3 бар на 0.2 бара, что составляет 13%(!!!). А 3.6 бара отличается от 1.3 бар на 2.3 бара, что составляет от 1,3 почти 77%

  • Докачиваем бак с водой воздухом до 4-х бар. Возможно, если бак подзавязку полон водой, потребуется совсем немного времени.
  • Сливаем воду в ведро пока давление воздуха не опустится до 3.6-х бар.
  • Потом опять качаем и опять сливаем. Надо слить порядка 15 литров. Как слили — установили 3.6 атмосфер и на этом закончили.
  • Проверяем мыльным раствором или слюнями, не идет ли воздух из ниппеля. Если не идет, то хорошо. Если идет, то спускаем полностью воздух и меняем ниппель. Ниппель ставим ТОЧНО ТАКОЙ ЖЕ, как и был!!! Если вместо короткого ниппеля поставить длинный, можно проткнуть им грушу. Она может быть полностью прижата резиной к ниппелю. Покупаем ниппель в автомагазине.

Если насос часто включается и работает недолго (по субъективным ощущениям)

Тут, к сожалению, предложить нечего, ибо мы не знаем, сколько воды находится в баке. И никогда не узнаем, пока не спустим воду полностью. Предложить я могу только одно. Подкачайте и посмотрите, будет ли лучше. Если будет, то оставьте до лучших времен. Если бак маленький или крошечный, то тут опасно прикидывать, ибо можно очень легко перекачать. Тут надо сливать воду и проверять давление на пустом баке.

Что делать с бачком в отоплении?

А вот ради этого я, если честно, и писал статью. Слить водопровод — легко и приятно. Сливать отопление — проблема. Особенно, если учесть, что на дворе мороз, и после заливки будут, как всегда, проблемы с воздухом в трубах.

Какие особенности расширительного бачка, установленного в систему отопления? Особенности есть! В баке для отопления может не быть резиновой груши. Баки для отопления бывают без фланцев. Тогда вместо резиновой груши в баке действительно мембрана. И находится она посередине. И она растягивается. Есть аналогия с грушей? Сложно сказать, но будем считать, что да.

Максимальное давление в системе отопления крошечное. Всего полторы атмосферы. Воды в бачок должно помещаться как можно больше. Таким образом, минимальное давление воздуха тоже должно быть минимальным. На мой-то взгляд, главное — чтобы оно просто было. Причем надо помнить, что в системе отопления с водой есть давление всегда! Просто потому что есть естественный перепад высот, причем значительный.

Таким образом, давление воздуха в пустом расширительном бачке отопления должно быть, кажется, где-то 0.5 бара. Тогда под максимальным давлением воды бачок вместит в себя три четверти своего объема воды. При 25-литровом бачке — 18 литров. И это, похоже, супер-максимум.

Действовать с бачком можно аналогично описанному полностью сдувшемуся бачку из системы водопровода.

Проверили, есть ли в бачке воздух? Для этого нажали ногтем или чем-нибудь подходящим на кнопочку ниппеля. Если не шипит, то подсоединяем насос и подкачиваем воздух, одновременно спуская воду. Спустили четверть объема бака и оставили под давлением в 1.5 атмосферы. Проверили ниппель. Потом спустили немного воды, чтобы давление не было максимальным и все. Считаем, что готово.

Кстати!

Кто дочитал до конца и так и не понял, можно ли накачивать расширительные баки, находящиеся под давлением воды, отвечаю — теоретически нет. Практически можно, но только очень осторожно и только в некоторых случаях. И при этом не гарантируется сохранность бака.

Любитель решать задачи, не имеющие решения
Дмитрий Белкин.

Статья создана 19.10.2015

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
