Как штробить стены под трубы: Штробление стен под трубы: 3 самых распространенных варианта работ – Штробление стен под трубы своими руками: технология и инструмент

Содержание

Как осуществляется штробление стен под трубы в помещений

Вряд ли сейчас возможно найти поклонников советской системы прокладки труб газификации и внутриквартирной сети водоснабжения. Эта металлическая паутина причудливо переплетенного водопровода на самом известный месте в кухне у большинства вызывает чуть ли не нервную дрожь. Спрашивается, неужто нет каких-либо других способов прокладки трубопровода, так сообщить, более практичных? Окажет помощь ли штробление стен под трубы?

Устройство борозд для прокладки коммуникаций

на данный момент же при укладке труб во внутриквартирном пространстве, чтобы повысить эстетичность помещений, принято максимально прятать коммуникации нижеописанными методами:

  • За фальшивыми стенками, потолками.
  • В коробчатых декоративных конструкциях. (См. кроме этого статью Короб для труб: изюминки.)

Время от времени трубопроводы в стенках, полах, потолках в особые борозды, проделанные в нужных местах. Эти борозды в противном случае именуют штробы под трубы (электро-, теле-, радио кабели), а процесс их устройства, соответственно, штроблением.

При всей кажущейся простоте, имеет свои определенные правила, требует знаний и серьёзного подхода:

  • В каких местах возможно устраивать борозды.
  • Как штробить стенке под трубу в труднодоступных местах.
  • Что подлежит укладыванию в паз.
  • Какими инструментами возможно воспользоваться для этих целей.

Особенности процесса

Итак, маленькая инструкция по устройству штроб в готовых конструкциях:

  • В пазы возможно упрятать каждые коммуникации, каковые не требуют периодического обслуживания.
  • Объекты, запрятанные в штробе, не должны быть больше в размере (толщина) 1/3 толщины стенки.
  • В монолитных зданиях углубления в стенках под другие сети и трубы возможно делать только на глубину, не превышающую глубину закладки арматурного каркаса.

Внимание! правила и Строительные нормы запрещают устраивать штробы под трубы в несущих плитах и стенах перекрытий панельных сооружений, тем самым понижая несущие свойства конструкций. Это может привести к непредсказуемым и неотвратимым последствиям.

Приступая к устройству борозд для прокладки сетей жизнеобеспечения жилища своими руками, учтите главные правила по ведению этого процесса:

  • Дабы не попасть при исполнении работ на ветхую электропроводку, ее лучше обесточить и похоронить навсегда в конструкциях.
  • Скрытая разводка труб водоснабжения при столкновении с режущим и долбящим инструментом может устроить много неприятностей. В этом случае ремонт нужно будет делать еще и соседям, исходя из этого при отсутствии технологических схем на все коммуникации лучший выход отключить подачу воды.
  • Процесс штробления формирует много пыли, и вероятны небольшие осколки бетона, кирпича и т.д. направляться в обязательном порядке выполнять технику

Штробление стен под трубы водоснабжения и канализации своими руками: видео

В настоящее время прокладывание водопроводной, сливной и газовой трубной системы в домах и квартирах выполняется не по советским стандартам. Теперь непривлекательная и отпугивающая разводка труб с множеством врезок больше не бросается в глаза и не угнетает настроение. Для этого придуман новый современный метод прокладывания труб внутри стен, являющийся эстетичным и при котором не теряется функциональность системы. Такой метод носит название штробление стены.
Выполненные штробы (борозды) в стене поглощают в себе все грубые коммуникации труб водоснабжения, газификации и электропроводки. При этом полезная площадь жилья увеличивается, что немаловажно для малометражных хрущевок.

Штробление стен под трубы водоснабжения и канализации своими руками: видео

Преимущество видов штроба для проводки труб

С целью увеличения жилплощади и достижения аккуратного эффекта необходимо как можно больше скрывать в стенах все прокладываемые коммуникации внутри дома или квартиры.
Существует несколько способов маскировки труб:

  •  за ложными стенами, потолками, полами.
  • в декоративных приспособлениях коробках.

При строительстве дома или перепланировке квартиры можно изначально проложить трубы внутри стен, перегородок или в полу без последующего штробления. В случае готовых построек без проложенных внутри коммуникаций необходимо изготовить специальные борозды штробы. Процесс изготовления таких борозд называется штроблением.

Как штробить стены под трубы

Для упрощения процесса штробления своими руками необходимо изучить следующие вопросы:

  1.  На каких участках разрешается изготавливать борозды?
  2. Какие особенности штробления в узких местах?
  3. Что можно прокладывать в стенах?
  4. Чем лучше выполнить такую работу?

Специфика работы при штроблении стен

Ответы на вопросы при изготовлении штробов в готовых постройках перечисляются ниже:

  1.  В стенах можно прокладывать различные трубопроводы и кабели, но только те, которые не нуждаются в постоянном обслуживании.
  2. Элементы, устанавливаемые в штроб, по толщине должны составлять не более 30% от толщины строения, не носящего арматуру.
  3. В домах блочного типа все коммуникации в стенах устанавливаются на глубине равной расположению внутреннего металлического каркаса (арматуры) в панели.
Штробление стен под трубы

Необходимо знать то, что в соответствии со строительными нормами и правилами, во избежание ужасных последствий, категорически запрещается штробить несущие стены и потолочные плиты в многоквартирных панельных домах. При этом резко снижается устойчивость здания.

Основные правила безопасной работы при изготовлении борозд для прокладывания коммуникационных сетей собственными руками:

  •  Отключить все замурованные в стенах электропровода. Про них можно забыть навсегда.
  • Изучить все схемы трубопроводов, проложенных в строениях. При отсутствии таких чертежей необходимо отключить все коммуникации, чтобы избежать горьких последствий в случае возможных столкновений острого и разрушающего инструмента с трубами, тем самым уйти от дополнительных затрат на незапланированный ремонт как у себя, так и у соседей.
  • Для снижения расходов строительных материалов для отделочных работ после организации прокладки труб рекомендуется делать углубления, соответствующие размеру маскируемого элемента.
  • Необходимо строго соблюдать правила инструкций по охране труда при выполнении строительных работ. Пользоваться специальными средствами индивидуальной защиты (СИЗ) защитные очки для глаз, респираторы для органов дыхания, так как процесс дробления кирпича и бетона сопровождается большим выделением мелкодисперсной пыли и образованием режущих каменных осколков.

В зависимости от вида коммуникаций трубопроводов, кабелей, меняются размеры борозды для укладки и принципы ее изготовления.

Как выполнить маскировку труб в стене описывается ниже.

Углубления в стене для труб подачи воды и теплоносителя

В данном случае особенно важно сохранить устойчивость зданий и сооружений, так как такие трубы, в отличие от кабелей, занимают гораздо больше пространства в стене.

Штробление стен

Необходимые инструменты для создания штроб для трубопровода:

  1.  Болгарка или угловая шлифующая машина. Для глубоких пазов применяется машина с большей мощностью.
  2. Перфоратор.
создание штроб

Порядок действий при поэтапном выполнении штробления:

  1.  Первым делом, с помощью пишущего предмета темного цвета мела, карандаша, на стене начертить схему укладки трубопровода.
  2. Вдоль линий нанесенной разметки глубоко вырезать борозды посредством болгарки.
  3. Для удаления материалы с будущей штробы необходимо поперечно разрезать пространство между сделанными бороздами вдоль нанесенных линий болгаркой.
  4. С помощью перфоратора раздробить материал стены кирпич, бетон и т. д., между выполненными прорезами.
Штробление стен под проводку

Для качественного выдалбливания каменного материала рекомендуется использовать специальный инструмент для такой работы штроборез. Такой профессиональный прибор делает штробирование качественным за счет следующих особенностей:

  •  Предусмотрены два рабочих алмазных диска.
  • Регулируется зазор между установленными дисками.
  • Конструкцией прибора предусмотрено подключение к пылеуловителю специального пылесоса.
Приспособления для штробления

Стоимость такого профессионального инструмента, как штроборез высокая. Поэтому для снижения стоимости работ при штроблении специалисты рекомендуют обычные универсальные приборы перфоратор и болгарка. В случае отсутствия возможности покупки и обычного инструмента, его можно арендовать в сервисных службах. При этом важно не испортить арендуемое оборудование не допускать перегревов и резких столкновений, что может быстро вывести взятую напрокат технику из строя.

Итак, процесс изготовления штроб в стене для прокладывания труб не особо сложный. Но новичкам в строительном и ремонтном деле следует потренироваться и набраться опыта, например, на некапитальных дачных постройках.

Как штробить стены под трубы

Как штробить стены под трубыПрошли те времена, когда разводка труб в ванной комнате и туалете была открыта на общее обозрение. В кухне было проще – там трубы прятались в мойку, если таковая была. При сегодняшней культуре ремонта, более высоких эстетических требованиях, желании всех нас сделать свое жилье более привлекательным, встал вопрос замаскировать трубную разводку – спрятать ее в стены, потолок или пол. Для этого необходимо выполнить штробы – это углубления, куда прячут трубы. Хочу порекомендовать вам — как штробить стены под трубы, и какой инструмент применять при этом. Трудоемкость процесса зависит от материала строения и применяемого инструмента.





Подготовительные работы

  • Необходимо разметить места, где вы намечаете штробить. Не лишним будет выполнить эскиз с размерами проходящих труб, так как вы закроете их штукатуркой, плиткой, и, чтобы в случае аварии их легко можно было бы найти.
  • Перед тем, как начнете штробить, необходимо проверить, что вы на пути не встретите электропроводку.
  • В связи с наличием большого количества пыли, когда будете штробить, необходимо закрыть полиэтиленом все предметы в помещении, если это не новое строительство.
  • Определитесь чем и как штробить стены под трубы вы будете, а сами оденьте защитную одежду и обязательно очки и респиратор.



Чем можно штробить стены

  • Штробить вручную, используя зубило, молоток, топор или долото. Если участок проведения работ мизерный, то это еще оправдано, но при больших объемах вы убьете море времени, сил, так как штробить очень трудоемкий процесс. Кроме того, бетонные поверхности вам не осилить.
  • Штробить при помощи болгарки. Это механизированный процесс, штробить будете намного быстрее. Затруднительно то, что сложно на всем участке работ соблюсти одинаковую глубину пропила. Когда будете штробить, то с осторожностью нужно проходить места, где заложена арматура. Лучшим вариантом будет использование универсального диска – тогда смело можете штробить не боясь наткнуться на арматуру. Этот способ шумный и пыльный, но ничего не поделаешь. Работайте в респираторе, так как запыленность будет колоссальная.
  • Еще один из способов – это штробить при помощи перфоратора, ударной дрели. По разметке необходимо выполнить инструментом отверстия примерно через 10- 20мм, а затем отверстия соединяют между собой насадкой «лопатка». Затем вычищаем сердцевину между бороздами.
  • Штроборез – это пока лучшее, что может быть. Здесь задается глубина, пылесосом устраняется образовавшаяся пыль. Выполнив резку, производим выборку сердцевины. В итоге — хорошее качество, скорость, что позволяет штробить стены довольно быстро, ровно, но это дорогое удовольствие.

Выполнение всего спектра сантехнических работ первого цикла предусматривает замену стояков водопровода, канализации, системы отопления и разводка труб до мест подключения сантехнических приборов и приборов отопления. Как правило, у специалистов предусмотрено самим штробить места под трубы, и в своем арсенале инструментов для этих целей мастера имеют штроборез и все необходимые приспособления.

Но если вы решили штробить стены самостоятельно, тогда воспользуйтесь приведенными здесь рекомендациями, и у вас должно все получиться. Штробить любую поверхность не очень приятное занятие, зато потом отремонтированное вами помещение будет выглядеть очень эстетично.



Штробление стен под трубы: фото, видео, инструкция

Технологические особенности штробления стен под водопроводные трубы, связаны с применением унифицированной методики, позволяющей выполнить работу с минимальными трудозатратами. Преимущественно борозды выполняются в несущих конструкциях и в случае нарушения требований, существенно ослабляют здание, поэтому для непрофессионалов нужно знать тонкости проведения ремонта квартиры своими руками.

Штробим стены под трубы

Рекомендации по проведению работ

Избежать негативного развития событий, возможно, соблюдая следующие правила:

  • глубина отверстия соответствует 1/3 толщины стены;
  • если работы проводятся в домах с монолитными перегородками, то борозда не заглубляется ниже арматурных связующих элементов;
  • требуется тщательно заделывать штробы, используя цементно-песчаный раствор, препятствуя формированию пустот, снижающих степень прочности строения.

Применяемое оборудование

Работы проводятся с применением специализированного инструмента, позволяющего с минимальными трудозатратами проделать работу наиболее эффективно и оперативно. Преимущественно используются следующее оборудование:

  • перфоратор;
  • шлифовальная машинка;
  • штроборез;
  • молоток с зубилом.

Технология штробления стен

Первый этап заключается в выполнении разметки простым карандашом. Намечаются места проделывания борозд и прорезаются параллельно направленные канавы. Впоследствии между ними формируется промежуточное отверстие, выбираемое с помощью зубила.

размечаем стены под штробление

Внимание! Удобнее наносить поперечно расположенные прорезы, существенно упрощающие последующую выемку избыточного материала, посредством откалывания маленьких кубиков.

Технология выполнения штробления стен под отопительные трубы, отличается в зависимости от используемого инструмента.

Соблюдение техники безопасности в процессе проведения работ

Выполняя манипуляции желательно учитывать следующие рекомендации, позволяющие повысить безопасность проведения работ:

  • зоной риска в домах панельной постройки считаются несущие стены;
  • строго запрещено деформировать арматурный каркас железобетонных конструктивных элементов;
  • рекомендуется выполнять в бетонной стене неглубокое штробление в вертикальной плоскости;
  • желательно воздержаться от прорезывания стены с деформацией арматуры, из-за высокой вероятности обрушения конструкции;
  • необходимо предварительно проверить внутренние стены на предмет наличия проводов электропроводки.
штробим стены как можно ближе к полу

Дабы избежать повреждения коммуникаций, операцию проводят в параллельной плоскости, непосредственно под потолком или рядом с полом, поскольку здесь мала вероятность залегания скрытой проводки. Когда делают перпендикулярные углубления, то ориентируются на расположение розеток, создавая отверстия напротив мест питания электроприборов.

Порядок выполнения штробления молотком и зубилом

Формирование технологических отверстий под трубы с применением молотка и зубила, возможно в гипсовых и блочных стенах. Операция начинается с выполнения углублений остриём инструмента с краёв борозды. Установив зубило поперёк отверстия, его вбивают в конструкцию молотком на глубину до 10 мм. Впоследствии производится углубление на идентичное расстояние, благодаря чему формируется штроба требуемого размера.

штробим стены молотком и зубилом

Внимание! Технология полностью несовместима с бетонными и кирпичными покрытиями.

Применение перфоратора

Работать с твёрдыми покрытиями рекомендуется с применением перфоратора, оснащённого специальной насадкой в виде бура или лопатки. Технология заключается в проделывании небольших отверстий на протяжении всей длины углубления, на дистанции до 15 см.

Важно! Используя насадку «лопатка», надо избегать её установки поперёк относительно полосы, из-за опасности откалывания крупного сегмента стены.

Использование шлифовальной машинки

Шлифовальная машинка станет отличной альтернативой перфоратору, если оснастить её диском, имеющим алмазное напыление, позволяющее с лёгкостью разрезать кирпичные и бетонные конструкции. Мероприятия проводятся в несколько этапов:

  • выполнение разметки – создаются 2-е параллельные линии, формирующие ширину будущей борозды;
  • выполняются разрезы шлифовальной машиной;
  • внутренняя сердцевина выбивается посредством молотка и зубила.

Преимуществом технологии считается образование исключительно ровных краёв, чего не удаётся добиться в случае применения перфоратора.

Правила и порядок применения штробореза

Оптимальным решением, считается использование штробореза, позволяющего выполнять работы оперативно и не нарушая экологическую обстановку в помещении. Инструмент оснащается промышленным пылесосом, входящим в его конструкцию и препятствующим образованию пыли. Оборудование одновременно выполняет пару, идеально ровных пропила, сердцевина которых выбирается подручными средствами.

Необходимо тщательно выбирать оборудование, поскольку есть устройства с разными конструктивными особенностями и принципом действия. Если режущие элементы смонтированы параллельно, то работа существенно упрощается, но в случае с наклонно расположенными дисками, надо иметь специальный навык.

используем штроборез для штробления стен

Когда техника оснащена параллельно установленными дисками, проделывается пара канавок, промеж которых остаётся невыбранный материал, впоследствии удаляемый перфоратором. Пользуясь приспособлением с наклонными дисками, возможно, сразу создать полость, имеющую треугольную форму.

Параллельные устройства делают широкие борозды, отличающиеся большой глубиной и вмещающие трубы, имеющие диаметр 50 мм. Агрегат наклонного типа формирует узкие углубления, больше приспособленные под электрическую проводку.

Главные правила выполнения мероприятий

Выполняя штробление стен под трубы, учитывайте следующие аспекты:

  • полная совместимость используемых инструментов и материалов конструктивных элементов – бессмысленно делать отверстия зубилом в бетонной перегородке, здесь оптимально задействовать перфоратор;
  • соблюдение техники безопасности – повреждение арматурного каркаса железобетона, приведёт к снижению прочности и повысит вероятность обрушения в случае землетрясения;
  • выполнение технологических требований и методических рекомендаций – надо делать работу в установленной последовательности, регулярно удаляя мусор и промывая формируемые отверстия водой. Желательно использовать промышленный пылесос, позволяющий формировать идеально ровные края;
  • забота о здоровье – пользуйтесь респиратором или марлевой повязкой, позволяющей избежать вдыхания строительной пыли, оседающей в лёгких и вредящих дыхательной системе;
  • точно определяйте положение проводов электропроводки – ориентируйтесь на местоположение выключателей и розеток, стараясь делать технологические ямки вдоль пола или потолка.

Внимательно подготовьтесь к проведению операции, предварительно замерив, диаметр труб, дабы знать какой величины формировать штробы. Определитесь с используемым оборудованием и чётко придерживайтесь методики, грамотно и своевременно удаляя сердцевину. Потренируйтесь на малозначимых объектах, дабы усовершенствовать умение и качественно выполнить поставленную задачу.

Штробление стен под проводку - технология работы

Содержание статьи:

Современный ремонт или строительство жилых или офисных помещений сейчас сложно представить без укладки новых или замены старых инженерных систем. Нынче все стараются придать максимальный эстетический вид и не хотят, чтобы было видно трубы отопления, провода электропроводки. Для их укладки уже давно используют специальные борозды в стенах, которые имеют народное название «штробы». Их выполнение своими руками под силу каждому, однако для того, чтобы качественно выполнить работу необходимо изучить технологию и нормы, а также познакомиться с инструментом. Поэтому посмотрим на штробление стен под проводку более подробно.

В штробах укладывается все, что может быть спрятано, а также то, что не потребует периодического обслуживания и по своей толщине не будет превышать 30% от ширины поверхности.

Обращаем внимание, что по отечественным строительным нормам запрещено штробление несущих стен в панельном доме, а также плитах перекрытия. Этот процесс снижает несущие свойства всей конструкции и может приводить к их разрушению. В домах, в которых используется монолитное строительство, можно штробить на глубину не более, чем глубина залегания арматуры. К слову, на нашем сайте вы сможете узнать, как сделать армопояс своими руками и на какой глубине будет в нем залегать арматура.

Итак, начинаем рассматривать, как правильно штробить стены под проводку или трубы.

как штробить стены

Технология правильной работы

Представить себе штробление стен без правильной технологии, в принципе, достаточно сложно. Однако имеется своя вероятность выполнения лишней работы, ведущей к лишним расходам – чрезмерно большие борозды повлекут за собой расходование лишнего материала на последующую заделку. На этот момент следует обращать внимание и изучить основные принципы, чтобы ускорить и упростить весь процесс.

Однако штробление стен под проводку своими руками должно сопровождаться соблюдением техники безопасности во время работы с инструментом. Стоит учитывать, что во время работы образовывается много пыли, которая может попасть в глаза и вызывать удушье, к тому же появление разного размера осколков, отлетающих из-под зубила или круга, может привести к травмированию. Именно поэтому требуется одевать перчатки и защитные очки. Не нужно пренебрегать и респиратором для защиты от пыли. Или можно изучить, как штробить стены под проводку без пыли. В этом может помочь качественный штроборез. Как его выбрать вы сможете узнать, пройдя по ссылке после статьи.

Обращаем внимание, что если по каким-либо причинам у вас нет возможности или не получается штробление стены, то проводку в панельном доме можно реализовать путем использования кабель-каналов.

Во время работы не стоит забывать о старых скрытых коммуникациях, особенно это касается проводки. Желательно пробивать стену без наличия электричества. Не менее важным моментом будут трубы водоснабжения. Как штробить стены под трубы тоже важно знать. Конечно же, если вы знаете расположение всех трубопроводов, то проблем не будет. Если же нет, то лучше перекрывать все вентили.

Вообще в штробы, в основном, укладываются только два вида инженерных систем. Это электропроводка и трубы отопления или водоснабжения. Все отличие будет лишь в глубине прокладки в штробах. Предлагаем изучить все по порядку и для начала посмотрим, как штробить бетонную стену под проводку.

как штробить стены

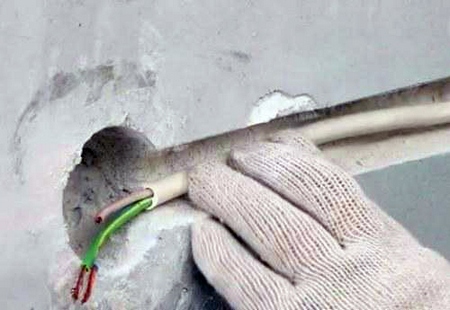

Штробление под проводки

Штробление стен под проводку своими руками обладает основным моментом в процессе прокладки – наличие схемы электропроводки. Здесь желательно не лениться, т.к. возможность в будущем повредить либо саму проводку, либо инструмент, либо получить травму будет крайне не желательна. Еще одним нюансом будет то, что план рекомендуем сохранить и он пригодиться в будущем.

До того, как правильно штробить стены под проводку, вам нужно запастись линейкой и карандашом. Как ни крути, а по готовой разметке штробить будет легче. Все линии необходимо планировать таким образом, чтобы все шло перпендикулярно или параллельно полу. Горизонтальные линии рекомендуется штробить либо под потолком, либо непосредственно над полом. Эта рекомендация обезопасит вас от возможного попадания в старую проводку в панельном доме, а также таким образом будет легче запомнить горизонтальные участки. Вертикальные линии следует проводить именно к тем местам, в которых будут установлены выключатели или розетки. Рекомендуем вам также изучить правила расположения в доме розеток и выключателей, чтобы не наделать ошибок.

как штробить стены

Ширина и глубина штроб для прокладки электропроводов может быть индивидуальна. Вполне будет достаточно все сделать таким образом, чтобы в канал помещался кабель и его в последующем можно было заделать цементно-песчаной смесью или штукаруркой. В основном размер канала для проводки не превышает 25 мм.

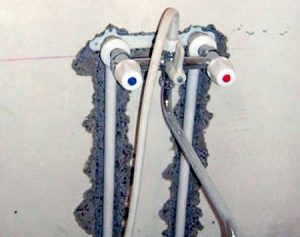

Каналы под трубы

Для систем отопления или водоснабжения довольно зачастую проводят штробление несущих стен здания, а это, как уже говорили выше, может приводить к ослаблению всей конструкции. В связи с этим желательно знать несколько правил:

  • Каналы на несущих поверхностях не должны быть более 1/3 толщины. В монолитных зданиях – не глубже закладки арматуры;
  • После работы на несущих перегородках и прокладки в них трубопроводов, требуется тщательная заделка борозд цементно-песчаным раствором. К тому же, нужно проследить чтобы в процессе заделки в растворе не появлялись пустоты, которые будут негативно влиять на прочность перегородок.

Обычно штробление стен в панельном здании производится двумя типами инструмента – это перфоратор и болгарка.

как штробить стены

В первую очередь карандашом следует сделать разметку прохождения будущих трубопроводов. Здесь все чуть проще, т.к. трубы, в основном, проходят либо строго вертикально, либо горизонтально на уровне пола. После разметки проводится штробление стен болгаркой или штроборезом. Создаются две параллельные линии. Затем получившийся между прорезанных линий промежуток следует выбивать зубилом или перфоратором. Работать станет проще, если вы сделаете еще и поперечные надрезы. Это будет облегчать процесс выбивания лишнего материала из штробы.

Далее давайте посмотрим на инструменты, которыми можно работать.

Способы

Зубило и молоток

Этот набор инструментов отлично подойдет для изготовления бороздок в нетвердых материалах, например, гипсе, пеноблоках или пенополистиролбетоне. Использование зубила на бетонных или кирпичных перегородках без предварительной подготовки путем прорезки будет нецелесообразно. Самым большим недостатком является то, что результат будет несоизмерим с затраченными силами. Также к недостаткам можно отнести и низкокачественный результат – в итоге вы получаете штробу, имеющую рванные края. Естественно, когда штробим таким образом, затрачивается много времени.

как штробить стены

Однако, если вы решили проводить штробление стен под проводку без использования электроинструмента, то нужно выполнять определенные этапы:

  • На начальном этапе углубления наносятся острием зубила на ширину 1-2 ширины острия по краям штробы;
  • После этого зубило следует установить поперек борозды и молотком вбить на глубину 5-10 мм;
  • Затем вбивается еще на подобную же глубину и в результате выходит штроба нужного размера.

Стоит сказать, что этот способ будет абсолютно не пригоден для изготовления каналов в бетонных конструкциях, т.к. его твердость и плотность не позволит вам как следует поработать.

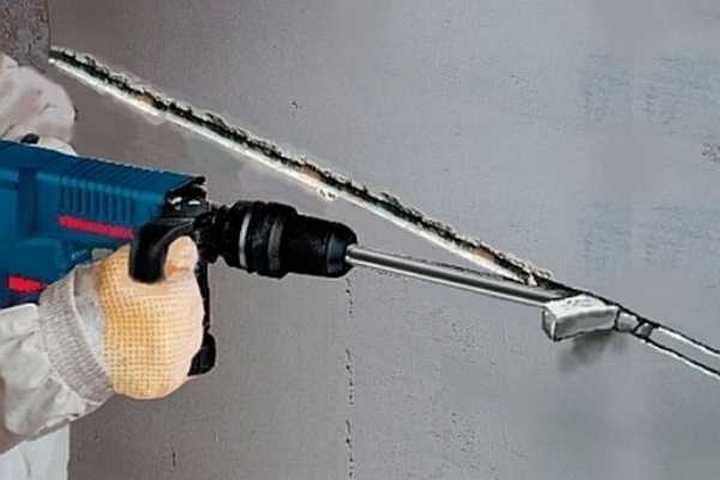

Перфоратор с насадкой

Теперь посмотрим, как проштробить, используя перфоратор. Работать им можно по наиболее твердым материалам, например, бетон, армированный бетон или кирпич. В качестве рабочего инструмента используется специальная насадка – штробер, которым и выполняется вся работа. Альтернативой ему могут быть бур или лопатка. Количество недостатков у этого способа будет поменьше, чем у молотка с зубилом, однако затраченные усилия будут похожи. Края канала выходят неровные и имеют много сколов. В отдельных случаях потребуется еще и дополнительная обработка. Еще к недостаткам можно относить и повышенную шумность.

как штробить стены

Довольно часто перфоратор используется совместно со штроборезом или болгаркой. Последовательность работы будет выглядеть следующим образом:

  • До начала проводится разметка будущих борозд;
  • По всей длине выполняются отверстия нужной глубины на удалении 10-15 см друг от друга;
  • Во время работы лопатку не желательно ставить поперек линии, т.к. это чаще всего вызывает нежелательное откалывание кусков;

Используя перфоратор, штробление стен под трубы происходит просто. Однако в жертву будет принесена аккуратность краев. Работать получится намного быстрее, чем молотком и зубилом.

На видео ниже вы сможете увидеть, как штробить бетонную стену под проводку с помощью перфоратора, а также какие использовать насадки.

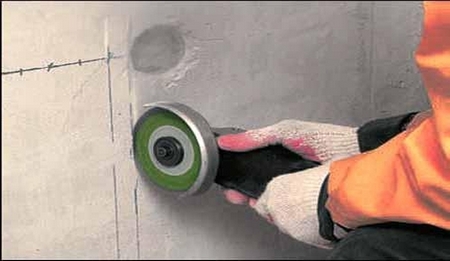

Использование болгарки с алмазным диском

Штробление стен болгаркой довольно хороший вариант. В результате получаются ровные края и прямые линии, а скорость работы высокая. В качестве дополнительных инструментов вам может потребоваться или молоток с зубилом, или перфоратор с насадками. Одним минусом инструмента будет большое количество образовывающейся во время штробления пыли. А вот из достоинств можно выделить простота работы, точность и скорость.

Для того, чтобы проводить штробление стен под трубы вам потребуется диск с алмазным покрытием, который облегчает работу с кирпичными и бетонными конструкциями. Обычные круги по камню не будут также эффективны, как алмазные. Даже в случаях, когда работать нужно уже по штукатуренным поверхностям. Алмазный же диск качественно выполнить всю работу.

как штробить стены

Вся работа точно также, как и в вышеописанных случаях, будет начинаться с разметки. Нужно нарисовать две линии, которые будут задавать ширину штробы. По этим линиям и будет проводиться резка. После разметки эти линии прорезаются, а после этого молотком или зубилом следует выбить внутреннюю часть борозды. Основным отличием этого способа от предыдущих будет ровность и аккуратность краев.

В процессе рекомендуется пользоваться или пылесосом, или маской с респиратором. Не забывайте про защиту органов дыхания. Также не нужно забывать накрывать вещи, которые находятся в помещении.

Ниже приводим еще один видеоролик, который покажет вам, как проштробить борозды болгаркой и как снизить количество образовывающейся пыли, используя воду.

Штроборез

Штроборез, естественно, является лучшим вариантом для резки штроб. Он великолепно подходит для резки каналов, как под проводку, так и под трубы отопления и водоснабжения. Обычно комплекте с инструментом, помимо сменных дисков, имеется и пылеуловитель. Основным недостатком прибора является его стоимость.

как штробить стены

Штроборез по своему виду несколько напоминает болгарку, однако обладает разъемами для установки двух алмазных дисков. Расстояние между дисками обычно регулируется в зависимости от необходимой вам ширины штробы. В качестве дополнительной возможности будет регулировка глубины резки. Имеющийся пылеуловитель сконструирован таким образом, чтобы пыль отводилась максимально в сторону или же проводилось непосредственное подключение к пылесосу. А это, как вы понимаете, сводит к минимуму образование пыли.

Штробление стен под проводку своими руками по намеченным линиям проходит довольно быстро. Когда линии прорезаны лишний материал между ними, как и в предыдущих случаях, удаляется зубилом или с помощью перфоратора.


Советуем почитать:

стен или пола в ванной, видео

Газопровод, трубопровод, система отопления – это минимальное количество труб, которое есть в любой квартире. Обустройство вентиляции и вытяжек дополнит картину. А установка дополнительных сантехнических удобств и бытовых приборов в ванной и санузле способна превратить их в затейливое дизайнерское решение в стиле лофт.

Прячем трубы в стенах

Так что желание скрыть коммуникации с глаз долой вполне объяснимо.

Штробление стены и пола: когда это возможно

Штроба представляет собой канал в поверхности перегородки или пола, достаточный по размерам, чтобы вместить в себя трубопровод или электропроводку. После укладки коммуникации, штробы под трубы или кабели заделывают монтажной пеной, а затем оштукатуривают. На первый взгляд ничего сложного в этой процедуре нет.

  • Однако трубопровод водоснабжения или отопительный отличается куда большими размерами, чем та же проводка, а, значит, штробление стен под трубы отопления потребует глубоких и широких каналов.
  • Появляется здесь еще один нюанс: при укладке нужно учесть температурное расширение. А это значит, что размер канала должен быть достаточным не только для самого изделия, но и для компенсации изменения объема.

  • Третье обязательное условие для такого рода работ касается абсолютного запрета на произвольное штробление под трубы несущих стен. Любые действия с ними относятся к реконструкционным работам, и могут производиться только после расчета и утверждения проекта. Даже если речь идет всего лишь об укладке кабеля.
  • Если речь идет об обычной межкомнатной перегородке, то перед каким-либо действиями необходимо установить, какие уже коммуникации спрятаны. При большом количество электропроводки укладка трубопровода потребует сложной схемы и станет попросту невыгодной.

При работе в ванной или туалете, такие проблемы возникают реже. В этих помещениях монтаж трубопровода водоснабжения в пол и перегородки стал обычным делом.

  • Штробление пола под трубы отопления, как правило, не требует особых разрешений. Но так как речь идет о дробление бетона или железобетона, то сама по себе эта работа очень тяжелая и длительная.

Необходимые инструменты

  • Молоток и зубило – применять можно только при небольшой длине штробы и в пористом материале, например, пенобетоне. Дробить таким образом бетонную поверхность под трубы отопления – нереально.
  • Перфоратор – наиболее популярный вариант, так как при его использовании образуется меньше всего пыли. Бороздки при этом не слишком ровные, и работа занимает немало времени.
  • Болгарка – штробы получаются более аккуратным, но пыли образуется значительно больше.
  • Штроборез – для резки поверхностей потребуется алмазный диск. В остальном этот инструмент превосходен: пыли почти нет, каналы ровные, размеры любые и работа выполняется в рекордные сроки.

Штробление под трубы

Сроки и способ выполнения работы, и даже применяемый инструмент, зависит от материала стены в ванной, санузле или гостиной. Последовательность укладки одинакова: разработка схемы – наиболее выгодной и практичной, и, собственно, штробление.

Бетонная поверхность

Рекомендуется использовать перфоратор. Болгарка при работе с бетоном тоже применяется, но для резки этого материала понадобится алмазный диск, обычный, по камню, будет неэффективен.

  • На первом этапе размечают поверхность с учетом уже существующих коммуникаций.
  • Затем по длине борозды производят отверстия на всю предполагаемую глубину с шагом в 10–15 см или же болгаркой прорезают границы канала.
  • Перфоратором выдалбывают бетон из штробы.

Панельная стена

Порядок действий такой же, как и при работе с бетонной поверхностью, но есть свои особенности.

  • Допускается штробление стен под трубы водоснабжения или других коммуникаций только в горизонтальном или вертикальном положении.
  • Глубина укладки ограничена: канал не должен затрагивать арматурный каркас.

Кирпичная поверхность

Здесь лучше использовать болгарку или штроборез.

  • На поверхности размечают границы бороздки.
  • По отметкам делают прорези. Так как на штроборезе установлены два диска и расстояние между ними регулируется, то срок работ в этом случае сокращается в два раза.
  • Камень между прорезями выдалбывается перфоратором или обычным зубилом.


На видео представлено штробление стены в ванной разными методами.

Как штробить стены - под проводку и трубы своими руками

Как штробить стены под трубы и провода

Как штробить стены под трубы и провода

Содержание статьи

Штробить стены и стяжку чаще всего возникает необходимость при покупке жилья в новостройке или при капитальном ремонте.

Вопрос с чего начать ремонт в новостройке следует решать именно со штробления стен и стяжки, а также выполнения других «грязных» работ.

Как штробить стены и чем лучше это делать, нередко такими вопросами задаётся новичок в ремонте. На самом же деле, штробление стен работа не сложная, если конечно к ней подойти с «правильной стороны».

Как штробить стены: под проводку или трубы отопления?

Начать следует с того, что процесс штробления стен очень пыльный и грязный. Поэтому обязательно следует, перед тем как штробить стены или пол, подготовить респиратор и защиту для глаз. Не следует забывать и о технике безопасности во время штробления. Так, если нужно проштробить стену всего лишь в пол кирпича, то действовать нужно максимально осторожно, чтобы не разрушить её.

Как штробить стены: под проводку или трубы отопления?

Для этого сначала нужно сделать во время штробления стены надрез болгаркой и только после этого аккуратно перфоратором выштрабливать канавку.

Как проштробить стену своими руками

Для того чтобы проштробить стену под проводку или трубы отопления, действовать нужно следующим образом:

  1. Сначала выполняется точная разметка, где будут проходить трубы или электрические провода. При этом нужно сделать обязательно небольшой запас штробы по ширине и глубине, так как редко края штроб получаются ровными и аккуратными.Как проштробить стену своими руками
  2. Затем, используя болгарку с диском по камню, следует сделать надрезы строго по размеченным линиям, чтобы их глубины и ширины хватило, для того чтобы спрятать трубу с утеплителем или электрические провода в гофре.
  3. Далее при помощи перфоратора нужно проштробить стены.

Что следует учитывать во время штробления стен?

Часто бывает так, что во время штробления стен на пути попадётся арматура или другой металлопрокат, мешающий изготовлению штробы. Если арматура не является несущей, то от неё можно избавиться посредством всё той же болгарки или газовой горелки.

Совсем дело обстоит иначе, когда на пути изготовления штробы уложена несущая арматура, которую нельзя трогать. В таком случае, следует посоветоваться с прорабом или специалистами, поскольку вырезать несущую арматуру во многих случаях категорически запрещено.

Как штробить стены - под проводку и трубы своими руками

Штробление пола выполняется таким же образом, как и штробление стен своими руками. Если необходимо сделать штробу в полу, где уложен водяной теплый пол, то действовать нужно максимально осторожно, чтобы не повредить трубы теплого пола. В противном случае, придется выполнять ремонт теплых полов, а это занятие достаточно трудоёмкое.

Решить вопрос как проштробить стену не сложный, главное тщательно к нему подготовиться, осмотреть поверхность стены на отсутствие в ней различных коммуникаций и проводов.

Оценить статью и поделиться ссылкой:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
