Как сделать запор на ворота – Как сделать запор на калитку своими руками – щеколда своими руками, засов, запор, фото, видео, чертеж и схемы — Декоративная пленка ПВХ для подоконников

как сделать на распашные и гаражные, фото, видео

Запор для распашных ворот считается самым надежным способом заблокировать створки. Он фиксирует их и препятствует открыванию снаружи даже при значительной нагрузке и грубой силе. Разблокировать такие полотна можно только с внутренней стороны. Как сделать подобный запор для ворот своими руками – рассмотрим ниже.

Типовой пример

Содержание материала

Преимущества

Некоторые считают запоры устаревшим способом запирания распашных ворот, калиток, дверей.

В настоящее время в магазинах есть большое количество новых замков, электрические ключи, системы видеонаблюдения и дистанционного управления. Однако засовы имеют ряд преимуществ, которые обуславливают их популярность и сегодня:

• надежность;
• простота в использовании;
• высокое качество материала;
• невысокая цена;
• понятный механизм;
• возможность сделать самостоятельно.

Самодельный вариант

Разновидности

Современные виды запоров для ворот различаются по особенностям крепления, типам конструкции, внешнему виду.

Тип конструкции

По особенностям установки выделяют горизонтальные, вертикальные и дополнительные запоры для ворот.

Горизонтальные устанавливаются в верхней, нижней, а также в центральной части створок. Используются преимущественно для ворот и калиток.

Запорные устройства с вертикальным принципом действия ставят сверху, снизу и в середине. Устанавливают в гаражах на приусадебных участках, сдвижных воротах дома.

Дополнительные используются в калитках, дверях небольших подсобных помещений и хозяйственных построек.

Легкость в монтаже

Особенности установки

Запирающие устройства могут быть врезного, поворотного, накладного сдвижного, винтового вида, а также с фиксацией. Последние виды запорных устройств имеют пружинный, поворотный или пазовый механизм.

Расположение

Элементы запорного приспособления устанавливают на специальных рамах или непосредственно на дверном полотне.

Покупной вариант

Виды моделей

1. Вертушки. Ось вращения расположена посередине. Крутя засов, запирают оба полотна. Этот простой механизм прекрасно защищает от проникновения в помещение во время отсутствия хозяев. В течение долгого времени считалось, что открыть такое устройство невозможно.

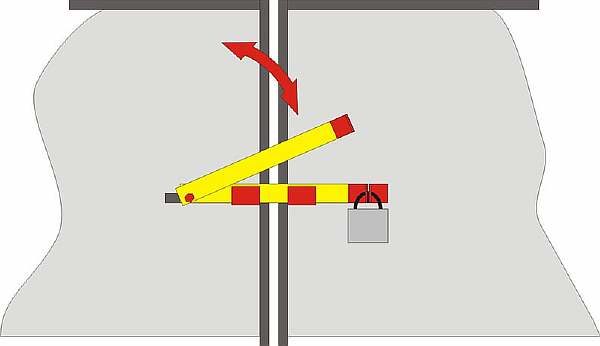

2. Шлагбаумный тип запора. Данная модель устройства является видом вертушки. Ось вращения находится на краю.
3. Шпингалет. Это самый распространенный вид засова. Их покупают, но часто изготавливают самостоятельно. В последнем случае обычно делают очень прочными, однако при этом значительно страдает внешний вид. Запор используют для закрывания и удерживания полотен в необходимом положении. Шпингалет с пружинной основой подходит для откатных ворот.
4. Конструкция фляжного типа. В механизме этого вида запоров выделяют петлю, фиксирующую рычаг, и сам рычаг. Засов крепится на полотно. Закрывая ворота, закрепляют петлю и перекидывают до конца рычаг. Считается, что если двери закрыты, все напряжение воспринимается фляжным механизмом. Открыть засов можно усилием, которое оценивается в несколько тысяч килограммов. Другое преимущество в том, что в таком запоре нет полых труб, поэтому они не засоряются.
5. Поворотные стоечные. Этот механизм представляет собой вертикальную стойку в форме трубки. Ее крепят на четырех петлях к полотну. Посередине устанавливается рычаг, его делают на болтовом соединении, чтобы была возможность складывать. Рычаг позволяет стойке вращаться вокруг своей оси.
6. Запоры с фиксацией. Такие приспособления применяются в грузовиках, контейнерах. По аналогии делают вертикальную блокировку также для дверей и ворот.
7. Сейфовое устройство. Блокировка происходит в верхней и нижней частях.

Самыми надежными являются фляжный запор, поворотное стоечное устройство, засовы, устанавливаемые на сварной раме, вертушка.

Вертушка

Изготовление своими руками

Для калитки важны красота, точность, желательно какое-то изящество, поэтому замок для нее проще купить. Цели запорного механизма на гараже – обеспечение надежности и соответствие конкретному виду дверей. В связи с этим запоры чаще делают своими руками.

Если есть желание сделать запор самостоятельно, нужно иметь болгарку, гаечные ключи, тиски, пассатижи, дрель, отвертки, сварочный аппарат. В основном используются следующие материалы: остатки бруса, дерева, арматуры, обрез металла, преимущественно – остатки стройматериалов.

Запор в проушинах

С каждой стороны створок ворот или в их центральной части приваривают проушины. В них вставляют засов или навесной замок.

Шпингалет

Аналогичным образом делают шпингалет. Привариваются две или больше петель по краям воротных створок. С одной стороны прикрепляют язычок. Он должен плотно входить в петлю на другом полотне. Петля может быть расположена на том же уровне створки, что и язычок, но иногда ее крепят сверху или снизу. Язычок в этом случае идет по диагонали.

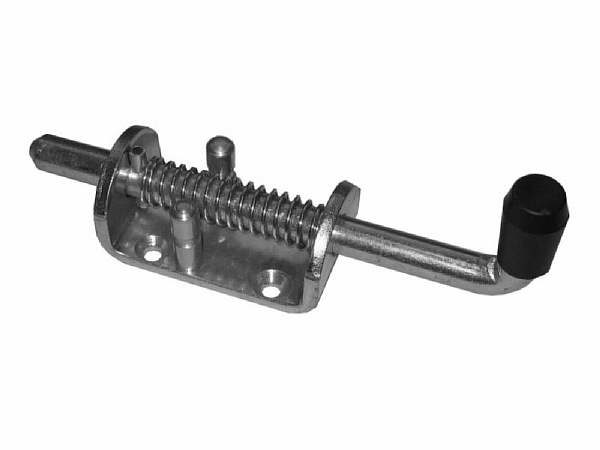

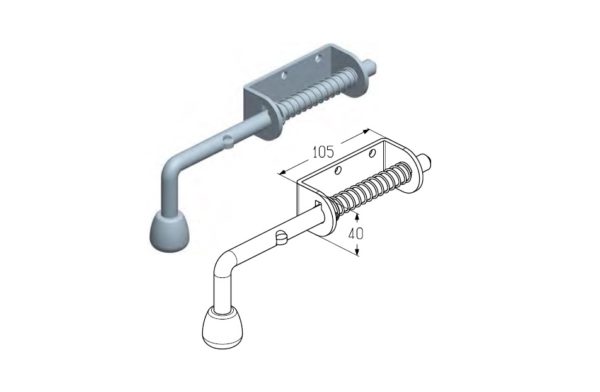

Пружинный тип

Многие думают, что такой тип засова самый ненадежный. Считается, что его отличает низкая стойкость к взломам. Связывают это с тем, что, когда закрывается шпингалет, остается небольшой зазор.

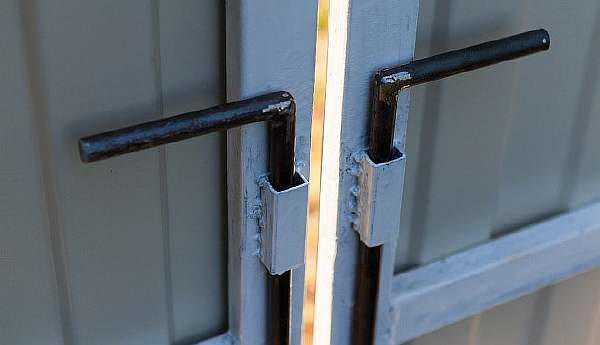

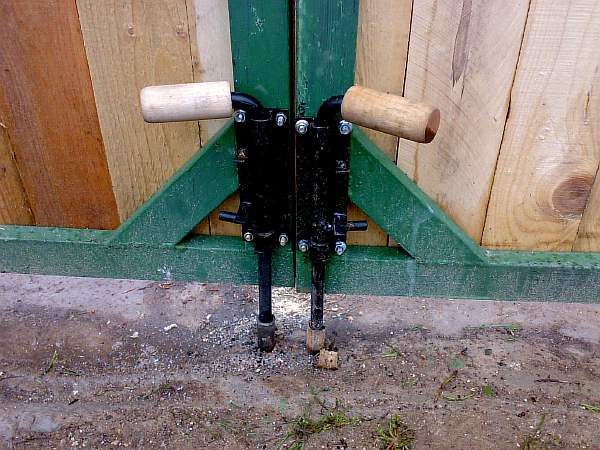

Штырьковый механизм

Приусадебный дом, гараж часто оборудуют засовом обычного контейнерного вида. Изготовить его просто:

1. В углах полотна наваривают полые трубки из металла длиной до двадцати сантиметров.
2. Точно такие же трубки вкапывают в землю. Запором служат куски арматуры длиной около пятидесяти сантиметров. Их вставляют в приваренные трубки.

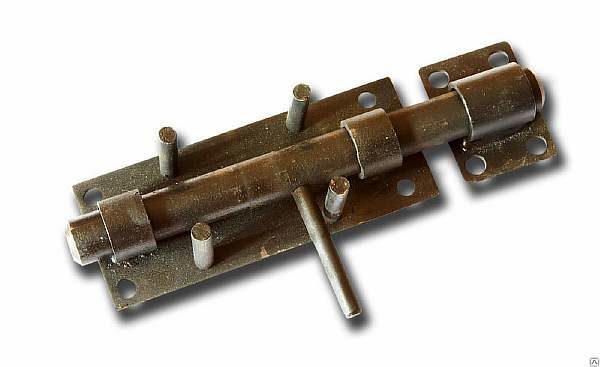

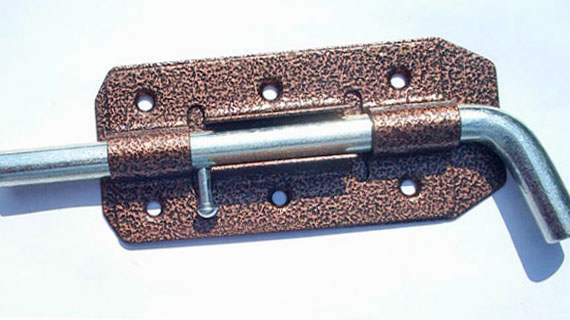

На фото изображен обычный засов.

Простой вариант

Такое запорное приспособление устанавливают и в верхней части двери.

Вместо труб иногда используют петли.

Ответные трубки в землю вкапывают не всегда. Нижние концы стержня из арматуры в этом случае затачивают. Стержень при этом доходит только до грунта. Контейнерный запор для воротных створок считается надежным и крепким.

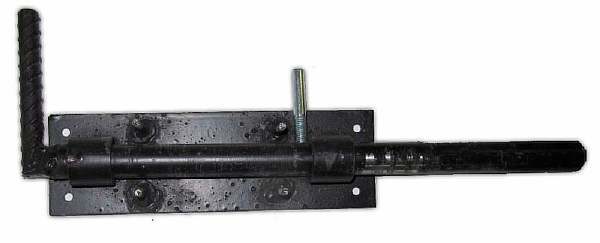

Засов

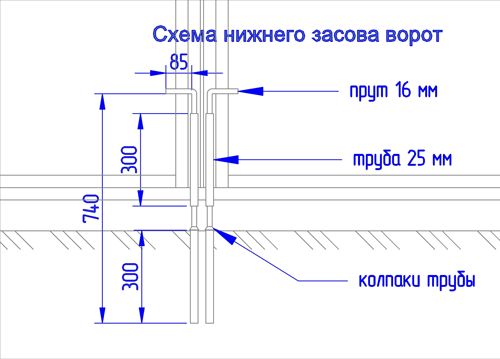

Чертеж для изготовления своими руками

Чтобы изготовить засовный механизм, берут шпингалет, металлическое основание, а также скобы. Пластину, которая будет основанием, прикручивают к створкам. Желательно, чтобы ее длина соответствовала ширине полотен. К пластине полотна приваривают скобы, через них пропускают засов. Для удобства к засову приваривают ограничитель или ручку.

Защелка

Засов

Берут металлические крючки, имеющие форму буквы Г. Их может быть четыре или шесть. Все они должны иметь одинаковый размер. По одному крючку прикручивают в месте, где дверные створки соприкасаются. Еще пару – на концах полотен напротив друг друга. Засов в виде трубы из металла продевается сквозь крючки. На него для облегчения использования приваривают ручку.

На видео рассказывается, как сделать задвижку своими руками.

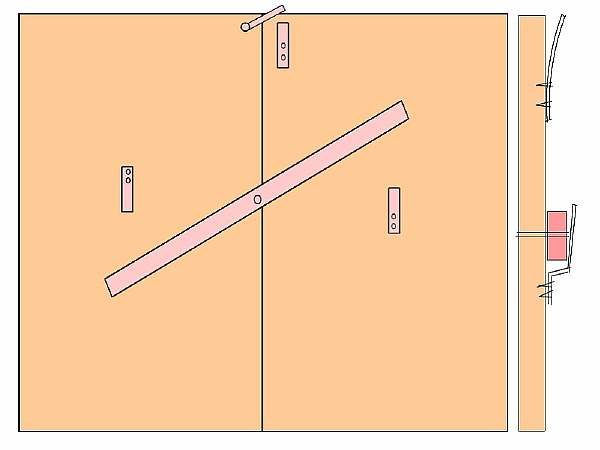

Вертушка

Запорные механизмы этого вида закрепляют на воротах, изготовленных из металла, и на калитках. Чтобы их изготовить, необходимо:

1. Взять брусок толщиной пять сантиметров и две стальные полоски, согнутые в середине, – стопоры.
2. Перекладина прикручивается с самого края одной из створок. Металл прикрепляют к каждой части дверных полотен так, чтобы они фиксировали засов при его вращении.

Пример вертушки

Полотна фиксируются очень крепко. Такая самоделка надежно защищает от проникновения посторонних лиц.

Для другого варианта вертушки используют брусок и одну металлическую пластину. Брусок прикручивают на краю одного из полотен, пластину – на другой створке. Механизм работает по типу шлагбаума.

Особенность устройства в виде вертушки – отсутствие каких-либо деталей с наружной стороны дверного полотна.

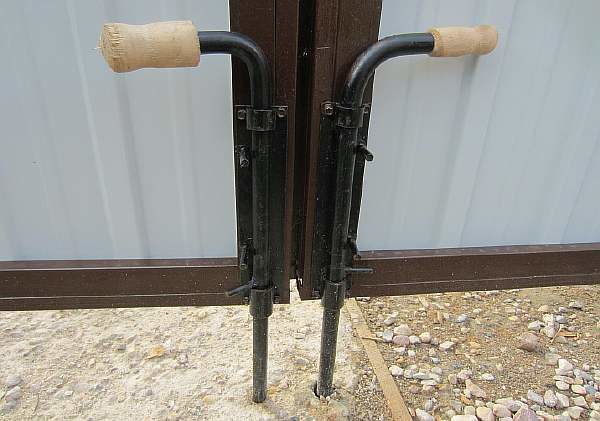

Блокировка сооружений из профнастила

Заборы на дачных участках, ворота хозяйственных построек, гаражей часто делают из профлиста. Блокирующие устройства прикрепляют к подготовленным рамкам створок из профильной трубы или каркасам, сделанным из металла. Профтрубам отдают предпочтение те, кто ценит надежность. Металлические элементы более эстетичны, но менее прочны.

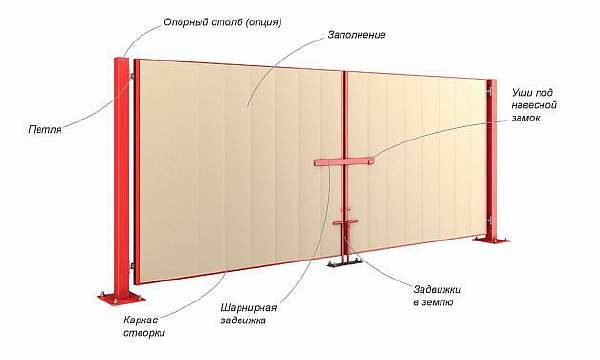

При изготовлении запора для ворот из профнастила, состоящих из двух частей, на каждую из них устанавливается по одному запору.

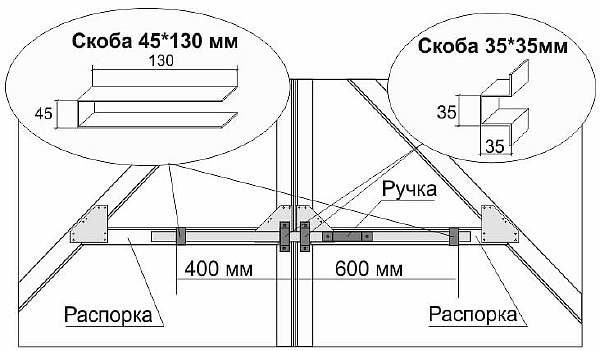

Схема установки

В начале работы на раме или створке ворот карандашом или маркером отмечают то место, где будет находиться замок, определяют, насколько длинным будет прут, а также локацию в земле, куда он будет входить.

Два прута одного и того же размера нарезают из металлических или стальных стержней. Сверху приваривают короткие штырьки, назначение которых – опускание и подъем запорного механизма. Длина прута должна быть достаточной для удержания створок ворот.

В земле с помощью бура делают углубление. Важно, чтобы его диаметр соответствовал толщине прута. Два железных кольца приваривают к рамке ворот. Через них будет проходить прут.

Сейфовый механизм

Крючки привариваются к концам засова сверху и снизу. Они захватываются пальцами, которые неподвижно зафиксированы в верхней и нижней частях рамы или полотна.

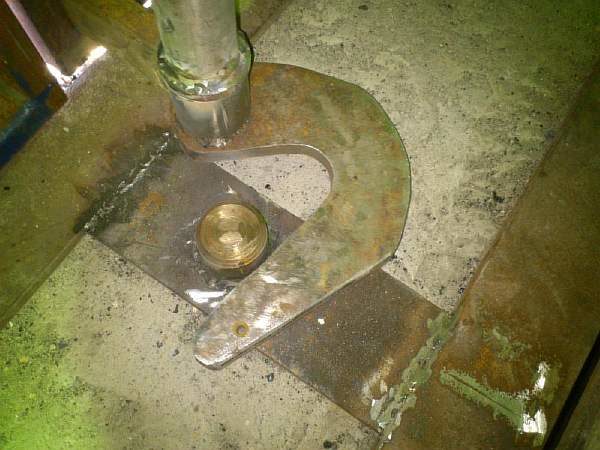

Поворотное стоечное устройство

На концы трубы приваривают мощные крюки, осуществляющие функции зацепов. Сверху рамы полотна и в нижней ее части или на пороге прикрепляют толстые цилиндры. По длине они должны быть небольшими. Когда стойка поворачивается, крюк сцепляется с цилиндрами.

Мощный вариант

Такое устройство надежное и прочное.

Упоры на карабинах

На каждом полотне с внутренней стороны просверливаются по два отверстия с резьбой. В них вкручиваются рым-болты, смазанные герметиком. На них крепятся карабины, в которые вставляют стропы.

Крючки крепят на заборе, стене, соседних воротах или вертикальных плоскостях.

Этот самодельный засов для створок – довольно крепкий механизм. Выглядит он не очень красиво, а потому не всегда популярен.

Фиксатор-ловушка

Своими руками можно сделать приспособление, автоматически блокирующее ворота. К трубе диаметром сорок миллиметров приваривают металлическую пластинку, толщина которой составляет четыре миллиметра. С другой стороны пластины приклеивают резиновую прокладку, чтобы механизм не издавал звуков при работе.

Схема изготовления

Трубку вместе с крючкообразной собачкой закрепляют на соседней стене. На полотне ворот крепят скобу. Как только створка начинает двигаться, скоба, закрепленная на ней, поднимает собачку. Потом собачка опускается и блокирует ворота.

При установке этого устройства снизу используется пружина для возврата собачки в горизонтальное положение.

Обслуживание

Все запоры для распашных ворот требуют регулярного обслуживания. Металлические части смазывают. Из полых труб убирают грязь, а зимой – конденсат.

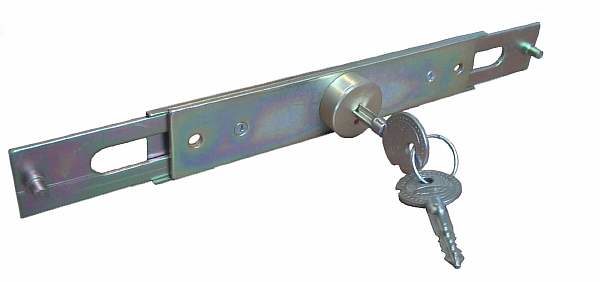

Ригельный замок

Дополнительная защита

Часто человек покупает и устанавливает на дачных и гаражных воротах дополнительную защиту в виде замков, которые открываются ключами. К ним относятся:

• навесные замки;
• пазовые запоры;
• механические устройства с кодом;
• накладные замки;
• винтовые механизмы.

На фото изображен вариант для гаража.

Легко смастерить своими руками

Запорные устройства для разных видов ворот, дверей, калиток не теряют своей актуальности. Они надежны, просты в эксплуатации, их можно сделать своими руками. Для этого нужны инструменты, остатки стройматериалов и немного сноровки. В результате получится крепкий и надежный защитный механизм.

Запоры для ворот и калиток: преграда для непрошеных гостей

Основной функцией калиток и ворот является охрана территории от вторжения посторонних лиц, поэтому они оборудуются запорными устройствами. Обычно это несложные конструкции, которые приобретаются готовыми или изготовляются своими руками. Главное, чтобы запоры для ворот и калиток были просты в использовании.

Разновидности запоров

К простым устройствам, не требующих применения ключей, относятся:

1. Вертушки, которые делаются своими руками из отрезка деревянного бруска, так как в магазинах они не продаются. Размещаются на притворном столбе у калиток или на одной из створок распашных ворот с помощью гвоздя или болта посередине, на котором могут свободно поворачиваться. В вертикальном положении они не препятствуют открытию, а в горизонтальном закрывают проход.
2. Крючки можно купить готовые или сделать из стальной проволоки подходящего диаметра.
3. Защёлки запирают створки за счёт опускания засова под собственным весом или с помощью пружины в гнездо фиксатора. С внутренней стороны открываются просто рукой, а снаружи прикреплённым шнуром или тросиком.
4. Вертикальные задвижки, изготовленные из металлического прута, устанавливаются в нижней части створки с помощью двух направляющих колец. При закрытии засов опускается в подготовленное в бетоне отверстие или заглублённый кусок трубы. Для открытия с наружной стороны изготовляются замаскированные приспособления из шнура.
5. Горизонтальные засовы отличаются от вертикальных собратьев только местом размещения, меньшими размерами и наличием фиксатора на опоре.
6. Щеколда для калитки очень похожа на вертушку, только место крепления делается на конце. Самая распространённая конструкция делается в виде рычага, который падая в фиксатор под действием собственного веса, автоматически запирает калитку. Снаружи открытие производится с помощью прикреплённого шнура.

Часто щеколда используется как дополнительный запор к устройству, которое запирается только снаружи, например, навесной замок.

7. Шпингалеты в большом ассортименте можно найти в любом хозяйственном магазине. Поскольку стоят они недорого, нет смысла делать их самостоятельно. Устанавливаться могут вверху и внизу. Ими часто запирают встроенные в ворота калитки.
8. Пружинная задвижка на калитку открывается нажатием рукой, а в закрытое положение возвращается пружиной. Они применяются как дополнение к замкам, когда нет необходимости открывать калитку снаружи. То есть вся семья дома. В остальных случаях используется основной замок.

Какие запоры для ворот и калиток наиболее надёжны

Надёжность запоров дачных ворот и калиток повышается, если устанавливать устройства, открывающиеся ключами. Наиболее часто хозяева отдают предпочтение:

•  замкам навесным;
•  винтовым конструкциям;
•  пазовым запорам;
•  накладным и врезным замкам;
•  механическим кодовым устройствам.

Сейчас навесной замок встречается редко в основном на нечасто посещаемых дачах, откуда вывезены ценные вещи. Его нетрудно открыть шпилькой для волос либо вульгарно выломать ломом. Для него нужно только закрепить две проушины. В паре с ним обязательно устанавливают внутреннюю защёлку.

Винтовые устройства легко монтируются и несложны при эксплуатации. Их устанавливают на обшивку створки. Основной деталью является засов в виде зубчатой рейки, который сдвигается за счёт вращения шестерёнки сцепленной с ним. Для её поворота используется специальный ключ. Поскольку практичность такой системы невысока, так как приходится делать ключом немало оборотов, она не пользуется популярностью.

Ригельные замки на реечных системах более распространены, так как надёжны и несложны в обращении. Некоторые модели оснащаются крабовыми системами закрытия. Для запирания хватает 1-2 оборота ключа.

Для установки накладных замков необходимо довольно толстое основание. Поэтому под них на раму дверцы приваривается специальная пластина. Их размещают таким образом, что с улицы калитка будет открываться только ключом, а изнутри поворотной ручкой.

Многие домовладельцы отдают предпочтением врезным замкам. Если конструкция створки не позволяет сделать паз для установки, то на раму приваривается металлическая коробка, внутри которой он закрепляется. Популярность кодовых устройств по-прежнему на высоте. Конструктивно они выполняются накладными и навесными. Многие модели оснащаются дополнительными блокировками.

Электромеханические устройства

Такие виды запоров для ворот помимо механических элементов включают электрические компоненты. Эта комбинация повышает надёжность и делает возможным беспроводное дистанционное управление. При выходе их открывают нажатием кнопки, выступающей из корпуса, а при входе ключом-таблеткой или электронной картой. При отключении электроэнергии выйти можно, нажав кнопку, а войти с помощью обыкновенного ключа. К достоинствам следует отнести удобное пользование, хорошую защищённость от взлома, возможность подключения домофона, звуковой сигнализации и других систем безопасности. Основными недостатками считаются зависимость от наличия электроэнергии и возможность отказов при низкой температуре и высокой влажности.

Недавно появившийся магнитный замок признан самым надёжным запором. Работает без ключей и засовов. Мощный магнит, управляемый электроникой, прочно удерживает закрытую створку. Закрывается автоматически, а открывается магнитным ключом.

Самостоятельное изготовление запоров

Чаще всего для запирания ворот и калиток используются схожие по конструкции накладные горизонтальные и вертикальные засовы. Поэтому рассмотрим процесс изготовления вертикального запора для распашных ворот. Их потребуется два ― на каждую створку по одному. Порядок действий следующий:

1. На каркасе намечается место крепления устройства, определяется длина прута и точка его вхождения в землю.
2. Прутья нужного размера отрезаются от стальных стержней и к верхним концам привариваются короткие отрезки под углом 90°. Они будут служить ручками при поднятии и опускании штырей. В грунт они должны погружаться на глубину, обеспечивающую надёжную фиксацию полотен при закрытии ворот.
3. Отверстия в почве делаются с помощью садового бура диаметром достаточным для свободного вхождения стержней.
4. На каркас привариваются два кольца, по которым будет двигаться засов.
5. Выше нужно приварить крючок для удержания ручки засова в поднятом состоянии. Для усиления защиты в верхней части ворот желательно установить шпингалеты.

Материалы и инструменты

У рачительного домовладельца найдутся тиски, набор гаечных ключей, плоскогубцы, отвёртки, электродрель, болгарка, слесарные и столярные инструменты. Этого набора более чем достаточно для самостоятельного изготовления простых запоров. Никаких специфических материалов для этого не требуется. Всё необходимое можно подобрать из остатков пиломатериалов и обрезков металла, которые остаются после строительства или ремонта.

Некоторыми дачниками и домовладельцами фурнитура для калитки используется в составе потайных устройств открывания калитки. Например, ручка защёлки делается круглой формы. Редко кто догадывается, что её надо повернуть. Вместо ручки порой применяют болт с шестигранной головкой, который не заметен среди других болтов и саморезов. Вариантов секретных запоров на ворота и калитки множество, нужно только проявить смекалку.

Запор для ворот своими руками

При устройстве ворот и забора всегда нужно помнить о дополнительной безопасности вашего гаража или территории в целом. Поэтому очень важно поставить запор для ворот, который позволит повысить эффективность забора в целом. Используйте запоры, при которых не нужно будет большого количества времени для запирания и отпирания, позволяющие избавиться от ключей, которые можно потерять.

Идеальными считают запоры на ворота, выполненные своими руками, следующего типа:

• Вертушка. Подходит для распашных гаражей.
• Шпингалет.
• Запор для распашных ворот.

Запорные механизмы

Благодаря современным материалам и технологиям запоры на ворота, отличающиеся по типу изготовления, расположения и способом запирания, представлены в большом ассортименте. Основные типы:

• Горизонтальный запор, располагающийся вверху, по центру или внизу. Возможно изготовление своими руками. Чаще всего используется для гаража.
• Вертикальный замок, схожий по расположению и предназначению.
• Дополнительные, которые можно разместить на калитке или хозяйственной двери.

Расположить такие запоры можно не только на полотне, но и раме ворот. При этом направление язычка может быть индивидуальным. Согласно способам, можно различить следующие виды замков:

• Поворотные.
• Замок с фиксацией.
• Ригельный или винтовой вариант.
• Врезной запор.

Вертушка своими руками

Вертушка является одним из самых распространенных вариантов, при этом такой запор возможно смонтировать своими руками. Для того чтобы изготовить замок такого вида, вам понадобятся:

• Деревянные брусья около 50 мм толщиной.
• Металлические полоски.

Суть работы заключается в поворотном движении, с помощью которого брус запирает ворота. Монтируется он к полотну благодаря сквозному болту. Упираясь в дверной блок, брус создает плотное прилегание. Открыть снаружи их невозможно из-за отсутствия любого механизма.

Шпингалет

Особенностью такого шпингалета является его простота и надежность. Монтируя своими руками запор, можно столкнуться с единственной проблемой – наличием небольшого зазора между створками. Однако благодаря устройству конструкции – шпингалет, который входит в салазки с упором, открыть их не предоставляется возможным. Изготовить такой замок вы можете самостоятельно или же обратиться в специализированный магазин за готовой конструкцией.

Обратите внимание, что, используя такой запор, вы можете выполнить удобную задвижную систему, приварив металлическое ушко внизу створки. Таким образом, выполненные из металла элементы позволят вам надежно и гарантированно безопасно, запирать ворота, не боясь проникновения извне.

Запор на распашные ворота

Хотите сделать удобный запор для распашных ворот своими руками? Предлагаем вам выполнить конструкцию, которая не подразумевает использование различных быстро выходящих из строя элементов – болтов, клепок или других крепежей. Идеальные они из профнастила. Особенностью такого механизма является возможность выбора двух разных вариантов:

• Замок, который крепится на профильные трубы.
• Замок на основе уголка.

Металлический уголок не имеет необходимой прочности, чтобы удержать тяжелые ворота. В свою очередь, профильная труба не имеет эстетичного вида, зато являет собой надежный и крепкий запор для любого вида ворот.

Внешний вид замка похож на сдвижной накладной, который путем приваривания крепится к раме. Учитывая размеры полотна, конструируется количество замков. Если створки две, то вам понадобится замок на каждую половинку. Отмечаем место, где замок будет монтироваться, длину прута, входящего в землю, а также отметку его входа. Далее режутся пруты одинаковой длины, после чего к их верхней части привариваются еще короткие отрезки прута, чтобы запоры удобно фиксировались. Отметьте, что длина прутов должна позволять им погружаться в землю настолько, чтобы обеспечивать надежность и не позволять, не прилагая усилий, открыть ворота.

Сделать запоры на ворота достаточно просто, при этом нет необходимости тратить деньги на сложные механизмы и конструкции, которые легко срезать. Подарите своему гаражу или дому высокий уровень надежности – сделайте недорогой засов для своих распашных ворот, но при этом быстро и качественно!

Как сделать запор для ворот?

Чтобы обеспечить безопасность, мало просто поставить прочный забор и ворота, необходимо еще и смонтировать запор, который бы предотвратил проникновение на территорию посторонних. Такие запоры не обязательно должны иметь сложный механизм, часто наиболее надежны обычные механические, которые можно легко и быстро поставить на калитку, въездные ворота гаража.

Устройства для запирания позволяют сэкономить много времени, одновременно с обеспечением безопасности.

Именно такие простые и очень надежные устройства для запирания позволяют сэкономить много времени, одновременно с обеспечением безопасности. Отличие обычных запоров от замков (в том числе и навесных) состоит в том, что их можно изготовить своими руками, а вот ключи для них не нужны, то есть вариант с их потерей отпадает сразу. Предлагаем несколько простых и очень эффективных разновидностей запоров для ворот.

Варианты запорных механизмов

Горизонтальный запор для ворот на пружине может располагаться на раме створок, на полотне двери.

Сегодня вариантов засовов и запоров очень много. Все они отличаются не только по внешнему виду, но и по месту расположения, по типу запирания, направлению движения основного элемента. Среди основных видов стоит отметить такие:

• горизонтальные, подразделяемые на центральные, нижние либо верхние. Они применяются чаще всего для гаражных ворот;
• вертикальные, имеющие такое же расположение;
• дополнительные, которые ставят на калитку, двери хозяйственных построек.

Все конструкции могут располагаться на раме створок, на полотне двери. Направление язычка может быть ориентировано параллельно либо перпендикулярно.

По вариантам механизма наиболее приемлемы:

• врезные замки;
• сдвижные накладные запоры;
• поворотные механизмы;
• винтовые и ригельные;
• запоры с фиксацией, то есть пазовые, поворотные, пружинные.

Выбор конструкции диктуется только вашими предпочтениями и возможностями по установке.

«Вертушка» для гаража

Чтобы сделать запор самостоятельно, необходимо приготовить такие простые материалы, как деревянные бруски с толщиной в 50 мм, металлические полосы.

Обычный запор «вертушка» может использоваться для двустворчатых ворот гаражей, хозяйственных построек, его можно установить на калитку. Такой вариант можно быстро собрать своими руками, он прочен, легко закрывает створки, прилагая минимальные усилия. Приобрести «вертушку» в строительном магазине сегодня невозможно, она просто не производится, несмотря на популярность.

Чтобы сделать запор самостоятельно, необходимо приготовить такие простые материалы, как деревянные бруски с толщиной в 50 мм, металлические полосы.

Принцип работы такого устройства предельно прост: перекладина крепится по центру при помощи сквозного болта, передвигается она легким поворотным движением вдоль брусков с клинообразной формой. При закрытии створки упираются в дверной блок, они плотно прилегают друг к другу, дополнительные засовы при этом не нужны. Снаружи детали замка полностью отсутствуют, поэтому вскрыть его невозможно. Снаружи ворота не открыть, а вот изнутри необходимо всего лишь одно движение руки.

«Шпингалет» для внешних ворот

Шпингалет для внешних ворот очень просто поставить своими руками за кратчайшее время.

Для внешних ворот часто используется шпингалет, который также очень просто поставить своими руками за кратчайшее время. Единственным недостатком является то, что створки не прилегают прочно, то есть может наблюдаться небольшой люфт при закрывании. Но есть и множественные плюсы, одним из которых является высокая надежность такого запора. Как правило, такая конструкция представляет собой металлический стержень с упором, который ходит в специальных салазках. Сама конструкция может быть приобретена в обычном строительном магазине либо сварена самостоятельно.

Разновидностью можно назвать самый обычный засов, который представляет собой металлическую полосу, входящую в специальный «кармашек»-петлю, также выполненный из металла. Две такие петли привариваются по краям створок ворот, с одной стороны подвижно крепится язычок, который должен плотно входить во вторую петлю. Чтобы засов был надежным, необходимо предусмотреть стопор, выполняющий двойную функцию. Используя только свои руки, можно быстро и легко сварить подобный замок всего за час.

Сделаем запор для распашных ворот

Запоры для ворот есть возможность легко и быстро сделать своими руками. При этом можно сразу забыть о клепках, болтах и других крепежных элементах, которые не всегда могут гарантировать надежность механизма. Рассмотрим самый простой вариант для ворот из профнастила, встречающихся на большинстве дачных участков, при сооружении гаражей, сараев и прочих построек.

Сделать засов для ворот своими руками довольно легко, достаточно поставить обычный запор, отличающийся самыми различными вариантами конструкций.

В данном случае все замки могут крепиться на рамы, которые собраны из профильной трубы либо обычного металлического уголка. вы выбираете тот вариант, который вам при монтаже более удобен. Каждый из двух методов имеет свои преимущества и недостатки. Так, металлический уголок отличается большей привлекательностью, но вот жесткости и прочности ему не хватает. Профильная труба, наоборот, характеризуется надежностью, но вот привлекательностью не отличается.

Запоры на ворота такого типа часто представляют собой сдвижные накладные механизмы, привариваемые к раме. Чтобы начать устанавливать такой запор, необходимо точно определить расположение и количество. При двустворчатых воротах таких замков потребуется два, по одному на каждую створку. На раме отмечаем место расположения такого замка, длину металлического прута, место, где он будет входить в землю. Далее нарезаются два металлических прута одной длины, в верхней части которых надо будет приварить более короткие отрезки, чтобы такой импровизированный засов можно было легко поднимать и опускать. Длина прута должна быть достаточной, чтобы удерживать створки ворот в закрытом состоянии, в землю они должны входить на глубину, также достаточную для обеспечения безопасности.

Углубления можно сделать при помощи садового бура соответствующего диаметра (он не должен быть намного больше или меньше). На самой раме створок привариваются по два металлических кольца, в которые запор будет вставлен. Для удобства можно немного выше приварить небольшой крюк, на который будет опираться «ручка» засова в открытом состоянии.

Сделать засов для ворот своими руками довольно легко, для этого нет необходимости приобретать дорогие и сложные замки, которые все равно могут быть срезаны, часто достаточно поставить обычный запор, отличающийся самыми различными вариантами конструкций.

Запоры на гаражные ворота своими руками

Хорошо иметь собственный гараж в частном доме. Но те, кто живут в многоэтажных домах даже думать об этом не могут. Поэтому во дворе или в кооперативе строится гараж для конкретного владельца. Недостатком такого решения является значительная удаленность гаража, что упрощает проникновение в него. Чтобы этого не произошло, важно позаботиться о его безопасности, установив хорошие запоры. Кто-то выбрал для себя фляжный запор для гаражных ворот, но есть и другие варианты, о которых будет рассказано в статье.

Возможные конструкции

Было придумано значительное количество разновидностей запорных механизмов для гаражных ворот. Среди основных видов можно выделить:

• вертикальные;
• горизонтальные.

Вертикальные засовы получили широкое распространение в конструкции гаражных ворот. Они отличаются высоким удобством и простотой обслуживания. Такие засовы легко быстро закрыть и довольно сложно взломать, т. к. часто приходится повреждать часть створки. Такой вариант гаражного запора отлично подходит для распашных створок, т. к. для подъемных он будет просто бесполезен. Конструкция такого элемента представляет собой небольшой крюк из арматуры, который вставляется в держатель ворот и фиксируется в отверстии, которое сверлится в полу и металлической раме. Чтобы засов было сложнее выбить, его рукоятка помещается между двумя упорами.

Конструкция стандартного горизонтального засова хорошо известна практически каждому. Подобный механизм использовался или используется в виде щеколд на межкомнатных дверях. Такой запор можно встретить практически на каждой калитке, а также в гараже наряду с вертикальным засовом. Каждый из этих двух видов получил различные модификации, которые призваны улучшить функциональность и безопасность. Одним из них является запор с пружиной. Обычно он устанавливается с внутренней стороны на калитку или гаражные ворота. Пружина постоянно возвращает фиксатор в исходное положение. Чтобы закрепить его в открытом состоянии, требуется использование дополнительных фиксаторов.

Среди более сложных конструкций запоров для гаражных ворот можно выделить такие:

• врезной;
• сдвижной засов;
• винтовой;
• ригельный;
• пазовый.

Хороший врезной замок стоит хороших денег. Если говорить точнее, то используются не врезные, а накладные замки. Такие запоры имеют большие габариты и значительный вес. Для установки требуется сделать специальное отверстие в створке, чтобы через него вывести замочную скважину. Ключи от такого замка для гаражных ворот имеют большую длину и вес, поэтому не всегда удобно их брать с собой. Сдвижной засов также является довольно популярным. Это накладная конструкция, которая применяется не только в гаражах. Конструкция представляет собой основу в виде планки с кольцом. По ней перемещается еще одна планка с кольцом, которая заходит в паз на второй створке. При совмещении колец внутрь вставляется замок, чтобы зафиксировать их. Монтаж такого запора может производиться как снаружи, так и изнутри.

Винтовой засов устанавливается изнутри гаражных ворот. Он представляет собой горизонтальный ригель, на котором сделаны засечки или нарезана резьба. Открыть его можно с помощью ключа со схожей засечкой. Но стоит понимать, что сдвинуть такой ригель не составит труда и обычным металлическим предметом, который будет иметь изгиб и требуемую толщину. Преимуществом является простота изготовления конструкции. Ригельный реечный засов представляет собой металлическую планку, которая перемещается в салазках и удерживается пружиной. Сверху планки сделано несколько засечек, через которые проходит ключ с такими же засечками. Изготовить такую конструкцию засова для гаража легко своими руками. Ригельный реечный замок является долговечным, но неустойчив к взлому, т. к. довольно легко подобрать требуемый ключ.

Обратите внимание! Чтобы повысить надежность любого из механизмов, необходимо смонтировать дублирующий запорный модуль.

Последний вид запорного механизма представляет собой сердечник замка, на конец которого установлена шестеренка. При вращении сердечника вращается шестеренка и сдвигает засов в одну из сторон. Несмотря на свою простоту, засов является очень эффективным и безопасным. Его сложно взять усилием.

Автоматизированные системы

Большую популярность набирают современные системы запорных механизмов. Для того чтобы их открыть в некоторых случаях нет необходимости выходить из машины, все происходит в автоматическом режиме. Среди них можно отметить основные группы:

• электромагнитные;
• электромеханические.

Первый вариант запорных механизмов можно часто наблюдать на подъездах, где есть домофоны. Принцип функционирования такого прибора заключается в наличии электромагнита. Если на него подается напряжение, то он надежно фиксирует створку в закрытом состоянии, когда подносится специальный магнитный ключ-карта или используется код доступа, тогда питание на некоторое время отключается и есть возможность войти. Электромеханические замки по внешнему виду отличаются от обычных несколько большими габаритами. Объясняется это наличием сервопривода. Двигатель приводит в действие ригель, который открывает и закрывает дверь. Управлять таким замком можно через специальное приложение, через кодовую панель или ключом.

Производители и компании, которые занимаются установкой охранного оборудования, могут предложить своим клиентам управление такими замками посредством сканера отпечатка пальца. Срабатывает такой сканер только на заранее заданный отпечаток. Чаще всего система питается от 12 вольт, поэтому не придется переживать о безопасности пользователей. Популярными остаются механические засовы с применением кодовых панелей. Такие засовы имеют высокую надежность до того момента, пока часто используемые клавиши не начинают западать. Поэтому рекомендуется время от времени менять пароль засова. Всегда есть возможность собрать свою конструкцию.

Что можно сделать самому

Некоторые конструкции запоров и засовов для гаражных ворот могут быть собраны из подручных средств, поэтому в затраты будет входить только время на изготовление и монтаж.

Вертушка

Запорное устройство, которое называют вертушкой является довольно эффективным и простым в изготовлении. Подходит такой запорный механизм для двустворчатых распашных ворот, в некоторых случаях такой механизм используется и для калиток. Для изготовления запорного механизма понадобится металлическая планка с толщиной в 30 мм. Хорошо если планка будет доходить краями до середины каждой из дверей. Крепится планка с помощью болта к краю одной из створок. При этом наружу должна выходить гладкая часть болта, чтобы его невозможно было открутить.

По размеру всей планки монтируется несколько петель, в которые будет заходить запор. Половина из них будет направлена вверх, а другие вниз. Это делается, чтобы можно было открывать ворота вращательным движением. Для такой конструкции не предусматривается возможность открыть ворота снаружи. Это чисто внутренний вариант. Взломать такие ворота довольно сложно.

Горизонтальный ригель

Для изготовления такого запорного механизма понадобится отрезок арматуры с диаметром в 20 мм. Его длина будет зависеть от качества исполнения ворот и от их ширины. Его необходимо загнуть в форме буквы «Г». Чтобы ввести его в действие на створки необходимо приварить несколько отрезков трубы, в которую изделие будет плотно входить. Такой механизм также открывается только изнутри.

Резьбовой запорный механизм

Для изготовления резьбового запорного механизма на ворота гаража понадобится металлическая планка, о которой говорилось выше. Но ее длина должна быть больше, чем створки ворот. Одним из торцов она крепится к стене на специальное ушко. С другой стороны, ближе к концу делается отверстие в рейке под болт и в отверстии, которое будет в гаражных воротах или в стене устанавливается резьба. Дополнительно поверх резьбовой конструкции навешивается металлический кожух, который будет закрываться отдельным навесным замком, что увеличит безопасность всей конструкции. Пример такого запорного механизма можно увидеть на фото выше.

Защитный вертикальный засов

Защитные засовы применяются для того, чтобы удерживать одну из створок при открывании другой. Также прочность такого засова дает возможность обеспечить фиксацию второй створки в первой за счет шпингалета или замка. Первым делом необходимо выбрать место крепления такого вида засова. Чаще всего он располагается ближе к краю одной из створок и крепится к раме в виде металлического уголка или профильной трубы. Основной рабочий компонент похож по форме на горизонтальный ригель. Она загибается с одной из сторон, чтобы им было легче оперировать.

К раме приваривается два или три отрезка трубы, через которые будет проходить засов. Прямо под ним делается отверстие в раме и бетоне, чтобы он мог фиксировать створку за основу. Глубина, на которую делается отверстие, зависит от высоты и веса ворот. Чем они выше, тем больше необходимо углубиться. Для запорного механизма необходимо предусмотреть фиксатор, который бы удерживал его в поднятом состоянии. Для этого в верхней точке запорного механизма приваривается небольшой выступ, на который можно будет положить рукоятку засова.

Совет! Если ворота открываются только изнутри, тогда для второй створки можно изготовить такой же механизм.

Электромеханический замок

Монтаж такого механизма на гаражные ворота осуществляется в том случае, если одна из створок ворот надежно фиксируется. Производится разметка расположения запорного механизма. Сверлится отверстие под замочную скважину, которая позволит открыть замок при отсутствии питания. В торце второй створки делается отверстие под ригели электромеханического запорного механизма. Фиксировать запорный механизм сквозными болтами не совсем хорошая идея, т. к. его будет легко демонтировать, высверлив такие болты. Поэтому сверху и снизу места его крепления, необходимо приварить два небольших уголка, к которым и прикрутить замок. Далее делается подвод источника питания. В его качестве можно использовать блок питания или аккумулятор. Пример такого запорного механизма можно посмотреть в видео.

Резюме

Гараж – это место, которое нуждается в особой защите, особенно если в нем находиться дорогой автомобиль. Как видно из статьи, сделать собственный запорный механизм не так уж и сложно. Но каждый механизм должен быть продублирован замком, чтобы увеличить безопасность и снизить шансы угона. Любой запорный механизм, который был описан в этой статье можно взять за основу и соорудить собственный, который будет превосходить другие по эффективности. Важно не оставлять снаружи возможность доступа к запорному механизму. Желательно петли также разместить изнутри.

Отправить комментарий

Задвижки и засовы на ворота своими руками

Запоры для калиток обычно покупают, а для ворот делают самостоятельно. В чем тут дело? Причин несколько:

• Калиткой пользуются чаще, механизм должен работать как часы. Сможете сделать самостоятельно?
• Запор для калитки всегда на виду. Он должен иметь красивый внешний вид и в тоже время какой-нибудь секретный механизм открывания или обычный врезной или накладной замок.
• Калитки более или менее стандартны и выбор запирающих устройств достаточен для того, чтобы выбрать подходящий.
• Ворота более индивидуальны: размеры, материалы, конструкция. Запоры прячут. Никому не хочется открывать такой широкий доступ на свой участок или в гараж. Красота отходит на второй план, главное – надежность и безопасность. Поэтому мы и мастерим засовы для ворот каждый по-своему. А какую мы выберем конструкцию – это уже секрет.

Разновидности запоров для ворот

Придумать абсолютно новый засов на ворота сложно, да и зачем? Их и так достаточно:

1. «Вертушки». Так называют запоры с осью вращения посередине. При повороте «крылья» вертушки запирают обе створки. Простой временный запор, используется, когда вы уезжаете ненадолго.
2. «Шлагбаумы». Разновидность вертушек, когда ось вращения расположена на краю засова для ворот.
3. «Шпингалеты». Засовы на ворота этого типа наиболее распространены. Их можно купить готовые (красивые и не очень крепкие) или изготовить своими руками (мощные, но непрезентабельные). Засов для ворот этого типа используют не только для запирания, но и для фиксации створок в нужном положении. При необходимости конструкции этих трех типов можно дополнить «ушками» и навесить замок.
4. Запоры с фиксацией. Такой тип используется для запирания дверей у фургонов, бортов у грузовиков.
5. Запорные механизмы типа сейфа. При повороте рукоятки створки притягиваются и фиксируются сразу в двух местах, сверху и снизу.

Отметим, что все засовы на ворота не предназначены для посторонних глаз, поэтому требования внешнего вида на них не распространяются.

Как сделать вертушку?

Для изготовления вертушки своими руками вам не понадобится сварка, в этом ее плюс. Дрель, сверло, болт, полоса железа или профильная труба – вот и все, что нужно.

• Делаем отметку посередине и сверлим отверстие по диаметру болта.
• Такое же отверстие сверлим в одной из створок ворот.
• Если предполагается запирать засов на замок, на конце полосы сверлим еще одно отверстие и загибаем ушко для замка. Можно приварить его отдельно.
• Временно прикручиваем полосу на болт и размечаем положение скобок, куда приходит запор при повороте. Одна расположена открытой частью вверх, другая – вниз.
• В одной скобе предусматриваем отверстие для дужки замка. Можно просверлить его уже после сборки.
• После окончательной сборки желательно сделать головки болтов несъемными. Болгаркой спилите грани и прорези с внешней стороны ворот.

Ставим шлагбаум на ворота

Этот тип запора отличается от предыдущего расположением оси вращения и скобок. Отверстие под болт сверлят на краю полосы, а скобки (лучше 3) крепят открытой частью вверх на обеих створках. Чем длиннее засов, тем меньше «люфтят» створки ворот.

Разновидностью «шлагбаума» можно считать рейку из бруса во всю ширину ворот. На опорных столбах приваривают две скобы буквой «П», на створках посередине две открытые. Вставив брус во все четыре скобы, мы получаем надежно зафиксированные створки ворот.

Запоры-задвижки своими руками

Засов такого типа более популярен и в магазине можно найти несколько разных конструкций: плоские, круглые, с пружинами. Но их легко сделать своими руками из подручных средств. Для этого желательно иметь:

• Болгарку.
• Дрель.
• Сварочный аппарат.

Изготовление задвижки начинаем с поиска пары труба-стержень. Стержень (запирающий пруток) должен свободно перемещаться в трубе. Отметим, что труба не обязательно должна быть круглой. В профильную трубу 15х15 мм с толщиной стенок 2 мм входит пруток диаметром 10 мм. Для усиления ее можно вставить в трубу следующего размера (20х20) и заварить края. Толщина стенок станет 4 мм – более чем достаточно.

Самый простой вариант задвижки, когда берут три отрезка трубы и стержень. Два отрезка приваривают непосредственно на створки ворот, вставляют пруток и приваривают ручку-болтик (как у оконного шпингалета). Ответную часть крепят на другой створке.

В более сложном варианте два отрезка трубы варят к полосе металла, добавляют ограничители хода, ушки для замка, иногда возвратную пружину. Затем такую задвижку можно прикрутить на саморезы, болты, приварить к любым воротам.

По такому же типу делают фиксаторы для створок в крайних положениях, только отрезки труб приваривают вертикально в нижней и верхней части створок.

Запоры-фиксаторы

Такие запоры трудно назвать засовами. Они предназначены для плотного запирания ворот и применяются в основном в гаражах. Там имеется возможность поставить два засова, вверху и внизу, что редко бывает на воротах забора.

Самая распространенная конструкция добывается в запчастях для грузовичков и «Газелей». Запор для дверей фургона, для бортов – уже готовый вариант. Осталось только приложить его к своим воротам.

Принцип действия прост, его даже можно повторить самостоятельно. Неподвижная часть прихватывается петлей и притягивает створку. Из крайнего положения сама она выскочить не может. Для надежности достаточно повесить небольшой замок.

Сейфовый механизм

Несмотря на грозное название, сделать его тоже несложно. Принцип работы аналогичен предыдущему, но запоры объединены в одно целое. Неподвижно закрепленные «пальцы» захватываются крючками, которые приварены к концам длинного стержня. Запирание происходит одновременно и вверху и внизу.

Совет, который подойдет к любому типу запоров: два засова (вверху и внизу) гораздо лучше фиксируют створки, чем один посередине. Особенно это касается заборных ворот, у которых нет ограничителей по верху.
