Как сделать теплый пол на деревянный пол: Теплые водяные полы на деревянный пол: виды и технология укладки – Укладка тёплого пола на деревянный пол своими руками

Теплый пол в деревянном доме: как сделать стяжки на даче и в частном доме с деревянными перекрытиями, что лучше

Особенности настильной системы

Традиционный вариант  пола водяного типа предполагает монтаж труб в стяжку. Заливают ее раствором из бетона с особыми присадками, увеличивающими его теплопроводность.

В результате бетонная подушка становится своеобразным теплоаккумулятором, что дает возможность использовать такое отопление максимально эффективно. Однако у традиционного способа обустройства есть недостатки.

Деревянное основание обладает низкой тепловой инертностью, что мешает системе нормально функционировать. Чтобы исправить этот недостаток монтируются теплоотражающие пластины из металла, обладающего высокой теплопроводностью

Самый очевидный – слишком большой вес бетонной стяжки. При плотности раствора порядка 2000 кг/кв. м она дает значительную дополнительную нагрузку на основание и несущие.

Для железобетонных плит такая нагрузка вполне посильна. Для деревянных перекрытий – запредельна. По этой причине традиционный способ укладки в таких случаях запрещен. Здесь используется так называемая настильная система.

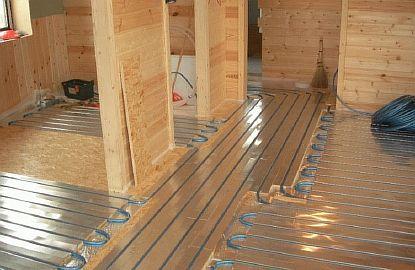

Она выполняется в виде невысокого настила, внутри которого располагаются трубы. Для его обустройства чаще всего используется дерево, но относительно недавно появились и выпускающиеся промышленным способом настилы из полистирола.

Трубы размещаются в пазах, где и закрепляются. Известно, что дерево проводит тепло очень плохо. По этой причине деревянные системы не могут быть эффективным источником тепла.

Для исправления этого недостатка в каждый паз вставляются металлические проводящие тепло элементы. Они же и укрепляют конструкцию. Аналогичные детали есть и в полистирольных настилах с металлическими вставками, материал которых тоже плохой проводник тепла. Таким образом собирается надежная и долговечная отопительная система.

Ее преимуществами перед традиционным аналогом можно считать:

• Небольшой вес настила, который способны выдержать даже деревянные перекрытия.
• Относительно простая сборка, особенно если речь идет о промышленных моделях настилов.
• Отсутствие необходимости ожидания затвердевания бетонной стяжки. Отделочные работы можно производить сразу же по окончании монтажа.
• Полная ремонтопригодность. Для проведения ремонтных работ достаточно поднять фрагмент настила, чтобы обеспечить доступ к участку с неисправностью.

Еще одно неоспоримое достоинство настильной системы – многовариантность, что дает возможность реализовывать самые разные ее модификации. Большинство из которых – самоделки. Основной недостаток настильной схемы – быстрое остывание. Пол за короткое время разогревается и так же быстро отдает тепло.

Большой плюс настильного водяного пола – возможность относительно простого ремонта. Чтобы добраться до поврежденного фрагмента, достаточно снять участок напольного покрытия и убрать под ним настил

Собственно, запас тепла ограничен тем, которое находится в жидком теплоносителе в трубах. Поэтому при остановке котла помещение скоро остынет. По этой причине настильные системы чаще используют как дополнение к основному отоплению, особенно в холодных регионах.

Установка плёночного отопления на деревянные перекрытия

При подготовке основы для монтажа плёночной системы не требуется демонтаж старого покрытия. Он необходим лишь в случае значительного физического износа.

Необходимые материалы и инструменты

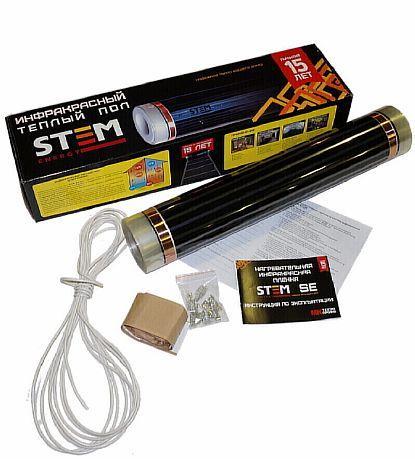

При монтаже инфракрасного тёплого пола потребуются следующие инструменты и материалы:

• Нагревательная плёнка.
• Полиэтиленовая плёнка.
• Теплоизоляционная подложка.
• Термостат и температурный датчик.
• Провод (сечение — от 2,5 кв.мм).
• Инструменты: ножницы, нож (можно канцелярский), индикаторная отвёртка, рулетка, плоскогубцы.

Технология монтажа

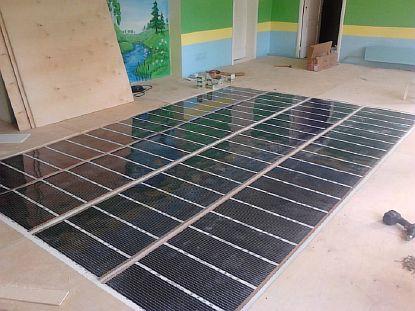

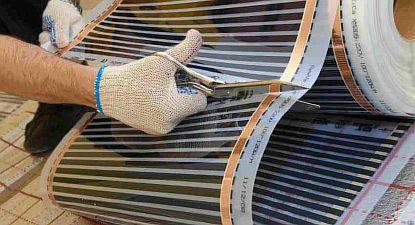

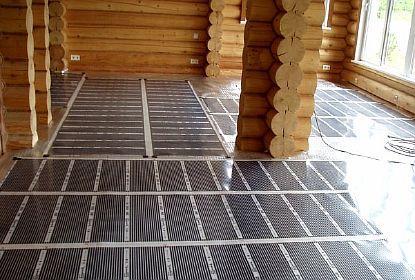

Листы инфракрасной плёнки должны размещаться равномерно по полу, но ни в коем случае не накладываться друг на друга

Самостоятельный монтаж и подключение инфракрасного пола производится по следующему алгоритму:

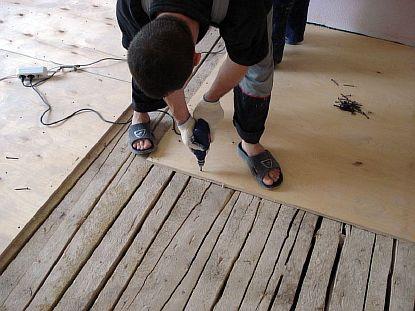

1. Очистка пола от пыли и прочих загрязнений. Работа проходит на сухой, очищенной поверхности.

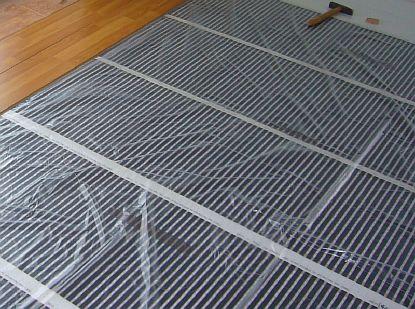

2. При влажном черновом слое проводится гидроизоляция термоплёнки. Для этого используется полиэтиленовая плёнка толщиной до 50 мкм.

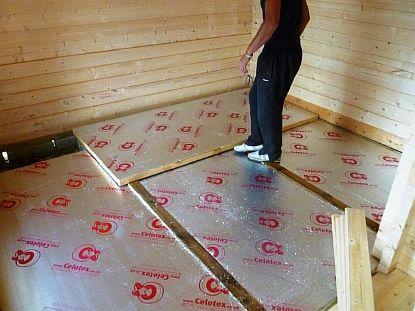

3. В качестве теплоотражателя используется плёнка из полипропилена или металлизированного лавсана (алюминиевую фольгу для этих целей применять нельзя). Предварительно нужно нарезать материал. Если тёплый пол монтируется в большом помещении, нужно следить за тем, чтобы длина плёнки была не более 10 метров.

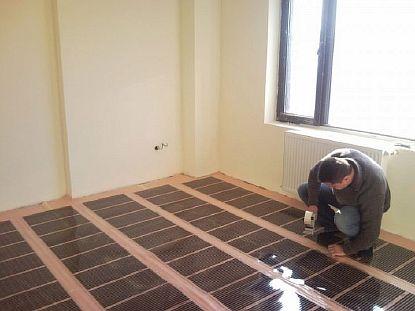

4. Укладывается материал на расстоянии 25–30 см от каждой стены. Термоплёнка раскладывается по полу медными шинами вниз.На плёнку запрещается наступать, ронять инструменты. Также не допускается наложение двух листов друг на друга. Перед укладкой следует разметить помещение, определить, где будет стоять тяжёлая мебель и аппаратура, и избегать этих мест. В противном случае из-за постоянного давления термоплёнка испортится.

Для подключения системы к электрической сети лучше пригласить компетентного электрика. Если же есть желание выполнить это самостоятельно, то работу следует организовать так:

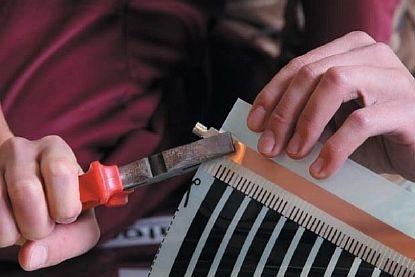

1. Зачистить провод (8–10 мм) и ввести конец в контактный зажим.

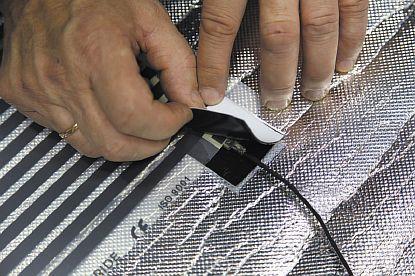

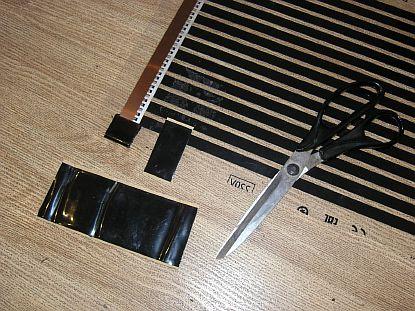

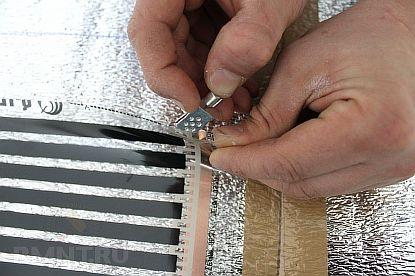

2. Контакт устанавливается на листе плёнки. Места подсоединения и линии среза изолируются винил-мастичным скотчем.
3. После подключения всех листов измеряется сопротивление на концах проводов, подключаемых к термостату.
4. Далее рассчитывается нагрузка. Для этого используется формула W=V2/R, где V — напряжение в сети, R — сопротивление. Итоговая цифра должна быть примерно на 20–25% ниже той, которая указана на термостате. После этого можно подключать устройство.
5. Полосы термоплёнки подключаются к термостату параллельно. Чтобы избежать возможных повреждений проводки, отдельные участки скрываются под теплоизоляцию.

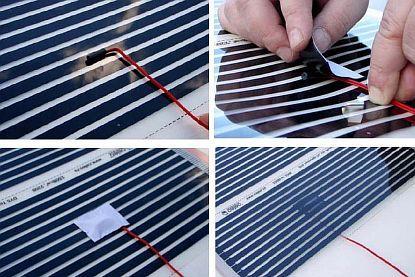

6. Затем размещается температурный датчик. Устройство входит в комплект к термостату. Место установки зависит от того, какой материал планируется использовать в качестве финишного покрытия: если мягкий, то датчик устанавливается в месте с минимальной нагрузкой.

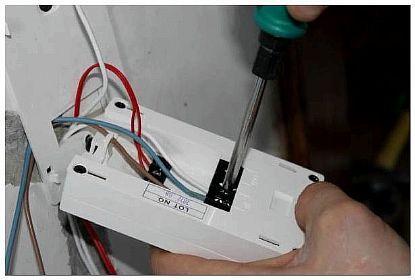

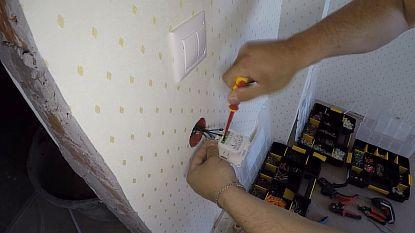

7. Подключение термостата к сети и тестирование системы на предмет перегрева контактов, искрения и так далее.

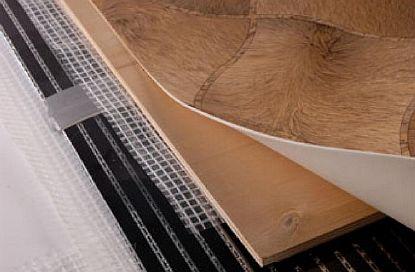

После завершения всех работ по монтажу плёночного пола укладывается финишное покрытие. Если планируется использование керамической или керамогранитной плитки, на полу предварительно раскладывается монтажная сетка и крепится в местах, где нет термоплёнки. После укладки клеевой раствор, с помощью которого монтируется плитка, должен просохнуть. Это займёт около месяца. Включать тёплый пол до этого момента не рекомендуется.

Видео: Как сделать плёночное отопление на деревянном основании

https://youtube.com/watch?v=Bh3vxdQV2rw

Идеальный микроклимат в помещении достигается с помощью отопительных приборов. Для получения оптимальной температуры в помещении нужно следовать правилам выбора и монтажа тёплого пола на деревянное основание, которые позволяют любому домовладельцу без труда установить выбранную систему.

Как же сделать теплый пол по деревянному перекрытию?

Как и в любом доме для того, чтобы положить трубы нам необходимо положить на перекрытие материал, который будет отражать тепло наверх. В нашем случае это готовые маты из пенопласта с уже имеющимися ламелями под трубы.

Первое с чего нужно начать – это с укладки этих самых мат на подготовленное основание. Маты можно укладывать на специальный клей или пену. Она очень качественно приклеит пенопласт.

Маты укладываются на клей или пену

Когда маты уложены следующим шагом необходимо будет пройти и разметить ламели, где пойдут трубы

Какие трубы использовать для водяного теплого пола можно почитать

Труба для теплого пола из сшитого полиэтилена

Затем в места, где пройдет труба теплого пола необходимо уложить теплораспределяющие пластины. Применение клея или другого крепежа не требуется, пластины плотно входят в пазы утеплителя и удерживаются там.

Укладка пластин под схему улитка

Это достаточно сложный процесс особенно, когда вы делаете это впервые.

После укладки теплораспределительных пластин необходимо собрать коллектора, подключить к ним смесительные узлы и установить их на место постоянной дислокации.

Сборка распределительного коллектора

При размотке труб необходимо начинать и заканчивать её укладку в коллекторе и сразу соединять.

Монтаж теплого пола с помощью модульных систем из дерева

ДСП модули предназначаются для создания устойчивой и жесткой поверхности. Они монтируются на деревянный пол, а на них водяной теплый пол под ламинат без стяжки и дополнительной фиксации. Именно 22 мм по толщине элементы будут надежно удерживать распределительные пластины. Монтаж системы нагрева воздушных масс снизу помещения выполняют так:

Укладка ДПС модулей с отступом 20 мм.

Процедура выполняется в строгом соответствии с проектом монтажа водяного теплого пола без бетонной стяжки на деревянные лаги. Размер модулей подбирается под ширину пластин для распределения тепла. То есть шириной 130 мм,180 мм и 280 мм.

Укладка пластин.

Монтаж выполняется в промежутки между модулями. При этом сухая стяжка для теплого водяного пола не накладывает ограничений на габариты элементом. Они рассчитываются с учетом шага. Выпускают изделия шириной 150 мм, 200 мм и 300 мм.

Прокладка труб в соответствии со схемой.

Элемент плотно входит в паз пластины до щелчка.

Укладка подложки под декоративный настил.

Приведенная сухая технология монтажа теплого водяного пола считается наиболее простой и наименее трудоемкой. Проконтролировать правильность выполнения работ очень просто. При необходимости уложенные элементы системы можно демонтировать и уложить снова. Организовывая теплый пол на сухую стяжку, никаких фиксирующих и крепежных элементов не используют.

Схемы устройства пола по грунту в доме, подвале, гараже или бане

В домах без подвалов, пол первого этажа может быть выполнен по двум схемам:

• с опорой на грунт — со стяжкой по грунту или на лагах;
• с опорой на стены — как перекрытие над вентилируемым подпольем.

Какой из двух вариантов будет лучше и проще?

В домах без подвала полы по грунту — это популярное решение для всех помещений первого этажа. Полы по грунту — дешевые, простые и легкие в исполнении, также выгодно устраивать в подвале, гараже, бане и в других хозяйственных помещениях. Простая конструкция, применение современных материалов, размещение в полу греющего контура (теплый пол), делают такие полы комфортными и привлекательными по стоимости.

Зимой засыпка под полом всегда имеет положительную температуру.  По этой причине грунт в основании фундамента меньше промерзает — снижается риск морозного пучения грунта. Кроме того, толщина теплоизоляции пола на грунте может быть меньше, чем у пола над вентилируемым подпольем.

От пола по грунту лучше отказаться в случае, если требуется засыпка грунтом на слишком большую высоту, более 0,6-1 м. Затраты на засыпку и уплотнение грунта в этом случае могут оказаться слишком большими.

Пол по грунту не подойдет и для построек на свайном или столбчатом фундаменте с ростверком, который расположен над поверхностью земли.

Три принципиальных схемы устройства полов по грунту

В первом варианте бетонная монолитная армированная плита пола опирается на несущие стены, Рис.1.

Рис.1. Монолитное перекрытие по грунту (подвесной пол)

После твердения бетона вся нагрузка передается на стены. В этом варианте монолитная железобетонная плита пола исполняет роль плиты перекрытия и должна рассчитываться на нормативную нагрузку перекрытий, иметь соответствующую прочность и армирование.

Грунт фактически здесь используется только как временная опалубка при устройстве железобетонной плиты перекрытия. Такой пол часто называют «подвесной пол по грунту».

Подвесной пол по грунту приходится делать, если велик риск усадки грунта под полом. Например, при строительстве дома на торфяниках или при высоте насыпного грунта более 600 мм. Чем толще слой засыпки, тем выше риск с течением времени значительной просадки насыпного грунта.

Второй вариант — это пол по фундаменту — плите, когда железобетонная монолитная плита, залитая на грунт по всей  площади здания, служит опорой для стен и основанием для пола, Рис.2.

Рис.2. Пол на плитном фундаменте

Третий вариант предусматривает устройство монолитной бетонной плиты или укладку деревянных лаг в промежутках между несущими стенами с опорой на насыпной грунт.

Рис.3. Полы на грунте

Здесь плита или лаги пола не связаны со стенами. Нагрузка пола полностью передается на насыпной грунт, Рис.3.

Именно последний вариант правильно называть полом по грунту, о котором и пойдет наш рассказ.

Полы по грунту должны обеспечивать:

• теплоизоляцию помещений из условий энергосбережения;
• комфортные гигиенические условия для людей;
• защиту от проникновения внутрь помещений грунтовой влаги и газов — радиоактивного радона;
• предотвращать накопление конденсата водяных паров внутри конструкции пола;
• снижать передачу ударного шума в соседние помещения по конструкциям здания.

Виды

Одна из разновидностей электрического тёплого пола — маты

Модели тёплых полов делятся на две группы:

• Электрические полы — специализированные токоведущие системы, состоящие из обогревательных матов, кабелей или специальной обогревающей плёнки.
• Водяные полы — конструкции из трубок с циркулирующим внутри теплоносителем, которые крепятся к основанию и подключаются к централизованному отоплению или собственному котлу с насосом.

Электрические полы, в свою очередь, делятся на три вида:

• Тепловой кабель. Реализуется он в мотках, модели различаются по степени нагрева и количеству вырабатываемого тепла. Диапазон мощности — 120–180 Вт/кв.м.

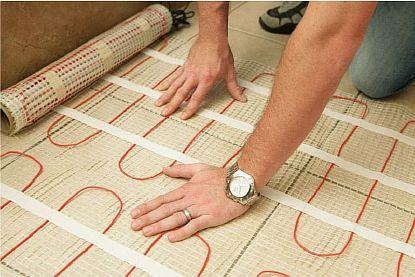

• Маты. Это аналог кабельного пола, в котором нагревательный элемент крепится на основе с заданным шагом.
• Инфракрасная плёнка, по краям которой расположены контакты. Мощность — 150–220 Вм/кв. м.

Полы электрического типа проще в плане монтажа и меньше по габаритам, при их укладке не всегда необходим демонтаж старого напольного покрытия. Нагреваются они быстрее, а с помощью настраиваемой системы управления в каждой комнате можно установить ту или иную температуру. Кроме того, электрические конструкции долговечны и могут служить до 50 лет.

Но при установке на деревянное основание необходимо помнить, что существует риск пожара в случае короткого замыкания. Другим недостатком электрических полов является высокое потребление электроэнергии. При укладке таких конструкций также необходимо проверять, выдержит ли дополнительную нагрузку электропроводка.

Водяные системы безопаснее. Все элементы таких полов скрываются верхним напольным покрытием, благодаря чему трубы не занимают лишнее пространство внутри помещения и не портят интерьер. При установке на деревянный пол водяные системы прогревают помещение равномерно, но слабее, чем электрические конструкции, потому что теплопроводность древесины небольшая. Также следует учитывать, что есть риск протечек, особенно в местах стыков.

Выбор способа обогрева зависит также от того, какое верхнее покрытие будет использоваться в доме. Если планируется укладывать керамические или керамогранитные плиты, для отопления лучше выбрать маты или стандартный тепловой кабель. Для паркетной доски или ламината используется плёночная отопительная система. Водяной тёплый пол может использоваться со всеми типами напольных покрытий.

При правильном монтаже и соблюдении основных правил техники безопасности и эксплуатации все типы конструкций пригодны для установки на деревянный пол.

Водяные тёплые полы аккуратнее и безопаснее электрических

Пол по лагам на промежуточных стенках

Пол по лагам на промежуточных стенках

В современных конструкциях полов балки-лаги находятся на небольшом расстоянии друг от друга, что позволяет применять пиломатериалы меньшего сечения, а значит и стоимости, а также удобно размещать плиты утеплителя.

Вместо кирпичных столбиков лаги бывает выгодно опереть на промежуточные стенки, выложенные поперек лаг с интервалом около 2 м. Кирпичи или блоки в стенке кладут способом сотовой кладки толщиной в пол-кирпича, оставляя увеличенные промежутки 1/4 кирпича в вертикальных швах для вентиляции подпольного пространства. Если стенка имеет высоту более 0,4 м., то не реже, чем через каждые 2 м. длины стенки, выкладывают пилястры — столбики толщиной в кирпич, для повышения устойчивости стенки.

Если шаг лаг не более 600 мм. и пролет менее 2 м., то сечение деревянной лаги достаточно иметь 100х50 мм.

Основная идея и практическое решение

Довольно длительное время было принято считать, что монтировать водяные контуры обогрева непосредственно на деревянные полы, идея не совсем удачная. Главным образом, причина такого мнения крылась в характеристиках строительного материала. Строительная древесина, несмотря на массу технологических достоинств, сильно подвержена эффекту теплового деформирования. К тому же, чрезмерное воздействие влаги тоже негативно сказывается на древесине. Легкость деревянных конструкций и изоляционные свойства считались недостатками, если речь шла о монтаже более сложных тепло и гидротехнических конструкций в здании.

Несмотря на очевидные препятствия, попытки найти разумный выход из сложившейся ситуации привели к тому, что появились новые технологии, позволяющие монтировать водяной теплый пол по деревянному перекрытию, создавать отопительные водяные системы в деревянных строениях. Главное, правильно подобрать расходные материалы и придерживаться определенной технологии.

На сегодняшний день существует два типа теплых полов, используемых в жилых объектах в качестве элемента обогрева. Об электрической схеме мы говорить не станет, так как она, не нашла своего развития в сочетании с деревянными конструкциями

Обратим внимание на водяную систему отопления — теплый водяной пол, в котором по трубам отопительного контура бежит горячая вода

Какие с точки зрения технологии трудности в данном случае нас ожидают? Принцип действия, который лежит в основе этой отопительной системы, хорошо известен и понятен. Нет никакой разницы, лежит ли водный контур в бетонной стяжке, или же искусно спрятан в деревянном полу. Вода, циркулирующая по трубопроводу, нагревает поверхность пол, отдавая тем самым драгоценное тепло внутреннему пространству отапливаемого помещения.

Здесь следует сказать пару слов о том, что с технической точки зрения укладка греющих труб на деревянное перекрытие не представляет трудностей. Если вы имеете на начальной стадии четкое представление о том, каким должен быть ваш теплый пол, какого типа будет у вам напольное покрытие, сделать водяное напольное отопление вполне по силам.

Электросистемы

Мат XL-PIPE

К электрическим системам «теплый пол» существуют определенные технические требования:

• Нагревательный кабель — основной элемент электросистемы — должен быть уложен равномерно.
• Система должна иметь встроенный термостат с предельной регулируемой температурой 40 градусов.
• Пол должен иметь качественную гидроизоляцию.
• Максимальная толщина деревянного пола составляет 24 мм.
• Кабель запрещено прокладывать на участках, где расставлена тяжелая мебель.
• Не рекомендуется использовать в качестве финишной отделки ковровые покрытия.

Существует несколько разновидностей электрических теплых полов:

• Греющий кабель.
• Нагревательные маты.
• Пленочные инфракрасные полы.
• Карбоновые стержни.

Особенности монтажа электрического теплого пола

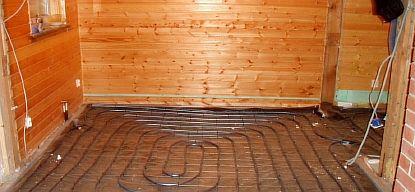

Монтаж нагревательного кабеля

Наиболее целесообразно укладывать электрические системы под тонкую цементную стяжку. В качестве финишного покрытия пола идеально подойдет керамическая плитка, но можно применять и любые другие материалы.

Обязательно требуется обустройство подстилающего слоя из теплоизолирующих материалов с металлизированной поверхностью. На этом этапе укладка электросистемы ничем не отличается от монтажа водяных полов. На подстилающий слой укладывается теплый пол независимо от его разновидности. Система кабелей подключается к датчикам, электросети и закрывается половой доской.

Можно обойтись без цементной стяжки, утяжеляющей конструкцию. В этом случае делается черновой пол. Сначала на перекрытие укладываются направляющие из бруса. В промежутках между ними обустраивается теплоизолирующий слой. Далее вся поверхность покрывается сварной сеткой. После подготовки поверхности прокладывается силовой кабель.

Тепло и уютно

Кабель должен быть проложен на одном уровне, поэтому в местах, где он будет пересекать брусья, выполняются пазы-пропилы. В пропилах укладывается металлическая фольга. К поверхности пола кабель крепится монтажной лентой, а к стенам — хомутами. После этого можно обустраивать чистовой пол. Для этого подойдет доска или брус с соединением шип-паз, а также шпунтованные доски.

Прежде чем закреплять чистовой пол, необходимо подключить электросистему к сети и оставить так на двое суток. После этого чистовой пол закрепляется. На его поверхности выполняется финишное покрытие.

Завершающий этап. Подключение к автономной отопительной системе отопления

После того, как вы уложили водяной контур, можно приступать к его подключению. Для ручного регулирования подключение выполняется просто к магистральному трубопроводу посредством обычного крана. При желании сделать систему регулируемой, теплые водяные полы под деревянный пол оснащают смесительными узлами и коллектором. В данном случае вы получаете удобную, эффективную и регулируемую систему отопления.

Для тех, кто хочет импровизировать следует запомнить! Теплые водяные полы ни в коем случае нельзя подключать к магистрали централизованного отопления. Подключения дополнительных отопительных приборов, включая теплые полы к централизованной системе отопления и ГВС не законно.

Исходя из этого, водяной пол монтировать в городской квартире нецелесообразно и рискованно. Для частного дома или для дачи такой вариант вполне приемлем и эффективен. После подключения, водяные контуры необходимо опрессовать. Процедура является обязательной и позволяет выявить места протечки теплоносителя, выявить зоны слабого нагрева. Только после этого можно приступать к работам с напольным покрытием.

Автоматическое управление температурой в доме

В домах рачительных европейцев, системы отопления обязательно изначально проектируются, а затем сразу делаются с системой автоматического управления температурой в доме. Немец или поляк знают и понимают, что без автоматики невозможно обеспечить экономное расходование газа и приемлемый уровень теплового комфорта в доме.

В России, часто хозяева начинают осознавать необходимость автоматического управления температурой уже после того, как дом построен, система отопления уже смонтирована и работает, и начинают приходить счета на оплату газа.

Оказывается, снаружи дома температура воздуха, направление и сила ветра постоянно меняются. Днем и ночью температура наружного воздуха даже в течении суток часто меняется на десяток градусов. Дом то продувает, то нет, переменчивый ветер. Непостоянное солнце, то нагревает дом, то нет. Теплопотери дома  постоянно скачут на разную величину. Чтобы не заморачиваться со всей этой чехардой по несколько раз в день, хозяин дома вручную устанавливает на котле температуру побольше, так, чтобы температура в доме была потеплее, с запасом. А в конце месяца с тоской смотрит на счет за газ и чешет репу.

Хозяин узнает, что для того, чтобы оснастить дом автоматическим управлением температурой, необходимо кое-что выбросить, заменить и переделать в системе отопления, а также установить дополнительное оборудование. А для этого придется опять сверлить, долбить, прокладывать. Что вся эта автоматика обошлась бы намного дешевле, если бы устанавливалась сразу, при строительстве дома.

В доме с сухим теплым полом необходимо иметь три системы автоматического управления температурой: теплым полом по температуре воздуха в помещении с ограничением температуры пола; радиаторами по температуре воздуха в помещении; котлом по температуре наружного воздуха .

Как известно, теплый пол может быть или «комфортным» или «отопительным».

«Комфортный» теплый пол немного подогревает поверхность и обеспечивает приятные ощущения при нахождении человека на полу. Основное поступление тепла в помещение обеспечивают радиаторы. Для комфортного теплого пола необходимо поддерживать постоянную, температуру теплоносителя.

«Отопительный» теплый пол, помимо комфорта, обеспечивает полноценное отопление помещения.

Сравнительно небольшая тепловая мощность сухого теплого пола делает его пригодным чаще всего только для комфортного отопления.

Датчик температуры воздуха в помещении находится в корпусе термостата.

В доме с комфортным сухим теплым полом для управления температурой необходимо иметь три системы автоматического управления.

Одна система, регулирующая работу теплого пола, должна управляться по температуре воздуха в помещении до тех пор пока температура поверхности пола не достигнет комфортного уровня. То есть, в межсезонье дом будет отапливаться теплом теплого пола.

Если температуре пола достигла верхнего предела, а температура воздуха в помещениях снижается, то вступает в действие автоматическая система управления радиаторами. Радиаторы будут догревать воздух в помещении, добавлять свое тепло к тому теплу, которое будет постоянно поступать от теплого пола.

Режим нагрева теплоносителя котлом должен регулироваться еще одной автоматической системой, реагирующей на температуру наружного воздуха.

Учитывая то, что система теплых полов обладает высокой инерционностью (медленно нагревается и медленно остывает) для управления ее работой рекомендуется использовать погодную автоматику. Тогда температура теплоносителя, подаваемого в систему, будет адаптирована к наружной температуре. Благодаря этому вместе с изменением наружной температуры меняется температура теплоносителя, циркулирующего в полу.

При регулировке с помощью комнатного термостата температура теплоносителя в системе не будет изменяться до момента, пока она не начнет повышаться в помещении (из-за потепления на улице). Только после этого температура теплоносителя начнет снижаться, но из — за инерционности системы в помещении уже станет жарко (т. е. нерациональное расходование энергии).

Поэтому, чтобы отопление дома было экономичным, в системе теплых полов нужно использовать для ее управления погодный регулятор.

Для регулирования температуры теплого пола необходимо выбрать и установить коллектор, оснащенный сервоприводами на регулирующих вентилях.

Сервопривод, это устройство, которое при подаче на него электрического тока от термостата воздействует на вентиль, открывает или закрывает его. Сервопривод работает как выключатель, полностью открывая или закрывая вентиль. Температура поверхности теплого пола будет поддерживаться с точностью +/- 0,5 — 1 оС.

Тёплый пол на даче – от выбора системы до укладки своими руками

При строительстве дачного дома, важно создать уютные и комфортные условия как для отдыха, так и для работы в саду. Добиться этого можно при правильно подобранном способе отопления.

Сегодня популярно использовать в качестве обогрева дач систему «тёплый пол», так как она удобна и экономична.

Однако следует отметить, что обустройство тёплых полов, как основного источника отопления дачного домика, подходит только в том случае, если сделана хорошая теплоизоляция, иначе тепло будет расходоваться не эффективно.

Какой выбрать тёплый пол на дачу

Есть два вида тёплых конструкций: водяная и электрическая. Каждая обладает своими плюсами и минусами, поэтому выбирать модель нужно отталкиваясь от условий эксплуатации:

1. При плохом электроснабжении на даче стоит остановить выбор на водяной системе.
2. Если в садовом домике не планируется проживание зимой, то идеальный вариант — электрические тёплые полы.

Все виды нагревательных полов имеют ряд преимуществ перед стандартными способами обогрева: они безопасны, создают здоровый микроклимат для человека, не занимают пространство, бесшумны, эффективны в использовании.

Смотреть видео

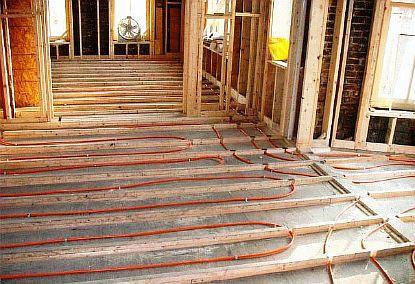

Тёплые водяные полы на даче

Водяной тёплый пол — контур из труб с теплоносителем внутри, в качестве которого выступает вода или антифриз. Нагрев осуществляется автономным теплогенератором. А для перемещения теплоносителя по трубам требуется насос и регулирующая арматура.

Для водяного контура подходят любые трубы: из металлопластика, полиэтилена, полибутена. Они не пропускают кислород, что понижает степень образования коррозии в котле.

Продаются трубы в бухтах длиной 5 метров, это позволяет создать контур без соединений. Укладывать нагревательный элемент можно змейкой, спиралью и спиралью со смещённым центром.

К сведению! Чтобы прогрев пола в частном доме был равномерный, нужно делать укладочный шаг не более 30 см.

Регулировка водных тёплых потоков осуществляется с помощью термостатической и запорной арматуры, которые монтируются перед корректором. А за местное регулирование температурного уровня в устройстве отвечает термостат, он размешается на распределительных корректорах.

Однако «сердцем» системы является циркуляционной насос. При его соединении с термостатической арматурой образуется смесительный узел.

Водяные тёплые полы отлично работают с любым половым покрытием. Но в дачном домике максимальная теплоотдача будет при укладке на пол керамической плитки. Соседство устройства с ламинатом — также не плохой вариант.

Перед заливкой стяжки на бетонное основание требуется обустроить «пирог»: основание, гидроизоляция, утеплитель, армирующая сетка, к которой монтируются трубы.

Основными достоинства тёплого водяного устройства при монтаже на деревянный пол являются:

• равномерный обогрев воздуха в помещении любого размера;
• экономичность при эксплуатации, в сравнении с электрическим типов конструкции, если теплоноситель обогревается газом, жидким топливом или углём;
• продолжительный срок эксплуатации.

Главная сложность при сооружении такого отопления на даче — необходимость проведения проектировочных работ и расчётов перед началом строительства самого дома на садовом участке. Кроме того, устройство данного тёплого пола — это существенные затраты при монтаже конструкции.

Узнайте как произвести своими руками укладку теплых водяных полов в частном доме на бетонный пол – пошаговая инструкция!

Видео

Электрический тёплый пол на даче

Электрические тёплые полы бывают нескольких видов: нагревательный кабель, маты и инфракрасная плёнка.

Регулировка температуры в данных устройствах осуществляется при помощи терморегулятора, при обязательном наличии температурного датчика. Электрические виды устанавливаются даже в помещениях имеющих повышенную влажность (за исключением ИК-системы).

Использовать их можно как в летний, так и в зимний период. Они не несут опасность подтопления, так как отсутствует жидкий теплоноситель. Основной недостаток всех электрических полов — значительные расходы на электроэнергию.

Рассмотрим подробнее плюсы и минусы каждого вида:

1. Нагревательный кабель — монтируется в бетонную стяжку толщиной не менее 5 см, под половое покрытие. Схема укладки может быть змейкой или спиралью, как и при водяной системе. Используется кабель одножильный и двужильный. Отличительная черта данных конструкций в том, что подключение двужильного провода производится одним концом, а при подсоединении одножильного — двумя.

Лучше всего кабельный пол сочетается с плиткой, она отлично держит тепло, что даёт возможность экономить электричество.

Использование ламината, линолеума и паркета в качестве полового покрытия не рекомендовано, так как этот способ обогрева является конвекционным. Хотя строгого запрета на применение этого материала нет.

Плюсы кабельных тёплых полов в доме на даче:

• они безопасны;
• просты в монтаже;
• достаточно экономичны.

Основной минус данной системы — необходимость в заливке цементно-бетонной стяжки. Ведь только в этом случаи, устройство будет работать более эффективно.

Кроме того, для некоторых сложность заключается и в самой укладке кабеля, тогда стоит отдать предпочтение матам.

1. Нагревательные маты — это тот же кабельный пол, представляет собой сетку из стекловолокна с размещённым на ней кабелем, что упрощает процесс монтажа. Ещё один плюс — укладку можно производить в слой плиточного клея, нет необходимости в заливке стяжки из бетона. Поэтому, толщина конструкции составляет всего 3 см. Помимо этого, в отличие от кабельной системы, нагревательные маты хорошо сочетаются с линолеумом, ламинатом и ковролином.

Сооружение такой конструкции быстрее и проще, и даже не опытный человек может установить её своими руками на даче на деревянный пол. Продаются маты в рулонах, что также облегчает укладку.

• Инфракрасный тёплый пол — имеет многослойную структуру с карбоновыми пластинами в качестве нагревательных элементов, которые размещены между слоями полимерной плёнки. Пластины располагаются параллельно, поэтому при выходе из строя одной детали, вся система продолжает функционировать. Толщина данного устройства всего несколько миллиметров, это позволяет использовать его в помещениях с маленькими потолками.

При работе пола образуется ИК излучение с выделением тепла. Как и во всех электрических устройствах, работа регулируется с помощью терморегулятора. Инфракрасный пол способен прогревать поверхность только в том месте, где это необходимо.

Монтируется плёнка без стяжки. Идеальным половым покрытием для тёплого инфракрасного пола на деревянное основание является линолеум. Не плохо сочетается с ламинатом и ковролином.

Важно! Недопустим монтаж инфракрасного пола под плитку, так как плёнка имеет плохую адгезию с плиточным клеем. Это приводит к некачественной фиксации плитки, что в свою очередь может повредить нагревательным элементам.

Главные положительные стороны такой системы отопления:

• универсальность в применении;
• большой срок службы;
• простота монтажа.

Кроме того, пол экономичен, он быстро прогревает поверхность, и его можно использовать по необходимости. Это особенно удобно при обогреве дачных домиков.

Основные недостатки ИК полов — боязнь влаги и сложность сооружения в помещениях с нестандартной планировкой.

Комбинированный вариант тёплого пола

Комбинированная версия обогрева полов на даче не является популярной, однако о ней тоже следует рассказать. По сути, это всё та же водяная система, единственное отличие в том, что подогрев теплоносителя осуществляется при помощи электричества (ТЭНов).

Её вполне можно использовать для отдельно стоящих загородных домов, проживание в которых будет сезонным. При выборе отопительной системы, следует учитывать не только технологию монтажа, но и характеристики материала, который будет использоваться в качестве полового покрытия, и особенности помещения.

Но, так как загородные дома чаще имеют деревянные перекрытия, которые не выдержат тяжёлой бетонной стяжки, то наиболее подходящий вариант — это инфракрасный пол. Тем более, что процесс монтажа не сложный, и его можно провести самостоятельно.

Технология пошагового монтажа электрического (ИК) пола

Любые строительные работы следует начинать с расчёта количества необходимого материала. А при обустройстве электрической системы, ещё и с подсчёта затрат на электрическую энергию.

Рассмотрим установку тёплого пола в дачном домике, на примере инфракрасной плёнки, так как это наиболее лёгкий и простой вариант. Экономию при укладке такой конструкции можно достичь купив управляемую ИК-систему.

Последовательность работ по монтажу инфракрасного тёплого пола в загородном доме выглядит следующим образом. Потребуется приобрести необходимый материал и подготовить инструмент. Нам понадобиться:

• плёночный нагревательный элемент;
• клеммы и кабель;
• специальный изолирующий материал — битумная лента;
• термодатчик, для контроля уровня нагрева;
• блок управления — терморегулятор, который может быть электромеханическим и электронным;
• двухсторонний скотч;
• фольгированная подложка;
• утеплитель;
• фанера.

К сведению! Плёночного материала должно быть меньше, чем площадь обогреваемого помещения, так как под тяжёлой мебелью он не монтируется. А фанеры, материала для теплоизоляции и гидроизоляции должно быть столько, чтобы застелить всю комнату.

Можно купить готовый комплект, который содержит всё необходимое для монтажа ИК-системы, кроме датчика и терморегулятора.

Кроме того, в процессе работы понадобятся: ножницы, нож, отвёртка, плоскогубцы.

• Подготовка деревянного основания. Для укладки плёнки требуется ровная и чистая поверхность, поэтому специалисты рекомендуют сделать настил на доски из фанеры. Отличный вариант — фанера с защёлкивающимся механизмом, получается ровная и практически без швов поверхность. Фиксируется фанера к черновому основанию на саморезы, которые должны быть слегка утоплены. При желании, можно положить под листы утеплитель, в виде вспененного полиэтилена.

• Укладка теплоизоляции. Теплоизоляционный материал кладётся на фанеру фольгированной стороной вверх, встык, и фиксируется при помощи степлера. А стыки изделия проклеиваются скотчем, можно использовать строительный или фольгированный.

• Составление схемы укладки плёнки и определение места монтажа терморегулятора. Прибор лучше установить вблизи выхода и рядом с выключателями.
• Подготовка плёнки — нарезается она нужной длины. Резать следует строго в специально предназначенных для этого местах.

• Установка нагревательного элемента — полотна стелются параллельно, медными полосами вниз.

• Проведение работ по изоляции кабеля. Необходимо изолировать плёнку в местах разреза битумом, кроме участков, где будет осуществляться подключение.

• Фиксация контактов. Клипсы устанавливаются на медные шины, в местах подключения к электроцепи. Одна пластинка вставляется внутрь плёнки, а другая снаружи, на медные полосы. Фиксируется зажим путём сжатия его плоскогубцами.

• Закрепление плёнки. Полосы соединяются друг с другом при помощи скотча, для более прочной фиксации можно закрепить их по краю с шагом 500 мм.

• Подключение системы. Соединение клемм с проводом делается согласно схеме. Чтобы получился качественный контакт, места соединения хорошо зажимаются плоскогубцами.

• Изоляция контактов. Клеммы обрабатываются битумным скотчем. Один кусочек изолятора приклеивается снизу зажима, а второй сверху, после чего они склеиваются между собой.

• Установка температурного датчика. Устанавливается он под плёнкой, на специальной чёрной полосе. Расстояние от края полотна должно составлять 150 мм. Укладывается прибор и кабель от него в пазы утеплителя, которые необходимо для этого сделать, иначе поверхность не будет ровной. Фиксация датчика и проводов осуществляется монтажным скотчем.

• Монтаж терморегулятора. Терморегулятор бывает накладным или закрепляется в гнездо в стене. Кабель от него может фиксироваться прямо на стену, или размещаться в специально проделанных штробах.

• Соединение кабеля с терморегулятором. Кабель идущий от инфракрасного пола, датчика и источника питания подсоединяется к терморегулятору согласно инструкции.

Важно! Перед дальнейшими работами, следует проверить систему на работоспособность. Для этого, на приборе нужно установить показатель не выше 30 градусов, и проверить работу каждой полосы.

• Укладка гидроизоляционного слоя. Полиэтиленовая плёнка раскладывается по всей поверхности ИК пола внахлёст и закрепляется скотчем.

• Монтаж настила для полового покрытия. В качестве материала для подложки используется фанера, она укладывается на нагревательные элементы.

• Установка финишного покрытия. Поверх настила монтируется напольное покрытие.

Как видите, монтаж инфракрасного тёплого пола на даче легко сделать своими руками, главное строго соблюдать технологию.

Видео инструкции

Полезные советы

Чтобы в дальнейшем тёплый пол на даче не создал вам проблем, нелишним будет прислушаться к некоторым советам:

1. При установке электрической системы на деревянный пол теплоизоляцию следует применять с осторожностью, нельзя допускать перегрев.
2. Не рекомендовано монтировать кабель или плёнку под мебель.
3. Терморегулятор нужно устанавливать в местах, где отсутствует попадание влаги, так он прослужит дольше.
4. Лучше если подключать прибор к сети будет специалист.

Следуя нашим рекомендациям и советам вы не только сможете правильно выбрать тёплый пол для своей дачи, но и самостоятельно произвести монтажные работы.

Теплый пол водяной в деревянном доме своими руками

Теплый пол водяной в деревянном доме — это наиболее удачное решение для утепления комнаты. Хоть и кажется, что данное утверждение не совсем верно, потому что в привычном варианте укладки водяного теплого пола используется бетонная стяжка, при помощи специальных технологий, его можно обустроить и для деревянного дома.

Оглавление:

Благодаря большому выбору строительных материалов, сегодня становится возможным монтаж водяного пола, не увеличивая при этом нагрузку на перекрытия. Преимуществом является и то, что высота помещения при обустройстве теплого водяного пола в деревянном доме уменьшится не на много.

Делаем теплый пол водяной в деревянном доме своими руками

Если вы будете утеплять пол при помощи водяного отопления, вы исключите опасность, связанную с прокладкой электропроводки под полом деревянного дома, а так как трубы теплого пола являются достаточно крепкими, водный пол прослужит вам долго.

Сегодня, водный пол является наиболее удобным и совершенно реальным способом утепления частного деревянного дома.

Также необходимо помнить, что теплый пол должен поддерживаться извне, при помощи утепления стен. В частном доме, отопление помещения при помощи теплого пола, будет гораздо быстрее и эффективнее, при использовании какого-либо утеплителя для стен. Это связано с тем, что, так как дерево прогревается в течение длительного времени, то и все помещение в общем будет прогреваться достаточно медленно.

Как укладывается теплый пол по дереву

Итак, вы решили уложить теплый пол по дереву. Но как это сделать? Существует несколько способов обустройства теплого пола на деревянной основе, и каждый специалист делает это именно тем способом, который удобен именно для него. Но мы остановимся на одном конкретном.

Рассмотрим порядок выполнения работ, необходимых для обустройства теплого пола:

• 1. Для начала рассчитаем тепловые потери и гидравлику. Данная операция осуществляется при помощи компьютерной программы, инструкции по расчету не сложно найти в сети. На выходе мы должны узнать длину трубы, диаметр и шаг укладки.
• 2. Теперь нужно демонтировать старый пол (если он есть). Это делается, чтобы исключить сквозняки под ним и чтобы выровнять его с точностью 2 мм. Зачем так выравнивать? Да потому что ламинат(а именно под него и будет укладываться пол) требует именно такую точность основания.
• 3. После этого займемся утеплением пола. Поверхность утеплителя стоит защитить при помощи парогидрозащитной пленки. Не стоит защищать утеплитель с помощью обычной пленки, так как произойдет образование конденсата.

• 4. Теперь займемся укладкой половой доски. Для начала, с одного края досок выпиливаем паз 20 на 20 мм под трубу. Так же, в торцах крайних досок нужно выпилить закругления, чтобы труба изгибалась плавно. В результате, после сборки, вы получаете пол, по всей поверхности которого выпилена «змейка» под трубу.
• 5. Следующим шагом подготавливаем отражающий слой. Данный слой состоит их фольги, толщина которой от 50 мкм и выше (она удобна в работе). Зачем укладывать фольгу? Чтобы повысить теплопроводность. Как уже говорилось, дерево проводит тепло плохо, а вот фольга впитает его в момент. Можно пользоваться и специальными металлическими листами, но это дорого, да и монтируется долго.
• 6. Теперь нужно уложить трубку. Нарезанную фольгу укладываем поверх пазов в половой доске, после чего в пазы укладывается металлопластиковая трубка выбранного диаметра. Далее трубка обворачивается фольгой, которую нужно закрепить на полу при помощи степлера. Во избежание выскакивания трубы из канавок, её нужно закрепить при помощи небольших металлических пластин, которые должны располагаться под углом 90° к пазам.
• 7. После этого, нужно заняться подключением и опрессовкой. Подключиться к отопительной системе является наиболее важным шагом. Простейший способ — теплый пол с ручным регулированием. Хотя выбор будет зависеть исключительно от вас, можете пользоваться и смесительными узлами, и коллекторными системами, то есть любой системой, позволяющей управлять и регулировать температуру теплых полов. Когда все будет уложено и подключено, следует провести опрессовку системы, проверив её тем самым на утечки и повреждения трубопровода. Это действие является обязательным для выполнения, так как, в противном случае, вы рискуете столкнуться с вспучиванием пола.
• 8. Ну и напоследок, укладка полового покрытия. Какой материал выбрать – это ваше личное дело, самый простой вариант – это ламинат, хотя подойдет и любой другой. Однако, есть одно «но». Все напольные материалы обладают своим индивидуальным коэффициентом теплопроводности. Теплопроводность дерева является наихудшей, в то время как теплопроводность керамической плитки – лучшая.

Вот и все. Если не растягивать работы и сосредоточенно трудиться, то весь процесс займет около двух дней. А расходы будут минимальными.

И в дополнение ко всему написанному выше, прилагается видео.

Теплый пол по лагам

Если вы хотите сделать теплый по лагам, вам придется преодолеть некоторые проблемы, связанные с основанием — деревом. Поверх деревянных лаг нельзя уложить традиционную бетонную стяжку, так как для лаг это может оказаться сверх нагрузкой. А это значит, что лаги деформируются, стяжка потрескается, а, следовательно, испортится и все покрытие пола.

Так как же уложить пол по лагам? Рассмотрим порядок действий, нужный для этого:

• 1. Для начала монтируем сами лаги. Используем для этого доску 50 на 200, и уложим на расстоянии 50 см. Пустоты между лагами следует заполнить минеральной ватой или базальтовой плитой. После этого следует выполнить обустройство так называемого чернового пола или обрешетки. Тут пользуемся доской 30 на 100.
• 2. Расстилаем на черновом полу слой ГВЛ (OSB, ЦСП).
• 3. Теперь нужно рассчитать число контура обогрева. При этом нужно опираться на такие показатели как максимальная рекомендуемая петля (60 — 70 мм) и число контуров. Чем более высокое количество контуров будет, тем равномернее будет прогреваться пол. Тут как и везде, нужно будет выбирать, что вам важнее — производительность насоса или максимальная длинна петли.
• 4. Далее, прикрепляем трубу к ГВЛ.
• 5. Теперь потребуется произвести подключение греющей трубки.
• 6. Следующий шаг – это закрепление в пространстве между труб специальных, вырезанных заранее листов ГВЛ. Толщины трубки и ГВЛ должны быть одинаковыми, или ГВЛ должно быть чуть толще.
• 7. Теперь, заполняем пространство от листов второго слоя ГВЛ до трубки такими веществами как плиточный клей или гипсовая смесь, подходящая для теплого пола.
• 8. Поверх второго слоя ГВЛ мажем плиточный клей и накрываем третьим слоем ГВЛ листов.

Вот и все. В итоге, мы получили основу, на деревянных лагах, поверх которой может быть уложено почти любое покрытие, не исключая плитки и керамогранита.

как сделать на деревянном полу водяной, монтаж по балкам под доску, укладка на фото и видео

Содержание:

На сегодняшний день имеется устойчивая тенденция к осовремениванию оснастки каждого жилища, потому владельцы стремятся к повышению производительности различных функциональных частей и увеличению свободного пространства в своем доме. В статье речь пойдет о том, как заменить в частном доме привычный отопительный контур на водяной теплый пол по деревянным лагам, выполнив все работы самостоятельно.

Особенности и нюансы водяного теплого пола

Существенное отличие водяного теплого пола от электрического заключается в зависимости от подачи теплоносителя. Если электрическая разновидность требует лишь подключения к электрической цепи, то водяной пол должен подключаться к отопительной системе всего дома, что значительно усложняет процесс монтажа и эксплуатации. Важно то, что на поверхности такая система не видна, а потому фото помещения не будут испорчены торчащими трубами и различными крепежными элементами, создающими дискомфорт при эксплуатации.

По стандарту структура такой системы включает:

• водонагревательный котел, осуществляющий нагрев и подачу теплоносителя;
• насос, обеспечивающий циркуляцию теплоносителя в отопительном контуре;
• сеть трубопроводов, устраиваемая таким образом, чтобы теплоноситель поступал во все уголки помещения и обогрев при этом был равномерным;
• система вентилей, задвижек и байпасов, каждый из которых предназначен для контроля и регулировки циркуляции теплоносителя. Очень важен в этом списке байпас, поскольку он позволяет теплоносителю обходить насос во время ремонтных работ в случае нарушения его функционирования;
• контроллеры и датчики, позволяющие отслеживать температуру, давление, скорость циркуляции и другие параметры системы.

Исходя из вышесказанного, владельцу должно быть понятно, что уложить качественный водяной теплый пол под деревянный пол – это задача локальная, а вот организоваться надежную отопительную систему во всем доме очень важно. Естественно, упор при этом делается на укладку отопительного контура в перекрытие на лаги, поскольку данный процесс труднее всего осуществить.

Подготовка основания под теплый пол

Чтобы монтировать теплый пол по лагам необходимо осуществить подготовку основания под укладку всех последующих слоев в «пирог» перекрытия.

Процесс этот состоит из следующих этапов:

• черновой пол должен быть идеально выровнен: все трещины, выбоины и другие дефекты устраняются посредством зачистки, шлифования и шпаклевания. Недопустим уклон поверхности, превышающий 0,2%, что означает: при расстоянии между определенными участками пола в 4 метра уклон не должен превышать 8 миллиметров;
• поверх подготовленного основания укладывается гидроизоляционный слой из полиэтиленовой пленки или специальных материалов, защищающих перекрытия от проникновения влаги. Важно, чтобы листы используемого материала надежно были закреплены при помощи клеящейся ленты;
• следом начинается установка деревянных лаг, а между ними производится укладка утеплителя.

Теперь можно начинать монтаж теплого пола на деревянный пол по одному из описанных ниже способов.

Простейшие способы монтажа

Простыми способами укладки считаются следующие разновидности:

• прямо на теплоизоляционный слой из материала, уложенного между лагами;
• на теплоизоляционный слой, который поднят над каркасом из лаг при помощи жесткого основания.

Конструкция системы в обоих случаях имеет следующие структурные элементы (сверху вниз):

• контур водяного отопления из труб, уложенных с интервалом в 20 сантиметров, но может быть выбран и другой шаг, если того требуют особенности монтажа лаг;
• теплоизоляционный слой;
• жесткое основание;
• пол.

Усложненный способ

Описанная выше система становится более эффективной, но и сложнее в укладке за счет увеличения количества функциональных элементов.

Начинается все также с теплоизоляционного слоя, но сверху его покрывают алюминиевой фольгой. Использование данного материала повышает степень отражения тепла, что обуславливает концентрацию выделяемого тепла и направление его в помещение. Если не удается покрыть всю поверхность единым листом фольги, то потребуется дополнительно использовать двухстороннюю клеящуюся теплоизоляционную ленту, чтобы соединять нарезанные куски.

Далее укладывается металлическая сетка, используемая обычно для армирования стяжки по деревянным лагам, чтобы упрочнить создаваемую конструкцию. Современный теплый водяной пол по деревянным лагам подразумевает использование не только труб, но и нагревательного кабеля. Использование данного элемента в комплексе с полиэтиленовыми трубами является высокоэффективным. Нагревать такой отопительный контур можно гораздо выше той температуры, которую имеет теплоноситель в основной отопительной системе дома. Также иногда делают теплый пол по грунту в частном доме, что является достаточно неплохим вариантом.

Автономный контроль температуры теплоносителя в отопительном контуре теплого пола осуществляется при помощи собственного датчика, устанавливаемого в гофрированную трубку и подключаемого в специально отведенном месте. Помимо этого в общей системе отопления имеется целый ряд разнообразных датчиков. Они касаются не только теплого пола, но и основного отопительного контура.

Каркас из лагов специально обрабатывается под укладку труб отопительного контура. Сделав прорези соответствующих размеров, владелец значительно облегчит себе процесс укладки. Далее начинается укладка выбранного напольного покрытия и по завершению работ можно дополнить систему внешним регулятором температуры. Последний элемент может быть, как автоматическим, так и ручным.

Использование теплоотражающих пластин

Вне зависимости от того, какой способ укладки контура водяного отопления был выбран, существует проблема потери выделяемого тепла. Можно повысить эффективность системы и минимизировать возможные потери тепла.

Для этого водяной пол по деревянным лагам укладывается с использованием следующих элементов:

• отопительные трубы;
• теплоизоляционный слой толщиной не менее 10-15 сантиметров;
• каркас из лаг, установленных горизонтальным образом, а не вертикальным, как при стандартном способе монтажа. Таким образом, на лагах удобно размещать крылья теплоотражающих пластин. Причем каждая пластина имеет пазы, соответствующие диаметру укладываемых труб, что также облегчает монтаж отопительного контура.

Нюансы процесса укладки водяного пола

Если укладывается водяной теплый пол по деревянным балкам, то следует знать ряд правил:

• шаг между соседними лагами должен составлять не менее полуметра, чтобы теплоизоляционные плиты укладывались в него с ощутимой натяжкой, но без необходимости прикладывать лишние усилия. Контролировать это можно по изгибу плиты, создаваемому при ее «запихивании» в пространство между лагами;
• использовать для укладки лучше всего трубы диаметром в1,6 сантиметра, поскольку на практике теплоноситель циркулирует в них лучше всего;
• относительно того, как сделать теплый пол на деревянном полу более эффективным, специалисты утверждают, что обмотка труб из фольги значительно снизит потери выделяемого тепла;
• длина отопительного контура не должна быть более 100 метров, поскольку большее расстояние увеличивает потери тепла, выделяемого теплоносителем, которому приходится преодолевать весь этот маршрут;
• если же требуется более длинный отопительный контур, то его можно разбить на отдельные участки с площадью, не превышающей 40 квадратных метров по отдельности (подробнее: «Как сделать теплый пол своими руками в частном доме»).

Когда осуществляется укладка теплого водяного пола на деревянный пол, между одиночным 80-метровым отопительным контуром и двумя 40-метровыми лучше сделать выбор в пользу раздельного вариант. Потратить на укладку придется в 2 раза больше денежных средств, но совокупно два участка будут более производительными, чем цельная система.

Не нужно укладывать систему так, чтобы площадь контура полностью соответствовала площади помещения. Достаточно грамотно рассчитать эффективность системы с учетом используемого напольного покрытия. К примеру, если уложен теплый пол под деревянную доску, нужно проклеить по периметру помещения зазоры между напольным покрытием и стенами. Это позволит компенсировать расширение дощатого настила при нагревании.

В качестве теплоизоляционного слоя лучше всего использовать минеральную вату и отказаться от полимерных материалов, плохо взаимодействующих с высокими температурами. Не стоит бояться использовать различные грязные материалы, поскольку на фото и при визуальном осмотре слой, находящийся в глубине перекрытия, виден не будет, а вот его эффективность сыграет важную роль в работе отопительной системы. Читайте также: «Как сделать теплый пол в деревянном доме – примеры реализации своими руками».

Итог

Укладка водяного пола не так сложна, как может показаться неопытному в строительных работах владельцу. При правильном подсоединении к общей системе отопления дома качественный обогрев гарантирован. Важно производить работы четко, аккуратно и с соблюдением всех профессиональных рекомендаций.

При возникновении каких-либо трудностей всегда можно обратиться к специалистам, которые возьмут на себя ответственность за все этапы – от покупки необходимых материалов до тестирования и введения системы в эксплуатацию.
