Как сделать мощный светодиодный фонарь своими руками

Совсем недавно, слово светодиод ассоциировалось только с индикаторными приборами. Так как они были довольно дорогими и излучали всего несколько цветов при этом ещё и слабо светили. С развитием технологий, цена на светодиодные изделия постепенно снижалась, область применения широкими шагами расширялась.

Сегодня их используют в разных приборах, применяются практически везде, где нужны осветительные приборы. Фары и лампы в автомобилях оснащены светодиодами, рекламу на щитах выделяют светодиодные ленты. В бытовых условиях они также не менее часто применяются.

Причины использования светодиодов

Не обошли стороной и фонари. Благодаря мощным светодиодам, стало возможно собрать сверхмощный и при этом довольно автономный фонарь. Такие фонари могут излучать очень сильный и яркий, свет на дальнее расстояние или по большой площади.

В этой статье мы вам расскажем о главных преимуществах светодиодов большой мощности, и расскажем, как сложить светодиодный фонарь своими руками. Если вы уже сталкивались с этим, тогда сможете дополнить свои познания, для новичков в этой области, статья ответит на многие вопросы, связанные со светодиодами и фонарями с их применением.

Если вы хотите сэкономить, используя светодиод, следует учесть некоторые факторы. Так как иногда цена такой лампы, может превышать все сэкономленные средства. Если же вам приходится тратить много средств и времени на обслуживание источников света, при этом общее их количество потребляет много электроэнергии, тогда вам следует подумать, будет ли светодиод лучшей заменой.

Перед обычными светильниками, светодиод имеет ряд преимуществ, которые возвышают его:

• Отсутствует потребность в обслуживании.
• Значительная экономия электроэнергии, порой экономия доходит и до 10 раз.
• Высокое качество светового потока.
• Очень высокий срок службы.

Необходимые состовляющие

Если вы решили собрать своими руками светодиодный фонарь, для передвижения в темноте или для работы в ночное время суток, но не знаете с чего начать? Вы вам поможем в этом. Первым что нужно сделать, это найти необходимые элементы для сборки.

Вот предварительный список необходимых деталей:

1. Светодиод
2. Провод намоточный, 20-30 см.
3. Кольцо ферритовое примерно 1-.1.5 см в диаметре.
4. Транзистор.
5. Резистор на 1000 Ом.

Конечно, этот список нужно дополнить ещё и батарейкой, но это такой элемент, который можно спокойно найти в любом доме и он не требует особой подготовки. Также следует подобрать корпус или какое-то основание, на которое будет устанавливаться вся схема. Хорошим корпусом будет старый нерабочий фонарик либо тот, который вы собираетесь модифицировать.

Как собрать своими руками

При сборе схемы, нам будет необходим трансформатор, но его в список не добавили. Мы будем делать его своими руками из ферритового кольца и провода. Сделать это очень просто, берём наше кольцо и начинаем наматывать провод сорок пять раз, этот провод будет подключаться к светодиоду. Берём следующий провод, и наматывает его уже тридцать раз, и направляем на базу транзистора.

Резистор, используемый в схеме, должен иметь сопротивление 2000 Ом, только используя такое сопротивление, схема сможет работать без сбоев. При тестировании схемы, резистор R1 заменить на похожий, с регулируемым сопротивлением. Включить всю схему и регулируя сопротивление этого резистора, настроить напряжение на отметку примерно 25мА.

В результате вы узнаете, какое сопротивление должно быть в этой точке, и сможете подобрать подходящий резистор, с нужным вам номиналом сопротивления.

Если схема составлена в полном соответствии с вышеуказанными требованиями, тогда фонарь должен сразу работать. Если он не работает, тогда возможно вы совершили следующую ошибку:

• Концы обмотки подключены наоборот.
• Количество витков не соответствует необходимому.
• Если намотанных витков меньше 15, тогда генерация тока в трансформаторе перестаёт осуществляться.

Собираем светодиодный фонарь на 12 вольт

Если количества света от фонарика не хватает, тогда можно собрать мощный фонарь, питающийся от аккумулятора на 12 вольт. Такой фонарь все ещё остаётся переносным, но уже значительно больше в габаритах.

Для сборки схемы такого фонаря своими руками нам понадобятся следующие детали:

1. Пластиковая труба, диаметром около 5 см и клей для ПВХ.
2. Резьбовой фитинг для ПВХ, две штуки.
3. Заглушка с резьбой.
4. Тумблер.
5. Собственно сама светодиодная лампа, рассчитанная на 12 вольт.
6. Аккумулятор для питания светодиода, на 12 вольт.

Изолента, термоусадочные трубки и маленькие хомуты, что б привести проводку в порядок.
Аккумулятор можно изготовить своими руками, из маленьких батарей, которые используют в радиоуправляемых игрушках. Может понадобиться 8-12шт, в зависимости от их мощности, чтобы в совокупности получилось 12 вольт.

К контактам на лампочке, припаиваете два провода, длина каждого должна превышать длину аккумулятора на несколько сантиметров. Все тщательно изолируются. При соединении лампы и батареи тумблер установить таким образом, что б он располагался на противоположном конце от светодиодной лампы.

На концах проводов идущих от лампы и от блока батарей, который мы сделали своими руками, устанавливает специальные разъёмы, для удобства соединения. Собираем всю схему и проверяем её работоспособность.

Схема сборки

Если все работает, то приступаем к созданию корпуса. Отрезав необходимую длину трубы, вставляем в неё всю нашу конструкцию. Аккумулятор Тщательно закрепляем внутри с помощью клея, чтобы он не повредил лампочку в процессе эксплуатации.

На обоих концах устанавливаем фитинг, крепим его с помощью клея, так мы обезопасим фонарь от случайного попадания влаги вовнутрь. Далее, выводим наш тумблер на противоположный край от лампы, и также тщательно закрепляем. Задний фитинг должен полностью закрывать включатель своими стенками, и при закрученной заглушке предотвращать попадание туда влаги.

Для использования достаточно открутить заглушку, включить фонарь и заново плотно закрутить.

Ценовой вопрос

Самое дорогое, что вам понадобится это светодиодная лампа на 12 вольт. Она стоит порядка 4-5 долларов. Покопавшись в старых игрушках детей, аккумуляторы со сломанной машинки будут для вас бесплатными.

Тумблер и трубу тоже можно найти в гараже, обрезки таких труб постоянно остаются после ремонтов. Если труб и аккумуляторов нету, можно спросит друзей и соседей или купить в магазине. Если покупать абсолютно все, тогда такой фонарь вам может обойтись примерно в 10 долларов.

Подведём итог

Светодиодные технологии набирают всё большей популярности. Имея хорошие характеристики, в скором времени они могут полностью вытеснить всех конкурентов в области освещения. А самому собрать мощный переносной фонарь со светодиодной лампой своими руками, не составит для вас практически никакого труда.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

Самодельный супер яркий мини LED-фонарик 3 Вт своими руками

Светодиоды сегодня встраивают куда угодно – в игрушки, зажигалки, бытовую технику и даже в канцелярские товары. Но самое полезное изобретение с ними – это конечно же фонарик. Большая часть из них автономны и выдают мощное свечение от небольших аккумуляторов. С ним не заблудишься в темноте, а при работе в слабоосвещенном помещении этот инструмент просто незаменим.
Небольшие экземпляры самых разных LED-фонариков можно купить практически в любом магазине. Стоят они недорого, но качество сборки может порой не радовать. То ли дело самодельные устройства, которые можно сделать на базе самых простых деталей. Это интересно, познавательно и оказывает развивающее действие на любителей мастерить.

Сегодня мы рассмотрим очередную самоделку — LED-фонарик, сделанную буквально из подручных деталей. Их стоимость не более нескольких долларов, а эффективность устройства выше чем у многих заводских моделей. Интересно? Тогда сделайте ее вместе с нами.

Принцип работы устройства

На сей раз светодиод подключен к аккумулятору только через сопротивление на 3 Ом. Поскольку в нем присутствует готовый источник энергии, ему не требуется накопительный тиристор и транзистор для распределения напряжения, как в случае с вечным фонариком Фарадея. Для зарядки аккумулятора применяется электронный модуль зарядки. Крохотный микромодуль обеспечивает защиту от перепадов напряжения и не допускает перезарядки аккумулятора. Заряжается устройство от USB разъема, а на самом модуле находится разъем микро USB.

Необходимые детали

Из инструментов понадобятся: паяльник с флюсом, клеевой пистолет, бормашина, зажигалка и малярный нож.

Собираем мощный светодиодный фонарик

Подготовка светодиода с линзами

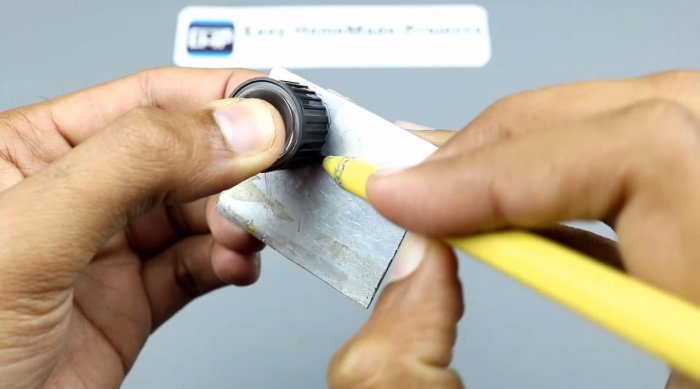

Берем пластиковый колпак с линзами, и размечаем окружность радиатора. Он нужен для охлаждения светодиода. На алюминиевой пластине размечаем посадочные пазы, отверстия и вырезаем радиатор по разметке. Это можно сделать, например, при помощи бормашины.



Вытаскиваем на время увеличительные линзы, сейчас они не понадобятся. С тыльной стороны колпачка на суперклей приклеиваем пластину радиатора. Отверстия, пазы у колпачка и радиатора должны совпадать.


Контакты светодиода лудим и пропаиваем медной проводкой. Защищаем контакты термоусадочными кембриками, и прогреваем их зажигалкой. Вставляем с лицевой стороны колпака светодиод с проводкой.

Обработка корпуса фонарика из шприца

Отмыкаем поршень с рукояткой у шприца, они нам больше не понадобятся. Обрезаем подыгольный конус малярным ножом.
Счищаем полностью торец шприца, проделывая в нем отверстия для светодиодных контактов фонарика.
Крепим колпак фонаря к торцевой поверхности шприца на любой подходящий клей, например, на эпоксидную смолу или жидкие гвозди. Не забываем светодиодные контакты поместить во внутрь шприца.

Подключение микромодуля зарядки и аккумулятора

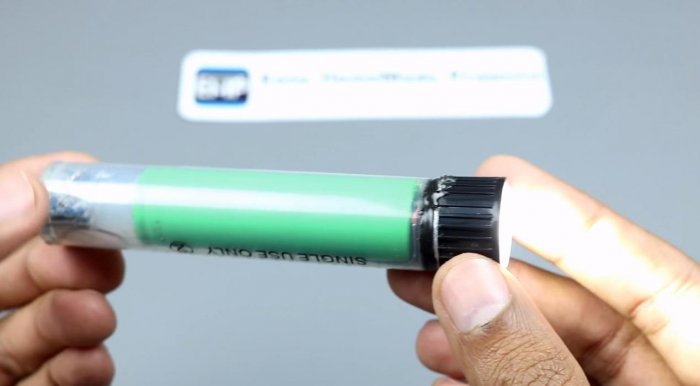

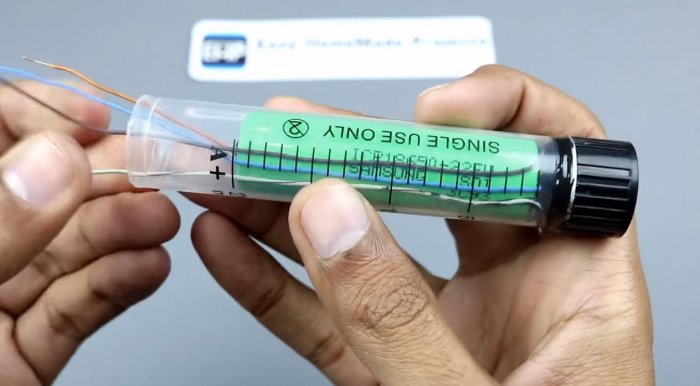

На литиевый аккумулятор крепим клеммы с контактами, и вставляем в корпус шприца. Подтягиваем медные контакты, чтобы зажать их корпусом аккумулятора.

У шприца остается всего несколько сантиметров свободного пространства, недостаточного для модуля зарядки. Поэтому его придется разделить на две части.

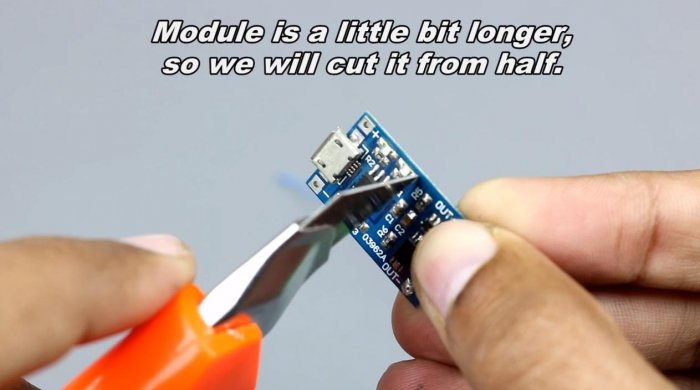

Проводим малярным ножом посередине платы модуля, и ломаем ее по линии среза. Используя двойной скотч соединяем обе половинки платы вместе.



Разомкнутые контакты модуля лудим, и пропаиваем медной проводкой.

Окончательная сборка фонарика

К плате модуля припаиваем резистор, и подключаем его к микро-кнопке, изолируя контакты термоусадкой.


Остальные три контакта припаиваем к модулю согласно схеме его подключения. Микро-кнопку подключаем в последнюю очередь, проверяя работу светодиода.



Электронную начинку нашего устройства помещаем в корпус шприца таким образом, чтобы разъем микро USB и микро-кнопка остались на поверхности. Остальное пространство изолируем горячим клеем. Устанавливаем светодиодные линзы обратно на их место с лицевой стороны колпака.



Ставим на зарядку аккумулятор, и через некоторое время светодиод на модуле зарядки даст знать, что нашим фонариком уже можно пользоваться. Кстати, по заверениям автора, такой фонарик способен на одном заряде проработать около 10 часов!

Смотрите видео

Простой фонарик с регулируемой освещенностью своими руками

Фонарик — думаю незаменимый электрический прибор для видения в ночное время суток. Без фонарика человеку в темноте видеть вообще невозможно. Это происходит из-за того, что в темноте мы не можем различать цвета, а этот придуманный прибор нам помогает различать цвета и поэтому мы начинаем видеть в темное время суток.

На сегодняшний день существует много видов фонариков, таких как обычных, так и фонариков с регулировкой пучка света, то есть это фонари, у которых можно регулировать площадь освещенного места с помощью обычной собирающей линзы. В этой статье я вам расскажу и покажу, как сделать именно такой фонарик, у которой вместо обычного переднего стекла будет та самая собирающая линза, которую я показывал в прошлой статье. Если вы не видели эту линзу и способ ее конструирования из обычной пластиковой бутылки и воды, то можете просто перейти по этой ссылке. И так, перейдем к самому изготовлению нашего фонарика.

Для изготовления нам понадобятся:

Инструменты:
1) Канцелярский нож,
2) Термоклей и клеевой пистолет,
3) Электрический паяльник,
4) Бокорезы или ножницы (для разрезания проводов).
5) Зажигалка или спички (для термоусадочных трубочек)

Материалы:
1) Собирающая линза,
2) Две бутылочки от витаминов, разных по размеру,
3) Мощный и яркий светодиод, но у меня только в качестве примера не очень яркий обычный светодиод,
4) Провода разного цвета,
5) Термоусадочные трубки или изолирующая лента,
6) Кнопка для включения и выключения фонарика,
7) Три мизинчиковые батарейки на 1.5В и как бы контейнер для них для получения одной 4В батареи.

Процесс изготовления фонарика с регулируемой яркостью своими руками.

Берем ранее изготовленную самоделку, ссылку на которую я оставил в начале статьи. То есть собирающую линзу.

И баночку от витаминок.

С помощью острого канцелярского ножа отрезаем донышко баночки.

С помощью горячего клея приклеиваем самодельную собирающую линзу вместо донышка.

Канцелярским ножом отрезаем другую сторону баночки, что в получившееся отверстие легко помещалось другая баночка, чуть меньше по размеру и объему. Надо, чтобы баночка держалась внутри другой баночки, не падала из нее.

Теперь берем светодиод, лучше по мощнее, не как у меня (об этом я упомянул чуть ранее, в начале статьи).

Вынимаем маленькую баночку из большой и на ее донышке, прямо по середине делаем отверстие по диаметру толщины светодиода. Отверстие можно сделать дрелью или шуруповертом, ну или просто поковырять канцелярским ножом.

Берем соединительные провода, светодиод, три мизинчиковые батарейки по 1.5В, контейнер для батареек и выключатель и собираем электрическую цепь, спаяв все электрическим паяльником соединив все последовательным путем. Оголенные участки изолируем термоусодочными трубками или обычной изолентой.

Проверяем получившуюся электрическую цепь на работоспособность. Если светодиод горит при включении, то всю эту конструкцию помещаем в корпус самого будущего фонарика.

Как я написал ранее, помещаем все в корпус, то есть в маленькую баночку от витаминок.

Помещаем светодиод в ранее изготовленное отверстие и заклеиваем ее горячим клеем.

Оказалось, этот процесс не очень то и прост в деле.

С помощью канцелярского ножа делаем прямоугольное отверстие для выключателя фонаря.

Выключатель тоже заклеиваем термоклеем, как и светодиод.

Вставляем батарейки и помещаем их внутрь баночки, и крышкой закрываем отсек. В случае того, если батарейки разрядятся, откручиваем крышку, вынимаем батарейки и вставляем новые, потом так же закрываем.

Ну вот такой прибор у меня получился.

Так же канцелярским ножом делаем прямоугольные отверстия на большой баночке. Делать это вообще не обязательно.

Проверяем фонарик на работоспособность. Делать это лучше в темноте.

Да, светодиод бы помощнее, жаль что сильнее не нашлось.

С таким светодиодом фонарик больше всего похож на ночник.

Вот и все, фонарик готов и протестирован, теперь можно активно пользоваться. На баночках надо отклеить наклейки, и так будет видно получше и красивее. Повторяю, светодиод лучше использовать мощнее. Тем более на этом светодиоде есть еще своя собирающая линза, и из-за двойной линзы свет стает тусклей. Сюда подойдут светодиоды, такие как XM-L2, T6, но они жутко дорогие. Они используются на китайских фонарях, и светят на несколько десятков метров.

На этом у меня все, всем большое спасибо за внимание!

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Переделка лампового фонаря на светодиодный

Как переделать ламповый фонарь с свинцово-кислотной батареей в светодиодный с литий-ионной? Именно этот вопрос мы рассмотрим в этой статье с помощью мастера-самодельщика из Канады.

Инструменты и материалы:
-Ручной аккумуляторный фонарь;
-Литий-ионные батареи Samsung INR18650;
-Светодиодный драйвер;
-Светодиод Cree XHP 70.2;
-Радиатор;
-Вентилятор;
-Отражатель;
-Термоусадочные трубки;
-Мультиметр;
-Листовой металл;
-Провода;
-BMS- модуль;
-Никелевая пластина;
-Разъемы;
-Крепеж;
-Медный лист;
-Dremel;
-Нож;
-Отвертка;
-Паяльные принадлежности;
-Зарядное устройство;
-Сверла;
-Ленточно-шлифовальная машинка;
-Клеевой пистолет;




Шаг первый: корпус
У мастера был ручной фонарь со старым свинцово-кислотным аккумулятором, который уже не заряжался. Именно на базе этого фонаря он и решил сделать свою самоделку. Фонарь достаточно большой, чтобы в его корпусе поместились все нужные детали.

Корпус фонаря мастер разбирает и демонтирует аккумулятор, лампочку, электронику.

Шаг второй: питание
В качестве источника питания мастер использует литий-ионный аккумулятор 3S2P, изготовленный из 6 батарей 18650. Аккумуляторы SAMSUNG INR18650-25R 2500 мАч 3,6В. Ток разряда макс., А 20. Ток заряда макс., А 4. При подключении по схеме 3S2P это дает 5000 мАч, что должно обеспечить свет на максимальной мощности в течение 45 — 50 мин.

В схеме мастер использует BMS для контроля заряда/разряда и разъем для зарядного устройства.

Шаг третий: светодиодный модуль
В качестве источника света мастер использует Cree XHP 70.2. Светодиод устанавливается на монтажной плате диаметром 16 мм поверх медной пластины толщиной 1,5 мм.

Драйвер имеет 5 режимов: низкий, средний, высокий (100%), режим SOS и режим стробоскопа.
Поскольку отражатель для светодиода и лампа накаливания различны, отражатель пришлось модифицировать. Светодиод и лампа накаливания излучают свет по разному. Лампочка рассеивает свет практически на 360 градусов, в то время как светодиод излучает свет под углом примерно от 120 до 130 градусов от центра. Светодиоды обычно располагаются сзади отражателя, в то время как лампы накаливания располагаются у основания отражателя, чтобы лучше собирать и фокусировать свет.

Мастер срезает среднюю часть отражателя. Вырезает металлическое кольцо и полирует его. Крепит его так, чтобы светодиод был в центре кольца. Сверху кольца устанавливает отражатель.

После сборки проверяет работу.


Шаг четвертый: вентилятор
Система охлаждения состоит из стандартного радиатора Intel и вентилятора 80 мм x 10 мм. Кулер от Intel Core i7-3770. Он не громоздкий, круглый, тонкий и рассчитан на мощность 84 Вт. Этого достаточно, чтобы справиться со светодиодом и драйвером.

Мастер просверлил 4 отверстия в верхней части радиатора. Два для проводов для светодиода, проходящих через драйвер, и два для монтажных винтов. Между медной платой светодиода и радиатором, для лучшей теплопроводности, нанес термопасту. Для установки драйвера мастер сделал из медной пластины крепеж. К радиатору он крепится четырьмя винтами.

Шаг пятый: сборка
После подготовки мастер крепит все детали в корпусе фонаря.

Собирает фонарь.




По его словам фонарь получился достаточно мощный.

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Светодиодный фонарь от 1,5 В и ниже

Блокинг – генератор представляет собой генератор кратковременных импульсов повторяющихся через довольно большие промежутки времени.

Одним из достоинств блокинг — генераторов являются сравнительная простота, возможность подключения нагрузки через трансформатор, высокий КПД, подключения достаточно мощной нагрузки.

Блокинг-генераторы очень часто используются в радиолюбительских схемах. Но мы будем запускать от этого генератора светодиод.

Очень часто в походе, на рыбалке или охоте нужен фонарик. Но не всегда под рукой есть аккумулятор или батарейки 3В. Данная схема может запустить светодиод на полную мощность от почти разряженной батарейки.

Немного о схеме. Детали: транзистор можно использовать любой (n-p-n или p-n-p) в моей схеме КТ315Г.

Резистор нужно подбирать, но об этом потом.

Кольцо ферритовое не очень большое.

И диод высокочастотный с низким падением напряжения.

Итак, убирался я в ящике в столе и нашел старый фонарик с лампочкой накаливания, конечно же, сгоревшей, а недавно видел схему этого генератора.

И решил я спаять схему и засунуть в фонарик.

Ну-с приступим:

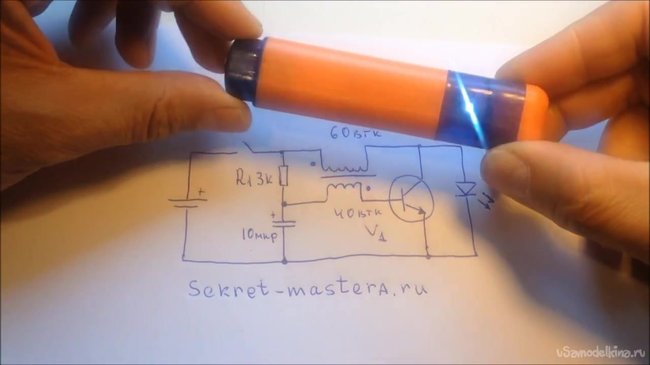

Для начала соберем по этой схеме.

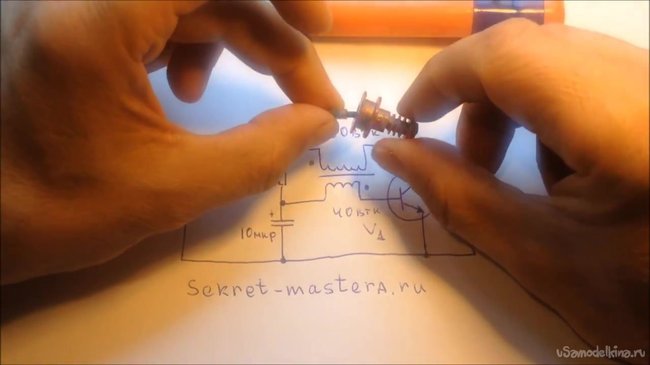

Берем ферритовое кольцо (я вытащил из балласта люминесцентной лампы) И мотаем 10 витков проводом 0,5-0,3мм (можно и тоньше, но не удобно будет). Намотали, делаем петельку, ну или отвод, и мотаем еще 10 витков.

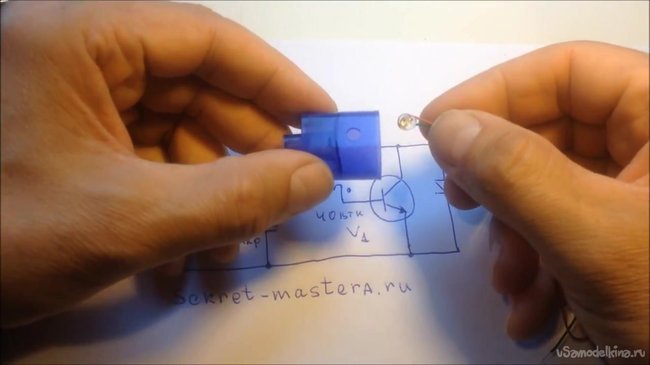

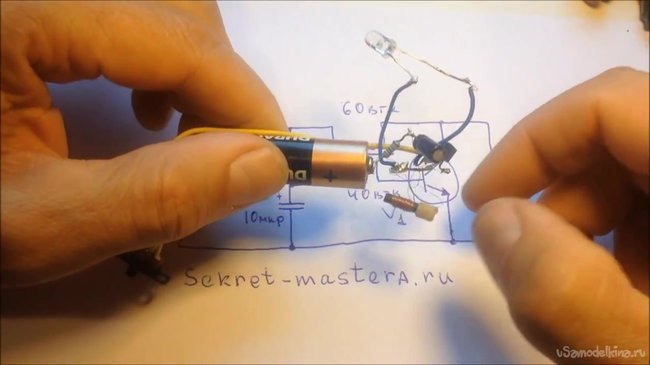

Теперь берем транзистор КТ315, светодиод и наш трансформатор. Собираем по схеме (см. выше). Я поставил еще конденсатор параллельно с диодом, так ярче светилось.

Вот и собрали. Если светодиод не горит, поменяете полярность батарейки. Все равно не горит, проверьте правильность подключения светодиода и транзистора. Если все правильно и все равно не горит, значит не правильно намотан трансформатор. Если честно у меня тоже схема завелась далеко не с первого раза.

Теперь дополняем схему остальными деталями.

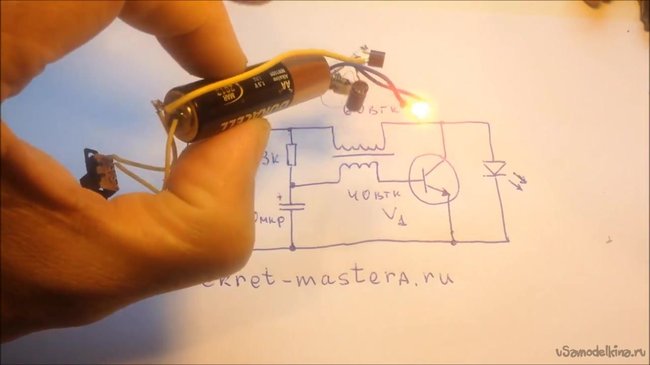

Поставив диод VD1 и конденсатор С1 светодиод засветится ярче.

Последний этап — подборка резистора. Вместо постоянного резистора ставим переменный на 1,5кОма. И начинаем крутить. Нужно найти то место где светодиод светит ярче, при этом надо найти место где если увеличить сопротивление хоть чуть-чуть светодиод гаснет. В моем случае это 471Ом.

Ну ладно, теперь ближе к делу))

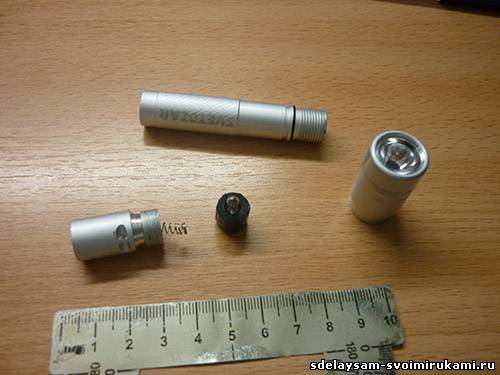

Разбираем фонарик

Вырезаем из одностороннего тонкого стеклотекстолита кружок под размер трубки фонарика.

Теперь идем и ищем детали нужных номиналов размером несколько миллиметров. Транзистор КТ315

Теперь размечаем плату и разрезаем фольгу канцелярским ножом.

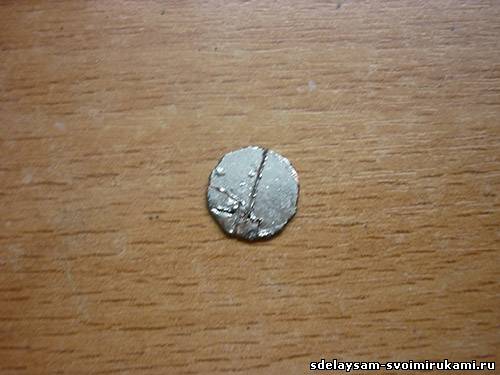

Лудим плату



Исправляем косяки, если таковы имеются.

Теперь чтобы паять плату нам нужно специальное жало, если нет — не беда. Берем проволоку 1-1,5мм толщиной. Тщательно зачищаем.

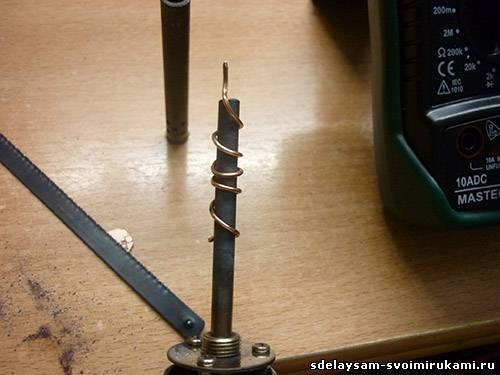

Теперь наматываем на имеющийся паяльник. Конец проволоки можно заострить и залудить.

Ну-с приступим припаивать детали.

Можно воспользоваться лупой.

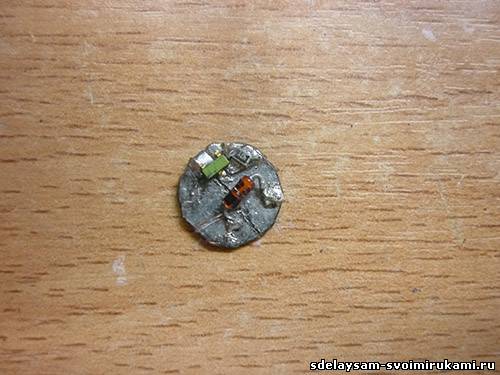

Ну, вроде все припаяли, кроме конденсатора, светодиода и трансформатора.

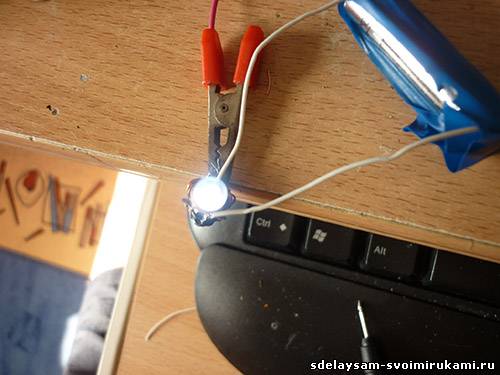

Теперь тест-запуск. Все эти детали (не припаивая) прицепляем на «сопли»

Ура!! Получилось. Теперь можно не опасаясь все детали припаивать нормально

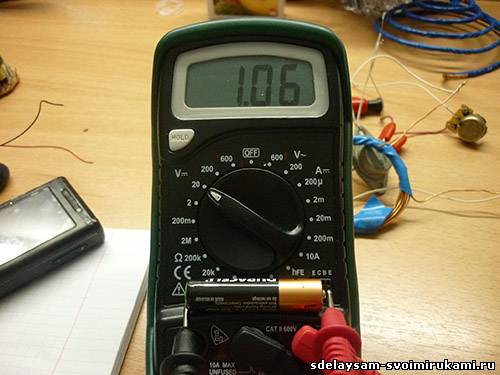

Мне вдруг стало интересно, какое же напряжение на выходе, я измерил

3,7В нормально для светодиода большой мощности.

Самое главное припаять светодиод))

Вставляем в наш фонарик, когда я вставлял, я отпаял светодиод — он мешался.

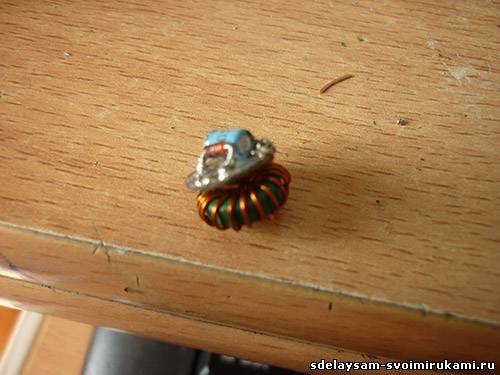

И так, вставили, убедились, что все пролазит свободно. Теперь вытаскиваем плату и покрываем края лаком. Чтобы замыкания не было, ведь корпус у фонарика это минус.

Теперь припаиваем обратно светодиод и проверяем еще раз.

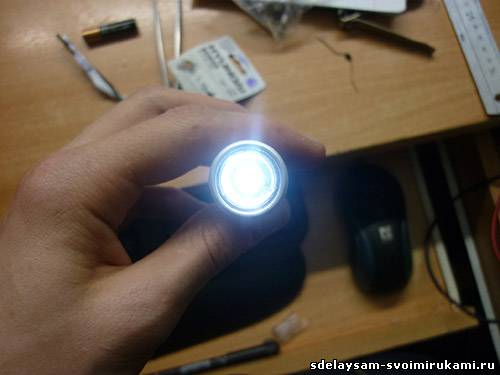

Проверили, все работает!!!

Теперь все это аккуратно вставляем в фонарик и включаем.

Такой фонарик можно запустить даже от разряженной батарейка, а если вообще нет батареек (например, в лесу на охоте). Есть много разных способов получить маленькое напряжение (в картошку вставить 2 проволочки из разных металлов) и запустить светодиод.

Желаю удачи!!!

Светодиодный фонарик своими руками

В этой статье рассмотрим изготовление светодиодного фонарика, корпус которого изготовлен из гаек и болта.

Инструменты и материалы:
-Три белых 5мм светодиода;
-Три 680 Ом резистора;
-5-7 гайки из нержавеющей стали;
-Болт из нержавеющей стали;
-Аккумулятор 12В A23 или A27;
-Пружина;
— 2 монтажных платы 5*5 см;
-Мини переключатель;
-Винт;
-Провод;
-Холодная сварка;
-Паяльник и припой;
-Третья рука;
-Дрель;
— Dremel;
-Клей;
-Плоскогубцы;
-Ножницы;
-Термоусадочная трубка;
-Полотно по металлу;
-Напильник;
-Тиски;
-Струбцины;

Шаг первый: корпус
Корпус фонарика мастер-самодельщик решил сделать из гаек. В заднюю часть корпуса будет вкручиваться болт. Внутри корпуса будет проходить один провод.

Отрезает часть болта. Должно остаться 2-3 витка резьбы. В одной из гаек сверлит отверстие для переключателя. Ножовочным полотном во внутренней части гаек делает пропил для провода.

Шаг второй: переключатель и пружина
Дальше мастер устанавливает переключатель и пружинный контакт. Подгоняет монтажную плату под диаметр гайки. Делает в плате пропил для провода. Сгибает конец пружины и вставляет его в отверстие в плате. Наносит на конец пружины припой. Приклеивает плату к гайке. Устанавливает микропереключатель.

Шаг третий: светодиоды
Из макетной платы вырезает диск чуть меньше диаметра гайки. Устанавливает на плату три светодиода. Скручивает вместе катоды светодиодов и припаивает к ним провод. На каждый анод припаивает по резистору 680 Ом. Вторые концы резисторов скручивает и припаивает к ним красный провод. Изолирует соединение термотрубкой.

Шаг четвертый: сборка
Пропускает провода через гайки и припаивает положительный провод к переключателю. На второй контакт переключателя припаивает еще один кусок провода. Отрицательный провод припаивает к пружине.


Склеивает гайки друг с другом. При склеивании нужно обращать внимания на положение пропила в гайках.

После склеивания гаек укладывает в прорезь провод и приклеивает конец к последней гайке с помощью специального токопроводящего клея.

Теперь нужно приклеить к кнопке переключателя винт, установить батарею, закрутить на конец корпуса болт и фонарь готов.

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Делаем электронный светодиодный фонарик в домашних условиях

Бывают случаи, когда фонарик бывает просто необходимым. Это может быть случайная поломка автомобиля в ночное время, или необходимость достать какую-то вещь из подвала. Тем более, если фонарик будет иметь светодиодную лампочку, он обеспечит наилучшее освещение в темноте и позволит найти необходимую вещь или сделать нужную работу максимально легко. Светодиодный фонарик можно приобрести в магазине электроники, а можно изготовить и в домашних условиях, что мы сейчас и сделаем.

Давайте посмотрим видео этой полезной самоделки:

Наш фонарик будет выполнен на основе электронного преобразователя.

Итак, нам понадобится:
— Старый фломастер, который мы будем использовать в качестве корпуса нашего фонарика;
— Светодиодная лампочка;
— Батарейка;
— Провода;
— Схема, которая представлена ниже.

Первым делом нам необходимо намотать собственный тороидальный трансформатор, поскольку готовый трансформатор может не поместиться в каркасе нашего фонарика, а именно в фломастере. Это можно сделать очень простым способом. Можно использовать ферритовые стержни. Такой стержень можно снять от катушки старого радиоприемника.

Катушку нужно намотать тонким эмалированным проводом сечением 0.15 мм. Сначала наматываем одну обмотку 40 витков, а после этого – вторую обмотку 60 витков. Обмотки следует сразу же зафиксировать клеем.

Самым сложным в изготовлении собственного светодиодного фонарика можно смело назвать именно наматывание катушки транзистора. После этого нам остается всего лишь подключить необходимые провода к батарейке, выключателю, резистору, транзистору и конечно к нашей светодиодной лампочке. Как именно следует сделать подключения, можно узнать из фотографии, которая представлена ниже.


Припаиваем провода и проверяем нашу заготовку на работоспособность. Уверившись в том, что все работает правильно, остается лишь собрать фонарик в корпус. Для большего удобства сверлим отверстие на колпачке фломастера и просовываем туда светодиодную лампочку.

Фиксируем лампочку термоклеем, обеспечивая таким образом не только фиксацию, но также изоляцию.

Под колпачком проделываем еще одно отверстие под размер проводов. Через это отверстие просовываем провода, идущие от лампочки.

Соединяем колпачок с корпусом, то есть вставляем его на свое место.

В конце засовываем в корпус батарейку нашего фонарика, изолируем все провода и помещаем транзисторно-резисторные компоненты в задней крышечке фломастера. Там же через просверленное предварительно отверстие просовываем выключатель. Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
