Самодельный радиатор отопления, как сделать батареи своими руками из профильных труб

Огромное разнообразие радиаторов отопления на современном рынке дает возможность подобрать именно тот вариант, который бы точно обеспечил дом или квартиру необходимым количеством тепла. Но ситуации в жизни случаются разные, иногда появляется необходимость приобретения дешевого варианта. А можно радиатор изготовить своими руками, тем самым решить проблему.

Что нужно для изготовления?

Самый простой в этом плане вариант – батарея из стальной трубы. В этом случае необязательно использовать новую трубу, можно купить б/у. Главное, чтобы она была в приличном состоянии. Что необходимо для того, чтобы собрать радиатор своими руками?

Из материалов:

труба диаметром 100 мм;
труба диаметром 25 мм;
лист стальной толщиною 3 мм;
два сгона диаметром 25 мм.

Из инструментов:

сварочный аппарат;
болгарка;
рулетка;
молоток;
маркер.

Расчет размеров

Сделать самостоятельно трубный прибор отопления не очень сложно. Но здесь есть один важный момент – правильно провести расчет размеров прибора. Ведь именно от них будет зависеть такой показатель, как теплоотдача.

Необходимые показатели

Расчет непростой, потому что для его проведения требуются некоторые критерии самого помещения. К примеру: площадь остекления, количество входных дверей, какие окна установлены, проведена ли теплоизоляция пола, стен и потолка.

Все это учесть сложно, поэтому существует более простой вариант, в котором учитываются всего лишь два показателя:

площадь комнаты.
высота потолка.

Радиатор отопления выбирается из расчета теплоотдачи на 10 м² равным 1 кВт тепловой энергии. Высота потолка не должна превышать 2,8 м.

Как это может помочь при сборке самодельного прибора отопления? Для этого придется провести сравнение с обычным чугунным радиатором марки МС-140-500. Теплоотдача его одной секции – 160 Вт, объем – 1,45 л. Что это нам дает?

Можно точно определить, сколько секций будет необходимо, если использовать чугунный прибор. Из количества секций определяется общий объем теплоносителя, который будет помещаться в одной батарее. А зная это число, можно приблизительно установить объем трубного радиатора.

Все дело в том, что теплопроводность стали равна 54 Вт/м*К, а чугуна – 46 Вт/м*К. То есть, небольшая погрешность в меньшую сторону не окажет никакого влияния на качество отдачи тепла.

Пример расчета

Условно будем считать, что восьмисекционный чугунный отопительный прибор соответствует вышеописанному соотношению. Его объем – 8х1,45=11,6 л.

Теперь можно подсчитать длину трубы диаметром 100 мм, которую будем использовать для сборки самодельной батареи. Площадь сечения труб стандартная – 708,5 мм². Делим объем на сечение, получаем длину (литры переводим в мм³): 116000:708,5= 1640 мм. Или 1,64 м.

Небольшое отклонение в обе стороны не будет сильно влиять на теплоотдачу. Поэтому можно выбрать или 1,6 или 1,7 м.

Конструкция устройства

Можно использовать трубу такой длины, уложенную под окно, и считать это радиатором. Но лучше разделить ее на две половинки и установить их друг над другом. Конструкция становится компактной при тех же характеристиках теплоотдачи.

Самодельные радиаторы трехъярусной конструкции потребуют больших затрат и времени на изготовление. Поэтому установка труб в два ряда при такой длине – оптимальный вариант.

Процесс сборки

В первую очередь необходимо подготовиться, т.е. закупить все необходимые материалы. Трубу диаметром 100 мм разрезаем на две половинки длиною по 80 см, для этого можно использовать болгарку.

Далее из труб диаметром 25 мм нарезаем 2 куска длиною по 100 мм, а из стального листа вырезаются 4 блина под внешний диаметр труб 100 мм.

Затем в трубах 100 мм вырезаются по два отверстия диаметром 25 мм – их месторасположение от краев должно быть на расстоянии 50 мм с диаметрально противоположных сторон.

После этого можно собрать конструкцию. Сначала привариваются вырезанные из листового железа блины. Затем две трубы 100 мм соединяются между собой трубой 25 мм, точно по вырезанным отверстиям.

Второй кусок трубы 25 мм приваривается с противоположной стороны, она будет выполнять функции упрочняющего элемента, после чего привариваются два сгона: сверху и снизу.

Проверка прибора

Самодельный радиатор готов. Как видите, сделать его не очень сложно. Остается лишь провести его проверку на герметичность проваренных стыков. Для этого один из сгонов закрывается заглушкой, а через второй заливается внутрь батареи вода.

Теперь необходимо обследовать швы сварки. Если мокрых подтеков нет, то вся работа была проведена качественно. Если пятна все же появились, то придется места подтеков обозначить маркером, слить воду из батареи отопления и пропарить заново шов.

Полезные советы

Если система отопления дома была собрана с учетом использования принудительного движения теплоносителя, то есть в ней установлен циркуляционный насос, тогда самодельный прибор можно устанавливать как угодно (вертикально или горизонтально).

Если в отопительной системе теплоноситель движется по естественным законам, то батарею необходимо монтировать только горизонтально. При этом нет необходимости устанавливать на нее воздухоотводчик (кран Маевского).

Нельзя сделать качественный радиатор из труб, если вы владеете навыками работы сварочным аппаратом на уровне новичка. Проваривать швы надо хорошо, от этого зависит безопасность эксплуатации прибора и всей отопительной системы.

Толщина 100-миллиметровой трубы должна быть минимум 3,5 мм.

Два сгона можно приварить к торцам труб, где были приварены металлические блины. При этом отверстия в торцах делаются не посередине, а со смещением: входной сгон (верхний) ближе к верхнему краю трубы, выходной (нижний) ближе к нижнему краю. Отверстия в блинах лучше сделать заранее, до приварки их к трубам.

При расчете теплоотдачи нет необходимости обращать внимание на площадь отдачи. Понятно, что этот показатель у чугунного радиатора будет больше. Все это компенсируется высокой теплопроводностью стали.

Сварочные швы нужно очистить и придать им презентабельный внешний вид. Для этого молотком сбиваются окалины и подтеки, а болгаркой шлифуется вся поверхность швов.

Исправление ошибок

Иногда, неправильно произведенные замеры помещения, приводят к неверным расчетам. Установленный радиатор отопления работает неэффективно, в помещении прохладно. Не стоит сразу же бросаться и делать новый прибор, затрачивая и время, и деньги. Есть способ, как можно повысить тепловую отдачу.

Для этого необходимо увеличить площадь нагрева. Единственный в данном случае вариант – приварить к трубной конструкции ребра из металлического листа толщиною 1,0-2,0 мм. Форма ребер может быть разной, главное – их площадь.

Поэтому из листа железа вырезаются, к примеру, прямоугольные куски размерами по длине больше высоты радиатора, по ширине 100-150 мм. В них с одной стороны вырезаются полукруги диаметром 100 мм. На каждом куске листа по два полукруга, расстояние между которыми определяется промежутком между двумя трубами в батарее.

Готовые формы привариваются к отопительной конструкции. Чем их больше, тем выше теплоотдача прибора.

как сделать электрическую батарею, сборка медной, из полипропиленовых труб, фото, для дома

Самодельные радиаторы для системы отопления способны значительно снизить стоимость ремонта. Чаще изготовленные своими руками регистры применяют для теплиц, подсобных помещений, гаражей, мастерских.

Некоторые используют самодельные (кастомные) радиаторы для придания эффекта в интерьере.

Радиаторы, изготовленные своими руками, значительно дешевле даже бывших в употреблении. Большим преимуществом самодельных батарей является возможность свободно «играть» с формами, легко вписать габариты в расчётное место.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Как сделать радиатор для дома своими руками

Правильно сделанная батарея легко эксплуатируется, долговечна, не течёт, имеет опрятный внешний вид. Чтобы справиться с её сооружением, нужно пройти ряд этапов.

Подготовка инструментов: фото

Чтобы сделать радиатор, потребуются следующие навыки и приспособления для:

Соединения металлов. Чтобы батарея не текла, материал стенок надёжно спаивают между собой. Сделать это можно при помощи паяльников, сварочного аппарата, газовой горелки. Конечно, к инструментам требуется ещё и навык сварки — швы должны получиться красивые, без шлаковых включений и раковин.
Фото 1. Паяльник ZD-200В, мощность 40W, питание — 220 V, производитель — «Zhongdi».
Измерения и разметки. В работе потребуются линейки, угольники, рулетка, магниты. Для монтажа или сборки тяжёлых объёмных батарей на месте потребуются гидроуровень, пузырьковый уровень, лазерный нивелир.
Слесарной обработки. Навыки работы и на

Радиатор отопления своими руками

Радиатор отопления: собираем своими руками

Несмотря на то что в продаже есть большой выбор радиаторов, многие люди принимают решение сделать радиатор отопления своими руками. Это оправданное решение, особенно если вы хотите сделать отопление, например, в гараже или другом подсобном помещении. В таких случаях покупать магазинные модели будет дорого, поэтому самодельные радиаторы отопления являются отличным выходом из положения.

Чтобы самостоятельно сделать такой отопительный прибор, обычно используют металлические трубы, которые уже были в употреблении, поэтому стоимость невысокая, а эффективность будет практически ничем не хуже заводских моделей. Такая батарея отопления своими руками делается достаточно просто, чем объясняется ее популярность при организации отопления в производственных цехах, гаражах.

Основные преимущества, которые имеет самодельный радиатор:

для изготовления можно использовать материал, который уже был в употреблении;
для работы понадобится доступный и простой инструмент;
монтаж проводится просто;
конструкция будет надежной и не потребует особого ухода;
невысокая стоимость, так как вам придется потратить только свой труд и время.

Расчет батарей отопления

Если говорить о стальных или чугунных батареях, то коэффициент теплопроводности у них будет практически одинаковый. Стандартная секция чугунной батареи дает 150-170 Вт тепла, и в нее вмещается 1,5 л воды.

В зависимости от толщины трубы, которую вы будете использовать для отопления гаража, чтобы заменить один стандартный чугунный радиатор, понадобится около 20 м трубы. Чтобы уменьшить размеры такой конструкции, трубу делят на несколько участков, которые располагают параллельно друг другу.

Недостатком батареи, сделанной из трубы, является то, что она имеет низкую эффективность, это связано с наименьшей площадью наружной поверхности. Чтобы устранить этот недостаток, надо увеличивать длину регистров, а это ограничивается длиной гаража или другого помещения.

Для уменьшения длины батареи регистры располагают параллельно друг другу, при этом подключаются они последовательно. После того как теплоноситель, а это может быть вода или масло, попадает в первую трубу, по перепускному каналу он переходит во вторую, но движется уж в противоположном направлении.

Необходимые материалы и оборудование

Так как самодельные отопительные системы чаще всего делают из материала, который уже раньше был в употреблении, сначала надо оценить состояние труб, особое внимание обращать на толщину стенок. Изготовление радиаторов для подсобного помещения квартиры или гаража должно быть качественным, так как в таких системах давление может достигать нескольких атмосфер. Если стенка трубы будет сильно повреждена коррозией, то она просто не выдержит нагрузки и лопнет, что приведет к утечке теплоносителя и прекращению работы системы отопления.

Чаще всего для изготовления самодельных батарей используют трубы диаметром 10-12 см, для того чтобы заглушить торцы труб, используют листовой металл соответствующего размера.

Для изготовления перепускных каналов и штуцеров используют трубы меньшего диаметра, чтобы их можно было подключить в систему отопления, на штуцерах делают резьбу.

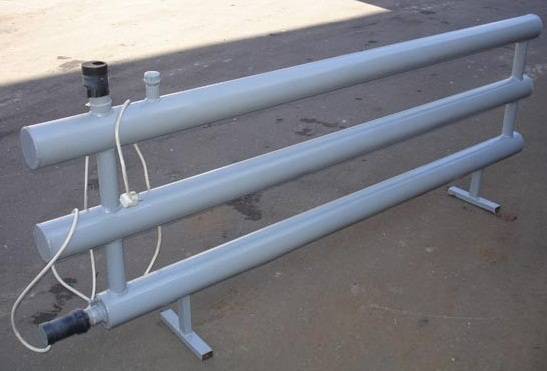

Можно сделать переносной масляный радиатор своими руками, такие модели создают из труб, они имеют небольшие размеры, в качестве теплоносителя в них используется масло, а вместо нагревательных элементов — ТЭН. В зависимости от того, какое по объему помещение вы планируете отапливать при помощи такого обогревателя, берут ТЭН соответствующей мощности.

Для усовершенствования такого прибора в его электрическую сеть можно ввести терморегулятор, который будет периодически включать и отключать нагревательный элемент.

Изготовление регистров

Сначала готовят материал, который нарезают на отрезки необходимой длины, при этом резать надо строго перпендикулярно оси трубы. Чтобы получить точную линию реза, можно вокруг трубы обернуть лист бумаги и при этом соединить его края.

Для создания заглушки на торцах необходимо использовать листовой металл, толщина которого не меньше 3,5 мм. Диаметр заглушки должен быть на 5 мм больше диаметра трубы. Приваривать заглушку надо качественно и герметично.

Отверстие для установки перепускного клапана делают на боковой поверхности, перед этим отступив на небольшое расстояние от края. Затем проводится соединение труб в отдельные секции. Для выполнения сварочных работ надо иметь высокую квалификацию, если вы варите плохо, то лучше для этого пригласить специалиста.

После сборки батареи ее подключают к системе отопления, которую заполняют водой, антифризом, затем проводят проверку ее работоспособности, проверяют, нет ли протечек теплоносителя. Если в системе предусмотрено использование насоса, то его включают, чтобы создать давление. Если проверка прошла успешно, вы можете смело использовать систему отопления с самодельными регистрами.

Если вы устанавливаете такие регистры в жилом помещении, то лучше всего дополнительно использовать экран для радиатора отопления. Выполняется он в виде решетки, которая чаще всего делается из МДФ. Такая решетка позволяет скрыть батарею, но дает возможность свободно перемещаться воздуху и практически не влияет на качество обогрева помещения. Изготовление решетки радиатора своими руками несложный процесс, доступный любому домашнему мастеру.

Сейчас популярно использовать в системе отопления плинтусные отопительные приборы или вакуумный радиатор, но сделать их самостоятельно в домашних условиях очень сложно, так как для этого требуется специальное оборудование и навыки.

Для создания вакуумного радиатора нужна и литиево-бромидная жидкость, температура кипения которой 35°С, ее закачивают в регистры, и сделать это в домашних условиях невозможно.

tvoygarazh.ru

Как сделать радиатор отопления своими руками: 7 советов

Обеспечить уютную обстановку в доме даже в самую холодную зиму способны правильно выбранные и смонтированные батареиБытовые устройства, предназначенные для отопления домов и промышленных предприятий, отличаются высокой эффективностью. С их помощью можно отопить большую площадь помещения, они удобны и безопасны в использовании. Порой покупка такого оборудования приводит к тратам, который человек не может себе позволить. Оптимальны вариант для тех, кто не имеет возможности приобрести брендовый обогреватель – изготовить радиатор отопления своими руками.

Содержание:

Принцип функционирование батареи, изготовленной своими руками, не отличается от радиаторов, изготовленных в промышленных условиях. Самодельные устройства греют также хорошо, единственным их недостатком можно считать не слишком красивый внешний вид. Прибор для обогрева помещения называется отопительным регистром.

Установка радиатора отопления своими руками не вызовет никаких проблем, если следовать инструкции и советам специалистов

Отопительный регистр – прибор для обогрева, который представляет собой трубные системы, обеспечивающие циркуляцию те

Как правильно сделать радиатор отопления своими руками: особенности изготовления самодельной конструкции

Содержание статьи

От автора: здравствуйте, уважаемые читатели! Радиаторы отопления являются неотъемлемой частью практически любой отопительной системы. Конечно, когда речь идет о жилых помещениях, хозяева обычно приобретают оборудование в магазинах, поскольку фабричные модели обладают высоким уровнем эстетичности.

Но в том случае, когда вам нужно сделать отопление в каких-либо хозяйственных или производственных помещениях, все может быть гораздо проще и менее затратно. Самодельные устройства — это далеко не всегда хлипкие недолговечные конструкции. Если знать, как правильно сделать радиатор отопления своими руками, то можно получить весьма качественное и эффективное оборудование, при этом практически не вкладывая в него деньги.

Преимущества и недостатки самодельных устройств

Дабы не быть голословными, предлагаем вашему вниманию перечень преимуществ, свойственных собственноручно изготовленному отопительному оборудованию:

очень высокая эффективность. Вы можете соорудить радиатор из труб любого размера. Но, как правило, для этой цели берутся элементы с довольно большим диаметром. Благодаря этому площадь устройства получается весьма приличной, и теплоотдача, соответственно, тоже. Длину также можно варьировать, ведь вас ничто не ограничивает. Вы можете соорудить батарею вдоль всего помещения, получив тем самым очень равномерный прогрев площади;
абсолютно несложная конструкция. Если вы способны удержать в руках трубу, то точно справитесь и с прочими манипуляциями, необходимыми для производства отопительного радиатора. Конечно, хорошо бы еще иметь опыт работы со сварочным аппаратом — но даже если его нет, то вот вам и повод потренироваться;
невысокая стоимость. Материалы для изготовления обладают довольно невысокой ценой. К тому же, можно приобрести трубы, уже бывшие в употреблении. Для нашего случая новизна не принципиальна, а экономия может быть весьма существенной;
возможность подключения к разным типам систем. Как известно, ток теплоносителя по контуру может осуществляться как естественным, так и принудительным путем. Во втором случае используется циркуляционный насос, который задает жидкости необходимую скорость. Естественно, уровень давления при этом также возрастает. Так вот, самодельный радиатор прекрасно с этим справится. Если, конечно, качественно произвести все работы;
возможность обойтись без отдельного нагревательного котла. В самодельный радиатор можно встроить ТЭН с терморегулятором. Таким образом, ваша отопительная система получится полностью автономной, а заодно это поможет избежать весомых затрат на приобретение нагревательного котла.

С преимуществами разобрались. Как видите, их весьма немало. Но для объективности картины давайте упомянем и недостатки:

необходимость проводить работы очень качественно. Сделать все тяп-ляп в данном случае не получится. Один некачественный шов — и протечка вам будет обеспечена. Поэтому, если вы, как упоминалось выше, не владеете навыками работы со сварочным аппаратом, сначала изучите матчасть, затем потренируйтесь на каких-нибудь металлических обрезках, и только потом беритесь за основную работу;
невозможность использовать радиатор в квартире. Во-первых, самоделка не будет отвечать требованиям безопасности, поэтому размещение таких устройств в жилых помещениях запрещено. Во-вторых, размер устройства таков, что займет довольно много пространства. Да и потом, выше уже говорилось о том, что такие радиаторы предназначены для гаражей, цехов и тому подобных помещений. Уж поверьте, выглядят они соответственно, о благородном и изысканном облике здесь речи не идет. Поэтому размещать свое творение в квартире вы сами вряд ли захотите. Разве что решите привнести в дизайн интерьера очень уж мощную изюминку.

Кроме того, если сравнивать с фабричными устройствами, эффективность самодельных будет все же пониже. Но некритично.

В общем, достоинства определенно перевешивают в свою пользу. Поэтому давайте разбираться, из чего будем делать радиатор и, собственно, как проводятся все работы. Стоит сразу сказать, что наиболее выгодным это дело будет в том случае, если вам повезет найти очень дешевые трубы: подержанные, выброшенные и т. д. Тогда вы получите качественный радиатор практически бесплатно, что еще больше повысит уровень удовлетворения собственным мастерством.

Особенности конструкции

Начнем с того, из чего делается радиатор. Для этого отлично подходят стальные трубы. Но важно обратить внимание на их качество. Черная сталь является самой дешевой, что в нашем случае только на пользу. Но она абсолютно неустойчива к коррозийным процессам. А это значит, что внутренние ее стенки при постоянном контакте с теплоносителем быстро начнут ржаветь.

Это может привести к двум последствиям. Во-первых, частицы ржавчины будут держаться на стенках трубы. Постепенно этот слой будет становиться все толще и толще, а это приведет к ухудшению тока теплоносителя и, как следствие, к значительному снижению производительности всего радиатора. Во-вторых, ржавчина постепенно просто «съест» трубу. В результате образуется дыра, и батарея придет в полную негодность.

Конечно, если вы готовы делать по радиатору каждый год, то это не проблема. Себестоимость оборудования действительно получится очень низкой. Но если вам не хочется регулярно тратить на это время, то лучше взять материал получше.

Идеальной с точки зрения противостояния ржавчине является, естественно, нержавеющая сталь. А также медь и бронза. Но понятно, что эти материалы нельзя отнести к бюджетным, какими бы заманчивыми они ни были. Поэтому сразу отметаем эти варианты во имя экономии семейного бюджета и переводим взгляды на оцинкованную сталь.

По сути, это самая обычная сталь, но покрытая слоем цинка. Он не дает развиться коррозийным процессам. Не то чтобы можно было назвать его систему вечной, но на несколько лет вы будете избавлены от необходимости менять радиатор на новый. При этом основной материал сохраняет все характеристики, присущие стали: прочность, долговечностью, высокий уровень теплоотдачи и т. д. В общем, оцинкованный вариант в данном случае является, пожалуй, оптимальным.

Перейдем наконец-то к самой конструкции. Чаще всего она делается из нескольких трубок — секций — которые соединены между собой отрезками трубок меньшего диаметра. Такой радиатор называется секционным. Иногда требуется придать ему дополнительную жесткость, это делается путем приваривания нескольких кусков арматуры.

По количеству соединяемых секций ограничений нет. Все зависит от габаритов помещения и от количества тепловой энергии, в которой оно нуждается. Если пространство слишком большое, то имеет смысл не наращивать секции батареи в высоту, а просто протянуть пару соединенных друг с другом длинных труб вдоль стены.

И наоборот — в маленьком помещении разумнее сделать высокий радиатор-«лесенку», чем занимать длинными трубами львиную долю пространства. При изготовлении такой конструкции важно обеспечить хороший ток теплоносителя. Это достигается за счет того, что перемычки привариваются близко к боковым краям радиатора.

В принципе, секционный радиатор довольно хорош, но есть у него существенный недостаток. Поскольку основные трубы и перемычки обладают различным диаметром, это приводит к излишне высокому гидравлическому сопротивлению во время работы батареи. Из-за этого с циркуляцией теплоносителя могут наблюдаться проблемы.

По данной причине гораздо более популярными являются батареи в форме змейки. Они так и называются — змеевики. Вы наверняка не раз видели такую конструкцию — это те самые чугунные батареи, которые раньше устанавливались в каждой ванной комнате и выполняли роль полотенцесушителя.

Главное преимущество змеевика — это отсутствие перепадов диаметра, вследствие чего гидравлическое сопротивление получается низким. Сборка такой конструкции осуществляется гораздо проще, чем в случае с секционной. Самая сложная задача — это найти изогнутые элементы из подходящего материала. А остальное — дело техники.

Кроме того, готовая конструкция отличается высокой прочностью и надежностью. Следовательно, и долговечность ее на высоте. Сварочных швов здесь гораздо меньше, чем в секционных батареях, а ведь каждый из них, по сути, является зоной риска. Именно места стыков чаще всего являются источником возникшей протечки.

Поскольку самодельный змеевик может быть довольно большим, ему необходимо придать дополнительную прочность. Это может быть сделано с помощью все той же арматуры.

Процесс изготовления

Пора переходить непосредственно к тому, как изготавливается самодельный радиатор. Рассмотрим для примера создание секционного оборудования, поскольку эта процедура более сложная. В качестве основного материала вам необходима двенадцатиметровая труба, диаметр которой составляет от 100 до 120 миллиметров. О выборе этого элемента уже говорилось выше. Помимо этого, вам понадобится:

металлический лист. Из него будем делать заглушки, закрывающие дополнительные отверстия на радиаторе;
водопроводная труба. Тоже металлическая, стандартного диаметра. Из нее будем делать перемычки, соединяющие основные трубы;
несколько отрезков арматуры. Необходимы для придания повышенной прочности сооружению;
фитинги. В данном случае необходимо приобрести резьбовые. С их помощью радиатор будет подсоединен к системе холодного водоснабжения;
болгарская пила;
сварочный аппарат, электроды к нему;
защитная одежда и очки.

Будем делать конструкцию довольно внушительных размеров. Работа осуществляется в следующем порядке.

Разделяем большую трубу на четыре равных отрезка. Длина каждого должна составлять 3 метра.
С помощью болгарской пилы обрабатываем края отрезков так, чтобы места срезов были гладкими.
Из металлического листа нужно вырезать восемь заглушек. Шесть из них пойдут на установку в радиатор, две предназначены для врезки фитингов.
Теперь делаем перемычки. Для этого необходимо разрезать водопроводную трубу так, чтобы получилось несколько отрезков. Длина каждого из них должна превышать диаметр основной трубы примерно на 5–10 миллиметров.
Настало время работы со сварочным аппаратом. Не забудьте предварительно защитить глаза и руки с помощью соответствующих средств. Все четыре отрезка трубы необходимо соединить между собой. Для этого ближе к концам приваривается по одной перемычке с каждой стороны трубы. В средней части радиатора также привариваем перемычки, но не полые, а сделанные из арматуры. Таким образом, конструкция получает необходимую жесткость. В процессе работы уделяйте пристальное внимание качеству сварочных швов. Лучше сразу переделать тот участок, в котором возникли сомнения, чем потом получить абсолютно неработоспособную конструкцию.
Торцевые отверстия на каждом отрезке основной трубы закрываем с помощью заглушек. Это тоже делается путем использования сварочного аппарата. Те части заглушек, которые будут выпирать за края отверстий, можно срезать болгаркой или все той же сваркой.
Сам радиатор готов. Следующий этап — врезка фитингов для подключения конструкции к системе холодного водоснабжения. Сначала необходимо решить, каким образом будет осуществляться подача и отток теплоносителя. С зависимости от этого, схема подключения может быть нижней, боковой или диагональной. В первом случае трубы подсоединяются к нижней части радиатора с двух сторон. Во втором — к боковой стороне. При диагональном подключении одна труба подводится к нижнему углу, а вторая — к противоположному верхнему. В соответствии с выбранной схемой, врежьте фитинги на конкретные места.
Завершающий этап — оформление. Необходимо придать нашему сооружению культурный вид. Для этого сначала зачищаем все стыки так, чтобы они стали ровными и гладкими. Это делается с помощью болгарки. После этого обезжирьте поверхность всей конструкции и прогрунтуйте. Это дополнительно защитит устройство от коррозии. Затем радиатор можно покрасить. Если вы решили это сделать, то выбирайте белый цвет, поскольку именно в этом случае теплоотдача будет максимальной.
Перед подключением радиатора к системе необходимо произвести проверку его целостности. Делается это довольно просто: влейте внутрь конструкции воду и внимательно осмотрите каждый стык на предмет протечек. Конечно, желательно все это проделать под давлением, если есть такая возможность. Если ваше творение успешно прошло проверку, то можно переходить к установке.
При монтаже следует учесть тот факт, что созданная нами конструкция обладает немалым весом. А современные отопительные трубы, сделанные из пластика, не очень-то любят, когда на них внезапно падает что-нибудь эдакое. Проще говоря, если радиатор свалится, то трубопроводу придет конец. Поэтому особенное внимание необходимо уделить качеству закрепления батареи на стене. Для этого можно использовать штыри или крюки из прочного металла. И не экономьте на их количестве — в данном случае, лучше перебдеть, чем остаться вовсе без отопления.
Если стена недостаточно прочная, и у вас есть опасения, что она не выдержит вес конструкции, то самым разумным выходом из сложившейся ситуации будет размещение радиатора на напольной опоре. Она также делается из металла. При установке руководствуйтесь показателями строительного уровня для проверки ровности расположения конструкции.

Как видите, друзья, в процессе собственноручного создания отопительного радиатора нет ничего сложного. Змеевик делается еще проще. Если вам удалось найти изогнутую металлическую трубку нужного размера, то просто приварите в ней заглушки с фитингами и подсоедините к системе. Если, допустим, вам не удалось найти цельную трубу, то можно сварить между собой несколько изогнутых отрезков. Схема подключения змеевика к ХВС может варьироваться так же, как и для секционной конструкции.

Несмотря на то, что такое производство относится к кустарному, необходимо обращать внимание на качество используемых материалов. Например, трубы должны иметь целые стенки, без следов повреждений и ржавчины. Бракованные элементы, конечно, могут достаться вам вообще бесплатно, но и толку в них нет. Малейший след ржавчины способен в скором времени разрастись в полноценный коррозийный процесс, и в результате все ваши труды пойдут насмарку.

Толщина стенок должна варьироваться от 2,5 миллиметров и более. Если возьмете слишком тонкостенные трубы, то их хватит крайне ненадолго.

При сварке цинк под воздействием высокой температуры выделяет пары, которые могут вызывать отравление и удушье. Рабочее место должно быть оборудовано эффективной системой вентиляции.

При сварке оцинкованного железа необходимо тщательно очистить от частиц цинка зону шва. Не зачищенные элементы при сварке выделяют пары, которые растворяются в металле, застывают, а потом образуют межкристаллизационные трещины. В этом случае соединение будет непрочным. Удаляется цинк механическим способом, к примеру, с помощью жесткой щетки.

Уверены, что у вас все отлично получится. Успехов!
