Как сделать из одной фазы три фазы – Что такое трехфазное напряжение 380 В и однофазное напряжение 220 В

Как из 220 Вольт сделать 380 В: обзор методик и способов

Почти все бытовые электроприборы рассчитаны на напряжение 220 В. Мы, не задумываясь, включаем их в розетку и наслаждаемся работой устройств. Но иногда требуется подключить асинхронный двигатель, рассчитанный на 380 В. Для его запуска можно использовать специальную схему, которая позволяет подключать электромотор к однофазной сети, но при этом придётся смириться с потерей мощности. Можно ли однофазную сеть превратить в трехфазную и как из 220 Вольт сделать 380?

Оказывается, такая возможность есть. Существует несколько способов получить 380 В из однофазной сети. Ниже мы покажем, как это сделать, но для начала разберёмся в том, чем отличается однофазная сеть от трёхфазной.

Теория

На промышленных электростанциях генераторы вырабатывают трёхфазный ток, и повышают его напряжение до десятков и даже сотен киловольт. По линиям электропередач электричество поставляется потребителям. Но перед этим ток поступает на силовой трансформатор, который понижает напряжение до 380 В. Из распределительной подстанции электроэнергия поступает в потребительскую сеть.

В трёхфазной сети ток подаётся таким образом, что все три сдвинуты относительно друг друга на 120 градусов. Напряжение между фазами составляет 380 В, а между фазой и нейтралью 220 В (см.рис. 1). Именно это напряжение подаётся в каждую квартиру.

Структура трёхфазного токаРис. 1. Структура трёхфазного тока

Так как нашей целью является получение 380 В именно из однофазной сети, то перейдём к способам преобразования 220 В на 380.

Способы получения 380 Вольт из 220

Рассмотрим основные способы преобразования 220 вольт в полноценный трёхфазный ток, напряжением 380 В:

  • с помощью электронного преобразователя напряжения;
  • путём применения трансформатора;
  • использованием трёх фаз;
  • используя трёхфазный двигатель в качестве генератора;
  • пользуясь конденсаторной схемой.

Преобразователь напряжения

Самый простой и надёжный способ преобразовать 220 В в 380 – купить электронный преобразователь напряжения. (см. рис. 2). Этот прибор часто называют инвертором. Гаджет прост в управлении и генерирует качественный трёхфазный ток. Правда, мощность инверторов не слишком большая, но её, как правило, хватает для большинства трёхфазных бытовых приборов.

Преобразователь напряженияРис. 2. Преобразователь напряжения

Преобразователь хорош ещё и тем, что у него есть встроенная функция защиты от перегрузок и КЗ. А это значит, что электромотор не перегреется и не выйдет из строя в результате КЗ.

Высокое качество тока достигается благодаря принципу работы устройства. Инвертор сначала выпрямляет переменный однофазный ток, а затем генерирует трёхфазное напряжение с заданной частотой и со стандартным сдвигом фаз. При этом количество фаз может быть и больше чем 3 (с соответствующим углом сдвига).

Используя трансформатор

С помощью повышающего трансформатора можно получить какое угодно напряжение, в том числе и 380 В. Однако, если вас интересует трёхфазное напряжение, то необходим специальный трёхфазный трансформатор.  преобразующий однофазный ток в трёхфазный. Такие трансформаторы есть в продаже.

Обмотки трансформатора соединены звездой или треугольником. Напряжение однофазной сети подаётся на две первичные обмотки напрямую, а на третью – через конденсатор. При этом ёмкость конденсатора подбирается из расчёта 7 мкФ на каждые 100 Вт мощности.

Обратите внимание на то, что номинальное напряжение конденсатора не должно быть ниже 400 В. Такое устройство нельзя включать без нагрузки.

Хоть мы и получим таким способом необходимые 380 В, всё равно будет наблюдаться снижение мощности электромотора (если вы планируете подключать его к трансформатору). Соответственно КПД двигателя тоже упадёт.

Использование 3-х фаз

Если вы проживаете в многоквартирном доме, то к нему уже подведено 3 фазы, которые с целью оптимального распределения нагрузок разведены по отдельным квартирам. На каждом этаже стоят распределительные щиты, откуда можно завести в квартиру недостающие две фазы. Но для этого потребуется разрешение.

При желании вы можете получить разрешение у энергоснабжающей компании или согласовать с Энергонадзором обустройство трёхфазного питания в вашей квартире. При этом потребуется установить трёхфазный счётчик электроэнергии.

Использование электродвигателя

Вы наверно знаете, что ротор обычного трёхфазного двигателя после запуска продолжает вращаться после отключения одной фазы. Оказывается, что между выводом отключенной обмотки и задействованными выводами имеется ЭДС.

Сдвиг фаз между обмотками статора зависит только от их расположения. В трёхфазном двигателе эти катушки расположены под углом 120º, а значит они обеспечивают такой же угол сдвига фаз. Это обстоятельство наталкивает на мысль, что асинхронный трёхфазный двигатель можно использовать для получения 380 вольт от обычной однофазной сети. Простая схема подключения электромотора изображена на рисунке 3. Конденсатор на схеме нужен только для запуска двигателя. После запуска его можно отключить. Конденсатор берём типа МБГО, МБГП, МБГТ или К42-4, рабочее напряжение которого должно быть не менее 600 В. Можно применить конденсатор К42-19, с рабочим напряжением минимум 250 В.

Пример подключения фазосдвигающего конденсатора см. на рис. 3.

Подключение пускового конденсатораРис. 3. Подключение пускового конденсатора

Параметры конденсатора подбираем в зависимости от мощности мотора. Заметим, что параметры фазосдвигающего конденсатора на качество генерируемого тока не влияют. Нагрузку подключаем к обмоткам статора, согласно схеме, показанной на рис. 4.

Трёхфазный ток от электромотораРис. 4. Трёхфазный ток от электромотора

Скорость вращения ротора почти не зависит от напряжения однофазной сети, так что её можно считать постоянной. Это значит, что частота трёхфазного тока при номинальных нагрузках изменяться не будет.

Следует иметь в виду то, что мощность трёхфазного двигателя, работающего от однофазной сети, падает. Соответственно, номинальная мощность трёхфазной нагрузки будет, примерно, на треть ниже, от той, которая заявлена в паспорте электромотора.

Электродвигатель в качестве генератора

Ещё один способ, позволяющий из 220 В получить 380, это создание системы двигатель-генератор. В качестве двигателя можно взять любой электромотор, работающий от сети 220 В, а в качестве генератора – доработанный трёхфазный асинхронный двигатель (схему установки смотрите на рис. 5).

Сразу заметим, что эффективность такой установки под вопросом, но получить таким способом требуемое напряжение 380 В можно. В данной схеме требуется обеспечить такую частоту вращения ротора, чтобы генератор выдавал ток с частотой, равной 50 Гц. Для  этого необходимо вращать вал с угловой скоростью 1500 об/мин.

Трёхфазный двигатель в качестве генератораРис. 5. Трёхфазный двигатель в качестве генератора

В домашних условиях в качестве привода можно использовать однофазный мотор от стиральной машины или другой бытовой техники. Важно только обеспечить требуемую угловую скорость вращения ротора.

Поскольку вращение вала электродвигателей работающих, например, в стиральной машине составляет около 12 – 20 тыс. об./мин., то необходимо использовать шкивы, диаметры которых соотносятся как 1 к 10. То есть, чтобы обеспечить вращение ротора генератора со скоростью 1500 об/мин. можно взять шкив, который уже смонтирован на электромоторе от пралки, а на вал трёхфазного двигателя надеть шкив, диаметром в 10 раз больше.

Выводы

Получить 380 вольт от сети 220 В возможно несколькими способами. Самым эффективным является способ применения электронного инвертора:

  • стабильные параметры тока;
  • безопасная эксплуатация;
  • обеспечение заявленной выходной мощности;
  • компактность установки.

Все выше перечисленные способы преобразования 220 Вольт в 380 работают, поэтому имеют право на существование. Но надо быть готовым к потере мощности и к трудностям по достижению других параметров тока, включая его частотные характеристики.

Подключение трехфазного электродвигателя к однофазной сети

3-х фазный мотор можно использовать для работы от бытовой сети переменного тока одной фазы напряжением 220 вольт. Переделка возможна, даже если нет большого опыта электротехнических работ с минимальным навыком монтажа. Затраты на дополнительные элементы схемы малы.

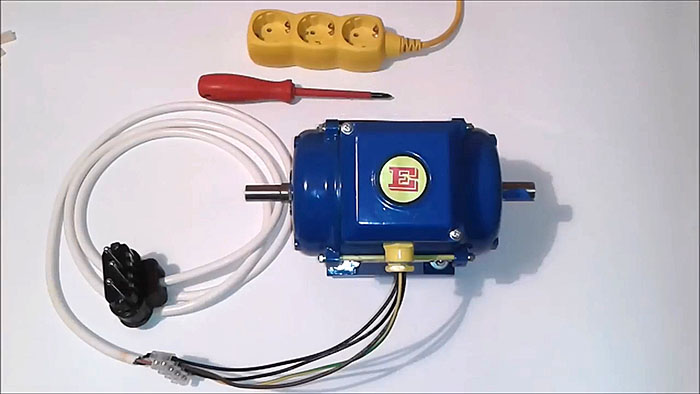

Подключение трехфазного электродвигателя к однофазной сети

Виды соединения обмоток


Трехфазный двигатель содержит статор – неподвижную часть с закрепленными проволочными катушками. Они смещены относительно друг друга по окружности на 120 угловых градусов. Переменный ток, проходя через обмотки, создает изменяющееся магнитное поле, толкающее подвижную часть двигателя – ротор, или как называли раньше – якорь.
Известно два способа включения обмоток между собой:
Подключение трехфазного электродвигателя к однофазной сети
  • Звезда — первые концы обмоток соединены между собой, а фазные проводники сети подключены на вторые выводы катушек.
    Подключение трехфазного электродвигателя к однофазной сети
  • Треугольник – катушки соединены последовательно друг за другом, конец третьей обмотки включен к началу первой. Схематически образуют треугольник, к вершинам которого подключены фазы.
    Подключение трехфазного электродвигателя к однофазной сети

Этапы выполнения работы:


1. Внимательно осмотрев электродвигатель, отыскать панельку (обычно, алюминиевая пластинка) с информацией о параметрах. Не нужно браться за переделку мотора мощностью более 1 кВт (1kW). Надпись DY 220/400 означает, что мотор допускается включать как по схеме «треугольник» (D), так и «звезда» (Y). Рабочее напряжение составляет 220 вольт одно-/либо 400 трехфазной. Клеммы, обозначенные L(1÷3), для подключения фаз.
2. Стандартно катушки 3-фазного электромотора включены «звездой». Изменение положения полосковых перемычек создаст схему «треугольник».
3. После этого L1 соединим с фазной жилой, а на L3 — нулевой провод. Среднюю клемму (L2) подключим на сдвигающий конденсатор, второй вывод которого соединяем с фазой или нулем. Это определяет направление вращения якоря. Мощность двигателя 100 Вт потребует емкости 8÷10 мкФ, для 0,25 кВт нужен конденсатор 20 мкФ.
4. Удобно оперативно менять направление вращения, переключая конденсатор с фазного проводника на нулевой. Двухполюсный выключатель подаст питание двигателя.

Подключение к однофазной сети


Снять крышку коммутационной коробки электродвигателя, получив доступ к перемычкам.
Предварительно открутив гайки крепления, поменять положение перемычек, изменив схему соединения обмоток на «треугольник». После этого гайки надежно затянуть и установить на место крышку коробки, отметив провода подключения 1, 2 и 3 фазы.
Подключение трехфазного электродвигателя к однофазной сети
Определить среднюю обмотку, перерезать жилу, зачистить изоляцию. Концы обжать клеммным наконечником, если они есть, подключить в разрыв конденсатор.
Подключение трехфазного электродвигателя к однофазной сети
Удобно, надежно коммутировать схему при помощи клеммных пар. Подключив на соединитель провода от двигателя и конденсатора, с другого конца подаются заземление, фаза и нуль. Аккуратное затягивание винтов клемм обеспечит надежный электрический контакт.
ВАЖНО! В двигателе есть проводник с желто-зеленой изоляцией. Он подключен к корпусу. Соединенный через третьи контакты вилки шнура и розетки с заземлением, защищает от пробоя напряжения по массе мотора. К нему нельзя подключать другие провода электрической сети – только желто-зеленый конец сетевой вилки.
Работоспособность схемы можно проверить подключением провода от конденсатора на фазу и включив питание 220. Если все детали исправны, двигатель должен вращать ротор в одну сторону.
Сняв питание, переключаем конденсатор на нулевой проводник – мотор вращает в обратную сторону. Выбрав подходящее направление, оставляем нужное подключение постоянным.
Подключение трехфазного электродвигателя к однофазной сети
Оперативную смену стороны вращения на противоположную, обеспечит переключатель подключения конденсатора к фазе или нулю.
ВАЖНО! Менять направление разрешается только после отключения питания и полной остановке ротора.

Безопасность


Переделка электродвигателя связана с работой в сети 220 вольт. Неосторожное обращение, неаккуратность в работе связана с угрозой жизни или здоровья. Не оставляйте соединений без надежной изоляции. Ограничивайте доступ посторонних к монтажу до его завершения.

Смотрите видео


как из одной фазы сделать три фазы например

Предлагаемый универсальный преобразователь однофазного тока в трёхфазный, построенный на базе обычного трёхфазного электромотора, полностью лишён этих недостатков: способен вырабатывать «полноценный» трёхфазный ток, в т. ч. напряжением 380 В; нет потерь в мощности двигателя; пригоден для любого типа электродвигателей и любой мощности (мощность ограничена возможностями электросети в пределах 7 кВт) ; конструктивно очень прост. Человек, владеющий навыками электротехники в объёме средней школы, сделает его в течение 1-2 часов. Для его построения требуется трёхфазный асинхронный двигатель с короткозамкнутым ротором мощностью 3-4 кВт, один конденсатор ёмкостью 40-60 мкФ и набор монтажного провода. Трёхфазный двигатель никакой переделки не требует. собственное потребление энергии минимально. Преобразователь автора этой статьи мощностью 4 кВт потребляет на холостом ходу примерно 200 Вт. <a rel=»nofollow» href=»http://ryasun.ru/novisti/tri-faz-iz-odnoy.htm1″ target=»_blank»>http://ryasun.ru/novisti/tri-faz-iz-odnoy.htm1</a> все очень просто

НИКАК, разумеется

<a rel=»nofollow» href=»http://delaysam.ru/poleznoe/poleznoe6.html» target=»_blank»>http://delaysam.ru/poleznoe/poleznoe6.html</a>

Поставить 3 трансформатора

Купи простой частотный преобразователь для двигателей.

Либо подключить трехфазный двигатель к одной фазе (схем много) Либо собрать трехфазную электростанцию (используя для вращения трехфазного генератора другой двигатель) . В любом случае будет либо потеря мощности двигателя, либо потеря энергии на вращение генератора- кпд больше 50 не ждите

На электровозах переменного тока применяется фазорасщепитель, который создает трёхфазную систему питания для электрических вспомогательных машин.

Как получить три фазы из одной – Sam-Sdelay.RU – Сделай сам!


Всем привет! Сегодня я покажу как получить из обычной однофазной сети 220 В – трехфазную, причем без особых затрат. Но сначала расскажу о своей проблеме предшествующей поиску подобного решения.
У меня имелась советская мощная настольная циркулярная пила (2 кВт), которая подключалась к трехфазной сети. Мои попытки запитать ее от однофазной сети, как это обычно принято, не представлялось возможным: была сильная просадка мощности, грелись пусковые конденсаторы, грелся сам двигатель.
Благо в свое время я потратил должное время на поиск решения в интернете. Где я наткнулся на одно видео, где один парень сделал своеобразный расщепитель при помощи мощного электромотора. Далее он пустил по периметру своего гаража эту трехфазную сеть и подключил к ней все остальные приборы требующий трехфазного напряжения. Перед началом работ, приходил в гараж, запускал раздающий двигатель и до ухода он работал. В принципе, решение мне понравилось.
Решил повторить и сделать свой расщепитель. В роли двигателя взял старый советский на 3,5 кВт мощности, с обмотками включенными звездой.
Схема
Вся схема состоит всего из нескольких элементов: общий сетевой выключатель, кнопка для запуска, конденсатор на 100 мкФ и собственно мощного мотора.

Как все работает? Сначала подаем однофазное питание на раздающий мотор, пусковой кнопкой подключаем конденсатор, тем самым запуская его. Как только мотор раскрутился до нужных оборотов, конденсатор можно выключить. Теперь можно подключить к выходу расщепителя фаз нагрузку, в моем случае настольную циркулярку и ещё несколько трехфазных нагрузок.

Корпус устройства – рама выполнен из Г-образных уголков, все оборудование закреплено на кусок листа OSB. Сверху переделаны ручки для переноски всей конструкции, а на выход подключенная трехвыводная розетка.

После подключения пилы через такое устройство получилось существенное улучшение в работе, ничего не греется, мощности вполне хватает и не только на пилу. Ничего не рычит, не гудит, как это было раньше.
Только желательно брать раздающий мотор мощнее потребителей хотя бы на 1 кВт, тогда не будет заметно особой просадки мощности при резкой нагрузке.
Кто бы что не говорил про не чистый синус или это ничего не даст, следую их не слушать. Синус напряжения чистый и разбитый ровно на 120 градусов, в результате подключенная техника получает качественного напряжение, ввиду чего и не греется.
Вторая половина читателей которые будут говорить по 21-век и большое наличие частотных преобразователей трехфазного напряжения могу сказать, что мой выход в разы дешевле, так как старый мотор довольно просто найти. Можно взять даже негодный для нагрузки, со слабыми и почти разбитыми подшипниками.
Мой расщепитель фаз в холостом режиме потребляет не столь много: 200 – 400 Вт где-то, мощность подключенных инструментов вырастает в разы, по сравнению с обычной схемой подключения через пусковые конденсаторы.
В заключении хочу обосновать свой выбор данного решения: надежность, невероятная простота, небольшие затраты, высокая мощность.
