Как сделать автоматические ворота: подробная инструкция с фото и видео – Автоматические ворота с самодельным приводом: строим своими руками

Содержание

Как сделать автоматические распашные ворота своими руками: чертежи, схема

Как сделать автоматические распашные ворота своими руками Современные технические приспособления значительно упрощают нашу жизнь, при этом существенно экономят время. Это же касается и автоматических ворот, которые являются достаточно практичными, так как процесс монтирования несложен, стоимость невелика, и к тому же есть возможность сделать автоматические распашные ворота самостоятельно, своими руками. О том, как это сделать и что для этого понадобится, разберемся дальше.

Читайте также: Как делается автоматика для откатных ворот своими руками

Принцип действия и особенности устройства

Автоматические распашные ворота зачастую имеют в своей комплектации калитку, кроме того, их размер может регулироваться, в зависимости от потребностей покупателя. Высота таких изделий способна достигать в отдельных случаях до 5 метров, что будет также выполнять функцию защиты дома. Что касается самого механизма действия, то ворота открываются либо наружу, либо же внутрь. Первый вариант считается более практичным и используется чаще.

Читайте также: Автоматика для секционных ворот своими руками

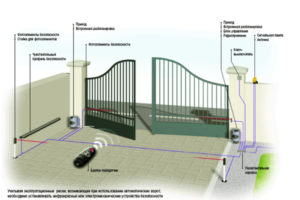

Конструкция состоит из следующих основных элементов:

  • петли и створки;
  • опорные ручки и столбы;
  • электропривод и упор.

При этом электропривод может быть либо линейного типа, либо рычажный. Автоматическое закрытие или открытие ворот происходит с помощью дистанционного управления, с использованием радиобрелока либо стационарного выключателя. Если по каким-то причинам отсутствует электропитание, то открытие происходит привычным путем.

Читайте также: Как сделать автоматические ворота с дистанционным открытием

Как сделать автоматические распашные ворота самостоятельно

Сразу скажем, что эта задача под силу каждому. Кроме того, в этом есть много преимуществ, главным из Как сделать автоматические распашные ворота своими рукамикоторых считается экономия средств. Последние вы потратите на оплату монтирования ворот. Вы наперед можете просчитать, сколько вам понадобится для этого денег, рассчитав приблизительную стоимость рычажных приводных устройств, необходимых для распашных ворот.

Если же вы решились сделать самодельные автоматические ворота, то для этого в первую очередь вам понадобятся чертежи, которые надо подготовить и грамотно составить. Изготовление автоматических распашных занимает примерно около 3-х дней, если вы раньше не сталкивались с подобного вида работой.

Первым этапом в процессе монтирования является закладка основания для дальнейшей работы – фундамента. Его можно сделать либо сплошным, либо же залить под каждый столб отдельно. Прочности этой конструкции прибавляют опоры, выбирая которые не стоит экономить. Автоматические распашные ворота предполагают приобретение еще многих других деталей, без которых конструкция окажется неустойчивой. К ним относятся упоры и петли. Выбирая петли, учитывайте факт наличия подшипника, который обеспечит плавное открытие и полное отсутствие какого-либо скрипа.

Преимущества данного устройства

На столбах подобного вида оград используют специальные створки, которые отвечают за процесс открытия ворот. Каждая из них это в своем роде рама, для изготовления которой используется труба квадратной формы, предварительно проходящая процесс сварки. При оформлении облицовки используют чаще профнастил с покрытием из полимера, цвет которого вы можете подбирать на собственный вкус.

Среди преимуществ распашных ворот также стоит отметить:

  1. Отличный вариант при бюджетном виде строительства, так как стоимость такого устройства приемлема для всех, а для тех, кто делает врата собственноручно, экономия заключается еще и в процессе самого монтирования.
  2. Большой выбор материалов, применяемых для изготовления распашных ворот, к примеру, дерево либо металл.
  3. Отсутствует противовес, который встречается в откатных видах ворот.
  4. Створки гораздо меньше по размеру и, естественно, по весу, что облегчает процесс их установки.

Следует отметить, что подобные конструкции в виде распашных ворот являются достаточно надежными и прочными. Если же случится какая-либо неполадка, то ремонт не потянет за собой огромных финансовых вложений и не отнимет много времени, поэтому сделать это своими руками вполне реально и более экономично.

Если же оценить все достоинства данного устройства, то следует также отметить тот факт, что данная модель предоставляет возможность встраивать калитку, которую легко подключить к общему домофону, установив в ней замок электромеханического типа. С автоматическими распашными воротами вам достаточно всего одного нажатия кнопки, которое влечет за собой бесшумное их открытие, почти без вашего участия. Выбирайте только качественные детали для механизма, просматривайте тщательно чертежи, и тогда вы с легкостью сможете сделать такие ворота самостоятельно.

Как сделать автоматические ворота: выбираем привод

Красивые ворота — это хорошо, а красивые автоматические ворота — еще лучше. Есть немалое количество фирм, которые и ворота сделают, и автоматику поставят, но как обычно хочется сэкономить: услуги у них недешевые. Многие фирмы продают комплекты автоматики, а установить и подключить его можете сами. Несколько тысяч сэкономите. Но в этом случае нужно уточнять: сохраняется ли гарантия (бывает, но редко), и если да, что является гарантийным случаем, а что — нет, и как быть в случае поломки (часто необходимо для тестирования приводы снимать и везти на фирму). Так что автоматические ворота своими руками могут оказаться не так уж и выгодны. Решайте сами. Справедливости ради нужно сказать, что если забор вы построили сами, а автоматика ворот ставится фирмой, многие неисправности будут списываться на неправильный фундамент, установку балок и т.п. Так что и в этом случае гарантийный ремонт — редкость.

Так выглядят автоматические открыватели распашных ворот

Автоматика для распашных ворот: виды приводов

Автоматические распашные ворота приводятся в действие механизмами двух типов: линейными и рычажными. Любой из них может открывать полотно как внутрь, так и наружу: направление открывания зависит от установки. Но в некоторых случаях есть определенные ограничения, которые заставляют использовать при открывании ворот внутрь механизм определенного типа.

Линейный привод

Механизм очень прост и надежен. Внешне выглядит как продолговатый футляр. Внутри находится червячная передача — длинный винт — который приводится в движение редуктором, установленным в задней части корпуса. При включении редуктора червячная передача толкает створку или  тянет ее.

Линейный привод автоматики для распашных ворот

Корпус линейного привода для автоматических распашных ворот делают и металла, который покрывают порошковой краской. Устанавливаться могут на ворота любого типа и любой массы. Чем больше размеры, вес и парусность, тем более мощные требуются моторы и массивная передача.

Пример установки линейного механизма для открывания ворот и калиток

Ставят на столб напротив одной из горизонтальных балок — по выбору. Но самый лучший вариант — примерно посредине высоты полотна.

Рычажный привод

Второй тип автоматики для распашных ворот — рычажный. Он состоит из редуктора, спрятанного в корпусе, и двух подвижно соединенных рычагов, которые напоминают торчащий локоть.

Автоматика для распашных ворот рычажного типа

Блок с редуктором крепится на столбе, рычаг — к створке. Такое устройство позволяет открывать ворота внутрь, даже если столбы очень широкие.

Рычажный привод для автоматического открывания ворот

Одна из разновидностей рычажного механизма — подземные приводы. Часто они выделены в отдельную группу. В этом случае редуктор спрятан в металлической коробке, которая забетонирована возле столба. Снаружи остается только рычаг.

Пример установки подземного привода

Какой выбрать тип

Внешне многим больше нравится линейный привод — он более компактен. Но на широких столбах, при открывании створок внутрь, он не может быть установлен, во всяком случае, без доработки столба. Если очень не хочется ставить рычажный, на нужной высоте делают в столбе нишу, удаляя часть кладки или бетона.

Схемы установки линейного механизма открывания ворот внутрь и наружу

При открывании створки внутрь, задняя часть привода при помощи специального кронштейна крепится на поверхность столба, обращенную во двор. Если расстояние от этой поверхности до места крепления створки будет больше 8 см (на рисунке расстояние обозначено буквой «С»), то линейный привод поставить не получится — он просто не дотянется до створки. Есть, правда, некоторые модели, которые могут устанавливаться при С=12 см, но их не так много.

Если ворота открываются наружу — на улицу, то привод крепится на поверхности столба, которая обращена в сторону проема. При этом он выступает  примерно на 20 см. Так как приводов для двустворчатых ворот два, то они заужают проем на 40 см. Это тоже нужно иметь в виду, особенно если это ворота в гараже. В этом случае стоит устанавливать привод, так, чтобы он оказывался выше машины и не мешал при маневрах.

Дополнительная комплектация

В штатном наборе к автоматике любого типа идет два привода — правый и левый, блок управления к ним. Некоторые фирмы в базовый комплект включают два пульта управления  и приемник кода, но в некоторых эти устройства идут как опция — покупаются отдельно. Сравнивая модели и цены внимательно изучайте комплектность базовой поставки.

Пример основной и дополнительной комплектации

Кроме пультов есть возможность использовать программируемые брелки — если управлять воротами могут больше, чем два человека. Полезная опция — установка фотоэлементов. Во время открывания/закрывания дверей они реагируют на находящиеся в поле действия объекты (кошки, собаки, пожилые люди или дети, которые не успели пройти в заданный промежуток времени) и останавливает движение створки до тех пор, пока объект не исчезнет.

Полезным дополнением будет сигнальная лампа. Она актуальна, если ворота открываются на оживленную часть улицы, предупреждая прохожих.

Что потребуется при покупке

При подборе модели у вас обязательно должны спросить, какого размера ворота, из чего сделаны или какая масса створки. Потребуются параметры столбов, расстояние от края до петель. Чтобы объясняться было проще, нарисуйте план ворот с указанием всех размеров. Чтобы подбор был правильным, могут понадобиться фото. Нужен общий план и крупным планом петли и способ их крепления.

Как сделать деревянный забор своими руками читайте тут.

Автоматика для откатных ворот

Все приводы для установки на откатные ворота имеют одинаковую конструкцию: есть привод с ведущей шестерней и зубчатая рейка, прикрепленная к полотну ворот. Мотор вращаясь двигает рейку, вместе в воротами. Управляется все это с пульта управления, расположенного сбоку. Почти все модели позволяют открывать/закрывать ворота при помощи пультов дистанционного управления. Для приема их сигналов необходимо установить антенну и настроить пульты (запрограммировать).

Внешний вид привода для автоматических откатных ворот

При выборе этого типа автоматики необходимо обращать внимание на технические параметры и дополнительные функции.

Некоторые тонкости внутреннего строения приводов для раздвижных автоматических ворот смотрите в видео.

Теперь комментарии к видео. Сравнение по мощности в этом ролике не совсем правильное. Есть разные модели для ворот разных размеров и массы. Минимальный порог — 400 кг, максимальный в бытовых до 1200 кг, в промышленных более 2000 кг. При сравнении мощностей первый экземпляр взят из самой «легкой» категории — до 400 кг, остальные — для ворот большей массы. Потому такое сравнение необъективно. Хотя никто и не говорит, что среди малоизвестных марок есть, а значит, и стоящих меньше, есть хорошие по качеству. Возможно, те, что продемонстрированы в ролике такие и есть….

Примерно такая же картина по поводу шестерен. Все приводы делятся на три класса: бытовые, полу-промышленные и промышленные. В бытовых самый низкий ресурс и самая низкая интенсивность использования — работать непрерывно мотор будет примерно 30-40% от общего времени, иначе перегреется и будет отключен автоматикой (если есть). Этот класс самый дешевый, именно потому там и ставят самые дешевые комплектующие — пластмассу и силумин. Не все производители и не во всех линейках, но это скорее правило, и в маломощных приводах бытового класса найти шестерни из стали, и, тем более, латуни, сложно. Тем не менее, при нормальном для этого типа режиме эксплуатации работают они нормально — свой ресурс вырабатывают, но и только. По этой причине к выбору класса нужно относится вдумчиво и отслеживать заявленный производителями ресурс работы (есть в тех. характеристиках).

Один из приводов для консольных ворот с нижней балкой

Что нужно указать при покупке

Определившись с теми функциями и параметрами, которые вы считаете необходимыми нужно искать подходящую модель. При выборе в магазине продавцы попросят следующие данные:

  1. Тип несущей системы (консольные, на рельсе, на верхней балке).
  2. Размеры и масса (хотя-бы приблизительная) полотна.
  3. Интенсивность использования: сколько человек и как часто могут пользоваться устройством.

Все эти данные от вас должен потребовать продавец: иначе он не может определиться с требуемой мощность. оборудования. Если откатные ворота уже сделанымогут понадобится такие параметры, как расстояние между роликовыми опорами, параметры фундамента и расстояние от него до полотна ворот. Все это необходимо, чтобы правильно подобрать физические параметры привода.

О пультах управления (брелках) и типах кодировки

Все пульты можно разделить на две основные группы:

Как работают брелки с фиксированным кодом

У этих устройств для определенного действия записывается свой сигнал (частота или комбинация частот). При получении определенного сигнала они начинают выполнять соответствующее ему действие. Хорошо это или плохо? Скорее — плохо. Вот почему. Вокруг нас большое количество электроники, управляемой с пультов. Они запросто могут выдавать подобный сигнал. Например, сосед, изменяя параметры свечения своей лампы, может открывать или закрывать ваши ворота. А все потому, что сигнал похож и ваш блок управления ворот попадает в радиус действия. Такая же ситуация может быть и с любым другим радиоуправляемым устройством. Потому владельцы пультов с фиксированными частотами часто не понимают, почему ворота открываются сами по себе. Хуже того, бывали ситуации, когда приехав на дачу или домой они видели открытые ворота. Просто кто-то из ближайших соседей воспользовался каким-либо пультом для своей техники или это сделал вор. Решить проблему можно перепрограммировав пульты, задав другие кнопки/частоты, но это — не гарантия того, что работать мотор будет только от вашего пульта: диапазон частот ограничен.

Второй негативный момент состоит в том, что фиксированный код легко считать (записать на спец устройство, а потом при необходимости воспроизвести). Для злоумышленников это благо. Так как автоматические приводы выполняют роль замка — без пульта снаружи их не откроешь, имея нужные частоты легко проникнуть внутрь.

Какую систему кодировки для пульта управления выбрать…

Принцип работы пультов с плавающим кодом

У брелков второго типа прописано в памяти некоторое количество кодов. Цифра большая — несколько сот тысяч или миллионов. После каждого использования код меняется на следующий в цепочке. При принятии управляющим устройством он анализируется. Если пришедший сигнал — следующий в цепочке, действие выполняется, если он отличается — реакции нет.

Таким алгоритмом решаются сразу две проблемы: и возможность управления вашими воротами через пульт соседа, и возможность записать коды. Нет, записать их можно, но чтобы ворота сработали нужно иметь записанные в правильной последовательности все коды.

Понятное дело, что оборудование управления при использовании плавающего кода более сложное и, значит, более дорогое, но безопасность дороже… Нет?

Большинство фирм предлагают к любому из приводов обе системы кодировки, так что выбор за вами.

Самодельные приводы: видео

Тем, для кого «автоматические ворота своими руками» значит не только смонтировать готовый комплект автоматики, а еще и собрать его полностью, полезны будут видео-отчеты о том, как и из чего их уже делали. Например, из дрели…

Привод сделан от двигателя стиральной машины.

Самодельная автоматика для распашных ворот

Сделана она на этом приводе.

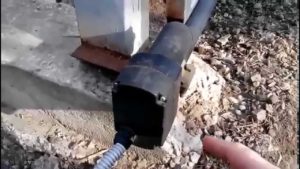

Двигатель для самодельной системы открывания распашных ворот

Схема подключения автомобильной сигнализации.

Как подключить сигнализацию к самодельной автоматике для ворот

Автоматические распашные ворота своими руками

Главным достоинством автоматических распашных ворот является возможность дистанционного открытия-закрытия, то есть при помощи пульта управления. Комфорт автоматизации особенно ощущается в зимнее время, когда хозяину домовладения или гостям не приходится контактировать с холодной конструкцией.

Установить электропривод на ворота не просто, но если учесть створки касательно высоты столбов и применить створочные упоры, электродвигатель станет залогом успешного функционирования всей конструкции.

Комплект автоматики обычно содержит несколько устройств:

  • пульт;
  • приводы – 2 шт.;
  • маячок – 1 шт.;
  • фотоэлементы – 1 уп.;
  • блок управления – 1 шт.

   Электропривод для ворот, собранный своими руками, прочен, долговечен и скор в эксплуатации. Он открывает ворота примерно за 15 секунд.

Пример электропривода для воротПример электропривода для воротПример электропривода для ворот

Но если по ходу движения створок появится какое-либо препятствие, автоматика перестанет работать. Отсутствие преград перед проемом – важное условие долговременной службы ворот. Малейшая помеха приведет к сбою в работе устройства и заклинит створки.

При сборке самодельного привода используют механизм спутниковой антенны – его червячная передача заменяет полноценный электропривод. По сравнению с магазинным вариантом поворотный двигатель более экономичен, т. к. питается от напряжения 36 В. Магазинная автоматика тянет 220 В.

Для сборки электропривода своими руками, при помощи которого будут открываться ворота, необходимо запастись парой рабочих приводов с длинными штоками, пультом и трансформатором с диапазоном мощности 36 – 40 В. Пульт понадобится для открытия-закрытия конструкции. Он должен работать в радиусе 50 м. Еще понадобятся два брелка для охранных устройств и токовое реле. Без него автоматика сломается или перегреется.

Для самостоятельной установки электропривода нужен инструментарий:

  • дрель;
  • изолента;
  • молоток;
  • шуруповерт;
  • плоскогубцы;
  • строительный метр.

Автоматические врата отличаются от распашных тем, что имеют электропривод. Устройство выпускают в двух вариантах – линейном и рычажном.

Какой же из них выбрать? Подходящую автоматику определяют по замеру промежутка, разделяющего внутреннюю сторону столба и петлю. Для значения до 1,5 см используют дешевый линейный привод. Для больших показателей вплоть до 3 см подходит рычажный тип.

Определившись с приводом, выбирают комплект. При этом руководствуются шириной створки и возможными ветровыми колебаниями. Например, средняя ветровая нагрузка на местности равняется 40 кг/ м. Для ворот из профнастила со створками 2 х 2 м нагрузка составляет 160 кг (2 х 2 х 40). К этому значению приплюсовывают действительный вес одной створки (допустим, 100 кг). Итого – 260 кг. Учитывая запас прочности, привод подбирают на створки весовой категории 400 – 800 кг.

Комплектующие для автоматических откатных воротКомплектующие для автоматических откатных воротКомплектующие для автоматических откатных ворот

Также рекомендуется учесть интенсивность открывания, т. е. сколько машин пропустит конструкция за 1 час. Этот параметр прописан в техпаспорте. Указан он в процентах.

При установке электропривода применяют его так. Если створка открывается за 15 секунд, то на закрытие уходит такое же время. Итого 30 секунд. Если прописанная в техдокументации интенсивность составляет 25 %, их выделяют из количества минут в часе (60 х 25 % = 15). Превратив 15 минут в секунды, получаем значение 900. Делим его на 30 и получаем 30. Таким образом, в течение каждого часа ворота проделают свою работу 30 раз. Для частного дома такая пропускная способность может оказаться лишней, а для солидного предприятия – слабоватой.

Важным моментом является легкость движения створок. Когда столбы и петли стоят идеально ровно и петли хорошо смазаны, ворота будут работать исправно. Но зимние погодные условия способны создавать дополнительное сопротивление. Отсюда вывод – привод надо брать с запасом мощности.

Как сделать автоматические распашные ворота своими руками

Типов ворот на сегодняшний день существует немало, и каждый из них имеет уникальный механизм автоматизации. Своими руками наиболее просто сделать автоматические распашные ворота. Весь процесс разбивается на этапы.

Схема ворот из профнастилаСхема ворот из профнастилаСхема ворот из профнастила
  1. Изготовление ворот. Для него берут сварочный аппарат, профильную трубу или уголок, листовую сталь или профнастил, а также разнообразный вспомогательный инструмент. На основном материале делают разметку, основываясь на размерах желаемых ворот. Для получения качественной конструкции учитывают параметры створок и зазор, остающийся меж ними.
  2. Сварка прямоугольных рамок с последующим приданием жесткости перемычками. Заготовки обшивают подготовленным материалом. Сборку проводят на ровной поверхности с соблюдением геометрии воротных створок.
  3. Воротная рама. Для въездной конструкции она не нужна. В землю внедряют опоры и закрепляют на столбах створки при помощи навесов. Безрамную конструкцию фиксируют при помощи бетона с соблюдением точного расстояния между опорами и четкого вертикального расположения. Если выбором хозяина стала полноценная воротная рама, он должен верно рассчитать длину-ширину и выдержать параллельность линий и диагональ.
  4. Установка. Независимо от того, что поставил хозяин – раму или столб, надежное крепление створок обеспечивают точеными навесами с шариками. Распашную конструкцию с рамой собрать не трудно. После помещения створок в «контур» их ровно выставляют и соединяют навесами, используя сварку. При работе с безрамной конструкцией створки ставят и фиксируют при помощи струбцин (зажимов с винтом). Иногда в ходе позиционирования применяют сварку, излишки которой впоследствии обрезают. В конце работы приваривают навесы.

После установки главной конструкции приступают к монтажу автосистемы открывания. Сначала приваривают кронштейны – держатели раздвижного механизма. Крепят их на уровне ребра жесткости с соблюдением горизонтальности и расстояния из сборочного чертежа. Оно предусмотрено для ворот, открытых на 90 градусов.

Комплектующие к распашным автоматическим воротам

Далее занимаются установкой электропривода. Сначала его переводят в ручной режим, для чего пользуются ключом, приложенным к устройству (разблокировка облегчает перемещение штока механизма). После этого шток выдвигают по максимуму и устанавливают механизм на опорные столбы и створки ворот.

После подведения электрических проводов приступают к испытаниям. По мере завершения отладки ворота оборудуют электронным замком. В случае необходимости он поможет открыть конструкцию вручную.

Электропривод для распашных ворот

Электроприводы, предназначенные для распашных ворот, по способу работы подразделяются на три типа.Каким может быть электропривод, который устанавливается на распашные ворота? Тип приспособления подбирают, руководствуясь размером ворот и стороной открывания, т. е. внутрь или наружу. Кроме своей непосредственной функции «открытие-закрытие» механизм работает как надежный замок при отсутствии электричества, что важно в современных условиях. Независимо от типа автоматики она всегда оснащена опцией аварийной разблокировки, которая позволяет раздвигать створки вручную.

Один из электроприводов для распашных воротОдин из электроприводов для распашных воротОдин из электроприводов для распашных ворот
  • Червячные. Устройства бытового назначения хорошо обслуживают небольшие конструкции с интенсивностью работы ниже среднего значения. Их название связано с расположением в корпусе штока с резьбой (так называемый червяк). По нему движется каретка, соединенная со створкой. Короткий шток позволяет открывать конструкцию внутрь. Червячные механизмы годятся для эксплуатации въездных ворот при дворах многоквартирных домов или частной жилой собственности с незначительным количеством въезжающего транспорта.
  • Рычажные. Надежная стальная система упорно противостоит взлому. Привод такого плана эффективен в обслуживании больших тяжелых конструкций. Мощный механизм открывает врата наружу и внутрь.
  • Гидравлические. Подобная автоматика работает от помпы, создающей давление масла. Гидравлический механизм отличается высокой мощностью, которая необходима для автоматизации нестандартных ворот с повышенной интенсивностью использования. В холодных регионах для нормальной работы гидравлики желательно устанавливать обогревательные элементы, не допускающие стекания масла сквозь сальники.
  • Подземные. Не популярный вариант, востребованный только при необходимости скрытия автоматики для сохранения внешней красоты ворот. Подземные конструкции дорогостоящие, рядовому потребителю они не по карману.

   Какой выбрать электропривод, чтобы для распашных ворот он прослужил как можно дольше? Поскольку червячные и гидравлические устройства являются линейными механизмами, выбор нужно произвести между ними и рычажными двигателями.

Зачастую потребитель ориентируется на дешевизну продукта, и при таком подходе ему можно посоветовать линейный привод. При его покупке следует учитывать ширину открываемой створки. Устройства позволяют распахнуть ворота на 2.5, 3 и 5 м. Механизм с максимальными характеристиками специалисты брать не советуют. Оптимальным вариантом будет середина диапазона привода.

Червячный привод для распашных воротЧервячный привод для распашных воротЧервячный привод для распашных ворот

Максимально возможный вес ворот, описанный в начале статьи, – ориентировочный показатель. Но пренебрегать ним не стоит, иначе устройство не справится со своей задачей и преждевременно выйдет из строя. Об интенсивности работ также было сказано. Чем внушительнее количество входящих объектов, тем более высокой должна быть интенсивность.

Стоимость устройства – критерий индивидуальный. Однако приемлемой цифрой считается та, которая соответствует условиям эксплуатации и запасу прочности. Продуманный подход продлевает жизнь механизма и экономит финансы.

В условиях постсоветского пространства будет не лишним учитывать площадь всей конструкции. Например, европейцы распашные ворота делают продуваемыми. Наши соотечественники предпочитают глухие конструкции из металла или пластика. Цельность полотна повышает ветровую нагрузку.Рычажной привод для воротРычажной привод для воротРычажной привод для ворот

Устройство автоматических ворот

Традиционными компонентами автоматических ворот являются:

  • засов;
  • упоры;
  • электроприводы;
  • комплект петель;
  • створки ворот;
  • ручки для открывания;
  • столбы для крепления;
  • кронштейны.

Столбы для фиксации конструкции проще всего соорудить из стальной трубы. Тяжелые врата лучше помещать на П-образном каркасе. Занимаясь устройством автоматических ворот, необходимо позаботиться о несущей части. Мастера советуют делать фундамент стаканного типа.

Схема подключения приводов для распашных воротСхема подключения приводов для распашных воротСхема подключения приводов для распашных ворот

Для плавного хода ворот используют петли (ищите в комплекте с подшипниками). В зависимости от габаритов конструкции их вешают в количестве 4 – 6 шт. Петли выпускаются металлические и полимерные.

Говоря об устройстве автоматических ворот, стоит рассмотреть варианты заполнения полотна. В каркас вставляют одно из видов полотен:

  • сплошное;
  • с просветами;
  • комбинированное.

Рамку создают из металлического профиля, секции заполнения – из роллетного и алюминиевого профиля, сендвич-панелей, железного штакетника. Для долгой службы металлические элементы грунтуют и красят.

Упоры – боковые и центральные, важный элемент всего сооружения. Они не дают створкам покидать установленные пределы. Упоры имеют вид металлических штырей, которые подразделяются на съёмные и постоянные.

Кронштейны для фиксации электроприводов идут с ними в комплекте. Вразнобой покупать эти товары не рекомендуется, ведь разные производители выпускают их с разными размерами. Поэтому приводное устройство для автоматических ворот и кронштейны не будут соответствовать друг другу.

Покупать ли засов и ручки – решать потребителю. Но эти малозатратные элементы придут на выручку в случае перебоев с электричеством и избавят от необходимости возиться с воротами вручную.

  Продуманный выбор электропривода создает воротам оптимальный режим работы. Хозяину механизм дарит комфортное использование конструкции и современную оснастку. Дерзайте и пользуйтесь автоматикой в свое удовольствие!

Поделиться ссылкой:

Схема подключения приводов для распашных воротСхема подключения приводов для распашных ворот Загрузка...

Автоматические ворота своими руками

Несколько лет назад стоимость фурнитуры для автоматических ворот имела стоимость подержанного автомобиля, потому была не по карману большинству наших соотечественников. Раньше автоматические ворота могли себе позволить только наиболее состоятельные люди.

С тех времен ситуация сильно изменилась, и приобрести автоматические ворота может позволить себе практически каждый желающий. Через небольшую сложность конструкции многие люди предпочитают монтировать таковые самостоятельно, при этом экономя деньги на услугах специализированных компаний. Рассмотрим то, как делать автоматические ворота своими руками.

Опорные столбы

Для начала необходимо правильно сделать опорные столбы своими руками под автоматические ворота. Именно к ним будут прикрепляться сдвижные ворота с калиткой. В качестве опорного столба можно использовать бетонный либо кирпичный столб, дубовый брус либо швеллер.

Наиболее предпочтительным вариантом является использование бетонного столба, который необходимо забетонировать на глубину не менее одного метра. Изготовление столбов не требуется, их можно приобрести в специализированных магазинах.

Сначала нужно установить самому столбы по уровню, после чего залить их раствором. Если это выполнено не будет, то открытие будет происходить неправильно.

Для того чтобы раствор окончательно застыл, необходимо подождать не меньше недели. Кладка должна располагаться на одном уровне с дорогой.

Заливка фундамента

Перед началом заливки фундамента необходимо взять швеллер шириной 20 сантиметров, а также арматуру с сечением около 15 миллиметров. Арматуру нужно разрезать своими руками на куски длинной до 1.2 метра, после чего приварить ее к швеллеру с обеих сторон. Сделать все это можно самостоятельно.

Теперь необходимо выкопать яму. Длина ямы должна составлять не менее половины ширины проема. При этом ширина самой ямы должна быть не менее 40 сантиметров, а глубина – 1.5 метра. В яму устанавливаем швеллер и заливаем все бетоном. Если вы все сделаете правильно, то фундамент для ворот с калиткой можно считать готовым.

Главное – подождать около двух недель, чтобы он окончательно просох. Иначе подъемные автоматические ворота просядут.

Изготовление воротной системы

Для того чтобы получилось сделать своими руками раму для ворот, необходимо использовать профильную трубу размером 60х30 миллиметров. Примеры того, как происходит изготовление и подключение, можно отыскать в интернете. Также необходимо помнить о том, что нам нужно будет использовать еще и трубы внутренней конструкции. Они используются для повышения прочности ворот и для крепления полотна.

Для внутреннего каркаса разрешается использовать профильную трубу размером 40х30 миллиметров. При использовании именно такого материала у вас не возникнет никаких трудностей с тем, чтобы самому попасть в него саморезами либо заклепками для крепления обшивки.

Сборка составляющих частей

Взяв чертежи, на которых отображено устройство автоматических ворот, необходимо сделать трубы соответствующим образом. Каждую трубу необходимо избавить от ржавчины. Для этого можно применить болгарку с зачистным кругом. По правилам безопасности, во время зачистки своими руками обязательно необходимо применить защитные очки.

Если сдвижные ворота будут зашиваться при помощи профнастила, то трубы внутреннего каркаса необходимо приваривать посредине. В том случае, если обшивка нужно будет сделать только с одной стороны, то трубы сдвигаются ближе к краю. Стоит обратить внимание, что облицовочный материал должен быть прикреплен на одном уровне с несущей рамой конструкции.

После удаления ржавчины необходимо обезжирить трубы при помощи растворителя или бензина. Далее на трубы наносим своими руками грунтовку и после полного ее высыхания красим эмалевой краской в несколько слоев. Стоимость покраски зависит от пожеланий потребителя.

Установка готовой конструкции

Сделать самодельные подъемные автоматические ворота с калиткой не так уже и сложно, однако этот процесс отличается достаточно большой хлопотливостью. Главное закончить их изготовление. В первую очередь на швеллер устанавливаем каретки для откатных ворот. При этом раздвигаем их максимально возможно.

Теперь одеваем заранее подготовленную раму на роликовые каретки. Автоматические ворота своими руками необходимо установить строго по уровню. После этого платформы кареток необходимо немного прихватить при помощи сварки. Если что-то сделано не так, необходимо все переделать по новой, с соблюдением всех правил.

На последнем этапе необходимо смонтировать электронику. Подключение предельно простое, главное иметь минимальные знания в этой отрасли. Также должна использоваться схема, которая прилагается в комплекте.

Автоматические ворота своими руками - Строительство дома своими руками

Сконструировать автоматические ворота своими руками – занятие не из легких, ведь оно требует определенных знаний и навыков. Однако, это не значит, что самостоятельно сделать их невозможно. В данной статье мы рассмотрим разновидности автоматических ворот и способы их сооружения. Нет необходимости убеждать кого-то в том, что автоматические ворота являются удобной и практичной вещью. По этой причине на рынке сегодня существует множество предложений, хотя все разнообразие моделей можно разделить на: распашные, откатные и гаражные варианты. Все они различаются по конструктивным особенностям и способу монтажа. Рассмотрим каждый вариант более подробно.

Распашные автоматические ворота

Данный тип ворот наиболее привычный и популярный, по причине простоты устройства и удобства пользования. Главное, чтобы было достаточно места для свободного открывания таких ворот. Их каркас изготавливают из профиля с высокой жёсткостью. Обшивка этого каркаса производится металлическими или деревянными панелями. Прекрасно смотрятся кованные решетки, но их стоимость значительно выше.

Автоматические распашные ворота из профилированного листа

Автоматические распашные ворота из профилированного листа

Любые распашные ворота состоят из следующих частей: столбы для крепления, комплект петель, створки ворот, боковые и центральный упоры, засов, ручки для удобства открывания ворот, электроприводы и кронштейны для их крепления. Чаще всего для столбов используют стальную трубу диаметром более 100 мм. При высокой массе самих ворот, столбы лучше соединить между собой в верхней части трубой, уголком или швеллером. Это не позволит опорам разойтись или наоборот сойтись. Столбы должны быть забетонированы, например, с помощью фундамента стаканного типа.

Схема бетонирования столбов для распашных ворот

Схема бетонирования столбов для распашных ворот

Для того, чтобы ход ворот был очень плавным и легким, необходимо их снабдить специальными петлями с подшипниками. Их будет нужно приобрести 4 или 6 штук. Это зависит от массы самих полотен ворот. Петли могут быть полимерными или металлическими.

Створки ворот состоят из каркаса и заполнения, которое может быть разреженным, сплошным и комбинированным. Каркас ворот можно сделать из металлического профиля. Его сечение зависит от материала заполнения, в качестве которого чаще всего выступает: металлический штакетник, сэндвич-панели, алюминиевый или стальной профиль. Все металлические детали следует подвергнуть грунтовке и окраске.

Обязательными элементами конструкции являются боковые и центральные упоры, которые необходимы для ограничения чрезмерного открывания ворот. Они могут быть съемными и стационарными. Хотя рассматриваемые ворота и являются автоматическими, снабжения их засовом и ручками является обязательным. Ведь мы всегда должны быть готовы к перебоям с подачей электроэнергии.

Открываются и закрываются автоматические распашные ворота традиционно: две створки распахиваются в разные стороны. Энергия для движения ворот передается посредствам рычагов от электроприводов, которые установлены на обеих створках. Эти электроприводы следует приобретать в комплекте с рычагами, так как конструкция у различных производителей сильно отличается.

Электропривод с рычажной системой для распашных ворот

Электропривод с рычажной системой для распашных ворот

Какие бывают электроприводы

По способу работы автоматические приводы для распашных ворот подразделяются на:

  • Линейные или червячные, работа которых основывается на возвратно-поступательных движениях штока. Он приводится в действие червячной передачей, которая его укорачивает или удлиняет. Такой тип привода идеален для распашных ворот, он прост в эксплуатации и не очень много стоит.
  • Рычажные приводы имитируют механику движений человеческой руки. Рычаг состоит из двух, соединенных шарниром, частей. Это позволяет открывать даже ворота, которые подвешены на расстоянии до полуметра от столба.

Что касается производителей автоматики для распашных ворот, то здесь главное ориентироваться на известность марки и соответствие «плотности» вашего кошелька.

Автоматические ворота с откатной конструкцией

Сегодня этот вид ворот является наиболее популярным, хотя их электропривод устроен более сложно. Этой сложности потребители не боятся, так как приобрести сегодня можно все, что угодно. Можно перечислить самые очевидные достоинства откатных ворот, чтобы понять причину предпочтений потребителей:

  • отсутствие каких-либо направляющих, что позволяет въезжать любому по высоте транспорту.
  • Точная работа автоматики полностью исключает необходимость выхода из машины для открывания ворот.
  • Простота и неприхотливость в обслуживании.
Детали для устройства откатных автоматических ворот

Детали для устройства откатных автоматических ворот

Самостоятельно сконструировать раздвижные ворота совсем несложно тому, кто хорошо умеет обращаться со сварочным аппаратом и болгаркой. Нужно только знать, что при всех достоинствах такая конструкция обладает двумя недостатками: высокая стоимость автоматики и потребность в большом количестве свободного пространства для отката створки. Остальное все хорошо – конструкция таких ворот очень надежная и может выдержать до 50000 циклов открывания/закрывания, что достаточно на несколько десятков лет.

Выбор материала для зашивки полотна ворот полностью зависит от вашего воображения. Здесь может быть использовано: дерево, ковка, металлический профилированный лист и даже поликарбонат. По виду самой конструкции полотна эти ворота можно поделить на 2 различных типа: с цельным полотном и со встроенной калиткой.

Автоматические откатные ворота с кованым наполнением смотрятся презентабельно

Автоматические откатные ворота с кованым наполнением смотрятся презентабельно

Набор требуемой фурнитуры для автоматических ворот откатного типа состоит из: роликовых кареток, верхних поддерживающих роликов, накатных роликов, 2-х уловителей – верхнего и нижнего, направляющего профиля, резиновых заглушек. Цена этого комплекта сильно зависит от массы ворот и производителя. Фурнитура отечественного производства для ворот до 400 кг стоит около 100 у.е. за комплект, до 800 кг – 150 у.е. Зарубежные образцы могут обойтись в сумму более 300 у.е.

Пошаговая инструкция монтажа откатных ворот с автоматикой своими руками

Рассмотрим поэтапно весь процесс изготовления откатных автоматических ворот:

Этап 1. Определяемся с линейными размерами ворот. Ведь длина, ширина и высота движущейся створки влияет на вес ворот, а, следовательно, и на выбор фурнитуры. От этого еще зависит то расстояние, которое необходимо для сдвигания подвижной створки. Хорошо, если оно будет раза в полтора больше, чем рабочий проём ворот.

Этап 2. Устанавливаем прочные и надежные опорные столбы. Их можно сделать из профильной трубы, дубового бруса, швеллера, бетона или кирпича. Основное требование при установке – опоры должны быть заглублены на 1 метр в грунт. Иначе, в первую же зиму столб сместится и перекосит всю конструкцию.

Конструкция «банкетки» до заливки в фундамент бетона

Конструкция «банкетки» до заливки в фундамент бетона

Для правильного монтажа столба необходимо выкопать яму глубиной около 130 см. На ее дно надо уложить “подушку” из песка и щебня мощностью 15 см и хорошо её утрамбовать. Только после этого можно установить столб и залить его бетоном из цемента марки не менее М-300.

Этап 3. Делаем фундамент для самих ворот, который способен выдержать их немалый вес. В него закладывается “банкетка”, то есть особый швеллер, по которому и будет кататься на роликах подвижная створка ворот. Чтобы правильно заложить фундамент, нужно выкопать и укрепить котлован со следующими параметрами: длина составляет половину длины проема ворот, ширина 0,4 – 0,5 м, а глубина – 1,0 -1,2 м. По форме этот котлован должен напоминать букву П, что хорошо видно на рисунке. После завершения рытья котлована, в нем тоже нужно сделать отсыпку, как и в случае со столбиками.

Чтобы изготовить «банкетку», потребуется 20 сантиметровый швеллер и 12 миллиметровая арматура. Ее надо разрезать на метровые “шпаги” и аккуратно приварить к полочкам швеллера. После этого «банкетку» устанавливают на место и заливают бетоном заподлицо с дорогой. Дальнейшие работы можно производить только после полного застывания бетона, а это не менее недели. В течение этого времени бетон периодически поливают водой, чтобы он не потрескался.

На этом эскизе прекрасно видна глубина заглубления металлических опор – 120 мм. Это значение вполне может меняться в зависимости от глубины промерзания грунта

На этом эскизе прекрасно видна глубина заглубления металлических опор – 120 мм. Это значение вполне может меняться в зависимости от глубины промерзания грунта

Этап 4. Изготовление несущей рамы удобно осуществлять из профильной трубы из стали. Для этого ее раскраивают болгаркой на необходимые составляющие, удаляют с них ржавчину, обезжиривают растворителем или бетоном и наносят антикоррозийный грунт. Затем сваривают раму по чертежу с помощью сварочного аппарата, зачищают и обрабатывают швы, после чего еще раз грунтуют. В качестве полезных советов можно предложить выбрать профилированную трубу с поперечным сечением 60х40 мм или 50х50 мм. Для организации рёбер жёсткости вполне сгодится труба 20х30 мм либо 30х40 мм. Элементы каркаса и направляющей необходимо собирать в шахматном порядке. Ведь от нагревания любое полотно ворот поведёт.

Распределение труб для изготовления каркаса

Распределение труб для изготовления каркаса

Этап 5. Окраска каркаса производится сразу после полного высыхания грунта. Недорогой и достаточно практичный вариант – это обыкновенная алкидная эмаль. Чтобы ворота смотрелись богаче, требуется наносить не менее 2-х слоёв краски. При этом, обязательно каждый слой вначале должен полностью высохнуть. Выбор отделочного материала – дело абсолютно индивидуальное, использовать можно что угодно. Крепить отделочный материал следует на внутренние трубы, которые являются рёбрами жёсткости для каркаса. Для осуществления сборки можно использовать саморезы или заклёпки.

Подробная схема металлических откатных ворот

Подробная схема металлических откатных ворот

Этап 6. Монтаж откатных ворот начинается с установки на «банкетку» роликов и заправки их в направляющую на полотне ворот. После этого ворота выставляют строго по уровню с использованием обычного пузырькового или лазерного прибора. Сварочные работы начинают с прихватывания к швеллеру нижних роликовых тележек. Затем приваривают верхние поддерживающий и концевой ролики, нижний и верхний улавливатели к опорным столбам. В завершение устанавливают всю автоматику и испытывают ворота. Если все исправно работает, то можно похвастаться соседям и начинать гордиться собой! Изготовленные самостоятельно ворота обойдутся, как минимум, в полтора-два раза дешевле чем «магазинные».

Автоматические ворота для гаража – основные сведения

Как правило для установки в гаражи применяют четыре типа ворот: классические распашные, секционные складные, которые способны подниматься вверх с помощью систем пружин и направляющих, подъёмно-поворотные и роллетные. Самостоятельно можно изготовить первые три типа ворот. Сделать последние невозможно кустарным способом, так как они изготовлены из большого количества ламелей, произвести и скрепить которые можно только на специализированном промышленном оборудовании.

Распашные гаражные ворота сооружаются таким же образом, как и внешние, только здесь нет необходимости в установке дополнительных опор, так как простенки гаража прекрасно справятся с этой ролью. Для изготовления складных секционных ворот потребуется приобретать в магазине большое количество деталей, которые самостоятельно не изготовить: направляющие, полотна, петли, валы, балансировочные пружины подвесов и многое другое. Поэтому, подобные ворота выгоднее заказывать в готовом варианте. Это не только надёжнее, но еще и экономичнее.

Внутренний вид секционных ворот для гаража

Внутренний вид секционных ворот для гаража

Подъёмно-поворотные ворота для гаража состоят из внешней металлической рамы, цельного воротного полотна и автоматики, которая призвана поднимать полотно вверх, под «потолок». Это достаточно простые и весьма эффектные ворота. К сожалению, их главным недостатком является слишком дорогая автоматика.

Подъемно-поворотные гаражные ворота и их автоматика

Подъемно-поворотные гаражные ворота и их автоматика

Самостоятельное изготовление любого типа ворот требует определенной аккуратности и умения обращаться с инструментом. Делать самостоятельно автоматику и электропривод обычному человеку не под силу. Мастера, понимающие в электротехнике и знающие толк в механике, могут попытаться сами изготовить приводы и даже автоматические устройства. Для этого им необходимы подробные схемы электромеханических конструкций.

Автоматические гаражные ворота: своими руками как сделать?

В нынешней ситуации, когда все цены выросли в несколько раз изготовить ворота для гаража проще своими руками, особенно если есть хоть небольшие навыки владения инструментом.

Традиционные распашные створки, желательно, устанавливать на свободной от строений площади. Если пространства по обеим сторонам от въезда недостаточно, лучше использовать сдвижные конструкции.

Автоматические распашные створки

Автоматизация распашных ворот

Автоматические гаражные въезды очень удобны, и сделать их своими руками не так сложно, наиболее экономичную и бюджетную конструкцию мы сегодня рассмотрим на двух примерах при:

  • распашных створках;
  • подъемных полотнах.

Из большого разнообразия на рынке эти два варианта наиболее распространенные. Важным условием, для их установки автоматических распашных систем, является свободное место. Каркасом может служить сваренная из уголка или профилированной трубы рама. А створки делаются из прочного жесткого профиля, который в последующем обшивается металлическим листом или деревянной отделкой. Вариант подороже – резная ковка, решетка, которая стоит намного выше.

Для монтажа своими руками автоматических гаражных ворот, понадобится следующий список материалов:

  • Опоры креплений возможно изготовить из профилированной трубы. При этом есть риск получить очень тяжелую конструкцию, тогда можно попробовать сделать не раму, а П-образный проем из стального швеллера.
  • Запастись специальными качественными петлями, которые позволят створкам открываться и закрываться плавно и бесшумно. Как правило, используют 4-6 петель. Количество подбирается в зависимости от веса всей конструкции. Можно использовать гаражные петли из полимерных материалов.
  • Створки. Они могут быть различными по конструкции и по материалу изготовления. Каркасом может служить металлический профиль. Все металлические элементы необходимо прогрунтовать и окрасить.
  • Упоры – два боковых и два центральных.
  • Замки и ручки на случай отключения электричества.
  • Электроприводы и крепежные элементы для них.
  • Кронштейны, управляющие створками.

Кронштейн для открывания створок

Далее рассмотрим различные конструктивные различия ворот, чтобы сравнить какие удобнее и практичнее.

Рулонные конструкции

Автоматические рулонные полотна получили распространение из-за своих характеристик – надежности и безопасности. Стоимость их невысокая, что добавляет привлекательности.

Открывание производится механизмом, который наматывает гибкое полотно на вал. Ввиду того, что полотно изготовлено из отдельных ламелей (секций) оно быстро и удобно скручивается, двигаясь вертикально вверх. Вал, на который наматываются ламели, спрятан в коробе и рулон практически не заметен. Монтаж таких устройств прохода получил применение на складах и в хозяйственных строениях. Они безопасны в эксплуатации, отлично справляются с изменением температуры, прекрасно переносят жару и холод, отличаются простотой и удобством.

Ввиду своих особенностей, рулонные конструкции отлично встраиваются в ограду в качестве въездного преграждения. Им свойственна надежность, долговечность и безопасность. Рулонные полотна имеют весьма прочную конструкцию, это позволяет им служить долгое время период даже при активной эксплуатации. Поскольку к открывающему механизму нет доступа извне, то монтировать рулонные полотна можно различным способом – внакладку или в проеме. Применение таких механизмов, встроенных в ограду или забор получают все большее распространение.

Механизм рулонных гаражных створок

Огромное удобство открытия и закрытия въездных уличных рулонных полотен, используя дистанционный пульт из машины, в непогоду, делает их очень популярными. Важно, что автоматические рулонные механизмы изготавливаются с запасом безопасности. Благодаря установленным фотоэлементам – полотно останавливается, когда датчики обнаруживают появление препятствий, например ребенка, собаки или автомобиля. Устанавливаемая автоматика на рулонные конструкции имеет надежные характеристики работает в любой климатической обстановке и при любых температурах.

Весьма популярными системами являются рулонные конструкции для гаражей, которые можно смонтировать по-разному, а открытие\закрытие осуществляется за счет вертикального хода полотна створки. Крепиться направляющая рейка изнутри строения, что делает удобным въезд в гараж. Фундамент под них не требуется, а компактность конструкции за счет скручивания полотна, в так называемый рулон, дает высвобождение пространства. При этом цена на подъемные гаражные створки не самая высокая.

Сдвижные створки на консолях

Сделать откатные створки своими руками не очень сложно. Поскольку одна из распространенных систем устройства ворот это консольная балка, то с нее мы и начнем.

Нижняя консоль. Следует обратить внимание, что в той части, куда отодвигается створка, необходимо свободное пространство. Места нужно больше, чем размер проема, оно равно длине балки. Для перемещения створки по направляющей на опорах необходимы ролики.

Если наша опора приподнята на уровень середины высоты створки, мы получим консоль в виде средней балки.

Конструкции, где балки несущие, закреплены по верхнему краю, называются верхнеконсольными.

Консольные откатные створки въезда в гараж

Консольные балки имеют некоторые особенности, которые выражаются в распределении веса на точки опоры. При наличии двух точек опоры нагрузка делится на два и снижает давление в каждой точке, соответственно, в 2 раза. В случае консоли, нагрузка на опору повышается в несколько раз. Это отличие консолей – высокая нагрузка в опорной точке.

Для плавного и поступательного движения откатных створок, балки монтируют с направляющими и роликовым механизмом. Последние фиксируются на основаниях в непосредственной близости от проема.

Консоль испытывает большую нагрузку и для компенсации ее, внутри балки вставлен роликовый механизм. Эта попытка разгрузить консоль приводит к тому, что зимой ролики перестают хорошо работать, замерзая и не прокручиваясь.

Увеличивается нагрузка на откатный механизм двигающий створку, что приводит к установке привода с запасом мощности, то есть более дорогостоящий. Еще один вариант снизить нагрузку на балку это монтаж роликового механизма большего размера. Или смонтировать ролики снаружи.

Схема автоматических откатных створок

Подвесные раздвижные

Подвесные откатные створки не дают больших нагрузок на опоры и поэтому служат очень долго. Если механизм исправен, створки будут сдвигаться вечно. Зачастую можно видеть, как работают подвесные конструкции еще довоенной постройки.

Использование подвесных створок является весьма рационально и удобно. В случаях, когда над въездом расположена какая-либо конструкция, конек навеса или что-нибудь подобное, это позволяет замаскировать рейку и механизм сдвигания. Балки подвесных створок остаются на месте, тогда консоли, закрепленные на опорах, перемещают створки. Балки опираются на три точки – как правило, три столба. Чаще всего балки монтируются на уже установленные опоры или перекрытия навеса. Под них не обязательно сооружать мощный фундамент. Тяжелые подвесные створки вполне свободно перемещаются по балке.

Подвесные гаражные створки двигаются на роликах по балке

Откатные рельсовые

Откатная конструкция – простое решение из всех вариантов сдвижных проездов. Полотна перемещаются по направляющему рельсу, проложенному поперек проезда в проеме.

Разнообразие раздвижных конструкций, отличающихся фактурой, отделкой, материалом и размером, очень велико. И, даже ограничив наш обзор сдвижными вариантами, мы столкнемся с большим количеством подобных видов.

Так движутся рельсовые створки

Традиционные распашные створки, желательно, устанавливать на свободной от строений площади. Если пространства по обеим сторонам от въезда недостаточно, лучше использовать сдвижные конструкции.

Секционные

Являются, конструктивным решением, изготовленными из гибкого соединения металлических секций, скрепленных петлями между собой и смещающихся по направляющим шинам.

Подобные секции смонтированы, как правило, в проеме и на потолке внутри строения. Открываться секционные створки могут ручным или электрическим механизмом, который сдвигает полотно вверх и под потолок помещений, размещая его под перекрытием на направляющих рейках

Монтаж секционного автоматического полотна

Как сделать подъемные створки

Чтобы изготовить своими руками автоматические подъемные створки в гараже понадобится много различных материалов инструментов и главное чертежи. Проект понадобится, чтобы предусмотреть все элементы системы и их взаимодействие. К элементам управляющего механизма относится:

  • Направляющий профиль;
  • Тяговый управляющий механизм;
  • Полотно.

Принцип действия конструкции механический или электрический.

На фото показан принцип работы подъемных створок

Проект должен содержать чертежи, с указанием геометрических параметров въезда в гараж, описание устройства и работы механизма открывания. Некоторые особенности системы:

Подъемные створки подходят только для проемов правильно-прямоугольной проекции.

В варианте цельного полотна необходимо продумать схему открывания наружу, в противном случае необходимо расширить площадь гаража.

Схема открытия створок наружу

Ввиду того, что минимальная ширина въезда в гараж равняется двум метрам, то близко подъехать к проему не получится, пока полотно целиком не поднимется.

Рама, должна ставиться одновременно с управляющим механизмом, и утапливаться на 3-4 см. Угол подъема необходимо рассчитать так, чтобы створка поднималась максимально под перекрытие.

Для проведения расчетов, необходимо изготовить схему гаража, см. рисунок ниже

Схема гаража с подъемными створками

Эта схема, в соответствии с которой необходимо просчитать параметры и размеры. Согласно СНиПам, минимальная высота гаража не может быть менее 220 сантиметра, а проем не менее 150-170 см. Автоматические створки необходимо снабжать мощным управляющим механизмом или устраивать систему противовесов.

Схема противовесов створок автоматических ворот

Общий порядок изготовления своими руками выглядит следующим образом:

  • Замеряем и планируем въезд в гараж, необходимо завершить внутреннюю отделку, иначе грязь попадя на направляющие испортит подъемный механизм.
  • Замеряя расстояние между стенами, вычисляем толщину рамы.
  • Собираем раму и примеряем к проему;

Ставим своими руками раму автоматических створок

  • Монтируем профили и устанавливаем кронштейн. Отступив от перекрытий небольшой зазор, подаем кронштейн вперед, дабы профиль не упирался в перемычку;
  • Вставляем направляющие профили, в комплекте с подшипниками и пружинами.
  • Соединяем все части подъемных створок и промазываем все профили машинным маслом для улучшения скольжения.
  • Натягиваем пружины, фиксируем к полотну при помощи болтов или винтов.
  • Регулируем натяжение пружин и подсоединяем рычажный механизм или авто привод, для электронного открывания.

Микросхема электронного привода створок

Важно очень правильно рассчитать массу створок, поскольку если противовесы оборвутся, то в опасности могут оказаться машины и, главное, люди. Для справки – деревянное полотно может весить 100-300 кг, а металлические до 300-500 кг в зависимости от толщины и наличия утепления.

Подъемный механизм

Вконтакте

Facebook

Twitter

Google+

руководство по монтажу, пошаговая инструкция, чертежи

Ворота автоматические своими руками установить достаточно сложно. Автоматику можно смонтировать как на распашные ворота, так и на откатные. Рекомендуется использовать последние. Все работы нужно производить аккуратно, так как если при монтаже конструкции будут допущены ошибки, то ворота могут работать некорректно. Откатная автоматика для ворот устанавливается на основание, после чего выставляется правильная щель между звездой привода и рейкой с зубчиками. В процессе монтажа автоматики распашных ворот надо будет учитывать большое количество различных параметров. Если не будет соблюден хотя бы один из них, кронштейны вырвутся от столбов или створок, также может сломаться электрический двигатель.

Схема автоматических распашных ворот

Рисунок 1. Схема автоматических распашных ворот.

Чертежи автоматических ворот изображены на рис. 1 и рис. 2.

Элементы, которые понадобятся:

  • выключатели;
  • перемычки;
  • плата управления;
  • пульты ДУ;
  • периферийные устройства;
  • чертежи.

Правильная установка шлагбаума.
Какие выбрать плиты для забора?
Как сделать ворота из металлопрофиля? Подробнее>>

Распашные автоматические ворота своими руками

Схема автоматических откатных ворот

Рисунок 2. Схема автоматических откатных ворот.

Чтобы определить подходящий тип автоматики, следует рассчитать расстояние от петли до внутреннего края столбика. Если параметр равен 0-15 см, то можно применить линейную автоматику. Данная система имеет отличный внешний вид и небольшую стоимость. Если параметр составляет 15-30 см, то понадобится смонтировать рычажную автоматику.

Далее нужно замерить ширину створки и посчитать ветровую нагрузку. Следует проверить легкость хода створки. Стоит заметить, что правильно отрегулированные ворота-автомат можно открыть одним пальцем. В противном случае понадобится устранить перекос столба или створки. Приводы обязательно должны передвигаться по уровню. Если столб будет наклонен, то траектория отклонится от горизонта. В результате автоматику может заклинить.

Когда все недостатки будут устранены, можно производить монтаж автоматических ворот. Автоматика монтируется на столбики. Расположение их может меняться, все будет зависеть от типа открывания ворот. Установочные размеры можно найти в инструкции по монтажу автоматики выбранной модели. Рекомендуется придерживаться указанных расстояний. Следует понимать, что отклонение на 1-2 см может не позволить открыть конструкцию на необходимый угол. Если будет использована лишь часть рабочего хода штока, то на электрический привод будут оказываться повышенные нагрузки.

Существующие схемы монтажа автоматических ворот

Схемы установки автоматических ворот своими руками могут быть разными. Основными из них являются следующие:

Схема бетонирования основания для автоматических ворот

Схема бетонирования основания для автоматических ворот.

  1. Открывание во двор. Данная схема автоматических ворот является наиболее распространенной. Если используются столбики из швеллера, то рекомендуется применить линейные провода. Они недорого стоят и занимают небольшое количество места. Рычажный привод на металлических столбах монтируется достаточно редко, так как он дорого стоит. Если имеются колонны из бетона или кирпича, а ворота монтируются посредине колонны, то линейный механизм использовать не допускается, так как при закрывании ворота упрутся в угол столбика. В данном случае понадобится изготовление в столбике ниши для привода. Другой вариант — монтаж рычажной автоматики. Рычажную систему следует устанавливать на столбик. Рычаги большой длины дают возможность открывать ворота, которые находятся на расстоянии менее 20 см от крайней части столбика.
  2. Открывание наружу. В данном случае можно использовать любой тип системы, однако рекомендуется устанавливать линейную конструкцию. Она монтируется внутри проема ворот, в результате система заберет приблизительно 15 см полезной площади проема. Если ворота имеют небольшую ширину, то автоматика может быть смонтирована вверху створки. В результате можно будет без препятствий эксплуатировать ворота.

Последовательность действий по установке автоматики

Особое внимание следует уделить надежности закрепления электрического привода к столбику. Часто систему крепят на лицевой кирпич или разрушенный столбик. Следует понимать, что в процессе использования электрический привод может отвалиться вместе с куском кирпича или столба. Если столбик в плохом состоянии, то рекомендуется обварить его по кругу и установить усилители.

Основные детали откатных автоматических ворот

Основные детали откатных автоматических ворот.

На данном этапе понадобится перевести привод в ручной режим, после чего приварить кронштейны к конструкции. Если используется линейный электрический привод, то в процессе присоединения кронштейнов следует позаботиться о том, чтобы к воротам остался хотя бы 1 см хода штока. Если конструкция будет останавливаться из-за выкручивания штока, то произойдет процесс закусывания с высоким износом. В таком случае электро конструкция для ворот быстро сломается.

После монтажа приводов на столбики и кронштейнов на ворота понадобится проверить ход створки. Если в процессе движения механизм заклинивает или происходит перекос конструкции, то проблему следует обязательно устранить на данном этапе.

Далее выставляются упоры. Если конструкция позволяет установить упоры в земле, то рекомендуется использовать систему без выключателей. Стоит понимать, что чем меньше в конструкции дополнительных приспособлений, тем надежнее она будет работать. Выключатели рекомендуется использовать лишь в случаях, когда без них установить самодельные автоматические ворота нет возможности.

После этого подключается двигатель. Следует установить нужные перемычки, подшить пульты, подключить 3 провода по 220 В. На данном этапе можно будет запустить систему.

Если какая-либо из створок будет двигаться не в ту сторону, то понадобится поменять местами провода на электродвигателе.

http:

Далее выполняется регулировка выключателей. Затем нужно будет выставить на плате время работы створки и усилие закрывания и открывания. Не рекомендуется использовать самое высокое усилие. Лучше всего выставить минимально возможное рабочее усилие, которое позволит нормально функционировать всей конструкции и производить управление. Если ворота имеют небольшой вес, при этом выставлено максимально возможное усилие, то система будет работать на максимальной мощности. В таком случае механическая часть во время остановки конструкции будет терпеть чрезмерную нагрузку.

Нюансы, которые следует учитывать

После этого надо будет произвести монтаж фотоэлементов и сигнальной лампы. Фотоэлементы не следует подключать до тех пор, пока не будут полностью отрегулированы концевые выключатели, установлены все настройки и т.д. Автоматические ворота своими руками с первого раза правильно установить достаточно сложно. Важно соблюдать правильную последовательность действий, так как если будет допущено несколько ошибок, то система не запустится. В таком случае достаточно сложно определить, где именно была допущена ошибка. Порядок действий следующий:

Инструменты для монтажа автоматики

Инструменты для монтажа автоматики: сварочный аппарат, рулетка, молоток, уголок, уровень.

  1. Установка привода с рейкой.
  2. Монтаж концевых выключателей.
  3. Установка перемычек на плате.
  4. Подача питания.
  5. Подключение пультов дистанционного управления.
  6. Регулировка концевых выключателей.
  7. Настройка времени и усилия открытия и закрытия.
  8. Монтаж периферийных устройств.

Также можно смонтировать кнопку, с помощью которой можно будет производить управление воротами. На каждой плате имеется выход для внешнего управления конструкцией. Если данный выход присоединить ненадолго с минусом 24 В на плате, то можно будет управлять воротами так же, как и с помощью пульта дистанционного управления. На данные контакты можно подключить и смонтировать внутри двора запасную клавишу для открывания и закрывания конструкции.

Как сделать автоматические откатные ворота

Последовательность действий будет такой:

  1. Первым делом монтируется основание, которое продается в комплекте с электрическим приводом.
  2. Далее надо установить привод и посмотреть, где расположена рейка с зубчиками.
  3. Если привод надо поднять, то основание следует монтировать на несколько профилированных труб, которые привариваются к швеллеру.
  4. После этого понадобится продеть провода через специальные отверстия.
  5. Далее производится монтаж рейки с зубчиками.
  6. Выполняется монтаж концевых выключателей.
  7. Устанавливаются магнитные и механические концевики. Следует позаботиться о том, чтобы последние не заламывали пружину.

http:

Установка автоматических ворот может быть произведена без проблем лишь в том случае, если будут учтены все нюансы.

Поделись статьей:

Оцените статью:

Инструменты для монтажа автоматики Загрузка...

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
