Как разобрать электрический чайник – Электрический чайник не включается что делать. Как починить электрочайник в домашних условиях.

устройство узлов и принцип действия, как разобрать крышку, подставку и прочие элементы чайника

Электрический чайник незаменим на любой кухне, будь то домашняя или офисная, общественного питания. Он является лидером продаж, выпускается большими партиями, имеет широчайшую линейку моделей. Но, как и любая другая техника, электрический чайник через некоторое время может выйти из строя. Причин этому может быть несколько, поскольку этот прибор работает по достаточно простому принципу. Также он легко поддается самостоятельному ремонту. Единственным недостатком является сама разборка устройства, ведь для того чтобы провести диагностику или заменить элементарные комплектующие, необходимо чайник полностью разобрать. И самым сложным этапом является начальная стадия, поэтому многих, кто начинает самостоятельный ремонт, интересует вопрос о том, как разобрать крышку чайника и каковы следующие этапы.

Как разобрать и отремонтировать электрический чайник

Но прежде чем приступить к ремонту, нужно понять принцип работы устройства и отличаются ли между собой модели электрочайников и чем?

Принцип работы

Электрический чайник, независимо от моделей и класса, работает по одному принципу. В нижней его части располагается ТЭН, он может быть открытого или закрытого типа. Он соединяется с терморегулятором, который состоит из пластины. При подаче тока нагревательный элемент начинает разогреваться, тем самым нагревая воду в емкости. При закипании жидкости образуется пар, который поднимается вверх устройства и попадает в специальный канал, где расположен терморегулятор, который контролирует процесс работы прибора и отвечает за отключение после закипания воды. Но несмотря на всю простоту работы, многие не знают, как правильно разобрать электрический чайник и сделать это правильно. Потому что разные модели устройств имеют по-разному расположенные защелки, которые отщелкивают ручку прибора.

Распространенные неисправности

Электрочайник, как уже было сказано, имеет достаточно простой принцип работы. В нем находится незначительное число элементов, которые могут сломаться, тем самым вызвать поломку всего устройства. Среди самых распространенных проблем, с которыми могут столкнуться пользователи, стоит выделить:

1. Электрочайник медленно разогревает воду.
2. Он отключается до того, как жидкость в нем закипит.
3. Не происходит отключение устройства.
4.  Электрочайник не включается, ТЭН не греет.

Ремонт электрочайника

Медленный нагрев и отключение до момента закипания

Обе эти неисправности могут быть вызваны излишним образованием накипи на ТЭНе. В первом случае медленный нагрев обусловлен большим слоем отложений, который мешает быстро разогреться жидкости. Для устранения этой неполадки требуется просто почистить чайник от накипи. Есть множество способов, как это сделать при помощи специальных средств и народных методов. Эта процедура обязательная, в противном случае ТЭН может перегореть.

Что же касается второго вида неисправности – отключения прибора до закипания — и в данном случае также причиной является ТЭН, на котором присутствует большое количество накипи. Каждый нагревательный элемент, независимо от модели, имеет специальный предохранитель, который срабатывает сразу после того, как ТЭН начинает перегреваться. В случае поломки такого вида также достаточно очистить электрочайник от накипи.

Накипь на ТЭНе: замена

Чайник не отключается

Если после закипания воды устройство не отключается и продолжает нагревать жидкость – это может привести к сгоранию ТЭНа. Причин такой неисправности несколько. Отключение происходит в тот момент, когда пар вследствие кипения поднимается вверх и достигает канала, по которому проходит к терморегулятору. Отключение может не происходить из-за сломанной крышки, засорения накипью канала или поломки самого терморегулятора. Но если с первыми причинами можно справиться при помощи специальных средств или народных методов для удаления налета, для ремонта терморегулятора необходимо снять нижнюю крышку корпуса и разобрать прибор полностью, чтобы произвести его замену.

Замена ТЭНа: электрочайник не включается

Сгоревший ТЭН – самая частая причина поломки прибора. Она может произойти по множеству причин:

• постоянное перегревание нагревательного элемента;
• перепад в сети;
• наличие большого количества накипи.

Независимо от модели, ремонт электрочайника своими руками начинается с диагностики и проверки наличия других причин, почему он может не включаться. Прежде всего, требуется проверить саму розетку, если все в порядке, то шнур на целостность и только после этого приступать к разборке корпуса.

Как разобрать корпус электрочайника с закрытым ТЭном

Независимо от модели, устройство электрочайников практически одинаковое, поэтому разборка всегда начинается со снятия крышки. Чтобы ее снять, нужно найти два самореза, они могут располагаться по-разному:

• в более старых моделях, саморезы находятся вверху. То есть сразу после поднятия крышки к ним будет открываться доступ;
• в современных приборах, нужно сначала снять верхнюю часть крышки. Она закреплена двумя пазами, которые входят в основание ручки. Их нужно просто немного раздвинуть. Затем откроется доступ к саморезам, которые нужно открутить.

В некоторых моделях верхняя крышка может сниматься вместе с ручкой. Поэтому прежде чем приступить к ее снятию, нужно изучить конструкции и при снятии не прилагать усилий.

Снимаем крышку чайника

Затем переходим к нижней части корпуса. Электрочайник нужно перевернуть и найти три самореза, в некоторых моделях их может быть больше, но они находятся на виду, поэтому с этим сложностей не должно возникнуть.

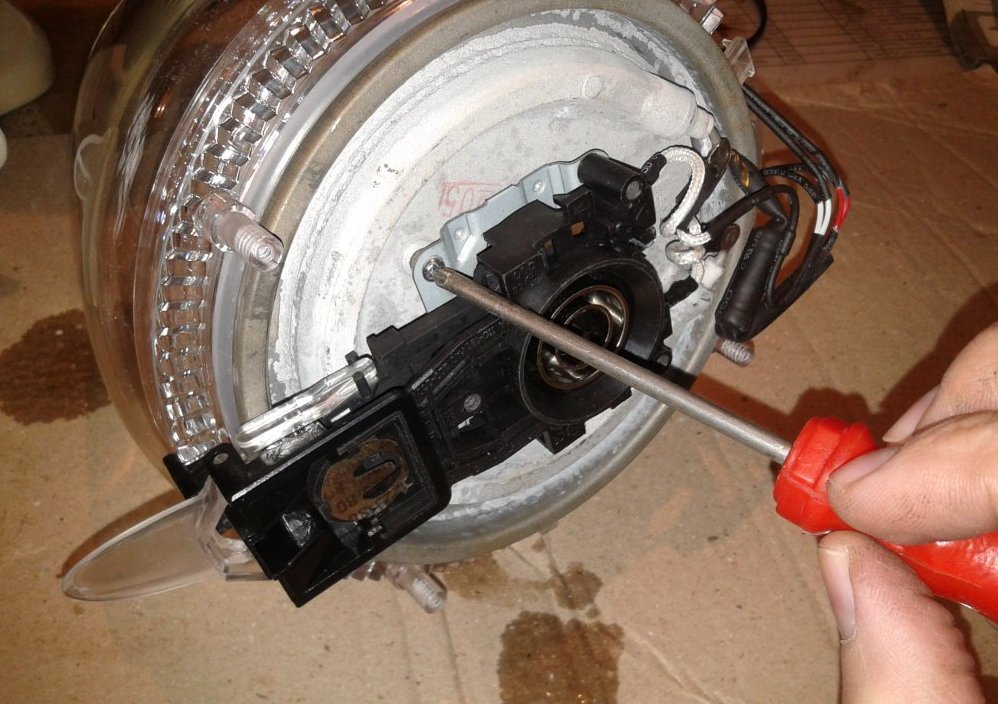

Раскручиваем электрочайник

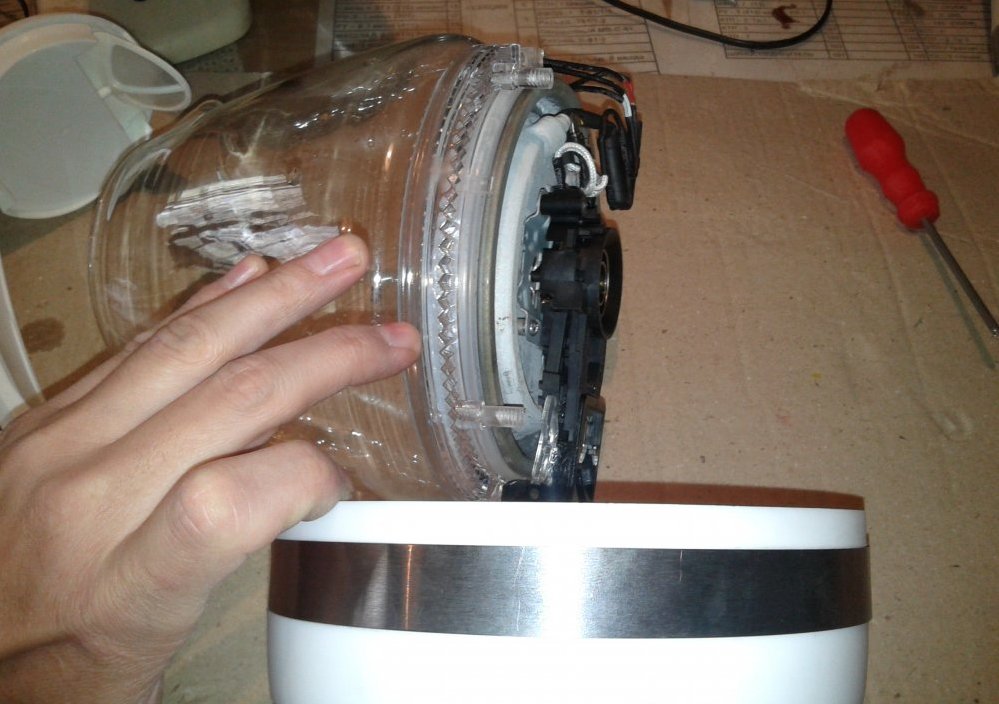

Однако, чтобы отсоединить дно, потребуется немного терпения и усилий, так как по периметру имеются зубья, которые входят в отверстие корпуса. Их требуется аккуратно отщелкнуть. Это делать необходимо поэтапно, чтобы не сломать их и не повредить корпус. Чаще всего они отщелкиваются быстро при незначительном нажатии отвертки. Но если устройство было долго в эксплуатации, процедура может немного затянуться, поскольку корпус может просто прилипнуть к основанию.

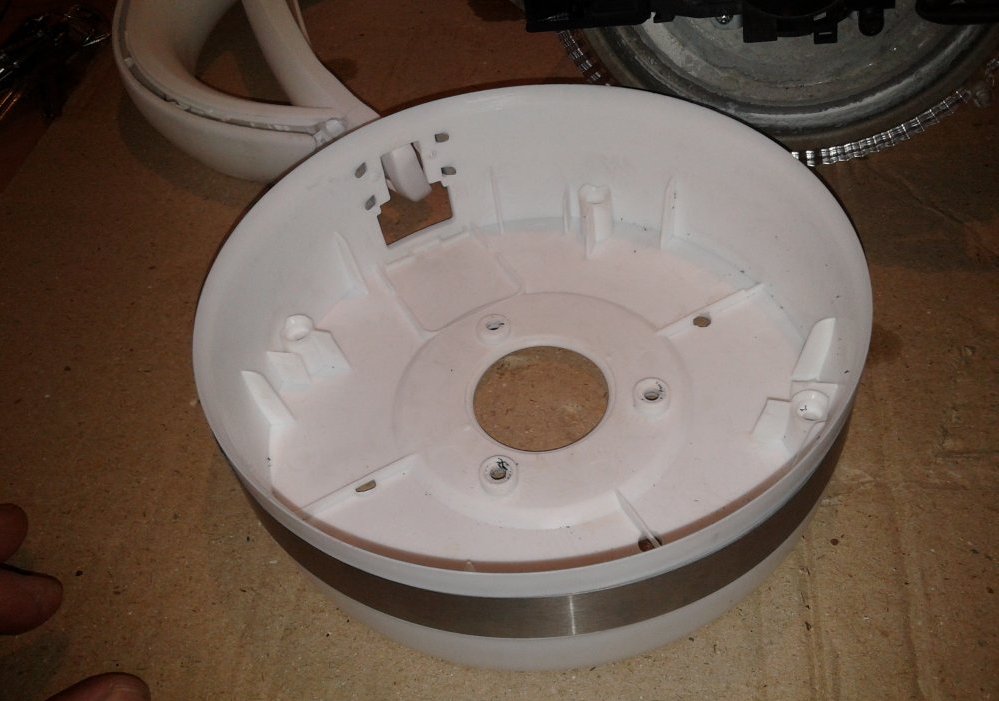

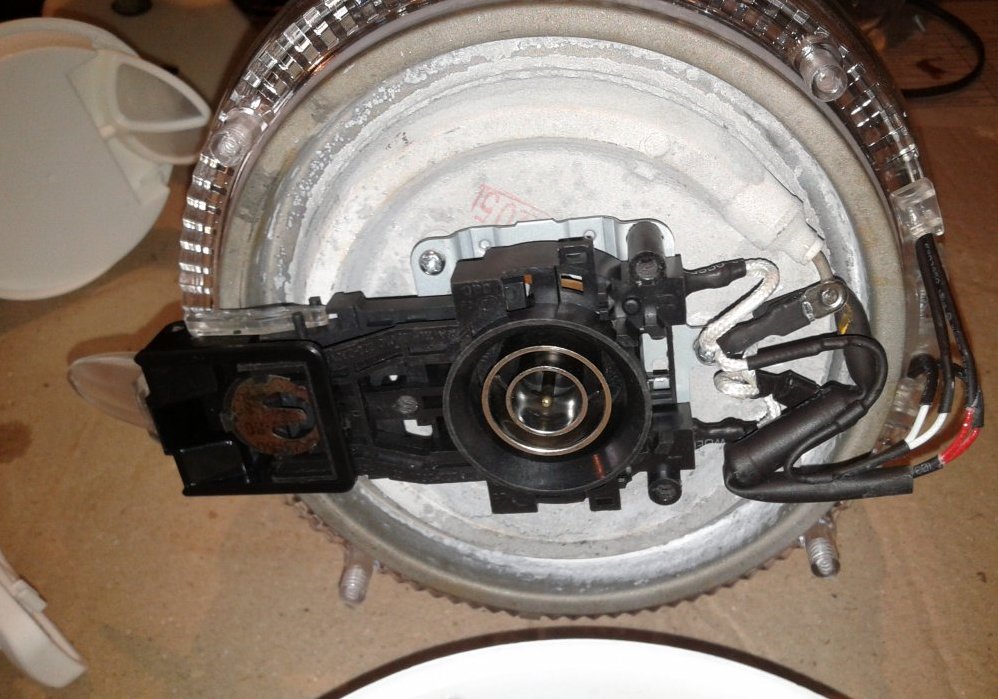

После снятия основания перед вами появится нагревательный элемент, если это дисковый чайник, в котором не происходит непосредственного контакта ТЭНа и воды. Если причиной поломки, вероятнее всего, служит ТЭН, то его уже на этом этапе разборки можно прозвонить. Делается это специальным устройством. При его помощи вы можете узнать, есть ли обрыв спирали внутри нагревательной трубки, или что-то произошло с контактами. Если во время проверки тестер показывает значение, равное бесконечности, значит, необходима замена ТЭНа. Если значение примерно от 50 и до 200 Ом, с нагревательным элементом все в порядке.

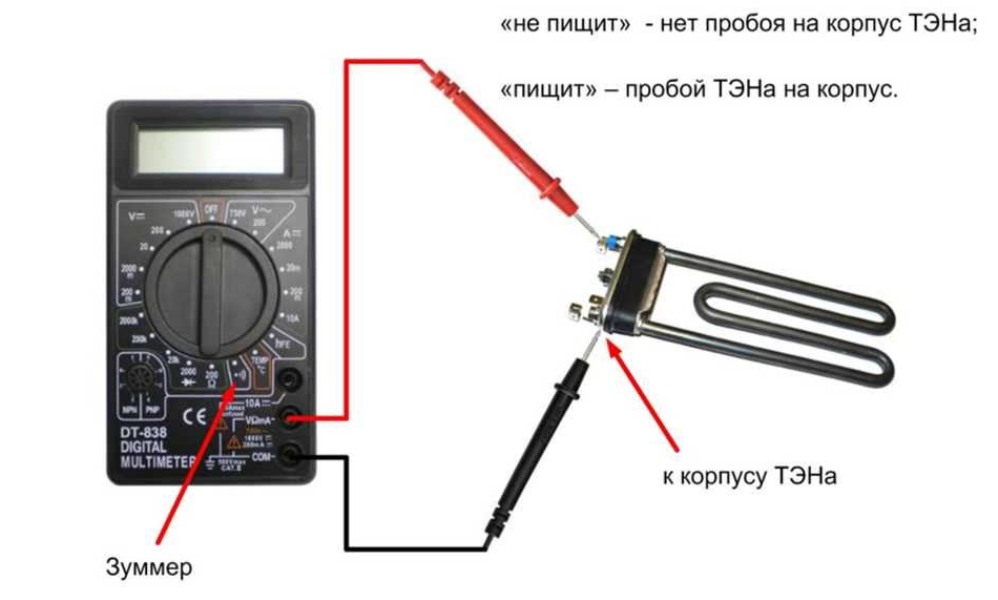

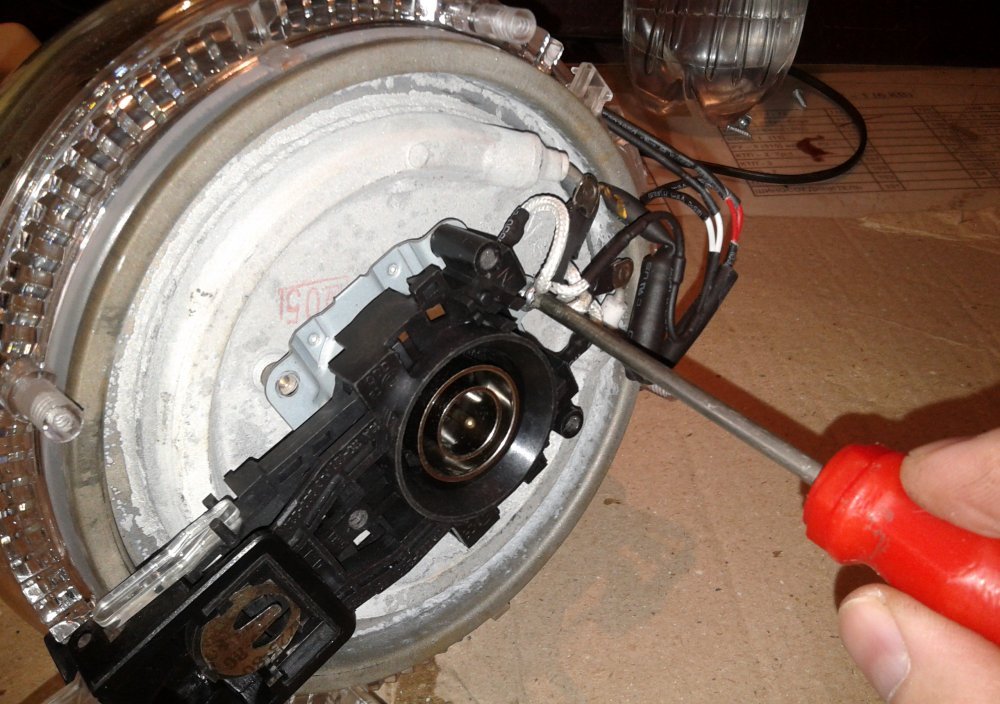

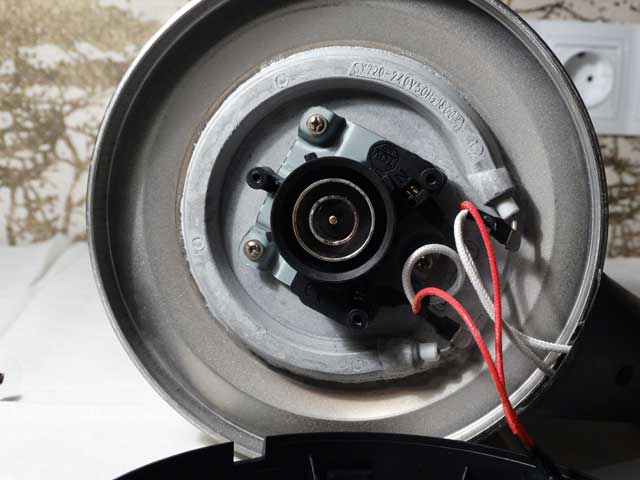

Проверяем ТЭН на работоспособность

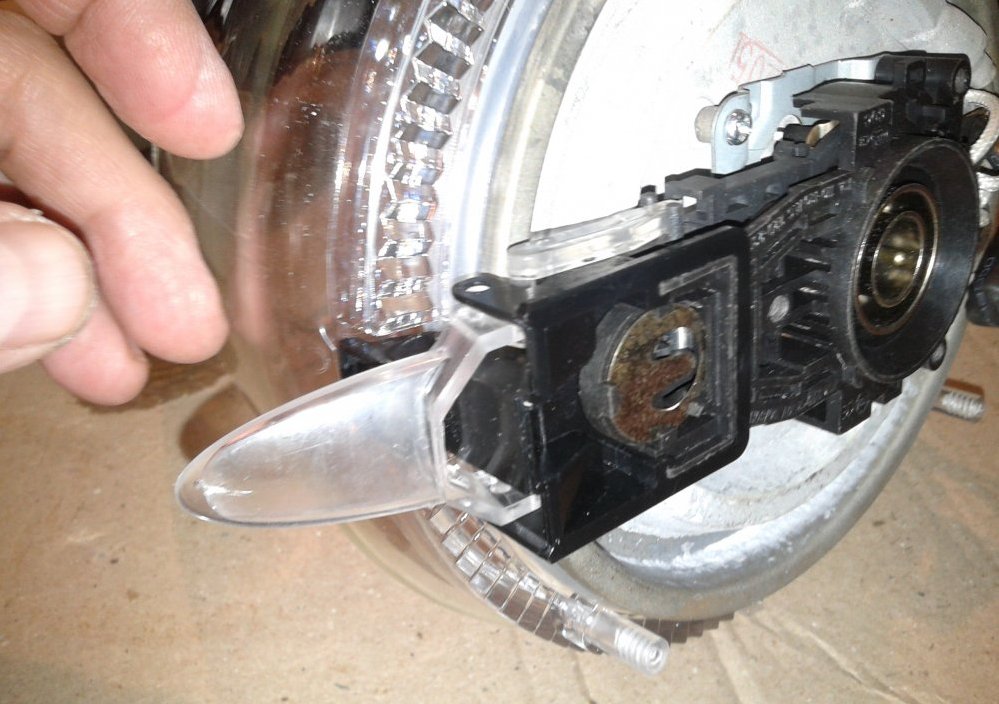

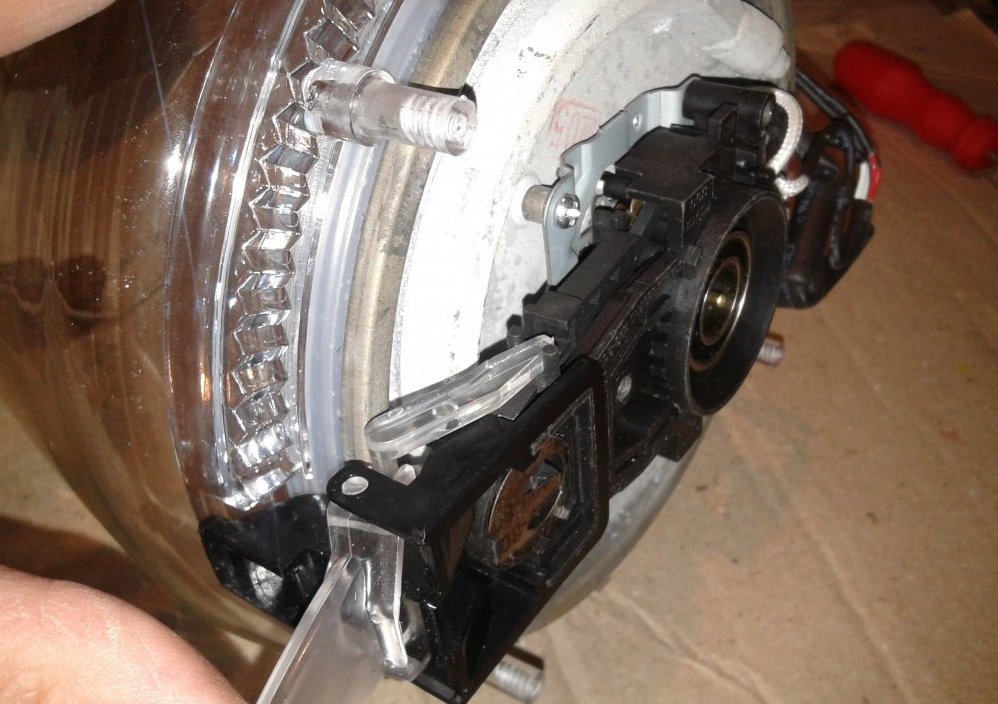

Проверяем термостат или терморегулятор. Для этого откручивается шуруп, который находится в нижней части ручки. Затем аккуратно снимаем ее. Некоторые современные модели электрочайников могут иметь единую конструкцию ручки и верхней крышки, поэтому нужно аккуратно делать все манипуляции.

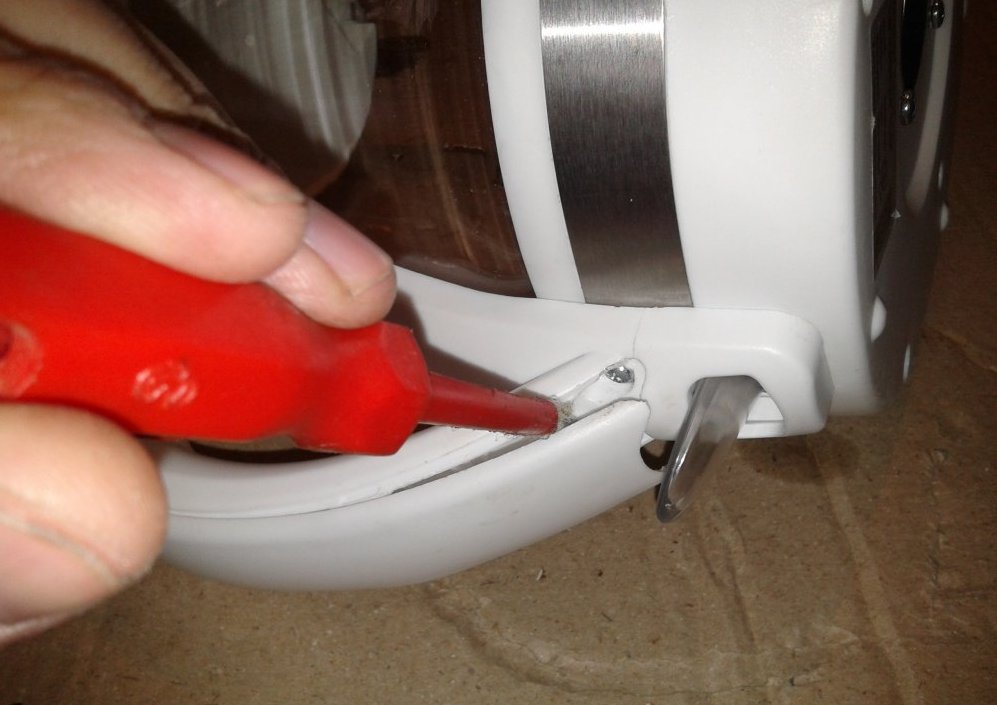

Снимаем ручку электрочайника

Затем внутри ручки находим саморез. Он располагается непосредственно под кнопкой включения или выключения чайника. Его нужно открутить, а затем снять. Для этого потребуется крестообразная отвертка. После его снятия нужно прозвонить термостат – все места соединения. Чтобы разобрать сам термостат, потребуется снять накладку выключателя, они снимаются легко. Затем проверяем этот элемент. Если есть такой элемент, его лучше заменить. Если нет, разбираем дальше. Накладка снимается нажатием и выдвижением ее вперед. После чего можно зачистить все контакты.

Разбираем электрочайник старой модели

Этапы разборки несколько отличаются:

• откручиваются саморезы, которые располагаются на дне прибора;
• снимается нижняя боковая часть устройства;
• затем открывается доступ к ТЭНу, переключателю и термостату.

В старых моделях, чтобы добраться до основных узлов устройства, не нужно раскручивать всю конструкцию, достаточно открутить несколько винтиков. Однако если кнопка включения и переключения находится в верхней части ручки, тогда полная разборка неизбежна.

Разбираем электрочайник старого образца

Чтобы проверить работоспособность нагревательного элемента в чайниках, где ТЭН открытый, достаточно снять одну крышку, и тогда он освобождается.

Однако не всегда причина поломки может быть связана непосредственно с самим прибором. Может выйти из строя его подставка. Поэтому важно знать, как разобрать подставку чайника, чтобы проверить ее работоспособность.

Разбираем подставку

Перед тем как приступить к самостоятельному ремонту, требуется убедиться в том, что устройство отключено от сети. Итак, первым делом нужно перевернуть подставку и открутить все болты, которые там присутствуют. Если это дисковая модель, то внизу есть три болта, которые откручиваются крестообразной отверткой. Затем снимается нижняя часть конструкции и перед вами появляется система со всеми элементами. Она легко отсоединяется от корпуса.

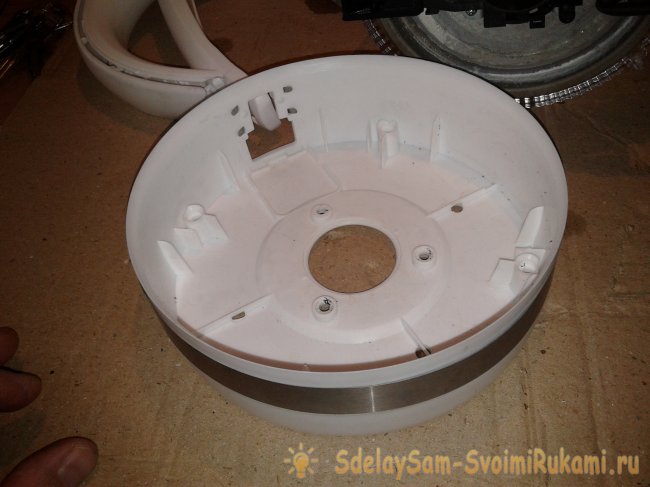

Как разобрать подставку

Разбираем подставку старого образца. Для начала переворачиваем ее, откручиваем все болтики, отсоединяем нижнюю часть от верхней. После чего все элементы будут в открытом доступе.

Разборка прибора, как видите достаточно легкая. Однако никогда не стоит спешить, так как могут присутствовать некоторые пластмассовые защелки, которые решил установить производитель для улучшения качества соединения.

Ремонт электрочайника своими руками, схема, устройство

Бытовая техника для приготовления пищи широко применяются человечеством и лидером из них, пожалуй, является электрочайник. Но срок службы любого электроприбора не вечен и наступает момент, когда Вы включаете электрический чайник, а вода не нагревается.

Электрочайник является одним из самых простых бытовых электроприборов, и отремонтировать его во многих случаях совсем просто своими руками, даже не имея навыков электротехника.

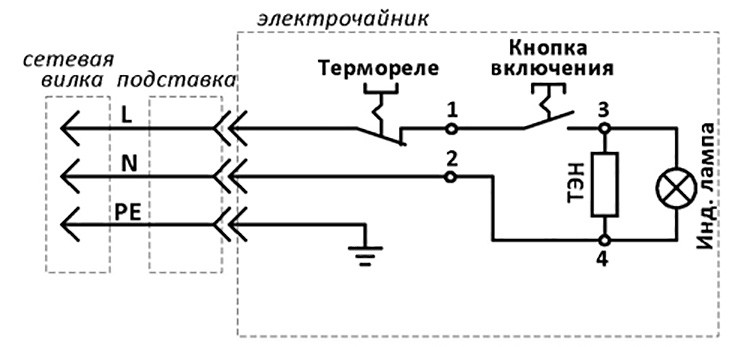

Принцип работы и электрическая схема электрочайника

Для выполнения ремонта электрочайника необходимо знать принцип его работы. Это легко сделать по электрической схеме. Хотя моделей чайников множество, но все они собраны по одной электрической схеме, вне зависимости от внешнего вида и вместимости. Бывают в схемах некоторые отличия, например, наличие таймера, но основа схемы все равно сохраняется.

Работает электрочайник следующим образом. Через электрическую вилку сетевое напряжение с помощью гибкого шнура подается на контакты ХР1 подставки, на которую устанавливается электрочайник при нагреве воды. В основании чайника имеются ответные контакты, которые при установке его на подставку соединяются с контактами на подставке.

Далее ток проходит через термовыключатель S1, который включается с помощью клавиши на чайнике и отключается автоматически, когда вода в закипит. Выключатель тепловой защиты S2 непосредственно в работе не участвует, всегда включен и срабатывает только в случае перегрева корпуса, если чайник находится во включенном состоянии без воды. С выключателей напряжение подается на выводы трубчатого электрического нагревателя, сокращенно – ТЭН. Лампочка HL служит для индикации включенного состояния.

Устройство узлов электрочайника

От электрической вилки типа С6 сетевое напряжение с помощью гибкого шнура подается на контакты ХР1 подставки, на которую устанавливается электрочайник при нагреве воды. Контакты глубоко утоплены в подставке, чтобы исключить случайное соприкосновение человека.

Если внимательно присмотреться, то в глубине каждой концентрической канавке можно увидеть по одному подпружиненному электрическому контакту. Через эти контакты и подается питающее напряжение на электрочайник. В находящемся в центре отверстии тоже есть контакт, который служит для подключения корпуса электрочайника к заземляющему проводу РЕ. Контакт РЕ слаботочный и не участвует в работе, а только служит для защиты человека от поражения электрическим током в случае пробоя изоляции.

Как выглядит подставка со снятой крышкой видно на фотографии. На концах сетевого шнура установлены накидные клеммы, которые в свою очередь надеты на выводы контактов. На фотографии справа показан вид разъема ХР1 со стороны установки контактной группы.

Для передачи электроэнергии с подставки на чайник в центре его дна имеется ответная часть контактов разъема ХР1, представляющая собой в центре штырь контакта заземления и два концентрических медных кольца.

Если снять крышку электрочайника, то перед глазами откроется картина, как на фотографии. Главным элементом является двухконцевой трубчатый электрический нагреватель (ТЭН) согнутый в виде незамкнутого кольца.

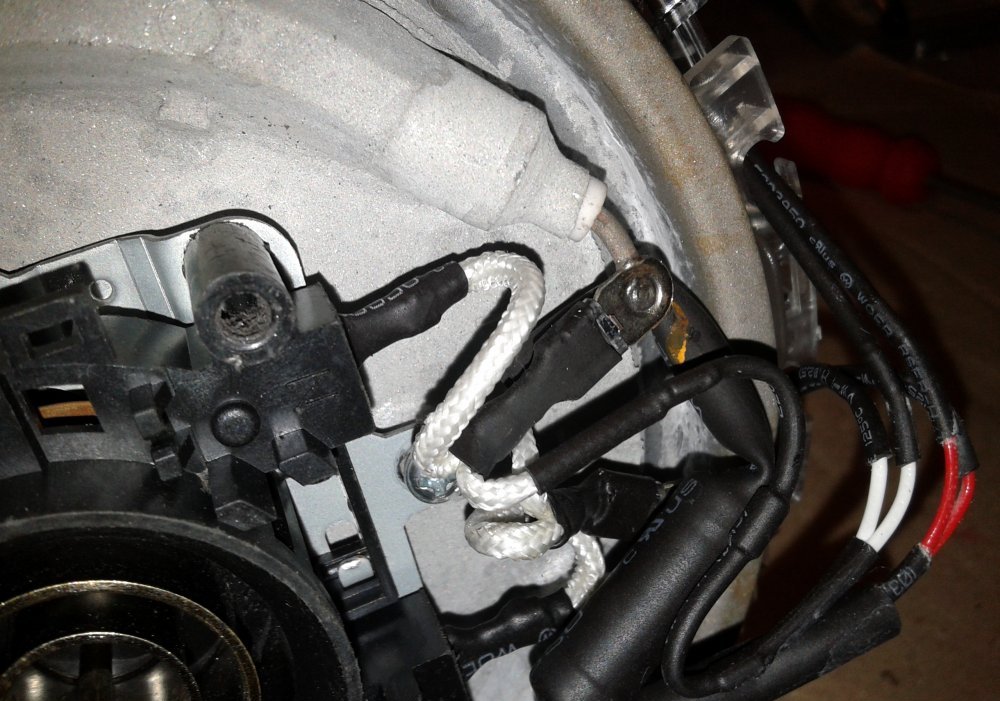

На концах ТЭНа имеются изолированные керамикой от корпуса выводы для подачи питающего напряжения. К ним приварены контактной сваркой стальные плоские контакты, на которые надеваются накидные клеммы. В плоском контакте имеется отверстие, а в накидной клемме подпружиненная полоска с выступом. При надевании клеммы выступ входит в отверстие на контакте, и надежно фиксирует клемму, не допуская ее самопроизвольного соскальзывания. Для снятия клеммы необходимо концом острого предмета надавить на подпружиненную планку, чтобы выступ вышел из отверстия.

Обычно на все клеммы в электрочайнике надеты изолирующие трубки и отверстия с фиксатором не видно. Поэтому в таком случае для освобождения клеммы от фиксатора изоляцию надо отодвинуть в сторону, как показано на фотографии. При установке снятых клемм на место не забудьте их сориентировать таким образом, чтобы была возможность отжать фиксатор, а то повторное снятие клеммы будет возможно, только прилагая большое усилие.

Для подачи питающего напряжения, включения электрочайника и его защиты от перегрева служит специальный узел, закрепленный с помощью трех винтов или гаек в центре окружности ТЭНа. Для того чтобы узел извлечь из корпуса, нужно снять клеммы с ТЭНа и открутить винты или гайки. В дешевых моделях вместо резьбового крепления можно встретить крепление с помощью загнутых приваренных к корпусу металлических полосок, которые приходится отгибать.

Система защита от перегрева

ТЭНы в электрочайниках, в зависимости от их объема, устанавливаются мощностью от 500 до 2500 Вт и на небольшой площади выделяют огромную тепловую энергию. Для исключения пожара в случае, если включили чайник без воды или не закрыли крышку (в некоторых моделях открытое положение крышки не блокирует включатель) в конструкции предусмотрена тепловая система защиты S2.

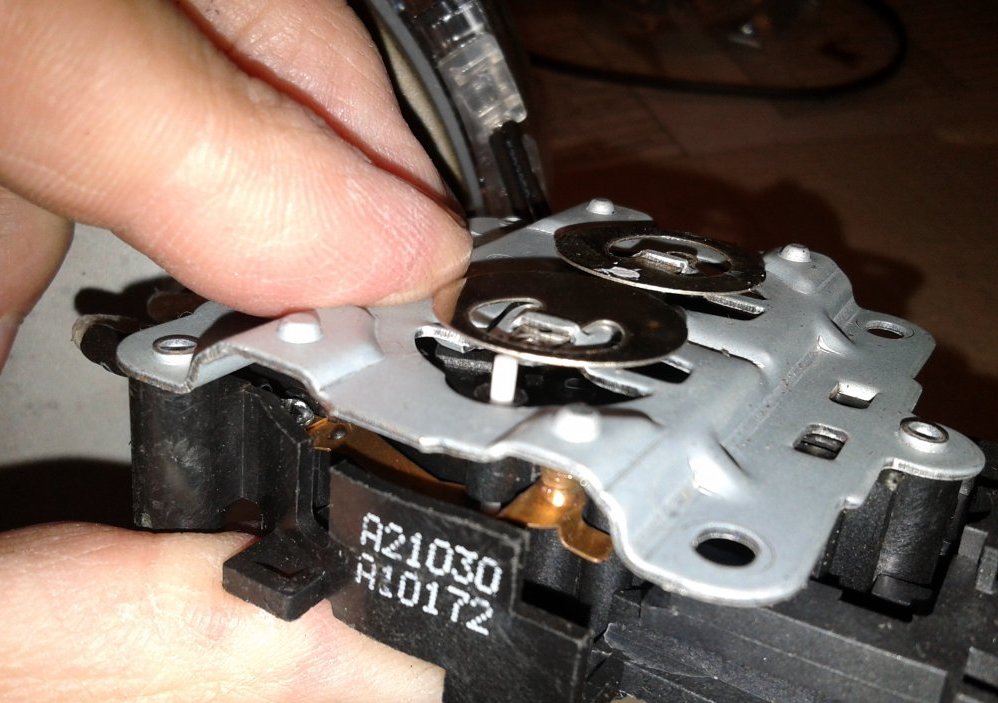

В качестве датчиков температуры в электрочайниках используются биметаллические пластины круглой формы с выборкой внутри, образующей в центре пластины «язычок». На фотографии обратной стороны узла подключения электропитания и тепловой защиты видны две такие пластины. При креплении узла к дну чайника биметаллические пластины плотно прилегают к корпусу. Для лучшей теплопередачи с корпуса они смазываются специальной теплопроводящей пастой. При ремонте чайника эту пасту удалять недопустимо.

Биметаллическая пластина представляет собой две склеенные по всей плоскости между собой тонкие пластины из металлов, имеющих разный коэффициент линейного расширения. Поэтому при нагреве один металл расширяется бол

Ремонт чайников электрических, основные проблемы, способы устранения

Из всех видов бытовой техники электрические чайники чаще всего подвергаются поломкам, что обусловлено их интенсивной эксплуатацией и низким качеством используемой для кипячения воды. Неисправность может проявляться по-разному: прибор не выключается самостоятельно или, наоборот, отключается раньше времени, кнопка питания западает, жидкость не нагревается до нужной температуры. При незначительных поломках ремонт чайников электрических возможен своими силами, но иногда решить проблему без помощи сервисного центра невозможно. В любом случае понадобится предварительная диагностика техники, позволяющая определить причину неполадки и подобрать подходящие варианты ее устранения.

Принцип работы

Устройство электрического чайника — стандартное. Внутри съемного корпуса размещаются ТЭН с мощностью до 2 кВт, колба объемом 2–3 л и термостат. Подключение к электрической сети обеспечивает подставка с гибким шнуром. Разница между отдельными моделями проявляется в типе нагревательного элемента — спирали из нержавеющей стали или закрытого диска, а также месте расположения выключателя (внизу или вверху ручки).

Электрическая схема чайников работает по единому принципу:

• сетевое напряжение подается на контакты подставки при включении шнура в розетку;
• подпружиненные контакты подставки после установки на нее чайника замыкаются с электродами корпуса;
• после включения кнопки питания напряжение подается на дисковый или спиральный ТЭН в чайнике с проходом через элементы термозащиты;
• биметаллическая пластина замыкает цепь вплоть до момента получения сигнала от датчика пара.

Дополнительный элемент тепловой защиты является необязательным и отсутствует у ряда моделей. Он вводится в схему для выключения устройства при рисках перегрева и срабатывает только при отсутствии воды в приборе. В рабочем режиме у чайника должна гореть подсветка, в выключенном состоянии все контакты, кроме подпружиненных на подставке, размыкаются.

Электрический чайник не включается при отсутствии соединения на любом из перечисленных участков: неплотное примыкание шнура или подставки, размыкание контактов при попытке нагрева пустого прибора. В таких случаях подсветка не горит, но само устройство может быть контактным. Если чайник не работает после исключения этих причин, устройство нуждается в диагностике — разборке и последовательной прозвонке отдельных элементов электропроводов.

Диагностика неисправностей

Потребность в прозванивании возникает при поломке любого узла электросхемы (устройство не включается, причины неизвестны, при этом банальные ошибки типа неработающей розетки или неплотной установки устранены). Работы проводятся с помощью специального прибора — мультиметра, а также отверток, подбираемых по типу саморезов, и острого ножа с плоскогубцами или пассатижами. При этом последовательно проверяются следующие моменты:

1. Работоспособность гибкого шнура и контактов подставки. Починить сгоревшую подставку без соответствующего опыта сложно, а ее поломки видны невооруженным глазом, но для экономии времени прозвонку контактной группы проводят всегда. Один конец тестера на этом этапе прикладывают к вилке, второй — к пружинистым контактам (чаще всего они находятся в центре). Обнаруженные неисправности, такие как сгоревший или недостаточно толстый шнур, нагар на поверхности латунного контакта, по возможности устраняют, после чего группу прозванивают повторно. При отсутствии проблем на всех трех линиях (2 токоведущих и земля) ремонт электрических чайников усложняется, корпус приходится разбирать.
2. Работоспособность клемм разводов питания ТЭНа у основания корпуса. На этом этапе нужно разобрать чайник, как указано в инструкции, и по очереди проверить контакты внешнего и внутреннего медного кольца. При отсутствии прозвона колодка питания полностью разбирается с целью удаления нагара, собирается и проверяется заново.
3. Работоспособность кнопки включения. Один щуп тестера прикасается к контакту провода, подающего ток на кнопку, второй — к проводу питания ТЭНа. Кнопка проверяется в выключенном и рабочем состоянии, при отсутствии звукового сигнала об исправности во втором случае она нуждается в ремонте или замене (при необходимости запитывают чайник напрямую).
4. Работоспособность ТЭНа. Один щуп направляется на контакт питания, второй — на точку соединения с проводом от кнопки включения. При разрыве цепи нужно заменить ТЭН на новый, что не всегда возможно.

Помимо проверки цепи с помощью мультиметра, проводится оценка фактического сопротивления ТЭНа. Для выполнения этой операции достаточно снять днище чайника, включить тестер в режим измерения и направить его щупы на выходные клеммы. При существенном отклонении от расчетной или заявленной производителем величины ТЭН нуждается в очистке или замене.

Проверить работоспособность гибкого шнура и контактов подставки

Проверить контакты внешнего и внутреннего медного кольца

Посмотреть, работает ли кнопка включения

Провести диагностику работы ТЭНа

Как разобрать

Этот этап считается сложным, у приборов разных производителей может отличаться расположение защелок, удерживающих ручку, быть предусмотрен свой способ снятия крышки чайника, открытое или скрытое расположение крепежных винтов. Во избежание ошибок, перед тем как разбирать электрические чайники конкретной модификации, следует тщательно изучить процесс. Некоторые производители прописывают данную информацию в инструкции. Общий порядок разборки включает 2 основных этапа:

1. Снятие днища путем откручивания открытых саморезов. Такая конструкция характерна для чайников старого исполнения или крепежей, закрываемых декоративными заглушками. Дно снимается простым движением либо после отжатия фиксаторов-зубьев с помощью плоской отвертки. Аналогичным образом при необходимости снимается крышка подставки.
2. Демонтаж выключателя. Ремонт чайников на этом этапе требует внимания и терпения. Функциональная кнопка может располагаться как в верхней, так и в нижней части ручки. Для доступа к этому элементу аккуратно снимают хрупкие пластиковые накладки и выворачивают внутренние винты, в отличие от днища — практически незаметные. При ремонте чайников «Браун» и аналогичных моделей с ручками из двух частей защелки отщелкивают по шву, у ряда современных приборов вместе с ручкой снимется верхняя часть корпуса.

Ремонт чайников старого типа не требует полной разборки устройства, ТЭНы и элементы термозащиты открываются после удаления нескольких винтов. Модели с выключателем в верхней части ручки придется демонтировать полностью.

Варианты проблем и способы их устранения

Возможные причины неполадок и способы их устранения приведены ниже:

Тип неполадки	Возможная причина	Что и как сделать в домашних условиях
Чайник перестал включаться	Поломка кнопки включения	Клеммы кнопки нужно очистить от нагара или окисла, а саму деталь поменять на новую
—	Перегорание контактной группы	Замена вилки, зачистка и загибание контактов
Чайник не греет воду, работает медленно или отключается раньше срока	Отложение накипи на ТЭНе или его перегорание	Очистка/замена ТЭНа
Чайник с кипящей водой долго не отключается	Поломка крышки корпуса, терморегулятора, забивка каналов для пропуска пара	Прочистка каналов, замена или ремонт электрического термостата
Из чайника течет вода	Протечка корпуса	Попытка замены уплотнительных элементов

Не подлежат ремонту такие дефекты, как трещины на корпусе или колбе, сложная поломка крышки, перегорание закрытых ТЭНов. В большинстве случаев именно эти причины списания указывают акты экспертов при обращении в сервисные центры. При обнаружении таких поломок по истечении срока действия гарантии не стоит ломать голову над тем, как починить чайник, устройство проще заменить новым.

Чайник не выключается

Ремонт чайников в таких случаях начинается с проверки плотности примыкания крышки и прочистки отверстия подачи пара на датчик отключения терморегулятора. У интенсивно работающей техники такие каналы могут забиваться накипью, удаляемой с помощью иглы или лимонной кислоты. При нормальной работе крышки и каналов разбираем и ремонтируем термостат. Поврежденная или сильно изношенная биметаллическая пластина требует замены на новую.

Проверить плотность примыкания крышки и прочистить отверстия подачи пара на датчик отключения терморегулятора

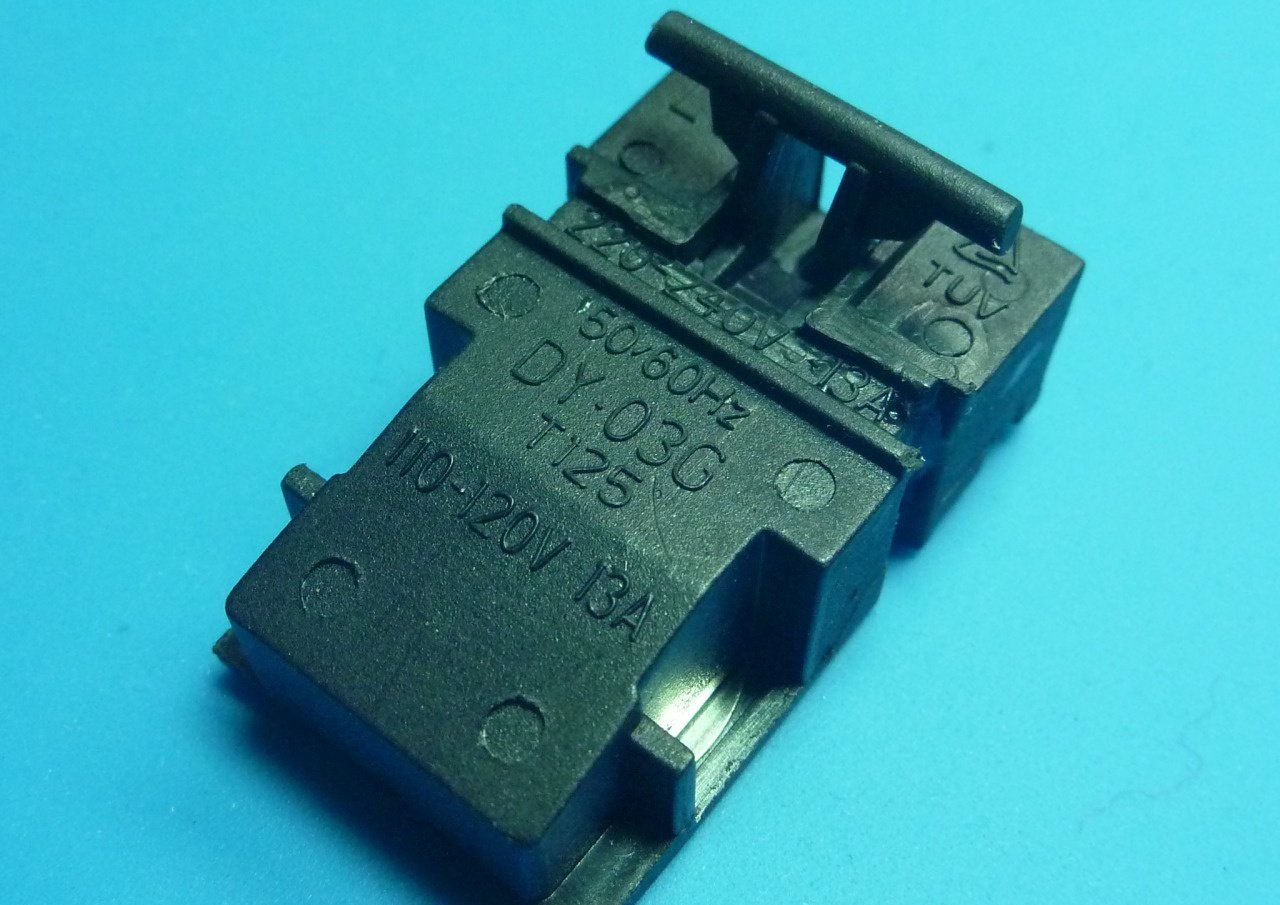

Разобрать и отремонтировать термостат

Отключается раньше времени

Основной причиной такой неполадки является накипь. Отправлять на списание прибор не нужно. Для очистки нагревательного элемента используются народные средства, например, уксус, лимонная кислота, сода, заливаемые в концентрированном или разбавленном виде на ночь или доводимые до кипения вместе с жидкостью. Поможет справиться с проблемой и современная бытовая химия, например, жидкие средства Heitmann «Антинакипин», HG для удаления накипи, таблетки для чайника Frau Schmidt или Filtero. При необходимости процедуру повторяют несколько раз, пока устройство не перестанет преждевременно отключаться.

Эффект от очистки ТЭНа у чайника будет кратковременным, если продолжать кипятить в нем воду с высоким содержанием солей. При таких условиях эксплуатации риск поломки электроприбора существенно увеличивается, а покрытый накипью нагревательный элемент может полностью перестать работать.

Плохо нагревается вода

Сложный ремонт чайников в таких случаях не требуется, плохой или медленный нагрев воды чаще всего объясняется отложением накипи на поверхности ТЭНа. Ее удаление проводят с помощью вышеперечисленных домашних или химических средств, чистку повторяют до полного устранения отложений. При отсутствии накипи плохой нагрев воды может объясняться скачками напряжения, выгоранием контактов или поломкой ТЭНа.

Ускорить ремонт чайников и процесс очистки контактов помогают специализированные средства («Асидол» и его аналоги). При их отсутствии латунный, медный или бронзовый контакт зачищают обычным нашатырным спиртом.

При отсутствии накипи плохой нагрев воды может быть вызван выгоранием контактов или поломкой ТЭНа

Перегорание ТЭНа

Отремонтировать чайник с дисковым нагревателем закрытого типа в таких случаях невозможно. Дисковые элементы являются одним целым с днищем и просто отсутствуют в продаже. Открытые нагревательные элементы меняются по простой схеме:

• вышедший из строя ТЭН снимается после демонтажа крепежей;
• вместо него устанавливается новая деталь;
• все элементы возвращаются на место.

Исключить ошибки и понять, почему не работает прибор, помогает прозвонка контактов.

Отремонтировать чайник с дисковым нагревателем невозможно

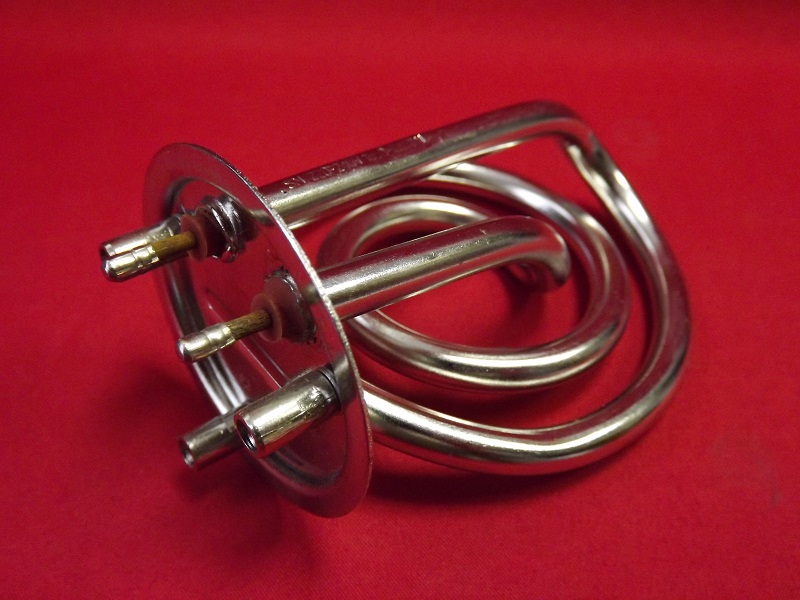

Открытый нагревательный элемент можно заменить

Не фиксируется кнопка

Причиной подобной поломки электрического чайника чаще всего является выпадение какого-либо фиксирующего элемента. Ремонт кнопки в таких случаях начинается с разбора ручки, снятия крепежей и внимательного осмотра детали. Целый элемент просто возвращается на место, если же кнопка сломалась (фиксатор поврежден, деталь оплавлена по краям или изнутри), она меняется на новую. В идеале на чайник устанавливается «родная» кнопка, но ее не всегда можно найти в продаже. При использовании неоригинальной детали обращают внимание на соответствие длины крепежей или диаметра отверстий для их закрутки.

Внимательно осмотреть деталь

В случае поломки кнопку можно заменить

Правила гарантии

Пользователи часто задаются вопросами, что делать при обнаружении поломки после покупки техники, как отремонтировать чайник по гарантии. Стоит сразу отметить, что возврату, обмену или гарантийному ремонту подлежат лишь приборы с выявленным производственным браком или поломками, возникшими по вине производителя. При обнаружении неисправности в течение 10 рабочих дней устройство можно вернуть. В таких случаях пользователь с паспортом, гарантийным талоном и чеком обращается в магазин, пишет заявление на возврат, забирает его утвержденную копию и ждет денег в течение 10 дней.

Гарантийные обязательства будут иметь место, если чайник сломался в период их действия, и произошло это не по вине пользователя, — прибор не подвергался температурным, ударным и механическим воздействиям, не погружался в воду, а что особенно важно — не разбирался своими силами. В этом случае покупатель заполняет заявление, где указывает возникшую неисправность или выявленный дефект, предоставляет гарантийный талон, оригинальную упаковку и чек.

В момент передачи чайника не в обычную мастерскую, а в сервис составляется акт оценки внешнего вида изделия и определяются возможности его гарантийного ремонта. Экспертизу проводит третья сторона, владельцу техники следует настаивать на личном присутствии на ней. Сроки гарантийного ремонта зависят от сложности и типа поломки, но не превышают 45 дней. В течение этого периода допускается временная замена чайника на модель с аналогичными свойствами. По истечении 45 дней покупатель должен получить отремонтированный чайник, вне зависимости от сложности поломки и наличия/отсутствия необходимых для починки деталей. При отказе торговой марки от гарантийного ремонта или его некачественном выполнении покупатель имеет право на обращение в суд и Роспотребнадзор.

Приведенный алгоритм будет работать только в случае приобретения электрических чайников у официальных дилеров, например, таких как «Тефаль», «Браун», «Скарлет», «Витек» и других востребованных брендов. При отсутствии талона или предварительном ремонте техники в неаккредитованном сервисном центре, не говоря уже о попытках разборки электрочайника своими руками, обязательства производителя не действуют, изделие снимается с гарантийного обслуживания.

Видео

Ремонт чайников электрических, устройство и методы диагностики неисправностей

Среди внушительного перечня бытовой техники наибольшей популярностью пользуются чайники. Но порой любая техника выходит из строя. Чтобы восстановить работоспособность устройства, можно самостоятельно выполнить ремонт чайников электрических и продолжать пользоваться им дальше.

Необходимые инструменты

Перед ремонтом электроприбора нужно установить причину поломки и подготовить инструменты. Необходимо учитывать, что модели разных производителей зафиксированы неодинаковыми шурупами, поэтому не помешает запастись разными отвертками – крестообразной и плоской. Обязательно необходимы:

• Мультиметр – тестер прозвона электрической цепи.
• Острый нож, плоскогубцы или пассатижи, изолента.
• Трехгранная отвертка для специальных саморезов.

Некоторые модели чайников китайского производства закреплены шурупами под отвертки с жалом. Чтобы не покупать инструмент, его можно сделать самостоятельно, прорезав плоскую отвертку посередине.

Электроизмерительный прибор мультиметр (авометр, тестер) очень пригодится при ремонте чайника. Он сочетает функции вольтметра, омметра и амперметра. Мультиметры бывают цифровыми и аналоговыми с различной разрядностью и степенью погрешности. Пользоваться устройством легко – нужно настроить режим измерения и проверить электрическую цепь. Компактный прибор оснащен щупами для прозвона и определения точки разрыва цепи или размыкания контактов.

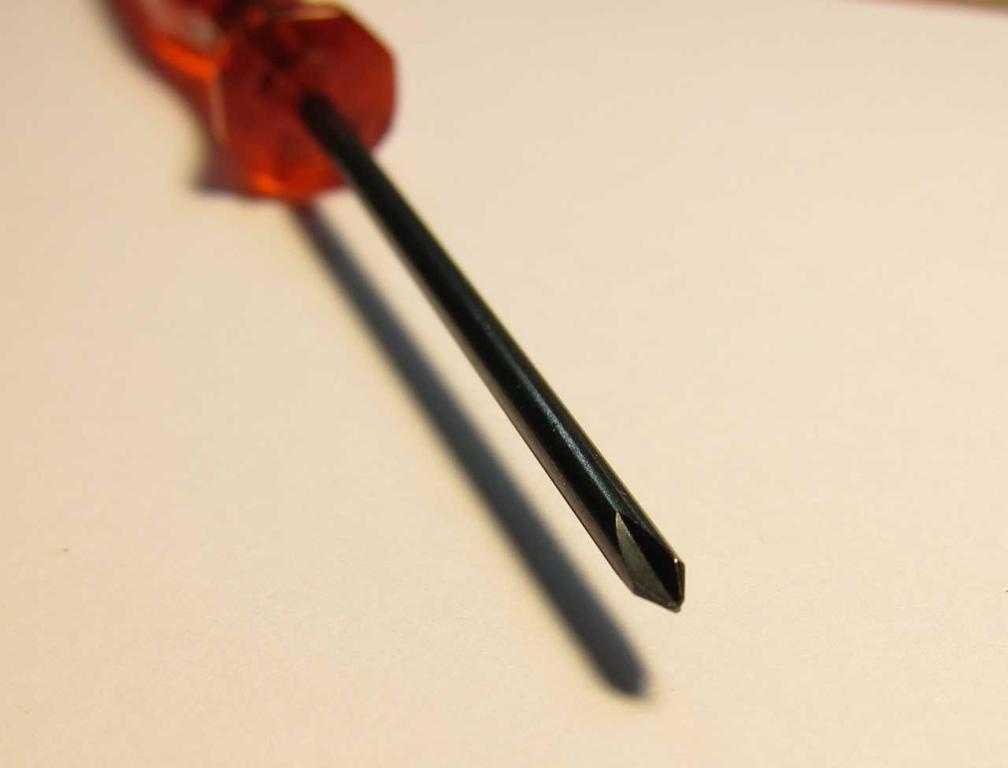

Трехгранная отвертка

Мультиметр

Принцип работы и устройство узлов

Бытовая техника с простой конструкцией – так характеризуются электрические чайники. Несмотря на огромное количество моделей разных производителей, приборы функционируют по идентичному принципу, а схема чайника для всех агрегатов лишь незначительно отличается. Устройство аппаратов:

1. Корпус-резервуар для воды. В редких экземплярах колба выполнена в виде отдельной чаши.
2. Нагревательный элемент открытого или закрытого типа. ТЭНы бывают спиральные и дисковые.
3. Подставка с разъемом соединения бытового прибора и шнуром для подключения к сети.
4. Колодки разъема питания в днище бокового или центрального расположения.
5. Термостат, отвечающий за отключение электроприбора при закипании воды, установлен под кнопкой.

Немного отличается устройство электрического чайника с терморегулятором – больше контактных групп. При помощи регуляторов температуры можно греть воду до желаемого режима и поддерживать ее горячей, чтобы повторно не кипятить жидкость. Принцип работы чайников с электропитанием: при включении в сеть и нажатии на кнопку нагревается ТЭН, греет воду в резервуаре до закипания. В корпусе образуется пар, который по каналу с паропропускающим отверстием поступает на биметаллическую пластинку термостата. Под влиянием пара металл расширяется, воздействует на рычаг, размыкает контактную группу, отключая электроприбор.

Нюансы разборки с учетом модели

Перед ликвидацией неисправностей нужно проверить очевидные моменты – подключение прибора к сети, нажатие кнопки включения, состояние разъема питания, правильное положение агрегата на подставке. Если причина поломки не в этом, узлы нужно демонтировать и точно определить проблему.

Как разобрать электрический чайник с закрытым ТЭНом:

• Демонтировать крышку на днище. В агрегатах старого образца крепежные элементы находятся вверху.
• В современных моделях сначала снимают верхнюю накладку, закрепленную в двух пазах в основании ручки.
• Пазы аккуратно освобождают, чтобы получить доступ к болтам, откручивают крепеж. Иногда верхняя ручка снимается с крышкой.
• Переворачивают чайник и выкручивают с нижней части прибора еще три крепежных элемента, в отдельных моделях бывает больше.
• По периметру днища расположены фиксирующие зубья – их нужно поэтапно отщелкнуть легким нажатием отвертки.
• Когда дно снято, открывается доступ к нагревательному элементу, работоспособность которого необходимо проверить тестером.

В дисковых электрических чайниках ТЭН не контактирует непосредственно с водой. Прозвон тестером электроцепи уже на данном этапе разборки агрегата покажет исправность нагревательного элемента или его выход из строя в результате обрыва спирали в трубке.

Для проверки термостата откручивают шуруп в нижней части ручки и аккуратно ее снимают. Под кнопкой есть саморез, который следует открутить. Все места соединения термостата прозванивают. После этого разбирают сам узел. Сначала снимают накладку, проверяют деталь, по возможности заменяют на новую. Чтобы снять накладку, нужно нажать на нее пальцами и выдвинуть вперед, а затем зачистить контакты.

Этапы разборка электрочайника старой модели:

1. Откручивают саморезы, расположенные на днище прибора.
2. Снимают боковину, что открывает доступ к ТЭНу, термостату.
3. Отворачивают винты, чтобы добраться до основных узлов.
4. Если кнопка расположена сверху, полностью разбирают чайник.
5. Чтобы проверить открытый ТЭН, сначала снимают крышку.

Если причина неисправности кроется не в поломке нагревательного элемента, следует проверить подставку. Чайник отключают от сети, снимают с базы. Переворачивают подставку, откручивают крепежные болты. В дисковых моделях установлены три винта, легко откручивающиеся крестообразной отверткой. Снимают нижнюю часть подставки, открывая доступ ко всем элементам. Эту систему несложно отсоединить от корпуса чайника.

Прибор разбирают не спеша, поскольку некоторые производители устанавливают специальные пластмассовые защелки, чтобы повысить качество соединения деталей. Чтобы их не сломать, сначала проверяют наличие дополнительных фиксаторов, а потом отсоединяют элементы конструкции.

Снимаем крышку чайника

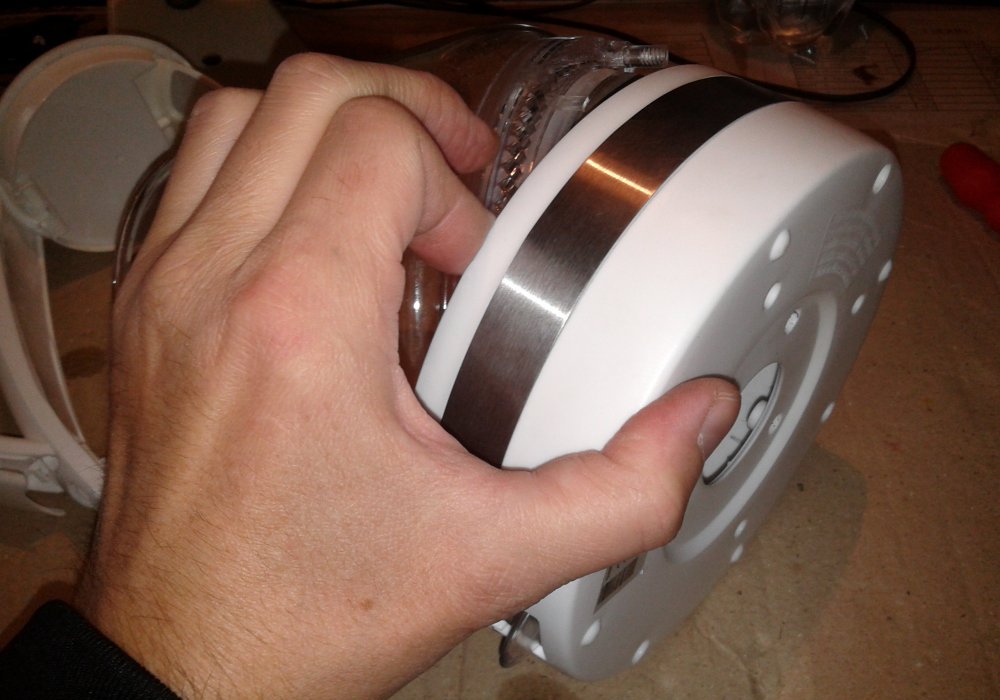

Раскручиваем чайник

Как снять ручку

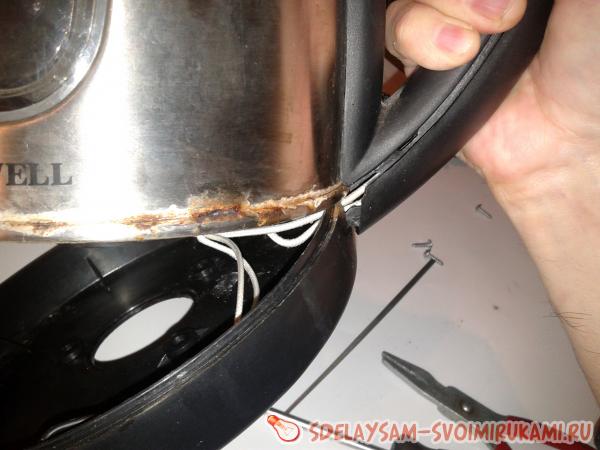

Отсоединение корпуса

Дно корпуса

Диагностика неисправности

Чтобы установить причину поломки бытовой техники, нужно разобрать чайник и проверить его мультиметром или авометром. Смысл тестирования заключается в поочередном прозвоне электроцепи от вилки до ТЭНа.

Проверку начинают с напряжения в розетке. Можно включить другой агрегат в сеть или воспользоваться тестером. Перед ремонтом электрических чайников необходимо:

• Мультиметр выставить в режим вольтметра (В), а щупы измерительного прибора вставить в розетку.
• При наличии напряжения переходят к диагностике чайника, проверяя исправность вилки, шнура и контактной группы.
• Один щуп измерительного прибора законтачивают со штырем вилки в режиме прозвона.
• Вторым щупом поочередно касаются трех контактов (две токопроводящие жилы и заземление на корпус) на разъеме базы.
• Сигнал прибора соответствует проверяемому штырю вилки. Так же проверяют жилы кабеля и контактных групп для другого штыря вилки.

Если тестер дает прозвон по трем контактам, подставка исправная, нужно искать другую причину поломки. Необходимо снять нижнюю крышку, открутив шурупы, и прозвонить клеммную колодку разъема питания. Она расположена в основании чайника, совмещена с термостатом и зафиксирована на слой термопасты.

Сначала отсоединяют подведенный кабель. Затем прозванивают левый и правый контакты колодки – при замыкании их на соответствующие элементы разъема чайника каждый контакт должен звонить на своем внутреннем или наружном кольце. Отсутствие прозвона говорит о необходимости разобрать колодку и почистить контакты, удаляя нагар и окисление. Колодку собирают и прозванивают повторно. Если есть сигнал, причина поломки устранена, можно собирать электроприбор.

Следующим этапом диагностики является проверка кнопки. Одним щупом тестера касаются провода, подключенного к выключателю, а вторым – жилы, идущей на нагревательный элемент. В отключенном положении кнопки прозвона нет, при включенном режиме мультимер издаст звуковой сигнал, свидетельствующий об исправности детали. Если сигнал не прозвучал, значит, переключатель сломался, его нужно заменить или отремонтировать.

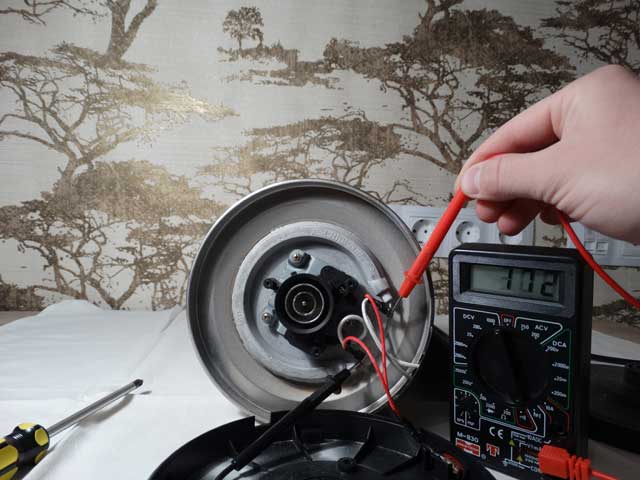

В последнюю очередь проверяют работоспособность ТЭНа. Для этого необходимо протестировать контакты вывода спирали, к которым присоединены провода разъема базы и провода переключателя. При наличии звукового сигнала спираль исправная. Чтобы проверить, нет ли замыкания нагревательного элемента для чайника на корпус прибора, необходимо законтачить один вывод ТЭНа с корпусом. Если идет прозвон, спираль оборвана, есть пробой на корпус агрегата.

Проверка чайника с терморегулятором

Полезная опция электроприбора – поддержание температуры воды в заданном режиме. Конструкция чайников отличается, что усложняет проведение диагностики. Терморегулятор может быть расположен в подставке или на ручке. В базе размещены пять контактов – добавляется пара на терморегулятор. Порядок проверки мультимером:

1. Определить соответствие контактов жилам кабеля электропитания и заземляющему контуру.
2. Первая жила – один щуп тестера законтачивают со штырем на вилке, а вторым поочередно прикасаются к контактам разъема базы.
3. Аналогичные действия выполняют для второй жилы кабеля и провода заземления.
4. Контакты, которые относятся к электроцепи терморегулятора, проверяют на сопротивление в 100 кОм.
5. Если значение намного ниже или прибор показывает бесконечность, цепь термостата неисправная.

После проверки разъема контактов базы, прозванивают сам чайник по тому же принципу, что описан выше. Для прозвона отдельных составляющих цепи (кнопка, ТЭН, клеммная колодка) сначала отсоединяют электронику терморегулятора и датчики температуры.

Проверка спирали

Чтобы оценить состояние ТЭНа, нужно высчитать сопротивление спирали. Мощность прибора в ваттах (указана в технических характеристиках) делят на стандартное напряжение в сети, получают силу тока. Чтобы вычислить сопротивление, напряжение делят на силу тока и выполняют проверку мультимером. Фактическое значение не должно сильно отличаться от расчетного сопротивления. С чайника снимают нижнюю крышку, настраивают тестер на работу в режиме омметра, проверяют сопротивление прибора. Если фактический параметр сильно отклоняется от расчетного значения, спираль ТЭНа пришла в негодность.

Проверяем ТЭН на работоспособность

Накипь на ТЭНе

Возможные проблемы и способы ремонта

По истечении определенного времени электрочайник может сломаться. Это необязательно связано с неправильной эксплуатацией или уходом. Детали нагревательного агрегата изнашиваются, поэтому их нужно заменить или отремонтировать. Если электрический чайник не работает, его можно починить самостоятельно, определив причину неисправности.

Не включается

Досадная неприятность, когда утром прибор подключен к электросети, кнопка нажата, но агрегат не включается. Причины могут быть следующие:

1. Поломка электрошнура и вилки. Элементы нужно прозвонить – одним щупом касаются контактов вилки, вторым – разъема на подставке прибора. Отсутствие сигнала говорит об обрыве цепи. Шнур нужно заменить.
2. Плохой (слабый, прерывающийся) контакт в базе. При продолжительной эксплуатации агрегата нарушается проводимость тока из-за подгорания контактов. Их нужно зачистить мелкозернистой наждачной бумагой. Если контакты оплавленные, разъем базы меняют.
3. Поломка внутреннего выключателя устройства. На эту деталь постоянно воздействуют большие нагрузки – мощность чайников варьируется от 1500 до 2000 Вт. Оплавленные контакты не позволяют прибору включаться. Нужно проверить их состояние, разобрав ручку.

При образовании нагара на двух контактах, чайник не включается, поскольку при включенном положении не происходит смыкание цепи. Как починить: нагар чистят наждачной бумагой, тонким натфилем или пилочкой для ногтей. Перед устранением неисправностей агрегат проверяют мультимером, чтобы точно определить место размыкания контактов.

Неисправность сетевой вилки или сетевого шнура определяется проверкой тестером

Нагар на контактах соединительного устройства подставки и чайника устраняется зачисткой контактов мелкозернистой наждачной бумагой до блеска

Медленно нагревается

Обычно на кипячение воды электрочайником уходит несколько минут благодаря большой мощности устройства. Если прибор медленно греет, проблема в нагревательном элементе.

Несмотря на использование фильтров, со временем на спирали образуется накипь, которая препятствует быстрому закипанию воды – снижается теплопроводность ТЭНа. Накипь нужно удалить, чтобы спираль не перегорела. Как это сделать:

• Наполнить колбу электрочайника водой.
• Всыпать 1-2 пакетика лимонной кислоты.
• Вскипятить воду, оставить так на полчаса.
• Вылить жидкость из чайника, промыть.

Лимонная кислота хорошо удаляет накипь, можно повторить процедуру 2-3 раза. Если слой накипи на ТЭНе очень плотный, нужно купить специальное чистящее средство, например, «Антинакипин» или Major Domus.

Средства для удаления накипи

Не отключается

Иногда пользователи сталкиваются с такой ситуацией, что электрочайник воду нагревает, доводит до кипения, но не выключается. Это опасная проблема, поскольку можно забыть о включенном чайнике, вода выкипит и спираль сгорит. Основные причины, почему прибор не отключается:

1. Самая распространенная проблема – неплотно закрытая крышка, которая препятствует образованию достаточного количества пара в колбе прибора.
2. Вторая причина – засорение паропропускающего отверстия. Оно расположено под крышкой чайника в месте соединения ручки и корпуса. Отверстие для пара следует прочистить зубочисткой.
3. Оплавление контактов биметаллической пластины, отвечающей за отключение кнопки при закипании воды. Для проверки нужно снять крышку корпуса электрочайника и крышку на ручке.

Пластина расположена под клеммной коробкой (вместе с термостатом) и на кнопке. Контакты выключателя должны размыкаться, когда на них воздействует платина, и отключать прибор. Если заплавился штырек или прикипели друг к другу контакты, нужно устранить неисправность – почистить их.

Когда детали не подлежат ремонту, кнопку (выключатель) заменяют, собирают электроприбор и снова проверяют. Термостат расположен в нижней части корпуса, и чтобы его заменить, устройство разбирают полностью. Ремонт кнопки чайника выполняют следующим образом:

• Отключают прибор от сети, снимают с подставки.
• Откручивают винты на нижней панели (днище).
• Поддевают накладку на ручке тонкой отверткой.
• Извлекают крепежные винты, отсоединяют ручку.
• Корпус агрегата аккуратно отделяют от днища.
• Открывается доступ к контактной группе, реле, ТЭНу.

Биметаллическую пластину меняют на новую деталь, если у нее изношенный вид. Оценивают состояние термостата (кнопки), проверяют контакты, очищают их от гари. Собирают прибор, проверяют – если ничего не помогло, кнопку нужно заменить и снова собрать чайник.

Вышедшую из строя кнопку отключения можно заменить

Стоит проверить работоспособность подставки

Не нагревает воду до кипения

Если электрочайник отключается до закипания воды, причиной может быть накипь, образовавшаяся на нагревательном элементе. ТЭН оснащен предохранителем от перегрева, накипь на поверхности спирали препятствует теплоотдаче. В итоге нагревается не вода, а спираль. При срабатывании предохранителя чайник отключается, но вода так и не закипает. Чтобы решить проблему, нужно очистить накипь. Как починить чайник с нагревателем дисковым или спиральным? Для этого необходимо прокипятить в колбе:

1. Воду с лимонной кислотой – 2 пакетика по 20 г.
2. Раствор пищевой соды – 3-4 ст ложки на 1 литр.
3. Кока-колу – в составе есть ортофосфорная кислота.
4. Специальное чистящее средство для удаления накипи.

После этого колбу освобождают вместе с отставшими твердыми отложениями. Накипь может оставаться и на стенках, особенно в моделях с открытым типом ТЭНА. Несколько раз кипятят воду, чтобы не было осадка, и пользуются чайником в обычном режиме.

Также причиной, почему прибор отключается до кипения, является неплотное крепление спирали или поломка термостата.

Вытекает вода

Простое устройство чайника позволяет устранять многие неисправности самостоятельно. Иногда пользователи сталкиваются с проблемой протечки электрического прибора. Нужно найти место нарушения герметичности:

• Прокладка, установленная в месте соединения закрытого дискового ТЭНа с внутренними стенками корпуса. Для устранения течи снимают нижнюю крышку чайника, отсоединяют верхнюю защиту, установленную на защелках. Выдавливают нагревательный элемент с прокладкой. Как отремонтировать чайник с дисковым нагревателем: промыть электроприбор, уплотнительное кольцо и ТЭН. Если прокладка сильно изношенная, ее нужно заменить. Демонтированные фрагменты просушивают феном и собирают в обратном порядке. После этого чайник наполняют водой и оставляют на сухом полотенце на 15-20 минут. При отсутствии течи прибором можно пользоваться.
• Протечка через место крепления нагревательного элемента открытого типа. Через неплотное соединение резервуара с электронагревателем открытого типа запросто может просачиваться вода. Нужно подтянуть крепление, которое удерживает ТЭН, — снимают крышку корпуса и крышку ручки, подтягивают болты спирали. После этого колбу наполняют водой и проверяют на наличие протечек. Если подтягивание крепежа нагревательного элемента не помогло, электроприбор разбирают, чтобы заменить резиновую прокладку по такому же принципу, как описано выше.
• Течь в месте крепления стеклянного фрагмента, который показывает уровень воды, к корпусу. Микротрещины могут образоваться в самом оргстекле или вода протекает в месте установки силиконовой прокладки. Уплотнители нужно заменить, а стекло уровнемера заклеить герметиком для склеивания плексигласа/оргстекла – Acrifix116 или 117 116 или 117, «Момент», а также клеевые составы Сosmofen или Colakril.

Микротрещины в самой конструкции – самая распространенная проблема, особенно часто протекают дешевые модели. Можно попробовать пользоваться прибором чаще, чтобы мелкие трещины заполнила накипь, но это не лучший вариант решения проблемы. Если вода просачивается через корпус, нужно вернуть прибор по гарантии и приобрести другой чайник. Трещины чаще образуются на пластиковых моделях или аппаратах с дисковым нагревателем.

Склеивать корпус не рекомендуется – при кипячении воды токсичные вещества будут попадать в жидкость. Если вода течет через днище, ремонтировать прибор бессмысленно, поскольку в нижней части агрегата находятся все важные узлы. Попадание воды приведет к замыканию контактов, а ремонт в сервисном центре такой поломки обойдется дорого.

Место локализации течи и причины ее возникновения зачастую одинаковы для всех моделей чайников

Протечка водомерного окошка – частое явление

Трещину на корпусе можно попытаться заклеить, но лучше заменить такой чайник на новый

Трещину на чайнике можно попробовать заклеить термоклеем

Перегорание ТЭНа

Когда на спирали нагревательного элемента долгое время накапливается накипь, ТЭН выходит из строя. Такой поломке больше подвержены спиральные нагреватели открытого типа, полностью контактирующие с водой, чем дисковые элементы. Если в чайник забыли налить воду и включили прибор в сеть, это тоже приводит к перегоранию ТЭНа. Перед ремонтом нужно прозвонить чайник тестером. Сначала аппарат разбирают, чтобы получить доступ к ТЭНу. Затем щупы мультимера присоединяют к контактам нагревателя. Если есть сигнал или загорается лампочка тестера, спираль (диск) исправная.

Проверить нагреватель можно и без измерительного прибора. Для этого нужно к одному контакту ТЭНа присоединить ноль электросети, а к другому – фазу. Затем берут лампу на 220 Вт, вставляют в патрон, из которого выведены два изолированных кабеля. Зачищенными концами проводов касаются контактов ТЭНа. Если лампа загорится, спираль исправная, если нет – требуется замена нагревательного элемента в чайнике. Как заменить спираль:

1. Тестер переводят в режим омметра и замеряют сопротивление нагревателя.
2. При показателе 1 или бесконечность, нужно поставить новый нагревательный элемент.
3. Электрочайник разбирают, демонтируя дно, крышку и накладку на ручке.
4. Откручивают винты крепления ТЭНа, а спираль отсоединяют от проводов.
5. Нагревательный элемент вынимают из чайника, на новый ТЭН устанавливают силиконовую прокладку, собирают электроприбор в обратном порядке.

Если пользователь столкнулся с такой проблемой, что индикатор лампочки чайника горит, но аппарат не нагревает воду, возможно оборвалась нихромовая спираль или отгорели провода вывода ТЭНа. Нагревательный элемент нужно заменить или почистить контакты.

Иногда причиной поломки чайника является соскакивание или выход из строя пружины выключателя. Кнопка не фиксируется в нужном положении, поэтому пружину необходимо вставить на место, а если она лопнула, заменить деталь. Для этого разбирают ручку прибора, откручивают крепеж и демонтируют выключатель. Пружину вставляют или заменяют, чайник собирают в обратном порядке.

Больше проблем доставляют электроприборы с дисковым нагревателем. В результате контакта с водой на ТЭНах образуется ржавчина. Коррозийные процессы приводят к износу нагревательного элемента. Для решения проблемы диск нужно заменить: открутить шурупы на днище, отщелкнуть его и снять дно чайника. После этого ТЭН выдавливают вместе с силиконовой прокладкой, отсоединяют от него все узлы. Элементы конструкции устанавливают на новый диск – клемник, термостат – и собирают агрегат.

Проверка ТЭНа электрочайника на наличие пробоя на корпус

При каких поломках можно вернуть электрический чайник по гарантии

Качественная бытовая техника дорого стоит, поэтому гарантия на прибор позволяет вернуть деньги в случае поломки агрегата. Но не при любой неисправности чайник получится сдать обратно в магазин. По гарантии примут аппарат, в котором обнаружены существенные недостатки. К ним относятся:

1. Неисправности, не подлежащие устранению.
2. Постоянные поломки одного и того же узла.
3. Поломка, ремонт которой стоит очень дорого.
4. Неисправность, которую нельзя быстро устранить.
5. Серьезные механические повреждения корпуса.
6. Низкое качество прокладки, вызывающее протечки.
7. Выход из строя ТЭНа при правильной эксплуатации.

Чтобы вернуть электрический чайник в магазин, нужно обратиться с письменной претензией. В ней указывают причину возврата – поломку, которая связана с дорогим или длительным ремонтом, или другое серьезное повреждение. Администрация магазина предложит обратиться в сервисный центр компании-производителя. По истечении 20-дневного срока поломку должны устранить. Если этого не произошло, покупателю возвращают деньги или предлагают взамен другой электрочайник.

Продавец (магазин) может оплатить проведение экспертизы товара, чтобы определить причину неисправности – вина покупателя или заводской брак. Если дефект электроприбора возник по вине производителя, потребитель вправе требовать возмещение морального ущерба, но уже в суде.

Электрические чайники стали неотъемлемой частью оборудования кухни. Удобные компактные приборы быстро кипятят воду, занимают немного места и привлекают внимание красивым дизайном. Без чайника не обойтись, и чтобы он служил долго, нужно выбирать качественные товары.

Видео

Ремонт электрического чайника

Вы включили чайник, а в ответ тишина.

Начинаем думать, что же случилось? Первые догадки пришедшие на ум — вышел из строя нагревательный элемент. Но не спешите выбрасывать чайник, еще ничего не потеряно, возможно причина из-за которой чайник ну никак не хочет кипятить воду кроется совсем в другом. Начинаем искать причину Для начала надо проверить напряжение в сети, возможно неисправна электрическая розетка в которую включен ваш чайник. Включаем в эту розетку другой злектроприбор и если он работает — розетка исправна. Вот теперь нам понадобится инструмент.

Пока обойдемся только отверткой и тестером

Теперь нам надо проверить исправна ли электрическая вилка, подставка чайника и провод соединяющий эти два элемента. Тестером поочередно прозваниваем контакты электровилки с контактным гнездом подставки электрического чайника, включая и земляной контакт. на электровилке он находится с боку, а на подставке чайника в центре контактного гнезда. В нашем случае цепь исправна, обрывов нет.

Переходим к следующему этапу.
Сначала, не разбирая чайника, при помощи тестера попробуем определить в каком состоянии находится электрическая цепь чайника. Судя по показаниям тестера становится понятно, что неисправность в самом чайнике.

Берем отвертку и начинаем разбирать чайник. Откручиваем три самореза

и с помощью тестера проверяем исправность нагревательного элемента (ТЭНа). В моем случае сопротивление ТЭНа 165 Ом. Значит ТЭН исправен.

Эти показания индивидуальны и могут отличаться. Главное мы определили ТЭН исправен, продолжаем разбираться дальше. Теперь нам надо определить какой провод куда идет. Мы видим два провода белого цвета, которые подключены к неоновой лампе, которая показывает включен чайник или нет.

Один красный провод соединяет один контакт ТЭНа с электрическим гнездом чайника.

От второго контакта ТЭНа красный провод уходит в ручку чайника и через выключатель возвращается на другой электрический контакт чайника.

Тестером прозваниваем красные провода, которые уходят в ручку чайника. Показания тестера говорят о том, что в этой цепи обрыв.
Для того, чтобы определить место повреждения надо разобрать ручку чайника. Откручиваем три шурупа. Один в нижней части, два других наверху.

Перед тем как открутить верхние шурупы, надо снять крышку чайника. Открываем крышку и при помощи отвертки слегка отгибаем место соединения крышки с чайником, крышку сняли — откручиваем два шурупа.

Вот мы и добрались до внутренностей ручки. Визуально все провода в норме, повреждений нет. Теперь нам надо проверить выключатель, но пока он на своем месте сделать это не совсем удобно. Снимаем выключатель. Выключатель крепится к ручке одним саморезом.

Сначала снимаем крышку выключателя. Нижнюю часть крышки выключателя поднимаем в верх освобождая от защелки и вытягиваем ее в сторону противоположную от крышки чайника. Дальше отворачиваем саморез. Все, выключатель у нас в руках.

Отсоединяем его от проводов. Прозваниваем тестером. Тестер показывает обрыв.

Разбираем выключатель. Верхнюю его часть, применив необходимое усилие, сдвигаем в сторону контактов и приподнимаем в верх. Что мы видим, мы видим нагар на контактах выключателя.



Дальше при помощи очень мелкой шкурки, а лучше полоской плотной ткани смоченной в водке убираем нагар.

прозваниваем выключатель. Все работает. Сборку чайника производим в обратной последовательности. Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Ремонт электрочайника своими руками

Выпить чашку горячего чая или кофе всегда приятно и полезно, особенно когда за окном холодно или идет дождь. Некоторые, вообще не могут себе представить начало дня без чашки бодрящего кофе.
Ну а нагреть воду для этих напитков, поможет электрический чайник, и без него никак. Если конечно у вас нет под рукой газовой плиты, или дорогостоящей кофеварки.
Поэтому поломка электрочайника может негативно отразится, как на производительности работ, так и качестве всей жизни таких людей.
Стоит заметить, что именно электрочайники занимают основное, лидирующее место, как приборы для подогрева воды на рабочих местах.
Поэтому было бы полезно знать основные возможные поломки чайников и методы их устранения.
Один такой чайник будет рассматриваться в этой статье.

В один прекрасный день этот прибор перестал нагревать воду, притом рычажок включения упорно не хотел становиться в положение «включено».

При попытке это сделать, его просто отбрасывало в положение «отключено», то есть он работал как обратная пружина. Также при принудительном удержании рычага во включенном положении ничего не происходило. Не грел нагреватель, не светился индикатор работы аппарата. Индикатором в этом типе чайника выступает синяя светодиодная подсветка стеклянной чаши.
Прозвонка шнура и подставки ничего не дала, они оказались исправны.

Но это было не так важно, ведь понятно было, что проблема на 90% в рычаге отключения и его деталях. Ведь именно его контакты принимают основной «удар» электрической дуги при отключении прибора.
Итак, можно приступать к разборке. Для этого достаточно иметь крестовую отвертку.

Кладем чайник на бок или дном вверх и откручиваем все винты по периметру подошвы.

Это три винта внутри круга и четыре снаружи.

Складываем винты отдельно по типу, чтобы при сборке не испортить уже нарезанную ими резьбу в теле чайника, используя не тот винт.
Далее, чтобы добраться до боковых винтов, которые так же удерживают днище чайника, необходимо чем-то острым (отвертка, нож), подковырнуть накладку снизу и слегка потянуть ее на себя, освободив тем самым защелки.


Так, будет возможен свободный доступ к этим винтам.
Отводим накладку слегка в сторону, и откручиваем скрытые винты крепления.
После, обхватив рукой нижнюю часть чайника, аккуратно снимаем ее, продев через «лапку» выключателя.


На самой подошве никаких элементов, требующих отсоединения нет, поэтому она снимается и откладывается в сторону.


Теперь, можно увидеть всю «начинку» нашего чайника, а также добраться до необходимых узлов для диагностики и ремонта.

От электрического модуля отходят две пары тоненьких проводов с которыми следует быть максимально осторожными. Они питают два светодиода подсветки стеклянной чаши и при частом изгибе могут быть значительно повреждены. Поэтому, снимая и осматривая данный модуль, желательно стараться лишний раз не перегибать эти места.

Далее, смотрим на ручку управления выключателем. От нее отходит несколько рычагов, которые воздействуют на контакты, тем самым совершая включение и отключение последних.

В любом случае, чтобы добраться еще дальше и произвести тщательный осмотр контактов, необходимо открутить винты крепления модуля и снять его.


Снизу модуля находятся биметаллические пластины, которые соприкасаясь с нагревательным элементом, совершают автоматическое отключение прибора от сети, при закипании или перегреве.

От пластин отходит керамический стержень, он то и давит на контакты при прогибе биметалла, тем самым разрывая цепь.

Первая пластина отключает контакт при закипании, вторая — при сильном перегреве подошвы, например, когда в чайнике нет воды, или при поломке первой пластины.

Внимательно осматривая первые пластины с контактами, было замечено, что они подгоревшие.

Также при попытке соединить контакты, путем включения рычага управления, было замечено, что этого не происходит из-за недостаточного изгиба контактных пластин.
Делая это отверткой напрямую, стало понятно, что подвижные пластины стали неподвижными, из-за расплавившейся пластмассы, которая стекая, образовала выпуклость между нижним и верхним контактами, препятствуя их соединению.

С помощью тонкой отвертки, выпуклость была удалена, а контакты зачищены тонким ножом.


Чтобы удобно было зачищать, можно кусачками откусить пластмассовый бортик напротив контактов. Это даст возможность и в дальнейшем производить зачистку без особых усилий и помех.

Если подвижный контакт при включении все же не соединяется с неподвижным, нужно немного опустить второй. Сделать это будет удобно, предварительно сняв биметаллическую пластину, сдвинув ее слегка в сторону.


Далее, кладем модуль на ровную поверхность и наставив сверху на контакт жало отвертки, делаем несколько коротких ударов рукой по ее рукоятке.

После чего, проверяем тестером замыкание при включении.
Кстати, делать это можно соединив концы тестера с двумя кольцевыми контактами на соединительной розетке. Центральный штырь — это «земля» или корпус чайника. При включенном выключателе и рабочем нагревателе — эти контакты должны звонится накоротко.

Если соединение прибор не показывает, повторяем процедуру изгиба еще раз, пока не будет надежное замыкание контактов.
Не стоит сильно бить молотком по рукоятке отвертки, иначе можно просто сломать пластину и потерять последнюю надежду вернуть чайник к жизни.
На момент изгиба можно вытащить керамический стержень, чтобы случайно не сломать его. После, нужно вставить его обратно и установить пластину.
Теперь, прикручиваем модуль к подошве нагревателя и устанавливаем чайник на подставку. Набрав в чайник немного воды, включаем вилку в розетку, а выключатель в положение «включено».



Если все сделано правильно, происходит закипание воды под синюю декоративную подсветку.

Далее, отключаем вилку и продев стеклянный рычаг через вырез в корпусе, ставим пластмассовую подошву на свое место.

При установке, очень важным моментом является правильная состыковка этих двух частей. Как показано на фото, когда нижняя часть якобы вставлена, нужно пальцем надавить на выемку вверху рычага.

Происходит щелчок, и две части состыковываются правильно и окончательно. Если этого не сделать, при окончании сборки, кнопка включения снова не будет включаться, потому что система рычагов будет упираться в подошву и не давать ей ход. Придется снова разбирать весь чайник, что очень нежелательно.
Теперь, устанавливаем рукоятку.

Первое, что нужно сделать — это попасть верхней частью стеклянной чаши в паз между рукояткой и верхней крышкой.
Далее, прижимаем рукоятку к корпусу.

С помощью винтов под накладкой, закрепляем рукоятку.

Защелкиваем накладку и проверяем плотность соединения стеклянной и пластмассовой части по всей окружности чаши.

Если все правильно и плотно соединилось и нет зазоров, переворачиваем чайник и зажимаем винты на подошве.
Доливаем в чашу воды и повторно включаем чайник.

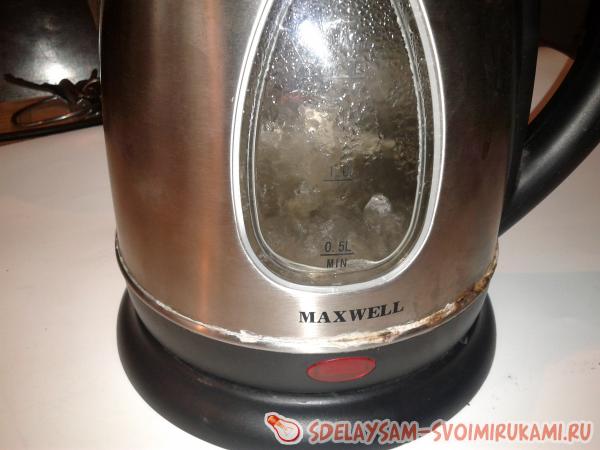

На фото видно, что прибор работает, и вода закипает.

Также, чайник должен сам отключится. Так и происходит.

Можно считать, что ремонт прошел успешно и этот замечательный прибор еще не раз порадует своих хозяев бодрящим, согревающим напитком.

Ремонт электрочайника | Мастер-класс своими руками

Очень нужный и удобный прибор — электрочайник. Дома, на работе и где бы вы не были, при наличии розетки, он поможет вам приготовить бодрящий горячий напиток.
Но ни один чайник не может работать вечно, поэтому настает время когда они ломаются, что может очень огорчить. Иногда нет необходимости покупать новый дорогой прибор, достаточно приложить небольшие усилия и возможно поломку получится устранить.
В этой статье будет рассматриваться одна из основных поломок электрочайника и способ ее устранения.

Для начала нужно запастись терпением и инструментами изображенными на фото.

Как показывает практика, чаще всего выходит из строя нагреватель или кнопка включения прибора. Поэтому поиски поломки будут направлены именно на эти узлы.
Итак, начинаем с разборки корпуса. Для этого необходимо открутить винты крепления в нижней части чайника.


Как видно на фото откручиваем три винта ближе к центру, наружные отверстия, — куда указывает палец, — не имеют винтов, они предназначены для вентиляции.

Винты складываем в одно место, чтобы не потерять, и снимаем поддон. Здесь вы увидите нагреватель, лампу-индикатор и провода, идущие через ручку на выключатель.


Вначале проверяем целостность ТЭНа (нагревателя) на обрыв. Для этого соединяем указатель напряжения, или любой другой прибор для прозвонки с выводами нагревателя.

Если показывает цепь, значит он цел и можно продолжать поиск поломки дальше.
Теперь нужно добраться к выключателю на ручке. Для этого снимаем верхний кожух рукоятки. Сделать это можно подковырнув отверткой в месте соединения двух частей ручки.

Также можно держа чайник вертикально и наклонив поддон вниз, извлечь защелку рукоятки с нижнего гнезда.

Теперь оттягивая руками кожух, освобождаем его из защелок.


Когда он снимется полностью, вы увидите два провода, подходящие к кнопке питания.

Откручиваем винт крепления кнопки и снимаем ее.

Вот вы видите биметаллическую пластину, отвечающую за отключение чайника во время закипания. Ее трогать не нужно.

Далее отсоединяем провода от кнопки, чтобы они вам не мешали. Соединение сделано на разъемах, поэтому не составит труда отсоединить их, потянув на себя.

Теперь смотрим на контакты кнопки и видно, что они изрядно подгорели.

Это затрудняет контакт и соответственно работу самого чайника. Чтобы удобно было работать с контактами, можно снять верхнюю часть кнопки.

Используя нож или тонкий надфиль — зачищаем верхний и нижний контакты. Делать это нужно осторожно, чтобы не погнуть и не поломать один из них. Особенно это касается нижнего, так как он имеет пружинистую структуру, которую нельзя нарушить.


Когда шлифовка сделана, плоскогубцами немного прижимаем верхний неподвижный контакт. Будьте аккуратны, чтобы не перегнуть его слишком сильно. Иначе он не будет размыкаться. Смещение должно быть примерно на 1мм.

С этим закончили, теперь зачистим клеммы на кнопке.

Также следует для лучшего контакта, немного подогнуть плоскогубцами разъемы на проводах.
Результат работы кнопки проверяем прозвонкой. Во включенном состоянии должен быть уверенный контакт, а в выключенном — отсутствие его.


Ставим кнопку обратно, и зажимаем винтом крепления.


Соединяем провода, и закрываем кожух рукоятки.

Делать это нужно сверху вниз.

Далее делаем все также, как при разборке, но в обратном порядке.

Ставим чайник на подставку и включаем в сеть.

Видно как закипает вода и чайник сам отключился.

Можно считать, что ремонт прошел успешно, и прибор прослужит еще долгое время.
На этом все, успешных вам ремонтов.
