Как работать с нивелиром

Содержание

Как пользоваться нивелиром?

Нивелиры представляют собой группу приборов, которые определяют и фиксируют точное расположение предметов на различном уровне. Они определяют не только какие-то конкретные точки, но и произвольные, а также участки на земной поверхности. Ориентиры необязательно должны быть определенными.

Приборы должны замерять разницу по высоте между отдельными уровнями, то есть отметками, сооружениями либо зданиями, которые планируется возводить. От правильности проводимых измерений зависит качество будущего строительства. «Нулевой» уровень позволяет правильно рассчитать глубину основания, сток для грунтовой воды, дренажную систему и многое другое.
Надежность измерения и простота проведения замера позволяют использовать нивелиры как для частного и коммерческого строительства, так и для проведения проектирования, планирования множества работ. Приборы задействуют при заливке фундамента и проверки точности кровли.

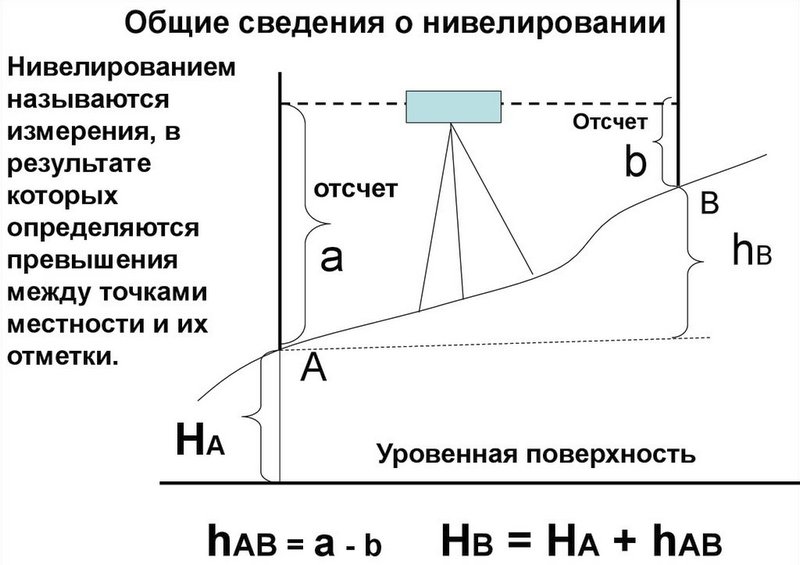

Нивелирование на местности

Существует несколько методик проведения данного мероприятия:

Гидростатический. В основе работы заложено свойство жидкости, находящейся в сообщающихся сосудах, быть в одинаковом положении. Отличается высокой точностью измерения даже тогда, когда ориентиры находятся за пределами прямой видимости.
Геометрический. Проводится с задействованием стандартного нивелира, когда замеры выполняются по одной плоски. Требует задействования дополнительных ориентиров, к примеру, реек, которые передвигаются из одной точки в другую, а результаты заносятся каждый раз в специальный журнал.
Барометрический. Используется тогда, когда проводится планирование и разметка под большие архитектурные комплексы. Наряду с барометрическим нивелированием, в подобных работах задействованы специальные компьютерные программы. Данная методика не применяется в жилищном строительстве.
Тригонометрический. Выполняется поворотным теодолитом без вспомогательных отметок как по вертикали, так и горизонтали. Прибор подобного типа сложен в освоении и имеет высокую стоимость.

Метод, как понятно, выбирается в зависимости от целей нивелирования.

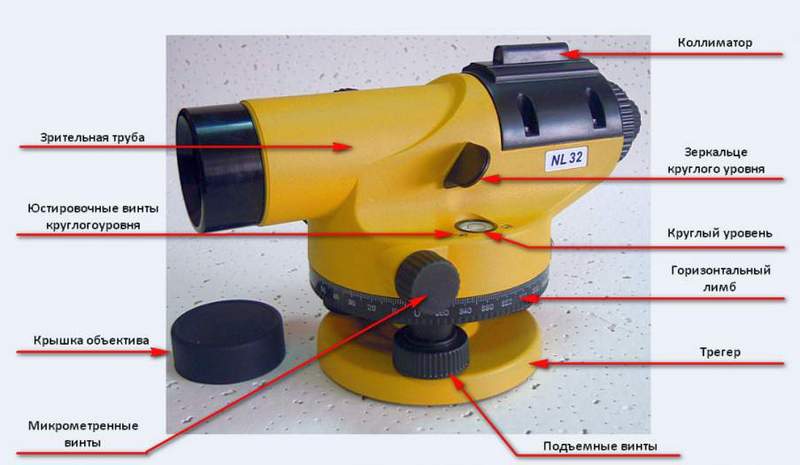

Конструктивные особенности современного нивелира

Прибор имеет незамысловатую конструкцию. Он состоит из прочного треножника, на котором находится оптико-механический основной узел. В последний встроена система линз. Главной функцией узла является обеспечение горизонтального положения визирного луча. Отклонение должно быть минимальным. Сами линзы дают обратное и прямое изображение. Первое подразумевает переворачивание измерительных реек при установке.
Датчики уровня встроены в верхней части прибора. Точная установка нивелира на местности определяет качестве всех проводимых измерительных мероприятий. Они выполняются оператором. Его главной обязанностью является проверка показателей датчиков и регулировка наклона узла, если такая необходимость возникает. Без регулярной сверки можно пропустить отклонение от точного нахождения, что приведет к погрешности в замере и необходимости повторного нивелирования.

Разновидности прибора

Чтобы научиться правильно пользоваться нивелиром, необходимо ознакомиться с тем, какие типы этого инструмента бывают. Наибольшей простотой и доступностью (невысокой стоимостью) отличаются приборы с одним либо несколькими цилиндрическими уровнями. Они располагаются прямо на трубе-визире.

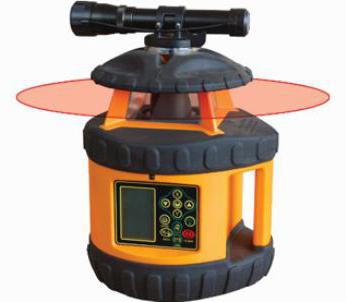

Более дорогими и точными являются измерительные устройства, которые снабжены автоматической компенсацией при установке. Иными словами, они устраняют «огрехи» местности и удобны в проведении работ на проблемных участках, там, где есть песок, щебень и другой сыпучий материал, который препятствует ровному положению прибора.

Профессиональные операторы пользуются нивелирами с электронной системой проведения измерения. Эти устройства отличаются сложной конструкций и высокой стоимостью. Они тяжелы в настройках и эксплуатации, требуют определенных навыков и знаний.

Класс точности нивелиров

Еще один важный параметр измерительного прибора. Существует три группы точности:

особо точный с маркировкой H-0.5…H-2.5;
точный с маркировкой H-3…H-9;
технический с маркировкой H-10, H-12 и так далее.

Цифра в маркировке означает средний показатель погрешности. Он измеряется в миллиметрах на каждый километр. Технические нивелиры имеют погрешность в расчетах от 1 сантиметра на 1 километр. Даже с таким показателем измерение считается практически «идеальным». Оно позволяет точно спроектировать и распланировать большинство строительных работ, но не все. Есть архитектурные объекты, где показатель погрешность не может быть больше 0,5 миллиметра.

Учимся пользоваться нивелиром

Чтобы провести измерительные работы, необходимо знать не только конструкцию прибора, разновидности и возможную погрешность, но и принцип пользования устройства. Если говорить не о профессиональных разновидностях, требующих настройки и дополнительного программного обеспечения, никаких сложностей не возникнет. Сделать замеры сможет даже неопытный мастер. Главное. четко следовать инструкции.

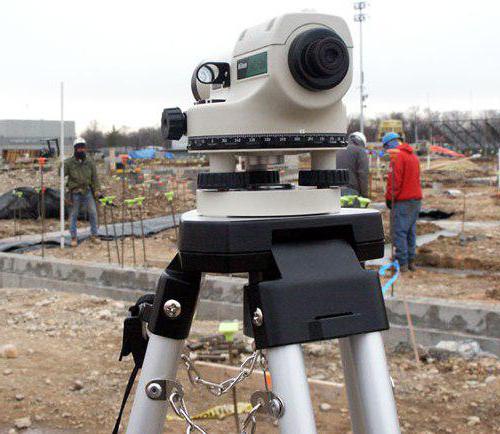

Установка штатива

На ножках штатива, которых всего три, находятся крепежные винты. Они немного расслабляются. Опоры выдвигаются на требуемую длину. Последняя может быть абсолютно любой. Нередко прибор приходится устанавливать даже на пересеченной местности. Верхняя часть штатива должна быть выставлена в горизонтальном положении. Следующим шагом винты снова затягивают и надежно фиксируют на каждой опоре. Большая часть нивелиров снабжена корректирующим плавным креплением. Он расположен на ножке штатива. Это позволяет проводить точную настройку верхней площадки по горизонтали.

Монтаж прибора

Нивелирную трубу устанавливают на штатив. Фиксация осуществляется с использованием крепежных винтов. Далее, проводится настройка датчиков уровня. Когда вращают регулировочные винты, добиваются центрального точного положения пузырькового уровня. Положение настраивается относительно нанесенных линий. Чтобы было удобно и просто добиться желаемого результата, сначала пузырек выставляют в одном окошке. Далее, приступают к настройке второго. Его уже выравнивают с учетом положения первого и наблюдают за тем, как он меняется при настройке. Поэтапно настраивают прибор. Добиваются точного положение нивелира по горизонтали на той площадке, где монтируют нивелир.

Фокусировка узла

Оптико-механический узел в оптическом нивелире тоже требует определенной настройки. Окуляр зрительной трубы выравнивают относительно обзору оператора. Это обусловлено различием в остроте глаза у человека. У каждого оно индивидуально. Это актуально даже для тех людей, которые никогда не носили очки. Если это стандартный нивелир, значит, прибор наводят либо на достаточно габаритный объект, либо на самое освещаемого место на участке.

Манипуляцию с настройками проводят до тех пор, пока на предмете или на местности ниточная сетка не станет максимально четко видна. Далее, аналогичное действие проводят с рейками, которые должны находиться в менее освещенном месте. Не следует пренебрегать данным этапом. Чем больше точек с различной освещенностью будет зафиксировано, тем точнее будут проводимые оператором измерения.

Одним и тем же прибором могут пользоваться разные люди. Это означает, что проводить фокусировку приходится снова. Чтобы избежать подобного, всю работу от начала и до конца должен проводить один оператор. Когда такой возможности нет, фокусировку выполняют повторно.

Измерение и фиксирование результатов

Проводится после полного монтажа на горизонтальной плоскости, настройки положения пузырьков, а также фокусировки линз. Когда данные мероприятия проведены, приступают к выполнению инженерных изысканий. Спереди и сзади измерительного прибора устанавливают по рейке. Изделие, которое находится перед прибором показывает измеряемое по высоте значение. Расположенная сзади рейка предназначена для выполнения градуировки параметров.

На первом этапе нивелир необходимо навести на черную сторону рейки, находящейся сзади. Когда фокусировка завершена, записывают значения как по среднему, так и по дальномерному штриху. Дальше переходят к передней рейке, которая является основной. Записывают средний параметр по каждой стороне. Подобная методика измерения носит название «нивелирование по средней линии». Она отличается предельно высокой точностью и позволяет выполнять многократные измерения.

Подведение итогов

Нивелиры представляют собой незаменимые приборы в частном, жилищном, промышленном строительстве и проектировании различных систем. Главной задачей инструмента является определение положения точек относительно друг друга на местности. Существует несколько разновидностей нивелиров и методик измерения, что определяется принципом работы. Основные отличия заключаются не только в том, на каком принципе функционирует устройство, но и в погрешности, а также степени сложности его использования.

Если возводят частный дом или небольшое строение, необязательно иметь высокоточный профессиональный прибор. Площадь участка мала, а нагрузка, которая будет оказываться на фундамент невелика. Совершенно иные требования предъявляется к возведению сложных и больших архитектурных объектов, а также габаритных зданий. Пользование простым прибором здесь, то есть без задействования дополнительных программ и электронной системы, будет элементарно затратным и по времени, и по трудовым ресурсам.

Как выровнять стены лазерным нивелиром

Лазерный строительный уровень – технологичный прибор, пришедший на смену водяному. Прибор даёт точные результаты, надёжен и удобен в работе.

Зная, как работать лазерным уровнем и получив необходимые навыки, можно облегчить и ускорить строительные и ремонтные работы. Инструмент нужен для проверки вертикалей, горизонталей, нанесения разметки разной сложности (смотрите другие инструменты и оборудование).

Что нужно сделать перед началом работы?

Лазерный уровень – упрощённый вариант нивелира. Действие инструмента основано на излучении светодиодом света, образующего лучи и точки. Луч меняет положение от механических, оптических, электронных изменений.

По принципу построения разделяют две категории лазерных уровней:

призменные или позиционные, в основе луча лежит призма, на поверхность проецируется линия;
ротационные, луч образован линзой, способен формировать контрольные точки.

Призменные лазерные уровни бюджетные и простые в использовании, дальность действия луча до 20 метров. Ротационные измерительные инструменты применяются профессиональными строителями, имеют больше возможностей, дальность действия увеличена до 500 м.

Перед началом измерений необходимо прочитать инструкцию, позаботиться о технике безопасности. Работая под открытым небом, учитывают температурный диапазон работы инструмента, степень защиты от влаги.

Как привести прибор в рабочее положение?

Перед производством работ аппарат устанавливают в рабочее положение, фиксируют, затем настраивают.

Прибор имеет несколько режимов:

построение горизонтальных линий;
проецирование вертикальных линий;
режим построения креста. Линии вертикали и горизонта пересекаются, образуя угол в 90 градусов;
режим проецирования точки.

Установка уровня

Пластиковый, покрытый резиной корпус прибора может устанавливаться на любой поверхности. Жёсткая фиксация прибора – главный принцип крепления.

Для установки лазерного уровня используют:

ровные горизонтальные поверхности под рукой: стулья, подоконники, столы;
крепление с помощью штатива к стене, штангам и треногам.

Настенные крепления удерживают инструмент присосками или магнитами, липучками. Тренога позволяет поднять аппарат вверх, штанга удобна в разметке потолка. Комплектующие входят в набор при покупке или приобретаются отдельно по необходимости.

Настройка

Подготовка прибора к работе заключается в установке уровня строго горизонтально, будет зависеть от типа лазерного уровня, не требует профессиональных навыков.

Самонастраиваемые инструменты придут в готовность автоматически. Регулировка происходит в диапазоне 5-10 градусов.

При настройке рабочего положения прибор подаёт звуковой или световой сигнал.

Включившись, лазерный уровень спроецирует нужный луч согласно установленного режима измерений.

На поверхности появится яркая светящаяся линия, одна или несколько, точка, крест.

Настройка лазерного уровня вручную осуществляется выравниванием пузырька в смотровом окошке аппарата до центрального положения. Регулировка положения производится винтами, расположенными на корпусе.

Меры предосторожности

Техника безопасности работы с прибором заключается в защите зрения. Прямое попадание луча в незащищённые глаза может вызвать различные повреждения и заболевания, вплоть до отслоения сетчатки.

При работе обязательно используют специальные очки, избегают попадания луча на присутствующих, изолируют домашних животных. Защитные очки улучшают видимость линий в солнечную погоду.

Как пользоваться?

Лазерные уровни различают по следующим параметрам:

тип питания, аккумуляторный или от сменных батареек;
наличие пульта дистанционного управления, переключающего режимы издалека;
механизм самовыравнивания;
угол рассеивания луча, возможность проецировать отметки вкруговую.

Сравнивая характеристики, выбирают наиболее подходящий вариант.

Для пола

Лазерный уровень пригодится для устройства пола, начиная от установки маячных реек при заливке стяжки или при устройстве наливного пола. Проецируемые линии помогут выровнять первый ряд ламината или половой доски, проверить плоскости стен.

Скрещенными под прямым углом линиями проверяют положение и качество швов напольной керамической плитки.

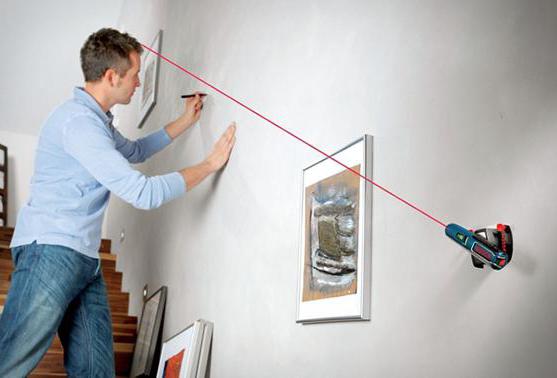

Для стен

Горизонтальные линии прокладывают для облицовки керамической плиткой, монтажа подвесного потолка, навешивания карнизов. Если по каким-то причинам высоко прибор разместить невозможно, выше спроецированной линии с помощью рулетки и отвеса вручную проводят параллельную линию.

Вертикальные линии удобны при наклейке обоев, креплении каркаса из металлических профилей для гипсокартона, установки оконных и дверных блоков. Круговой режим поможет при разметке межкомнатных перегородок, а также для выравнивания и штукатурки стен.

Скрещенные под прямым углом линии достигают совмещением двух режимов работы – горизонтального и вертикального. Таким способом контролируют правильность укладки керамической или ПВХ плитки.

Для получения наклонных линий, как, например, при разметке лестничного марша на стене, изменяют угол наклона прибора регулировочными винтами. Режим самовыравнивания при этом отключают.

Для потолка

Разметка одноуровневых и многоуровневых потолков не обходится без лазерного нивелира.

Встроенные светильники размечают следующим образом:

производят разметку точек установки светильников по полу;
переносят точки на потолок, направляя луч вверх из точки разметки.

Используя прибор как электронный отвес размечают отдельно стоящие колонны, отверстия под трубы инженерных коммуникаций в перекрытии.

Нивелирование поверхности

Лазерный уровень способен производить нивелирование поверхности.

Нивелирование определяет положение высоты поверхности в разных точках помещения.

Прибор крепят к стене или полу с помощью кронштейна, направляя луч вдоль плоскости конструкции.

С помощью линейки или строительного угольника производят замер перепадов и неровностей, выявляя погрешности плоскости или выставляя маяки штукатурных работ или стяжки.

Как проверить лазерный уровень на точность?

В процессе работы прибор переносят, перевозят. Измерительная техника, эксплуатируемая на стройке не застрахована от толчков и падений. Время от времени прибор проверяют на точность.

Для проверки горизонтальных линий понадобится:

штатив или ровное прочное основание для установки инструмента;
помещение с расстоянием между двумя стенами напротив около 5 метров.

Начиная поверку, прибор устанавливают у первой стены (А), отмечая центр луча на её поверхности. Затем уровень поворачивают на 180 градусов, фиксируя центр луча на противоположной стене (В).

Инструмент переносят к стене В, не поворачивая и регулируют штативом или основанием так, чтобы центр луча совпал с отмеченной ранее на стене В точкой. После этого снова поворачивают уровень на 180 градусов.

Отмечают центр луча на стене А. Разница между получившимися точками и будет погрешностью измерения прибора. На расстояние между стенами 5 метров погрешность не должна превышать величину 2 мм.

Полезные видео

Посмотрите подробный обзор лазерного уровня для начинающего мастера:

Многие строительные и отделочные процессы можно ускорить и облегчить. Надо только знать, как пользоваться лазерным уровнем, ну и приобрести его, конечно. Эти приборы называют еще построителями плоскостей или нивелирами. Наиболее распространенный вариант — призменные лазерные уровни. В корпусе этого устройства встроены несколько специальных светодиодов и оптических устройств — призм. Лучи от светодиода преломляются в призмах, позволяя строить вертикальные и горизонтальные плоскости. На поверхностях они отображаются в виде красных линий, по которым удобно вести разметку, проверять отклонения от вертикали и горизонтали и еще массу подобных вещей.

Подготовка к работе

Перед тем как пользоваться лазерным уровнем, его надо выставить вертикально. Есть два типа приборов — с автоматической корректировкой положения и без него. Если ваш прибор не имеет автонастройки, в нем есть пузырьковые уровни и регулируемые ножки. Подкручиваете ножки так, чтобы воздушные пузырьки оказались точно в центре шкалы. После этого нивелир можно включать.

Один из лазерных уровней

Если лазерный уровень с автоподстройкой, небольшие отклонения — порядка 4° — он компенсирует самостоятельно. Когда положение выставляется, подается звуковой сигнал (в другом варианте он перестает пищать) или загорается зеленый светодиод, обозначающий готовность к работе (до этого горит красный). Если нормальное положение автоматической корректировкой выправить не удается, вам надо будет вручную подкрутить ножки, чтобы угол отклонения был меньше.

У лазерных уровней могут быть разные наборы функций. В базовом варианте есть возможность получить вертикальную и горизонтальную плоскости, а также включать их вместе и получать пересечение. В некоторых моделях есть возможность получать точку в зените и под прибором (отвес, точка — надир), также бывает функция построения двух параллельных вертикальных плоскостей. Дополнительные возможности полезны, но их наличие увеличивает стоимость, так как система становится сложнее. Некоторые производители в базовую комплектацию добавляют штативы или платформы, которые можно крепить на стену при помощи шурупа или магнита.

Основные функции нивелира (построителя плоскостей) бытового класса

Отличаются модели и возможным углом выстраиваемой в горизонтальной поверхности плоскости (угол развертки). Он может быть от 110° до 360°. Проще всего работать с тем, который дает полную плоскость, но относится он к профессиональным моделям и стоит немало. Получить полную плоскость можно и при небольшой плоскости свечения. Для этого прибор поворачивают вокруг своей оси.

При использовании прибора на улице может быть полезен уловитель лазера. Он покупается обычно отдельно. При покупке надо проверять совместима ли данная модель с вашим лазером. Полезны могут быть специальные очки. Они во-первых, предохранят глаза от случайного воздействия лазера, во-вторых позволяют четче видеть луч.

Использование при работах на полу

Удобно пользоваться лазерным уровнем при выравнивании пола. Выставляете его примерно посредине помещения и включаете построение горизонтальной плоскости. На стенах отбивается ровная линия, по которой удобно делать разметку.

Горизонтальная плоскость отображается на стенах

Лазерный луч также отображается на любом предмете, который вы поставите на пути его следования. Используя это свойство и линейку (рулетку) вы сможете найти самую выступающую и самую «утопленную» часть пола. По этим данным вы определите, на каком минимальном уровне можно делать стяжку пола. Далее по найденной высоте делаете отметки по стенам и приступаете к установке маяков. Их тоже можно выставлять по лучу. Установив лазерный луч на нужную высоту, спинку маяка выставляете так, чтобы она была равномерно им подсвечена.

При помощи той же горизонтальной поверхности можно проверять и насколько ровно выложен бетон в стяжке. Луч будет виден на буграх, а впадины можно найти при помощи рейки.

Как пользоваться лазерным уровнем для укладки плитки на полу

Можно пользоваться лазерным уровнем и при укладке плитки на пол. Для этого необходимо получить пересечение лучей на полу. Выставляете требуемый режим, выбираете направление, по которому будете укладывать плитку и, по видимой на полу линии, выравниваете шов.

Что может делать на стенах

Теперь рассмотрим как использовать лазерный уровень на стенах можно еще более активно:

Проверить насколько кривая стена. Параллельно ей, на расстоянии в несколько сантиметров отбиваете лазером горизонтальную плоскость. При помощи линейки или рулетки измеряете расстояние от луча до нескольких точек стены. Так определяется насколько завалена стена и в каком месте, можно найти выемки и бугры. Эта процедура необходима при выравнивании стен.
По той же методике можно проверить вертикальность углов.
Отметить горизонтальную линию для крепления чего-то: мебели, профиля для потолка из гипоскартона и т.д.
Получить перекрестие для укладки плитки на стену.
Иметь вертикальную линию, чтобы правильно наклеить первый лист обоев. горизонтальную, чтобы ровно наклеить бордюр и т.п.
Проверить вертикальность откосов на окнах или дверях.
Отметить линию для прокладки электропроводки.

Пользоваться лазерным уровнем во время ремонта приходится часто, да и позднее в быту, при мелких работах он часто нужен: что-то ровно повесить, то выставить бытовую технику (стиральную машинку, например) и т.д.

Видео-уроки по работе с лазерным нивелиром (уровнем)

Как проверить лазерный уровень на точность

Чтобы можно было безоговорочно полагаться на показания лазерного уровня, его надо проверить. В технических характеристиках модели указывается максимально допустимая для данного прибора погрешность. Она указана в мм/м (миллиметрах на метр). Естественно, чем она меньше, тем лучше и это один из ключевых параметров, на которые стоит обратить внимание. Но даже сравнивая разные устройства одной модели можно увидеть значительную разницу в показаниях.

Для нормального результата ремонта, отклонение должно быть минимальным, а определить его можно проверкой. По идее, эту проверку надо делать до покупки, но немногие магазины дадут вам такую возможность. Тогда проверить лазерный уровень можно дома, и, если он не прошел проверку, вернуть или поменять (чек не потеряйте). Сама процедура проверки в видео. Манипуляций достаточно много, но они несложны.

С помощью нивелира плоскости придаётся горизонтальное положение. По своему назначению он схож со строительным уровнем, но имеет более сложное устройство и различные функциональные возможности. Лазерные нивелиры очень удобны, так как позволяют с идеальной точностью делать разметку. Ведь лазер ровно рисует яркие линии. В специальных очках их можно увидеть при дневном свете даже на большом расстоянии. Лазерные уровни пользуются спросом среди любителей и профессионалов.

Подготовка нивелира к работе

Перед тем как начинать использование устройства, нужно выполнить простые правила. Если нивелир работает от аккумулятора, то его необходимо зарядить. При наличии обычных батареек их нужно вставить в предназначенный для питания отсек. Для проверки работоспособности устройства включите его. Если появился лазерный луч или точка, то прибор функционирует. Начинайте подготовку к работе.

От расположения лазерного нивелира зависит качество разметки. Поэтому нужно найти наиболее подходящее место и правильно установить прибор. Для этого необходимо соблюдать определённые требования:

проецирование лазерной линии или точки должно происходить без препятствий. Луч не должен прерываться;
прочитайте в инструкции информацию о максимальном расстоянии от нивелира до объекта. Превышать его не рекомендуется без специального приёмника. С уменьшением расстояния снижается погрешность разметки;

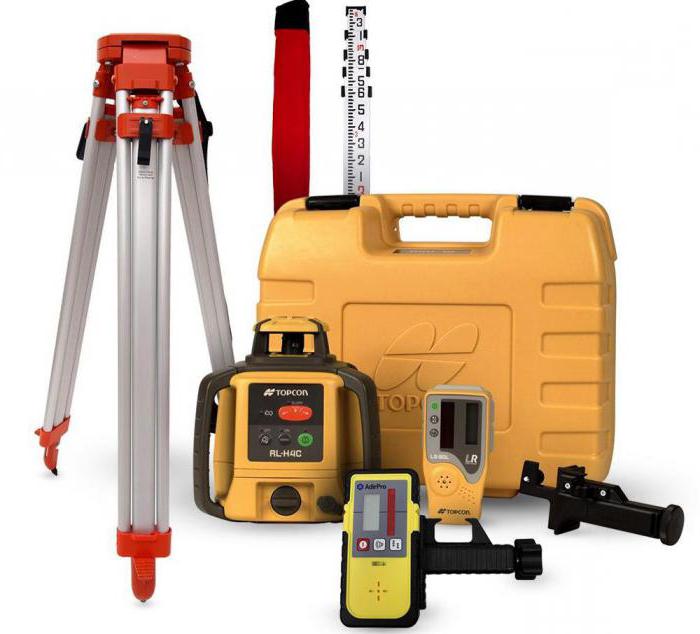

Приёмник нужен для увеличения дальности действия нивелира

Как пользоваться нивелиром

Сначала прибор необходимо настроить, чтобы он позволял делать точную разметку.

Настройка лазерного уровня

Установите прибор на ровной плоскости или закрепите на штативе.
Произведите выравнивание по горизонту путём вращения винтов пузырькового уровня. В некоторых моделях встроено два или три уровня. Но есть модели с самовыравниванием. И если нивелир стоит неровно, подаётся звуковой сигнал. Его отсутствие говорит о том, что устройство стоит правильно. Но это не означает, что прибор сам себя может выравнивать. Здесь тоже нужно подкручивать винтики.
Если ваш уровень создаёт вертикальные и горизонтальные линии, то настройте его на одновременное излучение или отключите одну из них.
В некоторых моделях есть возможность излучения линий и точек, отключение которых тоже регулируется.
Настройте величину угла и скорость вращения луча, если эти функции есть.
Если нивелир может работать с приёмником лазерного луча, то установите его. Использование приёмника позволяет увеличить дальность в два раза. Если такой функции нет, то купите отражательную пластину. Она увеличивает точность и дальность замеров. Её нужно закреплять на объекте.

Пластина нужна для увеличения точности и дальности замеров

Отключение ненужных в данный момент функций позволяет увеличивать время работы прибора от батареек или одного заряда аккумулятора.

Работа на полу с использованием нивелира

При строительстве лазерный уровень существенно облегчает установку лаг для пола на одном уровне.

Включите прибор. Красная линия покажет нулевой уровень будущего пола.

Нулевой уровень отмечают маркером

Лазерный нивелир строит линию по всему периметру помещения. Получается плоскость. От неё можно откладывать любые размеры.

Лазерный луч строит линию по периметру

Установите лаги по лазерным линиям.

Лаги установлены по красной линии

После укладки с помощью нивелира проверьте уровень. Для этого положите доску боковой поверхностью на лагу и направьте луч. Проведите по нему линию маркером.

Метка для проверки уровня установки лаг

Переставляйте мишень на каждую лагу. Если они установлены горизонтально, то лазерный луч пройдёт по маркерной отметке. Если нет, то положение лаги нужно отрегулировать, приподнимая и опуская её до совпадения отметки с лазерной линией.

Проверка уровня установленных лаг

Видео: Установка лаг для пола с помощью лазерного нивелира

Видео: Использование лазерного уровня для отделки помещений

Чтобы проверить ровность залитого бетона, поставьте веху в любой точке помещения и пометьте на ней уровень, который показывает красный луч. Пройдитесь так по другим точкам и сравните отклонения отметок.

Проверка ровности пола лазерным уровнем

Уровнем можно строить на полу прямые и перпендикулярные линии, чтобы ровно выложить плитку.

Лазерный уровень строит горизонтальные и перпендикулярные линии на полу

Работа на стенах с использованием нивелира

Для работы на стенах у нивелира ещё больше возможностей:

выравнивание стен. Этот вид работы демонстрирует, как устарели линейки и пузырьковые уровни. Пользуясь лазерным нивелиром, достаточно направить луч вдоль поверхности стены в любую сторону. С помощью линейки замерьте отклонение в разных точках луча;

Проверка ровности стен

Укладка плитки на стенах

Наклонные линии нивелиром

Расклейка декоративных бордюров на стенах

Установка техники с помощью нивелира

Применение нивелира для монтажа перегородок

Использование нивелира для измерения расстояний

Проверка лазерного уровня на точность

Перед работой нужно проверять нивелир на точность.

Как проверить точность горизонтального луча

Установите нивелир на расстояние 5 метров от стены или вехи. Включите прибор и направьте луч на стену. Отметьте первую точку.
Установите нивелир на расстояние 60 см от стены. Направьте луч туда же и отметьте вторую точку.
Замерьте расстояние между этими точками. Оно не должно превышать допустимую погрешность.

Проверка точности горизонтального луча

Проверка точности вертикального луча

Сделайте отвес со шнуром и закрепите на высоте 3 метра. Он должен доставать до пола или земли.

Отвес вдоль стены

Совмещение вертикального луча с отвесом

Проверка лазерного уровня на точность разными способами

Ремонт лазерного нивелира своими руками

Нивелир может подвергаться тряске и падению. Это влияет на точность работы. Появляется большая погрешность или вовсе пропадает лазерный луч. Можно самостоятельно разобрать прибор и осмотреть его на наличие видимых дефектов. Если таковые не имеются, то проведите регулировку.

Извлеките батарейки или аккумулятор. Открутите крепёжные болты. Аккуратно разъедините части корпуса.

Проводки нивелира очень тонкие

Смещение всех плоскостей влево

Горизонтальная линия сдвинута

Шестигранники и отверстия для регулировки

Дуга вместо линии

Регулировочные винтики при образовании дуги

Видео: Восстановление сбитых настроек лазерного уровня

Соблюдая правила подготовки к работе, производя проверку и настройку прибора, вы сможете делать точную разметку. Более подробные рекомендации для вашей модели нивелира есть в инструкции. Следуя им, вы избежите ошибок, дальнейших переделок работы и получите хороший результат. Первое изучение инструкции может занять продолжительное время. Но потом вы усвоите алгоритм. Ваши действия дойдут до автоматизма, что позволит делать разметку очень быстро.

инструкция по применению, устройство и отзывы

Строительный инструмент для выполнения измерительных операций за последние годы претерпел существенные изменения. Традиционные уровни и рейки отходят на второй план, уступая место более функциональным и технологичным электронным аналогам. Оптические и лазерные приборы для определения положения строительных объектов обеспечивают результаты высокой точности, при этом выполняя и сложные математические расчеты на основе полученных данных. И вполне логично, что по мере усложнения приборов возникают вопросы о том, как работать с нивелиром? Ликбез для новичков, представленный ниже, позволит освоить базовые правила применения таких устройств. Несмотря на их физическую эргономику, процесс эксплуатации предполагает выполнение целого ряда процедур, от которых как раз и будет зависеть корректность результата.

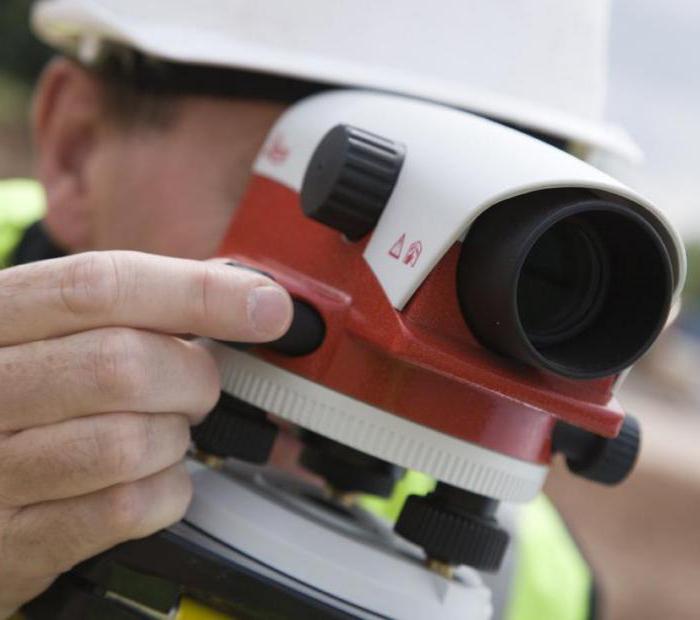

Устройство оптических нивелиров

Основу прибора формирует трегер – это металлический круг, положение которого фиксируется тремя опорами с регулирующими элементами. Подъемные винты позволяют оптимально располагать конструкцию на площадке, минимизируя риски отклонений. Также в состав прибора входит горизонтальный лимб, зрительная труба, уровни цилиндрической формы и компенсатор в виде магнитного или воздушного демпфера. Как правильно работать с нивелиром этого типа? Изначально выполняется настройка посредством вышеупомянутых винтов, а сам замер осуществляется через зрительную трубу. В зависимости от комплектации, оптические устройства могут иметь в наборе несколько линз, позволяющих выполнять измерения в разных условиях. Для коррекции прибора по четкости головная часть с оптикой также предусматривает наличие регулирующих винтов, снижающих риск получения большой погрешности. С помощью такой оснастки можно определять высоту конструкции, разности в уровнях положения отдельных объектов, фиксировать углы наклона и т. д.

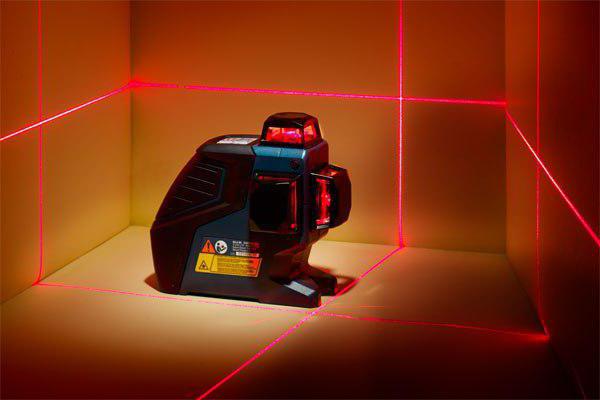

Устройство лазерного нивелира

Модели такого рода не имеют в составе зрительной трубы, что избавляет пользователя от самостоятельного определения геометрических параметров объекта. Рабочую основу представляет лазерный излучатель, проецирующий луч на целевую область. Конструкция также предусматривает наличие регулирующей фурнитуры, но в данном случае допуск погрешности исключается, так как большинство моделей независимо от положения могут автоматически корректировать угол направления луча относительно горизонтали.

не работает четкость на нивелир сокиа причины

Как работает лазерный нивелир? Подготовленный к операции прибор ориентируется оптикой на объект, в результате чего на поверхности отражается точка, по которой можно оценить высоту и произвести замер. Такая аппаратура хороша тем, что снижает риск допуска ошибки из-за человеческого фактора. Также к ее достоинствам можно отнести широкий набор дополнительных опций, связанных с обработкой полученных сведений.

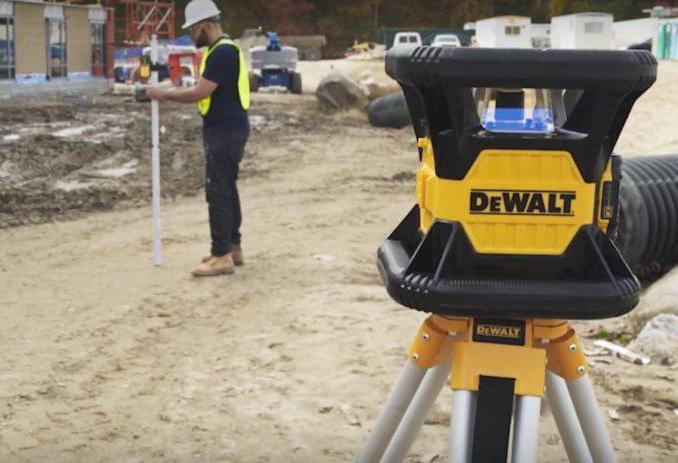

Особенности ротационных моделей

Это наиболее развитые в технологическом отношении приборы, предназначенные для выполнения разметки на стройплощадке. Ключевой особенностью таких моделей является наличие вращающегося детектора, в котором находятся два лазера. Они могут двигаться со скоростью порядка 600 об./мин., проецируя луч в диапазоне 360°. Как работать с нивелиром ротационного типа? Техника обращения с подобными приборами в целом соответствует типовым лазерным аппаратам, а разница заключается лишь в организации итоговой разметки. То есть, если луч в обычных моделях дает информацию об одной характеристике, после чего его нужно перемещать, то ротационная техника с одной позиции позволяет осуществлять комплексные расчеты. Такой подход особенно эффективен при установке окон, выполнении отделки поверхностей и в других операциях, где требуется получение данных о положении разных объектов в рамках одного помещения или стройплощадки. Но на открытой местности могут возникать ограничения, связанные с дальностью расстояния до целевого объекта.

Общие рекомендации по использованию приборов

Перед тем как приступить к основным рабочим мероприятиям, следует продумать меры по обеспечению безопасности прибора. В первую очередь корпус должен иметь защиту от воды, грязи, пыли и физических ударов. Как правило, конструкция строительных нивелиров имеет многоуровневую пылевлагозащитную изоляцию, но этого может быть недостаточно. К примеру, под сильным дождем нельзя использовать без дополнительной оболочки даже модели с классом защиты выше IP54. Это же касается и угрозы прямых солнечных лучей. Временный перегрев оборудования, может, и не выведет его из строя, но вполне скажется на точности измерений.

Как работать с нивелиром, если на улице мороз или жаркая погода и поверхностное укрытие не поможет? Изначально стоит удостовериться, что аппарат в принципе пригоден для эксплуатации при том или ином температурном режиме. Как правило, модели от крупных изготовителей можно использовать при среднем диапазоне -10 до 25 °С. Но и в этом случае необходимо придерживаться определенных правил эксплуатации. Например, оптические модели чувствительны к перепадам температур. После выполнения замера аппарат следует занести в теплое помещение и отогревать в комплектном футляре минут 30.

Что потребуется для работы?

Для обеспечения правильной позиции устройства следует использовать штатив. Без него можно обойтись в помещении с ровной основой, но если дело касается работы на стройплощадке на голом грунте, то регулируемая оснастка лишней не будет. Но и в помещении без специальных несущих приспособлений работать с прибором будет неудобно. Для таких целей предусматриваются эргономичные держатели. Их можно крепить к стенам, напольным покрытиям и даже к потолку.

Потребуется и специальная рейка. Ее шкала позволит на целевой поверхности обозначить деления, по которым и будут фиксироваться искомые показания. Как работать с нивелиром и рейкой? Традиционные методы предполагают, что в процессе будут участвовать два человека – один отвечает непосредственно за фиксацию данных, а второй удерживает рейку. Однако последние модели лазерных электронных приборов автоматически обрабатывают данные, учитывая специальные штрих-коды реек. В этом случае от пользователя требуется лишь активировать соответствующую функцию и правильно установить положение шкалы.

Эксплуатация оптических приборов

Как уже говорилось, начинается работа с настройки зрительной трубы. Главная задача на этом этапе – добиться предельной четкости изображения объекта. Регулировка выполняется посредством винтов, а корректность оценивается по виду через окуляр.

Дальнейшие работы, в отличие от лазерных моделей, выполняются вдвоем. Один рабочий перпендикулярно земле устанавливает рейку, а второй снимает показания, используя изображение оптического нивелира. Как с ним работать, чтобы и в ходе операции корректность данных не снижалась? Во-первых, многое будет зависеть от надежности положения прибора. Поэтому особое внимание изначально уделяется стабильности фиксации ножек. Во-вторых, профессиональные геодезисты используют ватерпасы. Это устройства с пузырьковыми уровнями, благодаря которым корректируется и позиция штатива, и положение нивелира. Когда прибор будет готов к работе, прицел трубы наводится на деления рейки. Затем остается лишь зафиксировать показания в техническом журнале.

Как работать с нивелиром лазерного типа?

Прибор также фиксируется посредством штатива или специальных держателей. Убедившись в надежности установки, можно начинать рабочие мероприятия. После нажатия на специальную кнопку на целевую поверхность подается луч. Линии могут проецироваться по горизонтальной или вертикальной плоскости, а некоторые модели также предусматривают и возможность перекрестного излучения. После этого аппарат автоматически снимает показания с подготовленной рейки с делениями. Если планируется разметка на больших расстояниях, то не обойтись без специального приемника, который будет отдельно фиксировать положение луча. Как научиться работать нивелиром, дополненным таким устройством? Основные операции также берет на себя автоматика. Оператору нужно лишь отслеживать показания на дисплее приемника, который может фиксировать положение точек на расстояниях порядка 80-100 м. В момент регистрации луча устройство даст соответствующий сигнал и выведет на экран полученные сведения, которые и заносятся в журнал.

Техническое обслуживание приборов

Наиболее требовательны к уходу оптические устройства. Поэтому после каждого сеанса применения необходимо протирать окуляры, линзы и поверхности зрительной трубы. Малейшее загрязнение может сказаться на точности отражения данных. К примеру, фирма «Кондтрол» имеет широкую линейку устройств такого типа, рекомендуя также регулярно выполнять и поверку. В отзывах к данной продукции часто встречаются критика, в которой отмечается, что не работает четкость на нивелире «Сокиа». Причины снижения качества изображения моделей этой серии могут заключаться и в запылении оптики, и в конструкционных нарушениях. Например, если те же линзы были установлены неплотно. В этом случае следует произвести поверочные процедуры, используя белый лист бумаги. Он располагается на заранее известном расстоянии возле разметочной рейки. Коррекция оптической оснастки производится до тех пор, пока результаты замеров не совпадут с заранее известными фактическими данными.

Отзывы о моделях оптического типа

Основная аудитория пользователей таких нивелиров – профессиональные строители и геодезисты, четко понимающие принципы рабочего процесса. По их словам, оптические устройства при условии грамотного использования могут обеспечить точность с погрешностью 0,2 мм. Но главное их достоинство заключается в гибкости организации процедуры замера. Оператор может по ходу выполнения процедуры вносить тонкие подстройки в зависимости от условий эксплуатации. Например, как работать с нивелиром на стройке, если мешает погода или имеют место помехи иного рода? Именно ручной процесс регулировки с поправкой на те или иные обстоятельства в таких ситуациях будет выгоднее. Пользователь может смещать аппарат, не отвлекаясь на программную настройку, оперативно фиксируя данные.

Отзывы о нивелирах с лазером

Владельцы такой техники на первый план ставят удобство, высокую скорость обработки данных и многофункциональность. Как работать с нивелиром этого типа новичку? Достаточно просто – нужно лишь разместить аппарат в оптимальной для измерения точке и запустить вычислительную программу. Далее будут автоматически сняты показания с места измерения. Причем таким оборудованием пользуются и неопытные домашние мастера, и профессионалы, которых привлекает наличие дополнительных опций – например, возможности комплексных и серийных расчетов по заданным функциям.

Заключение

Приход измерительного оборудования нового поколения, безусловно, изменил сам принцип организации разметочного процесса. Во многом новшество облегчило задачи строителей, инженеров и геодезистов, но среди непрофессионалов вполне логично возникают вопросы о том, как пользоваться нивелиром? Особенности эксплуатации оптических и лазерных приборов связаны с более высокой ответственностью подготовительных мероприятий. На пользователя ложится целый комплекс регулирующих операций, а от настройки напрямую зависит точность результатов замера. Это в меньшей степени относится к лазерным моделям, поэтому их в первую очередь рекомендуют для бытового применения. Оптические же устройства отличаются сложностью не только в плане настройки, но и непосредственно на этапе рабочего процесса.

что это такое, как правильно пользоваться, для чего нужен?

Нивелир – это главный измерительный инструмент любого геодезиста. Он предназначен для измерения перепадов высоты между двумя точками, расположенными на местности. Функции нивелира очень похожи на функции строительного уровня, однако, в отличие от последних, нивелиры призваны решать более ответственные и важные задачи. Прибор будет полезен в самых разных сферах деятельности: топография, геологоразведка, картография, геодезия, в дорожных и строительных работах.

1
Достоинства современных нивелиров

Еще во времена Древнего Египта человечеству был известен принцип работы нивелира, который с тех пор практически не претерпел никаких изменений. На сегодняшний день эти измерительные приборы отличаются высочайшей точностью и огромной функциональностью, поскольку постоянно совершенствуются технологии их производства.

Можно выделить ключевые требования, которые предъявляются к современным аппаратам:

Высокая устойчивость к воздействию внешних факторов;
Высокая точность измерения;
Возможность сохранения информации на разных носителях;
Легкость и удобство в эксплуатации;
Удобная конструкция и малый вес;
Выгодная цена.

2
Оптические нивелиры – в чем их преимущество?

Оптические или призменные нивелиры являются одними из наиболее популярных. Они представляют собой прибор, который состоит из основного блока и подставки (триггера). При выполнении замеров все действия осуществляются вручную: фиксирование положения, выравнивание, настраивание фокуса окуляра, регулировка положения зрительной трубы. Установив и настроив аппарат, можно приступать непосредственно к замеру. Пользоваться оптическим нивелиром очень просто. Для этого потребуется как минимум два человека, поскольку первый фиксирует специальную рейку с нанесенной на нее шкалой деления ценой 10 мм, тогда как его партнер производит все необходимые замеры, параллельно записывая нужные сведения в тетрадь.

Оптический нивелир

Оптические нивелиры, в свою очередь, подразделяются на несколько категорий, в соответствии с Государственной нивелирной сетью Российской Федерации:

1. I класс – в него входят высокоточные приборы с минимальным уровнем погрешности, предназначенные для выполнения геодезических работ. Добиться малых погрешностей удалось благодаря эффекту прямого и обратного изображения, а также встроенной зрительной трубе. Аппаратами первого класса в основном пользуются исследователи и геодезисты, которым требуется максимальная точность в показаниях.
2. II класс – к данной категории относятся устройства, в которых имеется компенсатор и зрительная труба только прямого изображения. Погрешность находится на вполне приемлемом уровне, а производство ведется в соответствии со всеми нормами и стандартами ГОСТа, что подтверждается постоянными сертификациями на предмет качества. Нивелиры второго класса отлично справляются с замерами на близком расстоянии. Это может быть очень полезно в тех случаях, когда у геодезистов нет возможности пододвинуть аппаратуру.
3. III класс – так называемые технические нивелиры, у которых имеется либо уровень, либо компенсатор, либо оба устройства одновременно. Стоимость подобных агрегатов на порядок меньше. Они превосходно подойдут для использования в быту, где не требуются сверхточные результаты. Тем не менее, погрешность здесь не очень большая, поэтому некоторые профессиональные строители прибегают к их помощи в условиях ограниченных финансовых возможностей.

Работа с нивелиром данной категории не отличается особой сложностью, поскольку прибор непривередлив к погодным условиям, может работать без электричества и батареек. Все, что необходимо для проведения замеров, – это освещение, а также аккуратное обращение с самим нивелиром. Сильные удары и механические повреждения могут стать причиной разбалансировки системы и, как следствие, получения некорректных сведений.

3
Лазерные нивелиры – следующая ступень развития техники

Лазерные нивелиры представляют собой новую ступень в измерительной технике. Они отличаются от прочих приборов наличием лазерного излучателя, функция которого заключается в проецировании лучей на поверхность. Если научиться правильно пользоваться нивелиром этого типа, то выполнение всех работ займет значительно меньше времени, чем при пользовании оптическими приборами. Помимо большой скорости проведения замеров можно отметить высокую точность, которая соответствует 99 процентам. Это позволяет строить долговечные и надежные здания, в которых не будет перекосов.

Работа с лазерным нивелиром

Как и в случае с оптическими приборами, лазерные нивелиры также подразделяются на несколько категорий в зависимости от типа выполняемых работ:

Ротационный нивелир. Этот аппарат оборудован вращающейся на скорости 600 оборотов в минуту головкой с двумя лазерами. За счет этого появляется возможность проецировать лучи на 360 градусов. При необходимости скорость можно изменить, чтобы добиться большей четкости лучей. Этот тип нивелиров будет незаменим при выполнении внешней или внутренней отделки комнат, а также при установке окон из ПВХ.
Точечный нивелир. Его особенность заключается в том, что на поверхность проецируются только точки. Лазер двигается в вертикальной и горизонтальной плоскости, благодаря чему можно замерять и ровнять поверхность на потолке и даже стенах.
Линейный нивелир. При его включении появляется отлично просматриваемая линия луча, в соответствии с которой можно быстро и легко делать отметки. В дальнейшем в указанных отметках можно сверлить отверстия с целью монтажа, к примеру, металлических конструкций.
Комбинированный нивелир. Среди ключевых особенностей данного класса аппаратуры можно выделить проецирование до шести ортогональных линий: отвесную, наклонную, линии вниз, вверх, вправо и влево. Лазер при этом работает как линейно, так и точечно. Совмещение функций нескольких приборов сказалось и на цене нивелира, который стоит несколько дороже прочих аналогов.
Построители плоскостей. Еще один вид довольно дорогих приборов, которыми пользуются обычно профессиональные геодезисты. С их помощью можно определить точки зенита и надира на поверхности, спроектировать линии по диагонали, вертикали, горизонтали, а также определить разницу высот различных предметов.

Нивелиры, оборудованные лазерным излучателем, нашли применение в построении перпендикулярных линий. Польза этого устройства будет видна в случае укладки ламината или паркета на пол, оклейки стен обоями, а также во время выкладки перегородок или стен в квартире.

4
На что обращать внимание при покупке нивелира?

Зная, как работать с нивелиром, можно выполнить все необходимые замеры. Но следует учитывать характеристики каждого отдельного прибора, чтобы в полном объеме выполнить поставленную задачу. В первую очередь нужно определиться со сферой применения: при проектировании крупных объектов, на строительной площадке или же дома.

Компактный лазерный нивелир

Исходя из целей использования можно задуматься о его технических характеристиках. Для бытового нивелира дальность может составлять от 10 до 40 метров. Этого более чем достаточно, чтобы выполнять работы внутри помещений, а также определять горизонтали фундамента. Дальность же профессиональных аппаратов значительно больше, она достигает 100 метров и больше. В некоторых моделях предусмотрена возможность установки дополнительных приемников, изменяющих диапазон расстояний до 600 метров.

Большое значение также имеет длина волны и количество лучей. В зависимости от вида техники число проекций достигает пяти. От этого параметра зависит спектр возможностей при монтаже и проектировке конструкций. Как правило, используются лучи с длиной волны 635 нанометров. Человеческий глаз вполне способен увидеть данный луч и идентифицировать его как красный. Однако некоторые приборы работают с другими частотами, видимый свет при которых приобретает более удобный для зрения зеленый оттенок. Но стоимость таких устройств несколько выше.

Помните, что стоимость нивелира увеличивается пропорционально его точности и дальности

Следующей характеристикой, на которой следует заострить внимание, является погрешность. Наиболее точные устройства могут похвастаться погрешностью, не превышающей 0,3 мм. В некоторых моделях имеются встроенные датчики самовыравнивания или компенсаторы. В домашних условиях указанные функции могут и не потребоваться, поэтому стоит дважды подумать, есть ли резон существенно переплачивать за функции, которые, скорее всего, и не пригодятся при выполнении строительных работ.

Следует знать, что некоторые аппараты для замеров расстояний подвержены влиянию погоды. Этот фактор имеет значение в том случае, если измерения будут проводиться зимой в минусовую температуру. В таких случаях необходимо отдавать предпочтение электронной технике, исправно работающей при температурах от -20 до +40 градусов по шкале Цельсия.

Для получения максимально точных расчетов надо знать, как пользоваться нивелиром. Кроме этого, нельзя забывать о правильной установке и настройке прибора. Так, покупать нужно именно ту модель, с которой проще и удобнее делать замеры. Некоторые бытовые нивелиры весят порядка 250 грамм, они отличаются компактными размерами. А устройства, которыми пользуются геодезисты, могут весить до двух килограмм. Штатив также важен, при его покупке нужно брать в расчет жесткость и вес. Вес не должен быть меньше половины веса нивелира, а жесткость должна быть максимальной, чтобы исключить случайные движения прибора.

На протяжении очень долгого времени именно нивелир выступает в качестве основного прибора для проведения замеров расстояний между объектами. Область использования постепенно расширяется, а благодаря постоянному техническому прогрессу можно ожидать появления усовершенствованных аппаратов с новыми функциями и возможностями.
