Как повесить радиатор отопления. Разметка и крепеж

Как повесить радиатор отопления

Содержание статьи

Выполняя самостоятельный ремонт дома, часто приходится вешать самостоятельно на стены радиаторы отопления. Казалось бы, что тут может быть сложного? Однако часто именно с установкой радиаторов отопления и возникают определённые сложности.

О том, как самому прикрутить радиатор на стену или в нишу и будет рассказано в этой статье.

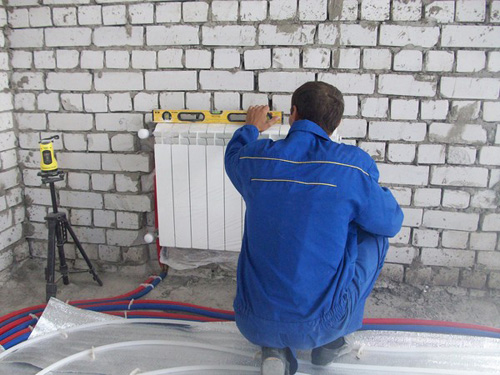

Как установить радиатор отопления

Вешать радиатор отопления на стену или в нишу, нужно уже после того, как поверхность полностью зашпаклёвана. Однако для этого заранее должны быть выведены из стены или ниши подключения для радиаторов. В зависимости от типа подключения отопительных батарей, это могут быть как хромированные трубки, так и просто металлопластиковые или пластиковые трубы.

Чтобы установить радиатор отопления на стену, сначала следует правильно произвести разметочные работы. Для этого потребуется, прежде всего:

• Рулетка и строительный уровень;
• Карандаш;
• Длинное правило или кусок ровного профиля;

Перед установкой радиатора отопления своими руками, в обязательном порядке нужно определиться с его высотой, а также с тем, как будет висеть радиатор, в нише или под окном. По правилам в нишах радиаторы отопления устанавливаются по центру, а под окнами на оборот, как можно ниже от пола. Если говорить о высоте радиатора отопления, на которой он должен быть установлен, то это расстояние не превышает 15 см, от чистового напольного покрытия.

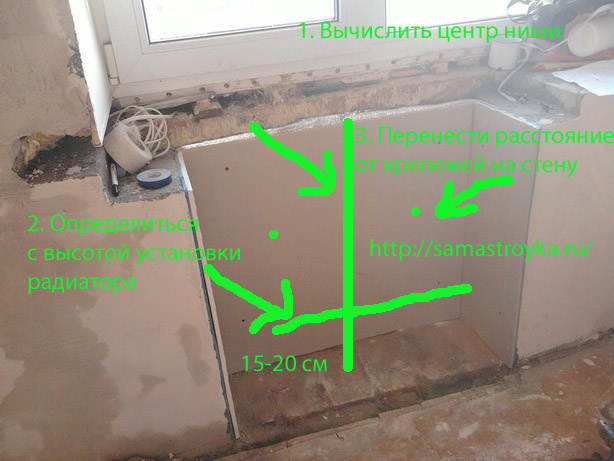

После того как со всеми вышеперечисленными вопросами закончено, можно вешать радиатор отопления на стену. Первое что нужно сделать, это измерить расстояние от откосов окна или краёв ниши. Полученный размер необходимо разделить напополам. Делать это нужно для того, чтобы найти центр.

Затем от полученной разметки чертиться вертикальная линия, от которой и будет выполняться дальнейшая разметка для установки радиатора отопления. В зависимости от вида отопительного прибора, установка его на стену может быть различной, и это касается не только размеров между крепёжными элементами.

Как повесить алюминиевый радиатор на стену

Чтобы повесить алюминиевый радиатор на стену, нужно с каждого края радиатора отступить на две секции к середине. Таким образом, будет видно, между какими именно секциями будут установлены крепления для фиксации алюминиевого радиатор на стену.

Затем следует замерить расстояние от мест установки крепежей, после чего перенести их на стену. По полученным меткам делаются отверстия в стене для установки дюбелей в них и последующего монтажа крепёжных элементов радиатора отопления.

Как повесить металлический радиатор на стену

Панельные радиаторы отопления (металлические) повесить на стену можно немного по другой схеме. Изначально всё происходит, как и на первом этапе установки алюминиевого радиатора отопления. Нужно найти центр под окном, а затем определиться с высотой установки радиатора от пола.

Крепёжные элементы металлического радиатора отопления приварены к тыльной его стороне. Поэтому размеры при установке радиатора на стену здесь фиксированные, их нельзя увеличить или уменьшить как, например, при установке алюминиевого радиатора на одну или две секции в середину или к краям.

К тому же, для установки металлического радиатора на стену применяются не такие длинные крючки, а небольшие крепёжные элементы. Следует сначала замерить расстояние от середины крепёжных элементов на металлическом радиаторе, а затем перенести их на стену и произвести установку отопительного радиатора своими руками.

Как повесить радиатор отопления на гипсокартон

Следует знать, что при установке радиатора отопления нужно учитывать материал, из которого изготовлена стена, на которую будет вешаться радиатор отопления.

Часто бывает так, что бур при сверлении попадает в кирпичный шов, а дюбель после этого не хочет нормально держаться в отверстии. В таком случае можно пойти двумя путями: повесить радиатор отопления выше или ниже или заделать получившееся отверстие шпаклёвкой, после чего заново попытаться просверлить новое отверстие.

На стену из гипсокартона радиатор отопления вешается совсем по-другому. Здесь нет привычных саморезов и пластмассовых дюбелей. Для того чтобы повесить радиатор на гипсокартонную стену необходимо приобрести специальные крепежи (моли).

Оценить статью и поделиться ссылкой:

Установка кронштейнов для радиатора | Золотые Руки

Несколько дней назад мне позвонил мой старый клиент, назовем его Андрей, которому я не так давно менял батареи, с необычным вопросом.

Суть вопроса была такова: он и его друг решили самостоятельно заменить старые батареи. Как, и что для этого нужно, они  в двух словах знали, да и Андрей в целом наблюдал за моими действиями, когда я работал. Если было что-то непонятно он всегда спрашивал, да и я особо не скрывая, подробно рассказывал ему особенности работы. Но, вот как правильно сделать разметку и сделать так,чтобы центры осей радиатора и трубы совпадали — они не доглядели. Поэтому и обратились ко мне.

Честно сказать,  такого я никак не ожидал. Не ожидал, что когда-нибудь,  это кому-то потребуется и придется объяснять по телефону как сделать разметку. Я никогда не задумывался, что это так сложно. Конечно, для меня все выглядит просто: снял старую батарею, разметил, просверлил отверстия, вбил в них кронштейны и подвесил радиатор. Но все просто только для меня, человека, практически каждый день меняющего батареи, как, например, для каждого из нас по утрам  умываться

Вечером Андрей прислал  письмо с благодарностью и фотографиями проделанной работы. Получилось отлично, не хуже чем у меня.

Этот  жизненный эпизод крепко засел в моей памяти. Наверное, Андрей не единственный человек который столкнулся с такой проблемой. Поэтому, я решил более подробно рассказать, как размечаю и устанавливаю кронштейны для алюминиевых или биметалических  радиаторов.

Как подготовиться к замене радиатора, что нужно для замены и какой нужен инструмент  я писал здесь. Повторяться не стану, а сразу перейду к делу. Демонтировав старую батарею, увидим такую картину :

На горизонтальной трубе откручиваем муфты, если муфт нет нарезаем резьбу и устанавливаем переходные соединения. В данном случае замена производится на полипропиленовые трубы. В качестве уплотнительного материала для резьбы использую лён и пасту «Унипак».

Теперь подставляем радиатор к окну. Кому-то нравится, когда радиатор висит по центру окна, кто-то сдвигает ближе к краю. Как именно ставить — выбор за вами.

Лично мне нравится, когда радиатор висит по центру.

Далее,  на стене между секциями  делаем отметки для установки кронштейнов. Всего их три: центр и между двумя крайними секциями.

Кстати, часто задают вопрос: сколько кронштейнов необходимо для радиатора? Практика показала, что для алюминиевого радиатора до 12 секций- достаточно трех точек креплений: два сверху и один снизу. А если секций больше двенадцати, то точек креплений понадобится четыре. И еще, биметалические радиаторы тяжелее, поэтому такие радиаторы до 10 секций устанавливают на три кронштейна. Ну, а если более 10 секций, то на четыре.

data-ad-client=»ca-pub-8393321104355539″
data-ad-slot=»7110775203″>

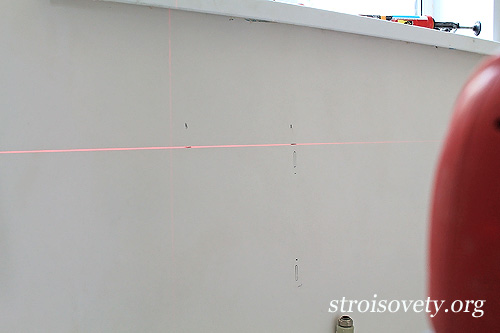

Убираем радиатор в сторону, он нам пока не понадобится. Берем строительный уровень, подставляем его к центру горизонтальной трубы, на которую ранее установили переходную муфту, и на стене делаем отметку. Высчитывать центр с линейкой не нужно, достаточно определить на глаз.

Примерно на один сантиметр, ниже нашей метки проводим горизонтальную черту. На этой черте будут устанавливаться кронштейны. Почему ниже? Для того, чтобы центры осей радиатора и трубы совпадали.

Теперь до этой черты проводим вертикальные линии. Получится так:

Остается отметить расположение нижнего центрального кронштейна. От верхней черты отмечаем 50 см и делаем метку.

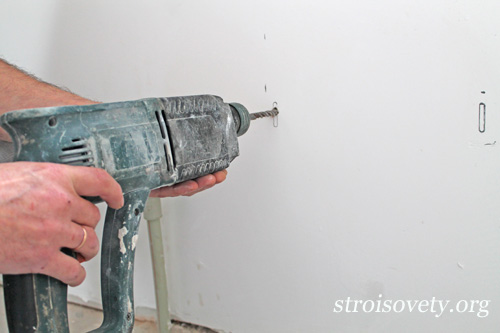

Сверлим отверстия, вставляем дюбеля и закручиваем в них кронштейны. Конечно, кронштейны можно и просто забить молотком, ведь как гласит народная мудрость: «Забитый саморез держит лучше, чем закрученный гвоздь»

Кронштейн для радиатора лучше всего выбирать плоский, с дюбелем. В отличии от других кронштейнов, эти- без проблем позволяют регулировать расстояние  радиатора от стены и выравнивать его в плоскостях.

Далее устанавливаем радиатор

При необходимости выравниваем радиатор подгибая вверх или вниз кронштейн.

Регулируя радиатор, не забывайте следить за осями радиатора и трубы, они должны быть на одном уровне.

Конечно, перед тем как на кронштейны повесить радиатор, его нужно «собрать», т.е. установить футорки, краны и переходные муфты.

После всех манипуляций получится правильно установленный по осям радиатор. Готовый к подключению и дальнейшей  эксплуатации, но это уже совсем другая история

P.S.   Всё таки замена радиаторов отопления требует определенных знаний и навыков, а так же набор необходимого инструмента. Если ни того, ни другого у вас нет, но желание заменить радиаторы присутствует, вы можете обратиться ко мне за помощью. Для этого достаточно позвонить по номеру 903-36-05, отправить письмо на почту [email protected] или оставить заявку на сайте «Золотые Руки» и я сам перезвоню вам.





data-ad-client=»ca-pub-8393321104355539″
data-ad-slot=»2562162005″>

Правила установки радиаторов отопления, СНиП, монтаж и размещение

Система отопления должна присутствовать в каждом доме. При этом крайне важно, чтоб на каждом этапе ее установки четко соблюдались все правила установки радиаторов отопления – нарушения любого из них может повлечь серьезные нарушения в работе системы и даже привести к повреждению оборудования.

Установка радиатора управления

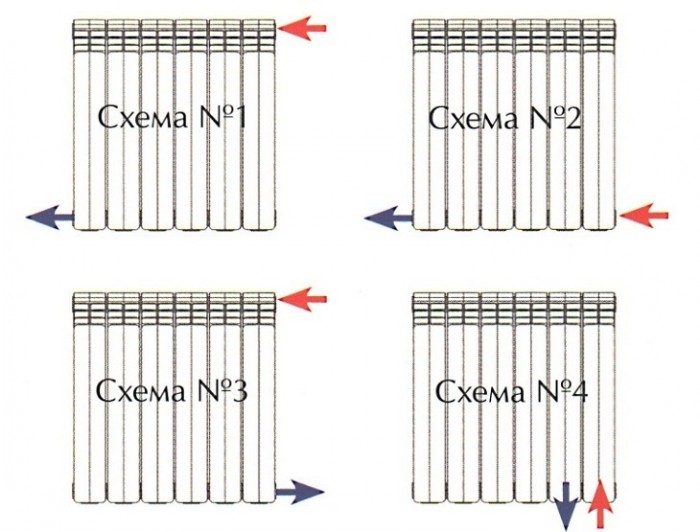

Возможные схемы подключения радиаторов

Перед тем, как приступать к процессу установки радиаторов отопления, крайне важно определить схему подключения. Существует несколько вариантов, как это сделать, это указано и в снип. Каждый из них имеет как определенные достоинства, так и недостатки. Методы подключения:

• боковое подключение. Данный способ является, пожалуй, наиболее распространенным, поскольку именно он позволяет добиться максимальной теплоотдачи радиаторов. Принцип монтажа довольно прост – подводящая труба подключается к верхнему патрубку радиатора, а отводящая – к нижнему. Таким образом, и подводящая, и отводящая трубы расположена на одном конце батареи.
• диагональное подключение. Данный метод используется преимущественно для длинных радиаторов, поскольку позволяет добиться максимального прогрева батареи по всей длине. В таком случае, подводящую трубу следует подключать к верхнему патрубку, а отводящую – к нижнему, который расположен на другой стороне батареи.
• нижнее подключение. Наименее эффективный метод подключения (по сравнению с боковым методом, КПД ниже на 5-15%), используемый преимущественно для отопительных систем, расположенных под полом.

Варианты подключения радиаторов отопления

Инструкция по установке радиаторов отопления

Итак, как правильно повесить батареи отопления? Вы приобрели радиаторы и даже определились, каким именно способом они будут установлены. Теперь необходимо ознакомится со всеми требованиями СНИП – и можно приступать к установке. На самом деле, все довольно просто.

Рекомендуем к прочтению:

Большинство производителей радиаторов, стараясь максимально облегчить жизнь пользователей, к каждой батарее прилагают детальную инструкцию и правила установки радиаторов отопления.

И им на самом деле необходимо следовать – ведь если радиатор будет установлен неправильно, в случае его поломки в ремонте по гарантии будет отказано.

Схема установки радиатора отопления

Если вы хотите уберечь прибор от царапин, пыли и иных повреждений, которые могут возникнуть во время монтажа, то в процессе установки можете не снимать защитную пленку – это допускают правила установки батарей отопления. Единственным наиболее важным требованием, которому необходимо следовать неукоснительно, является четкое соблюдение необходимых для нормальной циркуляции нагретого воздуха отступов. Вот какие правила монтажа радиаторов отопления к отступам выдвигает СНИП:

• согласно действующим нормам, расстояние от подоконника или нижней части ниши должно составлять минимум 10 см. При этом следует учитывать, что в случае если промежуток между радиатором и стеной будет менее ¾ глубины батареи, то поток теплого воздуха будет попадать в помещение значительно хуже.
• столь же строгие требования выдвигаются и к высоте установки радиаторов. Как правильно разместить батареи отопления? Так, если расстояние между нижней точкой радиатора и уровнем пола меньше 10 см, то отток теплого воздуха будет затруднен – а это отрицательно скажется на степени прогрева комнаты. Идеальным считается расстояние в 12 см между полом и радиатором. А если этот промежуток будет более 15 см, то тогда возникнет слишком большая разница температур между верхней и нижней частями помещения.
• если радиатор устанавливается не в нише под окном, а возле стены, то расстояние между поверхностями должно составлять минимум 20 см. Если оно будет меньше, то будет затруднена циркуляция воздуха, а кроме того, на задней стенке радиатора будет скапливаться пыль.

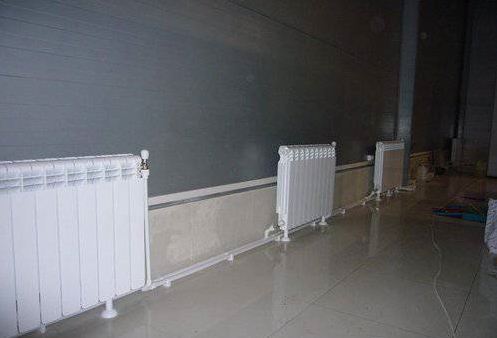

Установка радиаторов отопления у стены

Для того чтобы получить максимум полезной информации, которая касается установки радиаторов можно воспользоваться нашим ресурсом. Вы сможете найти множество ценных советов и рекомендаций, как осуществляется правильная установка радиатора отопления.

Рекомендуем к прочтению:

Порядок монтажа радиатора отопления

Следует отметить, что в СНИП прописан также порядок выполнения монтажа радиатора. Воспользовавшись им, вы все сможете выполнить правильно:

1. Прежде всего, необходимо определить место для крепежей. Их количество зависит от размеров батареи, но даже в случае монтажа самого маленького радиатора кронштейнов должно быть не менее трех;
2. Производится крепление кронштейнов. Для надежности необходимо использовать дюбели или цементный раствор;
3. Устанавливаются необходимые переходники, кран Маевского, заглушки;
4. Теперь можно начинать установку непосредственно самого радиатора;
5. Следующий шаг – подсоединение радиатора к подводящей и отводящей трубам системы;
6. Далее необходимо установить воздухоотводчик. Согласно современным СНИП, он обязательно должен быть автоматическим;
7. После того, как правильный монтаж радиаторов отопления будет полностью завершен, можно удалить защитную пленку с радиаторов.

Если во время монтажа отопительных радиаторов вы будете придерживаться всех вышеописанных правил и требований, то в таком случае будете долгое время наслаждаться теплом, которое дает ваша правильная установка батарей отопления и качественно сделанная отопительная система.

Кронштейн для радиатора из стали, чугуна, биметалла и алюминия: как повесить

Содержание статьи:

Для качественной эксплуатации радиатора нужно правильно выбрать кронштейны. Крепежных элементов существует множество. Все они различаются по типу конструкции, способу монтажа, а также функциональности. Некоторые изготовлены специально под конкретную конструкцию.

Виды крепления батарей

Настенный кронштейн для чугунного радиатора

Конструкции для фиксации отопительных секций принято разделять на два типа. Каждый из них выполняет свою функцию и используется в индивидуальных условиях.

Настенные крепления для радиаторов отопления считаются достаточно надежными, при условии нормальной крепости перегородки. В список подобных фиксаторов входят:

• Анкерные кронштейны. Бывают длинными и короткими в зависимости от того, какого размера и массы требуется установить обогреватель.

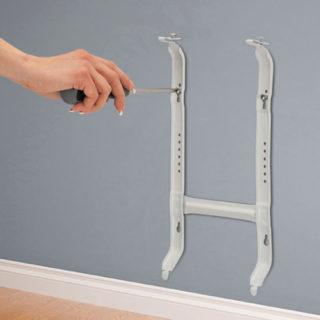

• Специальные элементы с возможностью регулировать высоту навешивания батареи. В конструкции предусматривается специальная пластина и подвижный механизм.
• Держатели с “антишумом”. Стандартная по внешнему виду конструкция имеет прорезиненные детали. С помощью них поглощается шум и вибрация, исходящая от радиаторов и стен.
• Угловые крепежи. Это небольшие металлические конструкции, предназначенные для крепления малогабаритных батарей с низким показателем массы.

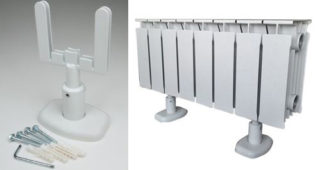

Напольный кронштейн для радиатора

Напольные кронштейны для радиаторов отопления используются в индивидуальных случаях. Например, если отсутствует возможность зафиксировать батарею на стене из-за конструкционных особенностей помещения. Среди таких деталей выделяют:

• Подставки с подошвой. Они предназначены для тяжелых радиаторов, прикручиваются непосредственно к полу длинными дюбелями.
• Дополнительные напольные крепления, которые применяются на случай, если настенных фиксаторов для удерживания батареи недостаточно.
• Стойки с регулятором и без. Их конструкцией предусмотрены крюки, которые фиксируются не только к полу, но и к стене.
• Детали в виде обыкновенной подставки с широкой подошвой. Они не фиксируются на полу. Используются для небольших обогревателей.
• Держатели на треноге. Удобный напольный кронштейн, отличающийся устойчивостью. Такой часто применяют, если радиатор нужно установить в дали от перегородки.

Напольные конструкции используются также, если в помещении имеются панорамные окна либо стены изготовлены из гипсокартона. Такие элементы не способны выдержать радиаторы.

Разметка места монтажа

Определение места для установки батареи

Прежде чем приобрести крепление для батарей отопления, необходимо определиться со способом, который будет использован для фиксации. После этого приступают к разметке, учитывая требования из СНиП.

• При установке настенного радиатора стоит учитывать, что его центр должен располагаться по центру подоконника. Допустимая погрешность — не более 20 мм.
• Рекомендуется приобретать радиаторы, размеры которых будут соответствовать 75% длины подоконника.

• Расстояние от напольного покрытия до нижней части батареи должно быть не менее 60 мм. Это важно учитывать при разметке перед установкой кронштейна.
• Обязательно присутствие зазора между стеной и радиатором. Предположительное расстояние 30-50 мм.
• Промежуток от подоконника до радиатора необходимо оставлять минимум 50 мм.
• Количество крепежей должно выбираться в зависимости от числа секций. Например, для 8 штук достаточно расположить два кронштейна в верхней части и один снизу. Тип крепления может быть любым.

Проведение разметки для мест крепления новой батареи

При монтаже напольной радиаторной батареи делается разметка на чистовом или черновом покрытии. Чтобы разместить батарею в шесть секций, потребуется два кронштейна. Чем больше число секций, тем больше крепежей.

После рассмотрения всех нормативов по размещению приступают к вычерчиванию вспомогательных линий.

1. Выбрав середину окна, проводят вертикальную линию от подоконника до пола.
2. При наличии нижней разводки, выполняют горизонтальную линию, по ней будет проходить верхний край батареи.
3. Если присутствует дополнительная боковая разводка, делают еще одну горизонтальную черту, которая станет границей нижней части радиатора.

Ориентируясь на эти линии, устанавливаются кронштейны. Расстояние между нижним и верхним должно быть не менее 300 мм. Промежуток от стены до посадочного места составляет 80 мм. В результате навешенная батарея на держателе должна занимать не более чем 130 мм отступа от края подоконника.

Любая настенная радиаторная батарея может устанавливаться на напольные держатели. При этом высота от пола до середины отопительного оборудования должна составлять 140-190 мм.

Как повесить радиатор на кронштейн

Установка кронштейна для чугунного радиатора

Способы крепления радиаторов различаются в зависимости от типа выбранной батареи. Для каждого варианта существует своя пошаговая инструкция.

Зачастую чугунные радиаторы устанавливаются под окном. Это дает возможность добиться правильной циркуляции воздуха по всему помещению.

1. В первую очередь определяются с точками, где должны быть установлены крепления. Кронштейн для чугунного радиатора должен находиться именно в том месте, где между собой соединяются секции чугунного радиатора.
2. Фиксируют кронштейн для чугунных батарей на 2-3 мм выше центра сечения входной трубы отопления в батарею. Таким же образом устанавливают все крепежи.
3. Нижние держатели устанавливаются по такой же технологии.
4. Чтобы кронштейны имели герметичное сцепление со стеной, необходимо предварительно высверлить отверстие нужной длины с диаметром на 1-1,5 мм меньше диаметра резьбы крепежной детали.
5. В подготовленные отверстия вставляют дюбеля, в которые в дальнейшем вкручивают резьбовые кронштейны.
6. Убедившись в надежности установленных элементов, выполняют навешивание чугунного радиатора. После того как он надежно сядет в пазы, можно приступать к спайке коммуникаций для отопления.

Кронштейн для крепления секционных радиаторов к полу

Стальные батареи крепятся на настенные и напольные кронштейны. Выполняется такая работа поэтапно.

1. Подготавливаются отверстия и в них вкручиваются саморезы. Зазор между шляпкой и стеной должен составлять 3-5 мм.
2. Далее навешиваются кронштейны на стену, после чего саморезы вкручиваются до упора.
3. Выполняется навешивание радиатора на настенные крепежи.
4. Устанавливается напольный фиксатор и подгоняется к батарее.

После монтажа батареи проводится припой труб и дополнительных элементов радиатора – термостатов, регуляторов.

В частных домах стальные радиаторы отопления принято устанавливать на металлические длинные кронштейны. Они предназначены сразу для нижней и верхней фиксации. Устанавливаются на стену с помощью саморезов.

Крепление кронштейна для алюминиевого радиатора к стене

У алюминиевых батарей присутствует специальный держатель прямо на корпусе. Кронштейны часто идут в комплекте. Чтобы повесить батарею отопления на стену, необходимо:

1. Отмерить центр окна и соотнести его с осевой частью отопительного прибора.
2. Поставить границы простым карандашом на стене в соответствии с размерами конструкции.
3. Отступить на две секции от краев батареи, отметить взятое расстояние и перенести его на стену от нарисованной границы радиатора.
4. В обозначенных местах высверлить отверстия, после чего зафиксировать в них кронштейны.
5. После этого навешиваются батареи и коммутируются с общей системой отопления.

Перед установкой биметаллического радиатора на стену обязательно устанавливаются такие кронштейны, которые будут выдерживать вес отопительной конструкции. Здесь важно руководствоваться следующими правилами.

1. Расстояние от радиатора до стены должно быть не менее 50 мм.
2. Конструкция навешивается с небольшим уклоном вперед, соответственно и крепления устанавливаются похожим способом.
3. Заглушки должны располагаться в точности на том же уровне, что и трубы системы.

Уклон делается, чтобы в биметаллических радиаторах не возникло завоздушивания. При этом принцип монтажа остается таким же, как и для других батарей.

Сколько потребуется кронштейнов

Количество крепежных элементов рассчитывается с учетом числа секций радиатора. Обычно батареи состоят из шести секций, поэтому потребуется по два кронштейна на каждую сторону (нижний и верхний).

При выборе крепления обязательно учитывается вес радиатора. После навешивания он не должен прогибаться или болтаться в подготовленном отверстии. Если стены не позволяют выполнить надежную фиксацию нагревателей, лучше воспользоваться напольным вариантом крепления.

Как повесить батарею отопления своими руками

Как повесить батарею отопления

Разделы статьи:

При монтаже отопительной системы в частном доме или квартире, никак не обойтись без установки батарей отопления. У тех людей, которые уже выполняли подобную работу, вопросов, как правило, не возникает.

Совсем по-другому обстоит дело, когда нужно повесить батарею отопления в первый раз, и ты не знаешь даже с чего начать. О том, как повесить батарею отопления — на что, а также про некоторые нюансы данной работы и будет рассказано в статье.

Если трубы уже подведены в то место где будут висеть батареи отопления, то остаётся лишь решить вопрос с их установкой. Какими сведениями нужно обладать для этого? Ну, во-первых, на что вешать батарею отопления.

Как повесить батарею отопления

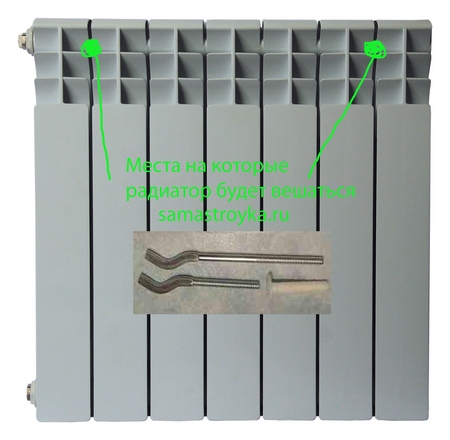

В комплекте с современными алюминиевыми или биметаллическими батареями уже идут нужные крепления. Они находятся, как правило, в упаковке с радиатором, там же можно найти заглушку и кран маевского, который устанавливается в верхней части батареи.

Если же крепежа в комплекте с радиатором не оказалось, то не беда, поскольку на рынке или в специализированном магазине его всегда можно купить. Для установки алюминиевых и биметаллических батарей, необходимо приобрести так называемые «крючки» и пластмассовые дюбеля к ним.

При этом нужно знать, что длина крючков может быть разной и важно подобрать её в зависимости от расстояния, на которое будет, отодвинут от стены радиатор отопления. Расстояние это во многом зависит от нюансов подводки труб, конфигурации подключения и т. д., что решается индивидуально.

Для металлических радиаторов, в качестве креплений используются длинные планки, монтажники их называют – «лыжи». Совсем другое дело обстоит со старыми чугунными батареями, поскольку для того чтобы их повесить на стену, необходимо подготовить крючки из арматуры иди покупной крепёж, способный выдержать вес чугунного радиатора.

Как правильно вешать батарею

Существует несколько нюансов во время установки батарей на стену своими руками. Ну, во-первых, рекомендуется вешать батарею на стену не ровно, а под небольшим наклоном, который практически не виден на глаз. Уклон батареи отопления должен быть от той стороны, где стоит кран маевского.

Делается это для того, чтобы воздух в системе отопления скапливался бы в верхней точке, как раз в той, где установлен развоздушиватель. Ну а как удалить воздух из системы теплого пола можно прочитать по ссылке выше.

Во-вторых, чтобы повесить батарею отопления, нужно правильно разметить место, где она будет висеть, а затем высверлить по отметкам отверстия посредством перфоратора. Разметить место установки батареи отопления достаточно просто, для этого нужно сначала найти центр, а затем от него в обе стороны отступить то расстояние, которое равняется местам установки крепежей.

При этом стоит знать, что верхняя часть батареи отопления в зависимости от её длины крепится на два или три крепления, а вот для фиксации низа, часто используются на одно или несколько крепежей меньше.

Как крепить радиаторы отопления к стене

Крепление радиаторов отопления к стене — пошаговая инструкция

При строительстве и подготовке к эксплуатации любого здания, предназначенного для жизни и работы в нём людей, крепление к стене радиаторов отопления становится одним из важнейших этапов. Чтобы выполнить работу правильно, мастер обязан не только знать, как крепить радиатор отопления, но и разбираться в разновидностях батарей, в вариантах крепления, видах крепежей, соединительных элементах трубопровода и прочих тонкостях этой процедуры.

Какими бывают радиаторы отопления

Главным показателем качества радиаторов считается показатель их теплоотдачи. Он целиком и полностью зависит от материала, из которого изготовлен отопительный прибор. Наиболее популярными являются:

1. Чугунные батареи. Достоинства: огромный срок эксплуатации за счёт очень толстых стенок изделия, высокая стойкость к коррозии, отдача тепла какое-то время даже после выключения отопления. Недостатки: большой вес и связанные с ним трудности монтажа, неэстетический внешний вид;
2. Алюминиевые батареи. Достоинства: высочайший коэффициент теплоотдачи, низкий вес, очень быстрый монтаж, высокое допустимое давление — до 20 бар, возможность объединять неограниченное количество секций, изящный вид. Недостатки: низкие антикоррозийные показатели и быстрая порча алюминия в местах соприкосновения с другими металлами;
3. Стальные батареи. Достоинства: относительно небольшой вес, начало теплоотдачи после включения за очень короткое время. Недостатки: слабое сопротивление пневмо- и гидроударам, низкая температура нагрева, быстрое остывание, максимальное давление — 10 бар, низкий срок службы;
4. Биметаллические радиаторы. Наиболее универсальная разновидность, сочетающая преимущества всех вышеупомянутых типов батарей. Внутренний слой изготовлен из стали, которая защищает радиатор от коррозии и повышает рабочее давление. Внешняя часть — кожух — сработан из алюминия, отличающегося высочайшей теплоотдачей. Биметаллические радиаторы без труда выдерживают сильные перепады давления и очень просты в установке. Классическим примером такого изделия являются радиаторы отопления global style plus 500 отзывы о которых сугубо положительные.

Установка радиаторов

Тем, кто задаётся вопросом, как повесить радиатор отопления без помощи профессиональных сантехников, нужно знать, какие этапы включает в себя этот процесс. Итак, необходимо:

• подготовить оборудование и материалы;
• рассчитать местоположение;
• установить кронштейны;
• повесить радиатор;
• произвести герметизацию или опайку мест стыка;
• проверить всю систему на работоспособность.

Приобретаем необходимые материалы и оборудование

Для начала следует заметить, что не рекомендуется производить монтаж радиаторов зимой. И даже если вы решились на самостоятельную установку отопления, вам в любом случае необходимо вызвать сантехника, который отключит вашу квартиру от стояка. Для закрепления радиатора на стене понадобятся такие комплектующие к радиаторам отопления, как: уголки, втулки, ниппели, кронштейны, сгоны, муфты, переходники, пакля, вентили, ключи.

Если планируется устанавливать чугунные батареи, также необходимо приобрести краны Маевского, предназначенные для стравливания воздуха из отопительной системы и предотвращения завоздушивания. Алюминиевые и биметаллические радиаторы оснащены ими изначально.

Рассчитываем местоположение

Этот этап важен для того, чтобы отопительный прибор работал в полную силу и не собирал воздух. Для этого отрезки подводных труб следует устанавливать под небольшим уклоном относительно пола. Минимальный уклон — 0,5 см. Вот оптимальные параметры местоположения батареи:

1. в 3-5 сантиметрах от стены;
2. в 10 сантиметрах от пола;
3. в 5-10 сантиметрах от подоконника.

Если выбранный тип батареи не отличается высокой теплоотдачей, также можно установить на стену за батареей теплоотражающий кран. Обычно его изготавливают из утеплительного материала или специального теплоотражающего вещества, которое наносят на стену.

Устанавливаем кронштейны

Кронштейнами называются крепления для радиаторов отопления в виде прочных металлических крюков, устанавливаемых внутрь стены. Рассчитать количество кронштейнов легко: 1 штука на 1 м2 батареи. Разумеется, даже если вся батарея по площади не превышает 1 метра квадратного, всё равно понадобятся два кронштейна, поскольку закрепление конструкции на одном будет очень ненадёжно.

Теперь необходимо разметить их местоположение: используем для этого рулетку и уровень.

Затем сверлим в стене отверстия, устанавливаем в них специальные дюбеля, закручиваем крепеж для радиаторов отопления и с помощью руки убеждаемся, что кронштейны сидят крепко и не болтаются. Если выбор пал на чугунные батареи, может понадобиться специальное крепление для чугунных радиаторов отопления — напольные опорные элементы в виде ножек. Они помогут равномерно распределить вес на все крепления.

Устанавливаем радиатор

Последний этап монтажа радиатора. Навешиваем батарею и проверяем, насколько плотно она сидит, распределена ли масса конструкции на все крепления одинаково. Попытайтесь немного пошатать радиатор: если фиксация достаточно прочная, можно переходить к следующему этапу.

Подключение и сборка соединений

Существуют три различных схемы подключения радиаторов:

• боковое одностороннее. Наиболее популярный вариант. Подводящая труба стыкуется с верхним патрубком, а отводящая — с нижним на той же стороне;
• диагональное подключение. Больше подходит для длинных радиаторов в больших помещениях и обеспечивает равномерный нагрев всей батареи. Подводящая труба в данной схеме подключается к верхнему патрубку на одной стороне, а отводящая — к нижнему на другой;
• нижнее подключение. Применяется в тех случаях, когда отопительная система укрыта в полу. И подводящая, и отводящая трубы подключены к нижним патрубкам с разных сторон. Теплоотдача при нижнем подключении примерно на 10% меньше, чем при боковом.

Приступаем к сборке соединений. Независимо от того, какие фитинги для радиаторов отопления приобрели, необходимо тщательно герметизировать каждое соединение.

Любая протечка может в прямом и переносном смысле вылиться в дополнительные расходы на ремонт.

В качестве уплотнителей используют специальные ленты, силикон, герметик или старую добрую паклю. Если приобретённая батарея защищена специальной плёнкой, снимать её лучше лишь после тщательной опрессовки каждого соединения.

Теперь остаётся лишь вернуть подачу воды в систему отопления и тщательно проверить все места соединения на предмет течи.

Как крепить радиатор к стене. Особенности монтажа чугунных, стальных, алюминиевых и биметаллических радиаторов

Одним из важных аспектов монтажа элементов отопительных систем является установка батареи на стене. На первый взгляд элементарные вопросы — чем и как закрепить данный прибор на вертикальной поверхности, не так уж однозначны и потому заслуживают отдельного внимания. Именно об этом мы с вами и поговорим в данной статье.

Используйте только специализированные крепления, предназначенные для выбранного вами вида радиаторов

Монтаж радиатора

Инструкция подсоединения приборов в систему трубопроводов и крепеж радиаторов отопления к стене зависит в равной степени:

• От типа батарей. выбранных для отопления.
• Материала, из которого возведены несущие стены. ведь именно на них в большинстве случаев и закрепляют данные изделия.

Тем, кто решил заняться созданием системы отопления своими руками стоит подробно разобраться в этом вопросе.

Виды отопительных прибор и особенности их монтажа

Классическое крепление батарей осуществляется на стену под окнами для устройства тепловой преграды холодному воздуху, поступающему от остекления. Подбор типа крепления ведется с учетом массы конкретного отопительного изделия.

Чугунные модели

Батареи из чугуна самые увесистые из всех известных отопительных приборов.

При этом они имеют ряд неоспоримых преимуществ, объясняющих популярность чугунных изделий отопления:

Современные чугунные модели (на фото) доступны в ретро стиле – с ножками (устанавливаются на пол)

• Толстостенные секции такого агрегата хорошо держат тепло и еще довольно длительное время отдают его в помещение даже при отключении подачи теплоносителя.
• Чугун отличается высокой стойкостью к коррозии и потому радиаторы из этого материала максимально долговечны.

К недостаткам приборов из чугуна можно отнести их большой вес и значительную массивность. Однако современные производители научились делать довольно изящные изделия из данного материала, не только качественно прогревающие помещение, но имеющие эстетически привлекательные формы.

Крепление чугунных радиаторов к стене выполняется различными способами:

• Для стен из кирпича, шлакоблока, бетона возможно крепление с помощью специальных кронштейнов или гнутых штырей из толстого металла на простые дюбели.

На стены из ГКЛ монтируется усиление – основание из дерева

• Для деревянных стен и конструкций из гипсокартона придется соорудить напольное основание, на которое придётся основная нагрузка. А крепление чугунных радиаторов отопления к стене будет выполнять поддерживающую функцию.

Крепления монтируются на стену через специальные отверстия

Для работы по установке отопительного прибора понадобятся:

• Дрель или перфоратор с насадками, соответствующими материалу стены.
• Строительный уровень.
• Кронштейны.
• Дюбели.

Правила для крепление радиатора отопления к стене общие для всех видов приборов:

• Расстояние от верха прибора до подоконника около 100 мм.
• От пола до нижней поверхности батареи -100-120 мм (это важно особенно в тех случаях, когда у вас «щепетильное» напольное покрытие).
• От стены до батареи 30-50 мм.

Важно!
При изменении этих параметров существенно снижается теплоотдача отопительного прибора.

• Количество креплений рассчитывается по габаритам батареи (минимально два крепления вверху и одно поддерживающее снизу). Это для радиатора из шести секций монтируемого на бетонную или кирпичную поверхность.
• Для секционных приборов кронштейны располагаются в промежутках между секциями.
• Разметка под крепления выполняется с соблюдением вертикали и горизонтали будущего изделия (используйте уровень).

Внимание!
Необходимо обеспечить небольшой уклон по горизонтали для предотвращения скапливания пузырьков воздуха в верхней части изделия.

• Строго следите, чтобы входные отверстия на батарее располагались соответственно тепломагистрали.

Инструкция для рабочего процесса очень проста, так что с этой работой любой справится своими руками:

• Разметка мест крепления батареи выполняется простым карандашом с помощью строительного уровня и линейки.
• Далее в намеченных местах сверлятся отверстия нужного диаметра.
• В них вставляют дюбели, в которые затем вкручивают кронштейны, они должны быть надежно зафиксированы (неподвижны).

Специальные крепления вкручиваются в дюбеля с помощью разводного ключа, это облегчает и ускоряет процесс

• Пришло время «примерять» батарею. Если все правила навески прибора соблюдены, и он хорошо прилажен на креплениях без шатаний, можно продолжать крепление радиатора к стене – фиксировать его с трубопроводом отопления дома .

Выставлять прибор следует по уровню, так как отклонения от нормы могут привести к образованию застоя и засоров в емкостях батареи

Стальные радиаторы

Отопительные приборы из стали:

• Гораздо менее массивны, что значительно облегчает их монтаж.
• Очень быстро прогреваются и начинают процесс отдачи тепла.

Стальные батареи бывают секционные и панельные. Секционные модели навешиваются, как и их чугунные аналоги, с той только разницей, что кронштейн для крепления радиатора к стене менее мощный.

Для крепления панельных изделий на задней стенке привариваются скобы, которые и навешиваются на кронштейны. Количество скоб зависит от размеров панели (минимально четыре штуки).

Совет!
Разметку для стальных панельных радиаторов отопления нужно выполнять с особой точностью, чтобы приваренные скобы без усилия попали на установленные кронштейны.
Кроме того, поверхность стены должна быть идеально выровненной.

При небольшой массе крепеж радиаторов отопления к стене можно облегчить и выполнить, используя комплект специальных кронштейнов и упоров. При таком способе на кронштейны навешиваются верхние петли прибора, а нижняя фиксируется в приспособлении, которое опирается либо на пол, либо в стену (чаще).

К сведению!
Таким способом лучше выполнить крепление радиаторов отопления к стене из газобетона .

Алюминиевые радиаторы

Эстетичные и аккуратные алюминиевые модели:

• Имеют прекрасный внешний вид.
• Очень небольшую массу, что делает крепление алюминиевых радиаторов к стене быстрым и незатруднительным.
• Рассчитаны на рабочее давление в системе до 20 Бар.
• Характеризуются максимальным показателем теплоотдачи.

К сожалению, алюминиевые приборы отопления склонны к коррозии и быстро разрушаются в местах соединения с другими металлами.

Кронштейны облегчают навеску отопительных приборов

Биметаллические радиаторы

Поистине, универсальный тип радиаторов — биметаллические отопительные приборы:

• Соединяют в себе наилучшие качества стальных и алюминиевых батарей.
• Крепление биметаллических радиаторов к стене отличается легкостью и простотой.
• Стальная внутренняя поверхность изделия снижает риск разрушения вследствие коррозии.
• Биметаллические радиаторы рассчитаны на оптимальный уровень давления в отопительных сетях.

Интересно!
При выборе отопительных приборов профессионалы советуют останавливать свой выбор именно на биметаллических изделиях.

Перед тем как крепить биметаллический радиатор к стене выполняется разметка в соответствии с габаритами прибора. К каменным и бетонным стенам крепеж осуществляется на кронштейны по аналогии с вышеописанной технологией.

Разметка осуществляется согласно подведенному трубопроводу

Для конструкций из гипсокартона и других облегченных материалов нужно воспользоваться двухсторонним крепежом.

Если все же есть сомнения в надежности крепления радиаторов к стенам, чтобы они не провисли под собственным весом, приобретите и установите напольные подставки. Они помогут распределить массу прибора и снять частично нагрузку со стенных креплений.

Теперь вы знаете, как закрепить радиатор отопления на стене без каких-либо сложностей, если, конечно, у вас имеется весь необходимый для этого процесса инструмент. Но и это не проблема, так как существуют магазины, предоставляющие инструмент в аренду, в том случае, если вы не хотите покупать себе перфоратор, и все же без него не обойтись.

Цена услуги невысока, а вы спокойно за пару дней справитесь с поставленной задачей. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Особенности крепления к стене батареи отопления

Крепление батарей отопления к поверхности стены – процесс не трудоемкий, но имеющий свои особенности и тонкости. Монтаж батарей отопления к стенам является одним из важных этапов работ по организации отопительной системы. Правила фиксации радиаторов, в первую очередь, зависят от материала, из которого они изготовлены. Чтобы сделать это надежно, следует знать о разновидностях данных элементов отопительной системы, вариантах крепежа и учитывать другие тонкости рабочего процесса. Тогда крепление к стене батарей отопления не вызовет у вас трудностей.

Разновидности и особенности батарей

• Радиаторы чугунные отличаются толстыми стенками и стойкостью к коррозии. Они долго держат тепло и имеют долгий эксплуатационный срок. Однако именно большой вес этих изделий заставляет делать для них максимально прочные крепления и поддерживающие подставки.

• Стальные батареи имеют легкий вес, что делает их монтаж совершенно не трудным. Но они недолговечны и быстро теряют тепло.

• Привлекательны на внешний вид алюминиевые изделия для системы отопления, крепление которых также несложно благодаря легкому весу.

• Самыми универсальными считаются биметаллические радиаторы, сочетающие в себе свойства стальных и алюминиевых конструкций. Монтаж их также не трудоемок.

Крепления для разных видов батарей

Чтобы прикрепить к стене тяжелые отопительные приборы, следует выбирать массивные держатели, способные долгие годы без труда удерживать большой вес. Для таких изделий используют более толстый, основательный металл, чаще всего, маркированный как «усиленный». В продаже для этого имеются кронштейны и крюки, поставляющиеся вместе с дюбелями. После сверления отверстия в стене достаточно вставить дюбель и вкрутить в него крюк.

Зачастую для чугунных батарей применяются ножки, которые могут регулироваться по высоте. Для того чтобы повесить их на стену из бетона или кирпича, можно использовать стандартные дюбели, но вот в случае гипсокартонных или деревянных стен, будет необходимо предусмотреть дополнительное напольное основание. В этом случае, ножки будут весьма кстати.

Для крепления к стене биметаллических, алюминиевых и стальных радиаторов применяются аналогичные кронштейны, только из более тонкого металла. Удобны в этом случае угловые крепежи, считающиеся универсальными и оснащенные выемками под коллектор. Такие детали могут фиксироваться и справа и слева. Однако для батарей отопления данных видов существуют и специальные стойки, позволяющие устанавливать их на полу.

Основные тонкости работы

Тип системы отопления играет немаловажную роль во всей работе. При однотрубном отоплении будет необходим байпас, позволяющий при необходимости отключать отдельные участки отопительной системы. Для работы по крепежу радиаторов потребуется подготовить все необходимые инструменты и материалы:

• заглушки и пробки;
• дюбели;
• краны и кронштейны;
• строительный уровень и перфоратор.

Во время крепления радиаторов к стене следует придерживаться некоторых правил, позволяющих сделать работу максимально качественно. В первую очередь необходимо соблюдать следующие размеры:

• Обязательно следует учитывать расстояние конструкции от рядом располагающихся поверхностей. Так, пространство от пола до радиатора должно оставаться не менее десяти сантиметров. Примерно такое же расстояние должно выдерживаться от батарей до подоконника для равномерного распределения воздуха.

• Расстояние от радиаторов до стен необходимо выдерживать в пределах трех сантиметров.

Кроме этого следует учитывать и другие нюансы, позволяющие правильно выполнить крепление элементов отопительной системы:

• Квадратура помещения. От этого параметра зависит количество секций отопительного прибора, что играет немаловажную роль при осуществлении крепления.
• Число кронштейнов должно быть выбрано с запасом. Желательно использовать минимум три кронштейна: два сверху и один снизу. Но лучше всего использовать четыре, по два снизу и сверху. Если размер батареи превышает 10 секций, то рекомендуется увеличить количество кронштейнов до шести.

Порядок действий при креплении батарей к стене

• После проведения всех необходимых расчетов и закупки материалов можно приступать к фиксации приборов отопления. Поверхность стены перед креплением следует подготовить – заштукатурить или наклеить обои.
• Выполняется разметка места под крюки или кронштейны. С помощью строительного уровня и линейки тщательно выполняются все замеры, и только потом осуществляется сверление.

• В проделанные отверстия вставляются дюбеля и вкручиваются крепления.
• Навесив батарею, необходимо проверить правильность ее фиксации и удостовериться в отсутствии люфта. После примерки батарей будет ясно – правильно ли сделана работа. Если радиатор сел плотно, обездвижено и его вес распределен по крепежным деталям, то можно сделать вывод, что все сделано технологически правильно. Исключить возможность перекосов радиатора поможет горизонтальный уровень и прокладки нужной толщины, которые устанавливаются там, где они соприкасаются с кронштейнами.

• Только после этого следует приступать к соединению радиаторов с другими элементами отопительной системы.

Проблемы недостаточного крепления батарей к стене

Правильное и надежное крепление отопительных приборов к стене является гарантией спокойствия и благополучия жильцов квартиры. Недостаточная фиксация батарей, особенно вкупе с нижеследующими факторами, может привести к деформации изделия или разгерметизации швов, что вызовет протечки. Именно поэтому очень важно выполнить их монтаж правильно и надежно.

Итак, факторы, которые усугубляют ненадлежащее крепление батарей:

• механические повреждения приборов во время эксплуатационного срока;
• перекосы радиаторов отопления при заполнении их водой.

Источники: http://spetsotoplenie.ru/radiatory-otopleniya/ustanovka-radiatorov-otopleniya/kreplenie-radiatorov-otopleniya-k-stene-poshagovaya-instruktsiya.html, http://otoplenie-gid.ru/elementy/radiatori/624-kak-krepit-radiator-k-stene, http://mr-build.ru/otoplenie/kreplenie-batarej-otopleniya-k-stene.html

Установка батарей отопления своими руками: мастер-класс с фото

Оглавление:
Установка батарей отопления своими руками: крепление радиатора на стену
Как установить радиатор отопления: подключение к отопительной системе

Как бы сложно ни выглядел процесс установки отопительных приборов, все же он вполне доступен для осуществления своими руками. Раз уж вы задались целью самостоятельно собрать систему отопления или просто заменить поизносившийся радиатор, то придется осваивать всю технологию. Именно решением этого вопроса мы и займемся в данном мастер-классе с пошаговыми фото, в котором вместе с сайтом stroisovety.org подробно изучим данный вопрос со всех сторон и узнаем, как выполняется установка батарей отопления своими руками: их крепление и подключение к магистралям отопительной системы.

Неважно, какой вид отопительных приборов вы собираетесь устанавливать – если речь идет о водяной системе отопления, то все они имеют единый принцип монтажа, который условно можно разделить на два этапа.

Установка батарей отопления своими руками: крепление радиатора на стену

Здесь все просто – главное все четко разметить и в нужном месте просверлить отверстия.

Для начала необходимо определиться с высотой установки отопительных батарей. Принцип таков – снизу отопительного прибора должно остаться свободное пространство для хорошего притока к батарее охлажденного воздуха. Как правило, это не менее 100мм над полом. Теперь берем в учет расстояние между верхней и нижней подводкой (500мм), добавляем отступ от пола 100мм и получаем уровень установки верхних кронштейнов батареи. Отмеряем 600мм и с помощью уровня отмечаем горизонтальную линию или просто ставим метки в предполагаемых местах установки кронштейнов.

Как правильно установить батарею – разметка

На полученной горизонтали отмечаем расстояние между двумя кронштейнами. Это расстояние в зависимости от типа отопительного прибора определяется либо в соответствии с межсекционными промежутками, либо исходя из скоб, установленных на тыльной стороне конвектора.

Следующим шагом необходимо перенести положение кронштейнов или мест крепления на 500мм ниже. Для этого с помощью того же уровня от меток установки верхних креплений опускаются две вертикали, на которых и откладывается расстояние в 500мм.

Установка батареи отопления своими руками фото

Вот и все, теперь мы имеем четыре необходимые точки крепления, в которых перфоратором бурим отверстия, вставляем в них пластиковые пробки и привинчиваем кронштейны, необходимые для монтажа батареи.

Бурение отверстий в стене для установки кронштейнов

После того как кронштейны станут на свои места, можно вешать батарею на место, проверять ее уровень и переходить к работам по подключению.

Как установить радиатор отопления – монтаж кронштейнов

Как установить радиатор отопления: подключение к отопительной системе

Установка батарей отопления в квартире, а вернее их подключение к трубопроводам, осуществляется в зависимости от используемого материала. Чтобы было понятно, уточню – каждая из современных систем трубопроводов имеет свои принципы и тонкости монтажа, поэтому их необходимо учитывать в процессе работы.

Комплектация батареи отопления фото

Для начала батарею или радиатор необходимо оснастить разъемными соединениями, заглушкой и краном Маевского для сброса воздуха. Как правило, американками или кранами с разъемным соединением оснащаются нижние подводки радиаторов отопления, а в верхние монтируется заглушка и кран Маевского.

Батарея с краном Маевского фото

Для надежности и герметичности соединение этих элементов системы отопления с радиатором осуществляется с помощью пакли. Эту работу удобнее выполнять на батарее, снятой со стены. Оснащенный необходимым оборудованием радиатор после своей комплектации снова вешается на стену.

Движемся дальше и переходим к непосредственному подсоединению трубопроводов – здесь без знания материала и принципов сборки трубопроводов не обойтись. В данном мастер-классе подключение и монтаж батарей отопления мы осуществляем с помощью полипропиленовой трубы, которая соединяется с помощью паяльника.

Монтаж батарей отопления своими руками фото

Включаем паяльник в сеть, дожидаемся его полного нагрева и приступаем к работе. Для начала собираем подводку – к отрезку трубы припаиваем резьбовой переходник и вкручиваем в него ответную часть американки или разъемного крана. Когда подводка готова, подгоняем ее размер до нужного и впаиваем в тройник, расположенный на магистральном трубопроводе.

Когда последний стык хорошенько остынет, подводку можно присоединять к радиатору отопления – все, что для этого нужно, так это только соединить разъемное соединение и затянуть его с помощью ключа. Вторая подводка к радиатору собирается аналогичным образом.

Как правильно установить батарею отопления

Вот теперь можно с полной уверенностью сказать, что монтаж батарей отопления своими руками выполнен, далее систему отопления наполняют водой и переходят к ее первому запуску.

Ну и напоследок один дельный совет – установка батарей отопления должна осуществляться с соблюдением горизонтального уровня. Если его не выдержать, то в одном из верхних углов в процессе работы системы будет скапливаться воздух. Как результат, батарея (или радиатор) будет прогреваться не полностью, и ее работа окажется менее эффективной.

Автор статьи Михаил Корнеев
