Как установить циркуляционный насос в систему отопления

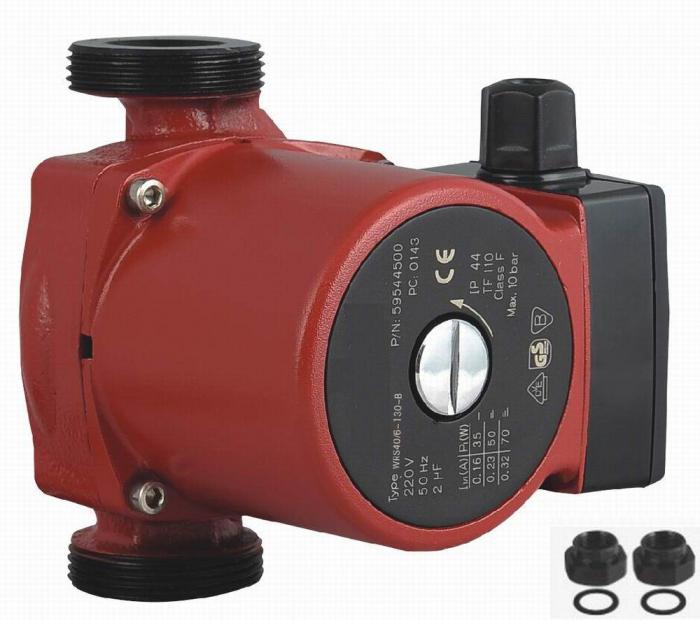

nasos-1С необходимостью самостоятельного монтажа циркуляционного насоса сталкиваются многие. Причины, как правило, две – или котел изначально не имеет в своем составе насоса (а менять трубы на изделия с большим сечением нерационально), или его мощности недостаточно для равномерного обогрева всех помещений, через которые проложен отопительный контур.

К примеру, если отапливаемая пристройка (гараж или иное) возведена уже после того, как жилой дом был построен и обжит. Как правильно установить насос, обеспечивающий циркуляцию теплоносителя по системе отопления, что предусмотреть – вопросов в процессе монтажа возникает много. Эта статья даст подробные ответы на наиболее характерные из них.

Выбор места установки насоса

Мнения по данному вопросу прямо противоположные. Большинство уверено в том, что единственно правильное решение – на входе бытового котла, на так называемой линии «обратки». Хотя сторонники монтажа циркуляционного насоса на выходе агрегата утверждают, что расположение устройства на подаче делает отопление более эффективным. Кто же прав?

С точки зрения законов физики (есть такая дисциплина – гидравлика) это непринципиально. В любом случае крыльчатка будет «прокачивать» теплоноситель через насос, то есть обеспечивать перемещение жидкости по замкнутому контуру. Но с учетом особенностей работы бытового котла, его «реакции» на нештатные ситуации, возникающие в отопительной системе, циркуляционный насос следует устанавливать только на «обратке», то есть на входе агрегата.

Почему? Циркуляционный насос предназначен для работы с жидкими средами. В случае аварийной ситуации теплоноситель может закипать, и на выходе котла образуется пар, который и станет поступать в отопительную систему. Насос перестанет выполнять свою функцию, так как крыльчатка не в состоянии перекачивать газообразные среды. Как результат – циркуляция в контуре прекратится, что приведет к еще большему повышению температуры в теплообменнике. Далее (если автоматика не сработала) – взрыв котла. А вот если насос установлен на обратной нитке, то риск того, что пар «доберется» до него, сводится к нулю.

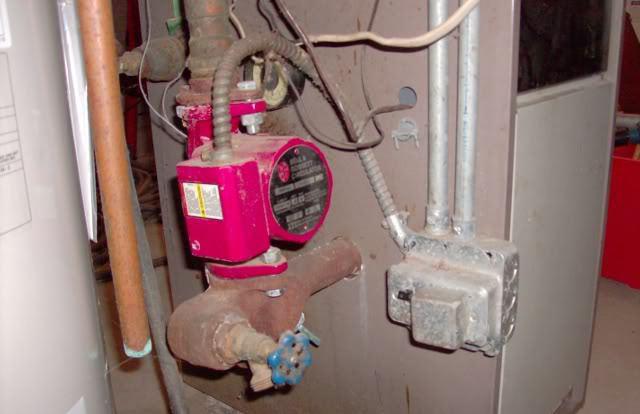

nasos-2

Вывод – с точки зрения безопасной эксплуатации котельного оборудования циркуляционный насос устанавливать следует только на «обратке», то есть на трубе, соединенной с входным патрубком агрегата. Даже если теплогенератор самой последней модели, с совершеннейшей автоматикой, надеяться лишь на нее нецелесообразно. А вдруг откажет? Ведь никто не станет спорить, что надежностью в 100% не отличается ни одно из технических средств.

Особенности и правила установки насоса

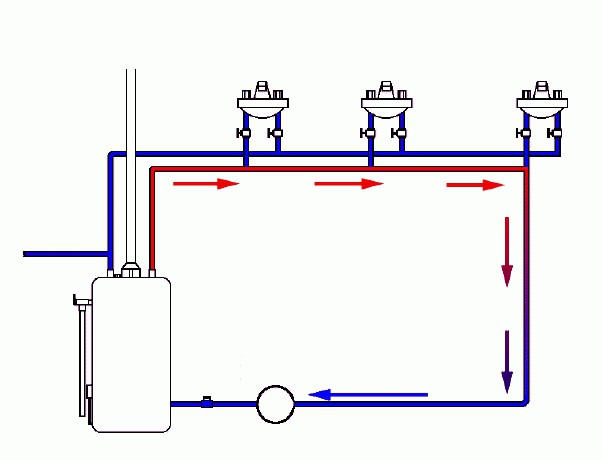

nasos-3

Трубы системы отопления прокладываются по различным схемам. Для циркуляционного насоса никакой разницы нет, где он установлен – на вертикальной «нитке» или горизонтальной. Главное, чтобы изделие было правильно подключено. Вот здесь часто и совершается типичная ошибка, заключающаяся в том, что входной и выходной патрубки меняются местами. Как не перепутать, если визуально они неразличимы – ни по резьбе, ни по сечению?

На корпусе насоса – стрелка. Ее отчетливо видно. Она показывает направление перемещения теплоносителя. Следовательно, ее заостренный кончик указывает на патрубок выходной. Значит, устанавливать циркуляционный насос в системе отопления нужно так, чтобы этой стороной он был обращен к котлу. Кроме того, в паспорте прибора (а он обязательно прилагается) показана рекомендуемая схема его монтажа.

Независимо от специфики установки насоса (пространственной ориентации) обязательное условие – горизонтальное положение ротора. В паспорте указывается и это.

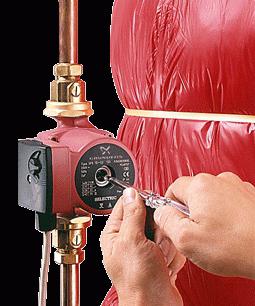

nasos-4

При установке циркуляционного насоса в большинстве случаев ставится байпас. Его назначение понятно – обеспечить перемещение теплоносителя по контуру, даже если насос вышел из строя или его необходимо временно демонтировать. К примеру, для обслуживания. И здесь мнения различаются. Одни считают, что насос правильно устанавливать на трубу, другие – на байпас. Чем руководствоваться?

Так как после прекращения работы насоса циркуляция будет обеспечиваться или тем устройством, которое установлено в котле, или разницей температур (в энергонезависимых системах), то необходимо создать наиболее благоприятные условия для перемещения теплоносителя. Следовательно, при отключении прибора он должен идти по трубе, напрямую, минуя байпас. Рисунки все поясняют.

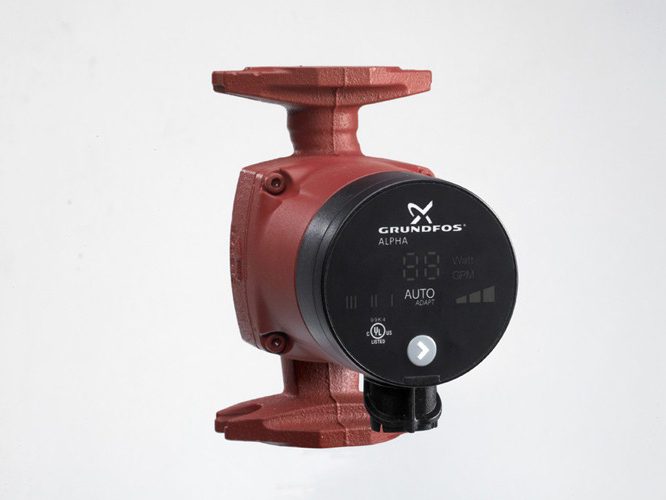

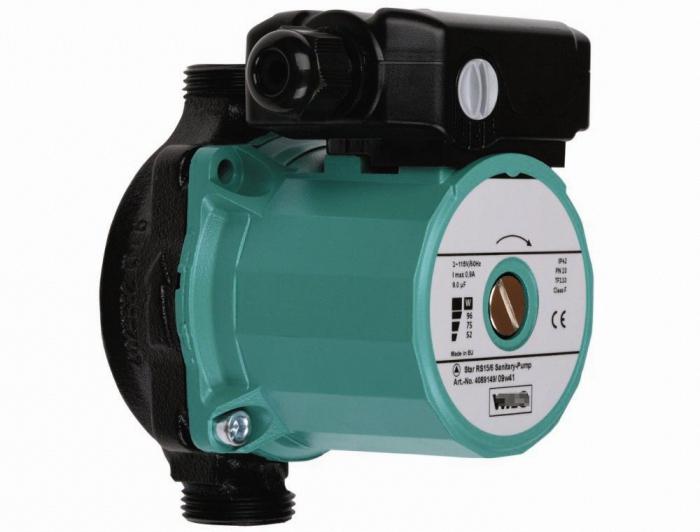

nasos-5 nasos-6

Такой вариант монтажа (на байпасе) реализуется для систем отопления, которые смонтированы под энергонезависимые котлы, то есть как «самоточные».

При такой установке насоса можно организовать автоматическое переключение циркуляции с байпаса на прямую «нитку». Достаточно лишь вместо шарового крана, смонтированного на трубе, поставить обратный клапан («лепестковый»).

При остановке насоса давление в системе упадет, данный элемент арматуры откроется, и движение жидкости продолжится, но уже напрямую. Причем время такого переключения минимально, поэтому на эффективности отопления и режиме работы котла такая модификация контура никак не отразится.

sxema-podklyucheniya-nasosa-na-otoplenie

Хорошее решение для собственников частных строений. Ведь это редкий случай, когда в доме обязательно кто-нибудь да есть. Даже человек, вышедший на заслуженный отдых, не сидит постоянно «в четырех стенах», а отлучается по различным делам. Вот именно в это время и могут возникнуть проблемы с эн/снабжением.

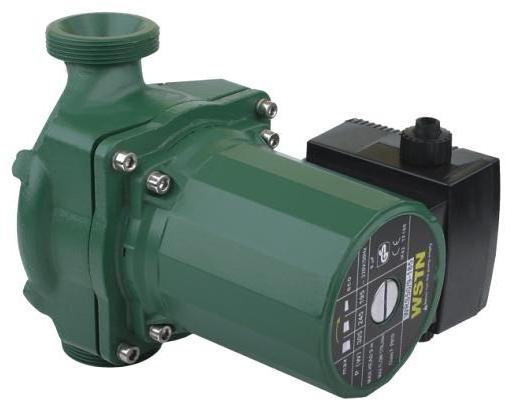

nasos-7

Эту схему не следует трактовать однозначно, хотя встречаются мнения, что она неправильна. В некоторых котлах изначально нет «своего» насоса. Поэтому куда устанавливать купленный – без разницы. В контуре, который рассчитан на принудительную циркуляцию, «самотока» теплоносителя не будет по определению. Хотя бы по причине отсутствия требуемых уклонов «ниток». Значит, насос можно ставить непосредственно на трубу, так как монтаж байпаса в данном случае теряет смысл. Но обязательно – между котлом и расширительным баком.

nasos-8

Положение фильтра очистки относительно циркуляционного насоса (еще один спорный вопрос) зависит от особенностей контура отопления:

  • Если система открытая, то перед прибором, но на байпасе.
  • В случаях с котлами твердотопливными – перед клапаном (3-х ходовым).
  • В системах напорных «грязевик» устанавливается до байпаса.

Рекомендации по порядку монтажа насоса

Этой работой следует заниматься в так называемое «межсезонье». Но если возникла необходимость провести установку в отопительный период, котел требуется «заглушить» и дождаться, когда температура теплоносителя упадет – это элементарные вещи, не нуждающиеся в дополнительных комментариях.

  • При необходимости монтажа байпаса его лучше собрать отдельно, установив все элементы арматуры и циркуляционный насос. Останется лишь сделать врезку в трубу.
  • Следующий этап – стравливание воздуха с одновременным контролем системы с целью обнаружения протечек.

После этого можно смело переключать контур на работу с насосом.

Полезные советы

Циркуляционные насосы подразделяются на 2 группы, по специфике расположения ротора – «мокрые» и «сухие». В чем разница? Не вдаваясь в особенности инженерных решений, достаточно лишь отметить плюсы и минусы каждой модификации.

С ротором «сухим». Более высокий КПД. Но есть и недостатки – повышенная «шумность», необходимость регулярного обслуживания (в первую очередь, смазка уплотнителей) и особые требования к условиям эксплуатации. Такие циркуляционные насосы обязательно устанавливаются в отдельных, причем абсолютно чистых помещениях. Объяснение простое – малейшая запыленность приводит к снижению их эффективности или поломке.

Рекомендация – «сухой» насос целесообразно приобретать, если в самом котле его аналог отсутствует, и изделие является единственным устройством, обеспечивающим циркуляцию воды по трубам системы отопления.

nasos

С ротором «мокрым». Как правило, эти насосы монтируются чаще. Дело в том, что все современные бытовые отопительные котлы изначально укомплектованы таким прибором (располагается под кожухом агрегата), а вновь устанавливаемый служит лишь дополнительным элементом, обеспечивающим лучшую циркуляцию теплоносителя. Например, при неправильном выборе модели теплогенератора, при увеличении протяженности контура обогрева, при установке радиаторов, не предусмотренных первичной схемой.

Минус такого насоса – низкий КПД. Но с учетом, что он в системе не единственный, данный недостаток нивелируется, так как особо не отражается на эффективности отопления. Дополнительное преимущество – не требуется тех/обслуживание. Такие насосы исправно функционируют до полной выработки ресурса при условии, что соблюдены правила их установки.

Рекомендация – если в бытовом котле уже есть «свой» насос, то можно смело выбирать изделие с «мокрым» ротором.

Как установить насос в старую систему отопления

 Установка циркуляционного насоса в существующую систему отопления с естественной циркуляцией.

Старая отопительная система с естественной циркуляцией.

Куда  установить циркуляционный насос?

Внимание!

Что необходимо сделать перед установкой насоса?

Как выбрать циркуляционный насос для установки в отопительную систему с естественной циркуляцией?



циркуляционный насосЗачастую случается, что старая отопительная система, работающая на принципе гравитационного перемещения нагревающейся и охлаждающейся воды – естественной циркуляции – перестает справляться с обогревом частного дома.

Происходить это может по разным причинам, но две основных из них  это постепенное изменение первоначальной системы отопления в результате ремонтных работ и переделок, а также обрастание внутренних стенок ржавчиной и накипью. В результате происходит уменьшение диаметров труб и повышение шероховатости внутренних стенок, что приводит к увеличению гидравлического сопротивления отопительной системы и пропаданию циркуляции в ней полностью, или на некоторых участках.

Радикальное средство лечения такой отопительной системы – полная переделка. Но это не всегда возможно, более того, сопряжено со значительными затратами и последующим восстановительным ремонтом помещения. врезка циркуляционного насоса

Поэтому лечение можно ограничить минимальным хирургическим вмешательством – врезкой циркуляционного насоса.

Современные насосы для небольших частных домов недороги, надежны, бесшумны и экономичны, поэтому установить насос в отопительную систему стоит и в профилактических целях, для оживления старой гравитационной отопительной системы и придания ей бодрости и второй молодости.

Старая отопительная система с естественной циркуляцией.

Исходящее условие, которое надо принять – у Вас старая отопительная система с естественной циркуляцией, заросшая шламом, ржавчиной и накипью.

Ржавчина в системе образуется от контакта системы с воздухом, так как системы с естественной циркуляцией чаще всего оборудованы открытым расширительным баком, установленным на чердаке, вечно парящим, контактирующим с воздухом, выбрасывающим тепло на ветер и впускающим воздух в отопительную систему.

Этот ужас необходимо ликвидировать, заменив на закрытый мембранный расширительный бак. Заменой расширительного расширительный бак и предохранитеьный клапанбака Вы устраните дальнейшую коррозию трубопроводов отопительной системы и получите дополнительный бонус – экономию топлива. Потому что закрытый расширительный бак имеет гораздо меньшие теплопотери, за счет меньших размеров и установки не на холодном чердаке, а в любом удобном месте.

Устанавливать расширительный бак желательно рядом с котлом, проводить  эту процедуру одновременно с установкой циркуляционного насоса, используя одну общую врезку в отопительную систему. При установке закрытого расширительного бака обязательно устанавливается и предохранительный клапан, предназначенный для сброса аварийного давления из отопительной системы, в случае ее перегрева.

Куда  установить циркуляционный насос?

Если у Вас твердотопливный котел, то, при врезке насоса в существующую систему, устанавливать его лучше на обратку, рядом с котлом, чтобы на него не оказывала отрицательное влияние слишком большая температура воды в подаче из котла, разожженного на полную мощность. Чтобы сохранить способность работы котла без циркуляционного насоса, устанавливать насос необходимо на байпас – обводной участок – предусмотрев возможность переключения схемы отопительной системы на естественную циркуляцию.

байпасс для циркуляционного насосаБайпасный узел можно изготовить самому, или приобрести готовый, они часто  имеются в продаже на строительных рынках, полукустарного изготовления. Не бойтесь, что он не подойдет к купленному Вами насосу, вам достаточно промерить установочный размер разрыва байпасного узла, между шаровым краном и грязевиком, предназначенный для установки насоса.  Он должен составлять 180 миллиметров.

 И не важно, какой циркуляционный насос Вы решили купить, Grundfos, Wilo, DAB, или их китайские реплики, стандартный размер его все равно будет ровно 180 миллиметров. Существуют и короткие версии, 130 миллиметров, предназначенные для установки в насосные блоки быстрого монтажа, но в обычной розничной сети такие насосы практически не встречаются.

Внимание!

При использовании байпасного обвода для установки насоса, отвод на расширительный бак и предохранительный клапан ОБЯЗАТЕЛЬНО врезайте до или после вентилей, отсекающих насосный или байпасный участок. Расширительный бак и предохранительный клапан не должны оказаться отсечены от отопительной системы при любой схеме работы, насосной или естественной!

Что необходимо сделать перед установкой насоса?Шлам и осадок в трубе

Итак, как Вы помните, у вас старая отопительная система, полная шлама и ржавчины, который необходимо по возможности удалить. В большинстве случаев доступна только элементарная промывка. Просто слить воду из системы недостаточно, так как ее слив осуществляется через сливной кран небольшого диаметра. При этом вода по системе двигается очень медленно, потому что основные диаметры трубопроводов гораздо больше диаметра сливного крана и весь шлам и ржавчина спокойно оседают в трубе.

Поэтому, когда вы вскрыли обратный трубопровод,  вырезав участок под установку насоса, промойте систему, подключив ее к водопроводу через  шланги. Постарайтесь обеспечить максимальный проток через отопительную систему, с максимально возможным напором. Хорошего скоростного потока в трубах большого диаметра Вам все равно создать не удастся, так что потратьте на промывку чуть большее время, чем хотелось бы, пусть вытечет максимально возможное количество шлама и ржавчины.

Как выбрать циркуляционный насос для установки в отопительную систему с естественной циркуляцией?

Важный момент, которому необходимо уделить некоторое внимание. При конструировании новых систем насосы подбирают, отталкиваясь от общей тепловой мощности отопительной системы, определяют необходимый для такой мощности общий проток (расход) теплоносителя через систему и к нему приравнивают необходимую производительность циркуляционного насоса.

Далее рассчитывают общее гидравлическое сопротивление отопительной системы и вычисляют необходимый напор циркуляционного насоса. Полные расчеты сложны и для небольшого частного дома не нужны.  Для небольших домов (да и для больших, честно сказать) существует  упрощенная и доступная даже для полностью неподготовленных людей методика расчета, познакомиться с которой можно по этой ссылке.

Вам, с уже существующей отопительной системой, необходимую тепловую мощность определить очень просто – спишите ее с шильдика Вашего отопительного котла и подбирайте насос по методике, ссылка на которую приведена выше.

Подобрали?

Теперь стоп, подбор еще не закончен, осталось учесть важный момент – особенность установки насоса в систему с естественной циркуляцией.

Для системы с принудительной, насосной циркуляцией у Вашей системы очень толстые трубы. При конструировании новых отопительных систем, диаметр труб выбирают таким, чтобы скорость потока в них была в диапазоне от 0,4 до 1,5 метров в секунду. При меньшей скорости из системы не будет удаляться воздух и воздушные пузыри так и останутся висеть в трубах, при большей скорости потока возможно гудение труб и ускоренный износ элементов отопительной системы. Большая скорость с гудением в трубах Вам не грозит, а вот очень маленькая, с плохо удаляющимся из системы воздухом вполне вероятна.

Но не все так плохо. У Вас ведь система с хоть и плохой, но естественной циркуляцией и система промыта! Поэтому подбирать насос исходя из диаметра труб нет никакой необходимости, просто возьмите модель насоса на одну ступеньку выше в номенклатуре.

 И, в заключение, небольшой аттракцион волшебства, телепатии и ясновидения. Скорее всего, Вам вполне подойдет вот этот насос — DAB VA 55/180 Х DAB

 Удачной установки насоса и теплого Вам дома!

 Дягилев И.И.

К началу статьи

Купить циркуляционные насосы DAB в Новосибирске

Схемы подключения насоса отопления: варианты и пошаговый инструктаж

Равномерное распределение тепла в доме с автономной отопительной системой обусловлено используемой моделью перекачивающего устройства. За счет этого оборудования обеспечивается принудительное движение теплой среды по трубам и радиаторам.

Чтобы определить, какая схема подключения насоса отопления будет оптимальной для самостоятельного воплощения, предстоит учесть многие детали. В этой статье подробно рассмотрим возможные схемы подключения, детально разберем правила подключения.

А также уделим внимание тонкостям выбора места под установку, дополнив материал тематическими фото и схемами.

Содержание статьи:

Плюсы и минусы применения насоса отопления

Еще пару десятков лет назад в частном секторе дома оснащались отоплением самотечного типа. В качестве источника тепла использовалась дровяная печь или газовый котел. Для габаритных циркуляционных приборов оставалась всего одна область применения – сети централизованного отопления.

Сегодня же производители оборудования для отопления предлагают менее габаритные агрегаты, обладающие следующими преимуществами:

  1. Увеличилась скорость передвижения теплового носителя. Выработанное котлом тепло достаточно быстро поступает в радиаторы. За счет этого существенно ускорился процесс прогрева помещений.
  2. Чем больше скорость движения, тем выше пропускная способность труб. Это означает, что идентичный объем тепла может быть доставлен в комнаты, магистралью с меньшим диаметром.
  3. Схемы водяного отопления претерпели значительных изменений. Магистраль может быть проложена с самым незначительным уклоном. Также сложность и протяженность линии может быть какой угодно. Основное правило – рациональный выбор отопительного насоса исходя из требуемой мощности.
  4. С помощью бытового циркуляционного прибора стала возможна организация теплых полов в доме, а также эффективной системы отопления закрытого типа.
  5. Появилась возможность спрятать всю отопительную линию коммуникаций, проходящую через комнаты, что не всегда благополучно сочетается с дизайном помещения. Достаточно распространены варианты укладки труб за натяжными потолками, в стенах или под покрытием полов.

К недостаткам насосных систем относят обусловленность функционирования от подачи электричества и его расходование перекачивающим аппаратом в отопительный сезон.

Циркуляционный насос ГрандфосЦиркуляционный насос Грандфос

Ведущей фирмой Grundfos, занимающейся разработкой оборудования для отопления были выпущены инновационные модели циркуляционных насосов Alpfa2, способных менять производительность, исходя из потребностей отопительной системы, что позволяет экономить на потреблении электричества

Поэтому если участок часто лишается электроснабжения, целесообразно будет установить устройство для обеспечения электроэнергией в бесперебойном режиме. Второй недостаток не является критичным и может быть устранен мощности и модели циркуляционного насоса.

Выбор места врезки прибора в систему

Установка циркуляционного насоса предполагается на участке сразу после теплогенератора, не доходя до первой линии разветвления. Не имеет значения выбранный трубопровод – это может быть как подающая, так и обратная магистраль.

Где можно поставить насос?

Современные модели бытовых агрегатов для отопления, выполненных из высококачественных материалов, выдерживают температуру максимум в 100 °C. Однако, на более высокий нагрев теплоносителя большинство систем не рассчитаны.

Домашняя сеть отопления с циркуляционным насосомДомашняя сеть отопления с циркуляционным насосом

Температурный показатель теплоносителя в сети персонального отопления нечасто доходит даже до 70 °C. Котел также не прогревает воду выше 90 градусов

Одинаково эффективной будет его работоспособность как на подающей, так и на обратной ветке.

И вот почему:

  1. Плотность воды при нагреве до 50 °C равна 987 кг/м3, а при 70 градусах – 977,9 кг/м3;
  2. Отопительный агрегат способен вырабатывать гидростатическое давление в 4-6 м водного столба и перекачивать почти 1 т теплоносителя в час.

Из этого можно сделать заключение: малосущественная разница в 9 кг/м3 между статистическим давлением движущегося теплоносителя и обраткой не влияет на качество обогрева помещений.

Бывают ли исключения из правил?

В качестве исключения могут послужить недорогие – с прямым типом сгорания. В их устройстве не предусмотрена автоматика, поэтому в момент перегрева теплоноситель начинает кипеть.

Система отопления с твердотопливным котломСистема отопления с твердотопливным котлом

Установка коллекторной разводки в отопительной системе, применяющей твердотопливный котел считается наиболее эффективной. Однако такого вида обогрев частного дома относится к наиболее сложным в исполнении

Проблемы начинают возникать в том случае, если установленный в подающую магистраль электронасос начинает наполняться горячей водой с паром.

Тепловой носитель проникает через корпус с рабочим колесом и происходит следующее:

  1. За счет действия газов на крыльчатку перекачивающего прибора происходит снижение КПД агрегата. В результате коэффициент скорости циркуляции теплового носителя существенно понижается.
  2. В расширительный бачок, расположенный вблизи всасывающего патрубка, поступает недостаточное количество холодной жидкости. Перегрев механизма увеличивается и формируется еще больше пара.
  3. Большое количество пара при попадании в крыльчатку полностью останавливает передвижение теплой воды по магистрали. Из-за возрастания давления происходит срабатывание . Выброс пара осуществляется непосредственно в котельную. Создается аварийная обстановка.
  4. Если в этот момент не потушить дрова, клапан не сможет справиться с нагрузкой и произойдет взрыв.

На практике, от начального момента перегрева до срабатывания предохранительного клапана проходит не больше 5 минут. Если же монтировать циркуляционный механизм на обратной ветке, тогда отрезок времени, за который пар поступит в устройство, увеличивается до 30 минут. Этого промежутка будет достаточно для устранения подачи тепла.

ТТ-котелТТ-котел

В недорогих теплогенераторах, изготовленных из металла невысокого качества, давление срабатывания клапана-предохранителя соответствует 2 Бар. В качественных твердотопливных котлах – этот показатель 3 Бар

Из этого можно сделать вывод, что нецелесообразно и даже опасно устанавливать циркуляционное устройство на подающую магистраль. Насосы для твердотопливных теплогенераторов лучше всего монтировать в обратный трубопровод. Однако к автоматизированным системам это требование не относится.

Отопление с группой отдельных магистралей

Если отопительная система разведена на две отдельные линии, отапливающие правую и левую стороны коттеджа или несколько этажей – более практичным будет установить для каждой из ветвей индивидуальный насос.

При монтаже отдельного прибора для тепловой линии второго этажа появляется возможность экономить, регулируя необходимый режим работы. За счет того, что тепло обладает свойством подниматься, на втором этаже всегда будет теплее. Это позволит снизить скорость циркуляции теплоносителя.

Врезка насоса производится аналогично – на участке, находящемся сразу после теплового генератора до первого ответвления в этом контуре отопления. Обычно при монтаже двух агрегатов в двухэтажном доме расход топлива на обслуживание верхнего этажа будет значительно меньше.

Схемы для разного типа систем

Изначально необходимо определиться с зоной врезки циркуляционного устройства. С его помощью осуществляется процесс активного движения жидкости – поток проходит через котел и принудительно направляется к радиаторам отопления.

Для расположения бытового насоса необходимо определить наиболее удобный участок, чтобы его легко можно было обслуживать. На подаче он устанавливается после и отсечной арматуры котла.

Монтаж циркуляционного насоса на подачеМонтаж циркуляционного насоса на подаче

Для того, чтобы проводить техническое обслуживание и контроль функционирования оборудования, необходимо устанавливать отсечные краны. Таким образом любой элемент системы отопления можно снять без полного демонтажа магистрали

На обратном трубопроводе насос ставится после расширительного бачка перед тепловым генератором.

Из-за наличия в воде различных механических примесей, например, песка могут возникнуть проблемы в работе перекачивающего механизма. Частицы способствуют заклиниванию крыльчатки, а в худшем случае – остановке мотора. Поэтому непосредственно перед агрегатом потребуется поставить сетчатый фильтр-грязевик.

Монтаж циркуляционного насоса на обраткеМонтаж циркуляционного насоса на обратке

Схема подключения твердотопливного котла основана на двух важных элементах, позволяющих ей эффективно функционировать в системе отопления частного дома. К ним относится: группа безопасности и смесительный узел на основе трехходового смесительного клапана

Отдельно стоит затронуть вопрос отопительной системы открытого типа. Она способна работать в двух режимах – с принудительной и самотечной циркуляцией теплоносителя.

Второй вариант больше подходит для местности с частым обесточиванием. Это значительно экономнее, нежели приобретение бесперебойника либо генератора. В этом случае агрегат с отсечной арматурой необходимо устанавливать на , а в прямую магистраль производить врезку крана.

В магазинах можно встретить готовые узлы с байпасом. На месте проточного крана на них расположен обратный пружинный клапан. Это решение не рекомендуется применять — клапан производит силу сопротивления в 0,1 Бар, что значится как большой показатель для циркуляционной системы самотечного типа.

Лучше использовать вместо него лепестковый клапан. Однако его монтаж выполняется строго по горизонтали.

Насос и котел на твердом топливе

Подсоединение насоса к системе с твердотопливным агрегатом осуществляется на обратной линии. В этом случае применяется подключение перекачивающего прибора в контур котла с байпасом и трехходовым смесительным клапаном. В дополнение последний может быть оснащен сервоприводом и накладным температурным датчиком.

Байпас в системе отопленияБайпас в системе отопления

Схема подключения твердотопливного котла основана на двух важных элементах, позволяющих ей эффективно функционировать в системе отопления частного дома. К ним относится: группа безопасности и смесительный узел на основе трехходового смесительного клапана

Вследствие того, что максимальная производительность отопительного оборудования используется полной мерой только в холодный период, возможно осуществить установку теплоаккумулятора (ТА). Он способен поглощать избыточное тепло, а затем, по требованию, отдавать его контуру отопления.

Этот аккумулятор выполнен в форме бака и обложен теплоизоляционным материалом. С одной стороны устройства расположено два патрубка, предназначенные для его подключения, и два с другой – для подсоединения к линии радиаторов.

Теплоаккумулятор в системе отопленияТеплоаккумулятор в системе отопления

У теплоаккумулятора есть два контура: малый и большой. Первый получает энергию от котла, второй – отдает по надобности теплоноситель отопительной системе

В процессе прохождения жидкости через котел, который функционирует на максимуме, теплоноситель в тепловом аккумуляторе со временем прогревается до 90-110 градусов. В большом контуре требуется врезка еще одного циркуляционного прибора.

В зависимости от меры остывания жидкости в системе, обеспечивающей отопление, через клапан сюда будет входить необходимо количество тепла из аккумулирующего устройства.

Схема монтажа насоса

Для выполнения своих функций бытовое циркуляционное оборудование, независимо от фирмы производителя, должно быть на трубу или запорно-регулирующую арматуру.

Крепление производится посредством гаек накидного типа. Такой вариант фиксации позволит при необходимости его снять, например, для проверки или осуществления ремонта.

Правила монтажа циркуляционного насосаПравила монтажа циркуляционного насоса

Подбирая модель циркуляционного насоса необходимо обращать внимание на его способность функционировать в разных положениях. Вертикальное размещение прибора снижает его мощность до 30%

Корректно выполненная установка всех элементов системы отопления обеспечивает равномерный прогрев всей магистрали.

В процессе монтажа циркуляционного насоса необходимо соблюдать следующие правила:

  1. Разрешается устанавливать прибор на любые участки трубы. Трубопровод может быть расположен горизонтально, вертикально или наклонен. Однако роторная ось должна быть в горизонтальном положении. Поэтому установка «головой вниз» или, наоборот, наверх – невозможна.
  2. Стоит внимательно отнестись к расположению пластиковой коробки, где размещены контакты электропитания – они будут поверх корпуса. В противном случае их может залить водой при аварийной ситуации. Для этого потребуется открутить крепежные винты на кожухе и развернуть его в необходимую сторону.
  3. Соблюдать направление потока. Его указывают стрелкой на корпусе прибора.

Всем своим весом насос давит на корпус шаровых кранов, расположенных вблизи. Это стоит принимать в расчет при выборе арматуры. Высококачественные детали оснащены мощным корпусом, который при эксплуатации не покроется трещинами от ежедневных нагрузок.

Установка дополнительного оборудования

Вне зависимости от используемого типа отопительного контура, где производителем тепла служит один котел, достаточно будет установить единый перекачивающий аппарат.

Если же конструктивно система более сложная, возможно применение дополнительных устройств, обеспечивающих принудительную циркуляцию жидкости.

Обвязка электрического и ТТ-котлаОбвязка электрического и ТТ-котла

Пример совместной схемы обвязки твердотопливного котла в паре с электрическим. В этой системе отопления установлено два перекачивающих устройства

Необходимость в этом появляется в следующих случаях:

  • при обогреве дома участвует более одного котельного агрегата;
  • если в схеме обвязки присутствует буферная емкость;
  • система отопления расходится на несколько ветвей, например, обслуживание косвенного бойлера, несколько этажей и т. д.;
  • при использовании гидроразделителя;
  • когда длина трубопровода более 80 метров;
  • при организации движения воды в контурах обогрева пола.

Для выполнения правильной обвязки нескольких котлов, функционирующих на разном топливе, есть необходимость установки резервных насосов.

Для схемы с также необходим монтаж дополнительного циркуляционного насоса. В этом случае магистраль состоит из двух контуров – отопительного и котлового.

Схема обвязки с буферной емкостьюСхема обвязки с буферной емкостью

Буферная емкость разделяет систему на два контура, хотя на практике их может быть и больше

Более сложная схема отопления реализуется в больших домах на 2-3 этажа. Из-за разветвления системы на несколько магистралей, насосов для перекачивания теплоносителя задействуют от 2 и больше.

Они отвечают за подачу теплоносителя на каждый из этажей к различным приборам отопления.

Дополнительные циркуляционные насосыДополнительные циркуляционные насосы

Вне зависимости от количества пееркачивающих устройств, их устанавливают на байпасе. В межсезонье система отопления может работать без насоса, который перекрывается с помощью шаровых вентилей

Если же в доме планируется организовать полы с подогревом, то целесообразно монтировать два циркуляционных насоса.

В комплексе насосно-смесительный узел отвечает за подготовку теплоносителя, т. е. удержание температуры в 30-40 °C.

Схема установки циркуляционного насоса для теплых половСхема установки циркуляционного насоса для теплых полов

Чтобы мощности основного перекачивающего устройства хватило на преодоление местного гидравлического сопротивления контуров пола, длина линии не должна быть больше 50 м. Иначе прогрев полов станет неравномерным, соответственно и помещения

В некоторых случаях вовсе не требуется установка насосных агрегатов. Многие модели электро- и газогенераторов настенного типа уже имеют встроенные циркуляционные устройства.

Правила подключения к электропитанию

Циркуляционный насос работает от электропитания. Подключение выполняется стандартное. Рекомендуется провести отдельную линию электроснабжения с автоматом защиты от скачков напряжения.

Для подключения необходимо подготовить 3 провода – фазный, нулевой и заземляющий.

Выбрать можно любой из методов подсоединения:

  • через устройство ;
  • подсоединение к сети вместе с бесперебойником;
  • питание насоса от системы автоматики котла;
  • с регулировкой от термостата.

Многие задаются вопросом, зачем усложнять, ведь подключение насоса можно осуществить подсоединением вилки к проводу. Именно так перекачивающее устройство включается в обычную розетку.

Однако специалисты не рекомендуют использовать такой метод из-за опасности возникновения непредвиденных ситуаций: здесь нет заземления и страховочного автомата.

Схема подключения насоса к электросетиСхема подключения насоса к электросети

Схема с дифференциальным автоматом применяется для так называемых мокрых групп. Построенная таким образом система отопления обеспечивает высокую степень безопасности проводки, оборудования и человека

Первый вариант не сложен в самостоятельной сборке. Необходимо установить дифференциальный автомат на 8 А. Сечение провода подбирается исходя из номинала устройства.

В стандартной схеме, подвод питания выполняется к верхним гнездам – они маркируются нечетными цифрами, нагрузка – к нижним (четные цифры). К автомату будет подключена и фаза, и ноль, поэтому разъемы для последнего обозначают буквой N.

Для автоматизации процесса остановки циркуляции теплового носителя при остывании до определенной температуры, применяется электросхема подсоединения насоса и термостата. Второй монтируется в подающую магистраль.

В момент, когда температурный режим воды снижается до указанного показателя, прибор разъединяет цепь электрического питания.

Подключение насоса через дифавтоматПодключение насоса через дифавтомат

Для того, чтобы термостат в нужный момент отключал циркуляционный процесс, его устанавливают на металлический участок трубопроводной линии. За счет плохой проводимости полимерами тепла, монтаж на пластиковую трубу повлечет некорректную работу прибора

Нет сложностей и в подаче электричества через бесперебойник, для этого у него есть специальные разъемы. В них же подключается и тепловой генератор, когда есть потребность в обеспечении электричеством.

Если же выбрать метод присоединения насоса к регулирующему щитку котла или автоматике – потребуются хорошие знания в системе электроснабжения или же помощь профессионала.

Выводы и полезное видео по теме

Правила установки отопительного оборудования в видеоролике:

Видео поясняет особенности двухтрубной системы отопления и демонстрирует разные схемы установки приборов:

Особенности подключения теплоаккумулятора в систему отопления в видеоролике:

При знании всех правил подключения не возникнет сложностей с монтажом циркуляционного насоса, а также при подключении его к электропитанию дома.

Самая сложная задача — врезка перекачивающего устройства в стальной трубопровод. Однако с использованием комплекта лерок для создания резьбы на трубах можно самостоятельно осуществить обустройство насосного узла.

Хотите дополнить изложенную в статье информацию рекомендациями из личного опыта? А может вы увидели неточности или ошибки в рассмотренном материале? Напишите нам, пожалуйста, об этом в блоке комментариев.

Или вы успешно установили насос и хотите поделиться своим успехом с другими пользователями? Расскажите об этом, добавляйте фото своего насоса – ваш опыт будет полезен многим читателям.

установка циркуляционного насоса в системе отопления

Повысить эффективность работы автономных систем обогрева загородных домов и дачных домиков позволяет такое устройство, как циркуляционный насос на отопление. Установка этого насоса в систему отопления не представляет особых сложностей, поэтому выполнить такую процедуру, обладая хотя бы минимальными навыками работы с техническими устройствами, можно самостоятельно, без привлечения квалифицированных специалистов.

Циркуляционный насос в системе отопления

Назначение циркуляционных насосов

Основная задача, которую решают циркуляционные насосы для котлов отопления, заключается в том, чтобы обеспечить постоянное движение по трубопроводу передающей тепловую энергию жидкости без изменения давления потока. Таким образом, постоянно перемещаясь по трубопроводу с определенной скоростью, нагретая вода способствует лучшей передаче тепловой энергии элементам отопительной системы и, соответственно, более быстрому и эффективному обогреву помещений.

Установка циркуляционного насоса в систему отопления, работающую по принципу принудительной рециркуляции, является обязательным условием. В системы отопления с естественной циркуляцией теплоносителя для увеличения их тепловой мощности такие устройства тоже устанавливаются. Многие современные модели циркуляционных насосов могут работать на различных скоростях и имеют в своем оснащении специальный переключатель, позволяющий выбирать требуемый режим работы.

Используя регулируемые циркуляционные насосы, можно эффективно управлять работой системы отопления, включая ее на максимальный уровень теплоотдачи, когда на улице сильно похолодало, и выставляя экономичный режим работы после того, как в отапливаемых помещениях установится комфортная температура воздуха. Отдельные модели регулируемых насосов для котлов отопления могут работать в авторежиме, реагируя на изменение температуры воздуха в отапливаемых помещениях и переключаясь на требуемую скорость подачи теплоносителя в трубопроводную систему.

Устройство циркуляционных насосов для отопления

По конструктивному исполнению циркуляционные насосы, устанавливаемые на системы отопления, делятся на две большие категории: с «сухим» и «мокрым» ротором. Более высокими КПД и производительностью обладают устройства с «сухим» ротором, но они издают при работе сильный шум, более сложны в обслуживании и ремонте. Гидромашины с «мокрым» ротором отличаются простотой обслуживания и высокой надежностью и, если обеспечено требуемое качество теплоносителя, способны безотказно прослужить более десяти лет.

Кроме того, циркуляционные насосы рассматриваемого типа издают при работе минимальное количество шума. Даже невысокого КПД и производительности насосных устройств с «мокрым» ротором вполне достаточно для того, чтобы обеспечивать эффективную работу системы отопления частного дома или дачного строения.

Как правильно выбрать место для установки

Перед тем как установить циркуляционный насос, надо определить наиболее подходящее место для монтажа. Обычно такой насос в системе отопления монтируется после котла, на участке трубопровода, расположенном до первого ответвления. При этом нет значительной разницы в том, на какой из магистралей (подающей или обратной) трубопровода выполняется установка насоса на отопление. Для изготовления циркуляционного насосного оборудования производители используют материалы, которые способны выдерживать температуру воды в системе, доходящую до 100–115°, поэтому установка такого устройства даже на подающей магистрали, где температура теплоносителя максимальная, не нанесет ему никакого вреда. На гидравлические характеристики системы отопления и всех элементов, которые в нее входят, также не оказывает никакого негативного влияния то, на какой из магистралей трубопровода выполнен монтаж циркуляционного насоса.

Как установить насос на отопление? Основное внимание следует уделить тому, как выполнена обвязка насоса и как сориентирован ротор. В системах отопления, состоящих из двух отдельных веток (контуров), каждая из которых работает на обогрев разных частей дома или его этажей, лучше ставить два циркуляционных насоса – на каждый из контуров отдельно. Схему установки циркуляционных насосов на каждую из веток системы отопления оставляют такой же – сразу после котла и до первого ответвления на трубопроводе.

Использование отдельного насоса для каждого из ответвлений системы обогрева позволяет регулировать теплоотдачу каждого из таких контуров отопления, создавая требуемый температурный режим в помещениях, которые такими контурами обслуживаются.

Система отопления с двухконтурным котлом и теплым полом

В том случае, если отдельными отопительными контурами обслуживаются первый и второй этажи дома, применение двух циркуляционных насосов позволит еще и экономить на обогреве строения. Заключается такая экономия в том, что на обогрев верхних этажей, где температура воздуха всегда выше, требуется меньше тепловой энергии от системы отопления. Соответственно, циркуляционный насос, обслуживающий контур отопления верхних этажей, можно выставить на меньшую скорость работы, что и позволит экономить на энергоносителях, используемых для нагрева воды в котле.

Схемы обвязки

Схема подключения насоса для котла зависит от типа отопительной системы, на которой устанавливается такое устройство. Как уже говорилось выше, выделяют системы отопления с принудительной или естественной циркуляцией теплоносителя. Первые без такого насосного оборудования просто не работают, вторые работают, но при этом характеризуются невысокой теплоотдачей. Как правило, системы отопления, которые могут функционировать как с циркуляционным насосом, так и без него, используются для оснащения домов, расположенных в тех районах, где наблюдаются частые перебои с электроснабжением. Применение таких комбинированных вариантов позволяет сохранять тепло в доме вне зависимости от наличия напряжения в централизованной сети электропитания. В тех случаях, когда электрический ток в дом не поступает, система отопления, хотя и с меньшей теплоотдачей, работает и без циркуляционного насоса.

Установка в системы отопления с принудительной циркуляцией теплоносителя

Установка насоса в систему отопления частного дома, которая изначально спроектирована с учетом использования такого устройства, выполняется в разрыв трубы подающей или обратной магистрали контура. Очень распространенной причиной некорректной работы циркуляционного насоса и даже его выхода из строя является низкое качество теплоносителя, наличие в его составе песка и других нерастворимых примесей. В особенности такая причина характерна для тех случаев, когда для обогрева дома используется открытая система отопления.

Типовая схема подключения насоса отопления

Твердые нерастворимые частицы, содержащиеся в теплоносителе, часто становятся причиной заклинивания крыльчатки и последующей остановки приводного электродвигателя. Чтобы не столкнуться с такими проблемами, на участке трубопровода, по которому в насос поступает теплоноситель, необходимо установить сетчатый фильтр грубой очистки.

Для правильной установки циркуляционного насоса в систему отопления необходим монтаж шаровых кранов с обеих сторон такого устройства. Нужны эти краны для того, чтобы при техническом обслуживании или ремонте насоса не сливать теплоноситель из всего трубопровода.

Установка в системы отопления с естественной циркуляцией теплоносителя

Чтобы установить насос для котла отопления, обслуживающего систему с естественной циркуляцией теплоносителя, надо обязательно использовать байпас. Это трубная перемычка, по которой теплоноситель перемещается в отопительной системе в тех случаях, когда установленный на ней электронасос не работает.

Схема байпаса системы отопления

На байпасе монтируется кран шарового типа, который при нормальном функционировании циркуляционного насоса находится в закрытом состоянии. В тех случаях, когда гидромашина по каким-либо причинам не работает и, соответственно, не может обеспечить требуемой циркуляции теплоносителя, кран на байпасе открывают, а на участке трубы, которая идет к насосу, закрывают. Таким образом, насос отсекается от отопительного контура, и теплоноситель начинает двигаться по нему естественным образом.

Особенности монтажа

Задаваясь вопросом о том, как правильно установить насос, который будет обеспечивать эффективную циркуляцию теплоносителя в трубах отопления, следует учитывать еще ряд важных нюансов. Первый из таких нюансов заключается в том, что ротор помп при их установке должен располагаться строго горизонтально. Объясняется такое требование тем, что только при таком расположении насоса с «мокрым» ротором все движущиеся элементы его внутренней конструкции будут эффективно смазываться и, соответственно, смогут избежать чрезмерного трения и перегрева.

Варианты правильного и неправильного монтажа насоса отопления

Второй момент, который следует учитывать, устанавливая рециркуляционный насос для отопления, – это направление потока теплоносителя в трубопроводе. На корпусе любого циркуляционного насоса есть стрелка, которая указывает, в каком направлении через такое устройство должен двигаться теплоноситель. Выполнить монтаж, используя такую подсказку от производителей, несложно: смотрим, в каком направлении двигается поток теплоносителя в трубопроводе, обращаем внимание на направление стрелки на корпусе насоса и устанавливаем его в правильном положении. Следует иметь в виду, что неправильные действия по установке насоса на отопительный контур могут привести не только к некорректной работе такого устройства, но и к его быстрому выходу из строя.

При выборе циркуляционного насоса для оснащения своей системы отопления имейте в виду, что некоторые модели таких устройств могут устанавливаться как в горизонтальном, так и в вертикальном положении. При этом в последнем случае насос может терять до 30% напора, который формируется в нагнетательной магистрали.

Подключение устройства к сети электропитания

При подключении насоса к электросети, для чего необходимо использовать три провода (фазный, нулевой и провод заземления), лучше воспользоваться индивидуальной линией, оснащенной автоматом защиты.

Схема подключения циркуляционного насоса к электросети

Само подключение циркуляционного насоса выполняется при помощи стандартной трехконтактной вилки и розетки или посредством клеммной колодки. Клеммы насоса, к которым необходимо подсоединить обратный конец электрического кабеля, находятся под пластиковой крышкой на корпусе устройства. Как правило, каждая из таких клемм имеет обозначение, что позволяет без особых сложностей разобраться в том, какой провод подключать к конкретной клемме.

Многие владельцы загородных домов, чтобы не оказаться в ситуации, когда из-за перебоев с электроснабжением система отопления перестанет работать, используют источники резервного питания, к которым в случае аварийных ситуаций в сети централизованного электроснабжения подключается циркуляционный насос.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

Как правильно установить водяной циркуляционный насос для отопления

Здесь вы узнаете:

Циркуляционные насосы становятся все более привычными модулями в домашних системах отопления. Они обеспечивают правильную циркуляцию теплоносителя, что способствует равномерному прогреву всего домовладения. Срок службы современных моделей достигает 10-15 лет. Давайте посмотрим, как правильно выбрать и установить водяной насос для отопления дома и для чего он вообще нужен.

Необходимость циркуляционных насосов

Прежде чем мы расскажем, как правильно установить циркуляционный насос для отопления вашего жилища, поговорим немного о том, для чего он нужен в отопительной системе. Тонкие пластиковые трубы появились в продаже совсем недавно. Их предшественниками являются более толстые металлические трубы большого диаметра. Обладая солидным запасом прочности и повышенной пропускной способностью, они обеспечивали беспрепятственное протекание теплоносителя по системе отопления.

Водяные насосы раньше были не нужны, так как толстые трубы не создавали серьезного гидростатического сопротивления. Следует отметить и конструкцию старых отопительных приборов – их внушительные внутренние объемы не создавали особых препятствий для протекания теплоносителя. Только вот монтировать контуры нужно было по особой схеме:

  • От котла устанавливалась высокая труба, поднимающая теплоноситель выше всех отопительных приборов;
  • В самой высокой точке монтировался расширительный бачок;
  • Подающая труба монтировалась под наклоном, чтобы теплоноситель беспрепятственно тек в сторону радиаторов;
  • Обратная труба нужно было монтировать под наклоном в сторону отопительного котла.

Такая схема, не включающая в себя водяные насосы, обеспечивала отличную работу отопления.

Проблемы создавались только в том случае, если нужно было обогреть большой дом. В этом случае теплоноситель тек по системе с затруднениями, так как большой контур создает высокое сопротивление. Чем длиннее трубы и чем больше отопительных приборов, тем больше препятствий. В двухэтажных особняках сопротивление и вовсе достигает высочайших величин. Как следствие мы наблюдаем:

Насос

Озвученные проблемы решаются двумя способами – более тщательной проработкой схемы системы отопления или применением водяного насоса.

  • Неравномерный прогрев системы отопления;
  • Холодные ответвления;
  • Перегрев котловой воды.

Особенности современных отопительных систем

Водяной отопительный насос представляет собой небольшой прибор с электродвигателем и крыльчаткой, обеспечивающими нормальную циркуляцию теплоносителя в системе. В современном отоплении без него обойтись – сказывается большое количество изгибов, небольшой просвет пластиковых и металлопластиковых труб, а также небольшая емкость отопительных приборов.

Такое количество препятствий становится причиной возрастания гидростатического сопротивления в системе отопления. Сказывается и изобилие дополнительных элементов – это термостатические клапаны, коллекторы, гидрострелки и многое другое. Немало проблем создает стремление запрятать все трубы в стены, чтобы снаружи были видны только радиаторы – в этом случае без водяной помпы для отопления дома не обойтись.

Масла в огонь добавляет полное отсутствие уклонов в современном отоплении – все трубы располагаются в горизонтальной плоскости, без отклонений по высоте.

Водяные насосы востребованы в системах отопления закрытого типа. Здесь теплоноситель течет по замкнутому контуру, не контактируя с атмосферой. Для монтажа систем используются тонкие пластиковые трубы, поэтому обеспечить нормальное протекание теплоносителя здесь просто невозможно – необходимо обязательно поставить на отопление водяной насос.

Помпу можно поставить и в систему отопления открытого типа, сразу же после отопительного котла, но обязательно перед расширительным бачком, а не после него.

Два насоса в системе отопления и больше

Энергосберегающий насос

Для того чтобы обеспечить экономичную работу отопления, советуем приобретать более продвинутые энергосберегающие модели водяных насосов.

Водяной насос для циркуляции воды в отоплении частного дома часто является не единственным в системе. Модой последних лет являются водяные теплые полы. Они обеспечивают нагревание напольных покрытий, создавая комфортную атмосферу для пребывания людей. Так как основой для их изготовления служат тонкие трубы из сшитого полиэтилена, самостоятельная циркуляция теплоносителя в них невозможна. Поэтому в систему ставится дополнительный насос.

Системы теплых полов требуют обязательного монтажа водяного насоса. Он ставится в распределительную коробку, рядом с термостатическими клапанами, после чего его нужно подключить к электросети. Работает он только в контуре теплых полов, в то время как второй насос гоняет теплоноситель по остальному контуру отоплению.

Также существуют схемы систем отопления с несколькими отопительными контурами. Планируя создать независимый обогрев по этажам и комнатам, потребители задумываются – сколько насосов нужно для отопления частного дома. Один электронасос здесь ставится общим, в подачу или на обратку, далее устанавливается по отдельной помпе на каждый контур.

Как выбрать водяной насос для отопления дома

Насос для отопления в частном доме выбирается по нескольким основным параметрам:

  • Производительность и напор;
  • Тип ротора;
  • Потребляемая мощность;
  • Тип управления;
  • Температура теплоносителя.

Давайте посмотрим, как выбирают водяные насосы для отопления частного дома.

Производительность и напор

Деньги

Правильно сделанные расчеты помогут вам подобрать агрегат, наиболее полно удовлетворяющий вашим запросам, а значит поможет сберечь семейный бюджет.

Под производительностью водяного электронасоса подразумевается его способность перемещать определенное количество воды в минуту. Для расчета используется следующая формула – G=W/(∆t*C). Здесь С – это тепловая емкость теплоносителя, выраженный в Вт*ч/(кг*°С), ∆t – это разница температур в обратной и подающей трубах, W – требуемая тепловая мощность для вашего дома.

Рекомендованная разница температур при использовании радиаторов составляет 20 градусов. Так как в качестве теплоносителя обычно используется вода, то ее теплоемкость составляет 1,16 Вт*ч/(кг*°С). Тепловая мощность рассчитывается для каждого домовладения индивидуально и выражается в киловаттах. Подставьте эти значения в формулу и получите результаты.

Напор вычисляется в соответствии с потерями давления в системе и выражается в метрах. Потери считаются следующим образом – считаются потери в трубах (150 Па/м), а также в других элементах (котел, фильтры очистки воды, радиаторы). Все это складывается и умножается на коэффициент 1,3 (обеспечивает небольшой запас в размере 30% на потери в фитингах, изгибах и т. д.). В одном метре 9807 Па, следовательно, делим полученное суммированием значение на 9807 и получаем необходимый напор.

Тип ротора

В домашнем отоплении используются водяные помпы с мокрым ротором. Они отличаются простой конструкцией, минимальным уровнем шума и отсутствием необходимости в проведении технического обслуживания. Также для них характерны небольшие габариты. Смазывание и охлаждение в них осуществляется с помощью теплоносителя.

Что касается водяных насосов сухого типа, то в домашнем отоплении они не применяются. Они громоздкие, отличаются высоким уровнем шума, требуют охлаждения и периодической смазки. Также они нуждаются в периодической замене уплотнителей. А вот пропускная способность у них большая – по этой причине они применяются в системах отопления многоэтажных домов и крупных промышленных, административных и хозяйственных зданиях.

Потребляемая мощность

Наименьшей потребляемой мощностью обладают самые современные водяные насосы с классом энергопотребления «А». Их недостатком является дороговизна, но лучше один раз вложиться, чтобы получить разумную экономию электроэнергию. Кроме того, дорогие электронасосы обладают меньшим уровнем шума и продолжительным сроком службы.

Тип управления

Управление с телефона

Через специальное приложение вы сможете получить информацию о работе приборе где бы вы не находились.

Обычно регулировка скорости вращения, производительности и напора выполняется трехпозиционным выключателем. Более продвинутые помпы наделяются электронными системами управления. Они контролируют параметры отопительных систем и позволяют экономить электроэнергию. Самые продвинутые модели управляются в беспроводном режиме, прямо со смартфона.

Температура теплоносителя

Водяные насосы для отопления частного дома отличаются по диапазону рабочих температур. Отдельные модели выдерживают нагревание до +130-140 градусов, именно таким и следует отдать предпочтение – они справятся с любыми тепловыми нагрузками.

Как показывает практика, эксплуатация на предельной температуре возможна разве что самое непродолжительное время, поэтому наличие солидного запаса станет плюсом.

Прочие характеристики

При выборе водяного насоса для отопления необходимо обратить внимание на максимальное рабочее давление для выбранной модели, монтажную длину (130 или 180 мм), тип соединения (фланцевое или муфтовое), наличие автоматического отводчика воздуха. Также обращайте внимание на бренд – ни в коем случае не покупайте дешевые модели от малоизвестных разработчиков. Водяной насос – это не та деталь, на которой следует экономить.

Подключение циркуляционного насоса к системе отопления

Установка циркуляционного насоса в системе отопления частного дома начинается с выбора места его размещения. Следует определиться, где делать врезку – в подаче или в обратке. Последний вариант является наиболее распространенным. В системах открытого типа он может ставиться и на подающую трубу, но только сразу же после котла, до расширительного бачка.

Пример подключения

Также правила установки гласят о том, что в теплообменнике котла не должно быть разрежения – оно создается водяными насосами. Следовательно, оптимальным местом размещения является именно обратная труба, а не подающая.

Размещение водяных отопительных насосов для дома в обратной трубе обладает очень важным плюсом – температура теплоносителя в этой области более низкая, что обеспечивает хорошее охлаждение электронасоса. В подающей трубе он будет работать при температуре, близкой к максимальному значению, а это уже минут.

В случае с теплыми полами помпа монтируется в распределительном шкафу. При использовании нескольких контуров водяные насосы монтируются как можно дальше от котла, за гидрострелкой – по одному насосу на каждое направление. Размещение на подающей трубе возможно и в том случае, если контур не разветвляется, но он слишком длинный – электронасос в этом случае ставится подальше от отопительного котла.

Правильная установка дополнительного насоса предусматривает его питание и включение отдельно от других насосов в системе.

Положение водяного насоса в пространстве

Мы уже определились, где ставить циркуляционный насос на отопление и разработали краткую инструкцию – если контур не разветвляется, ставим его на обратку. В случае с несколькими контурами схема подключения будет иной – ставим по насосу на подающие трубы каждого направления.

Независимо то того, куда будет ставиться водяной насос для домашнего отопления, ось его ротора должна располагаться строго в горизонтальном положении. По другим осям его положение может быть произвольным. Но его электрическая схема не должна располагаться снизу, чему есть вполне логичное объяснение – при аварии узла электросхема зальется теплоносителем, что вызовет короткое замыкание.

Проведение монтажных работ

Водяной насос ставится в систему отопления через байпас. Взгляните на его чертеж и ознакомьтесь с основными элементами:

Схема подключения

Схема подключения с байпасом хороша тем, что позволяет в любой момент переключиться с естественной циркуляции на принудительную. Также она поможет выполнить замену водяного насоса без остановки и слива всего отопления.

  • Циркуляционный насос (1) – главное действующее «лицо» в системе;
  • Отсекающие краны (3) – отключают насос от отопления;
  • Кран байпаса (4) – обеспечивает продвижение теплоносителя только через насос или по обоим протокам;
  • Грязевой фильтр (2) – обеспечивает грубую фильтрацию от крупных механических загрязнений.

Давайте посмотрим, как подключить насос к котлу отопления и что для этого нужно. Для начала осматриваем место установки, чтобы найти свободное пространство для размещения байпаса. На следующем этапе собираем элементы байпаса, подготавливаем краны, гайки, сгоны и грязевой фильтр. Также нам потребуется набор ключей для соединения отдельных узлов, и уплотнители.

Приступаем к сборке байпаса – формируем участок с водяным насосом, прикрутив к нему грязевой фильтр и краны. Далее приступаем к осмотру участка трубы, на котором будет происходить врезка. Вырезаем кусок под кран байпаса, берем участок с насосом, вырезаем под него отверстия. Далее привариваем все элементы и только тогда затягиваем ключами все резьбовые соединения – делать это до сварки нельзя.

Также можно установить на насосе отопления обратный клапан – он поможет избежать движения теплоносителя не в ту сторону.

Подключив водяной насос к напольному или настенному котлу, приступаем к электрическим работам – подключаем к клеммам электрические провода с питанием. Здесь рекомендуется поставить отдельный автомат УЗО, выбрав образец на 1 или 2 кВт.

Следующий этап – запуск водяного насоса. Для этого его нужно заполнить водой, убрав из него воздух. Удаление воздушной пробки осуществляется через встроенный спускник или через винт-пробку. Открываем все краны, открываем спускник или откручиваем винт-пробку, ждем, пока выйдет воздух и польется вода. После этого систему герметизируем и пробуем запустить водяной насос. Если прибор шумит, значит, воздушная пробка вышла не вся – выворачиваем частично винт-пробку и держим систему открытой до тех пор, пока не исчезнут воздушные пузырьки.

Далее остается только отрегулировать скорость вращения вала, чтобы производительность была чуть меньше нормы. Ничего страшного в том, чтобы установить водяной насос в системе отопления своими руками, нет – нужно только уметь работать с инструментами. При возникновении проблем проконсультируйтесь со специалистами.

Установка насоса в систему отопления: советы и видеоинструкция.

Содержание

Работа водяной системы охлаждения достаточно простая и понятная. Схема подключения циркуляционного насоса для отопления дома состоит из труб, радиаторов, резервуаров, котла и жидкости, которая перемещается по всему этому контуру. Жидкость, проходя через котел, нагревается до определенной температуры, после чего отправляется по трубам к радиаторам.

Задача радиатора принять температуру от теплоносителя и передать это тепло в окружающую среду. Все достаточно просто, но для эффективной работы всей этой системы жидкость должна перемещаться по всей системе. Для этого и проводится установка насоса в систему отопления для более эффективной циркуляции теплоносителя. И все же что лучше?

Система отопления без насоса и с насосом.

Отопление без насоса

Самостоятельную циркуляцию жидкости обеспечивает разница температур и массы теплоносителя в нагретом и охлажденном состоянии.

Система отопления без насоса называется – система с естественной циркуляцией. Поклонники систем с естественной циркуляцией основным своим доводом в её пользу считают отсутствие в дополнительного сложного оборудования – насоса. Ведь этот конструктивно сложный агрегат не застрахован от поломки. К тому же для его работы требуется подключение электропитания, а это ещё одна статья расходов.

Ну и что же тут сказать??? Всё так.

Оба этих довода справедливы, но так ли хорошо отопление в частном доме без насоса. Давайте посчитаем.

Циркуляция начинается от котла, который должен быть не только смонтирован на этаже ниже самого низко установленного радиатора, но и иметь разгонный вертикальный участок из трубы большого диаметра. К тому же такой большой трубопровод должен идти до самой высокой точки системы отопления, расположенной выше последнего радиатора.

Далее в верхней точке монтируется расширительный бак и раздающий коллектор, который не только выполнен из трубы большого диаметра, но и должен быть расположен под углом не менее 3 градусов.

Отсюда следует, что система с естественной циркуляцией не только сложна в проектировании и монтаже, но и неприглядна в плане декора — трубы большого диаметра сложно декорировать и придется отказаться от скрытого монтажа радиаторов отопления.

Кроме того, в системе отопления дома без насоса невозможно создать большое давление так необходимое для корректной работы современных радиаторов. А уж если случиться засор в трубопроводе, то одной только разницы температур не хватит для того чтобы его протолкнуть и это приведет к остановке всей системы отопления.

Система отопления с насосом

На фоне этого затраты электроэнергии в 30 — 40 Вт на поддержание работоспособности насоса не кажутся такими уж завышенными.

Системы с искусственной циркуляцией теплоносителя не только решает все перечисленные выше проблемы, но и обеспечивает большую теплоотдачу и равномерный прогрев всего трубопровода.

Сама же схема отопления с насосом выглядит следующим образом в трубопровод до котла или после него(в зависимости от модели насоса) устанавливается циркуляционный агрегат, который помогает перемещать теплоноситель по системе отопления.

Какой тип насоса выбрать владельцу?

Прежде всего, вам необходимо определиться с мощностью насоса для вашей системы отопления. Если Вы ещё не определились с тем какой именно Вам нужен насос воспользуйтесь нашим калькулятором расположенным здесь

После того как мощность выбрана, следует определиться с типом насоса. Есть сухие и мокрые циркулярные насосы, которые используются в системах отопления:

Насос с сухим ротором. Конструктивно ротор полностью изолирован от жидкости, которую перемещает по системе отопления. Двигатель вынесен за конструкцию насоса, а ротор соединен с рабочей частью с помощью муфты.

Циркуляционные насосы сухого типа обеспечивают высокий КПД и как следствие высокие значение подачи и напора теплоносителя

Такие насосы довольно массивны и используются в крупных многоэтажных сооружениях, офисных и торговых центрах, на промышленных объектах. Они издают много шума из-за завихрения воздуха, поэтому не востребованы в обустройстве частных систем отопления.

Насос с мокрым ротором. Конструктивно в таких насосах ротор и рабочее колесо расположены на одном валу и непосредственно контактируют с жидкостью, которую необходимо перемещать по системе отопления. Вода в этом случае является и смазкой для подшипников и отводит тепло выделяемой при работе насоса.

В сравнении с насосами сухого типа эти обеспечивают более низкий КПД, но на фоне невысокого расхода электроэнергии, этот факт не особенно важен.

Насосы мокрого типа очень тихие и эффективные, очень просты в установке и неприхотливы при эксплуатации. Эти агрегаты используют при сооружении частных систем отопления в загородных домах и коттеджах.

Подключение насоса отопления

Можно ли установить насос отопления в частном доме самому?

Конечно же, в попытках экономии огромное количество людей пытаются самостоятельно выполнить установку насоса. Но вы должны понимать, что установка насоса в систему отопления частного дома является ответственным этапом, который без достаточного опыта и навыков выполнить качественный монтаж бывает сложно. При неправильной установке насоса могут появиться утечки жидкости, могут появиться проблемы с достаточным давлением теплоносителя в системе. Именно поэтому рекомендуется поручить такую работу профессионалам, они очень быстро выполнят правильную установку насосного оборудования.

Где устанавливать насос

Раньше все профессионалы говорили о том, что циркуляционный насос необходимо устанавливать в обратку отопления. Считалось, что вода, которая прошла по всей системе отопления, успела остыть и охлажденный теплоноситель будет способствовать более продолжительной службе агрегата. Ведь внутри были резиновые сальники и уплотнители, которые от горячей воды теряли свои свойства. Сегодня на рынок поставляются насосы, внутренние детали которых могут без проблем работать с горячим теплоносителем на протяжении многих лет. Поэтому современный насос отопления можно устанавливать, как в обратку, так и в подачу.

Помните о том, что насосное оборудование периодически требует обслуживания или даже своей замены. Именно поэтому рекомендуется устанавливать насос там, где к нему круглогодично будет доступ для этого обслуживания. Насос устанавливается на разъемные резьбы, поэтому его можно всегда демонтировать и заменить, или же отремонтировать и установить обратно.

Схема подключения насоса отопления

Схема подключения циркуляционного насоса отопления выглядит следующим образом:

перечисление пунктов  Выбираем мощность и тип устанавливаемого насоса. Если самостоятельно этот выбор сделать сложно, то можно проконсультироваться с профессионалами своего дела.

перечисление пунктов  Установка циркуляционного насоса в системе отопления производится на байпасный участок трубопровода. Такая схема монтажа насоса используется для обеспечения возможности оперативного демонтажа оборудования в случае поломки без необходимости остановки всей системы отопления.

перечисление пунктов  Сливаем воду. Если установка выполняется на уже действующую систему, то внутри есть вода. Необходимо полностью слить воду через специальный сливной кран.

перечисление пунктов  Пайка и установка всей необходимой арматуры. Устанавливаются разъемные резьбы для насоса, что в результате позволяет без проблемы и очень быстро снять насос для обслуживания или полной его замены. На участке до и после насоса должны быть установлены отсечные вентили/

перечисление пунктов  Все стыки обрабатываются герметиком.

перечисление пунктов  Заполнение системы отопления водой. Необходимо убедиться в том, что в месте установки насоса не наблюдаются течи по достижению заданного в системе давления.

перечисление пунктов  Развоздушивание насоса и системы целиком. На корпусе насоса имеется винт, необходимо открутить его и дождаться, когда с отверстия пойдет вода. После этого включить насос на несколько минут и повторить процедуру развоздушивания.

Следует понимать, что установка насоса в систему отопления является очень ответственным мероприятием и должна выполняться теми людьми, которые имеют в этом опыт. Без достаточного количества опыта очень сложно выполнить все монтажные работы и избежать утечек после поднятия давления.

Подключение к электропитанию

Циркуляционные насосы для горячей воды работают от сети 220 в. При подключении желательна отдельная линия электропитания с автоматом защиты. Для подключение требуются три провода — фаза, ноль и заземление.

Подключить насос к проводке можно через клеммную колодку или напрямую кабелем к клеммам. Электропитание от сети можно выполнить с помощью трехконтактной розетки и вилки.

Клеммы на корпусе насоса располагаются под пластиковой крышкой. Открутив несколько болтов и сняв её увидим три разъема. Они подписаны (нанесены пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение).

Дополнительный насос в систему отопления

Для того, чтобы определиться нужен или нет 2-ой насос отопления необходимо знать параметры самого контура отопительной системы. Дополнительный насос на отопление может быть установлен как последовательно(после и перед уже установленного), так и параллельно.

Установка дополнительного насоса в систему отопления последовательно увеличивает напор создаваемый в системе. Это необходимо если напора теплоносителя не достаточно для того чтобы обогреть самый верхний радиатор(на самом верхнем этаже дома).

Два насоса в системе отопления установленные параллельно друг другу увеличивают производительность. Такой способ монтажа оборудования используется в котельных.

Дополнительный насос в системе отопления дает владельцу ряд преимуществ:
перечисление пунктов  повышается производительность отопительной системы. Теплоноситель расходуется более равномерно, что сказывается на температурном режиме во всех помещениях.
перечисление пунктов  Помещение прогревается намного быстрее.

Видео: схема установки насоса на отопление дома

Стоимость установки насоса в работающую систему отопления профессионалами не такая уж и высокая, поэтому следует обратить внимание на данное решение проблемы. Специалисты обладают всеми необходимыми инструментами для качественного выполнения работы, обладают всеми необходимыми навыками и опытом. Если же вы обладаете этим опытом сами, то смело выполняйте установку насоса, с достаточным уровнем знания такая работа не будет сложной и вы сможете сделать все правильно.

Установка насоса в системе отопления дома. Как правильно установить циркуляционный насос?

Частные жилища – сегодня уже не редкость. Это перестало быть чем-то исключительным – построить на своем участке хороший, добротный дом. В прошлое ушли всяческие сарайчики и времянки, но вместе с ними ушла и простота в постройке. Для хорошего частного дома нужно проводить все коммуникации – иначе какой же это жилой дом получается? И вот с такими моментами возникают проблемы, по крайней мере, время от времени. Ниже приведена инструкция по монтажу насоса в системе отопления – это достаточно важный момент. Да что уж там, установка насоса в системе отопления частного дома – это одно из важнейших дел!

Виды устройств

После того как государство решило, что в частном загородном доме тоже можно прописываться, владельцы таких строений начали задумываться о возможности жить на своем участке. Естественно, для этого нужно тщательно все продумать и немного переделать. Неудивительно, потому что для превращения дачного домика в полноценный коттедж следует очень постараться.

установка насоса в системе отопления

Капитальное внутреннее отопление – это один из самых необходимых шагов в обустройстве частного дома. Так что неудивительно, что установка насоса в системе отопления становится все более частым явлением. Так происходит только потому, что какая бы ни была автономная деталь теплоподачи, для круглогодичной работы требуется установить еще и дополнительное оборудование. Часто обходятся одним только насосом, если отопление уже есть.

Для потребителей сегодня есть два основных варианта – водяные и циркуляционные элементы. О них поговорим ниже.

Водяной элемент

Установка насоса в систему отопления дома – наиболее часто требуемая услуга. Но нельзя забывать, что есть и гораздо более мощные модели, которые вполне могут отопить и многоквартирный дом. Последний вариант, скорее, экзотика, а не правило. Потому здесь рассматривается именно отопление обычного частного коттеджа.

Такие насосы не настолько популярны, как циркуляционные, но свою аудиторию покупателей все же имеют. Установка водяного насоса в систему отопления – отличное решение, если вся остальная система в небольшом доме уже обустроена.

Необходимые для установки детали

Кроме самого водяного насоса в систему отопления, сердцем которой он должен стать, входит и несколько важных деталей и устройств, и игнорировать их будет чревато негативными последствиями:

• Топливный котел.
• Гидравлический коллектор.
• Гидравлический контур (система водопроводов).
• Радиатор.
• Смесительный контур (дополнительный элемент системы).
• Датчики давления, температуры, потока воды.
• Система защиты от перегрева.
• Воздухоотводы.
• Система защиты от избыточного давления.
• Клапаны сброса воздуха.

как правильно установить циркуляционный насос в системе отопленияГоворить о том, какой элемент здесь важнее, в такой процедуре, как установка водяного насоса в систему отопления, не стоит. Все они в одинаковой степени необходимы, а потому и забывать о чем-то настоятельно не рекомендуется.

Циркуляционные насосыместо установки насоса в системе отопления

Это второй вид устройств, о которых уже было сказано. Следует заметить, что установка насоса в системе отопления (особенно циркуляционного) – это не очень сложная, но чрезвычайно полезная процедура. Естественно, лучше вызывать мастеров, которые справятся с работой быстрее. Но, в принципе, вы можете сделать это и самостоятельно. Особенно если заранее зададитесь вопросом о том, как правильно установить циркуляционный насос в системе отопления.

Преимущества циркуляционных насосов

• Нетребовательность к системам теплоснабжения – то есть всяческие уклоны, узкие участки, и т. д. не будут влиять на качество отопления. Кроме того, указанные детали подходят и для самотечной схемы отопления (т. е. такой, где нет собственной циркуляции).
• Быстрый разгон системы – это, как понятно из названия, обеспечивает быстрый прогрев жилых помещений. То есть установка насоса в систему отопления делает её более эффективной.
• Надежность работы – простота в обслуживании и достаточно несложный механизм работы обеспечивают безопасную и очень долгую эксплуатацию прибора.
• Высокий показатель КПД – как уже было сказано раньше, установка насоса в системе отопления увеличивает эффективность ее работы. Циркуляционный же элемент поднимает КПД работы до максимума.

Типы циркуляционных механизмов

Как и в любой другой технике, имеется несколько разных видов деталей. Так что перед тем как разбираться, как правильно установить циркуляционный насос в системе отопления, лучше выяснить, какой именно циркуляционный насос нужен. Они бывают двух типов:

1. «Сухие». Характеризуются тем, что ротор насоса не контактирует с теплоносителем. Им оборудуют в основном многоэтажки и большие помещения. Установка насоса в систему отопления дома, если имеется в виду «сухой» тип, чревата некоторыми последствиями, например шумовыми. Он будет создавать завихрения воздуха, которые и обусловят, в свою очередь, шум, что будет мешать проживанию. Потому-то в частных домах такие насосы устанавливают редко.
2. «Мокрые». Этот вид характеризуется тем, что ротор погружен в воду, которую перекачивает. Именно такие насосы чаще всего устанавливают в системы отопления частных домов и небольших жилых помещений.

установка насоса в системе отопления частного дома

Технология монтажа

Чтобы облегчить себе задачу или же работу специалистам, которые будут проводить процедуру, лучше всего приобретать такие насосы и оборудование, где в комплектации есть разъемные резьбы. Если же такового в наличии нет, то вам придется помучиться, подбирая различные переходники. Кроме того, нужно будет приобрести фильтр глубокой очистки, а также обратный клапан, который обеспечит нормальную работу под давлением – и это не зависит от типа или вида покупаемого элемента, поскольку установка насоса в систему отопления попросту требует всех этих деталей.

установка насоса в систему отопления Кроме всего прочего, вам потребуются некоторые инструменты. Для врезки насоса нужно будет запастись гаечными ключами разных размеров – от двадцати двух до тридцати шести. Этого обычно достаточно. Также необходима запорная арматура и отрезок трубы (последний будет играть роль байпаса) с диаметром, который равняется диаметру стояка.

Выбор места врезкиустановка водяного насоса в систему отопления

Чтобы такая процедура, как установка насоса в системе отопления, не вызвала никаких трудностей, нужно учитывать несколько моментов. Во-первых, учтите тот факт, что оборудование теплоподачи следует обслуживать. То есть место должно быть достаточно доступным для подобных процедур.

Другие нюансы

Есть и другие особенности. Например, раньше насосы устанавливались на обратку – бытовало такое мнение, что охлажденная вода, омывая рабочую часть элемента, продлевает срок его службы. Сегодня же такой проблемы нет, поскольку детали механизмов устойчивы к любой температуре воды. Так что установка насоса в системе отопления на подачу или на обратку больше не имеет значения.

Для того чтобы повысить давление в зоне всасывания, деталь лучше всего устанавливать на участке подающей трубы – можно и вовсе рядом с точкой ввода в систему расширительного бака. Такая схема обеспечит высокую температуру на заданном участке сети. Но для высокой эффективности нужно покупать элемент, устойчивый к сильному напору горячей воды.

Вы сами можете убедиться в том, что место установки насоса в системе отопления должно быть строго определено – иначе добиться хорошей эффективности будет невозможно.

Схема расположения устройств в подключении насоса

Чтобы установить насос правильно, следует соблюдать ряд несложных правил:

• С обеих сторон устанавливаются шаровые краны. Это нужно, чтобы можно было демонтировать насос, например во время ремонта или замены.
• Перед насосом в трубу врезается фильтр – это необходимо, чтобы избежать попадания крупных механических частиц вместе с водой.
• Верхняя часть байпаса оснащается воздушным клапаном. Воздушные пробки – не редкость в таких системах, а их лучше избегать.
• Направление, указанное стрелкой на приборе, должно соблюдаться – перемещение воды должно идти строго в этом направлении.
• «Мокрые» насосы монтируют горизонтально. Этим устройство оберегается от серьезных повреждений, если не весь электродвигатель будет погружен в воду.
• Клеммы насоса смотрят вверх.
• Резьбовые соединения оснащаются прокладками и защищаются герметиками.
• Подключать насос нужно исключительно в розетку с заземлением.

установка насоса в систему отопления дома

Последовательность работ по монтажу

• В случае, когда вы монтируете насос в действующую сеть, теплоноситель надо слить. Систему отопления с большим «стажем» лучше очистить, несколько раз прогнав по ней воду.
• Функциональная цепочка из арматуры и насоса соблюдается согласно правилам установки.
• После установки и проверки системы она наполняется водой.
• Последний этап – центральный винт поворачивается, удаляется лишний воздух. Когда из отверстий выступит вода, элемент готов к работе.

Последний шаг необходим для ручных насосов – автоматические модели справляются с воздухом самостоятельно. Но если ваш агрегат ручной, то такую процедуру нужно повторять каждый раз перед включением.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
